Разборка Sony Xperia ZR C5503
Введение
В этой статье мы расскажем вам, как разобрать Sony Xperia ZR (C5503). Разобрать его совсем несложно, но все же нужно быть осторожным, чтобы не порвать хрупкие кабели и не треснуть экран.
Автор: Fix4Uмастерская по ремонту iPhone, Samsung Galaxy и других смартфонов в Окленде.
Что вам понадобится
Инструменты
Отвертка T6 Torx | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разборка Sony Xperia ZR C5503

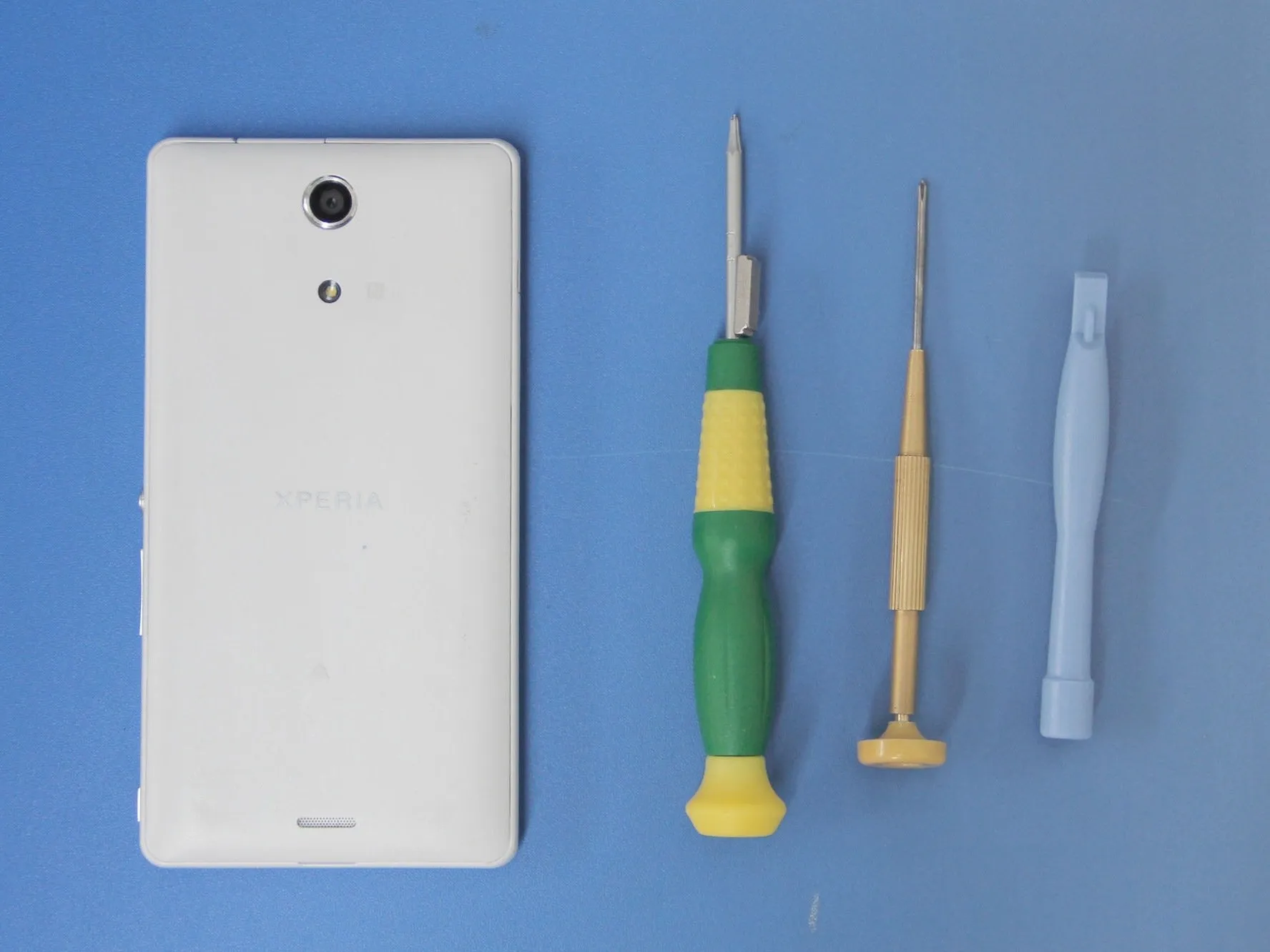

Для разборки вам понадобятся всего 3 инструмента:
Отвертка T6 Torx
Отвертка Phillips #00
Инструменты для открывания пластика

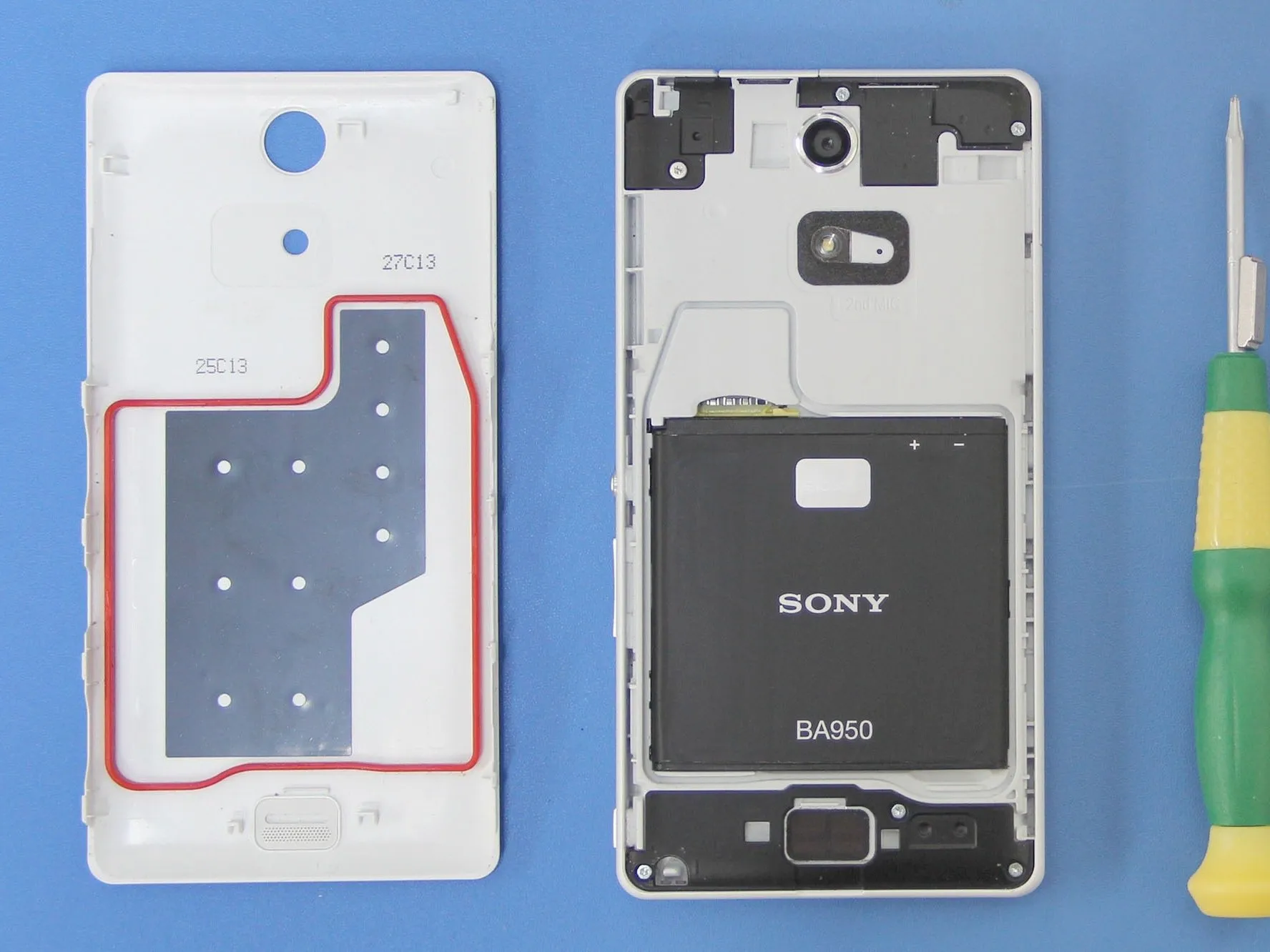

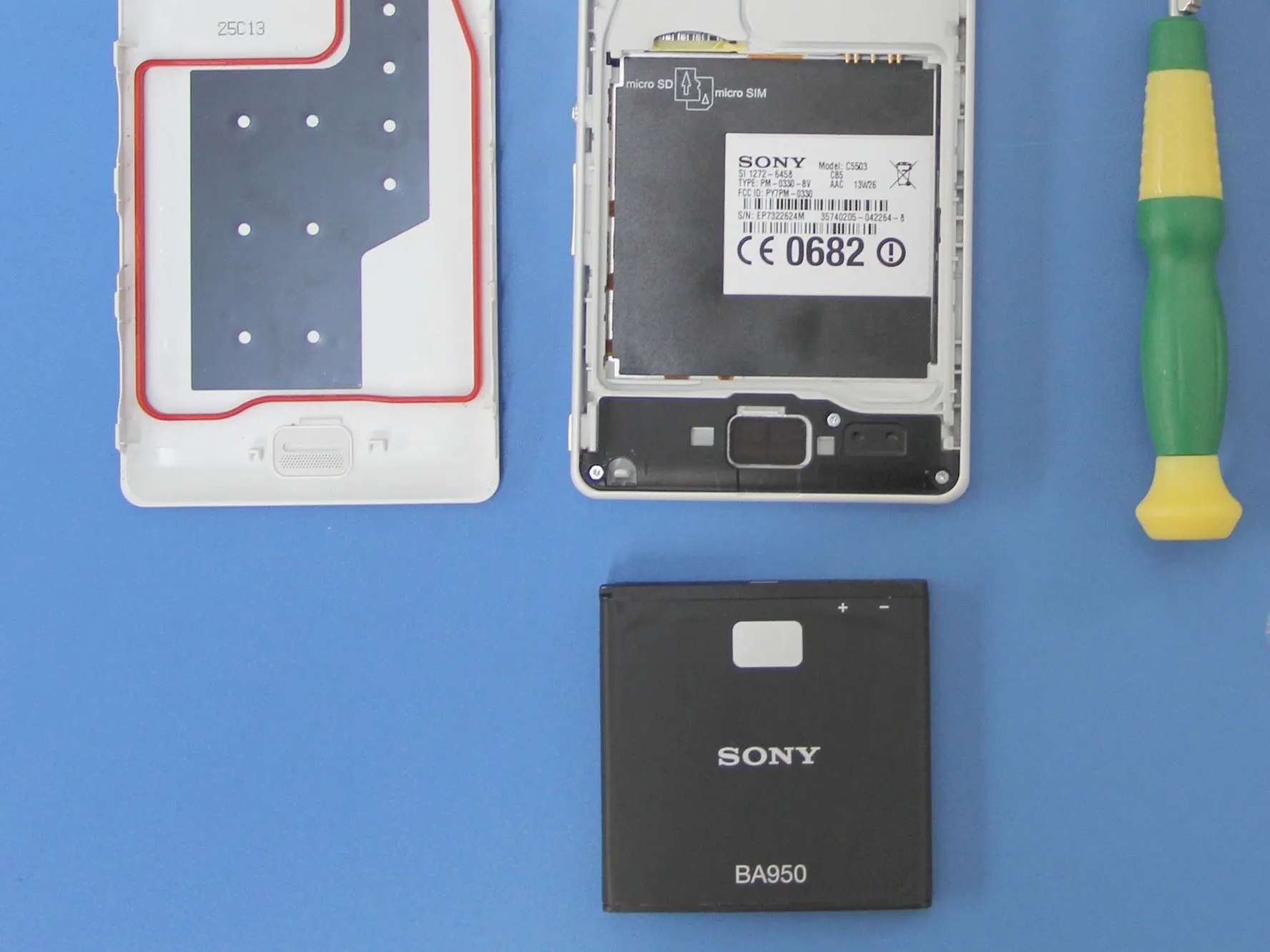

Шаг 2
Снимите заднюю крышку.
Затем извлеките аккумулятор.

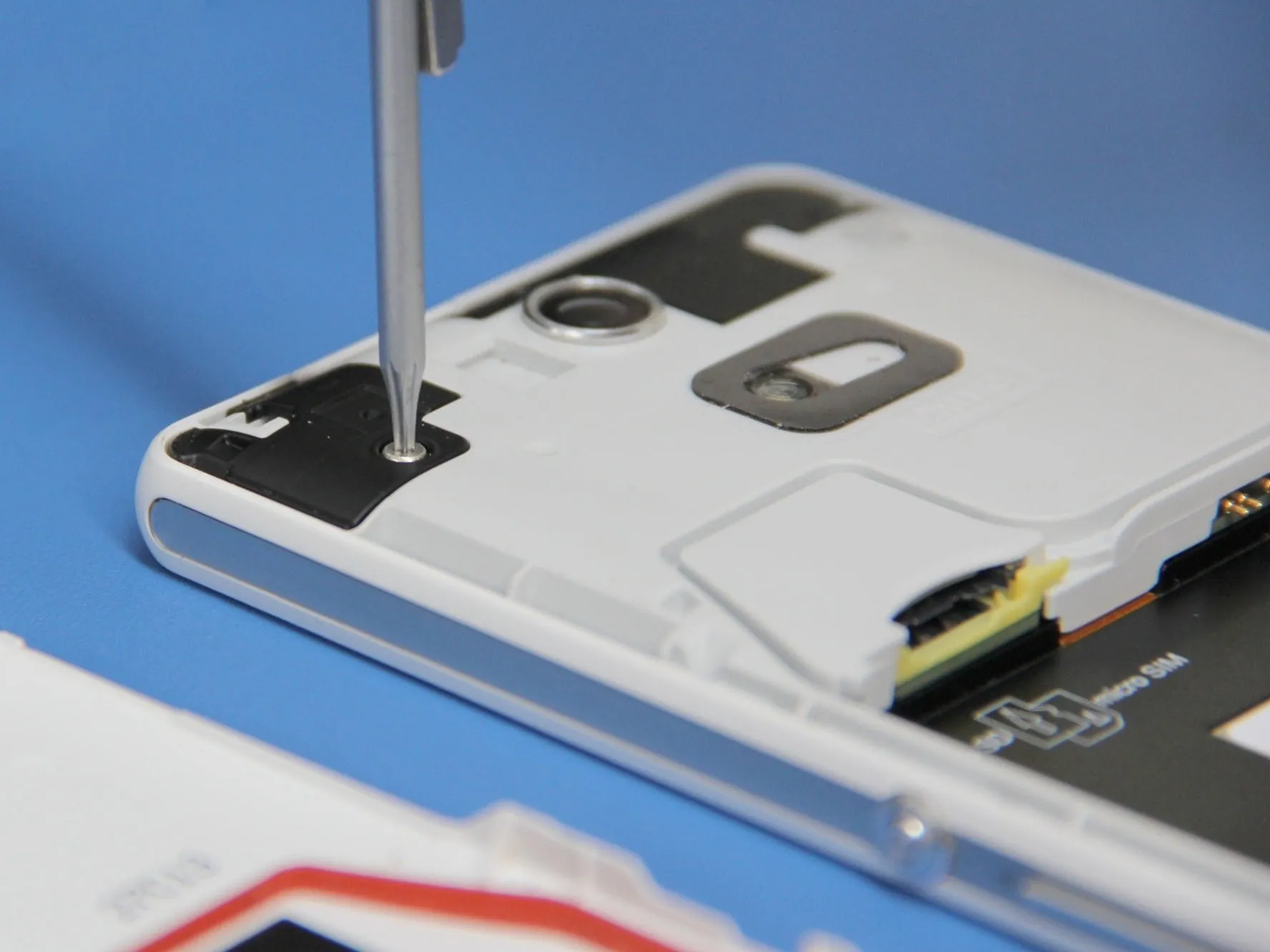

Шаг 3

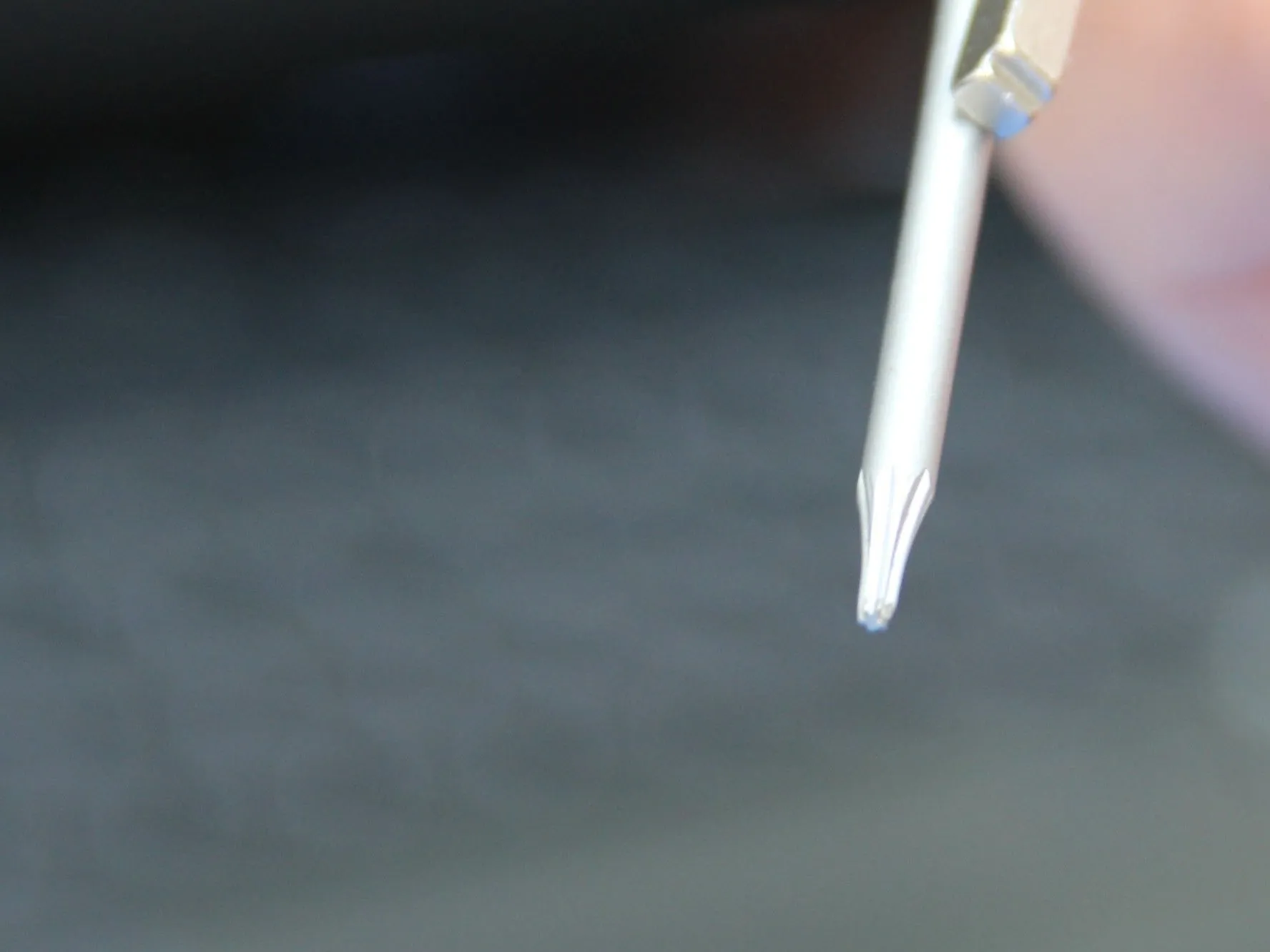

С помощью отвертки T6 Torx открутите все винты на задней панели.

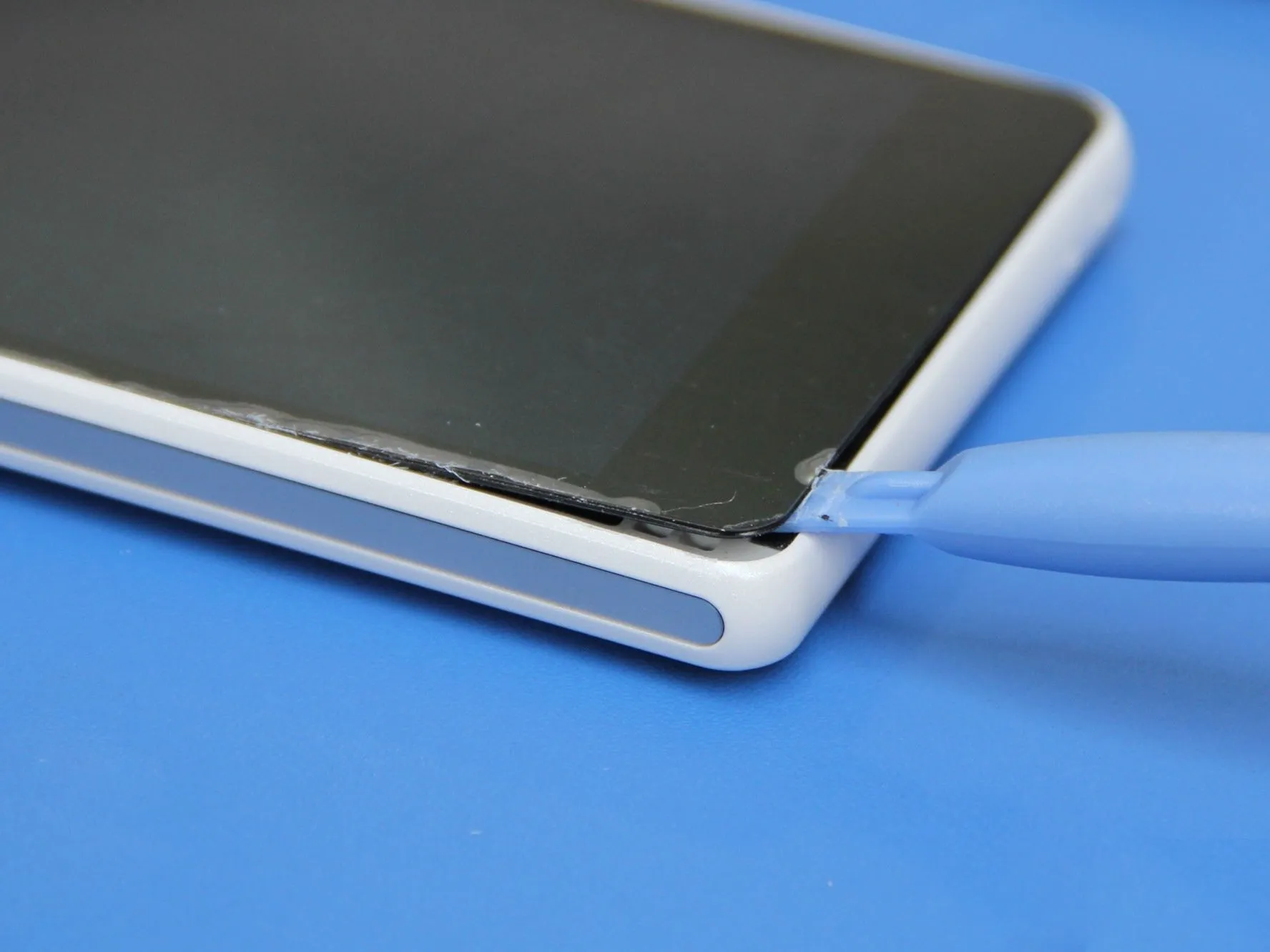

Шаг 4

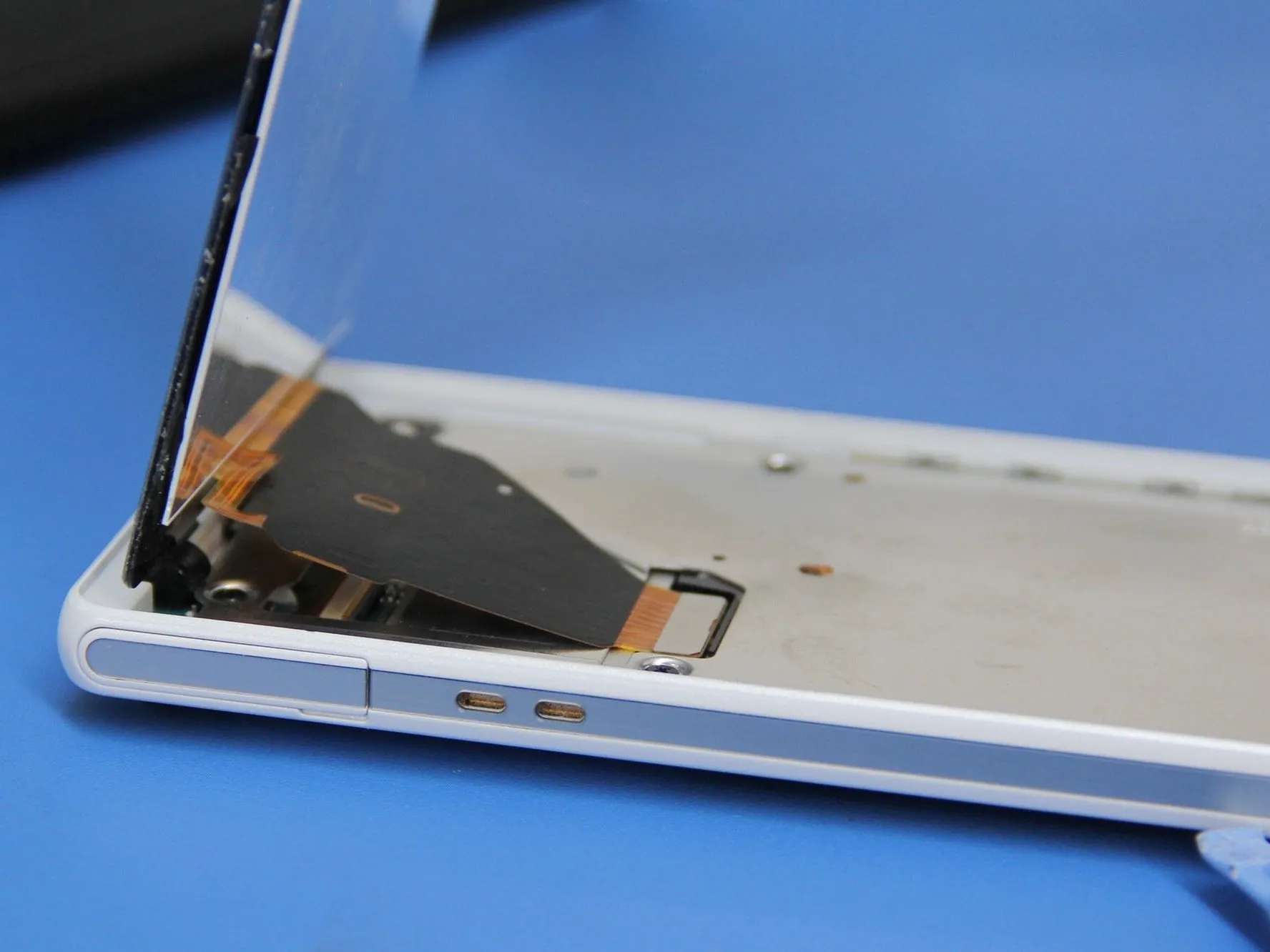

Используйте пластиковый инструмент для открывания, чтобы снять экран.
Вставьте инструмент для открывания в нижний край экрана. Затем медленно проведите вдоль края, чтобы отделить экран.
Попробуйте несколько раз, чтобы получить удобную точку для вставки инструмента. Не давите, хотя этот экран не такой уж хрупкий.

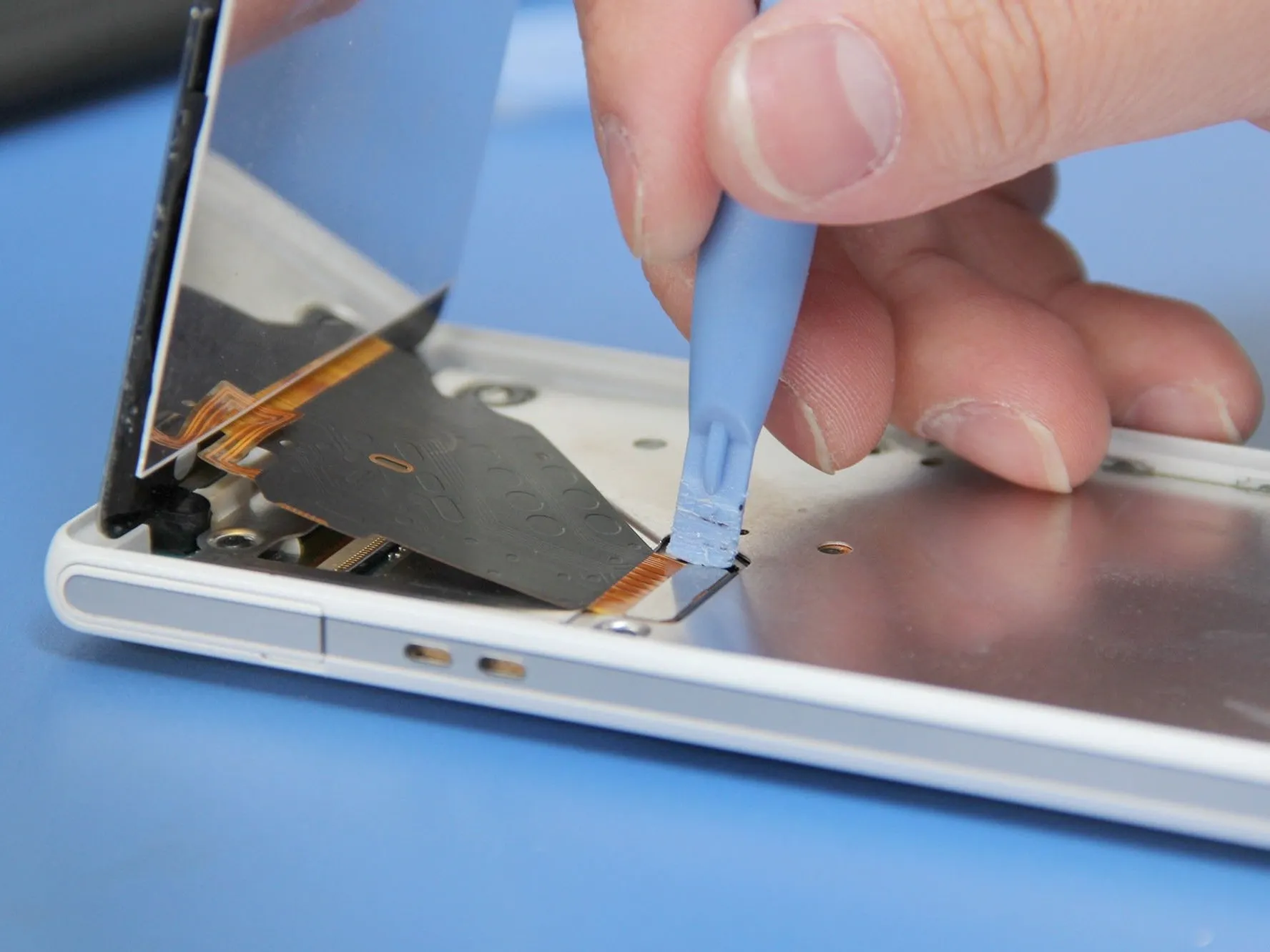

Наконец, используйте инструмент для открывания, чтобы отсоединить разъем панели экрана.
Выполняйте этот шаг медленно. Будьте осторожны с гибким кабелем.

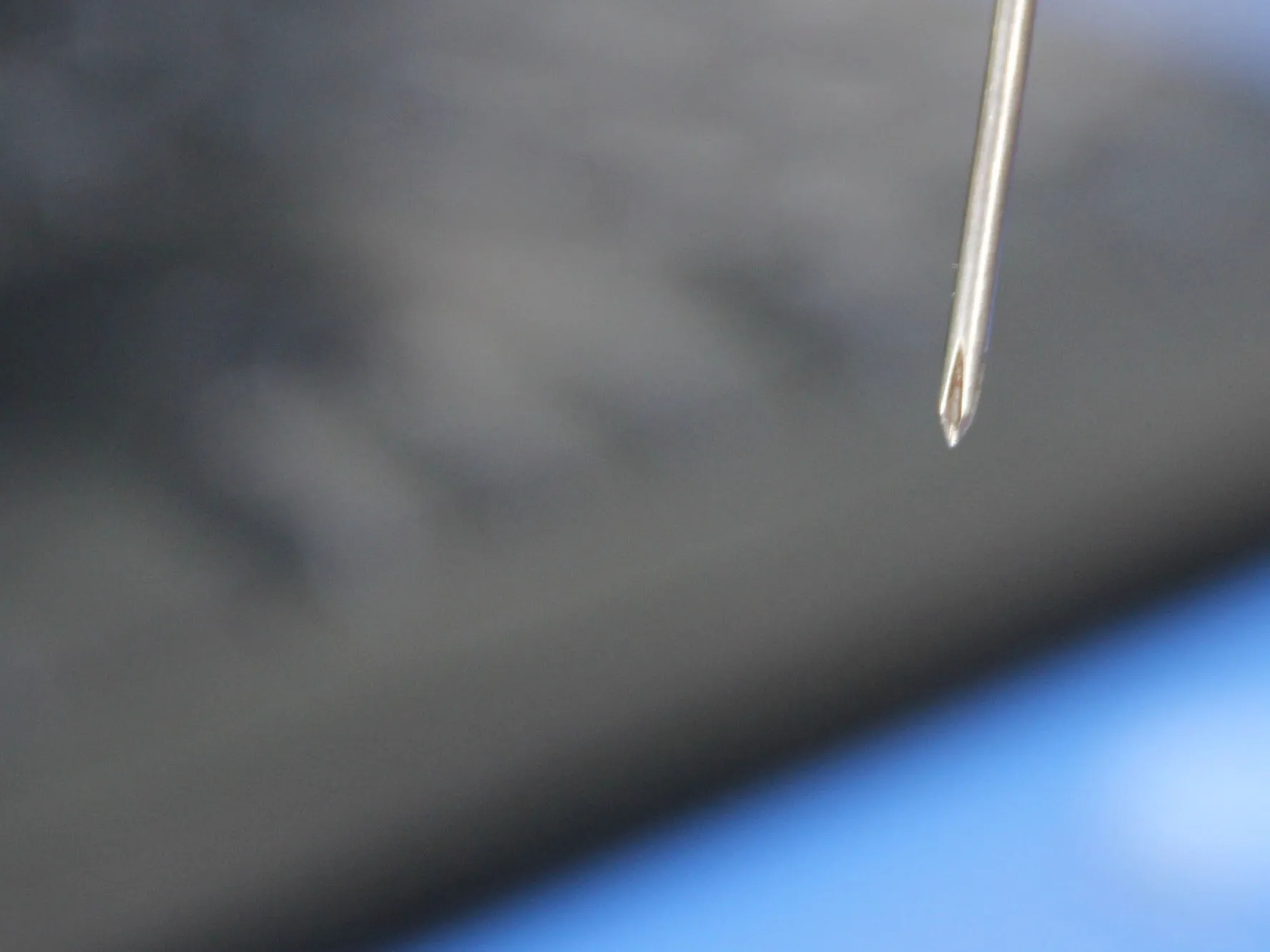

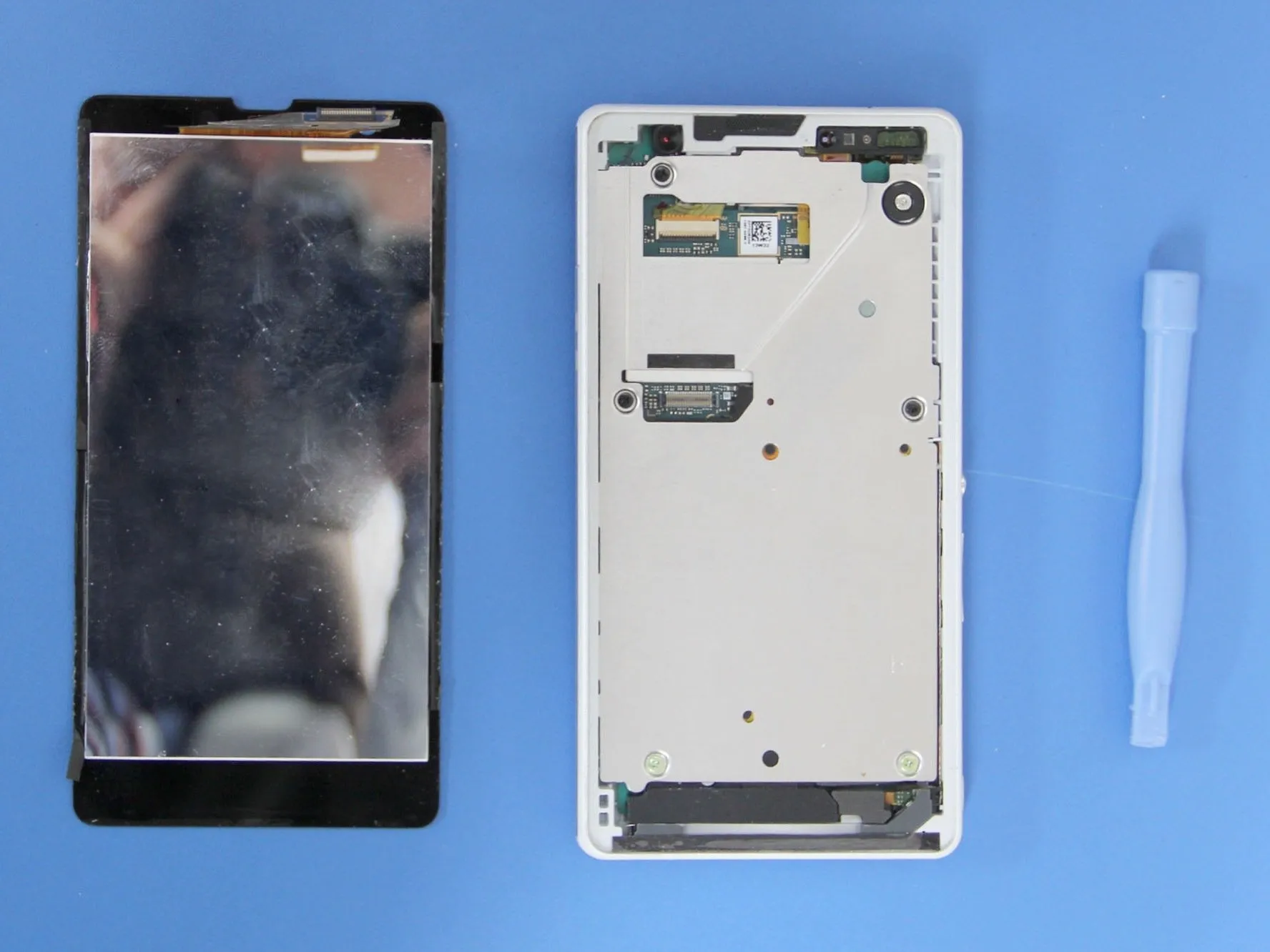

Шаг 5
Вытащите перегородку между панелью экрана и материнской платой.

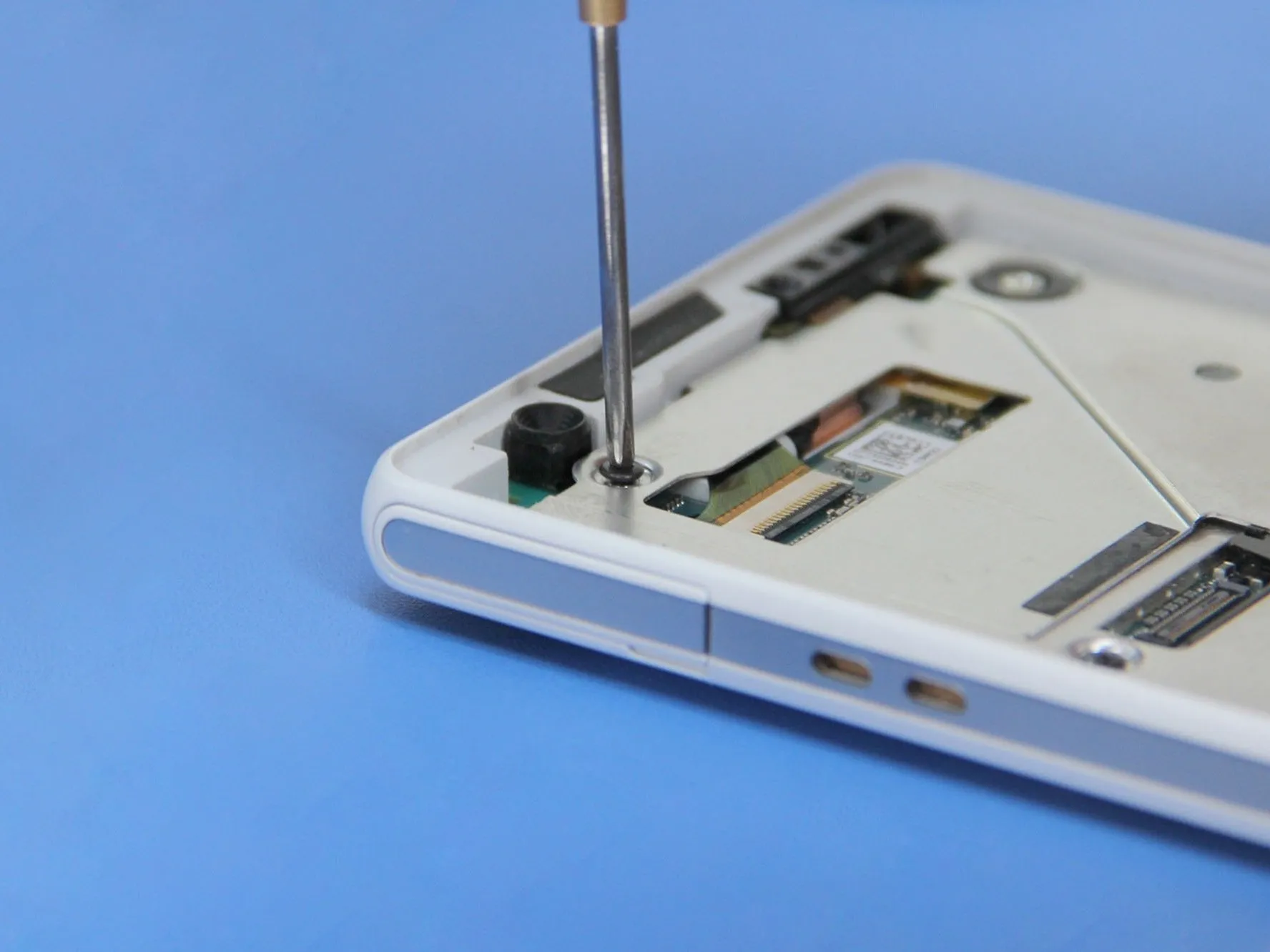

Сначала с помощью отвертки Phillips #00 открутите все винты, которые вы видите на перегородке.
Проверьте сначала следующий шаг, не спешите отрывать перегородку!

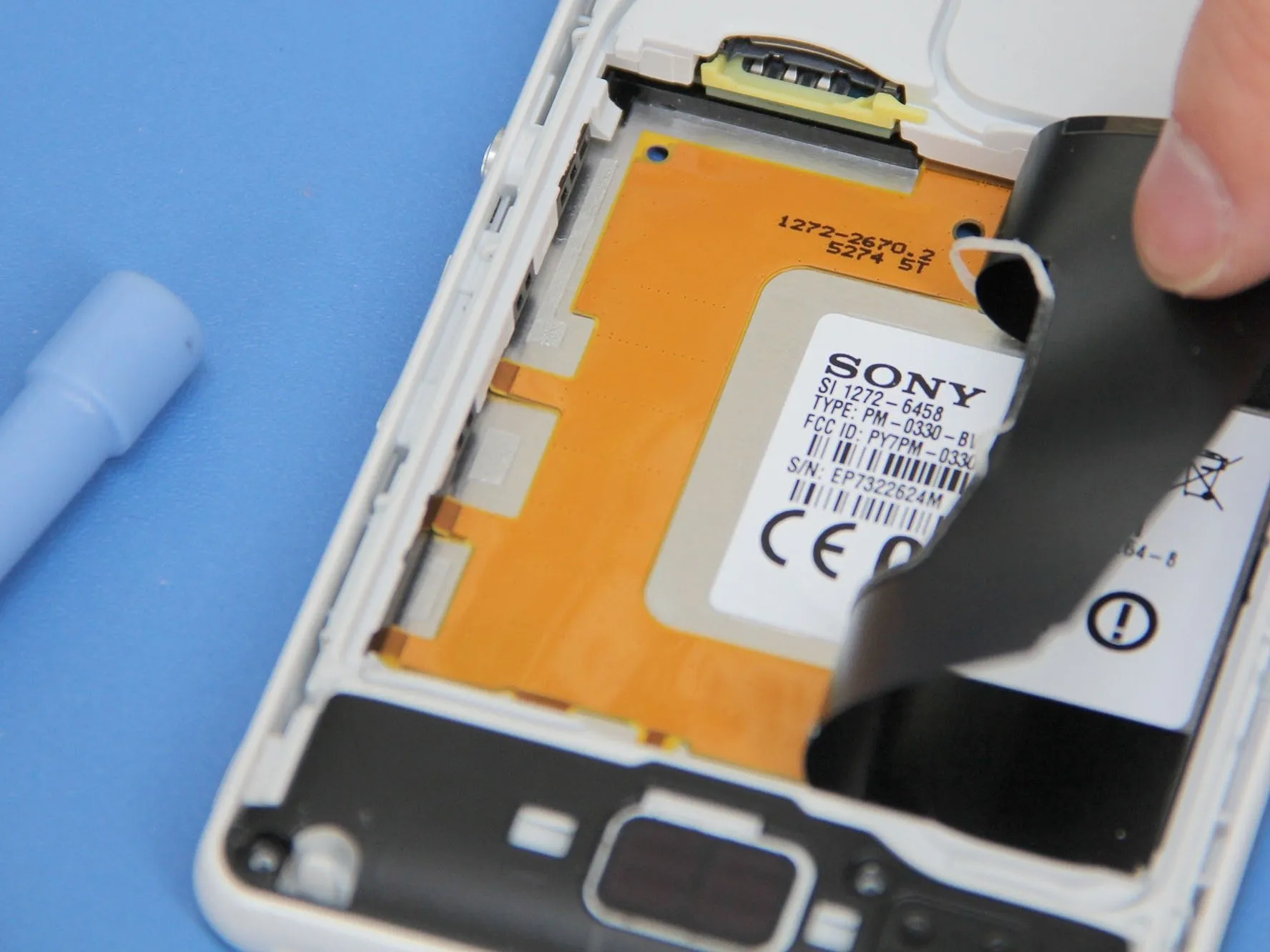

Шаг 6

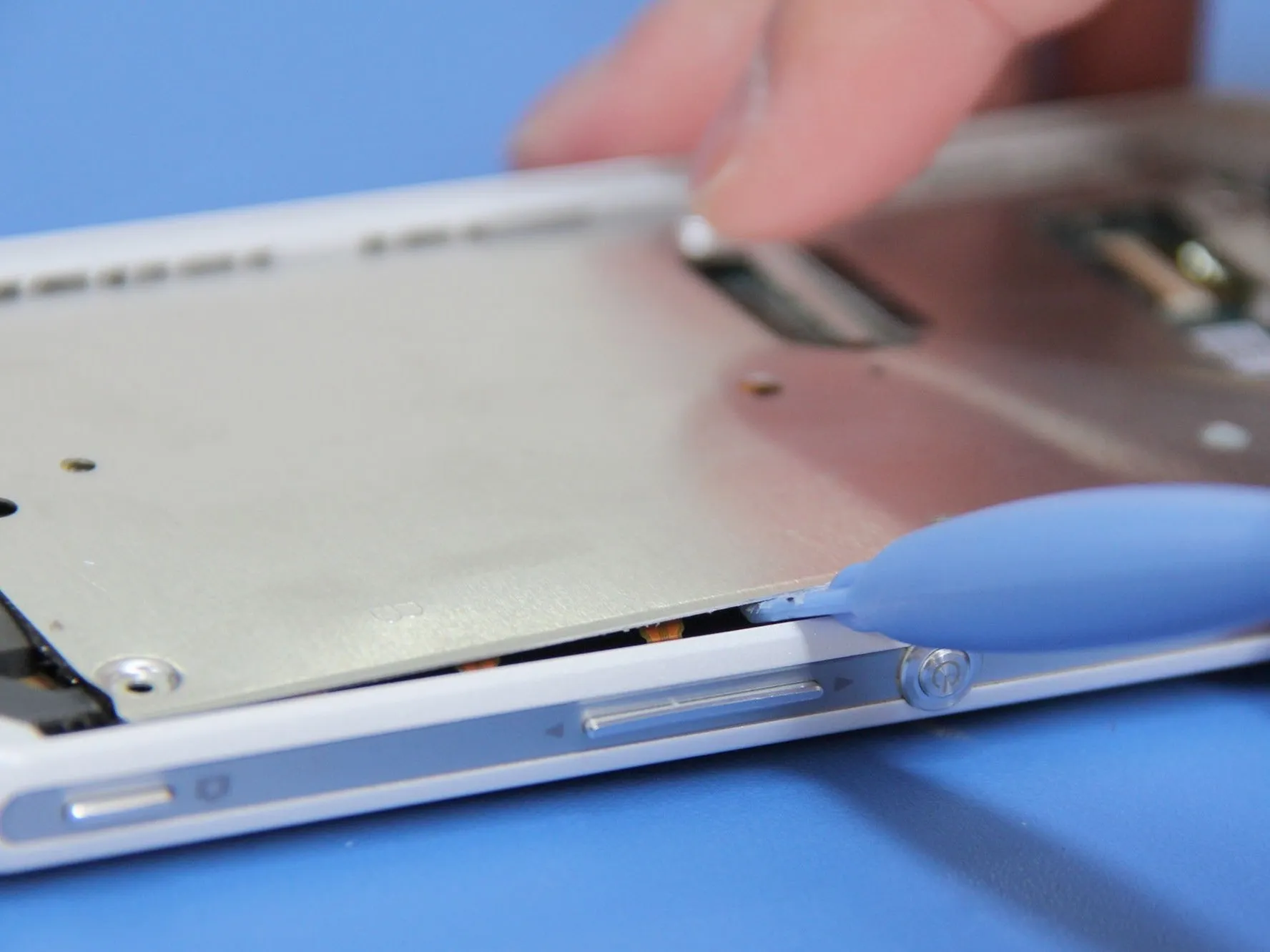

Аккуратно подденьте перегородку, вы можете увидеть, что гибкий кабель кнопки громкости торчит на панели перегородки. Если вы будете отжимать слишком сильно, гибкий кабель может порваться.
Переверните телефон.

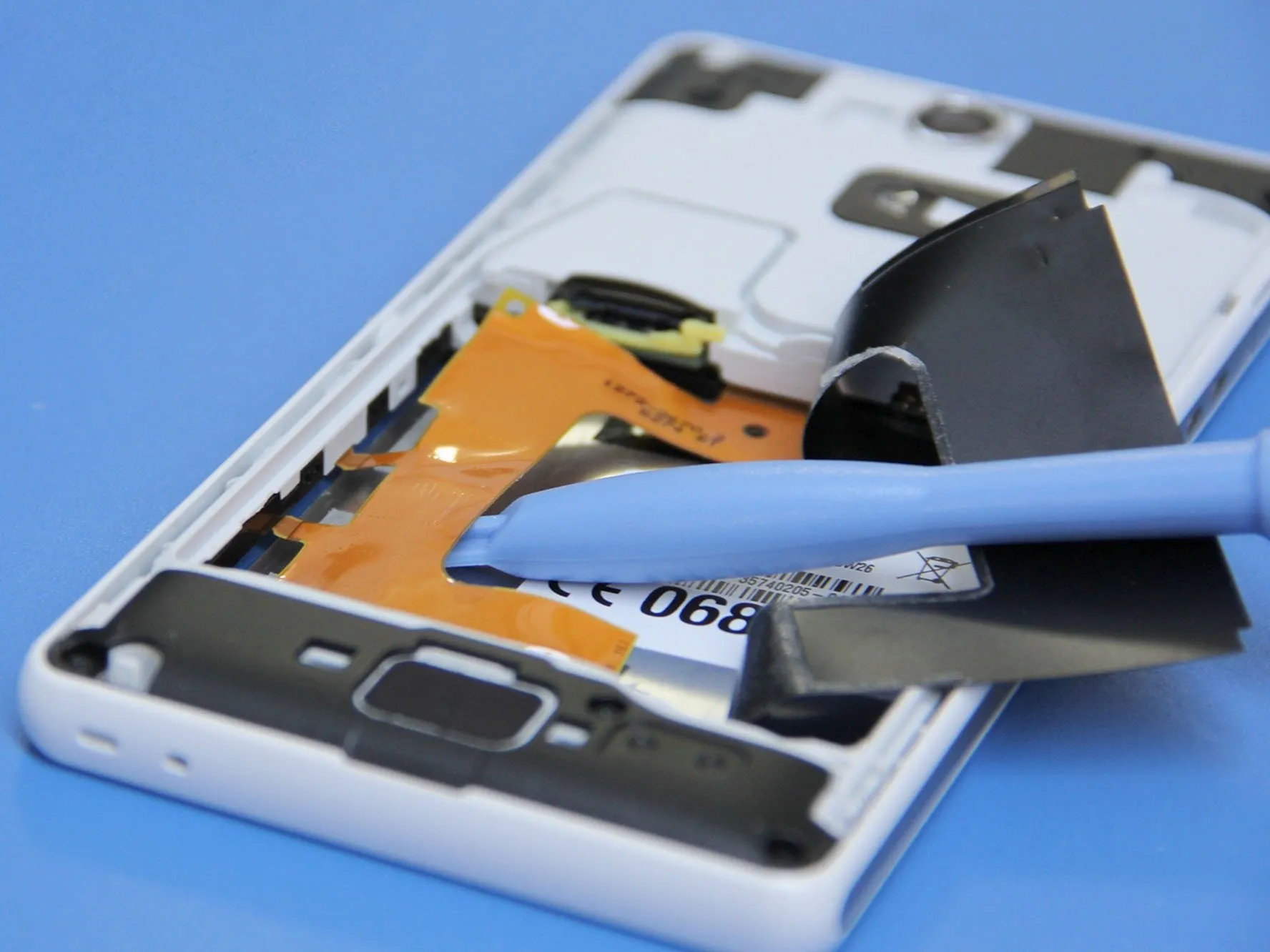

Медленно поднимите черную липкую пластиковую бумагу, и вы увидите гибкий кабель, прилипший к перегородке.
Используйте инструмент для открывания пластика, чтобы отделить гибкий кабель.
Выполняйте этот шаг осторожно и медленно, чтобы не порвать его.

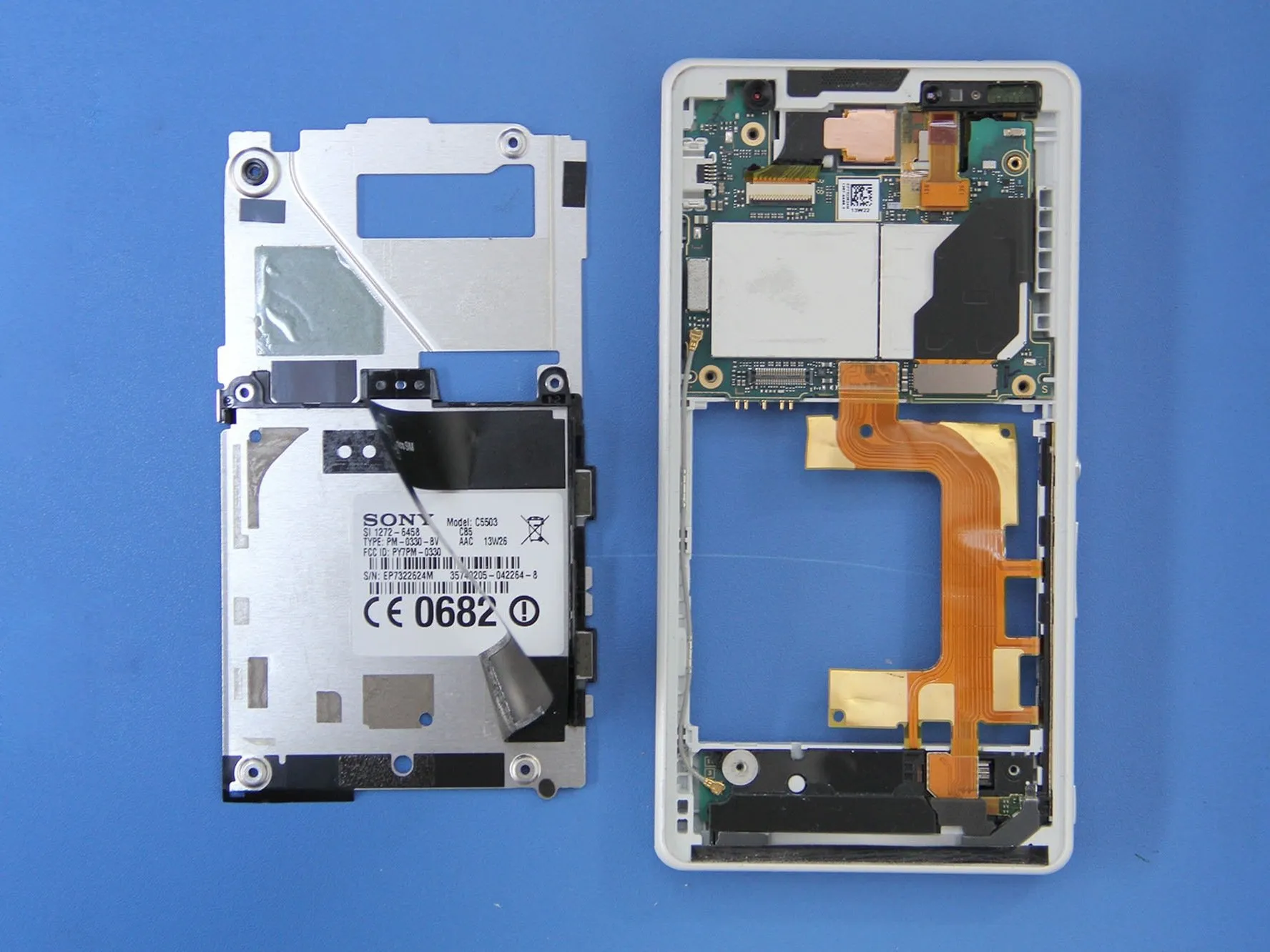

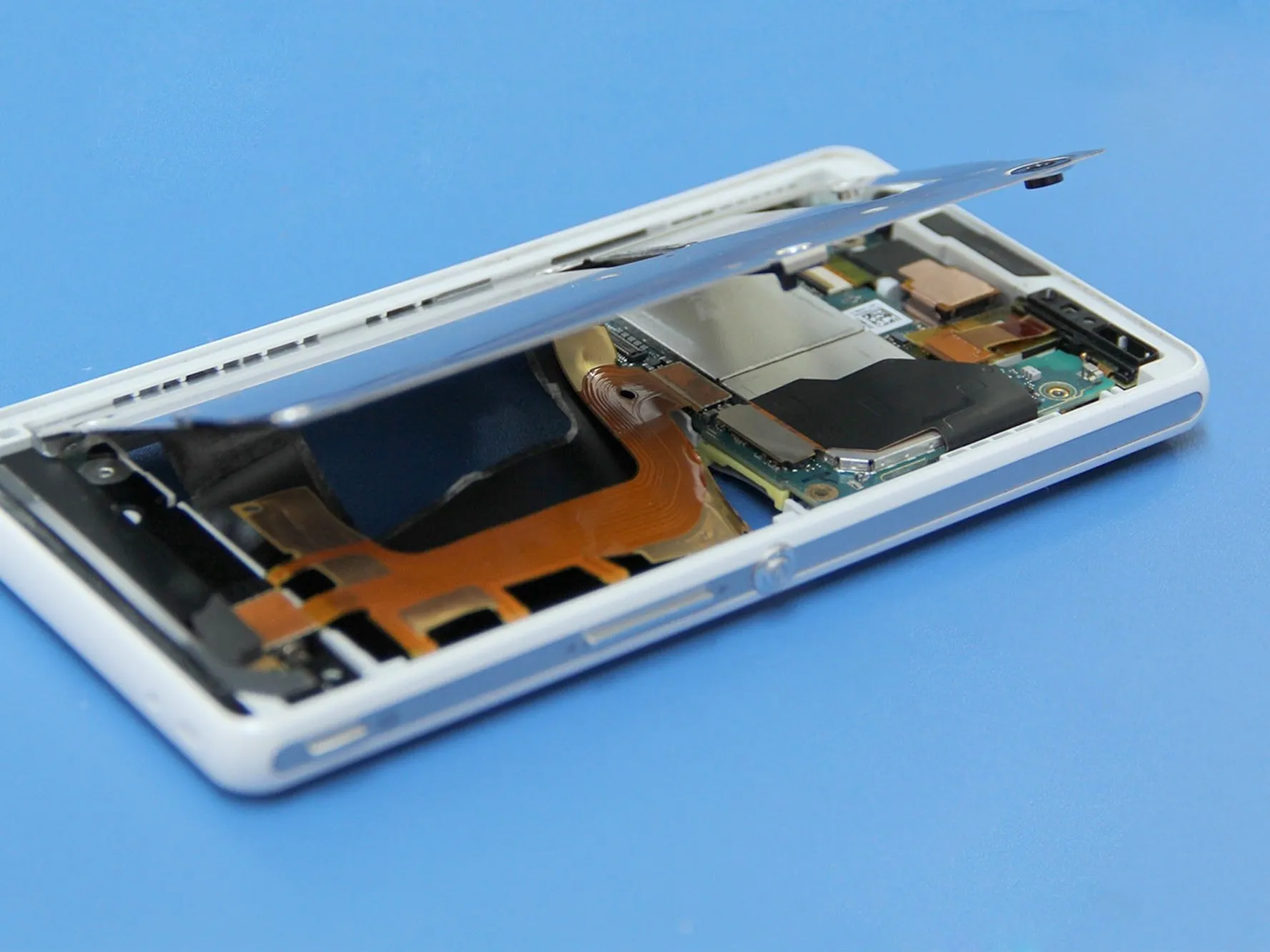

Шаг 7
Теперь раздел легко вынимается.
После этого вы сможете увидеть материнскую плату.
Шаг 8

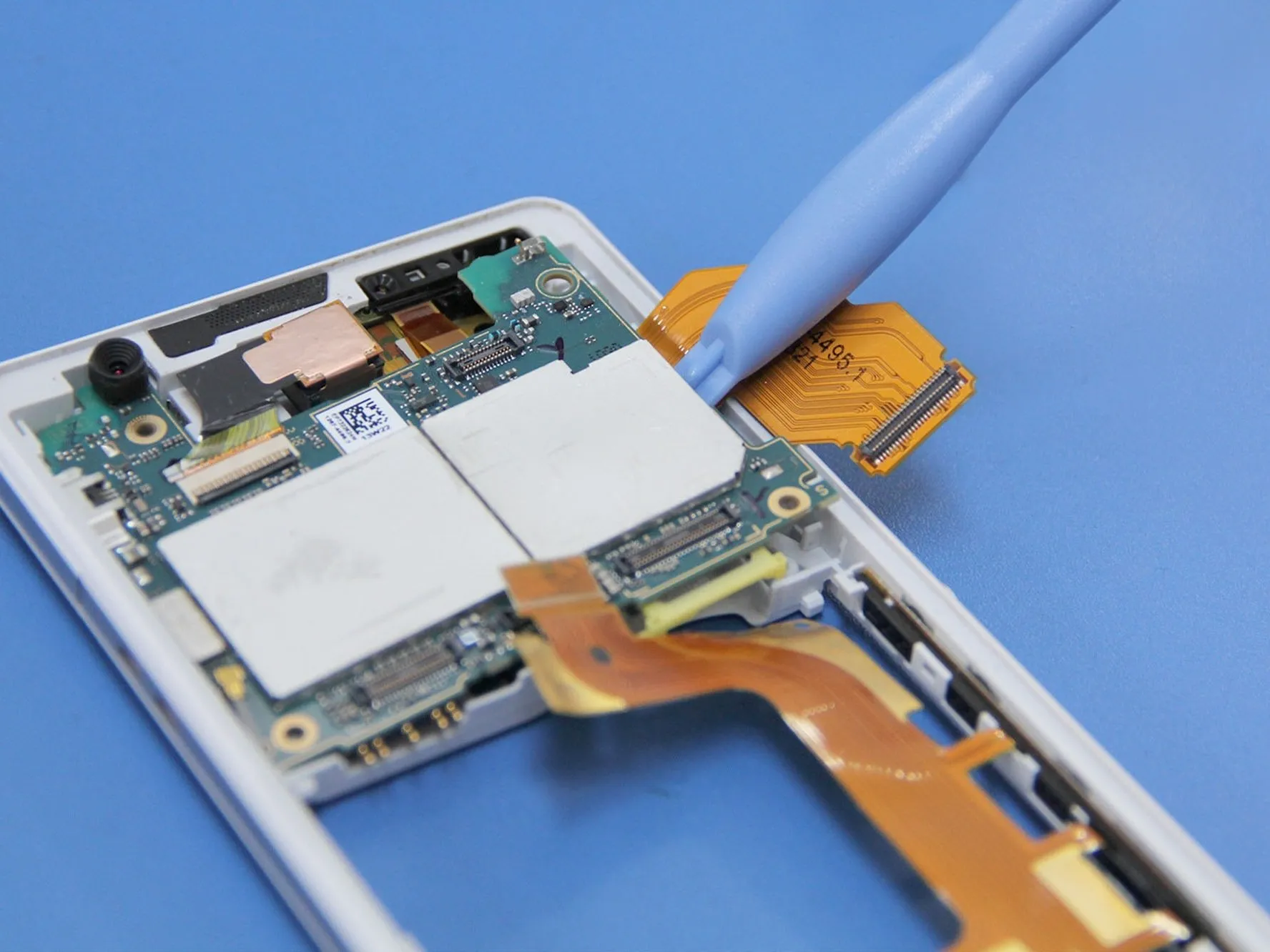

С помощью инструмента для открывания аккуратно откройте разъемы на материнской плате.
Кнопка регулировки громкости / кнопка питания Разъем гибкого кабеля
Антенна слева
Разъем гибкого кабеля фронтальной камеры
И еще один разъем справа

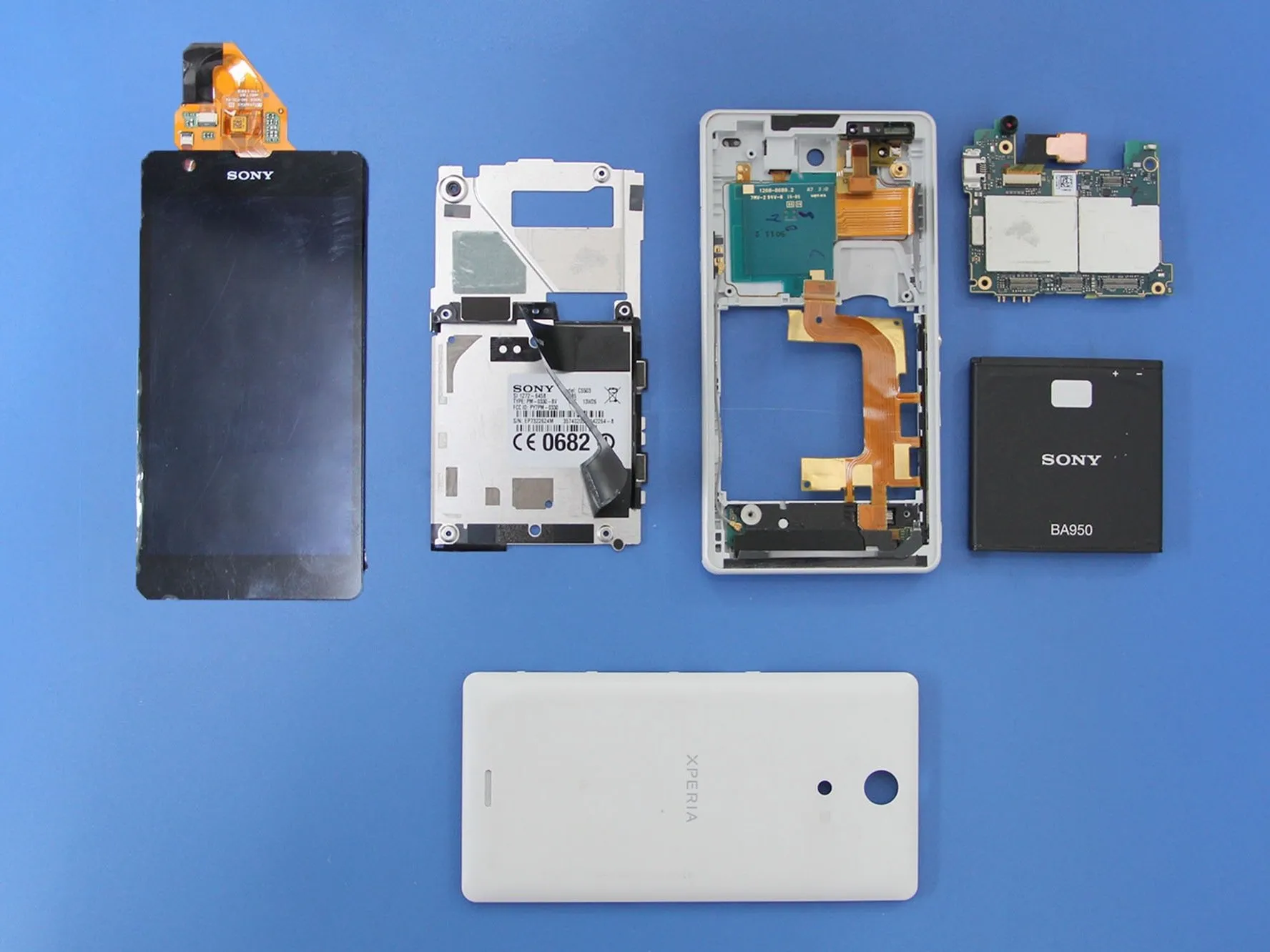

Вот и все!
Комментарии к статье
Будет ли мой телефон по-прежнему водонепроницаемым после этого?
Боюсь, что нет...
Вам придется заменить все клеящиеся наклейки, это все равно не гарантирует, что после этого телефон будет полностью водонепроницаемым, но шансы будут намного выше.
