Разборка Sound BlasterAxx AXX 200

Введение

Sound BlasterAxx AXX 200 рекламируется как интеллектуальная беспроводная звуковая система - предполагается, что она будет напичкана технологиями и функциями, которые выделяют ее среди других беспроводных колонок.

Что вам понадобится

Инструменты

•

•

  Посмотреть

•

•

•

•

•

•

•

•

•

  Посмотреть

Шаг 1 Разборка Sound BlasterAxx AXX 200

• Вот инструменты, которые понадобятся для начала разборки:

• Отвертка Phillips #0 и #2

• Плоская отвертка 3/32' (2,5 мм)

• Нож для хобби

• Маленькая присоска для шариков

• Отмычки

• Пластиковые инструменты для открывания, пинцет с плоской головкой

• Паяльник, тепловой пистолет или фен и растворитель флюса

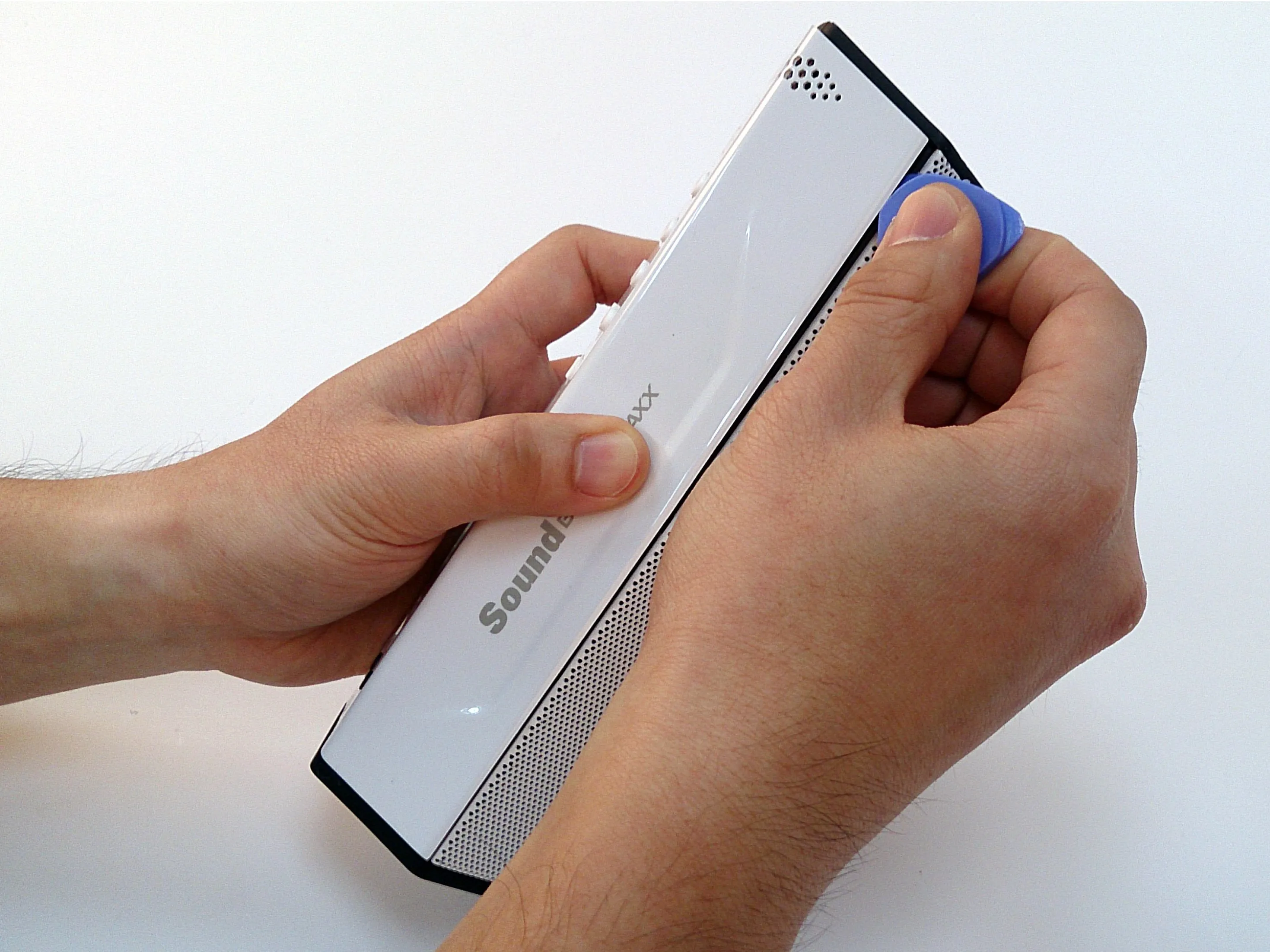

Шаг 2 Вскрытие заднего корпуса

• AXX 200 хорошо собрана. Под этим я подразумеваю, что пластиковый корпус на задней панели держится на клею. Много-много клея.

• Для начала снимите клей с задней части корпуса с помощью отвертки. Поможет фен или тепловая пушка.

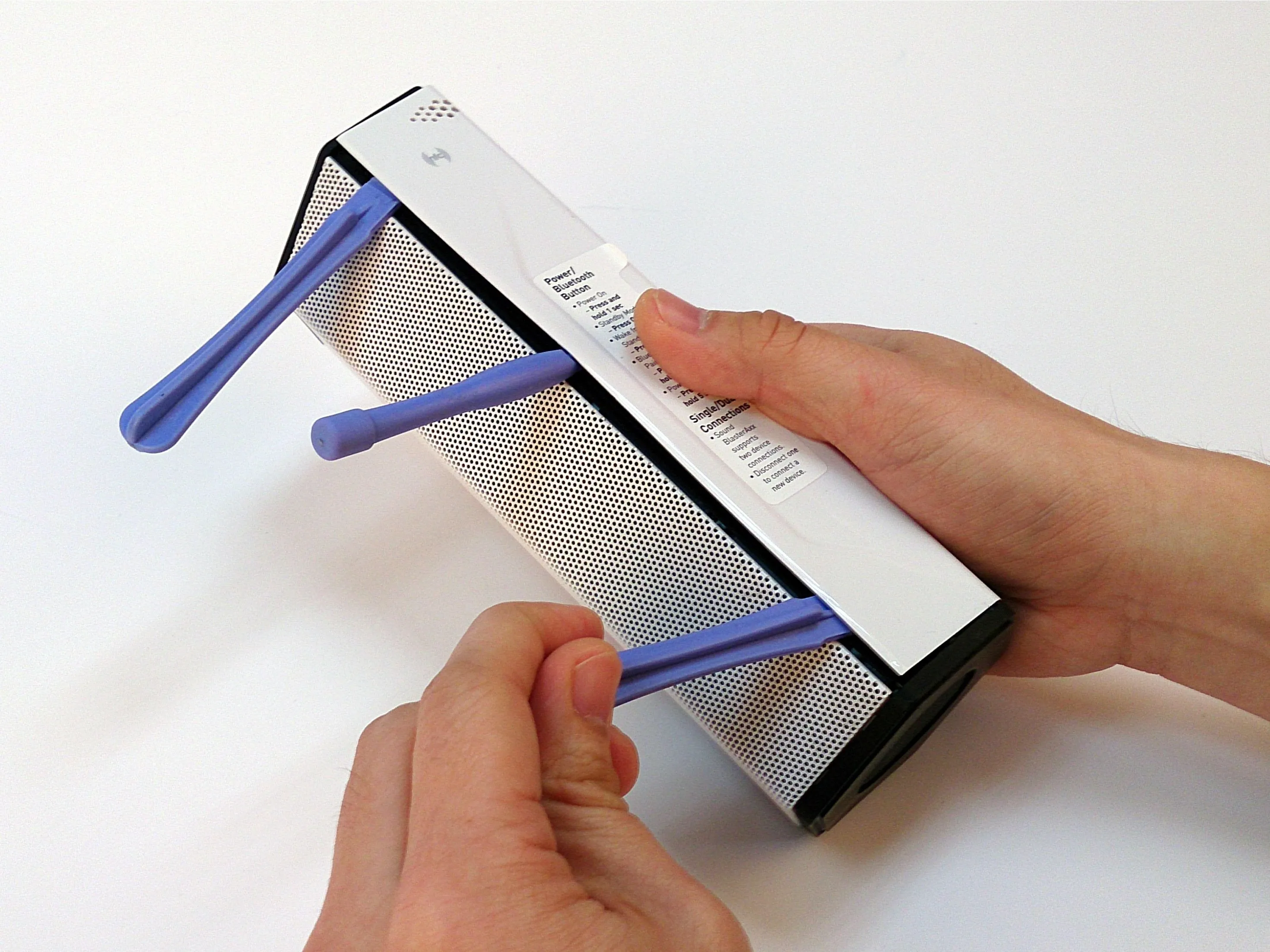

• Чтобы справиться с липким клеем и отковырнуть задний корпус, в дело вступают инструменты для открывания пластика.

• Для этого лучше всего подойдет лопатка с более длинным наконечником или пластиковая линейка.

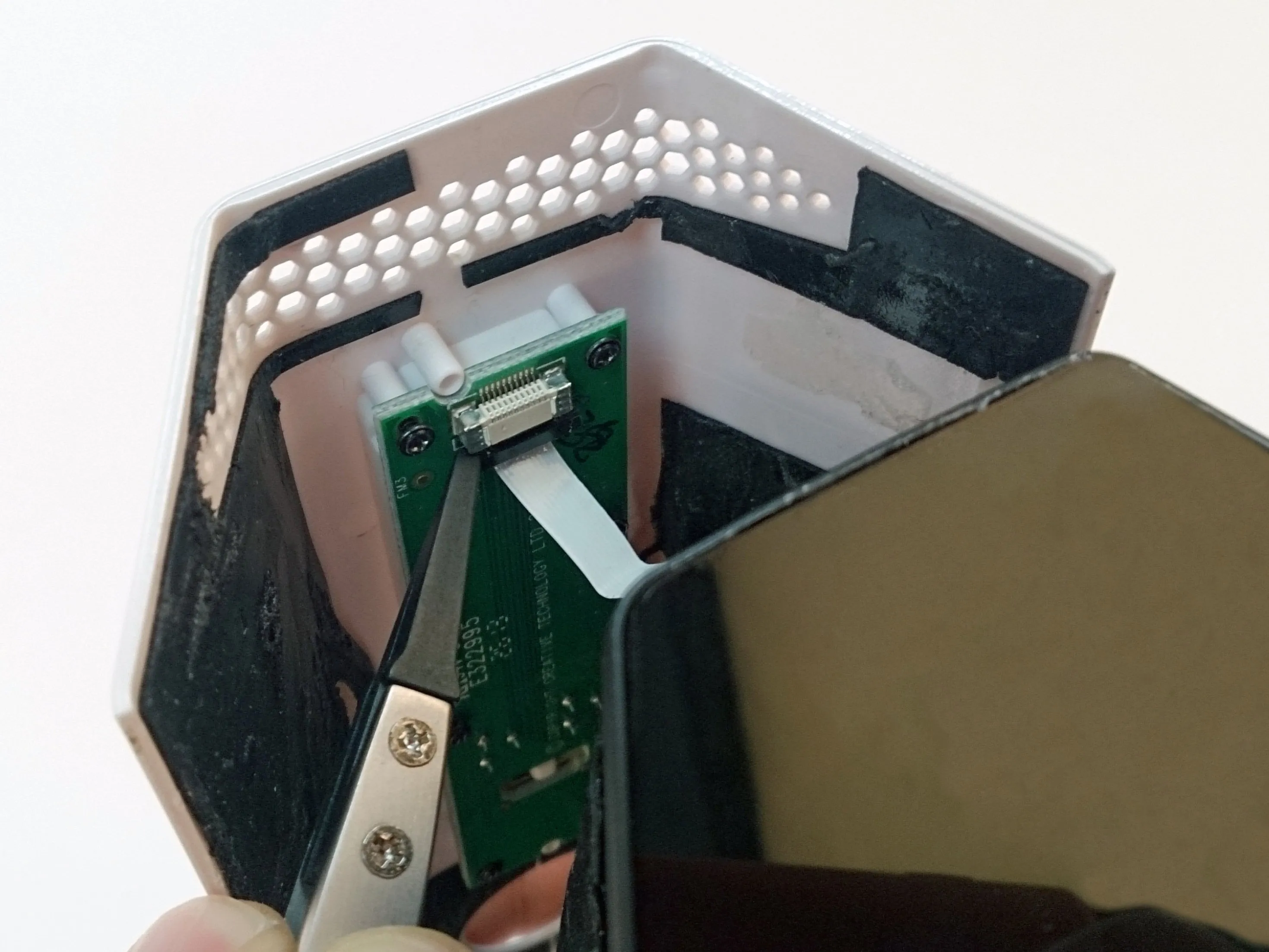

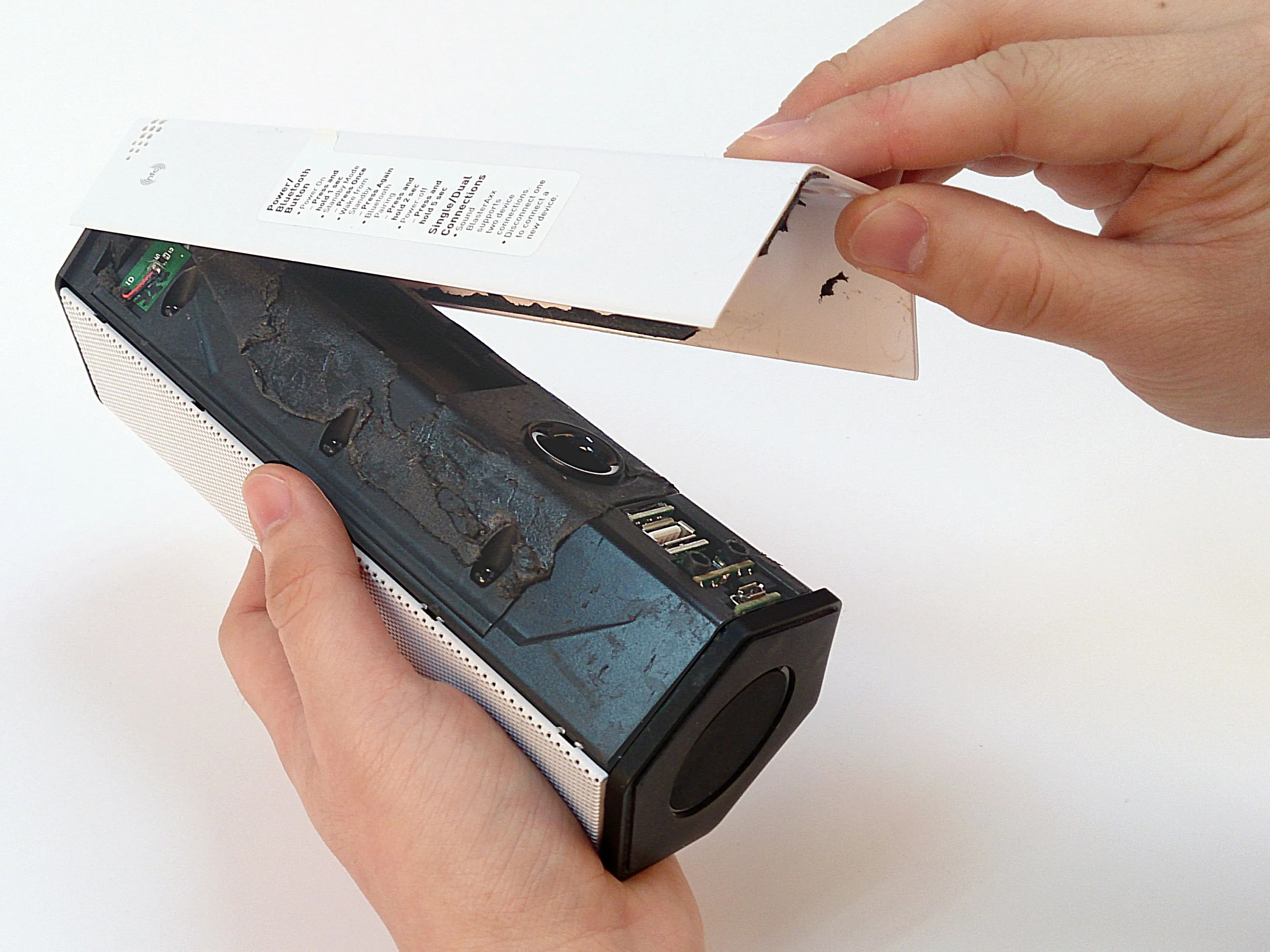

Шаг 3 Отсоединение заднего корпуса

• После удаления клея поднимите задний корпус, как показано на рисунке.

• Внимание: ОСТОРОЖНО! Кнопки на задней панели крепятся к устройству с помощью гибкого разъема, поэтому не слишком усердствуйте, отсоединяя заднюю панель.

• Отсоедините гибкий разъем, просто потянув его вниз пинцетом с плоской головкой.

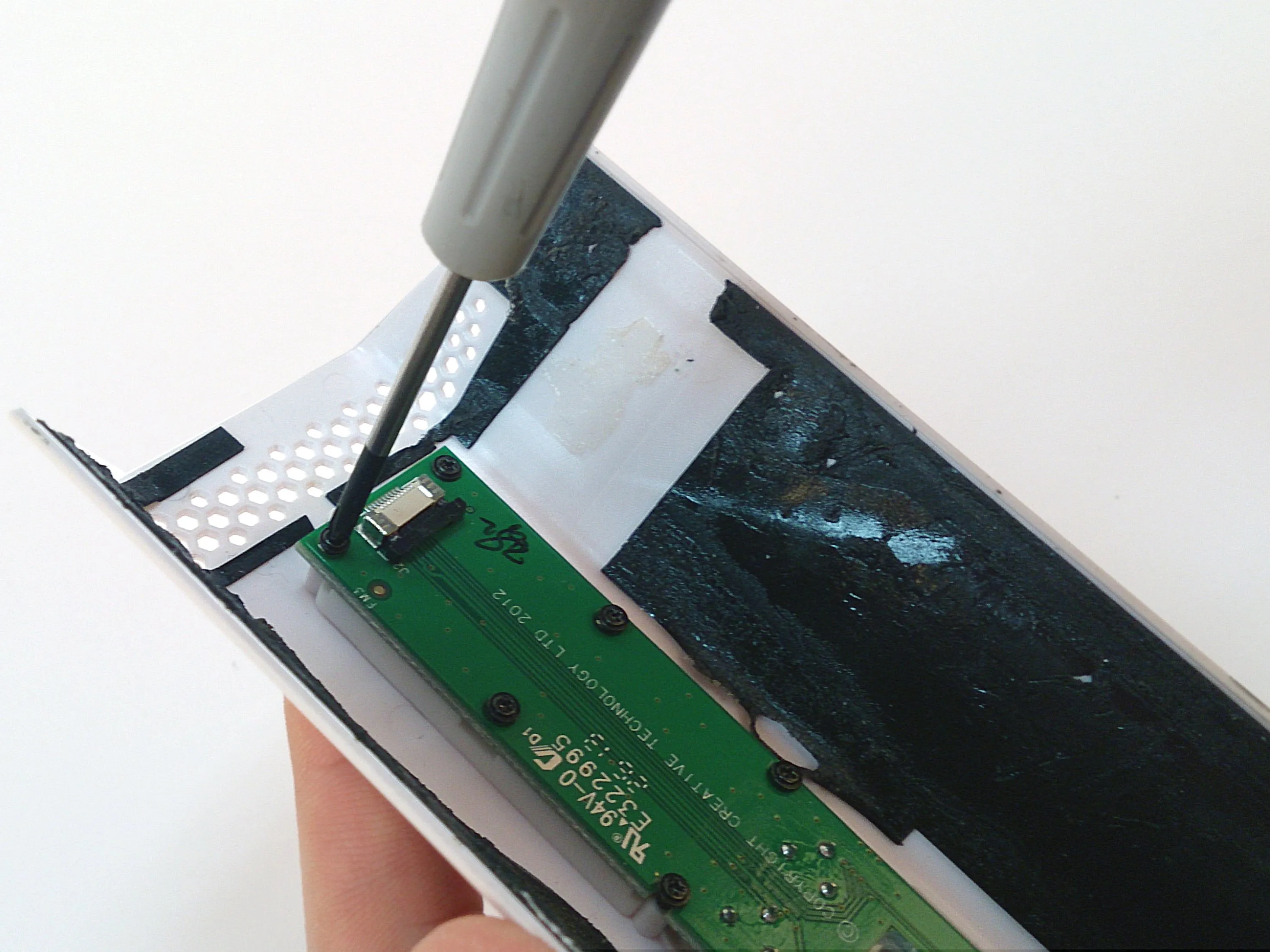

• Затем снимите панель печатной платы с кнопками с помощью крестообразной отвертки № 0.

Шаг 4 Открытие камеры

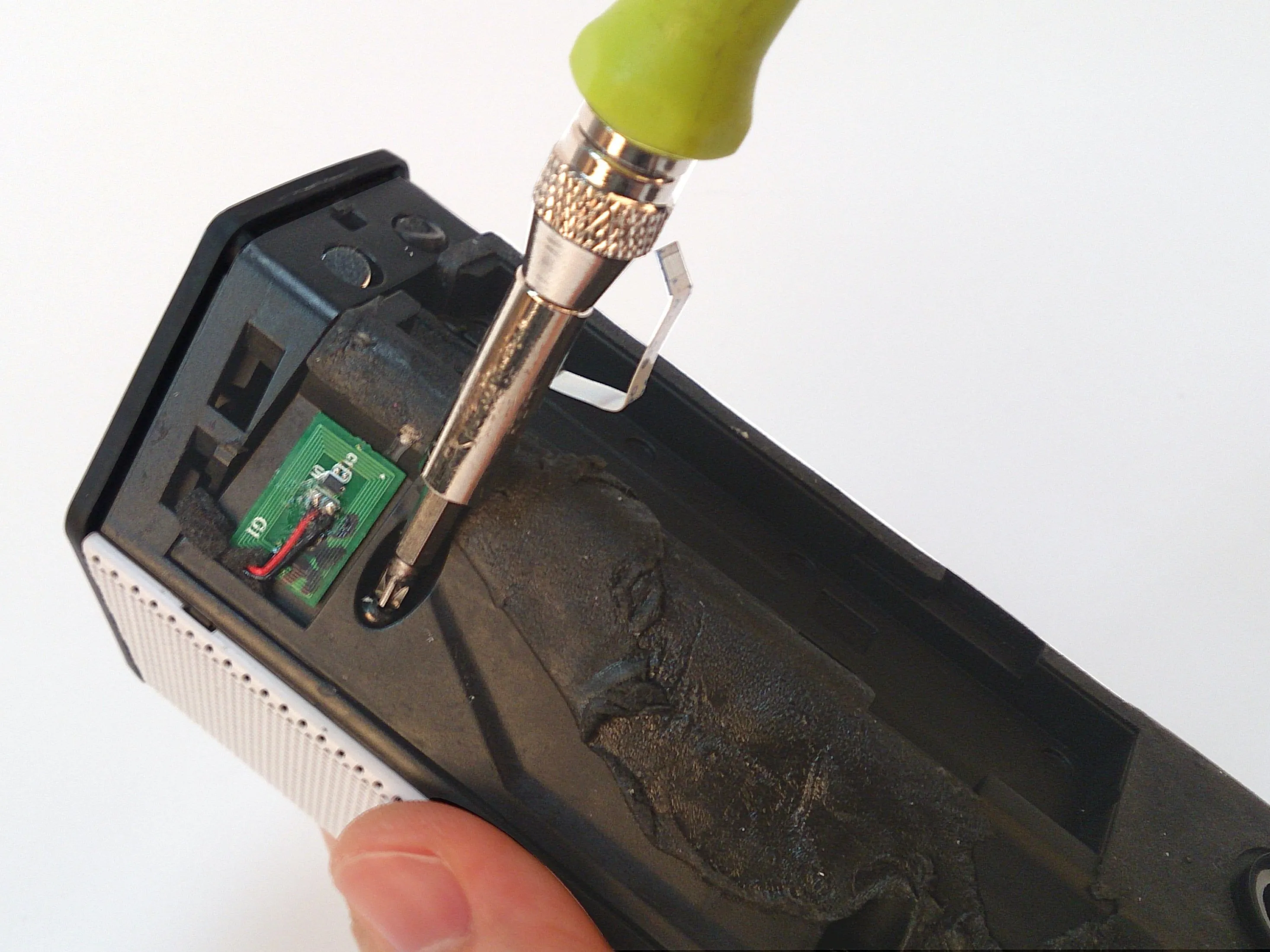

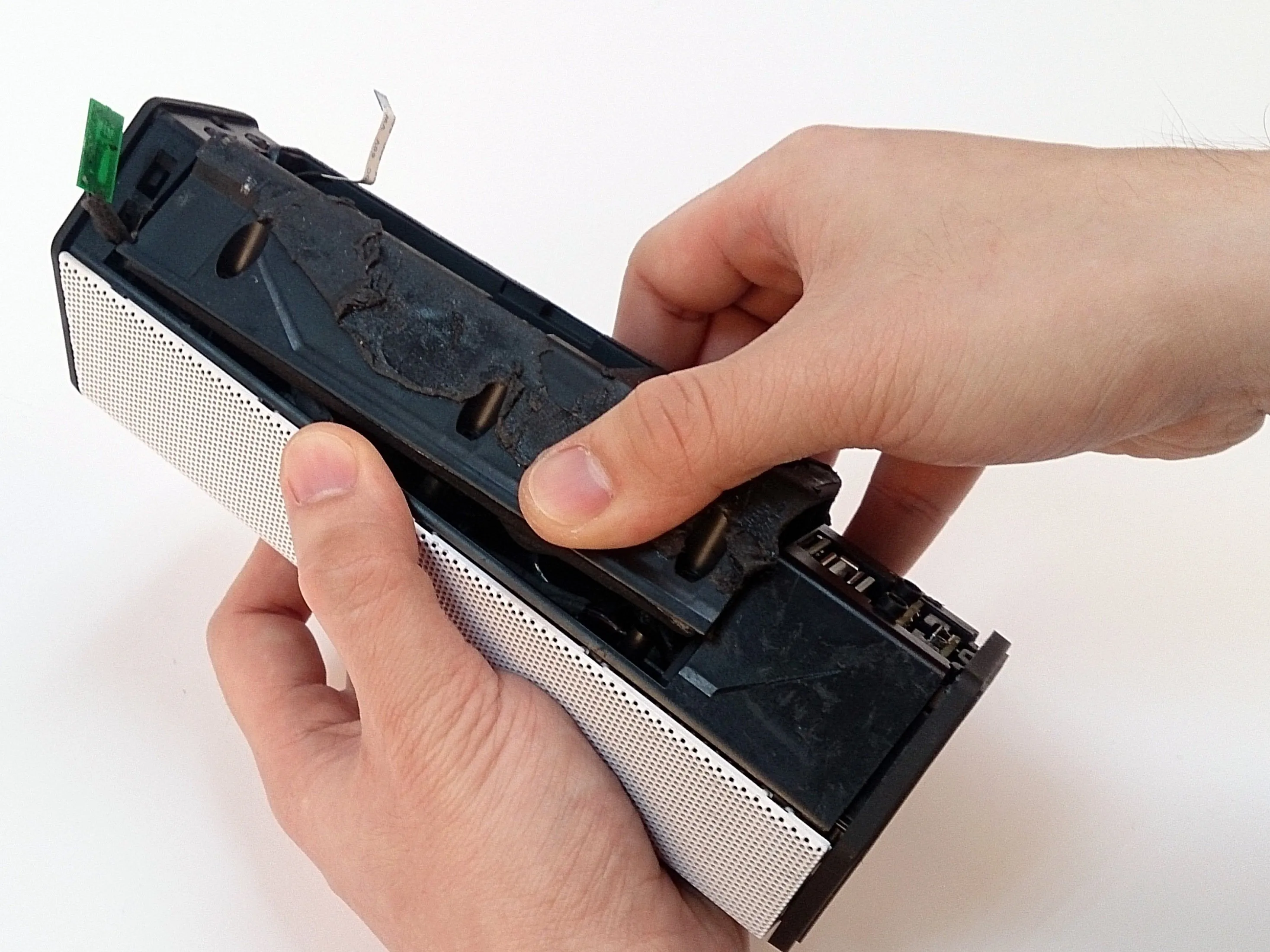

• Снимите звуковую камеру, открутив 6 винтов с помощью крестовой отвертки №2.

• Внимание: прежде чем открыть камеру, подденьте пинцетом хрупкий датчик NFC. Вам придется счистить излишки клея, чтобы открыть отверстия для винтов.

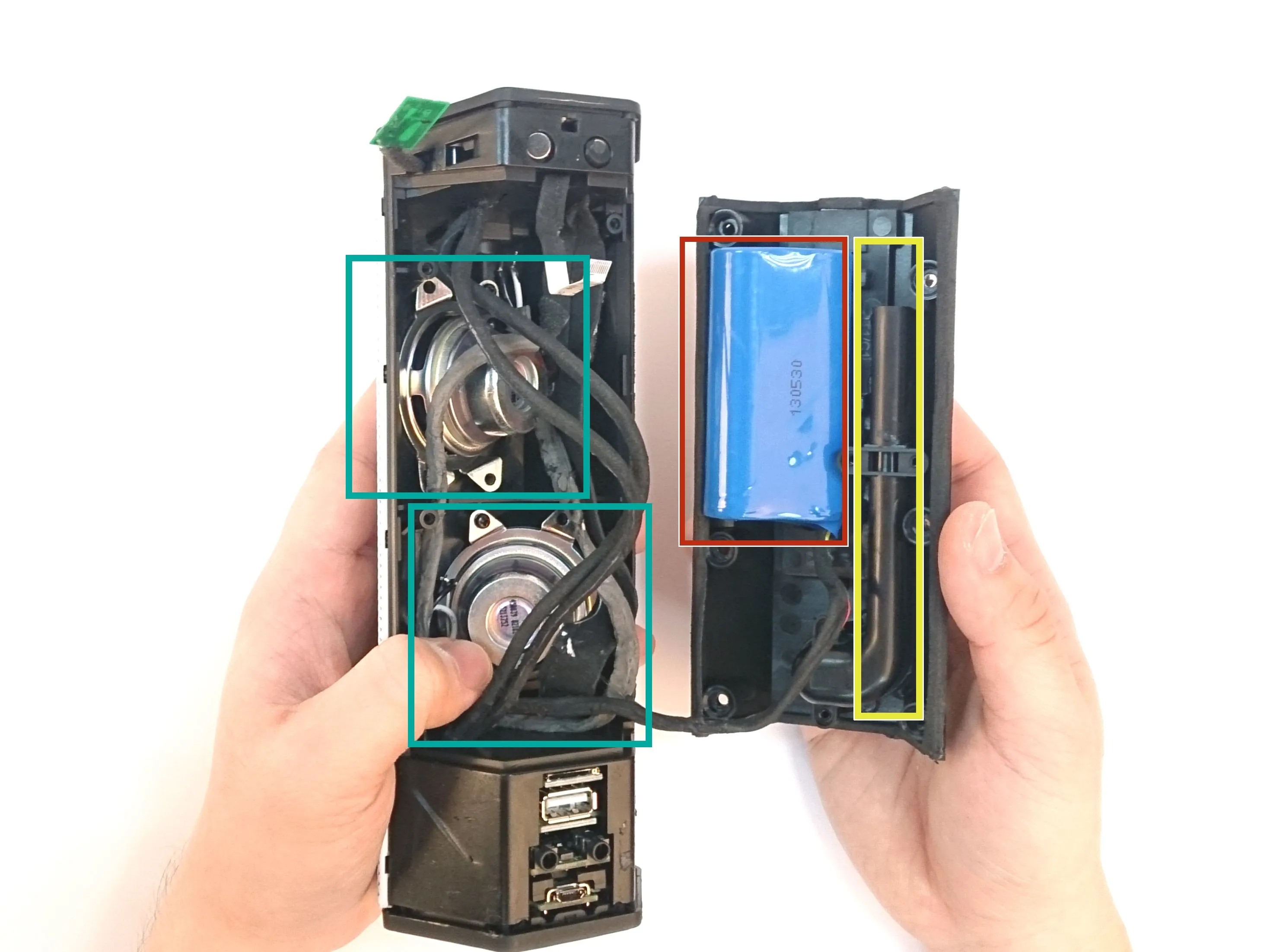

• Для такого маленького динамика аудиокамера весьма внушительных размеров. Открыв ее, вы легко определите:

• Литий-ионный аккумулятор емкостью 5200 мАч

• Порт-трубка для усиления басов

• Драйверы x 2

• Вы также заметите, что все кабели (а их очень много) экранированы пеной, чтобы предотвратить дребезжание.

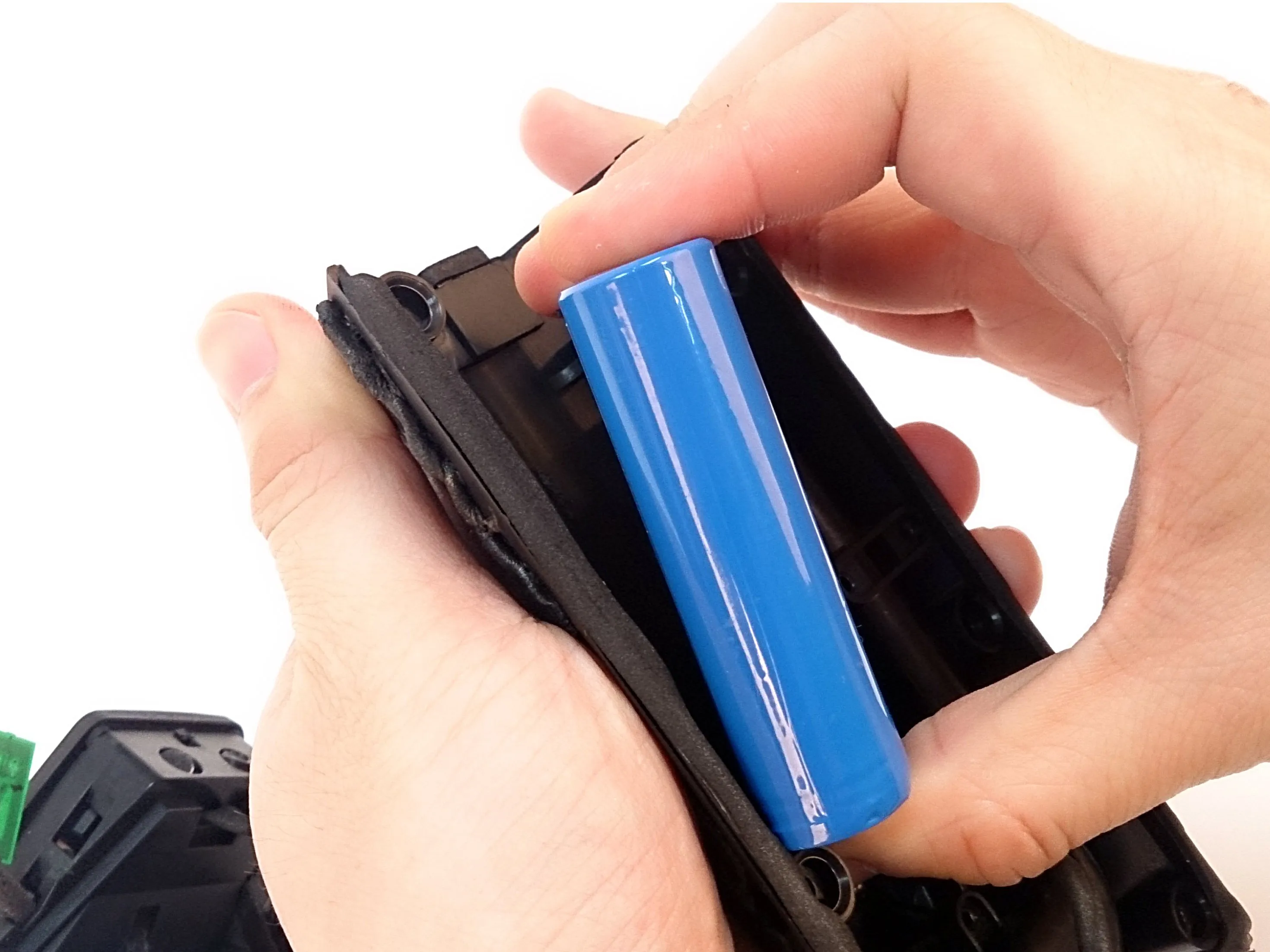

Шаг 5 Батарея и трубка порта

• Великий ворон Одина! Это большая батарея!

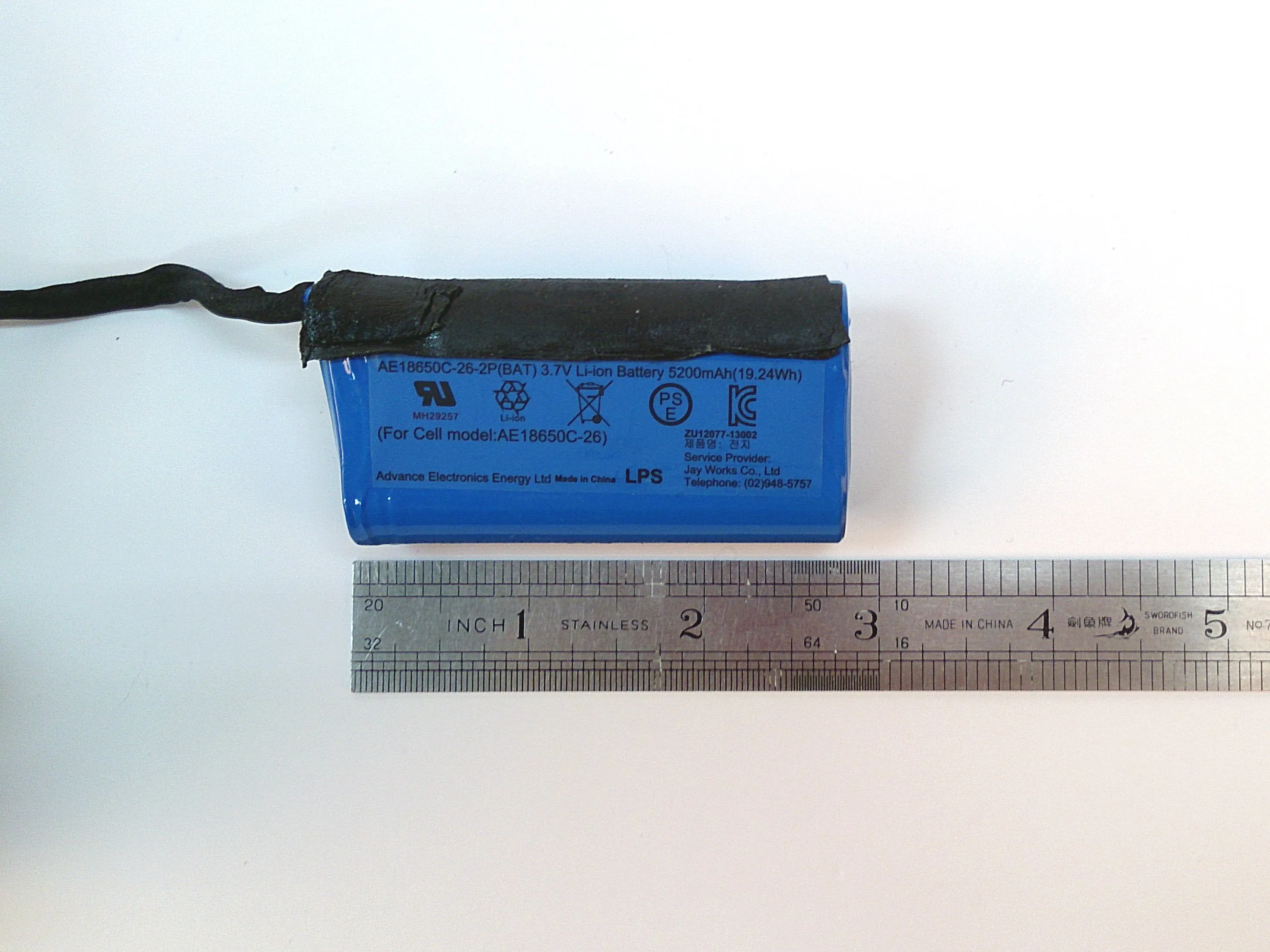

• Это литий-ионный аккумулятор 3,7 В емкостью 5200 мАч, который используется для питания устройства и зарядки телефона.

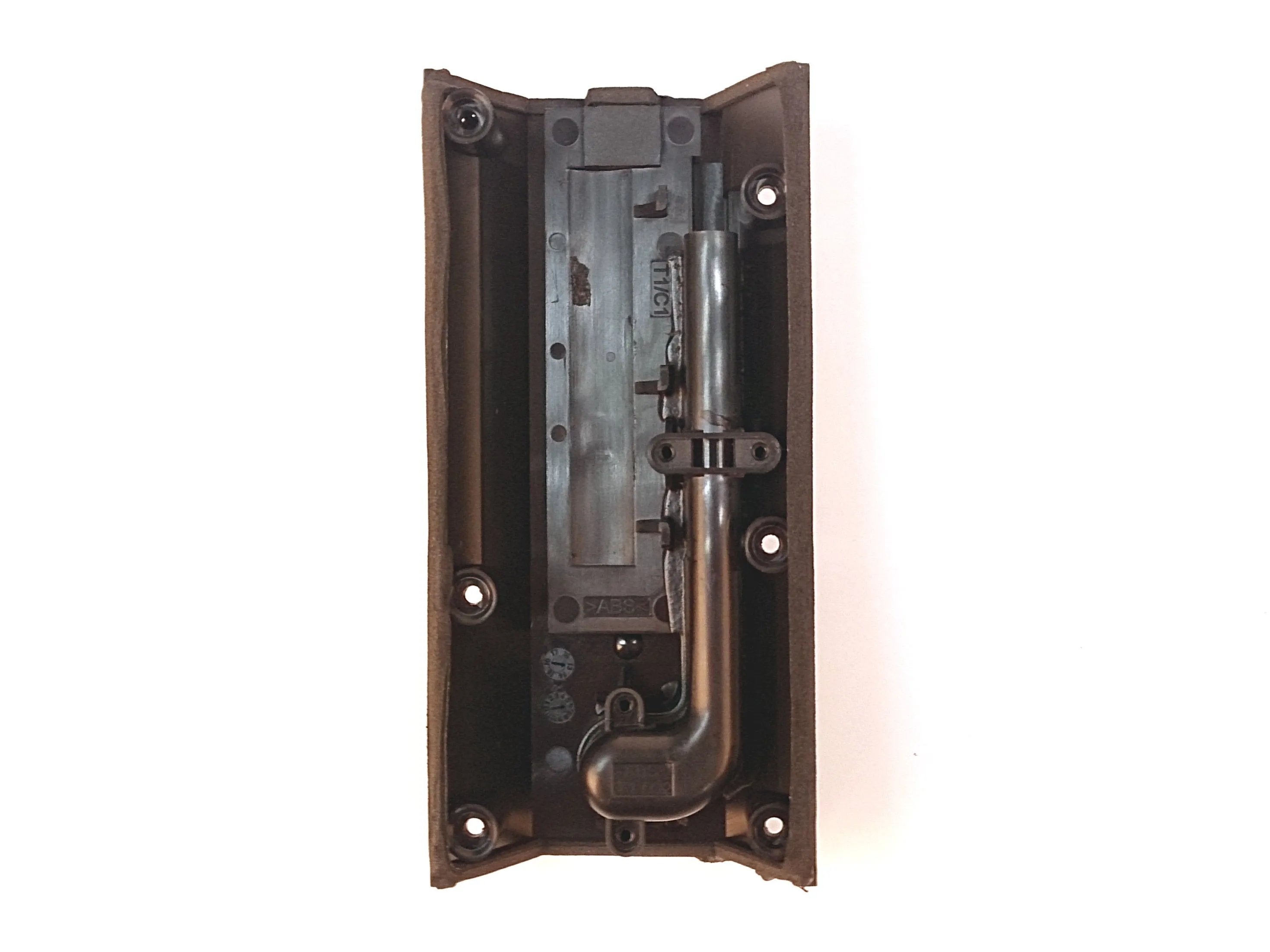

• Встроенный порт-трубка усиливает басы.

Шаг 6

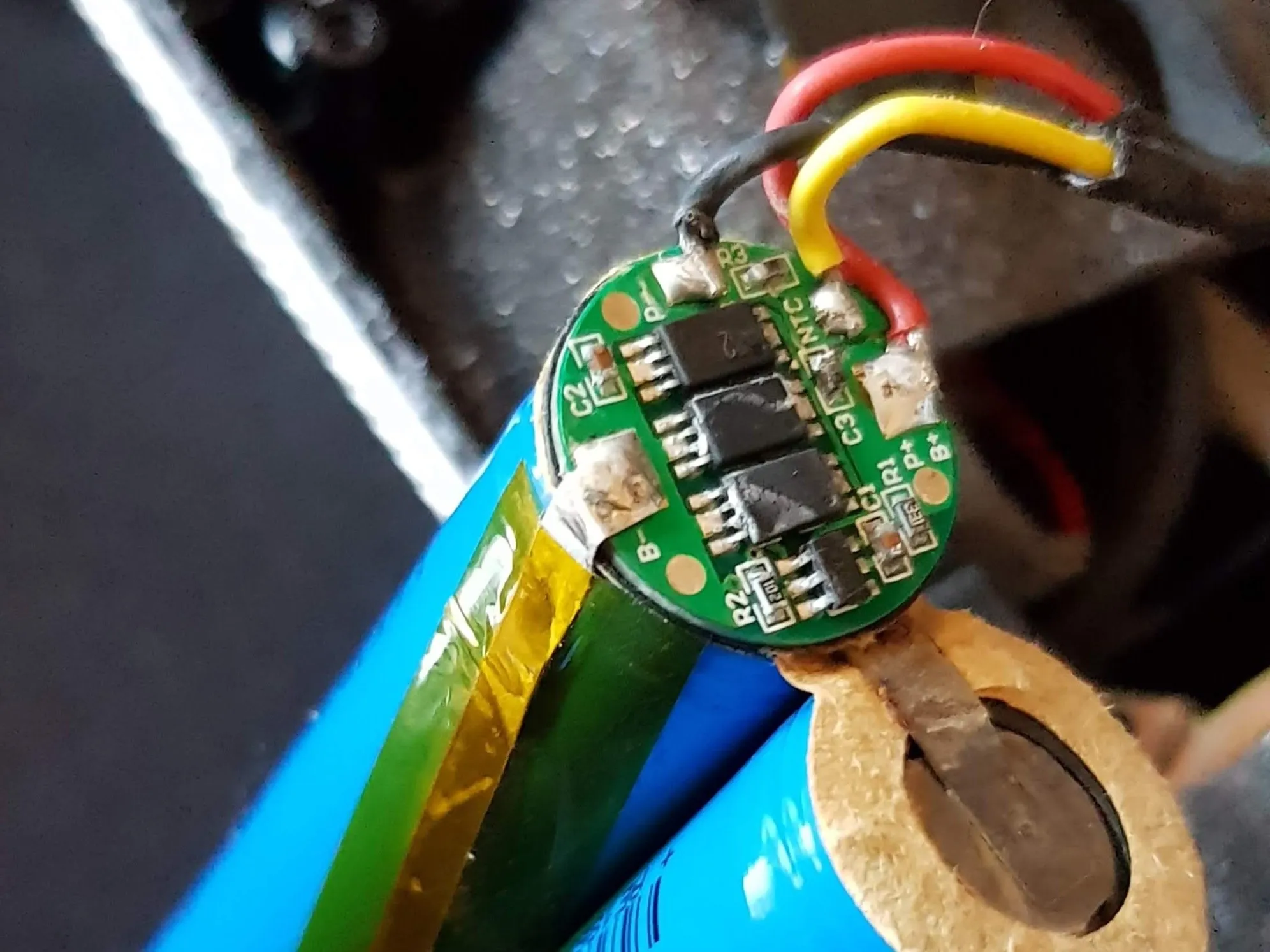

• В торце аккумулятора есть скрытая печатная плата, проверьте ее на предмет проблем с зарядкой

Шаг 7 Извлечение драйверов

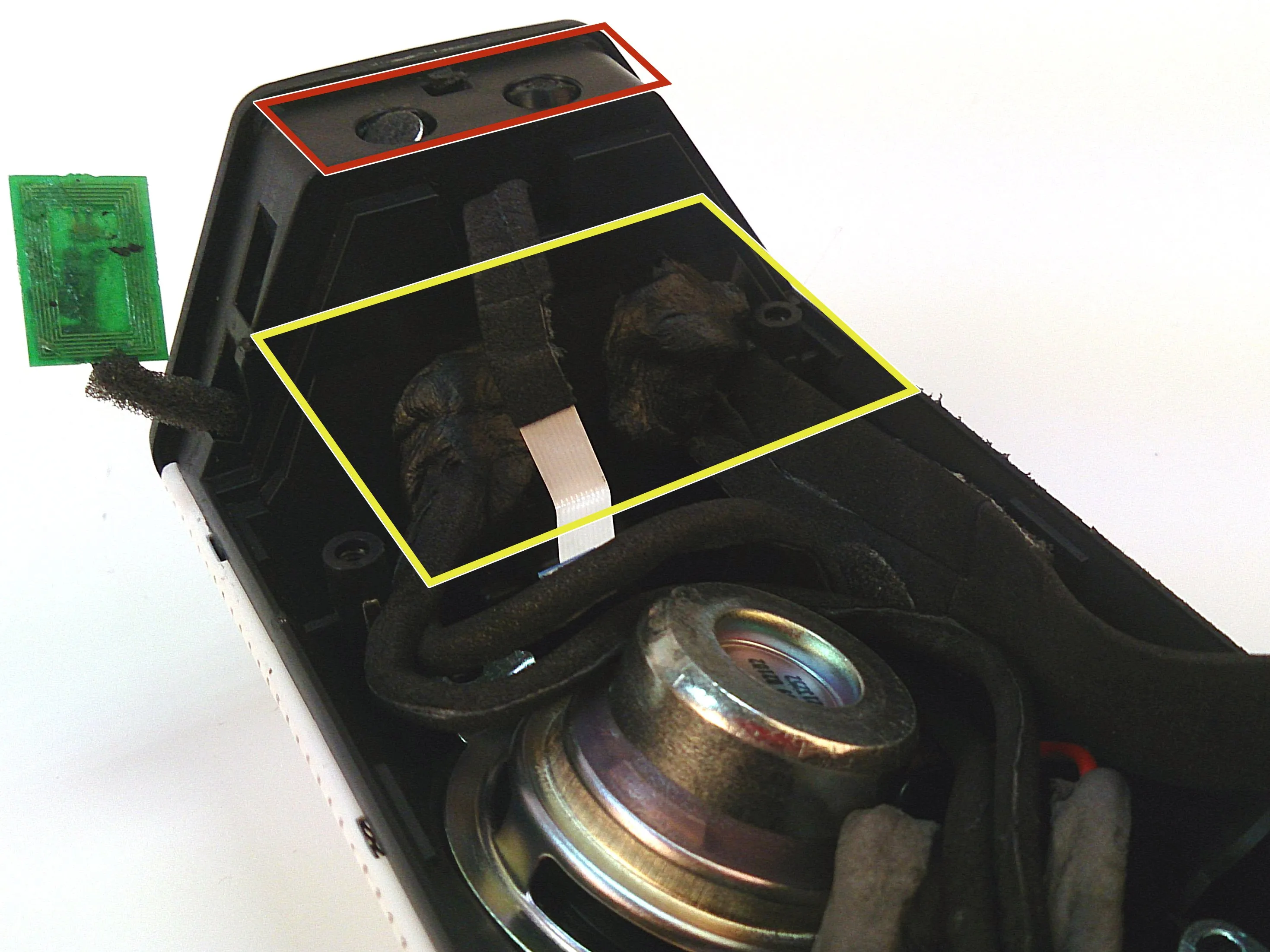

• Используя пинцет и отвертку, аккуратно удалите черную клейкую ленту (или клейкую шпаклевку), которая удерживает кабели на месте с обоих концов камеры.

• Sound Blaster действительно не поскупилась на шпаклевку. Ее очень много. Это позволяет создать герметичный корпус, но количество шпаклевки действительно слишком велико. Я уже говорил, что шпаклевки много? Ну ладно, хорошо.

• В верхней части аудиокамеры можно заметить два микрофона, но добраться до них отсюда невозможно.

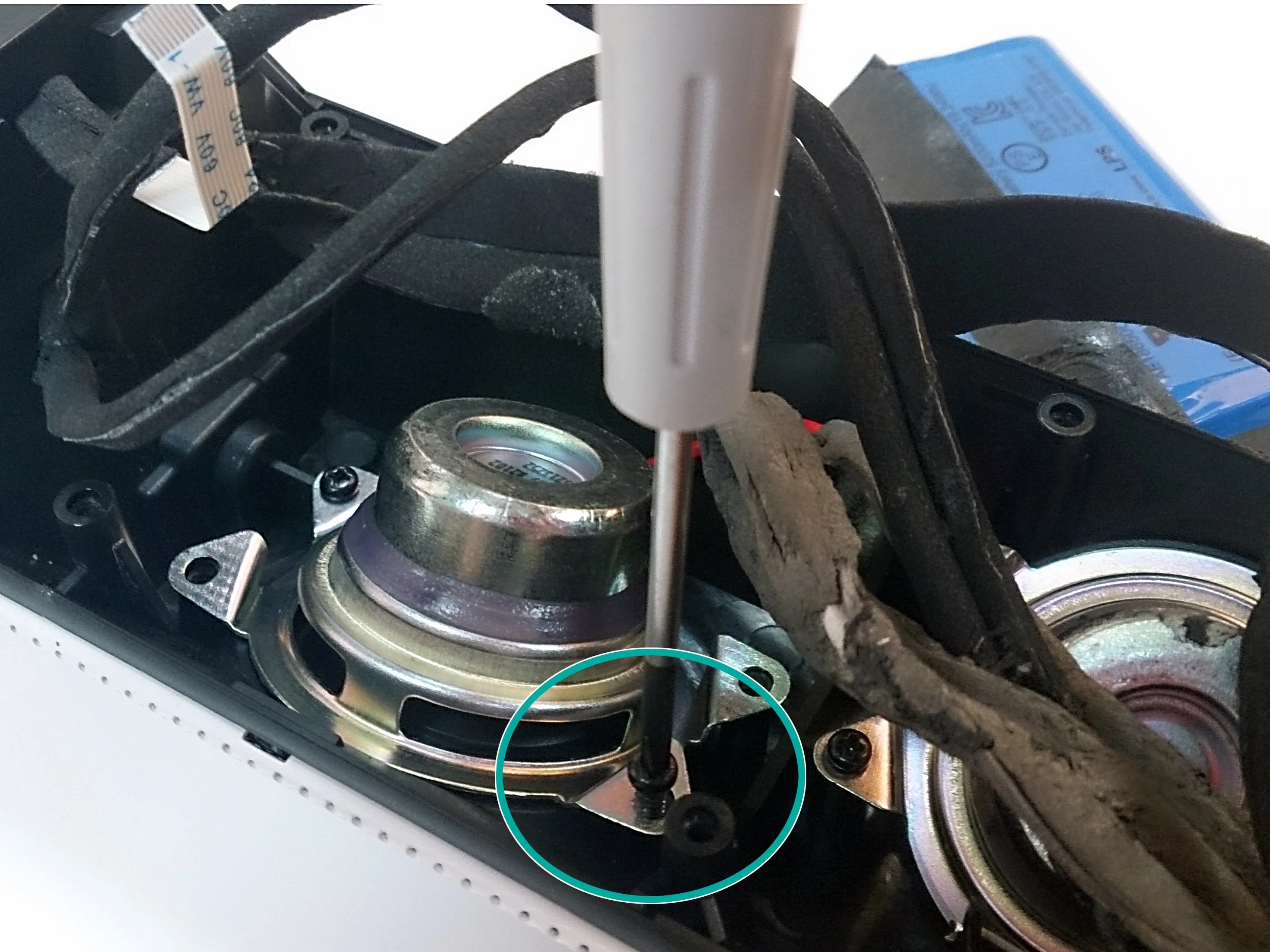

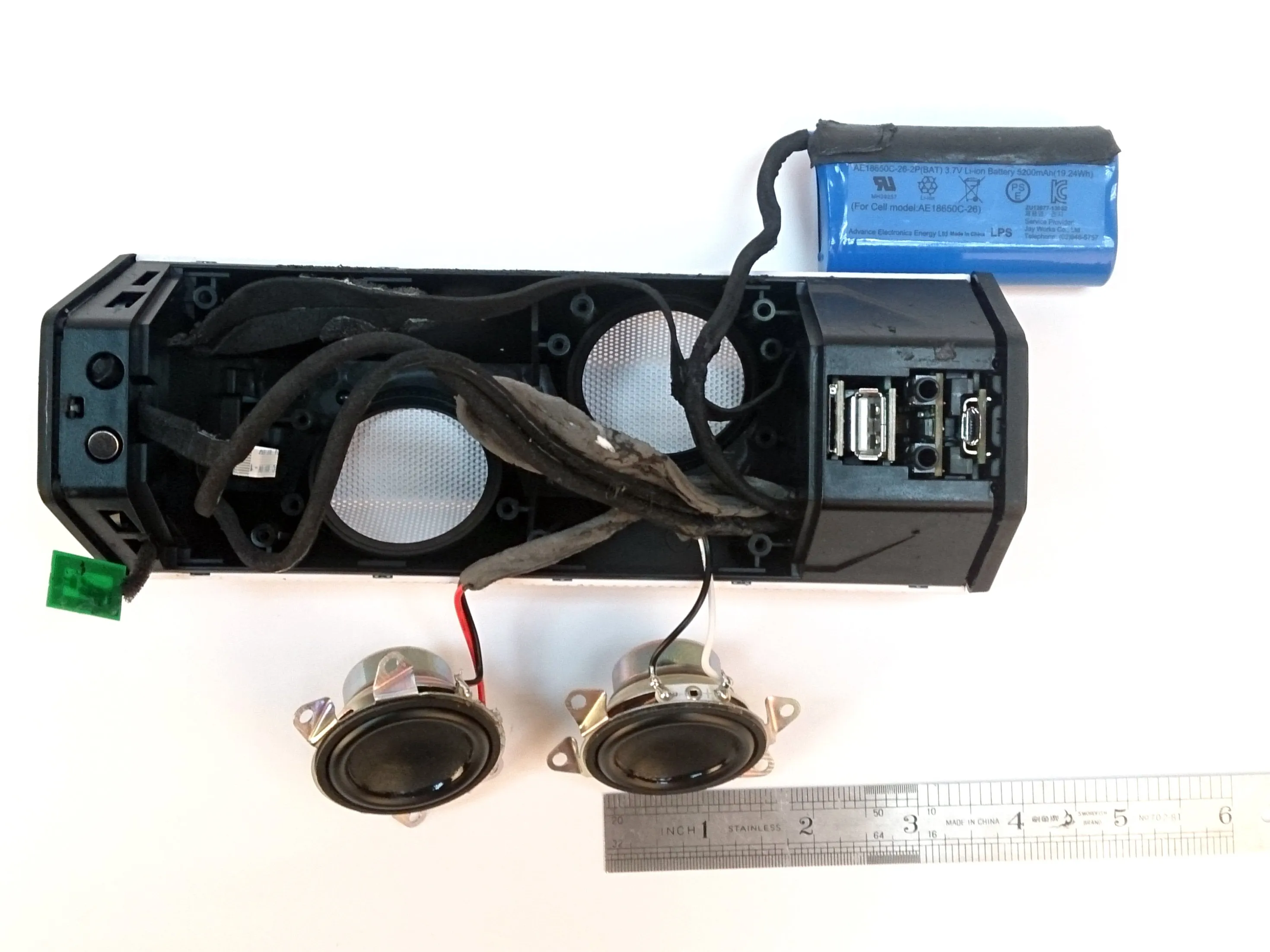

• Ослабив кабели, извлеките драйверы с помощью крестовой отвертки.

• Уникальное расположение динамиков позволяет расширить спектр звучания. Оба динамика имеют размер около 1,6 дюйма (или 40 мм) каждый.

Шаг 8 Открытие нижней камеры

• Следующим шагом будет открытие нижней камеры.

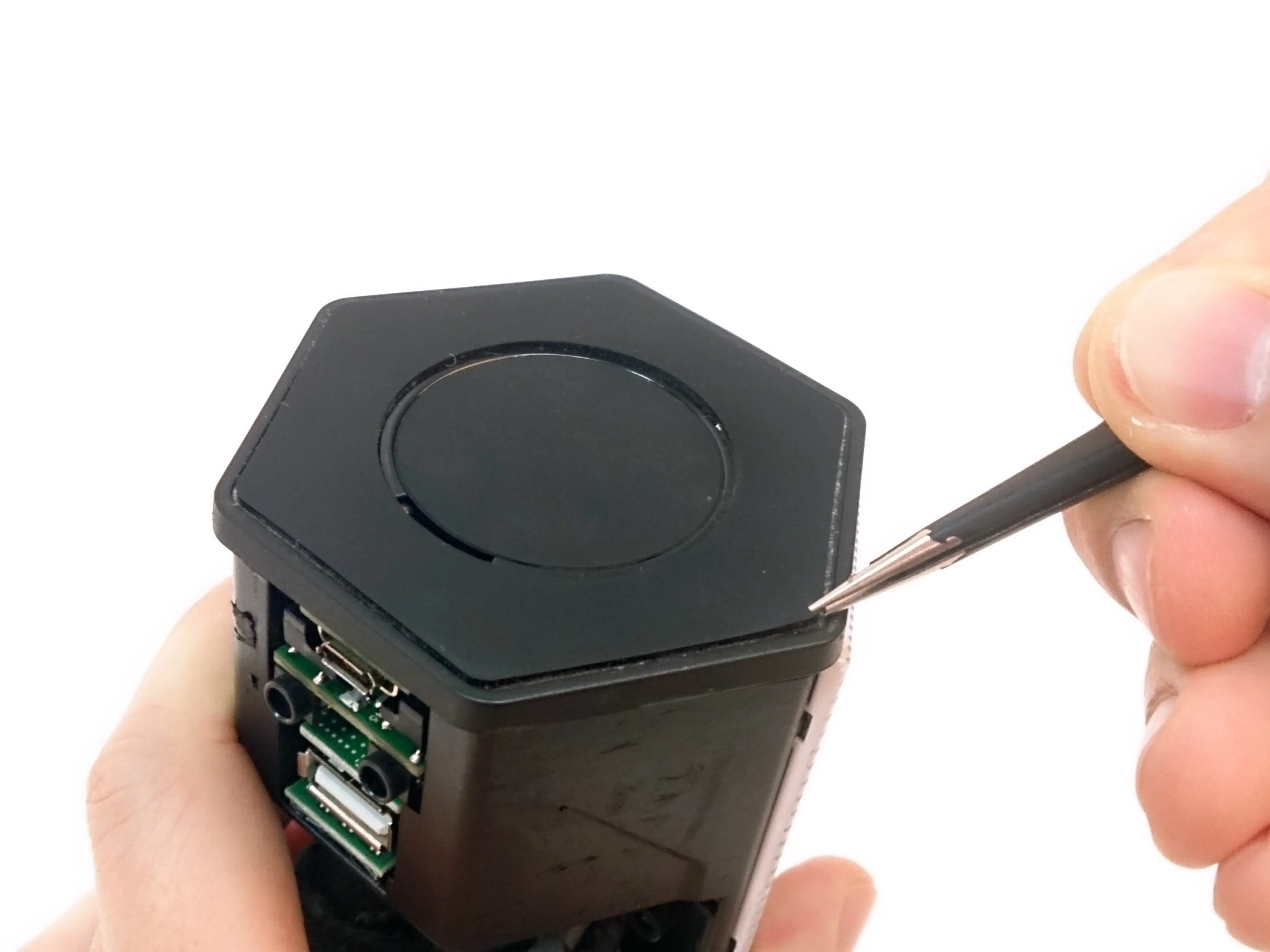

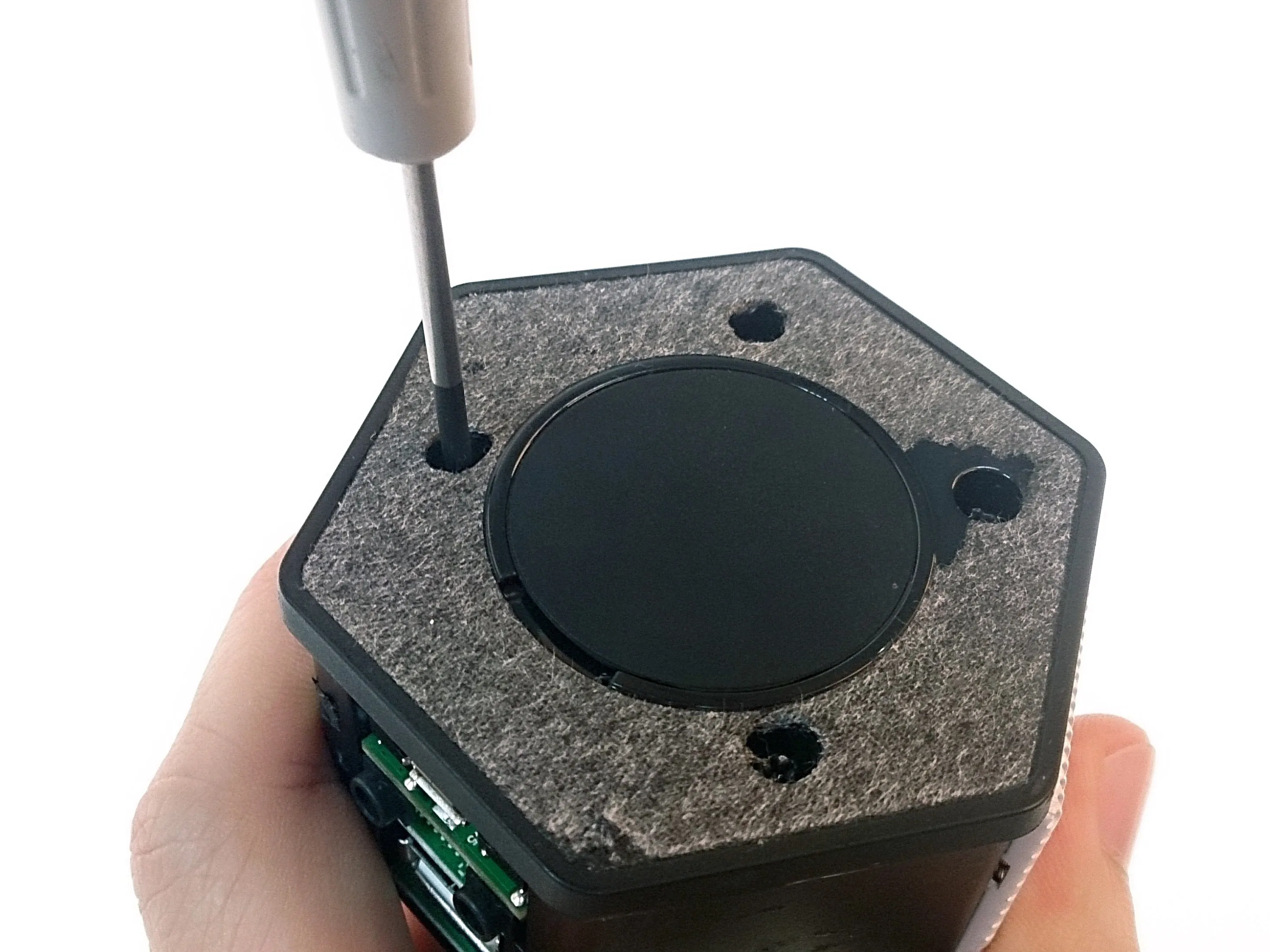

• Отклейте резиновую основу, чтобы открыть отверстия для винтов.

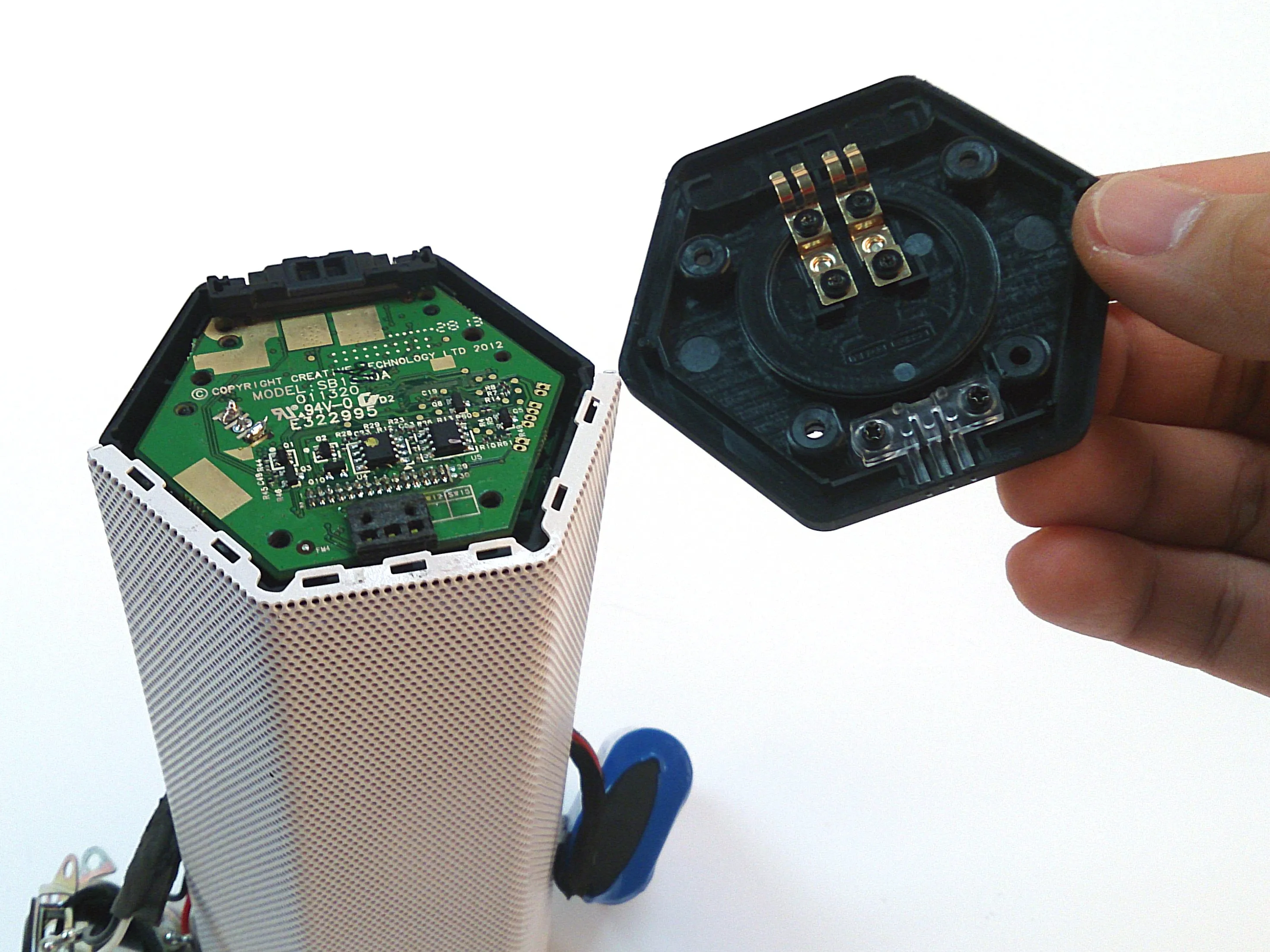

• Открутите крышку основания с помощью крестовой отвертки.

• Будьте осторожны, не подвергайте металлический контакт основания воздействию влаги.

Шаг 9. Извлечение печатной платы

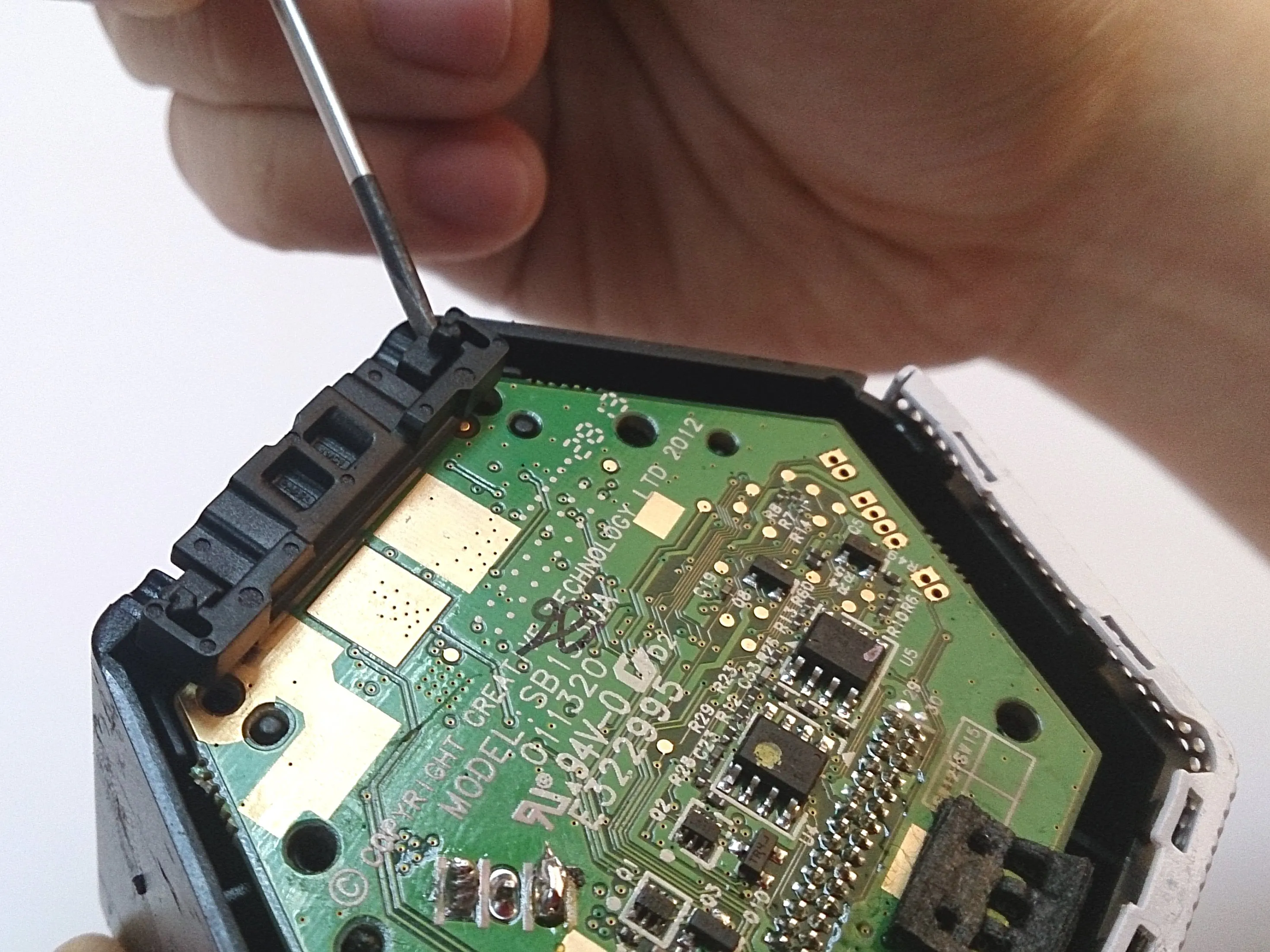

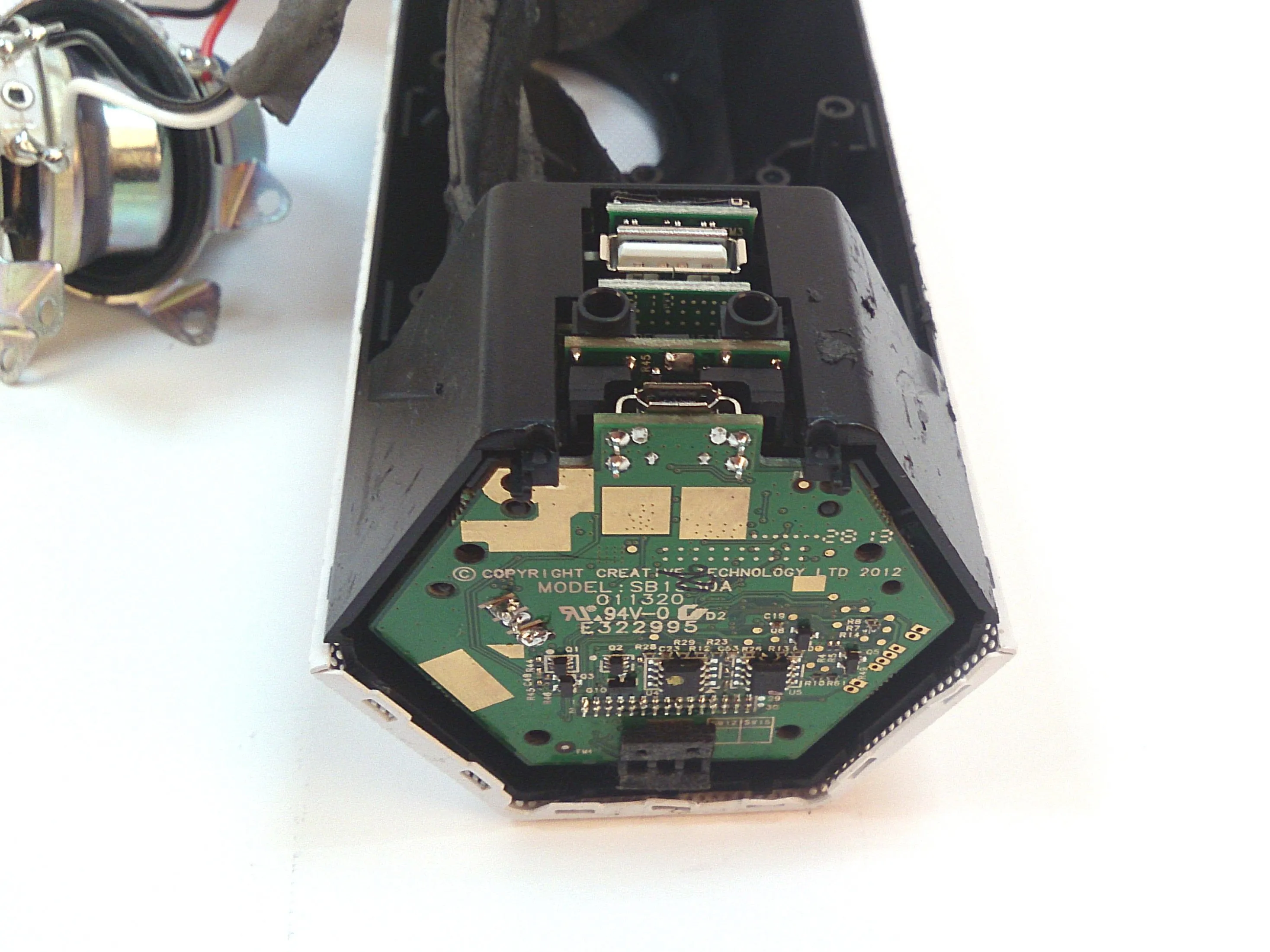

• С помощью плоской отвертки 3/32' осторожно отцепите и освободите фиксатор, удерживающий печатную плату.

• Будьте осторожны, чтобы не сломать пластиковый фиксатор.

• Различные порты в нижней части AXX 200, похоже, разделены на разные печатные платы.

Шаг 10 Отсоединение печатной платы

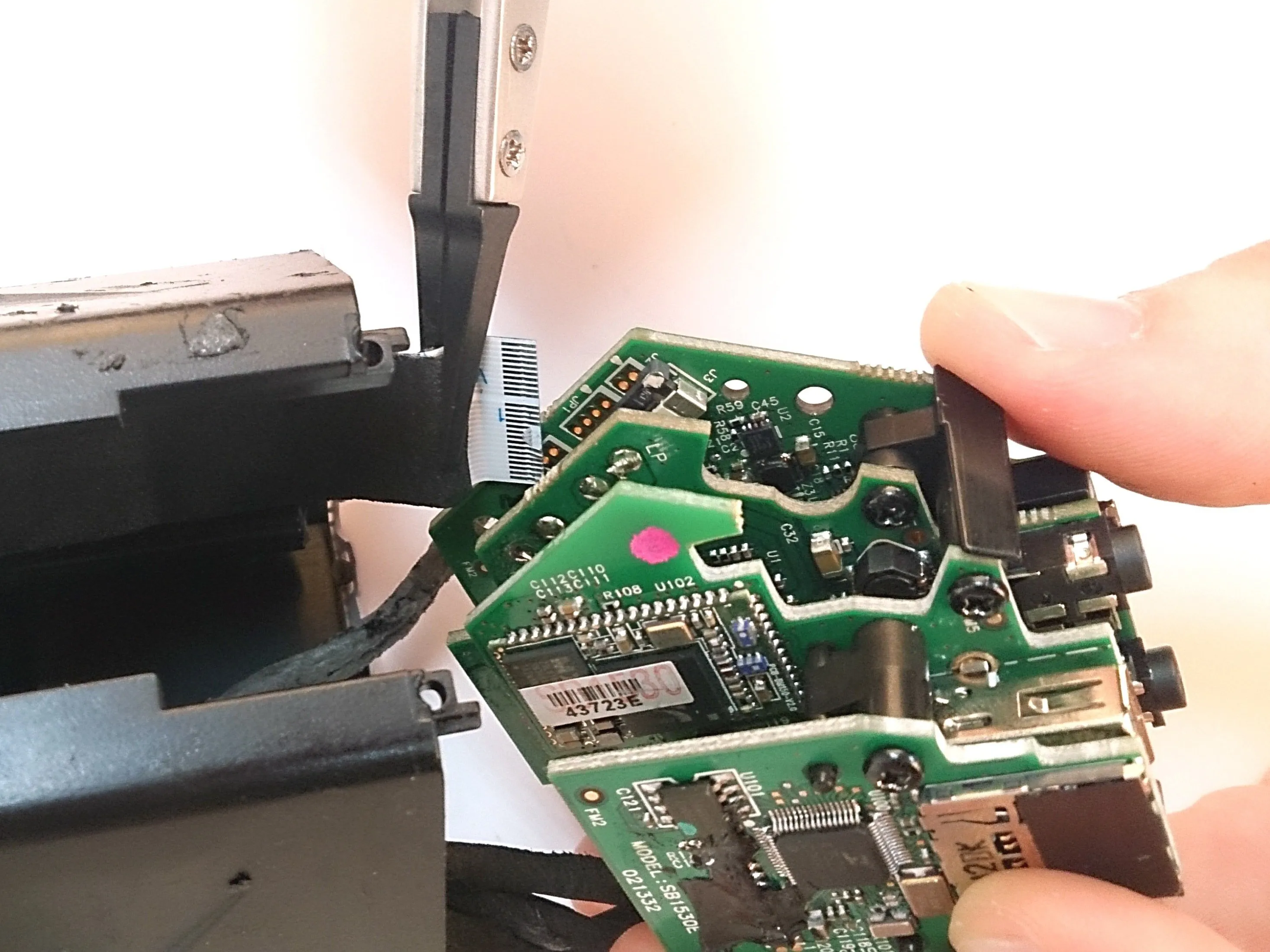

• Всего четыре печатные платы аккуратно сложены, чтобы поместиться в небольшой отсек AXX 200. Это минимизирует пространство. Сэкономленное место = большая аудиокамера = лучший звук.

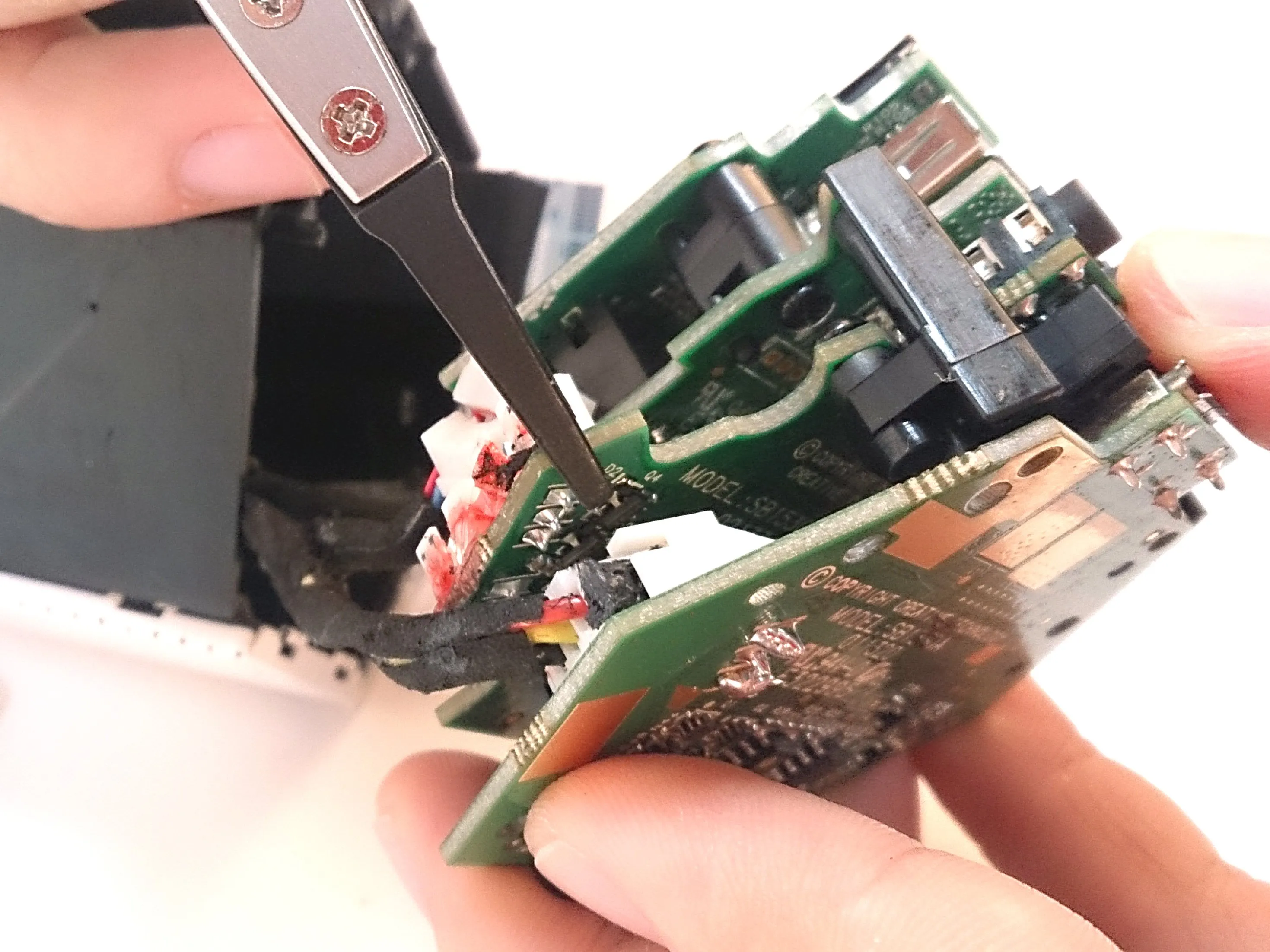

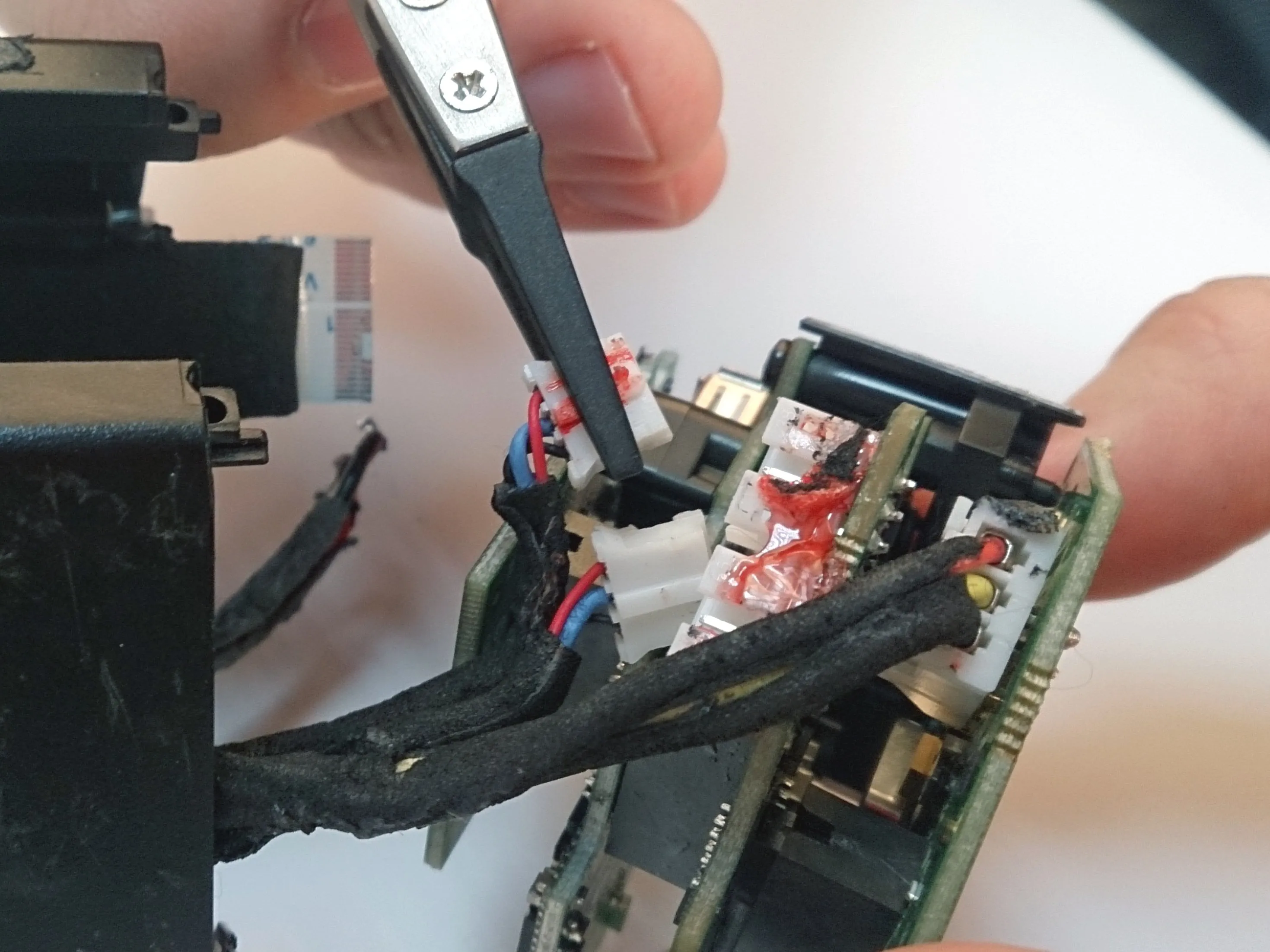

• Чтобы извлечь стопку печатных плат, сначала отсоедините гибкий разъем с помощью пинцета.

• После этого отсоедините два разъема. Они, вероятно, подключены к микрофонам в верхней части.

• И наконец, отсоедините последний разъем, связанный с батареей, от нижней печатной платы.

Шаг 11 Разделение стопки печатных плат: слот для карты microSD

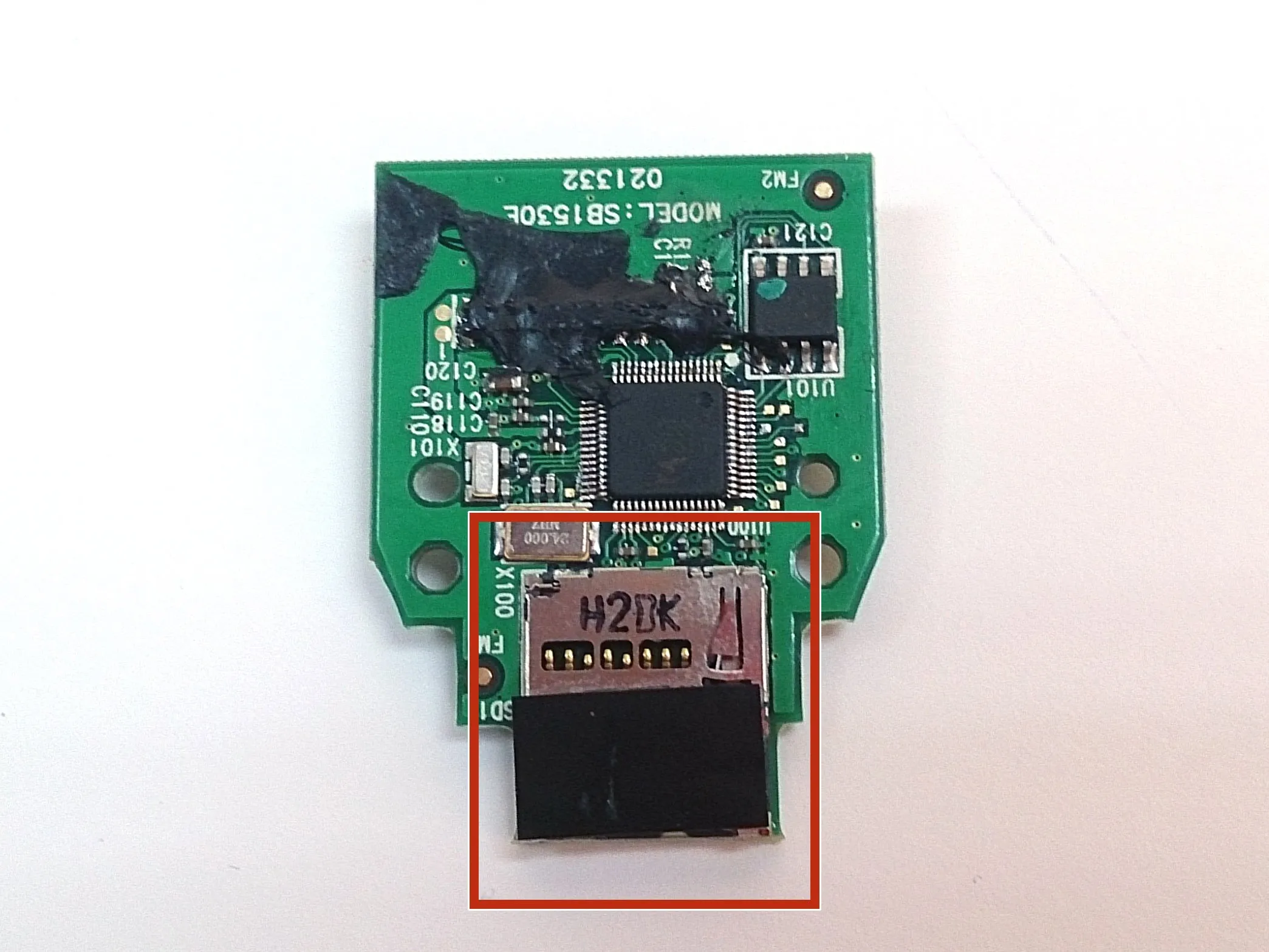

• На первой печатной плате находится слот для карты памяти microSD, которая позволяет воспроизводить MP3 и записывать голос.

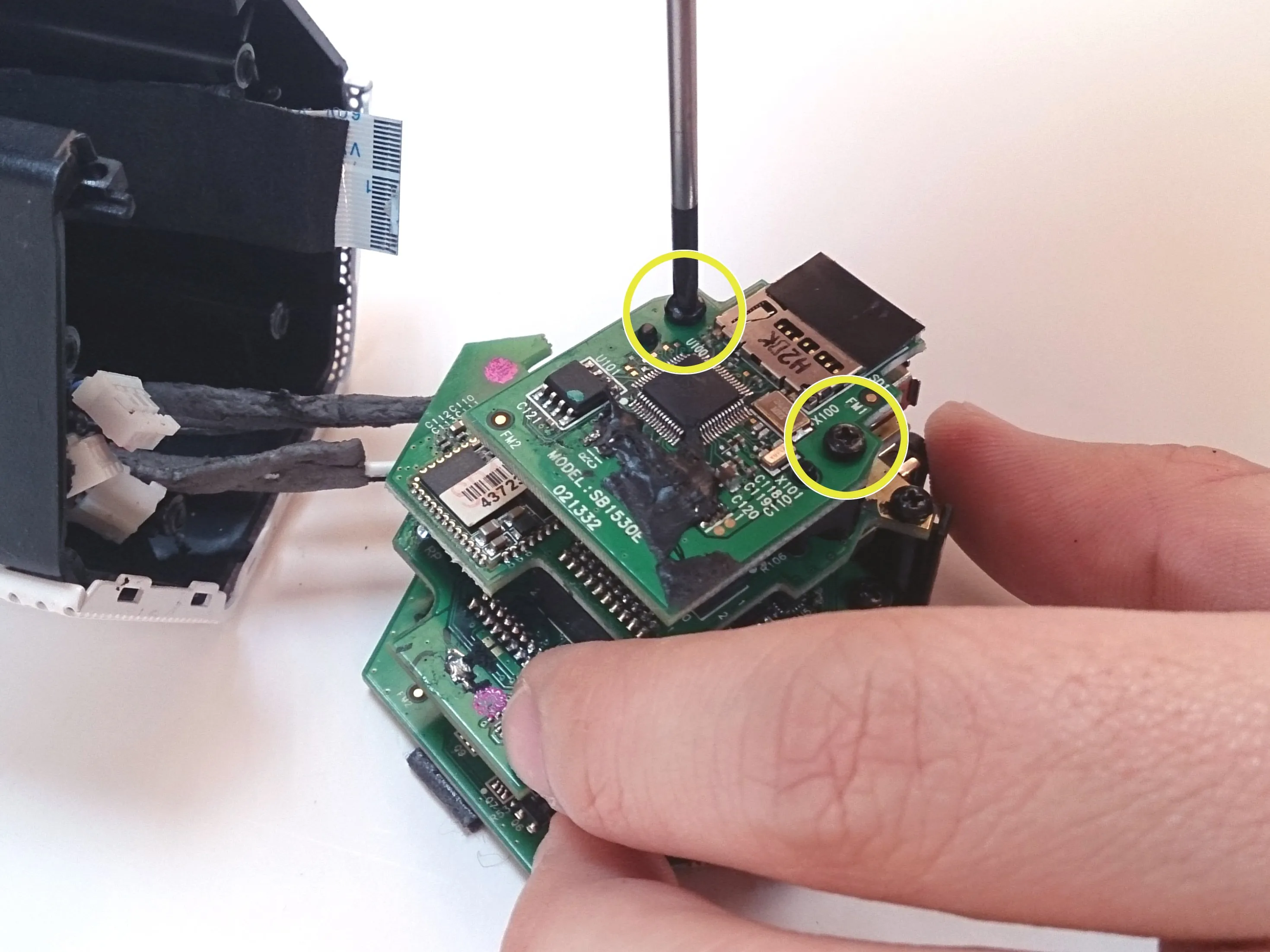

• Сначала открутите два верхних винта Phillips, чтобы отсоединить печатную плату слота карты microSD.

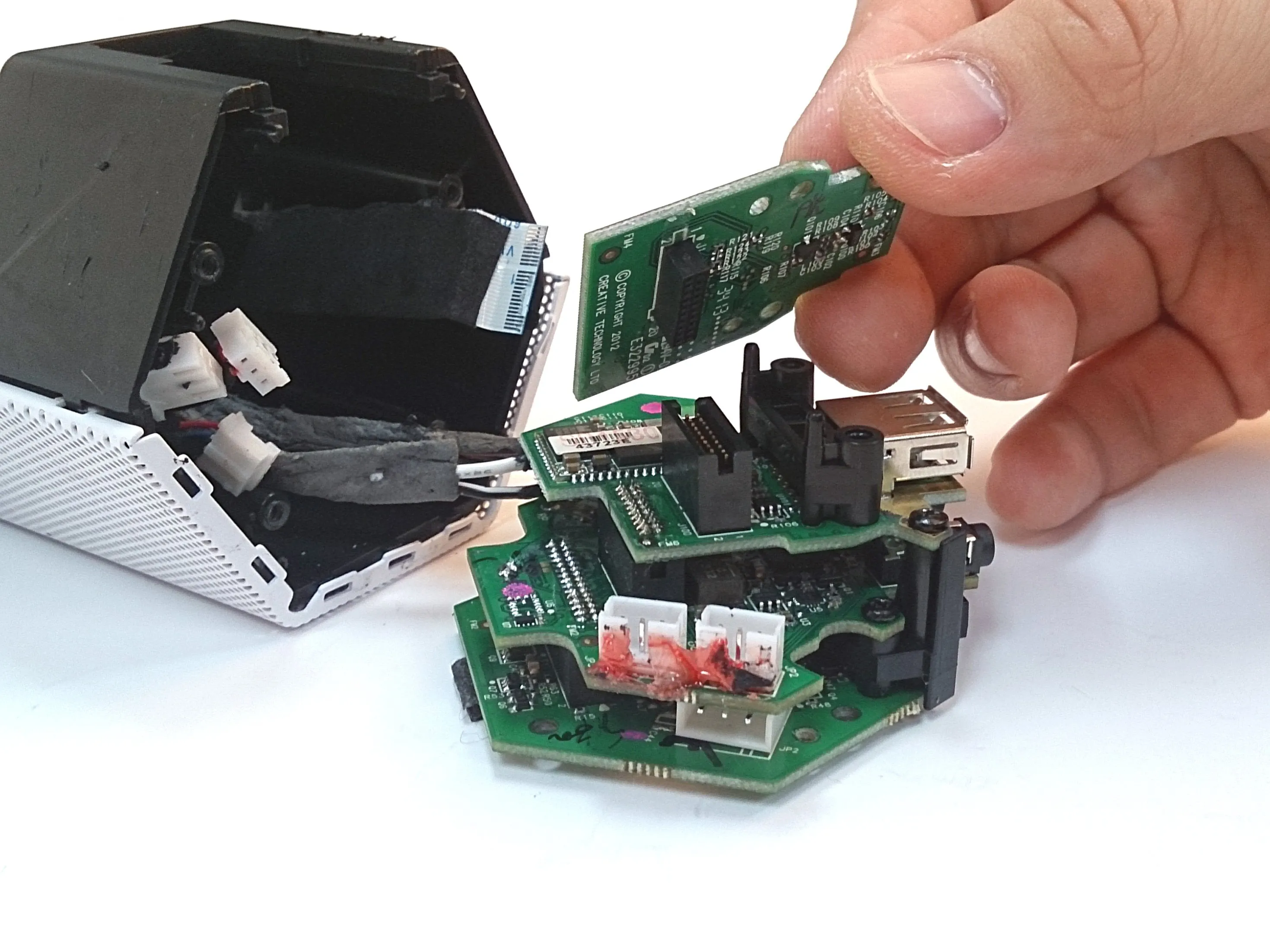

• Аккуратно отсоедините печатную плату слота карты microSD от стопки.

• Слот для карты памяти microSD

Шаг 12 Отделение печатной платы от стопки: Карта Bluetooth

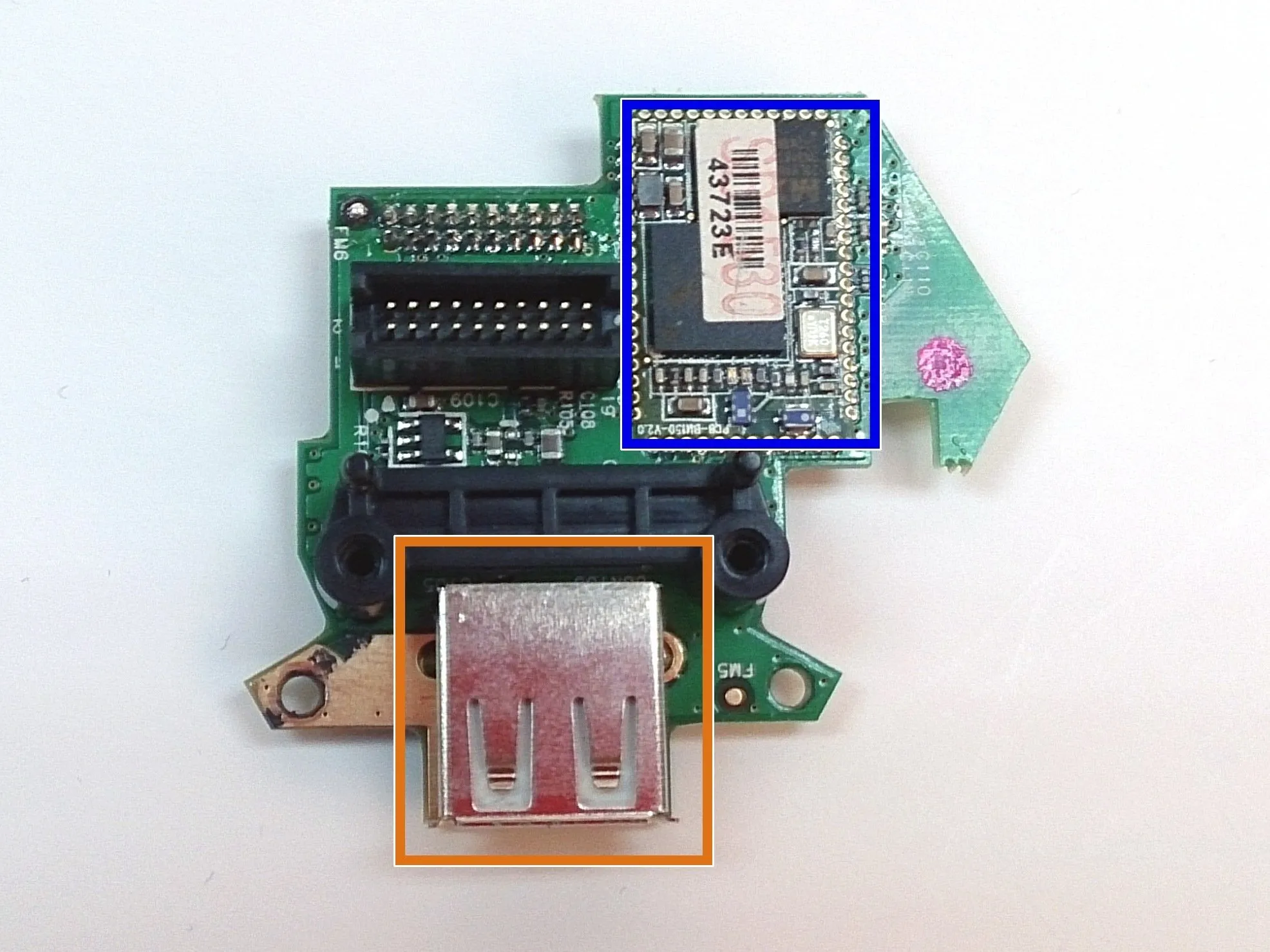

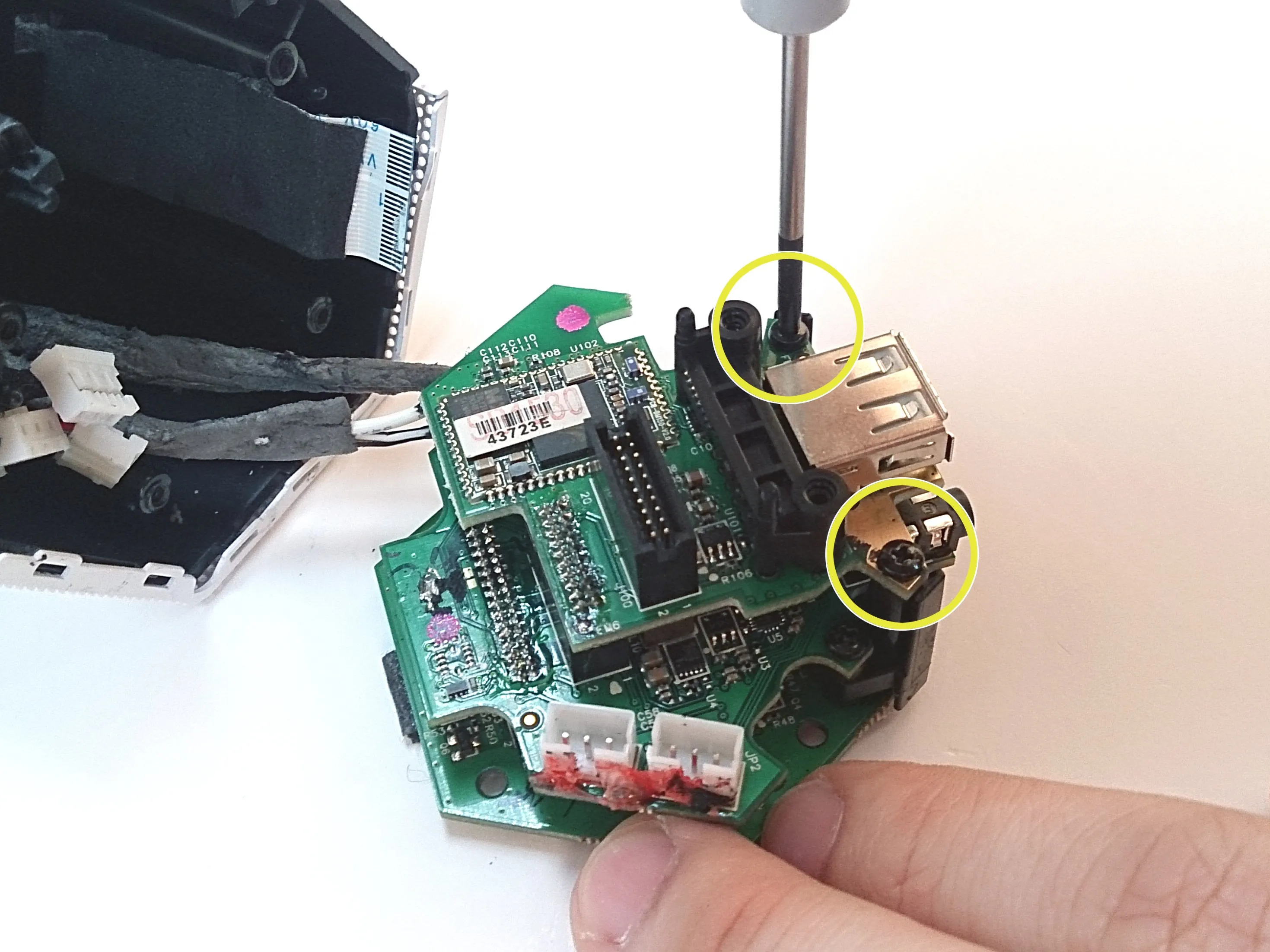

• На следующей печатной плате в стопке находится USB-порт для зарядки смарт-устройств.

• Открутите винты на печатной плате с портом USB 2.0.

• Порт USB 2.0

• В эту печатную плату также встроен процессор с чипом Bluetooth.

Шаг 13 Разделение стопки печатных плат: аудиоплата

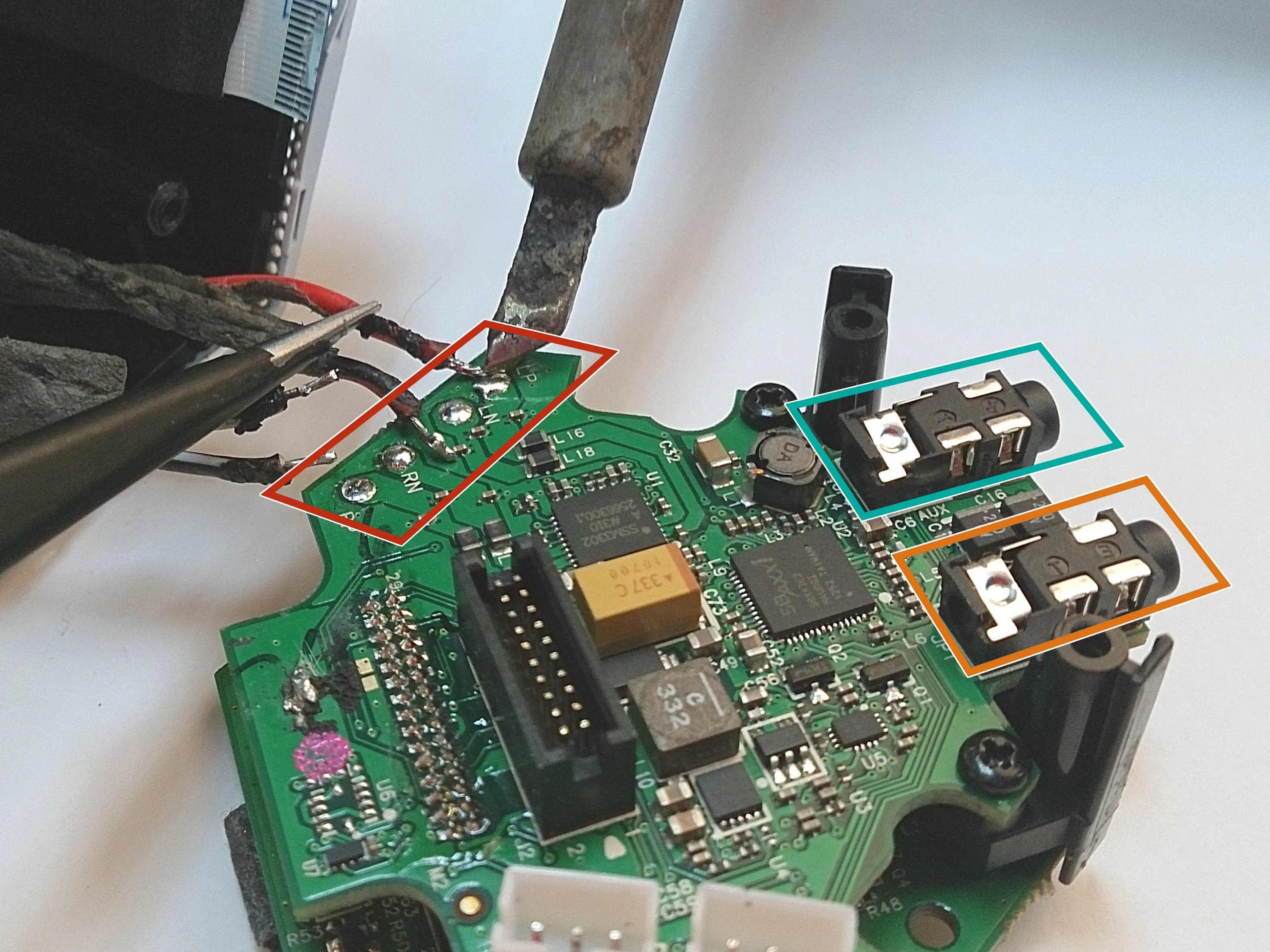

• А вот и самая сложная часть. Разделение аудиоплаты требует некоторой пайки. Не помогает и то, что у меня самый уродливый паяльник на планете.

• С помощью (более красивого) паяльника расплавьте припой и отсоедините четыре кабеля, подключенные к аудиоплате.

• 3,5 мм разъем Aux-in / Mic-in

• 3,5 мм разъем для наушников

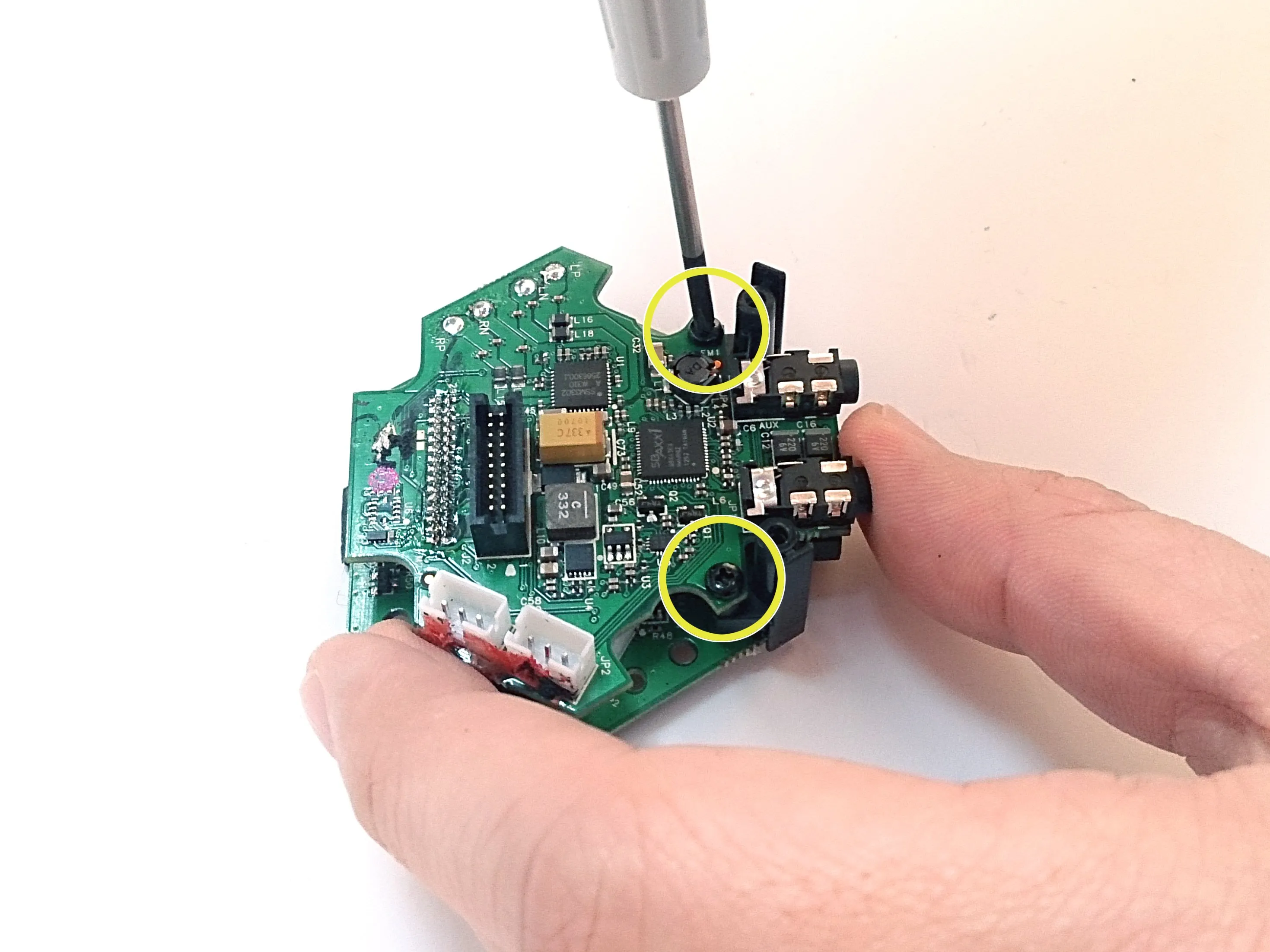

• Открутите два винта, чтобы отсоединить аудиоплату от нижней печатной платы.

• Внимание: К нижней части аудиоплаты припаян еще один кабель. Обращайтесь с аудиоплатой осторожно.

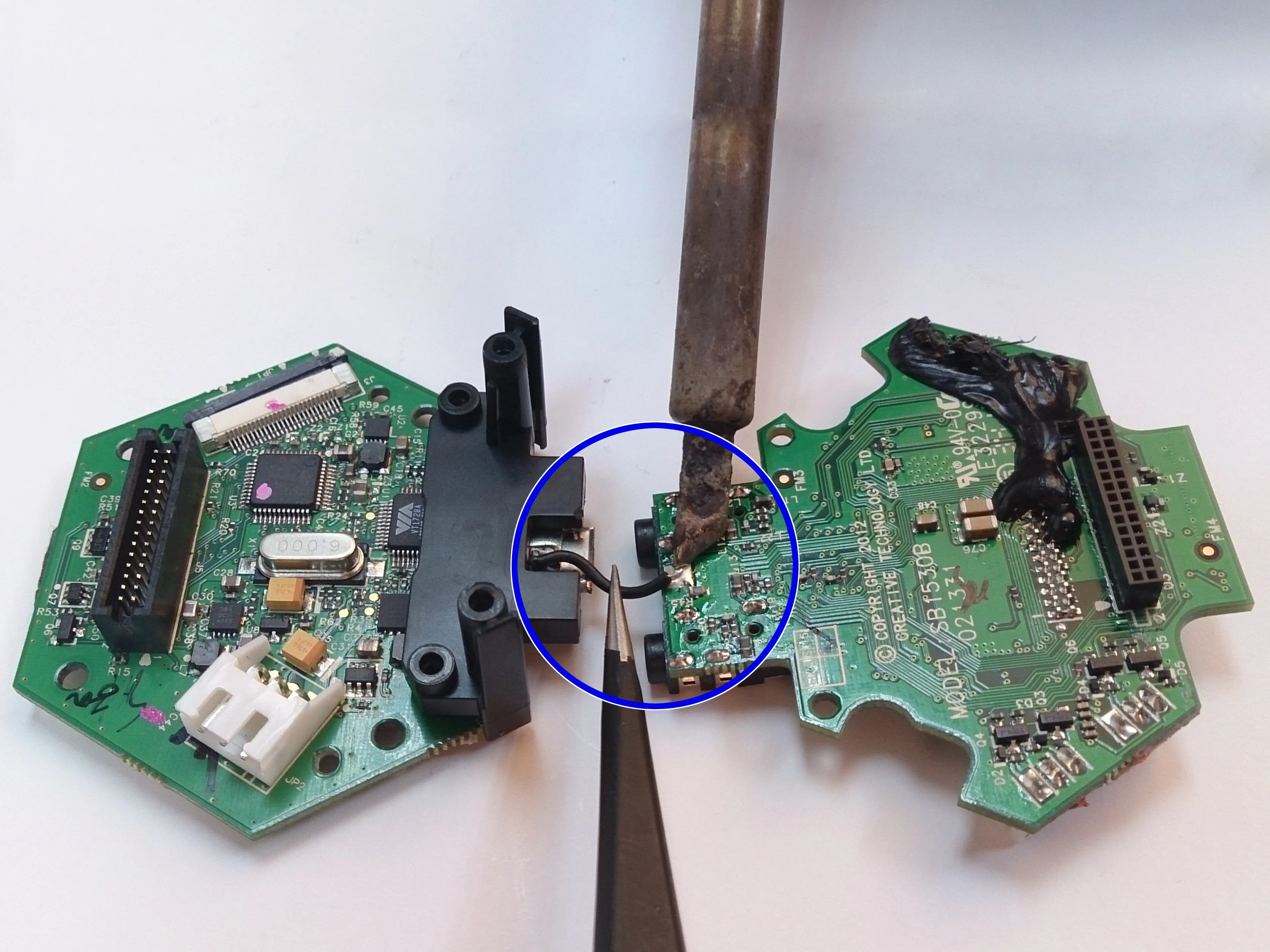

• Осторожно переверните аудиоплату, и вы увидите еще один кабель, прикрепленный к ней снизу. С помощью паяльника расплавьте припой на аудиоплате, чтобы отсоединить кабель.

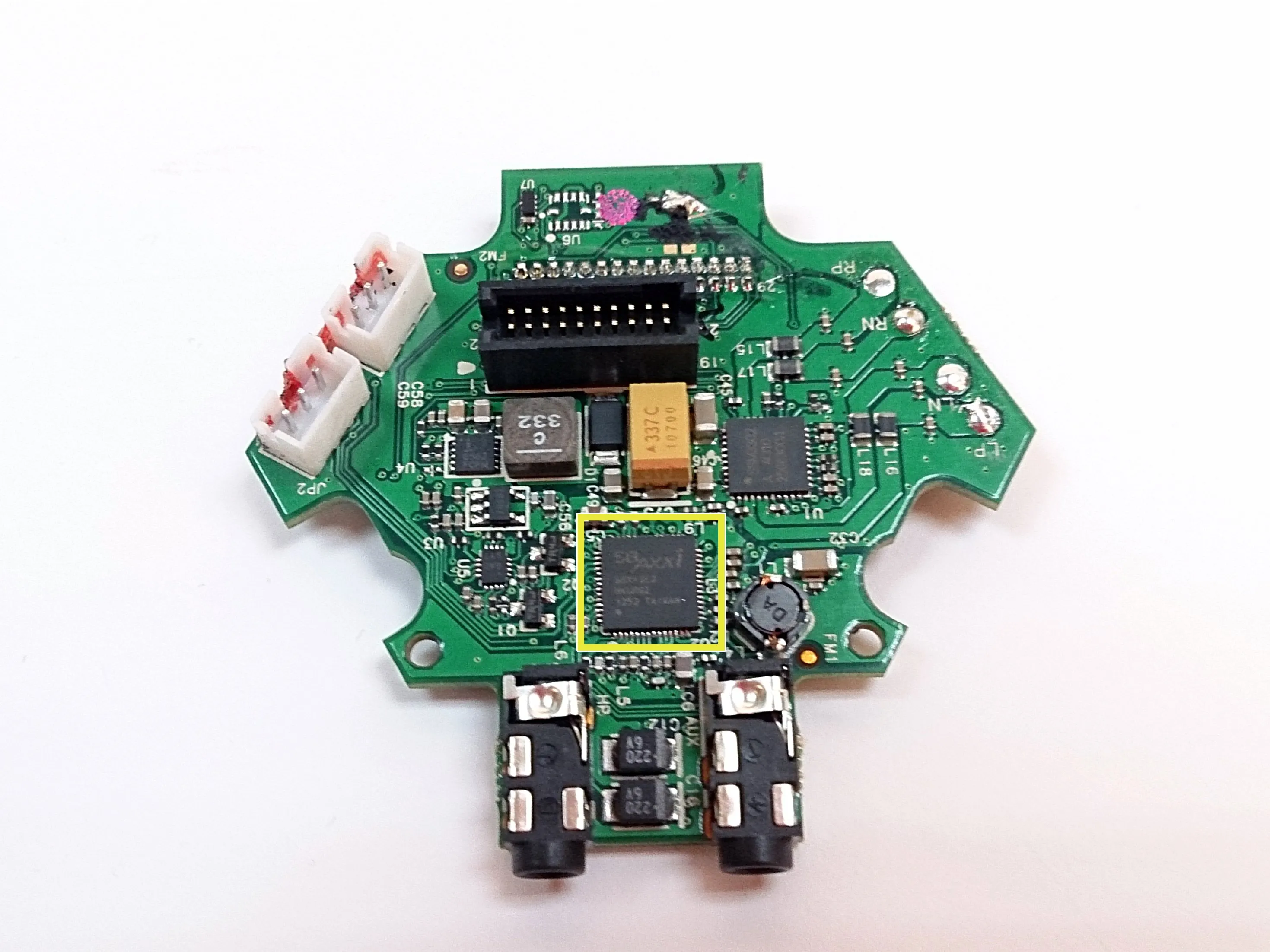

Шаг 14 Разделение печатной платы: аудиочип sb-axx1

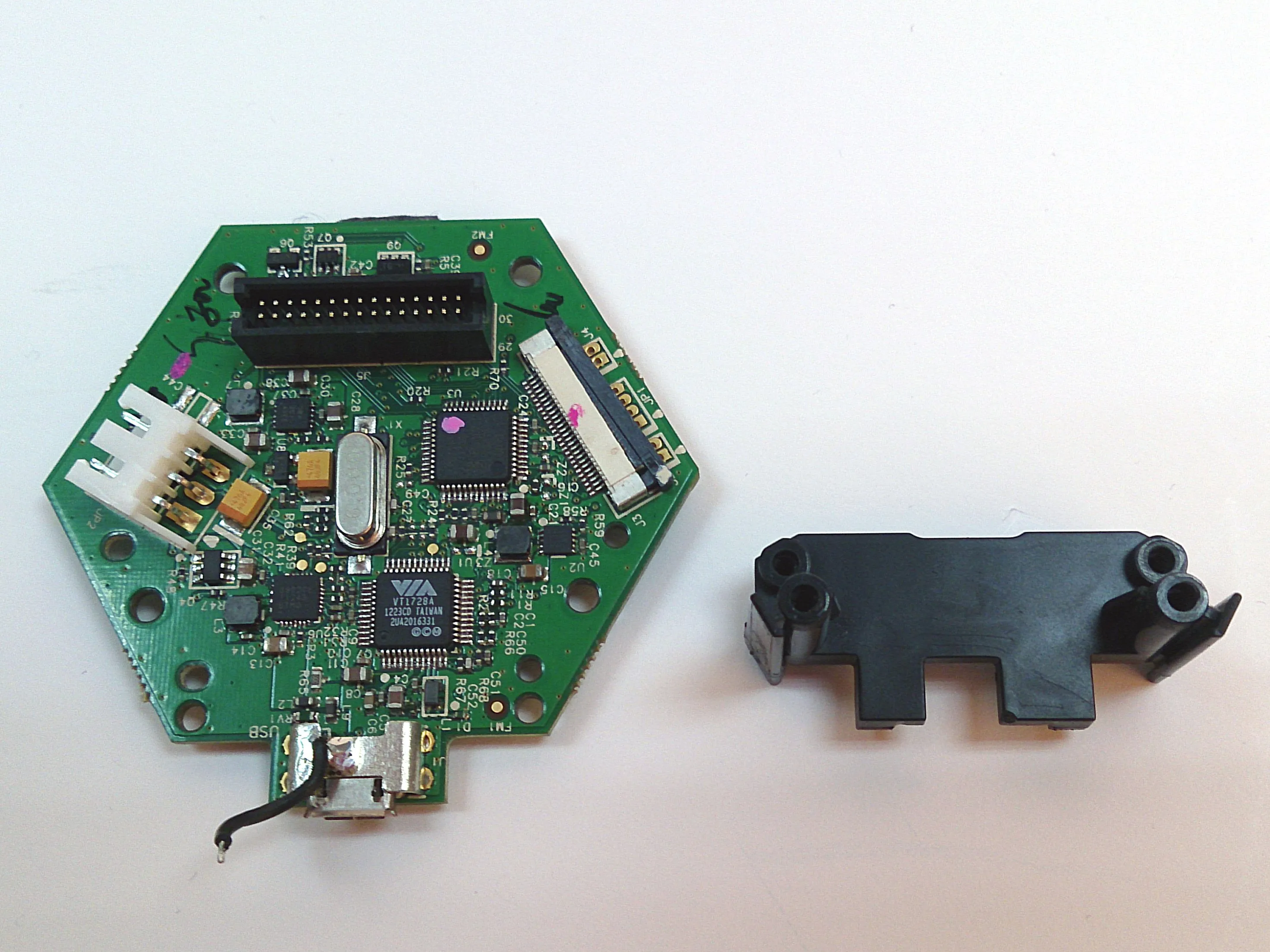

• Это четырехъядерный звуковой процессор sb-axx1, который, по словам Sound Blaster, делает устройство интеллектуальным.

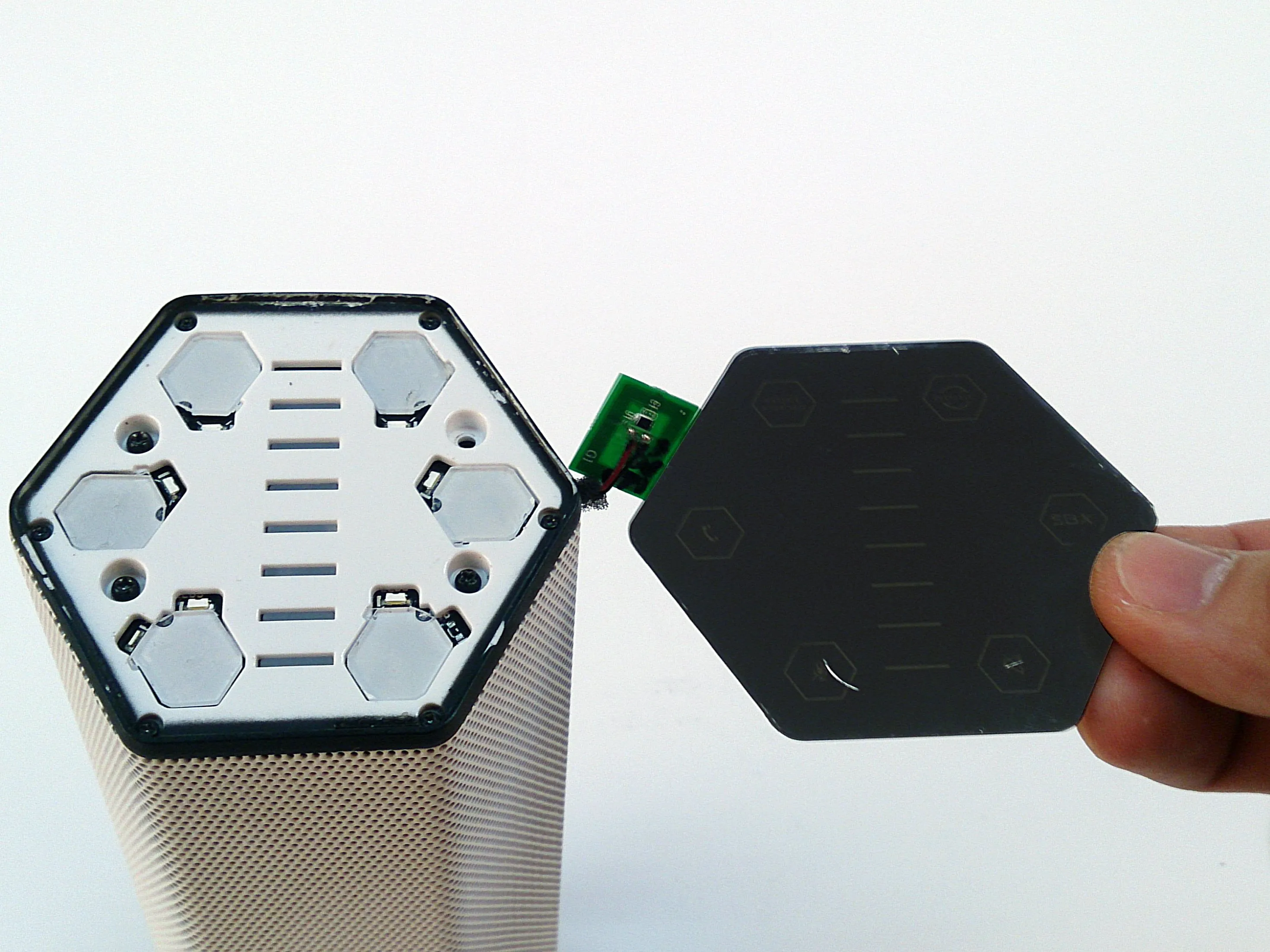

Шаг 15 Снятие сенсорной панели

• Когда нижняя часть полностью разобрана, переходим к верхней части - стеклянной панели.

• Предупреждаем: если Бог не одарил вас волшебными пальцами, или у вас нет большого количества растворителя и терпения, есть шанс, что в итоге вы сломаете эту штуку.

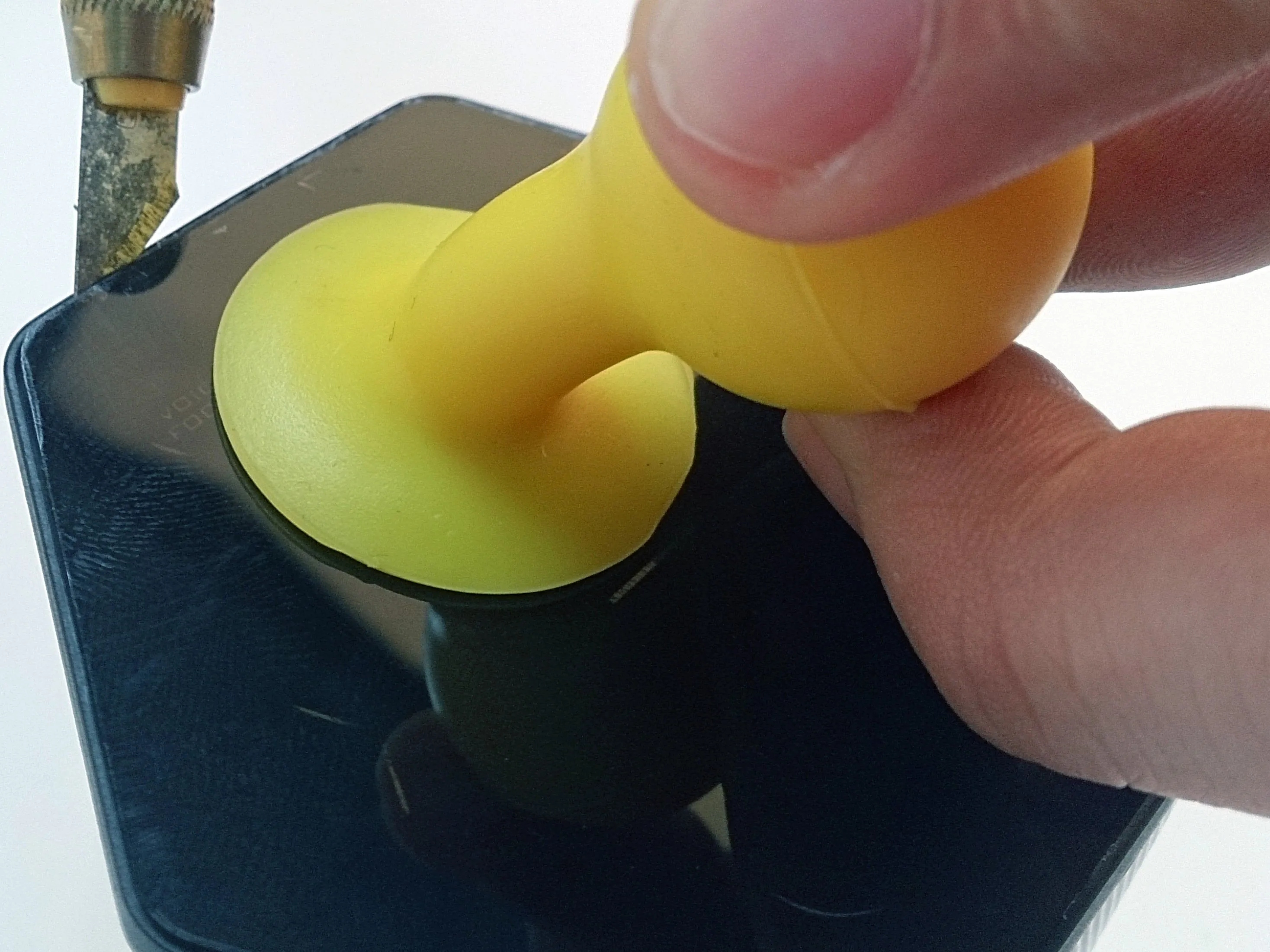

• Крепко закрепите на сенсорной панели присоску с маленьким шариком.

• Затем аккуратно подденьте сенсорную панель канцелярским ножом.

• Внимание: Пластиковая сенсорная панель очень плотно закрыта и может треснуть. Обращайтесь с сенсорной панелью осторожно.  Капните растворитель флюса между зазорами, чтобы растворить клей.

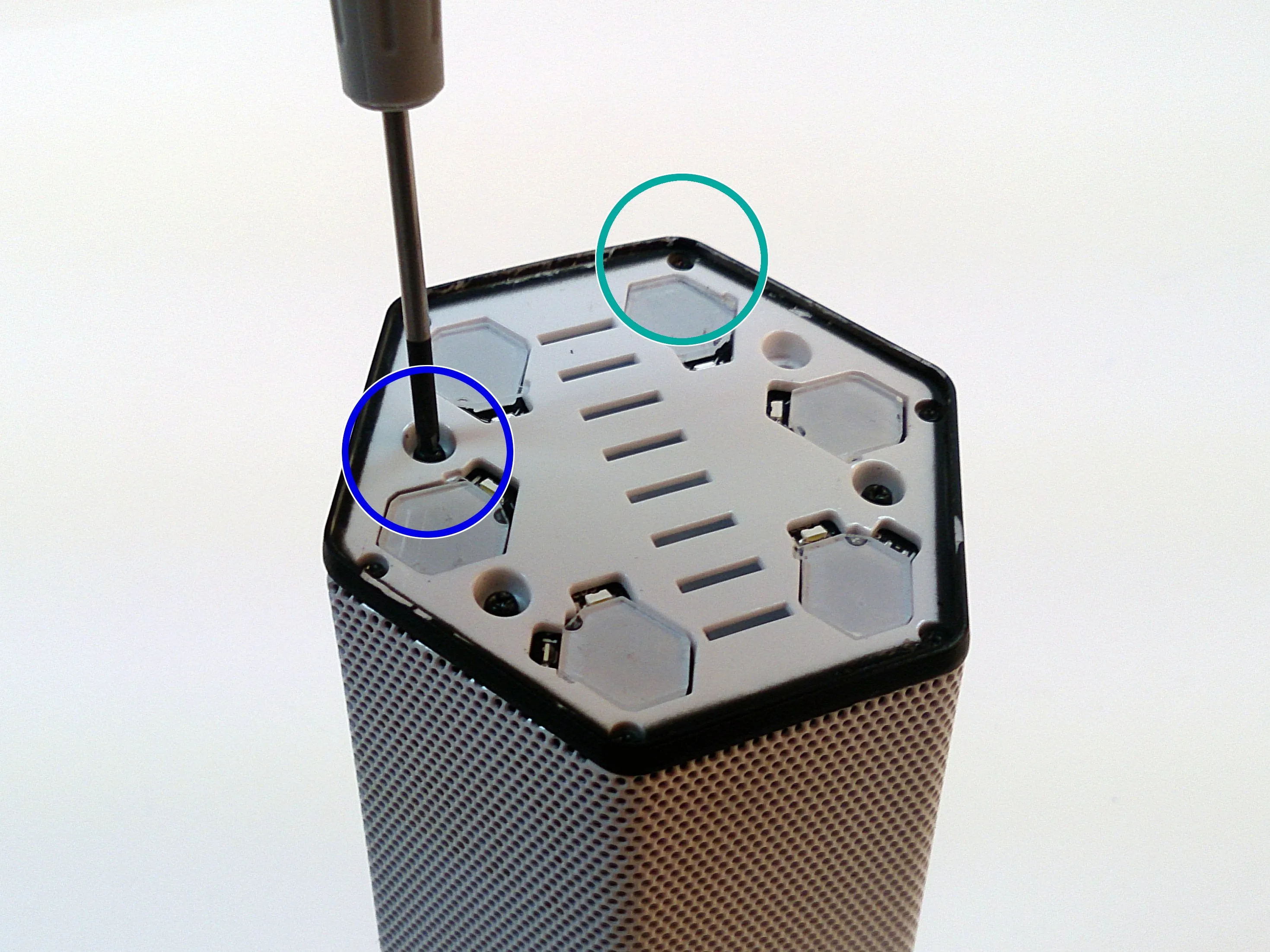

Шаг 16 Открытие верхней панели

• Открутите шесть винтов, расположенных в каждом углу верхней панели.

• Затем выкрутите четыре винта в центре, чтобы открыть верхнюю панель.

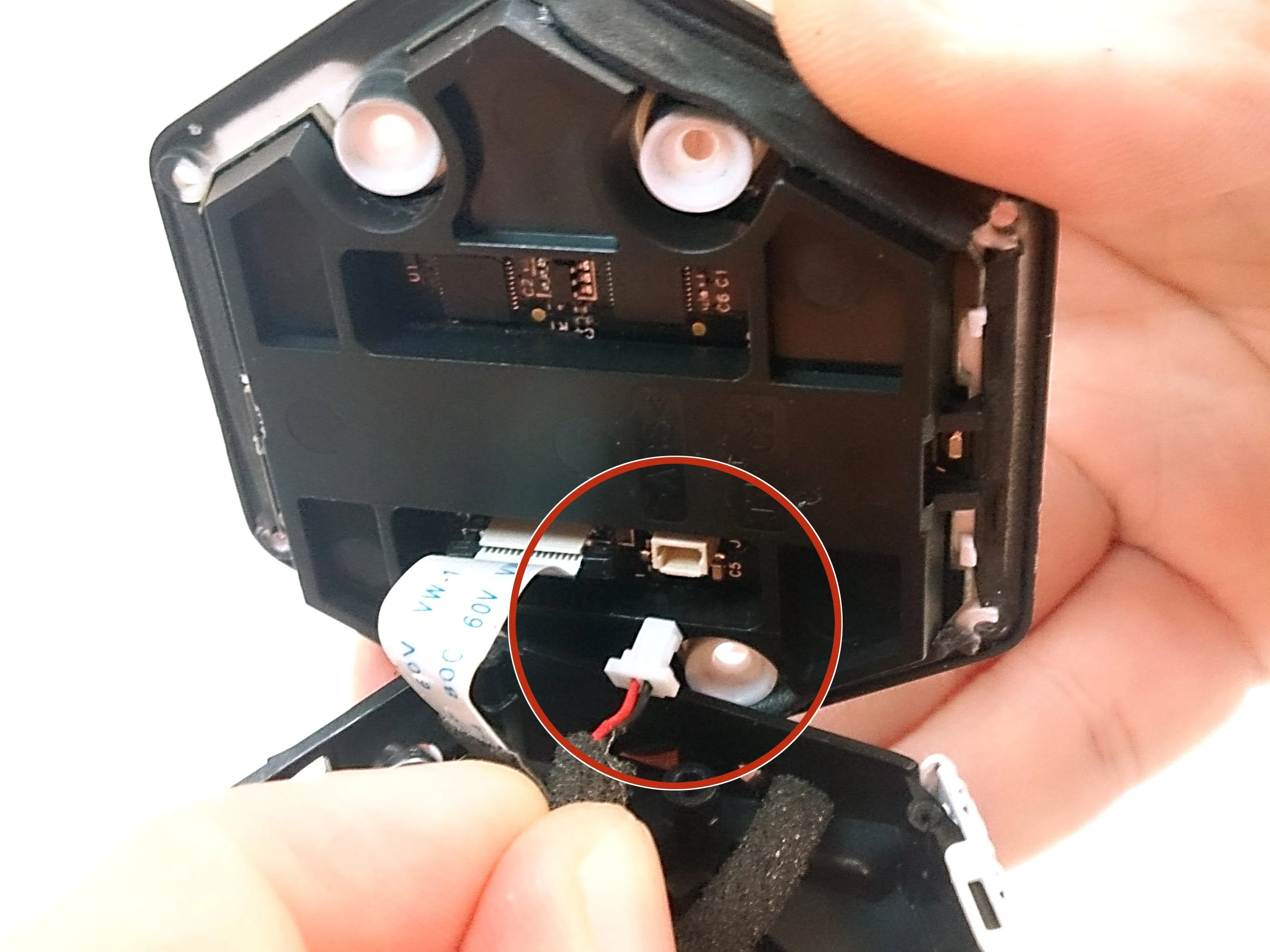

• К верхней панели прикреплены кабели. Открывайте верхнюю панель осторожно.

• Отсоедините кабель NFC, подключенный к верхней панели.

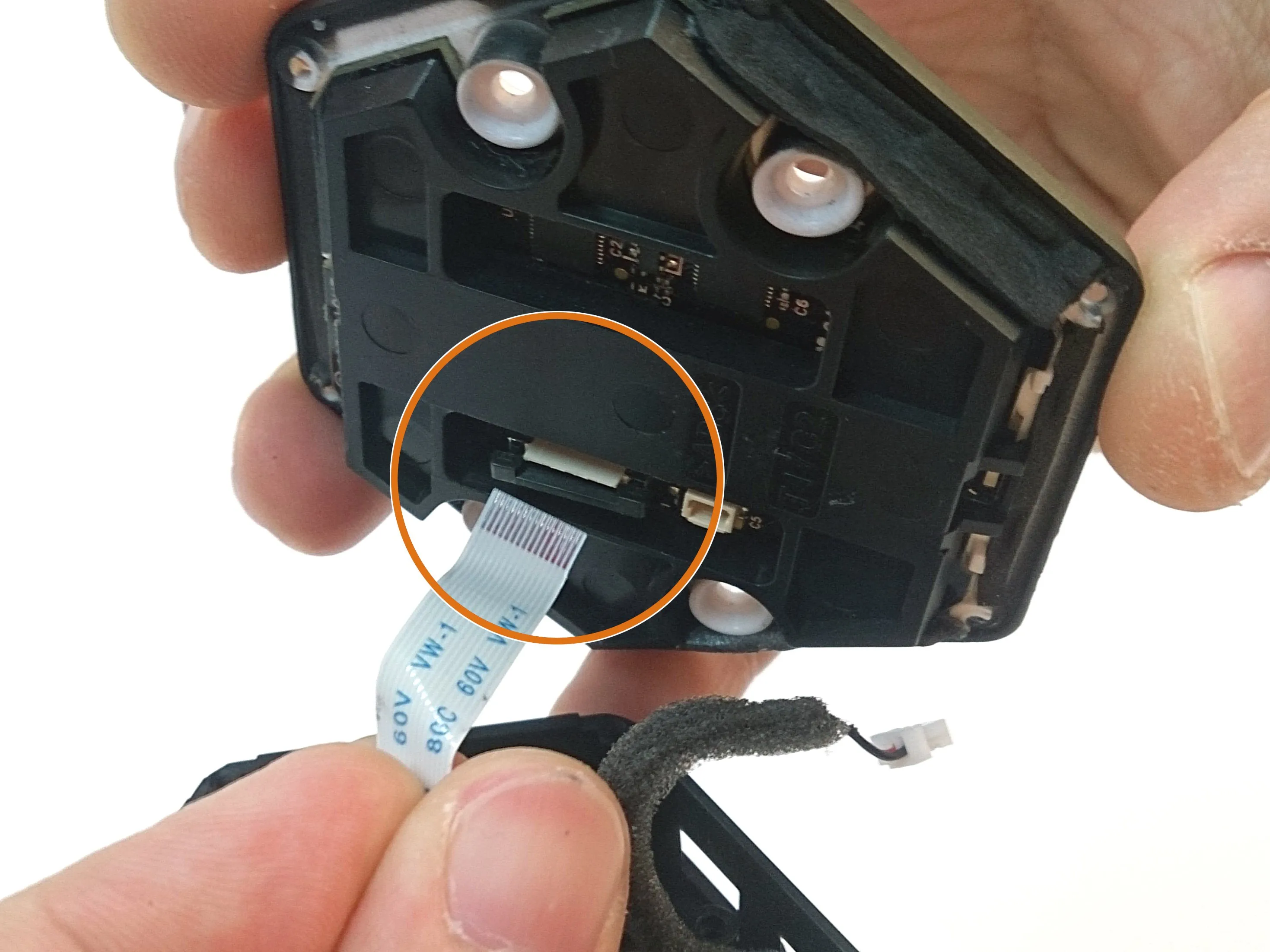

• Отсоедините гибкий разъем, чтобы полностью снять верхнюю панель.

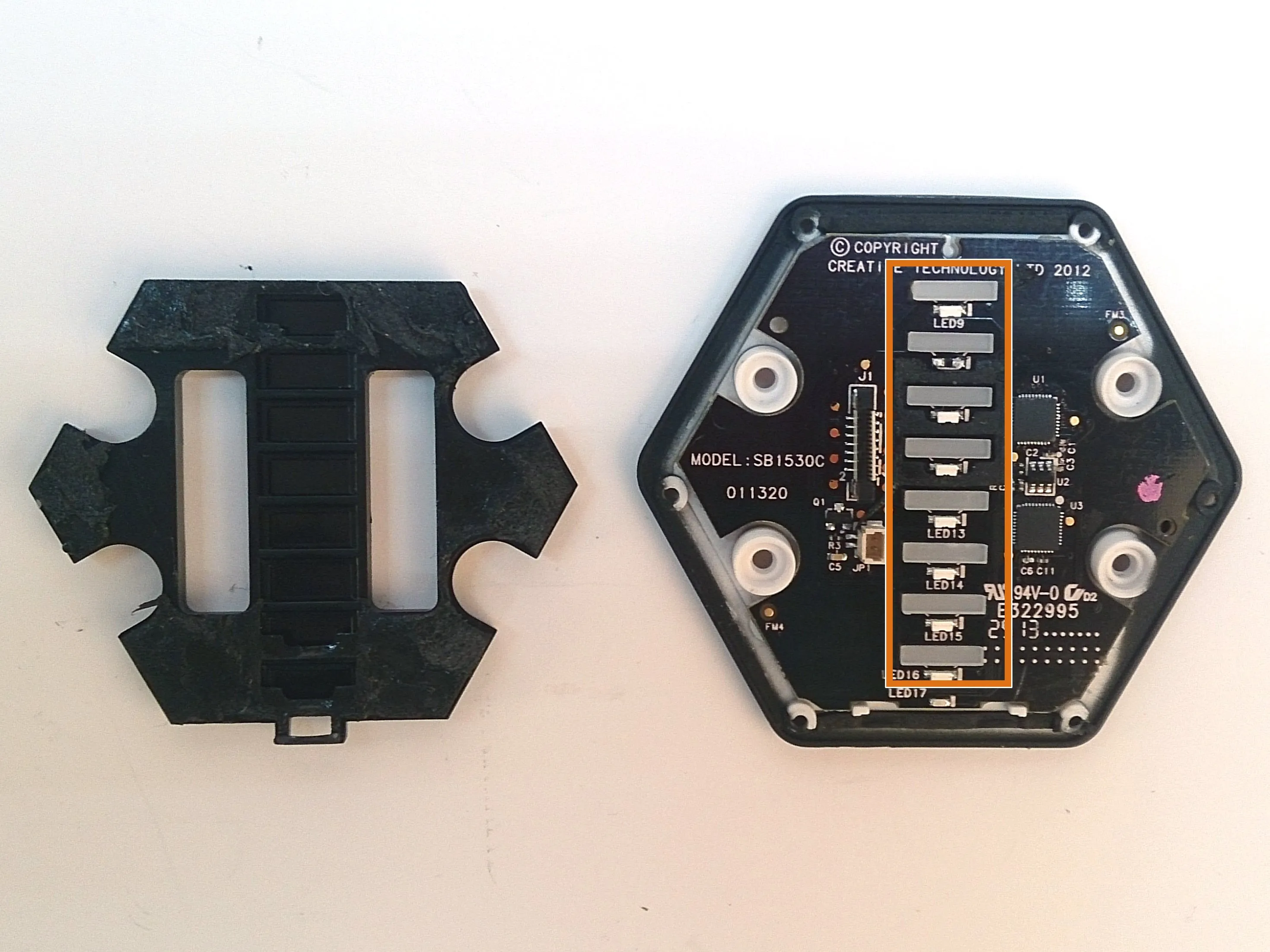

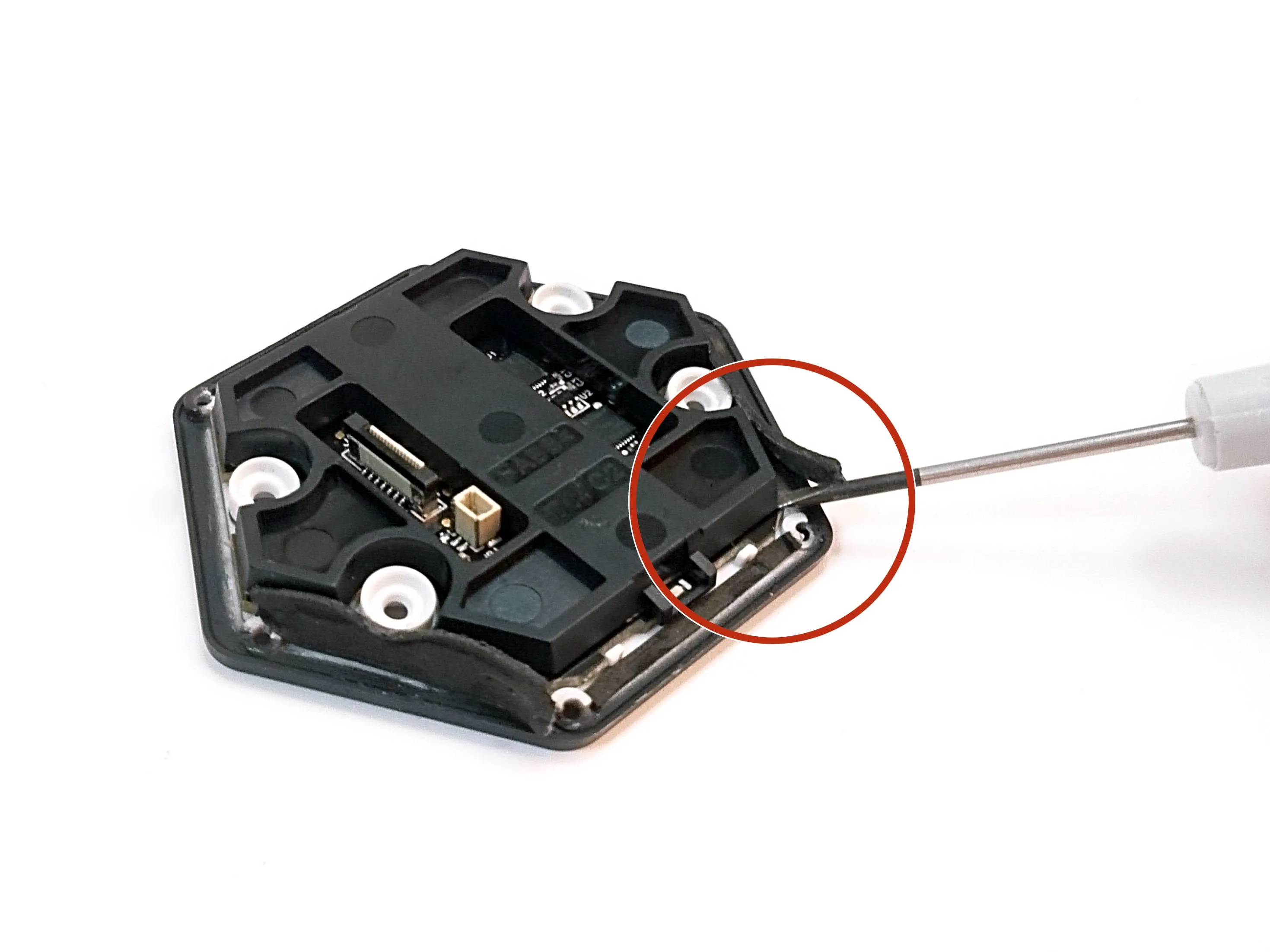

Шаг 17 Печатная плата сенсорной панели

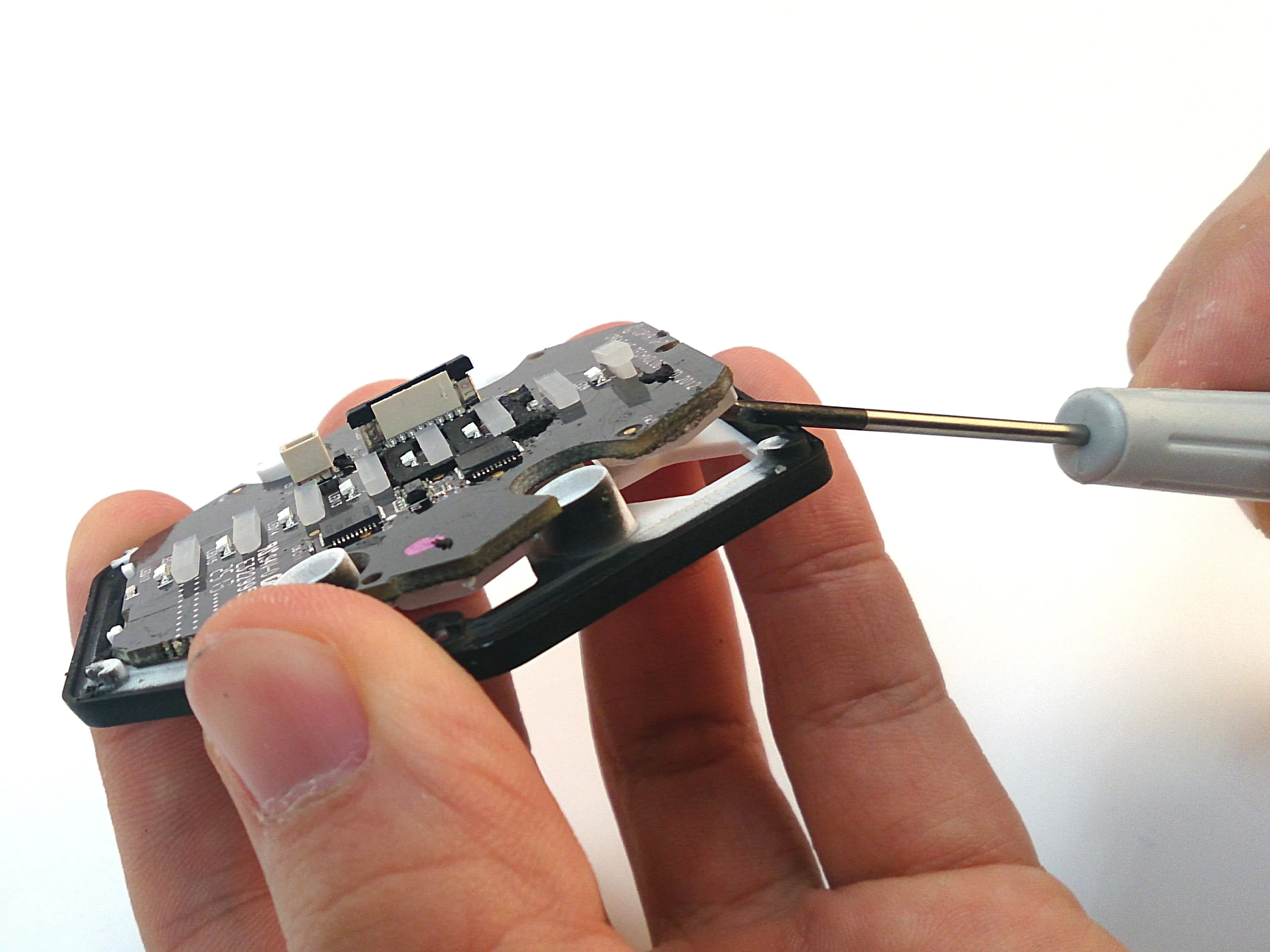

• С помощью плоской отвертки снимите резиновые полоски сбоку.

• Подденьте пластиковый корпус плоской отверткой.

• Пластиковый кожух обеспечивает экранирование светодиодных индикаторов, чтобы предотвратить утечку света.

• Светодиодные индикаторы на сенсорной панели закрыты резиновыми световодами.

• Световоды позволяют отдельным светодиодам поочередно загораться на сенсорной панели. Аккуратно.

Шаг 18 Микрофоны и разъемы

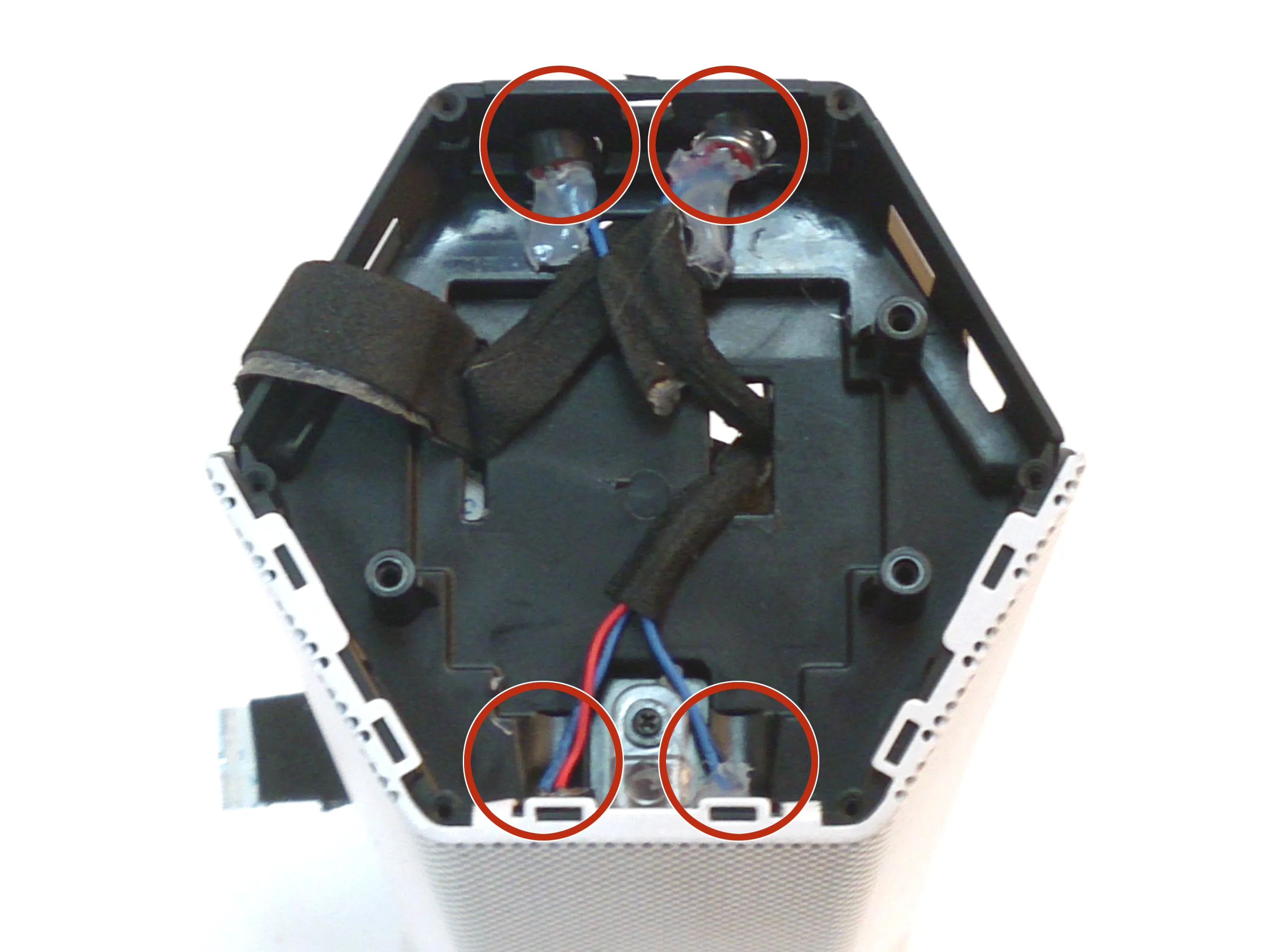

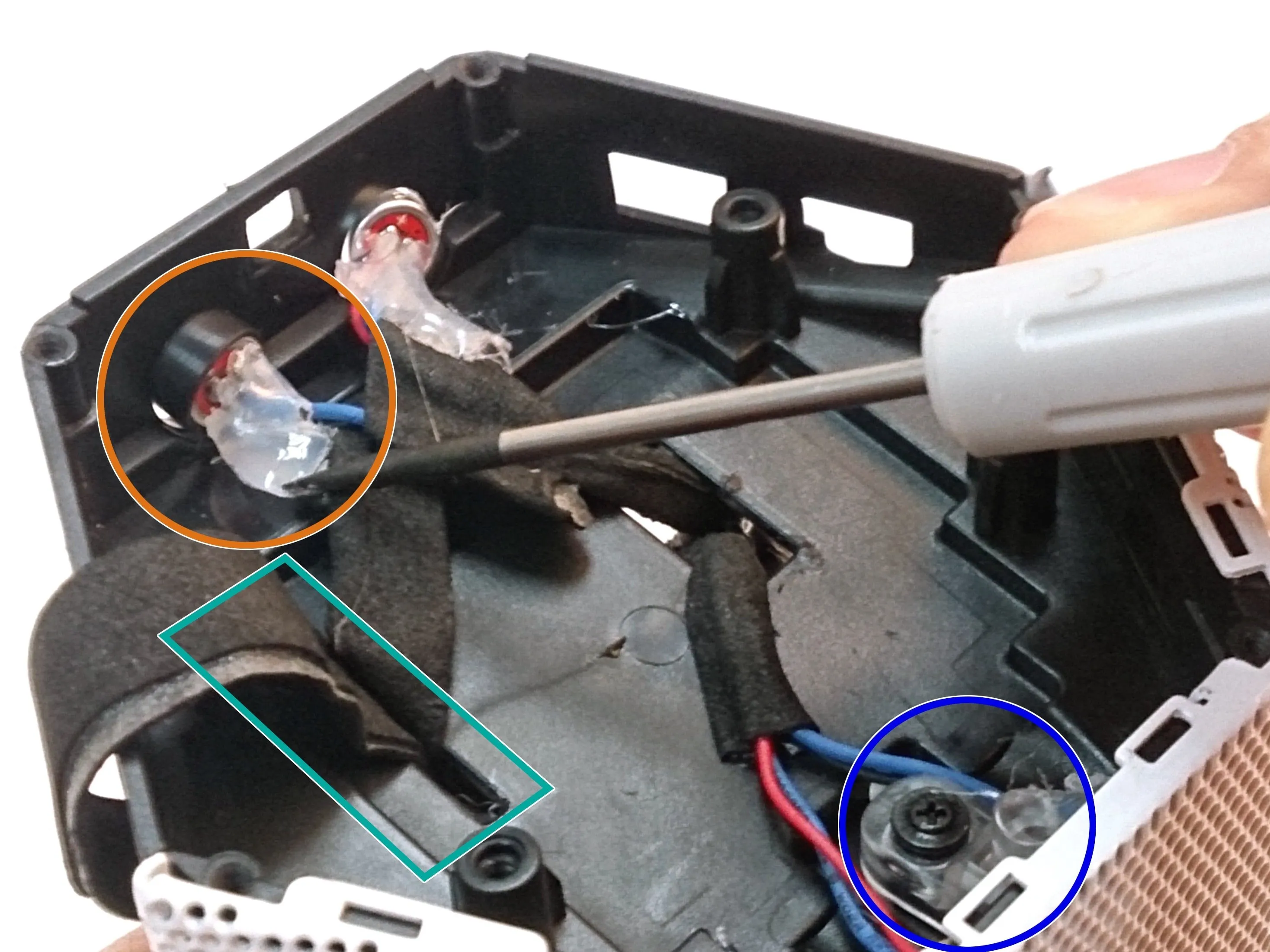

• Под сенсорной панелью находятся ЧЕТЫРЕ микрофона. Не один, не два... ЧЕТЫРЕ.

• Удалите клей (вздох) вокруг микрофонов с помощью плоской отвертки.

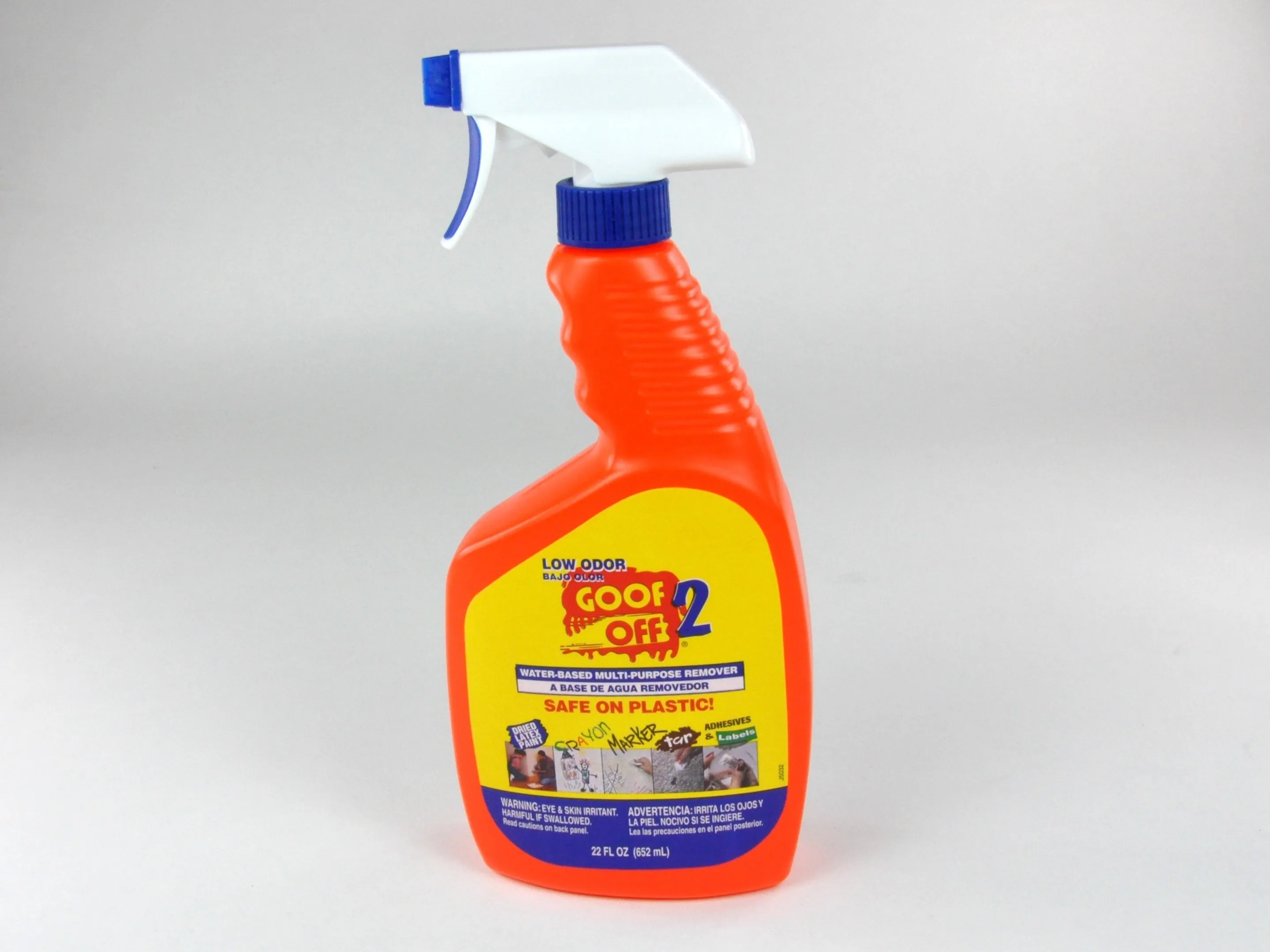

• Если клей слишком трудно удалить, можно использовать растворитель.

• Затем извлеките гибкий разъем через щель.

• Это основной гибкий разъем, который идет от нижней до верхней панели.

• Это еще один световод для светодиода, который служит индикатором Bluetooth в AXX 200.

• Сам светодиод расположен на печатной плате сенсорной панели.

Шаг 19 Снятие металлической решетки

• Белая металлическая решётка на передней панели также снимается. Если вам кажется, что белый цвет немного сдержан, это тот случай, когда вы достаете из гаража аэрозольную краску и отправляетесь в город. Немного жаль, что перед тем, как снять решетку радиатора, нужно снять все остальное.

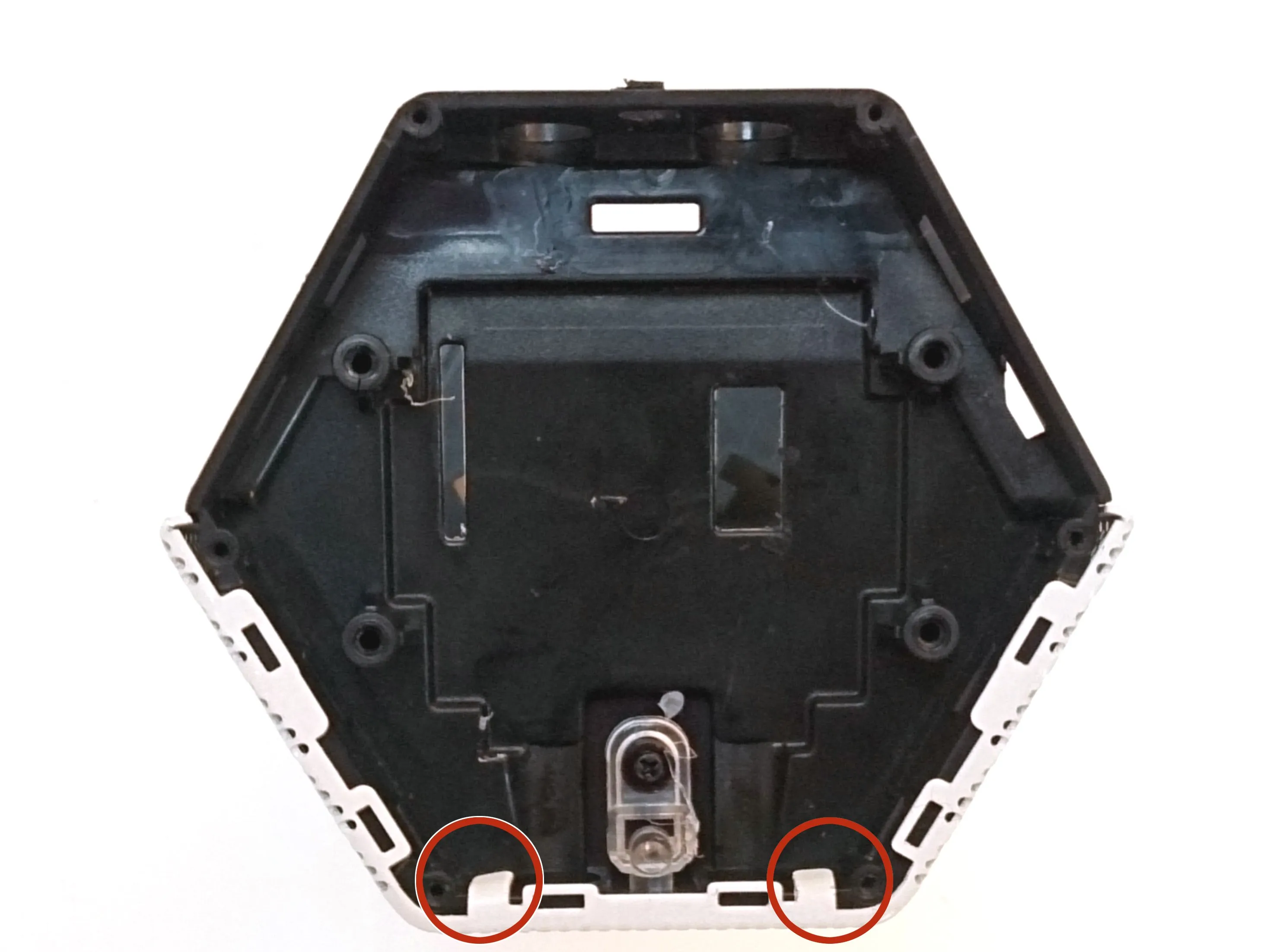

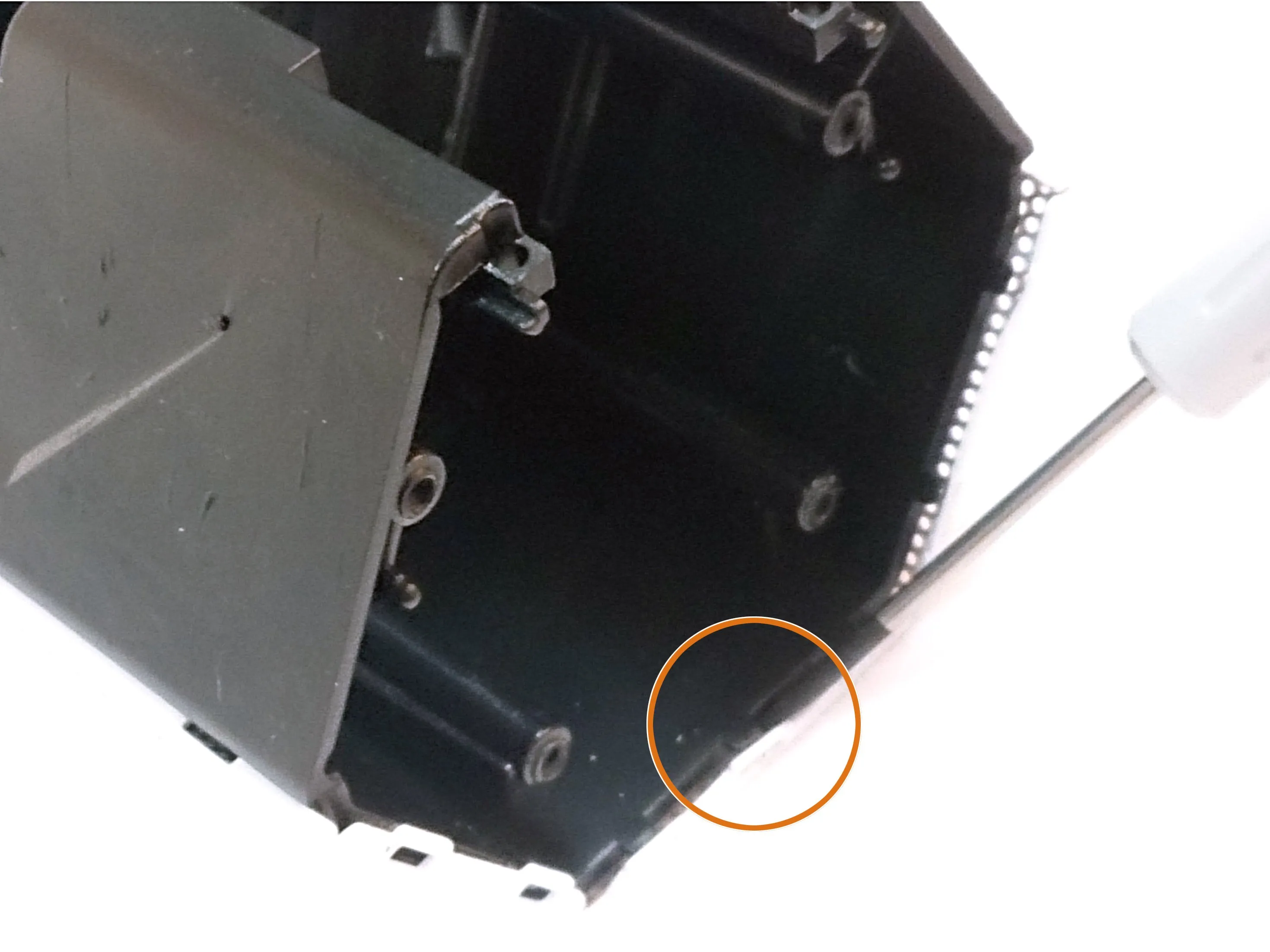

• Чтобы снять металлическую решетку, подденьте плоской отверткой два фиксатора.

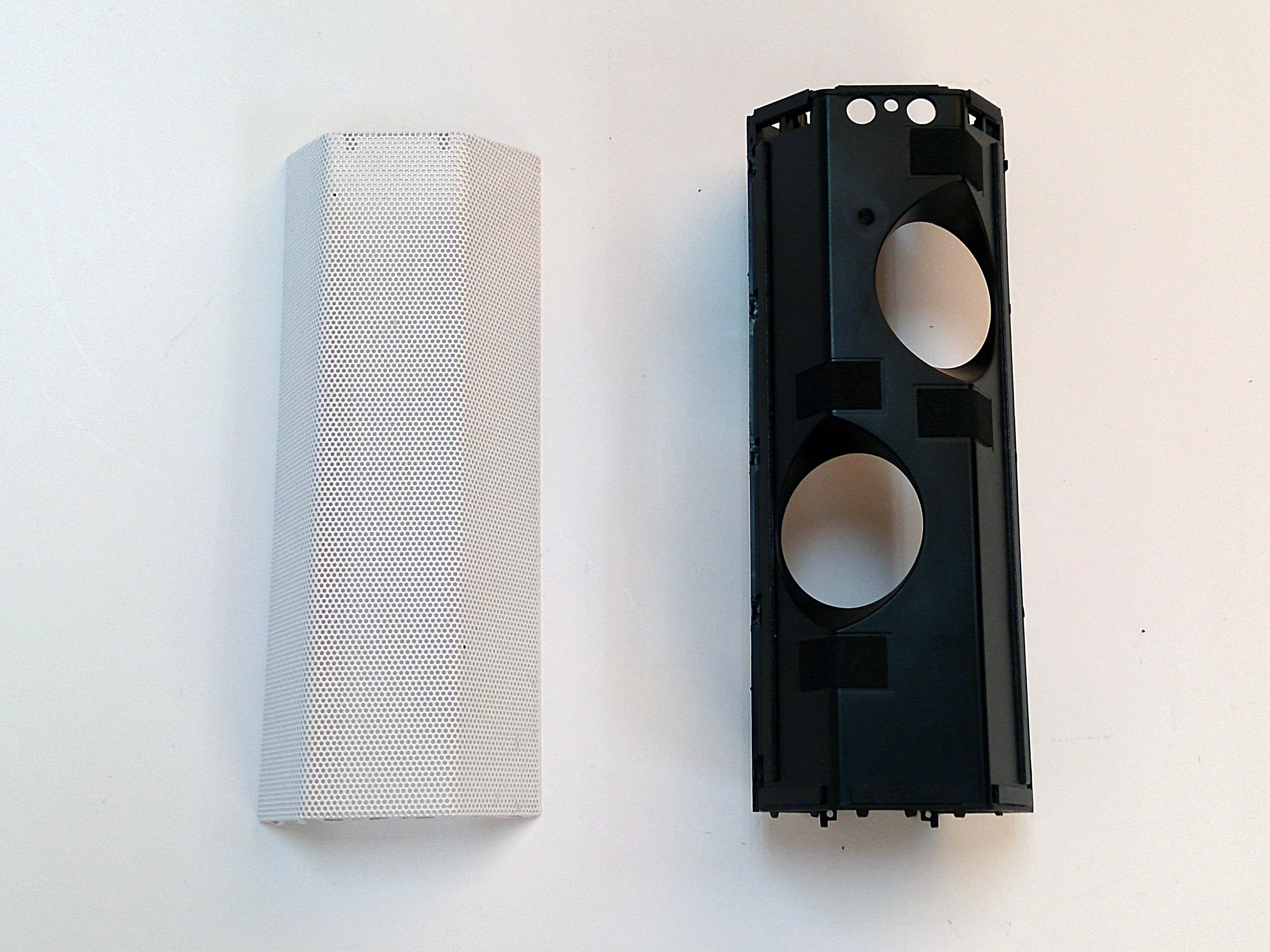

• И наконец, выдвиньте внутреннюю камеру из металлического корпуса решетки.

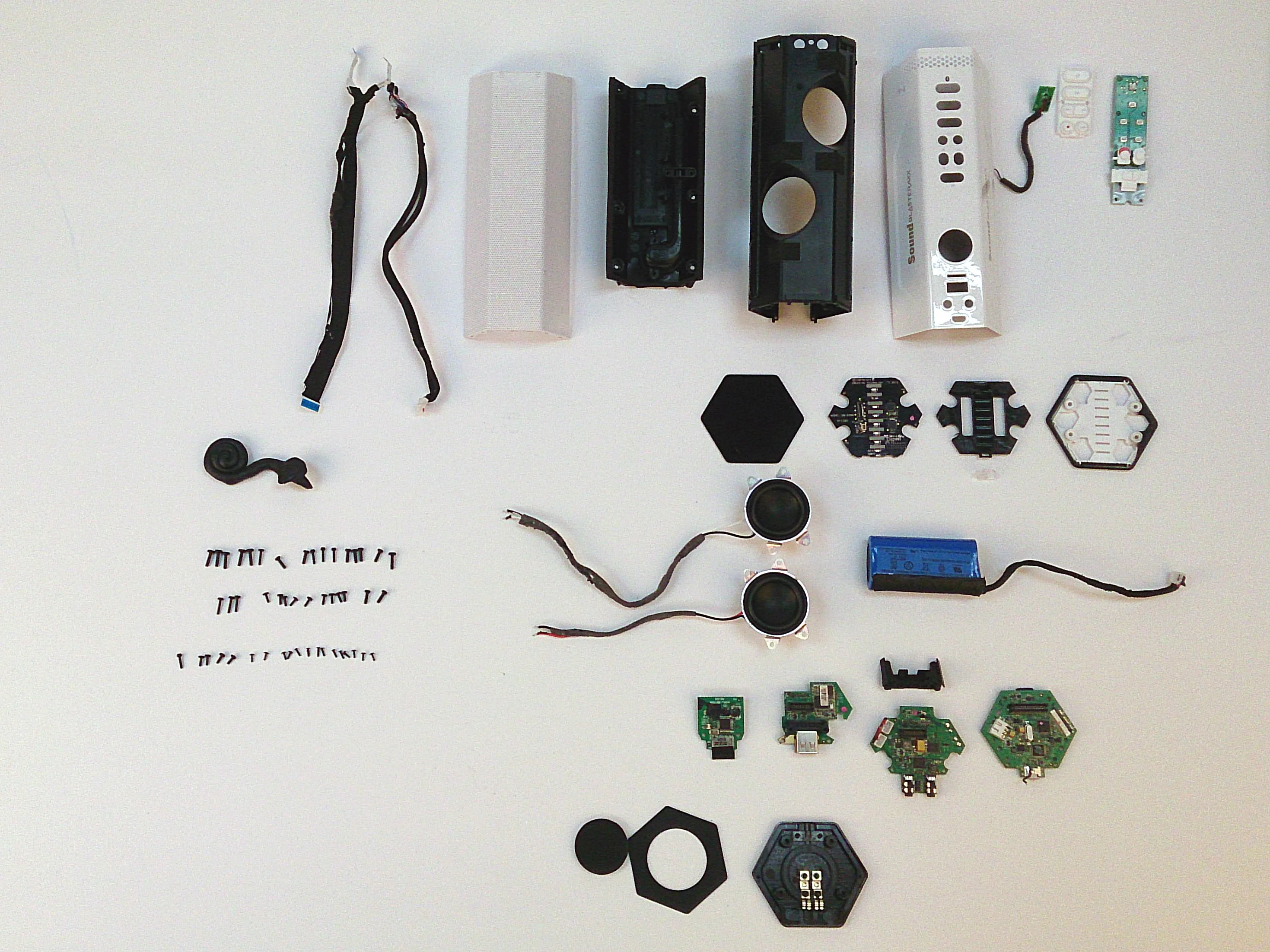

Шаг 20

• Вуаля! Sound BlasterAxx AXX 200 разложен на части.

• Разборка AXX 200 требует терпения.

• Стеклянная сенсорная панель легко ломается. Маловероятно, что вам удастся вернуть AXX 200 в первоначальное состояние без царапин и трещин.

• В AXX 200 имеется большое количество маленьких винтиков, скрепляющих его. Лучше всего хранить винты в том порядке, в котором вы их вынимали.
