Разборка чехла для зарядки Soundcore Liberty Air 2

Введение

Из-за недавней проблемы, связанной с тем, что мои наушники перестали заряжаться, когда я поместил их в зарядный футляр, а Anker в качестве основного средства ремонта просто прислала другую отремонтированную пару наушников (у которой была та же проблема всего через несколько недель), я решил самостоятельно вскрыть один из зарядных футляров.

Поскольку я не знаю, в чем именно заключалось решение проблемы, вскрытие и сборка всего вместе помогли мне (на самом деле дважды. Я отремонтировал свой первоначально сломанный чехол и восстановленный сломанный чехол, который мне прислал Anker). Я почти уверен, что причиной проблемы были два обуглившихся штырька на нижней печатной плате. Я использовал разборку для устранения проблемы, чтобы сделать свое первое в истории Делаете.ру руководство.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Открытие зарядного кейса

• Просуньте медиатор между внутренним и внешним корпусом, как показано на рисунке. Осторожно используйте ее как рычаг, чтобы немного приподнять внутренний корпус. Требуется более прочный элемент.

• Между внутренним и внешним корпусом нет проводов или других компонентов (кроме магнитов), поэтому не беспокойтесь, если вы засунете его слишком глубоко.

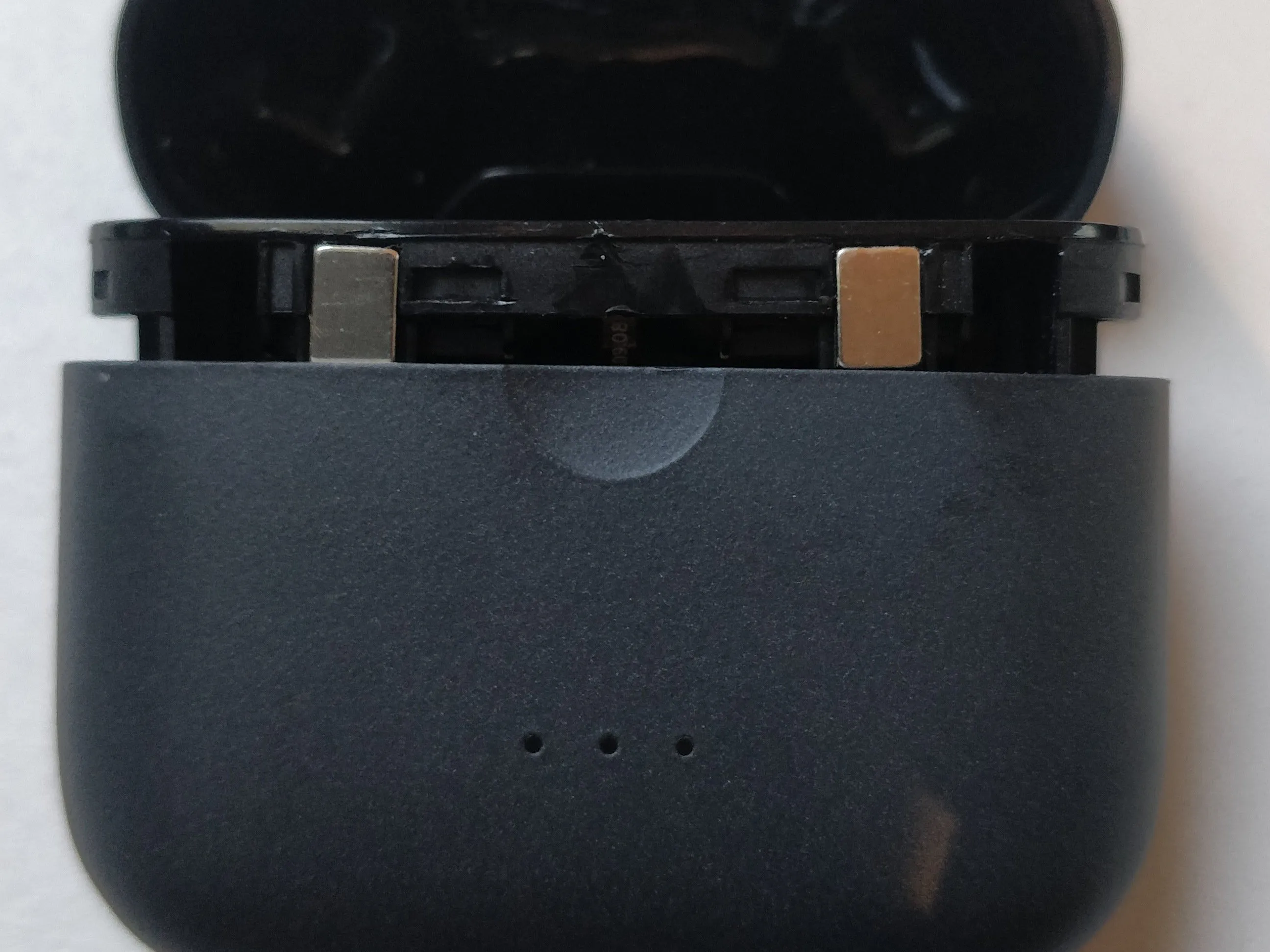

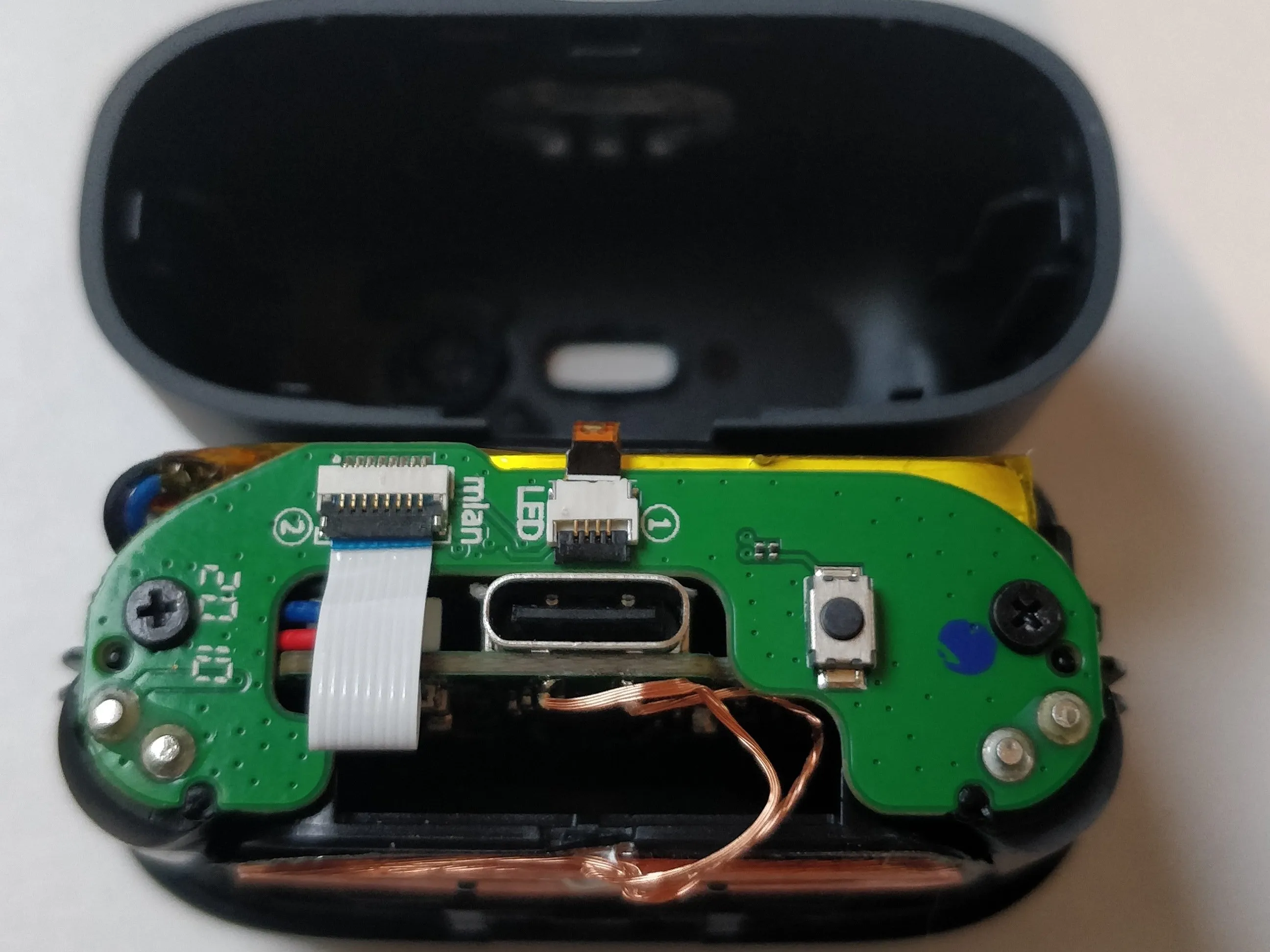

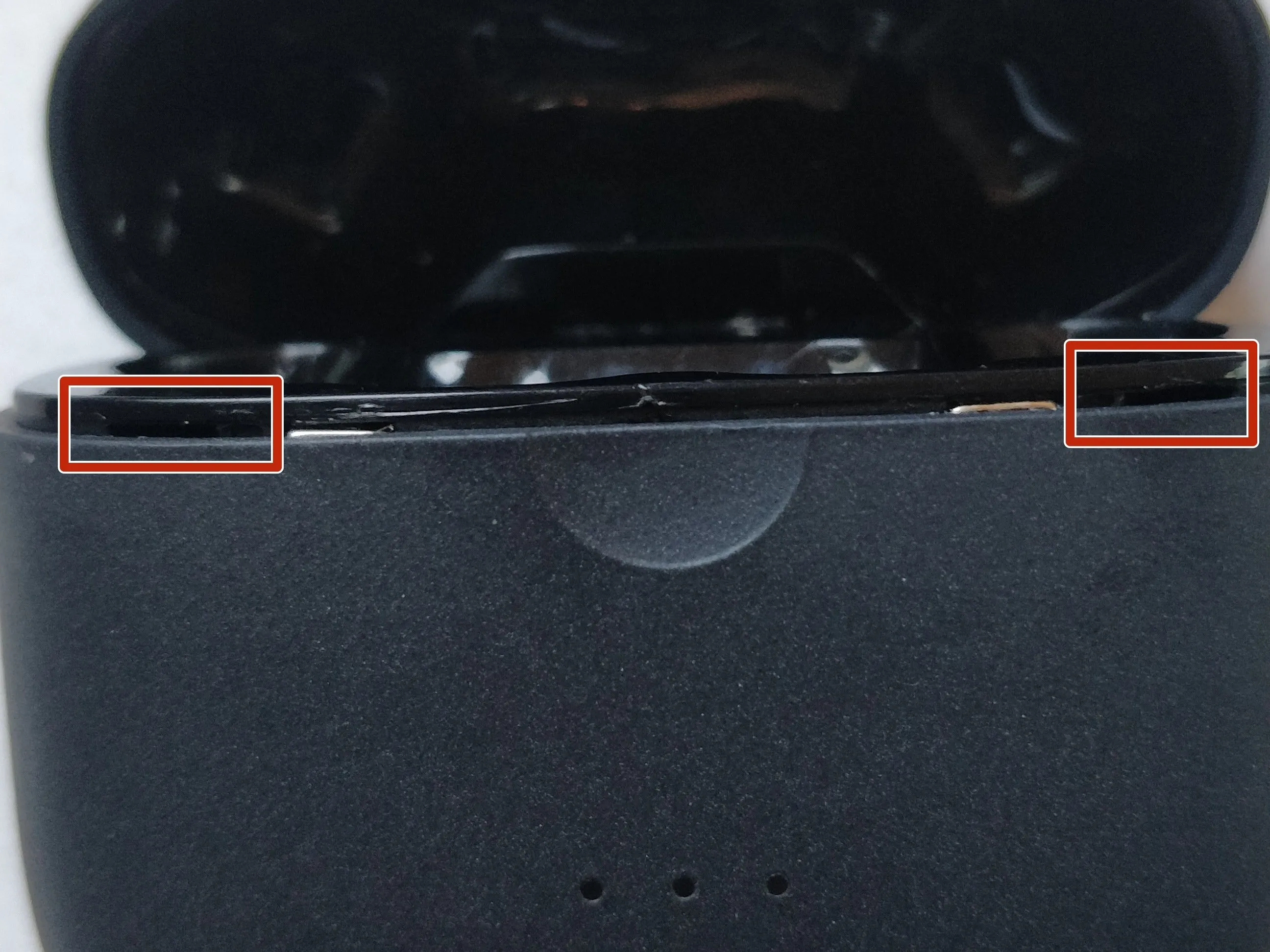

Шаг 2 Отделение внутреннего корпуса от внешнего

• После того, как вы немного ослабите зажим, вы можете использовать отверстия (как отмечено на изображении) рядом с магнитами и внешним корпусом в качестве рычага, чтобы поднять внутренний корпус из внешнего корпуса. Вы должны быть в состоянии полностью отделить внешний корпус от внутреннего.

• Будьте осторожны с магнитами, так как они могут ослабнуть при зажатии резца в корпусе. Однако их можно легко приклеить обратно.

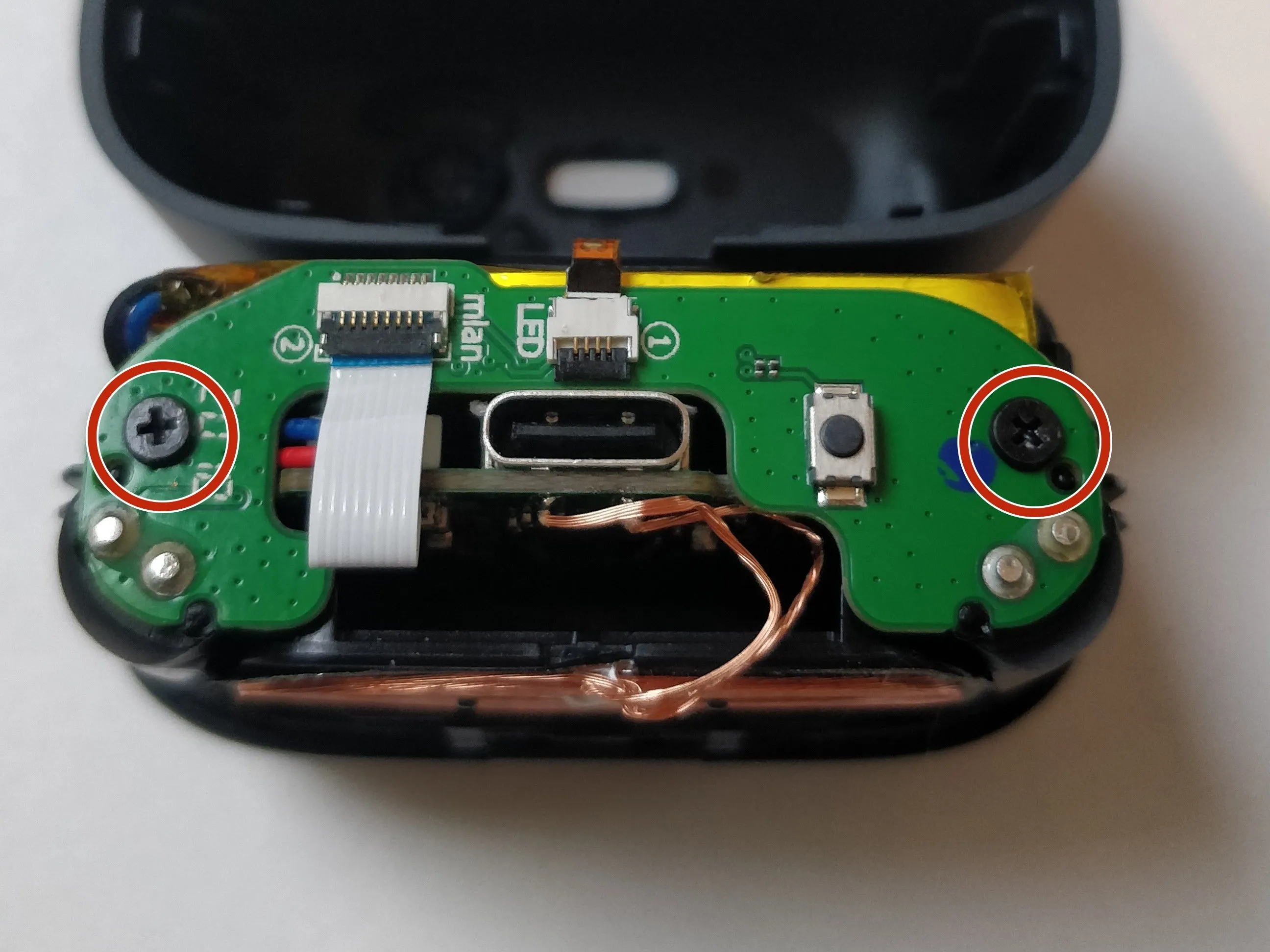

Шаг 3 Открутите винты нижней цепи

• Открутите два винта нижней печатной платы с помощью крестовой отвертки №00.

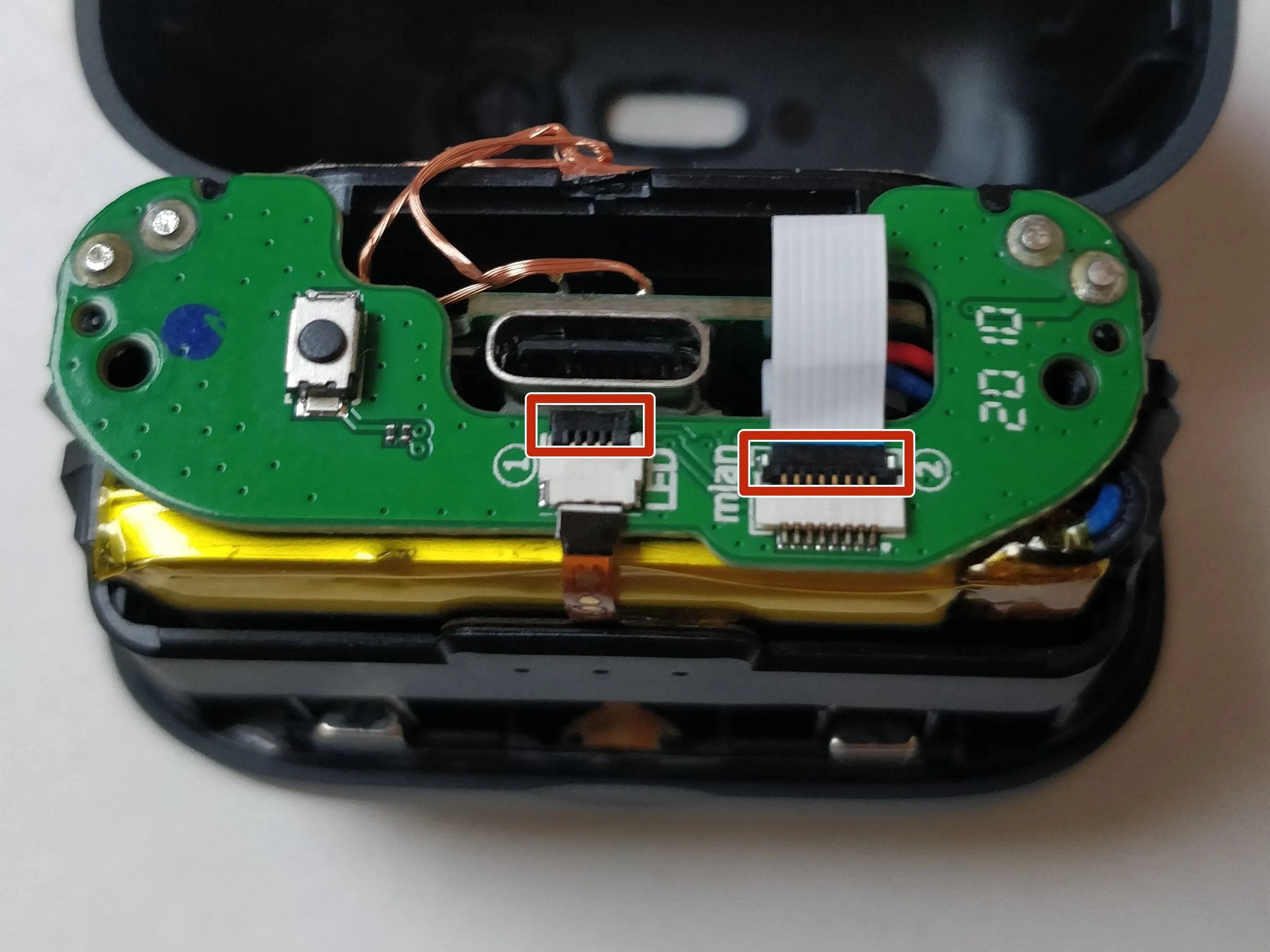

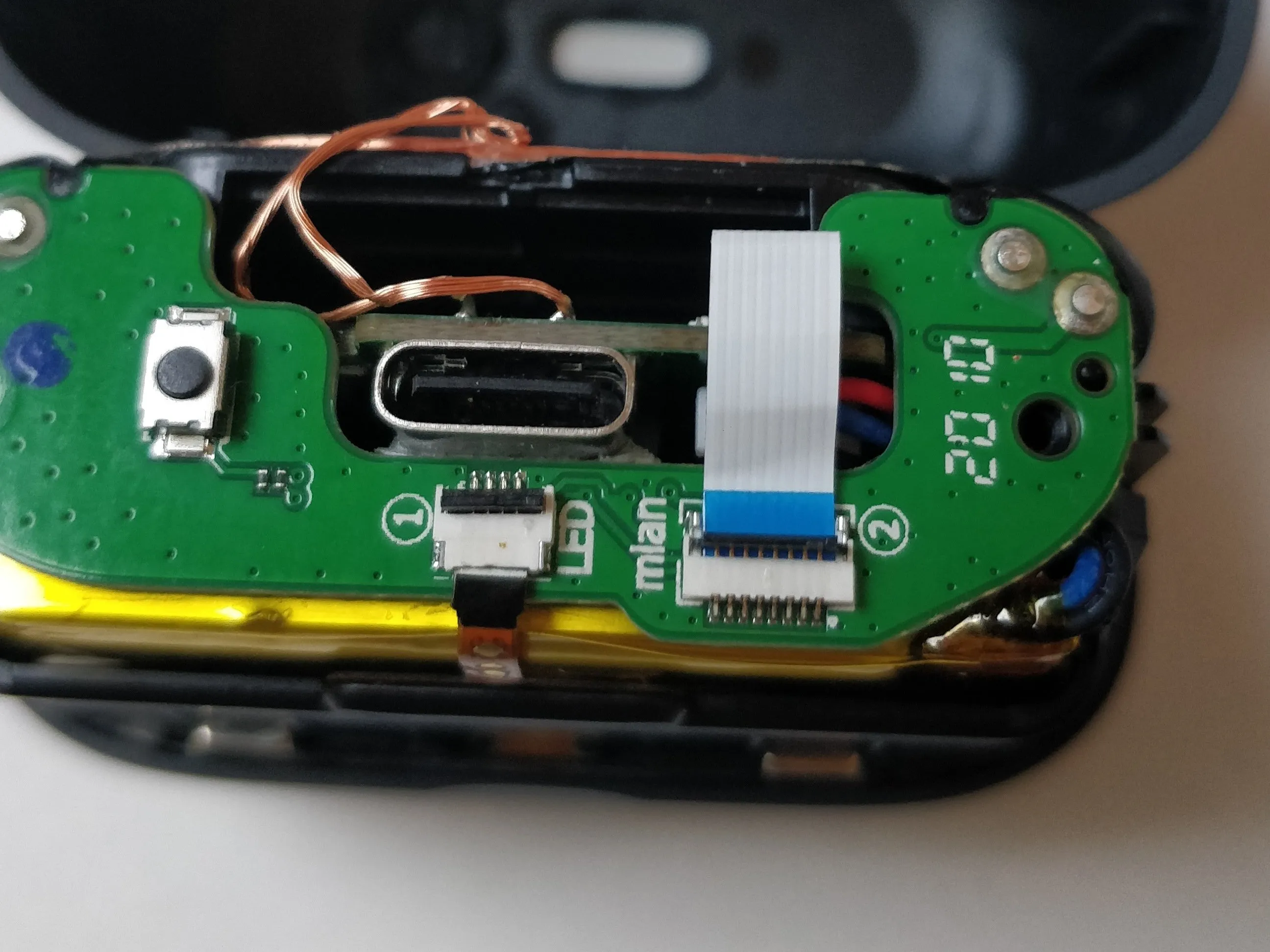

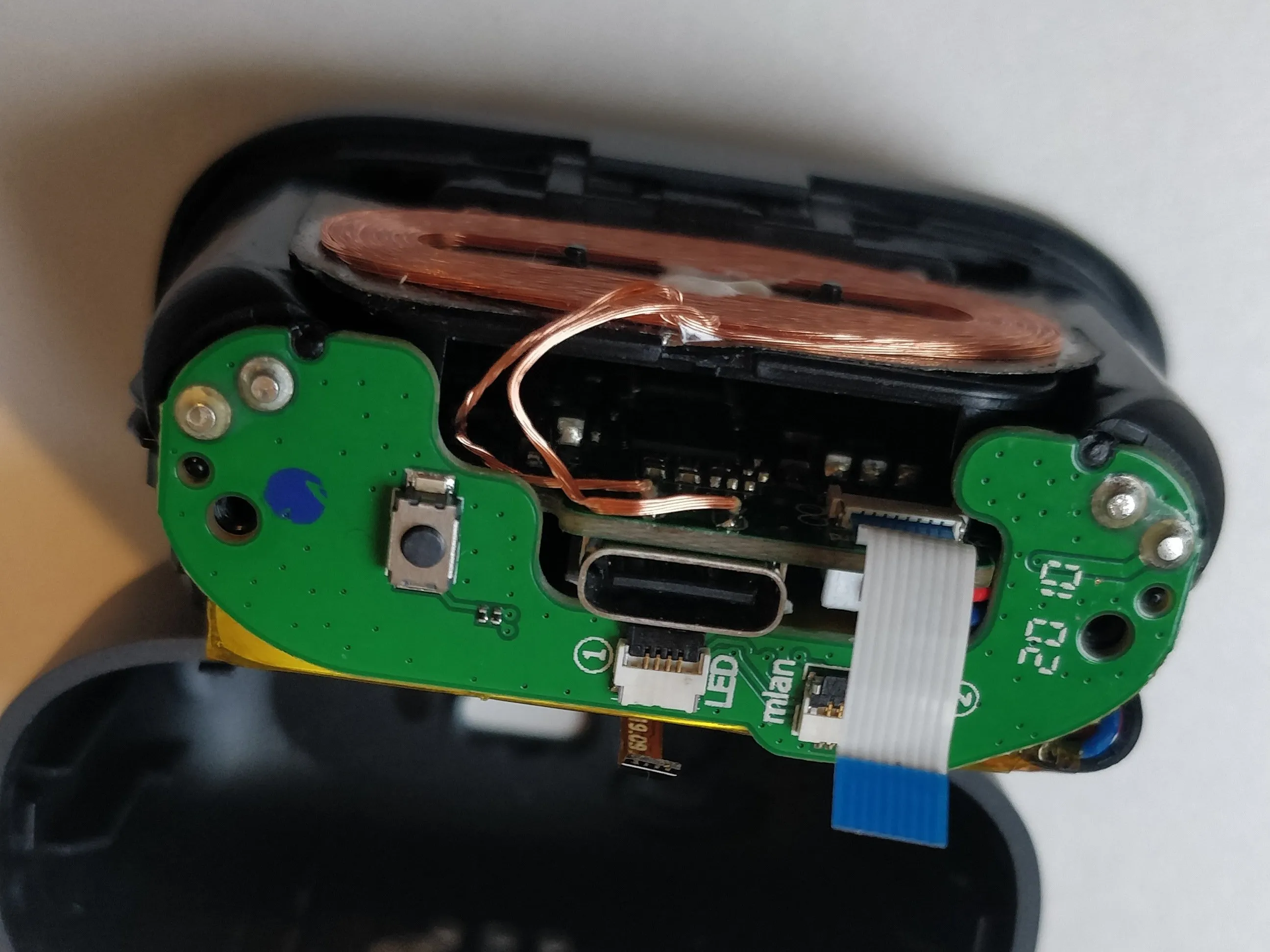

Шаг 4 Отсоедините разъемы нижней цепи

• Поднимите черные пластины и удалите соединение со светодиодом (маленький с черным концом) и соединение с основной схемой (большой с синим концом) с помощью пинцета

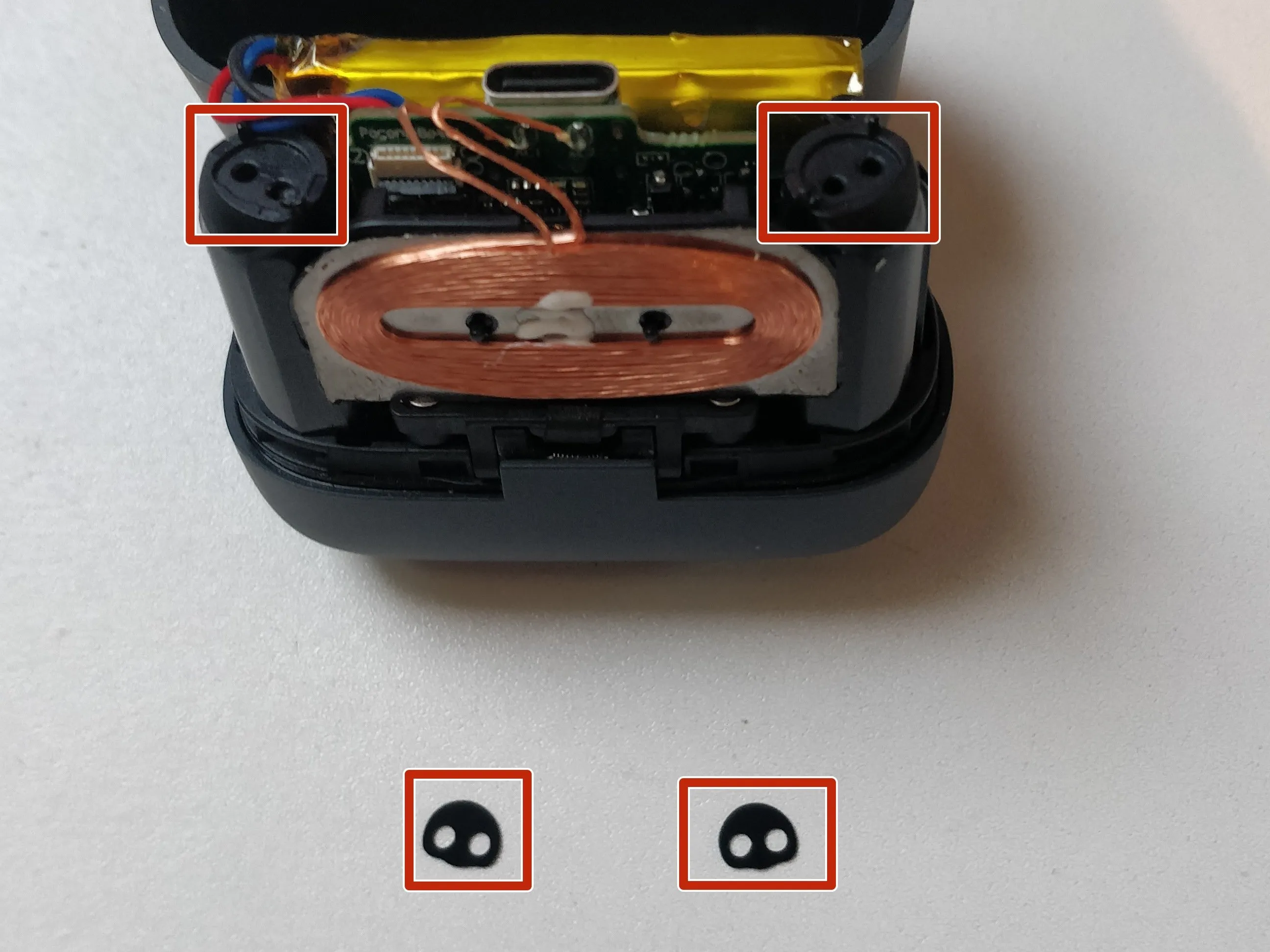

Шаг 5 Извлеките нижнюю цепь из внутреннего корпуса

• Извлеките печатную плату, поместив пробойник или кирку между платой и корпусом и приподняв плату, освободите ее от корпуса.

• На этом этапе легко потерять резиновую прокладку в том месте, где штырьки для зарядки наушников проникают в корпус.

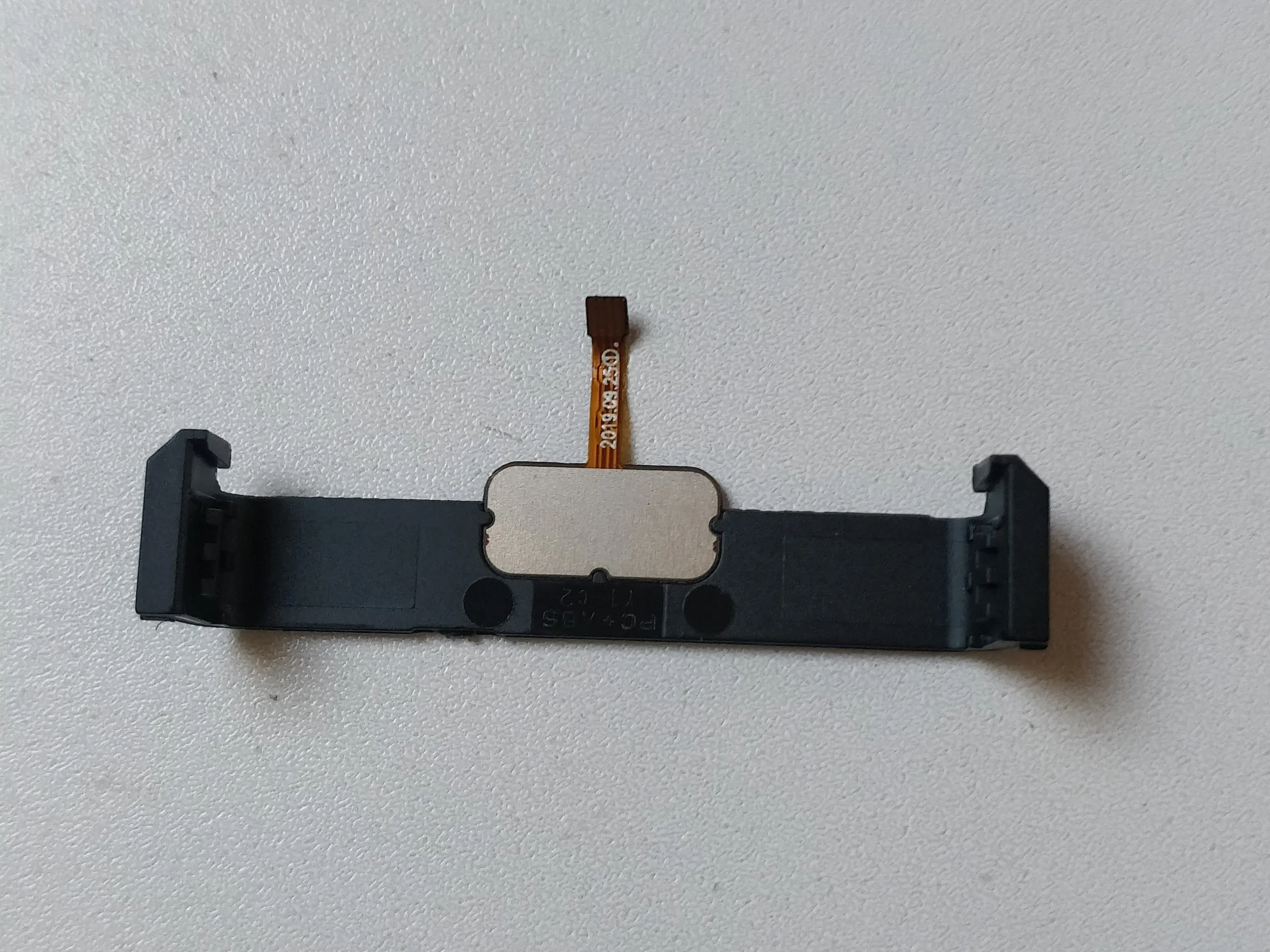

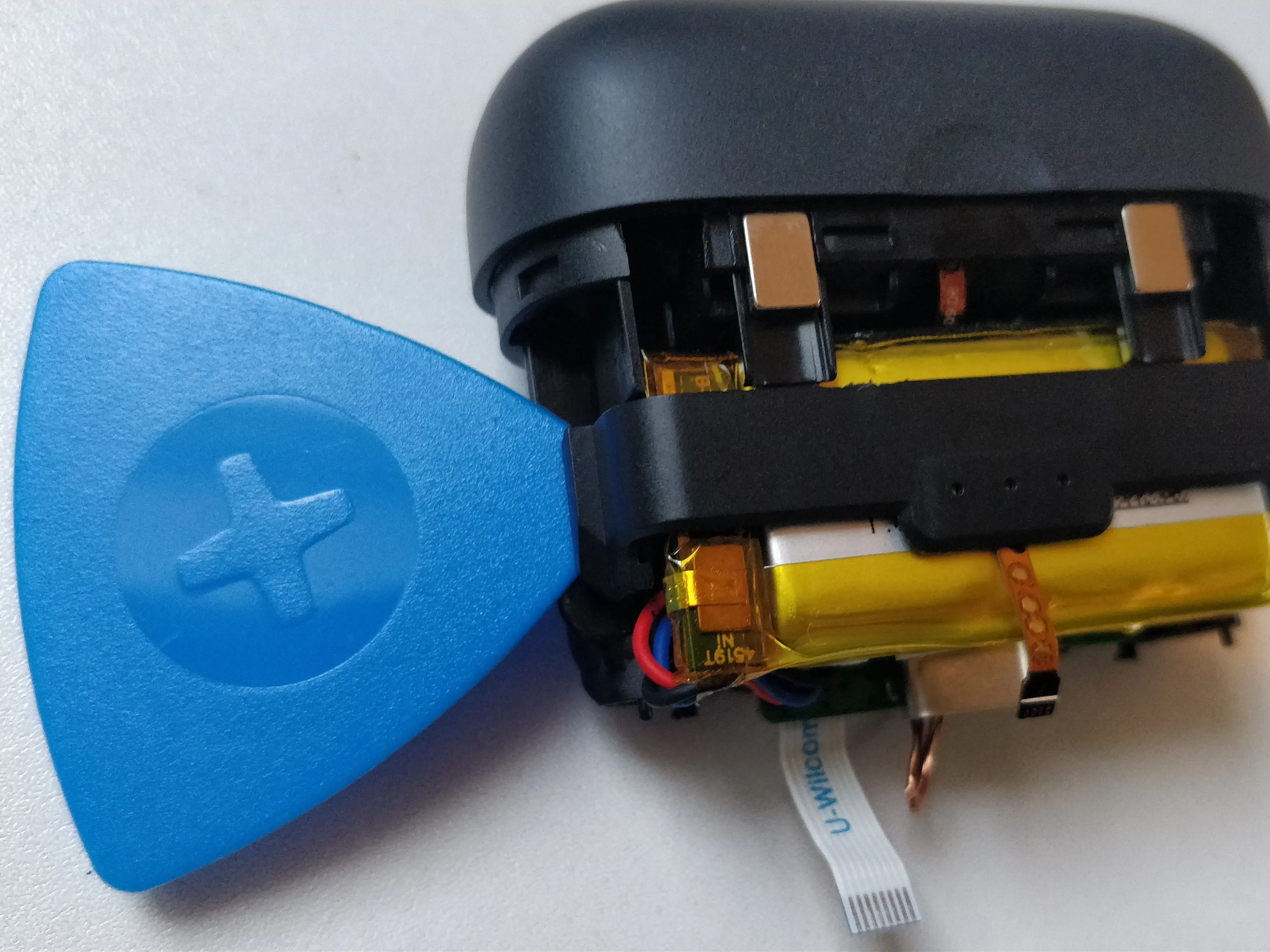

Шаг 6 Снимите полоску светодиодного индикатора

• Вы можете легко извлечь светодиодную полоску, зажав медиатор между одной из сторон полоски и приподняв ее из корпуса

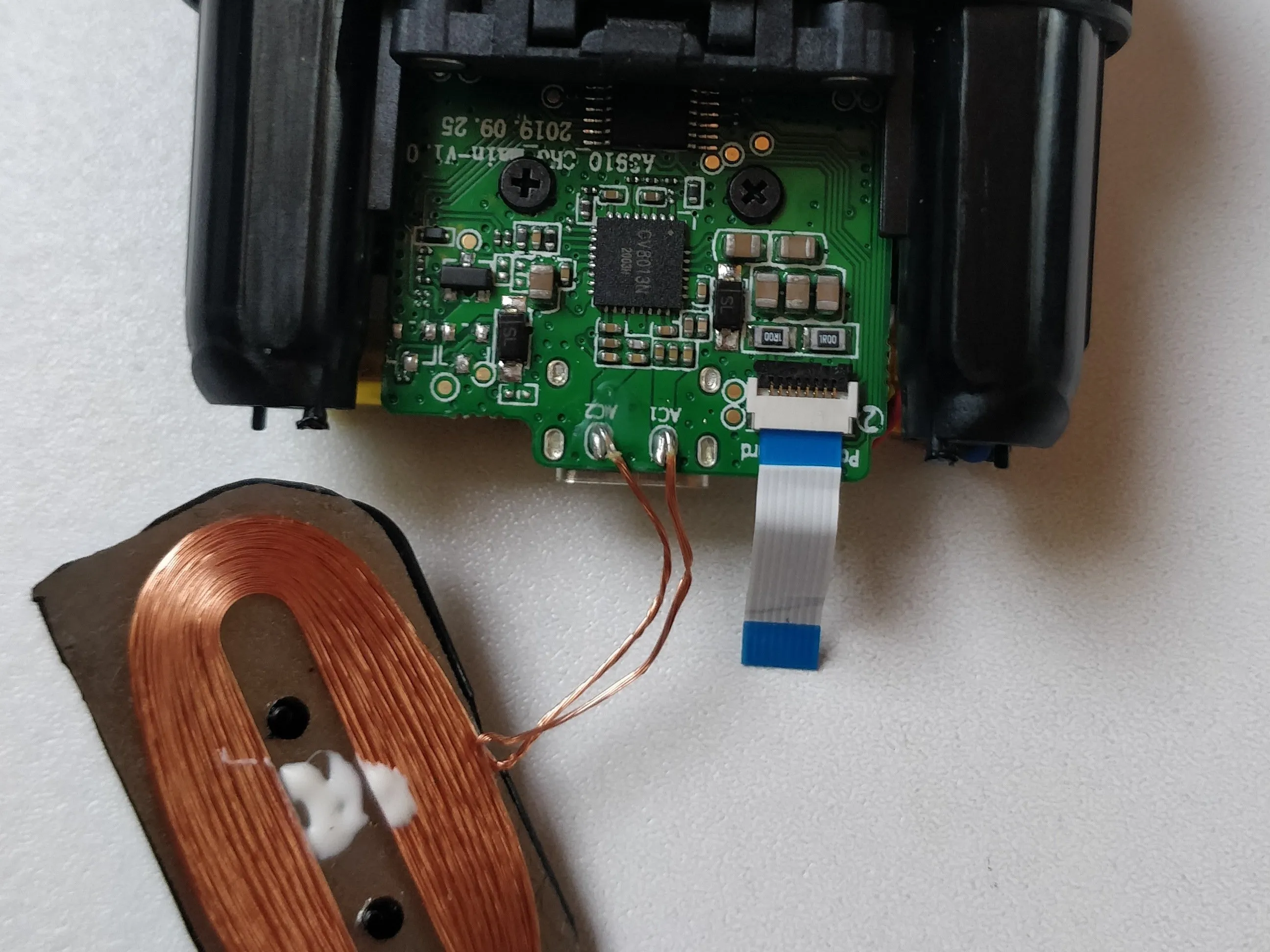

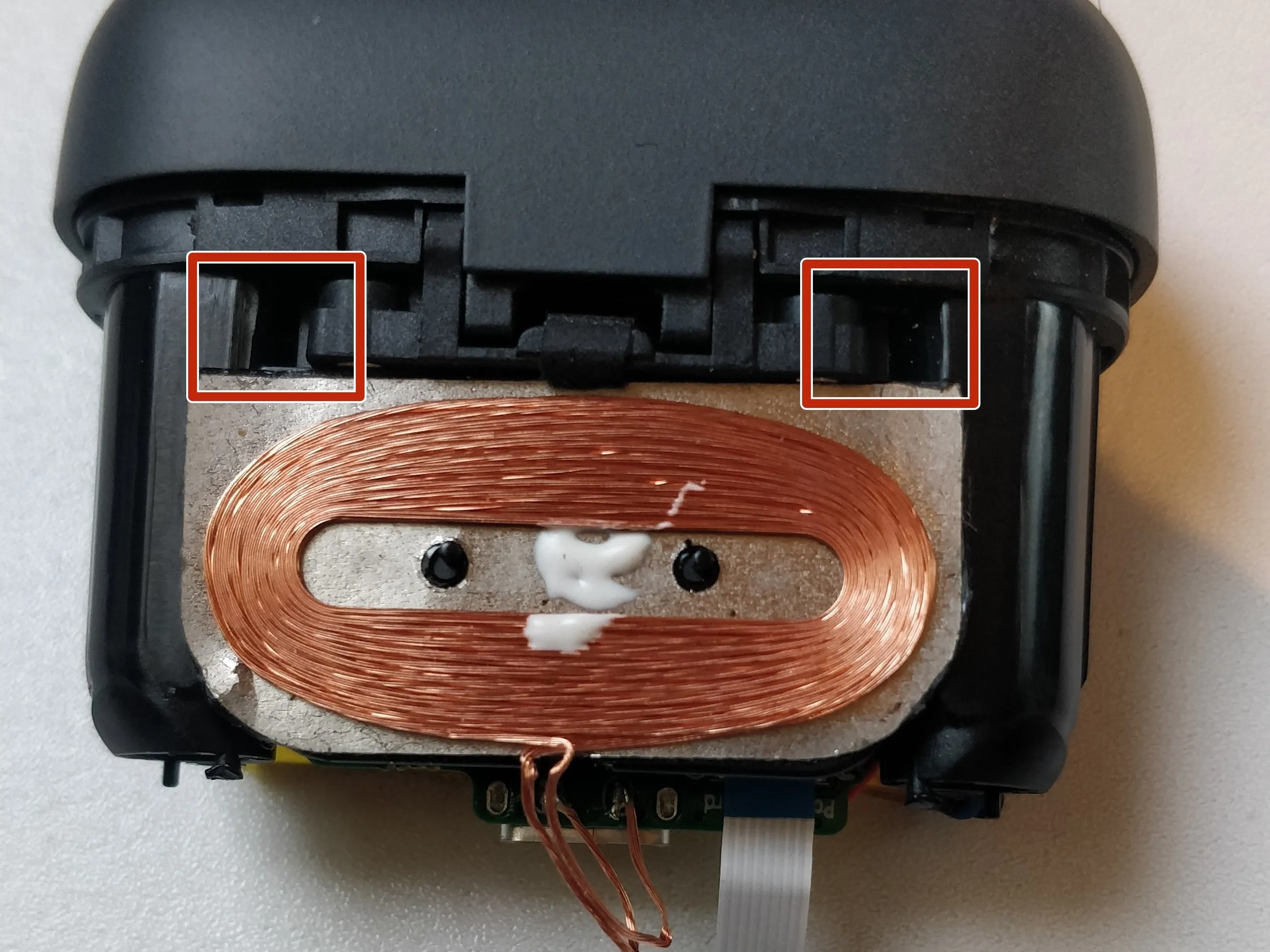

Шаг 7 Извлеките катушку беспроводной зарядки

• Этот элемент легко сдвигается вниз. Просто аккуратно подденьте ее киркой, пинцетом или лопаткой.

• При снятии будьте осторожны и не вынимайте ее слишком далеко наружу, так как медные провода, соединяющие катушку с основной цепью, не слишком длинные. Вы можете повредить медные провода.

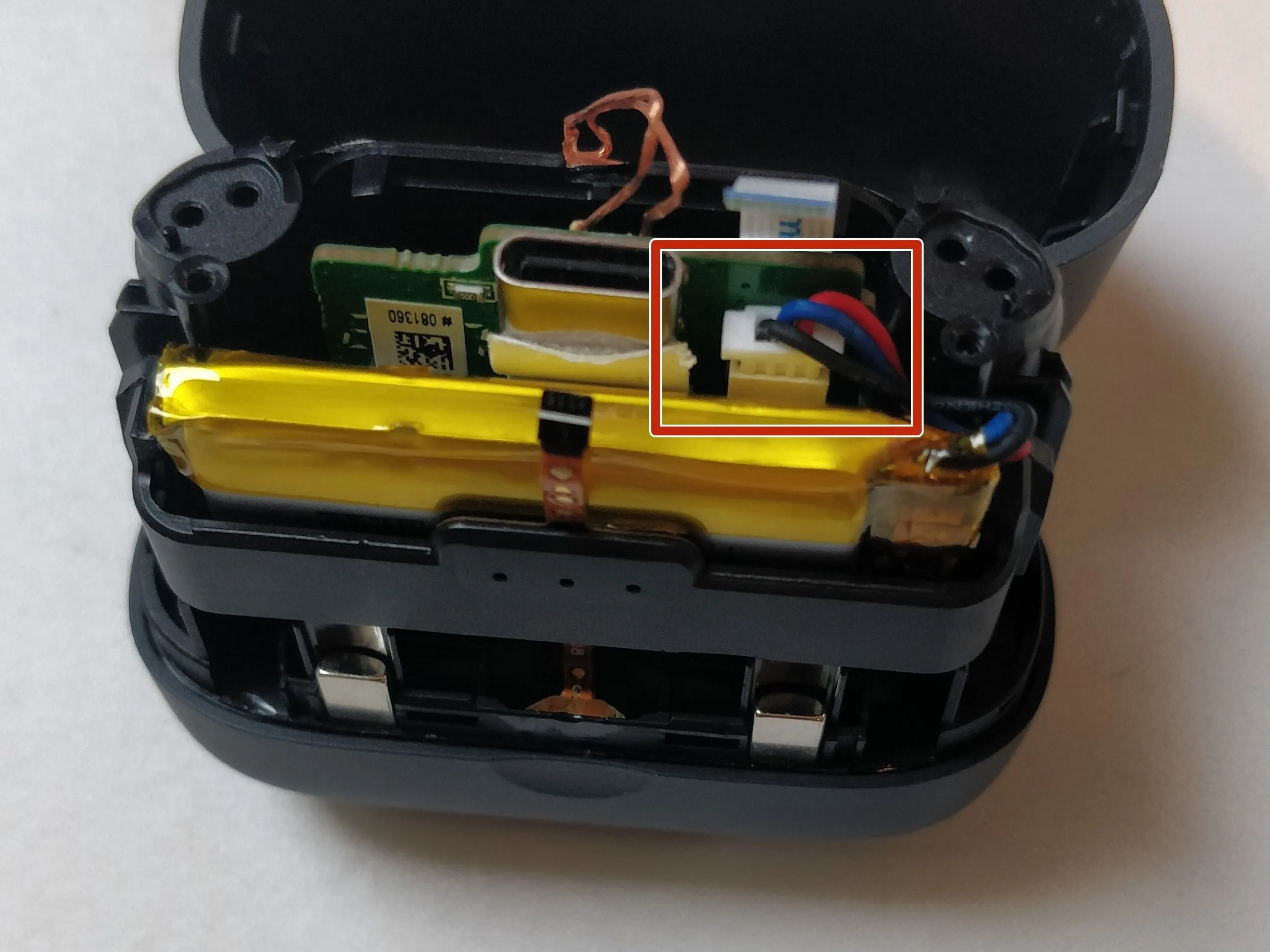

Шаг 8 Отсоедините разъем аккумулятора от главной печатной платы

• Отсоедините разъем аккумулятора от главной печатной платы с помощью шила или кирки.

• Вы можете ослабить его, поочередно поднимая головку разъема с левой и правой стороны.

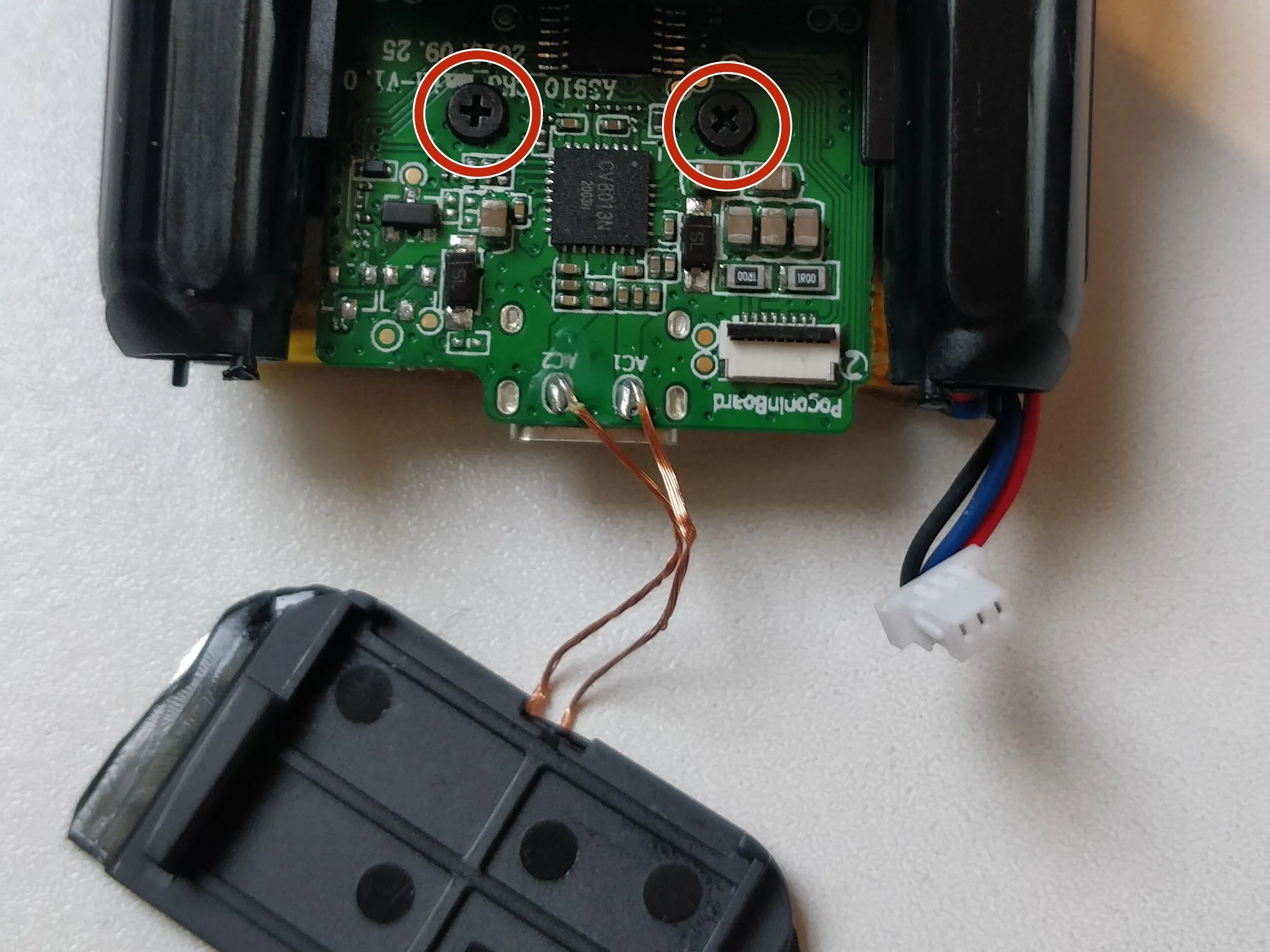

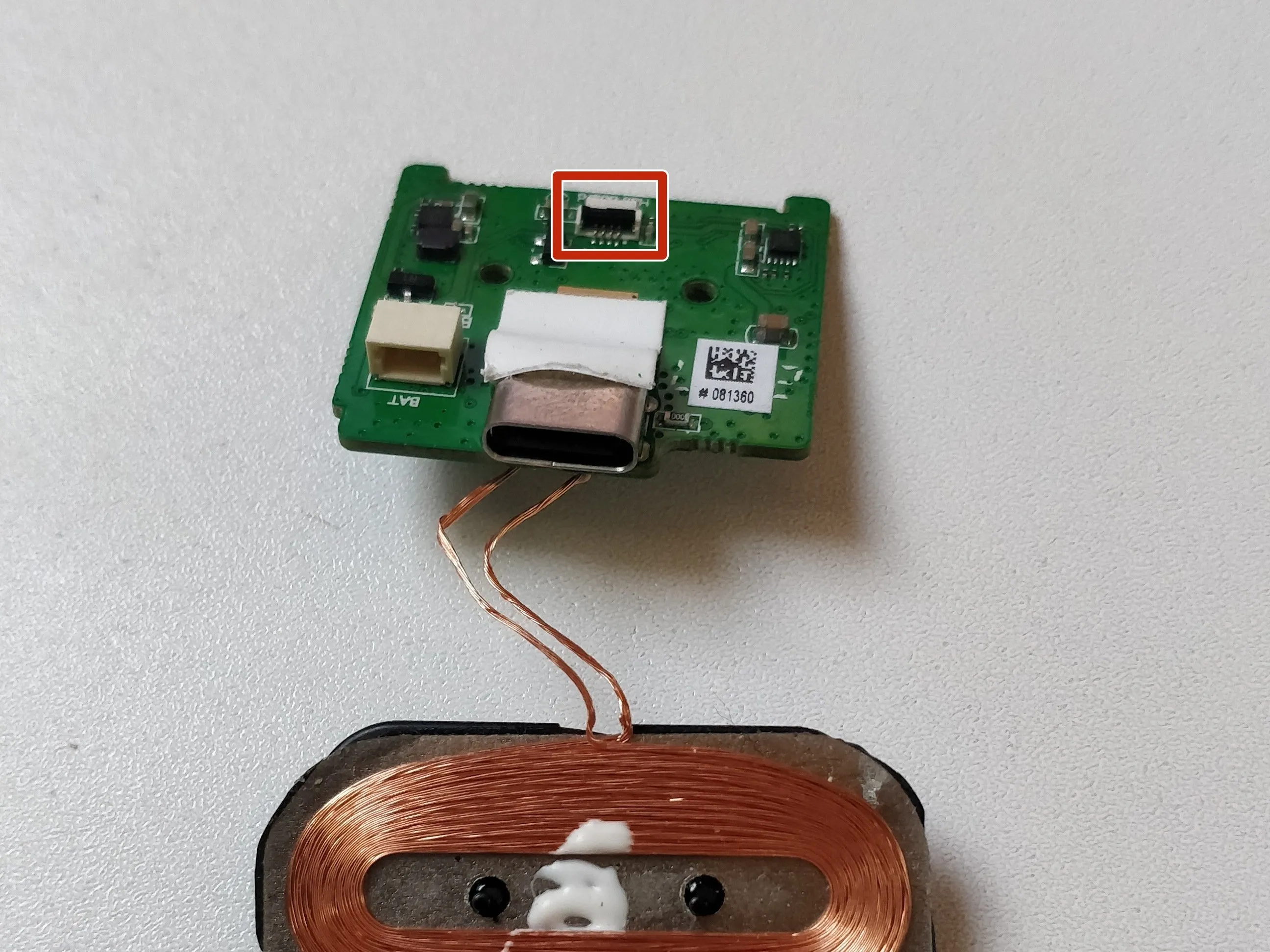

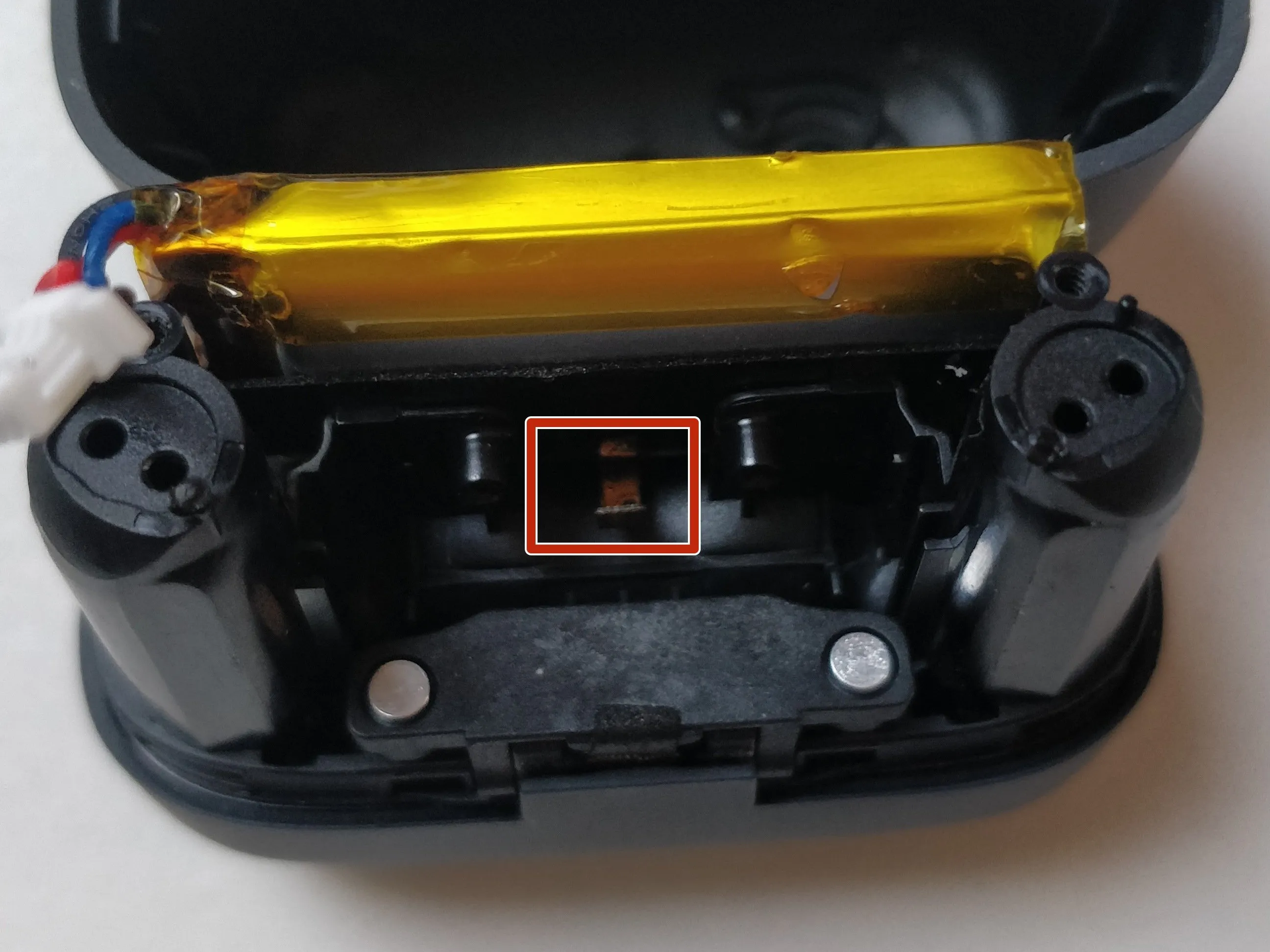

Шаг 9 Снимите главную печатную плату

• Открутите два винта Phillips #00 с главной печатной платы.

• От печатной платы необходимо отсоединить соединительный кабель. Его можно извлечь, аккуратно вытащив главную печатную плату из внутреннего корпуса.

• При установке главной печатной платы обратно в корпус может возникнуть небольшая проблема с подключением к печатной плате из-за ограниченного пространства. Не забудьте приподнять черную пластину у порта разъема и закрыть ее после подключения.

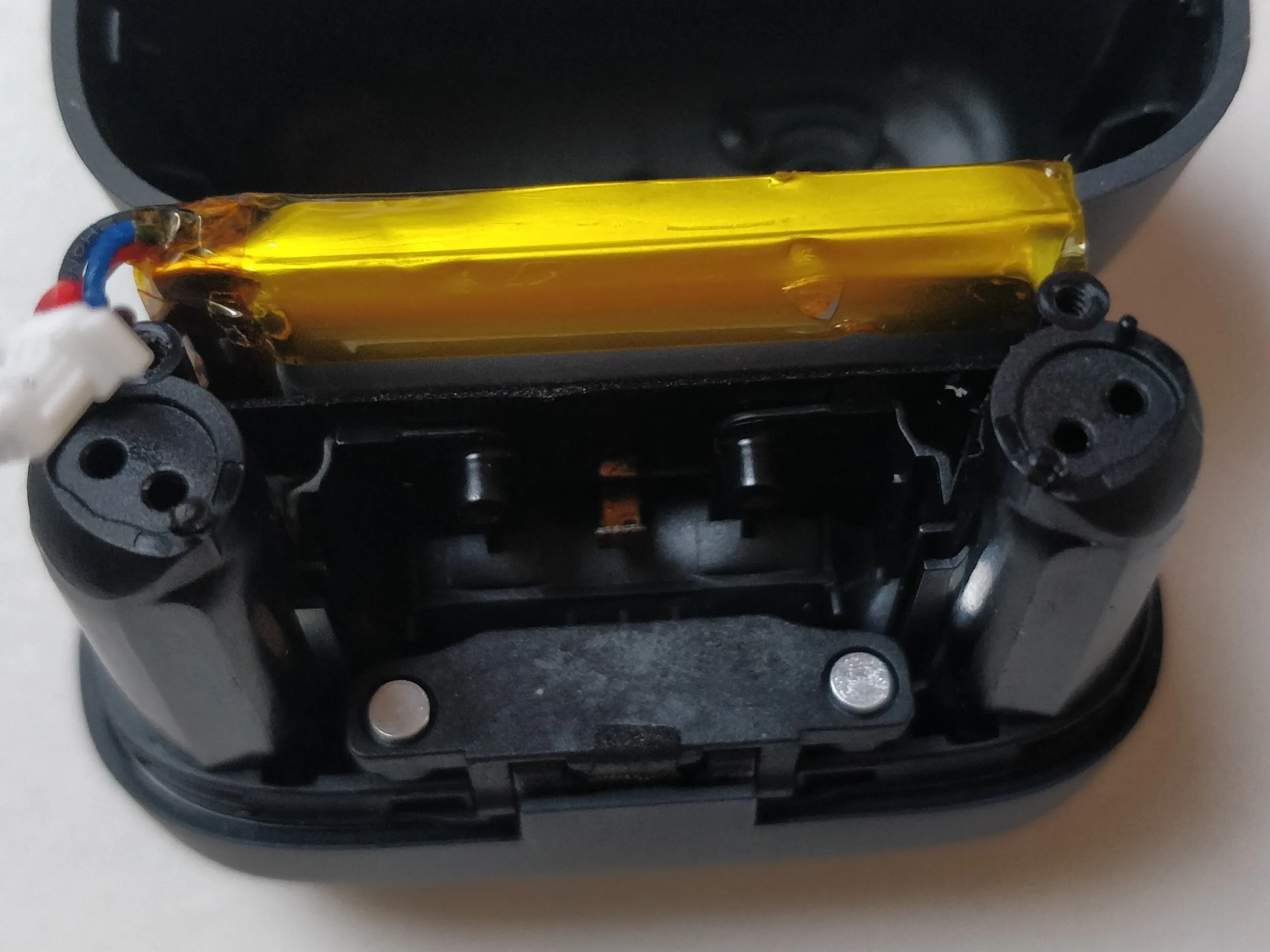

Шаг 10 Готовый

• Я не стал снимать аккумулятор. Она была прикреплена к корпусу с помощью клейкой ленты.

• Чтобы собрать телефон обратно, просто выполните шаги в обратном порядке.
