Разборка Soundfreaq Sound Kick

Введение

После неудачного падения с лестницы мой любимый Sound Kick перестал нормально функционировать. В отсутствие руководства по разборке в Интернете я пошел вслепую и вышел победителем.

Отказ от ответственности: я не профессиональный фотограф и не собираюсь выдавать себя за него. Все снимки сделаны в процессе работы с минимальными декорациями; у меня нет ни оборудования, ни времени, ни опыта, ни желания делать выдающиеся фотографии, но что касается того, что у меня есть, то, говоря словами бессмертного Артура Хоггета, 'сойдет, свинья. Этого хватит'.

Что вам понадобится

Инструменты

•

•

Шаг 1 Извлеките аккумулятор

• Сначала нужно извлечь батарею, чтобы свести к минимуму риск поджарить что-нибудь. Если только вы действительно не хотите что-нибудь поджарить, в этом случае я бы рекомендовал этот руководство.

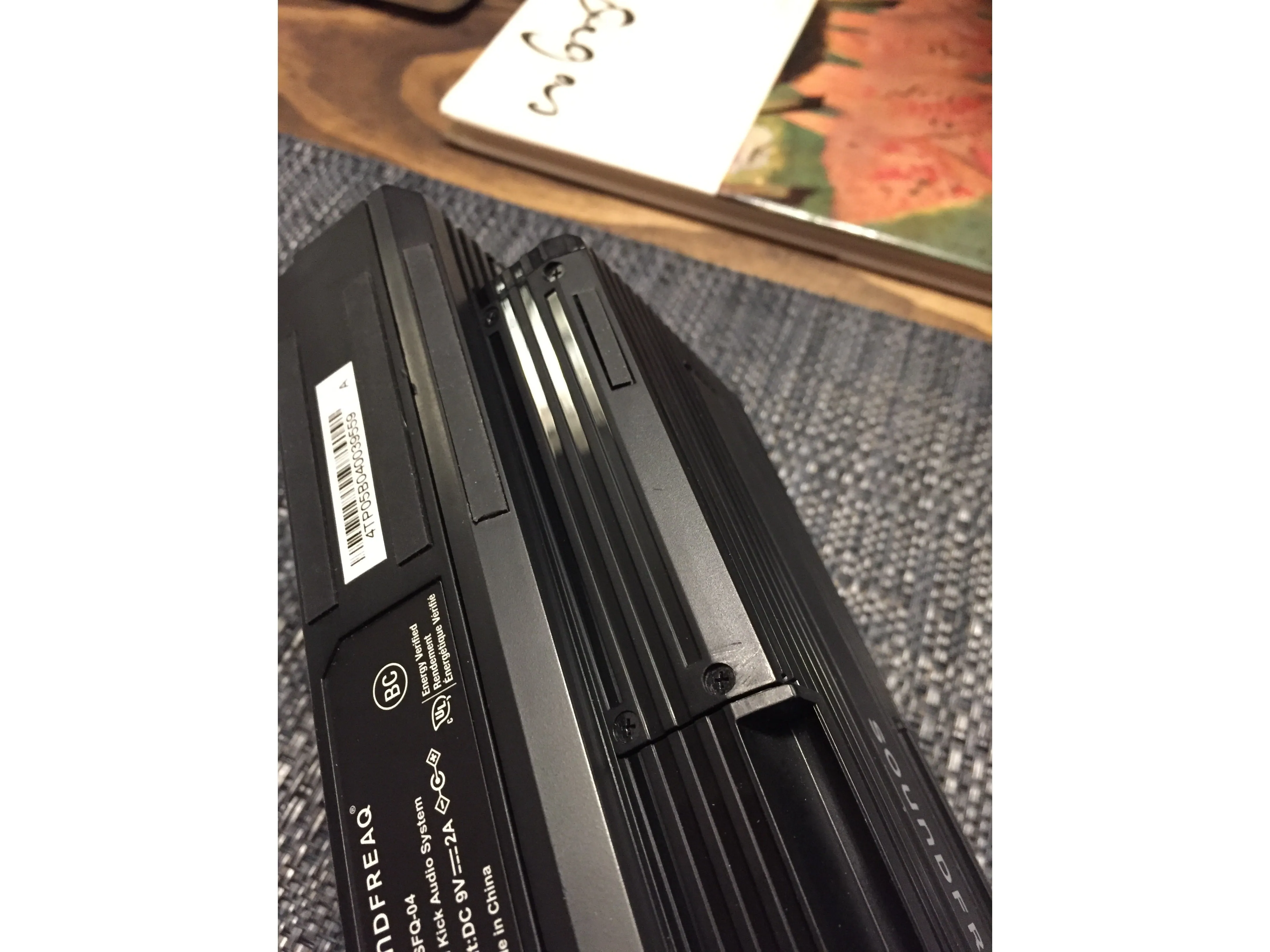

• Найдите отсек для батареи в нижней части 'камеры расширения'.

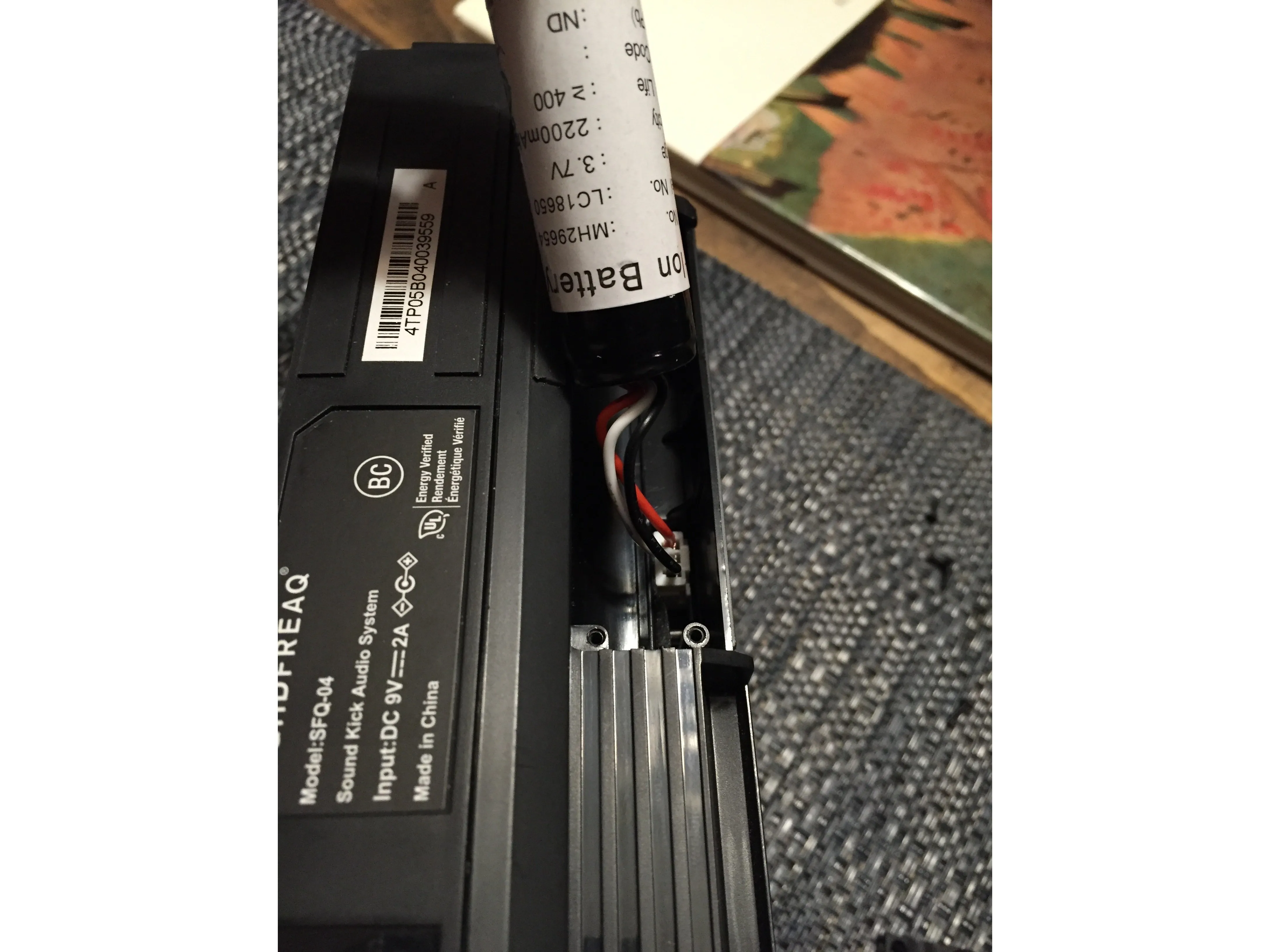

• Открутите четыре винта и вытащите батарею. Теперь отсоедините ее!

Шаг 2 Снимите нижнюю крышку и винты нижней рамы

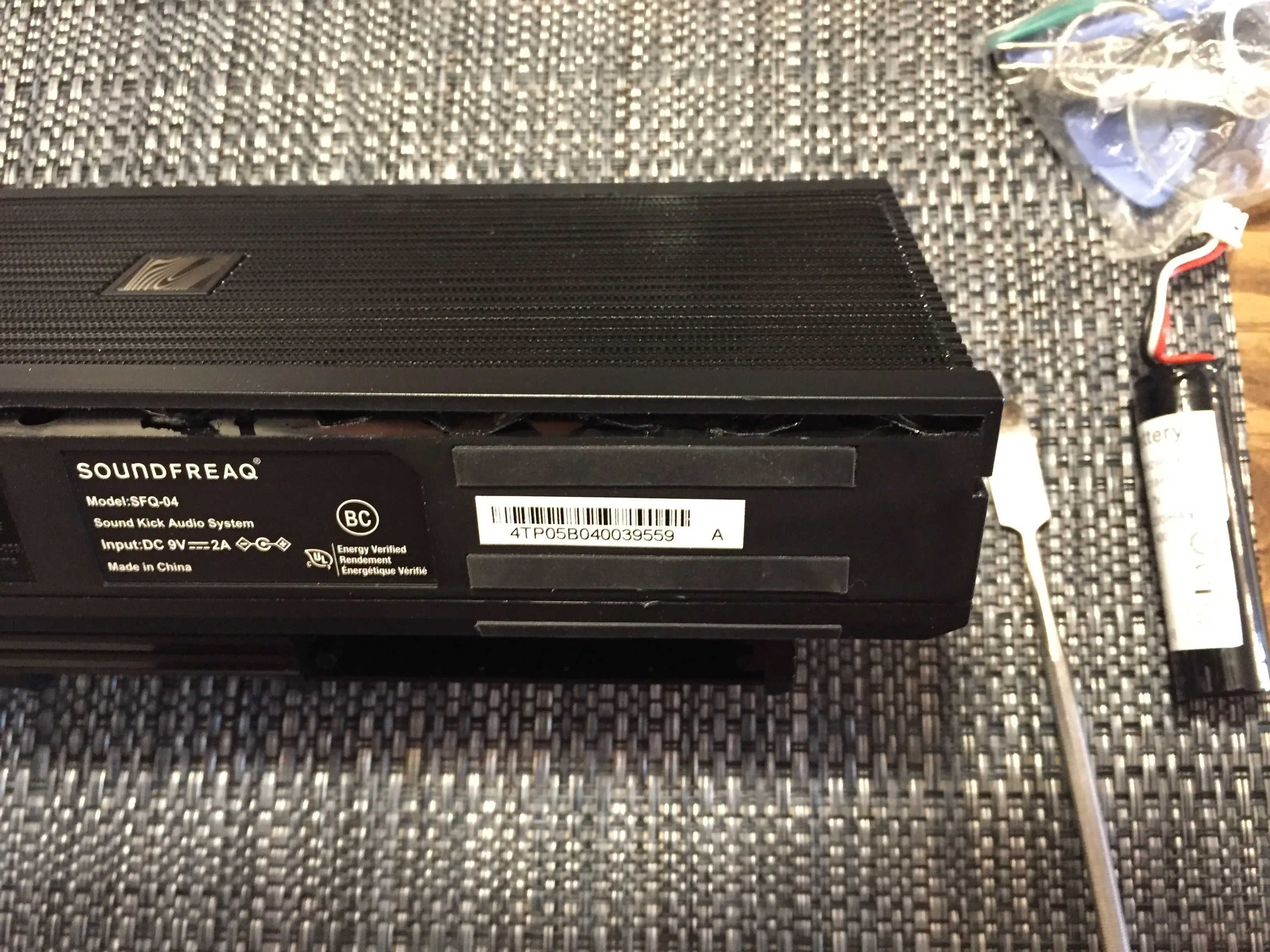

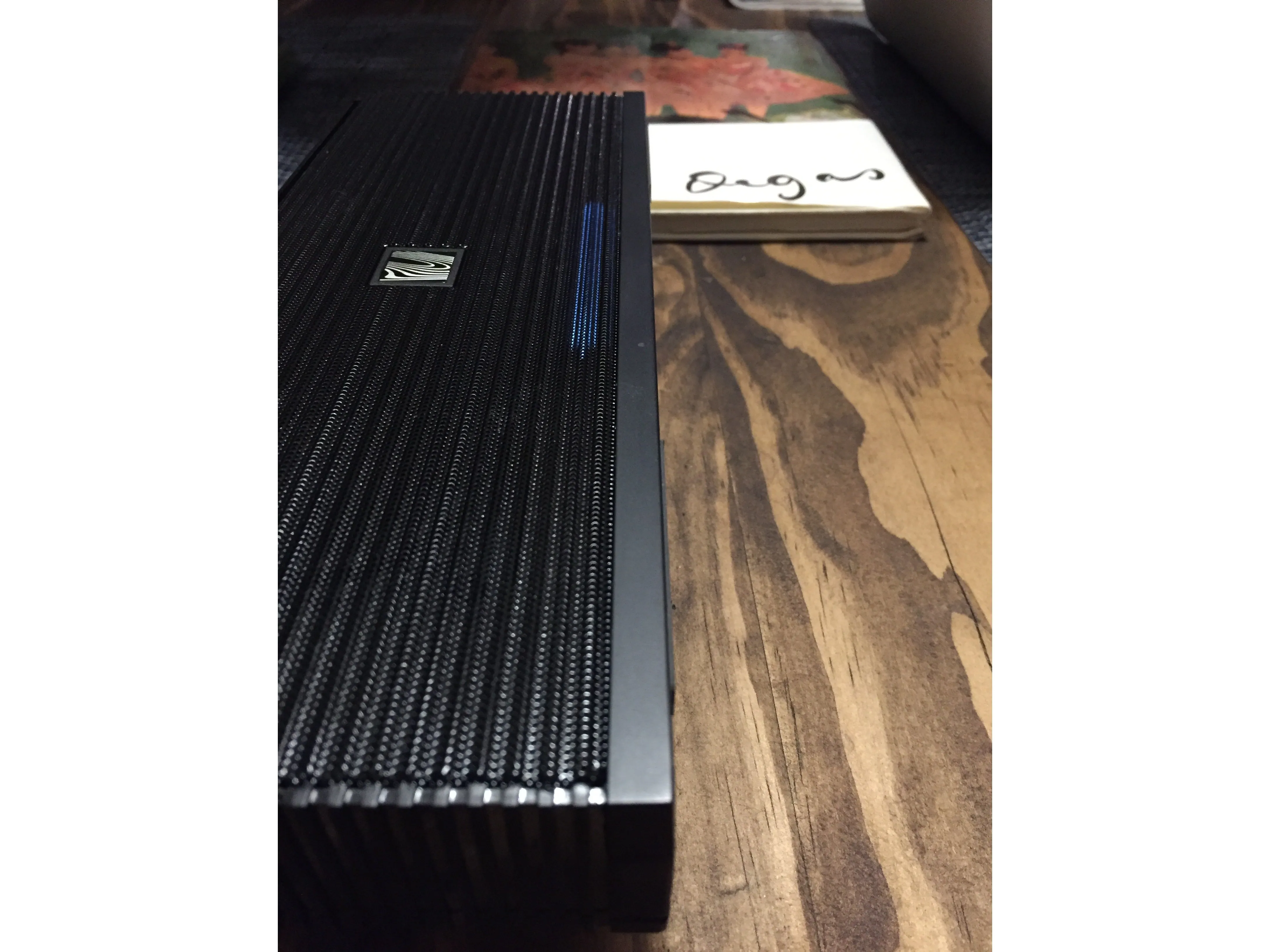

• Есть длинный тонкий кусок пластика, который закрывает 5 нижних винтов, удерживающих раму Sound Kick вместе. Два зажима на концах и клей по всей длине держат этот кусок надежно. Просто отделите его!

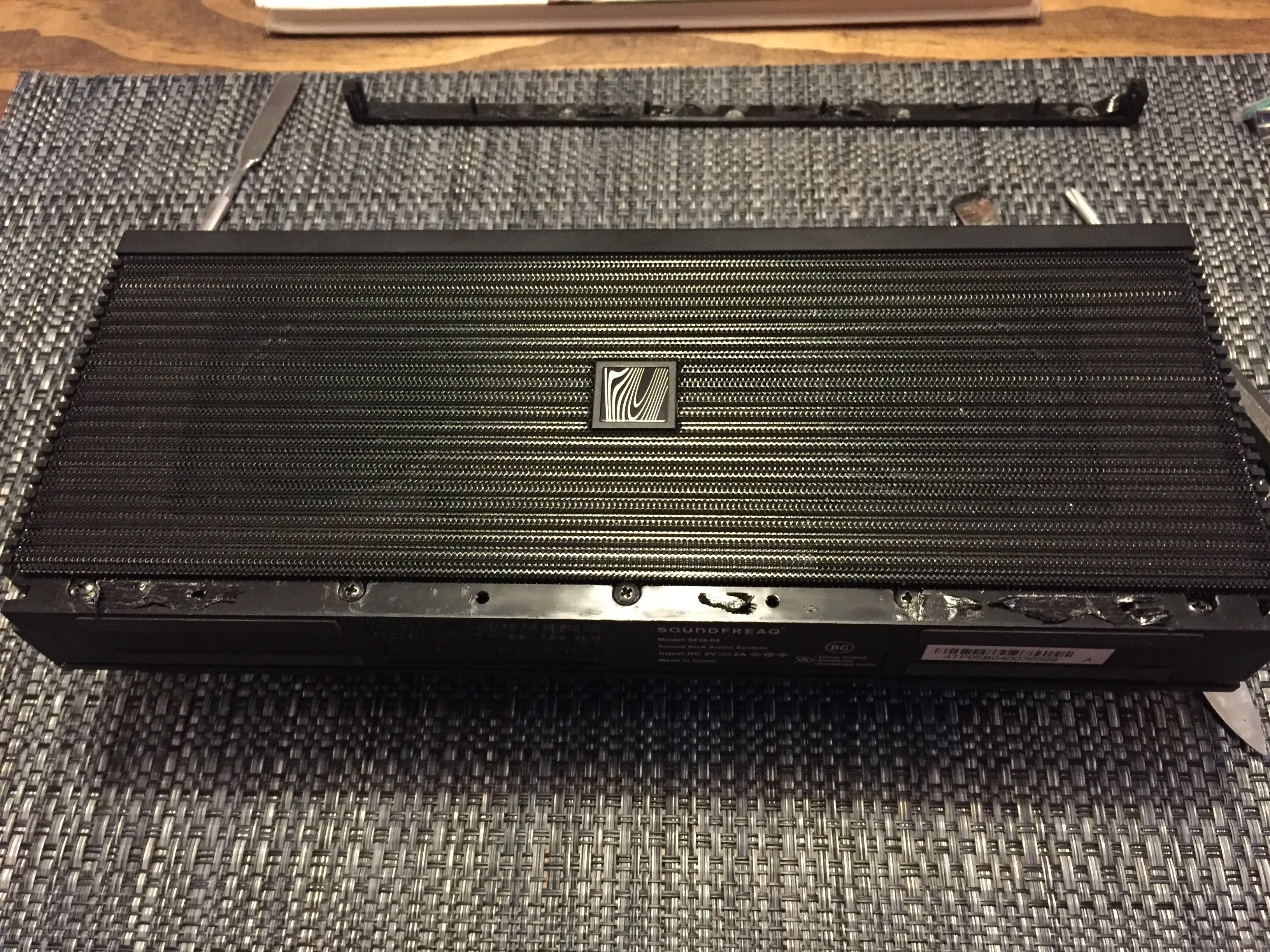

• Когда она будет снята, нижние винты рамы окажутся открытыми. Возьмите свой верный Phillips и приступайте к работе по откручиванию пяти винтов.

Комментарии к шагу

Это буквально самая важная часть разборки, а вы ее пропустили. Что за пластиковая деталь??? Где нижняя часть? На фотографиях ничего не видно.

Я тебя ненавижу.

На самом деле, на фотографиях все видно, и описание более чем достаточно. Если бы вы не вели себя как капризный ребенок, я бы предложил вам дополнительную помощь.

.............................

Шаг 3 Снимите сетку динамика и винты верхней рамы

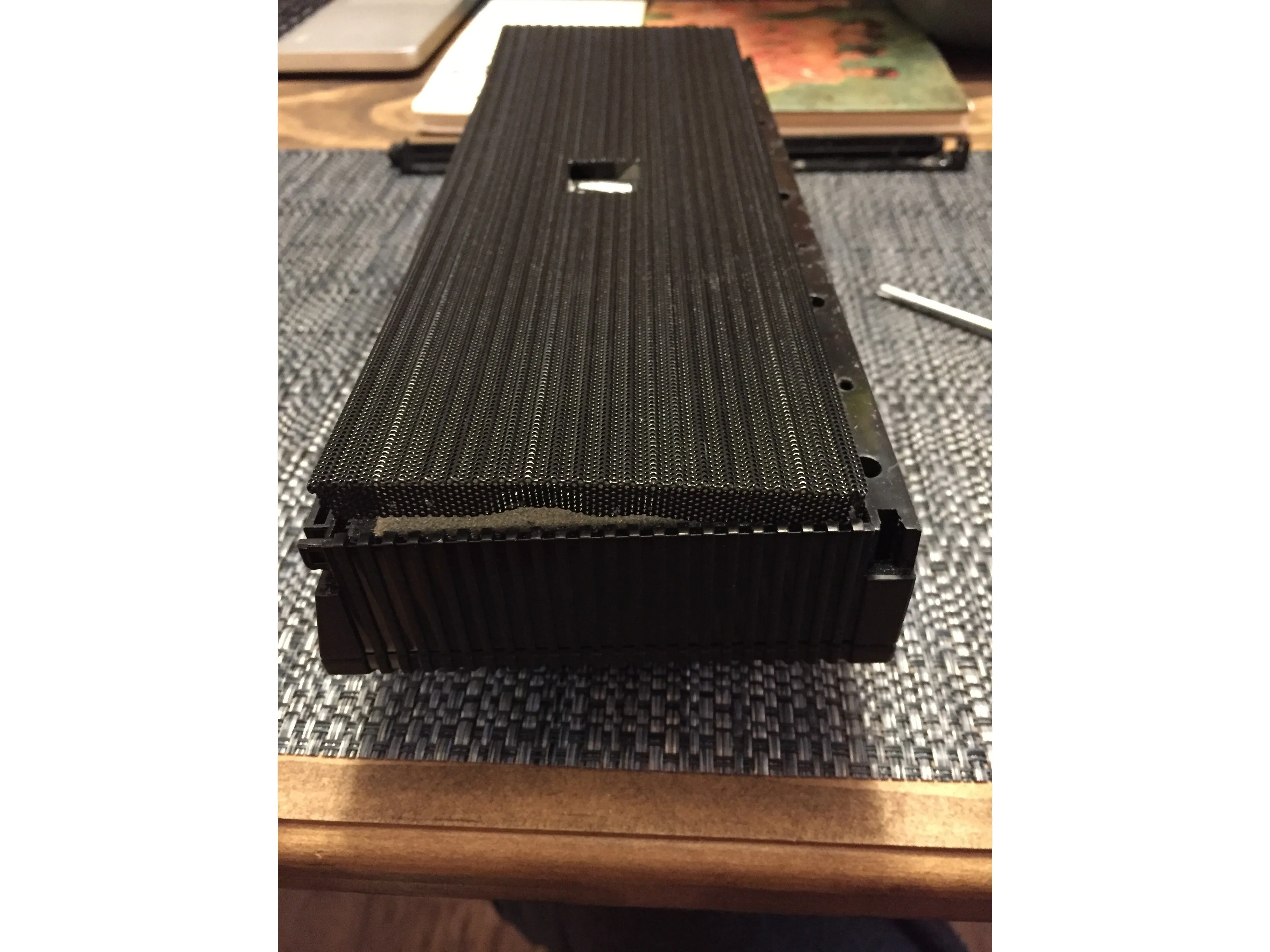

• Внимание: впереди еще больше возни. Выберите угол сетки и начните отрывать его. Сетка 'захвачена' маленькими точками по всей поверхности динамика, а также точками светлого клея для дополнительной безопасности. Просто поддевайте понемногу, и все отклеится.

• У меня нет фотографии винтов крепления верхней рамки, но это не требует пояснений. Вдоль верхней части рамки расположены четыре винта, которые ранее были скрыты под сеткой динамика. Выкрутите их.

Шаг 4 Разберите его на части

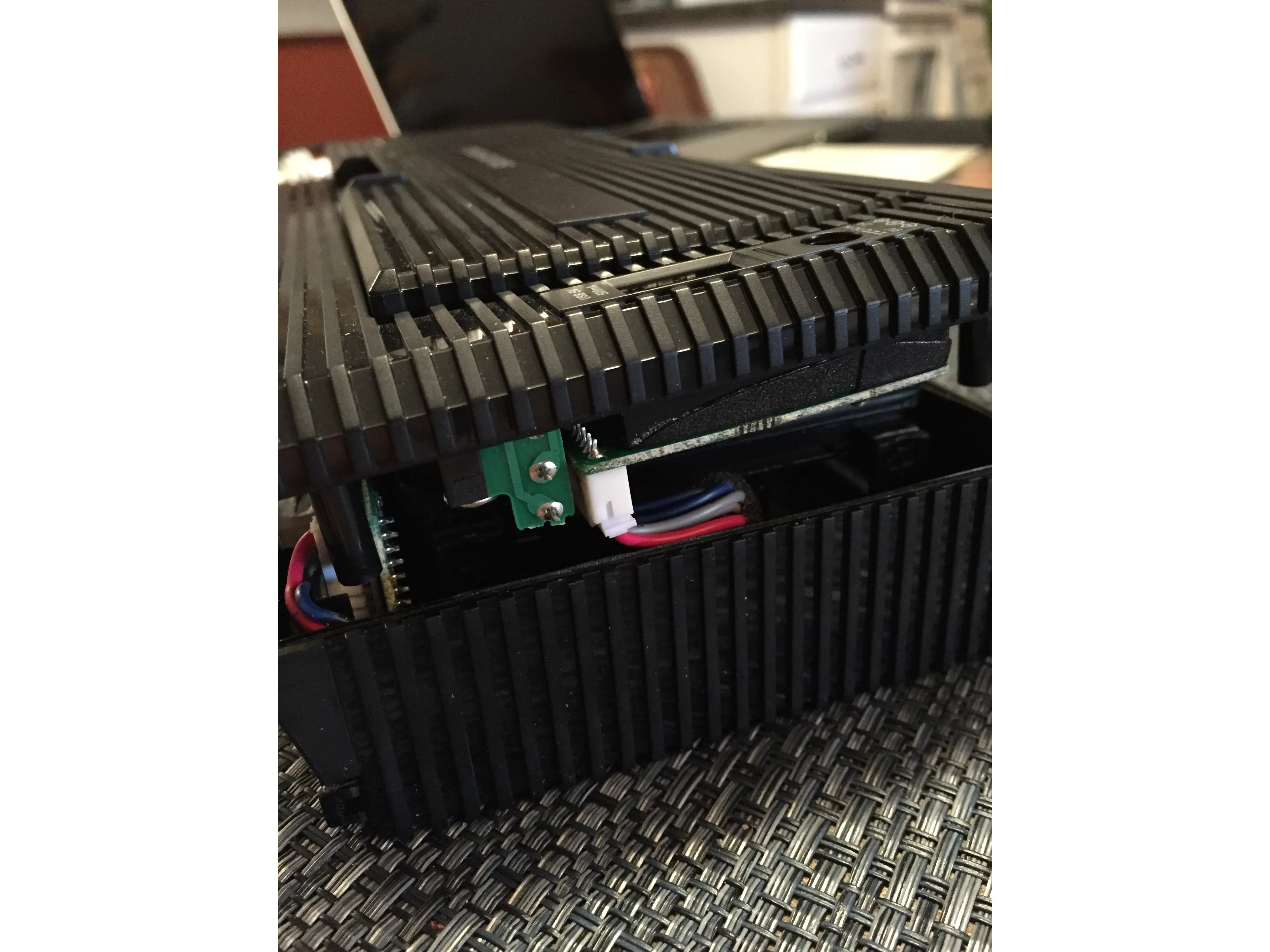

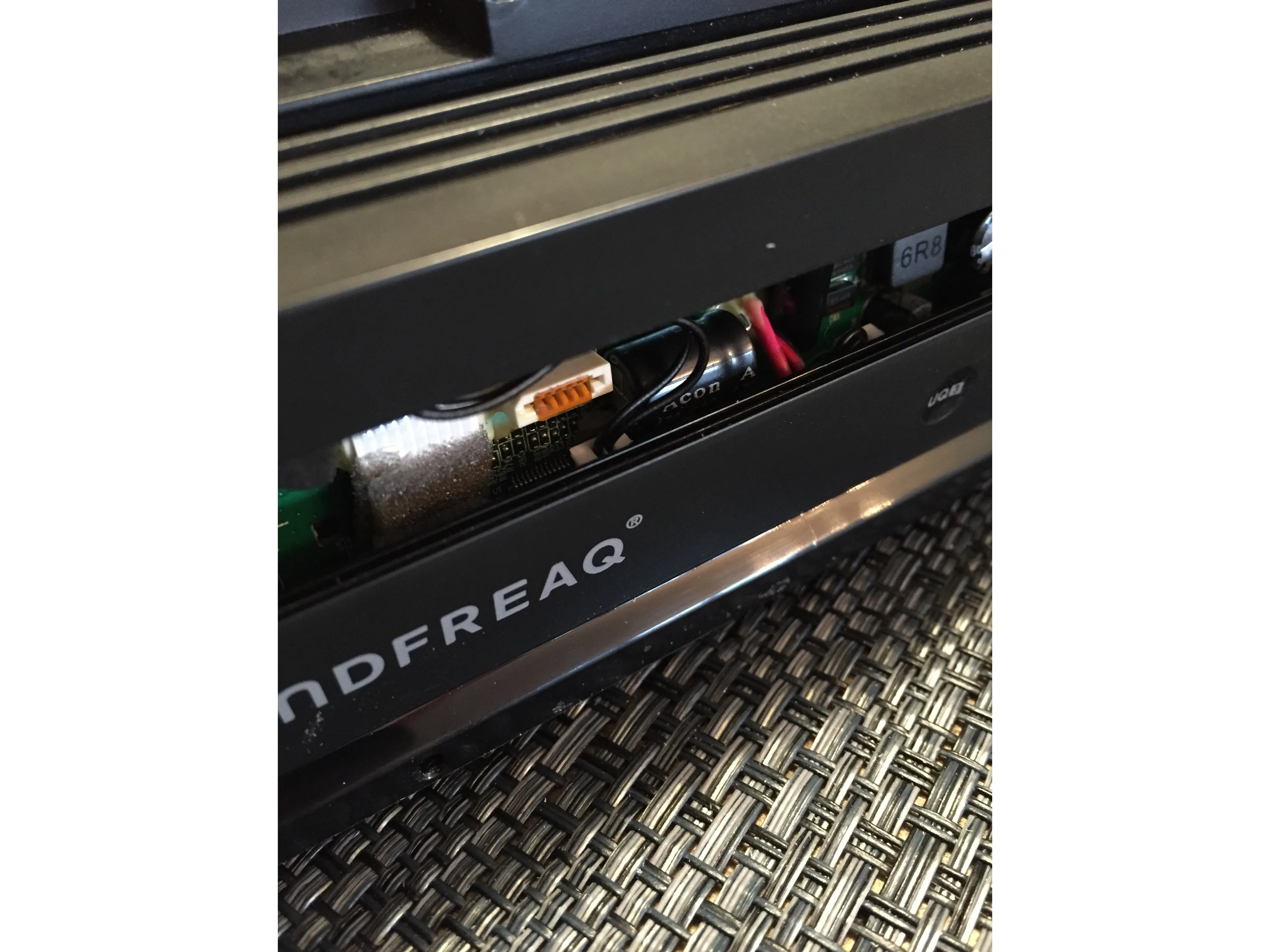

• Теперь вы можете осторожно отсоединить заднюю рамку динамика от основного корпуса. Не отделяйте их полностью, пока не позаботитесь об электрических разъемах на левой, правой и верхней сторонах колонки. После того как все они будут отсоединены, полностью отделите заднюю панель от рамы.

Шаг 5

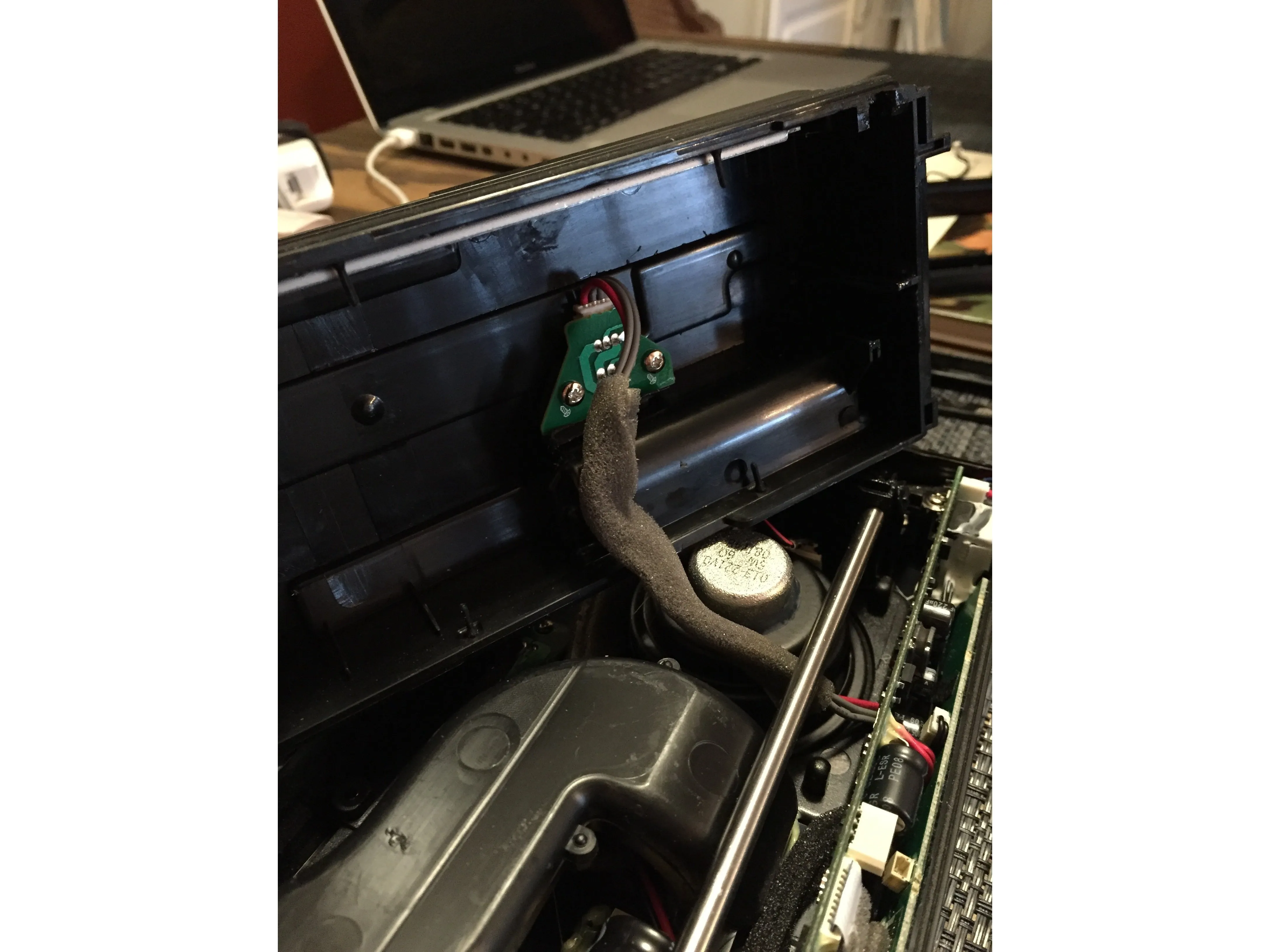

• Теперь вы можете снять выдвижную камеру (или, более технически, заднюю задвижку). Если у вас есть Sound Kick, вы прекрасно понимаете, о чем я говорю. Если у вас нет Sound Kick, зачем вы читаете это руководство?! Перед полным снятием камеры обязательно отсоедините электрический разъем на ее задней стороне.

• Примечание: при сборке обратите внимание на зубчатый механизм, который заставляет левую и правую стороны скользить с одинаковой скоростью. Убедитесь, что каждая сторона зацеплена за один и тот же зуб, чтобы обеспечить равномерное скольжение.

• Это все, что я могу сделать! Обратите внимание на отсутствующий магнит на задней стороне левого динамика (канала). Он отвалился во время падения с лестницы. Немного ЦА и он как новенький!

• Сборка в обратном порядке.
