Отвертка Phillips #2 | Источник - ifixit.comПосмотреть
Шаг 1 Разбор гитары Squier Strat
Разборка гитары Squier Strat, разборка гитары Squier Strat: шаг 1, изображение 1 из 1 | Источник - ifixit.com
Снимите три крышки регулятора тембра/громкости.
Шаг 2
Разбор гитары Squier Strat: шаг 2, изображение 1 из 1 | Источник - ifixit.com

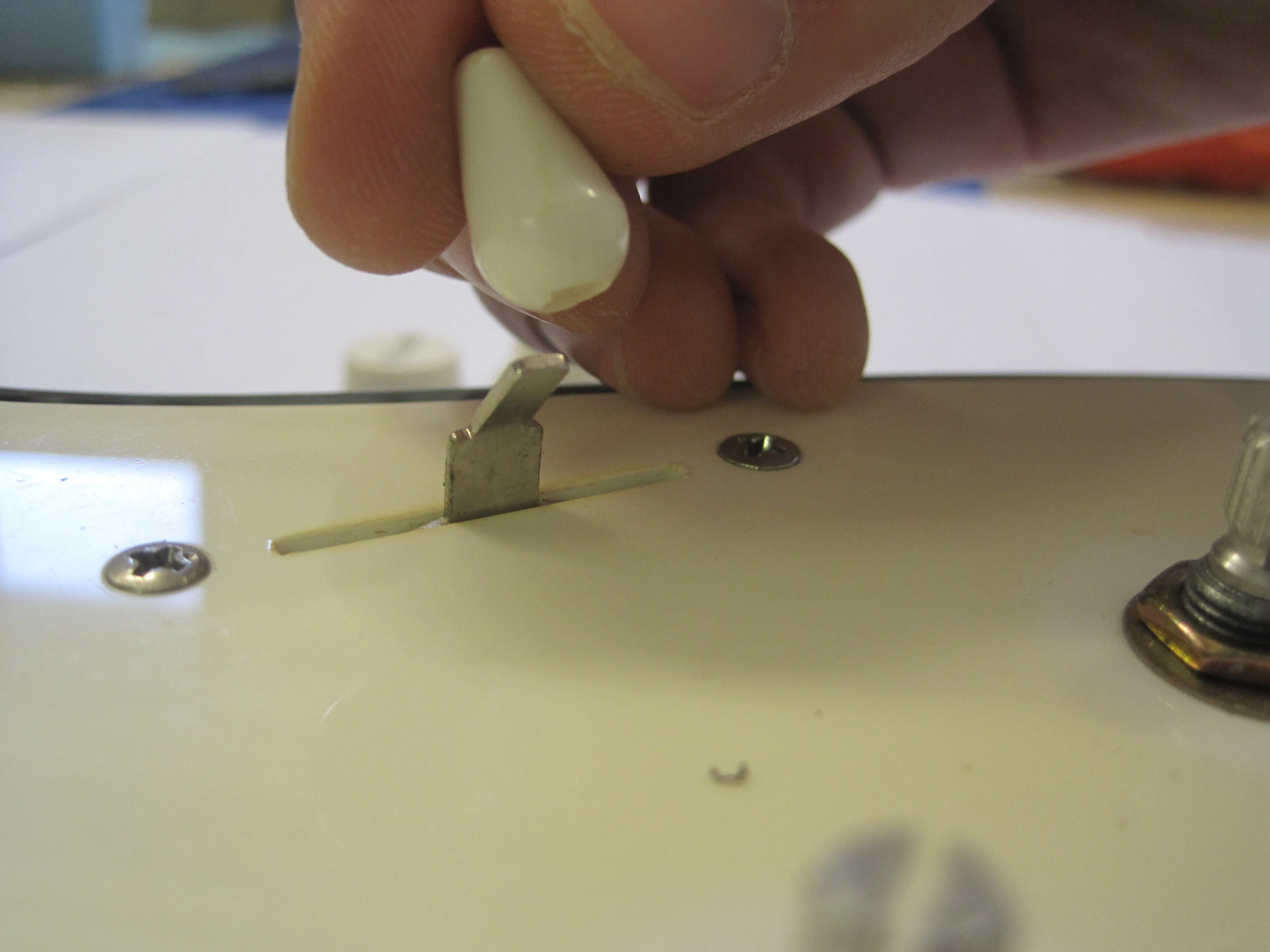

Снимите торцевую крышку с селектора звукоснимателей.
Обратите внимание: переключатель должен выглядеть не так, как обычно. Он немного согнут; кончик должен быть направлен прямо вверх.
Шаг 3
Разбор гитары Squier Strat: шаг 3, изображение 1 из 1 | Источник - ifixit.com

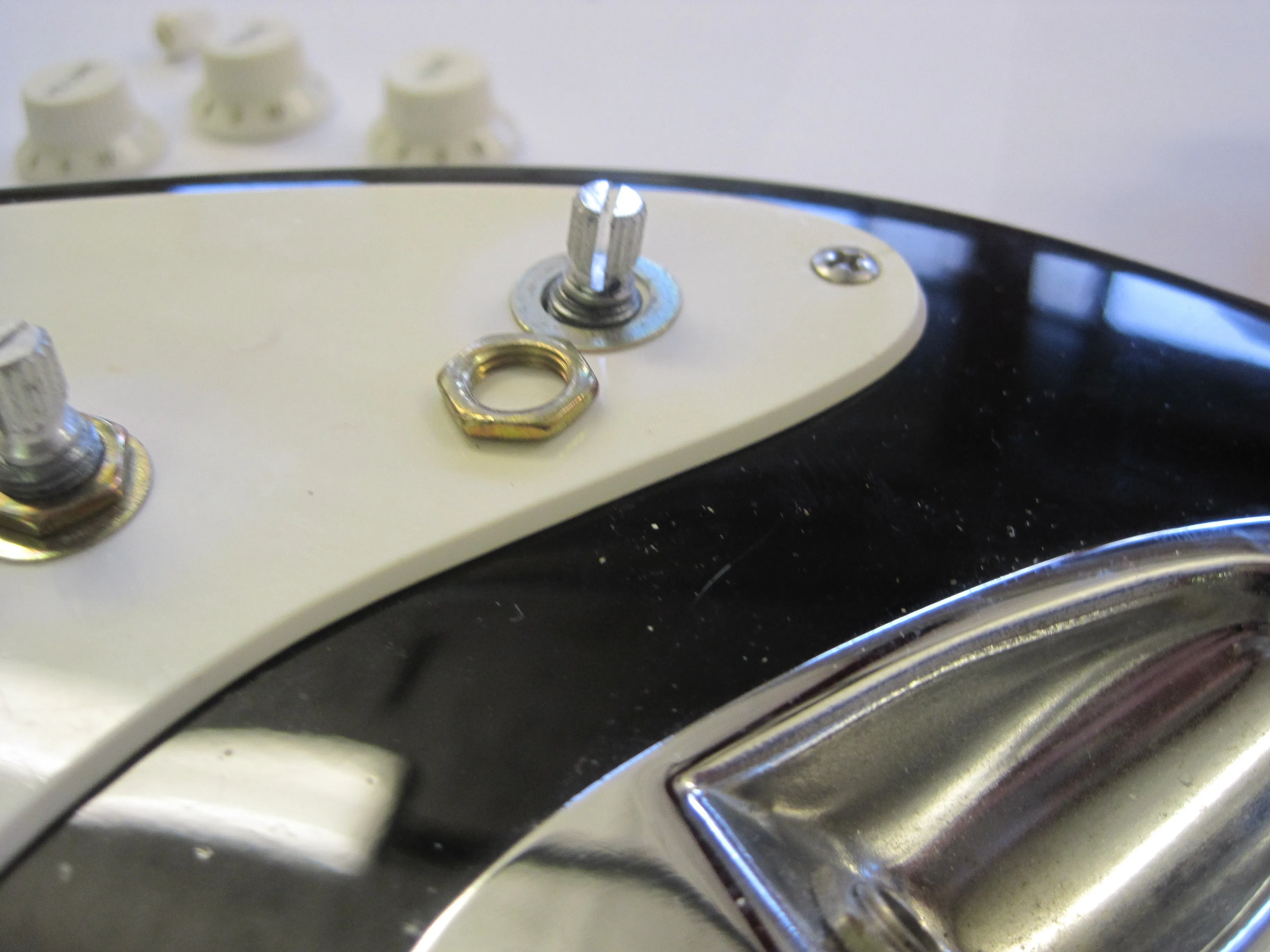

Открутите три болта, крепящие потенциометры тембра/громкости к накладке.
Шаг 4

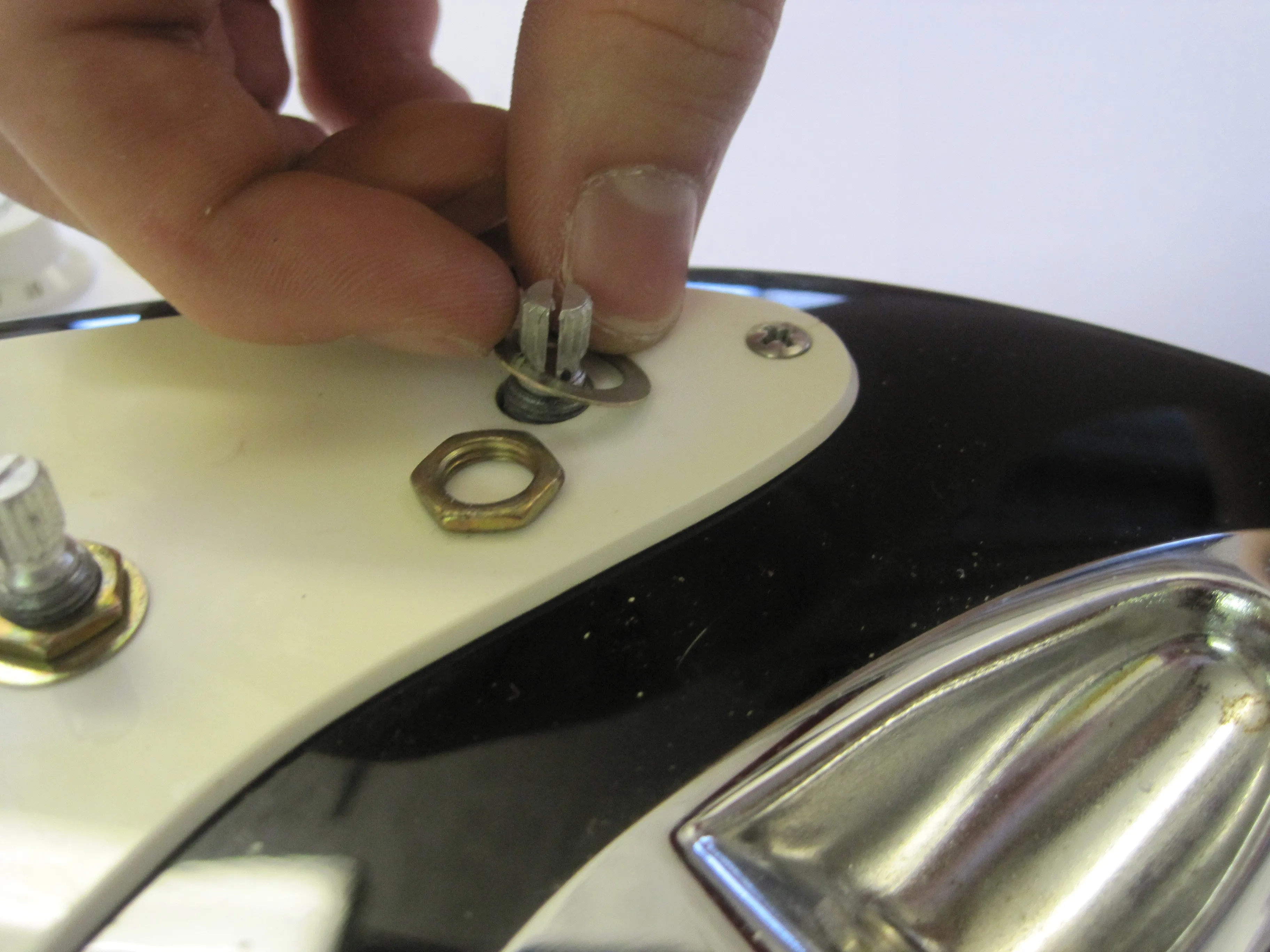

Разбор гитары Squier Strat: шаг 4, изображение 1 из 1 | Источник - ifixit.com
Снимите 3 шайбы с потенциометров тембра/громкости
Шаг 5
Разборка гитары Squier Strat: шаг 5, изображение 1 из 1 | Источник - ifixit.com

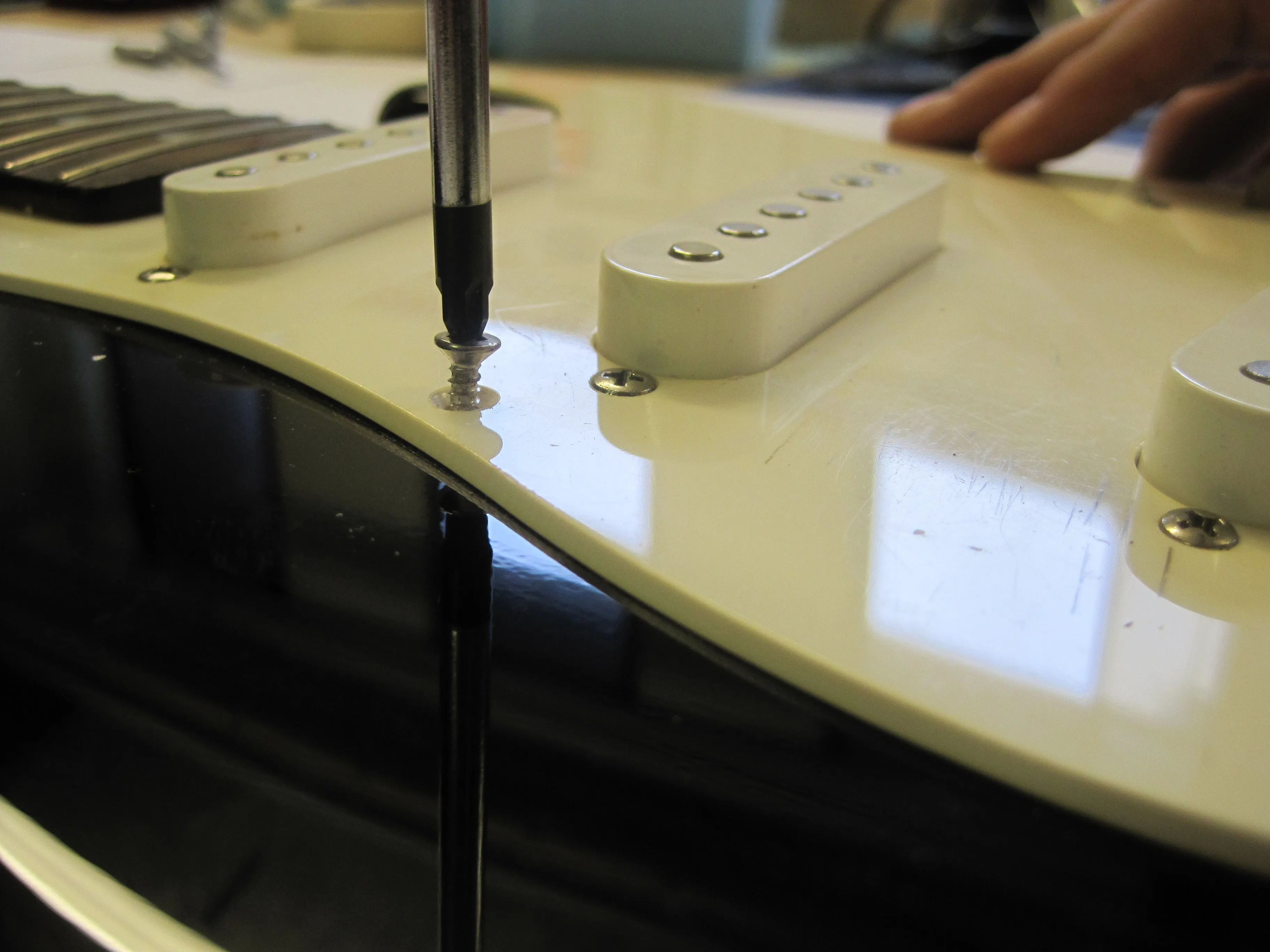

Открутите восемь винтов, которые крепят кожух грифа к основному корпусу.
Шаг 6
Разбор гитары Squier Strat: шаг 6, изображение 1 из 1 | Источник - ifixit.com

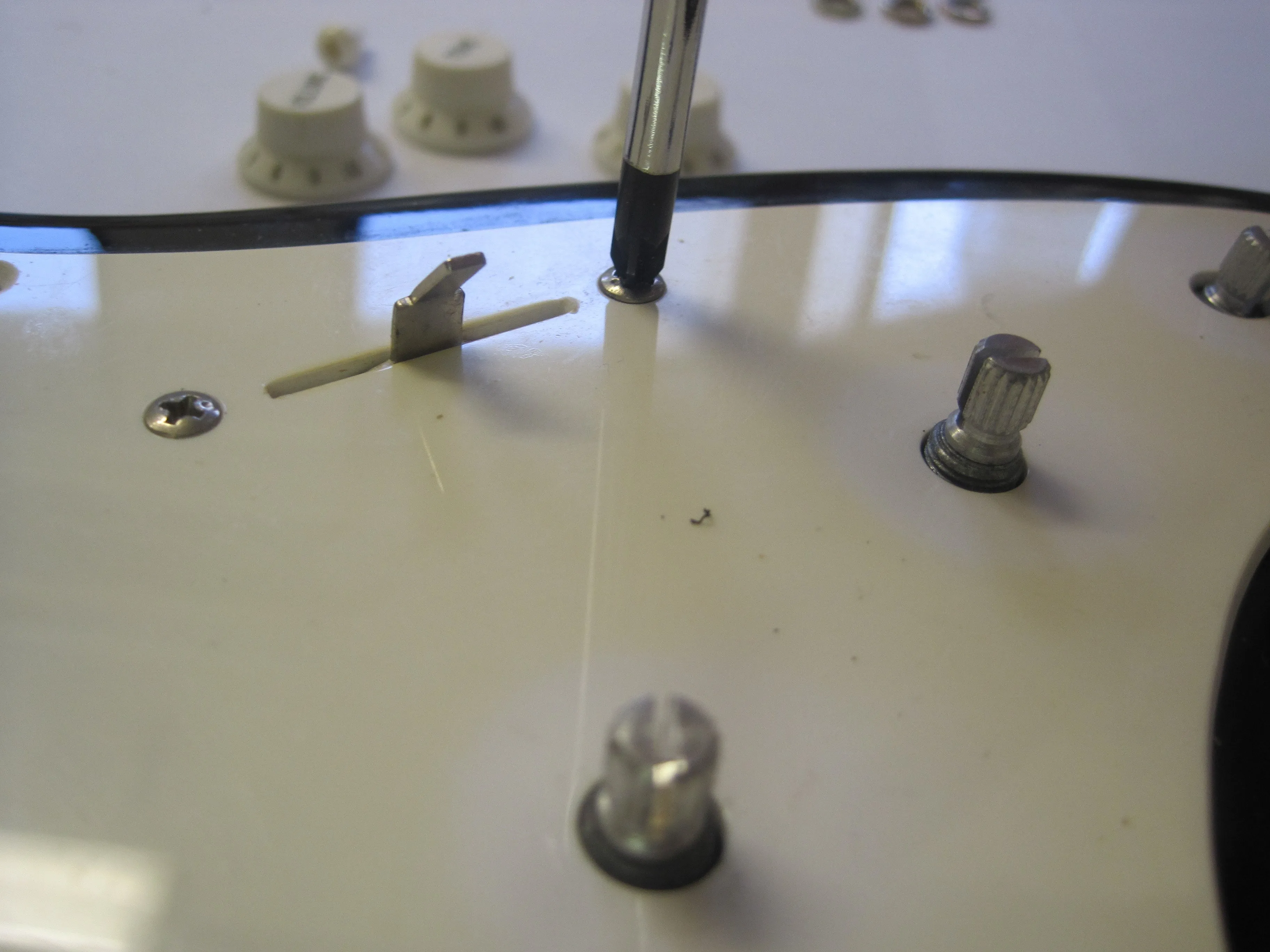

Открутите два винта, удерживающие селектор звукоснимателя на месте.
Шаг 7

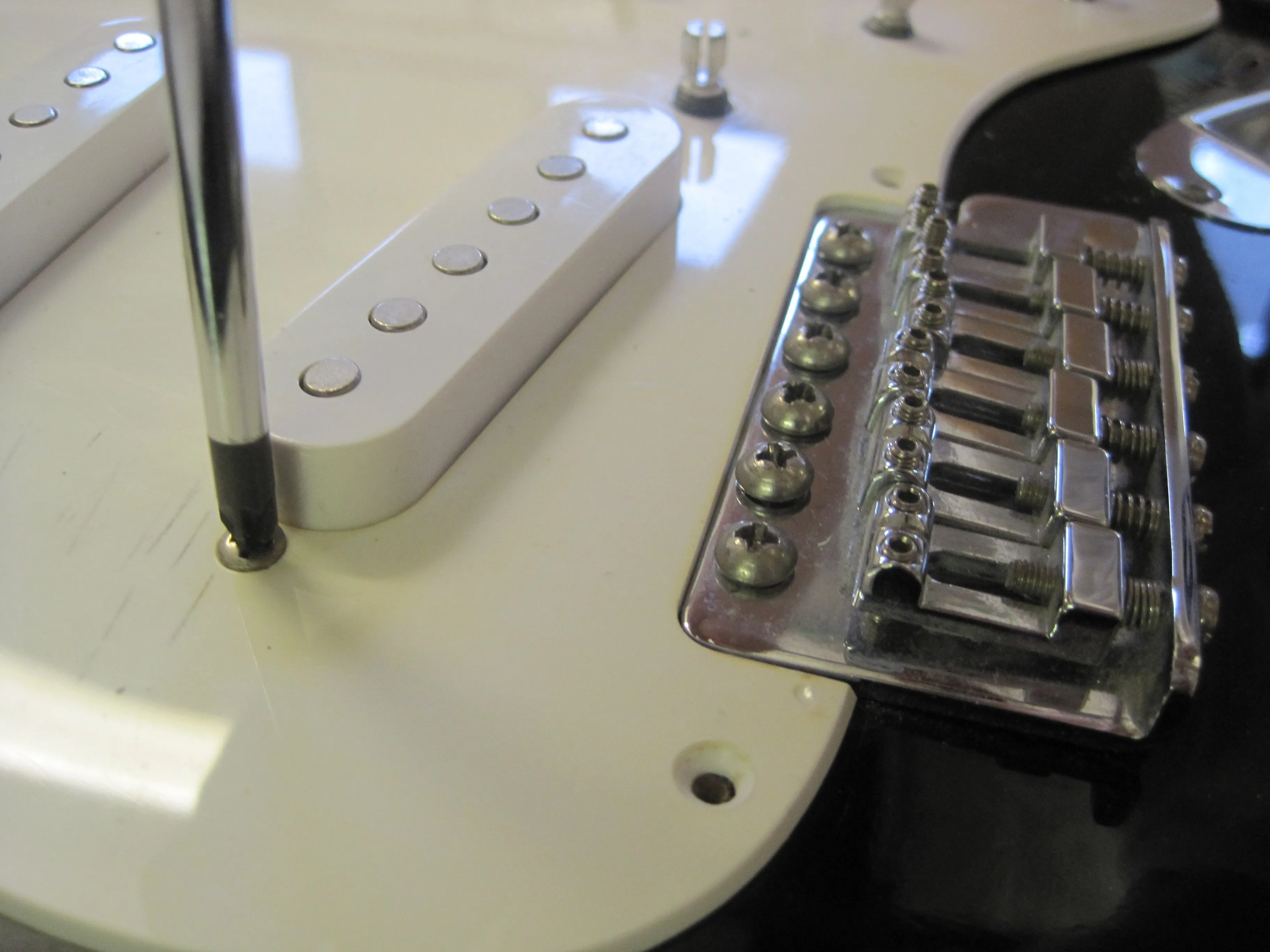

Разбор гитары Squier Strat: шаг 7, изображение 1 из 1 | Источник - ifixit.com
Открутите шесть винтов, удерживающих три звукоснимателя на месте.
Шаг 8

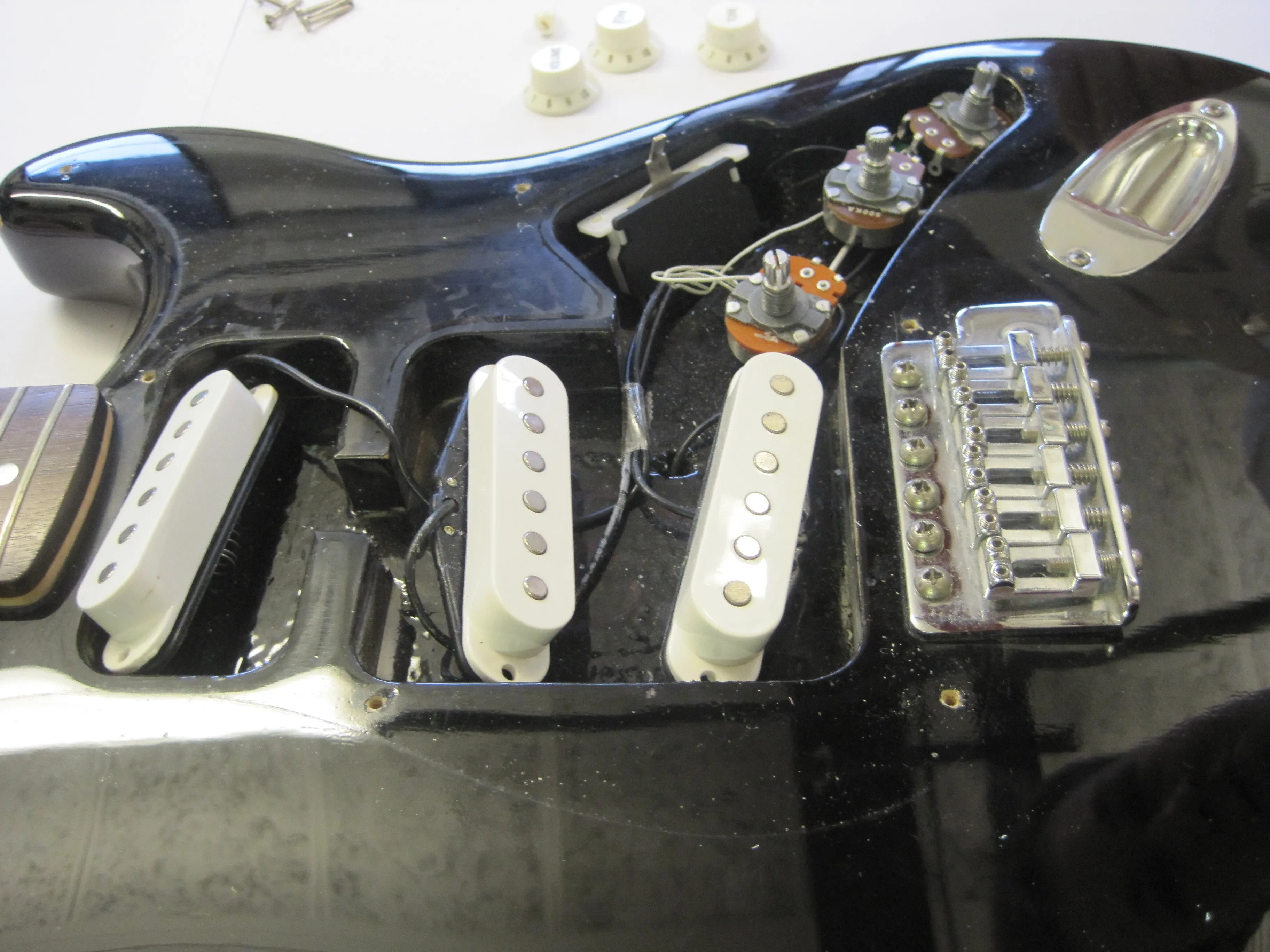

Разбор гитары Squier Strat: шаг 8, изображение 1 из 2 | Источник - ifixit.comРазбор гитары Squier Strat: шаг 8, изображение 2 из 2 | Источник - ifixit.com

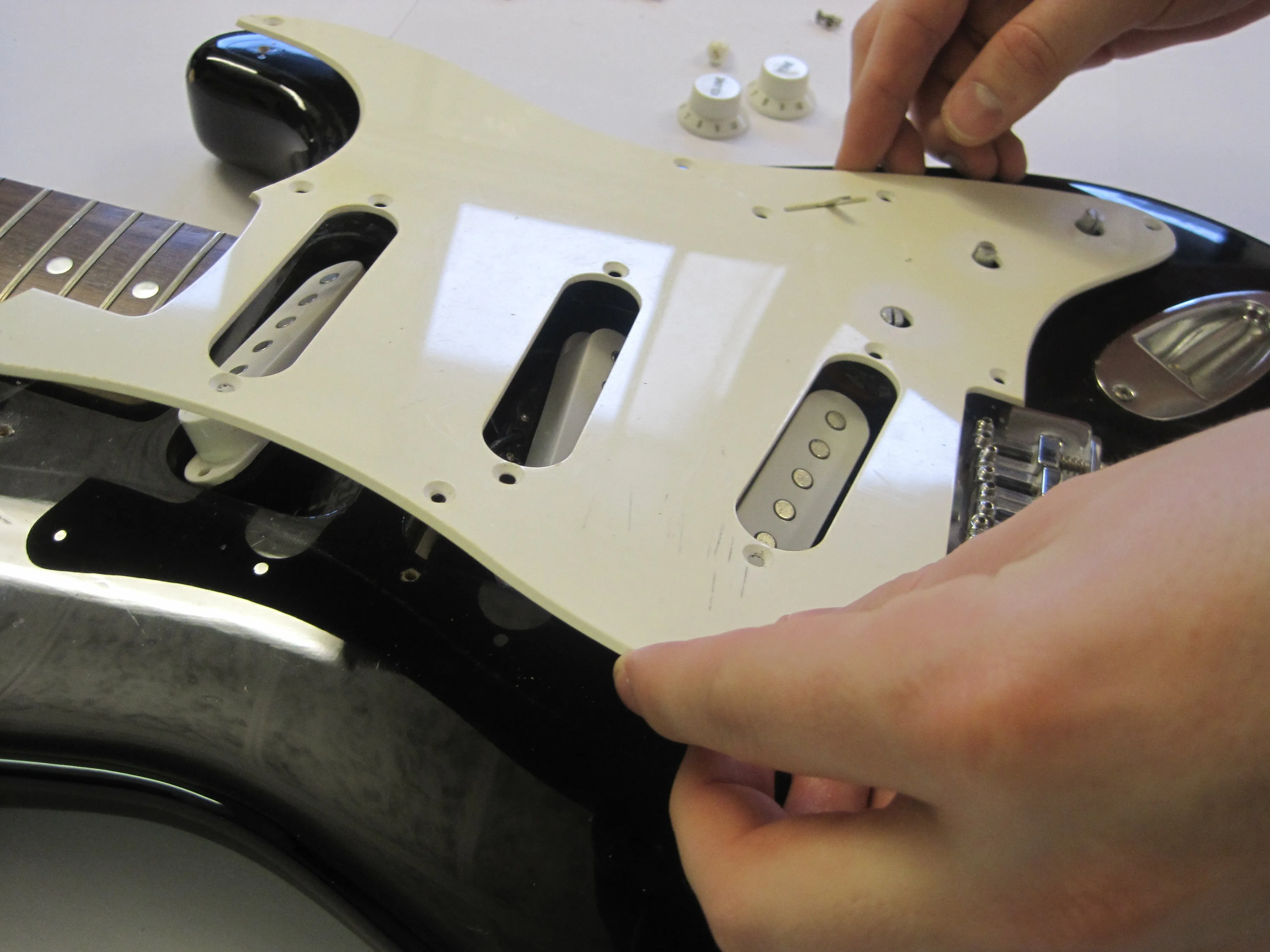

Снимите защитную пластину, открывая доступ к электронике внутри основного корпуса
Шаг 9
Разборка гитары Squier Strat: шаг 9, изображение 1 из 1 | Источник - ifixit.com

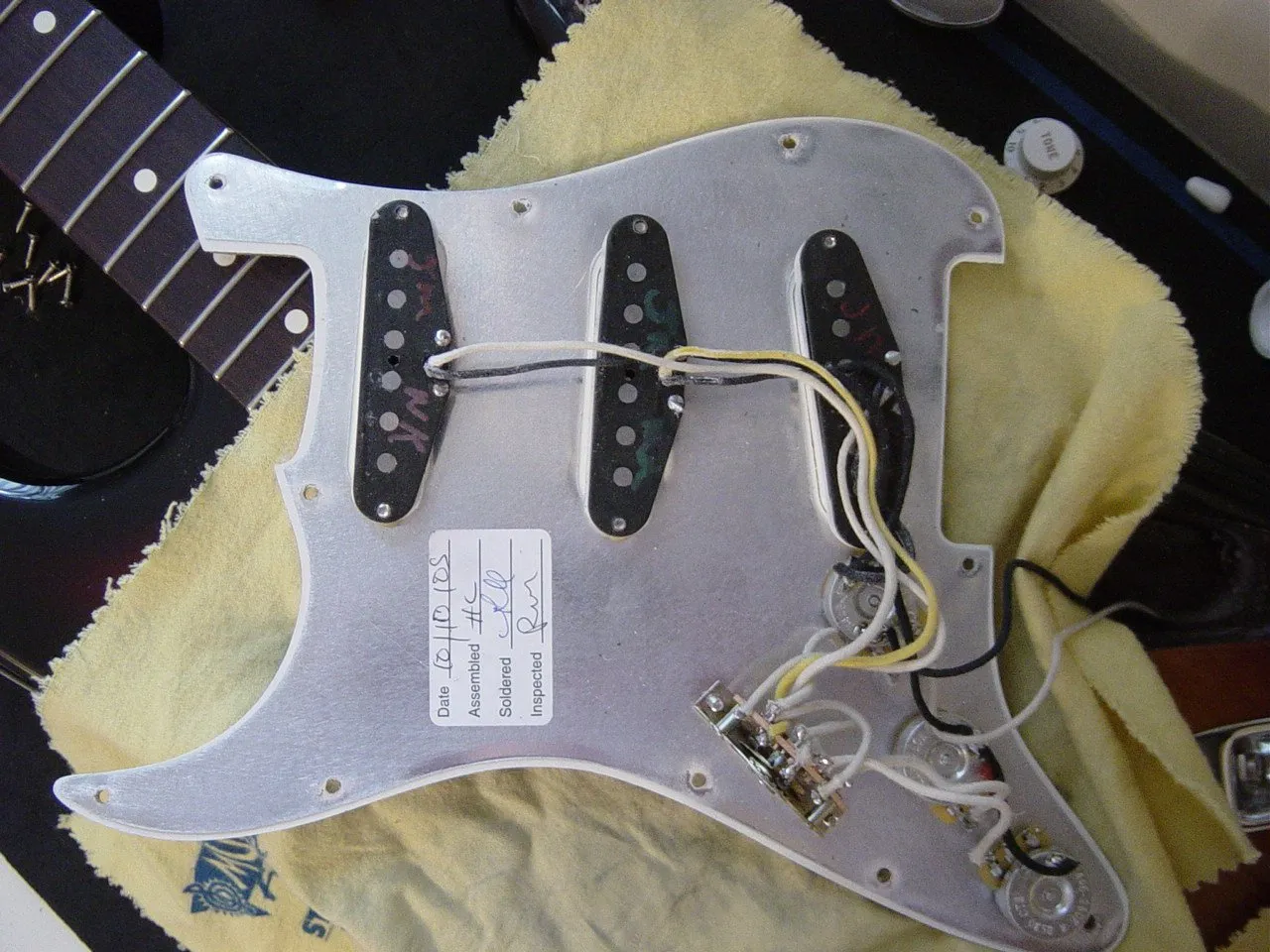

Другой способ разборки: открутите винты крепления звукоснимателя (оставив нетронутыми винты звукоснимателя, горшки и переключатель).
Снимите пластину джека, отпаяйте или перережьте провода выходного джека, переверните гитару и отпаяйте провод заземления на тремоло. Снимите медиатор со всей электроникой.
Этот метод обеспечивает легкий доступ для ремонта/модификации электроники, без необходимости регулировать высоту звукоснимателей, а отдельные компоненты не будут смещаться во время пайки.
Шаг 10
Разбор гитары Squier Strat: шаг 10, изображение 1 из 1 | Источник - ifixit.com

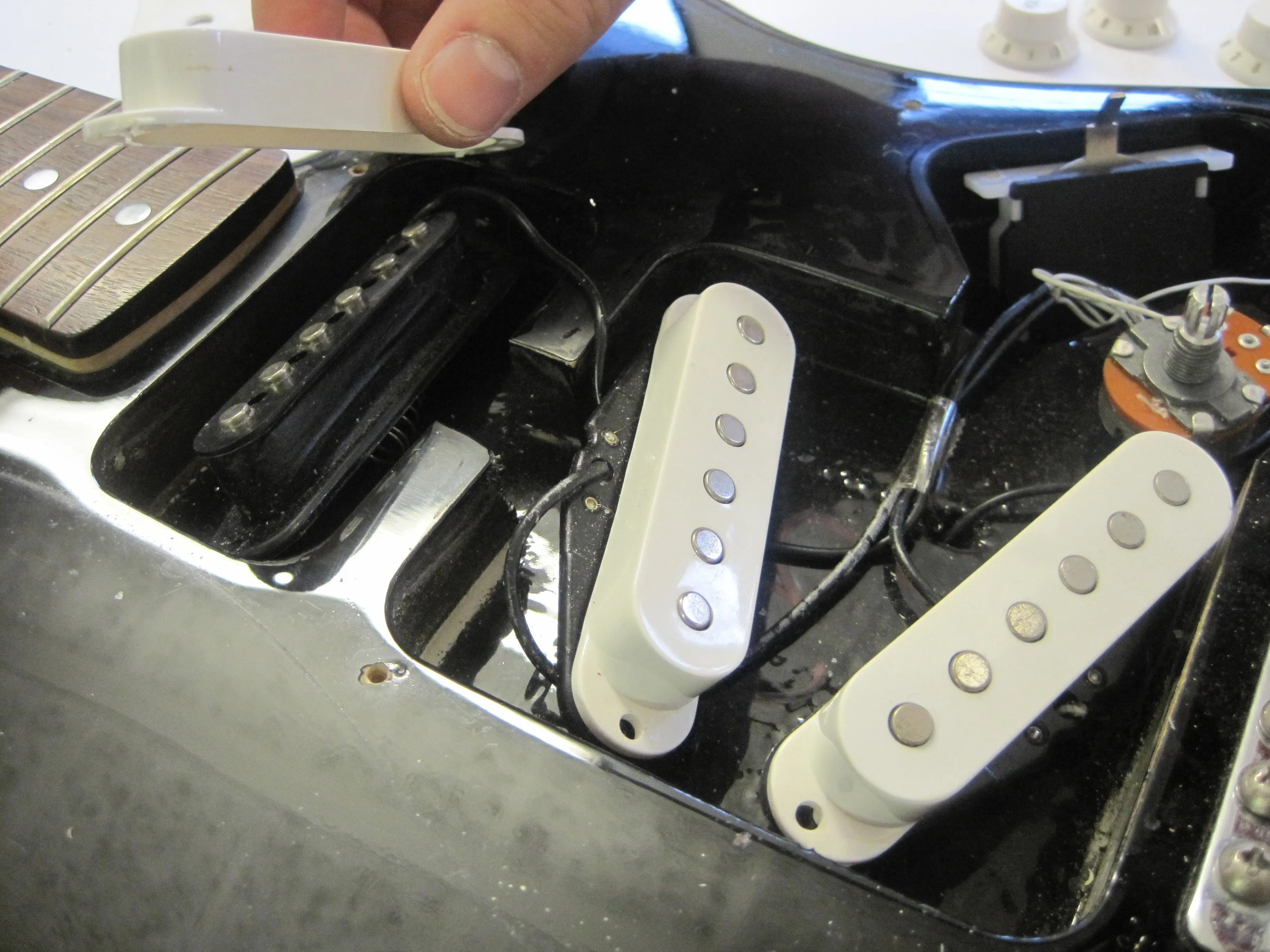

Снимите три крышки звукоснимателей.
Шаг 11
Разбор гитары Squier Strat: шаг 11, изображение 1 из 1 | Источник - ifixit.com

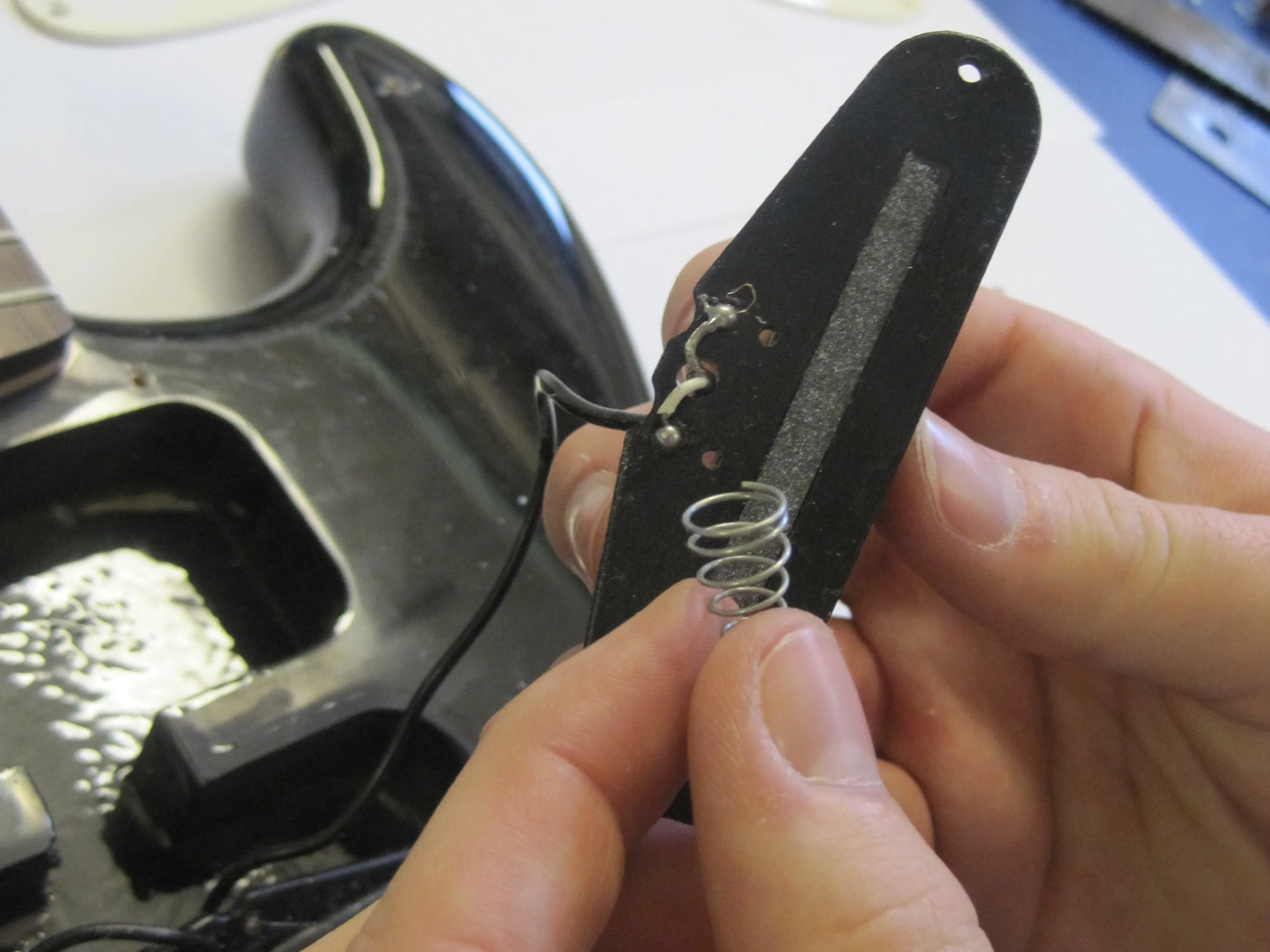

Снимите пружины, которые находились на нижней стороне звукоснимателей.
Шаг 12

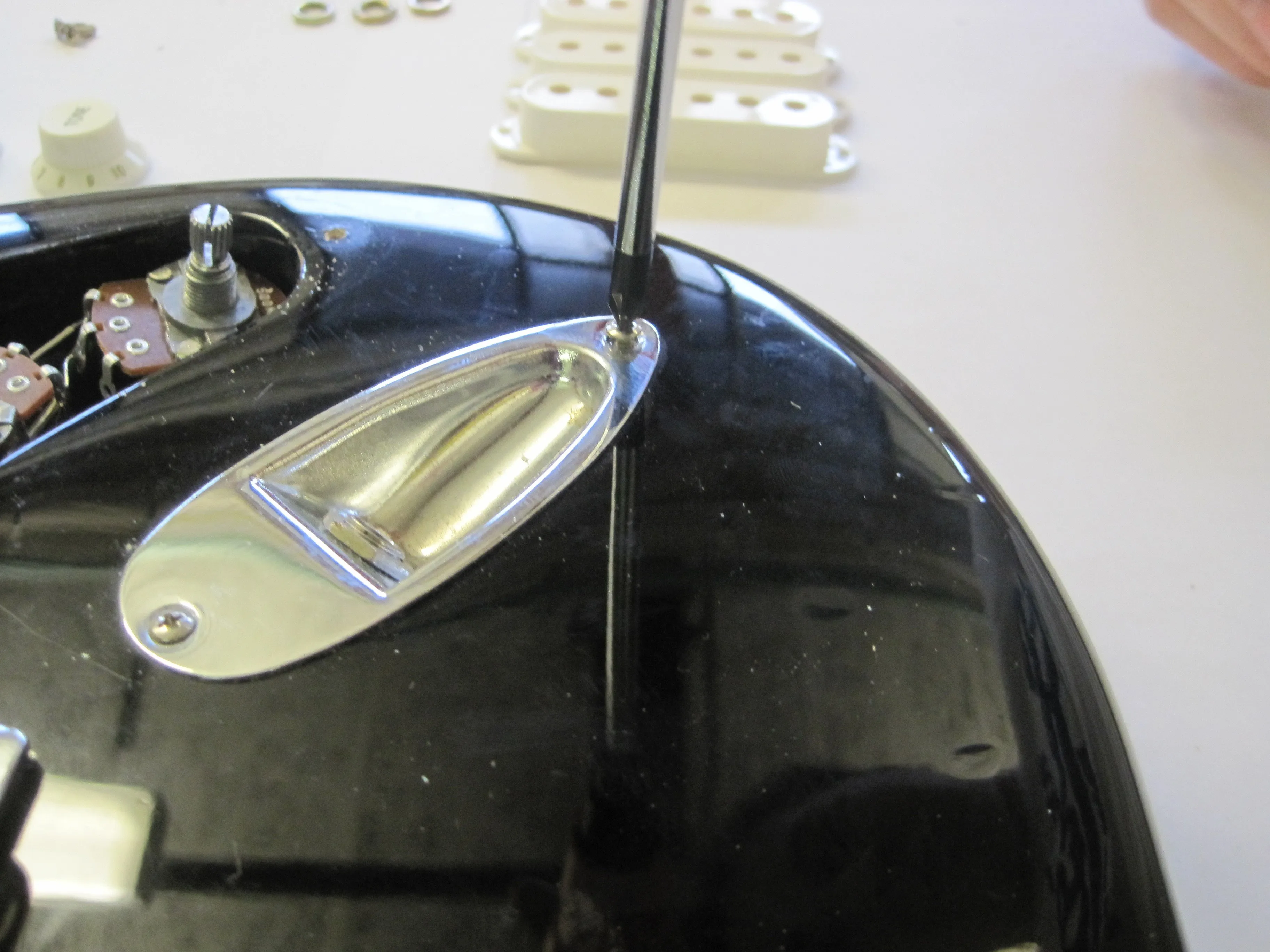

Разбор гитары Squier Strat: шаг 12, изображение 1 из 1 | Источник - ifixit.com
Открутите два винта, удерживающие крышку входа звукоснимателя на месте, и снимите крышку.
Шаг 13

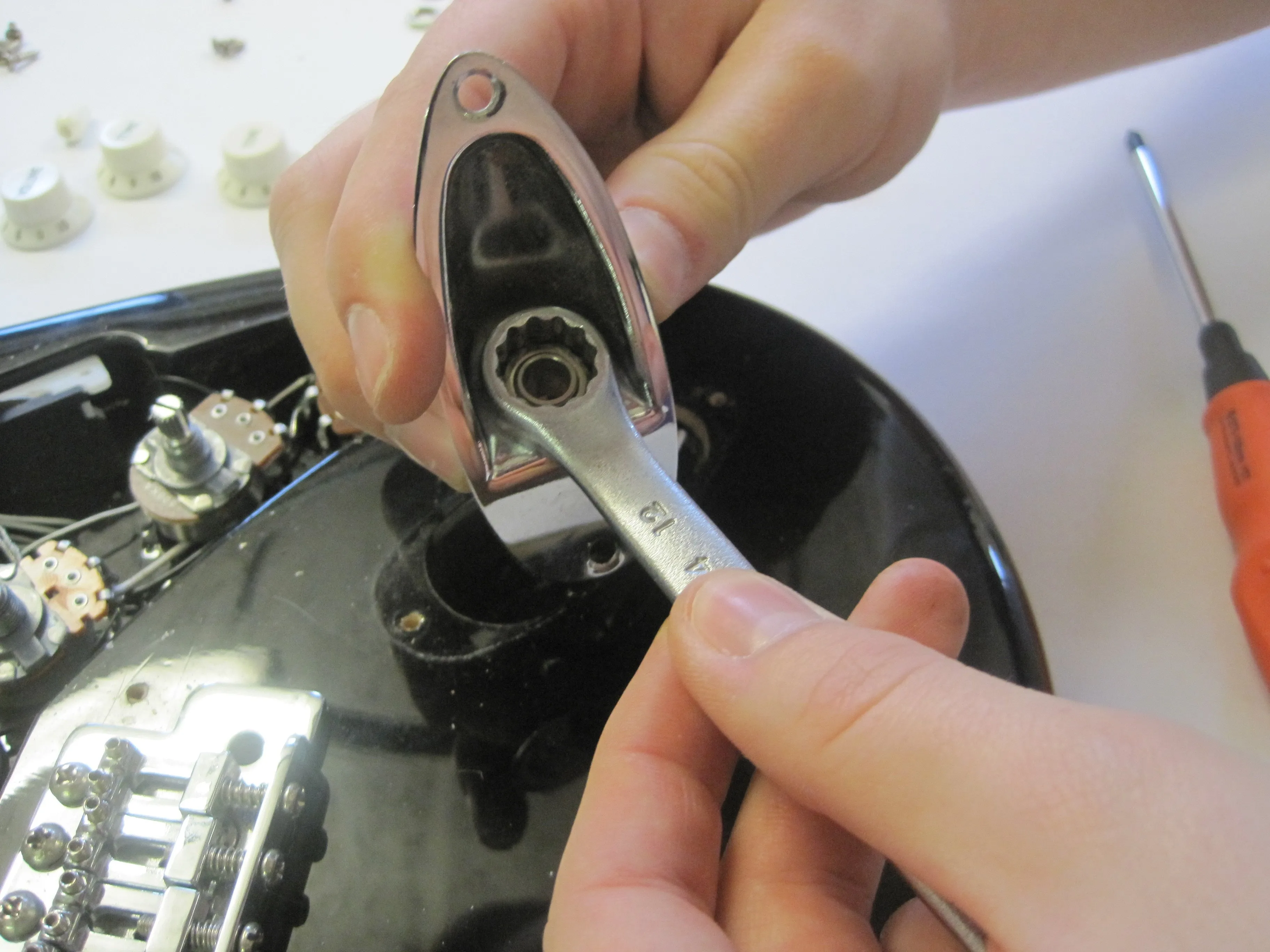

Разбор гитары Squier Strat: шаг 13, изображение 1 из 1 | Источник - ifixit.com
Открутите болт с входной резьбой, который удерживает выходной разъем на месте.
Шаг 14

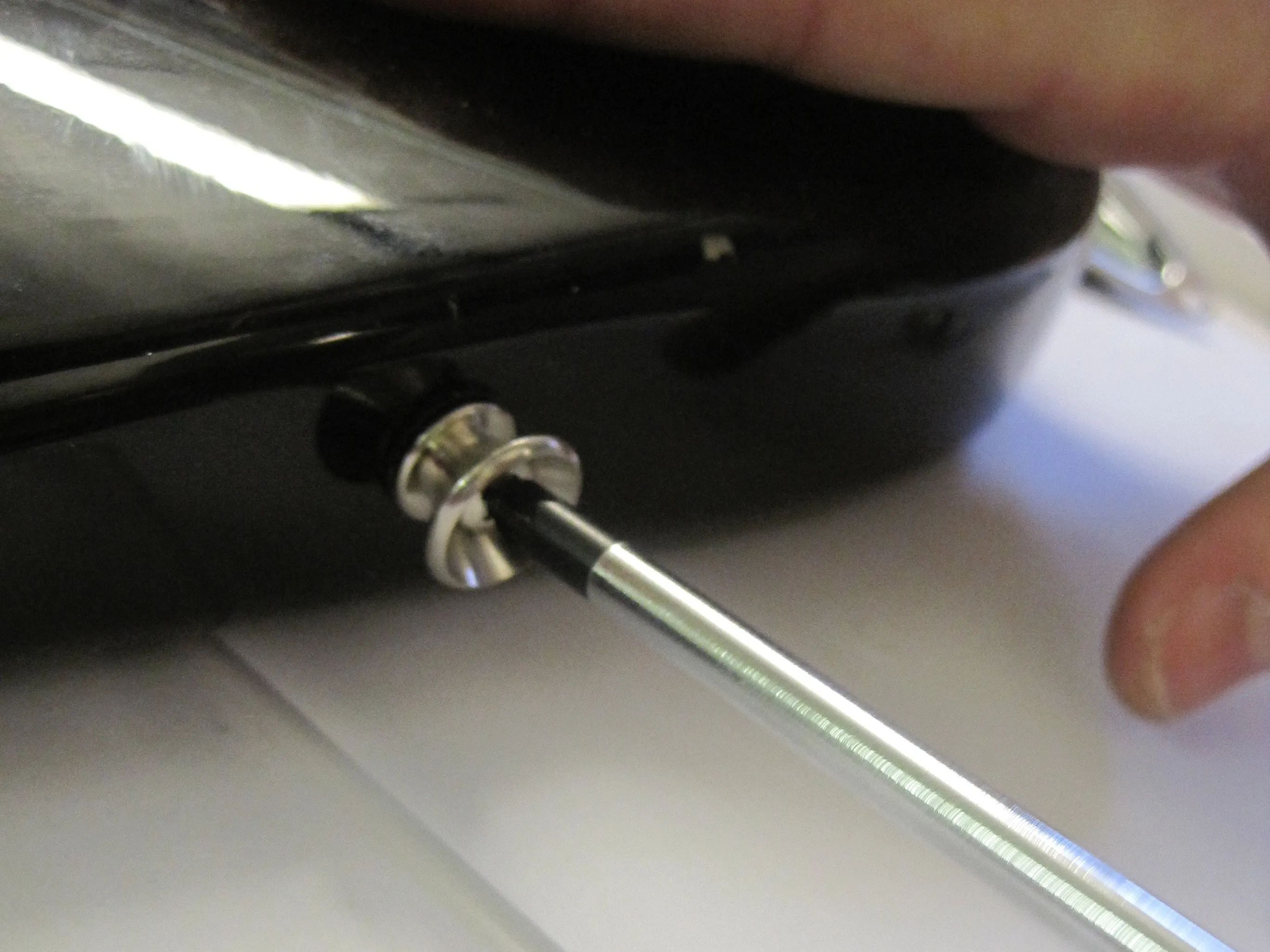

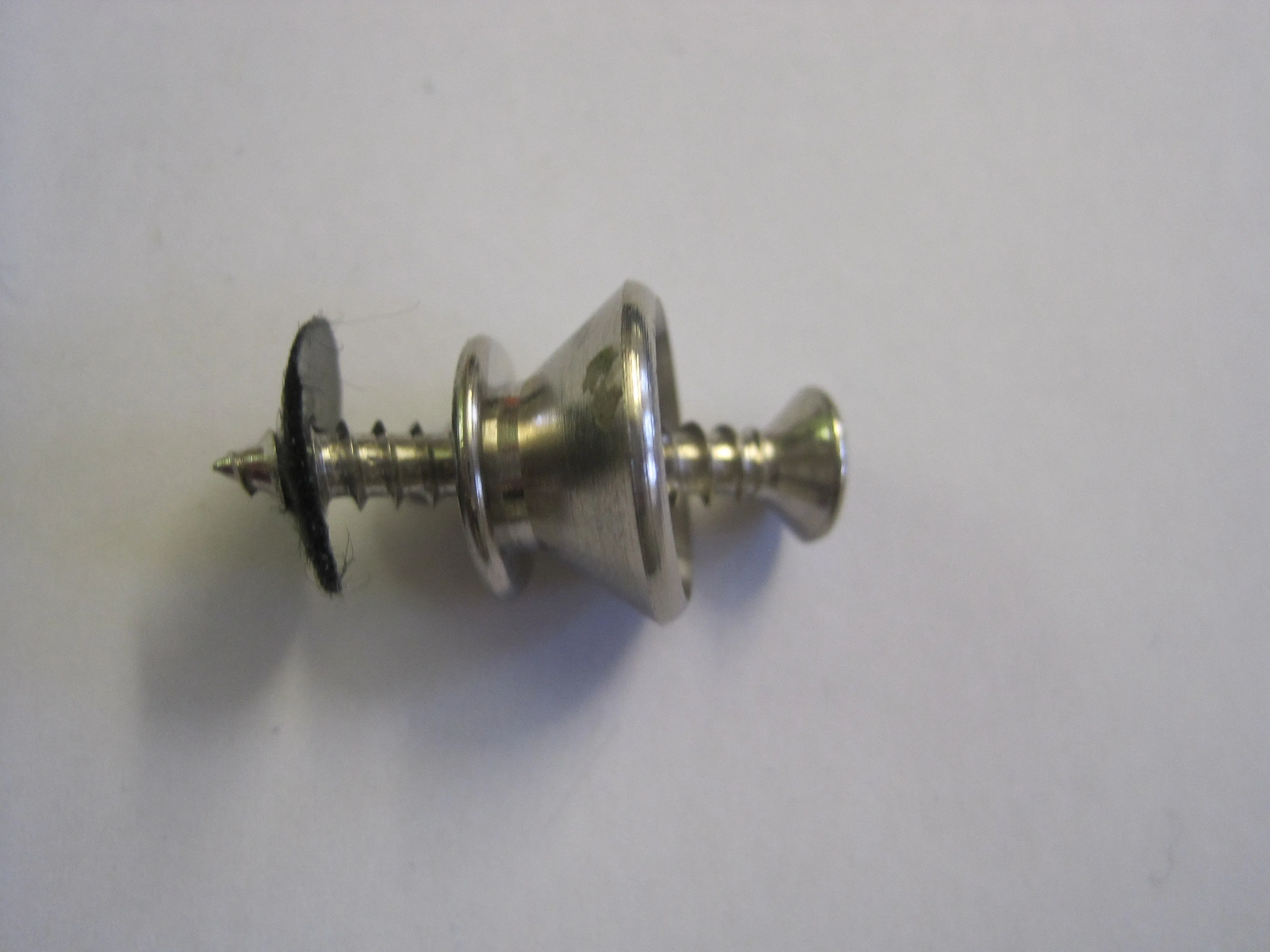

Разбор гитары Squier Strat: шаг 14, изображение 1 из 2 | Источник - ifixit.comРазбор гитары Squier Strat: шаг 14, изображение 2 из 2 | Источник - ifixit.com
Открутите винт, удерживающий нижнюю кнопку ремешка в нужном положении.
Шаг 15
Разбор гитары Squier Strat: шаг 15, изображение 1 из 1 | Источник - ifixit.com

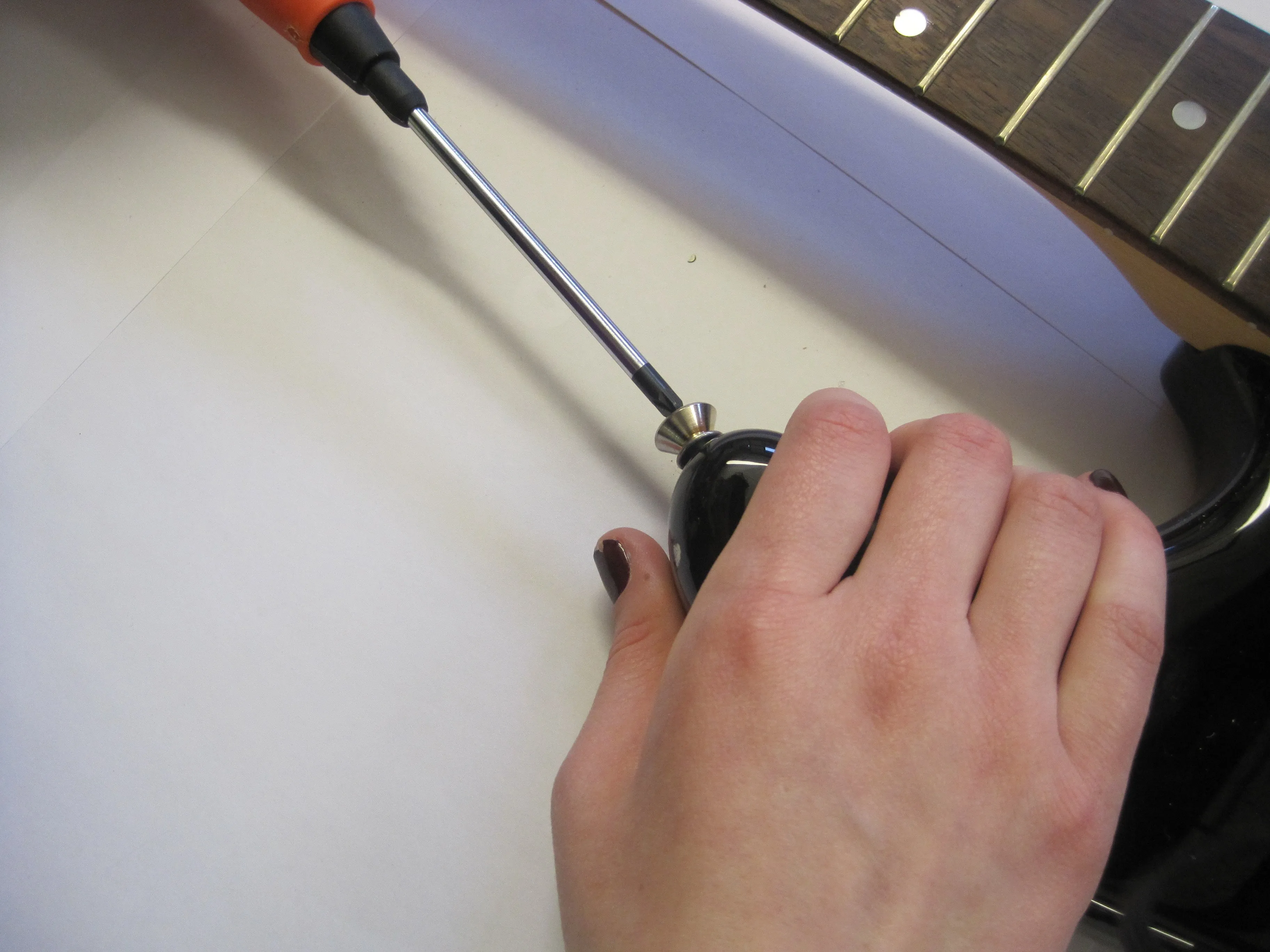

Проделайте тот же процесс, чтобы снять верхнюю кнопку ремешка.
Шаг 16
Разбор гитары Squier Strat: шаг 16, изображение 1 из 1 | Источник - ifixit.com

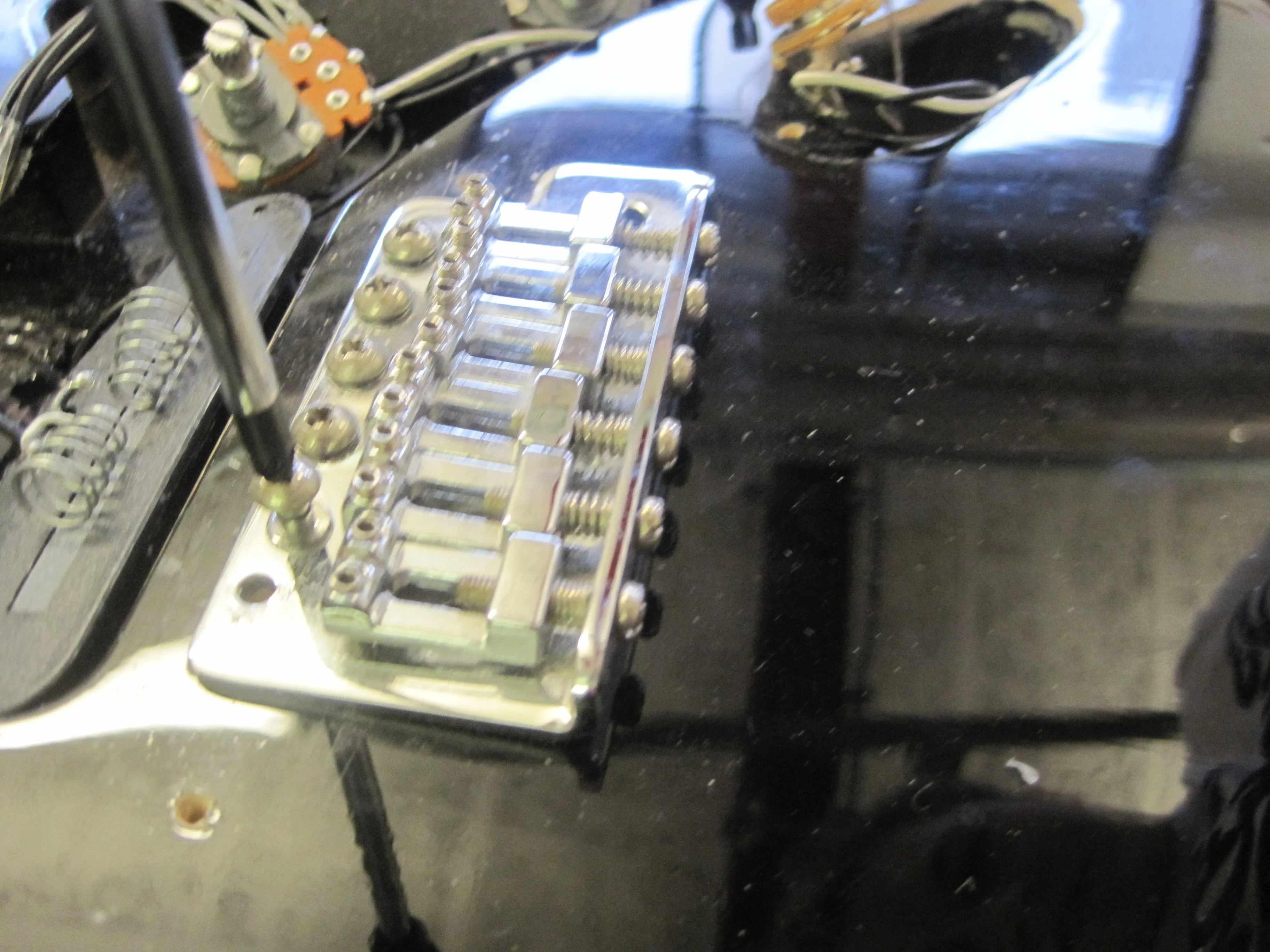

Открутите шесть винтов, крепящих бридж к корпусу.
Шаг 17

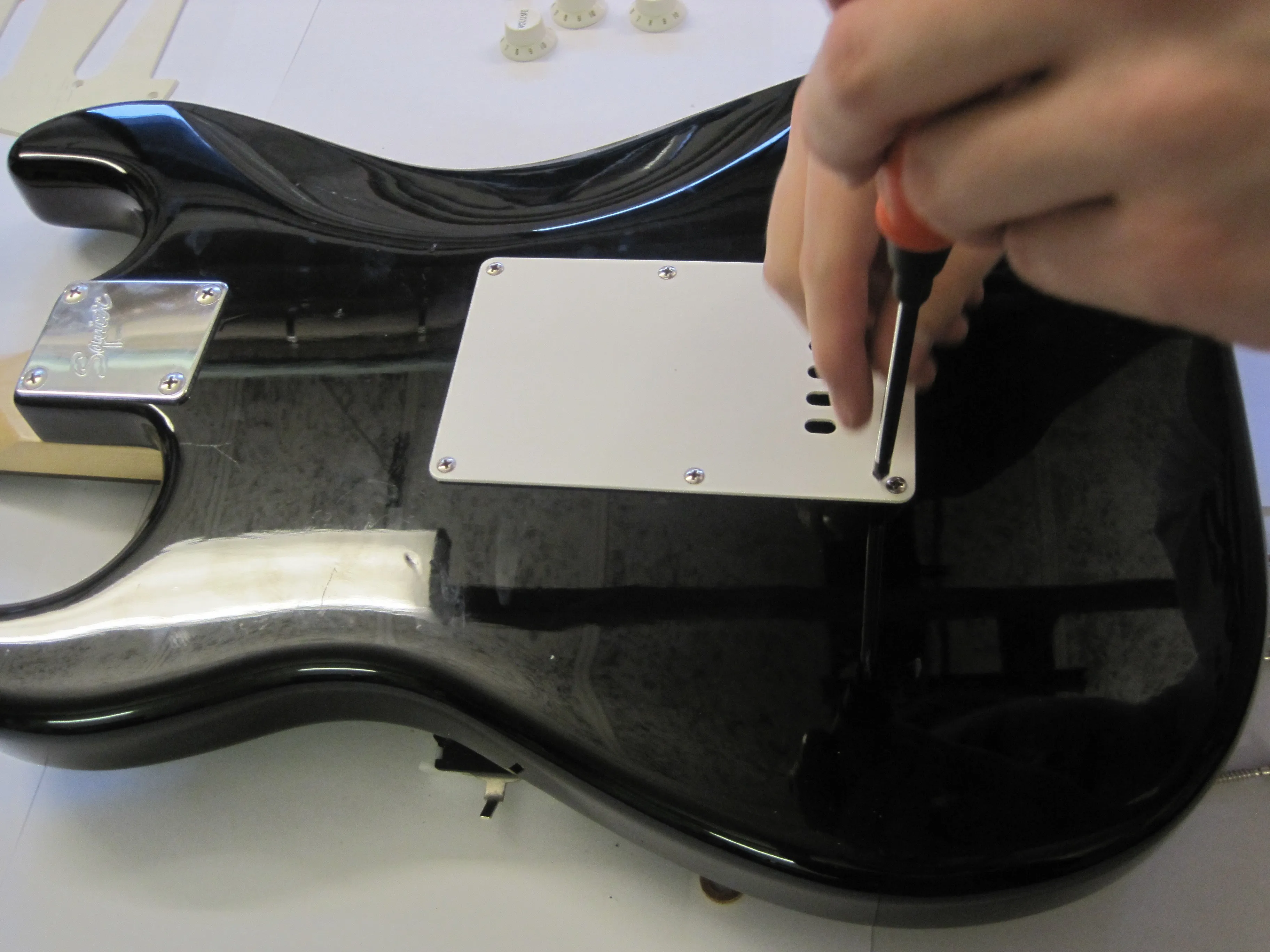

Разбор гитары Squier Strat: шаг 17, изображение 1 из 1 | Источник - ifixit.com
Выкрутите шесть винтов, удерживающих белую заднюю панель на месте.
Шаг 18

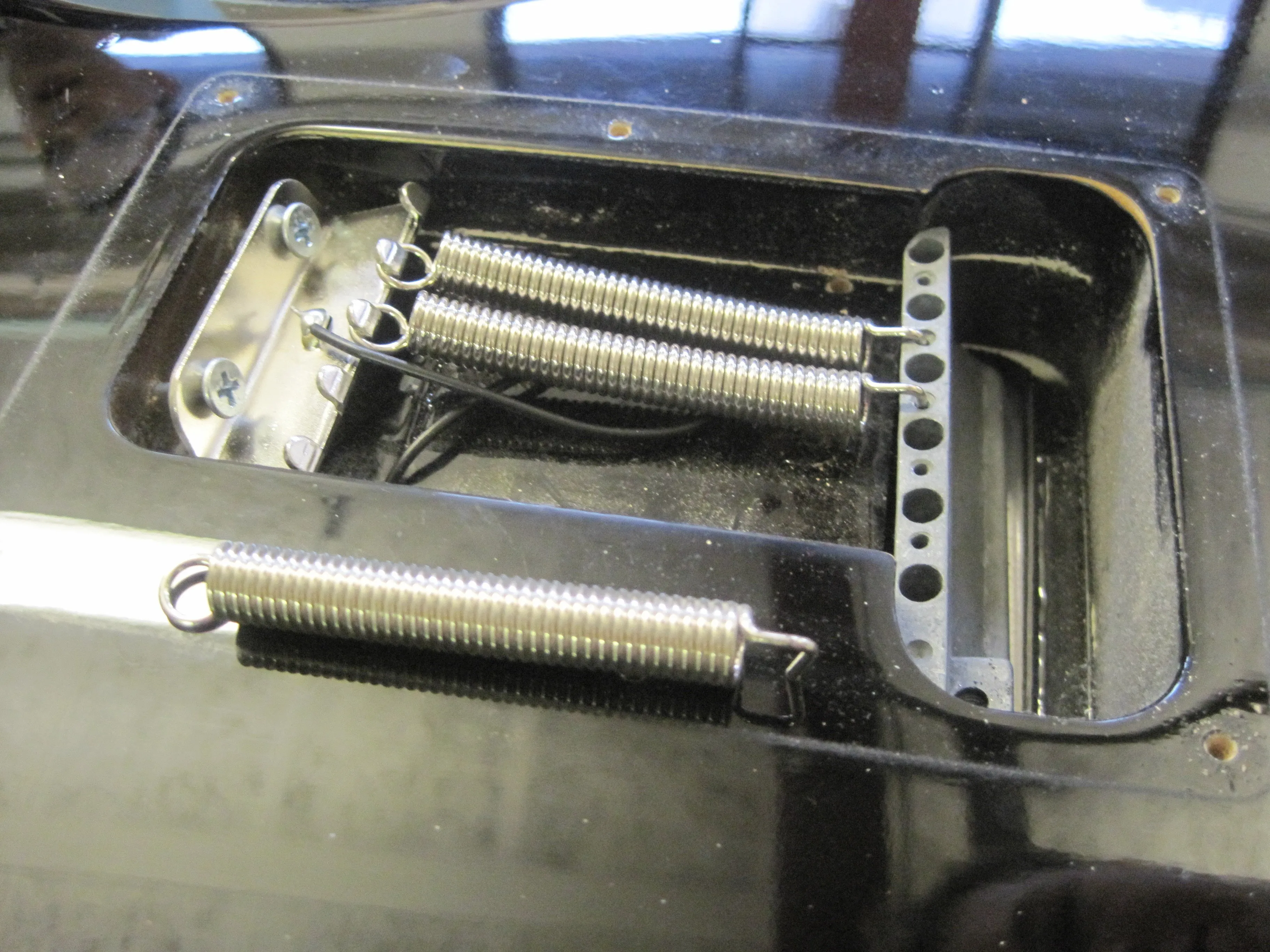

Разбор гитары Squier Strat: шаг 18, изображение 1 из 1 | Источник - ifixit.com
Извлеките три пружины тремоло из пружинного захвата и блока тремоло.
Шаг 19

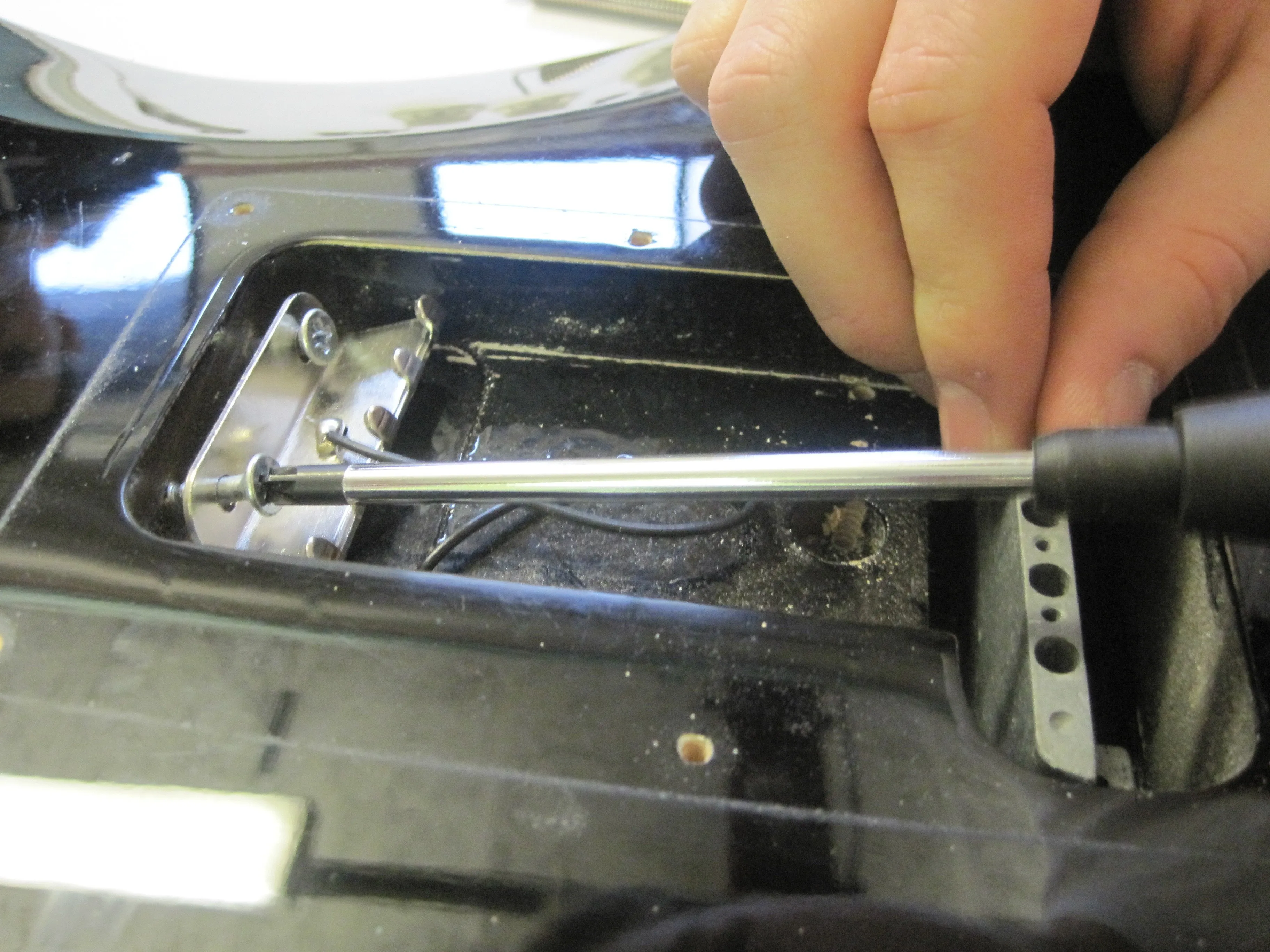

Разбор гитары Squier Strat: шаг 19, изображение 1 из 1 | Источник - ifixit.com
Открутите два винта, крепящие пружинный коготок к корпусу.
Шаг 20

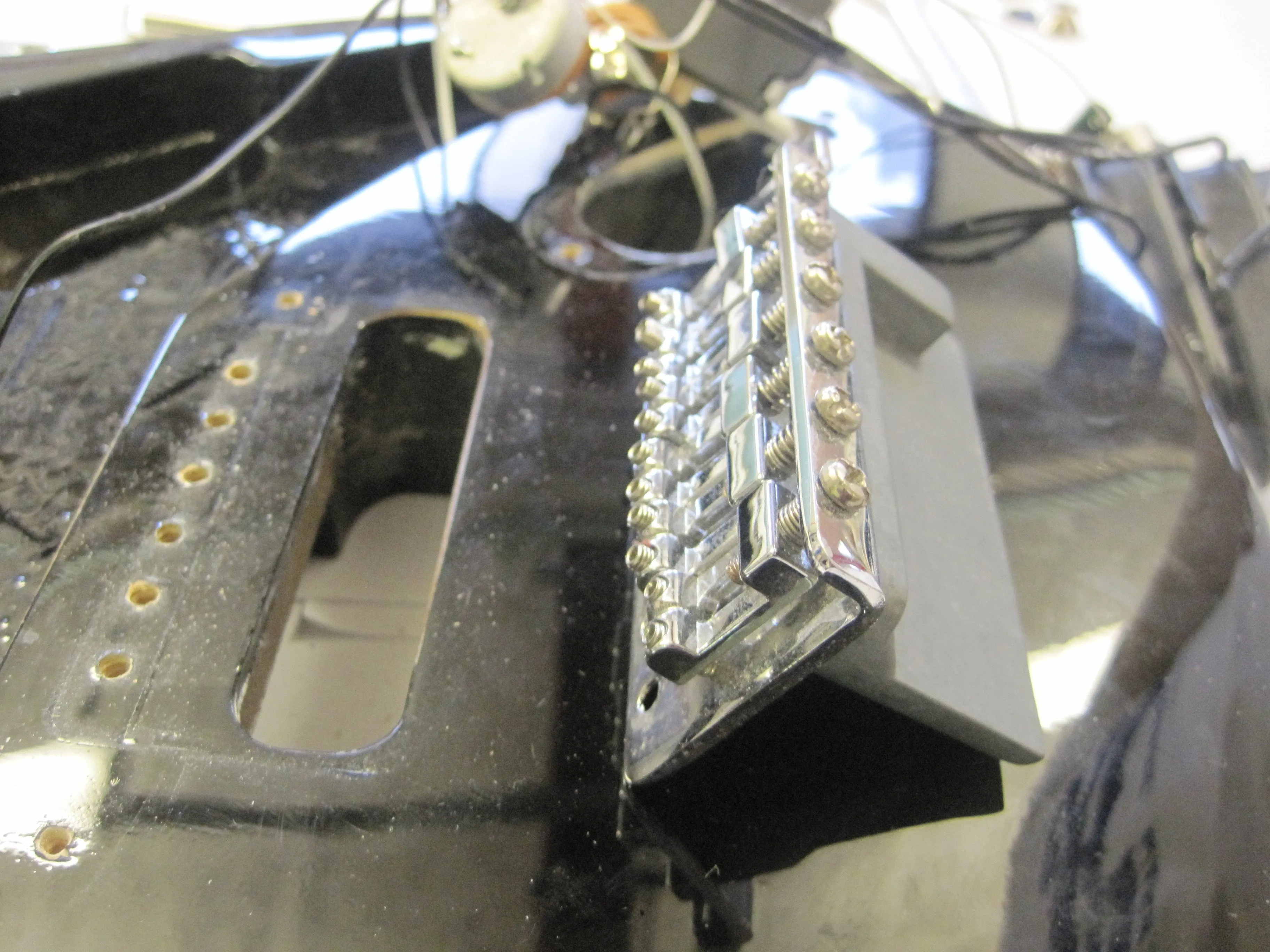

Разбор гитары Squier Strat: шаг 20, изображение 1 из 1 | Источник - ifixit.com
Снимите бридж с основного корпуса.
Шаг 21

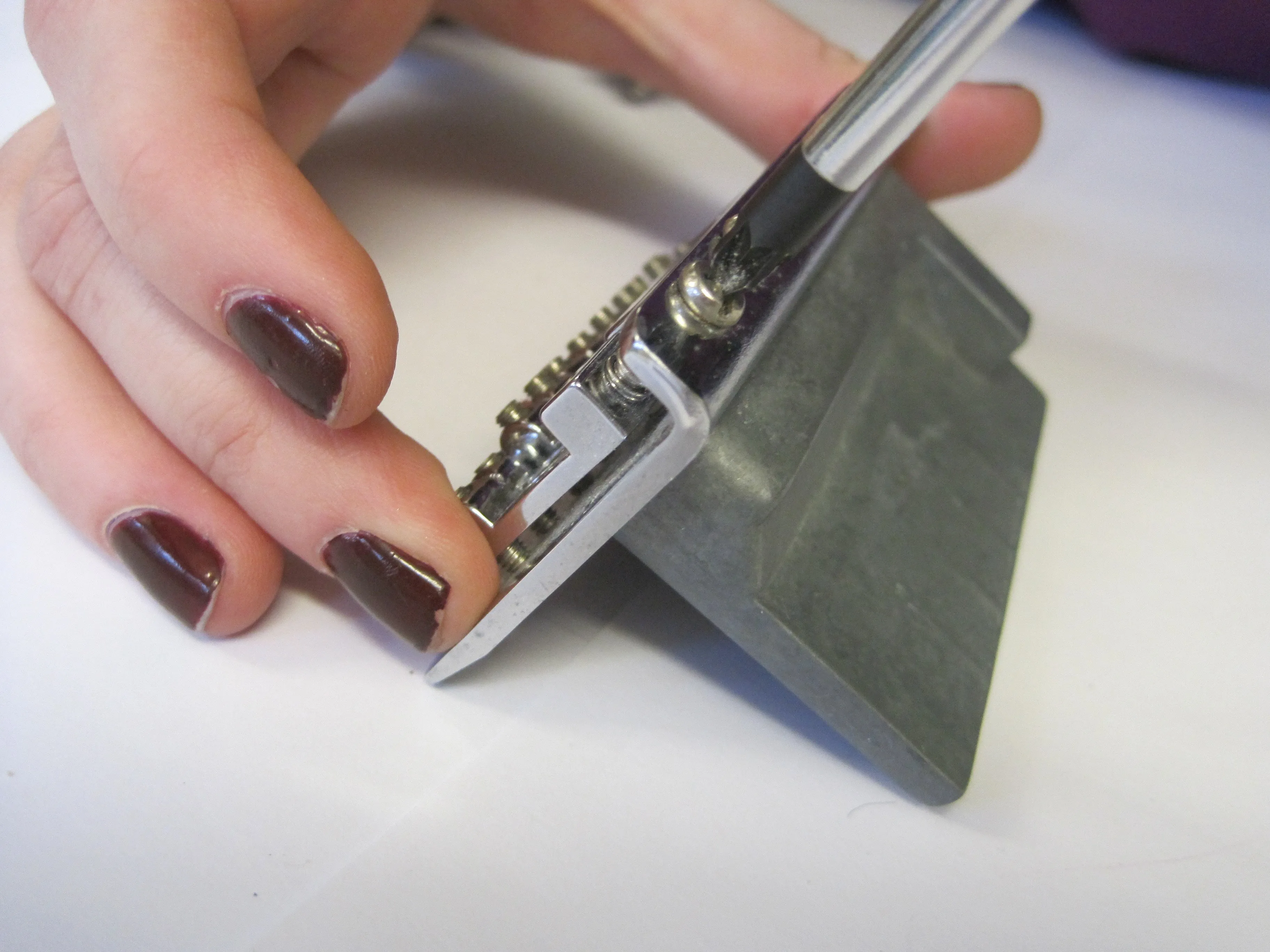

Разборка гитары Squier Strat: шаг 21, изображение 1 из 1 | Источник - ifixit.com
Открутите хромированные детали.
Шаг 22
Разборка гитары Squier Strat: шаг 22, изображение 1 из 3 | Источник - ifixit.comРазбор гитары Squier Strat: шаг 22, изображение 2 из 3 | Источник - ifixit.comРазбор гитары Squier Strat: шаг 22, изображение 3 из 3 | Источник - ifixit.com

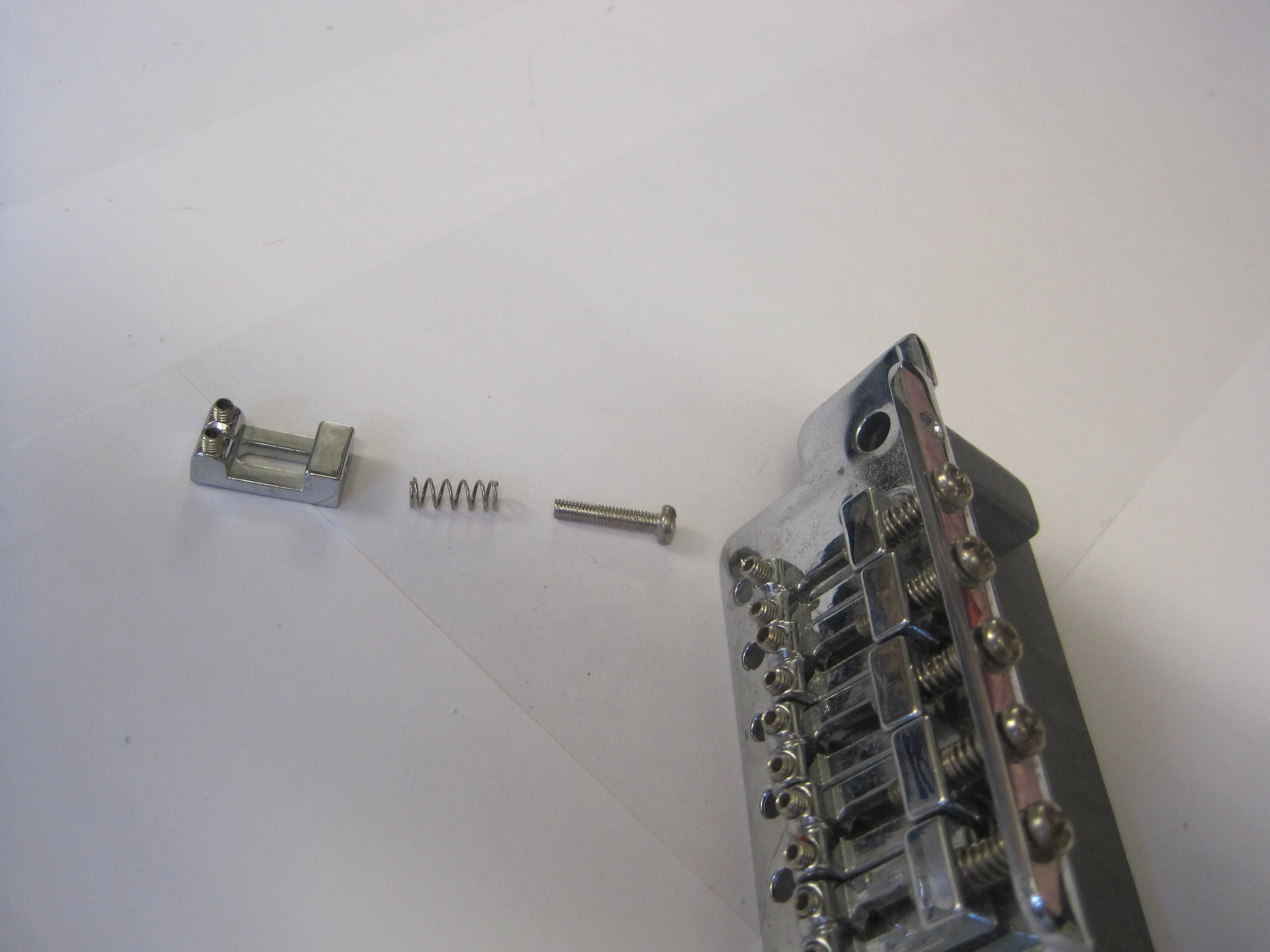

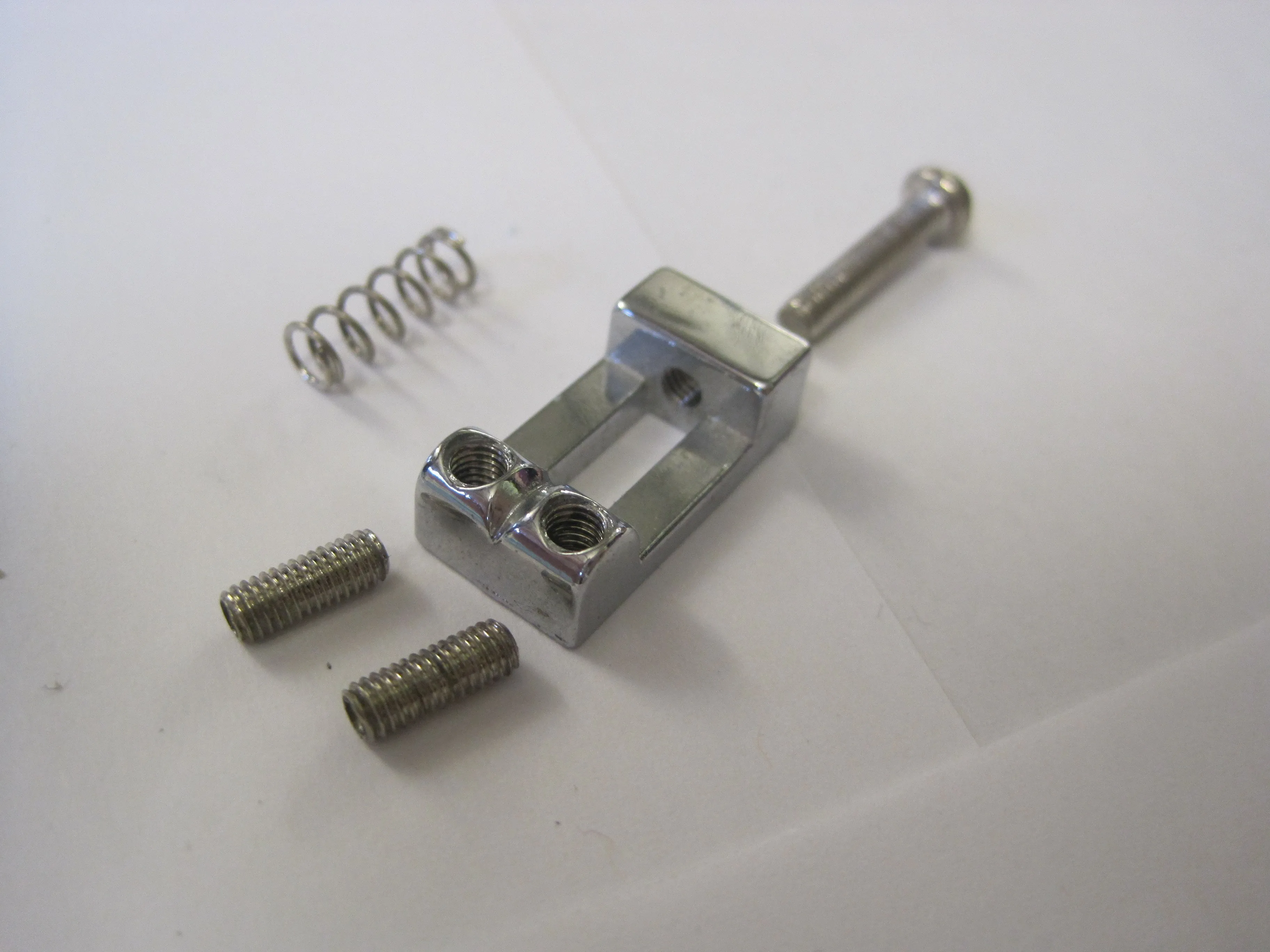

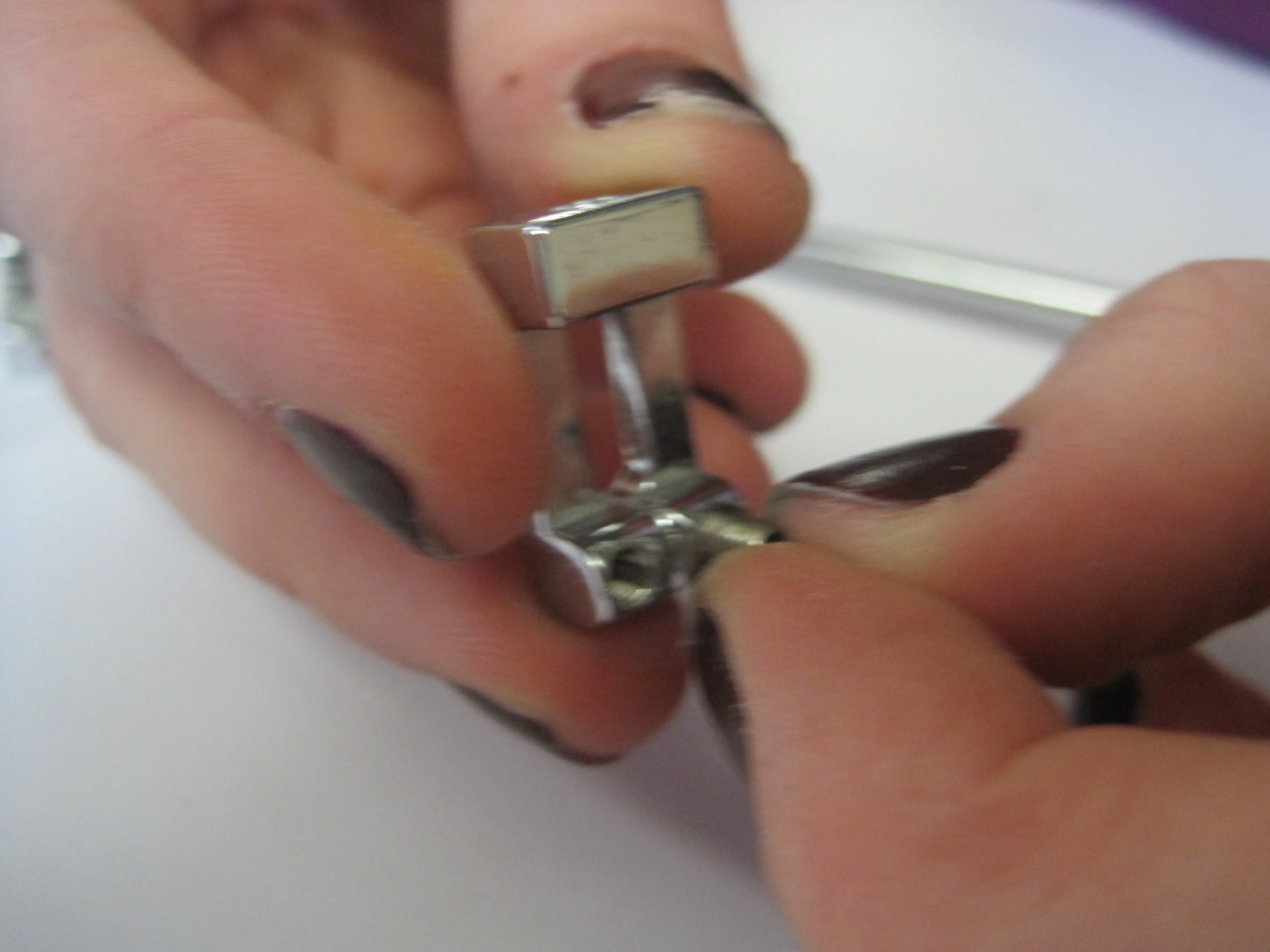

Открутите 6 винтов, крепящих седло к бриджу. Затем снимите пружину и открутите 12 резьбовых стержней.
Шаг 23
Разбор гитары Squier Strat: шаг 23, изображение 1 из 1 | Источник - ifixit.com

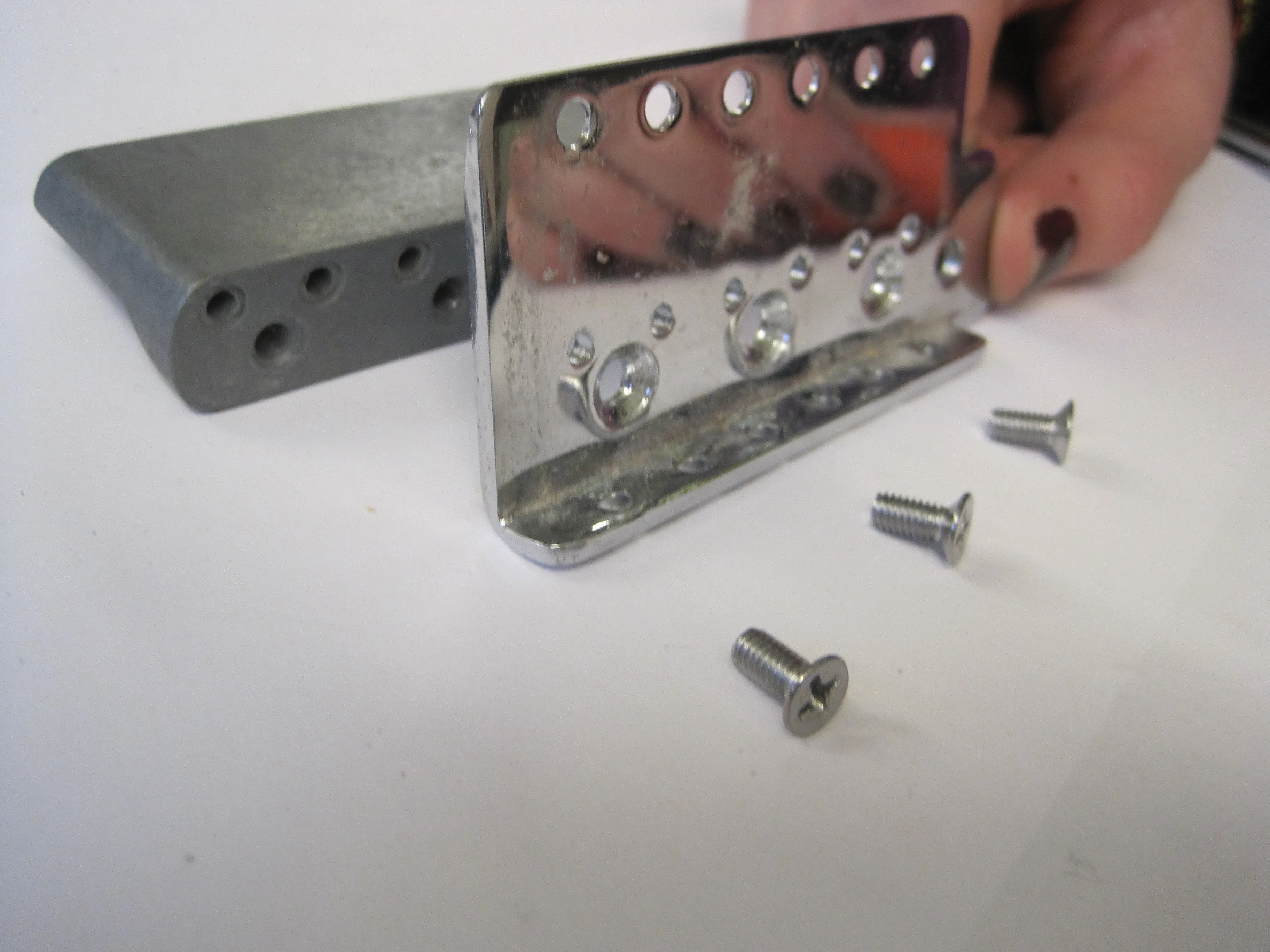

Открутите бридж от блока тремоло.
Шаг 24

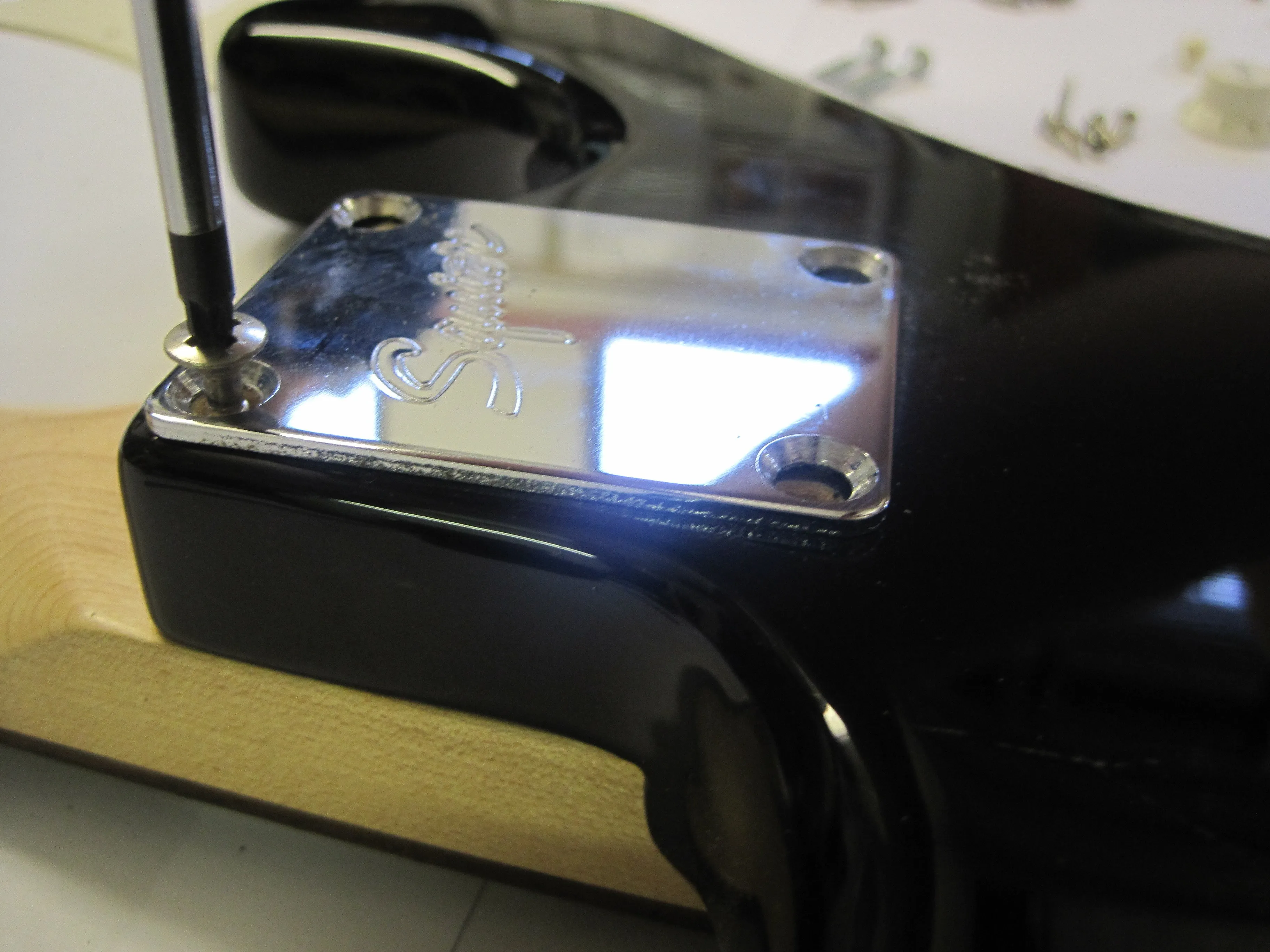

Разбор гитары Squier Strat: шаг 24, изображение 1 из 1 | Источник - ifixit.com
Выкрутите четыре деревянных винта, крепящих гриф к корпусу гитары.
Шаг 25
Разбор гитары Squier Strat: шаг 25, изображение 1 из 1 | Источник - ifixit.com

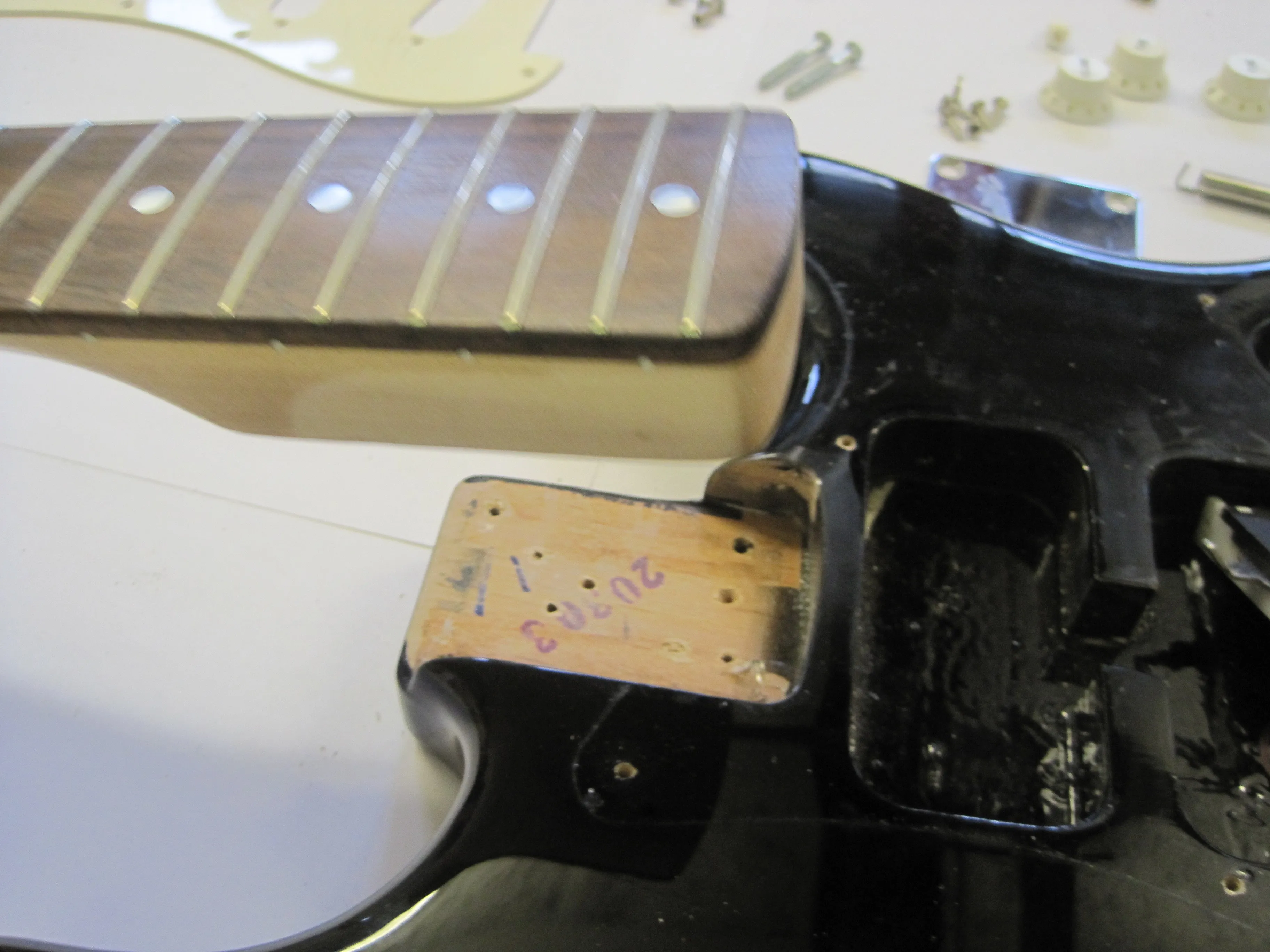

Потяните гриф в сторону от основного корпуса.
Шаг 26
Разбор гитары Squier Strat: шаг 26, изображение 1 из 1 | Источник - ifixit.com

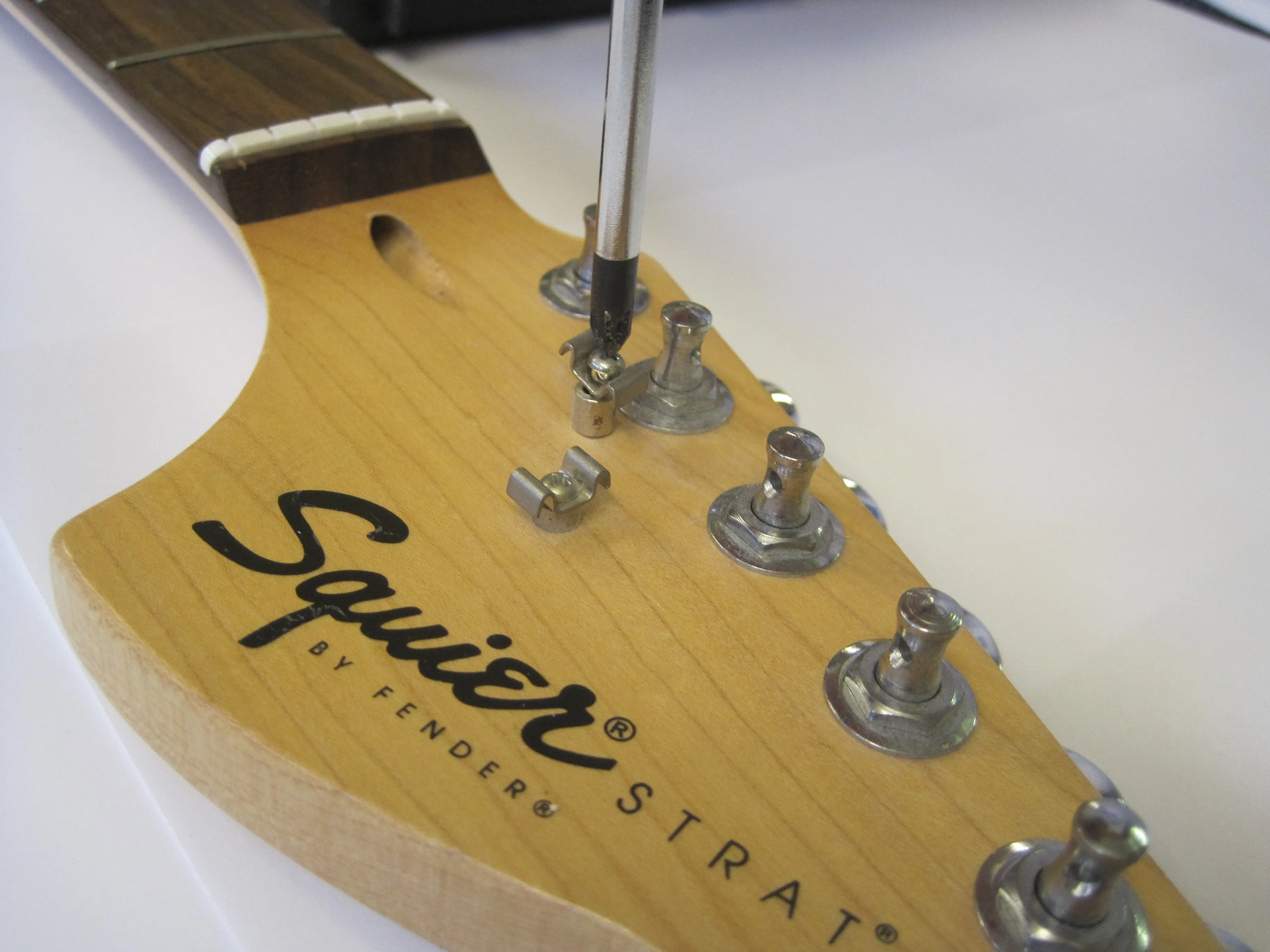

Открутите два маленьких винта, крепящих струнные деревья к гриву.
Шаг 27

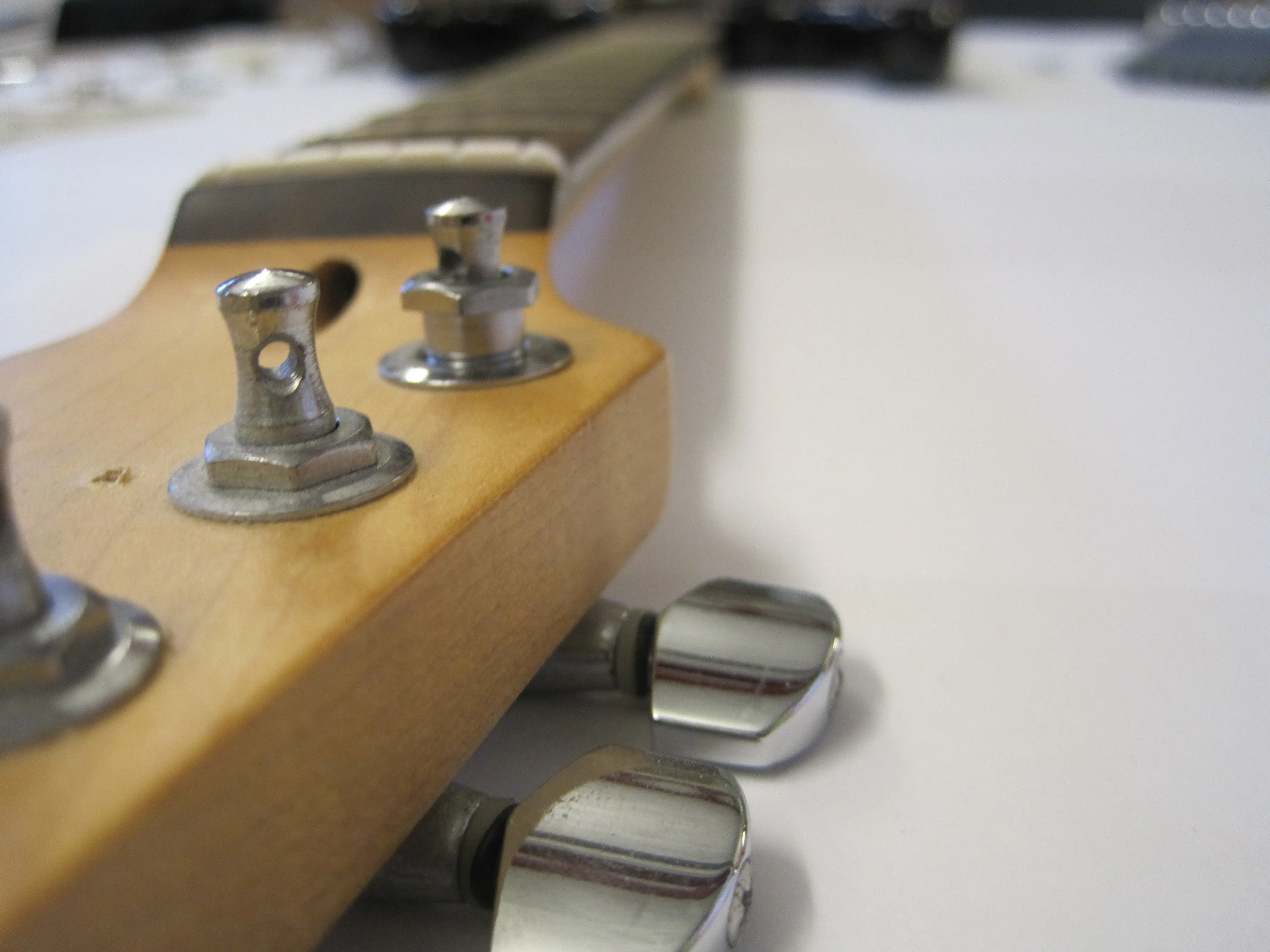

Разбор гитары Squier Strat: шаг 27, изображение 1 из 1 | Источник - ifixit.com
Открутите втулки тюнера с помощью шестигранного ключа на 10 мм.
Шаг 28

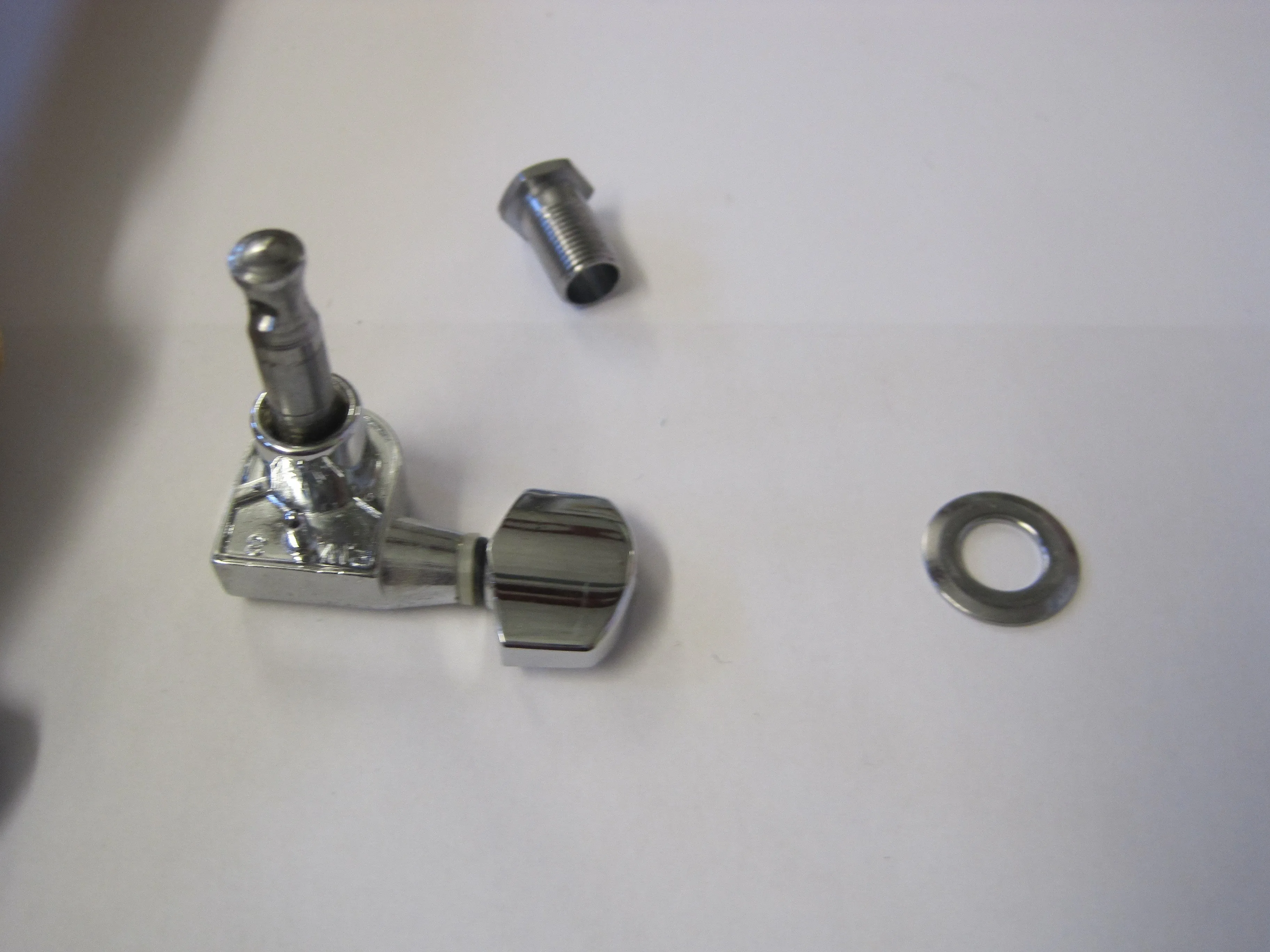

Разбор гитары Squier Strat: шаг 28, изображение 1 из 1 | Источник - ifixit.com
Нажмите на тюнеры спереди, чтобы отсоединить их. Если центровочный штифт застрял, придется приложить немного усилий. Некоторые используют винты.
Шаг 29

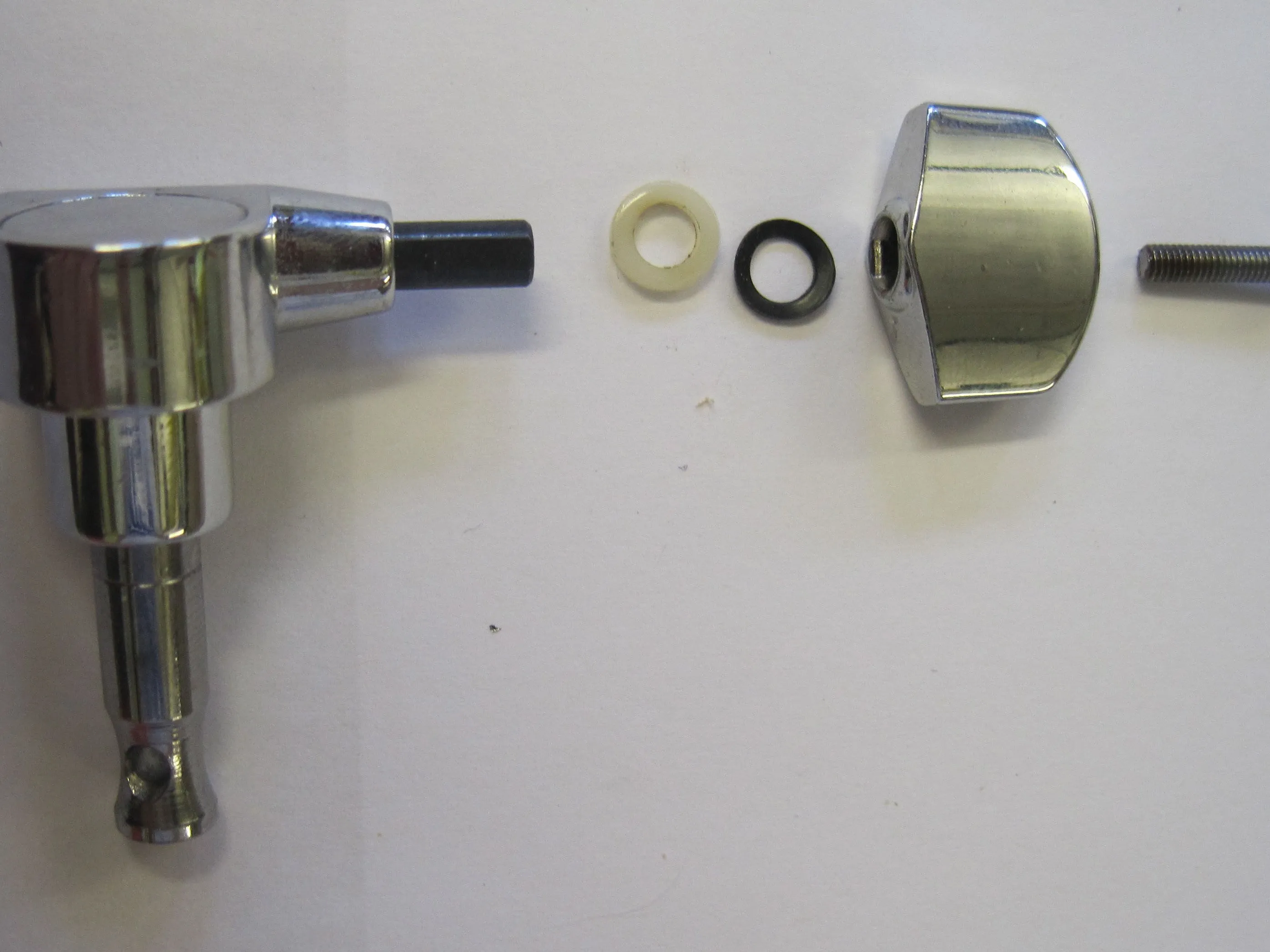

Разбор гитары Squier Strat: шаг 29, изображение 1 из 1 | Источник - ifixit.com
Снимите винт натяжения, затем кнопку тюнера, металлическую, а затем фибровую шайбу.
