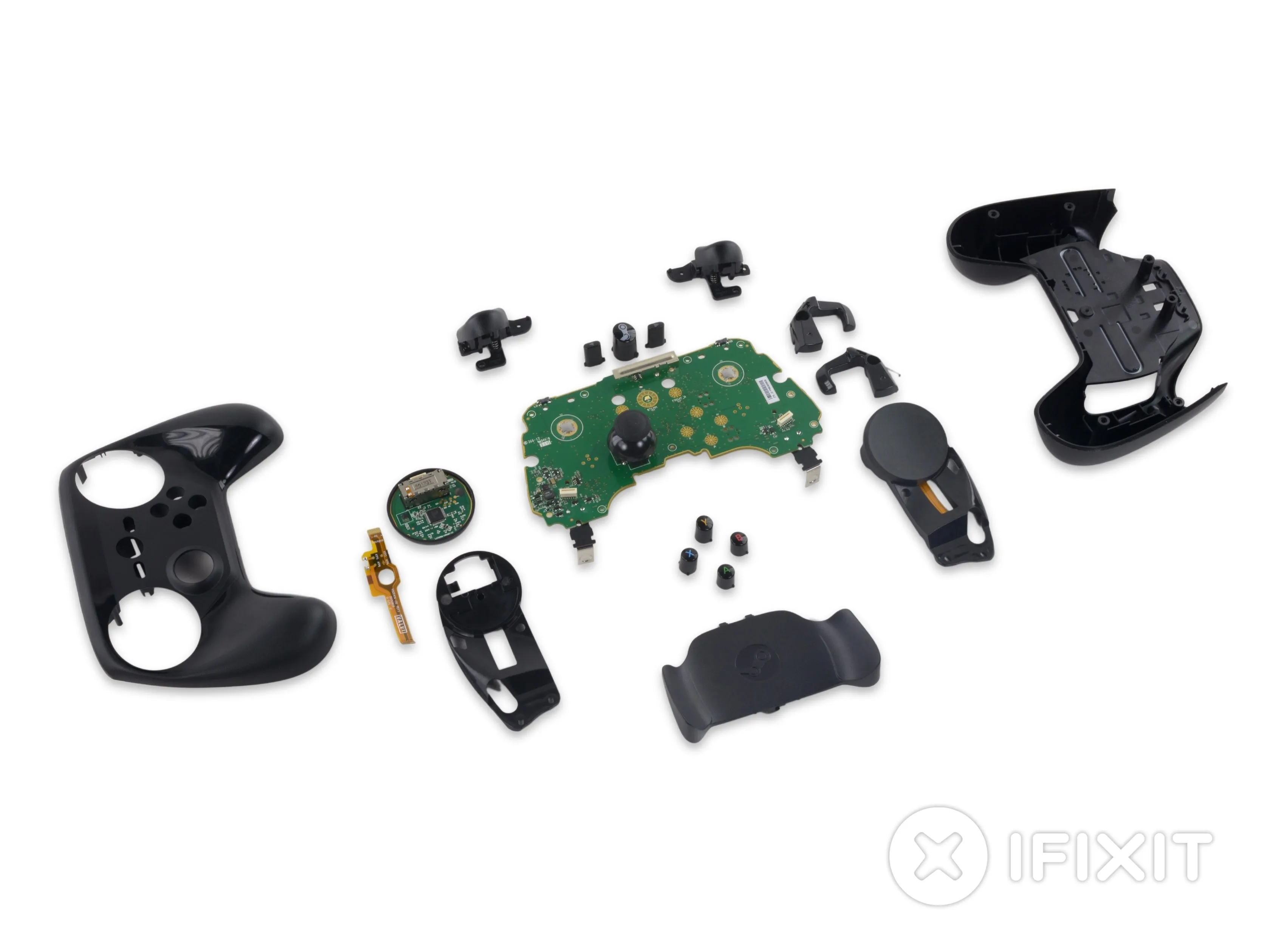

Разборка Steam Controller
Введение
Время от времени гигант облачного программного обеспечения Valve пробует свои силы в создании аппаратного обеспечения - например, Steam Machine. Steam Machine в прошлом. На этот раз они пообещали произвести революцию в игровом процессе с помощью своего контроллера Steam. В прошлом они уже впечатляли нас высокомодульными технологиями, так что давайте разберемся, на что способен этот контроллер.
А пока вы в курсе событий, следите за командой Делаете.ру на InstagramFacebook и Twitter.
Что вам понадобится
Инструменты
Отвертка T6 Torx | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com

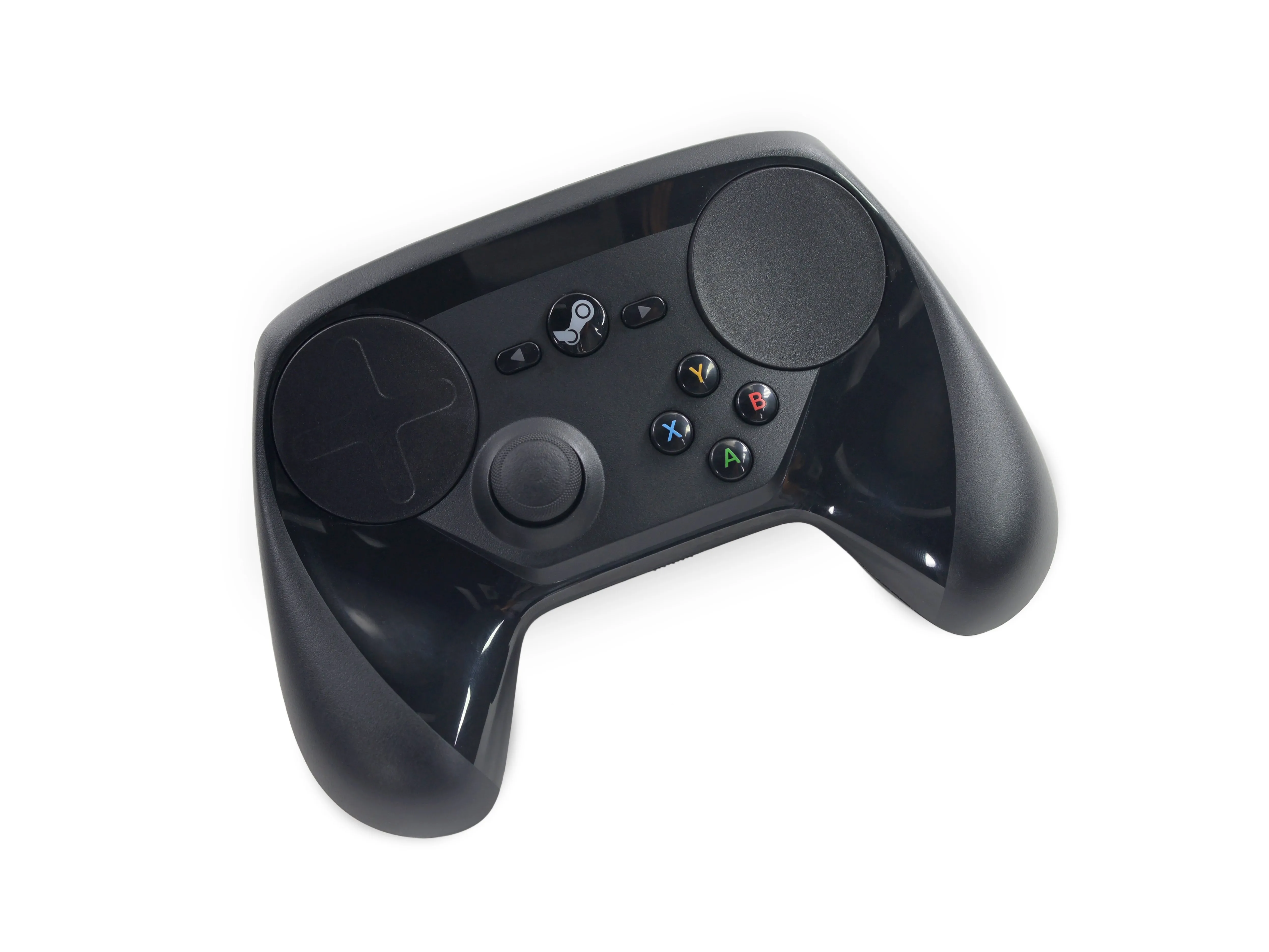

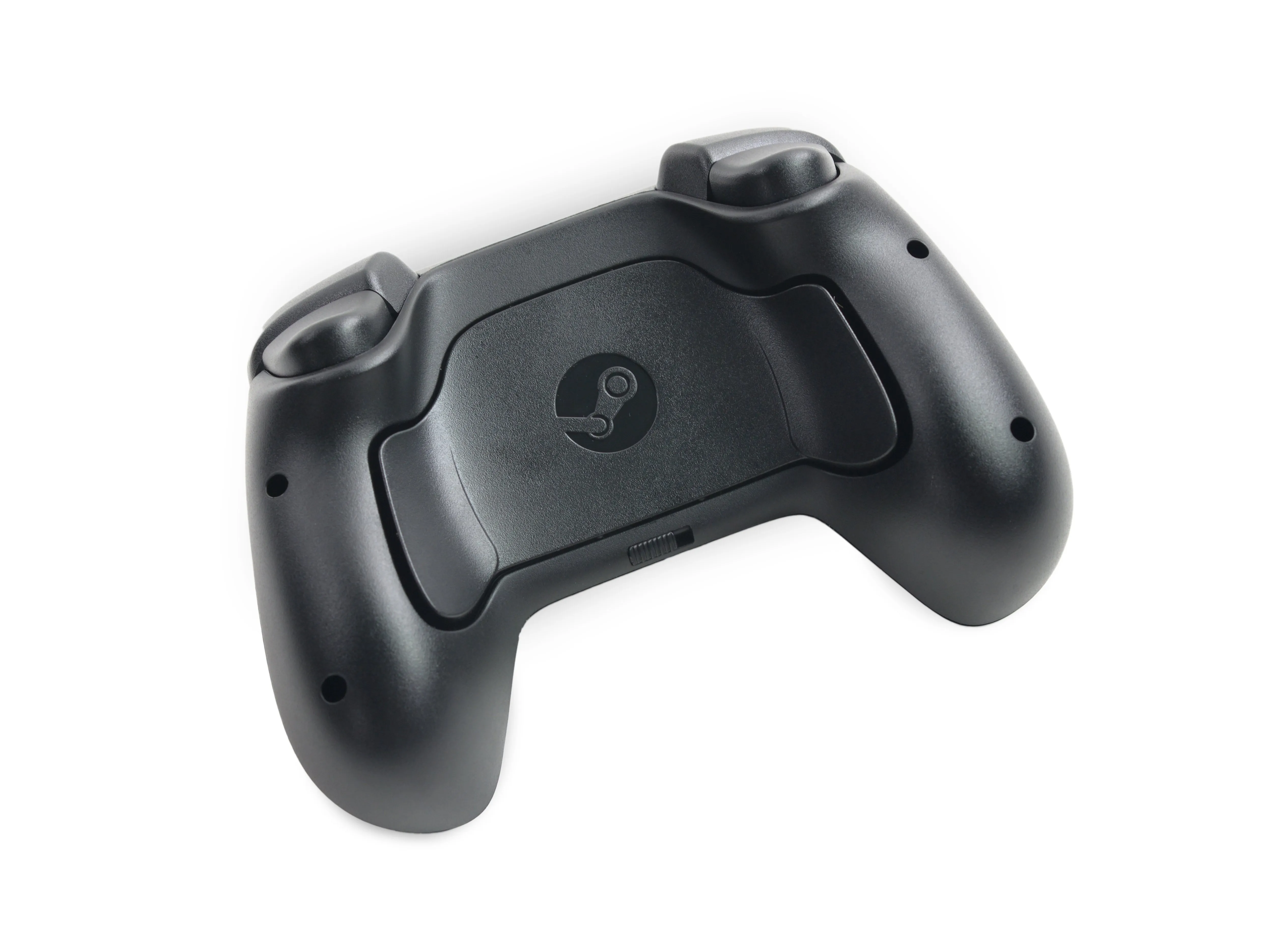

Шаг 1 Разборка контроллера Steam
Мы открываем клапан, и из него вываливаются характеристики:
Тактильная обратная связь высокой четкости
Двойной трекпад
USB 2.0 через порт Micro-USB
6-осевой комбинированный датчик гироскоп-акселерометр
Двухступенчатые цифровые триггеры с ходом 10°, датчиком магнитного потока и тактильным переключателем
До 80 часов игры от пары съемных батареек AA
Радиус действия беспроводной связи 5 метров
Шаг 2
Для сравнения: контроллер Xbox One рядом с контроллером Steam.
Оба контроллера имеют одинаковое расположение кнопок AB-XY, но контроллер Valve занимает значительно большую площадь благодаря паре емкостных сенсорных панелей.

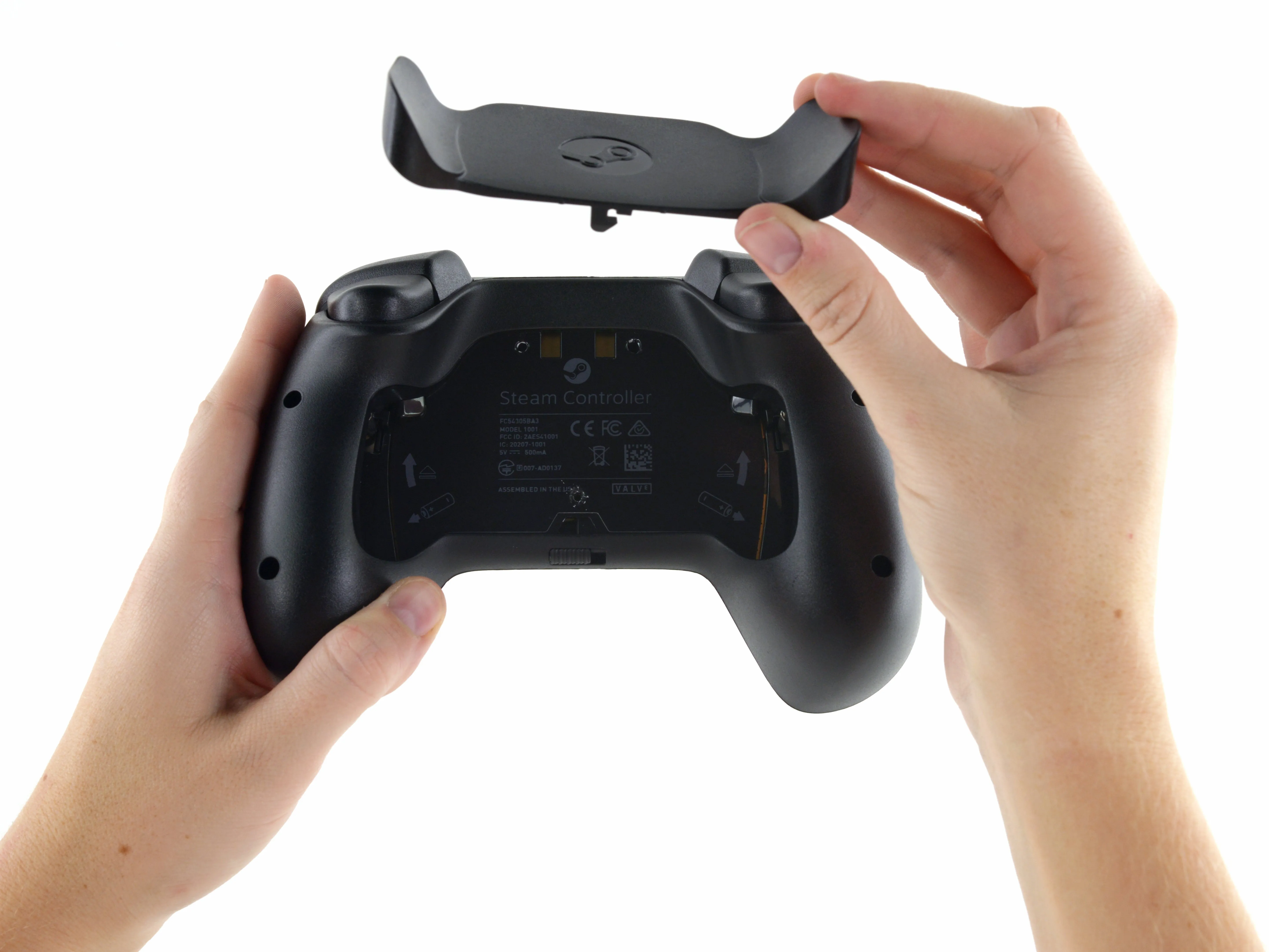

Задняя крышка отщелкивается без каких-либо инструментов, и на ней можно увидеть номер модели: 1001.
Шаг 3

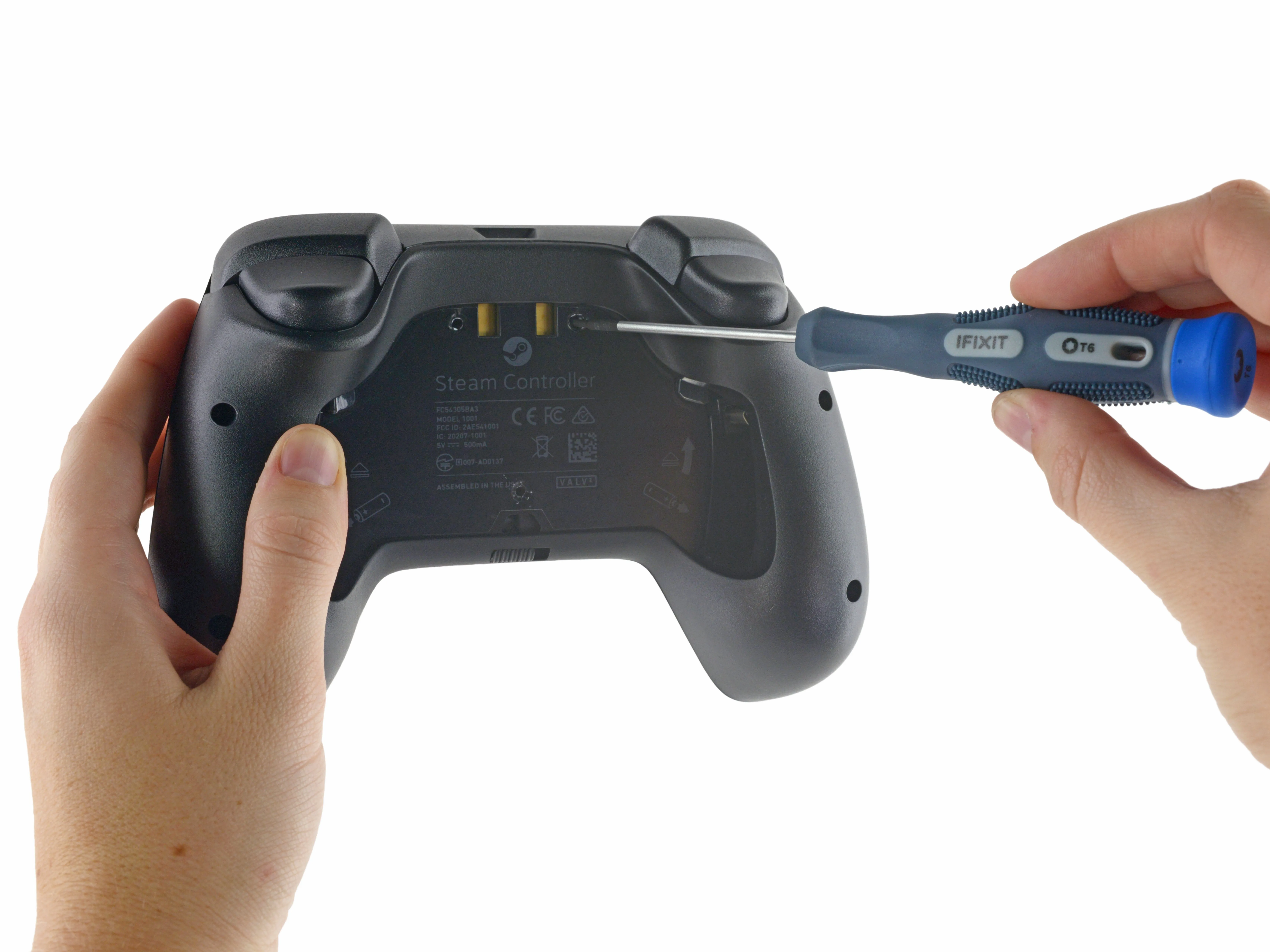

Покопавшись в батарейном отсеке, мы пробиваем наклейку на задней панели, чтобы найти три винта T6 Torx.

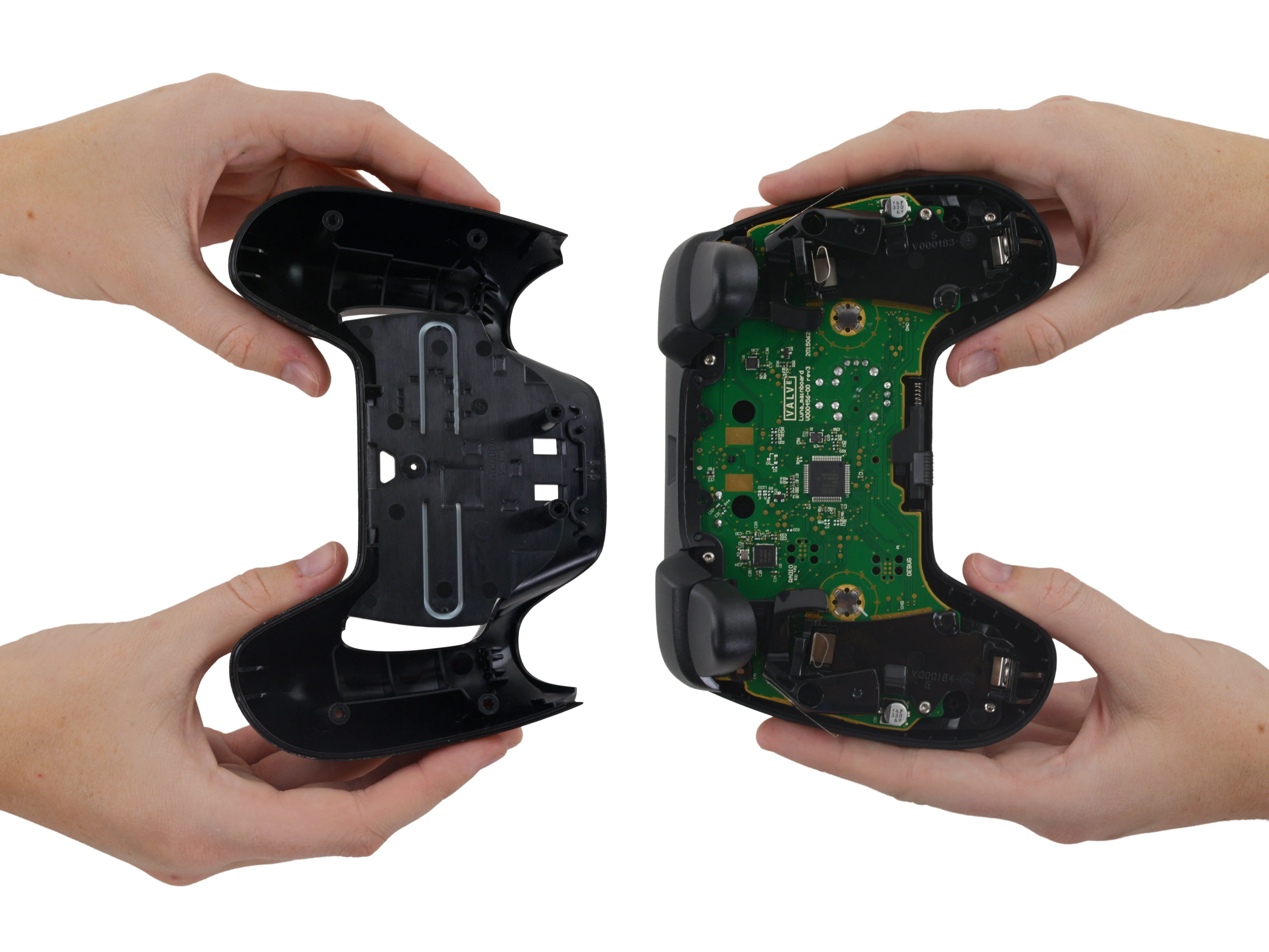

Сняв заднюю крышку, мы впервые заглянули внутрь контроллера: глянцевый черный корпус уступает место зеленой печатной плате.
Пока мы использовали только руки и отвертку, но мы уже внутри - этот контроллер уже набирает очки в нашей книге.
Комментарии к шагу
Я купил свою модель около 10 месяцев назад, и у нее нет этих дополнительных винтов под крышкой лепестков/батареи. После откручивания этих 4 Torx на ручках я не могу снять нижнюю часть крышки без опасений - такое ощущение, что она скорее сломается, чем ослабнет. Особенно это касается областей под портом usb и вокруг ползунка фиксации лепестка, которые, кажется, совсем не расшатываются. Кажется, что они внесли небольшие изменения в конструкцию. Мой прибор стал немного липким, когда я носил его с собой, а кнопка подачи пара застревала при нажатии. Я хотела почистить кнопки, но очень боялась сломать прибор. Она безумно тугая, даже если снять 4 Torx.
Информационная наклейка под задней крышкой очень плотная и не позволяет увидеть, где находятся винты, но потрите ногтем в трех показанных местах. Вы должны начать видеть углубления для винтов под декалью. Затем проткните декаль, чтобы получить доступ к винтам.
Эти два верхних винта T6 слишком глубоки для моей отвертки, у меня есть 64-битный набор от Делаете.ру. Обидно...
Не разбирается после удаления винтов
Шаг 4

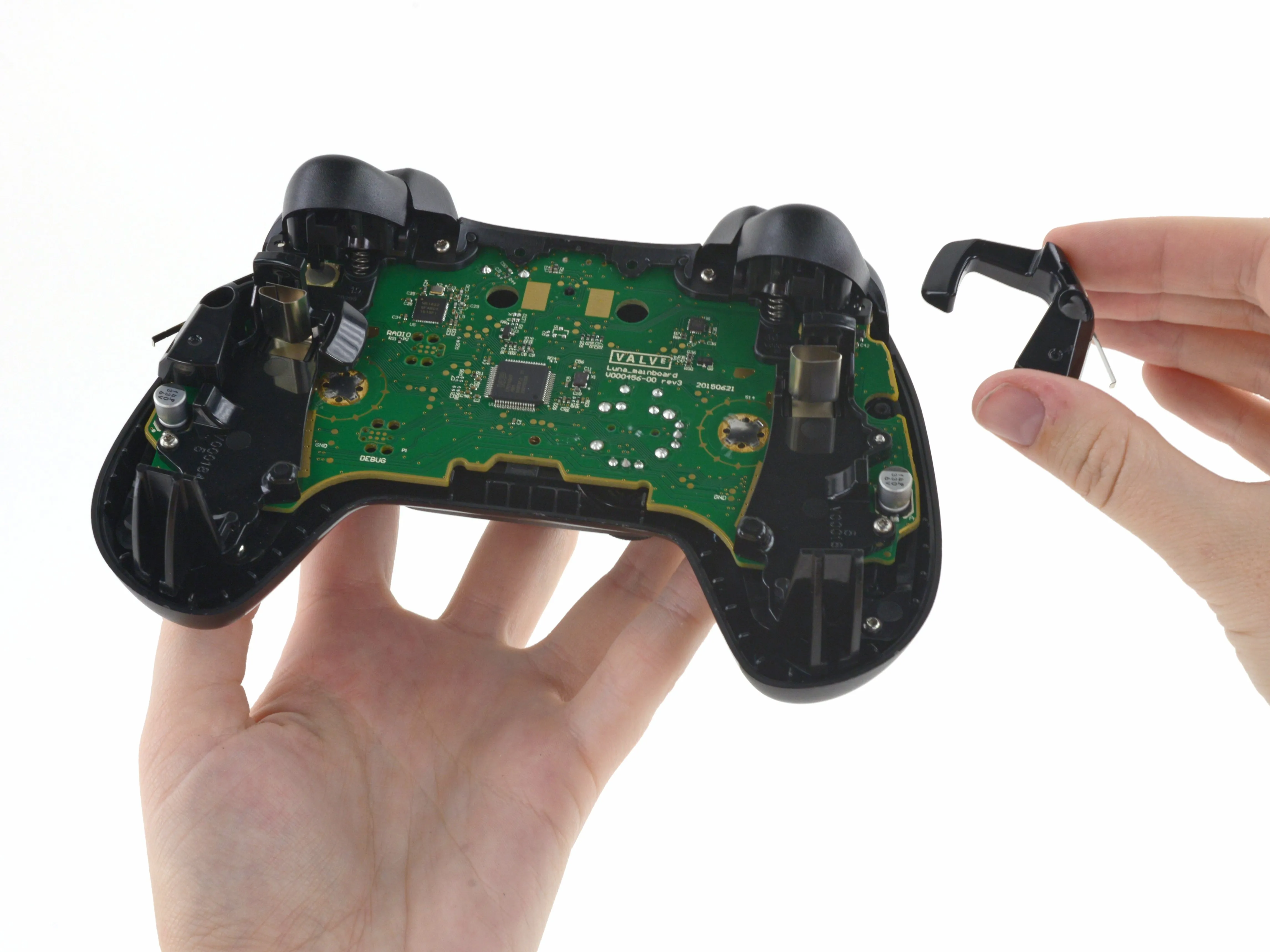

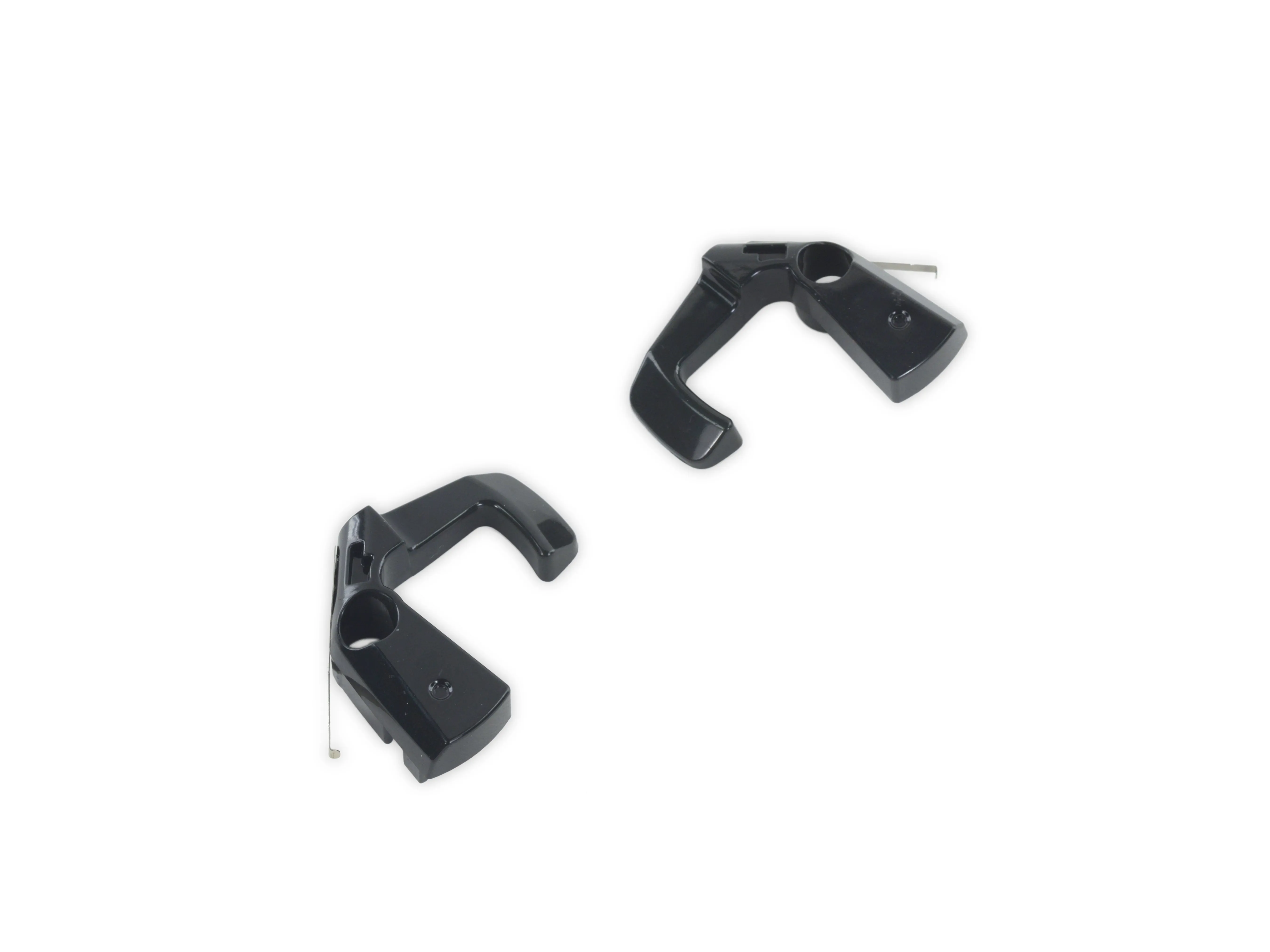

Под задним корпусом находится пара изящных рычажков для извлечения батареи - такого мы еще не видели в других контроллерах.
Более быстрая замена батареи означает меньше времени, проведенного без видеоигр. Впечатления.
Рычажки для извлечения батареи - это здорово, но на самом деле нас интересует решение Valve отказаться от использования встроенной батареи.
Этот выбор позволяет отказаться от часто выходящего из строя компонента, чтобы продлить срок службы Steam Controller, и дает пользователям возможность выбора: одноразовые или перезаряжаемые батареи. Будущее планеты (в буквальном смысле) в ваших руках.
Комментарии к шагу
Они упоминают рычаги для извлечения аккумуляторов, как вы обычно нажимаете на эти рычаги, чтобы вытащить аккумуляторы? Или вы просто нажимаете на них вниз, а рычаги находятся на пружине?
Вы нажимаете на них снизу вверх. Под рычагами есть стрелки, которые должны показать, что я имею в виду.
В этом шаге забыто о 4 винтах, удерживающих материнскую плату на месте.
Привет, Мертен, как гласит баннер в верхней части этой страницы, это разборка, предназначенная для развлекательных целей. Она не предназначена для использования в качестве руководства по ремонту.
Используйте это, это гораздо полезнее, чем это дрянное руководство. https://www.coloredcontrollers.com/blog/...
Если возможно, пожалуйста, расскажите подробнее о рычагах извлечения батареи, которые я починил.
Шаг 5

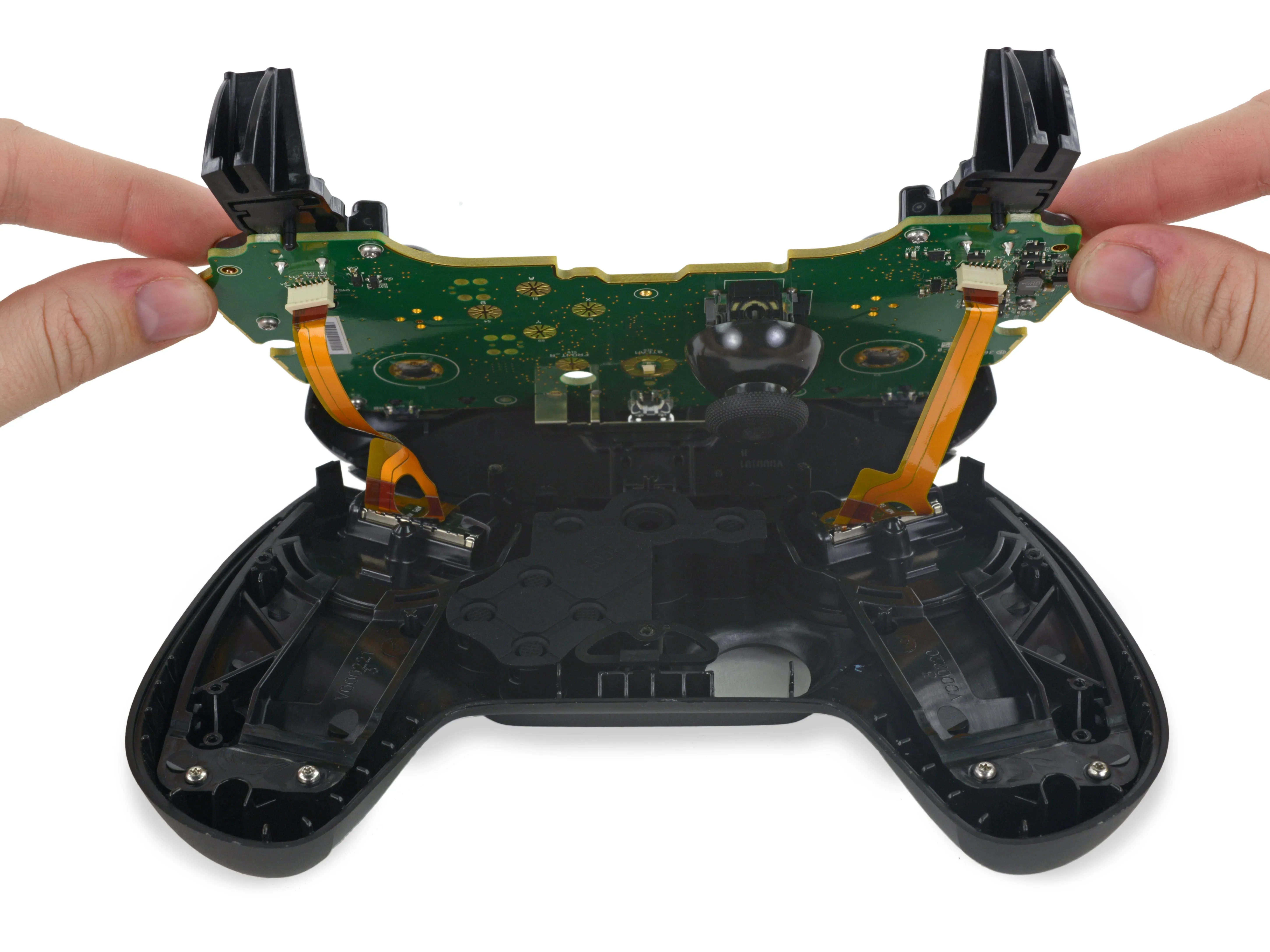

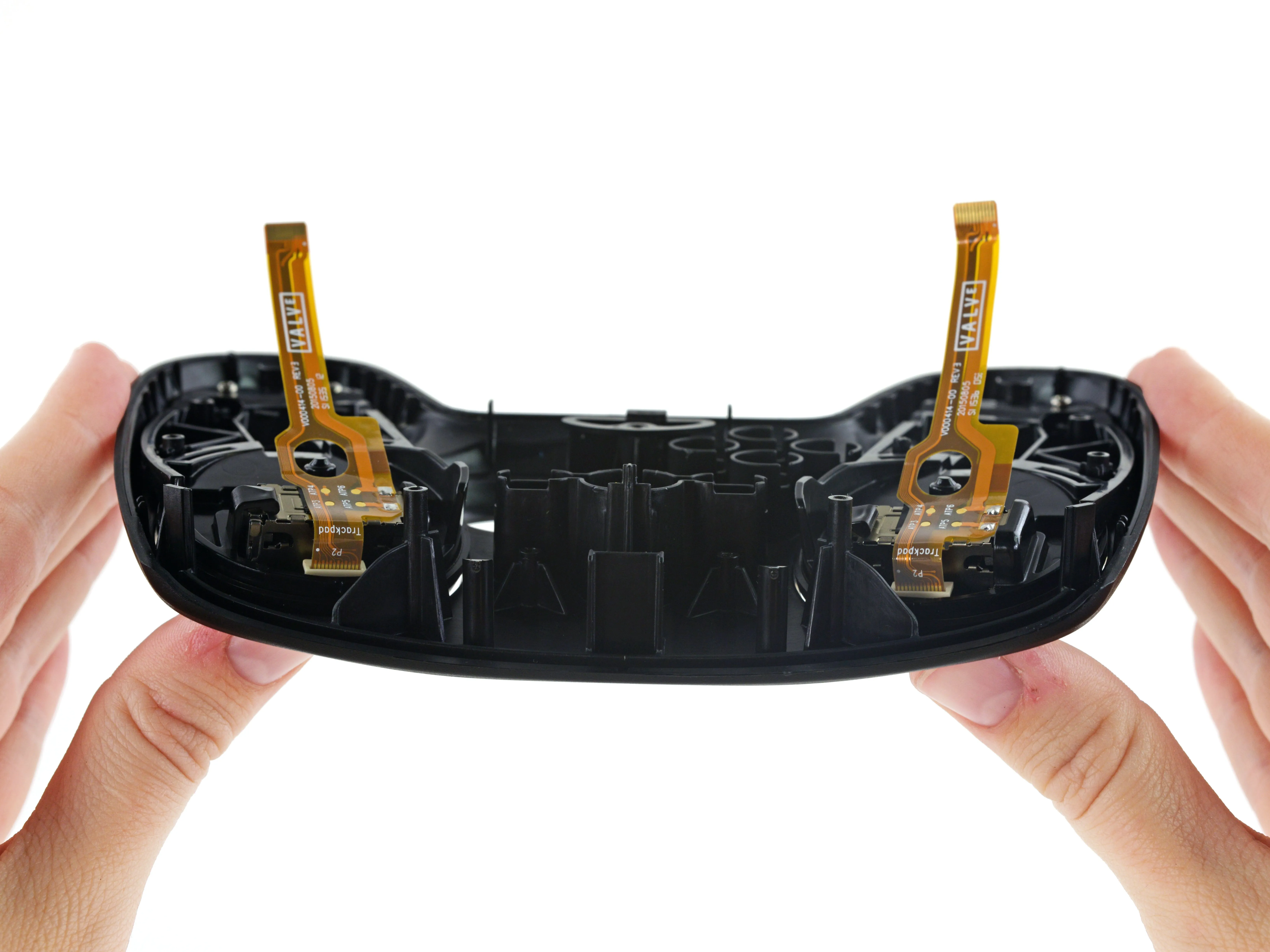

Это ловушка! Вытащив материнскую плату из корпуса, вы обнаружите пару скрытых ленточных кабелей, соединяющих сенсорные панели с нижней частью платы.
Осторожно, ремонтники: извлечение материнской платы без этих кабелей значительно усугубит ваши проблемы с ремонтом.
Мы никогда не были поклонниками таких коварных кабелей, но это едва ли не самое худший что мы видели.
Двигаясь дальше, мы отсоединяем ленточные кабели, освобождая верхний блок для более тщательного осмотра и позволяя нам взглянуть на внутреннюю работу сенсорных панелей.
Комментарии к шагу
Было бы неплохо, если бы вы рассказали нам о двух винтах T6, удерживающих материнскую плату на месте... или их больше? Потому что я не могу продвинуться дальше этого шага
Привет, Мертен, как гласит баннер в верхней части этой страницы, это разборка, предназначенная для развлекательных целей. Она не предназначена для использования в качестве руководства по ремонту.

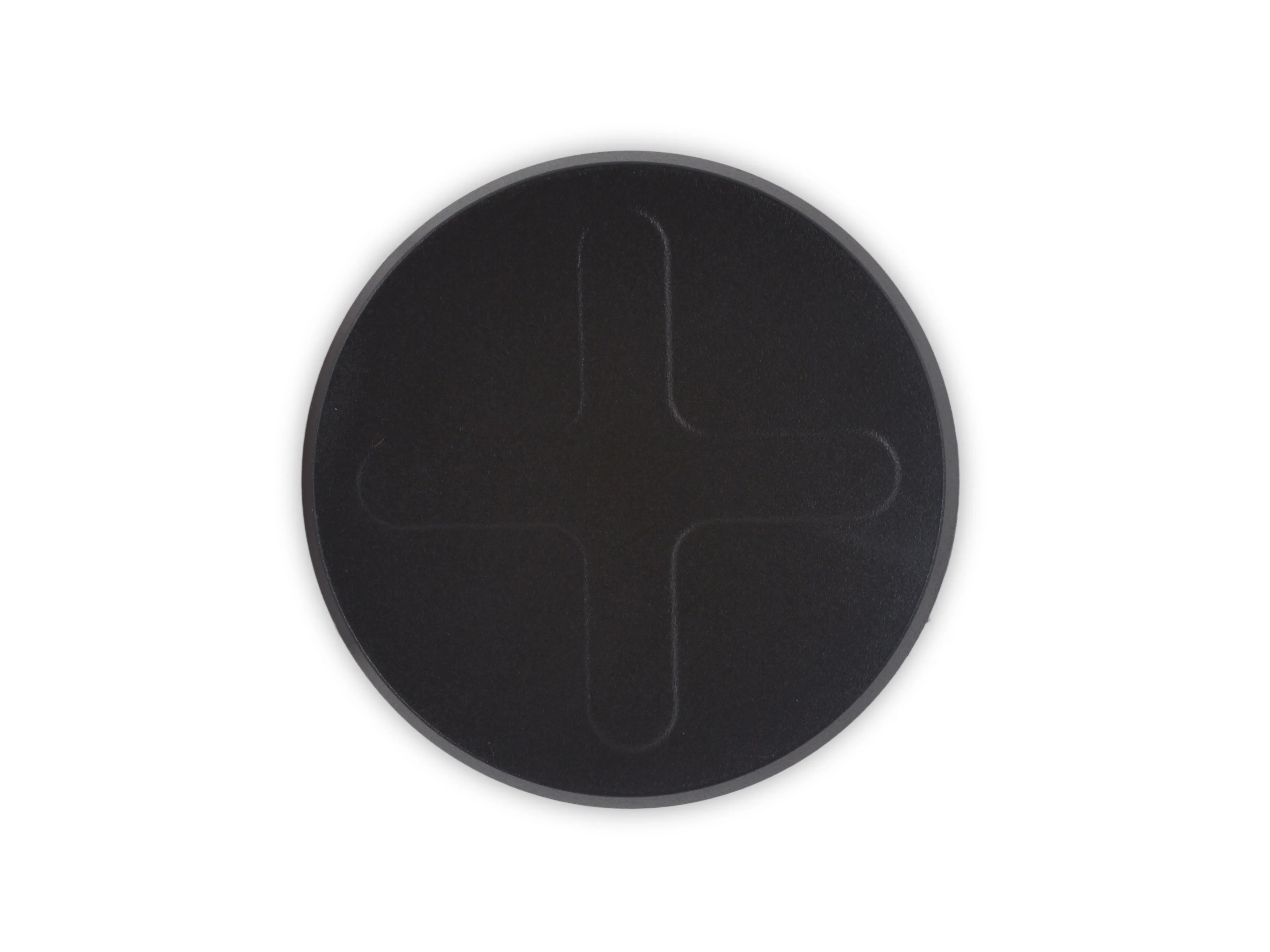

Шаг 6

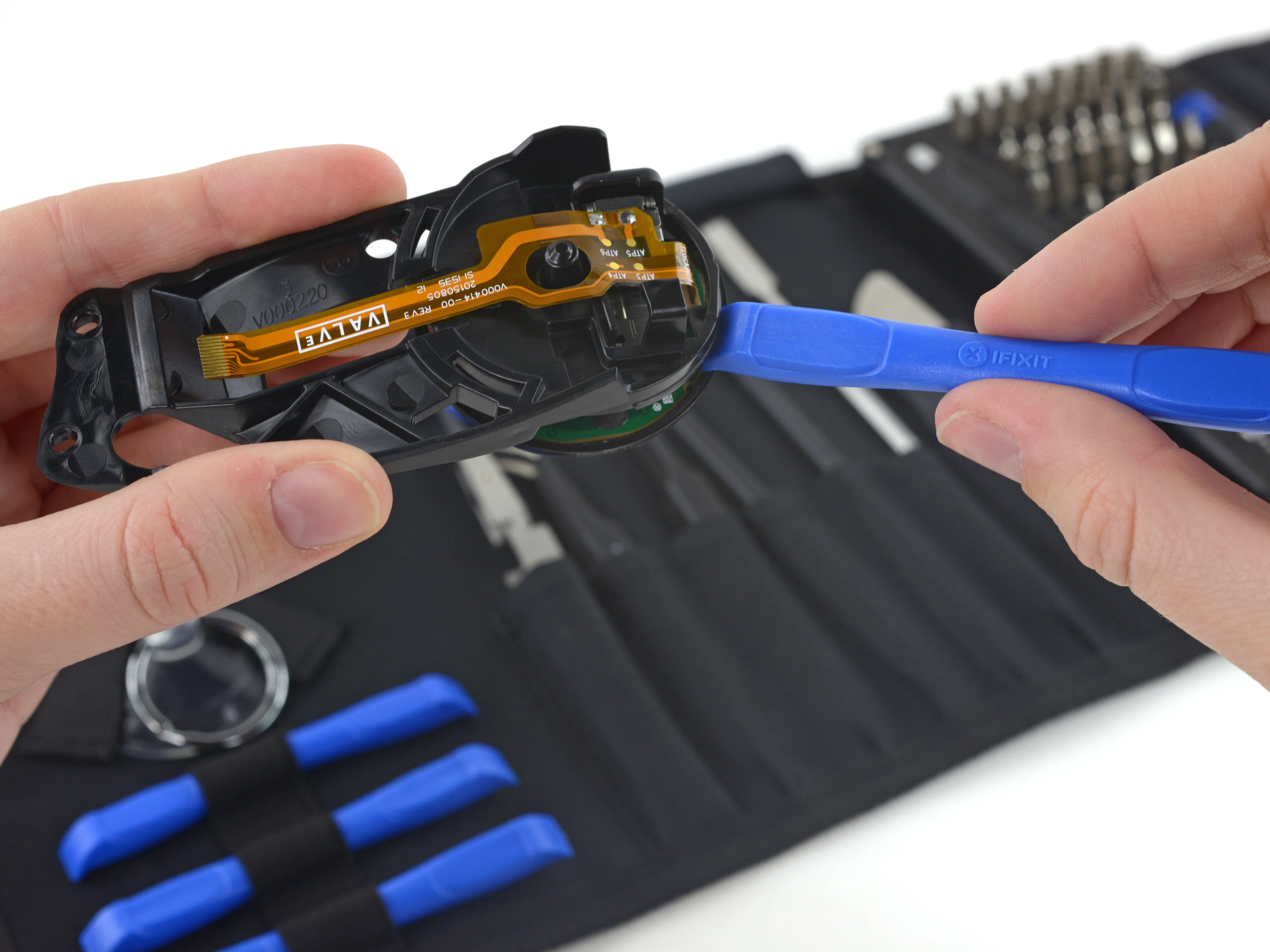

Наконец-то мы достали наши любимые инструменты, чтобы извлечь тачпад из-под кронштейнов. На этот раз мы используем пластиковый инструмент для открывания из нашего нового набора инструментов Pro Tech Toolkit.
Ленточный кабель подключается к разъему на дочерней плате тачпада и припаивается к актуаторам тактильной обратной связи, добавляя модулю тачпада избыточность и долговечность.
Вся сборка представляет собой решение для тачпада от Cirque, скорее всего, GlidePoint TM040040.
Мозгом операции является MCU-компаньон Cirque 1CA027.
Также на дочерней плате мы обнаружили одну из наших наименее любимых вещей: клей. Эти два черных шарика - куски клея, крепящие тачпад к его кронштейну.
К счастью, это единственный клей, с которым мы столкнулись в этом устройстве, и его нейтрализация не стала слишком муторной.

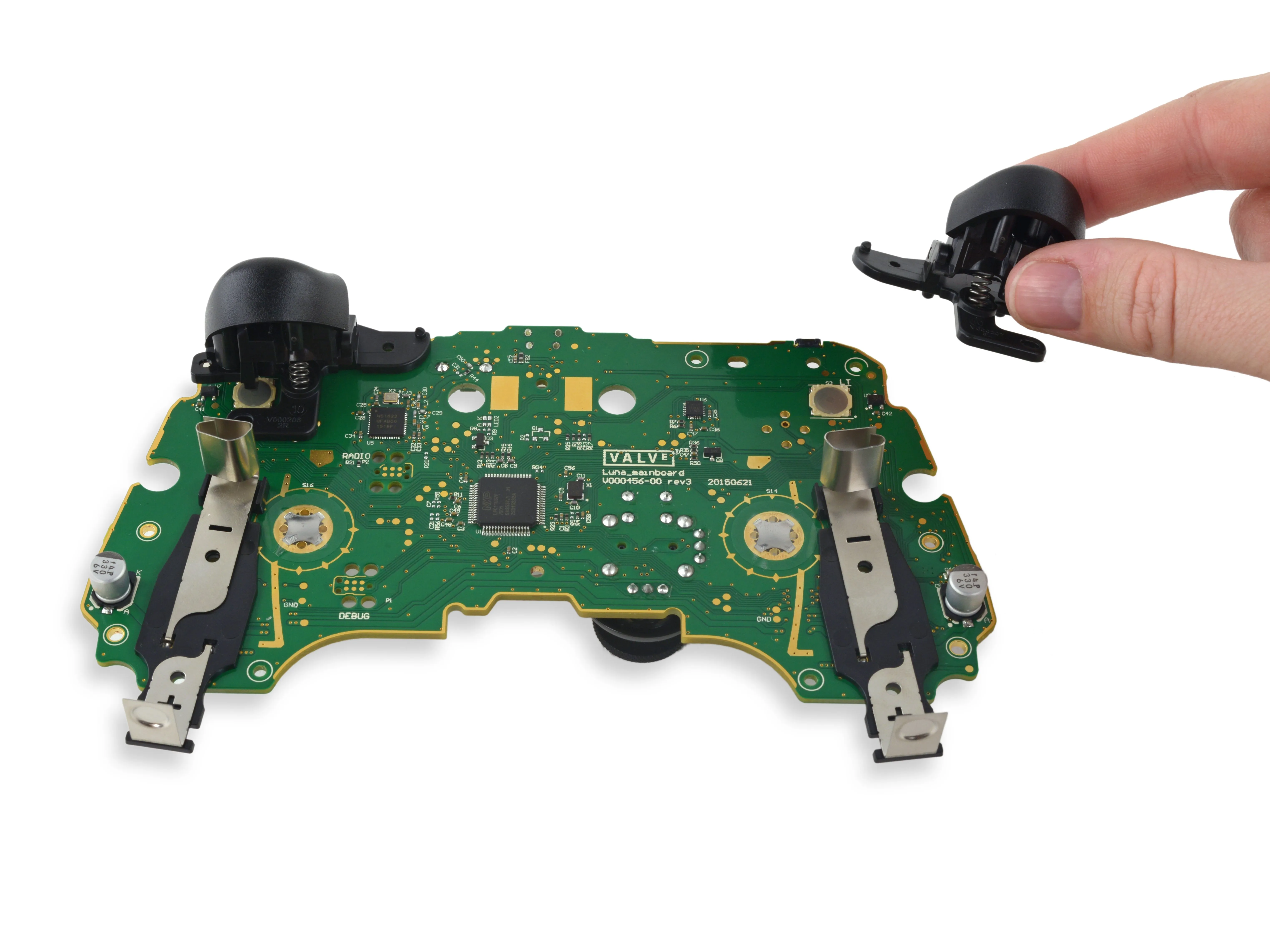

Шаг 7

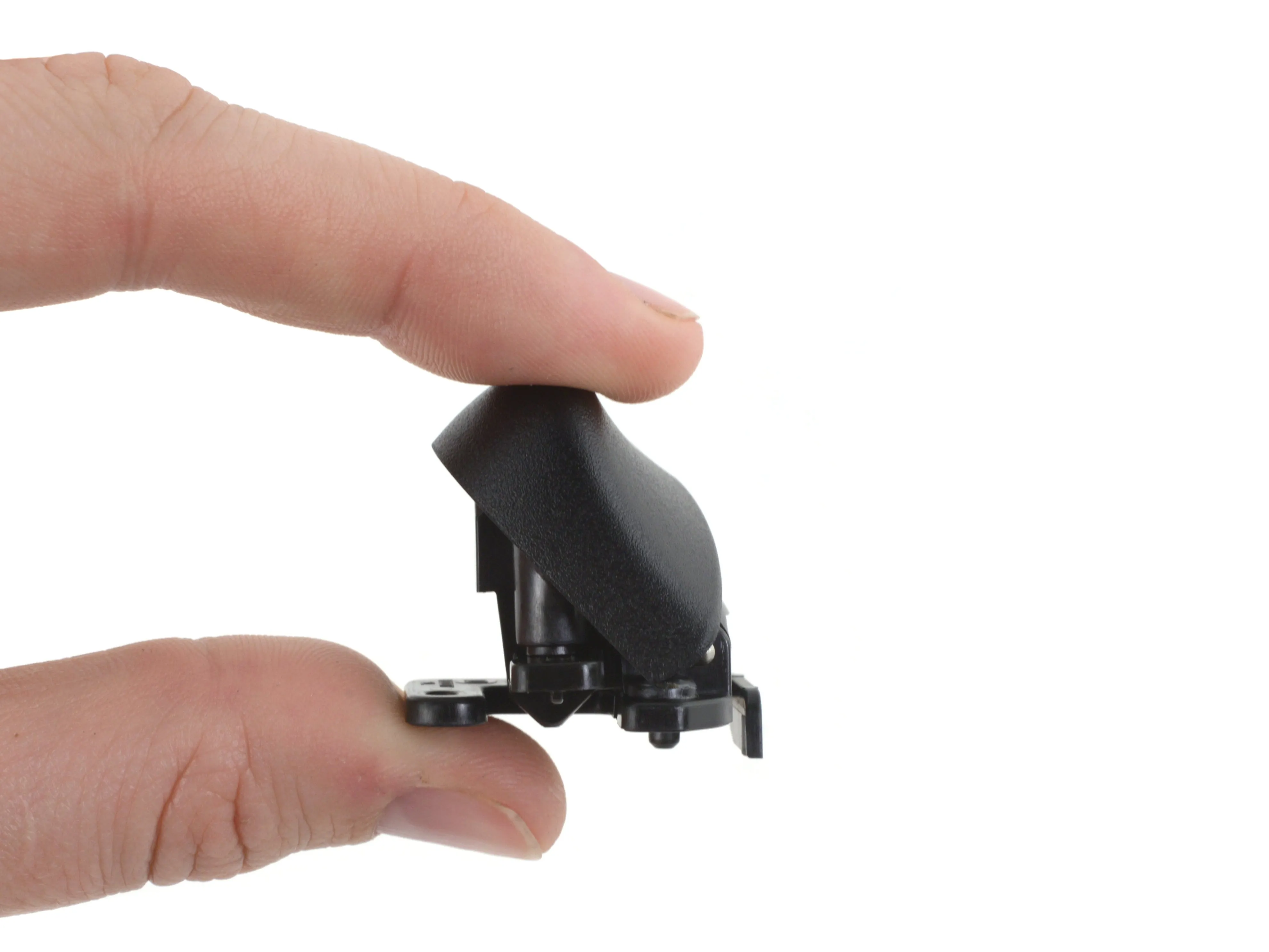

Мы ловко откручиваем еще несколько винтов, и двухступенчатые триггеры оказываются на месте.
К нашему удивлению, они просто вставляются в материнскую плату. Никакого клея или механических ухищрений!
Двухступенчатый триггер можно разделить на два этапа:
Первый - это плавное движение курка при первоначальном нажатии. Датчик магнитного потока измеряет положение и скорость курка на основе изменяющегося во времени потока.
Вторая часть - это щелчок в конце, когда курок физически нажимает на кнопку на материнской плате.
Бум, выстрел в голову.
Комментарии к шагу
Спусковые крючки можно разобрать - под ними спрятан небольшой винт, который отделяет спусковой крючок от механической рамы. Это означает, что все внешние стороны контроллера могут быть отделены от механических или электрических компонентов, что сделает покраску в стиле Counter Strike проще простого!
Я только что потерял пружину для правого курка, кто-нибудь знает, какого она размера. Я был бы очень признателен за помощь. Мой e-mail: Dallasjames2001@yahoo.com
Пружина для курка имеет длину 19 мм и около 14 витков.
Шаг 8

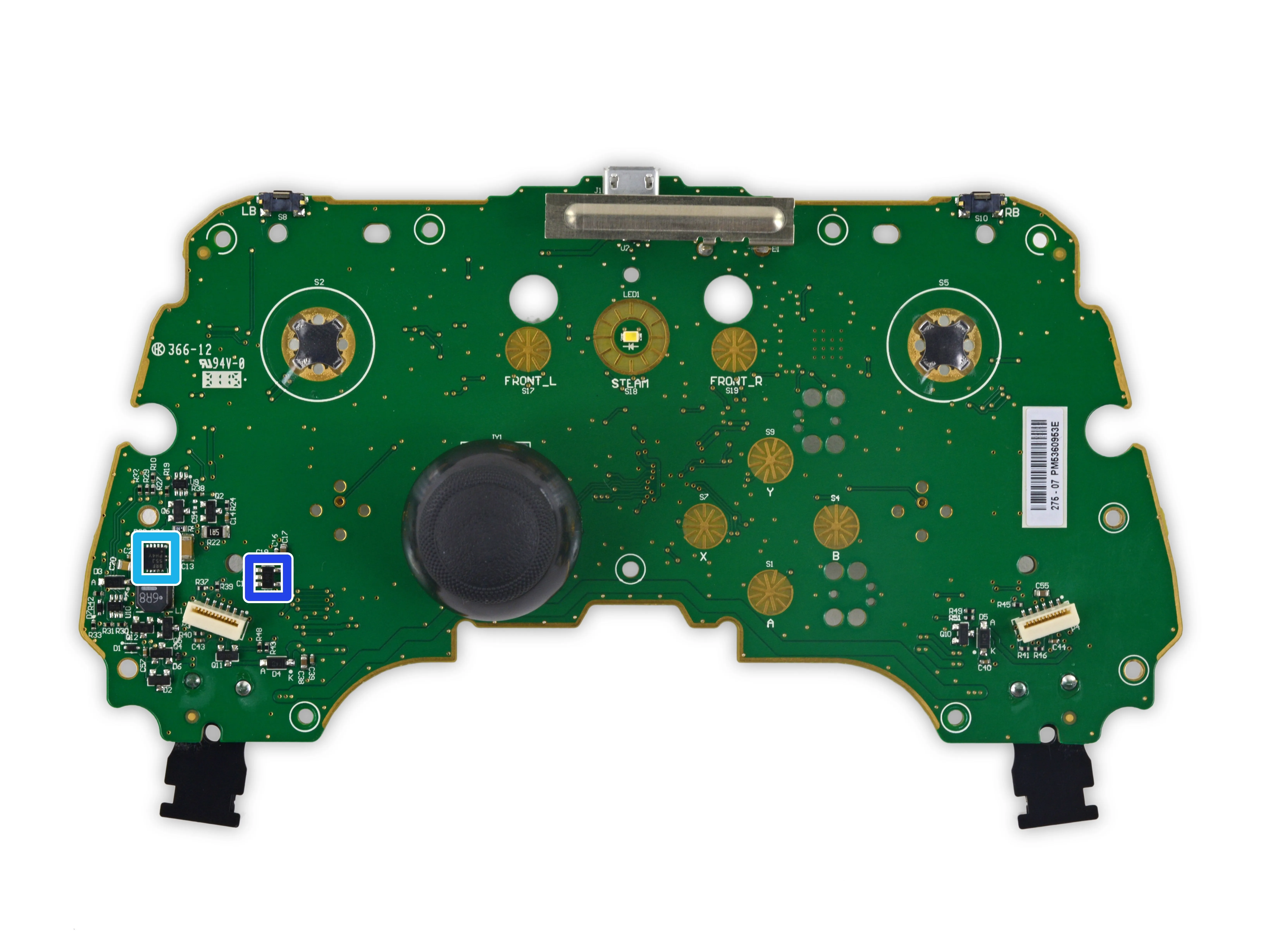

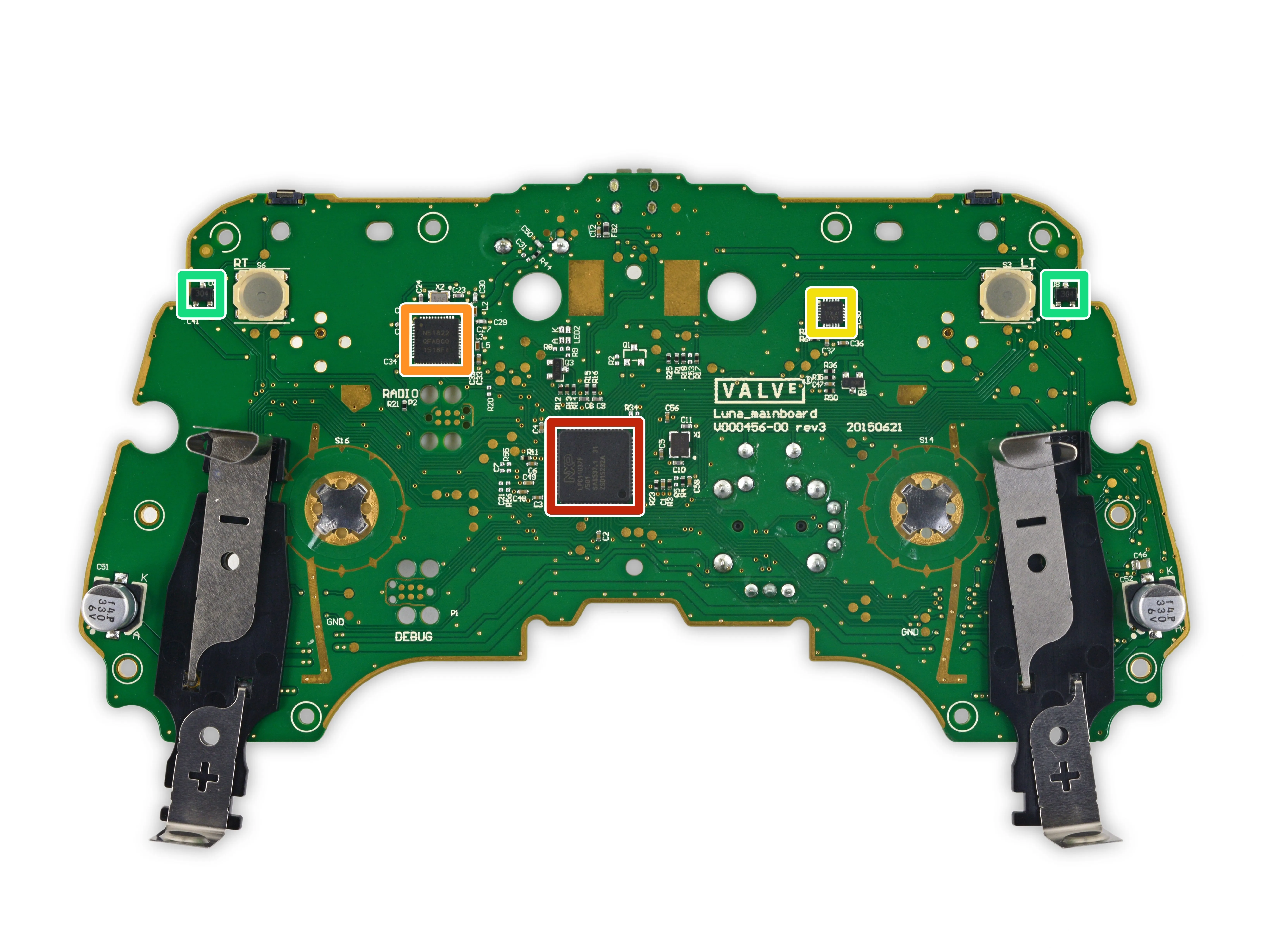

Материнская плата представляет собой стеклопластиковую плоскость, на которой разместилась россыпь элементов схемы. Проводим осмотр и выявляем:
NXP LPC11U37F 32-битный ARM Cortex-M0 микроконтроллер
Nordic Semiconductor nRF51822 Bluetooth Smart и 2,4 ГГц проприетарная SoC
Invensense MPU-6500 Шестиосевое (гироскоп + акселерометр) MEMS-устройство отслеживания движения
Allegro Microelectronics A1304 Датчик эффекта Холла
Texas Instruments TPS61029 Повышающий DC-DC преобразователь 200 мА/АДж
Texas Instruments TLV70230 LDO-регулятор 300 мА / 3,0 В
Шаг 9
Оценка ремонтопригодности контроллера Steam: 8 из 10 (10 - самый простой ремонт)
Единственный клей, с которым мы столкнулись, находится на сенсорных панелях. Все остальные механические соединения выполнены с помощью винтов.
Относительно модульная конструкция контроллера означает, что замена одного компонента будет простой задачей.
Хотя мы всегда говорим, что винты лучше клея, немагнитные винты, используемые в этом контроллере, могут быть перепутаны и внести путаницу в ремонт.
Наиболее вероятный компонент, который может выйти из строя, - стик для большого пальца - припаян непосредственно к материнской плате.
Комментарии к шагу
Винты немагнитные, поэтому они не мешают датчику магнитного потока.
Наиболее вероятным компонентом, который может выйти из строя, является маленький, тонкий и уникальный по форме фланец, который активирует правый и левый бамперы. Они имеют слегка лопастную форму и выходят из странной формы кронштейна, частью которого они являются, на узкой шейке, которая кажется очень хрупкой. Их известная долговечность является свидетельством дизайна всего контроллера, поскольку они, кажется, служат гораздо дольше, чем можно было бы предположить. Однако, когда они ломаются, бампер становится совершенно бесполезным, а поскольку они являются лишь частью, торчащей из большого целого (и Valve больше не производит эти контроллеры или детали), заменить его - это упражнение, включающее больше деталей и областей, чем необходимо, каннибализацию другого контроллера Steam или отчаянный поиск невероятной находки в Интернете. Гораздо более вероятным вариантом является создание замены, и это имеет свои собственные проблемы. Есть видео на youtube, где парень использует рулетку для своего типа металлического материала в качестве источника для создания замены... Рекомендую, если вы имеете дело именно с этим.
Я не согласен, я думаю, что это верхние плечевые кнопки, которые я просто должен исправить. Это просто маленькая пластиковая деталь с тонким мостиком, который используется как пружина, так что это очевидная точка поломки.
Другая тоже была уже треснута. Сейчас я просто приклеил их обратно, вроде работает, но как долго - вопрос.
А то я видел, что на thingiverse есть руководства по 3D-печати, в следующий раз я попробую напечатать их сам, может быть, с более толстым мостом тогда.
Комментарии к статье
Работает ли замена тачпадов и их повторное подключение?
В теории да, а на практике нет, если вы поменяете их местами, то в итоге у вас будет смещенный под углом тачпад. по форме почти как X То же самое касается A B X Y, я пытался сделать оригинальный макет nintendo, но они были расположены под углом, так что это не очень хорошо работает.
Это не работает ни в теории, ни на практике. Я имею в виду, что это может сработать. Но эффект будет не таким, как вы думаете. Вам придется модифицировать само шасси, что потребует терпения и художественного мастерства. Но это можно сделать, просто не так просто, как кажется. Я попробовал это вчера вечером. Не получилось. Вы всегда можете сделать перекрестный провод и играть без верхнего шасси, но это будет неудобно и открыто.
Итак, потенциометр большого пальца припаян, это нормально, но можно ли заменить сам стик? В моем DS4 используются металлические стики сторонних производителей.
Я бы тоже хотел это знать, если у меня будет такой стик, я бы хотел заменить его на стик от Xbox One, если это возможно.
Да, на самом деле, я думаю, что аналоговые стики XBOne можно использовать в качестве замены, я видел, как один человек заменил их стиками из анодированной стали, так что это можно сделать.
Возможно, вам стоит заглянуть на сабреддит steam controler (/r/steamcontroller) и сабреддит steam controller mods (/r/steamcontrollermods).
Да? Все, что паяется, можно отпаять с помощью паяльного фитиля и утюга. Он примерно такого же размера. Так что он должен пролезть через пластиковый корпус. Хотя я могу ошибаться. Его определенно можно заменить, хотя единственная проблема заключается в том, насколько велико отверстие в корпусе. Если оно достаточно большое, то все будет в порядке. Если нет, просто делайте то, что вы делаете, и играйте без корпуса. Я видел, как некоторые люди так делают, но вам придется все переделать, чтобы было удобно. Лично я считаю, что стики в порядке. Возможно, вам не нравится сама подушечка большого пальца. Ее можно легко заменить, просто аккуратно оторвите одну из косточек, а затем аккуратно приклейте ее к верхней части.
Какого размера палочки у ds4, они ведь довольно маленькие? Если да. Это можно сделать. Ну, палочки ds4 подойдут к паровому контроллеру, но... наоборот? Может быть, нет... Палочка Steam маленькая, но настолько ли она маленькая? Не знаю. Но они, как вы сказали, сторонние. Так что вы должны обязательно попробовать и сообщить нам. Я бы попробовал, но у меня нет DS. Вы говорите о Nintendo ds, верно? Лол
Да, она просто отсоединяется, как только передняя крышка перестает ее удерживать.
Я ответил на вопрос о замене стика здесь.
Я удивлен, что вы, ребята, не разместили покомпонентную диаграмму контроллера, которую можно найти на внутренней стороне розничной коробки! Судя по всему, она довольно точная.
В моей розничной коробке его не было, но, опять же, мой контроллер из первой партии. Я заметил несколько различий между моим и их контроллерами. Я думаю, что они либо получили тип earlu proto, либо из более поздней партии.
Эти 2 площадки на задней стороне печатной платы выглядят как 'соединения' для еще не анонсированного батарейного блока или 'комплекта для игры и зарядки'.
Есть какие-нибудь подтверждения? Я пока не хочу открывать свой...
Какова их полярность? Я подозреваю, что правый будет +5V, а левый - GND - Это имеет смысл из-за того, как устроен USB-разъем.
Измерил колодки. Обе колодки имеют сопротивление 0 Ом по отношению к GND.
Полагаю, это просто заземлить его, как сказал другой парень, это оба на ноль.
Я думаю, что было бы интересно иметь пластиковое покрытие, похожее на дизайн xbox one, но с датчиками сенсорной панели и двигателем обратной связи.
Это то, чем является steam Controller. На самом деле корпус превосходит контроллер x bone. Его ручки сгибаются таким образом, что это делает его более удобным. Но расположение по сути то же самое. Имейте в виду, что этот контроллер не совсем для игр fps. Для fps лучше использовать клавиатуру и мышь, но steam Controller подходит для всего остального. Я использую его для шутеров от третьего лица и пошаговых игр.
Я подумываю о том, чтобы снести свой контроллер, который только что получил - думаю, что такой контроллер будет смотреться просто шикарно с индивидуальной покраской. Тем более что (если я правильно понял) мне не придется иметь дело с жесткими частями этого контроллера, если я захочу покрасить только корпус - даже не тачпады, только внешний корпус.
Вам все равно следует разобрать его. Снимите шасси (пластиковое покрытие) и отделите внутренности, включая кнопки и нажимные кнопки. Все можно легко припаять или защелкнуть обратно. Не рискуйте получить боль на печатной плате, вы об этом пожалеете. Это должно быть довольно просто, если вы используете правильную краску. Есть краска специально для пластика. Приобретите ее, ее можно найти в любом магазине для рукоделия. Я скоро сделаю то же самое, я случайно поцарапал оригинальную краску во время процедуры удаления.
ВНИМАНИЕ моддерам: это руководство идеально, но имеет один-единственный недостаток. Похоже, что большинство контроллеров Stram имеют скрытые винты на задней панели. В этом руководстве не упоминается, что они скрыты. Но они находятся именно там, где указано в руководстве. Когда вы открываете панель, кажется, что их там нет. Но вы можете почувствовать их под наклейкой. Прорежьте отверстие боксерским резаком, это просто очень плотная бумага, и вы найдете три винта. Вы даже можете нащупать их рукой, если сильно надавите на палец, он оставит отпечаток в месте разреза. Все винты имеют размер t6. Их можно открутить с помощью отвертки с крутящим моментом 6.
Мой левый тачпад издает РЕАЛЬНО громкий звук при нажатии, как будто что-то не работает правильно. Какая деталь может быть причиной этого и насколько сложно это исправить? Небольшое ударное обслуживание временно устраняет эту проблему, но я хотел бы получить постоянное решение (и, к сожалению, живу за пределами США, то есть о том, чтобы починить его официально, не может быть и речи).
Может быть, вес внутри тактильного мотора неправильно закреплен? Это происходит постоянно или только при наличии тактильной отдачи?
Кнопки на бампере слабые... Я сломал их в течение двух месяцев ежедневной игры в Rocket League (воздушный бросок на LB). Это уже третий раз, когда мне удалось это сделать. Так что здесь определенно есть проблема производства/инжиниринга. Механизм сломался так, что кнопка LB постоянно нажата и не может быть поднята. Нажатие на нее больше не приводит к срабатыванию кнопки LB. Кроме того, теперь я слышу дребезжание деталей внутри контроллера. Повторюсь, это уже третий контроллер Steam, с которым я столкнулся с такой же проблемой. К счастью, я сломал его так быстро, что смог получить гарантийную замену. В результате, у меня нет никакой информации о ремонте механизмов кнопок LB внутри
Я сломал 2 LB, играя в Warframe (оба, конечно, не на гарантии) Под передней крышкой есть пластиковая пластина, на ней есть левый и правый язычок, который сгибается при нажатии на LB и RB. LB толкает язычок, а язычок толкает переключатель на краю печатной платы. Тонкая гибкая часть вкладки ломается, а затем дребезжит внутри.
Просто для заднего плана, это то, что я только что исправил на моем. Это просто маленькая пластиковая деталь с тонким мостиком, используемым в качестве пружины, так что это очевидная точка разрыва.
Другая часть тоже была уже треснута. Я просто приклеил их обратно, кажется, работает, но как долго - это вопрос.
А то я видел, что на thingiverse есть руководства по 3D-печати, в следующий раз я попробую напечатать их сам, может быть, с более толстым мостом тогда...
У меня сломалась кнопка r 1, и я не очень хочу ее открывать, но если придется, то открою. Если я слегка потрясу ее, она дребезжит, и больше не щелкает, она более или менее просто отсоединена каким-то образом. Я боюсь, что кнопка полностью сломана или оторвана от материнской платы, потому что я бы не хотел ее паять. Это мой любимый контроллер, и у меня нет много денег, чтобы потратить на его починку. Я очень ценю любую помощь, чем вы.
Я сломал 2 LB, играя в Warframe (оба, конечно, не на гарантии) Под передней крышкой есть пластиковая пластина, на ней есть левый и правый язычок, который сгибается при нажатии на LB и RB. LB толкает язычок, а язычок толкает переключатель на краю печатной платы. Тонкая гибкая часть вкладки ломается, а затем дребезжит внутри.
Просто для заднего плана, это то, что я только что исправил на моем. Это просто маленькая пластиковая деталь с тонким мостиком, используемым в качестве пружины, так что это очевидная точка разрыва.
Другая часть тоже была уже треснута. Я просто приклеил их обратно, кажется, работает, но как долго - это вопрос.
Я видел, что на thingiverse есть руководства по 3D-печати, в следующий раз я попробую напечатать их сам, возможно, с более толстым мостом.
Я знаю, что это очевидно, но было бы неплохо, если бы в этом руководстве было указано, сколько винтов нужно вынуть.
Просто для задней мысли, потому что я тоже забыл проверить это и пришлось выяснять задним числом.
Первые семь - это 6 маленьких и один длинный посередине под наклейкой.
Следующие четыре длинных - это то, что держит плату в верхней части, два сверху возле плечевых кнопок на внутренней стороне, а два других - слева и справа внизу, они также являются частью футляров для батарей.
Остальные - маленькие, но я не снимал те, что держат тачпады, поэтому не могу сказать точно.
