Разборка контроллера Steam

Введение

Предыстория: У моего левого аналогового стика начались проблемы с дрейфом и фантомным вводом слева направо, так что этот контроллер уже был на смертном одре.

При разборке я высверлил два винта, потому что не хотел ждать более длинного драйвера T6, так что теперь этот контроллер окончательно испорчен как физически, так и (как уже было) электронно.

Что вам понадобится

Инструменты

•

•

•

  Посмотреть

•

•

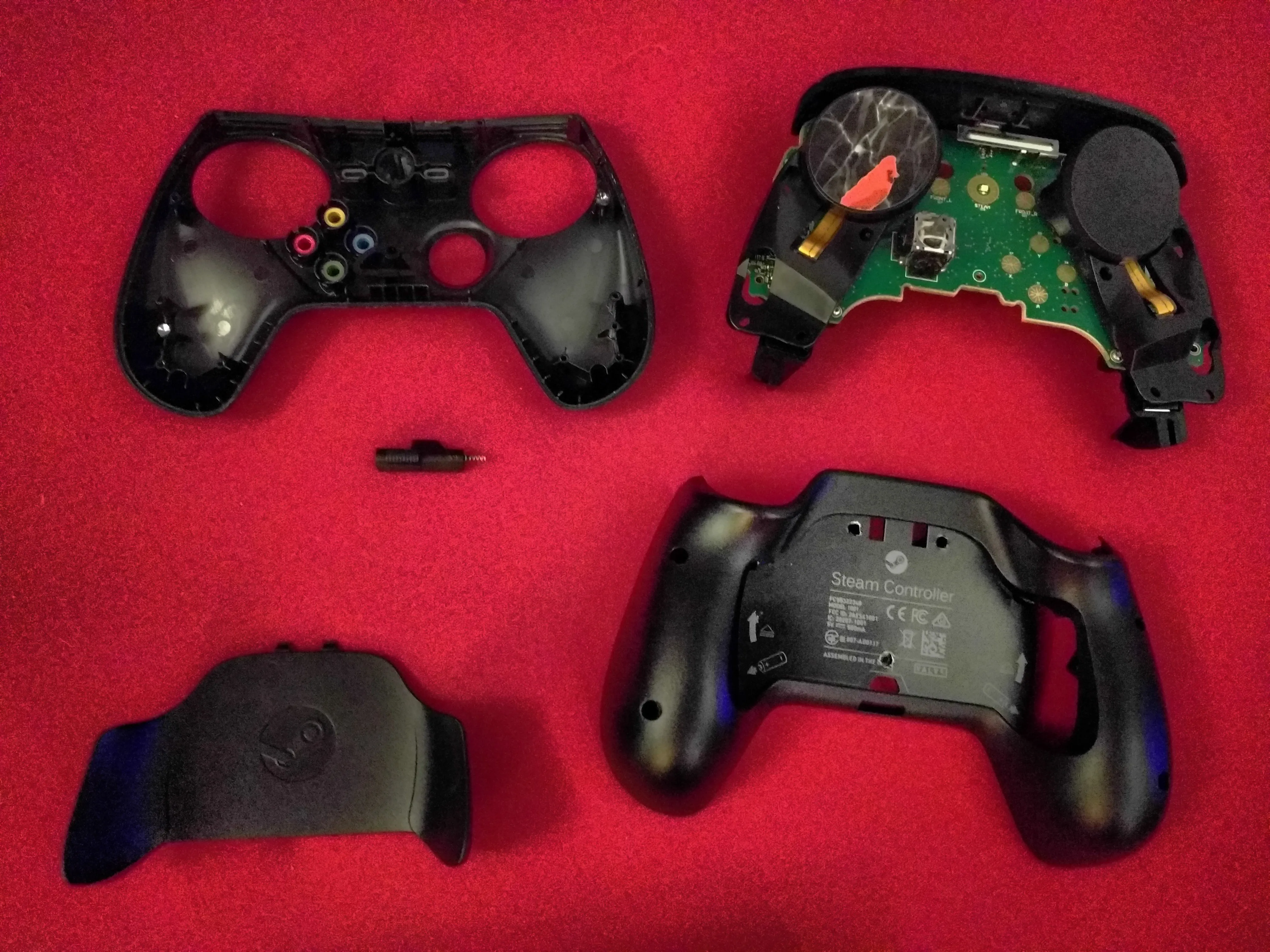

Шаг 1 Начало

• У меня не было достаточно длинной отвертки, поэтому я закончил тем, что высверливать два из четырех боковых винтов.

• Теперь снимите заднюю панель и извлеките батареи.

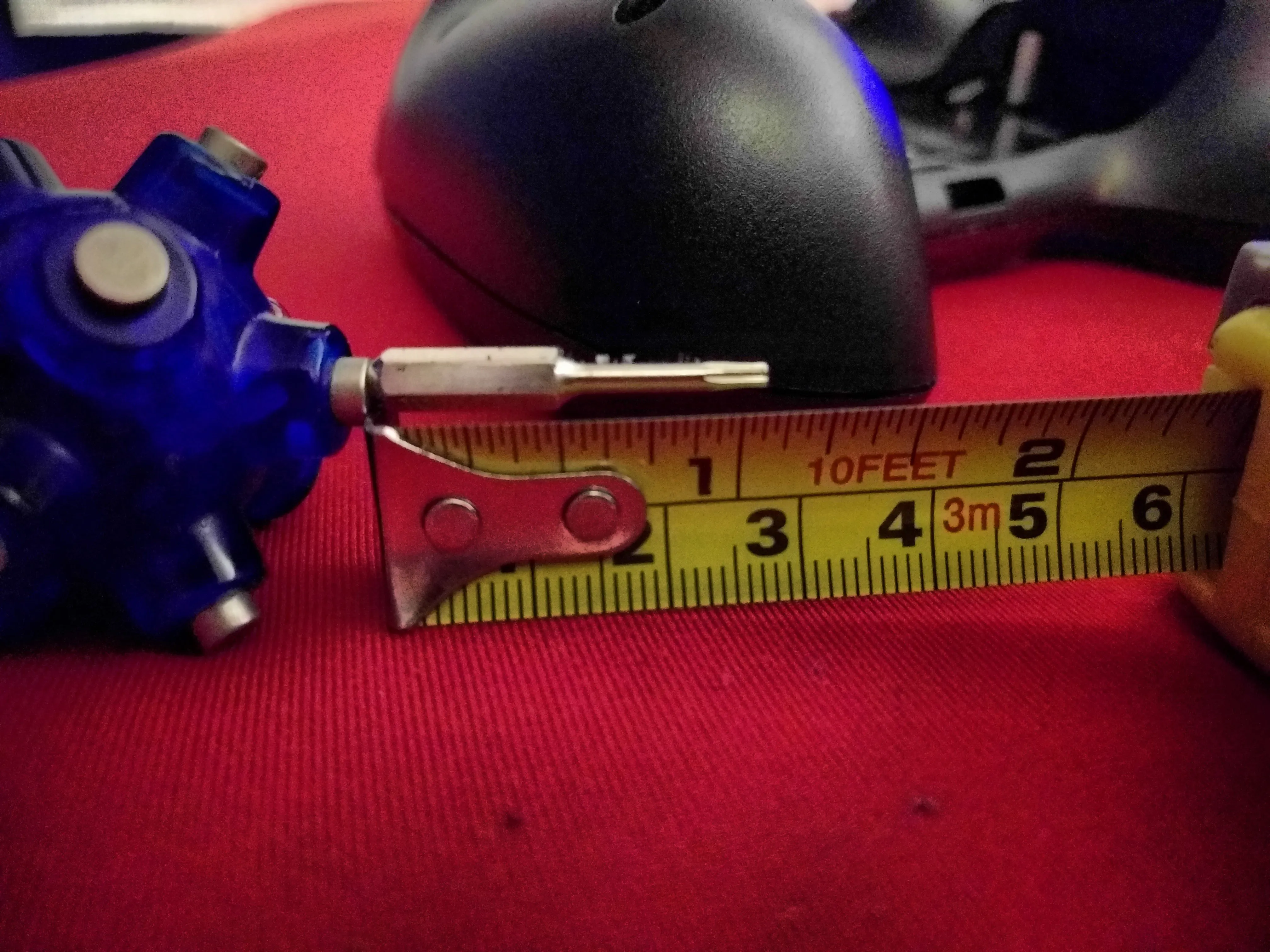

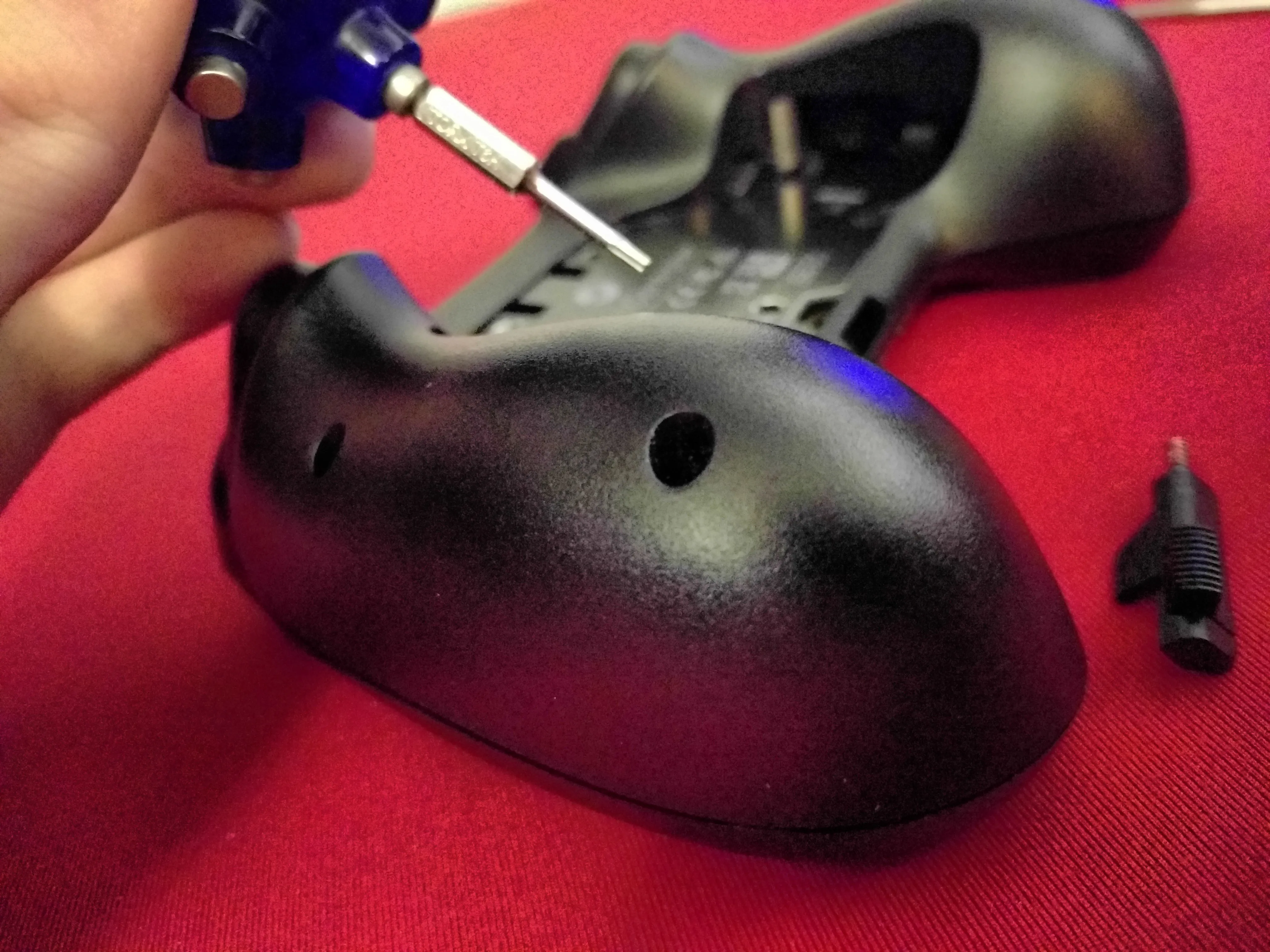

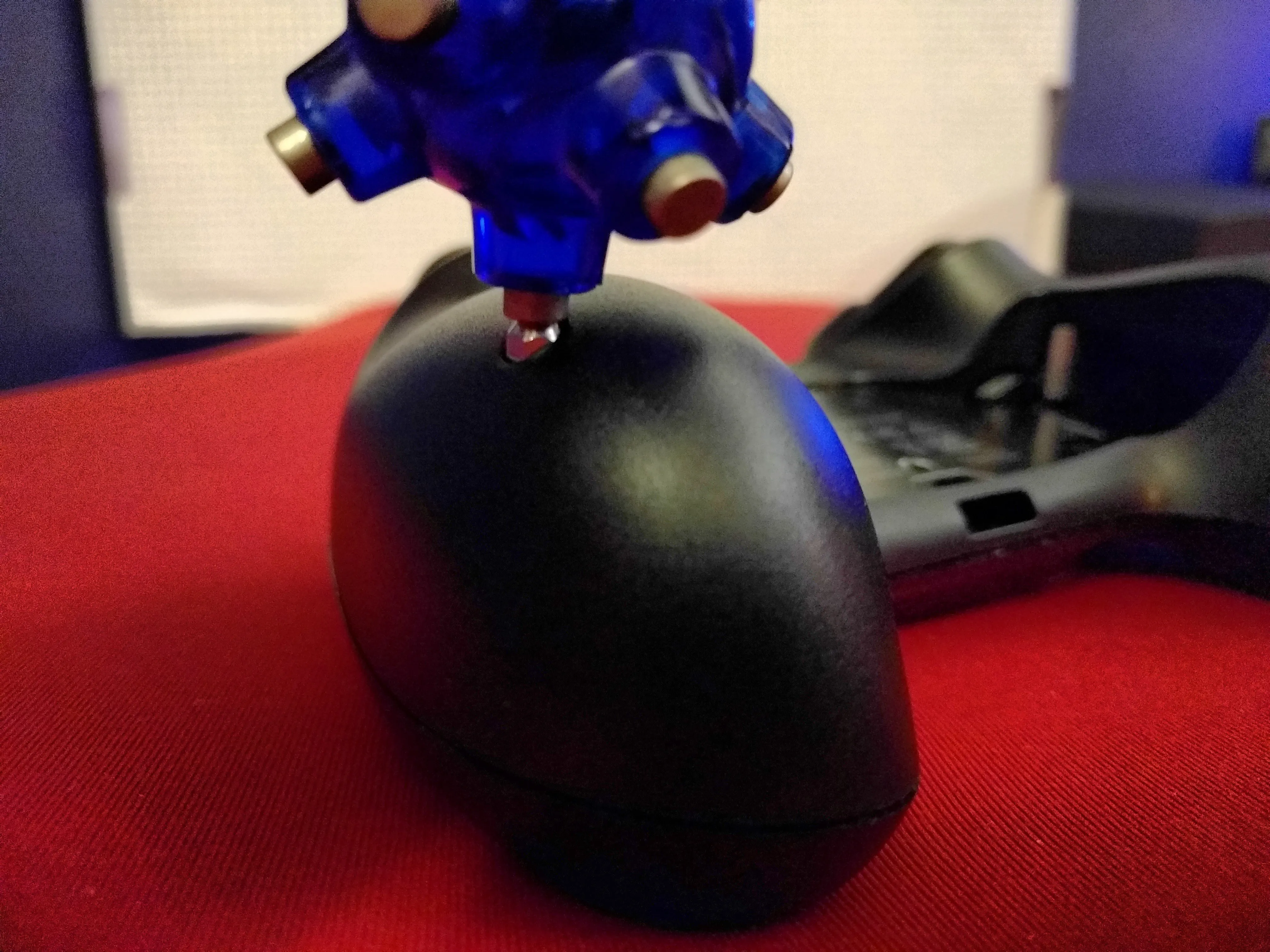

Шаг 2 Открутите 4 боковых внешних винта

• Начните с извлечения 4 очевидных винтов, по два с каждой стороны.

• Чтобы выкрутить их аккуратно, вам понадобится драйвер с длинной шейкой T6. (Не менее 1 дюйма / 25 мм.)

• В наборе инструментов pro tech нет достаточно длинного, поэтому я использовал слегка взломанный шестигранный ключ для двух из них (сорвав головки) и в итоге высверлил два других, потому что шестигранный ключ не подошел.

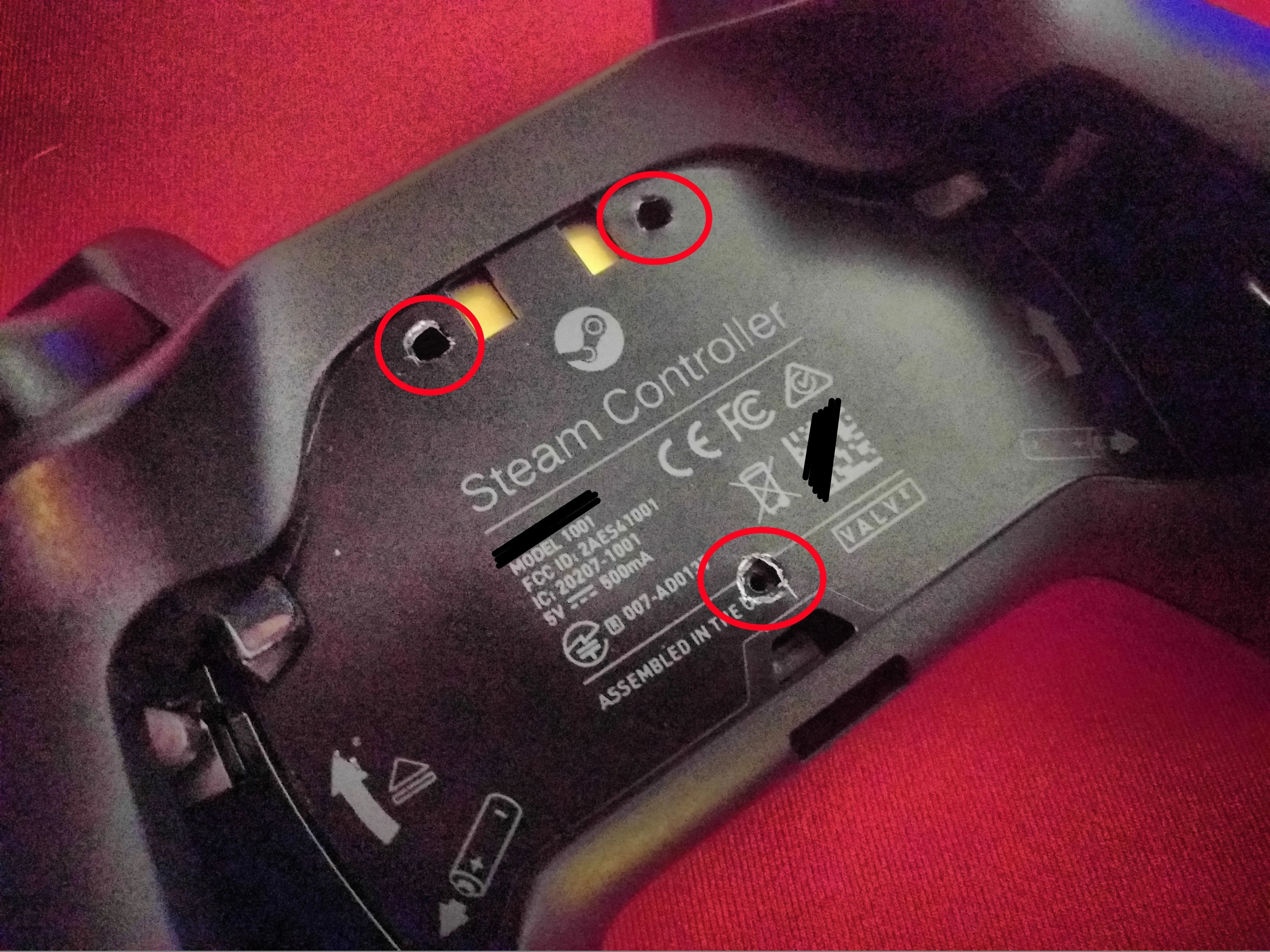

Шаг 3 Открутите 3 центральных внутренних винта

• Они спрятаны под наклейкой, просто используйте острое лезвие или просто проткните наклейку чем-то острым.

• Два отверстия находятся сверху, прямо за отверстиями, показывающими металл, и одно - снизу по центру.

• Два сверху гораздо глубже, но мой обычный T6 подходит просто отлично.

Комментарии к шагу

Почему они прячут внутренние винты, которые не видны, а на ручках остаются видимые отверстия для винтов? Это буквально худший вариант из двух миров - либо сделайте ps5 и спрячьте их красиво, либо сделайте ps4 и пусть они будут очевидными и уродливыми, но не делайте ОБОИХ!

Нижняя - длинная, не забудьте, что позже вам встретятся и более длинные.

Также вы можете оторвать всю наклейку, но они использовали красивый клей. Он даже хорошо держался после того, как я закончил сборку.

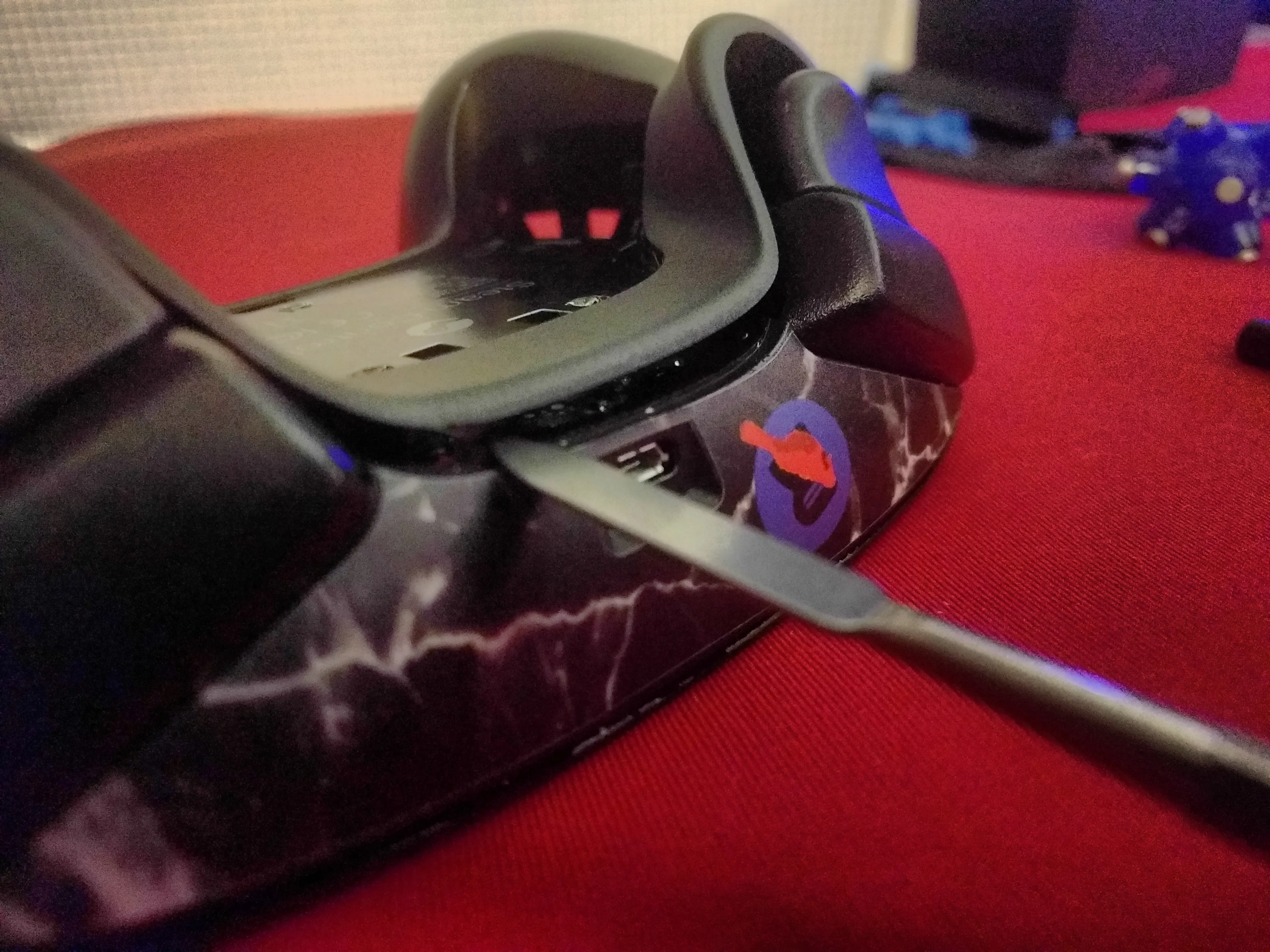

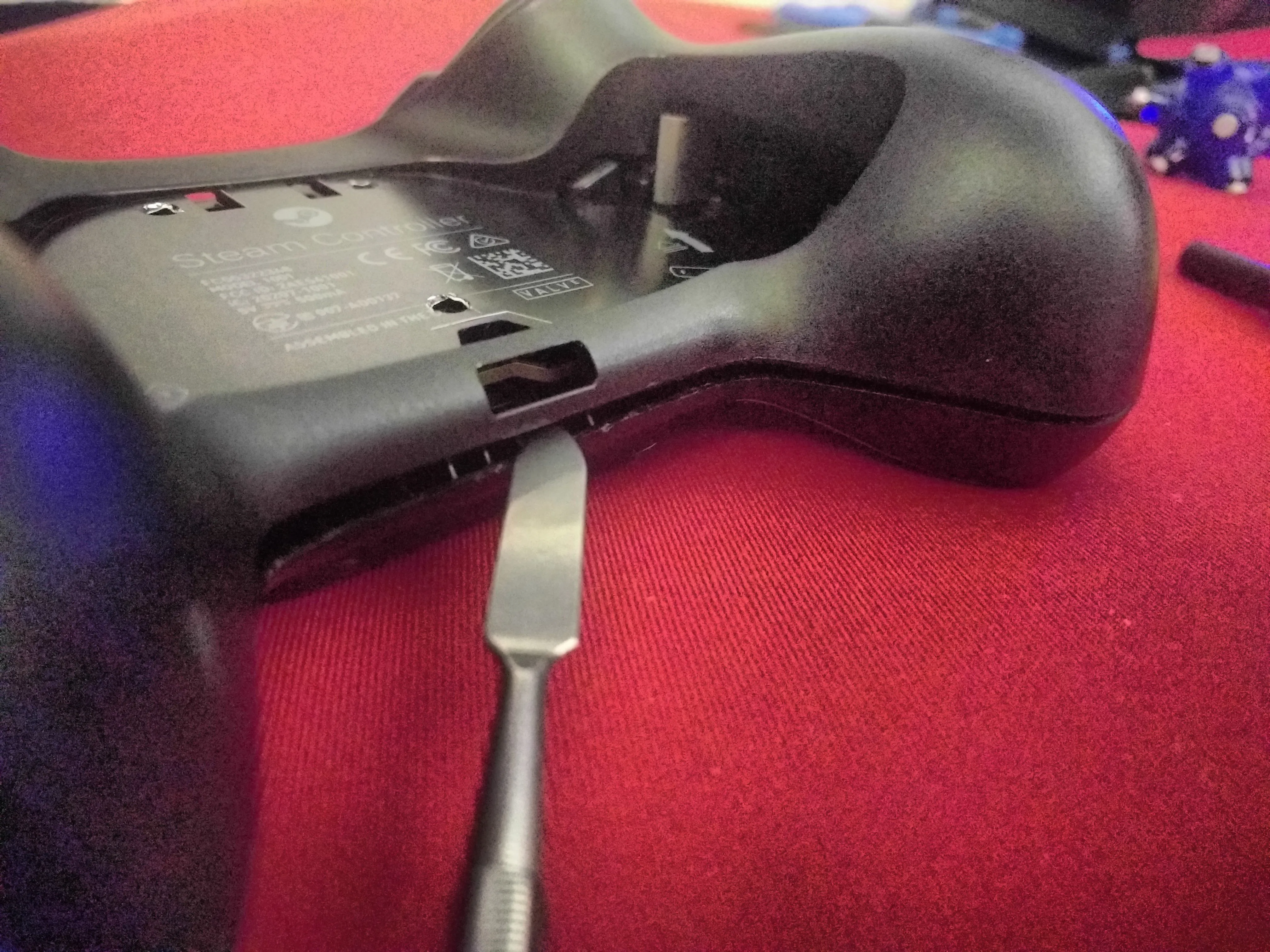

Шаг 4 Осторожно подденьте заднюю панель

• Начать с нижней части по центру кажется наиболее простым и оставляет наименьшее количество визуальных царапин.

• Пройдите по всему периметру, проходя под/за USB-портом. (см. второе фото)

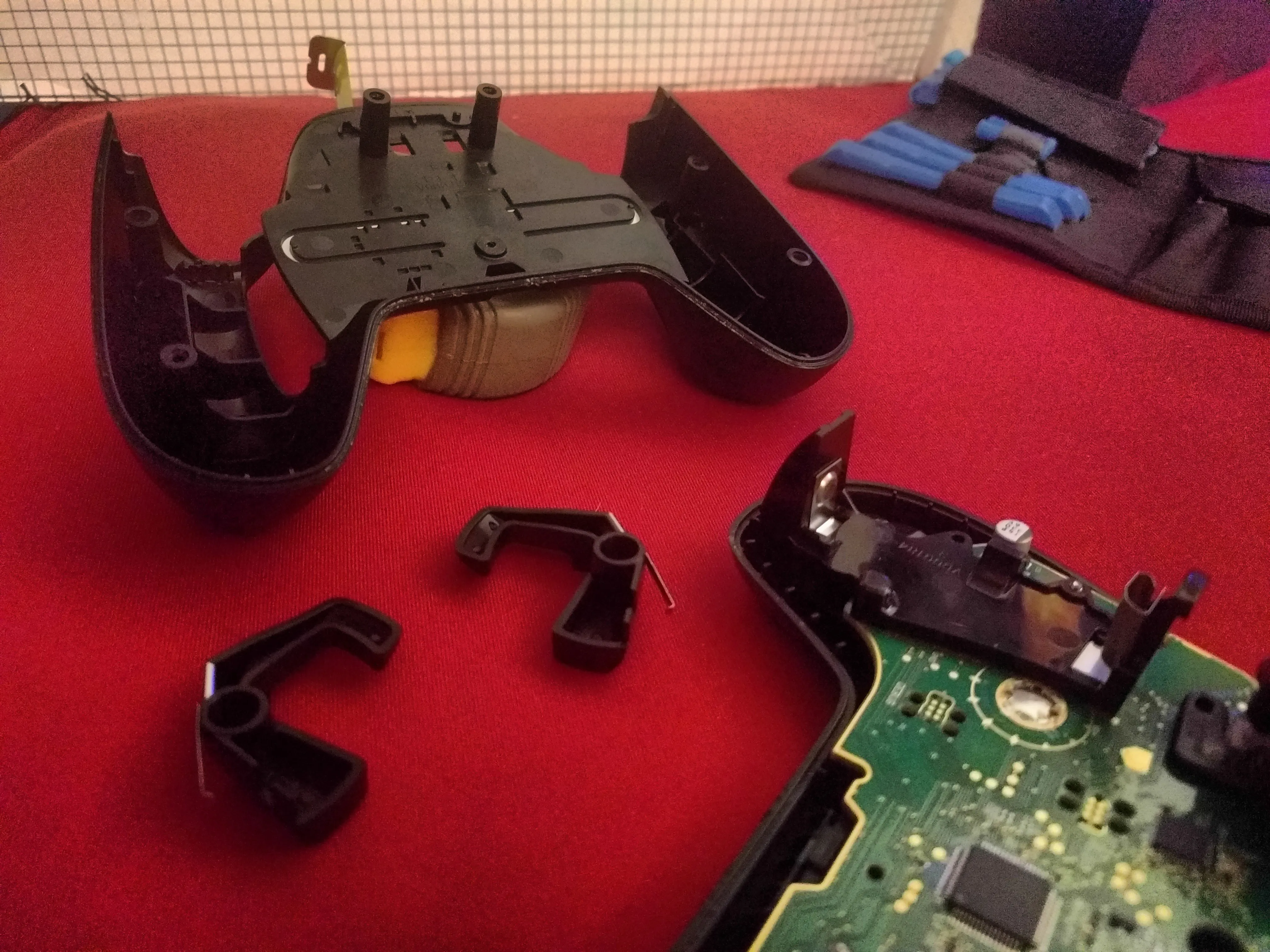

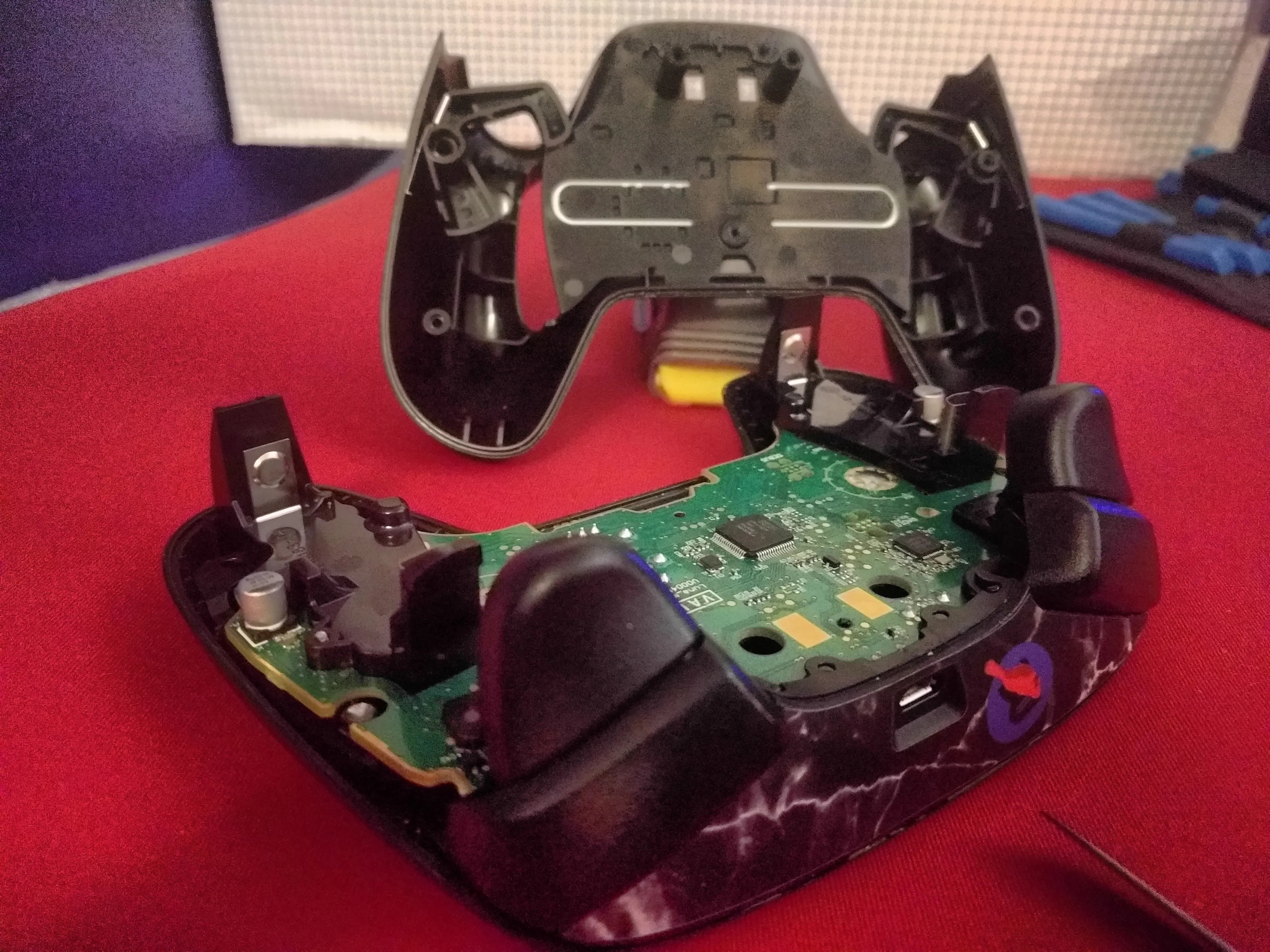

Шаг 5 Следите за тем, чтобы не отсоединились пластиковые детали

• При снятии задней панели с обеих сторон могут отсоединиться две петли аккумулятора.

• Я рекомендую оставить их на задней панели для последующей сборки.

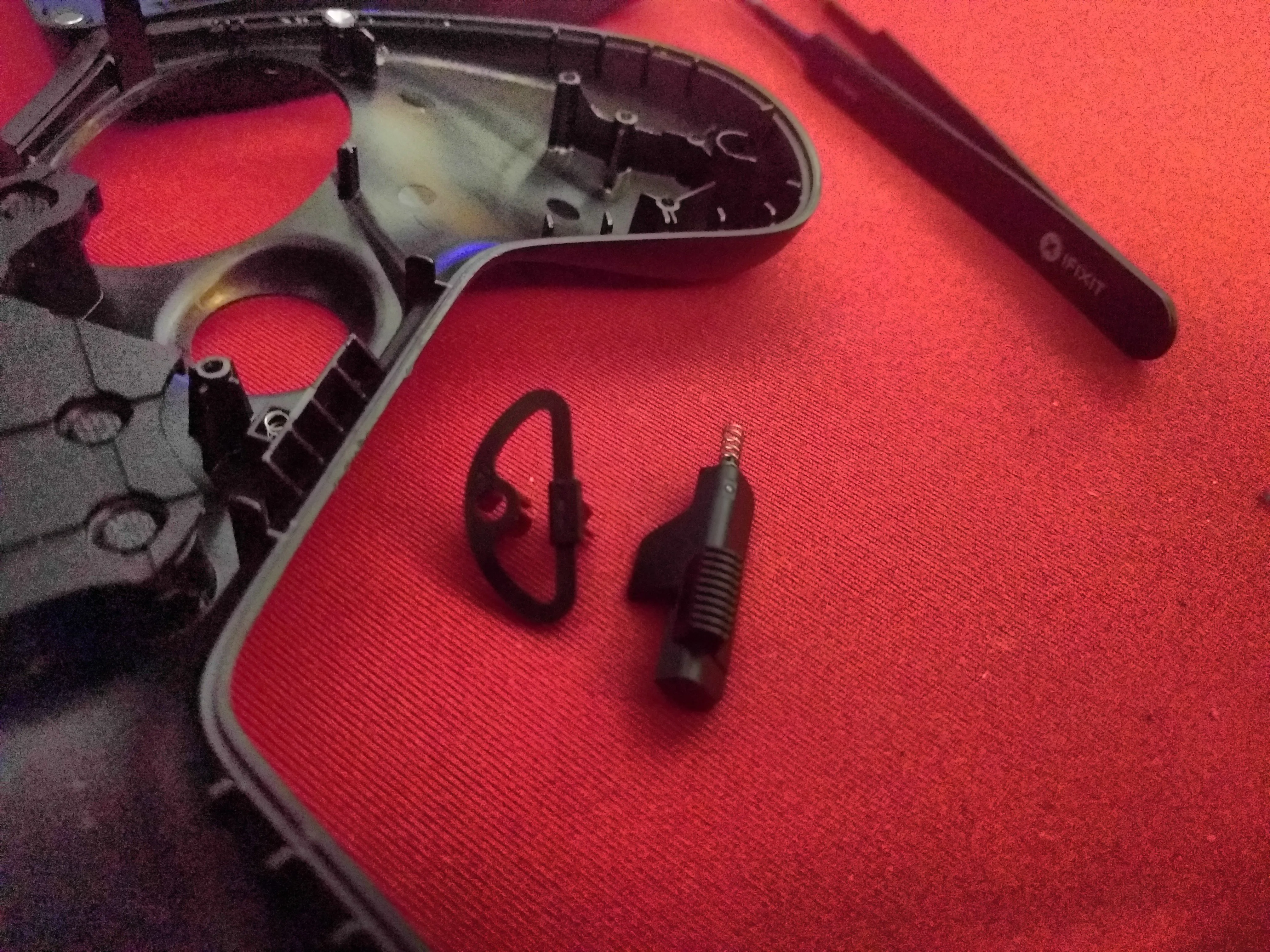

• Далее находится переключатель блокировки задней панели, состоящий из двух пластиковых деталей и двух пружин.

• Эти детали показаны на 3-й фотографии.

Комментарии к шагу

Обратите внимание на маленькую пружинку в квадратном отверстии D-образной пластиковой детали (часть выключателя задней панели). Эту пружинку легко не заметить.

Так случилось и со мной, я не знал, куда ее деть XD

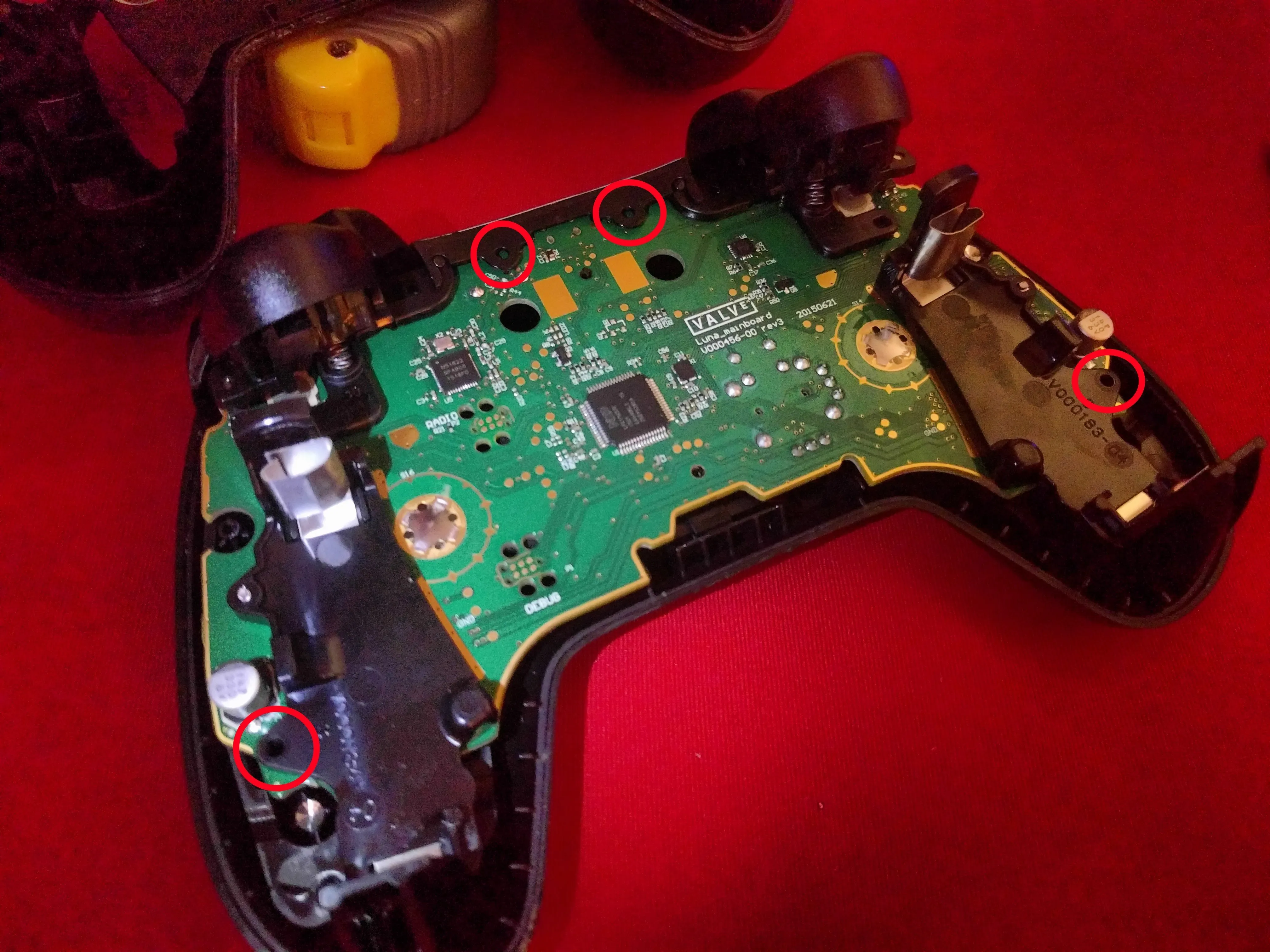

Шаг 6 Четыре винта материнской платы

• Два винта в верхней части по центру.

• Два винта на дальних сторонах поверх пластиковой подложки держателя батареи.

• Не снимайте материнскую плату - под ней находятся ленточные кабели.

Комментарии к шагу

Два верхних красных круга находятся не в том месте, они должны быть под триггерами.

Верхний комментарий верен, они находятся примерно в см от внешних сторон кругов. Те, что обведены сверху - глухие, на плате нет отверстий. Может быть, в прототипе они еще были?

Также все эти четыре винта длинные. Пятый длинный винт, который вы должны были открутить, находится под наклейкой внизу посередине.

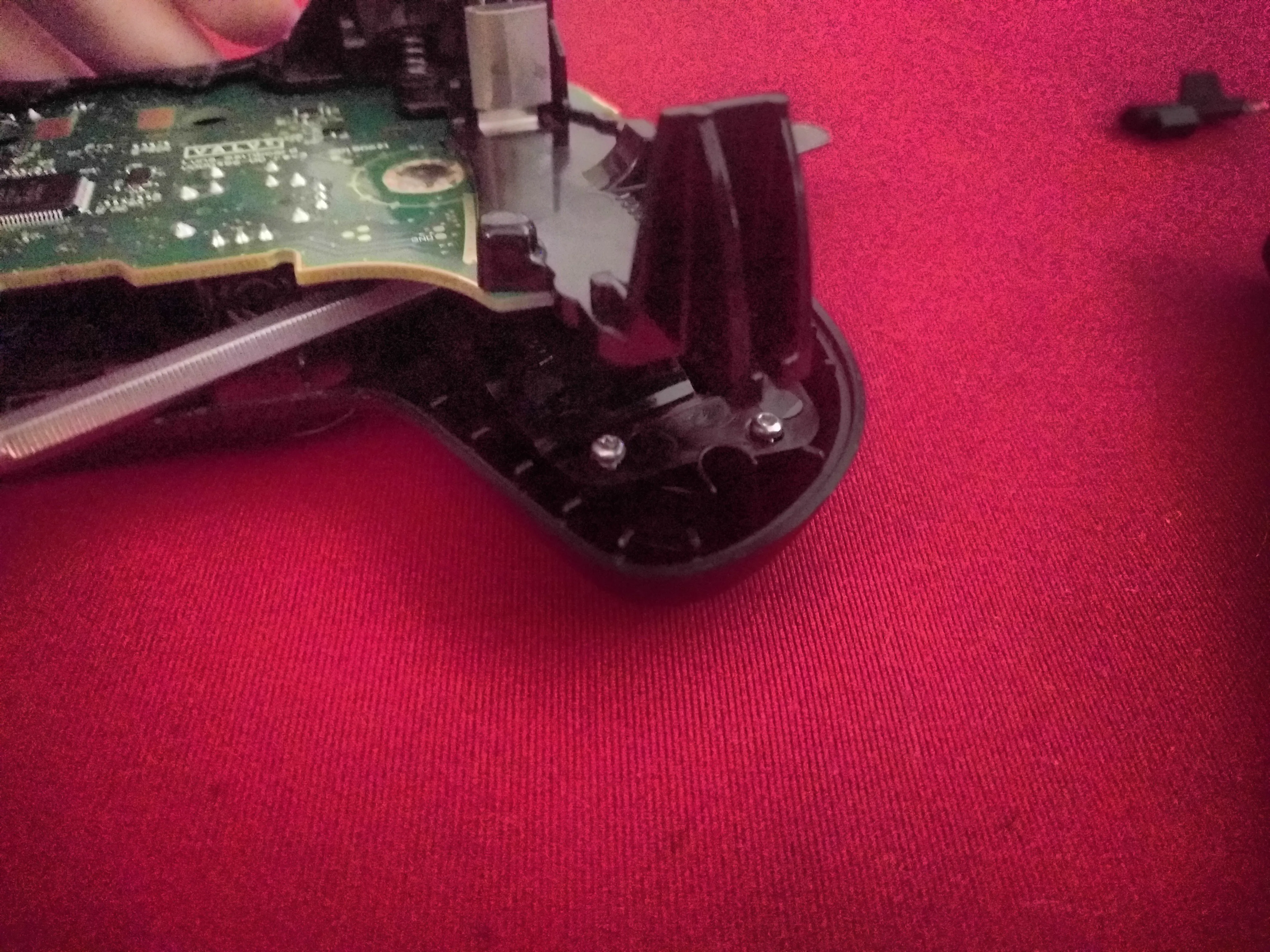

Шаг 7 Четыре винта крепления тачпада

• Два винта удерживают каждый тачпад на месте. Они расположены в зеркальном отображении.

• Чтобы добраться до двух из четырех винтов, вам придется приподнять материнскую плату на ширину пальца. (Они находятся немного ниже пластикового держателя батареи).

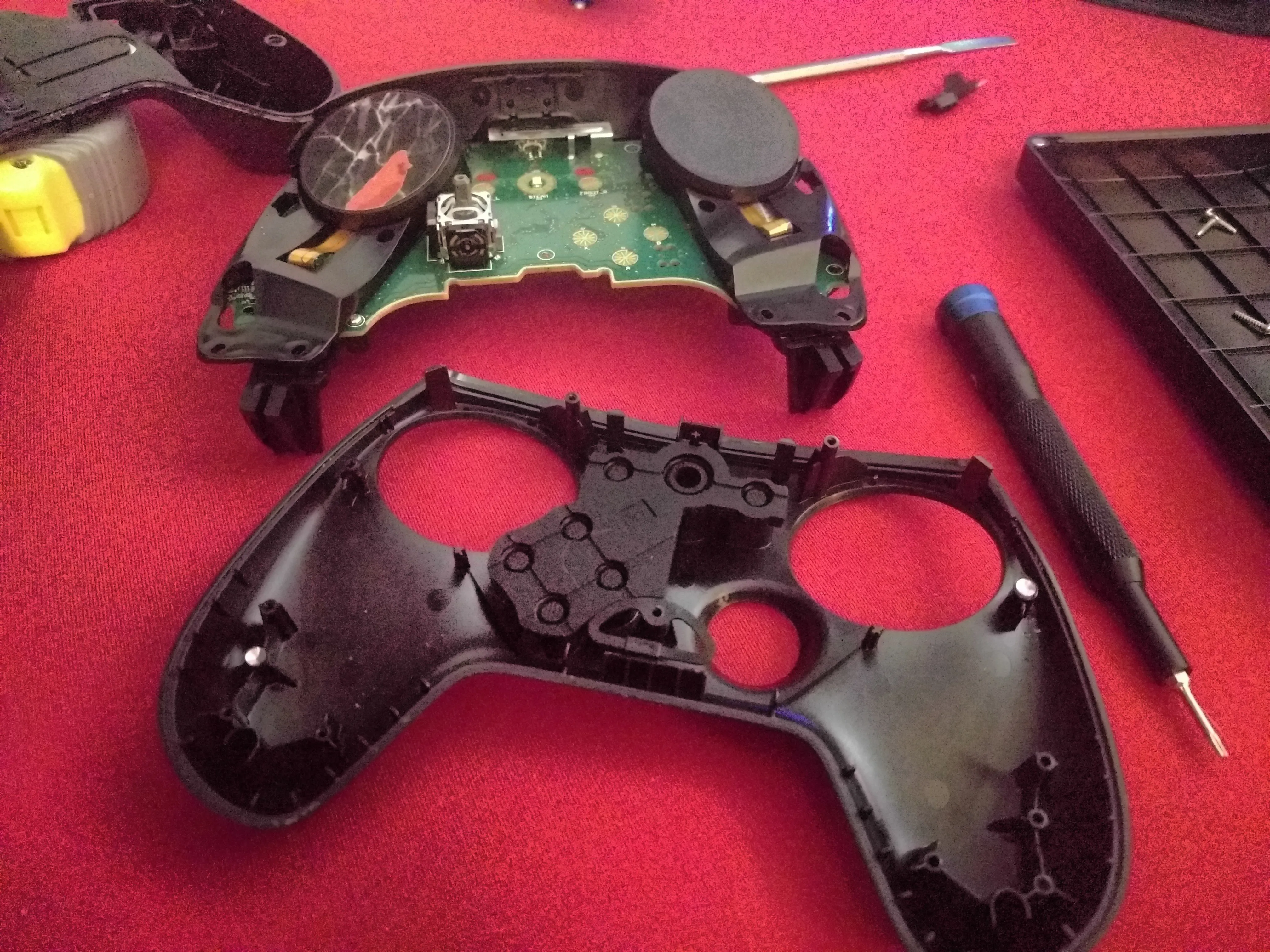

Шаг 8 Выньте материнскую плату

• Единственное, что прикреплено к трекпадам - это ленточные кабели, будьте осторожны, поднимая материнскую плату с пластика передней панели.

• Следите за тем, чтобы кнопки не выпали, если вы перевернете переднюю панель. Все они закрыты резиновой/проводящей силиконовой частью.

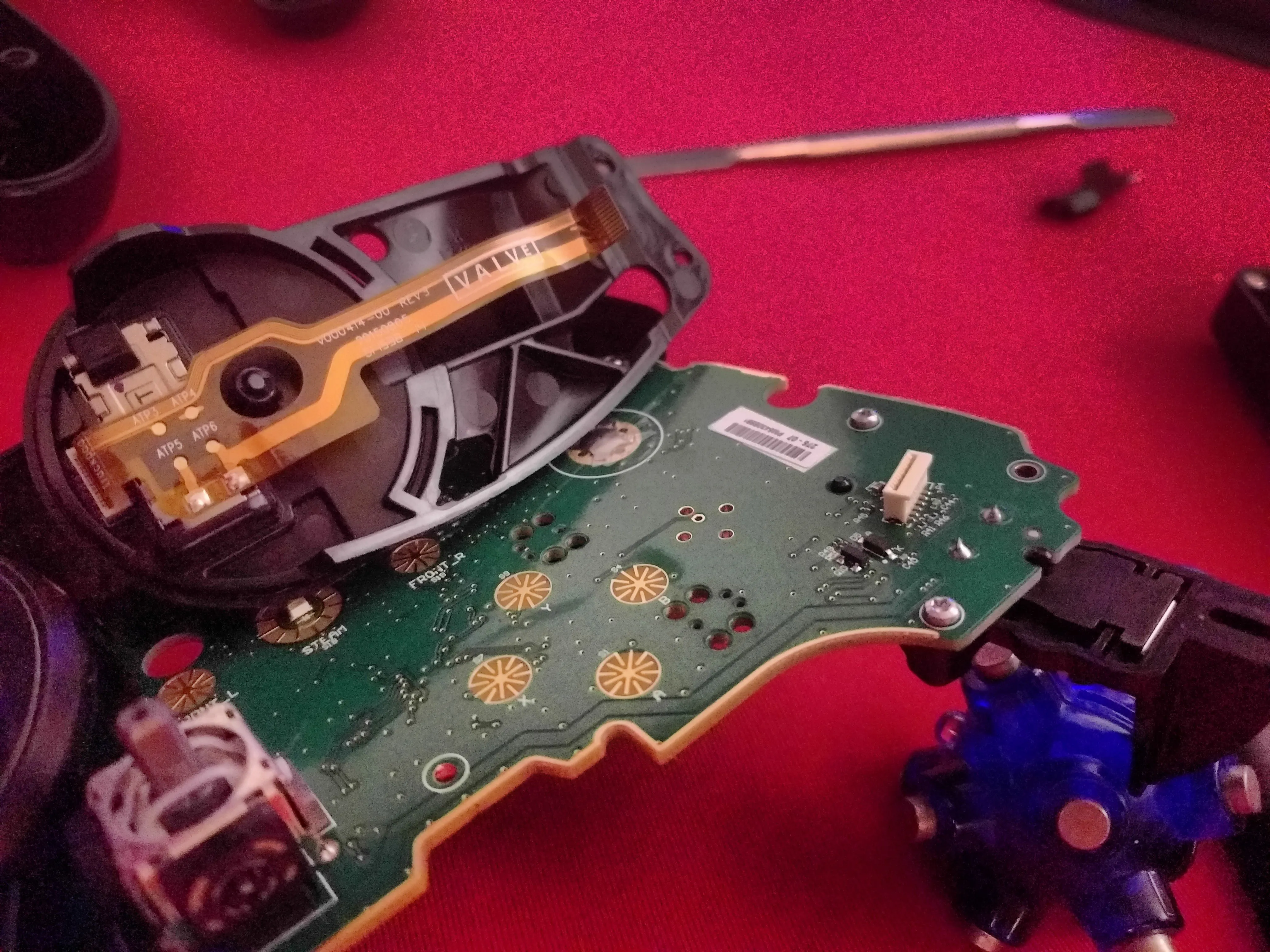

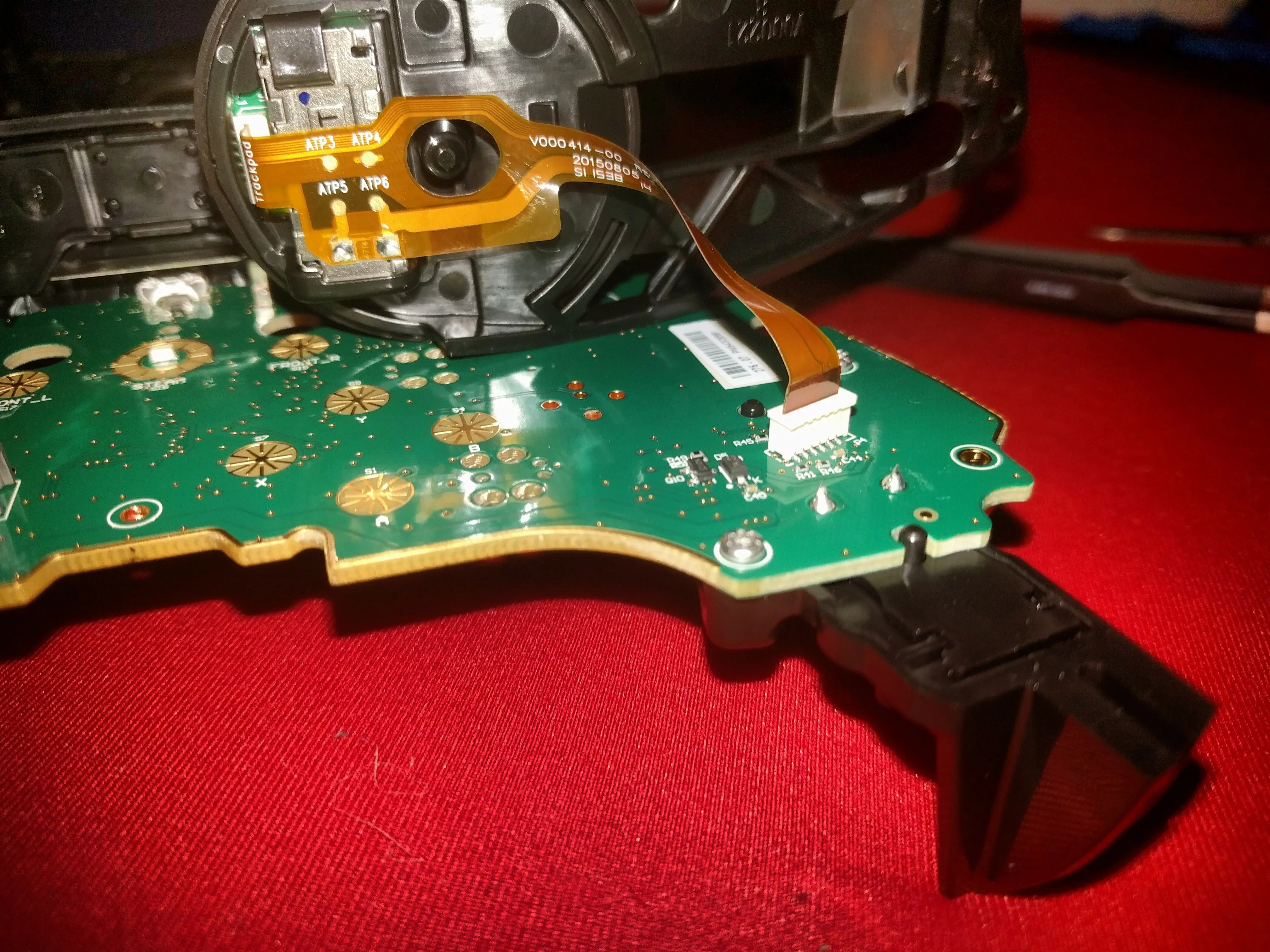

Шаг 9 Дополнительно: отсоединение ленточных кабелей

• Этот шаг необходим только в том случае, если вы заменяете трекпад.

• Эти ленточные кабели на самом деле очень легко вынуть, просто аккуратно оттяните их от платы.

• Для повторного введения рекомендуется использовать безопасный для электростатического разряда пинцет, так как жесткие концы очень маленькие и их трудно захватить.

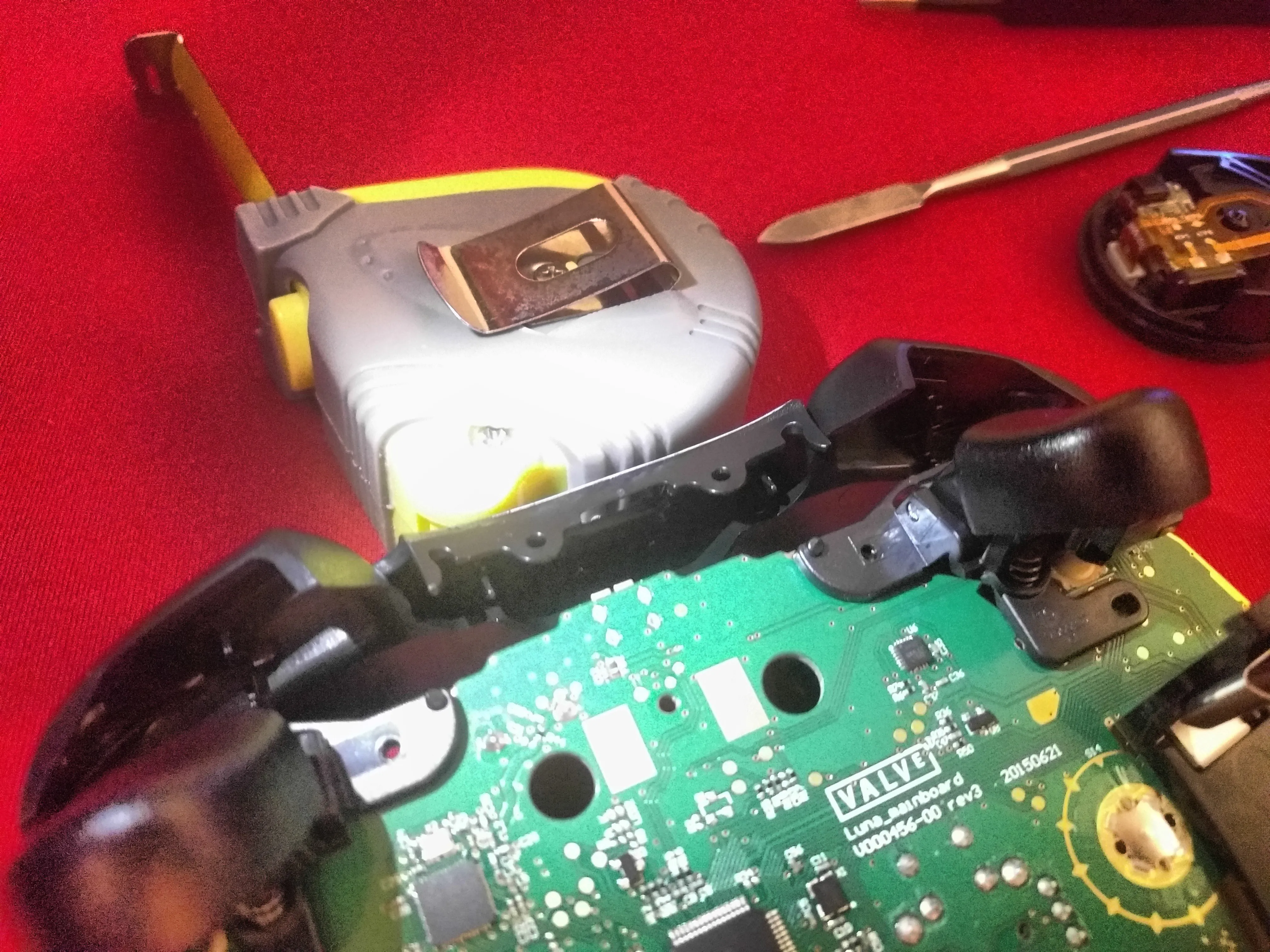

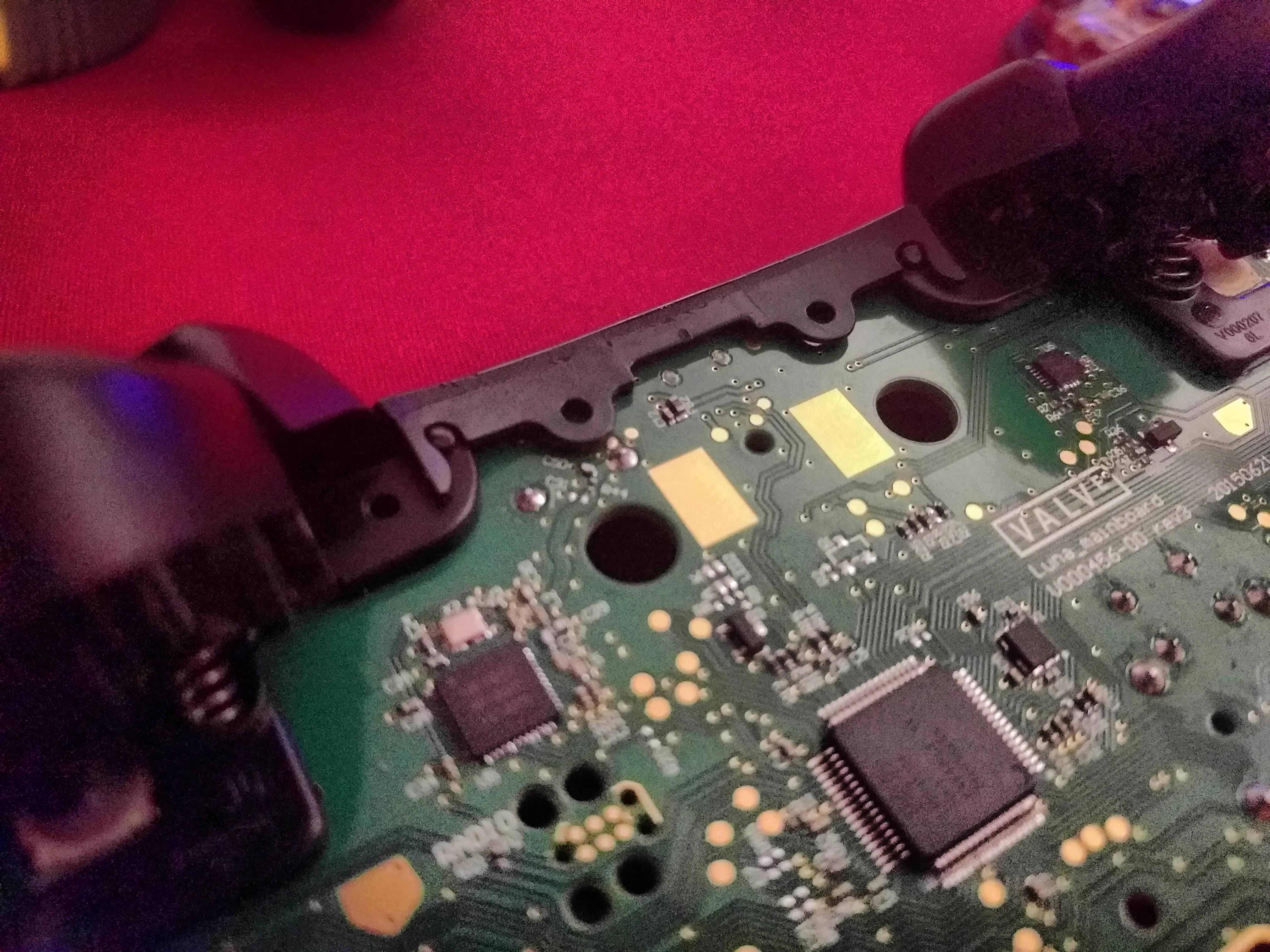

Шаг 10 Дополнительно: Передняя панель ввода/вывода USB, верхние кнопки бампера

• Эта штука буквально просто отщелкивается с помощью двух пластиковых защелок под давлением. Просто потяните ее в том направлении, в котором от материнской платы отходит USB-кабель.

• Когда панель USB I/O отойдет, снимутся и две кнопки-бампера. Два верхних бампера на самом деле представляют собой одну длинную пластиковую деталь, кто бы мог подумать?

Шаг 11 Дополнительно: Триггеры/кнопки бампера

• Винт для установки бампера находится на противоположной стороне материнской платы, под трекпадом.
