Идентификатор микросхемы Steam Deck
Введение
Это руководство содержит подборку фотографий и информацию об идентификации микросхем на основной плате Steam Deck от Valve. Для получения дополнительной информации ознакомьтесь с нашим Разбором Steam Deck.

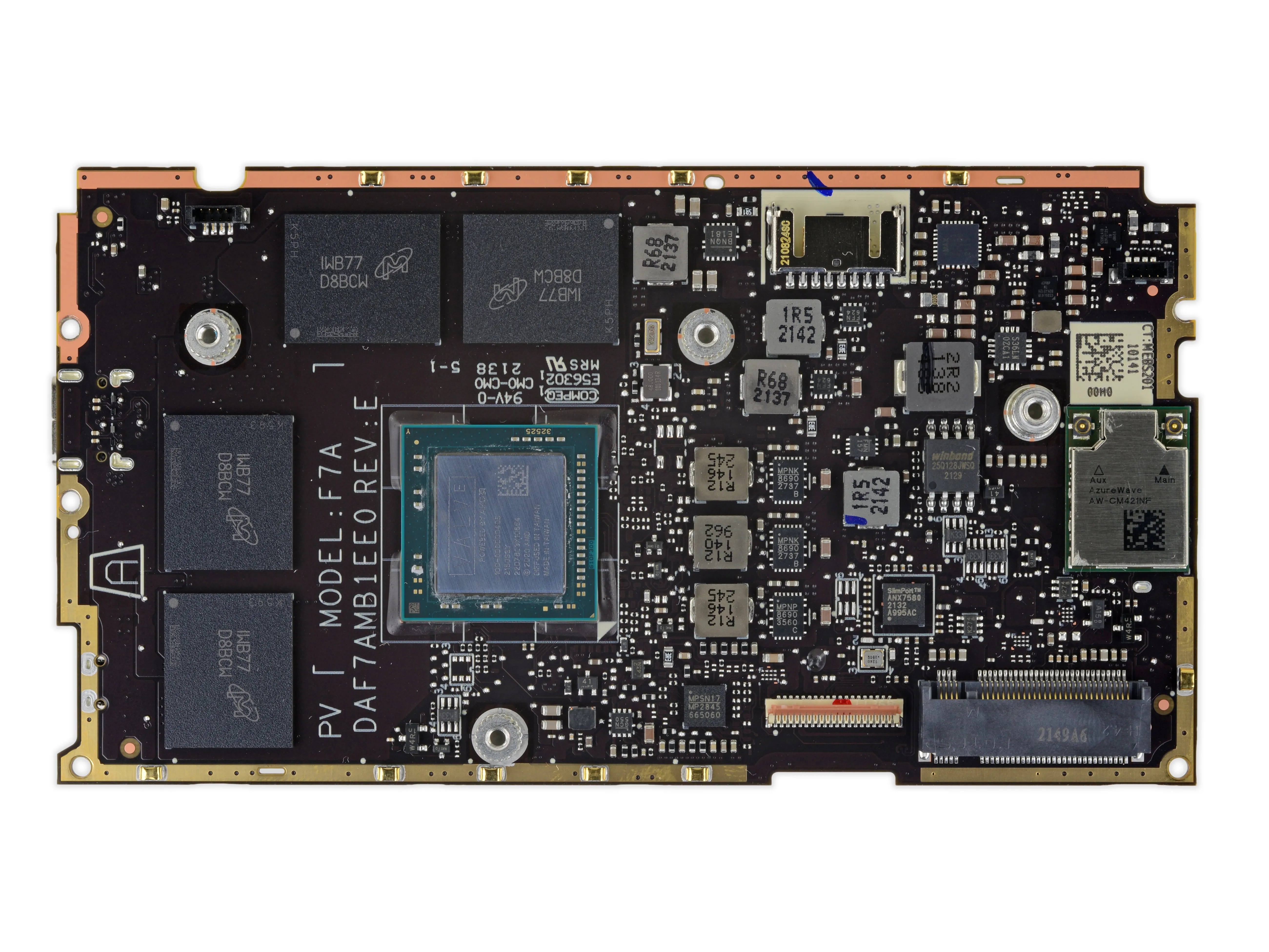

Шаг 1 Сторона 1
Идентификация микросхем, часть 1:
AMD/Valve 100-000000405 четырехъядерный процессор приложений с GPU
Память Micron MT62F1G32D4DR-031 WT:B 4 ГБ LPDDR5 SDRAM
Winbond W25Q128JW 16 МБ последовательной NOR FLASH-памяти
Analogix ANX7580 Приемник DisplayPort на один MIPI-порт
Аудиоусилитель Cirrus Logic CS35L41B
Maxim Integrated MAX77961 Зарядное устройство для литий-ионных аккумуляторов с интерфейсом USB Type-C
O2Micro OZ536 Драйвер светодиодной подсветки

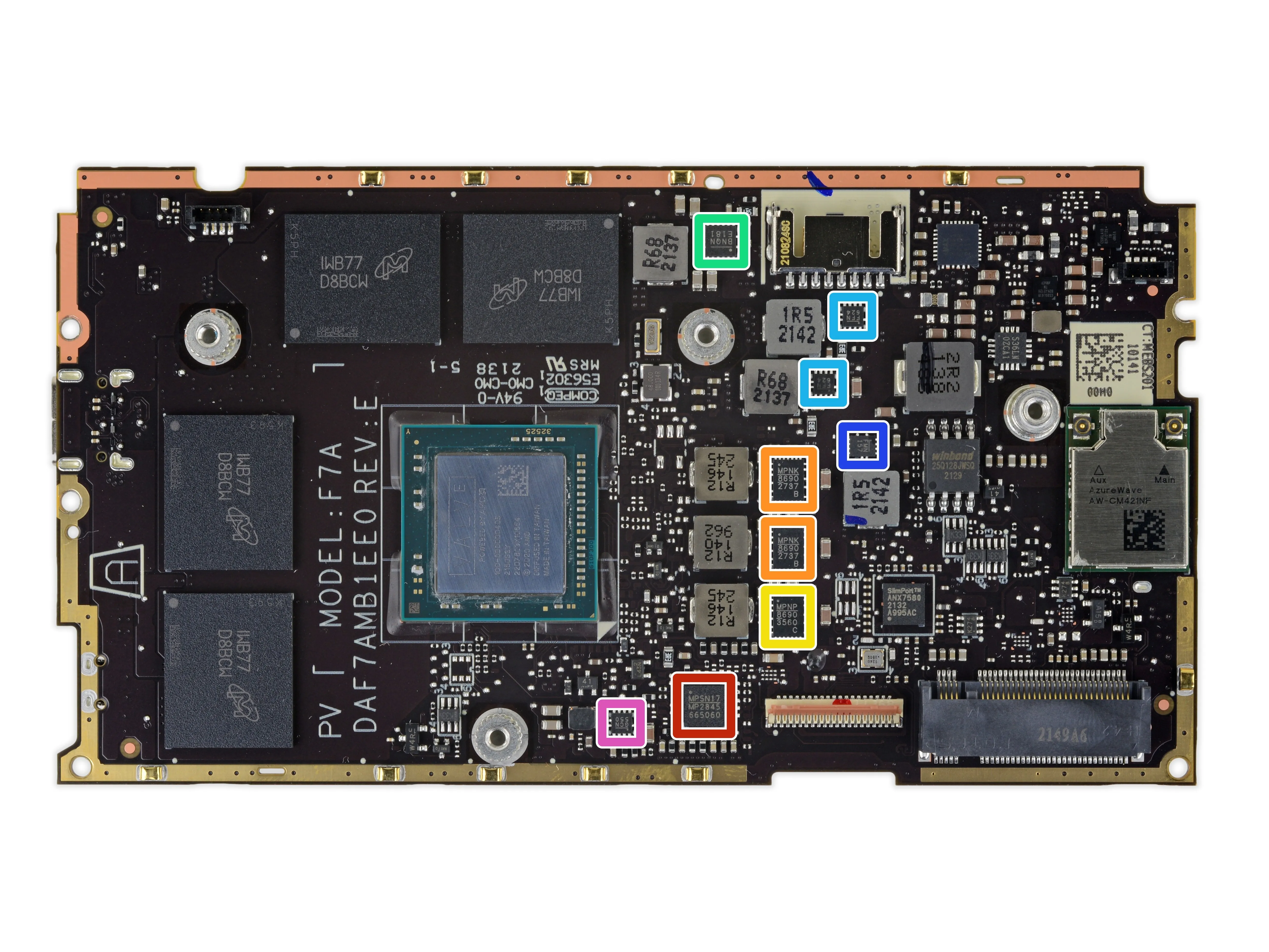

Шаг 2
Идентификация микросхем, часть 2:
Монолитные системы питания MP2845 Цифровой 6-фазный контроллер
Monolithic Power Systems MP86902B 35 A Power Stage
Монолитные Power Systems MP86903C Каскад питания
Монолитные системы питания NB688C Синхронный преобразователь Buck
Monolithic Power Systems NB691 Синхронный Buck-преобразователь
Monolithic Power Systems NB690G Синхронный Buck-преобразователь
Возможно, синхронный преобразователь NB591 Monolithic Power Systems

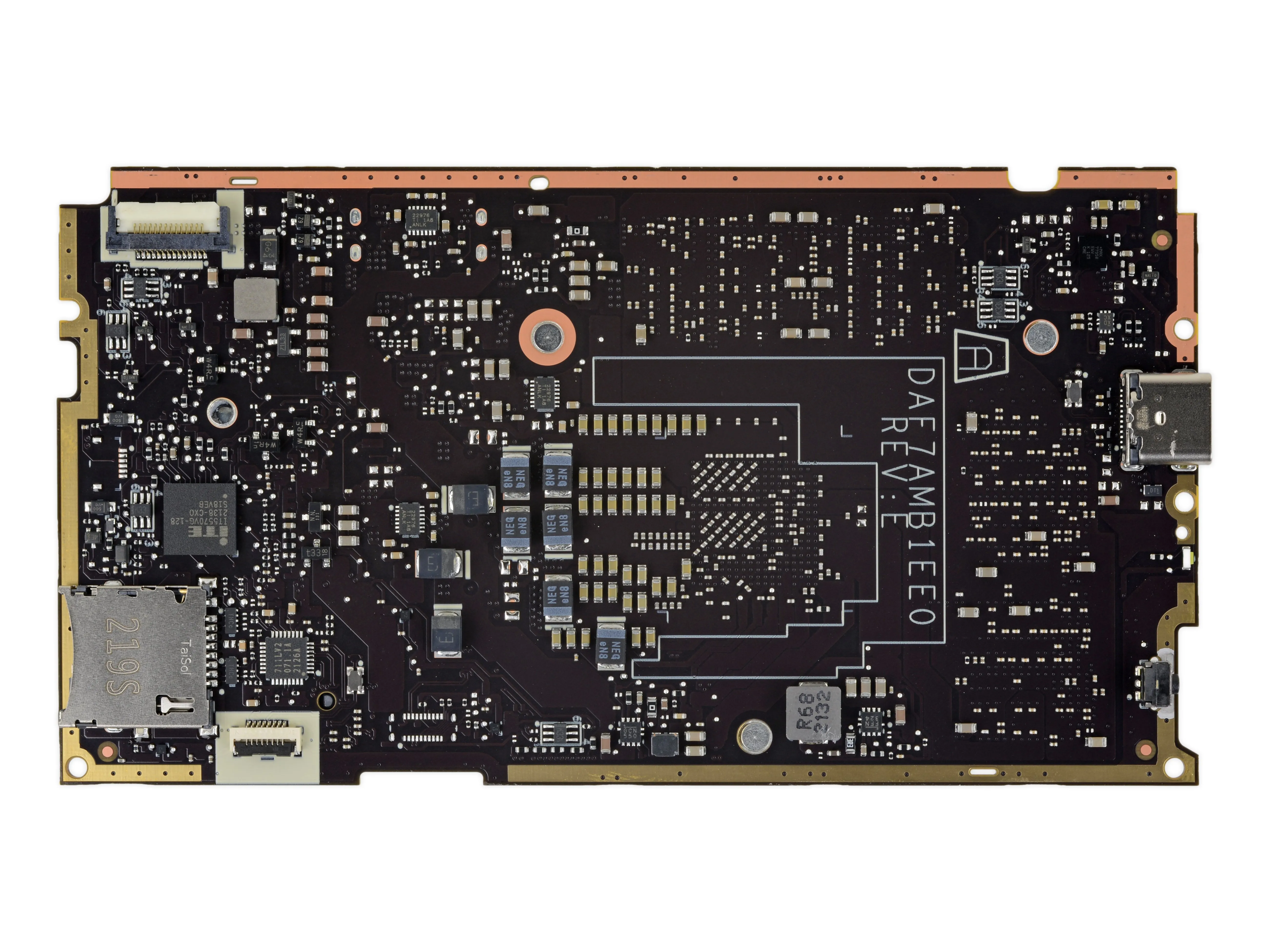

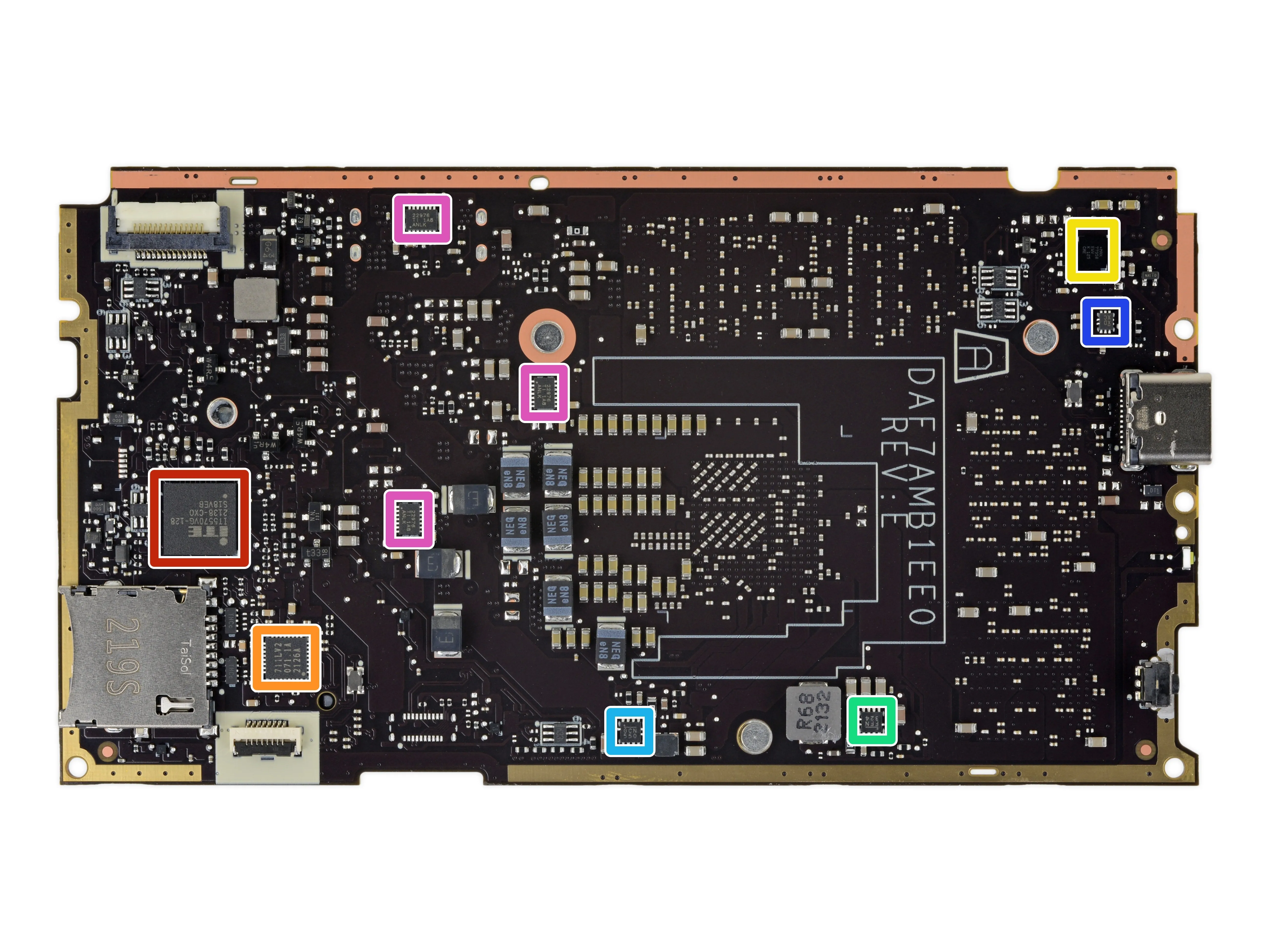

Шаг 3 Сторона 2
Идентификация микросхемы:
Встраиваемый контроллер ITE Tech IT5570VG (вероятно)
Контроллер считывания карт O2Micro OZ711
Maxim Integrated MAX77958 USB Type-C & контроллер USB Power Delivery
Синхронный Buck-преобразователь Monolithic Power Systems NB691
Возможно, Monolithic Power Systems NB591 Синхронный Buck-преобразователь
Diodes Incorporated PI3USB102 Аналоговый переключатель USB 2.0 SPDT
Texas Instruments TPS22976 Переключатель нагрузки
