Введение

В этом руководстве приведены фотографии и краткая информация об идентификации микросхем для Steam Deck OLED от Valve.

Шаг 1 Сторона главной платы 1

Идентификатор микросхемы Steam Deck OLED, сторона главной платы 1: шаг 1, изображение 1 из 2
Идентификация микросхемы Steam Deck OLED, сторона главной платы 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com

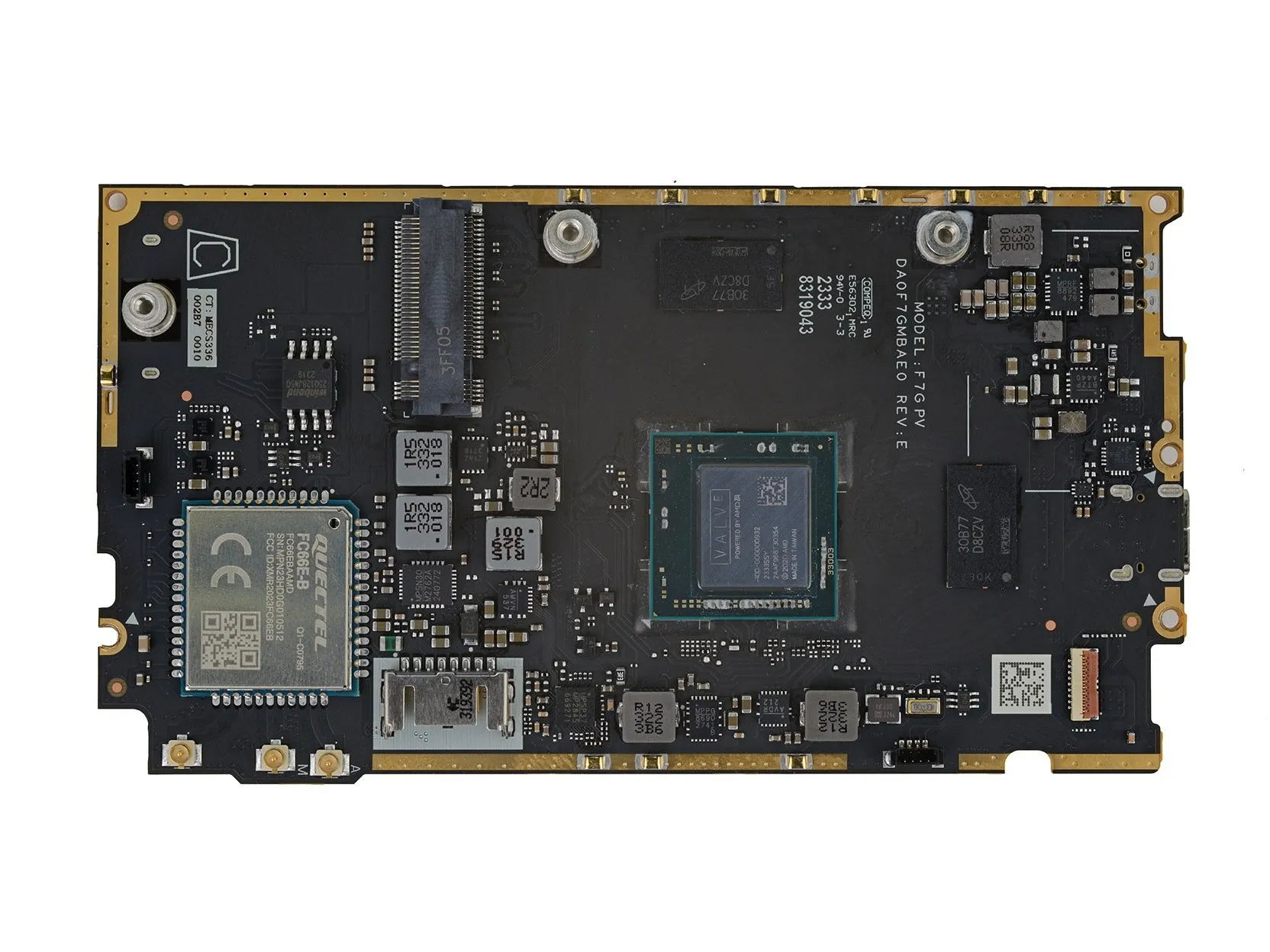

Идентификатор OLED-чипа Steam Deck, сторона главной платы 1: шаг 1, изображение 2 из 2
Идентификатор микросхемы Steam Deck OLED, сторона основной платы 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Прикладной процессор AMD/Valve 100-000000932

  • Micron MT62F1G64D4AH-023 WT:B 8 ГБ памяти LPDDR5 SDRAM

  • Winbond W25Q128JW 16 МБ последовательной NOR флэш-памяти

  • Монолитные системы питания MP2762A Зарядное устройство для 2 элементов

  • Аналоговые устройства MAX98389 аудиоусилитель класса D

  • Монолитные системы питания MP8892 управление питанием

  • Многофазный контроллер Monolithic Power Systems MP2845

Шаг 2

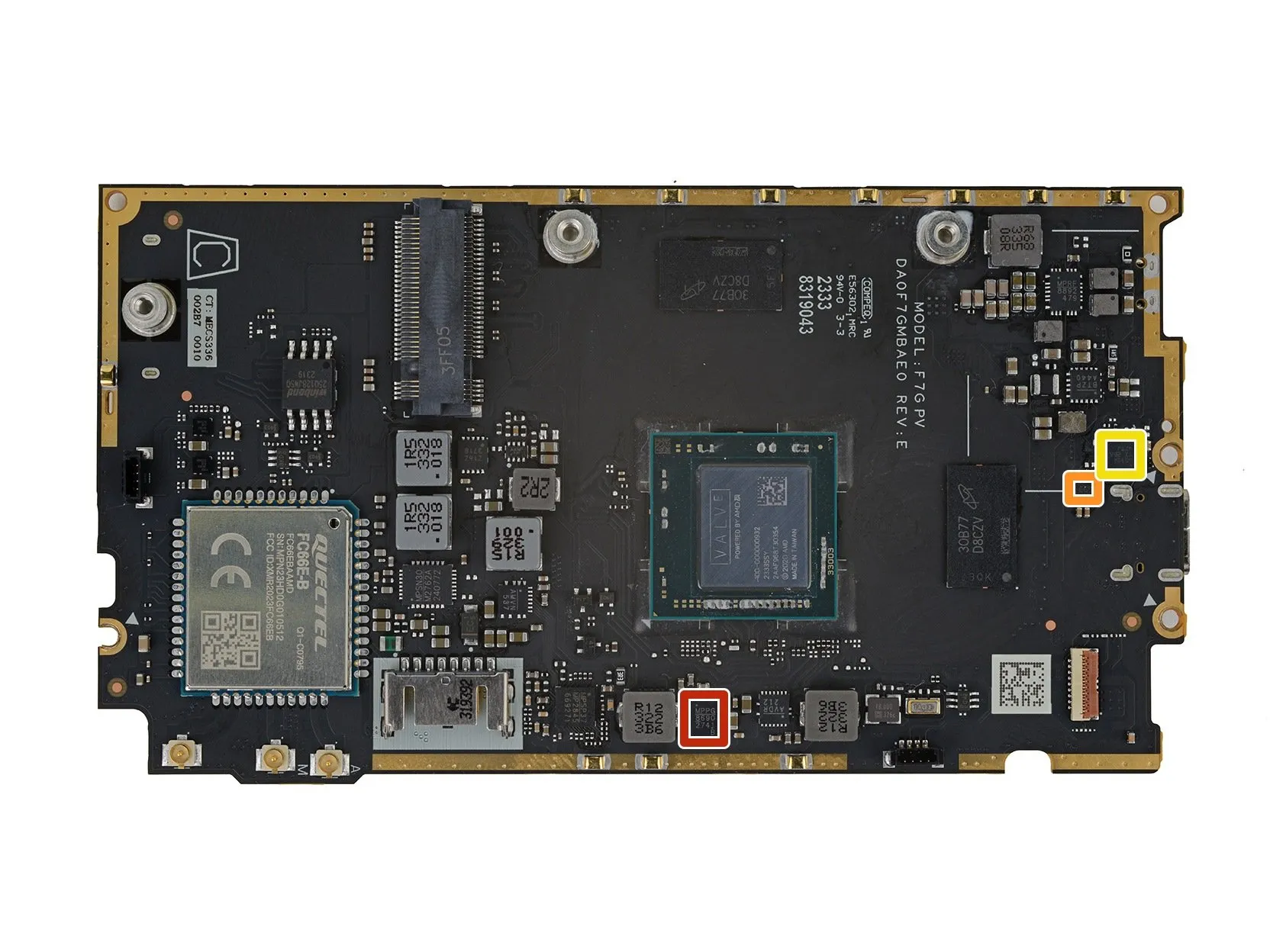

Идентификатор микросхемы Steam Deck OLED: шаг 2, изображение 1 из 1
Идентификатор микросхемы Steam Deck OLED: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Likely Monolithic Power Systems MP86902-B DC-DC преобразователь

  • Diodes Incorporated PI3USB102 двойной аналоговый переключатель SPDT

  • Texas Instruments TPD6S300A Протектор порта USB Type-C

Шаг 3 Сторона 2 основной платы

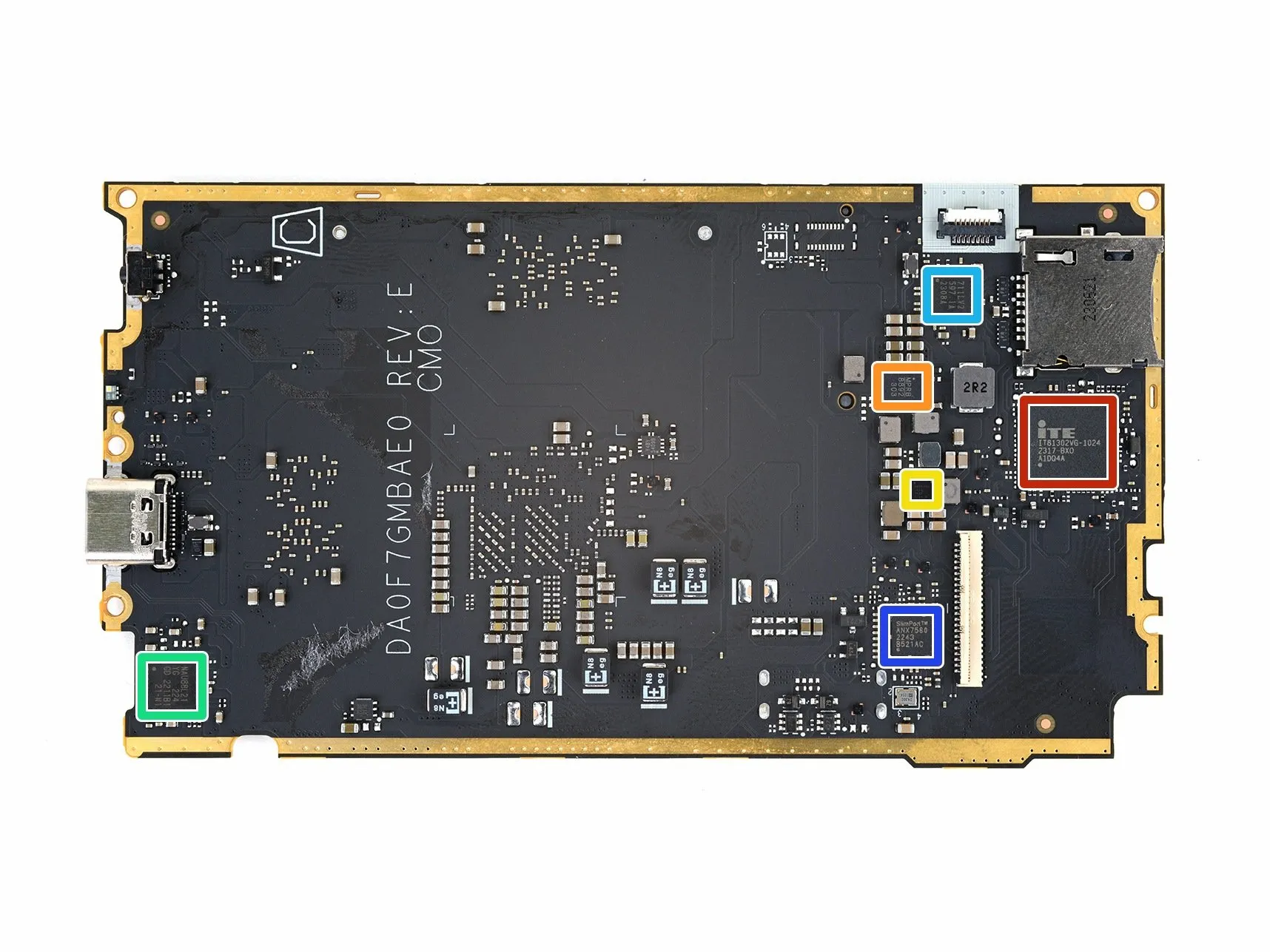

Идентификатор микросхемы Steam Deck OLED, сторона 2 главной платы: шаг 3, изображение 1 из 2
Steam Deck OLED чип ID, сторона 2 основной платы: шаг 3, изображение 1 из 2 | Источник - ifixit.com

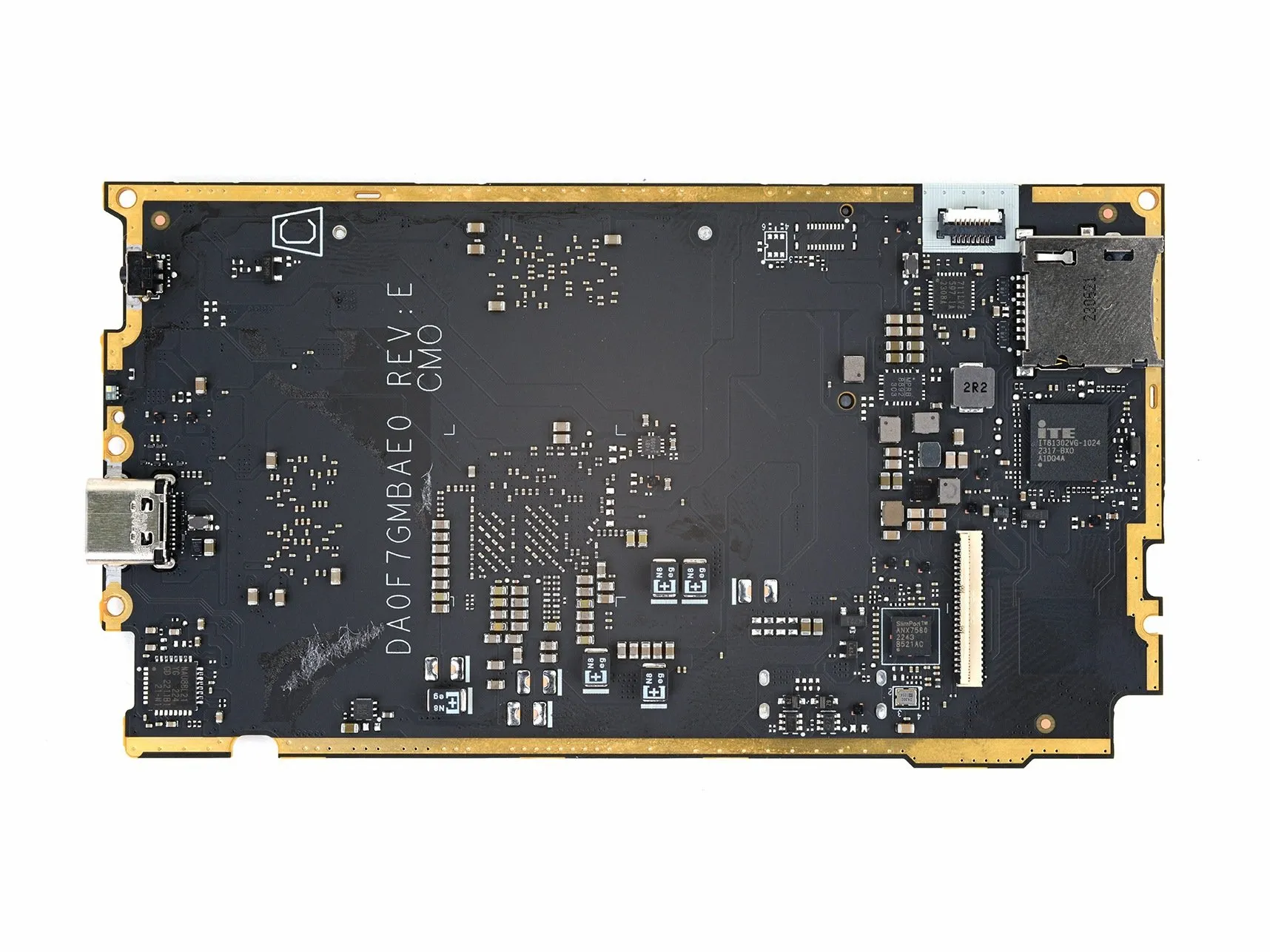

Идентификатор OLED-чипа Steam Deck, сторона 2 главной платы: шаг 3, изображение 2 из 2
Идентификатор OLED-чипа Steam Deck, сторона основной платы 2: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Встраиваемый контроллер Likely ITE Tech IT81302VG

  • Монолитные системы питания MP8892 управление питанием

  • Управление питанием Silicon Mitus SM3010A

  • Nuvoton NAU88L21YG аудиокодек

  • Контроллер считывания карт O2Micro OZ711

  • Analogix ANX7580 Конвертер DisplayPort в один приемник MIPI

Шаг 4 Левая сторона платы контроллера 1 & 2

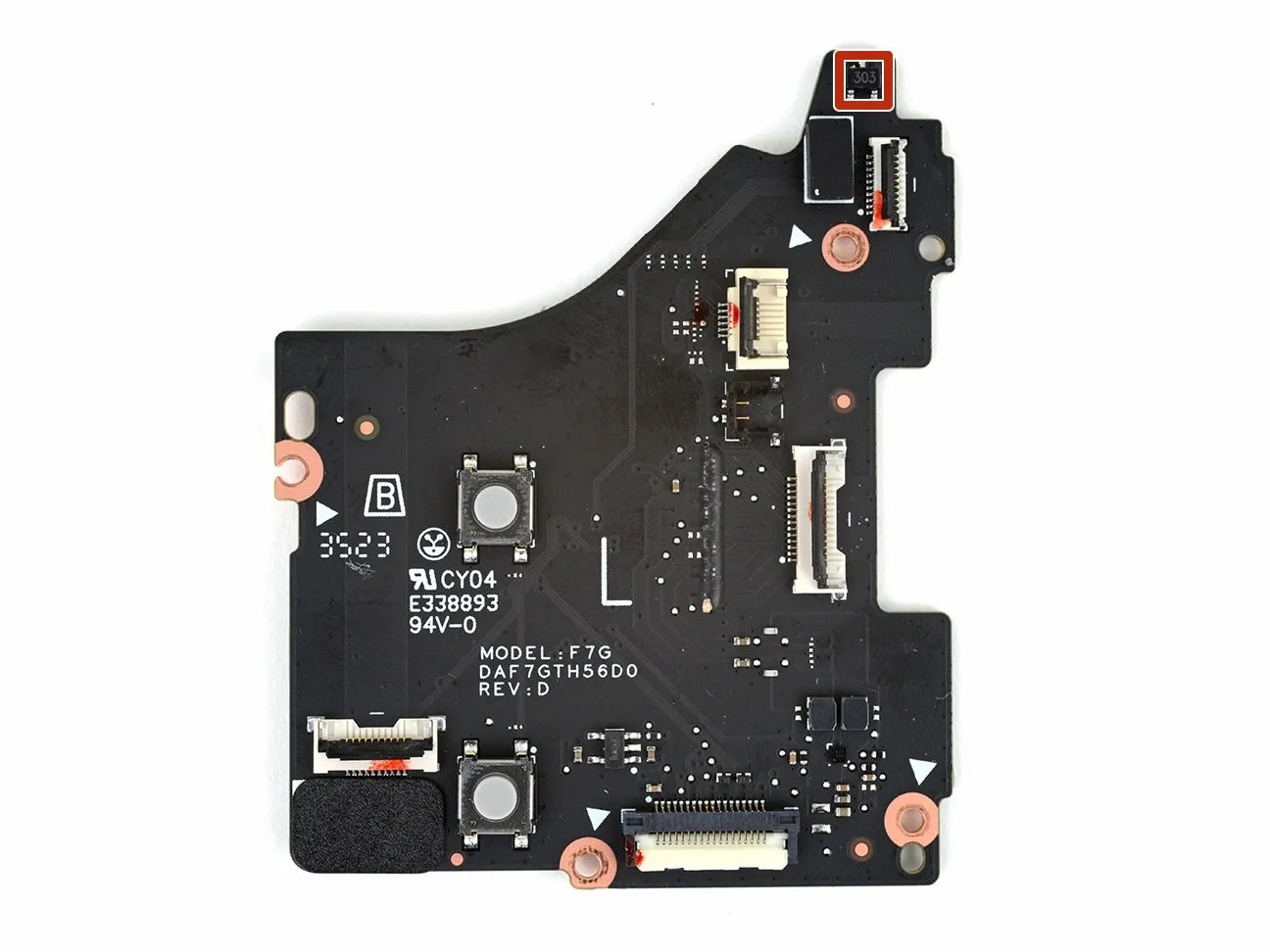

Идентификатор OLED-чипа Steam Deck, левая сторона платы контроллера 1 и 2: шаг 4, изображение 1 из 2
Steam Deck OLED чип ID, левая плата контроллера стороны 1 и 2: шаг 4, изображение 1 из 2 | Источник - ifixit.com

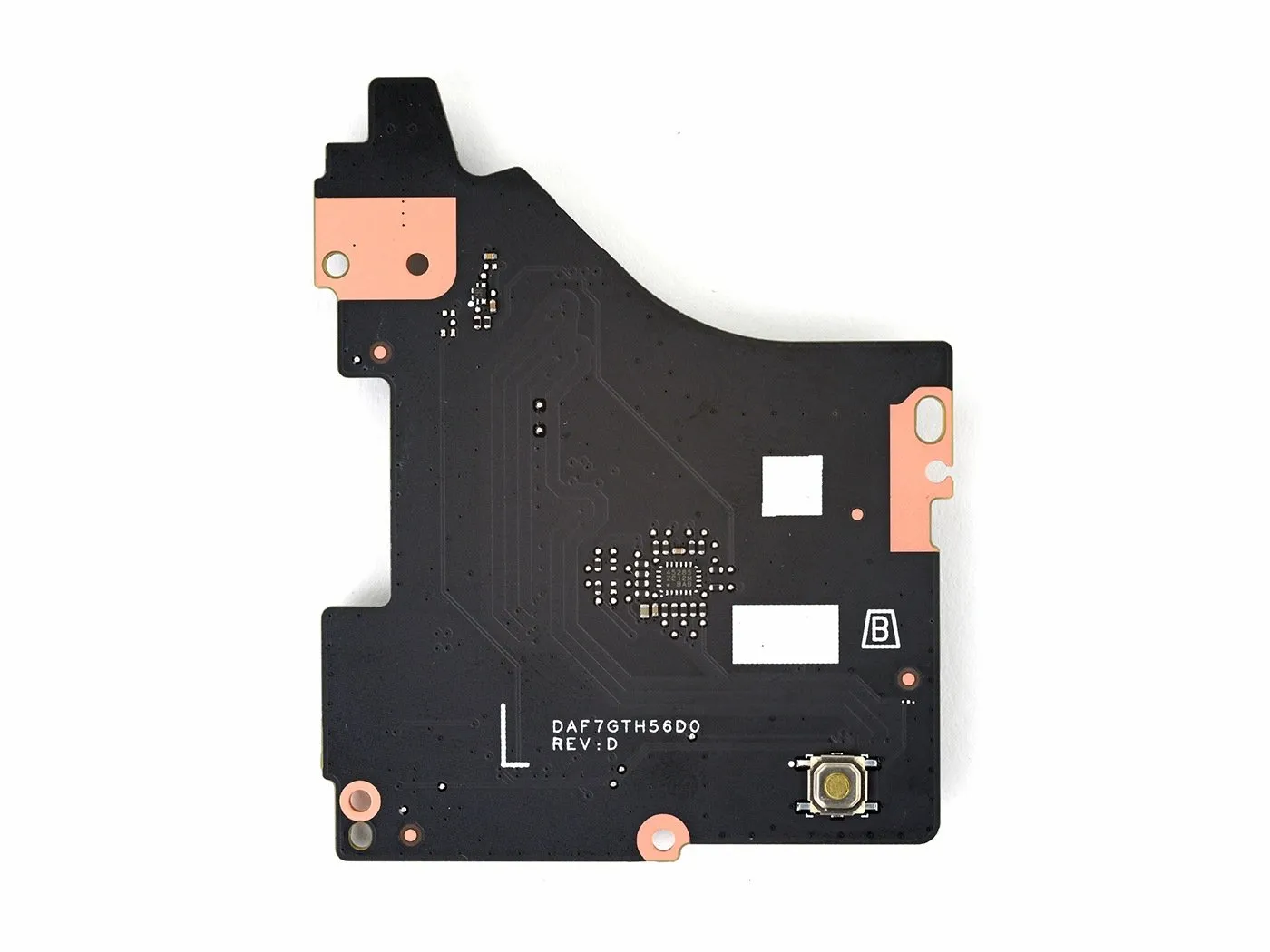

Идентификатор OLED-чипа Steam Deck, левая сторона платы контроллера 1 и 2: шаг 4, изображение 2 из 2
Идентификатор OLED-чипа Steam Deck, левая сторона платы контроллера 1 и 2: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Датчик Холла Allegro MicroSystems

Шаг 5 Правая плата контроллера Стороны 1 и 2

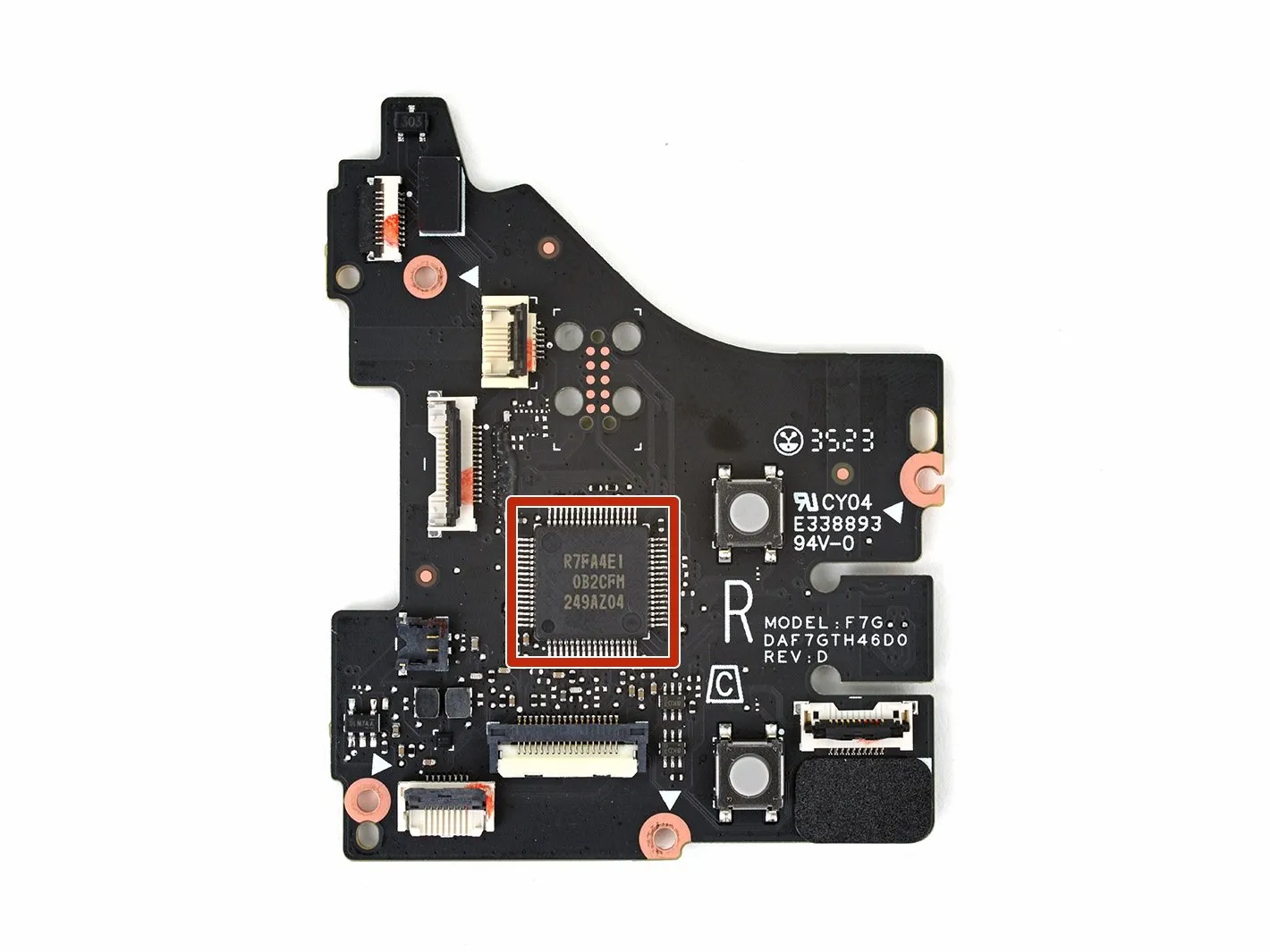

Идентификатор OLED-чипа Steam Deck, правая сторона платы контроллера 1 и 2: шаг 5, изображение 1 из 2
Идентификатор OLED-чипа Steam Deck, правая сторона платы контроллера 1 и 2: шаг 5, изображение 1 из 2 | Источник - ifixit.com

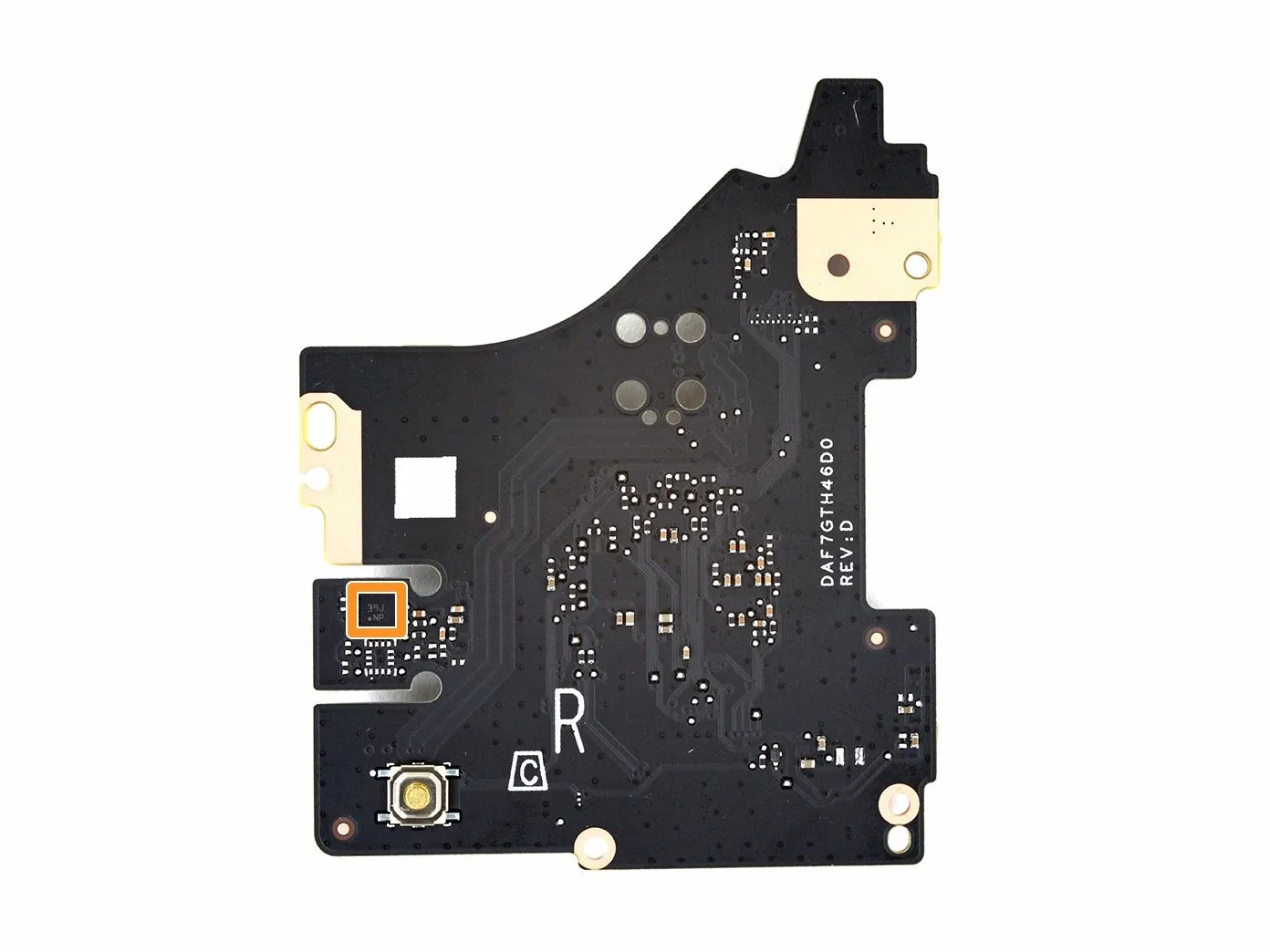

Идентификатор OLED-чипа Steam Deck, правая сторона платы контроллера 1 и 2: шаг 5, изображение 2 из 2
Идентификатор микросхемы Steam Deck OLED, правая сторона платы контроллера 1 и 2: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Renesas R7FA4E10B2CFM 32-битный микроконтроллер ARM Cortex-M33

  • Bosch Sensortec BHI160B 6-осевой акселерометр и гироскоп
