Идентификатор винта Steam Deck

Введение

В ЖК-дисплее Steam Deck используется множество различных типов, длин и размеров винтов. Используйте это руководство, если вам нужно найти сменный винт или помочь определить небольшие различия между винтами.

Примечание: При замене мы указываем полную длину винта (резьба, хвостовик и головка вместе) в качестве справочного материала, чтобы помочь людям понять, какие винты куда подходят. Это не совсем обычный, технический способ измерения винтов, но он может быть полезен для начинающих ремонтников. Вместо этого в данном руководстве рассматривается подробная техническая информация: диаметр резьбы, шаг резьбы, длина резьбы, диаметр головки и толщина головки.

Что вам понадобится

Детали

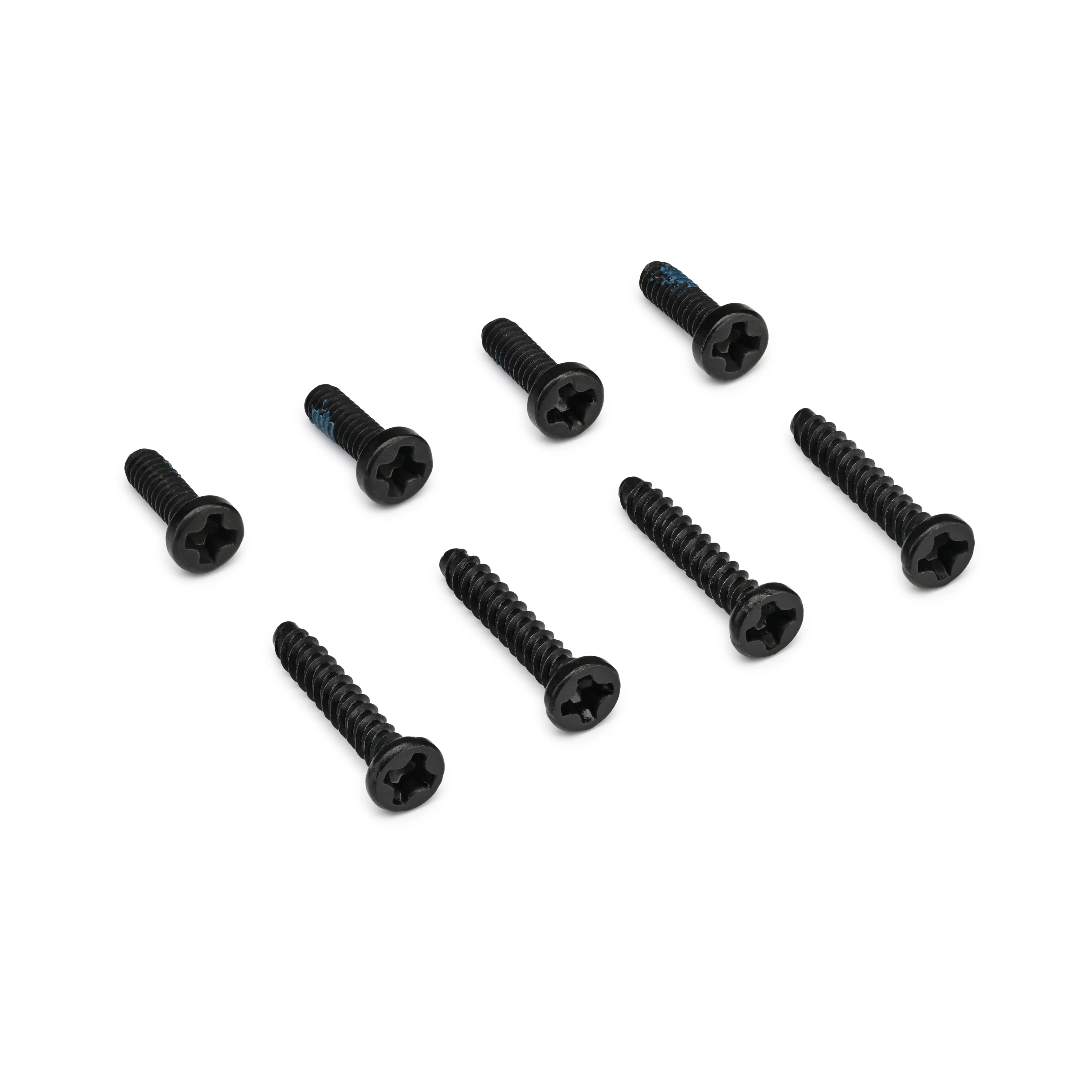

Комплект винтов для задней пластины паровой палубы | Источник - ifixit.com

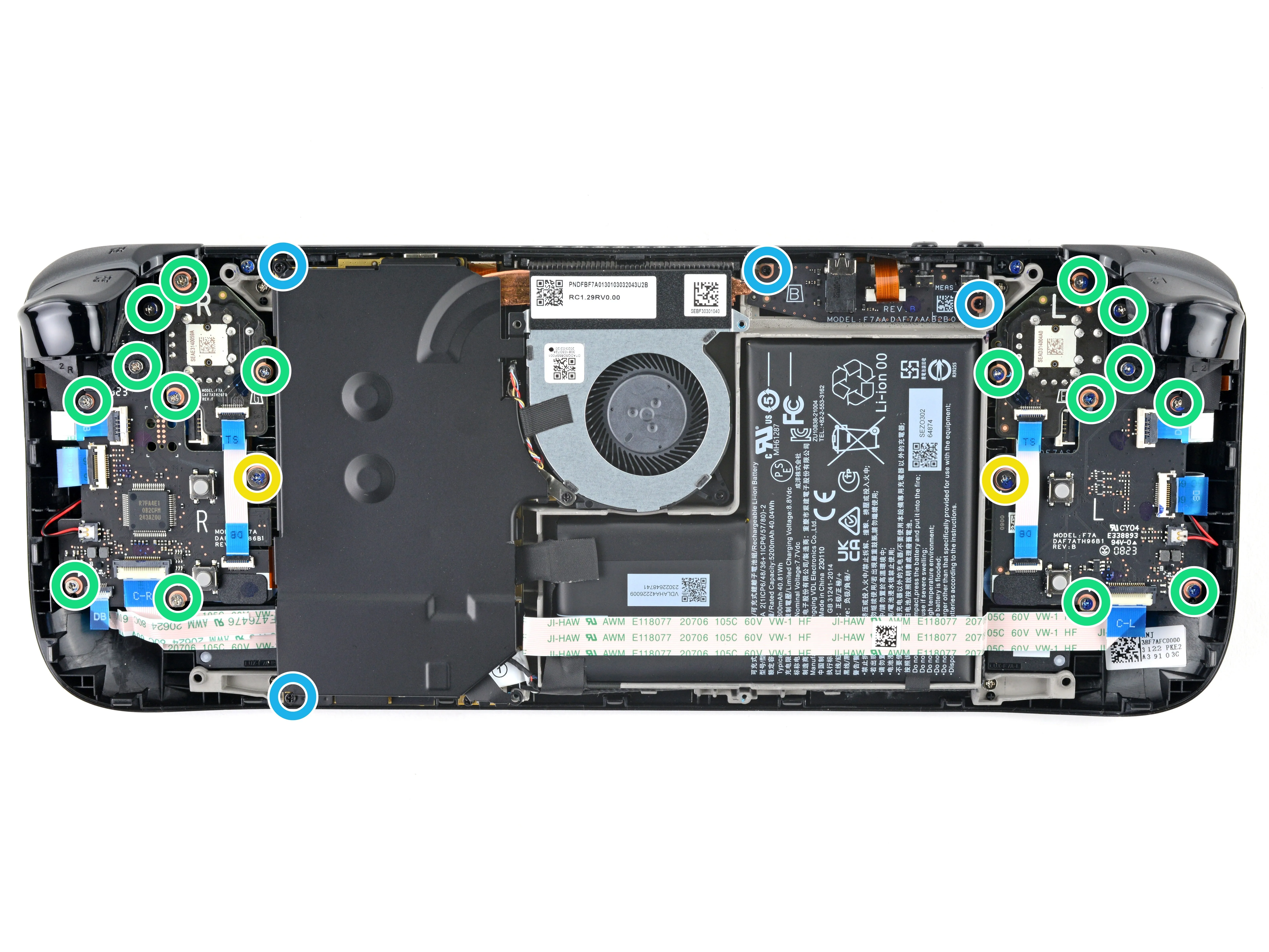

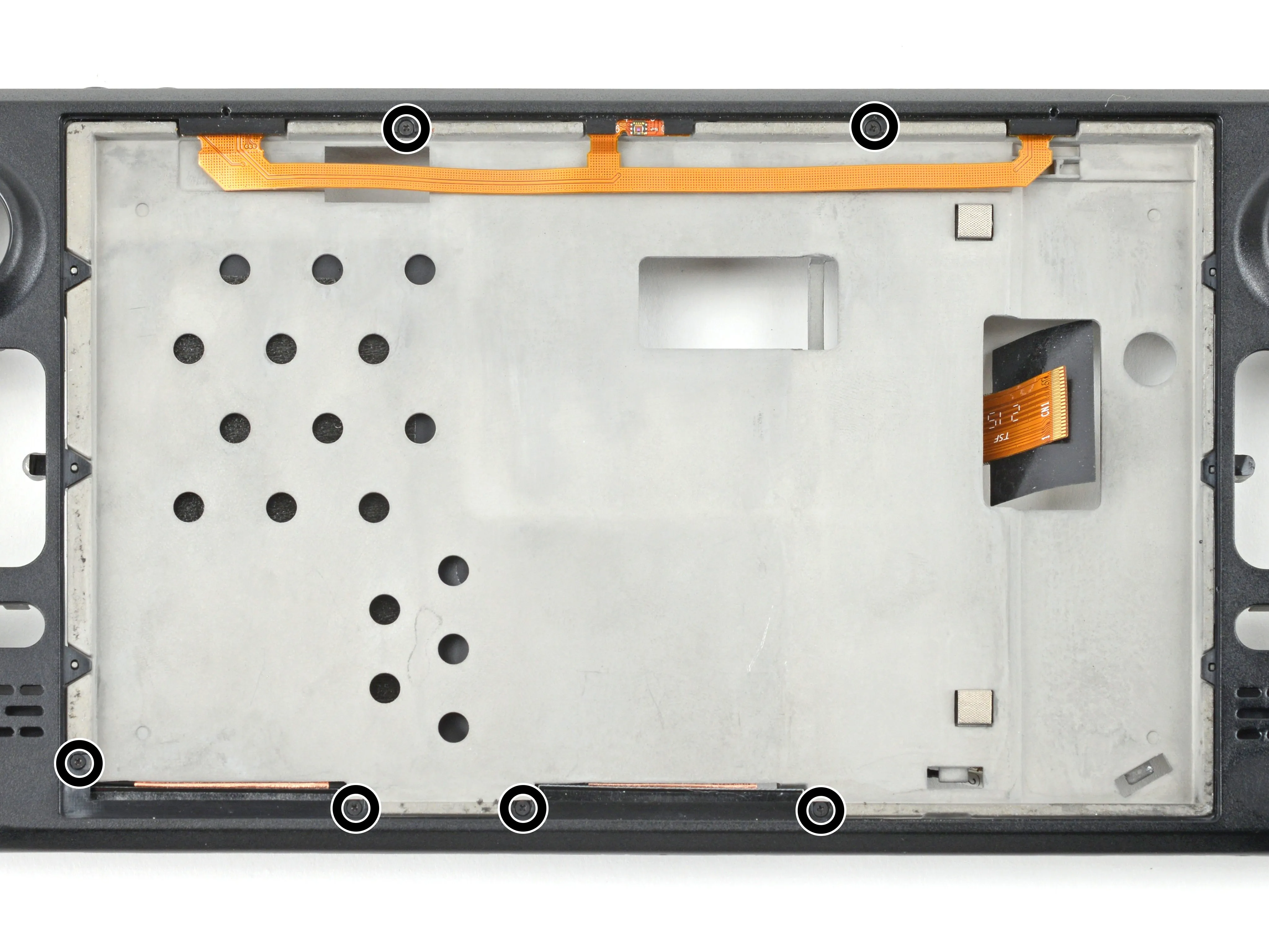

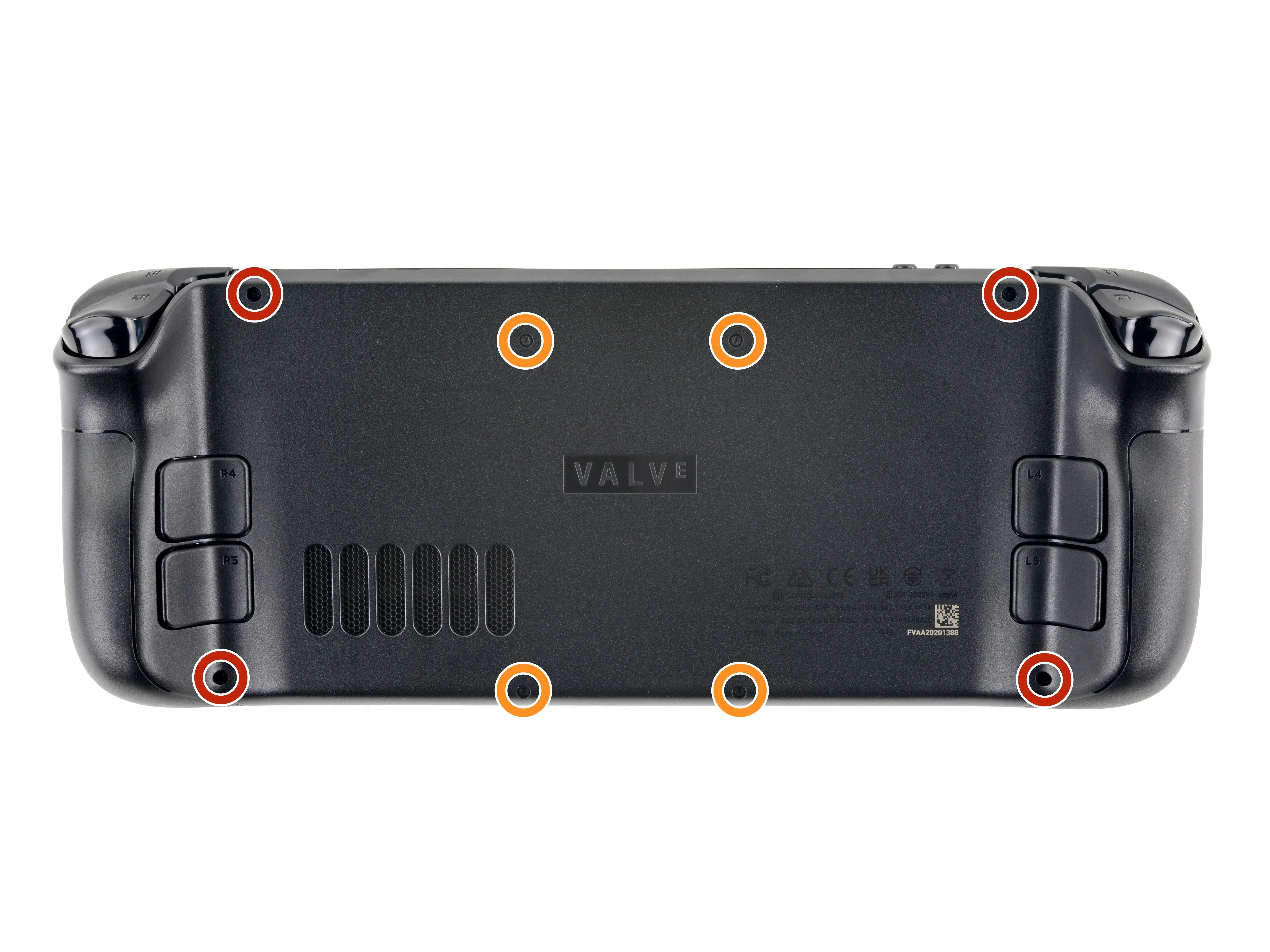

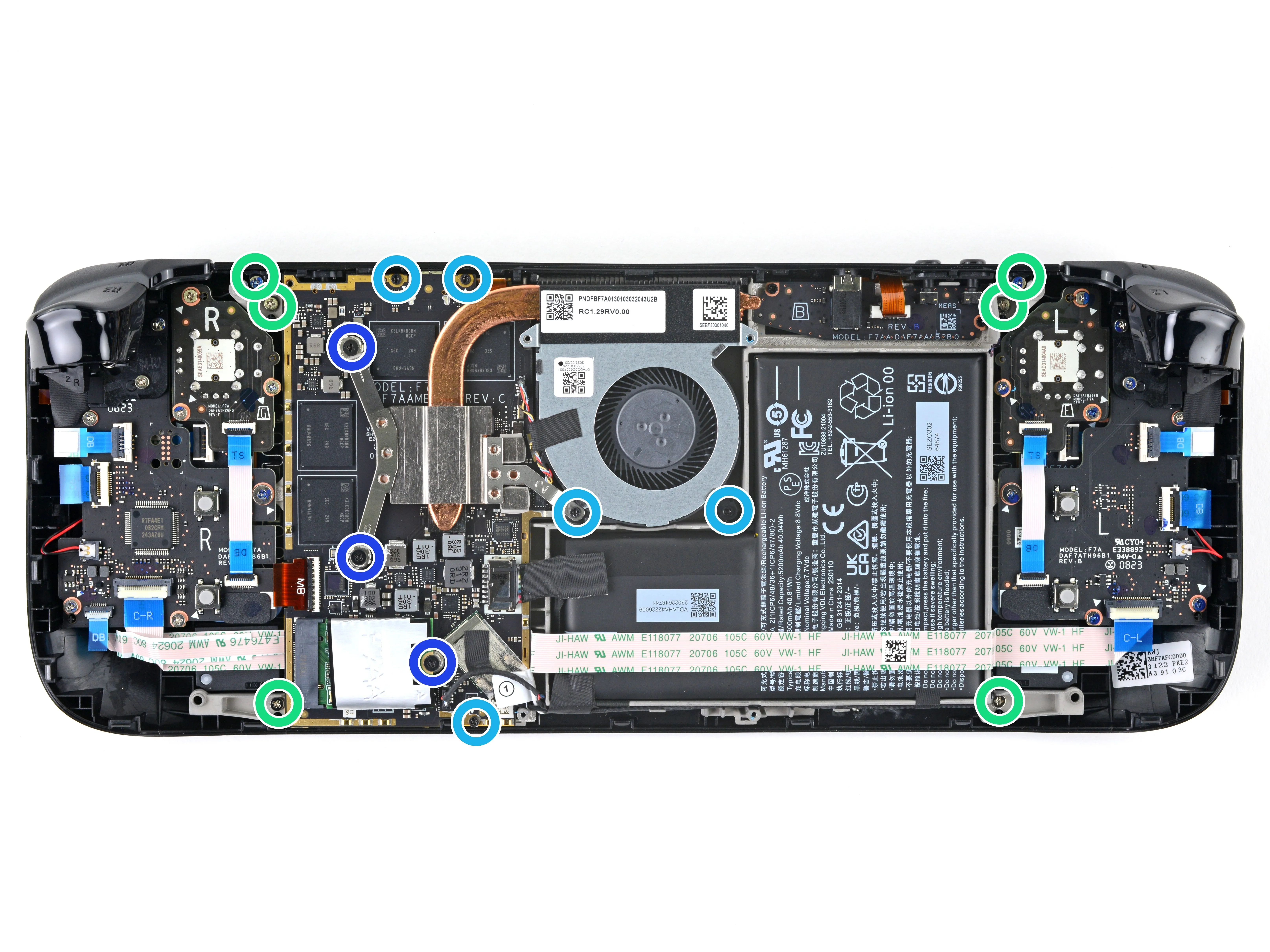

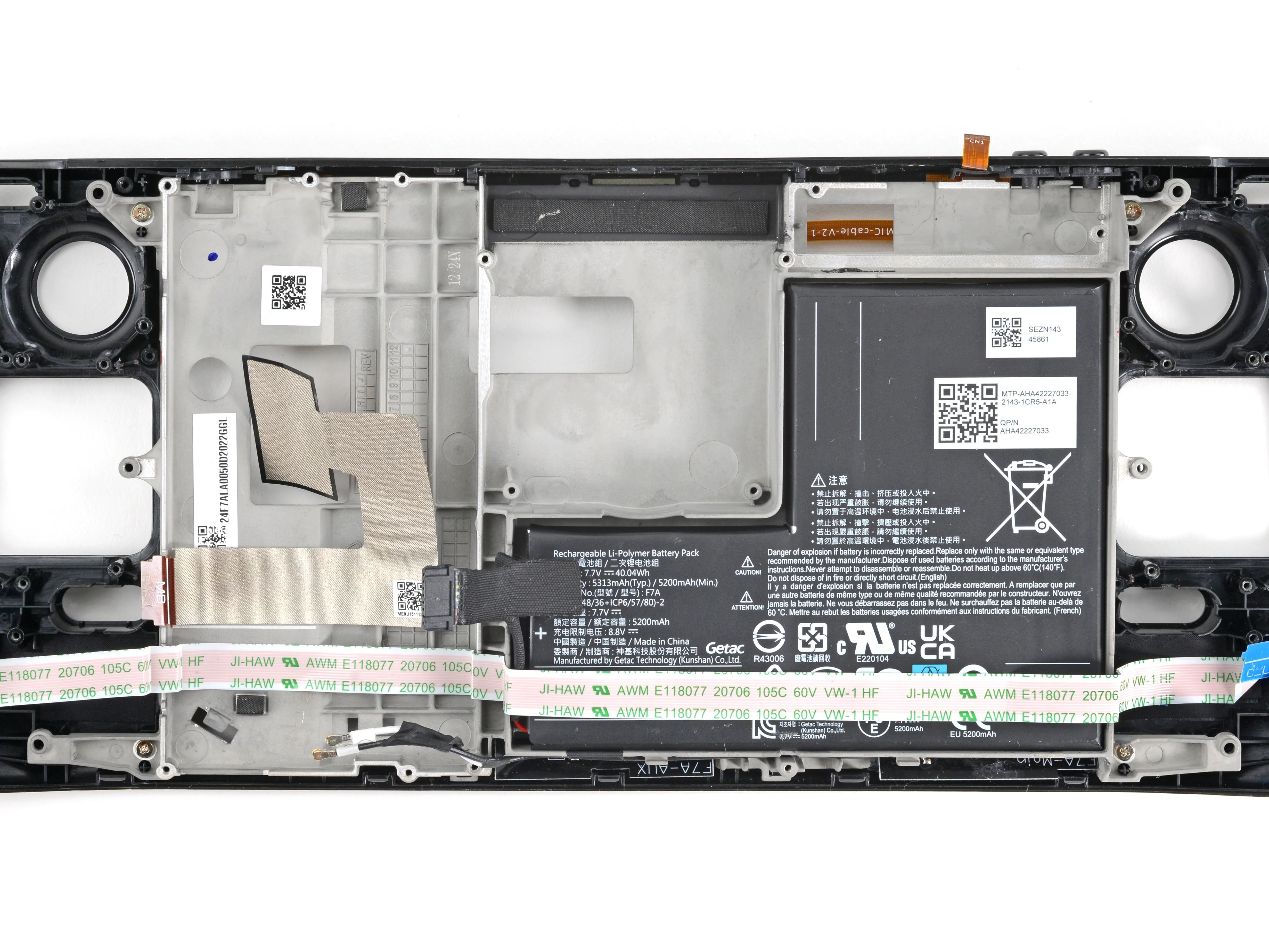

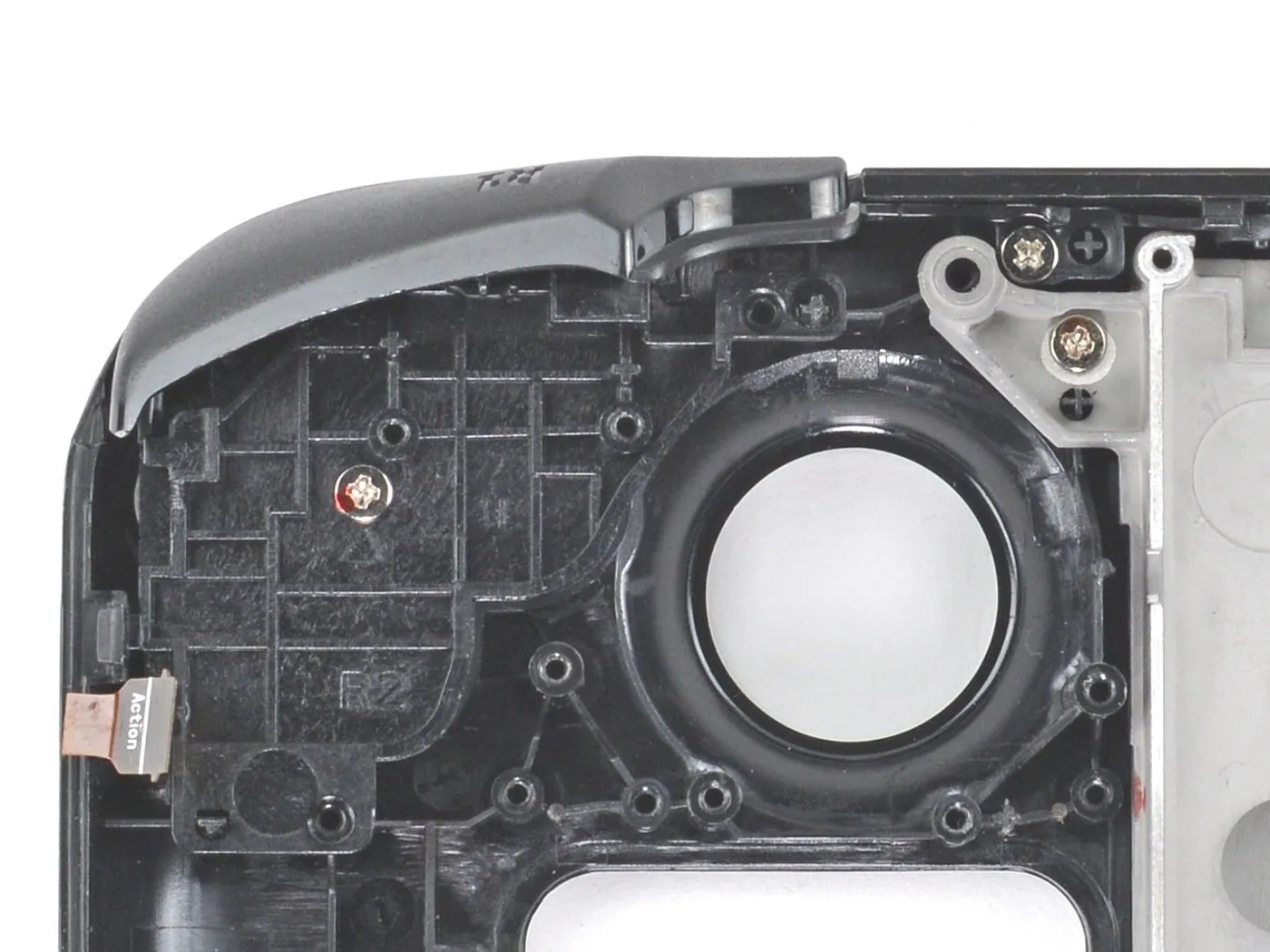

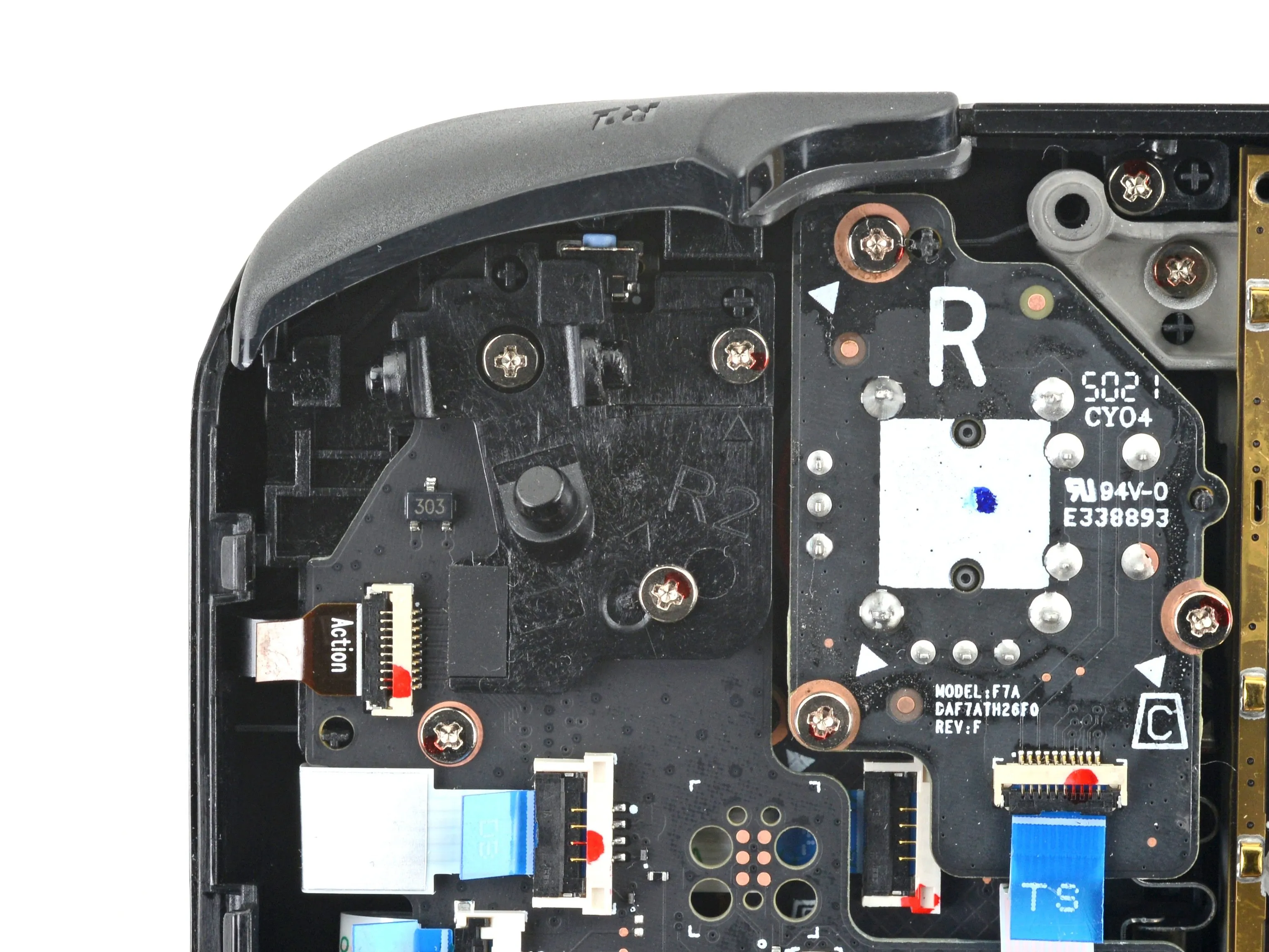

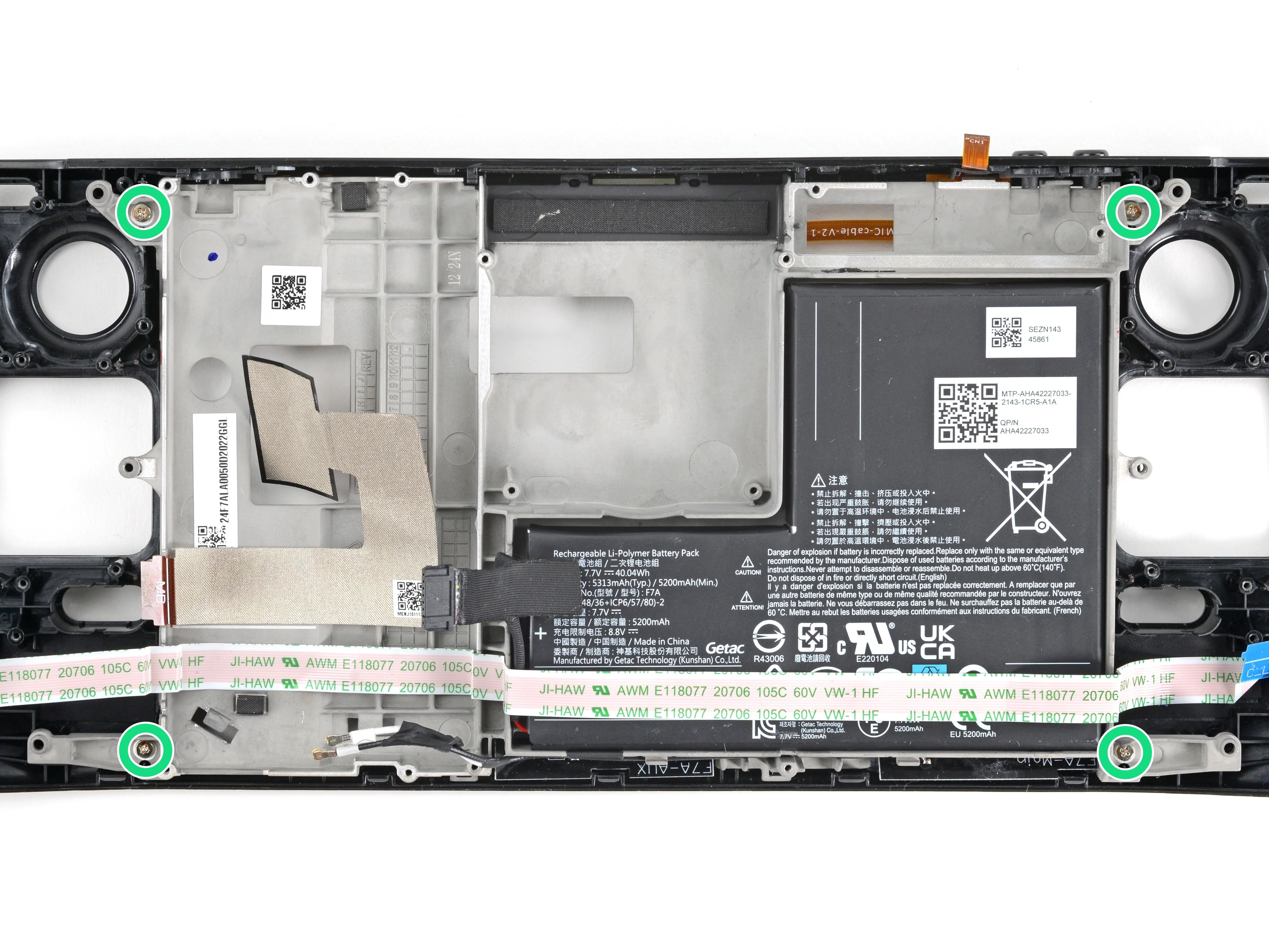

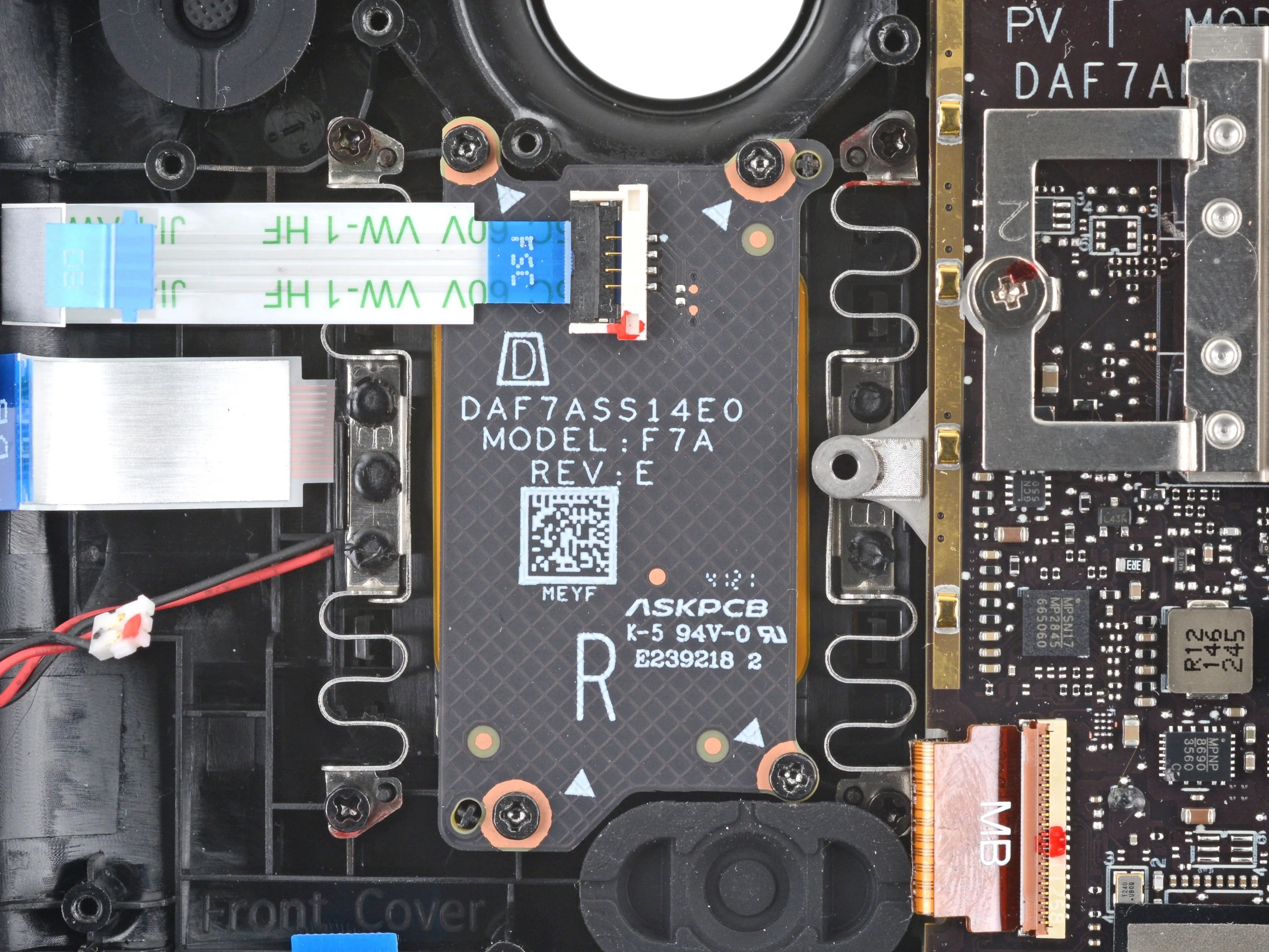

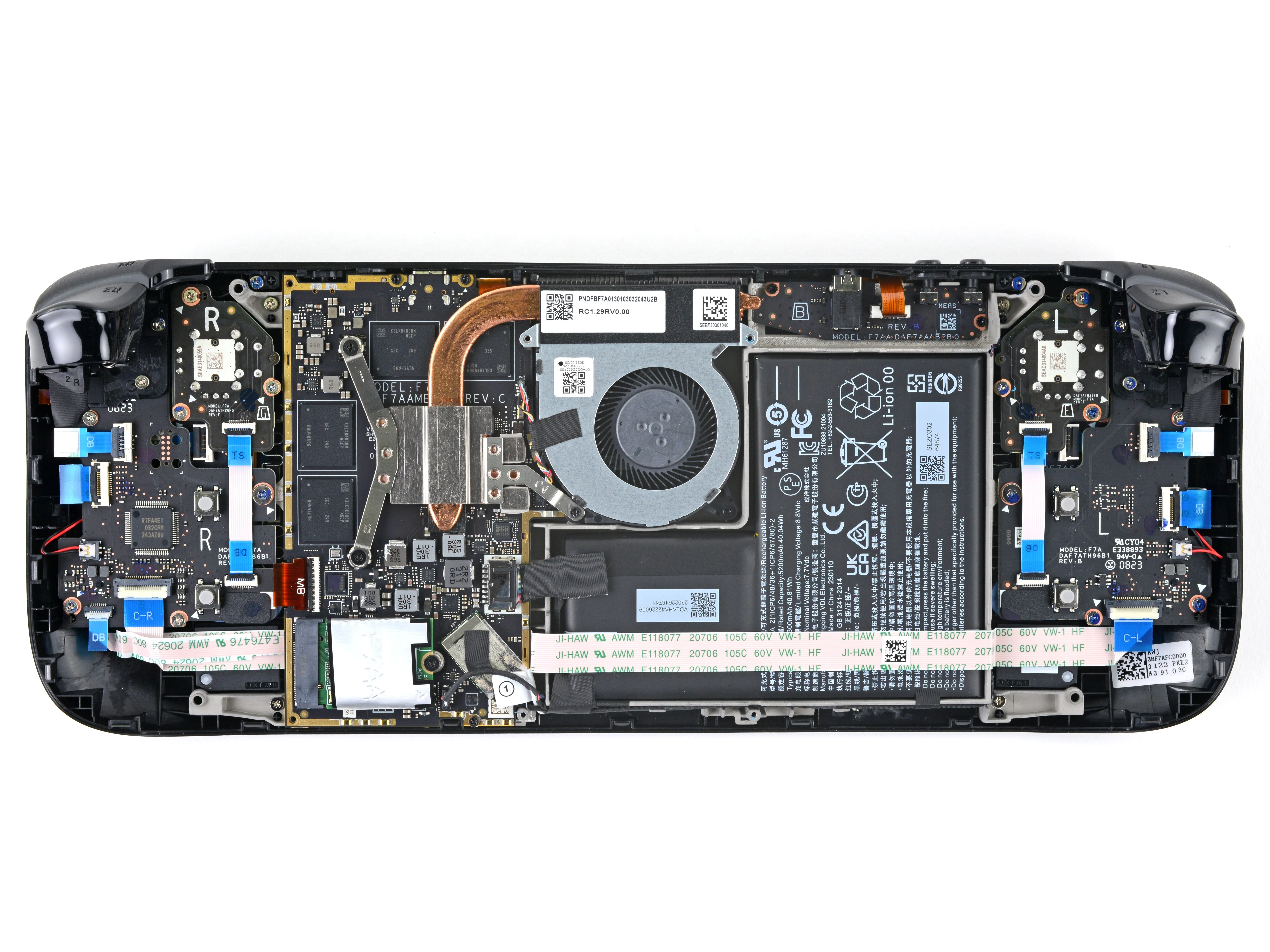

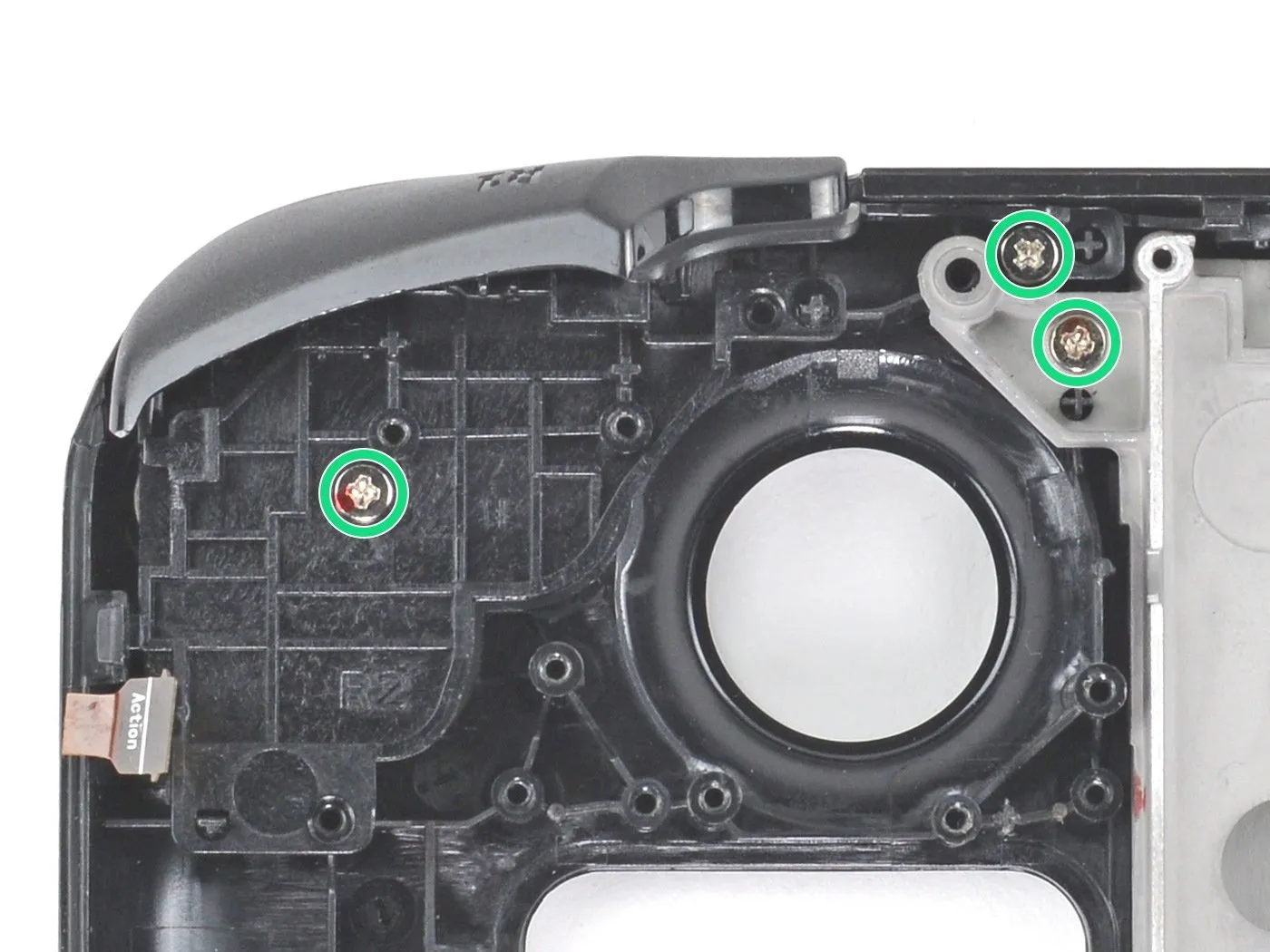

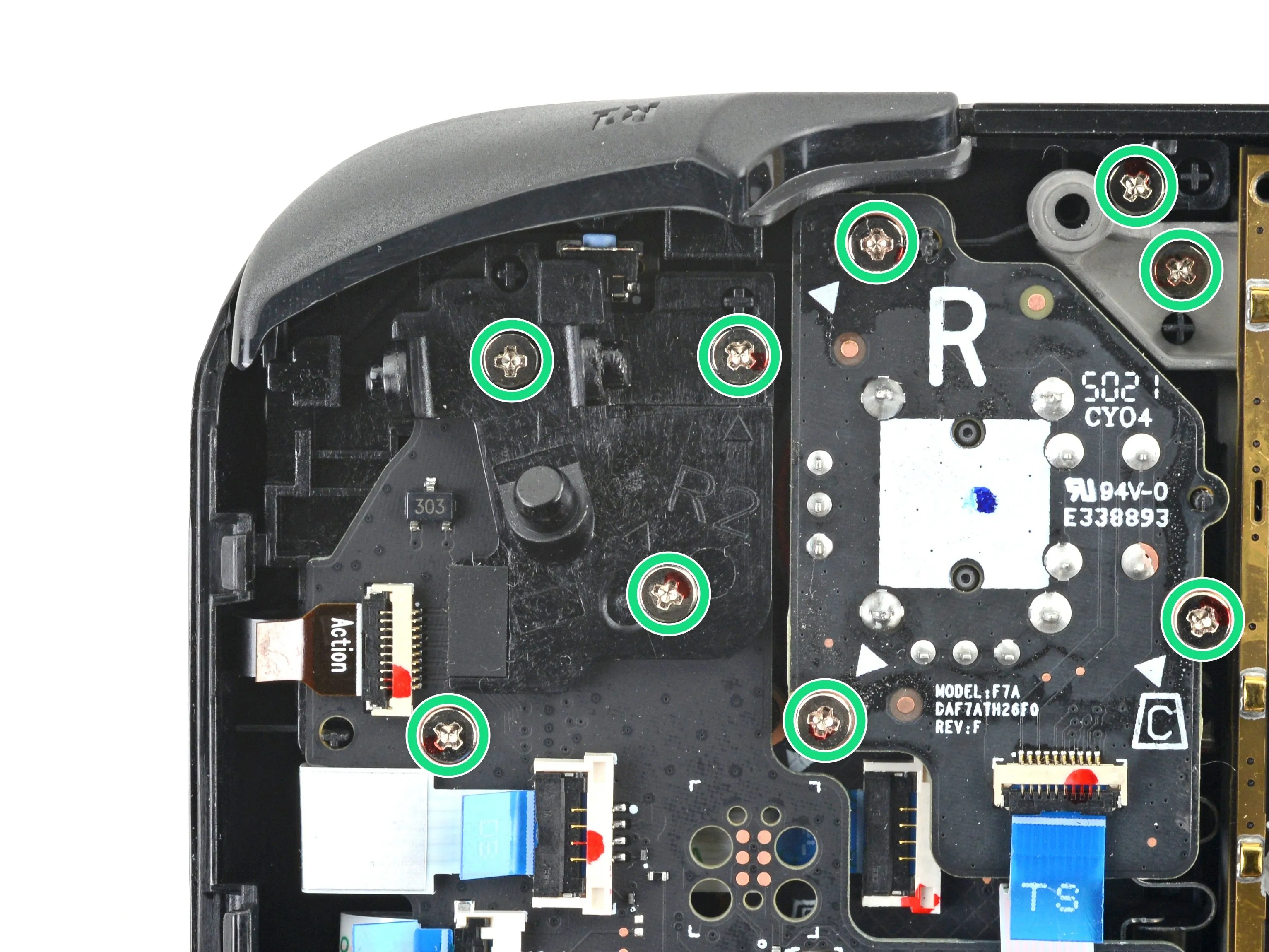

Шаг 1 В Steam Deck есть восемь уникальных типов винтов:

Тип 1: M1.6x9; пластиковое формирование резьбы; диаметр резьбы 1,6 мм; шаг резьбы 0,64 мм; длина резьбы 9 мм; диаметр головки 2,8 мм; толщина головки 0,6 мм
Тип 2: M1.6x5; машинный винт; диаметр резьбы 1,6 мм; шаг резьбы 0,35 мм; длина резьбы 5 мм; диаметр головки 2,8 мм; толщина головки 0,5 мм
Тип 3: M2x3.5; машинный винт; диаметр резьбы 2 мм; шаг резьбы 0,4 мм; длина резьбы 3,5 мм; диаметр головки 5 мм; толщина головки 0,9 мм
Тип 4: M1.6x4.5; пластиковая резьба; диаметр резьбы 1,6 мм; шаг резьбы 0,53 мм; длина резьбы 4,5 мм; диаметр головки 3,5 мм; толщина головки 0,8 мм
Тип 5: M1.6x3; машинный винт; диаметр резьбы 1,6 мм; шаг резьбы 0,35 мм; длина резьбы 3 мм; диаметр головки 2,8 мм; толщина головки 0,8 мм
Тип 6: M2x2.2; машинный винт; диаметр резьбы 2 мм; шаг резьбы 0,4 мм; длина резьбы 2,2 мм; диаметр головки 4,5 мм; толщина головки 0,5 мм
Тип 7: M1.6x4; пластиковая резьба; диаметр резьбы 1,6 мм; шаг резьбы 0,53 мм; длина резьбы 4 мм; диаметр головки 3 мм; толщина головки 0,8 мм
Тип 8: M1.2x2; машинный винт; диаметр резьбы 1,2 мм; шаг резьбы 0,25 мм; длина резьбы 2 мм; диаметр головки 2,2 мм; толщина головки 0,4 мм
