Разборка Steam Machine

Введение

Если в прошлом месяце презентация консолей нового поколения оставила вас в тумане, приготовьтесь к появлению Steam Machine. Valve выпустила всего 300 бета-версий, так что берите свой кубик-компаньон и держитесь крепче - мы вот-вот откроем одну из них.

Заметка постфактум: мы оценили Steam Machine на pcpartpicker.com и получили примерно $1300 в виде запчастей.

Мы еще много чего разобрали - следите за нами в Instagram, Facebook и Twitter!

Что вам понадобится

Инструменты

•

  Посмотреть

•

Шаг 1 Разборка паровой машины

• Всего 300 приставок Steam, и как вы можете получить одну из них? Следуйте нашему подробному руководству.

• Или попросите своего коллегу, неподражаемого Кристофера Паттонао возможности уничтожить его. Мы будем осторожны, Крис! Возможно.

• Мы хотели бы начать со спецификаций, но аппаратное обеспечение Steam Machine может быть разным, и компоненты не совсем точно указаны на коробке. Будет ли это мощный i3 в паре с GTX 660? А может, монструозный i7 в паре с Titan?

• Возможно, мы никогда не узнаем, но мы не можем перестать слюнявить упаковку.

Комментарии к шагу

Мне нравится, что штамп 'Обращаться осторожно' имеет кубик компаньона в центре :D

Будьте добры к моей малышке!

Хочу заметить, что в шаге 17 вы допустили небольшую ошибку. Изначально вы написали, что БП соответствует стандарту 80 PLUS Gold, а затем заявили, что он соответствует стандарту 80 PLUS Bronze, хотя на картинке указано, что он соответствует стандарту Gold.

Спасибо! Обновил.

Ирония заключается в том, что после этого вы сжигаете кубик с компаньоном. Полагаю, они знали, что люди разнесут эту штуку на части с такой же готовностью, с какой они бросят кубик в мусоросжигатель.

Шаг 2

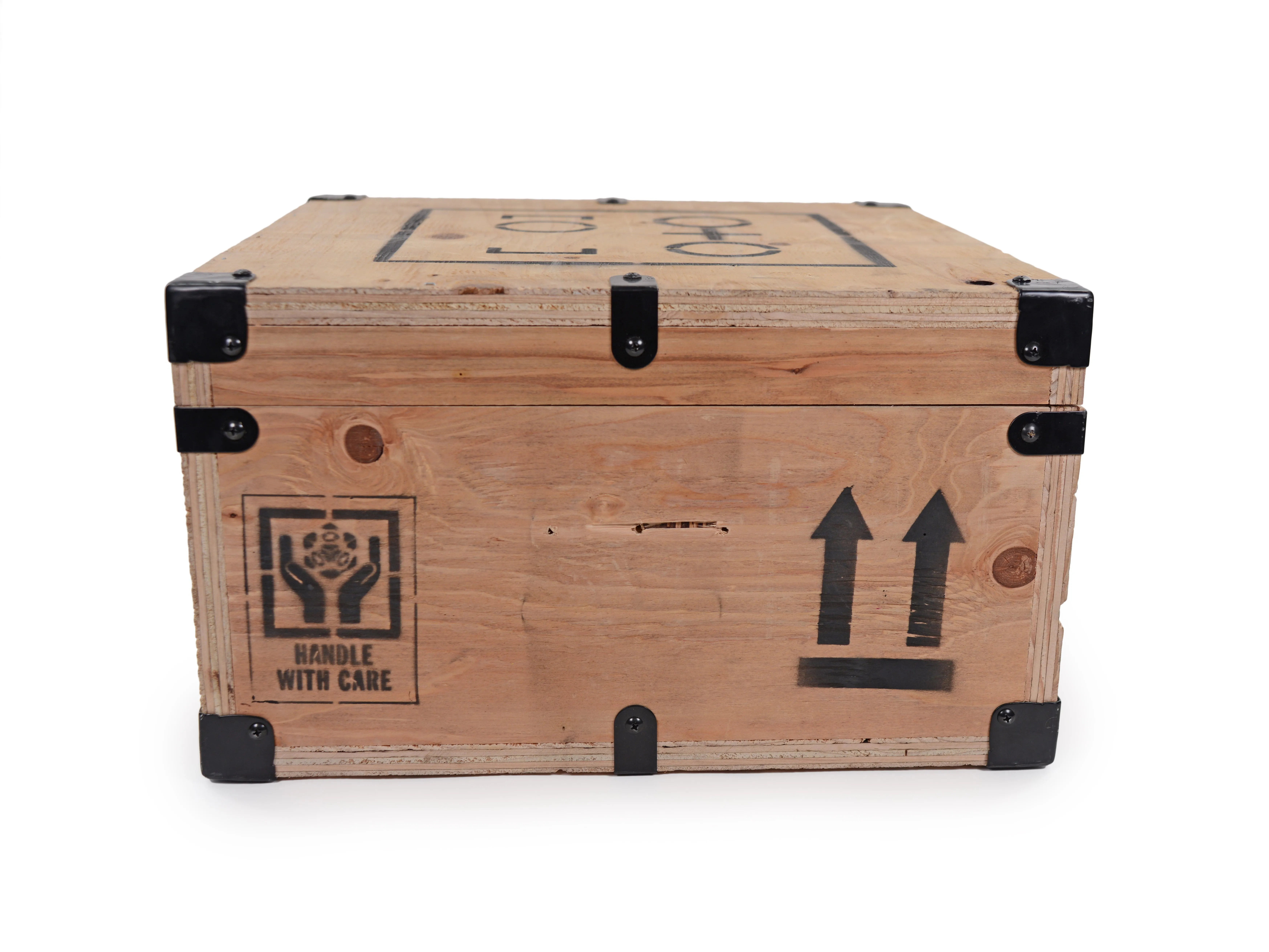

• Независимо от содержимого, Valve получает награду за лучшую упаковку. Никогда.

• Это кубик-компаньон мы видим?

• Мы сопротивляемся желанию достать ломики благополучно отпираем коробку Steam Box.

• Похоже, Steam не позаботилась о поставке латунные очки с консолью, но есть только один способ убедиться в этом...

Шаг 3

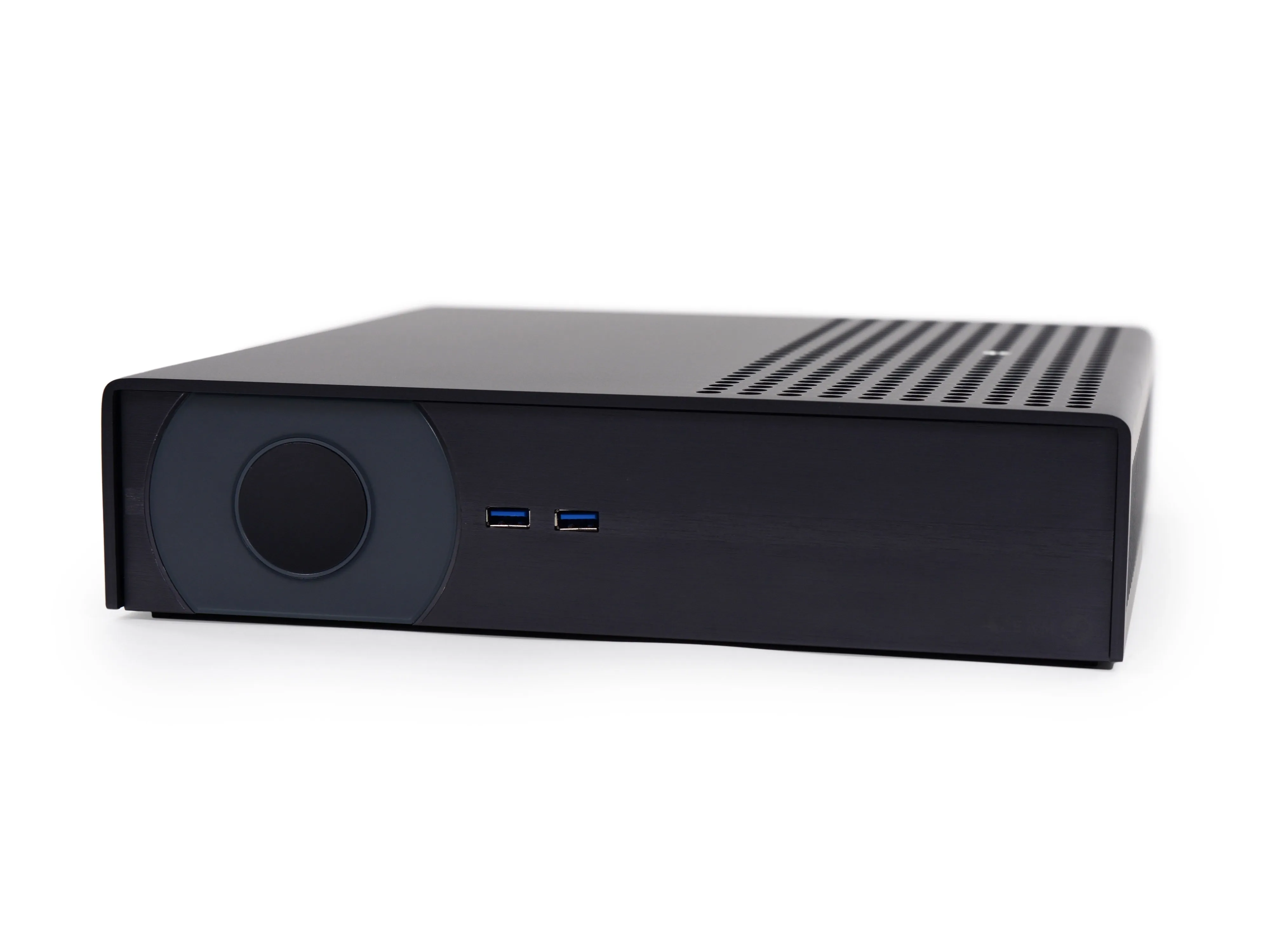

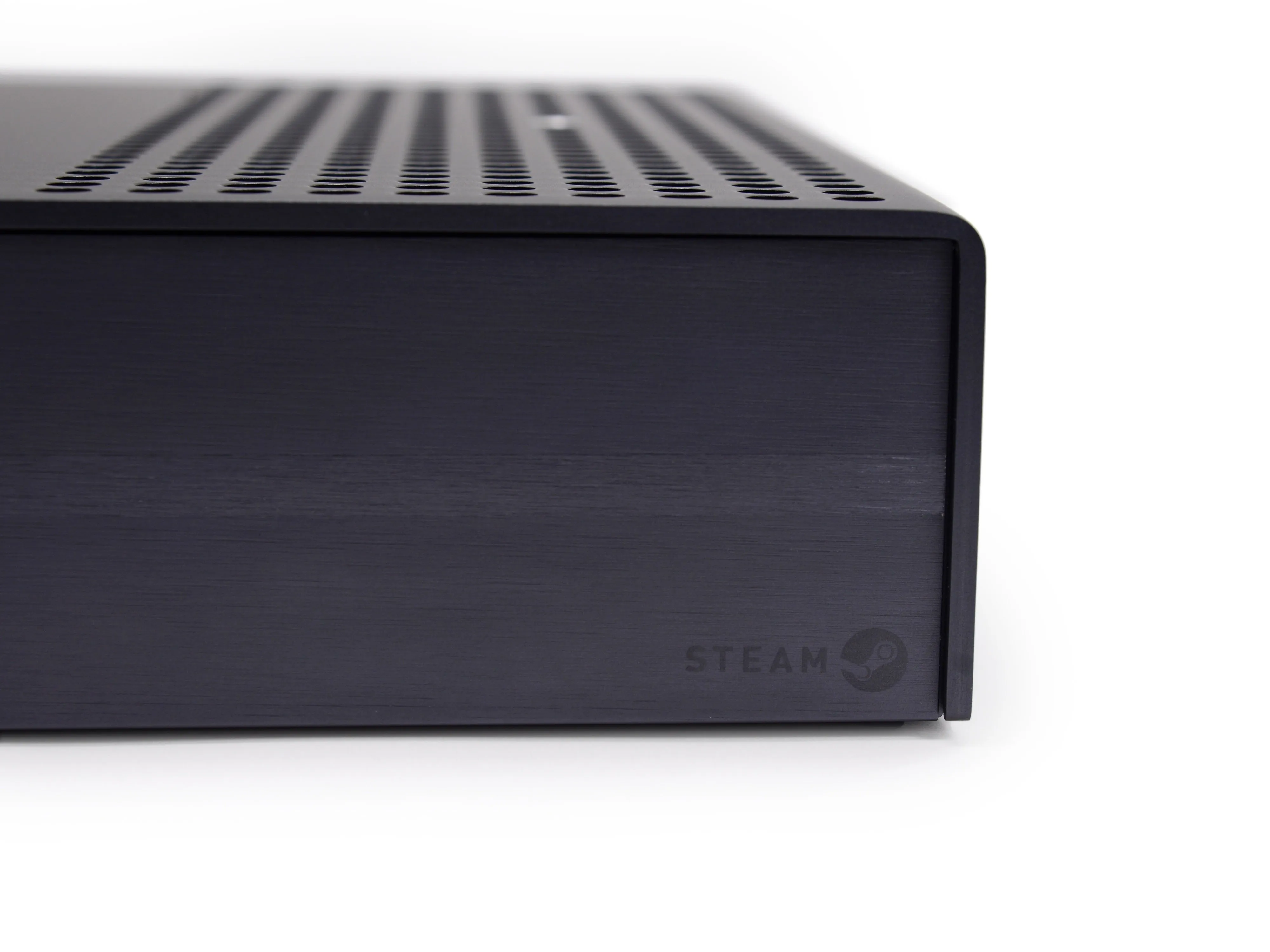

• Когда мы вскрываем ящик, из него не выходит ни капли пара, кроме этого милого логотипа.

• Спереди - огромная кнопка.

• Кнопка имеет светящееся индикаторное кольцо и расположена рядом с двумя портами USB 3.0 для подключения проводных контроллеров.

Комментарии к шагу

Что касается отсутствия steam, то жаль, что Valve не скопировала Nokia с их Hackerbox (ограниченный выпуск корпуса для N900)...

:)

Интересно, почему эти USB-порты на передней панели выглядят так причудливо? Все остальное в этом устройстве выглядит элегантно и радикально, а тут эти два USB-отверстия, как бы неловко торчащие наружу.

Мы задавались тем же вопросом - оказалось, что, как вы можете видеть смотрите здесьпередние USB-порты представляют собой отдельные кабели, удерживаемые пластиковым кронштейном. Не так красиво, как мы ожидали, но это же прототип, в конце концов :)

Я делаю DIY-копию этого корпуса (ну, типа того). Не могли бы вы сообщить размеры корпуса, пожалуйста?

Silverstone Raven RVZ01 примерно настолько близок к корпусу, насколько это возможно.

Шаг 4

• Прежде чем пустить под нож основное оборудование, давайте взглянем на гарнир.

• Неужели это будущее споров о геймпаде и клавиатуре с мышью? Valve, кажется, обернула клавиатуру и мышь вокруг контроллера.

• Индивидуально настраиваемые тачпады и множество кнопок делают это устройство своеобразным гибридом любимых всеми устройств ввода.

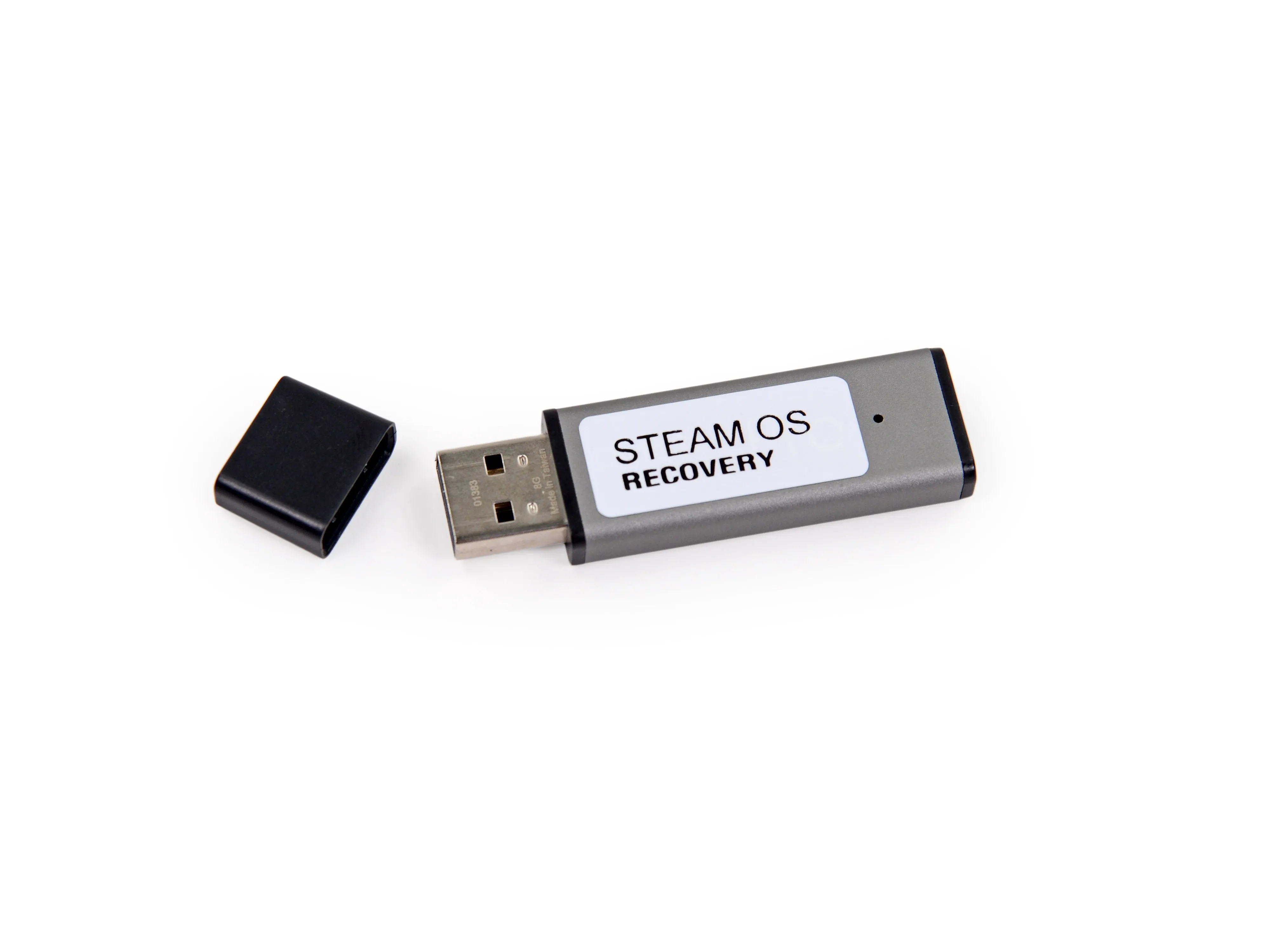

• Valve поощряет разработчиков и любителей поэкспериментировать со своей операционной системой, и поэтому предусмотрительно предусмотрела запасной план: USB-накопитель для восстановления.

• По словам Valve: 'SteamOS Beta поставляется с нашей программой Steam Client, которая... служит пользовательским интерфейсом и обеспечивает связь с нашими онлайн-сервисами Steam. Тем не менее, вы можете использовать стандартный рабочий стол Linux'.

Шаг 5

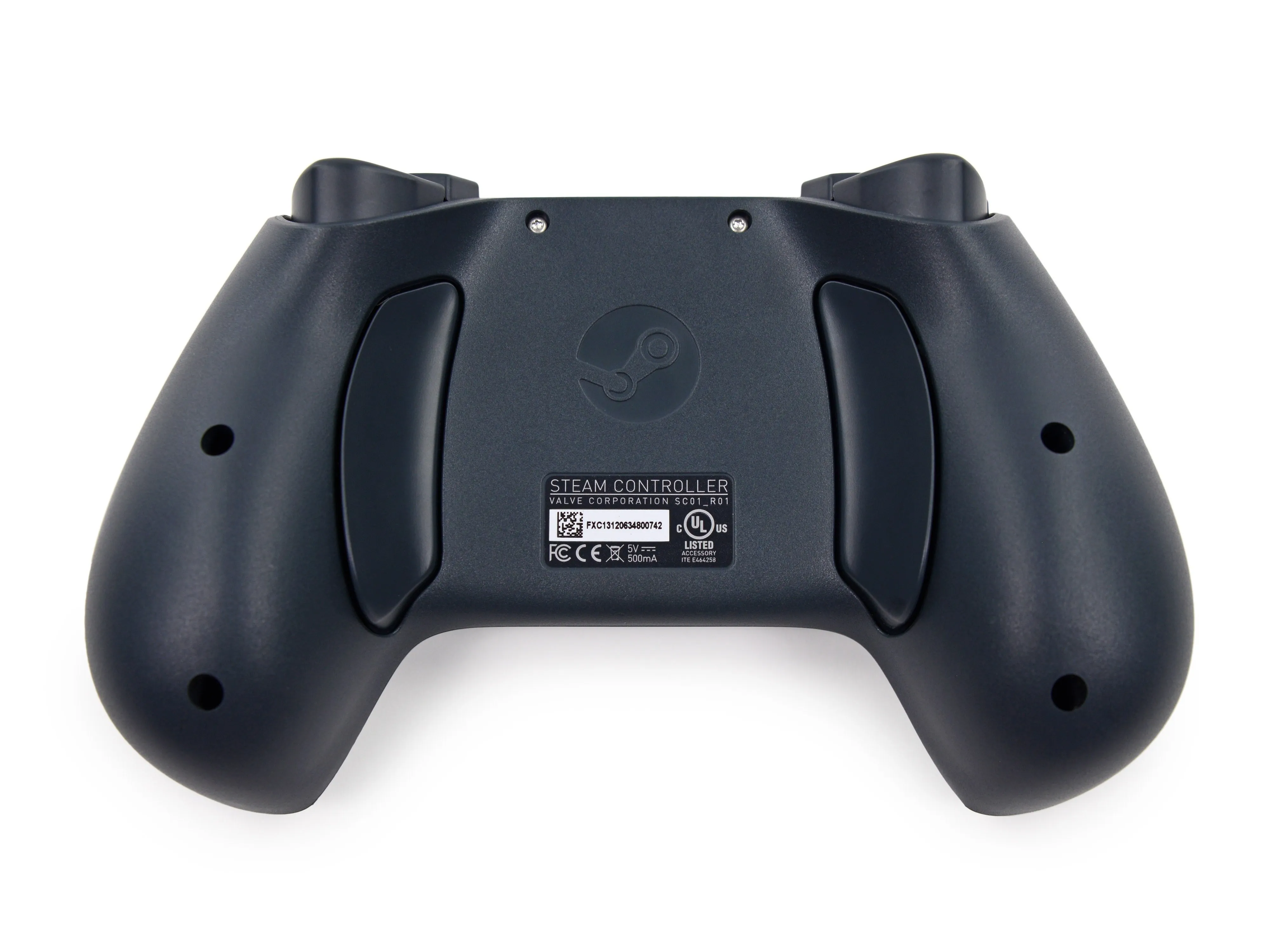

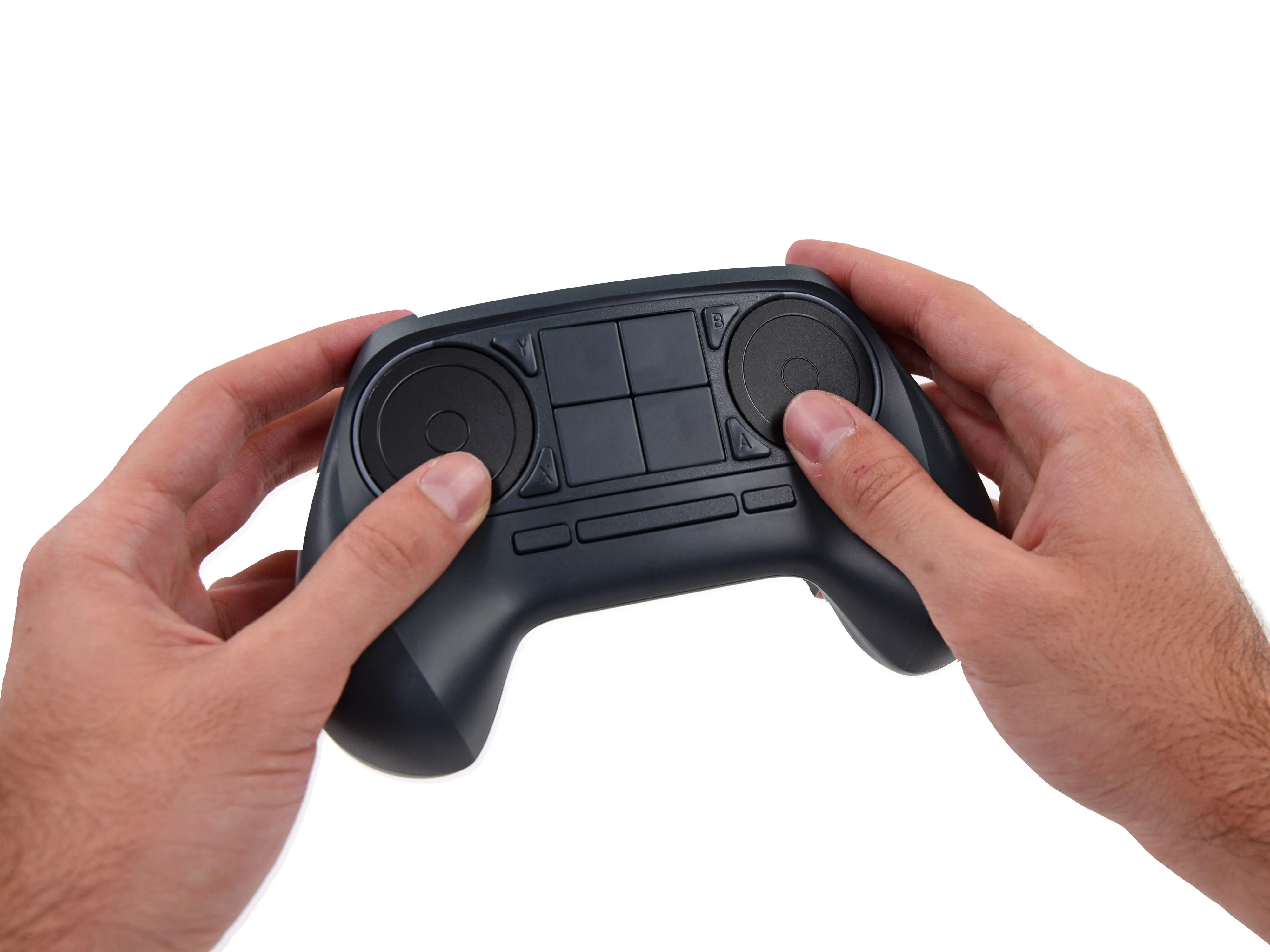

• Чтобы перенести компьютерные игры в гостиную без клавиатуры, вам понадобится контроллер с большим количеством кнопок. Этого, похоже, достаточно.

• Единственное, что может быть приятнее, чем новый контроллер в руках, - это... его разборка.

• Если вы ведете счет, то это приложение номер 101 997 из набора отверток Pro Tech.

Шаг 6

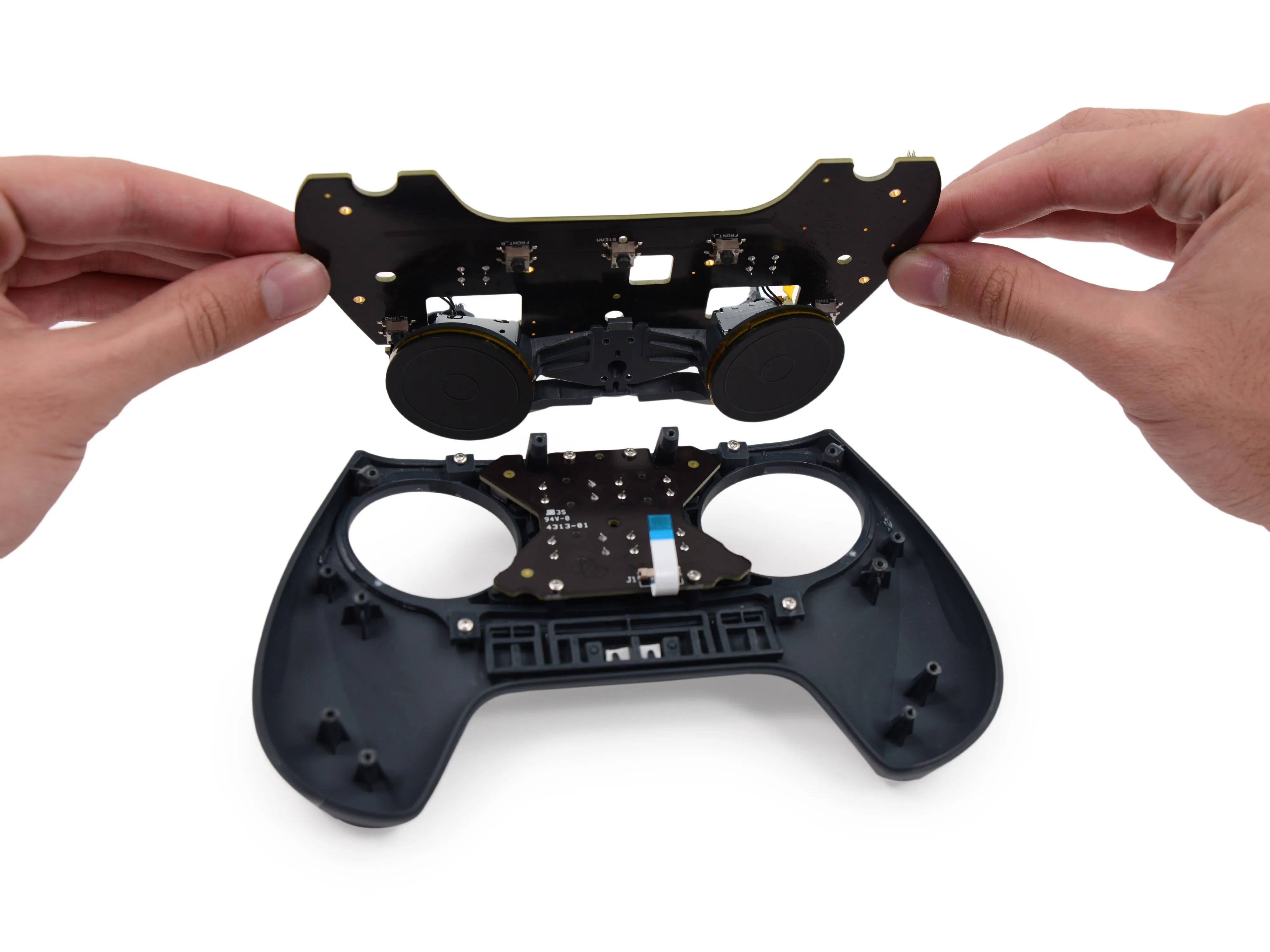

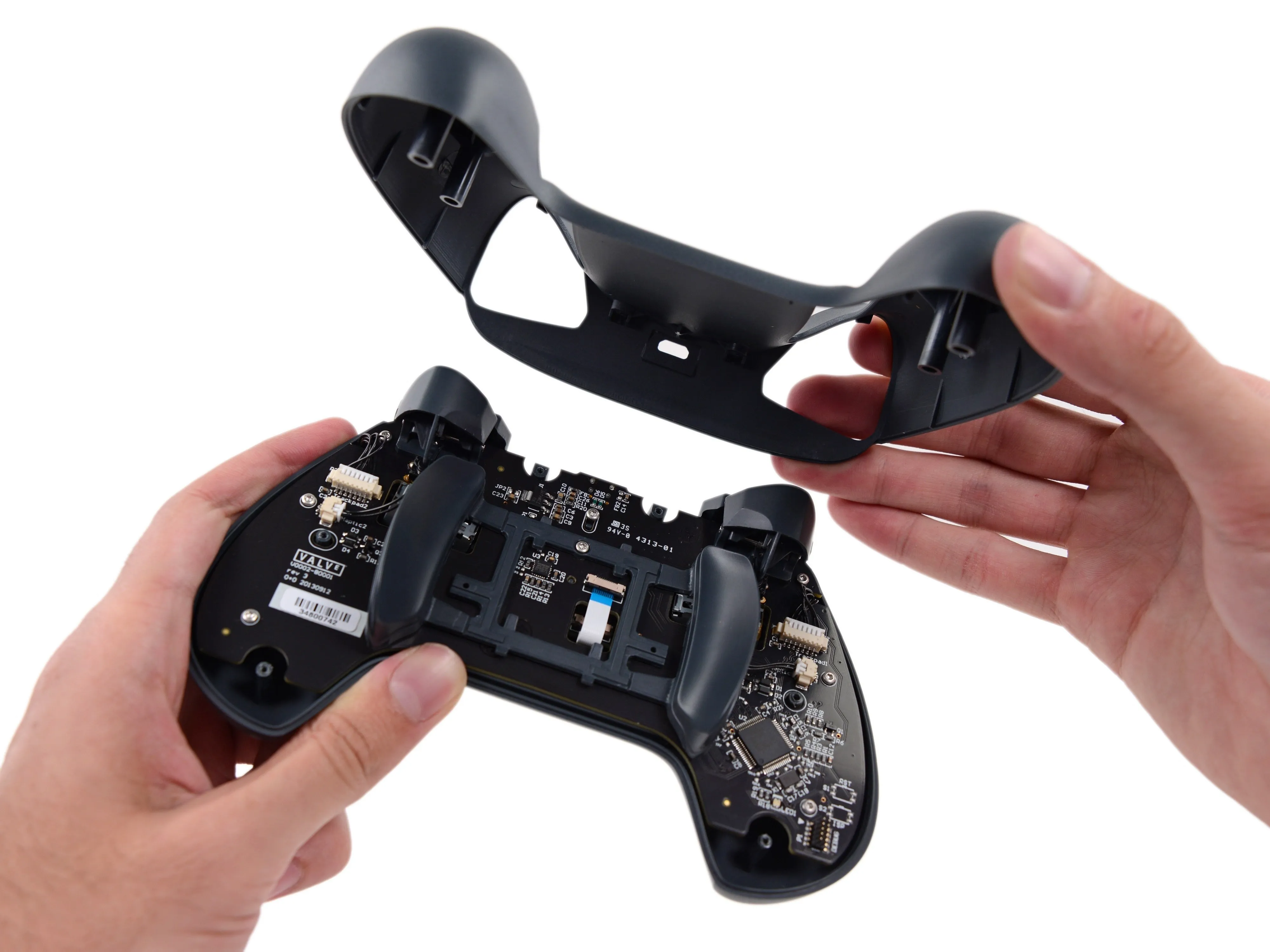

• И мы внутри! Пластиковый корпус разделяется на две половины: в верхней - основная кнопочная панель и крышки, в нижней - ничего.

• Кстати, о пустяках: где же аккумулятор? Мы привыкли к беспроводным консольным контроллерам, так что это сюрприз. Контроллер Steam Machine только проводной, и подключается к приставке с помощью входящего в комплект удлиненного USB-кабеля.

• Если поднять плату с основными кнопками, можно увидеть, как суперконфигурируемые тачпады встраиваются в устройство.

Комментарии к шагу

Я думаю, что в планах Steam Controllers - сделать их беспроводными, но бета-версии требуют проводного подключения.

Да, нам в Делаете.ру это тоже кажется вероятным.

Шаг 7

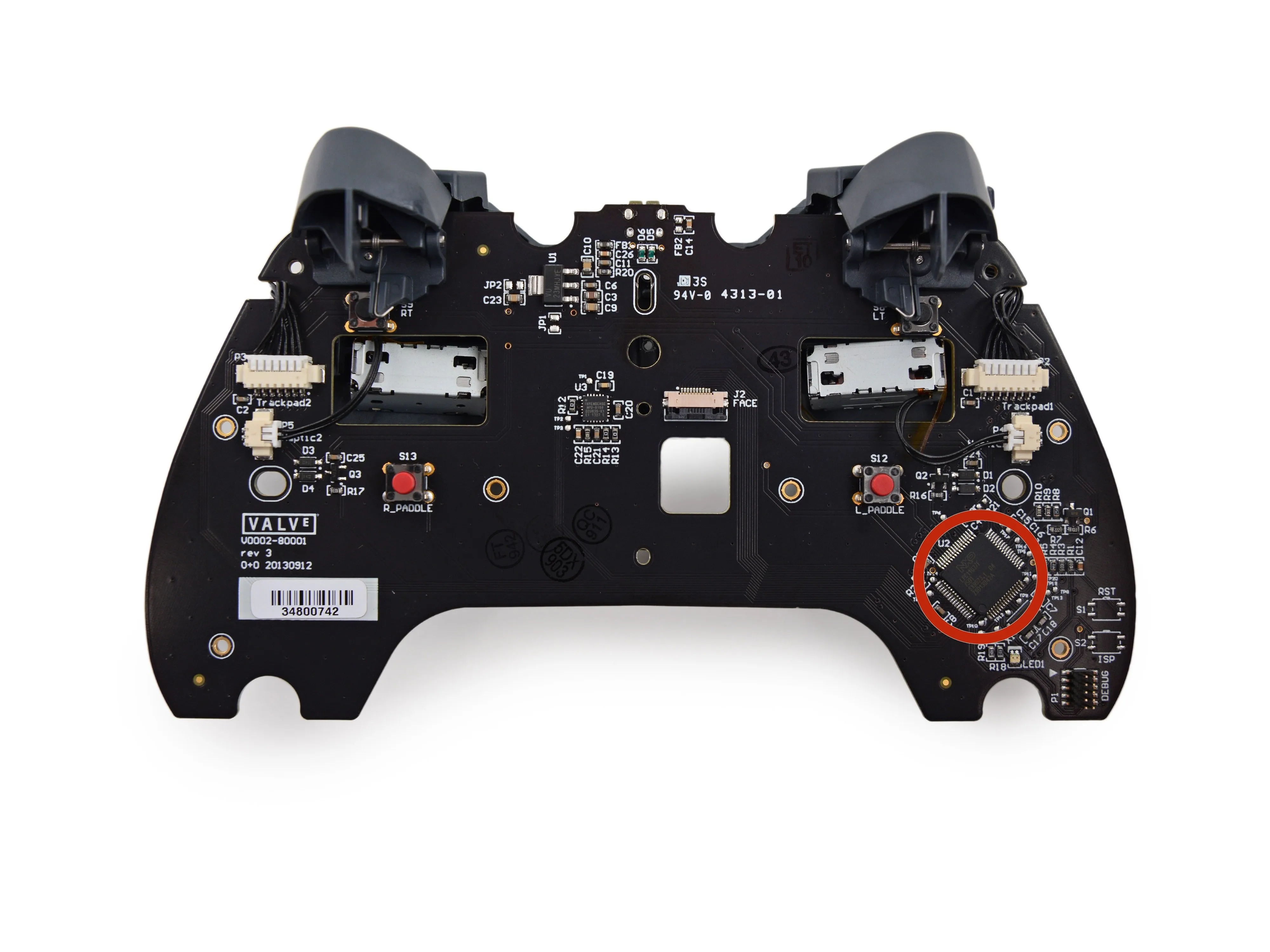

• Считать все эти данные и отправить их обратно на материнский корабль - сложная задача. Но NXP LPC11U37F микроконтроллер NXP LPC11U37F справляется с этой задачей.

• Теперь бы только разобраться с кнопками...

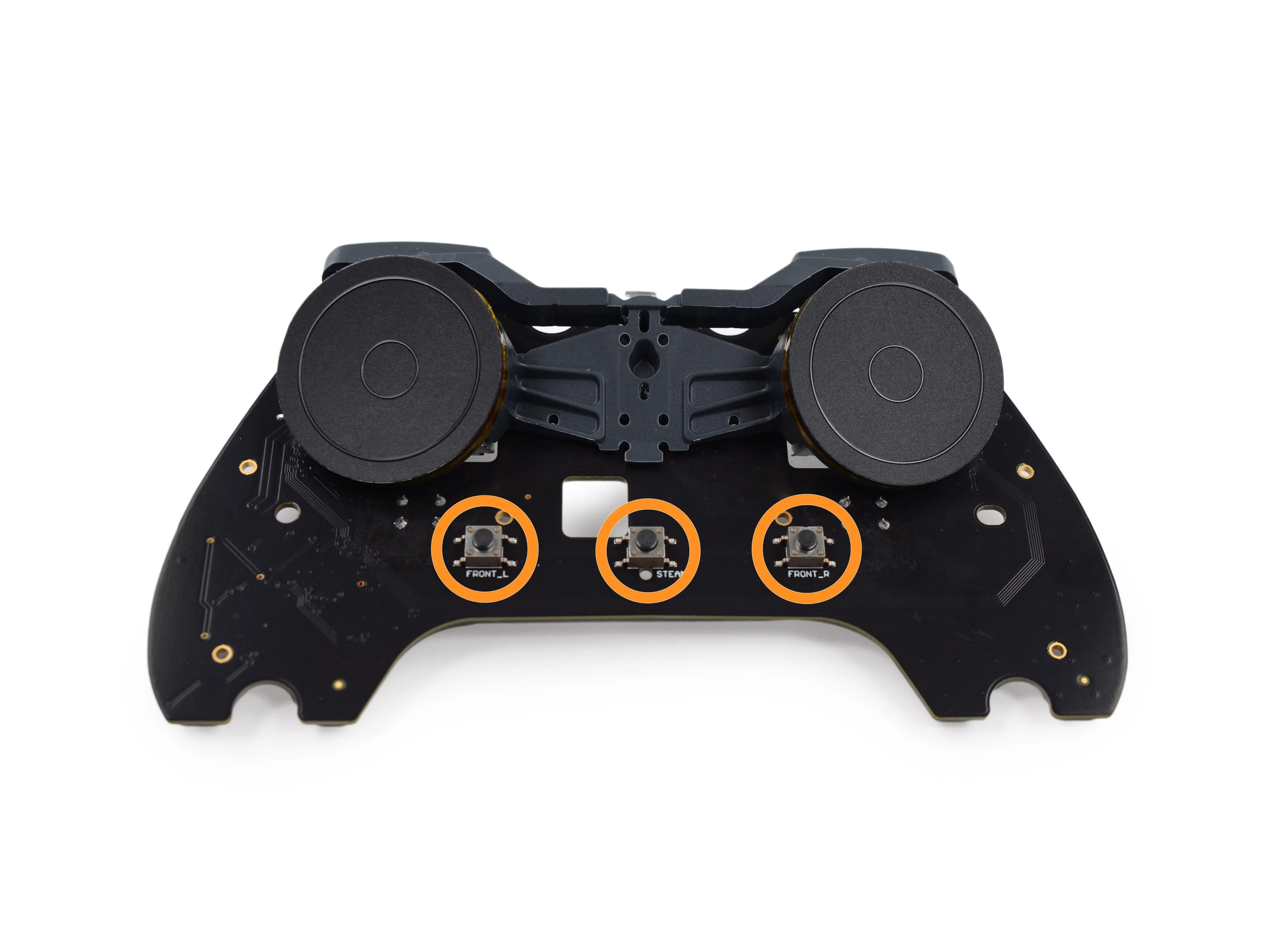

• На обратной стороне основной платы мы находим три переключателя. Half Life 3 подтверждена.

Шаг 8

• Возвращаемся к коробке: В задней части коробки можно увидеть наследие Steam Machine для ПК. Если эта панель ввода-вывода хоть немного отражает конечное аппаратное обеспечение, можно с уверенностью предсказать, что подключение не будет проблемой:

• Порт PS/2 для клавиатуры/мыши

• Два порта USB 2.0 и четыре порта USB 3.0

• HDMI, Dual-link DVI и DisplayPort

• Цифровой оптический аудиовыход S/PDIF

• eSATA

• Порт Ethernet RJ-45, а также разъемы для внешней антенны Wi-Fi

• 3,5 мм аудиовход/выход, задний динамик, c/sub и микрофонные порты

Шаг 9

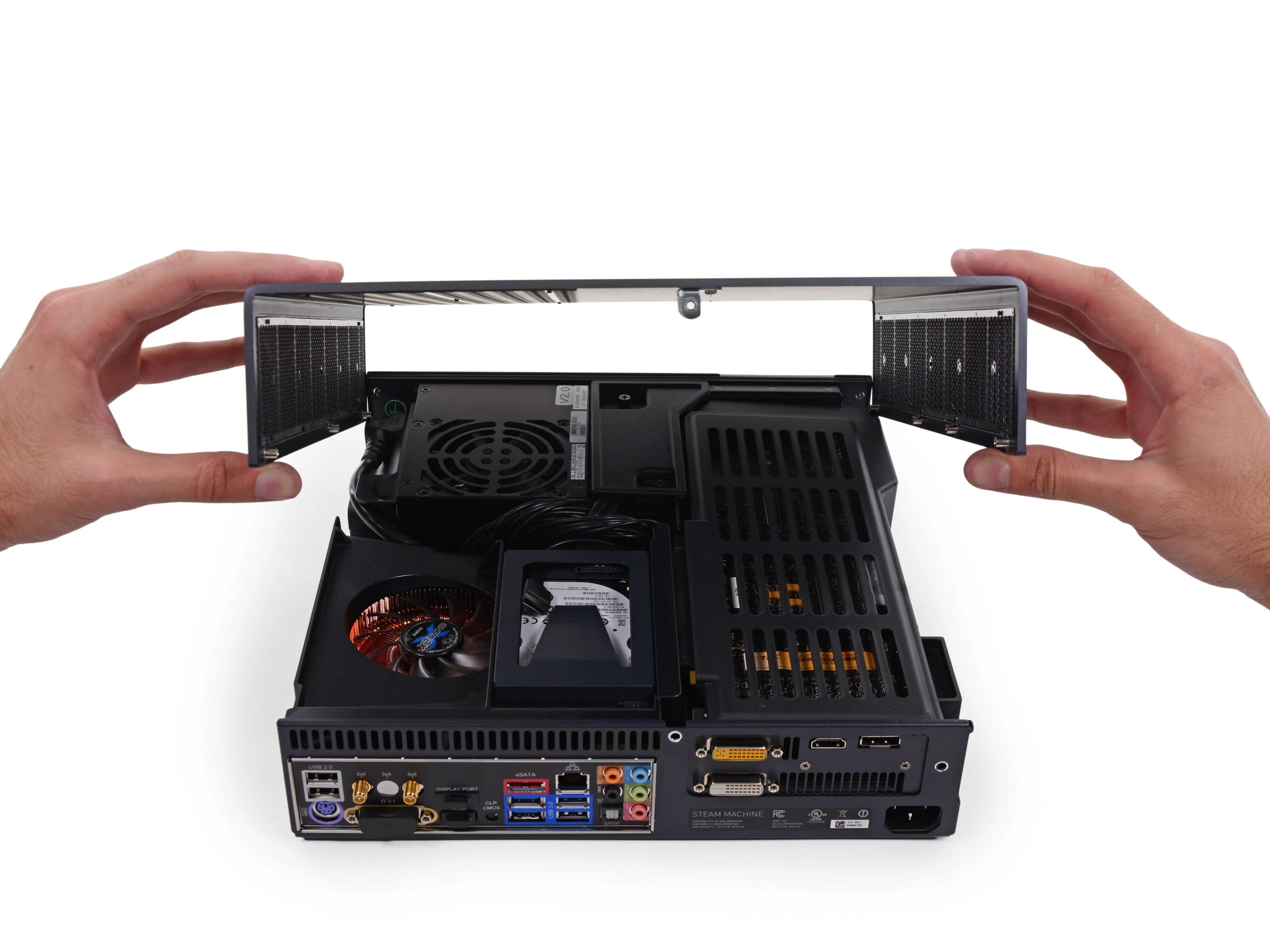

• Прочные стойки и хороший скользящий замок крепят тяжелый верхний корпус к нижнему. Один винт фиксирует их на месте и держит ваш пар в бутылках.

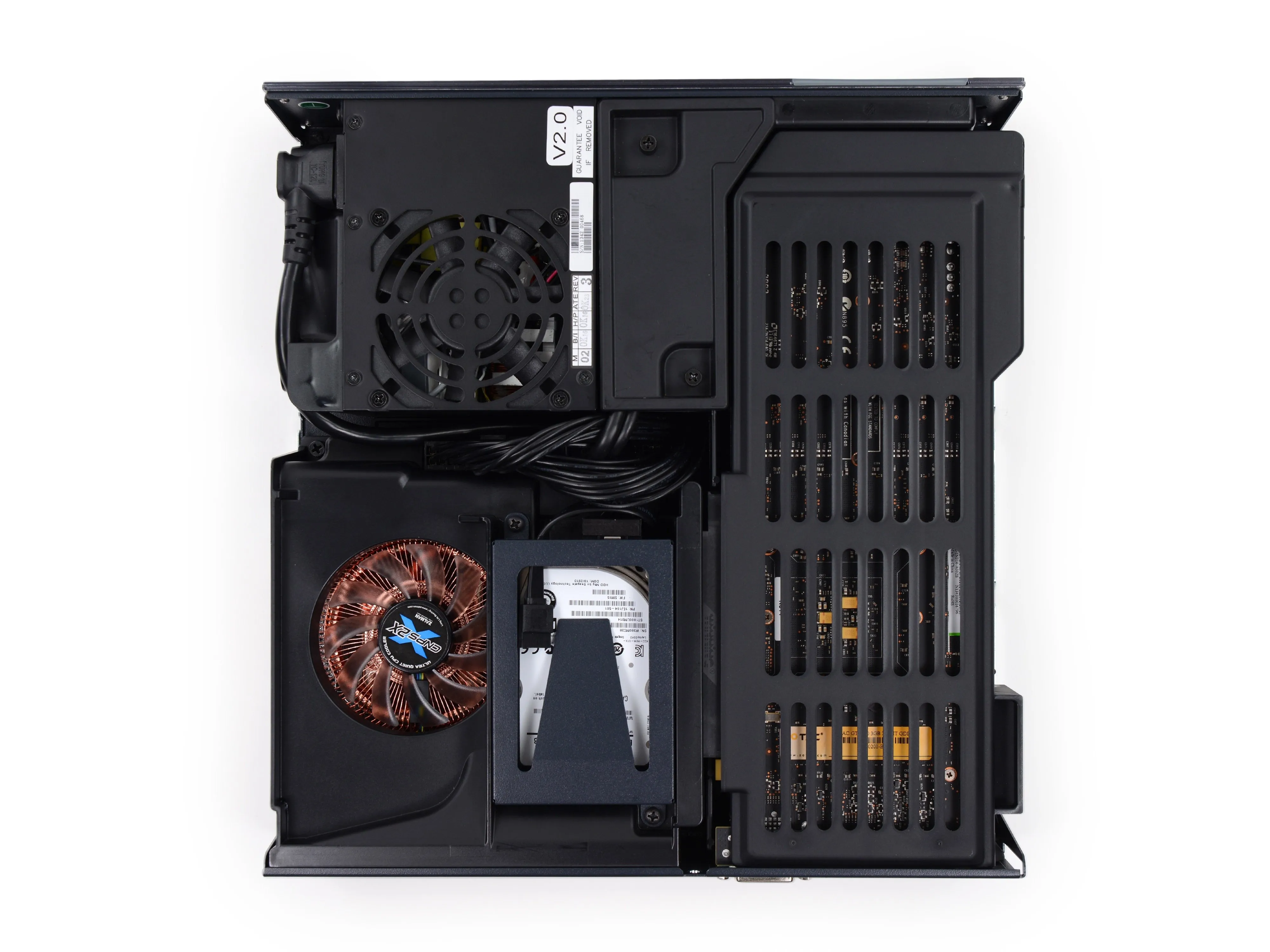

• При первом же взгляде, к большому удивлению, мы обнаружили все обычные компоненты игрового компьютера. Видеокарта, жесткий диск, кулер процессора и блок питания аккуратно спрятаны под кожухами и воздуховодами.

• Видите блестящее отверстие в решетке радиатора? У нас есть теория на этот счет:

• Только с одного из 300 отверстий была содрана краска, и оно отличается от от другихкоторые мы виделив Интернете. 300, конечно, звучит так, как будто это может быть 300 бета-версий. Мы готовы поспорить на свои деньги за обед, что эти отверстия - своего рода маркер для ограниченного тиража прототипов.

Шаг 10

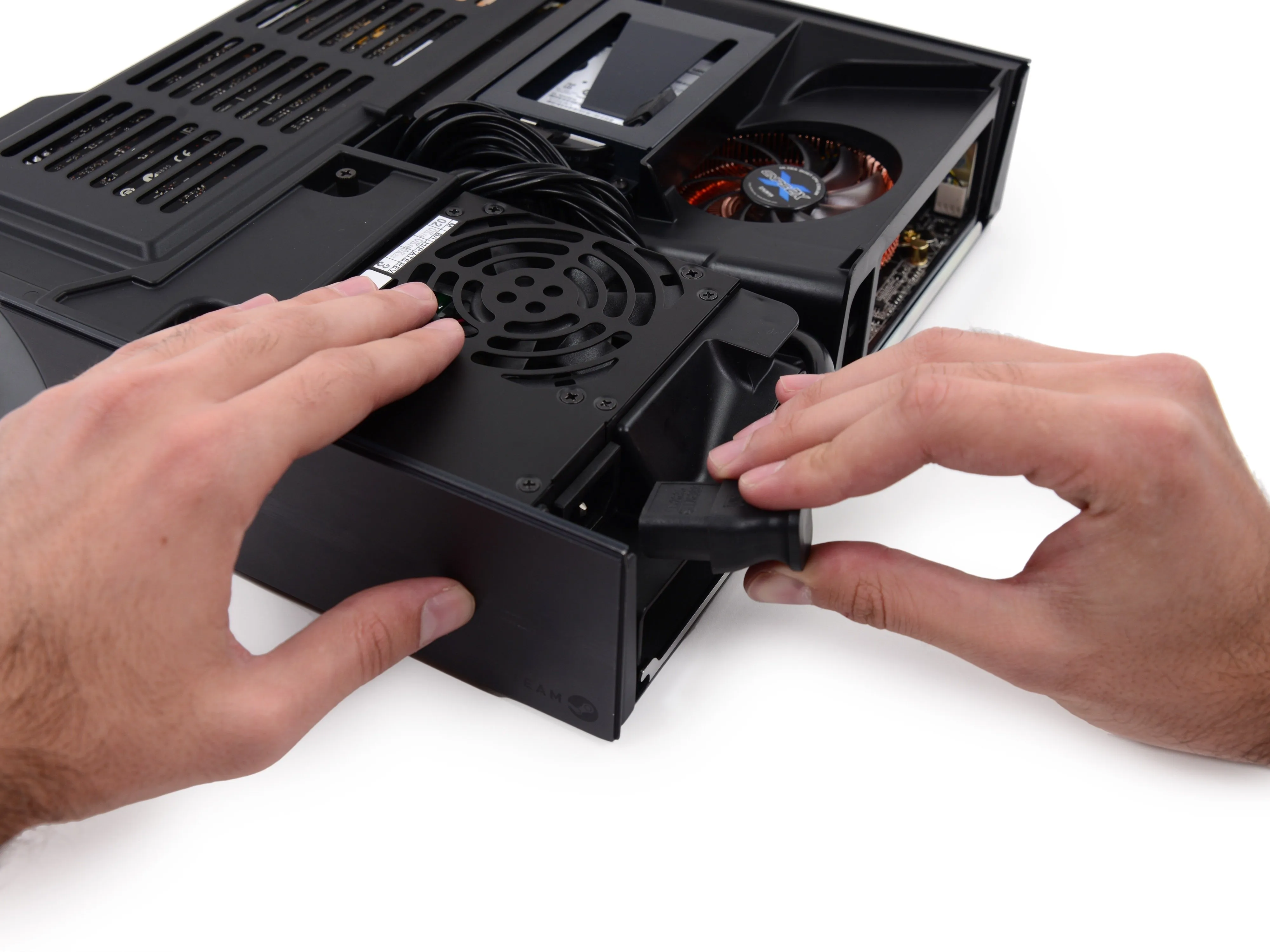

• Это похоже на встроенный удлинитель, чтобы подвести питание от задней стенки Steam Box к блоку питания спереди. На всякий случай начнем отсоединение с этого места.

• Литой пластиковый кожух закрывает видеокарту и заполняет пустоту между ней и верхним корпусом, защищая ее от тряски и повреждений.

Шаг 11

• Появились дикие разъемы SATA для передачи данных и питания! Это радует Делаете.ру.

• Если вы беспокоились о емкости хранилища, больше не беспокойтесь. Похоже, Steam Box готов к установке второго жесткого диска для хранения всех ваших игр.

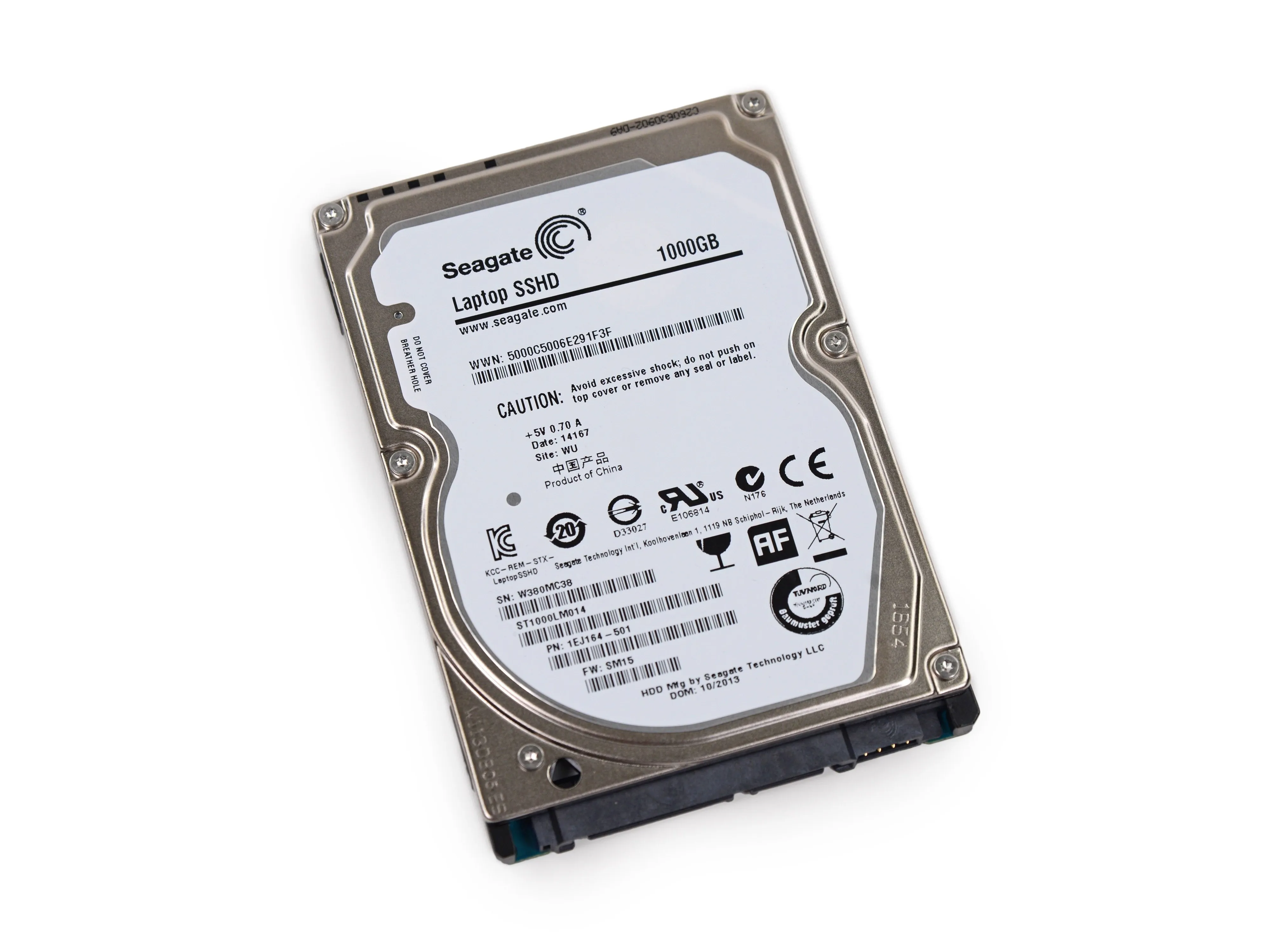

• В этой конкретной Steam Machine установлен Seagate емкостью 1 ТБ. ST1000LM014 SSHD (твердотельный гибридный накопитель) для ноутбуков. Это 2,5-дюймовый SSHD с интерфейсом SATA III 6 Гбит/с, 5400 об/мин, 64 МБ кэш-памяти DRAM и 8 ГБ MLC NAND Flash.

• TL;DR Это диск с пластинами емкостью один терабайт в паре с твердотельным накопителем емкостью 8 Гбайт и умным программным обеспечением, которое сохраняет наиболее часто используемые данные на сверхбыстром SSD.

Шаг 12

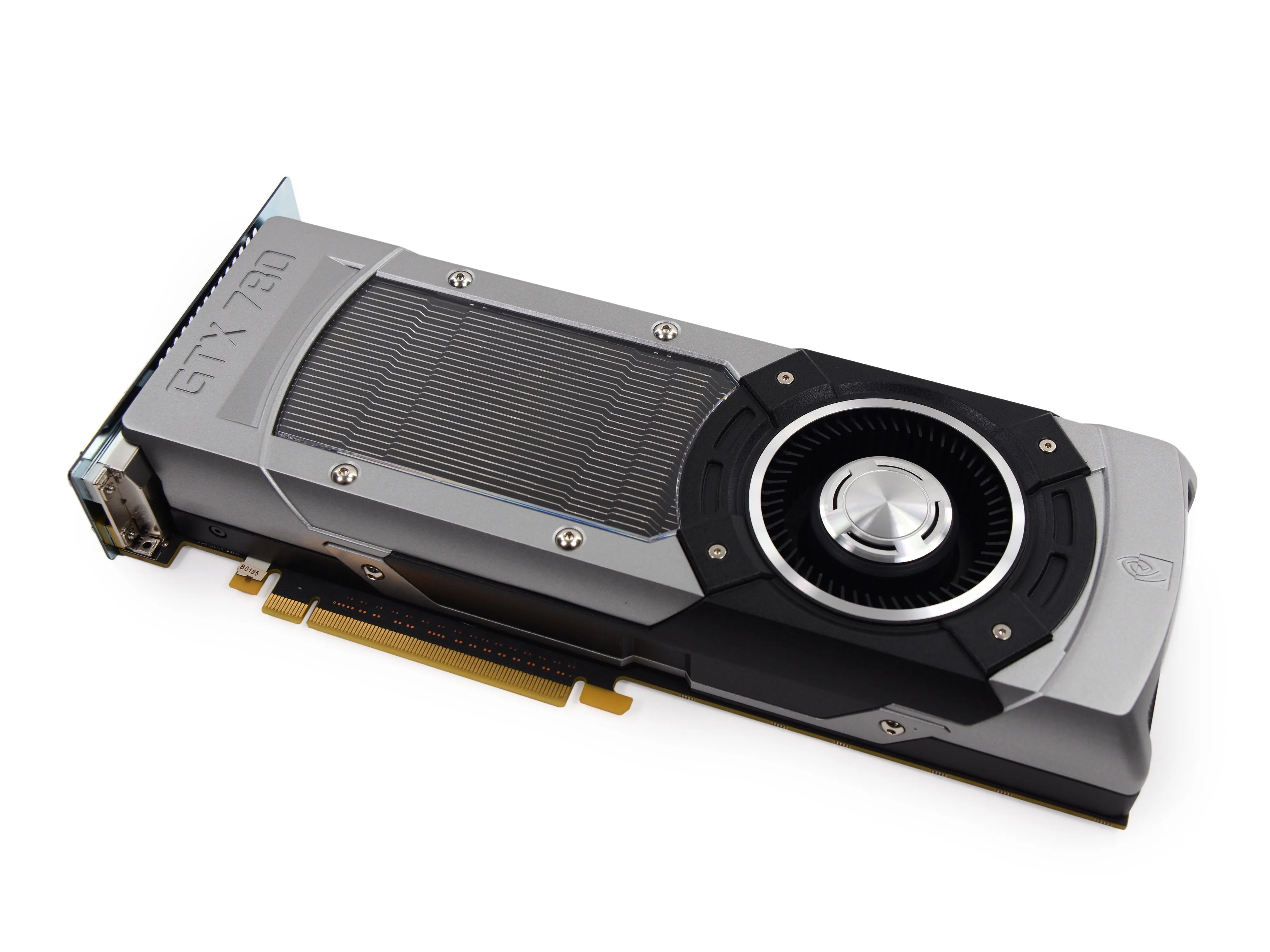

• Внутри устройства спрятана видеокарта ZOTAC GeForce GTX 780 с 3 ГБ GDDR5.

• Чтобы избавить вас от лишних хлопот, вот ее приятные характеристики:

• 2304 потоковых процессора, работающих на частоте 863 МГц Base / 900 МГц Boost

• 3 ГБ оперативной памяти GDDR5, работающей на частоте 6008 МГц

• PCI Express 3.0, совместимость с SLI

• В качестве дополнительного бонуса, он выглядит как на какой-то футуристический автомобиль.

Комментарии к шагу

Как у нее могут быть потоковые процессоры, если это карта nVidia, разве это не должны быть ядра CUDA? Карты AMD оснащены потоковыми процессорами.

Ядра CUDA - это разновидность потоковых процессоров. nVidia начала называть их ядрами CUDA после появления архитектуры Fermi. Различия заключаются в маркетинге и наборе инструкций между потоковыми процессорами AMD и nVidia, но они оба подходят под эту категорию.

Шаг 13

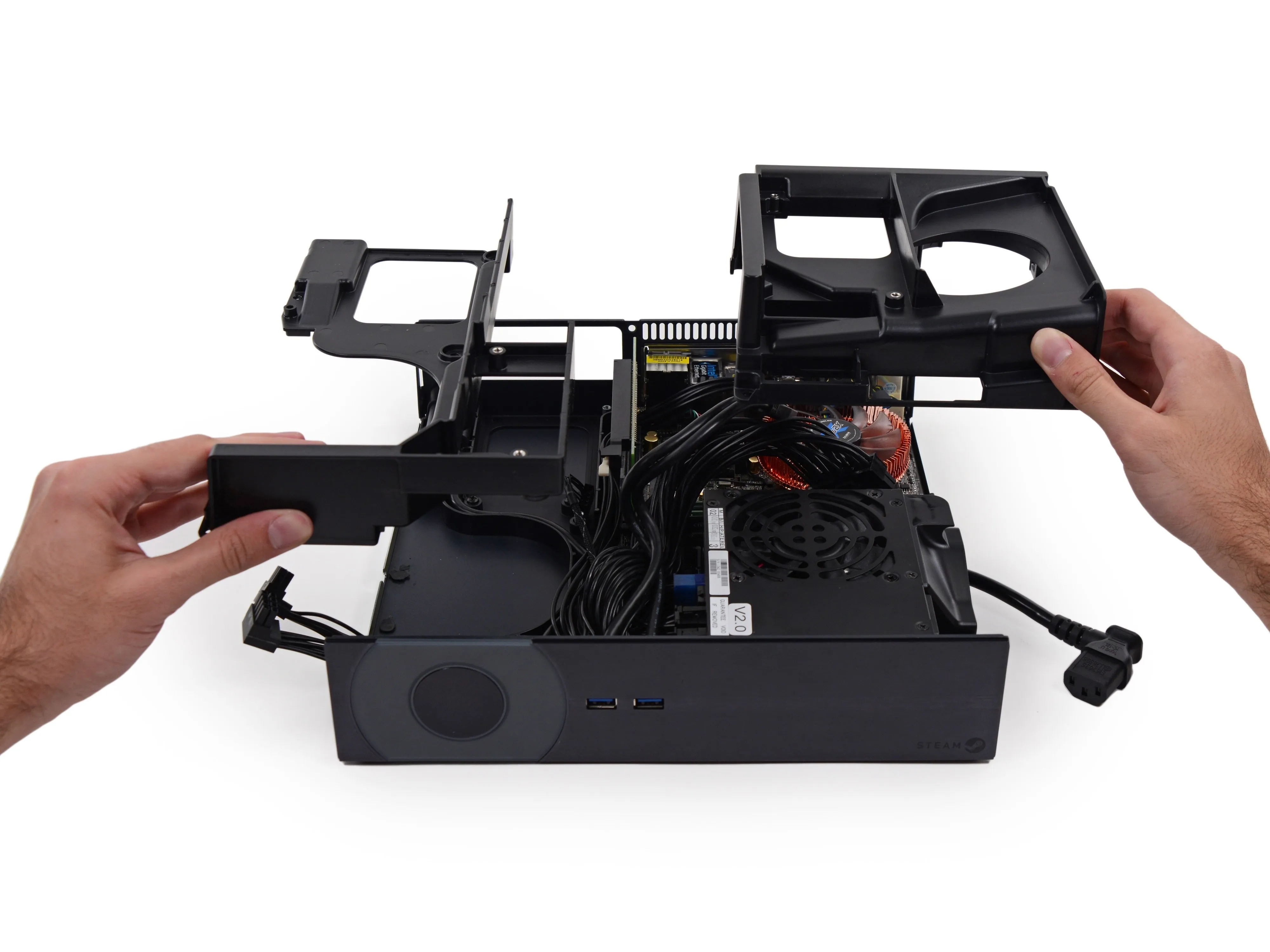

• Внутренний кожух - это сложное изделие, изготовленное на заказ. Две его части было нелегко извлечь из своих жилищ.

• В нашем стремлении к славе материнской платы не обошлось и без платы SilverStone RC2 PCI Express x16 riser.

Шаг 14

• Выходит вся готовая материнская плата Mini-ITX.

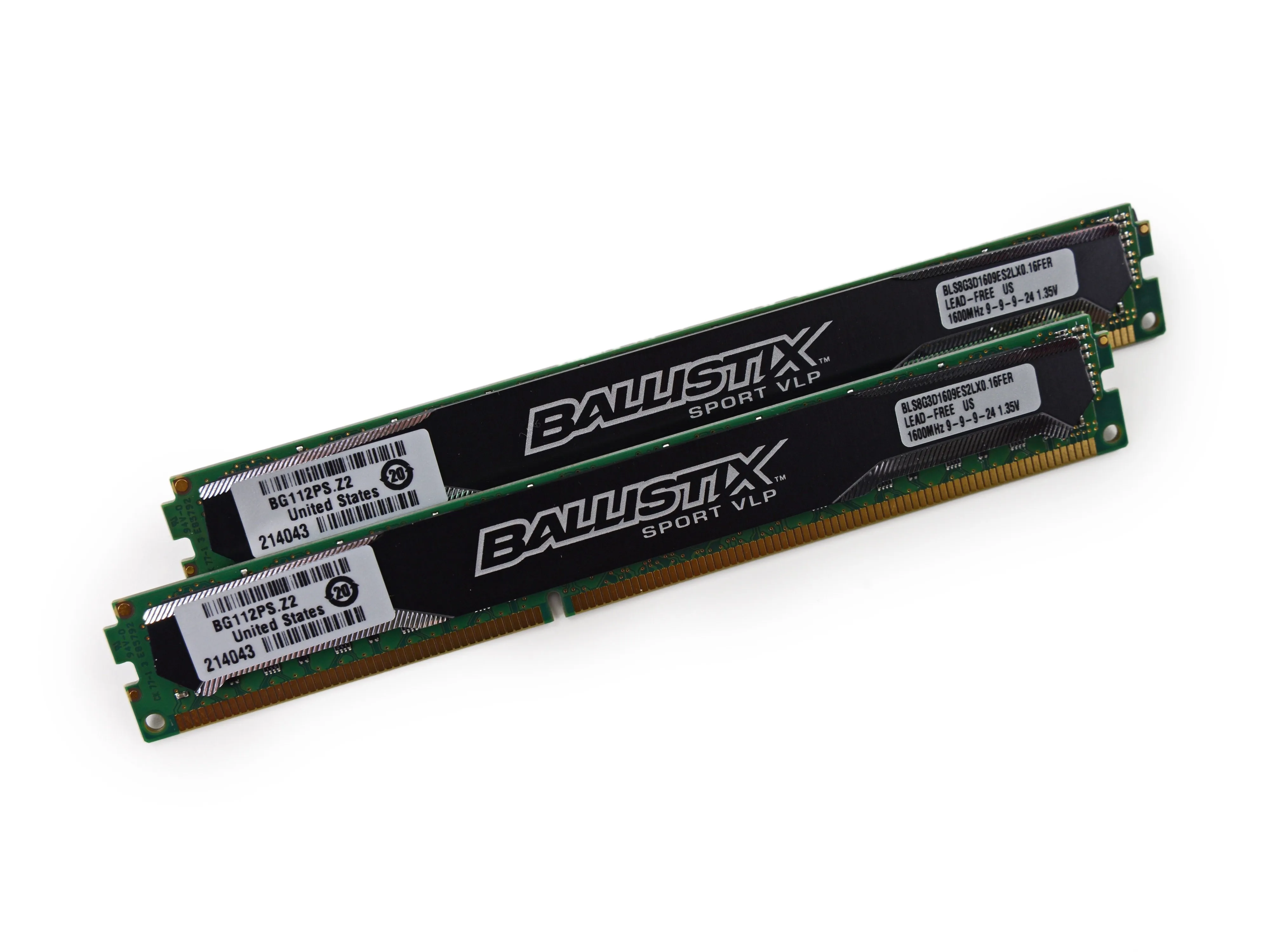

• Этот Steam Box оснащен двумя модулями оперативной памяти Crucial Ballistix Sport 8 ГБ DDR3 (PC3 12800). Общий объем 16 ГБ - это максимум, который поддерживает данная материнская плата.

• Отверстие в кожухе материнской платы позволяет получить доступ к оперативной памяти до того, как вы залезете так глубоко. Но их будет нелегко выковырять из своих слотов, даже с одной защелкой для фиксации.

• На этой материнской плате есть порты DisplayPort, DVI и HDMI - на случай, если вы захотите использовать интегрированную графику Intel HD Graphics 4600 вместо GTX 780.

• Valve не стала препятствовать этому с помощью крышек портов.

Шаг 15

• Игровому гиганту с такой мощностью требуется серьезное охлаждение, и этот модный вентилятор не является сюрпризом.

• Этот вентилятор с радиатором - процессорный кулер Zalman CNPS 2X Mini-ITX. Большой и тихий-Красивый.

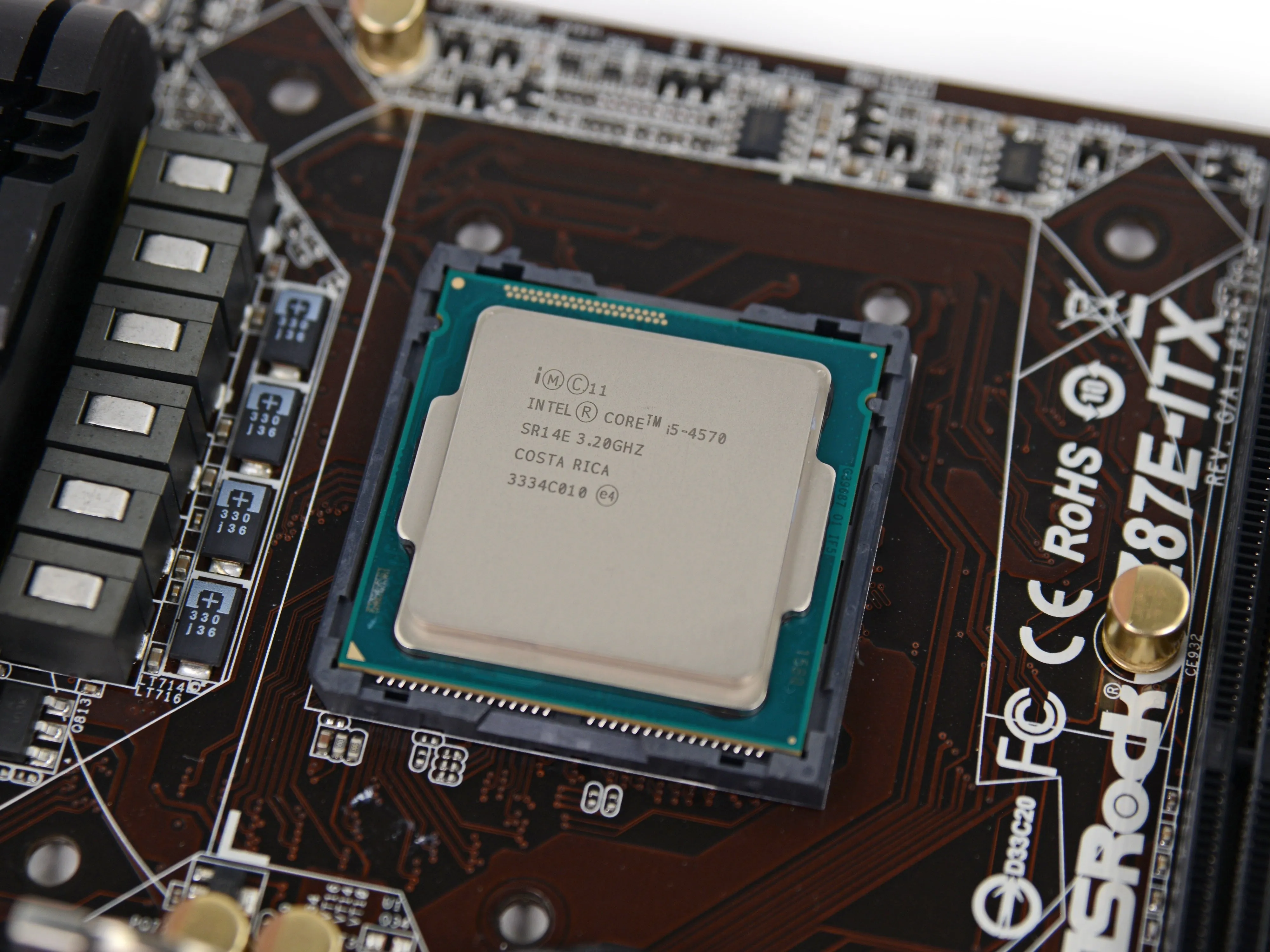

• Под капотом у нашей Steam Machine находится процессор с частотой 3,2 ГГц (с максимальной частотой турбо 3,6 ГГц) Intel Core i5-4570.

Шаг 16

• Разбирая небольшую гору готовых компонентов, мы нащупываем золотую жилу, разработанную Valve.

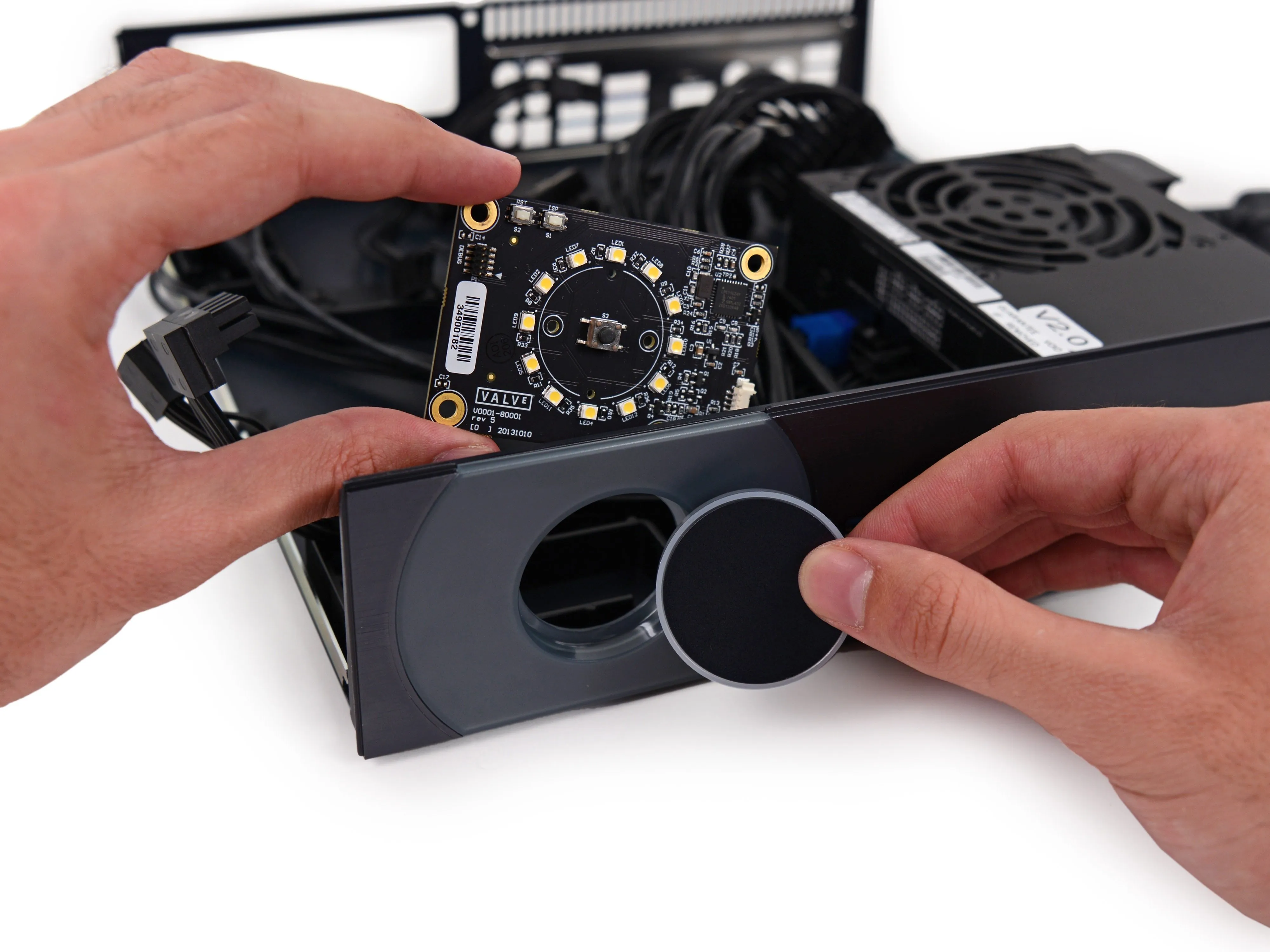

• За 'большой кнопкой' на передней панели машины находится плата с 12 светодиодами для подсветки окружности выключателя питания, а также сама кнопка.

• Плата управляется процессором NXP LPC11U24F 32-битный микроконтроллер ARM Cortex-M0.

Комментарии к шагу

Как кнопка клапана связана с остальными частями машины? Можно ли увидеть обратную сторону кнопки?

Вероятно, USB, учитывая, что микроконтроллер на нем поддерживает USB-устройства. Это самый простой способ подключения пользовательского оборудования к ПК. Или простой последовательный. Но я бы сказал, что USB вместе с несколькими контактами ввода/вывода, которые подключаются к линиям питания/перезагрузки моба. Это подтверждают два дифференциальных провода, которые вы можете видеть на изображении пользовательской платы, идущие от разъема к двум контактам USB на микросхеме (проверьте спецификацию).

Райан, мне было интереснее увидеть 1) кабели 2) точные заголовки, к которым они подключаются, я думаю, что они должны подключаться к какому-то заголовку питания в дополнение к USB. (Платы вообще поставляются с последовательными разъемами?) и 3) заднюю сторону, я уверен, что это скучно, но все равно приятно посмотреть.

Почему они сочли необходимым использовать ARM для управления 12 светодиодами и чтения одной кнопки? Конечно, они могли бы найти более дешевый микроконтроллер для этого. (Я не учитывал кнопки RST и ISP в левом верхнем углу, потому что они, предположительно, используются только для отладки платы).

Вероятно, они использовали ARM, потому что он похож на тот, что стоит в контроллере, и обе печатные платы разрабатывала одна и та же команда. Как уже говорили другие, это прототип, поэтому я могу предположить, что они использовали то, что знали. В массовом производстве этот чип, скорее всего, будет заменен на что-то гораздо более дешевое.

Линейка Cortex-M0 на самом деле призвана конкурировать с 8- и 16-битными MCU, хотя они и немного дороже. Все зависит от того, что нужно (а нужно не менее 13 линий ввода-вывода).

Но что на самом деле делает этот MCU? Эти светодиоды просто горят, или они создают какие-то узоры, какую-то примитивную анимацию...?

Шаг 17

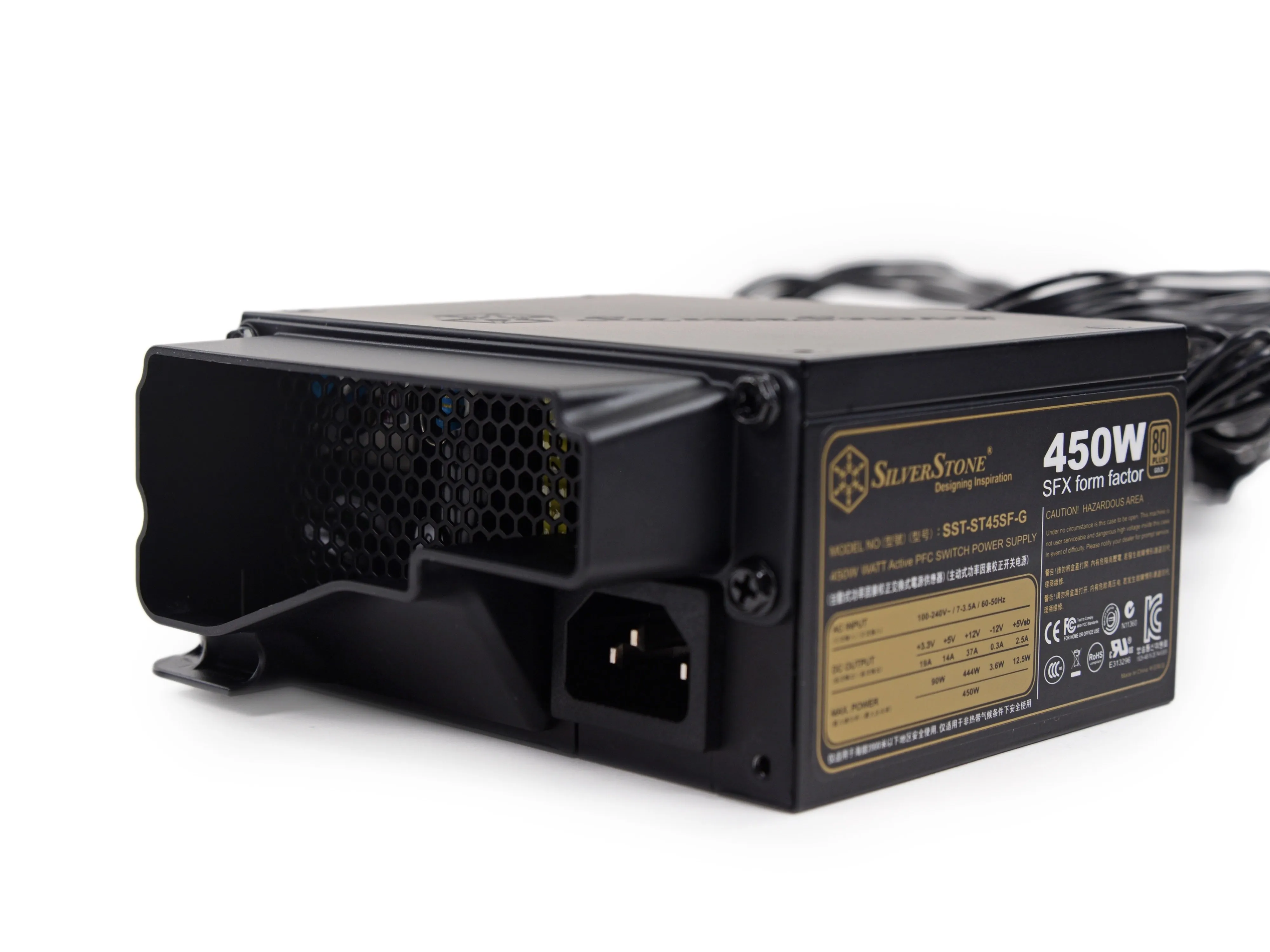

• Мы нашли SilverStone SST-ST45SF-G 450W SFX12V SLI Ready CrossFire Ready 80 PLUS GOLD Certified Full Modular Active PFC Power Supply в нашей Steam Machine.

• Некоторые примечательные особенности блока питания:

• 450 Вт непрерывной мощности при рабочей температуре 40° C, рассчитанный на круглосуточную работу

• Эффективность уровня 80 PLUS Gold (87%~90% эффективности при нагрузке 20%~100%)

• Бесшумно работающий 80-мм вентилятор с минимальным уровнем шума 18 дБА

Комментарии к шагу

Ваша информация противоречит источнику

Эффективность уровня 80 PLUS Gold (эффективность 87%~90% при нагрузке 20%~100%)

Непрерывная мощность 450 Вт при рабочей температуре 40℃, рассчитанная на работу в режиме 24/7

Спасибо, что заметили это! Я обновил шаг, чтобы отразить правильные характеристики.

Шаг 18

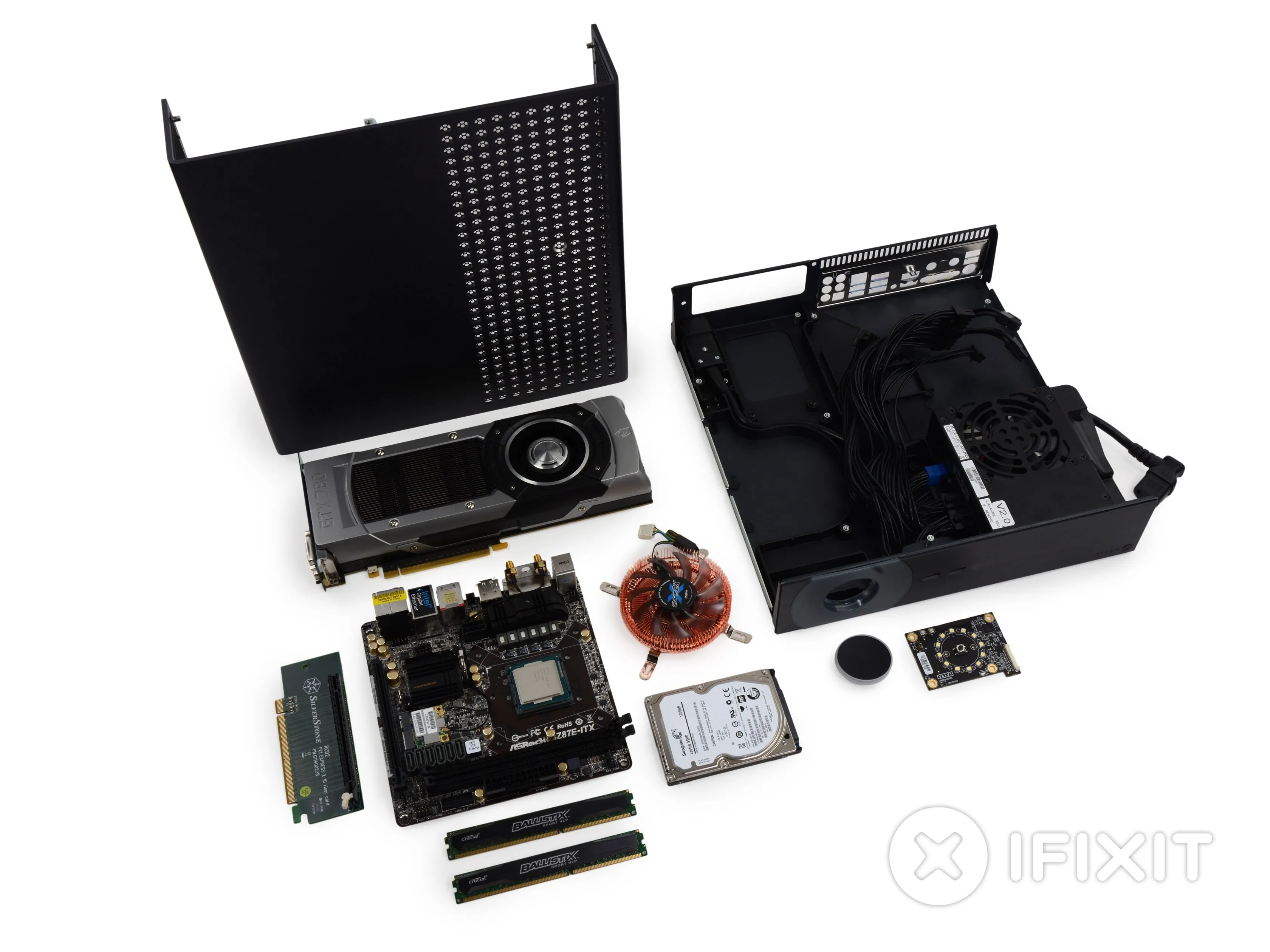

• Steam Machine (Beta) Оценка ремонтопригодности: 9 из 10 (10 - самый простой ремонт):

• Steam Machine предназначена для вскрытия и работы с ней. Корпус крепится одним винтом Phillips #2.

• Модульная конструкция с готовыми компонентами позволяет легко извлекать и модернизировать жесткий диск и видеокарту.

• Извлечение оперативной памяти затруднено кожухом материнской платы и может потребовать его снятия.

• При сборке точная прокладка кабелей затруднена без руководства по ремонту.

• Наша Steam Machine является прототипом, но по словам Valveвы сможете создать свою собственную Steam Machine из любого компьютера под управлением SteamOS. Пробег может быть разным, и будущие версии могут иметь другие показатели.
