Разборка Super Famicom

Введение

В этом руководстве мы рассмотрим, как добраться до главной платы консоли.

Что вам понадобится

Инструменты

•

•

  Посмотреть

Шаг 1 Открытие корпуса

• Отверткой Gamebit 4,5 мм открутите 6 винтов с задней стороны устройства.

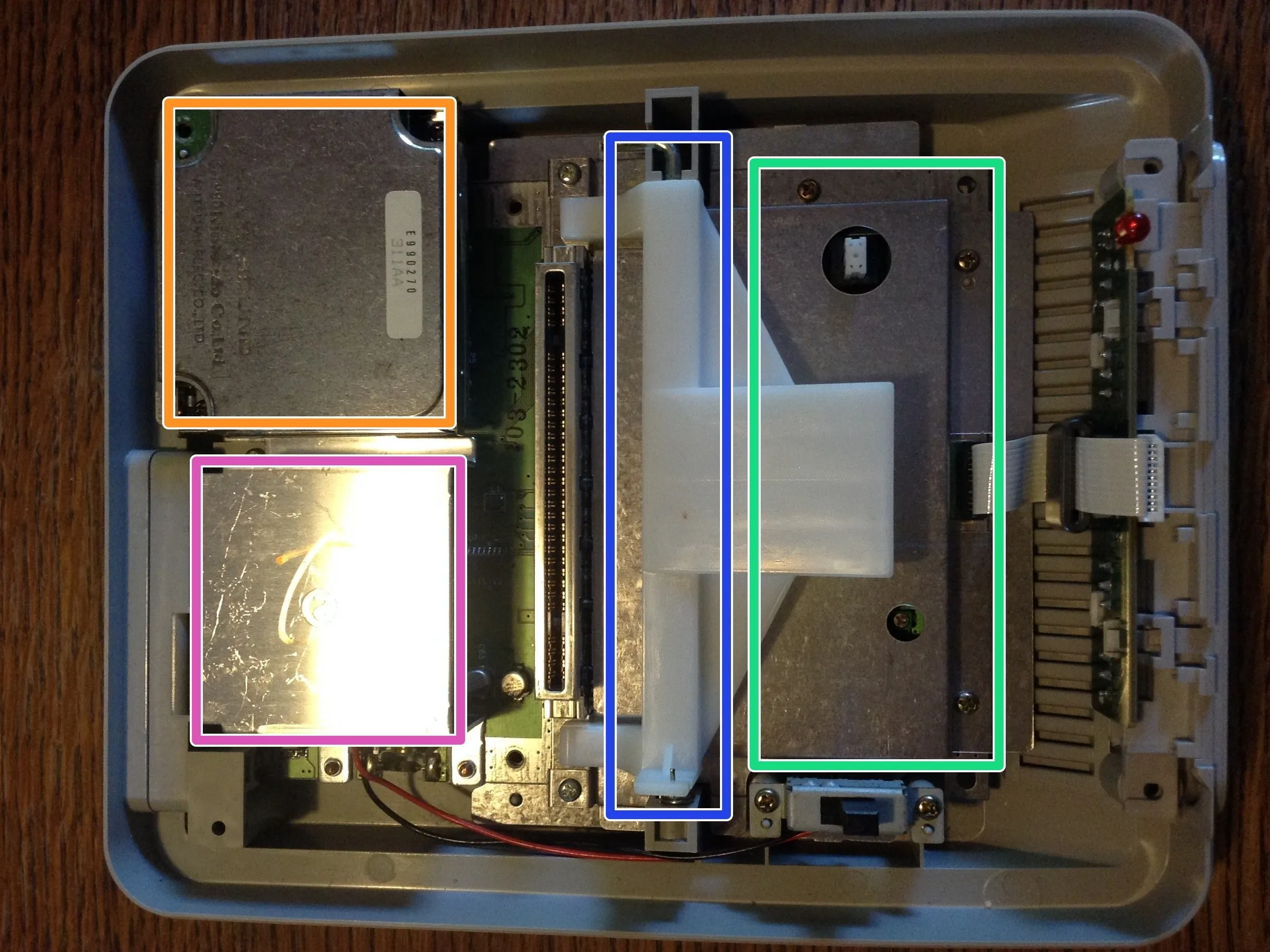

• Переверните устройство на спину и поднимите верхнюю крышку. Теперь вы можете полюбоваться :

• Механизм извлечения.

• Звуковой чип. Присутствует на ранних моделях и является основным отличием от более поздних аппаратных версий консоли.

• Экран главной платы.

• Защитный кожух конденсаторов.

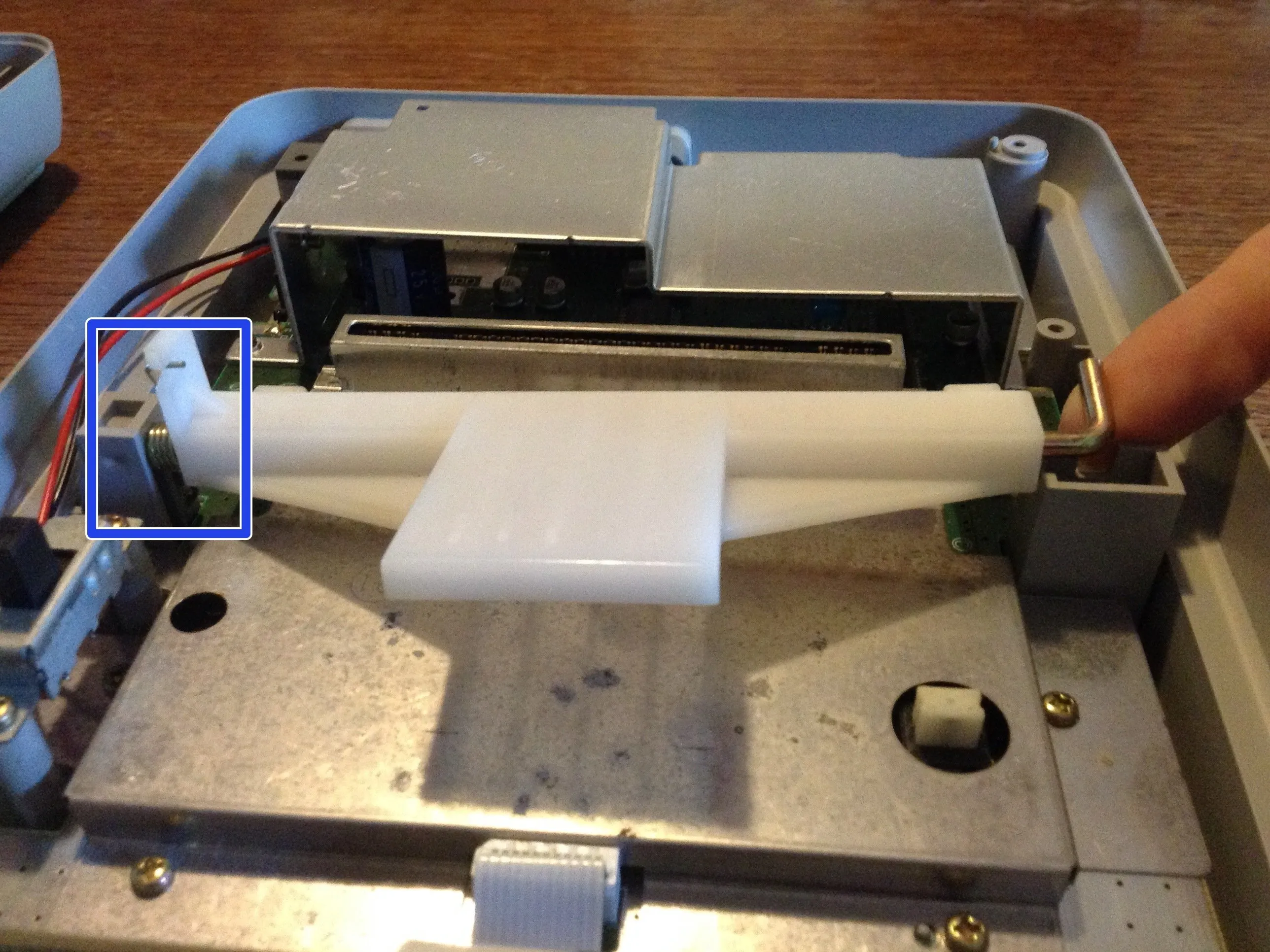

Шаг 2. Снятие механизма выброса

• Механизм удерживается на месте небольшой пружиной. Она не слишком напряжена, но будьте осторожны, чтобы не потерять ее. Также запомните, как она расположена для последующей сборки.

• Извлеките механизм, слегка приподняв ось справа и потянув ее на себя.

Шаг 3 Снятие выключателя питания

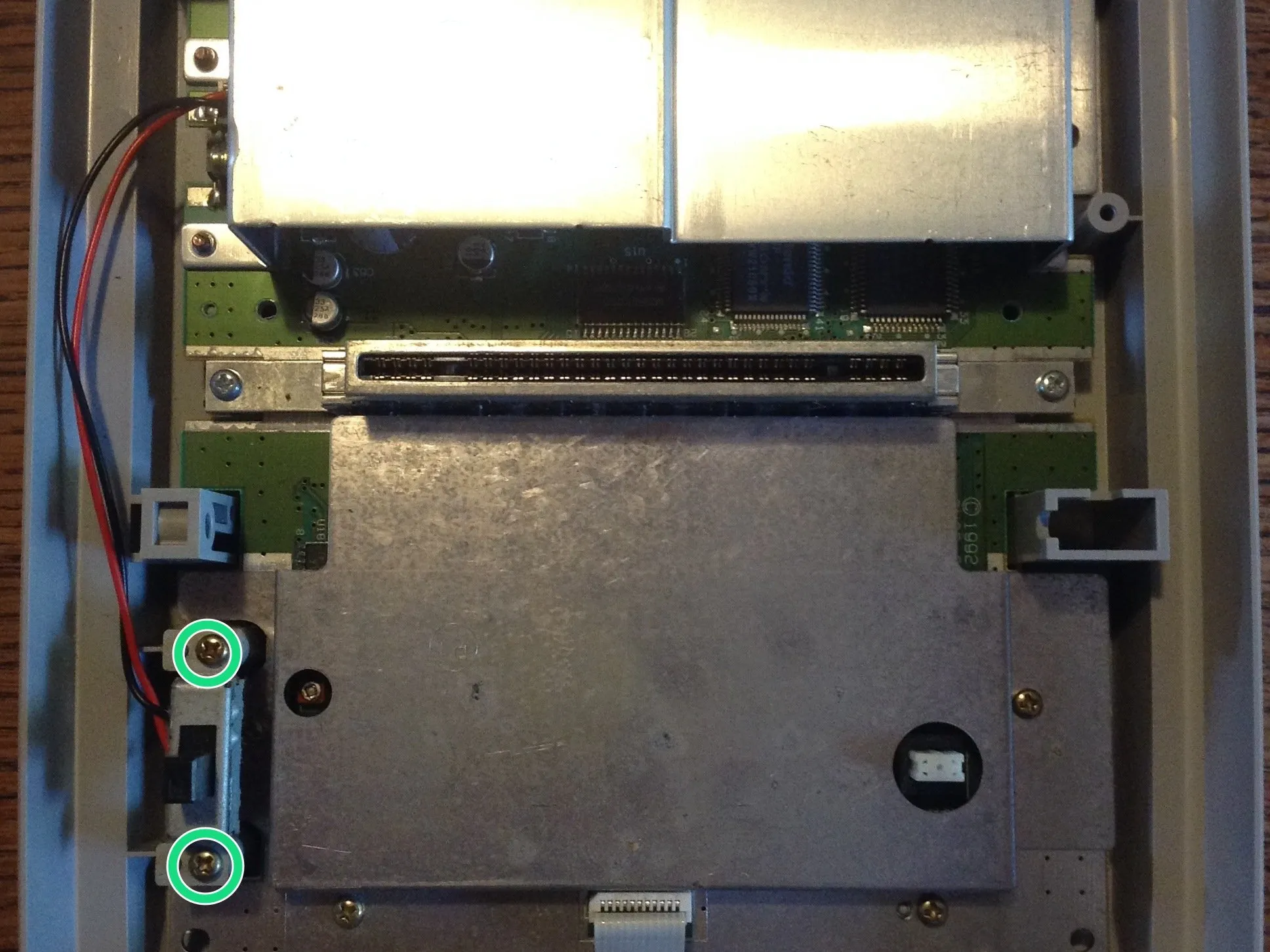

• Нам нужно открутить пару винтов с помощью крестовой отвертки №2.

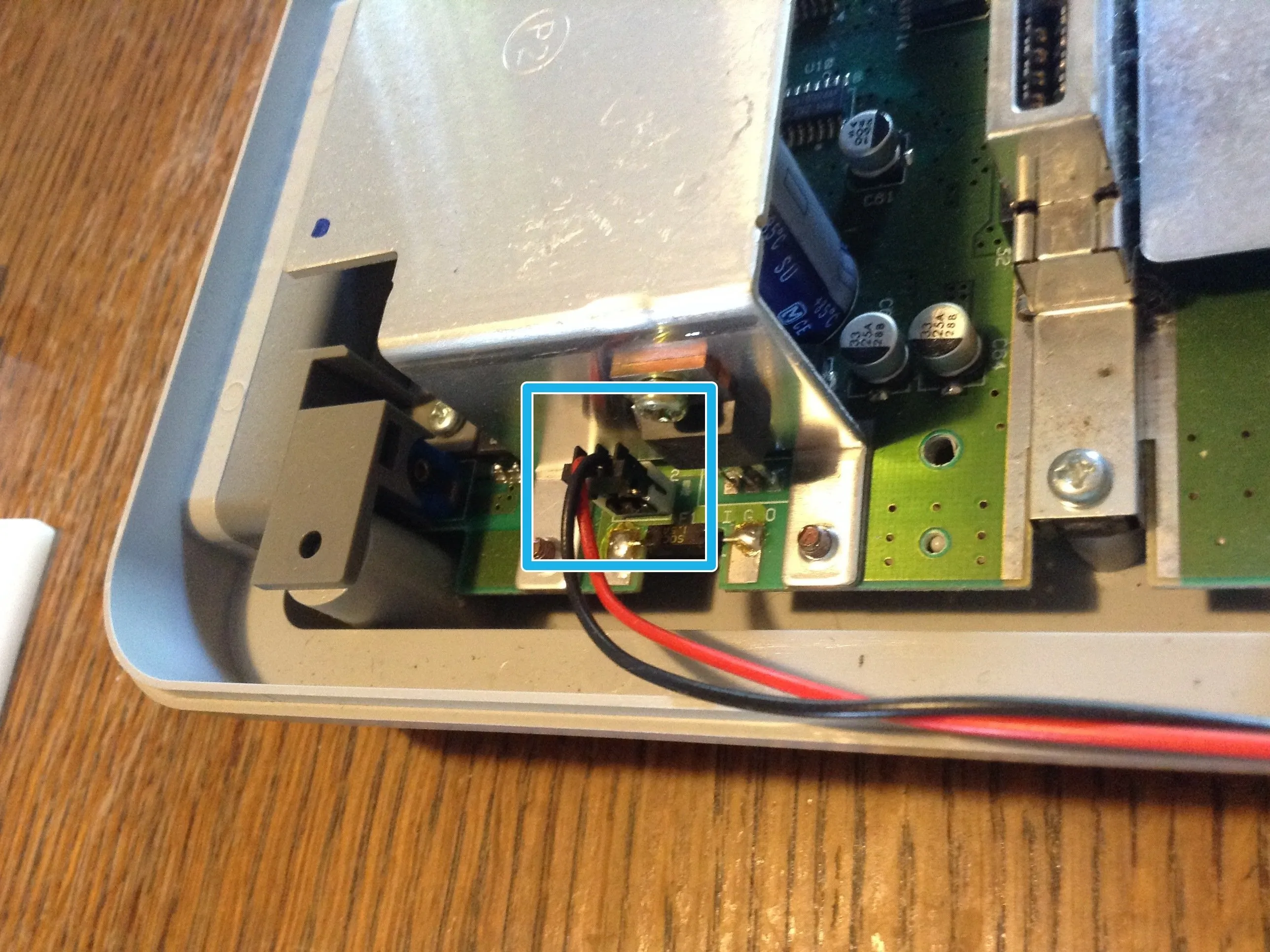

• Он подключен к основной плате с помощью небольшого пластикового гнезда. Просто потяните за него, чтобы отсоединить.

• Не тяните за провода, чтобы не повредить их. Вместо этого потяните за пластиковое гнездо.

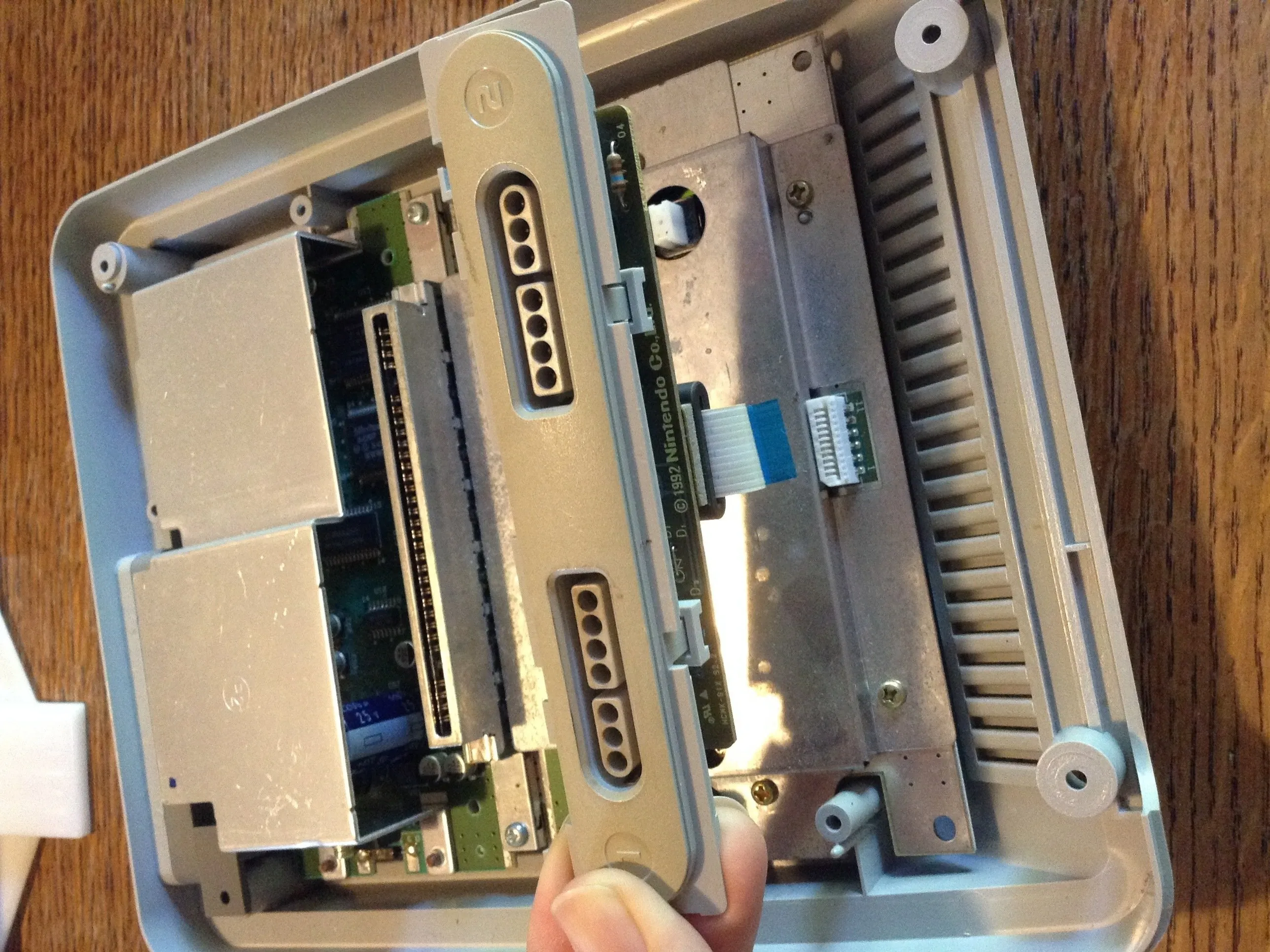

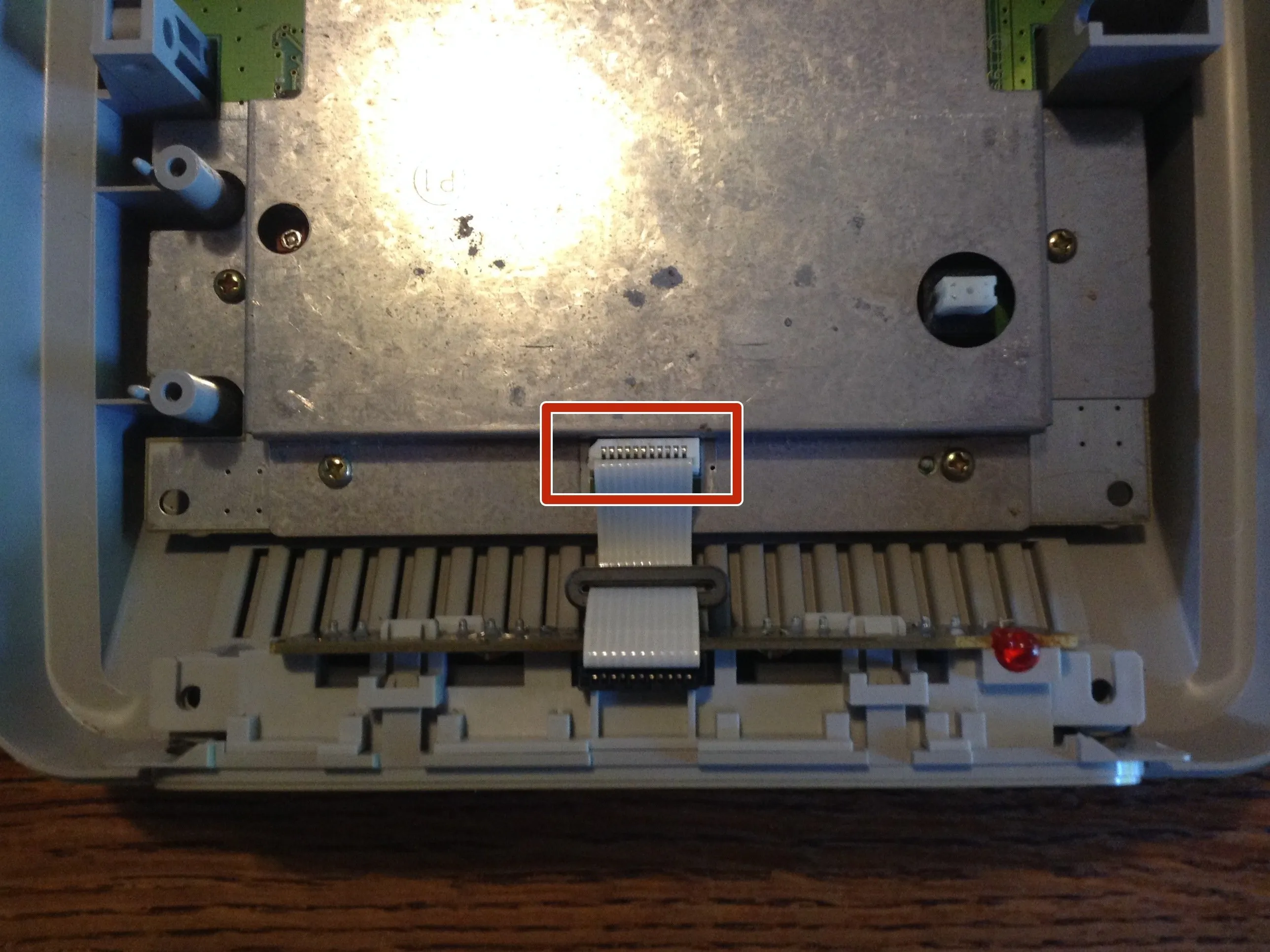

Шаг 4 Снятие передней панели

• Передняя панель соединена с основной платой ленточным кабелем. Аккуратно вытащите его из гнезда.

• После этого можно извлечь переднюю панель.

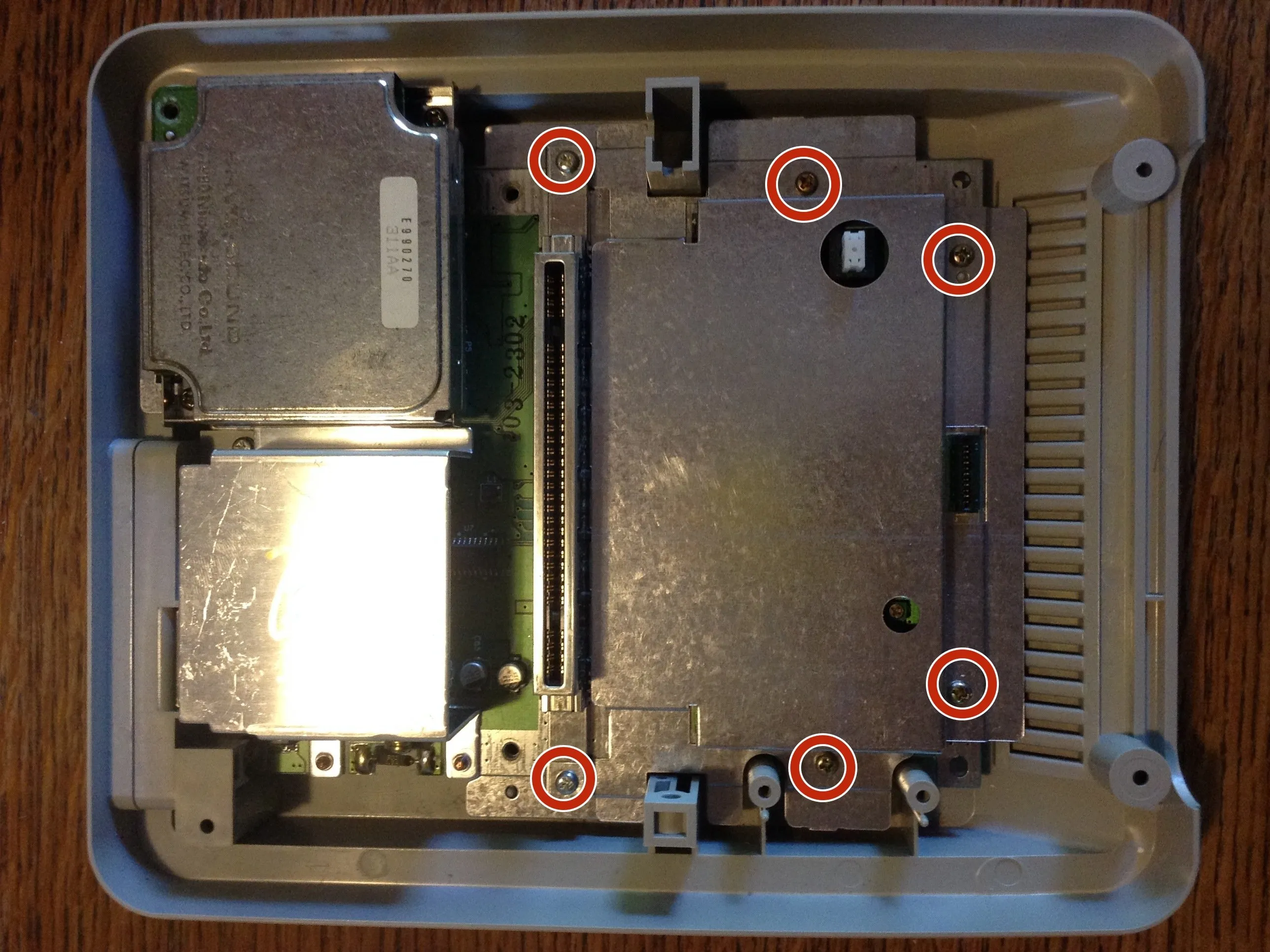

Шаг 5. Снятие защитного экрана основной платы

• Щит держится на 6 винтах Philips #2.

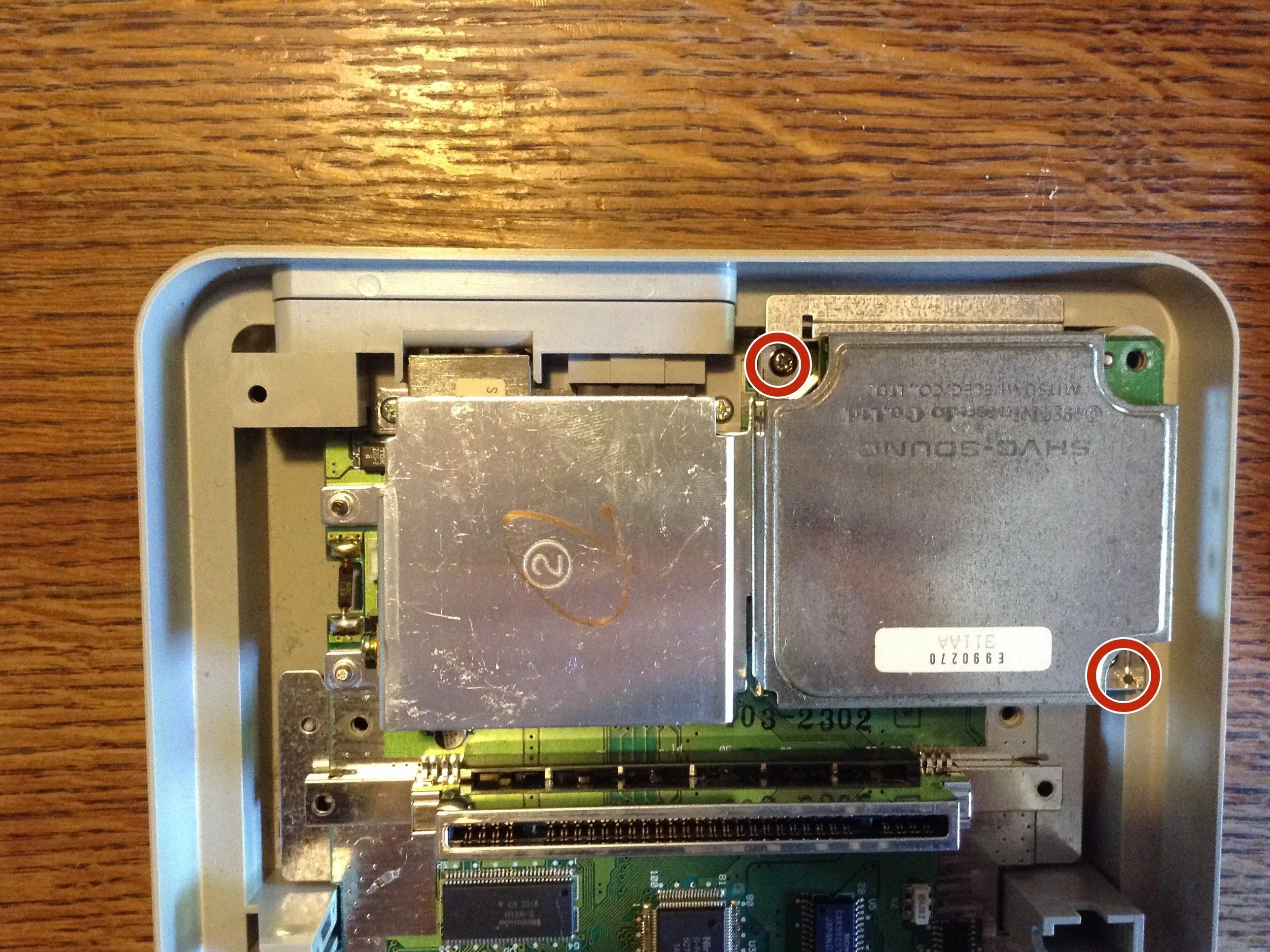

Шаг 6. Извлечение звуковой микросхемы

• Чип удерживается 2 винтами Philips #2.

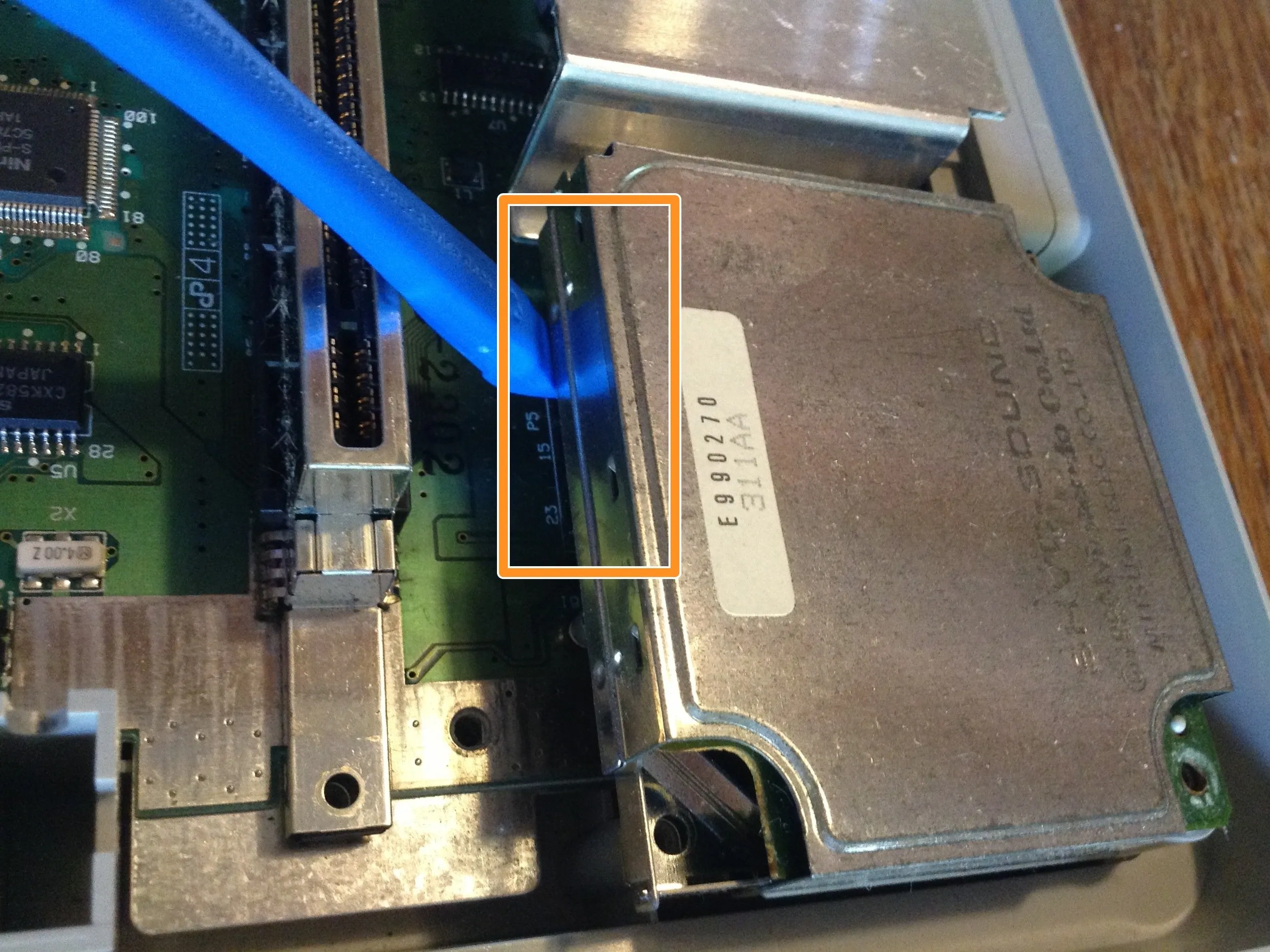

• Затем он просто держится за гнездо шины на нижней левой стороне чипа.

• Просто выньте ее из гнезда. Возможно, вам понадобится помощь выколотки, но не давите сильно на порт картриджа.

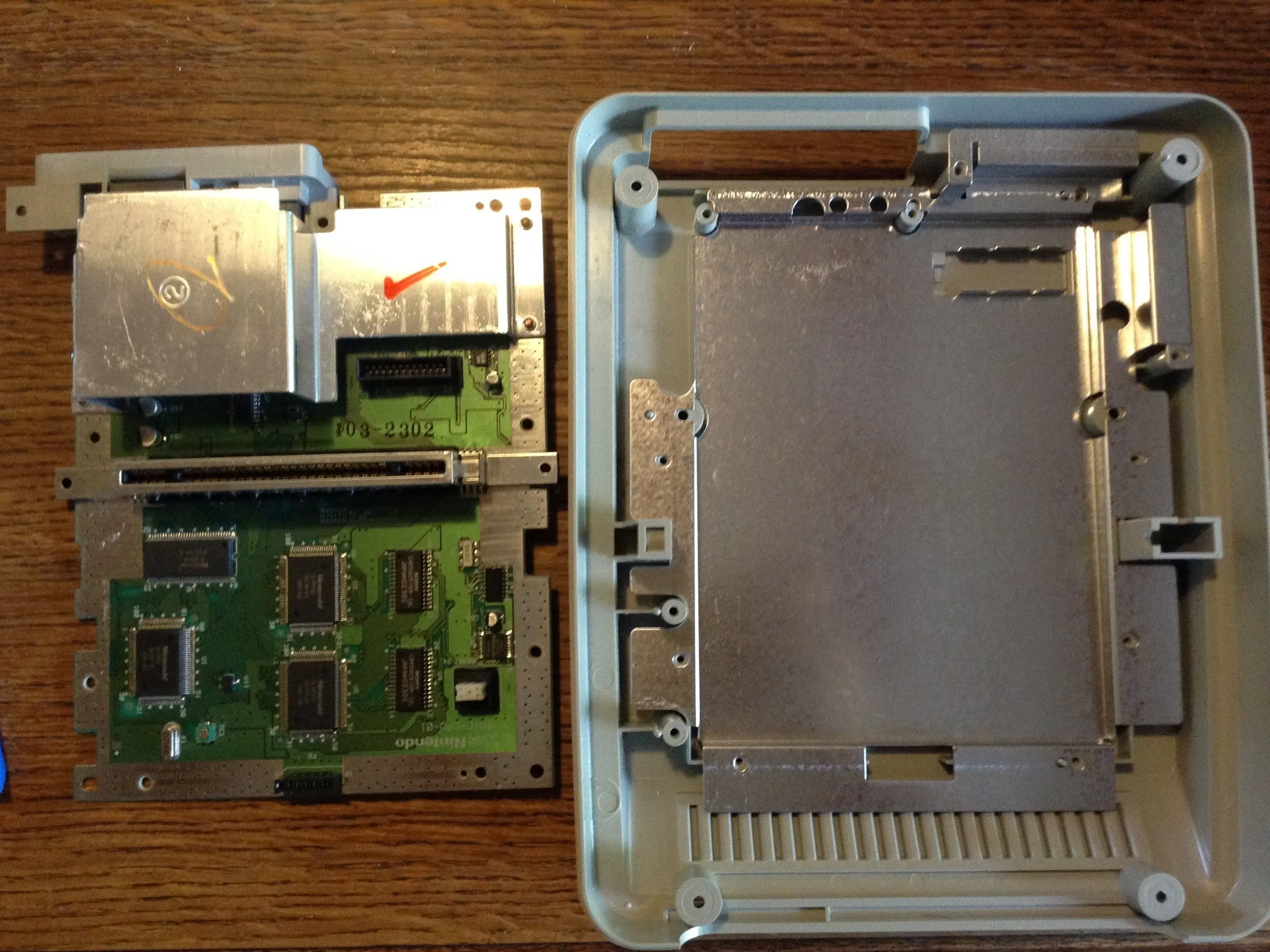

Шаг 7. Поднятие основной платы

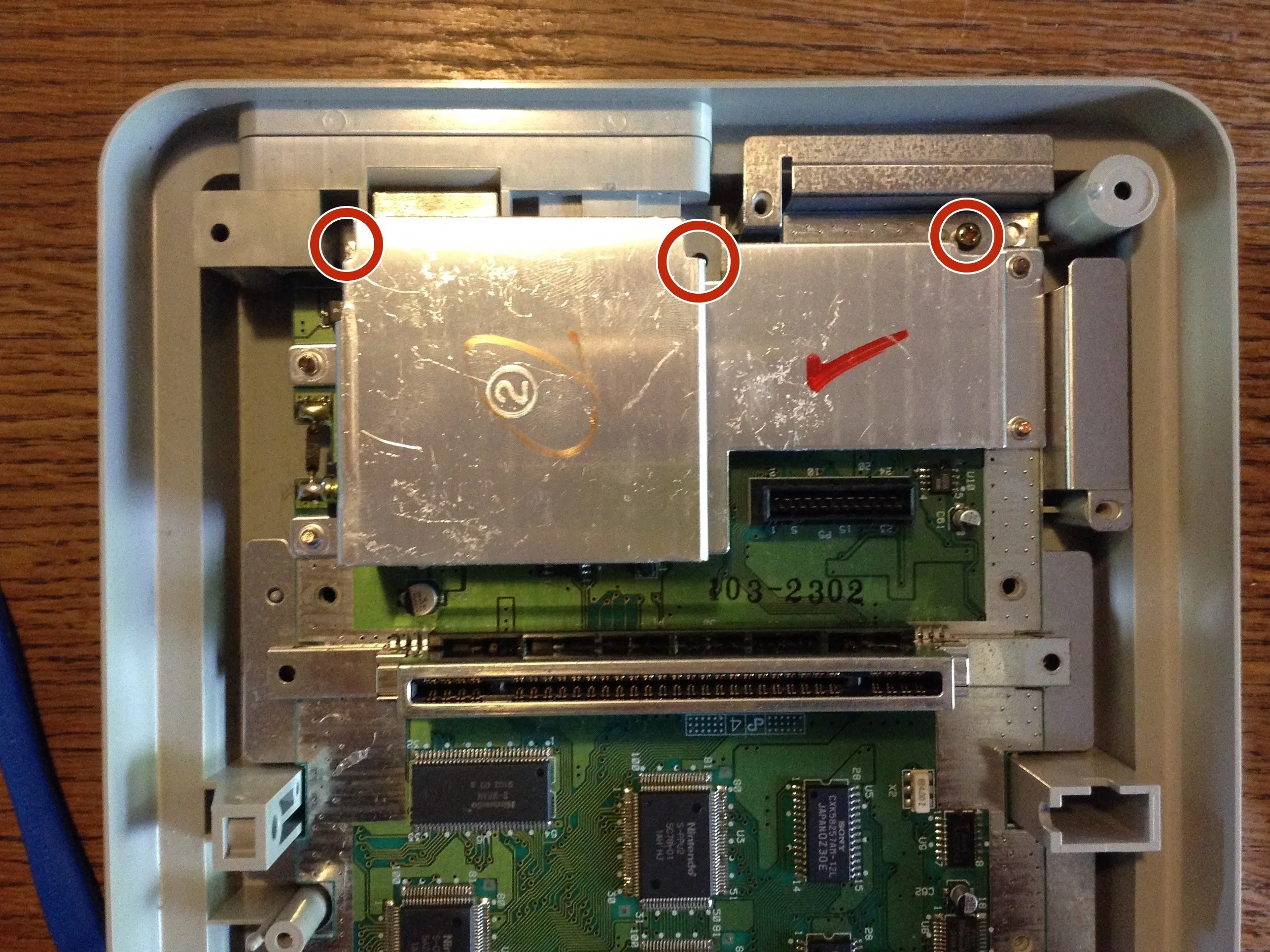

• Теперь плата держится только на 3 винтах Philips #2.

• Подняв главную плату, можно увидеть нижний экран, который был удален в более поздних аппаратных версиях консоли.

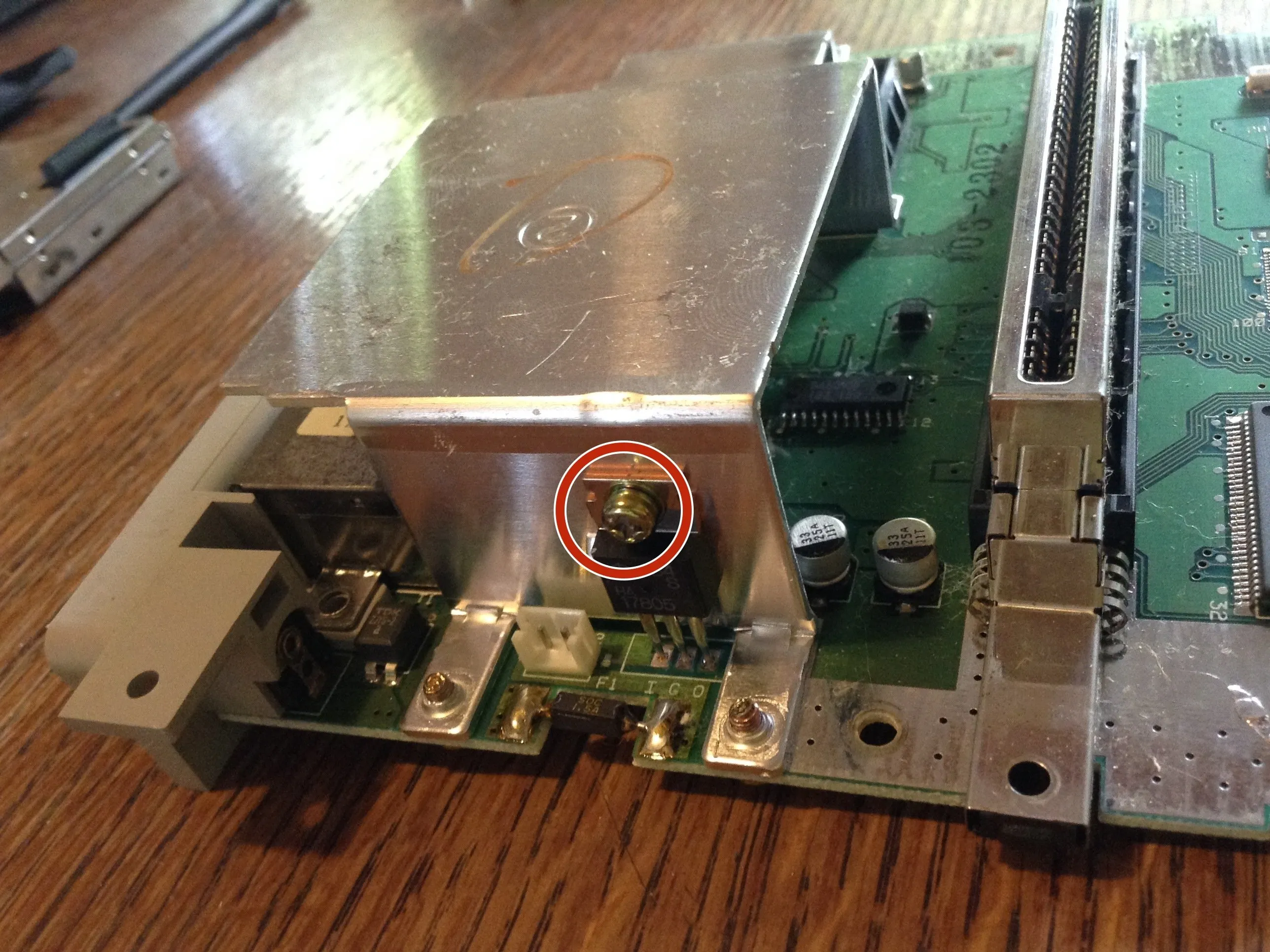

Шаг 8. Снятие защитного кожуха конденсаторов

• Конденсаторы могут долго держать заряд, будьте осторожны.

• Сначала открутите боковой винт (Philips #2, неподвижный).

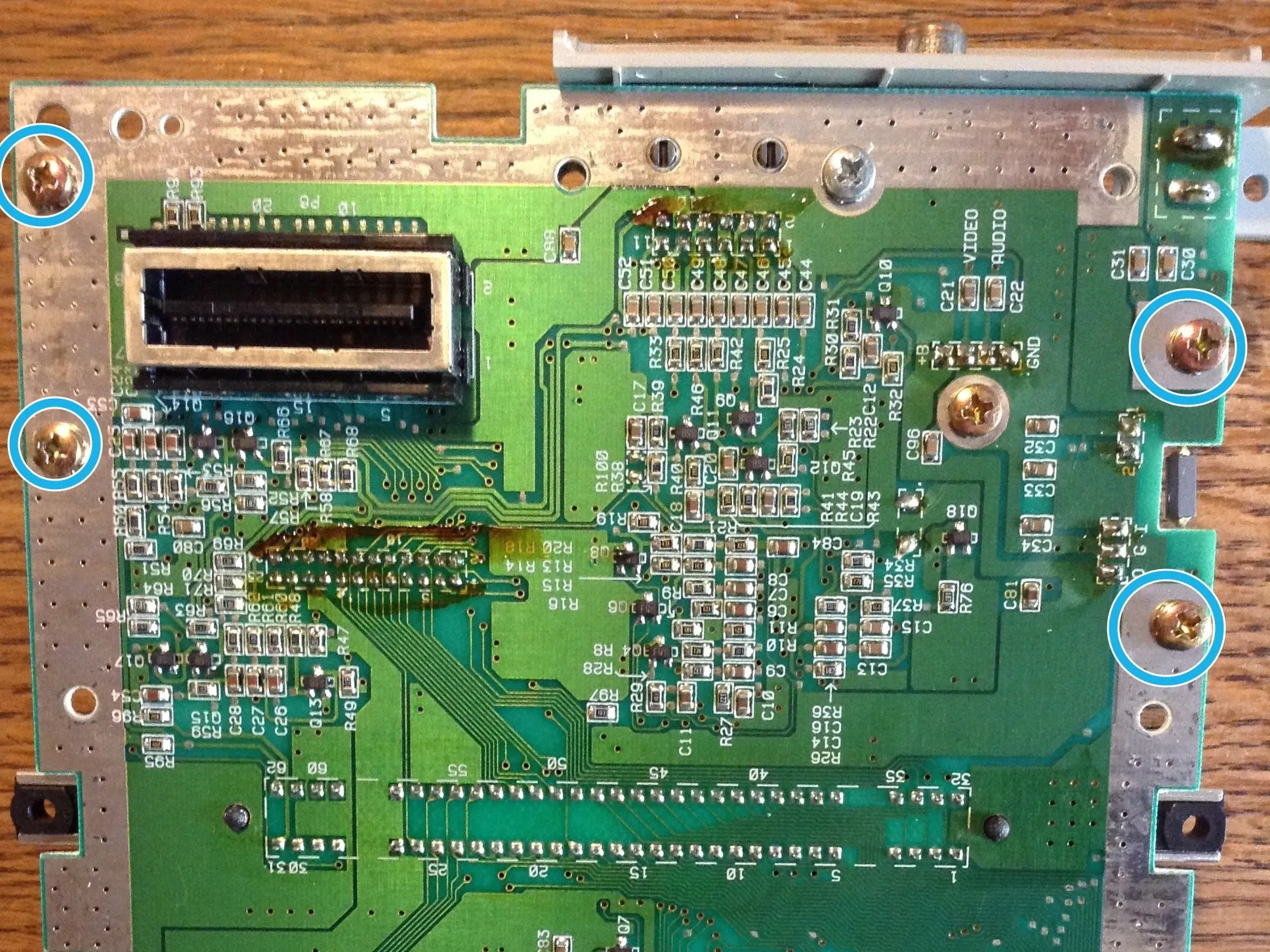

• Переверните плату и выкрутите 4 последних винта.

Комментарии к статье

Есть ли шанс, что для этого будет создано сервисное руководство?

Внутренности Super Famicom почти такие же, как у североамериканской Super NES, и вы сможете следовать руководствам SNES с помощью этой разборки.
