Разборка контроллера развлекательной системы Super Nintendo

Введение

В этот раз мы рассмотрим классическую часть ретро-игр - контроллер SNES (Super Nintendo Entertainment System). Часто говорят, что это один из лучших контроллеров Nintendo, и мы разберем его на части, чтобы понять, как именно он устроен.

Что вам понадобится

Инструменты

Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Разбор контроллера развлекательной системы Super Nintendo

Разбор контроллера развлекательной системы Super Nintendo, разбор контроллера развлекательной системы Super Nintendo: шаг 1, изображение 1 из 1 — Разборка контроллера Super Nintendo Entertainment System, разборка контроллера Super Nintendo Entertainment System: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Это классический контроллер Super Nintendo.
Примечательно, что это проводной контроллер (как и большинство контроллеров той эпохи), и у него очень простая компоновка.
Его часто называют 'собачьей костью' из-за формы нижней части.

Шаг 2

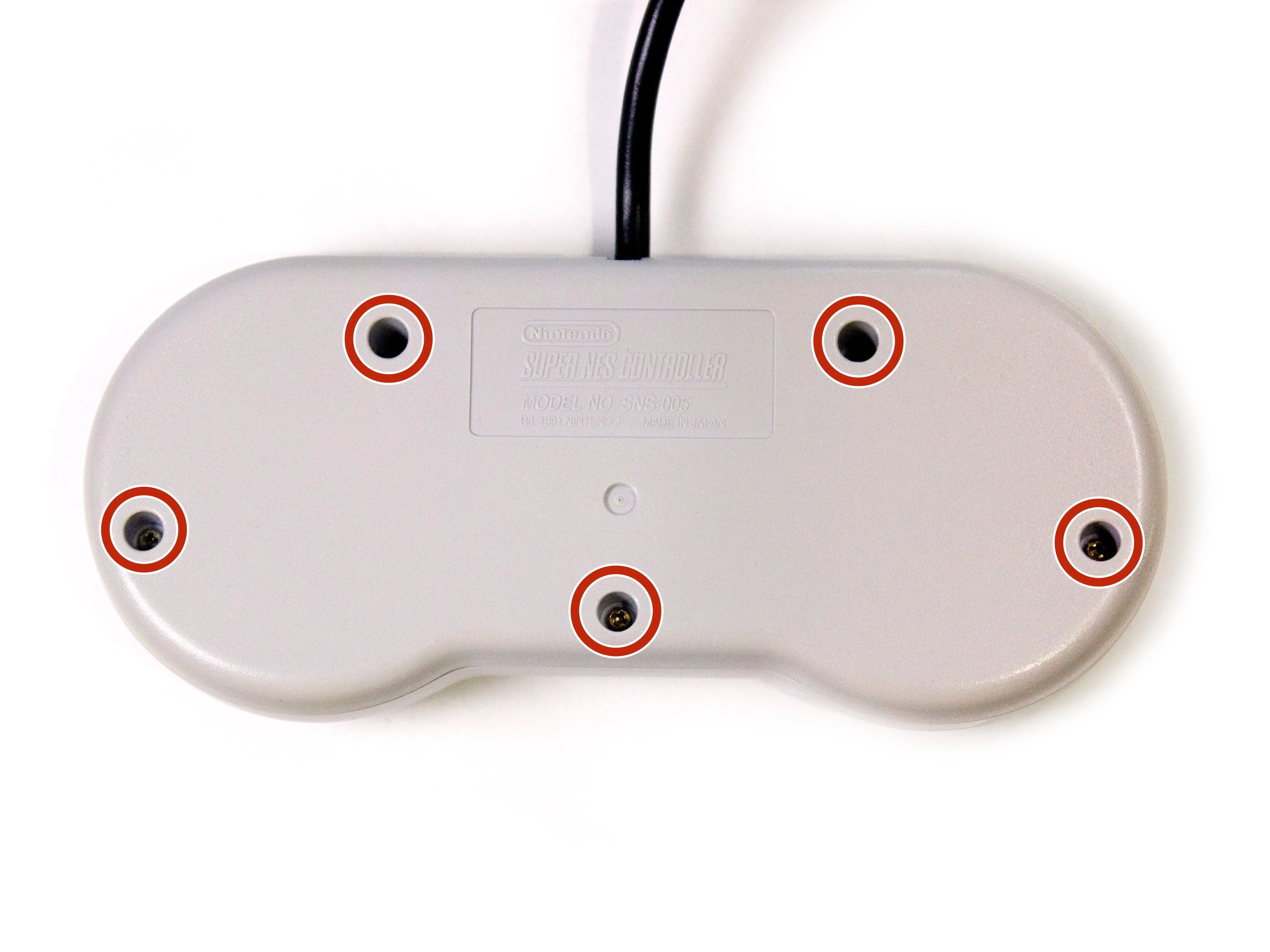

Nintendo, в отличие от аналога Control Deck, не стала использовать в контроллере нестандартные винты, поэтому его очень легко открыть и почистить.

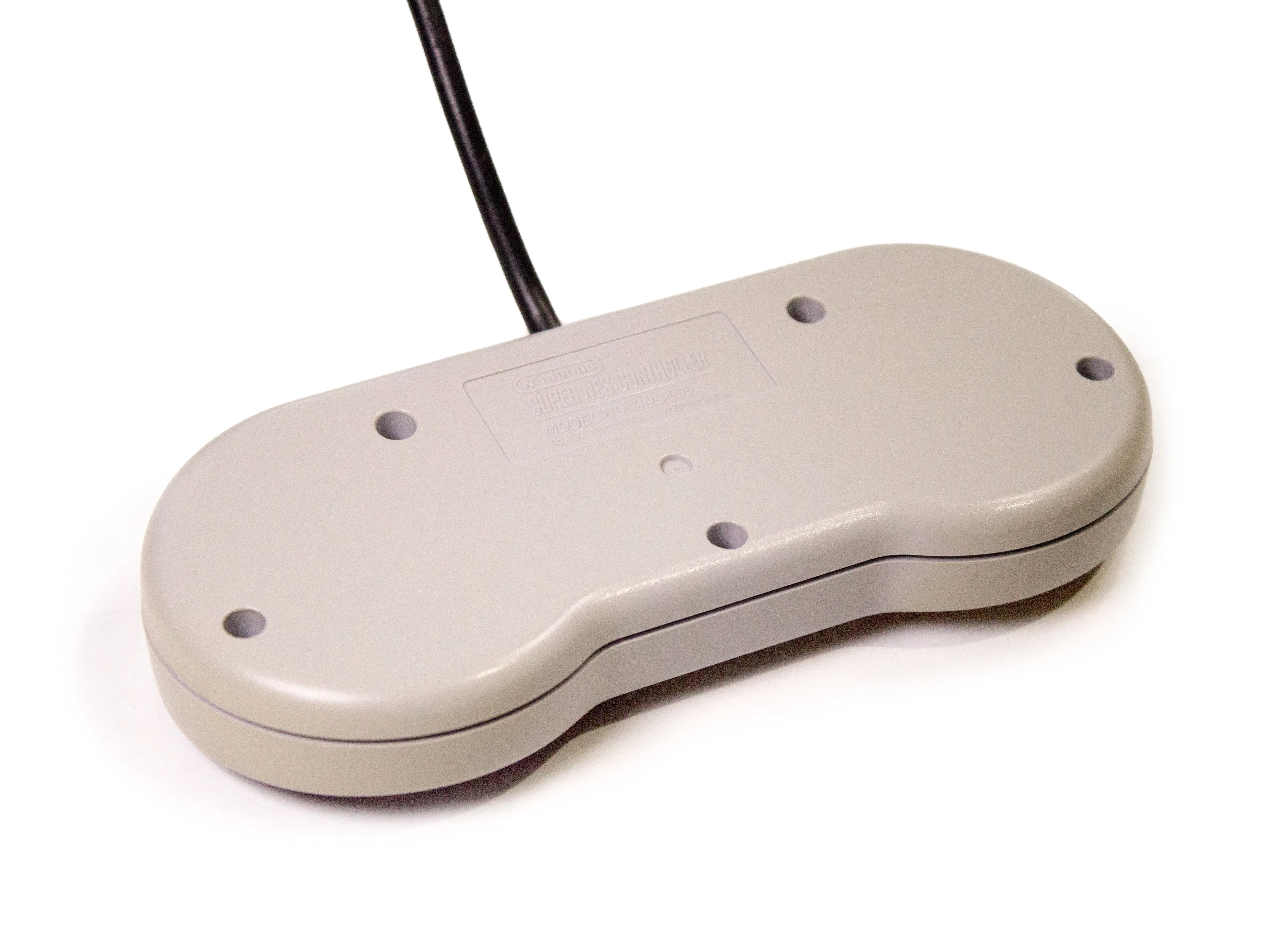

Откручиваем 5 крестообразных винтов на задней панели контроллера.

Шаг 3

Откройте... контроллер.

Шаг 4

Разбор контроллера развлекательной системы Super Nintendo: шаг 4, изображение 3 из 3 | Источник - ifixit.com

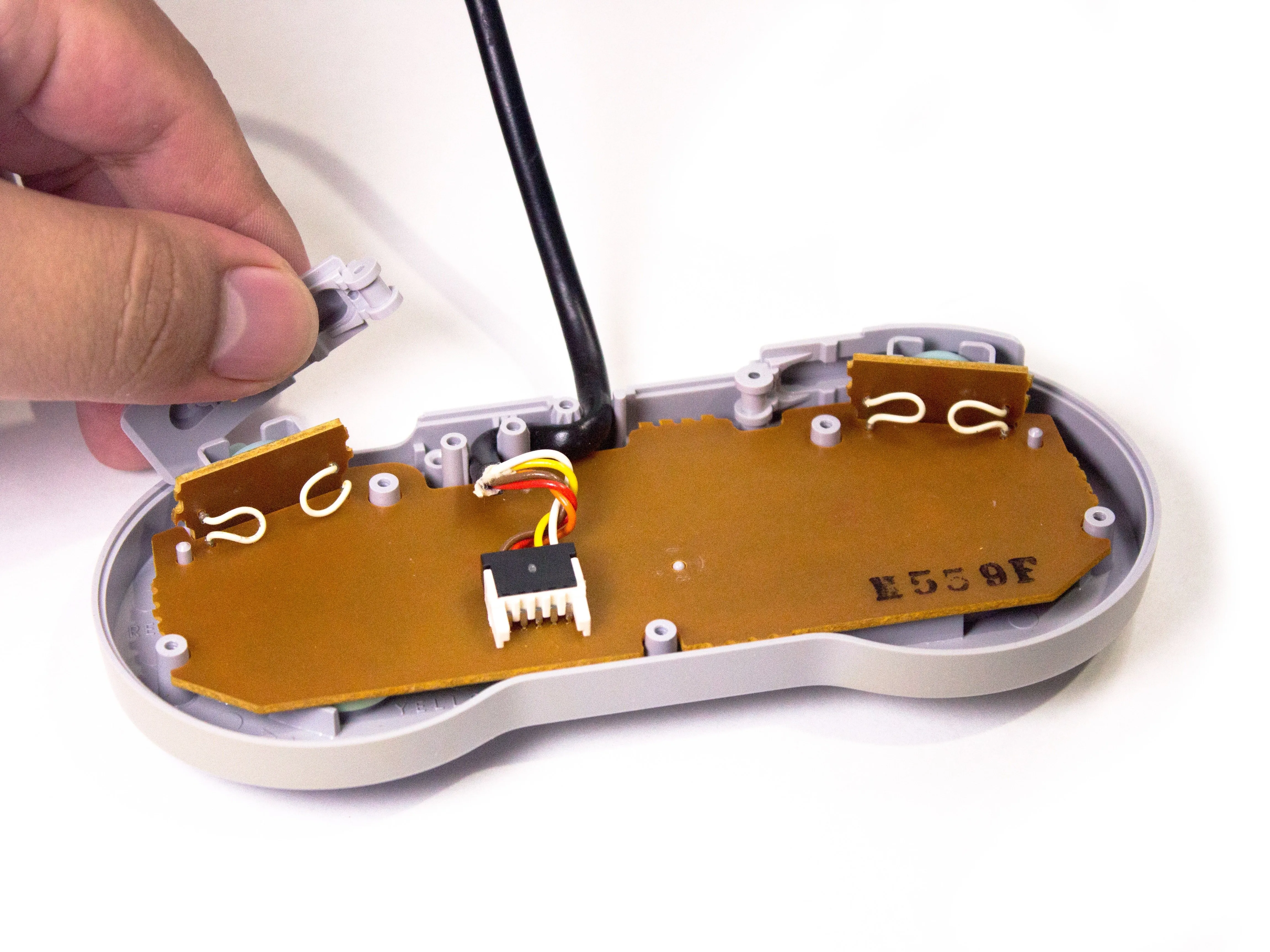

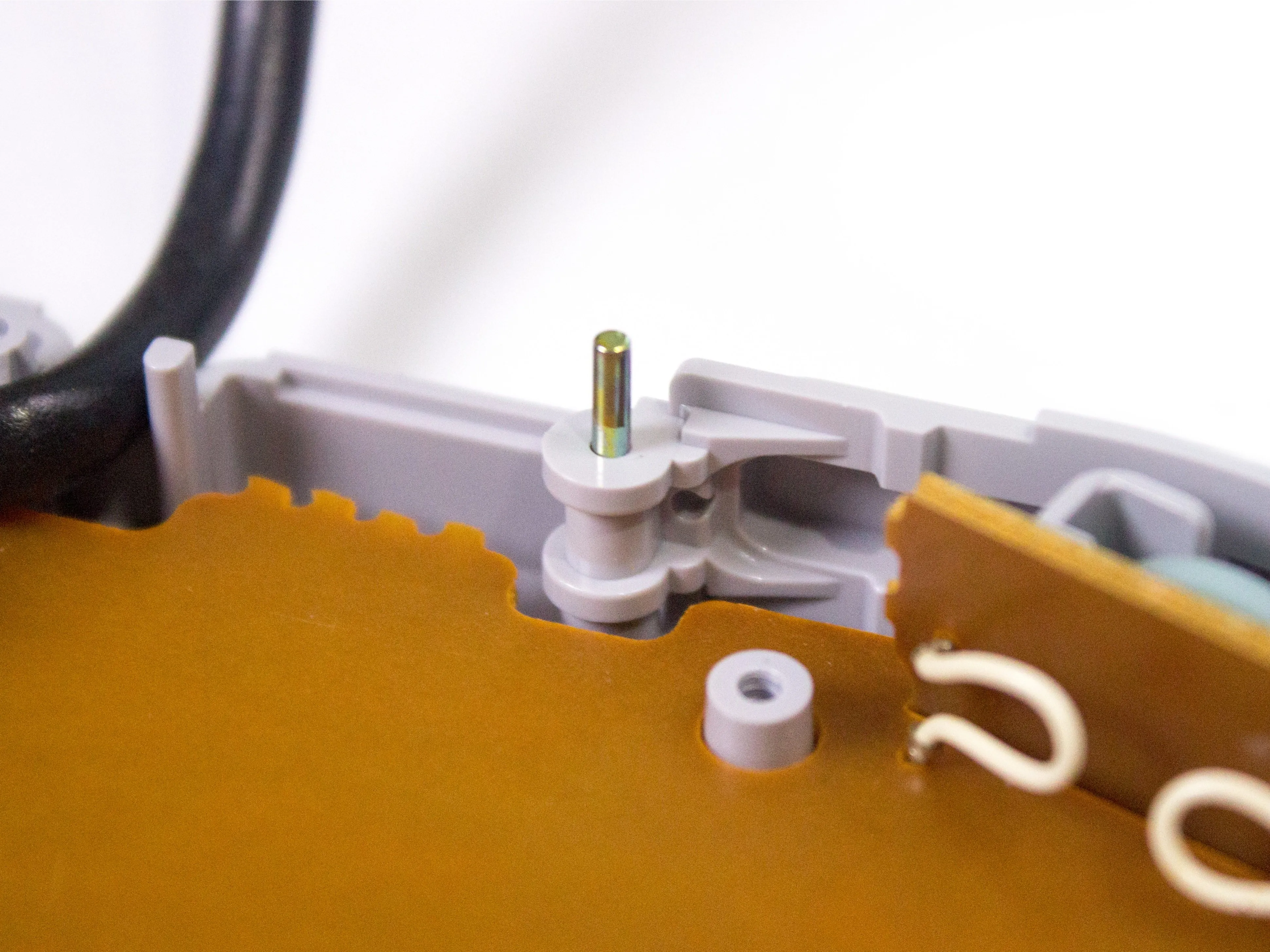

Перед тем, как снять остальные части, нужно позаботиться о двух металлических стержнях, иначе они могут потеряться.
Отсоединяем две плечевые кнопки.

Шаг 5

Разбор контроллера развлекательной системы Super Nintendo: шаг 5, изображение 3 из 3 — Разбор контроллера Super Nintendo Entertainment System: шаг 5, изображение 3 из 3 | Источник - ifixit.com

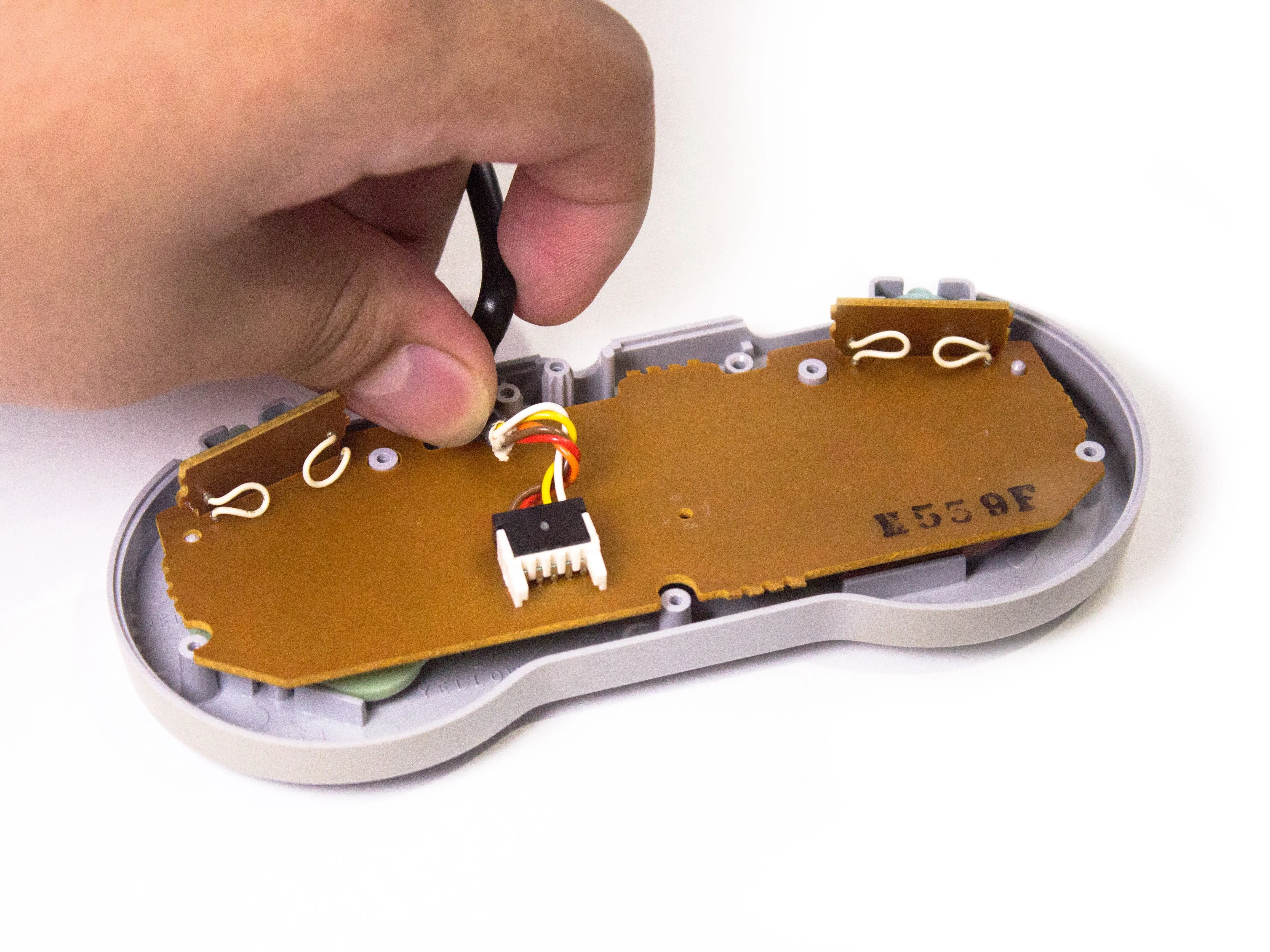

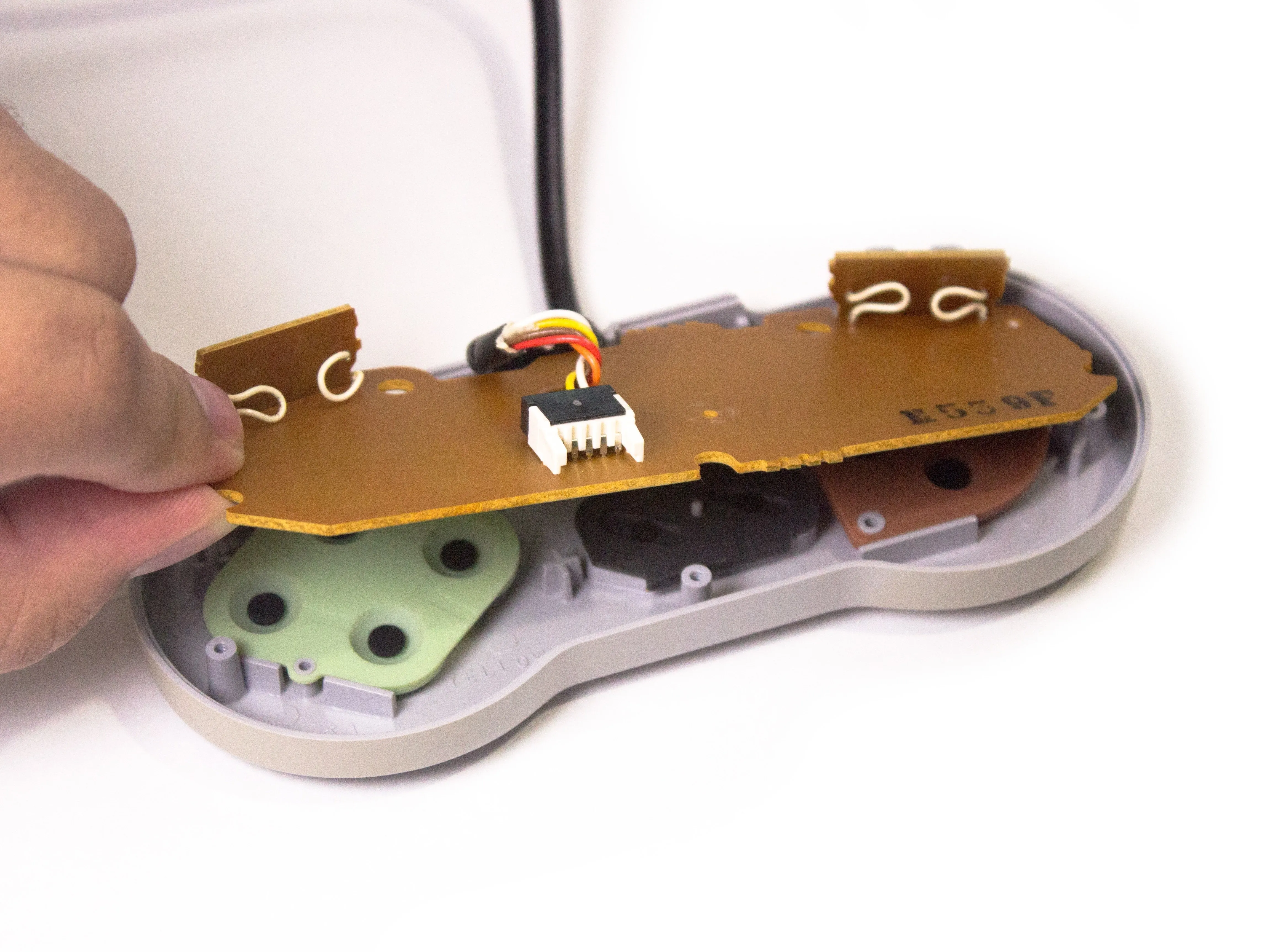

Теперь мы можем приступить к работе с платой! Сначала мы отсоединяем кабель от слабины.
После этого остается только вытащить плату.

Шаг 6

Разбор контроллера развлекательной системы Super Nintendo: шаг 6, изображение 3 из 3 | Источник - ifixit.com

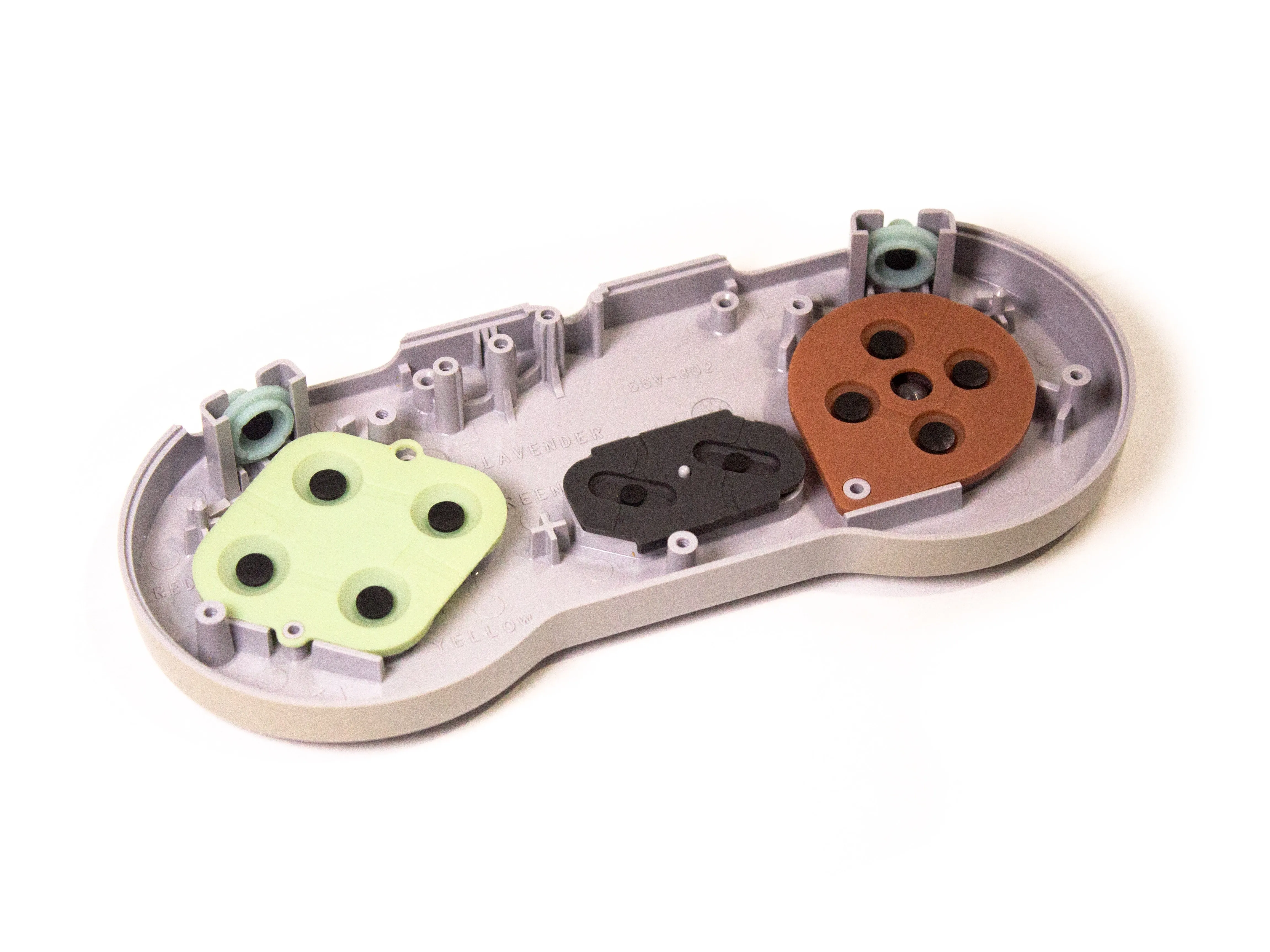

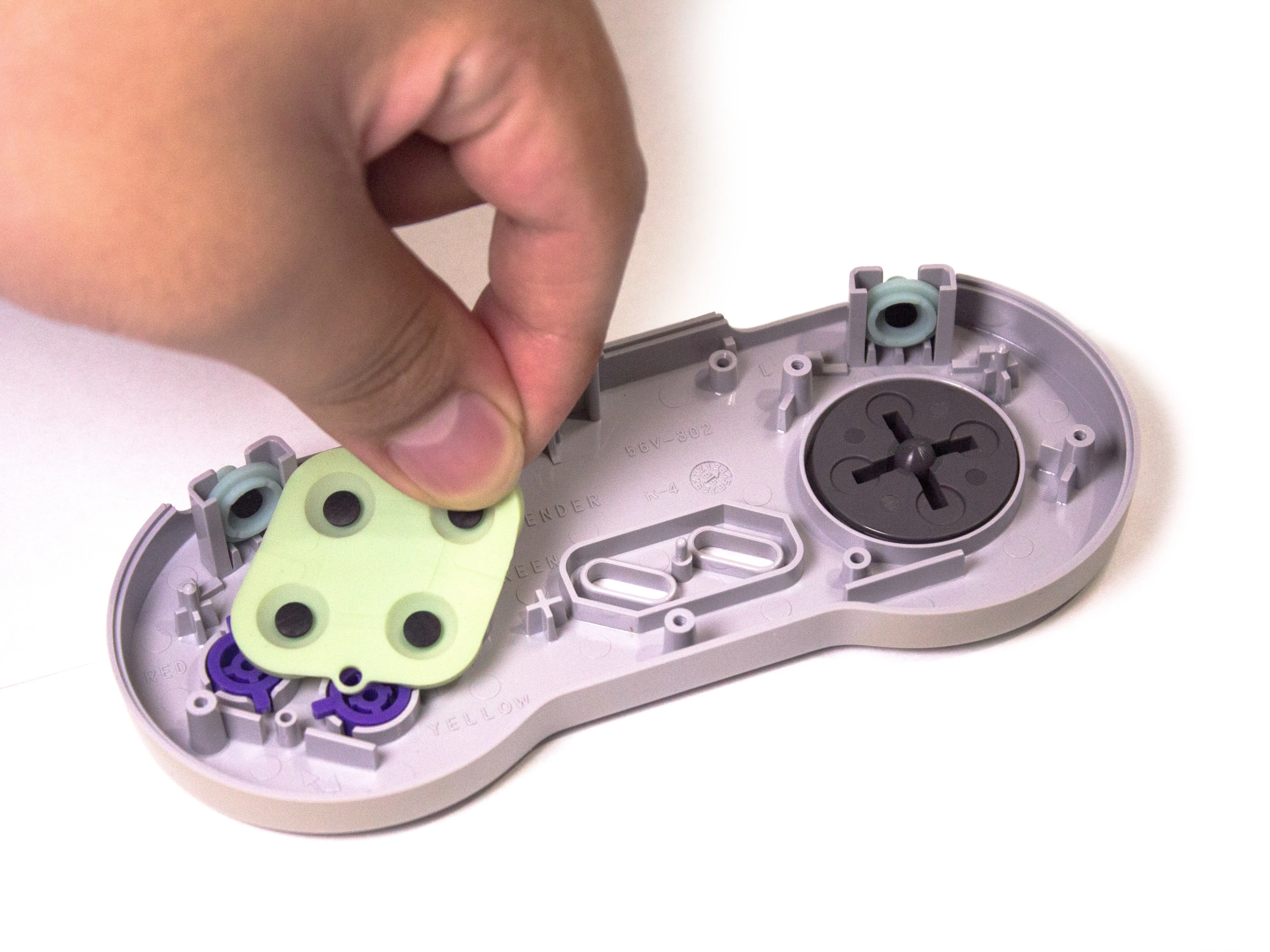

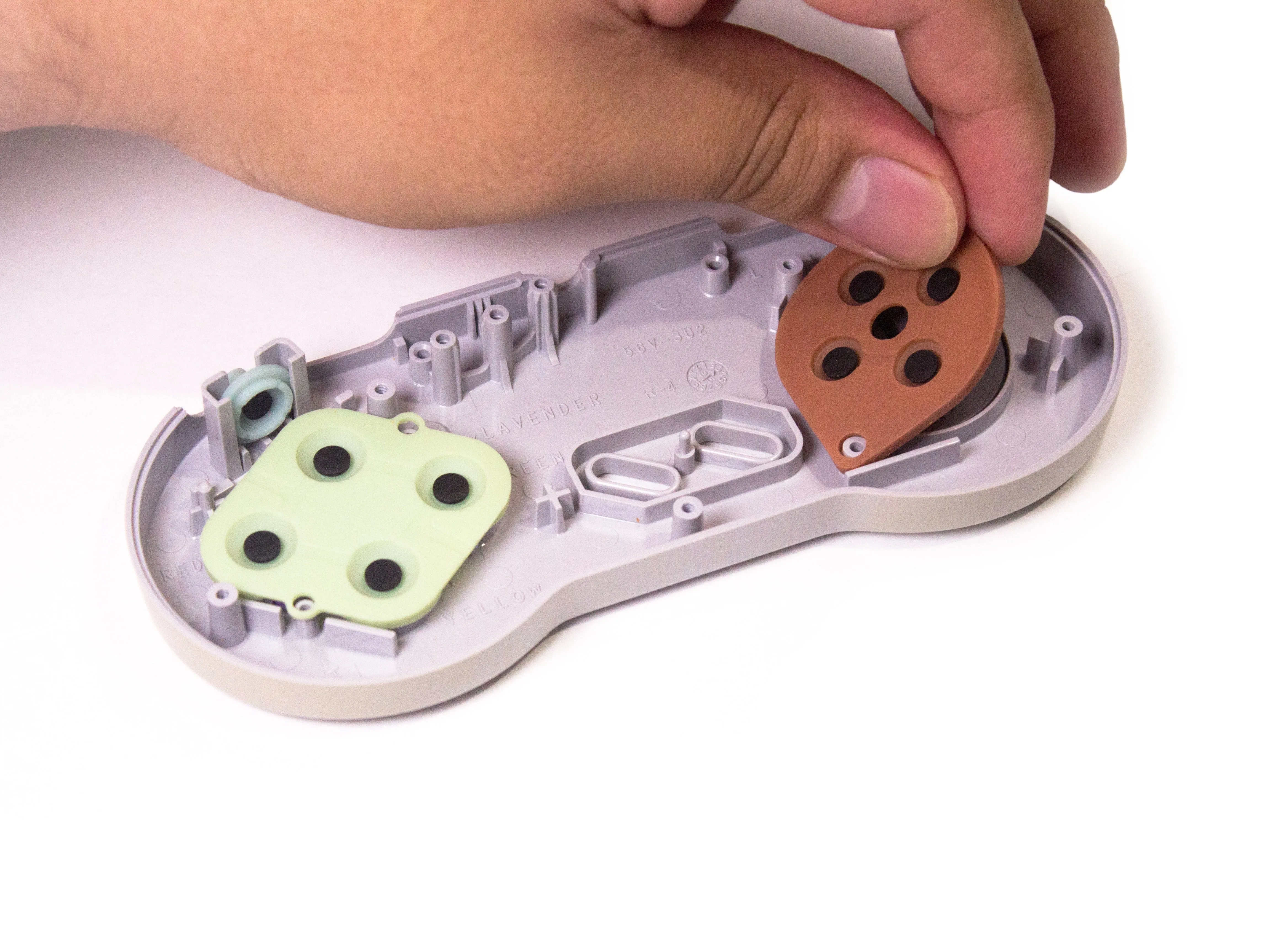

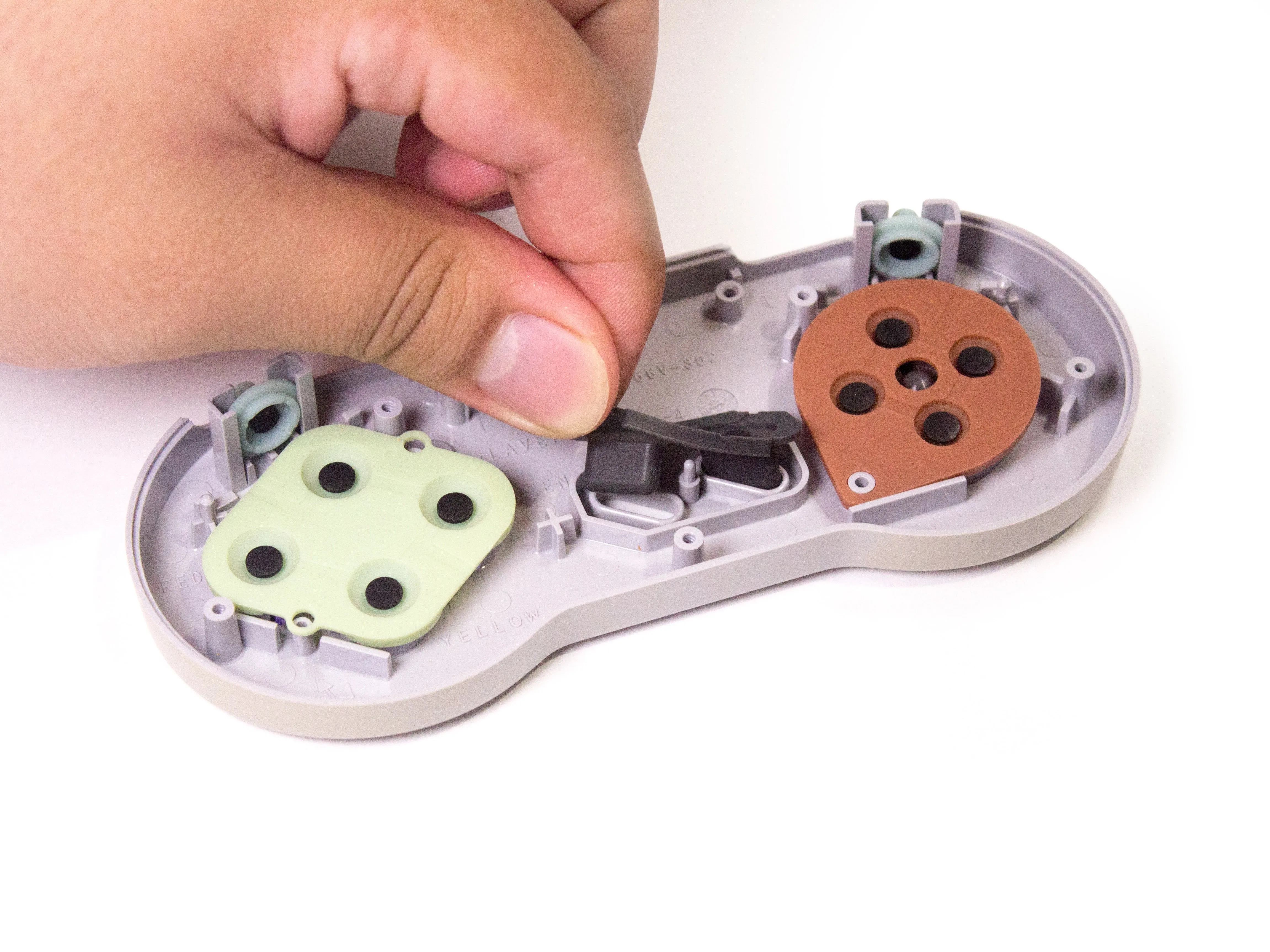

Резиновые накладки, на которых изображены кнопки, тоже придется снять.
Многие из этих старых контроллеров могут иметь хрупкие резиновые накладки, с ними следует обращаться осторожно.

Шаг 7

Разбор контроллера развлекательной системы Super Nintendo: шаг 7, изображение 3 из 3 — Разбор контроллера Super Nintendo Entertainment System: шаг 7, изображение 3 из 3 | Источник - ifixit.com

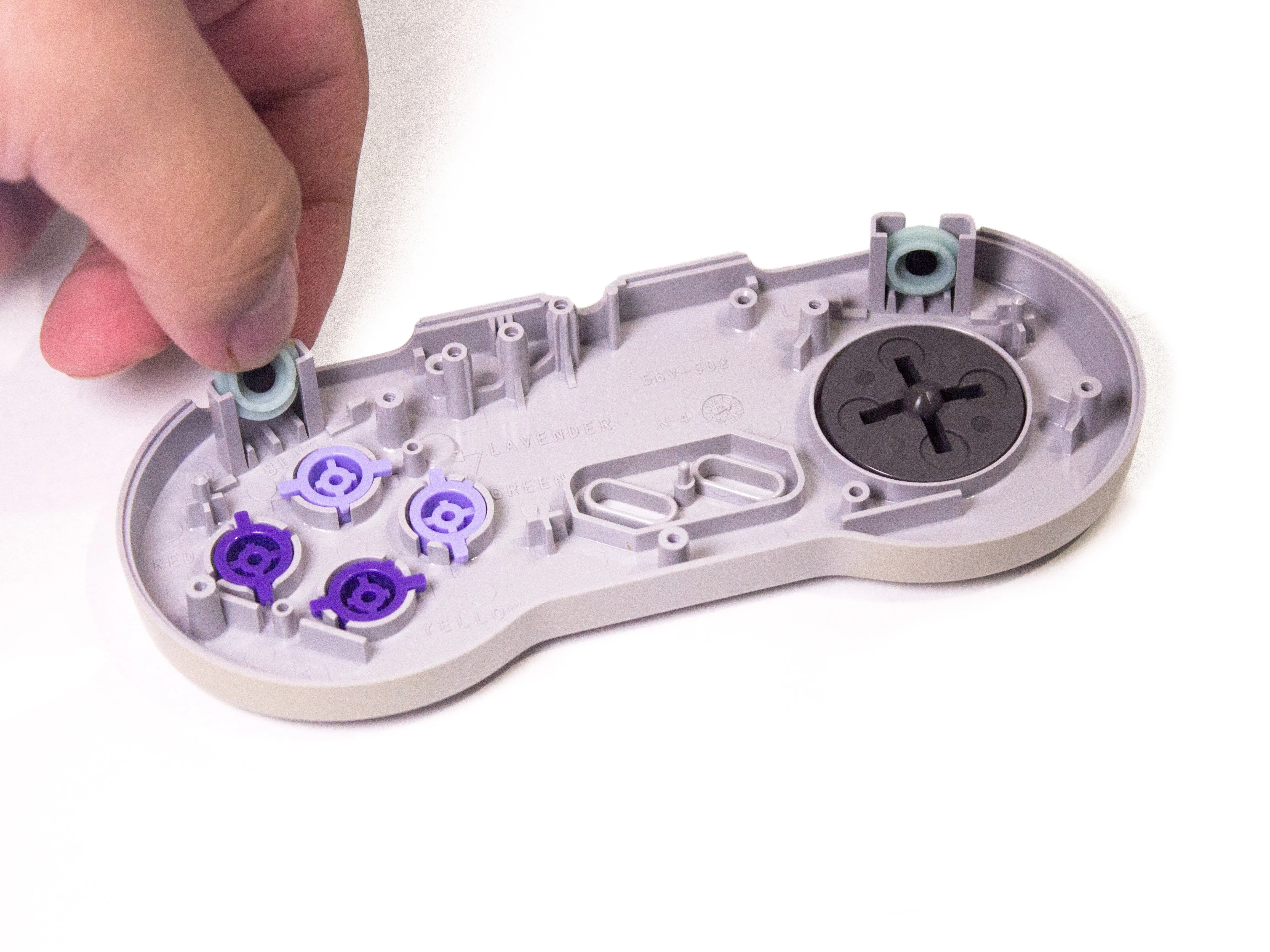

Подойдя ближе, мы добираемся до резиновых накладок плечевых кнопок.

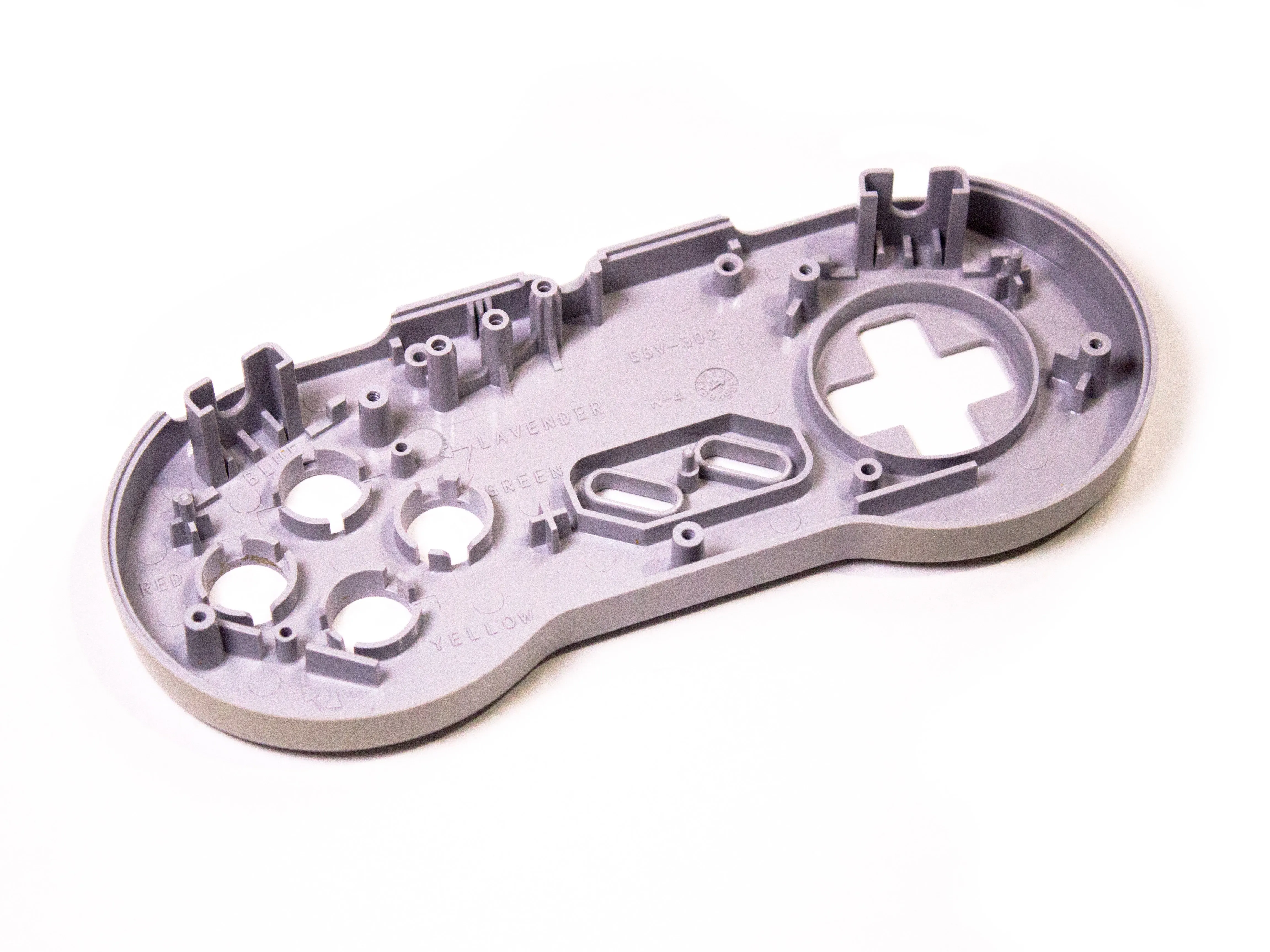

Наконец-то мы можем снять оставшиеся пластиковые кнопки с D-Pad и лицевых кнопок.

Шаг 8

Разбор контроллера развлекательной системы Super Nintendo: шаг 8, изображение 3 из 3 | Источник - ifixit.com

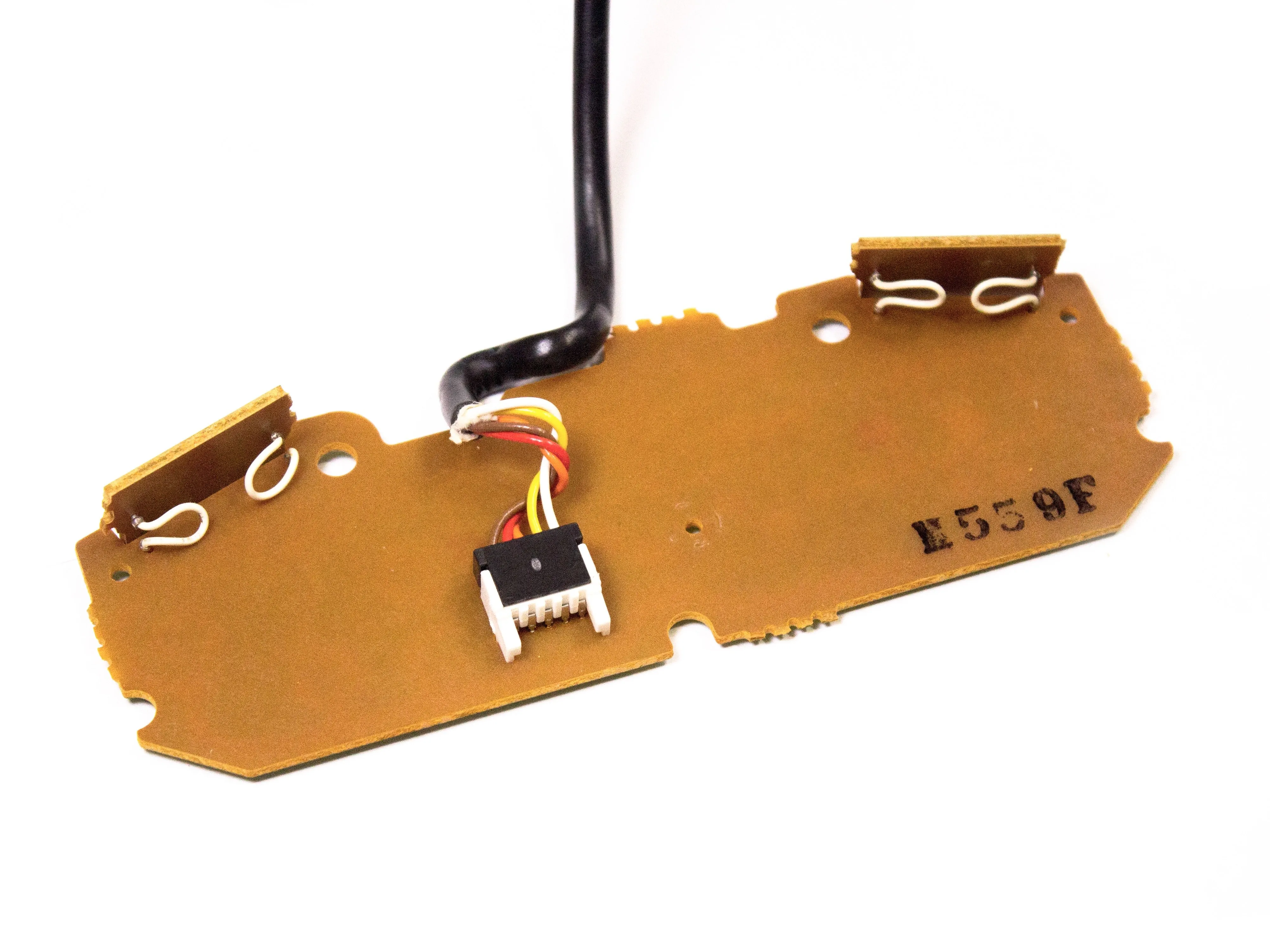

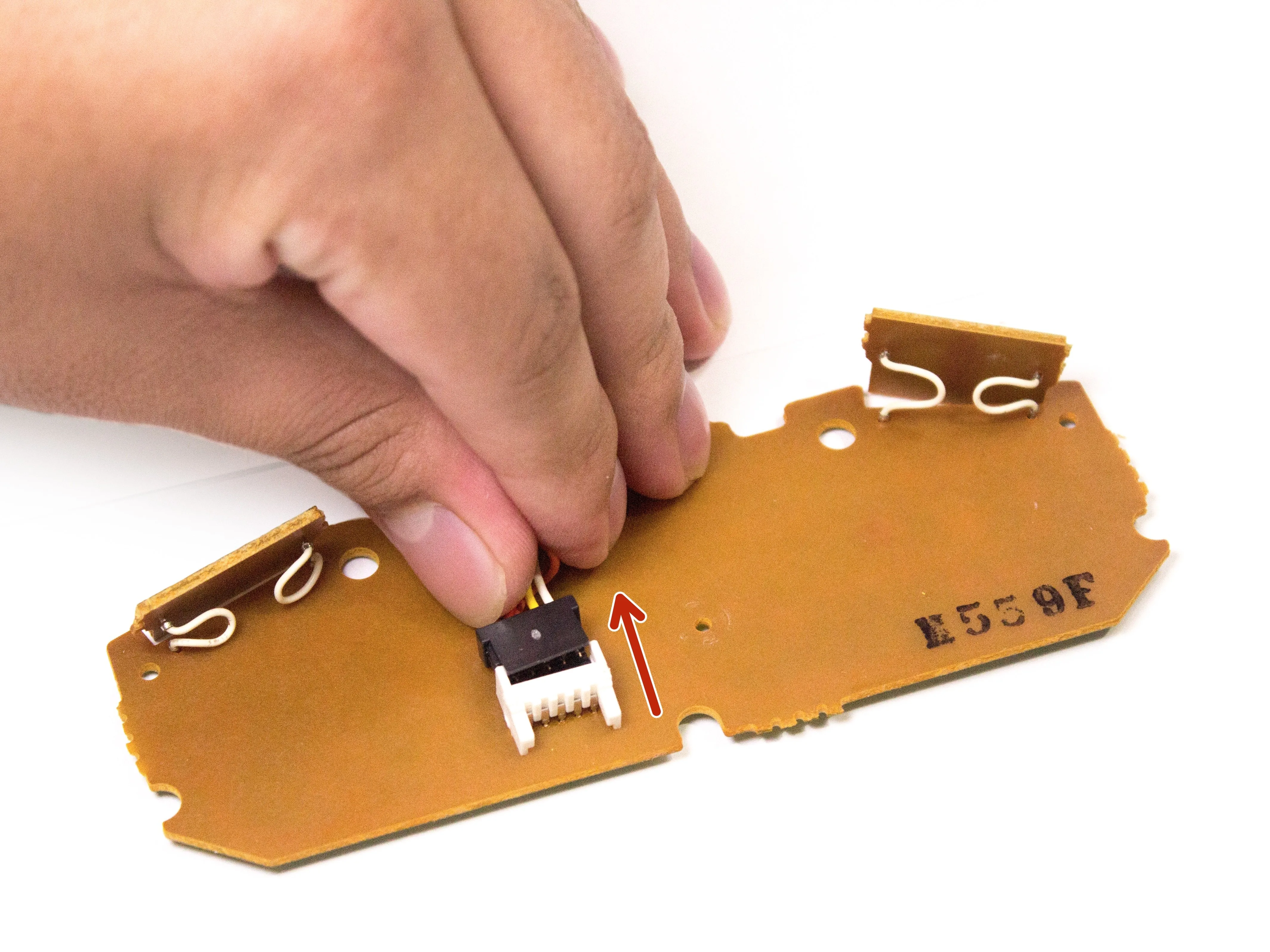

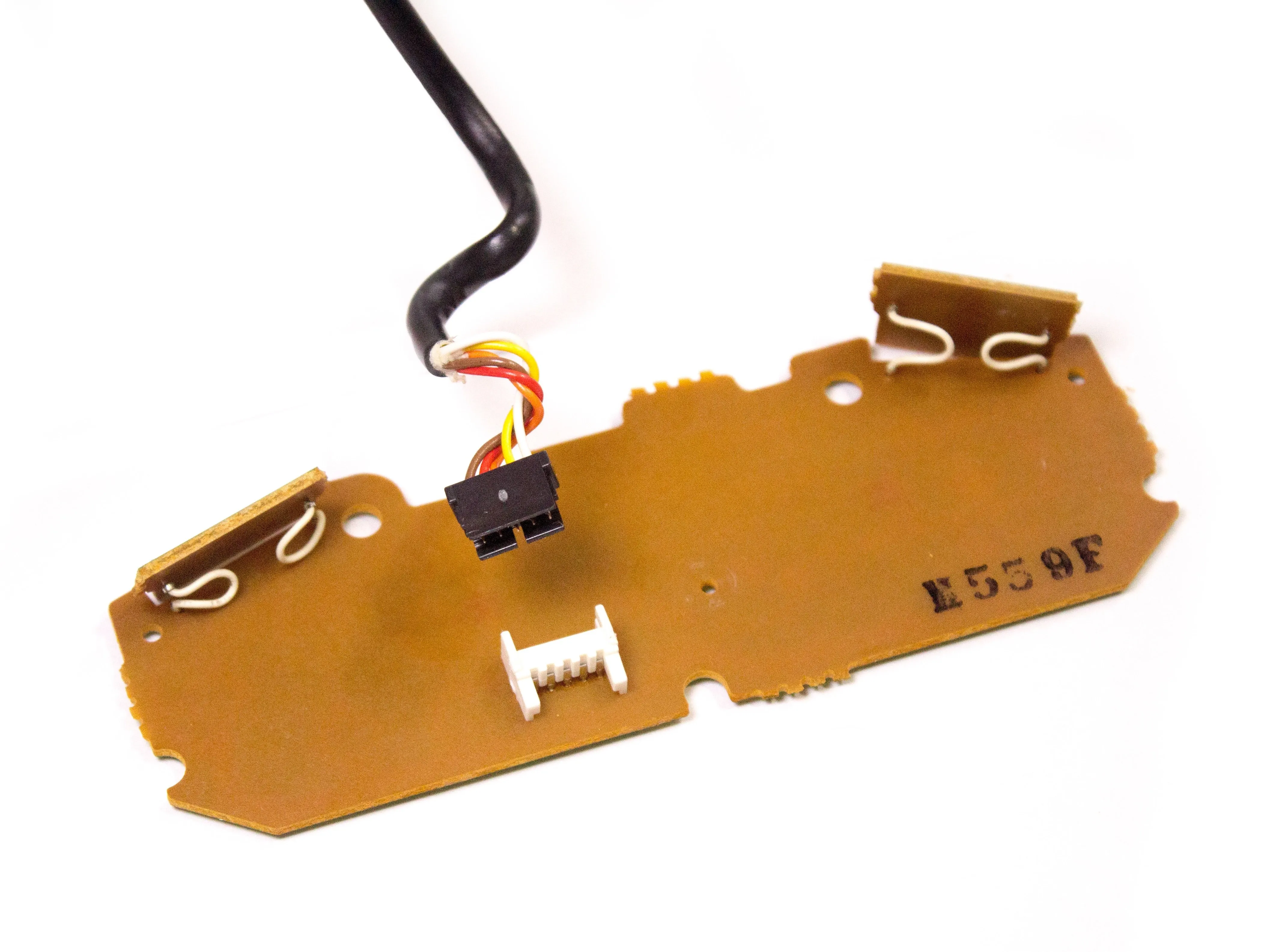

К самой плате прикреплен кабель контроллера, его мы тоже можем снять.
Не все контроллеры имеют съемный кабель. Некоторые модели, например SNS-102, имеют припаянные кабели.
Убеждаемся, что нужно тянуть от разъема, а не вверх! Это может быть немного сложно в зависимости от того, как долго он был прикреплен.

Шаг 9

Разбор контроллера развлекательной системы Super Nintendo: шаг 9, изображение 3 из 3 — Разборка контроллера развлекательной системы Super Nintendo: шаг 9, изображение 3 из 3 | Источник - ifixit.com

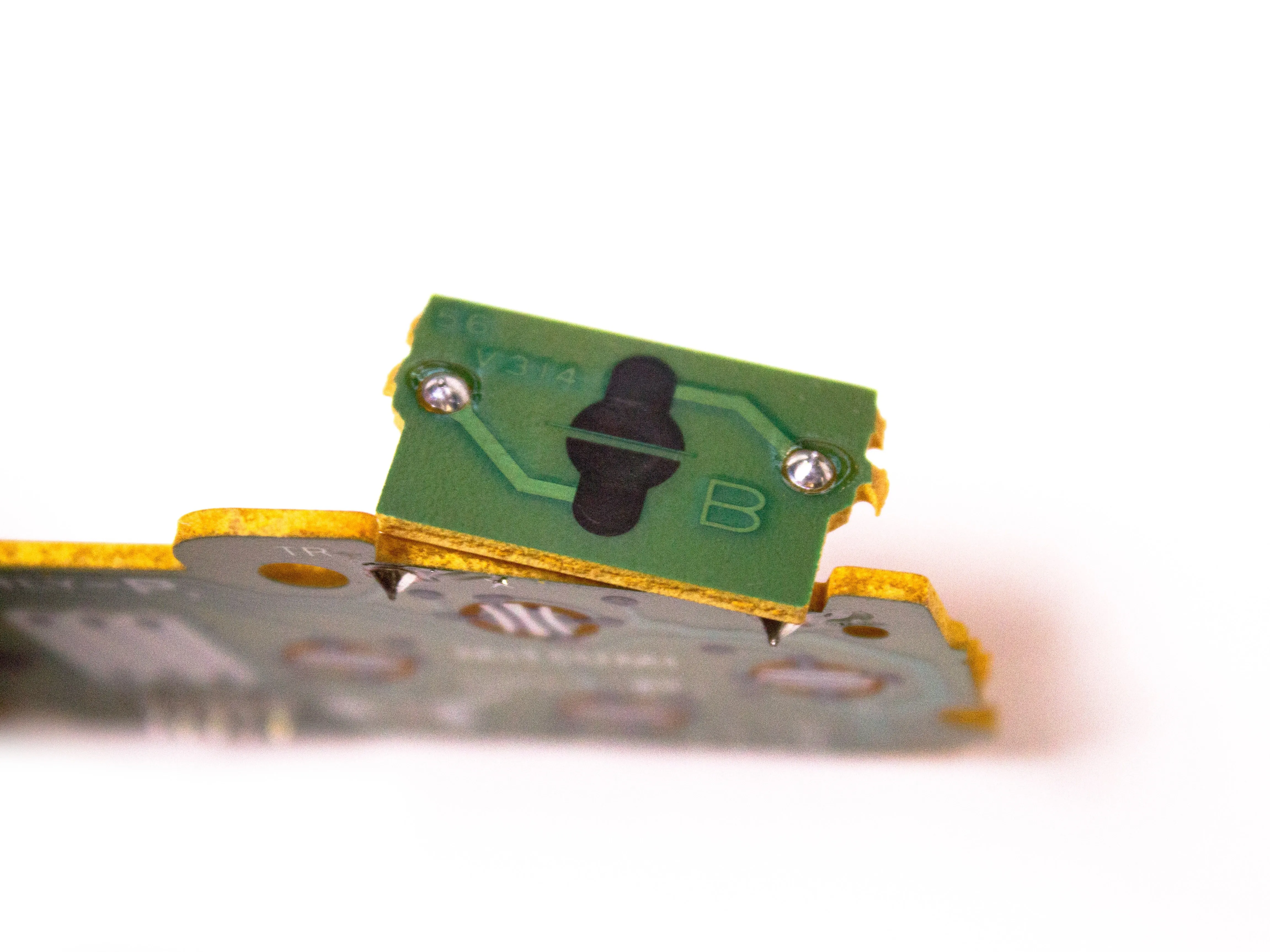

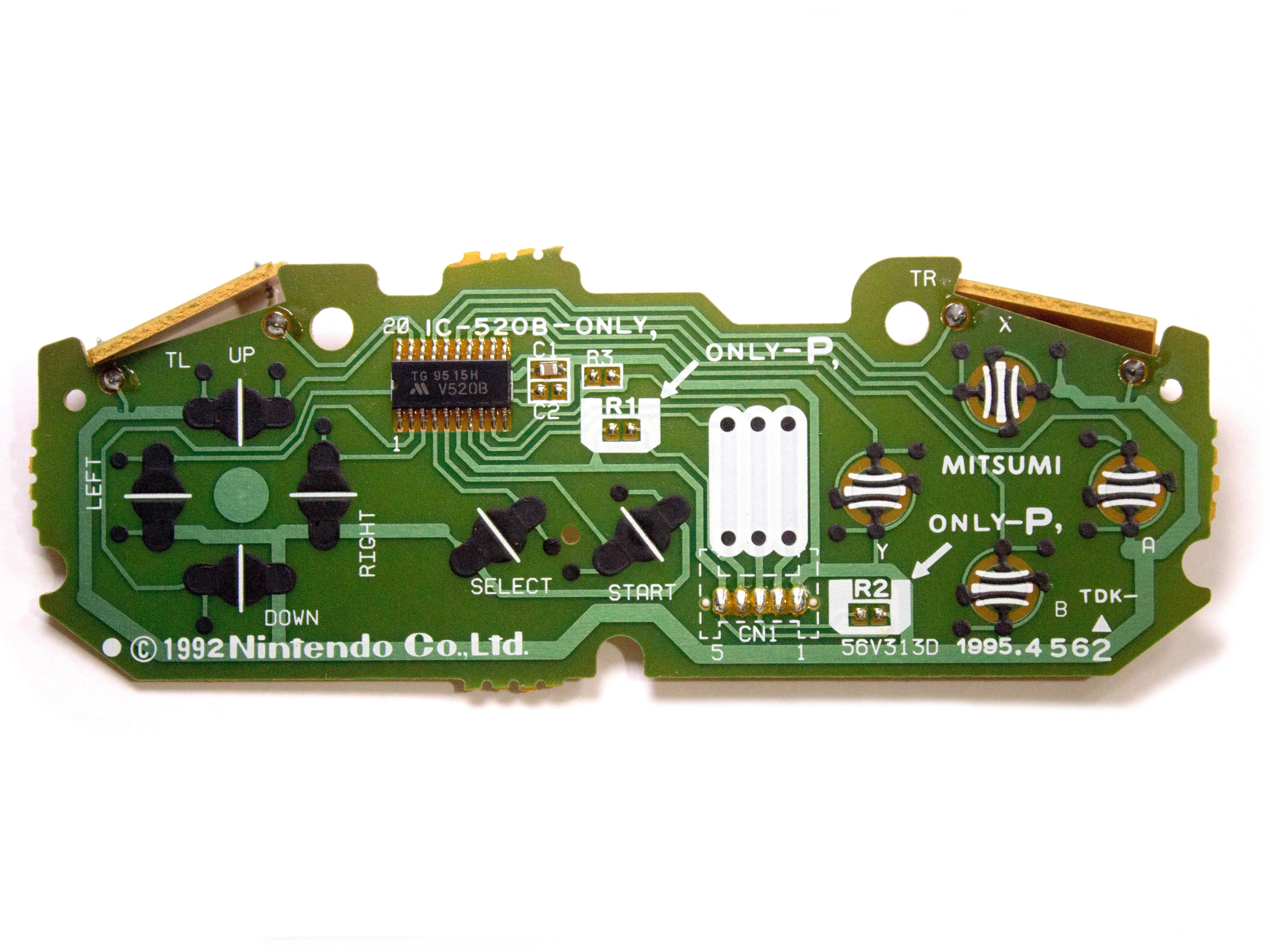

На плате контроллера SNES расположено несколько колодок, а также микросхема.
Микросхема на плате представляет собой 12-битный сдвиговый регистр, используемый для мультиплексирования всех сигналов кнопок контроллера в более бюджетный разъем.

Шаг 10

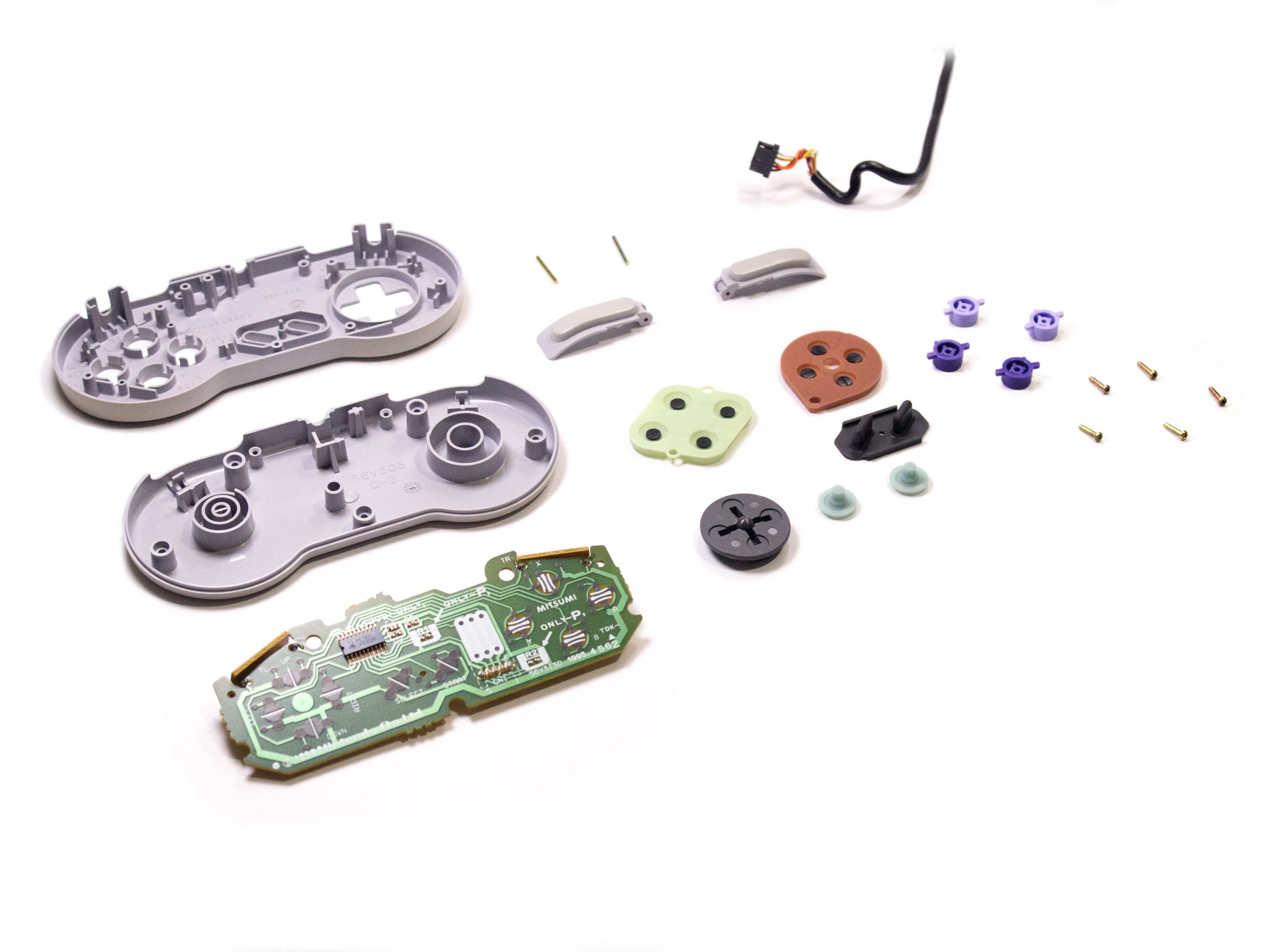

Наконец-то мы можем увидеть все внутренности, которые заставляют этот маленький контроллер работать.
Может быть, нам стоит сыграть несколько раундов в Super Mario World...
