Разборка троса дроссельной заслонки мопеда Suzuki FA50
Введение
На самом деле это обратная разборка - можно сказать, сборка - троса дроссельной заслонки Suzuki FA50. Это лучший способ, который я смог придумать, чтобы описать проблему застревания троса дроссельной заслонки, с которой я столкнулся на своем мопеде.
Что вам понадобится
Инструменты
Плоскогубцы с большим игольным носиком | Источник - ifixit.com
Шаг 1 Разборка троса дроссельной заслонки мопеда Suzuki FA50
Вот собранный трос дроссельной заслонки. Кажется, что он собран правильно, но, конечно, не функционирует должным образом.
Шаг 2

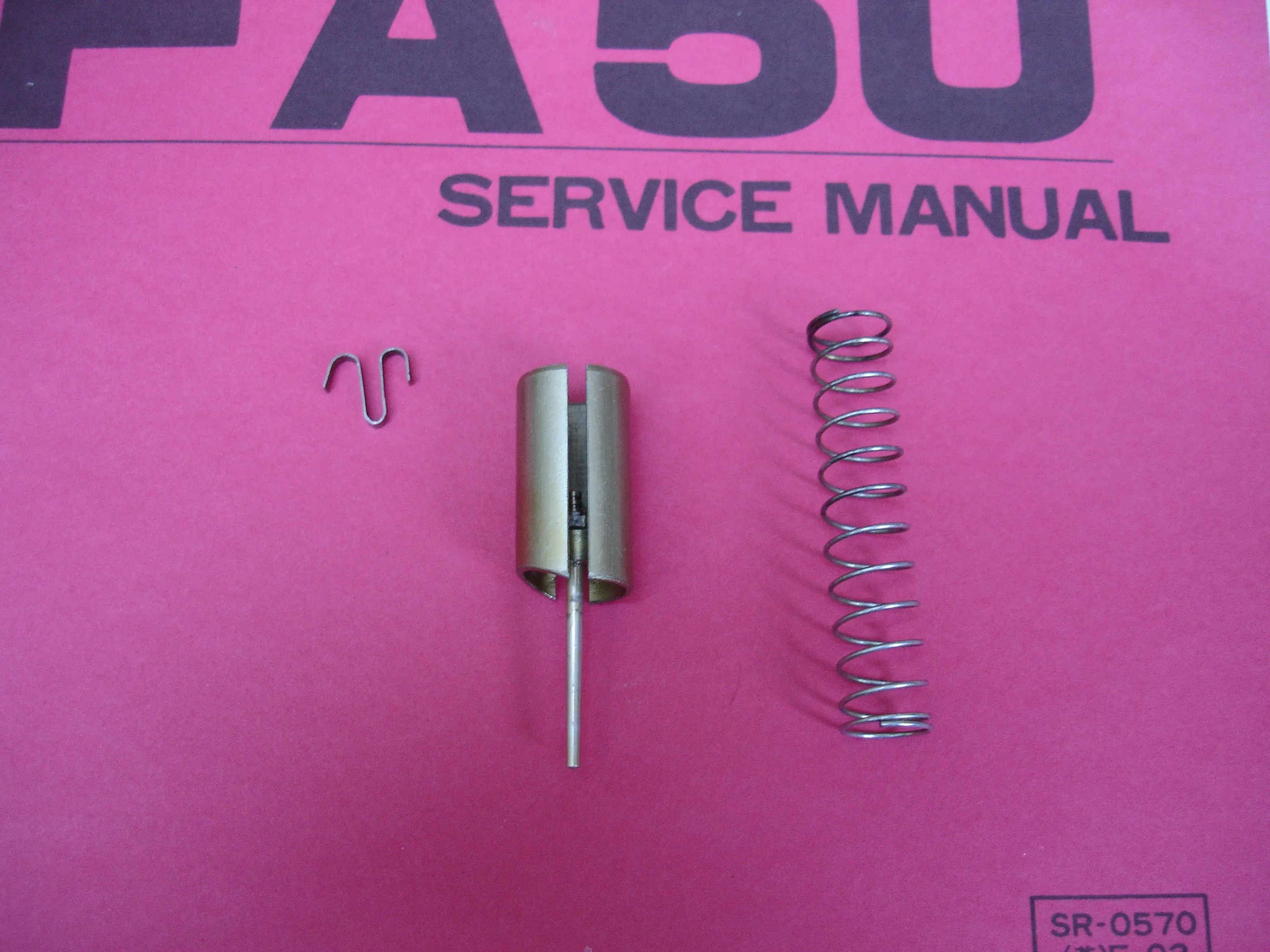

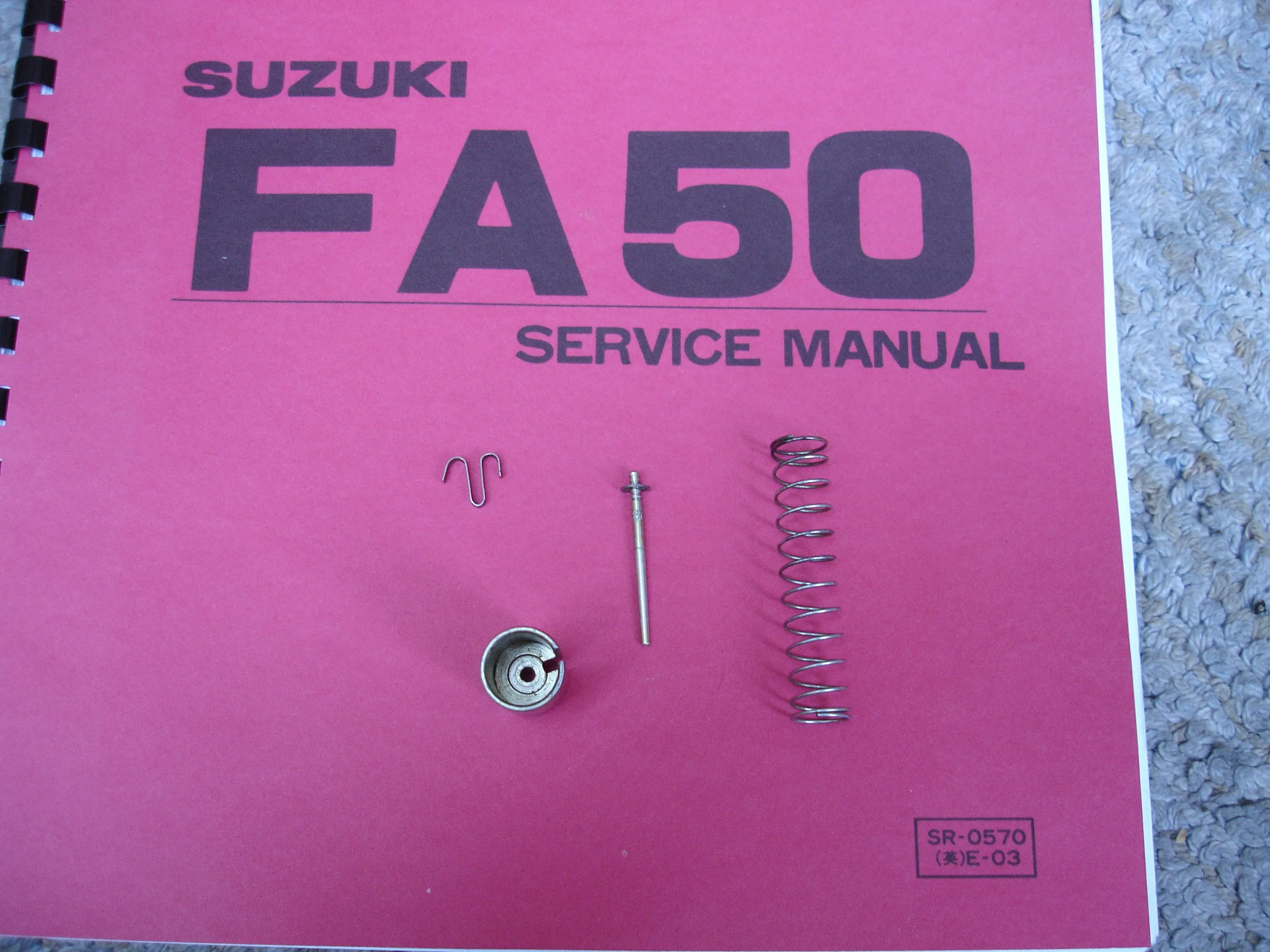

Детали дроссельной заслонки.
Единственным логичным способом сборки этих деталей для меня было:
Вставьте иглу в цилиндр золотого цвета.
Вставьте фиксирующий зажим в верхнюю часть иглы.
Затем сожмите и вставьте пружину (см. следующие шаги по установке пружины).
Шаг 3

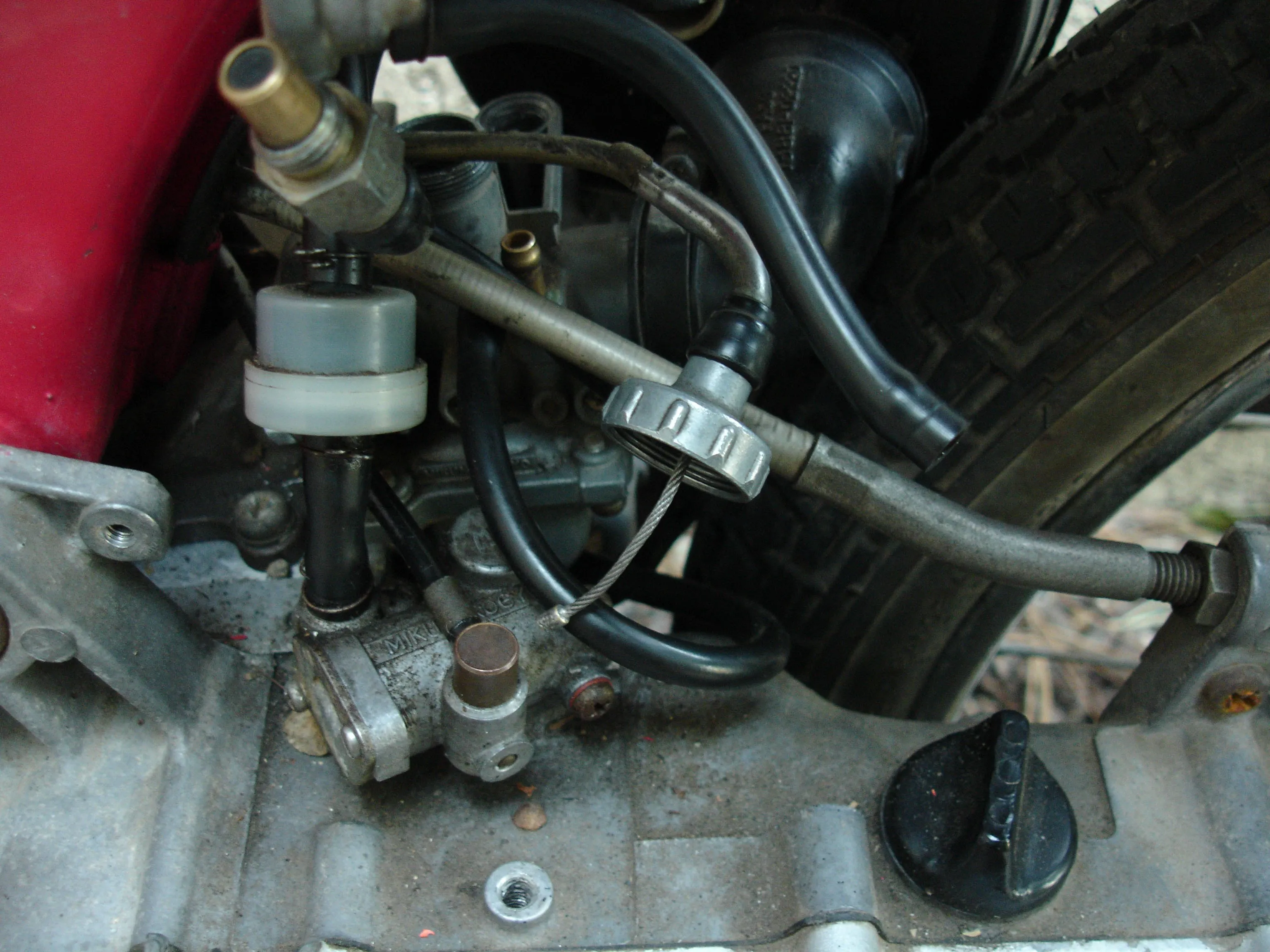

Тросик дроссельной заслонки без деталей.
Круглый серый верхний винт в карбюраторе.
Шаг 4

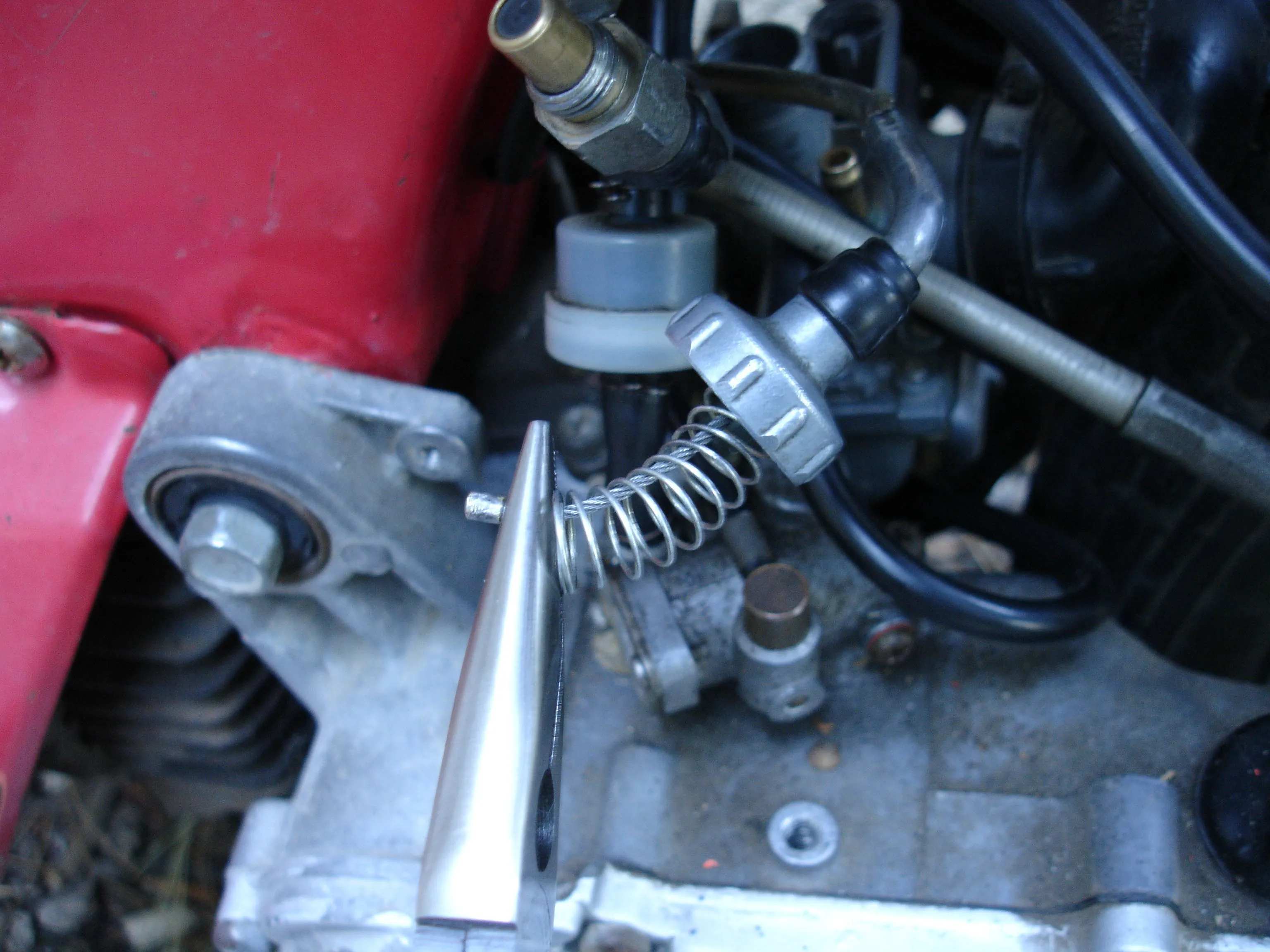

Чтобы собрать трос дроссельной заслонки:
Сначала я использую игольчатые плоскогубцы, чтобы сжать пружину настолько, насколько это возможно.
Это позволит мне вставить трос газа в цилиндр золотого цвета без необходимости сильно возиться с пружиной.
Шаг 5

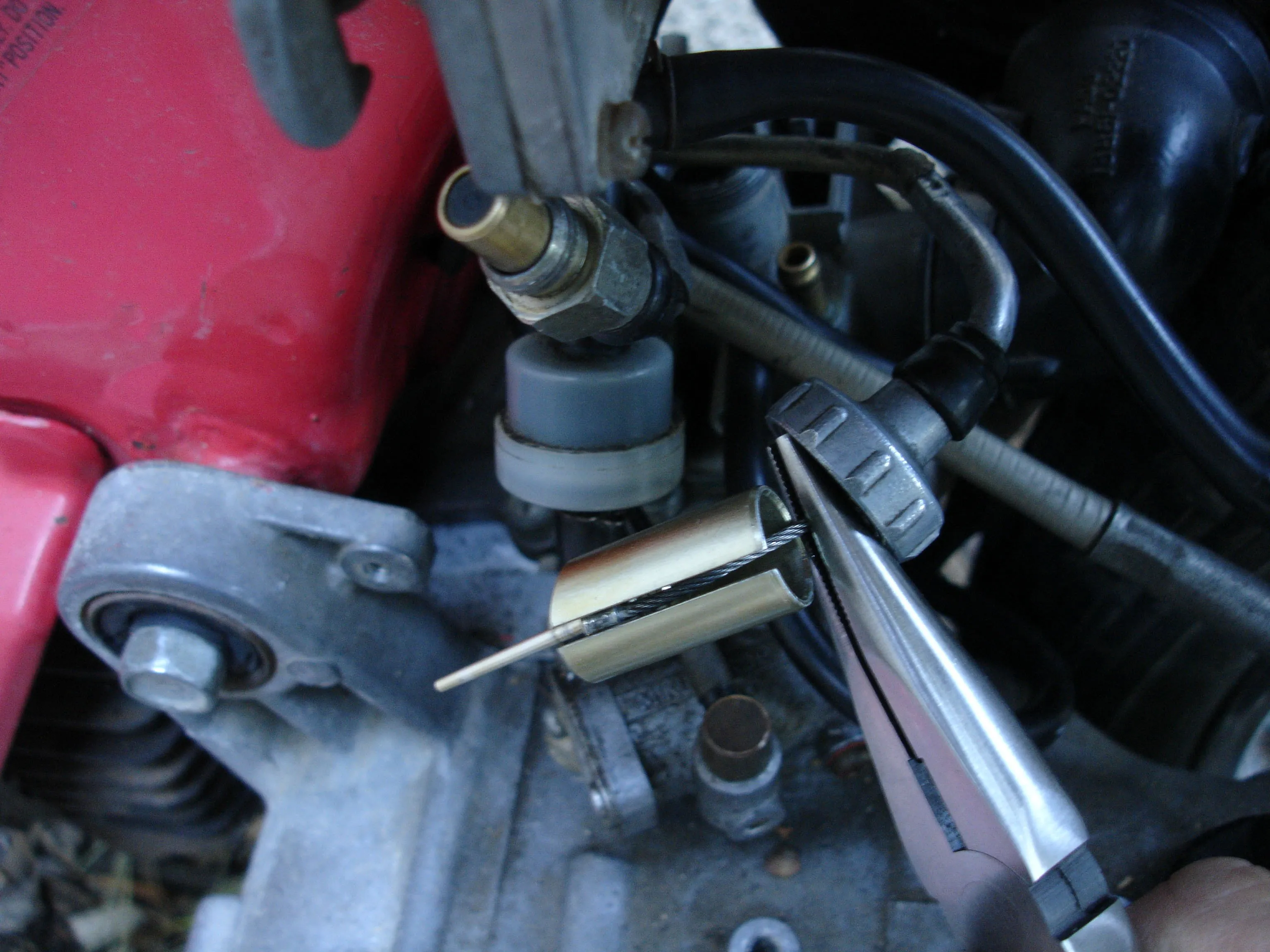

Я прикрепляю трос дроссельной заслонки к нижней части золотого цилиндра, а затем прокладываю его через боковой паз цилиндра.

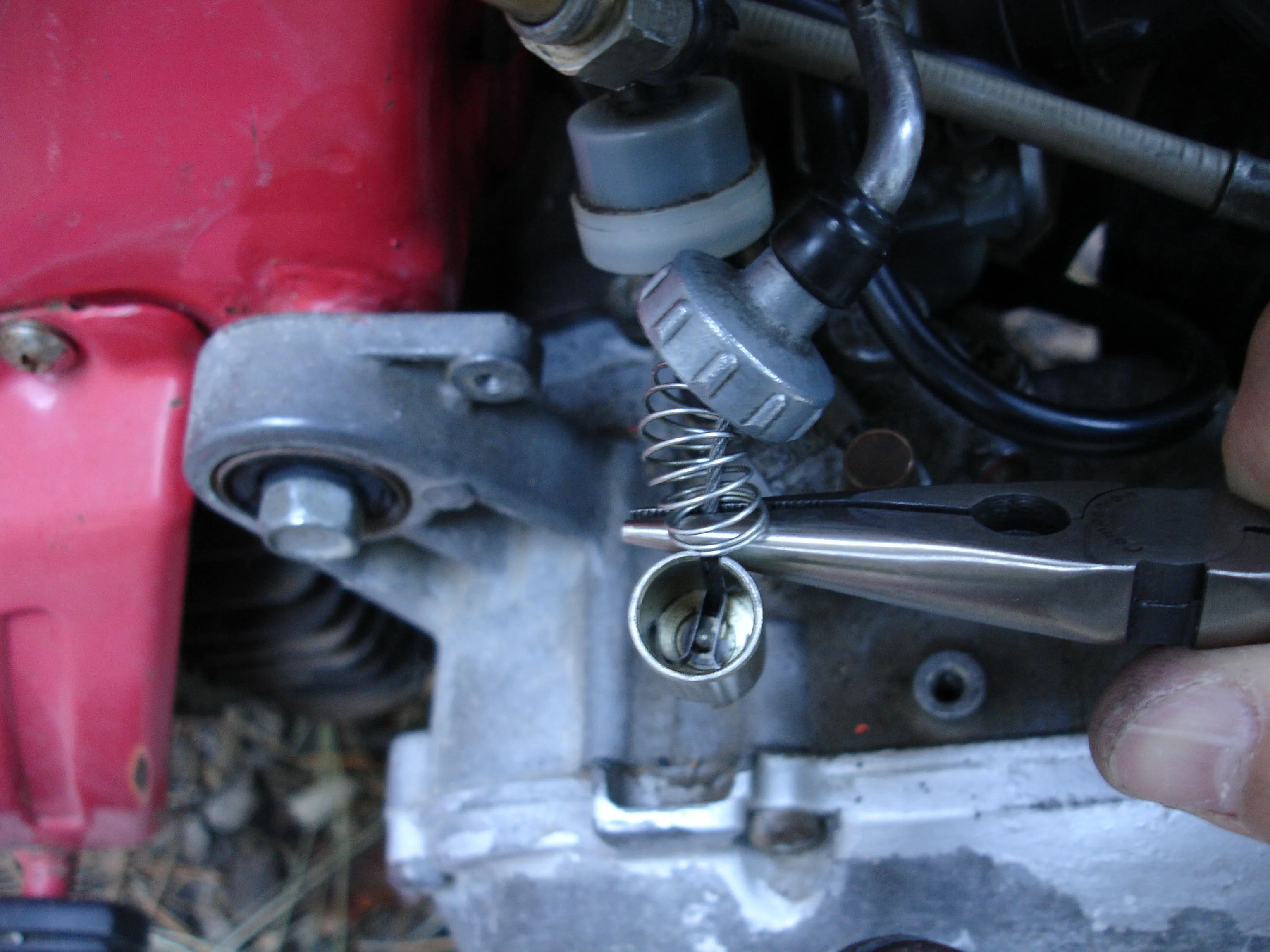

На альтернативном виде (рисунок 2) показано, как все выглядит изнутри.
После того как трос дроссельной заслонки установлен на место, я отпускаю пружину в цилиндре.
Шаг 6

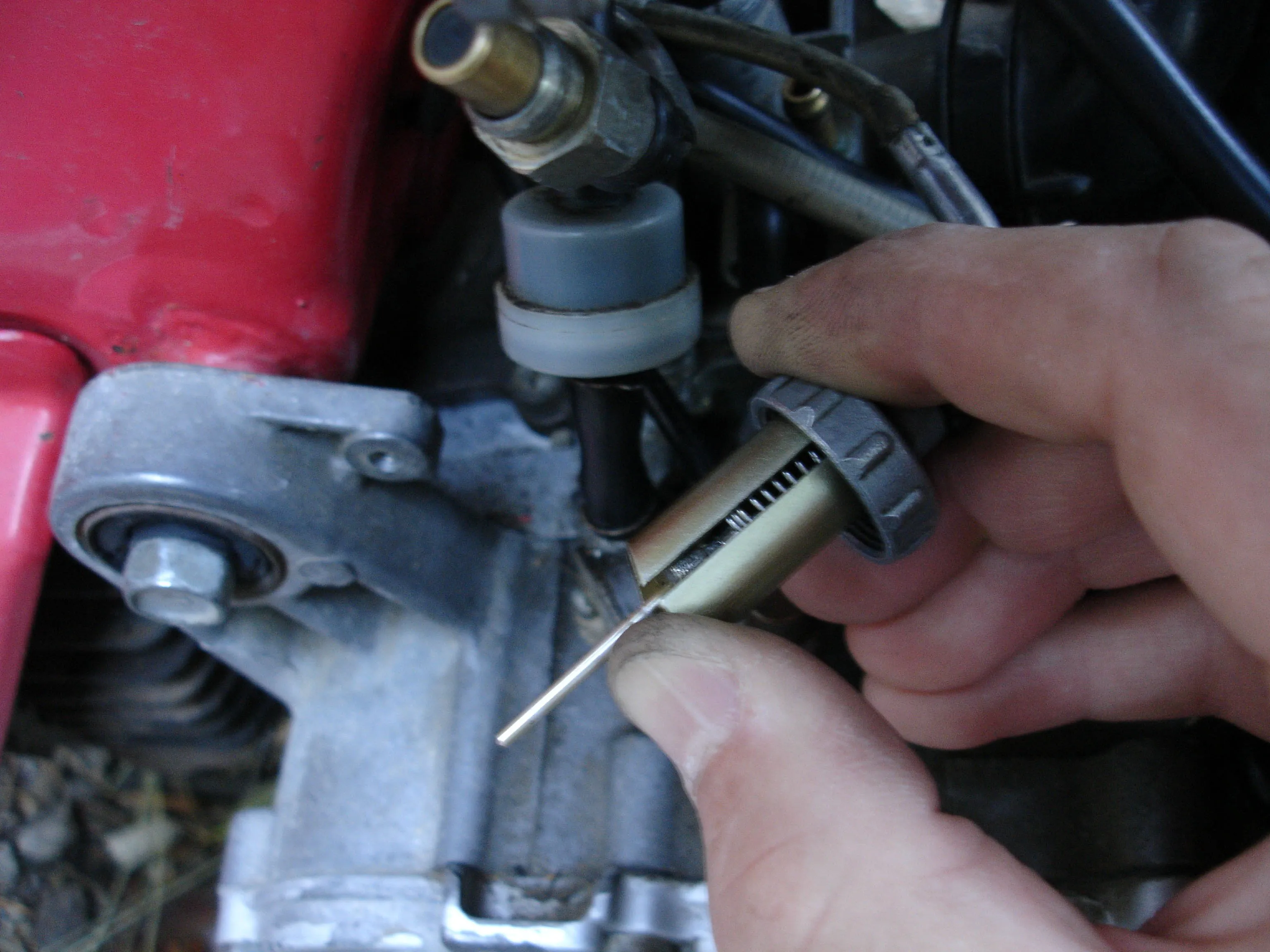

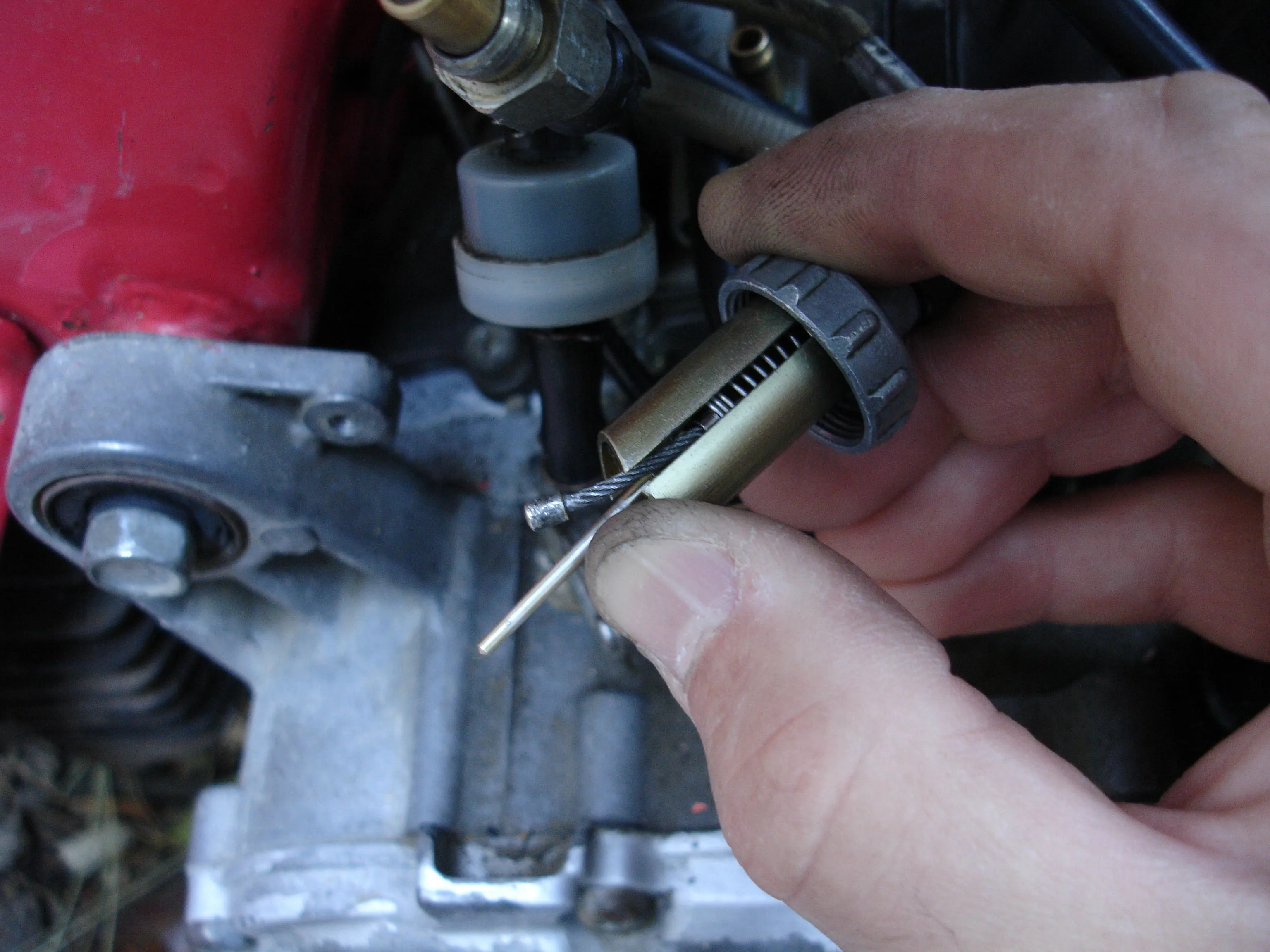

Я имитирую прикручивание дроссельной заслонки к карбюратору, сжимая золотой цилиндр к серой крышке. Как видите, пружина сжимается, и тросик дроссельной заслонки выскакивает наружу.
Когда я поворачиваю дроссельную заслонку мопеда, тросик дроссельной заслонки уходит внутрь. Я считаю, что это желаемое действие для троса.
Однако есть две проблемы:
Ничто не выталкивает трос дроссельной заслонки обратно, когда я отпускаю дроссельную заслонку мопеда.
Игла дроссельной заслонки не двигается, но, насколько я понимаю, она должна подниматься вверх, когда я нажимаю на дроссельную заслонку.
Пожалуйста, проверьте мой вопрос 'Ответы', если вы можете помочь мне решить эту проблему! Большое спасибо!
