Введение

Этот 4GB 3.6' Touch Video MP3 Player можно найти в BigLots всего за 45 долларов. Я покажу вам, как его разобрать.:Update By htimreimer

Что вам нужно

Инструменты

  • Металлический шпатель
    Металлический шпатель | Источник - ifixit.com
  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Разборка Sylvania SMPK4230

Sylvania SMPK4230 Teardown, Sylvania SMPK4230 Teardown: шаг 1, изображение 1 из 3
Sylvania SMPK4230 Teardown, Sylvania SMPK4230 Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

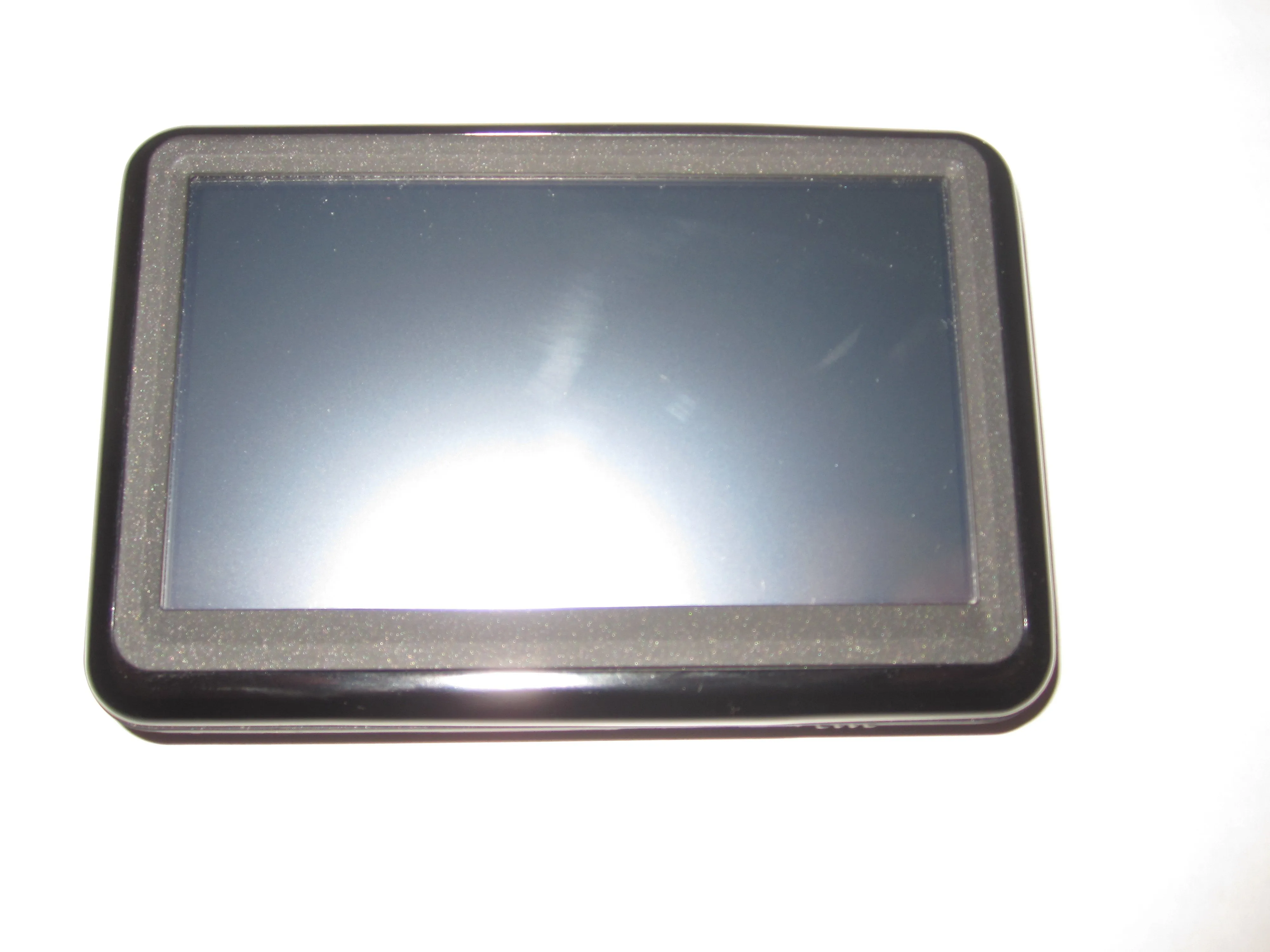

Sylvania SMPK4230 Teardown, Sylvania SMPK4230 Teardown: шаг 1, изображение 2 из 3
Sylvania SMPK4230 Teardown, Sylvania SMPK4230 Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

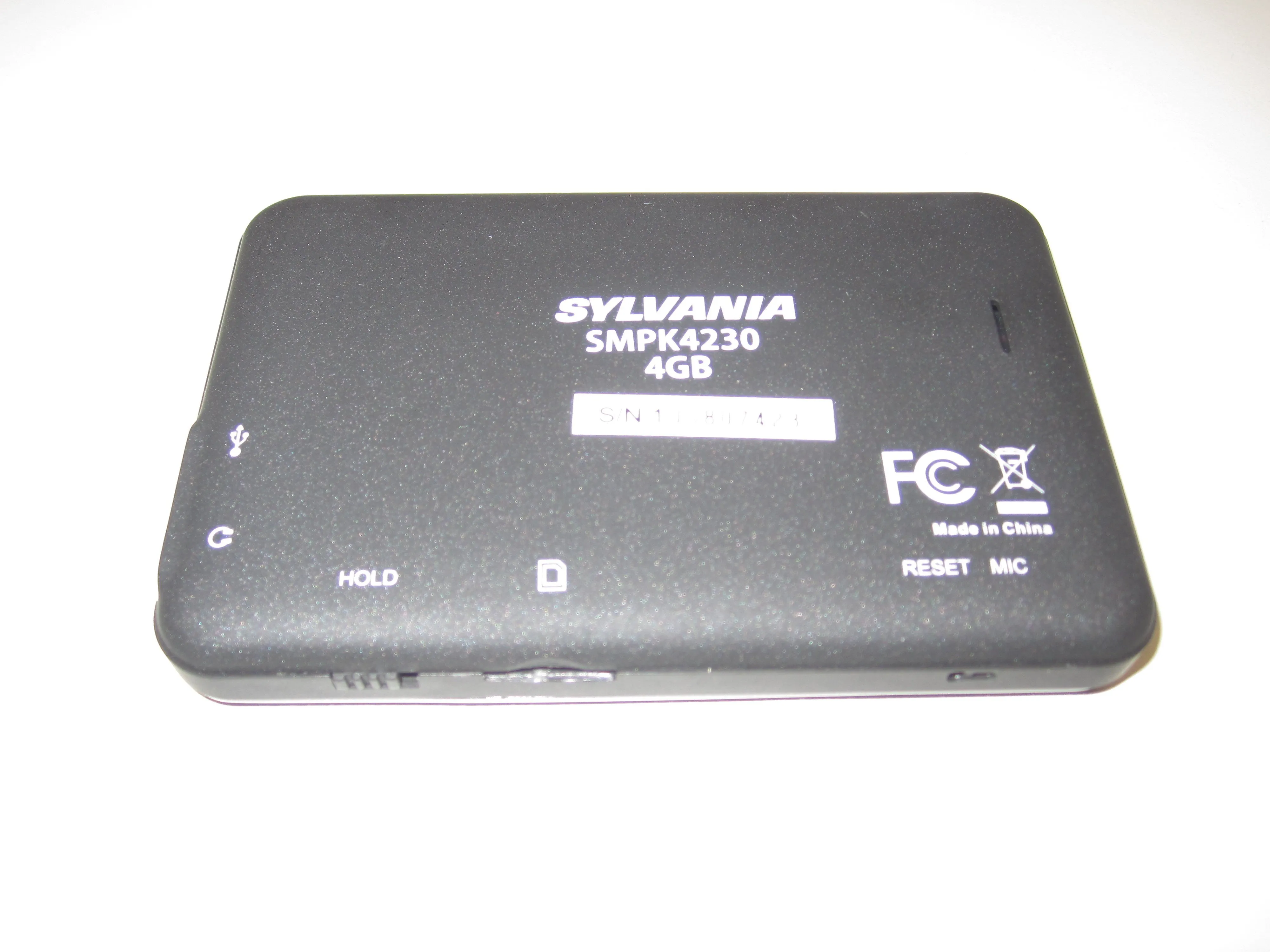

Sylvania SMPK4230 Teardown, Sylvania SMPK4230 Teardown: шаг 1, изображение 3 из 3
Sylvania SMPK4230 Teardown, Sylvania SMPK4230 Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Макет

Шаг 2

Sylvania SMPK4230 Teardown: шаг 2, изображение 1 из 3
Sylvania SMPK4230 Разборка: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Sylvania SMPK4230 Разборка: шаг 2, изображение 2 из 3
Sylvania SMPK4230 Разборка: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Sylvania SMPK4230 Разборка: шаг 2, изображение 3 из 3
Sylvania SMPK4230 Teardown: шаг 2, изображение 3 из 3 | Источник - ifixit.com

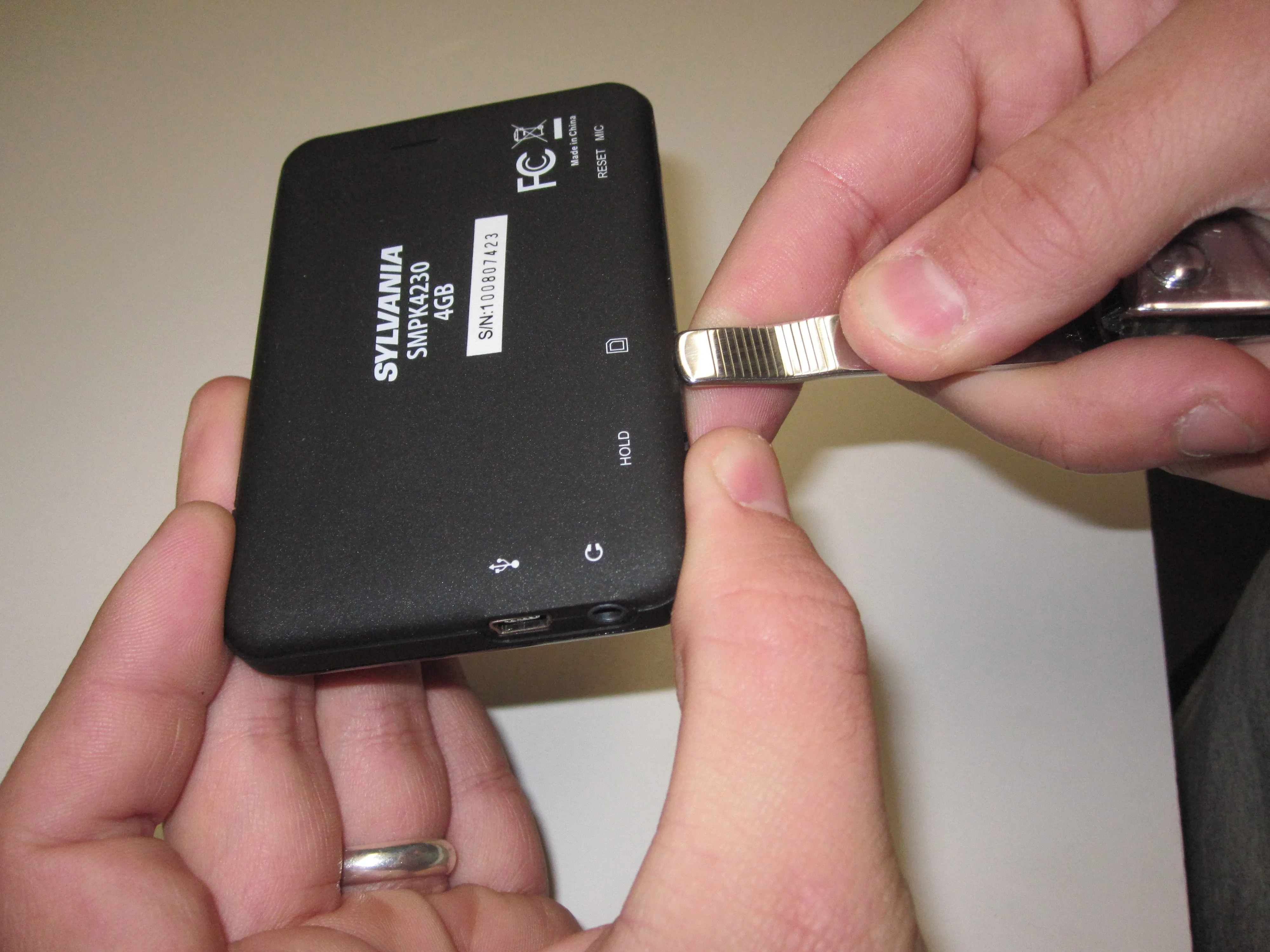

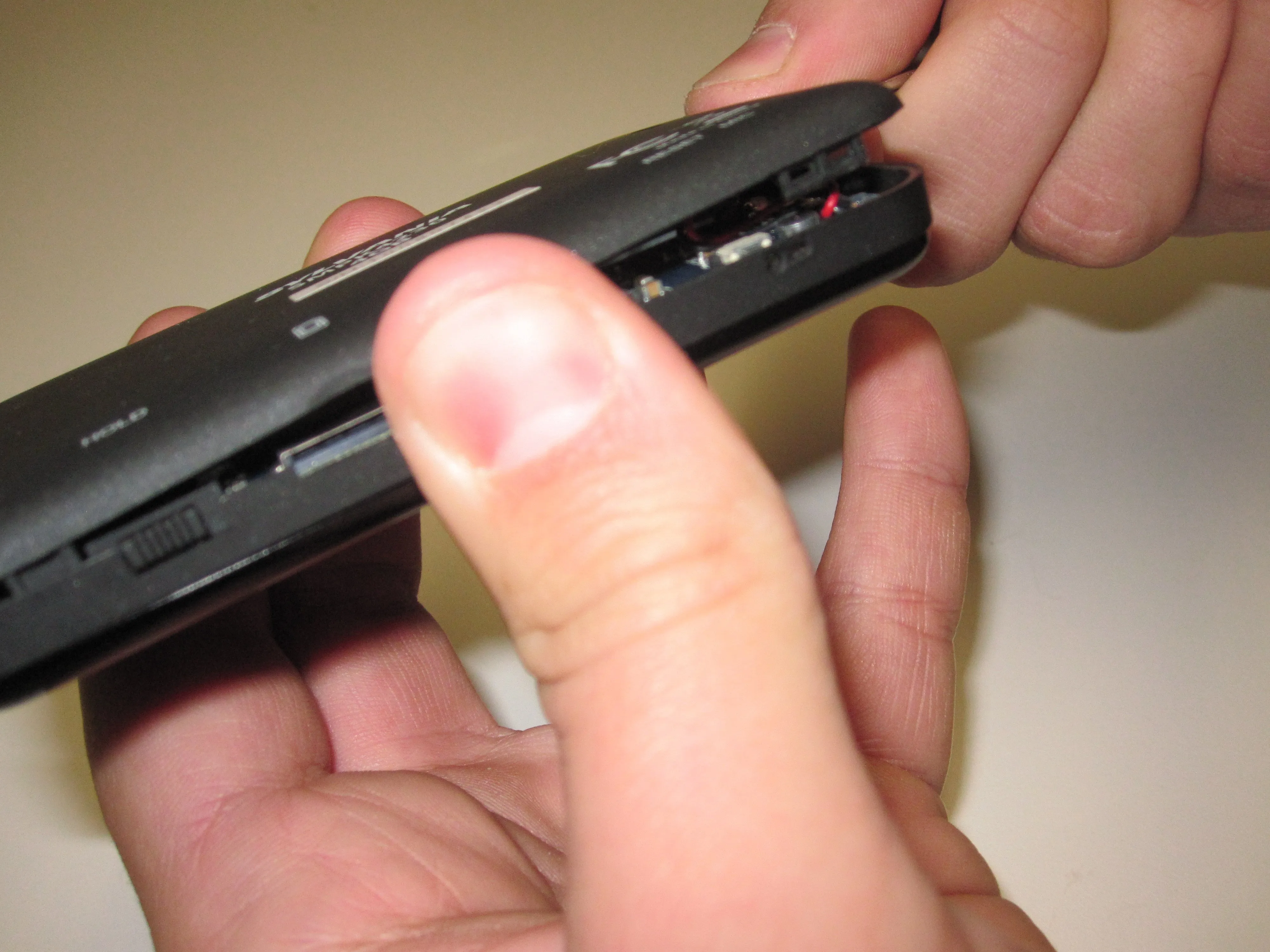

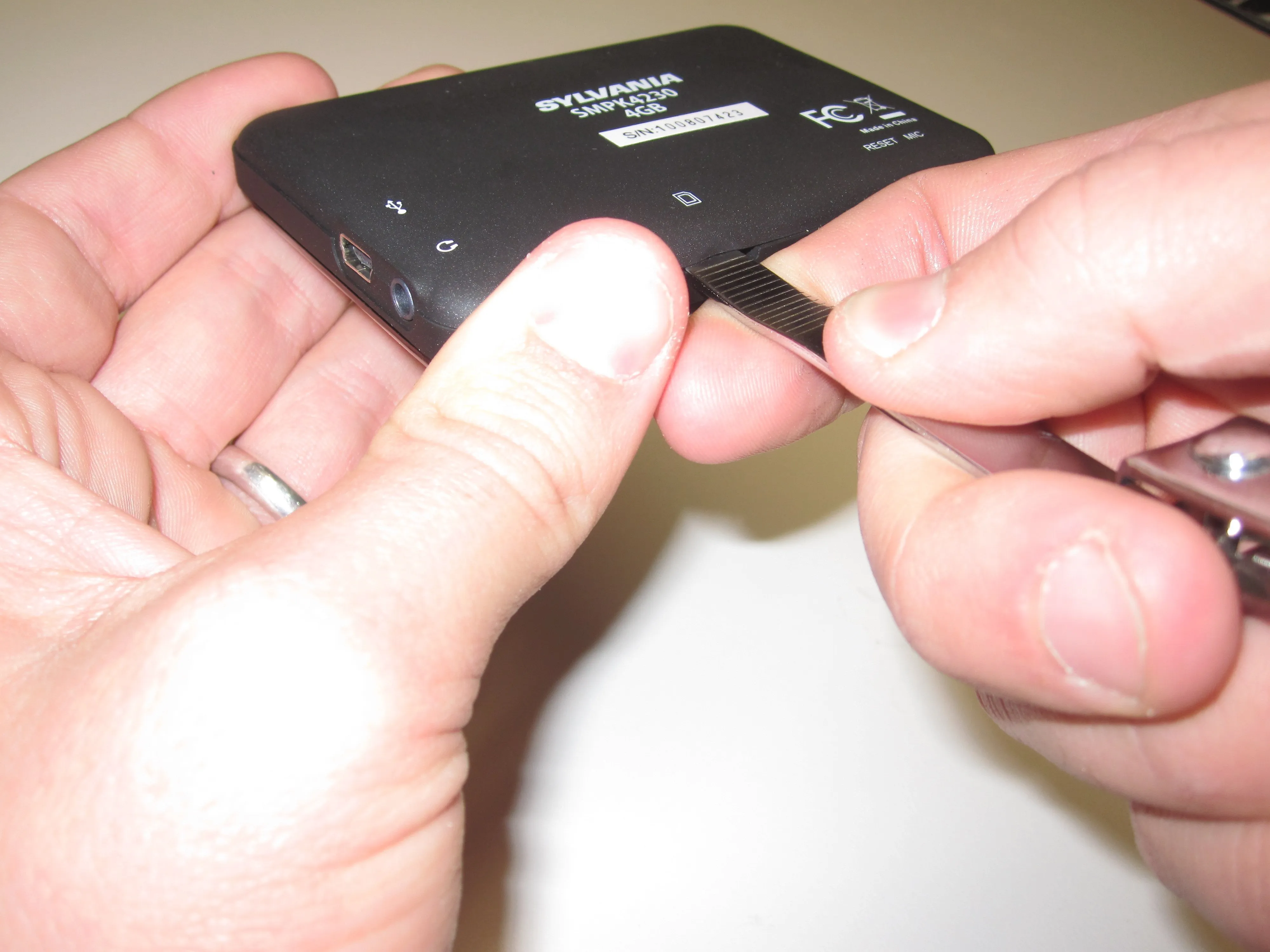

  • Я использовал ножницы для пальцев, чтобы аккуратно поддеть корпус в районе слота для карты MicroSD. Легкое выкручивание позволит отсоединить ее. Только следите за тем, чтобы не зайти слишком далеко и не повредить устройство.

Шаг 3

Sylvania SMPK4230 Teardown: шаг 3, изображение 1 из 2
Sylvania SMPK4230 Разборка: шаг 3, изображение 1 из 2 | Источник - ifixit.com

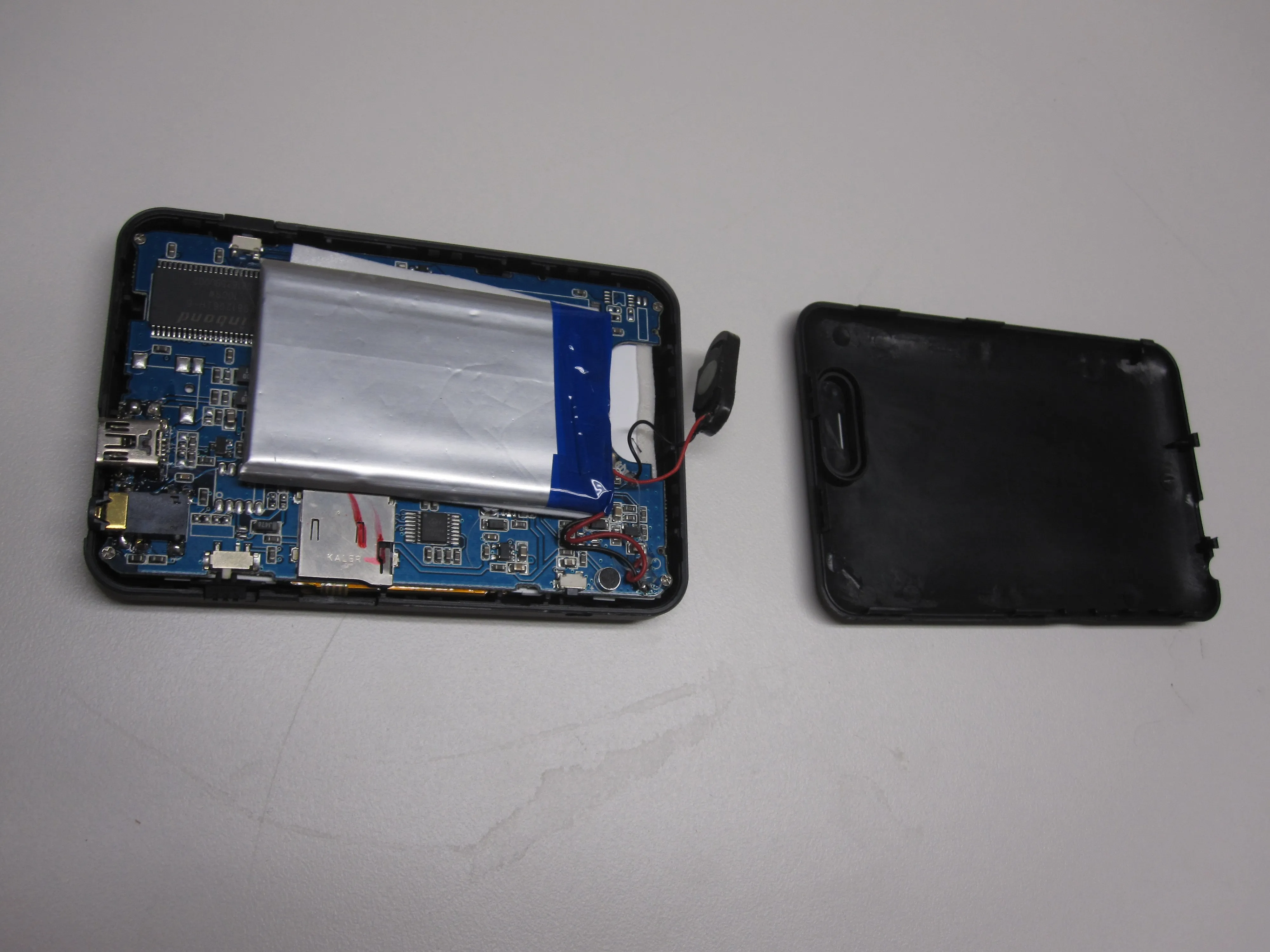

Sylvania SMPK4230 Разборка: шаг 3, изображение 2 из 2
Sylvania SMPK4230 Разборка: шаг 3, изображение 2 из 2 | Источник - ifixit.com

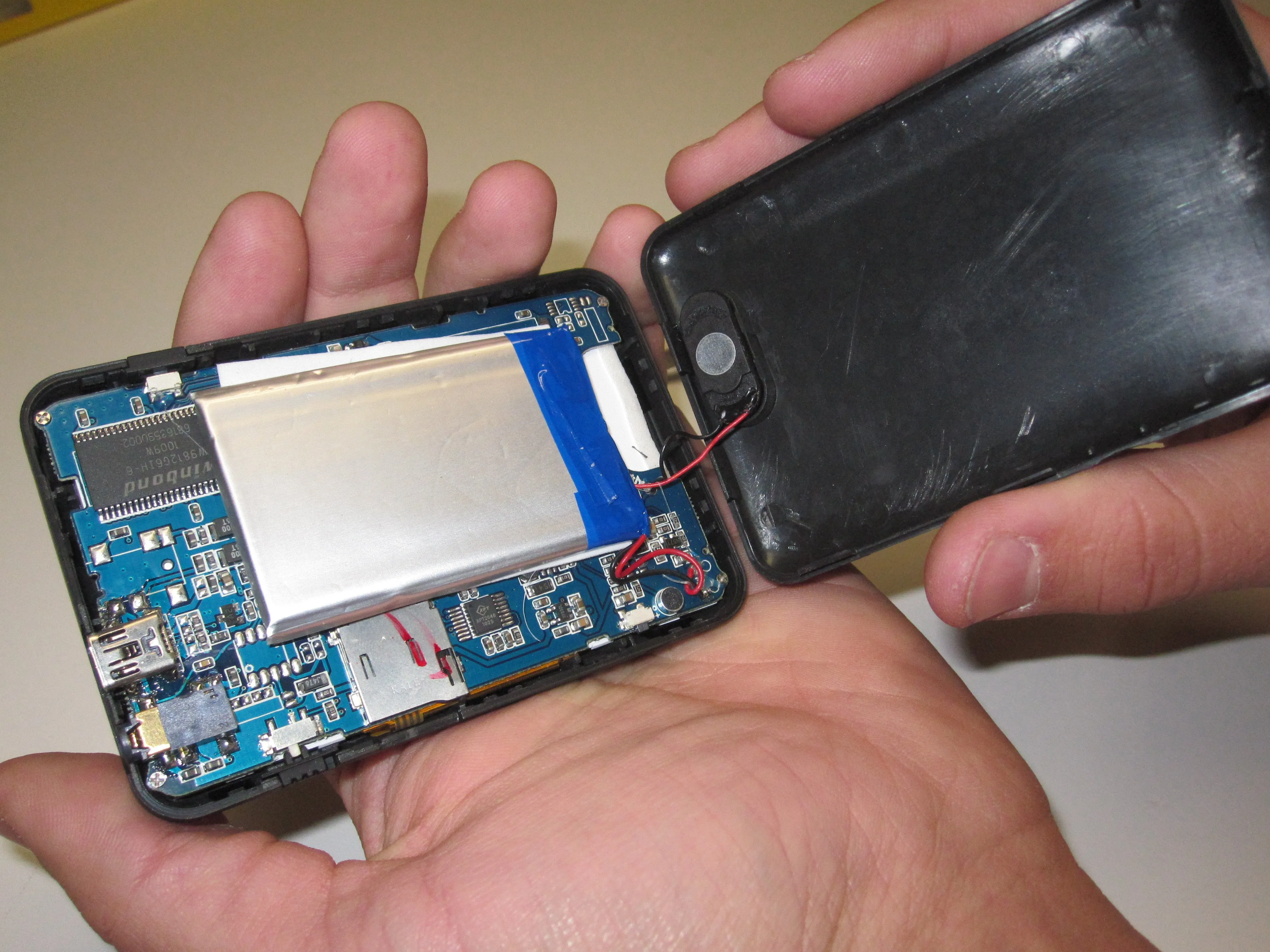

  • Будьте осторожны при открытии устройства. Динамик прикреплен к задней крышке, а провода очень хрупкие. Динамик держится на двухсторонней липкой ленте. Просто подденьте ее пальцами и потяните за край. НЕ ТЯНИТЕ ЗА ПРОВОДА...

Шаг 4

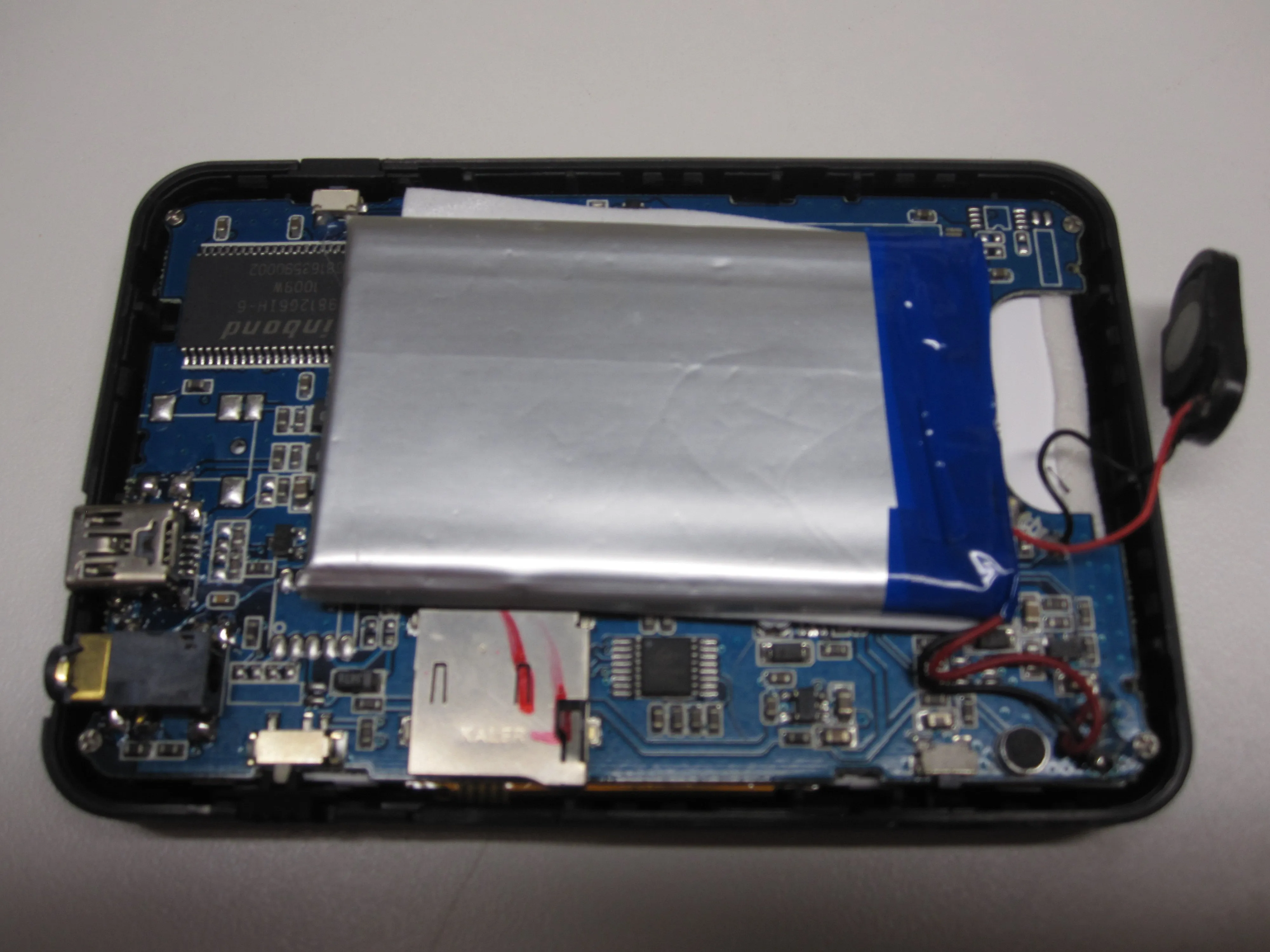

Sylvania SMPK4230 Teardown: шаг 4, изображение 1 из 3
Sylvania SMPK4230 Разборка: шаг 4, изображение 1 из 3 | Источник - ifixit.com

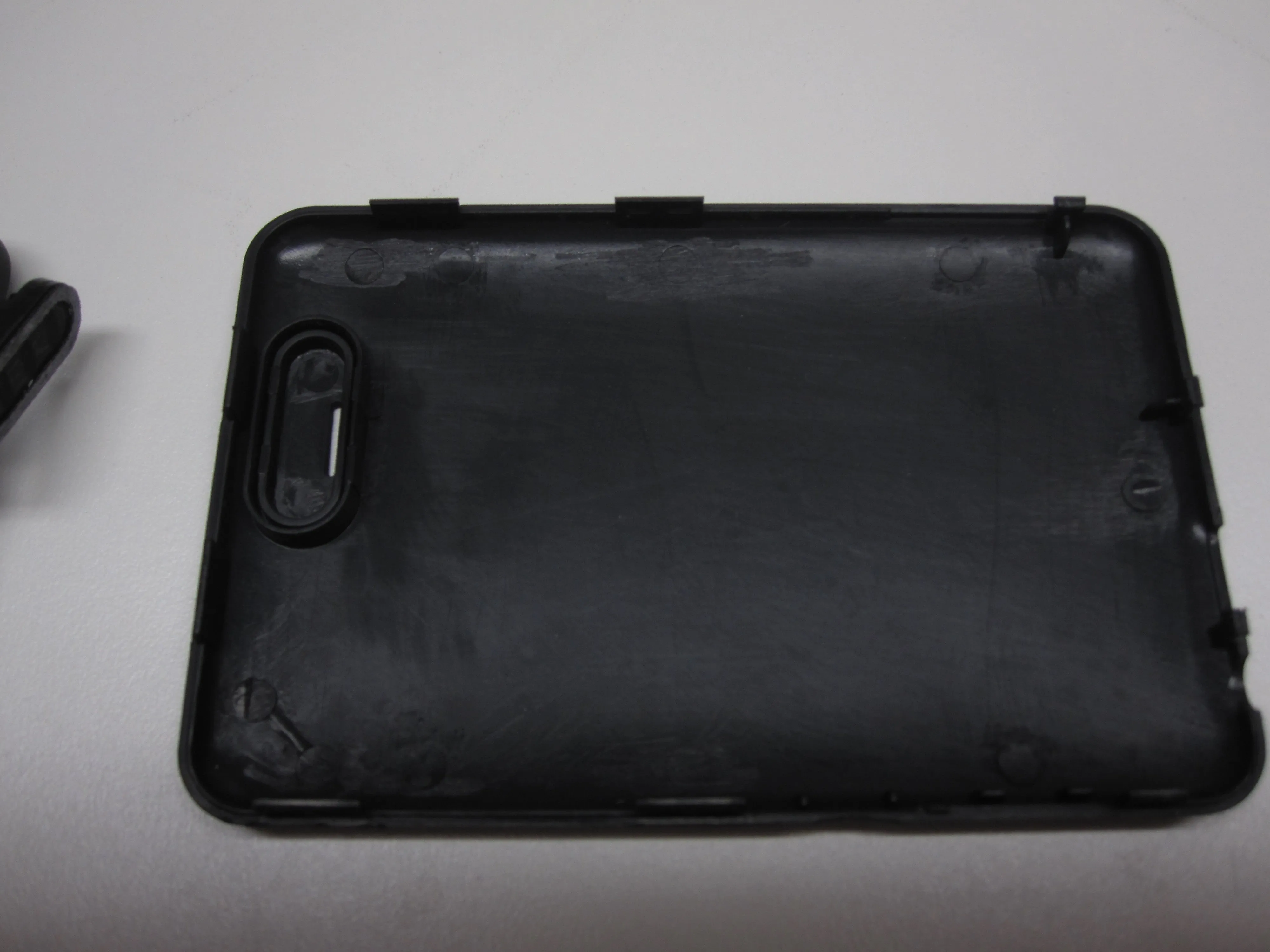

Sylvania SMPK4230 Разборка: шаг 4, изображение 2 из 3
Sylvania SMPK4230 Разборка: шаг 4, изображение 2 из 3 | Источник - ifixit.com

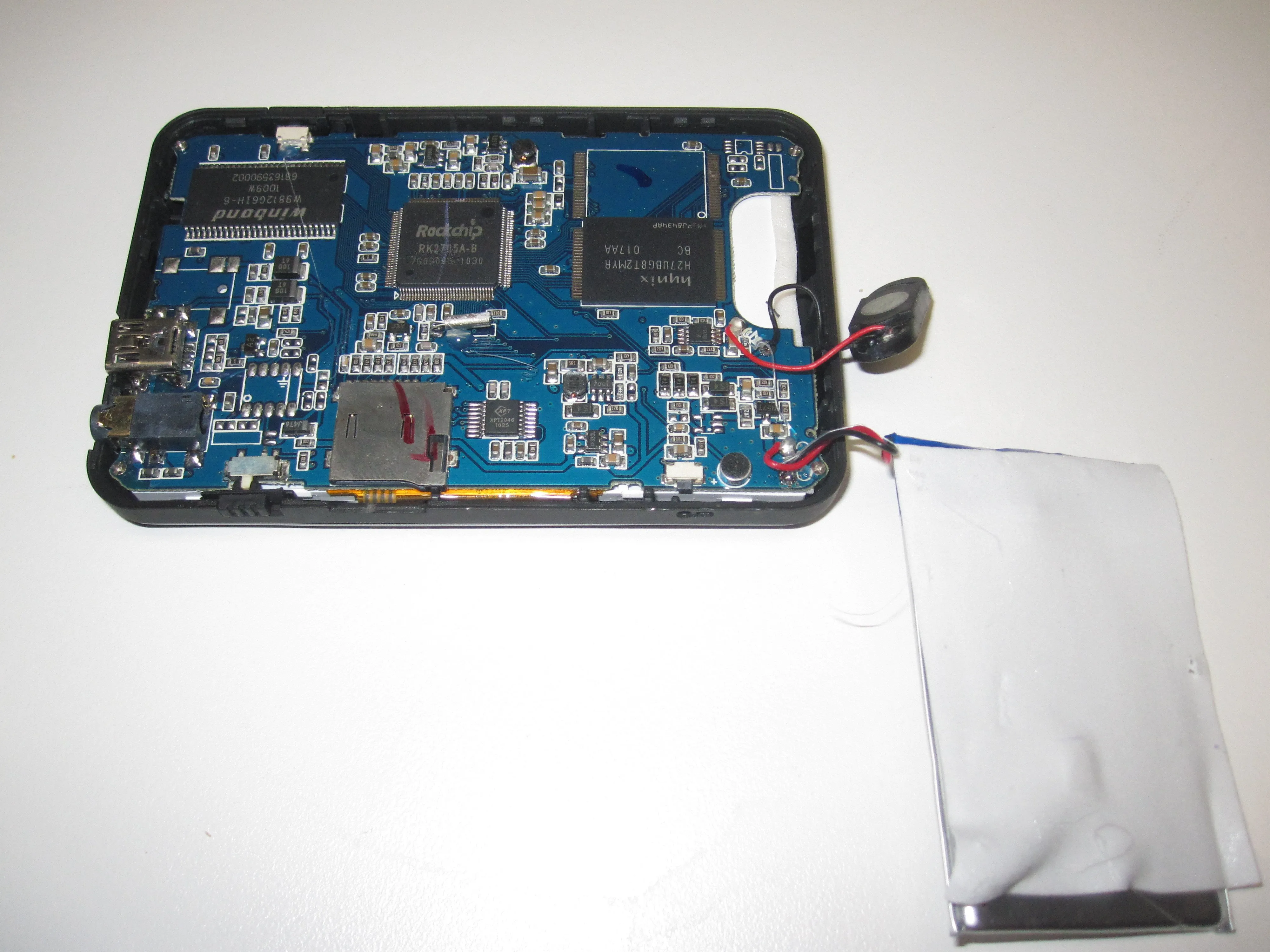

Sylvania SMPK4230 Разборка: шаг 4, изображение 3 из 3
Разборка Sylvania SMPK4230: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Сняв заднюю крышку, вы увидите, что батарея держится на двухсторонней липкой ленте. Аккуратно потяните батарею вверх и сдвиньте ее в сторону.

Шаг 5

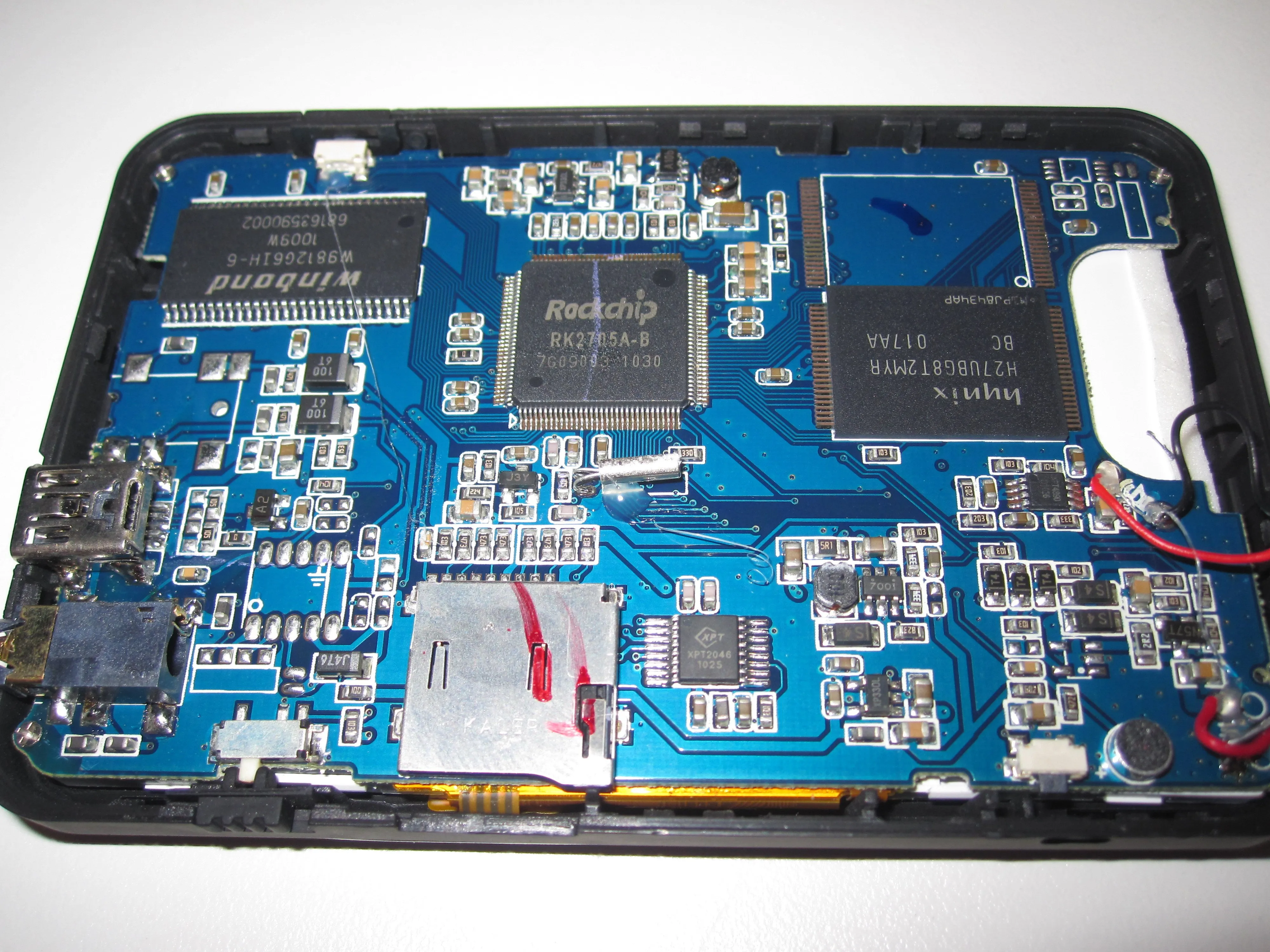

Разбор Sylvania SMPK4230: шаг 5, изображение 1 из 3
Sylvania SMPK4230 Разборка: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Sylvania SMPK4230 Разборка: шаг 5, изображение 2 из 3
Sylvania SMPK4230 Разборка: шаг 5, изображение 2 из 3 | Источник - ifixit.com

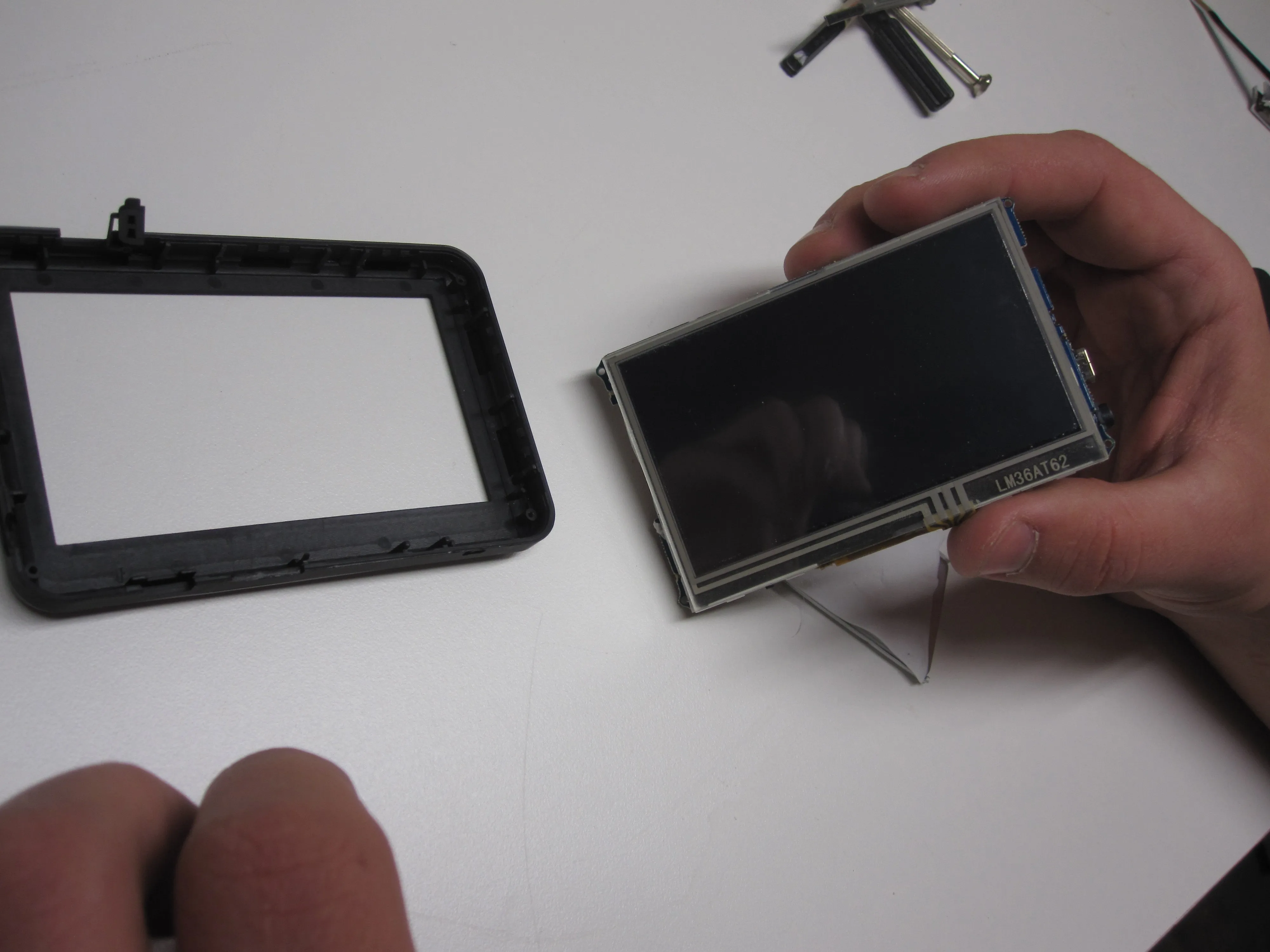

Sylvania SMPK4230 Разборка: шаг 5, изображение 3 из 3
Sylvania SMPK4230 Разборка: шаг 5, изображение 3 из 3 | Источник - ifixit.com

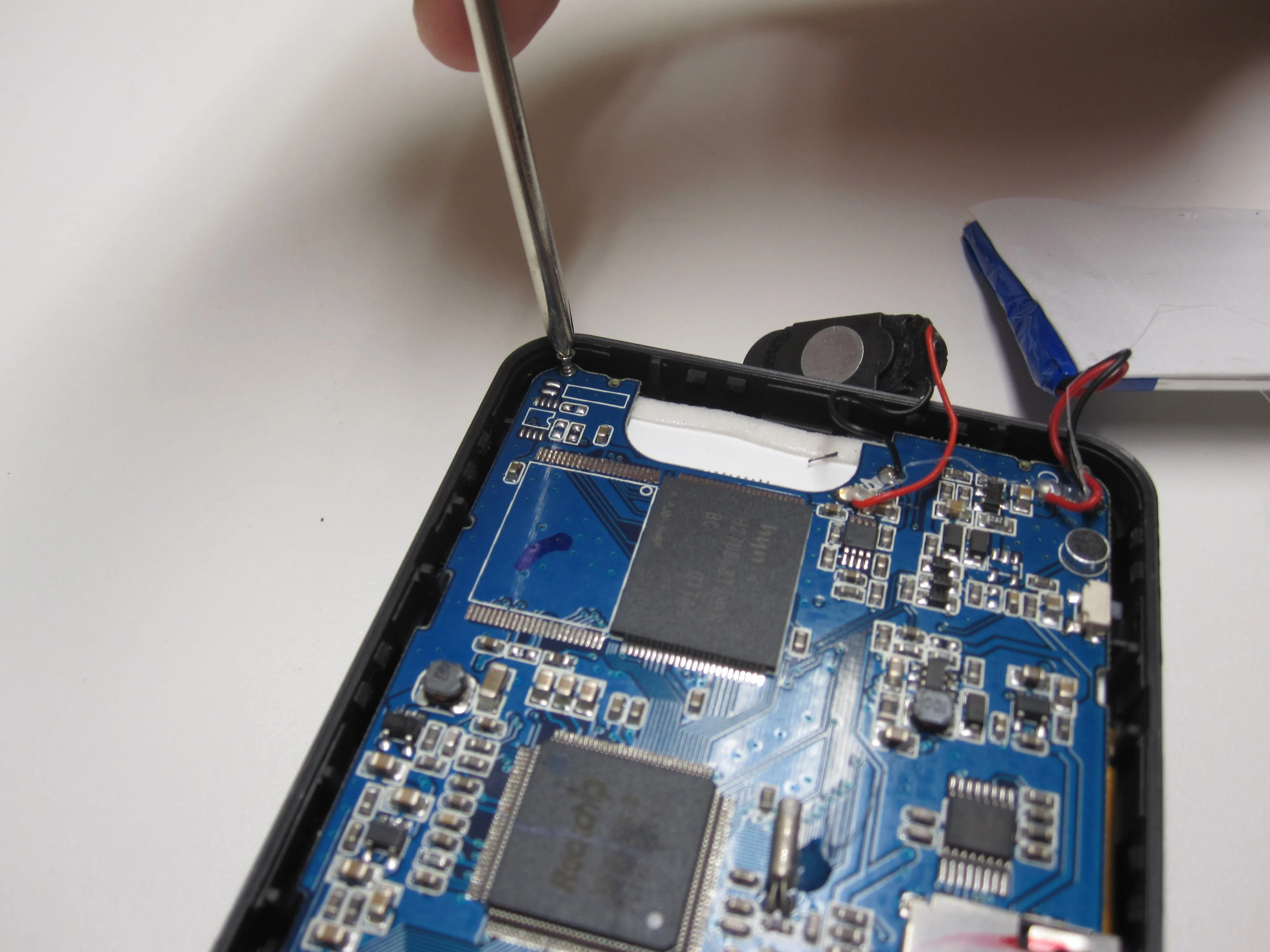

  • Есть четыре винта, по одному в каждом углу. Открутите их и аккуратно вытащите ЖК-экран, не забывая о кнопках.

Шаг 6

Sylvania SMPK4230 Teardown: шаг 6, изображение 1 из 3
Sylvania SMPK4230 Разборка: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Sylvania SMPK4230 Разборка: шаг 6, изображение 2 из 3
Sylvania SMPK4230 Разборка: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Sylvania SMPK4230 Разборка: шаг 6, изображение 3 из 3
Sylvania SMPK4230 Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

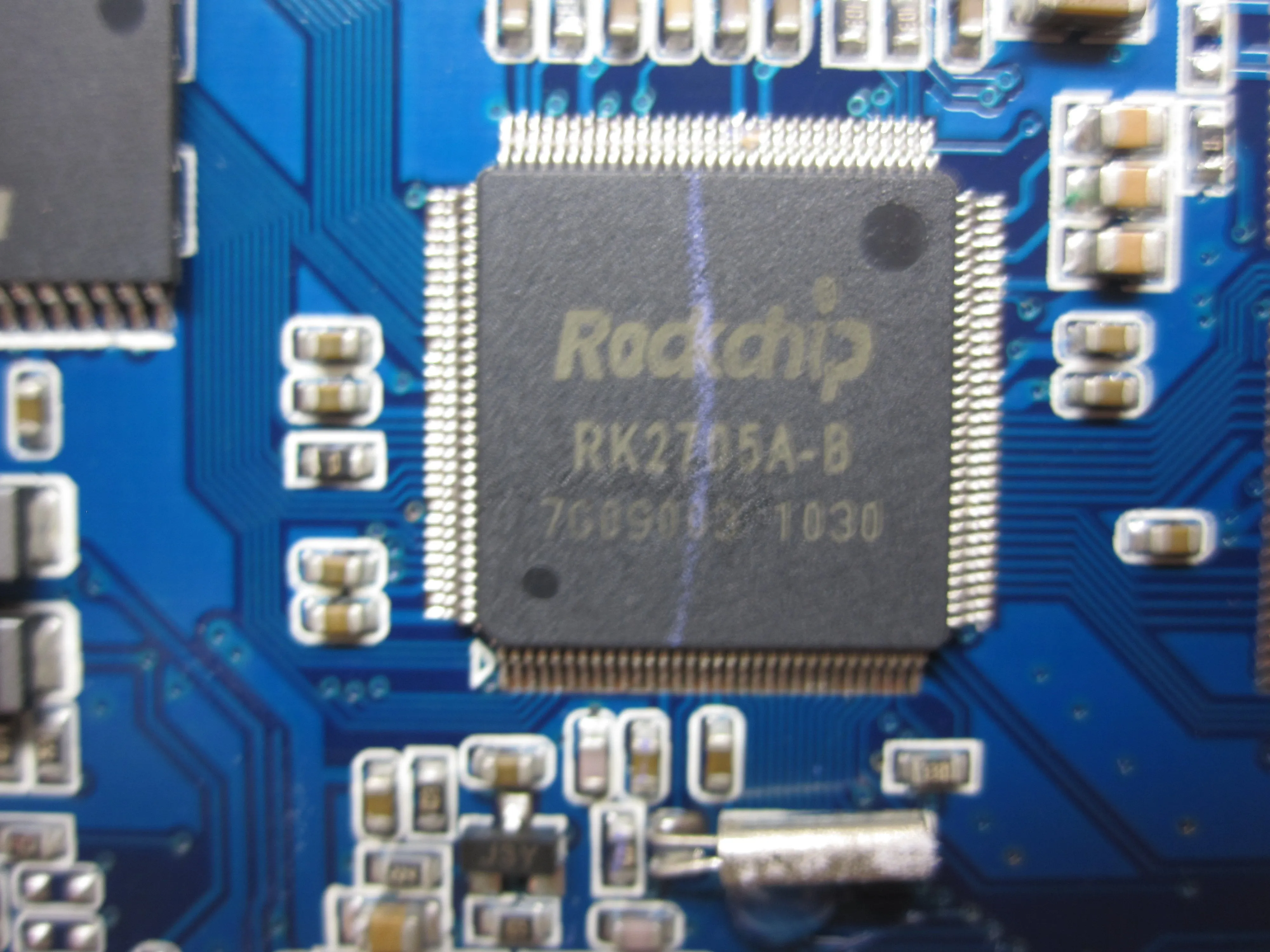

  • Процессор RK2705 200 МГц от RockChip

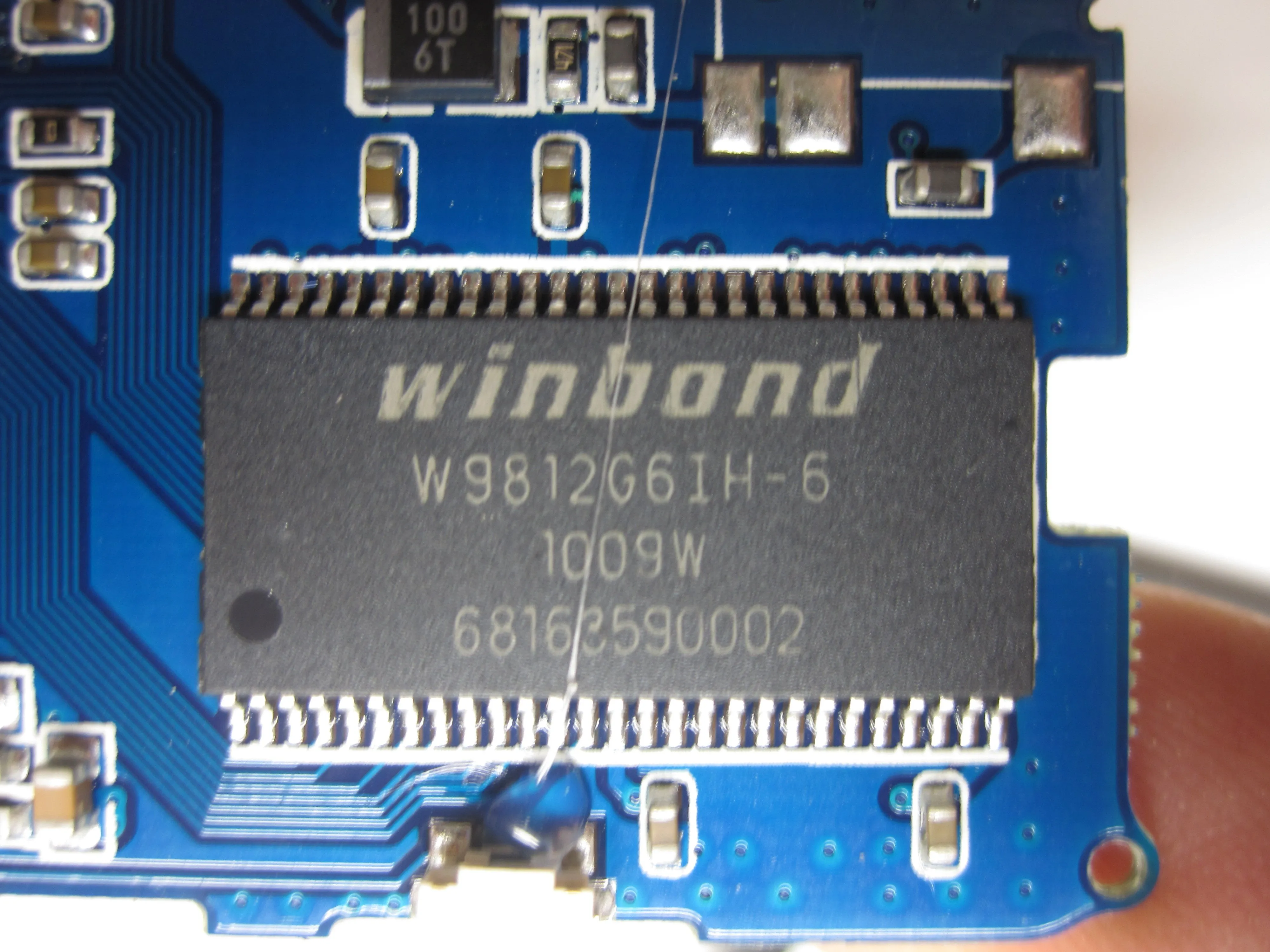

  • 128MB SDRAM 166MHZ 54-TSOPII от Winbond

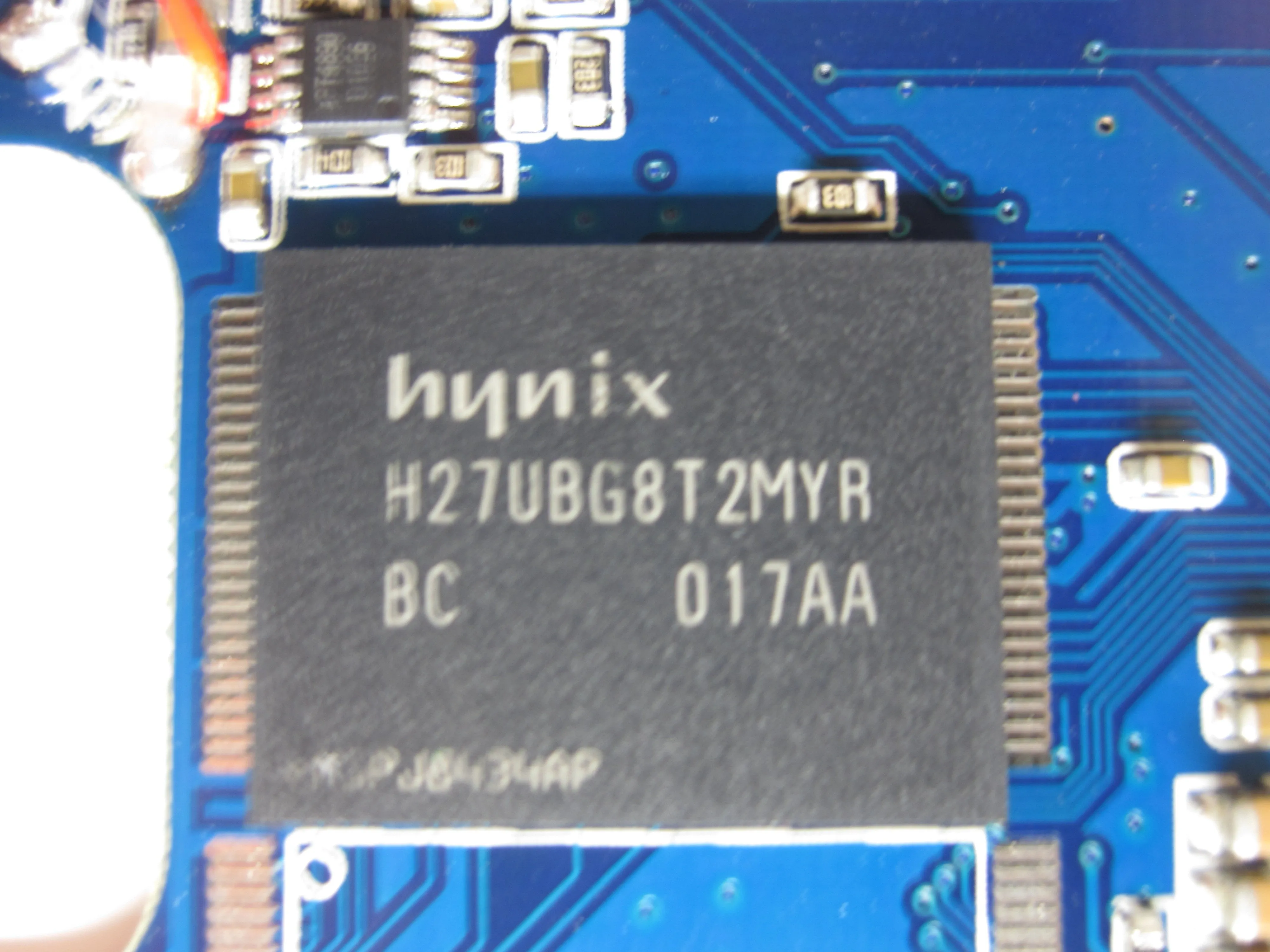

  • Hynix H27UBG8T2MYR-BC 32G bit Nand Flash 4Gx8 Доставка

Шаг 7

Разборка Sylvania SMPK4230: шаг 7, изображение 1 из 2
Sylvania SMPK4230 Разборка: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Sylvania SMPK4230 Разборка: шаг 7, изображение 2 из 2
Sylvania SMPK4230 Teardown: шаг 7, изображение 2 из 2 | Источник - ifixit.com

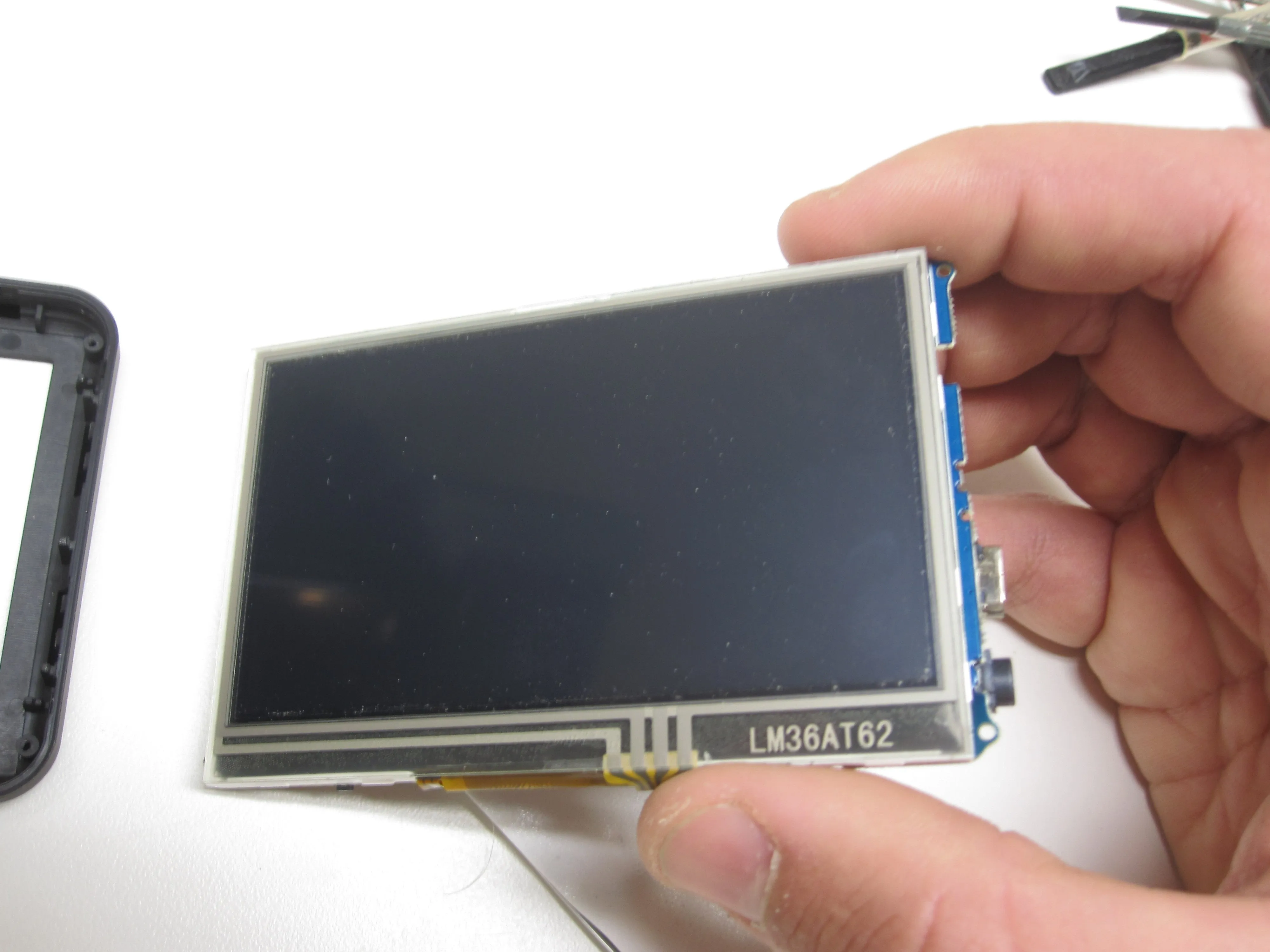

  • Более пристальный взгляд на ЖК-дисплей и плату.
