Разборка автомобильного зарядного устройства T-Mobile 3.1AMP Micro USB

Введение

Учитывая недавнюю революцию Quick Charge 2.0, мне было интересно посмотреть, чем питается новая линейка зарядных устройств. Это первый разбор серии быстрой зарядки.

Зарядное устройство можно приобрести на на сайте T-Mobile.

Что вам понадобится

Инструменты

•

  ×2

•

  Посмотреть

Шаг 1. Автомобильное зарядное устройство T-Mobile 3.1AMP Micro USB Teardown

• Автомобильное зарядное устройство T-Mobile 3.1AMP Micro USB имеет элегантный дизайн, хорошо вписывается практически в любое гнездо прикуривателя и может питать до двух устройств micro USB.

• Адаптер рассчитан на напряжение 5 В/3,1 А и выпускается в нескольких цветах.

• В комплект зарядного устройства входят:

• Адаптер Micro USB

• USB-адаптер для дополнительного устройства

• Светодиодный индикатор для отображения состояния заряда

• Удобный скрученный шнур для экономии места

Шаг 2

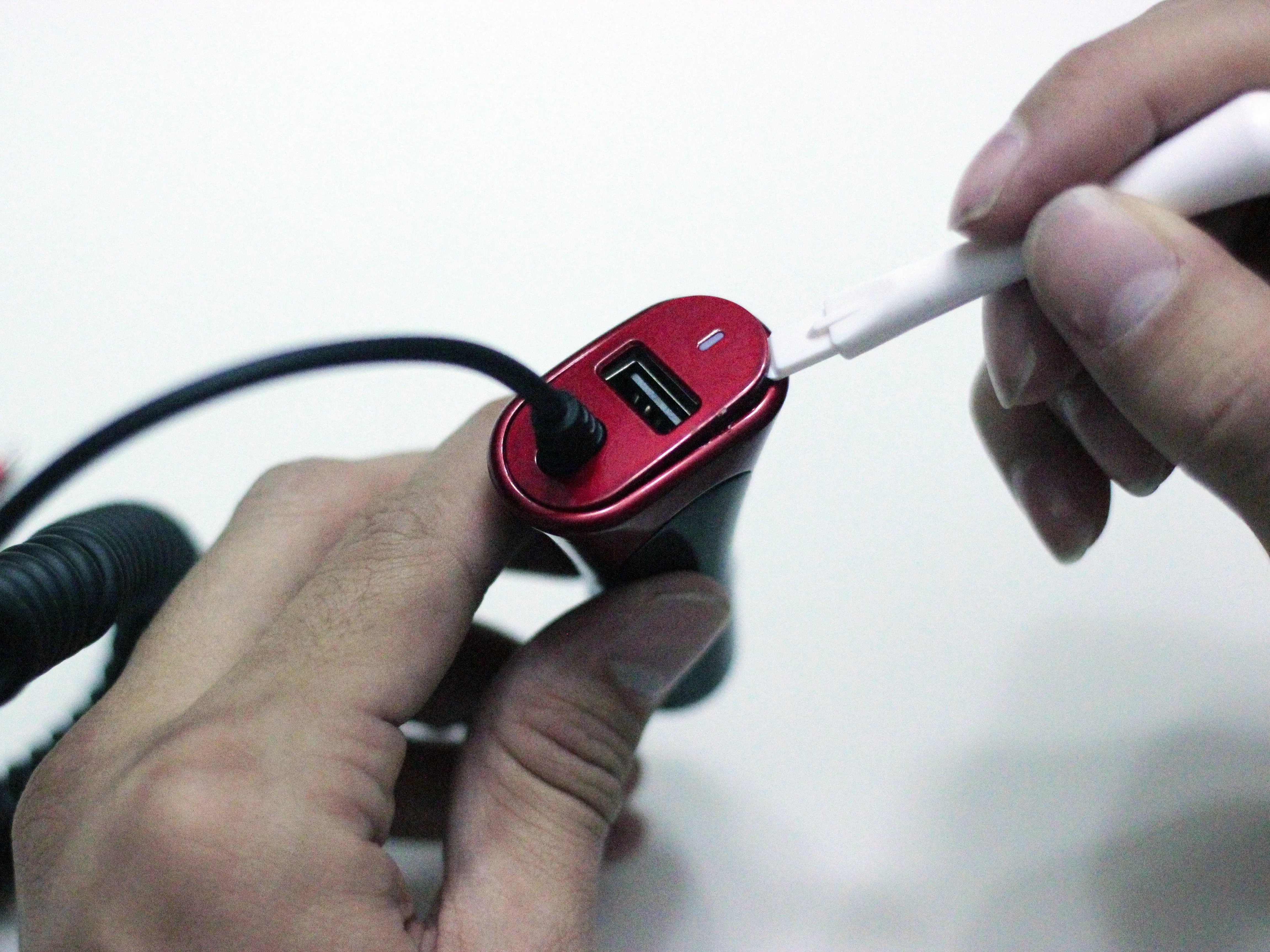

• Как правило, автомобильные зарядные устройства заменяют, а не ремонтируют из-за их низкой стоимости.

• Из-за этого, похоже, компания T-Mobile сделала это зарядное устройство особенно сложным для разборки, учитывая отсутствие очевидных точек входа.

• Чтобы пробить эту, казалось бы, непробиваемую оболочку, нам понадобится пластиковый инструмент для открывания.

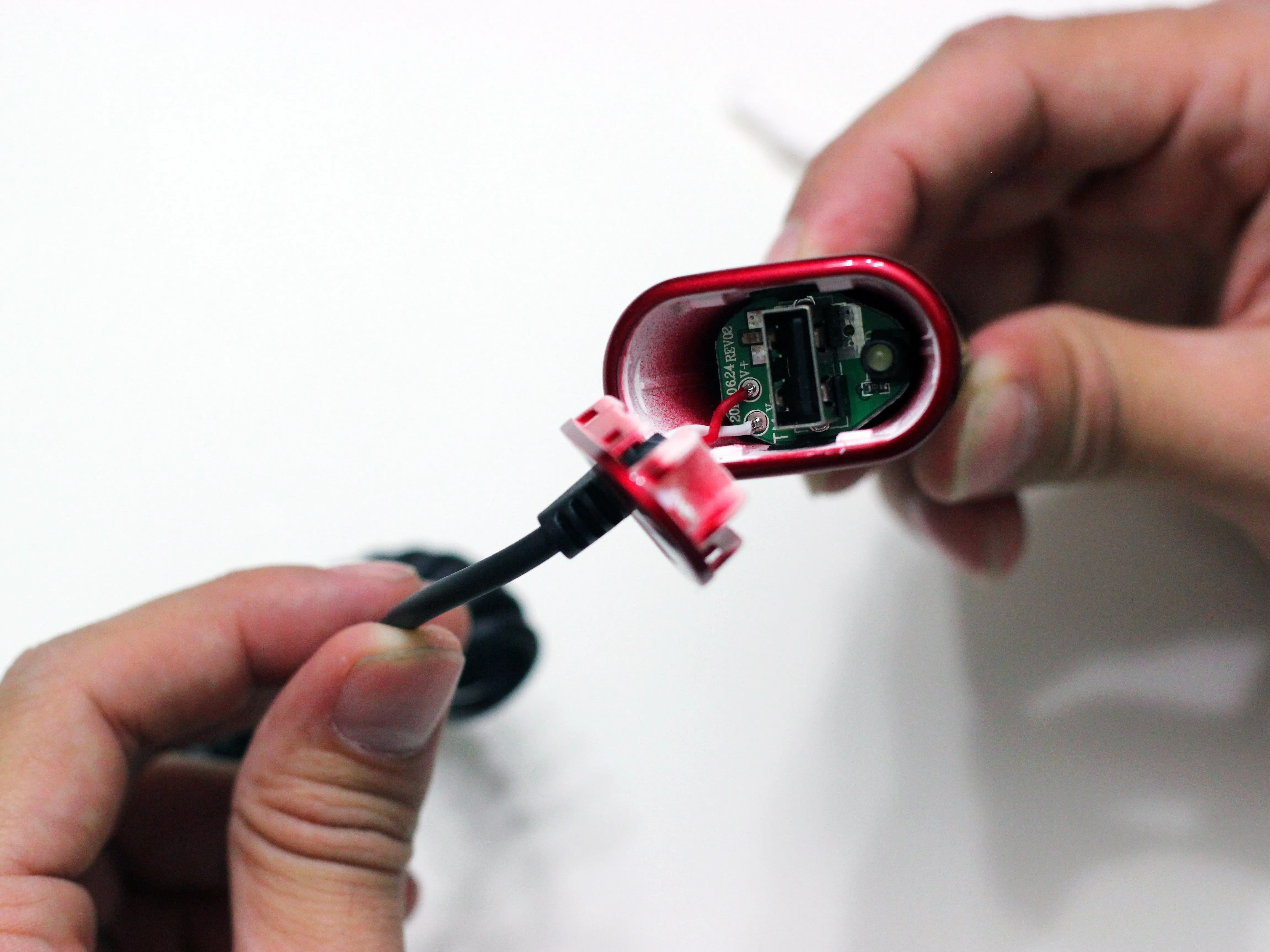

• Подденьте крышку с верхней части зарядного устройства с помощью пластикового инструмента для открывания.

• Не прилагайте слишком много усилий, иначе вы можете повредить провода, соединяющие фигурный шнур с устройством.

Шаг 3

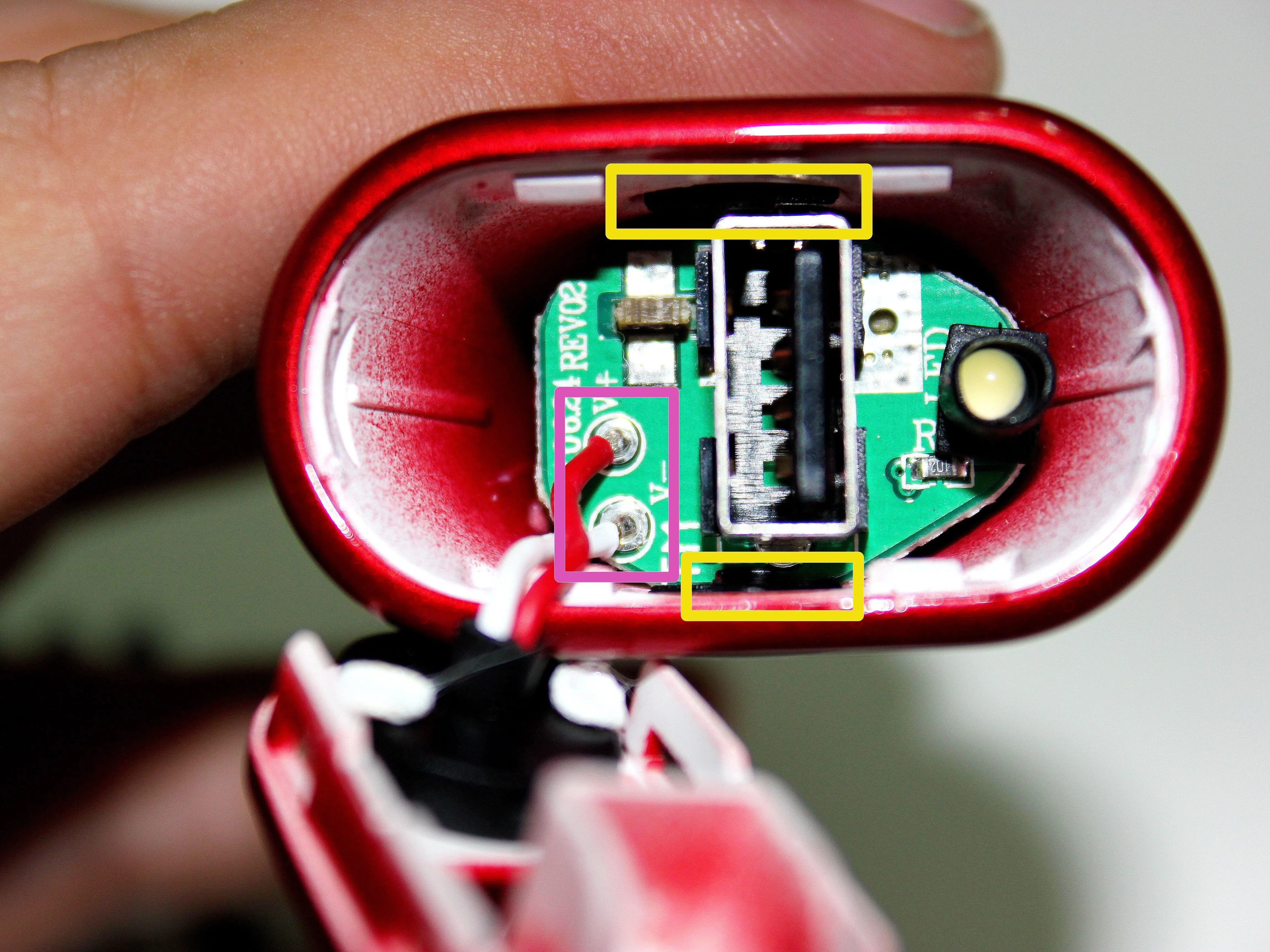

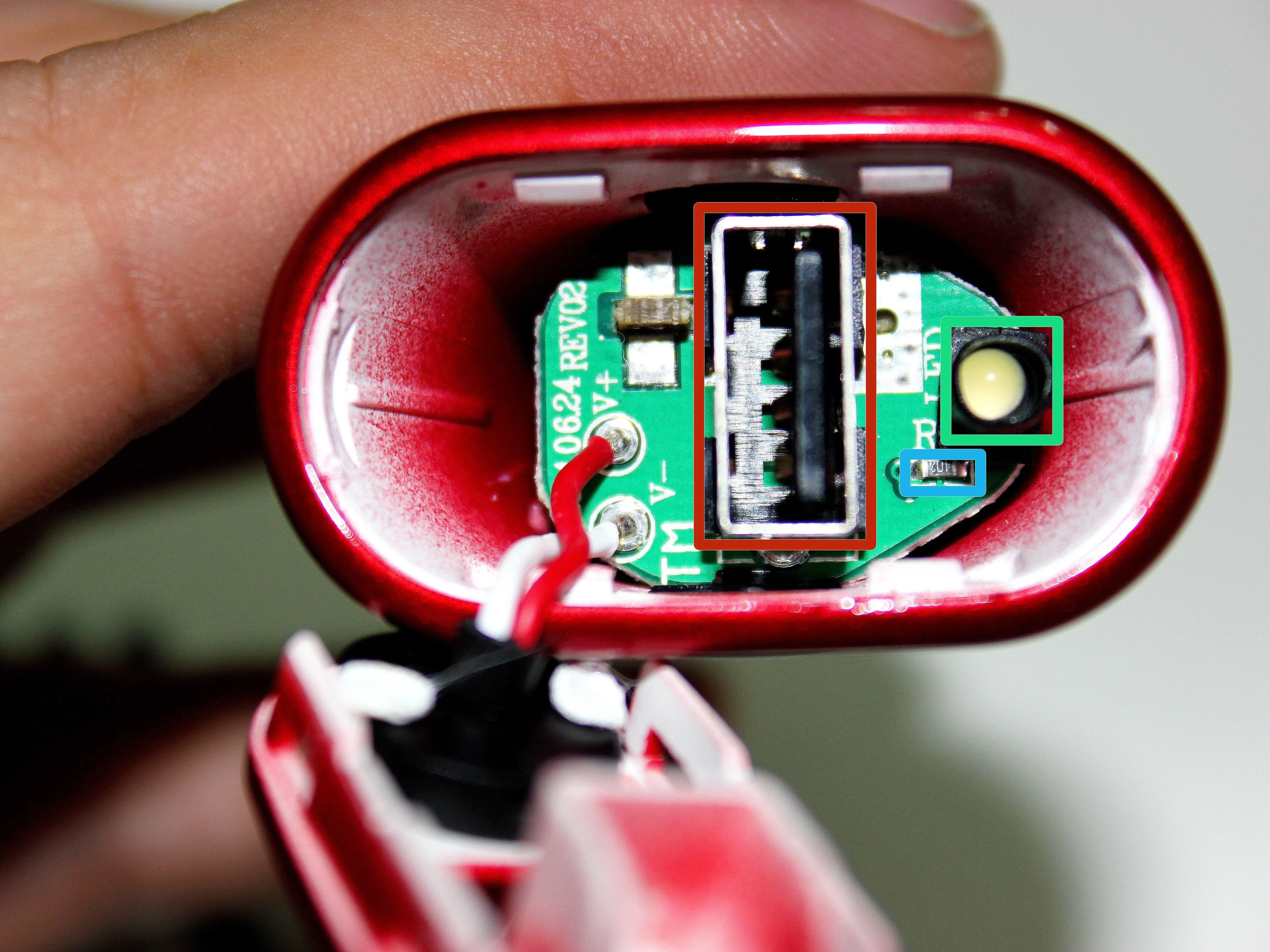

• Сняв крышку, мы можем увидеть некоторые элементы схемы, включая:

• USB-порт

• светодиодный индикатор

• одинокий резистор

• Отделение верхней крышки от нижней занимает два шага:

• Есть два провода, соединяющие вьющийся шнур с зарядным устройством, поэтому нам нужно отрезать эти провода кусачками, чтобы сохранить их аккуратными и пригодными для повторного использования.

• Далее мы видим, что красная пластиковая крышка соединена с черной пластиковой крышкой двумя защелками. Чтобы отделить их, нам нужно использовать два инструмента для открывания пластика в тандеме с небольшим усилием. Как уже говорилось ранее, T-Mobile не проектировала эти зарядные устройства так, чтобы их можно было легко отремонтировать.

Шаг 4

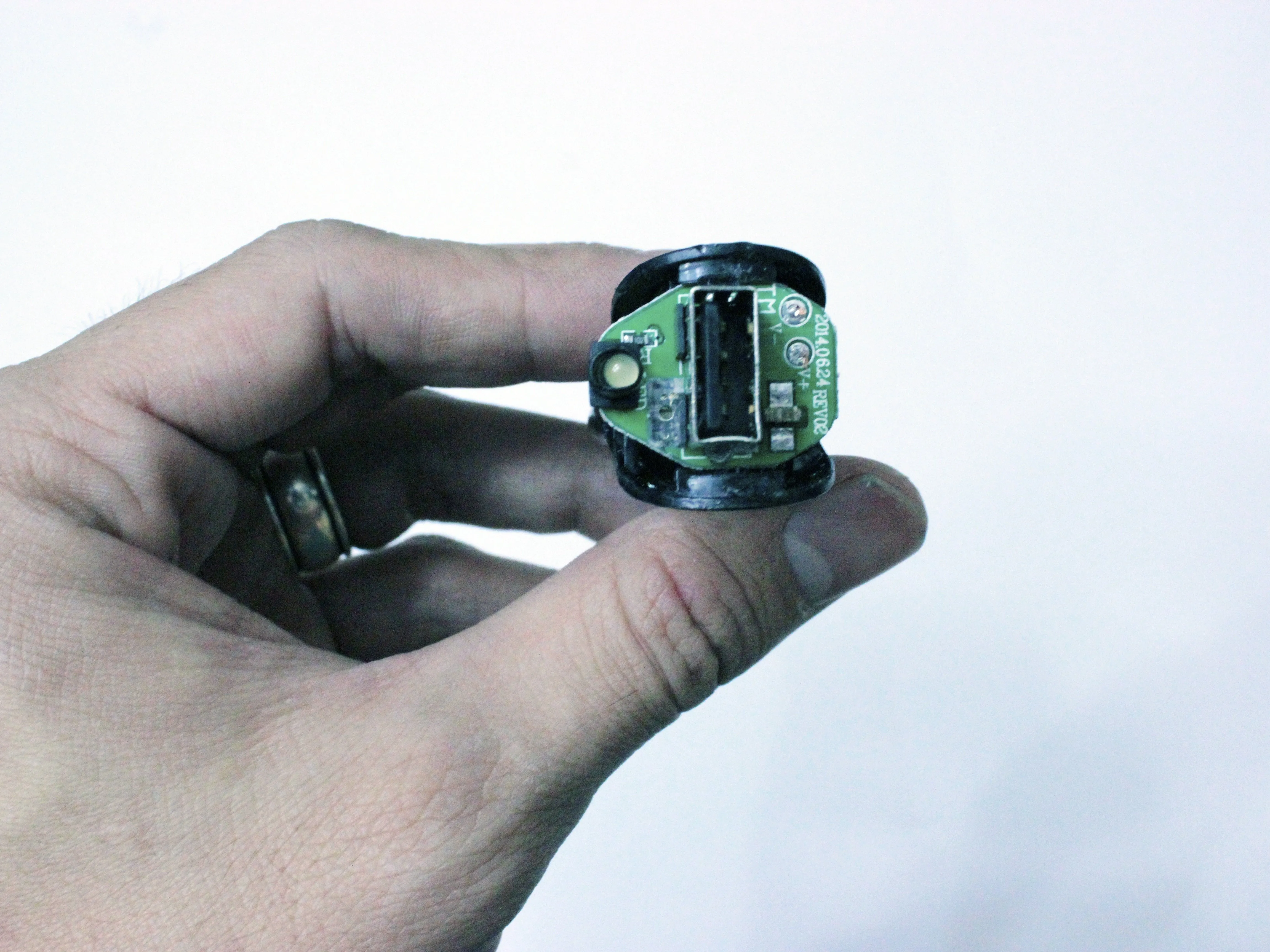

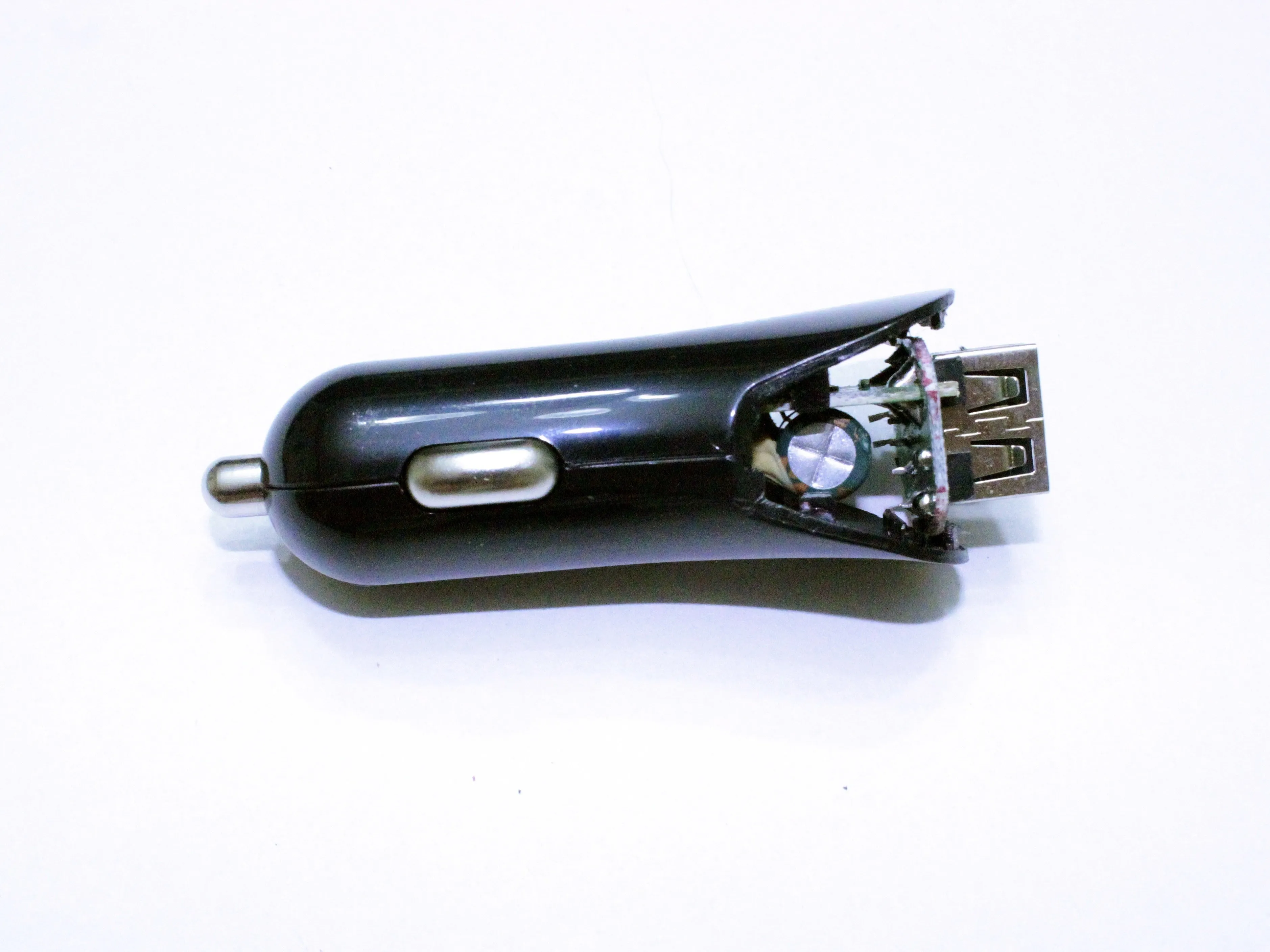

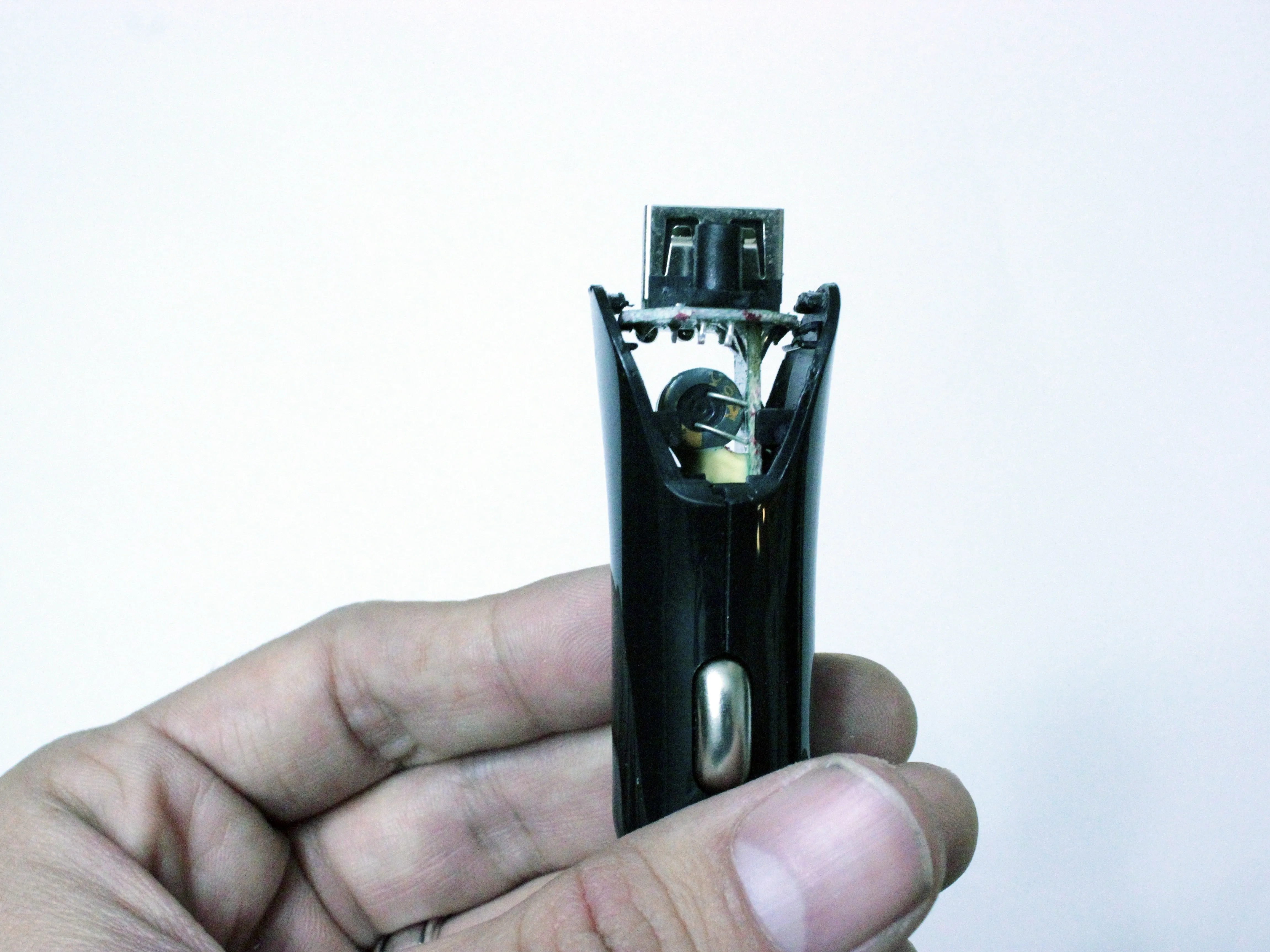

• Сняв красную пластиковую крышку, теперь нужно снять черную пластиковую крышку.

• Помните, что это устройство не было создано с расчетом на будущий ремонт, и эта крышка - тому подтверждение.

• Чтобы снять ее, нужно с помощью тисков сжать крышку до щелчка и отсоединить язычки.

• У нас нет фотографии, на которой мы отделяем эту часть, но тиски должны быть перпендикулярны и расположены поперек.

• Не давите слишком сильно, так как это может привести к необратимому повреждению устройства.

• Просто раздвиньте крышку, когда вкладки будут отсоединены.

Шаг 5

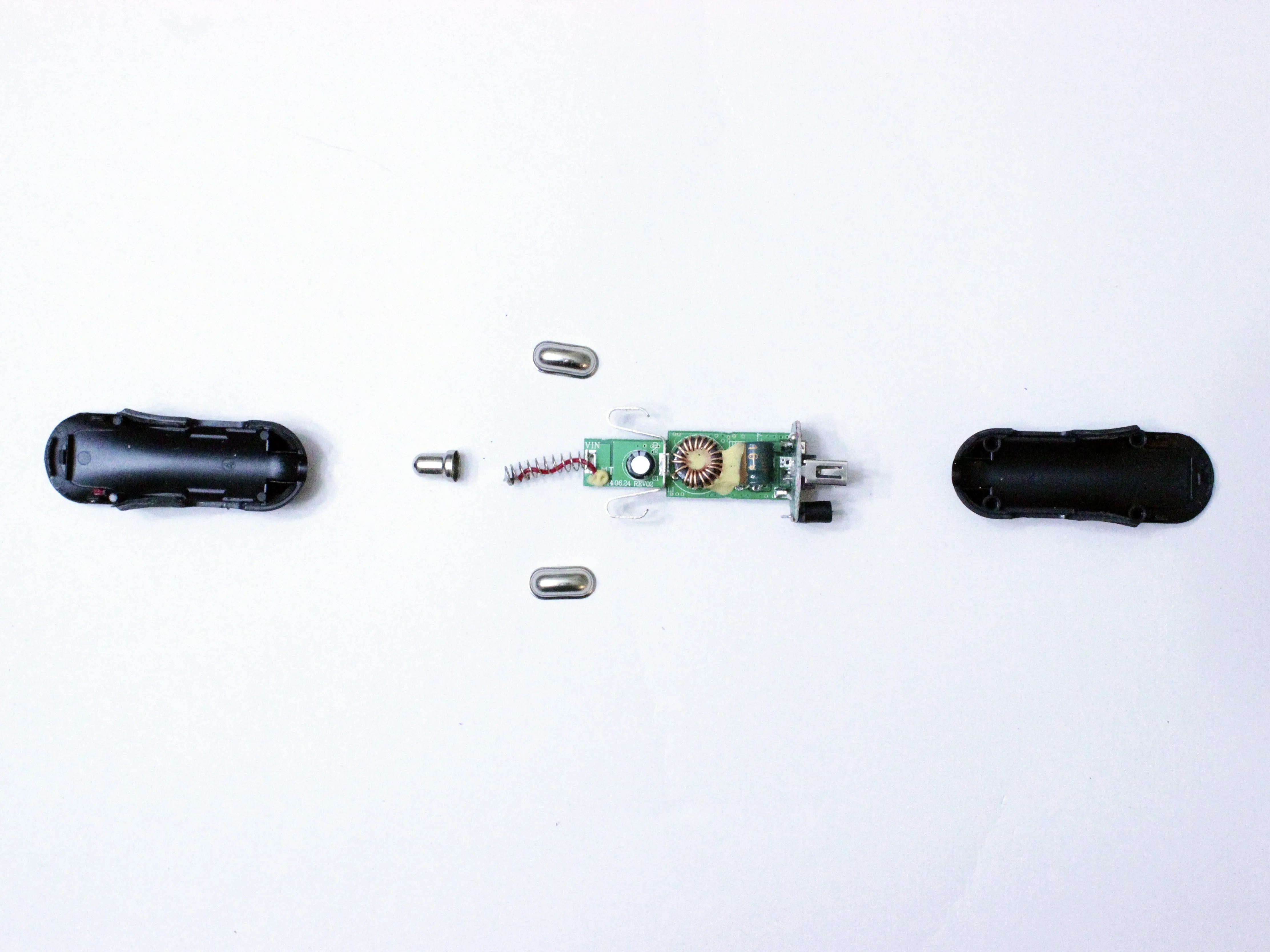

• Когда черная крышка будет разобрана, вы увидите шесть частей:

• Передняя и задняя части крышки

• Передний контакт, который соединяется с положительным концом прикуривателя

• Два боковых контакта, которые соединяются с отрицательным концом прикуривателя

• Печатная плата с проводом и пружиной

Шаг 6

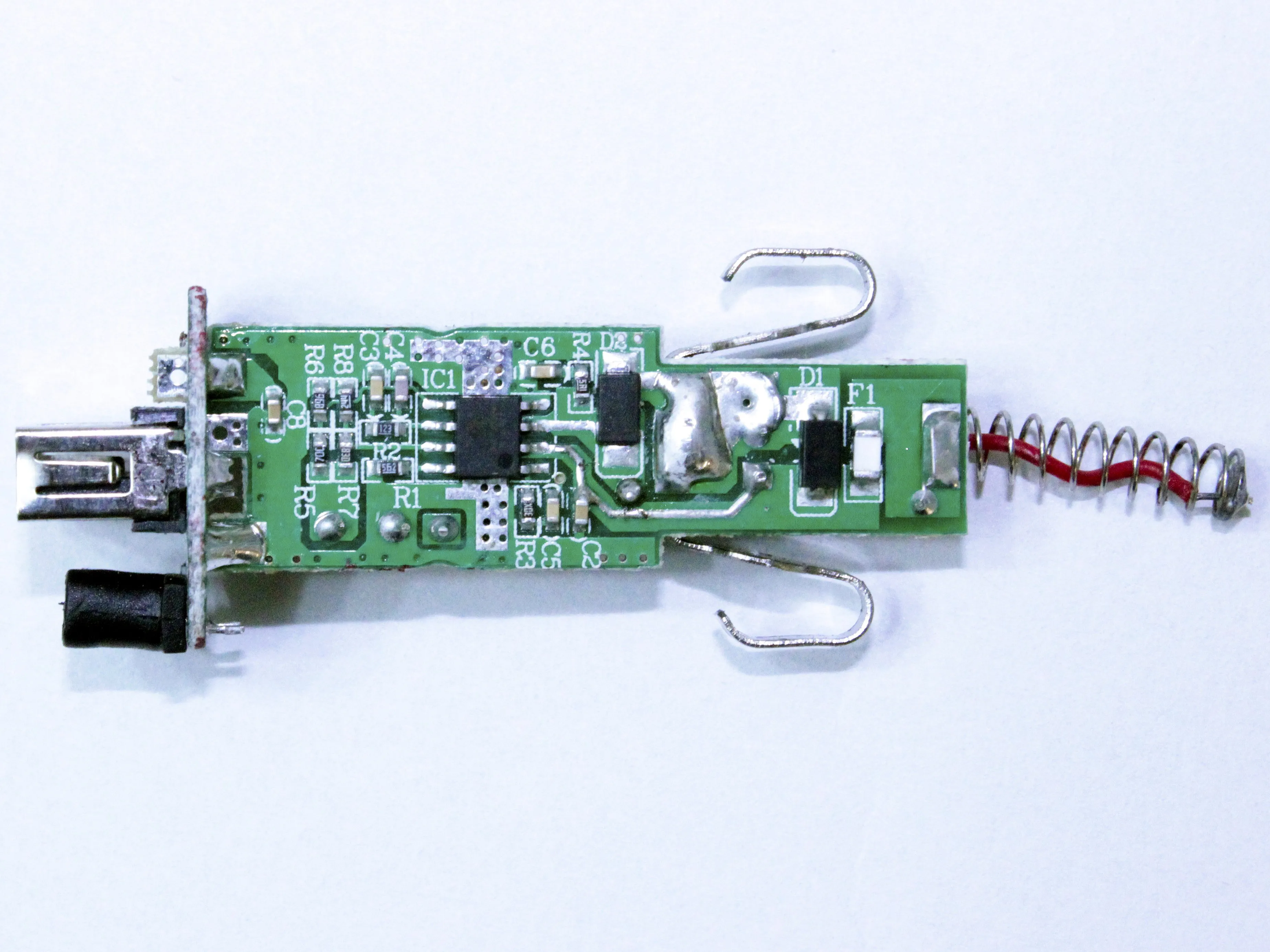

• Теперь мы добрались до 'мяса и картошки' этого устройства - печатной платы.

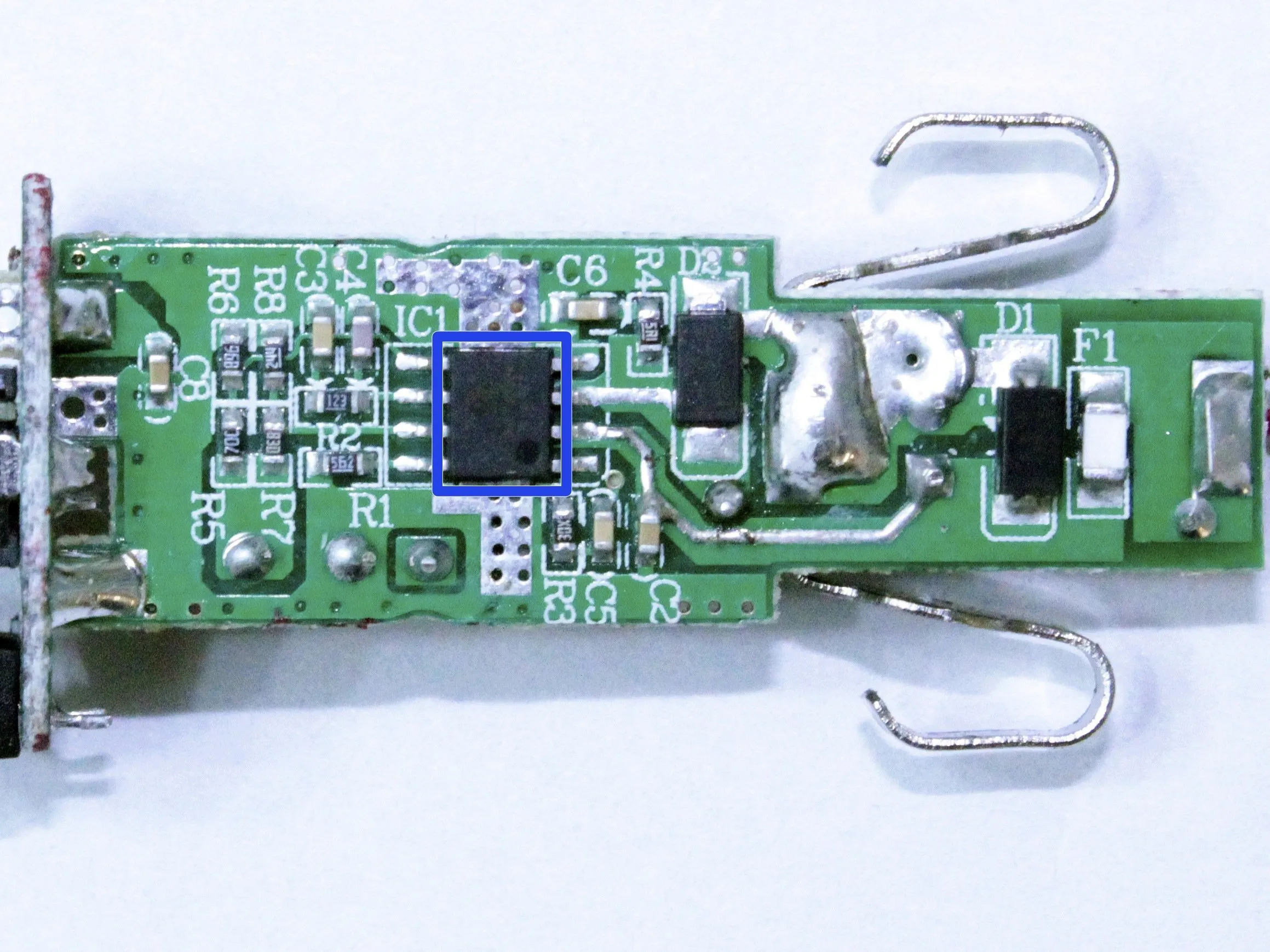

• Удивительно, но на плате находится ТОЛЬКО один чип:

• Active-Semi ACT4533B DC/DC-преобразователь

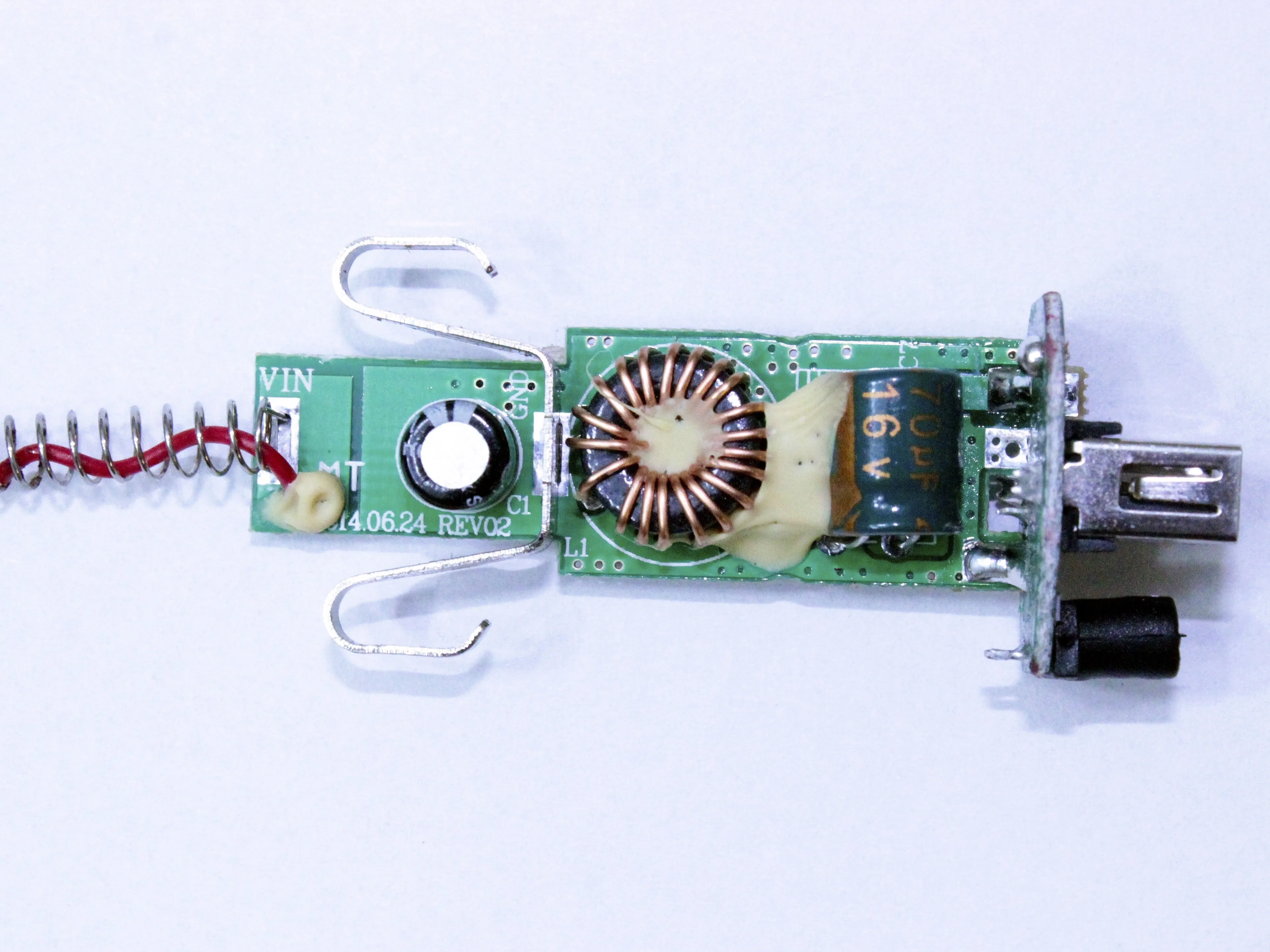

• Этот CLA был реализован в относительно простом дизайне с использованием очень небольшого количества деталей, включая:

• Несколько резисторов, конденсаторов

• два диода

• предохранитель

• и один индуктор

Шаг 7

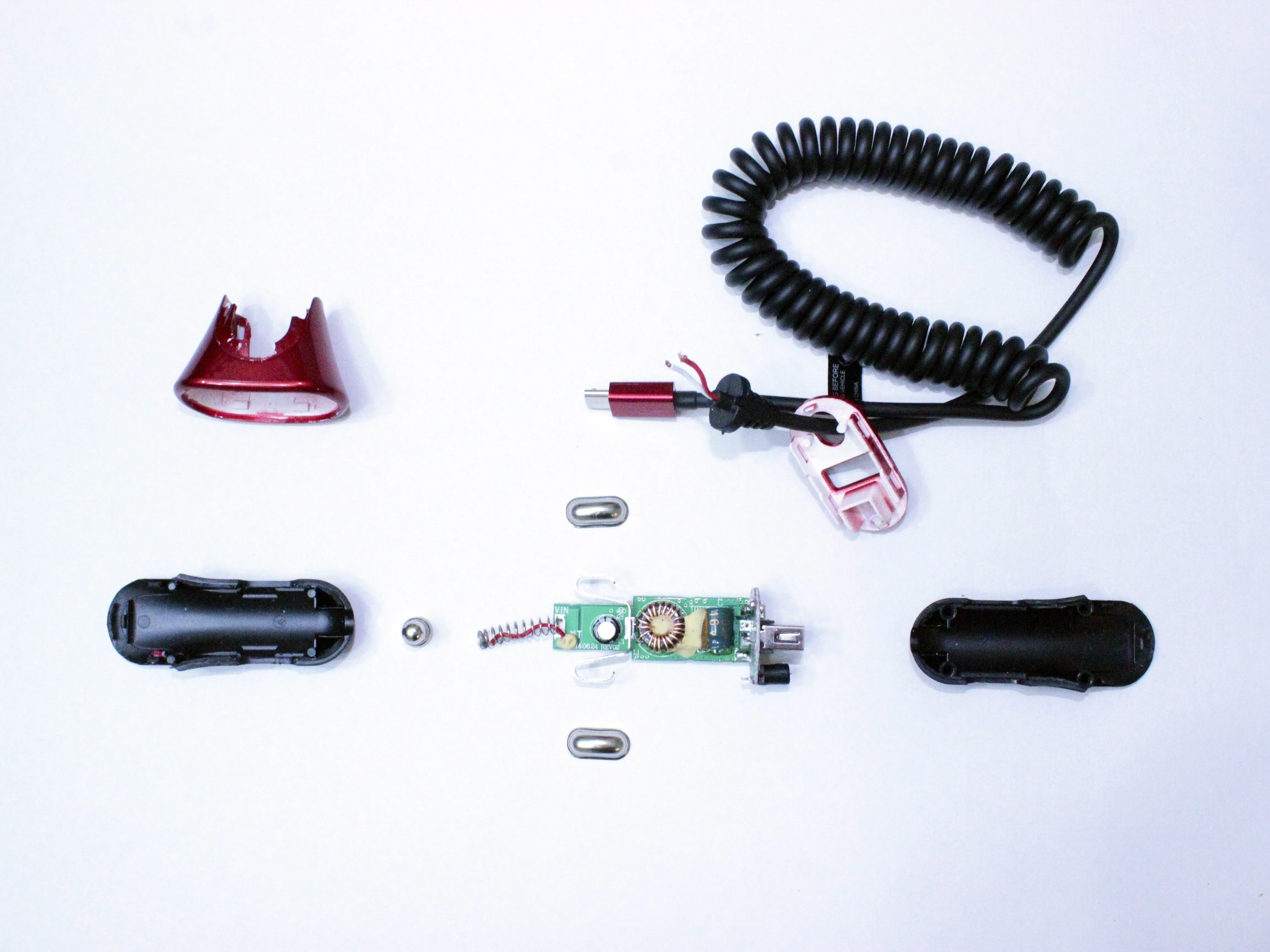

• Универсальное зарядное устройство T-Mobile 3.1AMP USB Оценка ремонтопригодности: 1 из 10 (10 - легче всего отремонтировать)

• Пластиковую крышку было очень трудно снять.

• Чтобы разобрать устройство, необходимо перерезать провода (чтобы собрать обратно, их нужно перепаять).

• Контакты трудно выровнять при восстановлении.

• Очевидно, что T-Mobile не планировала ремонтировать эти устройства, скорее они предназначены для простой замены.
