Разборка T-Mobile G1

Введение

Обзор аппаратной части G1 со схемами и обозначениями микросхем. Также смотрите www.phoneWreck.com для более подробный анализ.

Шаг 1 Разборка T-Mobile G1

T-Mobile G1 Teardown, T-Mobile G1 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

В названии G1 есть много смысла, связанного с цифрой '1'. Это не только первый телефон с операционной системой Android от Google, но и первый телефон, использующий T-Mobile:
первый телефон, использующий сеть 3G компании T-Mobile.
Первый телефон HTC с емкостным сенсорным экраном.
Первый телефон HTC с трекболом.
Вторая попытка HTC создать 5-рядную клавиатуру (поправьте меня, если я ошибаюсь).
Мы собрали информацию из различных статей, чтобы помочь в нашем разборе. Среди них статья Боба Вайденхофера на TechOnline, Nikkei Electronics Teardown Squad на TechOn и, конечно, наши собственные источники (спасибо!).

Комментарии к шагу

Sony Ericsson TM506 вышел примерно за месяц или два до G1. У T-Mobile также было несколько телефонов с диапазоном UMTS, но у них не было сети 3G для работы.

Симпатичный. Я смотрю на него уже второй раз, и он все еще удивляет меня.

Как называется первая задняя панель слева вверху?

Шаг 2

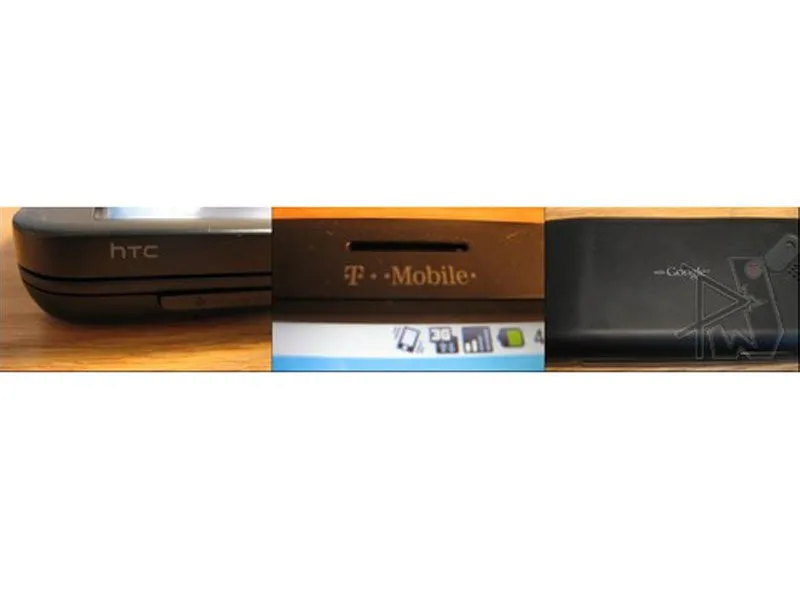

Разборка T-Mobile G1: шаг 2, изображение 3 из 3 | Источник - ifixit.com

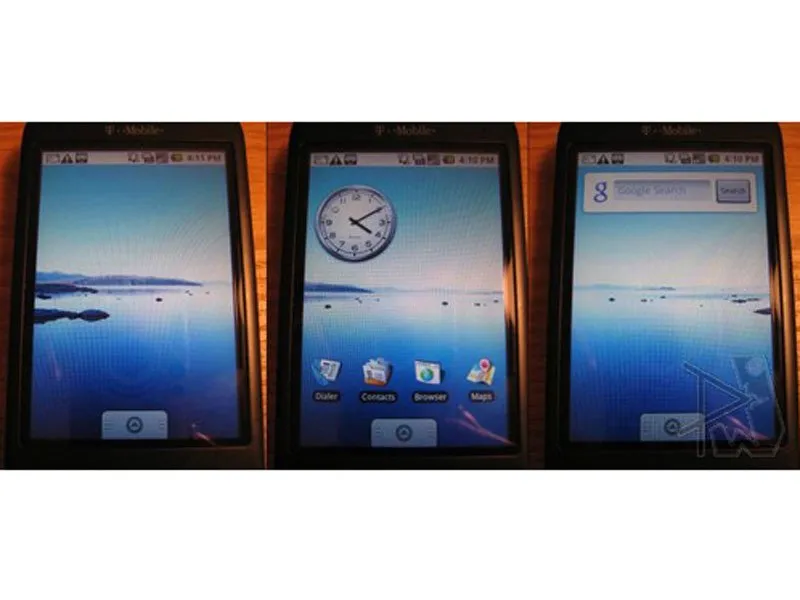

Пользовательский интерфейс этого телефона также является еще одним победителем. Инженеры Google проявили полную инновационность, предоставив пользователям:
выдвигающуюся панель уведомлений.
выдвижное меню.
3 различных настраиваемых рабочих стола.
Фоны даже слегка двигаются при переключении рабочих столов, придавая им своеобразный 3D-эффект. Очень круто.

Шаг 3

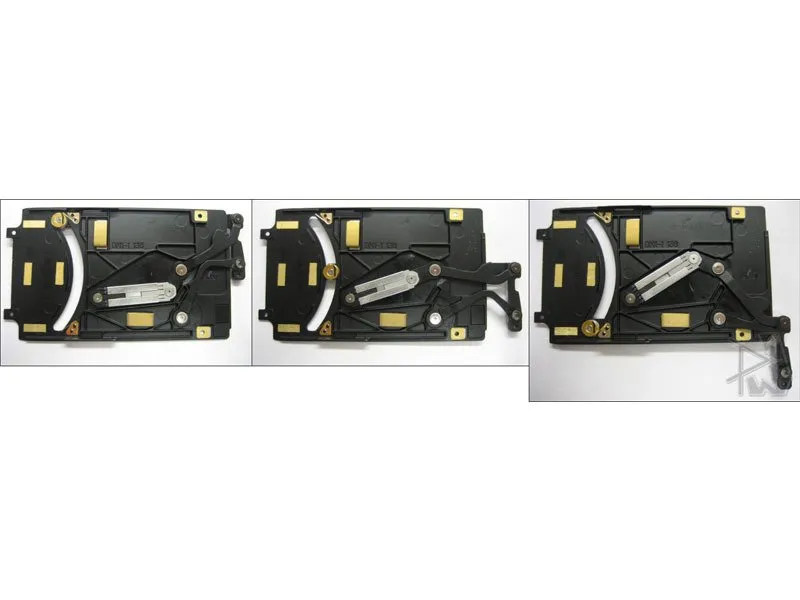

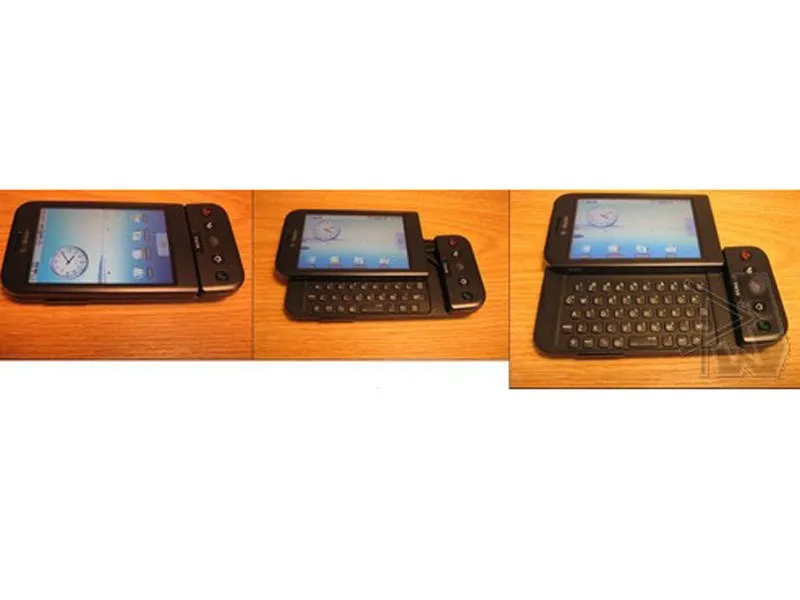

Вскрытие T-Mobile G1 было просто умопомрачительным. В нем безумное количество деталей, и то, как они собраны вместе, кажется очень сложным. Обязательно посмотрите на раздвижные механизмы в нижней части.
Наконец, момент, которого вы все ждали. Задняя часть корпуса демонстрирует взмах руки (мы серьезно слишком влюблены).
Пружины для перемещения этого щенка сильны, как !&&*. Но так и должно быть, ведь ему приходится водить большой экран по дуге. Интересно отметить, как много усилий HTC, похоже, приложила для создания чистого свайпа. Возможно, мы слишком много думаем об этом.

Шаг 4

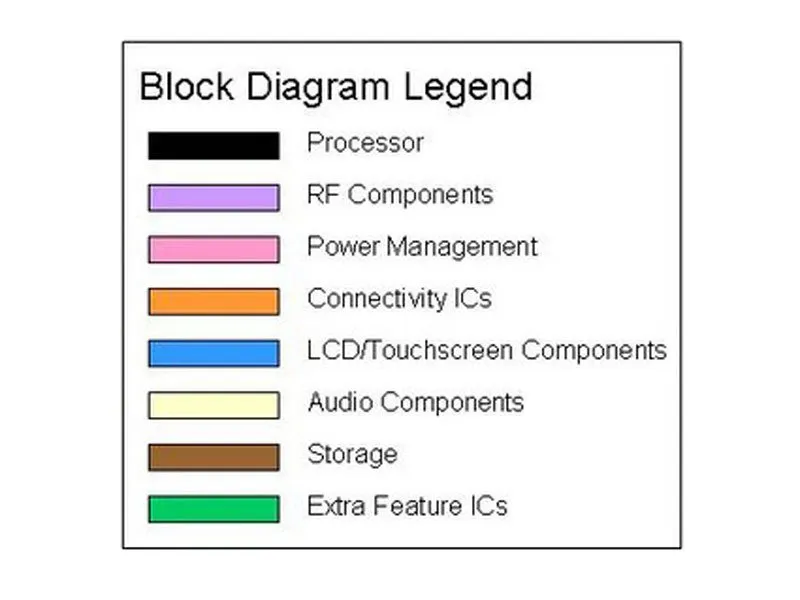

Для начала мы представляем вам блок-схему:
Процессор Qualcomm MSM7201A, который ранее использовался в более поздних американских итерациях Touch Diamond и Touch Pro, в полной мере проявил себя в G1.
Как и в BlackBerry Storm, в процессор встроены компоненты GPS и обработки звука.
К счастью, у HTC есть большой опыт использования этого процессора, хотя он работает под управлением совершенно новой ОС.
Вместе с процессором работают приемопередатчик и микросхемы управления питанием, Qualcomm RTR5285 и Qualcomm PM7540 соответственно.

Шаг 5

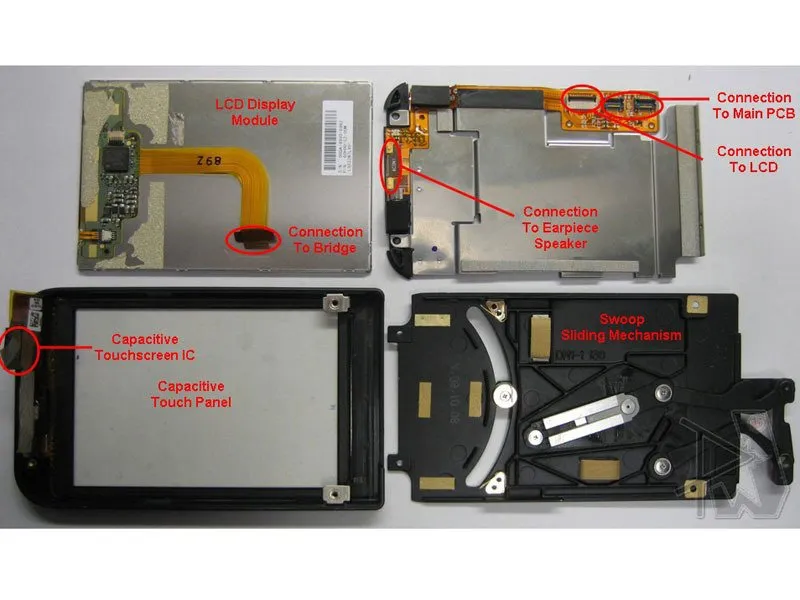

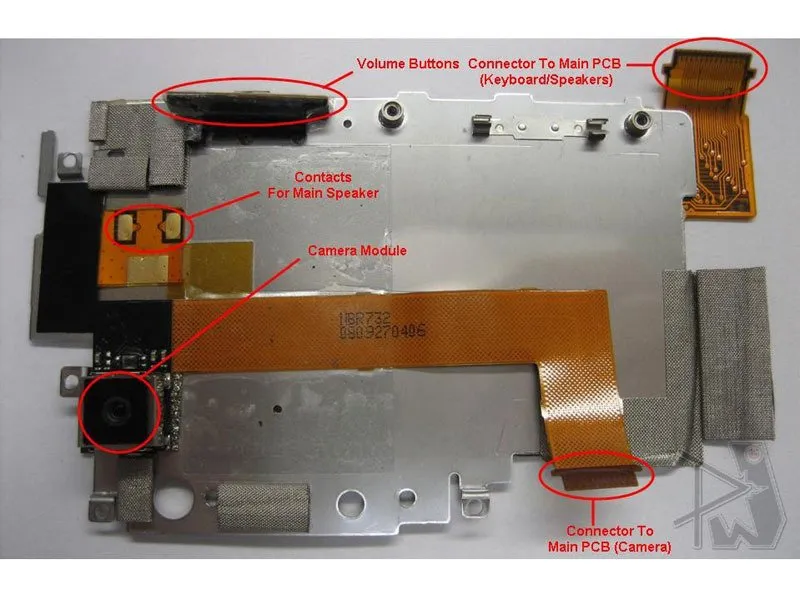

Эта часть довольно интересная, потому что внутри корпуса экрана находятся четыре большие части.
На передней части корпуса находится емкостная сенсорная панель, а Synaptics занимается контроллерами и всем остальным, что связано с сенсорным экраном.
Интересной особенностью этого телефона являются двойные вибромоторы. Один из них установлен на дисплейном модуле, а другой - на основной печатной плате.

Шаг 6

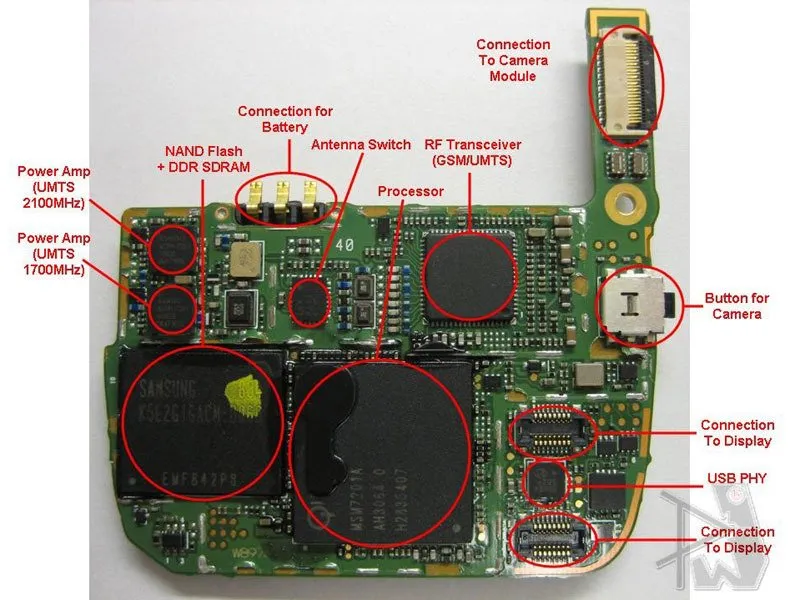

Есть две основные печатные платы, на которых размещено большинство компонентов. Основная печатная плата показана слева, а печатная плата 'подбородка' - на шаге 9.
За работу NAND Flash + DDR SDRAM отвечает MCP от Samsung.
SMSC предоставляет USB PHY, обеспечивающий соединение процессора с ПК.

Шаг 7

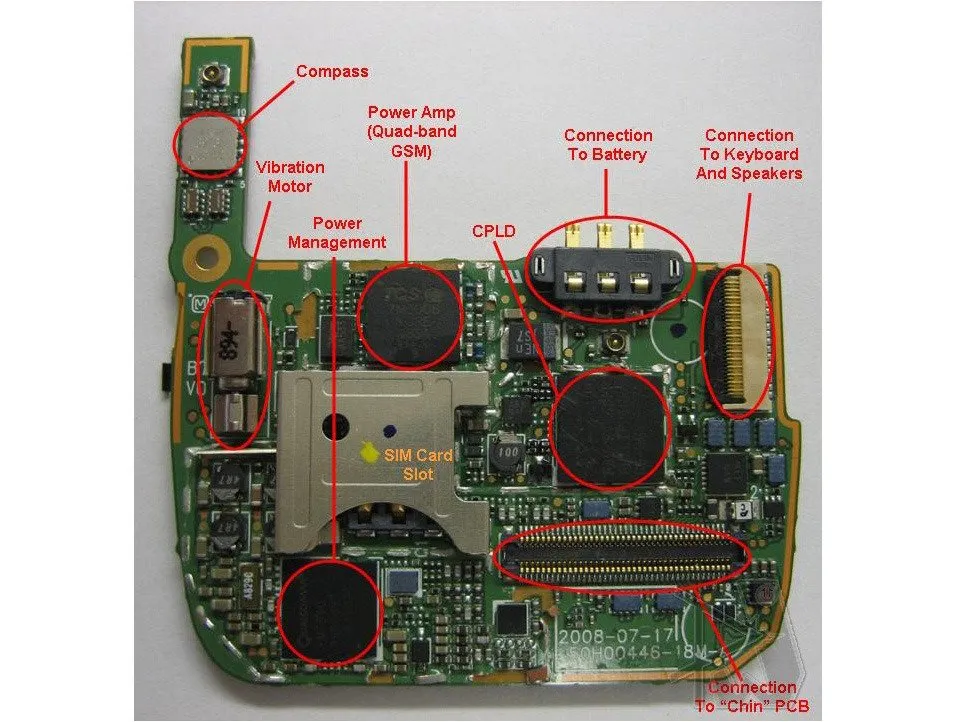

Как показано на рисунке, Avago поставляет усилители мощности для GSM и UMTS (ACPM-7381 и ACPM-7391).
TriQuint предлагает свои обычные усилители мощности GSM (TQS 7M5008).
Компания Asahi Kasei представляет интересный продукт - первое (насколько нам известно) появление ИС компаса.
Asahi Kasei делает интересный вид с первым (насколько нам известно) появлением компаса IC.

Шаг 8

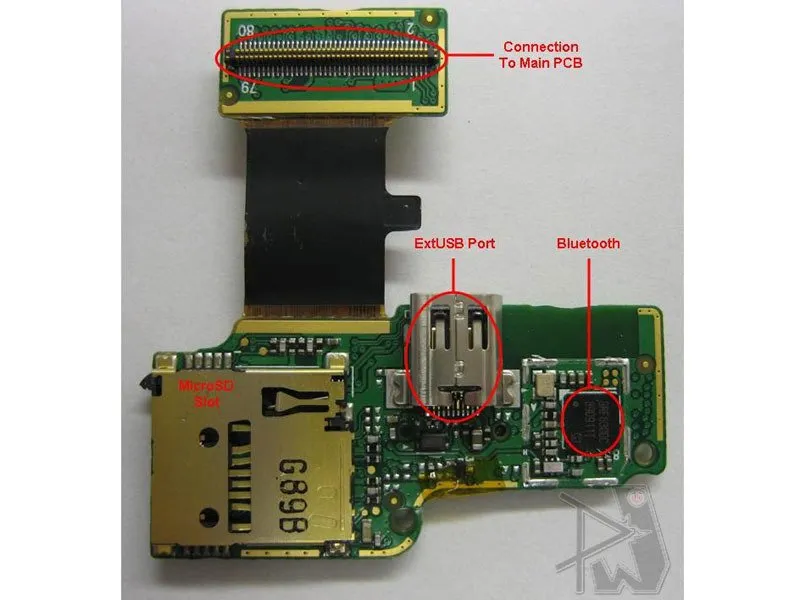

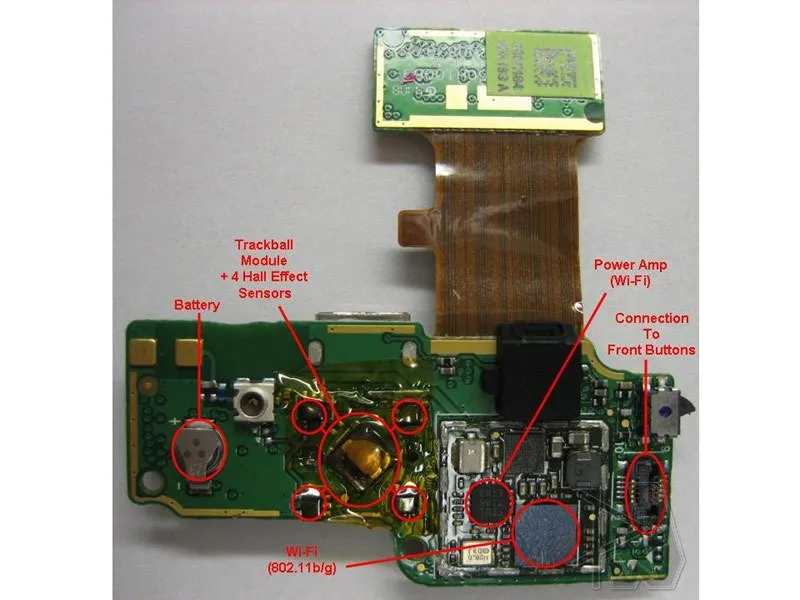

Наконец, мы переходим к печатной плате 'подбородка'.
Texas Instruments поставляет чипы Bluetooth и Wi-Fi, оба из которых находятся на этой печатной плате.
Трекбол - это тот же модуль, который используется почти во всех BlackBerry (за исключением обновленного трекбола в Javelin).
Если у вас есть вопросы, комментарии, опасения, юмористические анекдоты, обязательно сообщите нам об этом в комментариях или по электронной почте (phonewreck@gmail.com). Также не забудьте посетить вики за новыми фотографиями! Спасибо!
