Разборка Tado Smart Radiator Thermostat v3 Plus
Шаг 1 Разборка основы

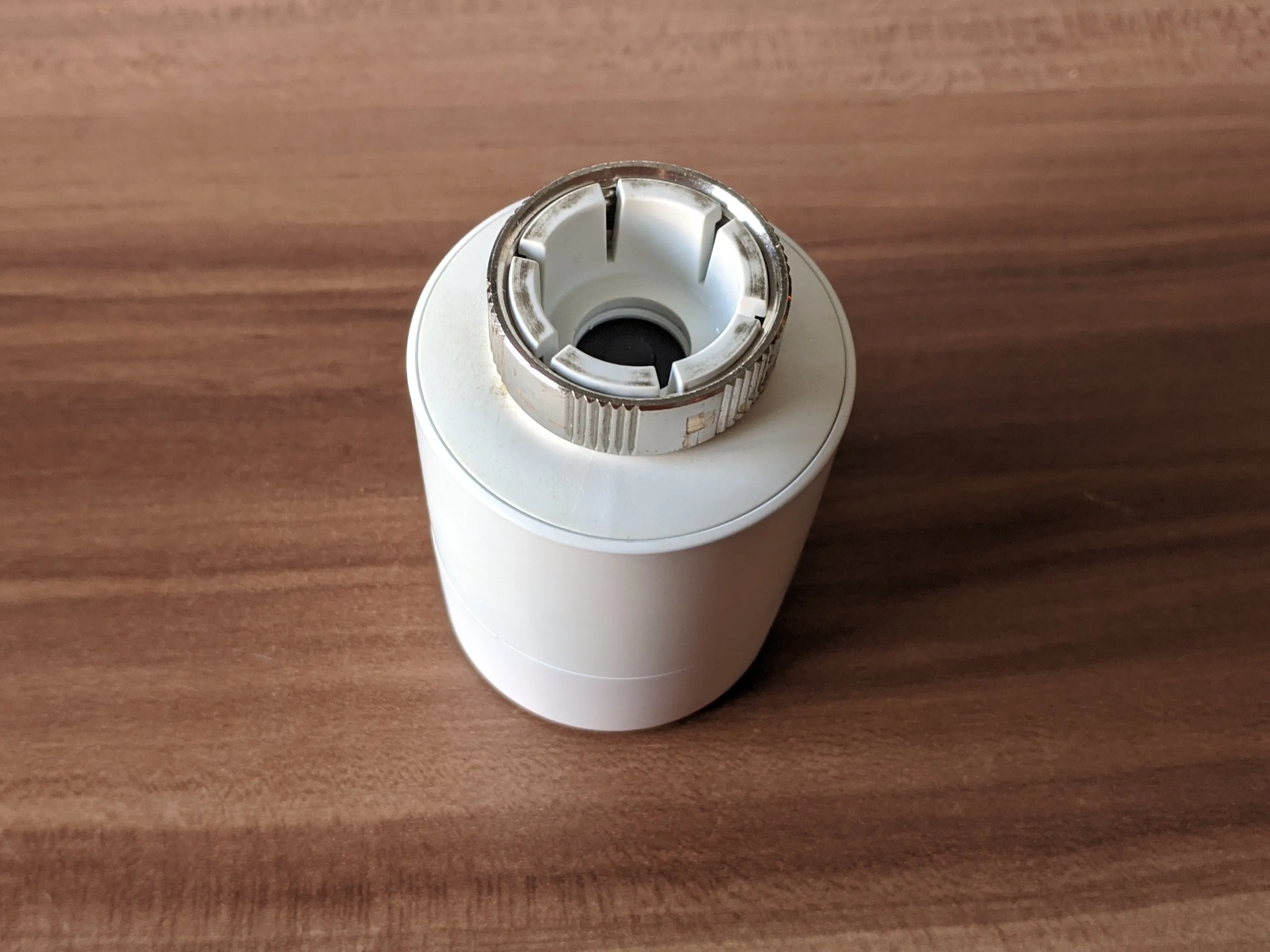

Это один из тех термостатов.

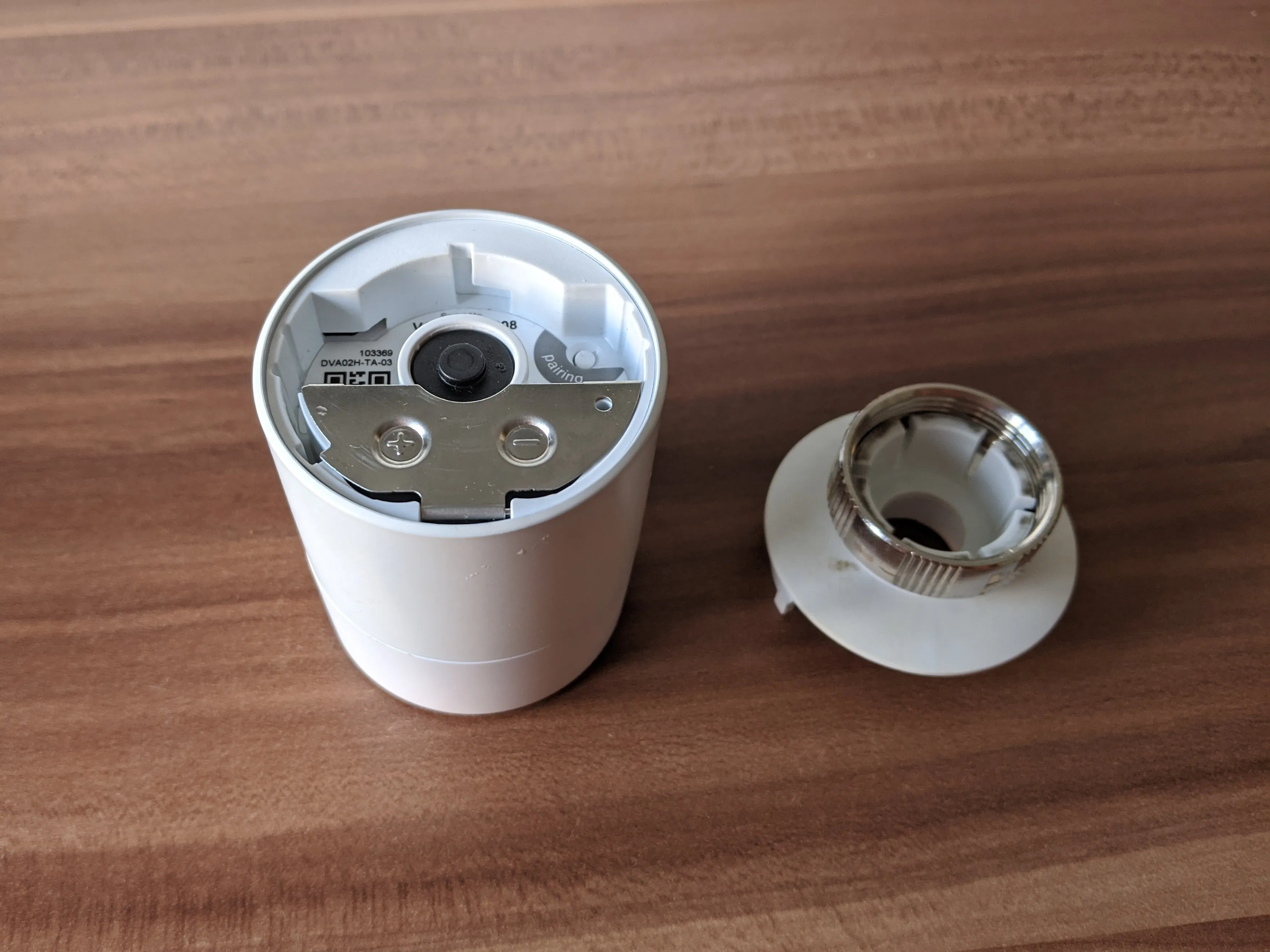

Первый шаг разборки довольно прост, так как это способ сопряжения и замены батареек.
Шаг 2 Залезаем в корпус

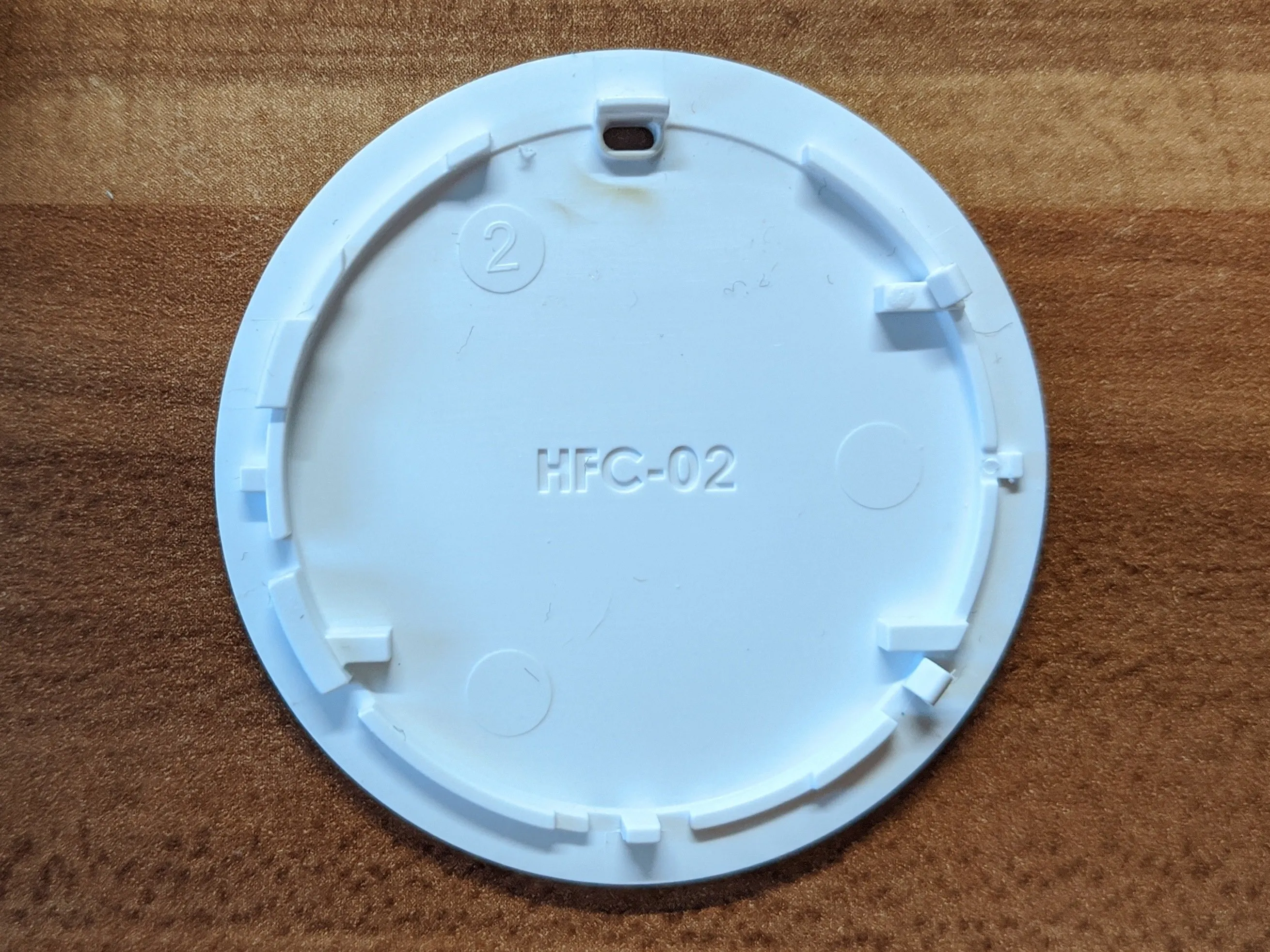

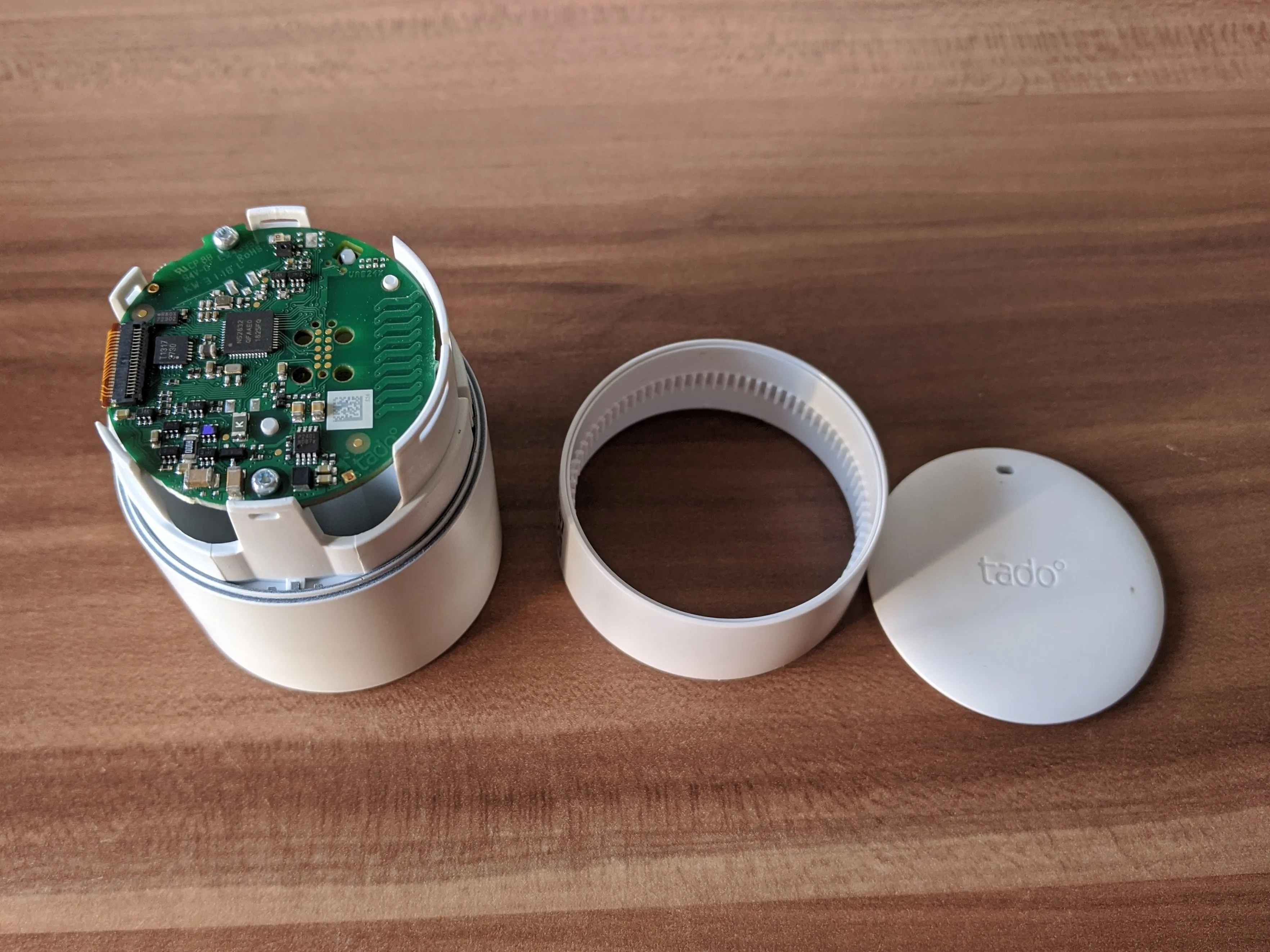

Снятие крышки с логотипом 'tado' - первый шаг к тому, чтобы добраться до термостата.
Она крепится с помощью 3 зажимов.
Один находится рядом с маленьким отверстием для датчика температуры.
Два других - на противоположной стороне.

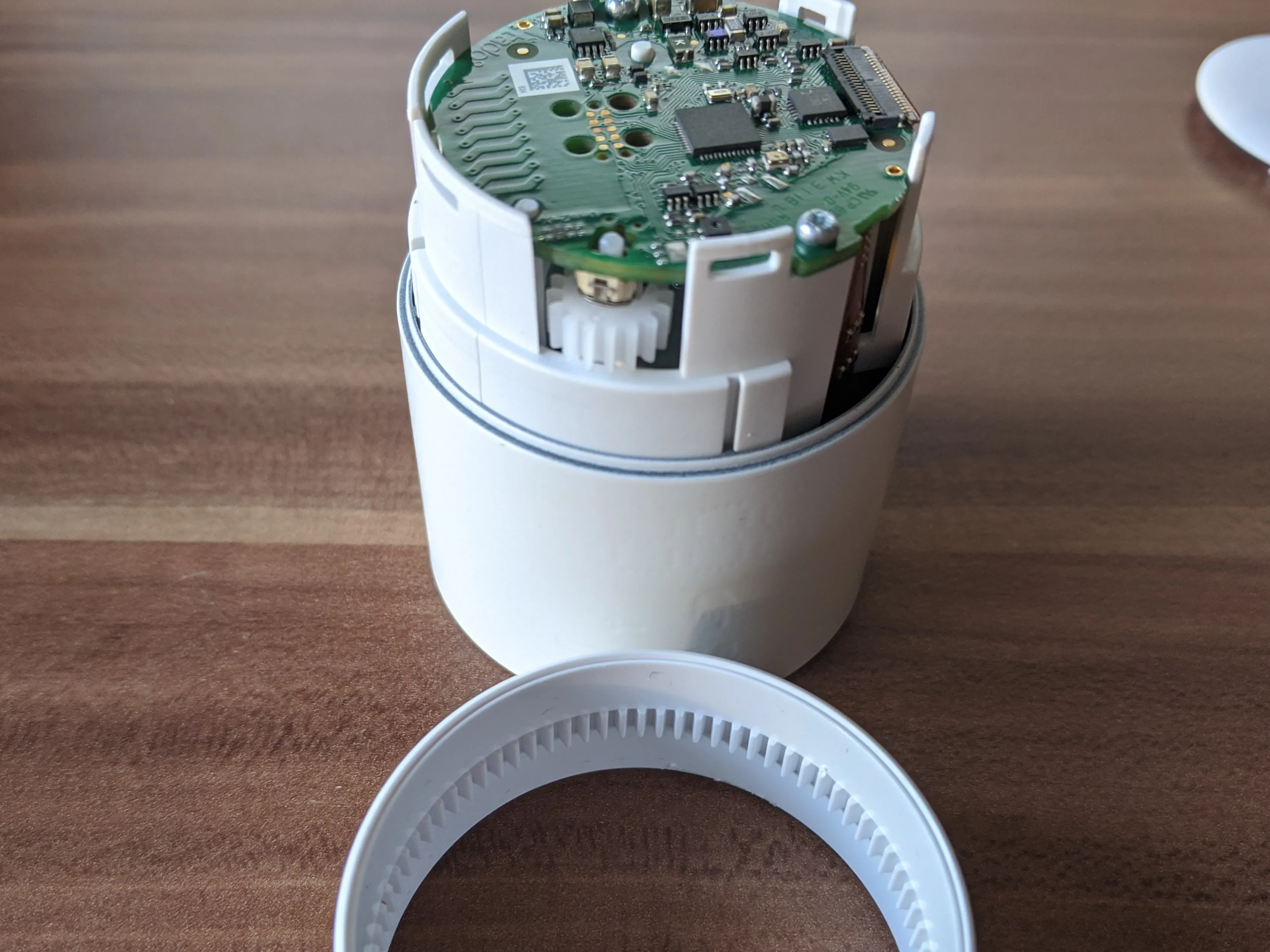

Сняв крышку, вы сможете легко поддеть зубчатое кольцо. Это зубчатое кольцо соединено с маленьким зубчатым колесом, которое передает вращательное движение в электрический сигнал для установки температуры.
Шаг 3 Снятие основного электронного блока
Единственная печатная плата закреплена 2 винтами с крестообразной головкой и ленточным кабелем, который ведет к 'дисплею'.
Приподняв затягивающуюся крышку ленточного кабеля, вы можете снять его.

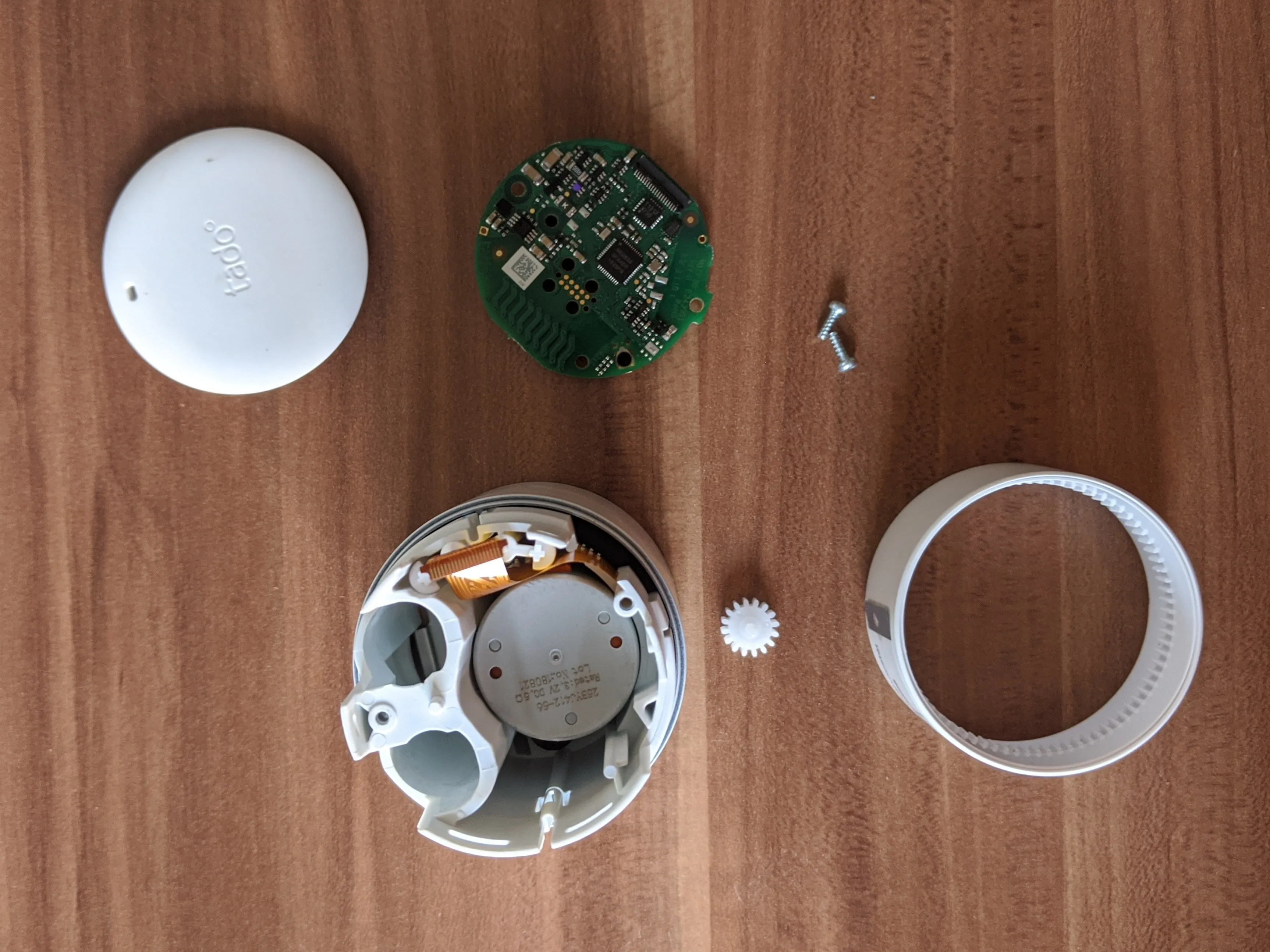

Открутив 2 стандартных винта, вы сможете полностью извлечь печатную плату из сборки.
Обратите внимание на упомянутое ранее зубчатое колесо. Оно также выпадет.
Кроме того, есть два пластиковых штифта, которые передают нажатия кнопок на печатную плату. Подробнее об этом мы расскажем при рассмотрении печатных плат.
Шаг 4 Быстрый взгляд на переднюю часть печатной платы

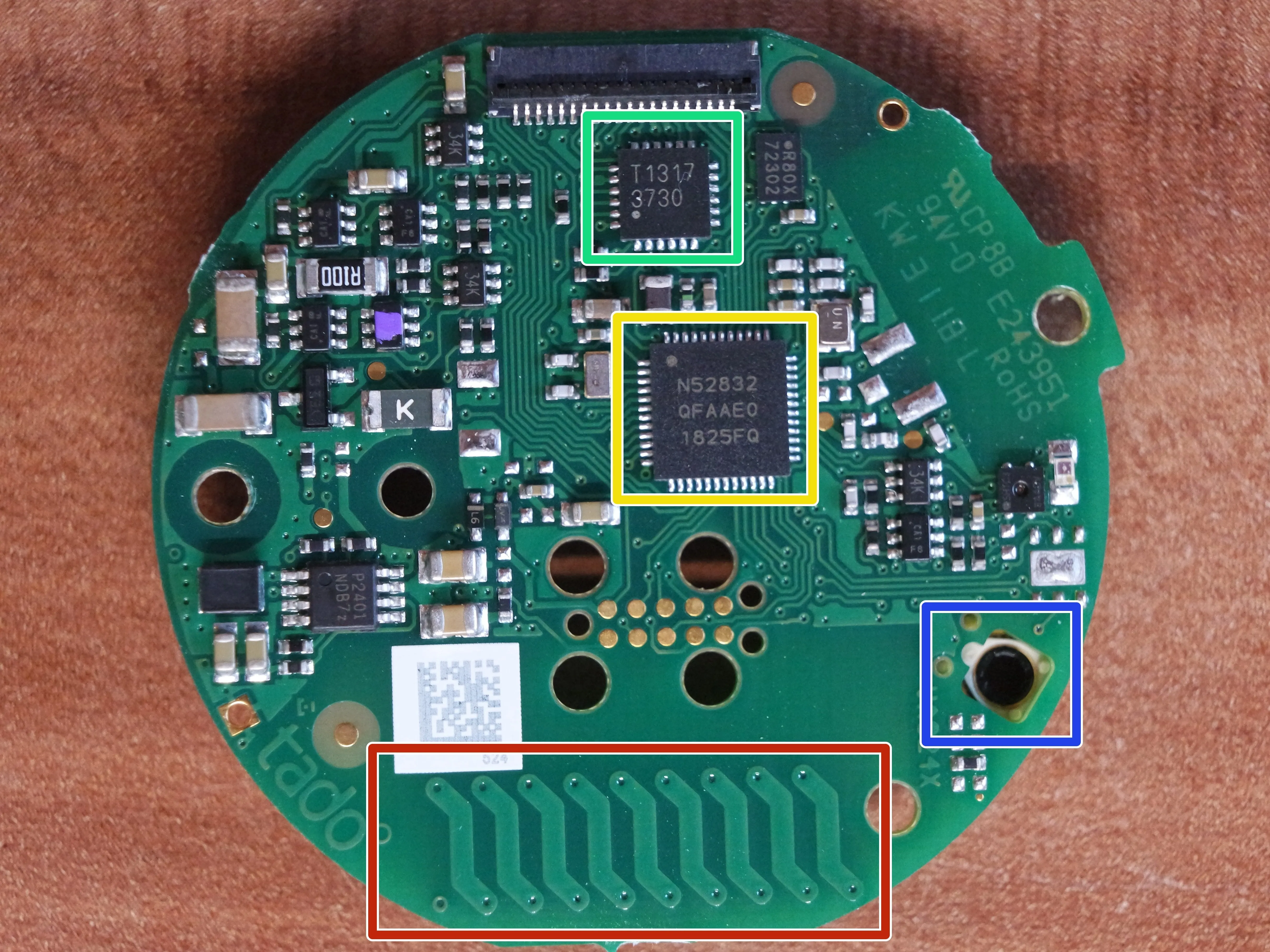

На этой стороне печатной платы можно увидеть несколько важных объектов.
Красная секция - это субгигагерцовая антенна, которая является основной антенной для связи с базовой станцией.
В синей части находится шестеренка для установки температуры.

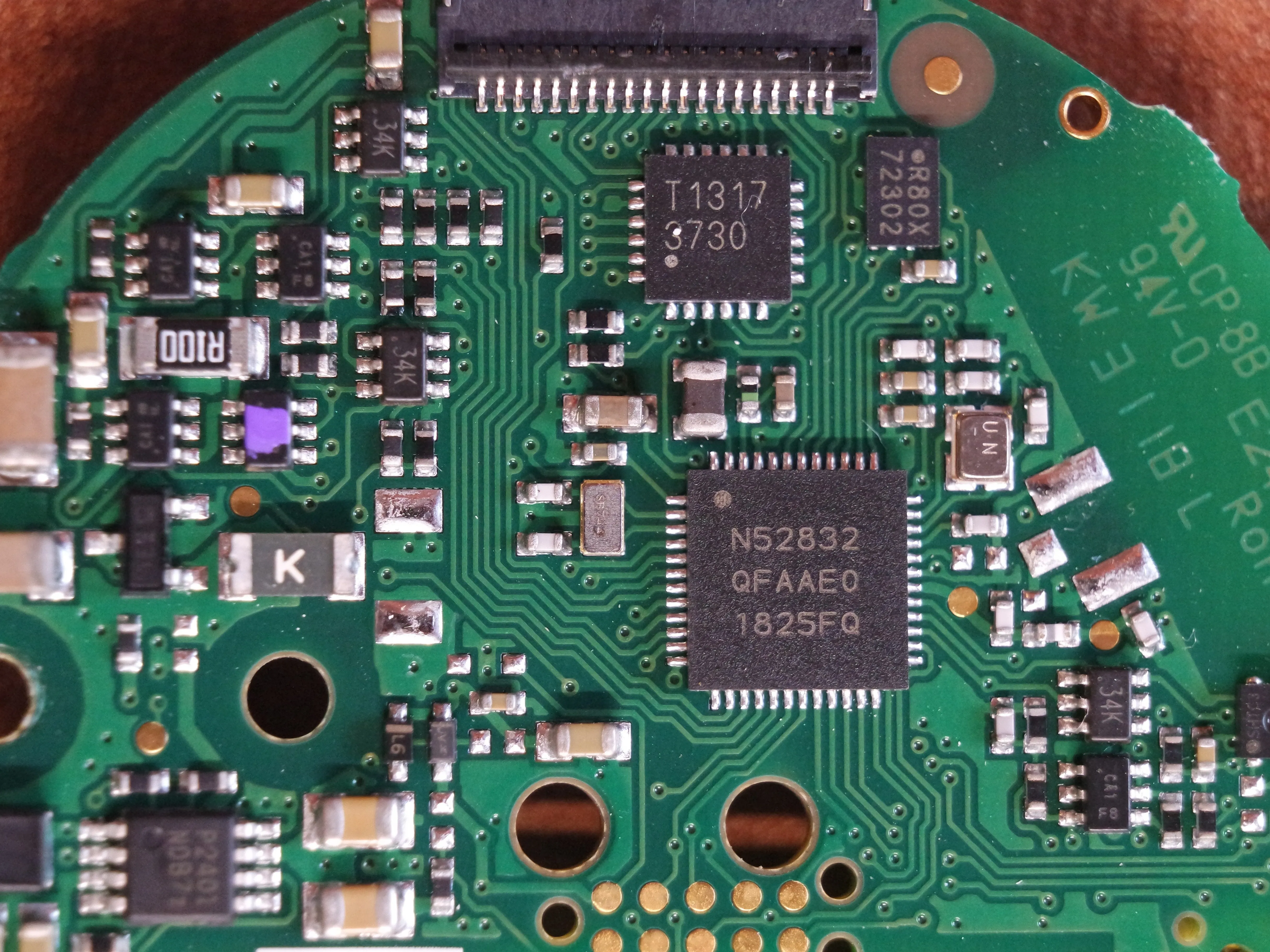

Чип T1317 (зеленый) я не смог ни к чему приписать. Если кто-то знает, что это такое, пожалуйста, сообщите мне.
Микросхема N52832 (желтая) представляет собой маломощный приемопередатчик Bluetooth который используется термостатом-радиатором Tado только в режиме приложения.
Комментарии к шагу
Микросхема с отверстием на правой стороне печатной платы - это датчик температуры SHTC3
Что подразумевается под 'режимом приложения'? Я нашел, что все устройства Тадо, включая мост, включают поддержку Bluetooth, но Тадо не упоминает об этом ни на своем сайте, ни в своем приложении. Что это такое?!
T1317 - это DCDC-преобразователь от linear technology (LT1317, 2-Cell to 3.3V converter).
https://pdf1.alldatasheet.com/datasheet-...
Я думаю, что T1317 - это на самом деле 3730, и это драйвер светодиодной матрицы: https://lumissil.com/assets/pdf/core/IS3...
Шаг 5 Быстрый взгляд на заднюю часть печатной платы

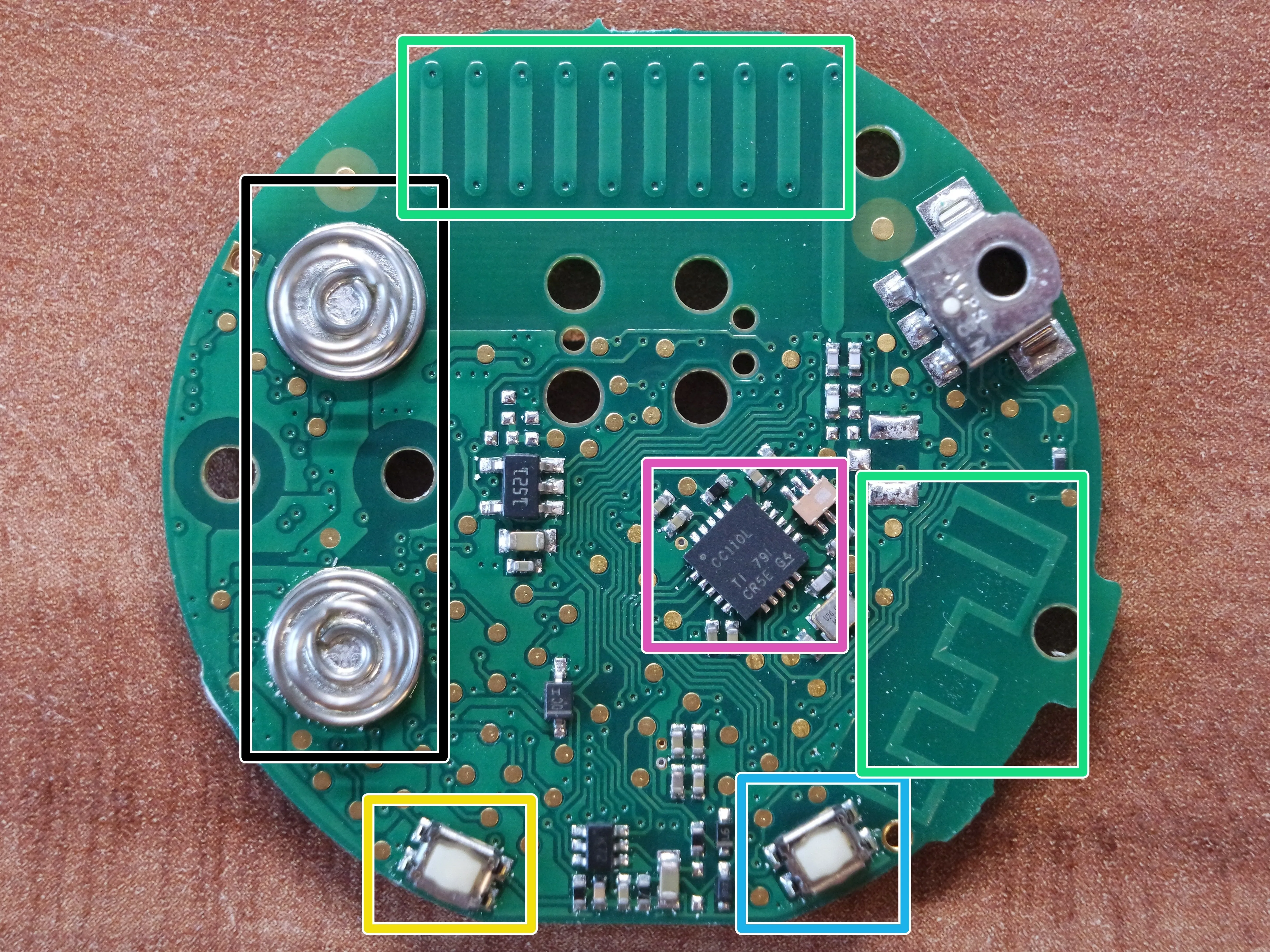

На этой стороне печатной платы вы можете увидеть еще несколько важных объектов:
Черным цветом показаны оба разъема для подключения батареек AA.
Первая кнопка (желтая) - это кнопка, которая нажимается, когда вы прикручиваете переходную пластину обратно к основному блоку при сопряжении или замене батарей. Она указывает устройству, что оно закреплено на радиаторе.
Вторая кнопка (телесная) - это кнопка сопряжения.
Радиочастотная антенна (красная)

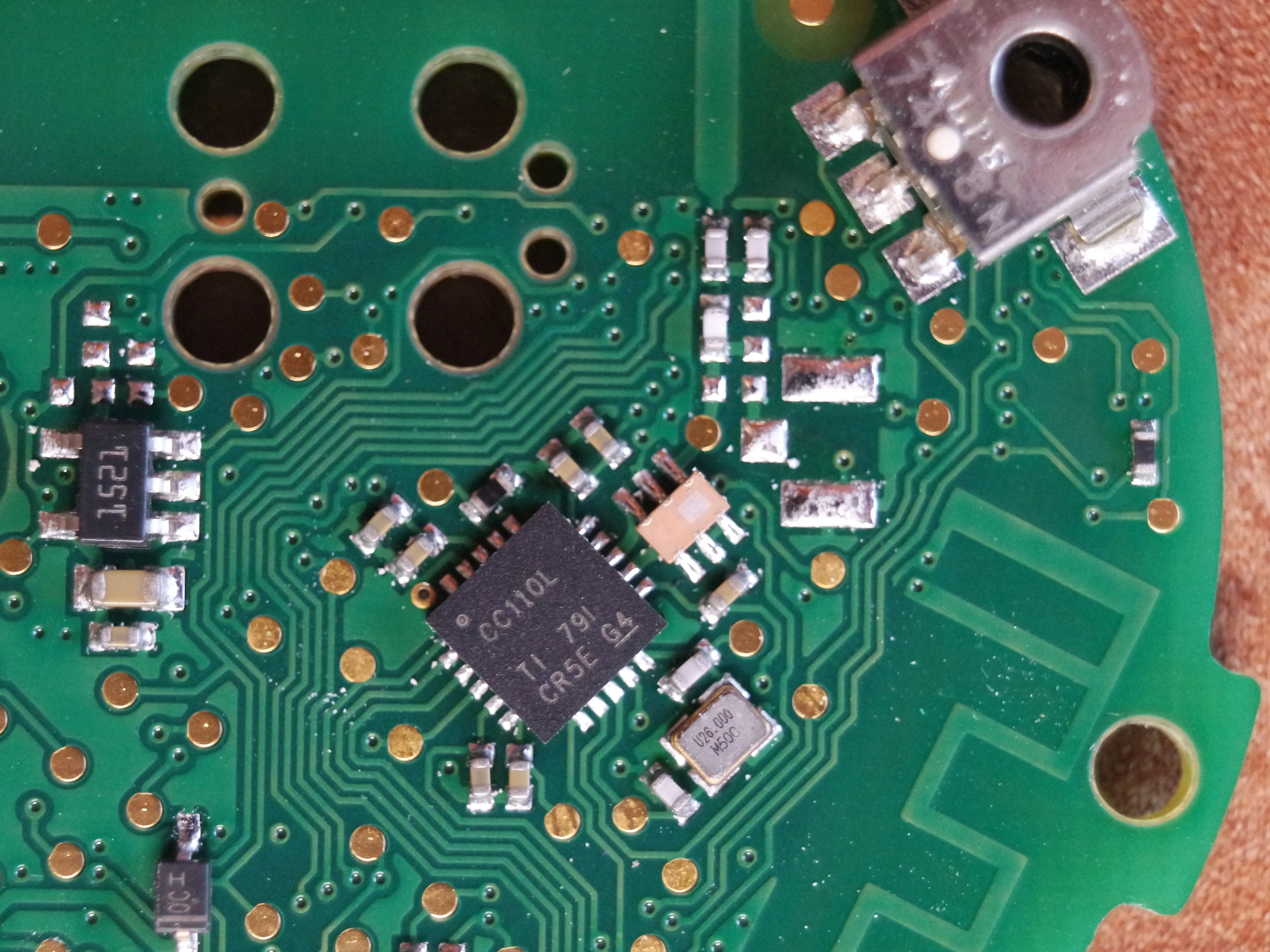

Уже упомянутая антенна подключена к микросхеме CC110L (пурпурная), которая представляет собой субгигагерцовый трансивер.
В прошлом шаге на другой стороне печатной платы мы увидели микросхему Bluetooth. На этой стороне печатной платы мы также можем найти антенну для него (зеленая).
Шаг 6 Демонтаж остальной части

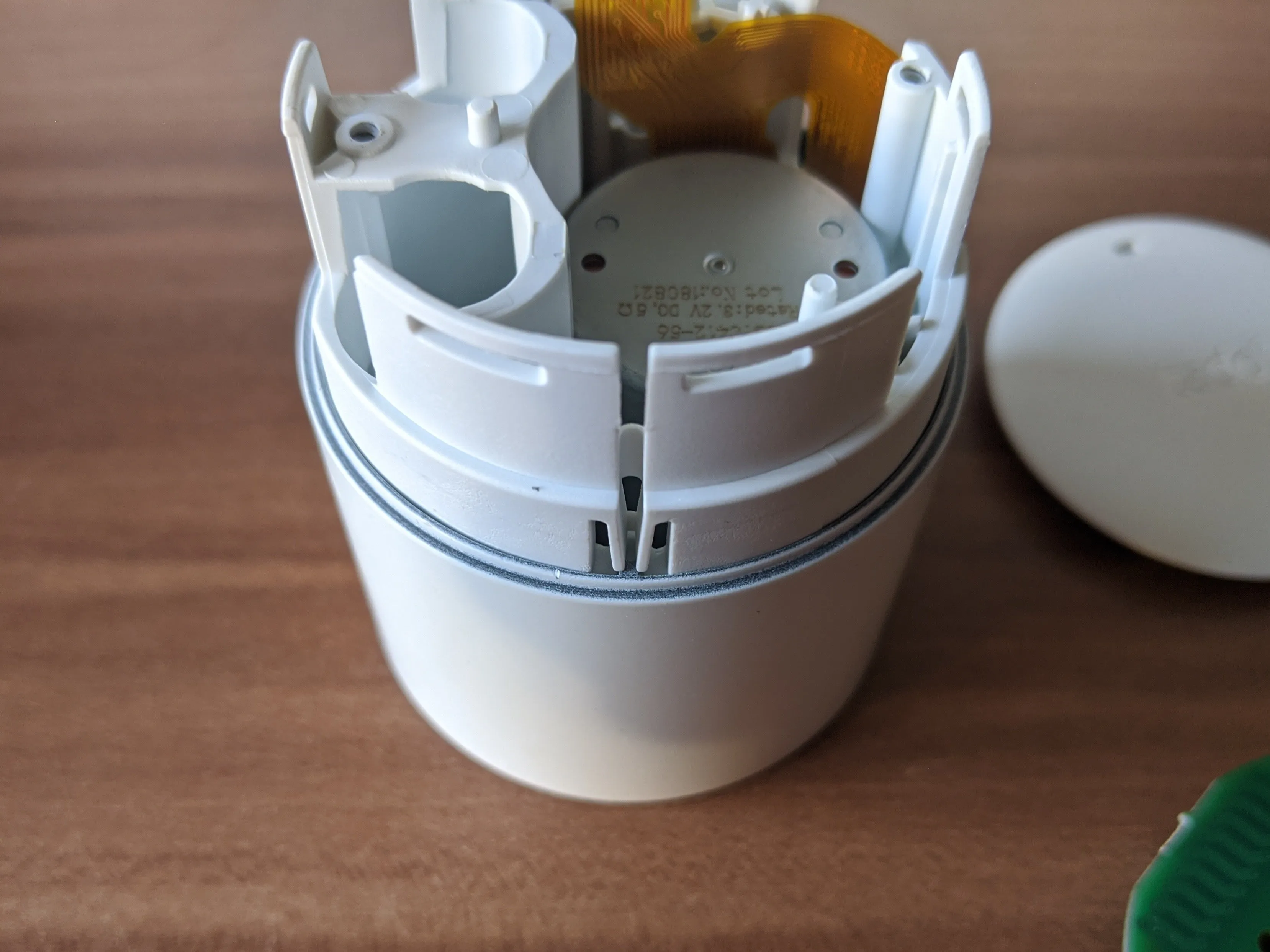

Корпус состоит из двух частей. Одна из них окрашена внутри в черный цвет, чтобы блокировать свет от самодельного светодиодного дисплея. Во внутренней части находится все остальное.

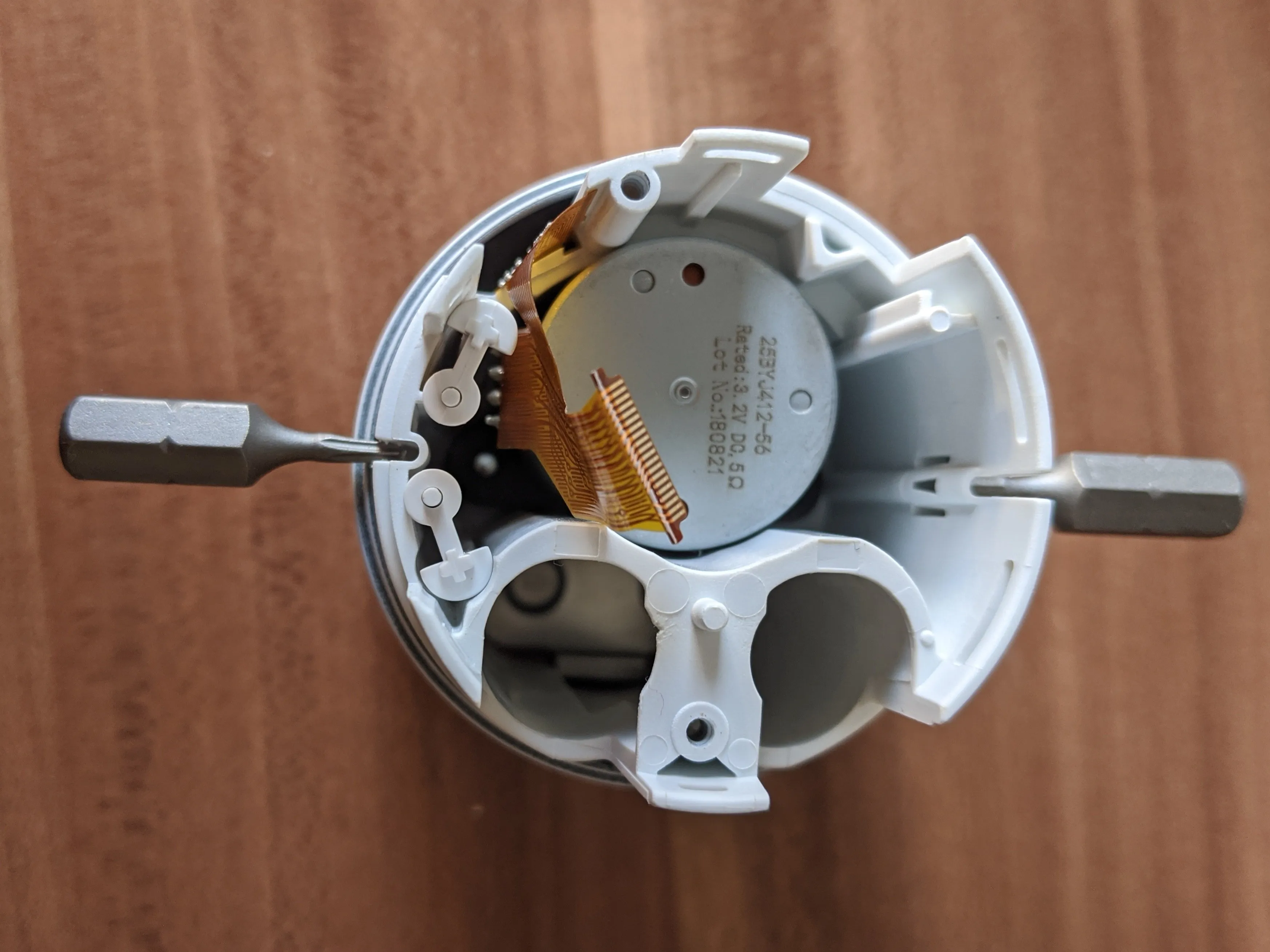

Чтобы разделить две части, нужно снять две противоположные клипсы, просунув между ними что-либо - это могут быть зубочистки, но могут быть и биты, как в данном случае.

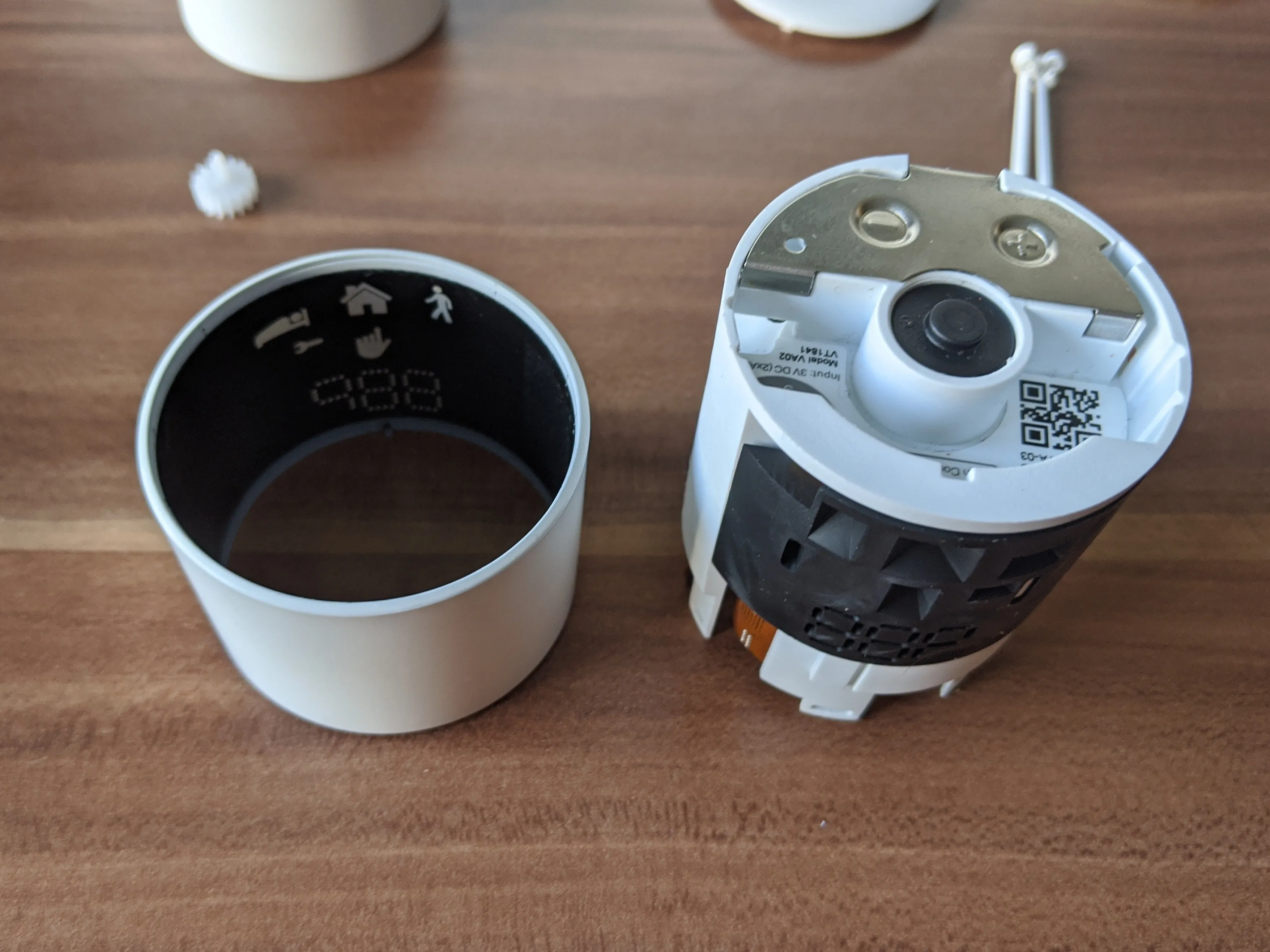

Когда вы раздвинете клипсы, вы сможете сдвинуть другую оболочку, открыв самодельный светодиодный дисплей и его крышку.
Шаг 7 Самодельный дисплей

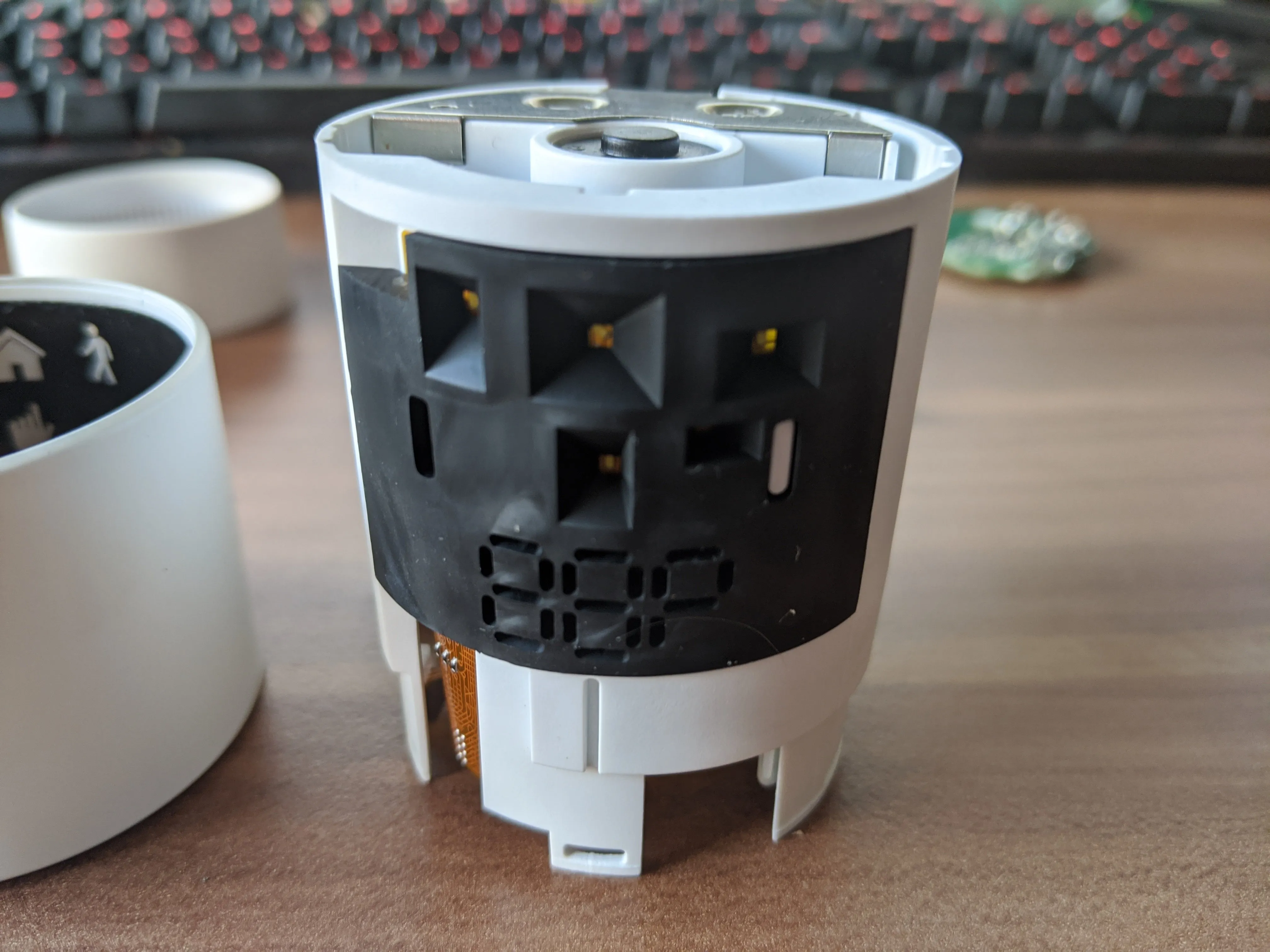

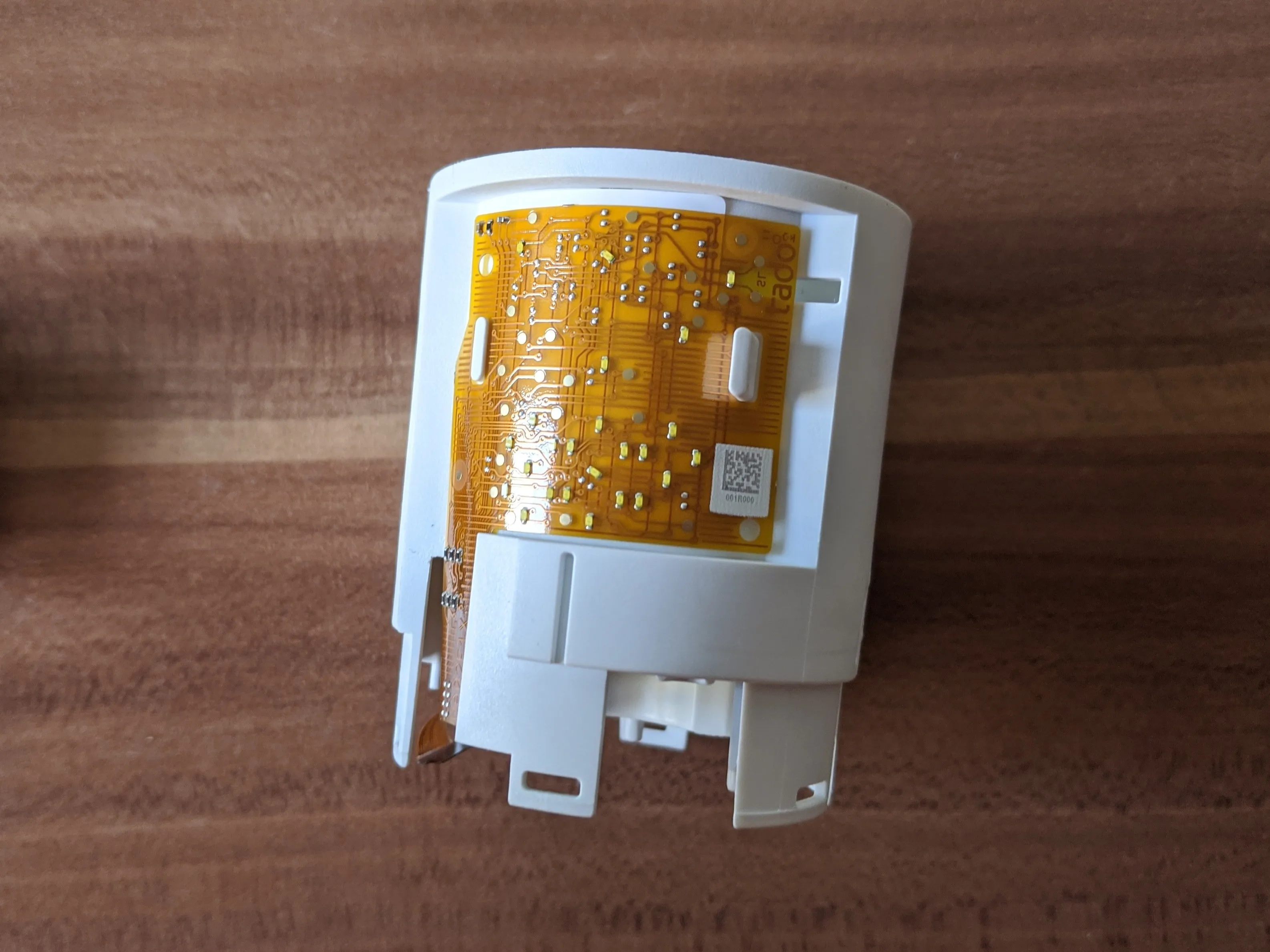

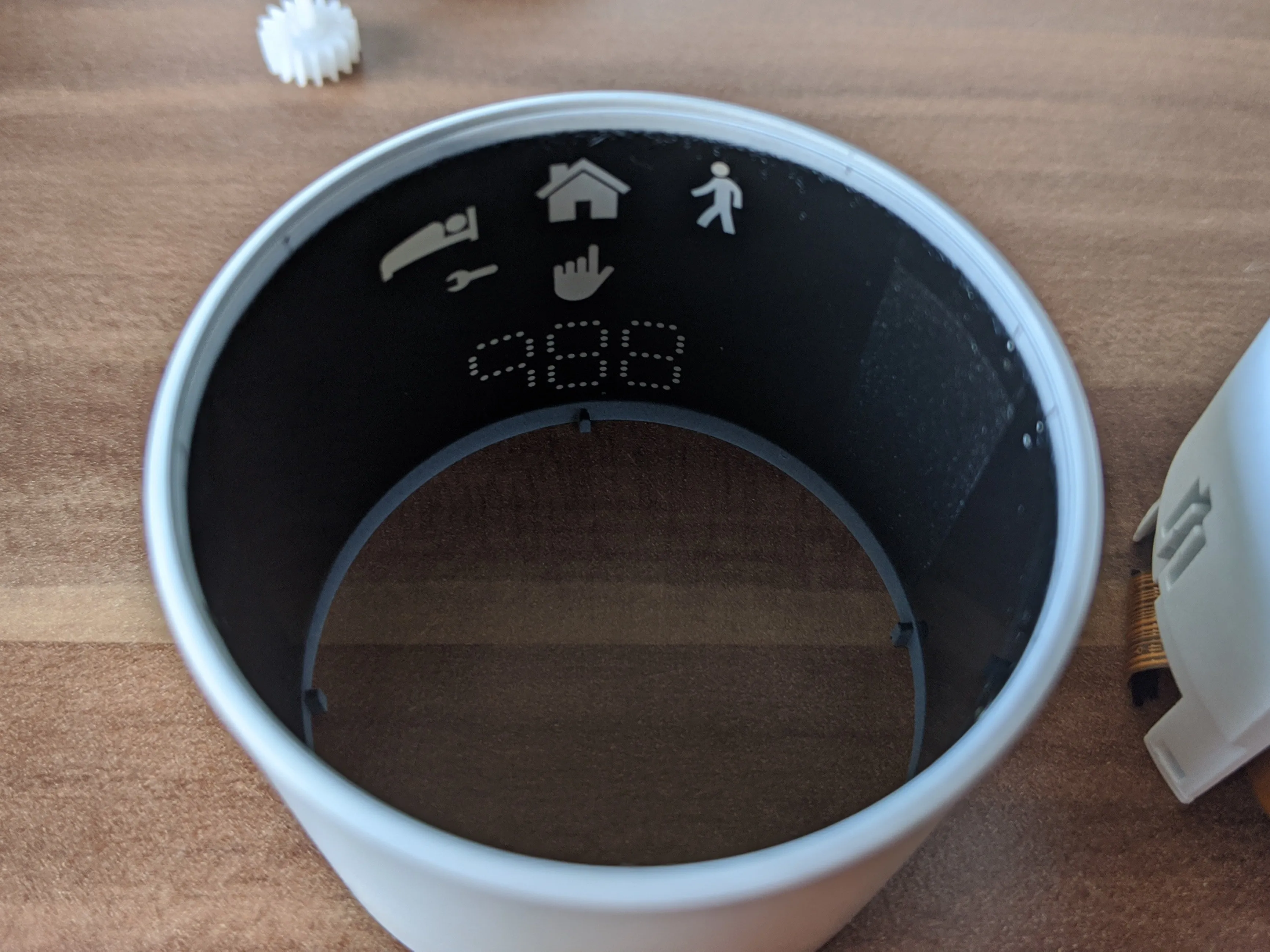

Здесь вы можете увидеть, как удалось реализовать изогнутый 'дисплей'. Черная часть сделана из резины, блокирующей весь свет светодиодов в ленточном кабеле позади.
Шаг 8 Снятие мотора
Снять мотор довольно просто.

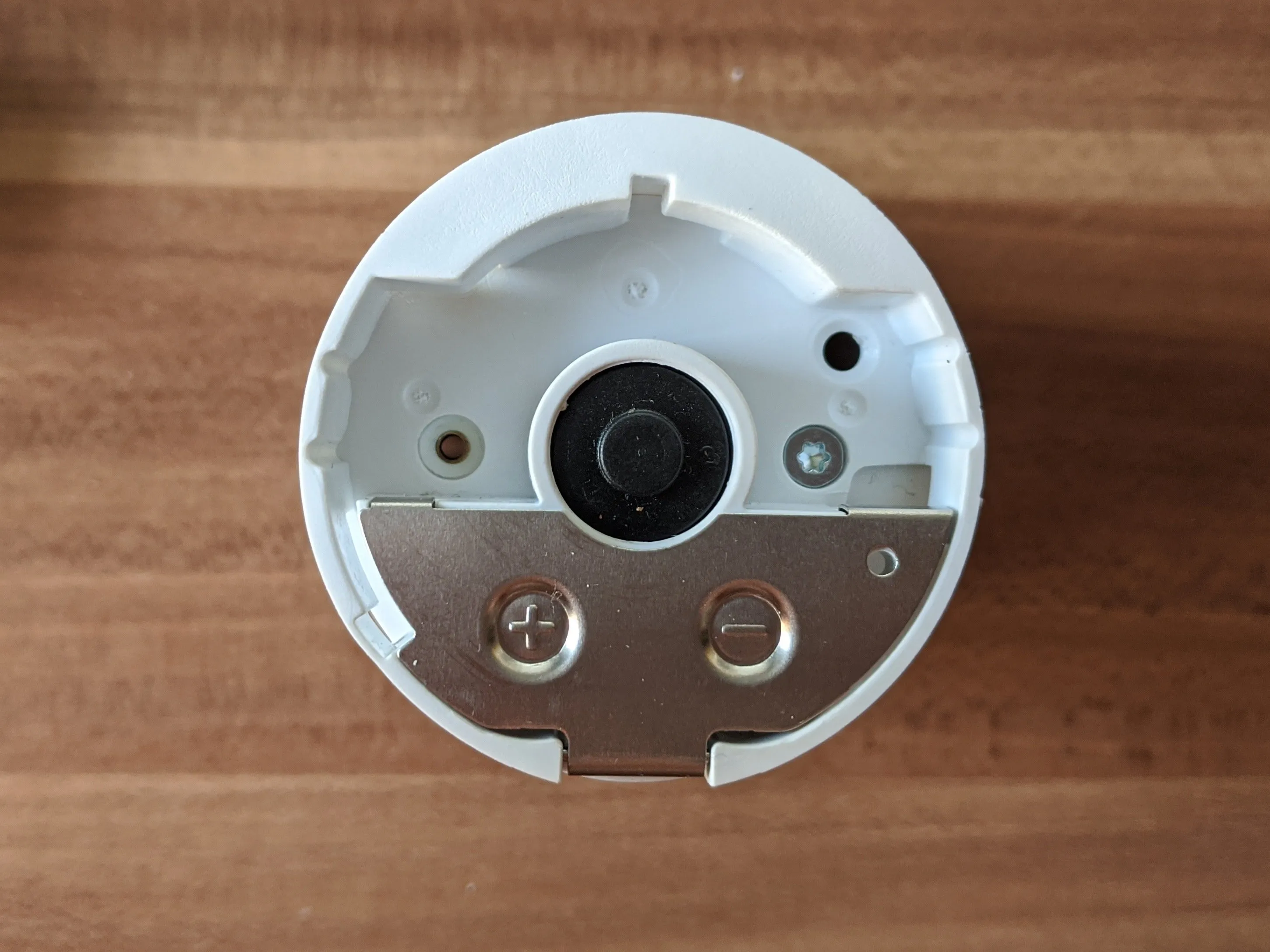

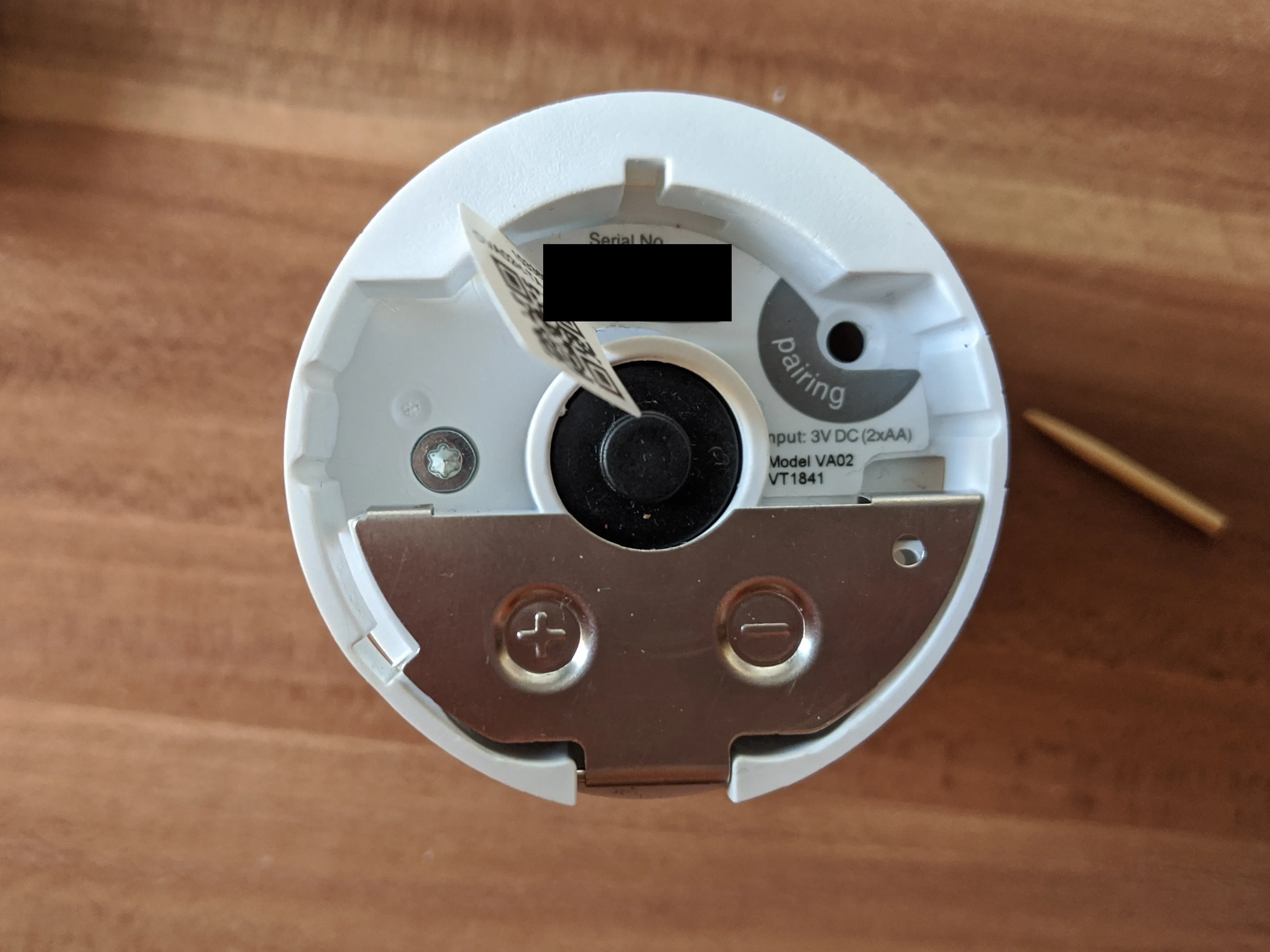

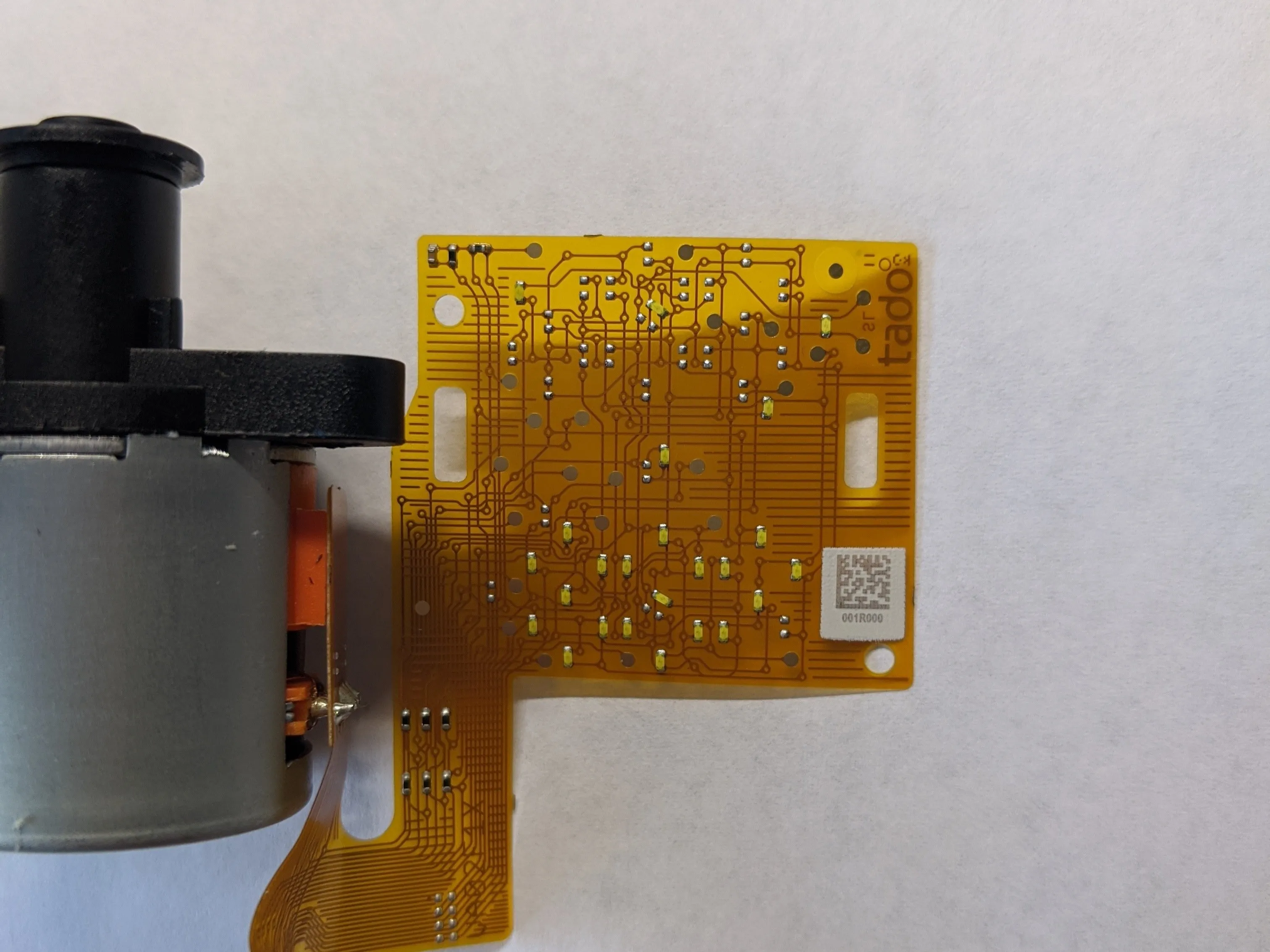

За наклейкой находятся еще два винта, крепящие двигатель 25BYJ412-56.
Выкрутите их, и двигатель, включая ленточный кабель и ленточный дисплей, выпадет.
Комментарии к шагу
Есть ли номер на моторе?
На самом деле вы можете увидеть его несколькими фотографиями ранее в разделе 'Разборка остального': это относительно редкий 25byj412-56
Извините, только что понял, что вы спросили немного о другом: на моторе не было больше никаких маркировок, кроме той, что показана на картинке.
Черный штифт, который вращается на валу двигателя, чтобы погрузить штифт на клапане радиатора для подачи тепла, можно ли его починить? Я не знаю, как, но мой оторвался от вала двигателя, он не поврежден. Я думаю, может быть, мой сосед по дому снял термостат, и штифт соскочил с вала, когда по расписанию было запрошено тепло.
Привет, я открыл термостат, но под наклейкой с QR-кодом нет винтов, только два маленьких прямоугольных отверстия. У меня черная штука, которая прижимает клапан внутрь и наружу, застряла 'вместе с мотором'.
У кого-нибудь есть идеи, как открыть или разблокировать?
Клапан всегда немного приоткрыт, поэтому, хотя он не должен нагреваться, он нагревается.
Спасибо
Hannes
Я думаю, что у вас такой же v1, как у меня. Вам удалось вытащить двигатель?
Шаг 9 Полная разборка

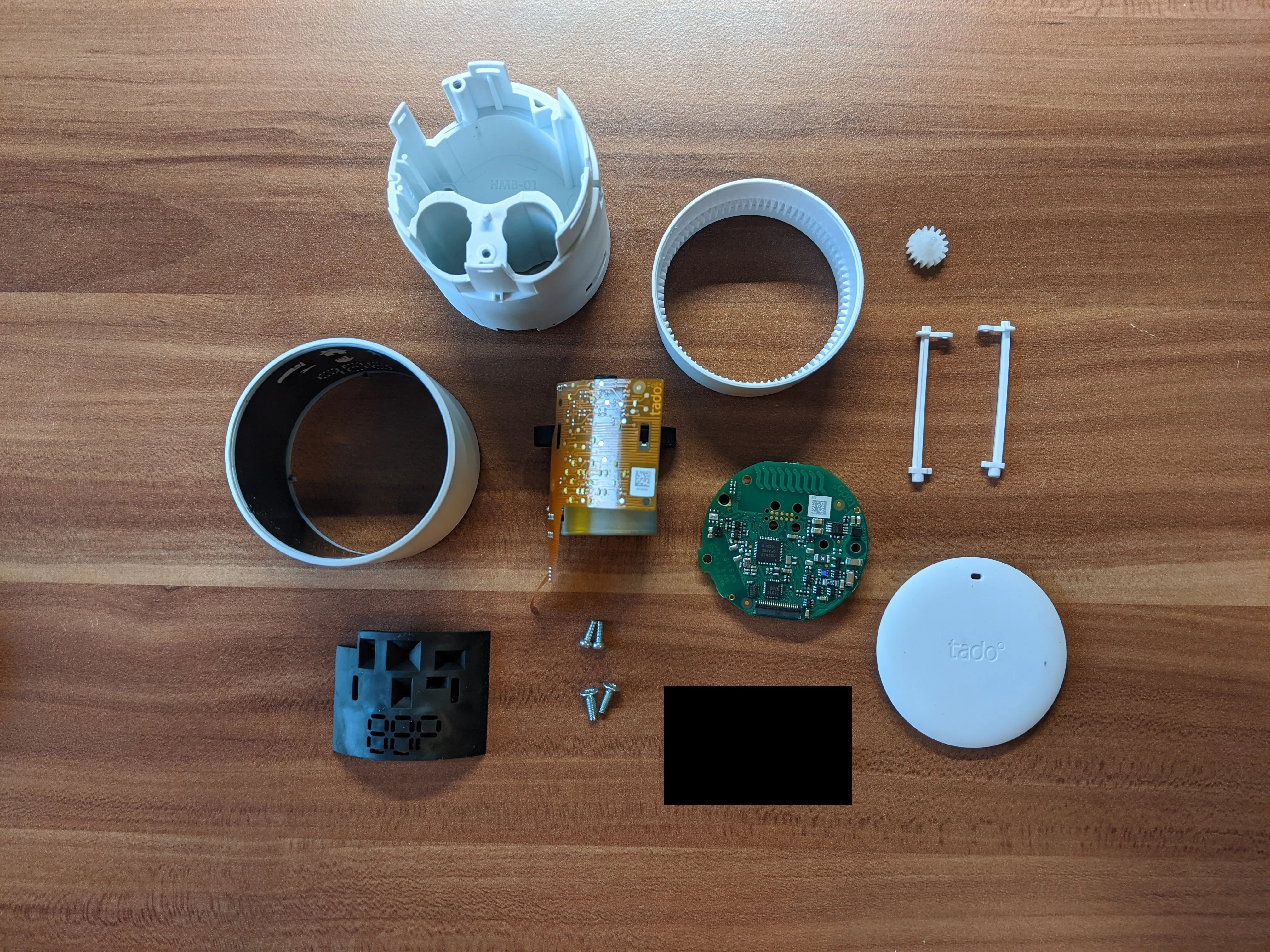

И вот она, полная разборка термостата tado Smart Radiator Thermostat v3+.
Комментарии к статье
Привет, у меня есть несколько таких термостатов, и я ищу способы сделать их более полезными, поскольку они должны измерять температуру в комнате, а не на радиаторе. У меня есть пара вопросов:
- какой тип температурного датчика используется? Можно ли его отпаять и переместить подальше от клапана, чтобы показания были лучше.
- Можно ли отсоединить мотор? Если да, то будет ли клапан по-прежнему работать как внешний датчик температуры, если его поместить в одну комнату с другим клапаном?
Привет, Jacopo, у меня точно такой же вопрос. Я хочу использовать Tado для подогрева бассейна и хочу, чтобы датчик находился внутри воды. Удалось ли вам найти датчик температуры? Будьте здоровы, Деннис
У меня такой же вопрос, как и у Денниса, я хочу использовать Tado для нагрева джакузи и хотел бы подавать в устройство свои собственные показания температуры (хотя и со смещением на 20 градусов). Было бы здорово понять, как работает датчик температуры.
Это не электронный контур обратной связи. Это как обычная термостатическая головка, с обратной связью по воску, электроника просто вводит заданное значение, как вы бы сделали это, крутя ручку вручную. Конечно, вы могли бы использовать заданное значение для обратной связи, но это пластиковые шестерни, вы не можете использовать их слишком часто.
Привет Предлагаю зарегистрироваться на сайте https://ifttt.com чтобы вы могли использовать другое IoT-устройство для контроля температуры, а это устройство будет отправлять заказы через IFTTT.
Также установите беспроводной датчик температуры в настройках Master-Slave с термостатом Tado Smart Radiator Thermostat.
Я думаю, что датчик - это квадратная черная штука над синей коробкой на картинке в шаге 4.
Вы правы, это похоже на Sensirion SHTC3;
https://www.sensirion.com/fileadmin/user...
Для улучшения сигнала, кто-нибудь знает, как можно сделать антенну на радиаторе термостата больше?
Если сделать ее больше, то она просто перестанет работать... Возможно, вы сможете отсоединить ее (зачистить трассу) и затем использовать коаксиальный кабель для подключения внешней антенны на 868 МГц. Вместо этого, возможно, будет полезно знать, как она ориентирована в ручке, чтобы можно было расположить ее оптимально.
