Введение

Это пульт Tandberg для использования с системой видеоконференций. Он очень прост в разборке и состоит из множества отдельных частей.

Что вам понадобится

Инструменты

  • Металлический шпатель
    Металлический шпатель | Источник - ifixit.com
  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Снимите крышку ИК-блока

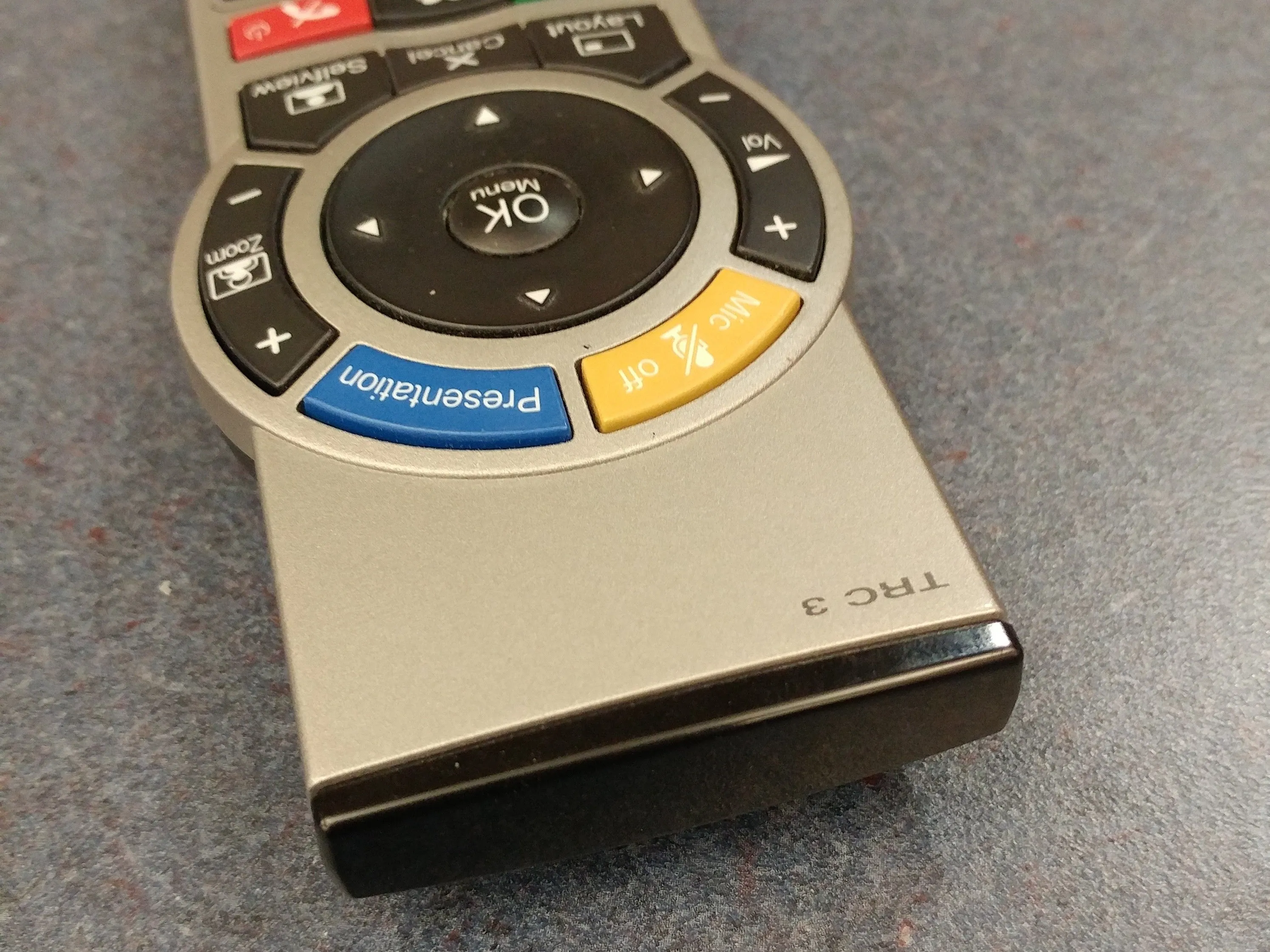

Разбор пульта Tandberg, снятие ИК-крышки: шаг 1, изображение 1 из 3
Разборка пульта Tandberg, извлечение ИК-крышки: шаг 1, изображение 1 из 3 | Источник - ifixit.com

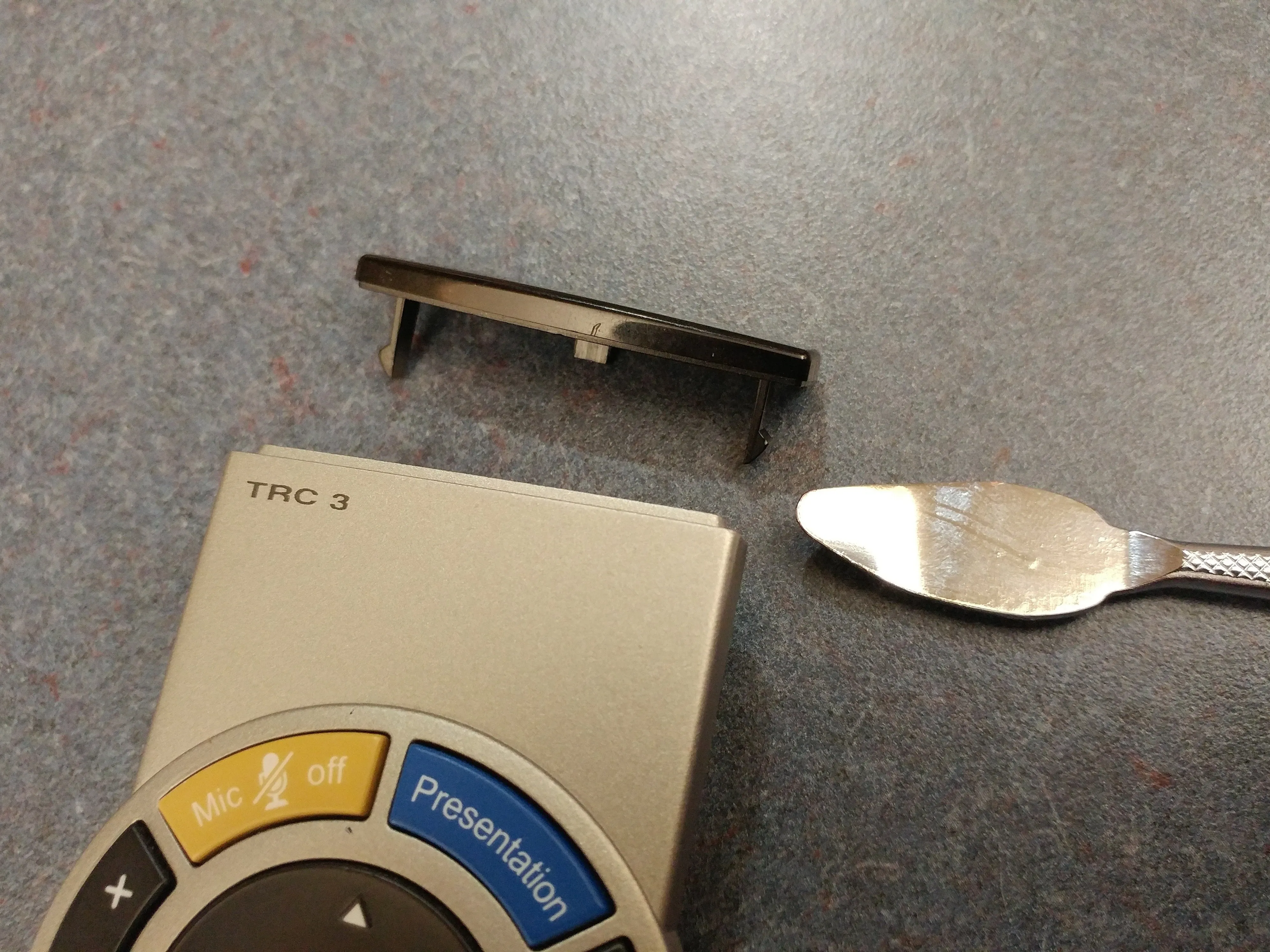

Tandberg Remote Teardown, извлечение ИК-крышки: шаг 1, изображение 2 из 3
Tandberg Remote Teardown, извлечение ИК-крышки: шаг 1, изображение 2 из 3 | Источник - ifixit.com

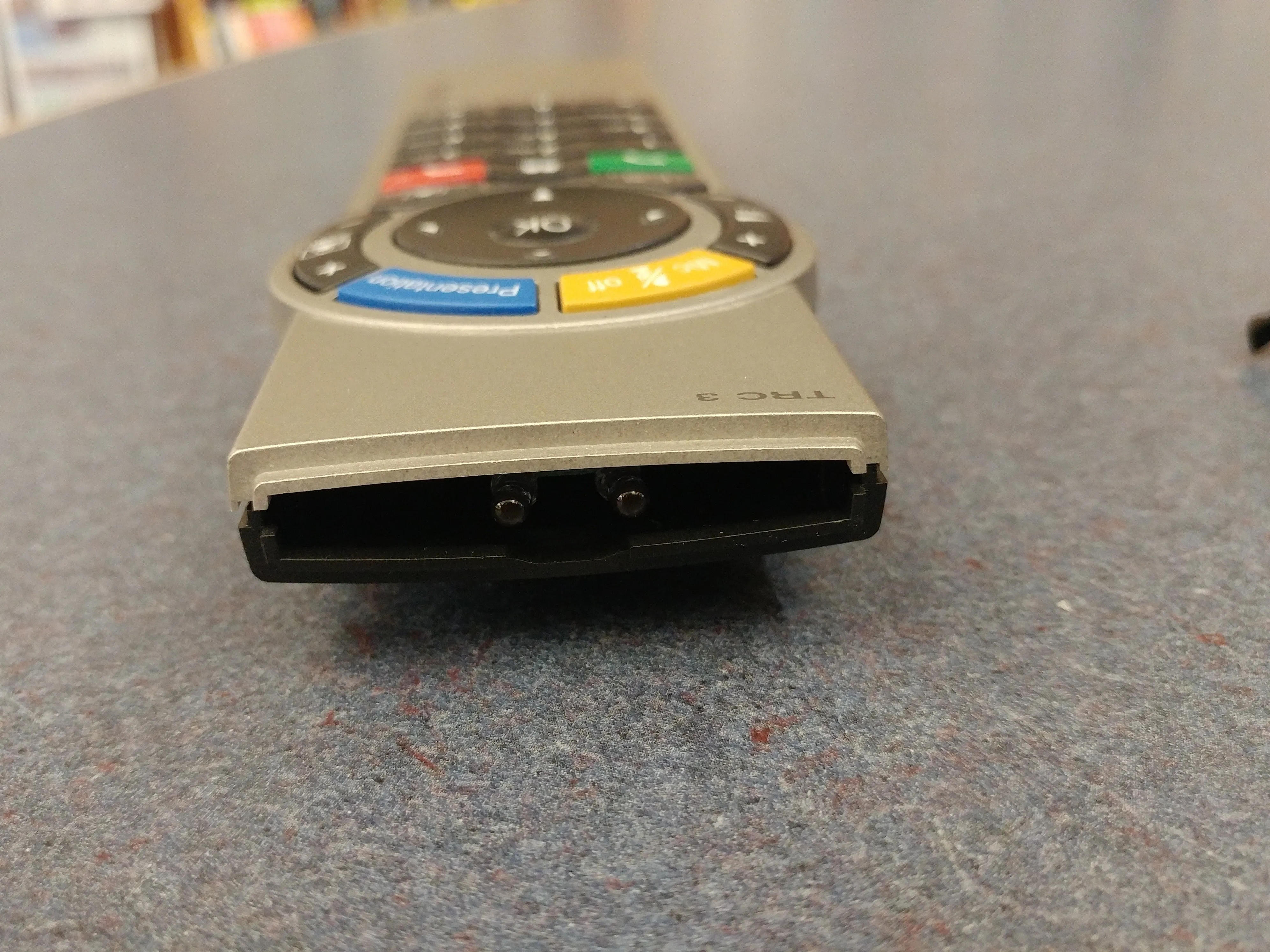

Tandberg Remote Teardown, извлечение ИК-крышки: шаг 1, изображение 3 из 3
Разборка пульта Tandberg, снятие крышки ИК-блока: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Подденьте переднюю крышку металлической лопаткой.

  • Клей отсутствует; пульт и крышка просто защелкиваются вместе.

Шаг 2 Извлеките батарейки

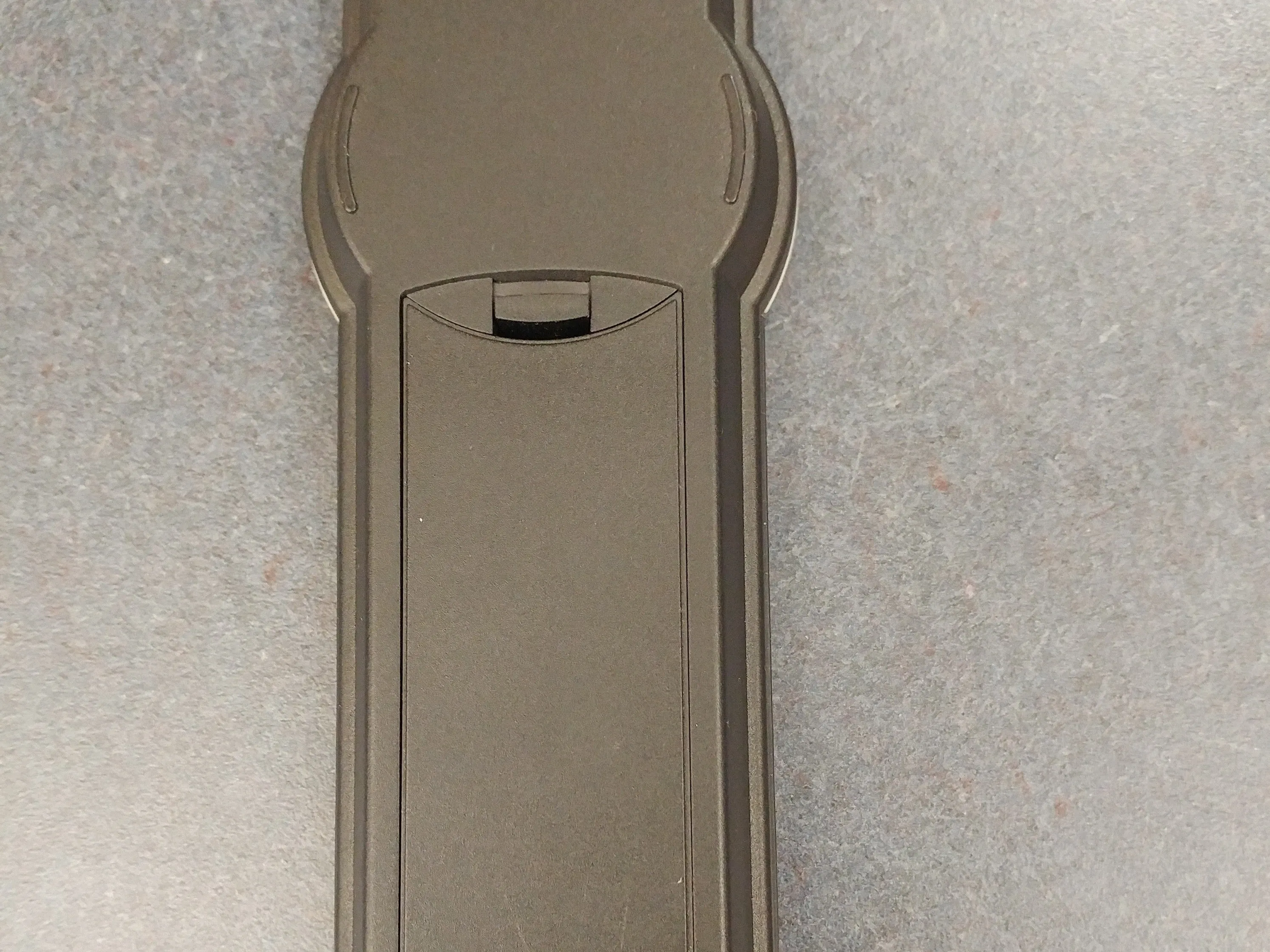

Разбор пульта Tandberg, извлечение батареек: шаг 2, изображение 1 из 2
Разбор пульта Tandberg, извлечение батареек: шаг 2, изображение 1 из 2 | Источник - ifixit.com

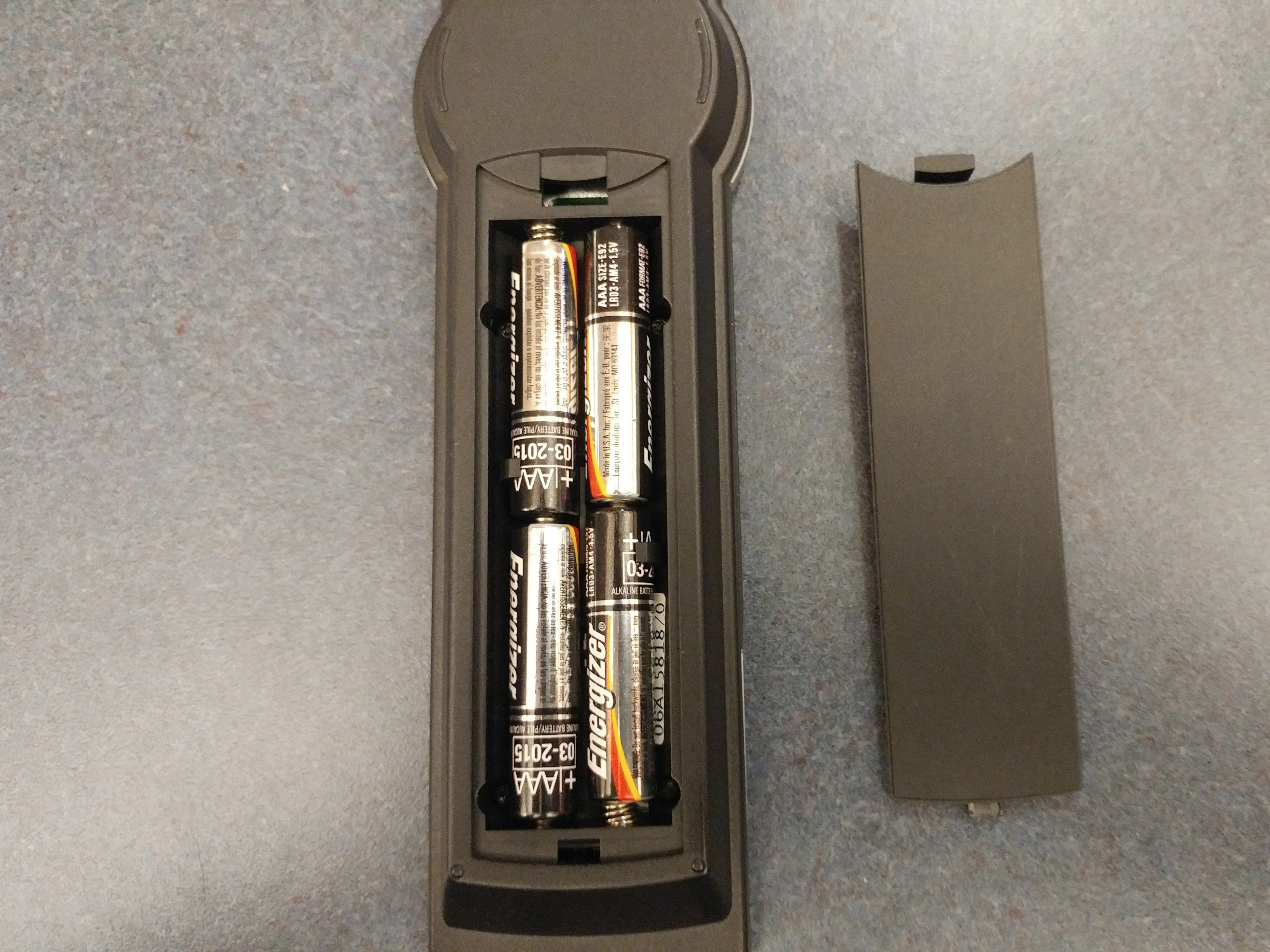

Tandberg Remote Teardown, извлечение батарей: шаг 2, изображение 2 из 2
Разбор пульта Tandberg, извлечение батареек: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Снимите заднюю крышку пульта и извлеките батарейки.

Шаг 3 Открутите задние винты

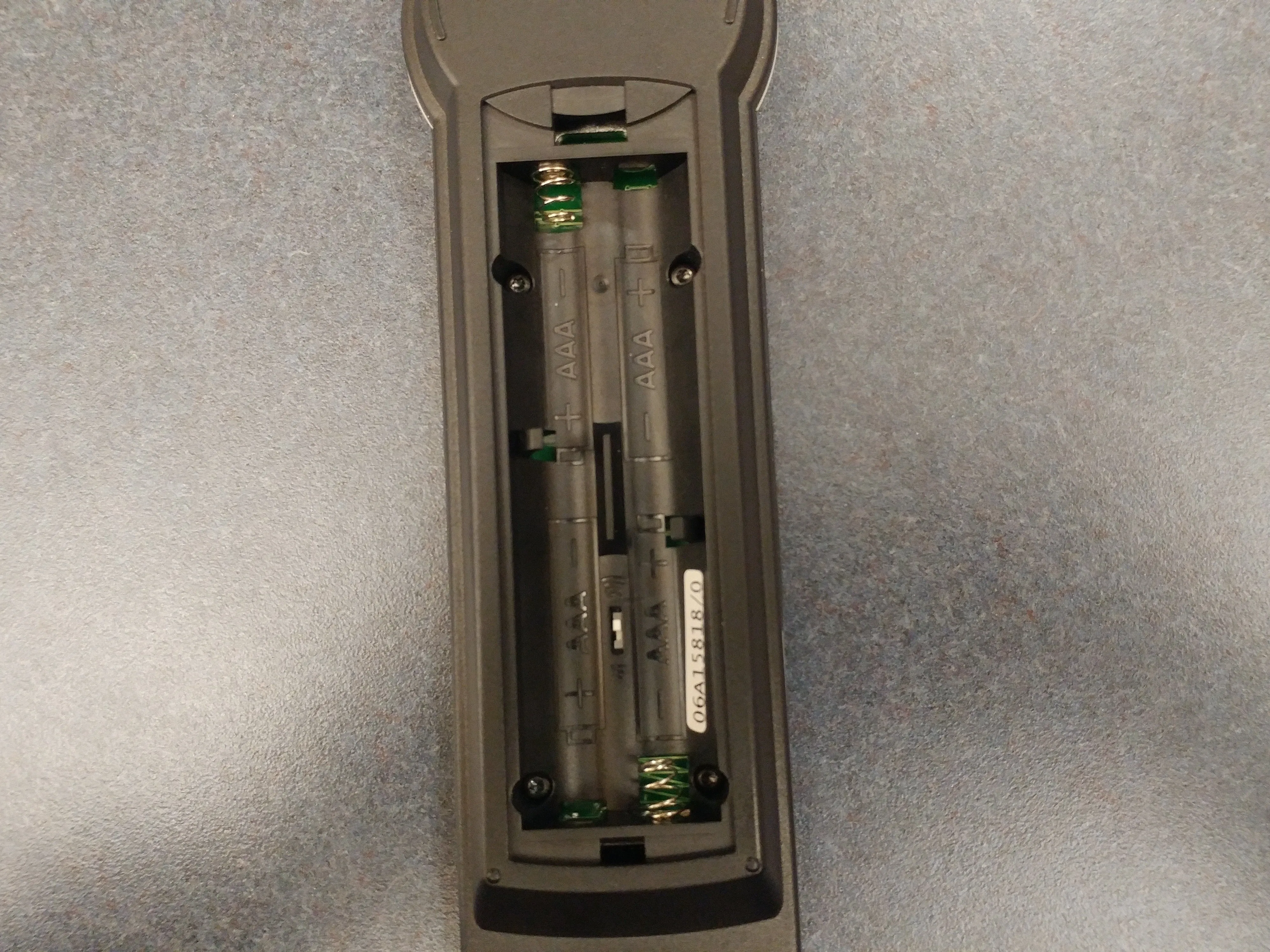

Разбор пульта Tandberg, извлечение задних винтов: шаг 3, изображение 1 из 3
Разборка пульта Tandberg, извлечение задних винтов: шаг 3, изображение 1 из 3 | Источник - ifixit.com

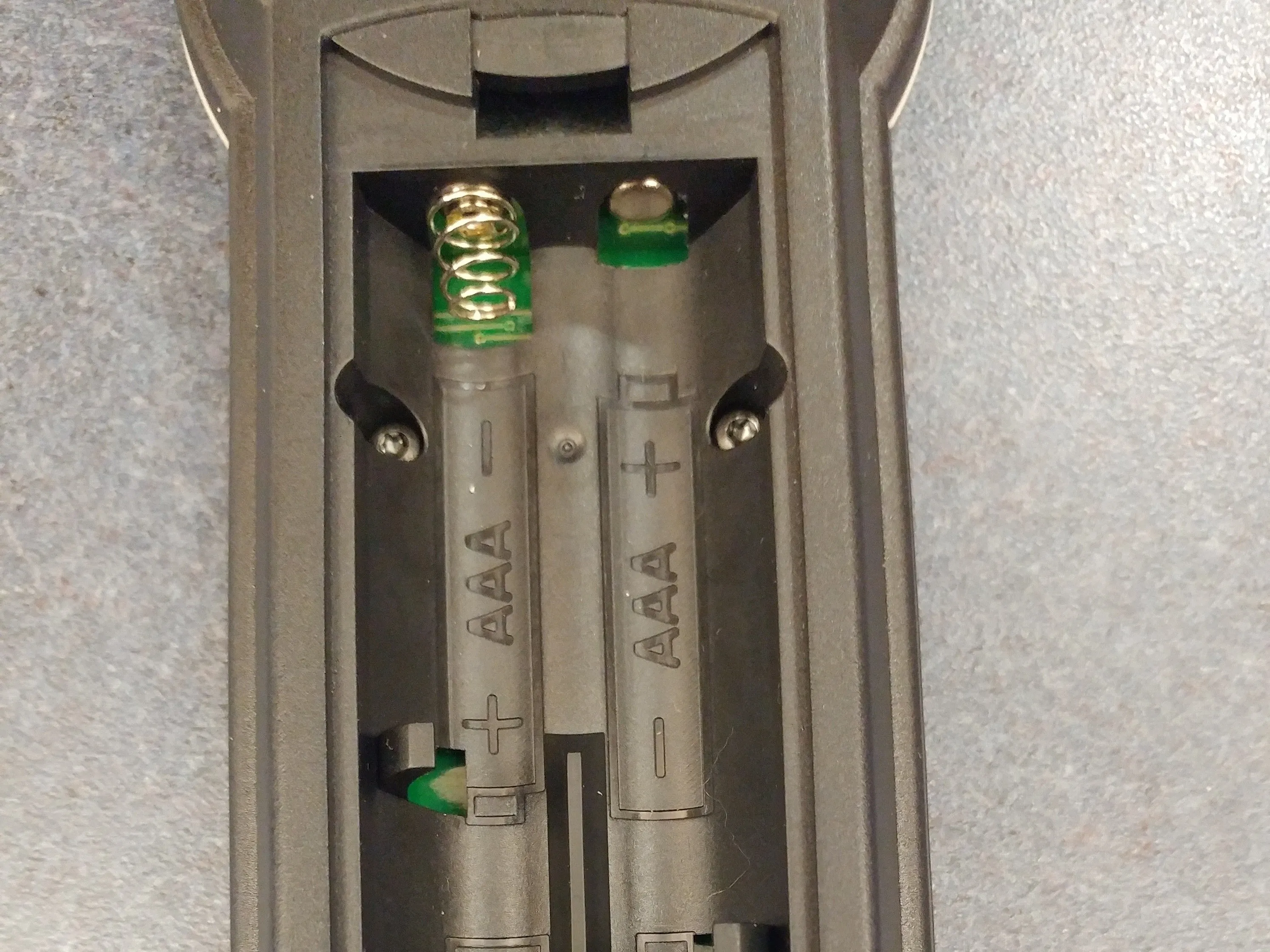

Разбор пульта Tandberg, извлечение задних винтов: шаг 3, изображение 2 из 3
Tandberg Remote Teardown, извлечение задних винтов: шаг 3, изображение 2 из 3 | Источник - ifixit.com

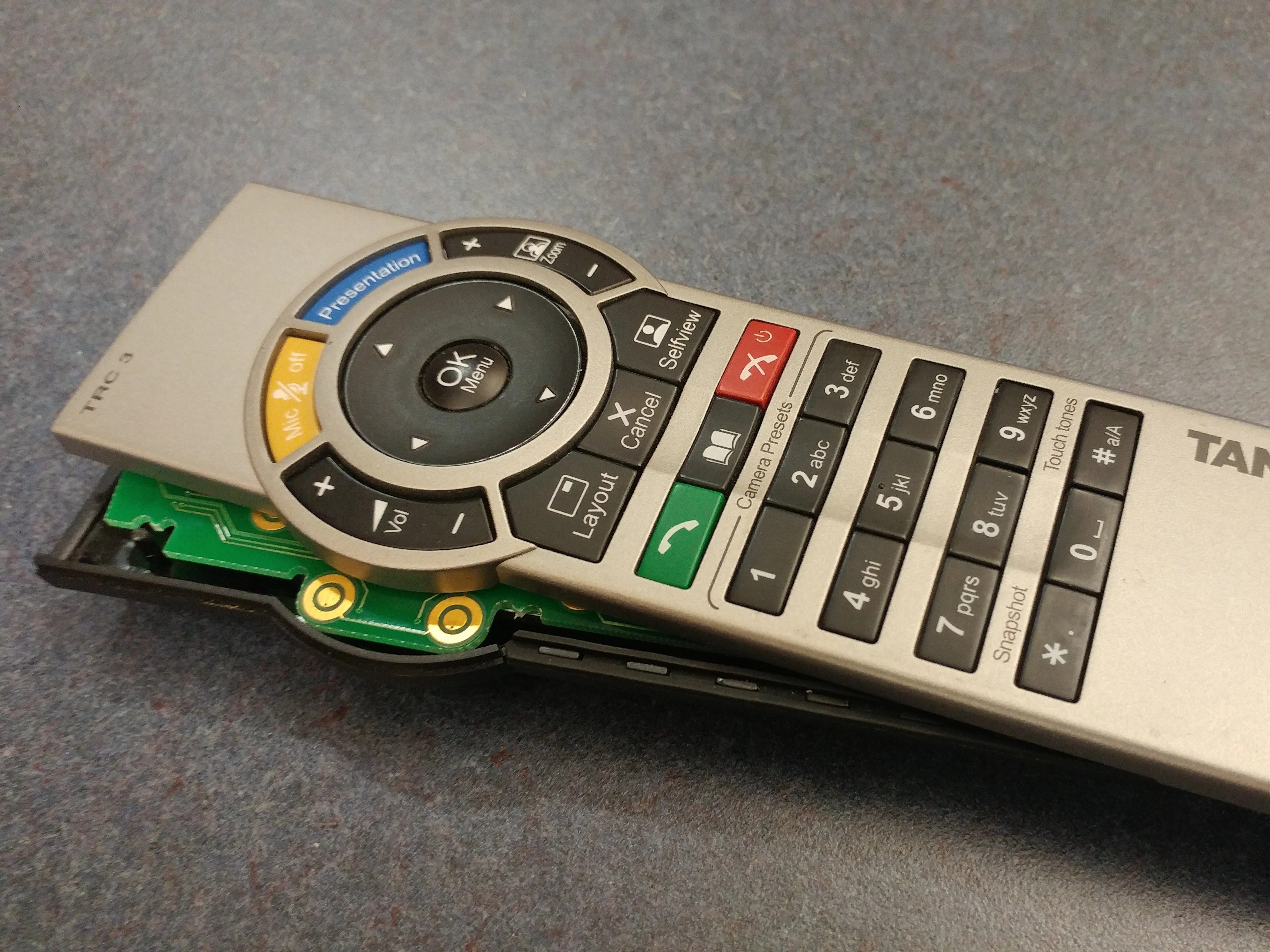

Разбор пульта Tandberg, извлечение задних винтов: шаг 3, изображение 3 из 3
Разбор пульта Tandberg, откручивание задних винтов: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Под тем местом, где находились батареи, есть четыре винта. Открутите все четыре винта.

  • Открутив эти четыре винта, потяните верхнюю часть пульта от нижней. Это должно быть довольно легко, и теперь материнская плата будет хорошо видна,

Шаг 4 Материнская плата

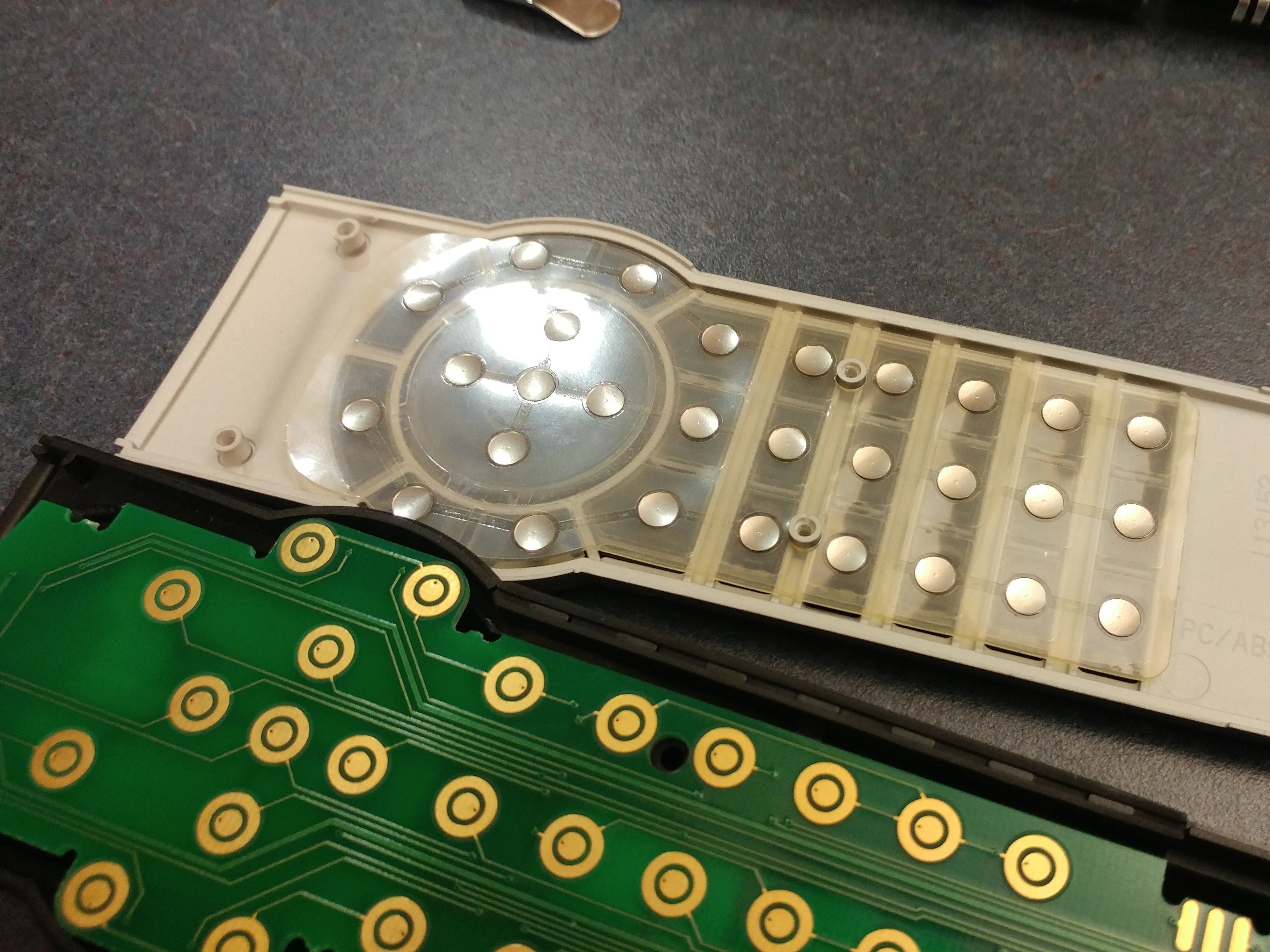

Разбор пульта Tandberg, материнская плата: шаг 4, изображение 1 из 3
Разборка пульта Tandberg, материнская плата: шаг 4, изображение 1 из 3 | Источник - ifixit.com

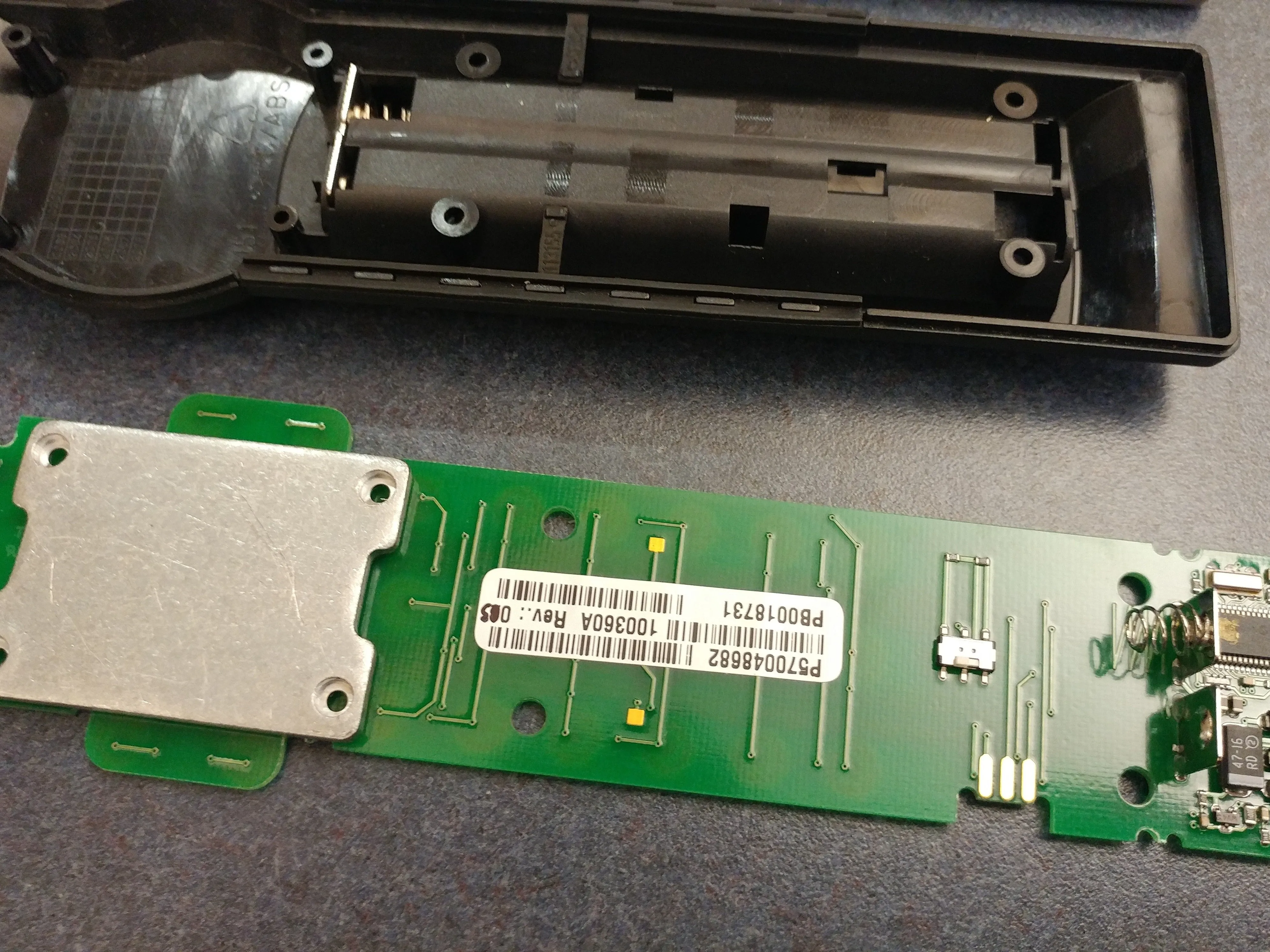

Tandberg Remote Teardown, материнская плата: шаг 4, изображение 2 из 3
Tandberg Remote Teardown, материнская плата: шаг 4, изображение 2 из 3 | Источник - ifixit.com

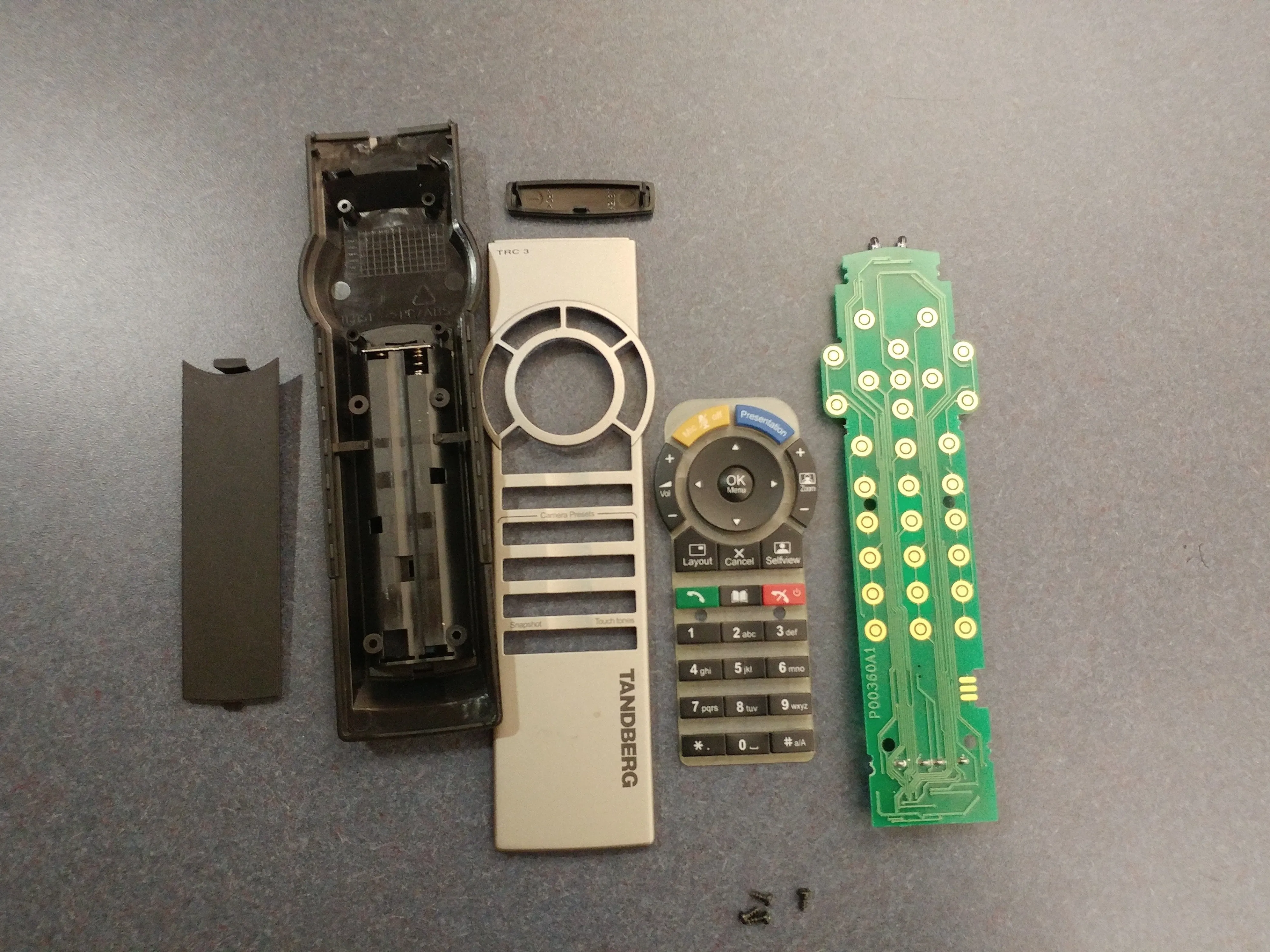

Tandberg Remote Teardown, материнская плата: шаг 4, изображение 3 из 3
Tandberg Remote Teardown, материнская плата: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Наконец, после того как верхняя крышка снята с пульта, извлеките кнопки из пластиковой верхней оболочки. Эти кнопки могут стать отличным источником снятия стресса.

  • Наконец, снимите материнскую плату. Материнская плата представляет собой единый блок без дочерних плат и соединительных проводов. Однако будьте осторожны при снятии клемм аккумулятора с задней крышки.

  • Поздравляем! Вы завершили разборку!
