Разборка Technicolor TC7200.U

Разборка Technicolor TC7200.U

Что вам нужно

Инструменты

  • Spudger
    Spudger | Источник - ifixit.com
  • Отвертка TR10 Torx Security Screwdriver
    Отвертка TR10 Torx Security Screwdriver | Источник - ifixit.com
  • Отвертка Phillips #000
    Отвертка Phillips #000 | Источник - ifixit.com

Шаг 1 Снимите верхнюю крышку

Technicolor TC7200.U Разборка, снятие верхней крышки: шаг 1, изображение 1 из 3
Technicolor TC7200.U Разборка, снятие верхней крышки: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Technicolor TC7200.U Разборка, снятие верхней крышки: шаг 1, изображение 2 из 3
Technicolor TC7200.U Разборка, снятие верхней крышки: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Technicolor TC7200.U Разборка, снятие верхней крышки: шаг 1, изображение 3 из 3
Technicolor TC7200.U разборка, снять верхнюю крышку: шаг 1, изображение 3 из 3 | Источник - ifixit.com

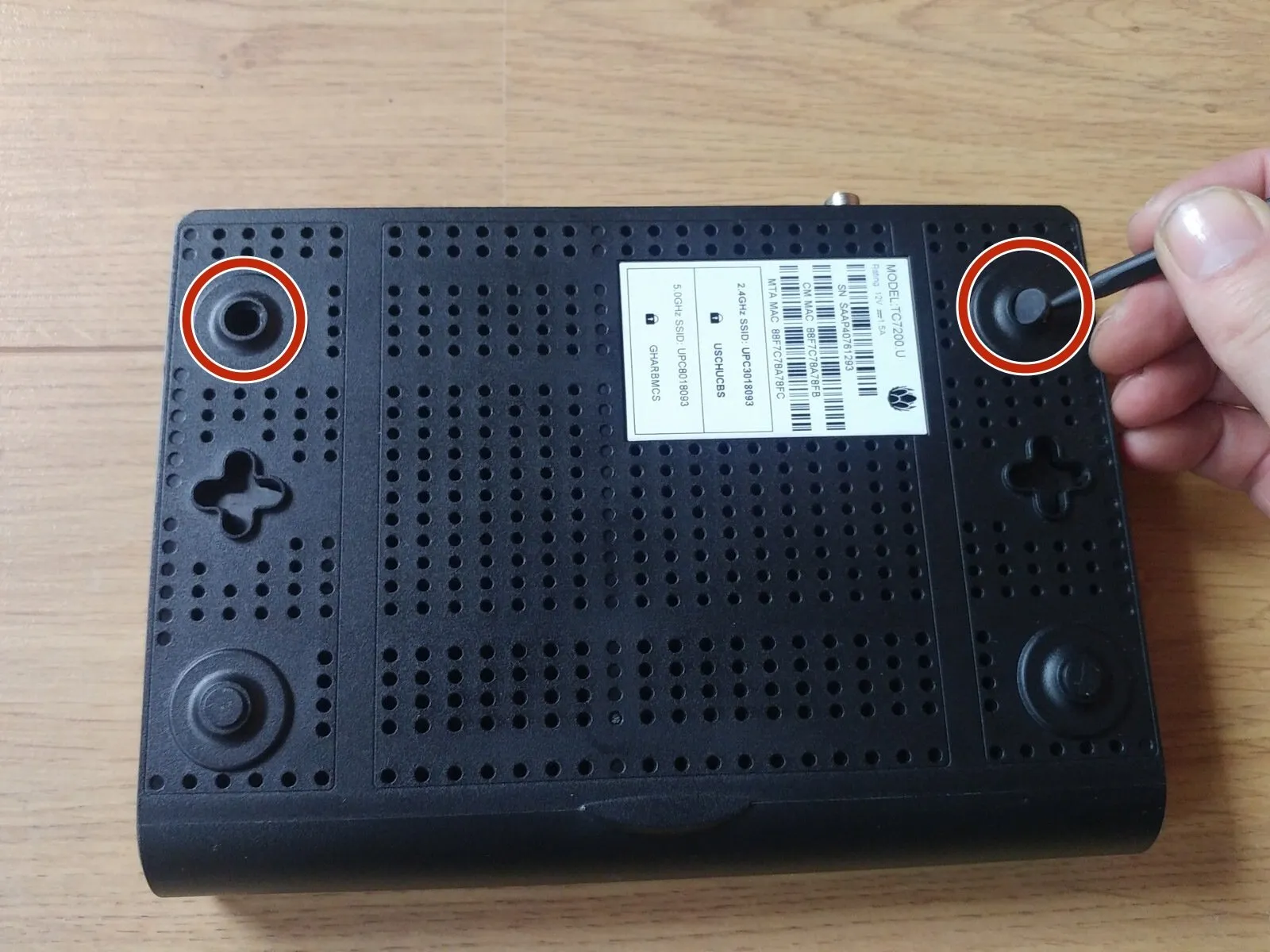

  • Снимите 2 резиновые ножки, закрывающие винты, крепящие верхнюю крышку.

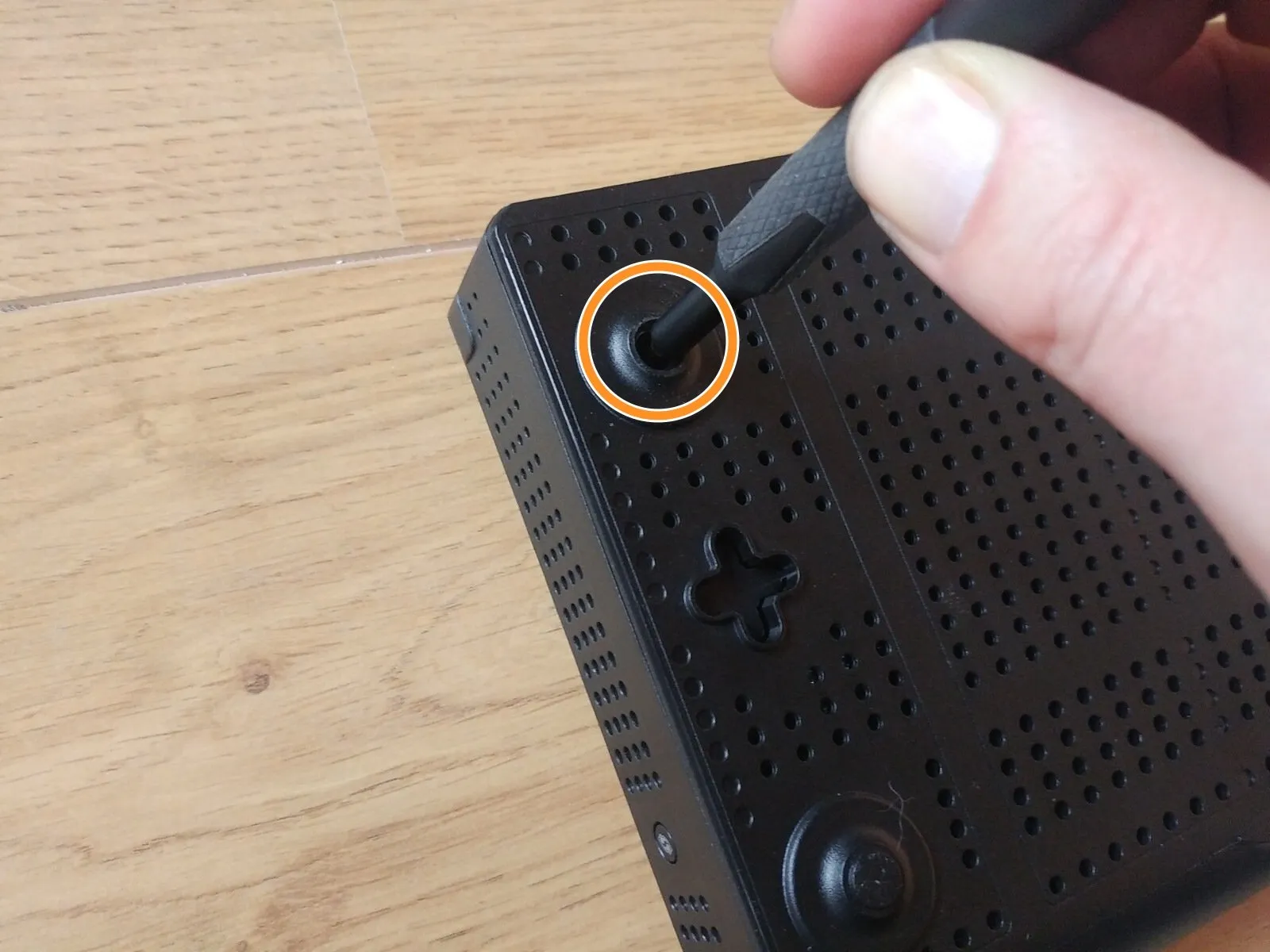

  • Выкрутите винты T10.

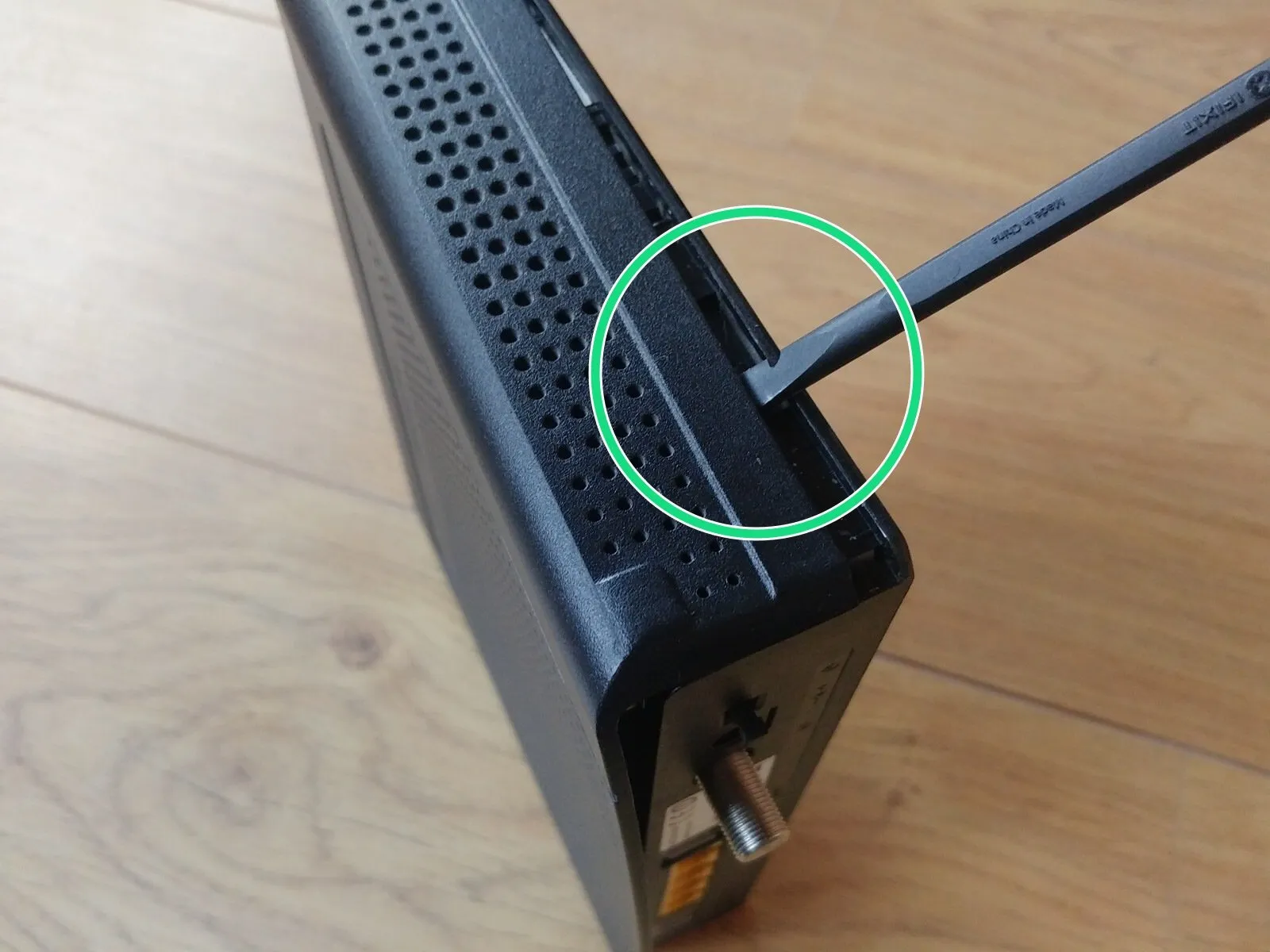

  • С помощью пробки подденьте верхнюю крышку и снимите ее.

Шаг 2 Извлечение платы из корпуса

Разборка Technicolor TC7200.U, извлечение платы из корпуса: шаг 2, изображение 1 из 2
Technicolor TC7200.U Разборка, извлечение платы из корпуса: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Technicolor TC7200.U Разборка, извлечение платы из корпуса: шаг 2, изображение 2 из 2
Technicolor TC7200.U Разборка, извлечение платы из корпуса: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • В этот момент плата удерживается на месте самим корпусом.

  • Отогните переднюю сторону корпуса наружу, позволяя плате двигаться вверх.

  • Вынув переднюю сторону из корпуса, выньте из него и заднюю сторону платы.

Шаг 3 Отделите корпус от платы

Technicolor TC7200.U Разборка, отделение корпуса от платы: шаг 3, изображение 1 из 2
Technicolor TC7200.U Разборка, отделение корпуса от платы: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Technicolor TC7200.U Разборка, отделение корпуса от платы: шаг 3, изображение 2 из 2
Technicolor TC7200.U Разборка, отделение корпуса от платы: шаг 3, изображение 2 из 2 | Источник - ifixit.com

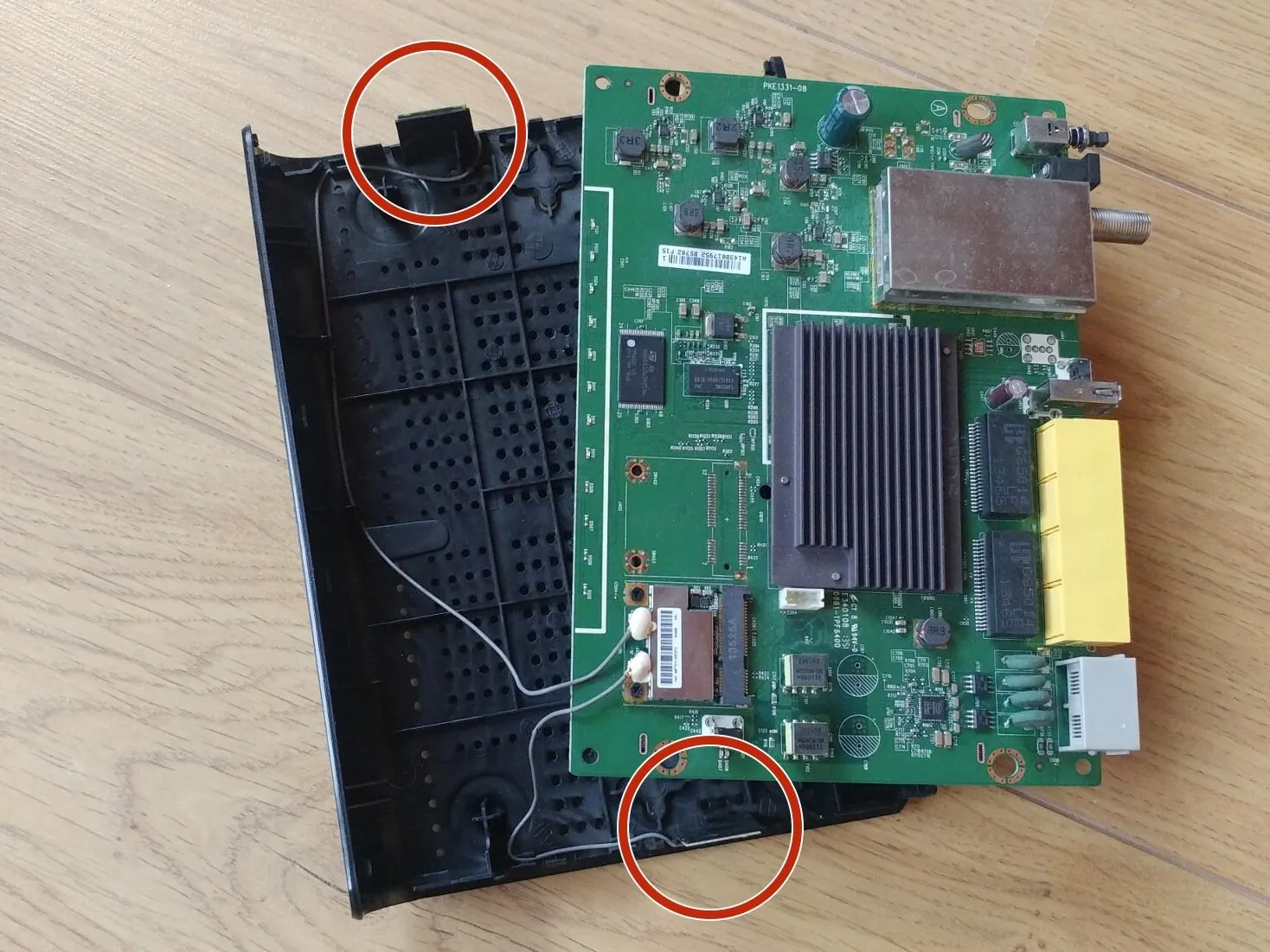

  • Две части по-прежнему прикреплены к корпусу.

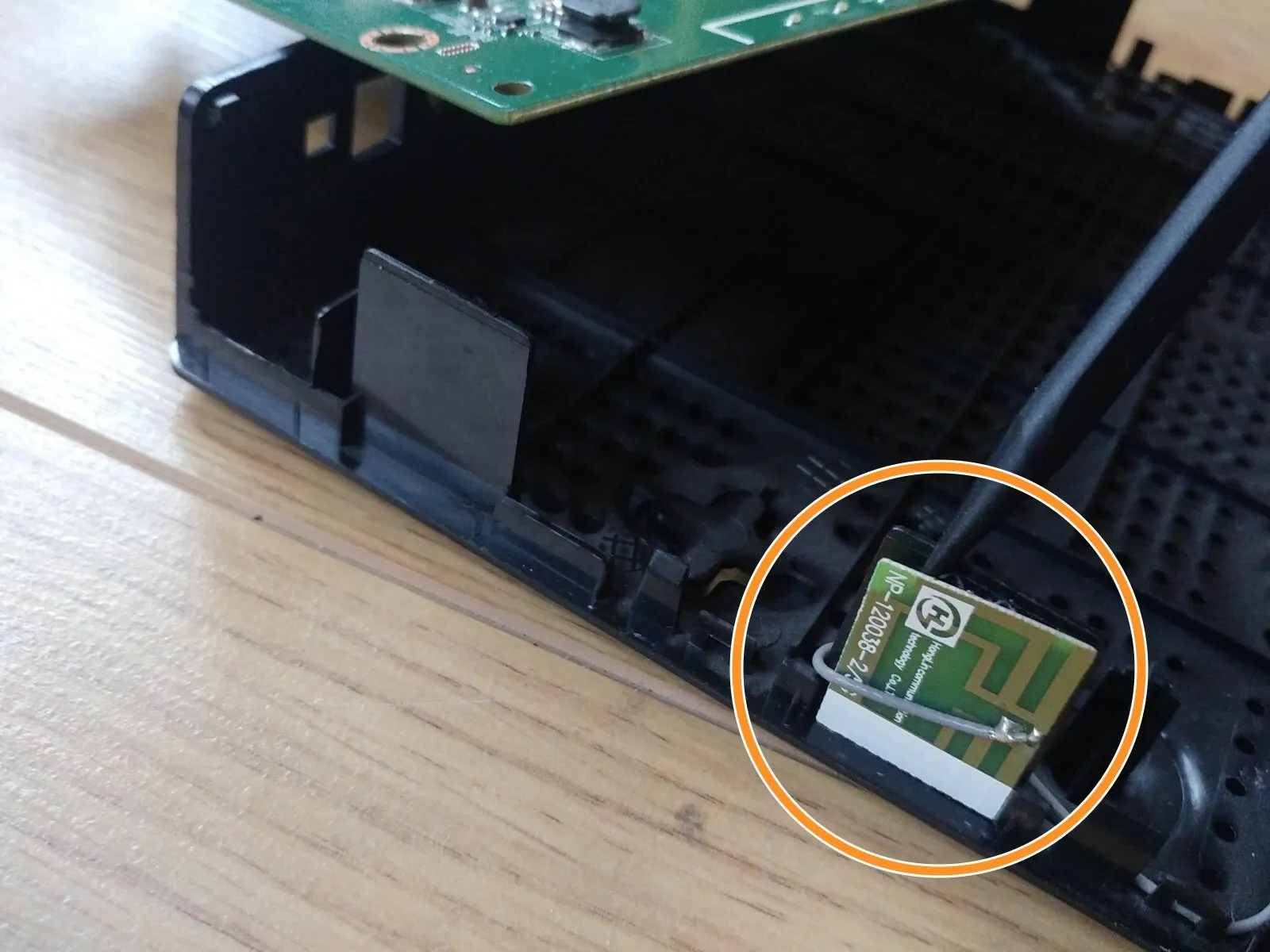

  • Отделите приклеенную часть от корпуса с помощью пассатижей и повторите с другой стороны.

Шаг 4 Исследуйте плату

Разбор Technicolor TC7200.U, изучение платы: шаг 4, изображение 1 из 3
Technicolor TC7200.U Разборка, изучение платы: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Technicolor TC7200.U Разборка, изучение платы: шаг 4, изображение 2 из 3
Technicolor TC7200.U Разборка, изучение платы: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Technicolor TC7200.U Разборка, изучение платы: шаг 4, изображение 3 из 3
Technicolor TC7200.U Разборка, изучение платы: шаг 4, изображение 3 из 3 | Источник - ifixit.com

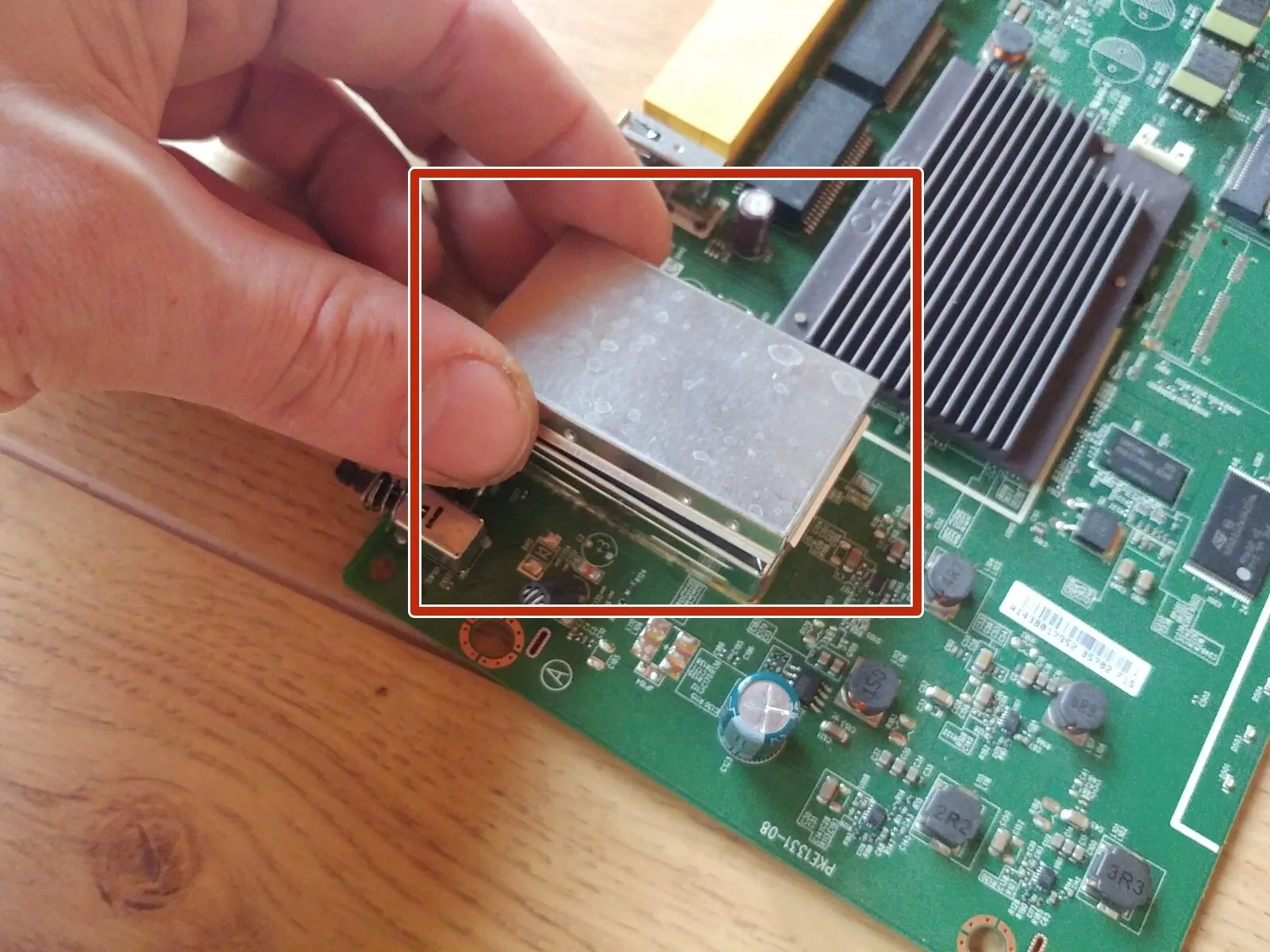

  • Снимите крышку корпуса для кабелей.

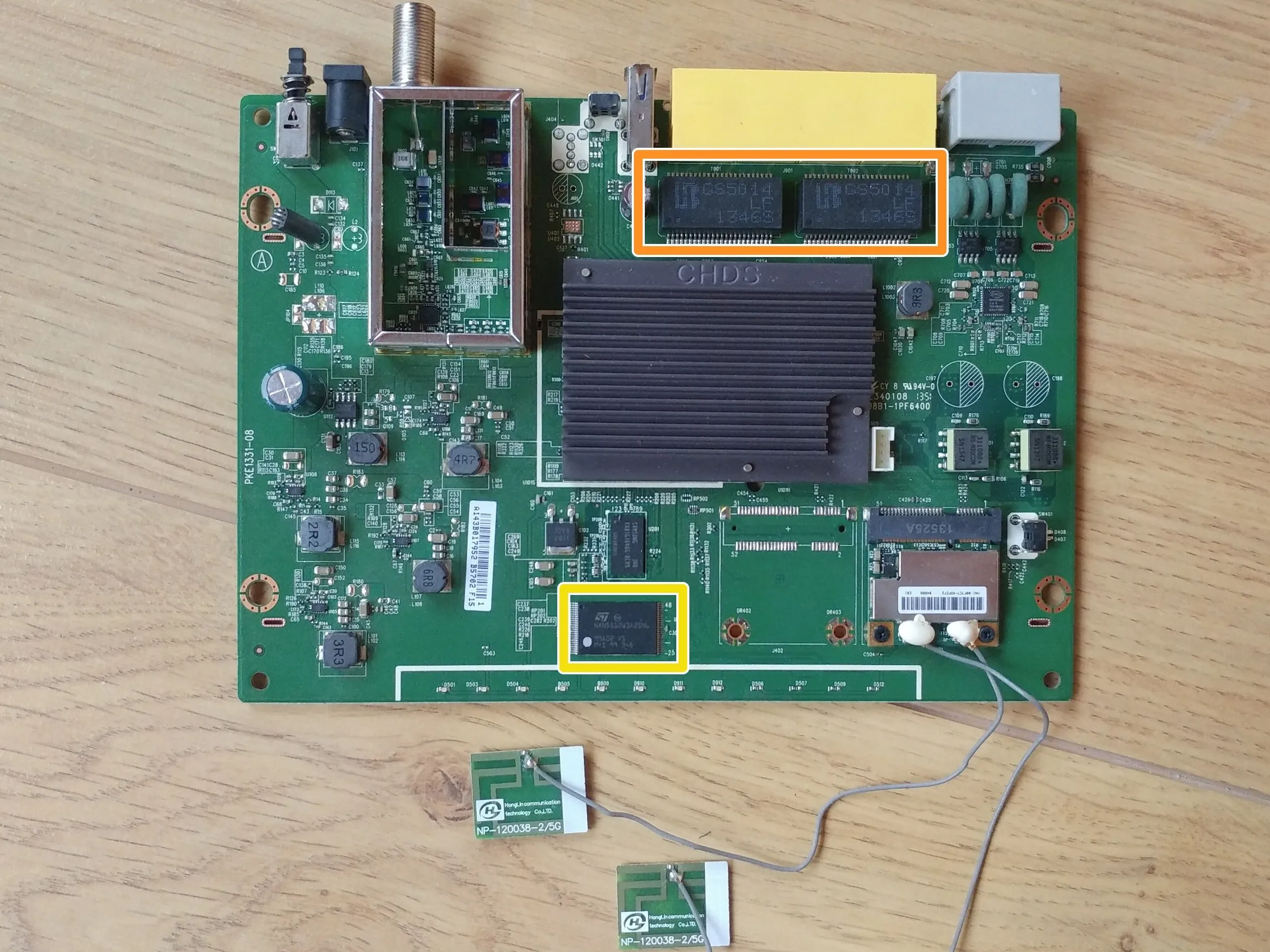

  • Осмотрите плату

  • Bothhand GS5014LF

  • STMicroelectronics NAND512W3A2CN6

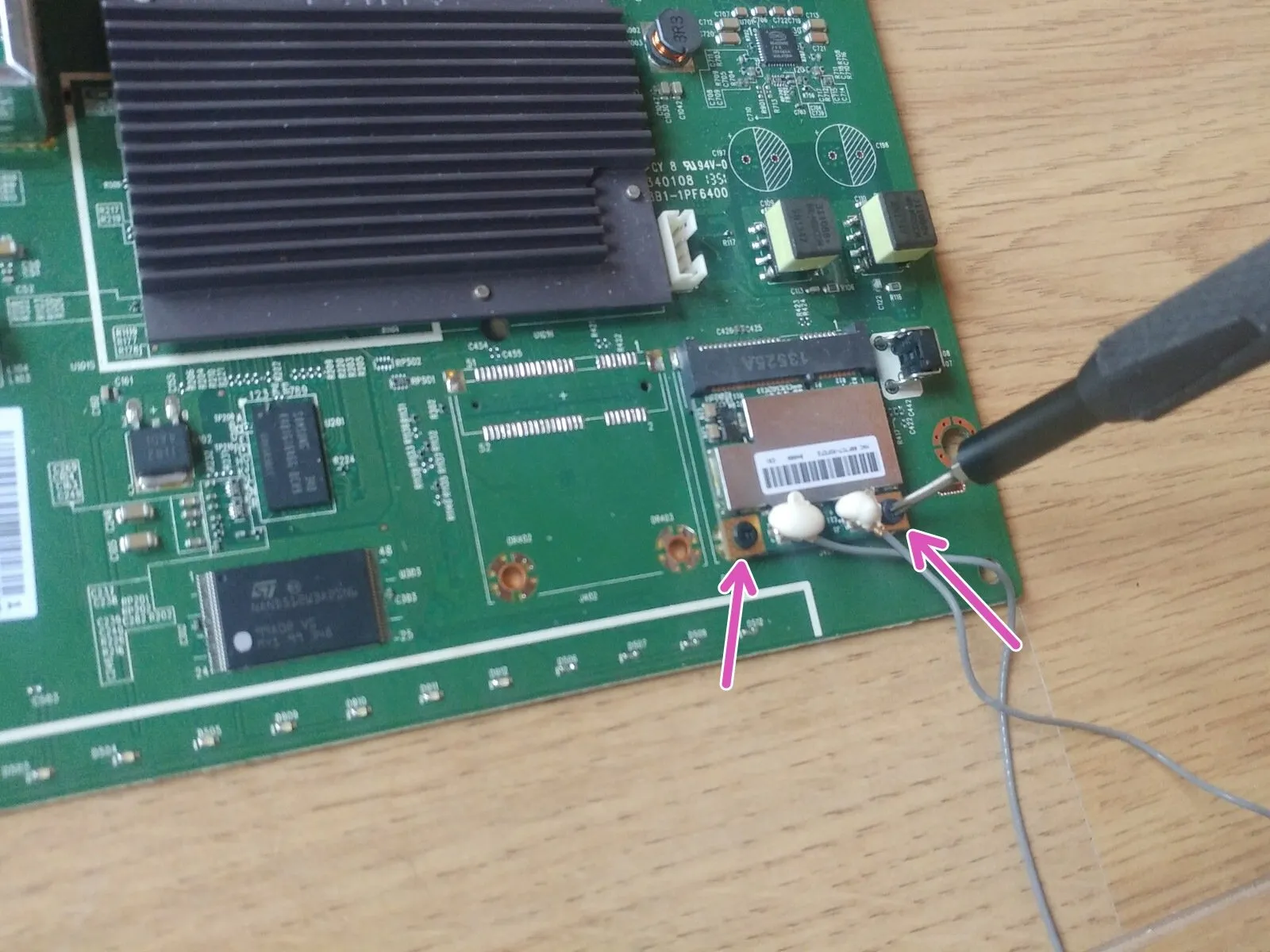

  • Открутите модуль WiFi.
