Разборка Bluetooth-наушников Technics EAH-AZ40P-S

Введение

Обзор наушников Technics EAH-AZ40P-S Bluetooth

Что вам понадобится

Инструменты

•

•

•

•

•

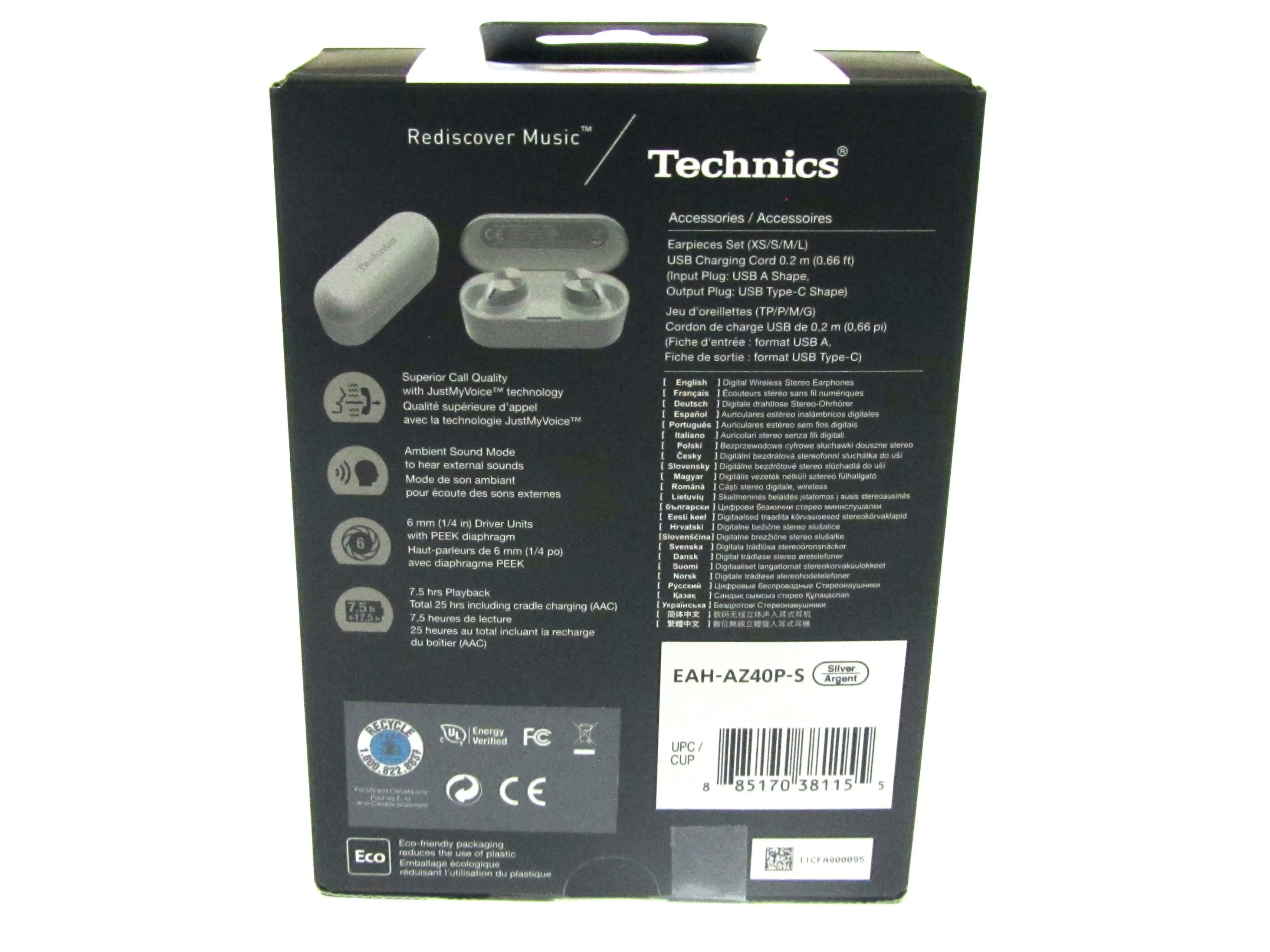

Шаг 1 Разборка Bluetooth-наушников Technics EAH-AZ40P-S

• Превосходное качество звонков благодаря функции JustMyVoice™ с использованием MEMS-микрофона с функцией распознавания произношения

• Режим окружающего звука

• 6-миллиметровые динамики с диафрагмой из полиэфирэфиркетона

• 7,5 часов воспроизведения

• Поддержка Alexa

• Более дешевые наушники с Bluetooth по сравнению с Technics AZ60, но с поддержкой распознавания произношения

Шаг 2

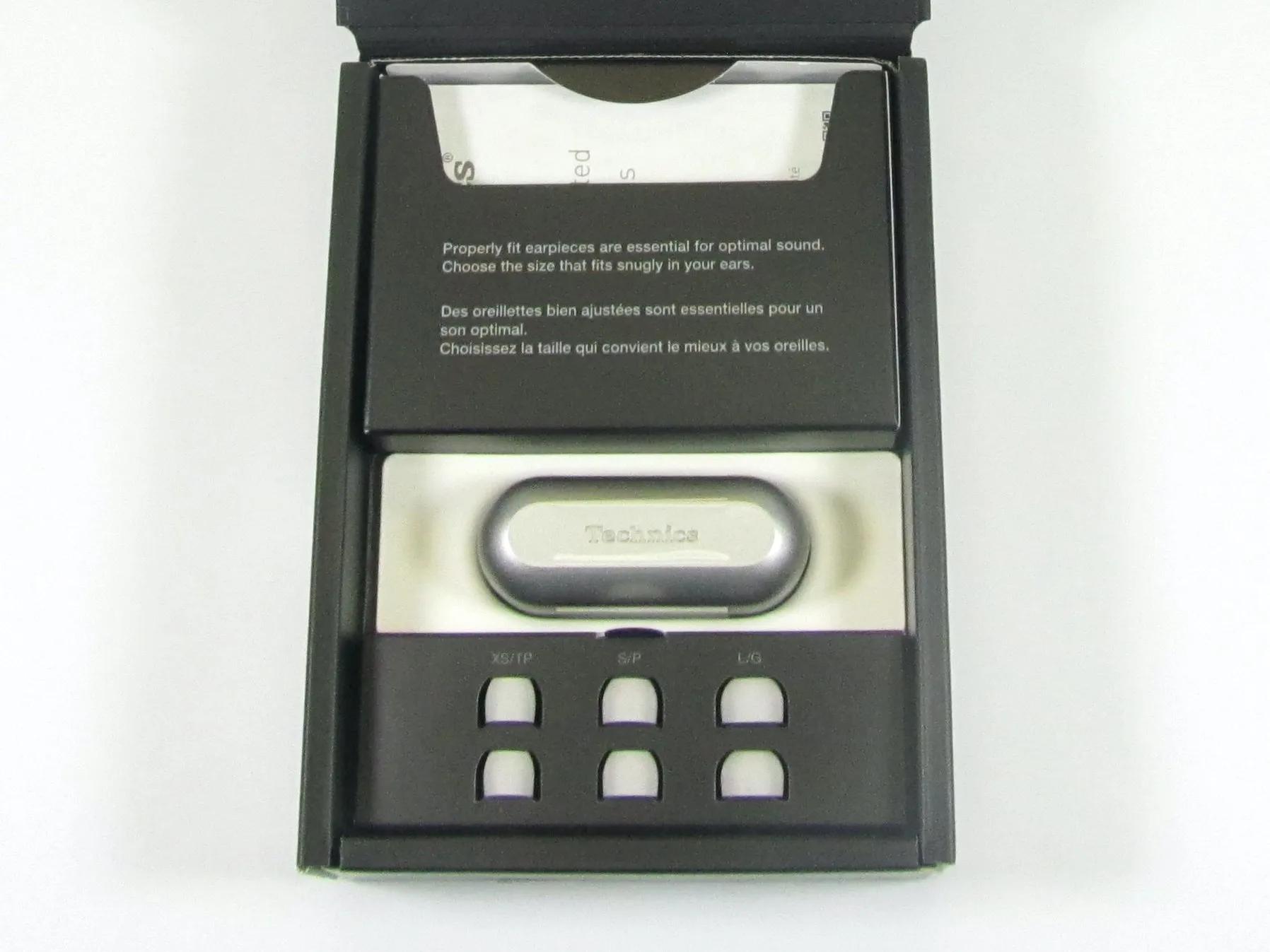

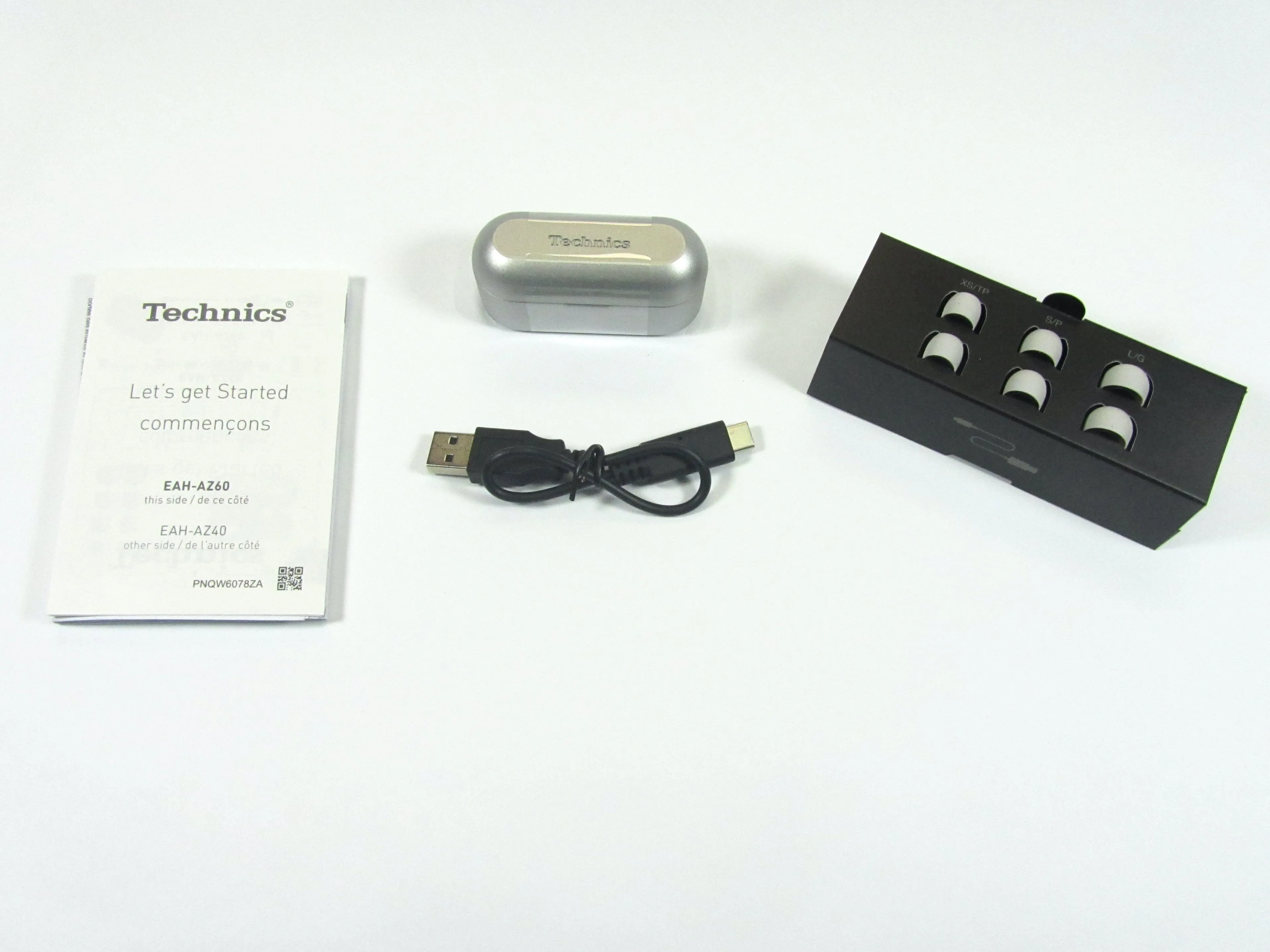

• Что находится в коробке

• Наушники / зарядный чехол

• Кабель USB 'C'

• Резиновые насадки для наушников с разными размерами ушей

• Руководство пользователя

Шаг 3

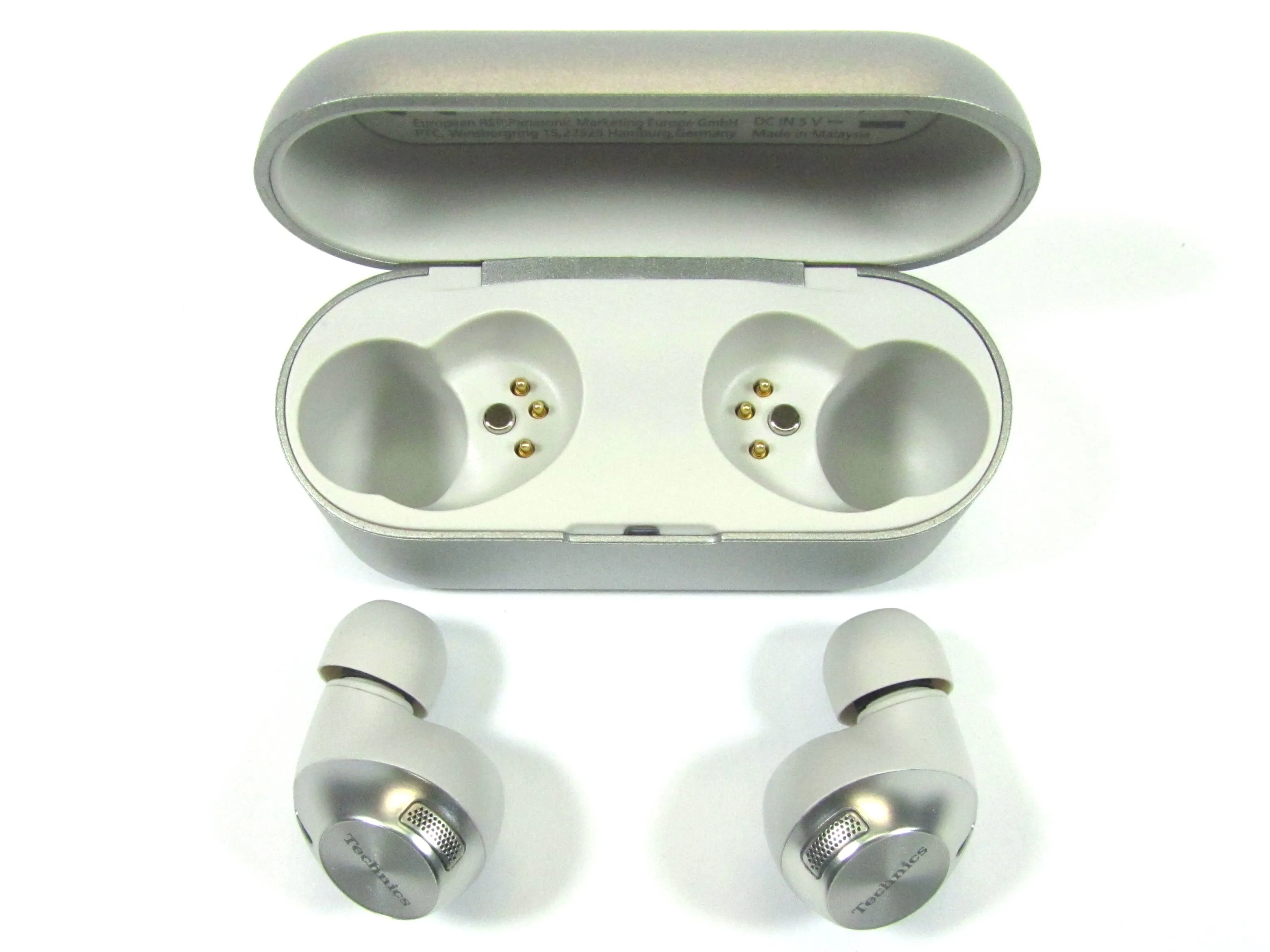

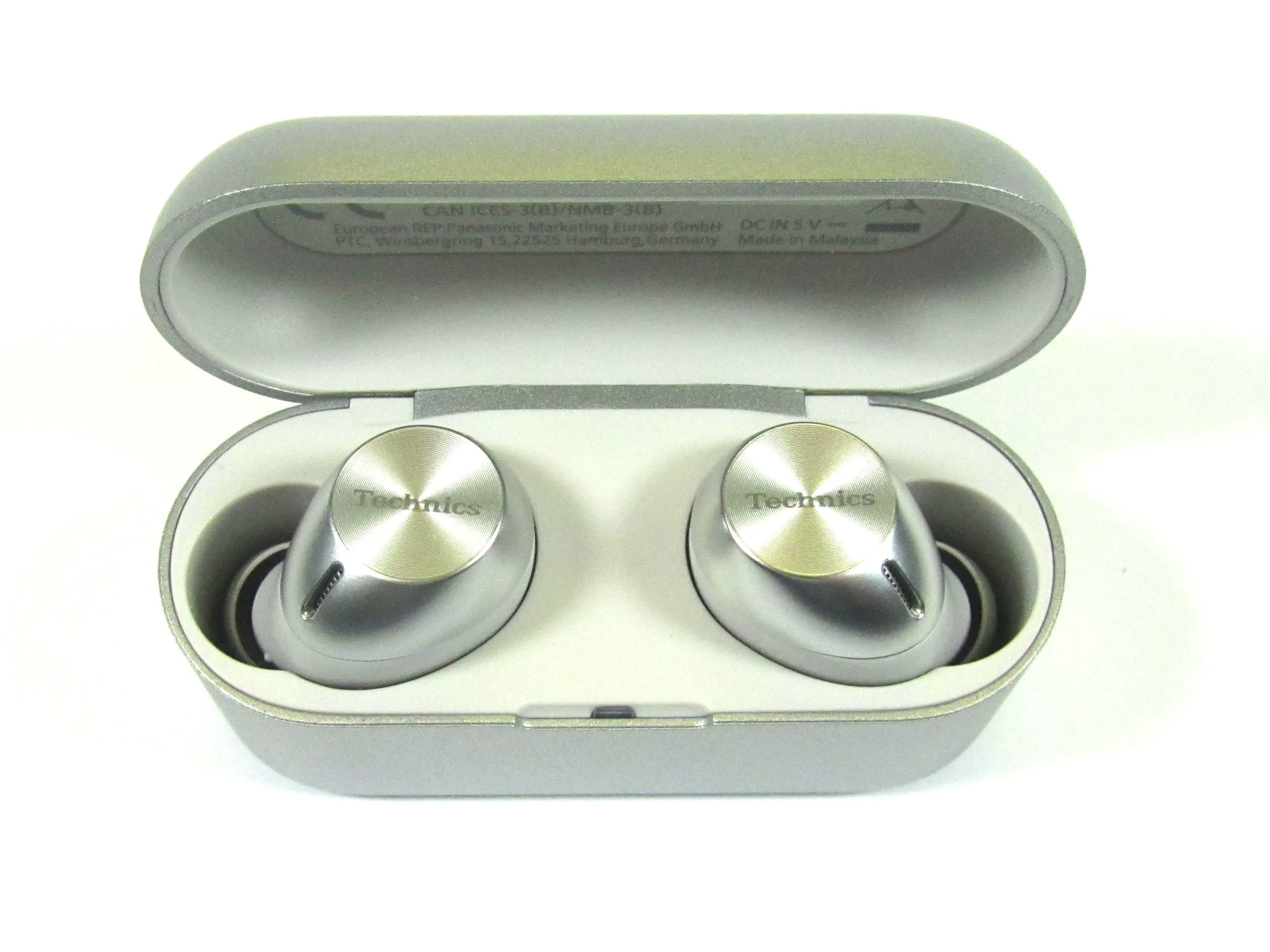

• Зарядный кейс с наушниками

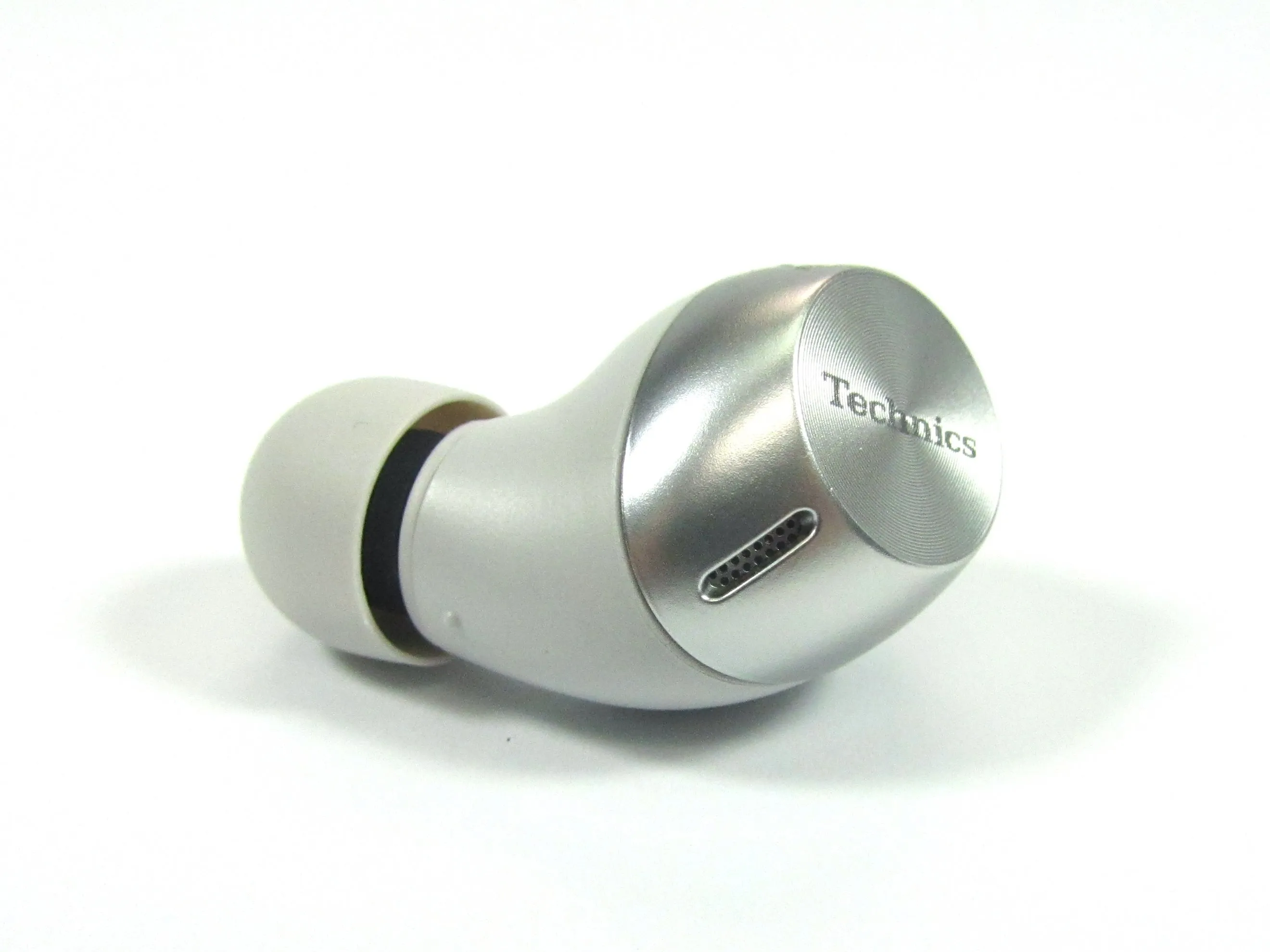

• Вид наушников крупным планом

Шаг 4

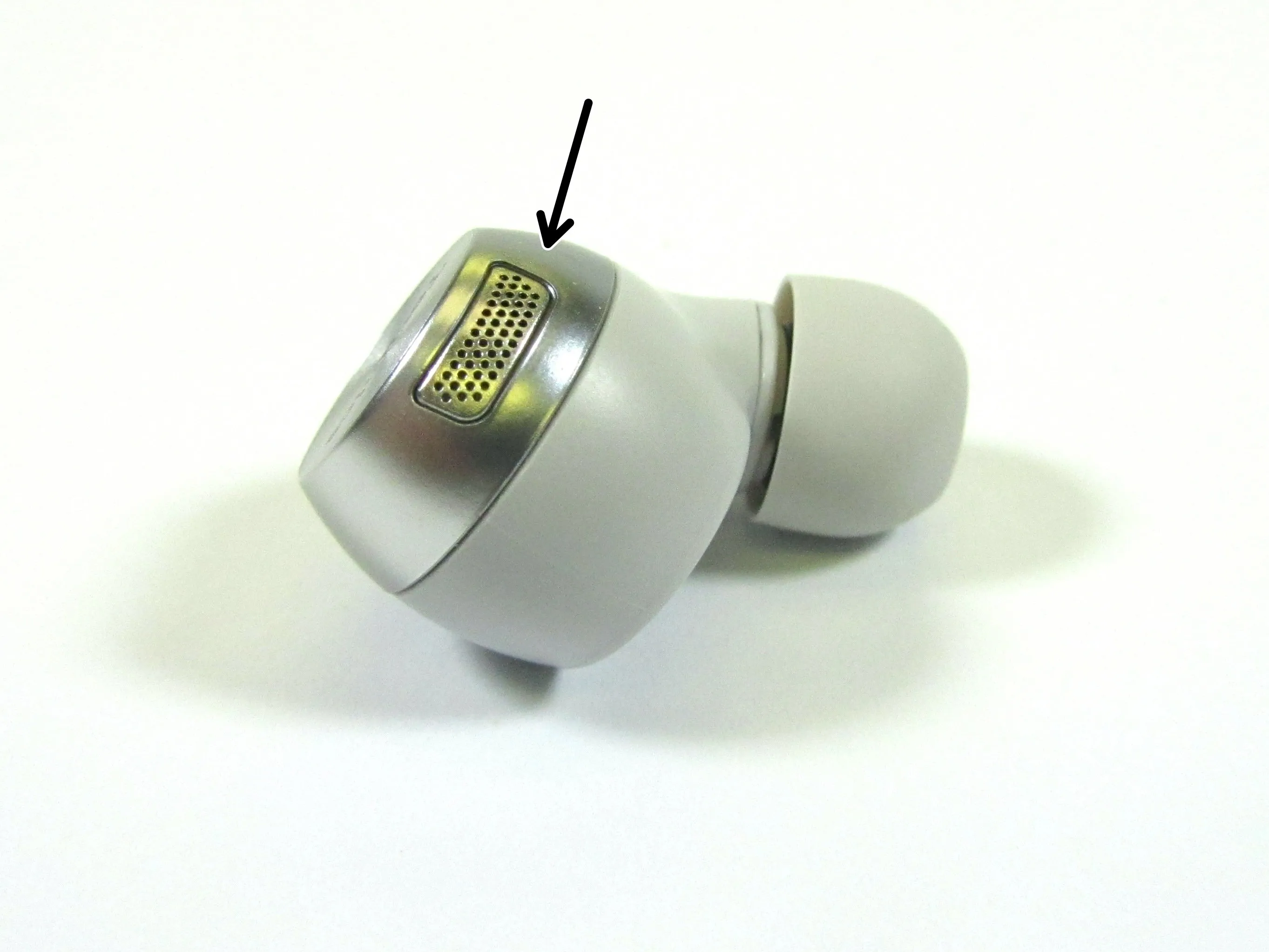

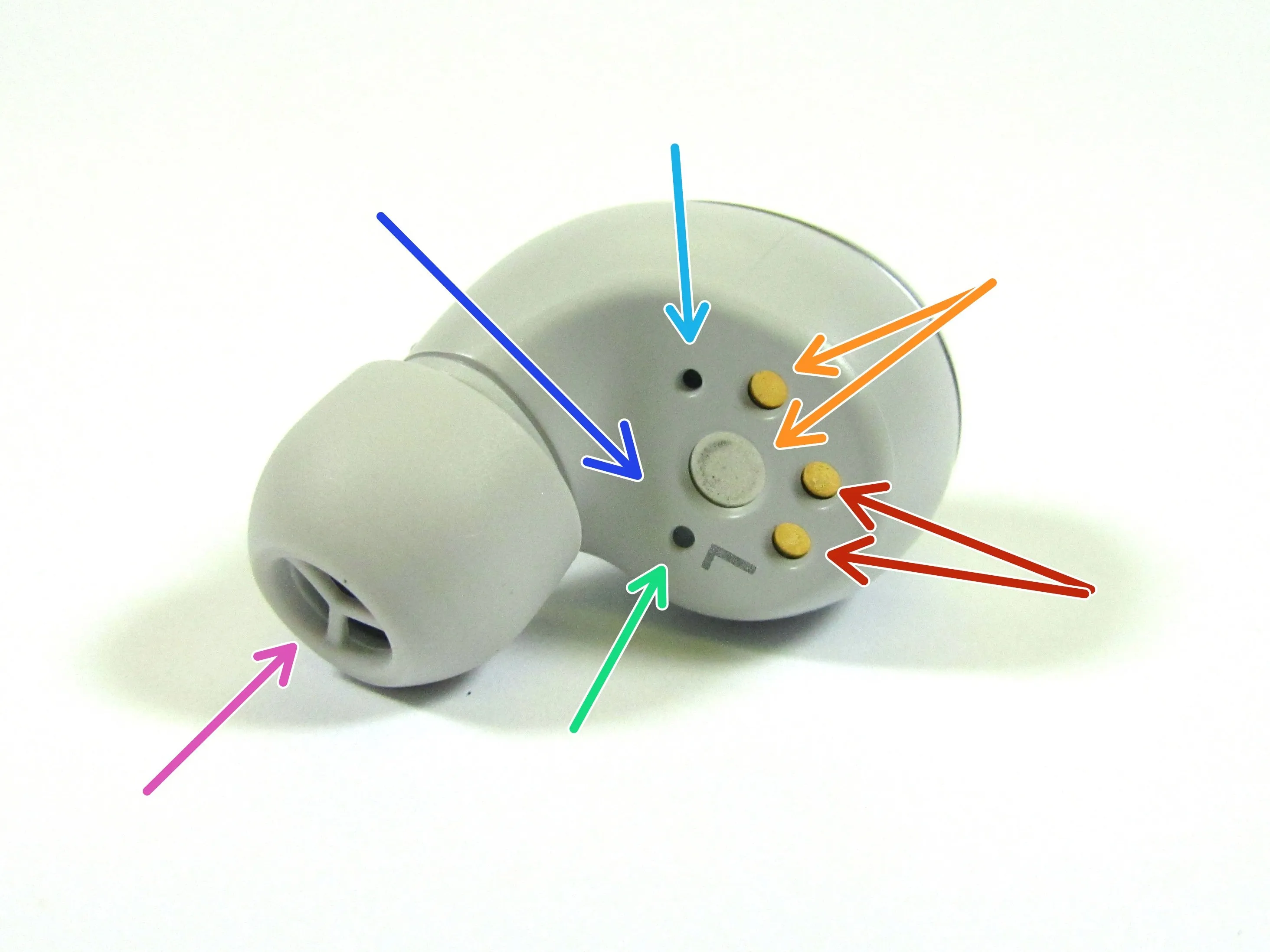

• Вид сбоку на наушники

• Интерфейс USB D+ / D-

• Разъемы питания

• Световая трубка для детектора приближения на основе света

• Звуковой вход

• Внутреннее расположение детектора громкости

• Звуковой порт динамика

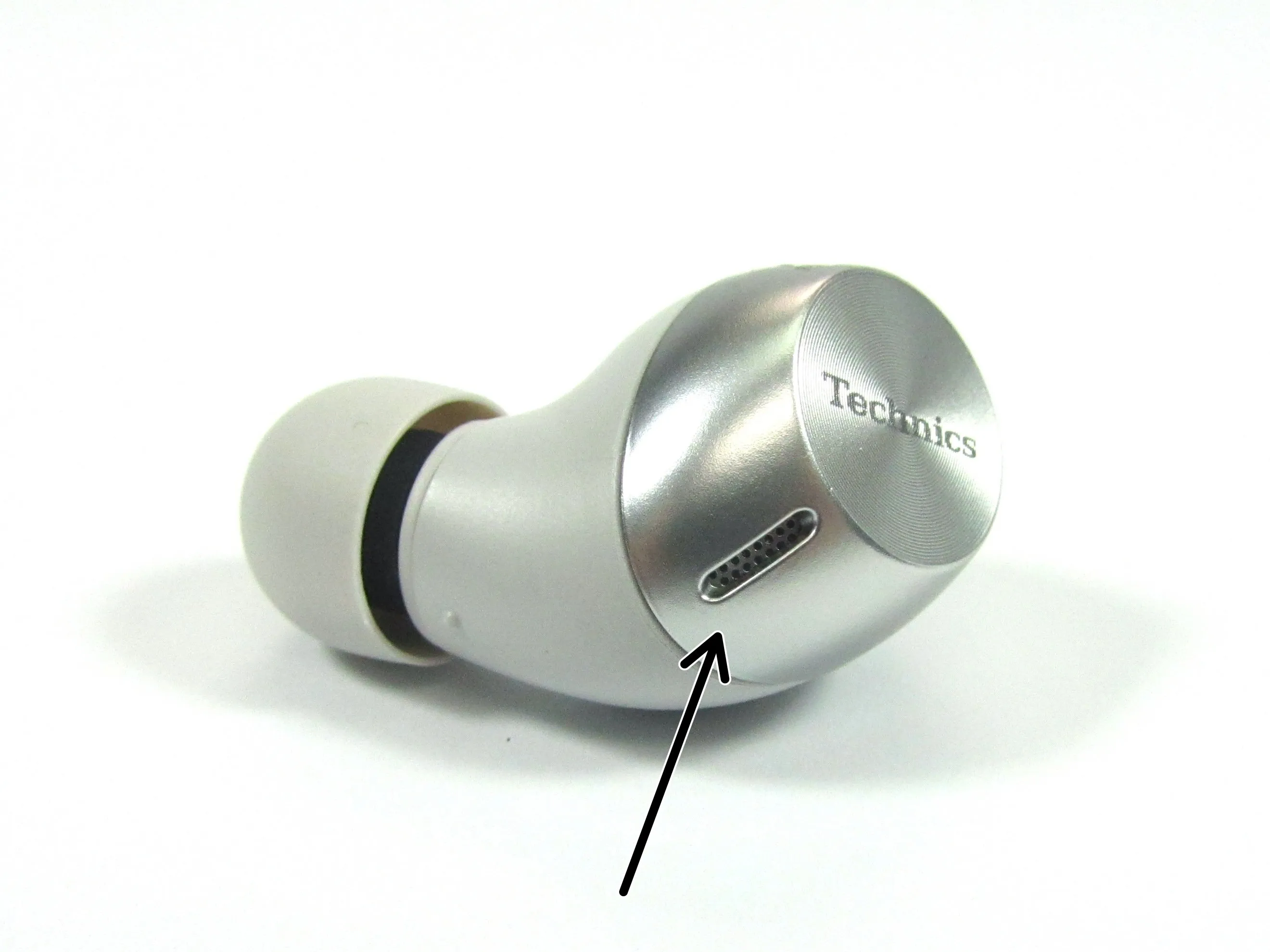

• MEMS микрофоны соединены за этими решетками

Шаг 5

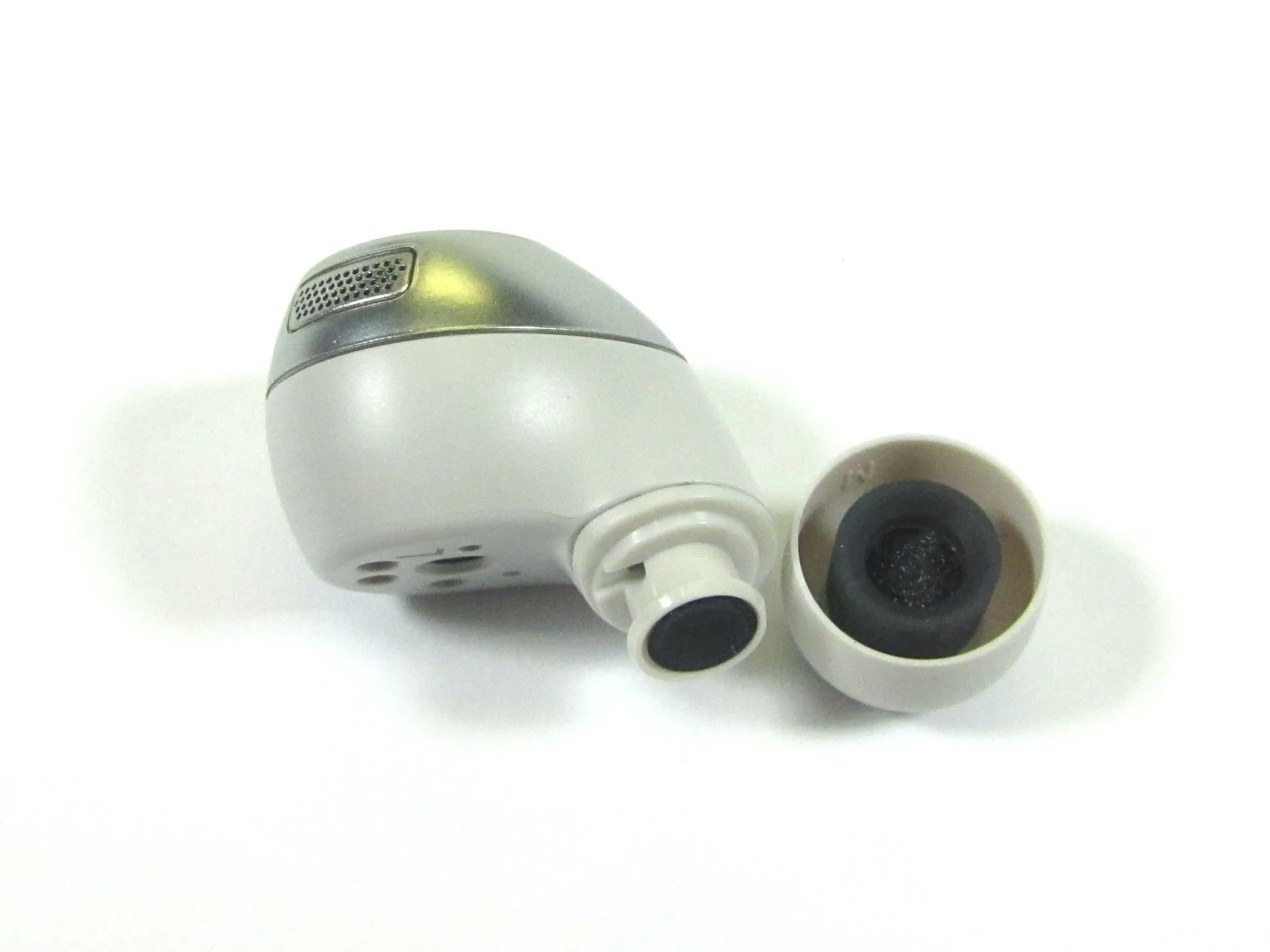

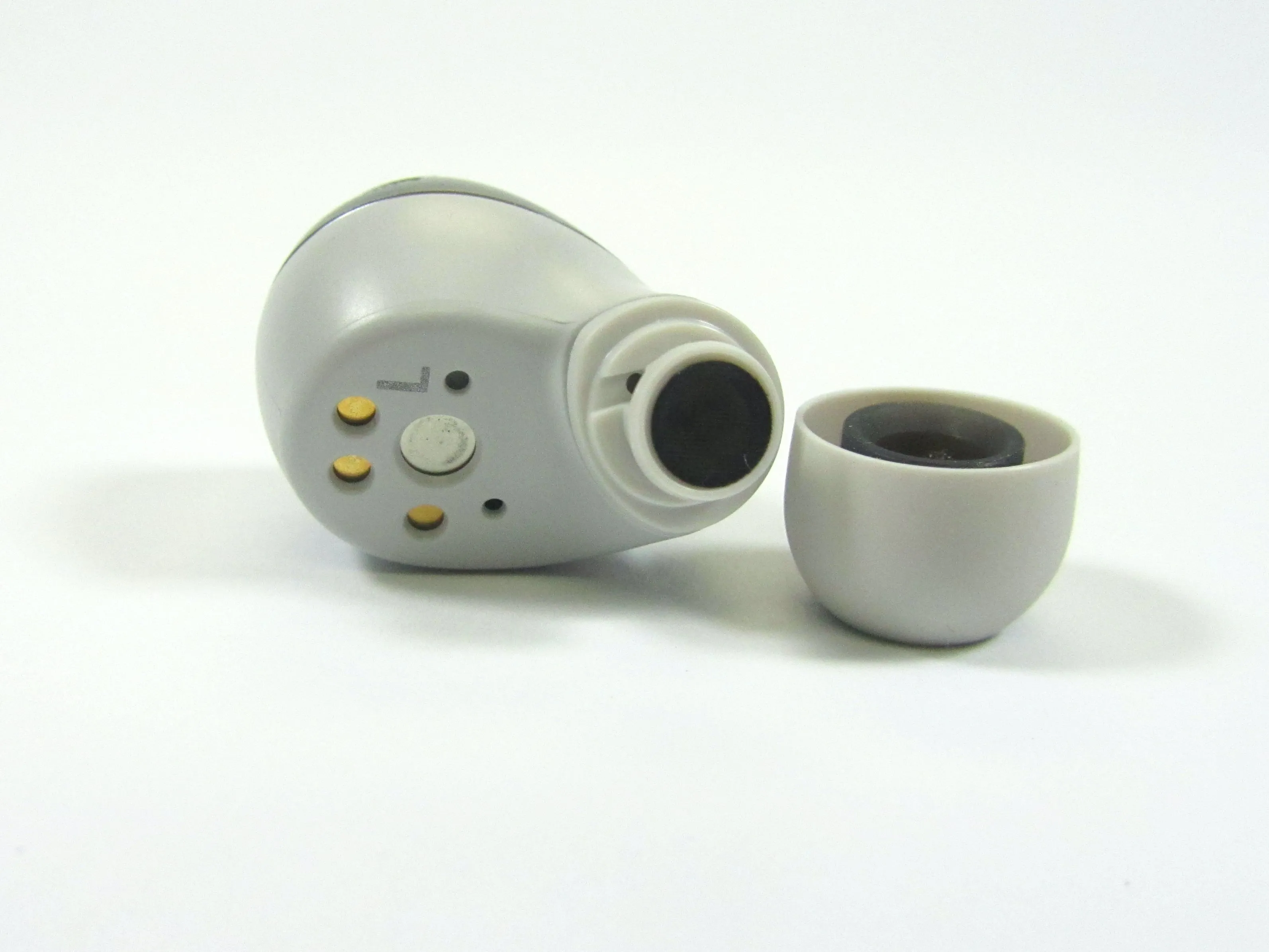

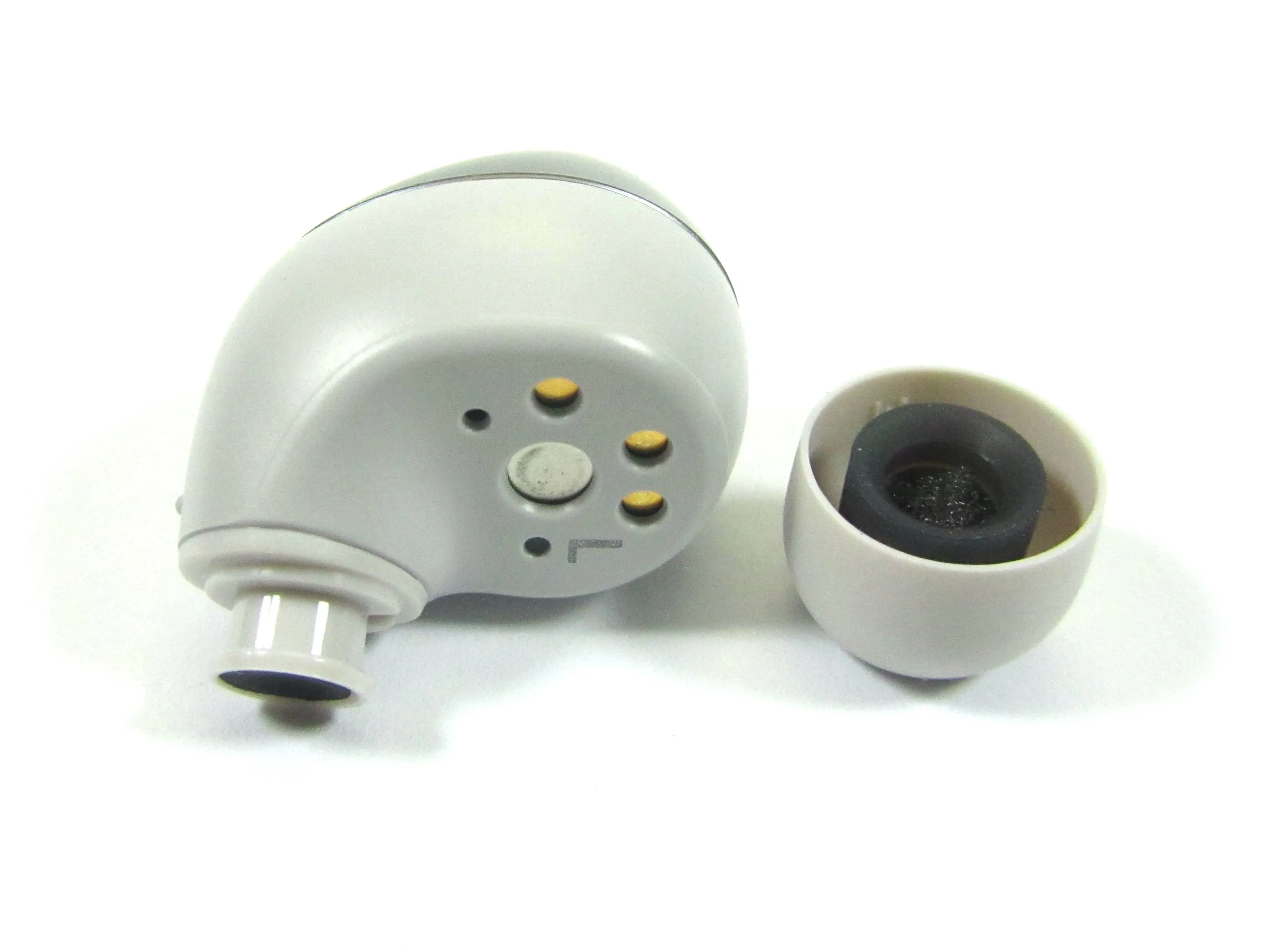

• Вид на наушники со снятой резиновой насадкой

Шаг 6

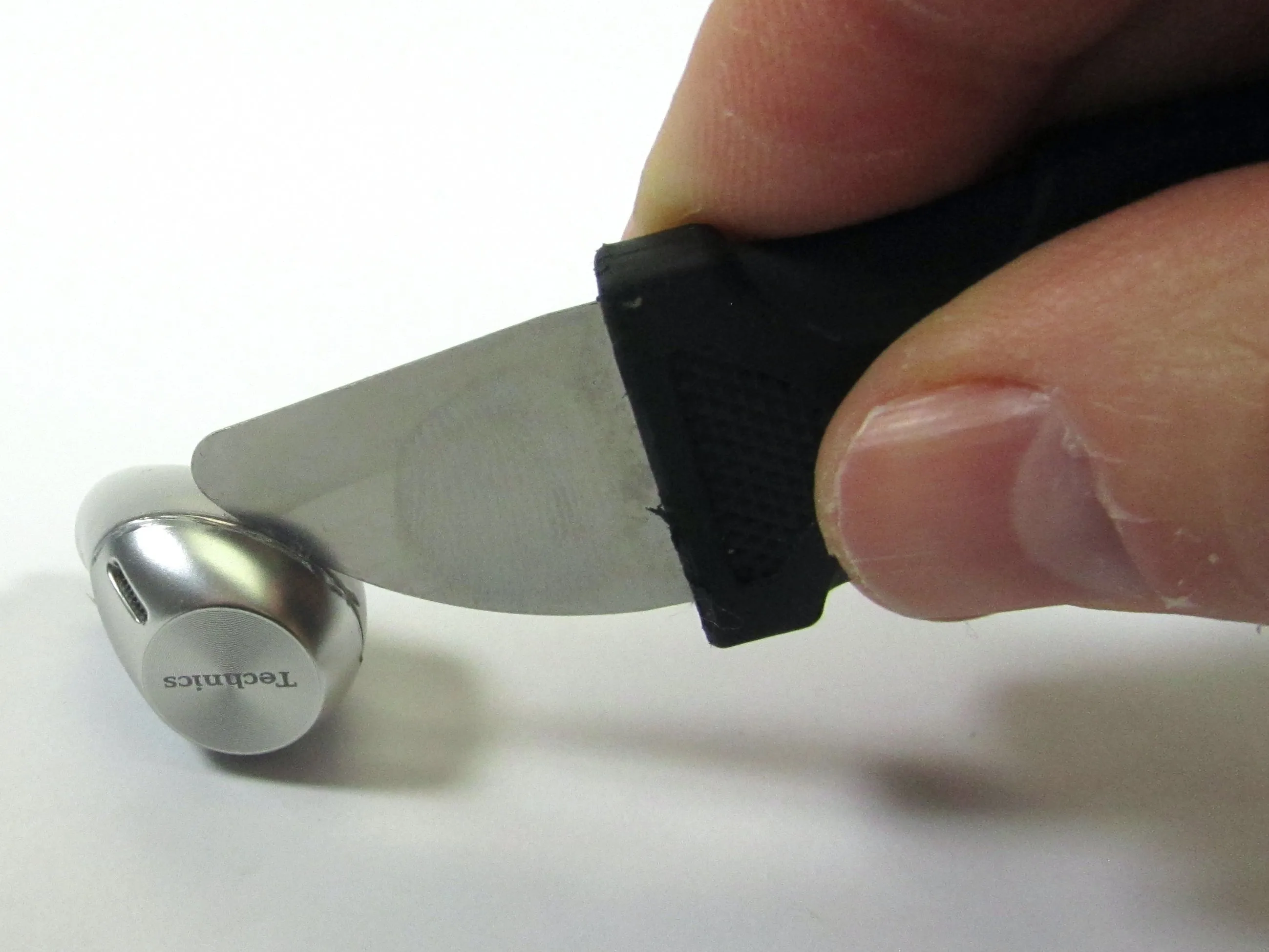

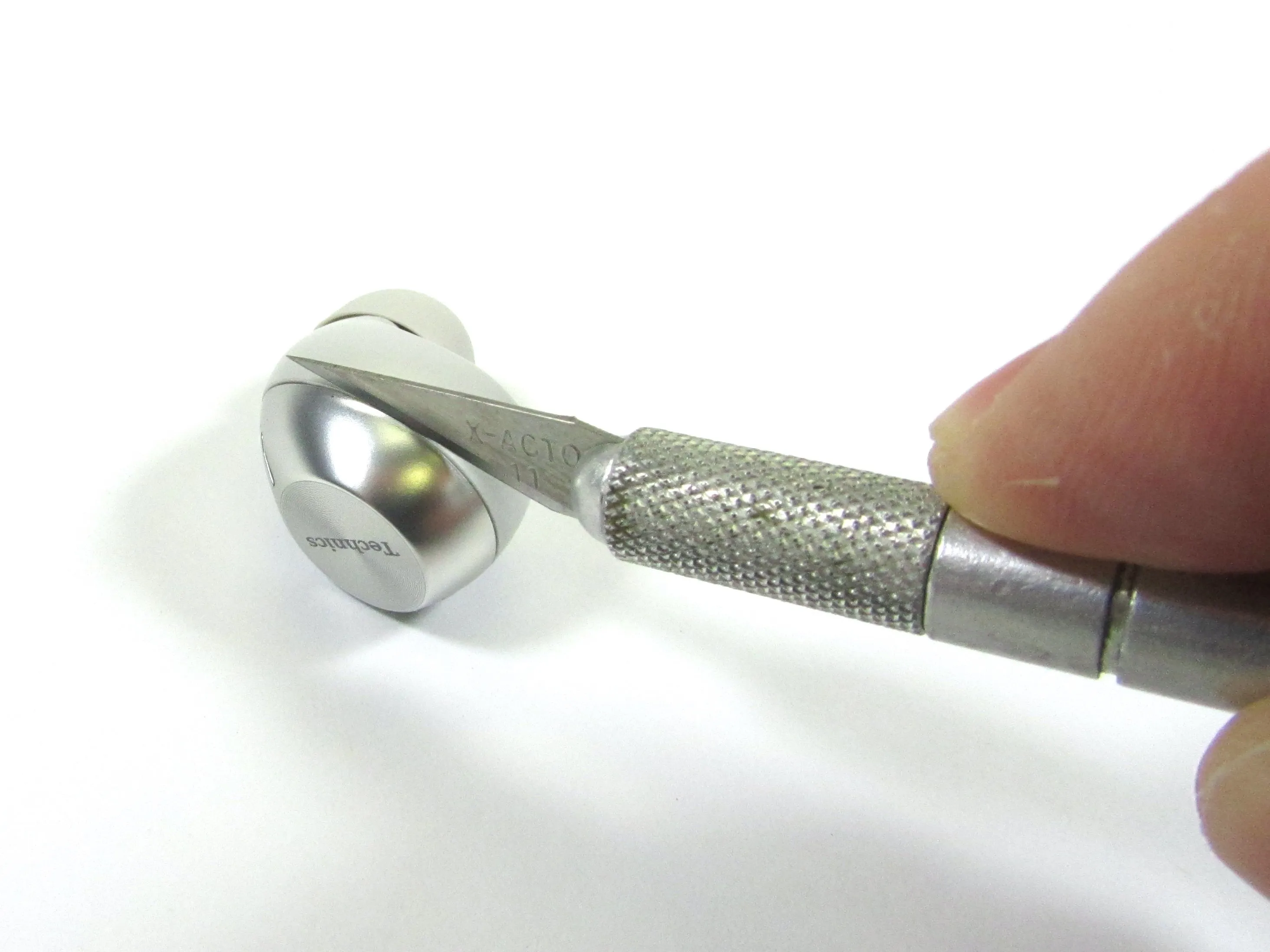

• Крышка сенсорного датчика наушников приклеена к наушникам. Единственный способ добраться до него - аккуратно использовать нож Xacto, чтобы разрушить клеевое уплотнение.

• Как только крышка сенсорного датчика немного поддалась, инструмент Jimmy Tool был использован, чтобы отколоть крышку от корпуса наушников.

• Поскольку наушники легко открывались, можно было произвести замену батареи, не повредив наушники

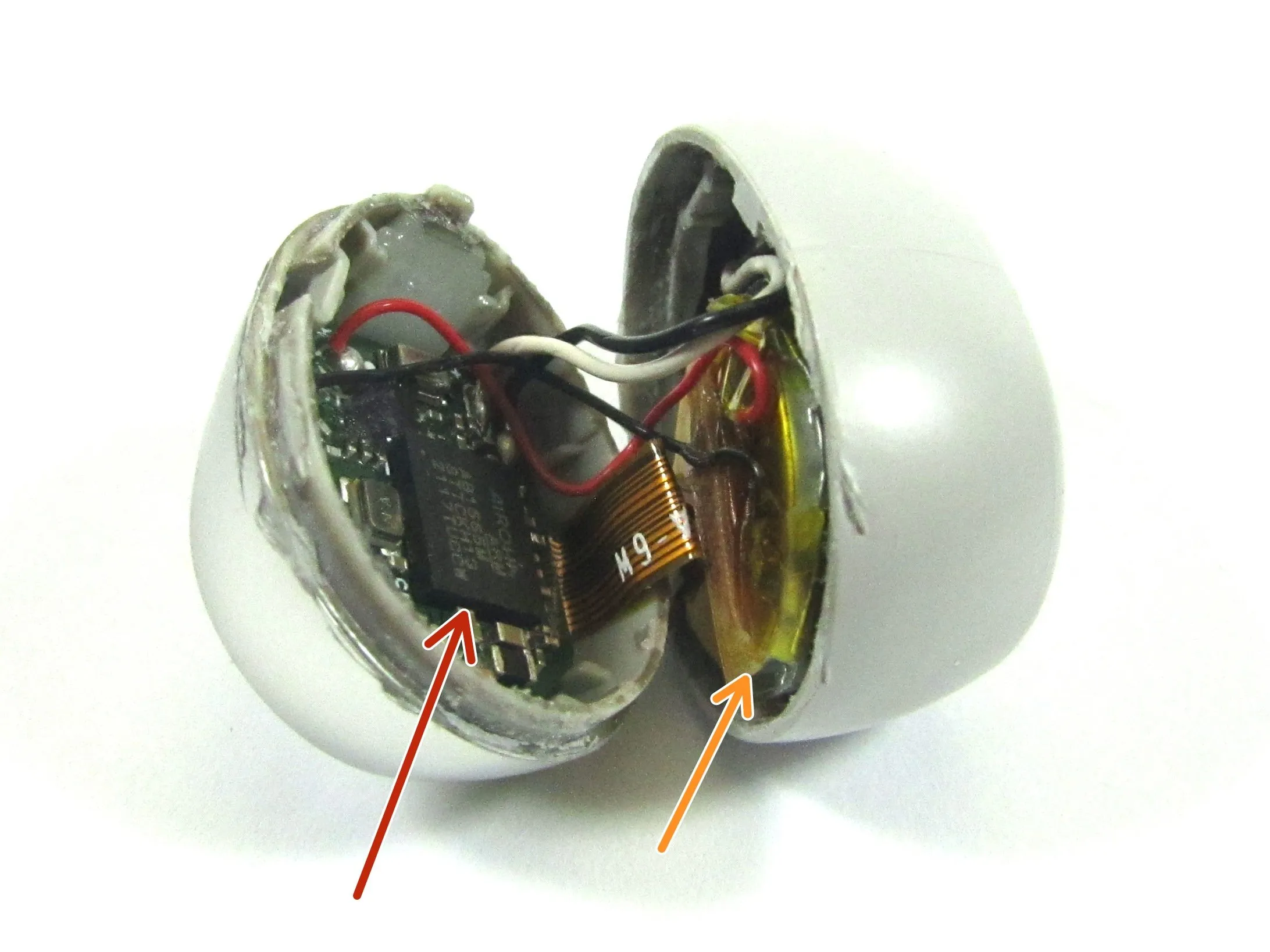

• Как только наушники были открыты, мы получили наш первый взгляд на внутреннюю часть наушников

• Радио Bluetooth / MCU

• Батарея

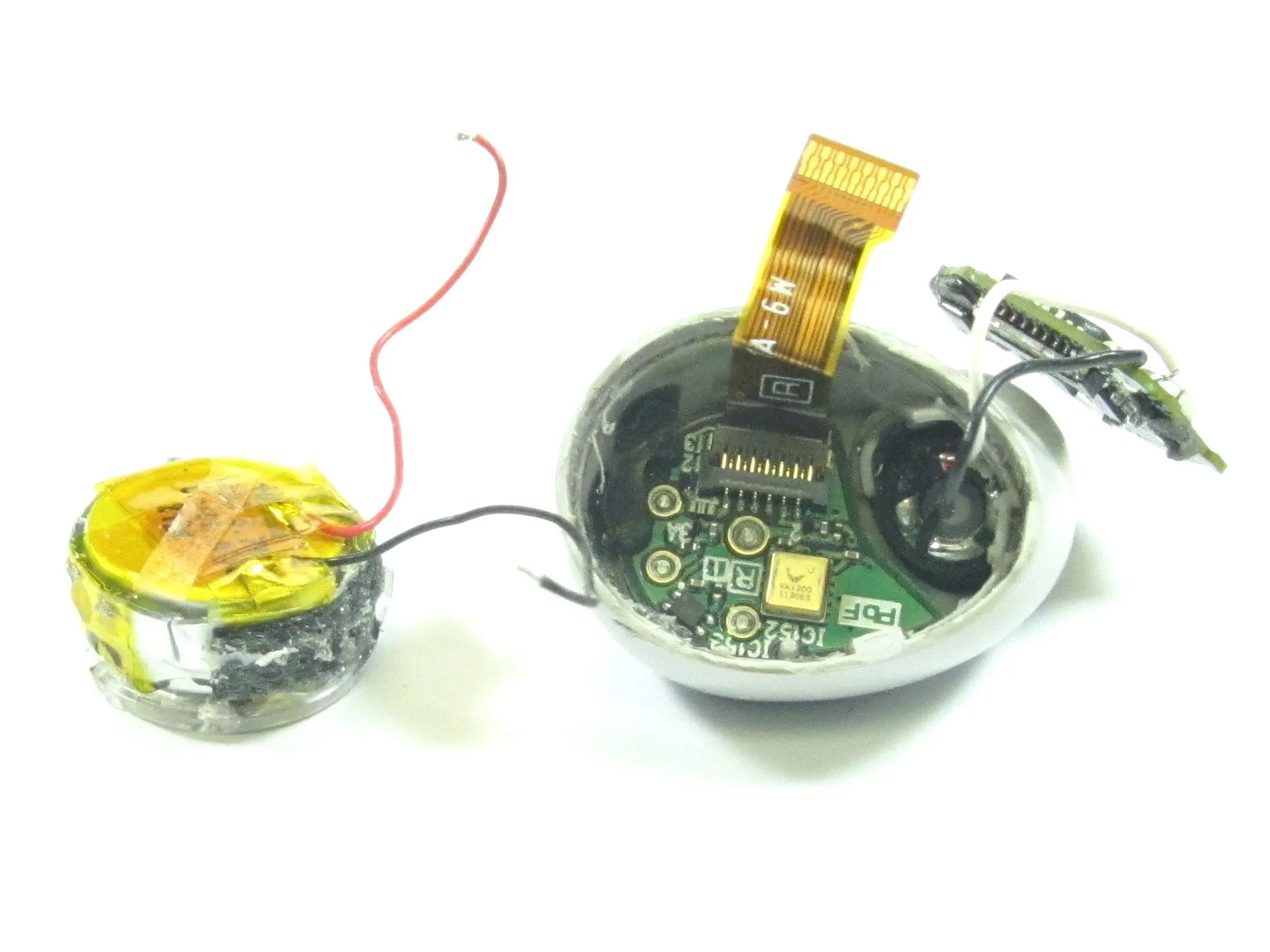

Шаг 7

• Перед извлечением батареи она была отпаяна от печатной платы MCU. Это была мера безопасности, чтобы исключить возможность случайного замыкания батареи во время разборки. Рекомендуется отпаивать батарею при любой разборке, если она припаяна и ее нелегко извлечь, чтобы уменьшить вероятность возникновения проблем.

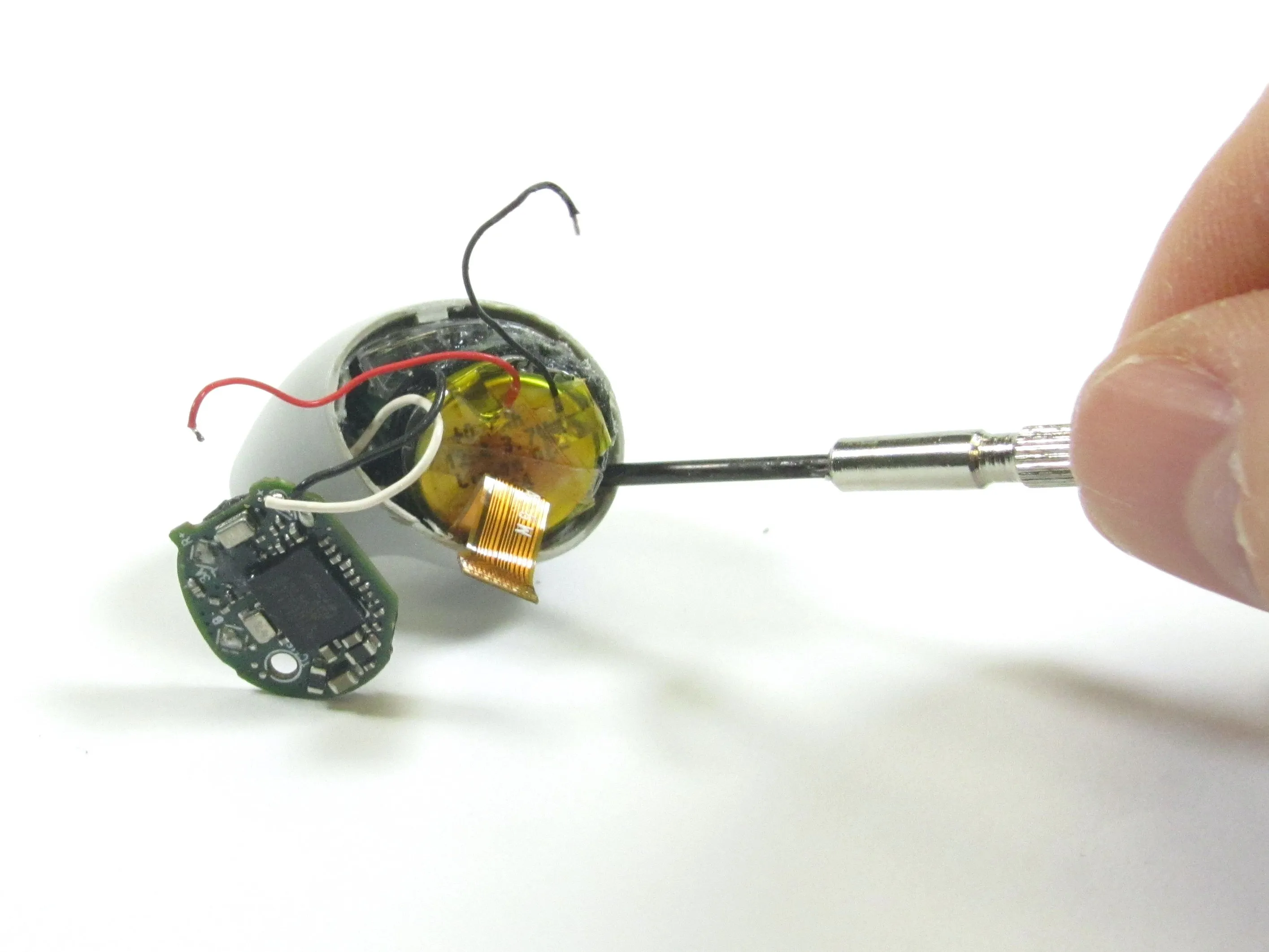

• Аккумулятор был вынут с помощью небольшой плоской отвертки.

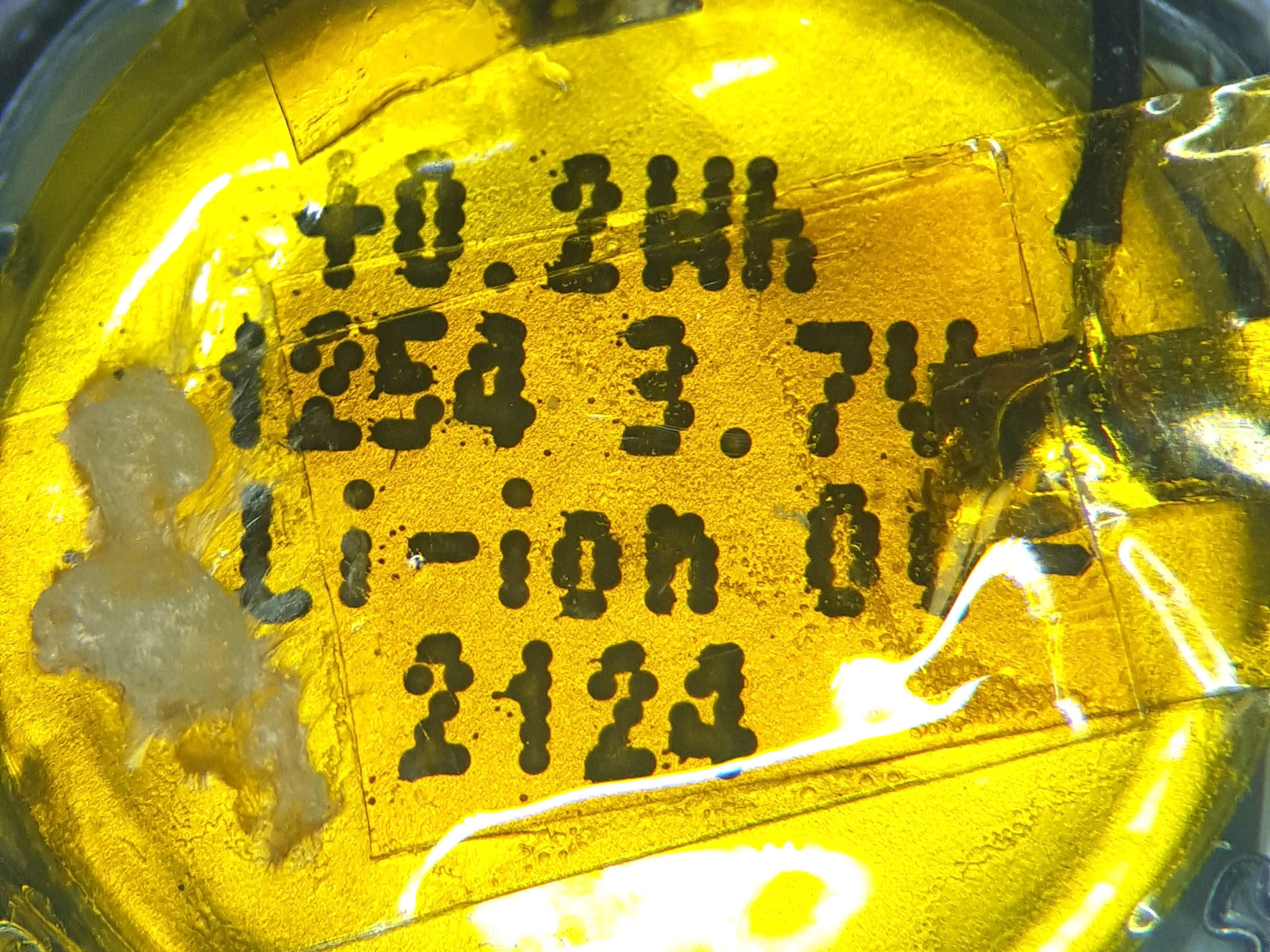

• Батарея представляет собой Li-ion 3.7V / 0.2Wh или 3.7V / 54mAh

• Не удалось выяснить производителя батареи. Если вы случайно знаете продавца батареи. Пожалуйста, оставьте его в комментариях

Шаг 8

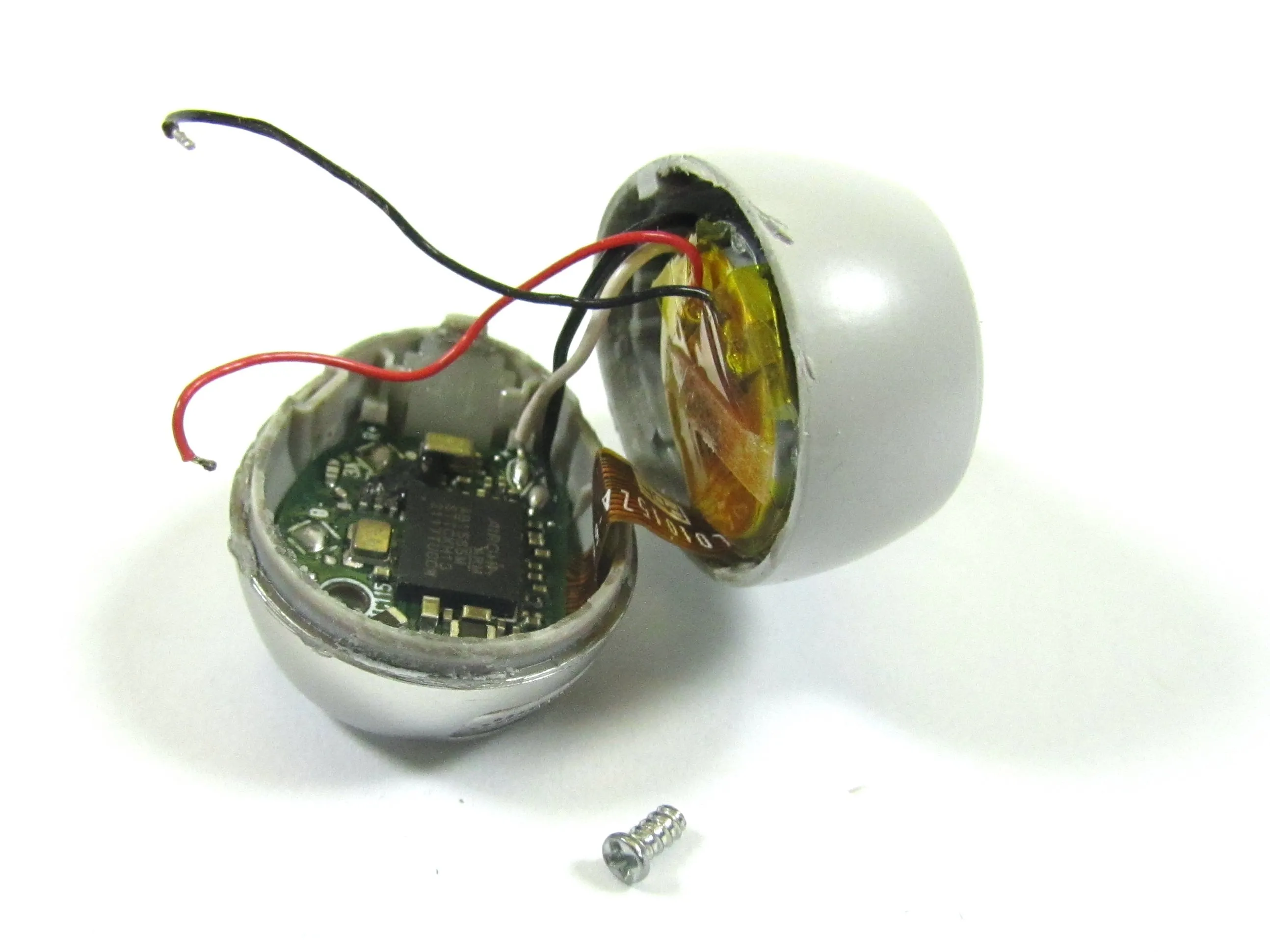

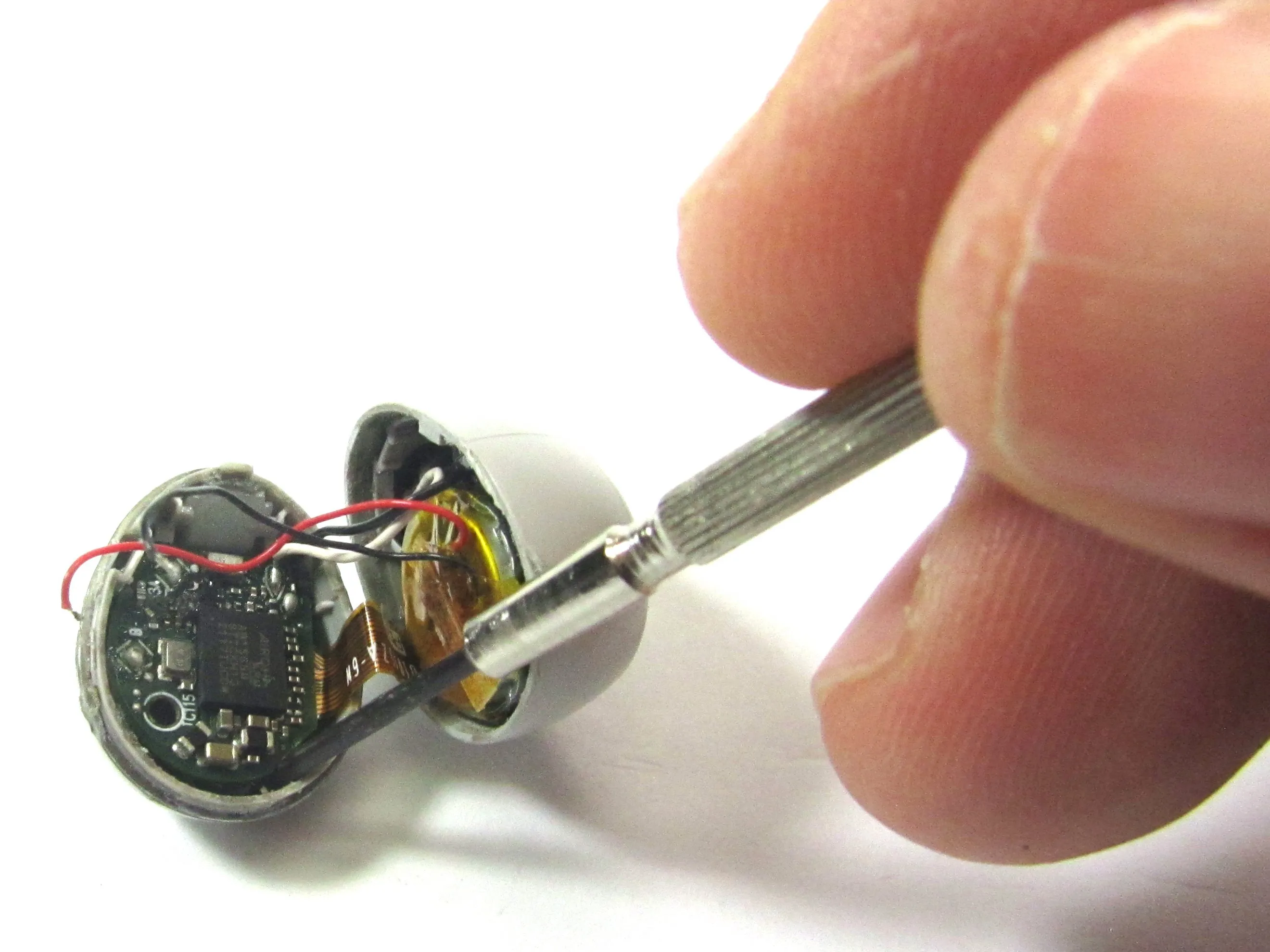

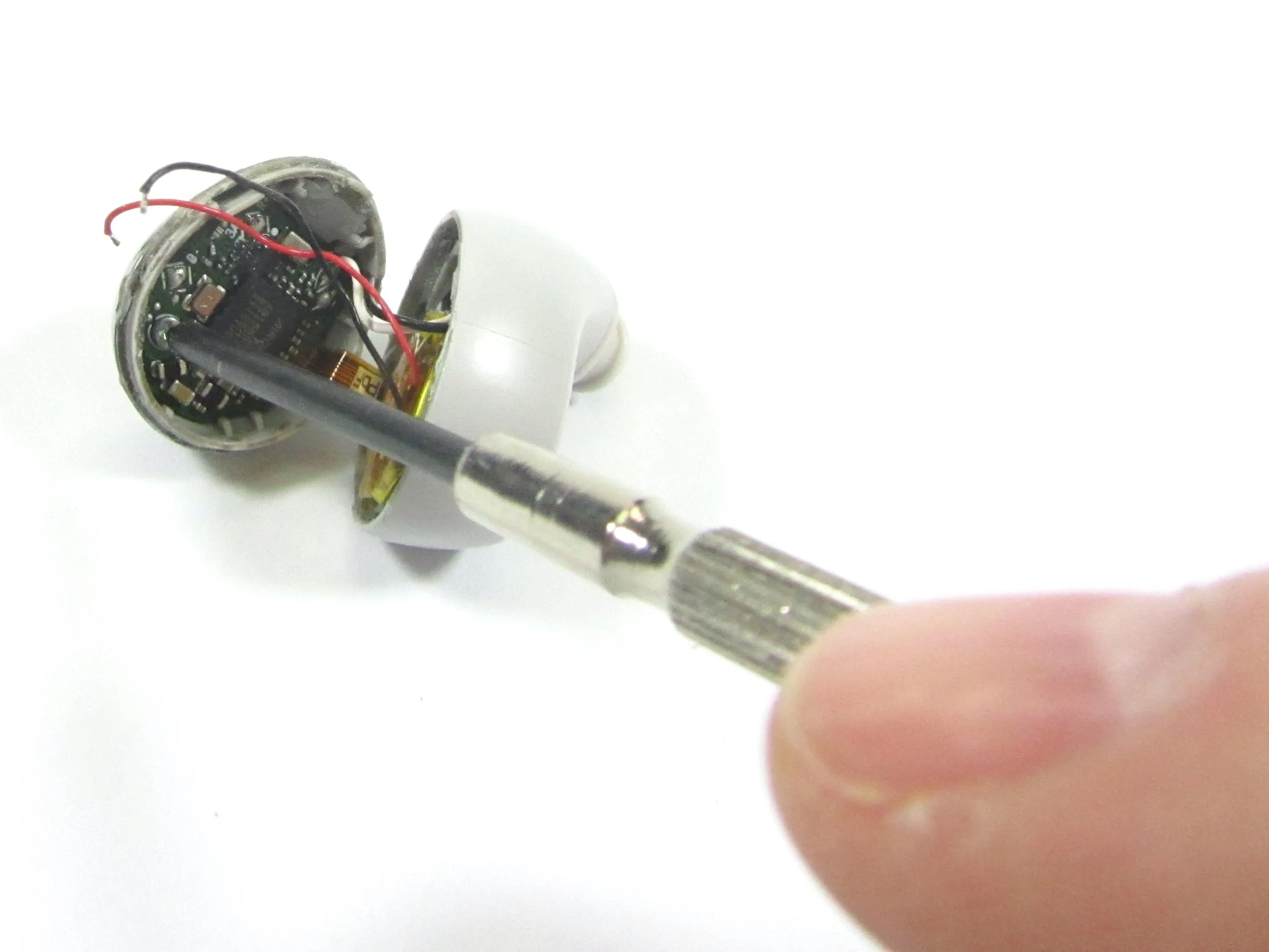

• В наушниках есть винт с крестообразной головкой ##00, который удерживает плату MCU на месте.

• Удалив винт MCU, можно вынуть MCU с помощью маленькой плоской отвертки.

Шаг 9

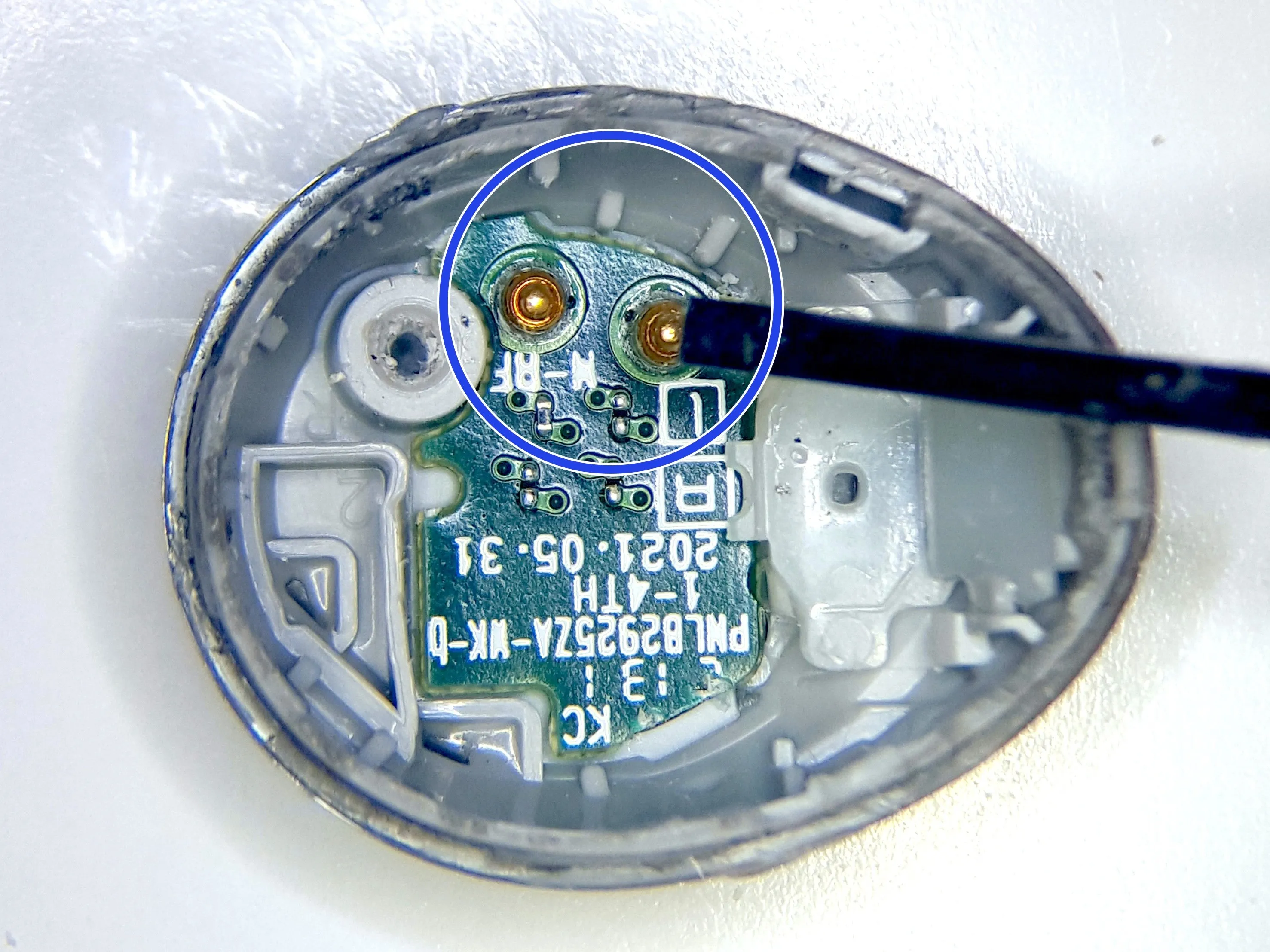

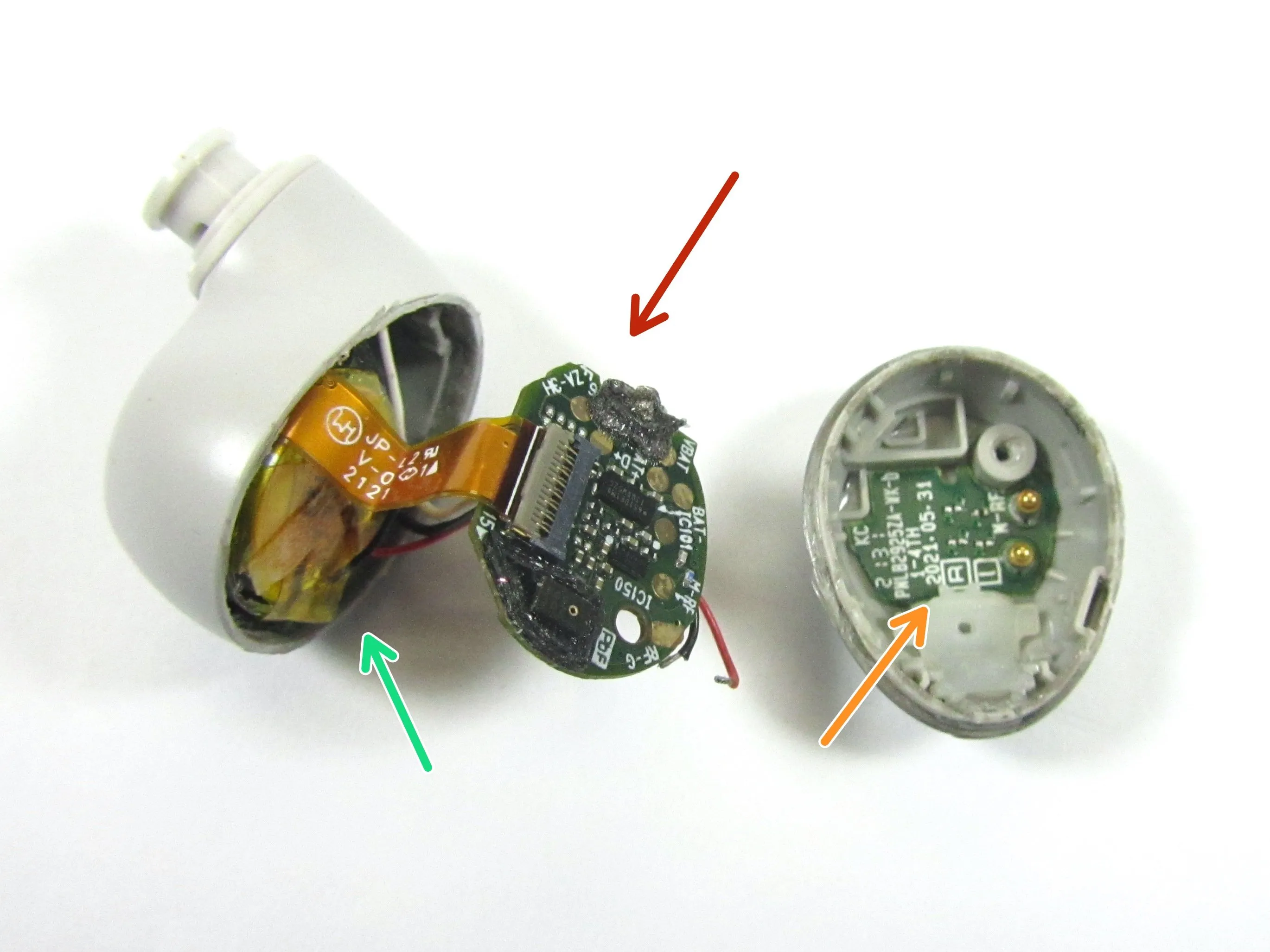

• Сняв печатную плату MCU, мы можем увидеть сенсорный датчик и плату интерфейса антенны Bluetooth

• ПЕЧАТНАЯ ПЛАТА MCU

• Сенсорный датчик и антенна Bluetooth

• Батарея

• Печатная плата MCU подключается к сенсорному датчику и антенне Bluetooth с помощью штырьков pogo pin

Шаг 10

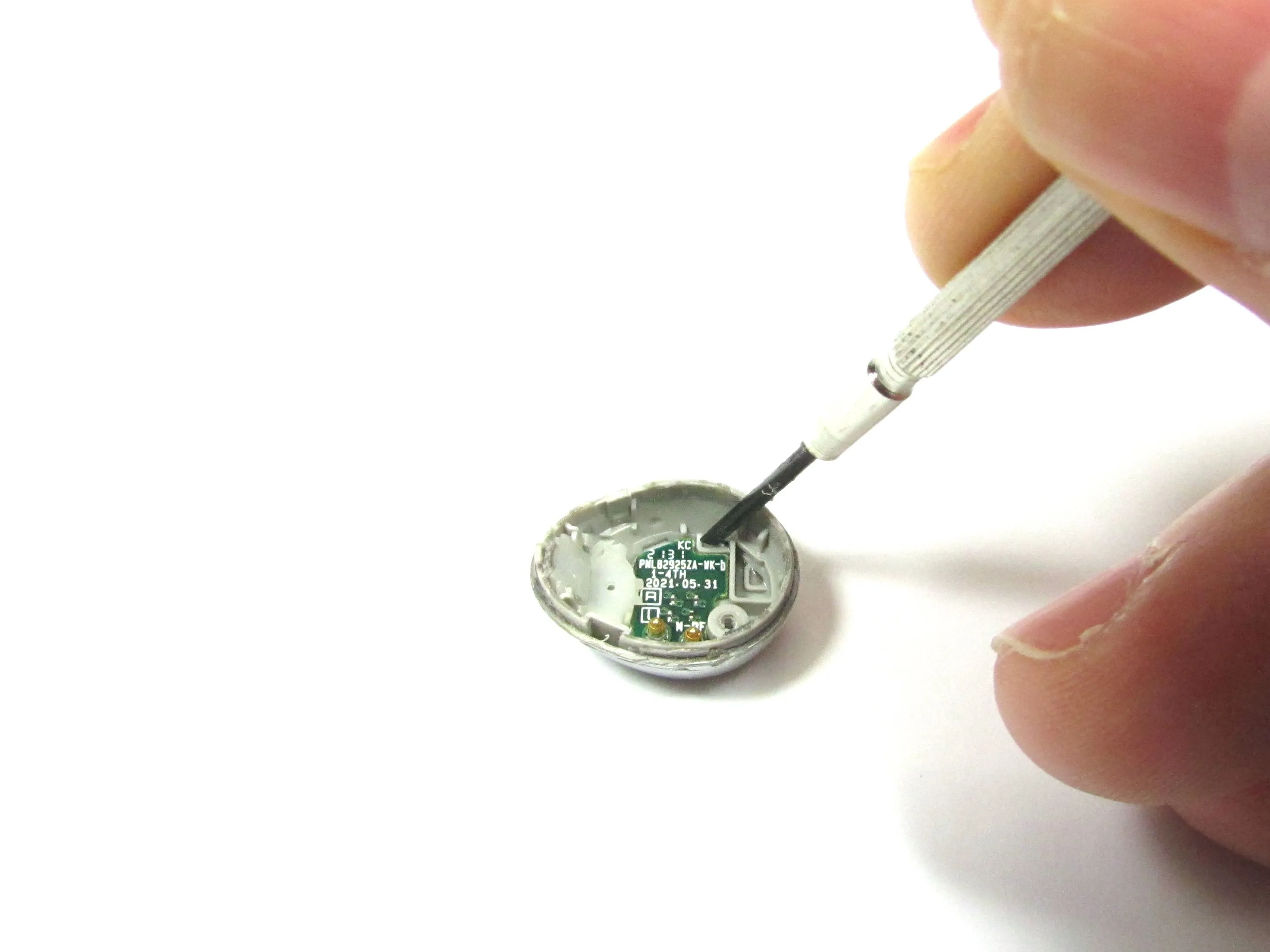

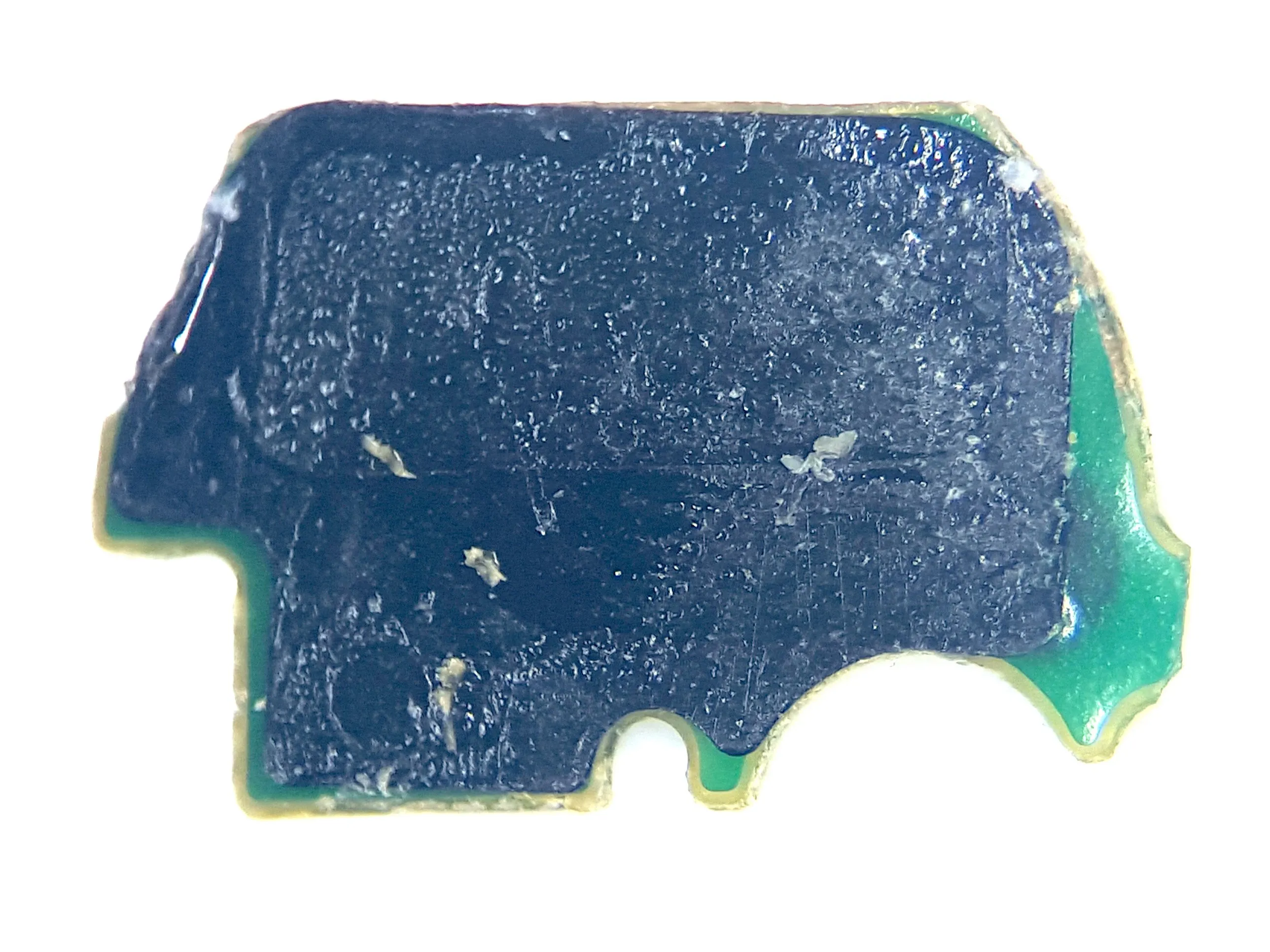

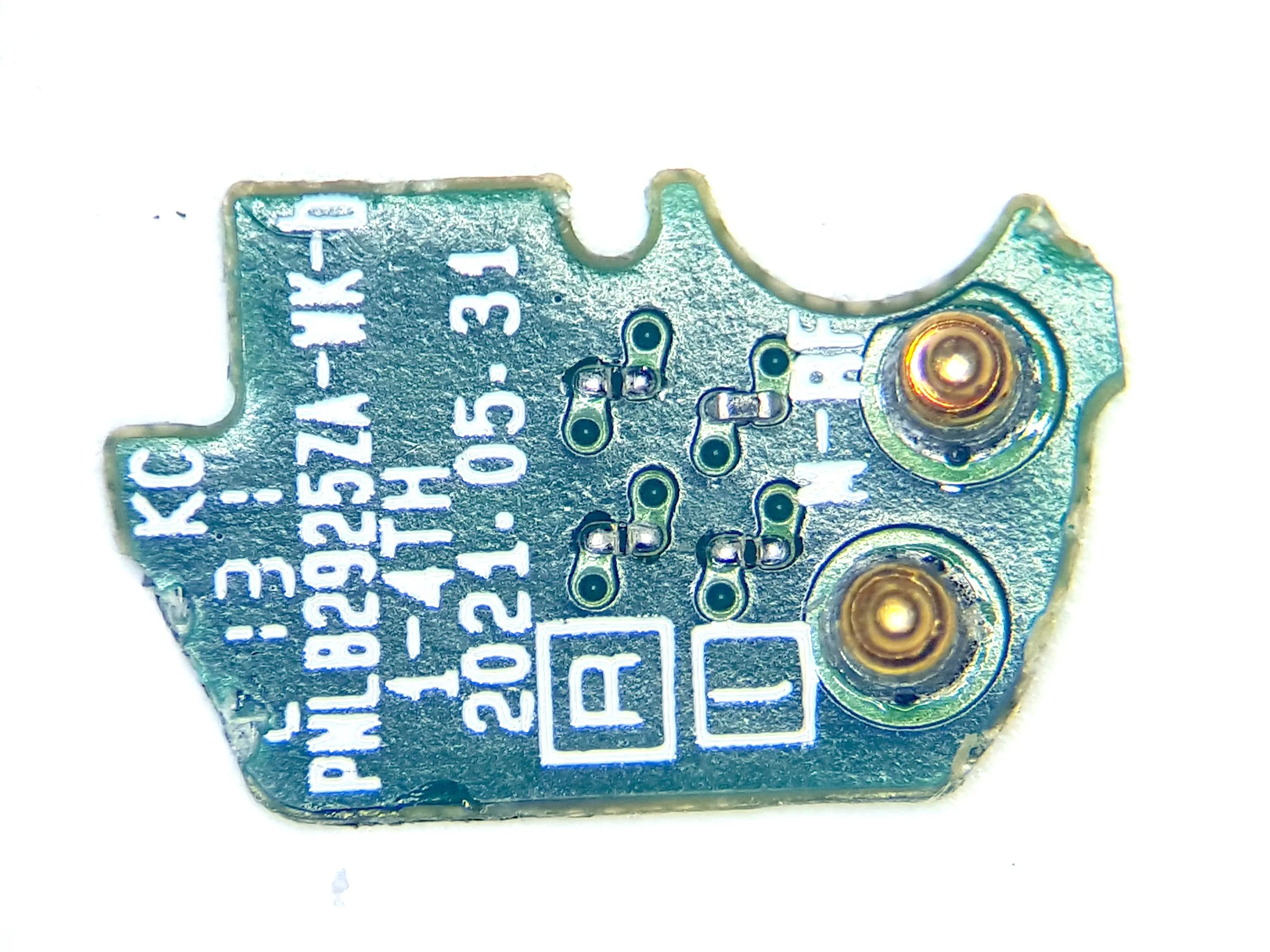

• Печатная плата сенсорного датчика и Bluetooth-антенны была извлечена с помощью плоской отвертки

• Печатная плата сенсорного датчика и антенны Bluetooth удерживается на месте с помощью двухстороннего вспененного скотча

Шаг 11

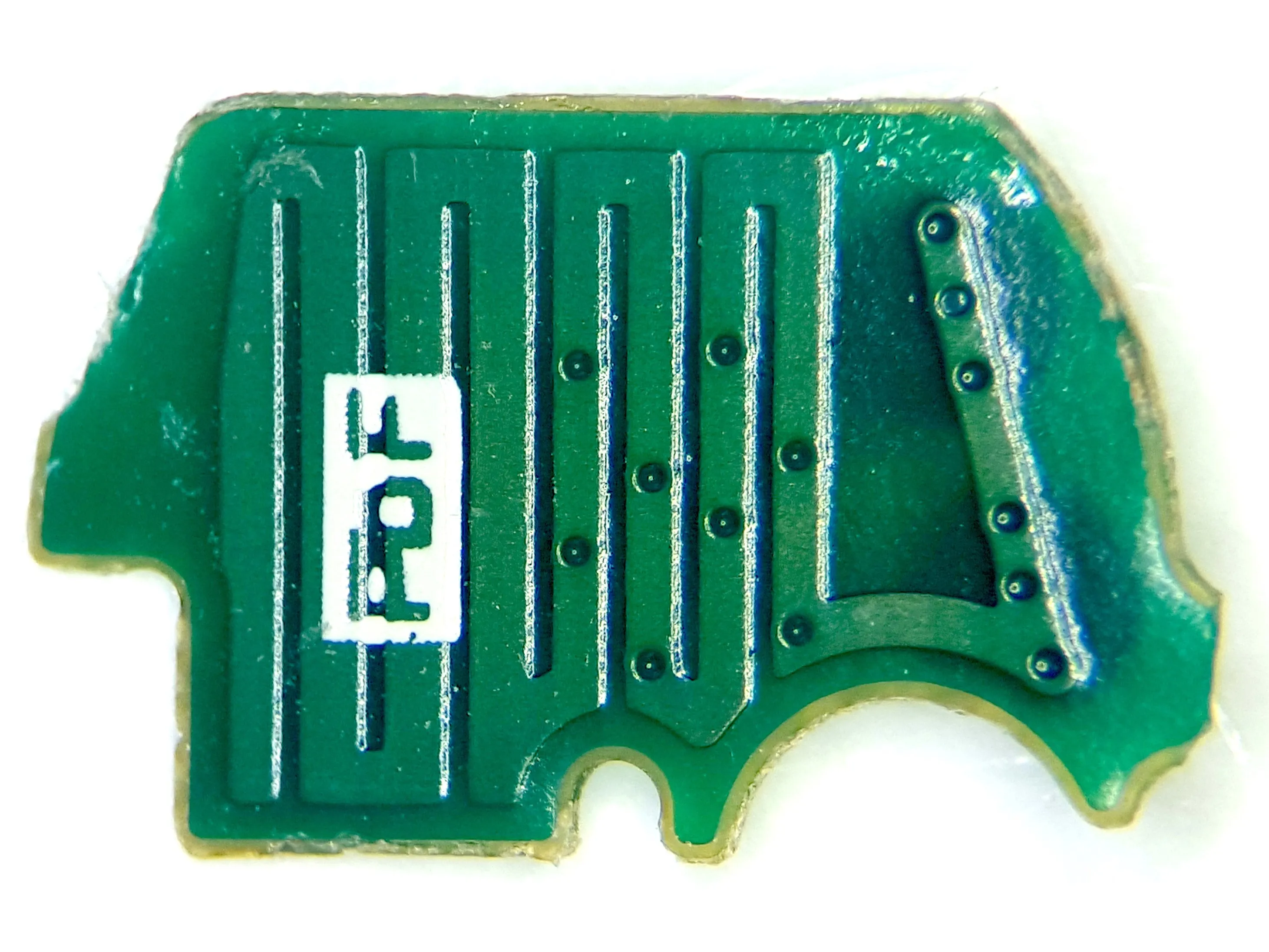

• Отклеив двухсторонний скотч, мы можем увидеть сенсорный датчик и антенну Bluetooth.

Шаг 12

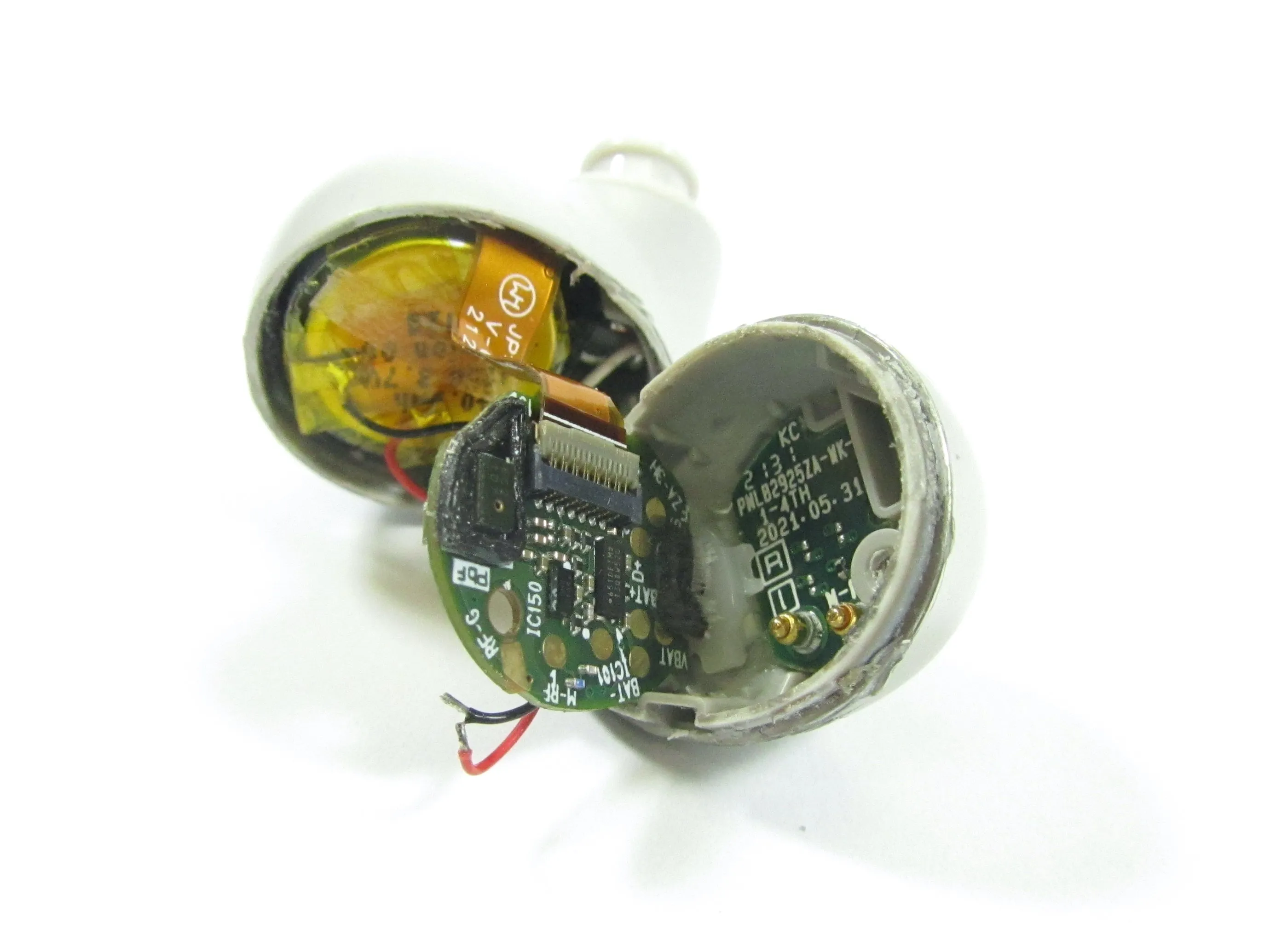

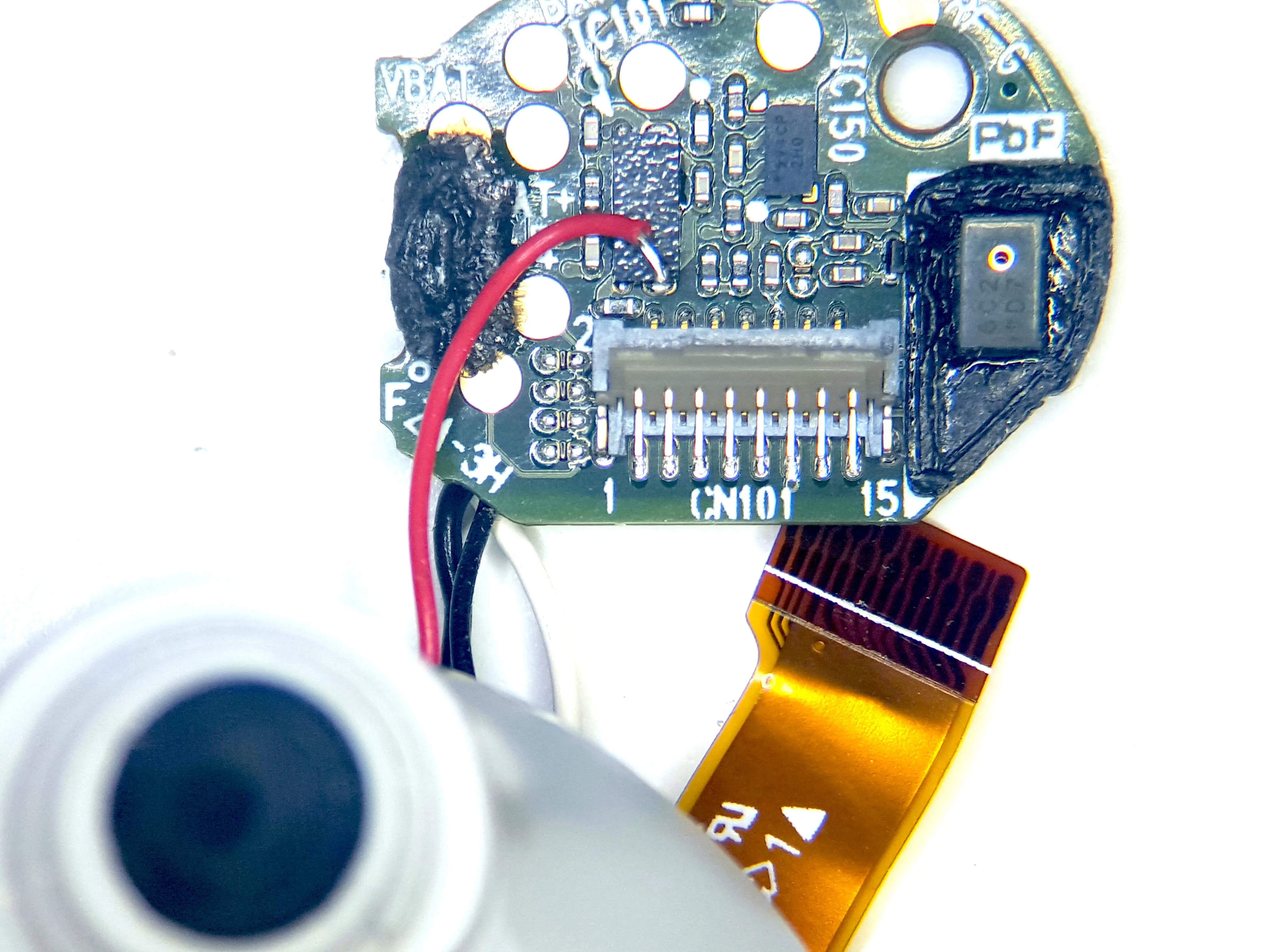

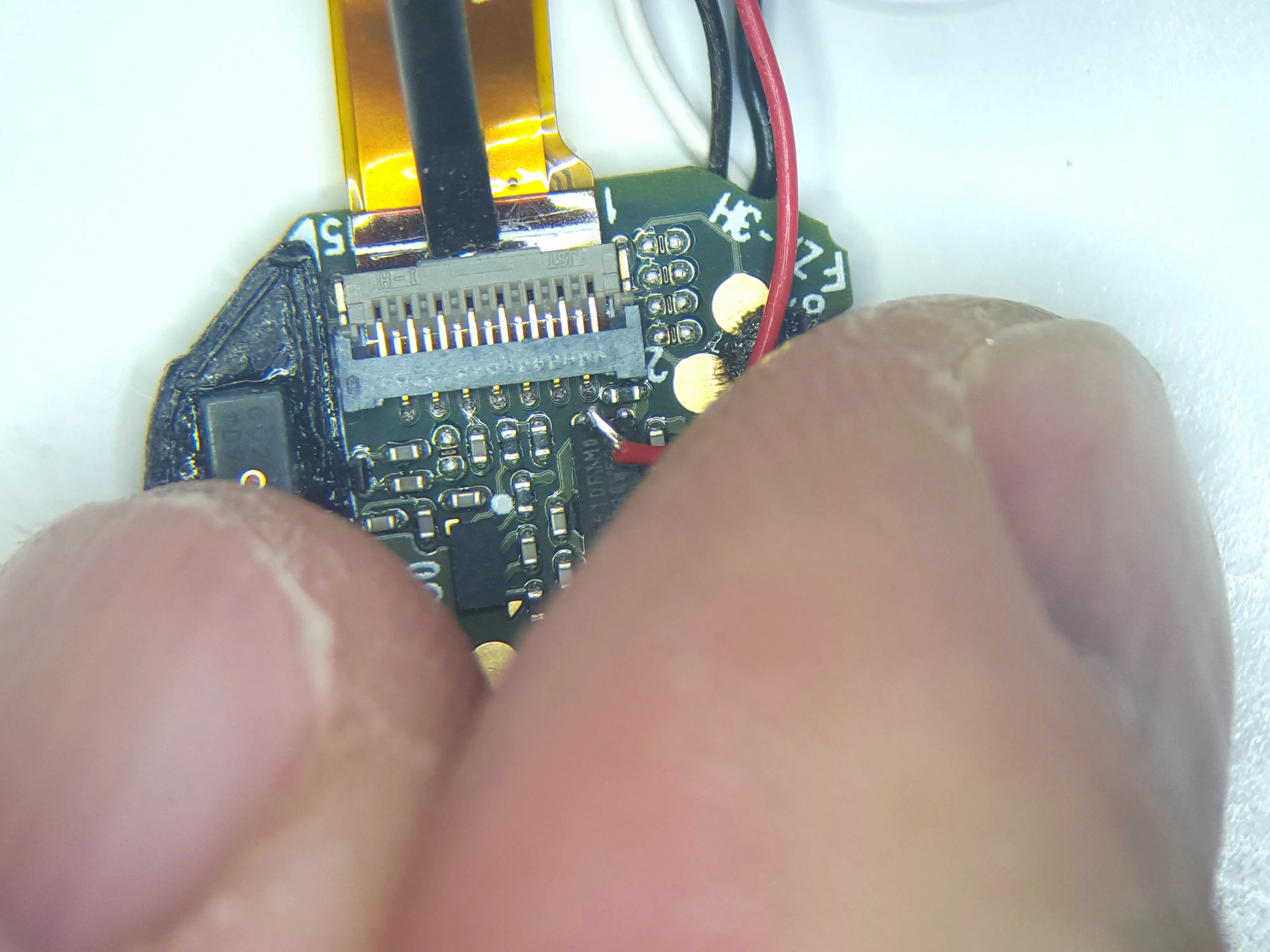

• Чтобы освободить печатную плату MCU от наушников, мы можем отсоединить удерживающий зажим, соединяющий MCU с наушниками через гибкий ленточный кабель.

• Вытащив гибкий кабель из удерживающей микросхемы, мы освобождаем плату MCU, но она по-прежнему прикреплена к динамику

Шаг 13

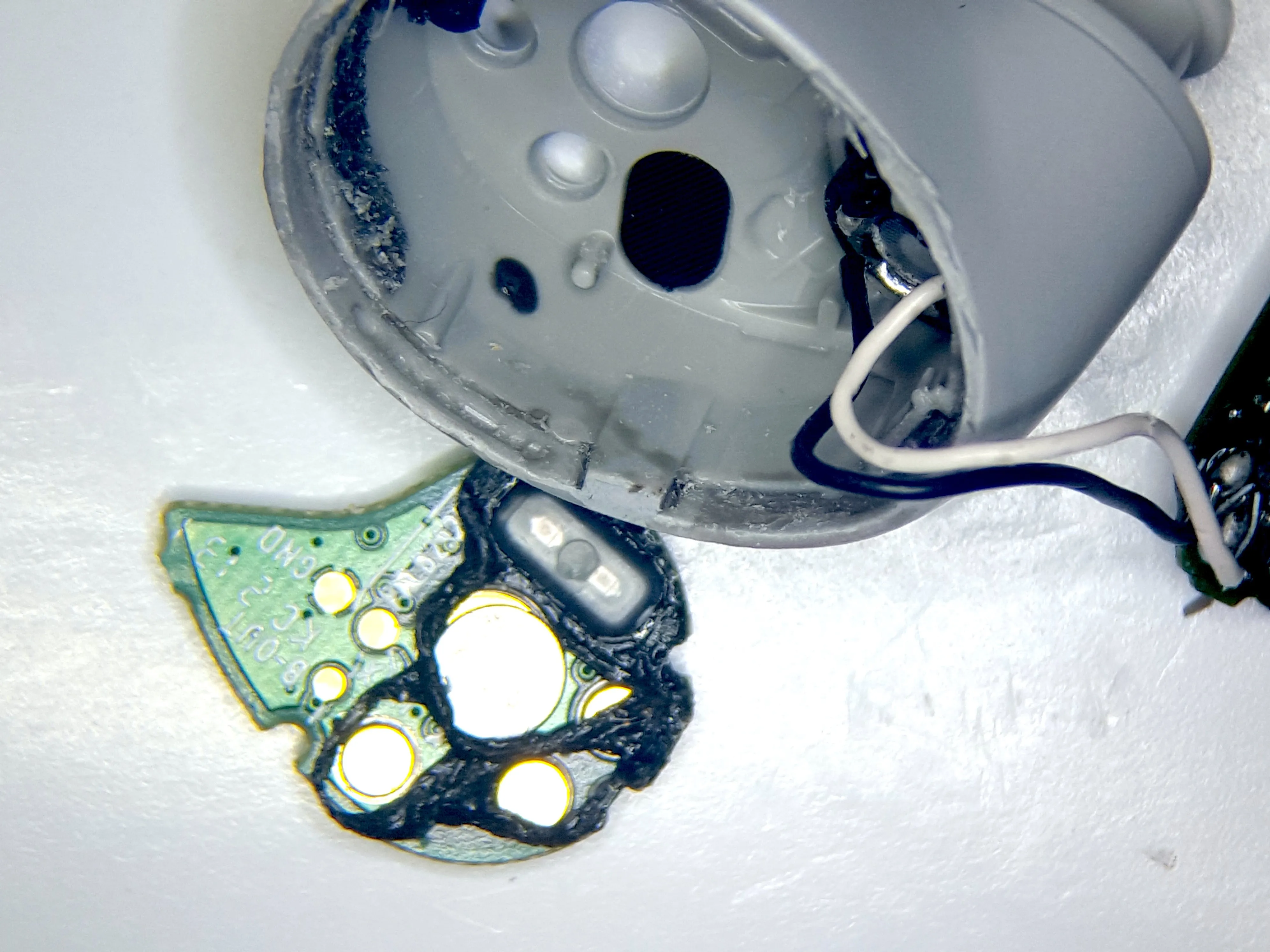

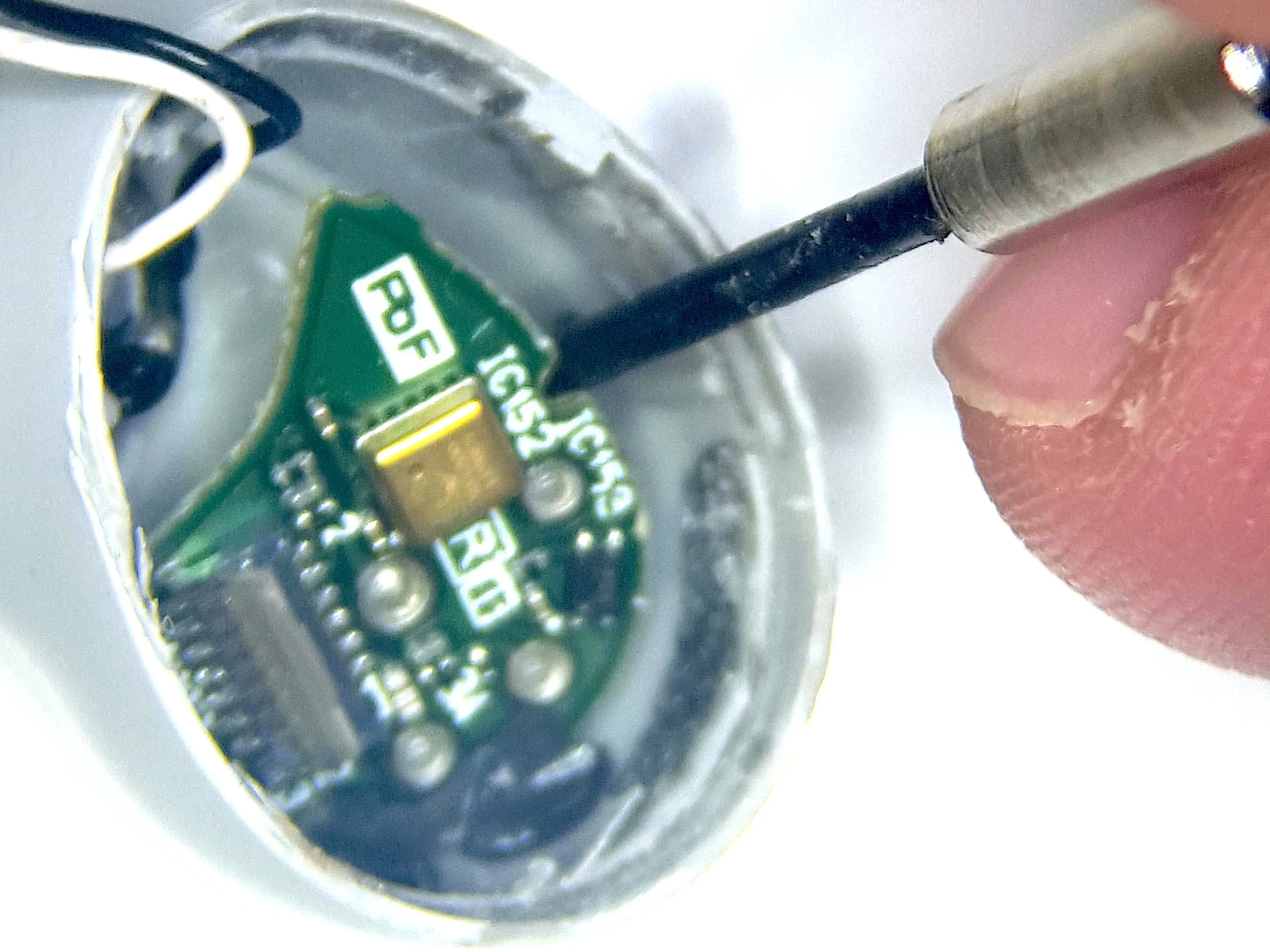

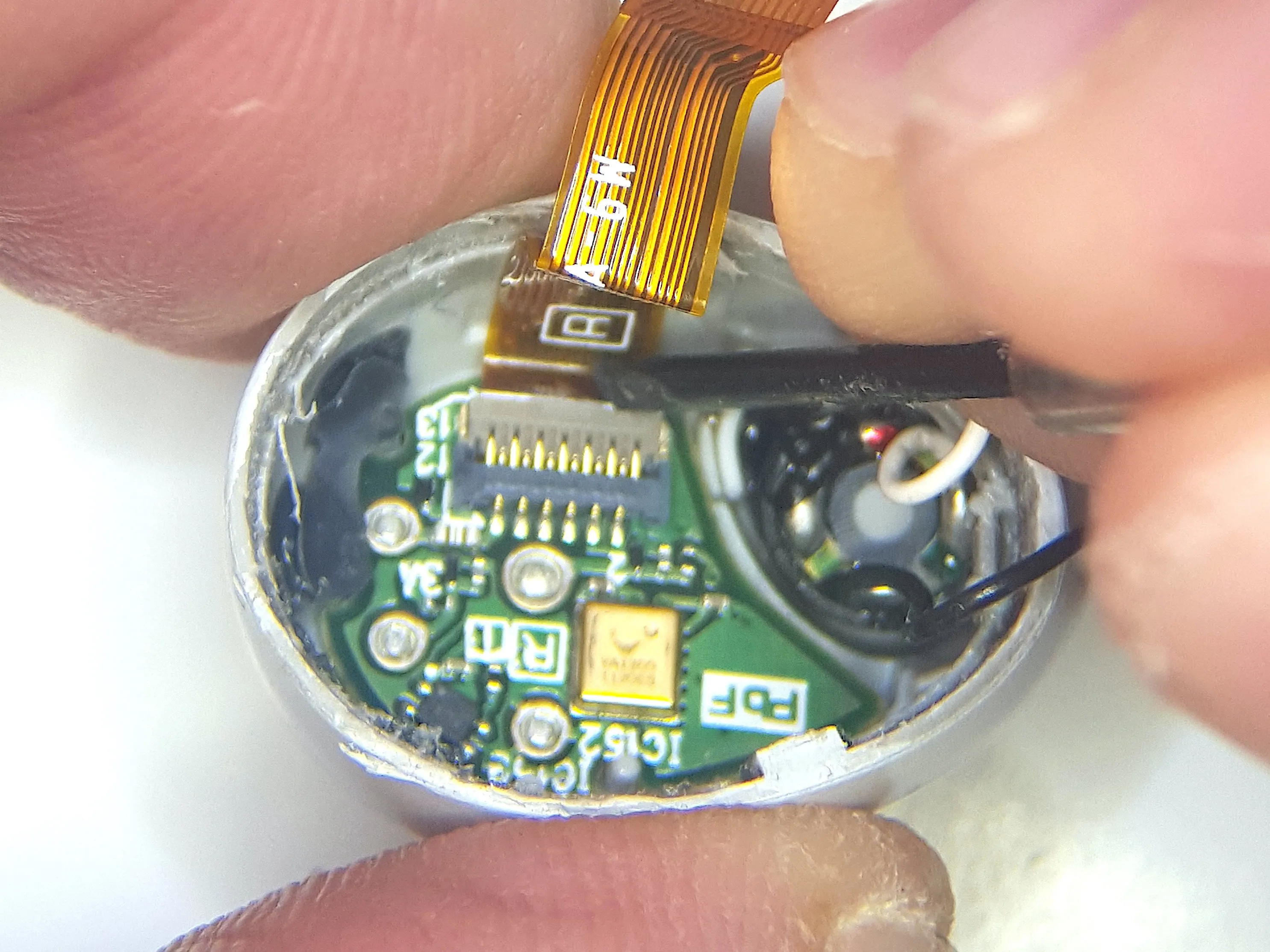

• Теперь мы отсоединяем гибкий кабель с другой стороны от удерживающей микросхемы, чтобы можно было вынуть печатные платы питания, USB и микрофона для обнаружения речи.

• Эта печатная плата также удерживается на месте с помощью двухстороннего вспененного скотча

Шаг 14

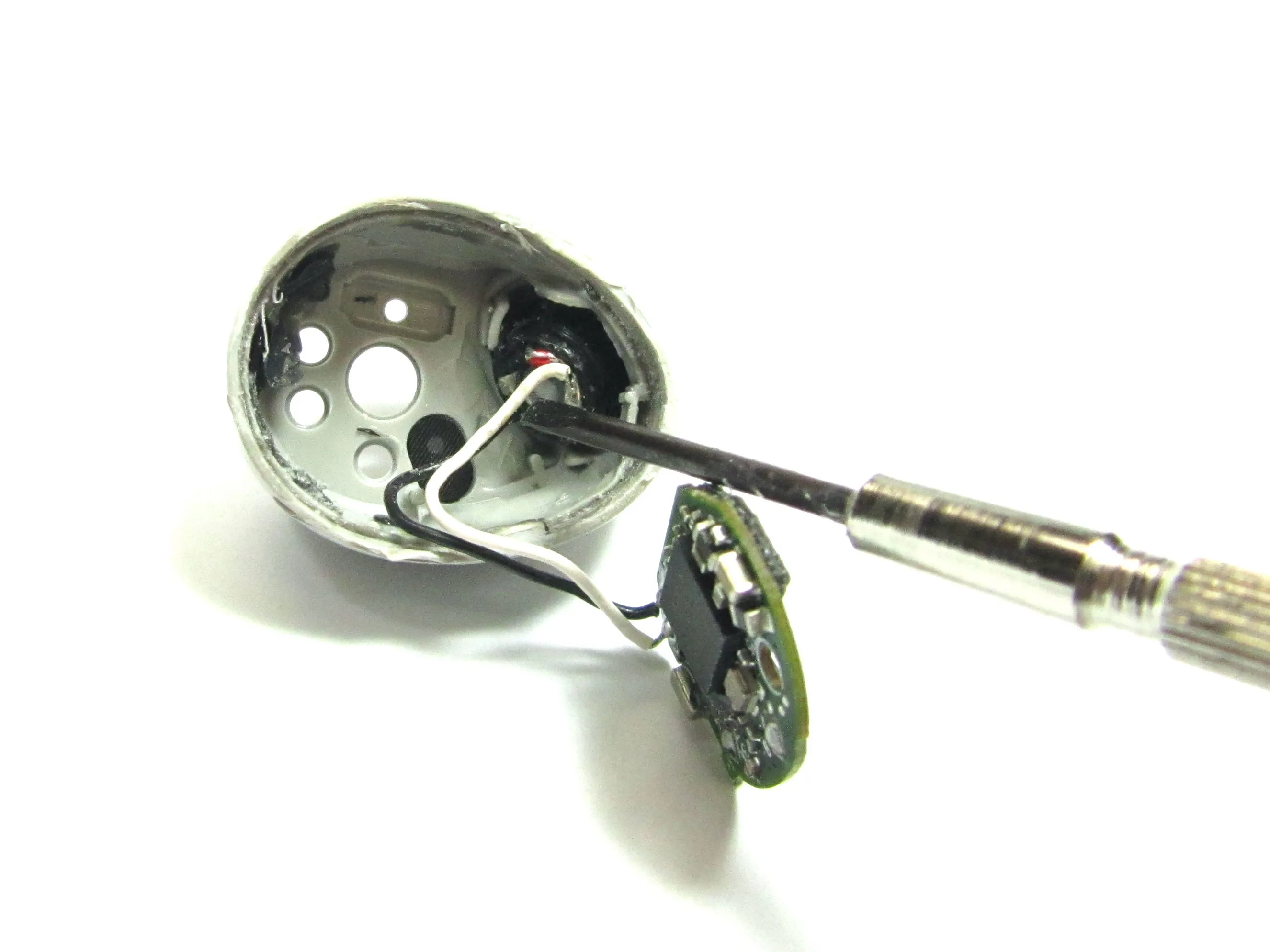

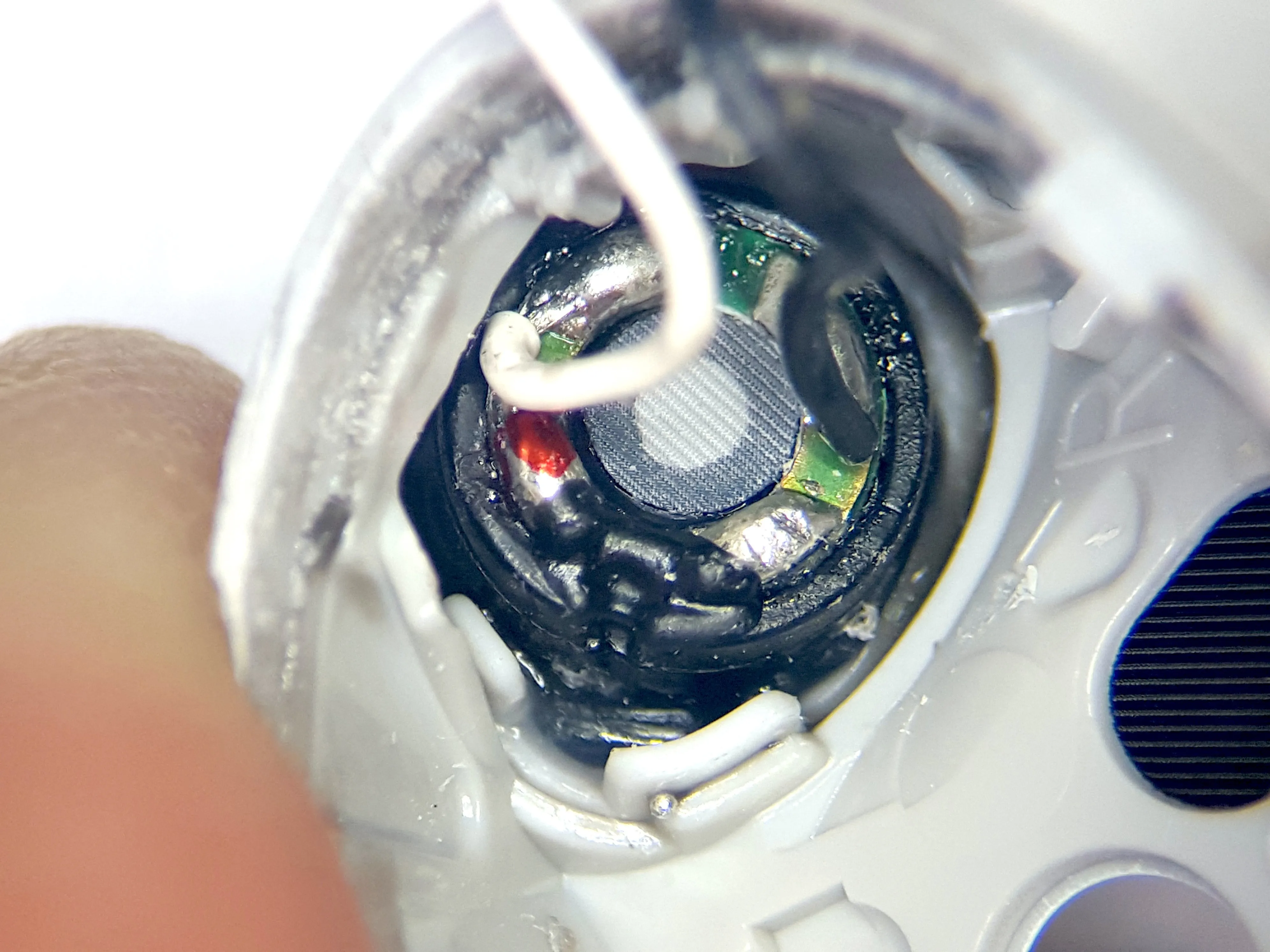

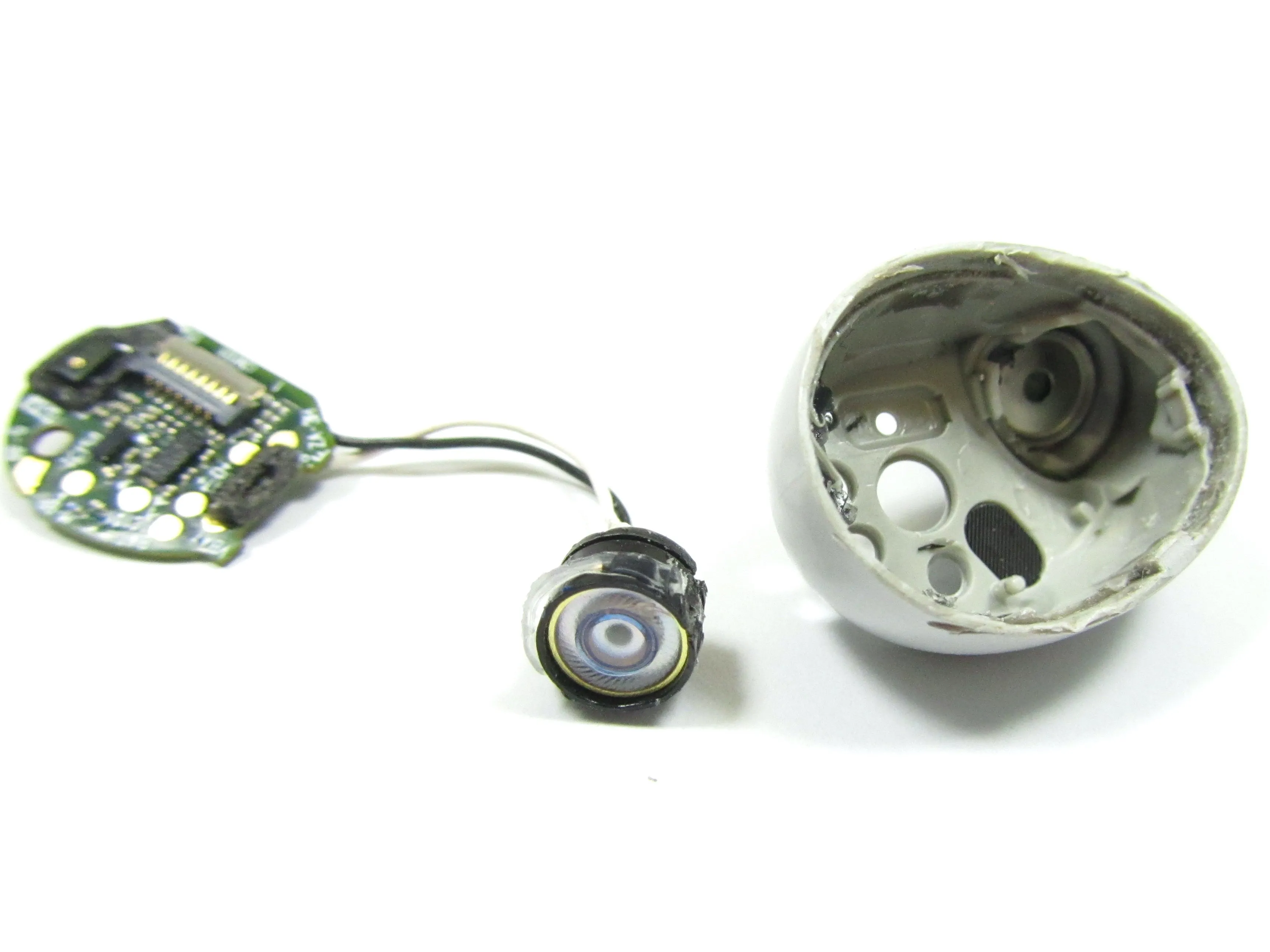

• Теперь мы можем извлечь динамик из наушников. Динамик держится на месте с помощью двухстороннего вспененного скотча, поэтому лучше всего использовать нож Xacto, чтобы подрезать вокруг динамика. Затем динамик можно поддеть маленькой плоской отверткой.

Шаг 15

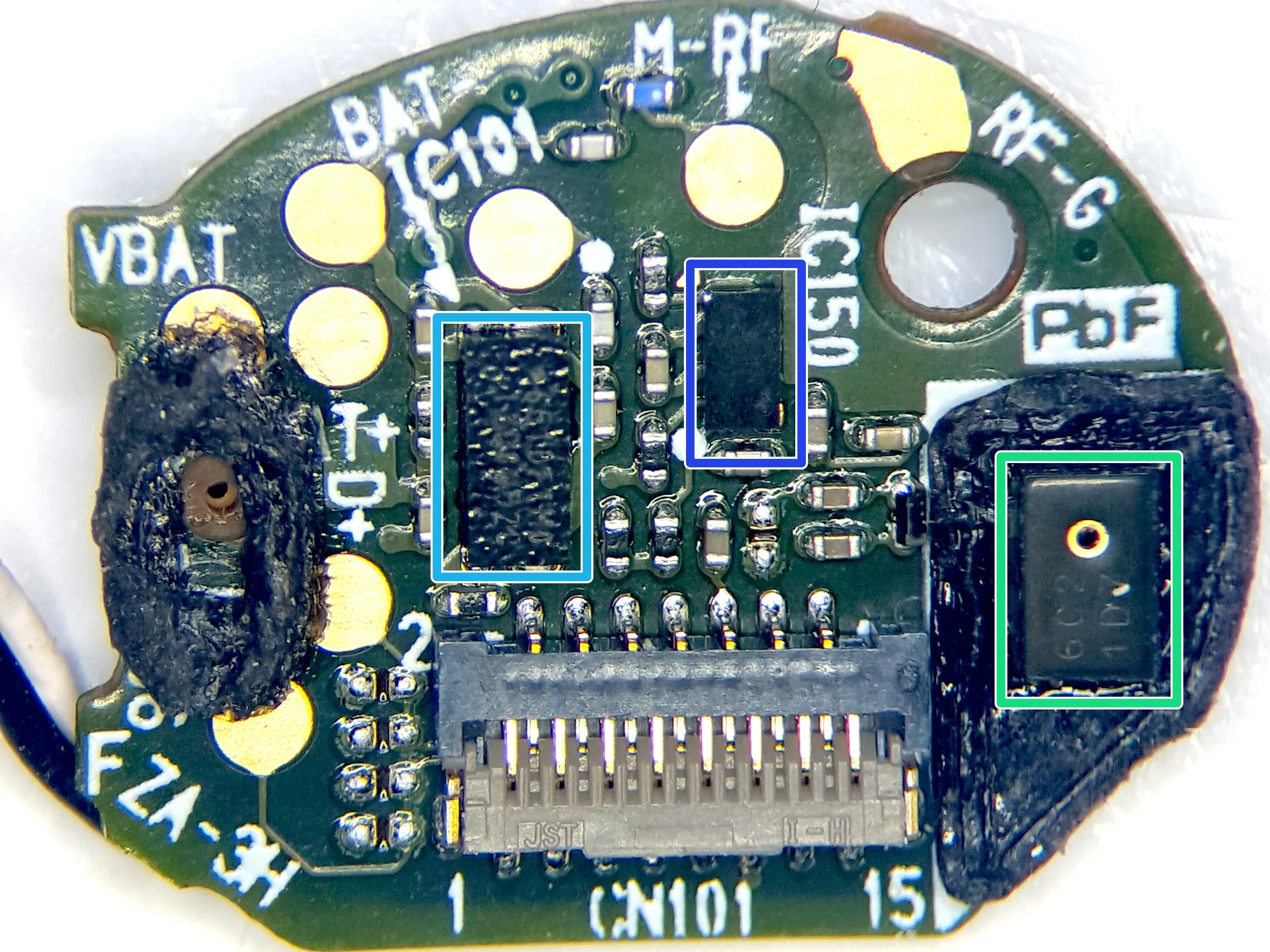

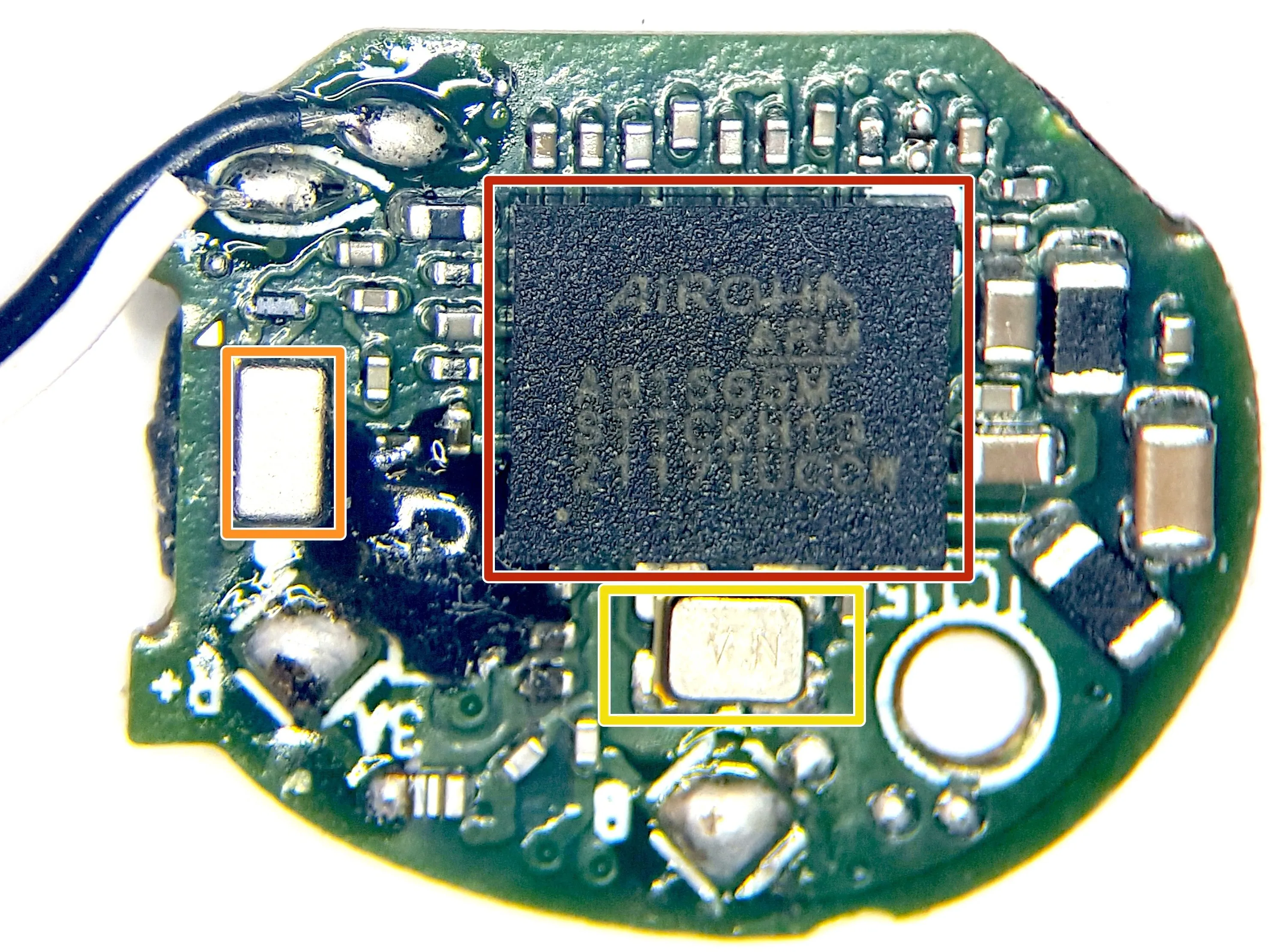

• Теперь, когда наушники разобраны, мы можем обратить внимание на компоненты, из которых они состоят. Мы начнем с печатной платы MCU

• AIROHA AB1565M - ARM Cortex M4/Bluetooth 5.2 Dual Mode with Active Noise Cancellation

• MEMS-микрофон. Не удалось пересечь деталь. Деталь имеет следующую маркировку: 2C4 1X7. Если вы случайно знаете эту деталь, пожалуйста, сообщите информацию о ней в комментариях

• Кристаллический осциллятор

• Микрофон MEMS. Не удается пересечь деталь. Деталь имеет следующую маркировку: 6C2 1D7. Если вы случайно знаете эту деталь, пожалуйста, оставьте информацию о ней в комментариях

• ИС управления батареей. Маркировка детали 651DE1M0 13Q0W52C

• Не удалось найти деталь. Деталь имеет следующую маркировку: SV4CP 2H0. Если вы случайно знаете эту деталь, пожалуйста, оставьте информацию о ней в комментариях.

Шаг 16

• Компоненты на лицевой стороне печатной платы MCU крупным планом

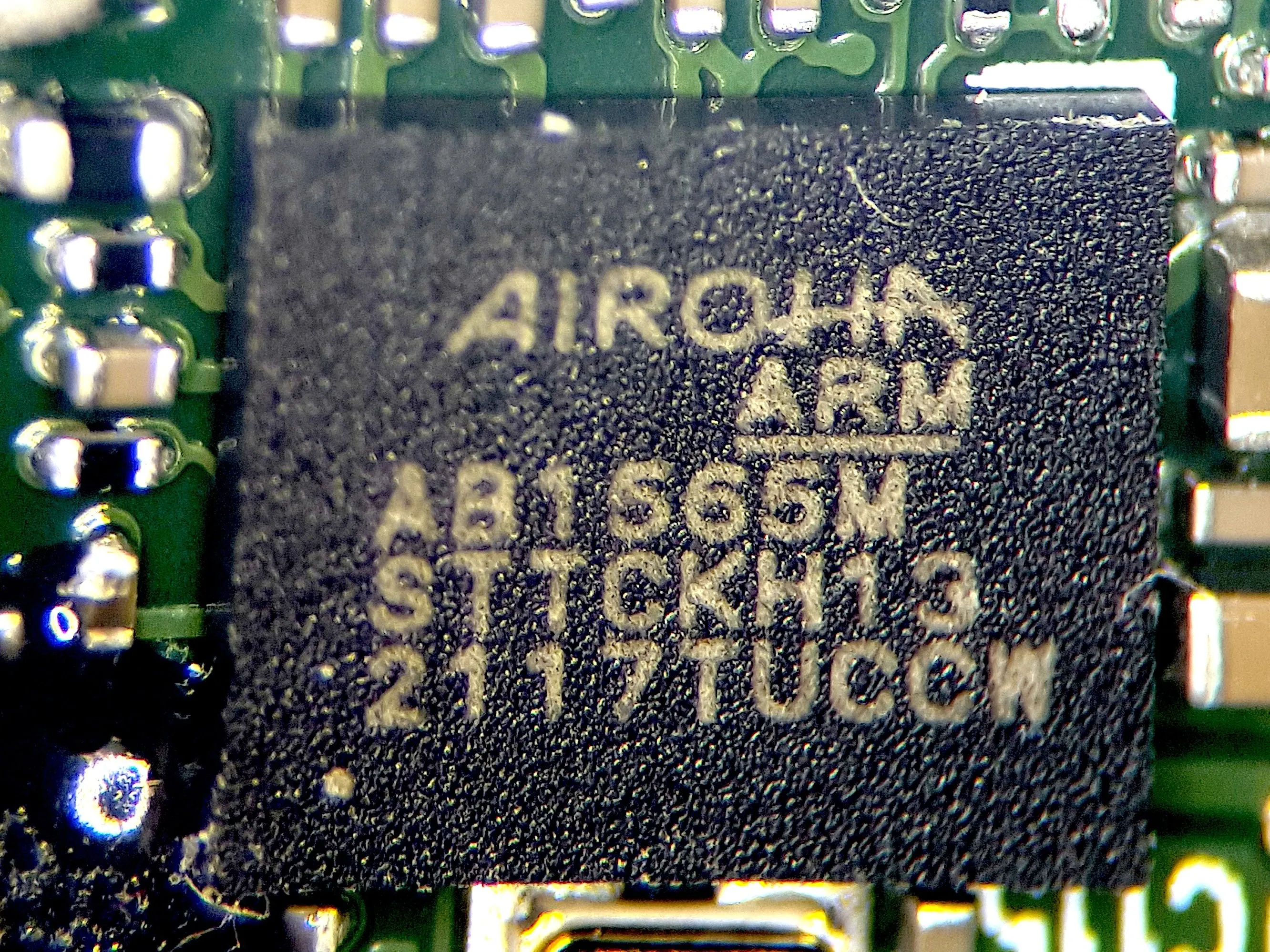

• MCU с Bluetooth

• AIROHA AB1565M - ARM Cortex M4/Bluetooth 5.2 Dual Mode with Active Noise Cancellation

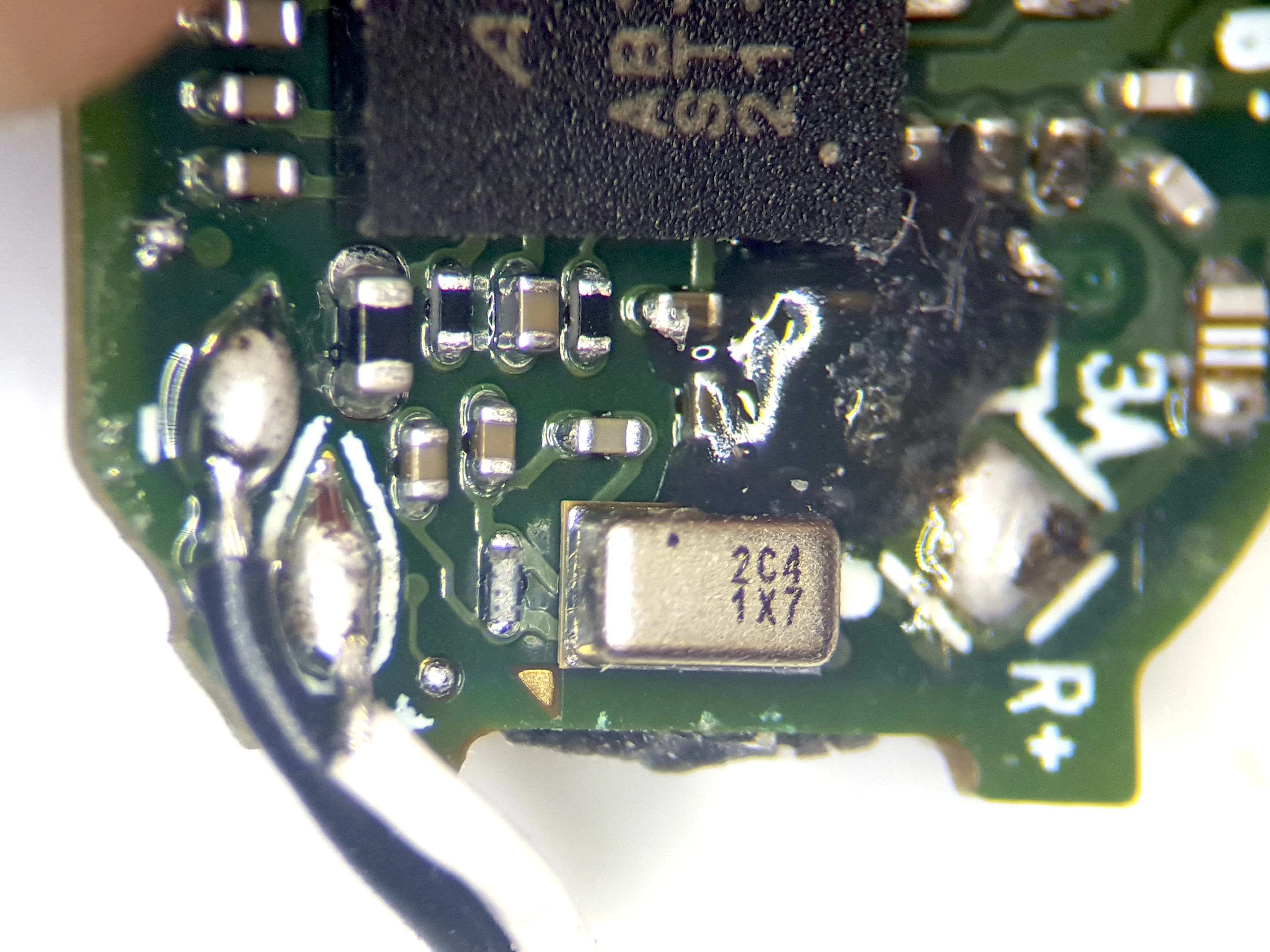

• Крупный план МЭМС-микрофона

• МЭМС-микрофон. Не удалось пересечь деталь. Деталь имеет следующую маркировку: 2C4 1X7. Если вы случайно знаете эту деталь, пожалуйста, сообщите информацию о ней в комментариях.

Шаг 17

• Крупный план компонентов на задней стороне MCU с Bluetooth

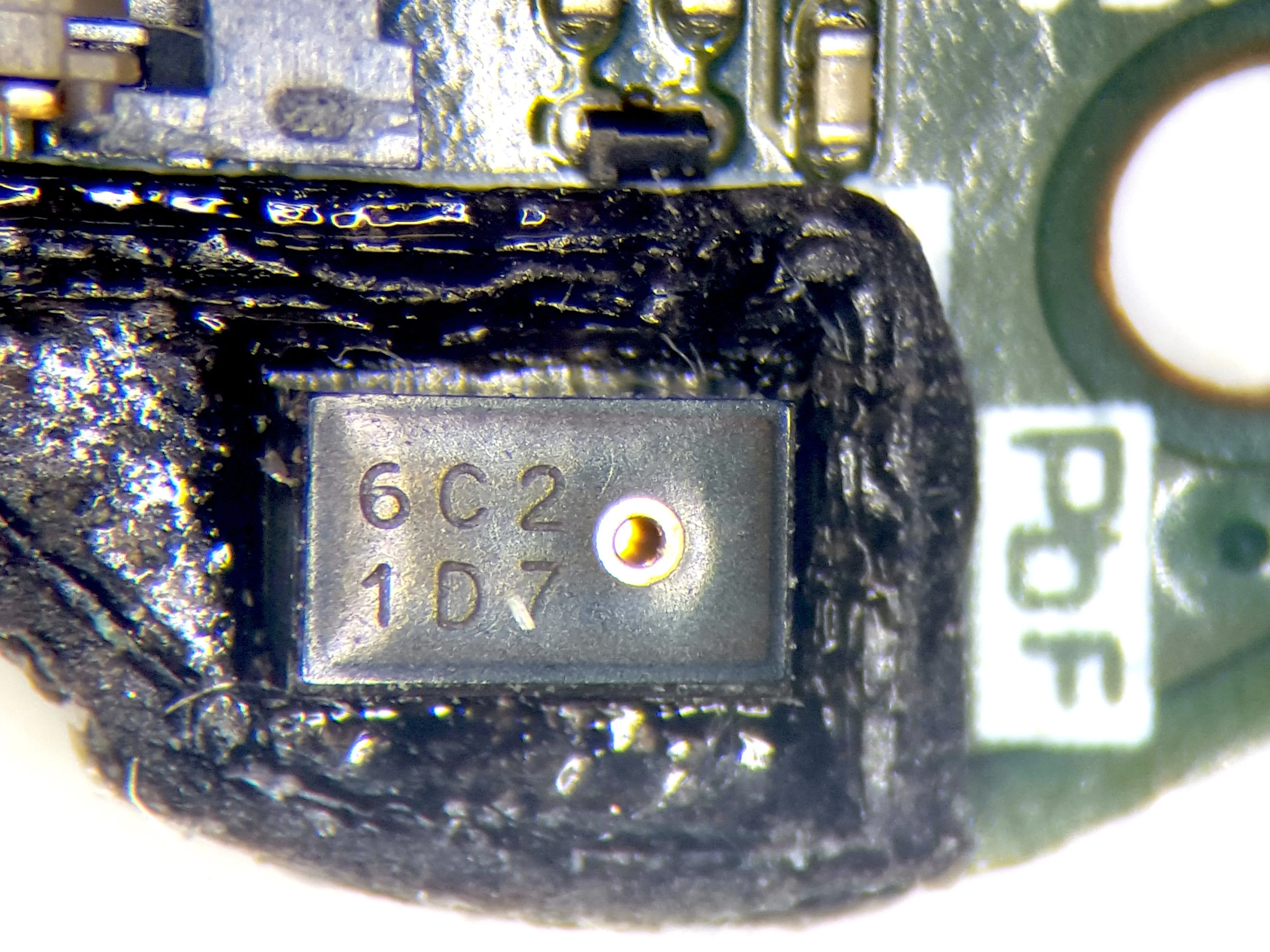

• MEMS-микрофон

• Не удается пересечь деталь. Деталь имеет следующую маркировку: 6C2 1D7. Если вы случайно знаете эту деталь, пожалуйста, оставьте информацию о ней в комментариях

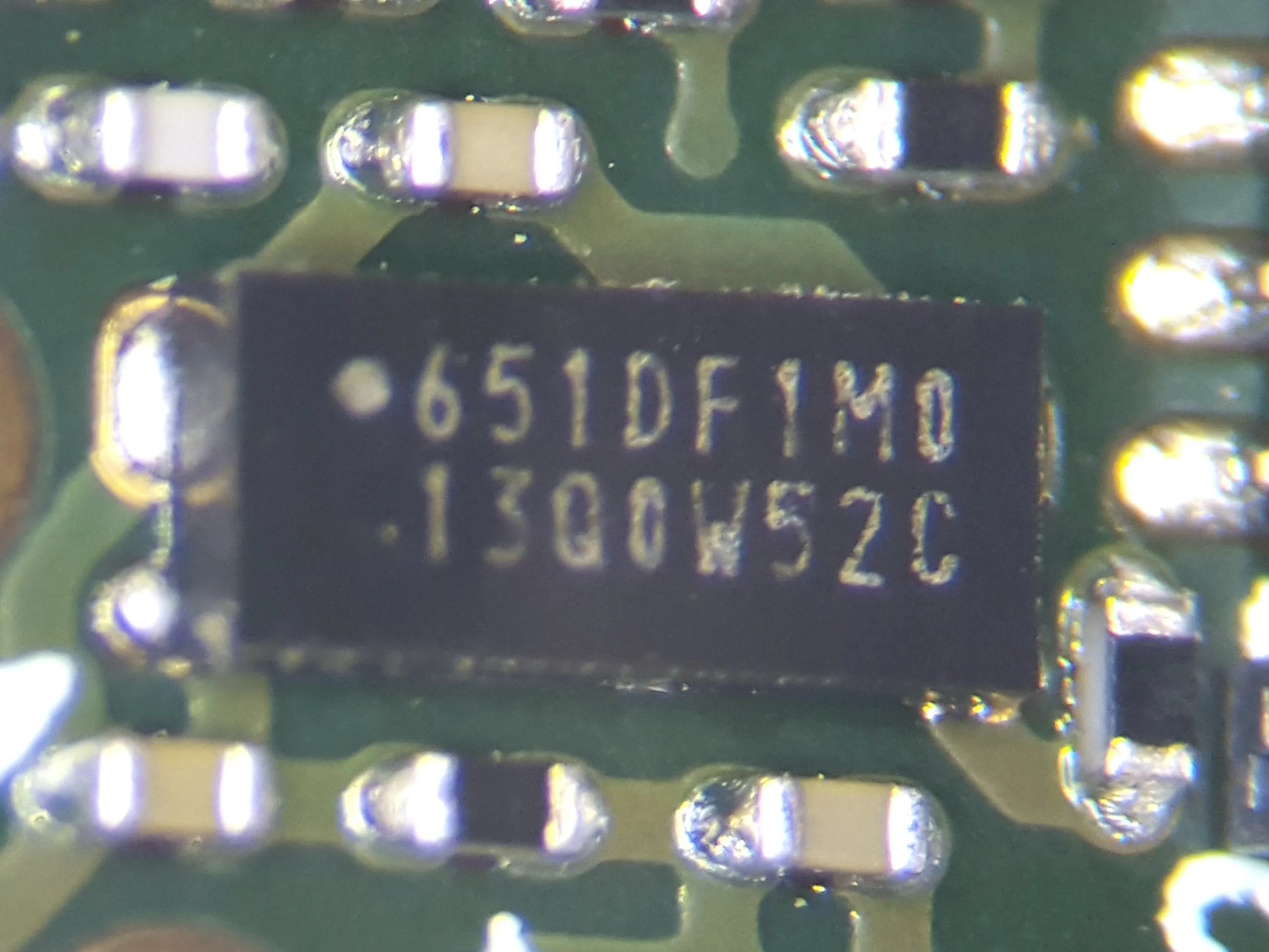

• ИС управления батареей

• Маркировка детали 651DE1M0 13Q0W52C

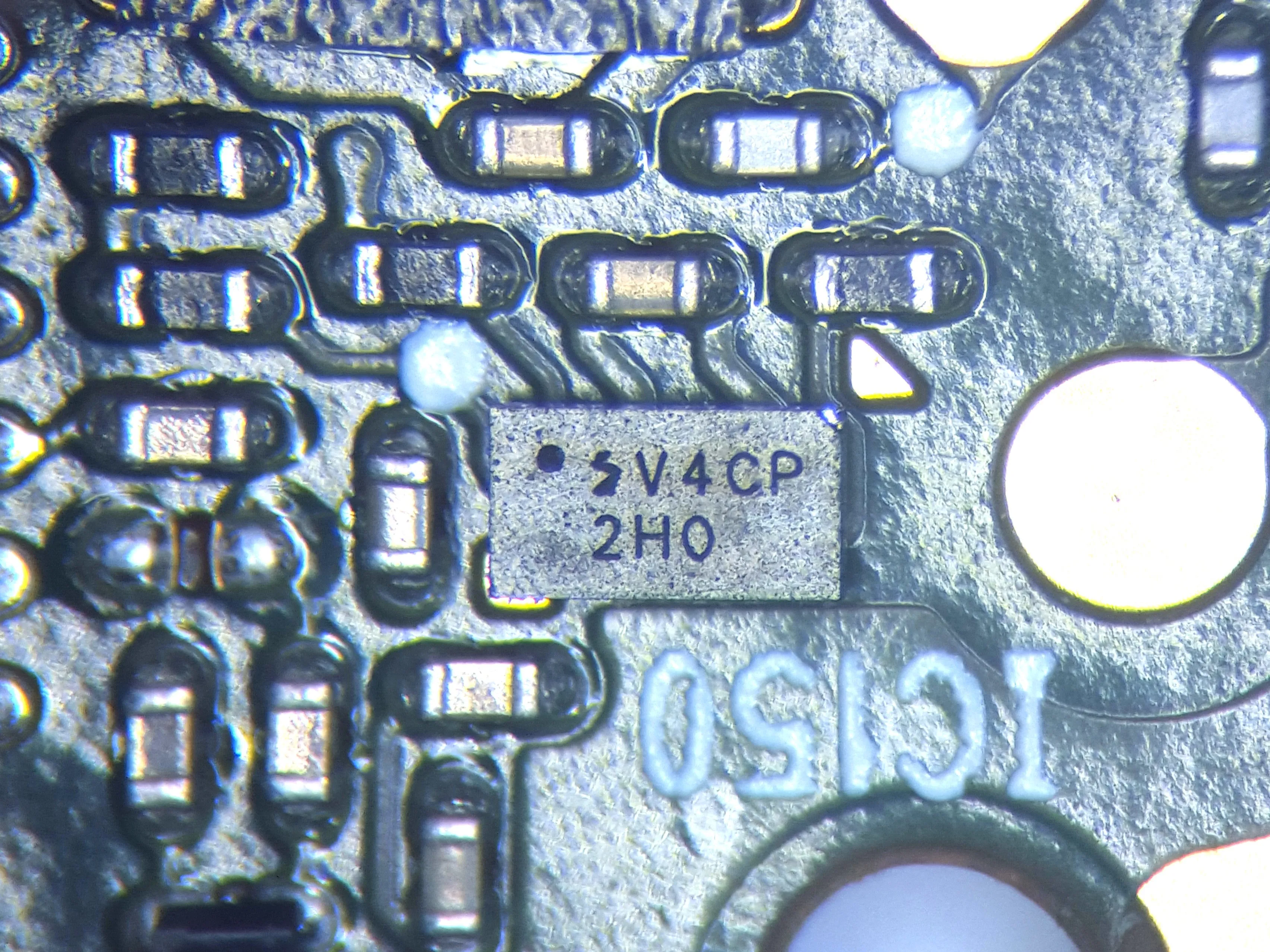

• Не удалось найти деталь. Деталь имеет следующую маркировку: SV4CP 2H0. Если вы случайно знаете эту деталь, пожалуйста, оставьте информацию о ней в комментариях.

Шаг 18

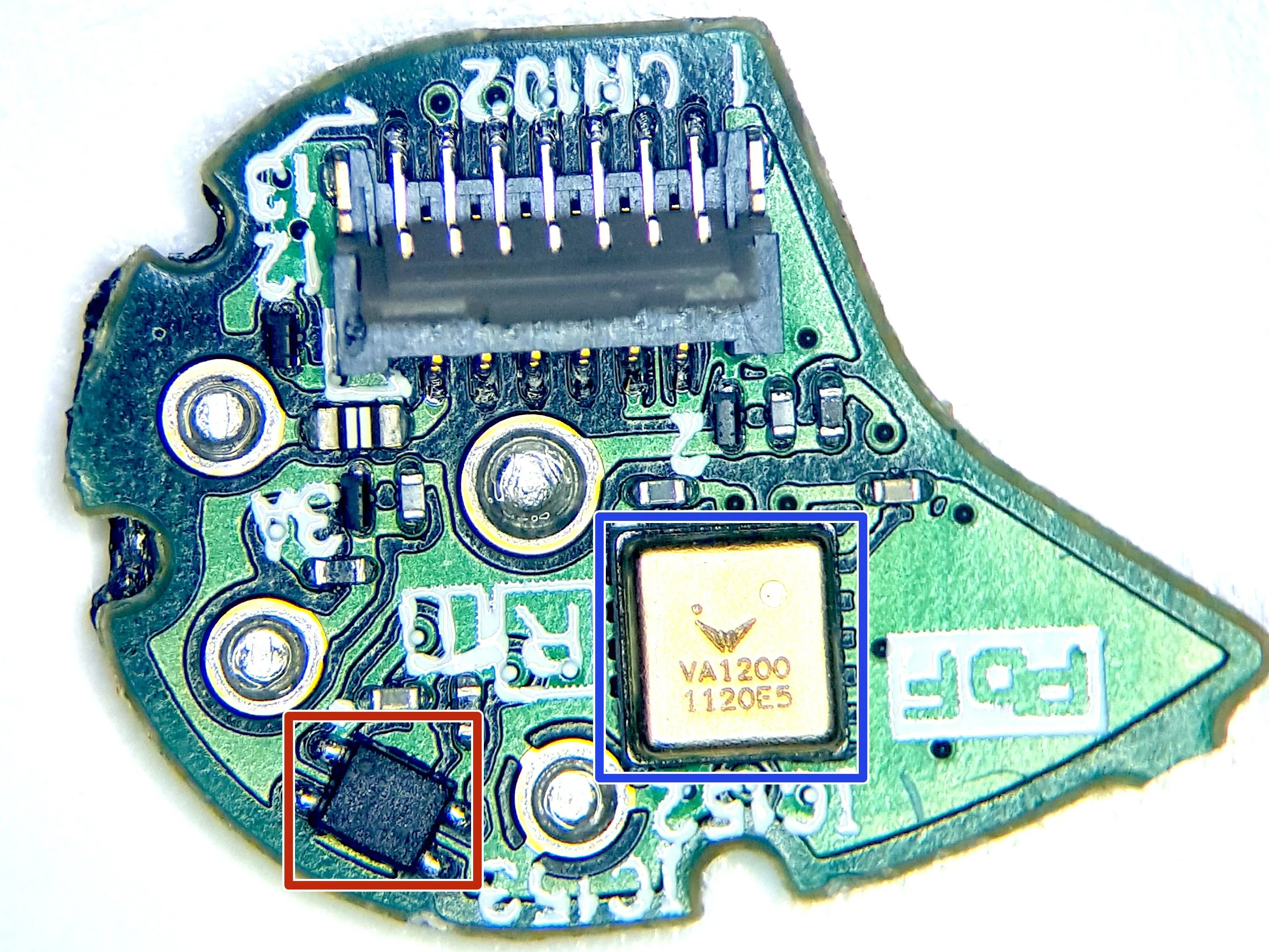

• Мы не можем обойти вниманием печатные платы питания, USB и микрофона, определяющего громкость звука.

• Номер детали на этом компоненте прочитать не удалось, но его расположение рядом с интерфейсом питания может означать, что это либо диод, либо PMOS FET

• Vesper VA1200 - Аналоговый пьезоэлектрический МЭМС-акселерометр голоса. Костный датчик - используется для распознавания речи

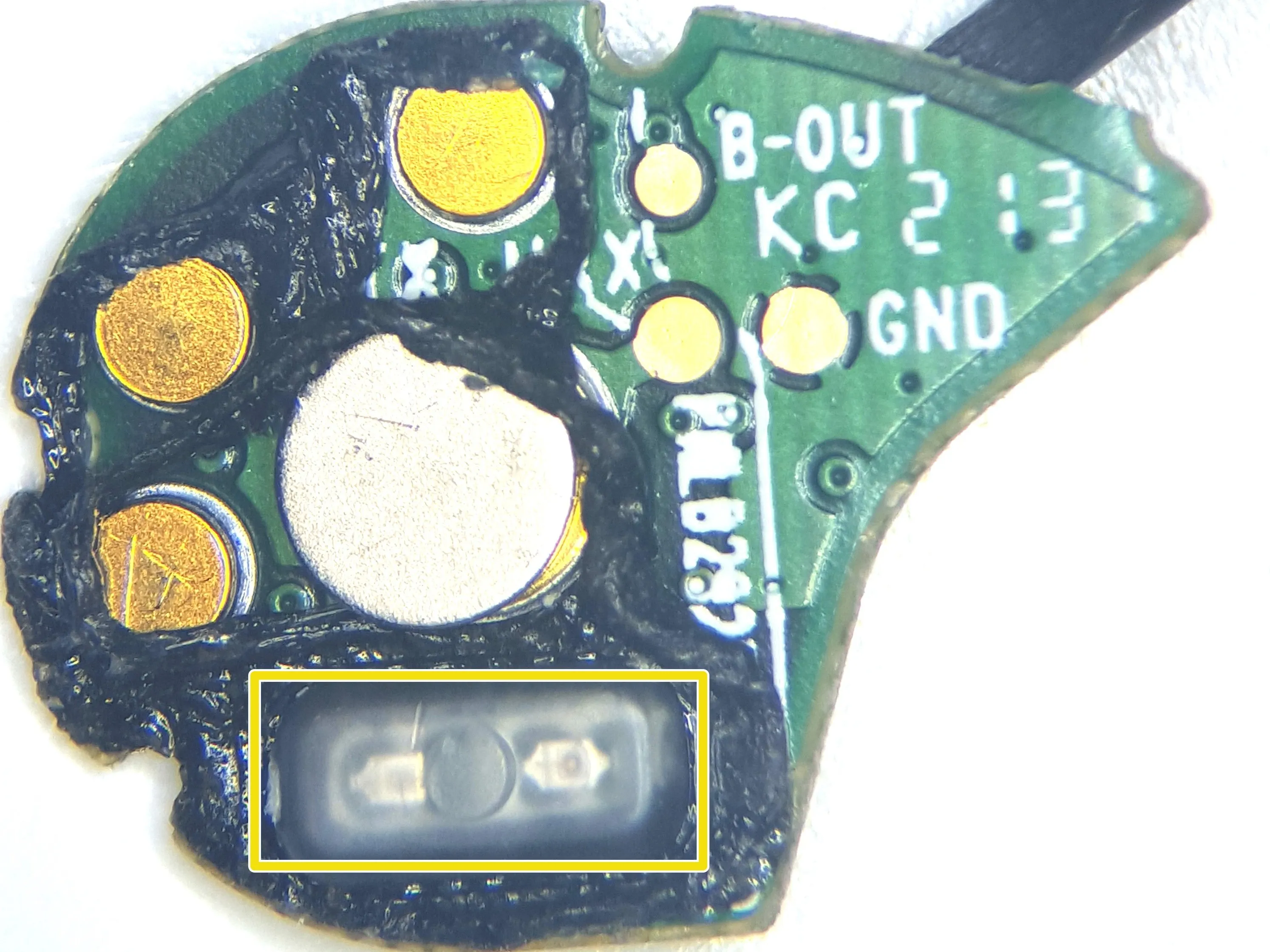

• Детектор приближения на основе света. Определяет, когда микрофон находится в ушном канале или в зарядном устройстве.

Шаг 19

• Компоненты на лицевой стороне печатной платы питания, USB и детектора громкости крупным планом

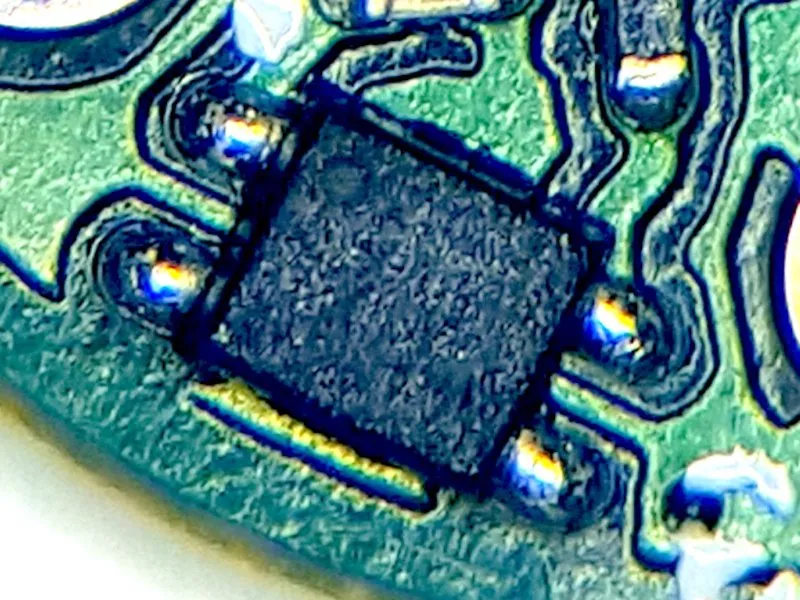

• Номер детали на этом компоненте не удалось прочитать, но его расположение рядом с интерфейсом питания может означать, что это либо диод, либо PMOS FET

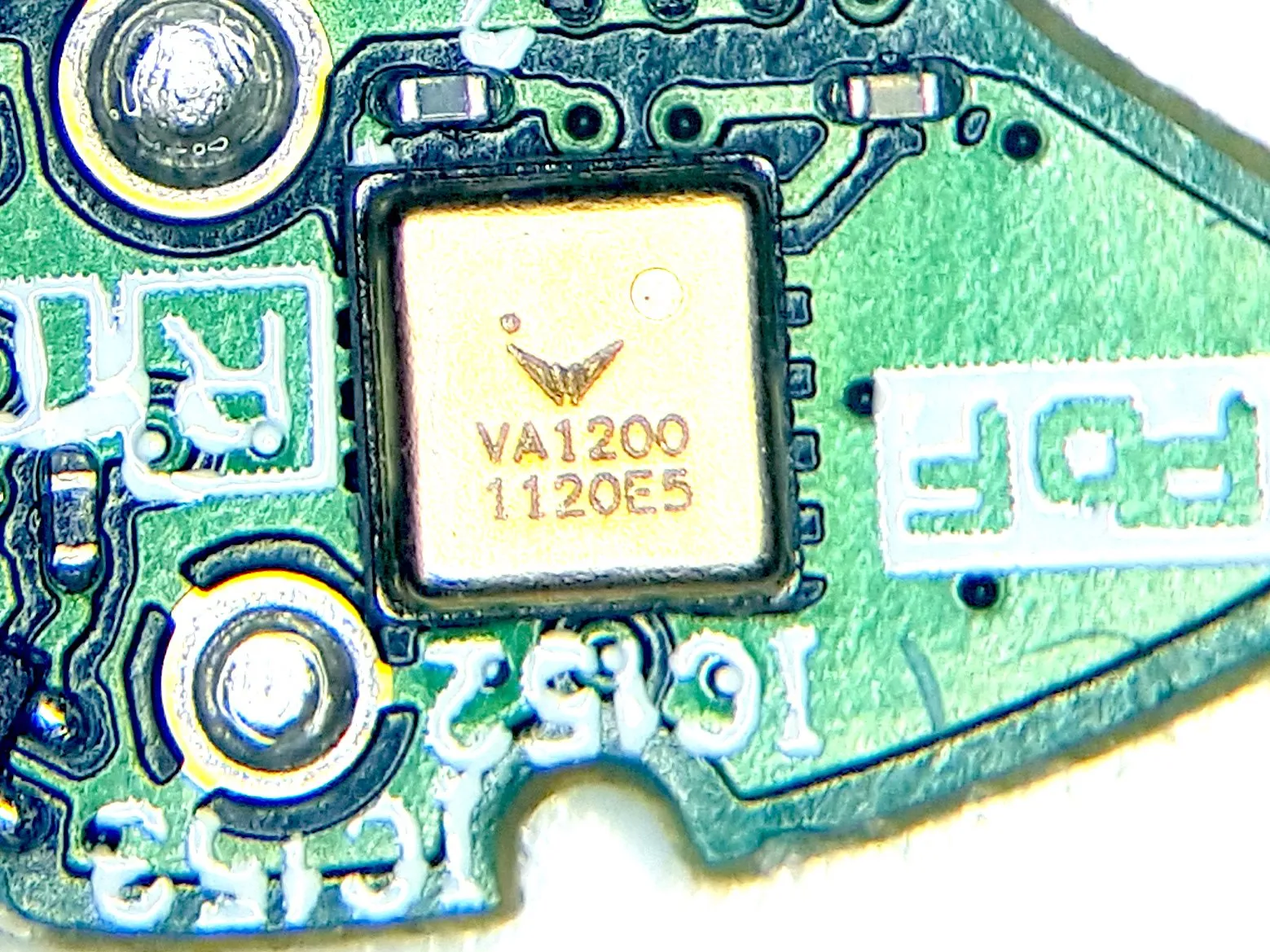

• Vesper VA1200 - Аналоговый пьезоэлектрический МЭМС голосовой акселерометр. Костный датчик - используется для распознавания речи

Шаг 20

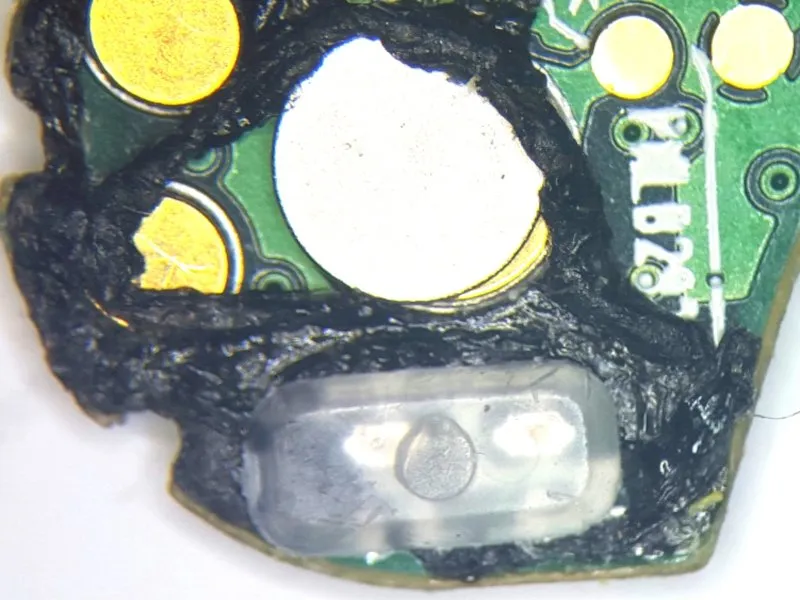

• Крупный план компонентов на обратной стороне печатной платы питания, USB и детектора приближения

• Детектор приближения на основе света. Определяет, когда микрофон находится в ушном канале или в зарядном устройстве

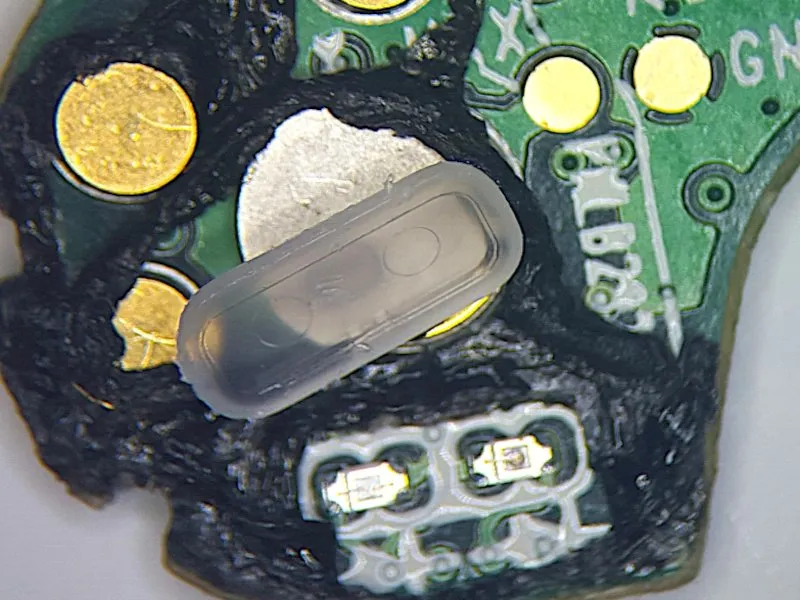

• Детектор приближения на основе света со снятой крышкой. Видны светодиоды передатчика и приемника.

Шаг 21

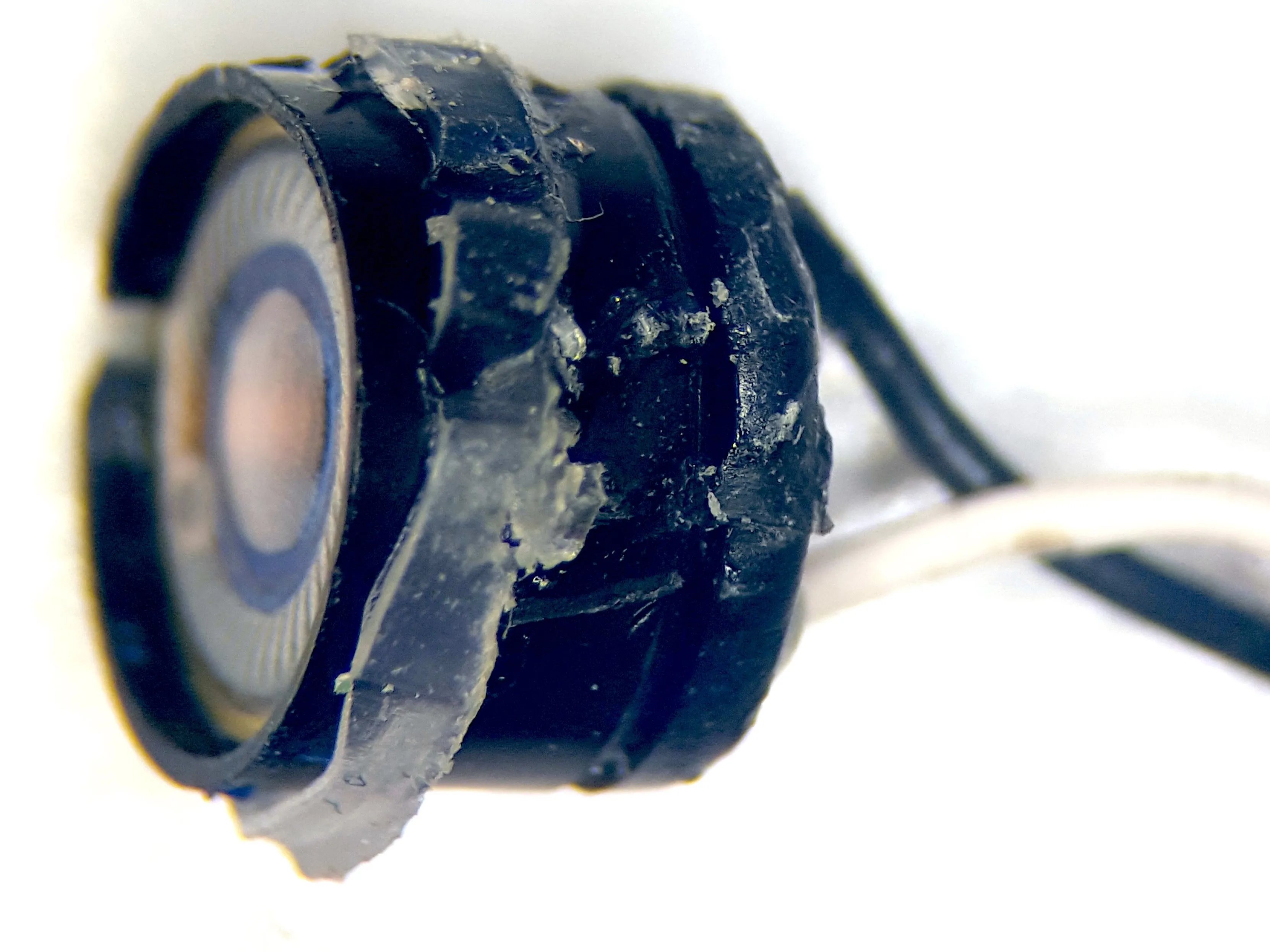

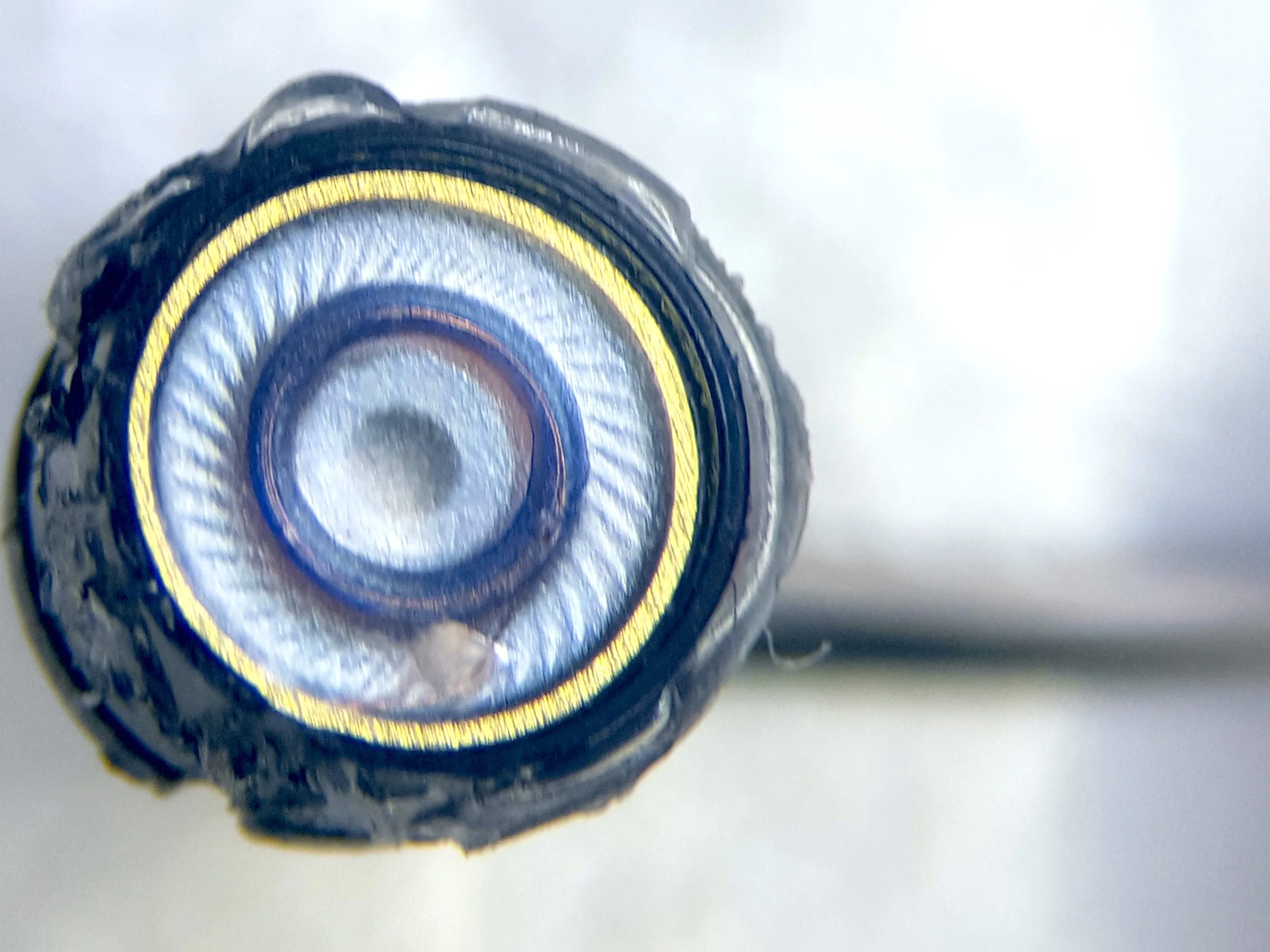

• Вид спереди и сбоку 6-миллиметрового динамика с мембраной из полиэфирэфиркетона

• Номер детали на компоненте не найден. Если вы случайно узнали компонент, пожалуйста, оставьте информацию о нем в комментариях.

Шаг 22

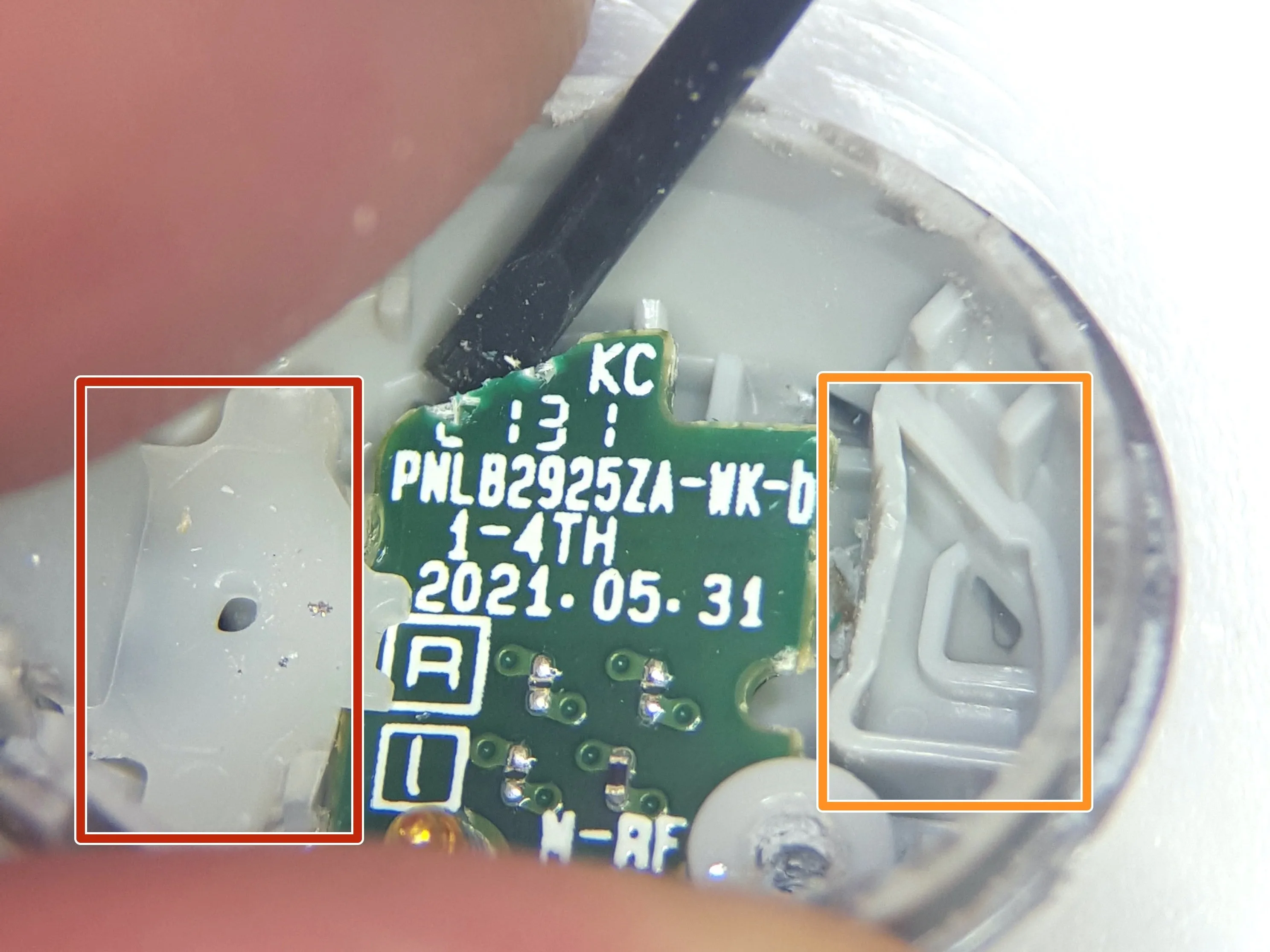

• Крупный план микрофонного интерфейса на верхней стороне [сенсорный датчик / антенный колпачок].

• Интерфейс микрофона MEMS

• Интерфейс микрофона MEMS

Шаг 23

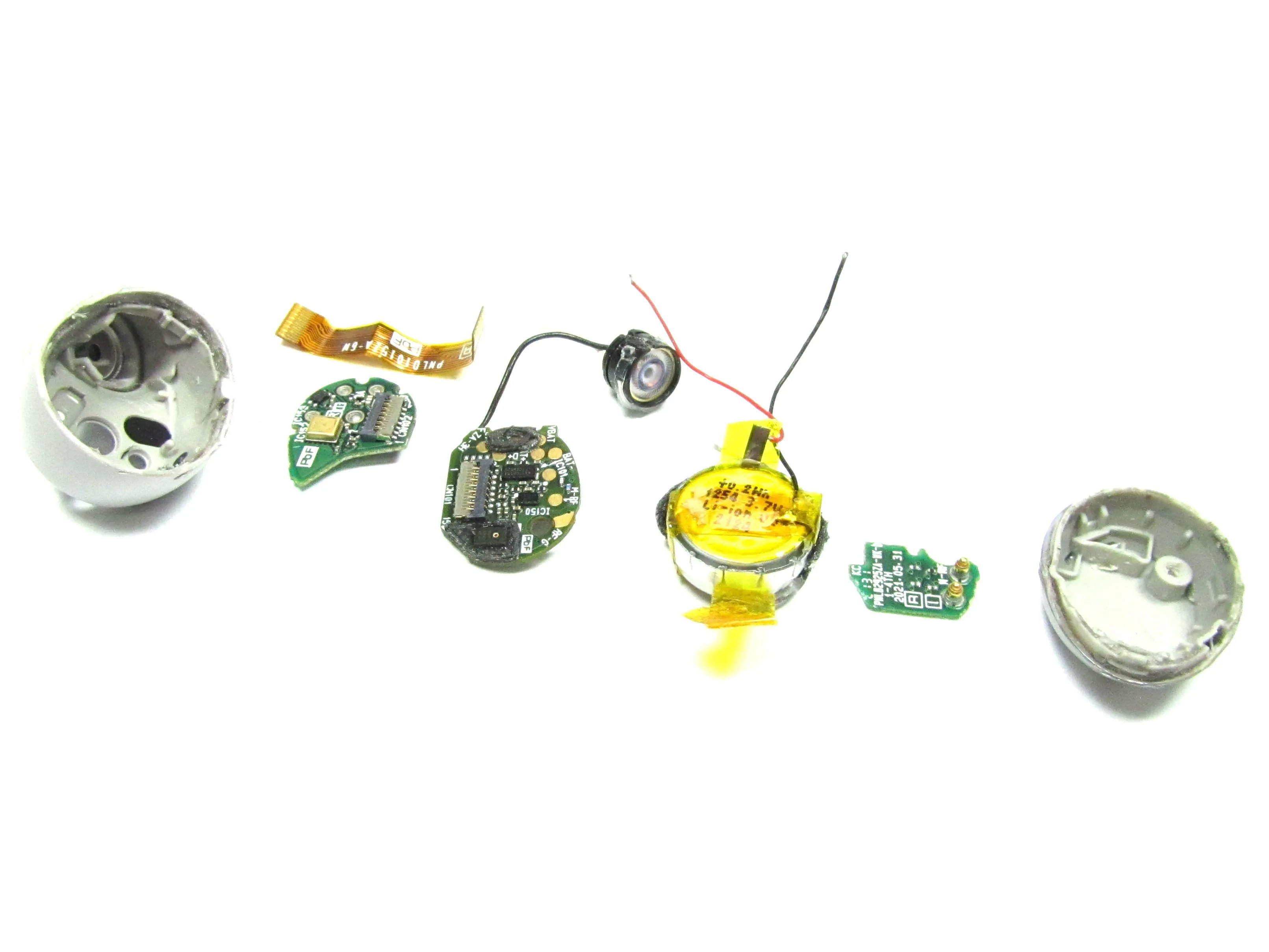

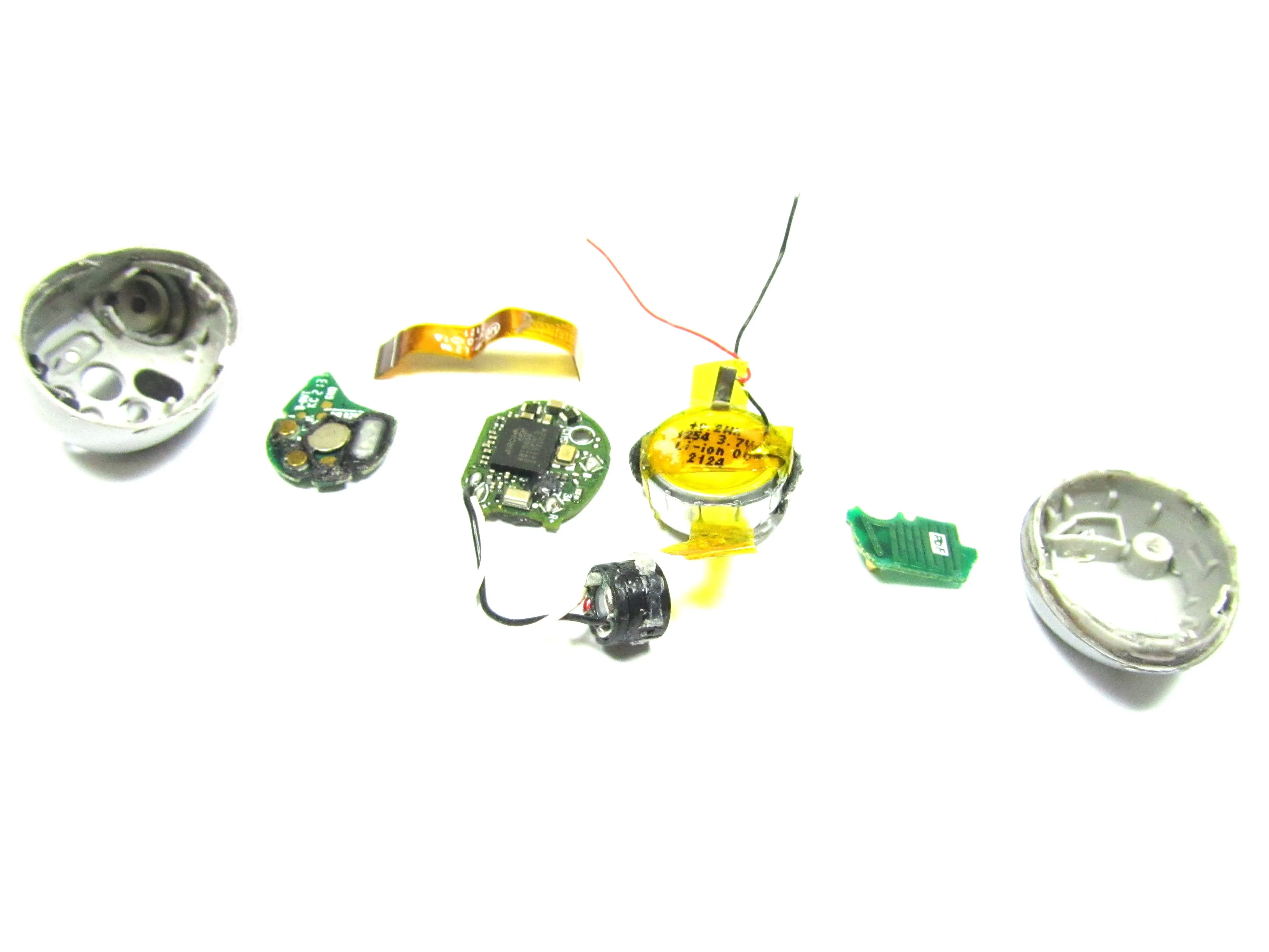

• Разборка наушников в разобранном виде с верхней и задней стороны

• Эта разборка показала, что без особых усилий в наушниках можно заменить батарейки.
