Разборка наушников Technics EAH-AZ60P-S Bluetooth

Введение

Обзор наушников Technics EAH-AZ60P-S Bluetooth

Что вам понадобится

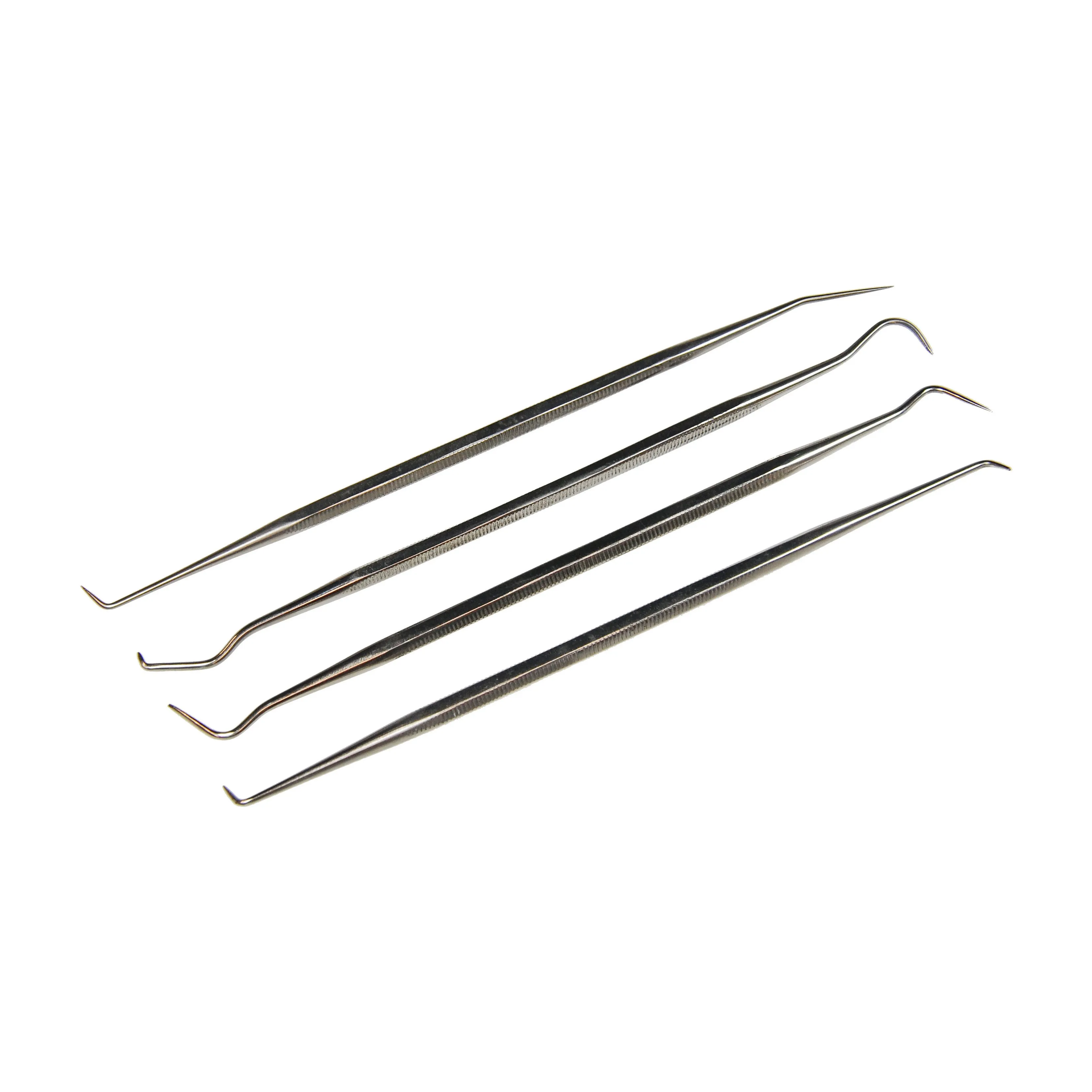

Инструменты

•

•

•

•

•

•

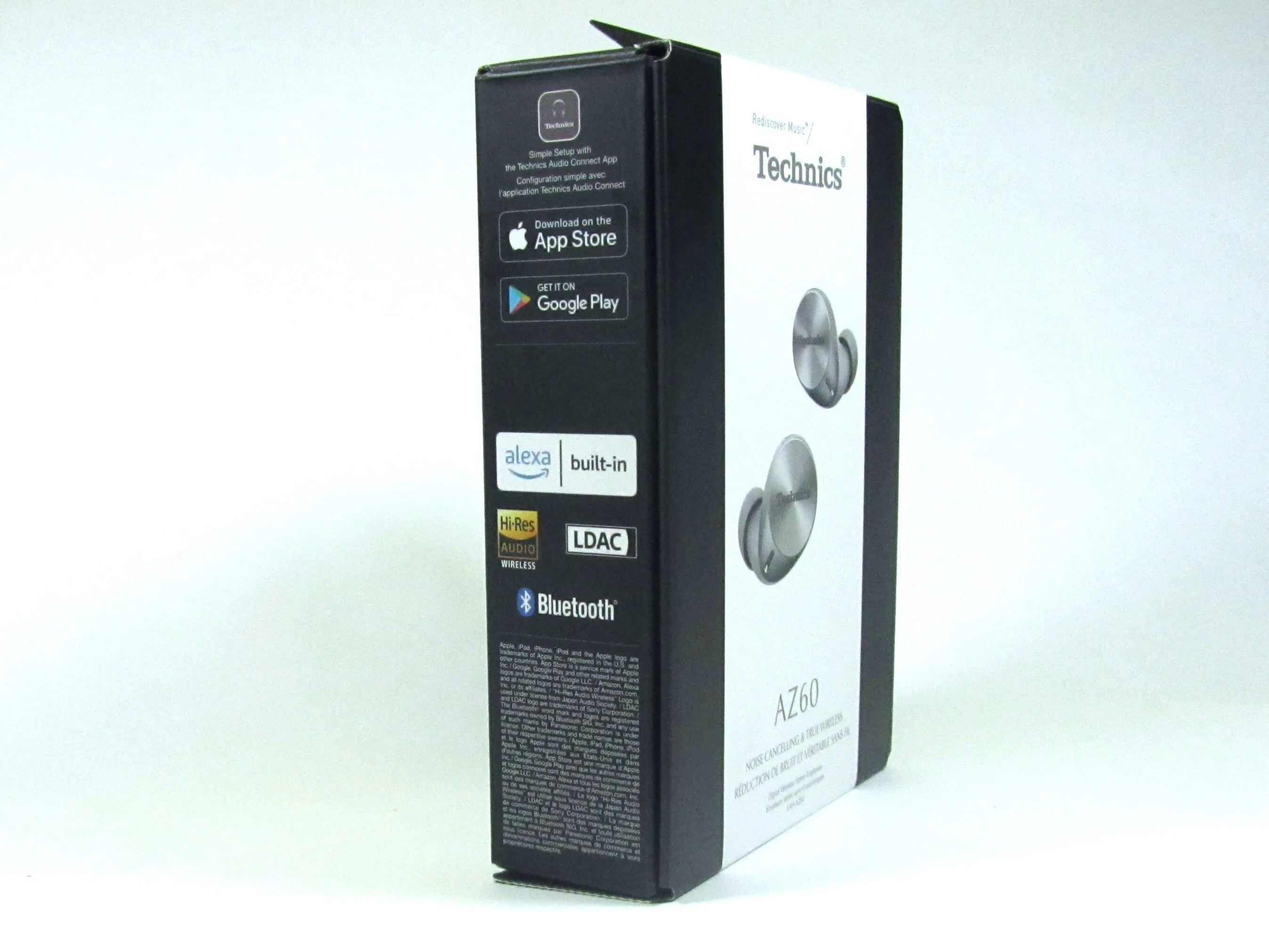

Шаг 1 Разборка Bluetooth-наушников Technics EAH-AZ60P-S

• Двойное гибридное шумоподавление для широкополосного и глубокого шумоподавления

• Превосходное качество звонков благодаря технологии JustMyVoice™ с использованием MEMS-микрофона с функцией распознавания произношения.

• Режим окружающего звука

• 8-миллиметровый динамик с диафрагмой из биоцеллюлозы - 'камера акустического контроля'

• 7 часов воспроизведения

• Bluetooth 5.2

• Управление с помощью емкостного сенсорного датчика

Шаг 2

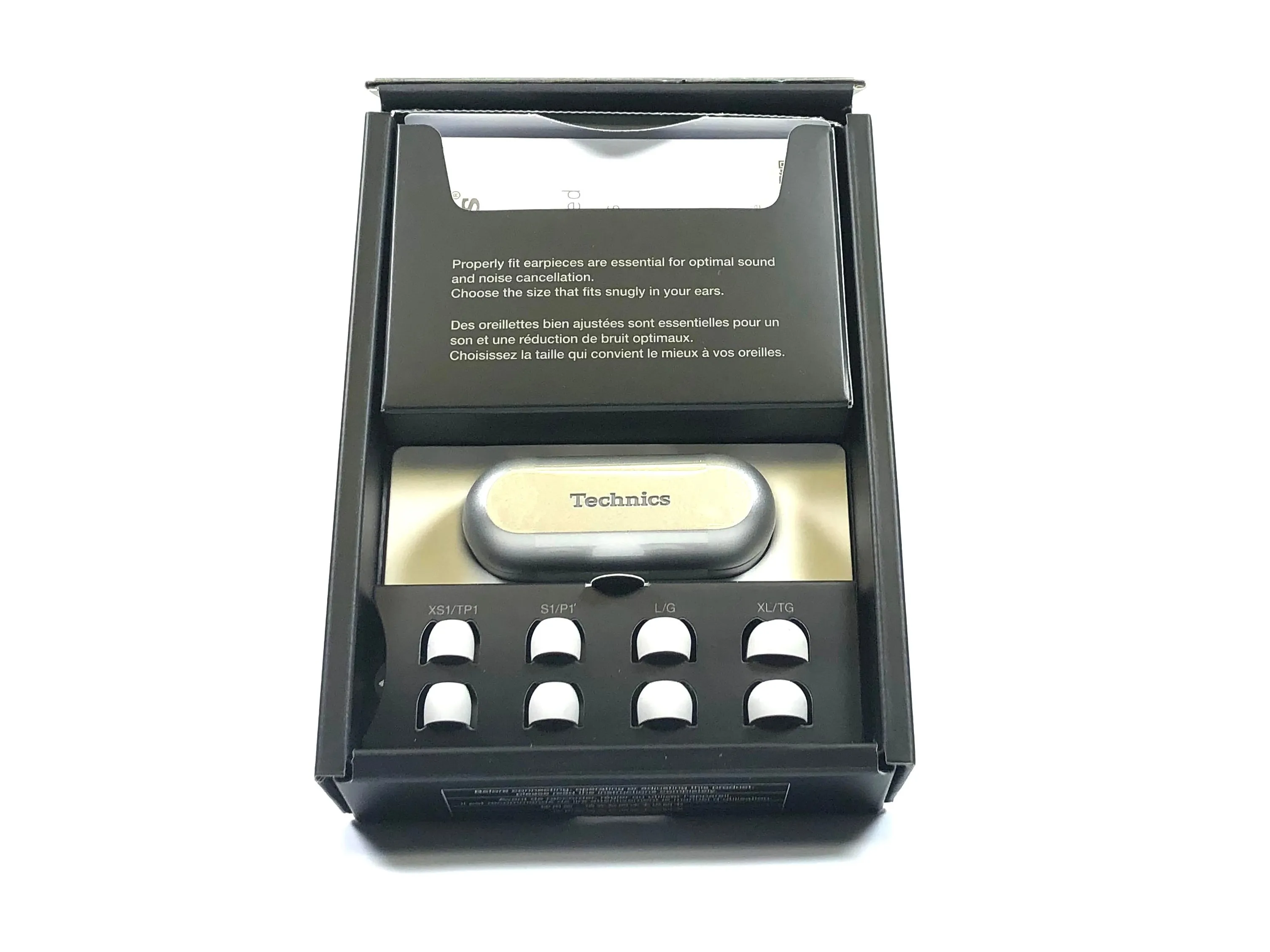

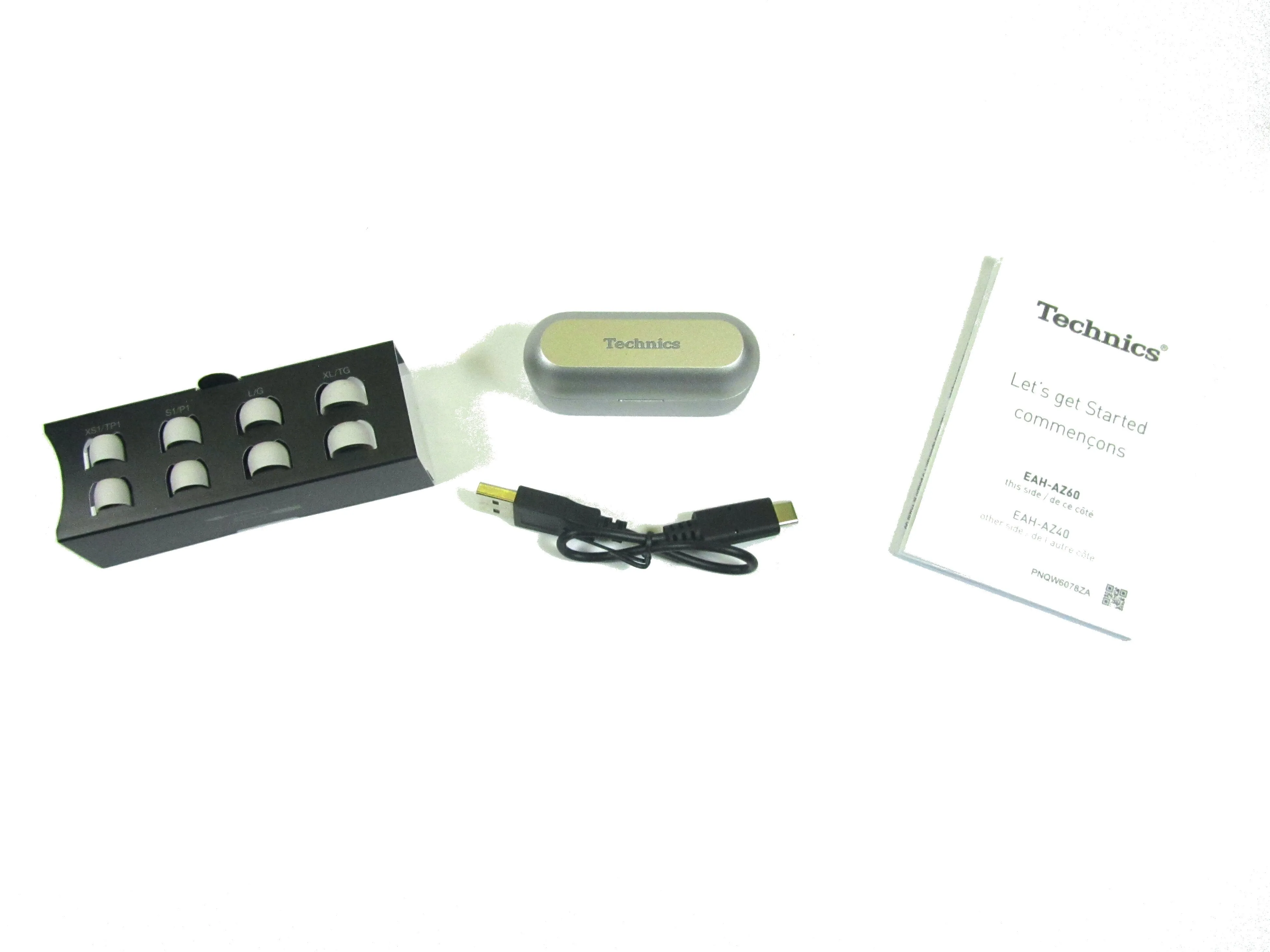

• Что находится в коробке

• Наушники / зарядный чехол

• Кабель USB 'C'

• Резиновые насадки для наушников разного размера

• Руководство пользователя

Шаг 3

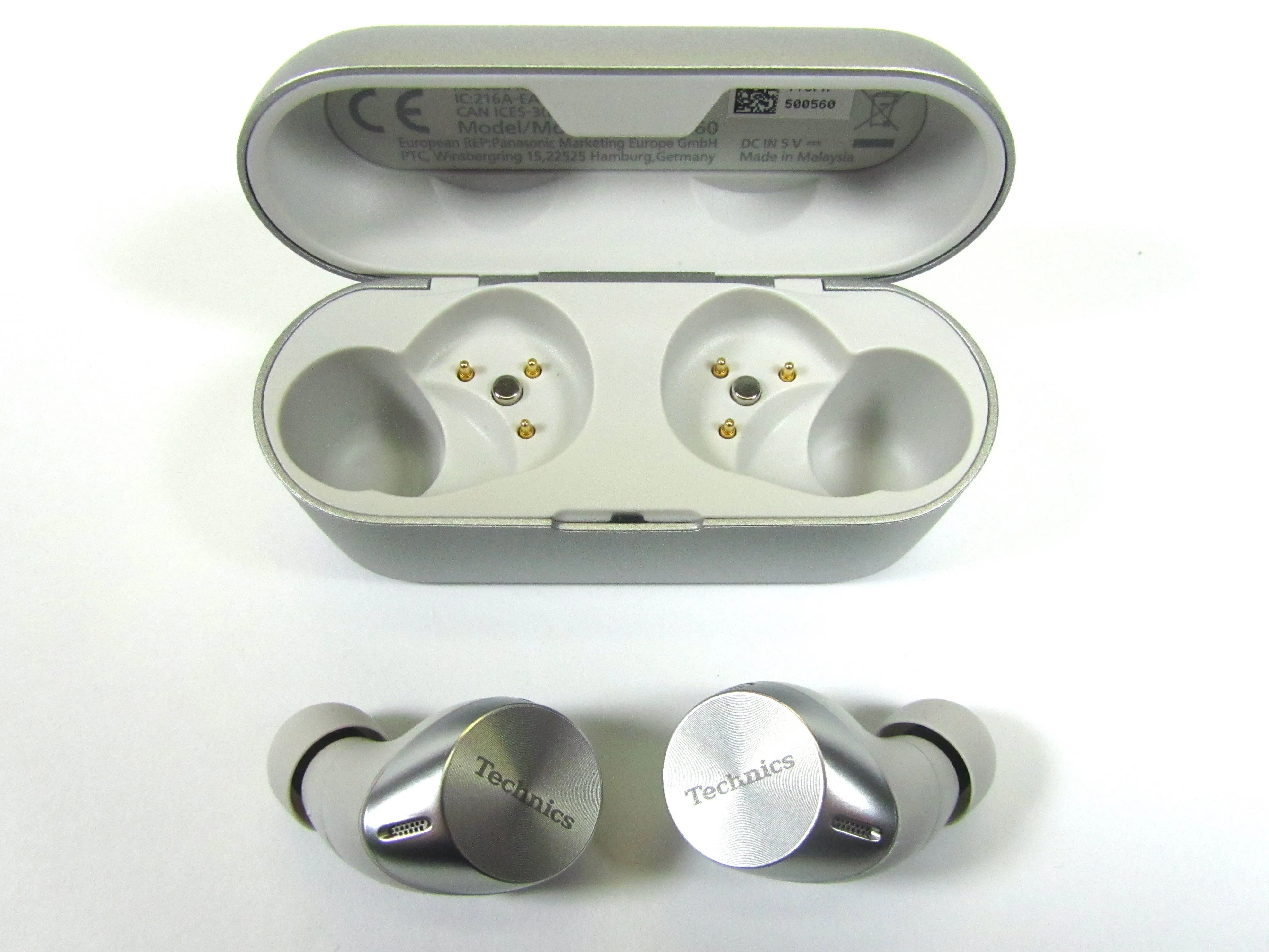

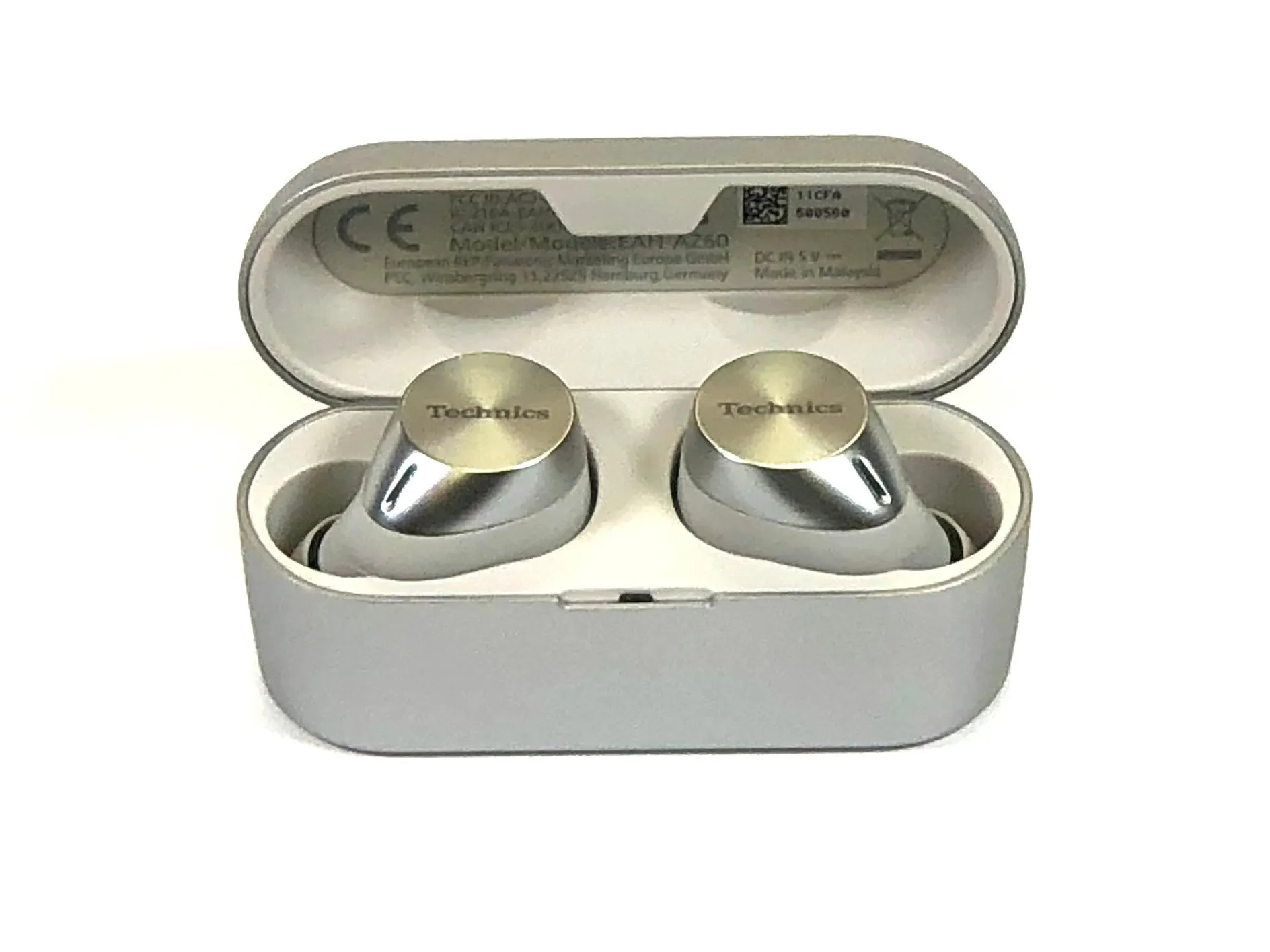

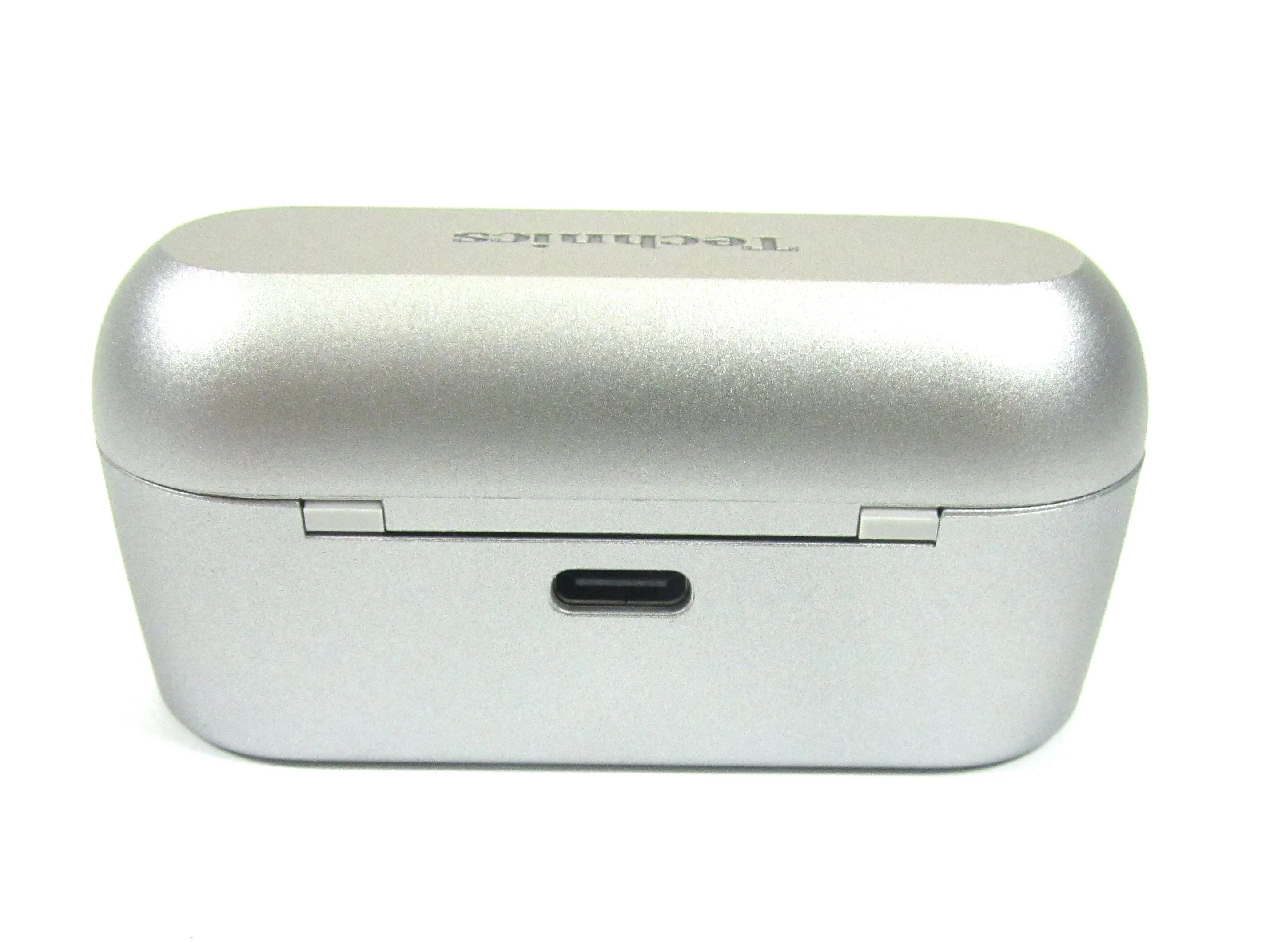

• Зарядный кейс с наушниками

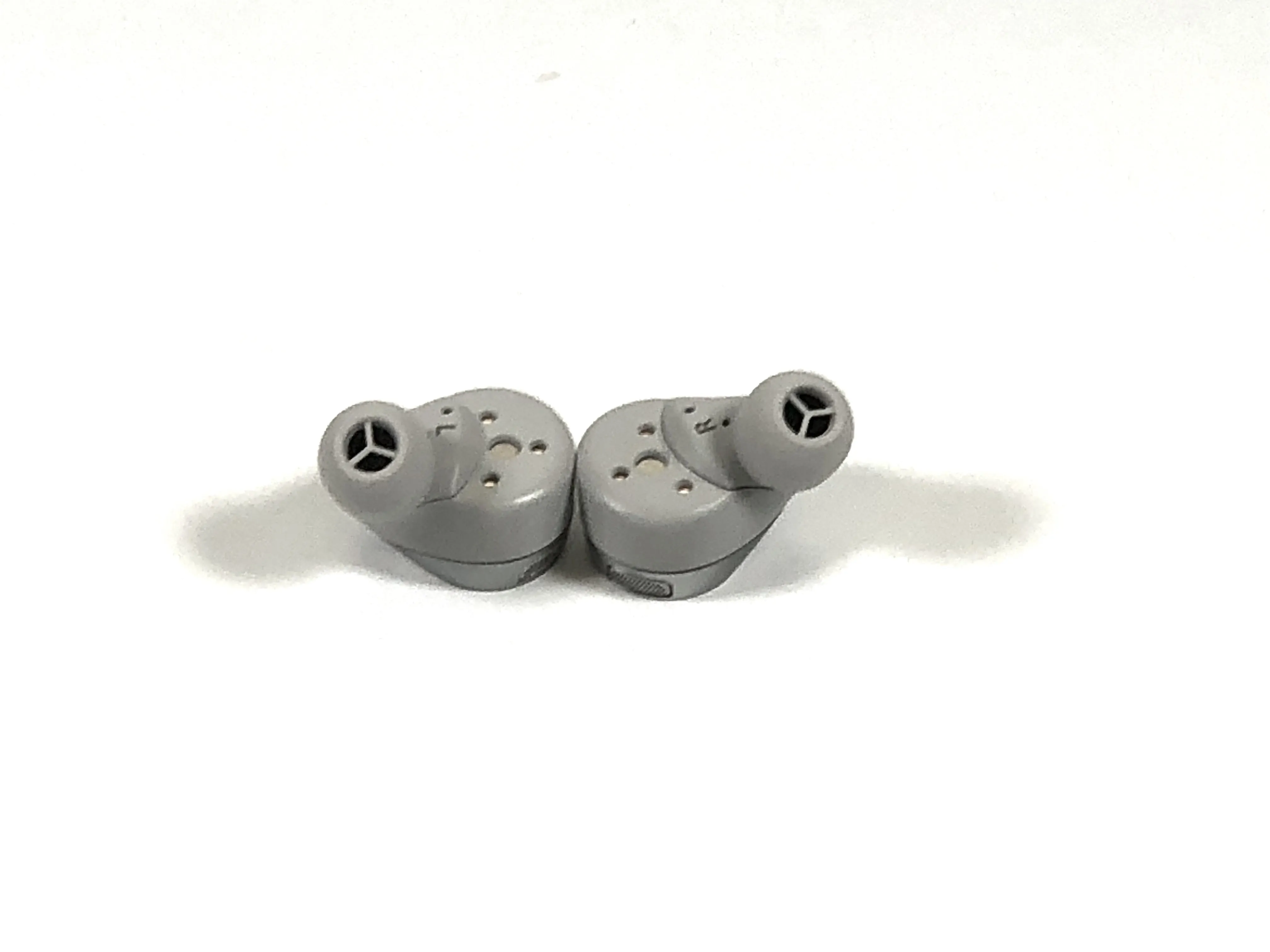

• Вид наушников крупным планом

Шаг 4

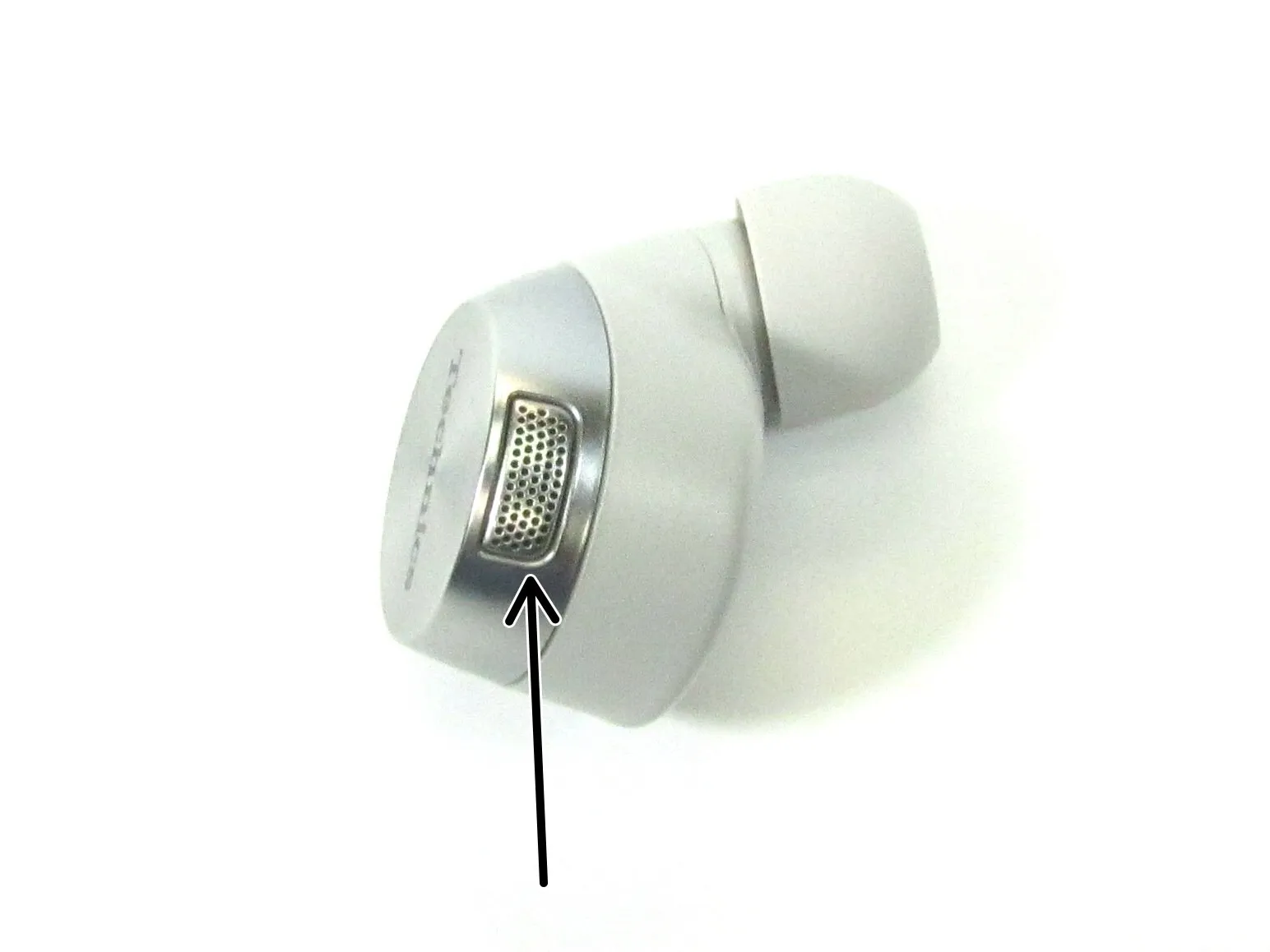

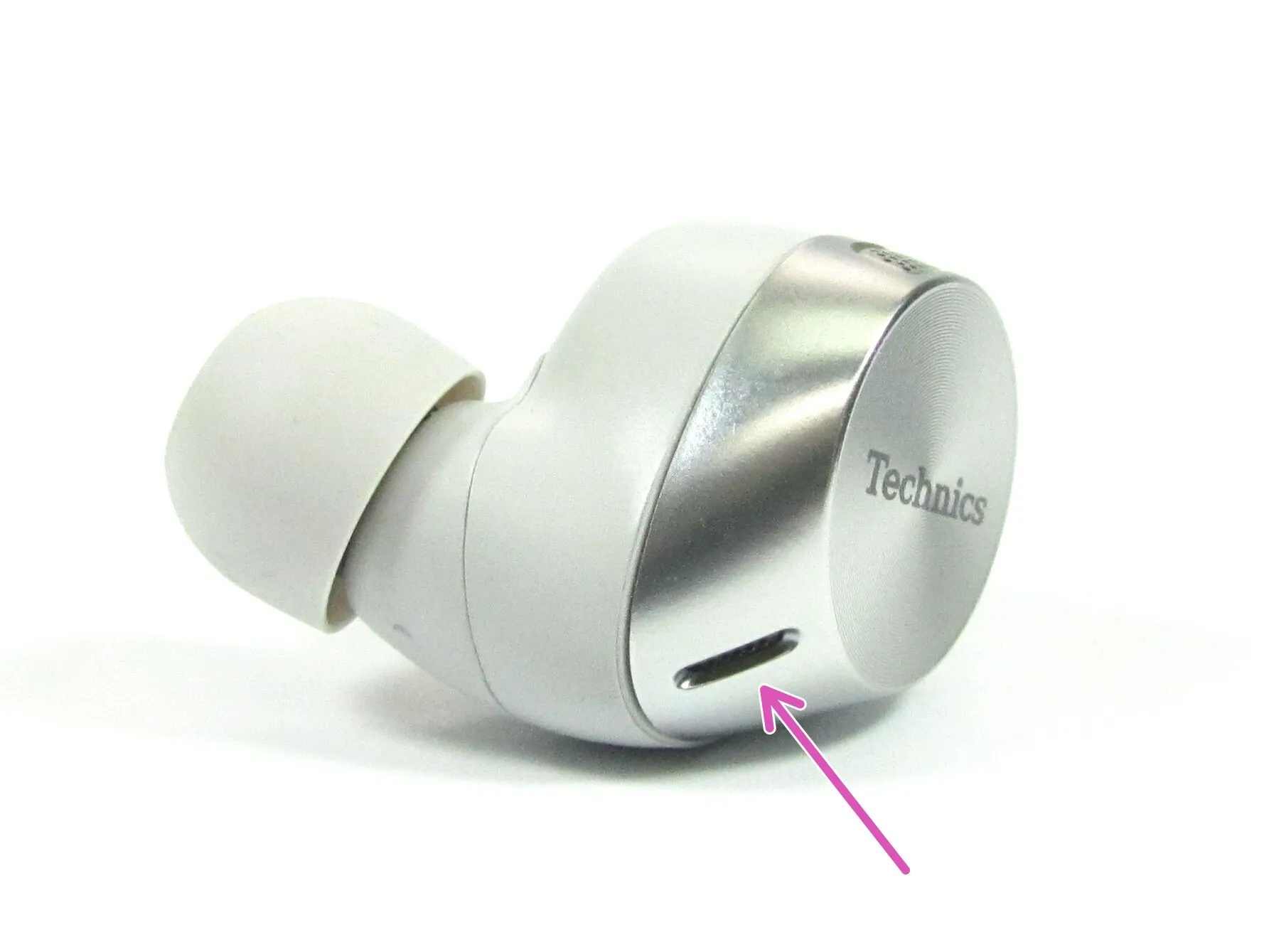

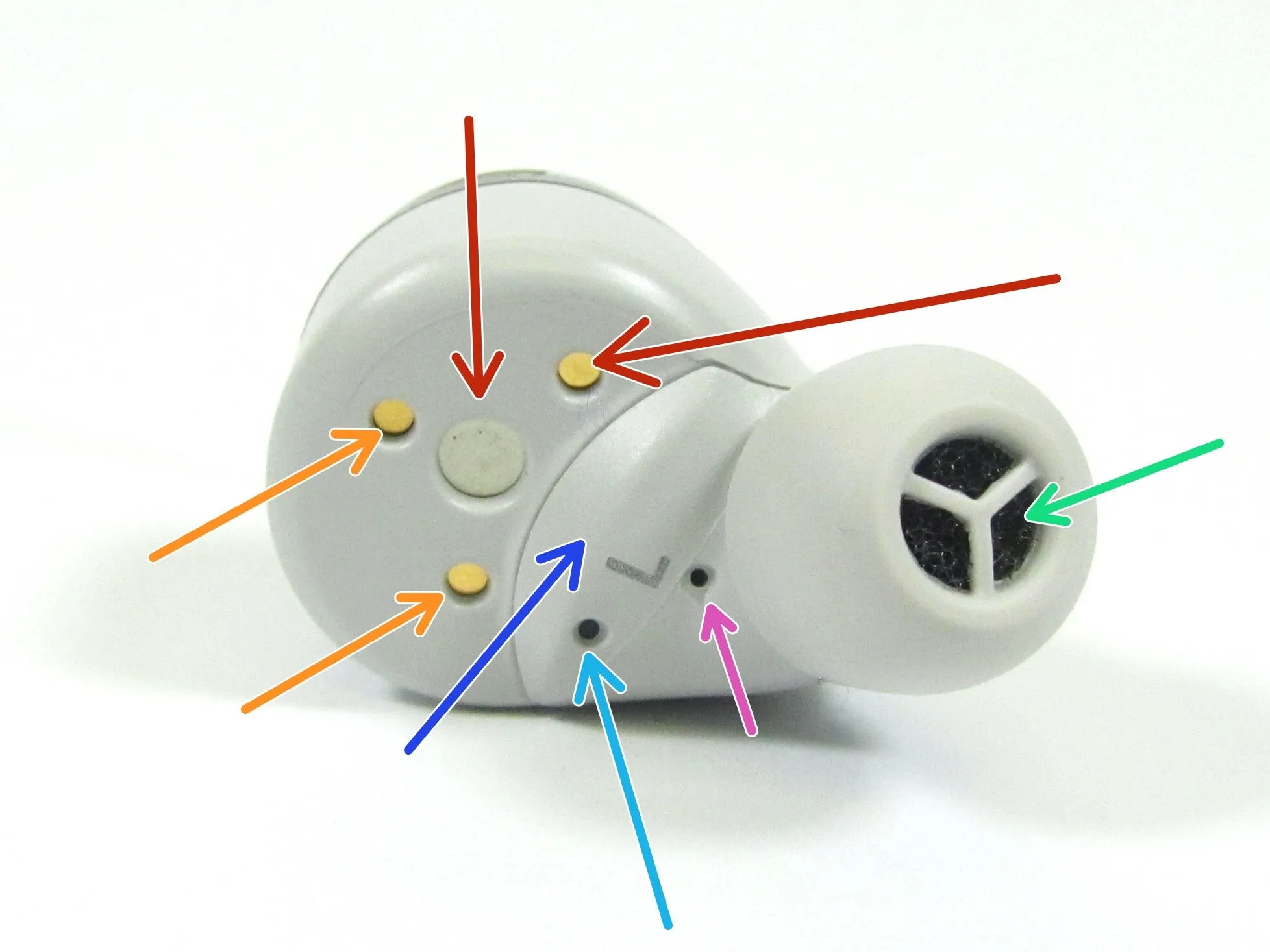

• Вид сбоку на наушники

• Интерфейс USB D+ / D-

• Интерфейс зарядного устройства VBUS/GND

• Звуковой порт с МЭМС-микрофоном в задней части порта

• MEMS-микрофон для распознавания речи расположен в этой области

• Световая трубка для детектора света

• Порт микрофона Возможно, для голосовых вызовов. Прикрыт тканью и металлическими решетками

• Микрофон окружающего звука

Шаг 5

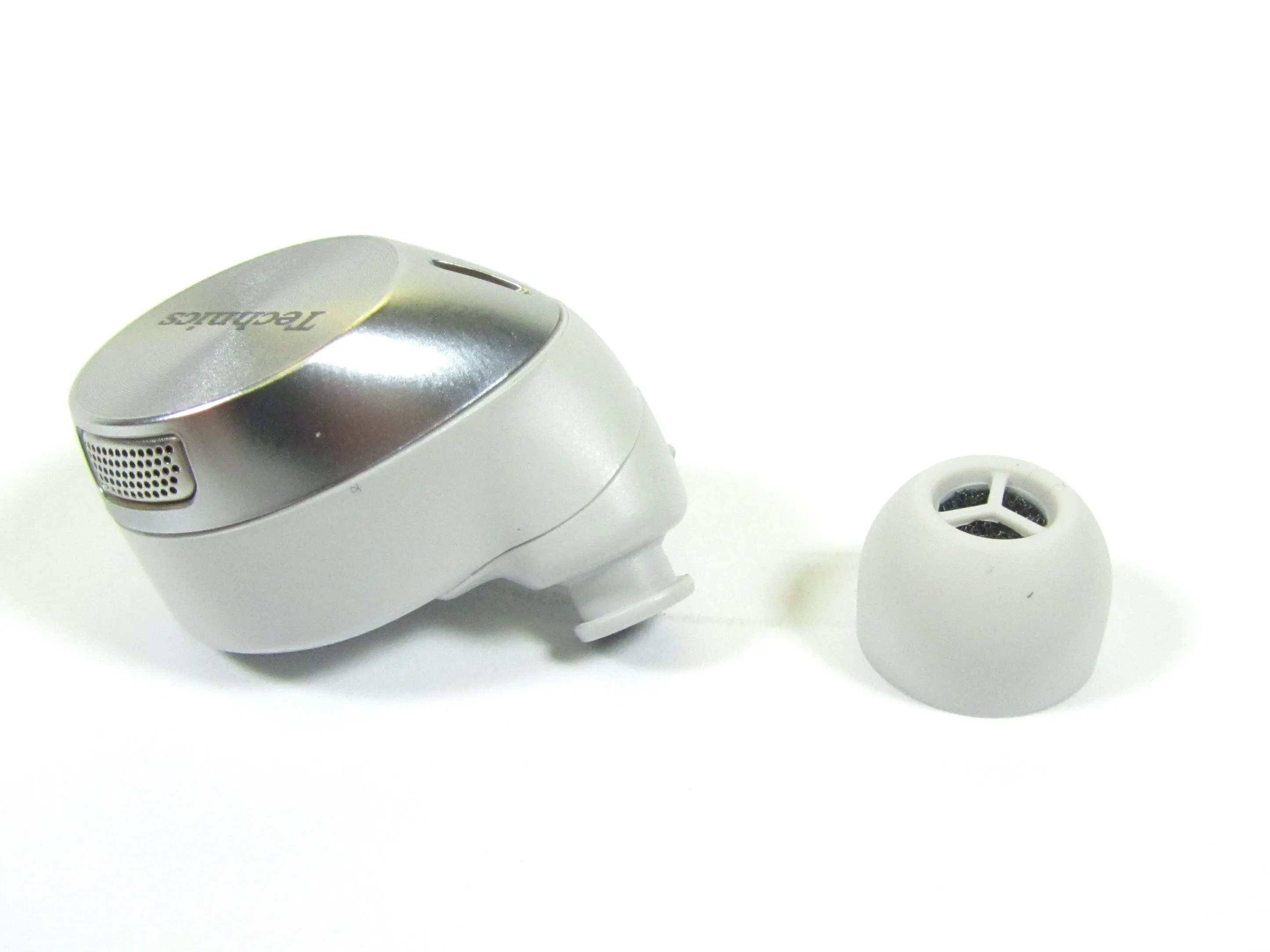

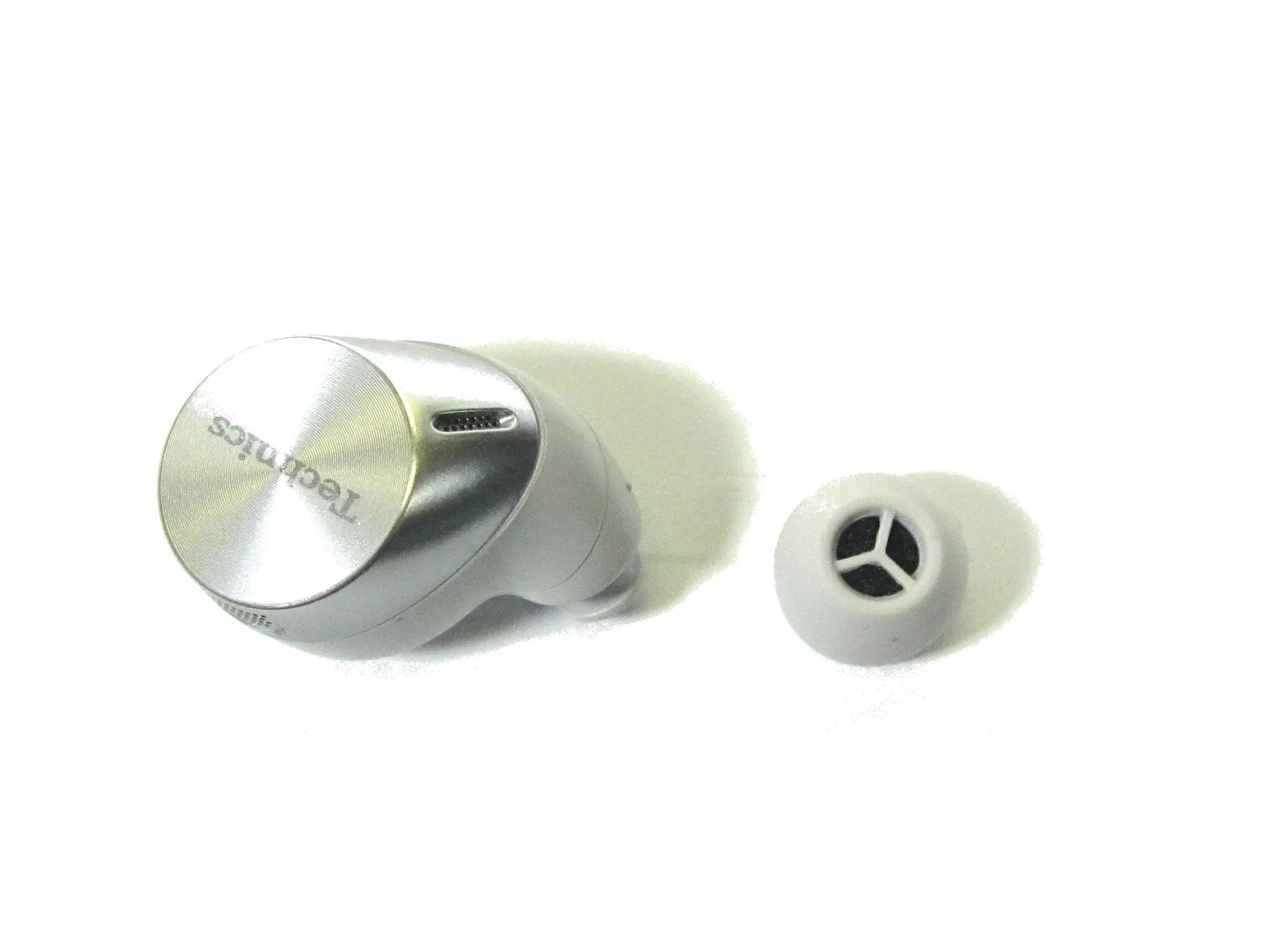

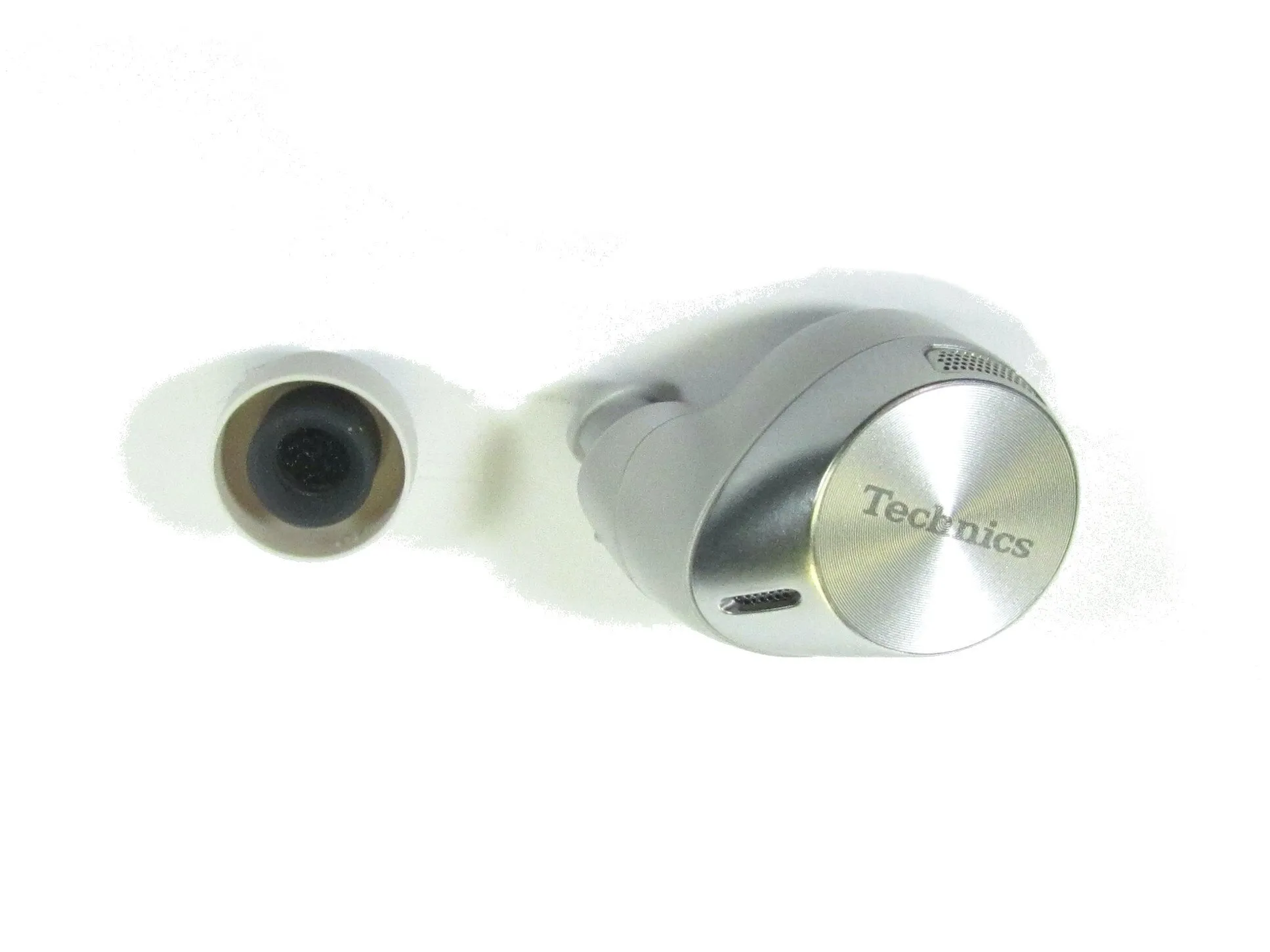

• Вид на наушники со снятой резиновой насадкой

Шаг 6

• Поскольку корпус наушников Technics был склеен, единственным способом проникнуть внутрь было разрезать наушники. Клей оказался легким, и крышка сенсорного датчика отклеилась с небольшим усилием, приложенным к наушникам в районе крышки сенсорного датчика.

• Поскольку наушники легко открываются для доступа к их компонентам, возможно, будет возможно производить замену батарей без повреждения наушников. Это первый возможный самообслуживаемый наушник, который я разбирал.

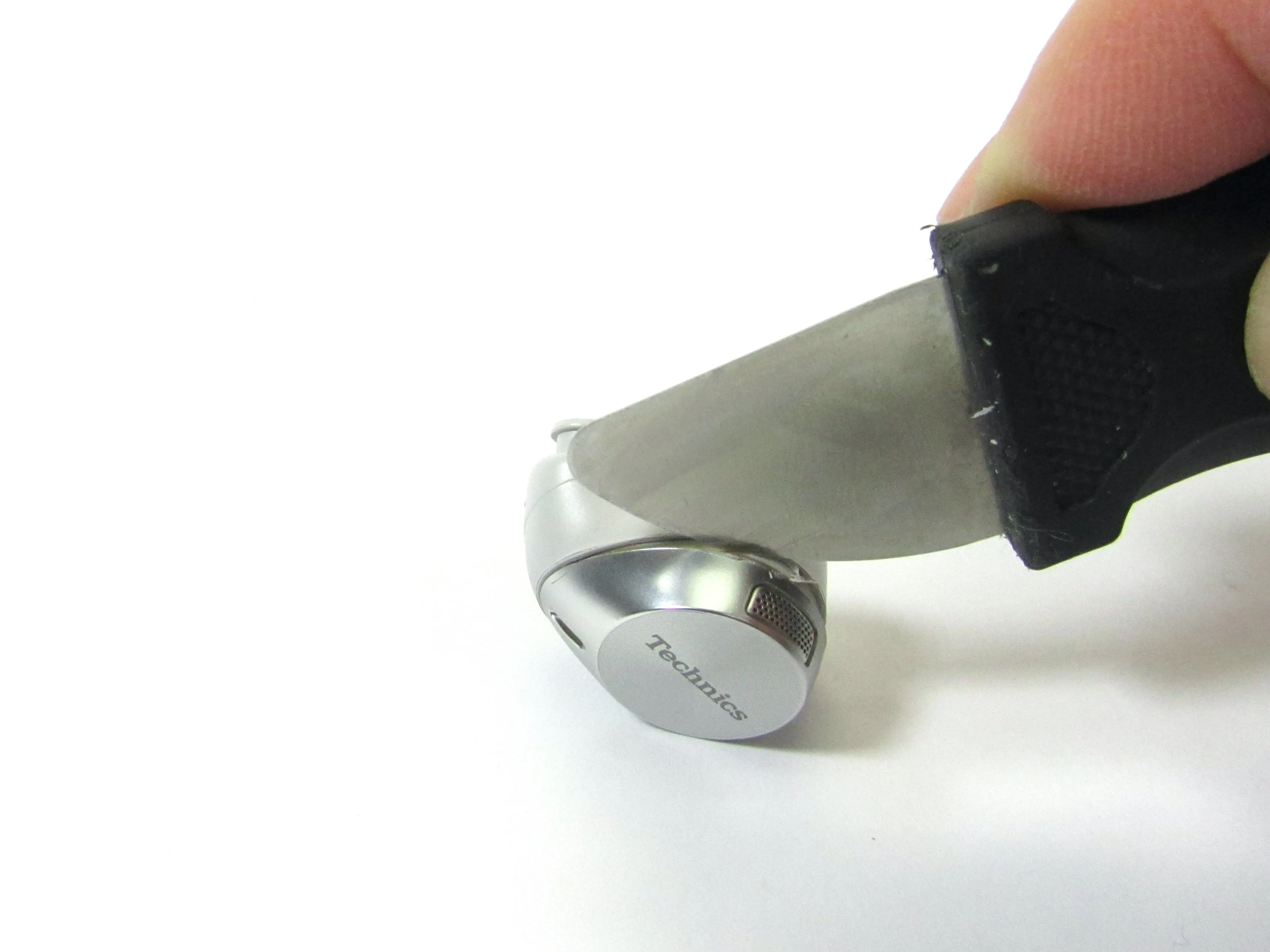

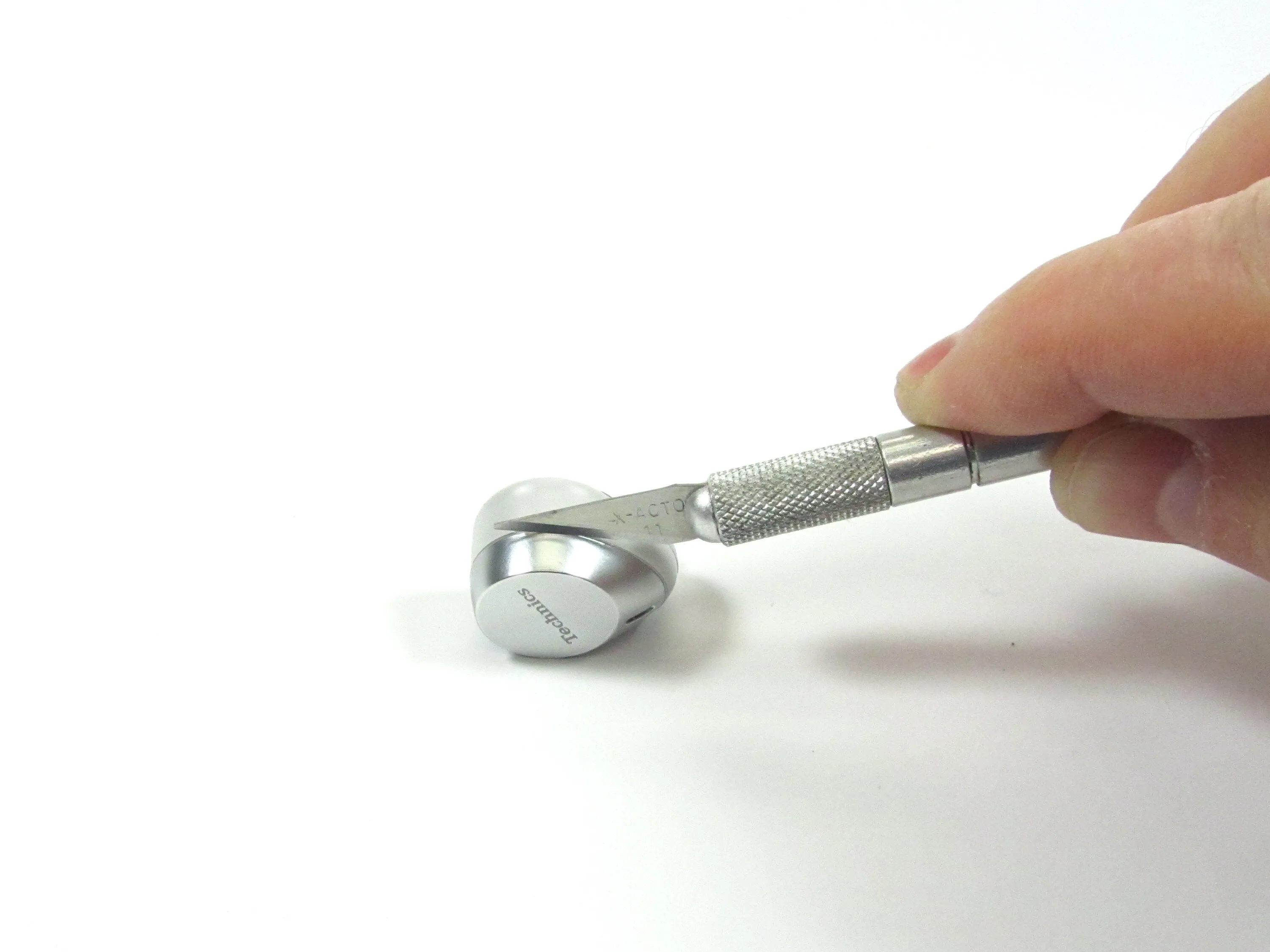

• Для ослабления и поддевания крышки сенсорного датчика по шву был использован хозяйственный нож. Когда крышка сенсорного датчика оказалась свободной, инструмент Jimmy Tool был использован, чтобы поддеть крышку и открыть наушники.

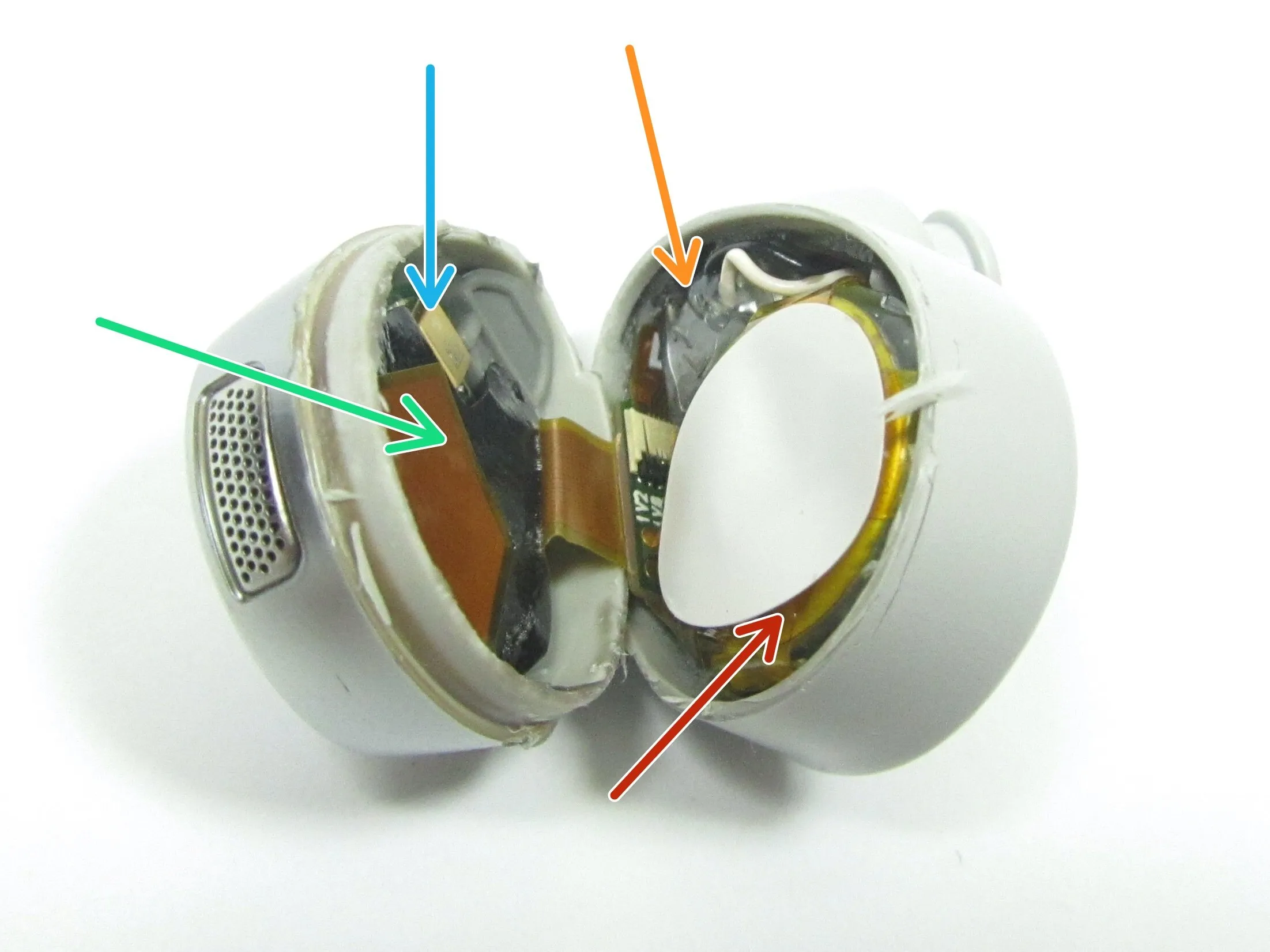

• Открыв наушники, мы впервые видим их внутреннюю часть

• Батарея

• Камера динамика

• Радио/МКУ Bluetooth и антенна

• Микрофон MEMS

Шаг 7

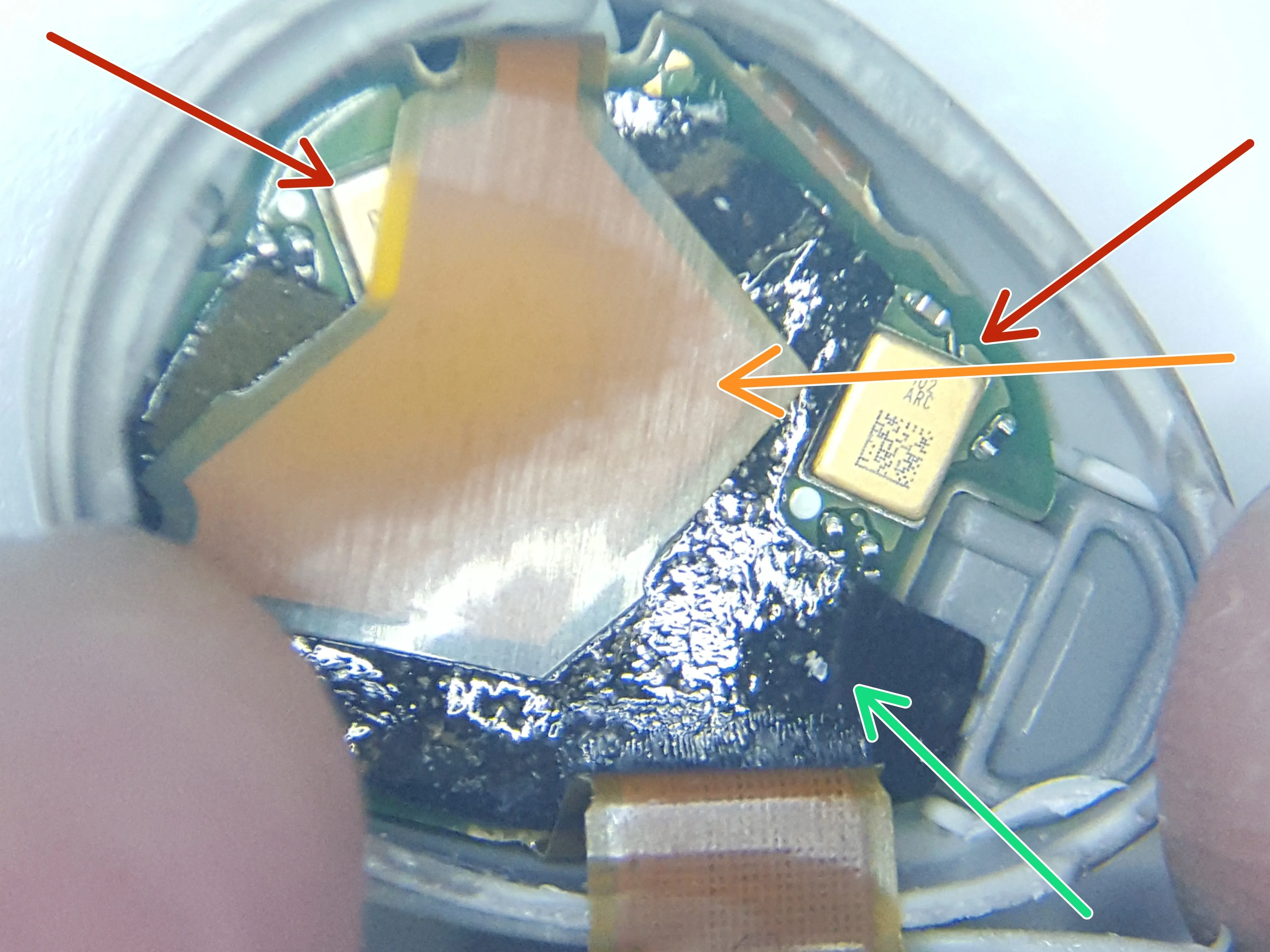

• Открыв наушники, мы можем увидеть основную печатную плату, антенну и аккумулятор.

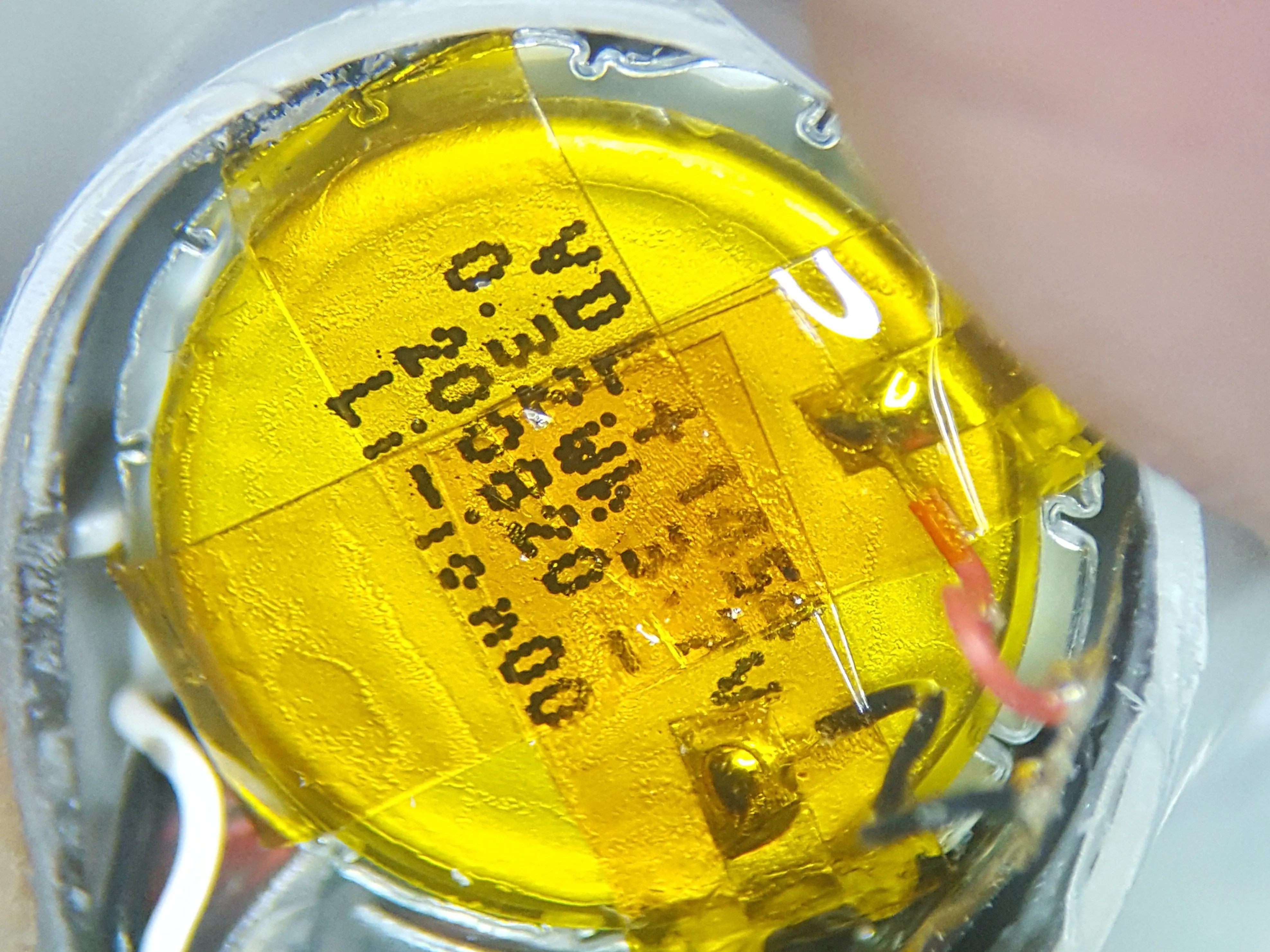

• Аккумулятор Li-ion 3,7 В / 0,32 Втч или 3,7 В / 86 мАч. Батарея, похоже, из VDL Electronics Co., Шэньчжэнь, Китай

• MEMS-микрофоны для голосовых вызовов и окружающего звука

• Антенна

• Двусторонняя вспененная лента

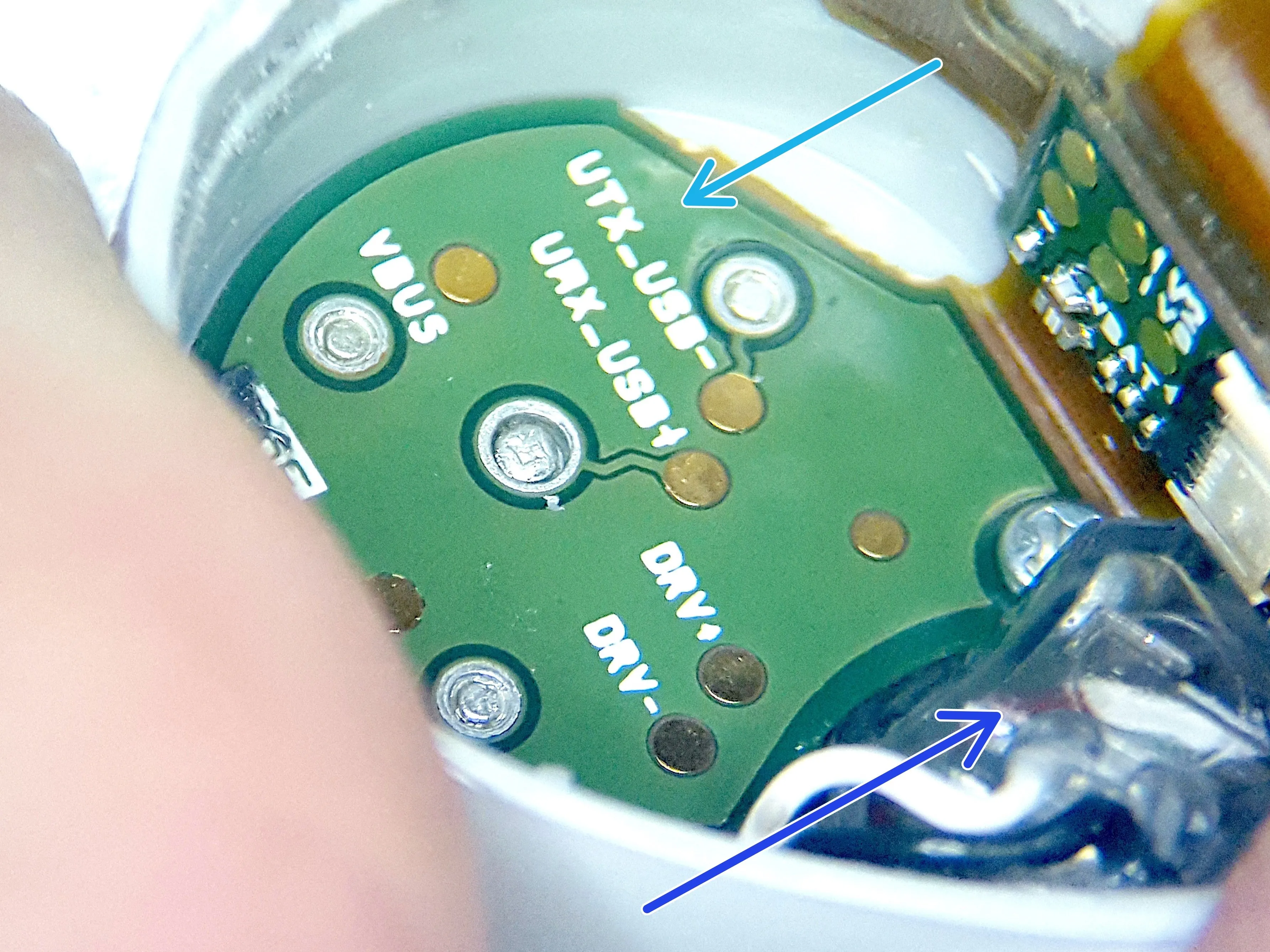

• Убрав батарею, мы можем увидеть разъемы интерфейса USB и зарядки, а также камеру динамика.

• Интерфейсные разъемы USB и зарядки - хорошо обозначены и имеют контрольные точки

• Камера динамика

Шаг 8

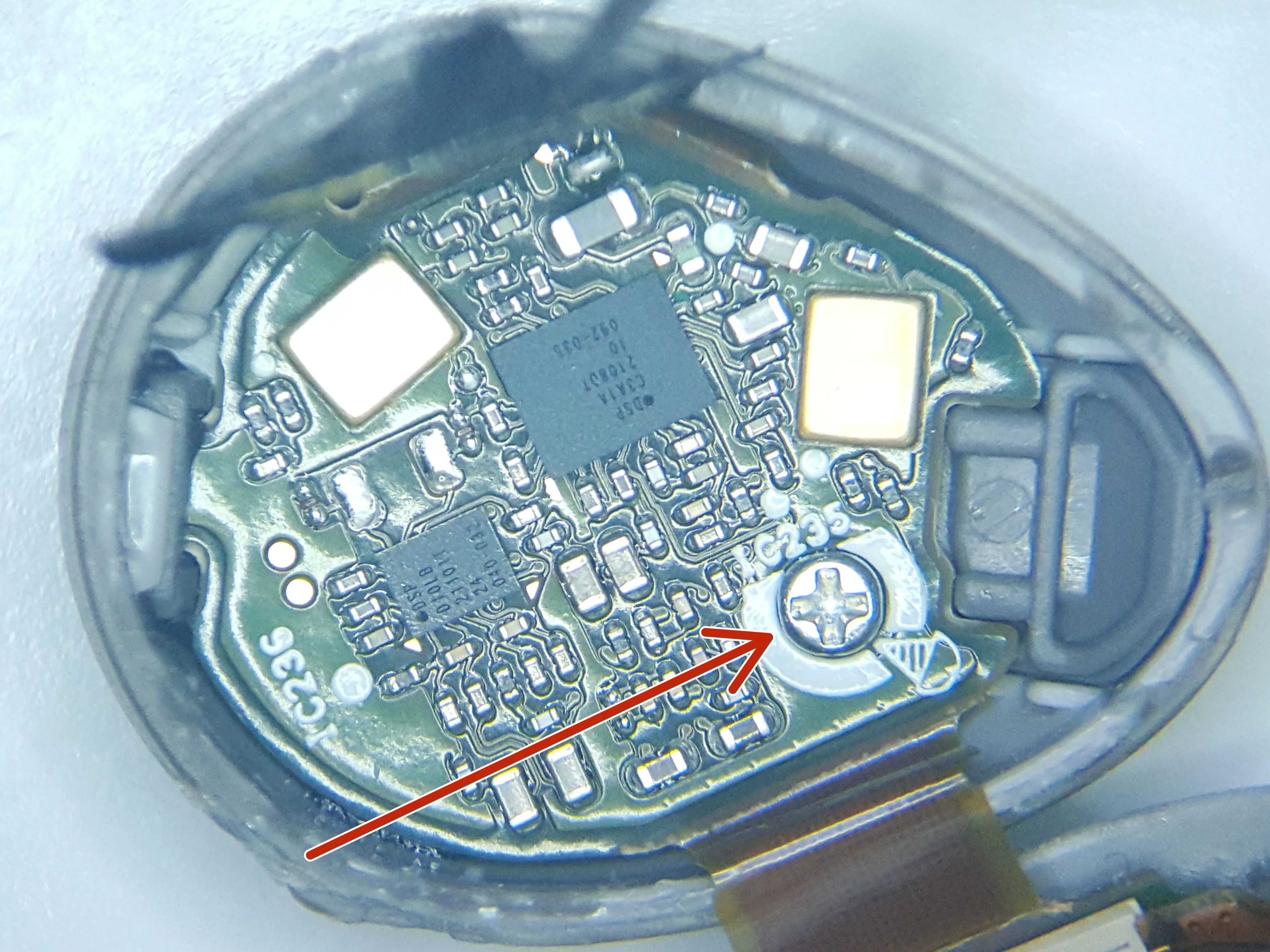

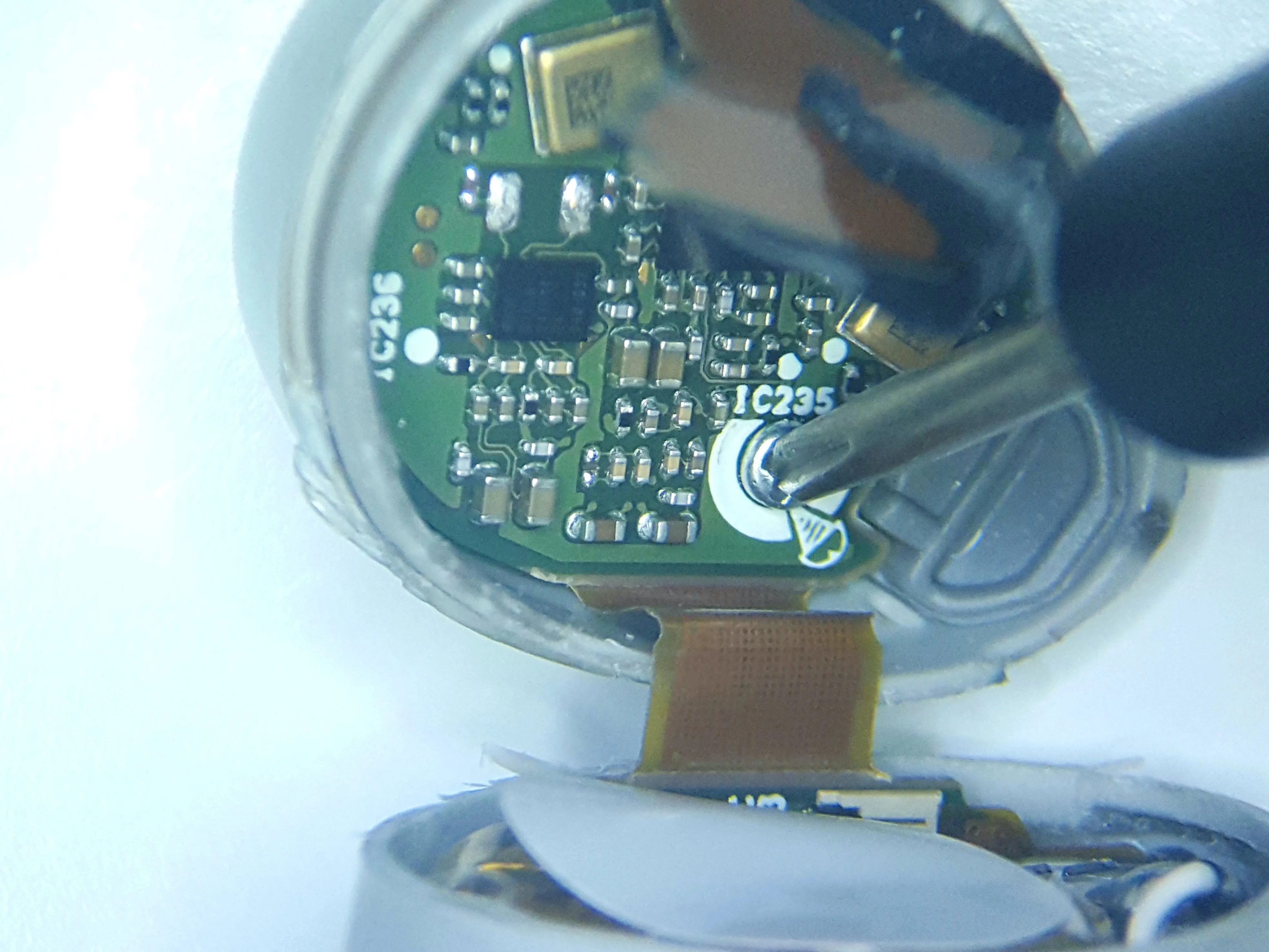

• Отклеив антенну от двойного скотча, можно увидеть основную печатную плату, которая удерживается на месте с помощью винта с крестообразной головкой №00, также отмеченного на печатной плате.

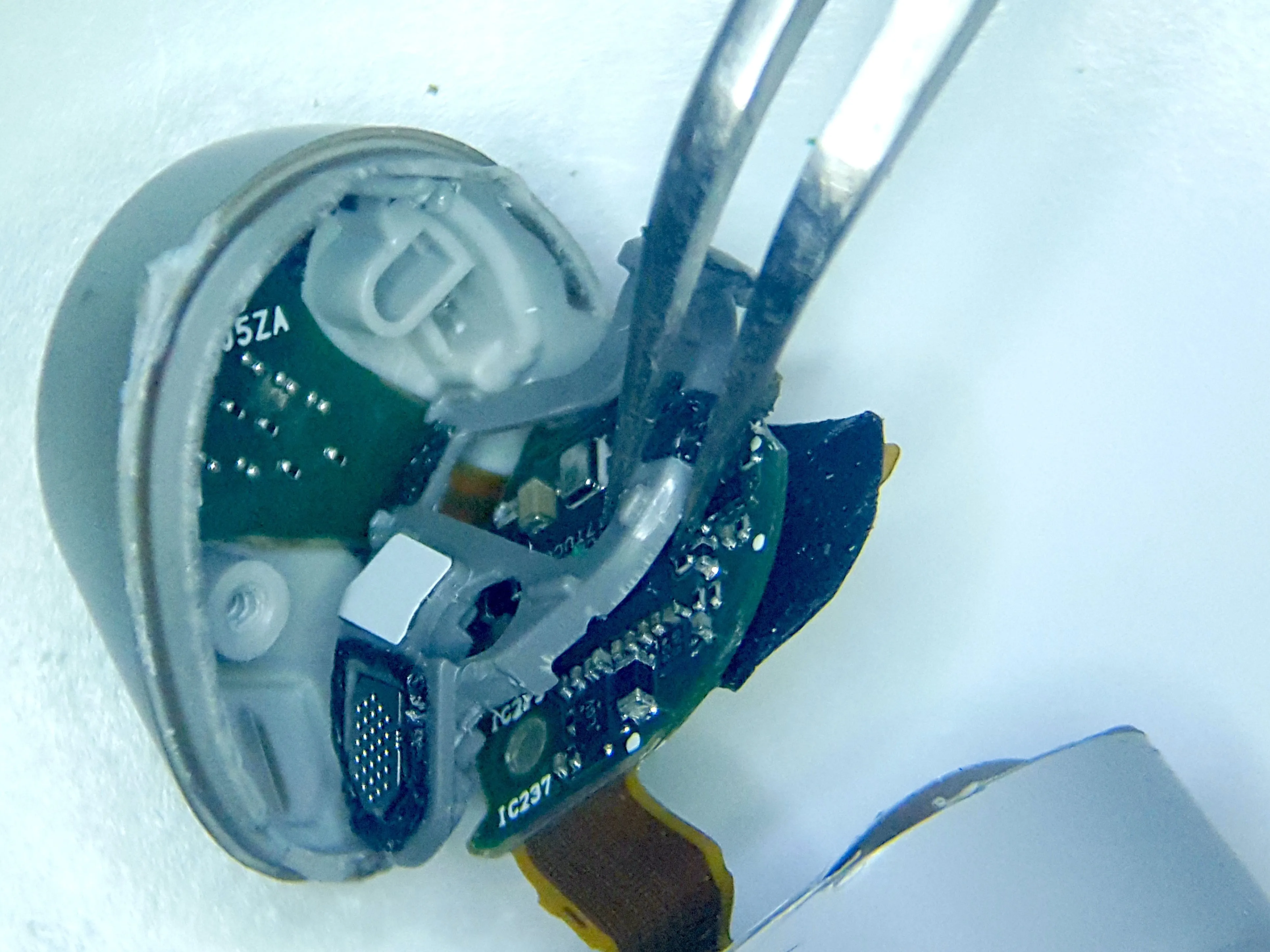

• После того как винт с крестообразной головкой был удален, необходимо было снять небольшой пластиковый хомут с помощью пинцета, чтобы получить доступ к печатной плате сенсорного датчика

Шаг 9

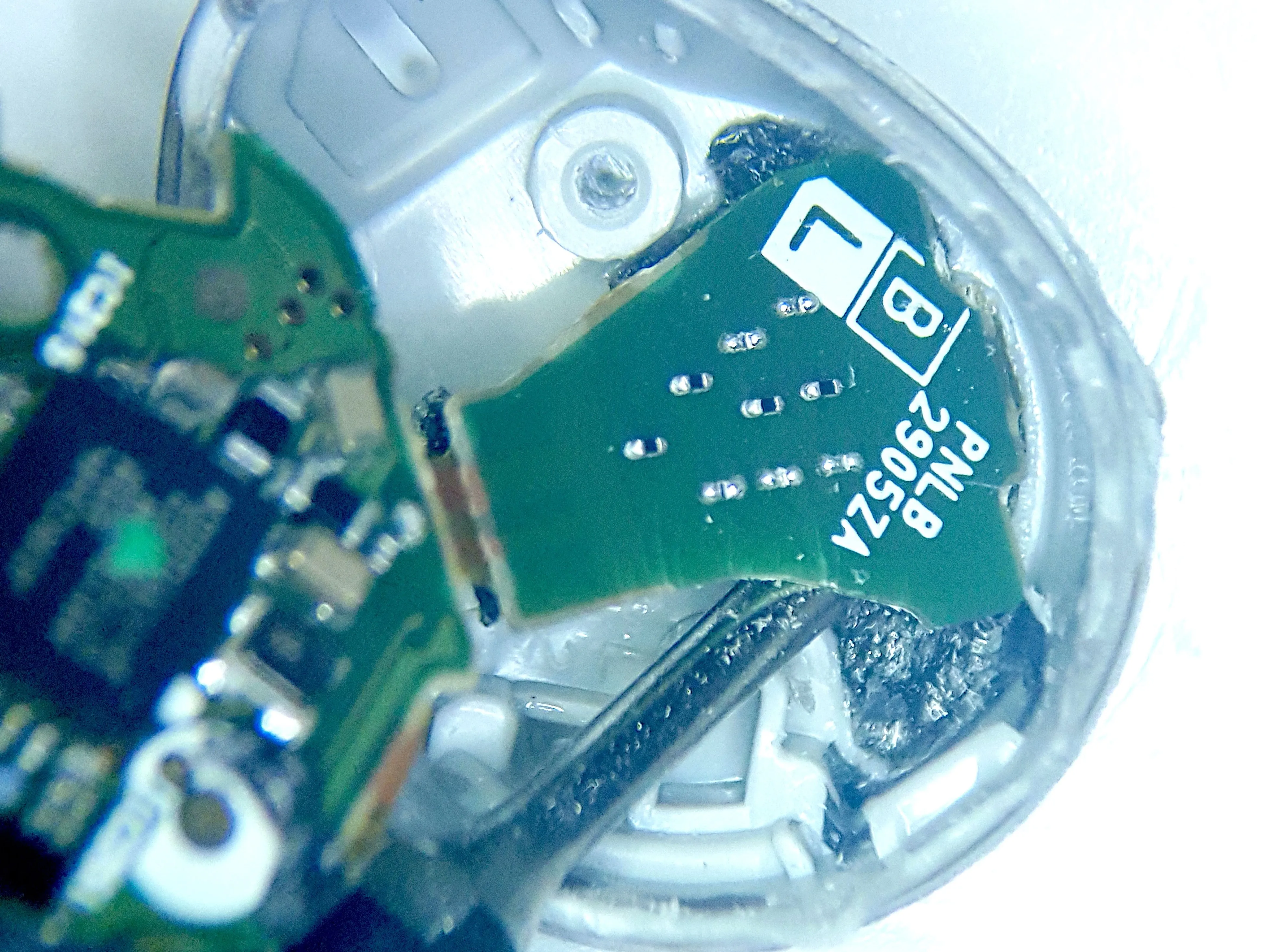

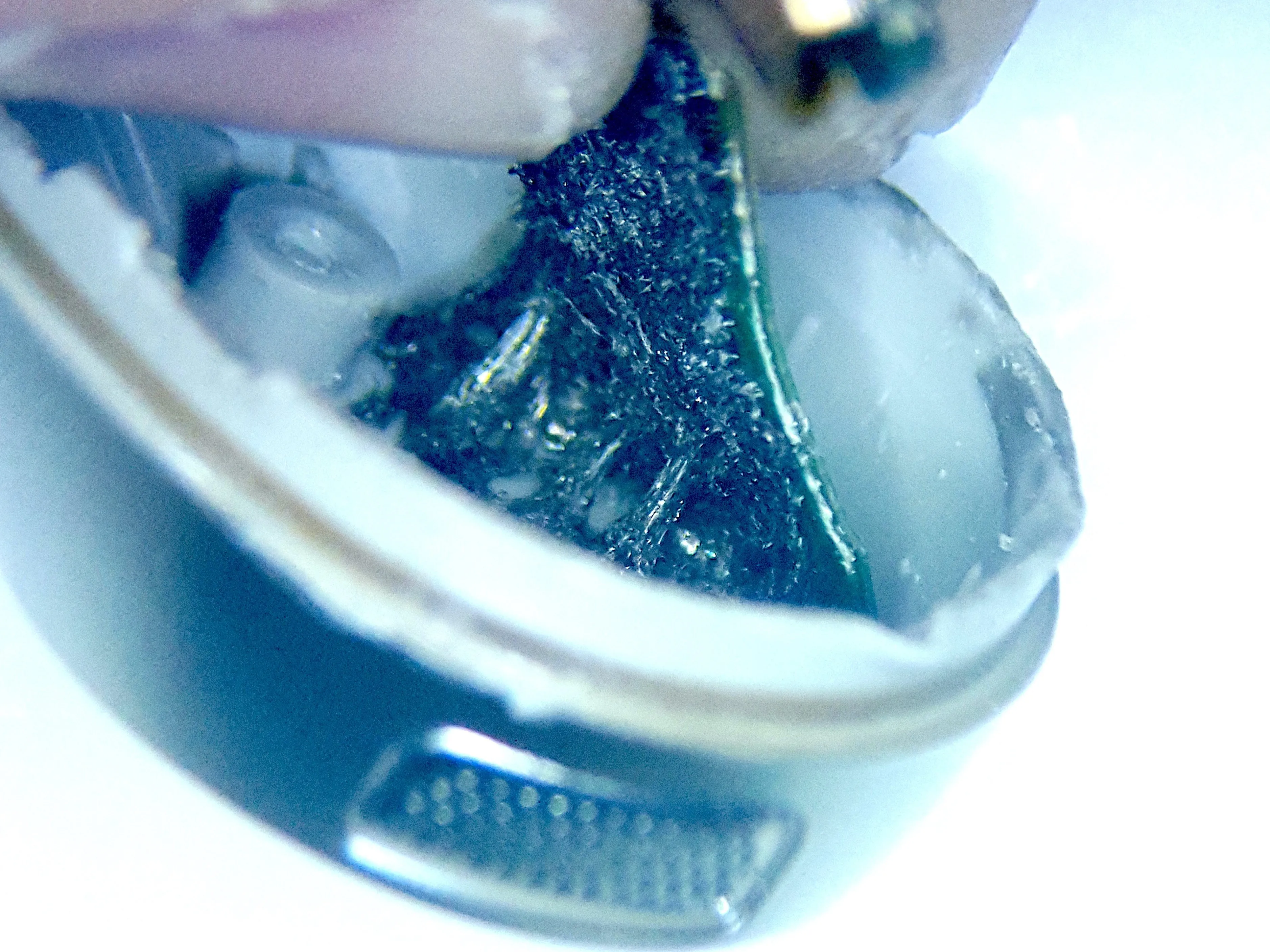

• Выдвинув основную печатную плату, подденьте сенсорный датчик с помощью выколотки.

• С этим шагом следует быть осторожным, так как при выколачивании можно легко расколоть печатную плату сенсорного датчика.

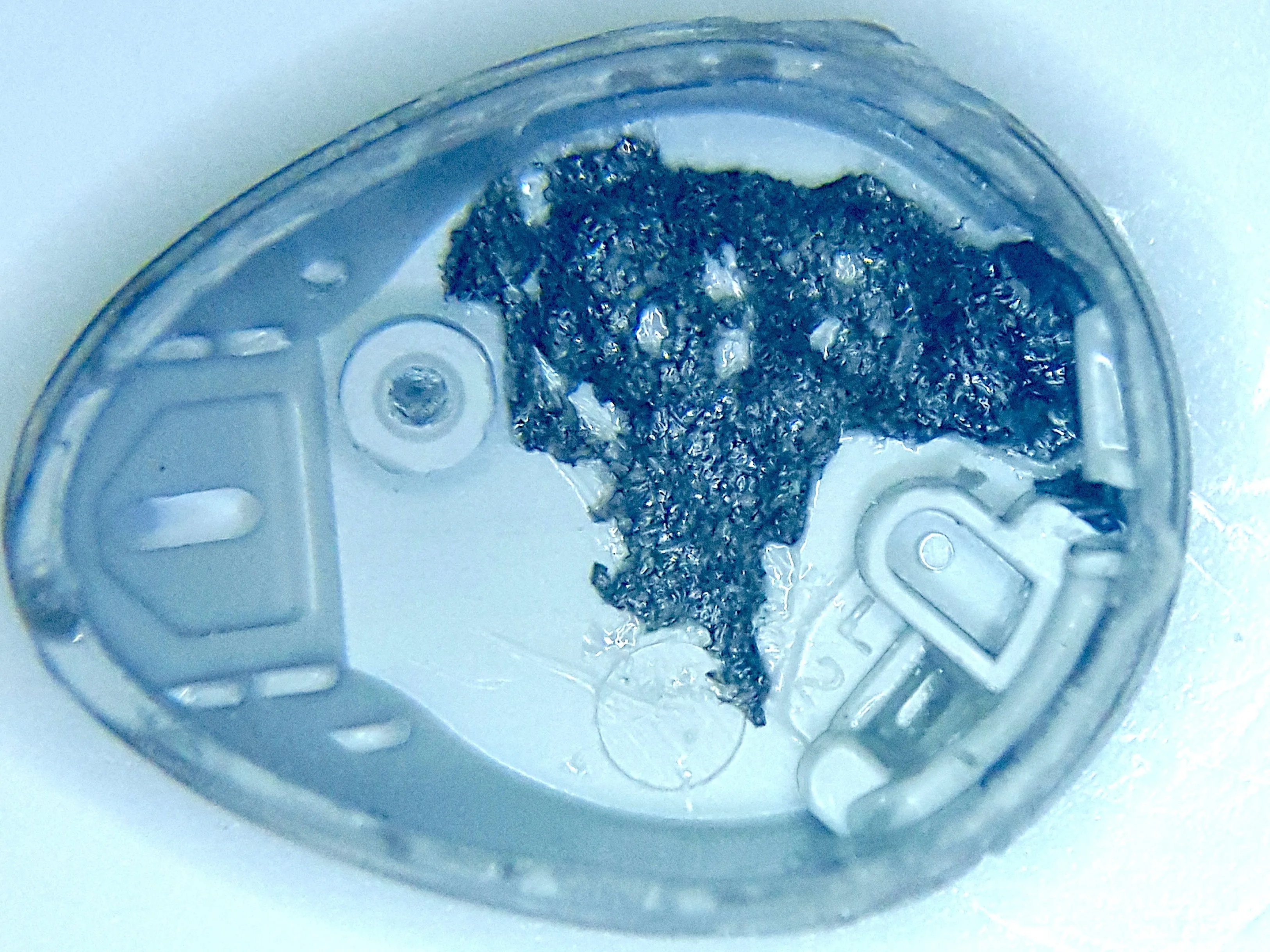

• Для фиксации сенсорного датчика на месте использовалась двухсторонняя клейкая лента

Шаг 10

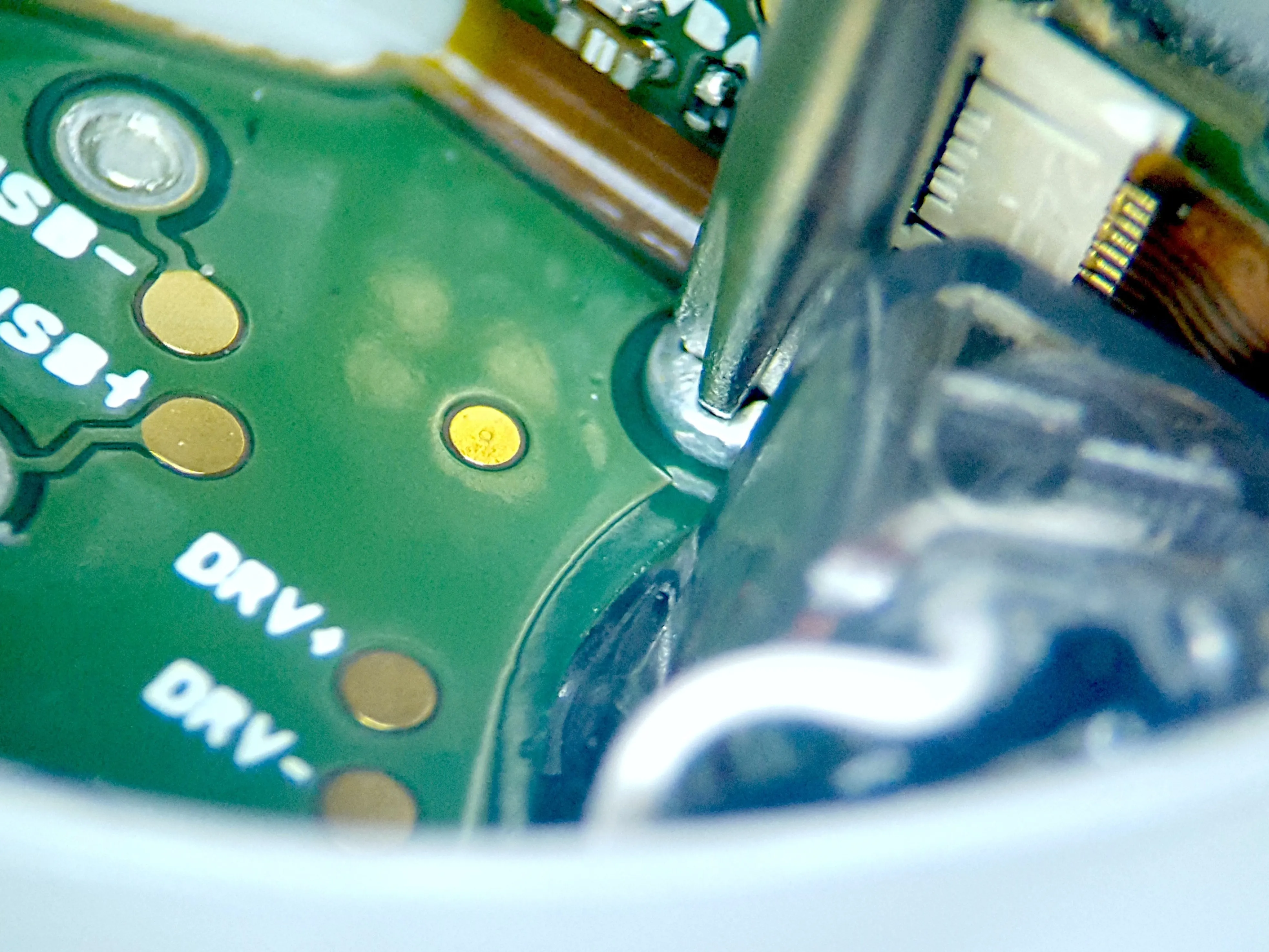

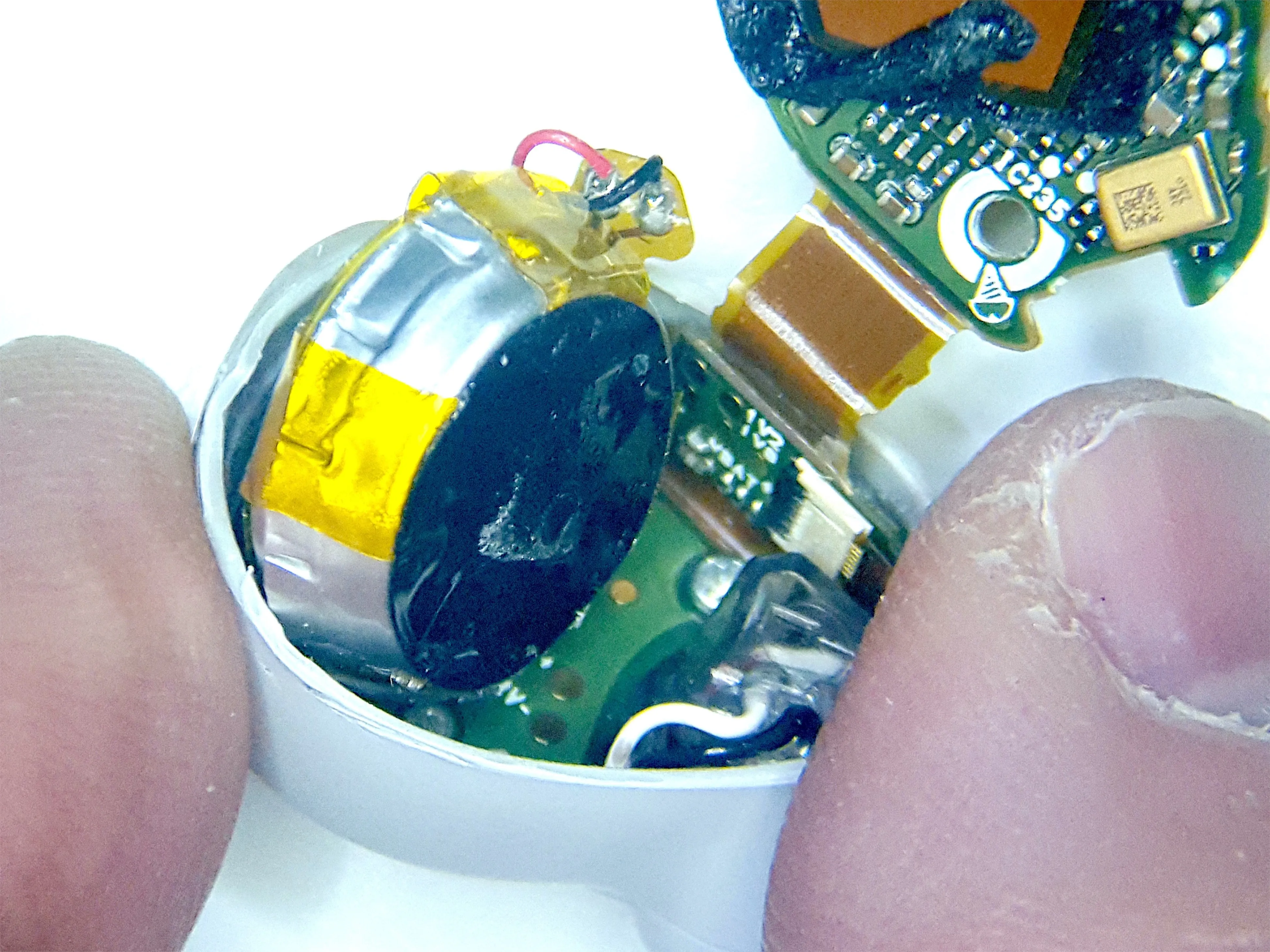

• Вернувшись к стороне аккумулятора наушников и сдвинув его с места, мы увидим, что печатная плата интерфейса USB и зарядки также удерживается на месте винтом с крестообразной головкой №00.

• Удалив винт и аккуратно поддев печатную плату интерфейса зарядки и USB, можно освободить ее и извлечь из корпуса наушников.

• Печатная плата интерфейса USB и зарядки была закреплена на месте с помощью двухстороннего вспененного скотча

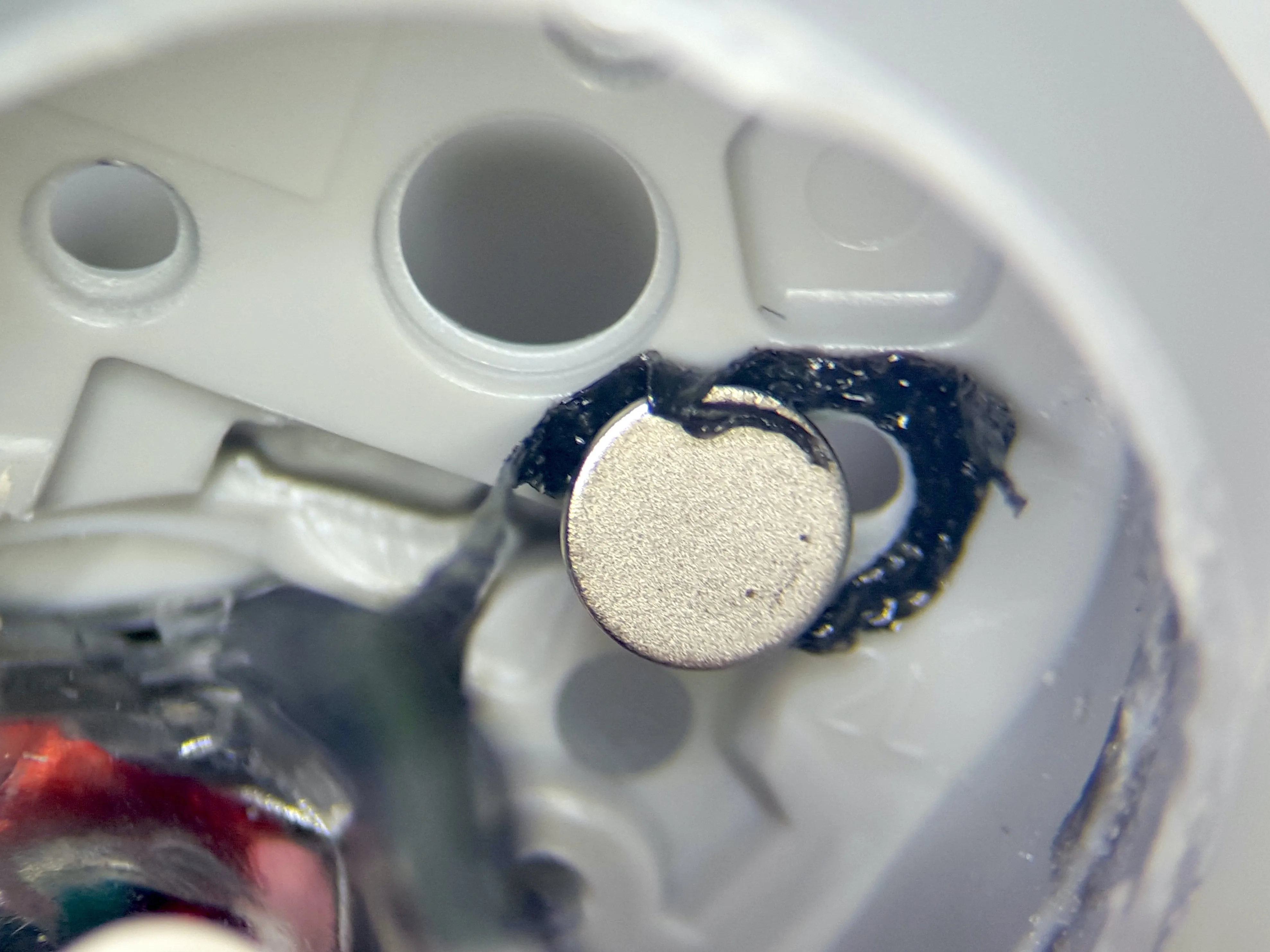

• Во время извлечения печатной платы интерфейса USB и зарядки был обнаружен небольшой круглый диск, закрывающий большое отверстие для подключения на корпусе. Этот диск является магнитным и может использоваться для удержания наушников в зарядном устройстве. Диск также удерживается на месте с помощью вспененного скотча

Шаг 11

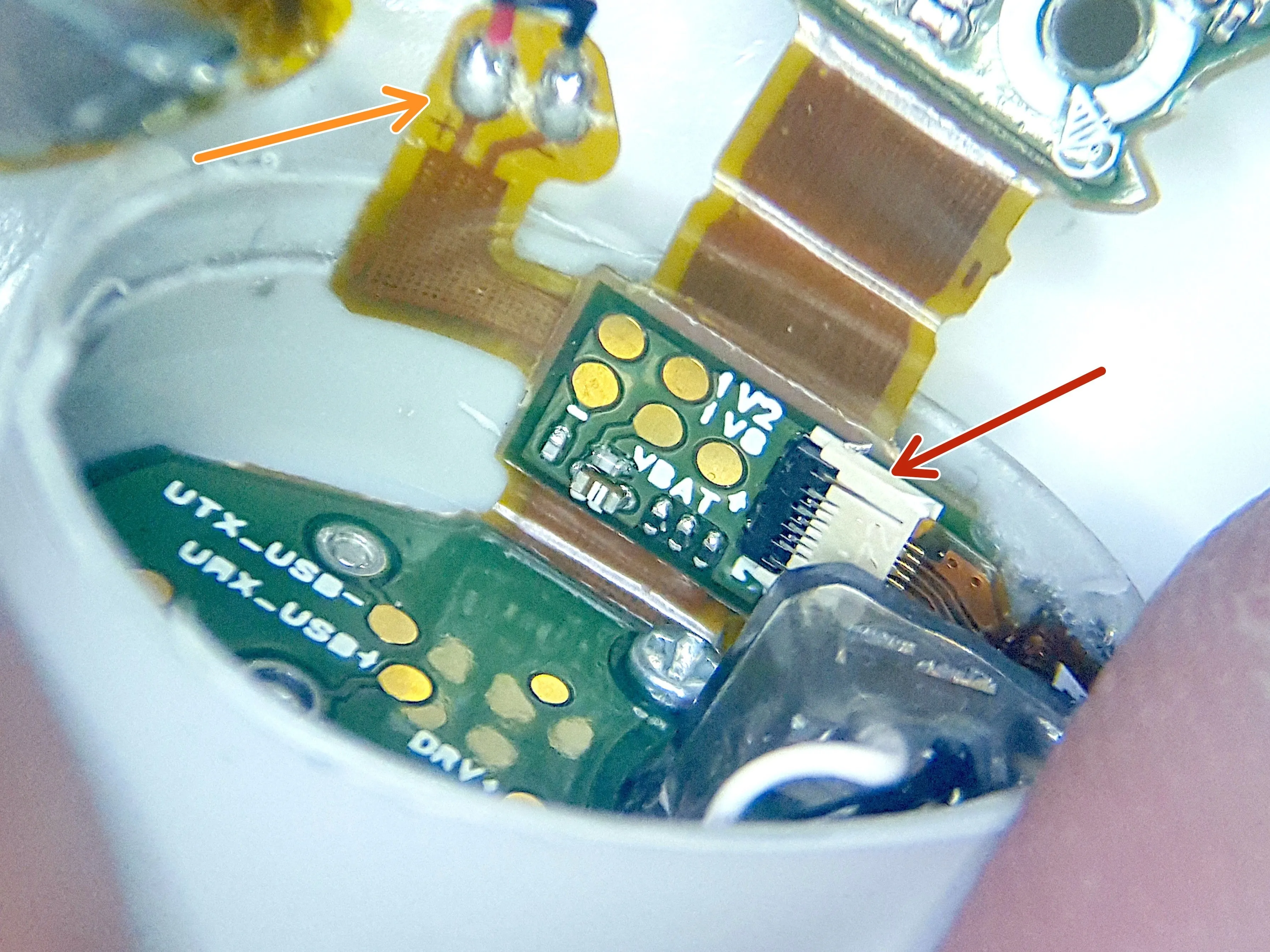

• Переходим к снятию камеры динамика. На задней стороне камеры динамика находится MEMS-микрофон, используемый для шумоподавления и обнаружения звука динамика.

• Еще одной приятной находкой стало то, что гибкая печатная плата MEMS-микрофона камеры динамика была подключена к основной печатной плате через разъем с защелкой небольшой силы. Приподняв защелку разъема, можно освободить печатную плату МЭМС-микрофона.

• На этой гибкой печатной плате также расположены соединения проводов аккумулятора для пайки системы

• Разъем печатной платы МЭМС-микрофона

• Накладки для пайки проводов аккумулятора

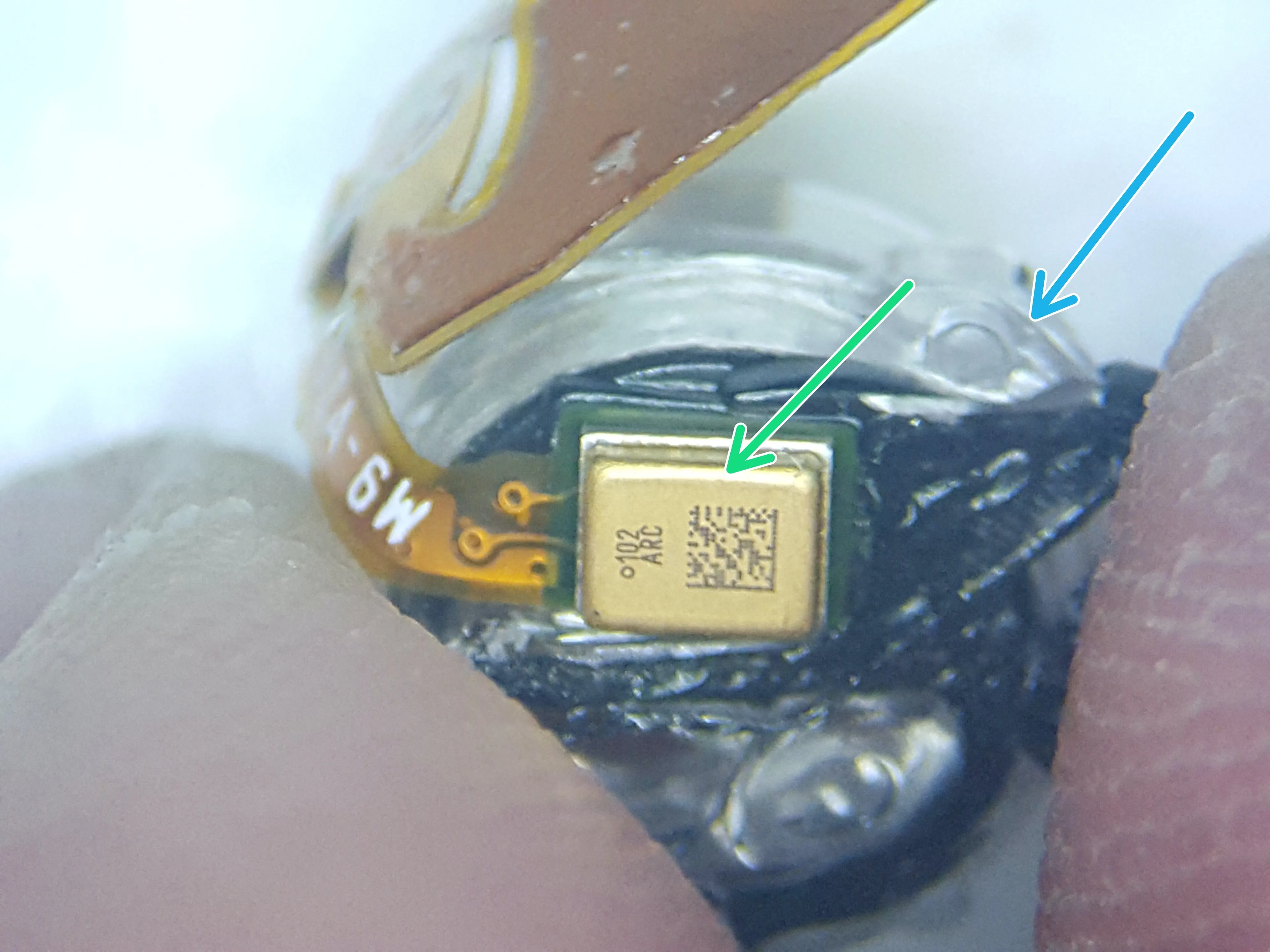

• МЭМС-микрофон, расположенный на камере динамика

• Камера динамика

Шаг 12

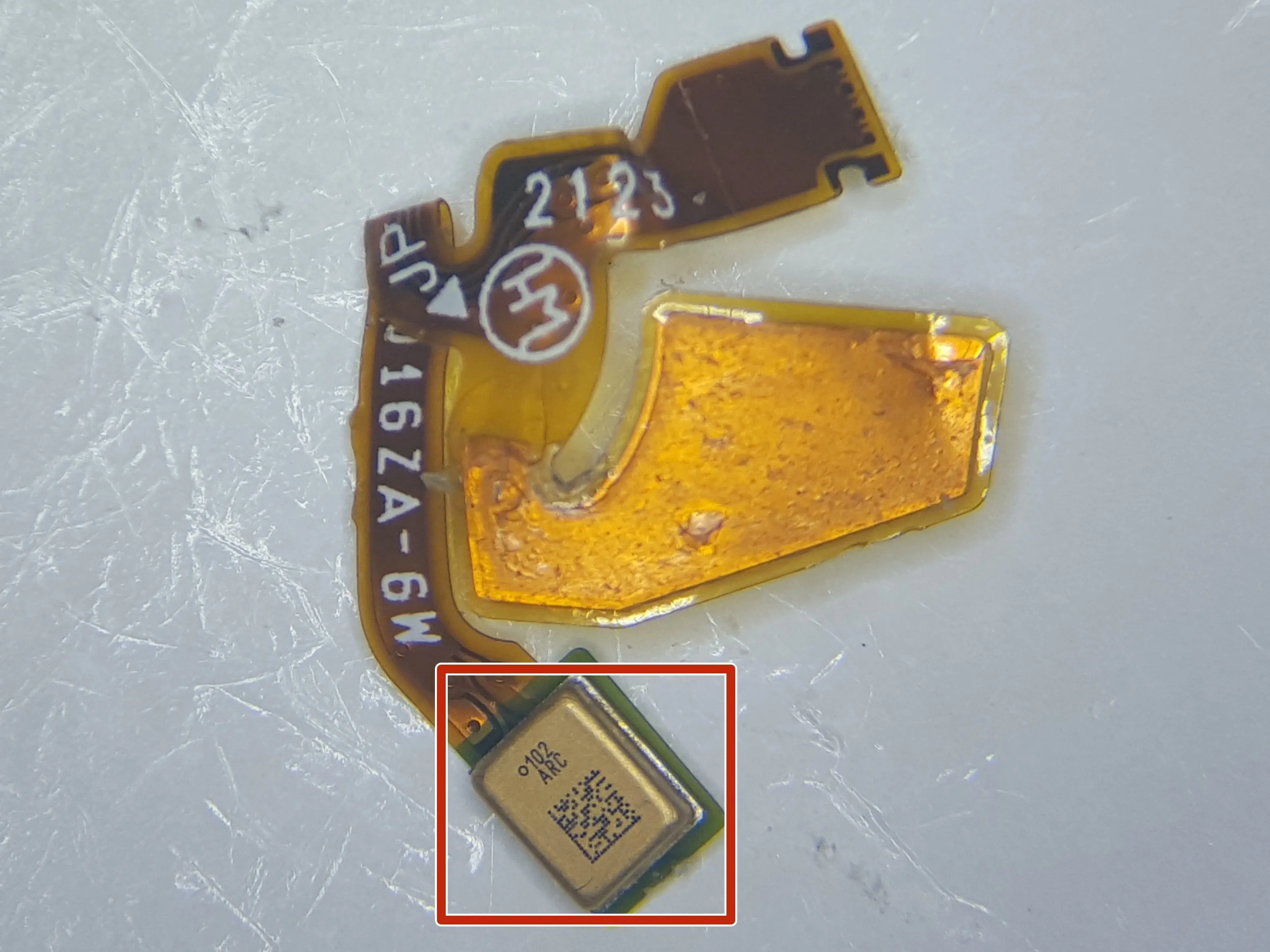

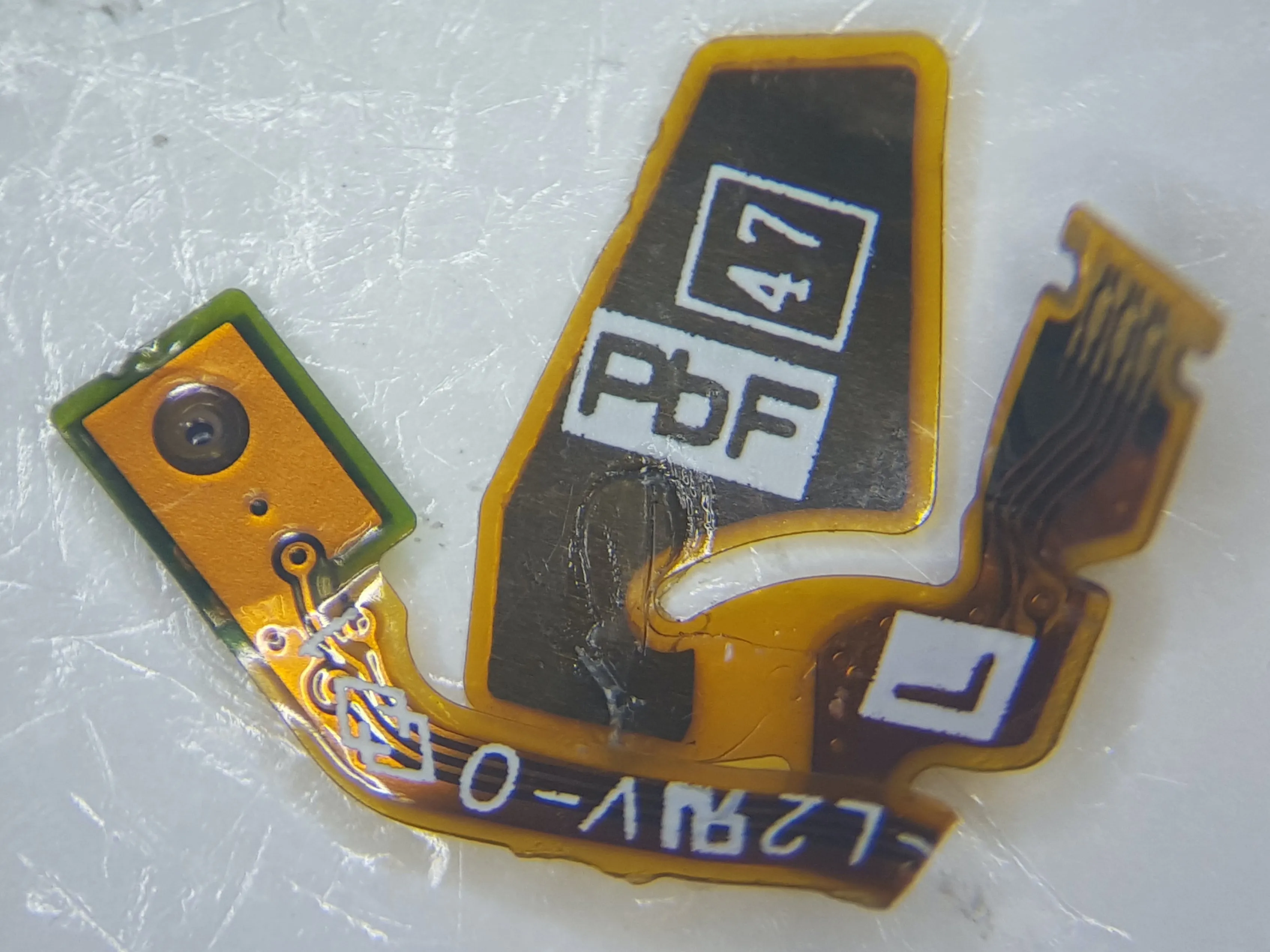

• Виды с лицевой и обратной стороны печатной платы MEMS-микрофона камеры динамика

• Микрофон MEMS имеет маркировку 102 ARC

• Не удалось найти номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже.

• Двухмерный штрих-код на детали гласит 'FMV1026600TKAR1M'.

Шаг 13

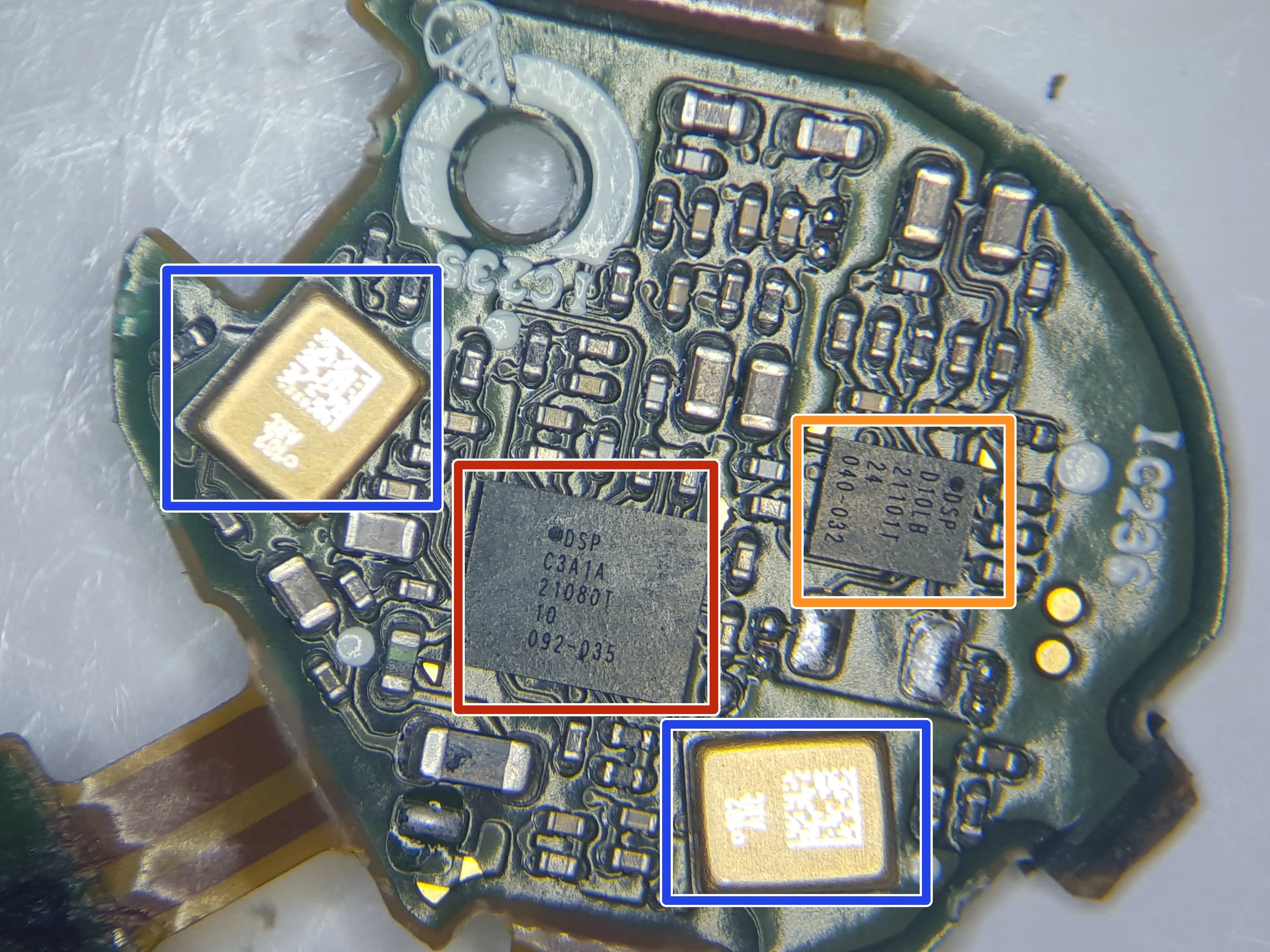

• Вид крупным планом под антенной на основной печатной плате

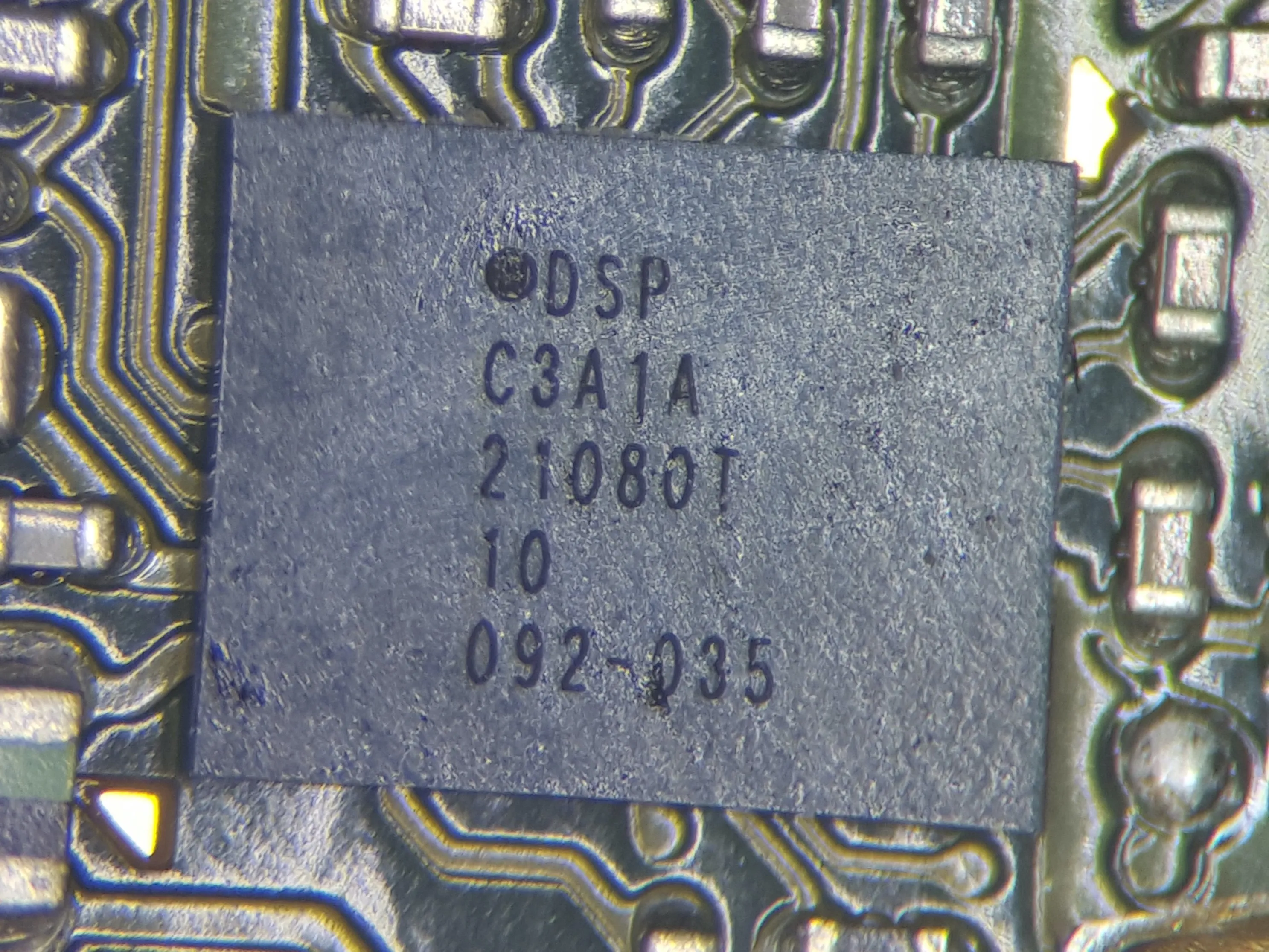

• Группа DSP - C3A1A может быть гибридным кодеком активного шумоподавления (ANC) и цифровым процессором аудиосигналов (DSP).

• Не удалось найти номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже

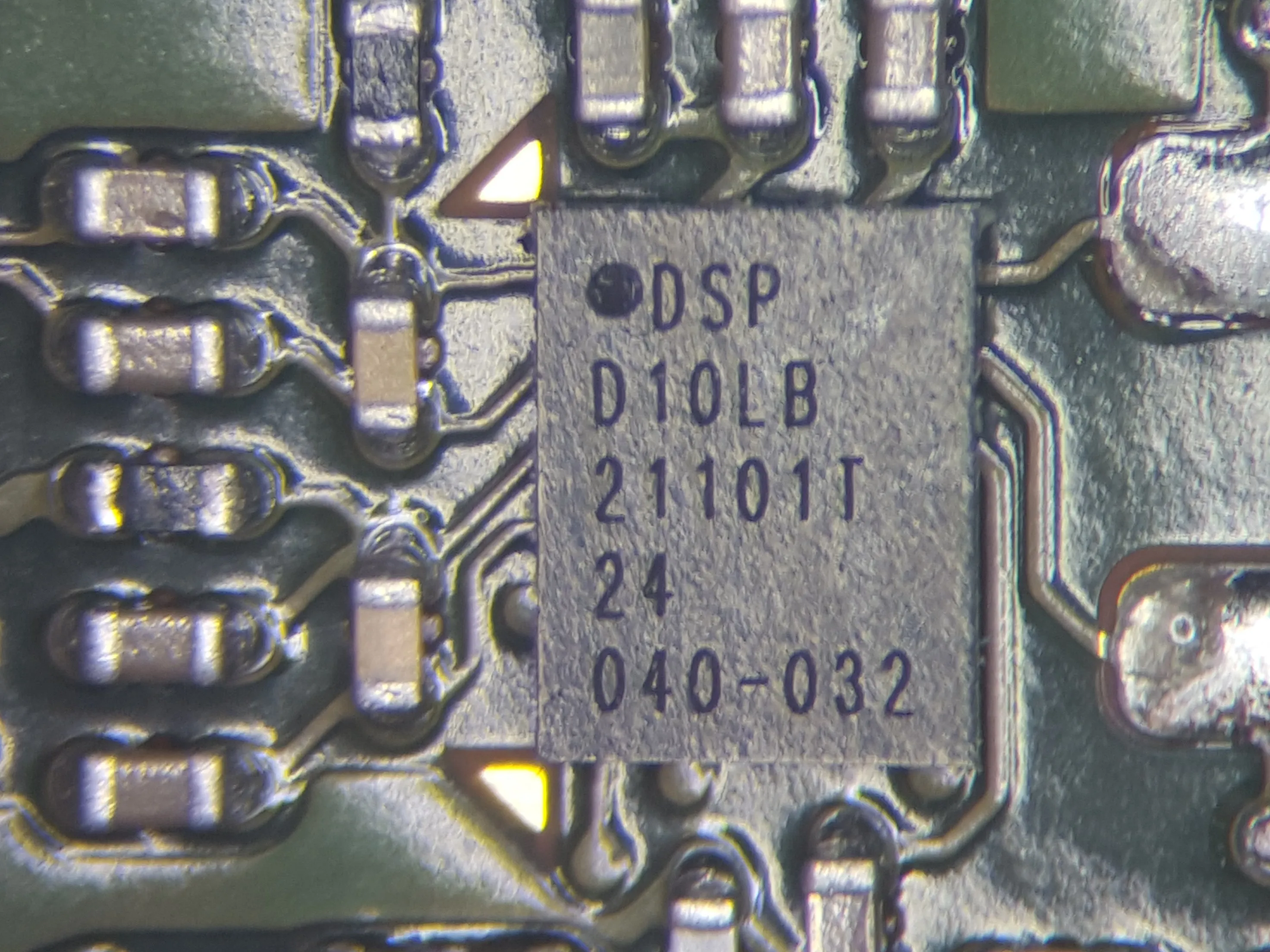

• Группа DSP - D10LB может быть SoC с функциональностью DSP и нейросетевого ускорителя

• Не удалось найти номер детали. Если вам известна эта деталь, пожалуйста, оставьте комментарий ниже

• MEMS-микрофон для распознавания голоса и окружающего шума - с маркировкой 102 ARC

• Не удалось узнать номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже

• Двумерный штрих-код на детали гласит 'FMV1026600TKAR1M'.

Шаг 14

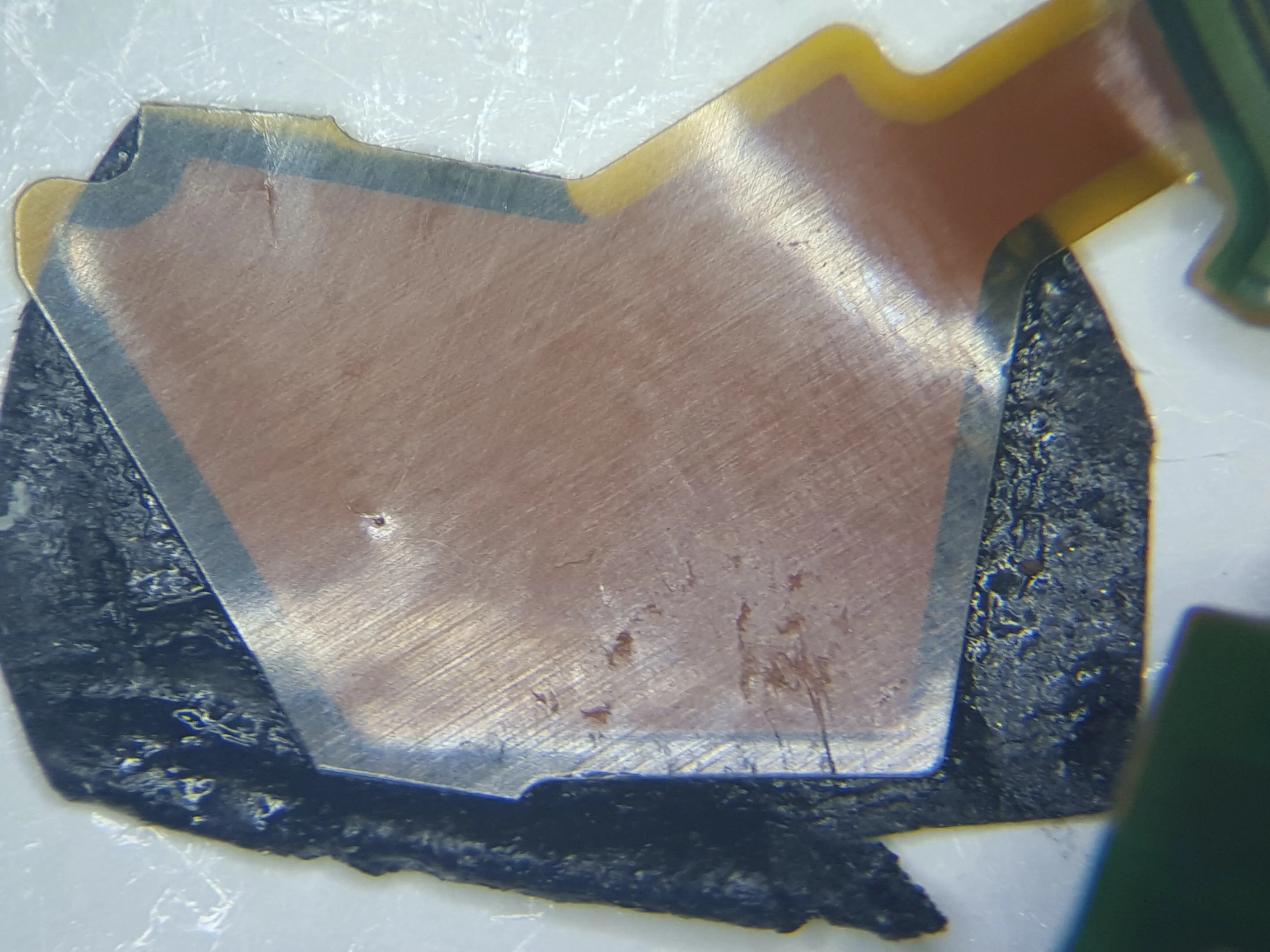

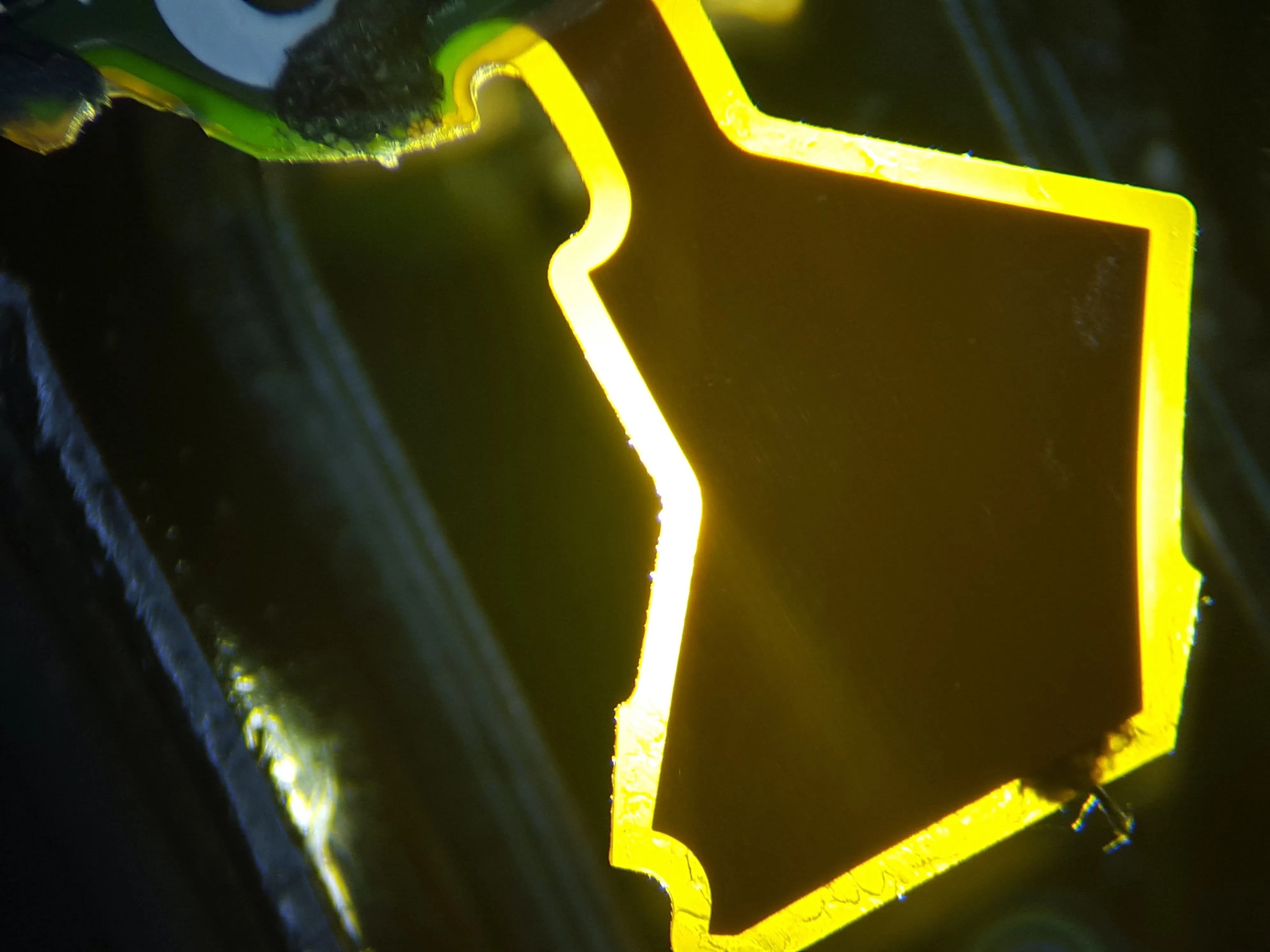

• Крупный план антенны.

• Под контрольным светом не видно структуры антенны

Шаг 15

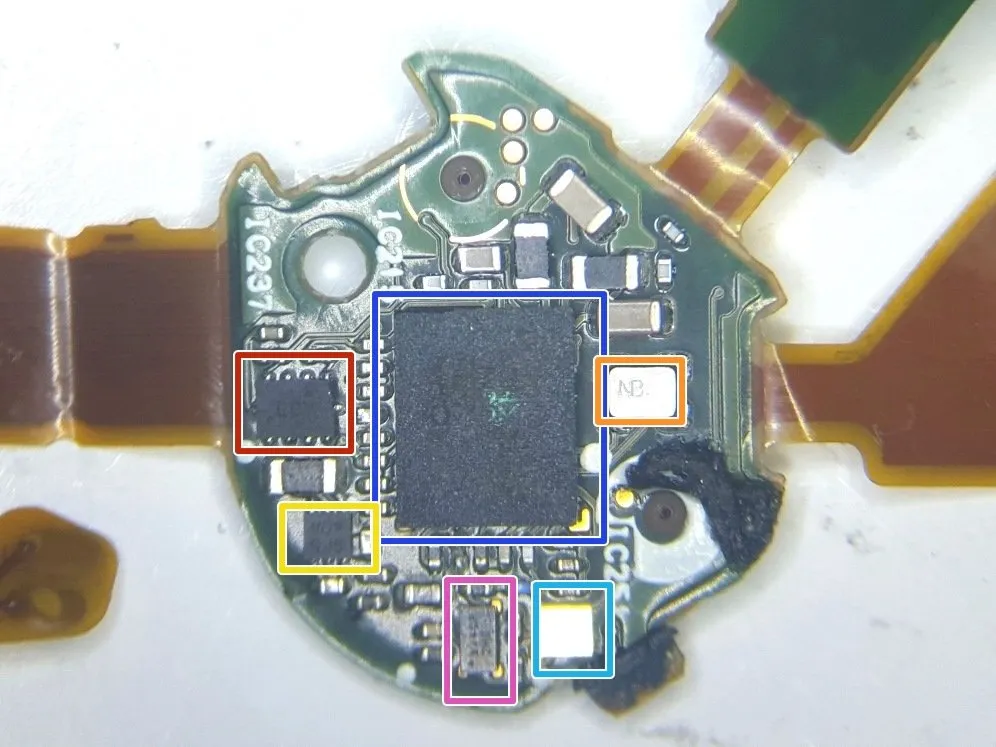

• Вид основной печатной платы с обратной стороны крупным планом

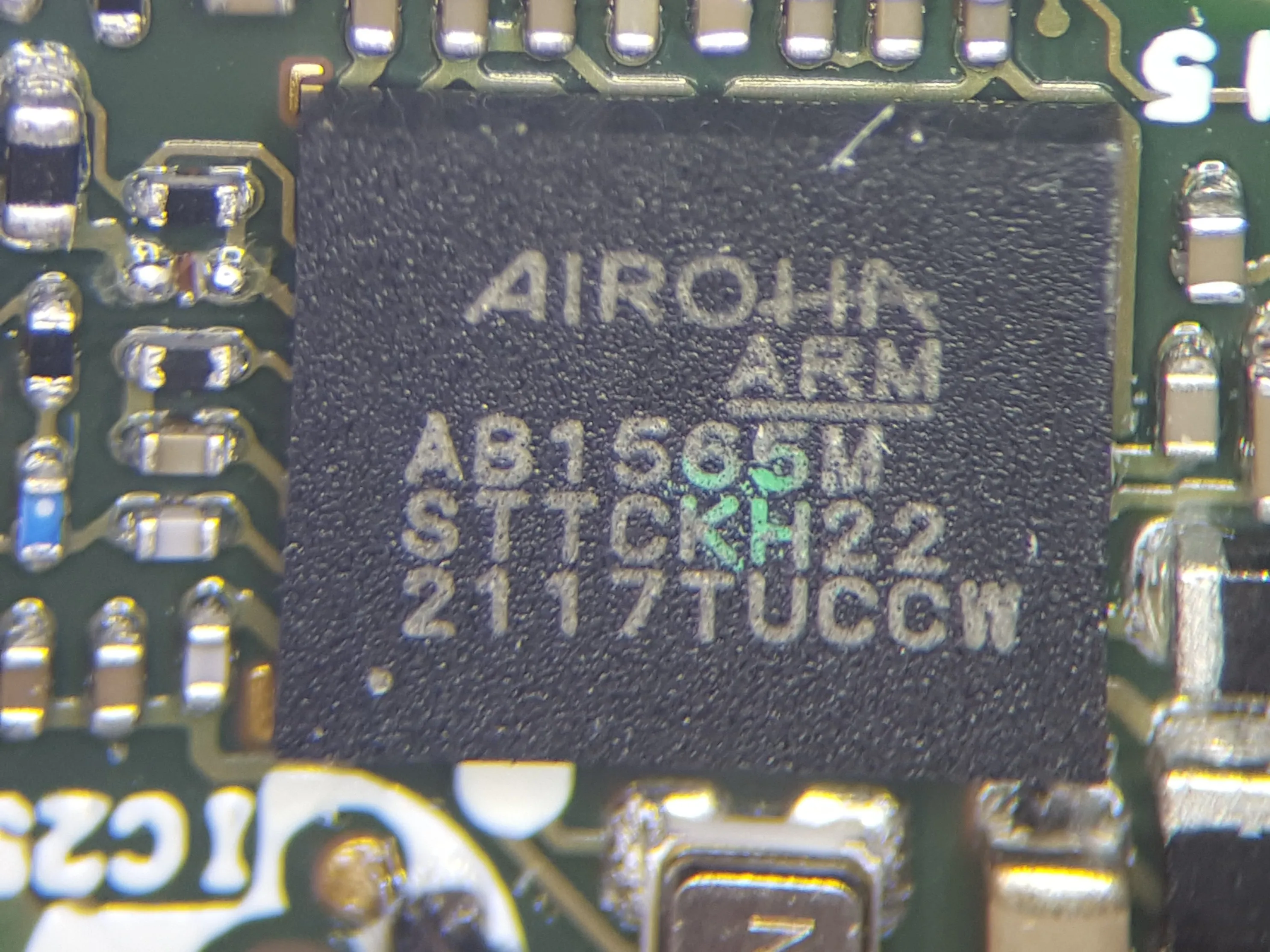

• AIROHA AB1565M - ARM Cortex M4/Bluetooth 5.2 Dual Mode with Active Noise Cancellation

• Маркировка 9FB 06

• Маркировка LGV

• Кристаллический генератор

• Маркировка SVA CP SH0

• Маркировка C 1BQ

• Не удалось найти номера деталей перечисленных выше компонентов. Если вы знаете эти компоненты, пожалуйста, оставьте комментарий ниже

Шаг 16

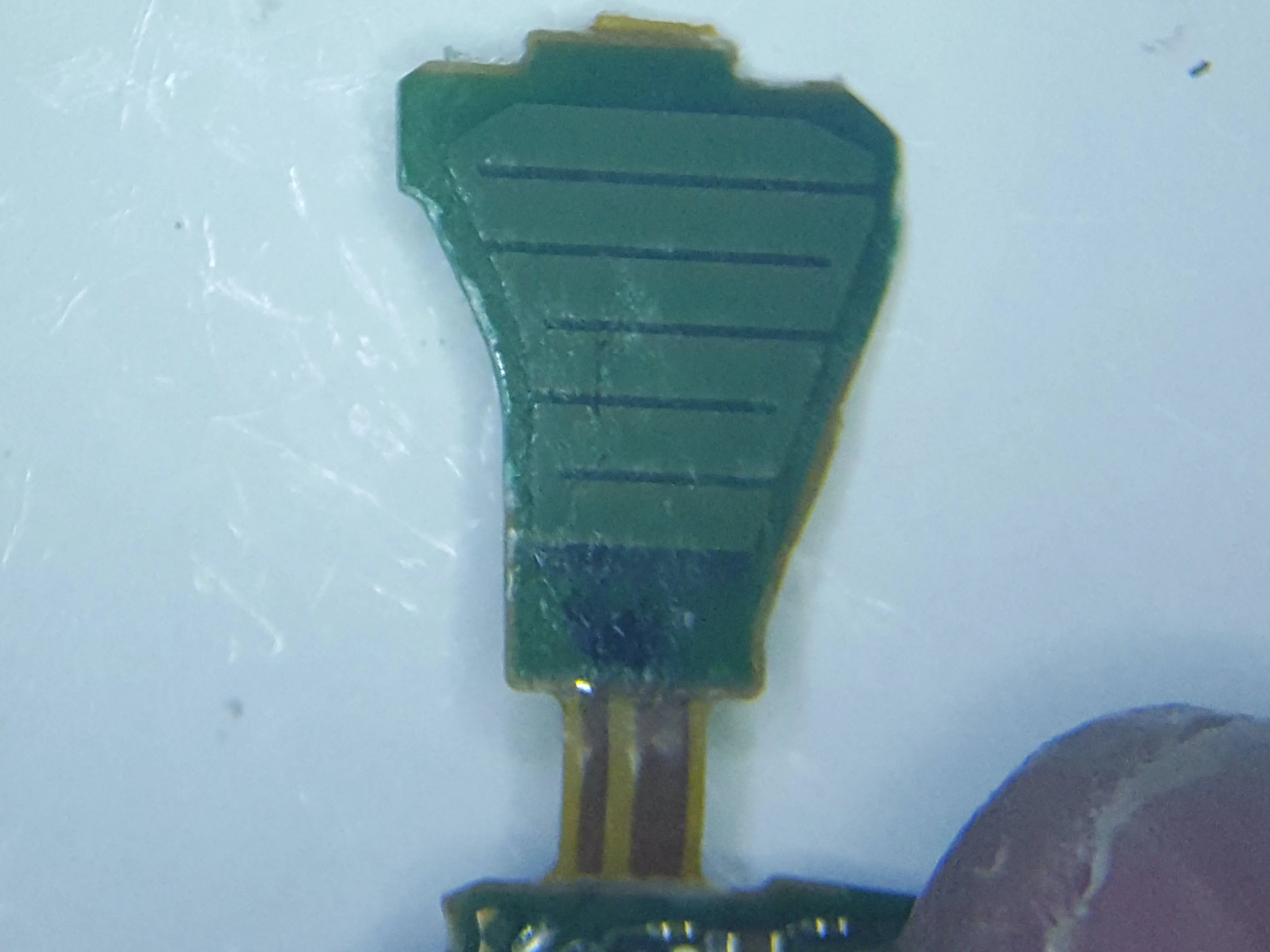

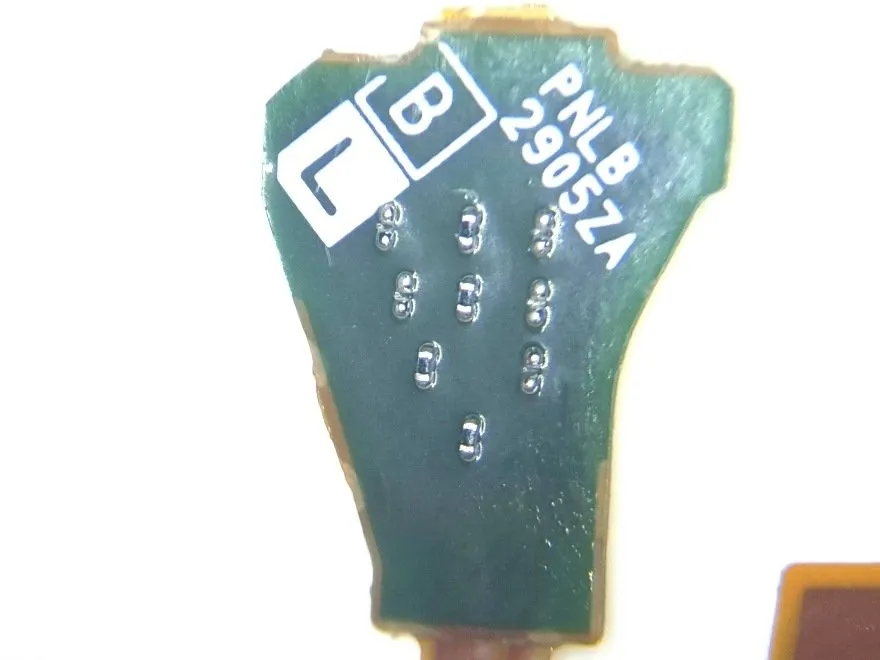

• Крупный план верхней и нижней стороны печатной платы сенсорного датчика

Шаг 17

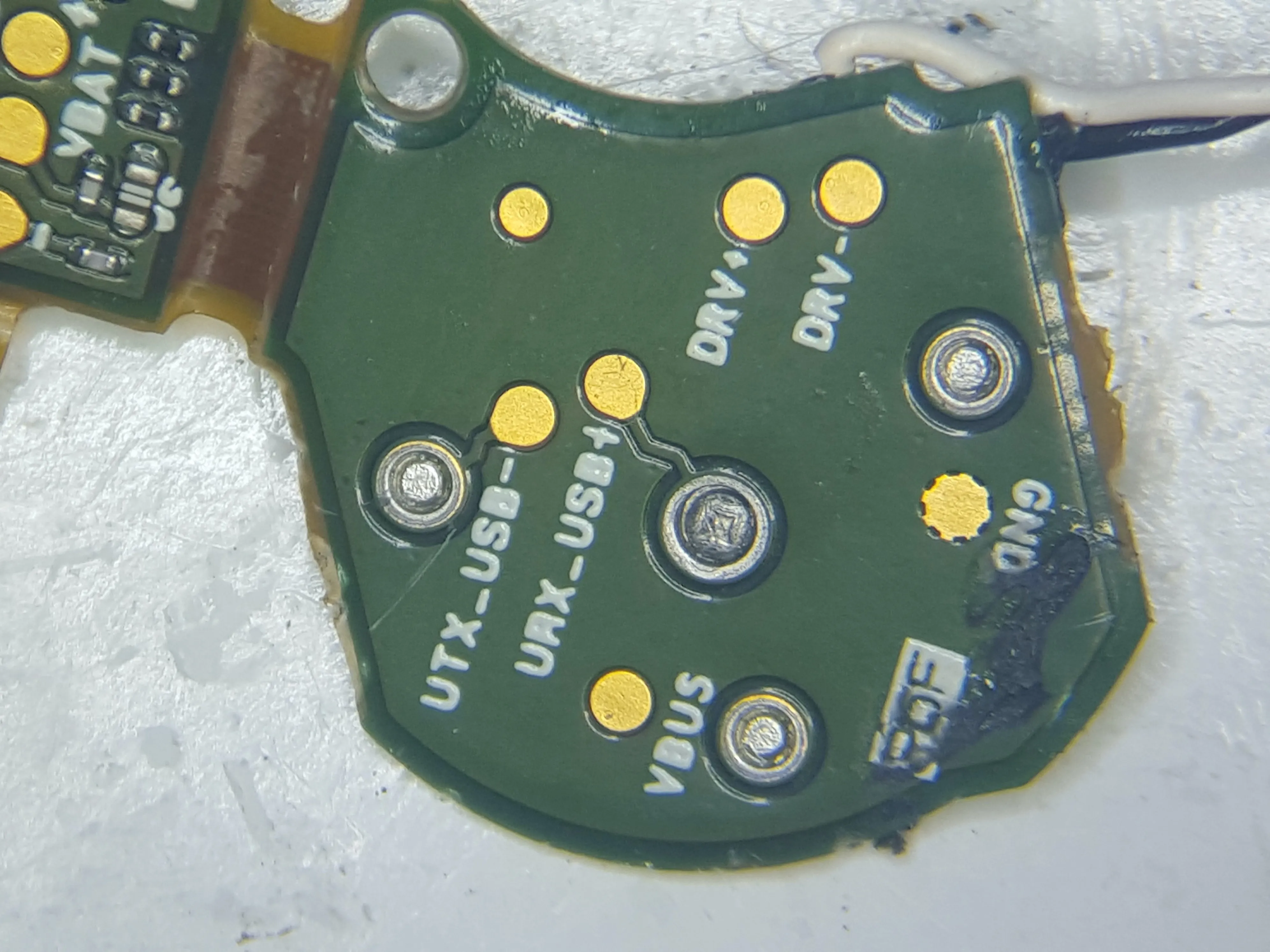

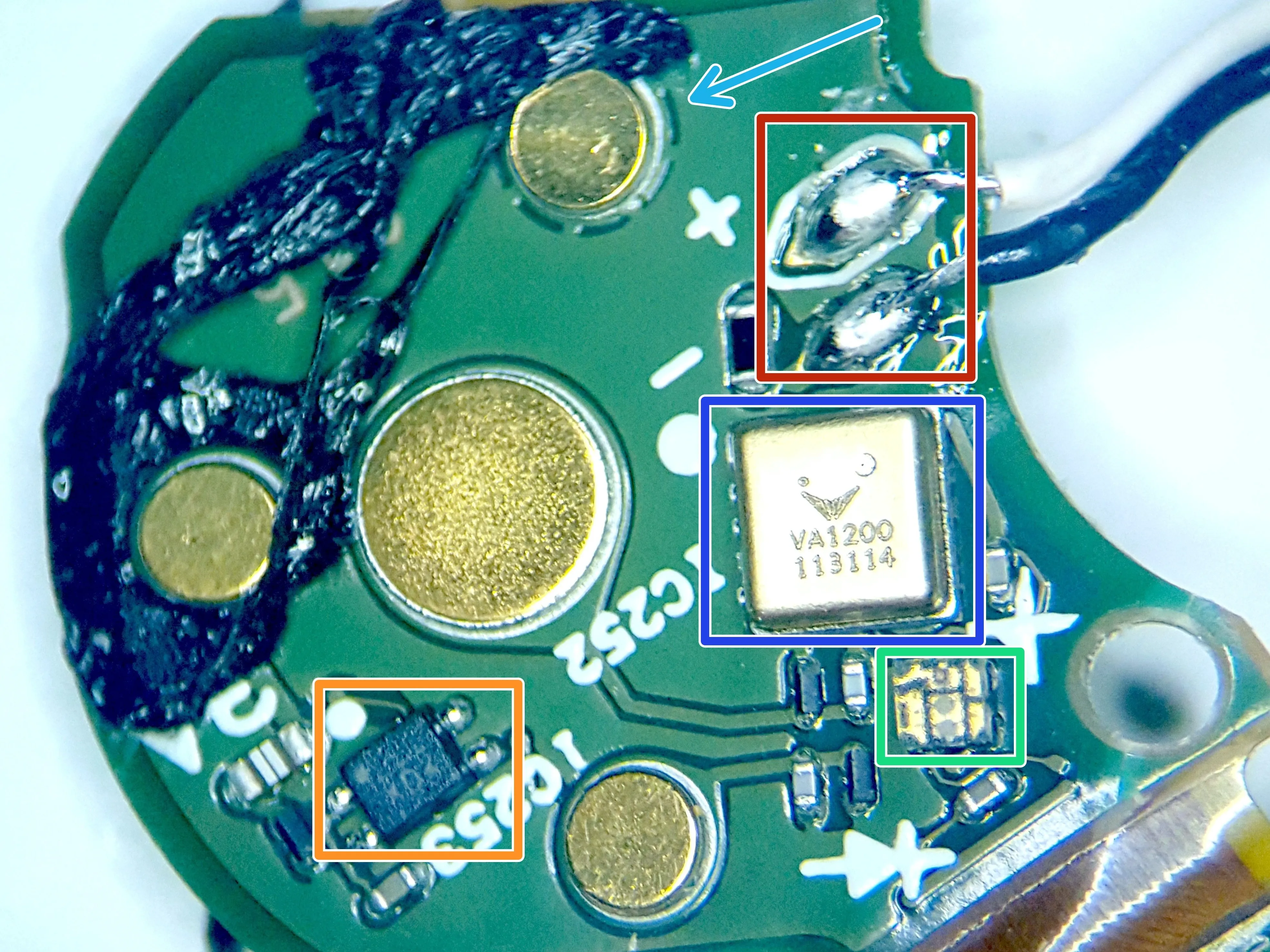

• Возвращаемся к плате интерфейса USB и зарядного устройства

• Виды с задней и верхней стороны

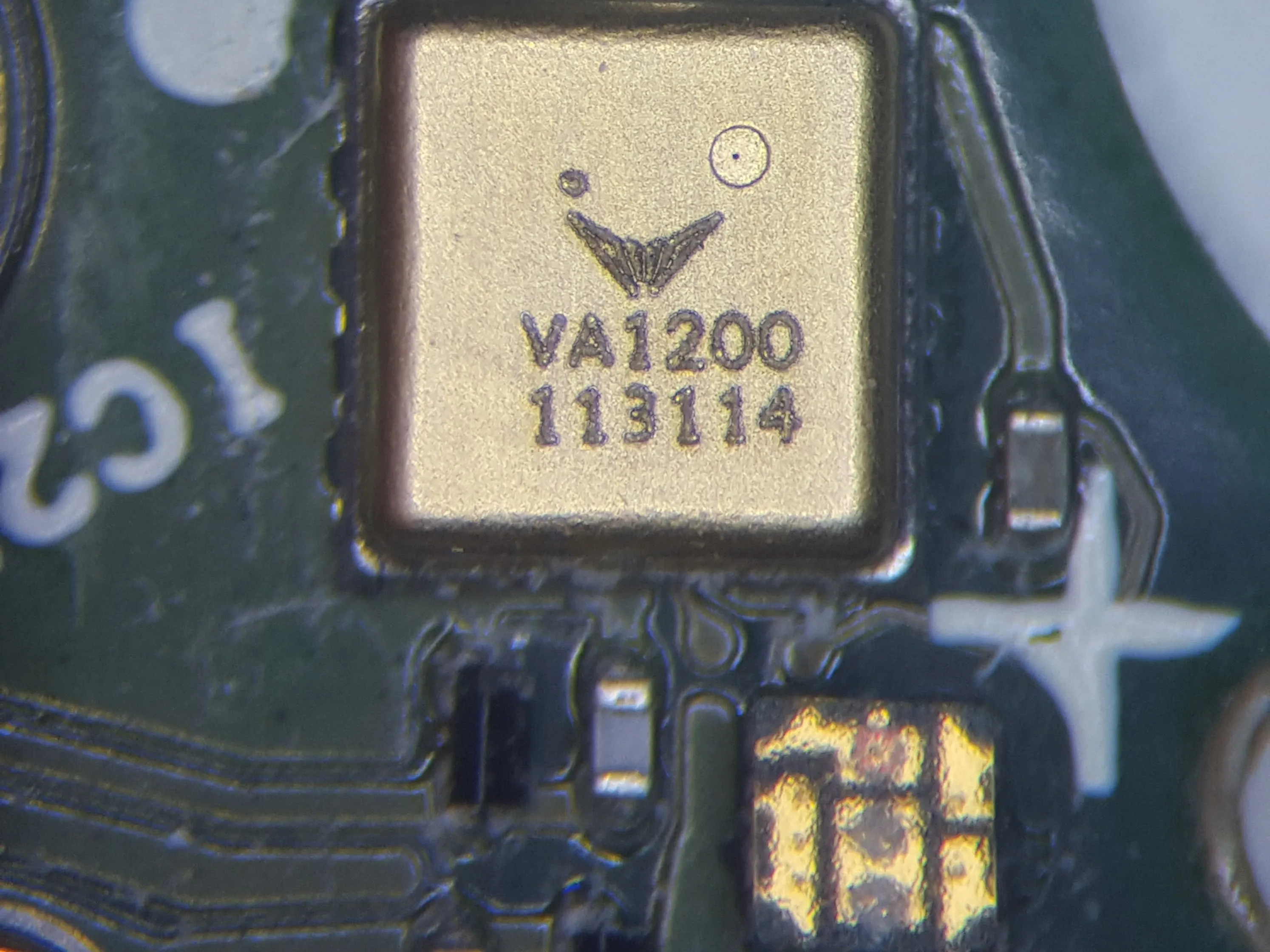

• Vesper VA1200 - Аналоговый пьезоэлектрический MEMS акселерометр голоса. Костный датчик - используется для распознавания речи

• Паяные соединения динамиков

• Неизвестный компонент - помечен XDR[?]

• Неизвестный компонент - возможно, для обнаружения света

• Зарядное устройство [питание] / Интерфейсные колодки для подключения USB

• Если вы знаете какие-либо неизвестные компоненты, пожалуйста, оставьте комментарий ниже

Шаг 18

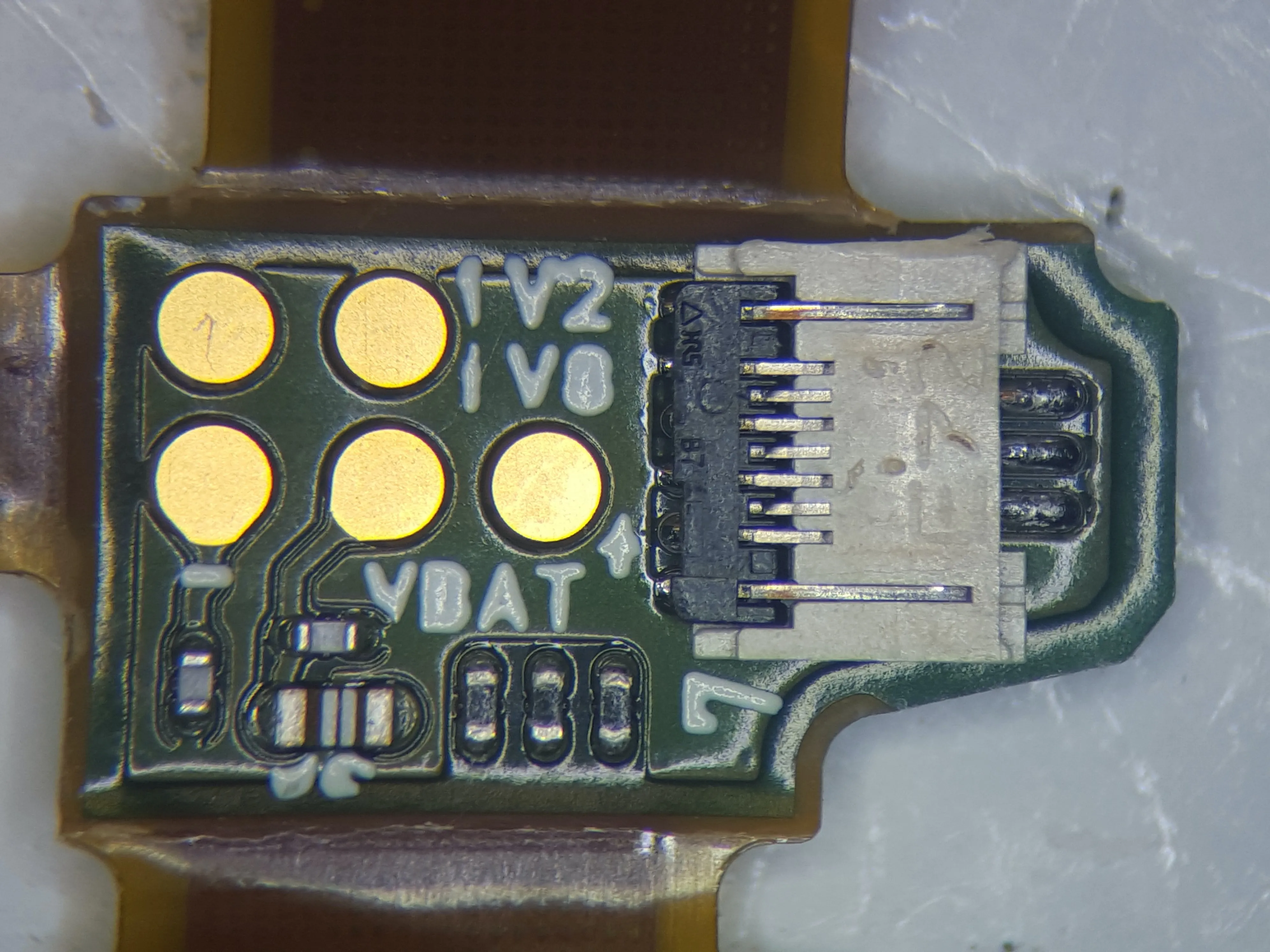

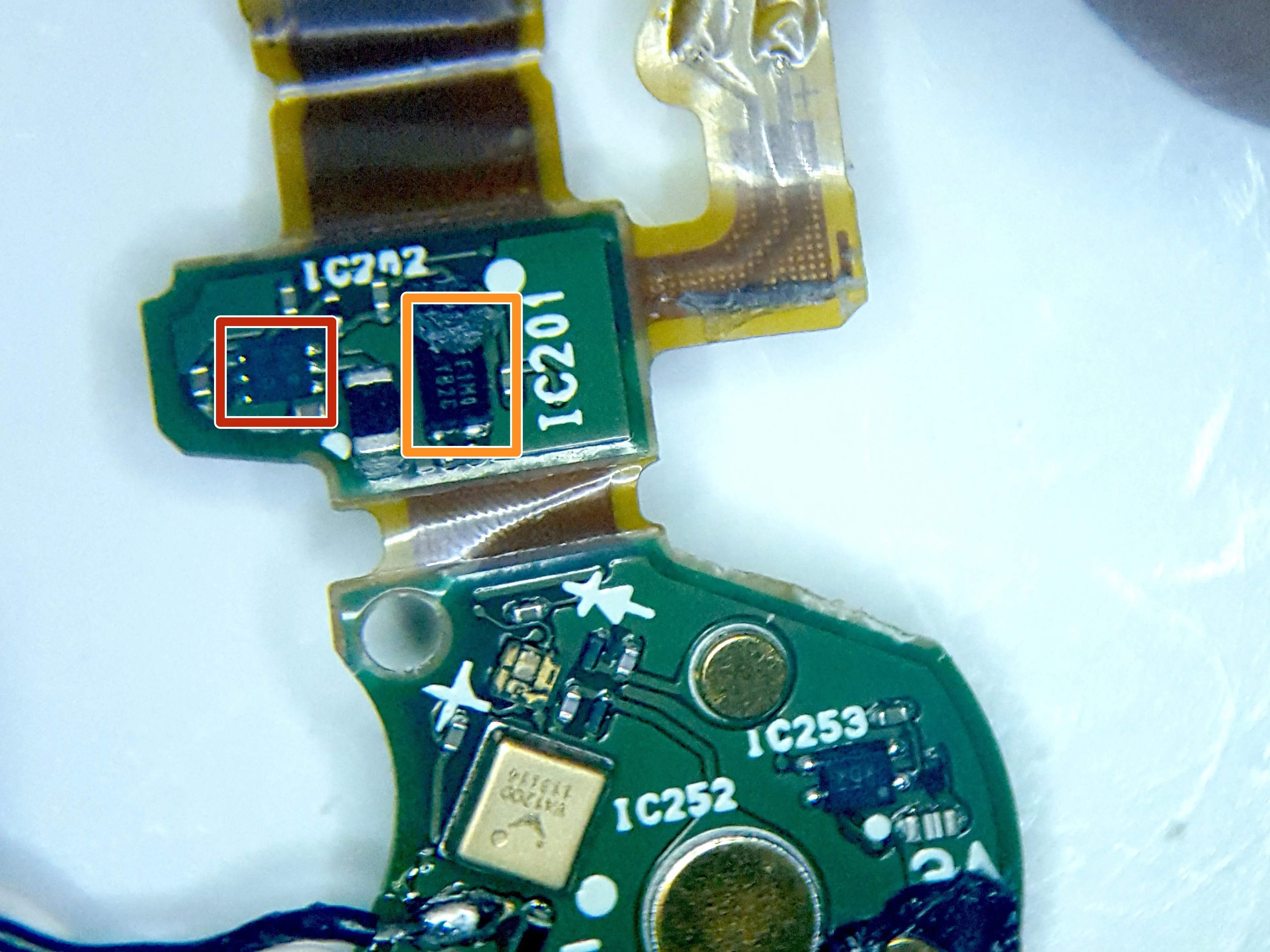

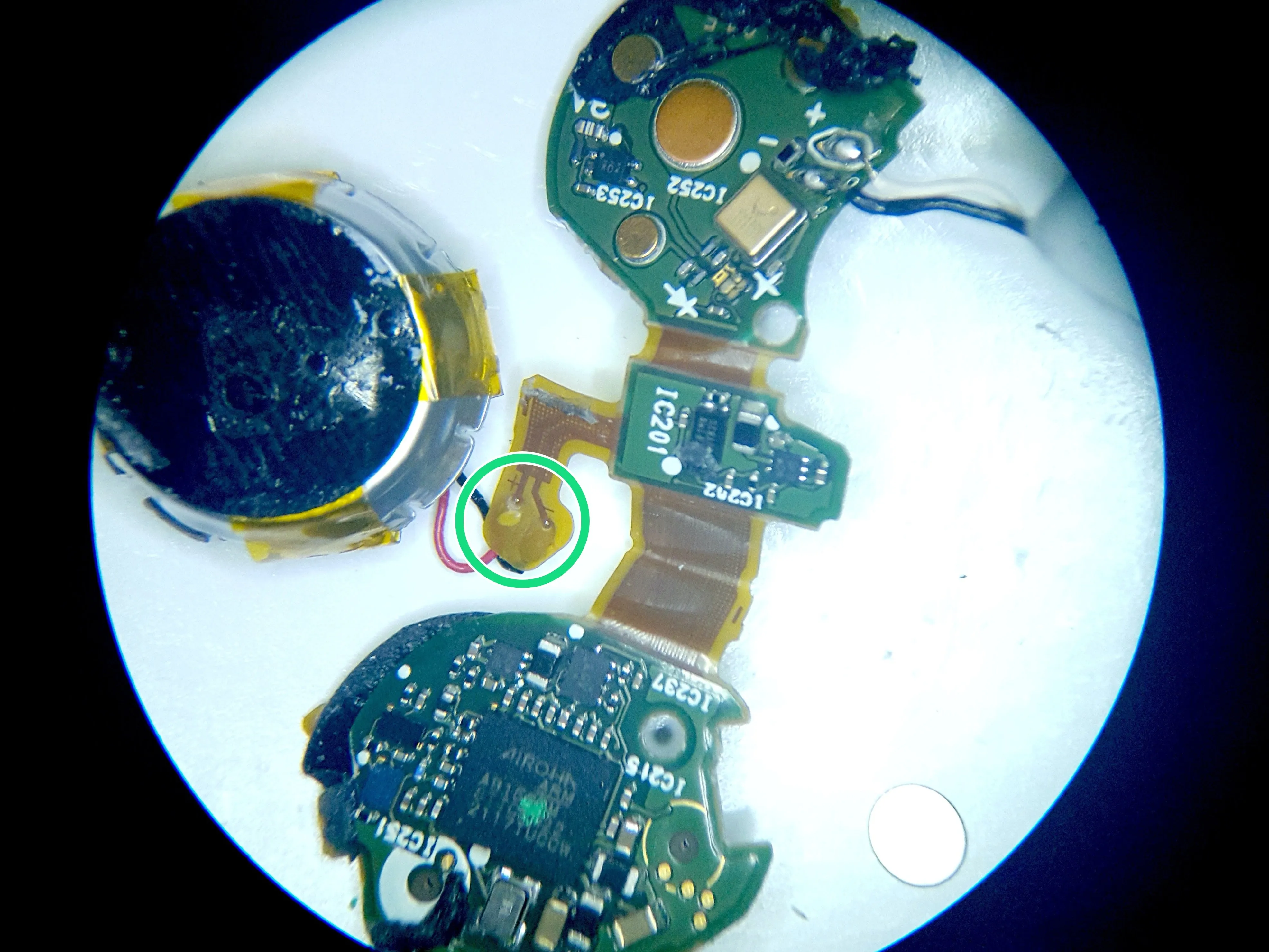

• Подключение интерфейса аккумулятора к системе - вид сверху и с обратной стороны

• ИС защиты аккумулятора с двумя MOSFET. Маркировка трудночитаема. Похожа на деталь, используемую в других наушниках Technics.

• Неизвестный компонент - маркировка 9FB 06

• Пайки аккумулятора. Хорошо маркированы + / -

• Если вы знаете какие-либо неизвестные компоненты, пожалуйста, оставьте комментарий ниже

Шаг 19

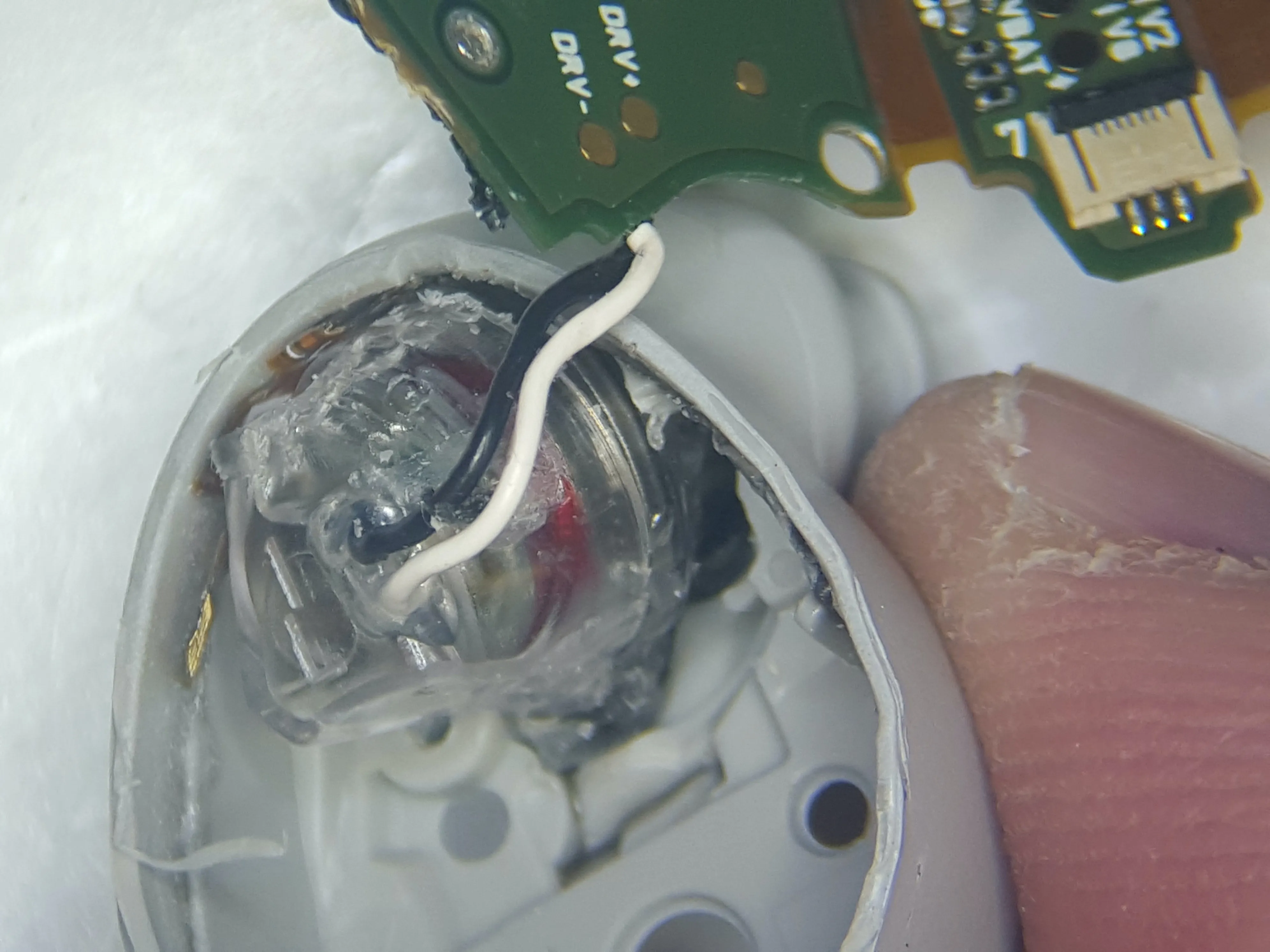

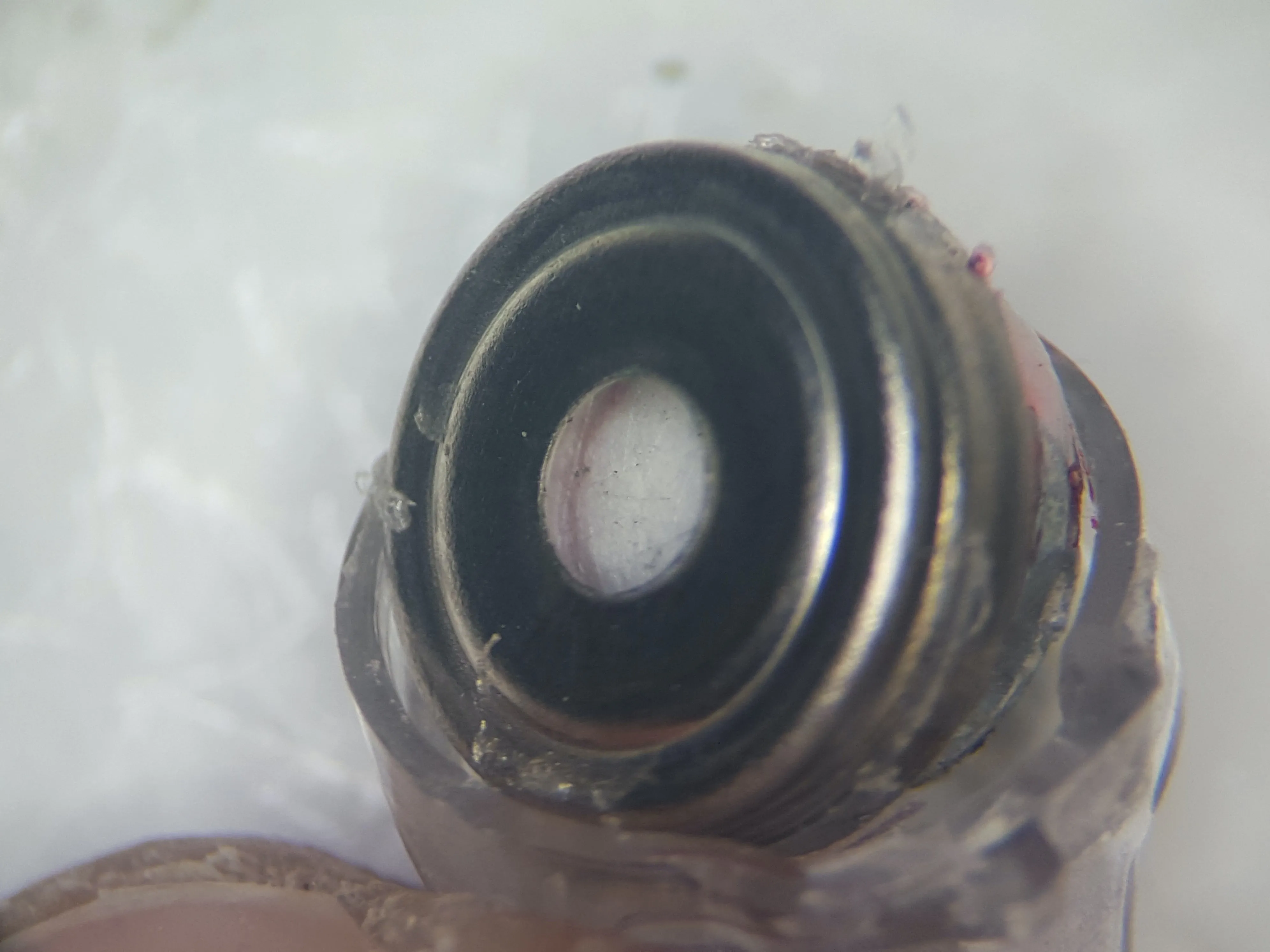

• Вид на динамик в камере динамика и динамик, извлеченный из камеры динамика

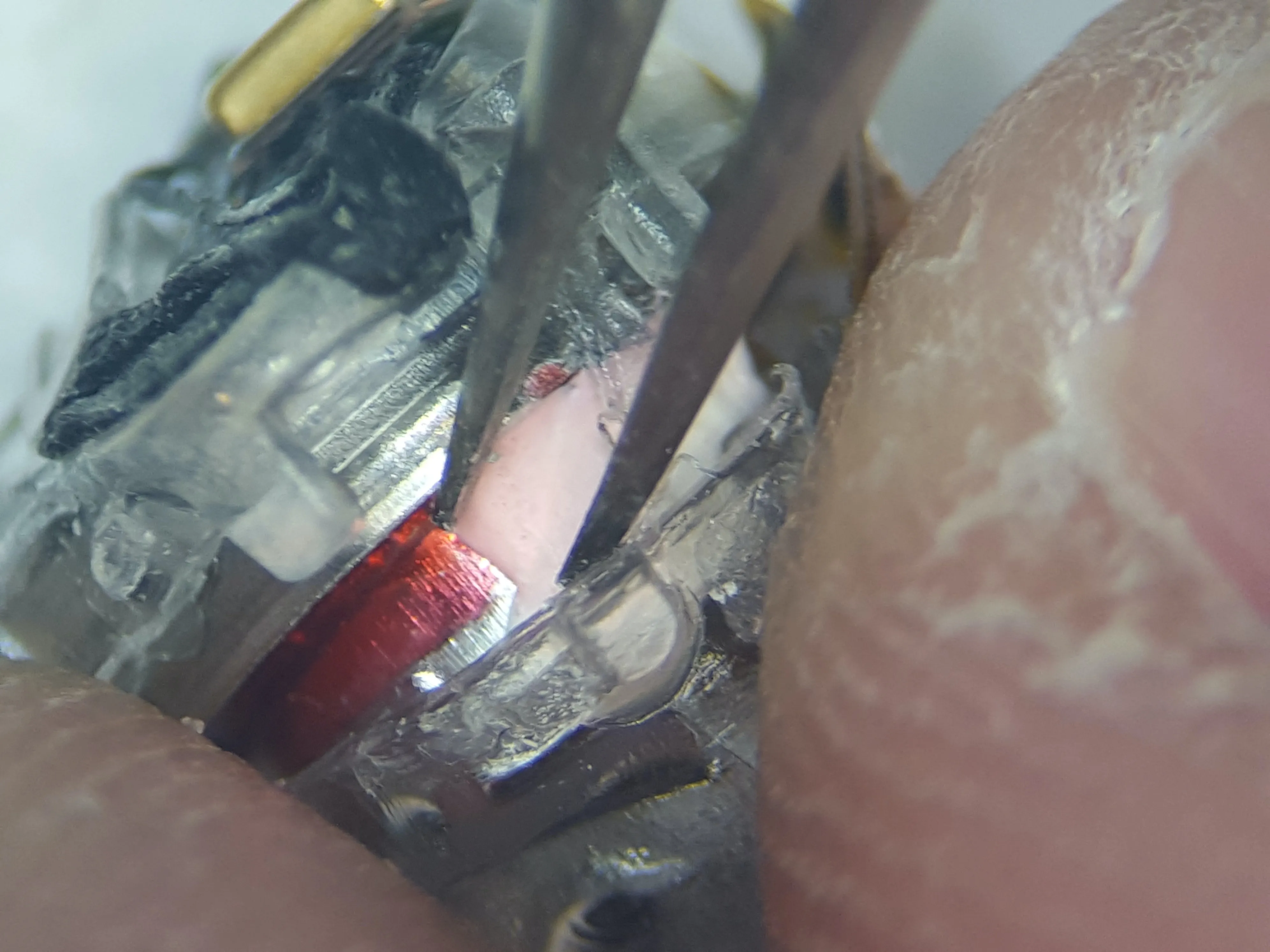

• Пинцет использовался для того, чтобы поддеть и потянуть камеру динамика, чтобы освободить динамик

Шаг 20

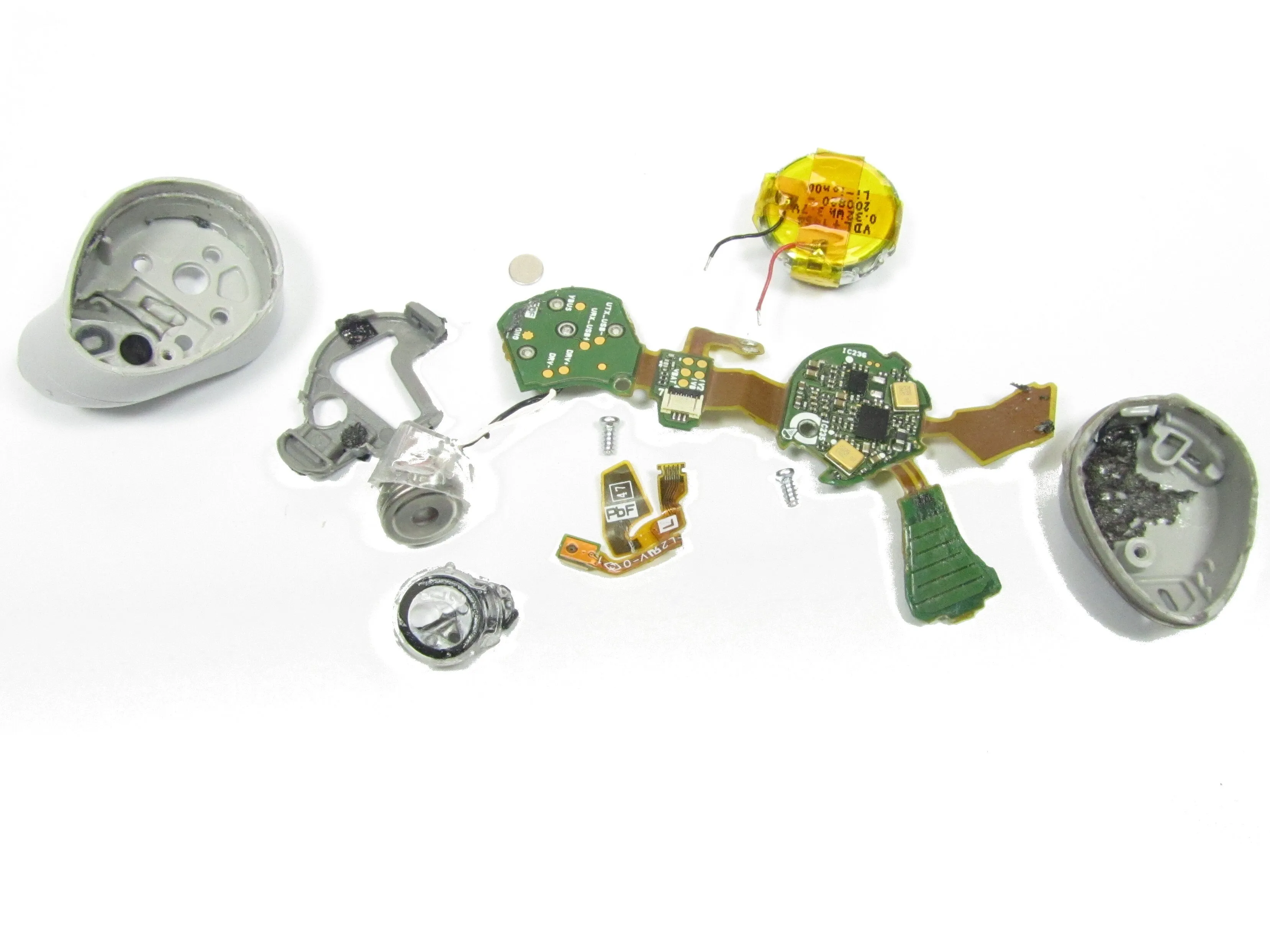

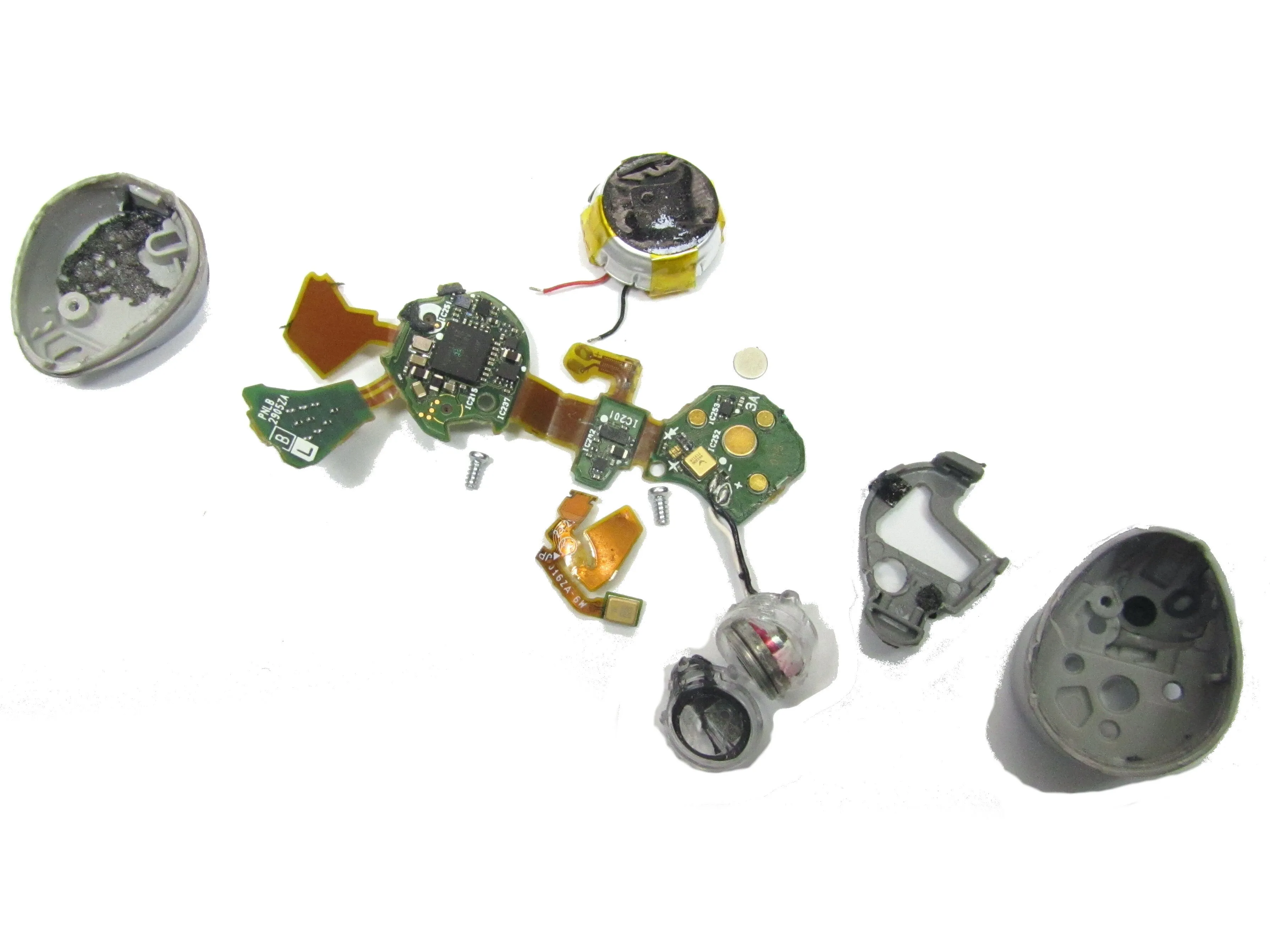

• Разборка наушников в разобранном виде с верхней и задней стороны
