Разборка Bluetooth-наушников Technics EAH-AZ70 (Япония)

Введение

Обзор наушников Technics EAH-AZ70 (Япония) / EAH-AZ70W (за пределами Японии) с Bluetooth.

Что вам понадобится

Инструменты

•

•

•

•

•

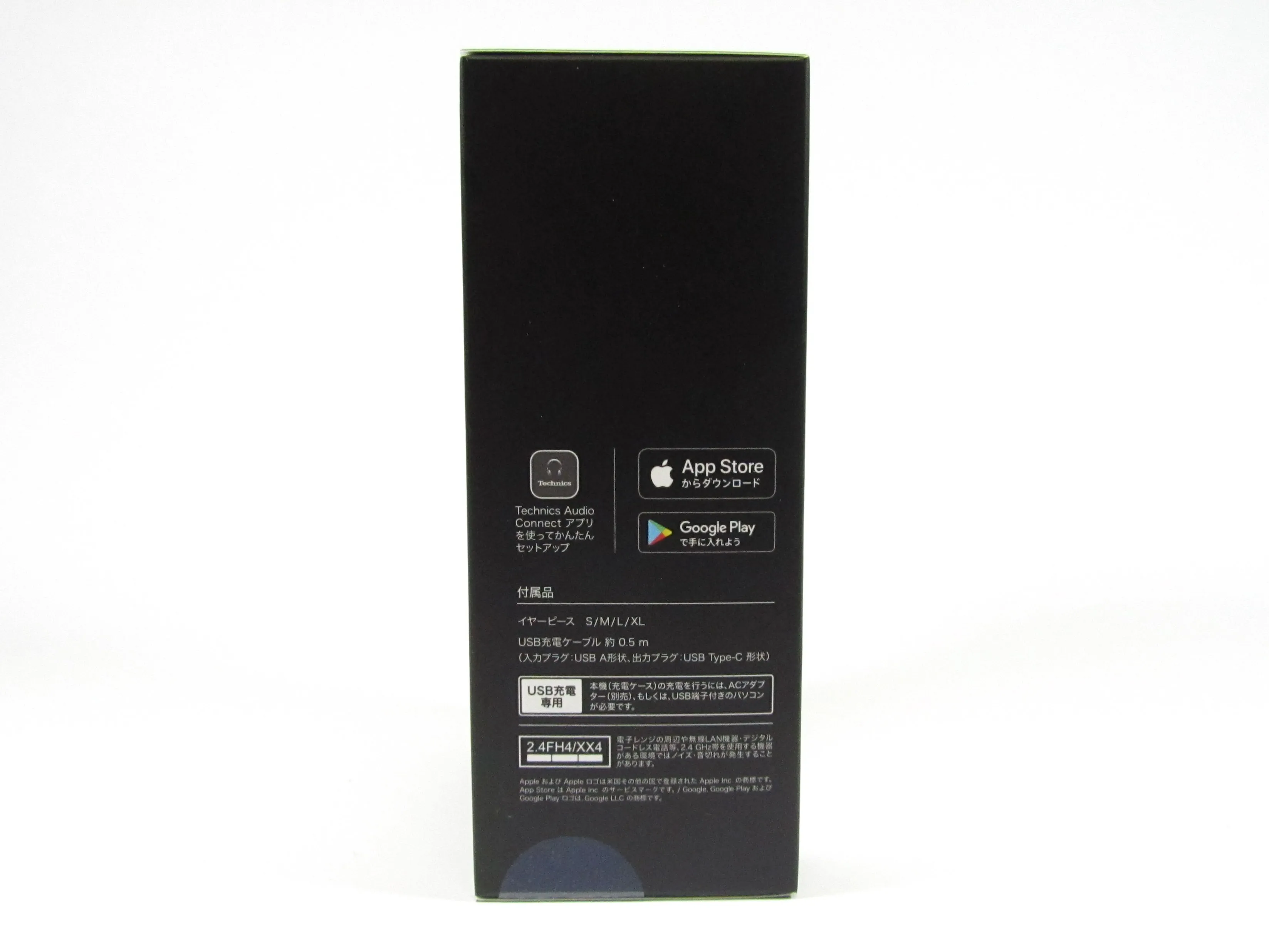

Шаг 1 Разборка Bluetooth-наушников Technics EAH-AZ70 (Япония)

• Особенности:

• Высочайший уровень двойного гибридного шумоподавления. Несколько микрофонов MEMS

• Динамик с мембраной из полиэфирэфиркетона с графеновым покрытием для ровного, чистого и элегантного звучания

• Устойчивая связь в местах скопления людей

• Отличное качество звука при звонках

• Около 6,5 часов воспроизведения и до 20 часов работы с зарядным устройством

• Bluetooth® 5.0

• Емкостное сенсорное управление

Шаг 2

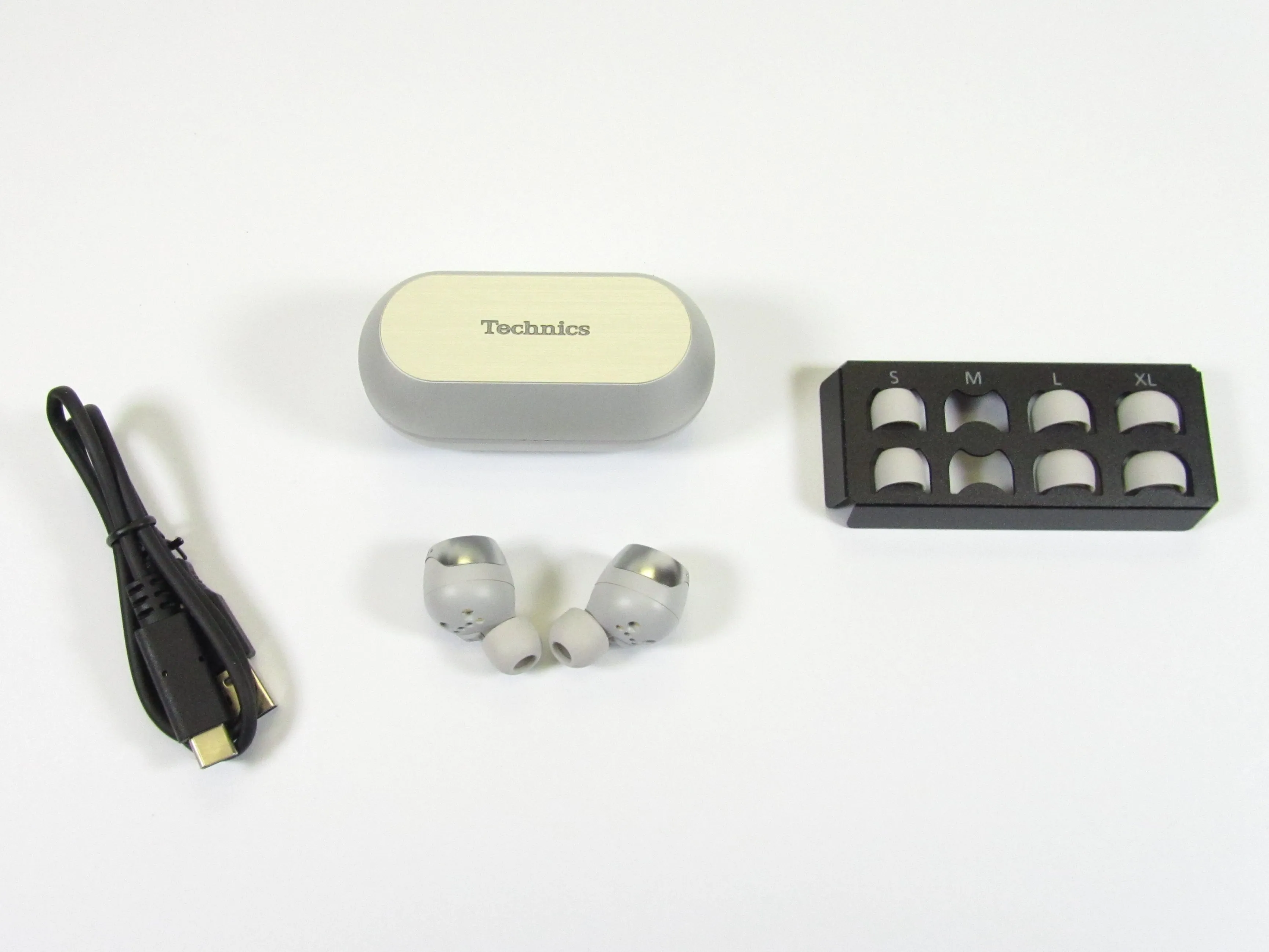

• Что находится в коробке

• Наушники / зарядный кейс

• Кабель USB 'C'

• Резиновые насадки для наушников с разными размерами ушей

• Руководство пользователя

Шаг 3

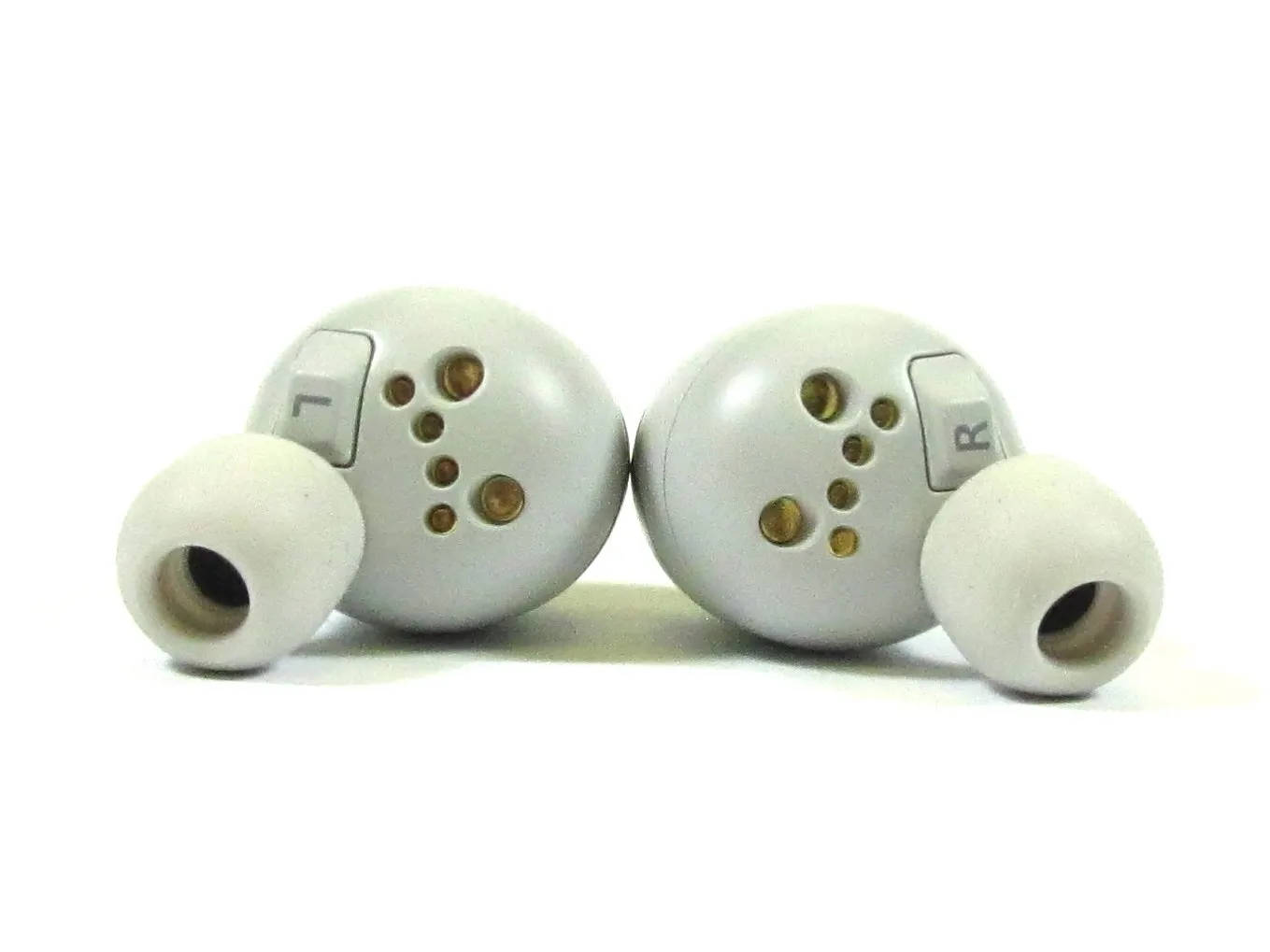

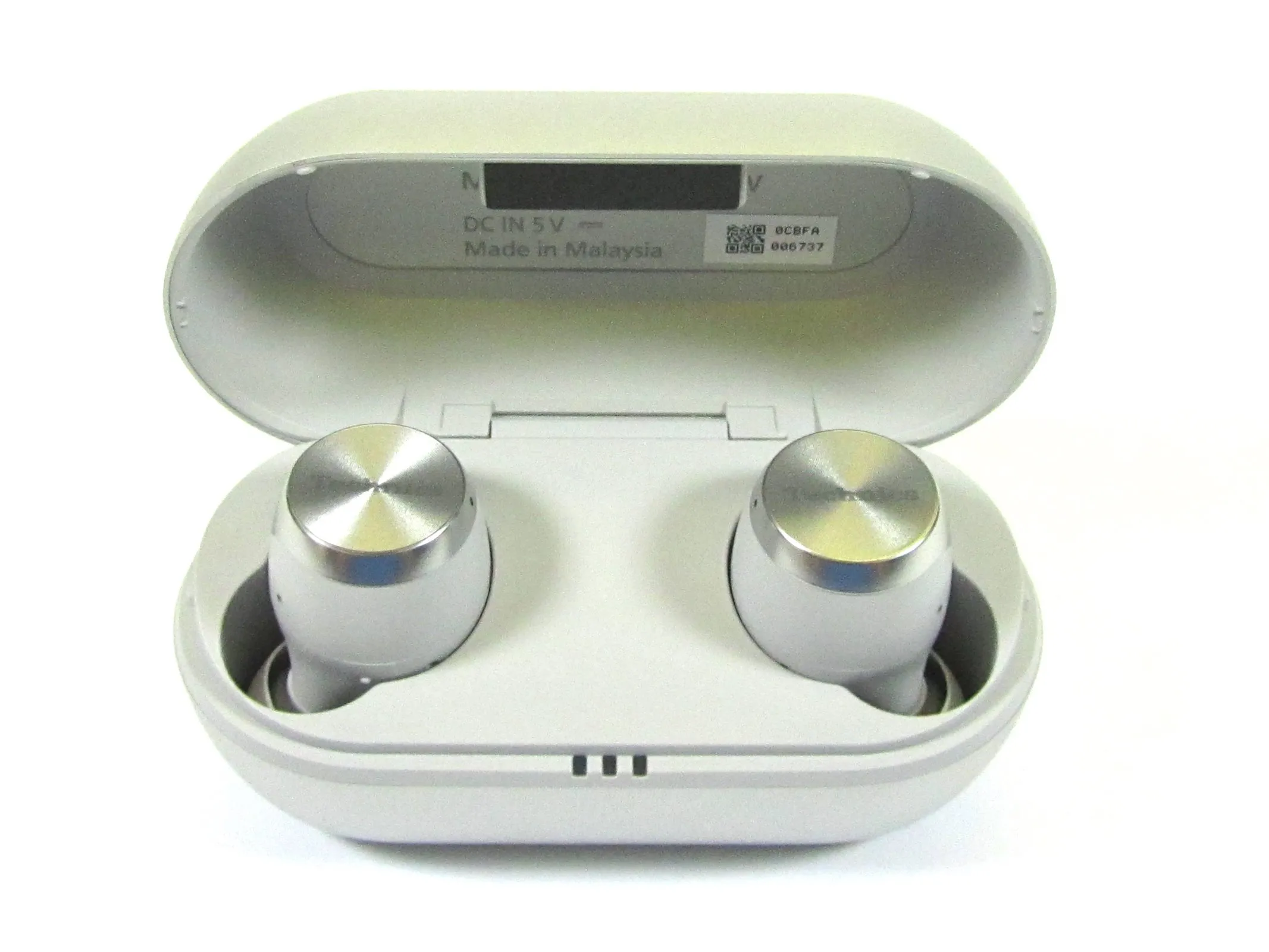

• Зарядный кейс с наушниками

• Вид наушников крупным планом

Шаг 4

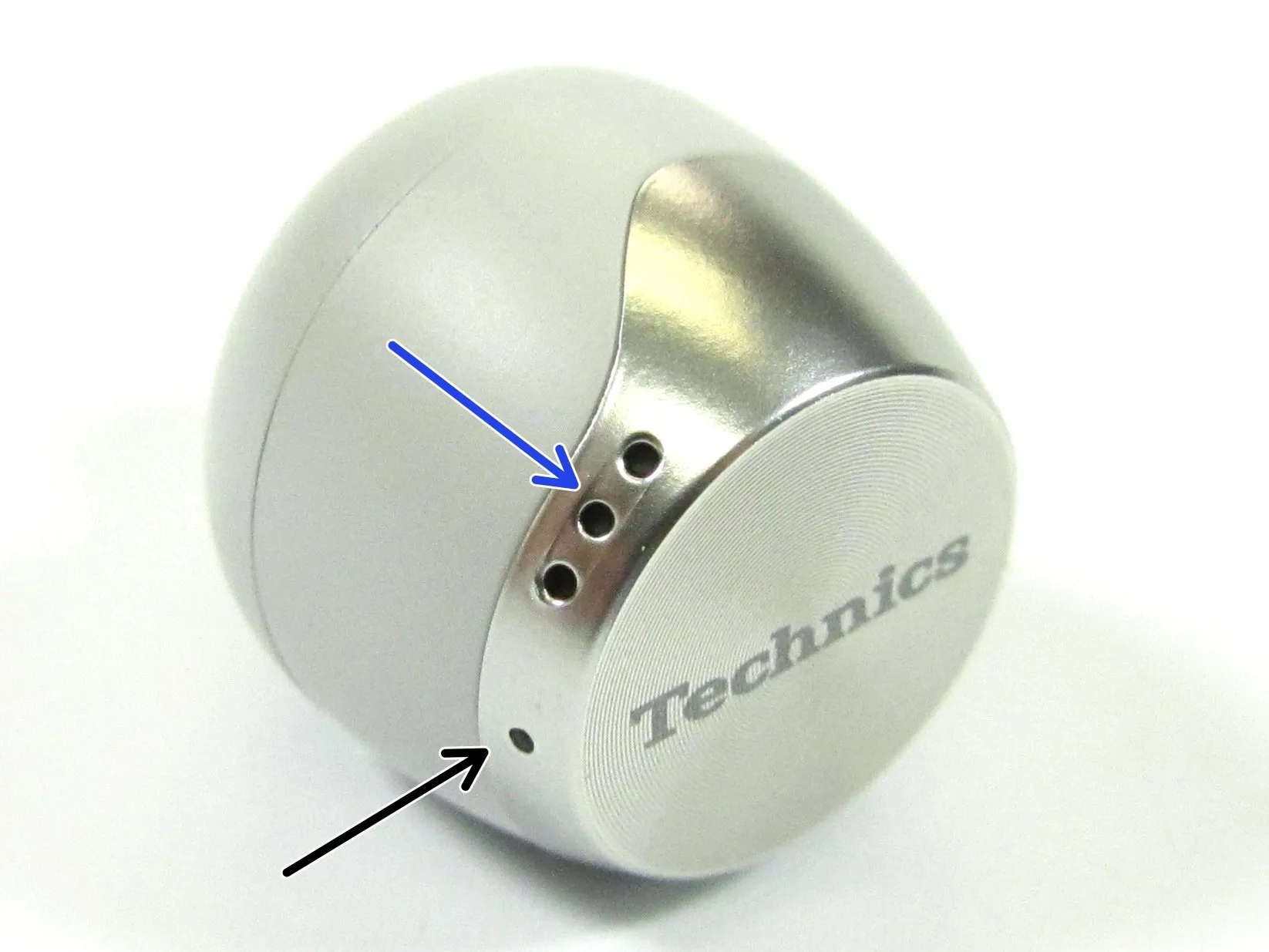

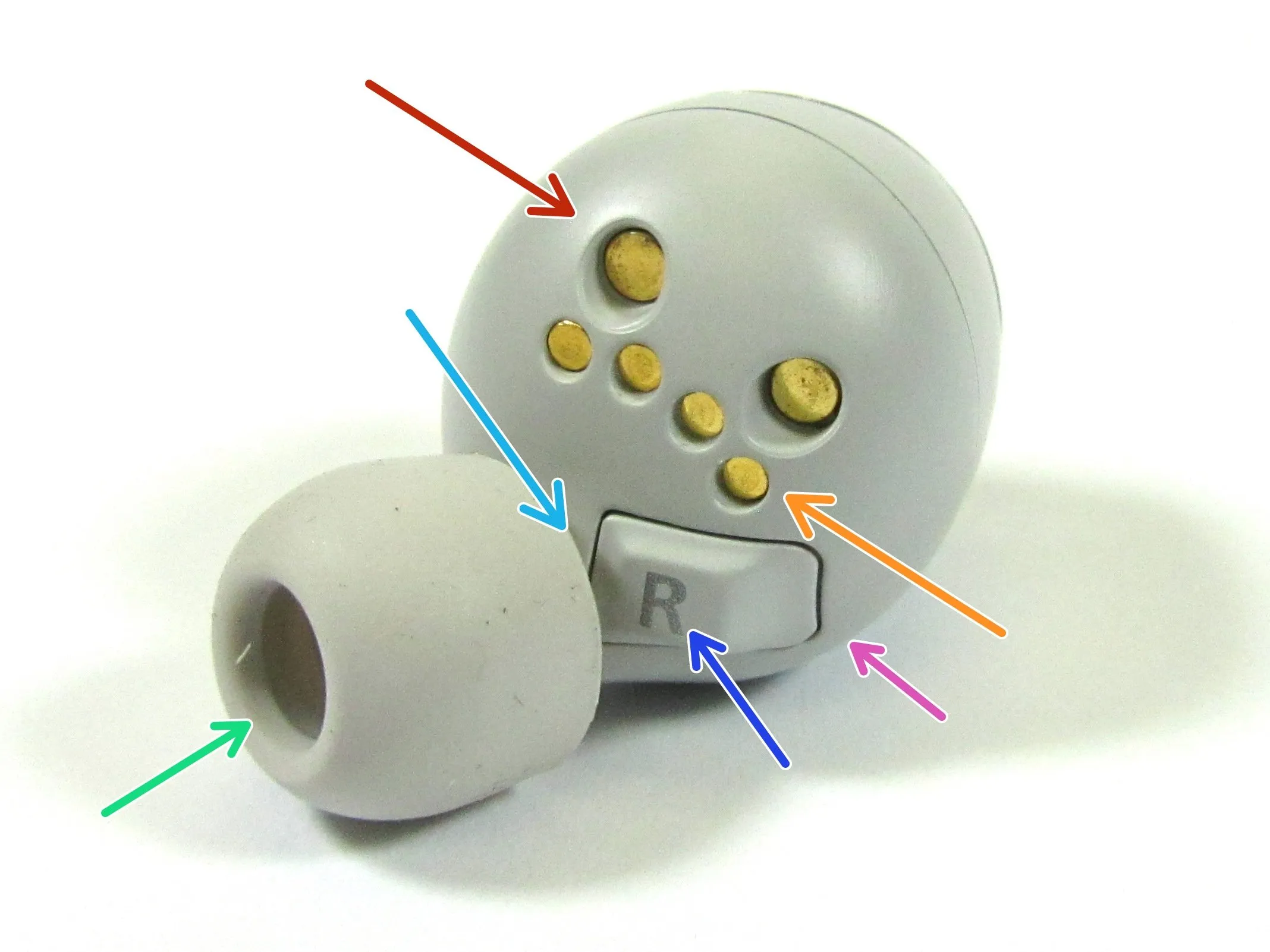

• Боковые виды наушников

• Интерфейс зарядного устройства

• Интерфейс USB

• Звуковой порт динамика

• МЭМС-микрофоны

• Вентиляционное отверстие динамика

• Вентиляционный порт

• Пространственный вентиляционный порт динамика

Шаг 5

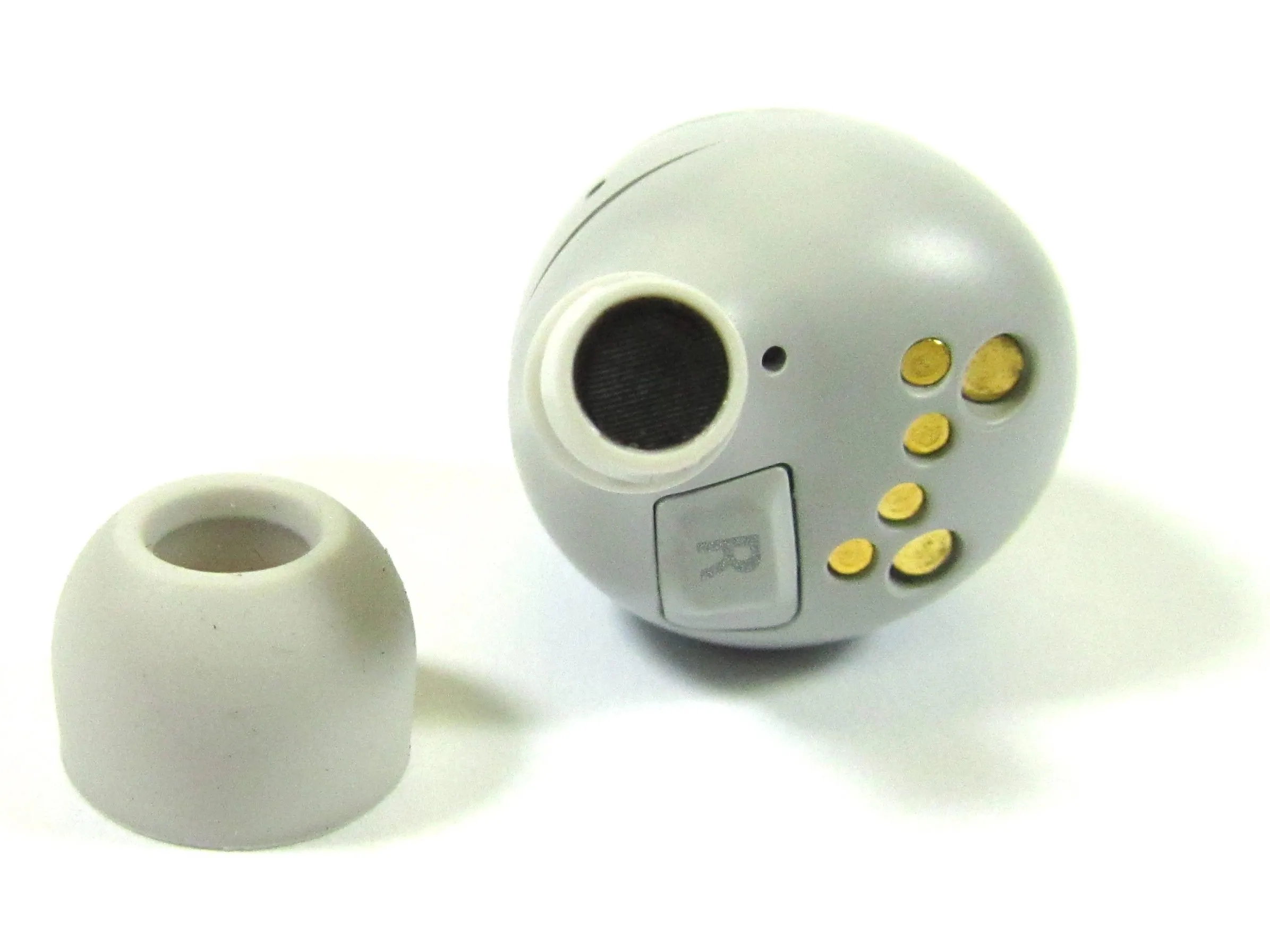

• Вид на наушники со снятой резиновой насадкой

• Вентиляционный порт

Шаг 6

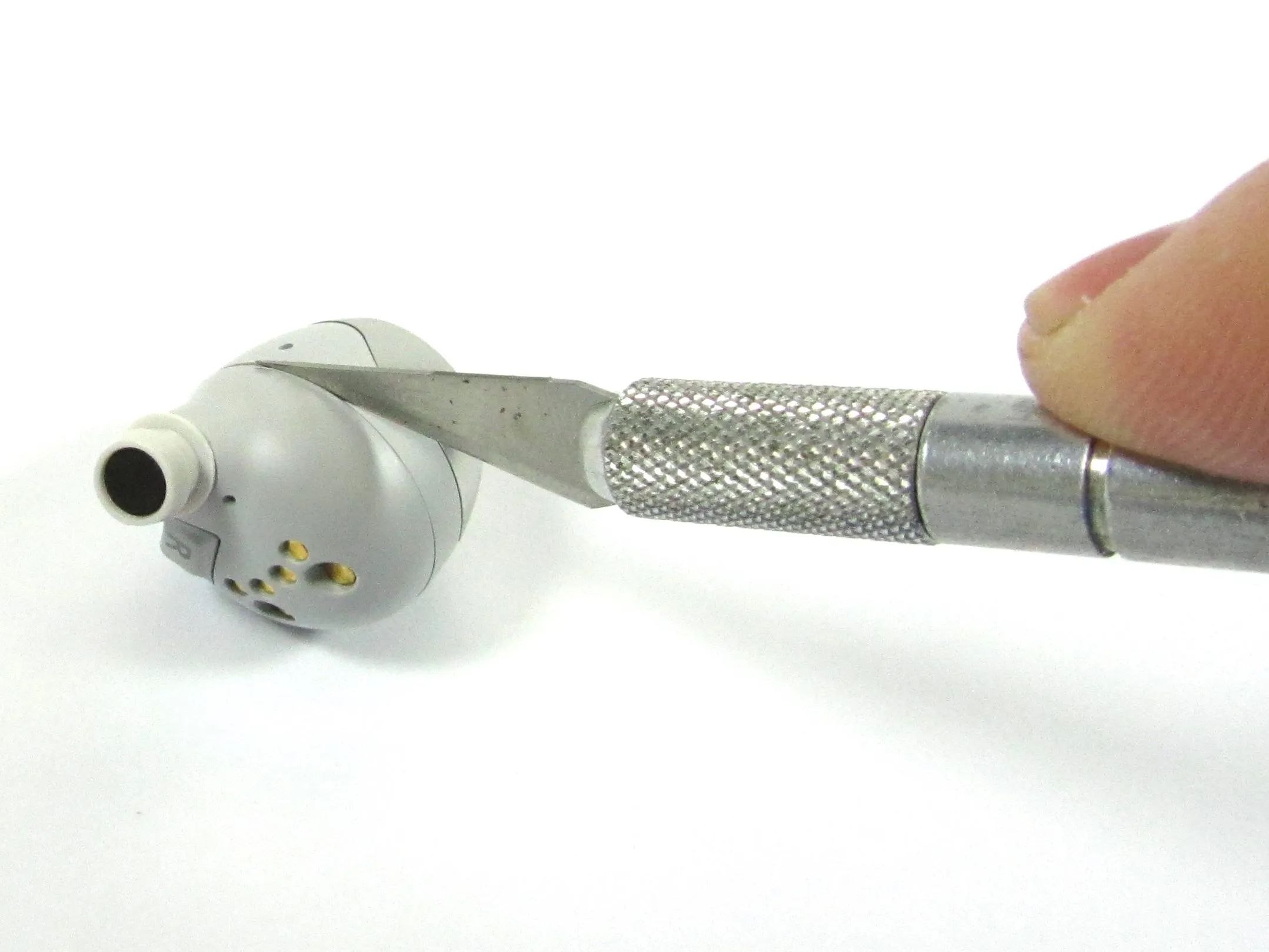

• Поскольку корпус наушников Technics склеен, единственным способом проникнуть внутрь было разрезать наушники.

• Это разрушительная разборка

• Нож Razsor был использован для разрезания наушников Technics вдоль шва в наушниках. Затем был использован инструмент Jimmy Tool, чтобы вскрыть наушники. Пинцет и инструмент Pick Tool были использованы для извлечения электроники из корпуса.

• После открытия мы впервые видим внутреннюю часть наушников.

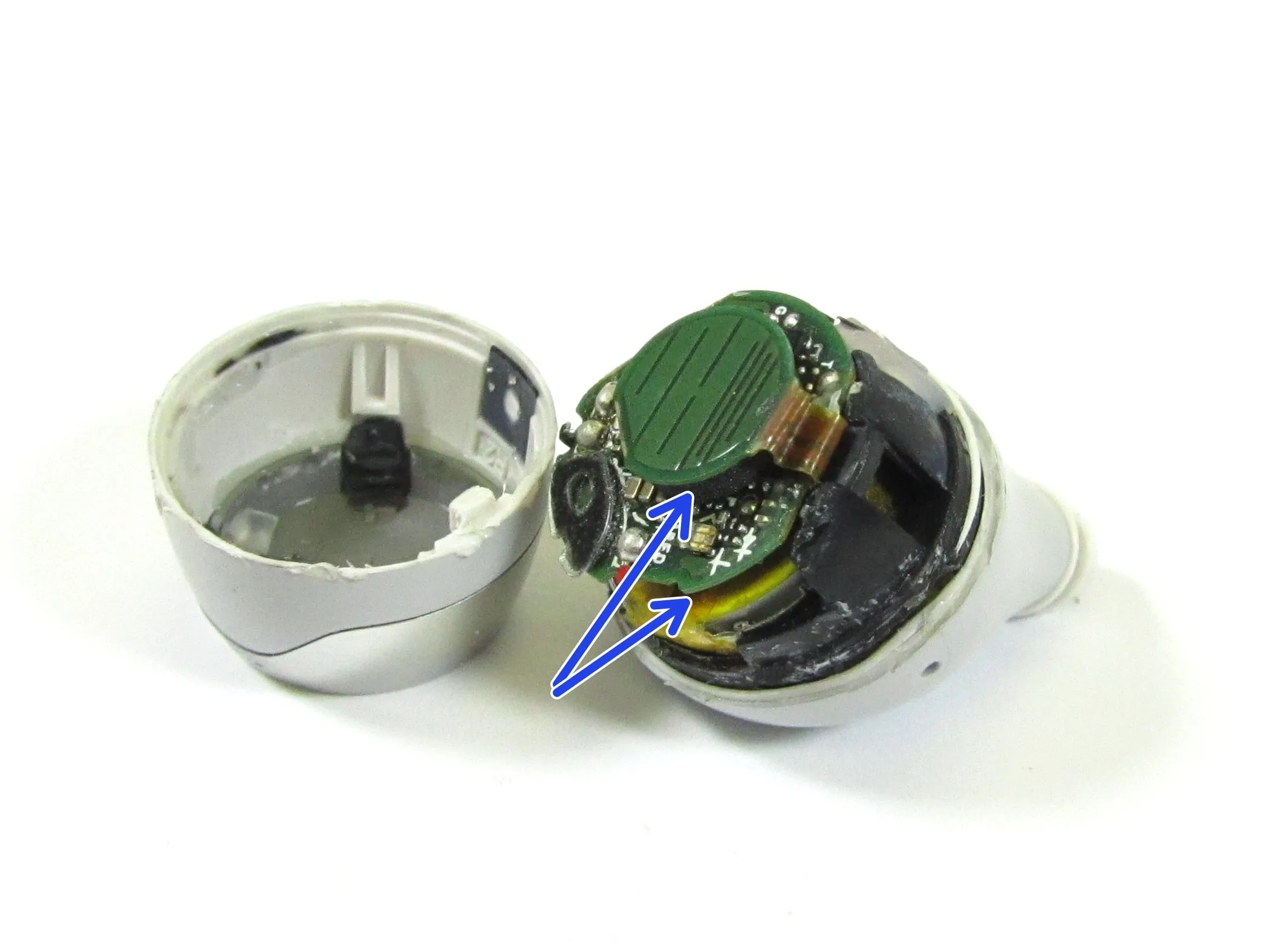

• Двусторонний вспененный скотч использовался для крепления основной печатной платы к батарее и к печатной плате сенсорного датчика / антенны. Эту ленту пришлось отрезать. Затем денатурированный спирт был использован для удаления клея с печатной платы и батареи.

• Двусторонняя вспененная лента

Шаг 7

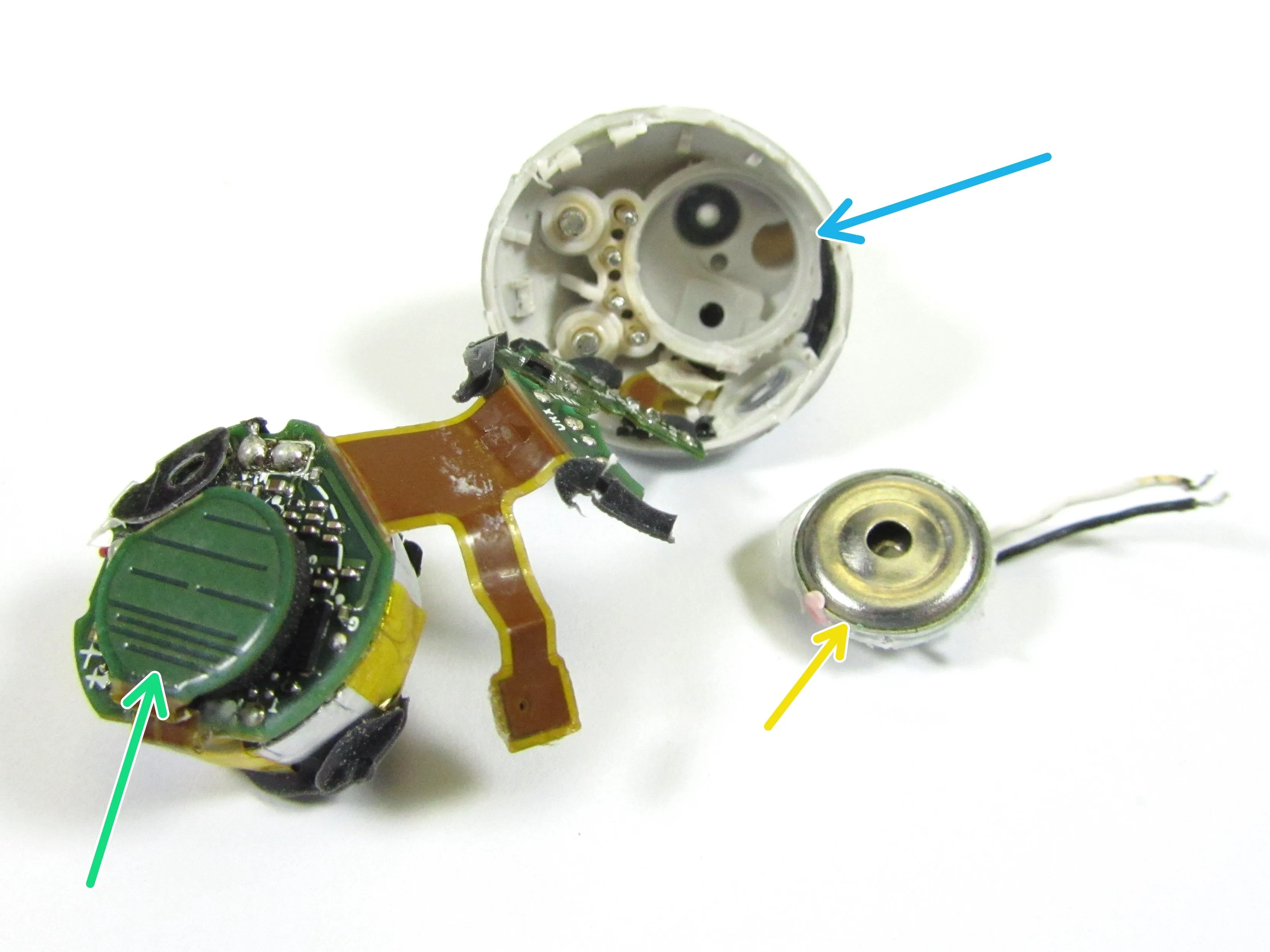

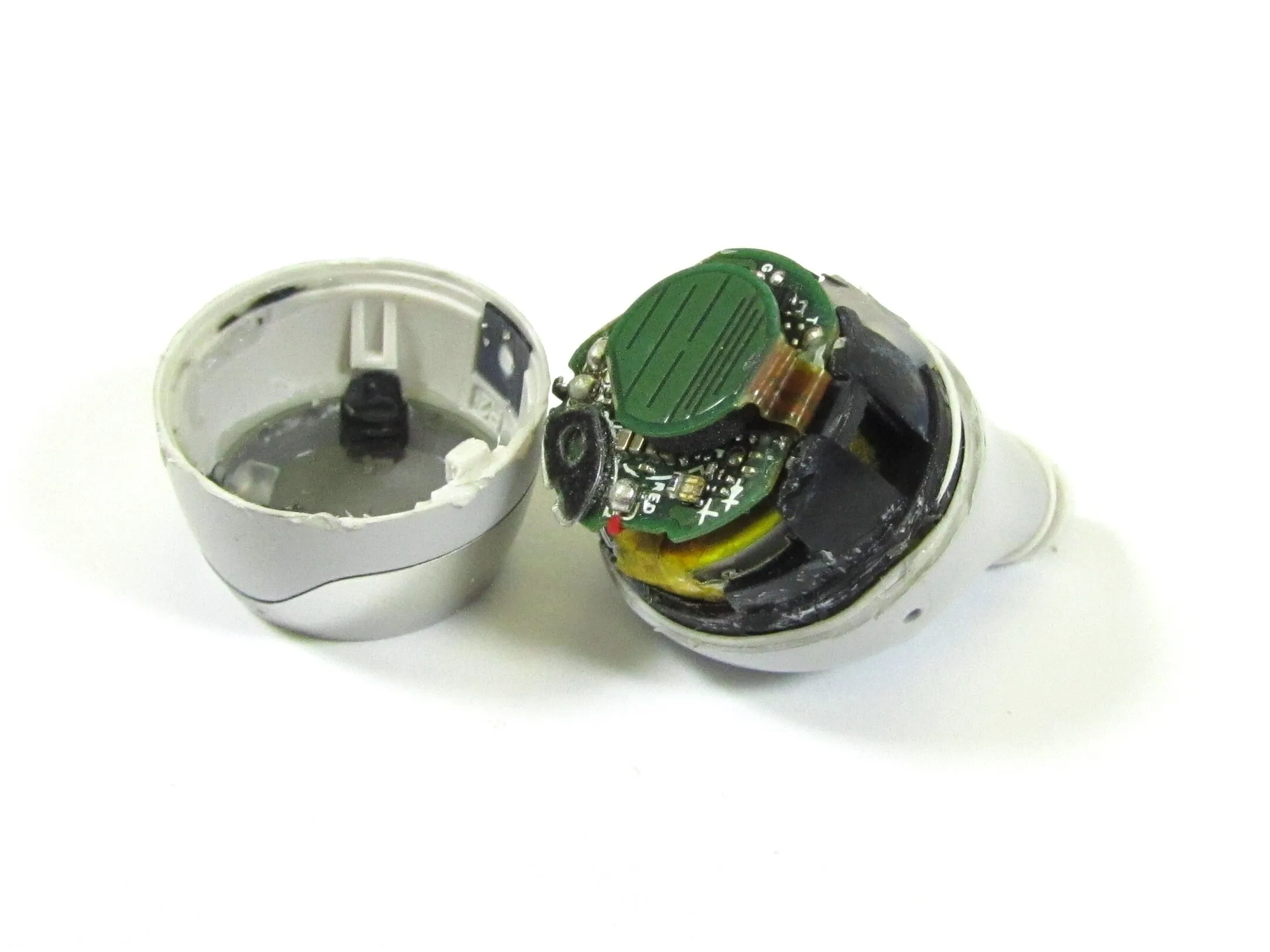

• Открыв наушники, мы можем увидеть основную печатную плату, аккумулятор, динамик и т.д.

• Батарея

• Основная печатная плата

• Динамик

• Звуковая камера динамика

• Сенсорный датчик и антенна

Шаг 8

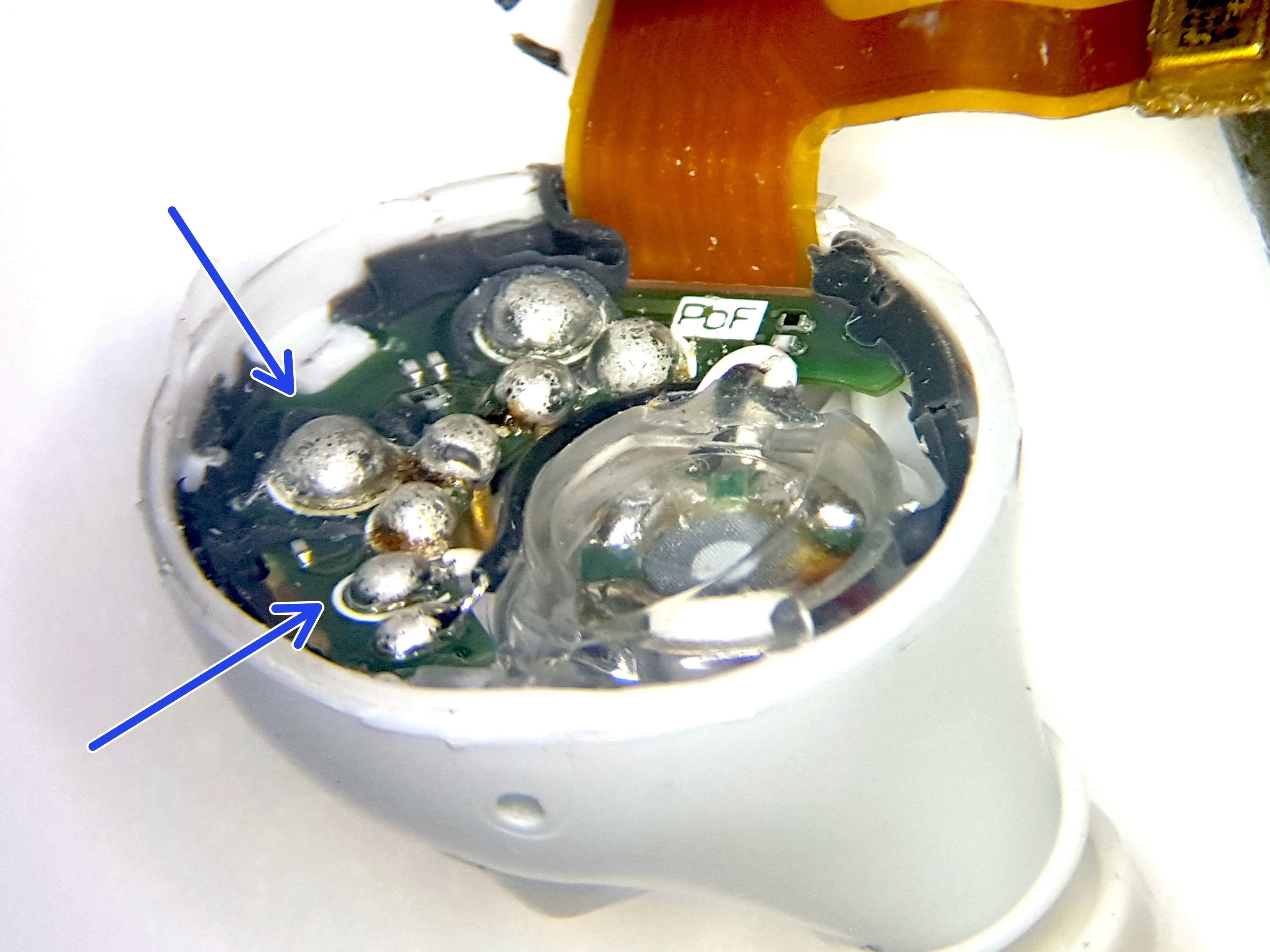

• Сначала я не был уверен насчет шариков припоя. Затем я понял, что они используются для крепления контактов USB и интерфейса питания на внешней стороне наушников к внутренней печатной плате.

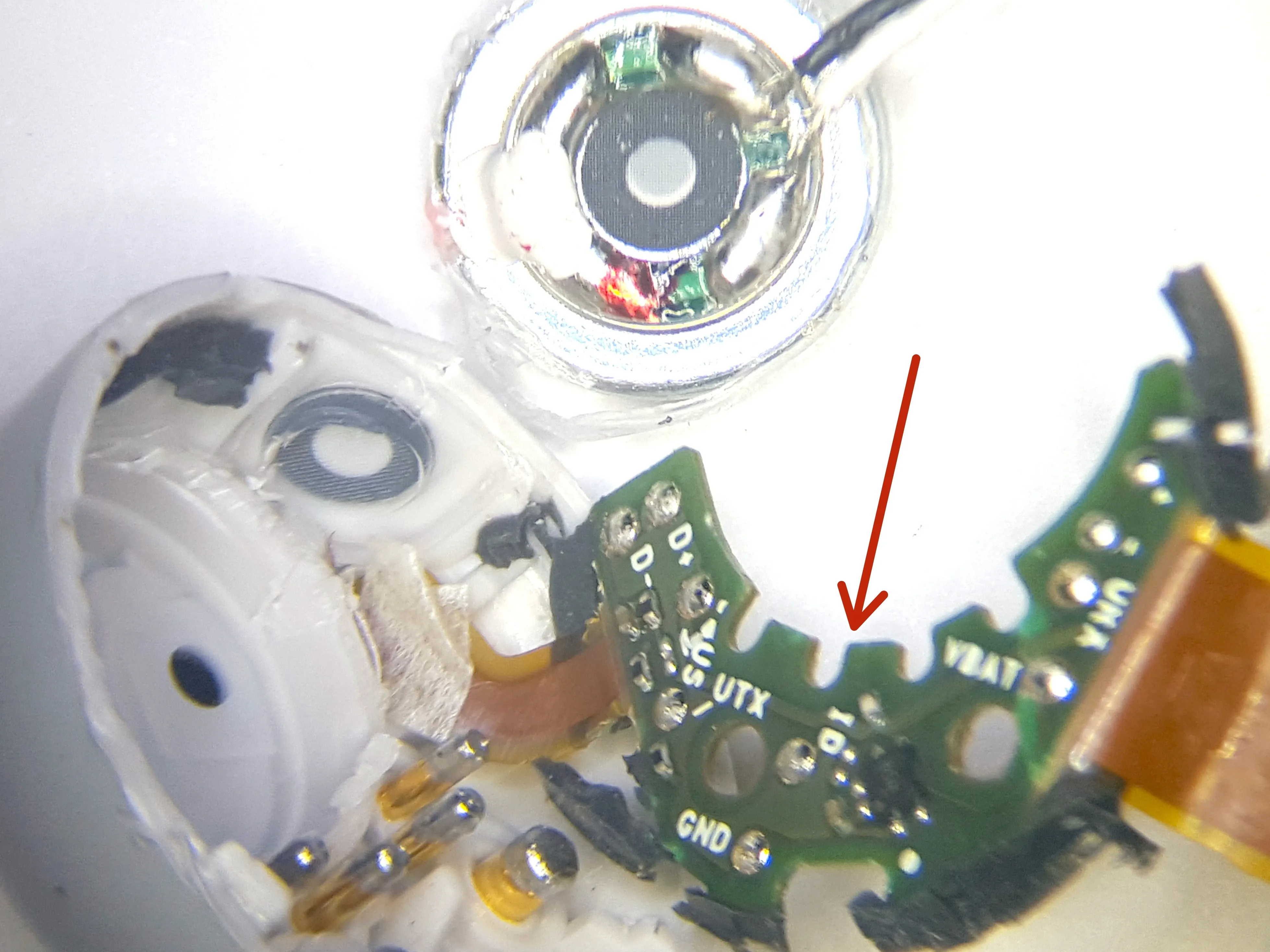

• Мне пришлось использовать паяльник, чтобы удалить шарики припоя, чтобы можно было снять внутреннюю плату интерфейса. Мне также пришлось удалить припой с проводов динамиков, чтобы освободить внутреннюю плату.

• Внутренняя печатная плата интерфейса питания и USB для наушников

Шаг 9

• На внутренней печатной плате также был прикреплен MEMS-микрофон, который, судя по всему, контролировал динамик наушников, поскольку был обращен внутрь.

• Чтобы освободить МЭМС-микрофон, мне пришлось снять внешнюю панель с надписью 'R' с помощью ножа для бритв. После того как микрофон MEMS был освобожден, можно было вытащить схему интерфейсной платы.

• Интерфейс USB и питания (зарядное устройство)

• Звуковые порты

• Внутренняя печатная плата, обеспечивающая подключение питания и USB к наушникам

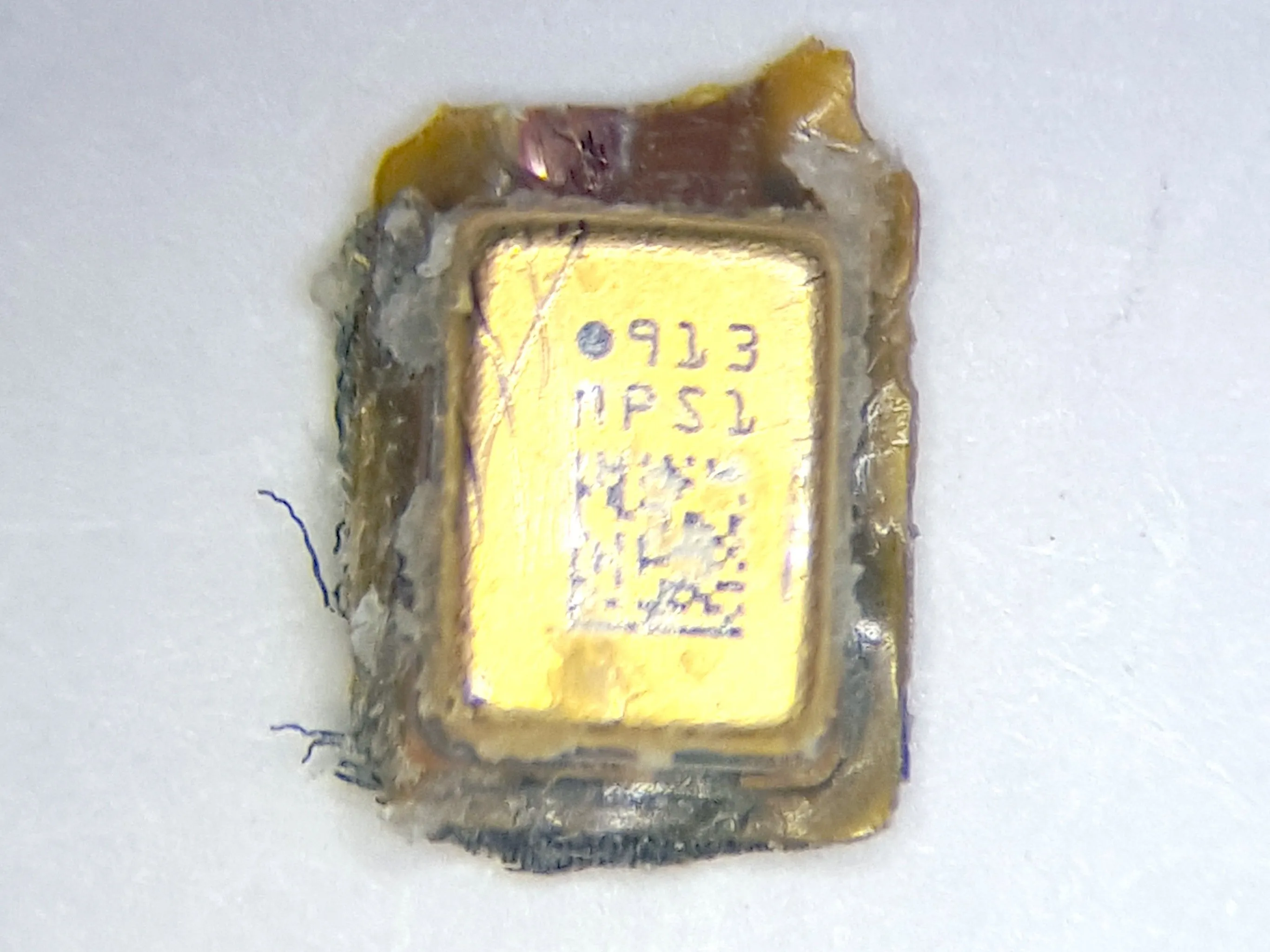

• МЭМС-микрофон из пластикового хомута в наушниках

• Микрофон MEMS отделился от интерфейсной платы, когда его сняли со стороны камеры динамика

Шаг 10

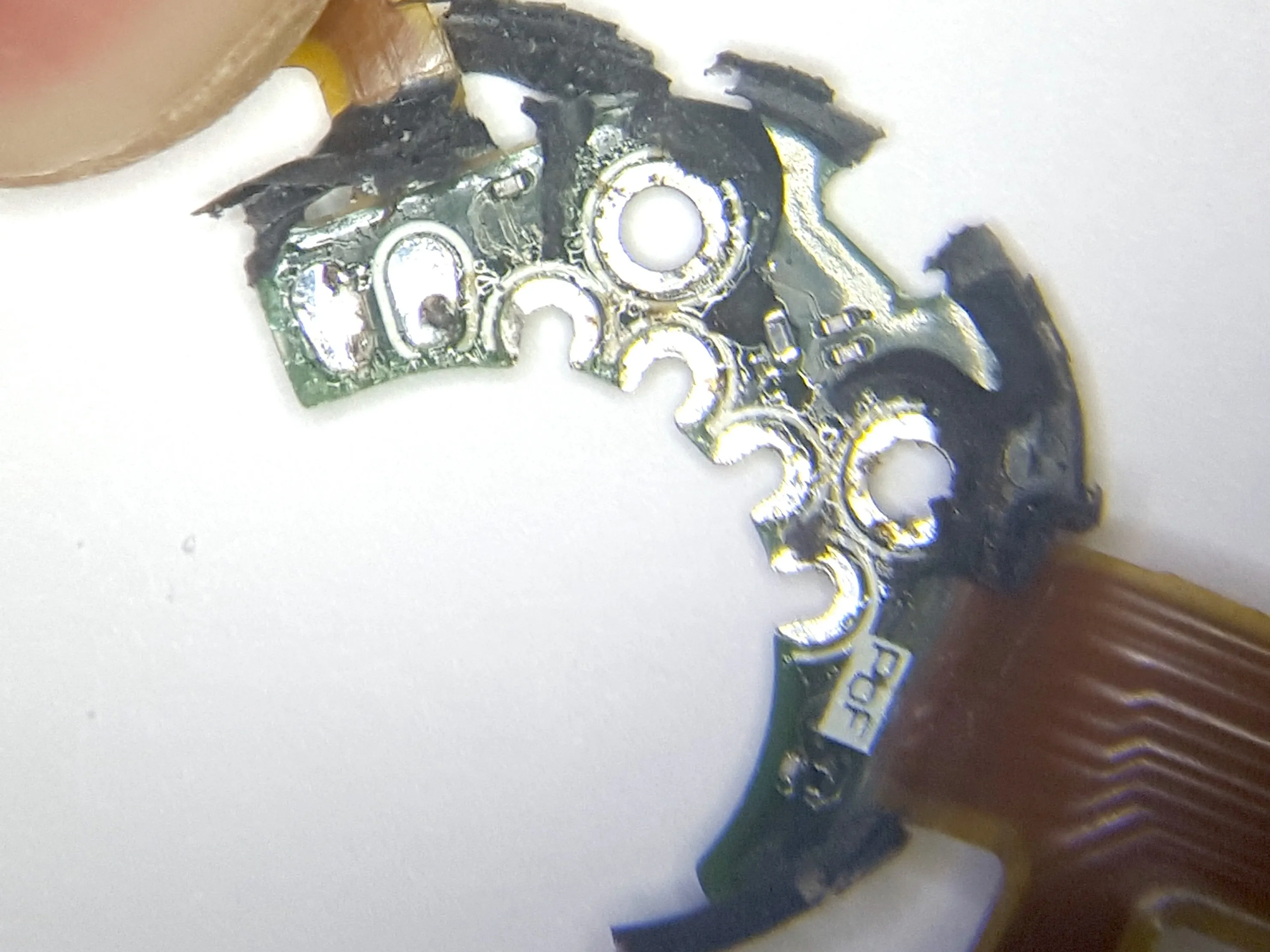

• На внутренней интерфейсной плате с верхней и нижней стороны мало что можно было рассмотреть. Был один компонент IC, который не удалось пересечь. Если вы случайно знаете этот компонент, пожалуйста, оставьте комментарий ниже

• Неизвестный компонент

Шаг 11

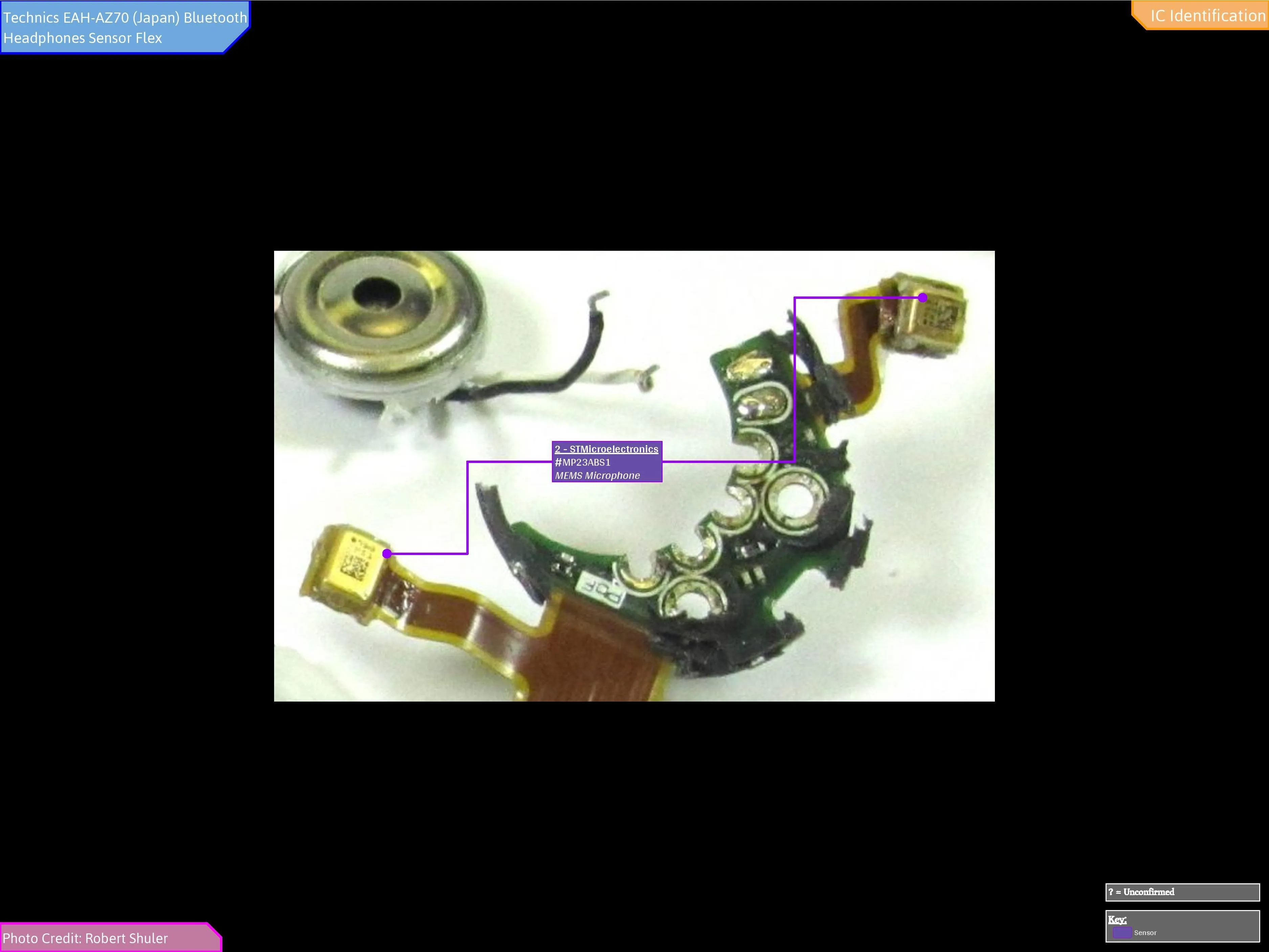

• Идентификация ИС на печатной плате:

• Вам может потребоваться увеличить изображение, чтобы увидеть текст.

Шаг 12

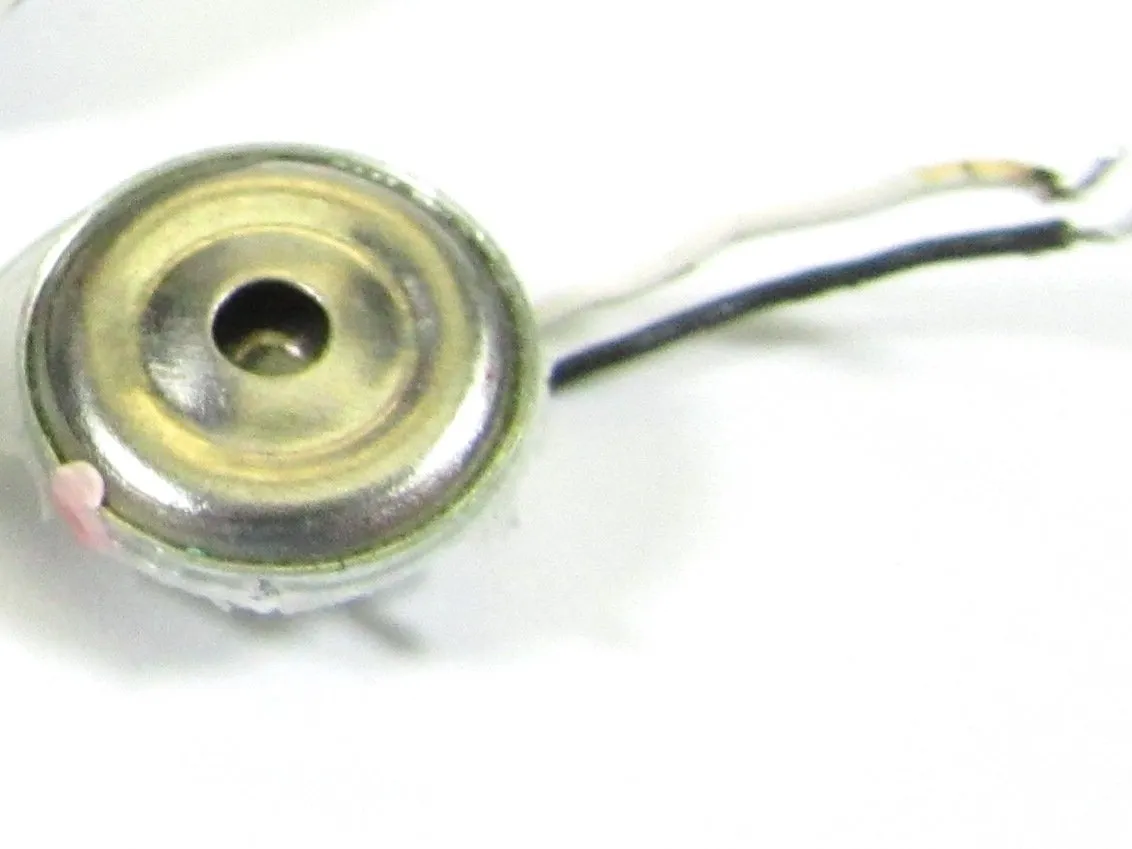

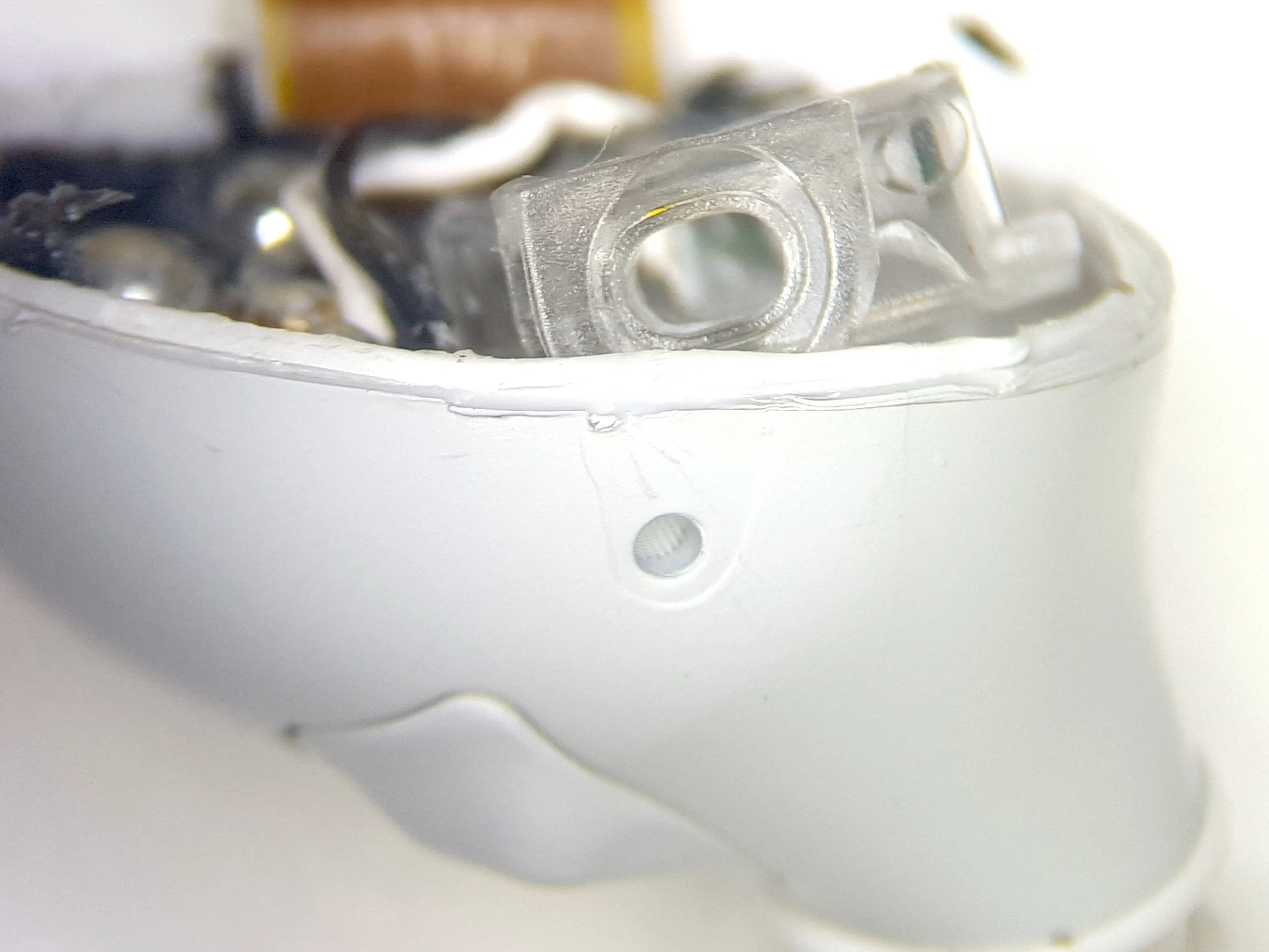

• Далее крышка звуковой камеры динамика была снята с помощью инструмента Pick Tool и пинцета. Нож-бритва был использован для срезания клея, удерживающего динамик на месте.

• На динамике не было никаких опознавательных знаков

• Сняв динамик, мы можем увидеть звуковую камеру и звуковые порты

Шаг 13

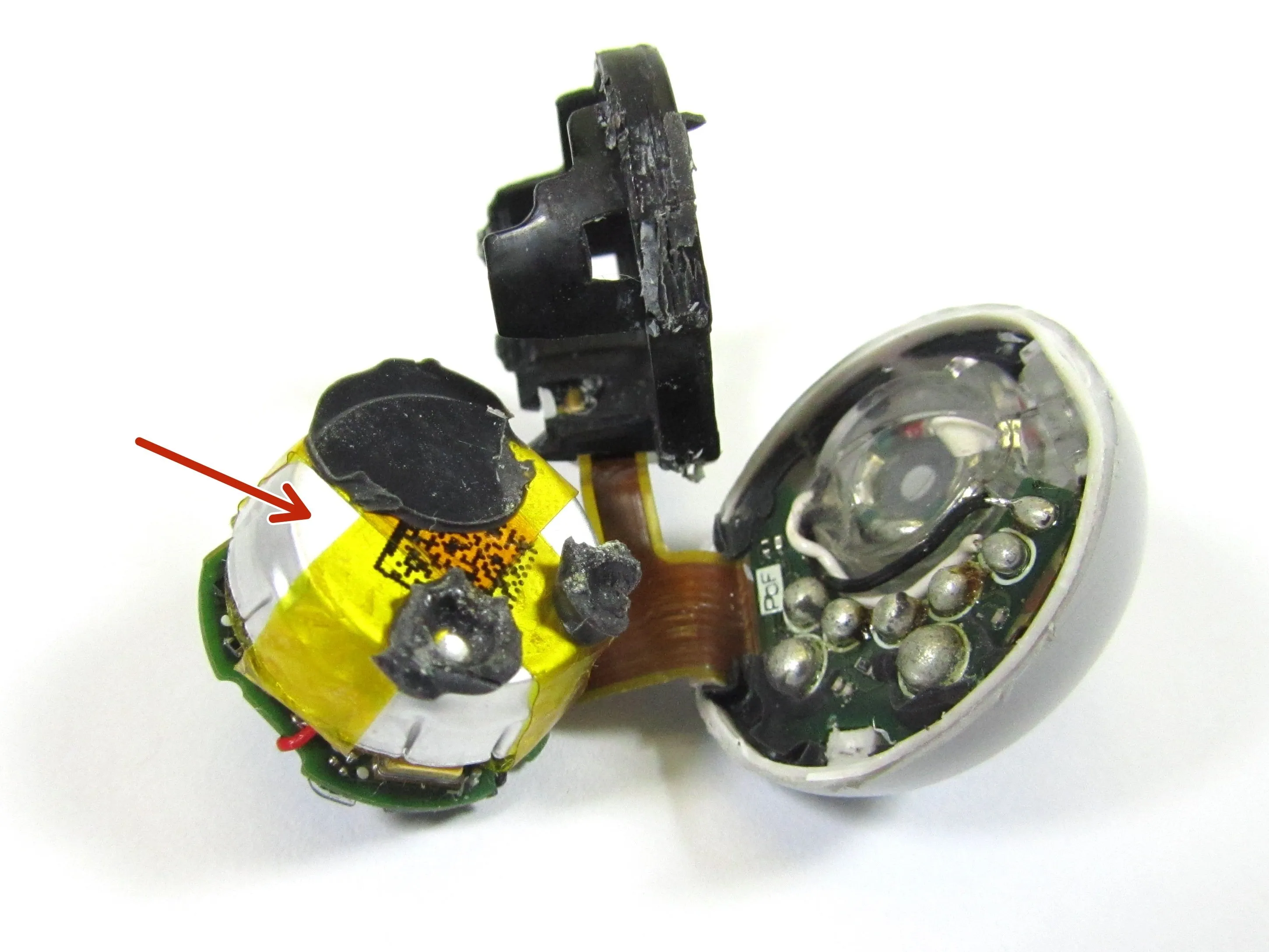

• Вид на аккумулятор крупным планом

• Li-Ion 3,7 В, 0,32 Втч

• Судя по всему, аккумулятор изготовлен VDL Electronics Co., Шэньчжэнь, Китай

Шаг 14

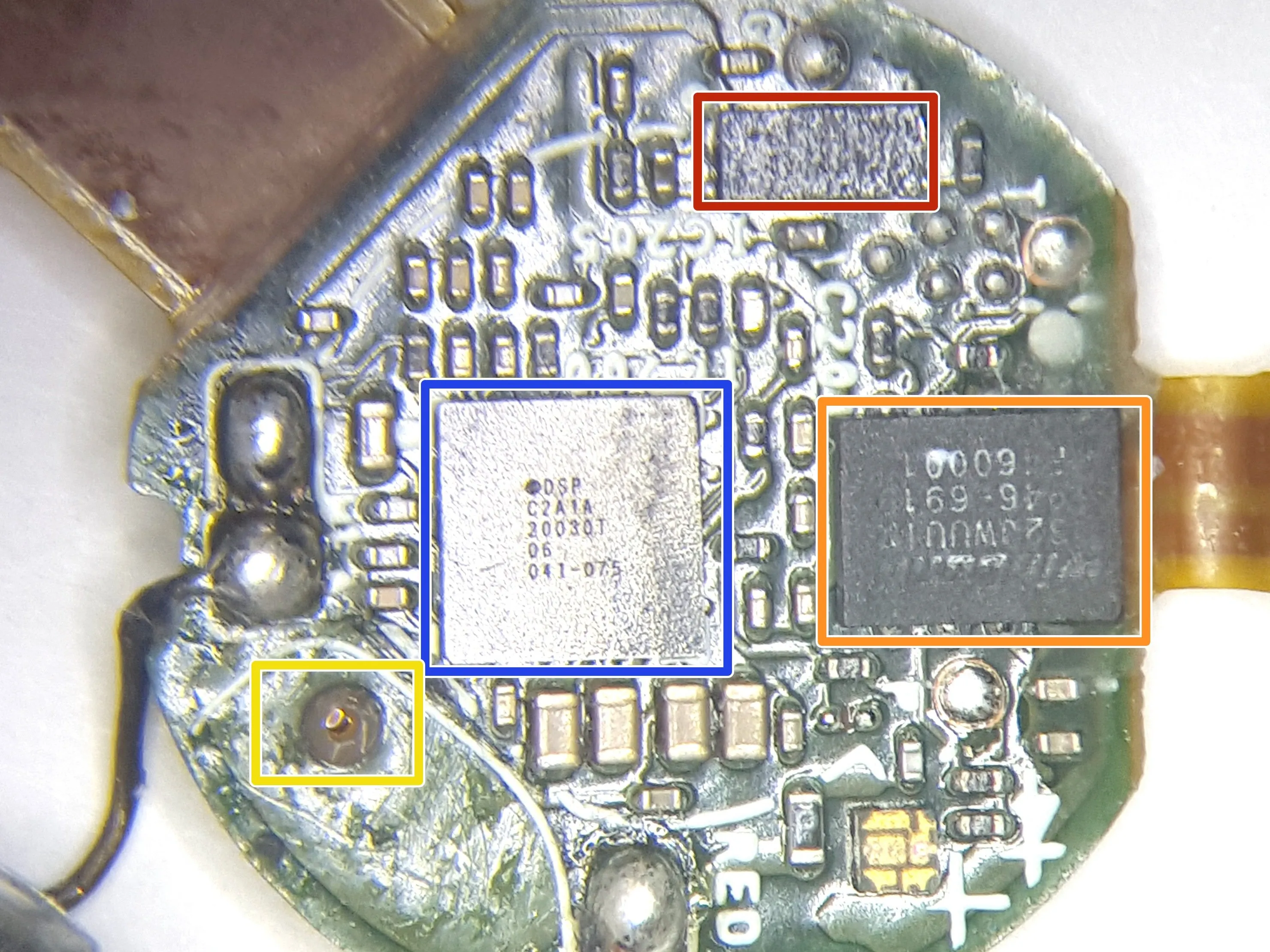

• Крупный план антенны/сенсора со стороны основной печатной платы

• Группа DSP - C2A1A Гибридный кодек активного шумоподавления (ANC) и цифровой процессор аудиосигнала (DSP)

• 651DF1M9 - не удалось найти номер детали, но в ходе поиска в Интернете выяснилось, что это может быть интегрированная микросхема управления аккумулятором

• W25Q32JWUUIMTR- SPI FLASH 32Mb

• Порт микрофона MEMS

Шаг 15

• Крупный план некоторых компонентов на стороне антенны/сенсора касания основной печатной платы

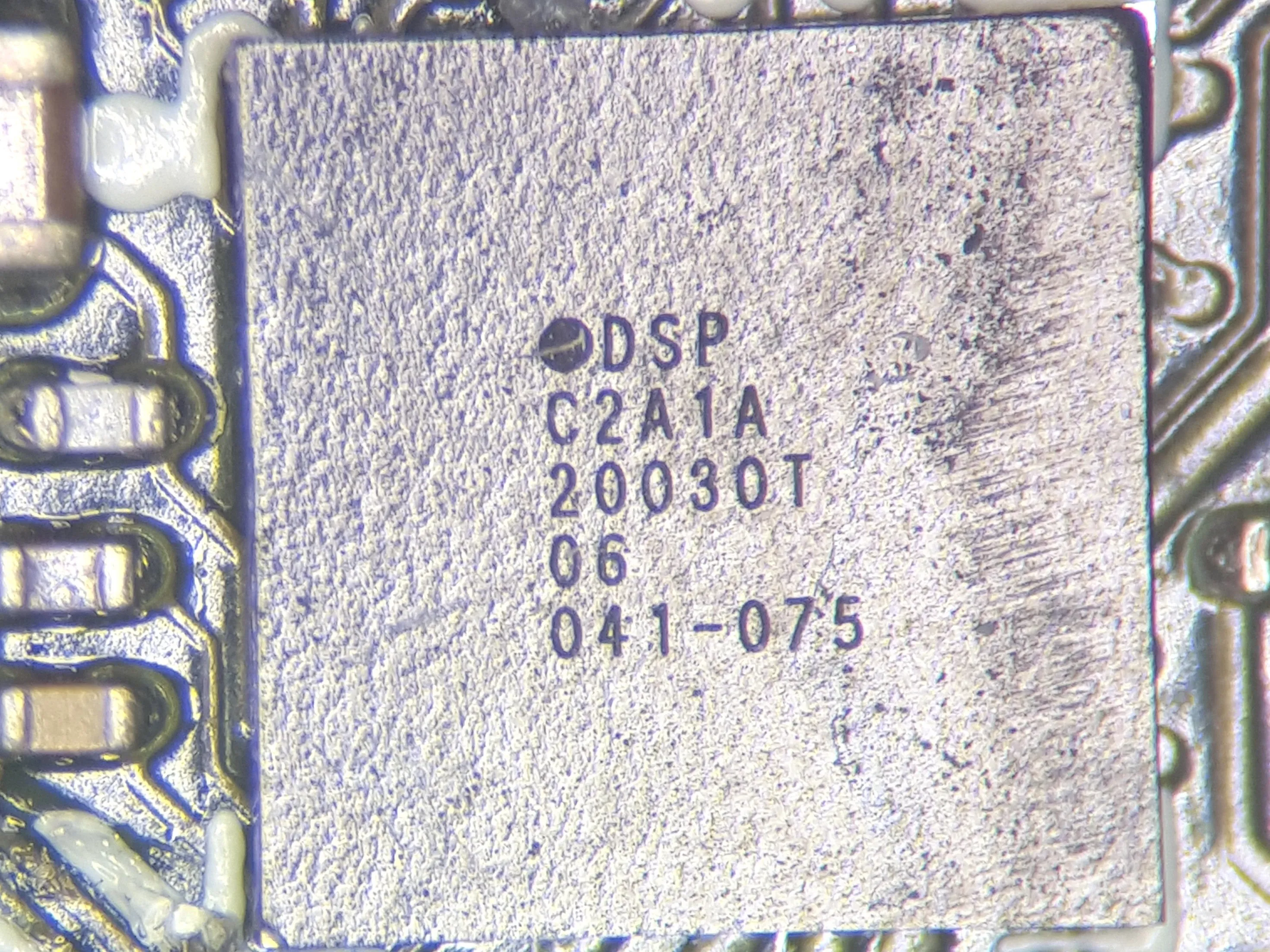

• Группа DSP - C2A1A Гибридный кодек активного шумоподавления (ANC) и цифровой процессор аудиосигнала (DSP)

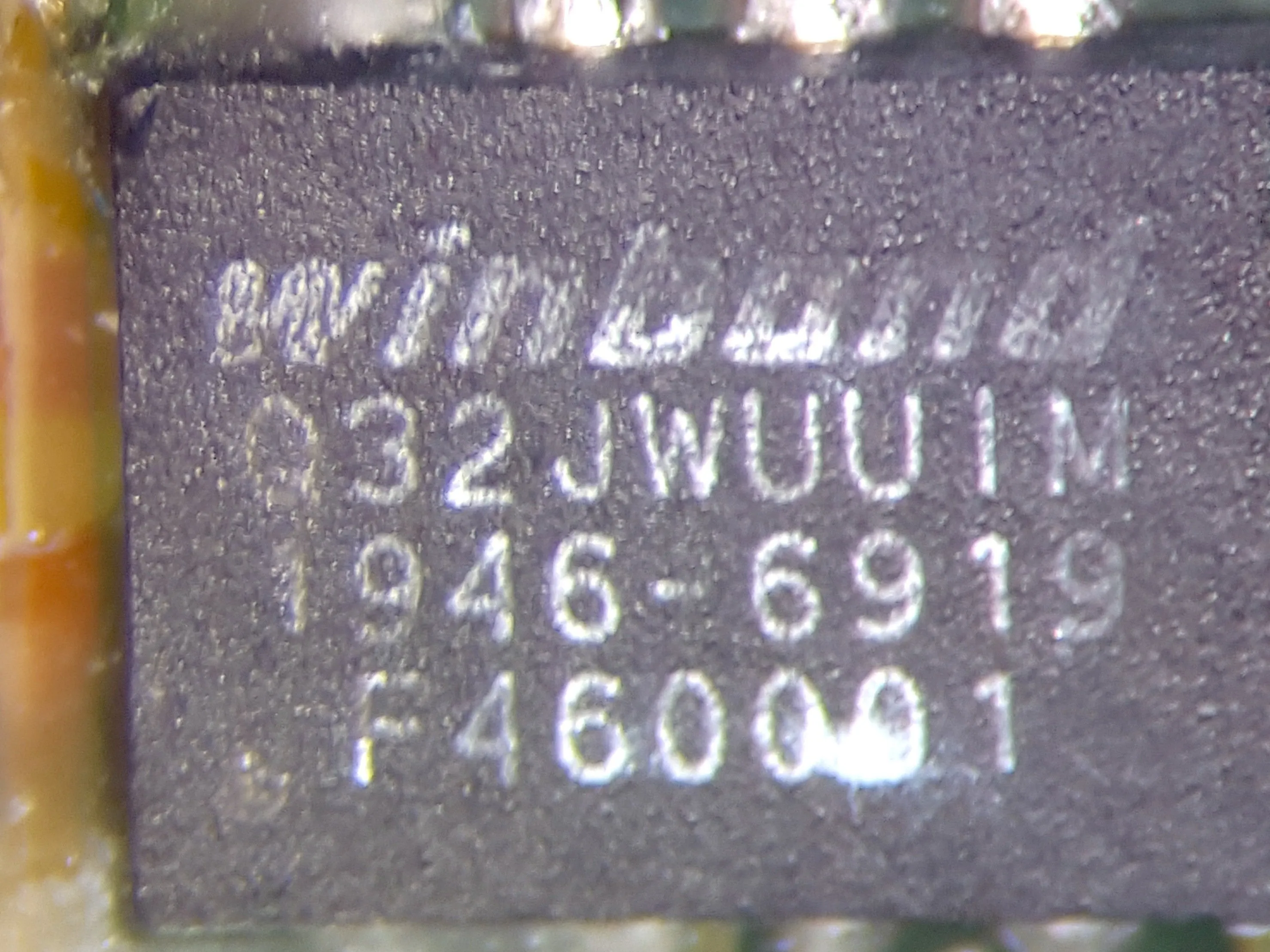

• Winbond-W25Q32JWUUIMTR SPI FLASH 32Mb

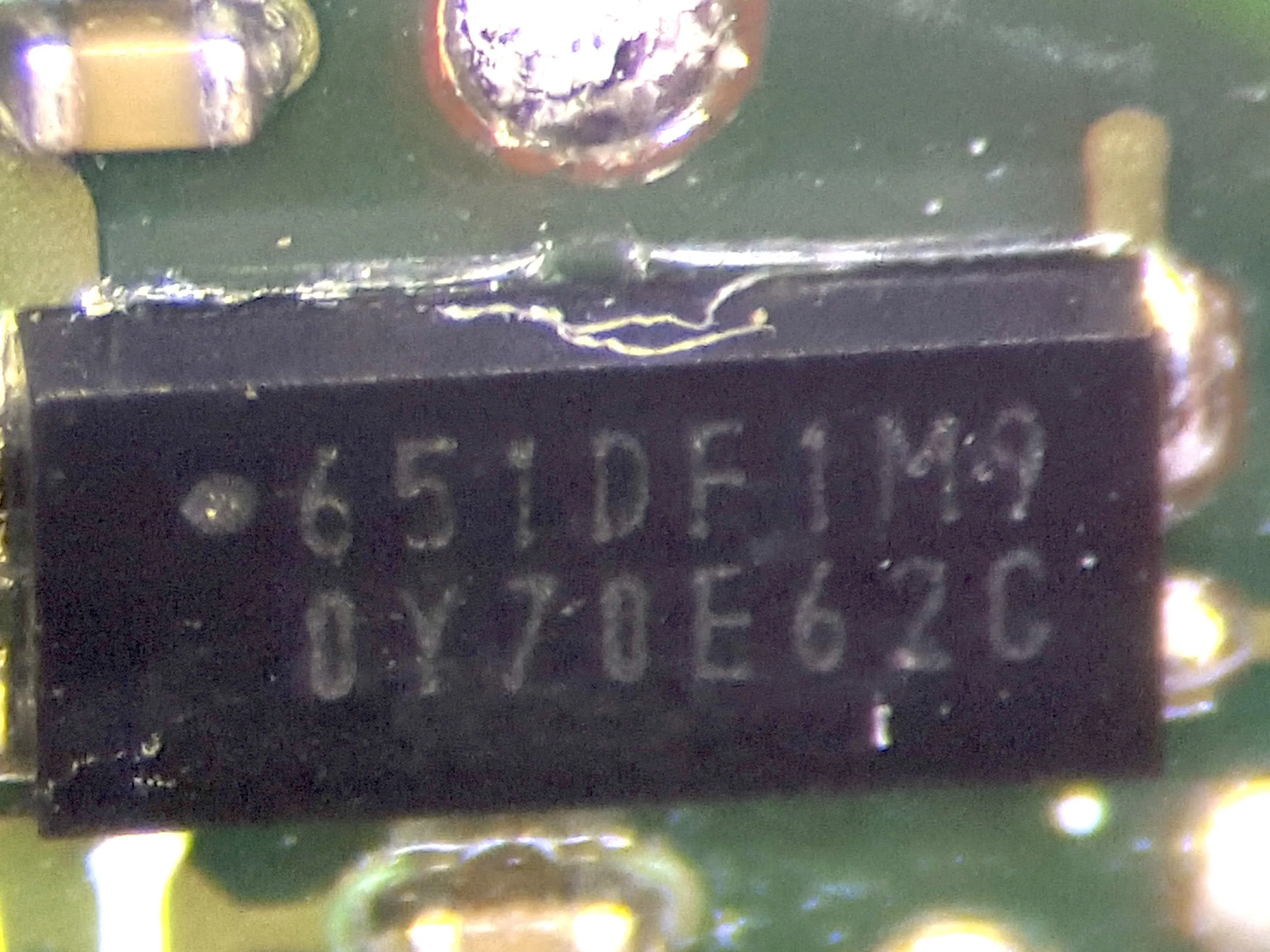

• 651DF1M9 - не удалось установить номер детали, но в ходе поиска в Интернете выяснилось, что это может быть интегрированная микросхема управления батареей.

Шаг 16

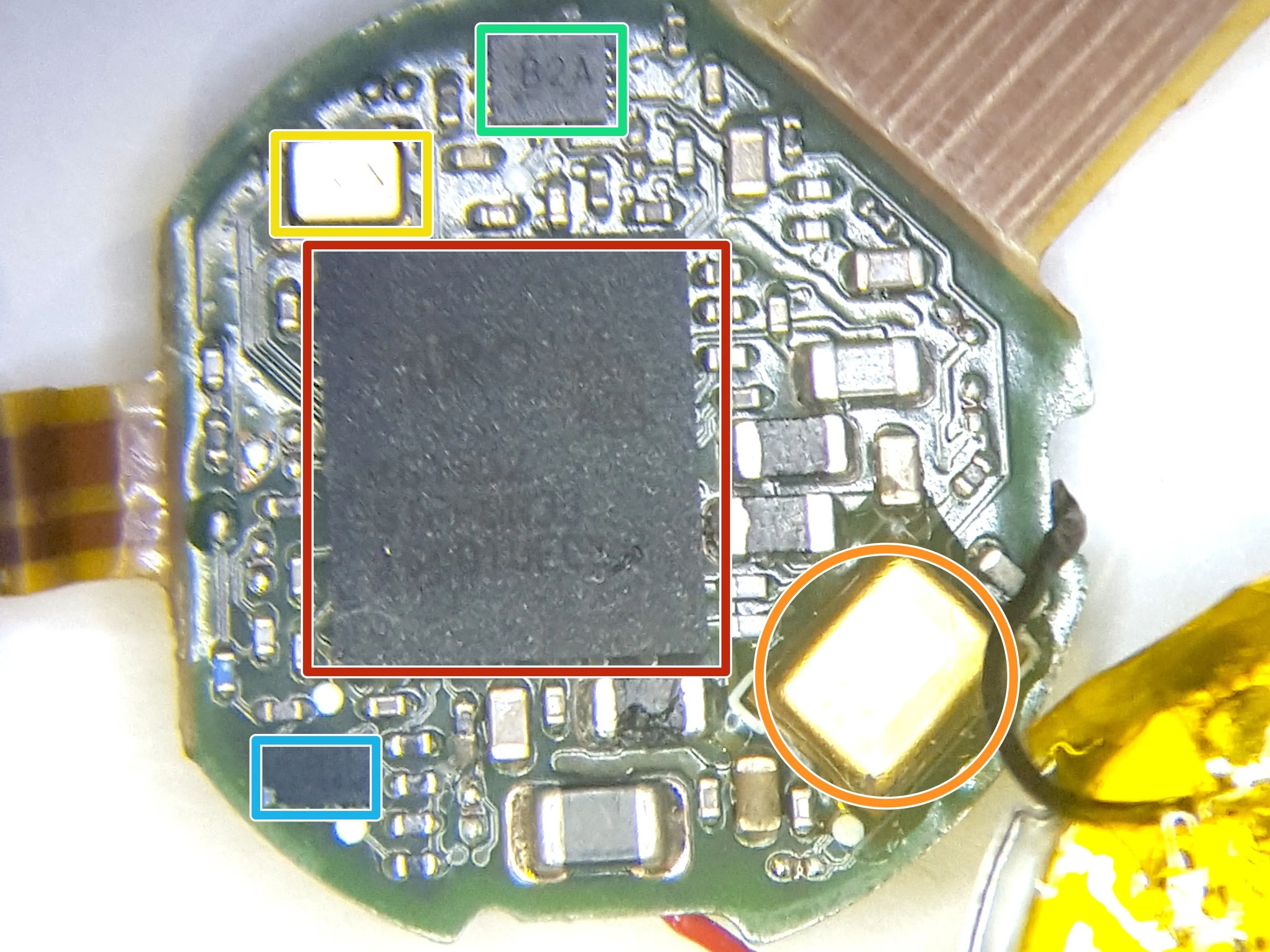

• Крупный план основной печатной платы со стороны аккумулятора

• AIROHA AB1552 - ARM Cortex M4/Bluetooth 5.0 Dual Mode

• МЭМС-микрофон 913 MPS1. В наушниках используются три микрофона MEMS с таким номером детали

• Не удалось найти номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже. 2D штрих-код на детали читается как STM9135G15JAS011

• Кристаллический генератор

• Неизвестный компонент. Помечен как B2A. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент

• Неизвестный компонент. Помечен как SV4CP 240. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент. Отделен от печатной платы во время демонтажа

Шаг 17

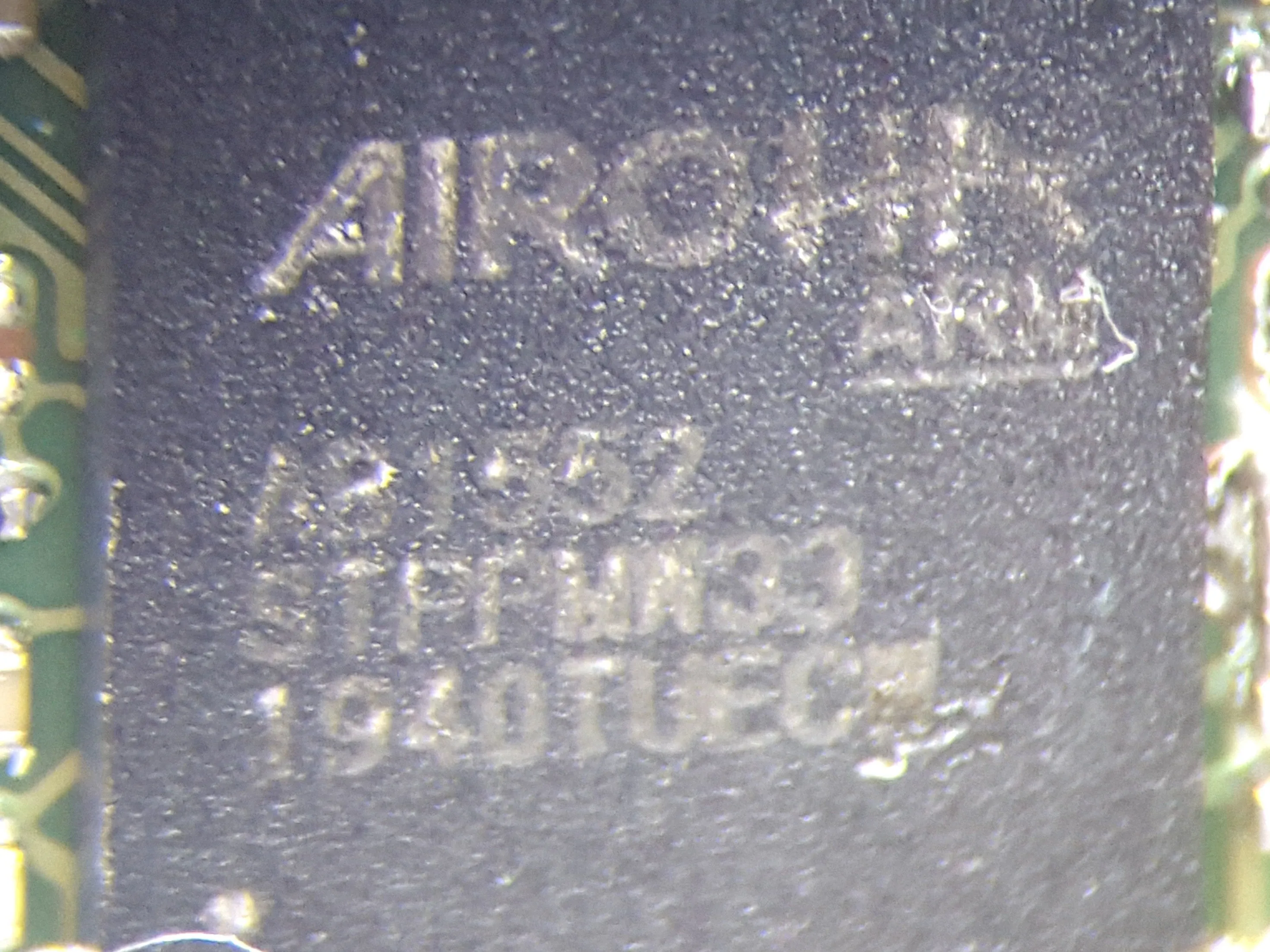

• Крупный план некоторых компонентов на основной печатной плате со стороны батареи

• AIROHA AB1552 - ARM Cortex M4/Bluetooth 5.0 Dual Mode

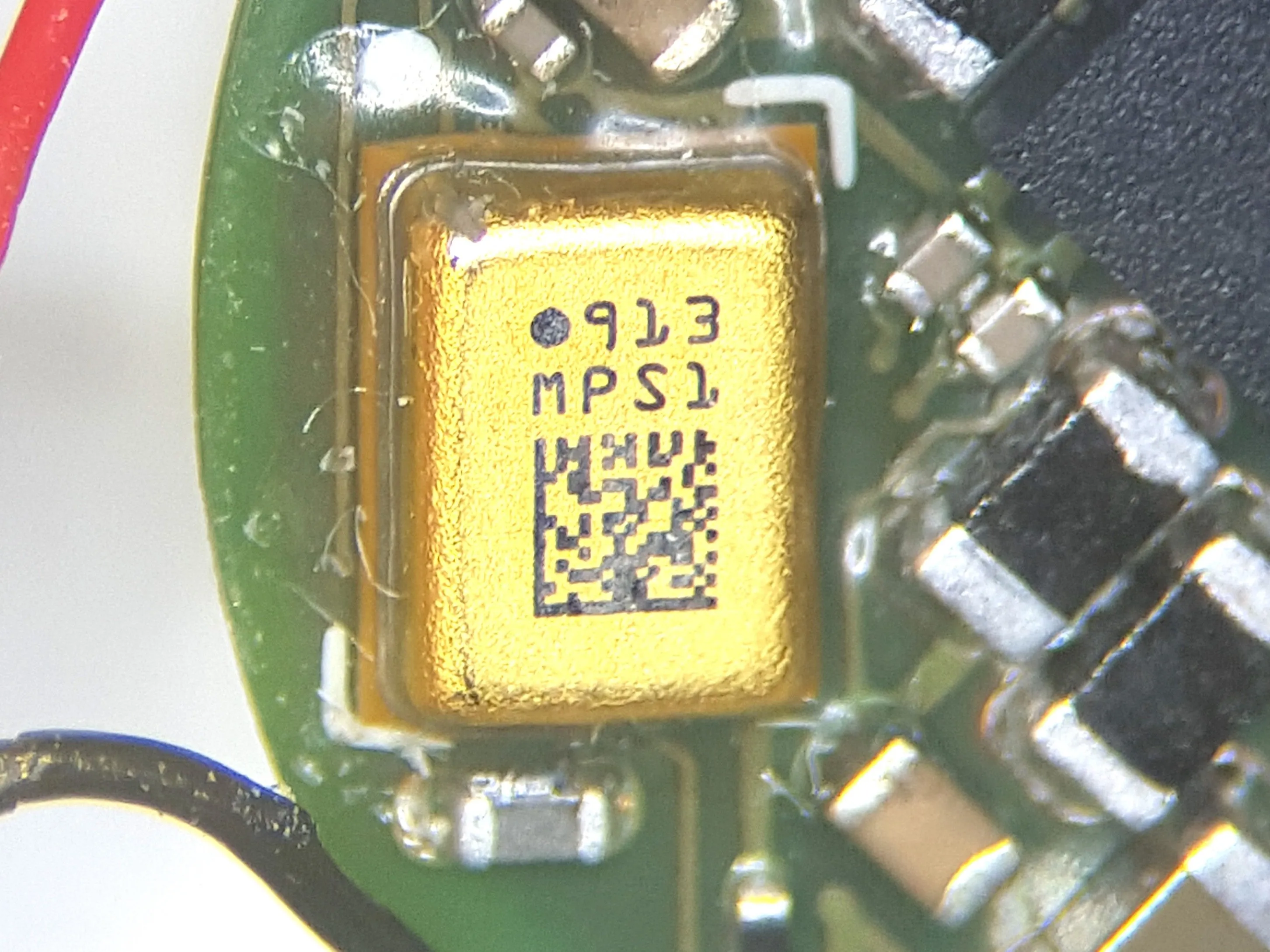

• МЭМС-микрофон 913 MPS1. В наушниках используются три МЭМС-микрофона с таким артикулом

• Не удалось найти номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже. 2D штрих-код на детали читается как STM9135G15JAS011

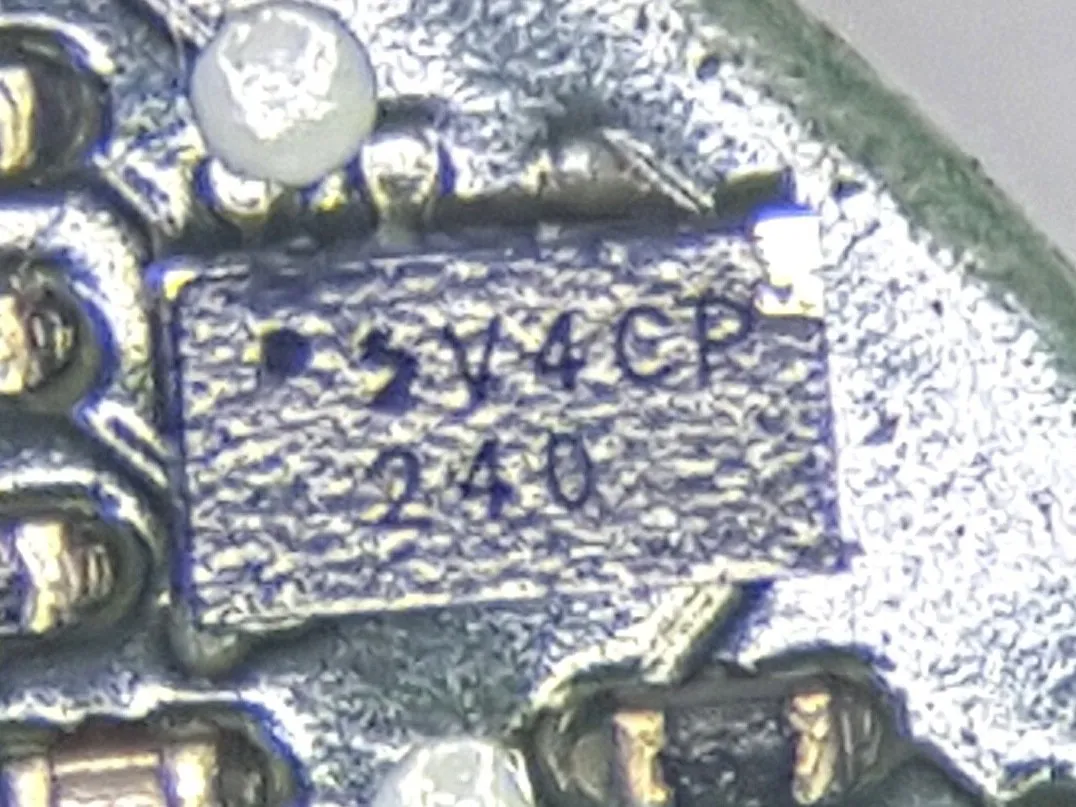

• Неизвестный компонент. Маркировка SV4CP 240. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент. Отделена от печатной платы во время демонтажа

Шаг 18

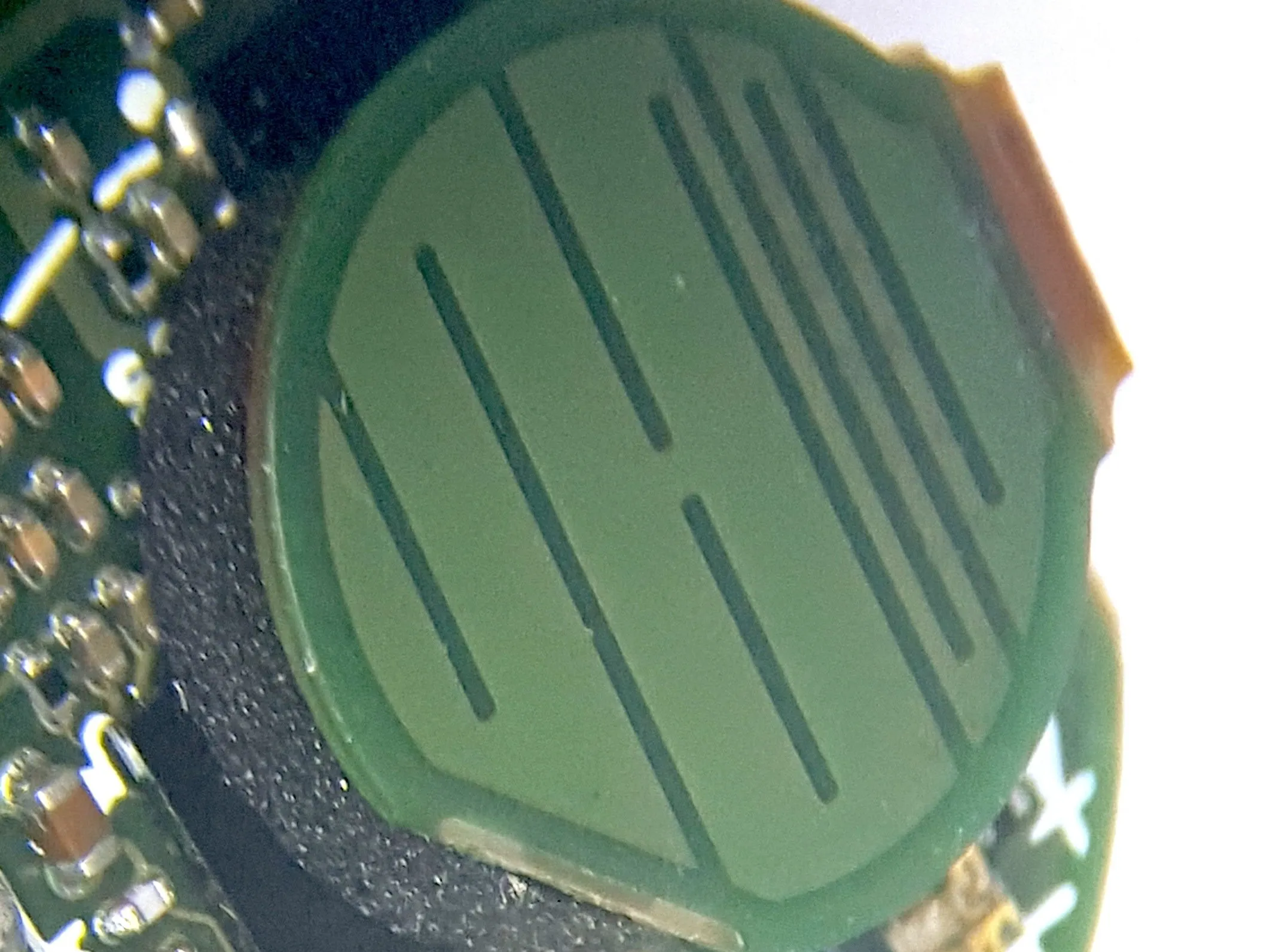

• Крупный план верхней и нижней стороны гибкой печатной платы сенсорного датчика и антенны

Шаг 19

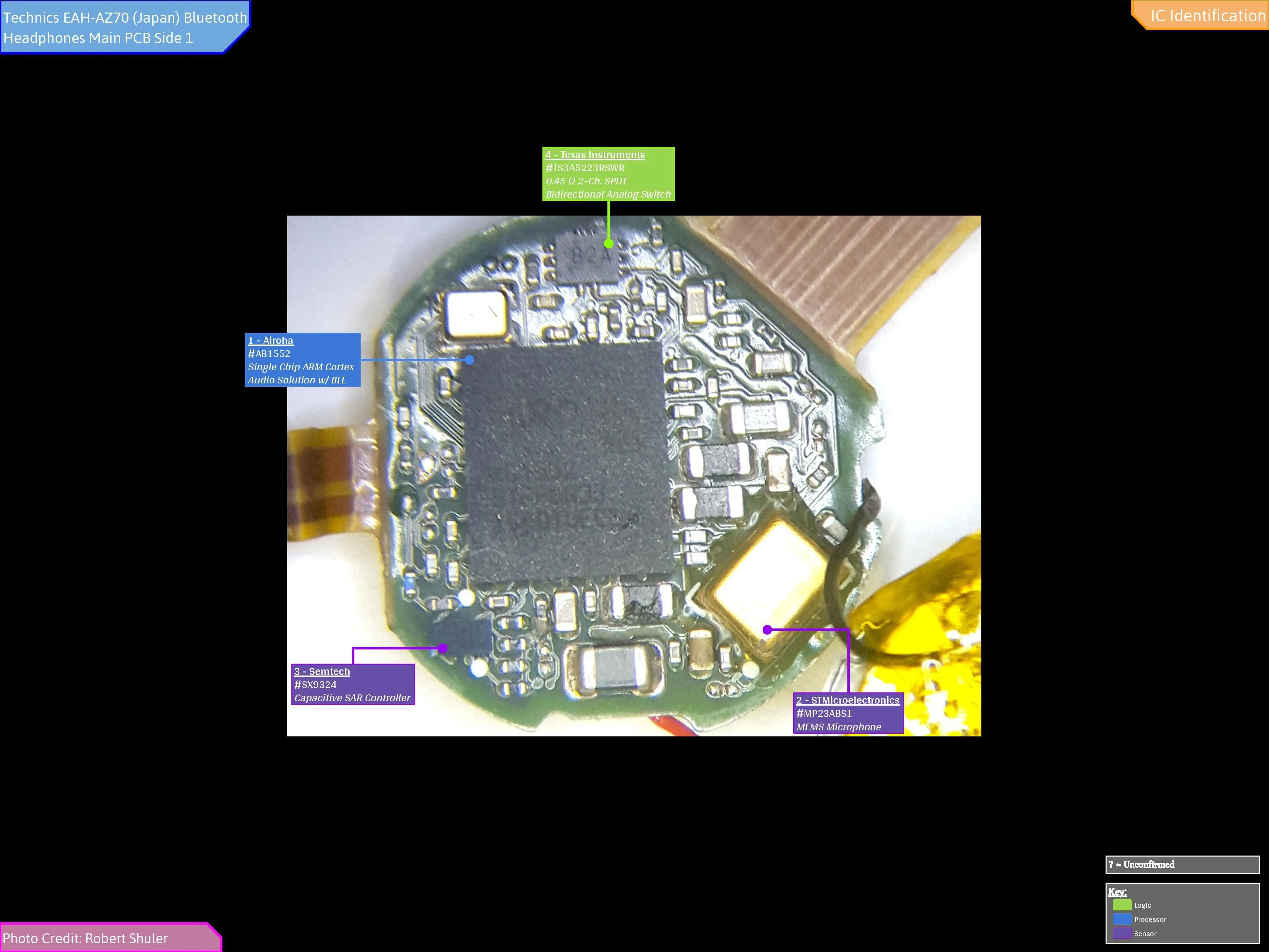

• Полная идентификация микросхем основной печатной платы:

• Вам может потребоваться увеличить изображение, чтобы увидеть текст.

Шаг 20

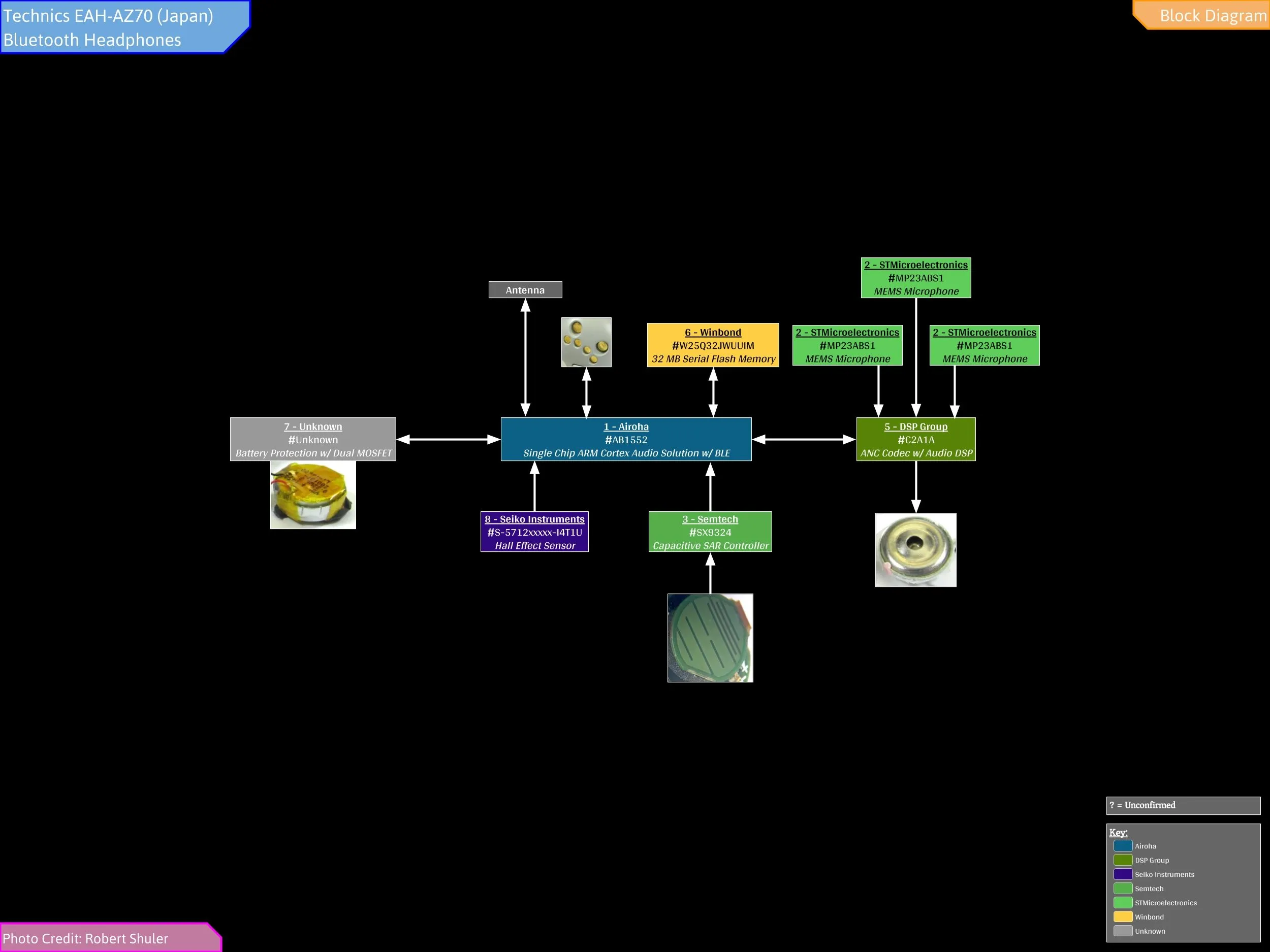

• Предполагаемая блок-схема Bluetooth-наушников Technics EAH-AZ70 (Япония):

• Вам может потребоваться увеличить изображение, чтобы увидеть текст.

Шаг 21

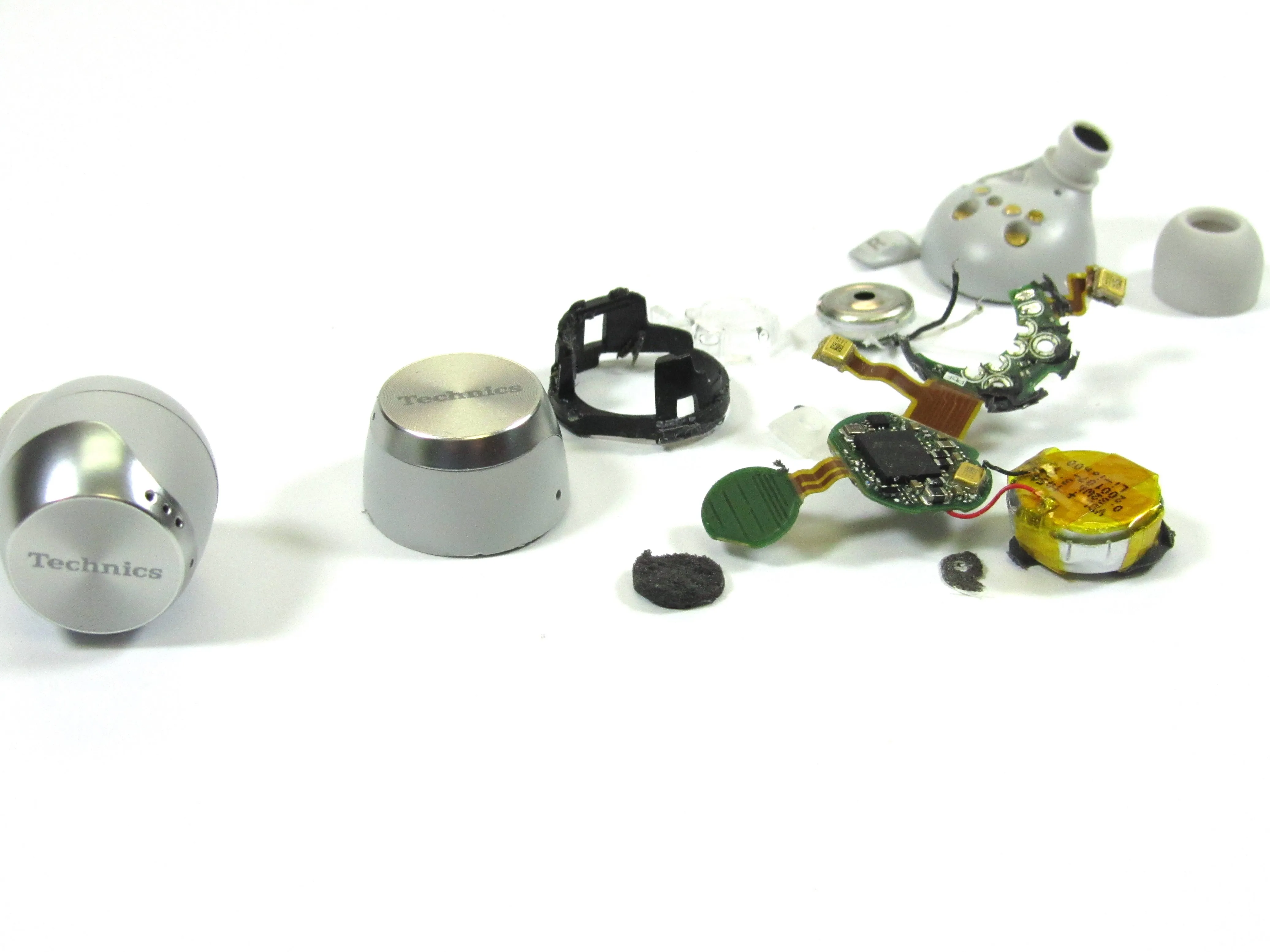

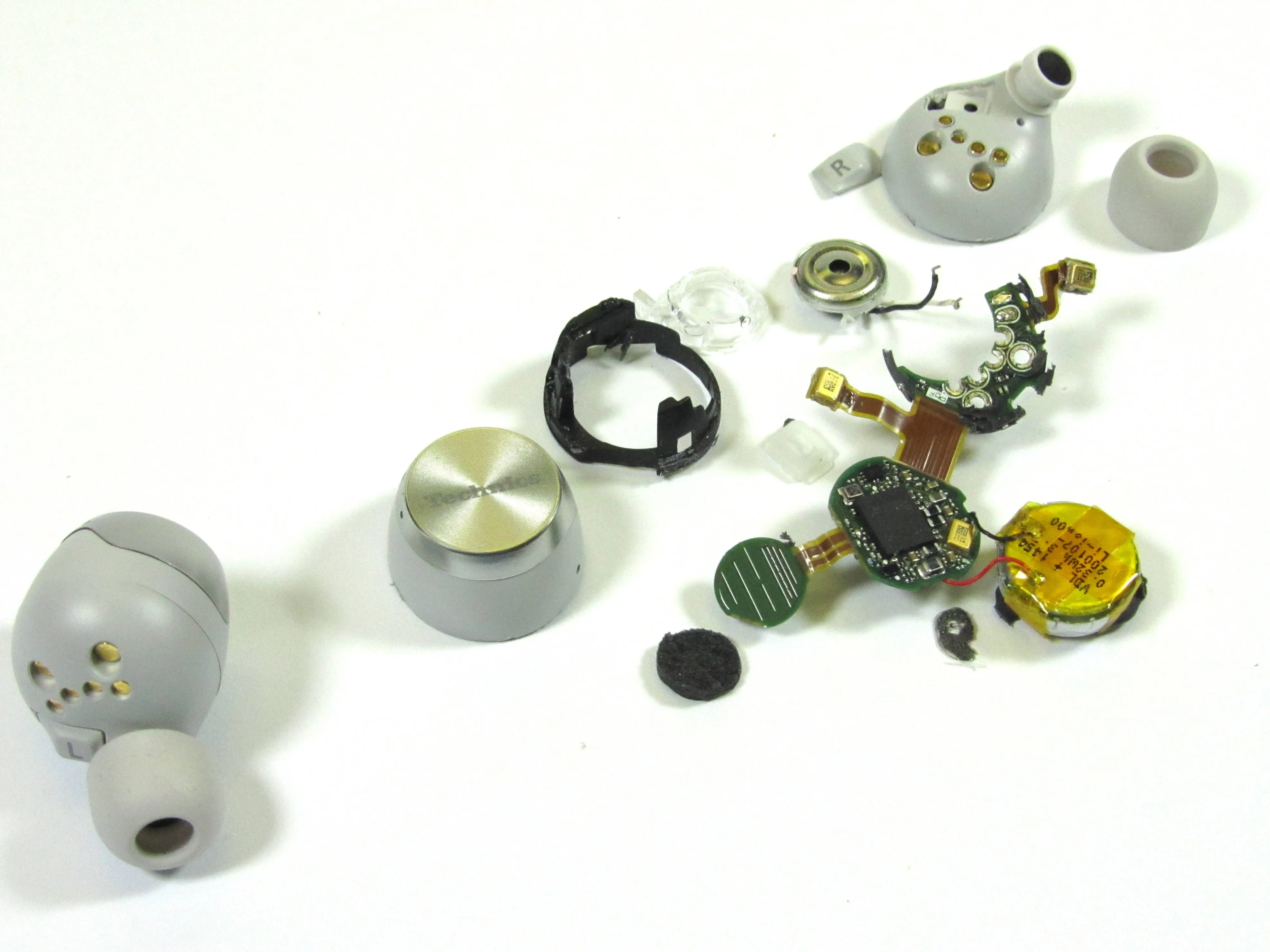

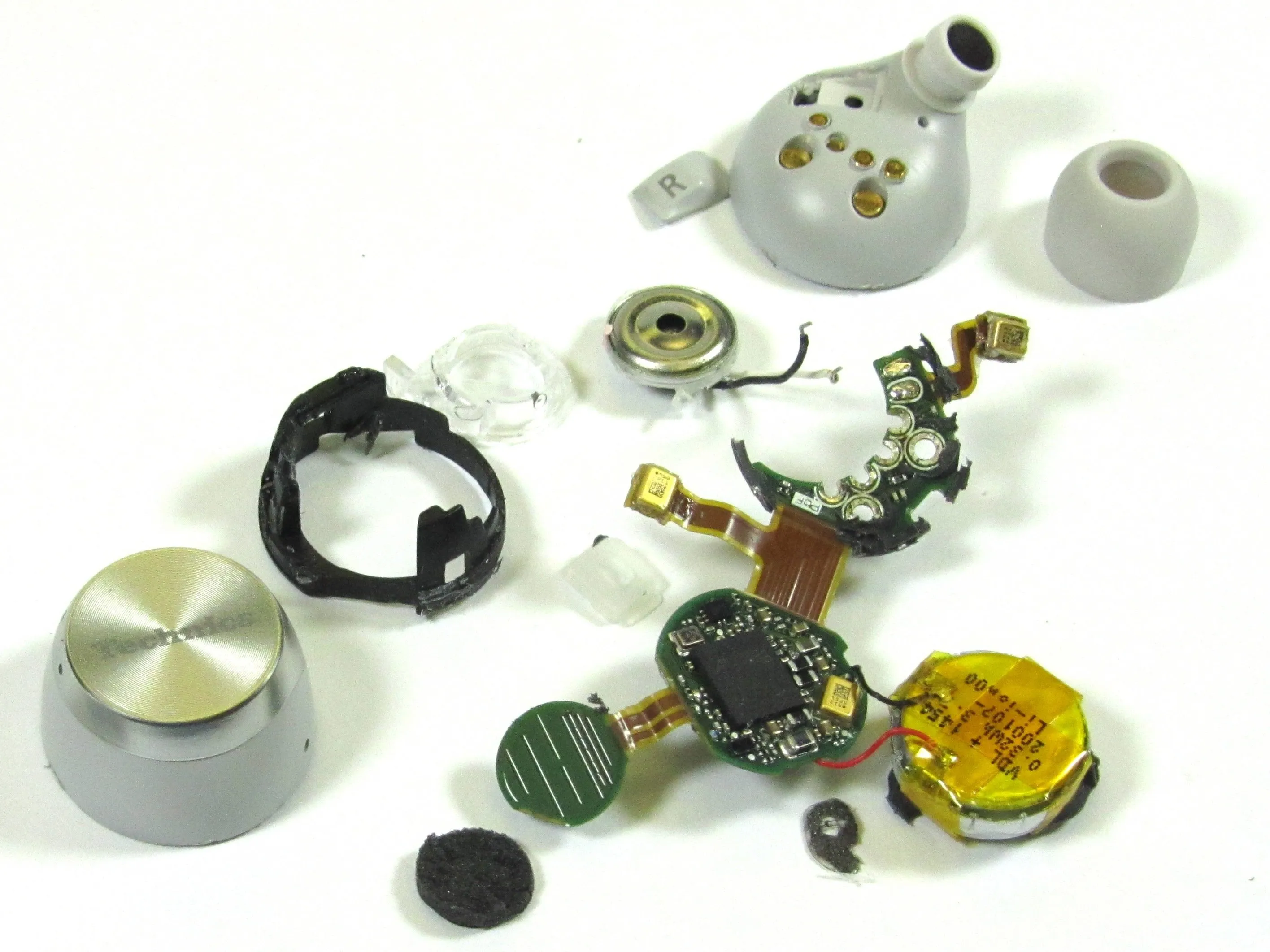

• Разборка наушников Technics в разобранном виде
