Введение

Мы собираемся снять все линзы. Никаких специальных инструментов не требуется, линзы удерживаются на месте простыми винтовыми опорами.

Шаг 1 Снятие телескопа

Разборка телескопа, разборка телескопа: шаг 1, изображение 1 из 2
Разборка телескопа, разборка телескопа: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Разборка телескопа, разборка телескопа: шаг 1, изображение 2 из 2
Разборка телескопа, разборка телескопа: шаг 1, изображение 2 из 2 | Источник - ifixit.com

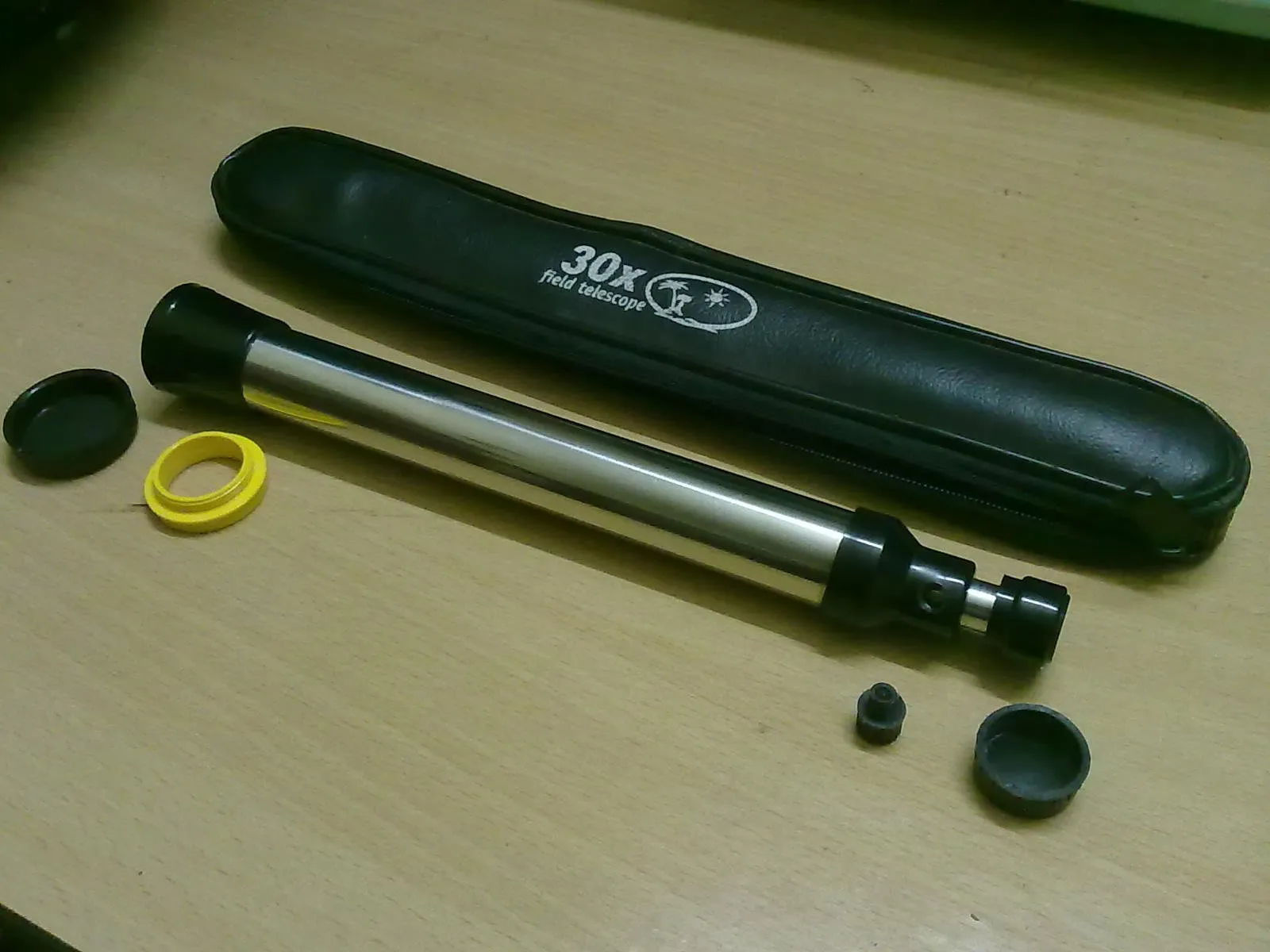

  • Вот телескоп с футляром.

  • Теперь снимаются крышки объективов, а также винт с большим пальцем (слева от крышки объектива наглазника), который фиксирует внутреннюю трубу для фиксированного фокуса.

Шаг 2

Разбор телескопа: шаг 2, изображение 1 из 3
Разбор телескопа: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разбор телескопа: шаг 2, изображение 2 из 3
Разборка телескопа: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разбор телескопа: шаг 2, изображение 3 из 3
Разбор телескопа: шаг 2, изображение 3 из 3 | Источник - ifixit.com

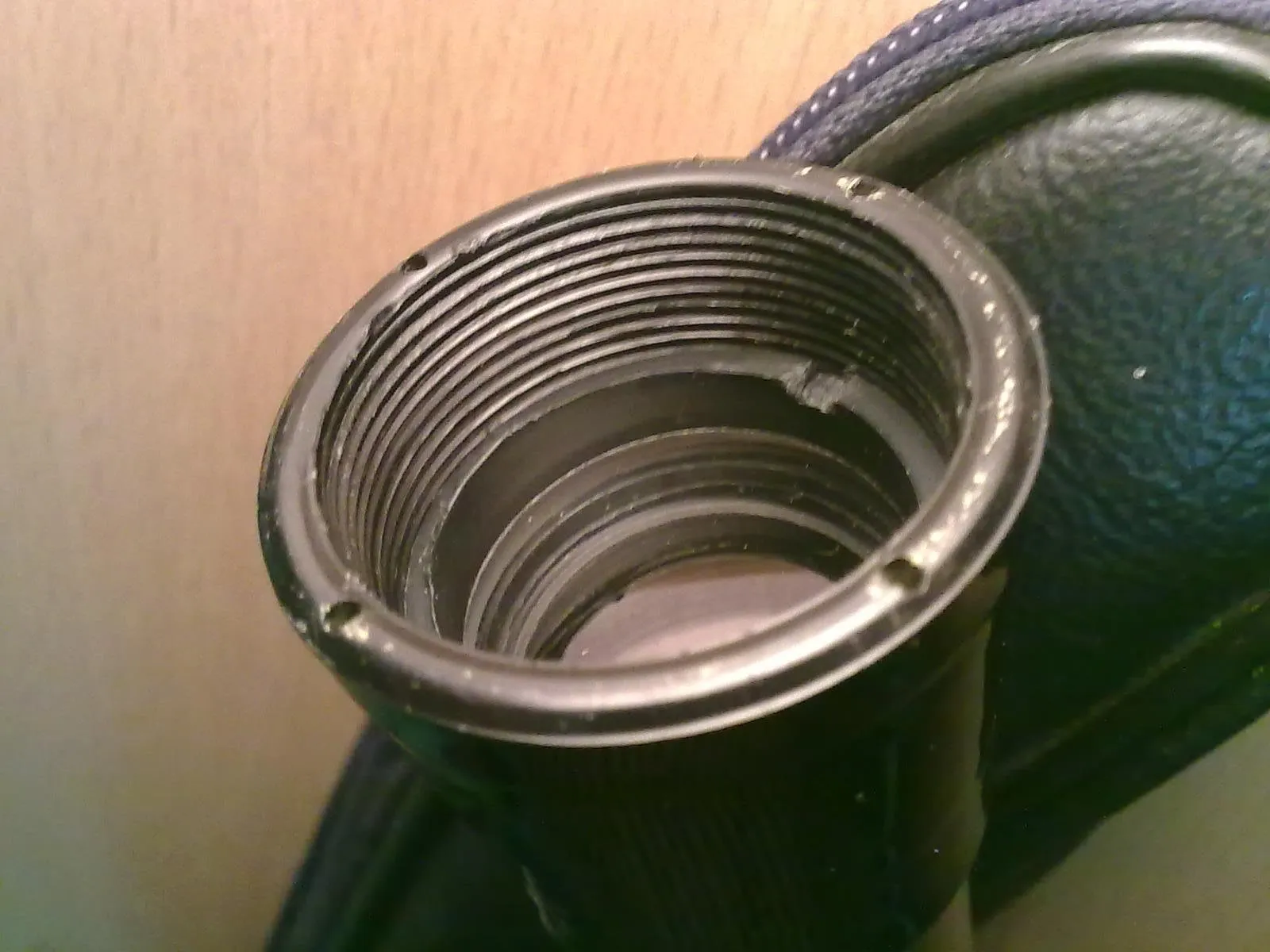

  • Теперь мы собираемся снять объектив.

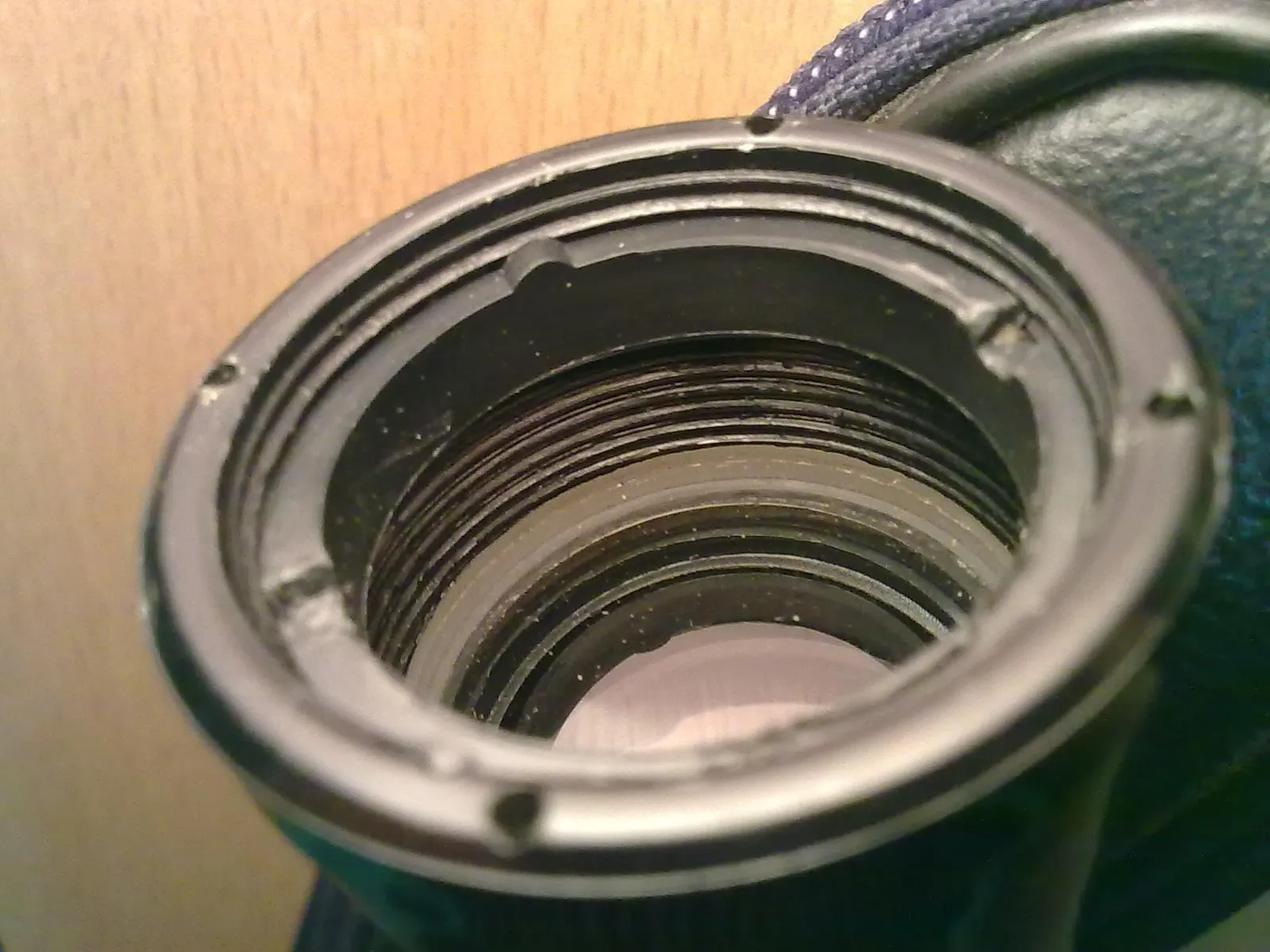

  • Вы можете увидеть кольцо, поддерживающее объектив, поэтому поверните его против часовой стрелки.

  • Избегайте повреждения объектива при повороте кольца.

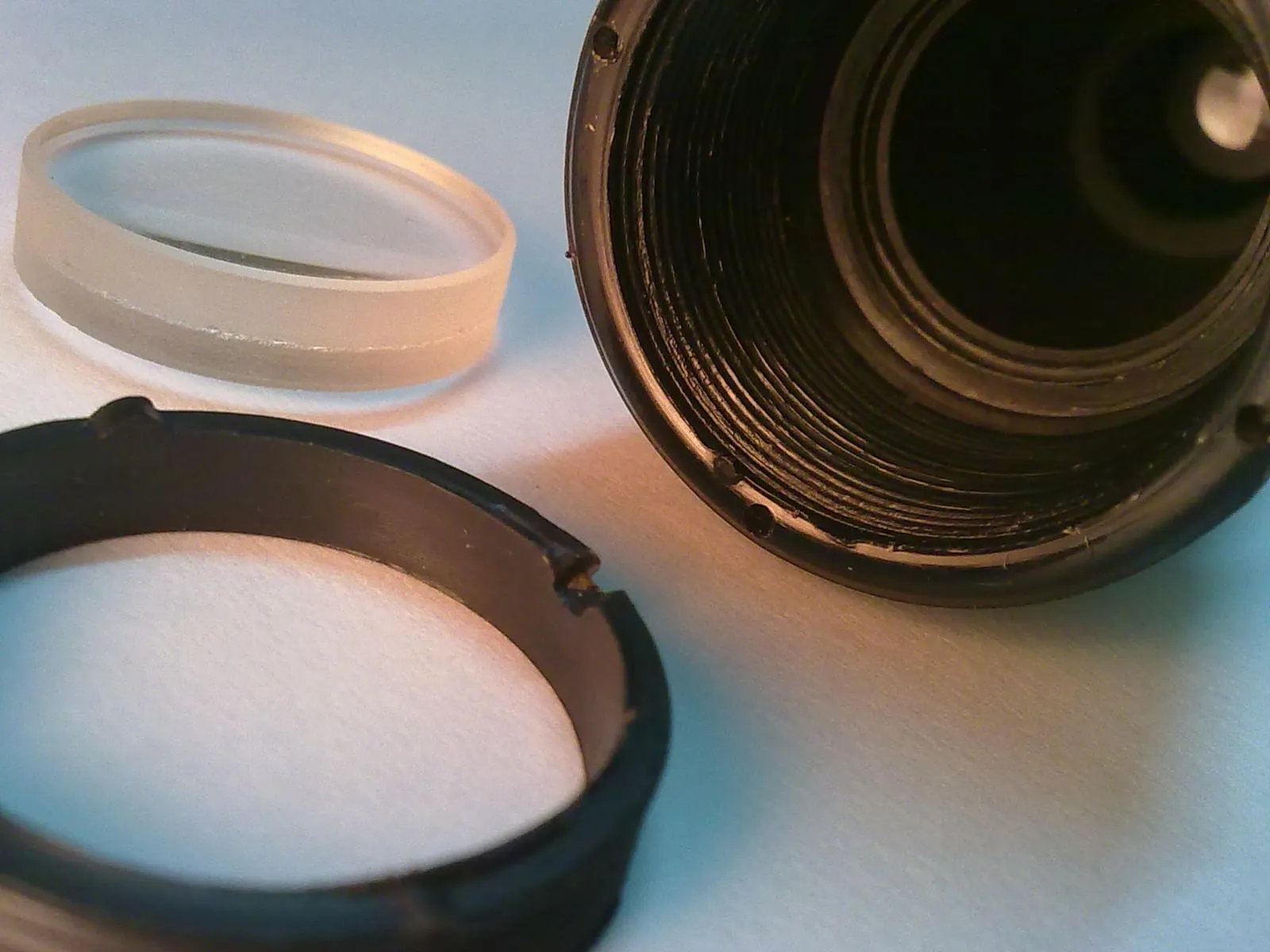

  • Объектив и кольцо

Шаг 3

Разбор телескопа: шаг 3, изображение 1 из 3
Разбор телескопа: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разбор телескопа: шаг 3, изображение 2 из 3
Разборка телескопа: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Разбор телескопа: шаг 3, изображение 3 из 3
Разбор телескопа: шаг 3, изображение 3 из 3 | Источник - ifixit.com

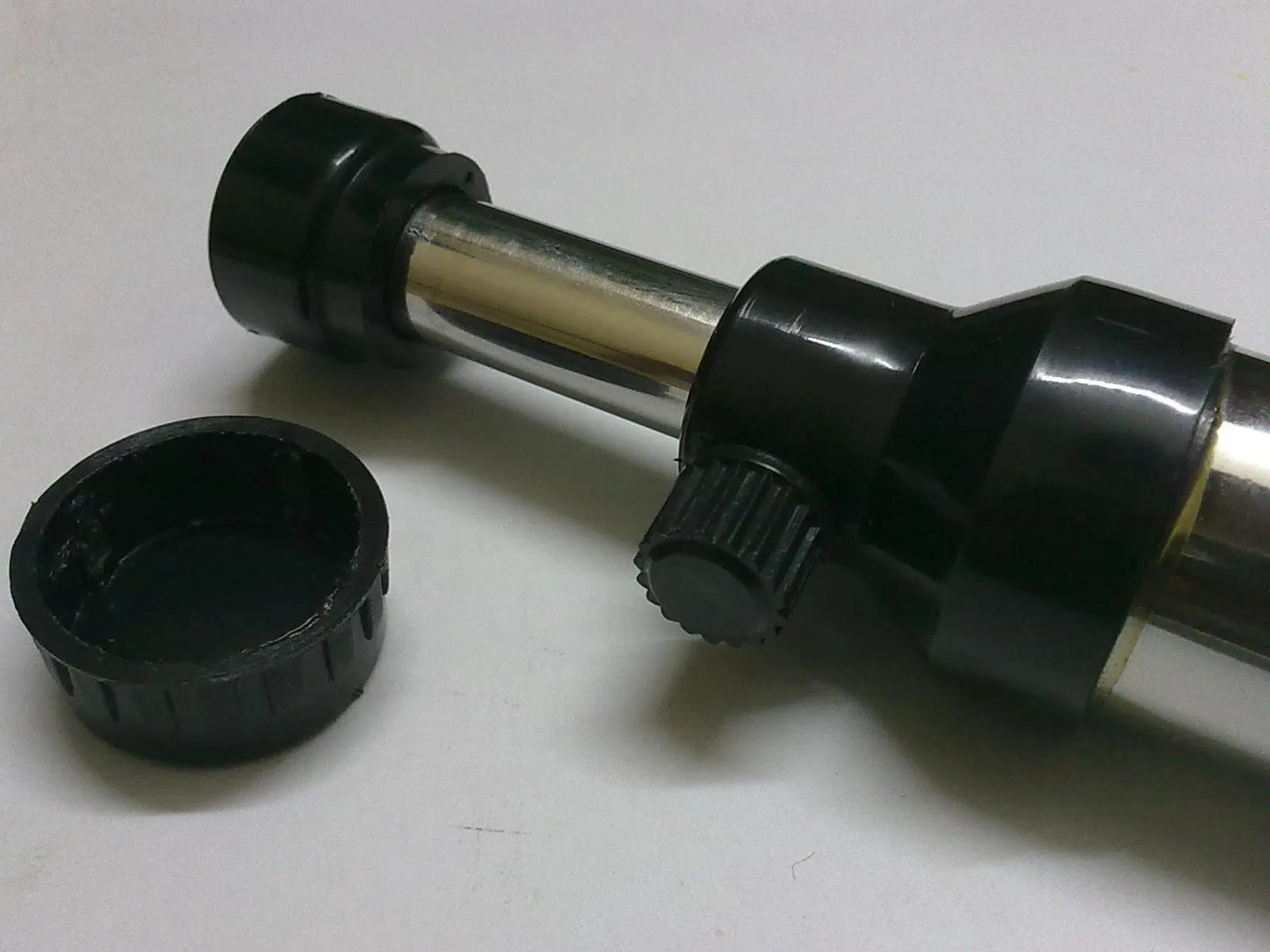

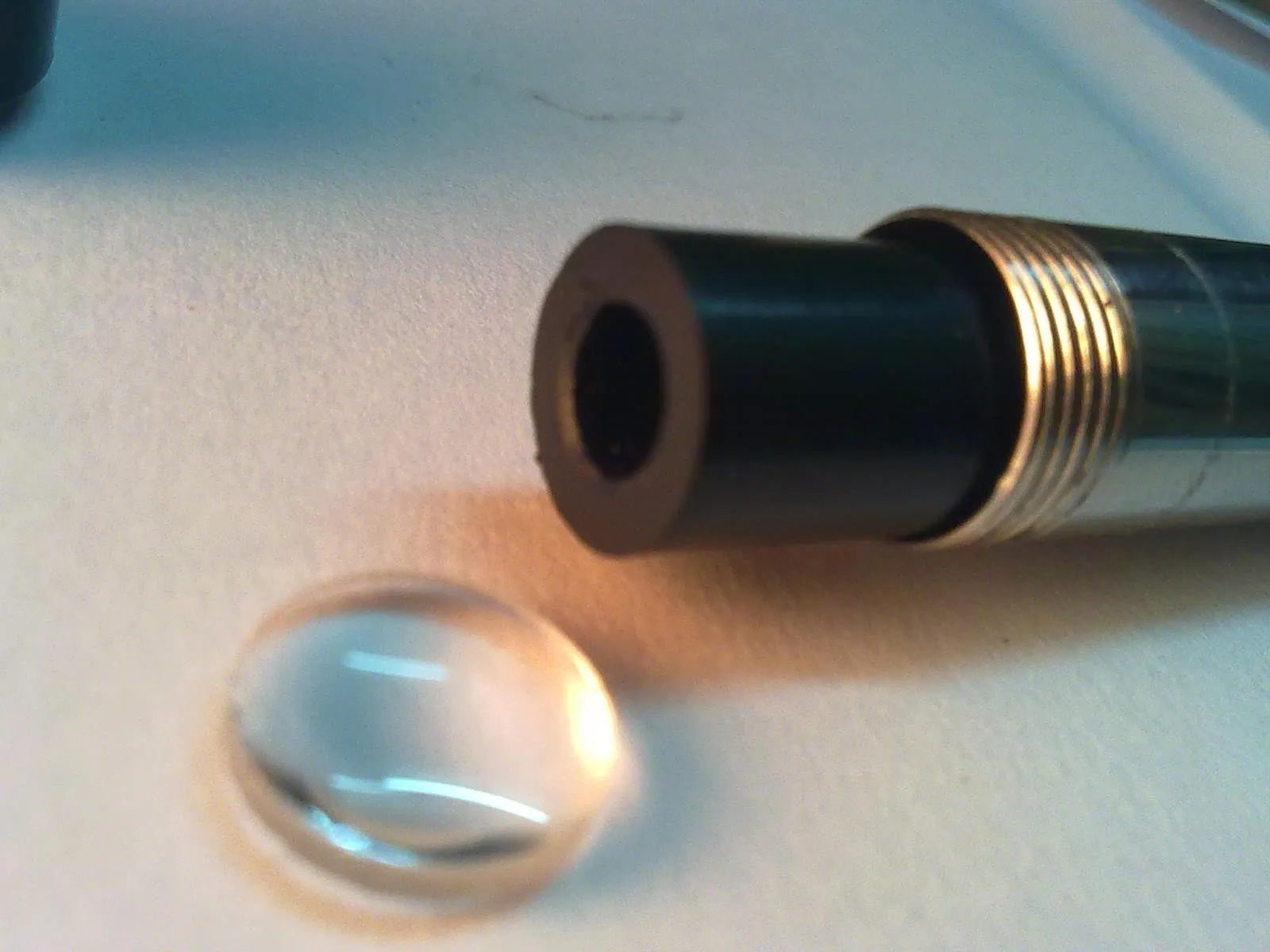

  • Давайте сосредоточимся на окуляре.

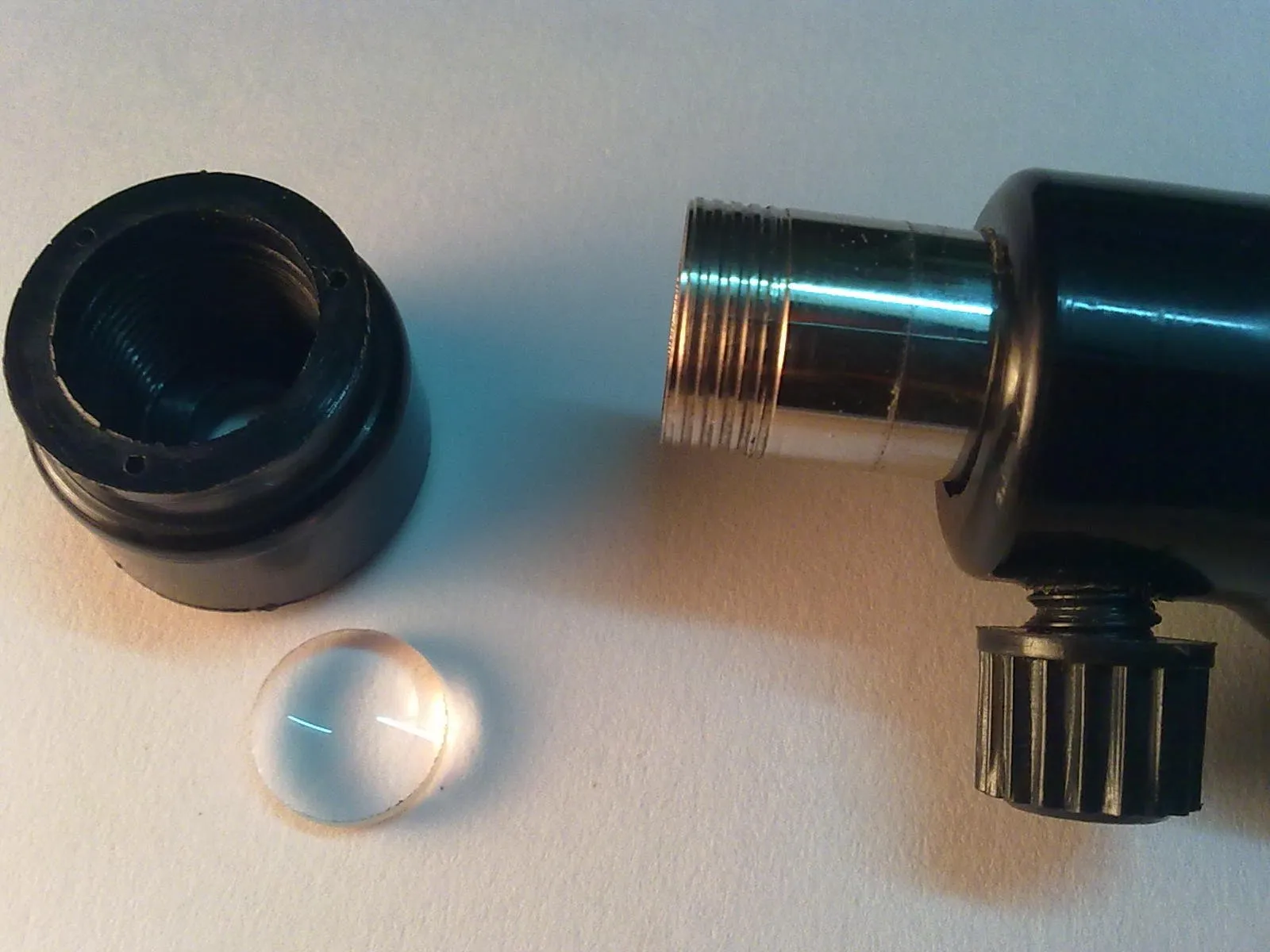

  • Еще раз поверните пластиковую крышку, как винт, и вы получите одну линзу механизма окуляра. (На изображении вы также можете увидеть винт с большим пальцем, который используется для фиксации положения внутренней трубки).

  • Теперь направьте открытый конец внутренней трубки вниз, и вы увидите пластиковый цилиндр.

Шаг 4

Разбор телескопа: шаг 4, изображение 1 из 2
Разбор телескопа: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разборка телескопа: шаг 4, изображение 2 из 2
Разбор телескопа: шаг 4, изображение 2 из 2 | Источник - ifixit.com

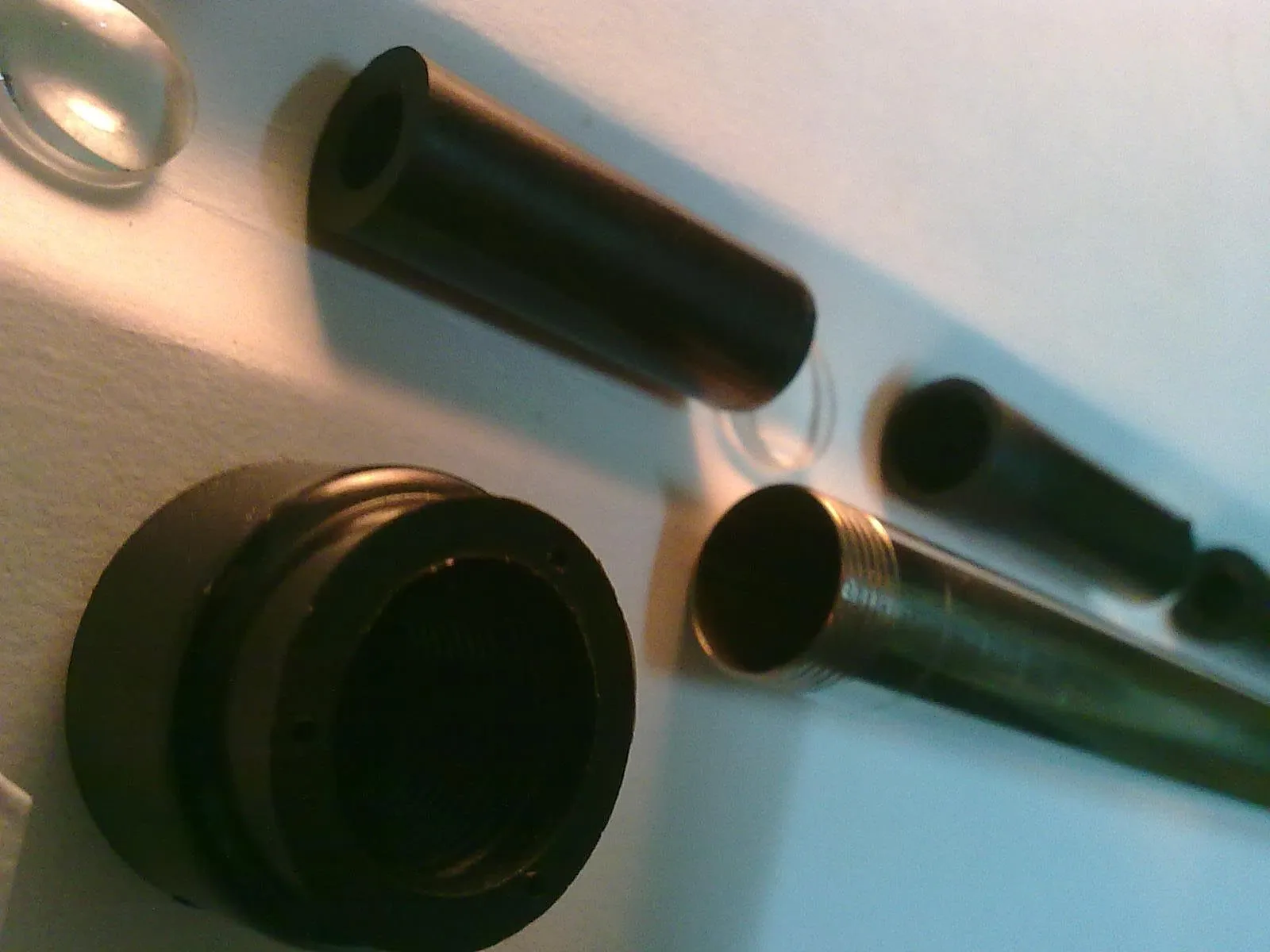

  • Теперь, удалив цилиндр, вы получите еще одну выпуклую линзу.

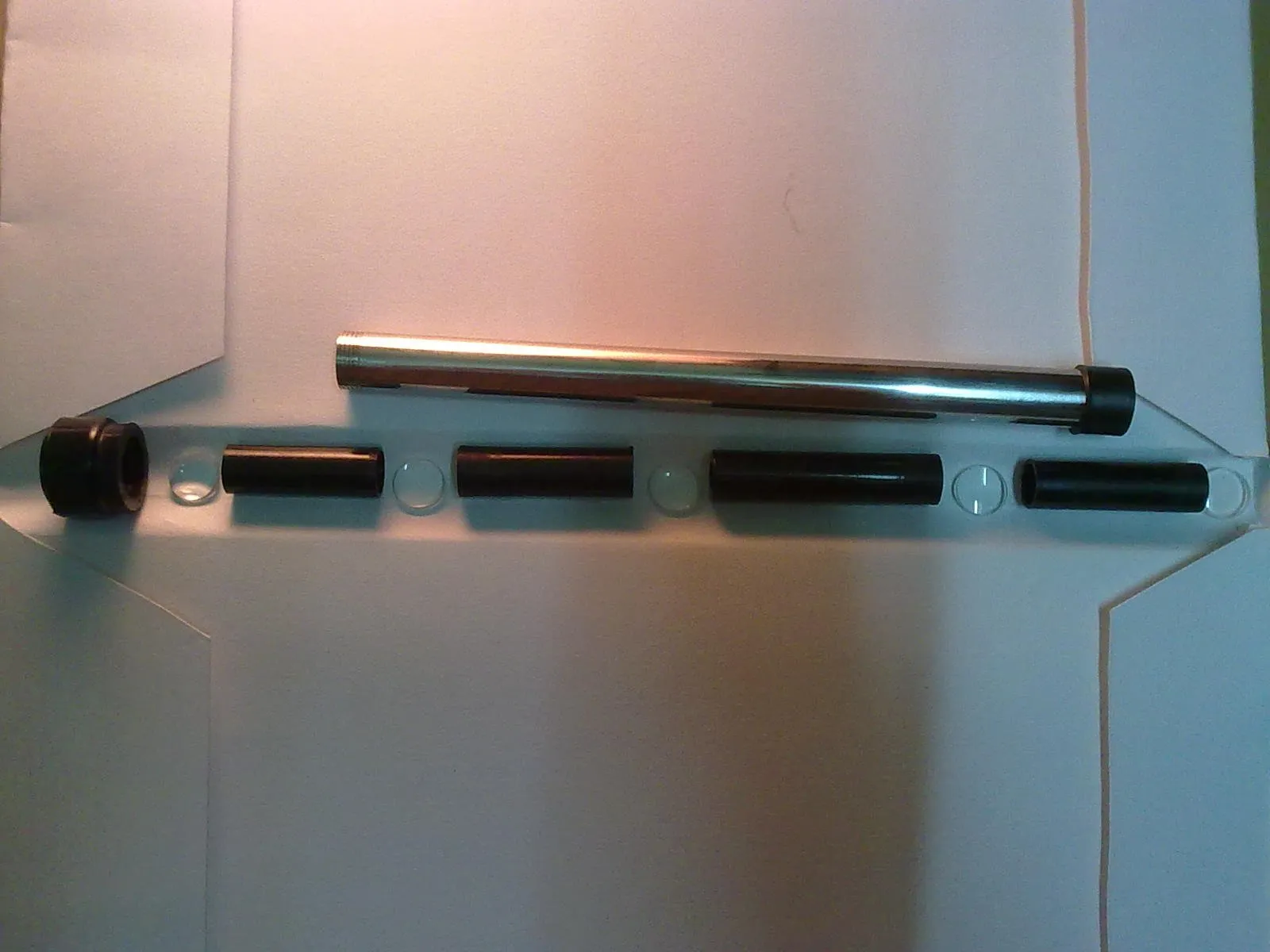

  • Повторяя предыдущий шаг, вы увидите больше цилиндров и линз (смотрите изображение)

  • Все цилиндры и линзы на изображении находятся в стальной трубке рядом с ними.

Шаг 5

Разбор телескопа: шаг 5, изображение 1 из 2
Разбор телескопа: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разбор телескопа: шаг 5, изображение 2 из 2
Разборка телескопа: шаг 5, изображение 2 из 2 | Источник - ifixit.com

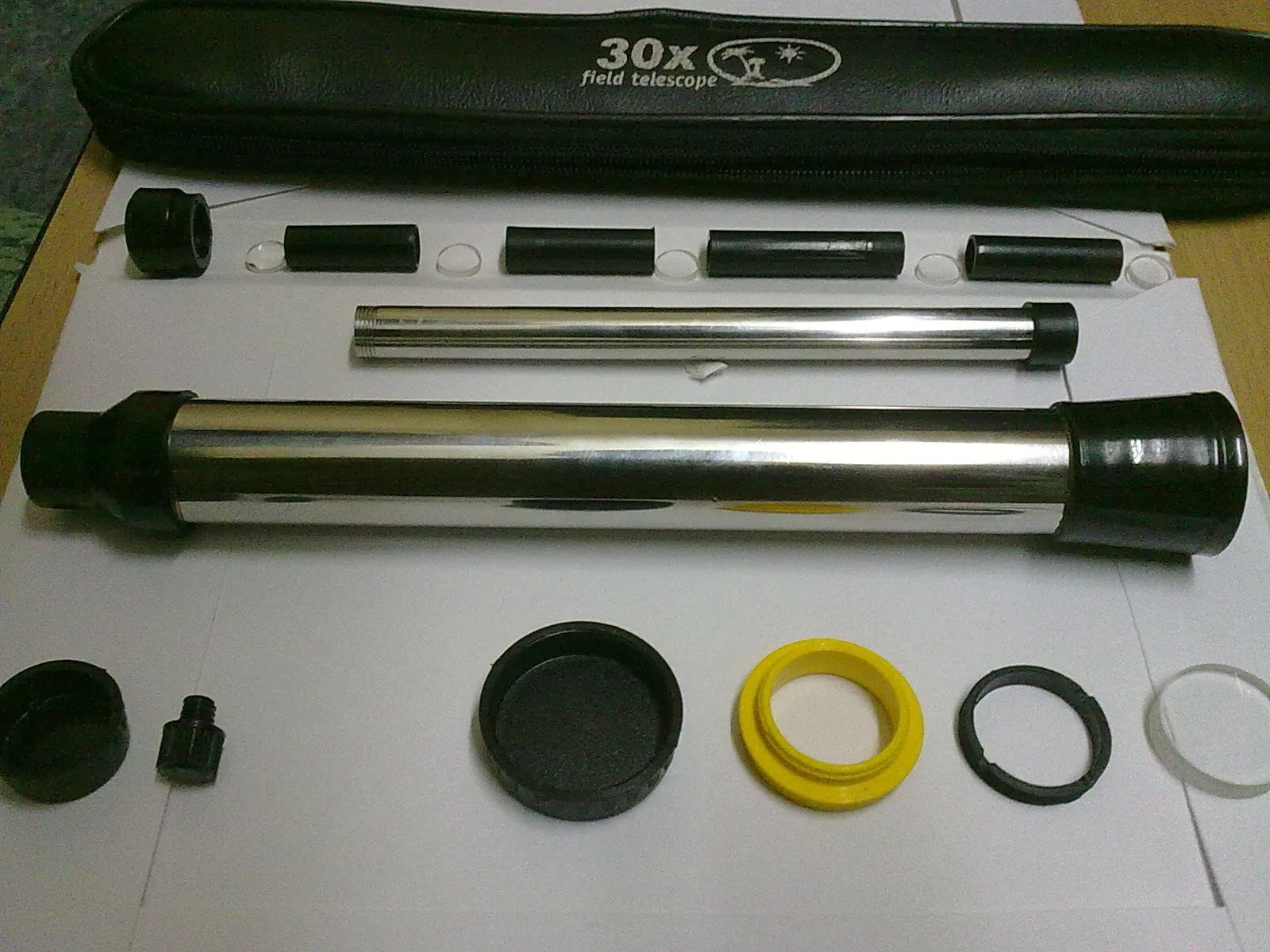

  • Наконец телескоп разобран.

  • Надеюсь, вы не потратили ни одной минуты своей жизни впустую.
