Разборка Texas Instruments TI-30 XS Multiview
Что вам нужно
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Плоскогубцы с большим игольчатым наконечником | Источник - ifixit.com

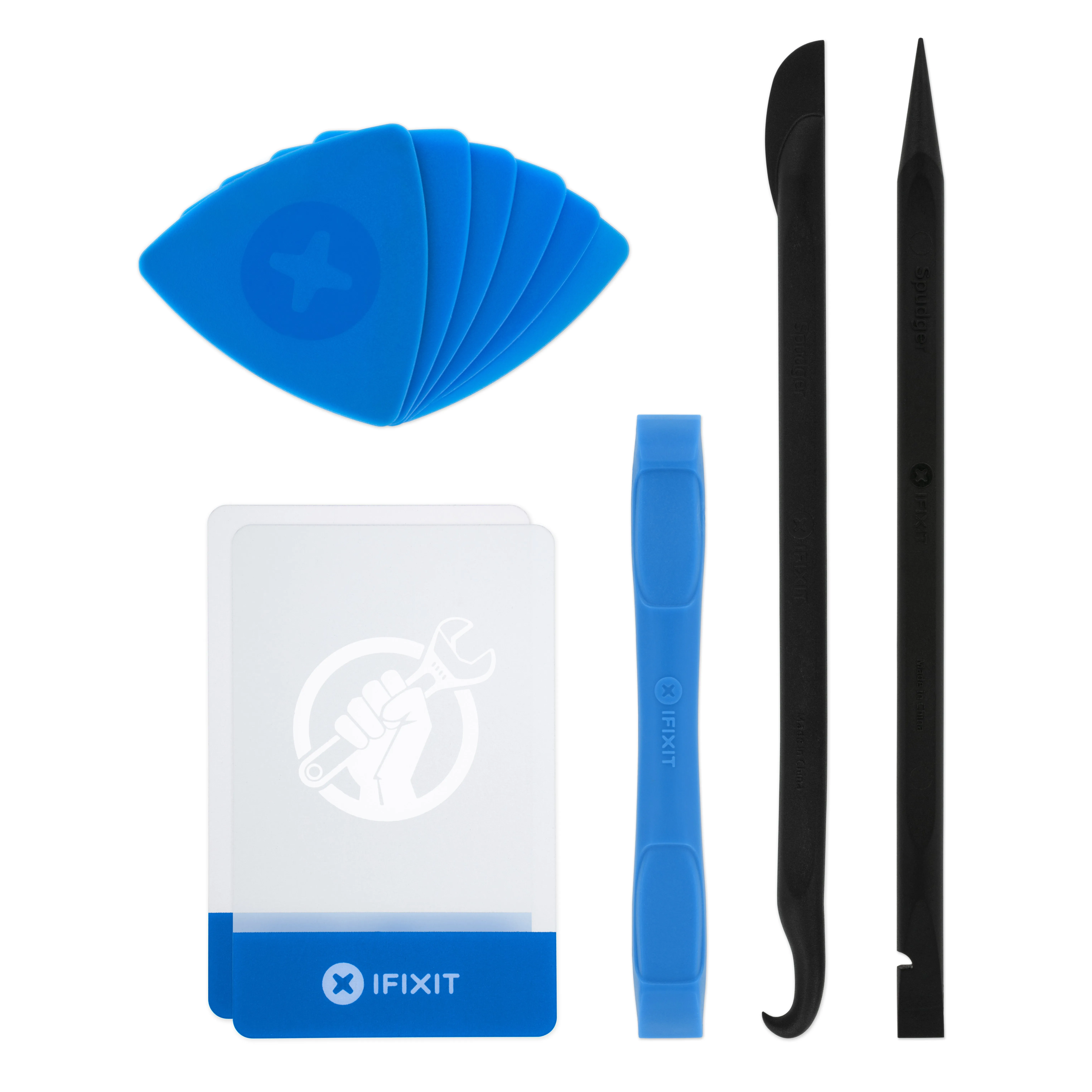

Ассортимент инструментов для выемки и открывания | Источник - ifixit.com

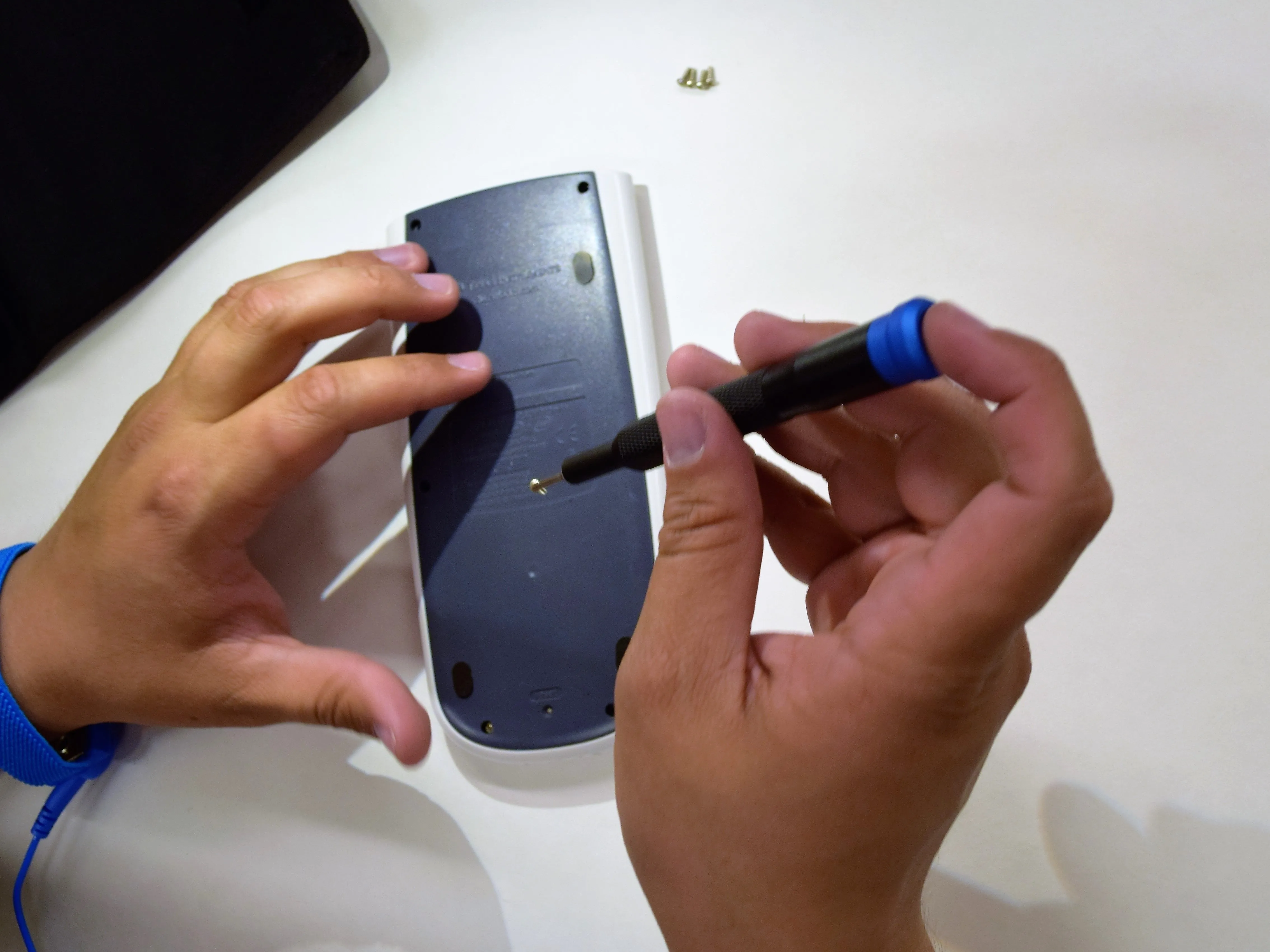

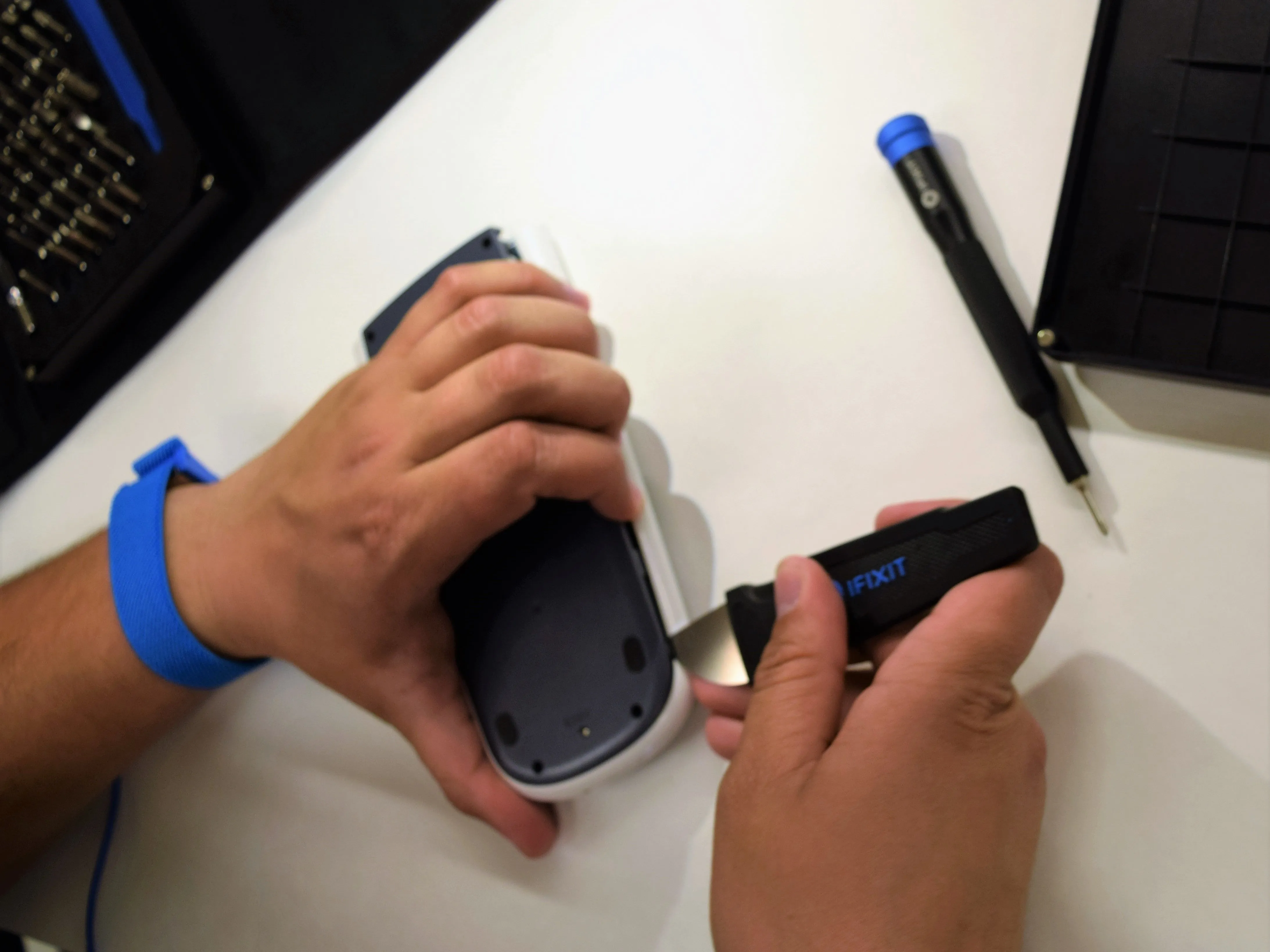

Шаг 1 Снимите заднюю панель.
С помощью отвертки 00 Philips открутите все шесть винтов задней панели. Подденьте калькулятор с задней панели.

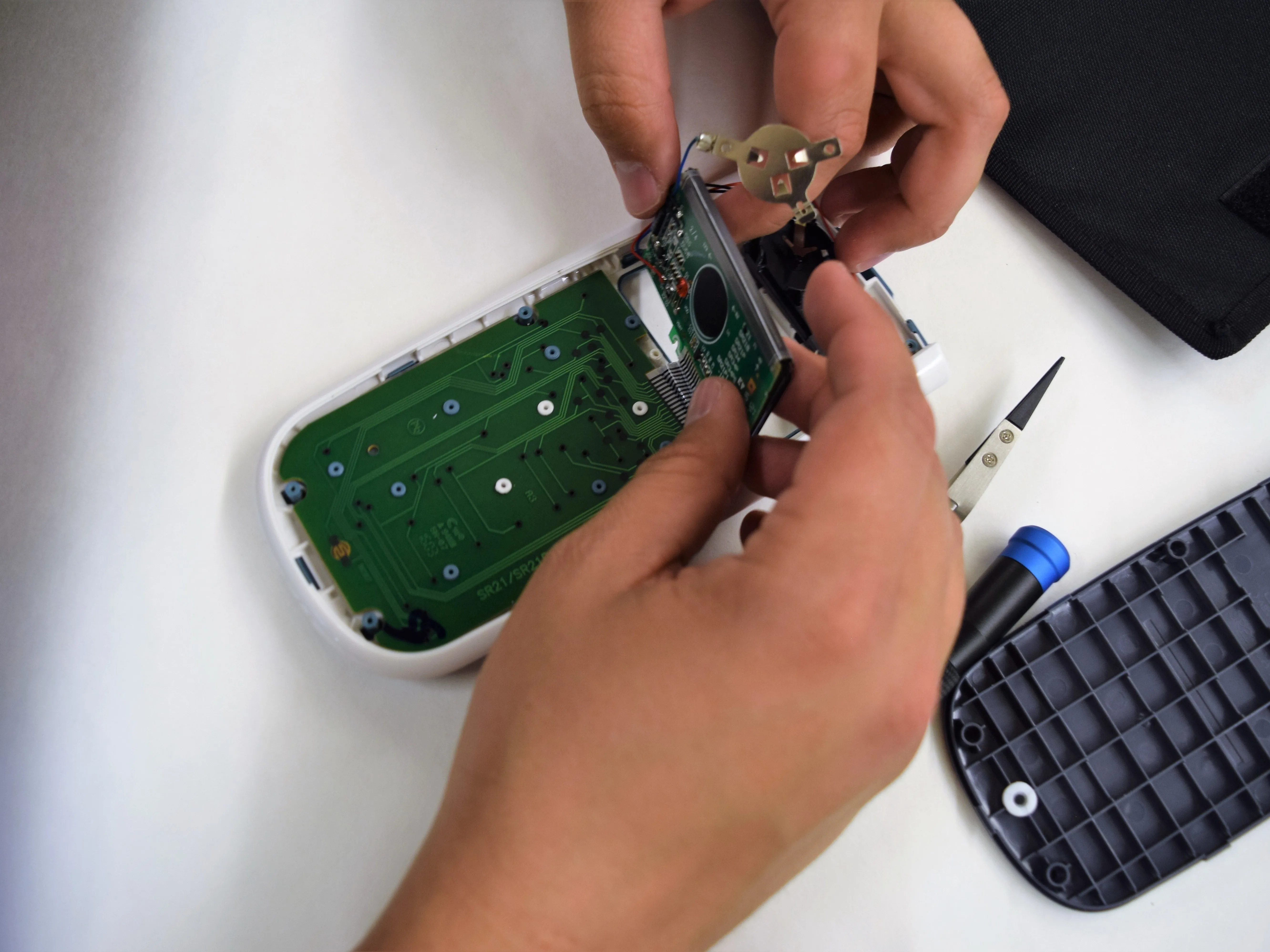

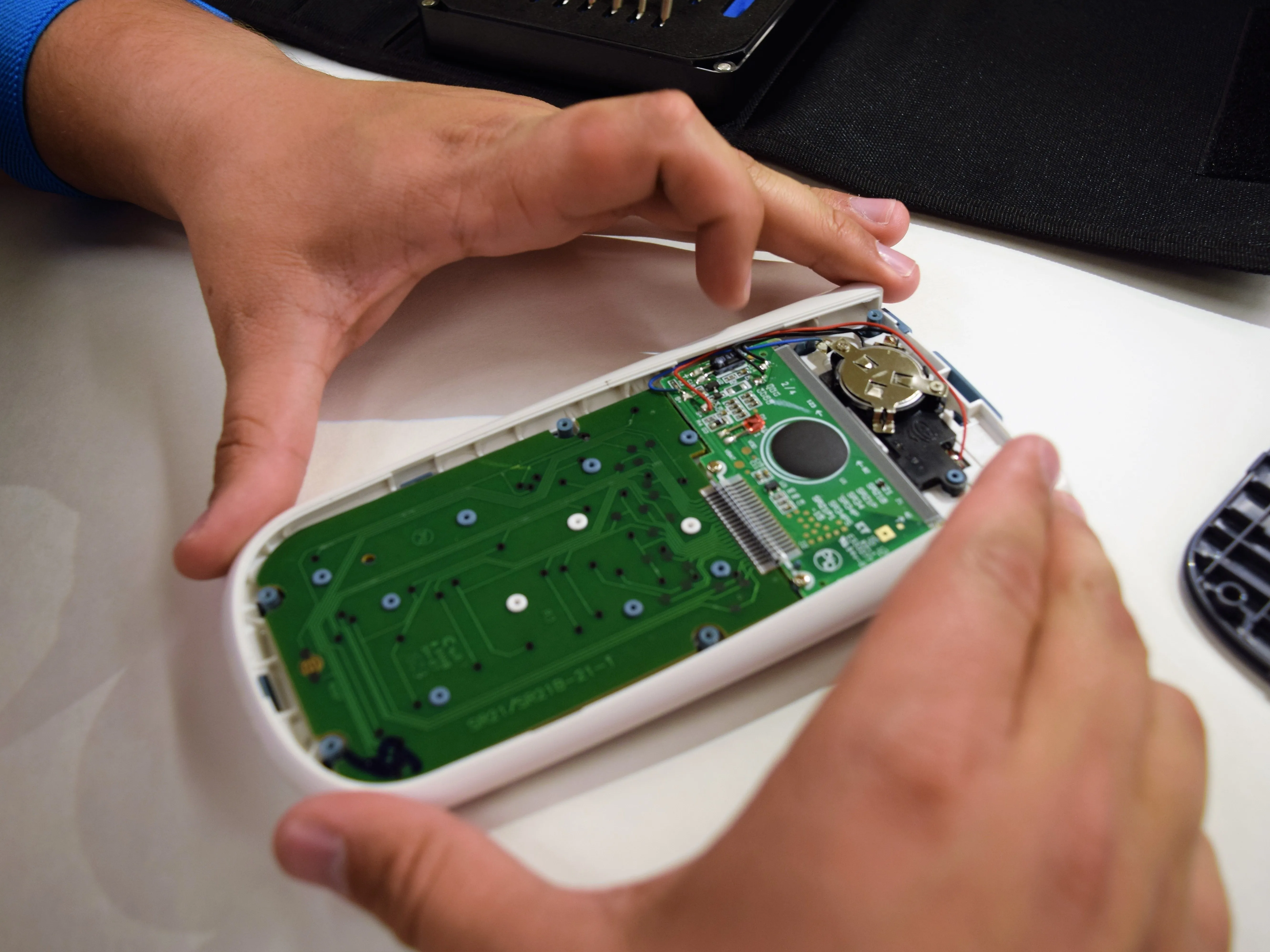

Шаг 2 Снимите ЖК-дисплей.
Вытащите ЖК-дисплей, стараясь не повредить ленточные кабели.

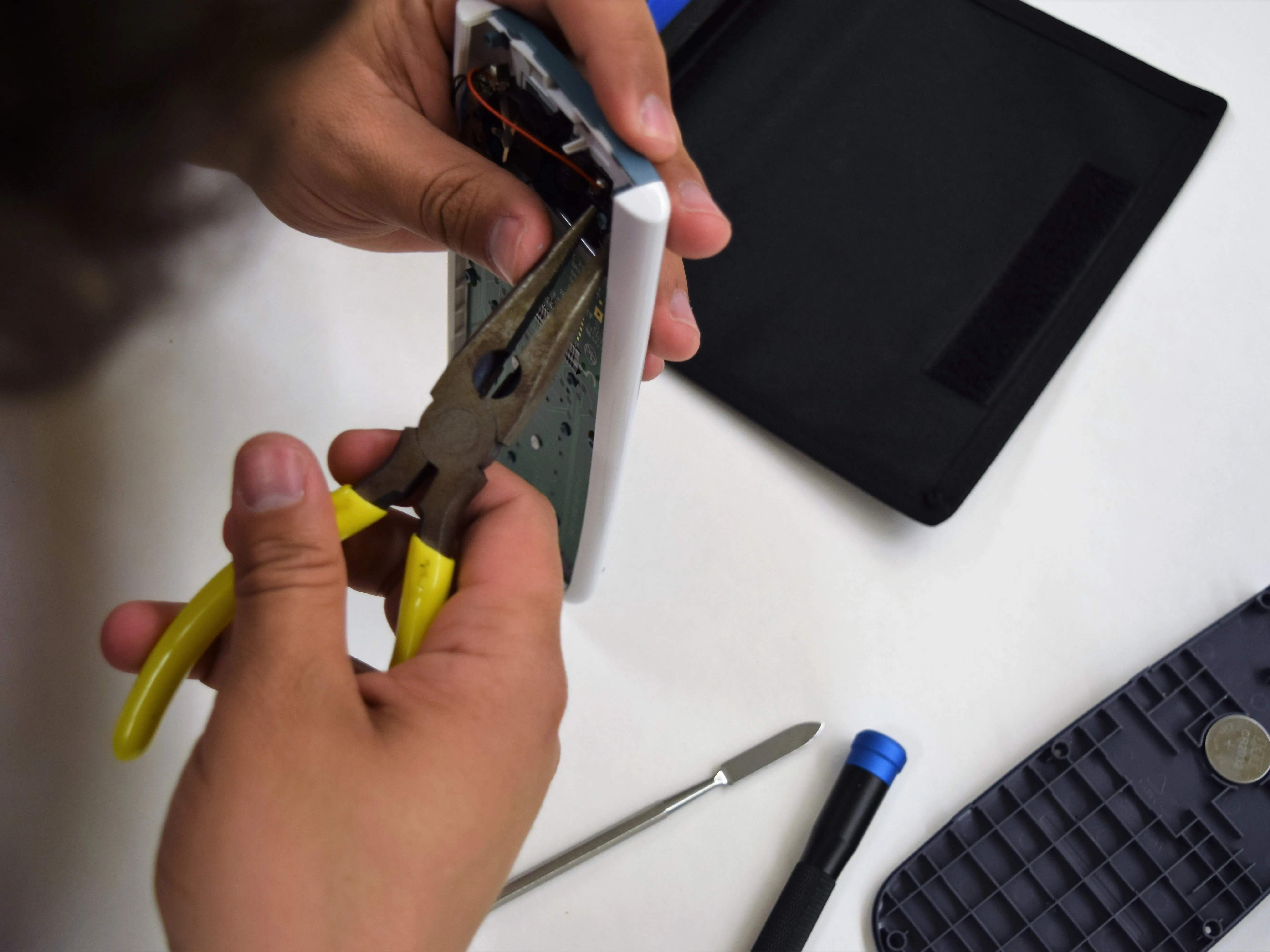

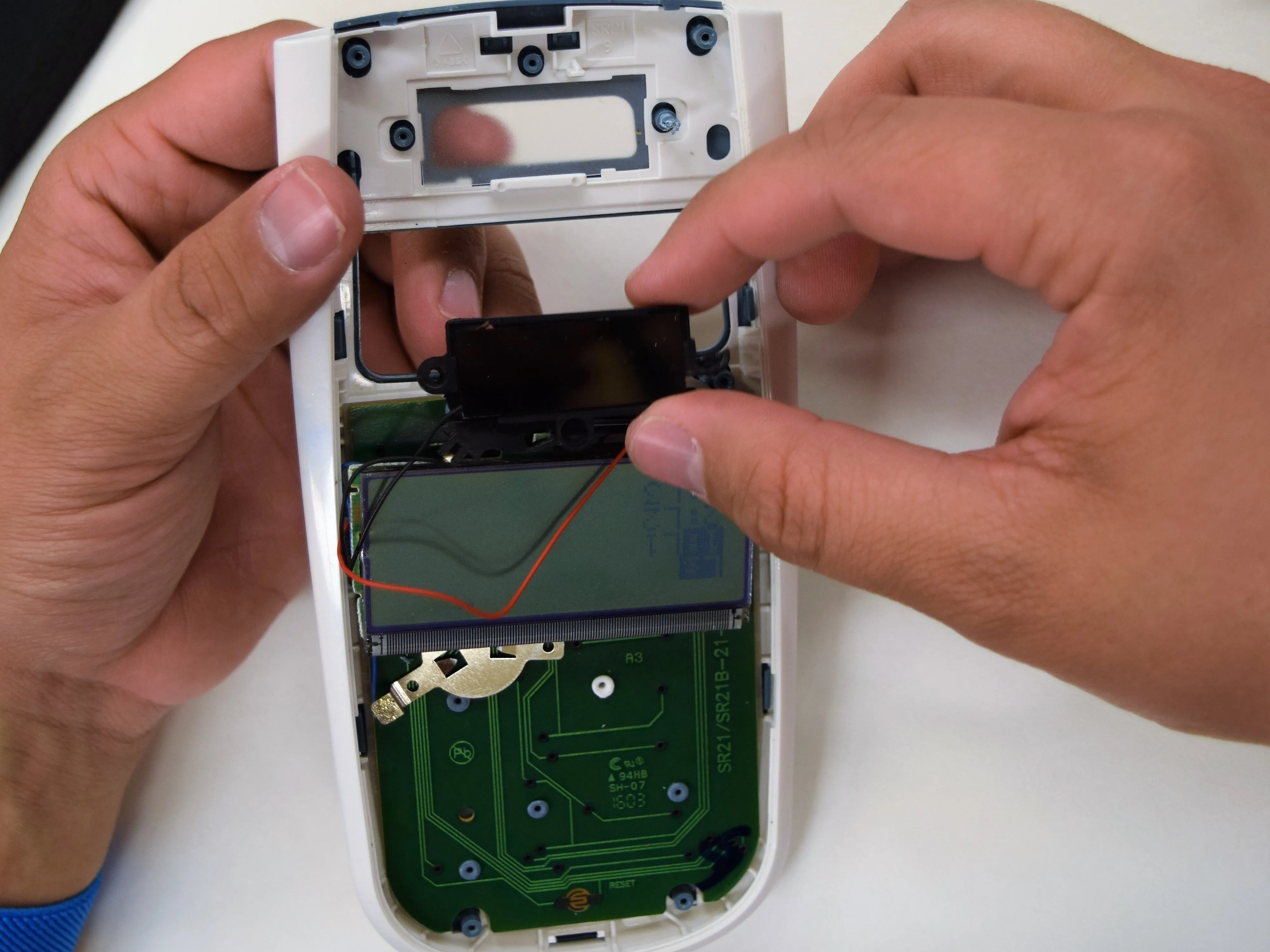

Шаг 3 Отключите питание.

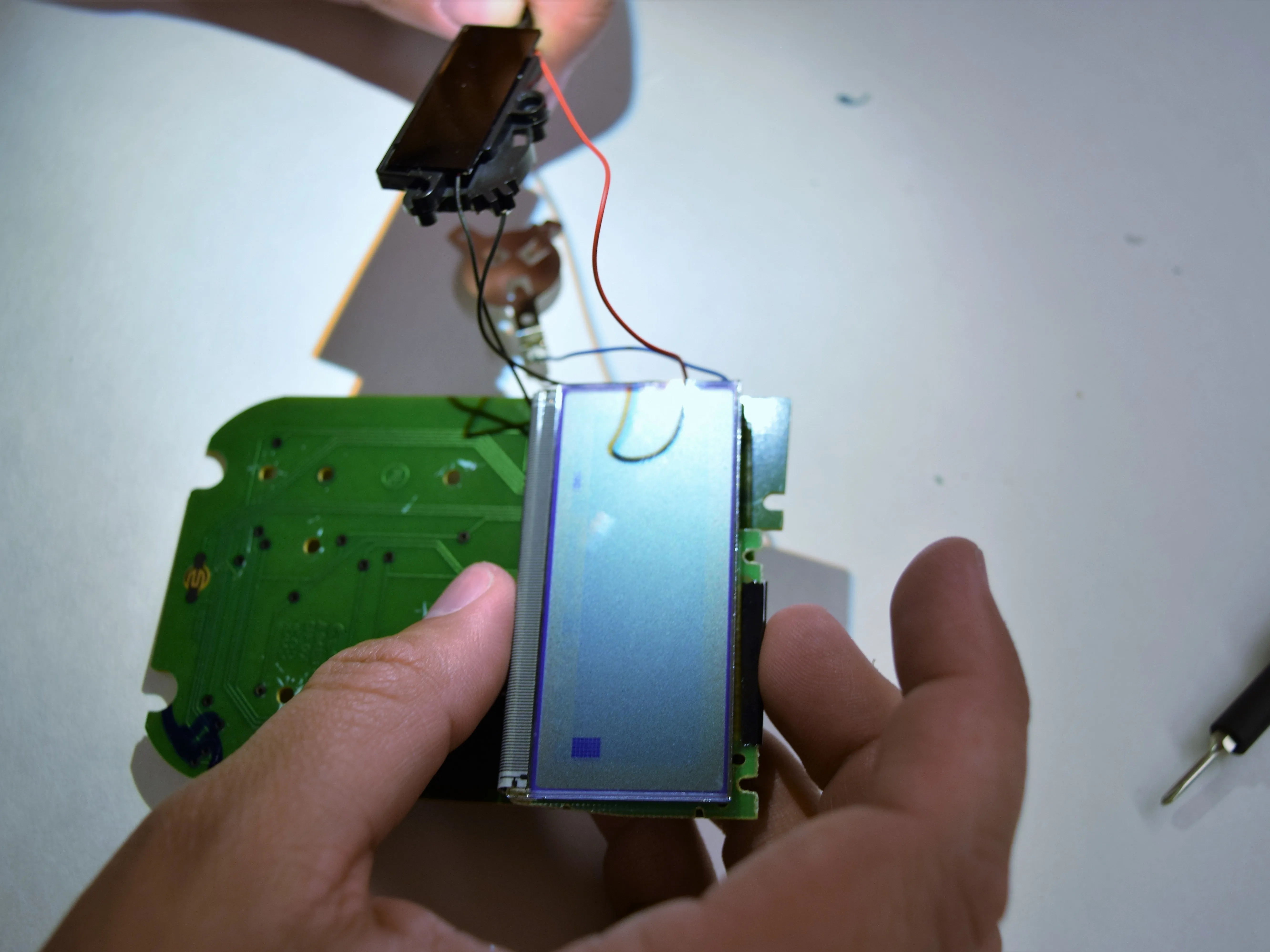

С помощью плоскогубцев извлеките солнечную батарею. При желании вы можете извлечь батарею, открутив винты, удерживающие пластину заземления на месте.
После извлечения батарейки (литиевая 3-вольтовая монетная батарейка CR2032, перезаряжаемая) калькулятор будет продолжать работать с полной функциональностью при достаточном освещении солнечной панели.

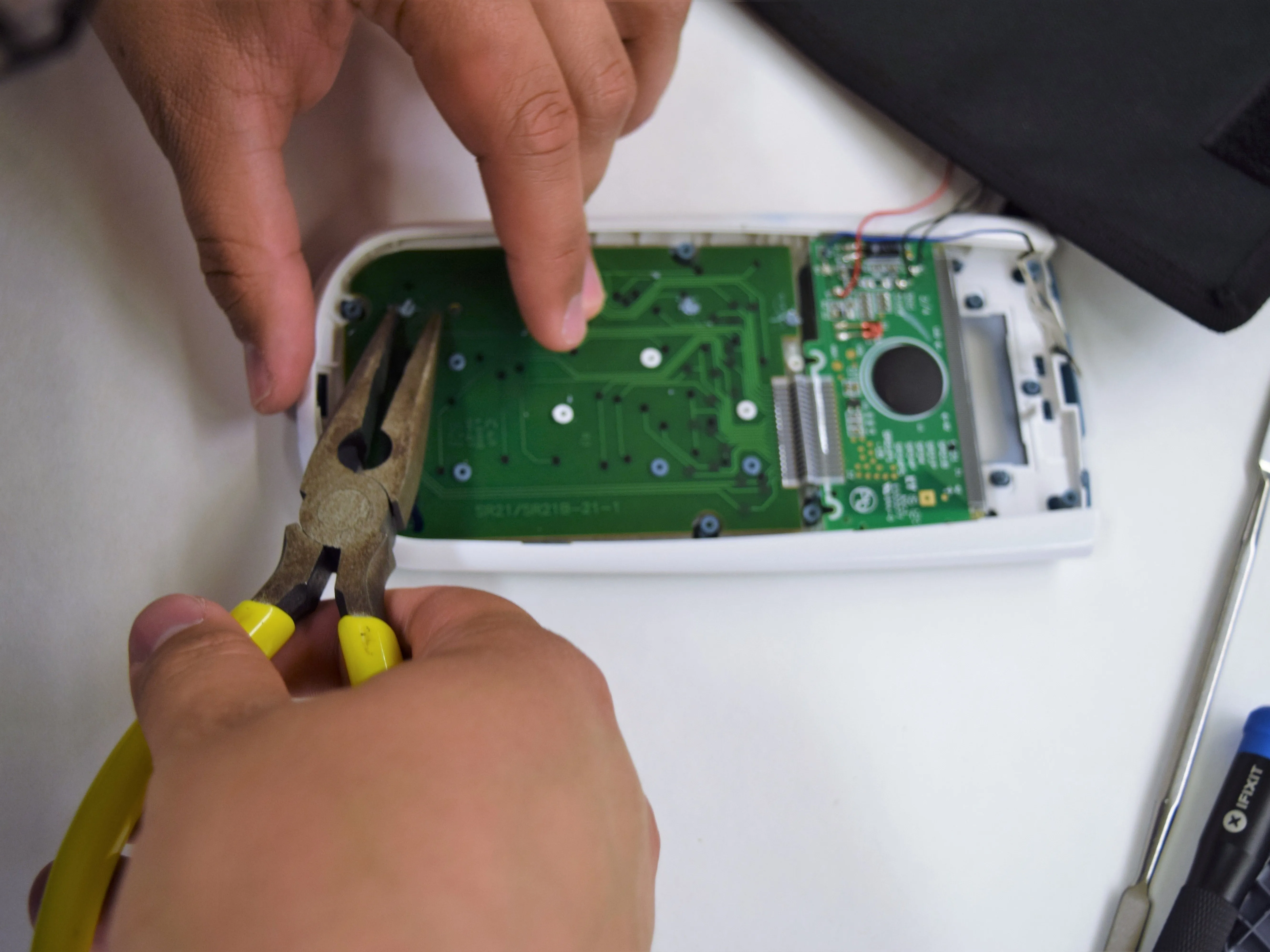

Шаг 4 Снимите переднюю пластиковую крышку.

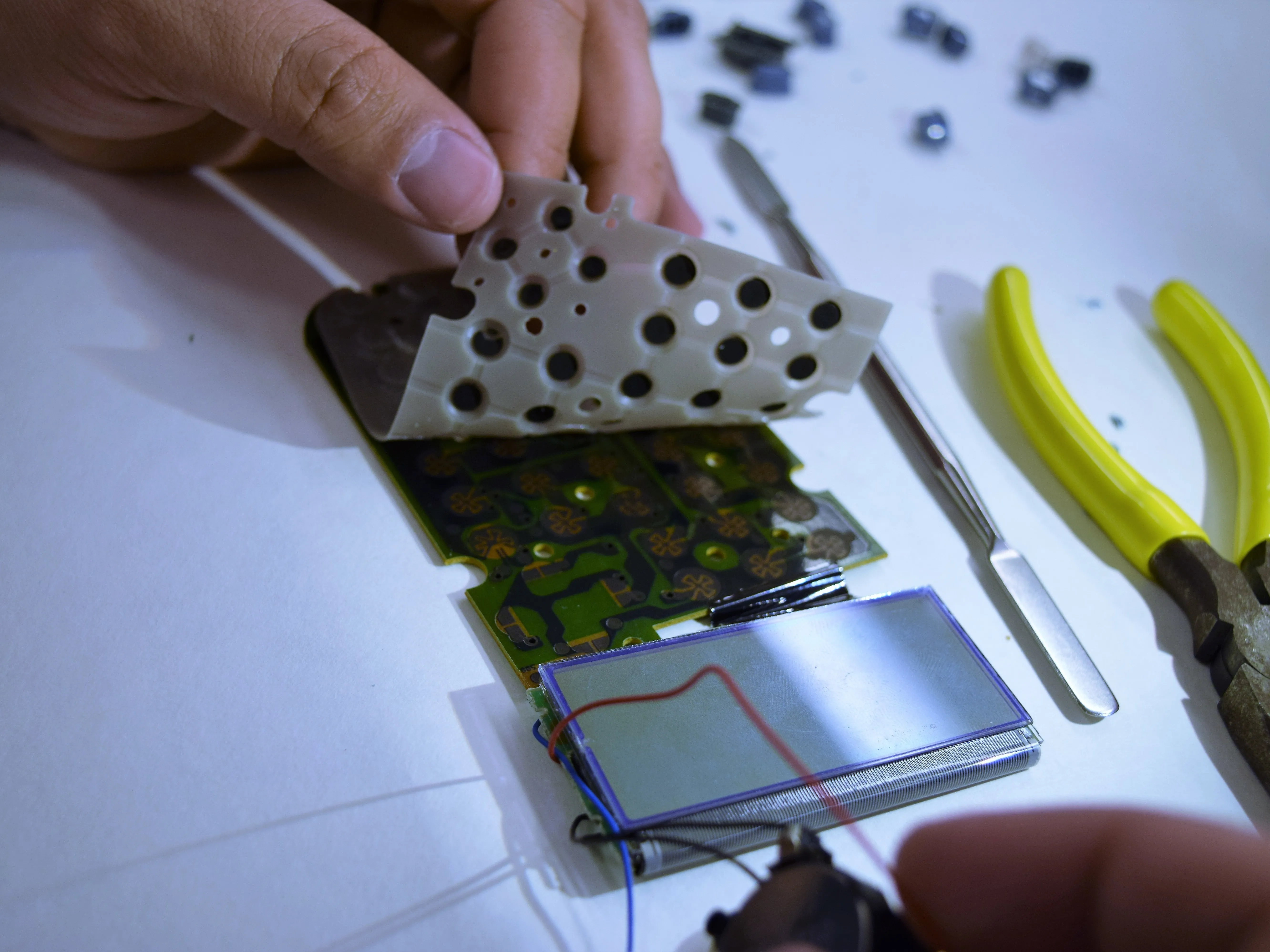

Отделите пластиковые накладки на печатной плате над кнопками калькулятора. С помощью игольчатых щипцов сжимайте их до тех пор, пока они не станут достаточно слабыми, чтобы сломаться.
Кнопки выпадут при снятии крышки. Они работают как разомкнутые переключатели, которые замыкаются при нажатии кнопки, как и кнопка сброса калькулятора.

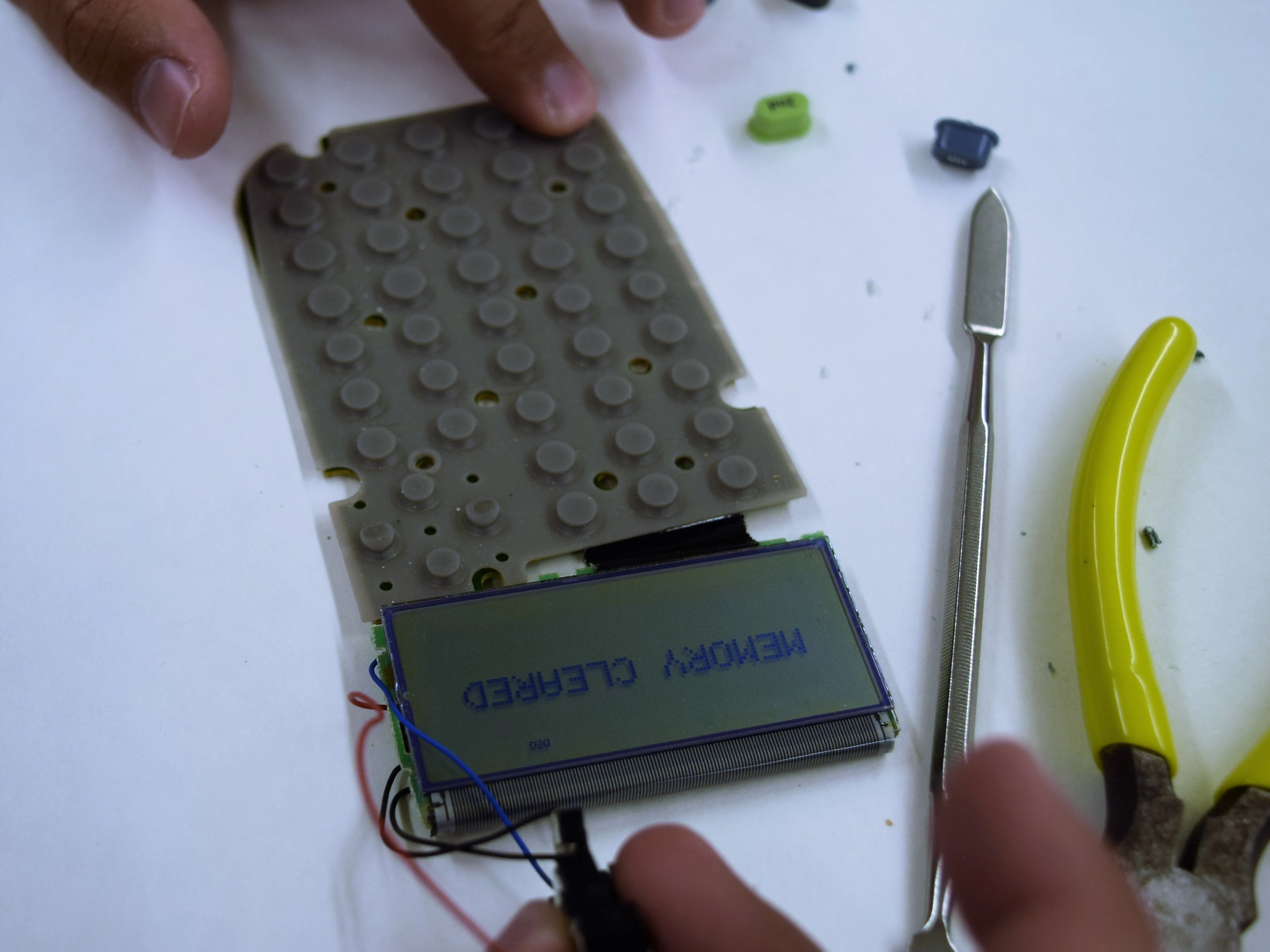

Устройство будет работать, когда батарейка коснется его пластины, и отобразит сообщение 'память очищена'.

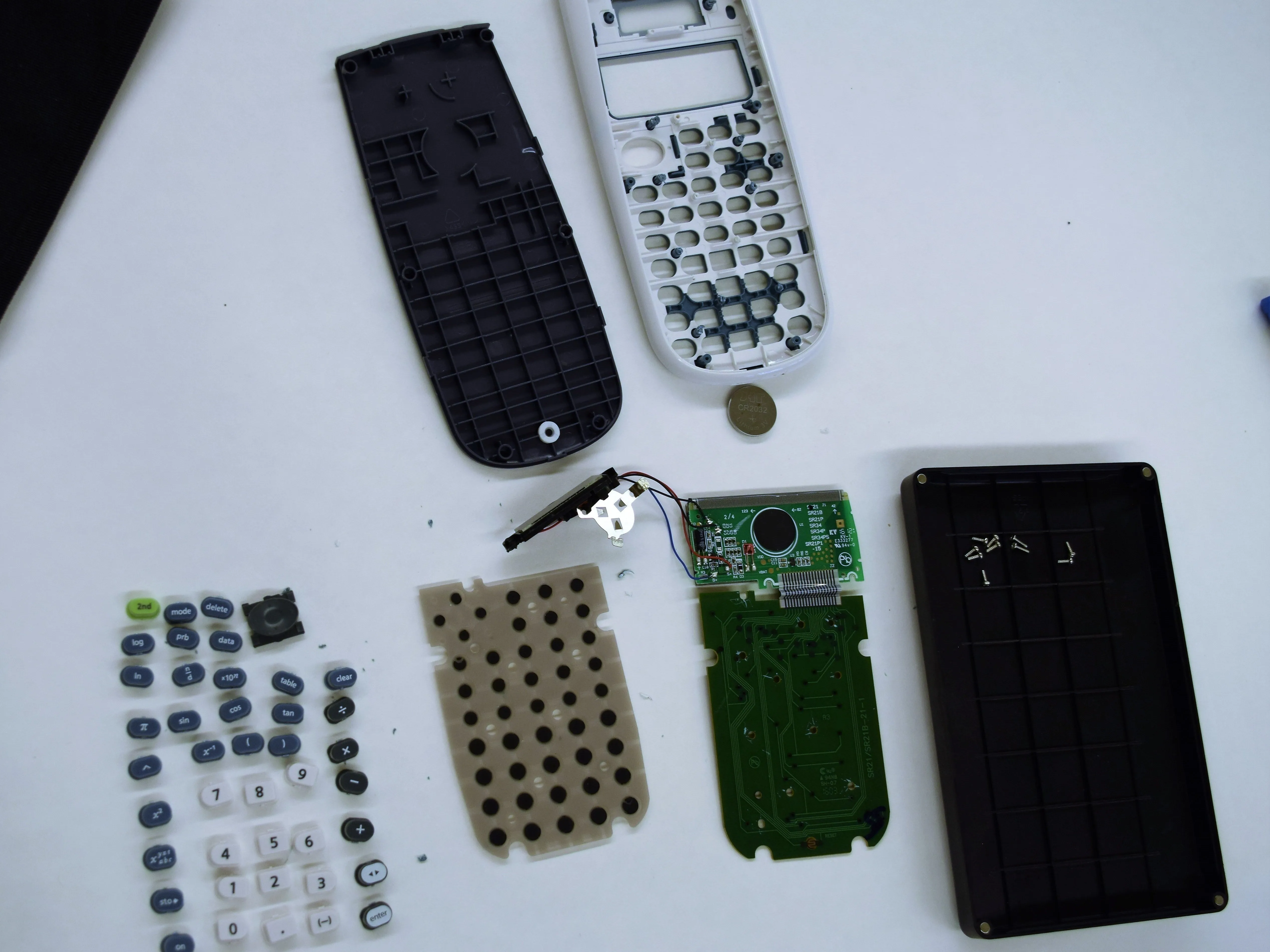

Шаг 5 Понаблюдайте за разобранным калькулятором.
Минимальные требования к функциональности: платы должны быть соединены друг с другом, резиновый купольный переключатель должен лежать на печатной плате кнопки, а солнечная панель должна иметь достаточную мощность (0,1 В для работы).
Теперь мы видим разобранный калькулятор, включая жесткие пластиковые лицевые панели, купольные кнопки, печатные платы, солнечную панель и батарею.
Другие компоненты батареи теперь также легко просматриваются.

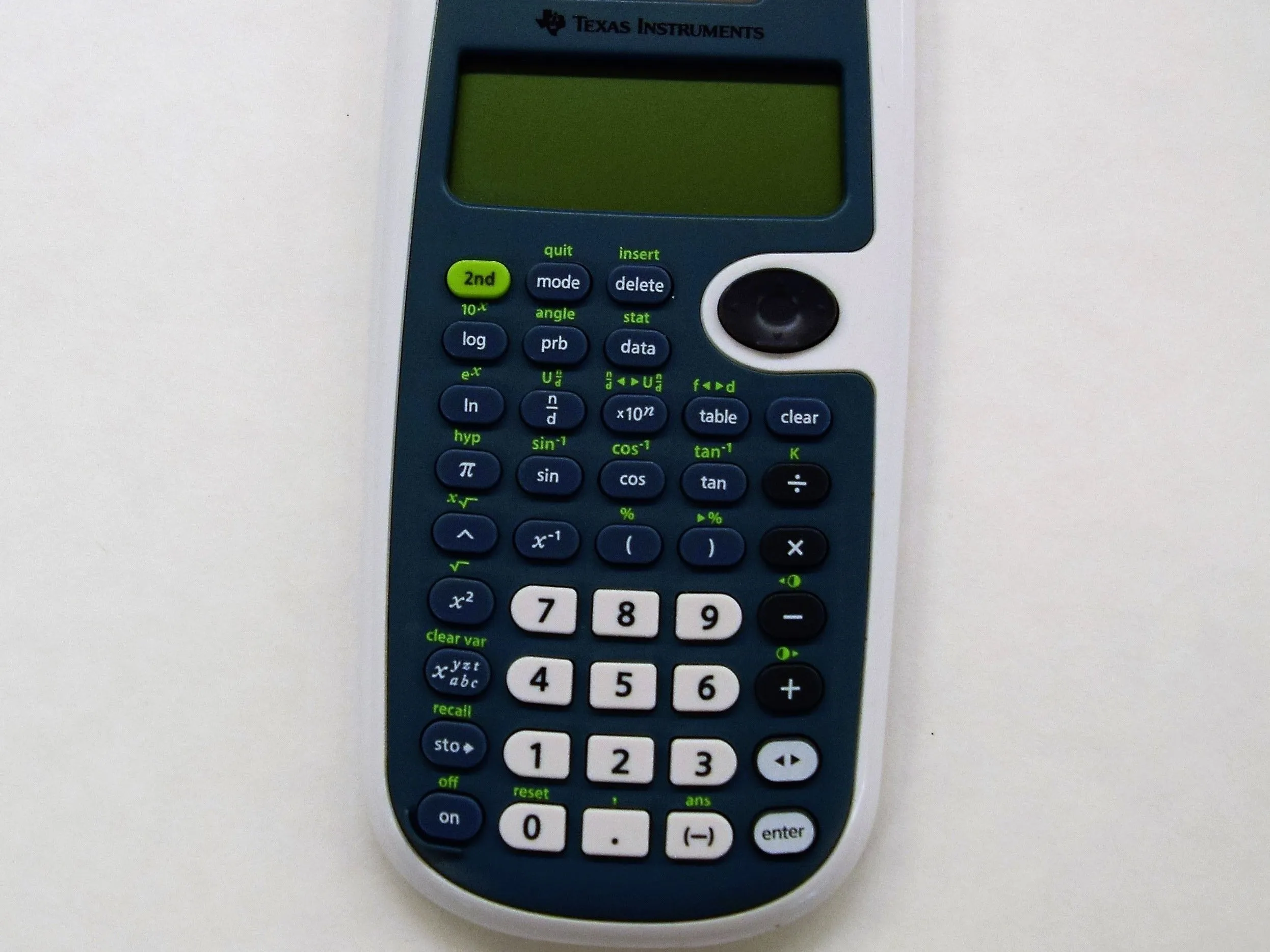

Шаг 6 Соберите калькулятор.
Калькулятор можно легко собрать, вставив каждую кнопку на предназначенное для нее место.
Замените кнопки с резиновыми куполами, печатные платы, солнечную батарею, аккумулятор и лицевые панели. Пластик не нужен, чтобы удерживать компоненты на месте, так что ничего страшного, что он был сломан.
Калькулятор по-прежнему работает так же, как и до разборки.
