Разборка Texas Instruments TI-30Xa

Введение

Этот бедный TI-30Xa был весь в соке от мусора, поэтому я промыл его, потому что исправный калькулятор, который ужасно пахнет и жирный, так же плох, как и нерабочий! Если калькулятор намок, клавиши являются основным местом проникновения, поэтому вам придется вынимать материнскую плату, чтобы высушить его. Я бы не стал пытаться делать это ради забавы, потому что все, что вы можете сделать самостоятельно, - это отсоединить разъемы для батареек. Можно выковырять материнскую плату, но при этом можно сорвать несколько пластиковых штырьков и повредить ее. Этот разбор был снят на iPhone 6S, если вам интересно. Освещение может как помочь, так и помешать! Я просто использовал настольную лампу.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Переверните калькулятор на заднюю сторону и открутите винты.

• Чтобы открыть калькулятор, вам нужно выкрутить 6 винтов Philips 00 на задней панели. Так что сделайте именно это!

• Это не iPhone, где неправильная установка одного из элементов приведет к поломке, они все одинакового размера.

Шаг 2 Подденьте выемки на задней панели, чтобы отделить заднюю крышку.

• Видите эти выемки? Нам придется поддеть их, чтобы открыть крышку. Используйте пластиковую лопатку, чтобы избежать косметических повреждений.

Шаг 3 Извлеките батарейки и их разъемы из мест на передней панели.

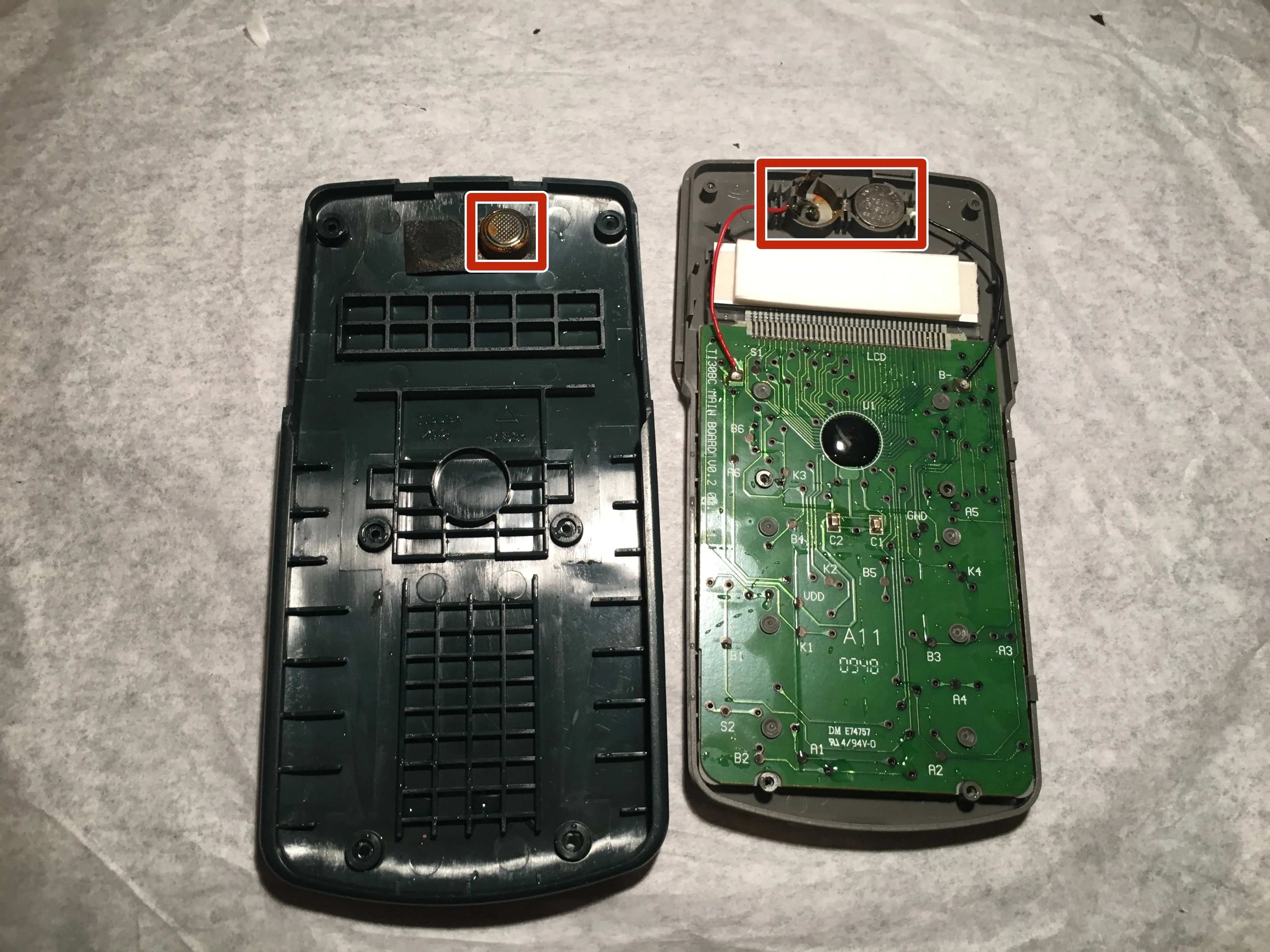

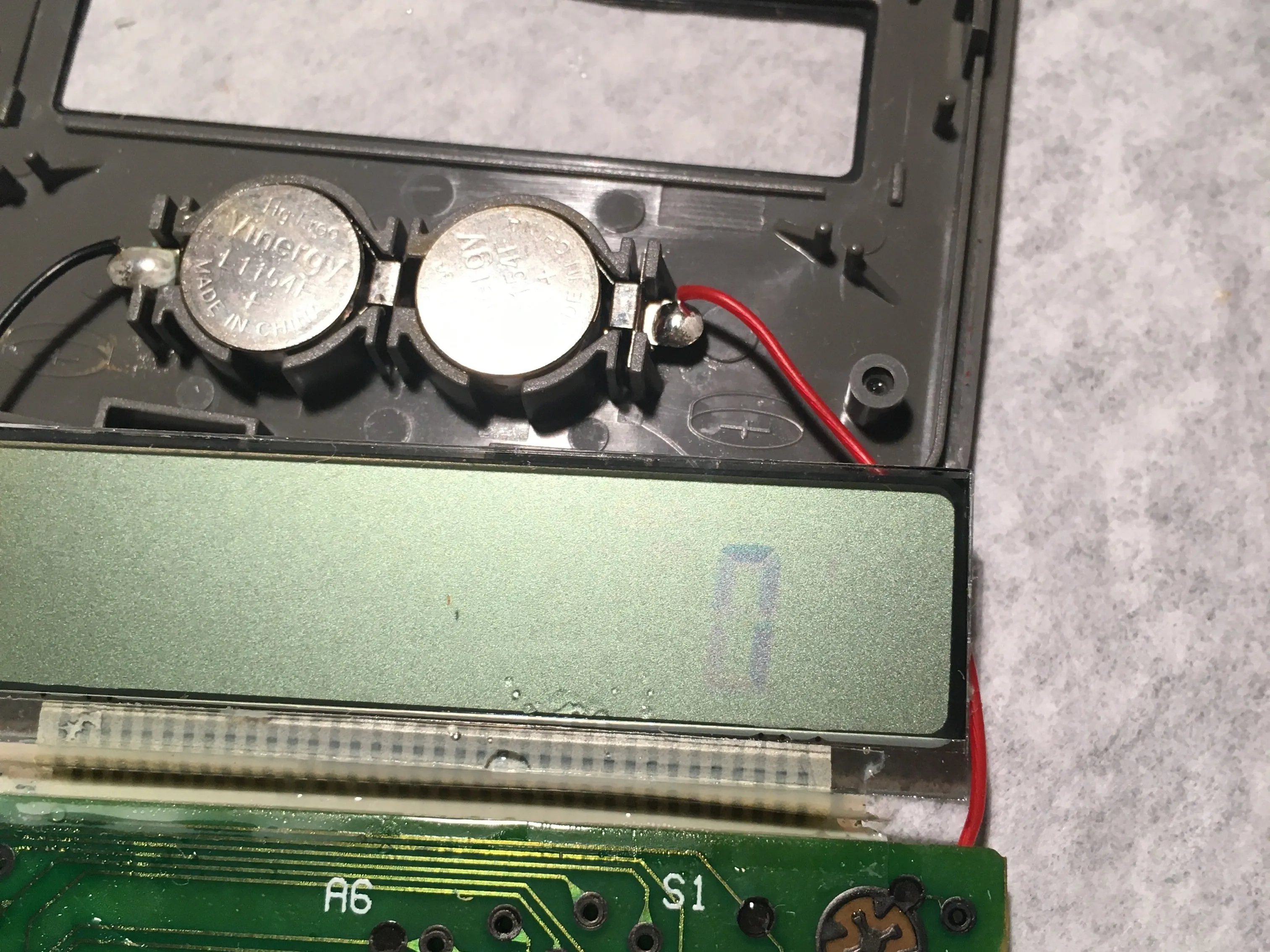

• Проныра! Задняя крышка снята! Теперь вам нужно извлечь батареи и разъемы. Батарейки вынимаются легко, а вот разъемы, возможно, придется немного поддеть плоской головкой, чтобы вытащить их.

• Видите воду и оранжевый цвет? Это значит, что на кальк попала вода и его нужно высушить. Переходим к шагу 4!

Шаг 4 Отсоедините плату от прищепок!

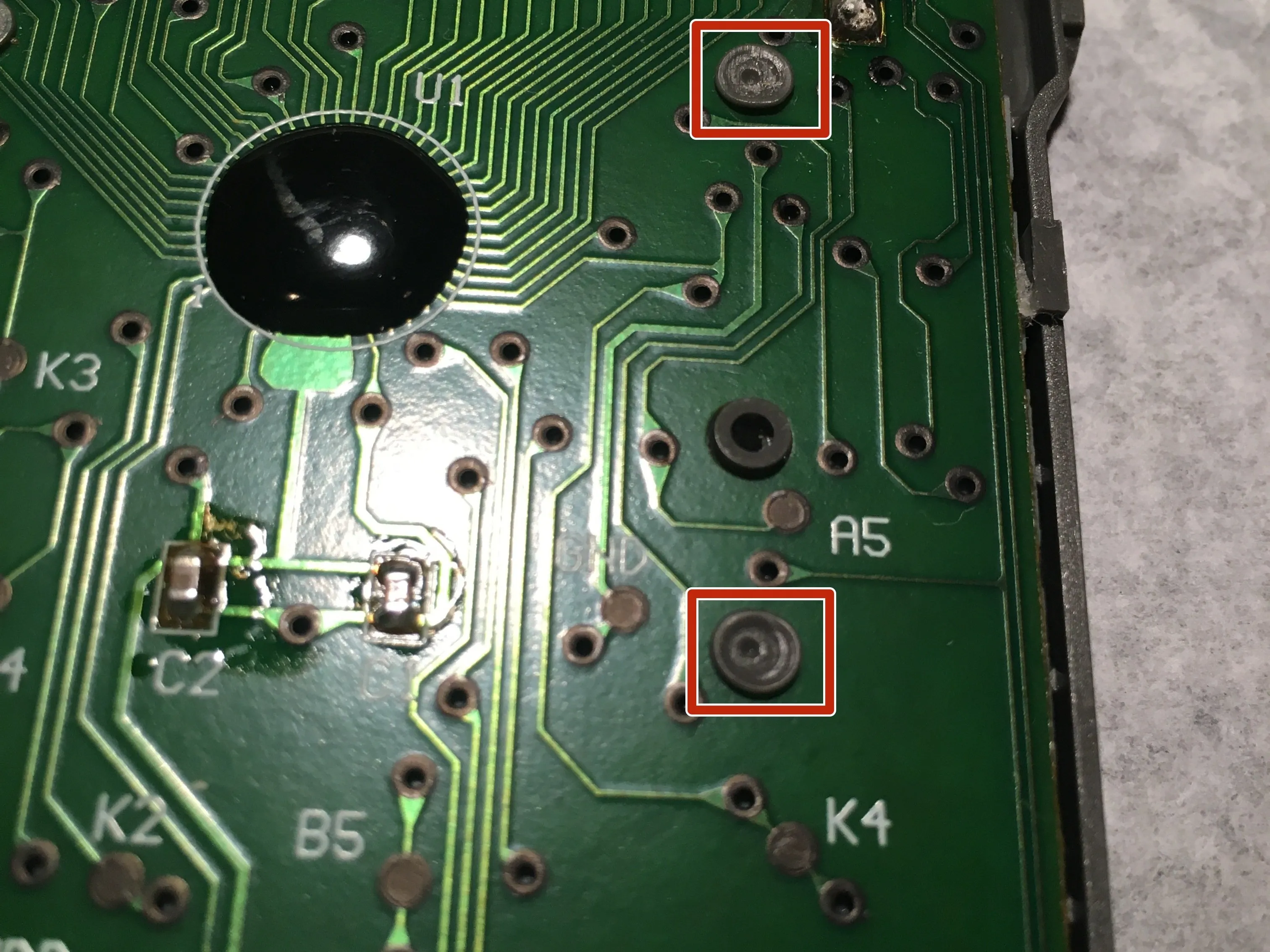

• Видите эти маленькие пластиковые прищепки? Они мешают освободить логическую плату! (Я думаю, это сделано для того, чтобы сохранить жесткость и правильную работу ключей. Мои ключи после этого работали нормально, но они были довольно кашеобразными).

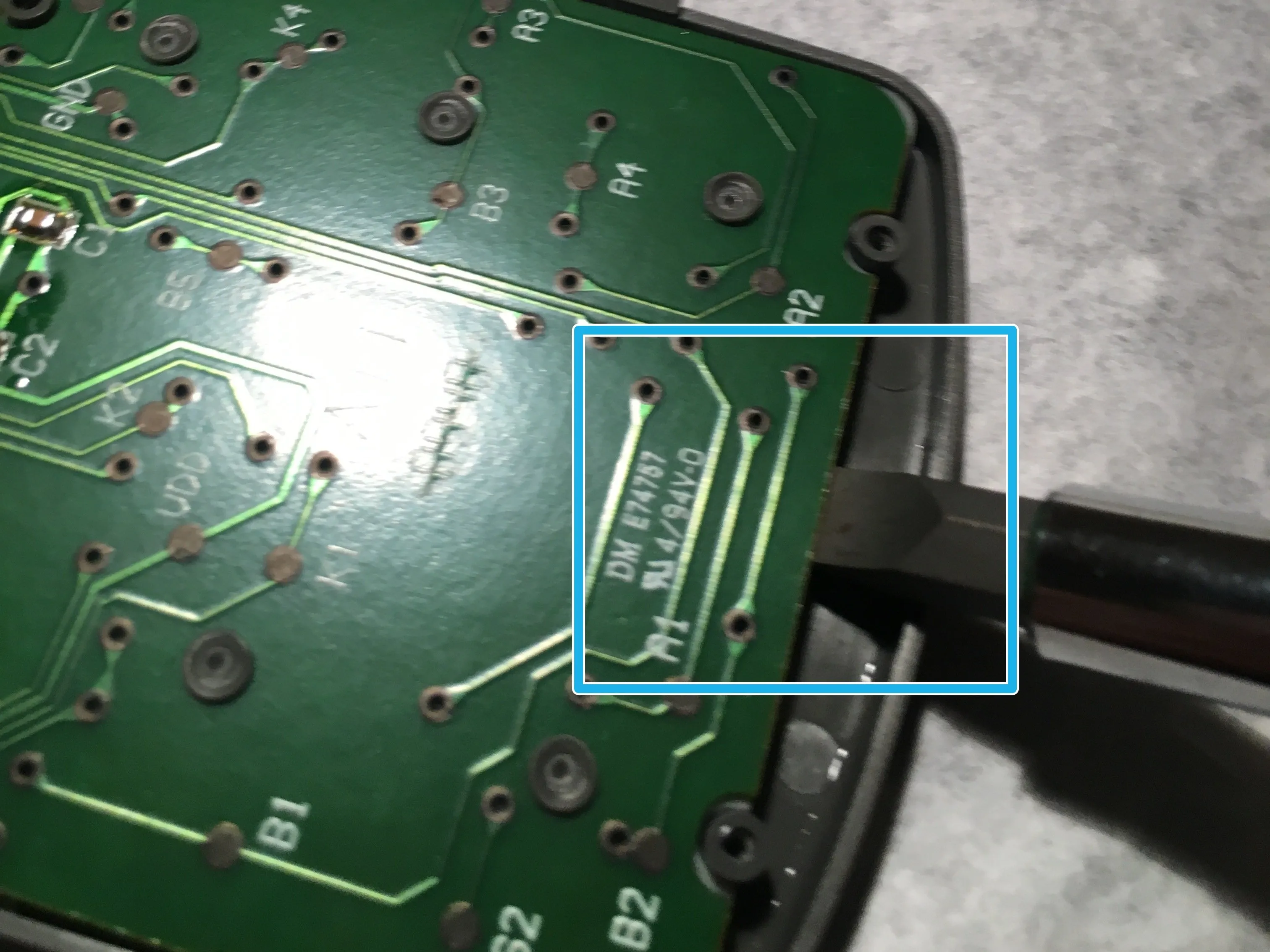

• Вам не понравится этот шаг, так как придется поддеть отверткой и отломать эти ужасные штифты! Так что отжимайте до тех пор, пока штифты в этой области не сломаются, а затем двигайтесь вниз по плате!

• Доска свободна!

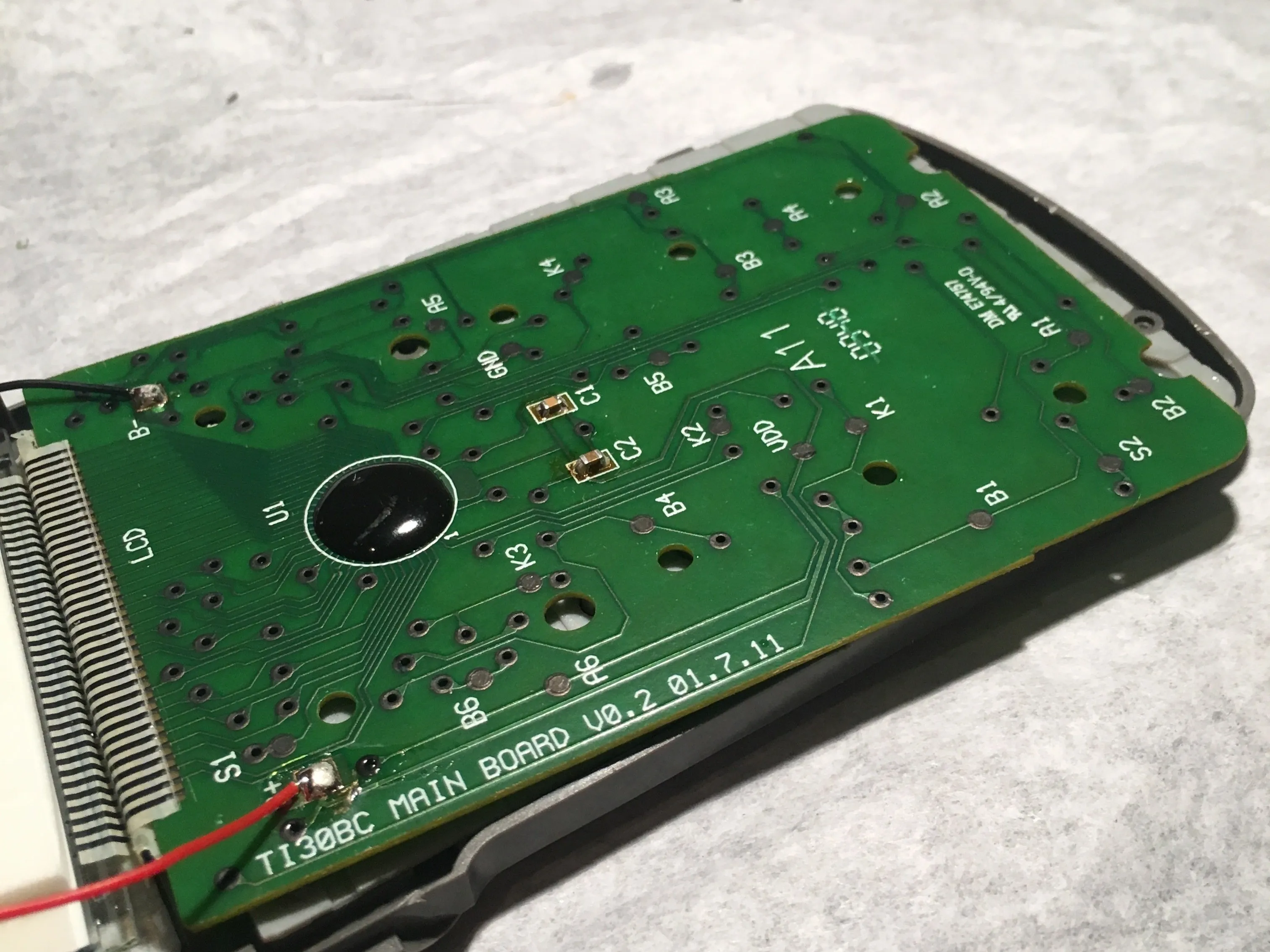

• Кроме того, этот маленький сгусток эпоксидной смолы, похоже, является процессором. Я, наверное, смог бы его расплавить, если бы очень захотел, но калькулятор работает нормально. Если кто-то знает, пришлите мне фотографии! Я предполагаю, что процессор - это древний техасский секрет. Или просто какой-то фирменный чип.

• Не проникайте слишком далеко, так как вы рискуете повредить дорожки, соединяющие клавиши!

Шаг 5 Клавиши и серый слой! Вы дошли до конца, так что продолжайте, чтобы увидеть больше фотографий!

• Вот и все. Свободная плата. Очистите разъемы, если они грязные или мокрые!

• Видите этот маленький серый слой? Это он передает нажатие кнопки с пластика на плату. Вы можете снять его, чтобы почистить. Вы практически закончили! Посмотрите на шаг 6, чтобы увидеть покомпонентный вид.

Шаг 6 Взрывной вид!

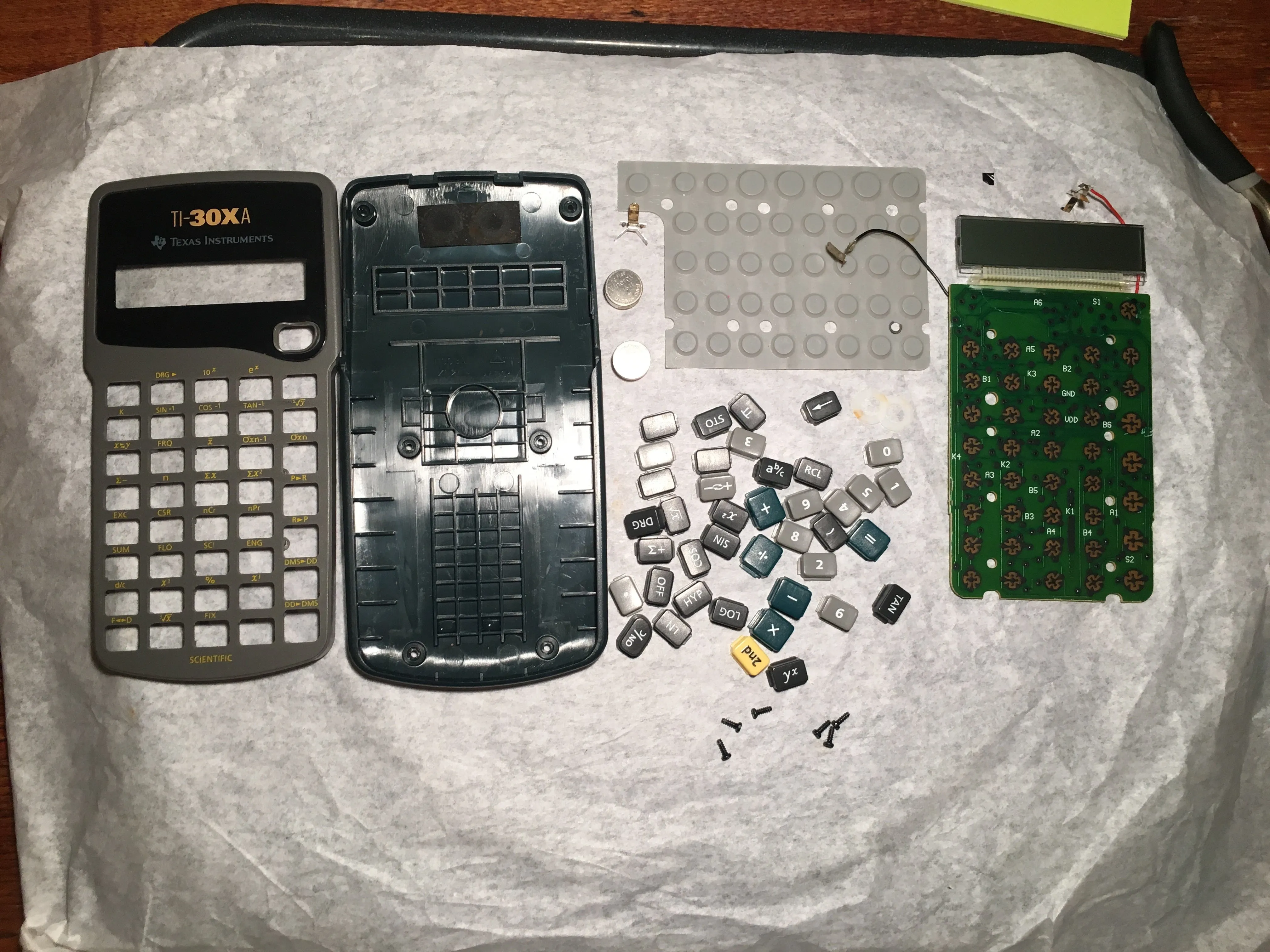

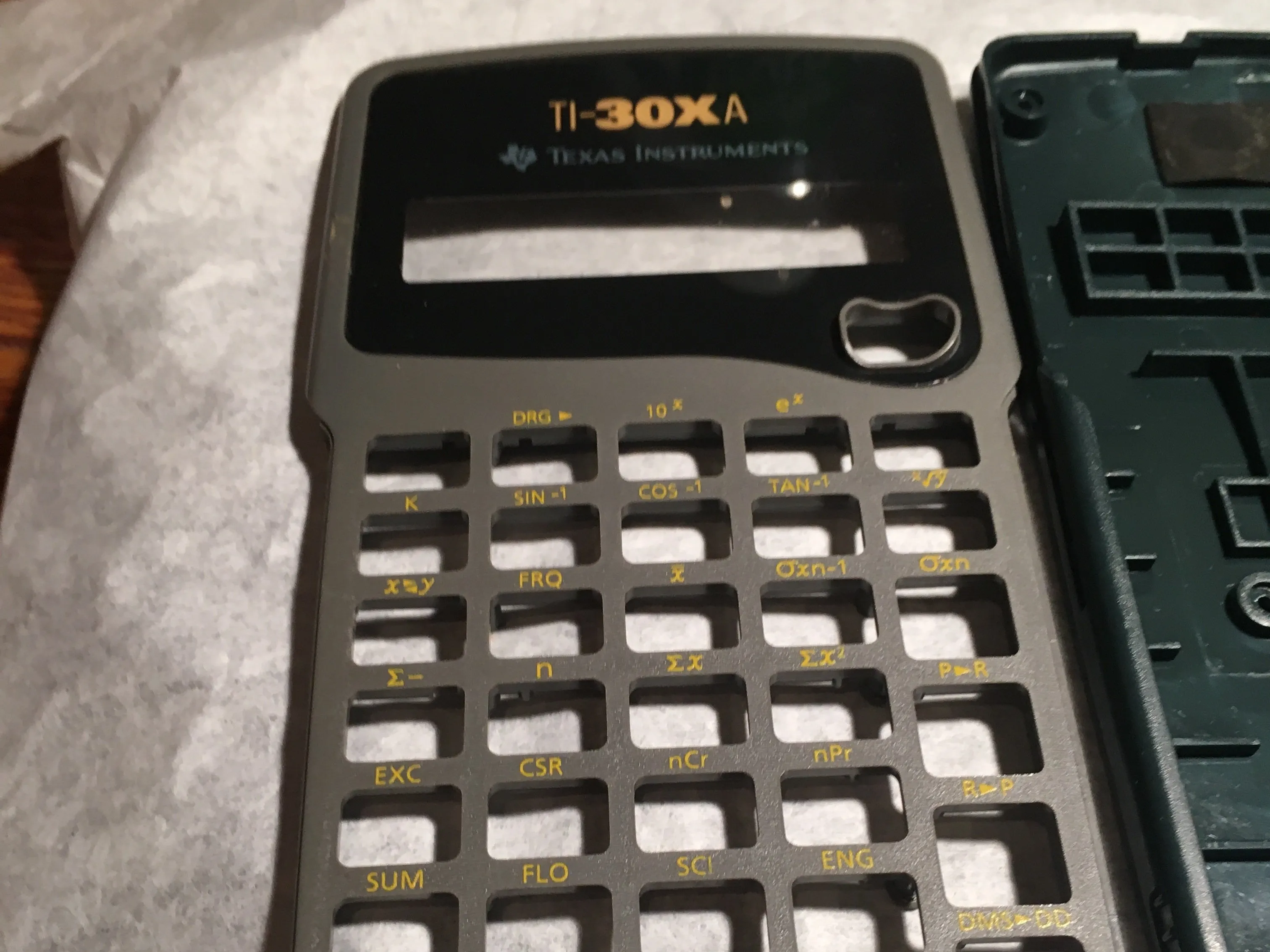

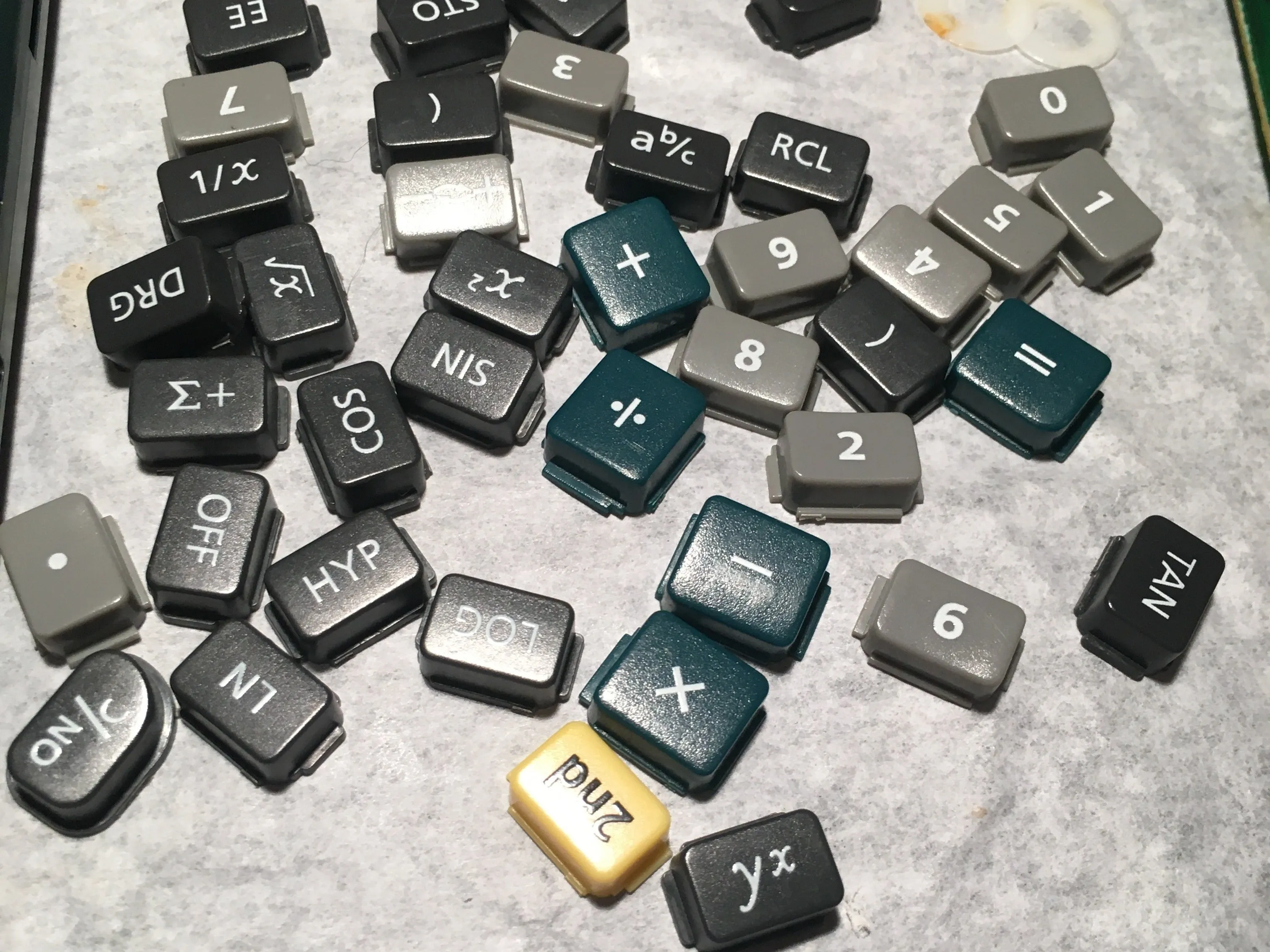

• Бум! Это было круто. Эти маленькие колпачки для клавиш индивидуальны и так милы! Заменить можно только батарейки, но их можно высушить, если они намокли. Просто защелкните все обратно, чтобы собрать! Я бы поставил 9/10 за ремонтопригодность. Есть только винты, но экран заменить нельзя.
