Разборка Texas Instruments TI-82
Введение
Это базовая разборка почтенного калькулятора TI-82.
Что вам понадобится
Инструменты
Шаг 1 Texas Instruments TI-82 Teardown
Калькулятор поставляется с соответствующим защитным экраном, который сдвигается вниз с передней стороны; когда калькулятор используется, его можно сдвинуть на заднюю сторону. Это приятный штрих, так как благодаря ему чехол гораздо сложнее потерять.
Шаг 2

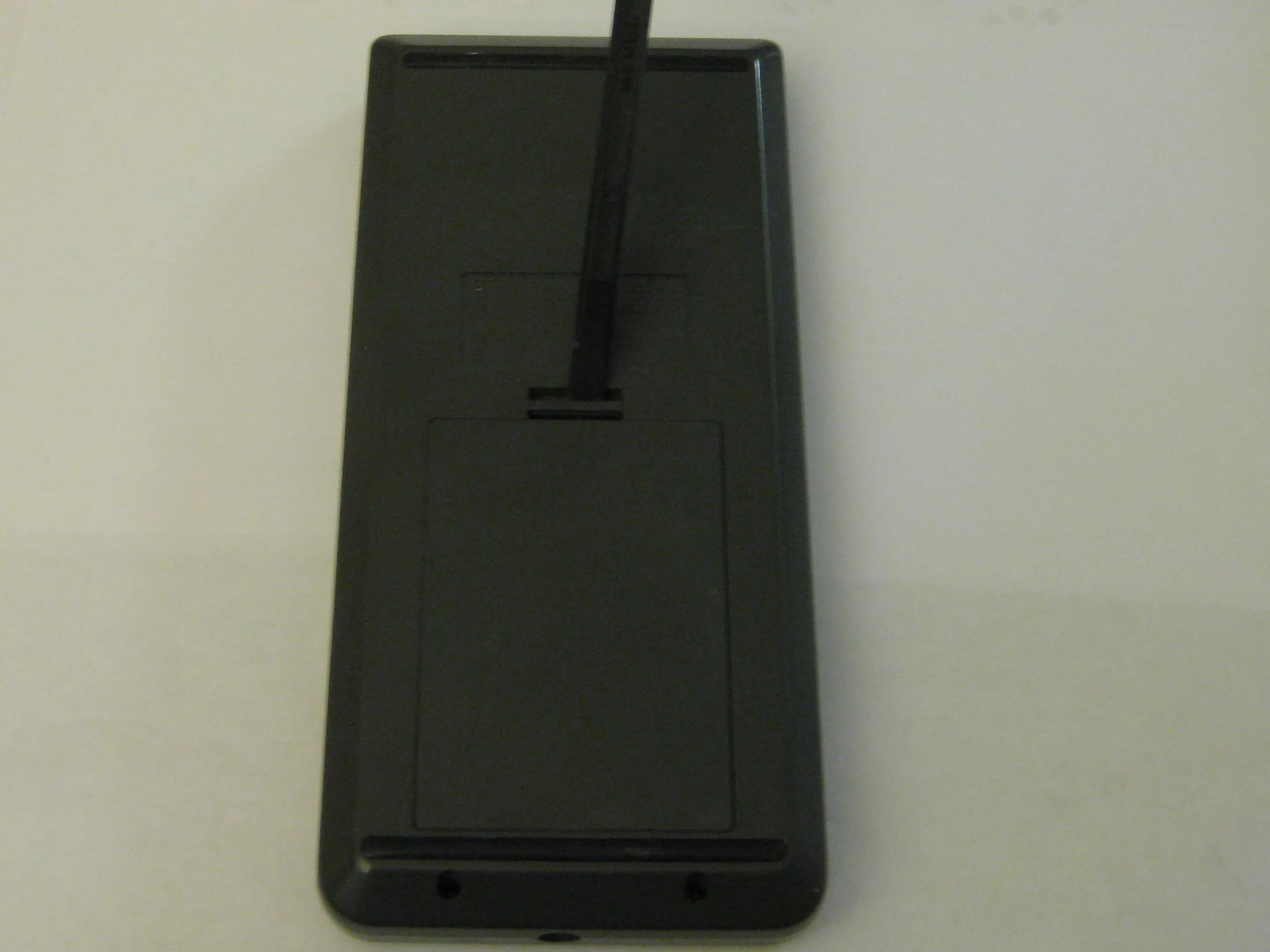

Переверните устройство, чтобы получить доступ к крышке батарейного отсека.
Подденьте с помощью палочки выступ, а затем потяните крышку батарейного отсека вверх и снимите ее с калькулятора.
Извлеките:

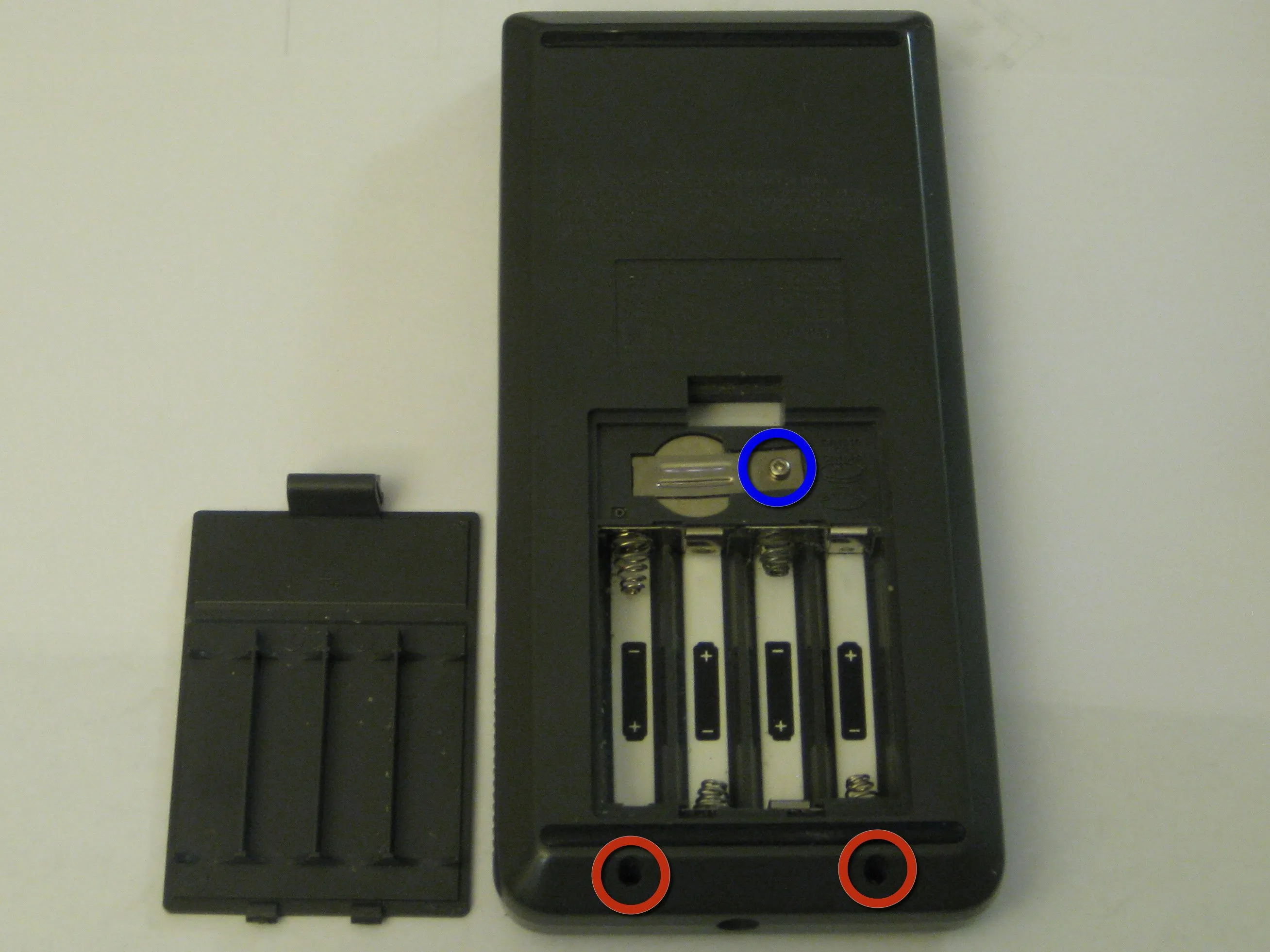

2 винта 7,2 мм Phillips #0
1 винт Phillips #0 диаметром 15,3 мм и зажим для фиксации батарейки.

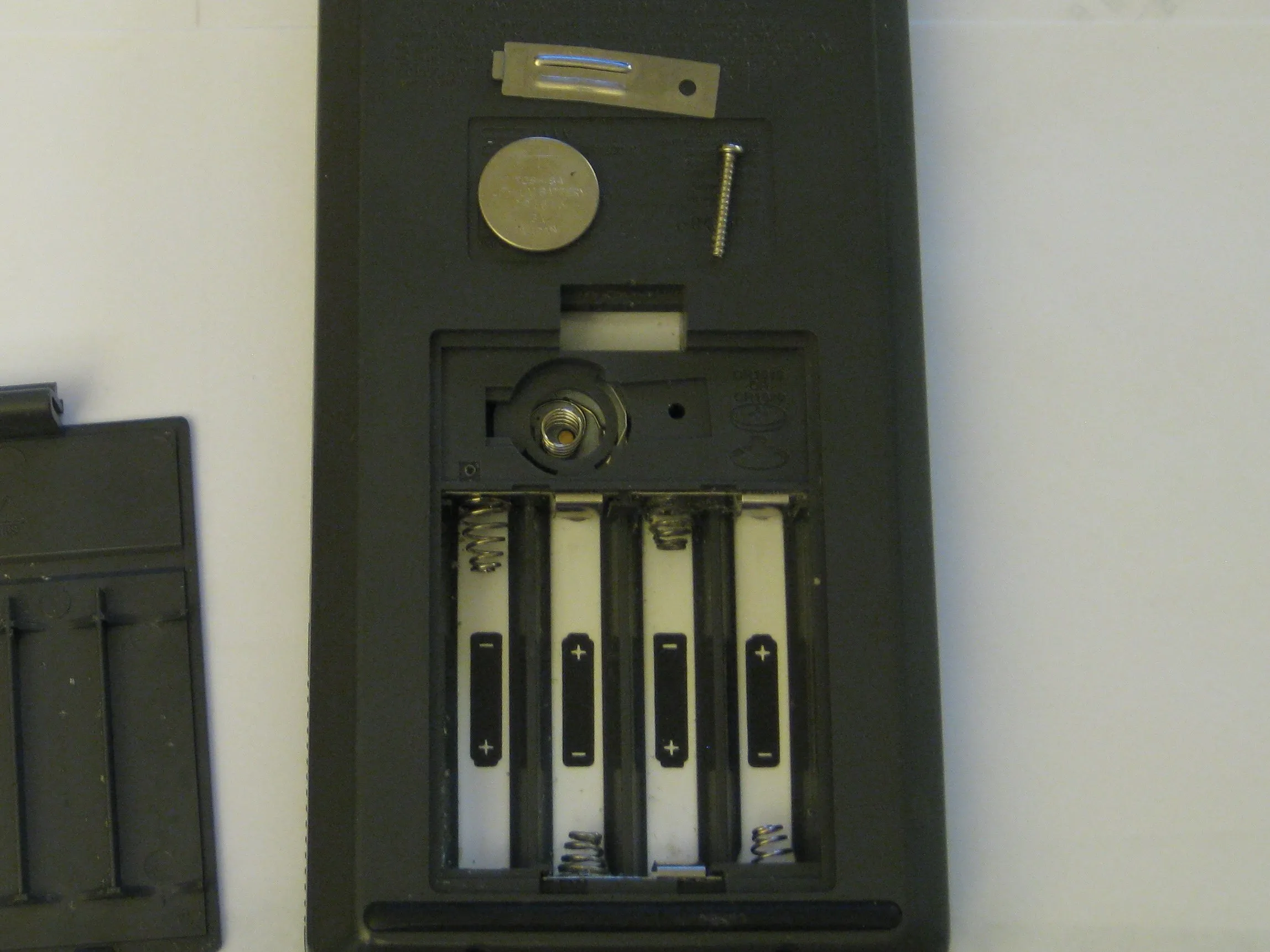

Монетная батарейка CR1616 сохраняет настройки и программы в памяти, пока меняются основные батарейки.
Шаг 3

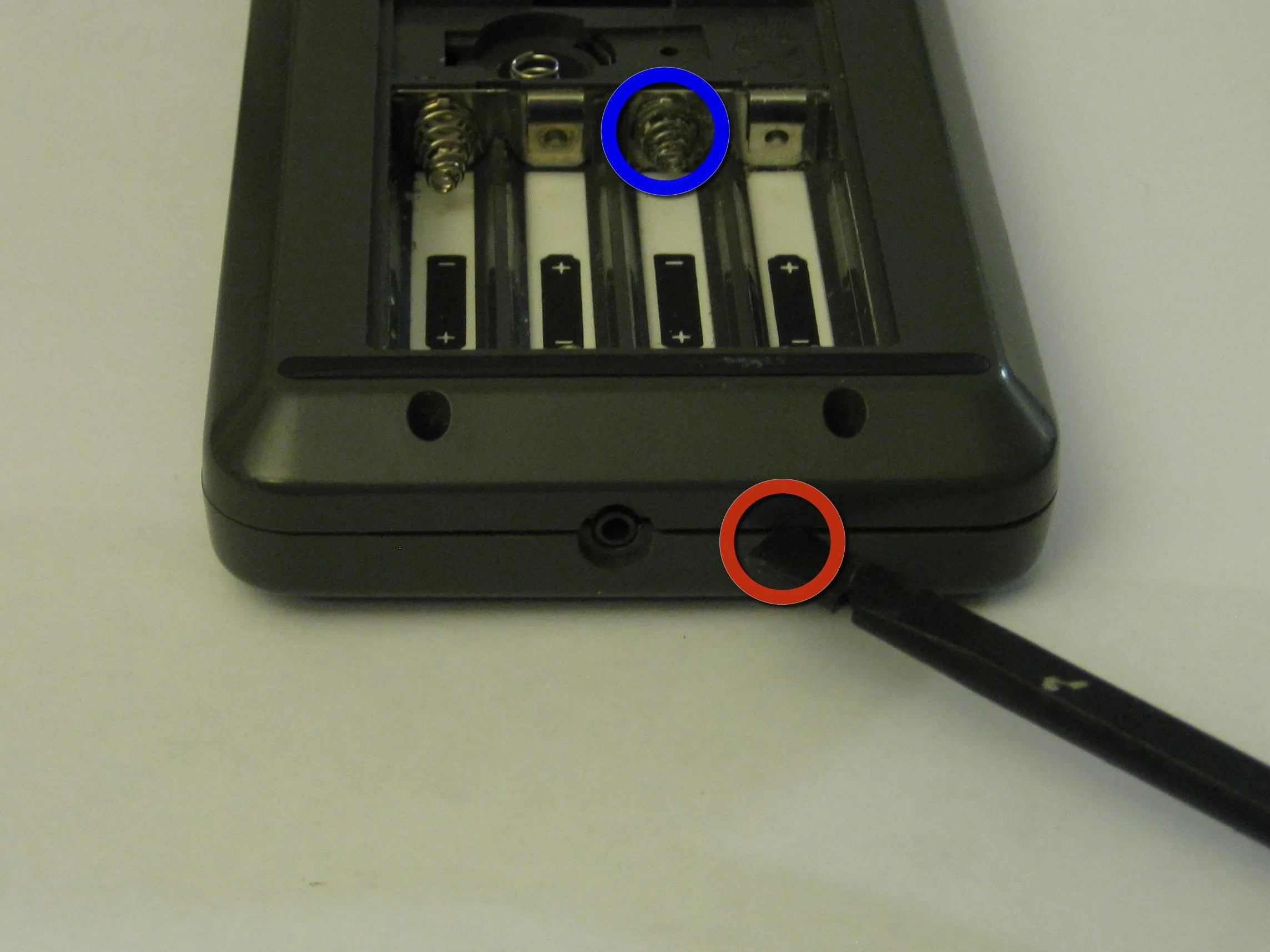

Вставьте пробойник в шов между двумя половинками корпуса и подденьте его.
В старых калькуляторах следите за коррозией вокруг клемм батарейки - именно поэтому никогда не оставляйте батарейки в электронике на длительное время.
Шаг 4

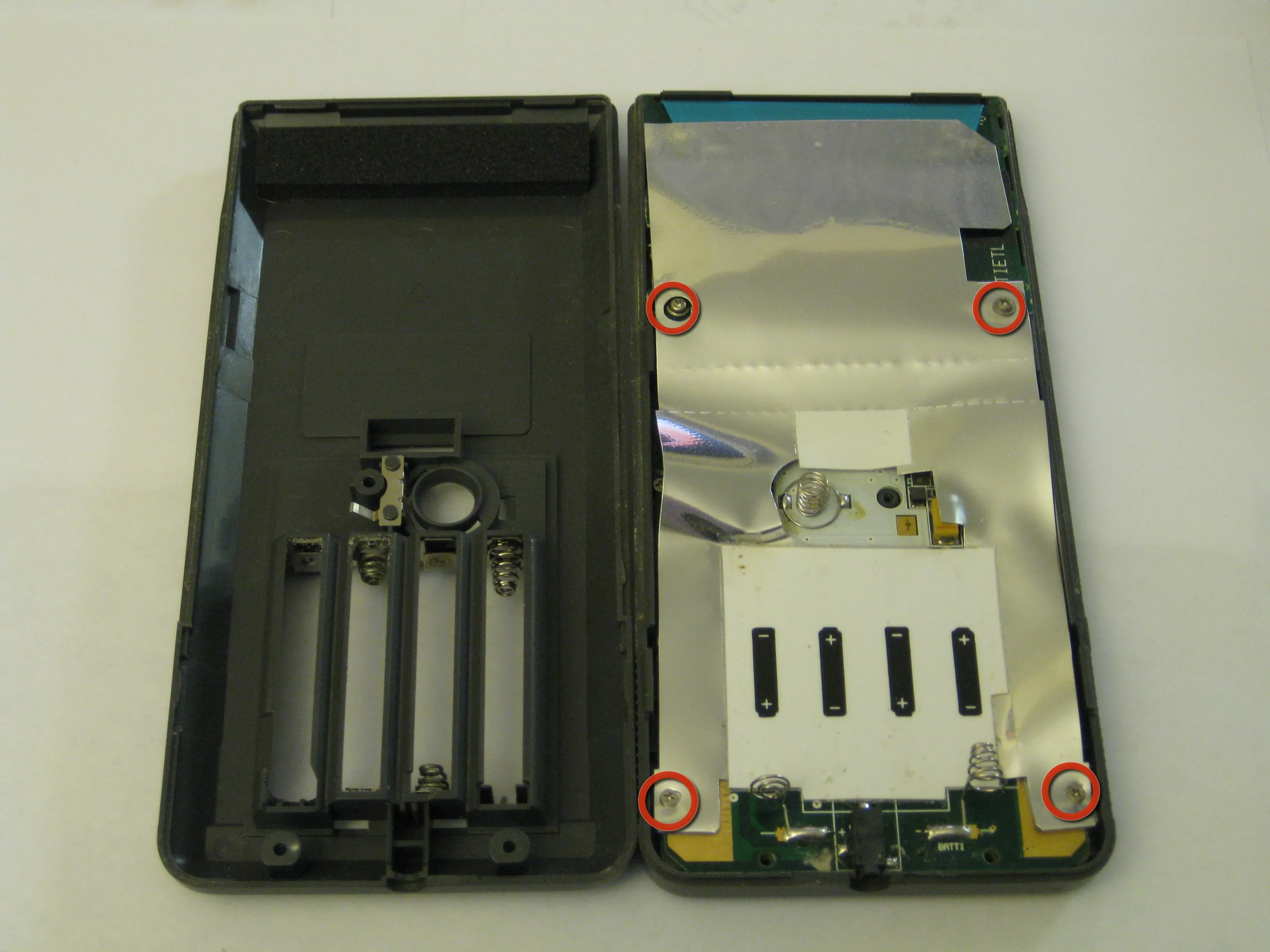

Открыв две половинки калькулятора, вы обнаружите экран из фольги, закрывающий остальную электронику.
Открутите четыре винта Phillips, чтобы получить доступ к электронике, расположенной под ним, а затем отодвиньте экран.
Шаг 5

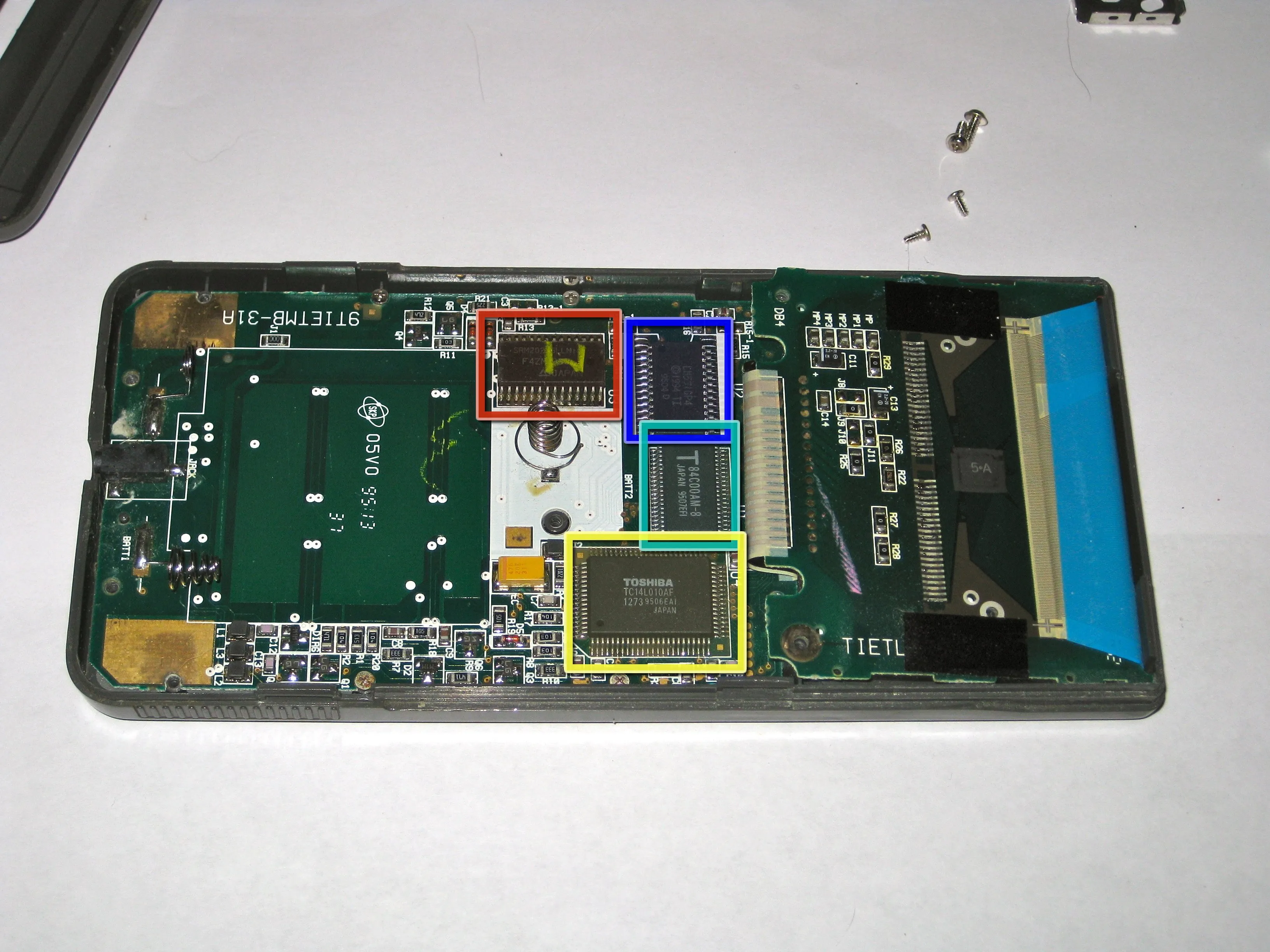

... А вот и внутренности устройства.
SRM20255LLM10 / F4ZM1938 (32 Кбайт SRAM)
LH531GP4 (масочное ПЗУ)
T 84C00AM-8 (ПРОЦЕССОР Z80)
Toshiba / TC14L010AF / 1273 9506EAI (ASIC)
Шаг 6

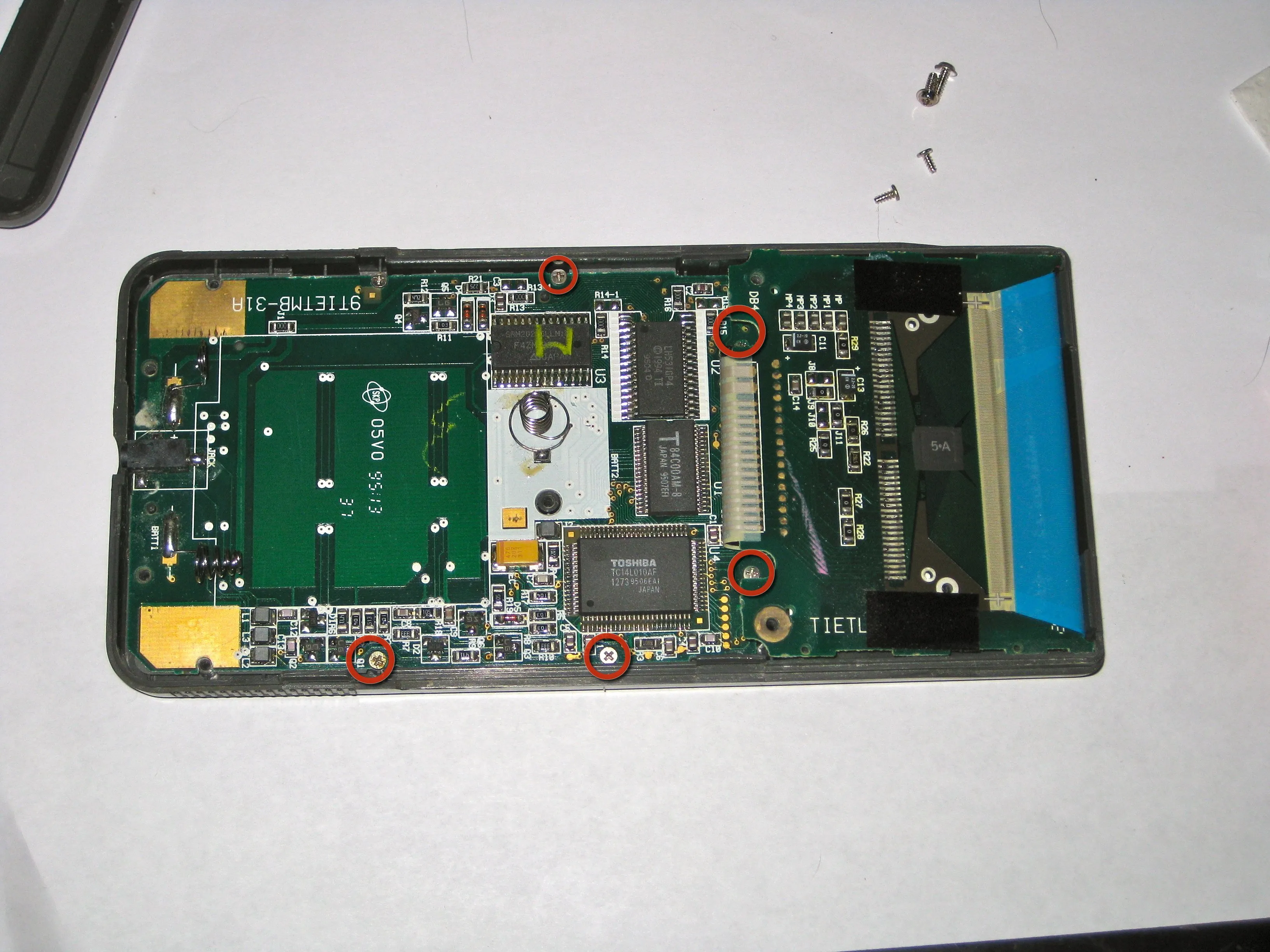

Выкрутите оставшиеся крестообразные винты.

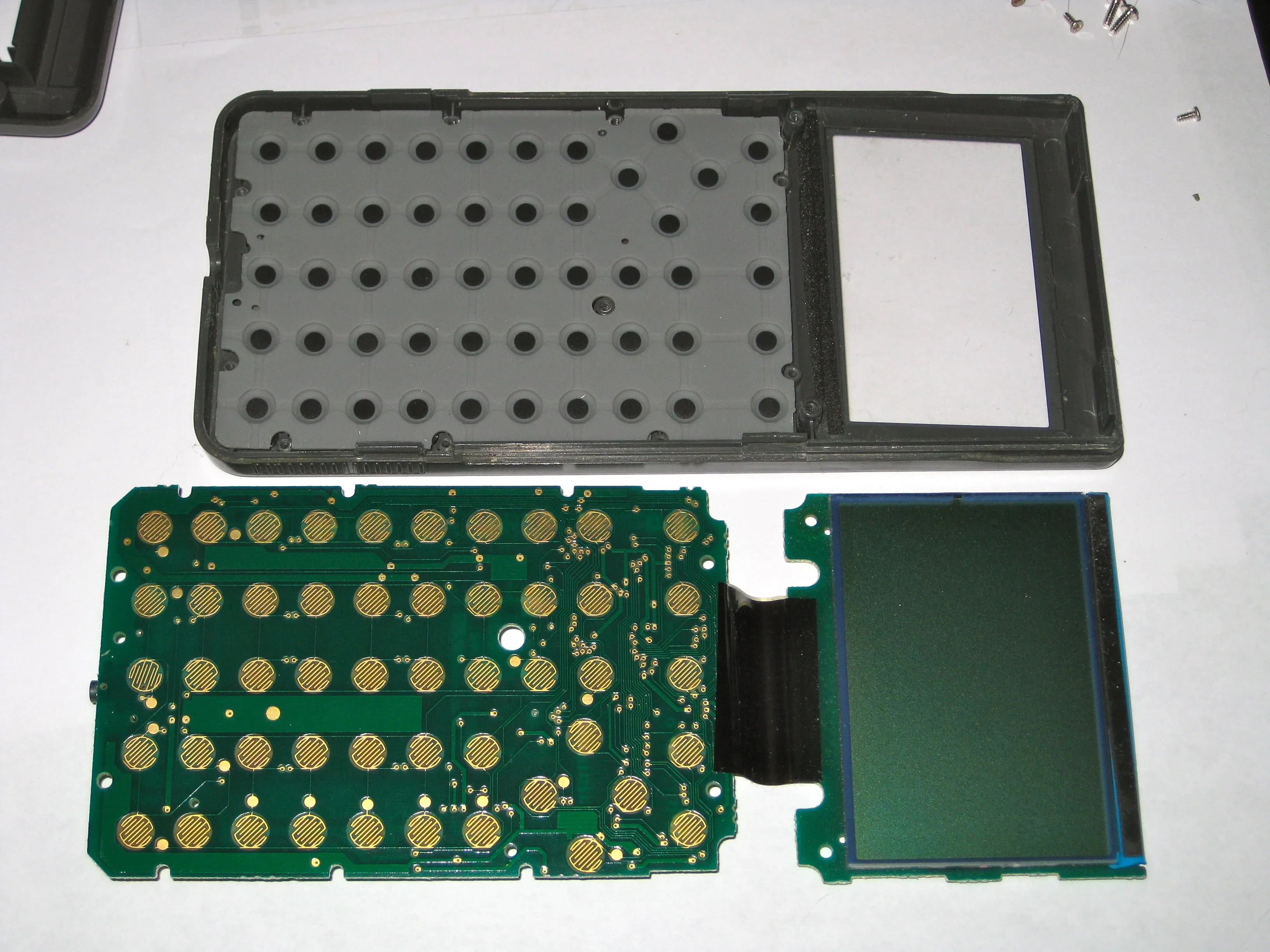

Экран и основная плата вынимаются, оставляя мембранную клавиатуру в переднем корпусе.
