Разборка Texas Instruments TI-92
Введение
Здесь представлен покомпонентный вид калькулятора TI-92. Все разобранные компоненты показаны с обратной стороны.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Разборка Texas Instruments TI-92

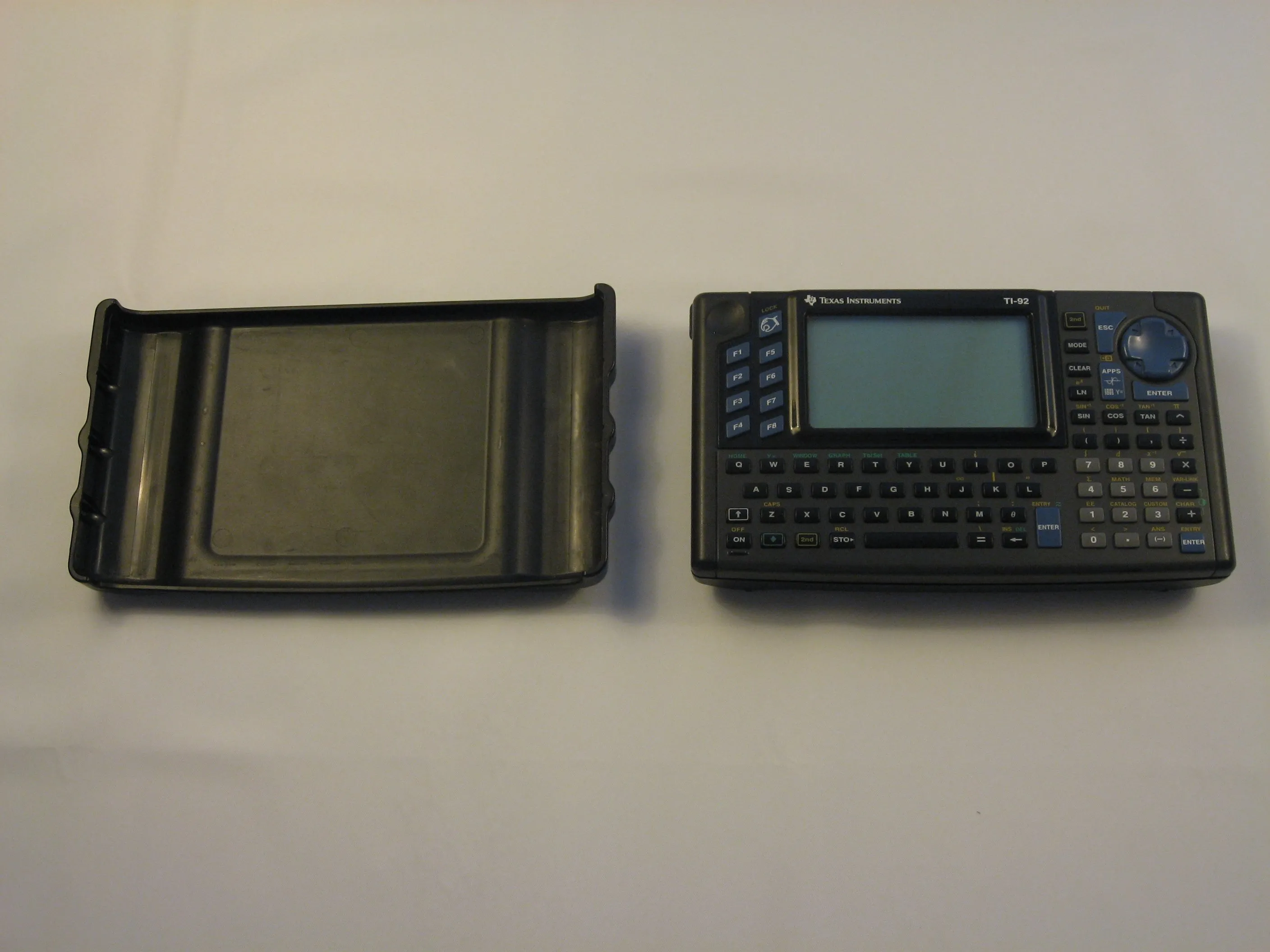

Снимите защитную крышку. Она легко отсоединяется от основного корпуса.
Шаг 2

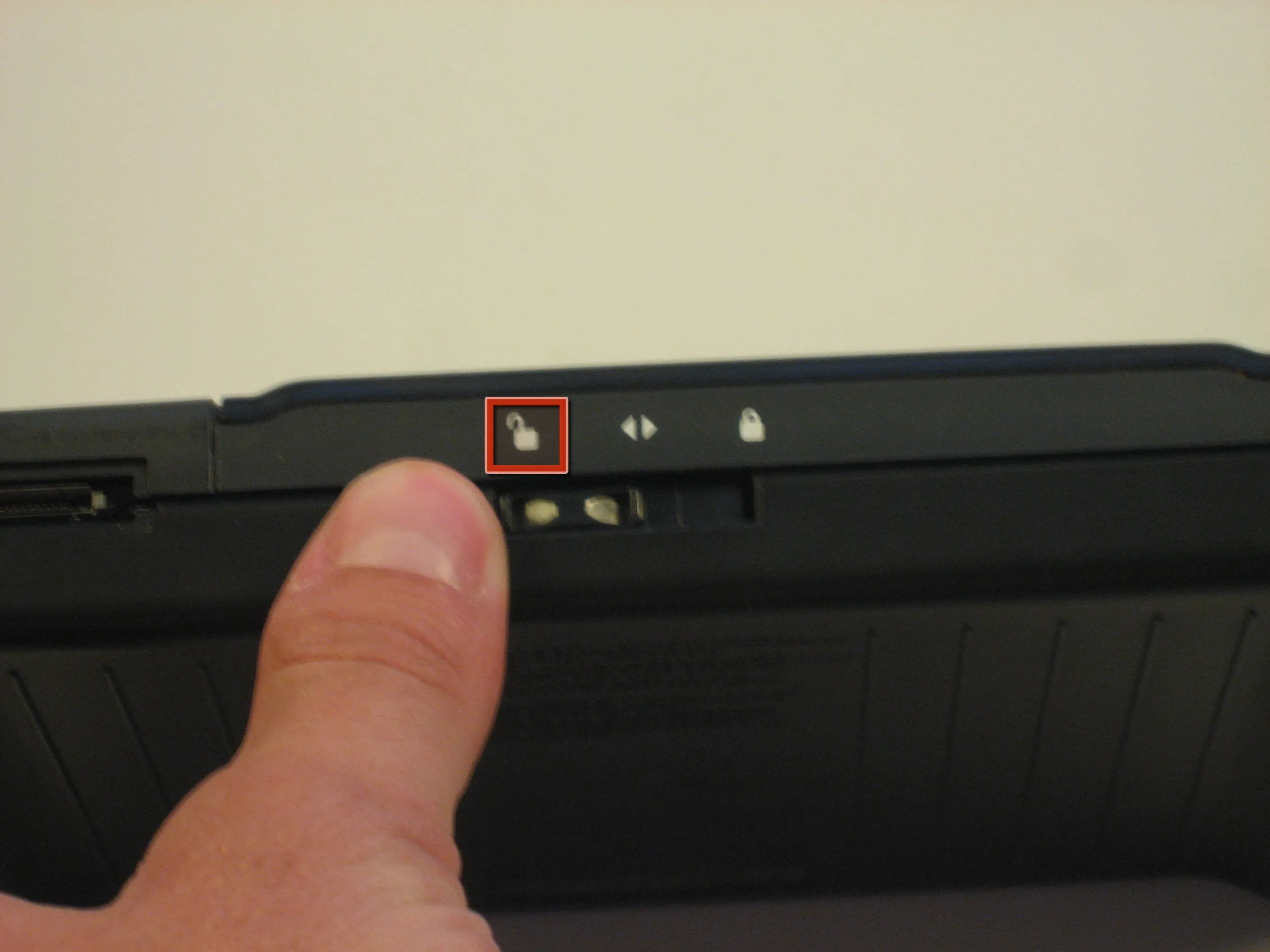

Передвиньте язычок, расположенный в верхней части калькулятора, в разблокированное положение.
Шаг 3

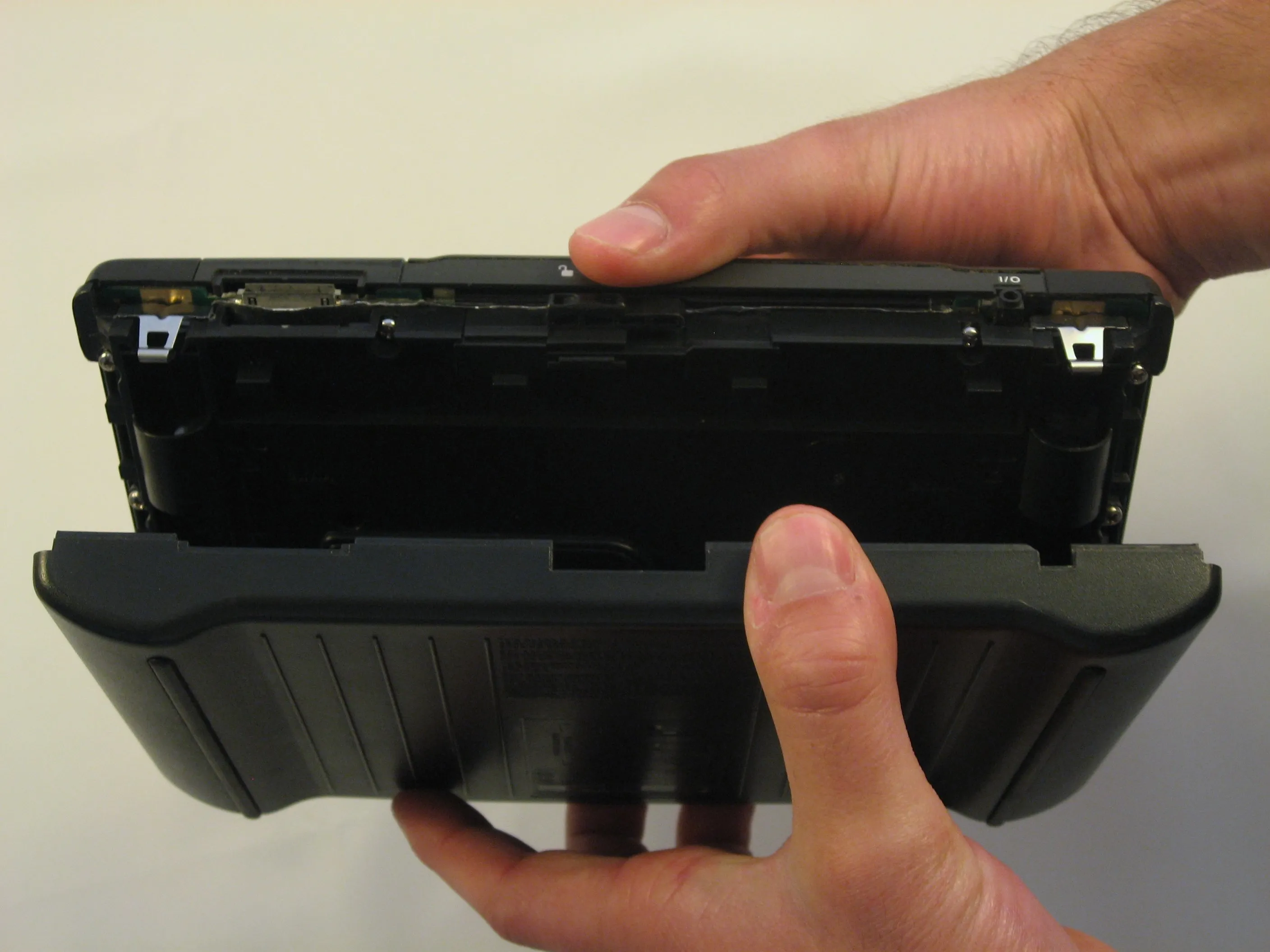

Сдвиньте заднюю крышку вниз, а затем потяните заднюю панель в сторону от калькулятора.
Шаг 4

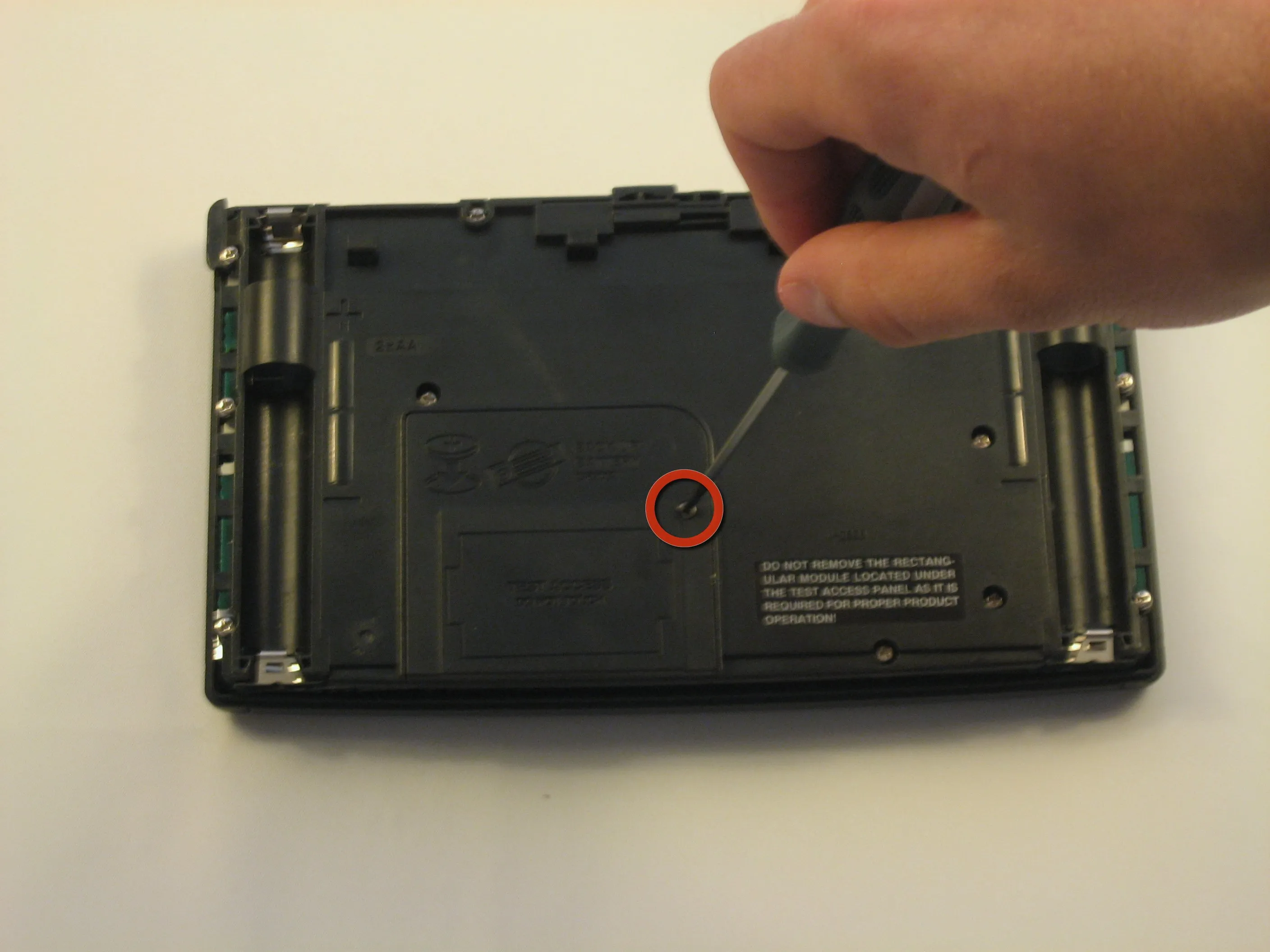

Открутите крышку резервного аккумулятора. (1 винт)
Шаг 5

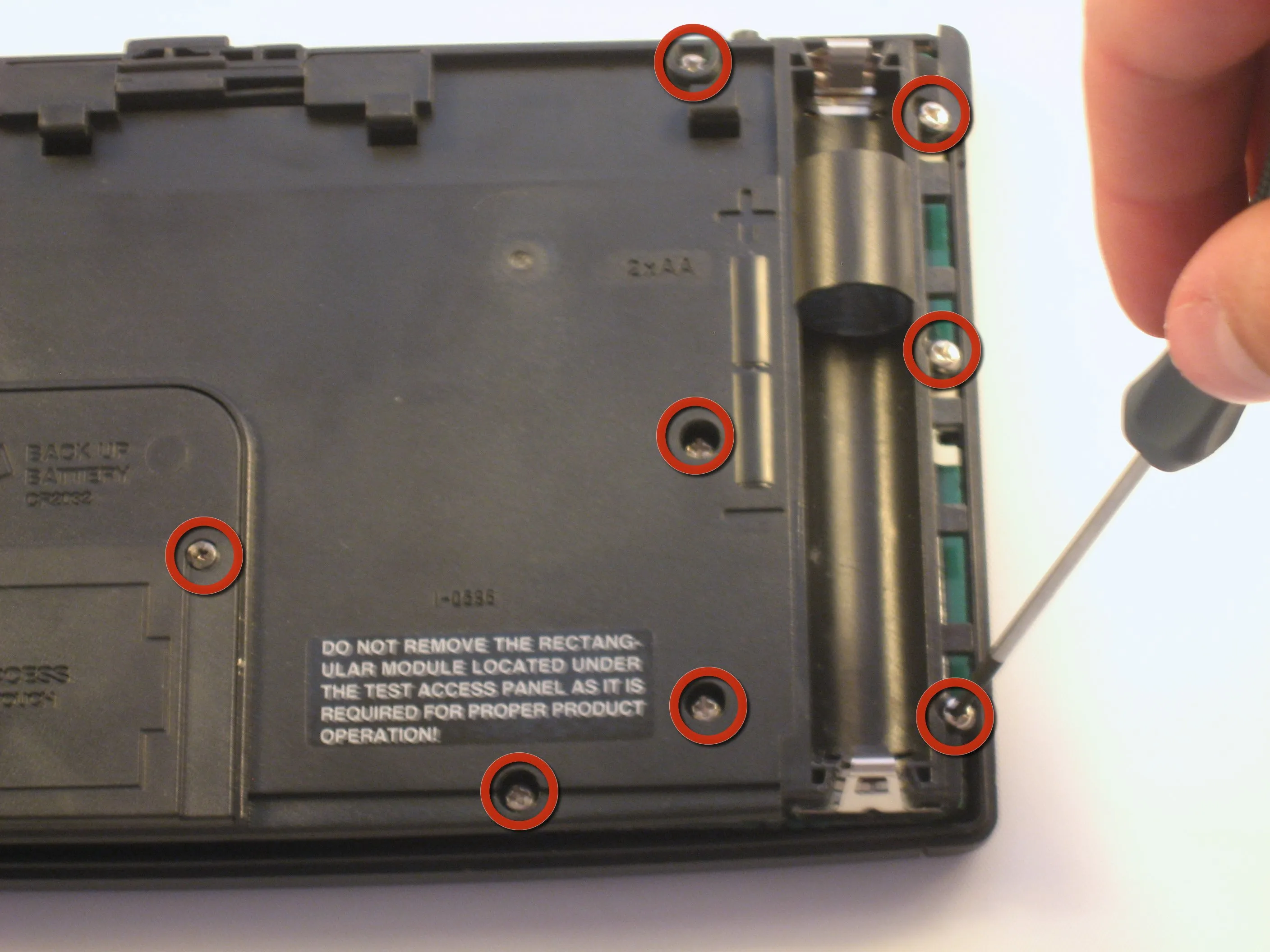

Выкрутите все видимые винты.
Обратите внимание, что винтов больше, чем показано на этом рисунке (всего 16). Вы ДОЛЖНЫ выкрутить их ВСЕ.
Шаг 6

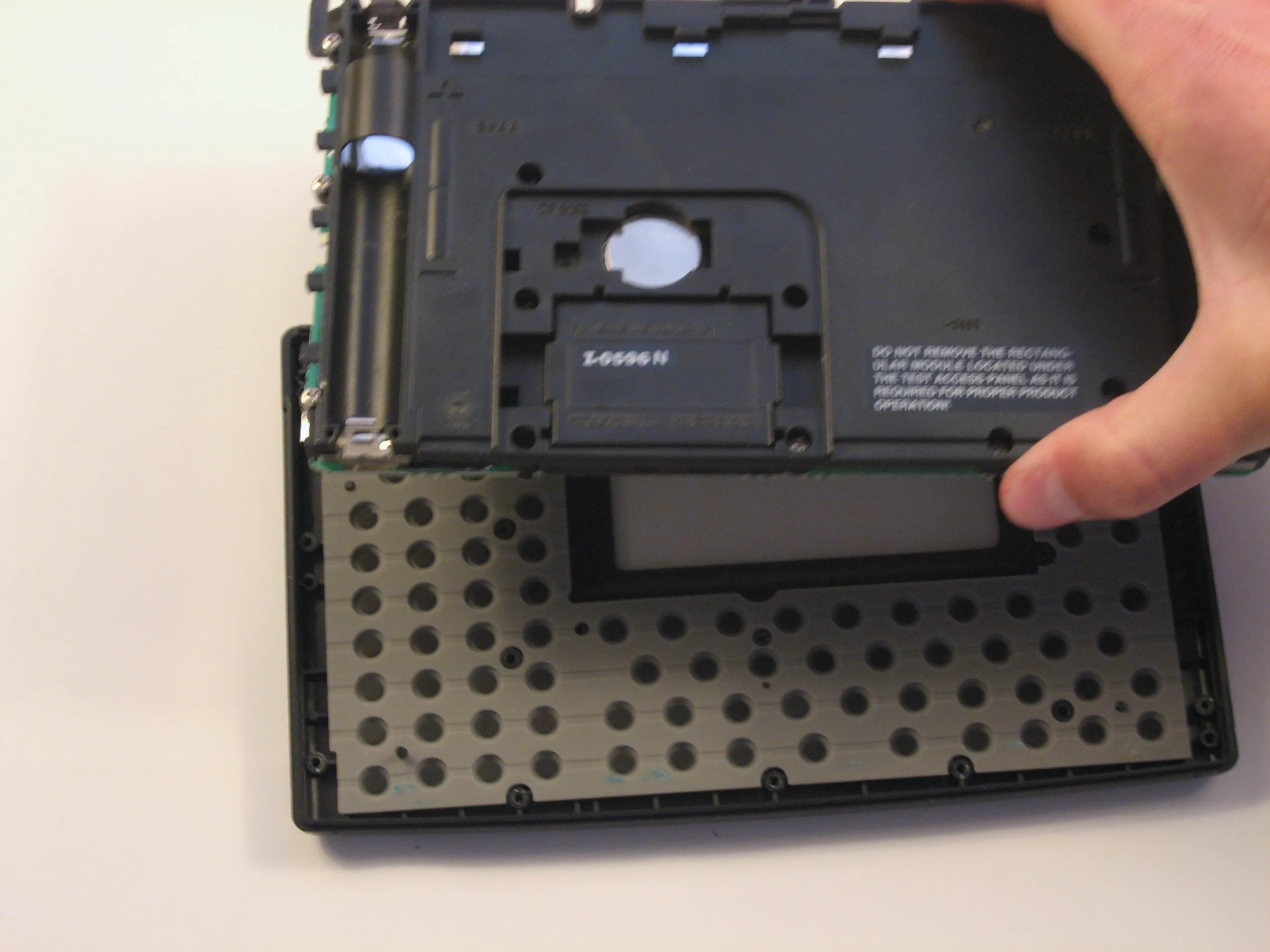

Держа переднюю панель лицевой стороной вниз на рабочей поверхности, поднимите печатную плату и пластиковую подложку вверх и в сторону от лицевой панели.
Шаг 7

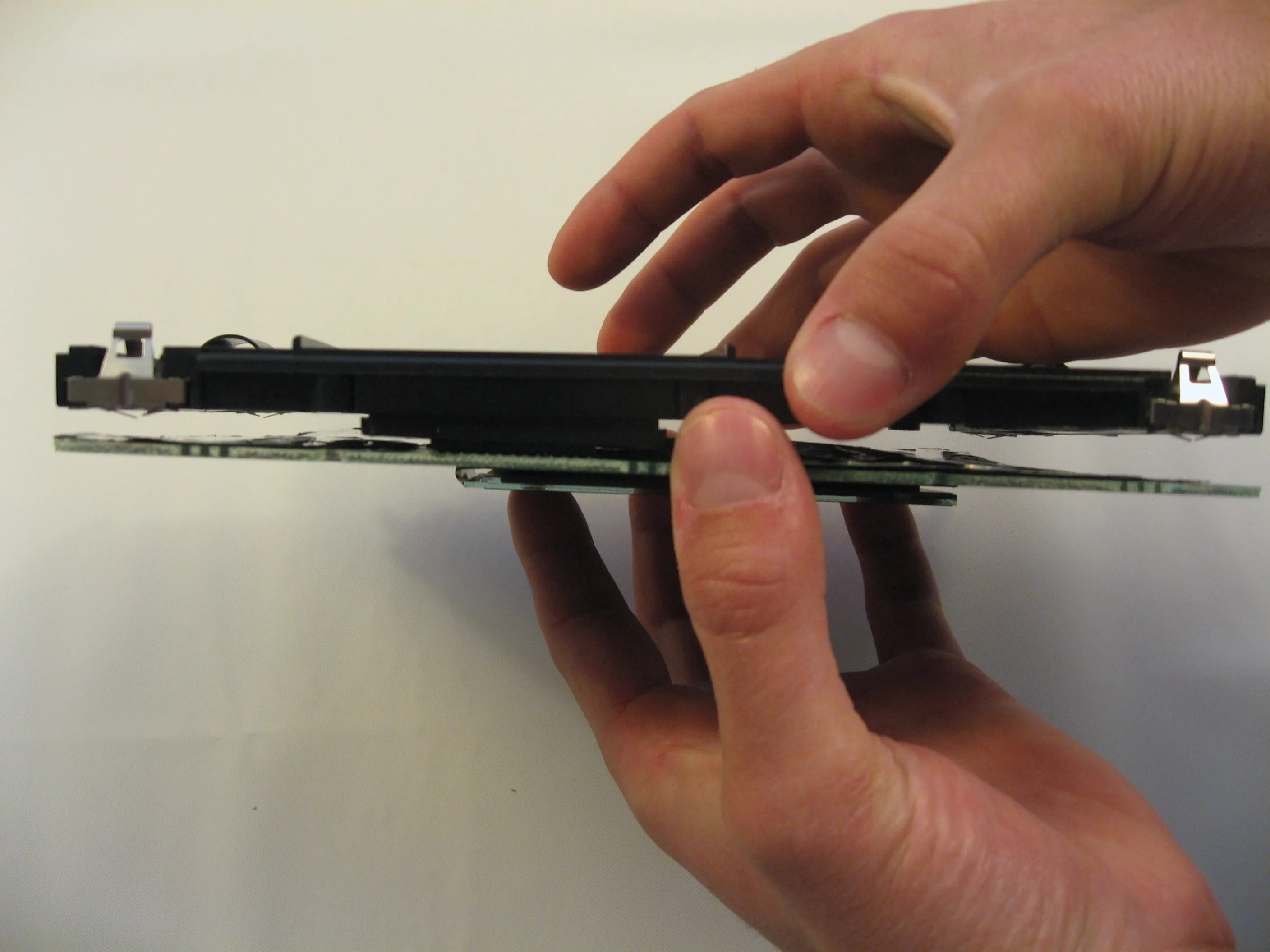

Эти два компонента неплотно прилегают к прямоугольному модулю чуть ниже резервной батареи.
Шаг 8

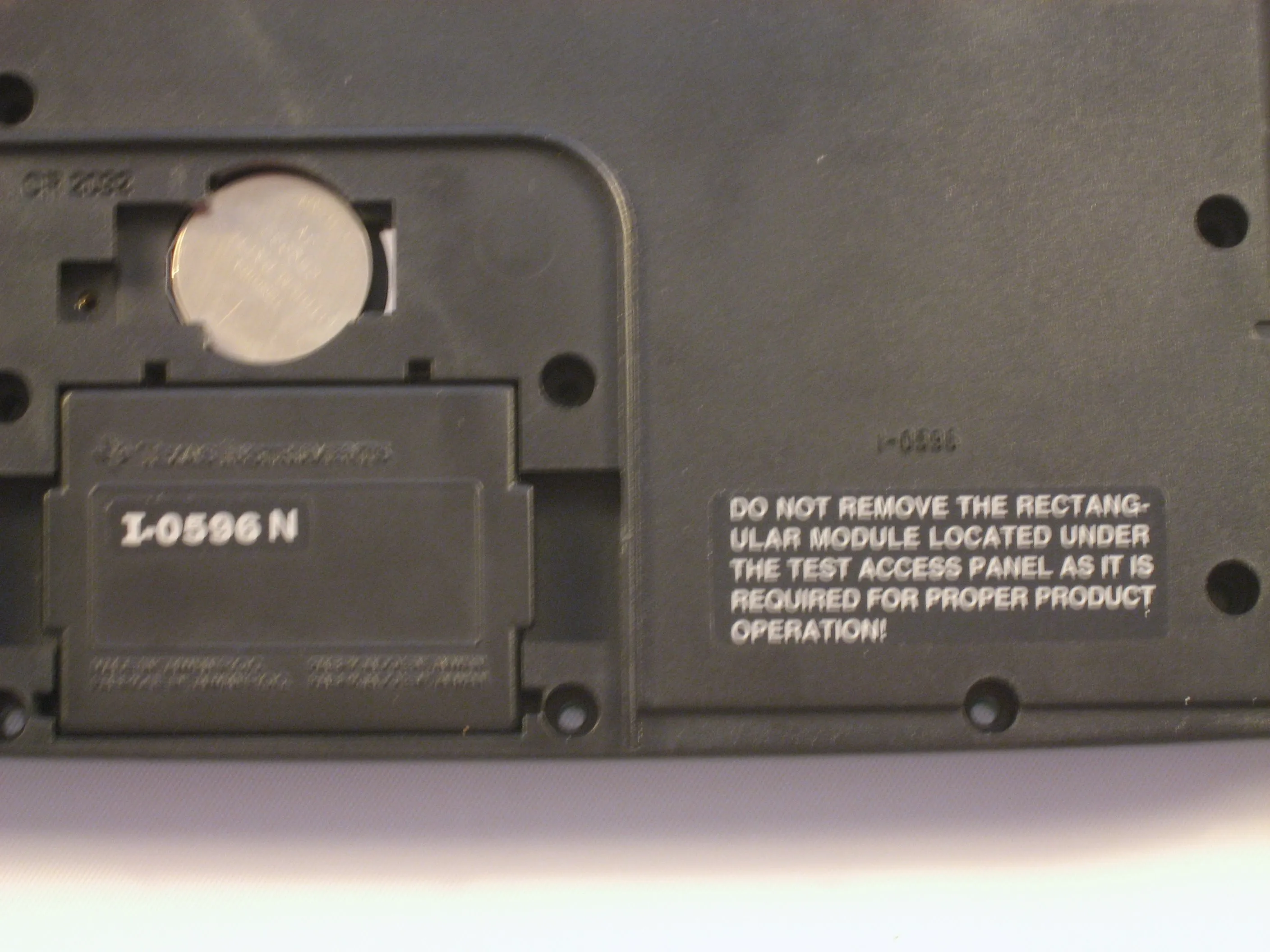

Предупреждающая надпись рядом с этим модулем гласит: 'Не снимайте прямоугольный модуль, расположенный под панелью доступа для тестирования, так как он необходим для правильной работы изделия!'
Шаг 9

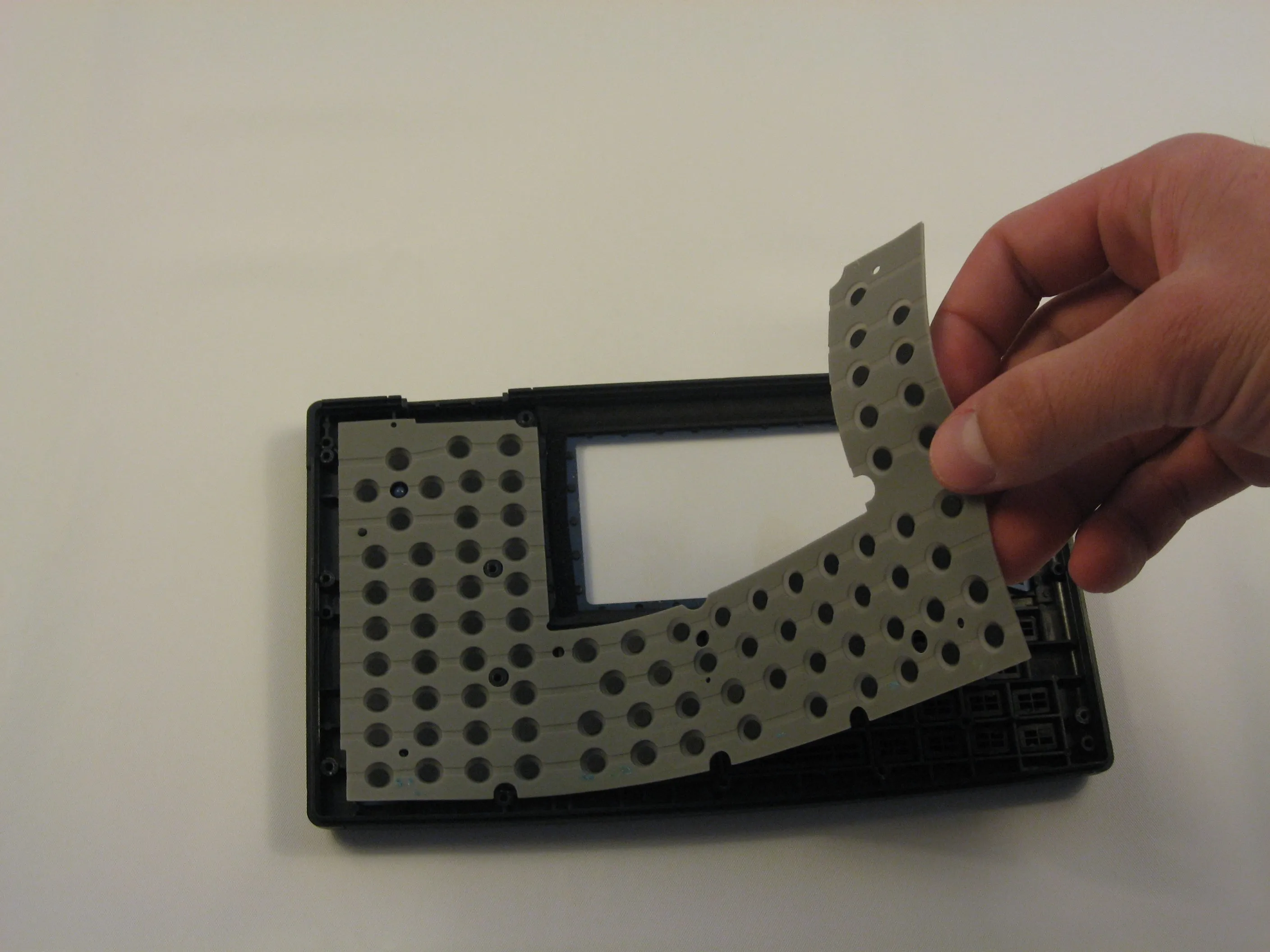

Резиновый коврик в задней части лицевой панели можно снять, обнажив все 77 отдельных пластиковых клавиш.
ВНИМАНИЕ: Эти клавиши слабо держатся под действием силы тяжести и выпадут, если наклонить лицевую панель в любую крайность.
Шаг 10

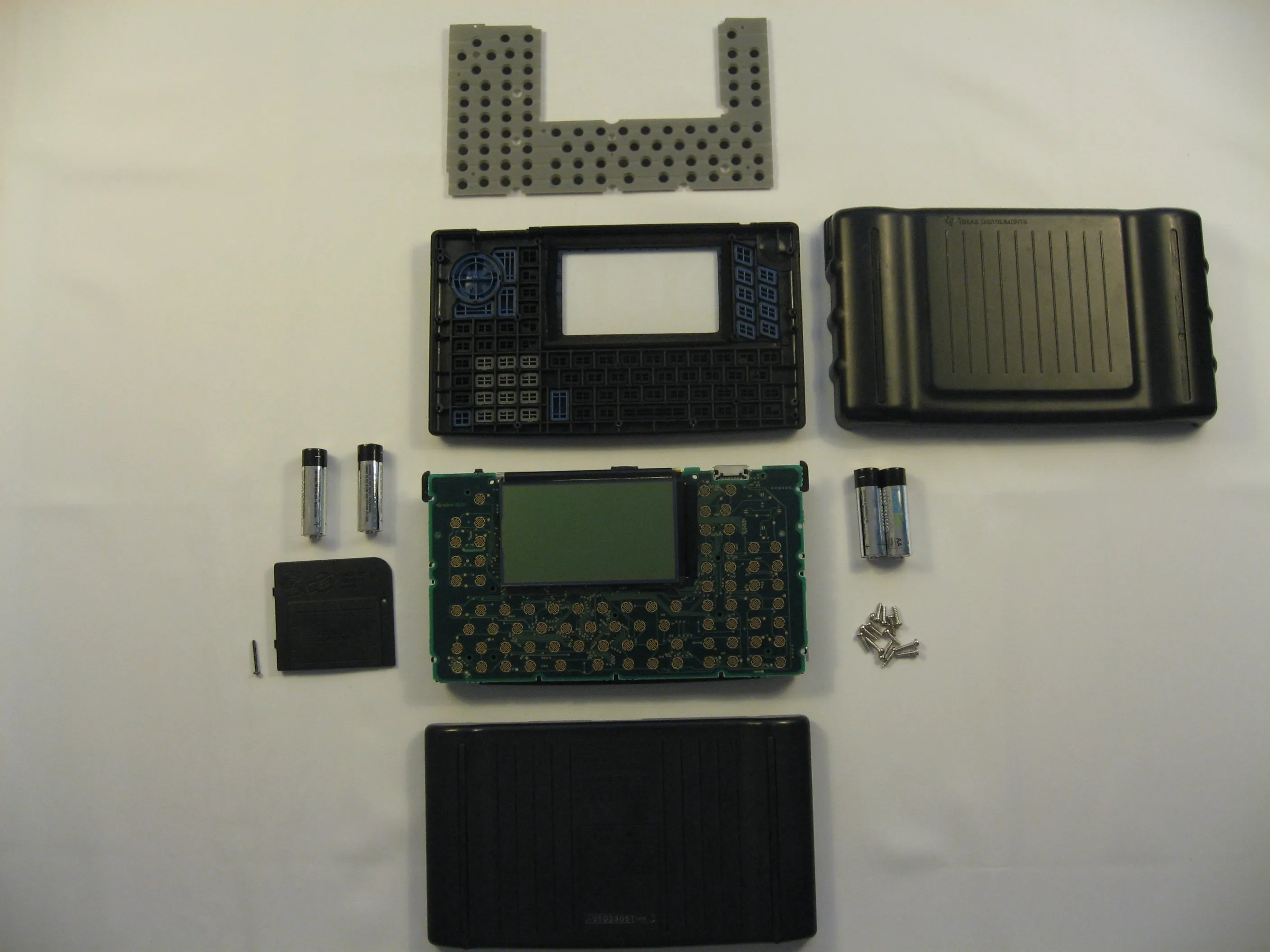

Теперь устройство разделено на столько составных частей, сколько было предусмотрено производителем.
