Разборка мобильного телефона Motorola K1m

Введение

Это руководство предназначено для полной разборки мобильного телефона Motorola K1m. Мы начнем с задней панели телефона Motorola K1m, а затем пройдем путь к передней части телефона.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка мобильного телефона Motorola K1m

• Нажмите на серебристый выступ, расположенный в верхней центральной части задней панели телефона Motorola K1m.

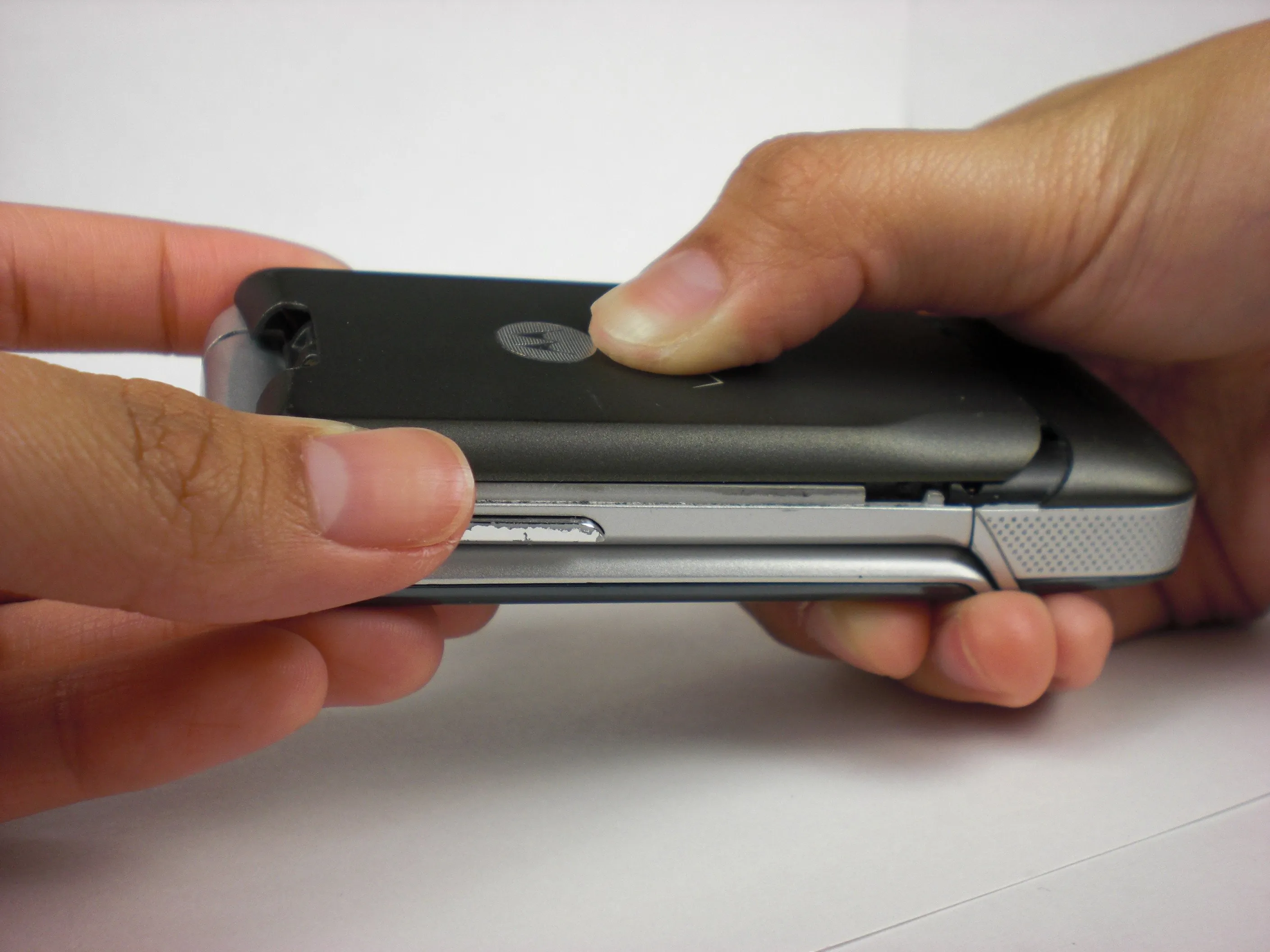

Шаг 2

• Надавив на серебристый выступ, сдвиньте заднюю крышку в сторону серебристого выступа.

• Снимите заднюю крышку.

Шаг 3

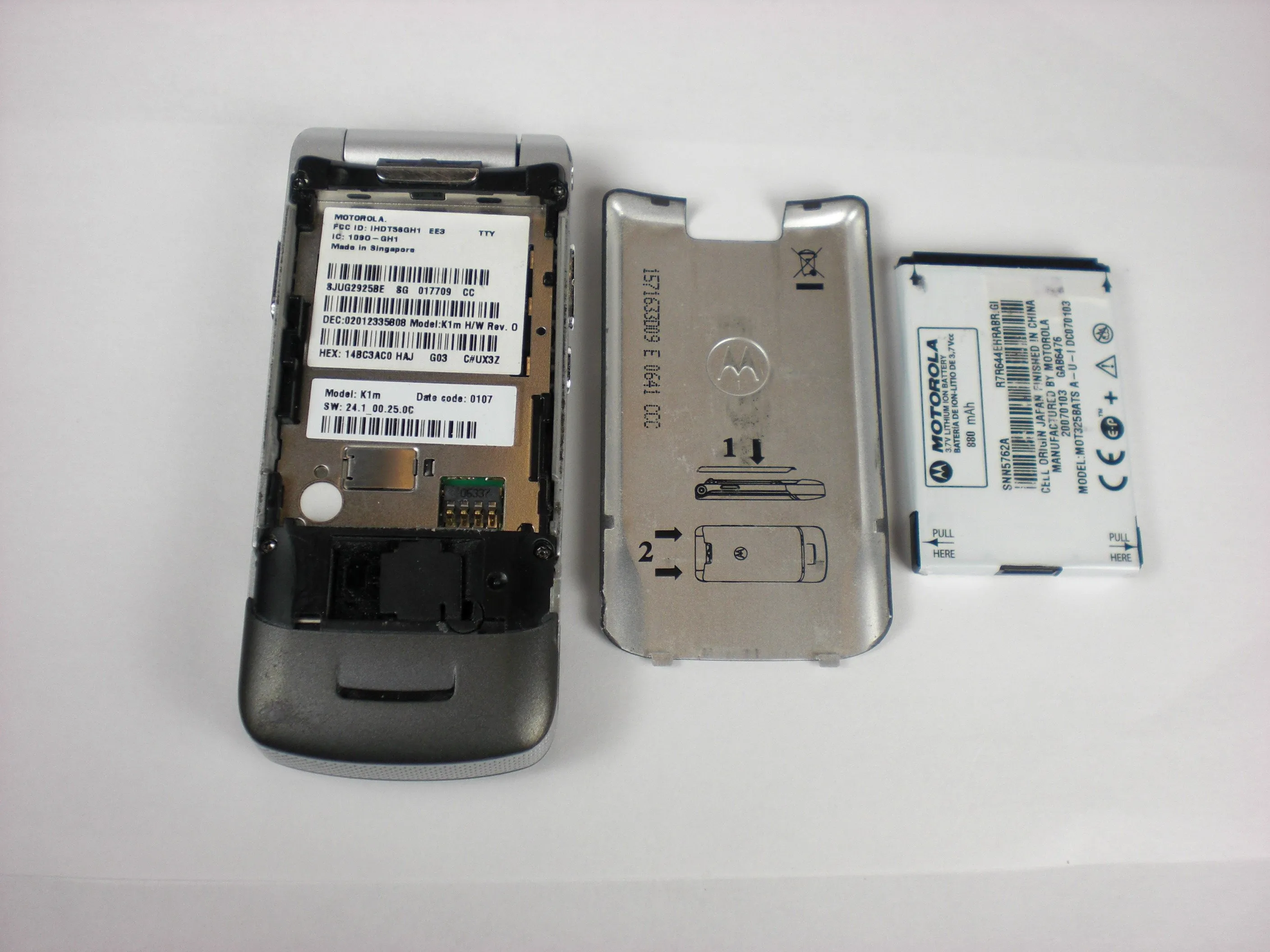

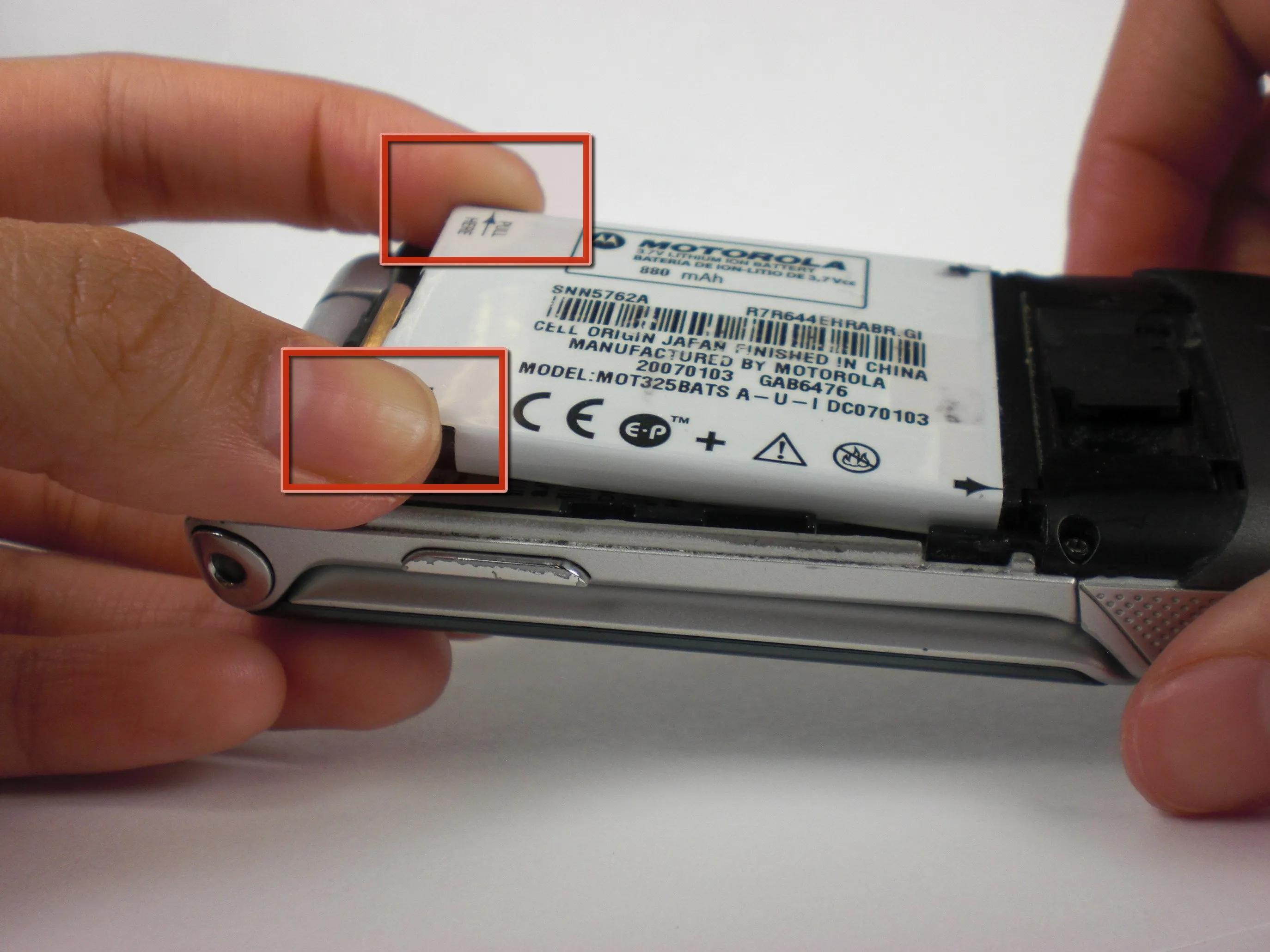

• Потяните аккумулятор за верхние уголки с надписью 'Pull Here', расположенные по обе стороны от верхней части аккумулятора.

• Извлеките батарею.

Шаг 4

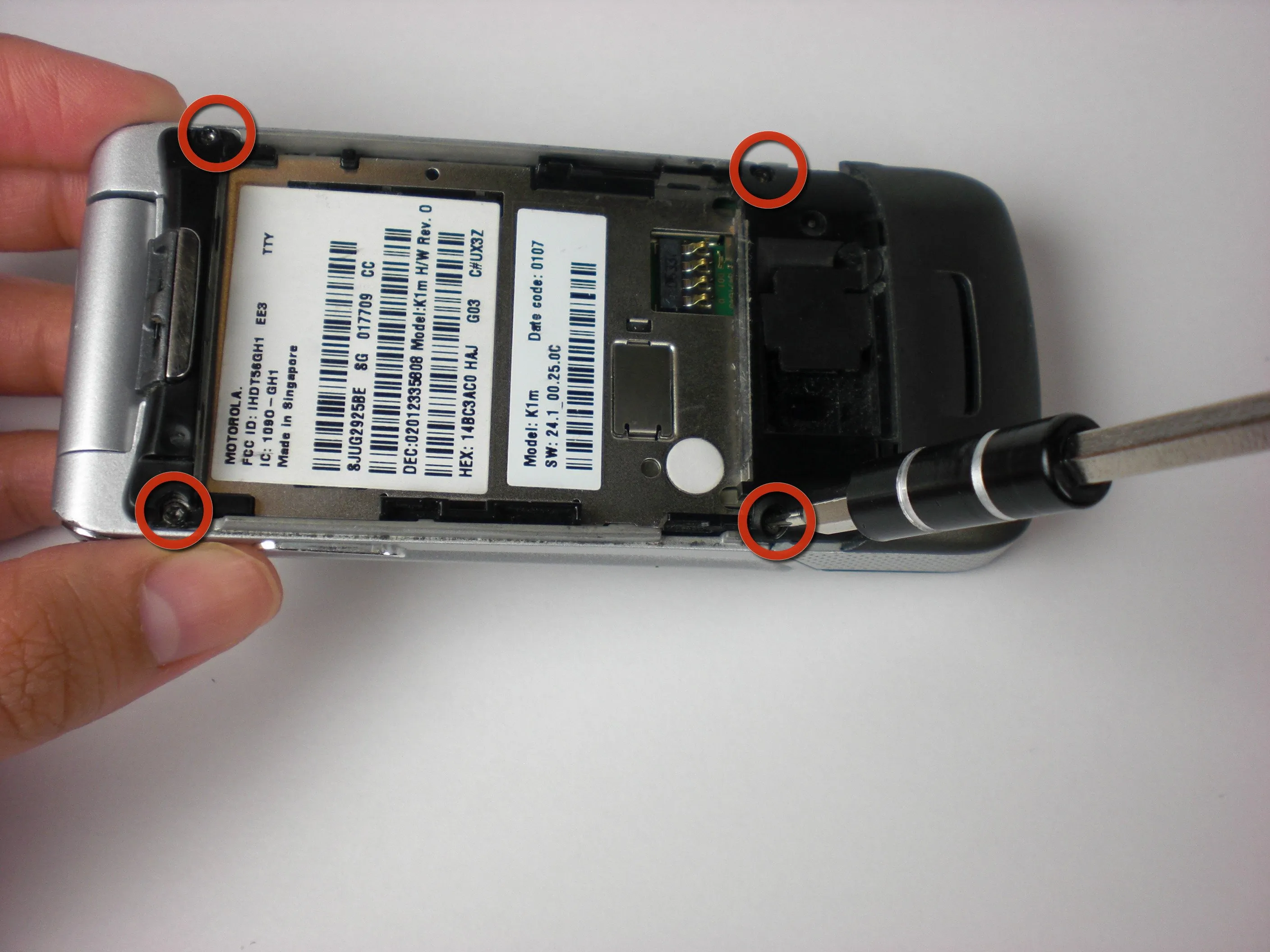

• Отсоедините батарейный отсек, открутив 4 черных винта на каждом углу телефона с помощью отвертки T5 Torx.

Шаг 5

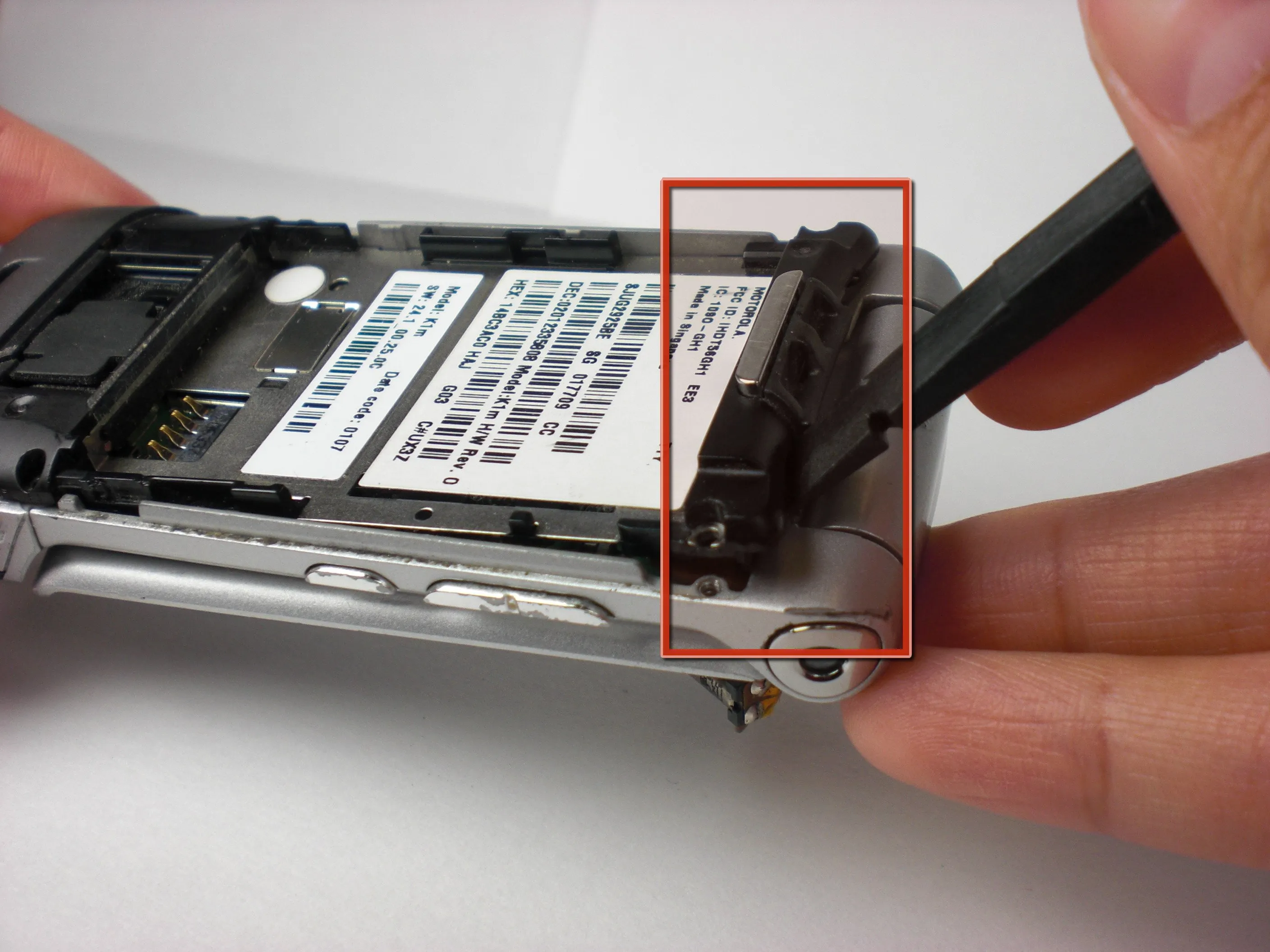

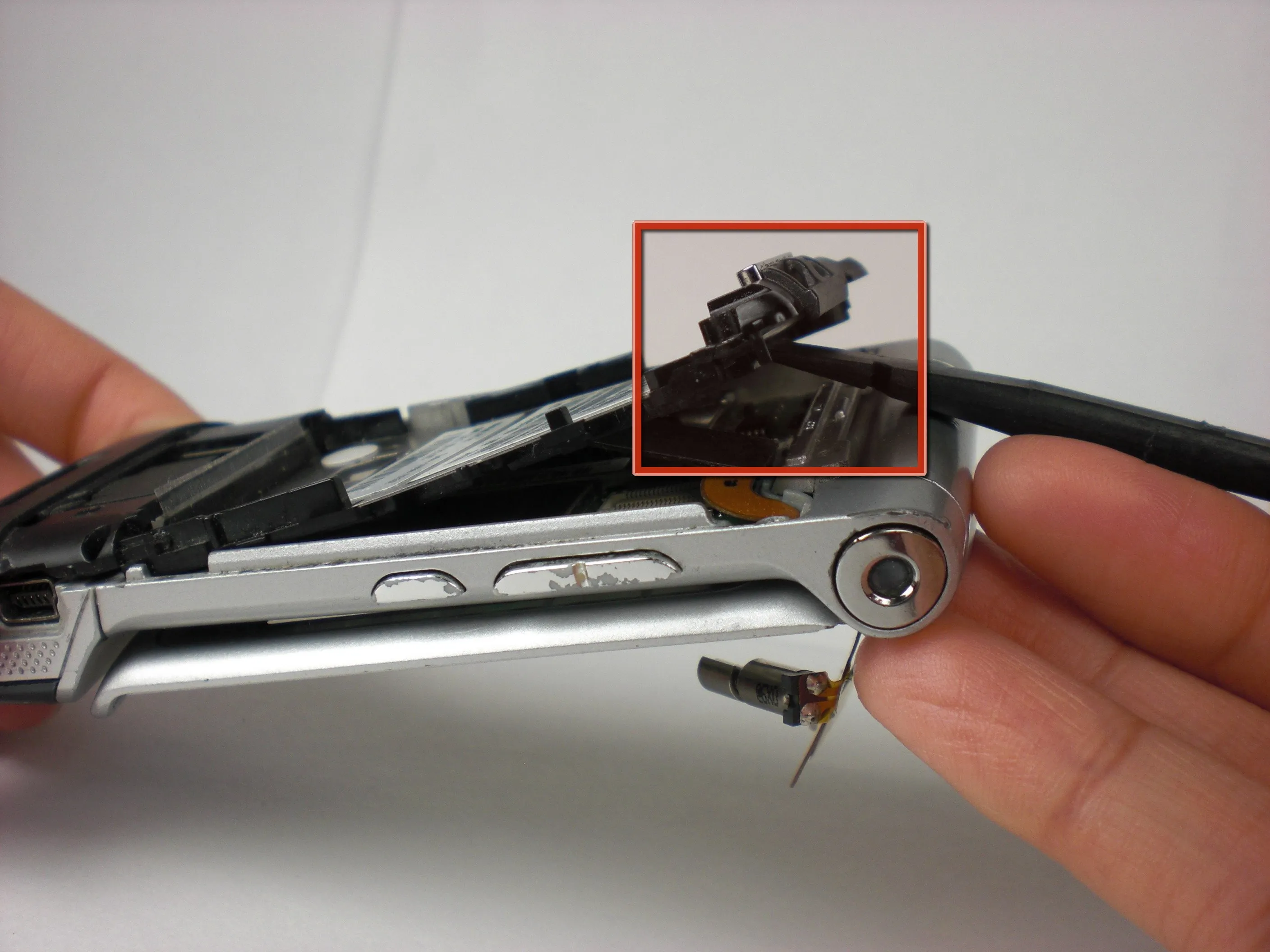

• Поднимите батарейный отсек, где находятся шарниры. Осторожно вставьте пластиковый пробойник между док-станцией и задней пластиной аккумулятора. (См. рисунок, чтобы определить местоположение шарниров).

• Легче всего снять док-станцию для аккумулятора, если поддеть ее за выступы.

• При снятии док-станции может выпасть небольшая белая резиновая деталь. В этом случае просто положите кусочек резины на место, откуда он выпал.

• Извлеките док-станцию для батареи.

Шаг 6

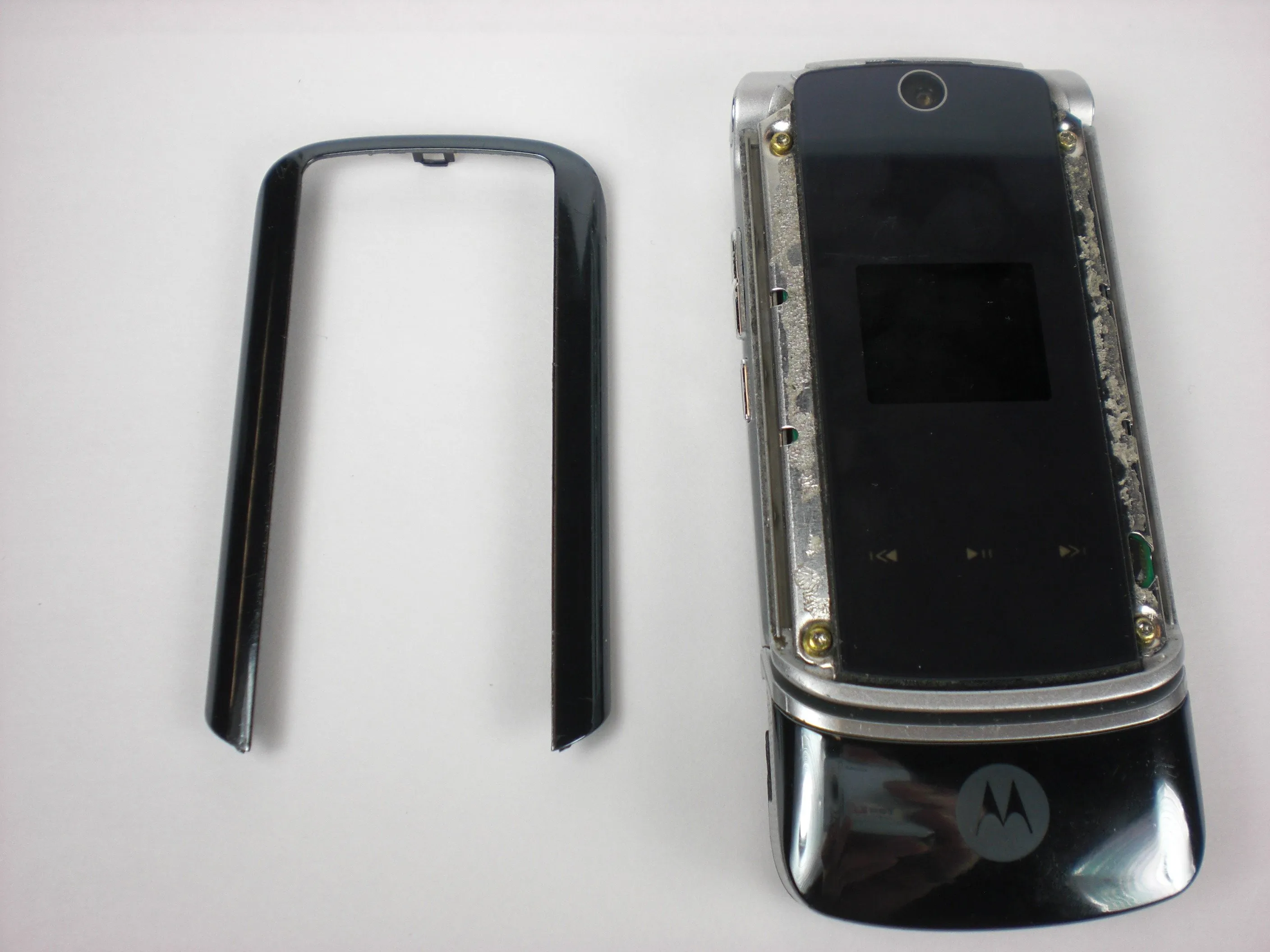

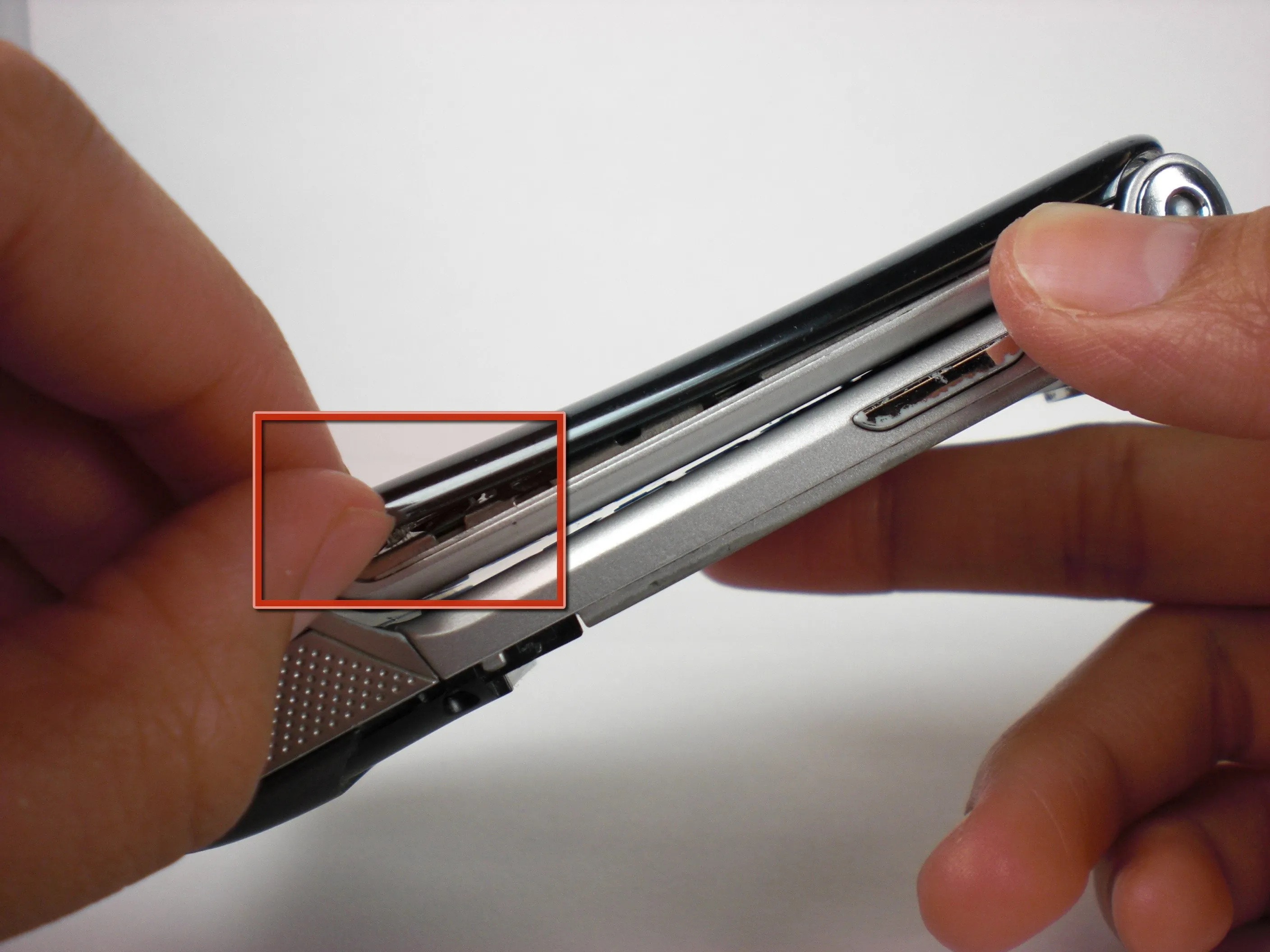

• Снимите часть обшивки.

• Будьте очень осторожны при работе с отделкой. Она очень хрупкая, поэтому будьте осторожны при подходе к этой детали.

• Подденьте обшивку пальцами или с помощью лопатки. Начните с усилия, достаточного для того, чтобы поддеть обшивку.

• Будьте терпеливы, когда пытаетесь отклеить обшивку. Лента, прикрепляющая накладку к телефону, очень прочная. Будьте настойчивы и терпеливы, и в конце концов она поддастся.

Шаг 7

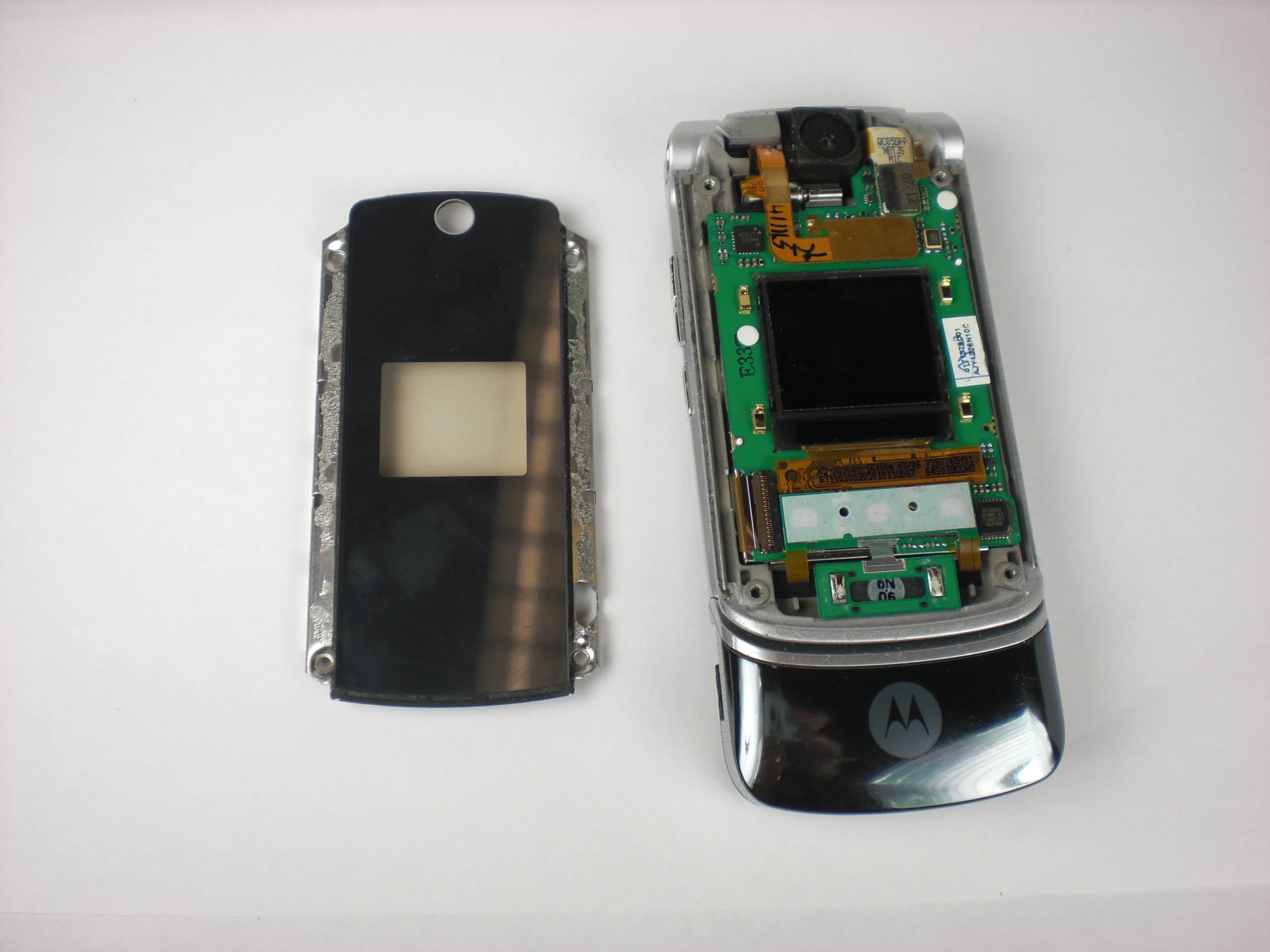

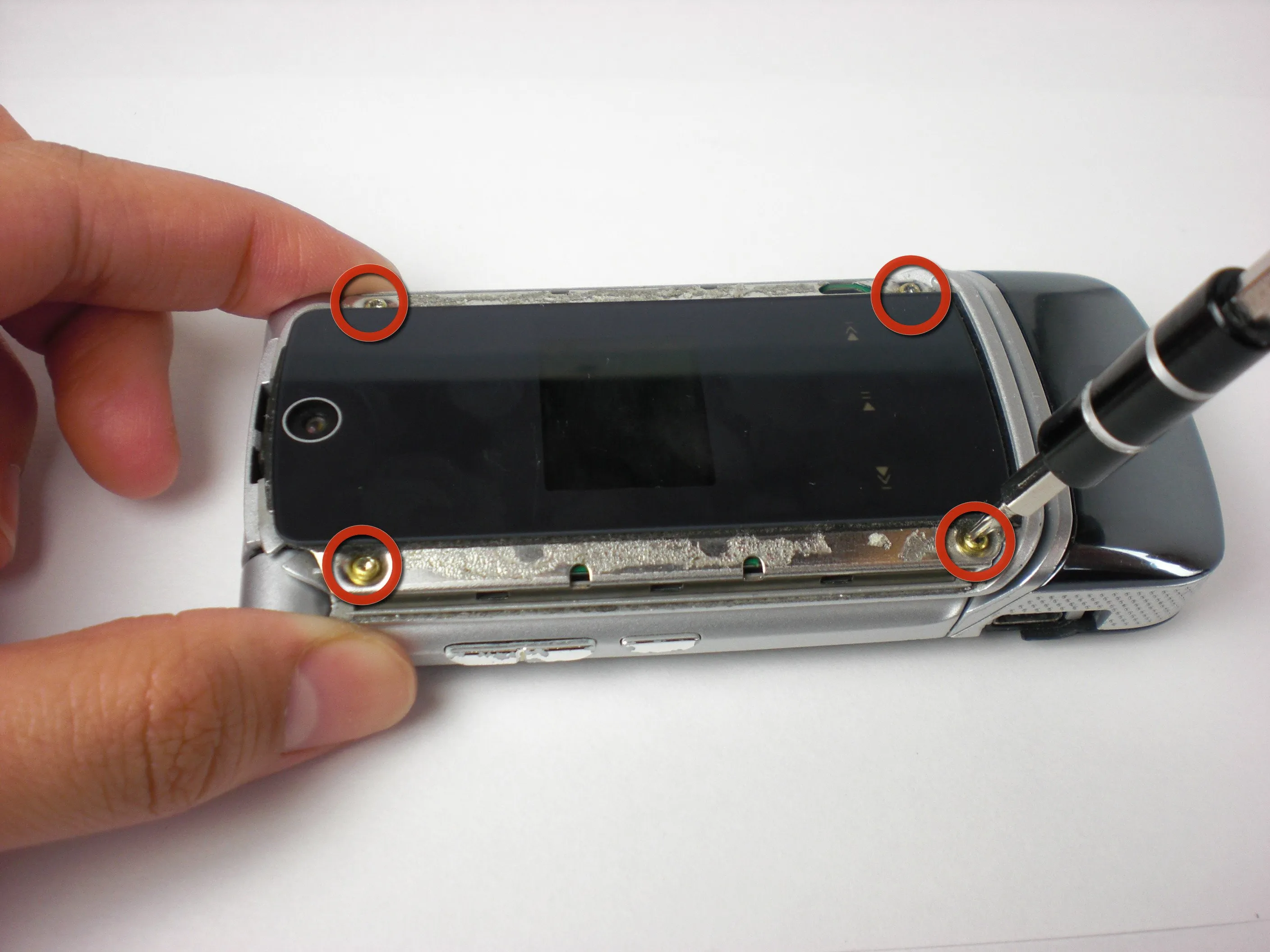

• После снятия обшивки вы увидите 4 золотых винта по углам телефона. С помощью отвертки T5 Torx открутите винты.

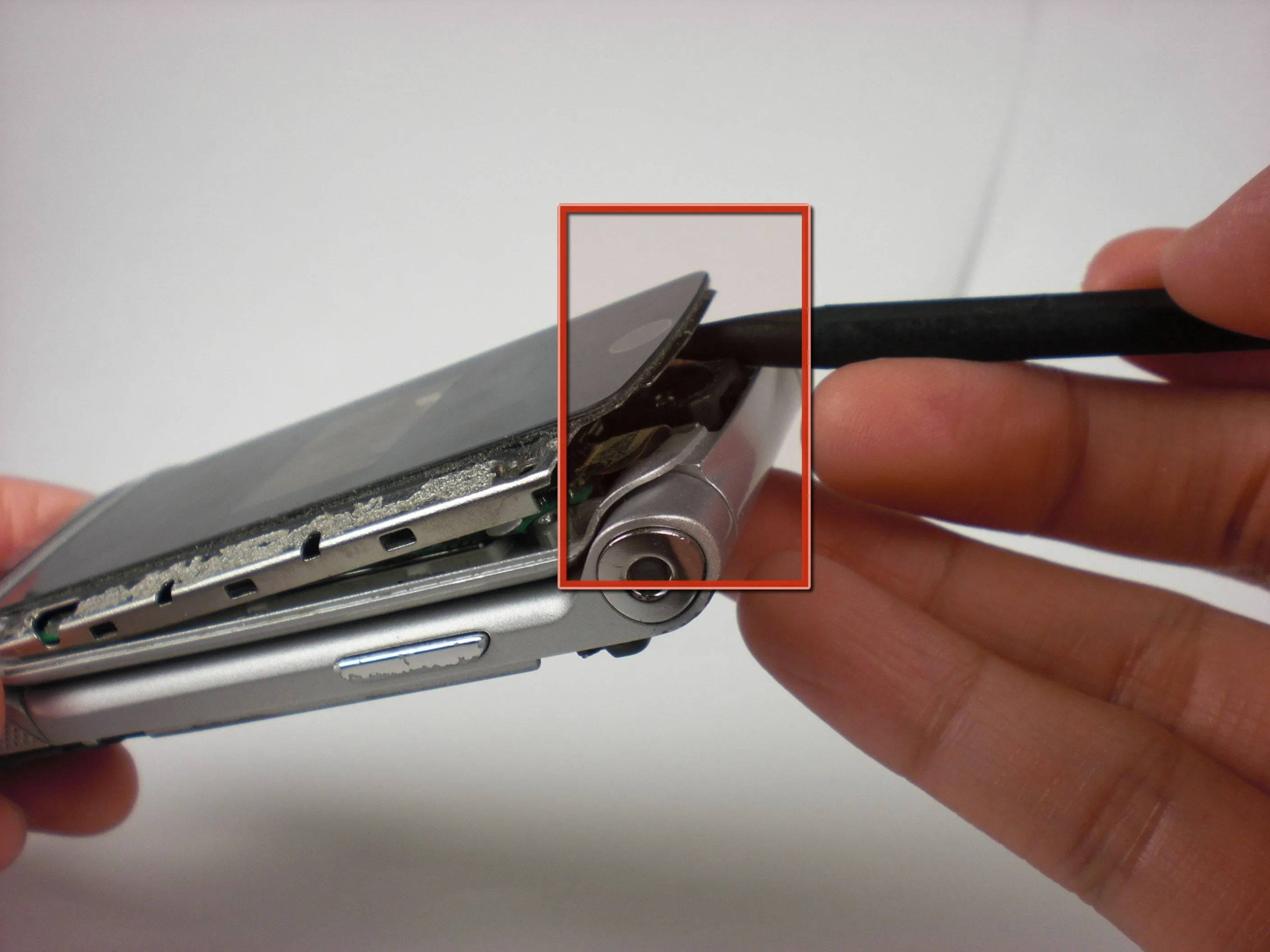

• Аккуратно, используя 'Spudger' по направлению к краю телефона, снимите лицевую панель.

• Будьте осторожны на этом этапе, сенсорные клавиши и логическая плата (зеленого цвета) могут остаться прикрепленными к лицевой панели. Аккуратно придерживайте плату, пока поднимаете лицевую панель.

Шаг 8

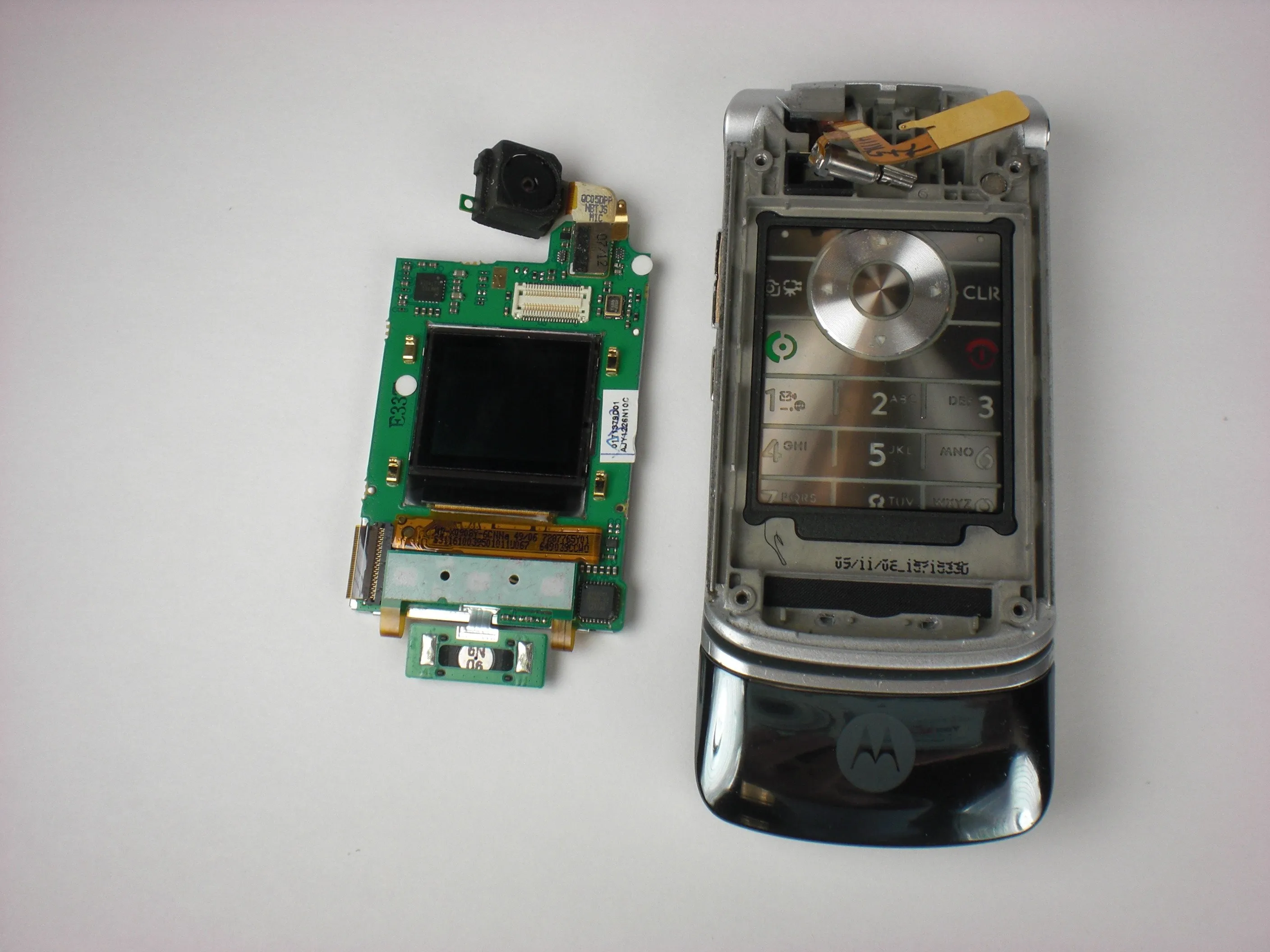

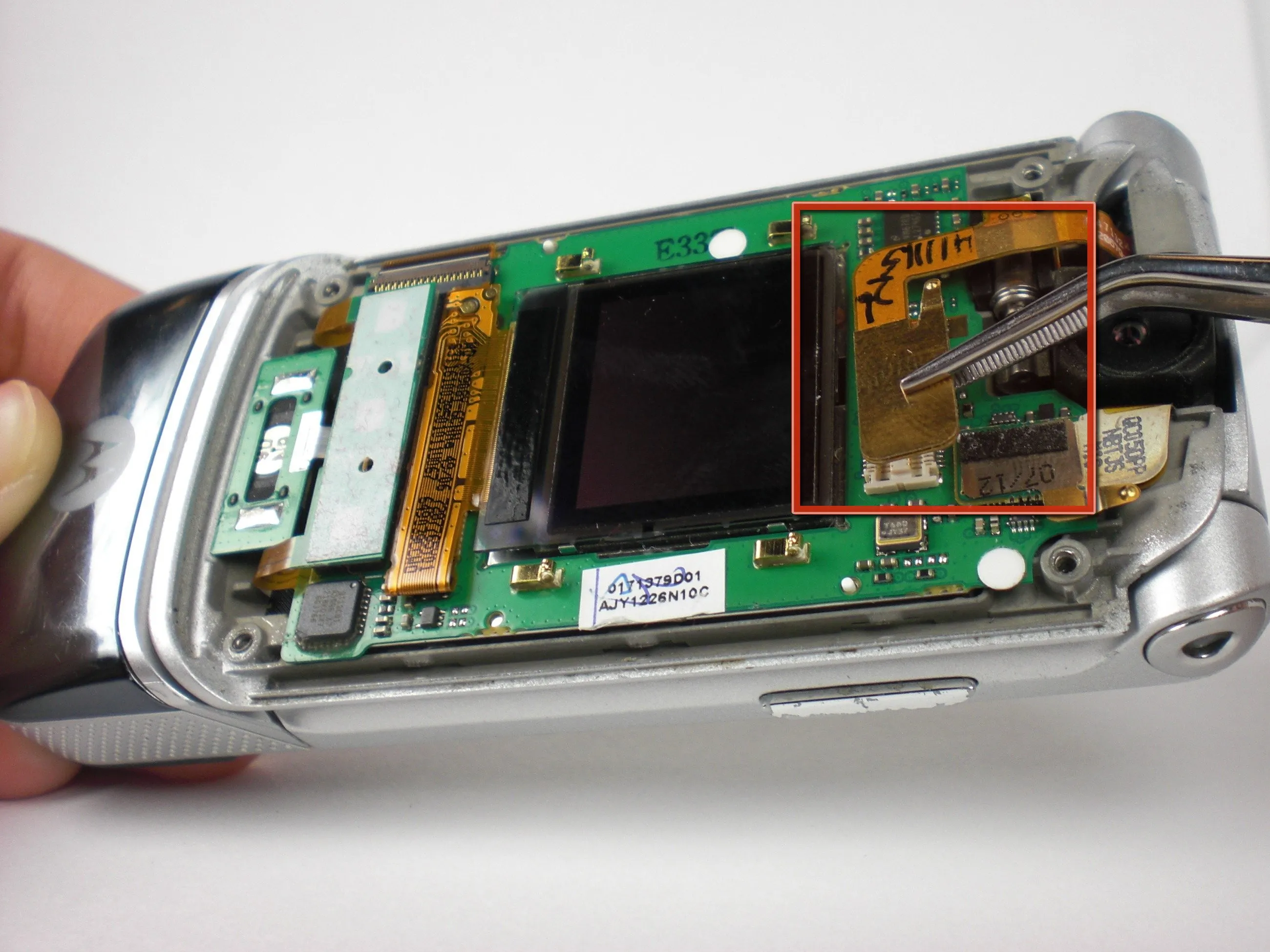

• Аккуратно, с помощью пинцета или пальцев, отсоедините оранжевый гибкий кабель от штырькового разъема, к которому он подключен.

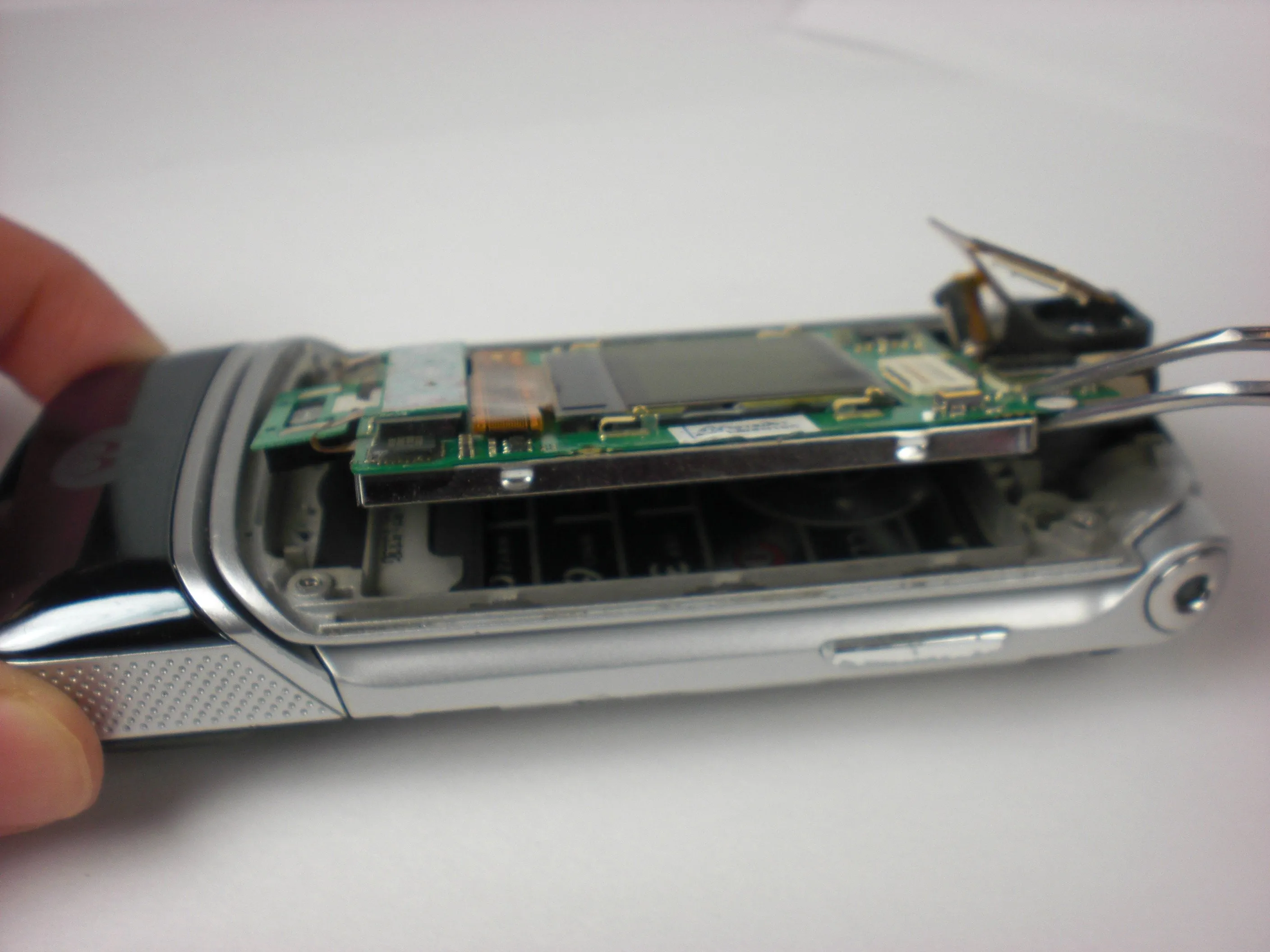

• Отсоединив гибкий кабель, с помощью пинцета снимите логическую плату, поддев ее.

• Аккуратно отсоедините зеленую плату логики/LCD (жидкокристаллический дисплей) от телефона.

Шаг 9

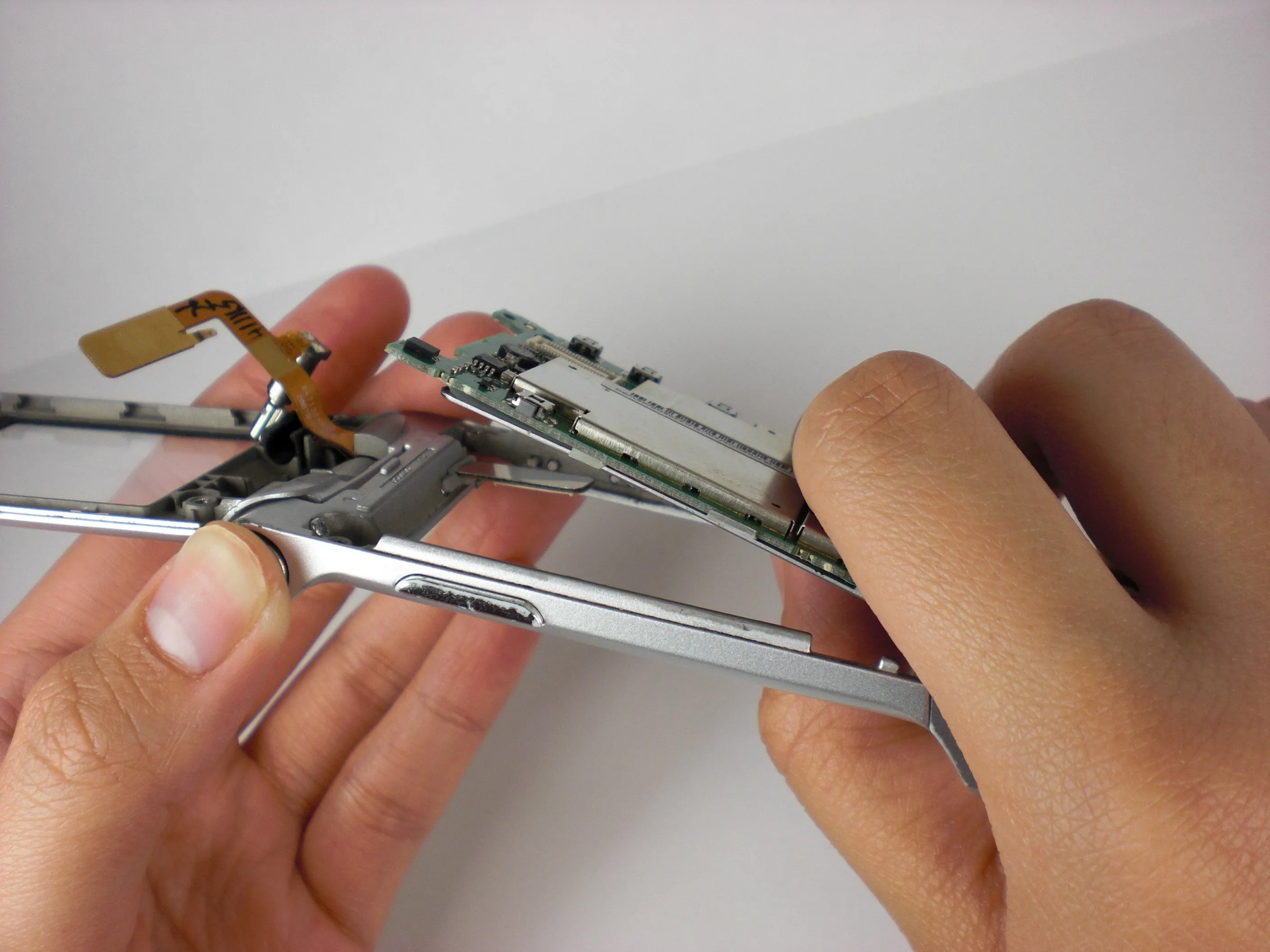

• Пальцами поднимите плату с микросхемами с нижнего флипа.

• Аккуратно подденьте клавиатуру пальцами.

Шаг 10

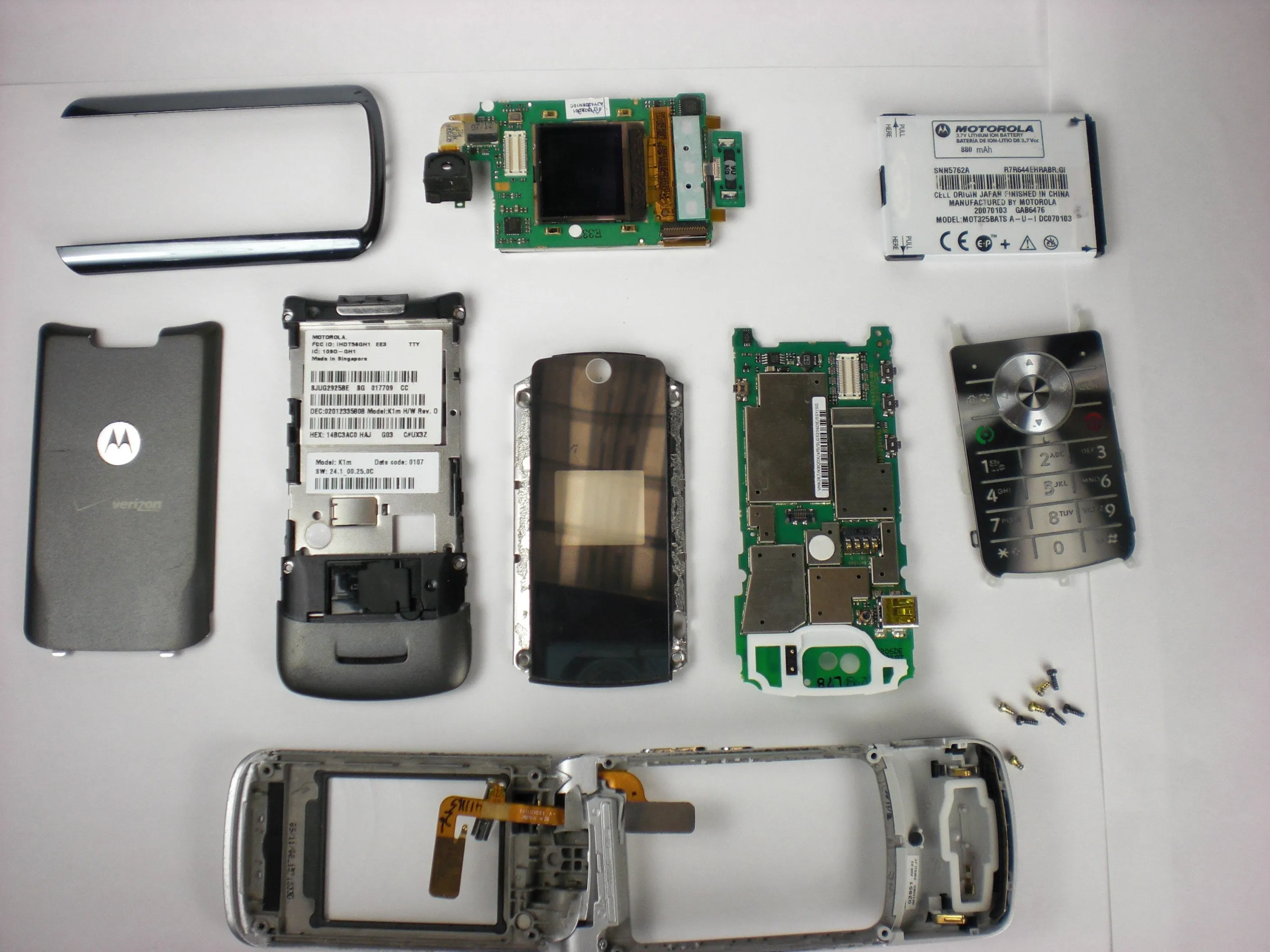

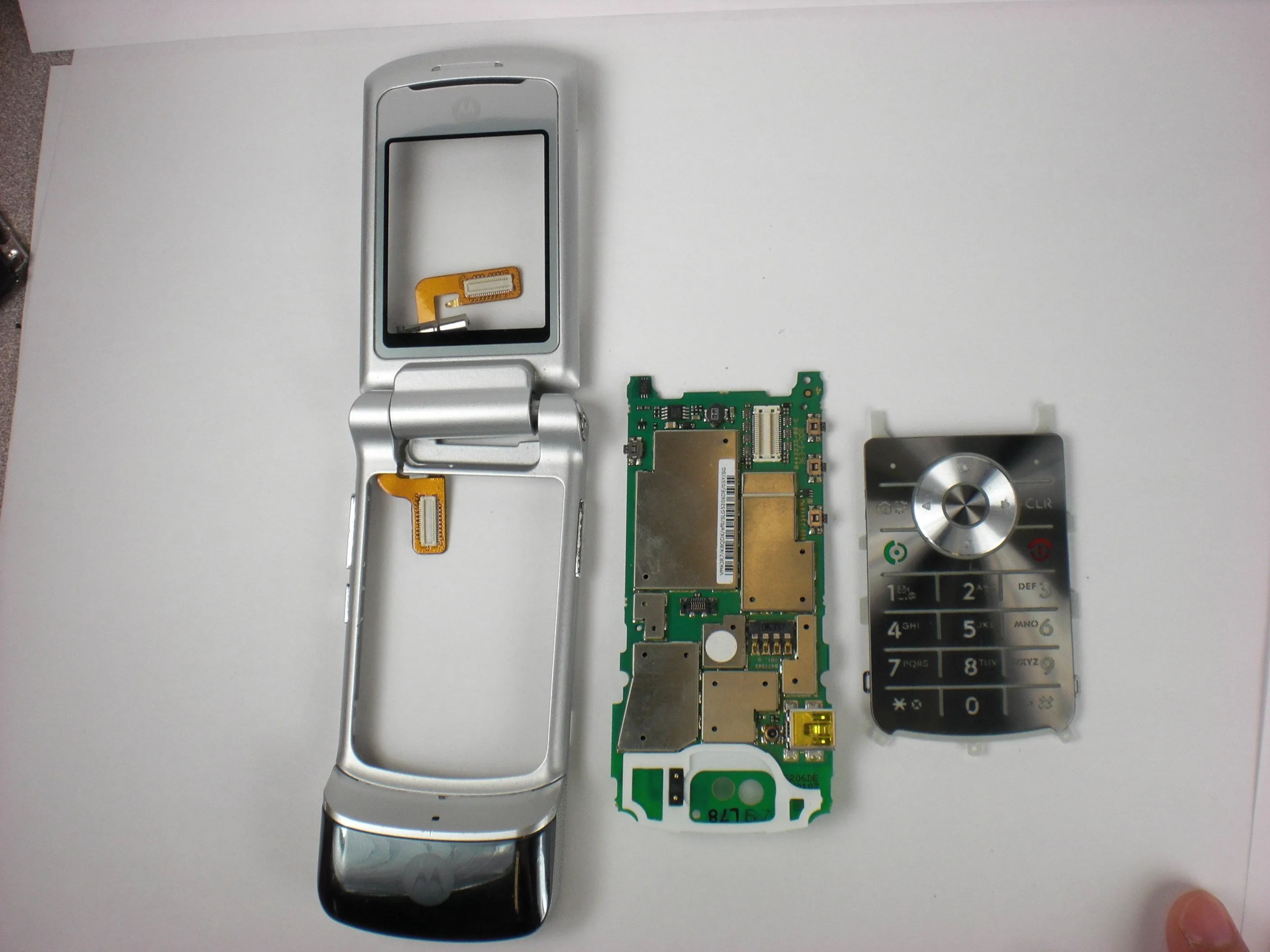

• Конечный результат должен выглядеть примерно так, как показано на этом макете разобранного Motorola K1m.
