Разборка Thermomix TM5
Введение
В 2014 году компания Vorwerk представила свою пионерскую и флагманскую многофункциональную кухонную машину Thermomix TM5. Стоимость прибора - более 1100 долларов - не всем по карману, однако он способен приготовить вкуснейшие блюда. Любимый одними и презираемый другими, Thermomix не должен оставаться в стороне при обсуждении кулинарных гаджетов.
Нам стало интересно, что входит в состав этого прибора, и мы грамотно разобрали его на части, чтобы выяснить это.
Чтобы всегда получать самые свежие разборки в горячем виде, заходите на нашу страницу в Facebook, заглядывайте в наш аккаунт в Instagram и следите за нами в Twitter.
Что вам понадобится
Инструменты
Джимми | Источник - ifixit.com
Mako Driver Kit - 64 прецизионные биты | Источник - ifixit.com
Spudger | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
iFixit Precision Bit Driver, Aluminum | Источник - ifixit.com
Шаг 1 Разборка Thermomix TM5
Эта машина способна перемешивать, смешивать, замешивать, измельчать, взвешивать, нагревать, готовить и готовить на пару.
Однако нас интересует его внутренняя жизнь, поэтому мы готовим собственный суп:

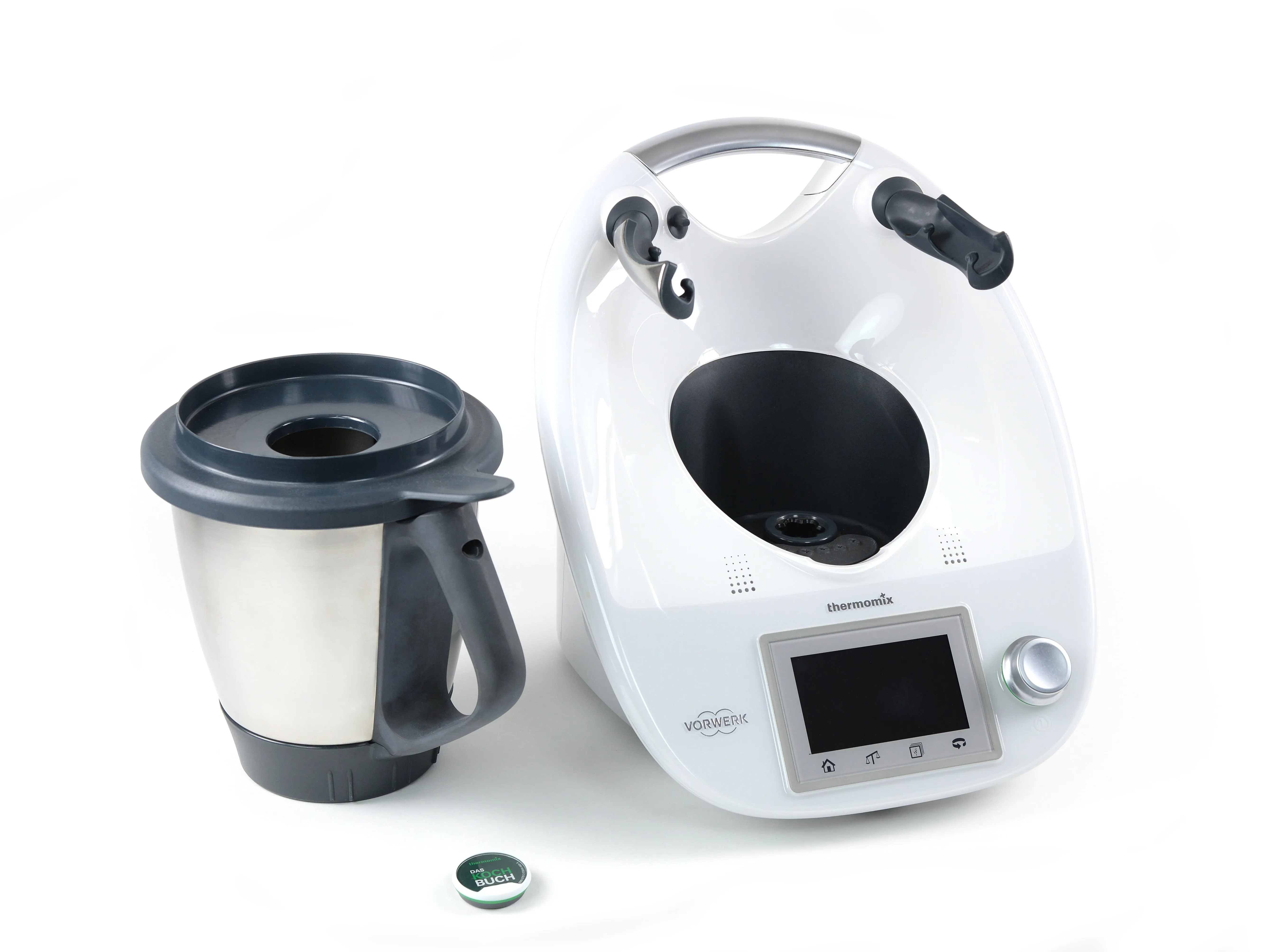

В качестве основы для нашего разбора мы берем...
...Thermomix TM5 и отделяем чашу для смешивания (включая крышку) от прибора.
Затем мы отсоединяем чип рецептов от базового блока.

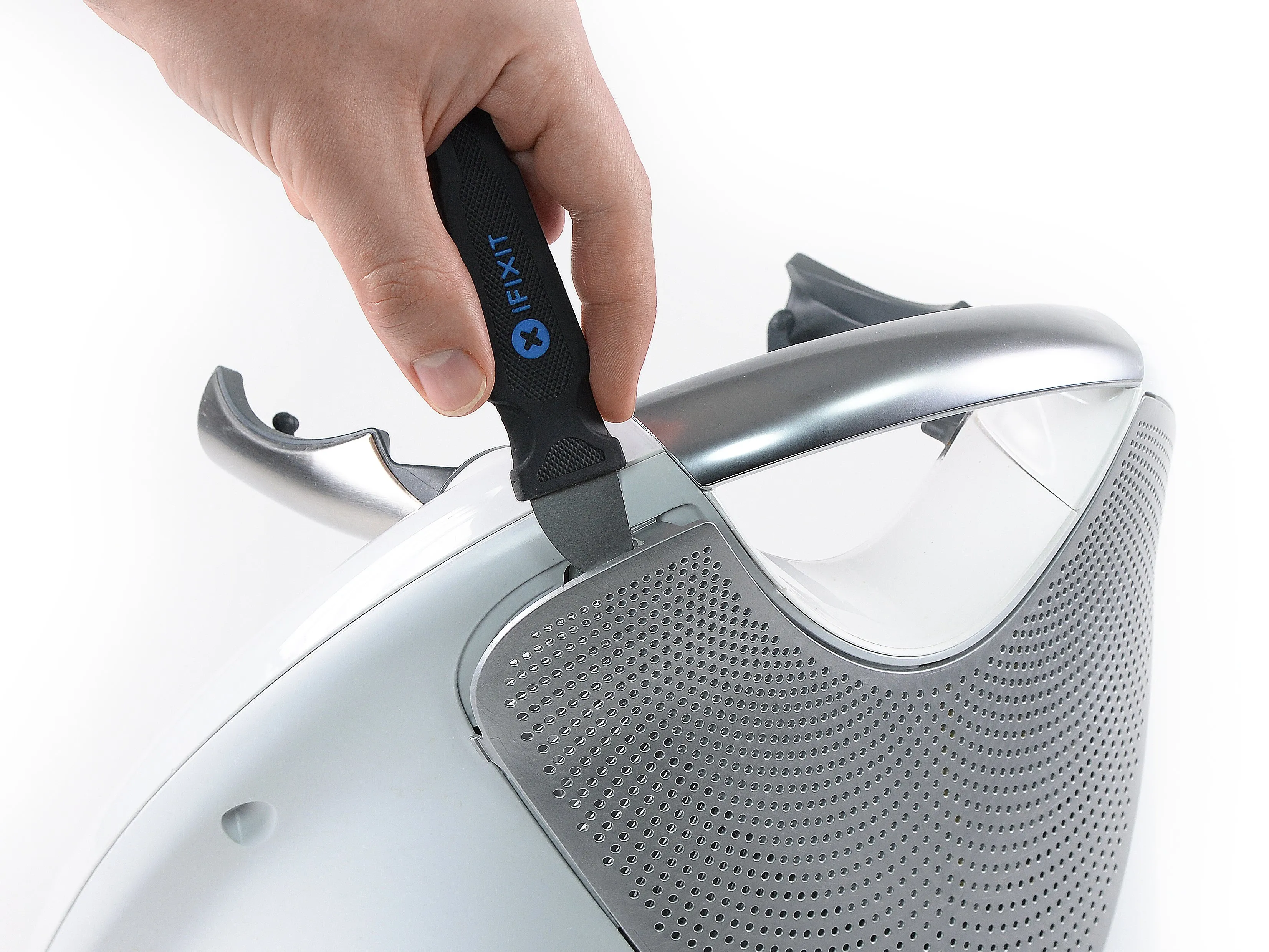

Шаг 2

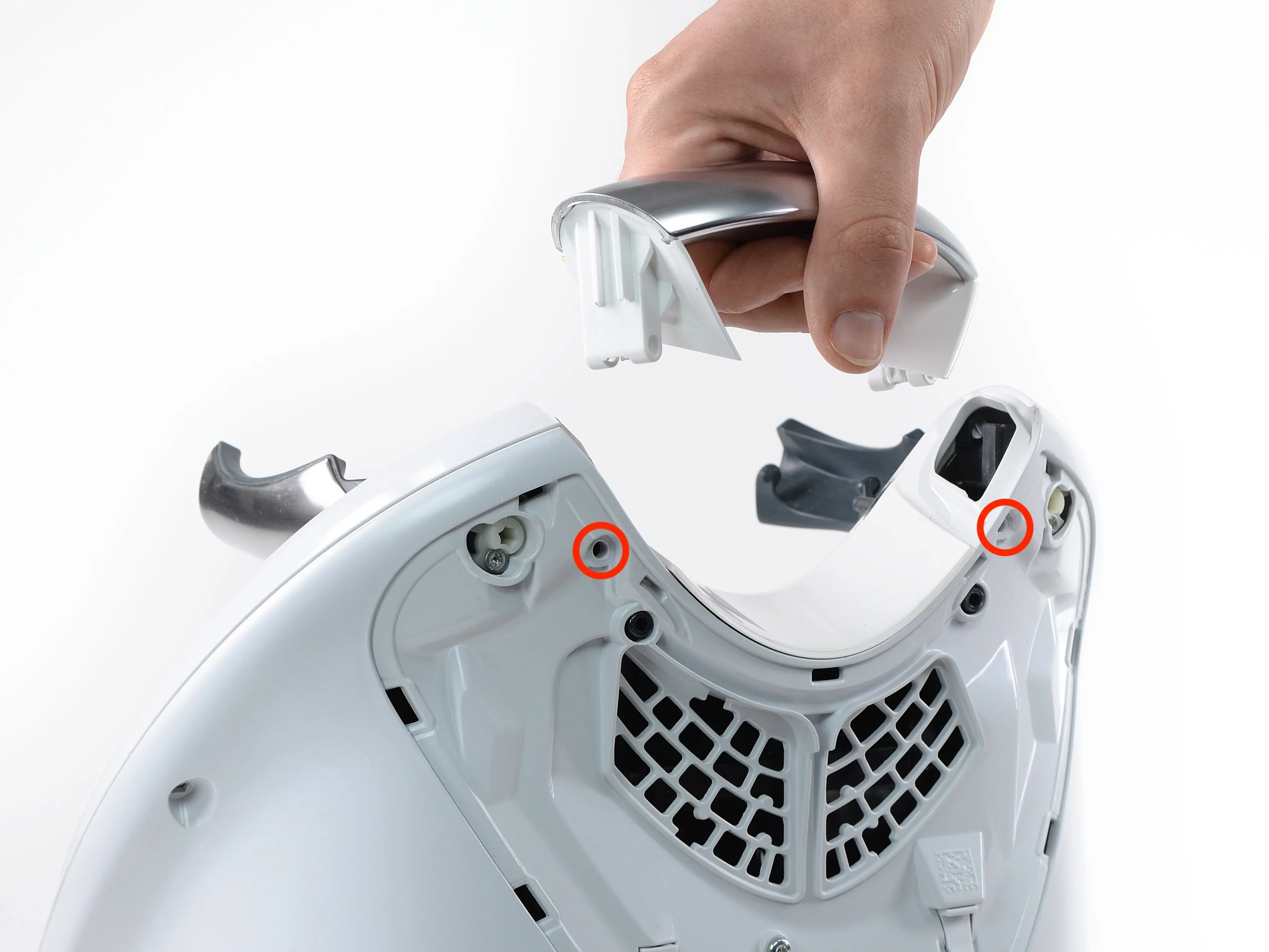

Затем мы отклеиваем крышку с задней стороны с помощью нашего Джимми.
Затем откручиваем два винта и вытягиваем ручку вверх.
Комментарии к шагу
Bonjour, можно ли найти ручку Thermomix?
Спасибо
Все хорошо!
Шаг 3

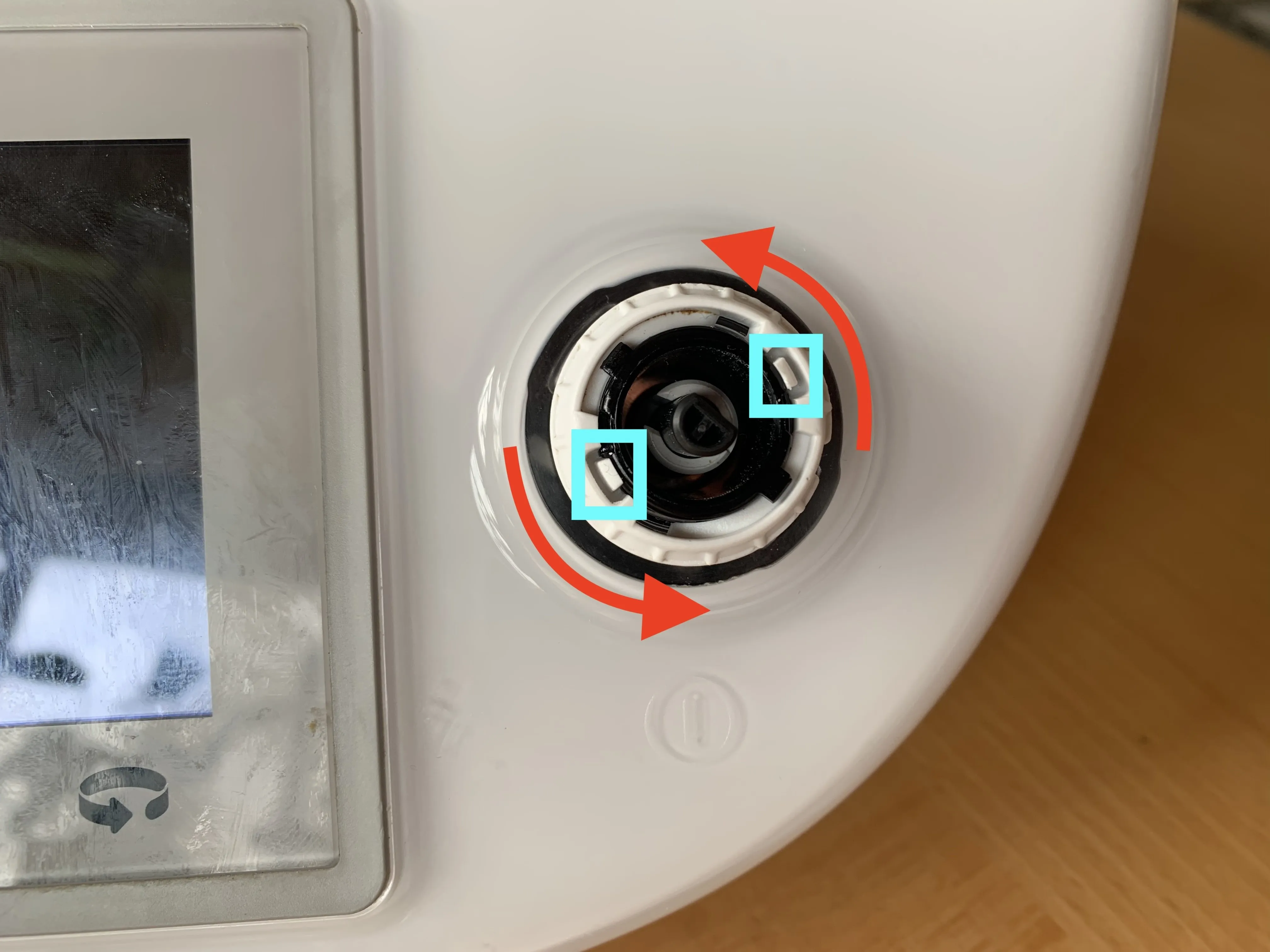

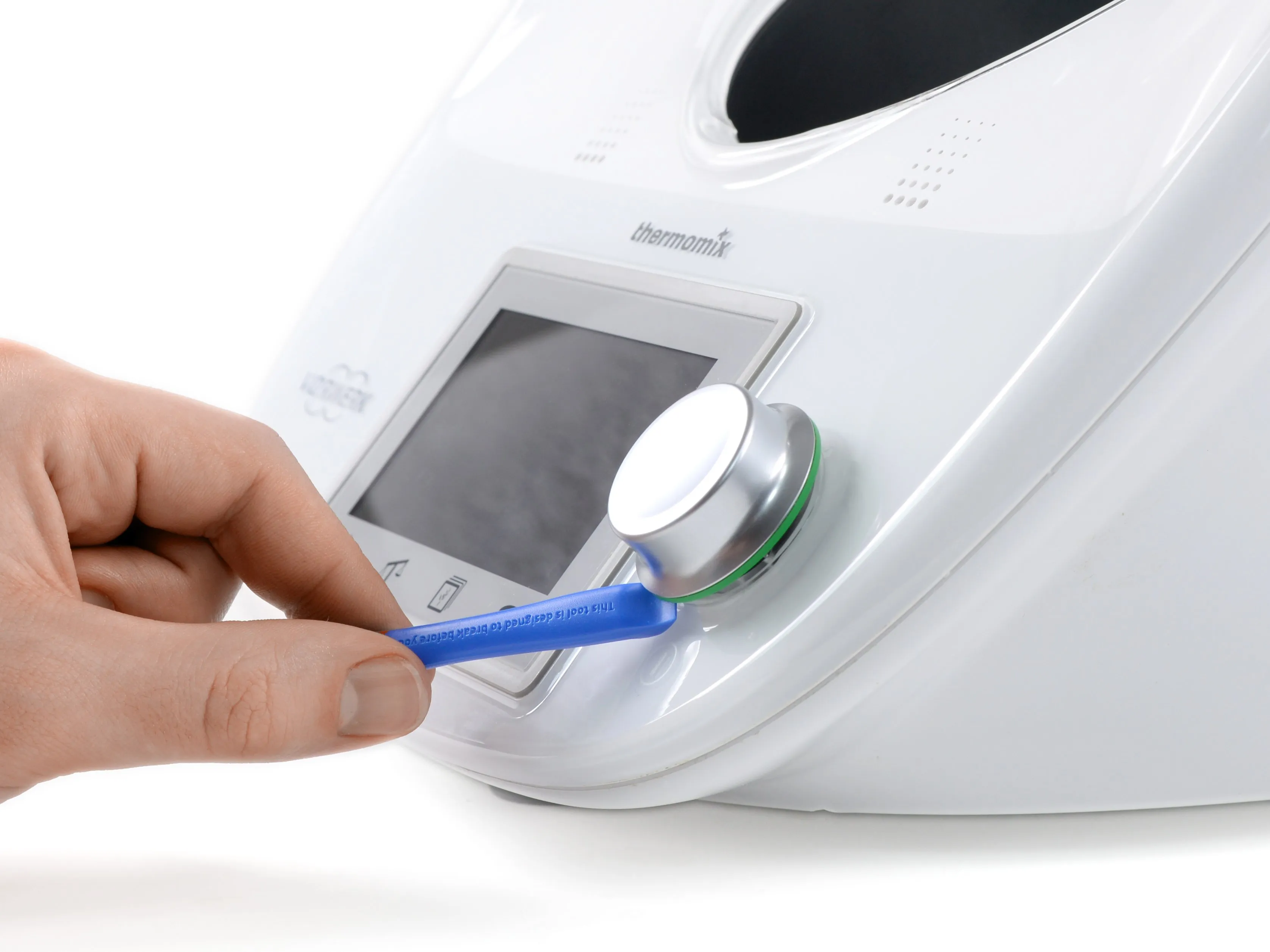

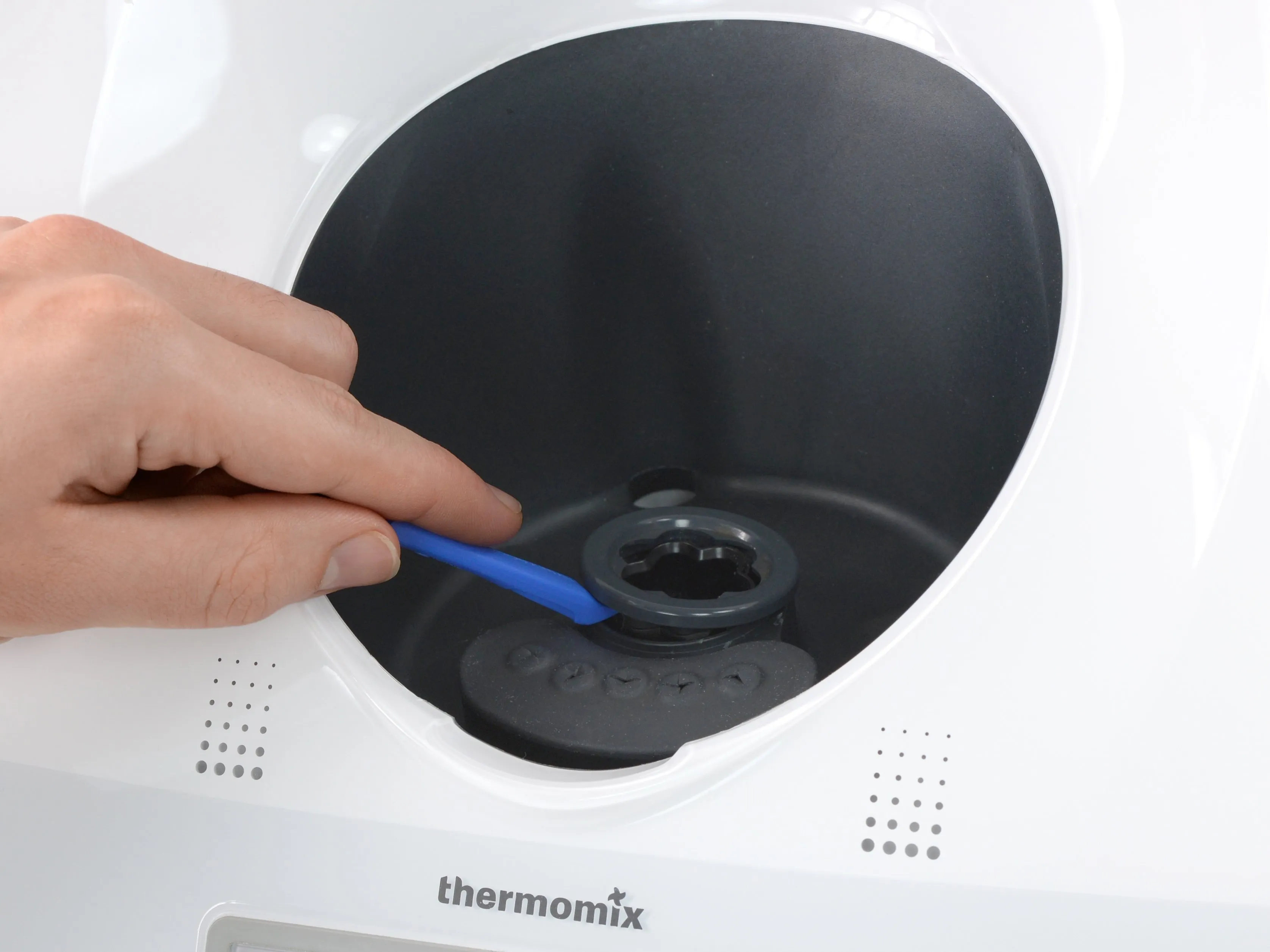

Теперь снимите селектор программ и кольцо вала двигателя, используя инструмент для открывания.
После того как селектор программ снят, вынимаем белый держатель, чтобы селектор сдвинулся внутрь. Для этого поверните его, как показано на рисунке, одновременно отодвигая назад зажимы, выделенные синим цветом.
Комментарии к шагу
10 vis à enlever
Привет, После того, как выкрутите нижний винт, сначала нужно сделать шаг 4 - выкрутить задний винт и аккуратно открыть две крышки.
Я хочу поставить обратно кнопку селектора, так как она отскочила, когда я чистил под ней. Я не могу выстроить все в ряд. Есть какие-нибудь предложения?
Шаг 4

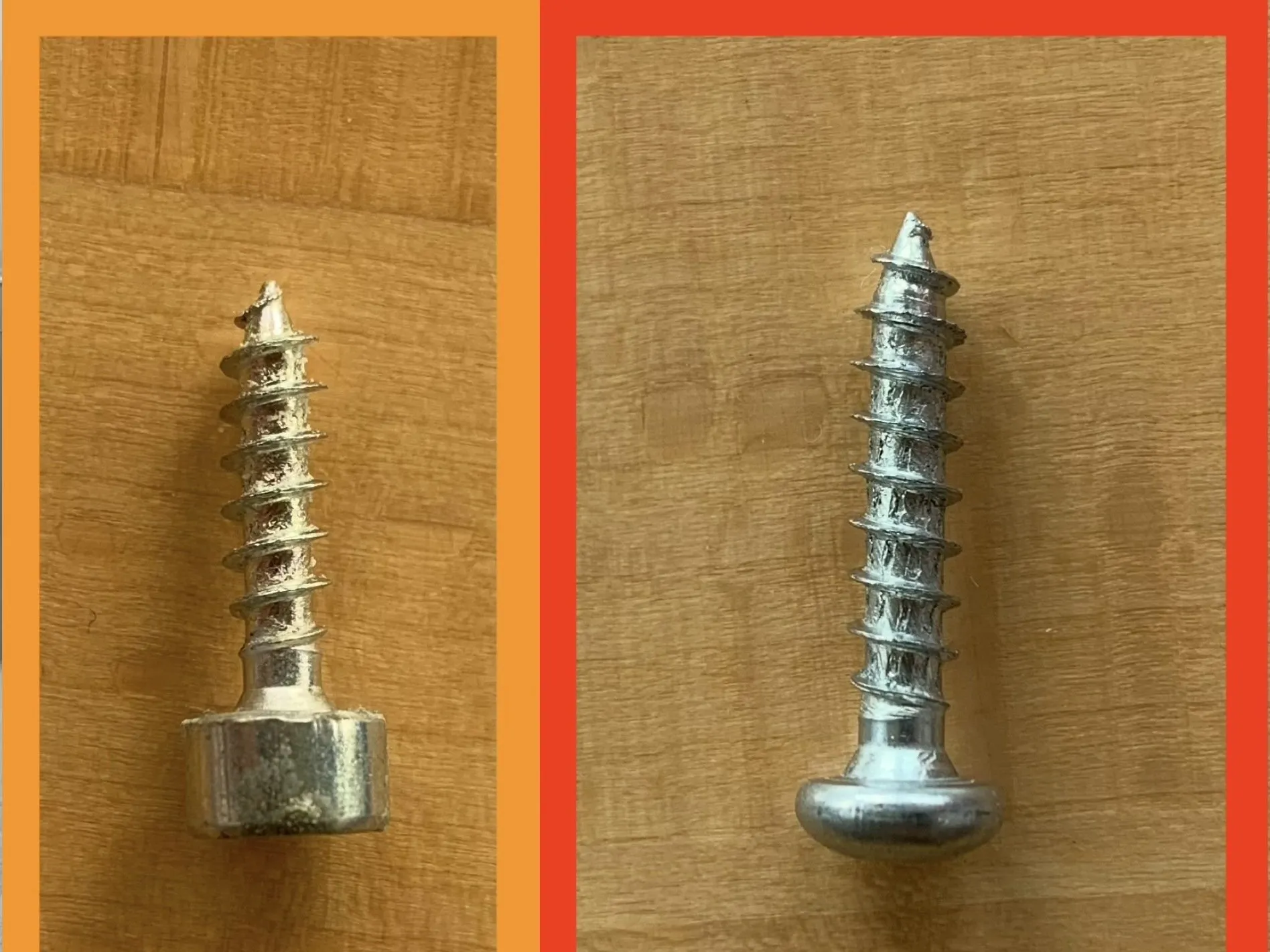

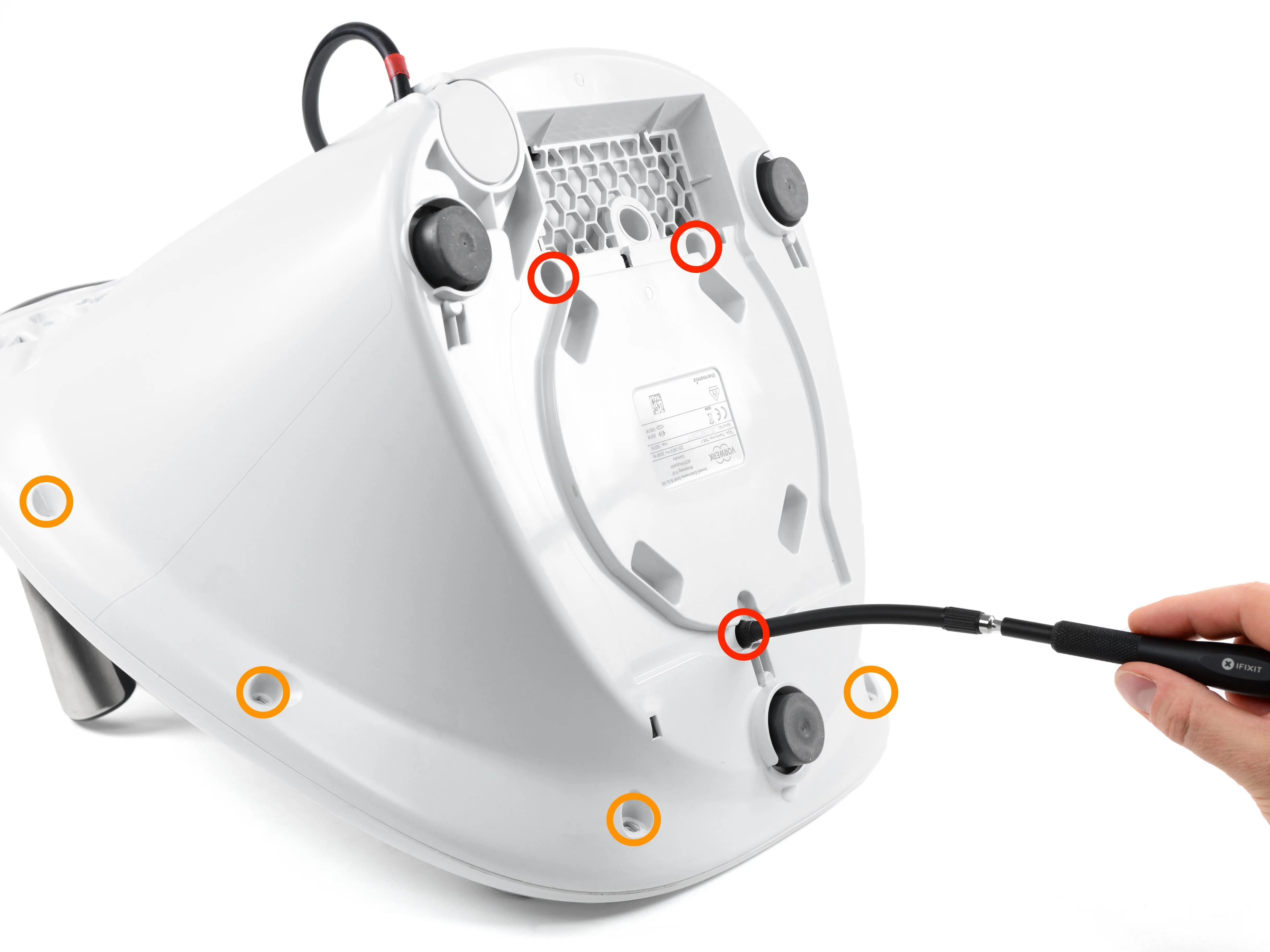

Сначала открутите три винта на нижней стороне.
Затем шесть винтов корпуса.

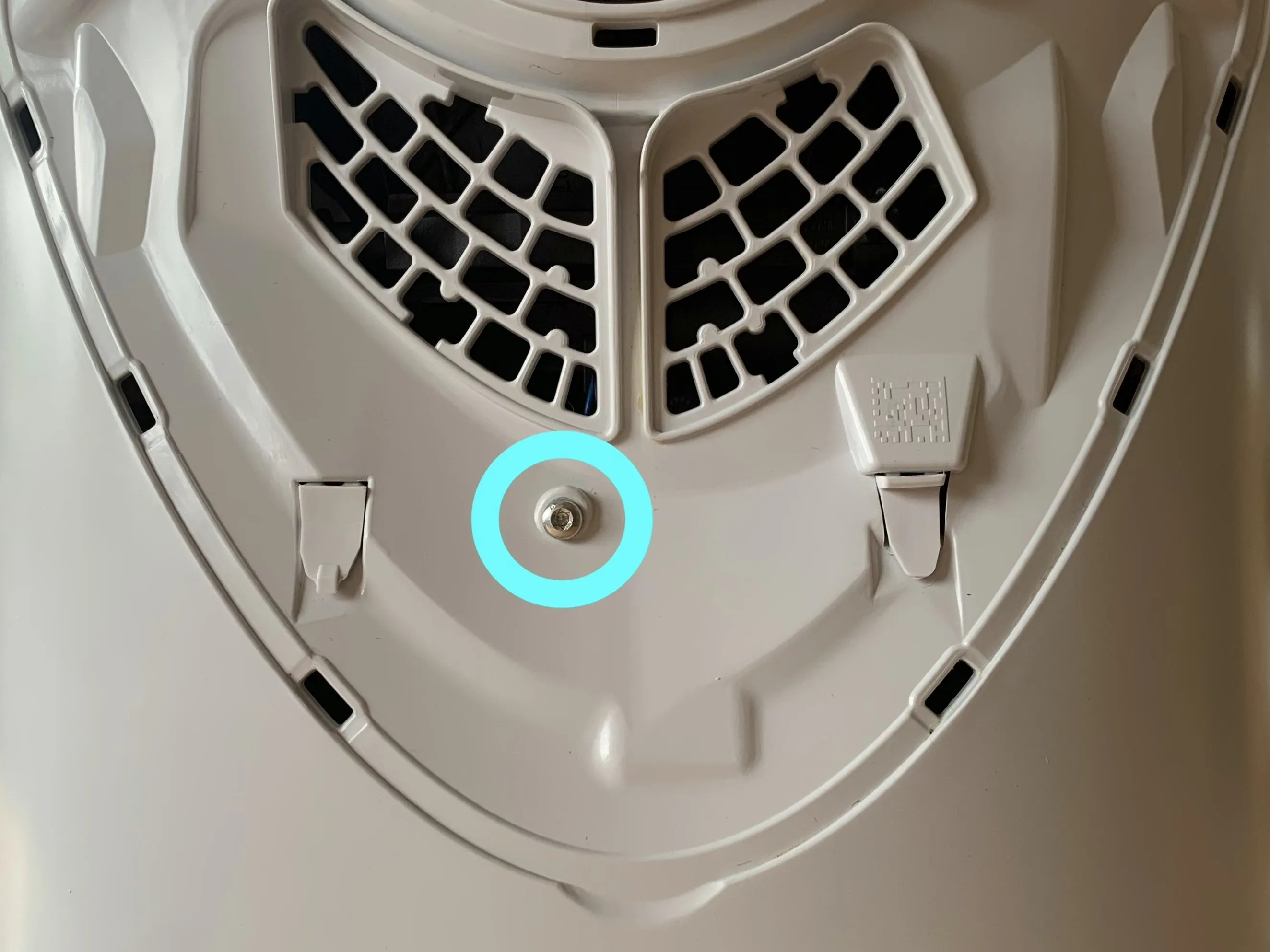

Наконец, откручиваем винт на задней стороне, после чего можно аккуратно открыть корпус с помощью инструмента для открывания.
Внимание: к корпусу по-прежнему подключены два кабеля, которые необходимо отсоединить.

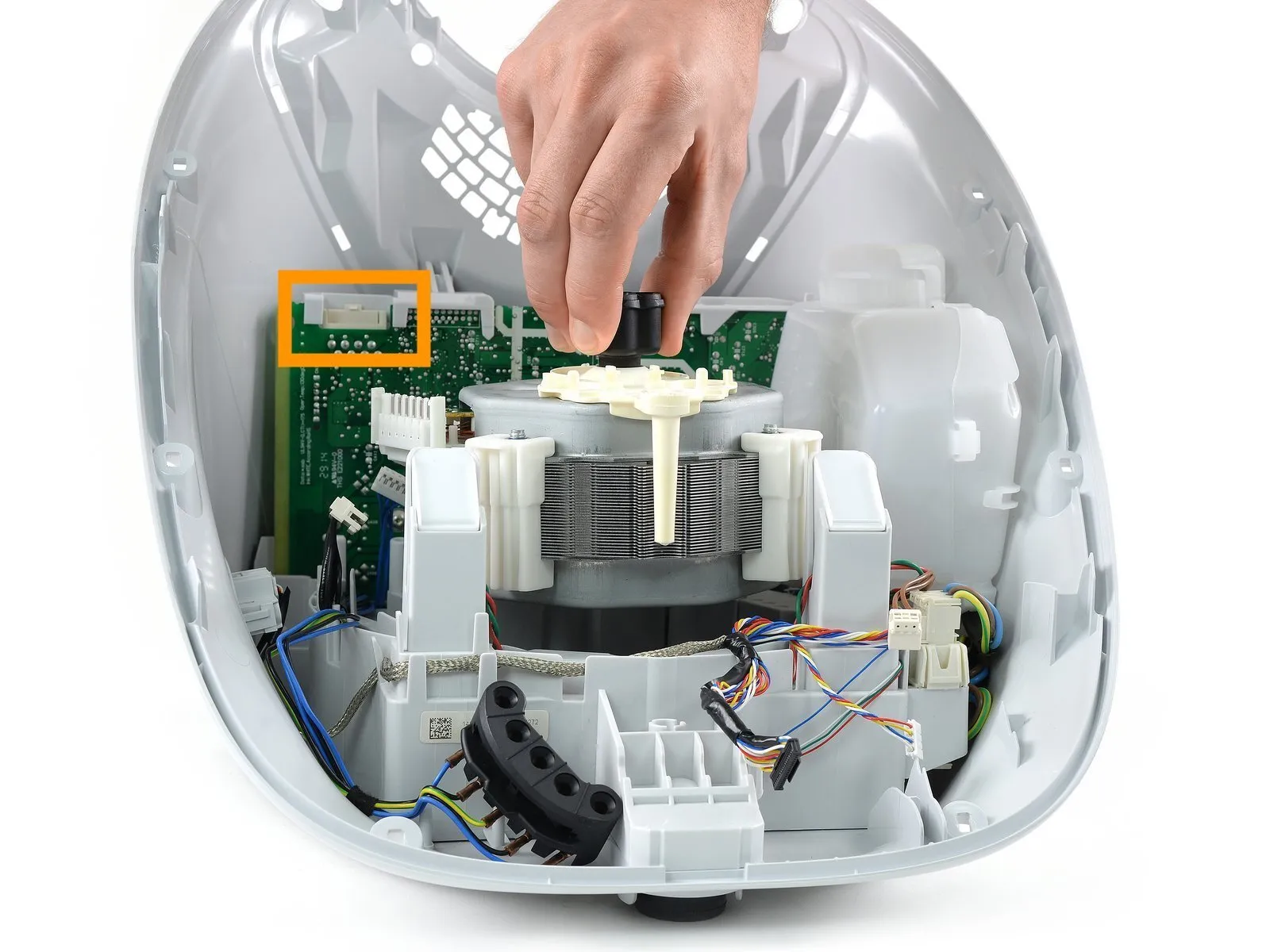

Шаг 5

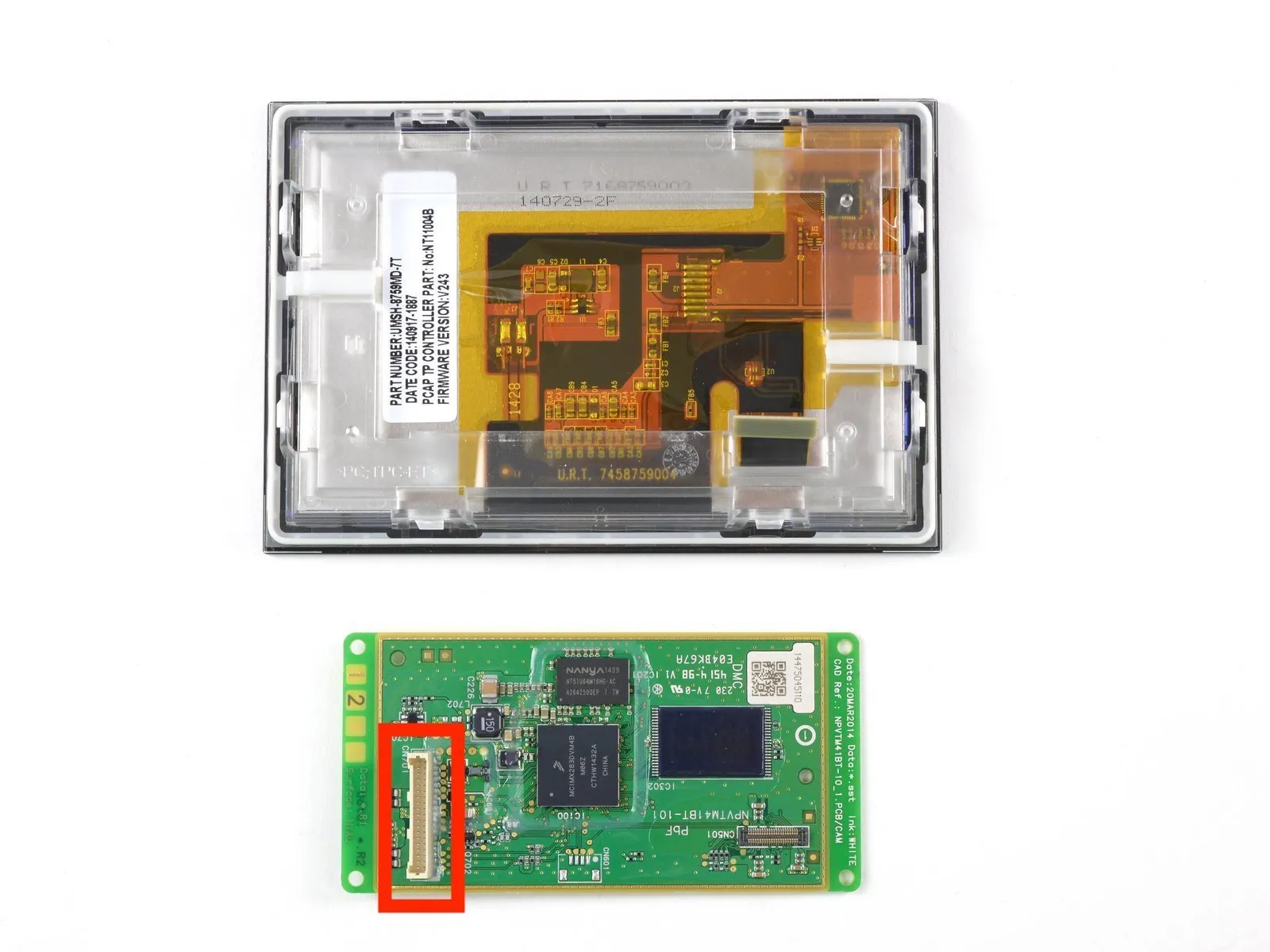

Отсоединить кабель дисплея очень просто. Он не имеет заглушки.
Напротив, на основной пластине при извлечении разъема необходимо отжать небольшой зажим.
Шаг 6

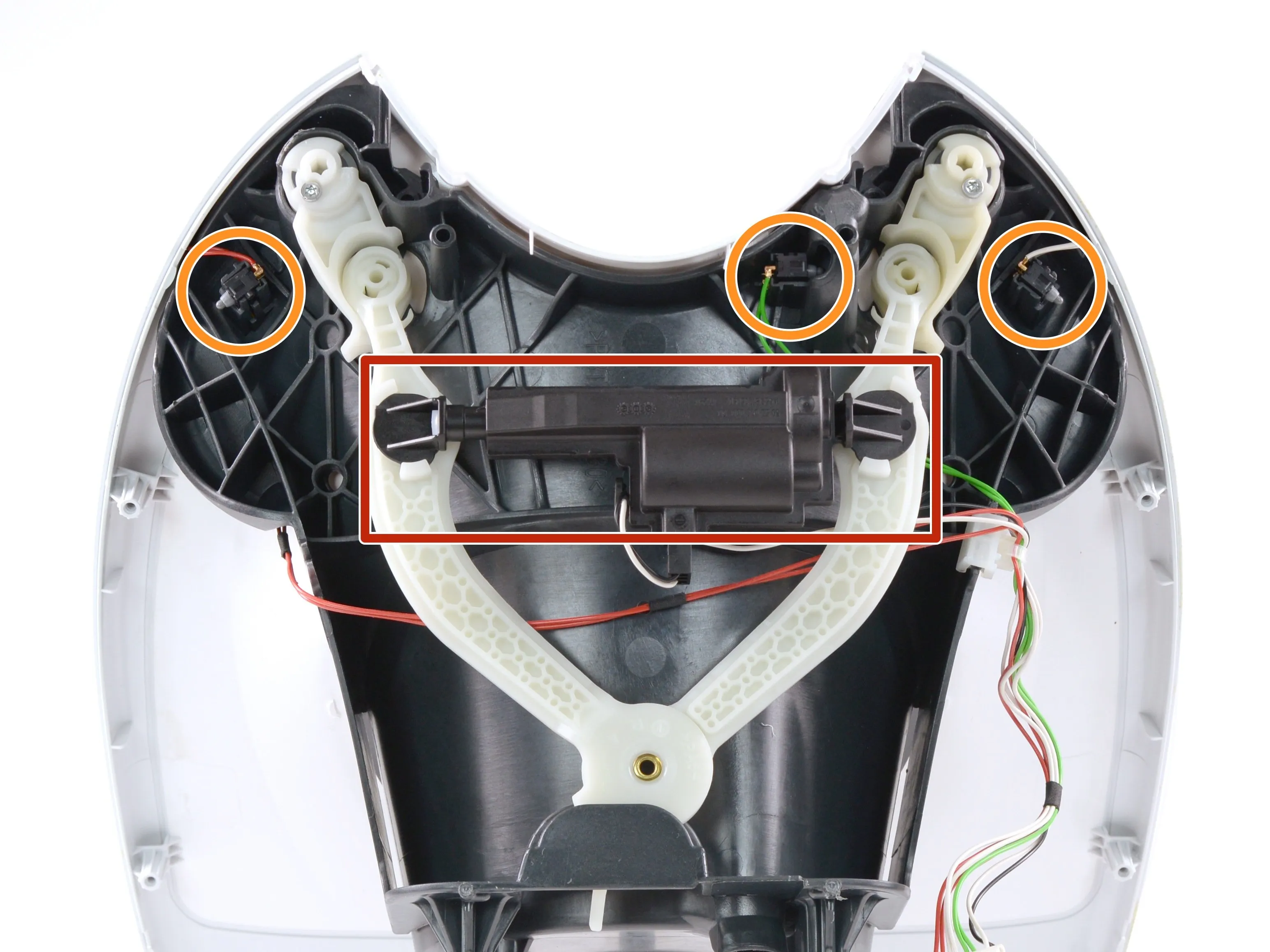

Мотор соединяет ручки с передней стороной с помощью механической петли.
Несколько датчиков регистрируют, находится ли крышка на чаше для смешивания и полностью ли закрыты ручки.
Комментарии к шагу
где находятся эти кабельные соединения, я выкрутил все винты, но не могу увидеть кабельные соединения, передняя панель по-прежнему крепится сверху ручкой.
Это неправильный способ открытия. Возьмите плоскогубцы и поверните против часовой стрелки белый колпачок на ручке настройки (там есть небольшой вырез для захвата плоскогубцами). Затем протолкните ручку настройки внутрь, а не отсоединяйте кабели, что очень трудно.
Следуя совету Dawids, потенциометр можно отсоединить от передней панели, что значительно облегчает как сборку, так и разборку. Черная часть имеет две защелки, которые не позволяют белому воротнику поворачиваться, их нужно отжать, чтобы можно было его повернуть.
Перед тем как отсоединить переднюю часть, необходимо отсоединить экран. Снимайте переднюю часть аккуратно, иначе вы потянете за провода (они очень короткие).
Код микромодуля H60-2AP1001C project n° 10875 65L609 , но его невозможно найти в сети.
Проблема с повреждением бюстгальтеров обусловлена тем, что зубцы пиньона находятся в кушетке (пиньон 9 зубцов, внешний диаметр 5 мм).
Ссылка на микромотор H60-2AP1001C проект n ° 10875 65L609, но не удалось найти в сети. Проблема блокировки рук происходит от того, что зубья шестерни лежат (9 зубов шестерни внешний диаметр 5 мм)
Я открыл корпус мотора и обнаружил тот же микромотор - похоже на те, что я встречал в слот-машинах Carrera. Но, как упоминает Роджер, в Интернете нет никаких спецификаций для этого крошечного мотора. Тем не менее, мне пришлось разрушить один из рычагов, чтобы разобрать актуатор. Так что придется ждать новый - надеюсь, он прибудет на следующей неделе. У меня был код ошибки C142, и после разборки всей части тела и попытки привести в движение двигатель с помощью маленькой LiPo батареи я распознал тот же звук 'клац', который я пытался запустить TM5 до того, как он попал в ошибку C142. Поэтому я предполагаю, что мотор заклинило. Манипулируя им вручную, я чувствую жесткое сопротивление при каждом полуобороте стойки...
Здравствуйте, Роджер,
Вы нашли способ купить этот мотор? У меня такая же проблема
спасибо
bonjour est ce que quelqu'un sait si on peut remplacer la piece ci-dessous :
moteur qui verrouille les poignées du bol du thermomix TM5.
Merci de votre aide .
Эмма
Да, можно, я нашла эту деталь в интернете, но она очень дорогая, механизм для выкручивания продается дороже 100 евро.
В качестве альтернативы, если вы чувствуете себя авантюристом, можно отремонтировать саму деталь, вскрыв ее фрезой, смазав механизм с мотором, а затем собрав и заново сварив пластик, как показано в этом видео (это намного дешевле, но сложнее):
https://youtu.be/jq1O5OsxF9k?t=500
Кто-нибудь знает, где можно купить сменные переключатели для датчиков? Я предполагаю, что один из моих сломан.
Есть ли у вас ссылка или что-то, чтобы идентифицировать этот переключатель?
Осторожно: если вы столкнулись с ошибкой C160 или C161, возможно, ваши датчики не неисправны, так как эти ошибки обычно связаны с неправильным пониманием механизма блокировки.
Механизм блокировки в Thermomix TM5 имеет конструктивный дефект в опоре рычага блокировки (это верхняя часть механизма блокировки, показанная на этой фотографии).
Два винта Torx, которые крепят блокирующие рычаги к опоре, находятся в непосредственном контакте с пластиком блокирующих рычагов и разъедают его при попытке открыть и закрыть их (поскольку блокирующие рычаги трутся о резьбу винтов, крепящих опору). В результате механизм блокировки становится неточным и вызывает коды ошибок C160 и C161, которые часто появляются при нагревании Thermomix.
Похоже, что существует исправленная версия опоры блокирующего рычага, которую можно найти в Интернете.
Я дам вам знать, когда получу его после сборки, и тогда мы увидим, если это длится.
Обратная связь:
Я заменил верхнюю часть механизма блокировки чаши.
Я называю 'верхней частью запорного механизма' 2 пластиковые детали, к которым прикреплены 2 запорных рычага.
Эти белые пластиковые детали видны на фото в шаге 6 (выше) и заменяются независимо от остальной части механизма. На фотографии эти две детали видны между оранжевыми кругами.
Существует исправленная версия этих деталей, которая не имеет конструктивных недостатков оригинальных деталей.
Чтобы найти эту запчасть в интернете, наберите в поисковике: 'Thermomix TM5 крышка блокировки рычаг поддержки' (деталь продается в магазине Mondial).
Конструктивный недостаток оригинальных деталей, составляющих верхнюю часть механизма блокировки, связан с тем, что при небольшом износе рычагов блокировки датчики закрытия чаши, которые должны активироваться этими двумя деталями, перестают быть таковыми.
Исправлены ошибки: C160 - C162.
После этого ремонта ошибок больше нет.
Шаг 7
Каждый раз, когда крышка чаши для смешивания закрывается, срабатывает целая хореография механики:
Первый датчик (компонент 5-контактного разъема рядом с коленчатым валом) определяет, вставлена ли вообще чаша для смешивания.
Затем мотор механически поворачивает оба рычага и блокирует крышку чаши для смешивания.
Еще три датчика проверяют, зафиксирована ли крышка и полностью ли закрыты ручки.
Шаг 8

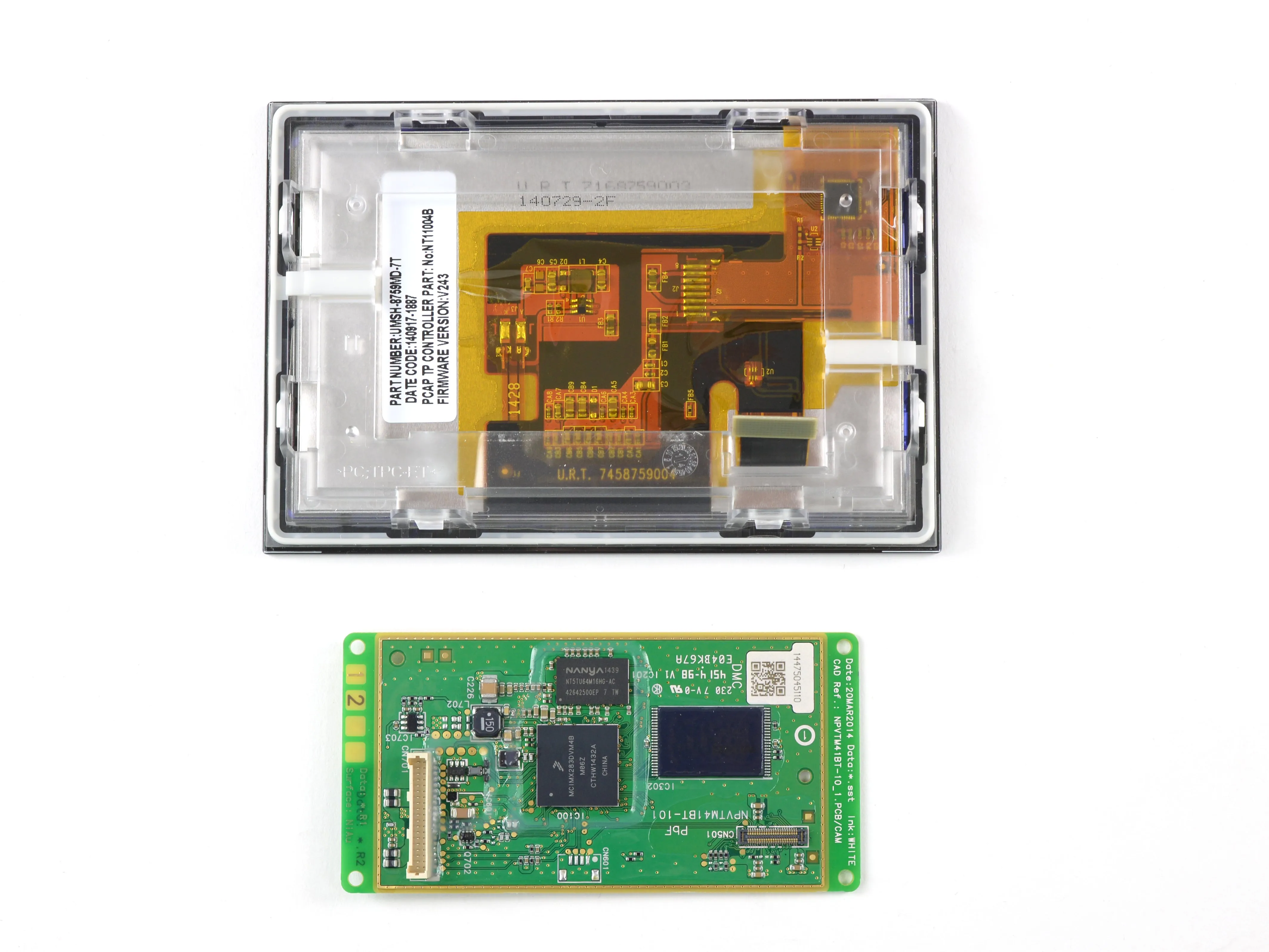

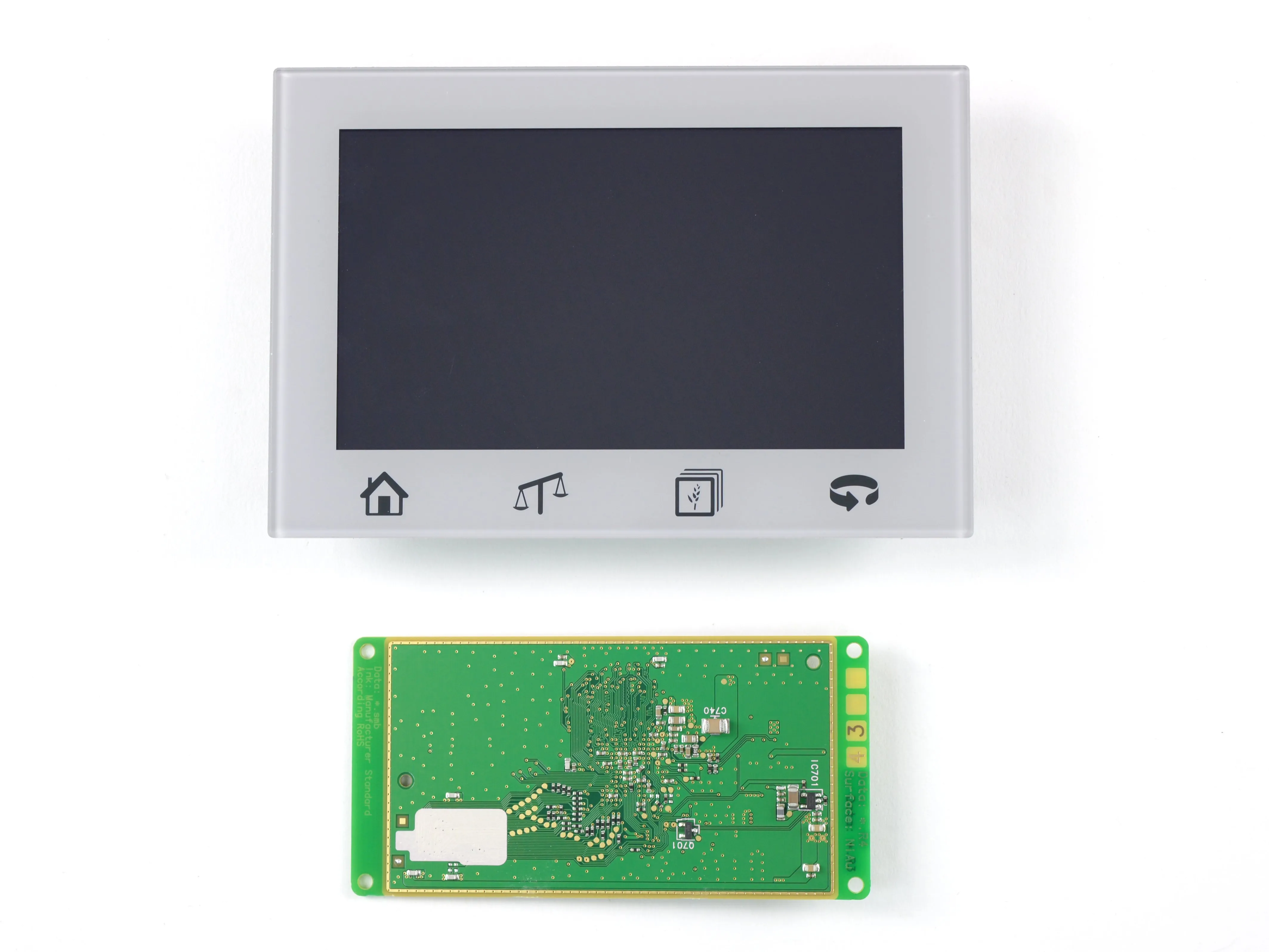

Следующий пункт меню - панель управления, которая используется для большинства входов.
Сенсорная ЖК TFT-панель с диагональю 4,3 дюйма (640×480 пикселей) крепится с помощью простых пластиковых защелок, которые легко отсоединяются руками.
Плата обслуживается двумя винтами Torx на разъеме для ленточного кабеля. Вот что мы на ней нашли:
MXIC MX30LF1G08AA-TI 128MB NAND флэш-памяти

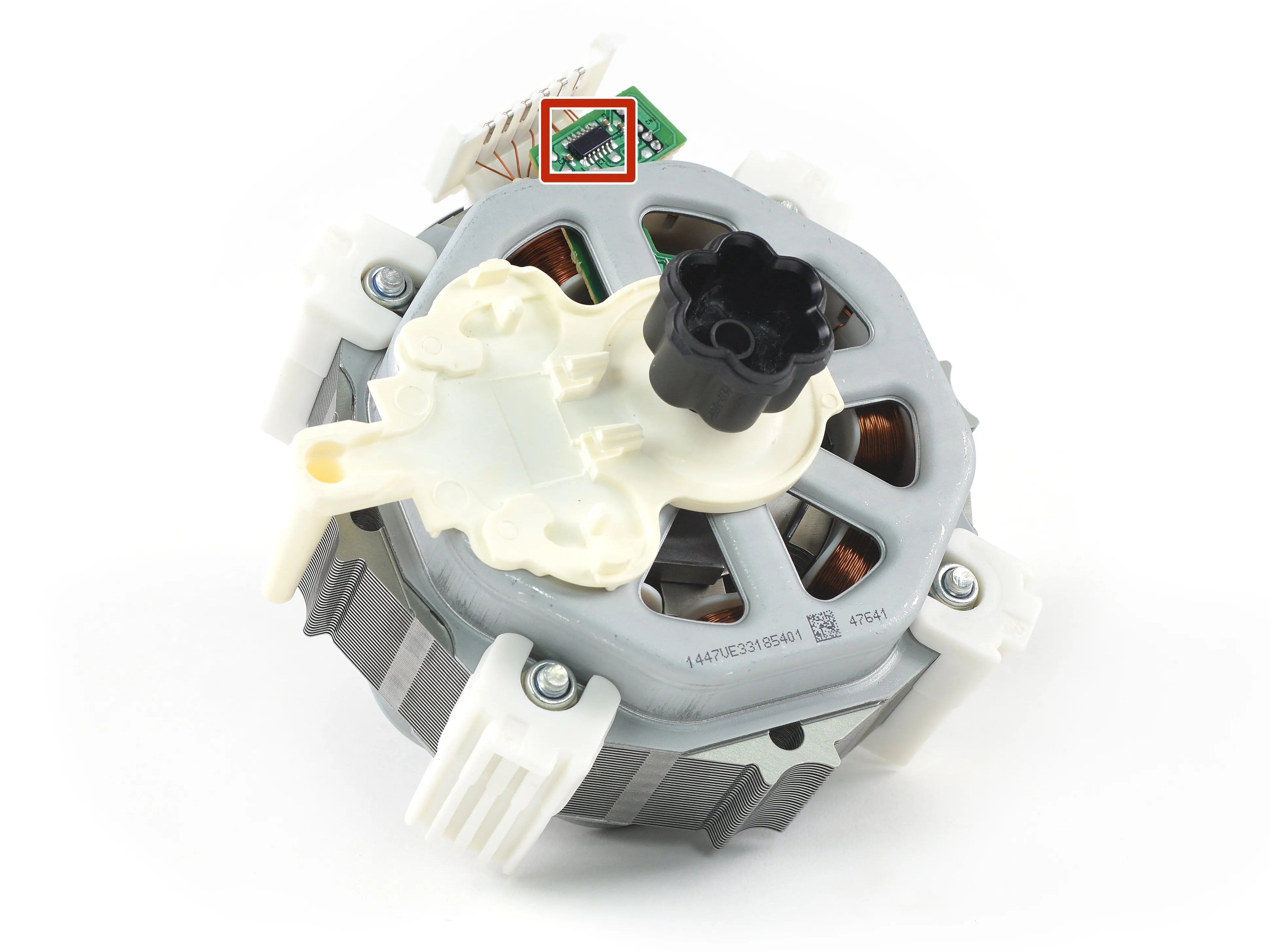

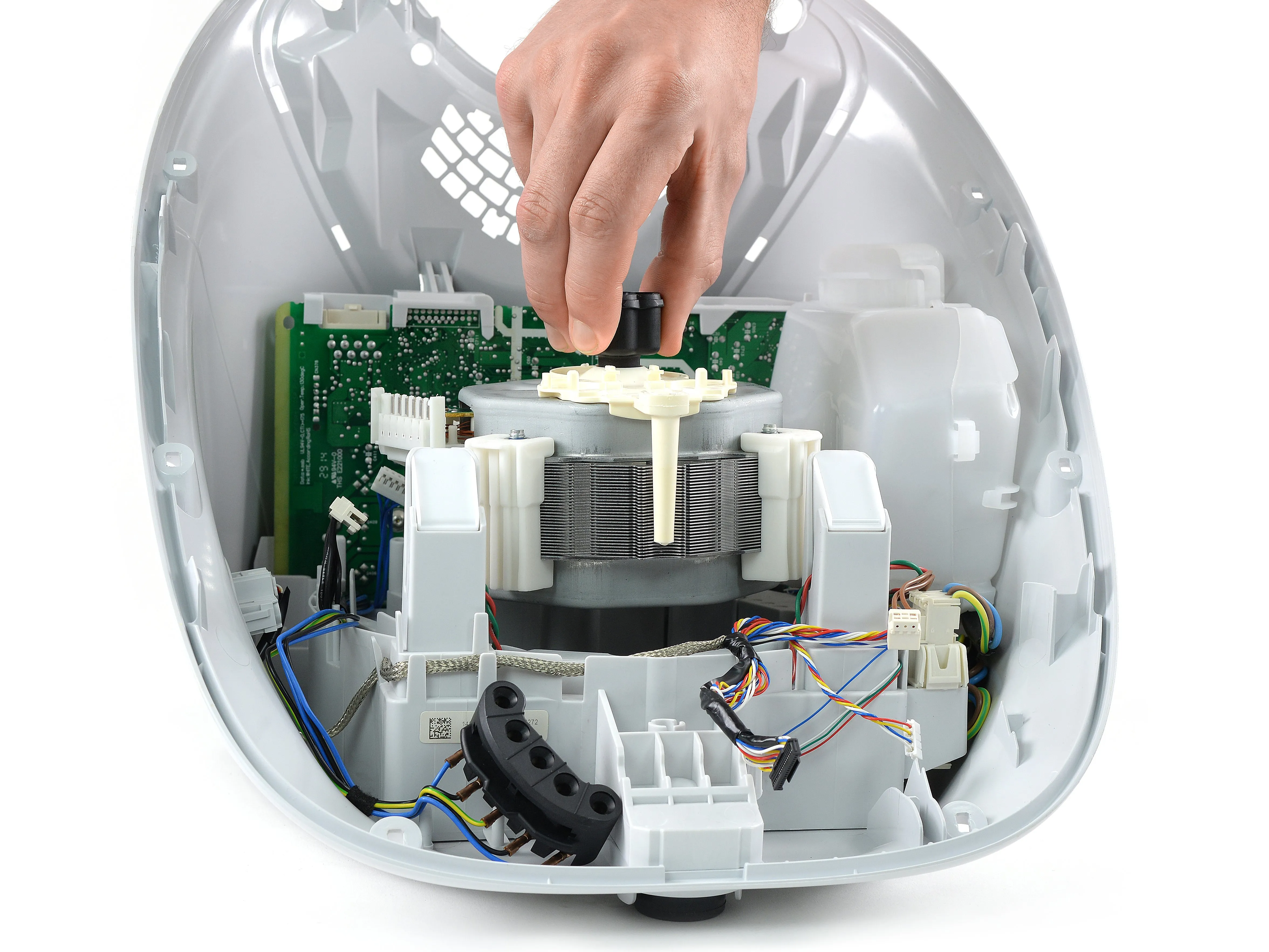

Шаг 9

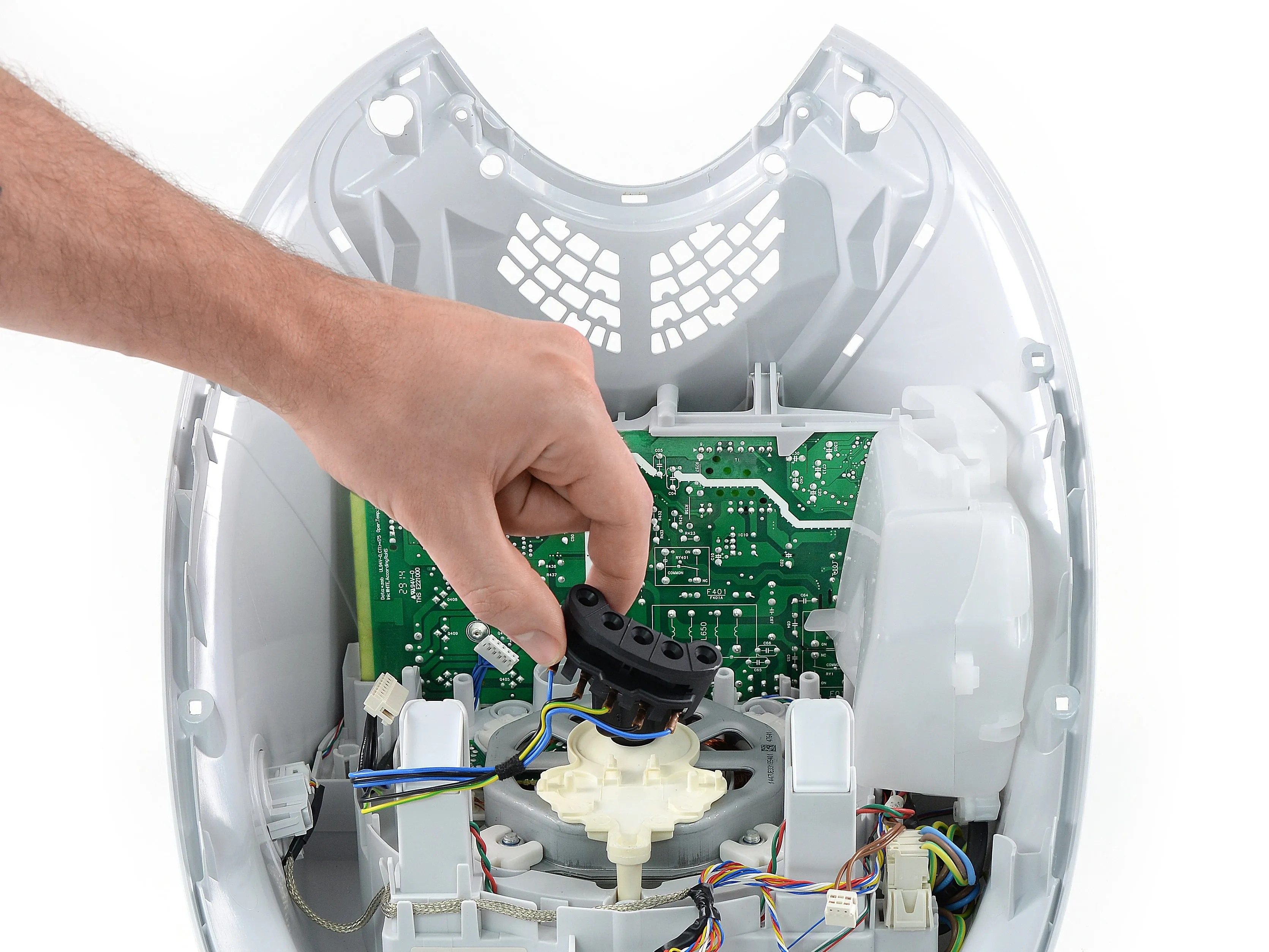

Чтобы добраться до филейной части Thermomix, мы снимаем энкодер ручки селектора, крышку мотора и 5-контактный разъем.
И вот он, сочный 500-ваттный мотор-редуктор. Он работает со скоростью 40-500 об/мин, а в турбо-режиме перемешивает до 10 700 об/мин.
На вспомогательной плате установлен NXP HEF4093B четырехканальный NAND-гейт с двумя входами в качестве триггер Шмитта для управления двигателем.
Шаг 10

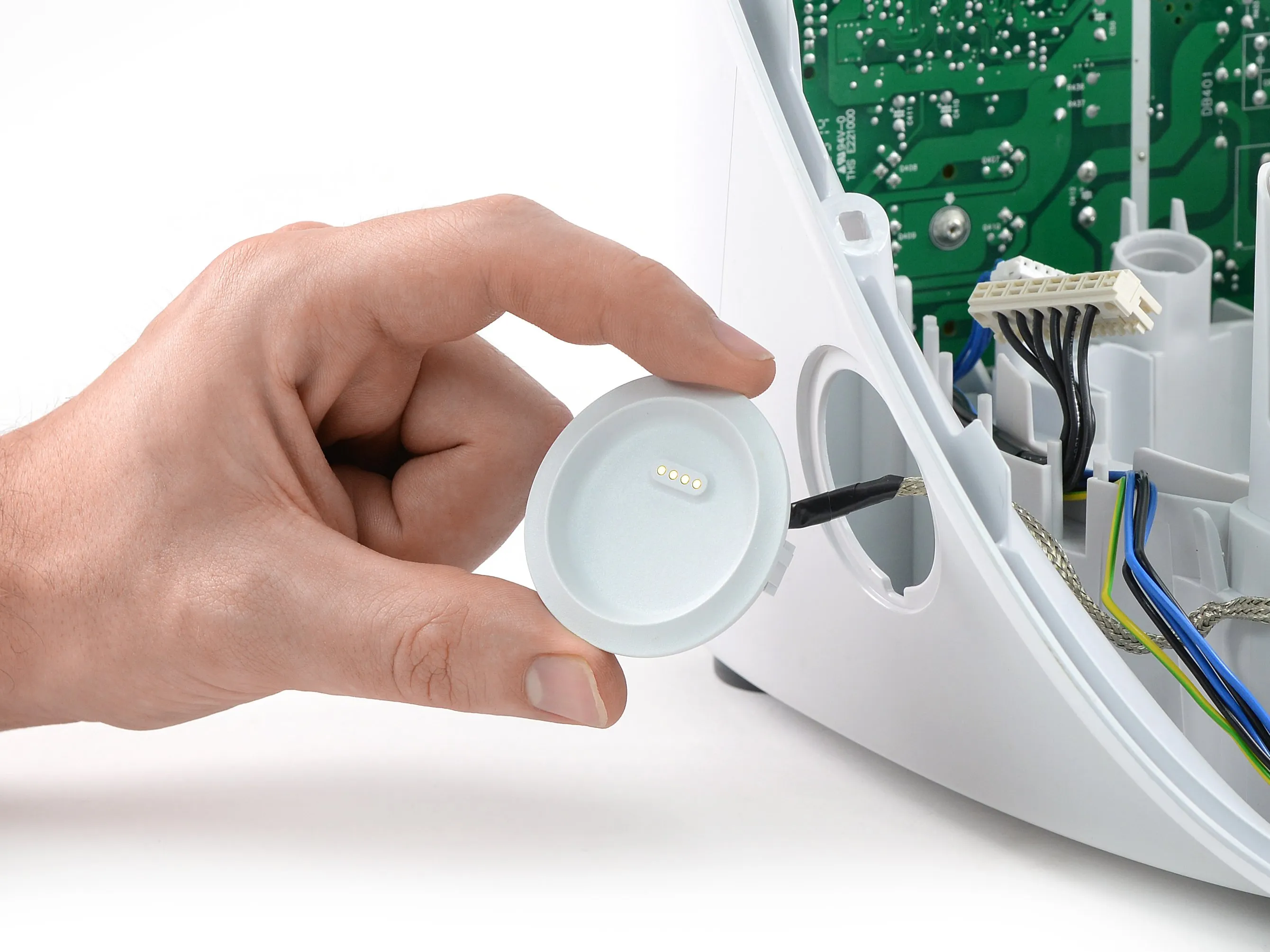

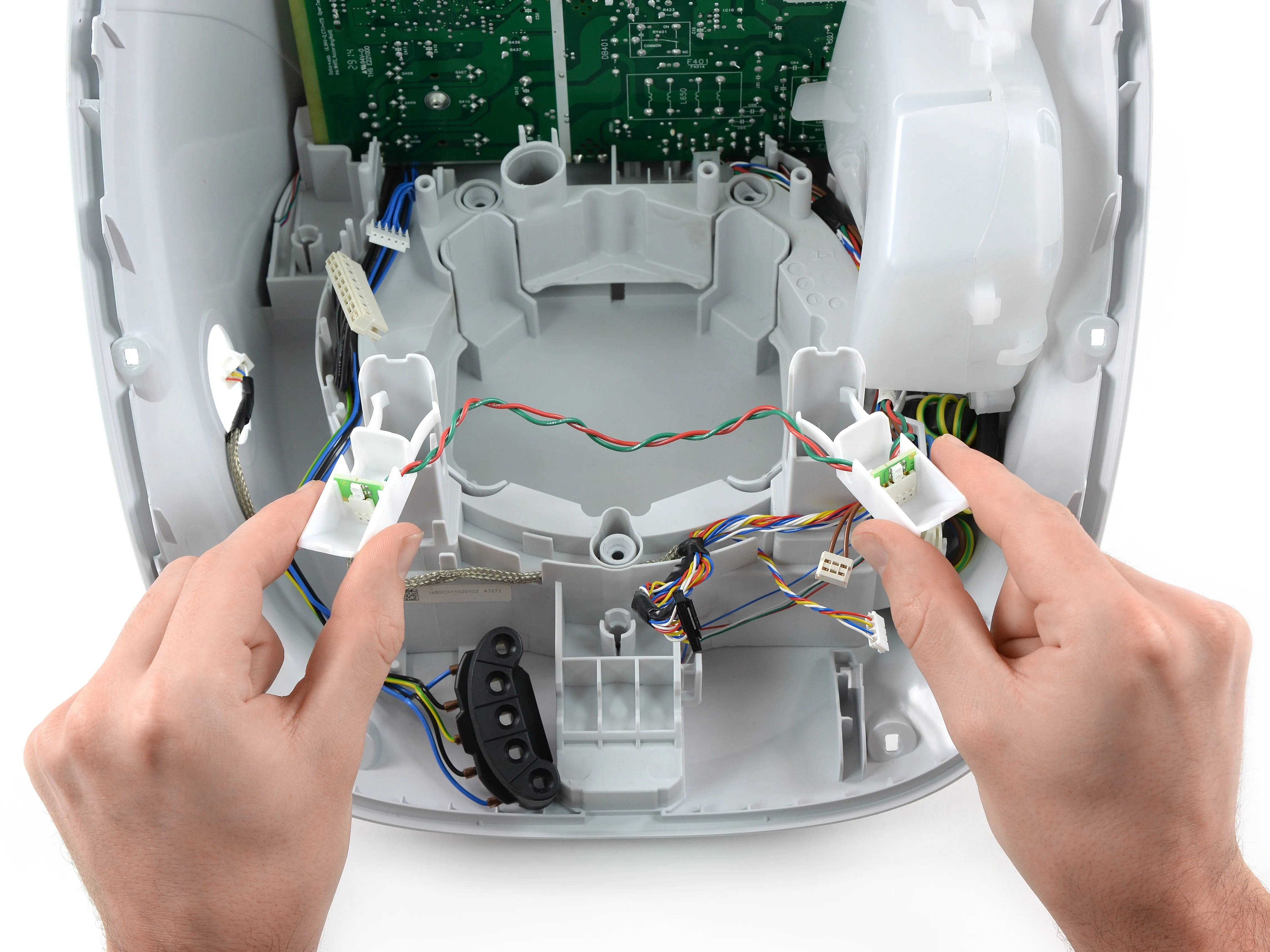

Thermomix получает знания через боковой интерфейс с так называемыми чипами рецептов.
Интерфейс с 4 контактами сильно напоминает стандартное USB-соединение. Это соединение также используется для подключения Thermomix к WLAN через Cook-Key®.

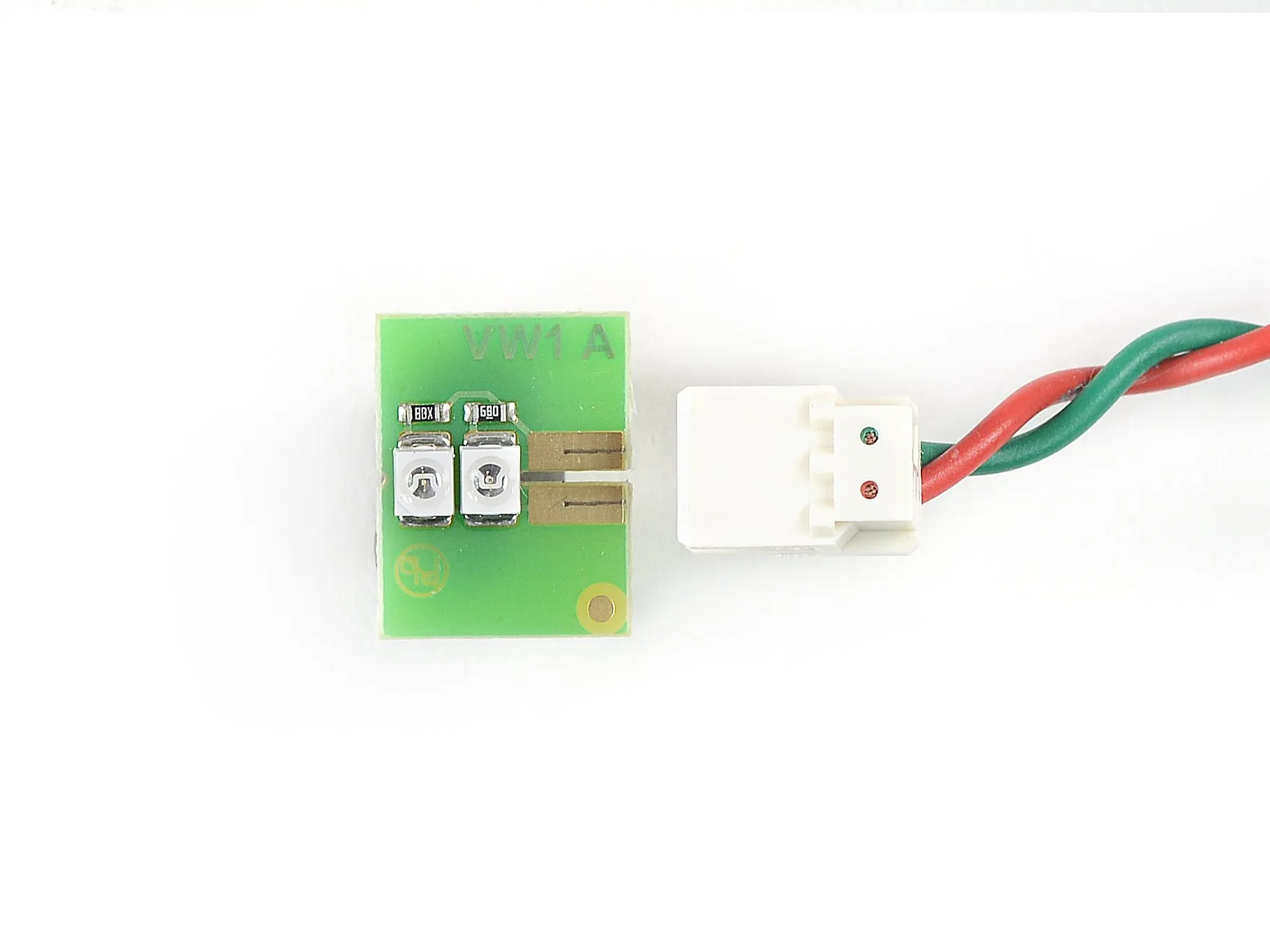

Освещение на передней панели обеспечивают четыре светодиода. Они расположены попарно на сменной мини-плате.

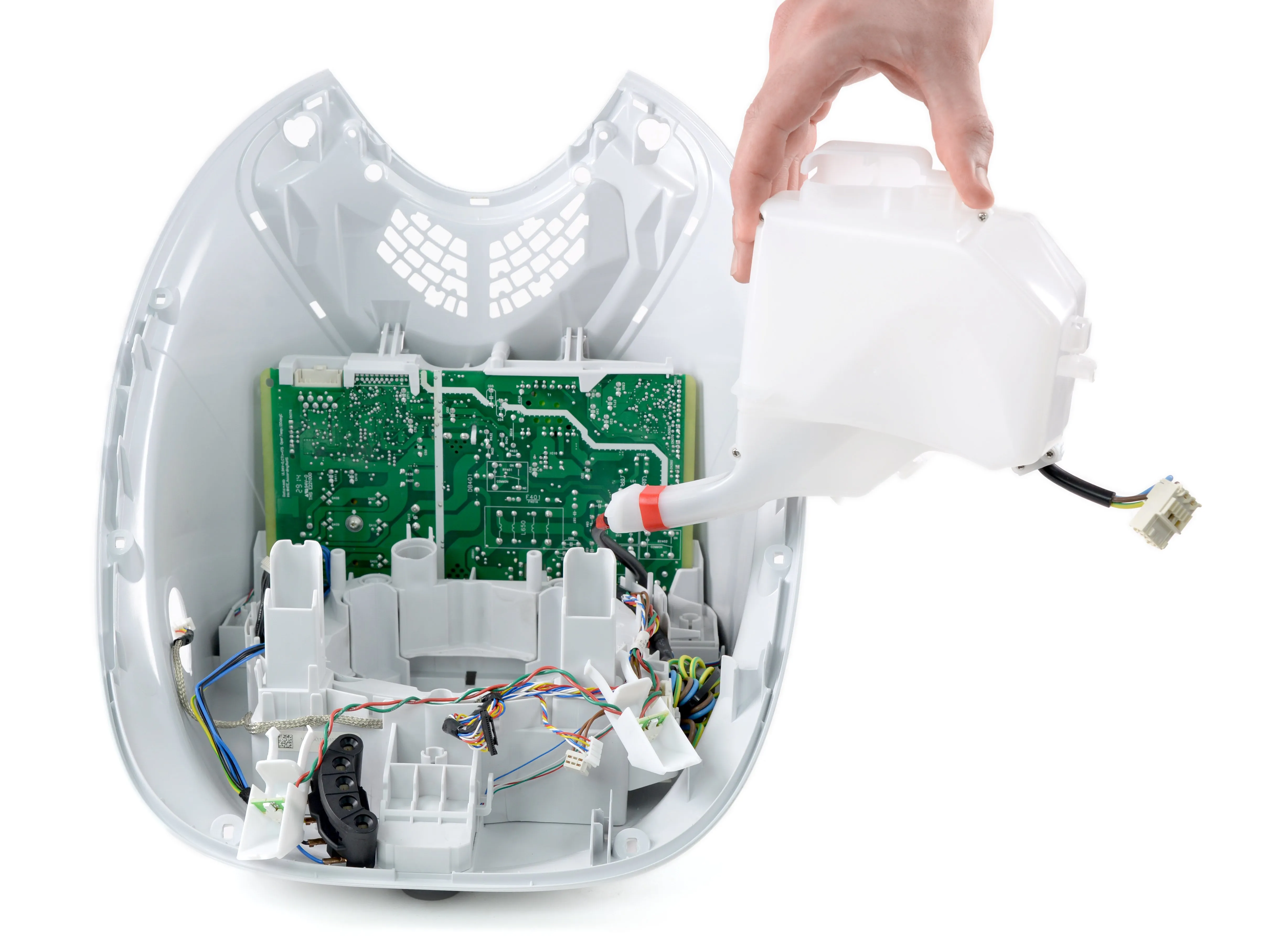

Шаг 11

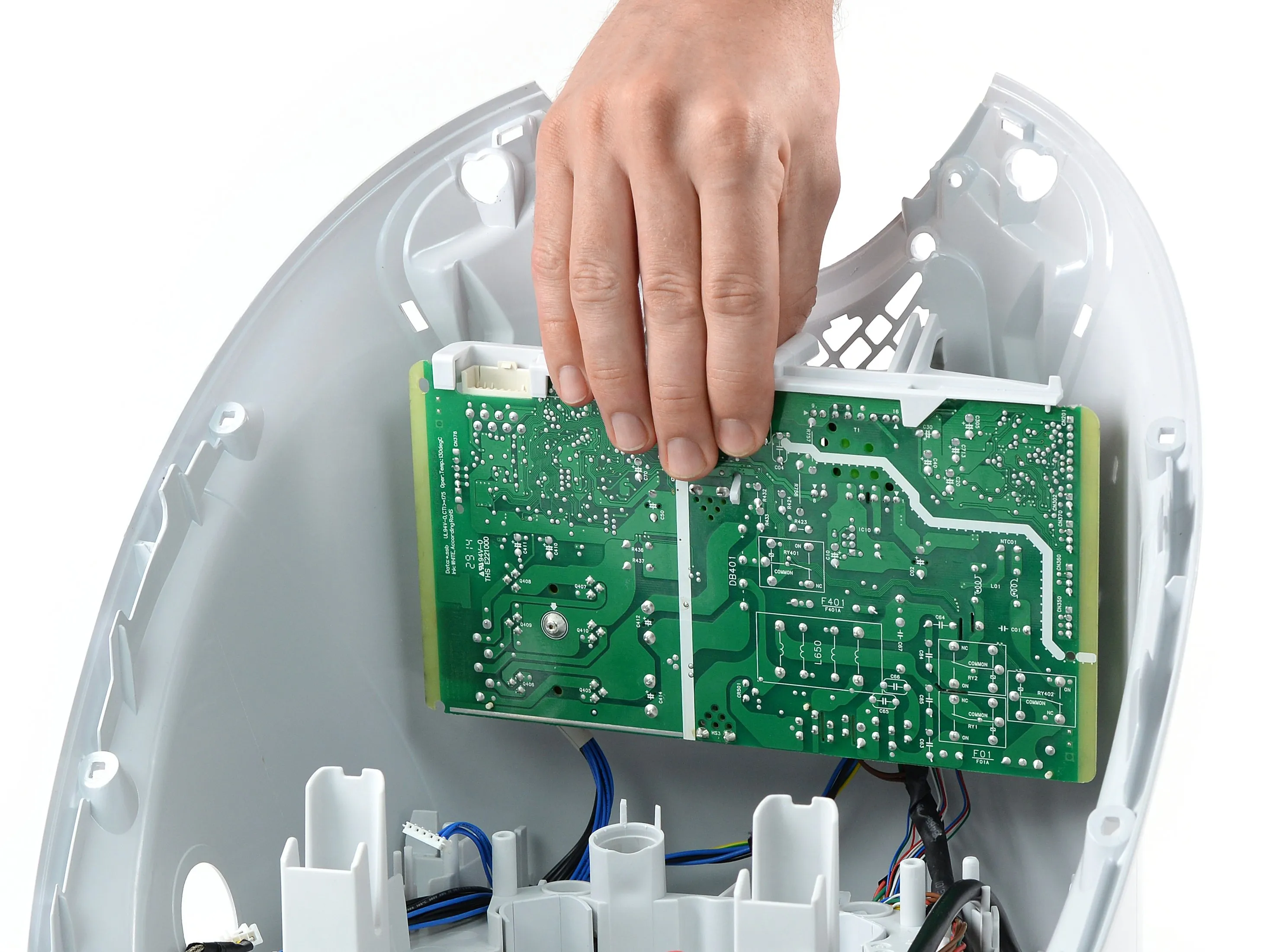

По пути к сердцевине Thermomix мы проходим мимо подозрительного, почти пустого кабельного ящика. Это наверняка имеет отношение к какому-то стандартом DIN.

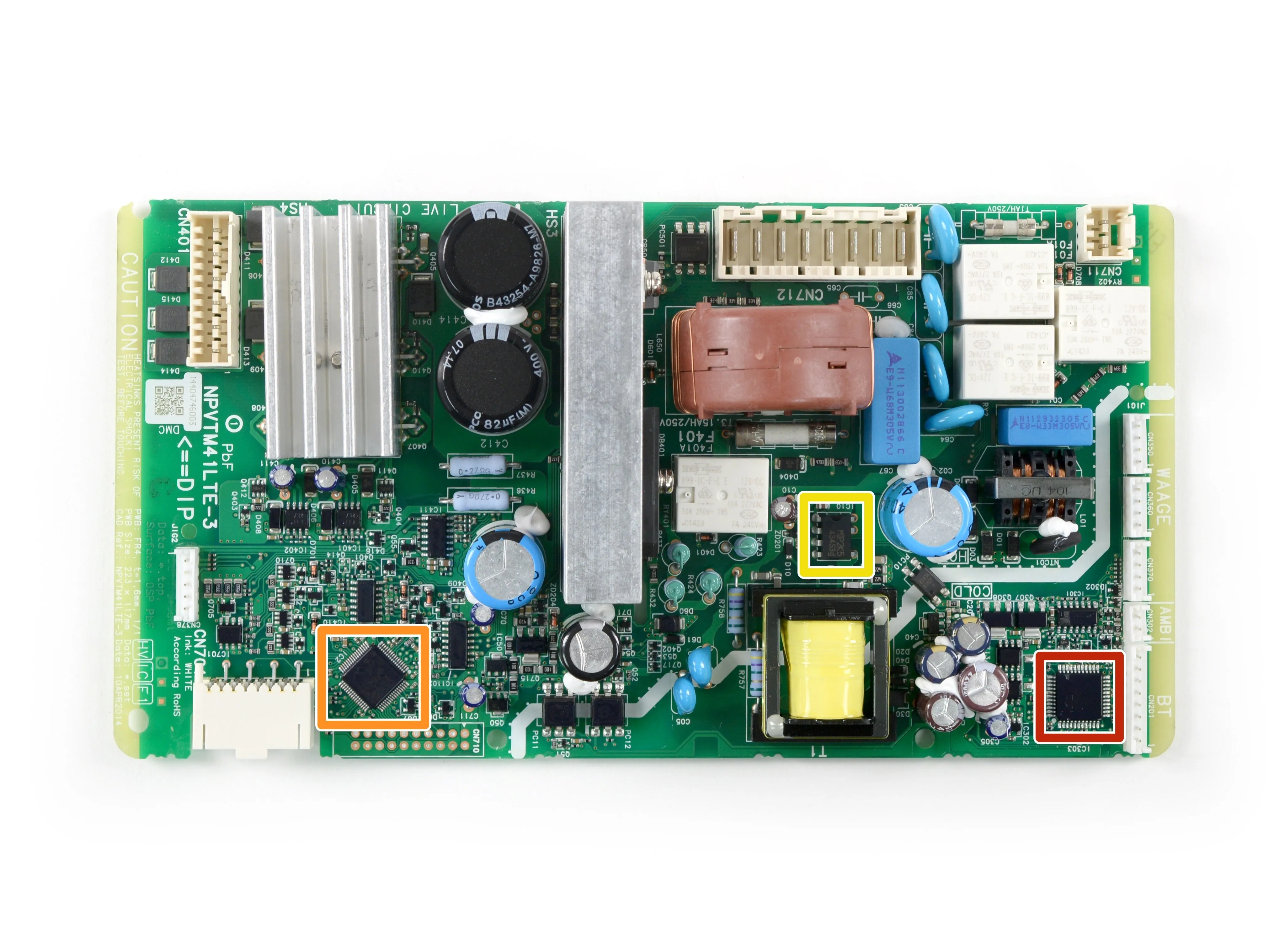

Но мы не позволим себе отвлекаться на подобные деко-фрукты. Вытаскиваем мозг, который, похоже, представляет интерес только с одной стороны - на задней стороне как раз находится салат-проводник:
MIP2K5 Высокопроизводительное IPD (интегрированное пассивное устройство)
Комментарии к шагу
Leistungsplatine getauscht, nach Tausch ist die Waage außer Betrieb.
Код неисправности C56 .
Leistungsplatine был куплен мной недавно без Treiber.
Не может ли быть так, что Reihenfolge не будет соответствовать Steckerbelegung для Waage?
Коробка с кабелями, почти полностью прозрачными и подозрительными' - это, по сути, комплект для хранения кабеля электропитания, когда мы используем кабель внутри корпуса для установки или транспортировки устройства. Не вызывает подозрений и не обязательно связано с какими-либо нормами.

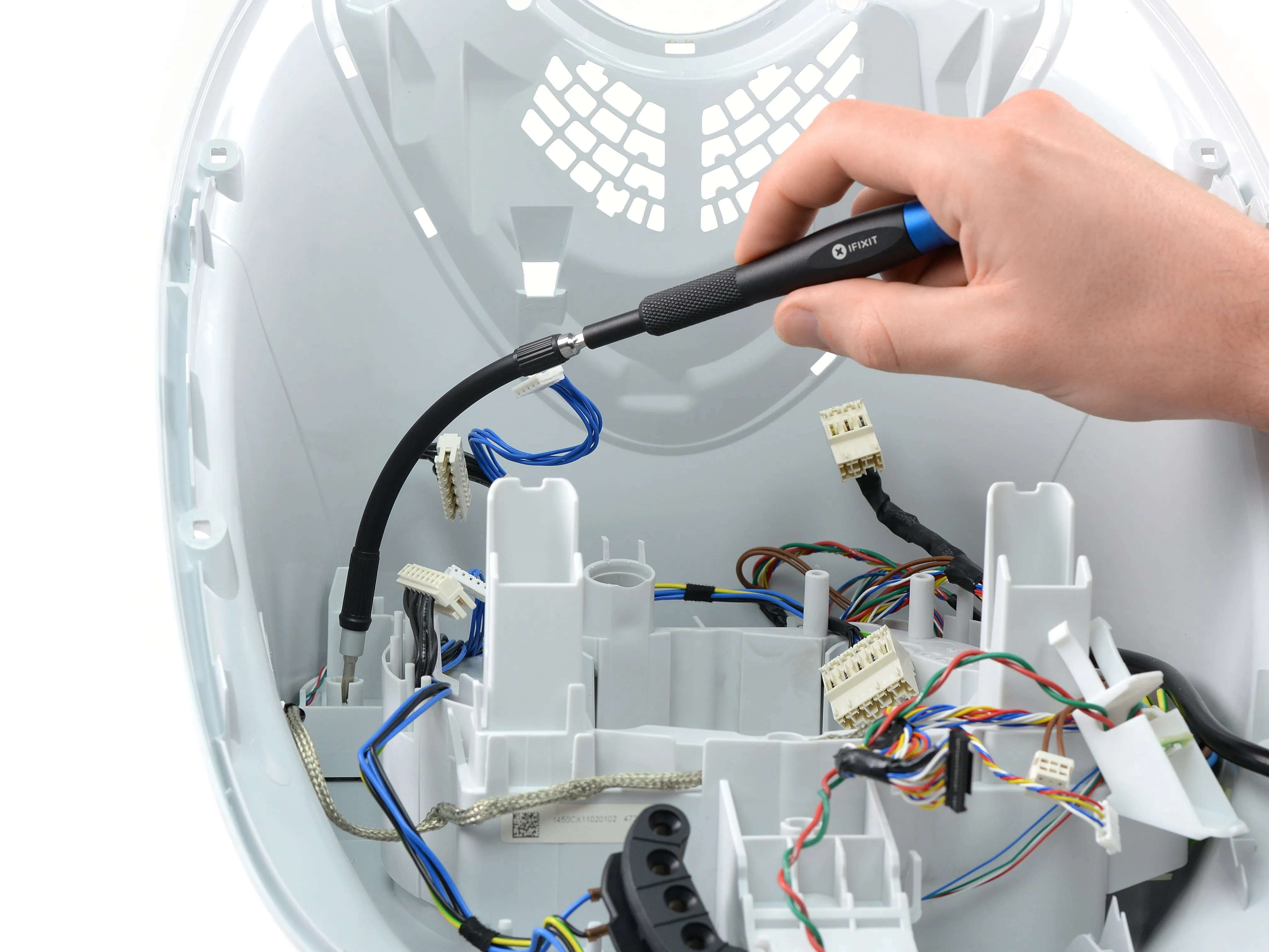

Шаг 12

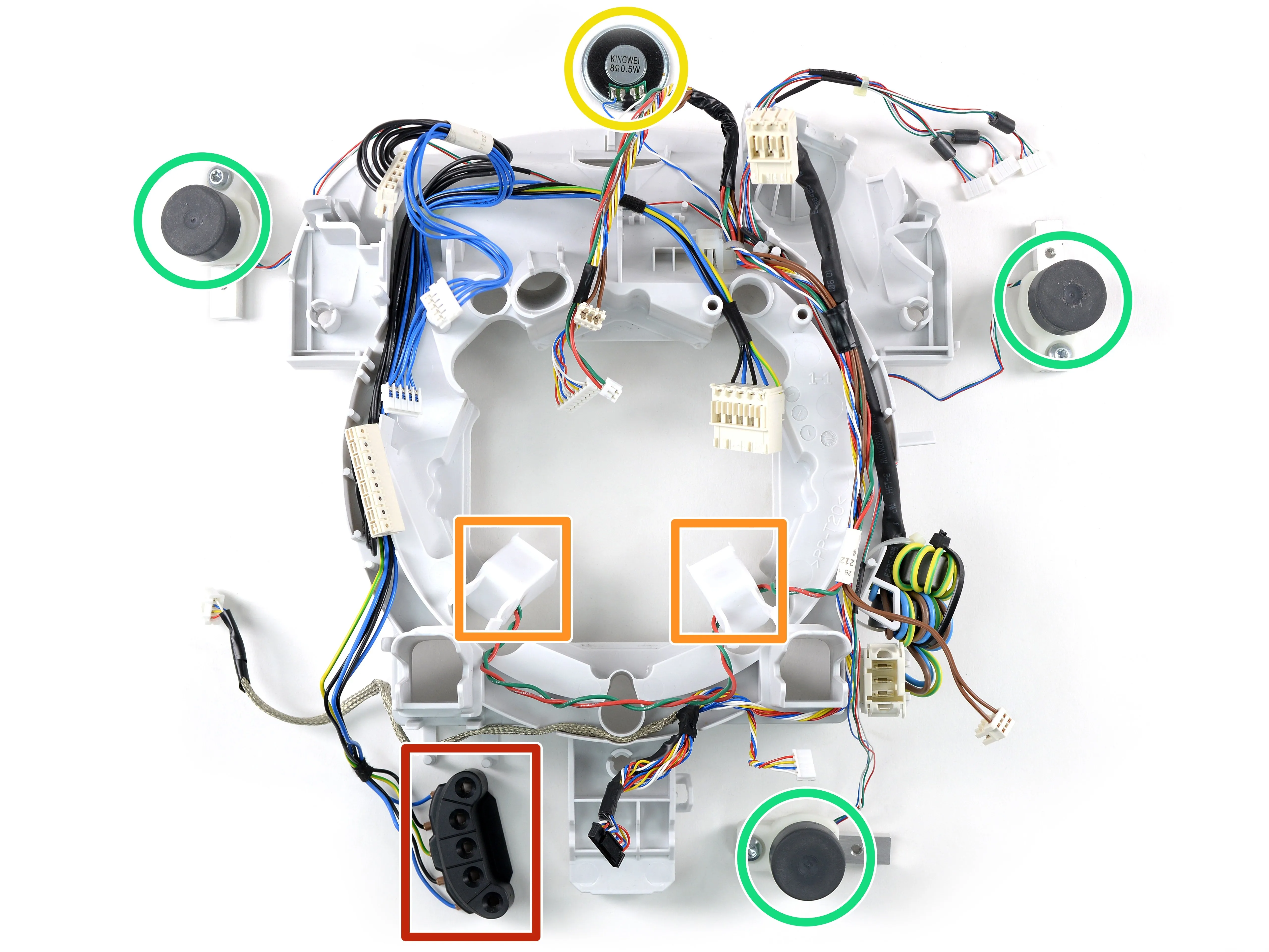

Чтобы вытащить оставшиеся потроха кабеля, мы снова воспользовались гибким удлинителем вала для нашего прецизионного держателя бит.
Смело хватаемся за все и вытаскиваем все сразу:
5-контактный разъем для миксерной чаши
светодиодные элементы освещения
динамик 5 Вт

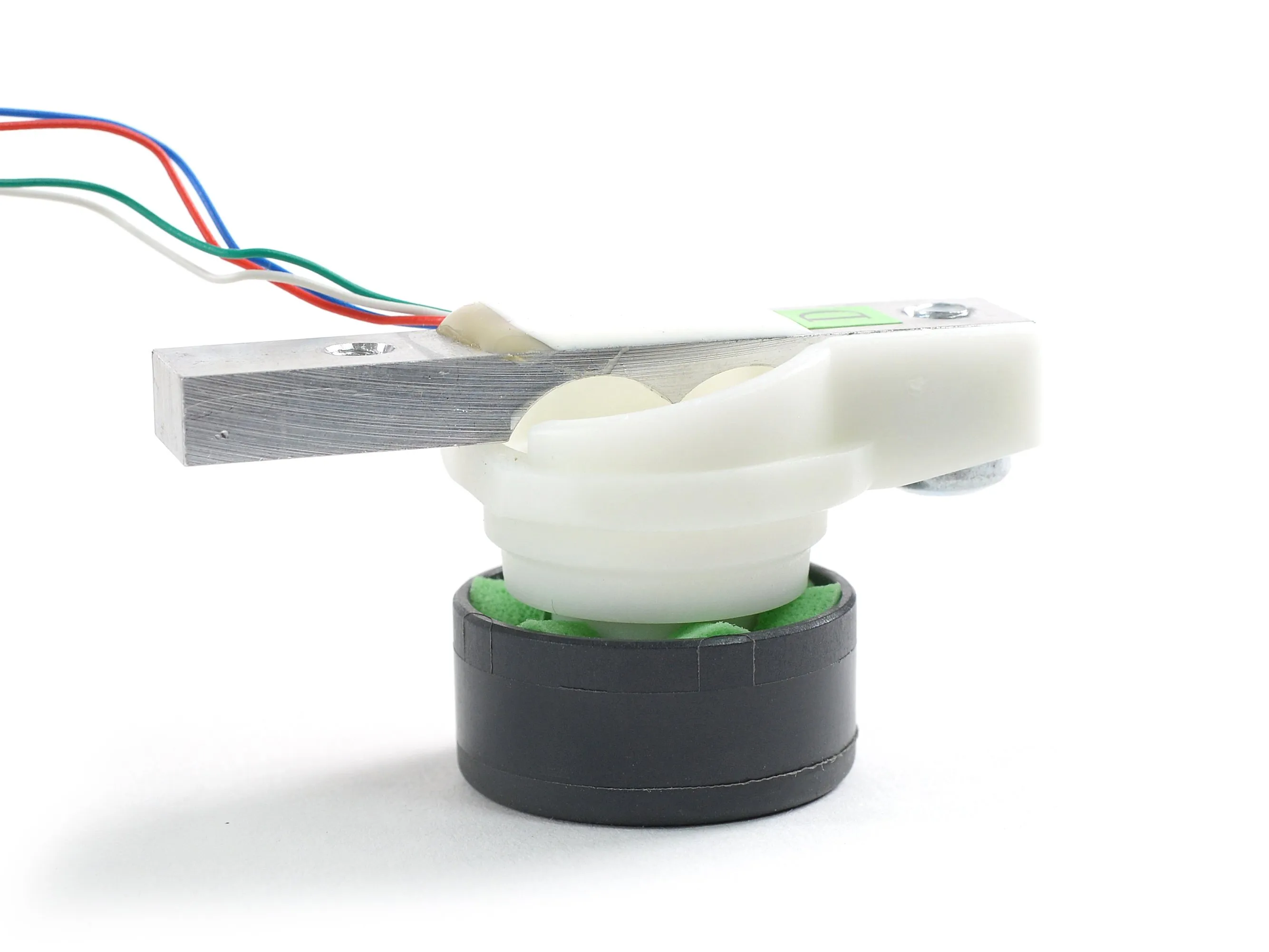

3 резиновые ножки с тензодатчики для функции баланса
Пружины специальной формы изменяют свою геометрию под нагрузкой. Тензодатчики, прикрепленные к металлу, регистрируют это изменение. Затем Thermomix рассчитывает вес ингредиентов в чаше.
Комментарии к шагу
Соединительный балансир в картонной коробке
Доброго времени суток. Me gustaria saber como se pueden caligrar las celdas de carga.
Интересная страница, спасибо.

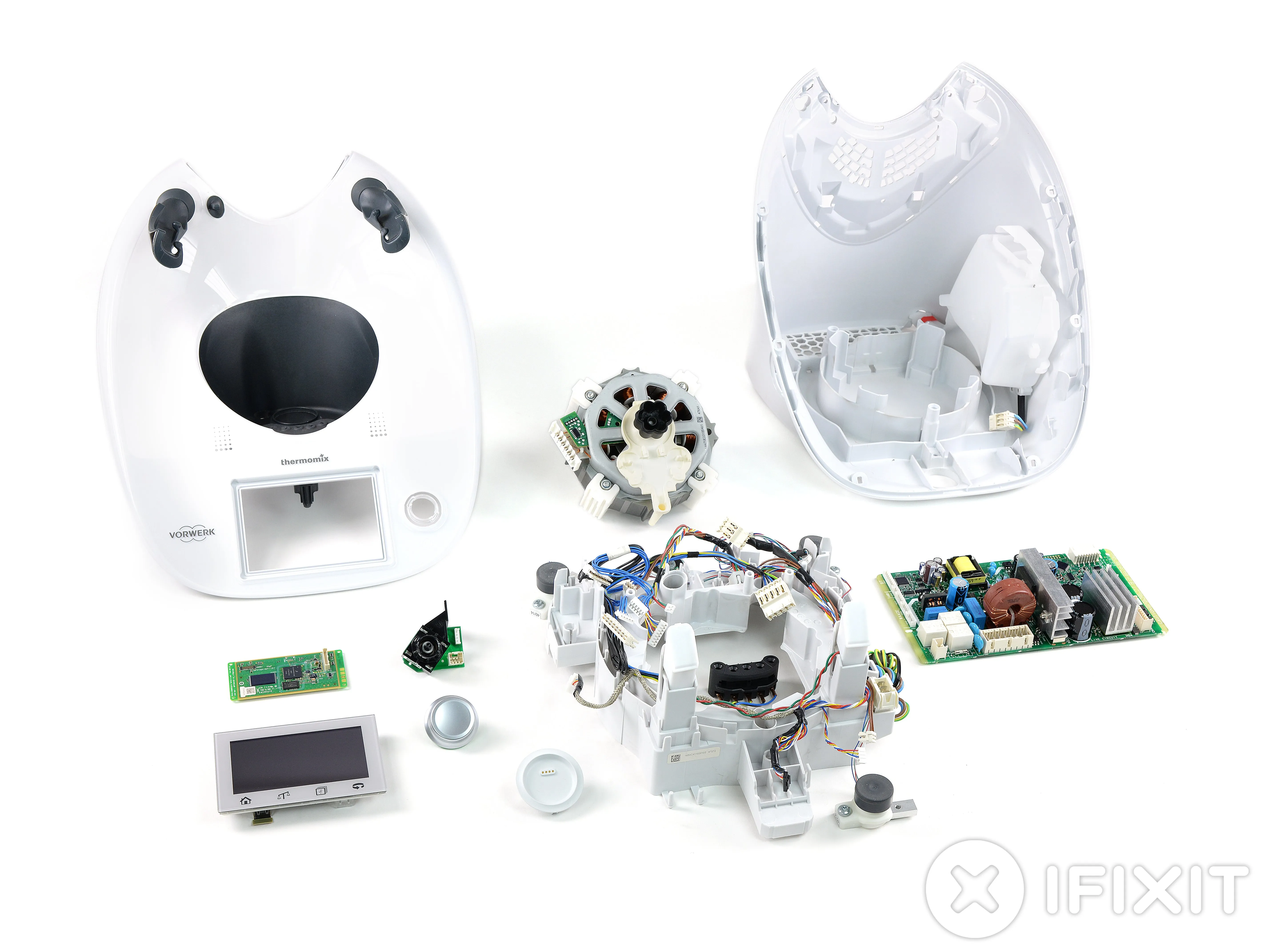

Шаг 13 Заключительные мысли
Thermomix разобран на составные части. Мы попробовали TM5, и вот наши выводы:
Мы не нашли никаких проприетарных винтов; используются только винты Torx.
Все компоненты можно менять по отдельности, вплоть до светодиодных плат.
Корпус, дисплей, материнская плата и несколько мелких деталей крепятся в основном с помощью легкодоступных клипсовых соединений.
Некоторые кабельные соединения несколько туговаты и поэтому труднодоступны. Это повышает риск повреждения кабелей и разъемов.
