Разборка ThinkPad 10 (20C1)

Разборка ThinkPad 10 (20C1)

Что вам нужно

Инструменты

  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com

Шаг 1 Откройте заднюю крышку

ThinkPad 10 (20C1) Разборка, открытие задней крышки: шаг 1, изображение 1 из 1
Разборка ThinkPad 10 (20C1), открытие задней крышки: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Вы должны следовать этому видео: https://support.lenovo.com/de/de/videos/...

  • Возможно, вам пригодится пластиковый инструмент для открывания.

  • Я сделал это по-другому:

  • Вам нужна сумка, которая не обеспечивает слишком большую защиту, мокрая улица и велосипед с работающими переключателями.

  • Я не рекомендую эту стратегию, потому что вы, скорее всего, также сорвете часть своего тела. (Я в порядке, но больше так делать не буду).

Шаг 2 Обзор

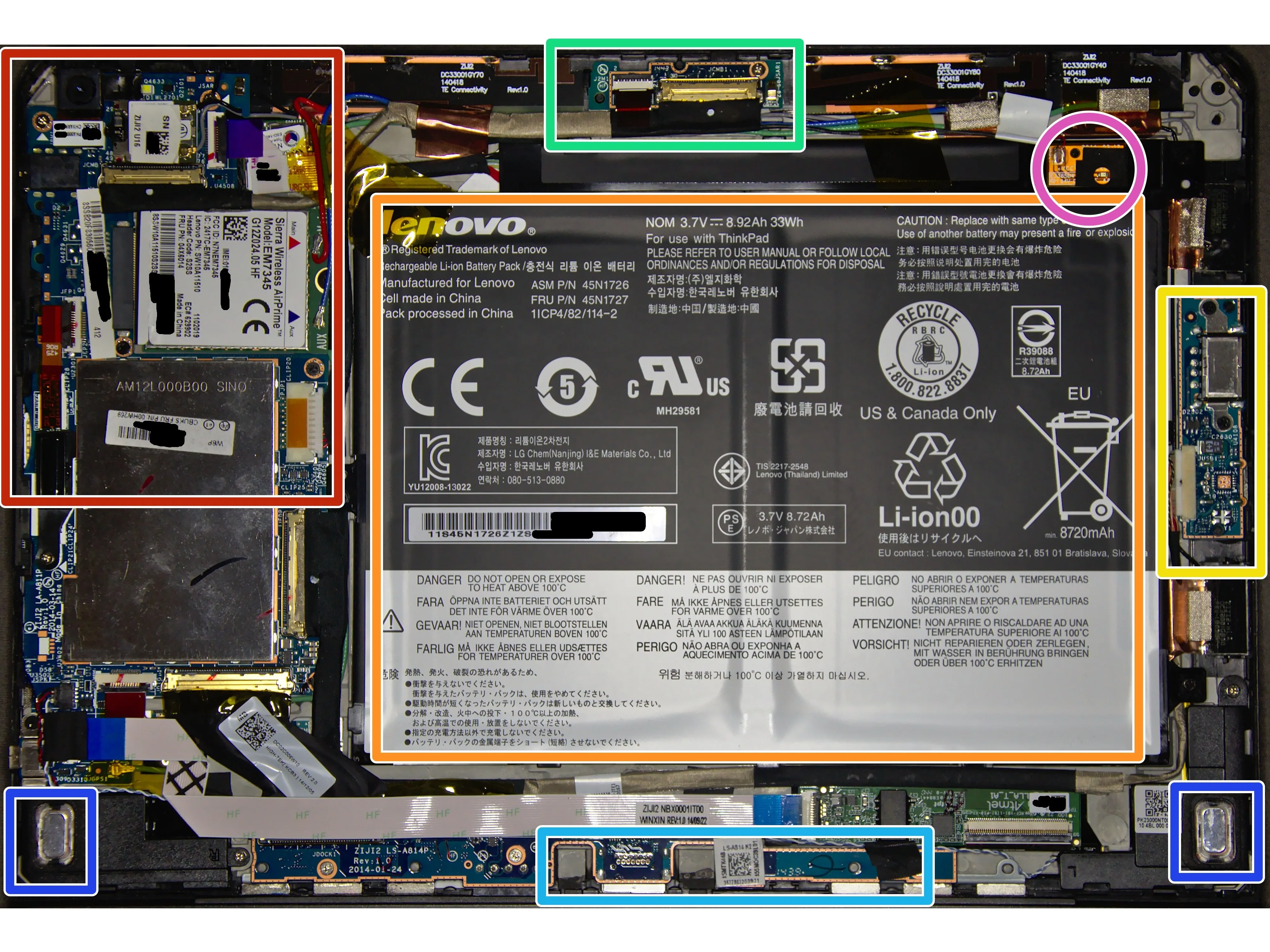

Разборка ThinkPad 10 (20C1), обзор: шаг 2, изображение 1 из 1
ThinkPad 10 (20C1) Разборка, обзор: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Далее смотрим внимательнее.

  • Это аккумулятор, литий-ионный 3,7 В 8,72 Ач. Партномер: 45N1729 или 45N1727 или 45N1726

  • Печатная плата фронтальной камеры и датчика освещенности. P/N: 45N1729

  • Плата разъема питания с разъемом USB типа A. P/N: 00HW298

  • Динамики, P/N: 45N1729

  • Плата с разъемами для подключения док-станций. P/N: 00HW296

  • Красный светодиод с логотипом ThinkPad

Шаг 3 Более пристальный взгляд

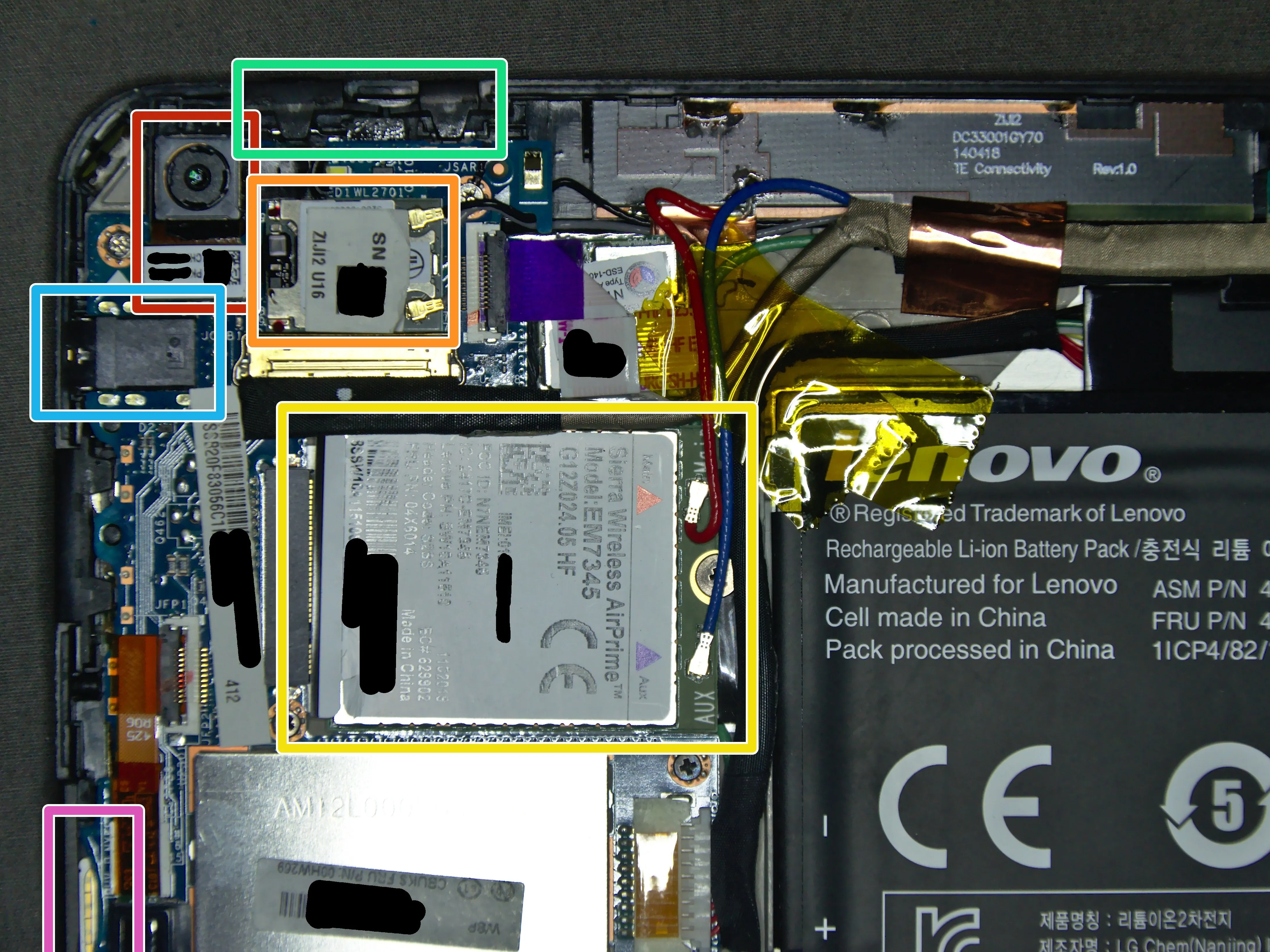

Разборка ThinkPad 10 (20C1), пристальный взгляд: шаг 3, изображение 1 из 2
ThinkPad 10 (20C1) Разборка, пристальный взгляд: шаг 3, изображение 1 из 2 | Источник - ifixit.com

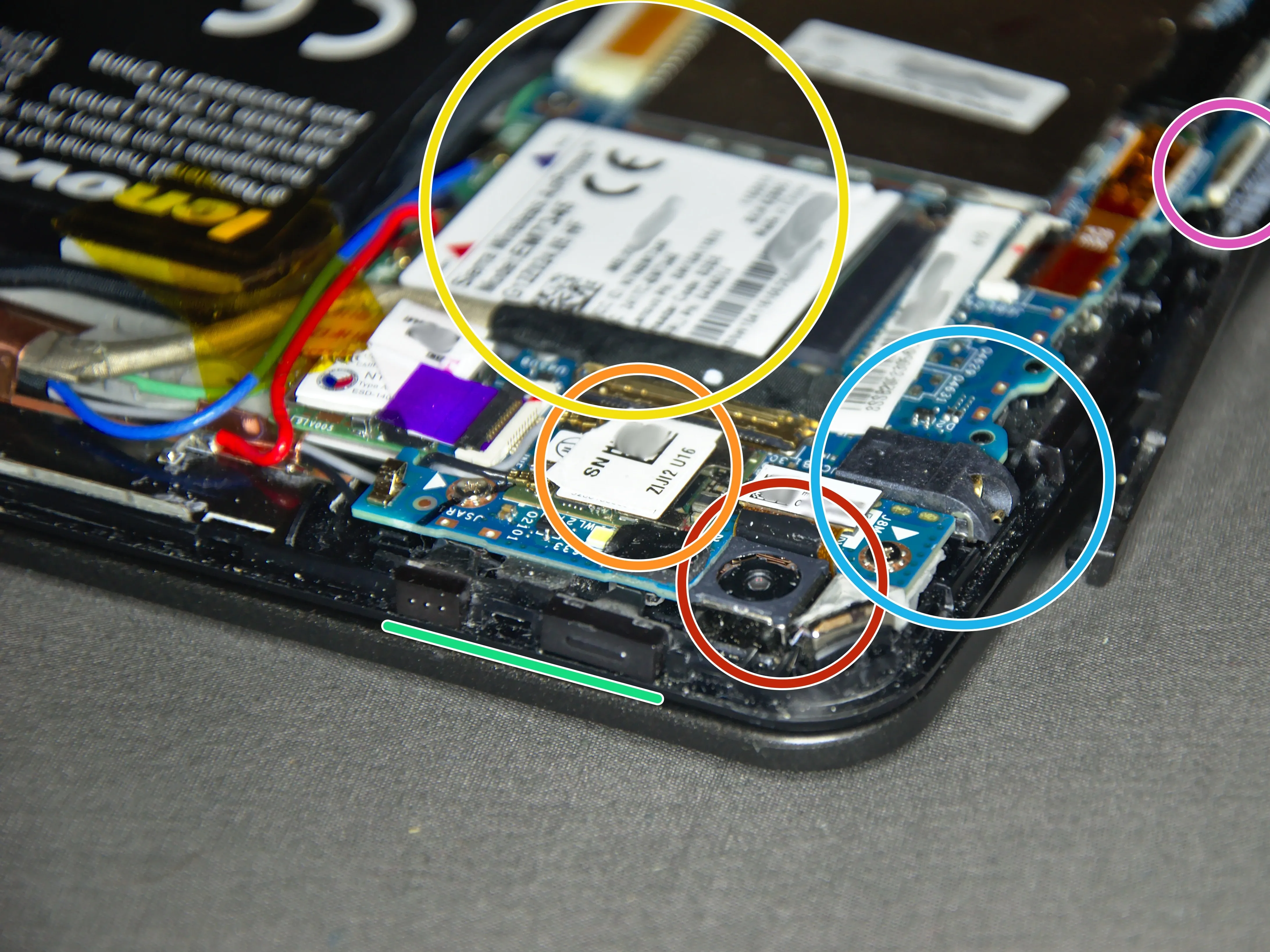

ThinkPad 10 (20C1) Разборка, пристальный взгляд: шаг 3, изображение 2 из 2
Разборка ThinkPad 10 (20C1), подробный обзор: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Задняя камера 8 МП. P/N: 04X1392

  • Модуль Wi-Fi. По сравнению с модулем WWAN он довольно миниатюрный.

  • Модуль WWAN UMTS. Обеспечивает связь практически везде. P/N: 04X6014

  • SIM-карта

  • Кнопки питания и блокировки поворота. P/N: 00HW309

  • Разъем для наушников 3,5 мм, или почему это устройство лучше, чем iPhone 7.

Шаг 4 Слоты на боковой стороне

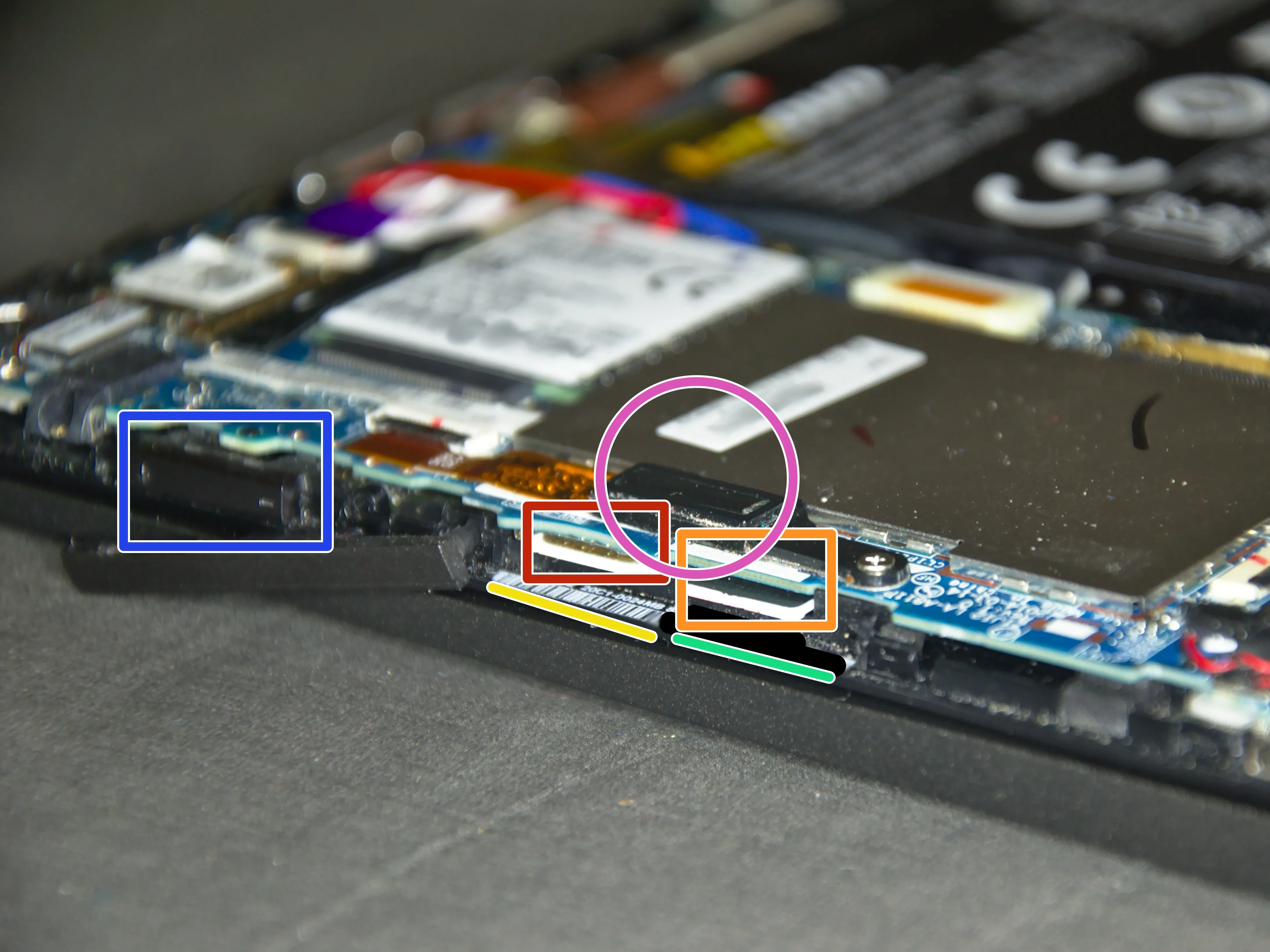

Разборка ThinkPad 10 (20C1), слоты сбоку: шаг 4, изображение 1 из 1
ThinkPad 10 (20C1) Разборка, слоты сбоку: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • SIM-карта. Контакты направлены назад

  • Карта MicroSD. К сожалению, с нее невозможно загрузиться

  • Номер модели, вот: 20C10024MB

  • Серийный номер

  • Регулятор громкости

  • Считыватель отпечатков пальцев

Шаг 5 Альтернативный метод вскрытия

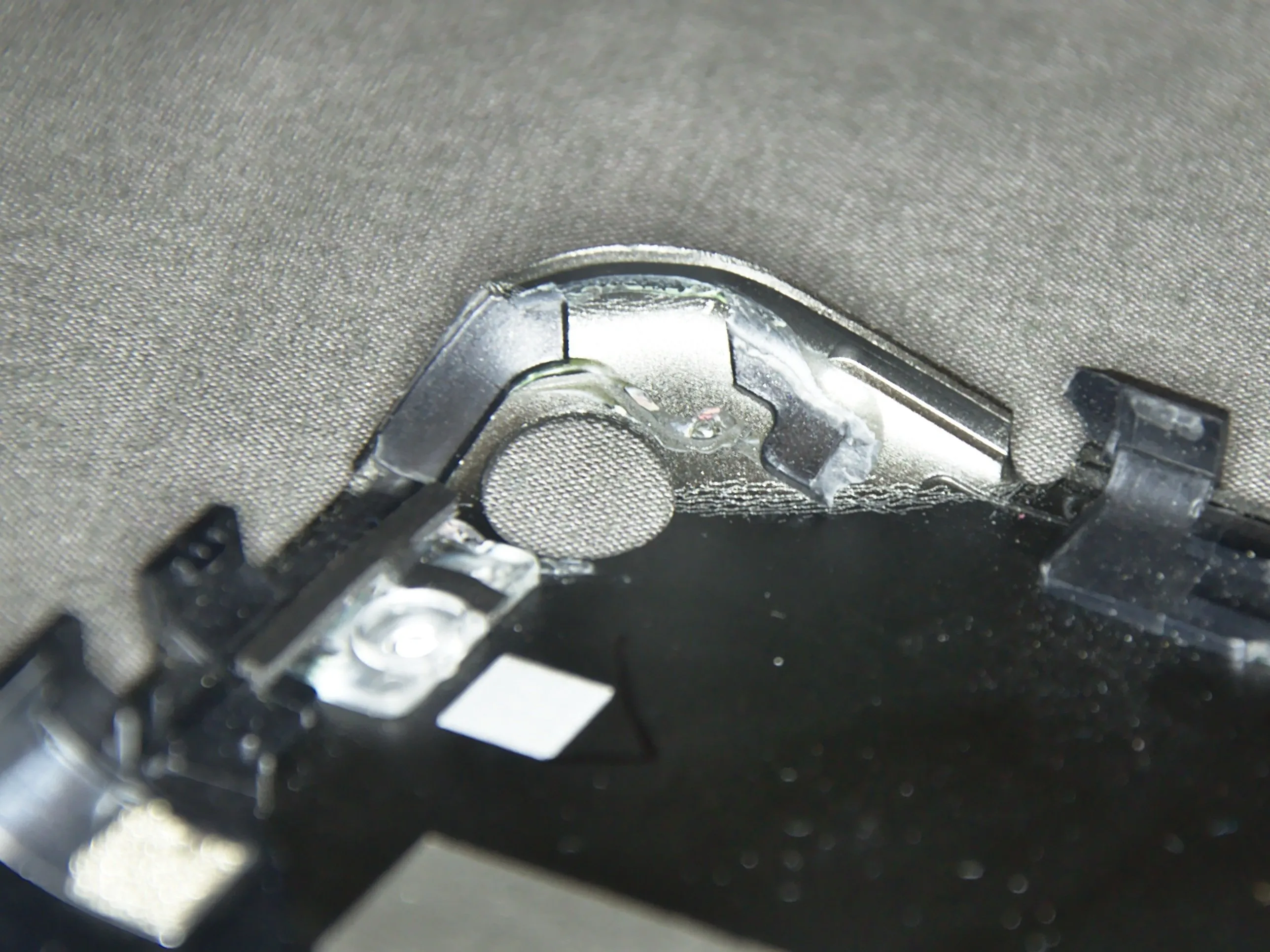

Разборка ThinkPad 10 (20C1), альтернативный метод вскрытия: шаг 5, изображение 1 из 2
ThinkPad 10 (20C1) Разборка, альтернативный метод вскрытия: шаг 5, изображение 1 из 2 | Источник - ifixit.com

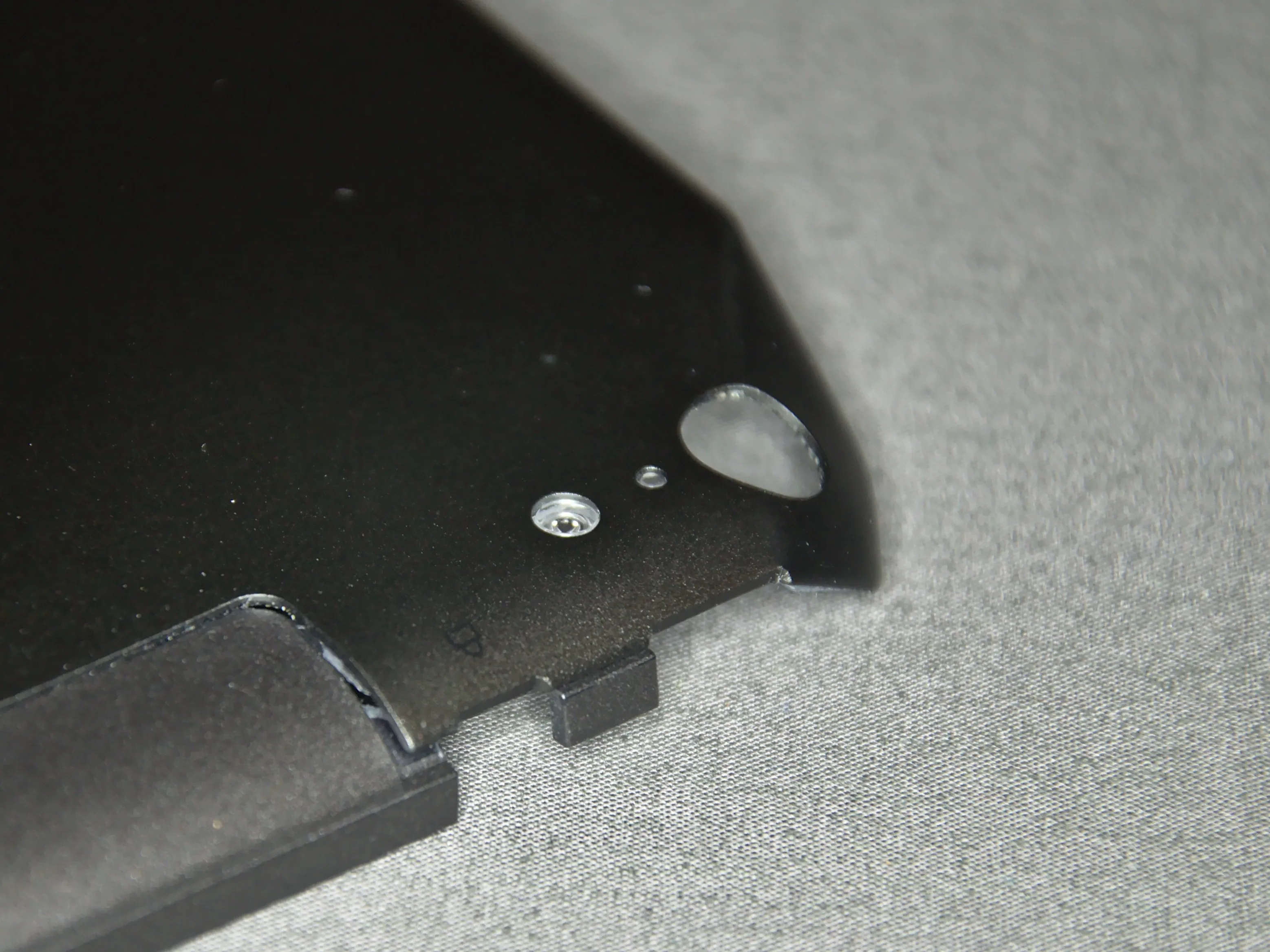

Разборка ThinkPad 10 (20C1), альтернативный метод вскрытия: шаг 5, изображение 2 из 2
ThinkPad 10 (20C1) Разборка, альтернативный метод вскрытия: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Алюминиевая задняя крышка поглотила очень много энергии во время удара. Ее очень трудно согнуть обратно. К моему счастью, больше ничего не пострадало.

  • Даже без задней крышки планшет работает нормально
