Поезд Томас - схема системы и компоненты

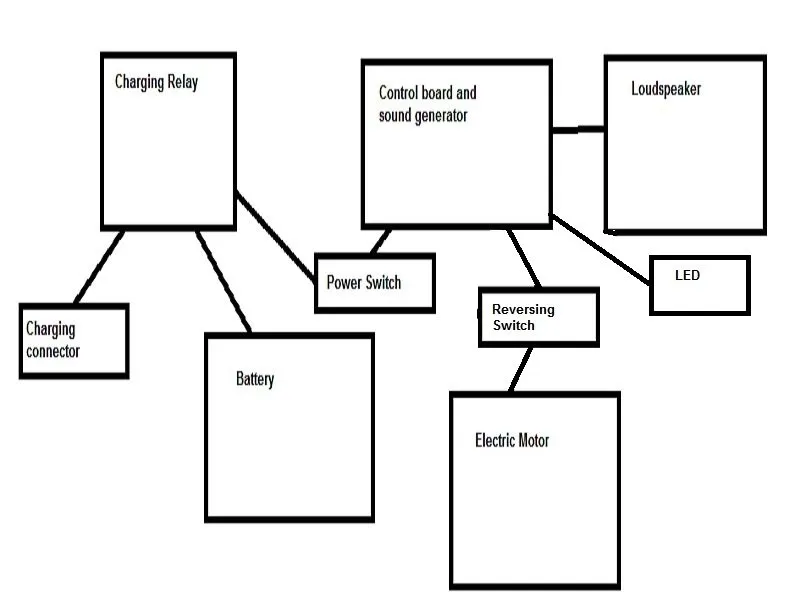

Шаг 1 Поезд Томаса - системная схема и компоненты

• Компоненты системы

• Когда питание подается на разъем для зарядки, активируется реле, которое отключает питание основных цепей.

• Главный выключатель питания находится под большим желтым рычагом и просто подает питание от аккумулятора на плату управления в консоли.

• Многополюсный переключатель используется для изменения направления вращения двигателя.

• Светодиод в консоли мигает вместе со звуком

• Звук подается через динамик в основании.

Шаг 2

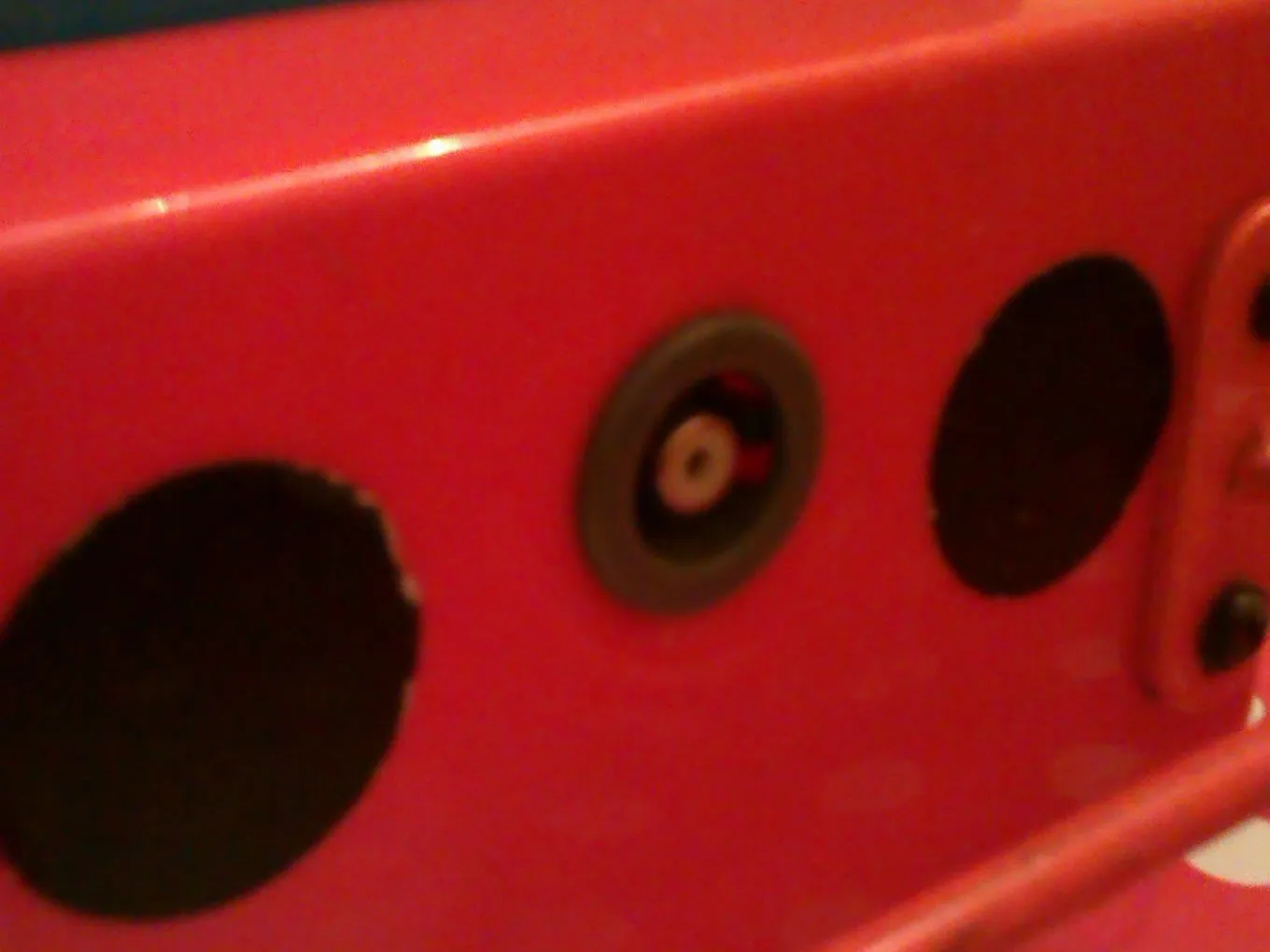

• Разъем для зарядки

• Разъем для зарядки находится в задней части поезда между буферами.

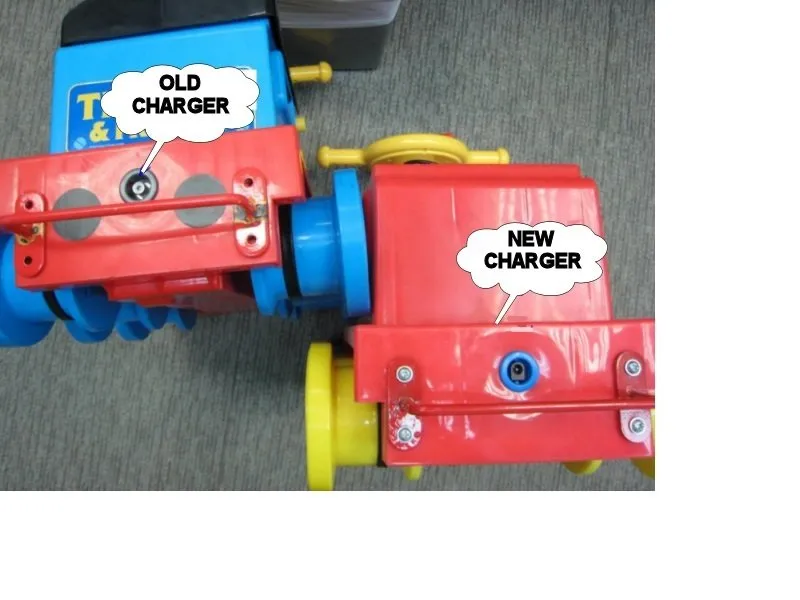

• Мой разъем - это разъем 'старого образца', который фактически является фонокорректором, а новый - это более обычный разъем питания

Шаг 3

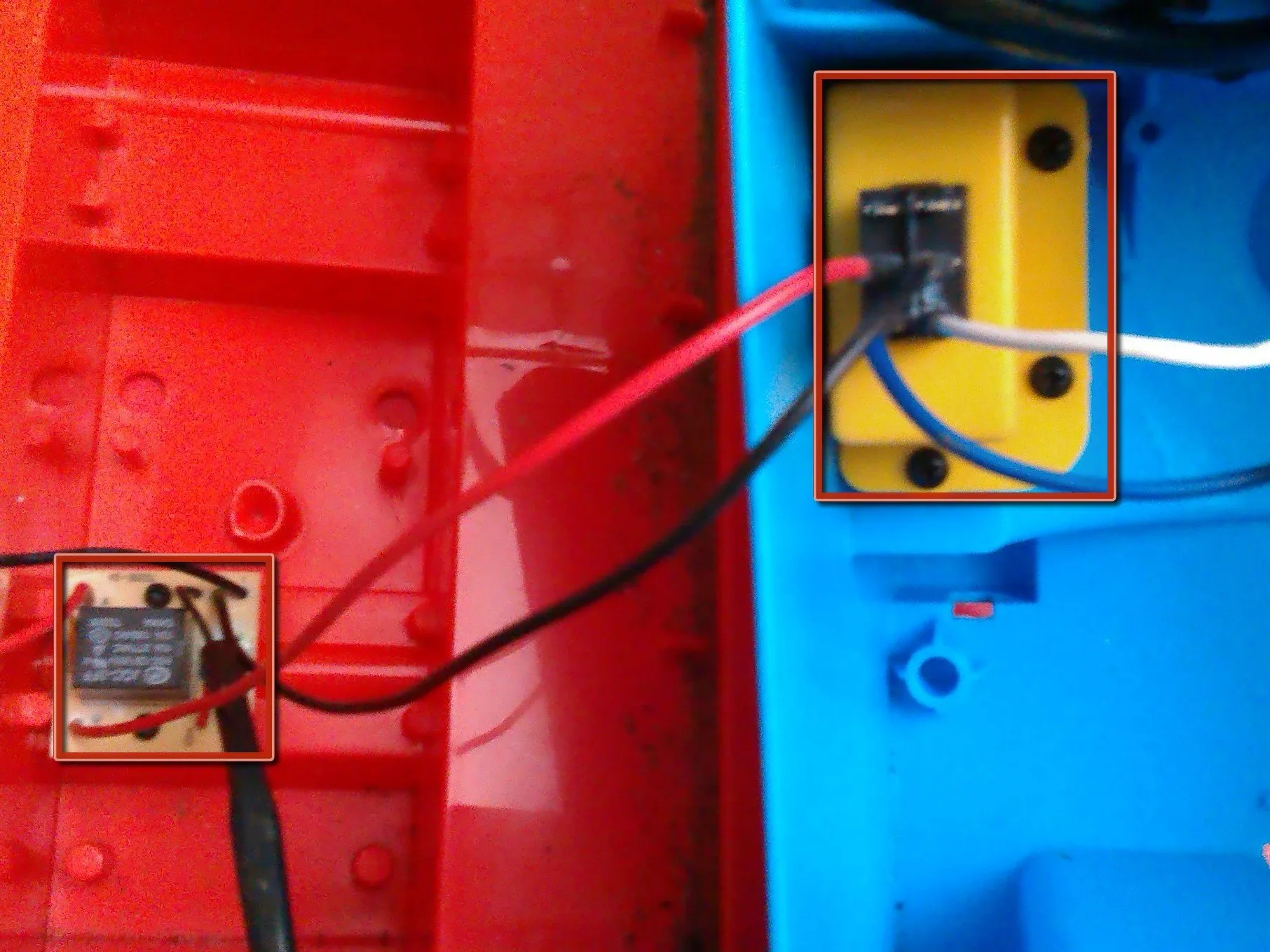

• Плата переключателя питания и реле зарядки

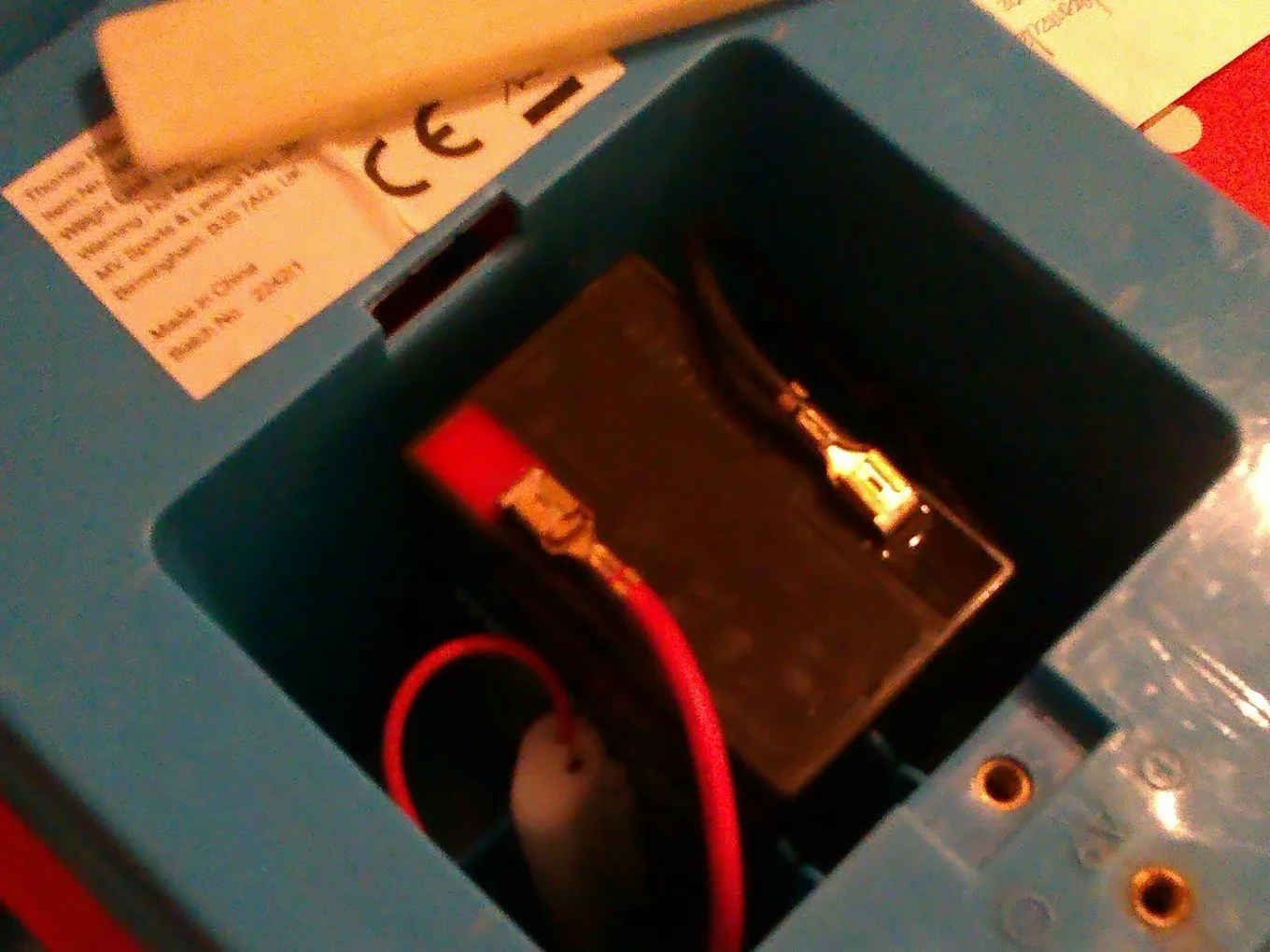

Шаг 4 Герметичная свинцово-кислотная батарея 6v

• Эта батарея была заменена, оригиналы крепятся с помощью зажима.

• Обратите внимание на предохранитель на положительном разъеме

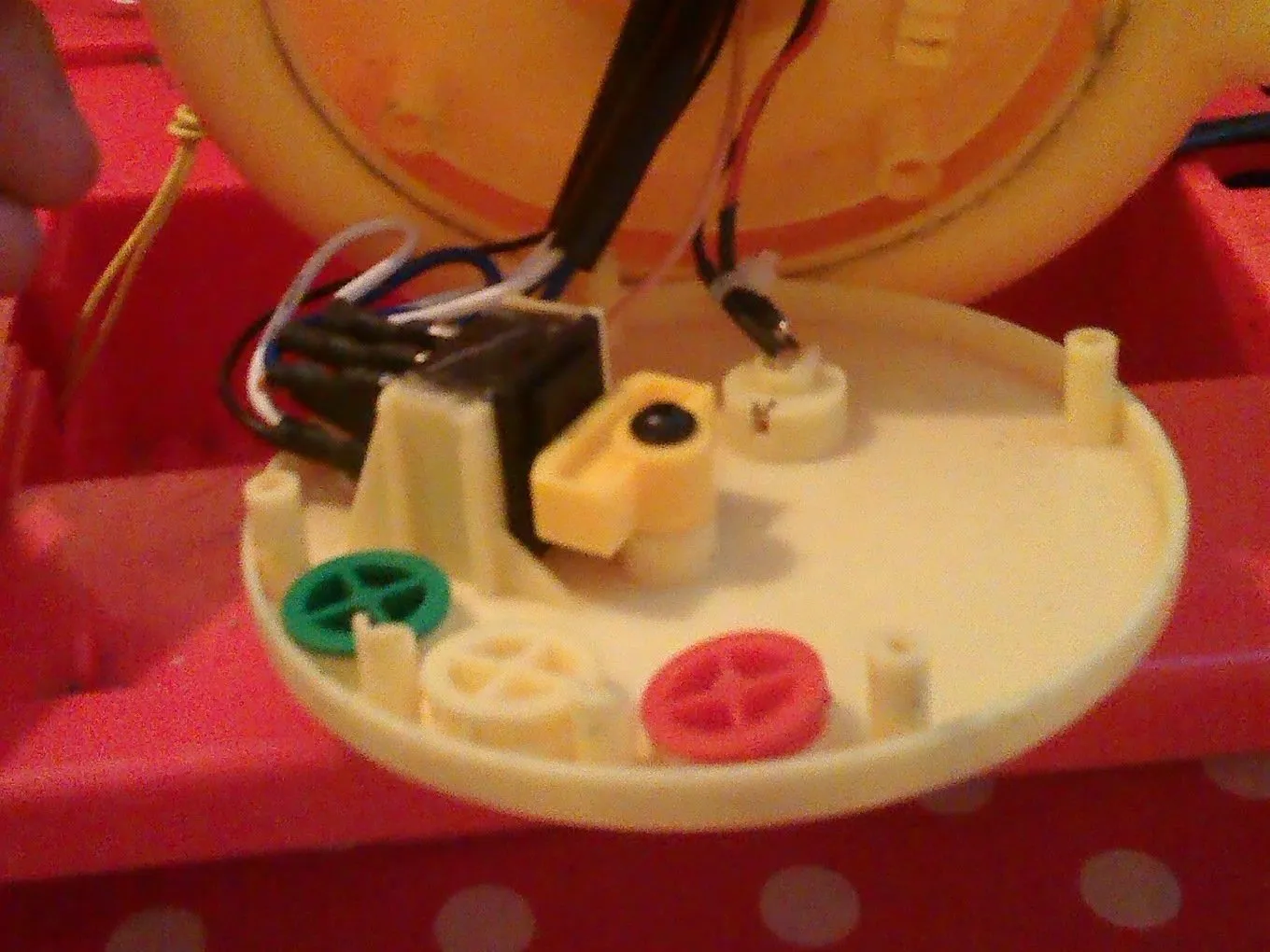

Шаг 5 Реверсивный переключатель и светодиод

• Этот переключатель управляется уровнем на консоли и переключает полярность разъемов двигателя.

• Среднее положение - выключено, два других положения - вперед и назад.

• Если вы заменяете светодиод, не забудьте, что полярность проводов очень важна.

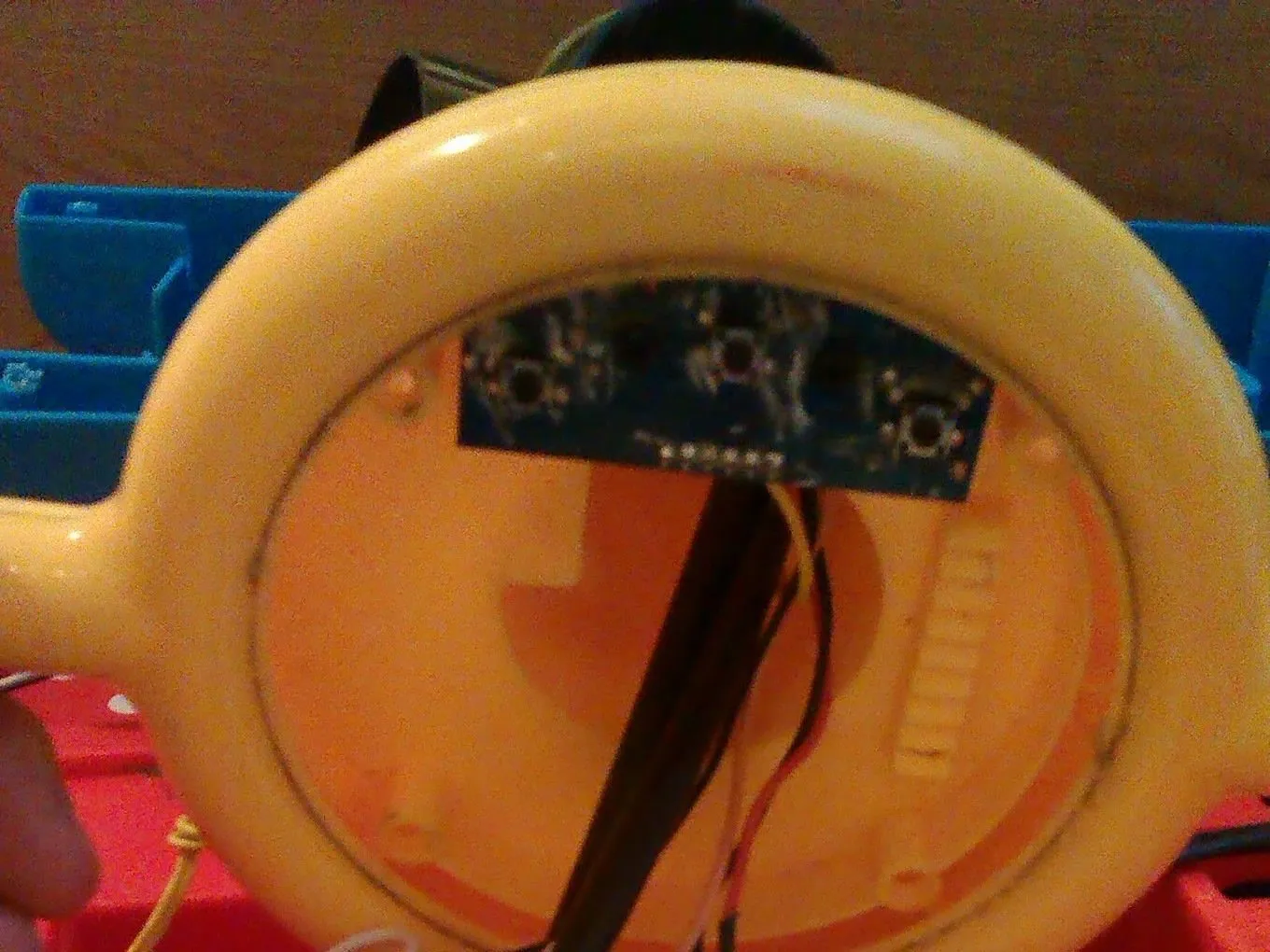

Шаг 6 Плата управления

• Имеет три переключателя для активации музыки и разъемы, ведущие к мотору, динамику, светодиоду и батарее.

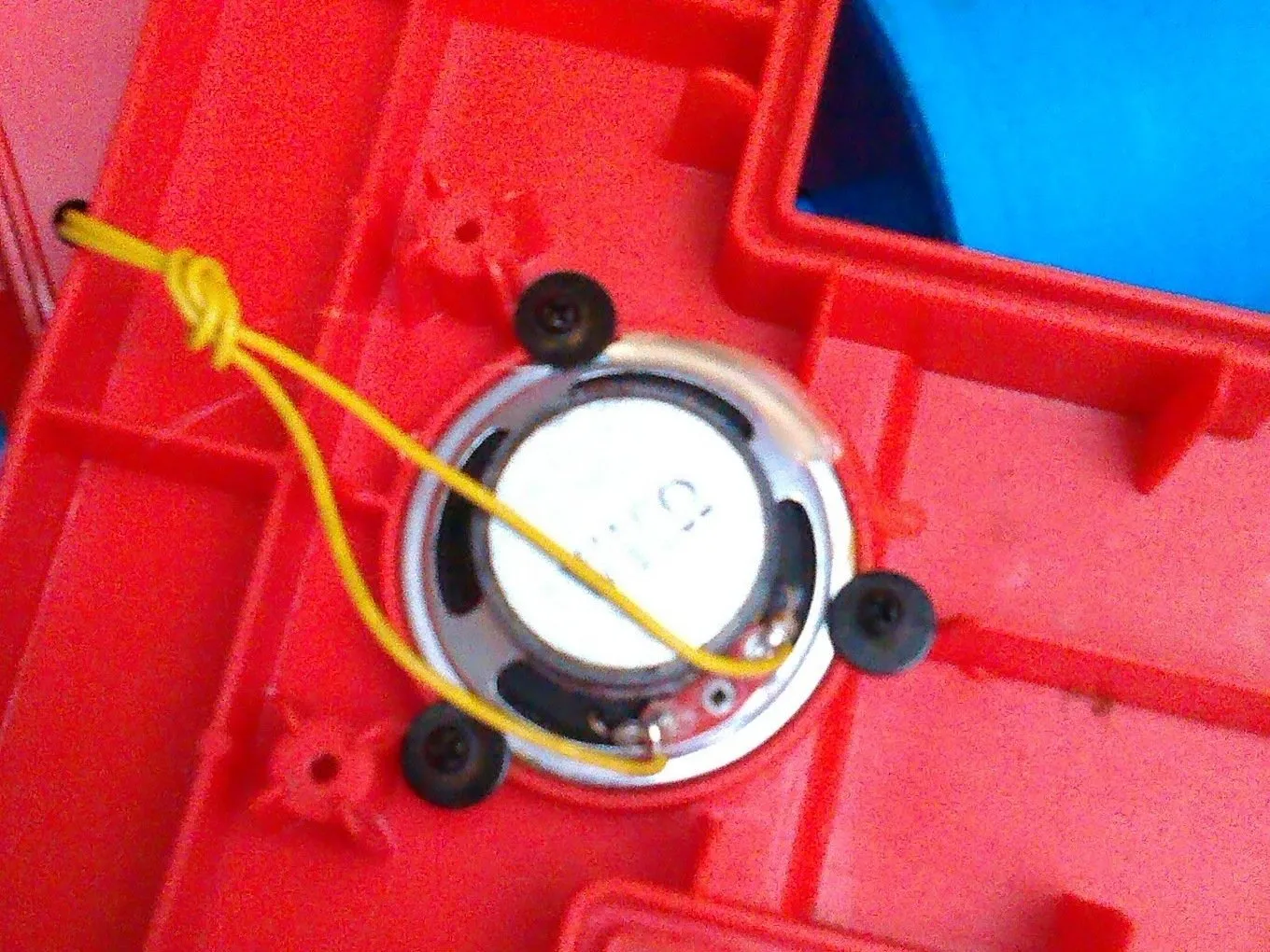

Шаг 7 Громкоговоритель

• Это 16-омный динамик

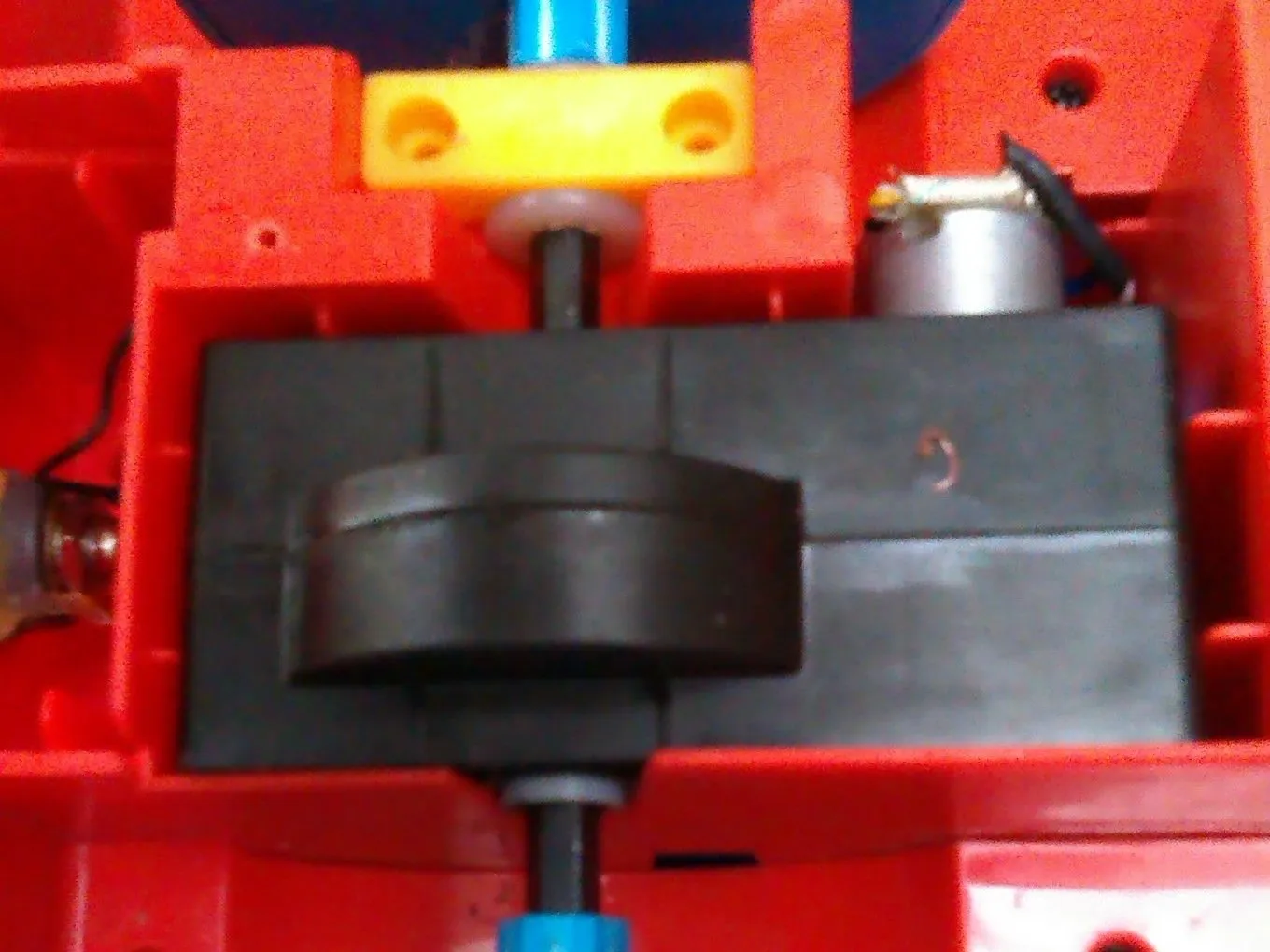

Шаг 8 Мотор

• Электродвигатель 6v с конденсатором для защиты от шума и искрогасителем, подключенным через клеммы

Комментарии к статье

звук есть, но двигатель перестал двигаться

Если звук есть, а движения нет, то наиболее вероятной причиной является разрядка или неисправность аккумулятора. Если у вас есть мультиметр, вы можете проверить напряжение на батарее.

Также может быть проблема с двигателем или механической частью. При отключенном питании вы должны иметь возможность вращать колеса, но они не будут вращаться свободно, так как в них есть коробка передач.

Движение, но нет звука? Заряжен

Это может быть проблема со звуковой платой, которая находится внутри рулевого колеса. Добраться до нее довольно сложно, что и побудило меня написать это руководство. Мне пришлось почистить переключатели на этой плате, чтобы заставить ее работать.

Альтернативой может быть ослабленный или перебитый провод на динамике, который находится в основании, и это одна из первых вещей, которую вы обнаружите, когда будете разбирать его.

Чем мне его почистить? Просто отполировать? Посмотрел. Провода выглядят нормально, так что я в замешательстве lol

Вам не нужно чистить динамик, но может понадобиться почистить контакты переключателя звука. Для этого вам нужно добраться до платы управления. Если у вас есть возможность достать очиститель контактов, это будет лучше всего, или просто ватная палочка и капля воды тоже подойдут.
