Разборка TI-84 Plus CE

Что вам нужно

Инструменты

•

•

•

•

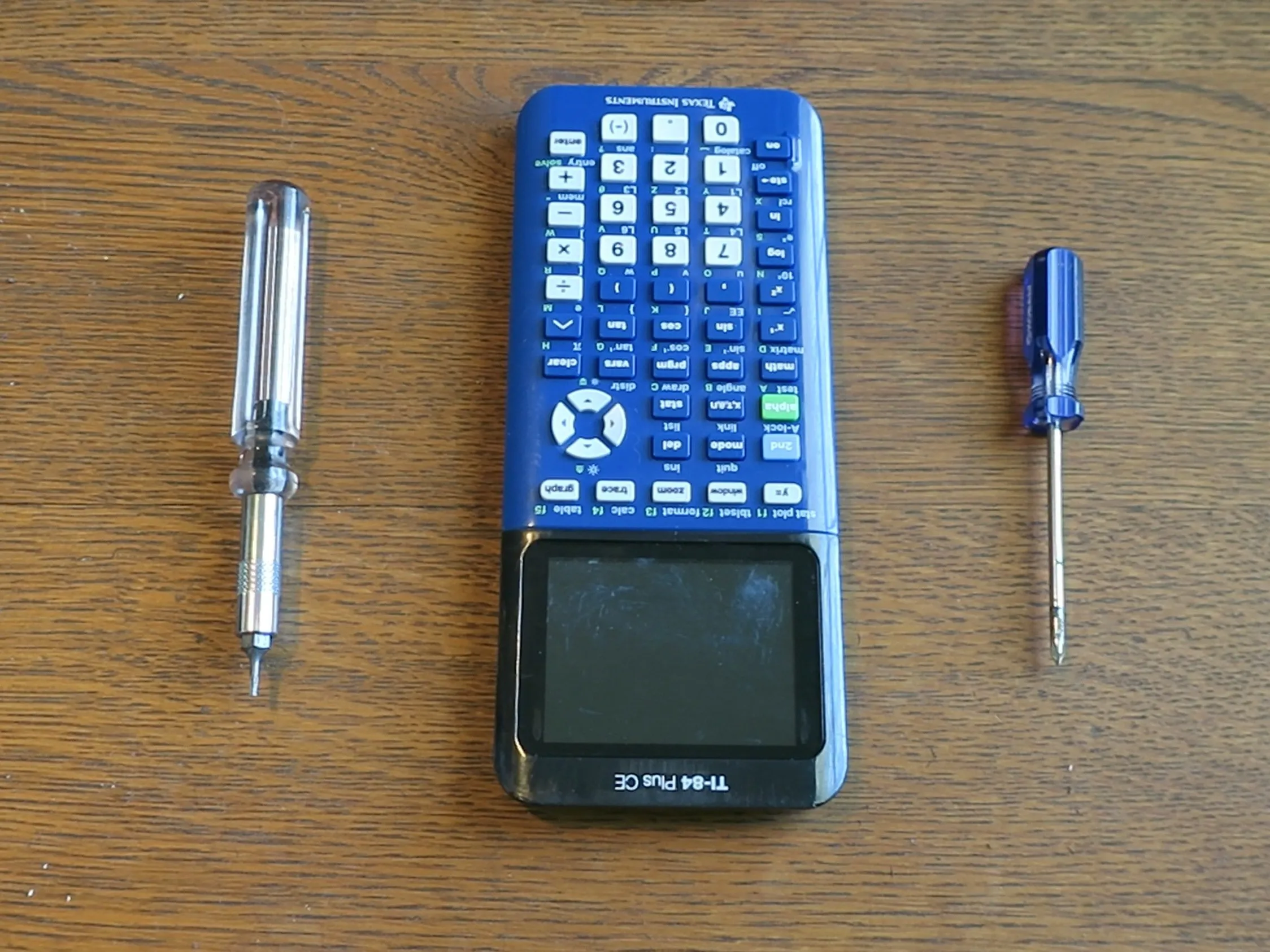

Шаг 1 Извлеките батарею.

• Снимите сдвижную крышку.

• Поверните калькулятор так, чтобы экран был обращен вниз.

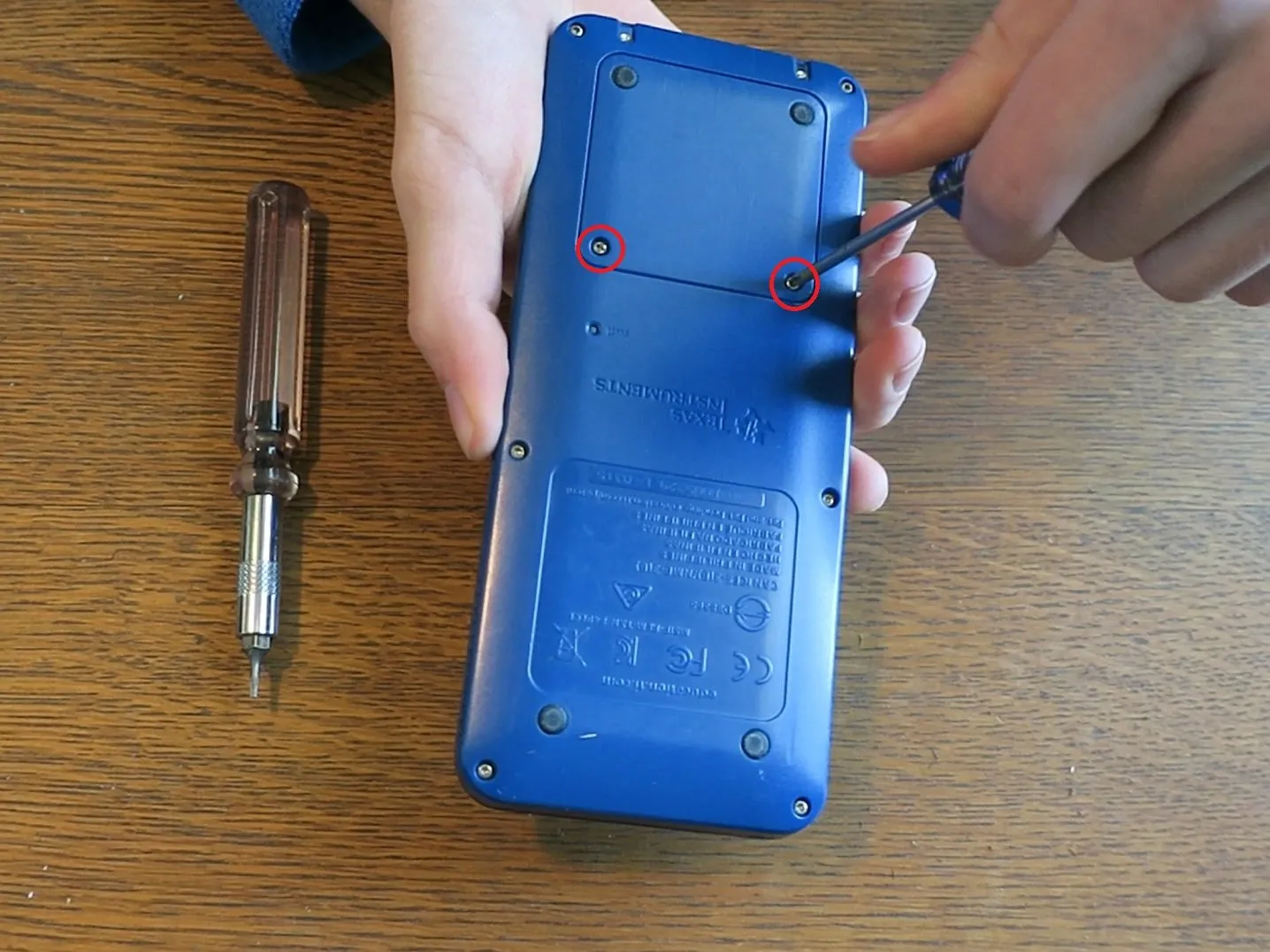

• Возьмите крестообразную отвертку № 0 и снимите крышку батарейного отсека.

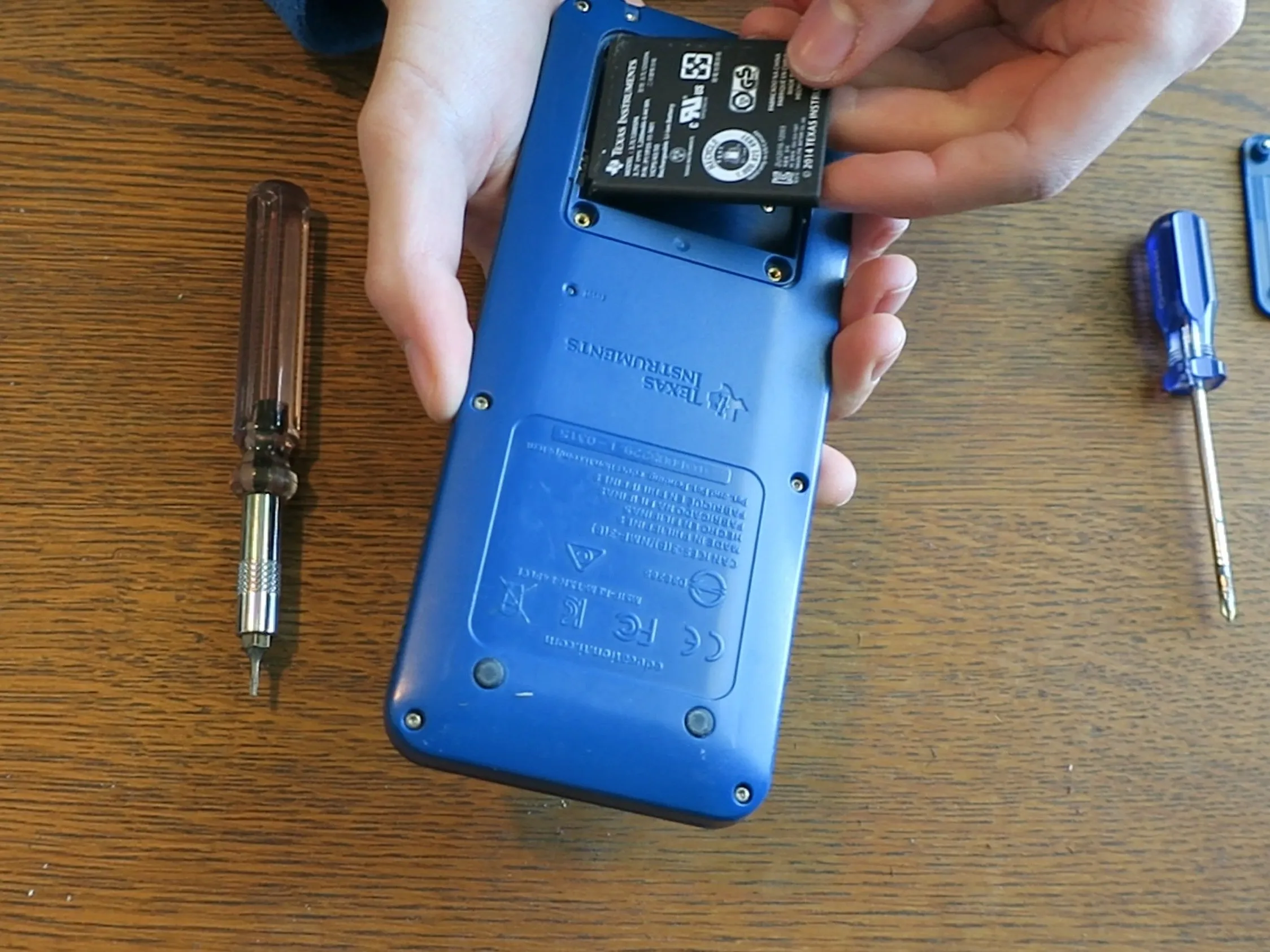

• Извлеките батарейку. (Возможно, вам придется воспользоваться палочкой).

• Внимание: оперативная память калькулятора будет очищена!

• Информация, хранящаяся в архиве, будет сохранена.

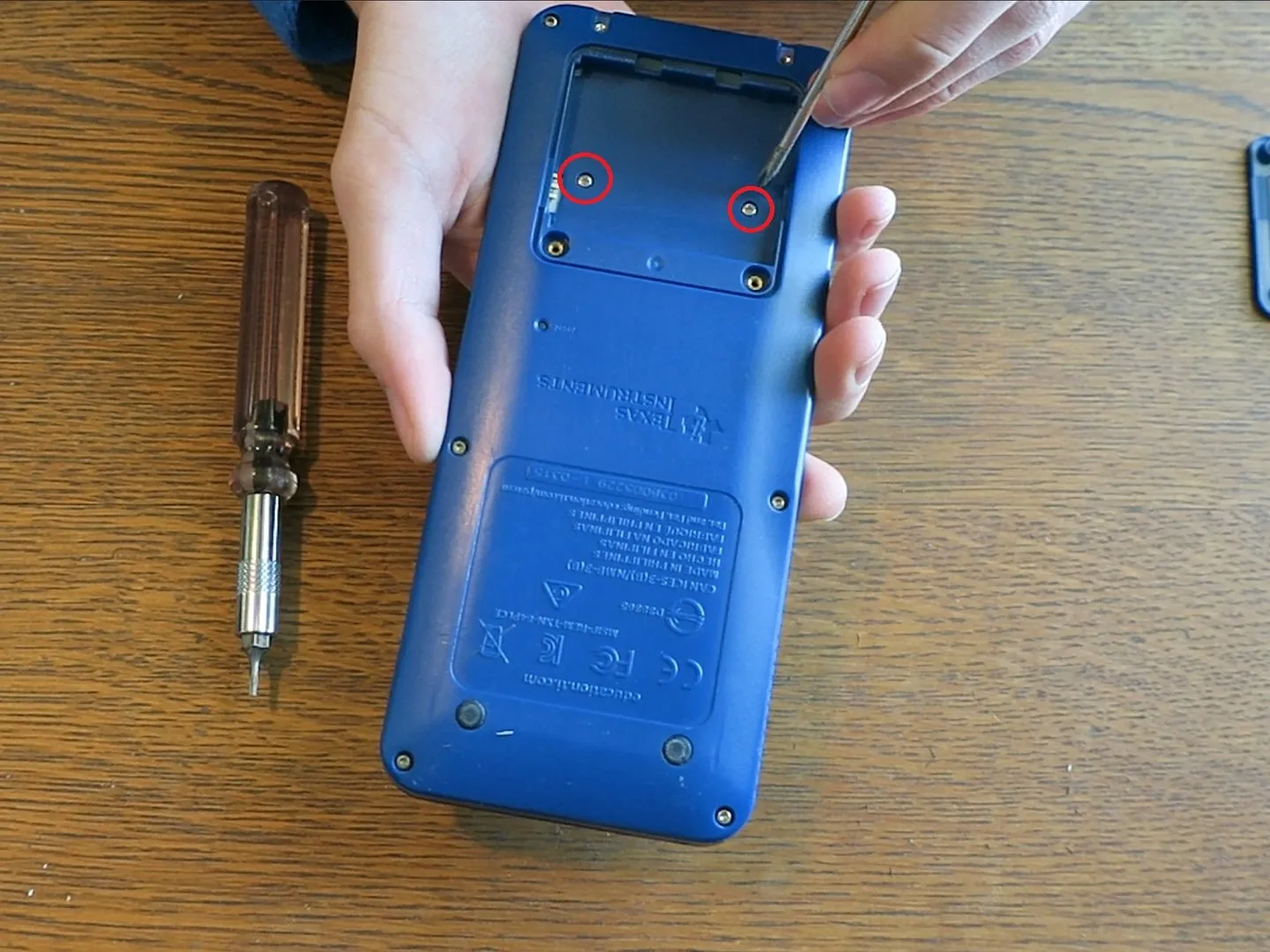

Шаг 2 Откручивание винтов

• С помощью крестообразной отвертки №00 открутите винты под батареей.

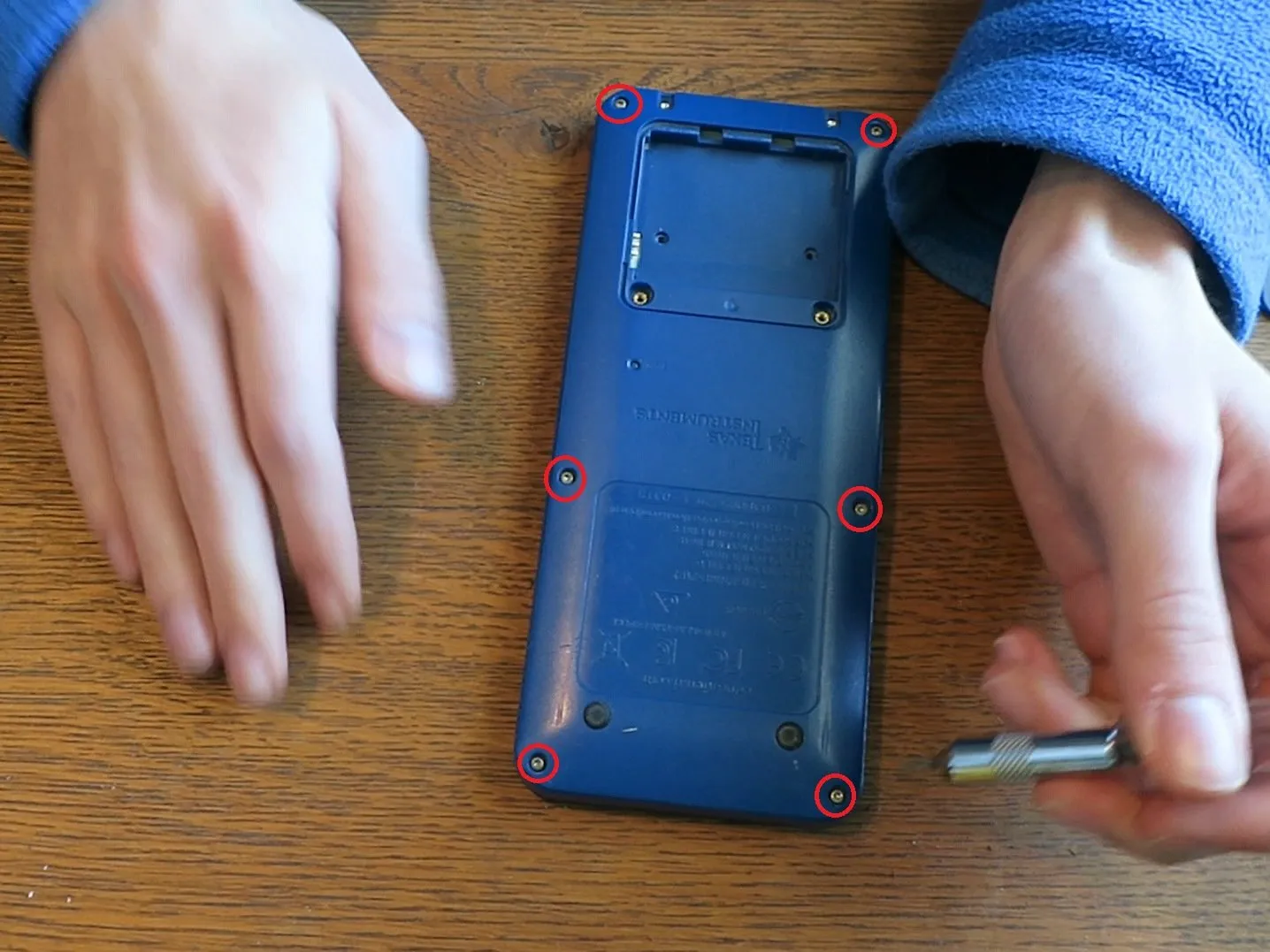

• С помощью отвертки T6 открутите 6 винтов по краям калькулятора.

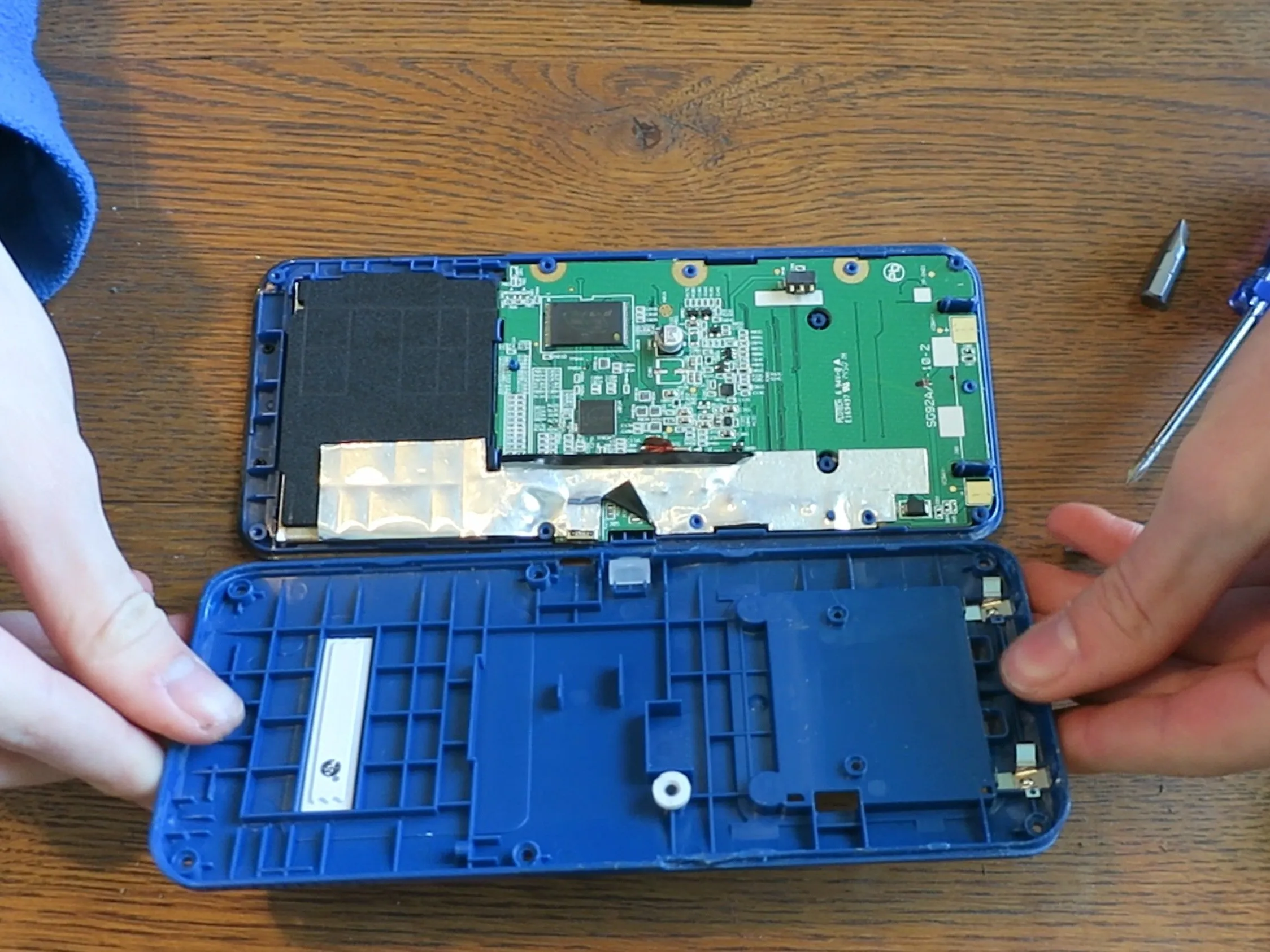

Шаг 3 Разделение корпусов

• Отделите верхнюю часть корпуса от нижней, поддевая складки по всему периметру калькулятора.

• Легче всего отделяется рамка экрана.

• Вам не нужно беспокоиться о том, чтобы держать одну сторону лицевой стороной вниз. Кнопки не выпадут.

• Среднюю часть отделить очень сложно! Вам придется приложить немало усилий.

• Не бойтесь порвать кабели.

Шаг 4 Кнопка сброса

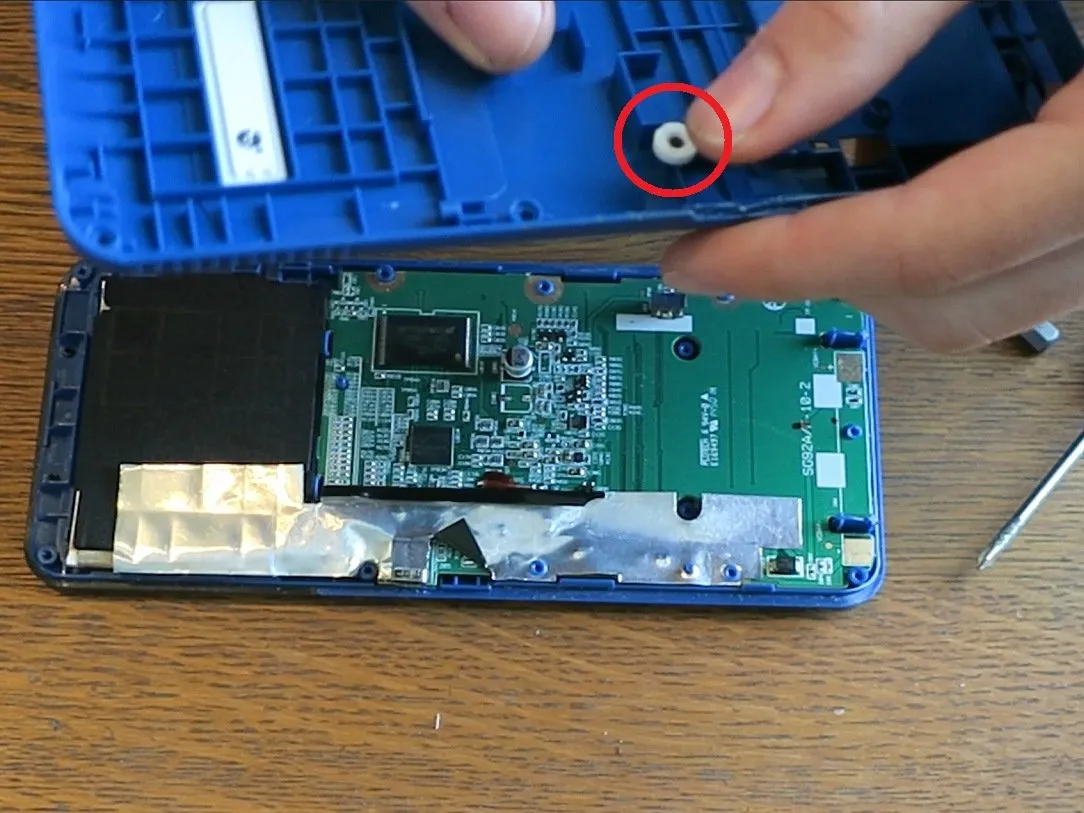

• Сняв заднюю крышку, вы можете получить доступ к кнопке Reset.

• Снимите белую и черную резинки, чтобы получить доступ к жесткой пластиковой части.

• Это две отдельные части.

Шаг 5 Доступ к ЖК-дисплею

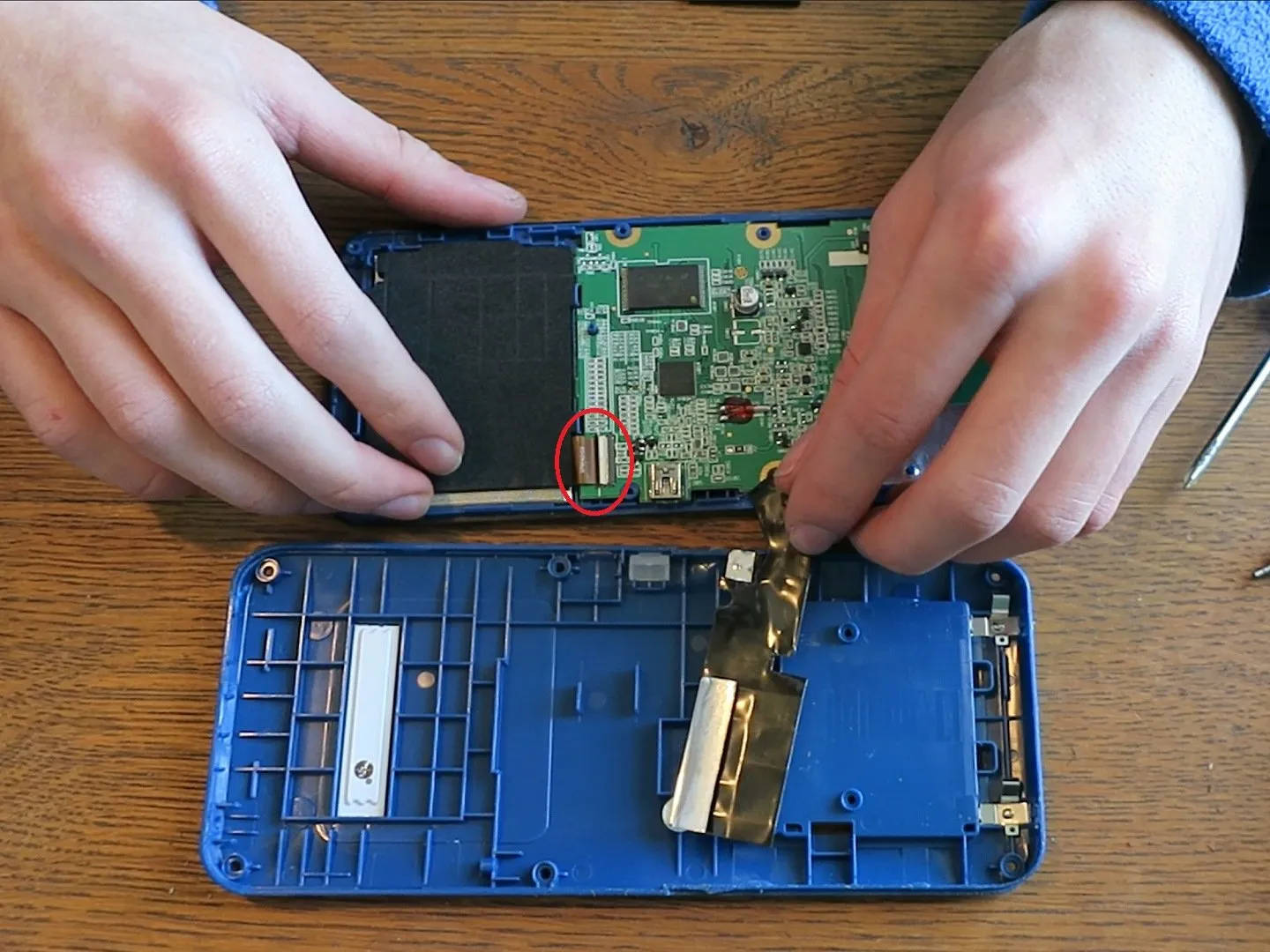

• Аккуратно отогните алюминиевый экран. Вы не сможете снять его полностью, так как он частично приклеен.

• Вокруг ЖК-дисплея намотано несколько экранов.

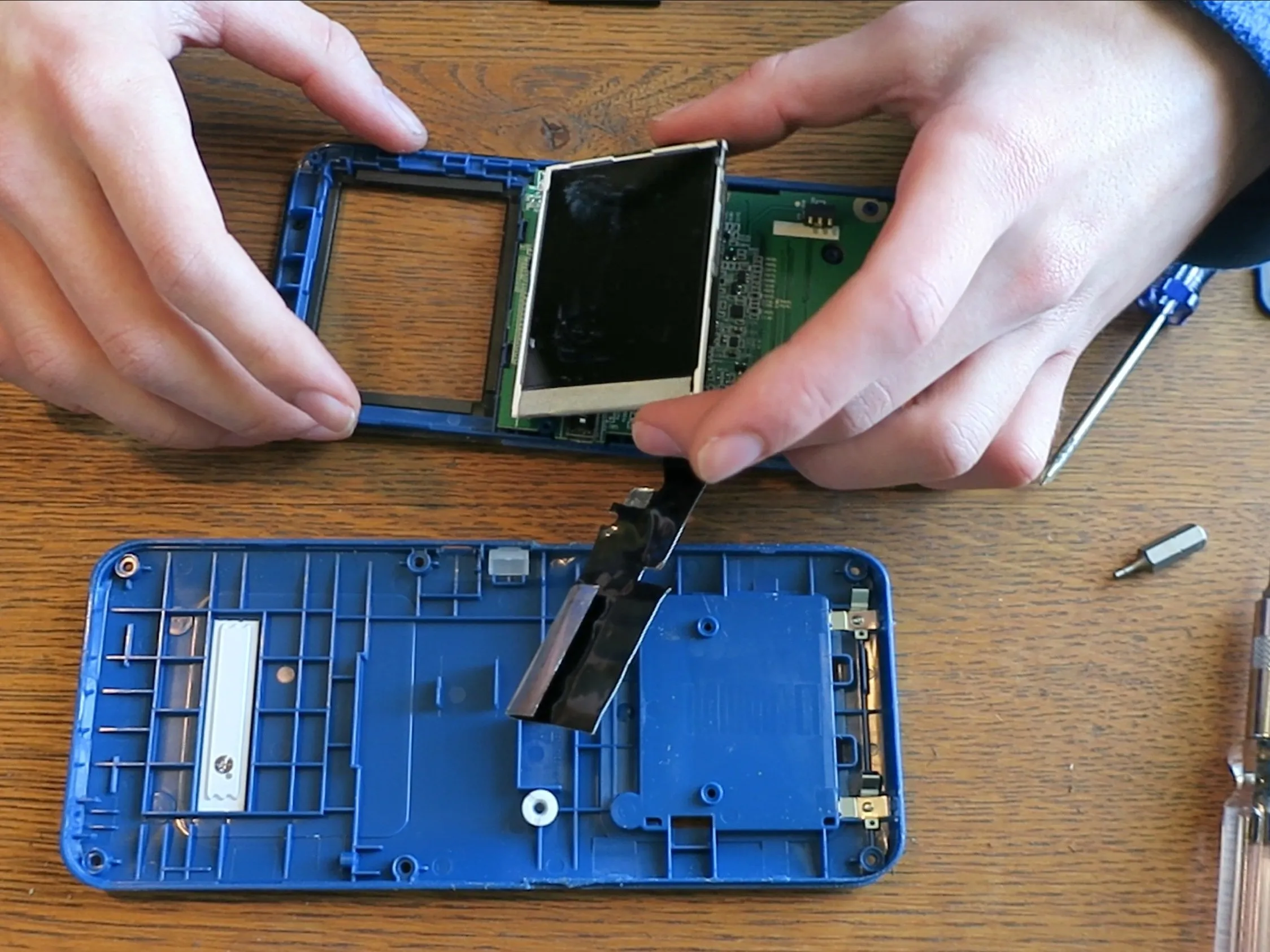

• Если вам нужно получить доступ к ЖК-дисплею, вы можете поднять его и отогнуть.

• Будьте осторожны, чтобы не порвать ленточный кабель. (Он съемный).

• Следуйте этому руководству, чтобы безопасно отсоединить ленточный кабель от разъема ZIF: Распознавание и отсоединение кабельных разъемов

• Вынув ЖК-дисплей, вы можете легко снять прозрачную пластиковую крышку, соединенную с корпусом. Это позволит вам заменить клей, если он слабый.

Шаг 6 Детали и заключительные мысли.

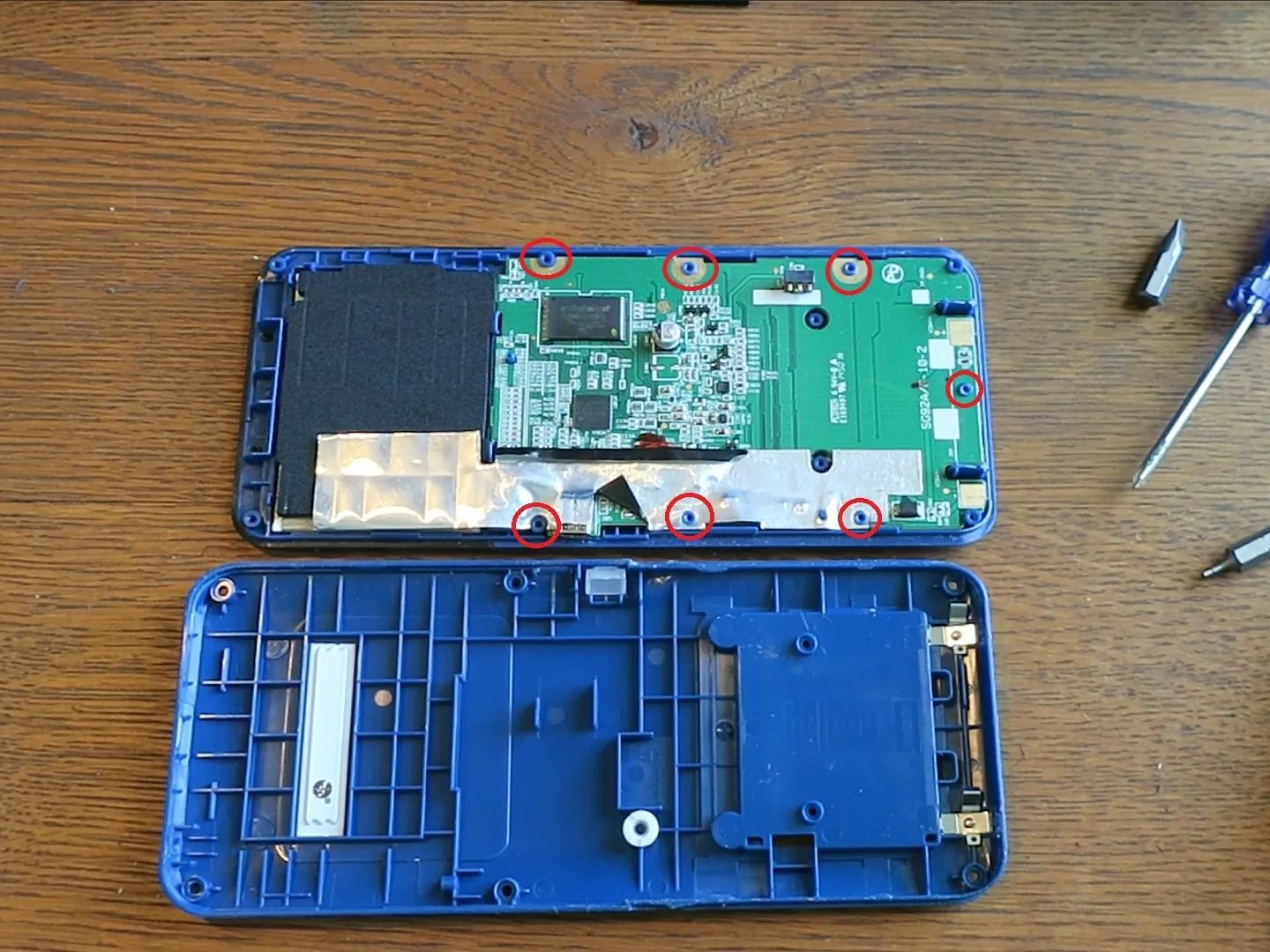

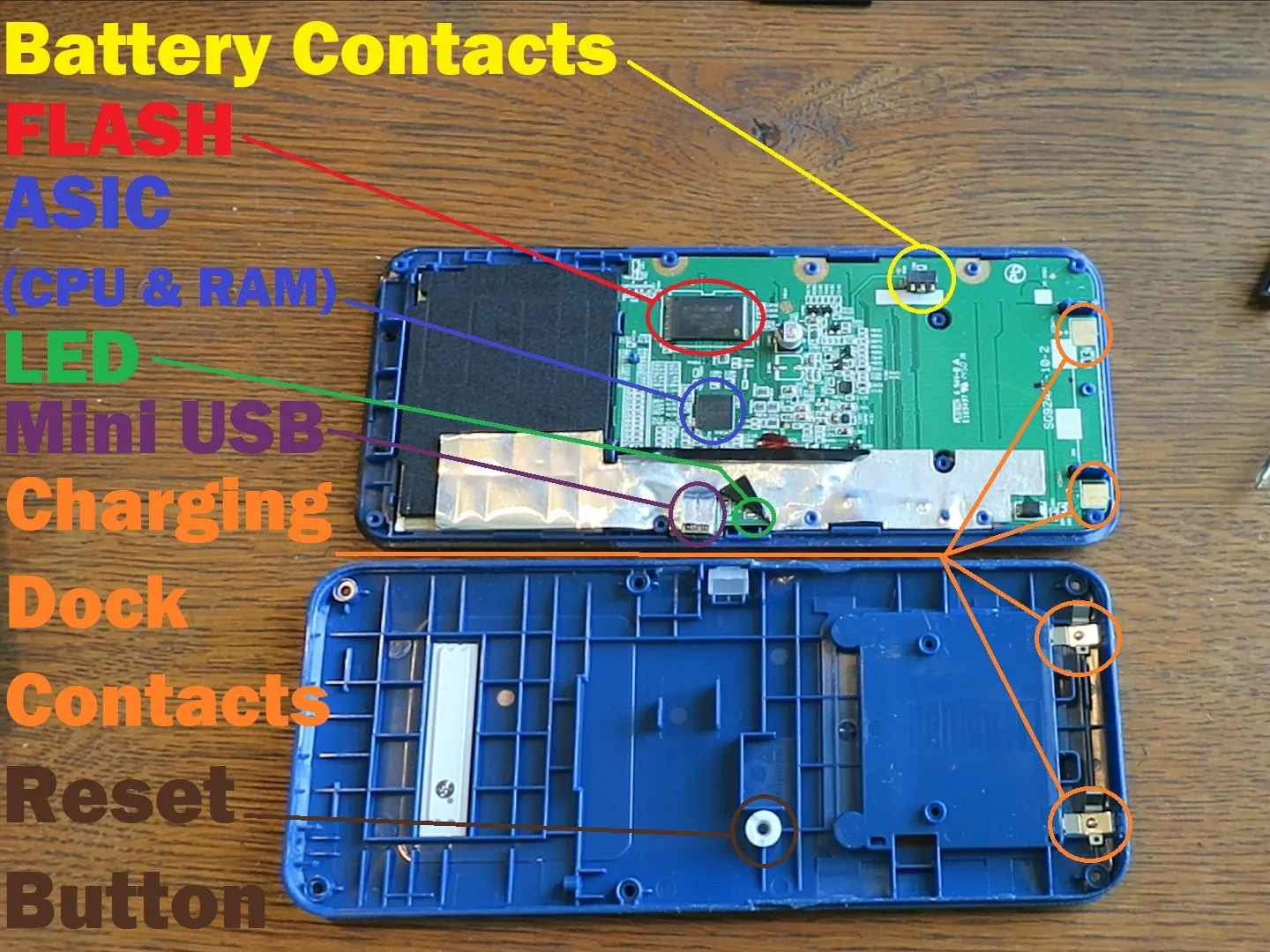

• Вот изображения высокого разрешения лицевая сторона печатной платы и задней части печатной платы.

• Здесь вы можете увидеть все компоненты материнской платы. К сожалению, все компоненты на печатной плате (кроме ленточного кабеля ЖК-дисплея) припаяны к материнской плате.

• К сожалению, чтобы получить доступ к кнопкам под материнской платой, вам придется отломать расплавленные кусочки печатной платы, поскольку они приплавлены к корпусу.

• Убедитесь, что кнопки направлены вниз, иначе они могут выпасть.

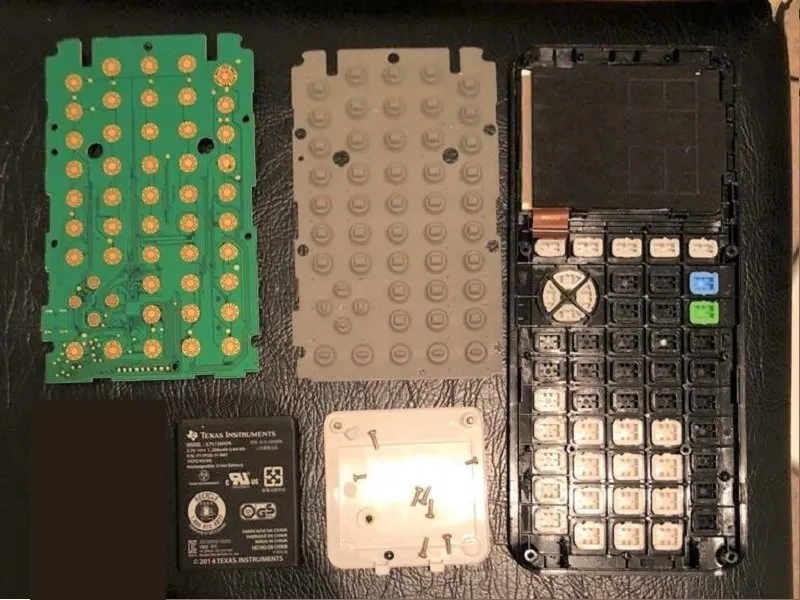

• После того как печатная плата извлечена, можно снять серую мембрану, чтобы открыть кнопки.

• Я решил дать этому устройству неофициальную оценку ремонтопригодности. Я оцениваю его на 4. Батарею легко заменить. Корпус (в основном) легко снимается, ЖК-экран, пластиковую крышку ЖК-дисплея и кнопку Reset можно заменить. Однако вы не можете ничего модернизировать, а также легко заменить FLASH, ASIC, USB, светодиоды, кнопки клавиатуры и контакты батареи.

Комментарии к статье

Это навевает мне воспоминания. Когда я учился в 5-м классе, только что выпустили TI-89. В школе нам предложили купить TI-83 Plus. Помню, как я с удовольствием купил TI-89, случайно не поняв, что на самом деле это совсем другая модель (в нее, помимо всего прочего, встроена система компьютерной алгебры). Мне всегда нравилось разбираться в технологиях и понимать, как все устроено, поэтому я прочитал все руководство и разорвал калькулятор на части, изучая все технические характеристики. Конечно, когда пришло время тестирования, нам разрешили использовать только TI-83 Plus. Использование TI-89 было фактически жульничеством, но я понятия не имел, как пользоваться TI-83, а они действительно проверяли, что вы используете совместимый калькулятор. Я обнаружил, что могу пересадить все внутренности TI-89 в TI-83 Plus. Неважно, что ни одна из кнопок не была одинаковой. Я запомнил каждую функцию калькулятора. Не волнуйтесь, я использовал только разрешенные функции. В конце концов, я был хорошим учеником.

Вы уверены, что перенесли внутренности именно на 83 Plus или на 84 Plus? В 84 Plus используется та же конструкция корпуса, что и в 89, и я никогда не слышал, чтобы внутренности 89-го устанавливались в 83 Plus! Но это не значит, что это невозможно, крутая история!

Просто за то, что вы все это изучили, вы должны были пройти тест!

Кто-нибудь знает, где можно достать запасные части? На других форумах советуют просто купить другой калькулятор, но ценник в 200 долларов не очень радует.

К сожалению, даже если вы купили машину другого цвета, замена кузова - дело непростое. Там есть оплавленные и склеенные детали, которые трудно, если не невозможно, вернуть на место. Лучше всего попытаться склеить его обратно или воспользоваться гарантией, чтобы получить новый калькулятор :/.

Я знаю, что вы можете получить некоторые запасные части от Texas Instruments здесь: Texas Instruments Education Technology Store. Что касается батарей, кабелей для зарядки, корпусов и резиновых ножек, то я не знаю, где их можно просто купить (если только вы не хотите пойти на eBay в надежде найти что-нибудь).

Привет! Я хочу заменить порт mini USB для моего калька. У меня есть опыт пайки и подобных вещей, к сожалению, я не могу действительно увидеть мини USB, и я хочу убедиться, что я получаю правильную часть. Можем ли мы связаться с вами?

Для такого проекта я бы посоветовал создать тему на форуме калькуляторов, например, Cemetech.net или tiplanet.org, так как там много людей с большими знаниями в этой области, чем у меня.

Калькулятор не включается, даже не загорается лампочка сбоку, с кабелями все в порядке, я пробовал и разные зарядные устройства. Затем я попытался снять заднюю крышку, чтобы проверить, не в батарее ли дело, но когда я потянул за винты, винты оторвались от крышки, как будто их совсем заклинило. С этим калькулятором много работы :')

О нет! Что вы имеете в виду, говоря: 'Когда я потянул за винты, винты сошли с крышки, как будто их полностью заклинило'? Вы имеете в виду, что винты на батарейном отсеке выпали? Если да, то это ненормально. Они должны оставаться на батарейном отсеке.

У вас есть идеи, почему ваш калькулятор мог так внезапно умереть? Как давно он у вас? Возможно, он просто неисправен.

Я знаю, что вы сказали, что он не включается, но, возможно, вы могли бы попробовать подключить калькулятор к питанию, а затем попробовать TI-84 Plus CE Recovery Techniques. ?

У вас треснул ЖК-экран - как получить запасной экран, чтобы заменить его.

Вы не сможете купить запасные части ни для одного из них, не найдя где-нибудь калькулятор-донор. Если поврежден только защитный экран, его можно просто снять, так как он держится только на слабом клее. Если же ЖК-дисплей треснул, то вам придется найти другой TI 84 Plus CE и поменять ЖК-дисплеи местами. К счастью, все дисплеи совместимы со всеми аппаратными ревизиями, так что не имеет значения, какой из них вы получите (только убедитесь, что вы НЕ получили TI 84 Plus CSE, поскольку у него нет такого же ЖК-дисплея).

Это TI-84 plus CE в описании выше, и я заменил в нем пару батарей, которые были совершенно новыми, и все равно та же ситуация.

У меня была проблема с залипанием клавиш. Эта разборка действительно помогла мне, потому что я беспокоился о поломке калькулятора. Он прослужил 5 лет и благодаря этой поломке, надеюсь, прослужит еще 5 лет!

Как вы добрались до клавиш? Я не могу вытащить плату и очень беспокоюсь, что могу ее сломать.

У меня есть TI-84 Plus CE, который не включается. Экранирование отсутствует, может ли это быть проблемой? Светодиод становится зеленым, когда я подключаю его, и все остальное на нем кажется совершенно нормальным и в порядке.

Отсутствие экрана заставляет меня подозревать, что он был разобран ранее. Не могли бы вы сказать мне код даты на задней панели калькулятора? Он выглядит примерно как L-0519M. Это поможет мне определить, проблемная это модель или нет. Вы можете попробовать установить новую батарейку, но если это проблемная модель, это может не сработать.

кто-нибудь знает, где можно найти новый lcd-экран для одного из них?

К сожалению, вы не можете купить устройства. Приходится использовать экраны от других калькуляторов.
