Введение

Timex TX5020 - это электронный термометр, который можно использовать как в помещении, так и на улице. Для его разборки требуется только отвертка.

Что вам понадобится

Детали

Инструменты

  • Крестовая отвертка №1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Разборка электронного термометра Timex TX5020 LCD

Разборка электронного термометра Timex TX5020 LCD, Разборка электронного термометра Timex TX5020 LCD: шаг 1, изображение 1 из 2
Timex TX5020 ЖК-электронный термометр Teardown, Timex TX5020 ЖК-электронный термометр Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Timex TX5020 ЖК-электронный термометр Teardown, Timex TX5020 ЖК-электронный термометр Teardown: шаг 1, изображение 2 из 2
Электронный термометр Timex TX5020 LCD Разборка, Электронный термометр Timex TX5020 LCD Разборка: шаг 1, изображение 2 из 2 | Источник - ifixit.com

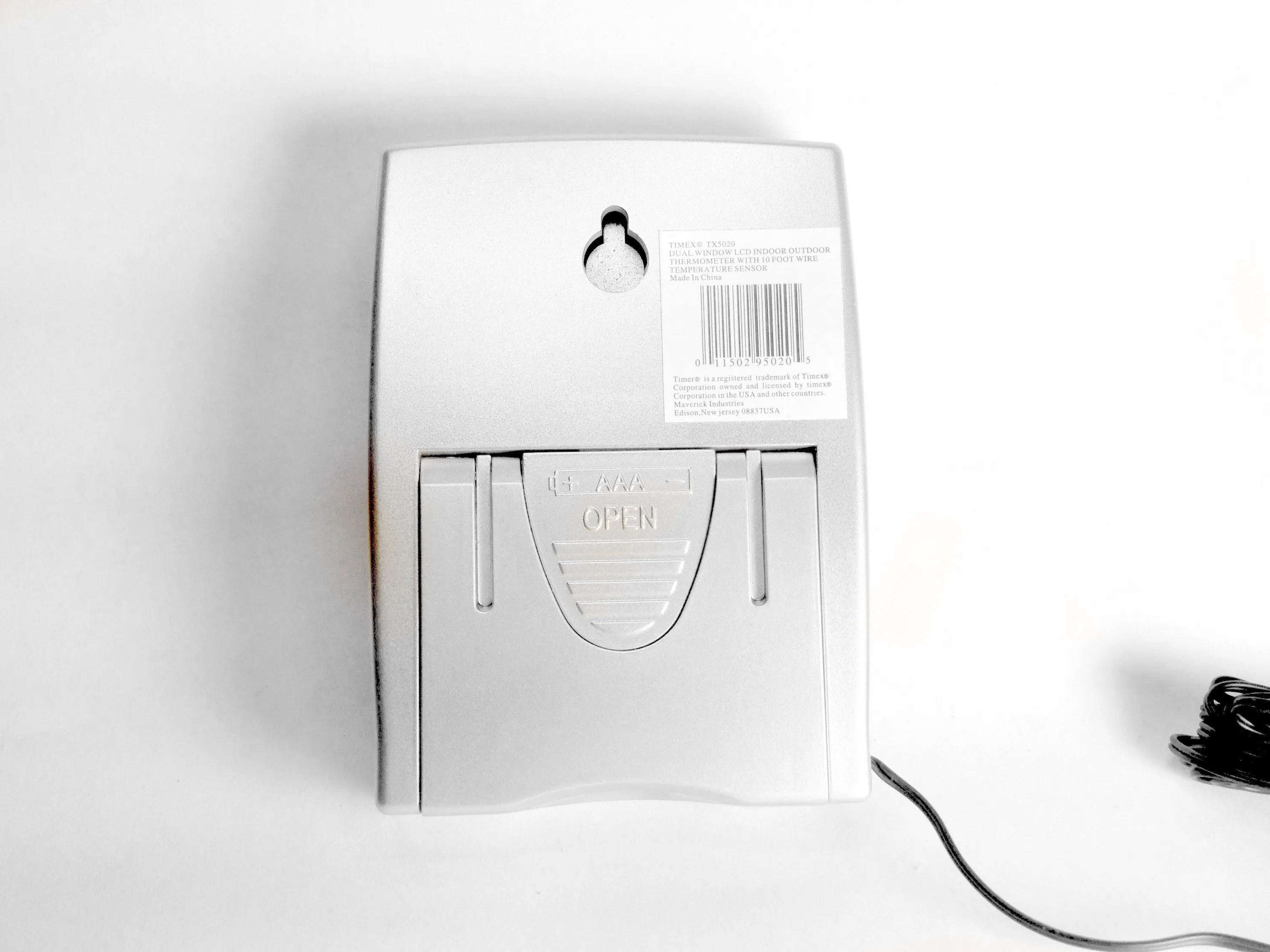

  • Вот полностью собранный термометр.

Шаг 2

Разборка электронного термометра Timex TX5020 LCD: шаг 2, изображение 1 из 1
Разборка электронного термометра Timex TX5020 LCD: шаг 2, изображение 1 из 1 | Источник - ifixit.com

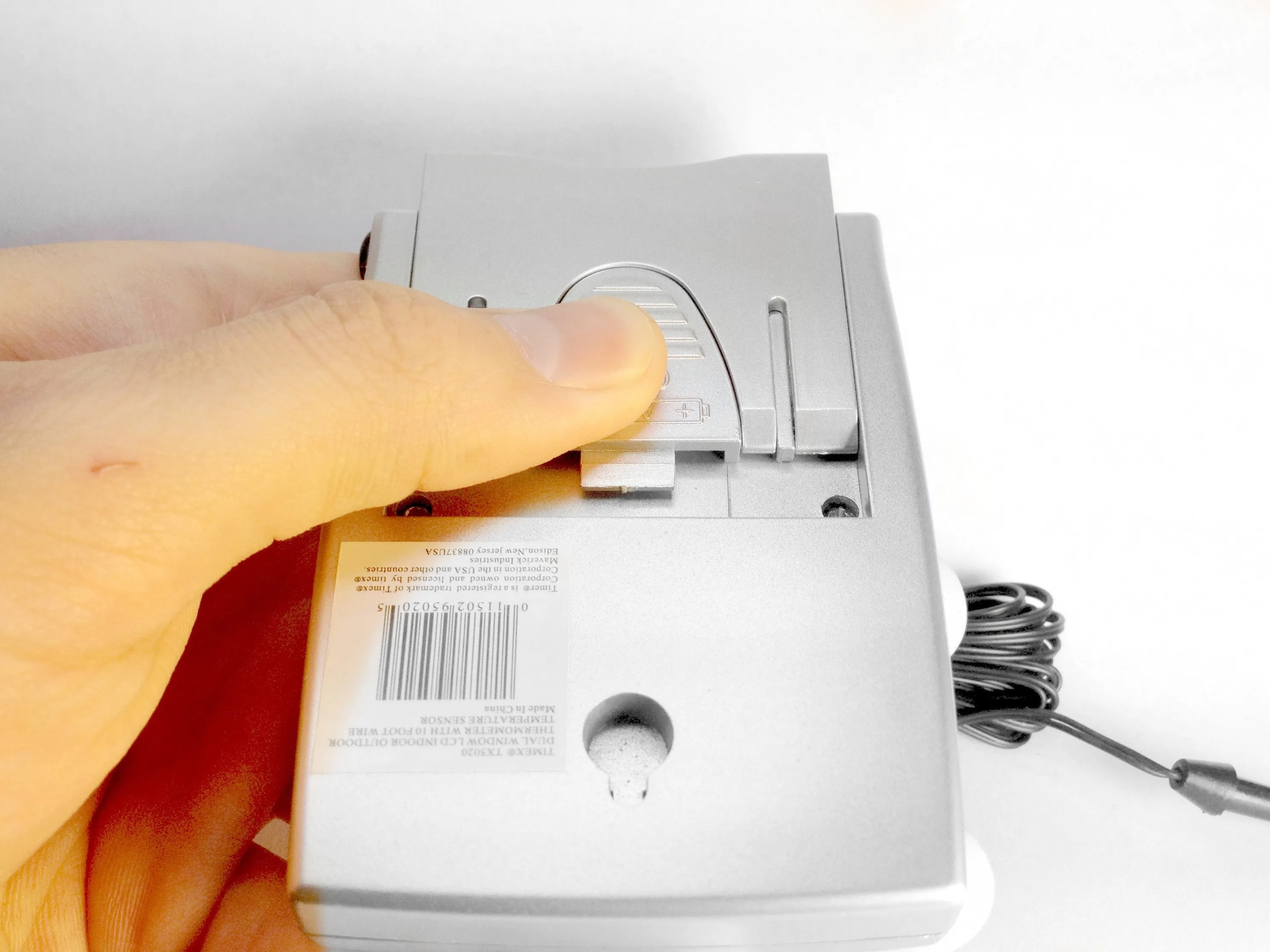

  • Сдвиньте крышку батарейного отсека, надавив на нее вниз и вперед.

Шаг 3

Разборка электронного термометра Timex TX5020 LCD: шаг 3, изображение 1 из 2
Разборка электронного термометра Timex TX5020 LCD: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Электронный термометр Timex TX5020 LCD Разборка: шаг 3, изображение 2 из 2
Электронный термометр Timex TX5020 LCD Разборка: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Ослабьте и удалите четыре винта с задней стороны термометра.

Шаг 4

Разборка электронного термометра Timex TX5020 LCD: шаг 4, изображение 1 из 1
Разборка электронного термометра Timex TX5020 LCD: шаг 4, изображение 1 из 1 | Источник - ifixit.com

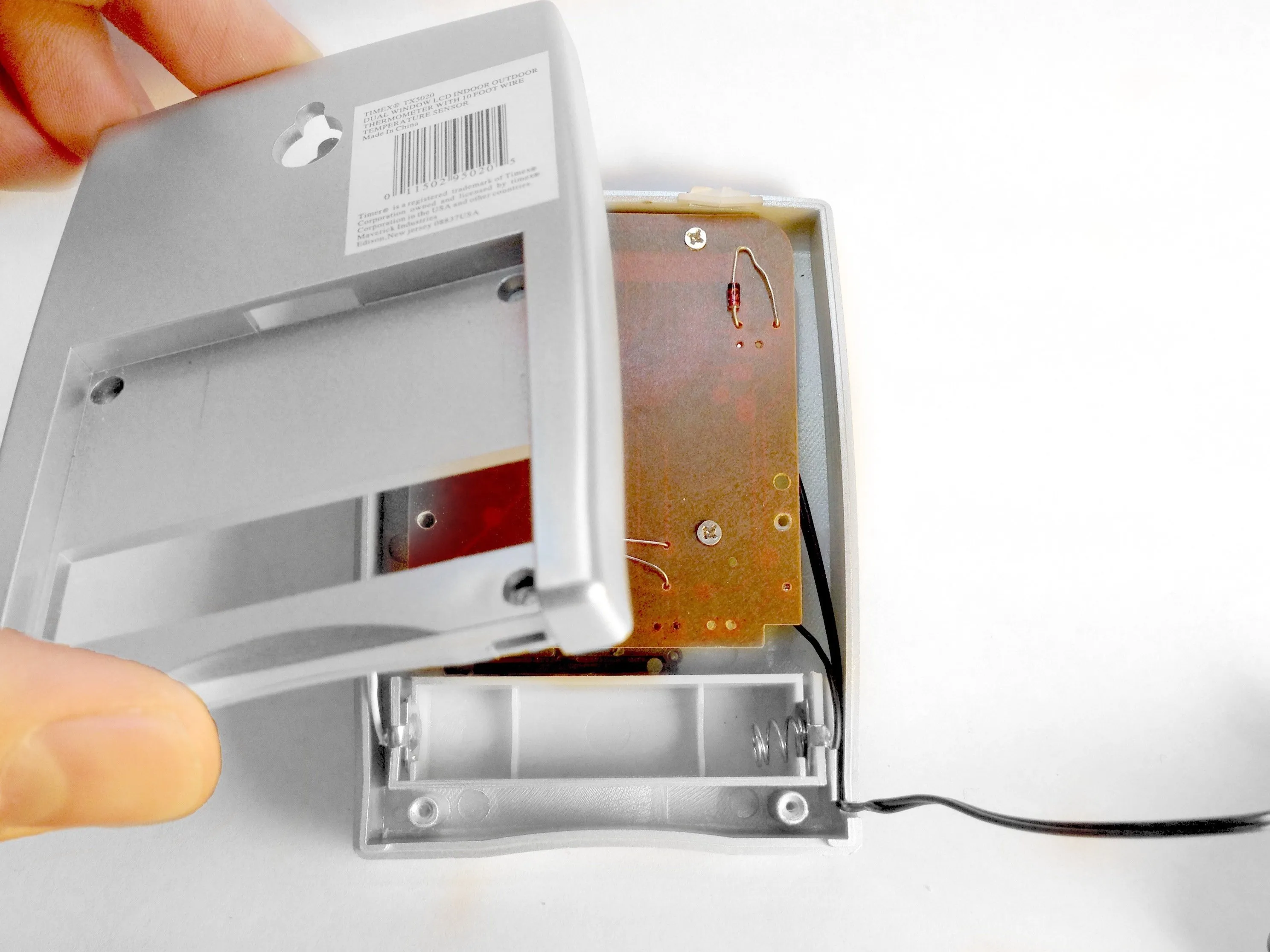

  • Поднимите заднюю панель и отделите ее от остальной части корпуса.

Шаг 5

Разборка электронного термометра Timex TX5020 LCD: шаг 5, изображение 1 из 2
Разборка электронного термометра Timex TX5020 LCD: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Электронный термометр Timex TX5020 LCD Разборка: шаг 5, изображение 2 из 2
Разборка электронного термометра Timex TX5020 LCD: шаг 5, изображение 2 из 2 | Источник - ifixit.com

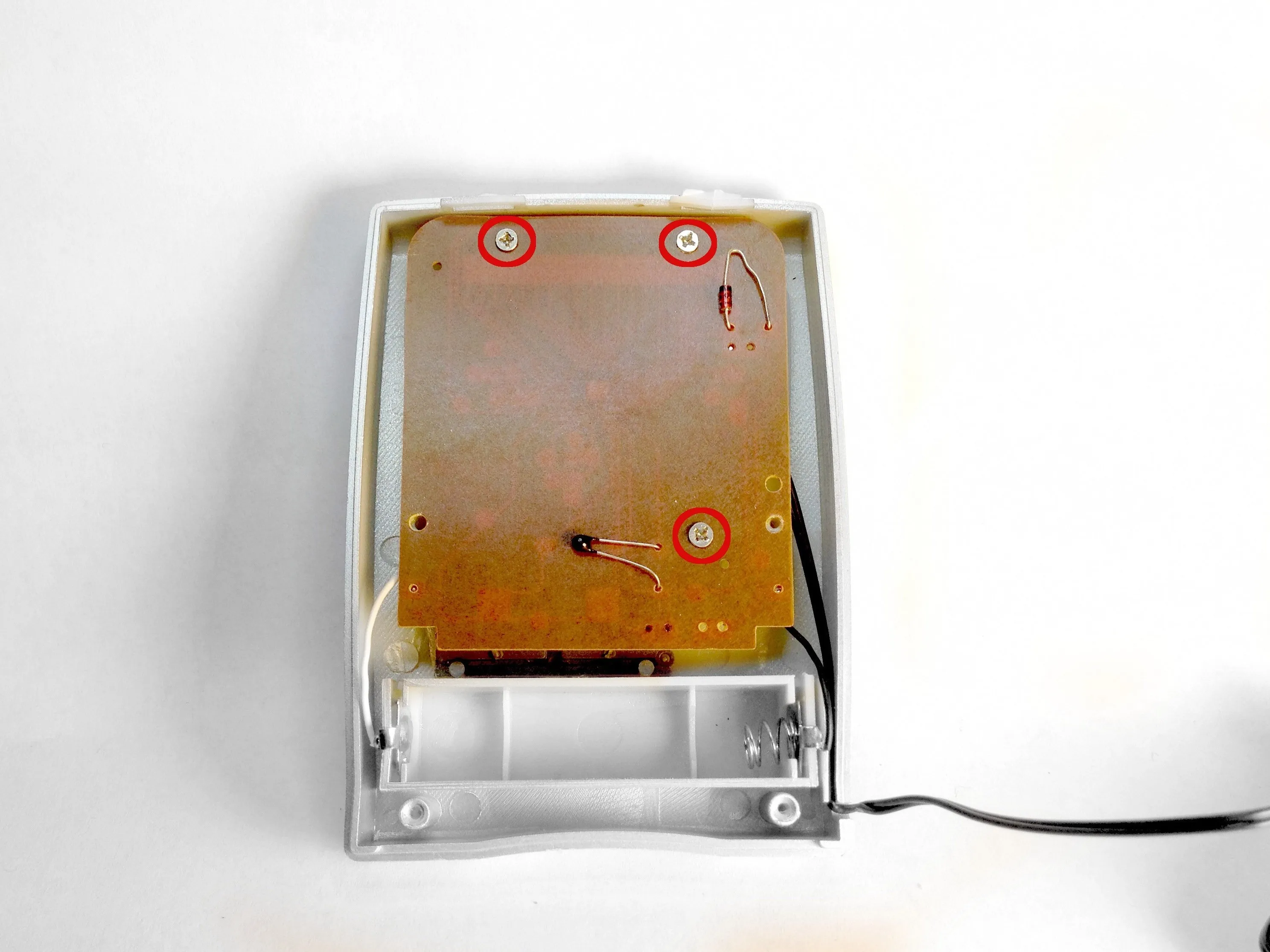

  • Выкрутите три винта, удерживающие печатную плату на месте.

Шаг 6

Разборка электронного термометра Timex TX5020 LCD: шаг 6, изображение 1 из 2
Разборка электронного термометра Timex TX5020 LCD: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Электронный термометр Timex TX5020 LCD Разборка: шаг 6, изображение 2 из 2
Разборка электронного термометра Timex TX5020 LCD: шаг 6, изображение 2 из 2 | Источник - ifixit.com

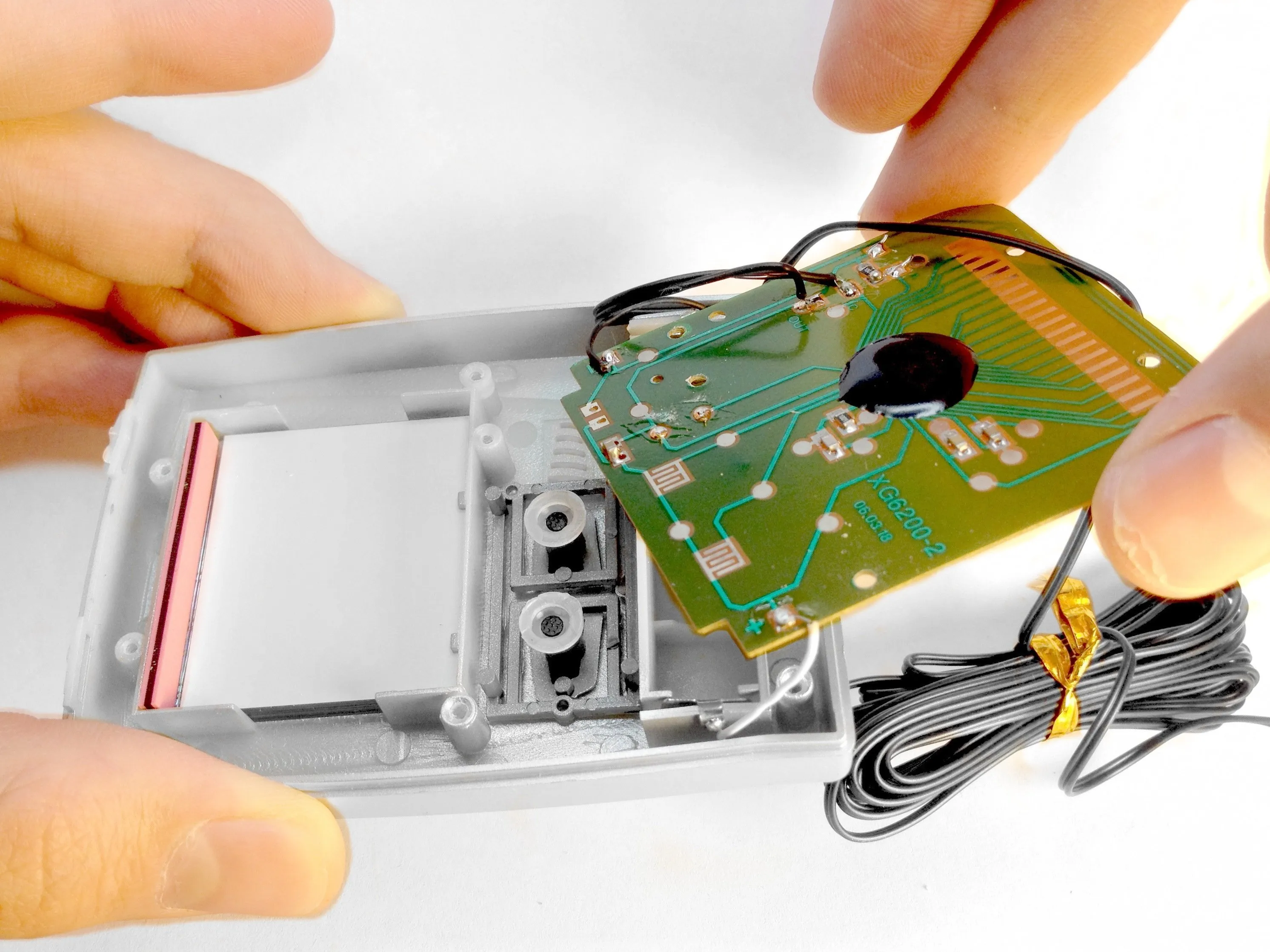

  • Поднимите печатную плату от корпуса.

  • Будьте осторожны и не тяните слишком сильно, так как плата прикреплена к контактам батареи.

Шаг 7

Разборка электронного термометра Timex TX5020 LCD: шаг 7, изображение 1 из 2
Разборка электронного термометра Timex TX5020 LCD: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Электронный термометр Timex TX5020 LCD Разборка: шаг 7, изображение 2 из 2
Разборка электронного термометра Timex TX5020 LCD: шаг 7, изображение 2 из 2 | Источник - ifixit.com

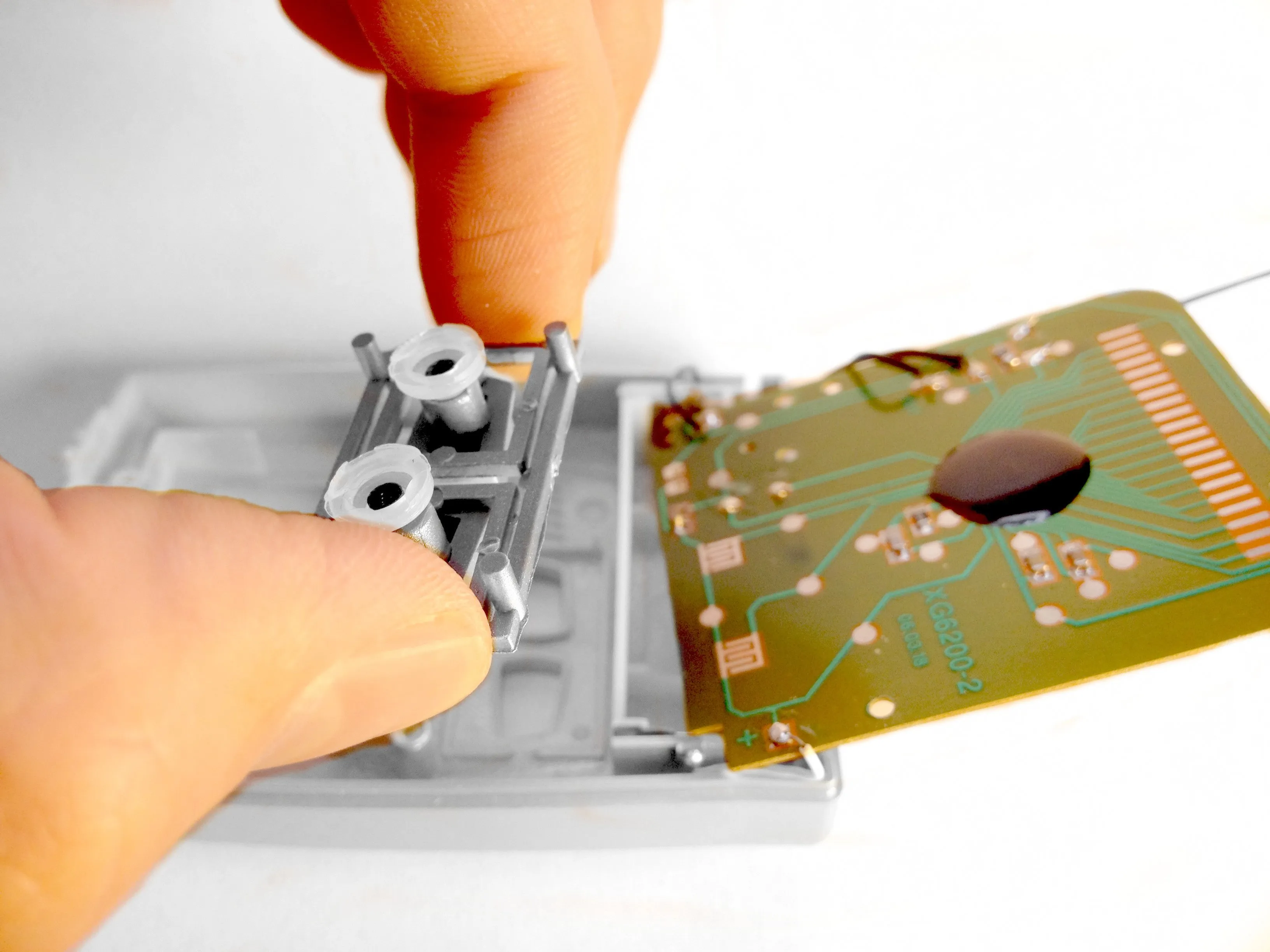

  • Извлеките экран из его отсека.

  • Извлеките кнопки из их отсеков.

Шаг 8

Разборка электронного термометра Timex TX5020 LCD: шаг 8, изображение 1 из 1
Разборка электронного термометра Timex TX5020 LCD: шаг 8, изображение 1 из 1 | Источник - ifixit.com

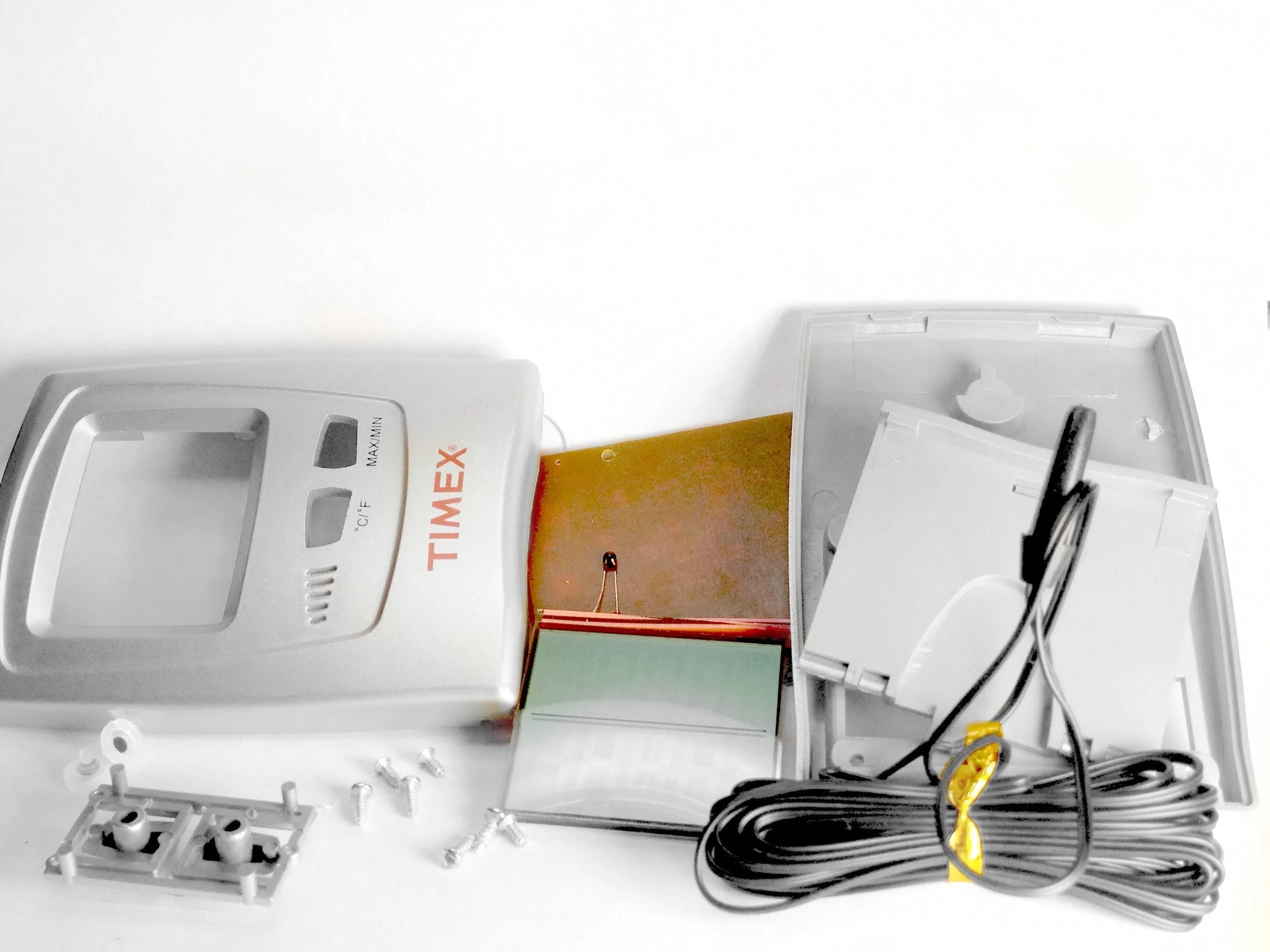

  • Вот полный вид разобранных компонентов (печатной платы, экрана, кнопок и корпуса).
