Разборка тостера Made by Design модели KT-3215

Введение

Это руководство представляет собой пошаговую разборку тостера Made by Design модели KT-3215. Цель руководства - дать представление о внутреннем устройстве тостера. Эта разборка не предназначена для ремонта.

Что вам понадобится

Инструменты

•

• Посмотреть
• Посмотреть
• Просмотр
• Просмотр

Шаг 1 Тостер Made by Design модель KT-3215 Разборка

• Так должен выглядеть тостер Made by Design модели KT-3215 до начала разборки.

Шаг 2

• Убедитесь, что тостер отключен от сети и не находится рядом с электрической розеткой.

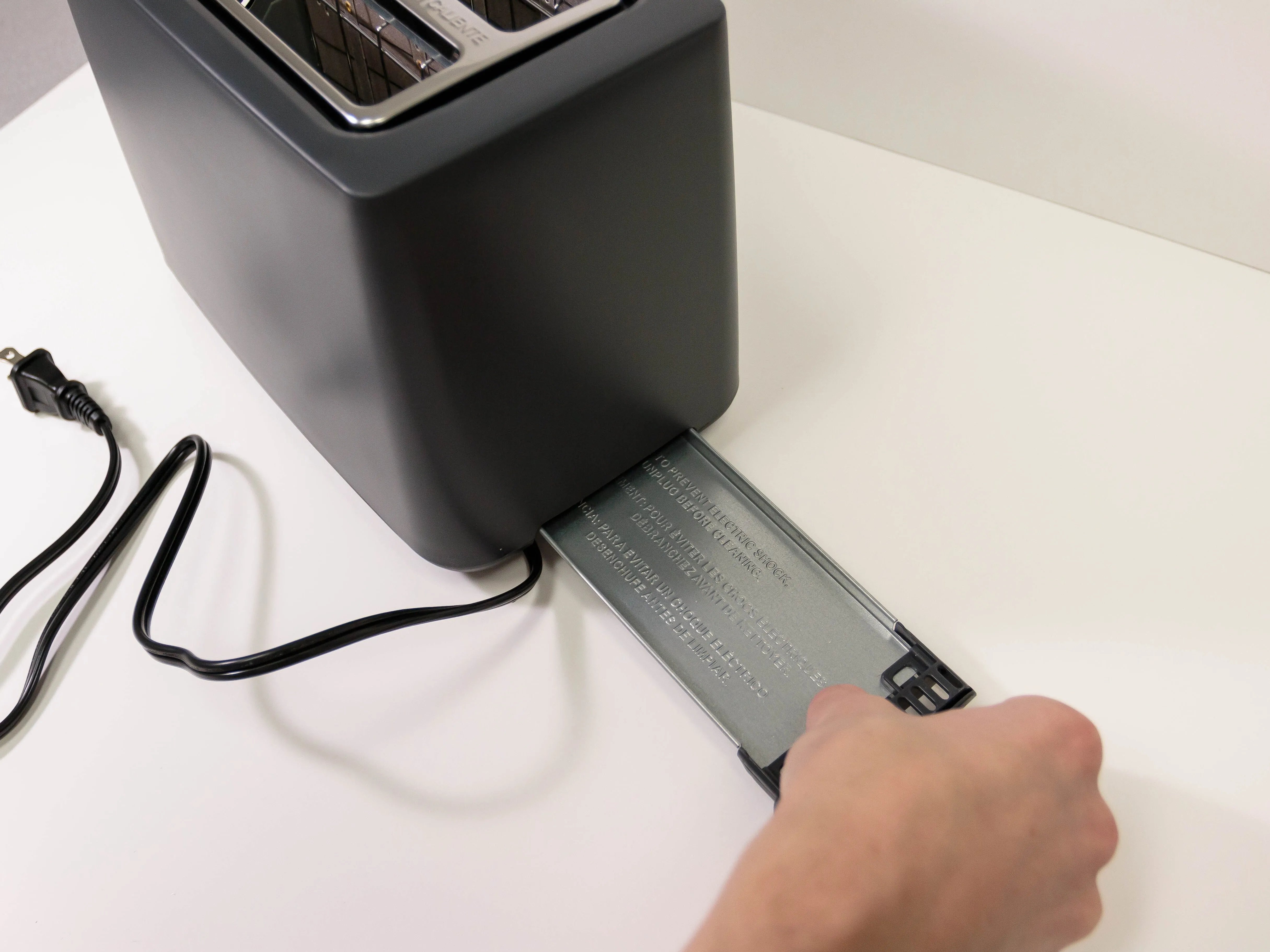

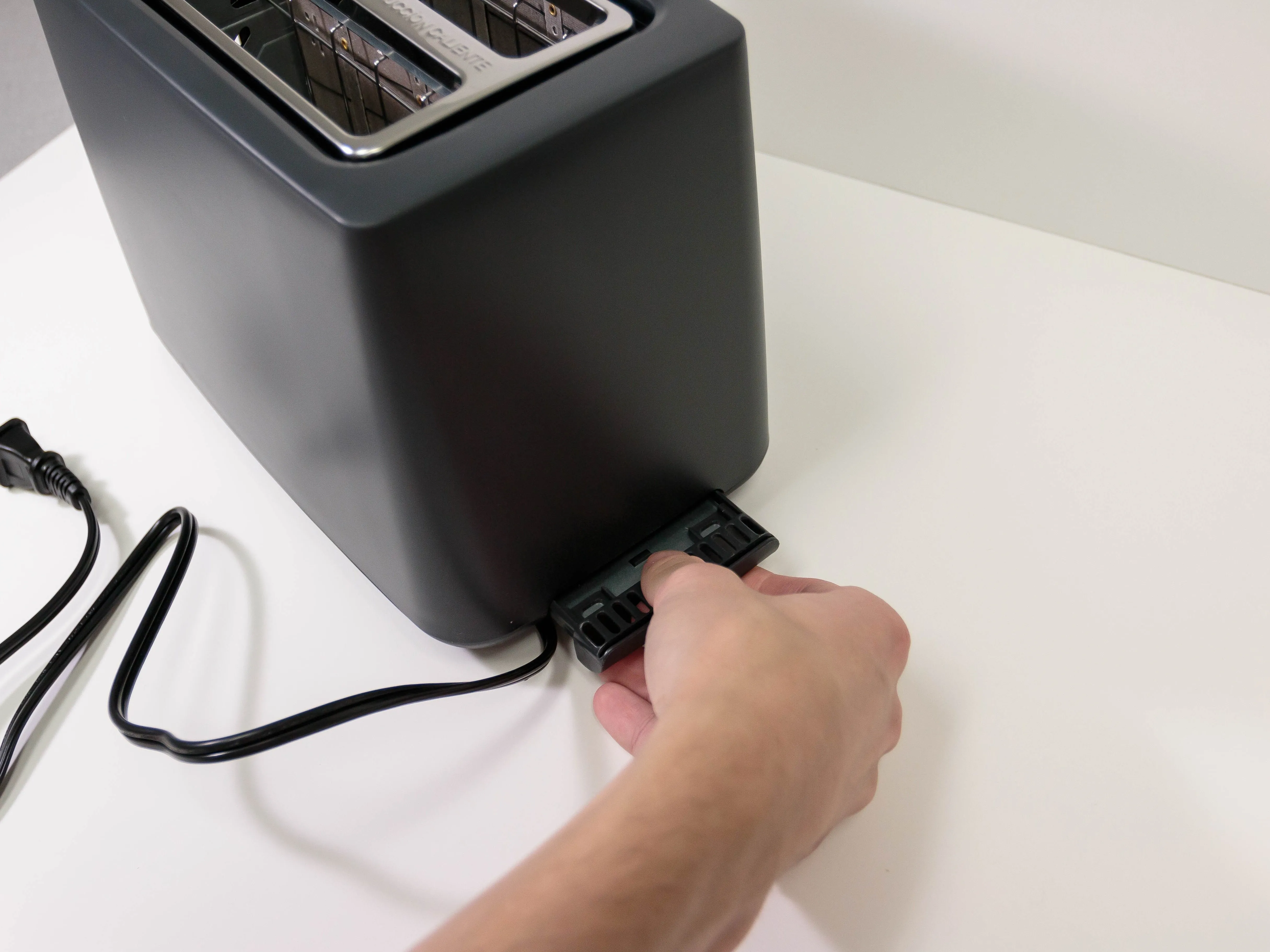

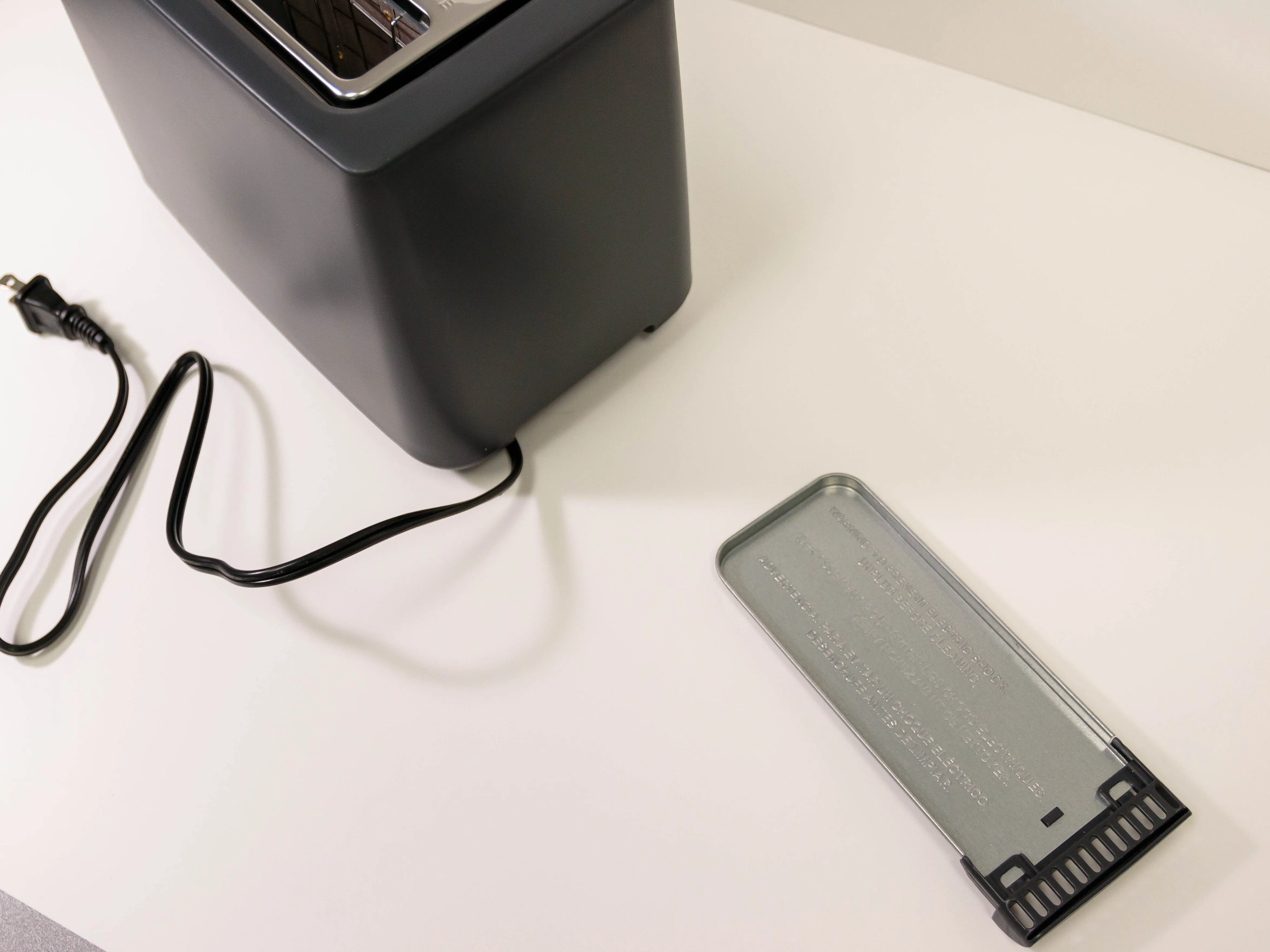

• Снимите поддон для крошек, который находится на задней панели тостера. Выдвиньте поддон для крошек прямо наружу. Поднимать или выкручивать его не нужно.

Шаг 3

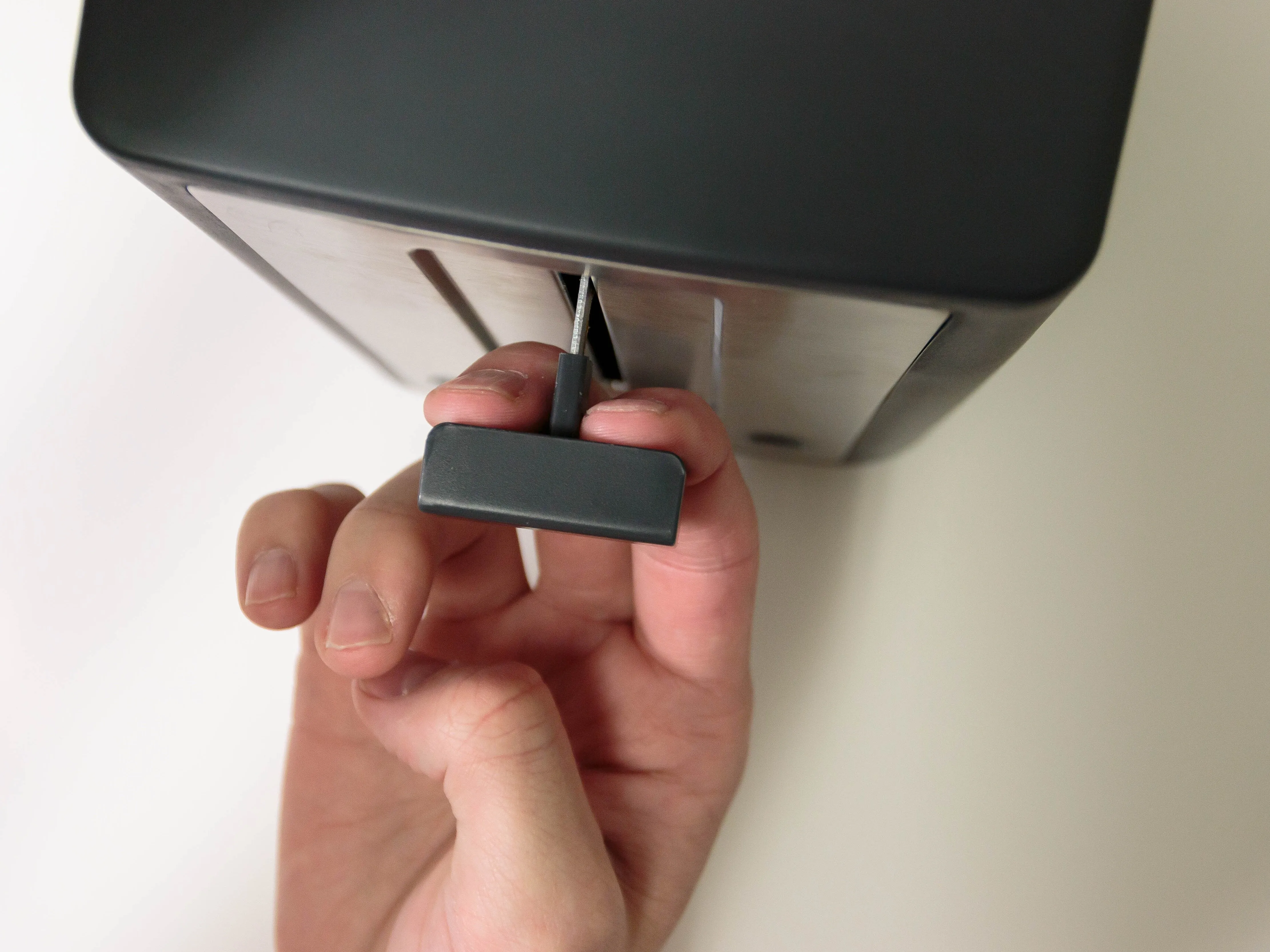

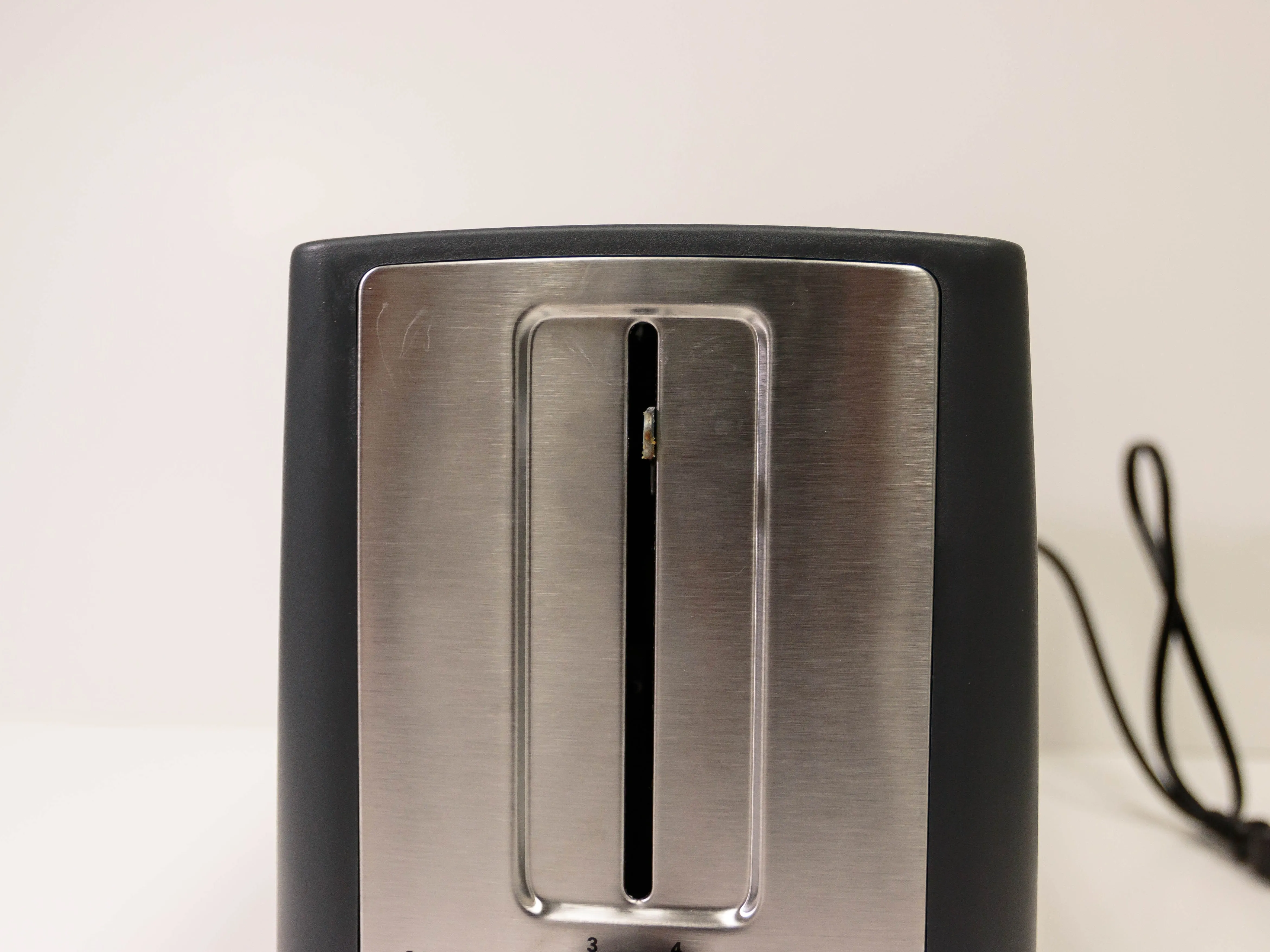

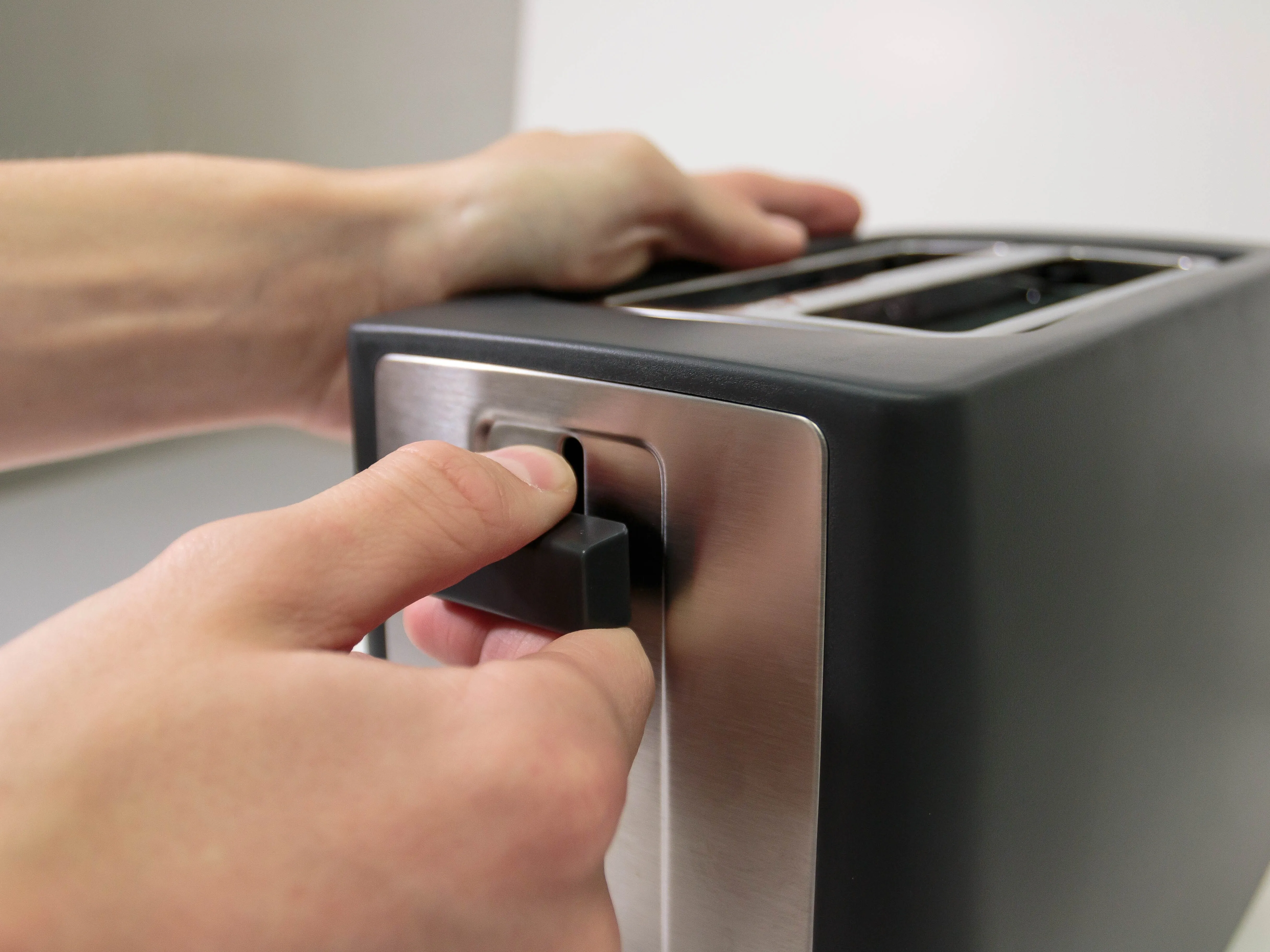

• Возьмитесь указательным и средним пальцами за рычаг загрузки, а затем потяните его на себя, чтобы снять рычаг. Может потребоваться приложить некоторое усилие.

Шаг 4

• Переверните тостер вверх дном.

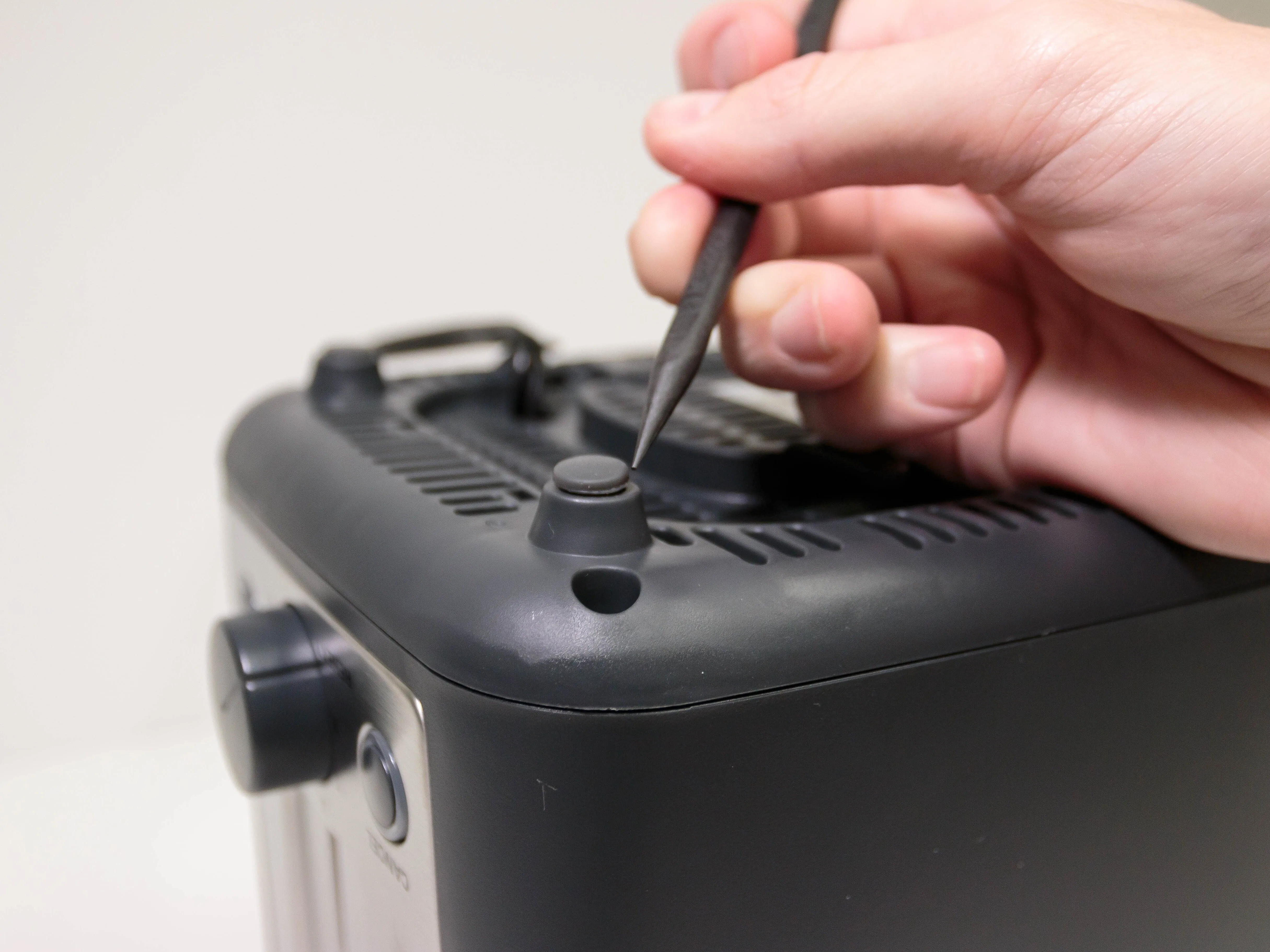

• С помощью пробки снимите две резиновые ножки.

Шаг 5

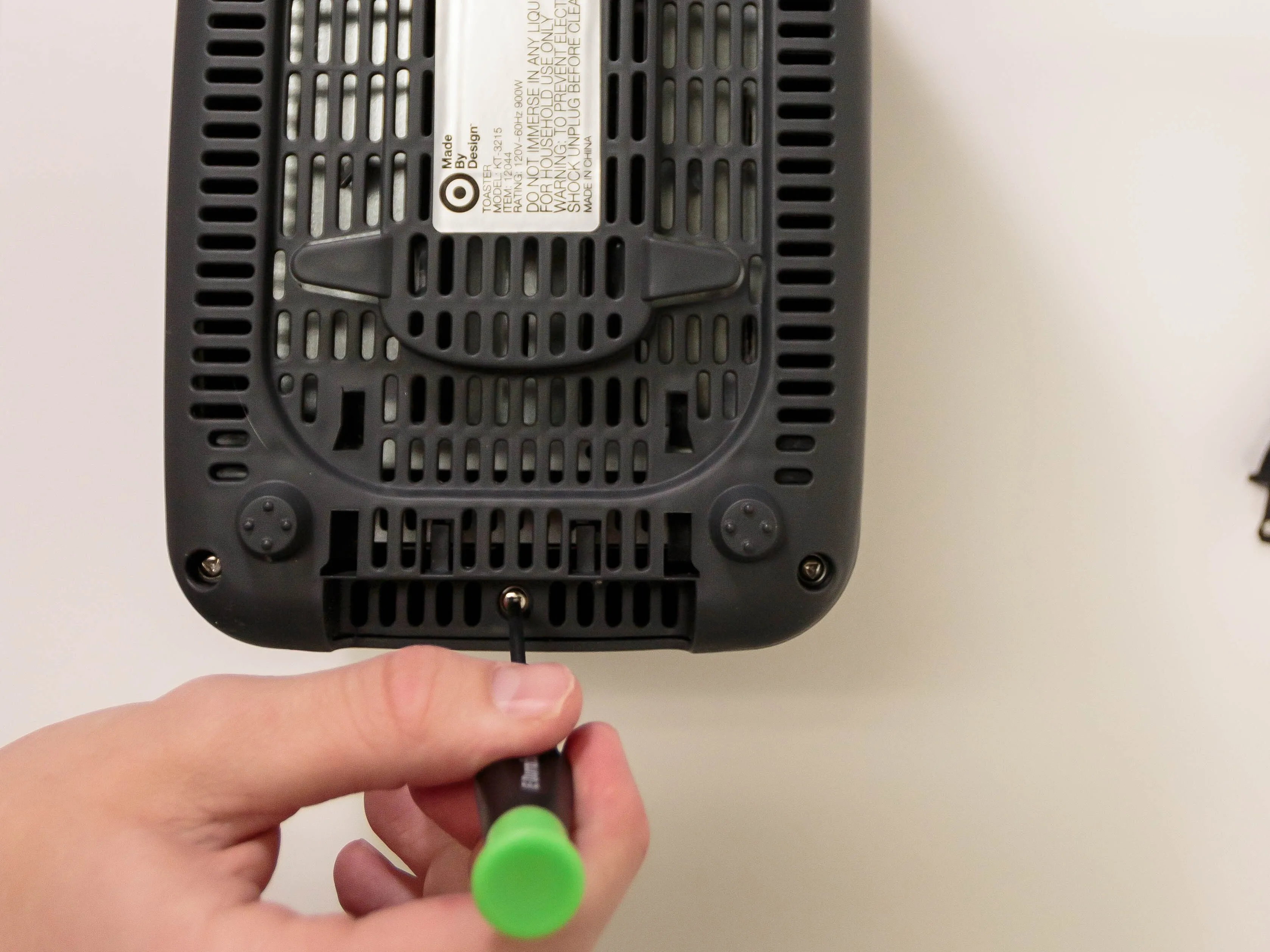

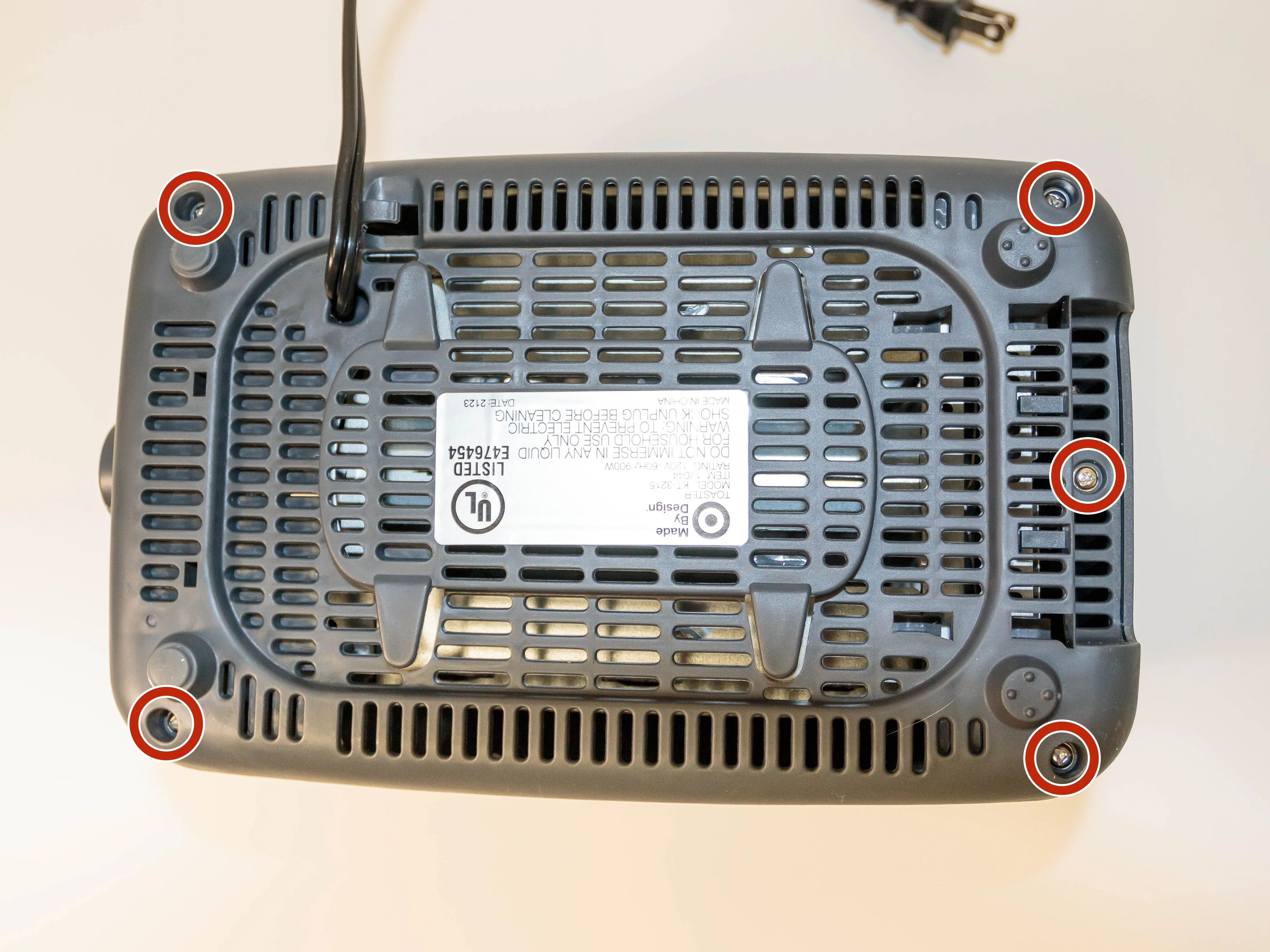

• С помощью отвертки TA 2.3 открутите пять треугольных винтов в нижней части тостера.

Шаг 6

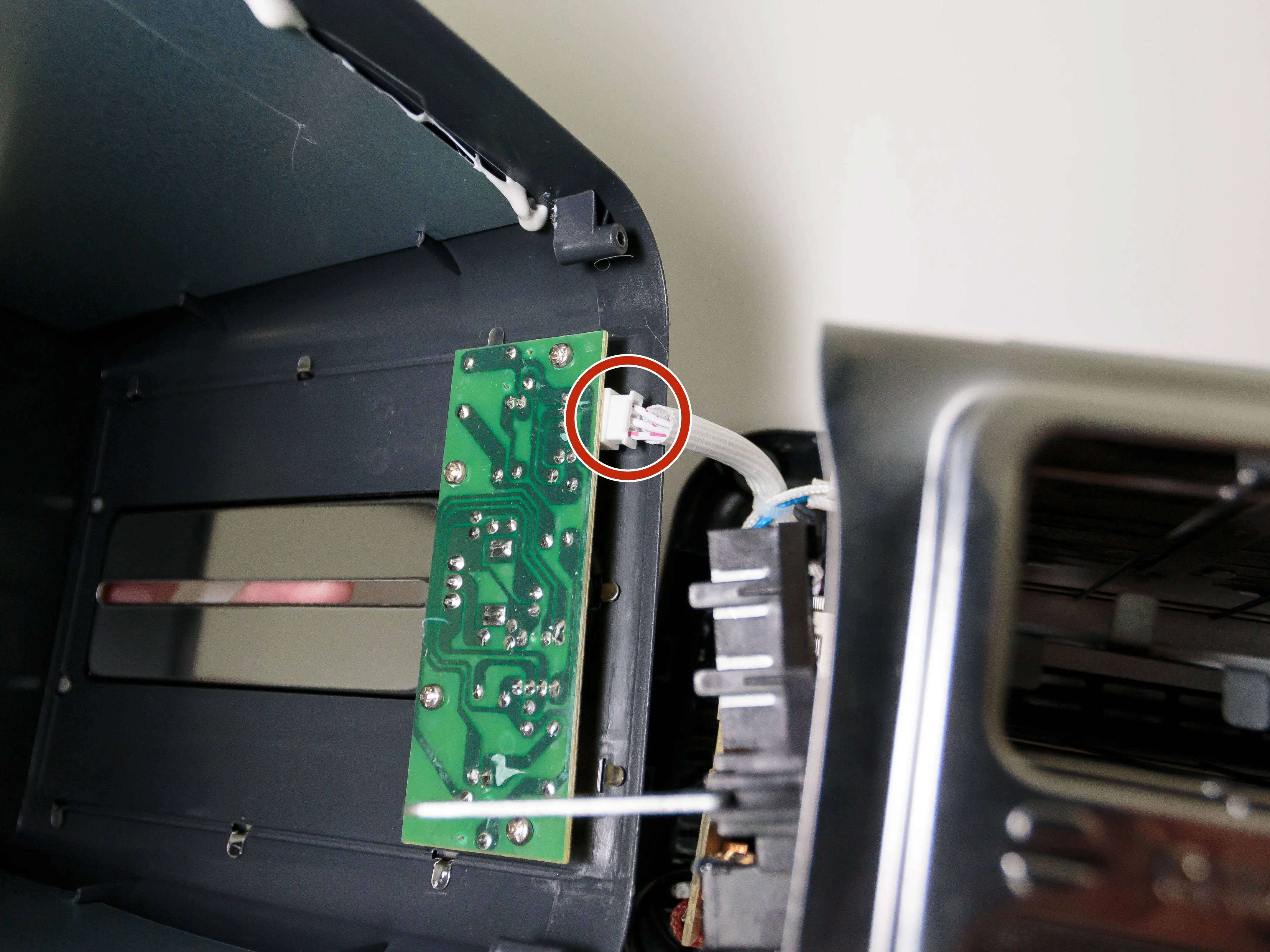

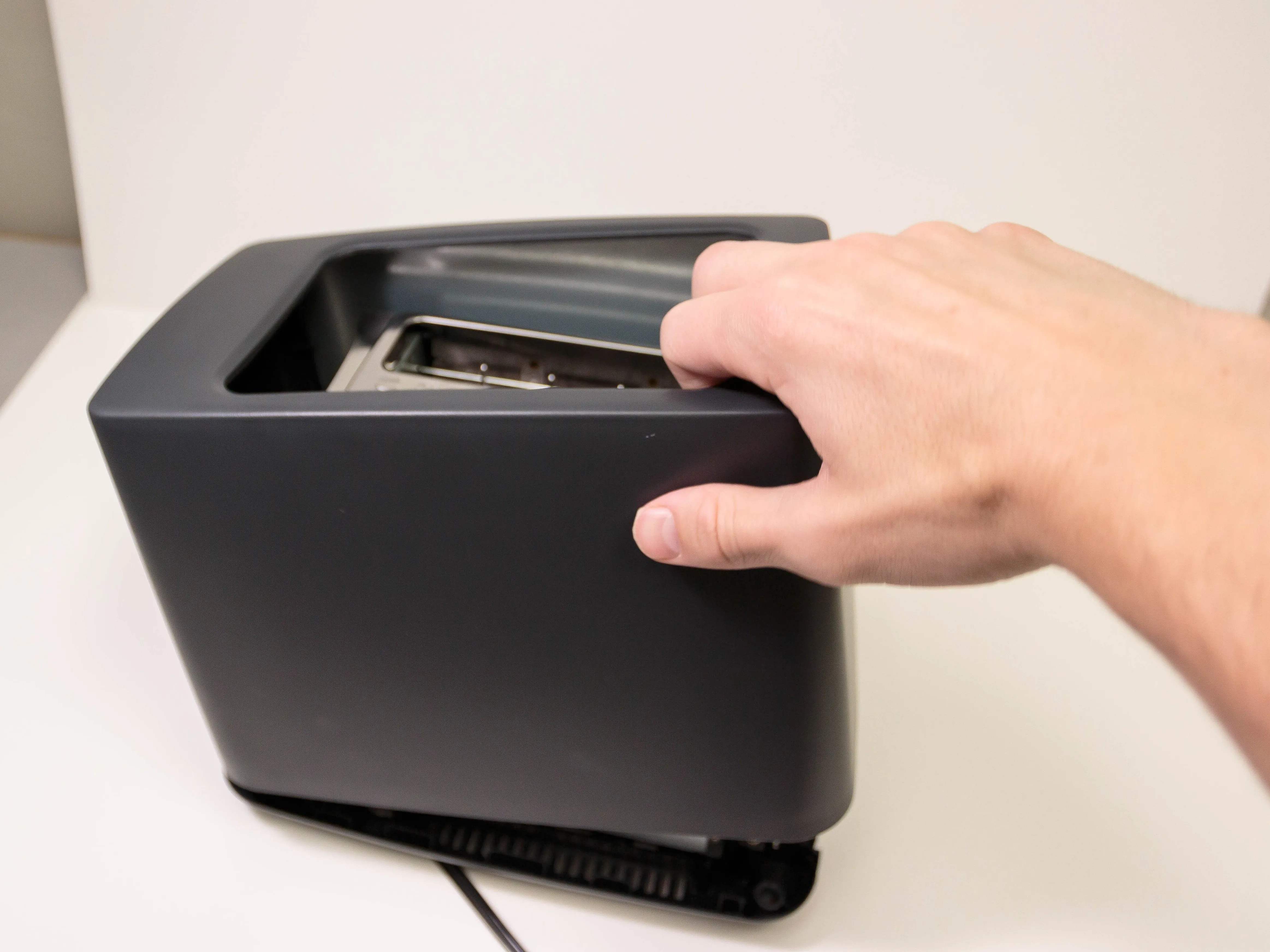

• Поднимите корпус тостера. При этом обнажится кабель разветвителя питания (белый кабель).

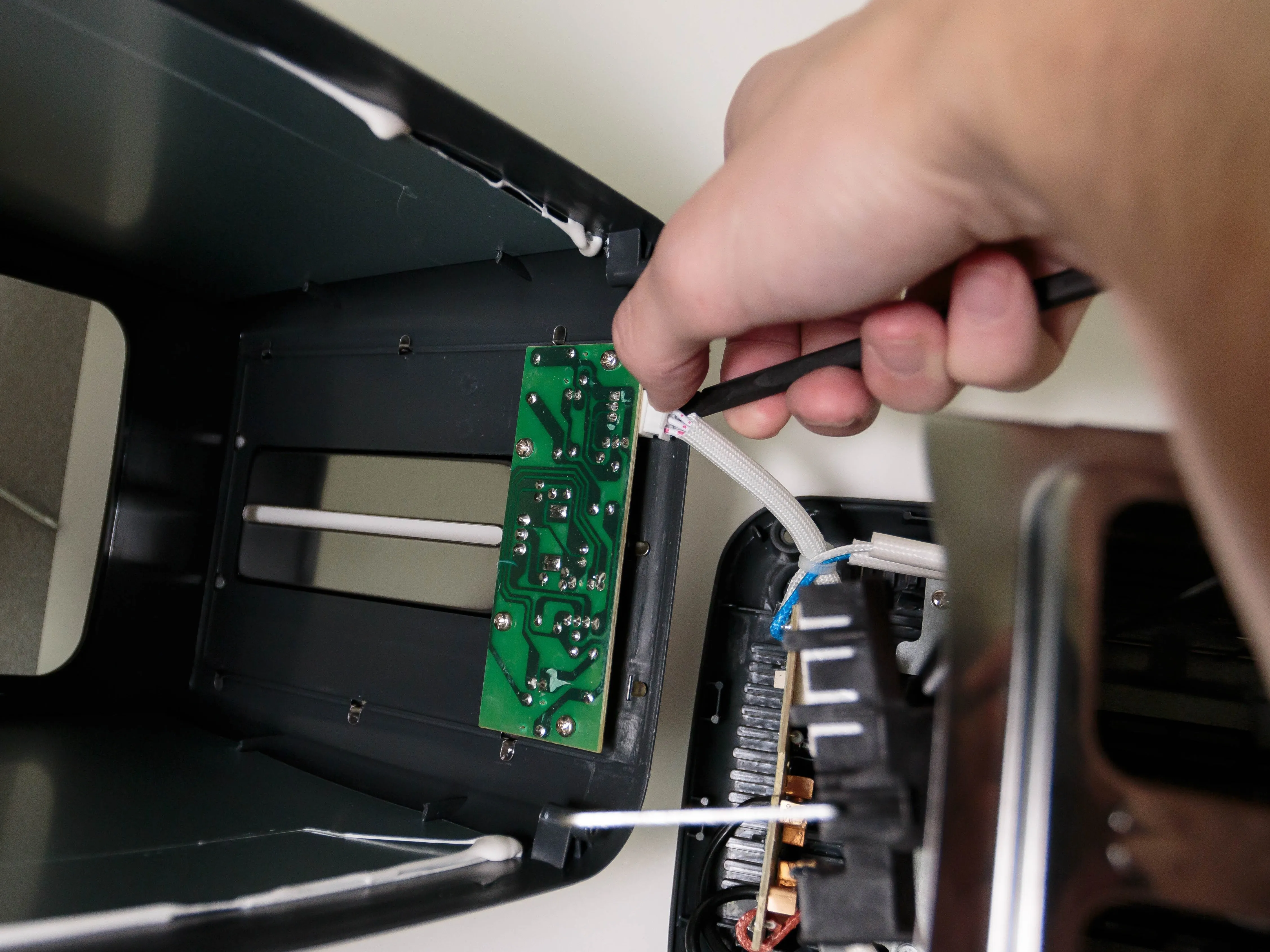

• С помощью шила и большого пальца снимите кабель разветвителя питания.

Шаг 7

• Поместите корпус тостера вверх дном.

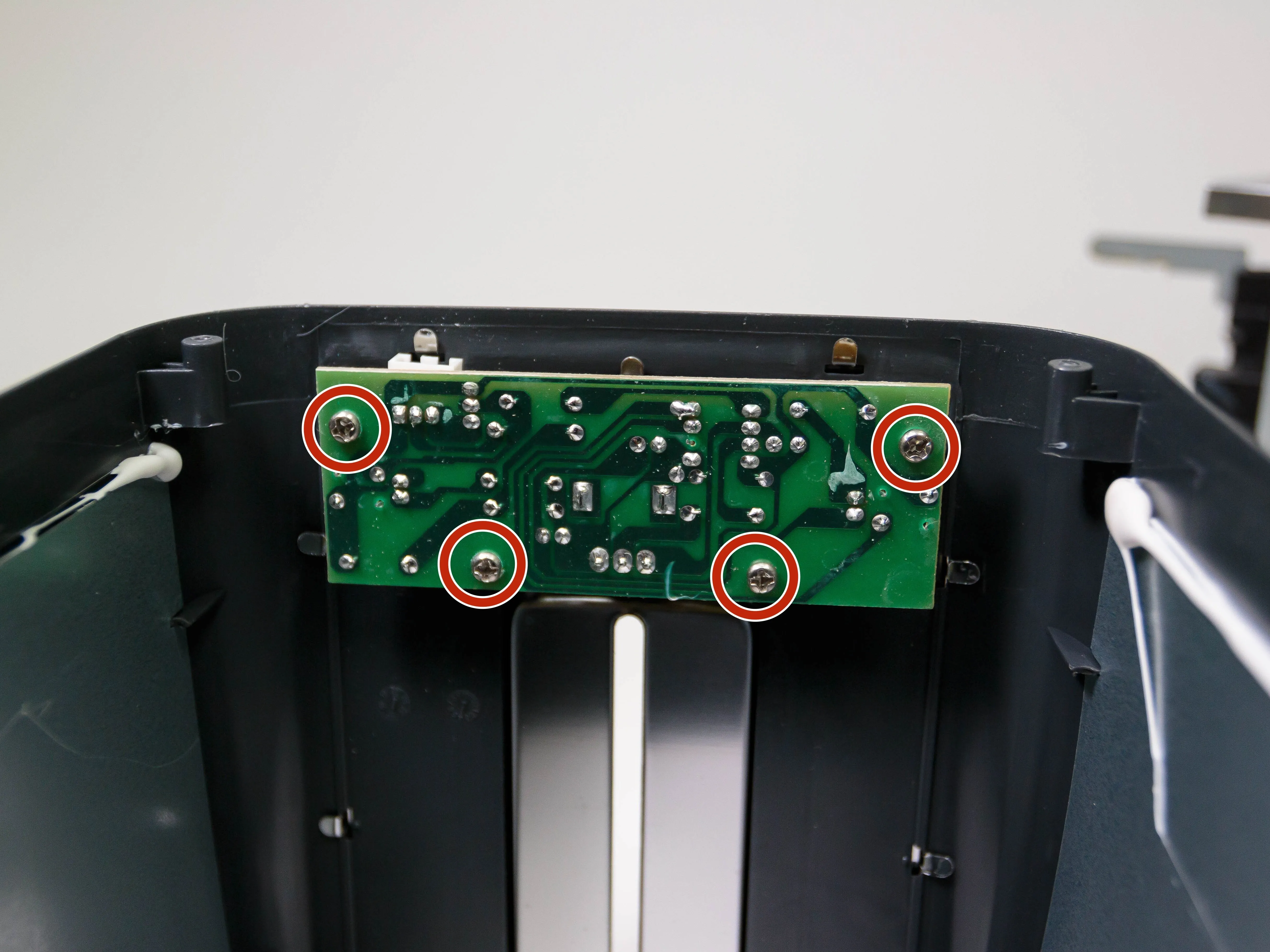

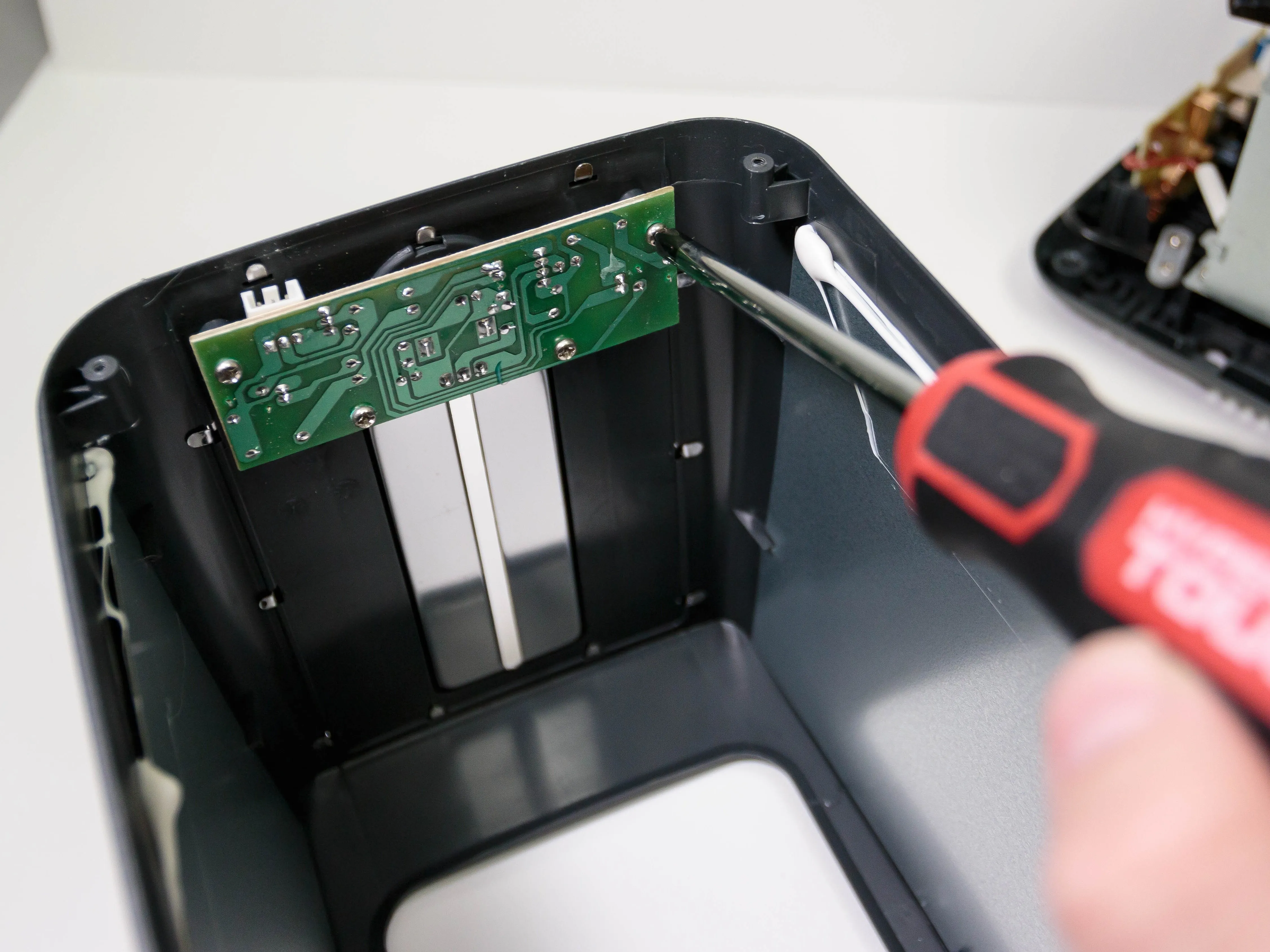

• С помощью крестообразной отвертки №2 x 4 дюйма открутите четыре винта с головкой 0,25 дюйма. винтов с крестообразной головкой. Эти винты крепят плату управления кнопками и ручку таймера.

Шаг 8

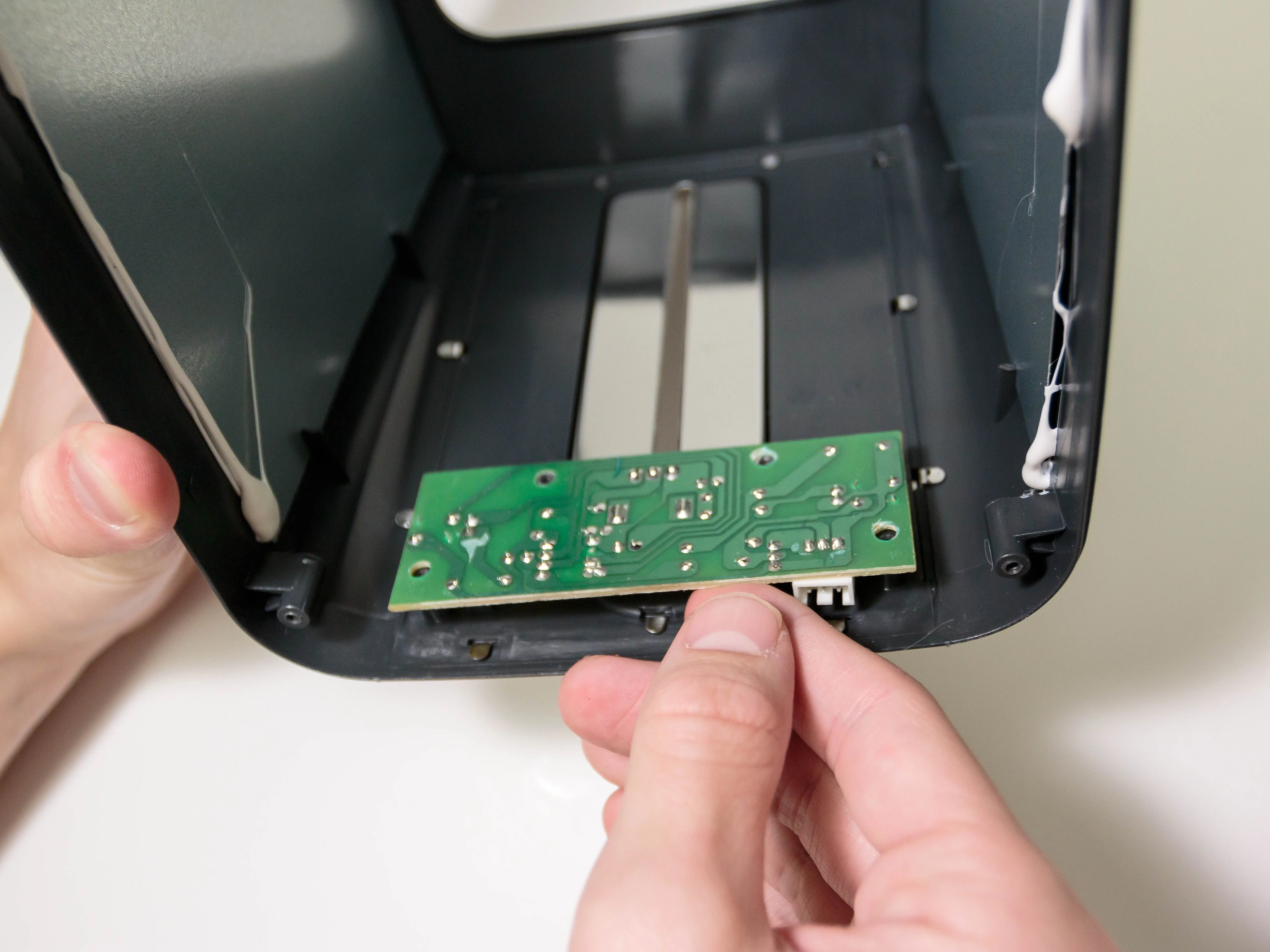

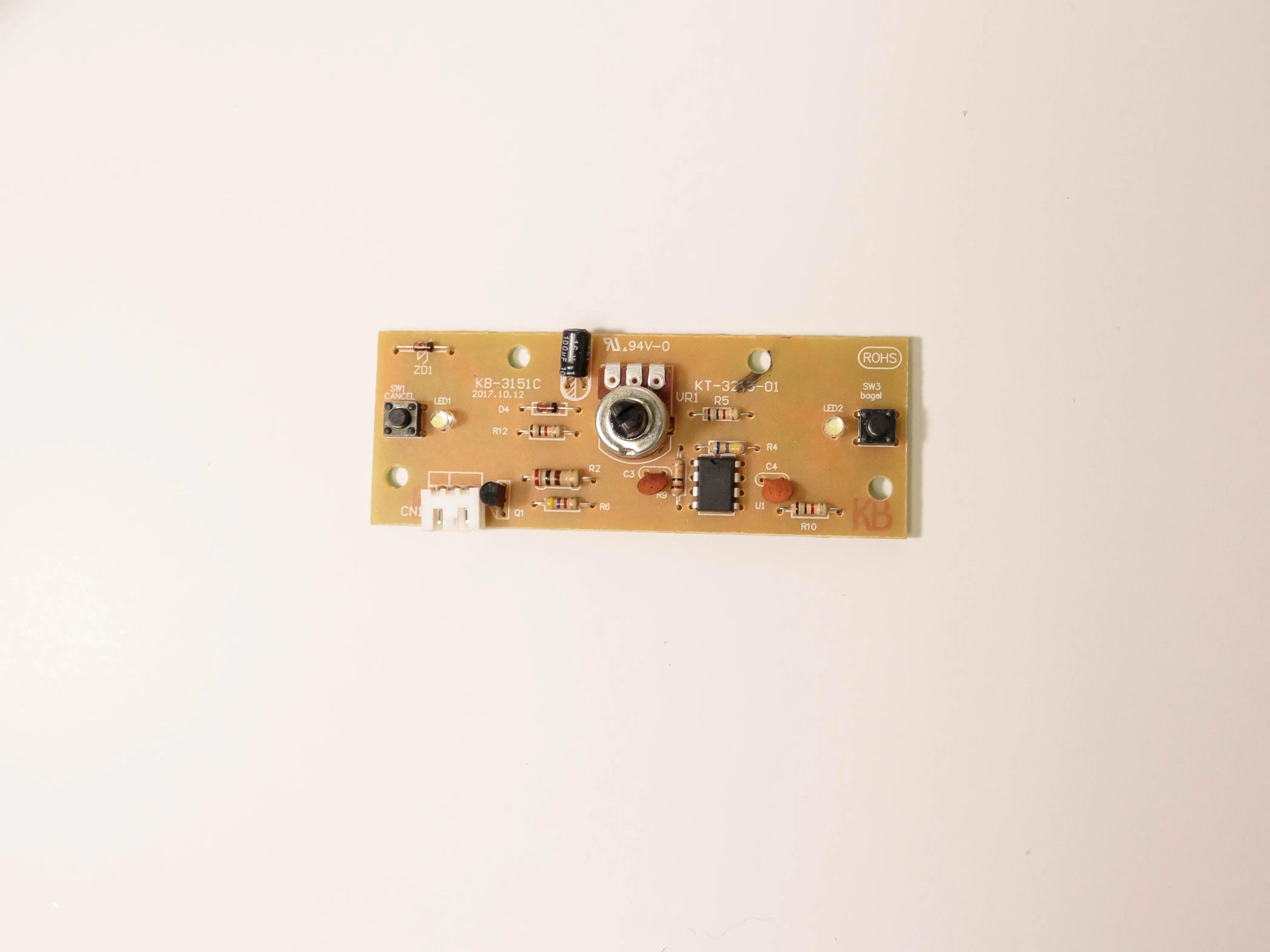

• Извлеките плату управления из корпуса тостера.

Шаг 9

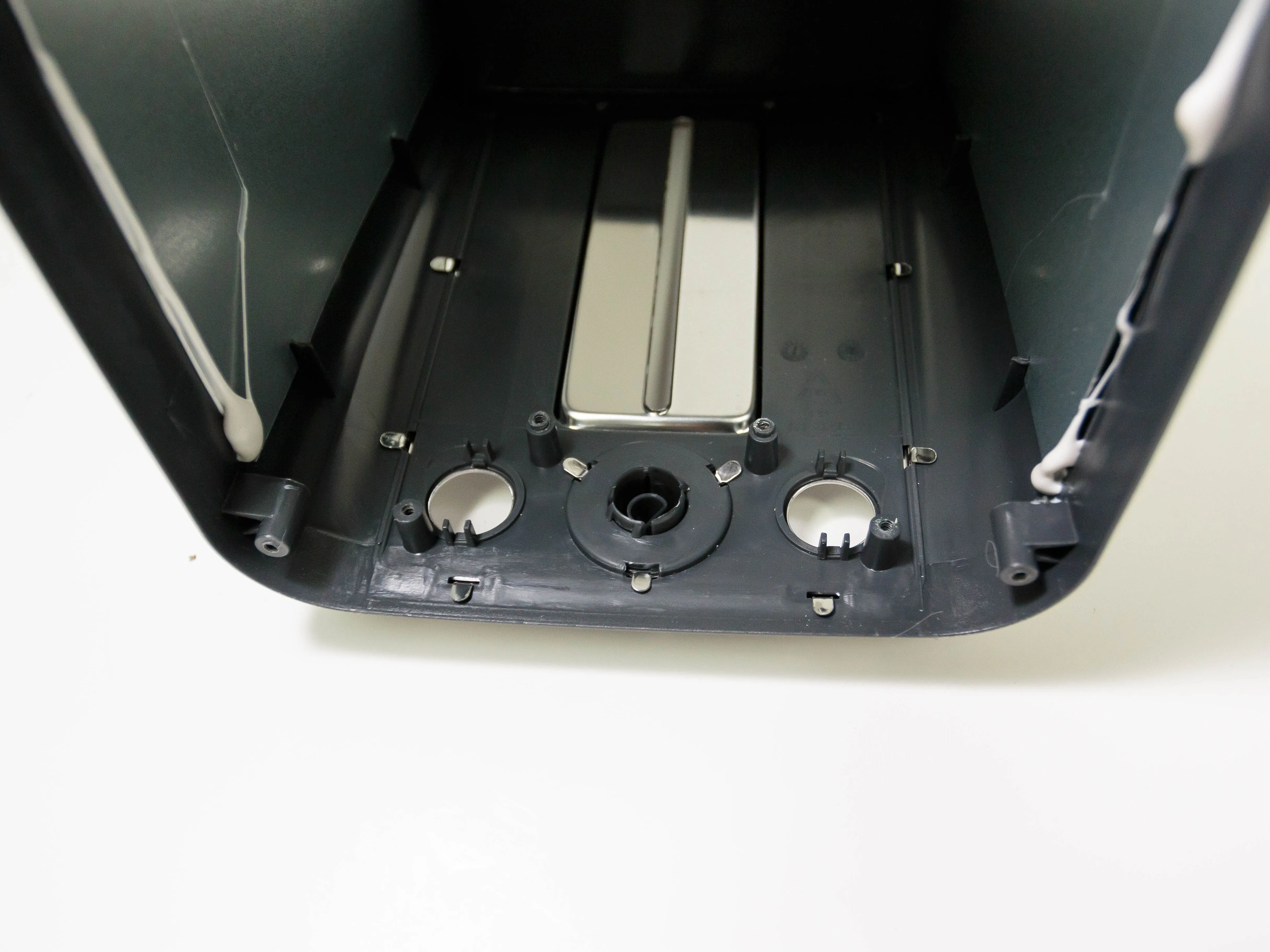

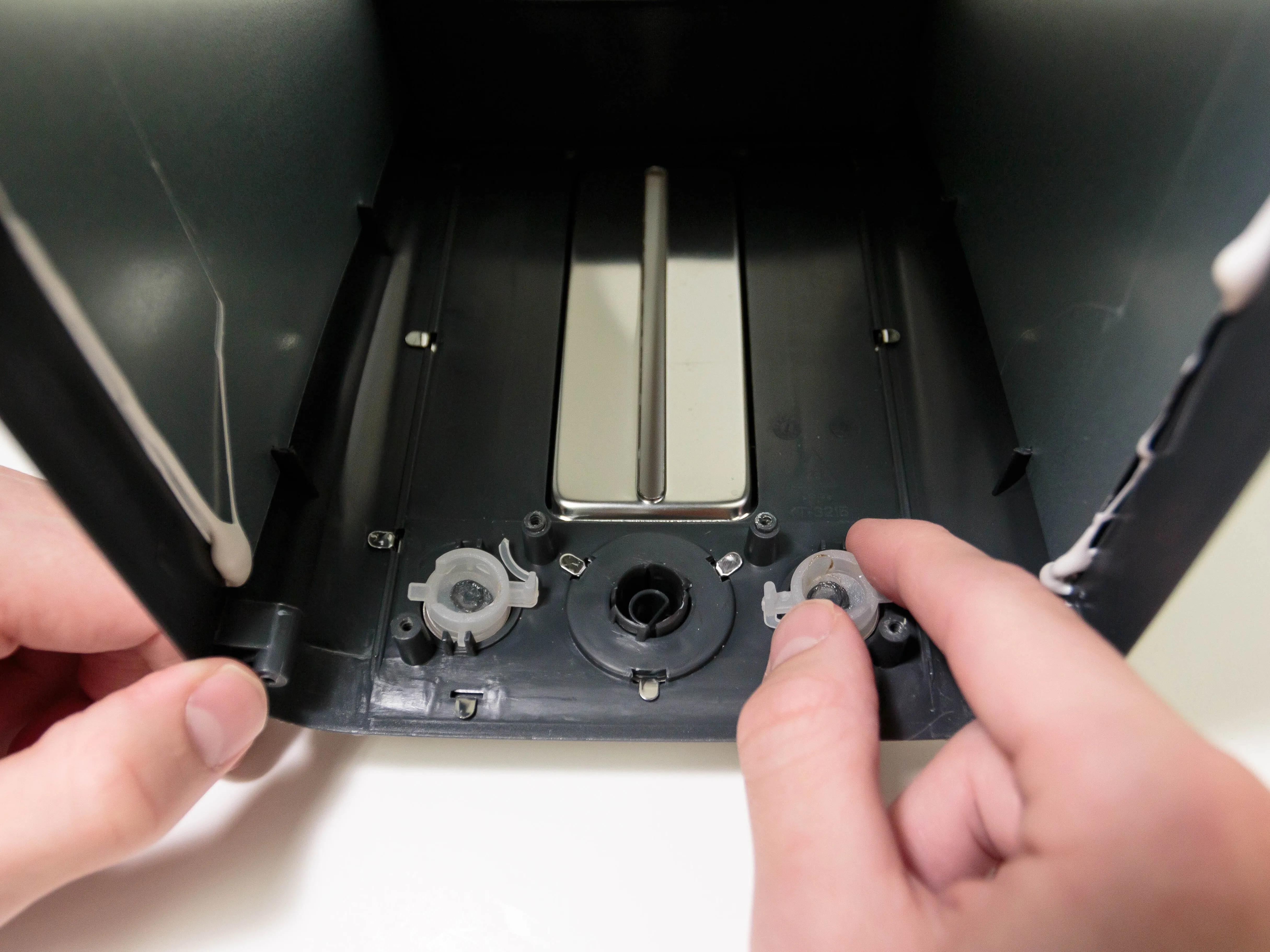

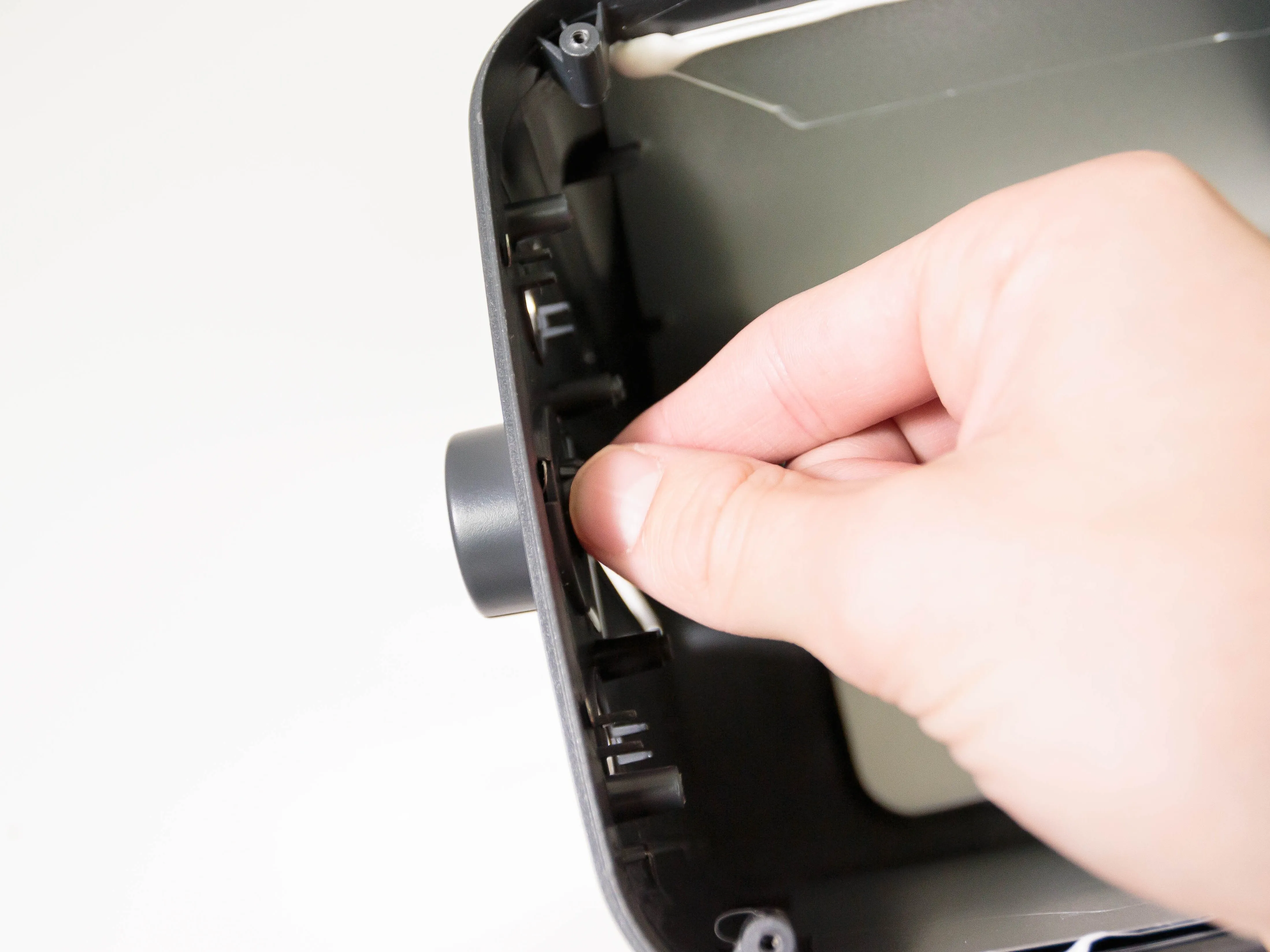

• Потяните кнопку приготовления бублика и кнопку отмены с корпуса тостера. Для извлечения этих кнопок не нужно прилагать больших усилий.

• Отсоедините ручку таймера, зажав ее по бокам и продвинув к внешней стороне корпуса тостера.

Шаг 10

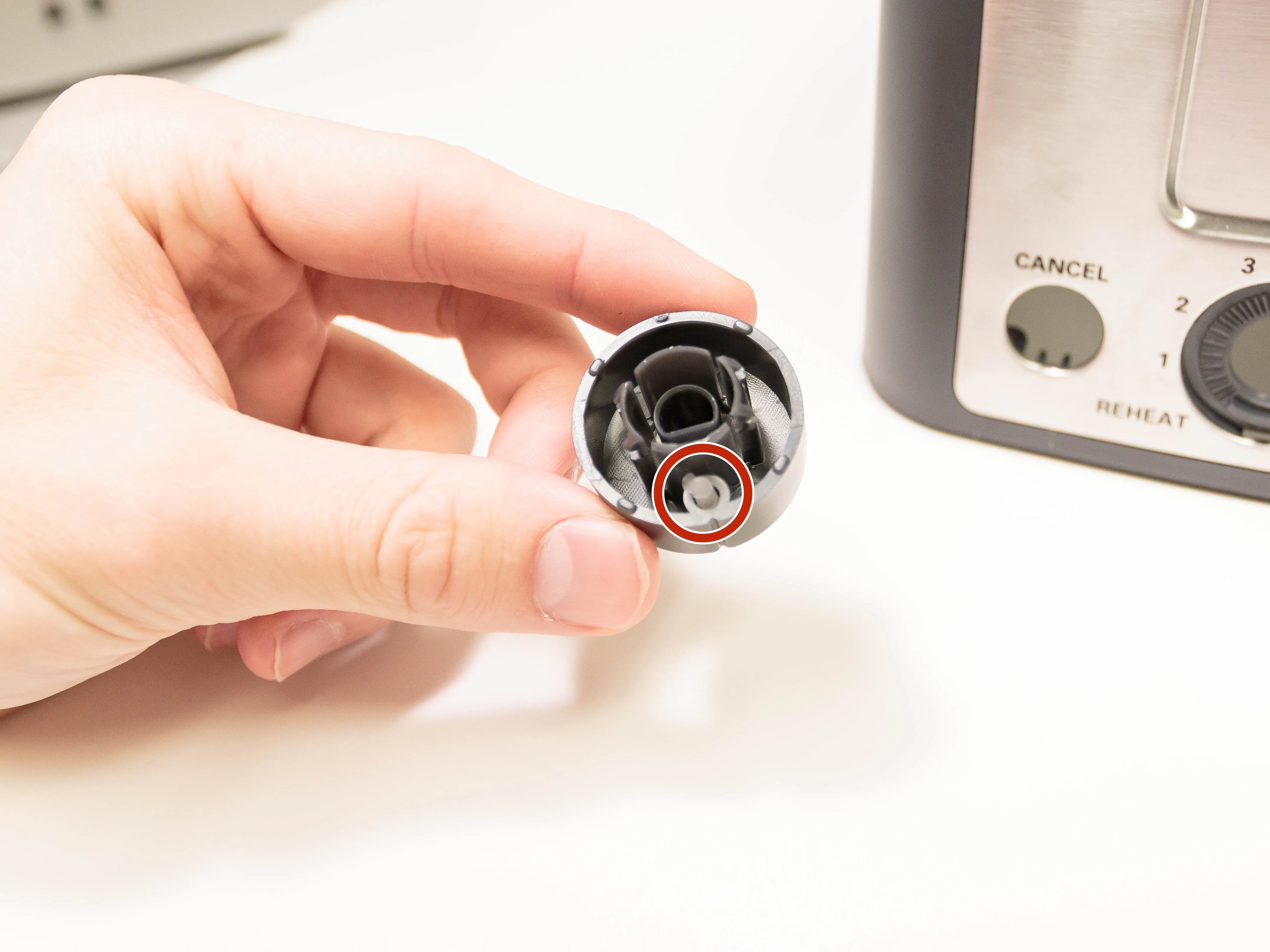

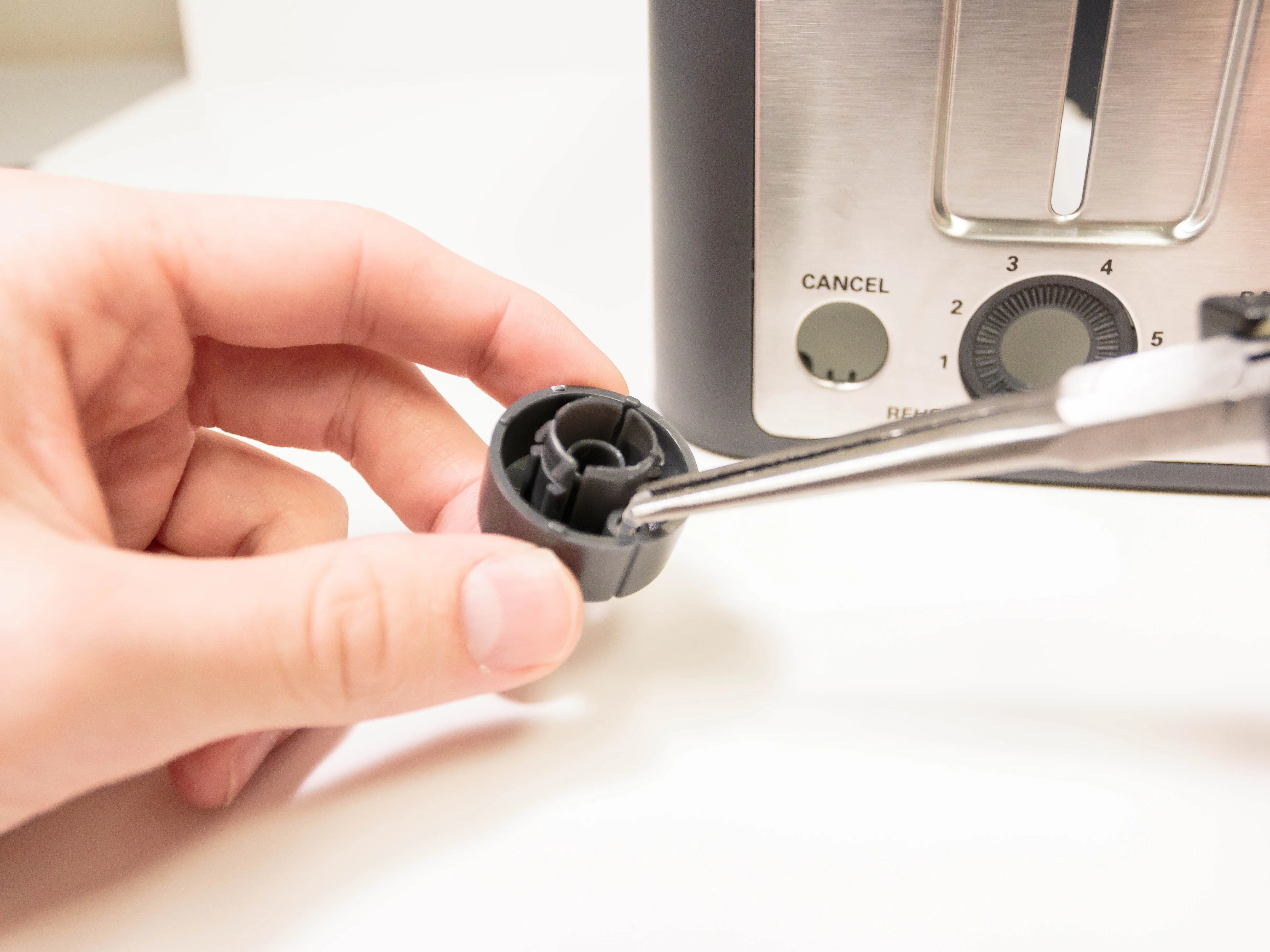

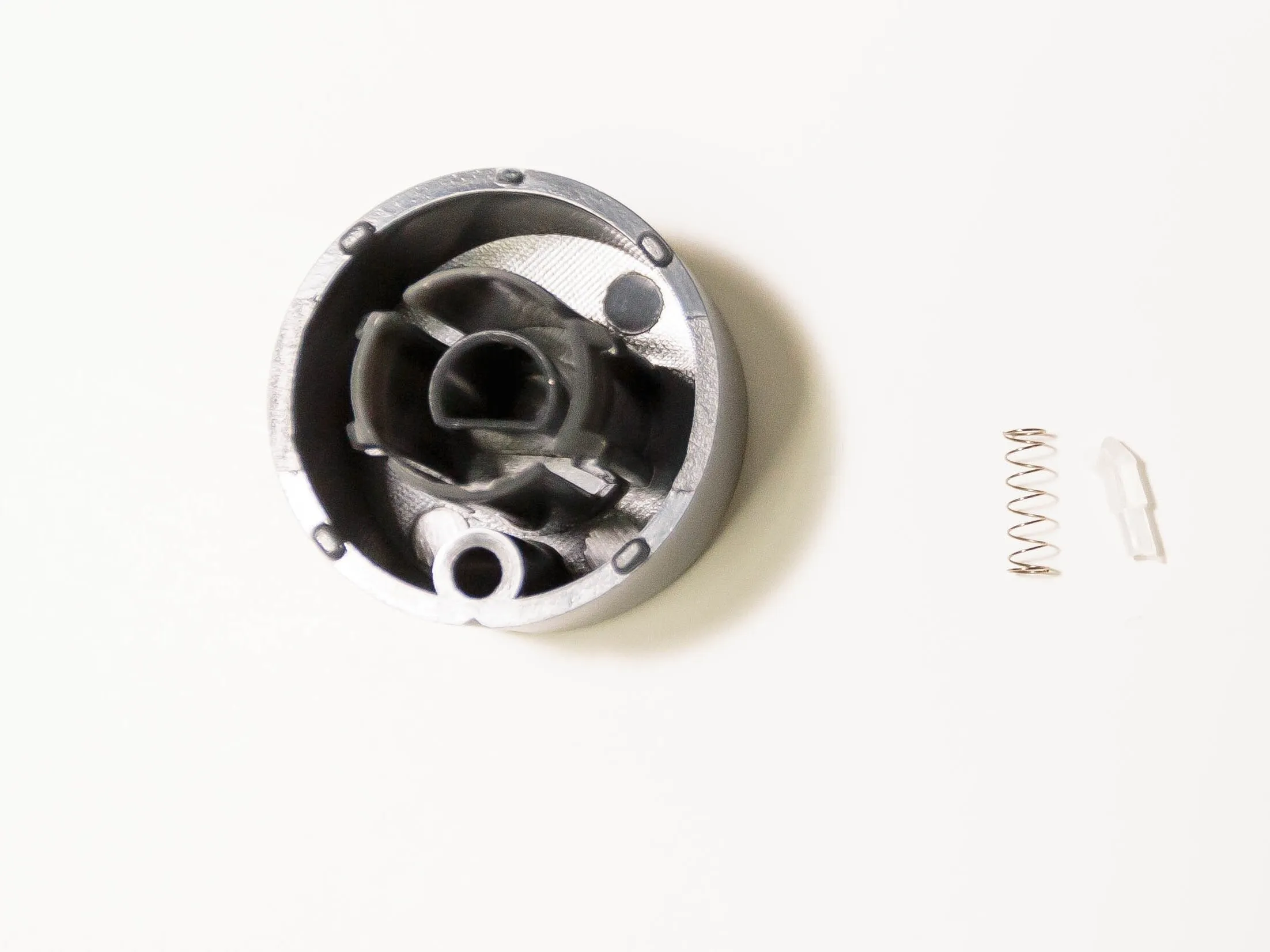

• С помощью длинногубцев снимите пружинные элементы с ручки таймера.

Шаг 11

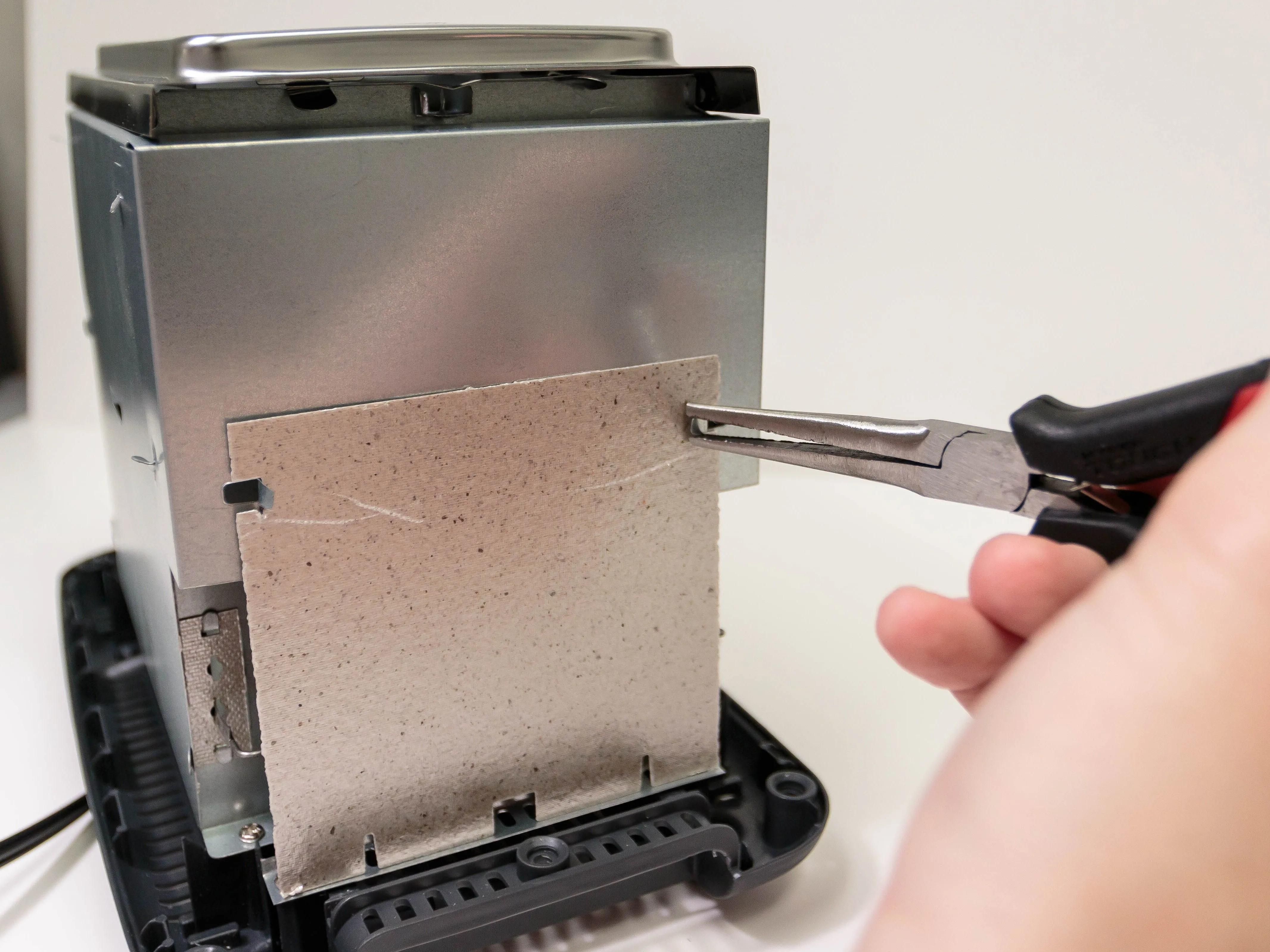

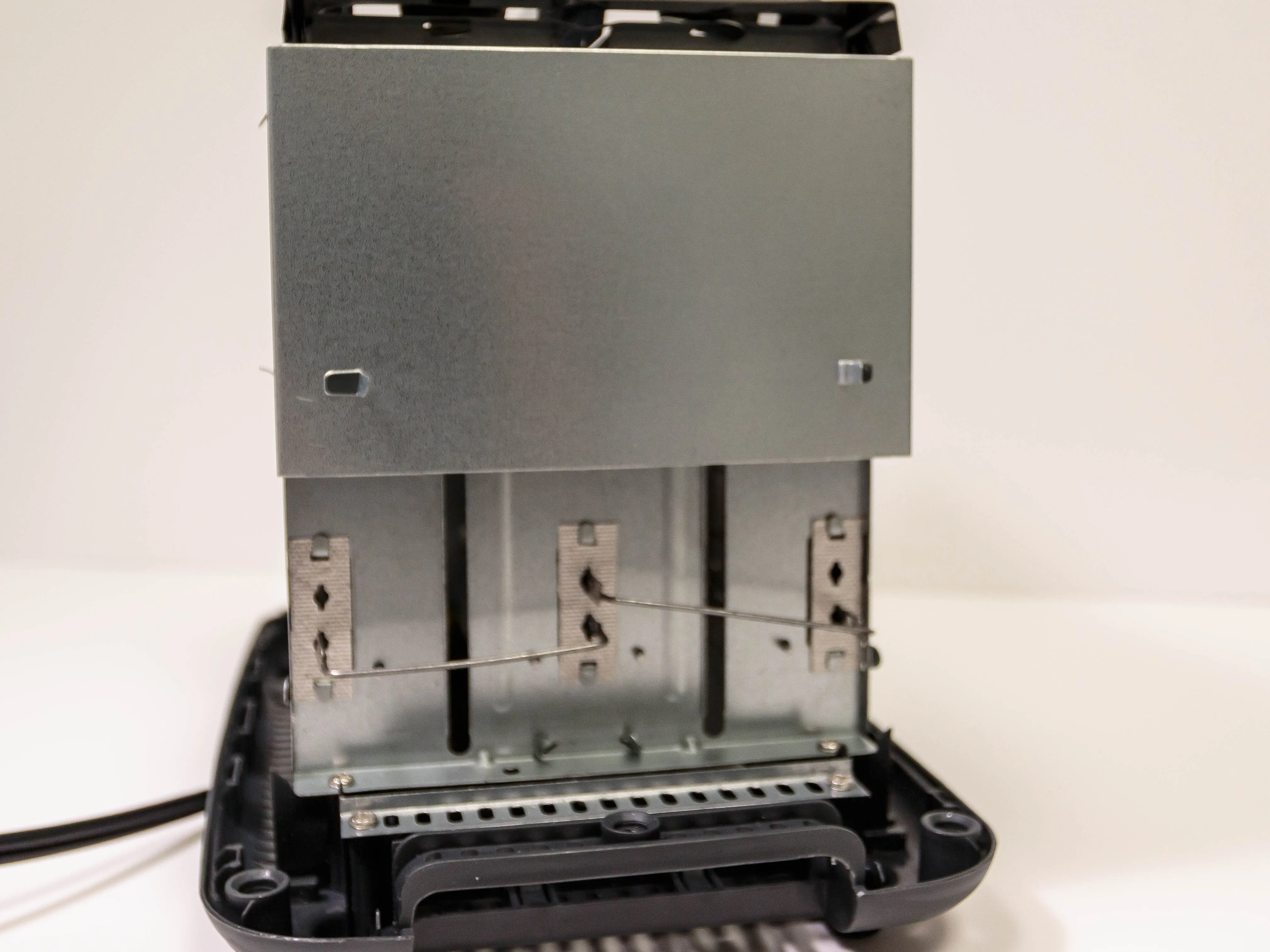

• С помощью длинногубцев согните металлические губы, расположенные на задней панели тостера. После сгибания металлические губы должны быть направлены к вам.

• Снимите крышку волновода (прямоугольная загорелая крышка) на задней панели тостера.

Шаг 12

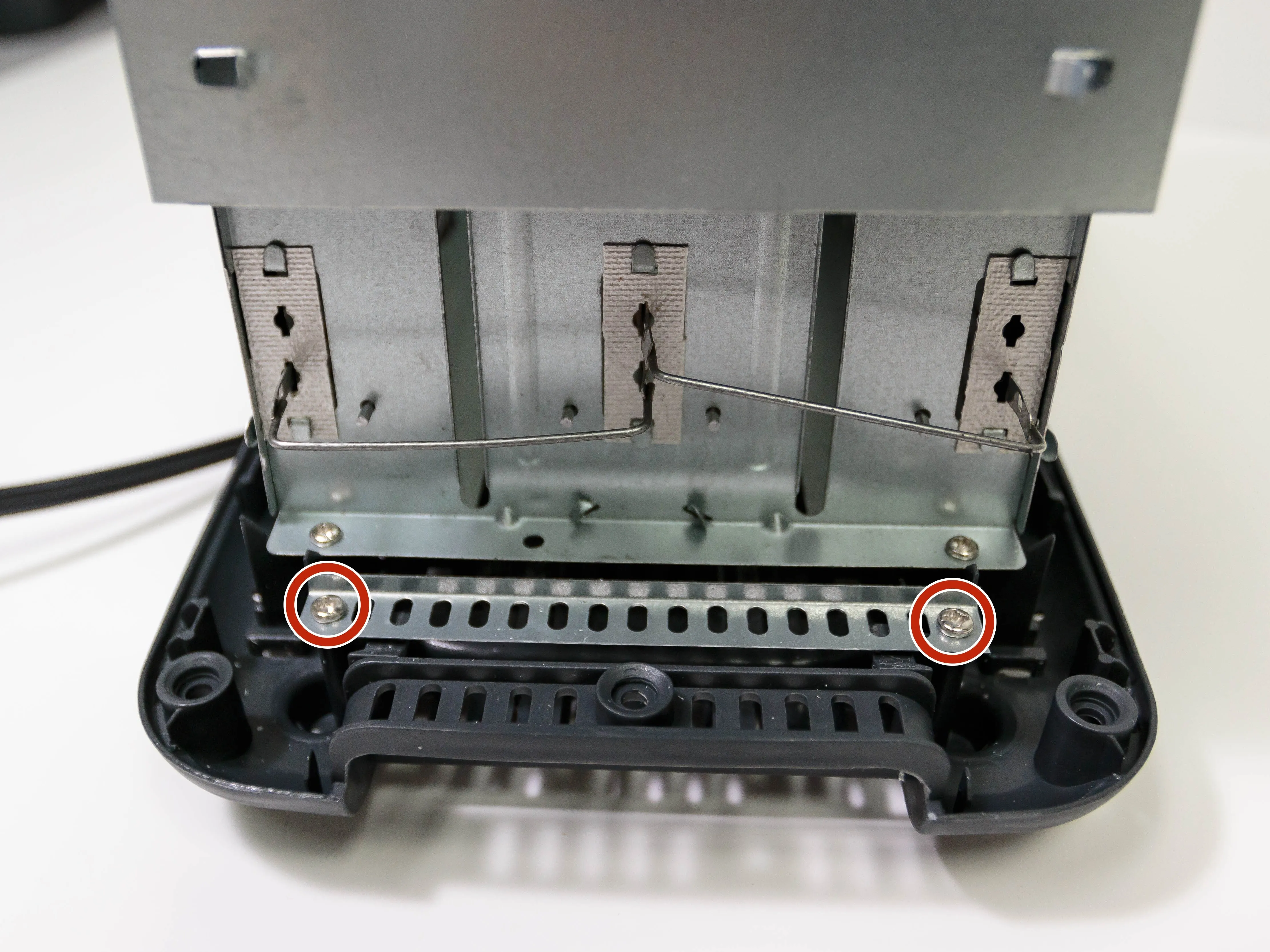

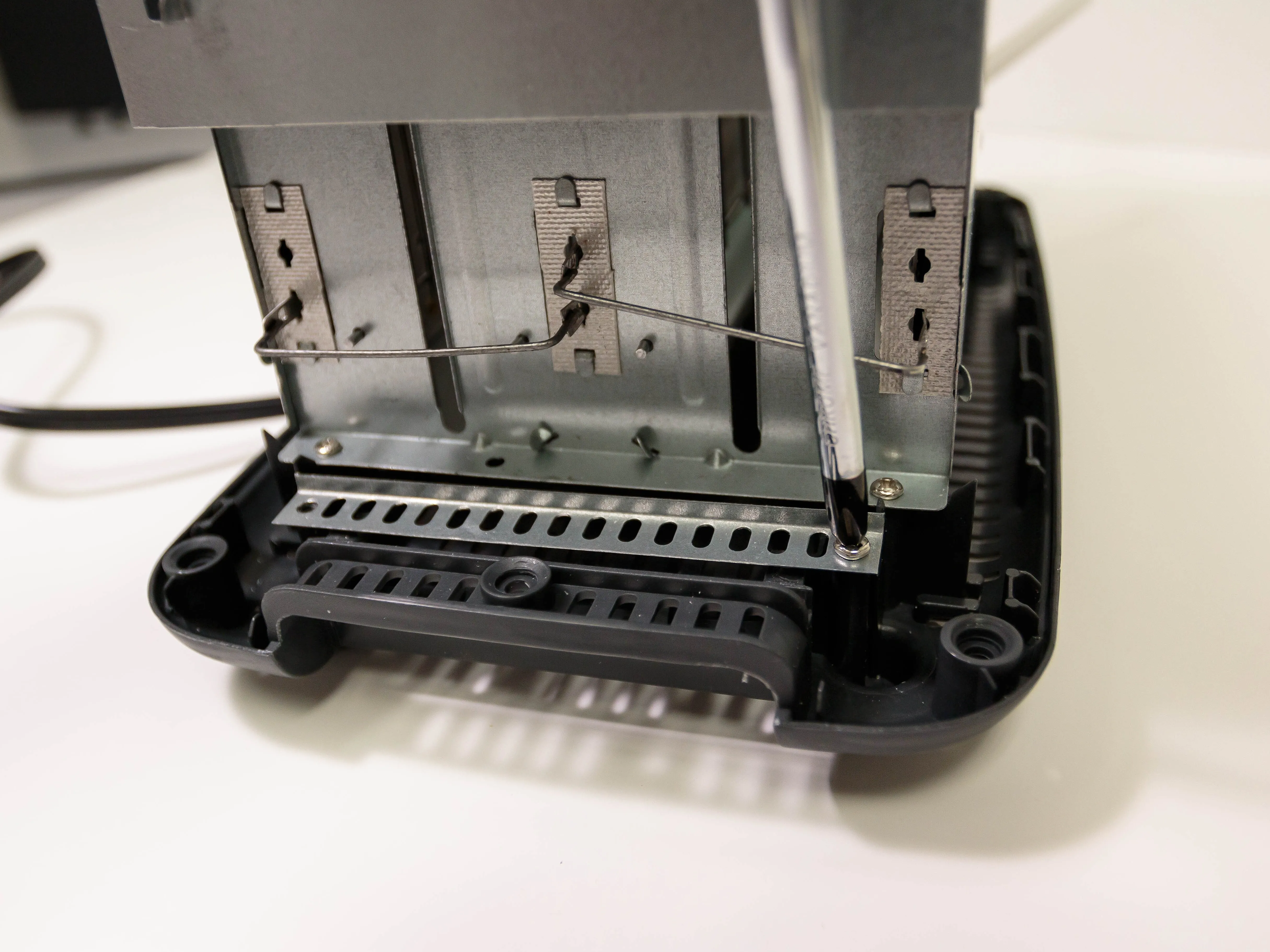

• С помощью крестообразной отвертки 2 x 4 дюйма открутите два винта с головкой 0,25 дюйма. винтов с крестообразной головкой. Это позволит вам снять металлический кронштейн.

Шаг 13

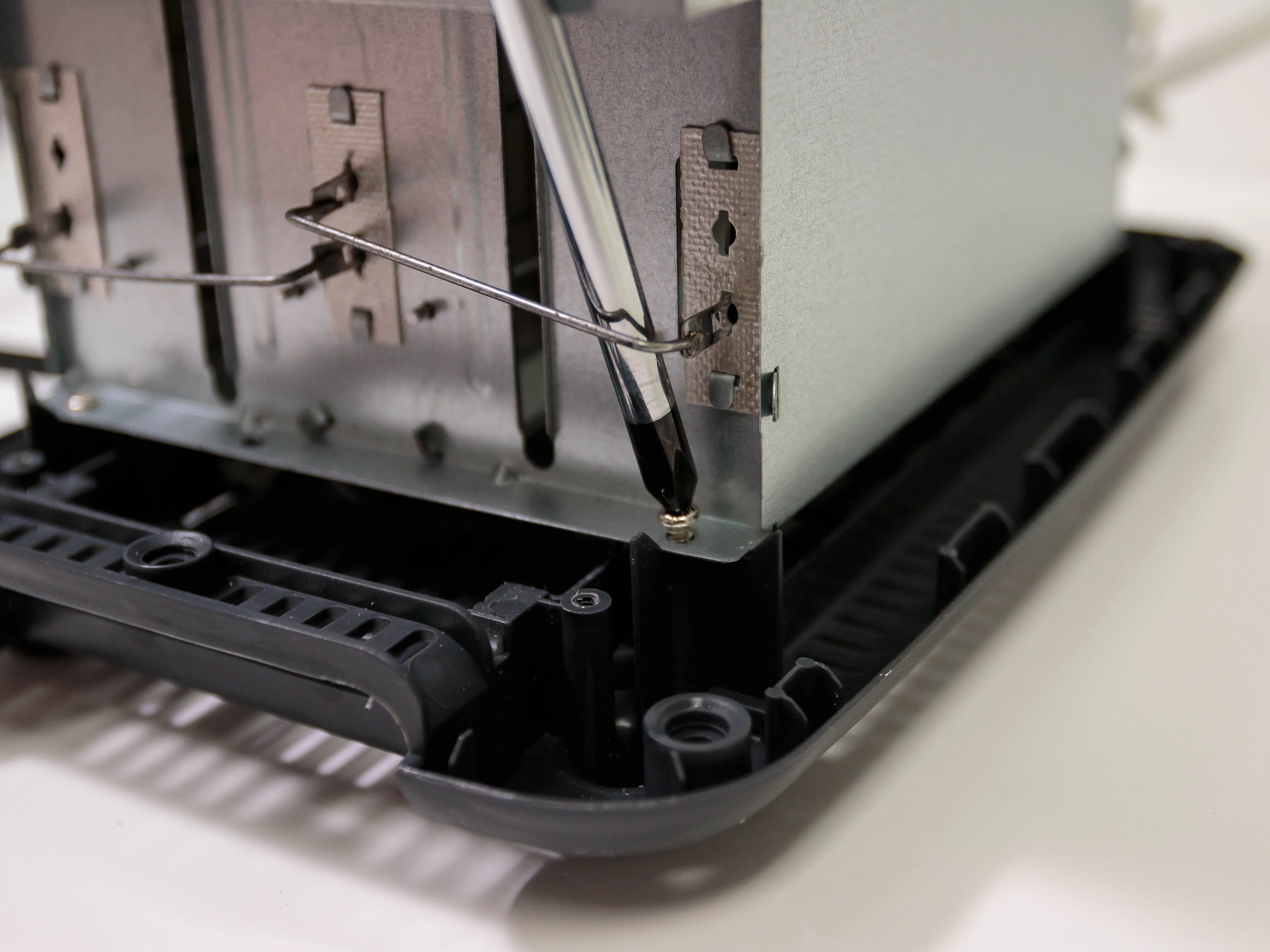

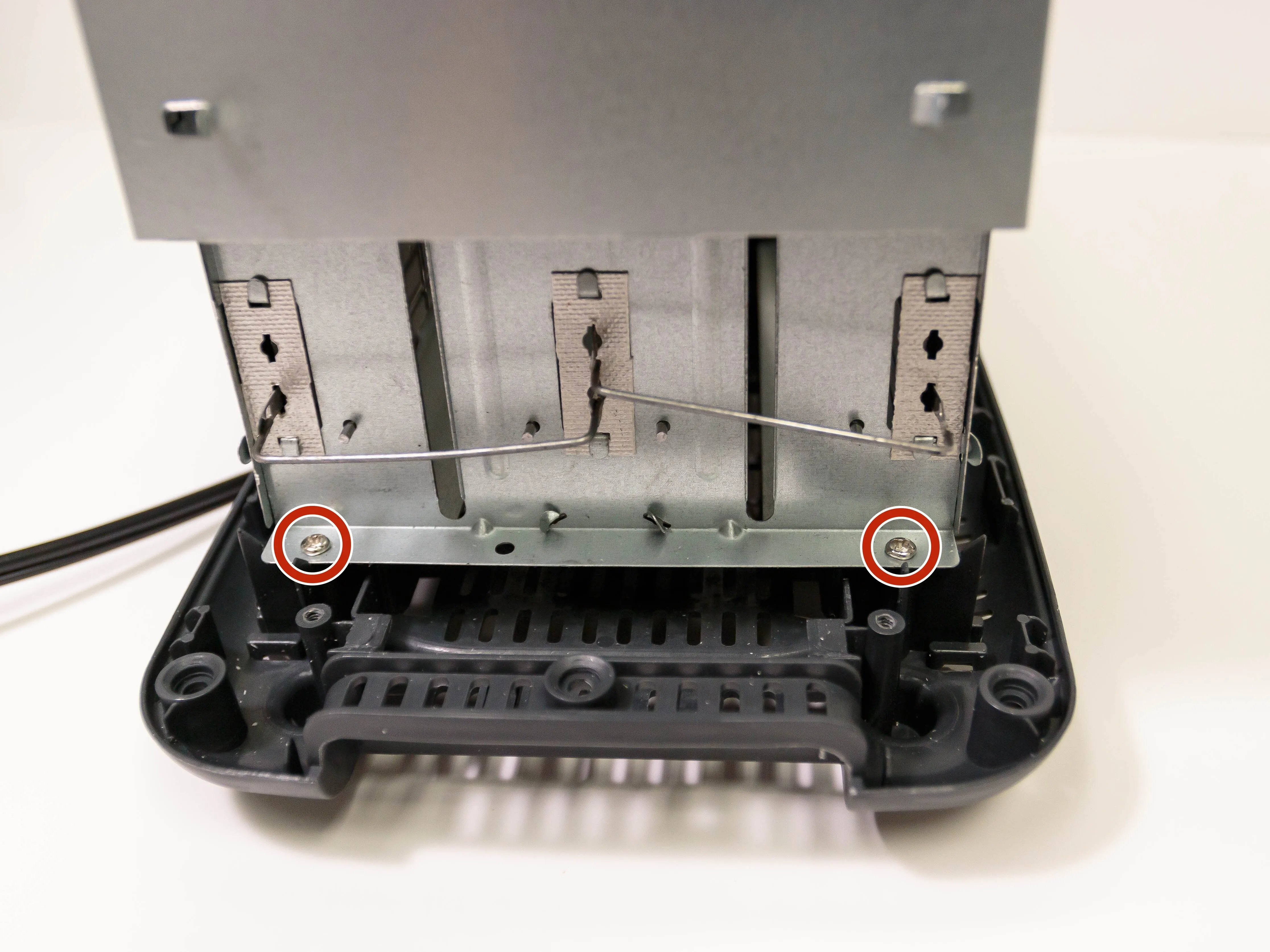

• С помощью крестообразной отвертки 2 x 4 дюйма открутите два винта с головкой 0,25 дюйма. винтов с крестообразной головкой. Эти винты крепят заднюю часть внутреннего корпуса тостера.

Шаг 14

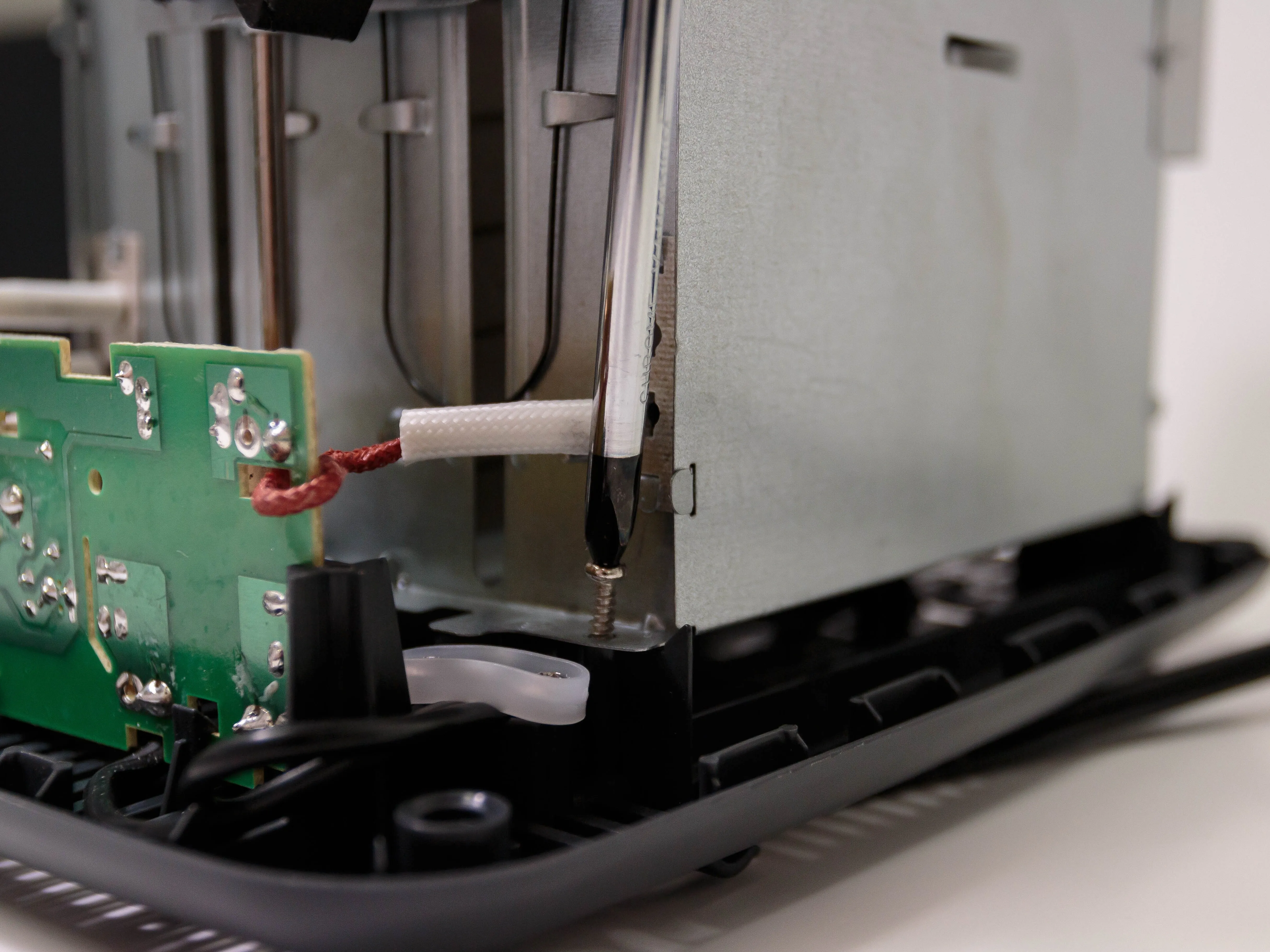

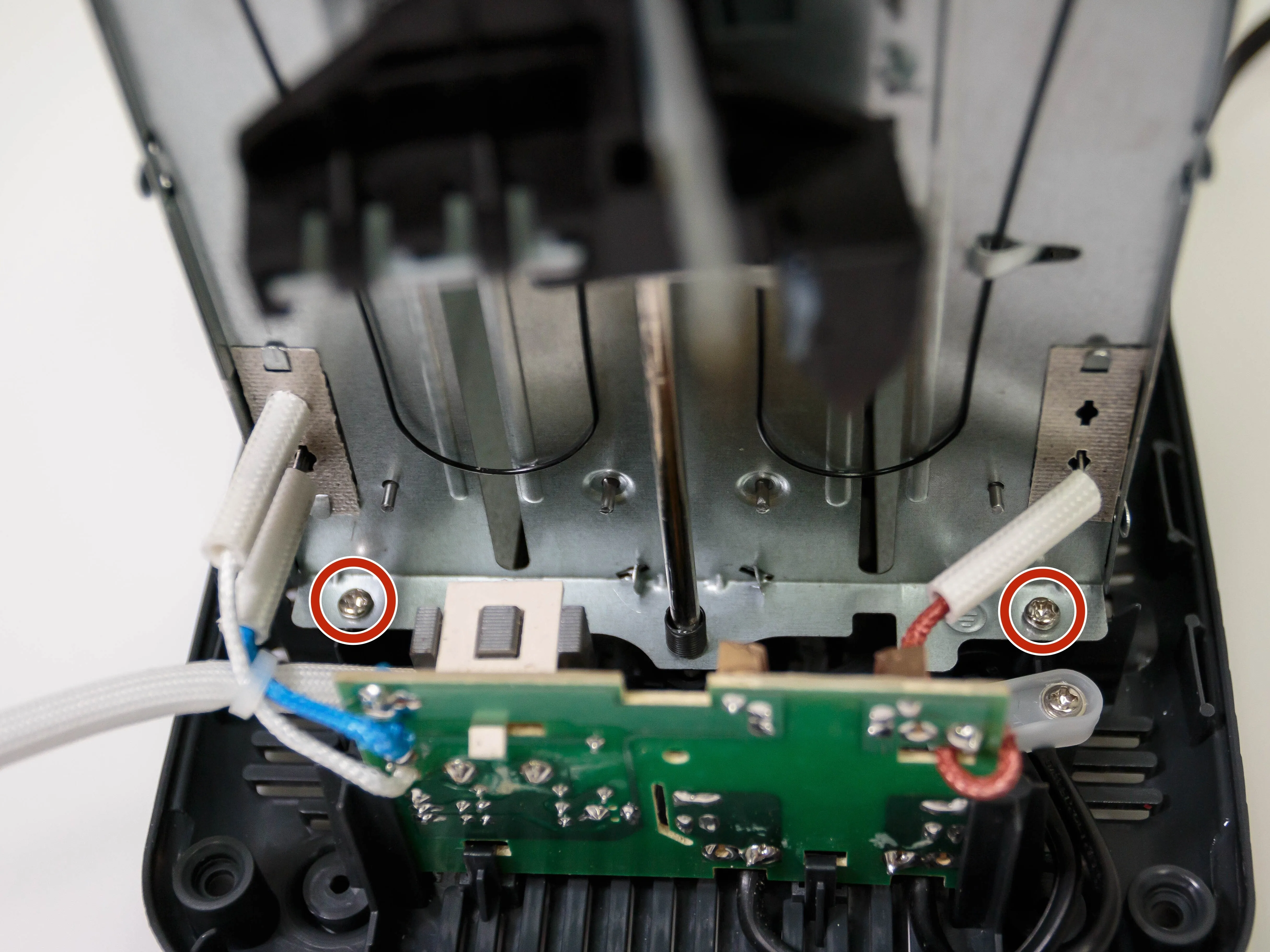

• С помощью крестообразной отвертки 2 x 4 дюйма открутите два винта с головкой 0,25 дюйма. винтов с крестообразной головкой. Эти винты крепят переднюю часть внутреннего корпуса тостера.

Шаг 15

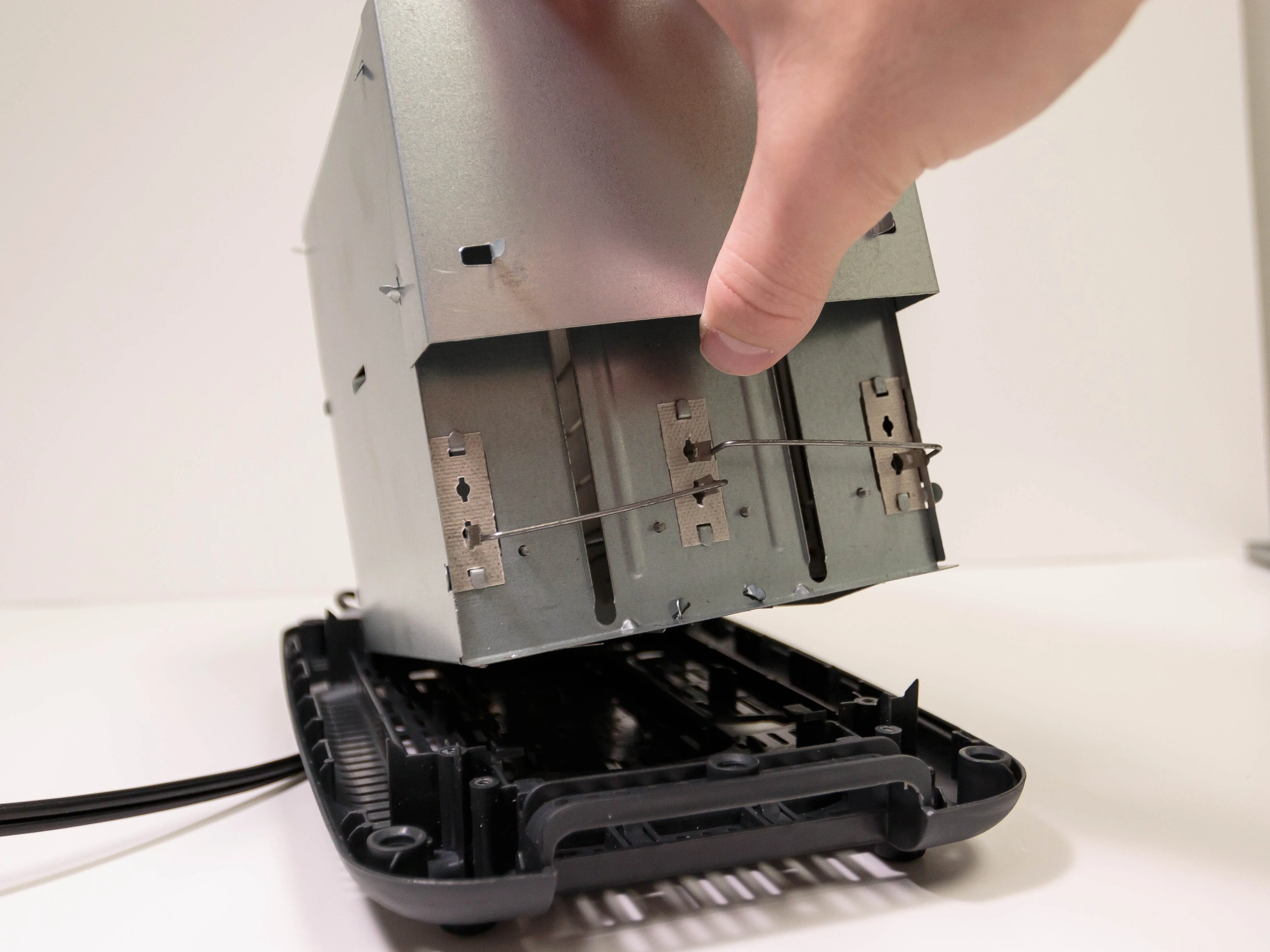

• Поднимите внутренний корпус.

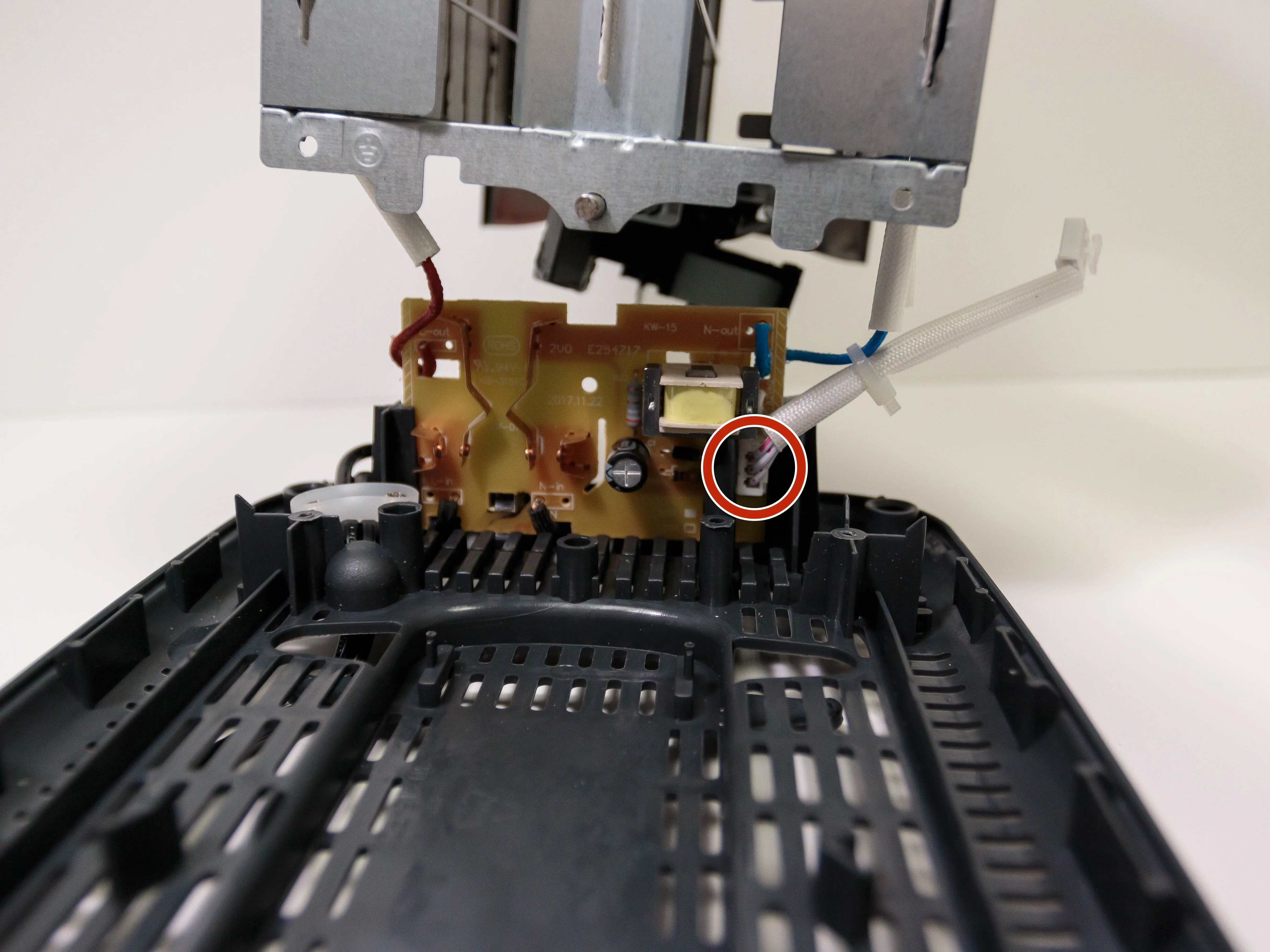

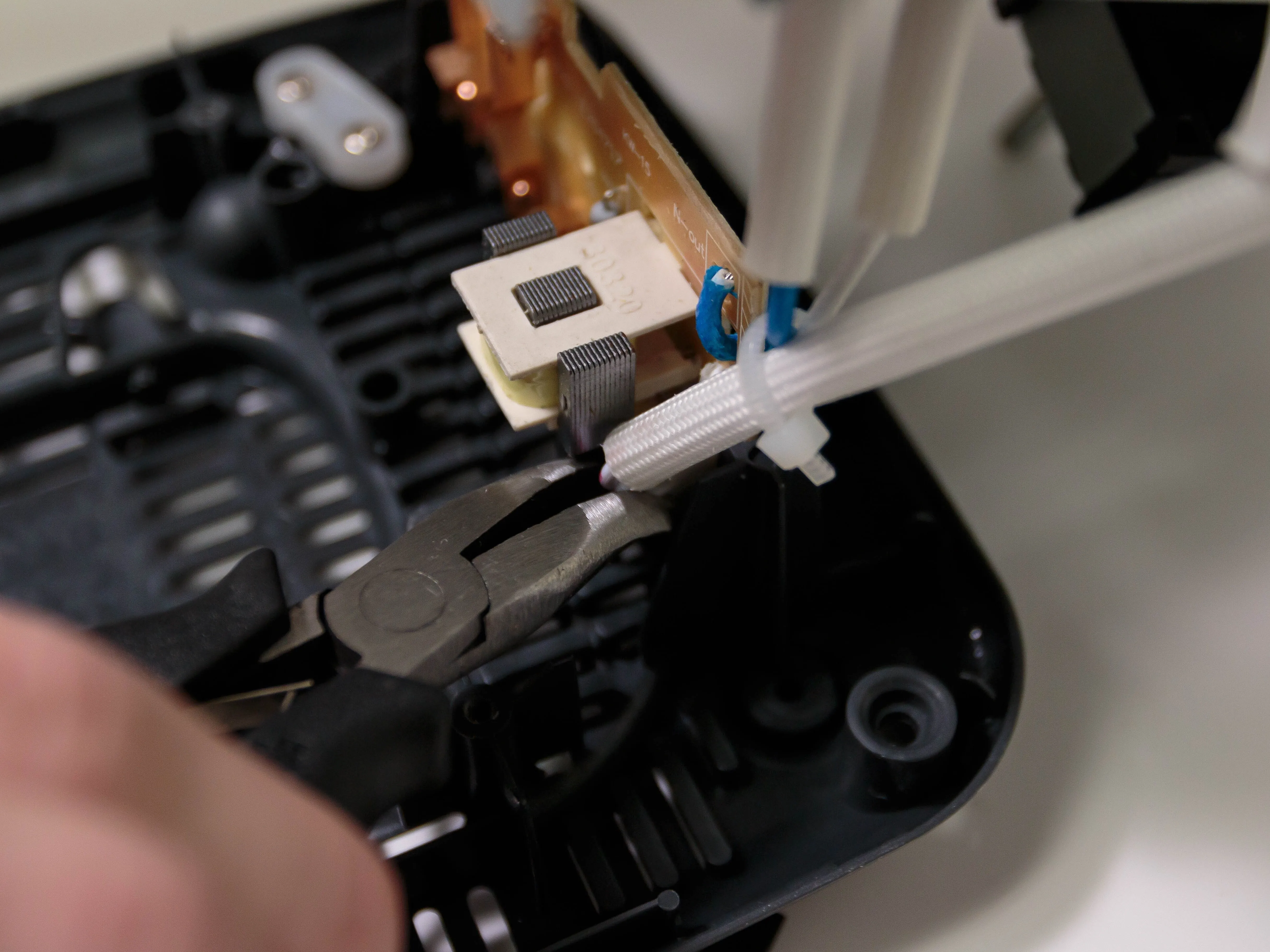

• С помощью минигубцев отсоедините второй конец кабеля разветвителя питания.

Шаг 16

• Положите внутренний корпус плашмя на основание тостера.

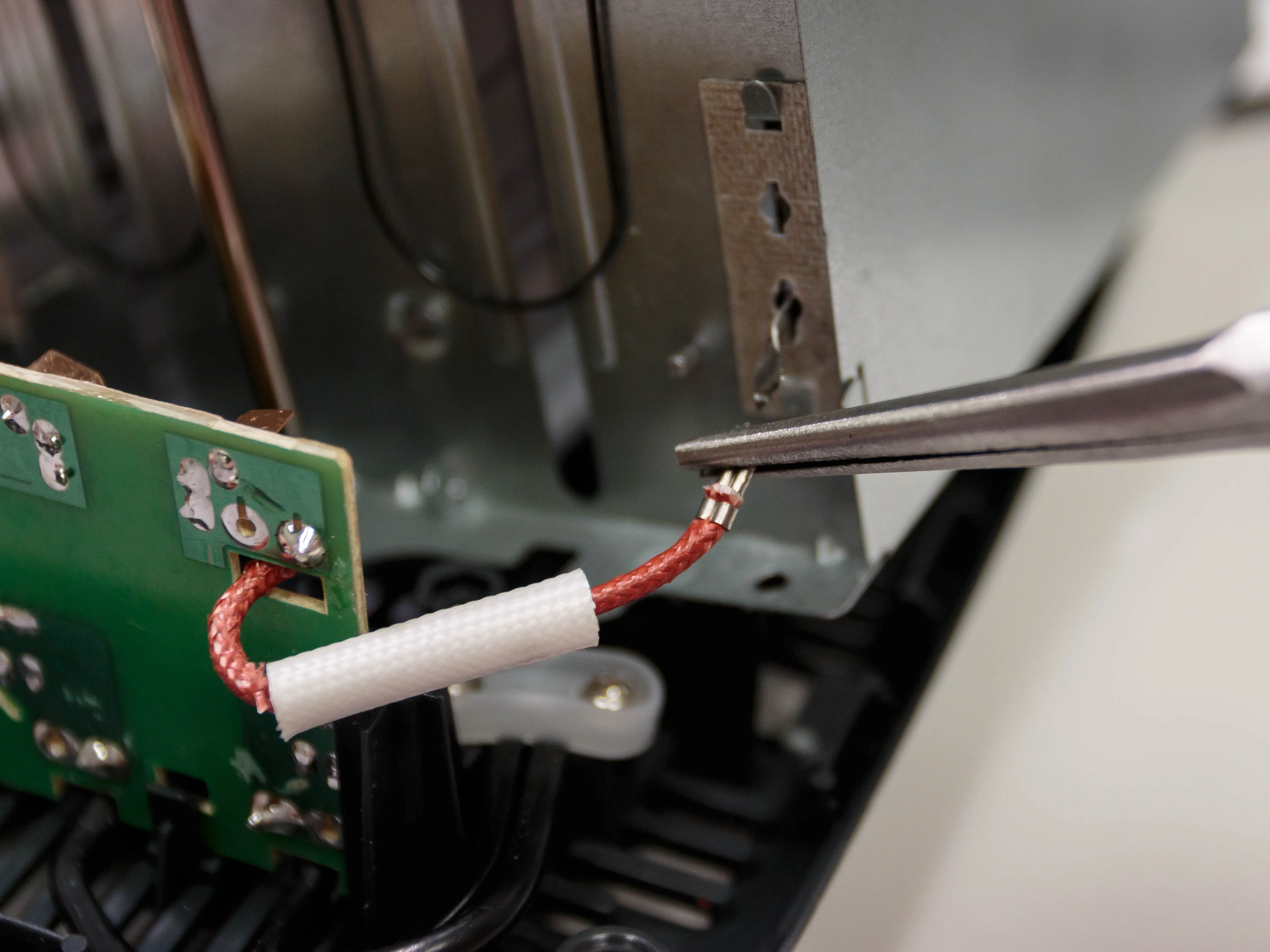

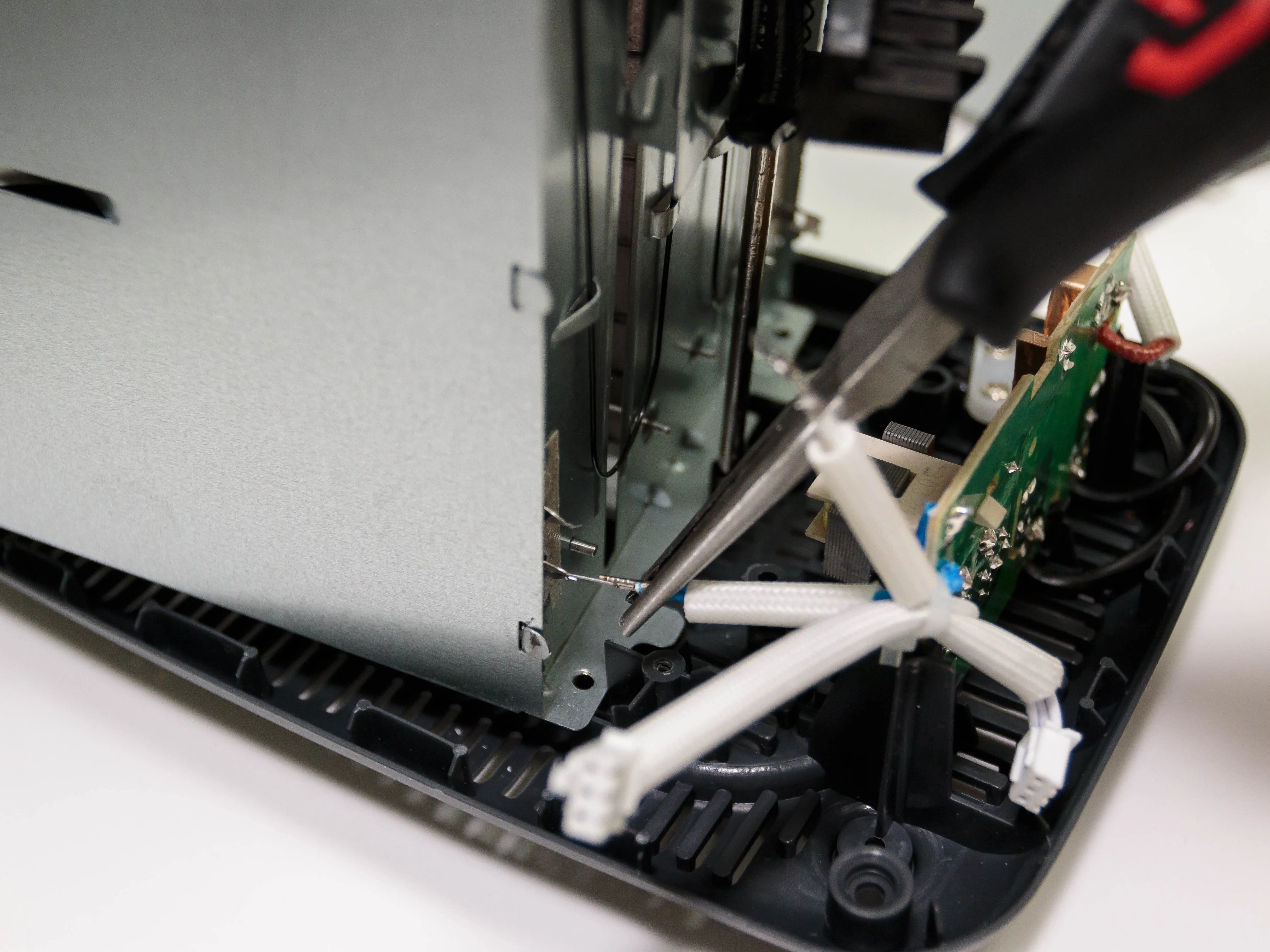

• С помощью длинногубцев отсоедините провода, приваренные к внутреннему корпусу. Для этого может потребоваться некоторое усилие.

Шаг 17

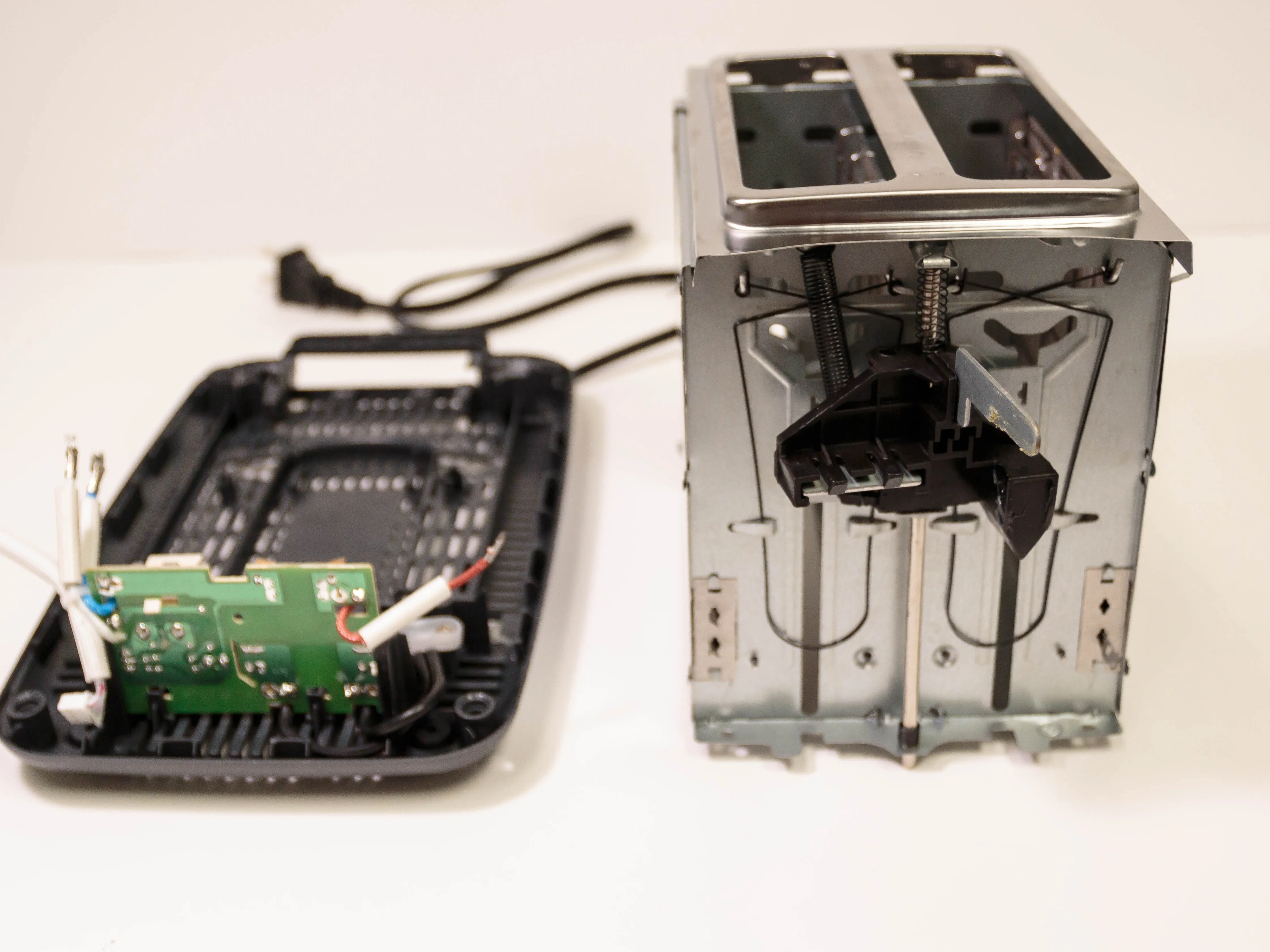

• Снимите внутренний корпус с основания тостера.

Шаг 18

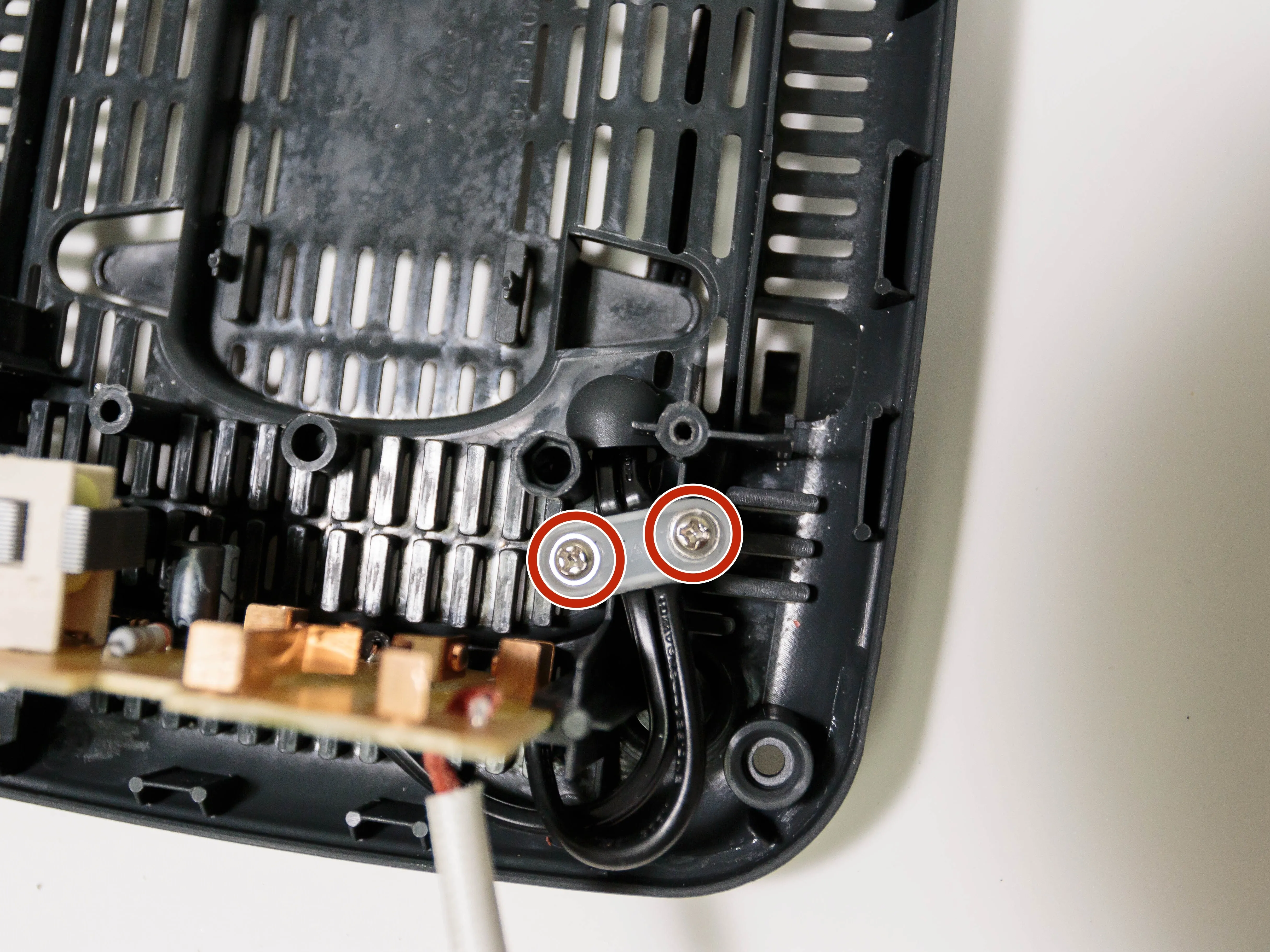

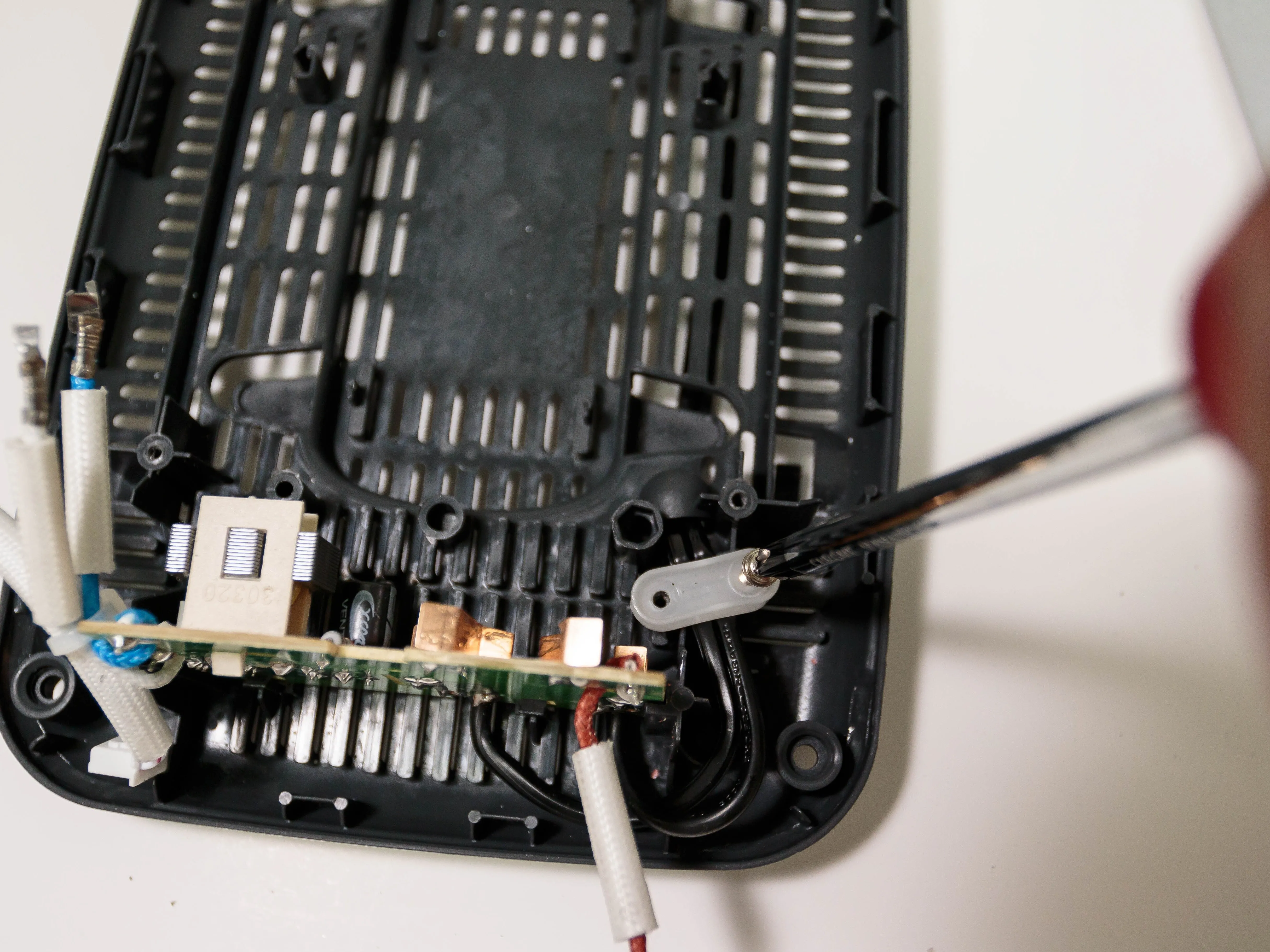

• С помощью отвертки Phillips #2 x 4in. извлеките два винта с головкой Phillips диаметром 0,25 дюйма из пластика. Открутите два винта с головкой Phillips из пластикового крепления.

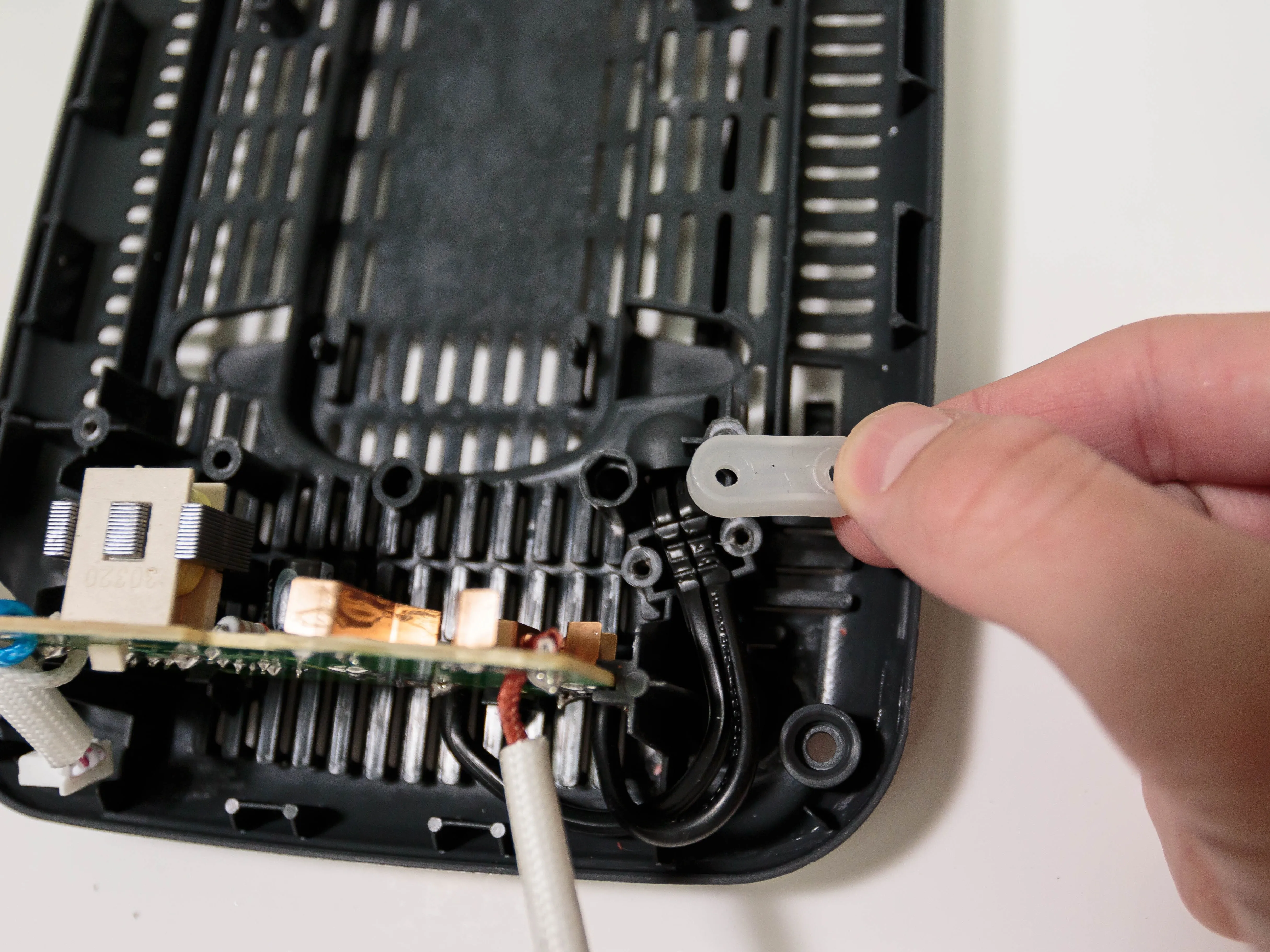

• Снимите пластиковый крепеж.

Шаг 19

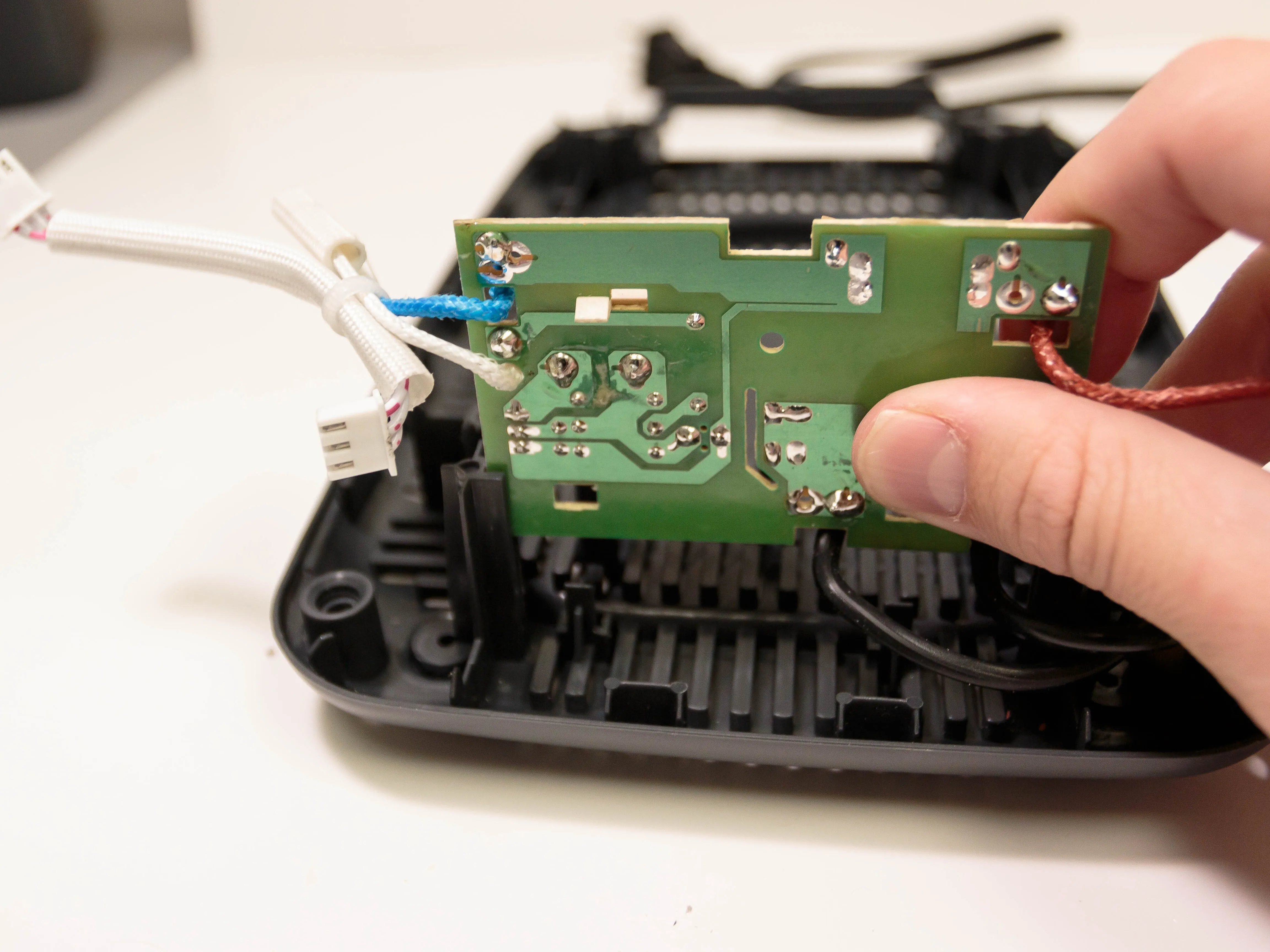

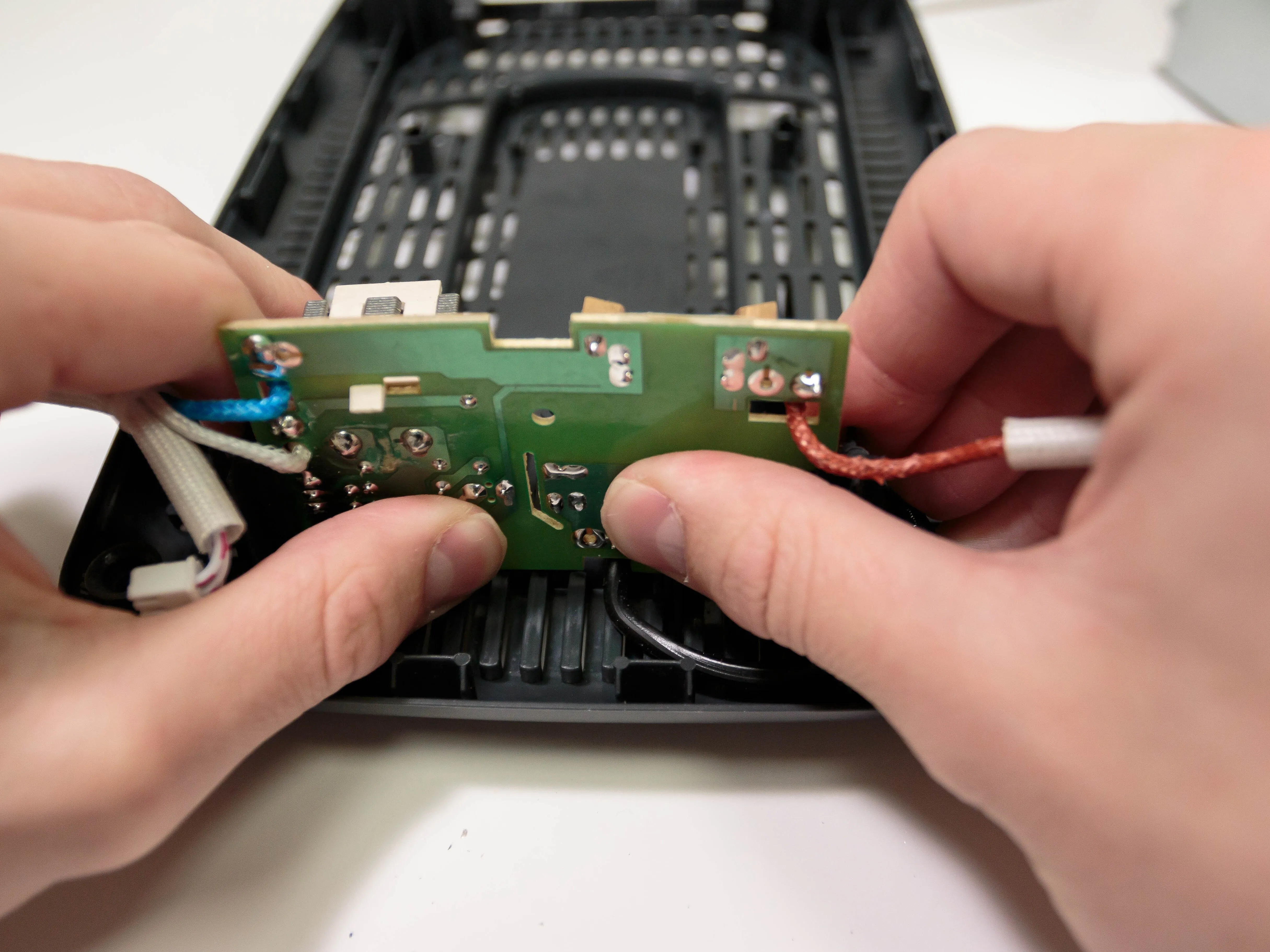

• Снимите главный электрический регулятор, аккуратно надавив на него и подняв вверх.

Шаг 20

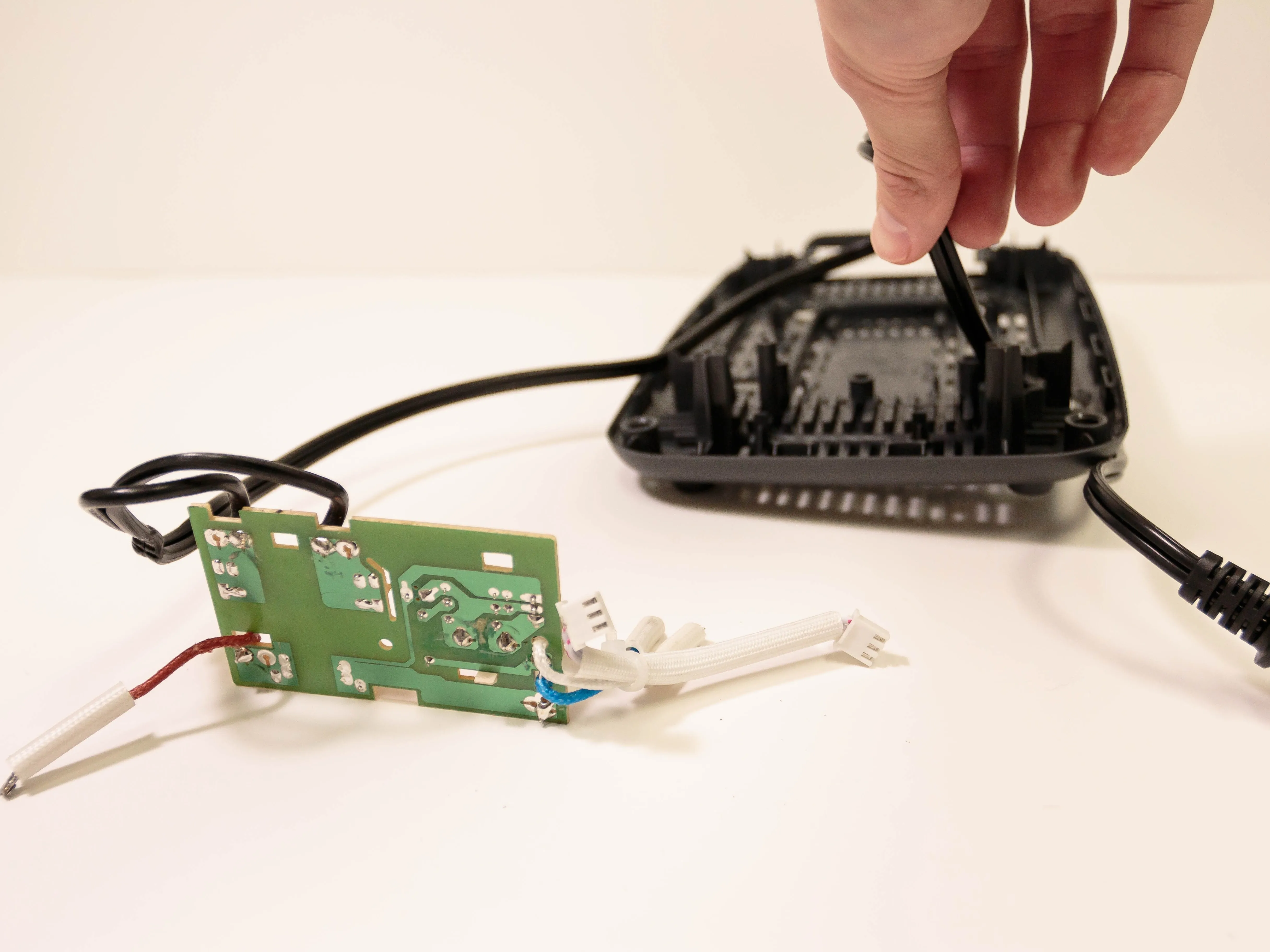

• Протяните шнур питания через основание тостера. Это позволит разделить основание тостера и главный электрический контроллер.

Шаг 21 Завершение разборки

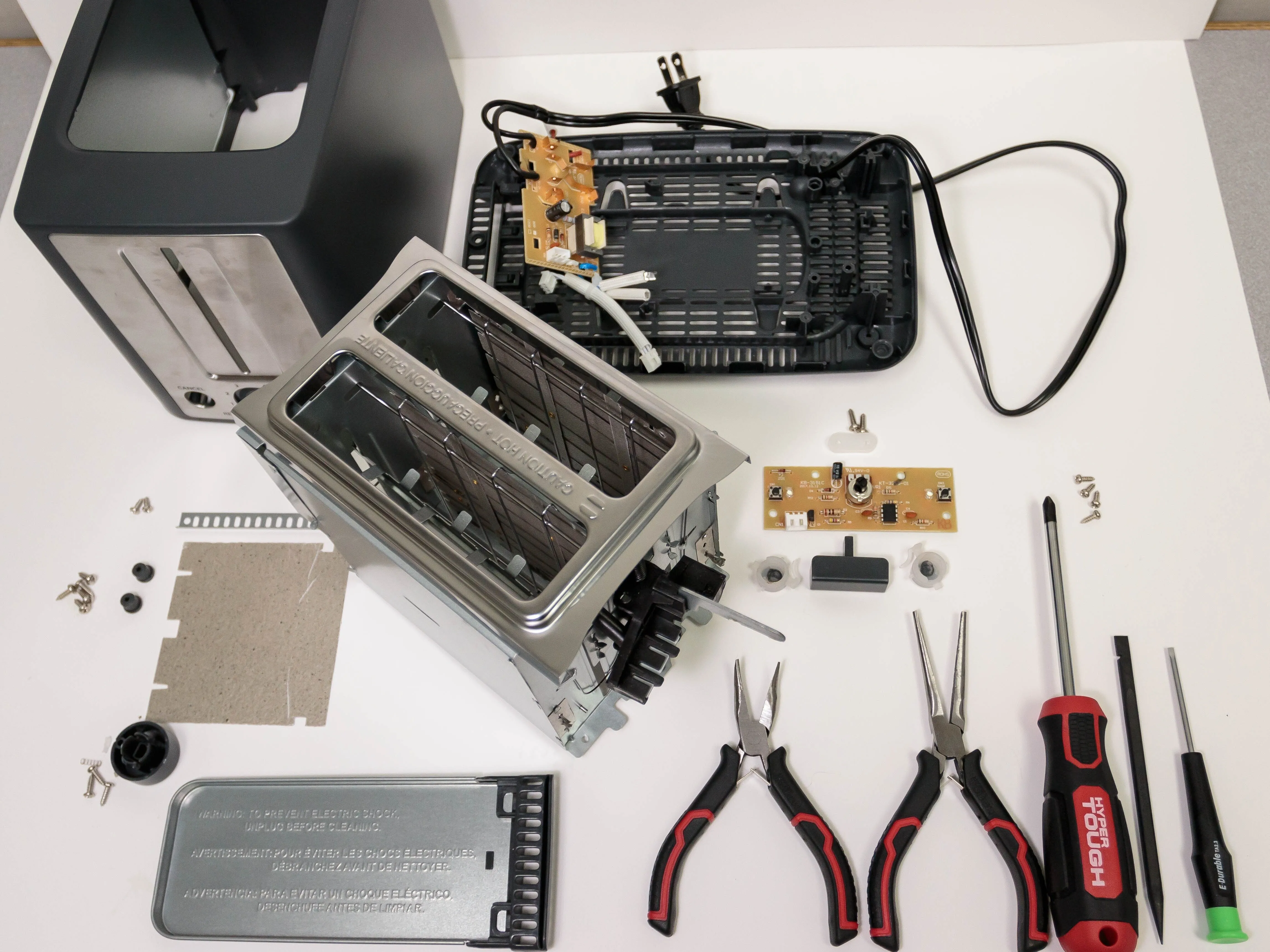

• Разборка тостера Made by Design модели KT-3215 завершена.
