Разборка Toniebox
Введение
Toniebox - популярный аудиоплеер для детей старше трех лет, с понятным сенсорным управлением и маленькими фигурками (Tonies) со встроенным NFC, которые работают как кассеты или компакт-диски (помните такие?). Зачем останавливаться на распаковке, если у нас есть отличный стол для разборки?
Toniebox, приготовьтесь к встрече со своим создателем.
Хотите быть в курсе последних новостей о разборке и ремонте? Заходите на наш Facebook, заглядывайте в наш Instagram и следите за нами в Twitter, чтобы не пропустить ни одной новости.
Что вам понадобится
Инструменты
Пинцет | Источник - ifixit.com
Прецизионный нож | Источник - ifixit.com
Отвертка Phillips #1 | Источник - ifixit.com
Шаг 1 Разборка тонайного ящика

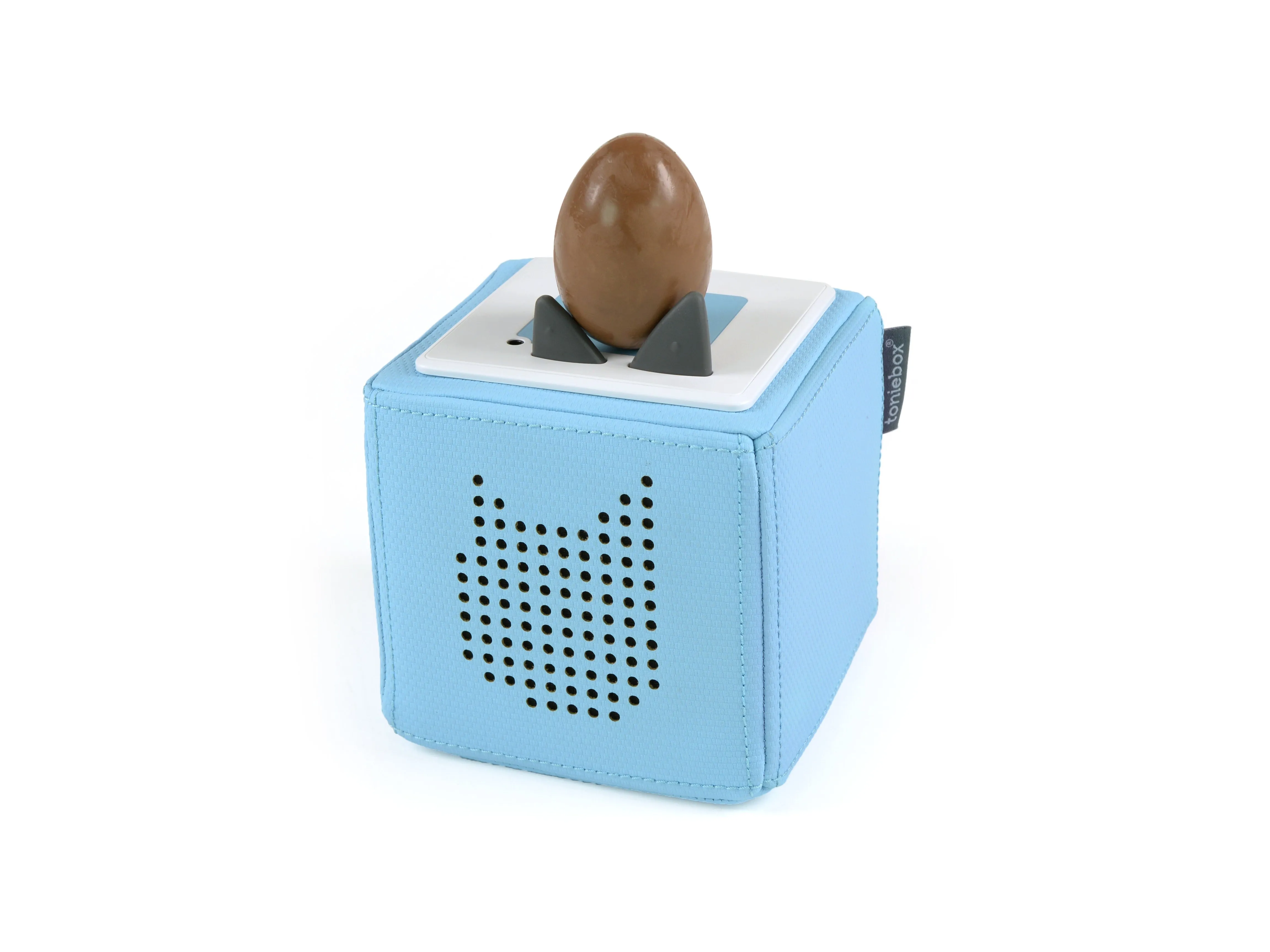

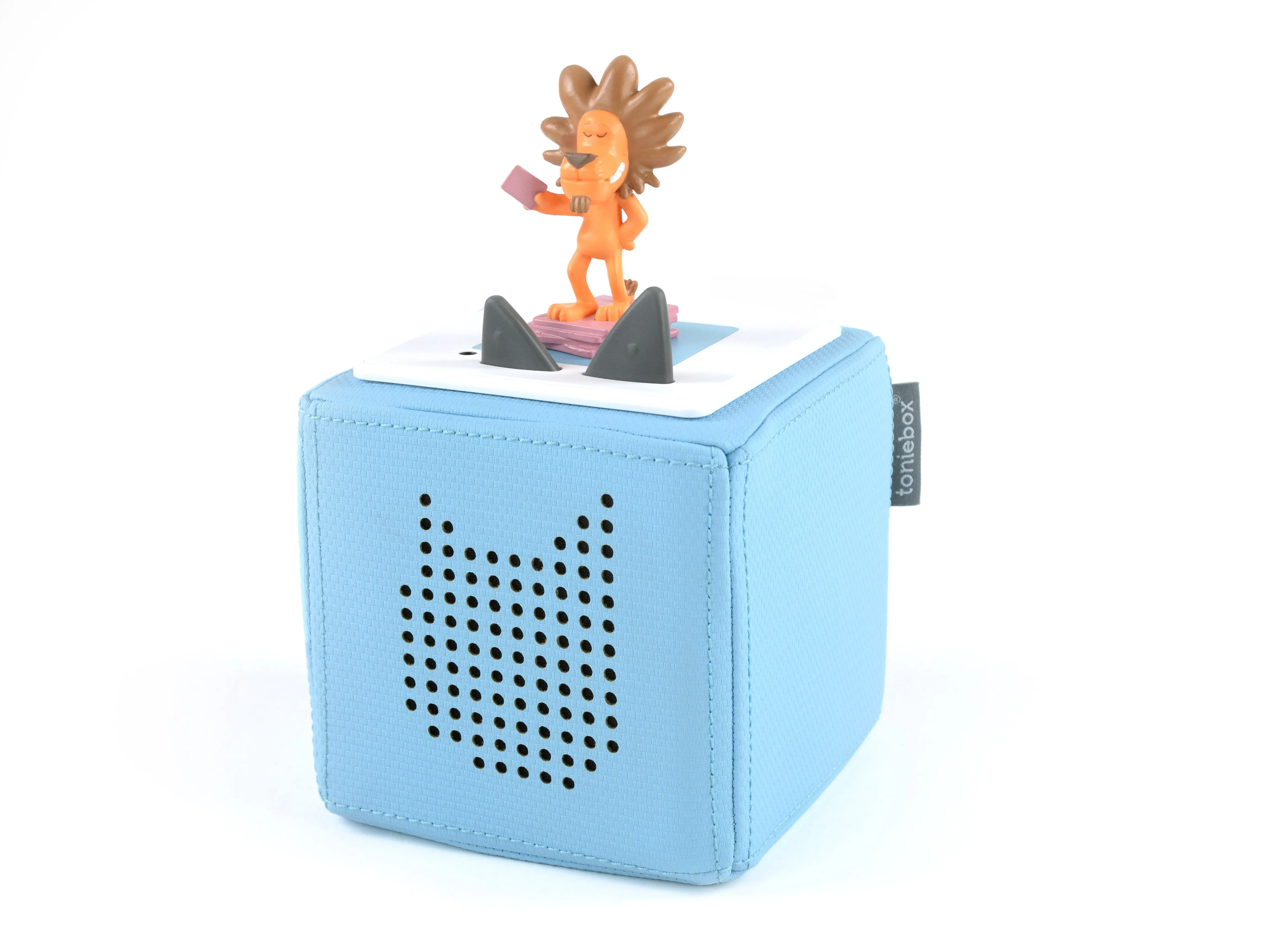

Toniebox разработан как плеер аудиокниг для детей (от трех лет) и обладает следующими функциями:

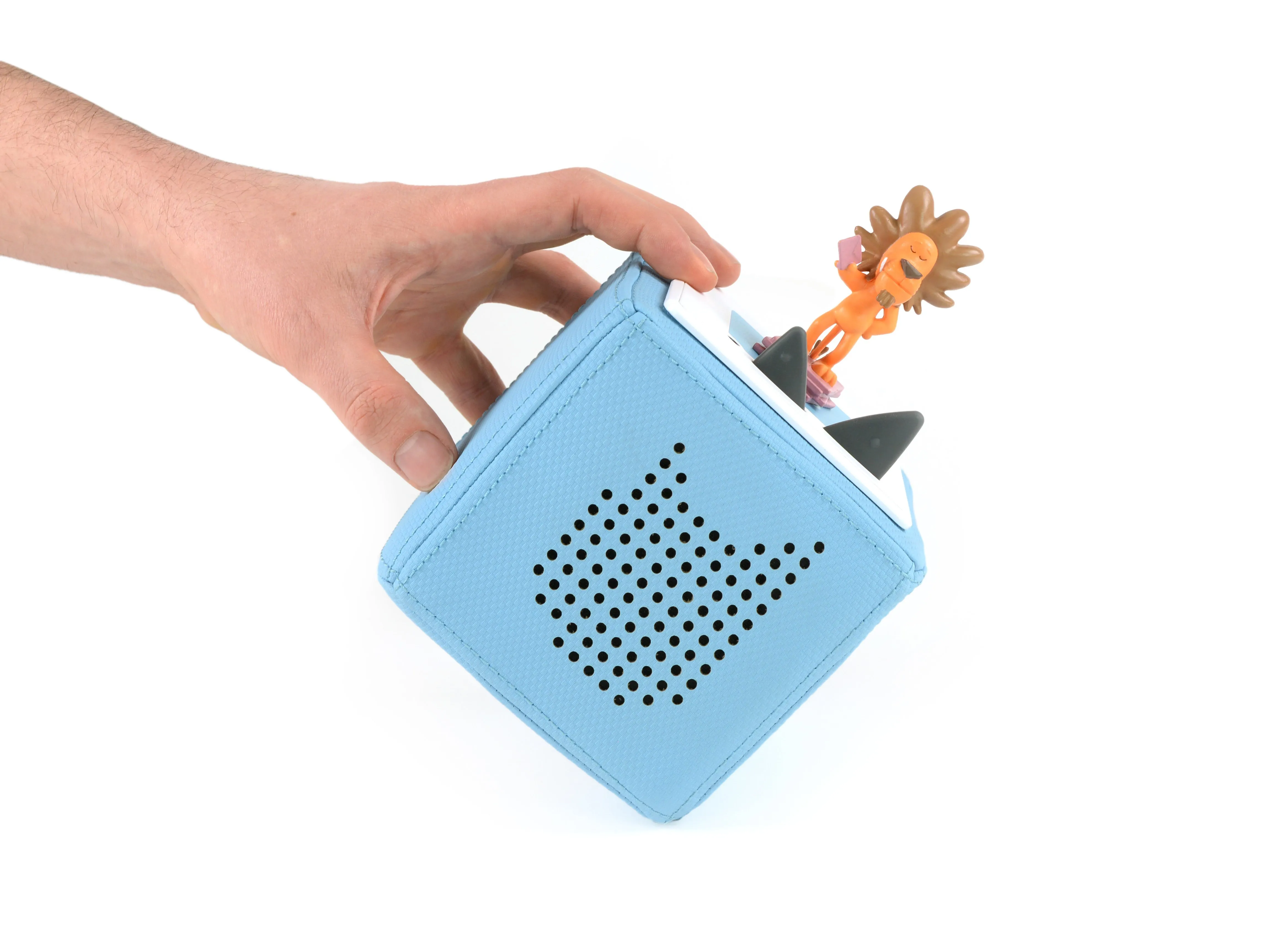

Управление движением, с помощью шлепков по бокам или наклона коробки.
Маленькие фигурки (Tonies) со встроенным чипом NFC
Мягкий ударопрочный корпус
Внутренняя память для хранения до 400 часов аудиоданных
Емкость батареи 7 часов
Магниты в верхней части Toniebox и в гнездах Tonies, чтобы держать их вместе, пока вы наклоняете и поворачиваете коробку.
В нашей коробке не было чипа NFC Киндер-яйцо сегодня - так грустно.
Комментарии к шагу
Не совсем так. В качестве накопителя используется Micro SD. NFC только дает разрешение на скачивание файла.
Вы правы. Мы исправили это. Спасибо за помощь :)
Шаг 2
Поскольку мы проводим этот разбор в Германии, мы не будем использовать обычные метрические и имперские измерения и просто дадим вам банан для масштаба.
Каждая сторона этого куба составляет 3/4 банана (4,7 дюйма или 12 см по данным производителя, у которого, очевидно, не было банана под рукой).
Прикладывание банана к датчику NFC также ничего не дает.
Шаг 3

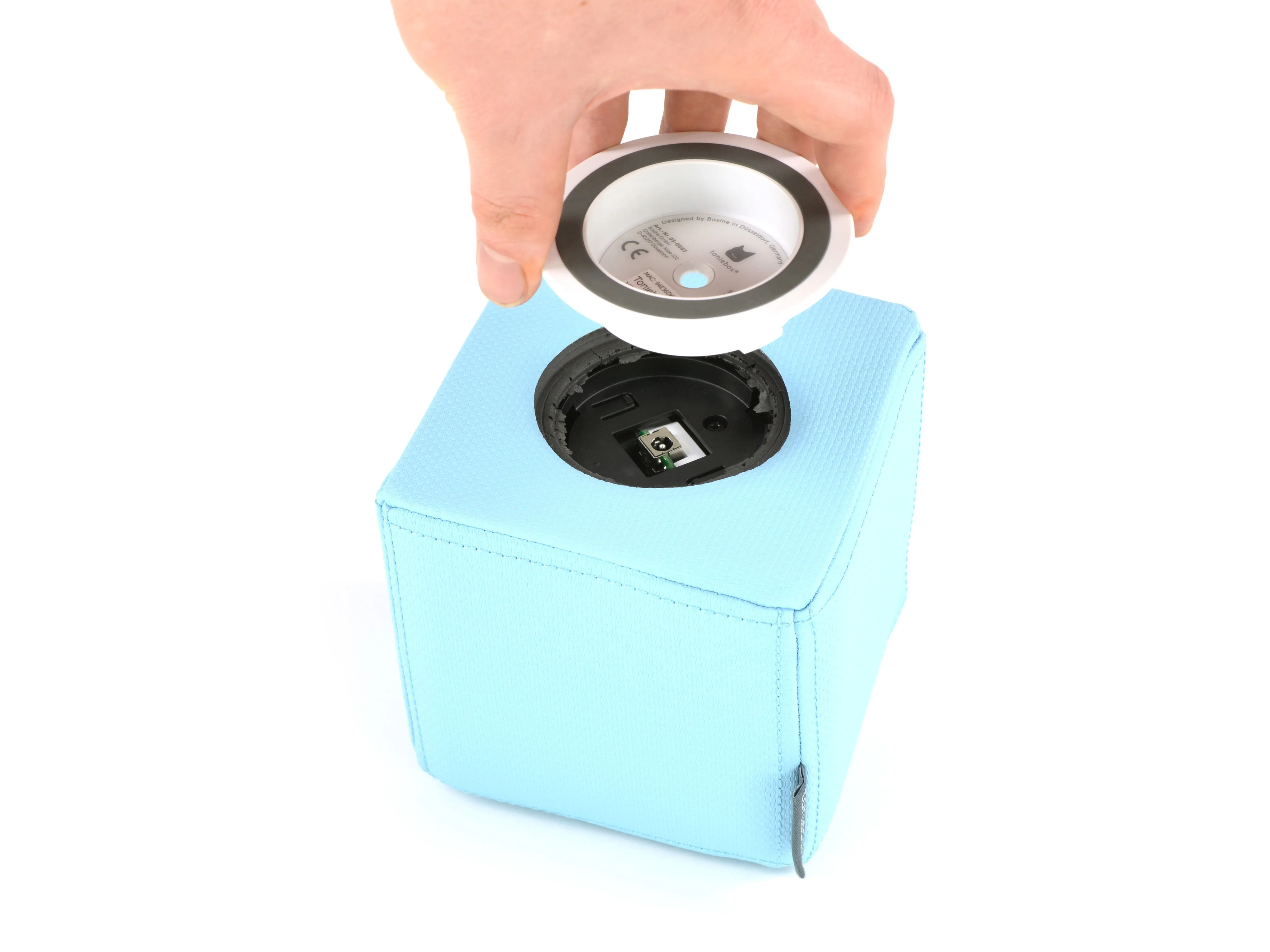

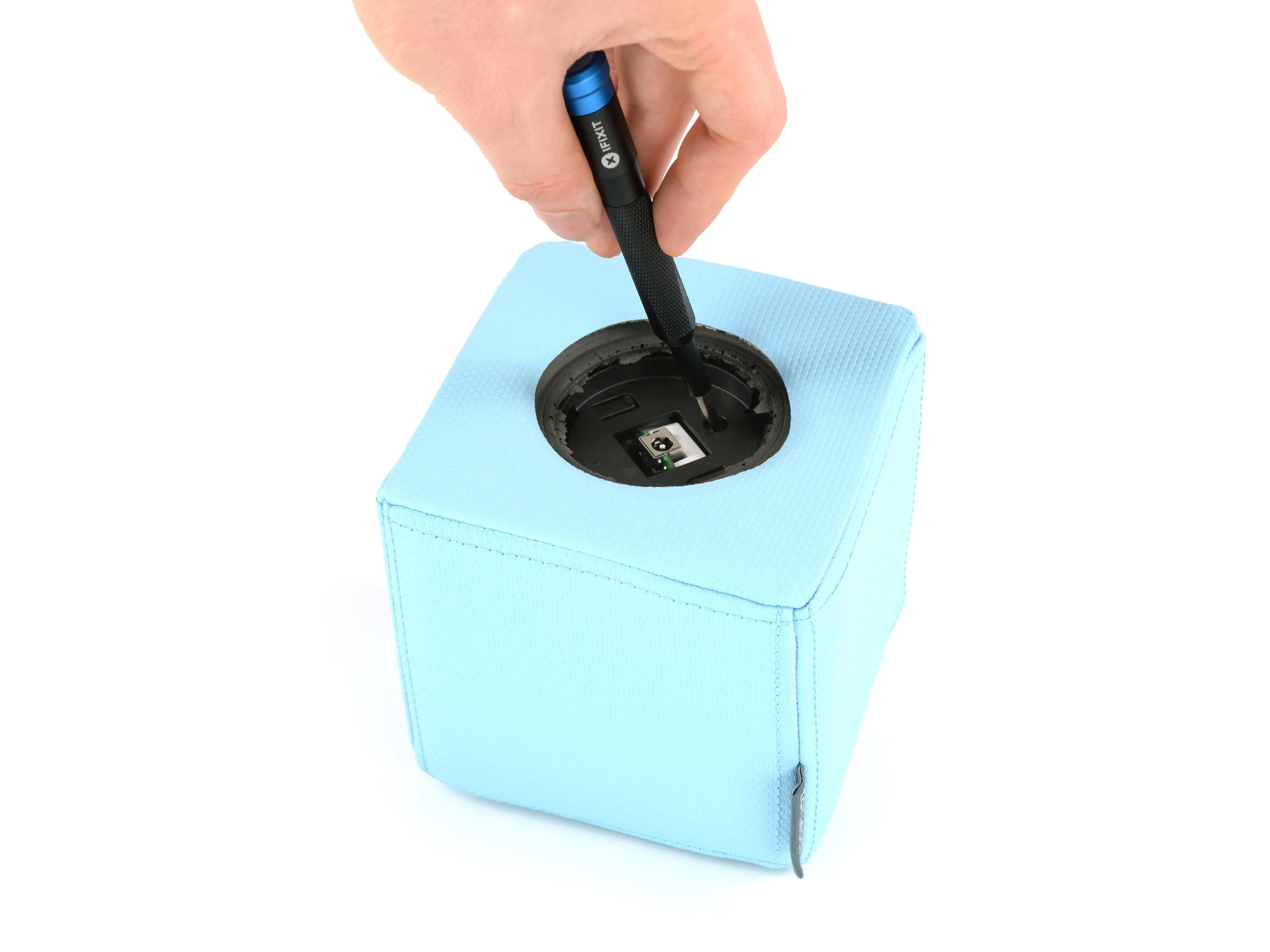

Крышка на дне упрямая, как банка с огурцами. Но мы видели и гораздо худшие процедуры открытия! Кроме того, остальное выглядит довольно просто.
Один крестообразный винт удерживает внутренности в пенопластовом корпусе. Как раз так, как нам нравится.
Комментарии к шагу
Как открыть нижнюю часть?! Пробовал поворачивать - ничего.
Это защелкивающееся соединение. Попробуйте надавить на дно ладонью, поворачивая против часовой стрелки.
Открыть его очень сложно. Там есть 2 маленьких прорези для защелок.
Есть 2 возможных способа получить доступ к ним:
1.a) Вы можете попытаться снять наклейку (с логотипом toniebox) на дне.
ИЛИ
На самом деле мы только что создали руководство о том, как открыть Toniebox. Посмотрите здесь: Процедура открытия Toniebox
Я легко нажимаю и поворачиваю против часовой стрелки.
Шаг 4
Теперь к 'распаковке'.

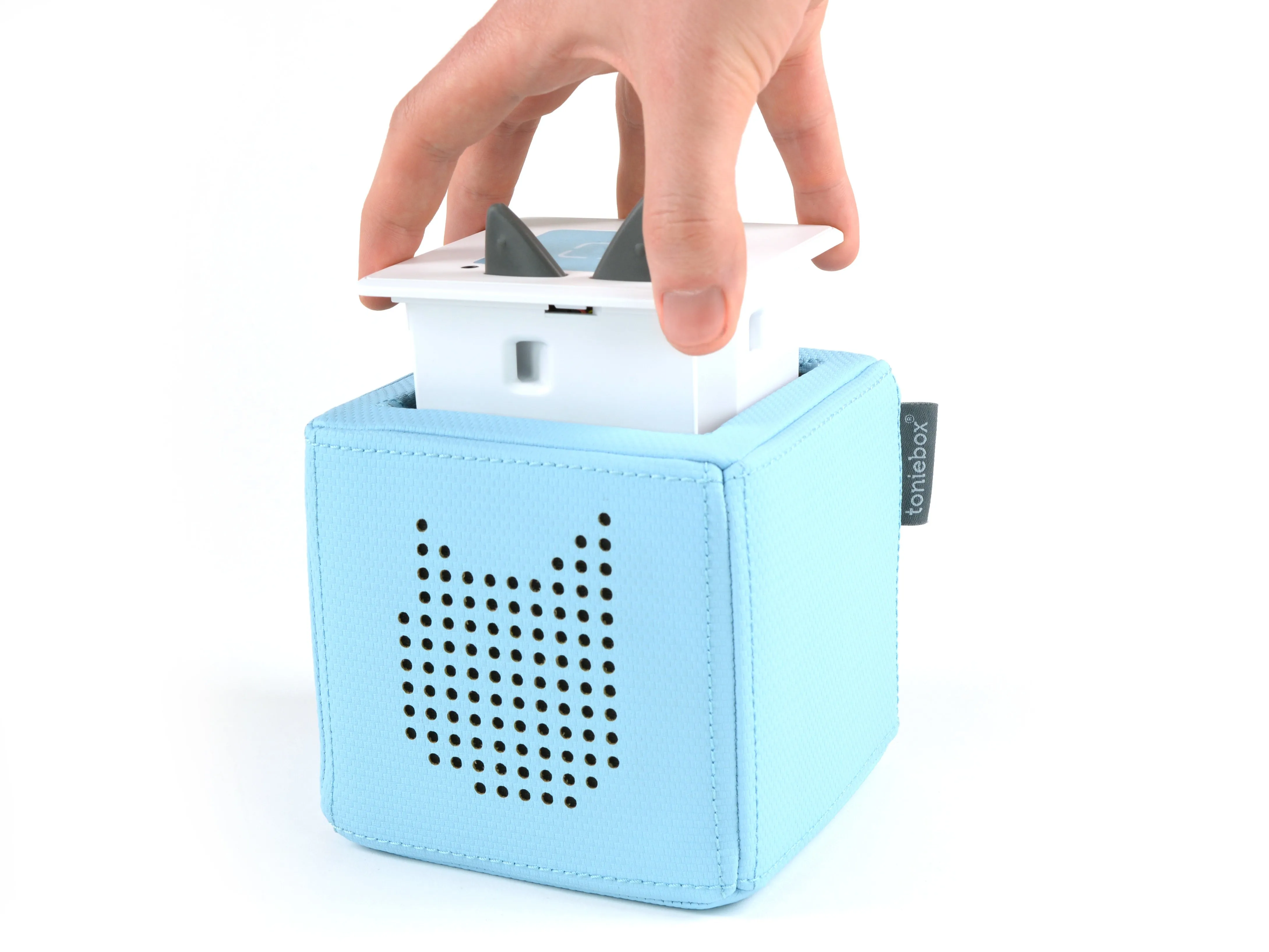

Основные компоненты вынимаются прямо из верхней части коробки. Легко и просто.

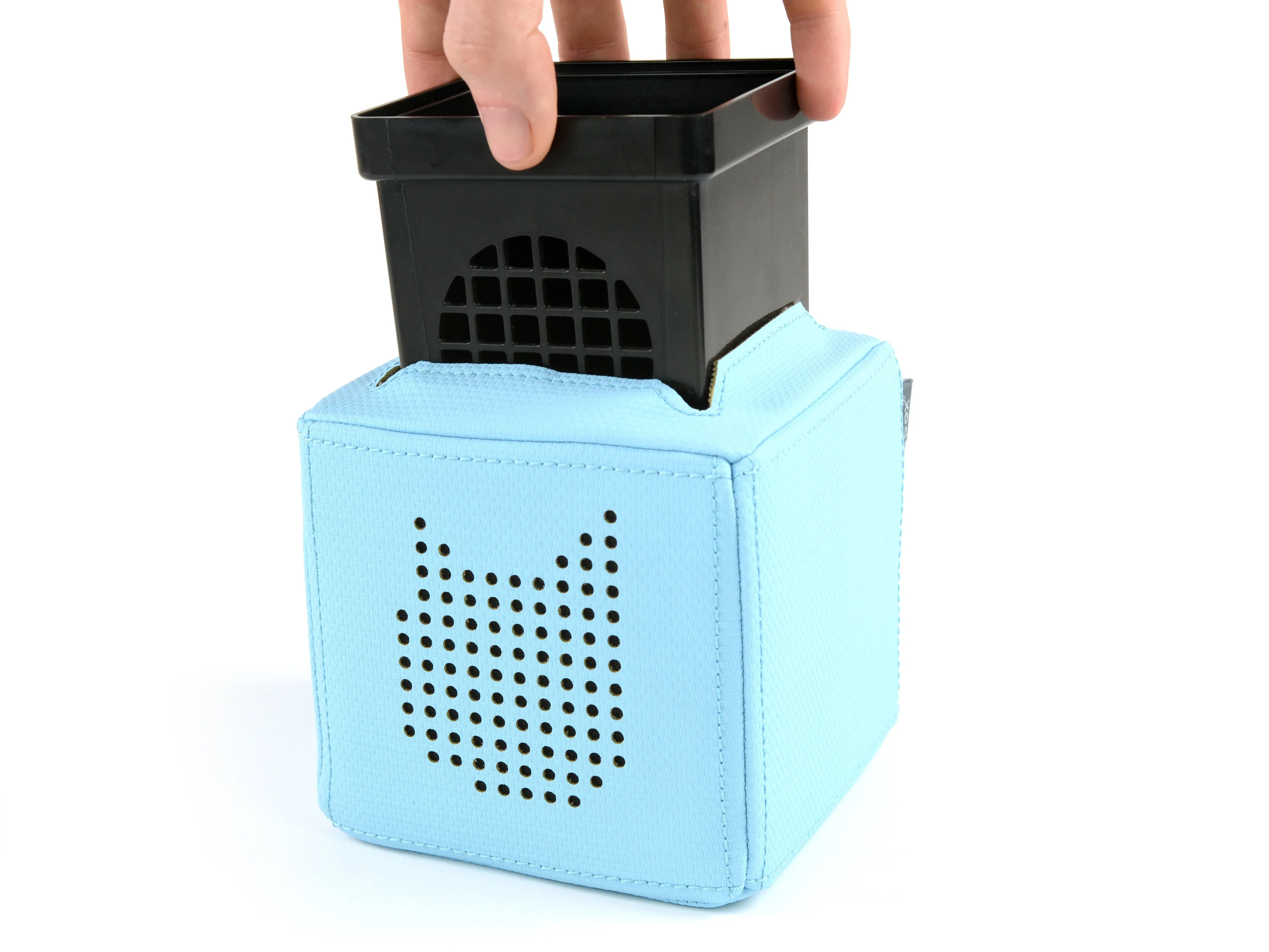

Вокруг них находится черная клетка, которая также легко вынимается и, похоже, служит в основном для защиты от раздавливания.

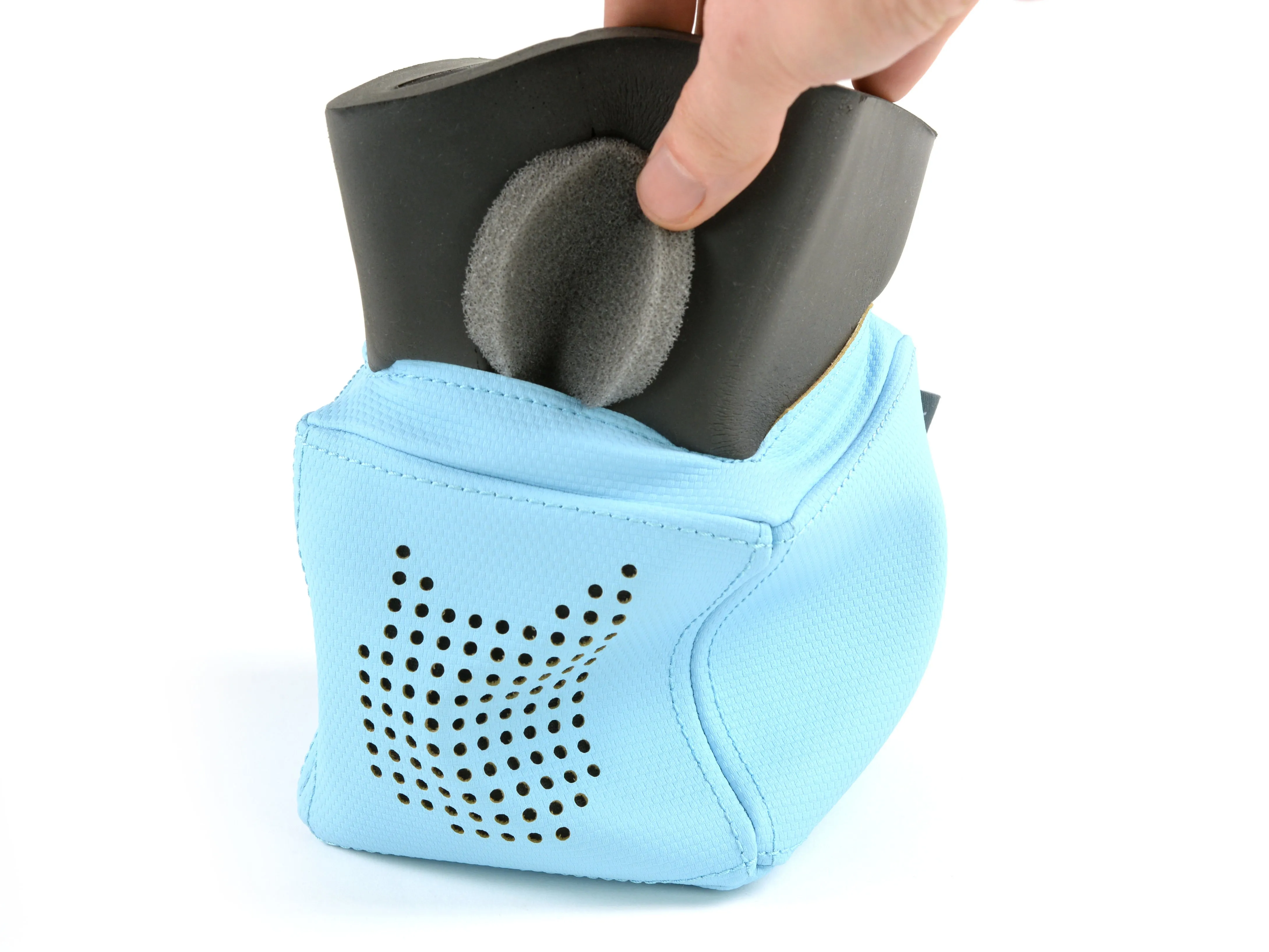

Бампер из сминаемой пены вынимается в последнюю очередь. По словам производителя, он изготовлен из экологически чистых тканей.
Шаг 5

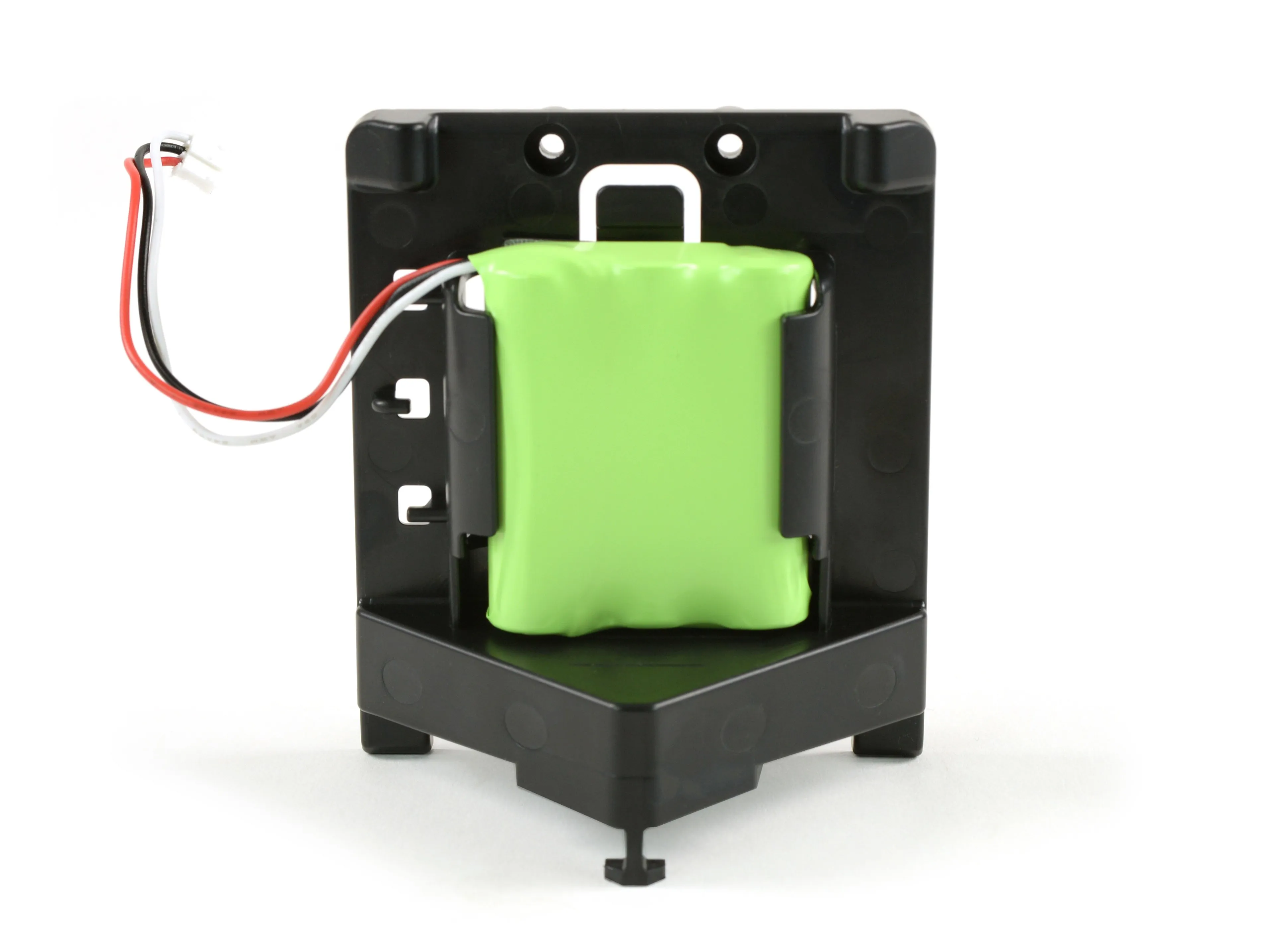

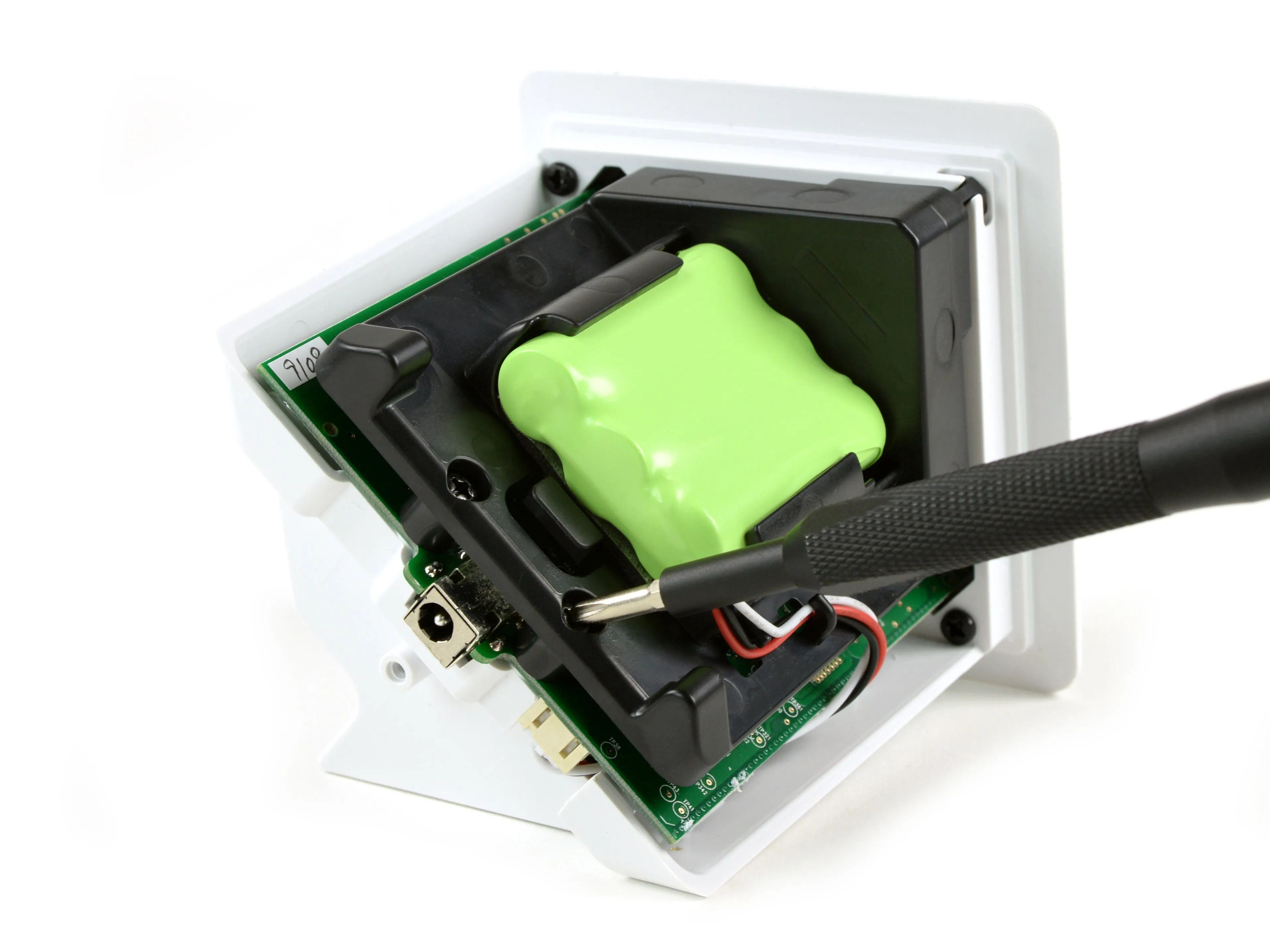

Батарейный блок и материнская плата крепятся всего двумя стандартными винтами Phillips.

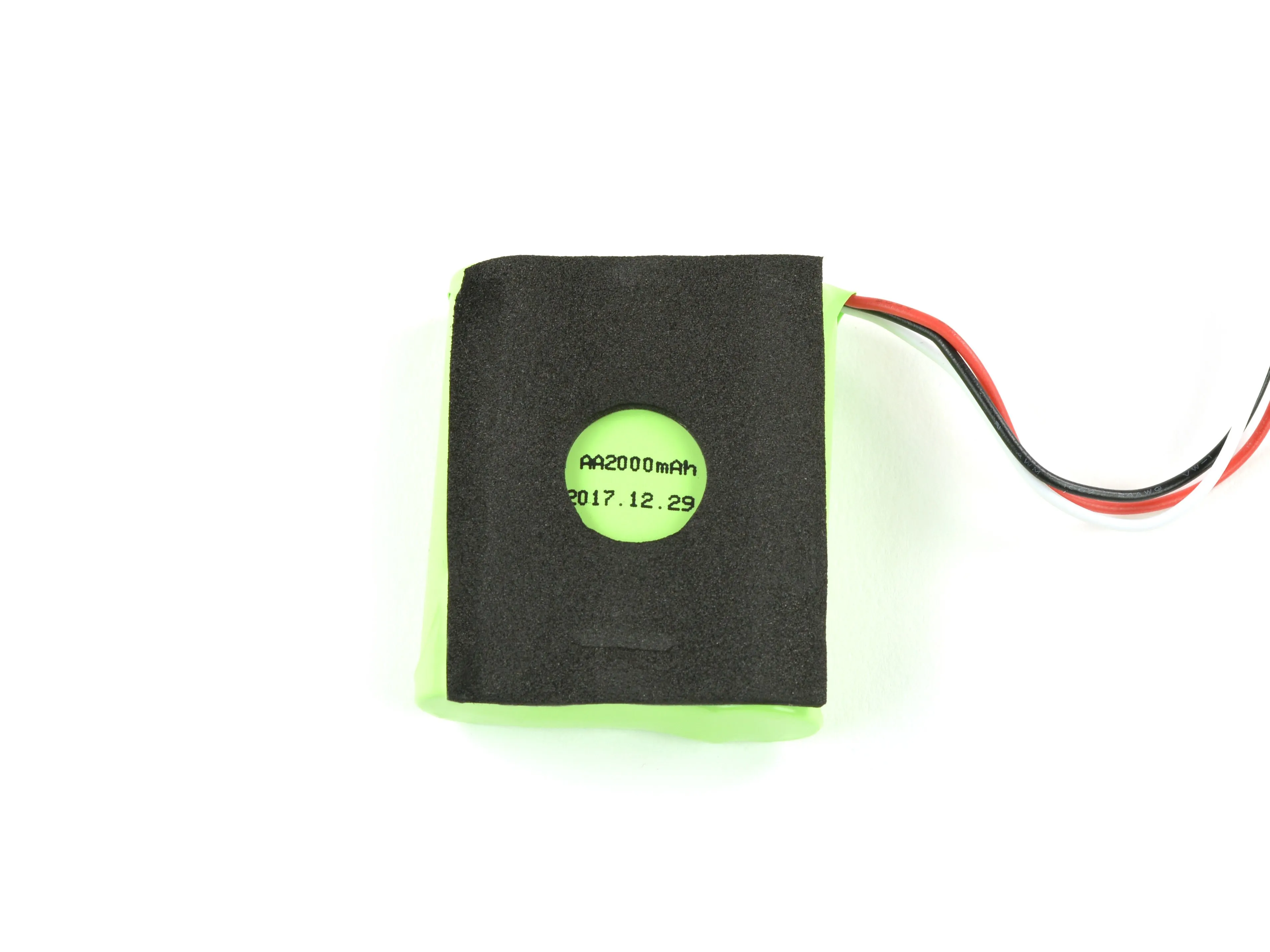

Как указано на задней панели, батарейный блок состоит из трех никель-металлогидридных аккумуляторов емкостью 2 000 мАч.
Производитель заявляет, что это никель-металлгидридные (NiMH) аккумуляторы, потому что это более безопасная технология, чем литий-ионная, и у нее почти нет эффекта памяти.
Шаг 6

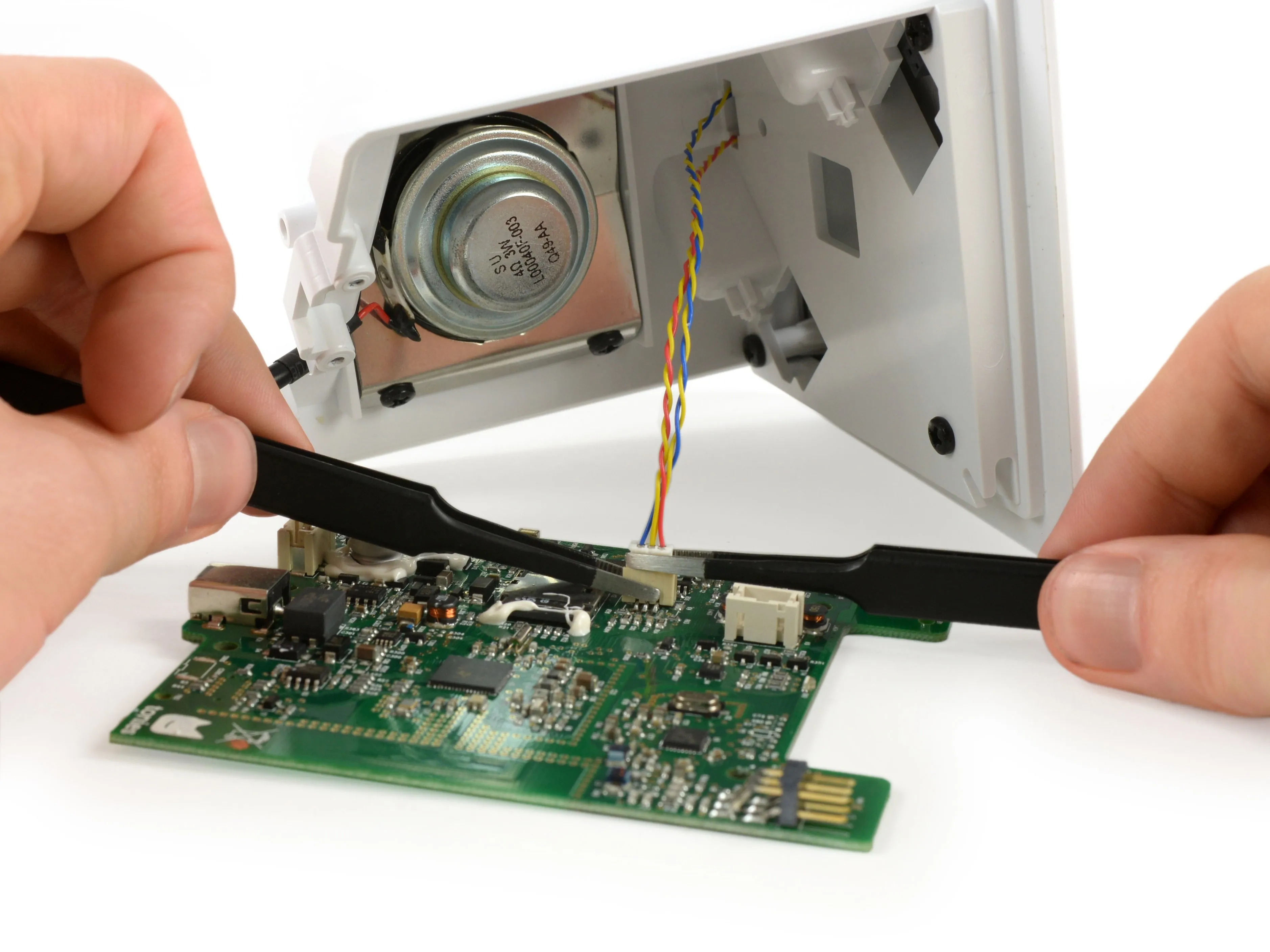

Мы посмотрим на материнскую плату, как только отсоединим эти маленькие упрямые кабели. Давайте посмотрим, из-за чего весь этот шум! На борту мы находим:

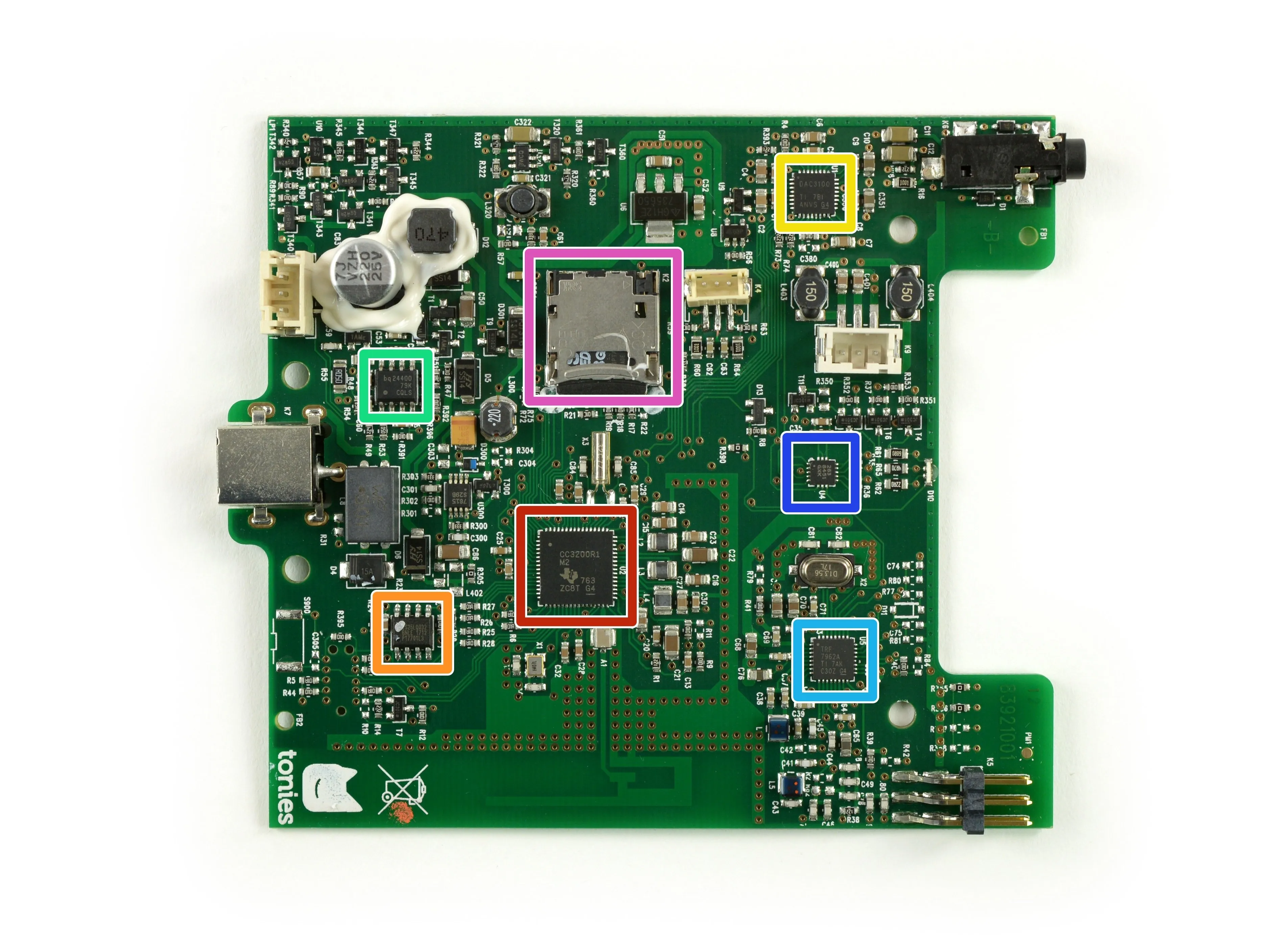

Texas Instruments C3200R1M2 микроконтроллер, выполняющий функции процессора и приемника WLAN
ISSI IS25LQ032 флэш-память
A Texas Instruments DAC3100 TI 7BI ANVS G4 Аудиоконтроллер
ИС загрузки аккумулятора
A TRF7962A RFID Reader для считывания NFC-чипов с тони.
NXP MMA8451 акселерометр для функций перемотки вперед и назад.

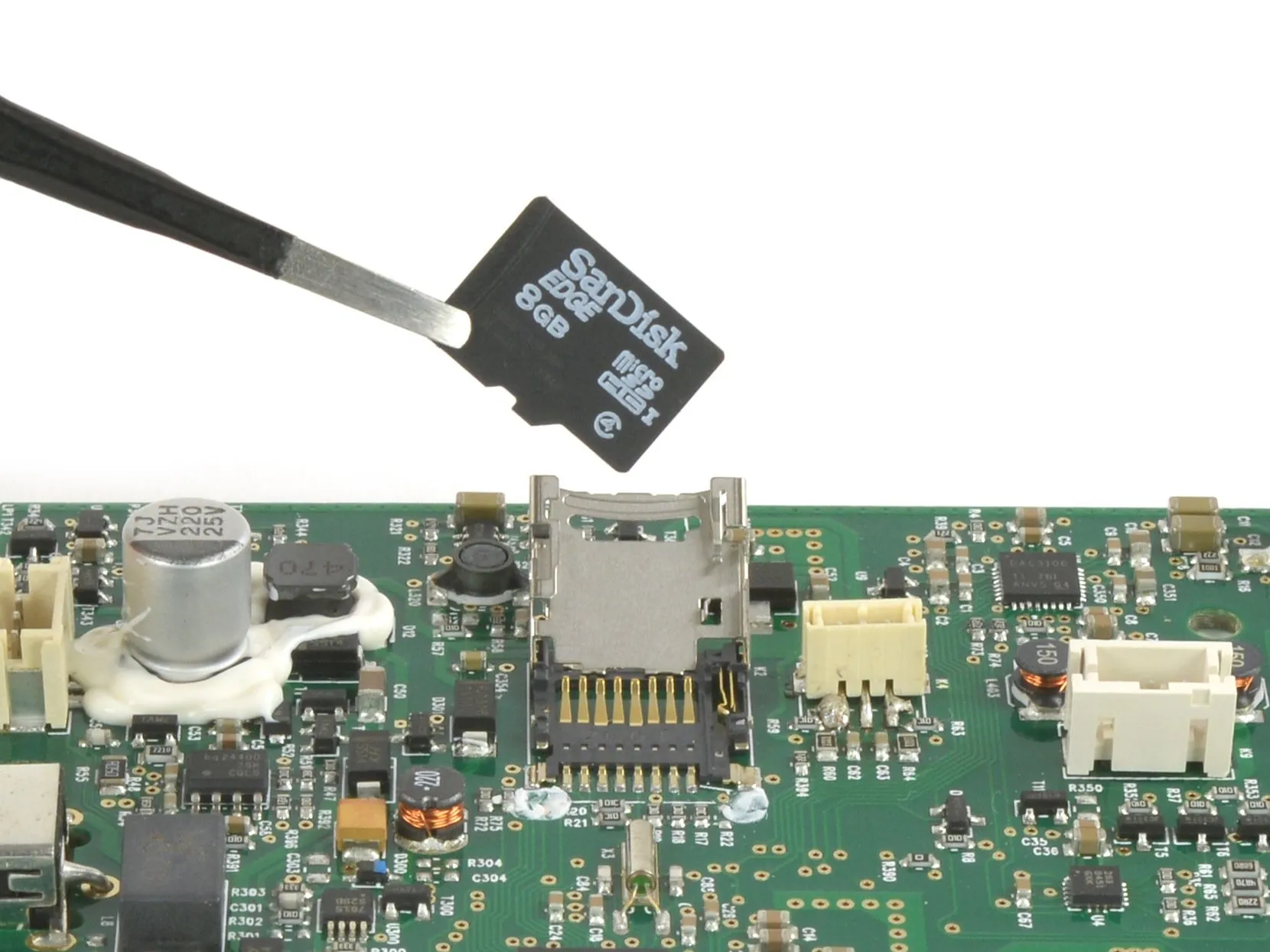

И карта MicroSD Sandisk Edge 8 ГБ, отформатированная в формат Fat32.
Комментарии к шагу
Является ли карта Speicherkarte для большого размера Tauschbar zB. 16GB Fat32?
Hat das schon mal jemand getestet???
Schau mal hier nach ;)
Можно ли где-нибудь купить материнскую плату? У меня ослабло соединение, вероятно, в сетевой вилке. Коробка снова заработала с другой батареей, но я не могу заменять ее каждый раз, не говоря уже о зарядке.
Если он работал с другой батареей, то старая батарея, вероятно, сдохла? Для этого есть запасные части. К сожалению, я не знаю, где взять новую материнскую плату. Не помешает проверить места пайки соединения батареи с материнской платой. Возможно, вы сможете припаять их правильно самостоятельно.
Только что заменил карту памяти на карту 64 ГБ. Пока никаких проблем, только пришлось заново настраивать сеть WLAN TonieBox.
Привет, у кого-нибудь есть данные SD? Моя SD-карта сломана, спасибо.
Есть идеи по поводу того, какая именно деталь аудиоразъема используется? Мне нужно заменить его на моей плате.
Посмотрите в комментариях ниже :) Разборка Toniebox
Шаг 7
А теперь перейдем к голосовым связкам Toniebox!

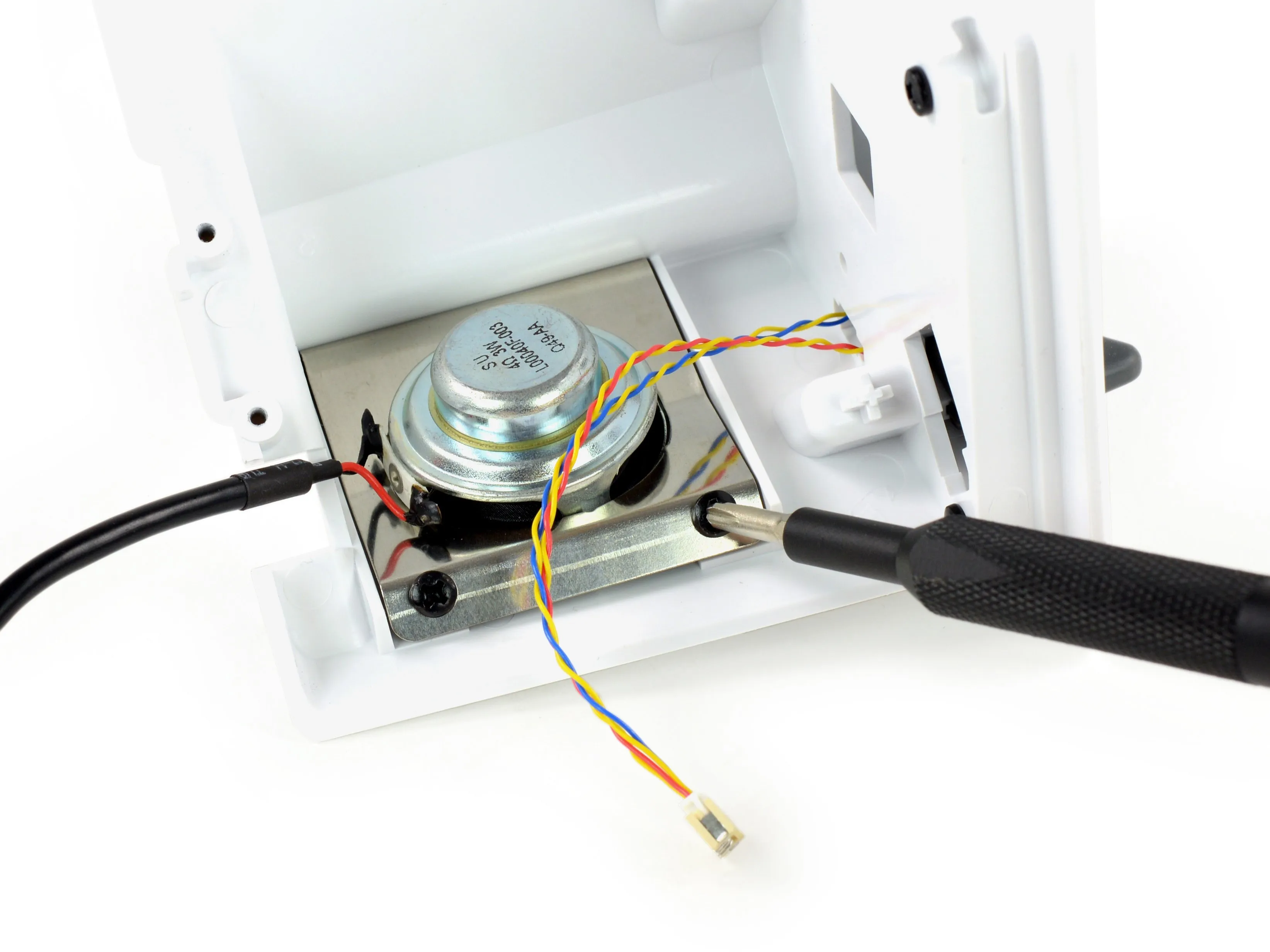

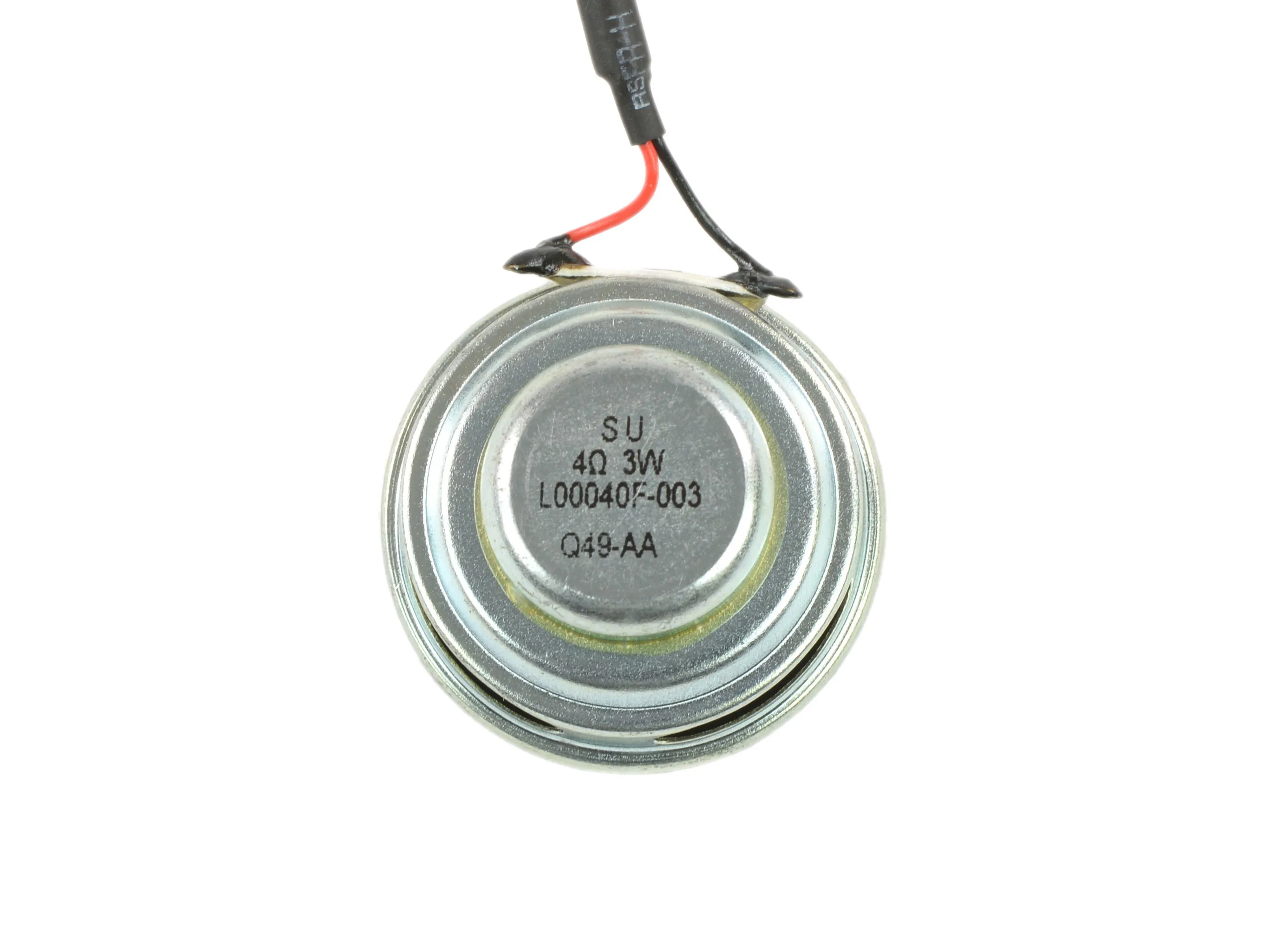

Характеристики динамиков: 4 Ω и 3 Вт. Достаточно сказано. В конце концов, мы и не ожидали, что это будет аудиофильское оборудование высокой точности.
Сайт производителя домашняя страница дает немного больше информации, включая номинальную мощность нагрузки и воспроизведения музыки (3 Вт / 5 Вт) и то, что колонки охватывают звуковой спектр от 20 Гц до 10 кГц.
Комментарии к шагу
Moin,
Я не знаю, можно ли использовать Lautsprecher для покупки нового, более качественного, чем предыдущий?
Не могли бы вы дать совет, какого размера должен быть LS?
Beste Grüße
Ян
Die Daten wurden aktualisiert - 180-15KHz
20Hz hätte mich auch gewundert
Hallo, weiss jemand die genaue Bezeichnung des JST Steckers vom Lautsprecherkabel? Ist es ein JST XH 3 Pin?
Шаг 8

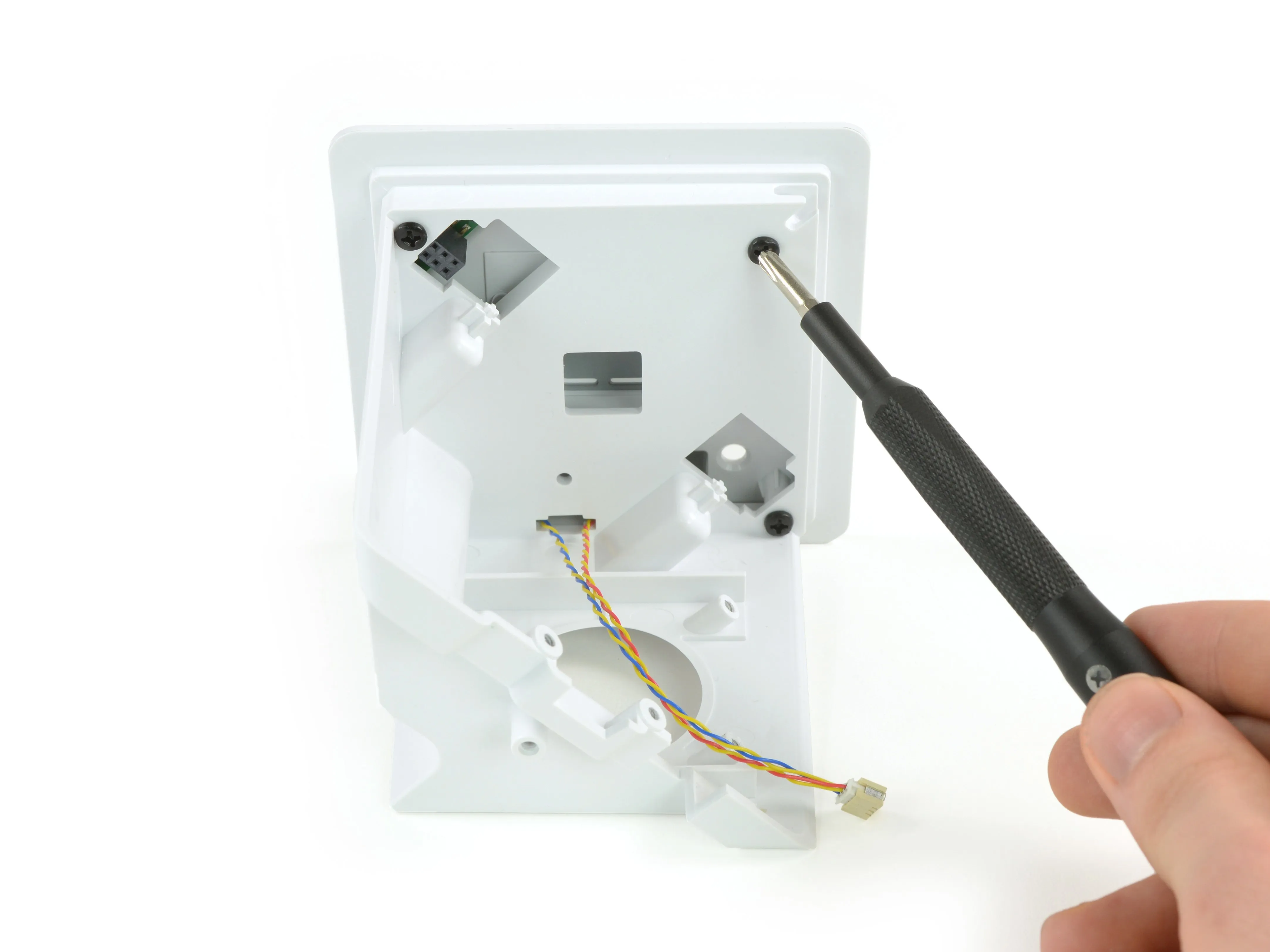

Еще четыре винта Phillips, и мы можем снять крышку.

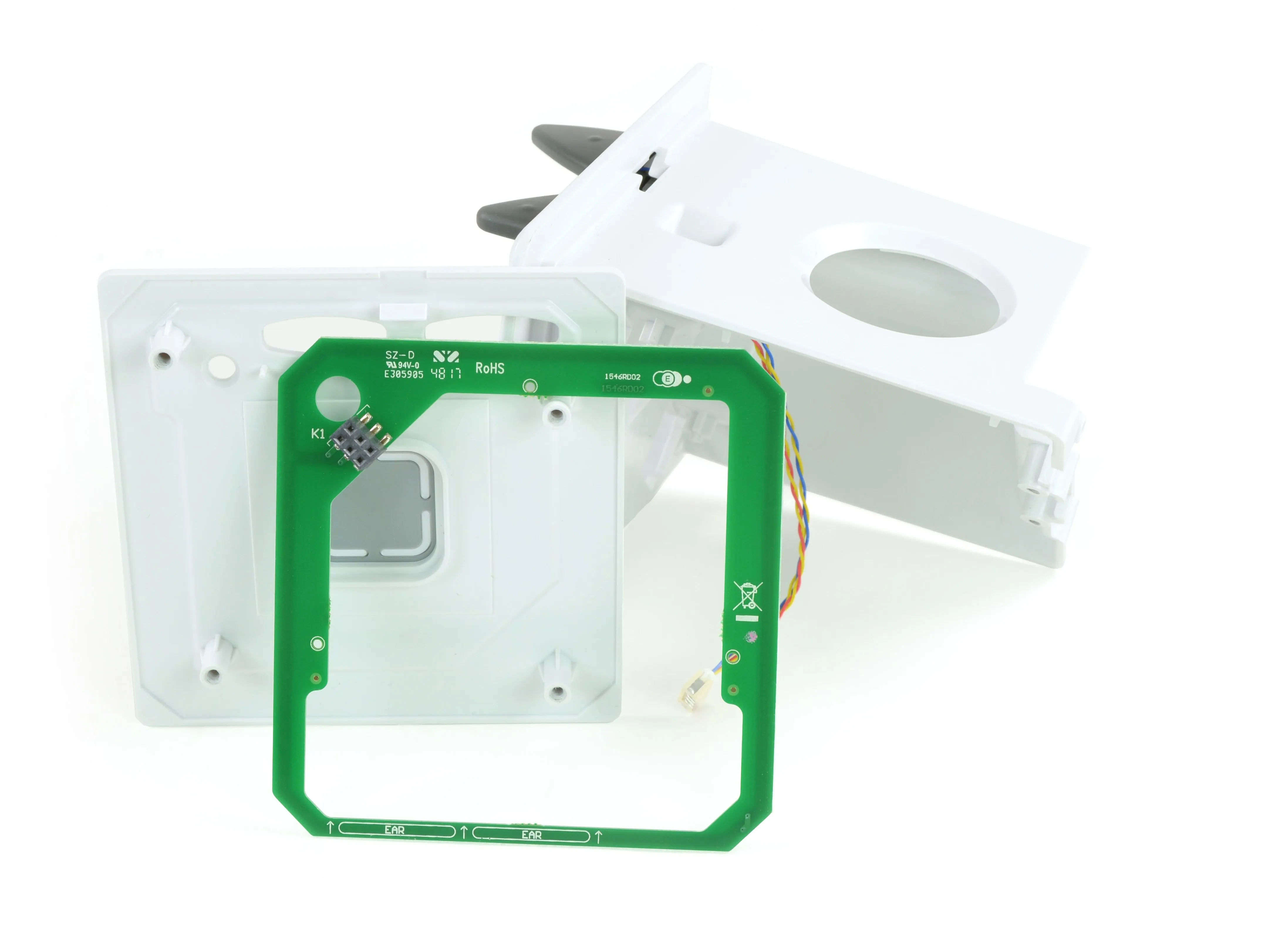

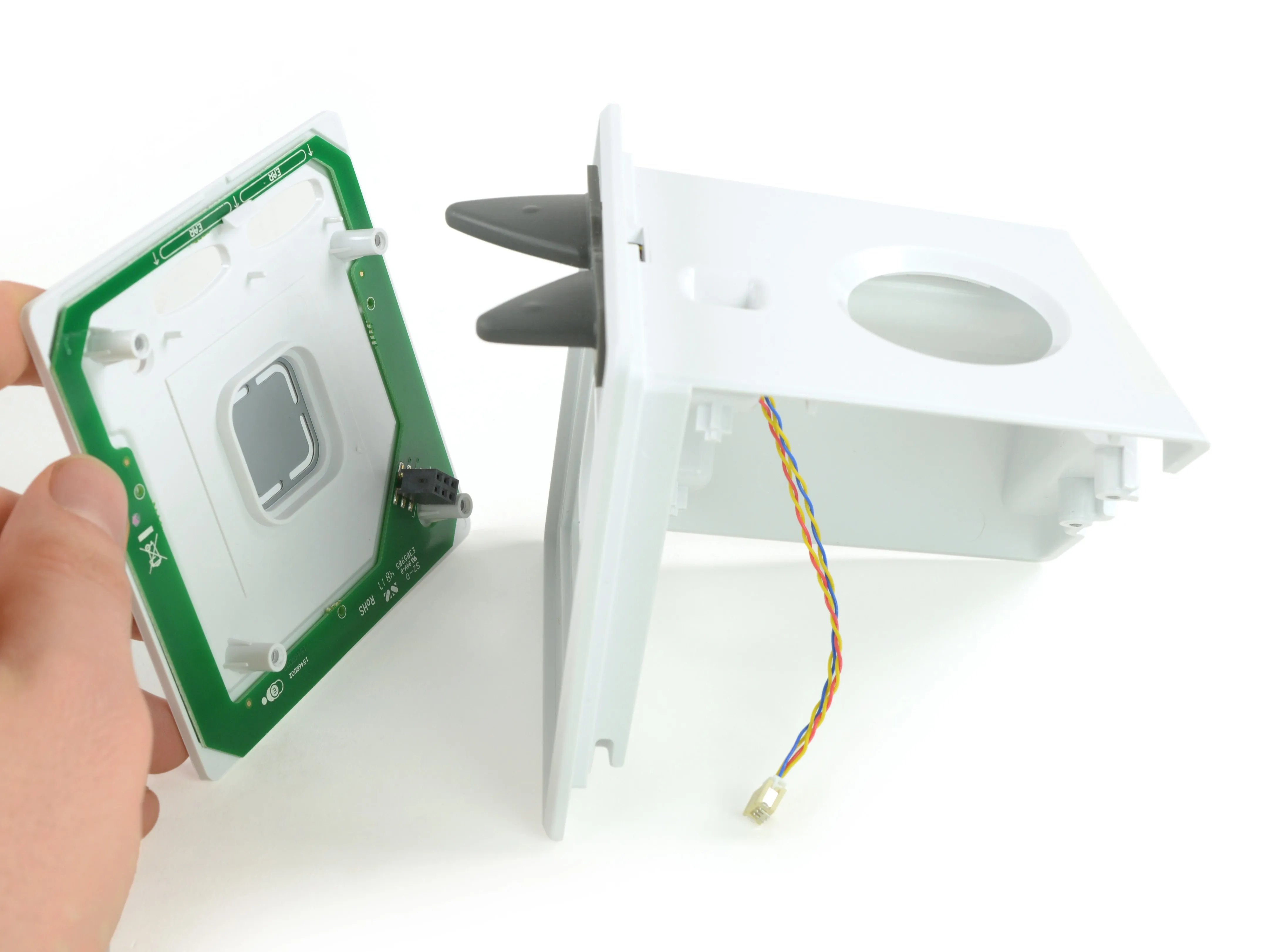

Внутри крышки мы находим вторую печатную плату, отвечающую за подключение NFC.
Кроме еще одного разъема для подключения к материнской плате и еще одной перечеркнутого мусорного бака (WEEE-символ), смотреть здесь не на что.
Микрофона нет ни на верхней печатной плате, ни на материнской. Это означает, что Toniebox акустически не замечает окружающую обстановку.
Комментарии к шагу
Антенна имеет разъем на 6 PINS, несколько из которых имеют соединение. На антенне я вижу только одну цепь. Почему используется 6 PINS? Есть ли какие-то шлейфы на другом слое печатной платы?
Привет,
unsere Box erkennt keine Tonies mehr, laut Aussage von Boxine, ist dann die NFC Antenne kaputt und die kann nicht ersetzt werden.
Когда я смотрю на это, кажется, что новая антенна - это просто печатная плата... Значит ли это, что мне нужно заменить печатную плату?
Я не могу представить, что антенна неисправна. Возможно, она неправильно установлена в штекерном контакте.
Шаг 9

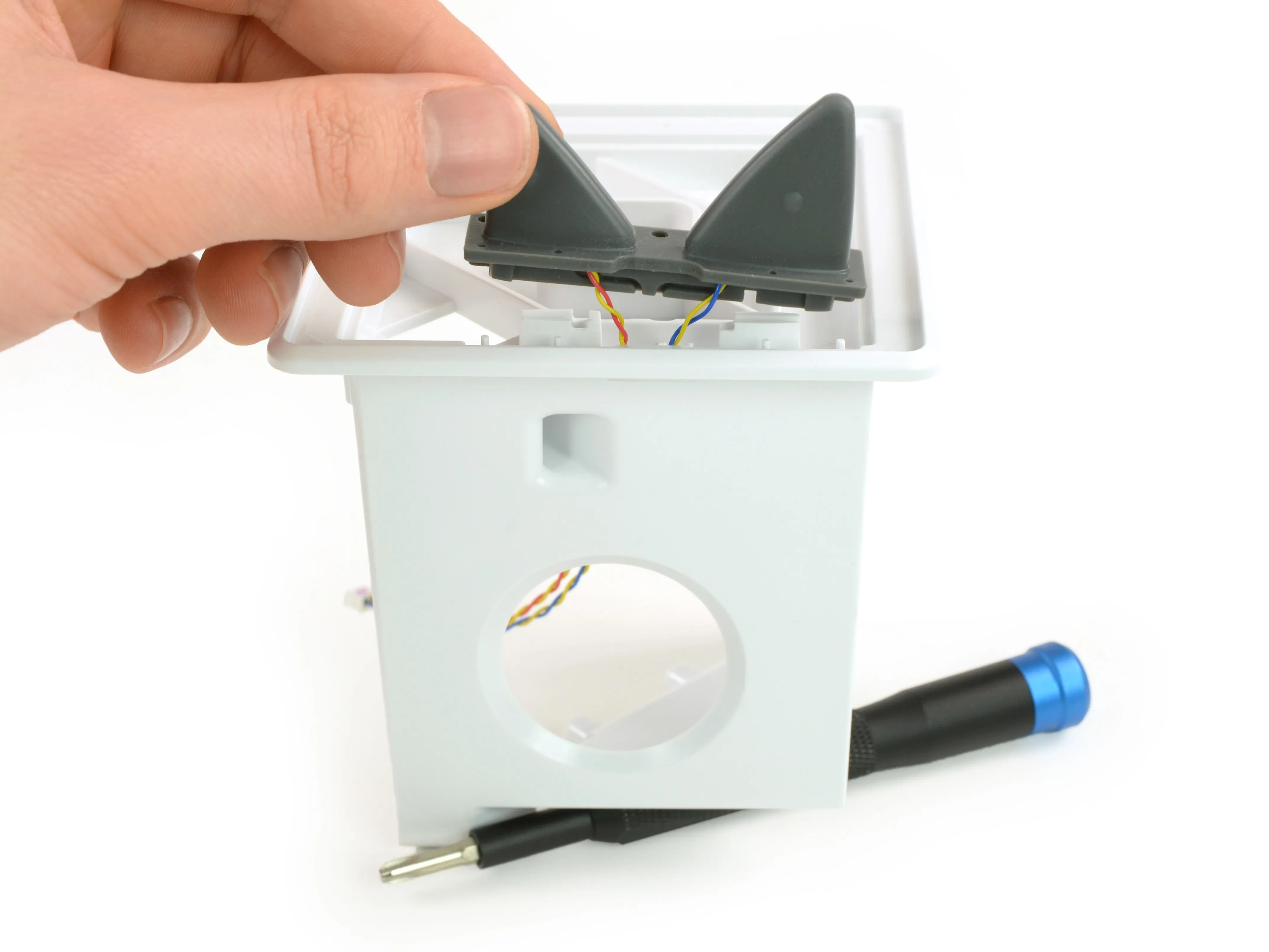

Далее мы осмотрим кнопки регулировки громкости, расположенные (довольно уместно) в ушках Toniebox.

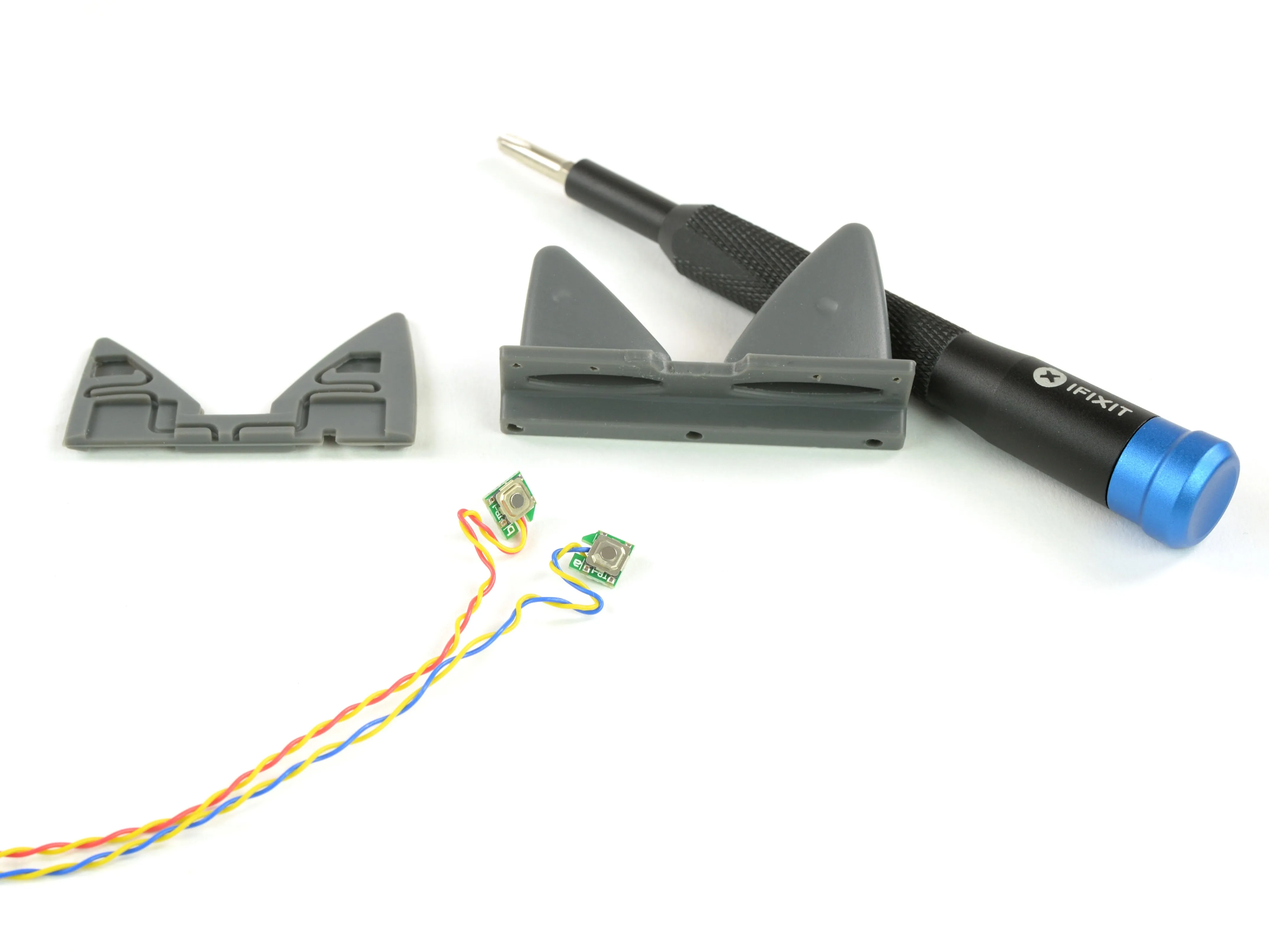

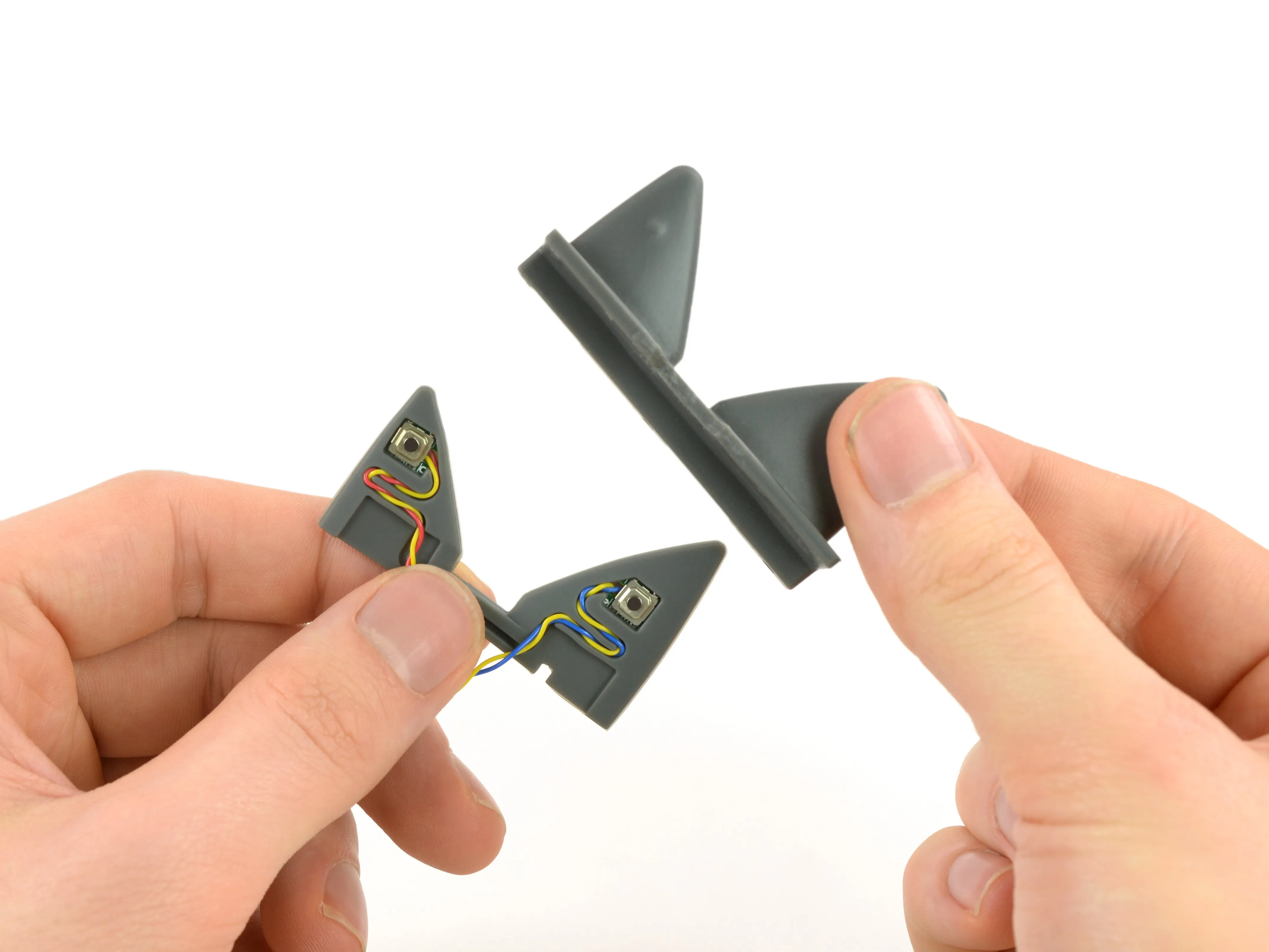

Сняв внешний слой ушек, мы обнаружим две маленькие кнопки.
Поскольку кнопки подключаются к материнской плате через разъем JST, нам не нужно резать провод. Нам повезло.
Комментарии к шагу
Есть ли способ заменить эти кнопки в ушах? Или заменить все уши?
Какой тип разъема JST используется? Обозначение типа было бы полезно. Спасибо
У меня тоже такая проблема. Что это за кнопки? Есть ли у них обозначение типа?
Здравствуйте, мой карапуз прокусил пластиковые ушки/регулятор громкости на нашей коробке Tonie. Можно ли их заменить?
Ищите спецификации кнопок или замену в сборе. Мой малыш прокусил одну.
Здравствуйте, на сайте Делаете.ру есть руководство на немецком языке : Ремонт сломанных ушей в коробке Toniebox
Скажите, пожалуйста, какой Leiterplatte будет использоваться для работы с Knopf/Switch?
Шаг 10

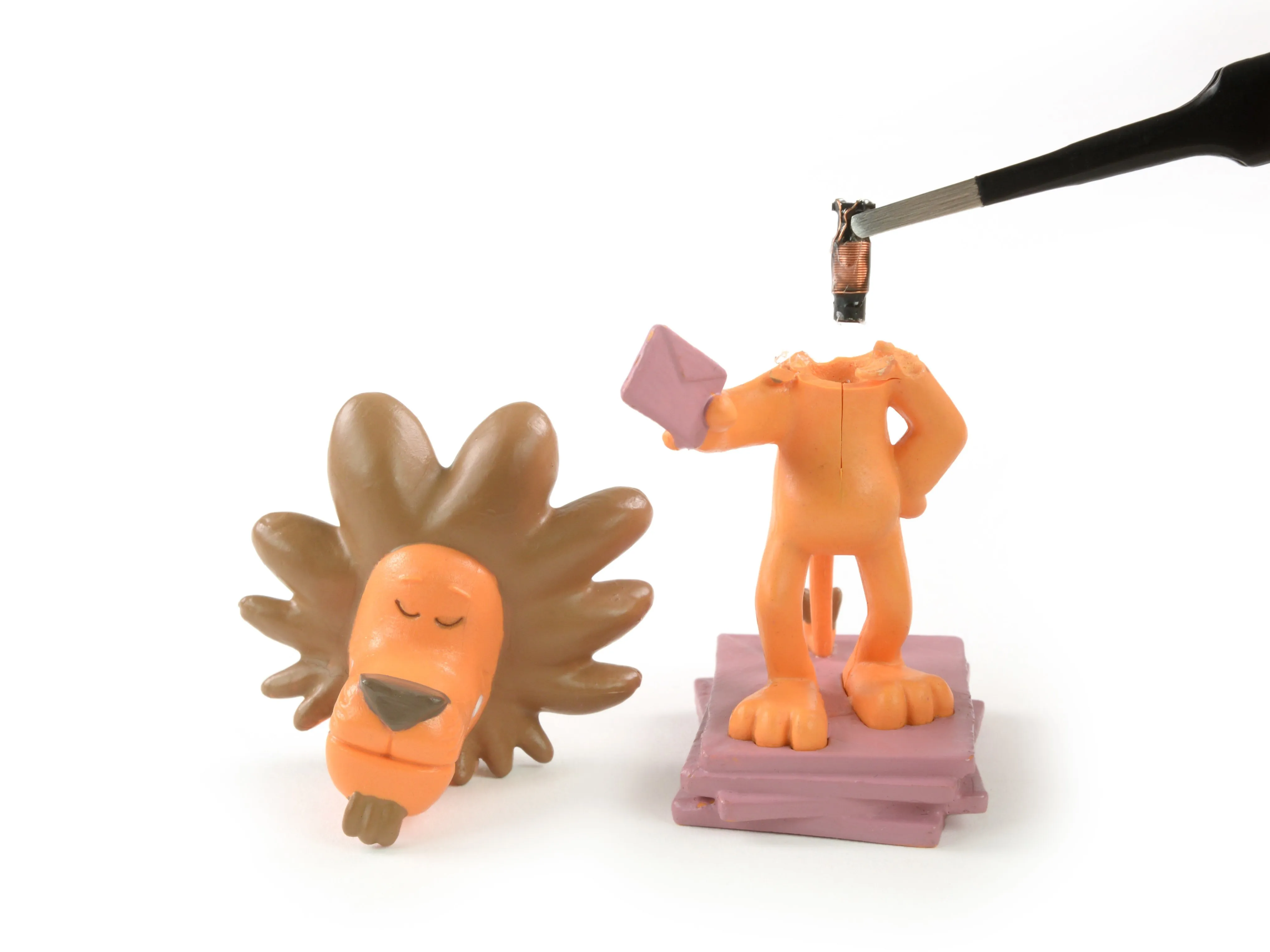

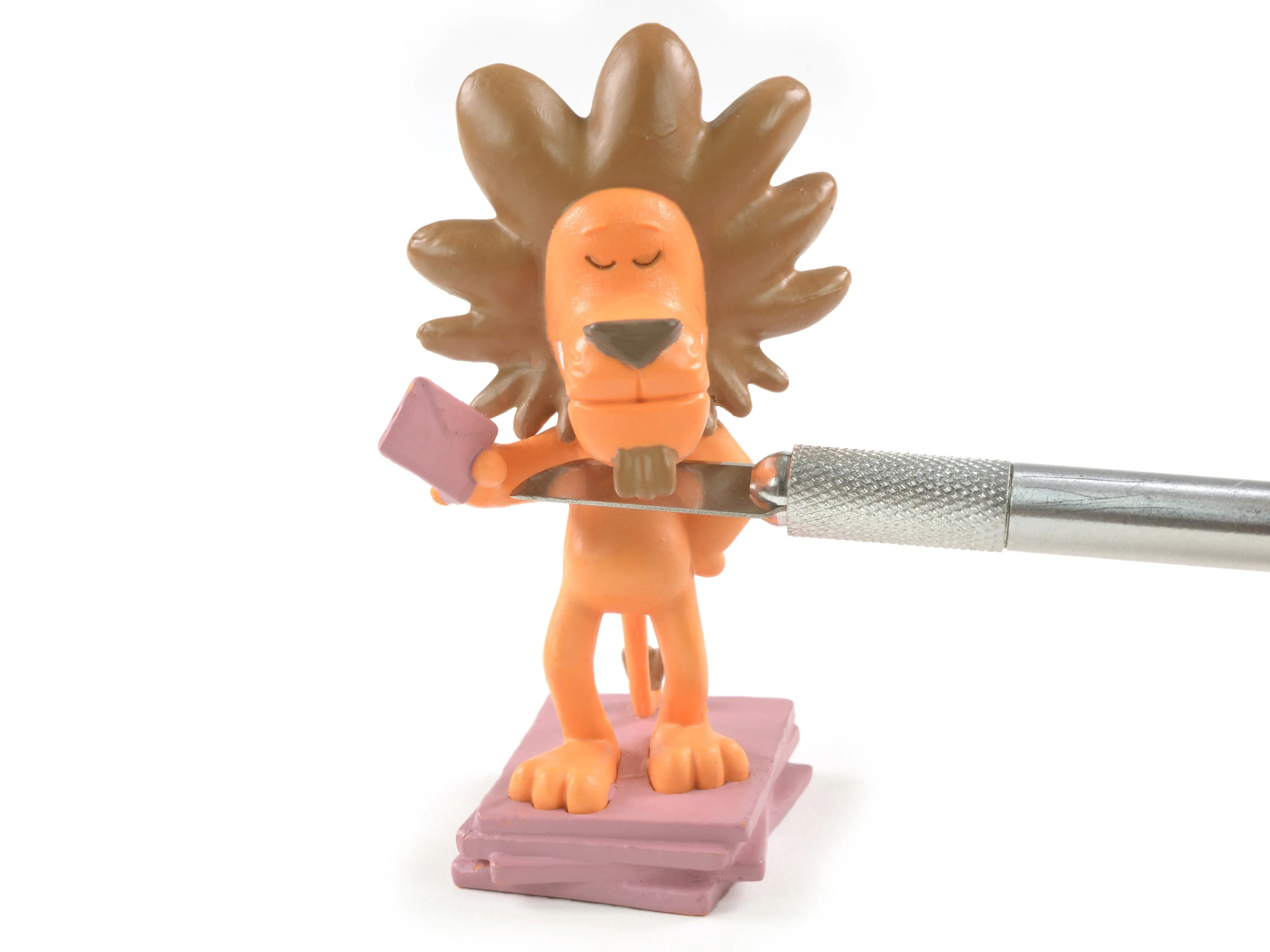

Бонусный разбор: Мы проводим небольшую операцию на фигурке льва и, как и ожидалось, находим NFC-чип в его животе.
Комментарии к шагу
К какому чипу это относится?
На чипе не было видно ни одного знака, который бы помог идентифицировать человека.
Как вы могли увидеть чип?
До сих пор мы не нашли ни одного метода, который позволил бы нам распознать чип.
Вы можете прочитать их сейчас, чтобы создать резервную копию: https://media.ccc.de/v/36c3-108-hacking-...
Шаг 11 Заключительные размышления

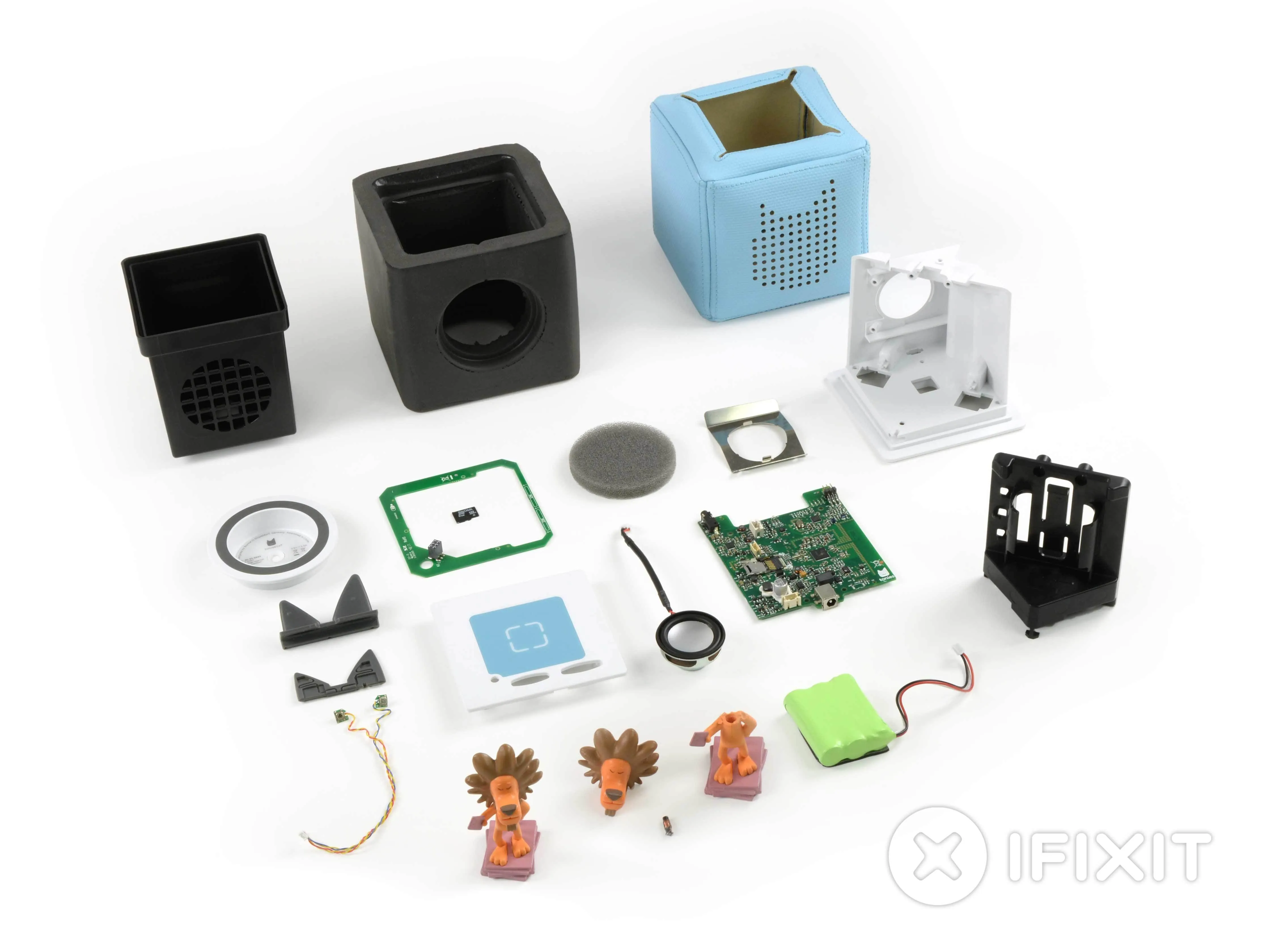

Вот и все, друзья! Мы полностью разобрали наш Toniebox, вскрыли лев и разложили все на столе. Вот наш результат:
Все винты - стандартные винты Phillips, клей не использовался.
Коробку легко разобрать и собрать, не повредив ее и не оставив никаких следов.
Батарейный блок и флэш-память также довольно обычные и легко заменяются.
Крышка снизу удерживается пластиковыми клипсами, которые могут сломаться при многократном открытии коробки.
Некоторые штекеры сидят в своих гнездах довольно плотно, и их трудно отсоединить, не повредив гнезда.
Разъем для наушников припаян к материнской плате.
