Разборка Toshiba Libretto 50CT

Введение

Libretto - отец современных нетбуков, этот маленький ноутбук поддерживает до 32 Мб оперативной памяти и 2 Гб HD. Благодаря док-станции к нему можно подключить внешний экран, а в комплект поставки входит флоппи-дисковод!

Сложность: Средняя

Специальный: Сравнение между Libretto и iPod Touch!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Toshiba Libretto 50CT

• Скажите 'Привет' Либретто!

• Он очень маленький, его размеры составляют примерно 21x11,5x3.

• Лучшая ОС, устанавливаемая на него, - Windows 95, базовая оперативная память - 16 Мб (да, именно 16!), а поставляемый в комплекте HD имеет 810 Мб памяти.

• Встроенной дискеты нет, есть только слот PCMCIA, ИК-порт, отображаемый как COM2, мини-джек для аудио (сзади), динамик, разъем питания и крепление к базе.

• Экран около 6', 16-битный цвет, подсветка питается от CCFL-лампочки, как обычно в ЖК-дисплеях.

Комментарии к шагу

Привет, Либретто!

Теперь я обнаружил, что он недостаточно освещен... Придется покупать хорошую лампу.

Как вы думаете, можно ли 'модернизировать' динамик, или, возможно, добавить 2-й с другой стороны экрана, сделав его стерео?

Спасибо.

Единственный апгрейд, о котором я думаю, - это настоящий компьютер. Здесь нет места для колонок, и, кроме того, звук будет одинаково отстойным.

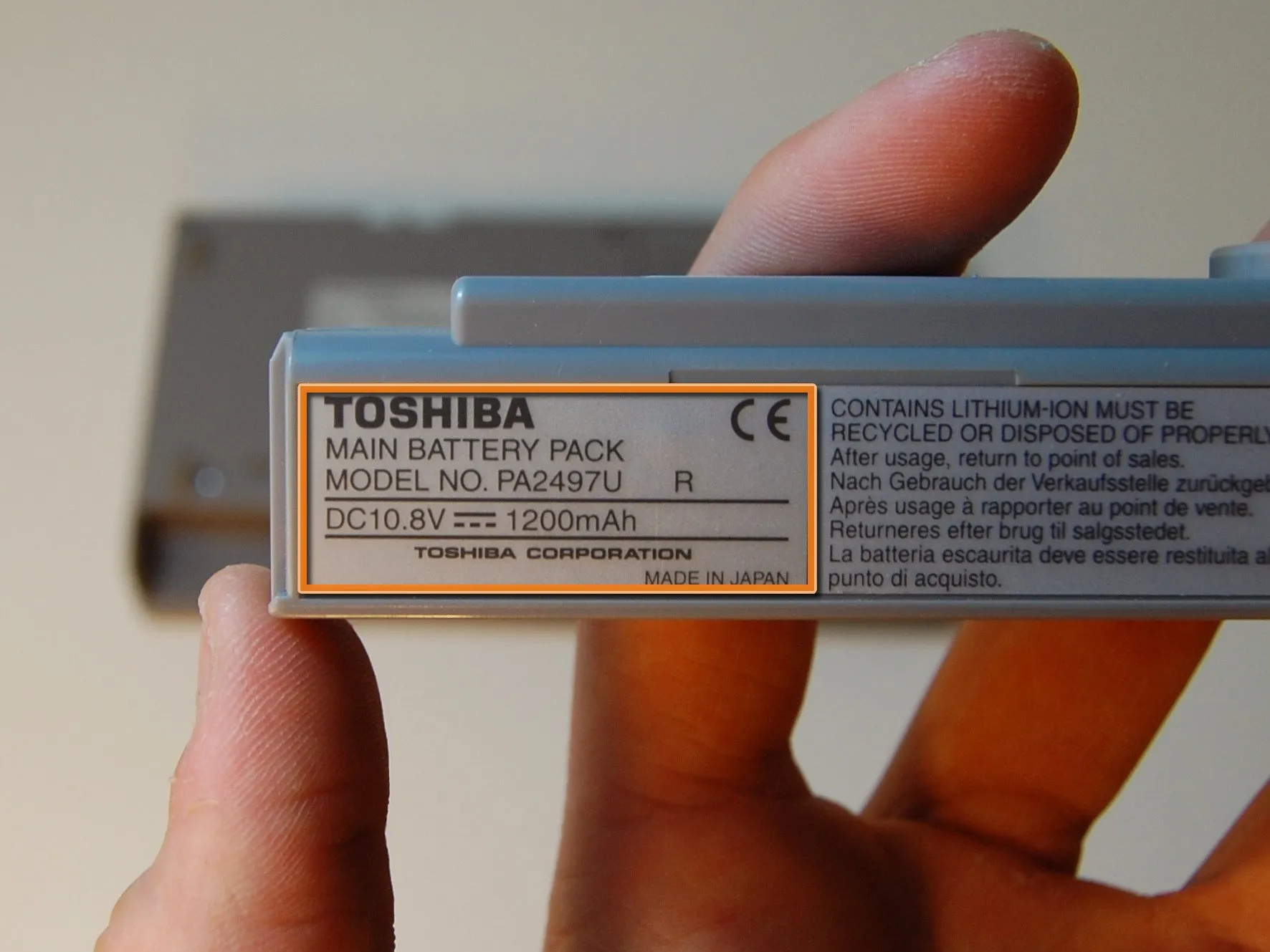

Шаг 2

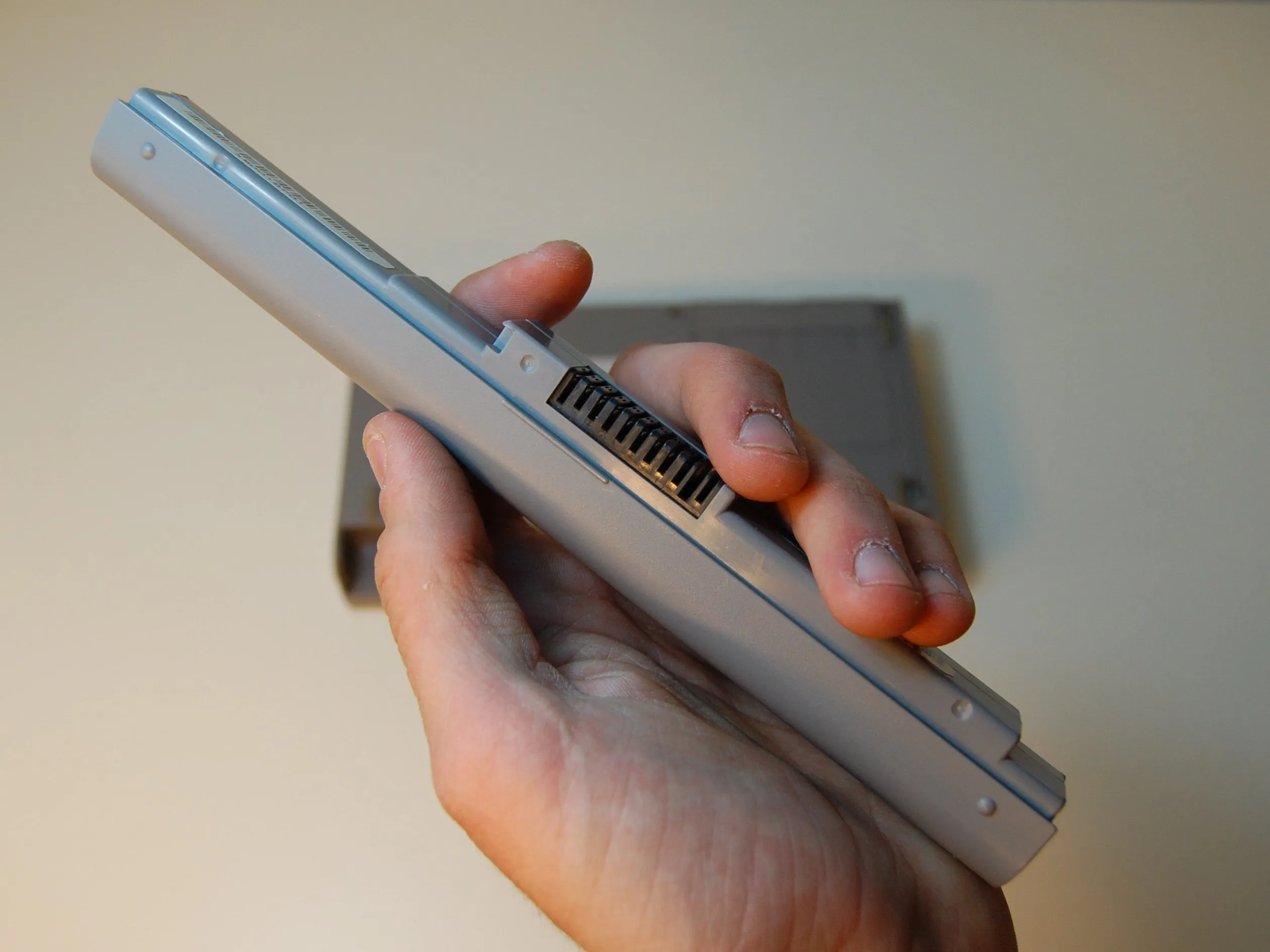

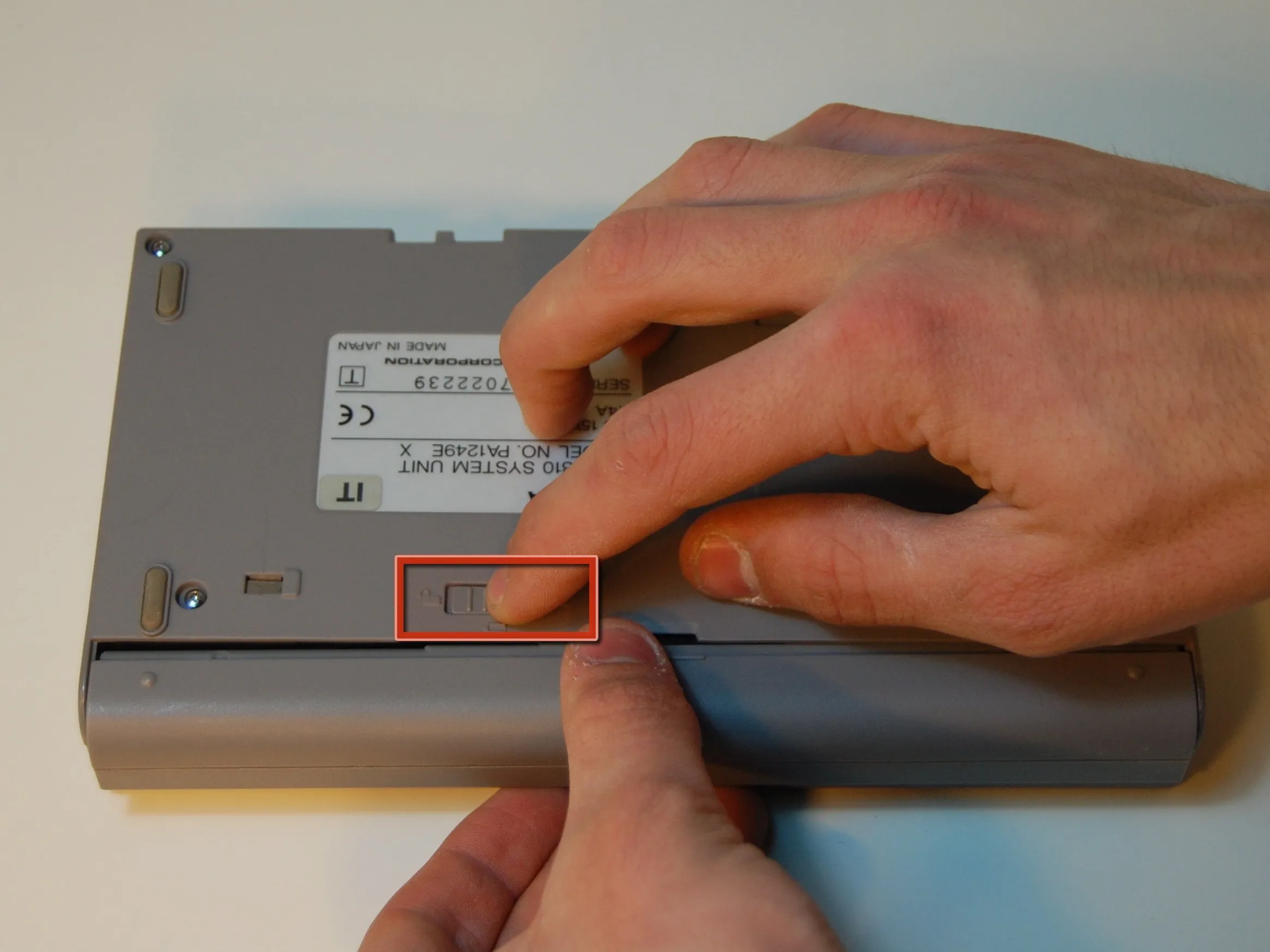

• Прежде чем приступать к работе с отвертками, лучше сначала извлечь аккумулятор.

• Как и в современных ноутбуках, сдвиньте кнопку и вытащите батарею.

• В батарейном отсеке находится 9 аккумуляторов, как обычно 1.2v по 1200mAh каждый, что составляет 10.8v, достаточно для одновременного питания HDD, PCMCIA, экрана и процессора.

• Номер модели: PA2497U

Шаг 3

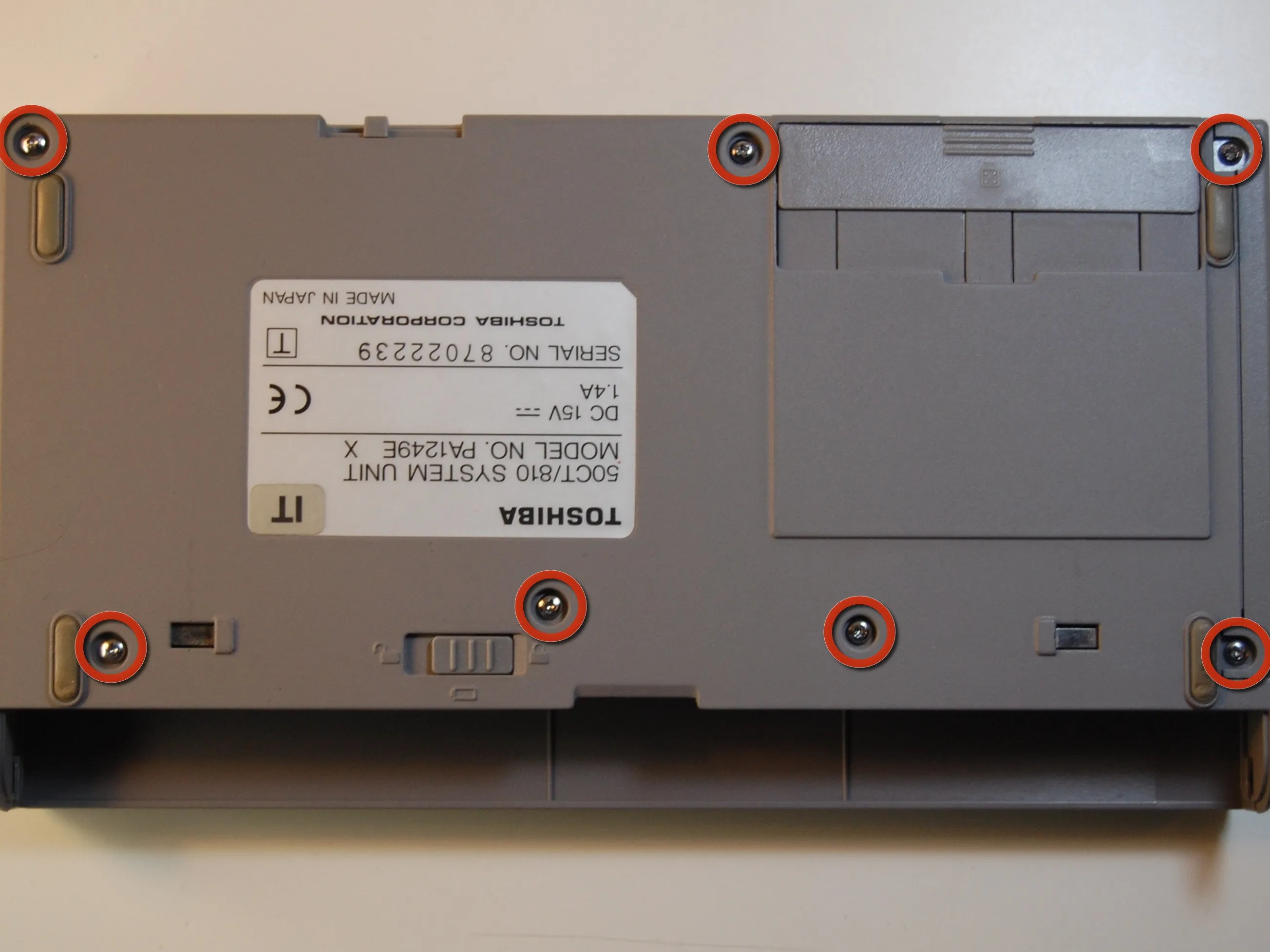

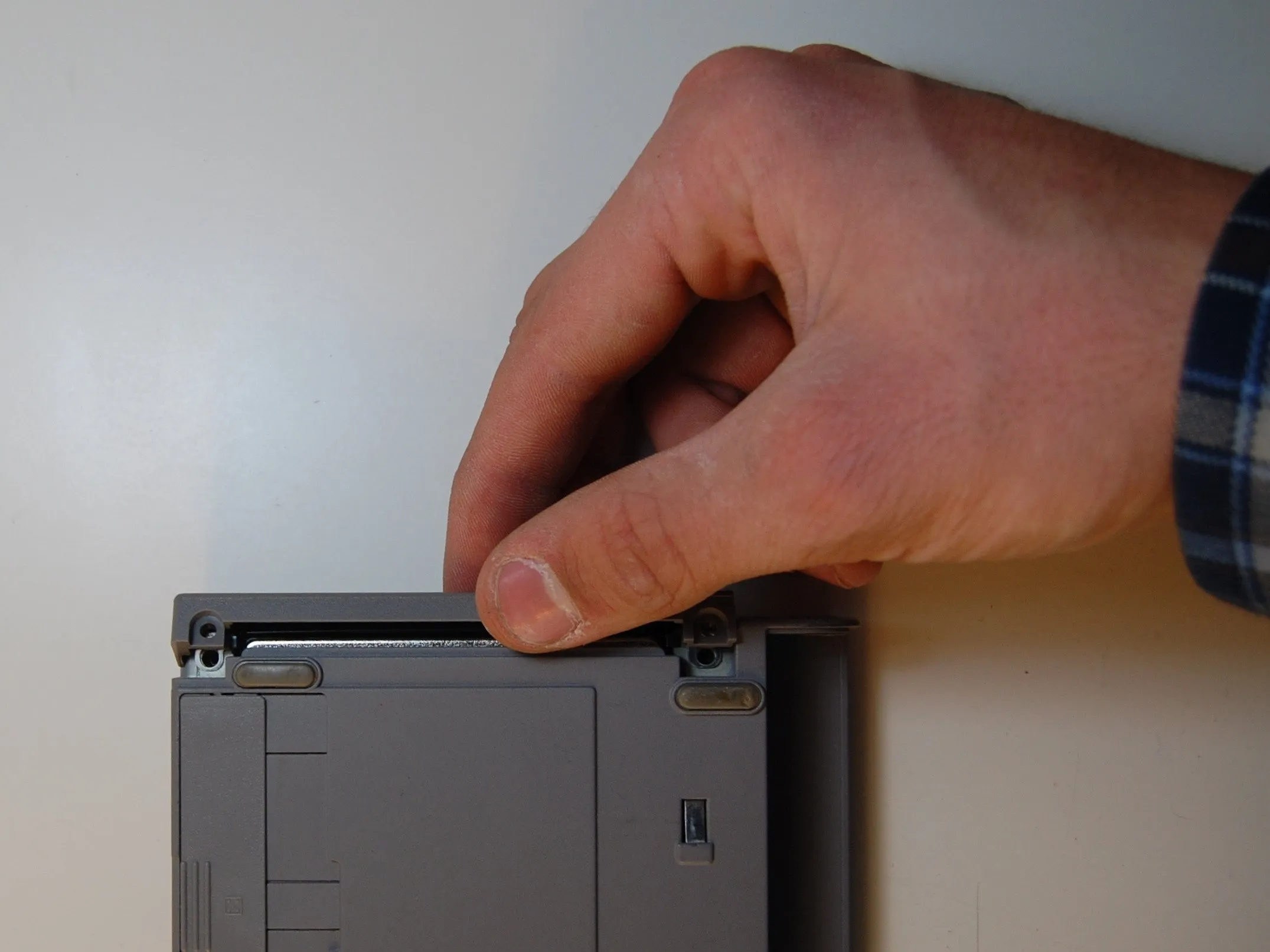

• Теперь пришло время открутить несколько винтов.

• Открутите их в семи указанных точках крестовой крестообразной отверткой.

• Снимите дверцу жесткого диска и разложите ее по частям.

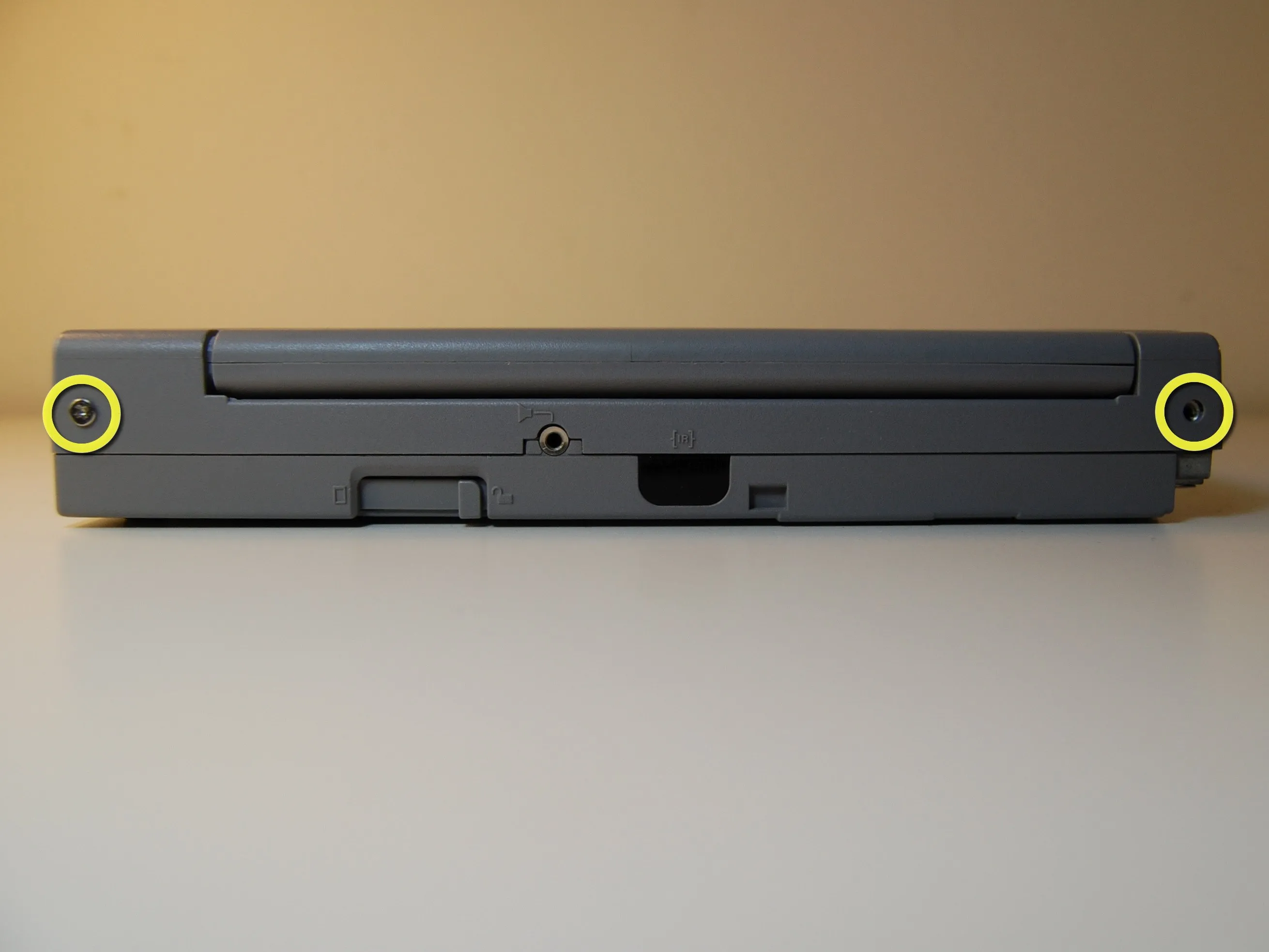

• То же самое касается двух винтов, расположенных сзади.

• Похоже, одного не хватает?

Шаг 4

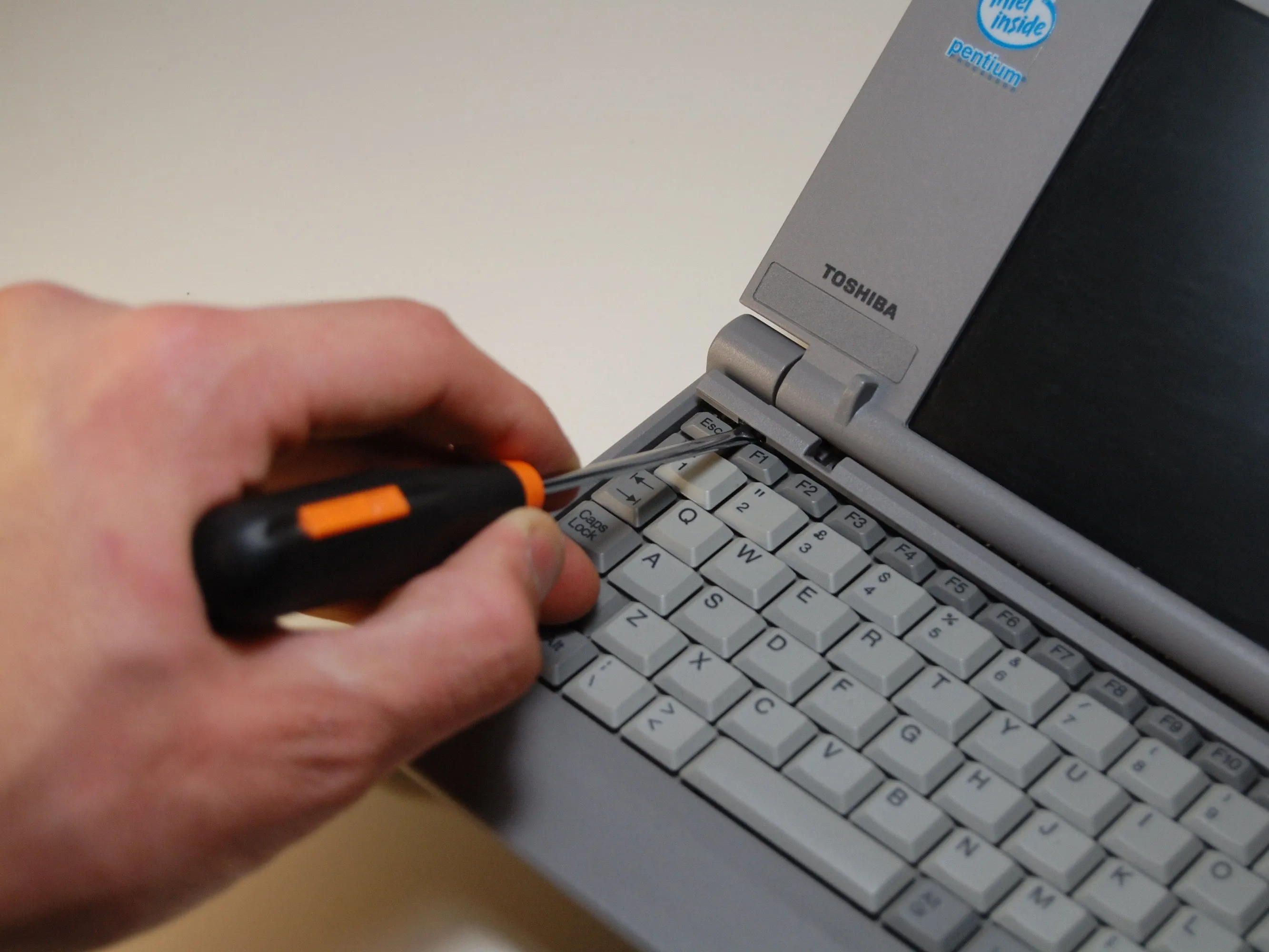

• НЕ ПЫТАЙТЕСЬ ОТКРЫТЬ, нам еще предстоит снять клавиатуру.

• Плоской отверткой подденьте планку на клавиатуре.

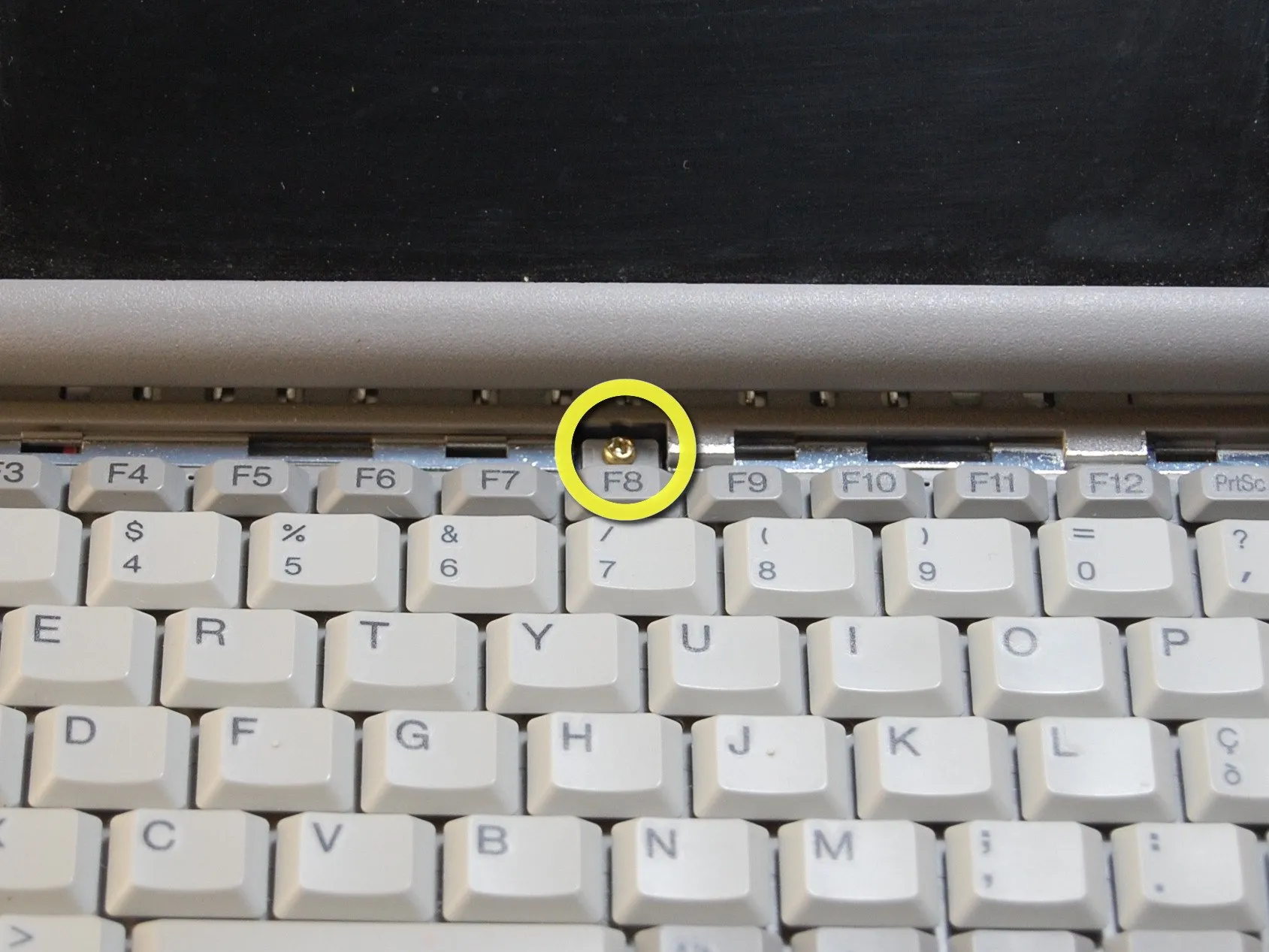

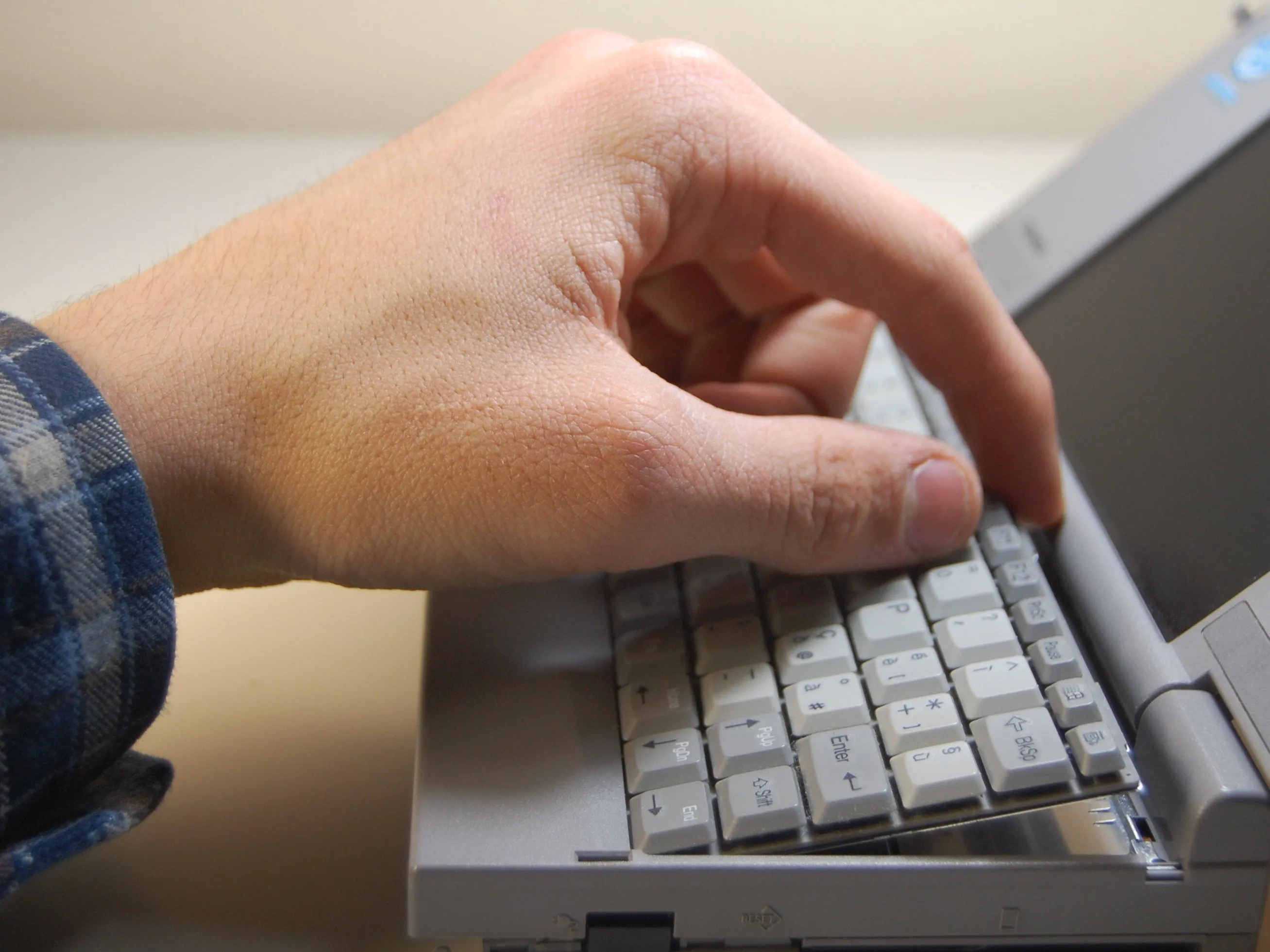

• Выкрутите один винт, удерживающий клавиатуру, и осторожно потяните ее вверх.

Шаг 5

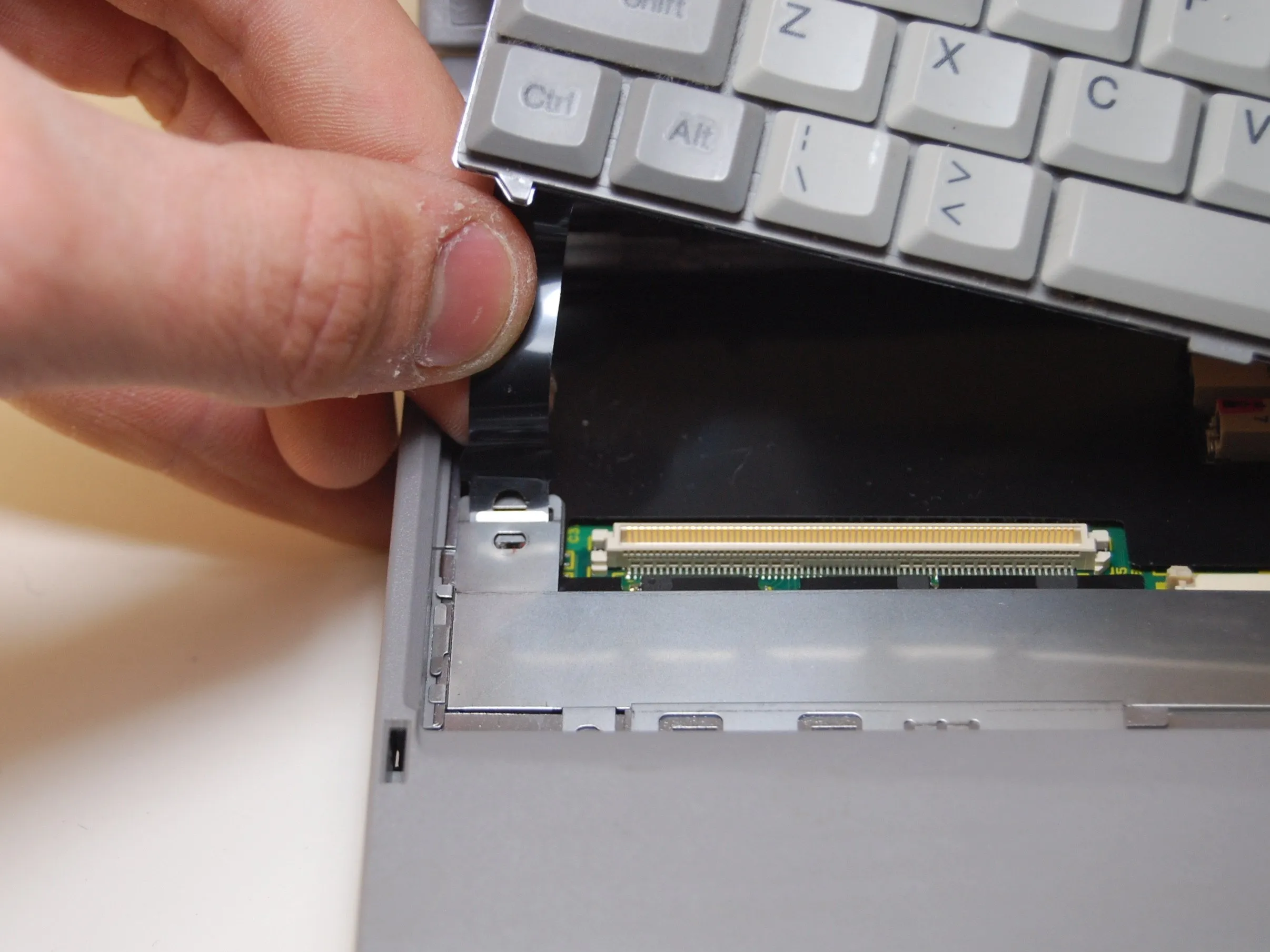

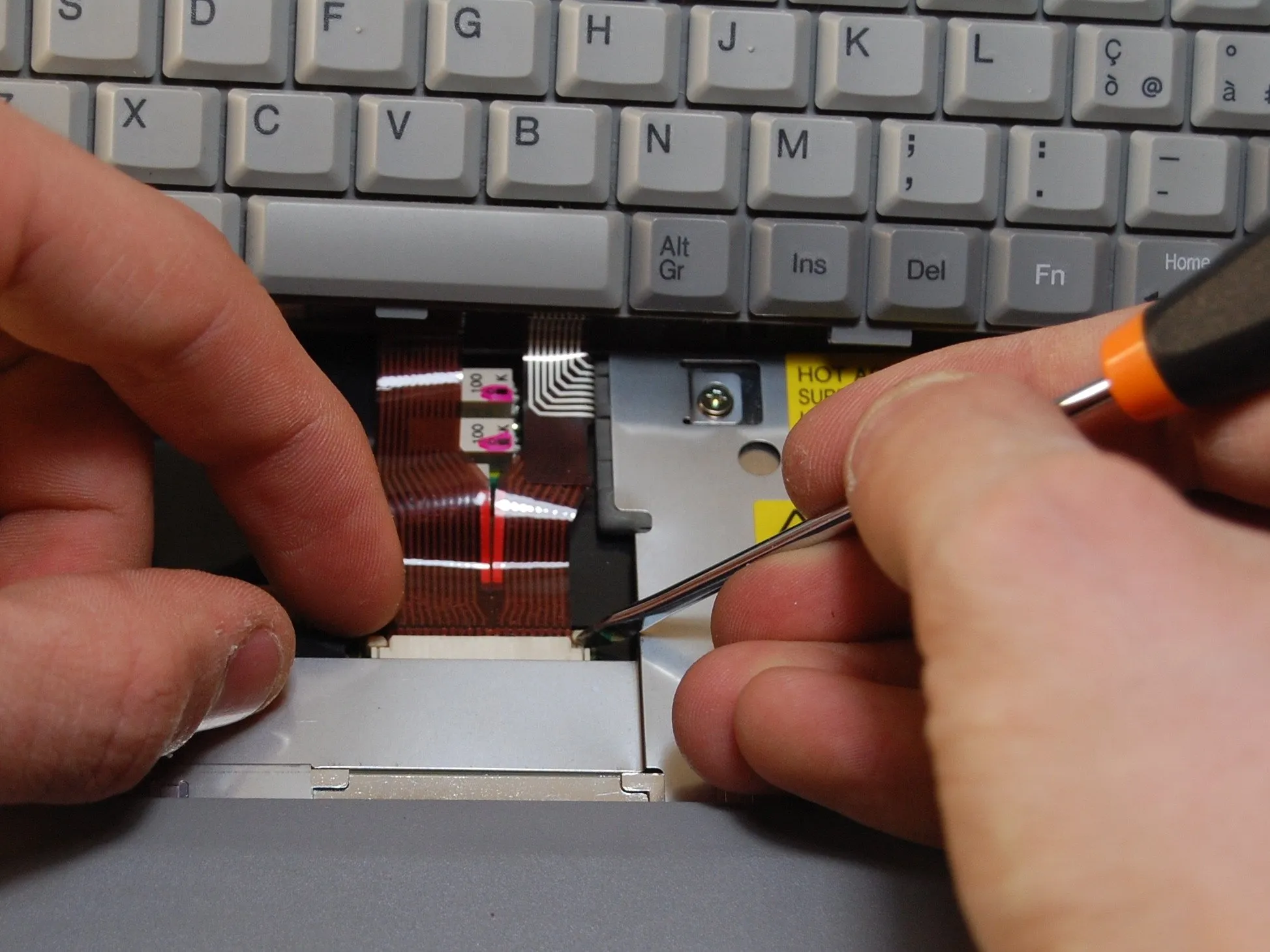

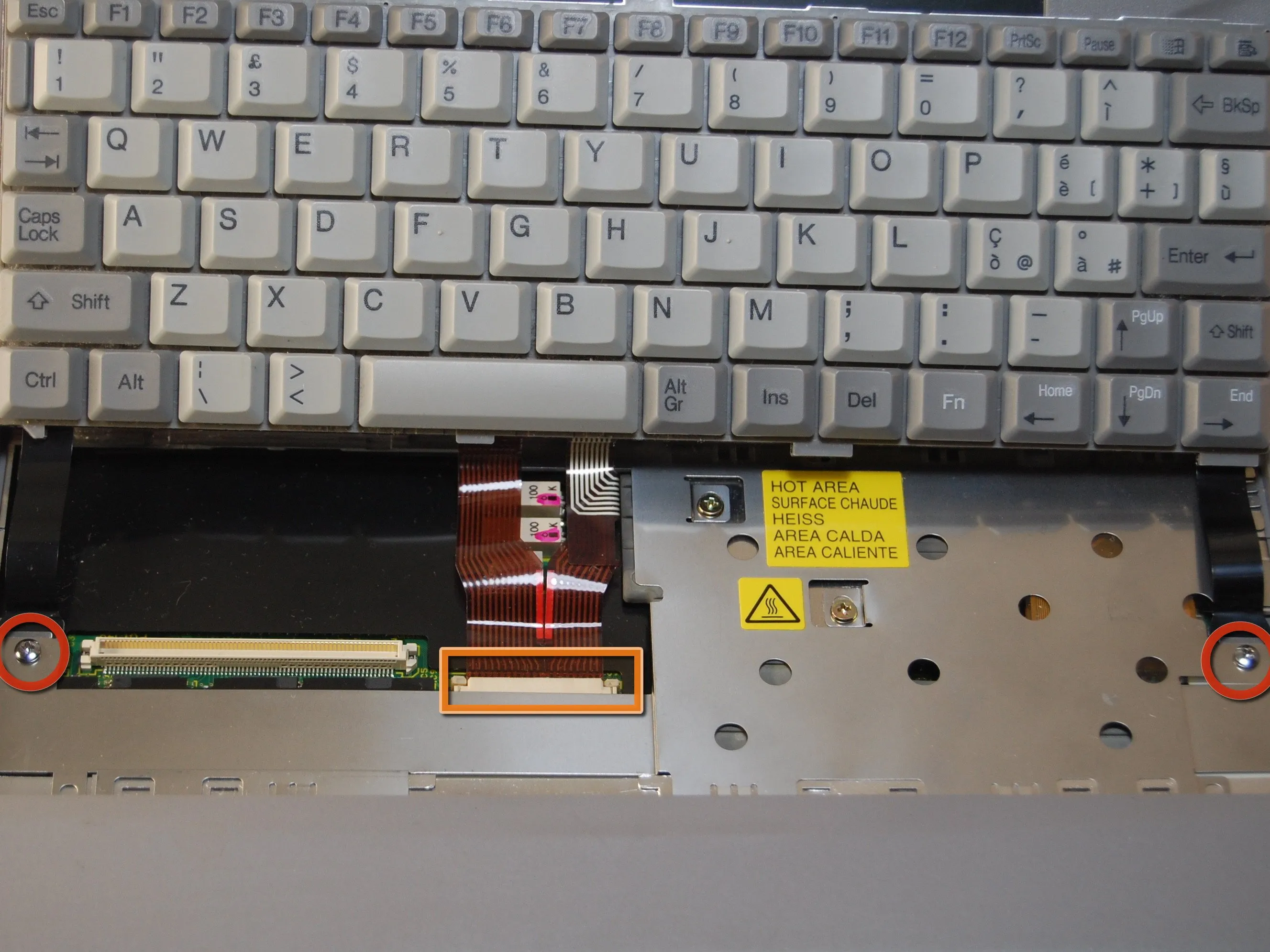

• Сама клавиатура держится на двух лентах, прикрепленных к рамке винтами, и, конечно же, на кабеле передачи данных.

• Открутите и вытащите ленты.

• Откройте разъем и вытащите кабель.

Шаг 6

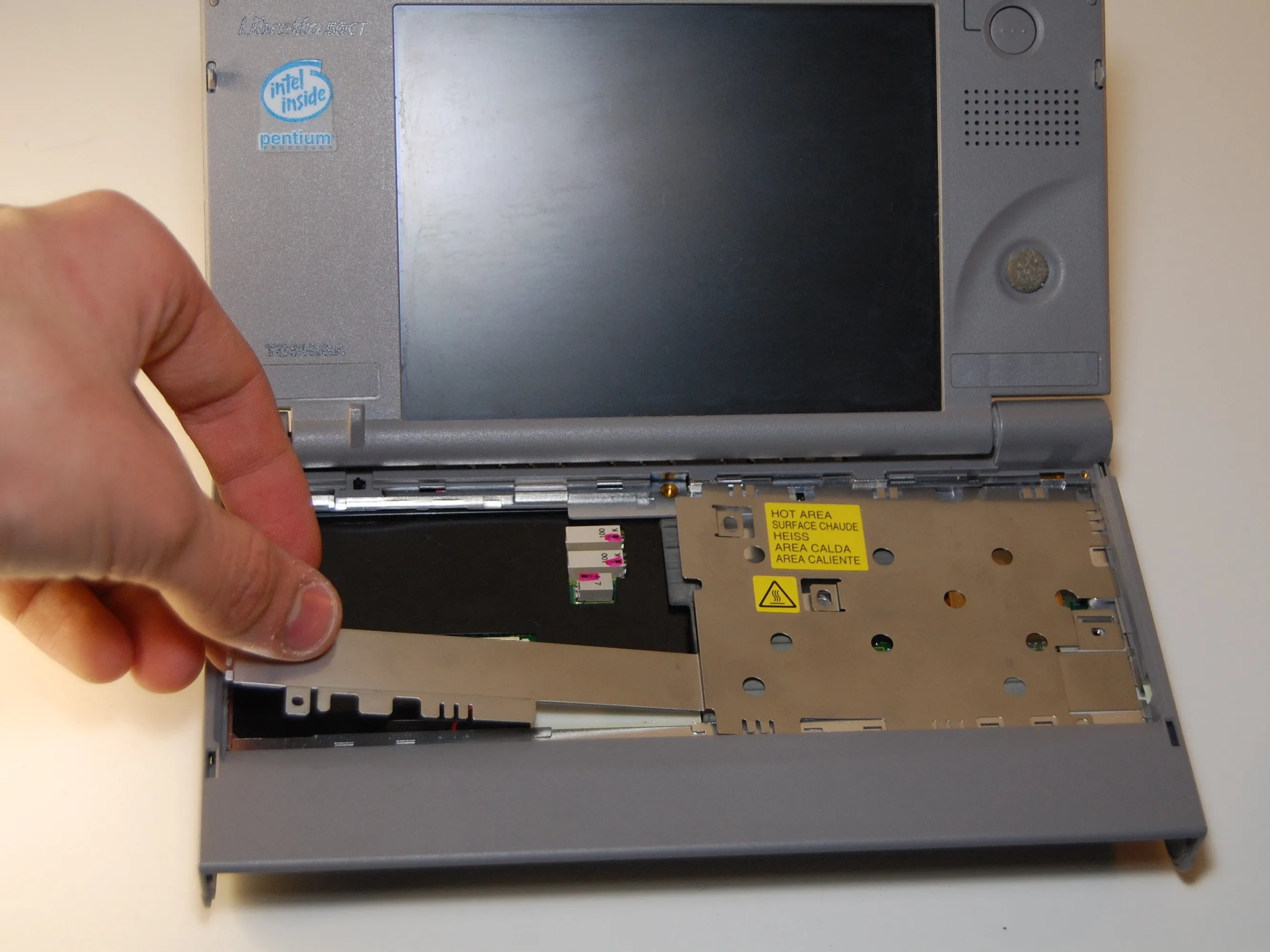

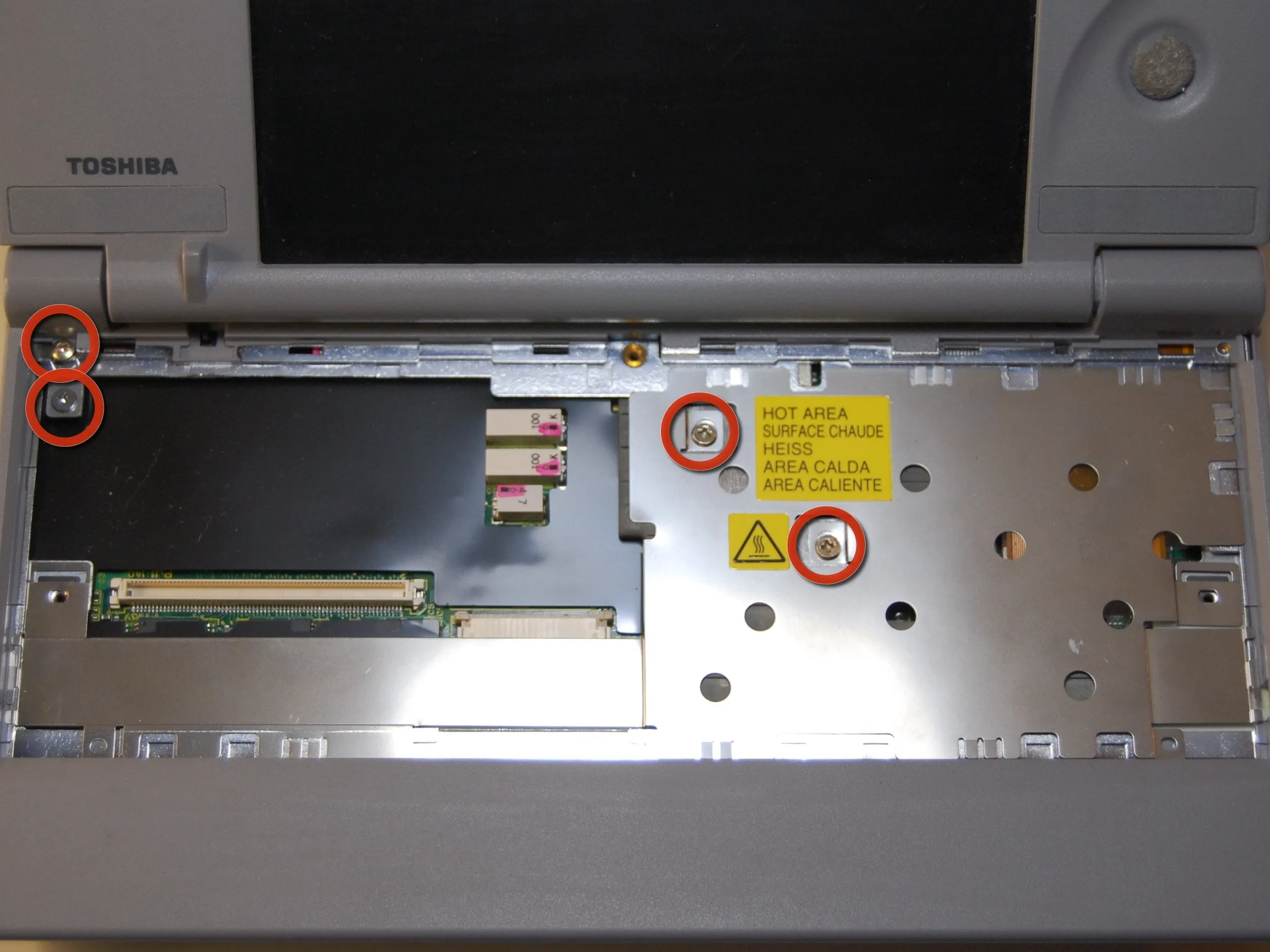

• С помощью крестовой отвертки необходимо открутить четыре винта.

• После этого можно отделить металлическую крышку.

Шаг 7

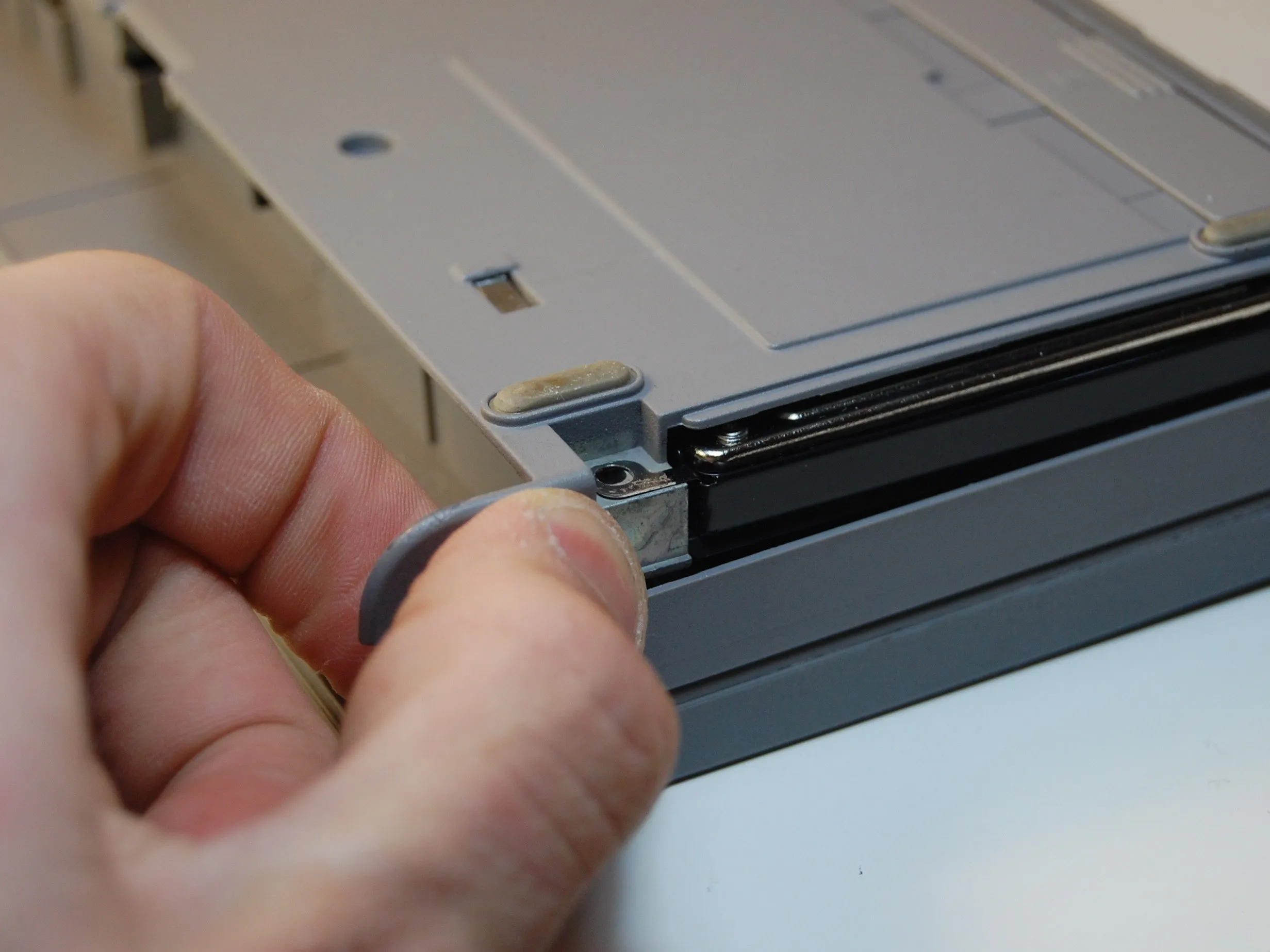

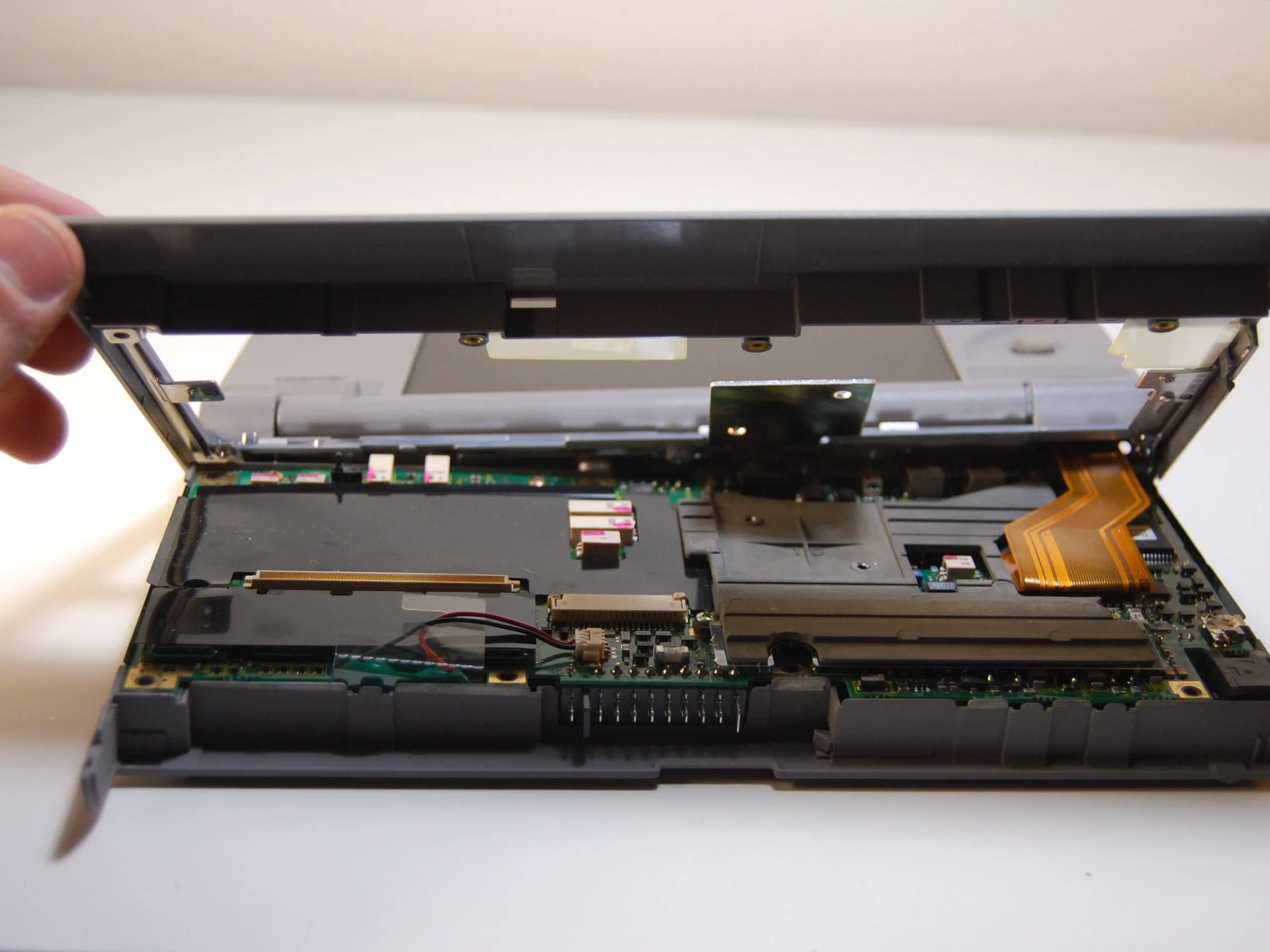

• Пришло время открыть нижнюю часть.

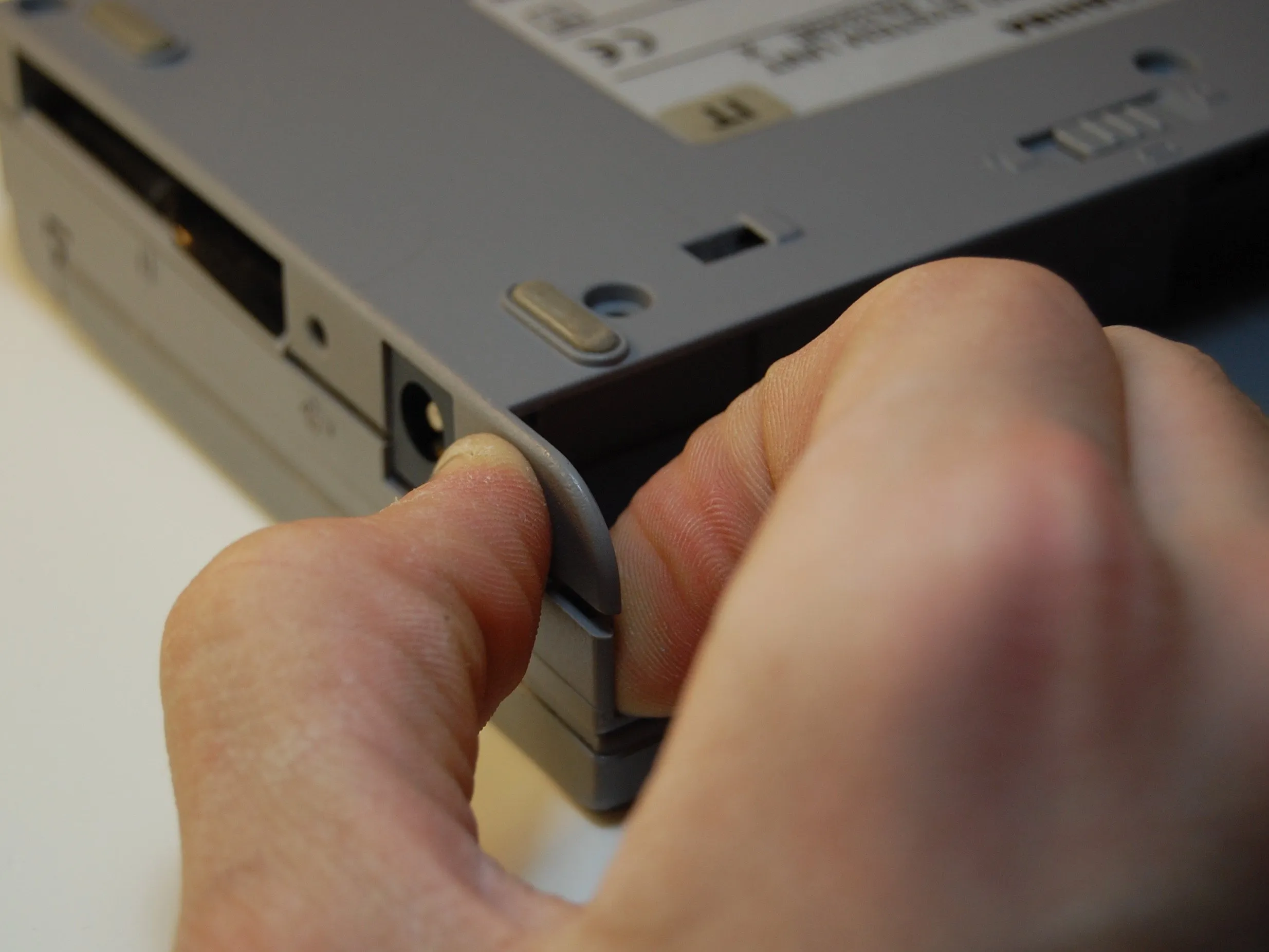

• Разблокируйте два фиксатора, надавив на них, как показано на фото.

• Теперь поднимите верхнюю часть и... [wow]

Шаг 8

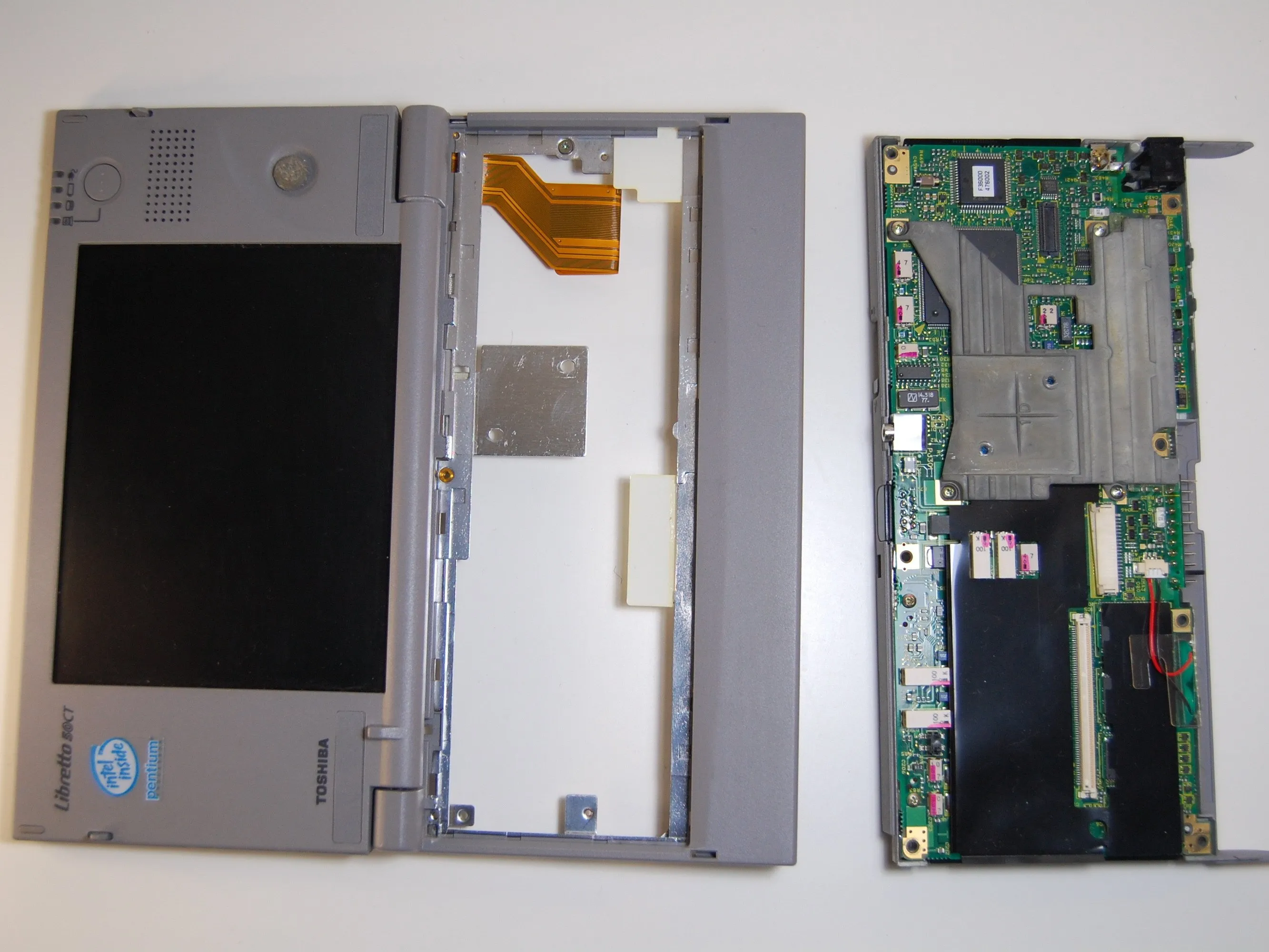

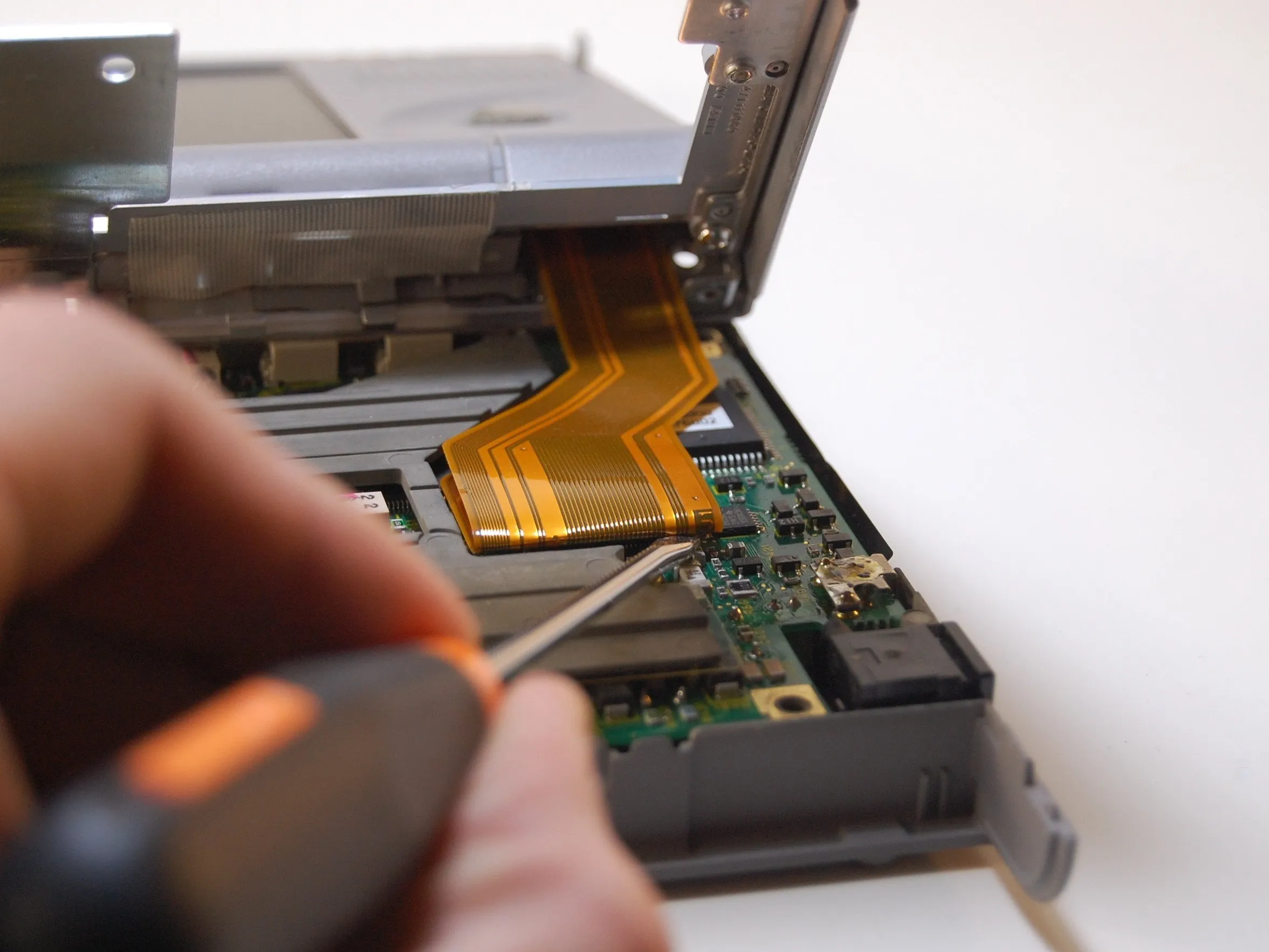

• Отсоедините разъем экрана.

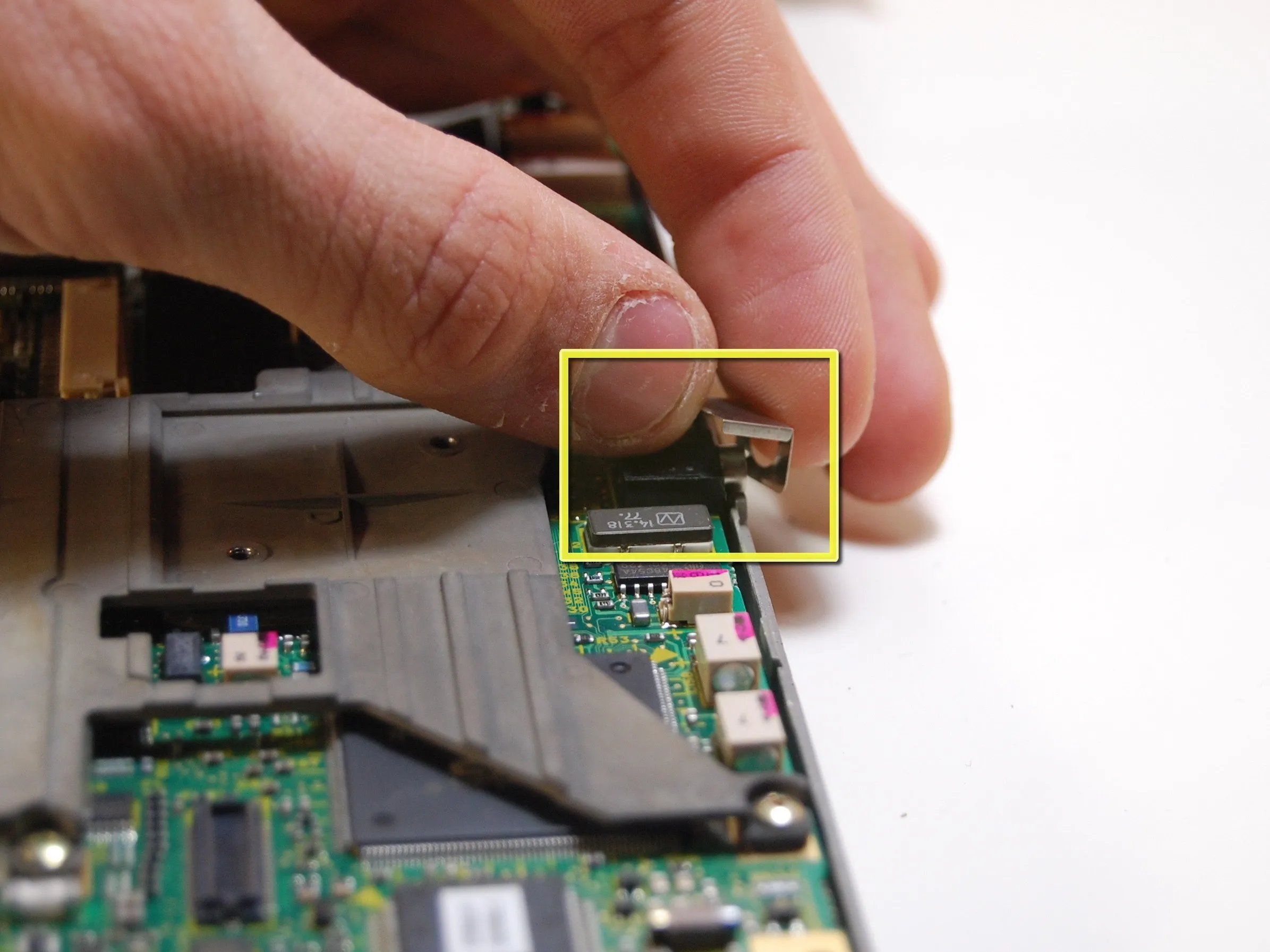

• При сборке обратите внимание на маленькую L-образную железную деталь на разъеме для телефона, установите ее на место, как показано на фото 3.

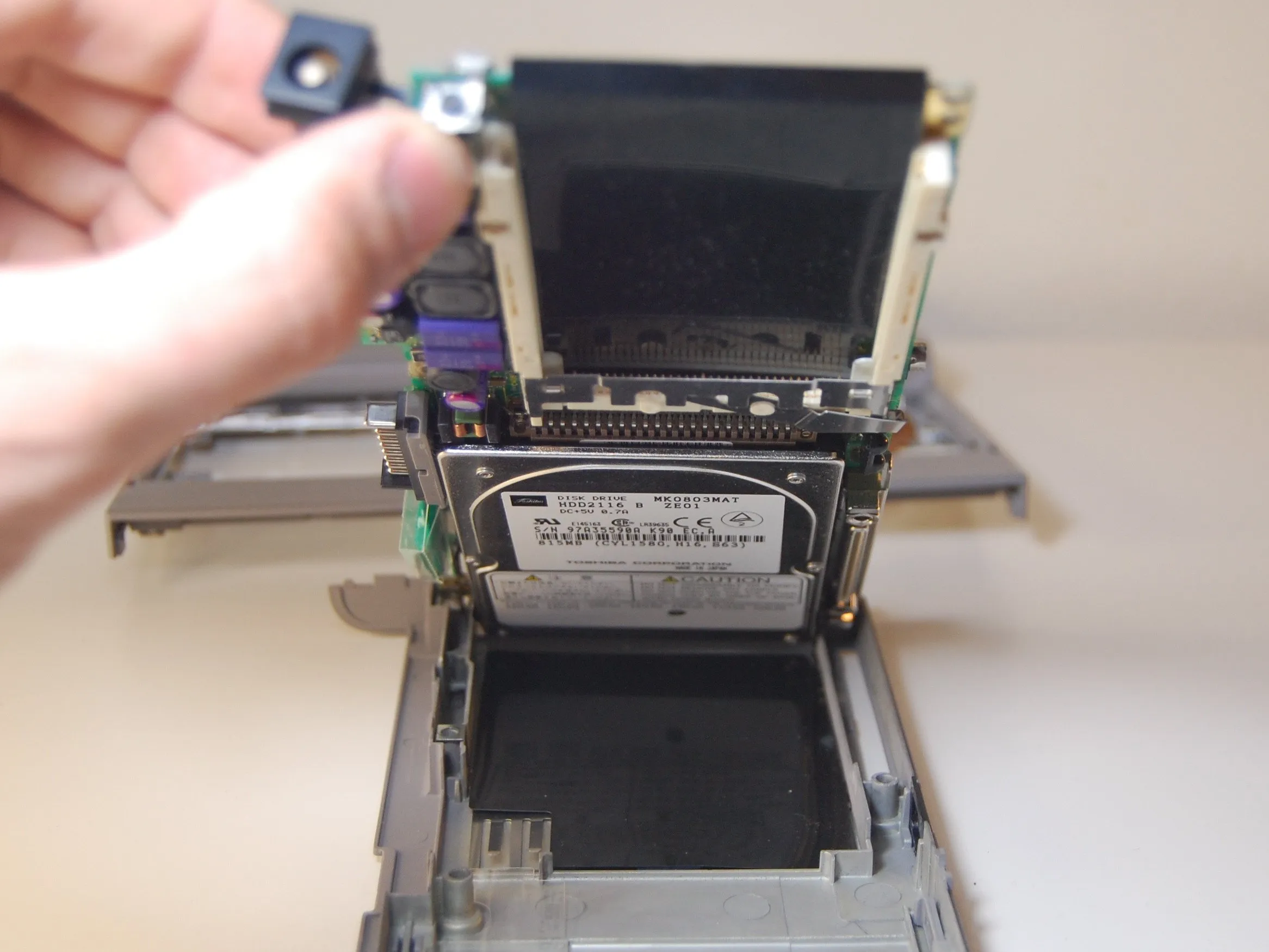

Шаг 9

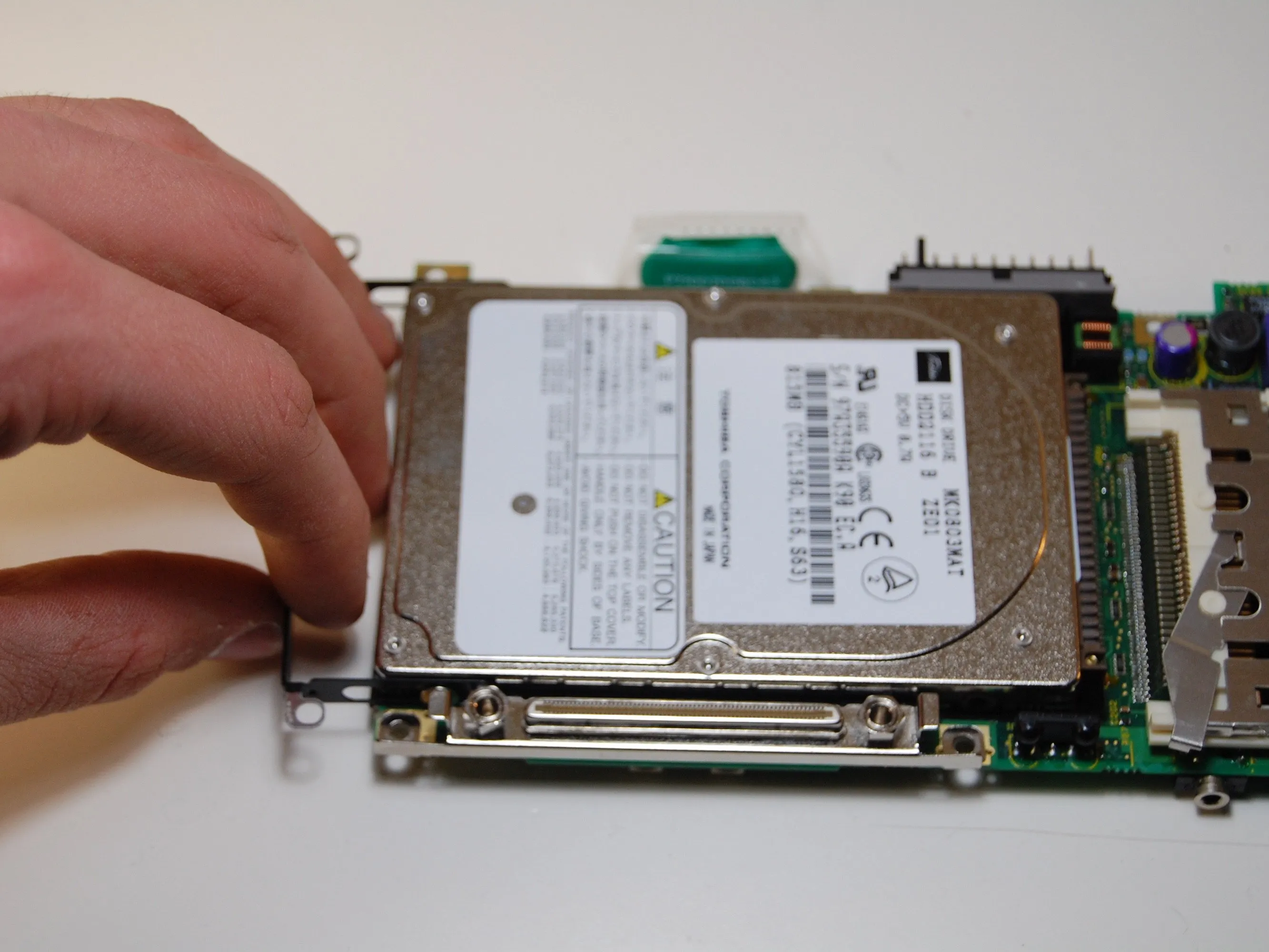

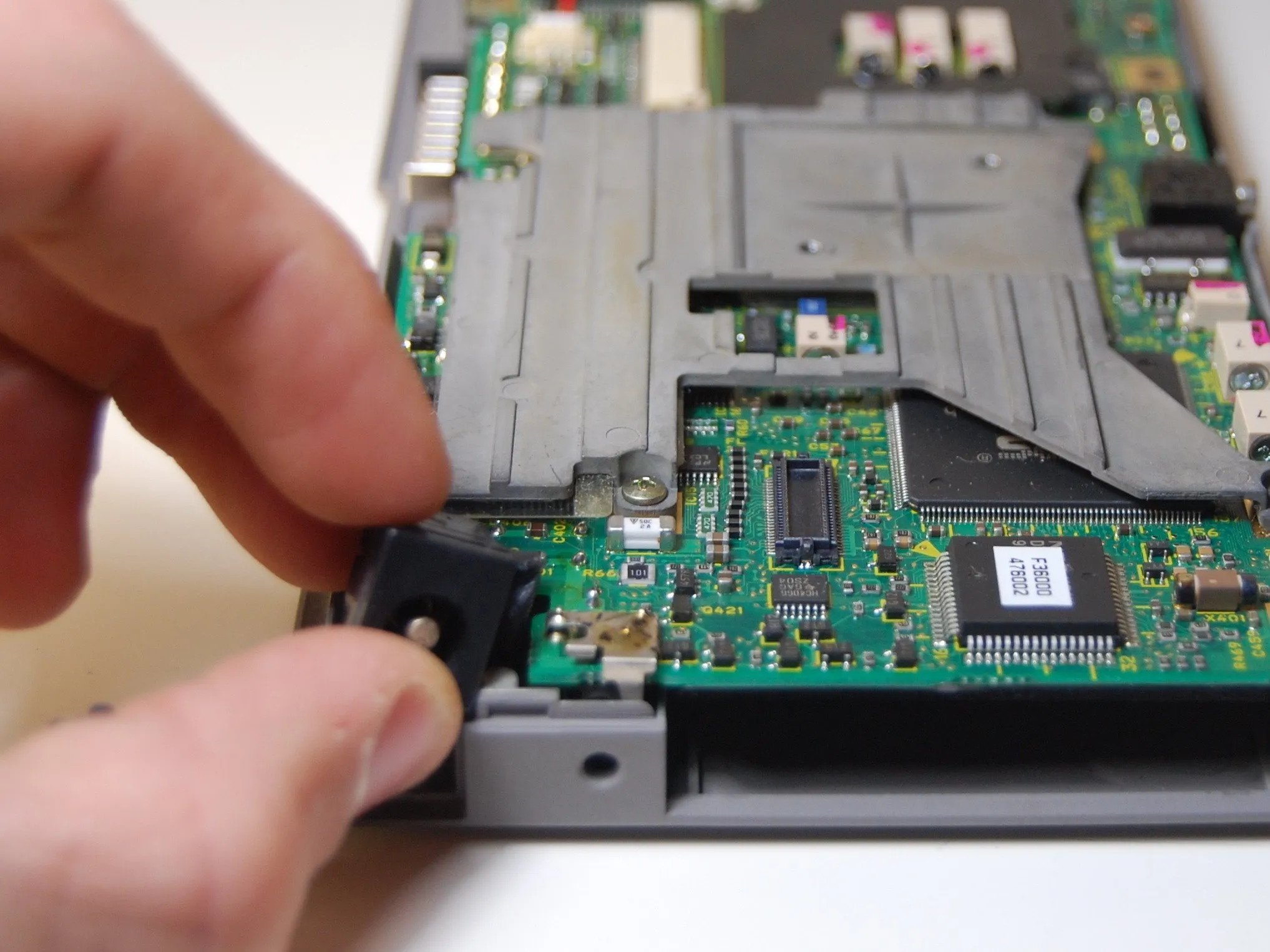

• Выньте материнскую плату, обращая внимание на правильность извлечения разъема питания.

• С помощью ручки отсоедините HDD и аккуратно положите его в безопасное место.

Шаг 10

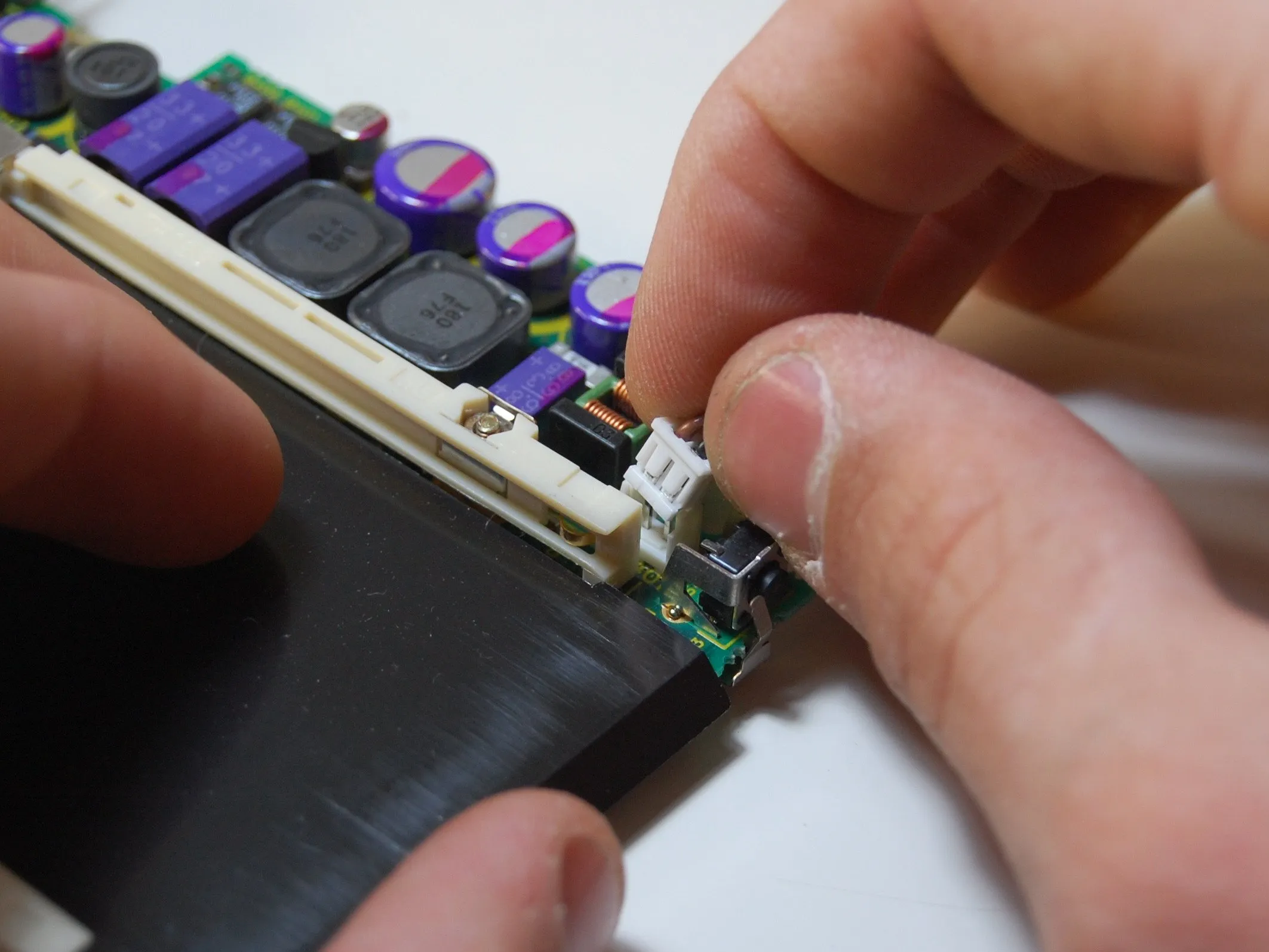

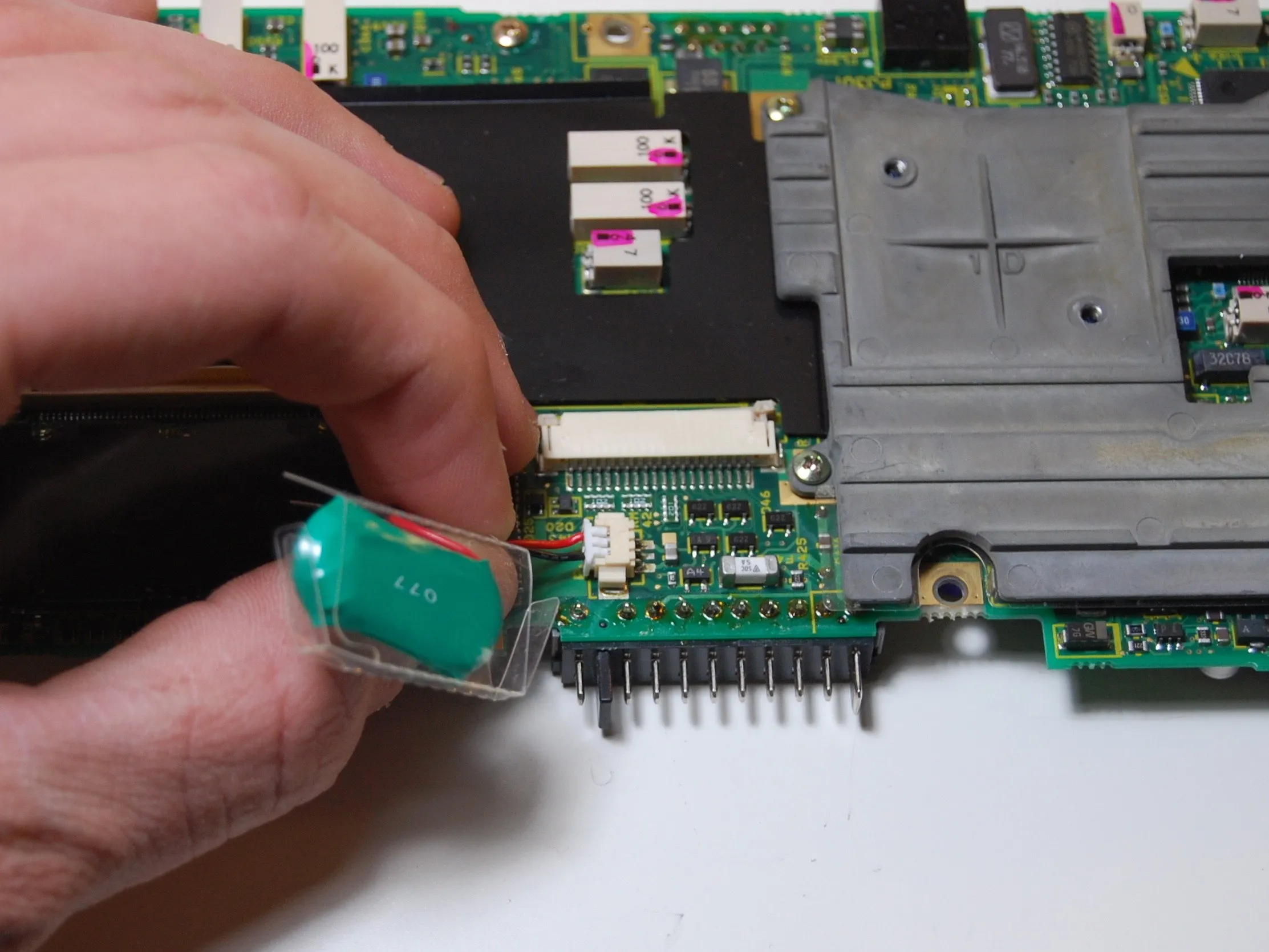

• Отсоедините разъем питания и аккумулятор.

• ПРИМЕЧАНИЕ: Извлечение батареи приведет к сбросу CMOS, поэтому дата, время, настройки BIOS и т.д. будут удалены и установлены по умолчанию.

Шаг 11

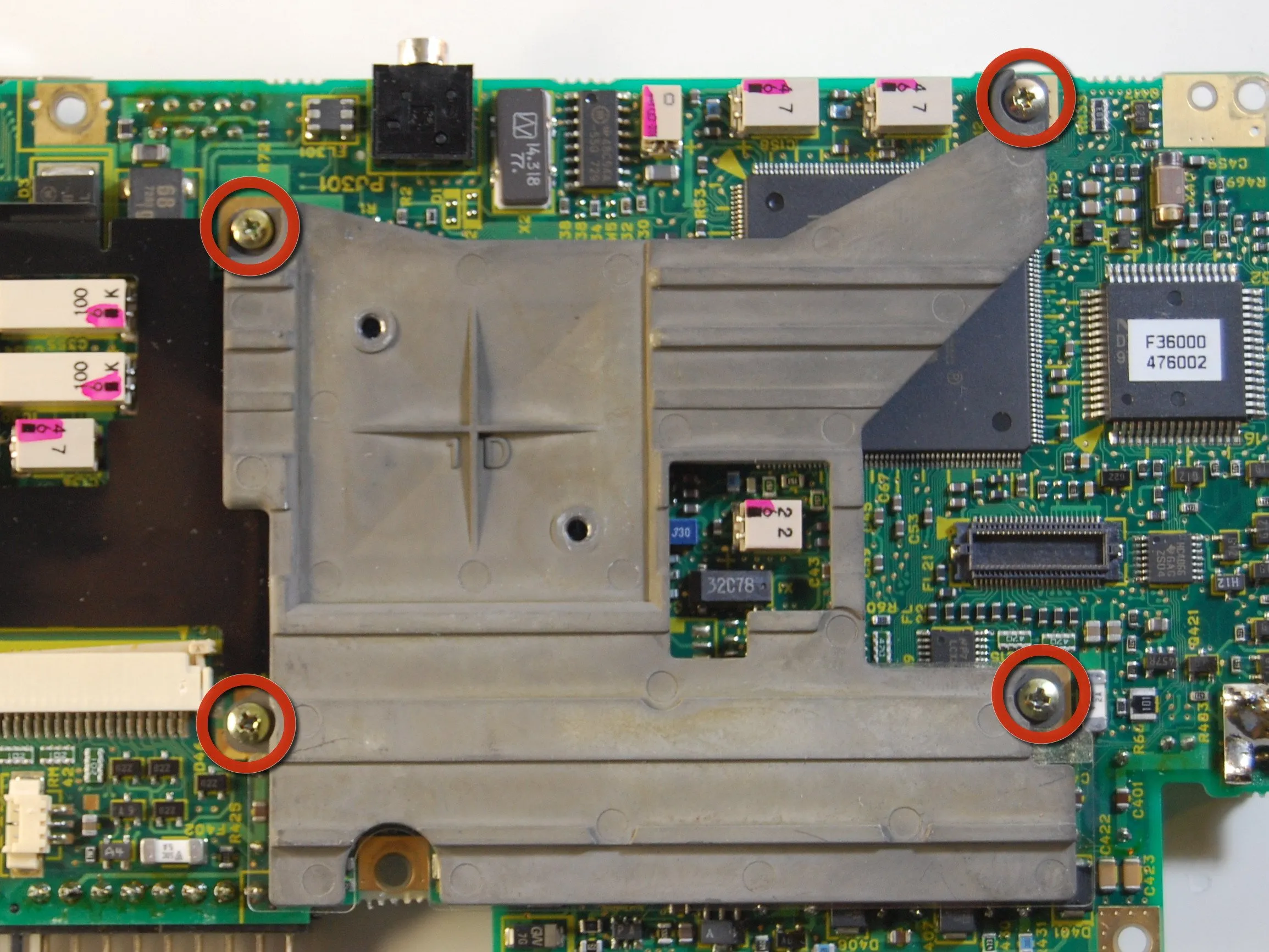

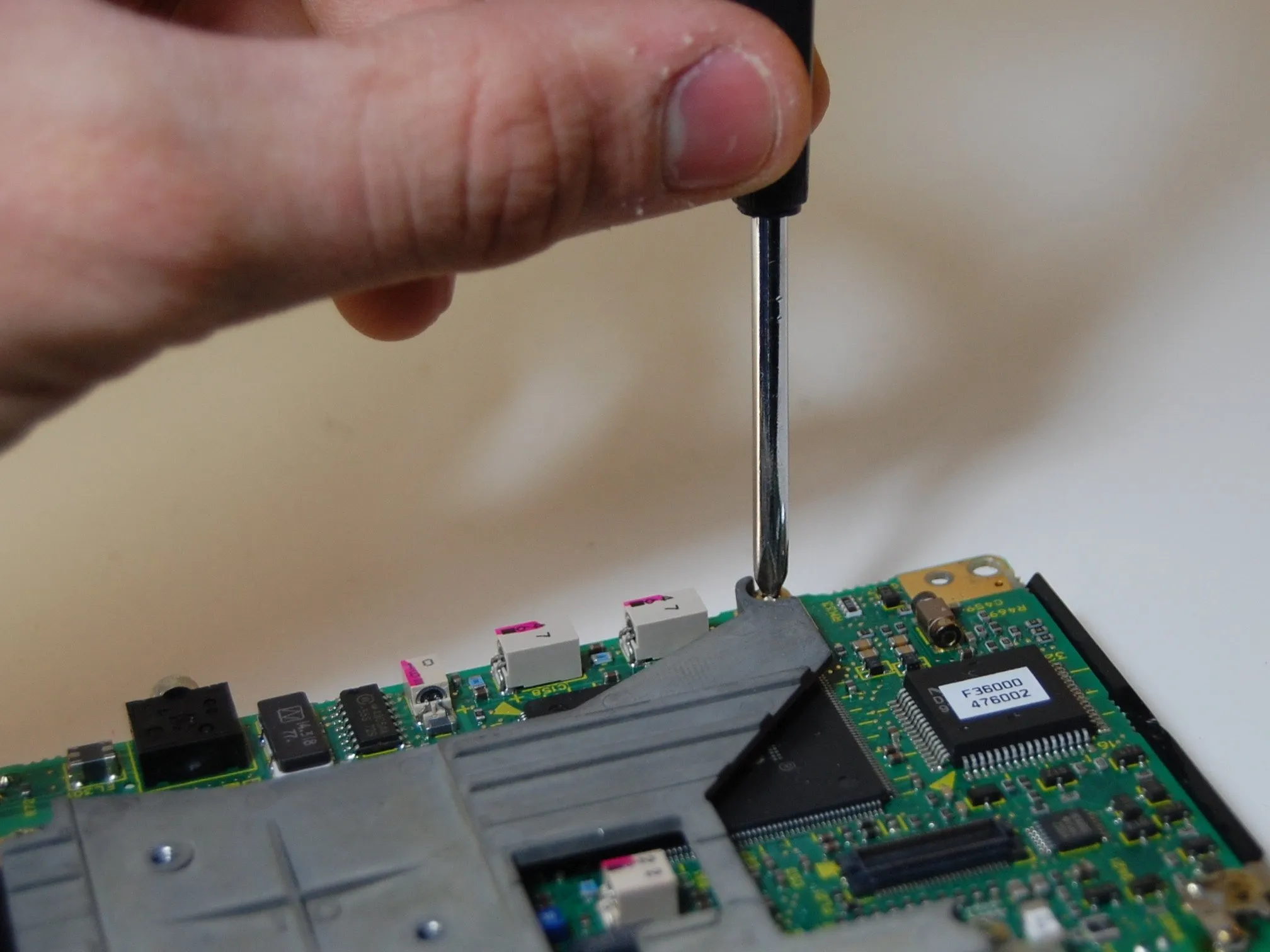

• На материнской плате прикручен радиатор.

• Открутите четыре указанных винта, обратите внимание, что они бывают двух типов - длинные и короткие.

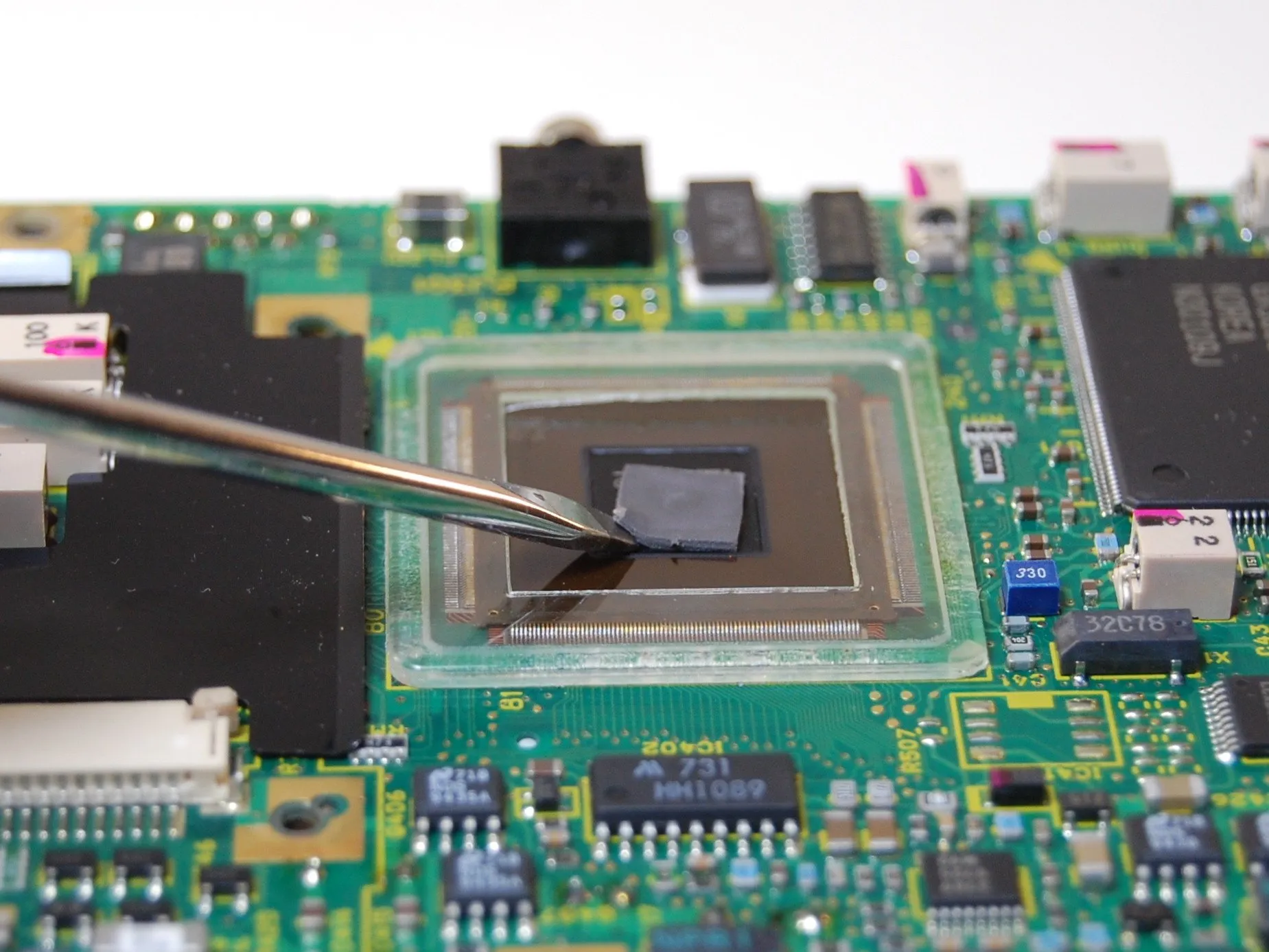

• Очень аккуратно снимите теплопроводник на процессоре, чтобы увидеть, что находится под ним.

Шаг 12

• Давайте посмотрим на микросхемы

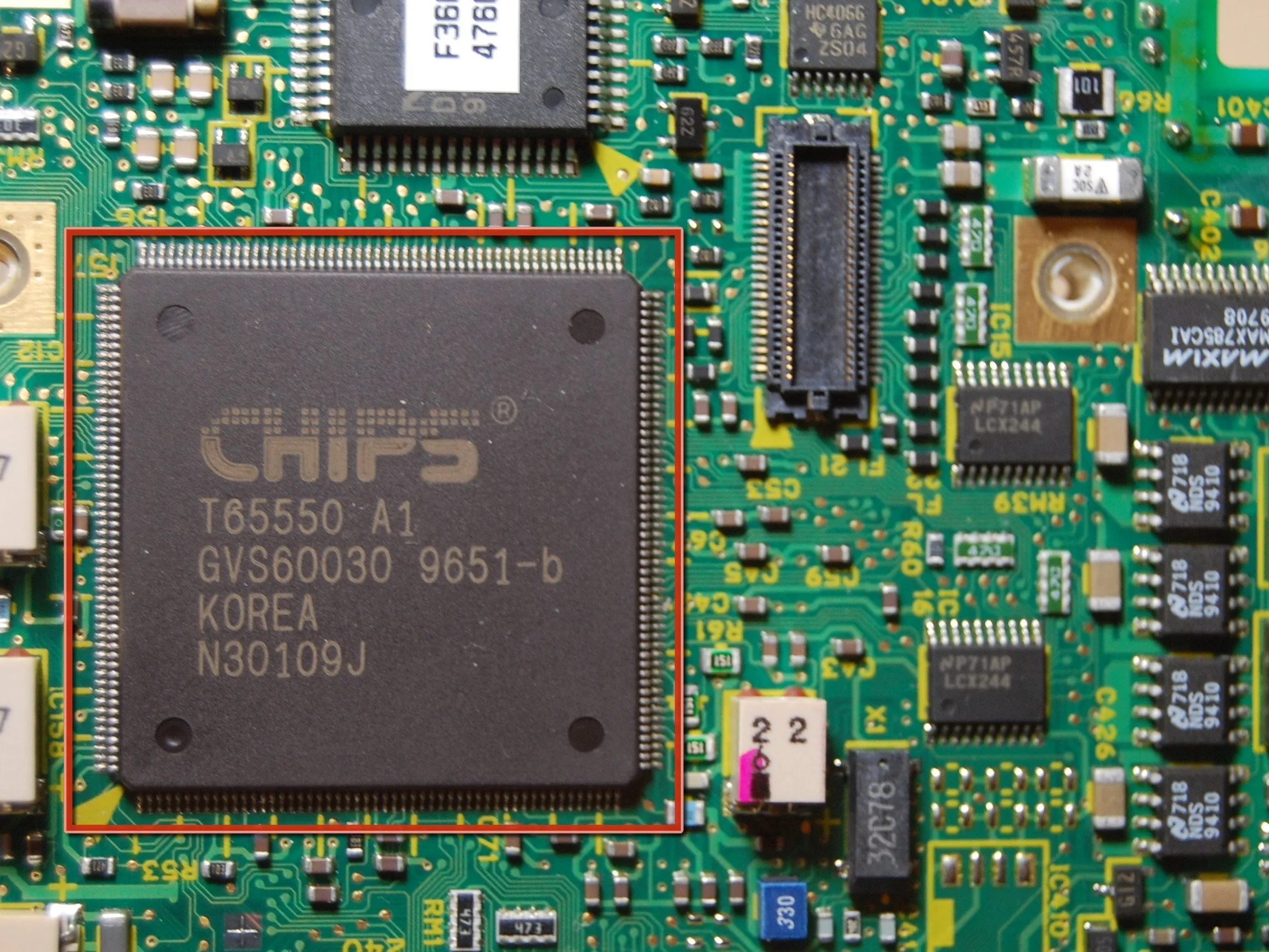

• Правильно! Северный мост изготовлен CHIPS; T6550 A1 GVS60030 9651-b made in KOREA (последний - серийный, я думаю).

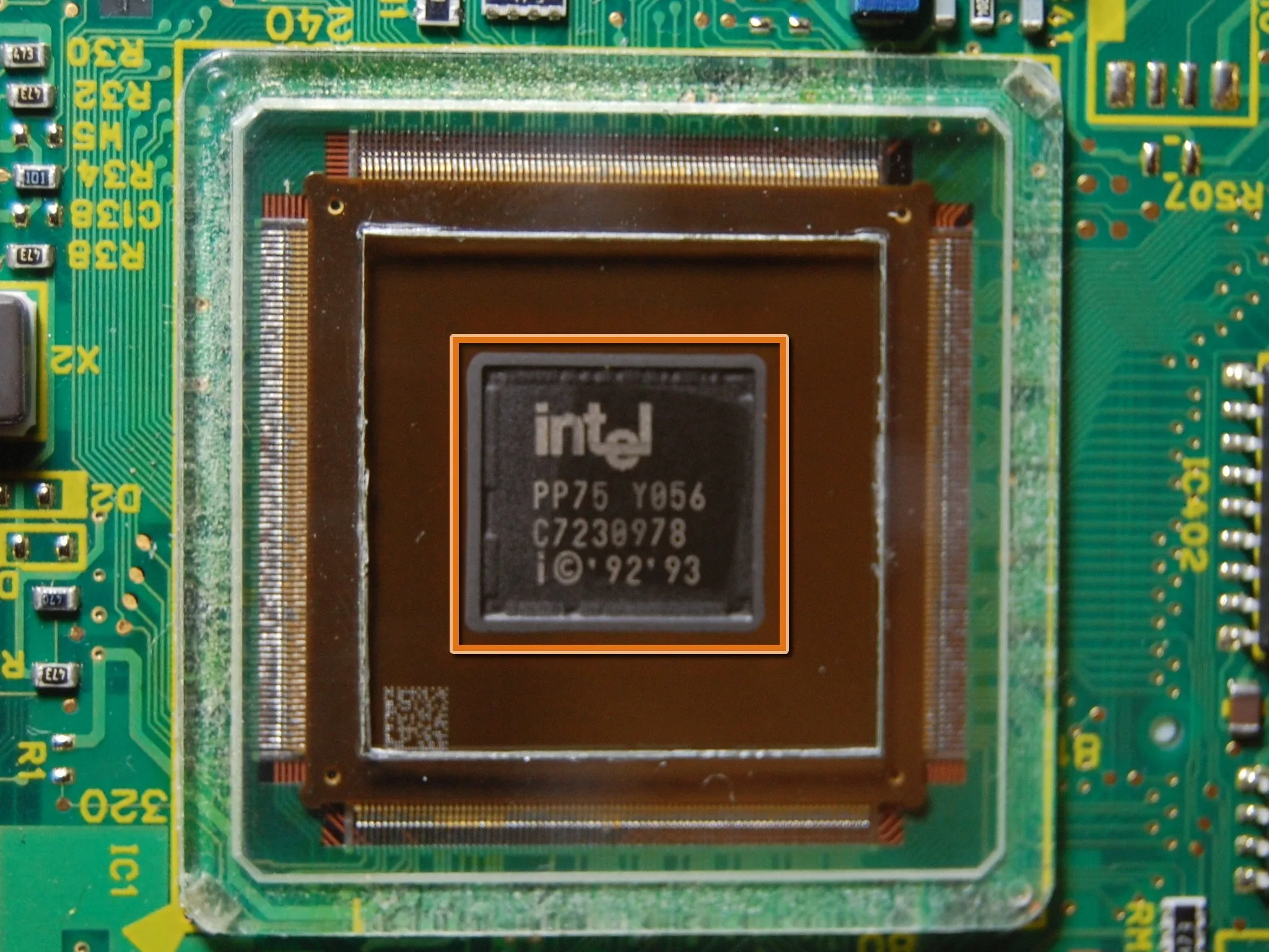

• Процессор - Intel Pentium PP75 Y856 75Mhz.

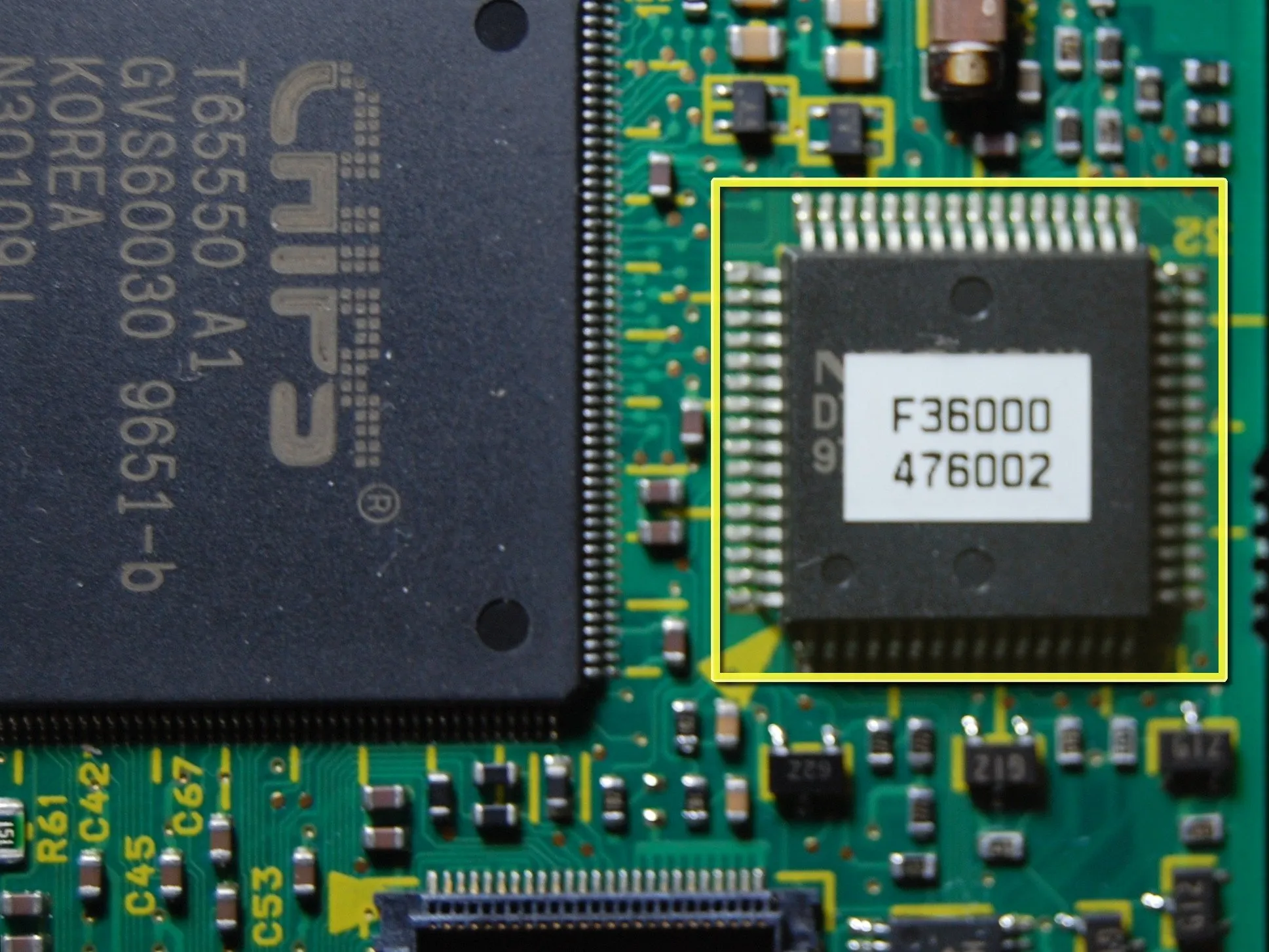

• Есть еще один чип с прикрепленной к нему палочкой; F36000 476002

Шаг 13

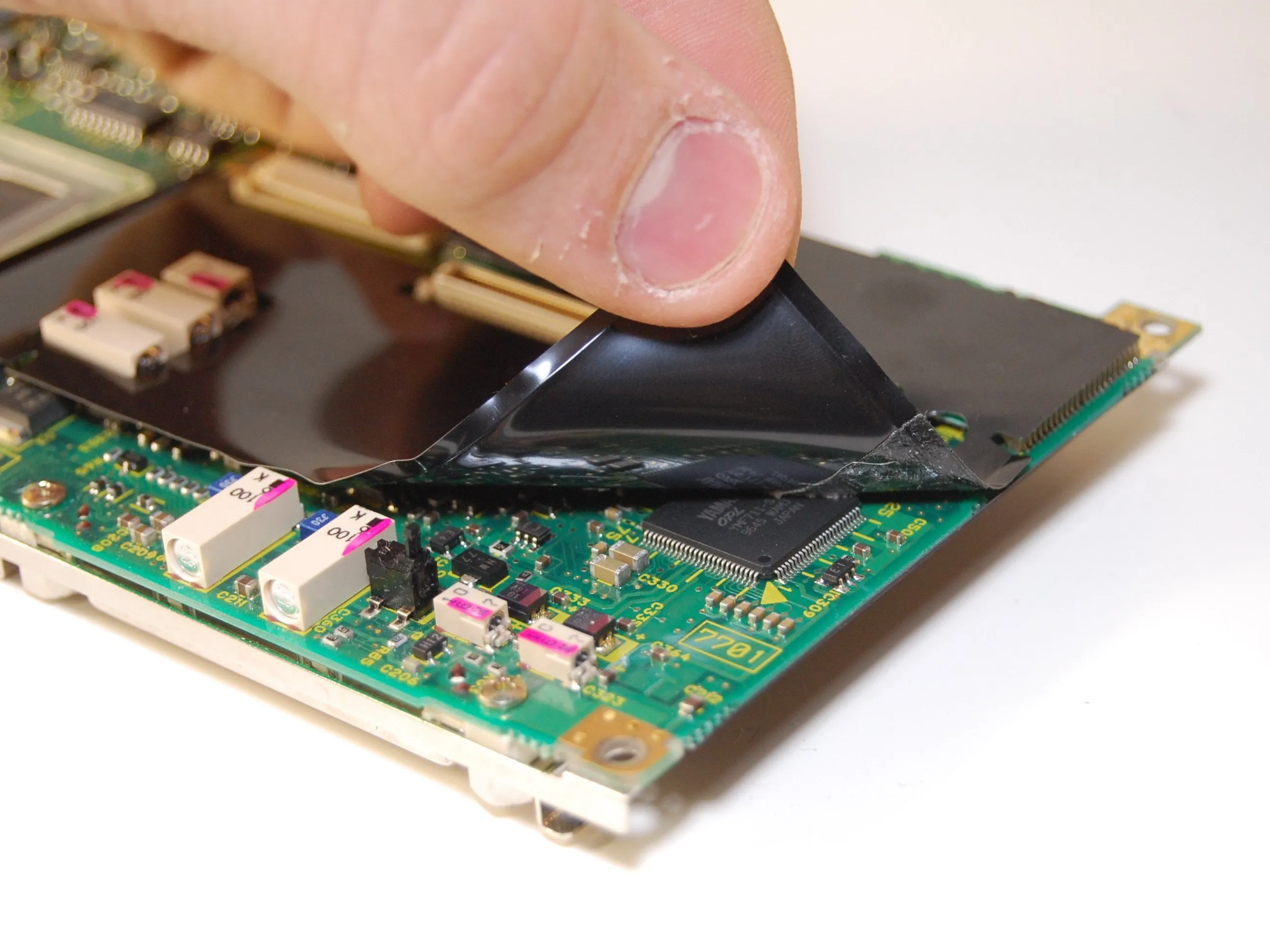

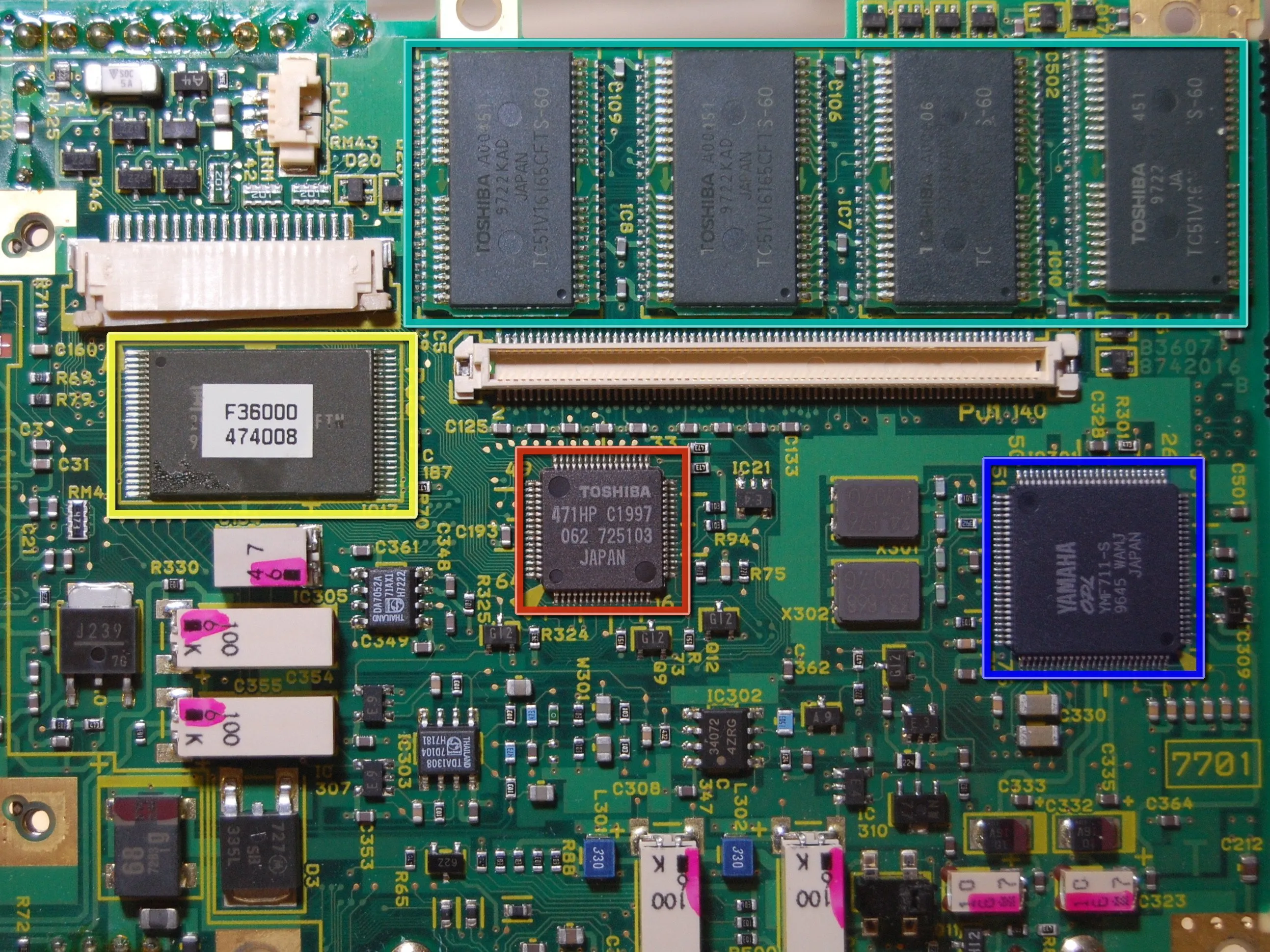

• Но подождите, есть еще кое-что: попробуйте снять черную пластиковую панель.

• Здесь мы обнаружим еще три интересных чипа и, конечно же, оперативную память.

• Первая из них имеет маркировку F36000 474008.

• YAMAHA, это аудиочип, OPL YMF711-S 9645 WAMJ.

• Toshiba 471HP C1997.

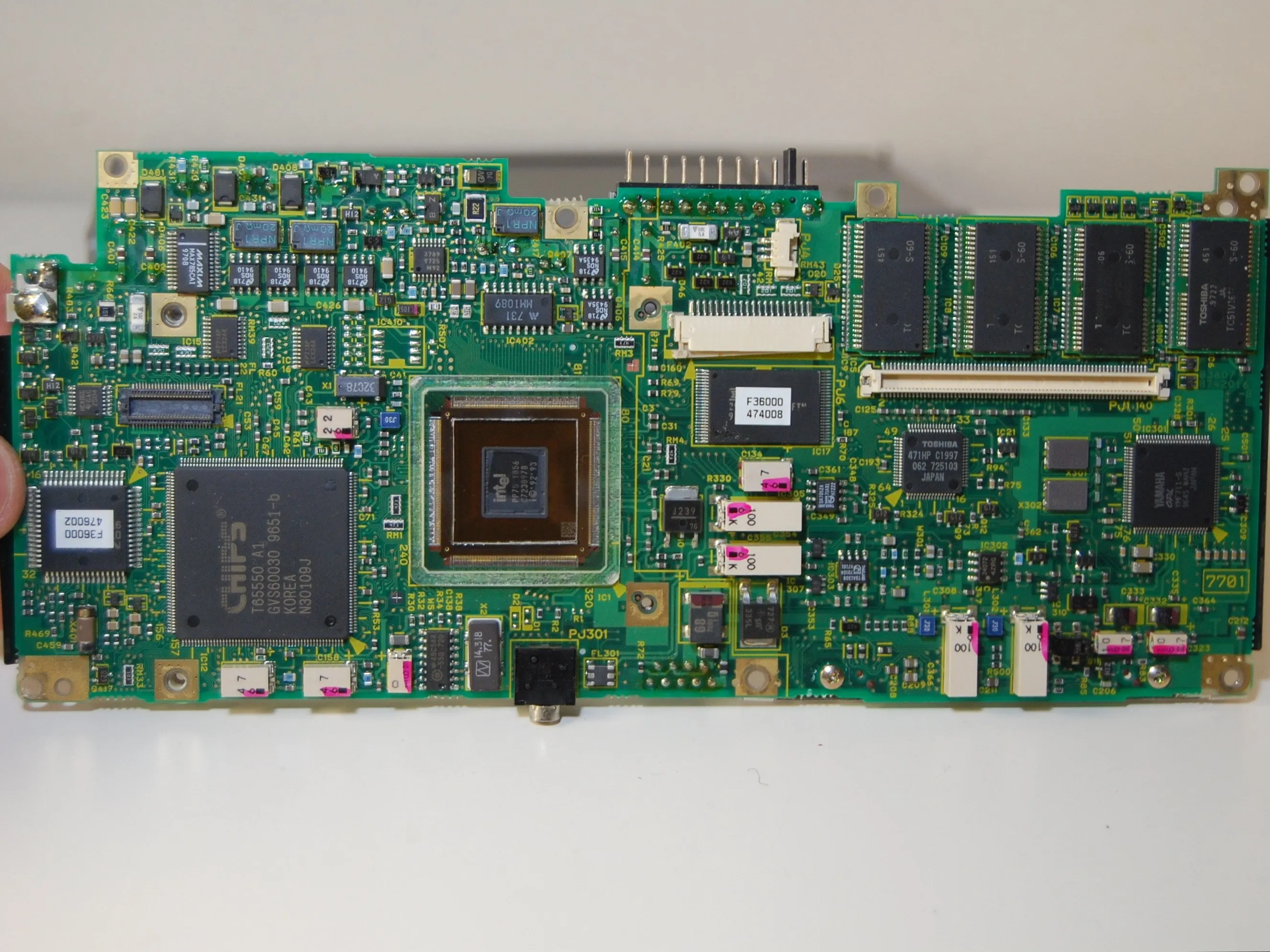

Шаг 14

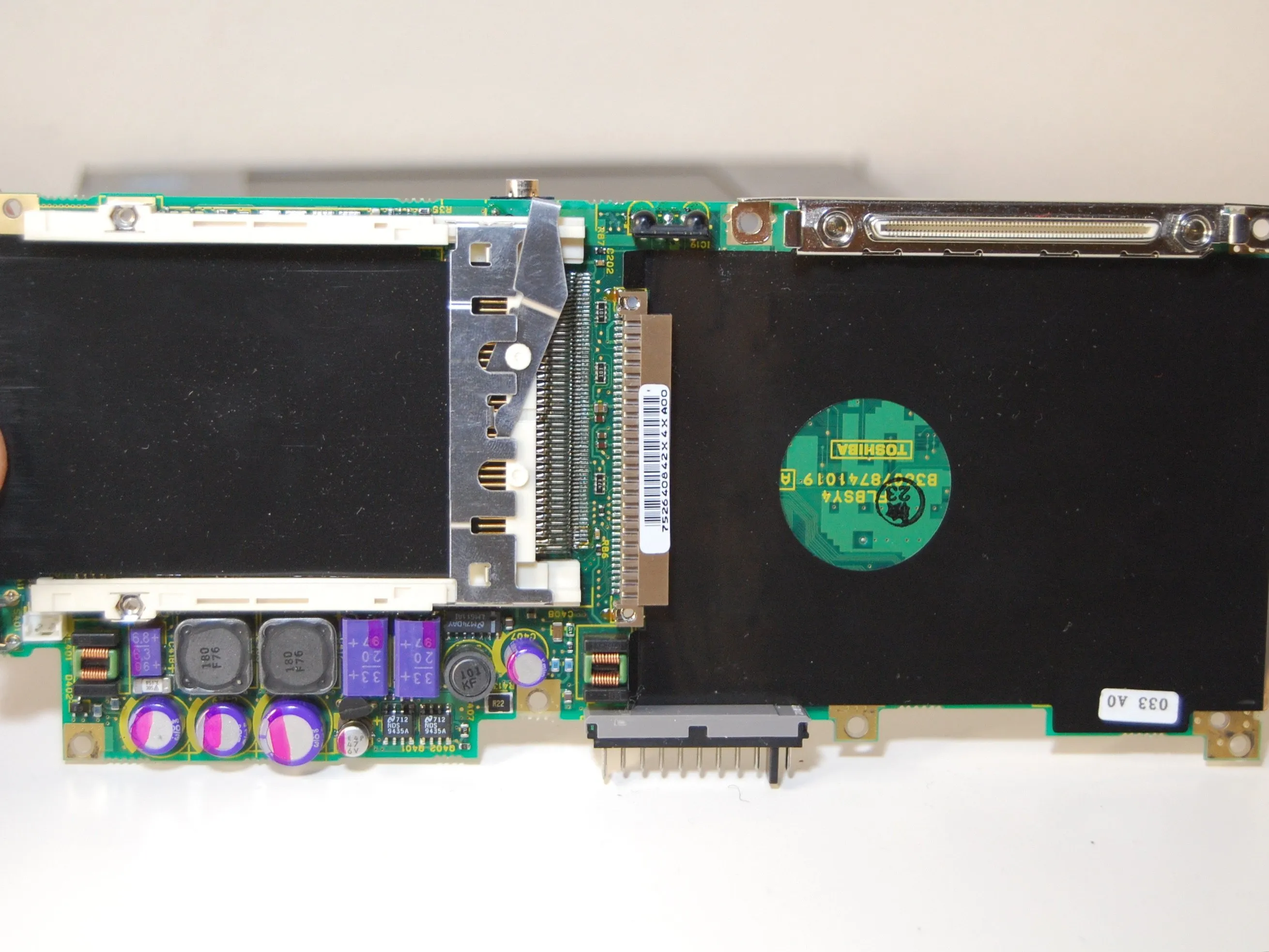

• Снимки материнской платы в высоком разрешении.

• Обратите внимание, что в ней используется многослойная технология, запатентованная и применяемая в некоторых других моделях, например ZENITH Systems. Это позволяет сделать плату намного меньше, но на ней очень трудно разглядеть дорожки.

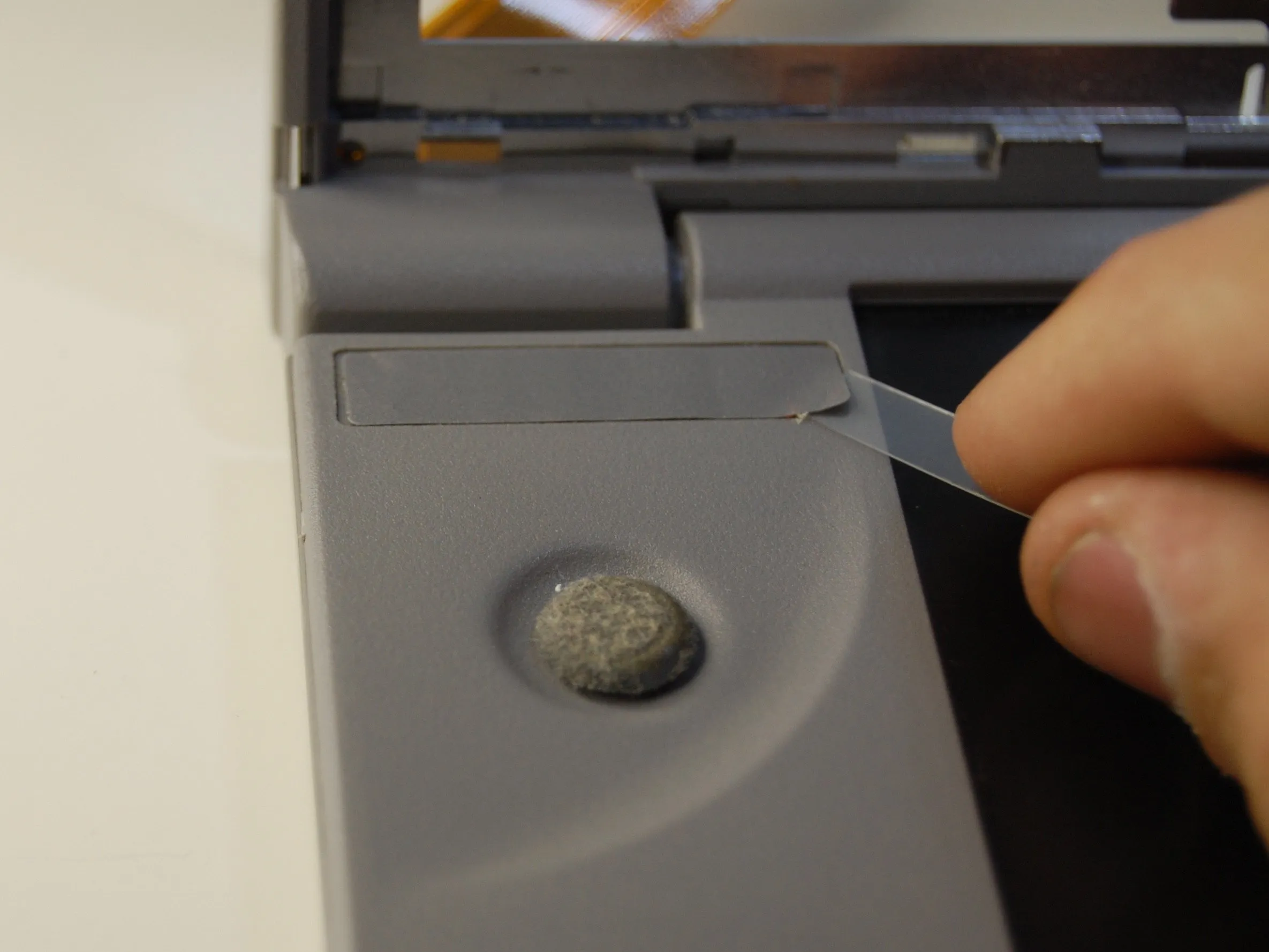

Шаг 15

• Экран! Открыть его не так-то просто.

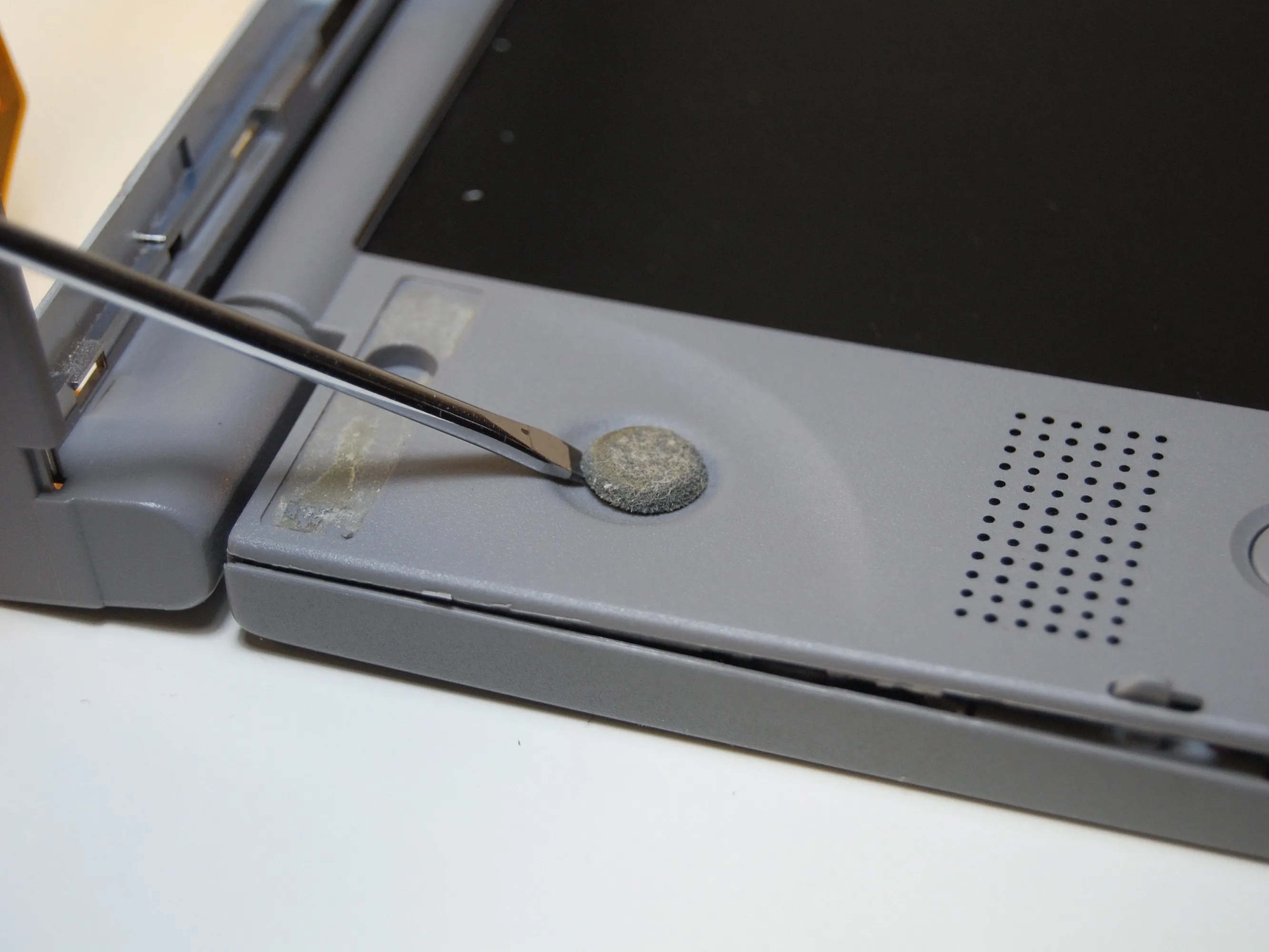

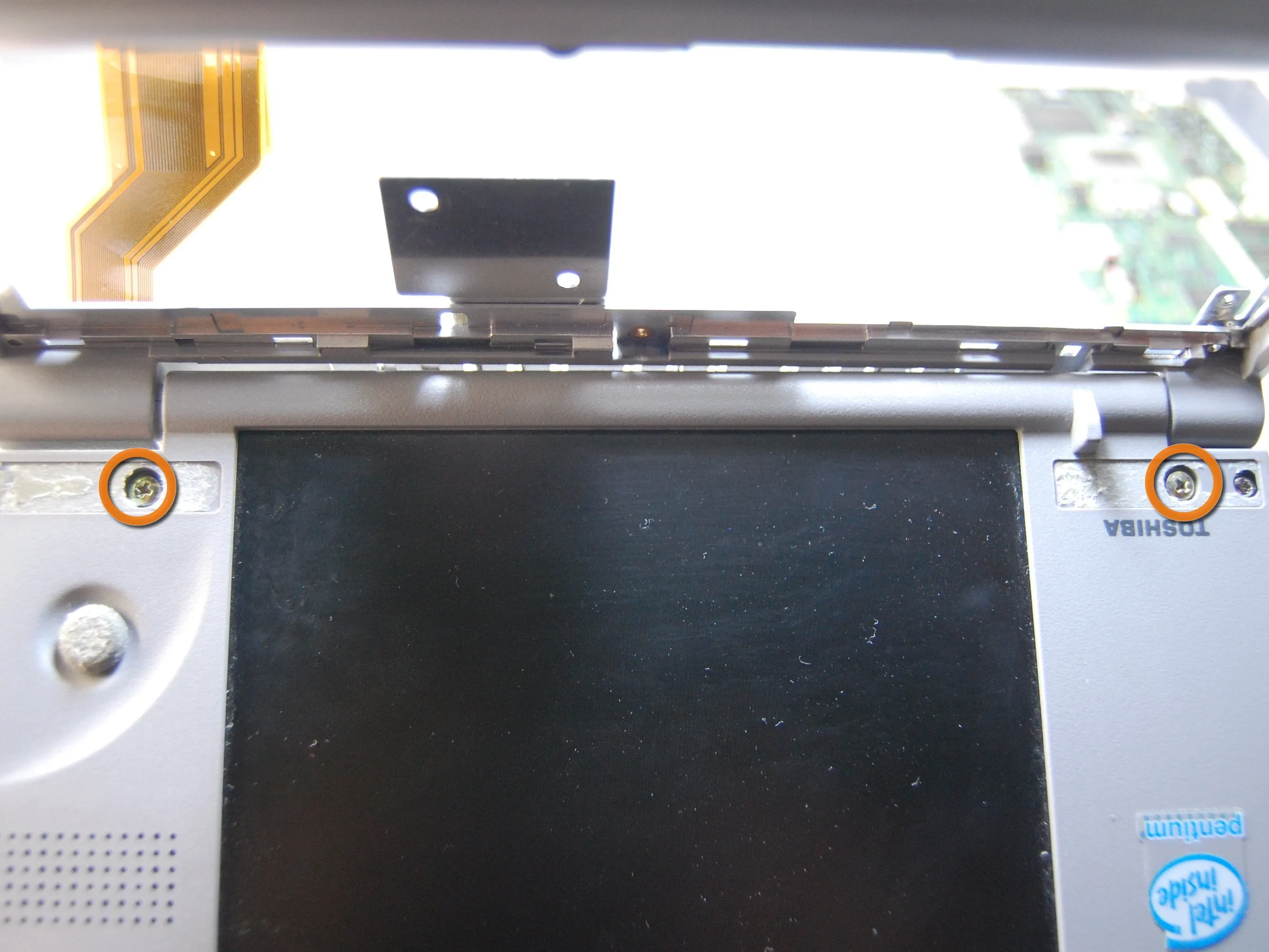

• Сначала удалите приклеенные ленты в нижней части, чтобы получить доступ к двум винтам, которые держат верхнюю часть.

• С помощью отвертки снимите коврик для мыши.

• Пад приятен в использовании, удобен и прост в обращении, нужно только немного потренироваться, ноутбуки уже давно отказались от этого вида указательного устройства, но в моем случае оно по-прежнему превосходно.

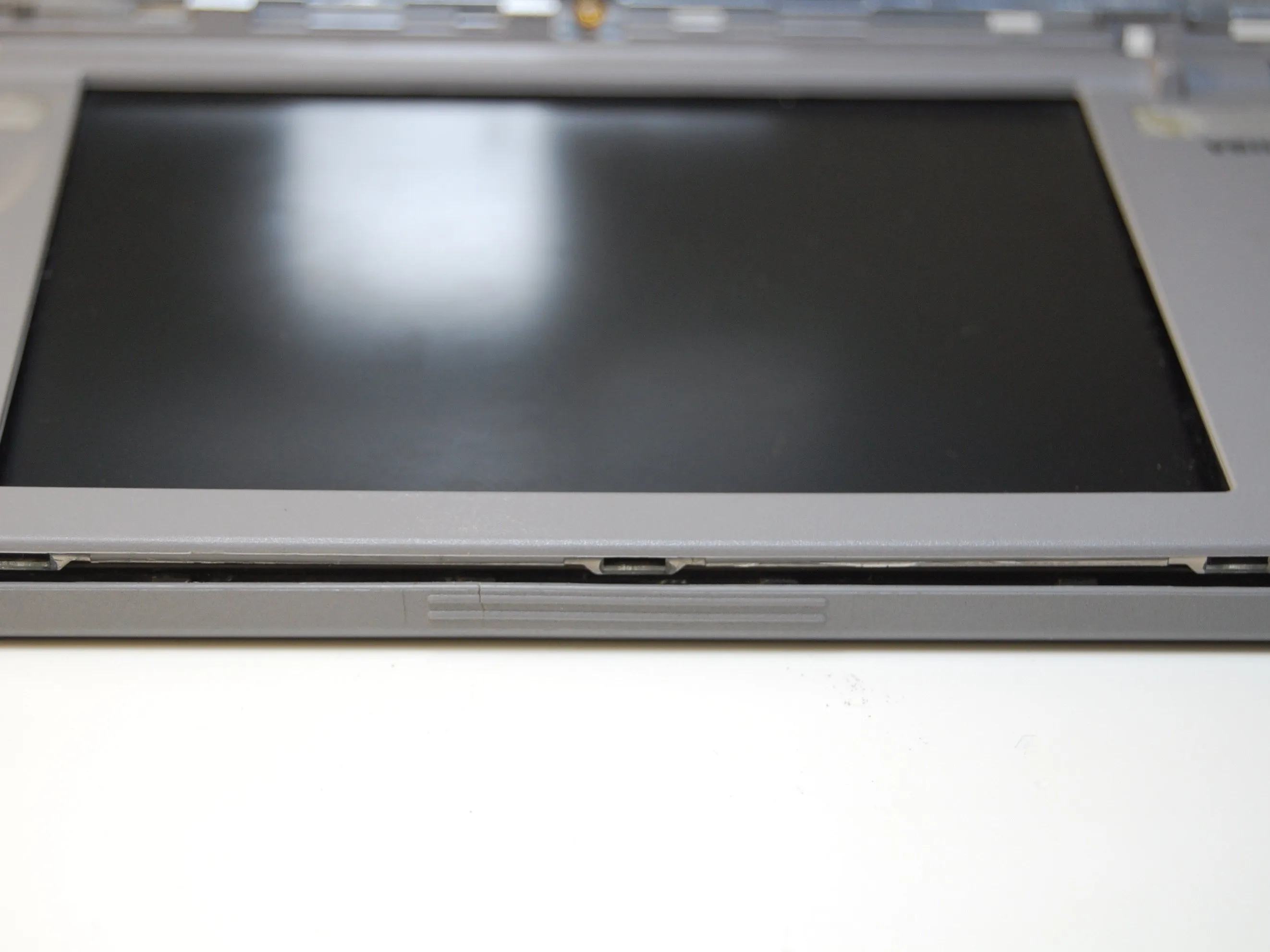

Шаг 16

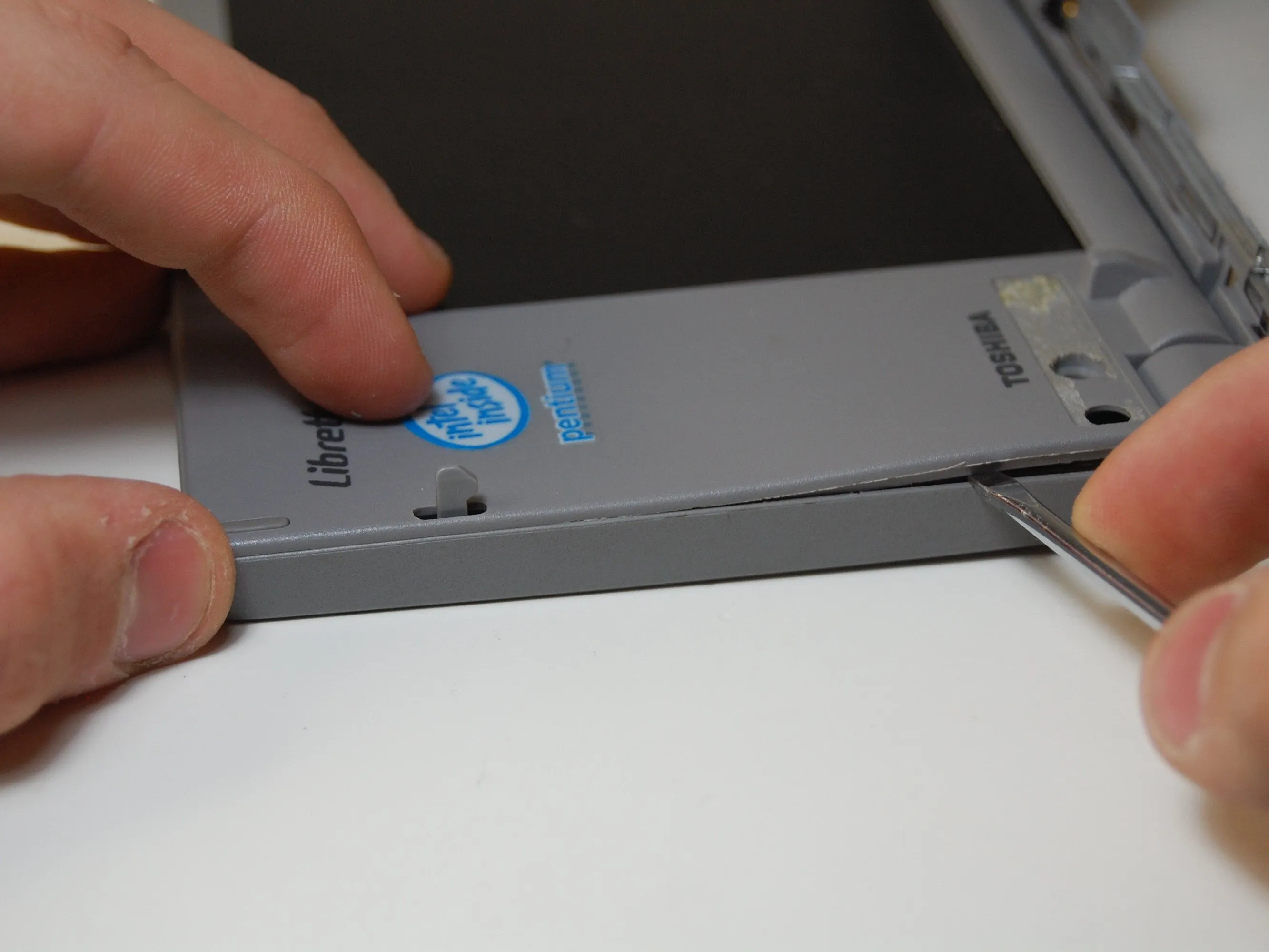

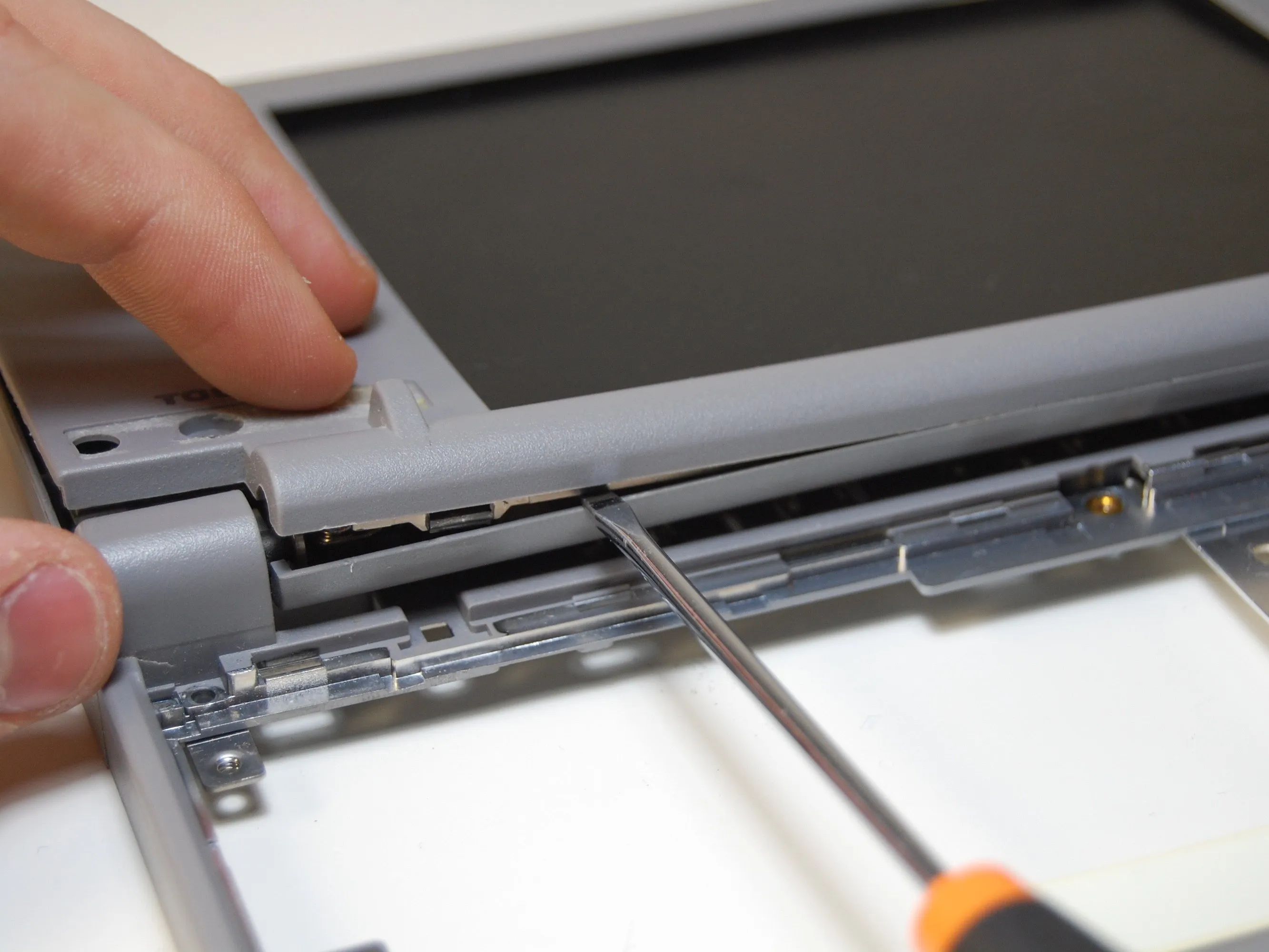

• С помощью пробки или плоской отвертки откройте экран, как показано на рисунке.

• Не торопитесь и делайте это тихо, иначе вы можете сломать что-нибудь внутри.

Шаг 17

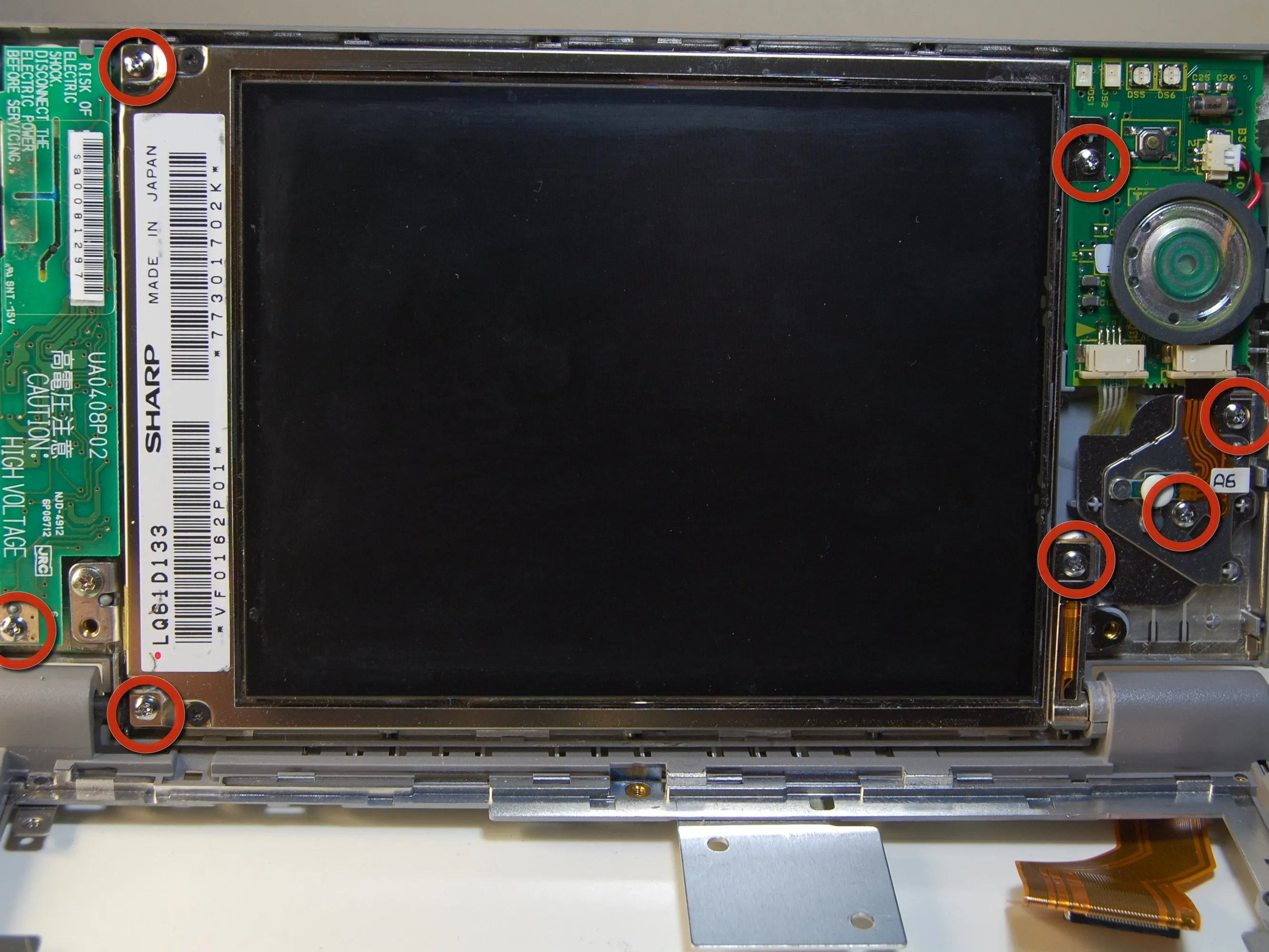

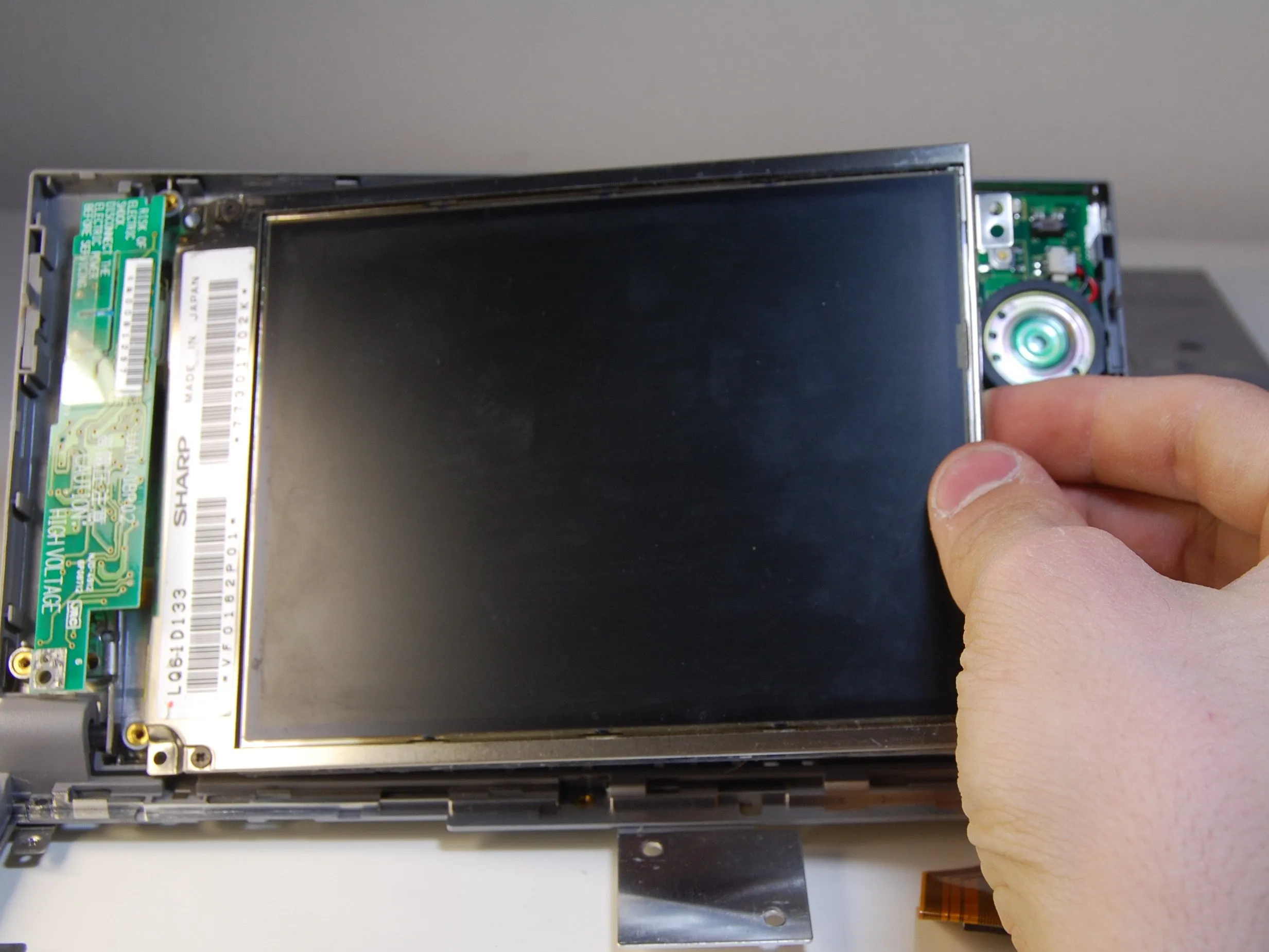

• Теперь вы можете увидеть экран, лифт питания для лампы, элементы управления и динамик.

• Не прикасайтесь к левой части схемы, трогать ее опасно, так как на нее подается высокое напряжение для питания CCFL-лампы; возьмите ее за края и обращайтесь осторожно.

• Открутите крестовой отверткой, как показано на рисунке.

• Осторожно сдвиньте экран, чтобы получить доступ к задним кабелям.

Шаг 18

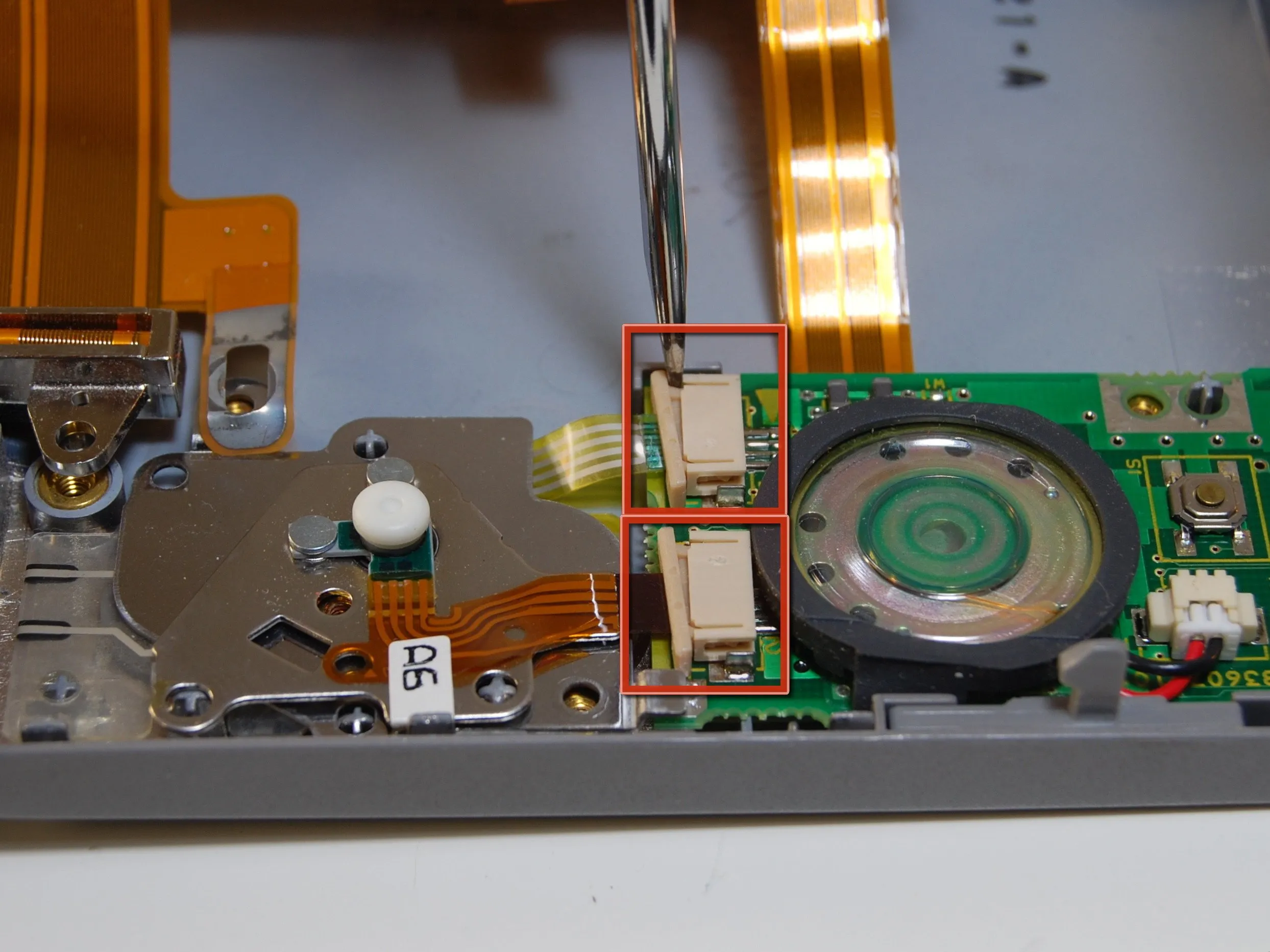

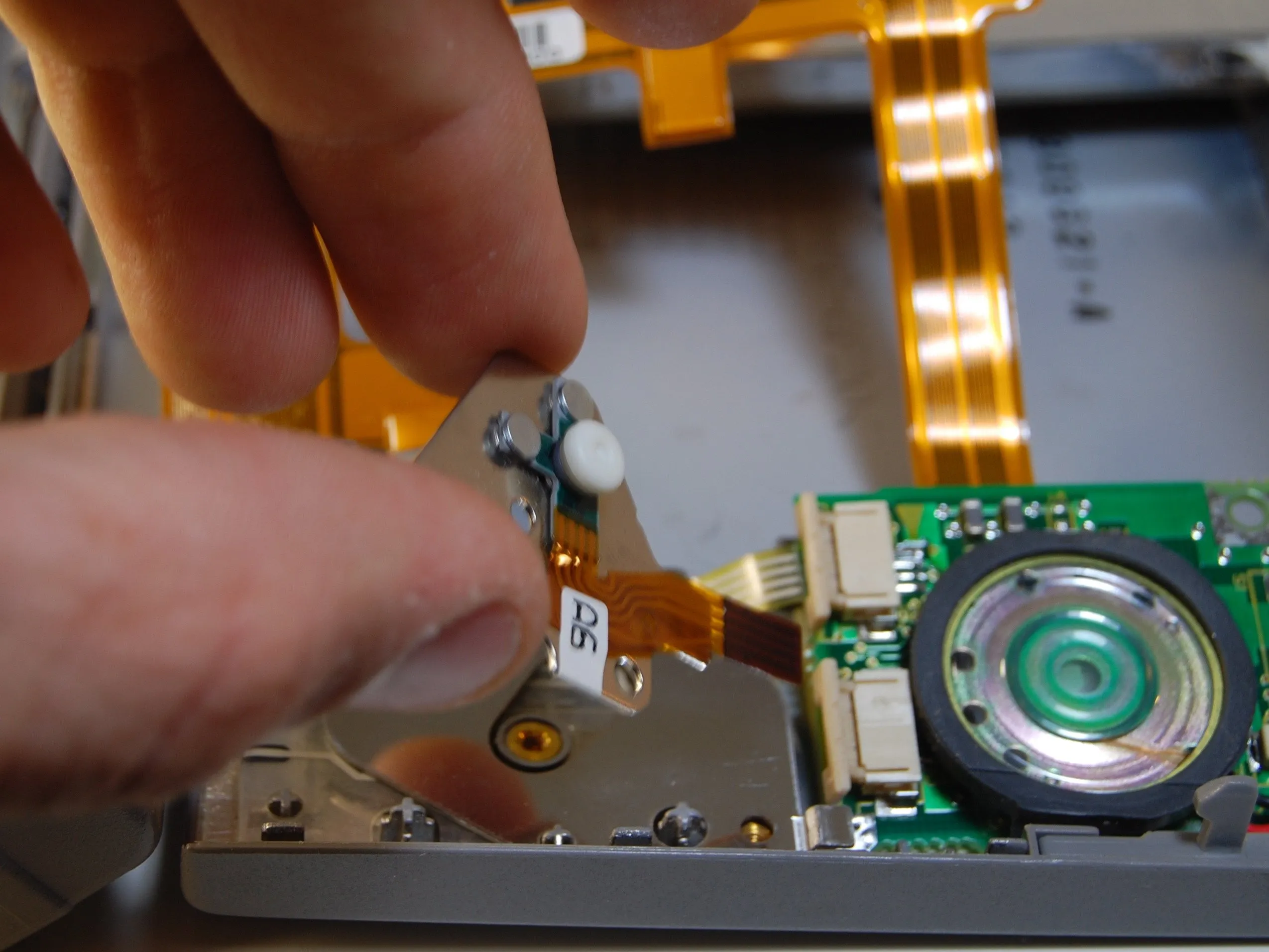

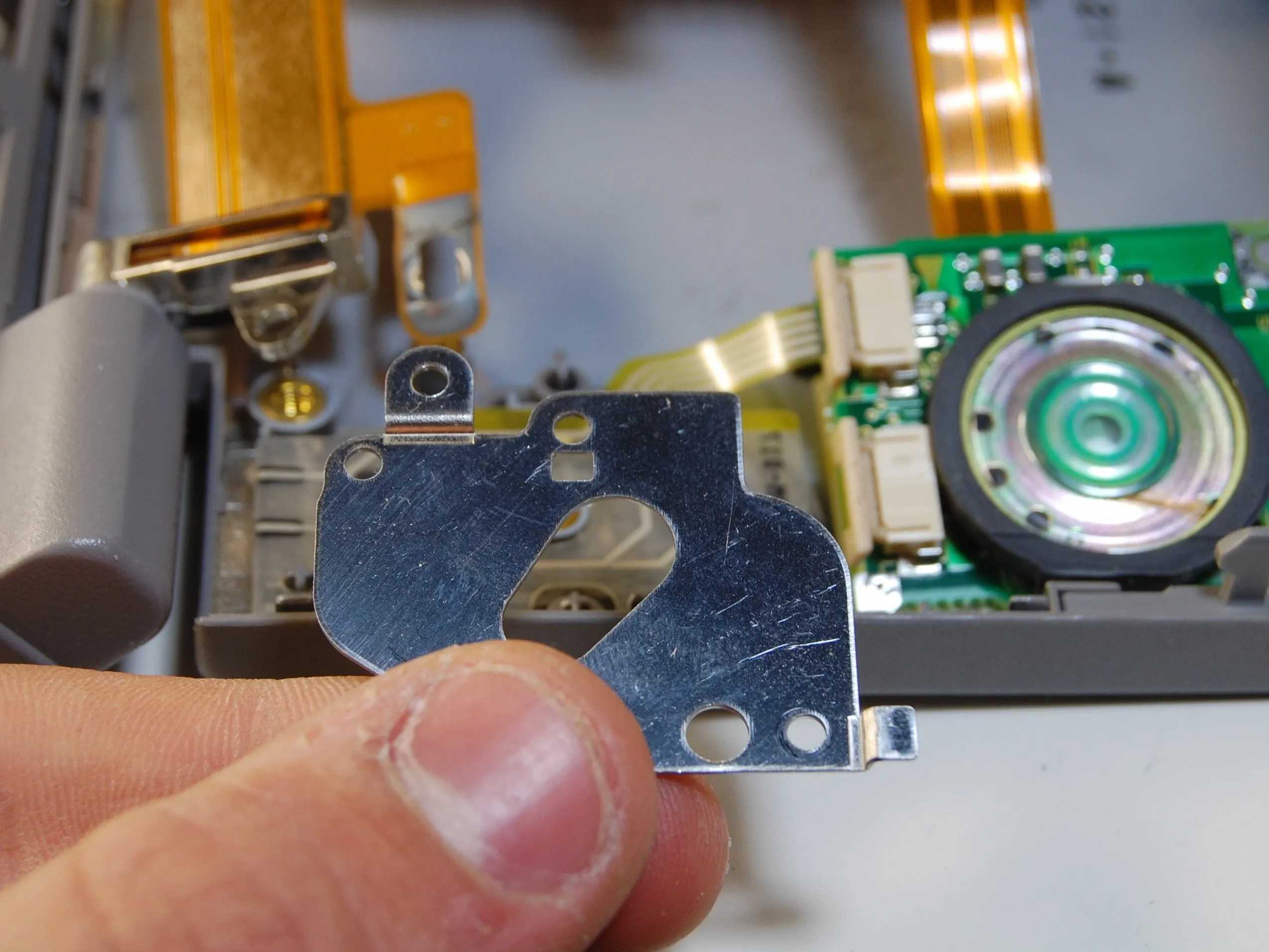

• Прежде чем отсоединять кабели экрана, я предлагаю вам снять элементы управления.

• С помощью плоской отвертки отсоедините два кабеля, показанные на рисунке.

• По частям снимите коврик и кнопки мыши.

Шаг 19

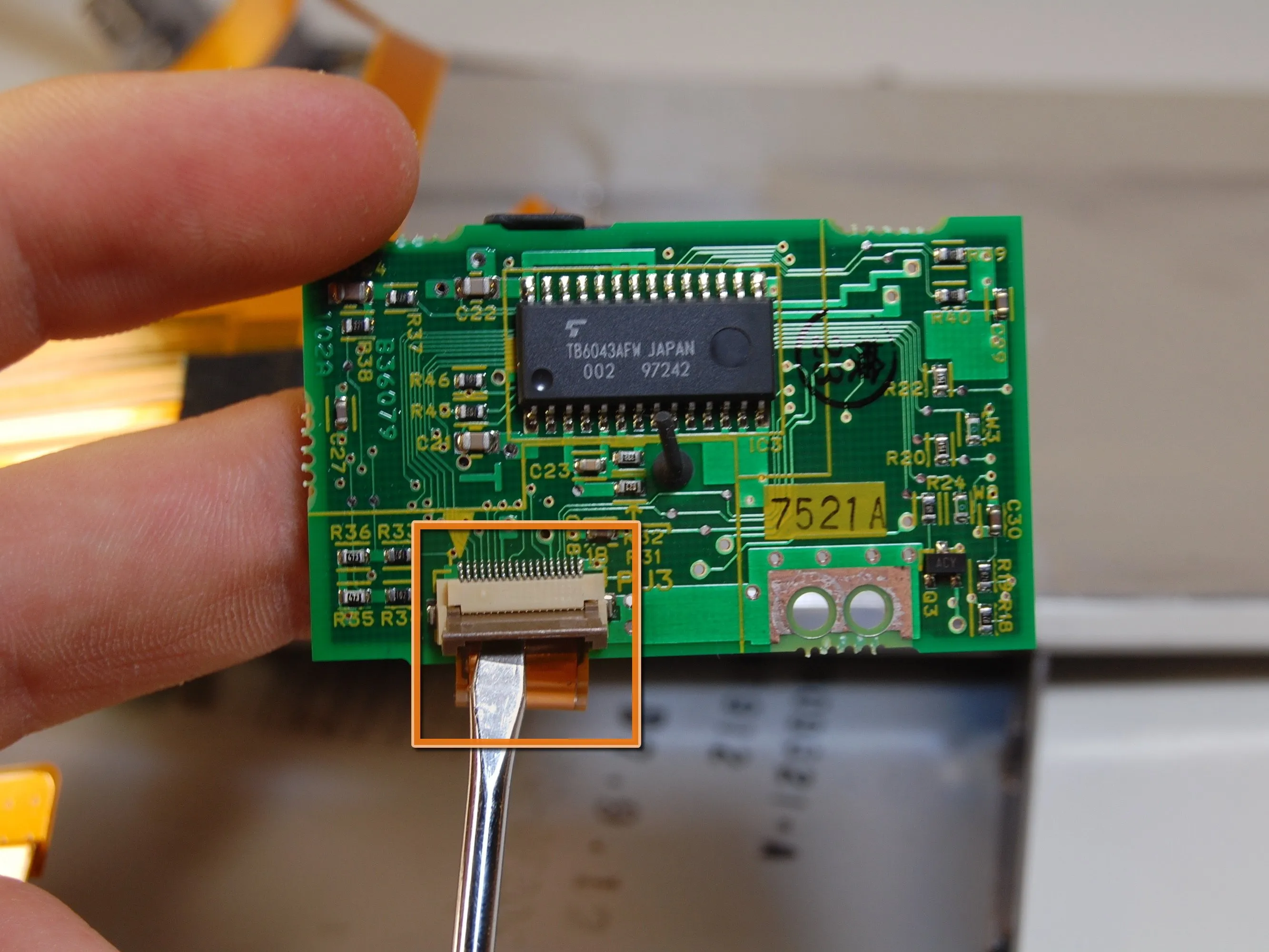

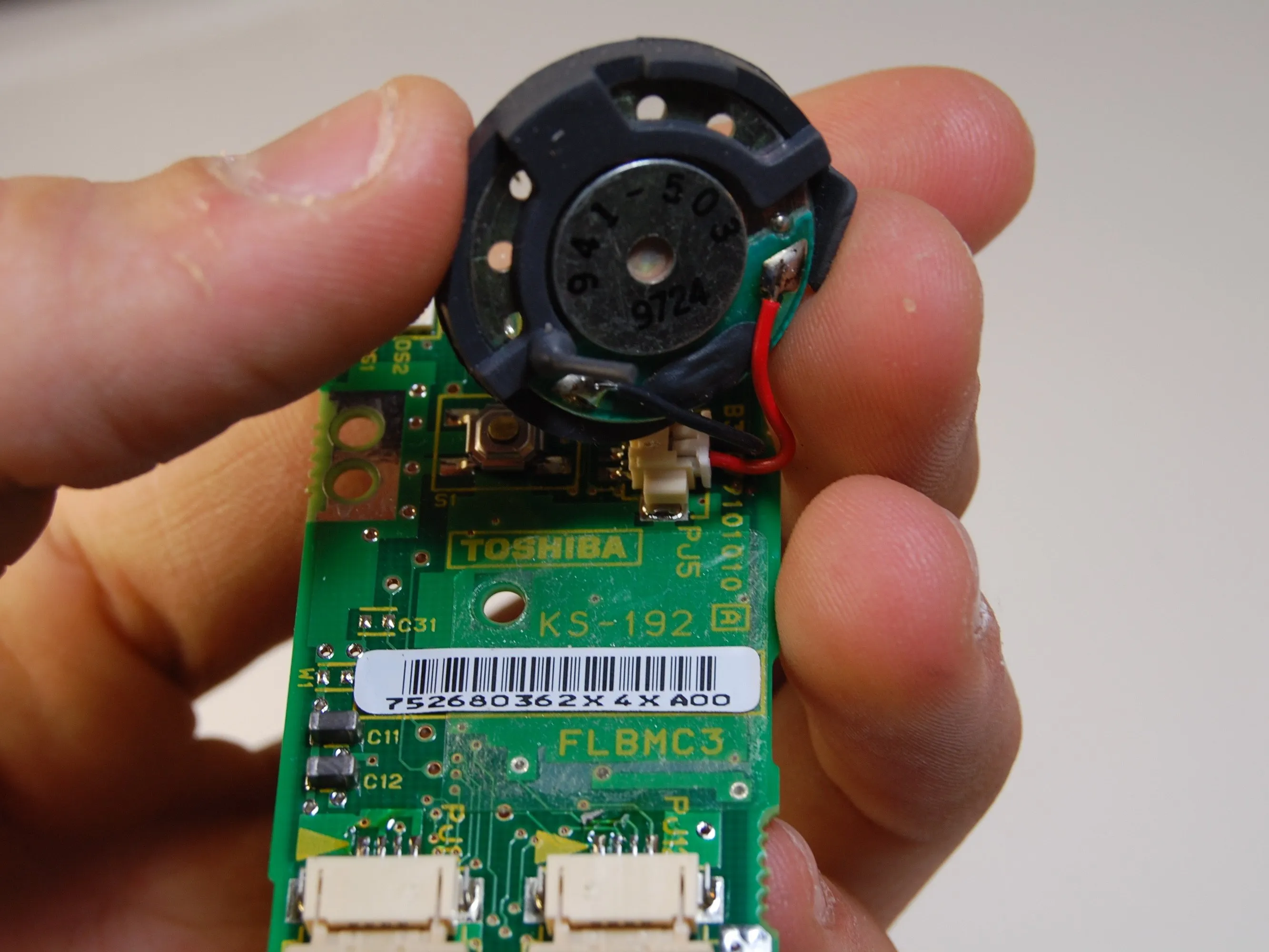

• Отсоедините кабель, подключенный к плате управления, как показано на рисунке.

• Затем отсоедините динамик.

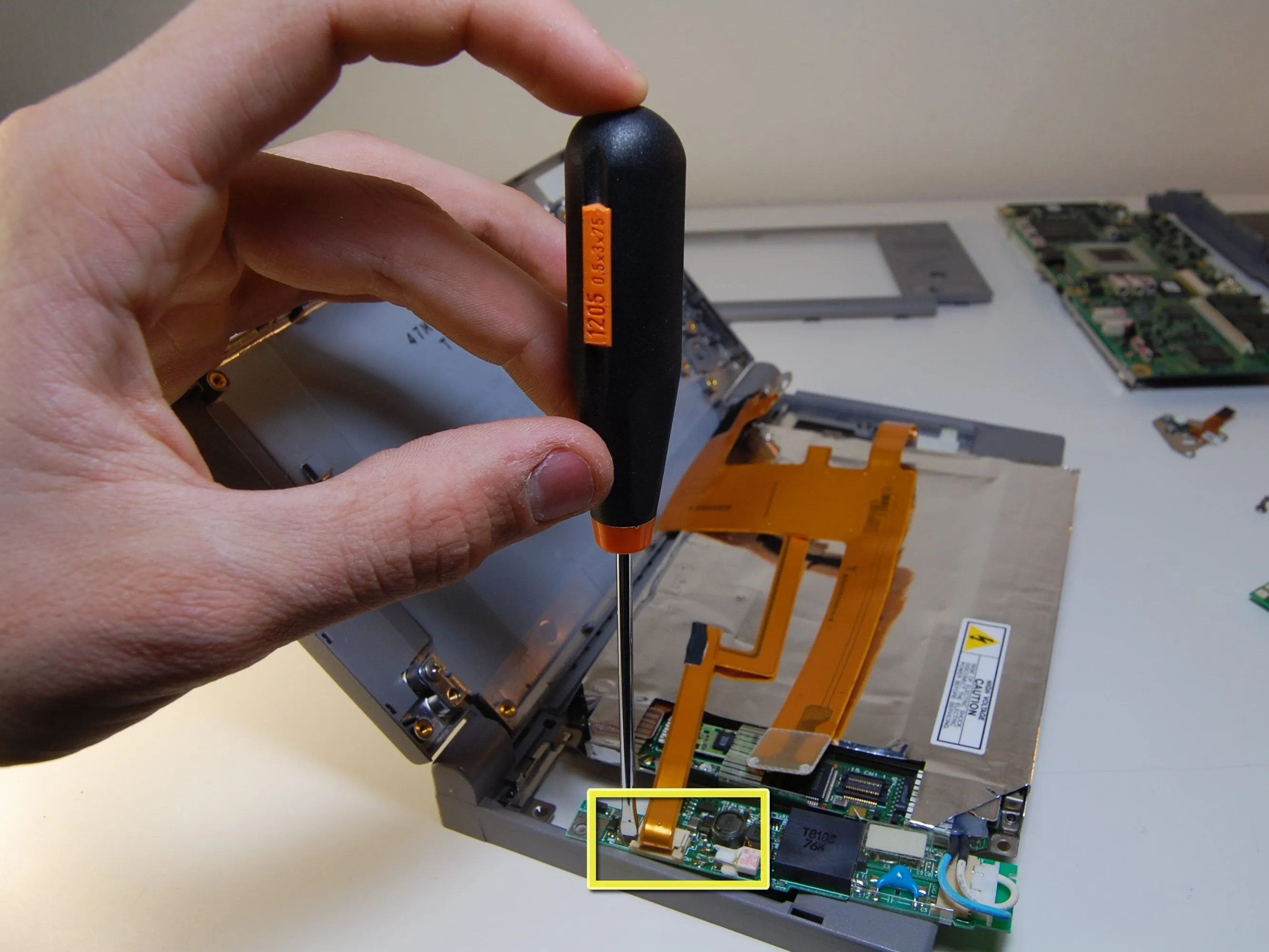

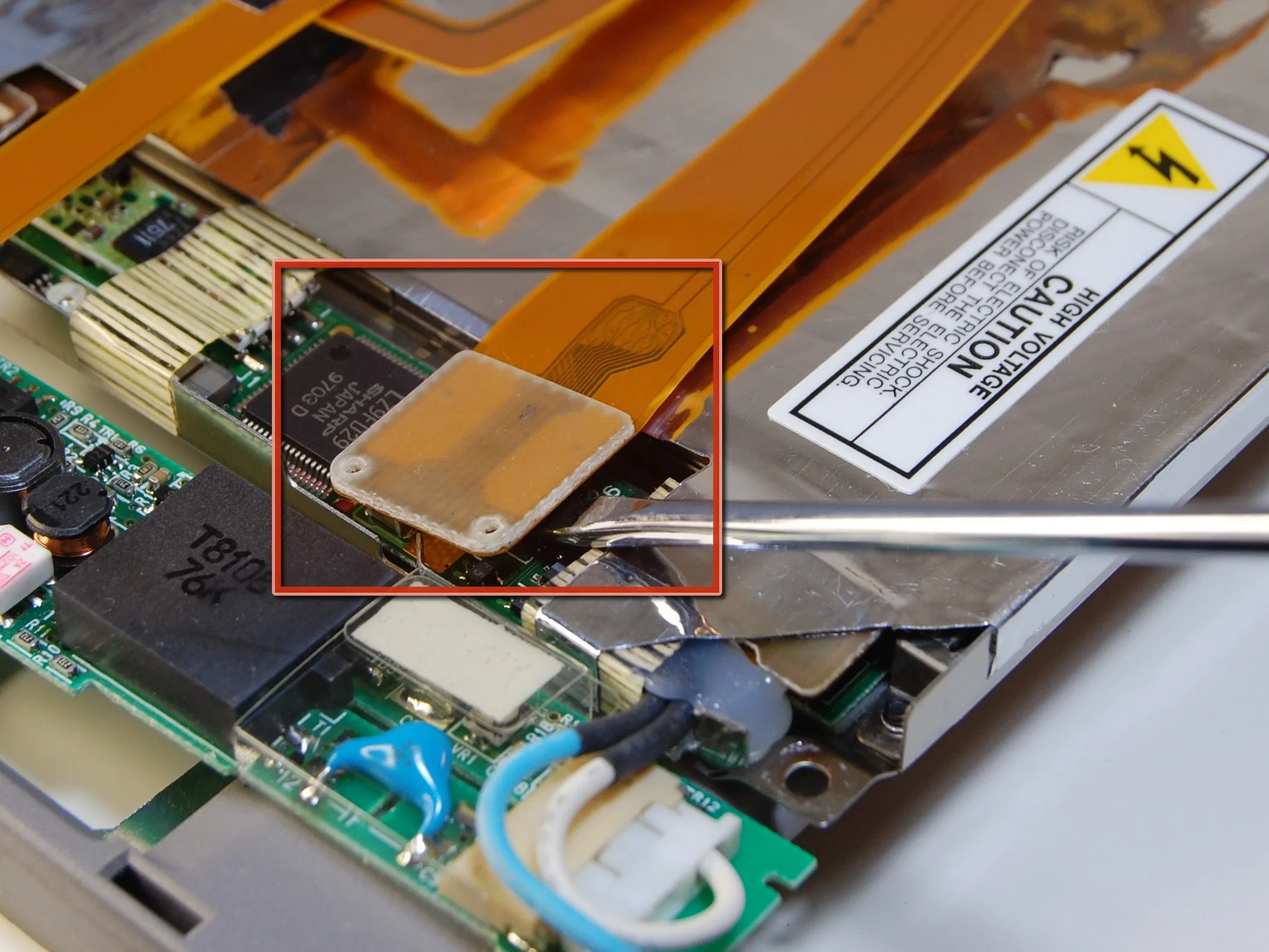

Шаг 20

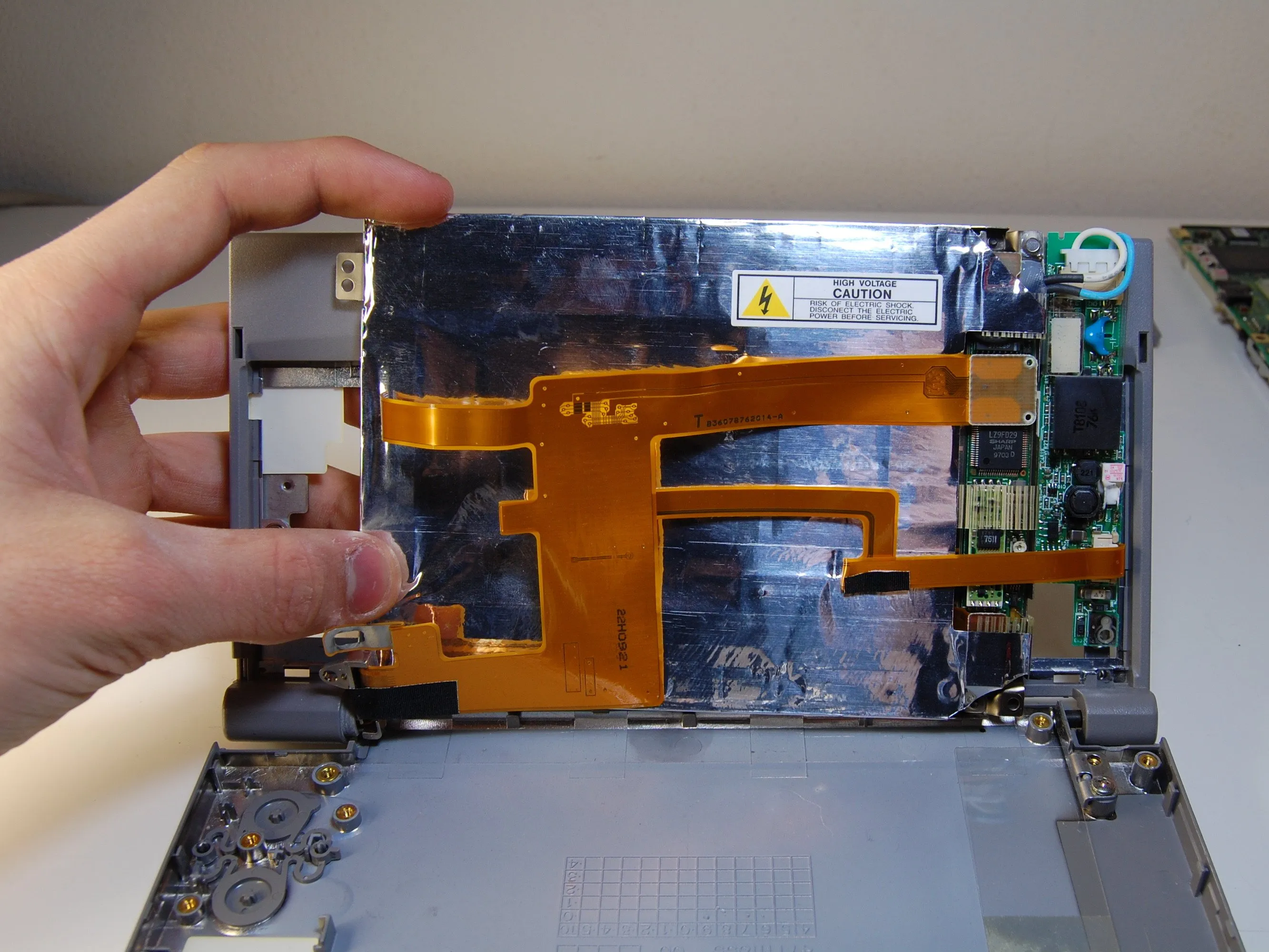

• Пришло время отсоединить кабели экрана.

• Первый из них снимается довольно легко, так же, как и часть 8 (см. рис. 2).

• Будьте осторожны при отсоединении провода, подключенного к плате лифта, не ударите себя током!

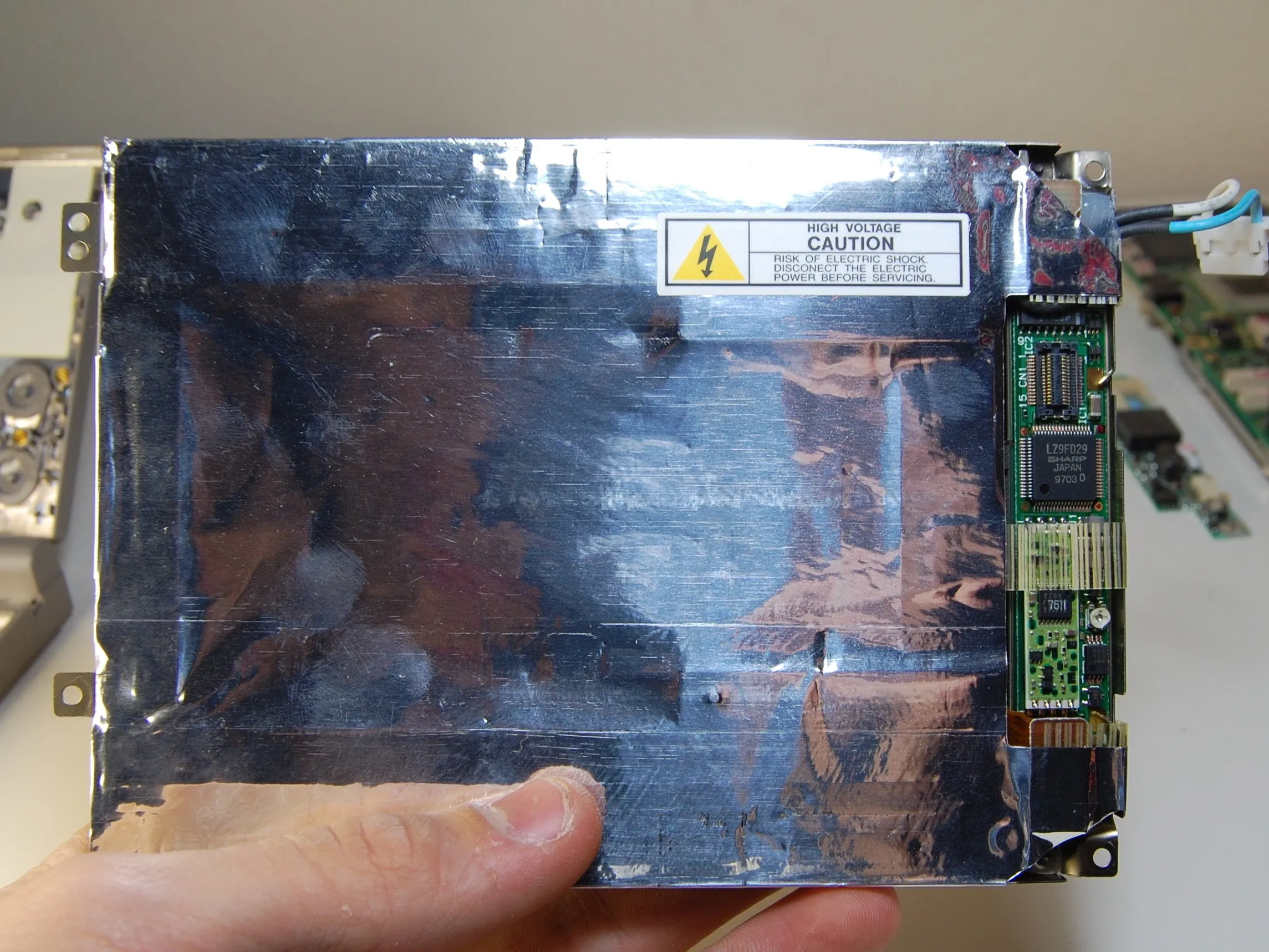

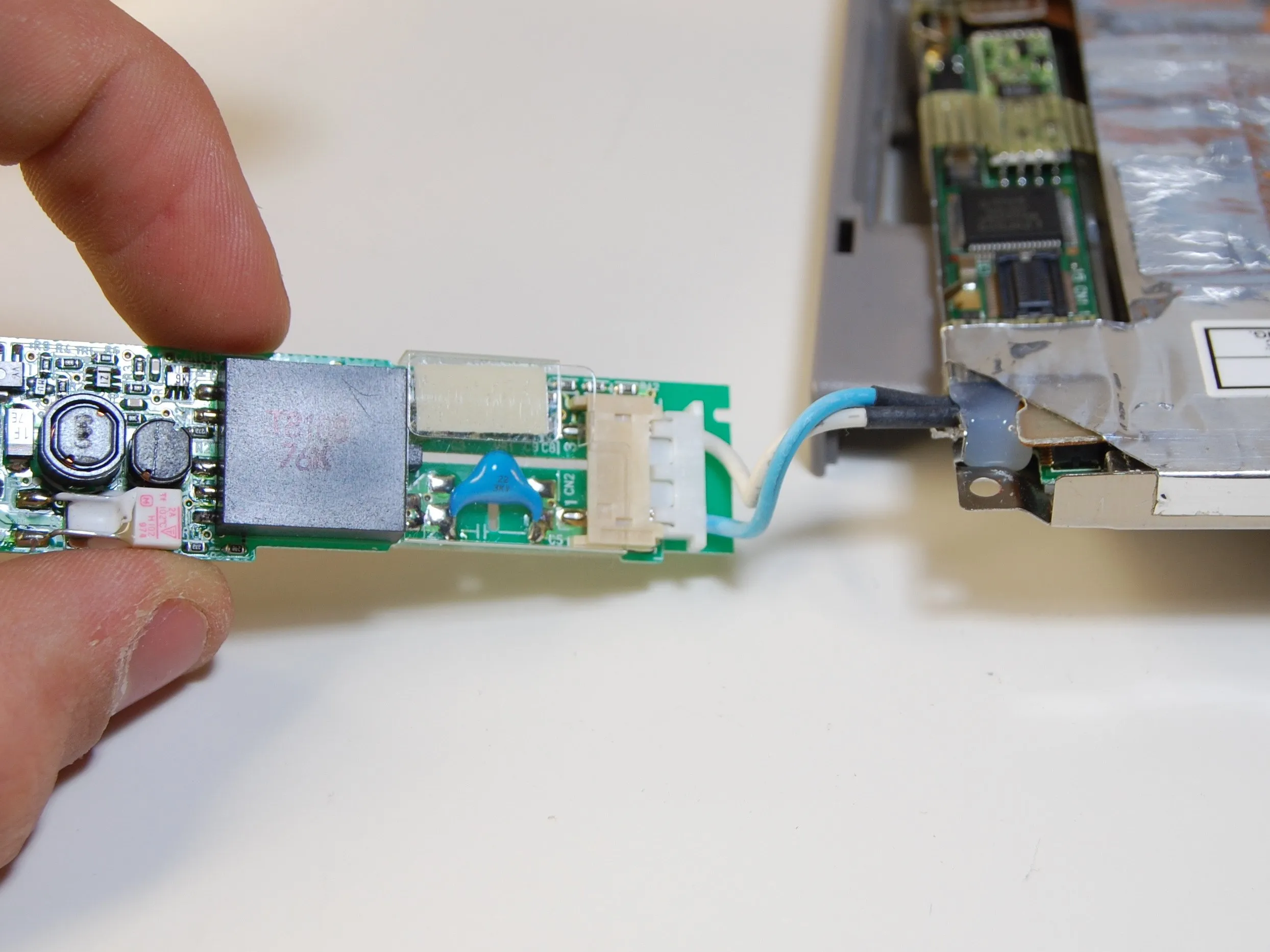

Шаг 21

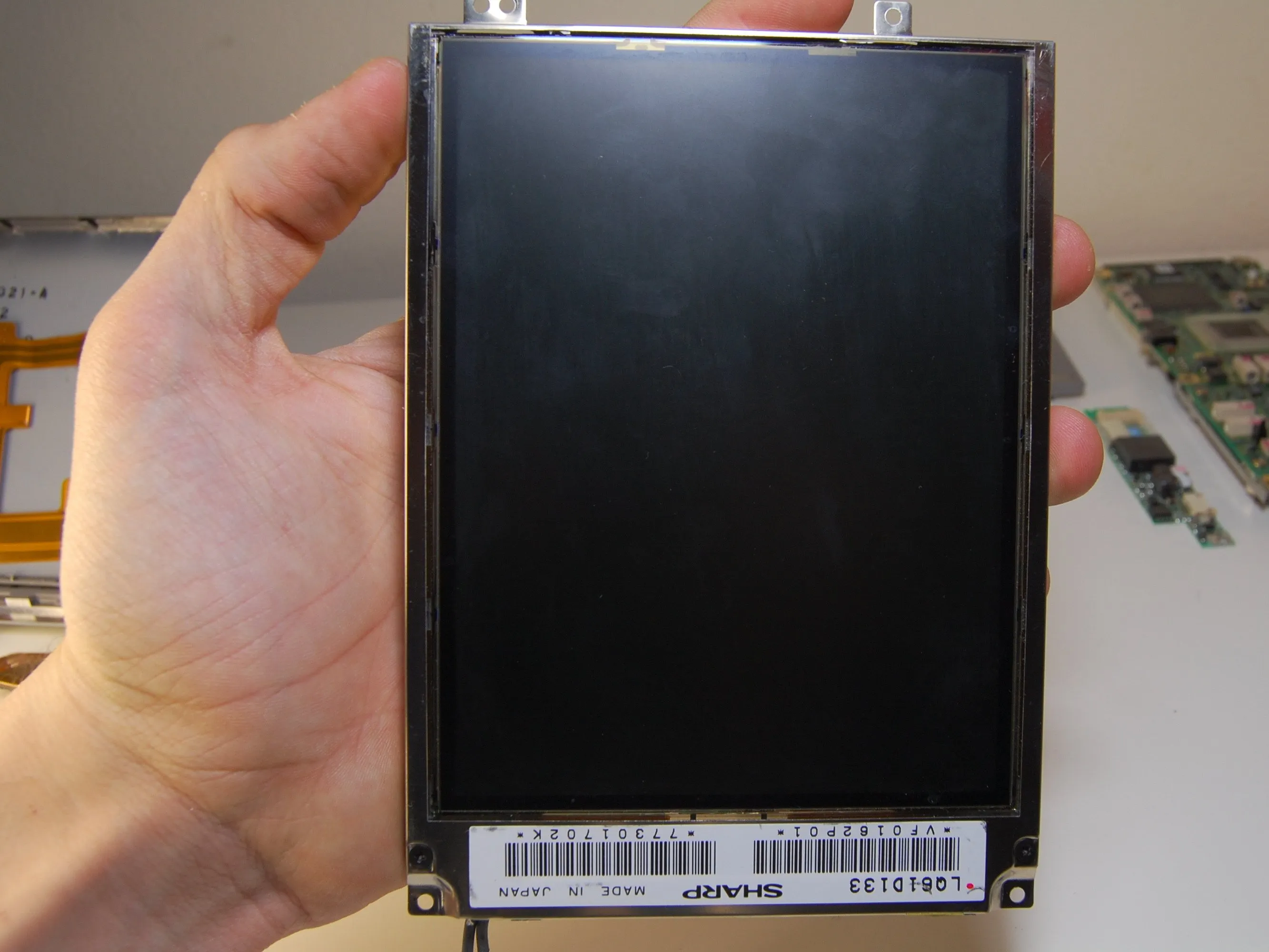

• Стараясь не задеть никаких контактов, отсоедините кабель CCFL, просто потянув за него.

• Экран очень маленький, максимальное реальное разрешение составляет всего 640x480, фактически минимальное для Win95.

• Поскольку экран старый, он содержит ртуть, а кабели могут содержать BFR, поэтому постарайтесь ничего не сломать.

Шаг 22

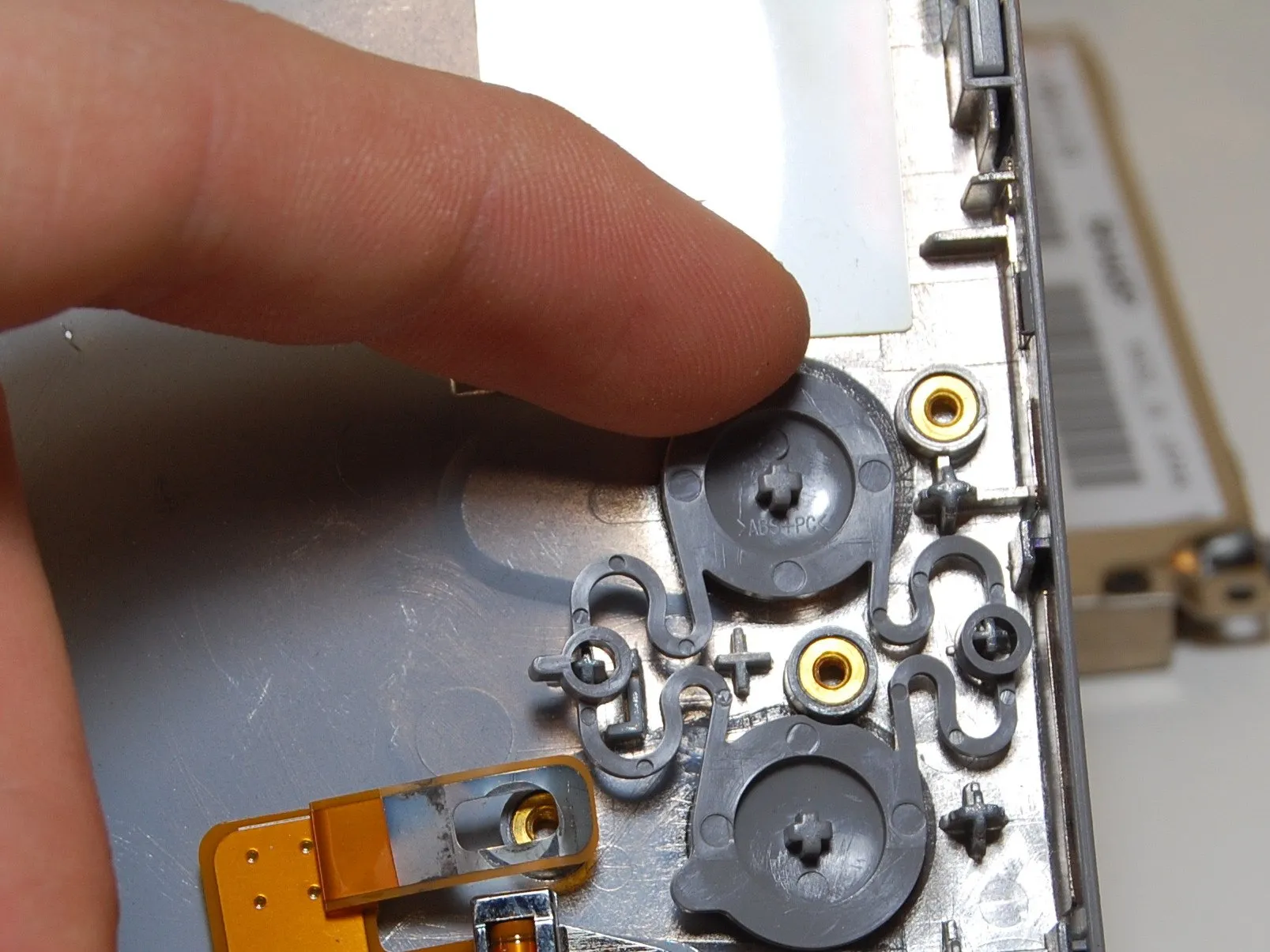

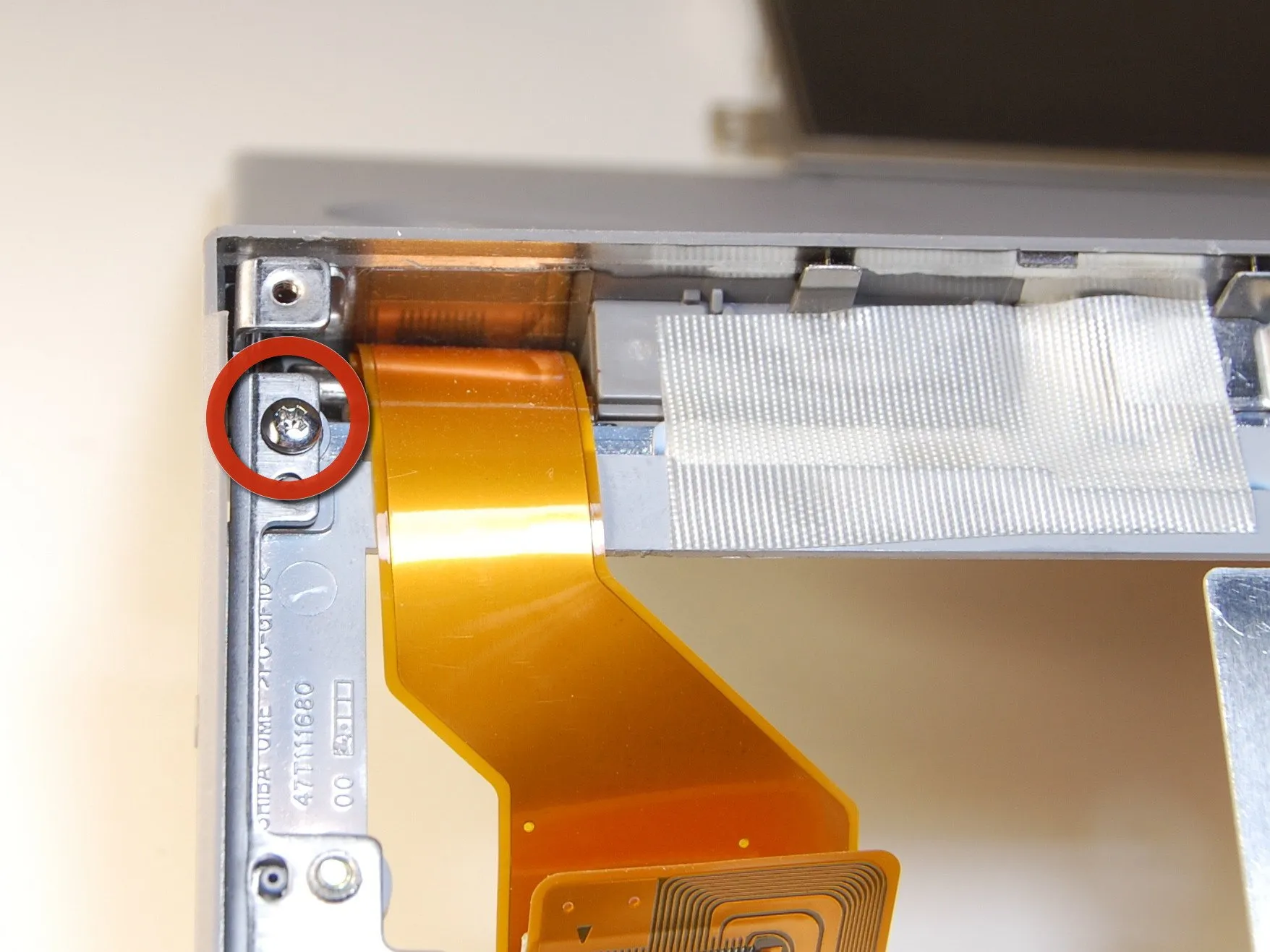

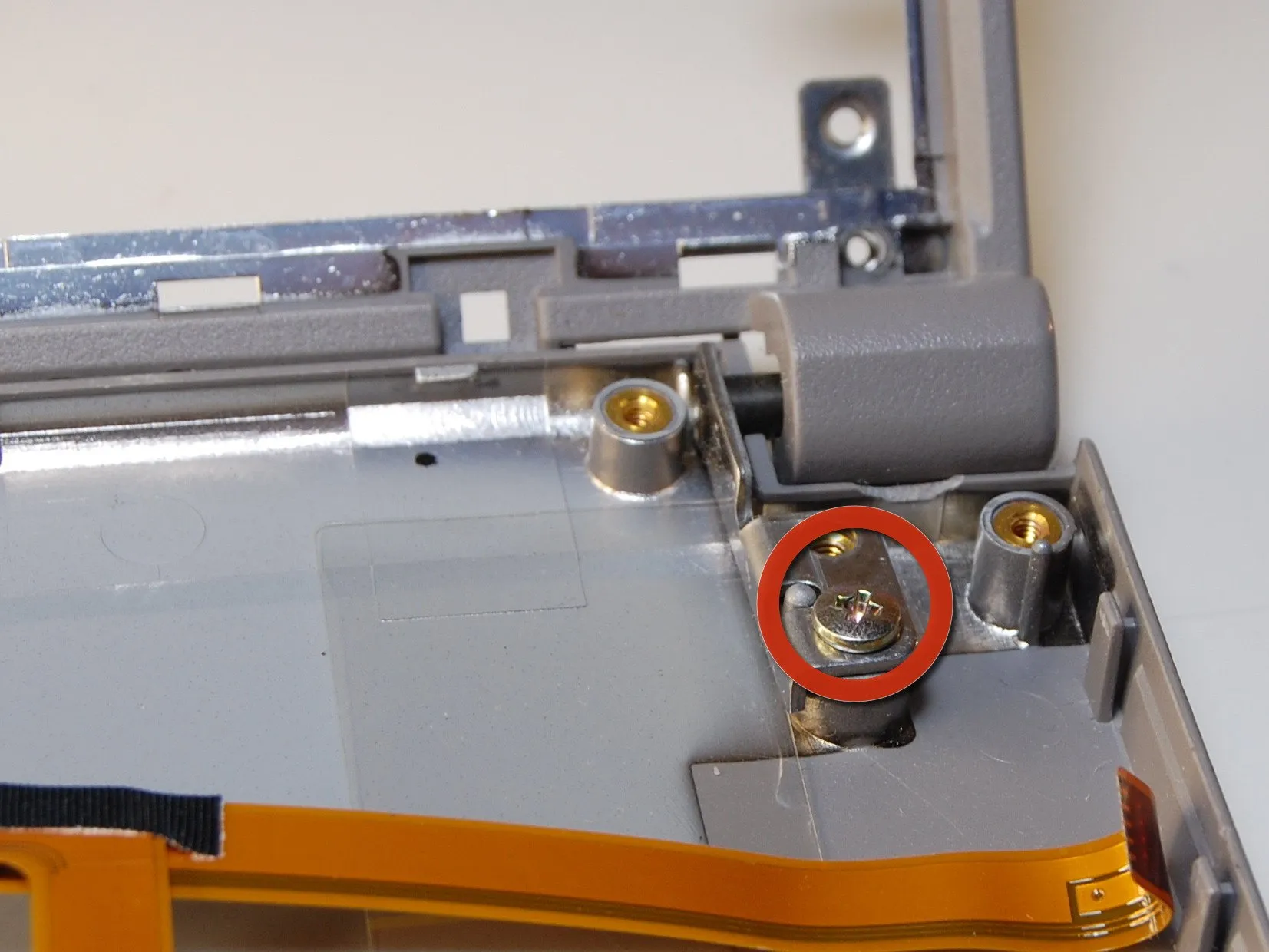

• После снятия кнопок мыши попробуйте...

• Что? Остались еще винты?

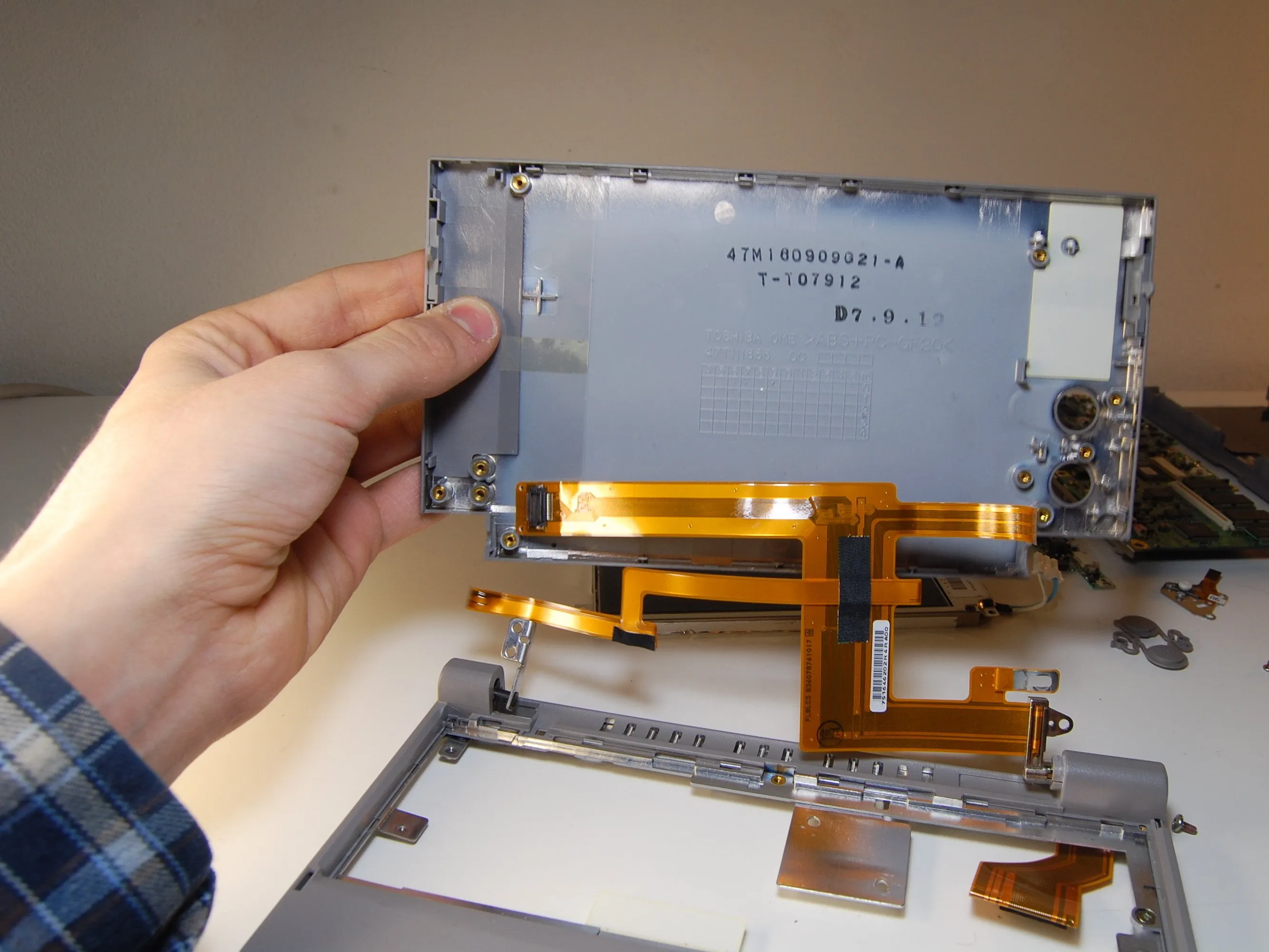

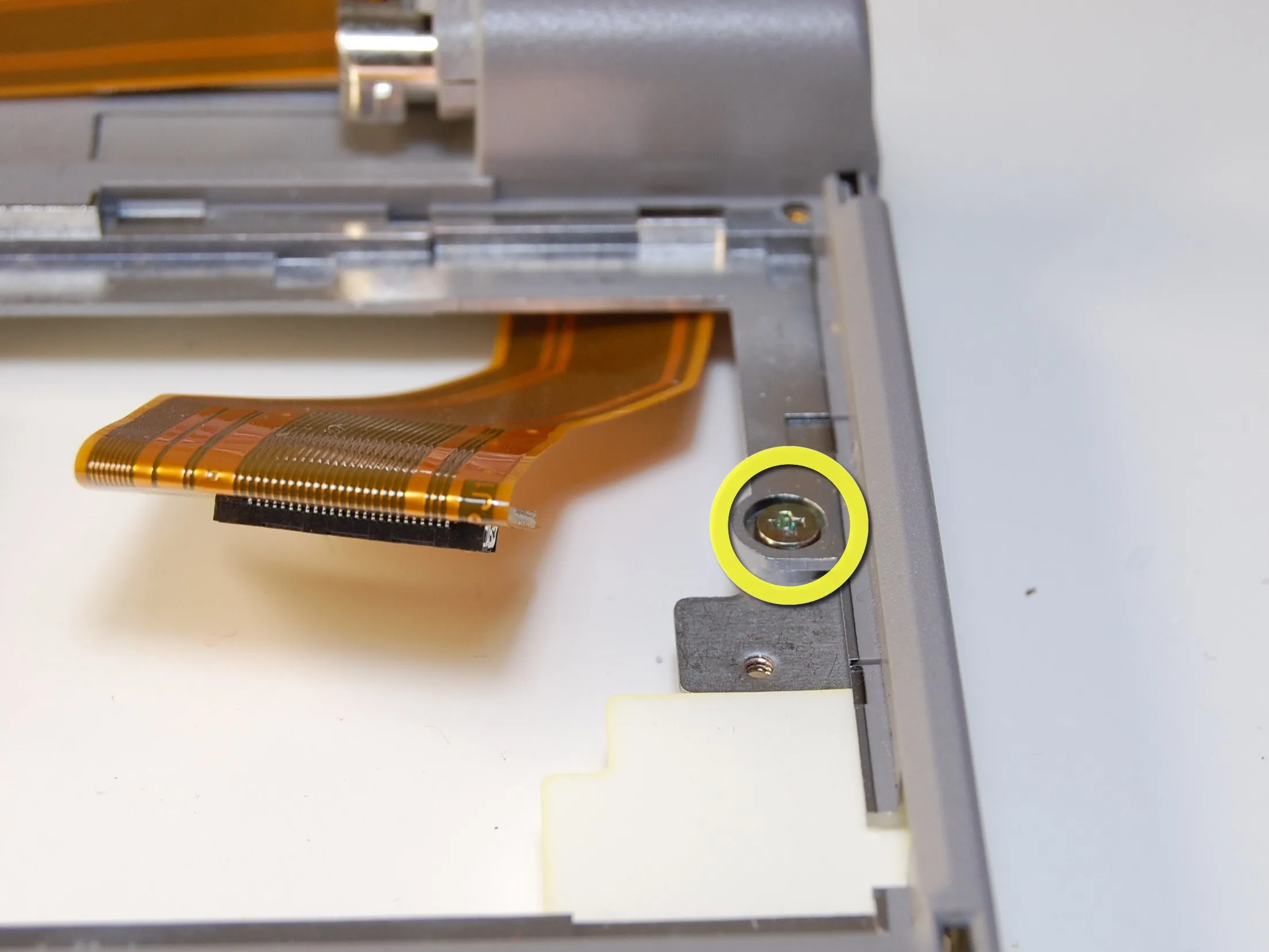

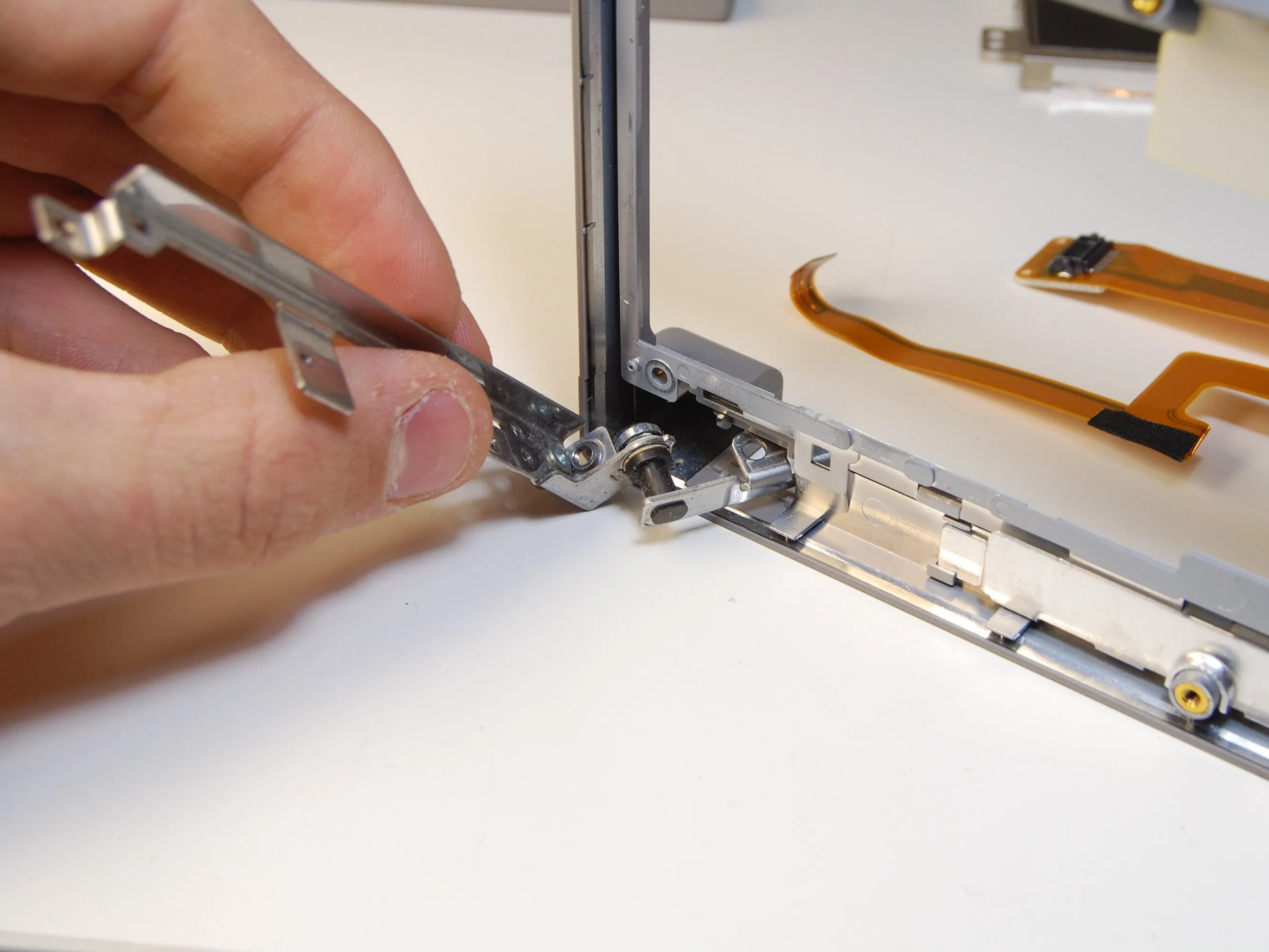

Шаг 23

• Для завершения работы необходимо снять некоторые детали, поэтому не торопитесь и следуйте инструкциям шаг за шагом.

• Снимите заднюю панель экрана.

• С помощью той же крестовой отвертки открутите последний винт...

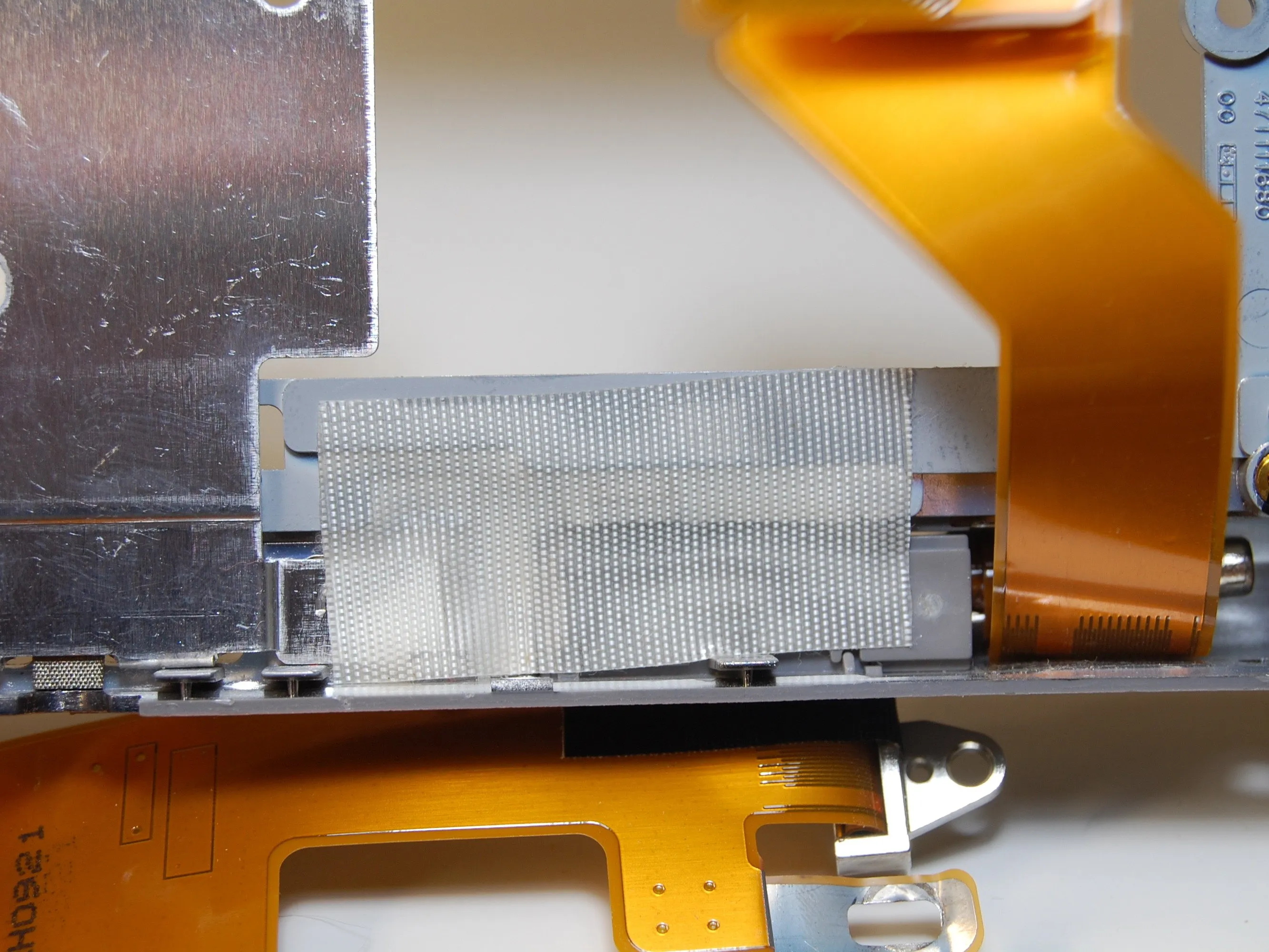

Шаг 24

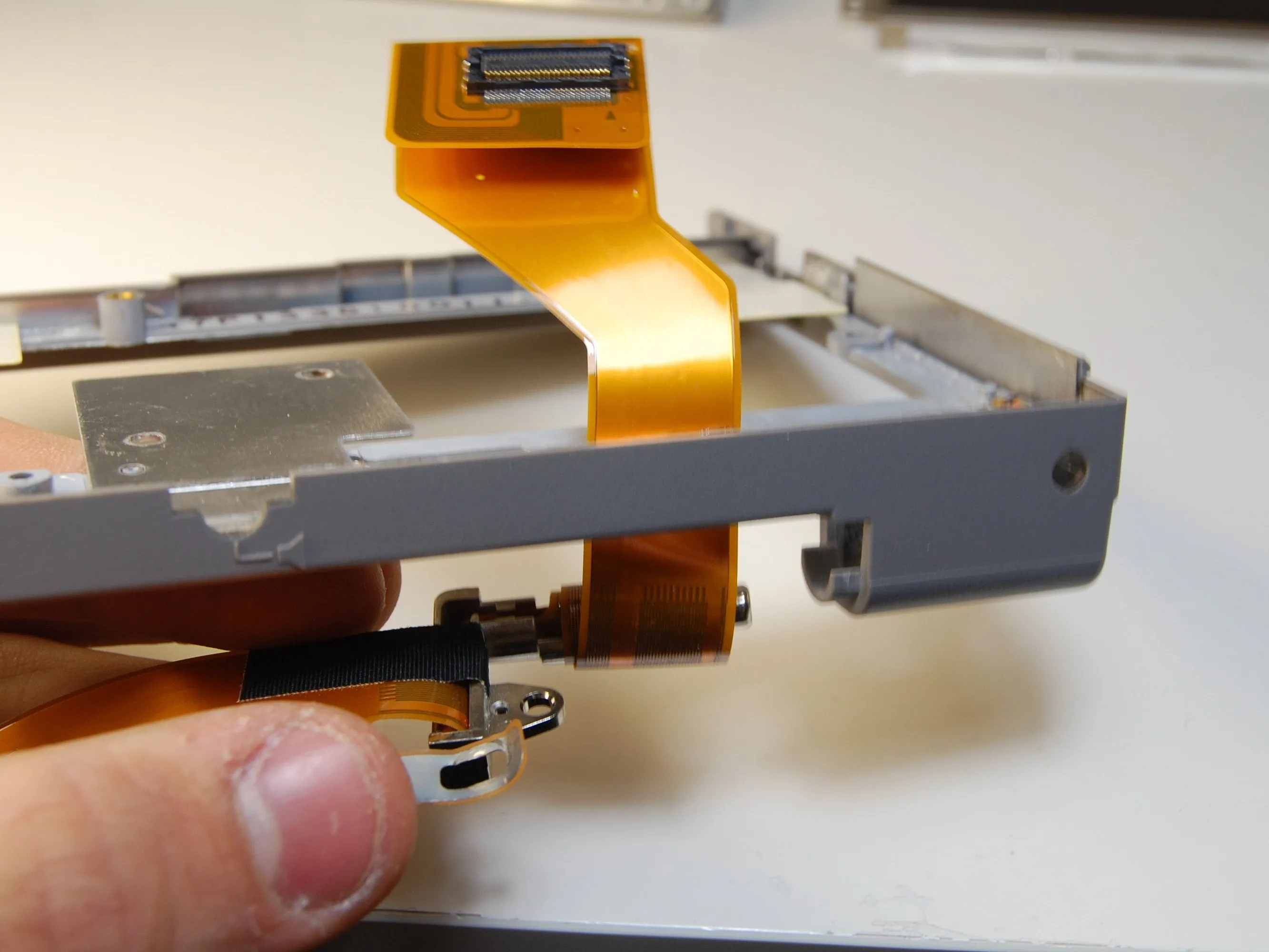

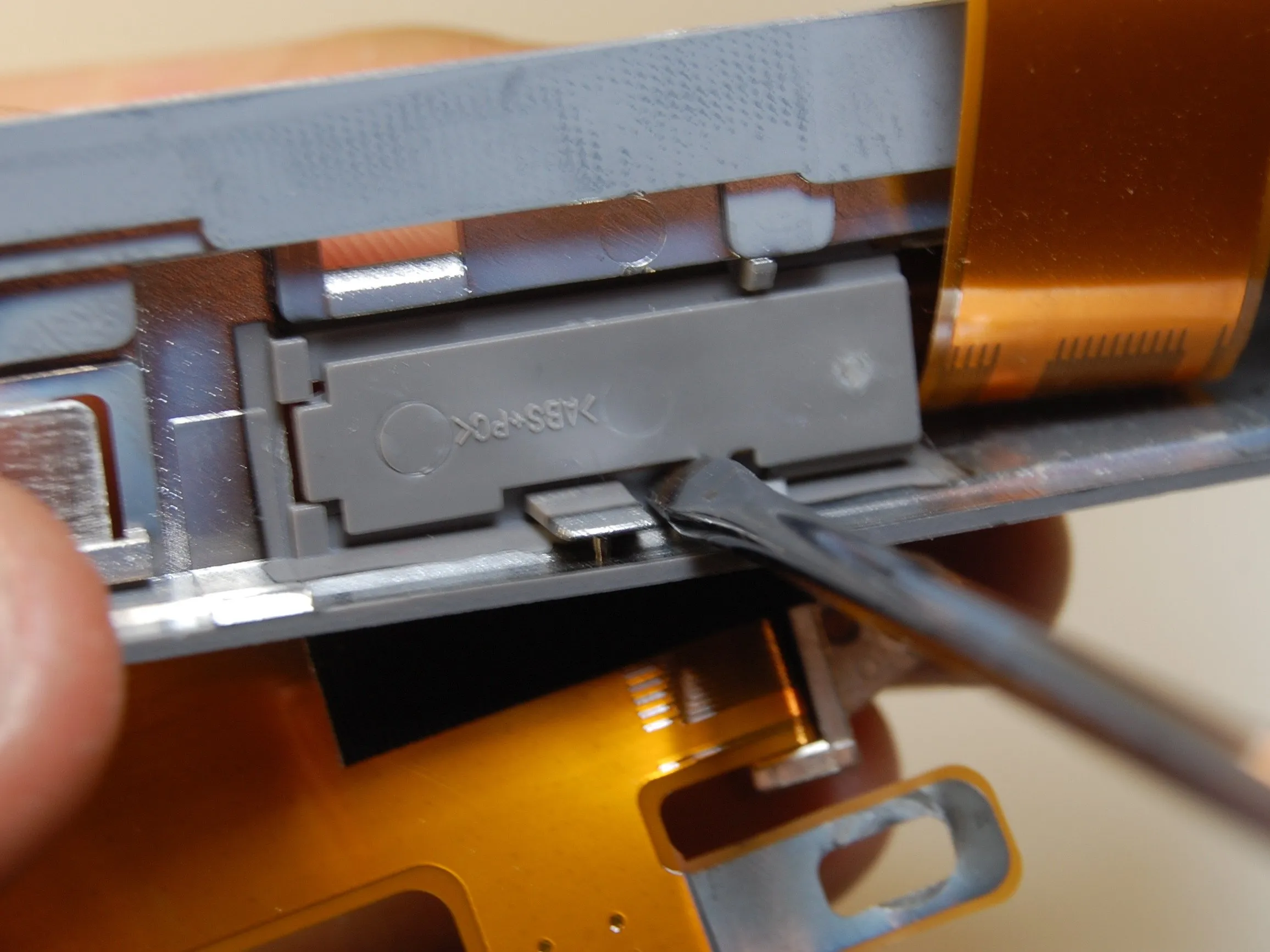

• Пора отделить кабель от пластиковой крышки.

• Там есть липкий лист, который держит маленький кусочек пластика, удалите его.

• Затем плоской отверткой попытайтесь снять его. Она хрупкая, так что будьте аккуратны.

• Когда это будет сделано, вы сможете вытащить кабель.

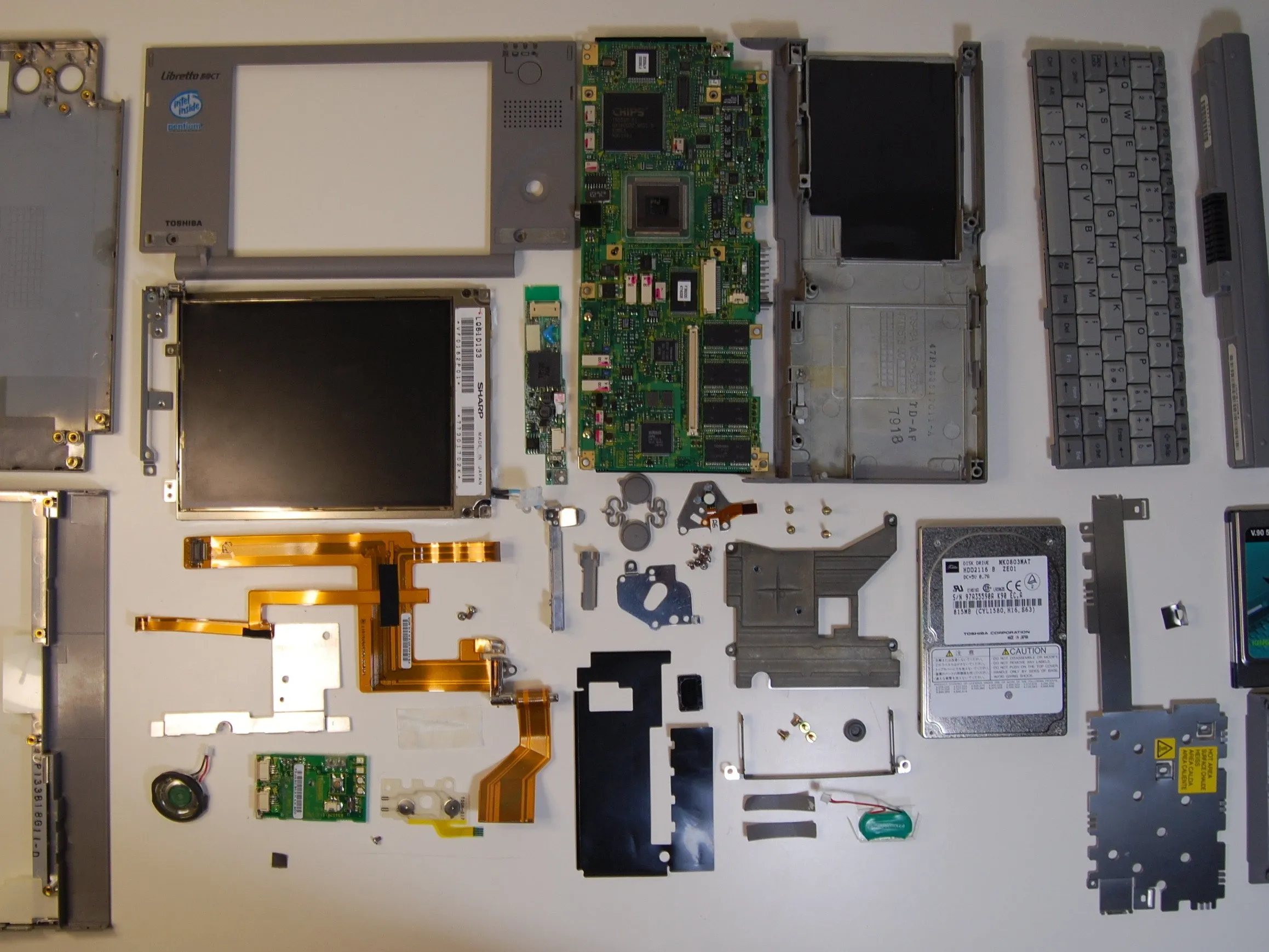

Шаг 25

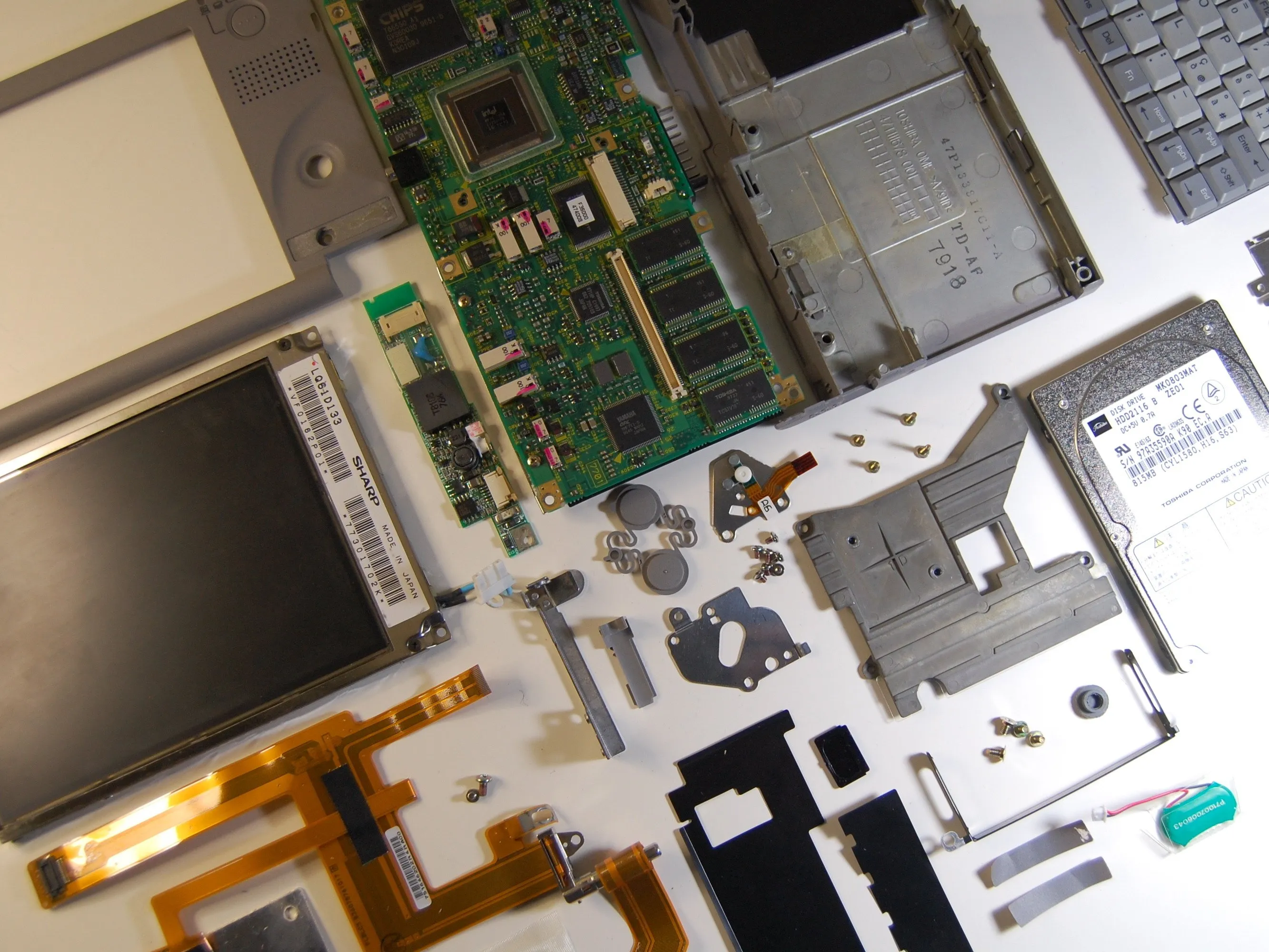

• И вуаля! Работа закончена!

• Это было не очень сложно, но собрать его не так просто, как открыть.

• Мне пришлось следовать собственным инструкциям, чтобы превратить его обратно в цельную деталь, но, к счастью, после этого он по-прежнему работал идеально.

Шаг 26

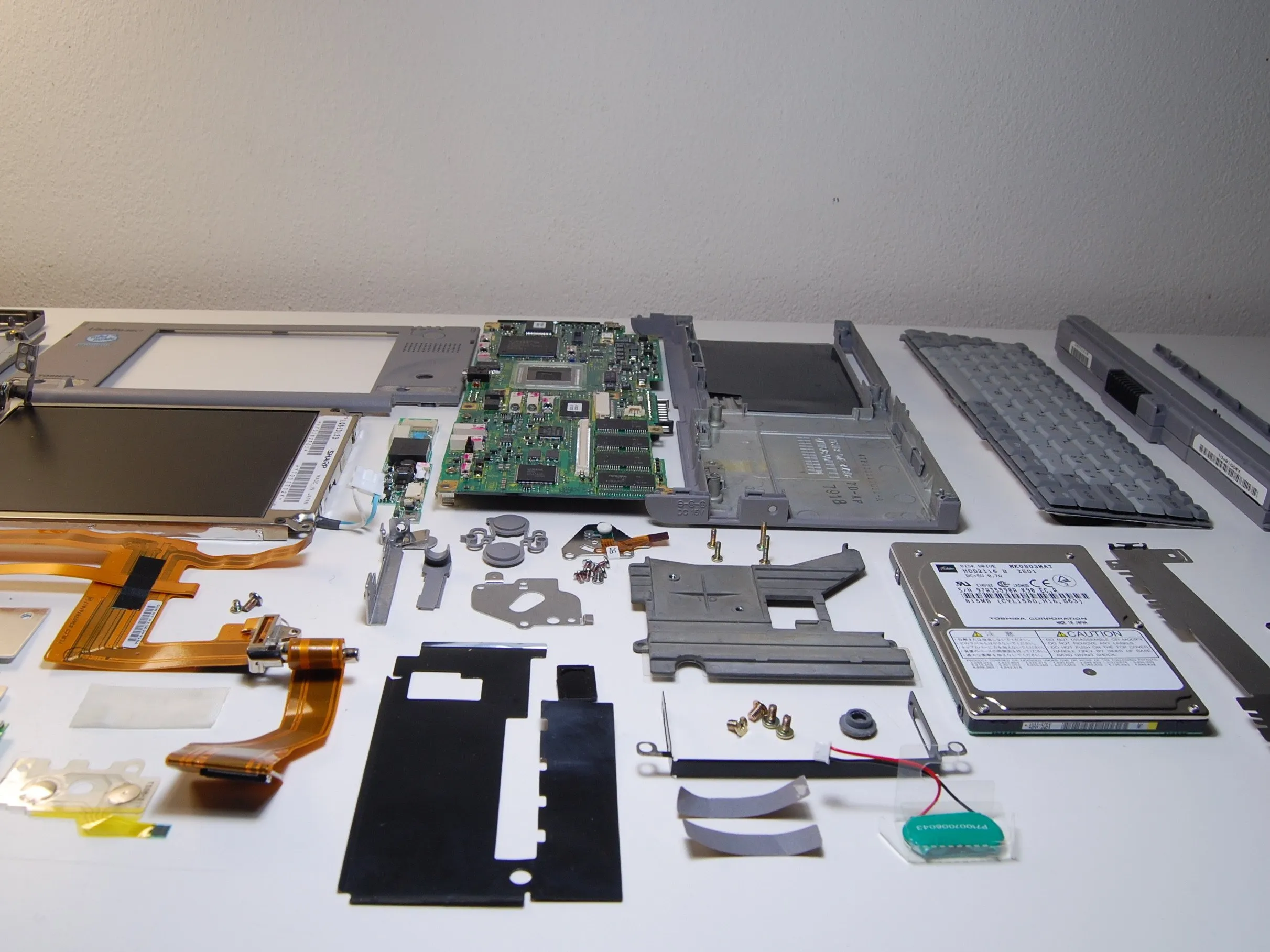

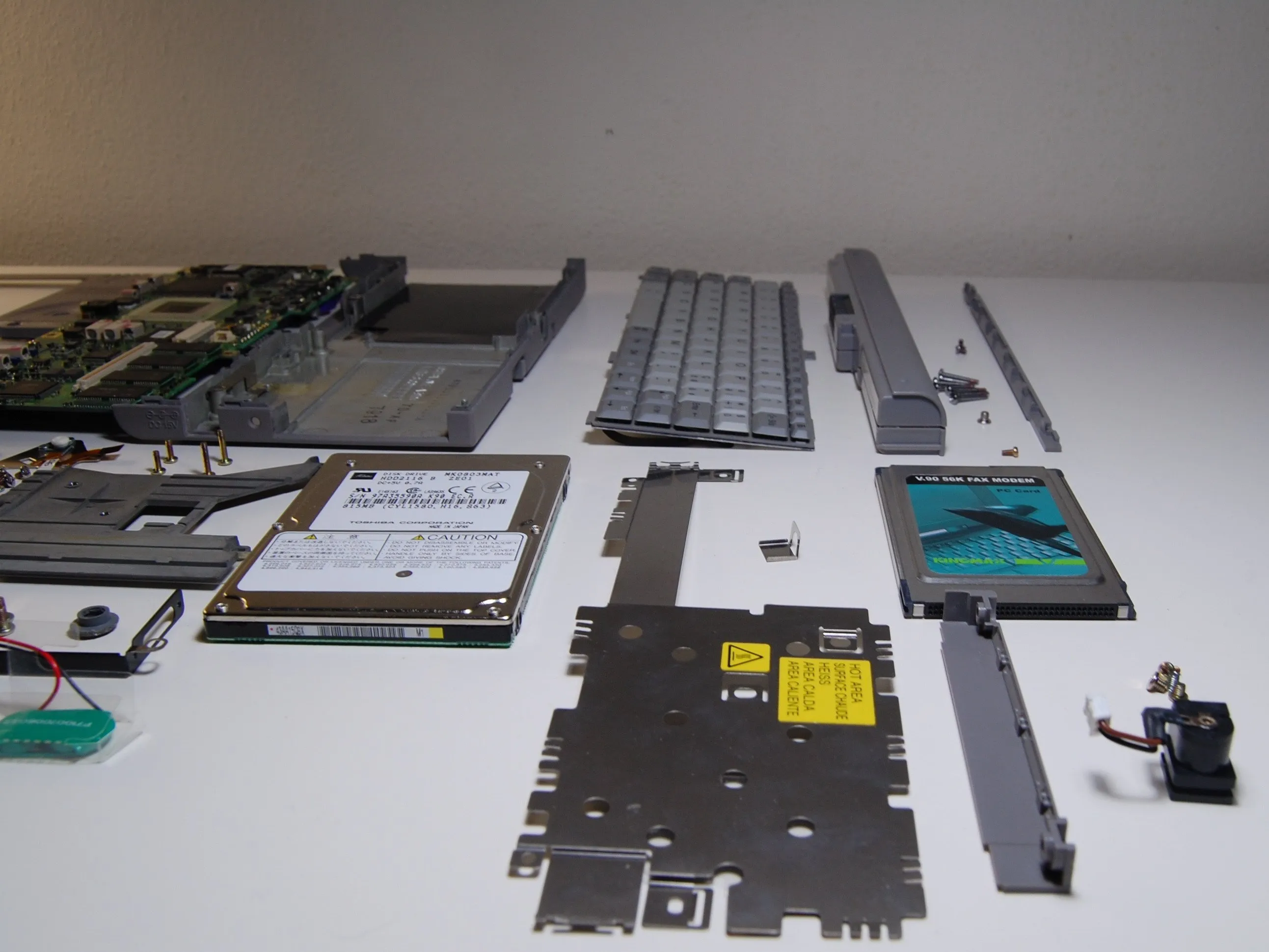

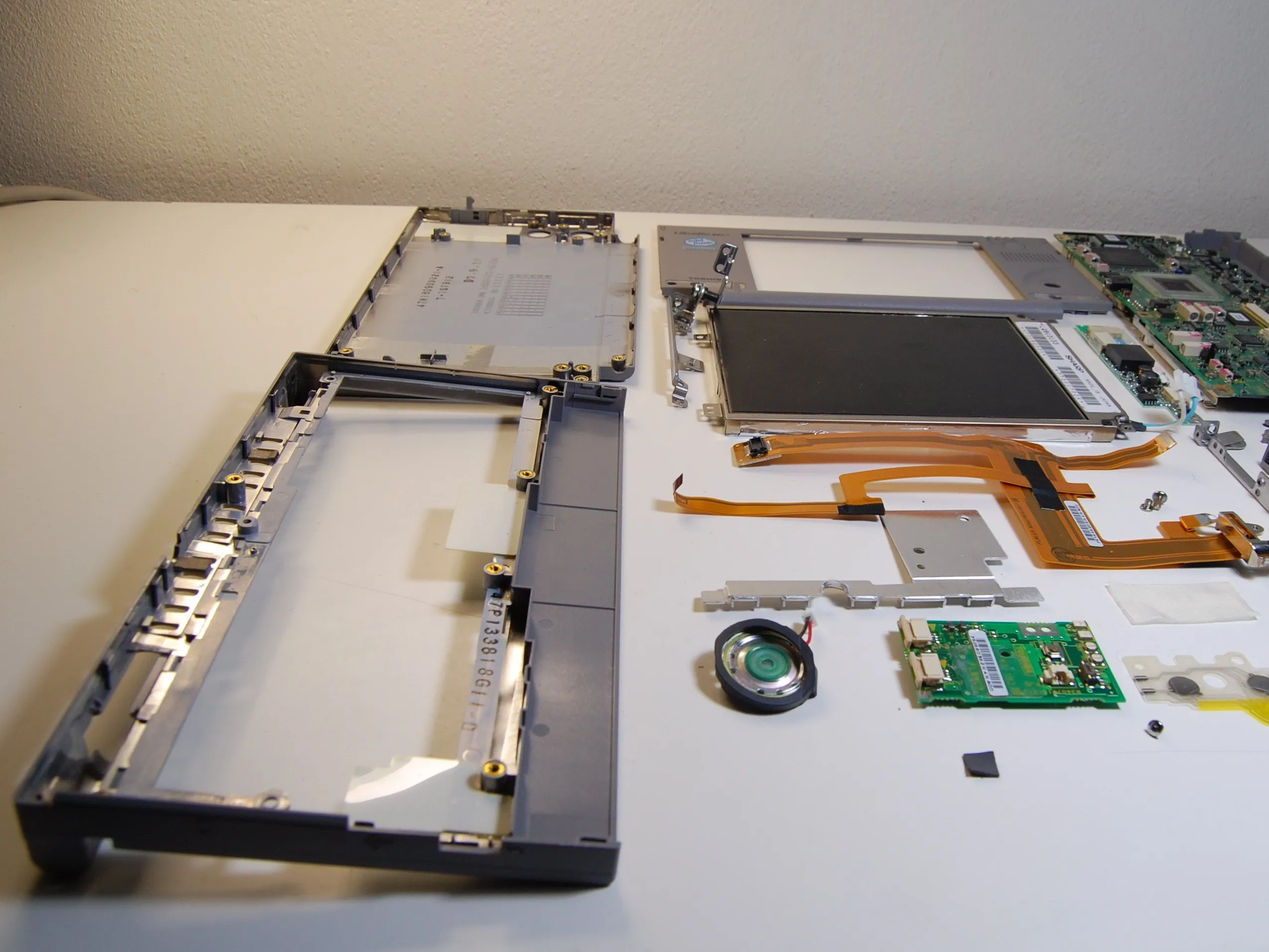

• Фотографии компонентов в высоком разрешении.

Шаг 27

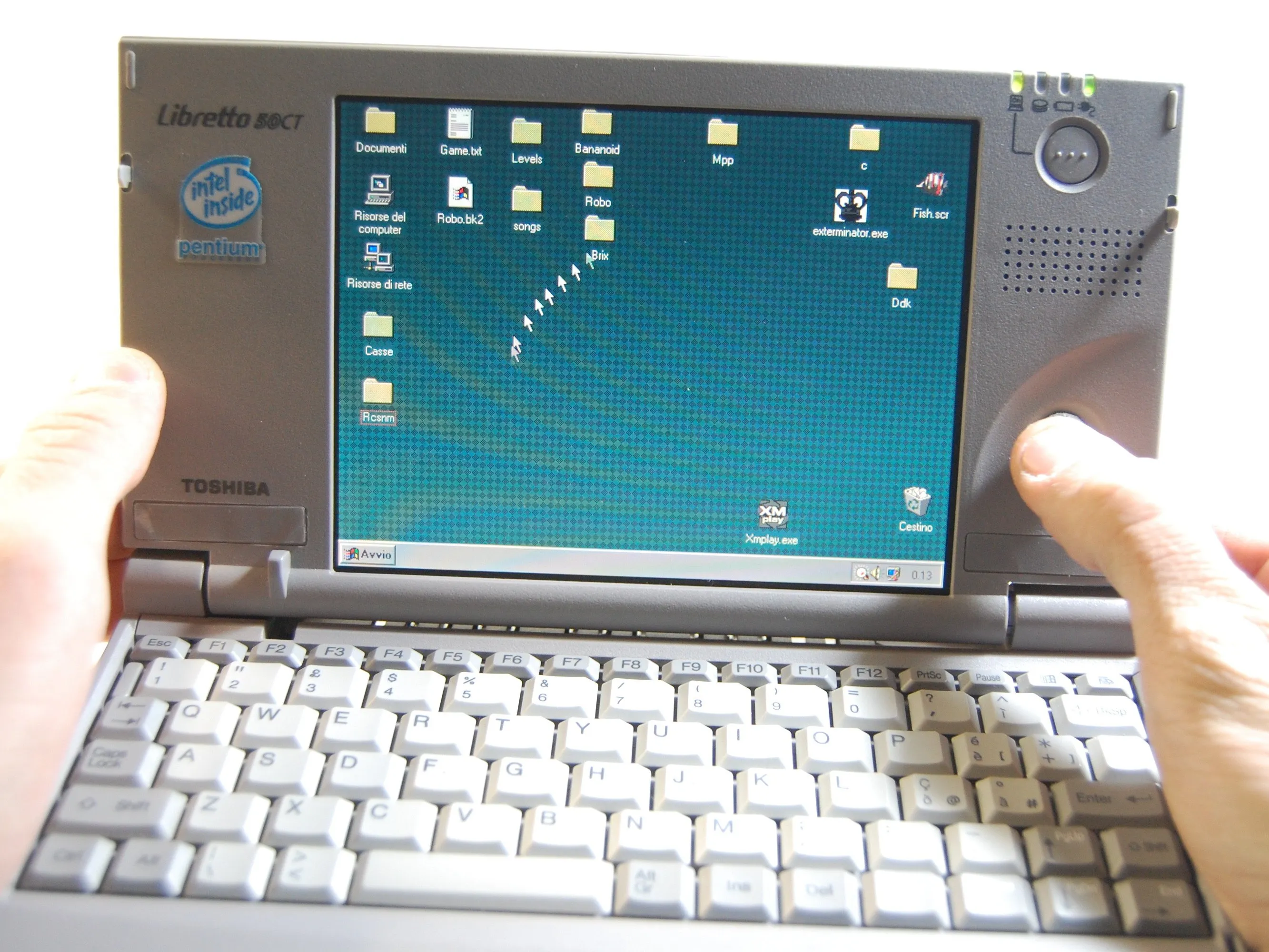

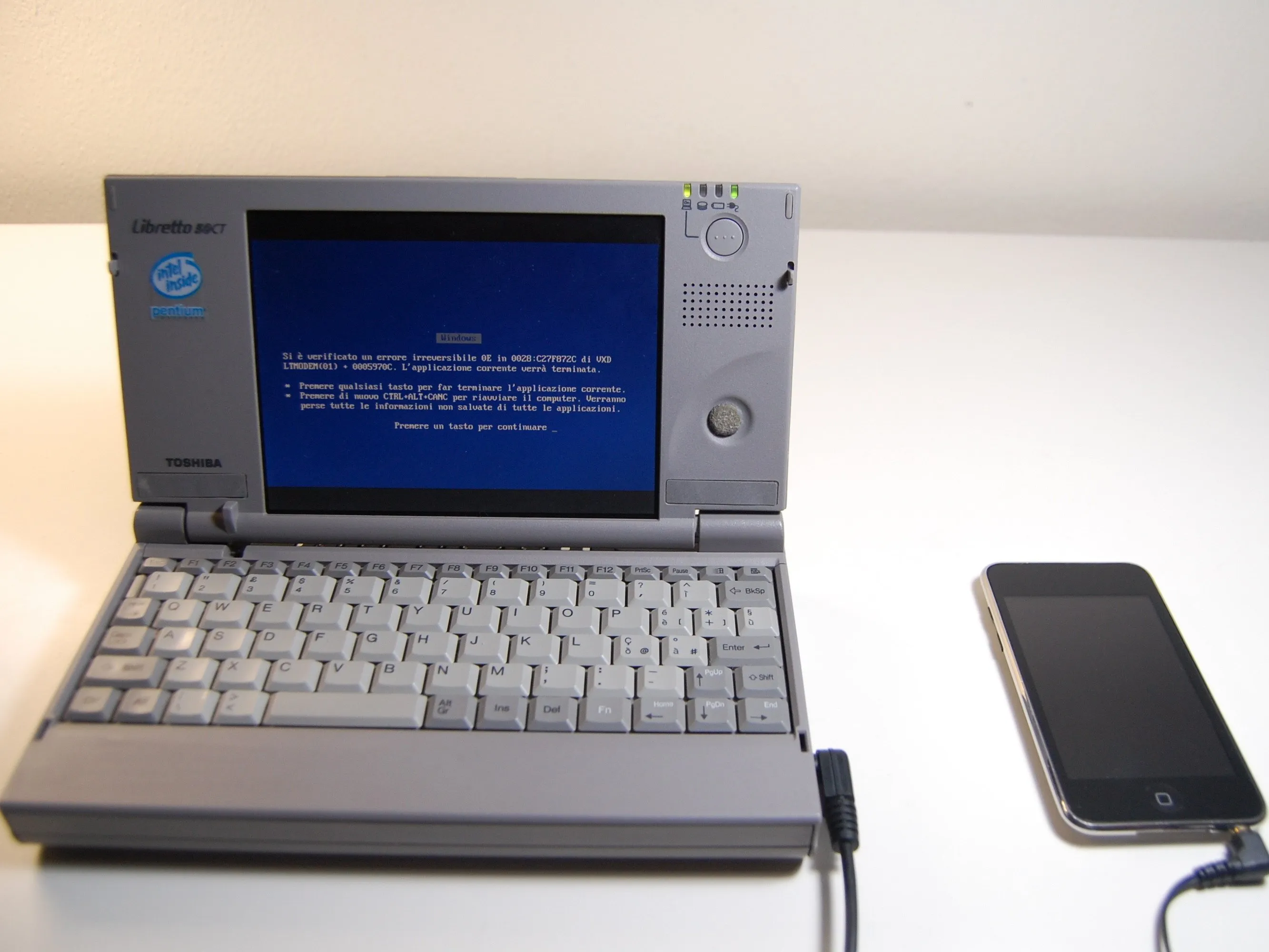

• Как видите, маленький ПК по-прежнему отлично работает.

• А теперь небольшое сравнение с iPod Touch 3G.

• Результаты таковы, что iPod touch делает больше, стоит дешевле и настолько прост...! (где-то я это уже слышал).

• Надеюсь, вам понравилось это руководство, если у вас есть какие-либо исправления, советы, дополнения или упреки, пожалуйста, напишите их!

• Путеводитель подготовлен Mc128k
