Разборка Toshiba Satellite A215

Что вам нужно

Инструменты

•

  Посмотреть

•

•

Шаг 1 Разборка Toshiba Satellite A215

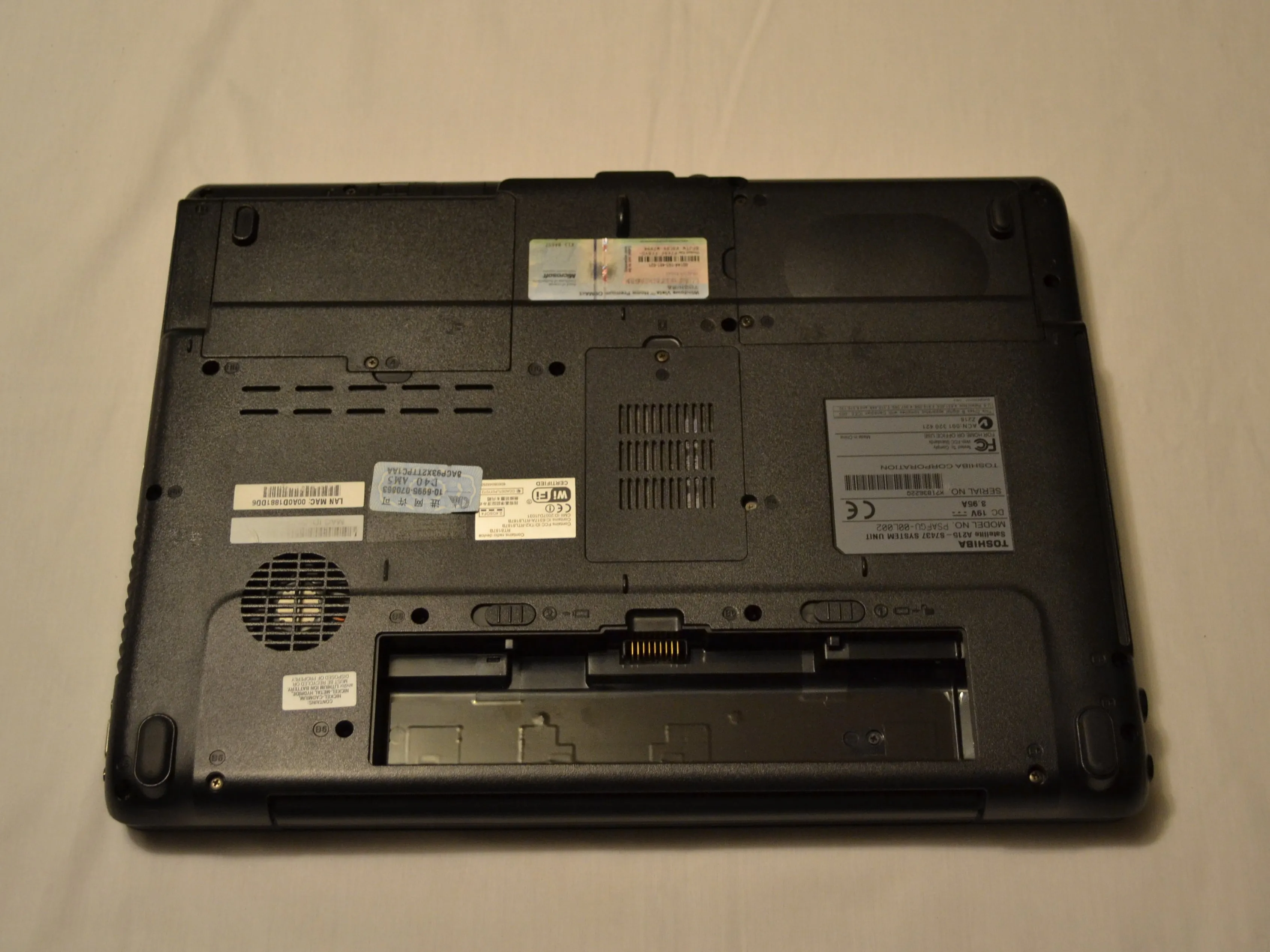

• Извлеките батарею

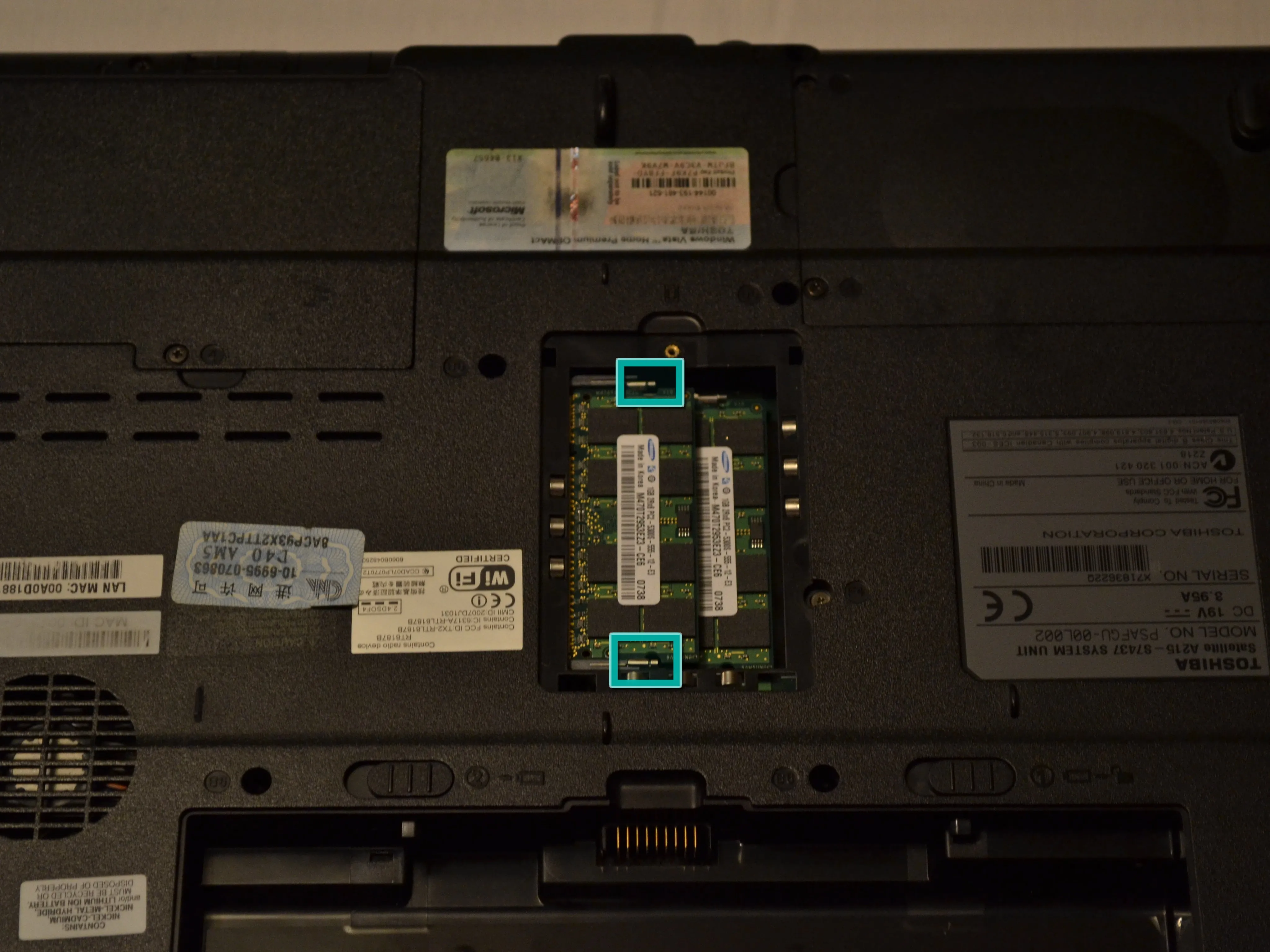

Шаг 2

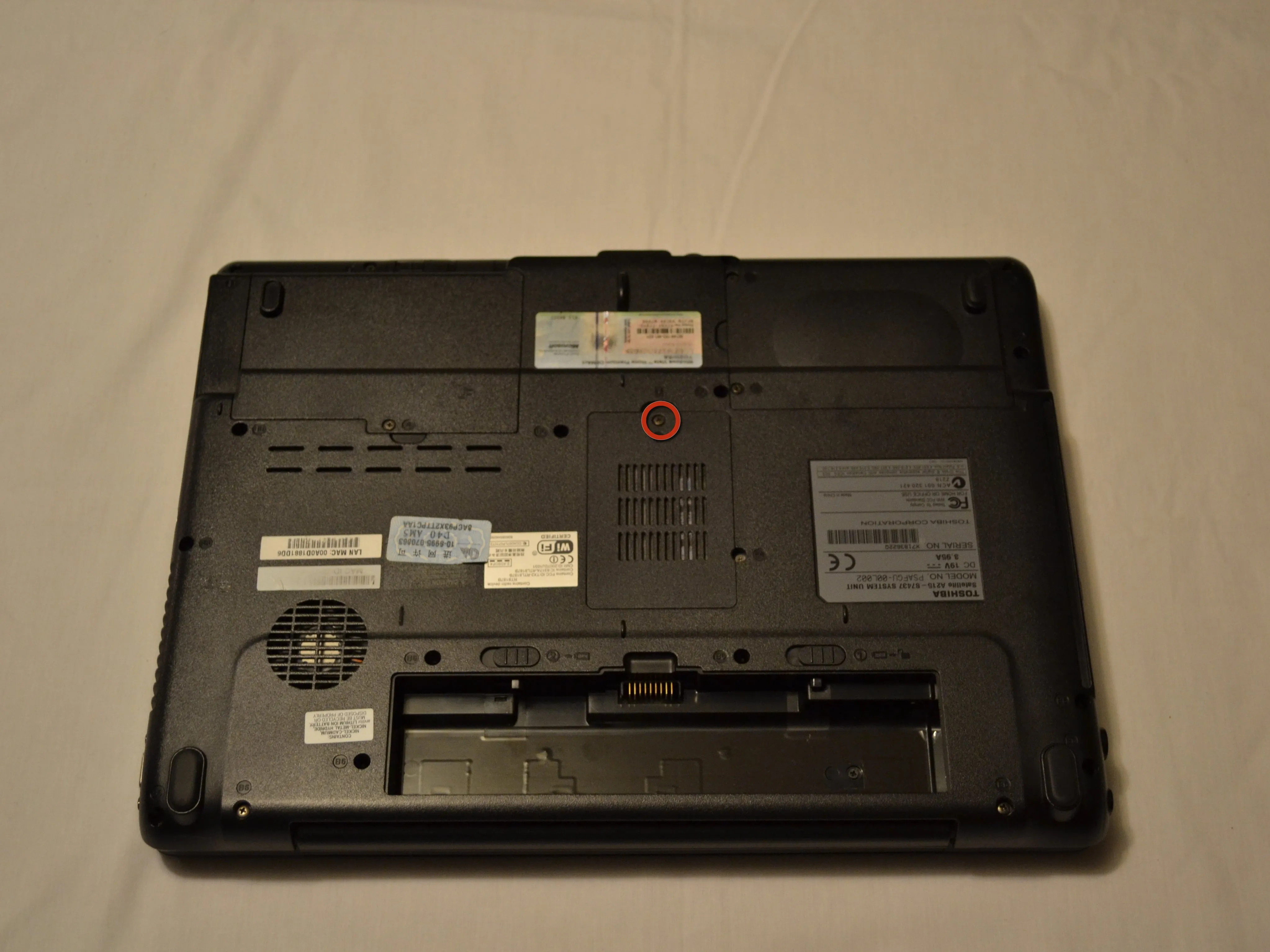

• Ослабьте этот винт и выньте крышку оперативной памяти.

• Отстегните зажимы модуля, аккуратно поднимите его конец под углом 45 градусов и вытащите. То же самое проделайте с модулем, расположенным ниже.

• Убедитесь, что память не подвергается воздействию статического электричества, заземлитесь перед работой с ней, прикоснувшись к неокрашенной металлической поверхности или надев антистатический браслет.

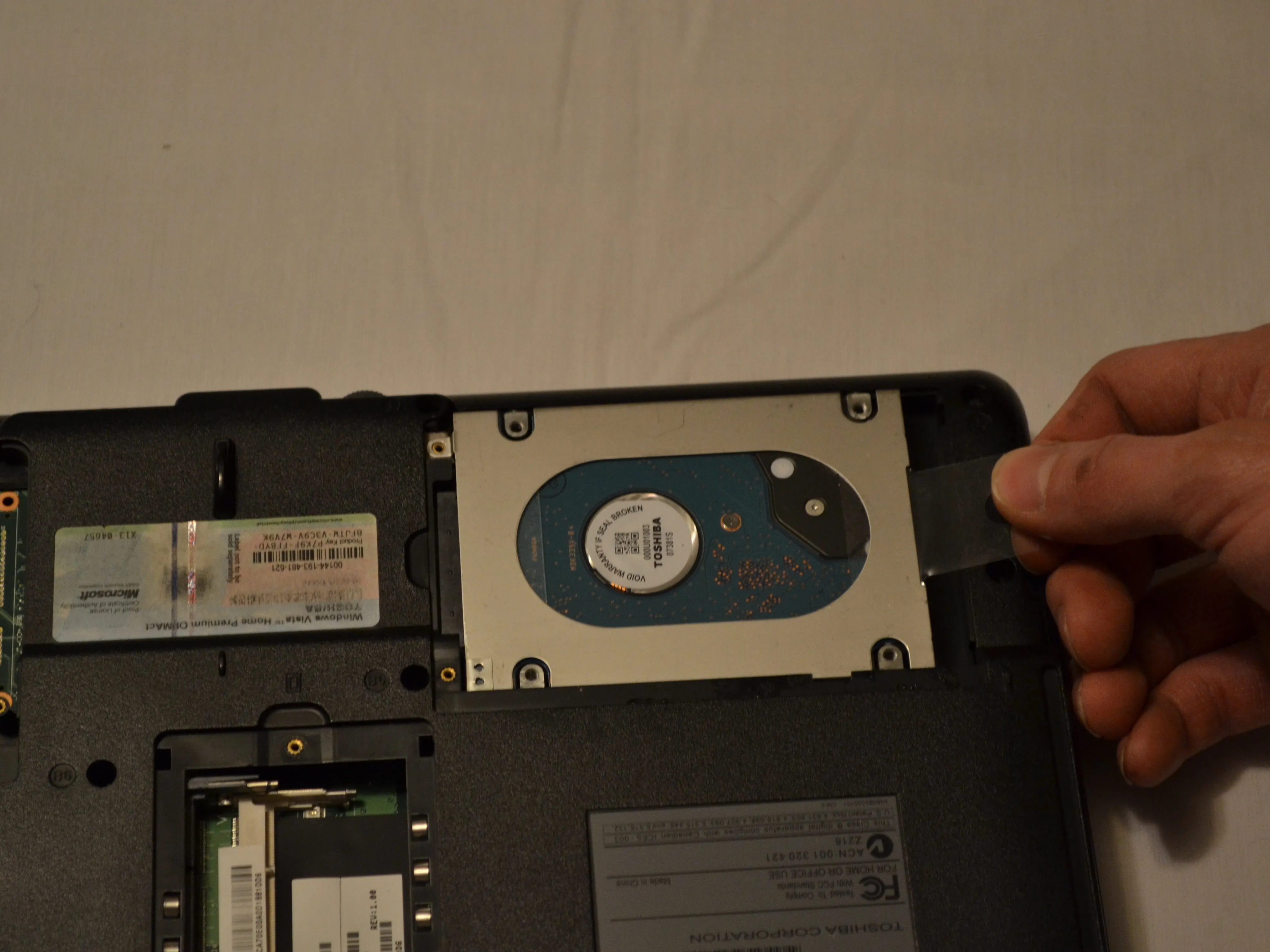

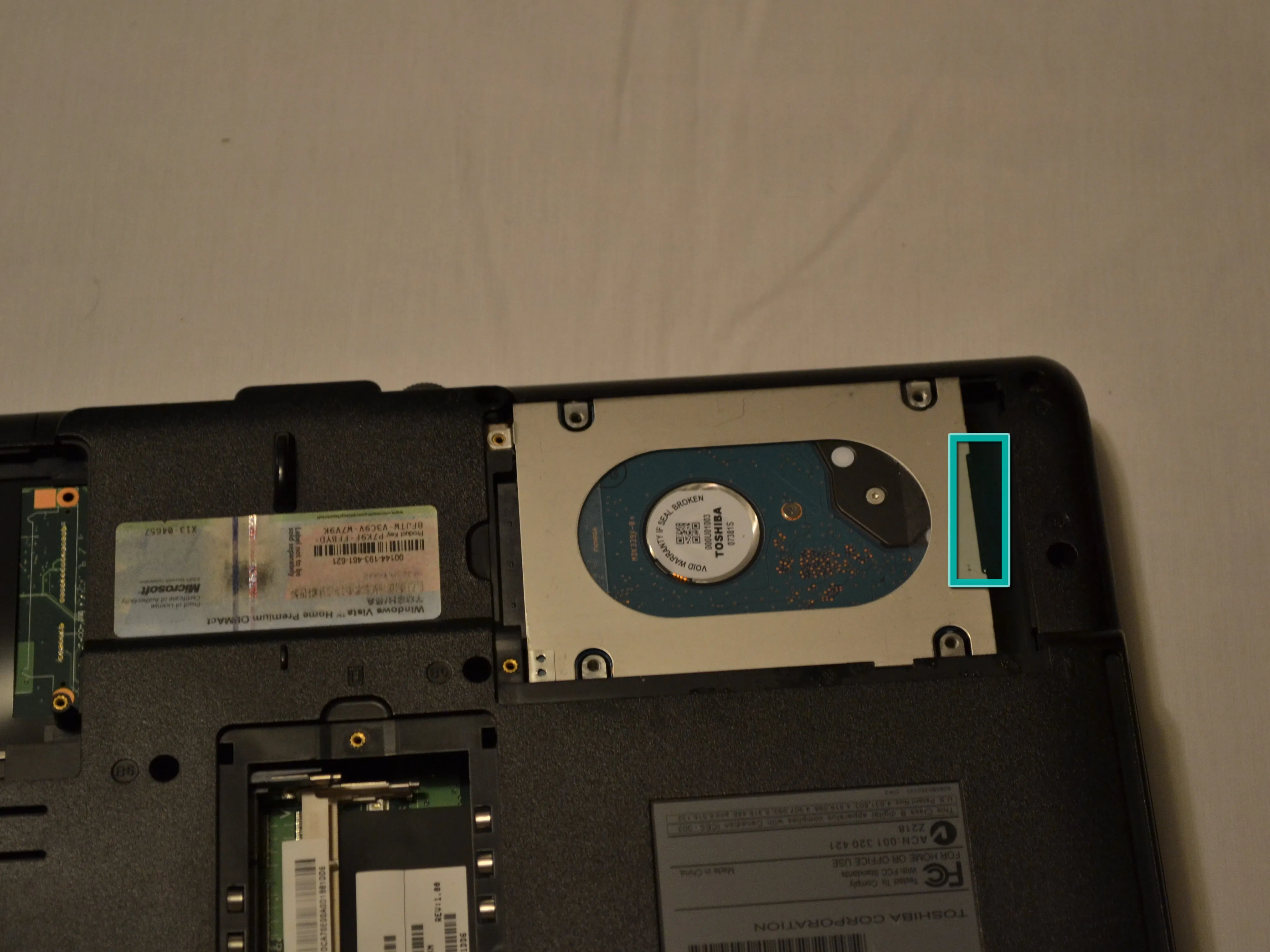

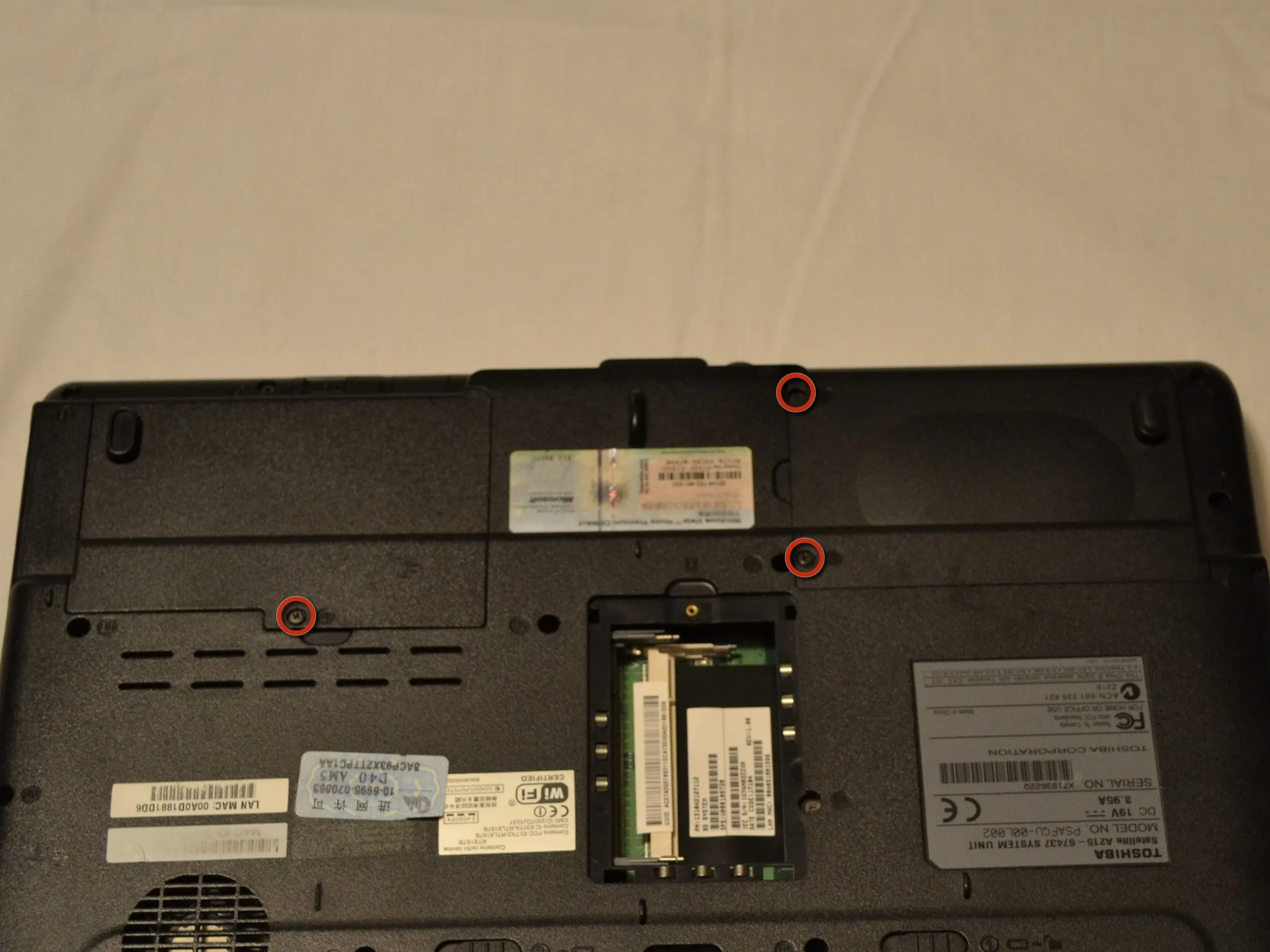

Шаг 3

• Открутите эти 3 винта и выньте две крышки отсека для жесткого диска.

• Потяните за пластиковый выступ, расположенный здесь, и аккуратно, но уверенно потяните его вправо.

Шаг 4

• Выкрутите этот винт, после ослабления может потребоваться пинцет, чтобы его вытащить.

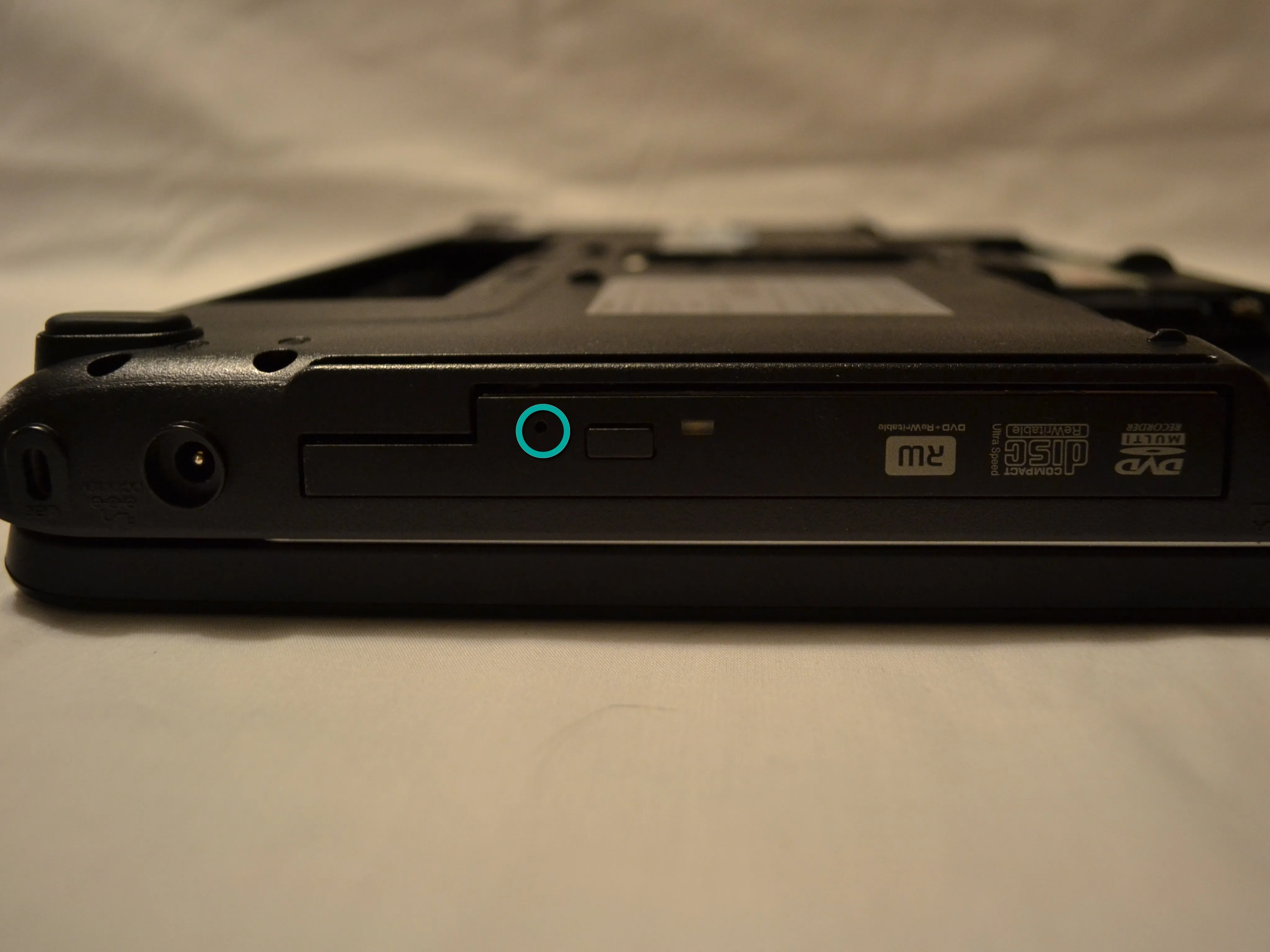

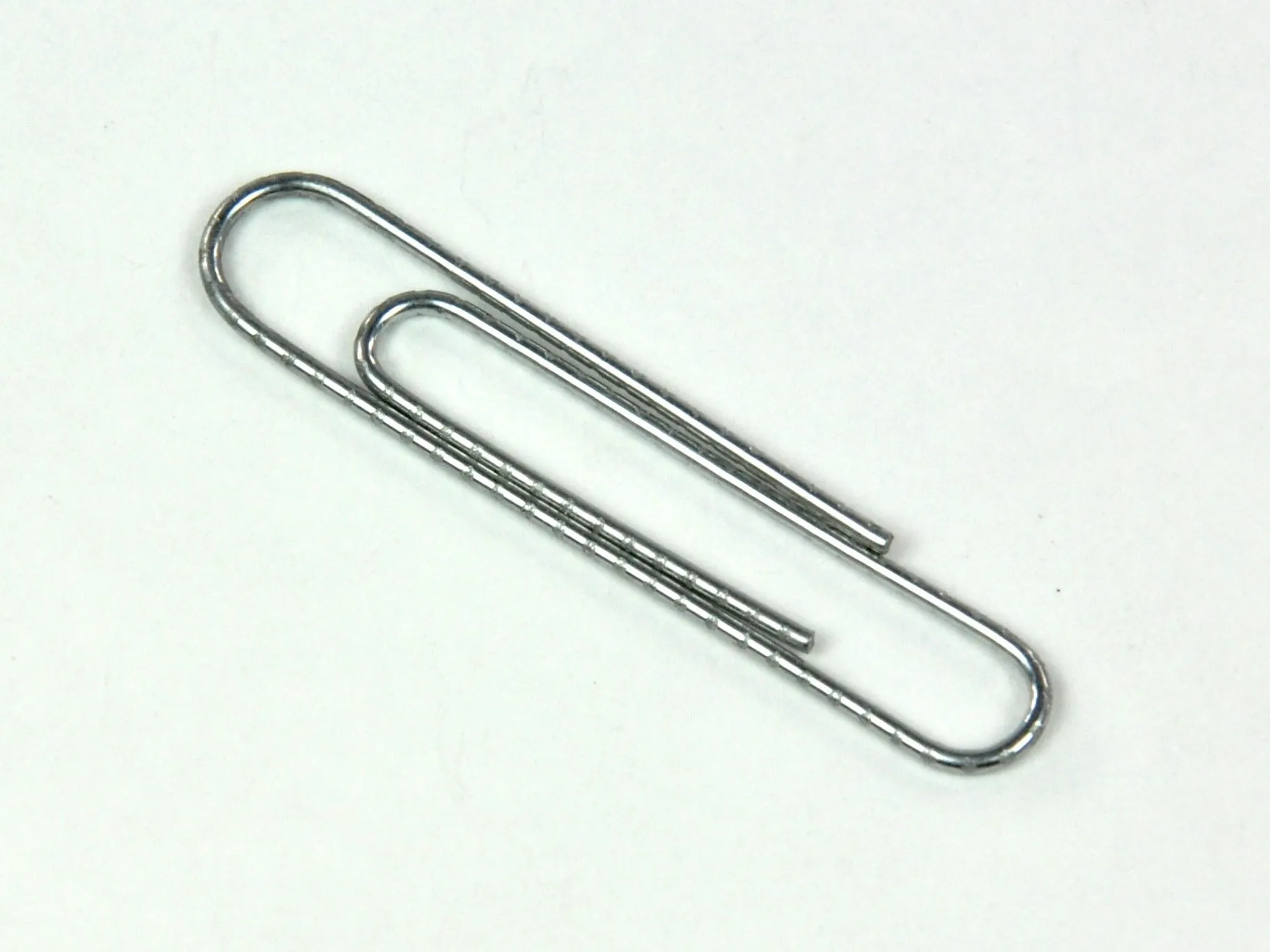

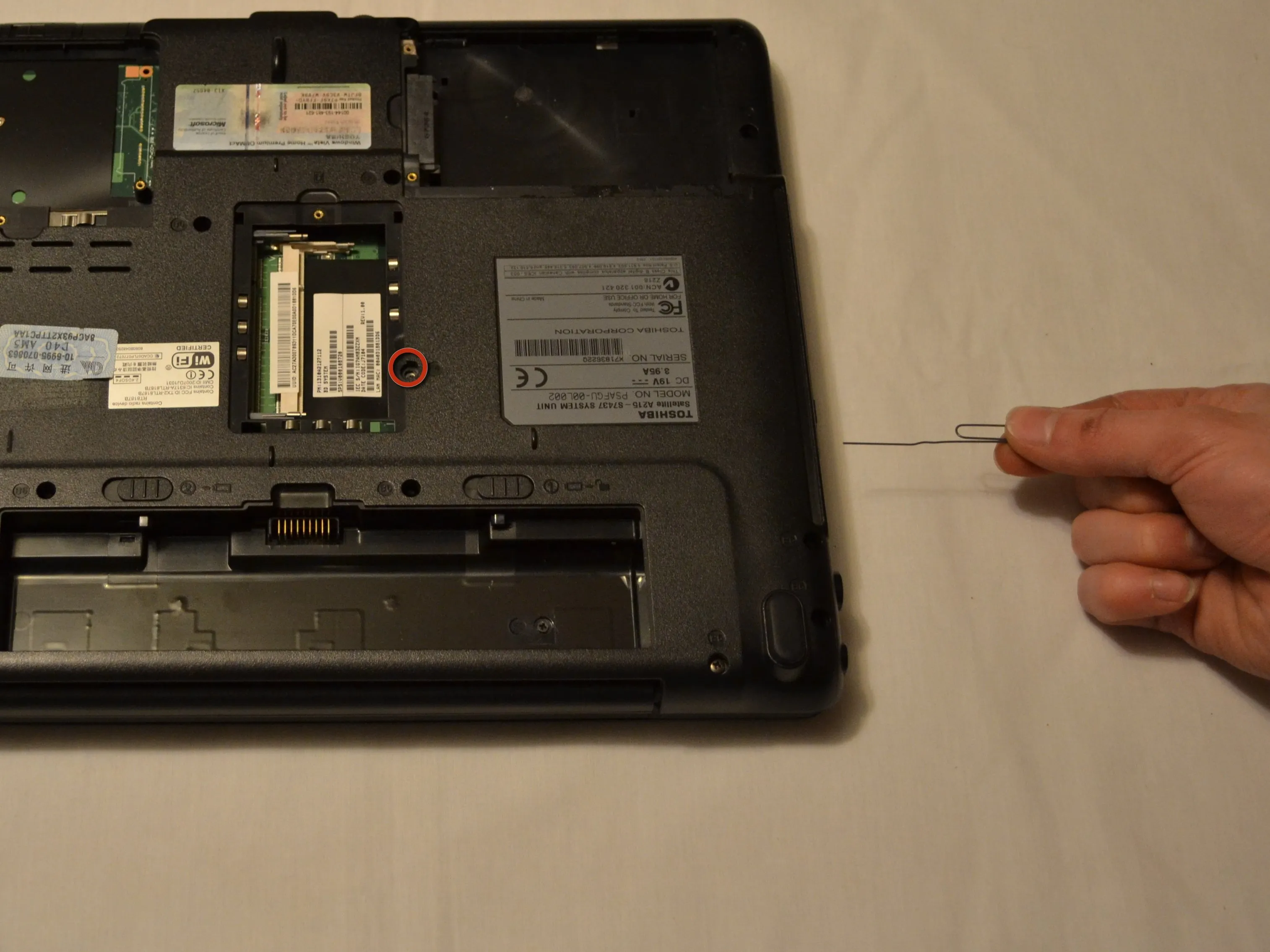

• Вставьте скрепку в это отверстие, чтобы вытащить привод.

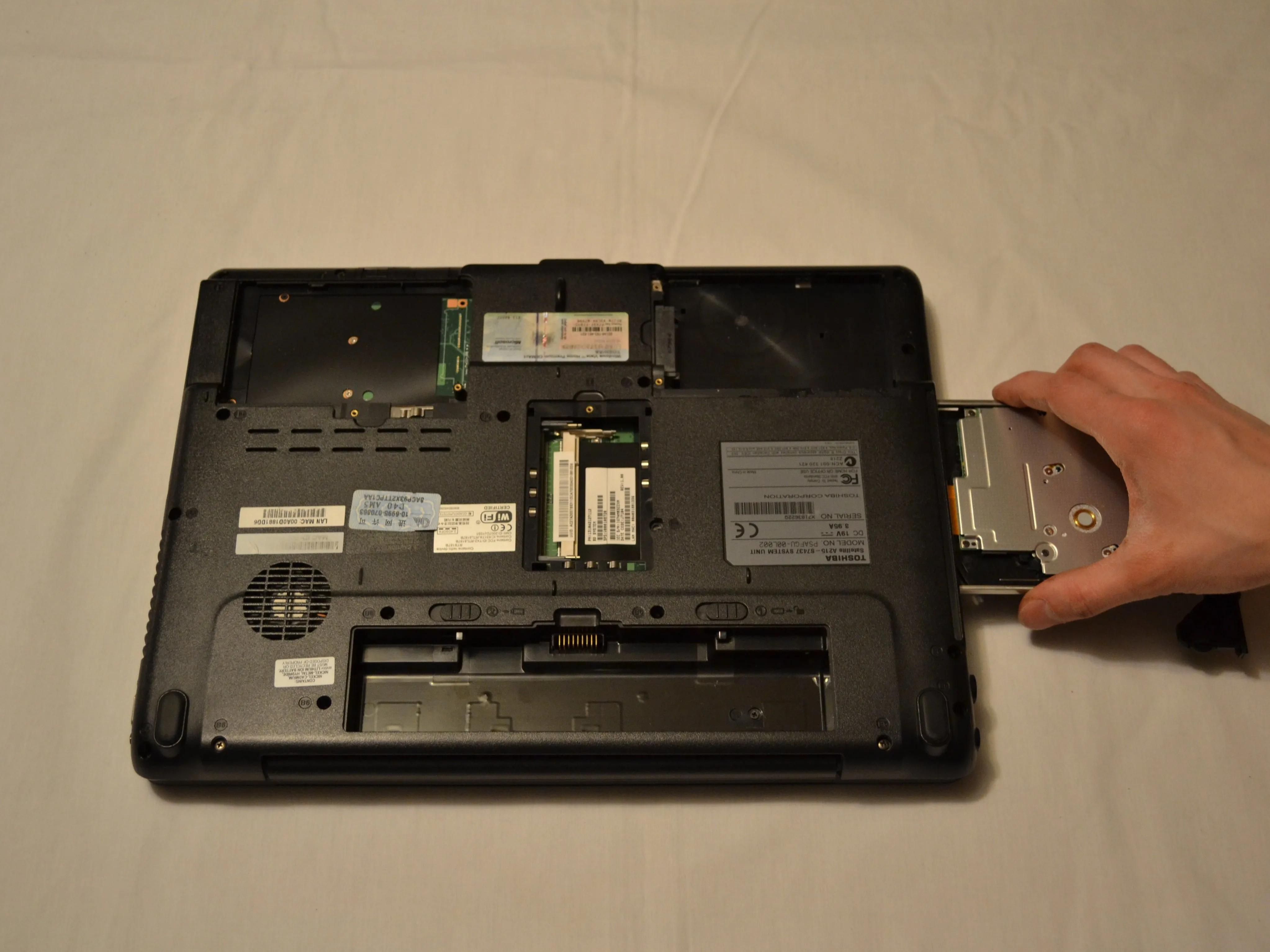

• Возьмитесь за лоток привода и осторожно, но уверенно вытащите его из корпуса ноутбука.

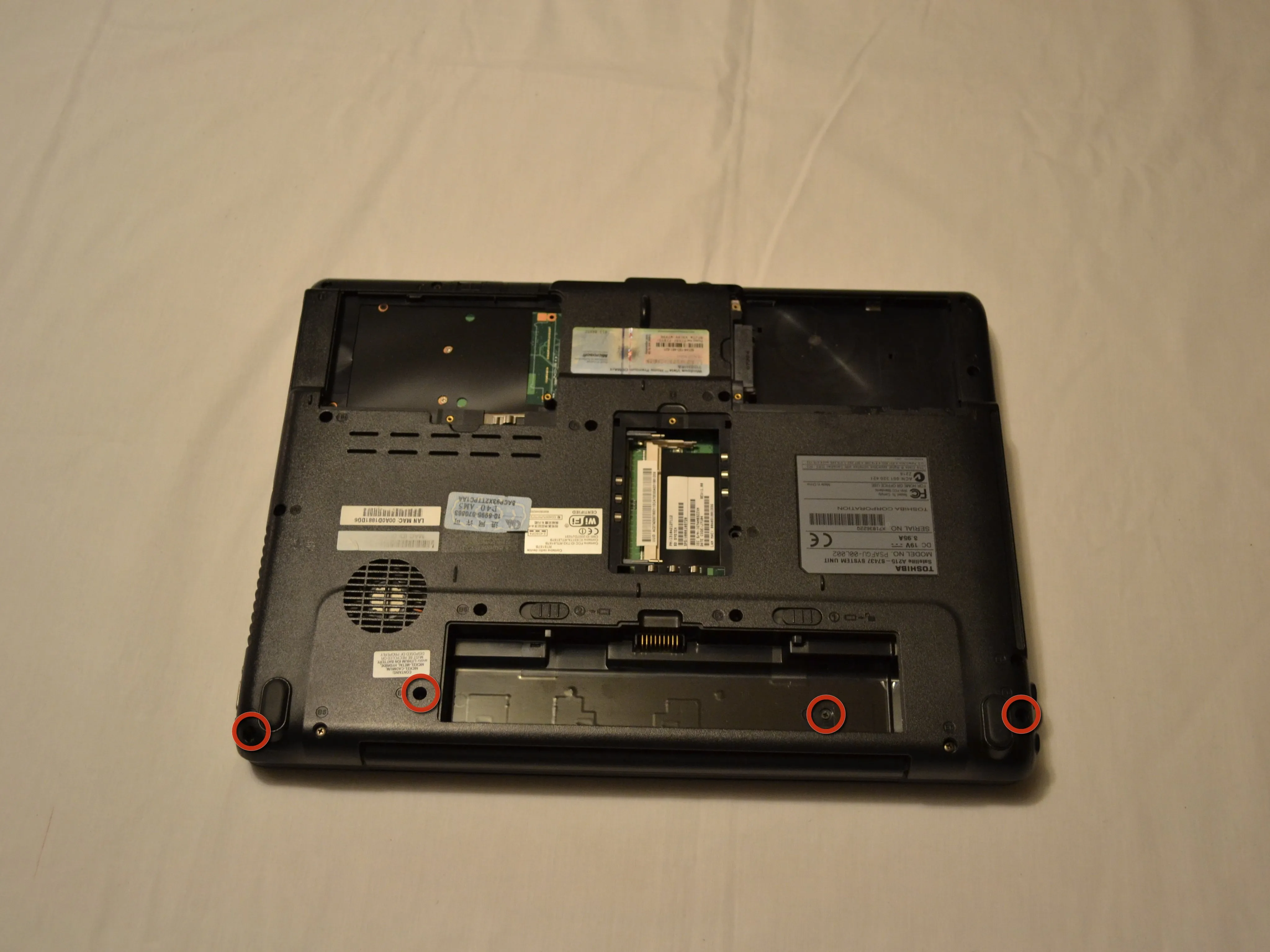

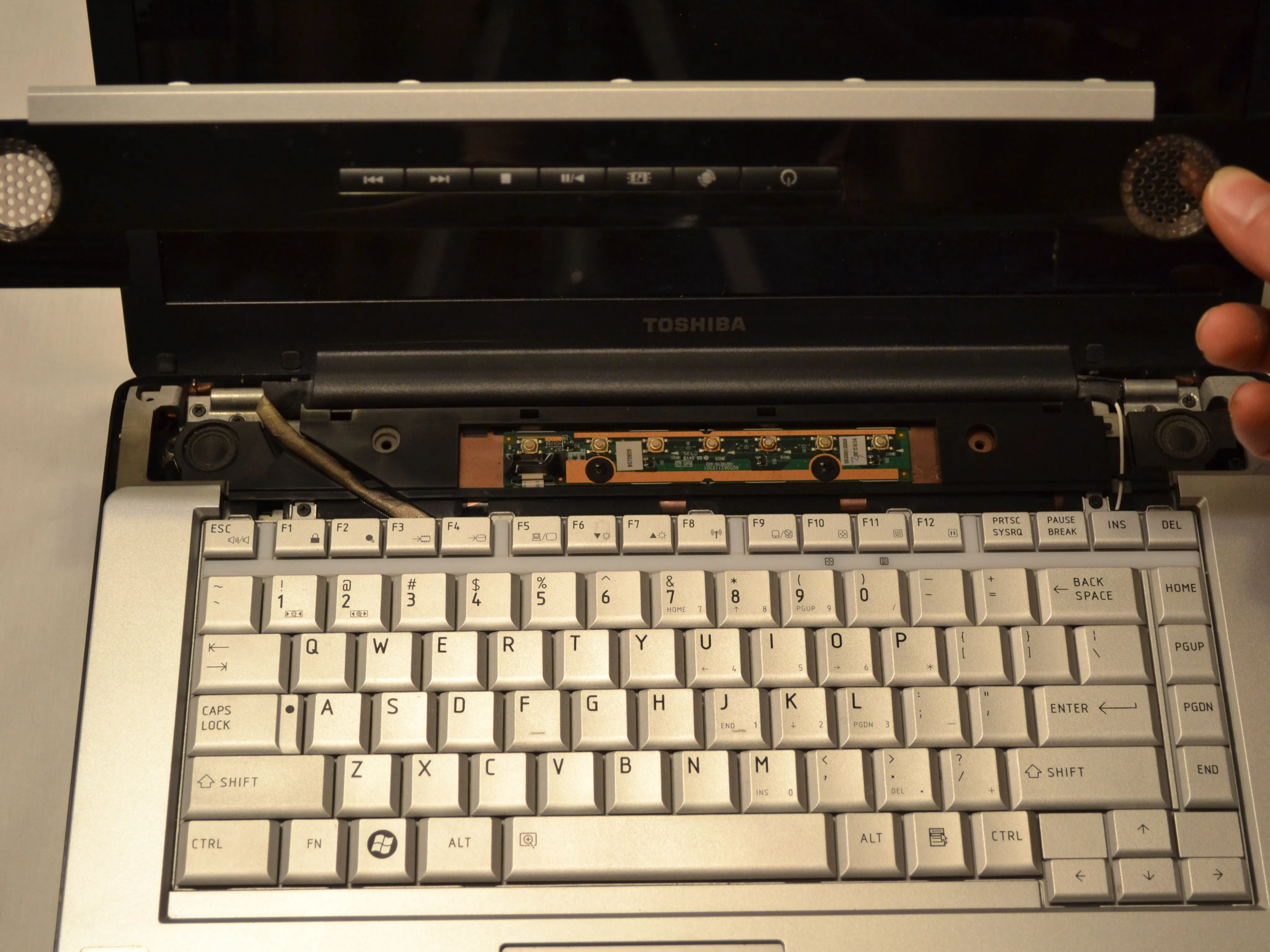

Шаг 5

• Открутите эти винты

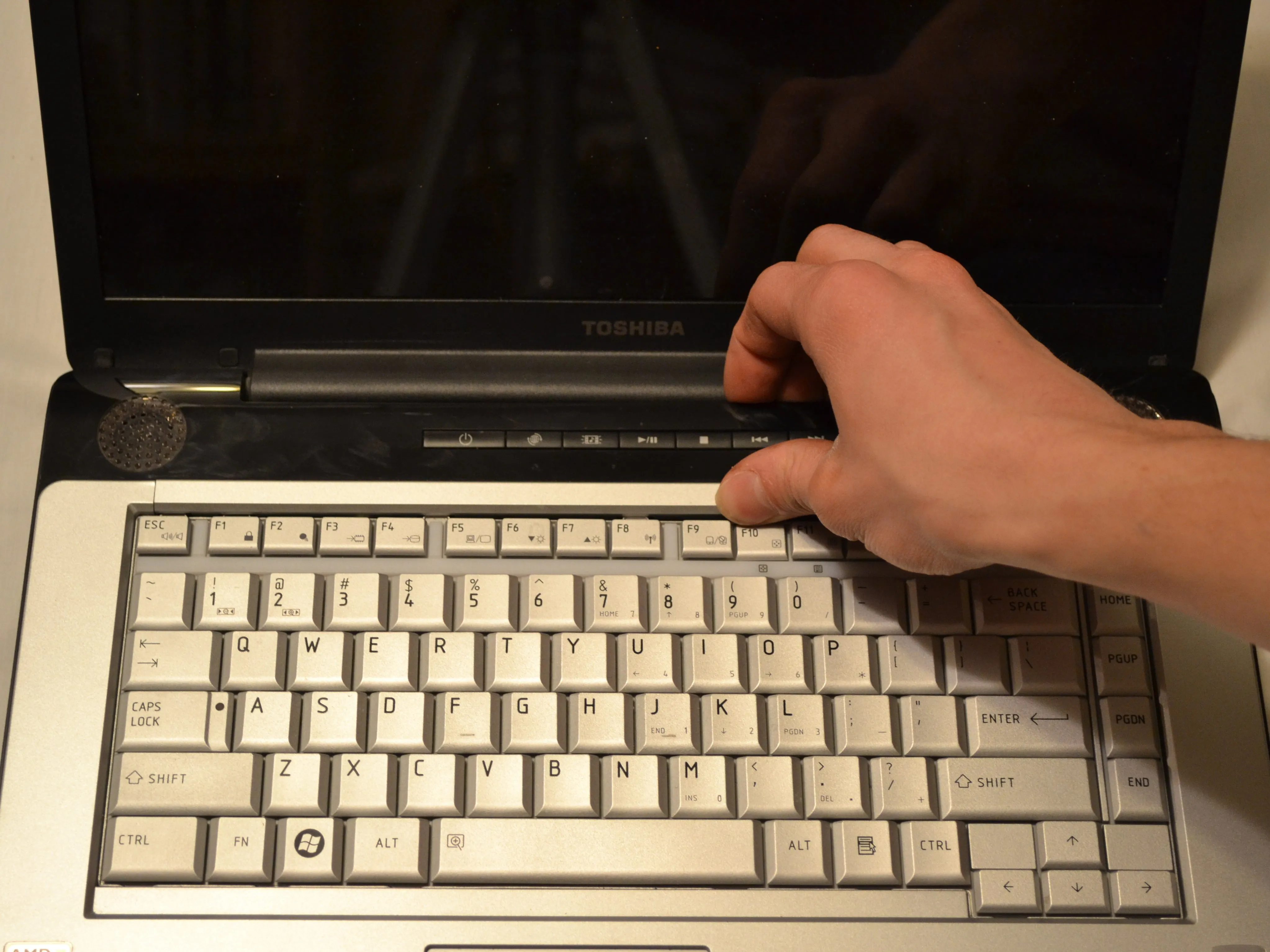

• Переверните ноутбук и, приподнимая его, надавите на рамку по направлению к ЖК-дисплею, для этого может потребоваться некоторое усилие.

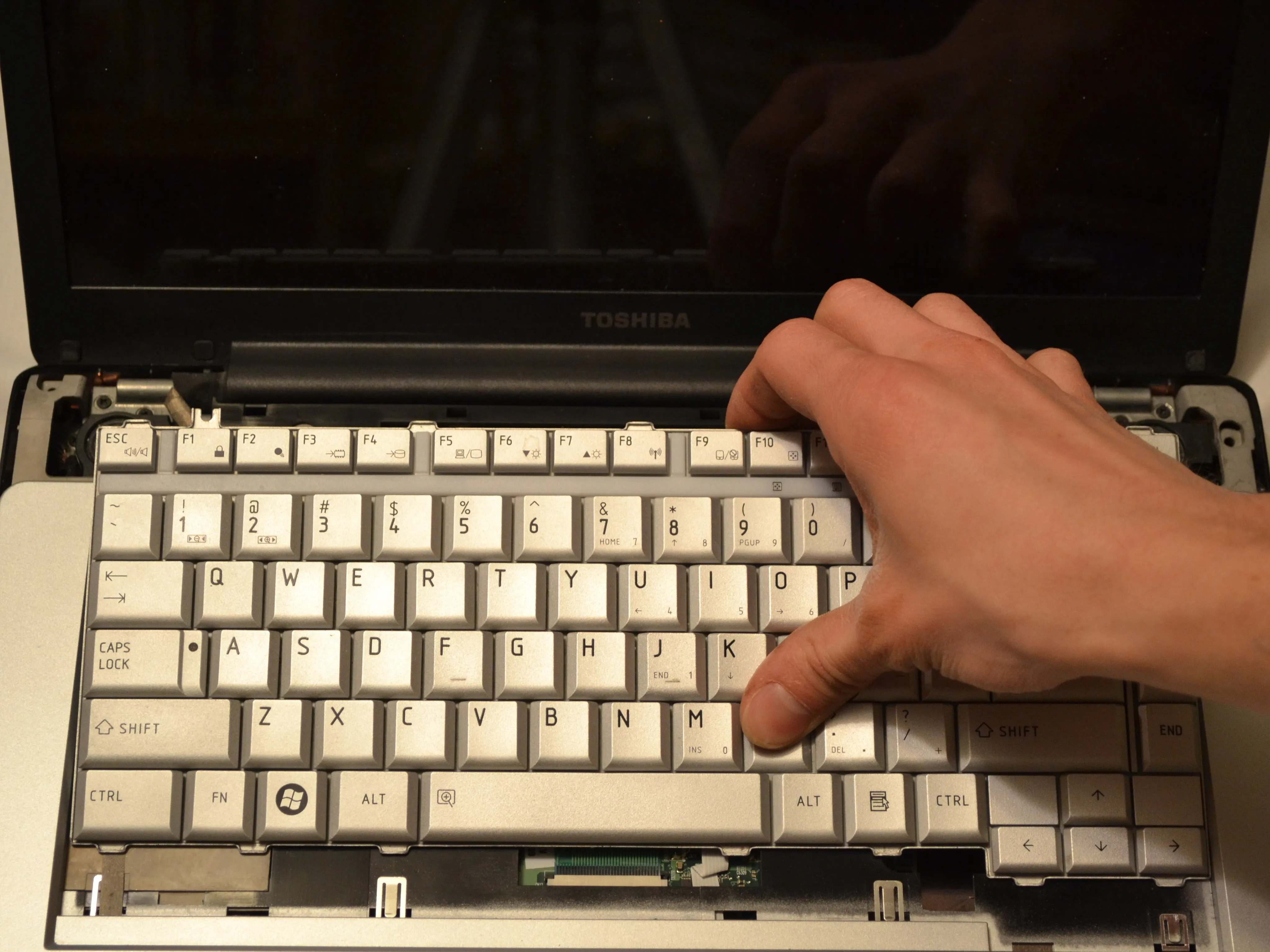

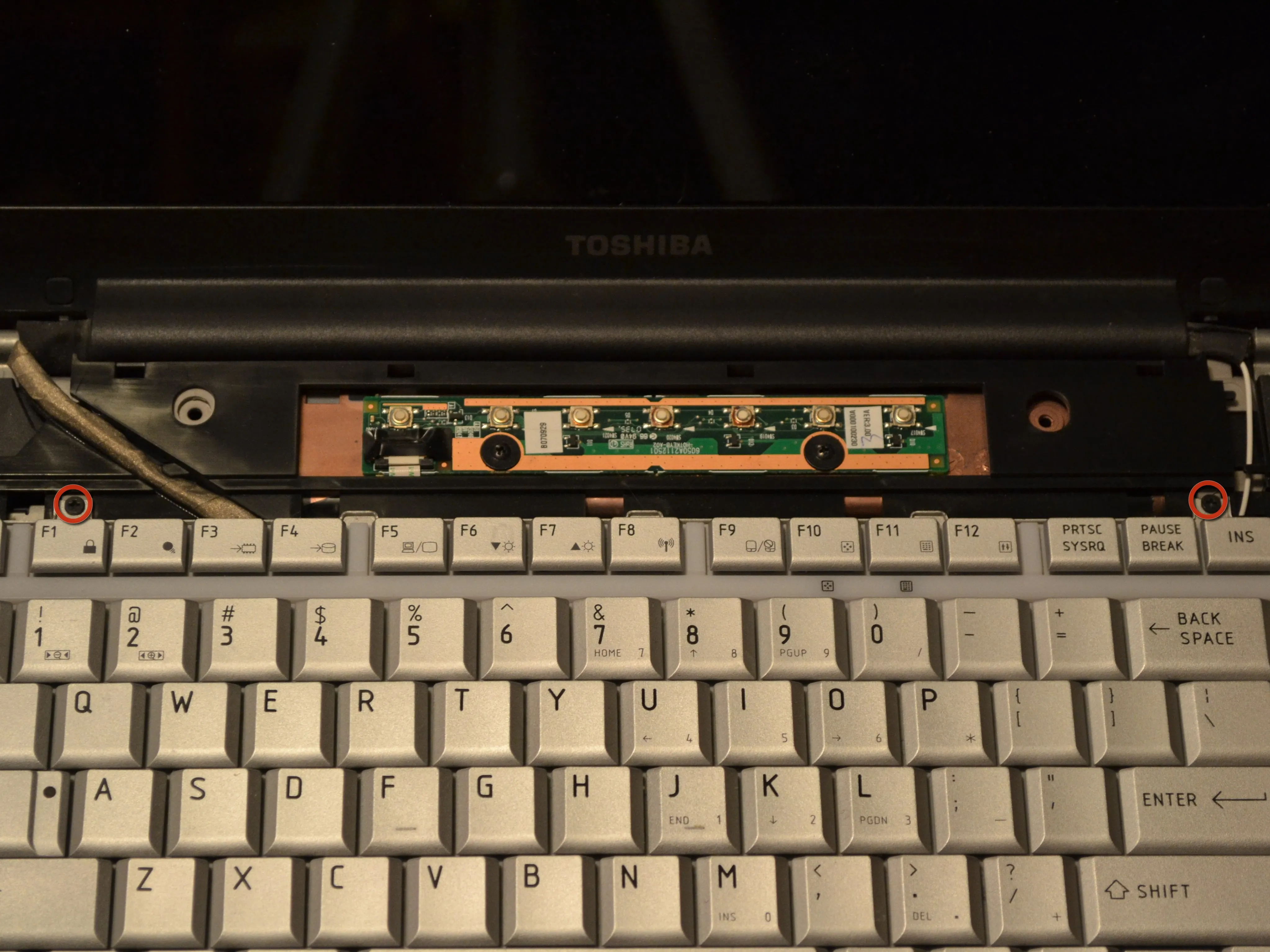

Шаг 6

• Открутите два винта в верхней части клавиатуры.

• Направьте клавиатуру в сторону ЖК-дисплея и слегка приподнимите, осторожно, чтобы под ней не оказался ленточный кабель.

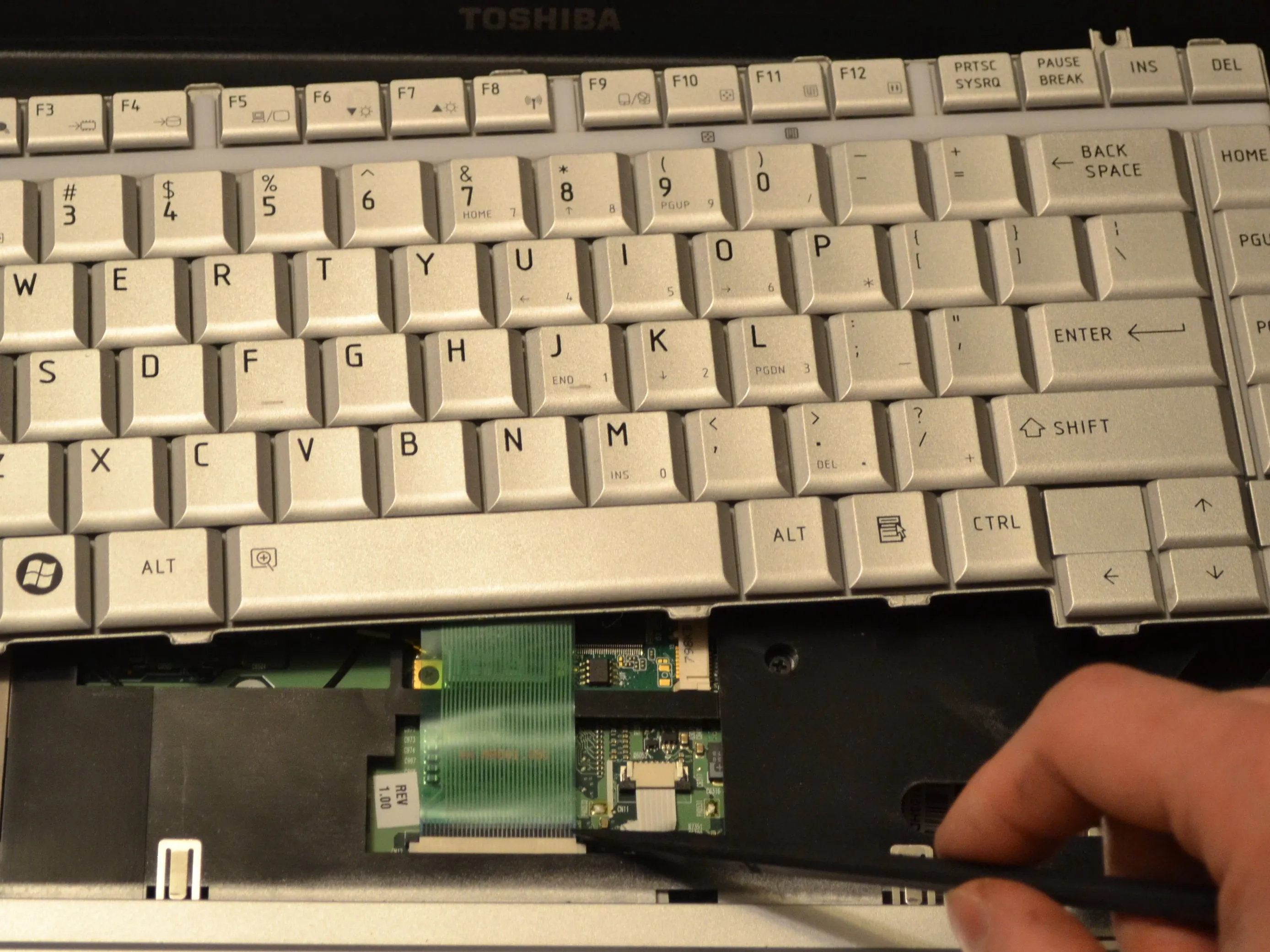

• С помощью шила или ногтя осторожно подденьте одну сторону, а затем другую ленточного разъема клавиатуры по направлению к ЖК-дисплею, освобождая его.

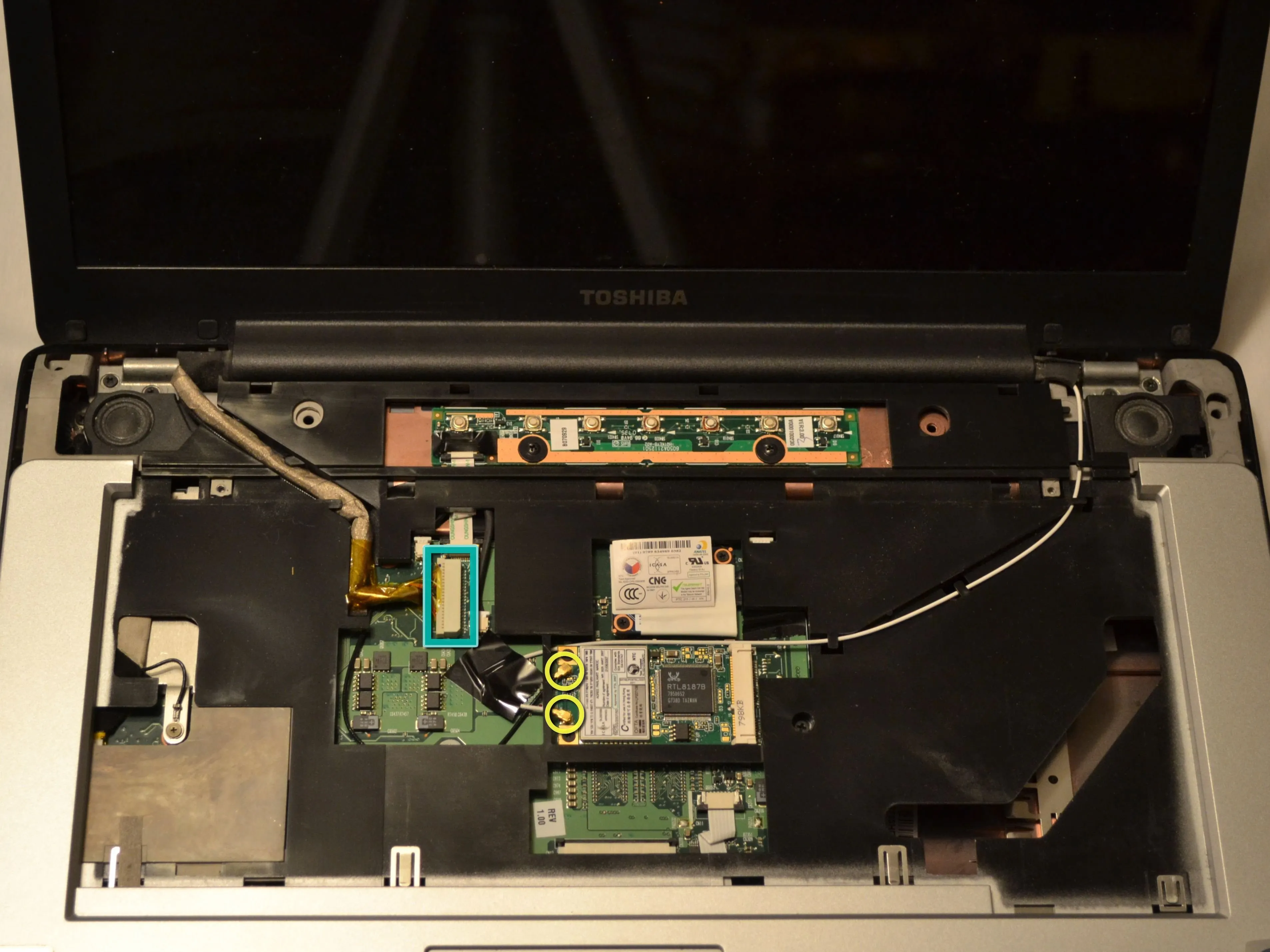

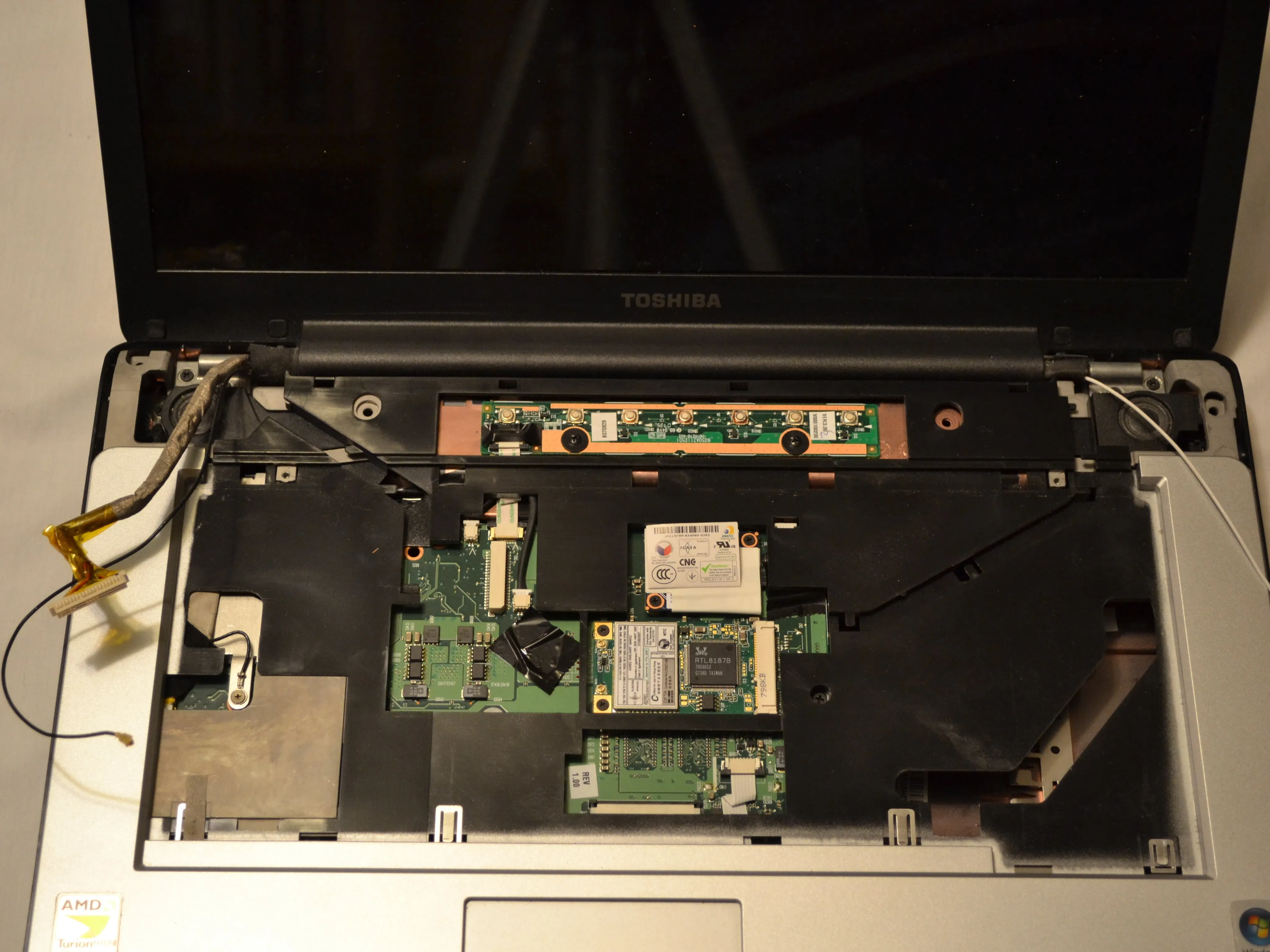

Шаг 7

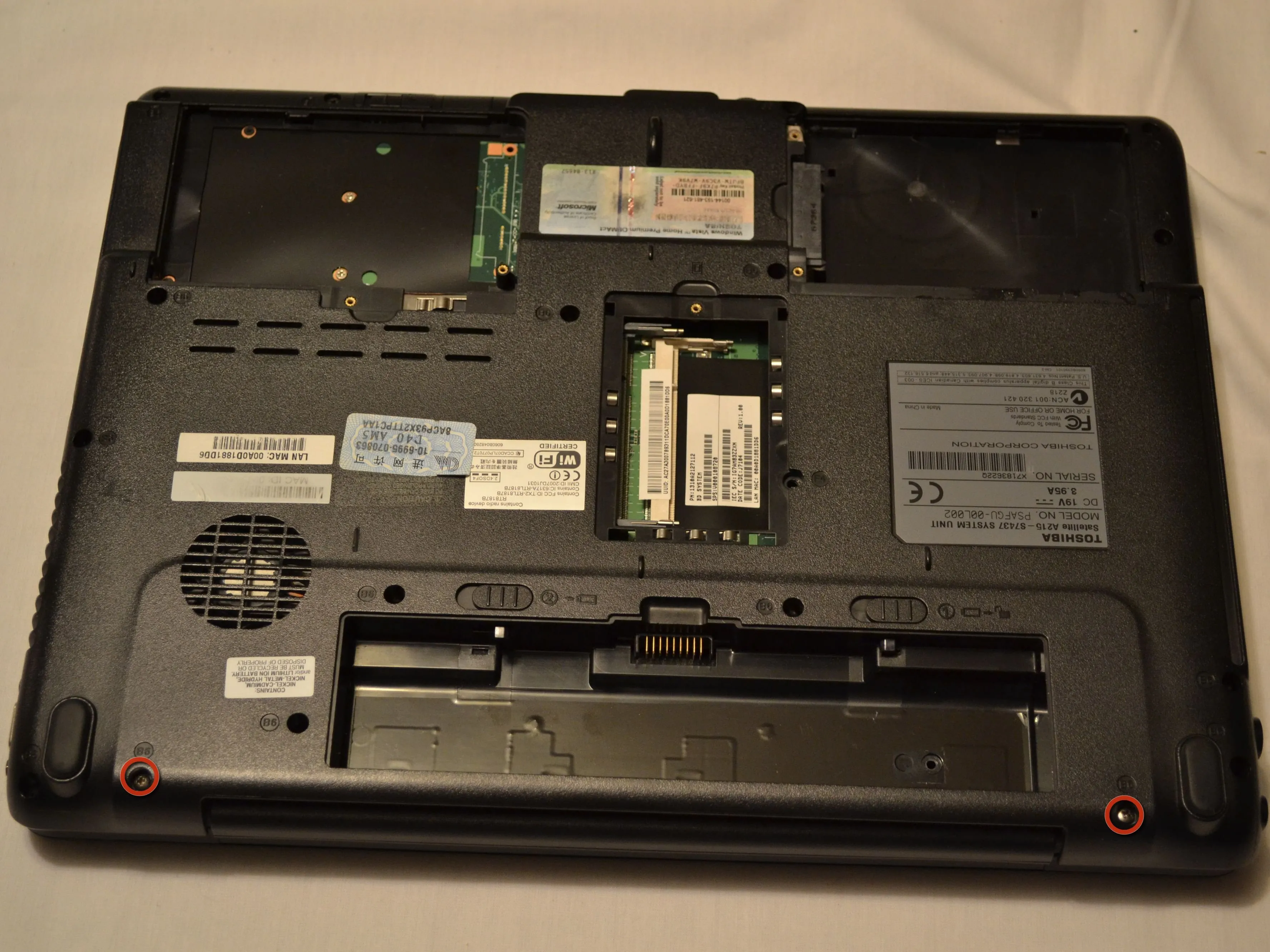

• Открутите 2 винта на нижней части ноутбука

• Переверните ноутбук

• Отсоедините кабель ЖК-дисплея и выведите его из строя, чтобы он был свободен.

• Подцепите две антенны wifi и выведите их наружу с помощью шила или ногтя.

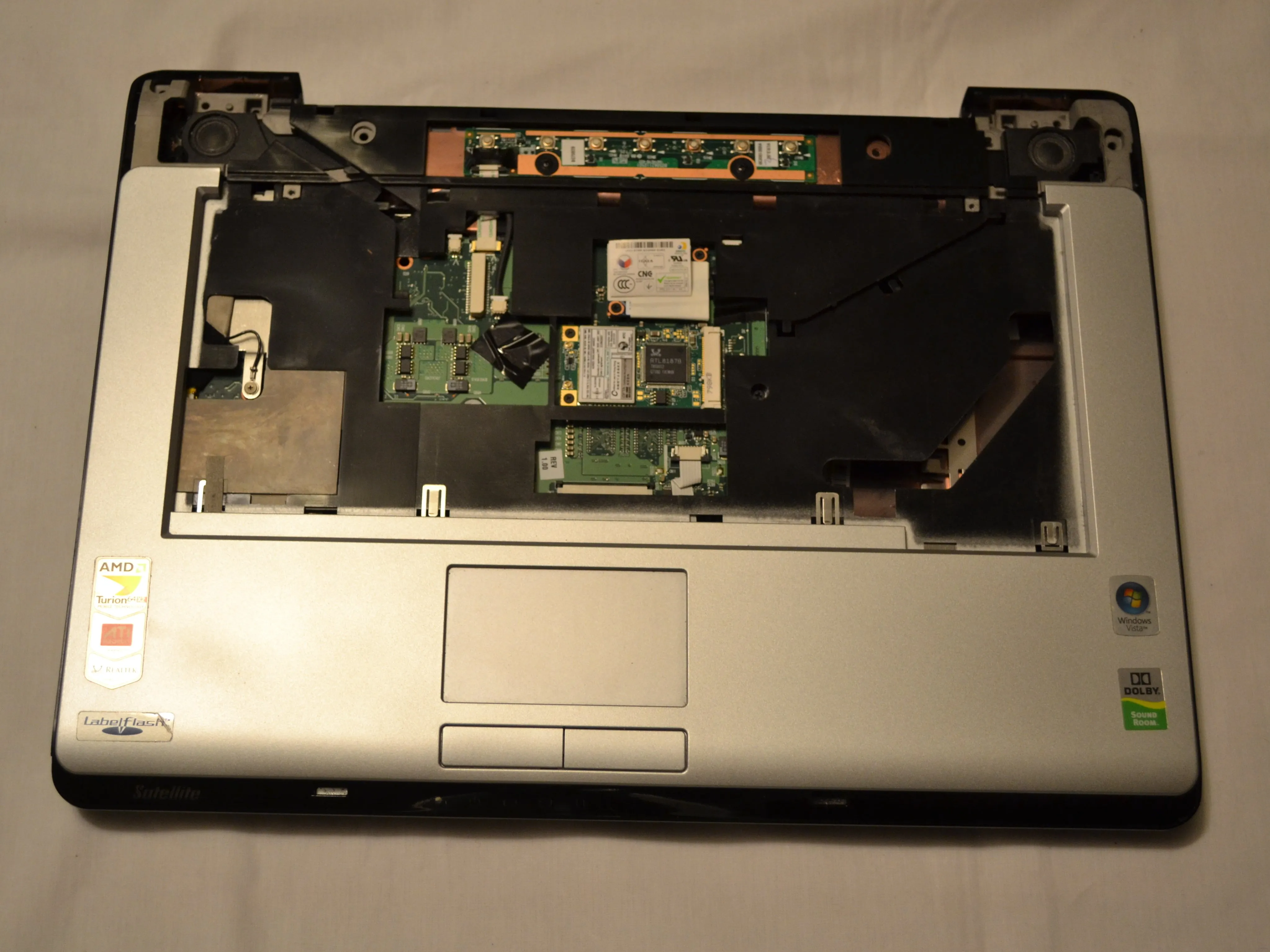

Шаг 8

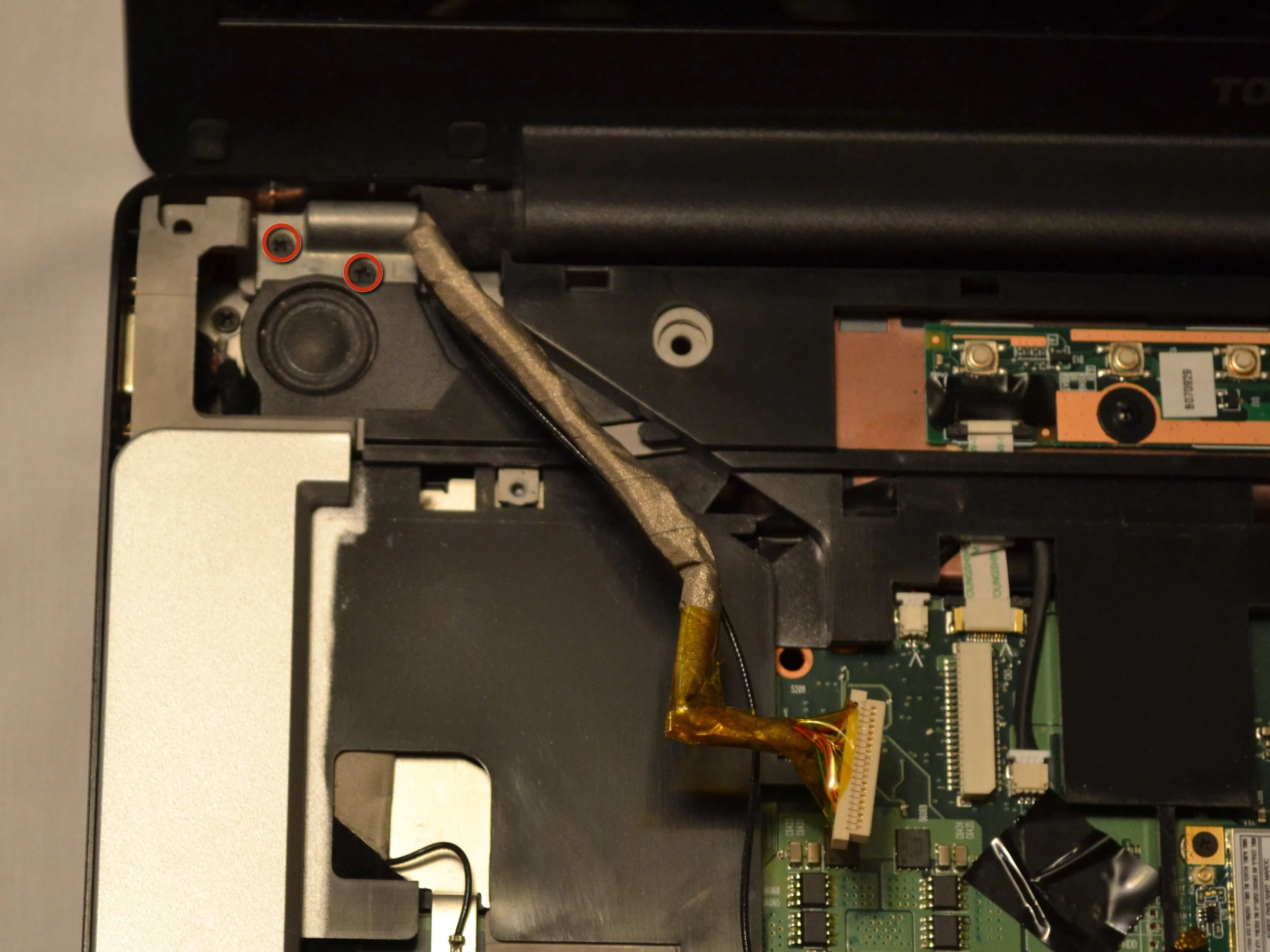

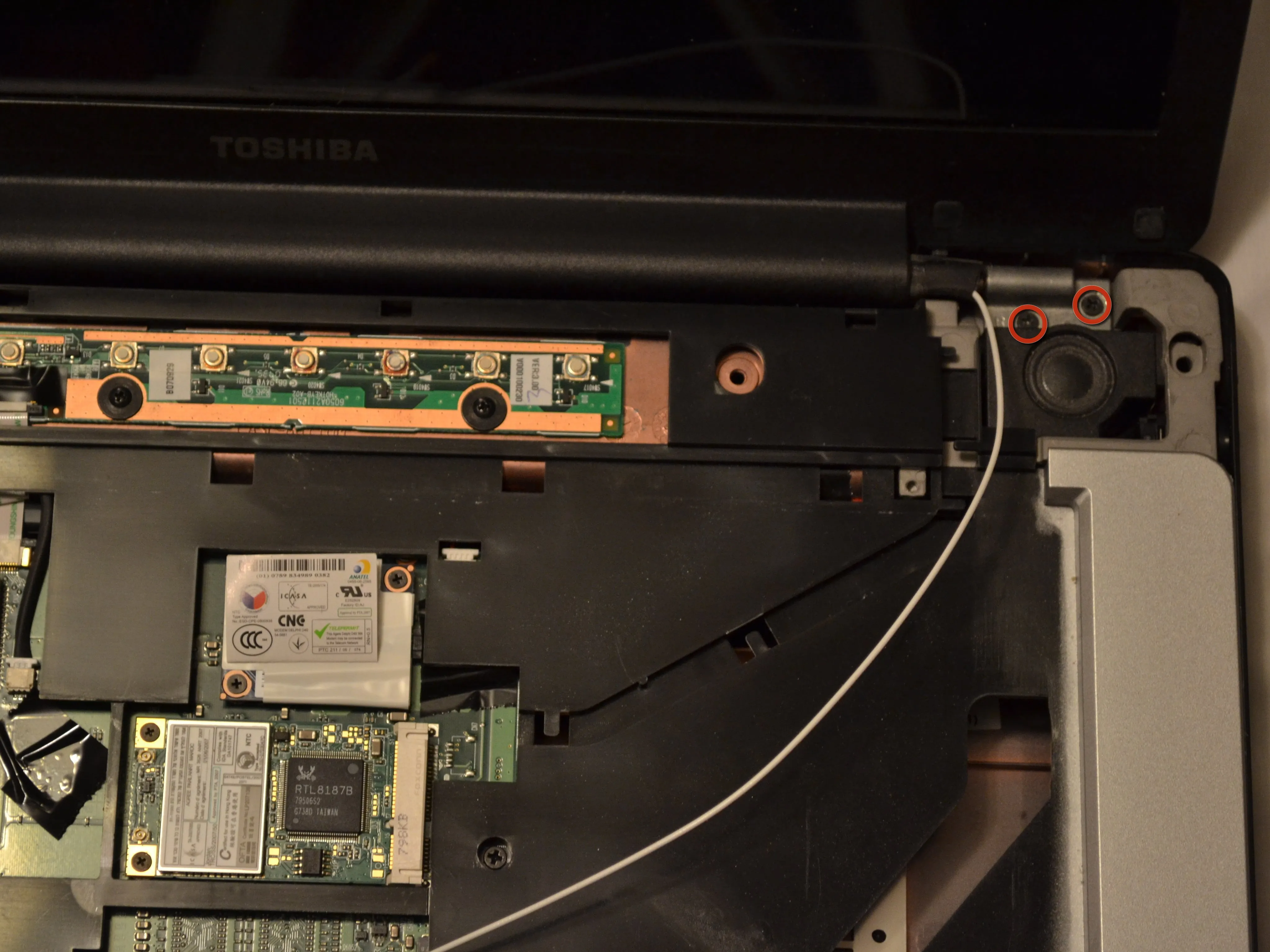

• Открутите четыре винта на петлях ЖК-дисплея.

• Поднимите панель дисплея вверх и вытащите ее

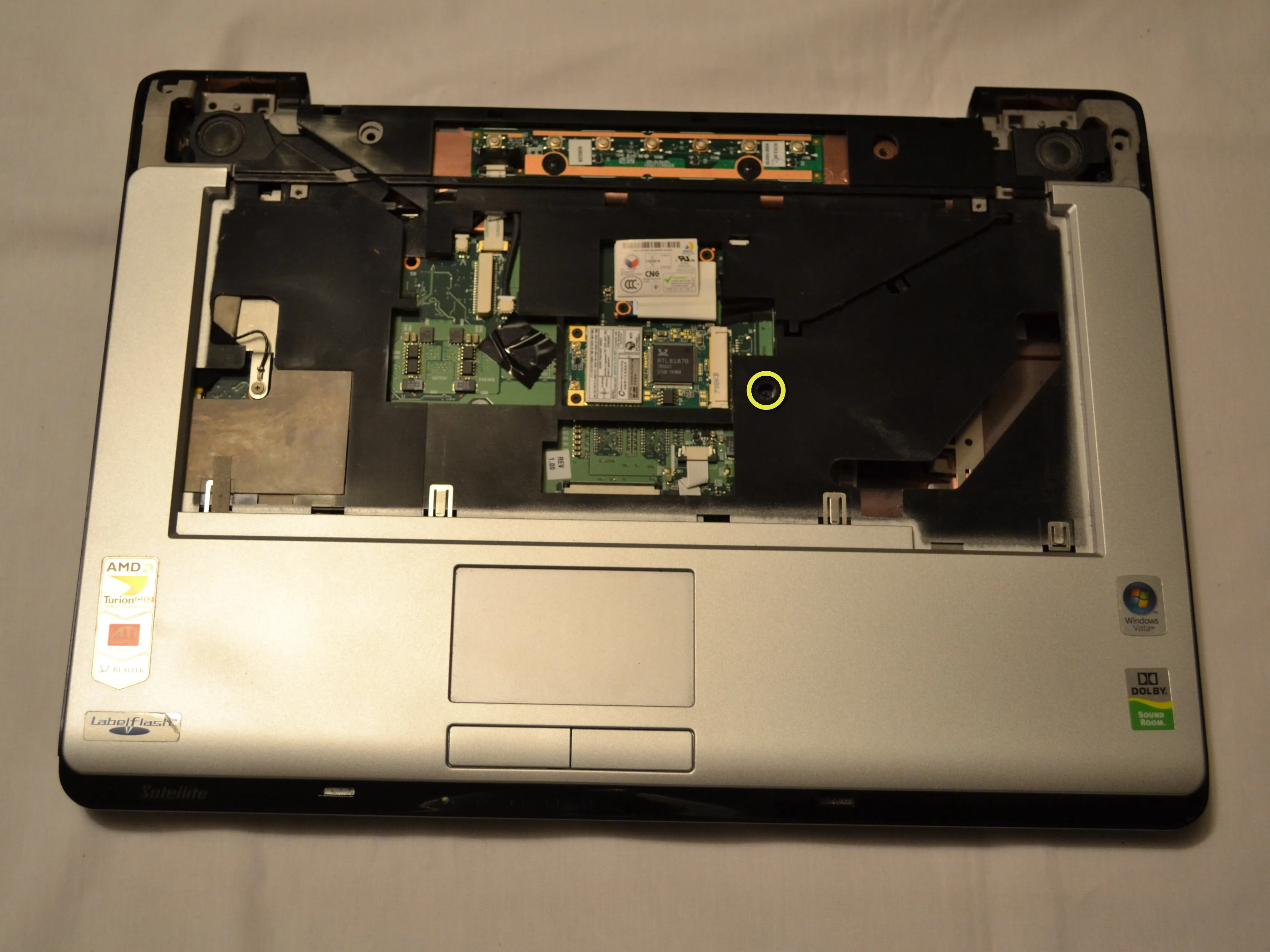

Шаг 9

• Выкрутите этот винт из верхней части ноутбука

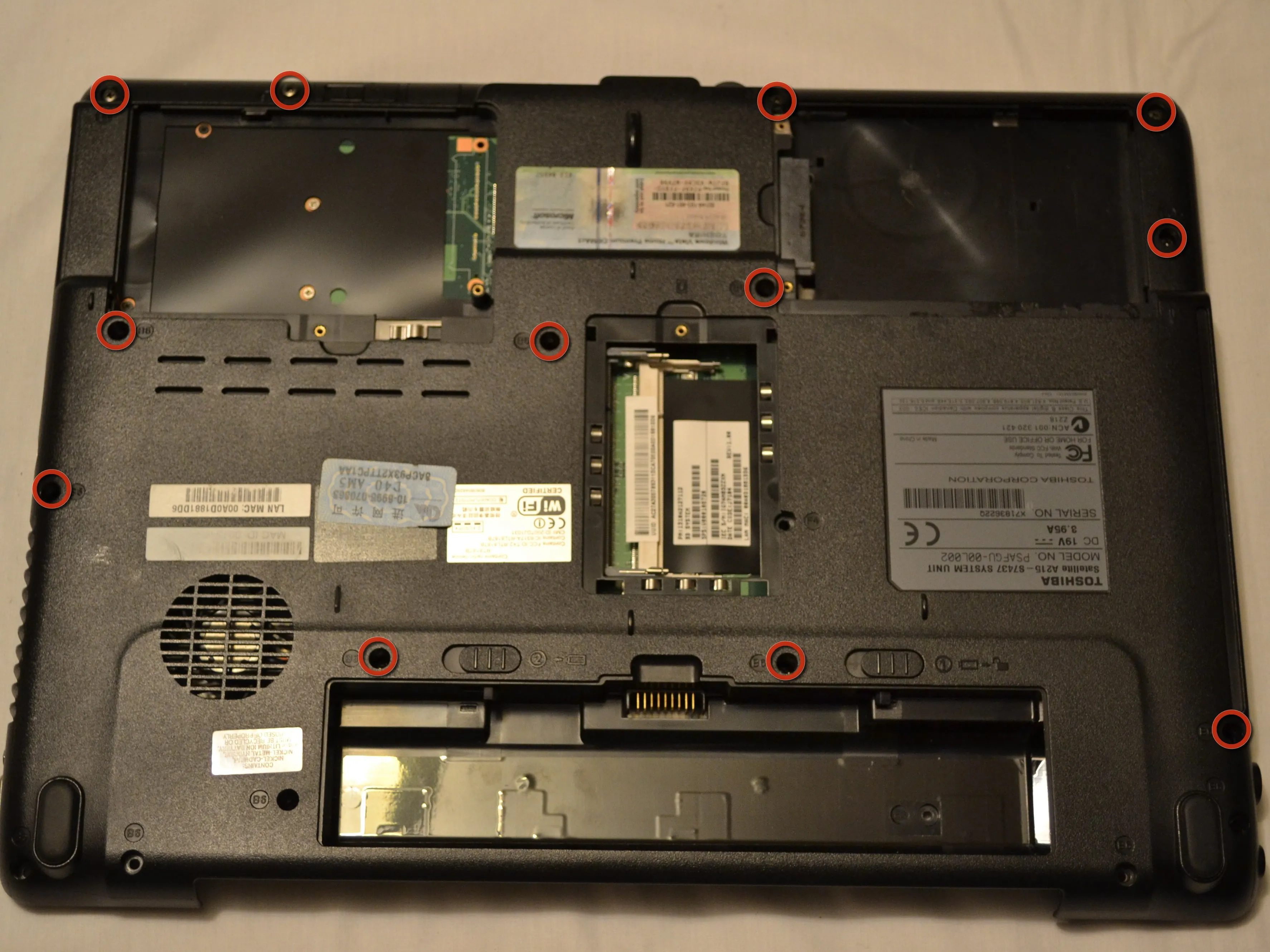

• Выкрутите эти 12 винтов из нижней части ноутбука

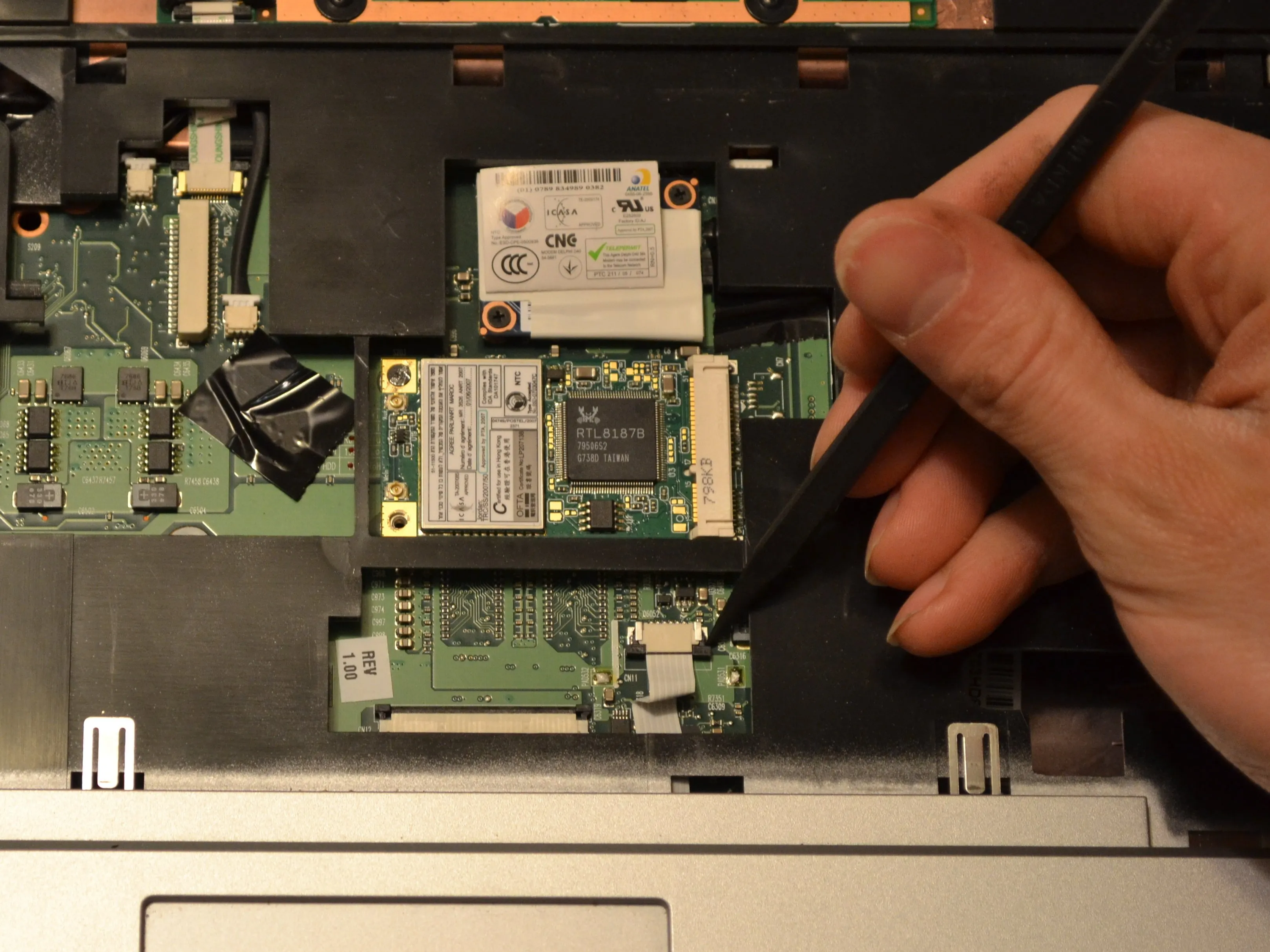

• Осторожно, с помощью шила или ногтя, отсоедините ленточный кабель тачпада от разъема.

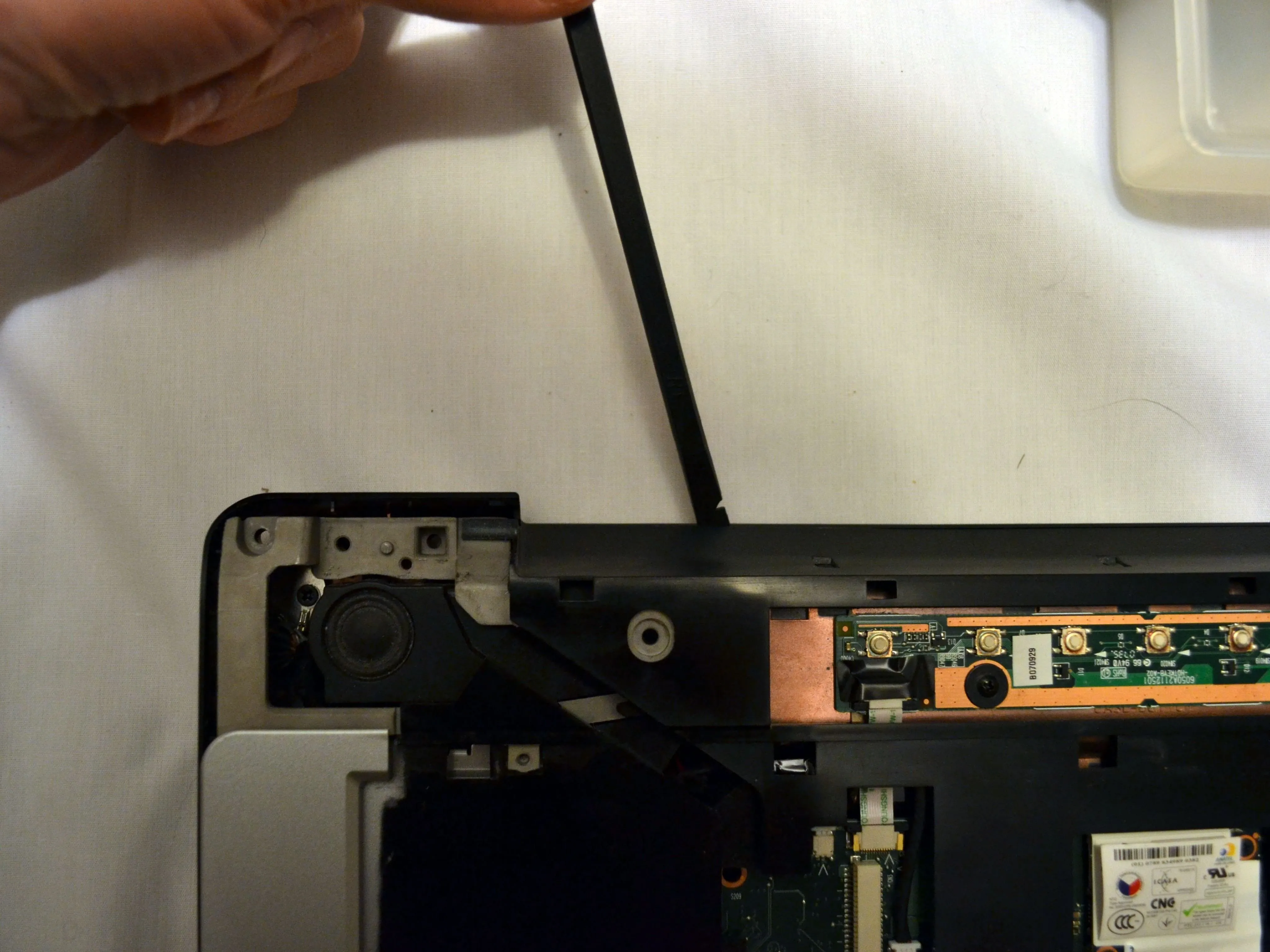

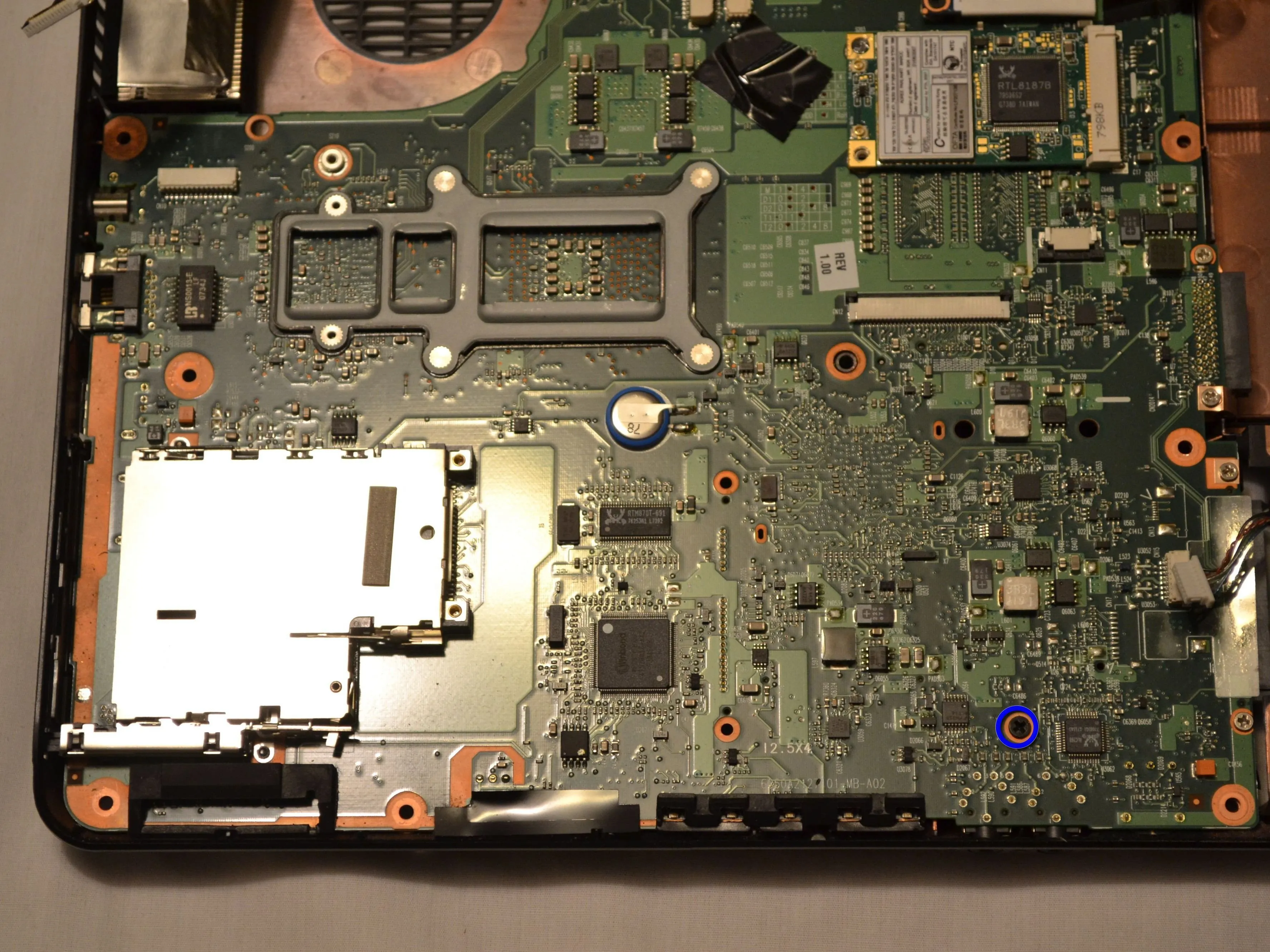

Шаг 10

• Проведите ногтем или шпателем по трещине между верхней рамкой и нижним корпусом на задней панели ноутбука, освободите зажимы и снимите рамку.

• Выкрутите этот винт

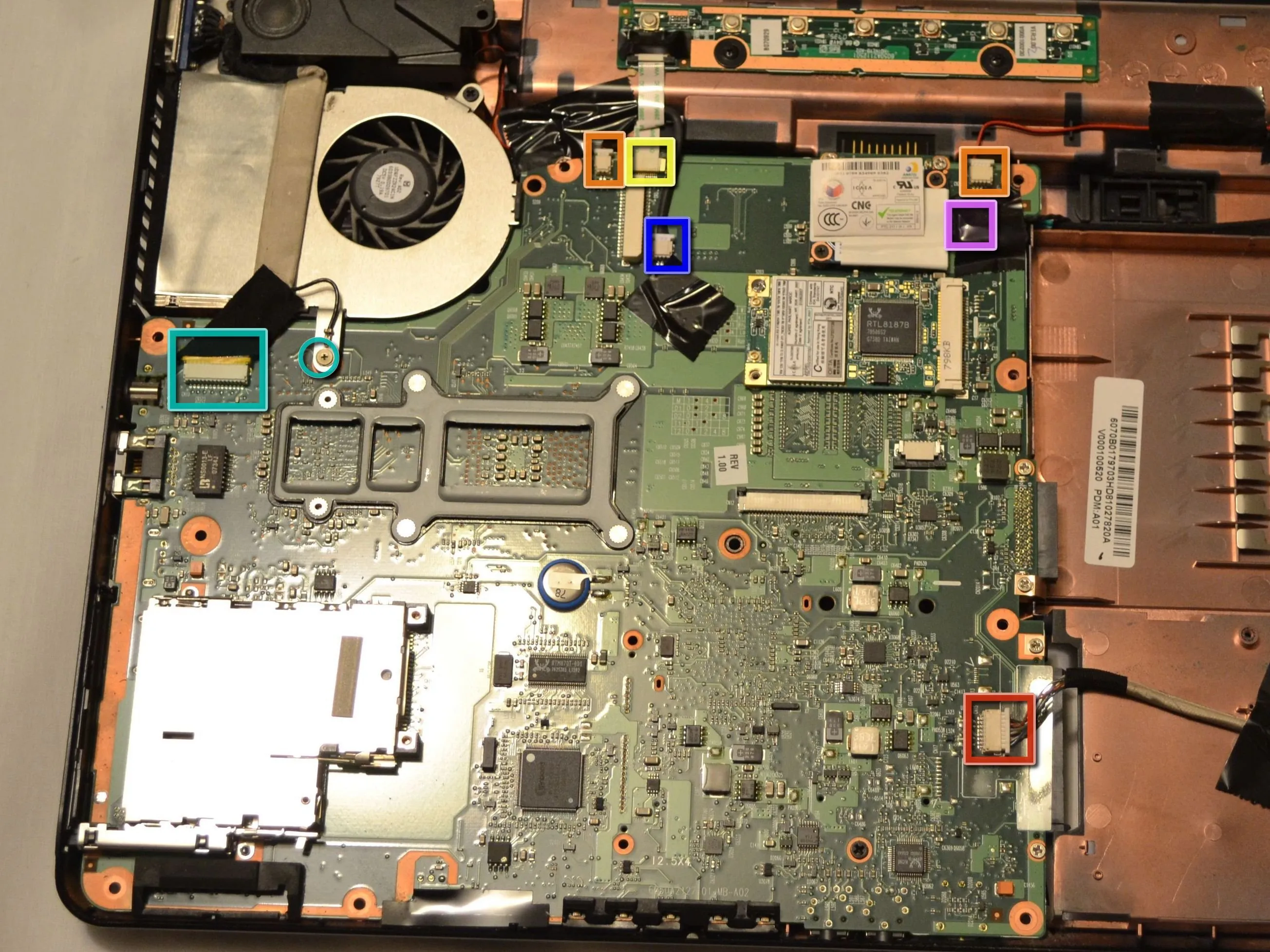

Шаг 11

• Не пугайтесь, но на этом этапе вам предстоит отсоединить кучу зажимов и разъемов, просто сохраняйте спокойствие и знайте, где находится ваше полотенце, и все будет хорошо.

• Отсоедините следующие разъемы, используя палочку или ноготь:

• USB-заголовок

• Динамики

• Кнопки питания/медиа

• Разъем VGA и винт

• Питание вентилятора

• Разъем модема (приподнимите ленту)

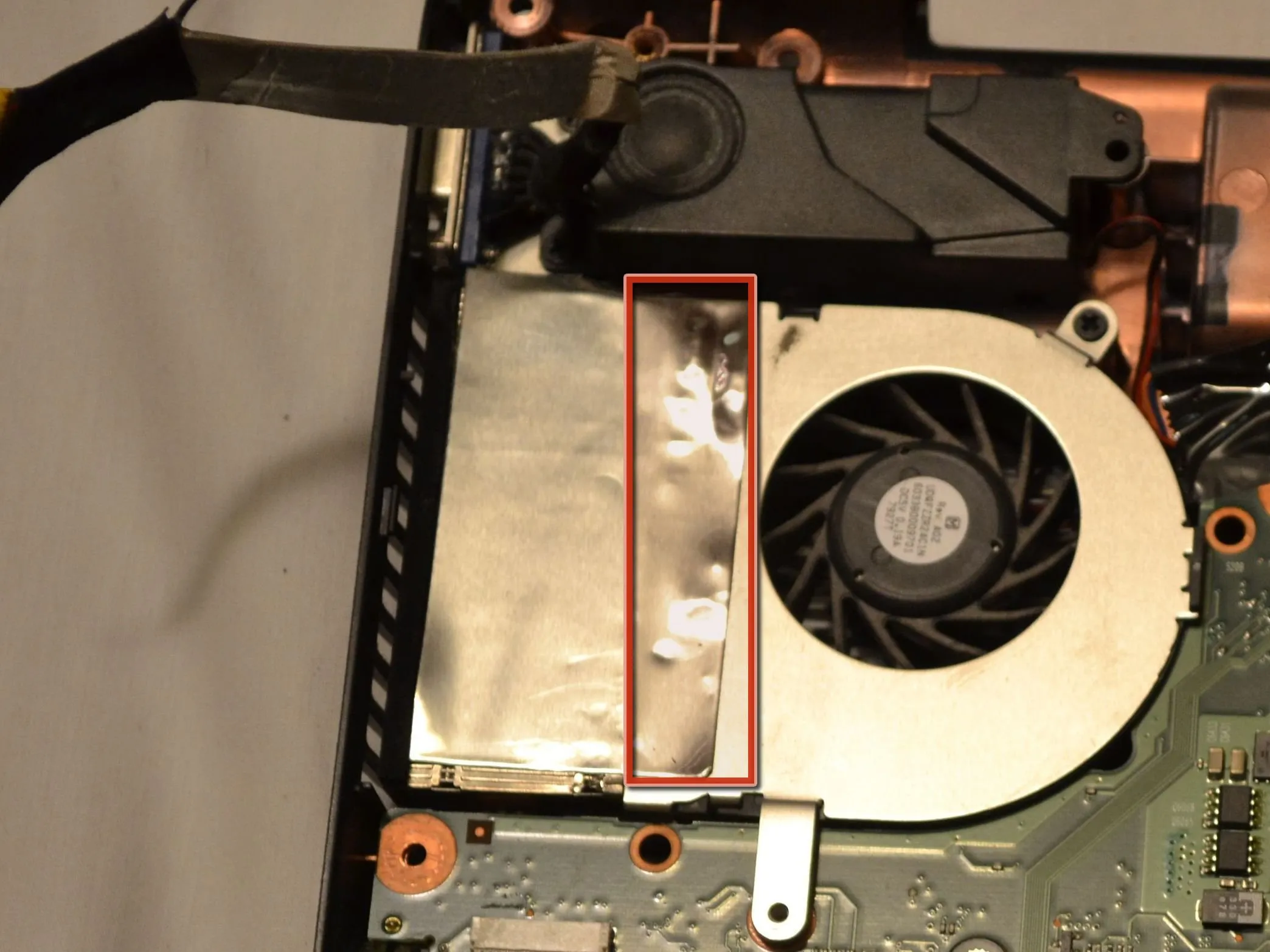

Шаг 12

• Отклейте металлическую ленту с вентилятора

• Поднимите вентилятор вверх и отсоедините его от вентиляционного отверстия.

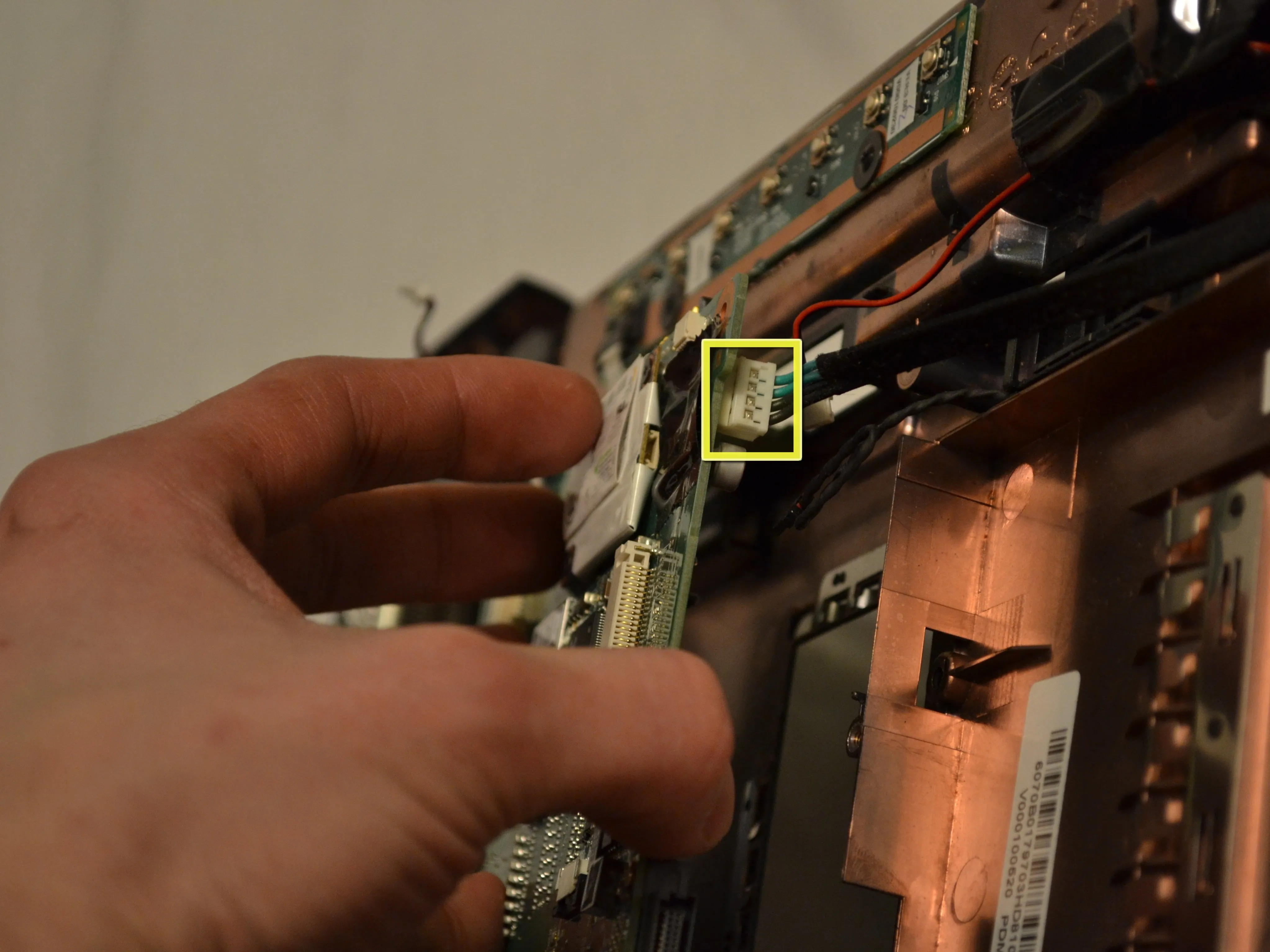

• Сложная часть: Приподнимите материнскую плату в правом верхнем углу, найдите под ней кабель и аккуратно выньте его.

• Поднимите плату, слегка поверните ее, чтобы освободить аудиоразъемы, а затем просто поднимите.

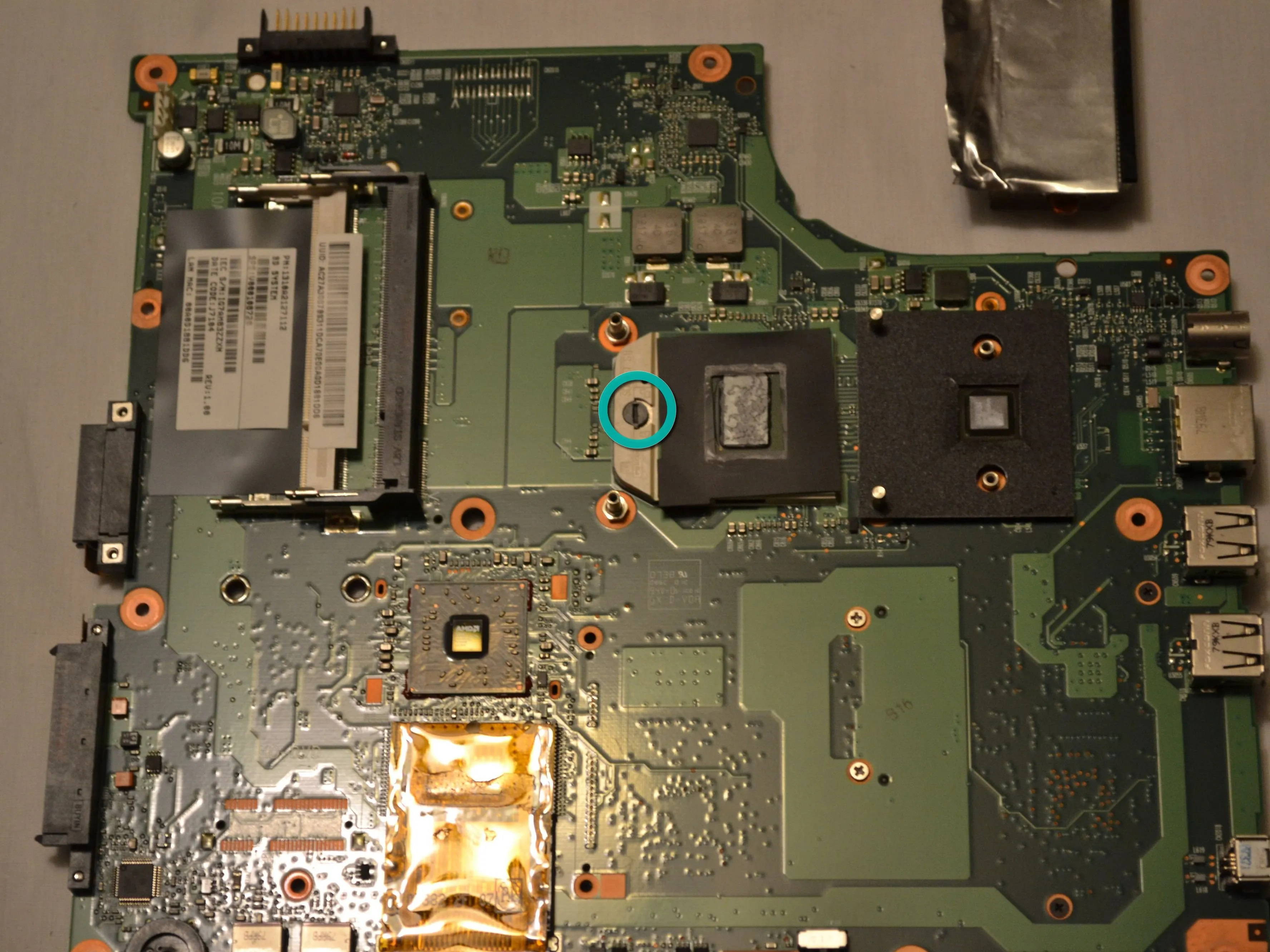

Шаг 13

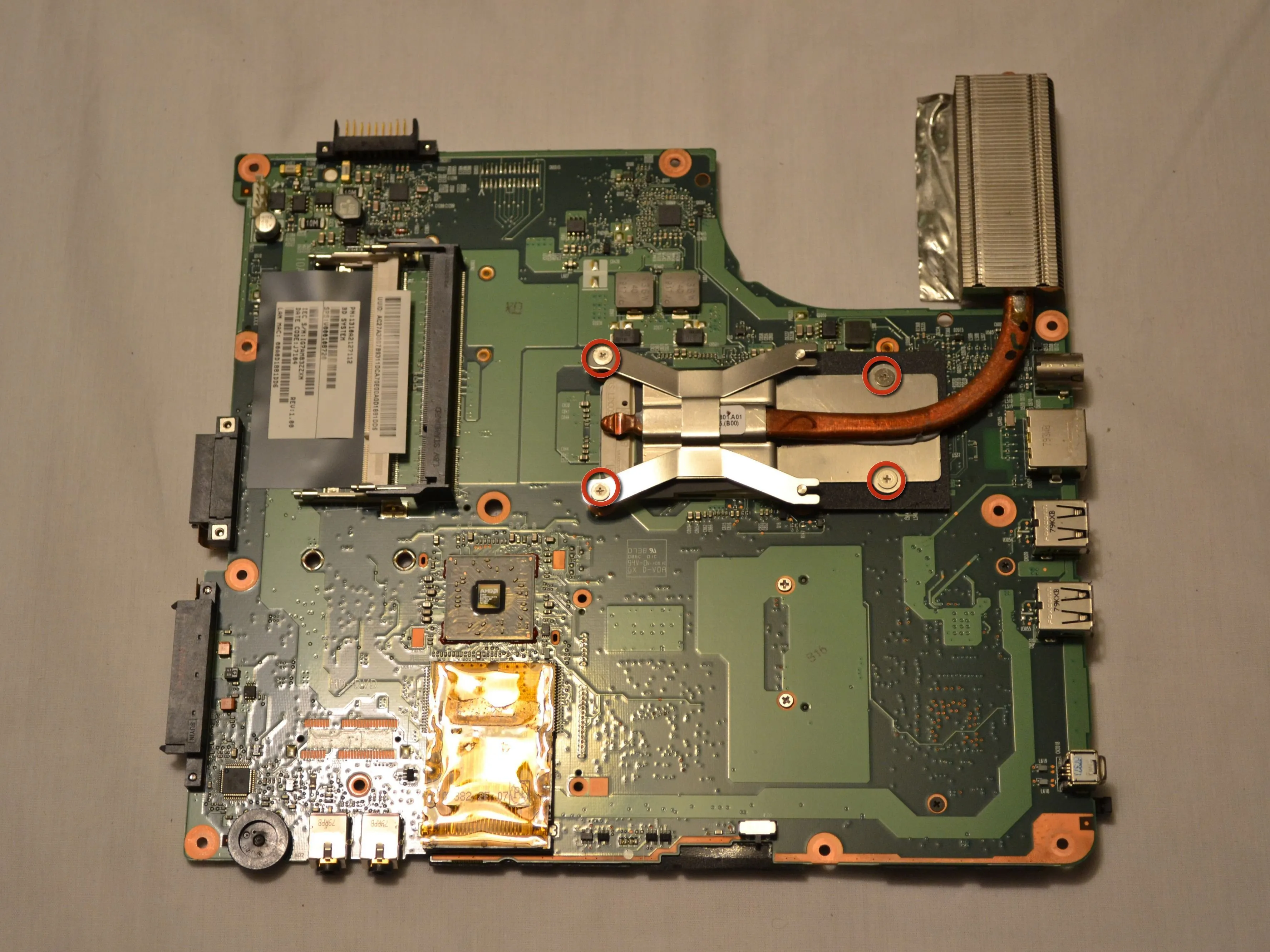

• Открутите эти четыре винта и сдвиньте кронштейн с места.

• Осторожно приподнимите радиатор

• Используя плоскую головку, поверните ее, чтобы освободить процессор

• Будьте осторожны при обращении с процессорами, следует соблюдать те же меры предосторожности, что и с памятью.

Шаг 14

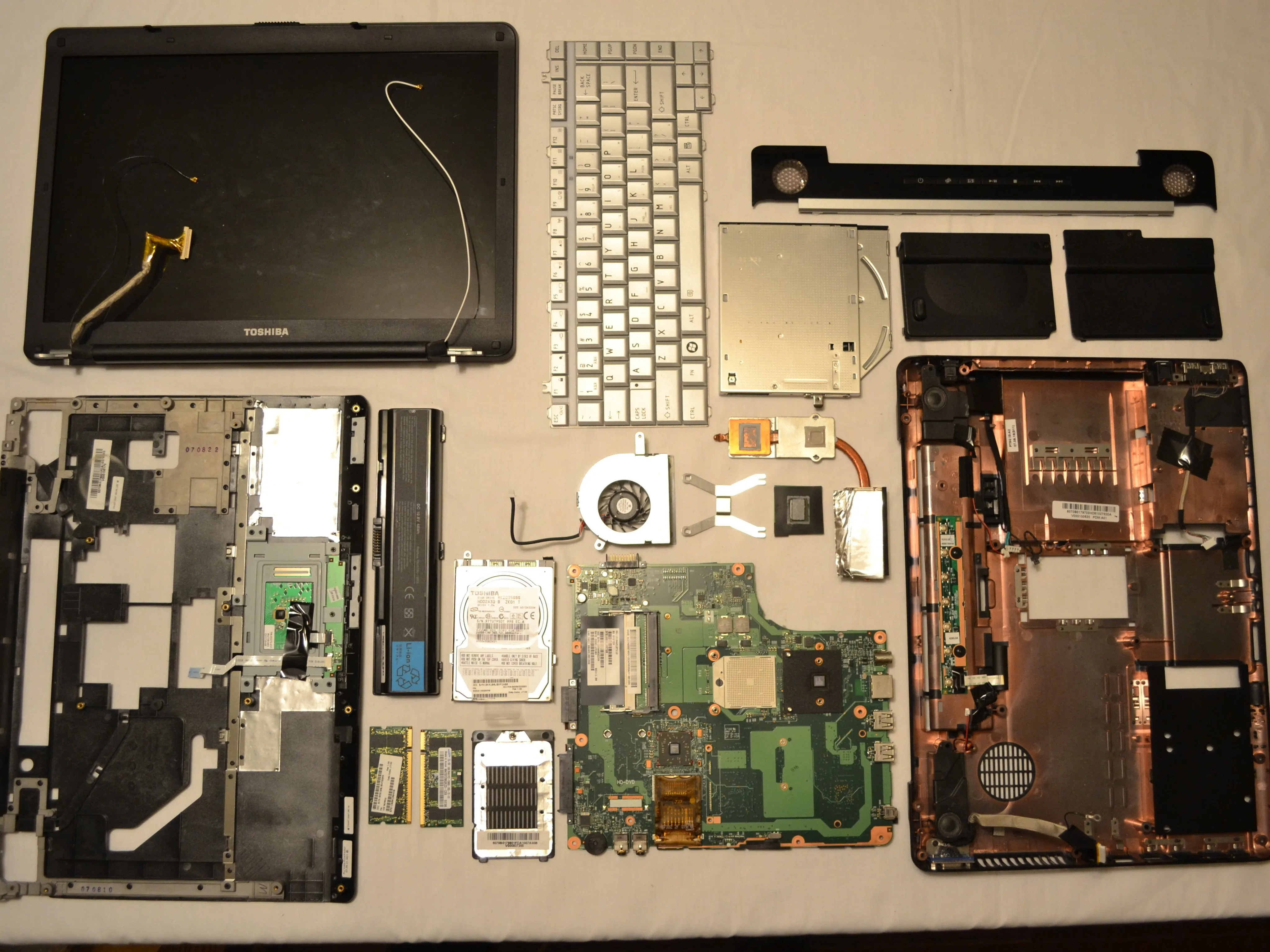

• Фух! Вот и все, кишки на месте. Похлопайте себя по спине и следуйте этим инструкциям в обратном порядке для сборки.
