Разборка toshiba satellite pro T130-138

Что вам нужно

Инструменты

•

•

•

Шаг 1 выключение

• выключите компьютер в целях безопасности

Шаг 2: откручиваем корпус и достаем платы оперативной памяти

• Переверните компьютер и открутите 12 винтов philips 0, это позволит освободить часть клавиатуры и трекпада

• Затем открутите два винта philips 0, защищающие 2 платы оперативной памяти

Комментарии к шагу

Вам действительно следует отредактировать одну фотографию с наклейкой Windows COA, чтобы никто не украл ваш ключ продукта.

Спасибо за совет, очень помог

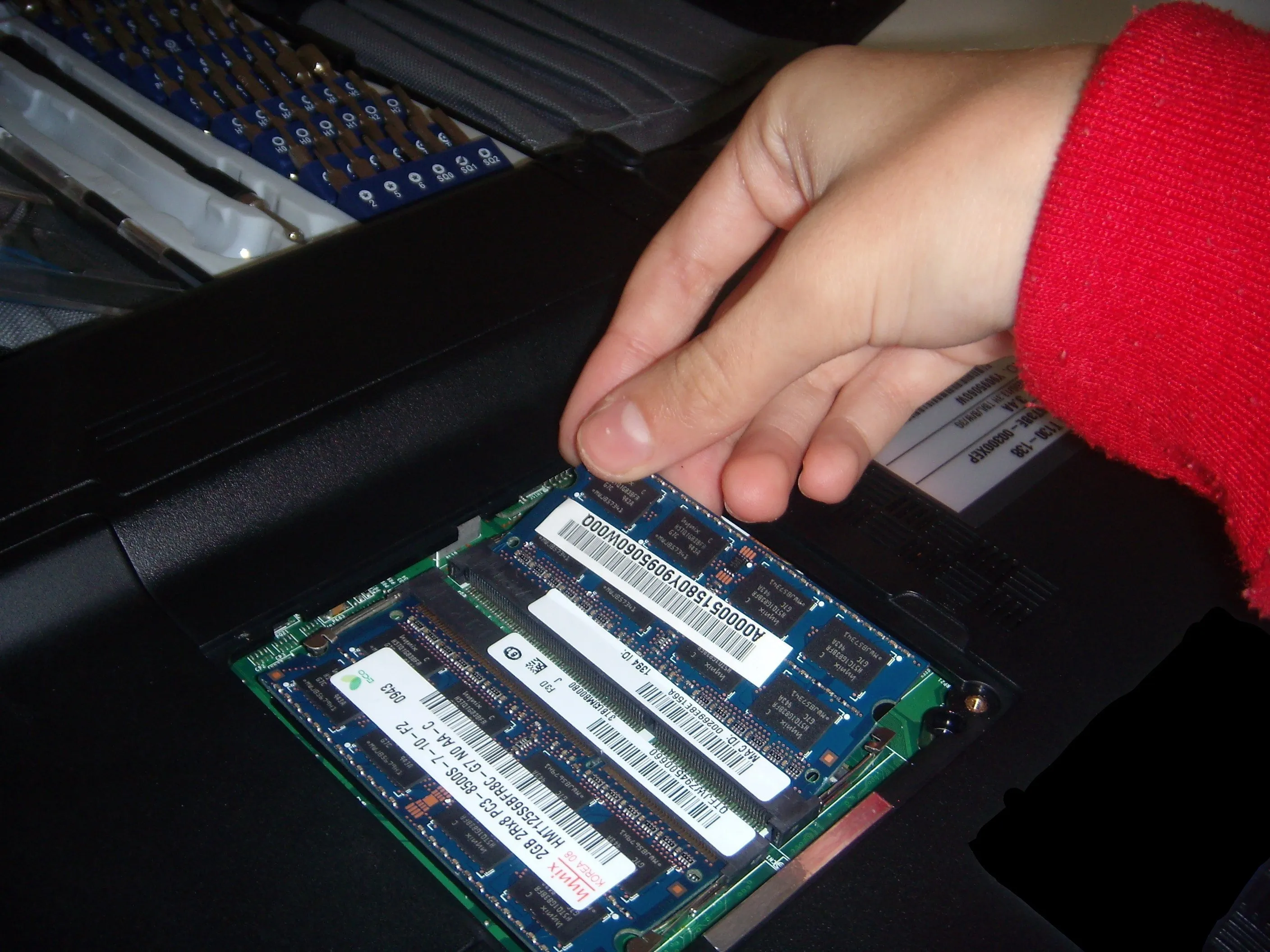

Шаг 3 извлечение плат оперативной памяти

• Вы можете извлечь 2 платы оперативной памяти, подняв их вверх

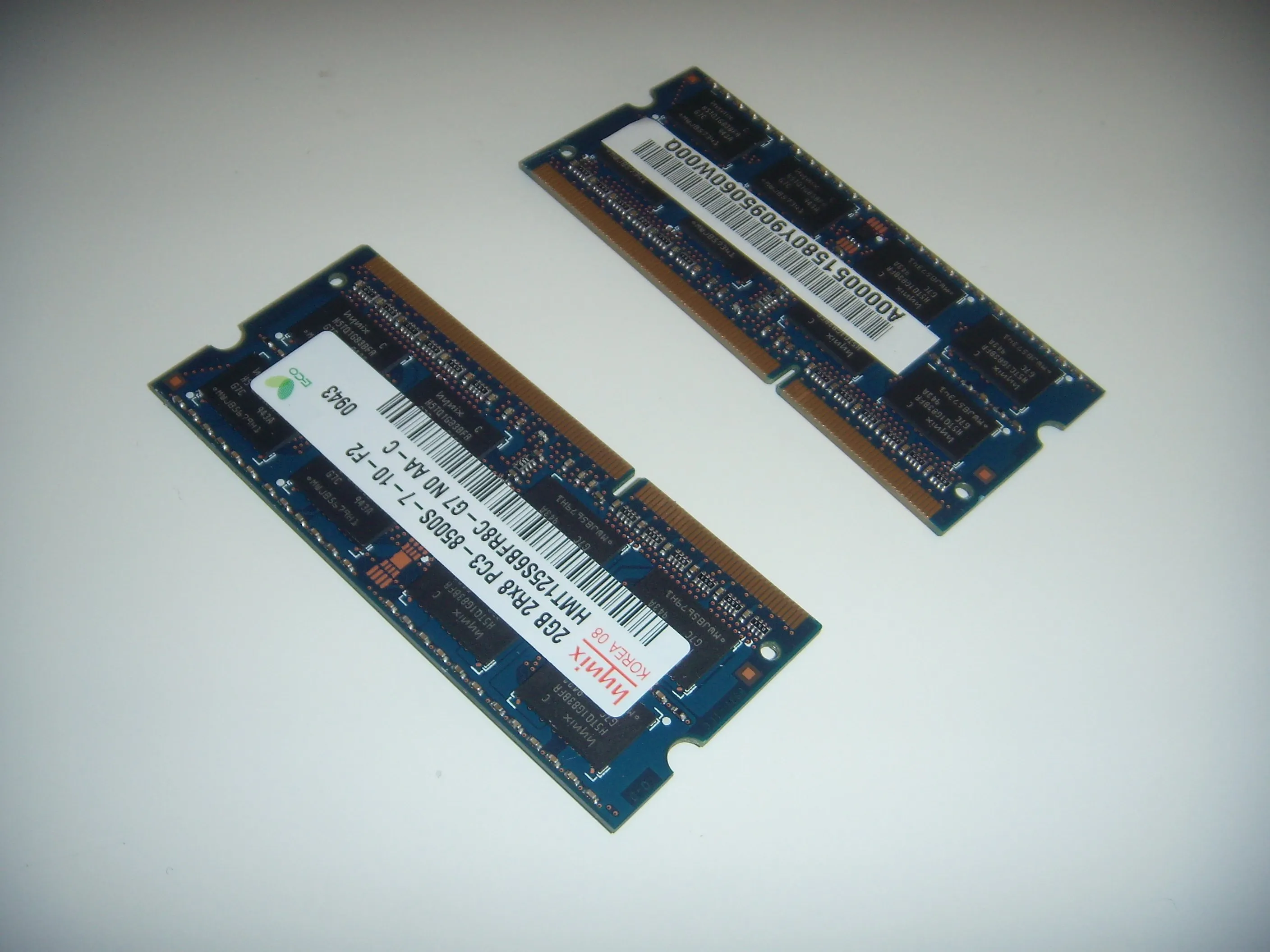

• Здесь у нас есть две красивые платы оперативной памяти

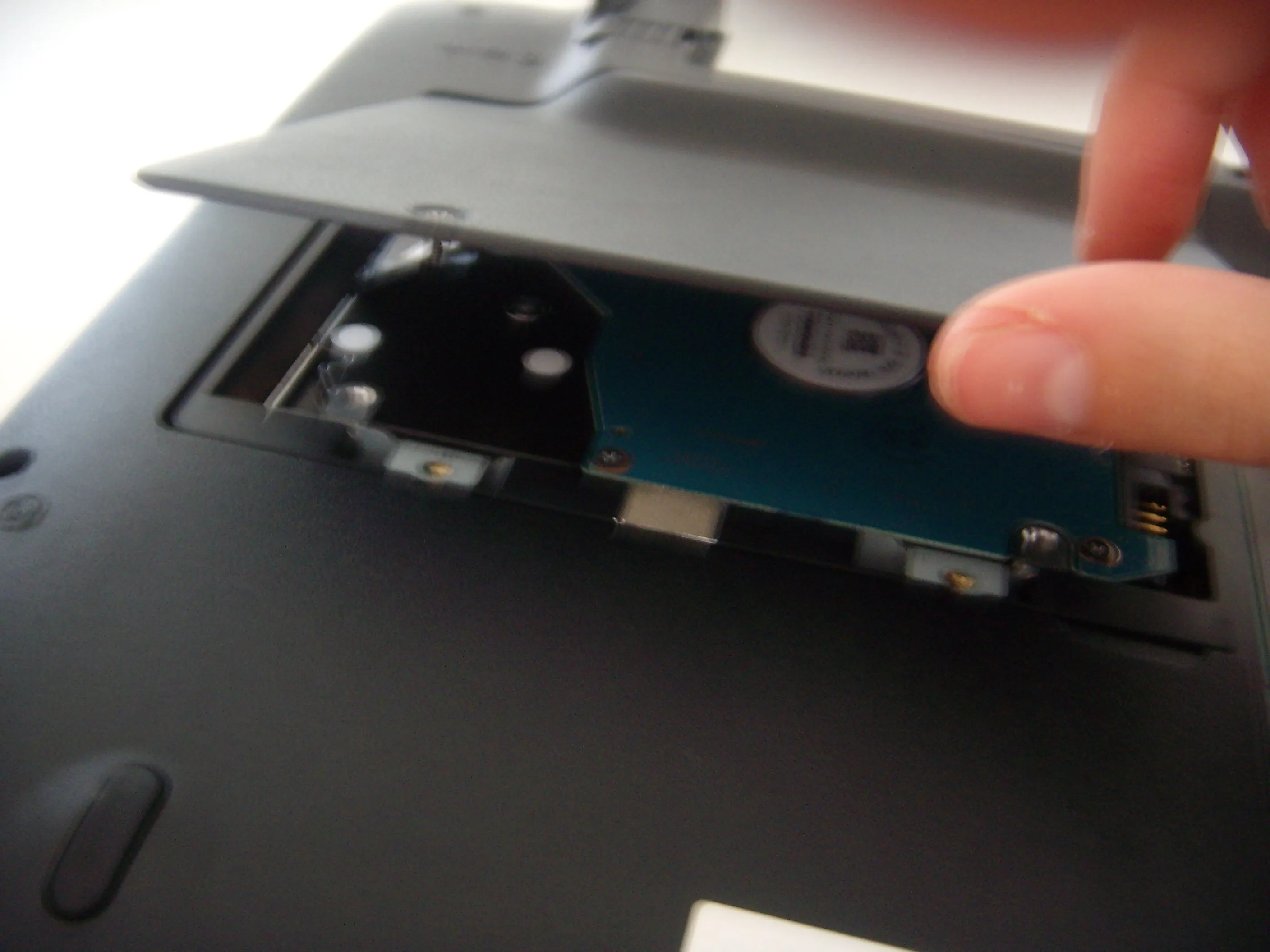

Шаг 4 извлечение корпуса жесткого диска

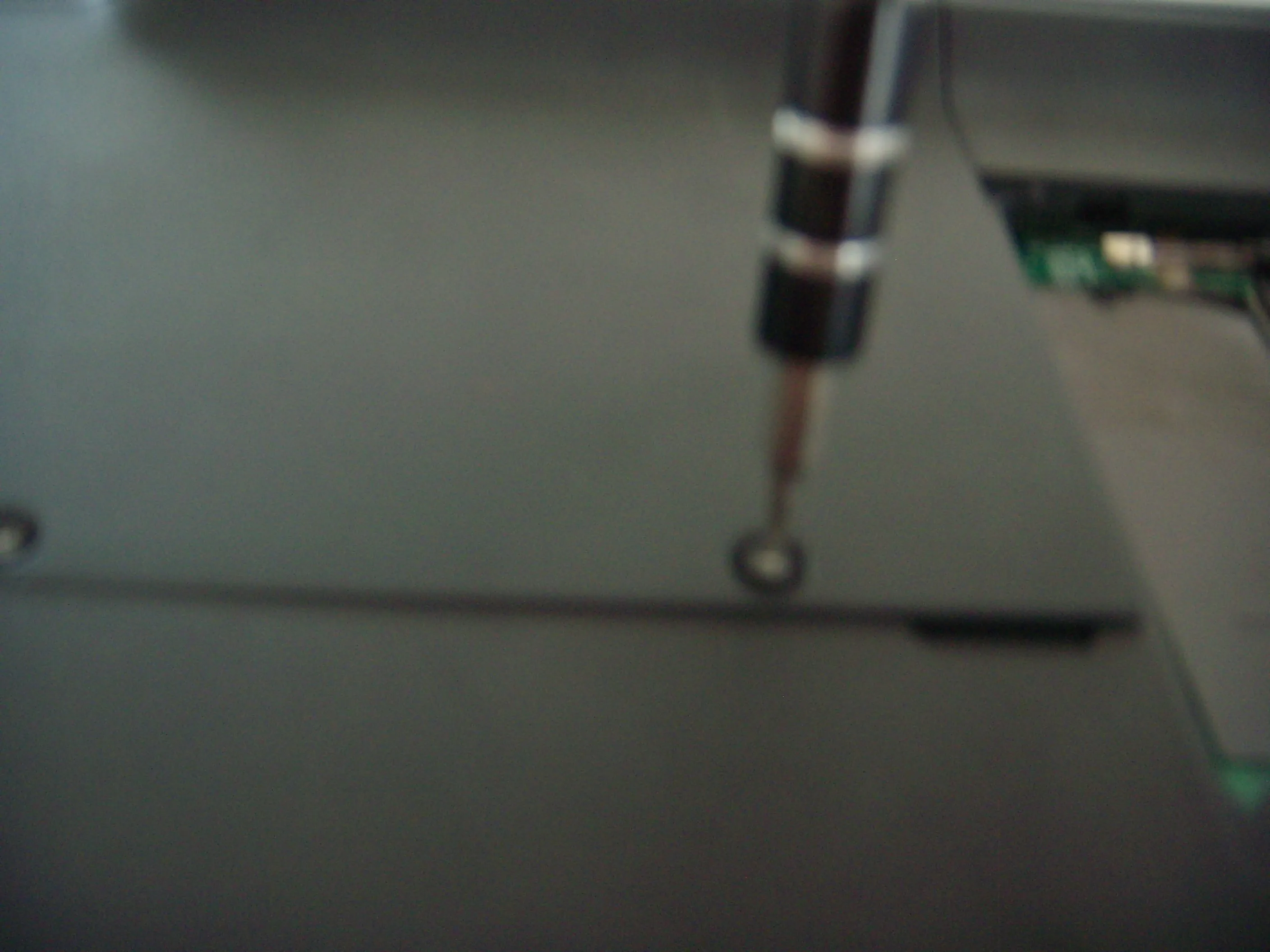

• Открутив эти 2 винта со звездочкой размера 6, мы можем поднять пластину жесткого диска.

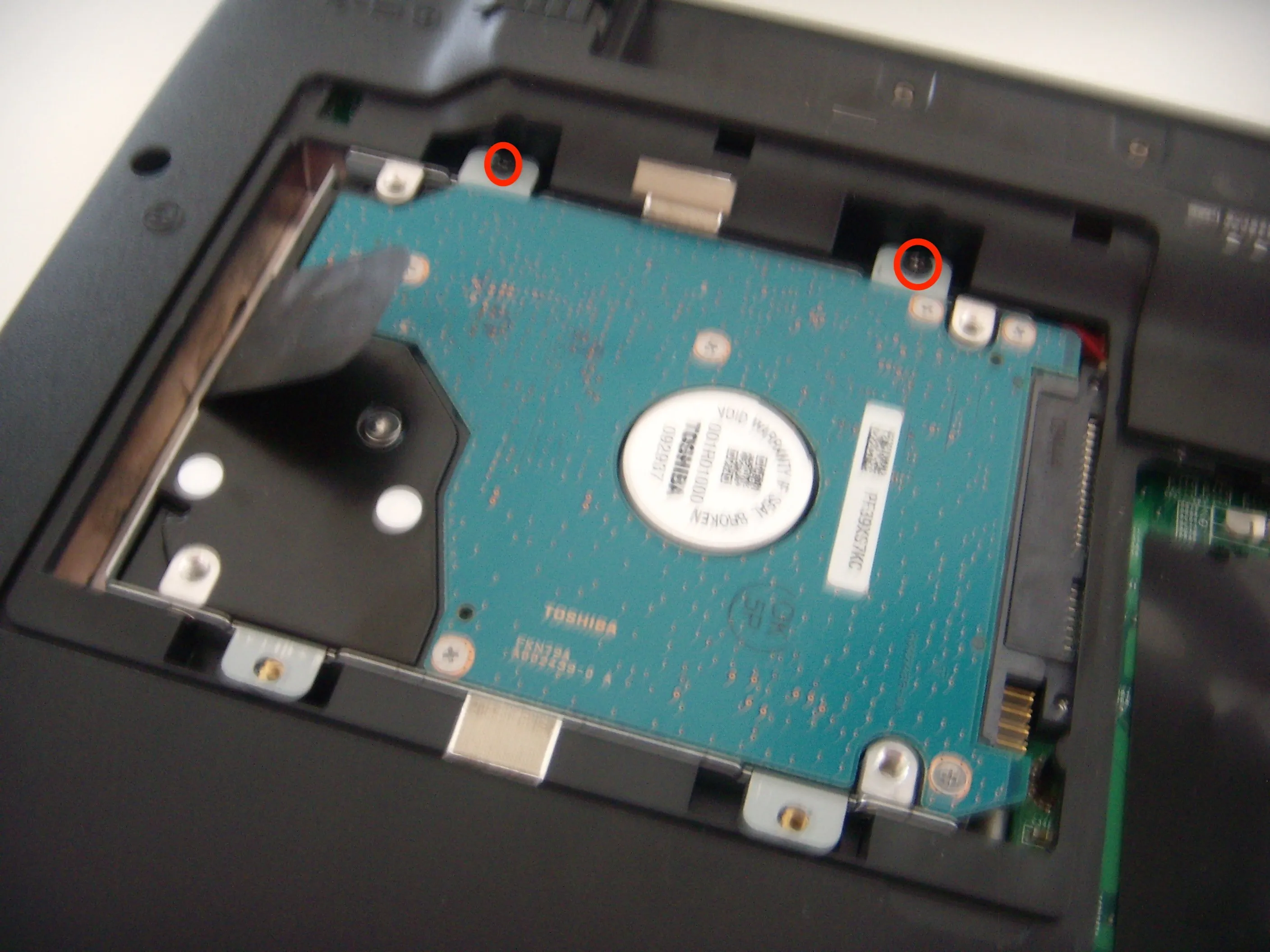

• Жесткий диск крепится двумя винтами philips 0.

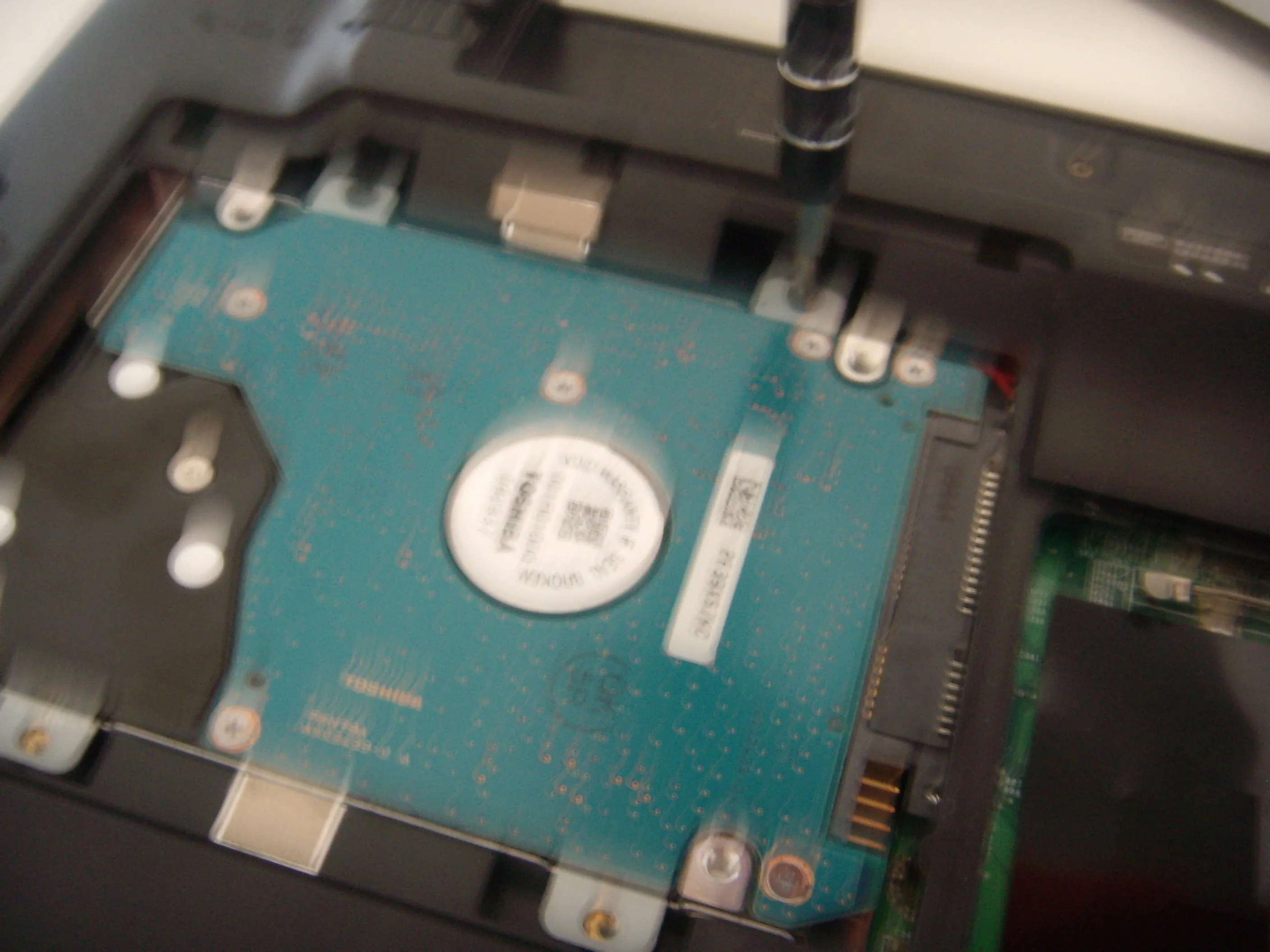

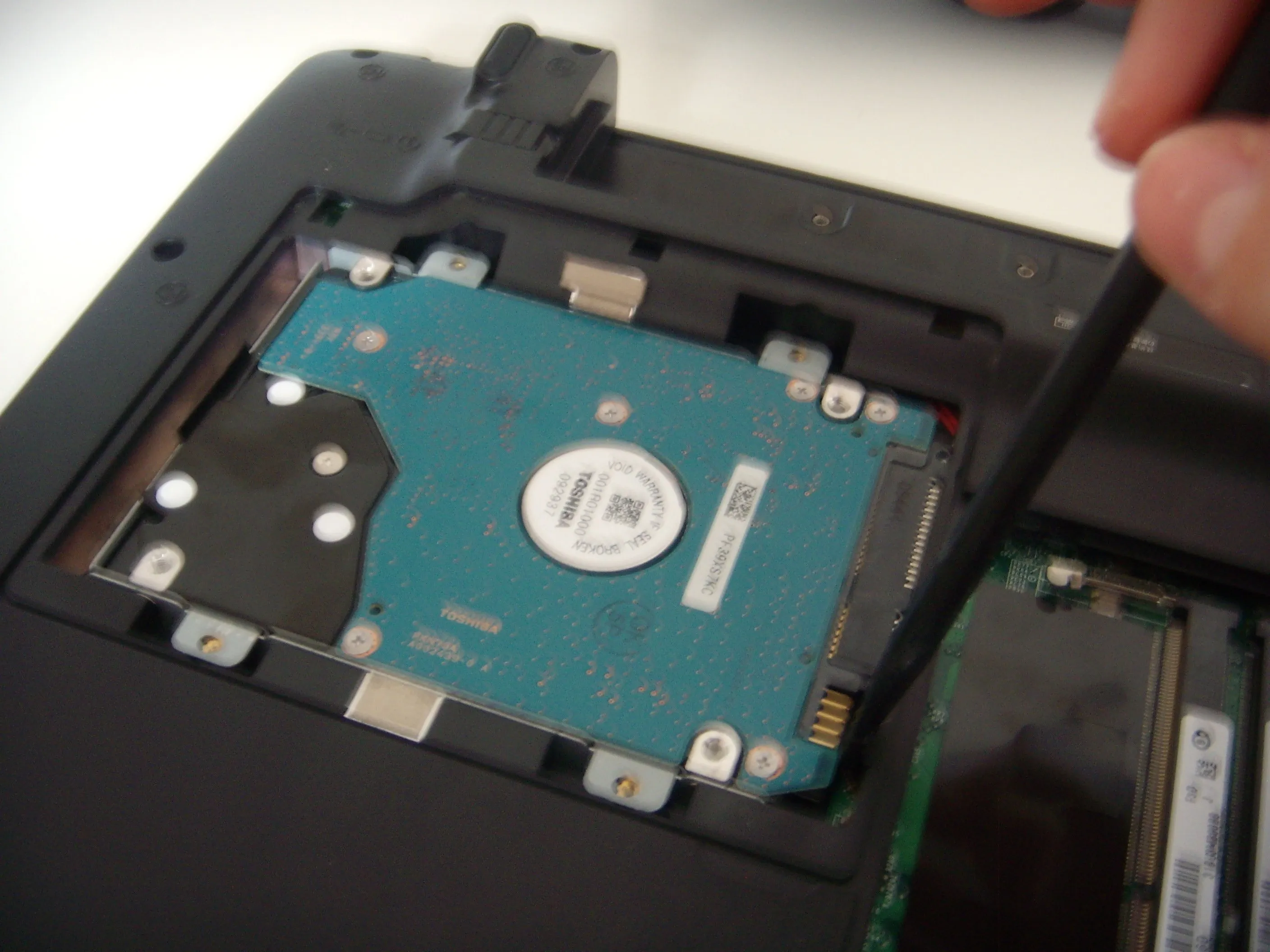

Шаг 5. Извлечение жесткого диска

• открутите винты жесткого диска

• и с помощью пробки выньте жесткий диск.

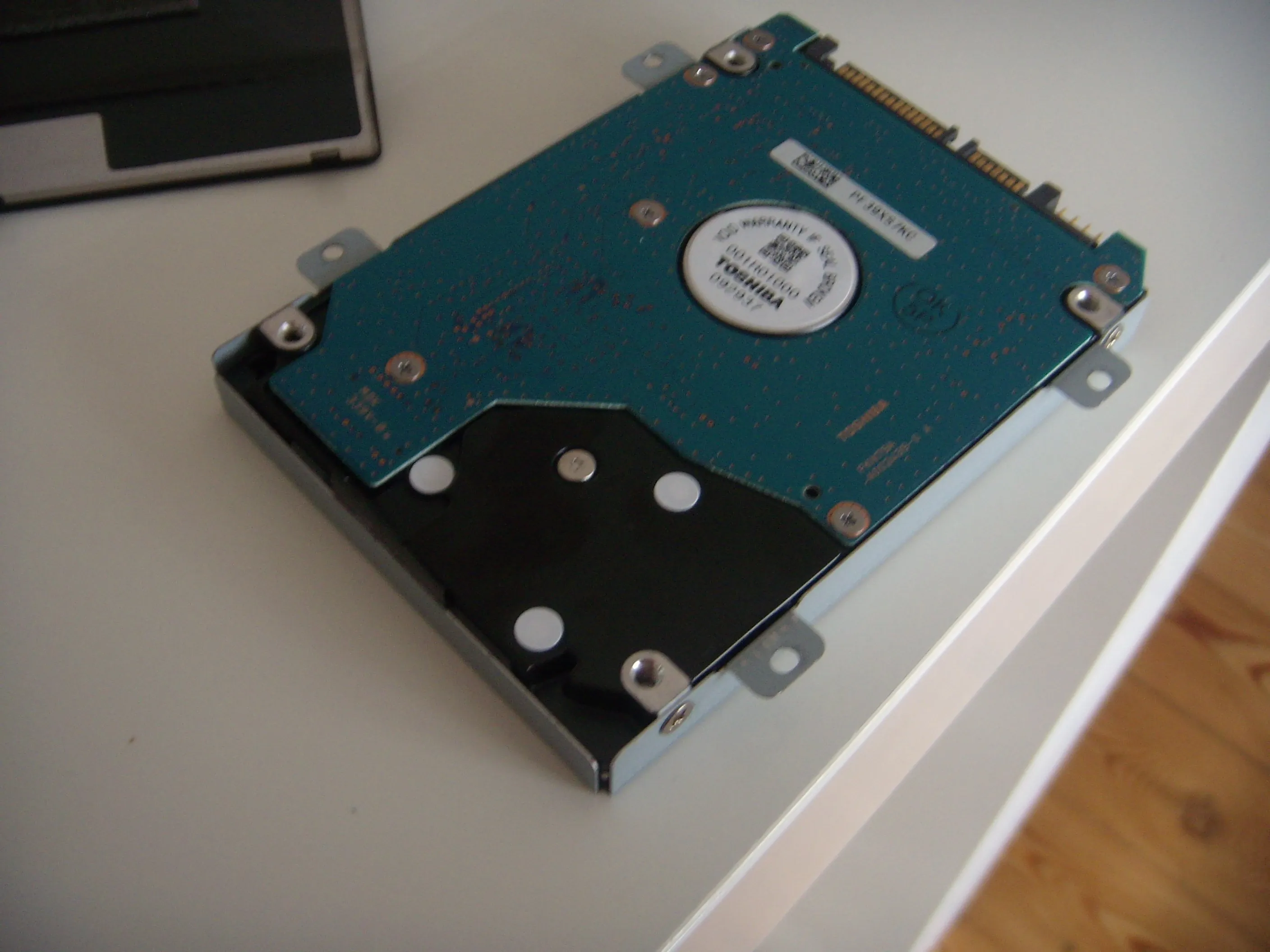

• вытащите его и отложите в сторону

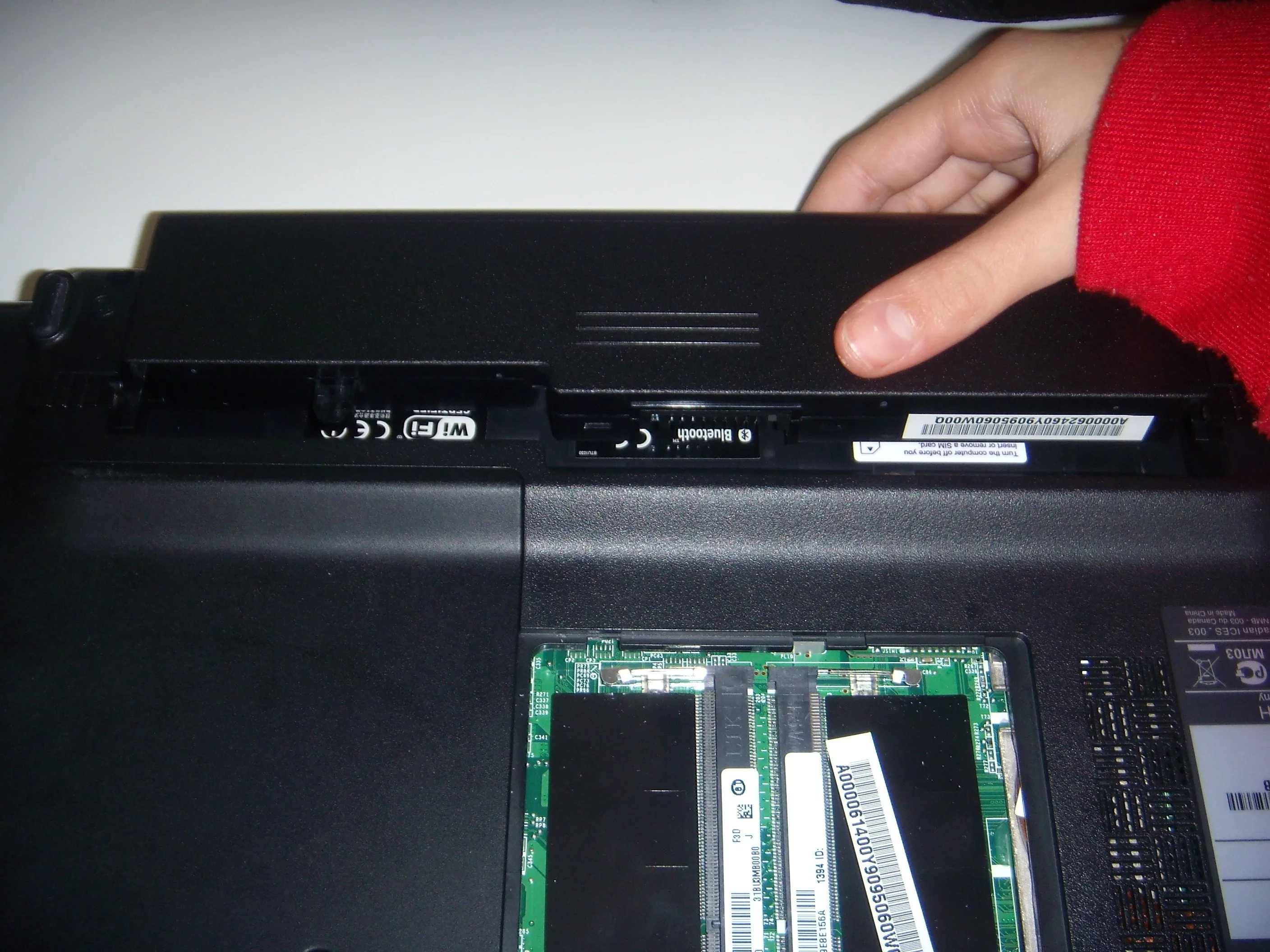

Шаг 6 извлечение батареи

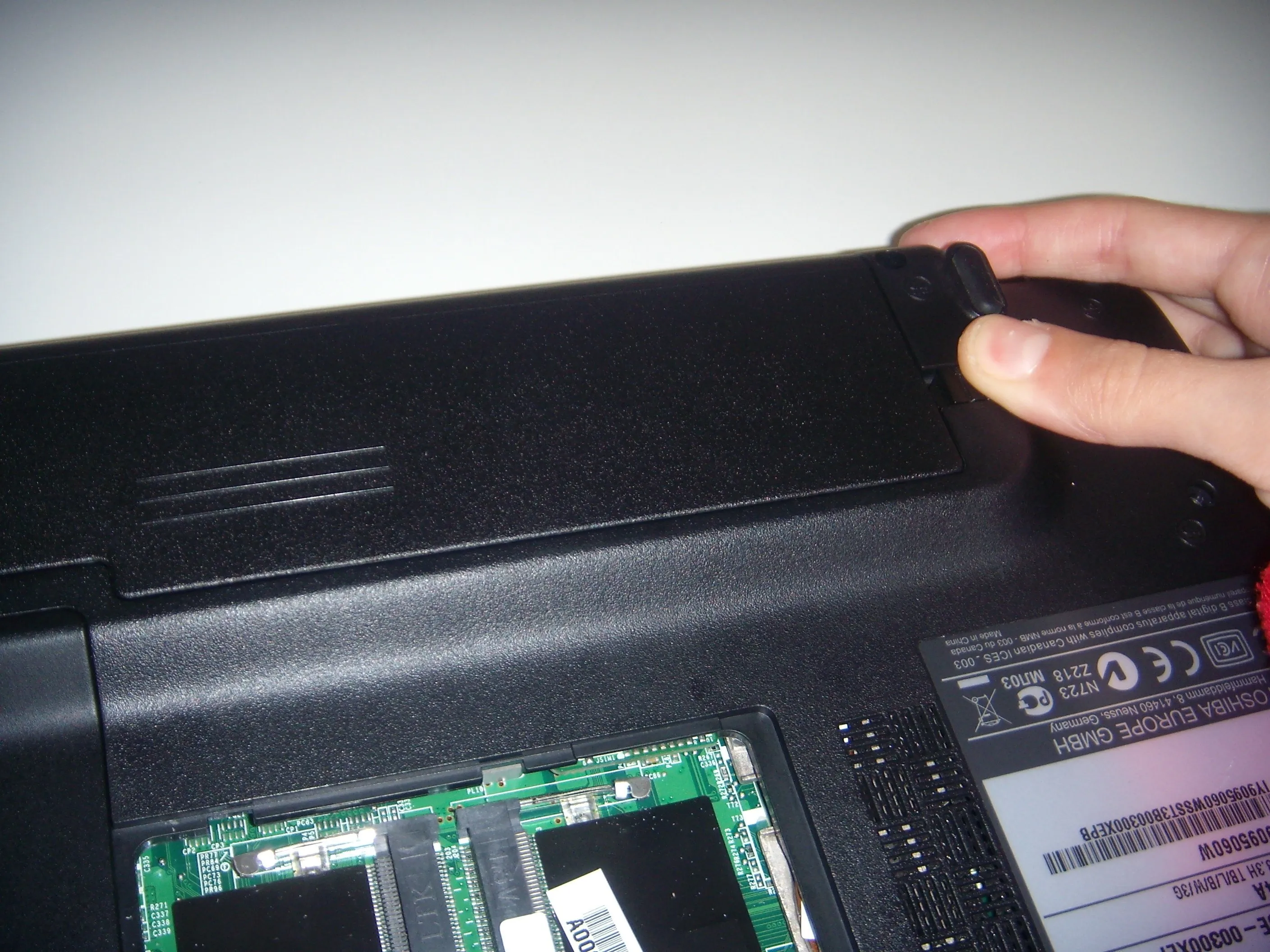

• сдвиньте две пластиковые детали, удерживающие батарею

• и вытащите его

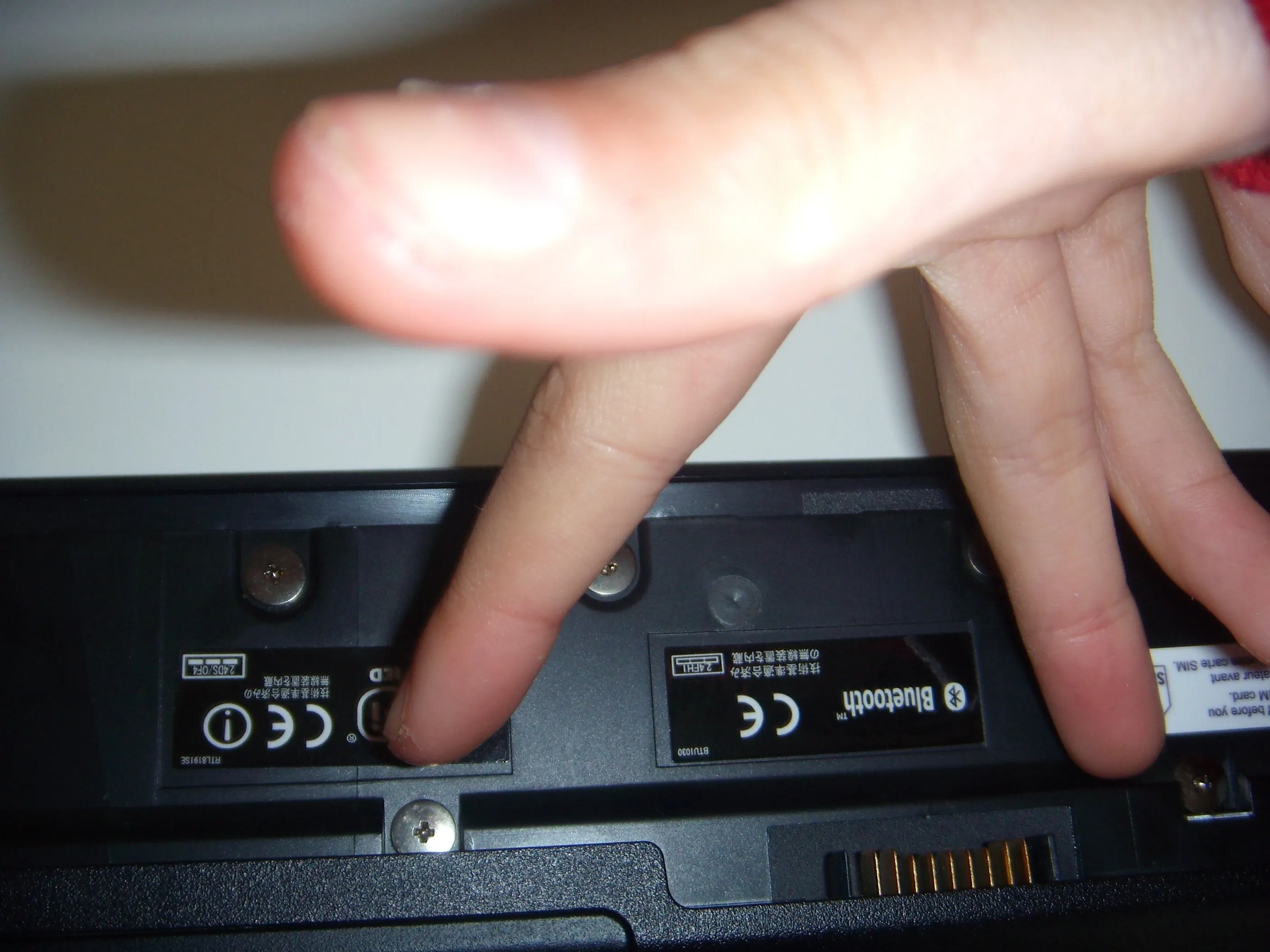

• Вам придется вынуть все эти серебристые винты philips 0

• но для следующего шага удалите те, на которые я указываю

Шаг 7 извлечение ободка клавиатуры

• воспользуйтесь пассатижами, чтобы снять ободок

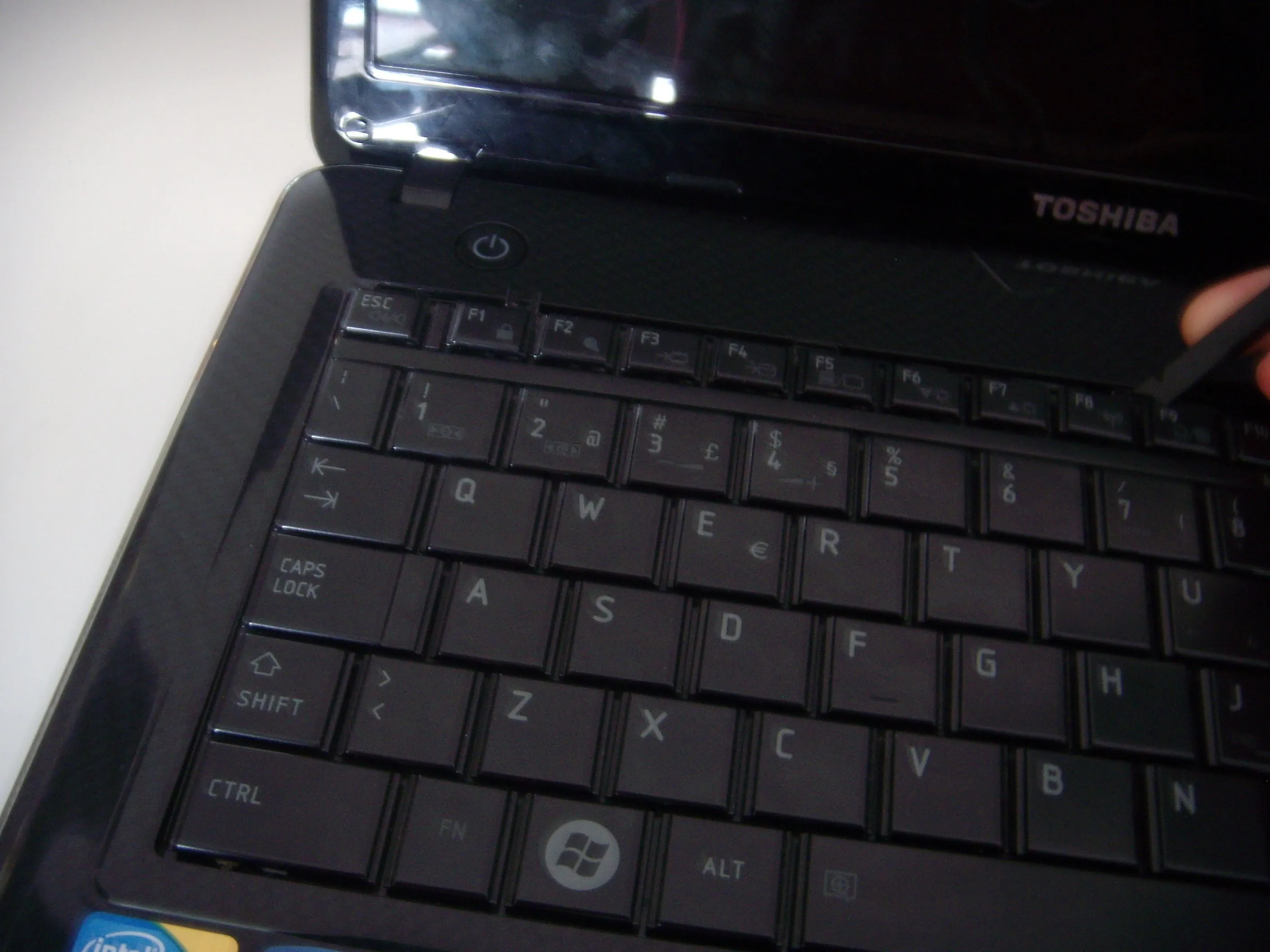

Шаг 8 отсоединение клавиатуры

• выкрутите 2 винта philips 0 и вытащите клавиатуру с помощью пассатижей

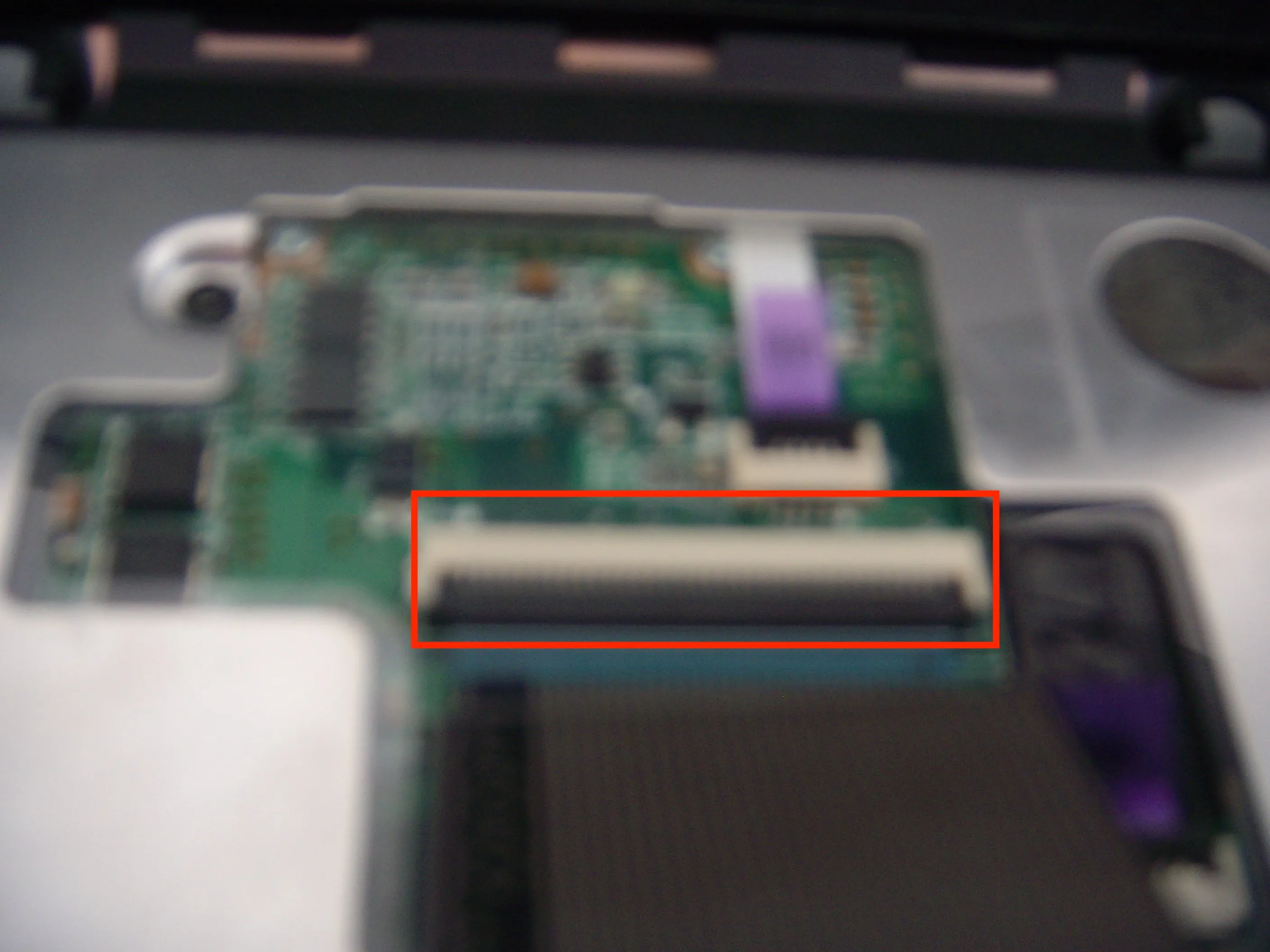

• Поднимите черный пластик и вытащите кабель.

Шаг 9 Отсоединение трекпада, кнопки включения и подсветки

• Проделайте тот же процесс, чтобы отсоединить трекпад, кнопку включения и подсветку.

• В итоге у вас получится что-то вроде этого

Шаг 10 снятие крышки

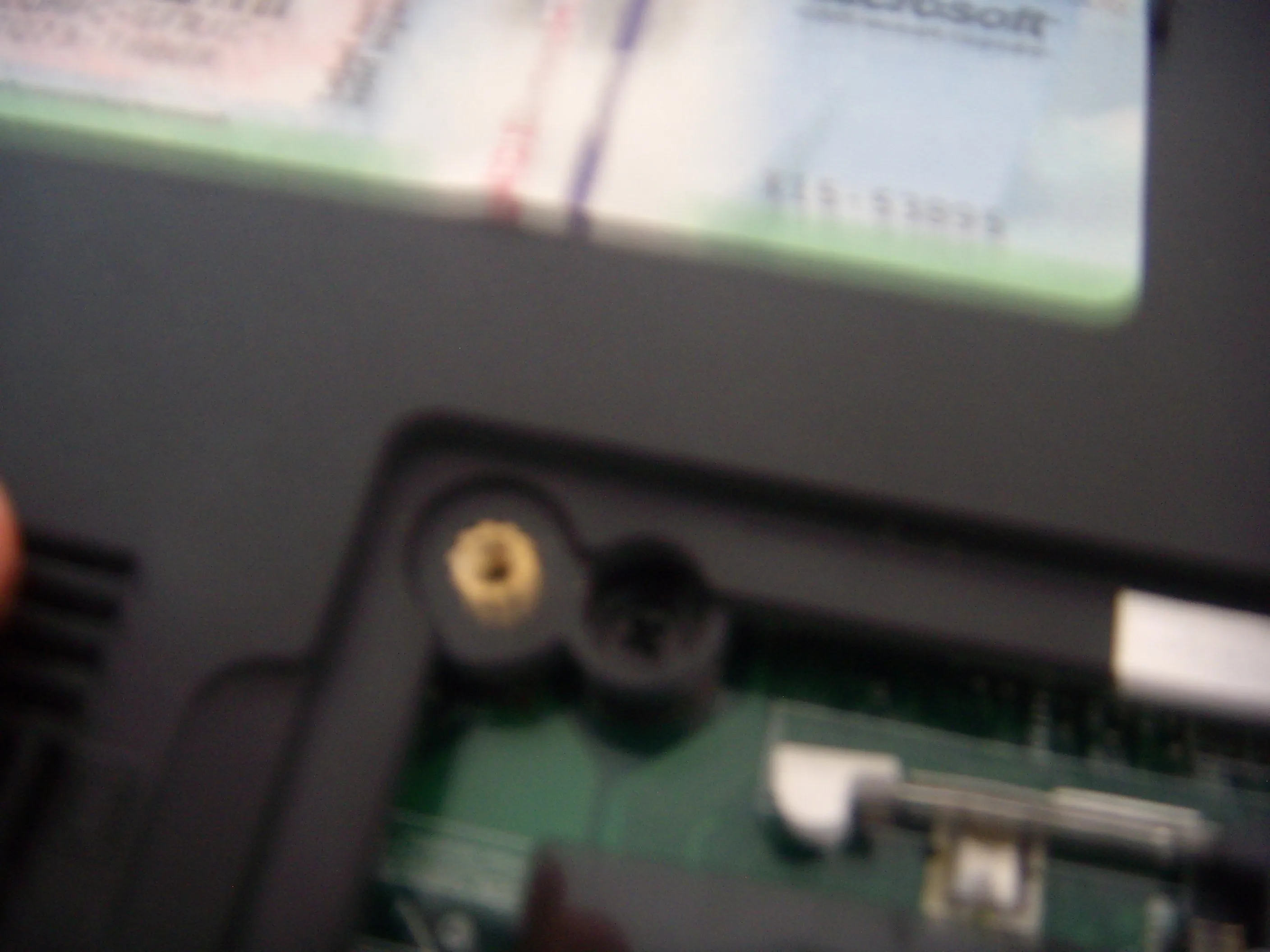

• вы должны вынуть этот винт, расположенный на разъеме платы оперативной памяти

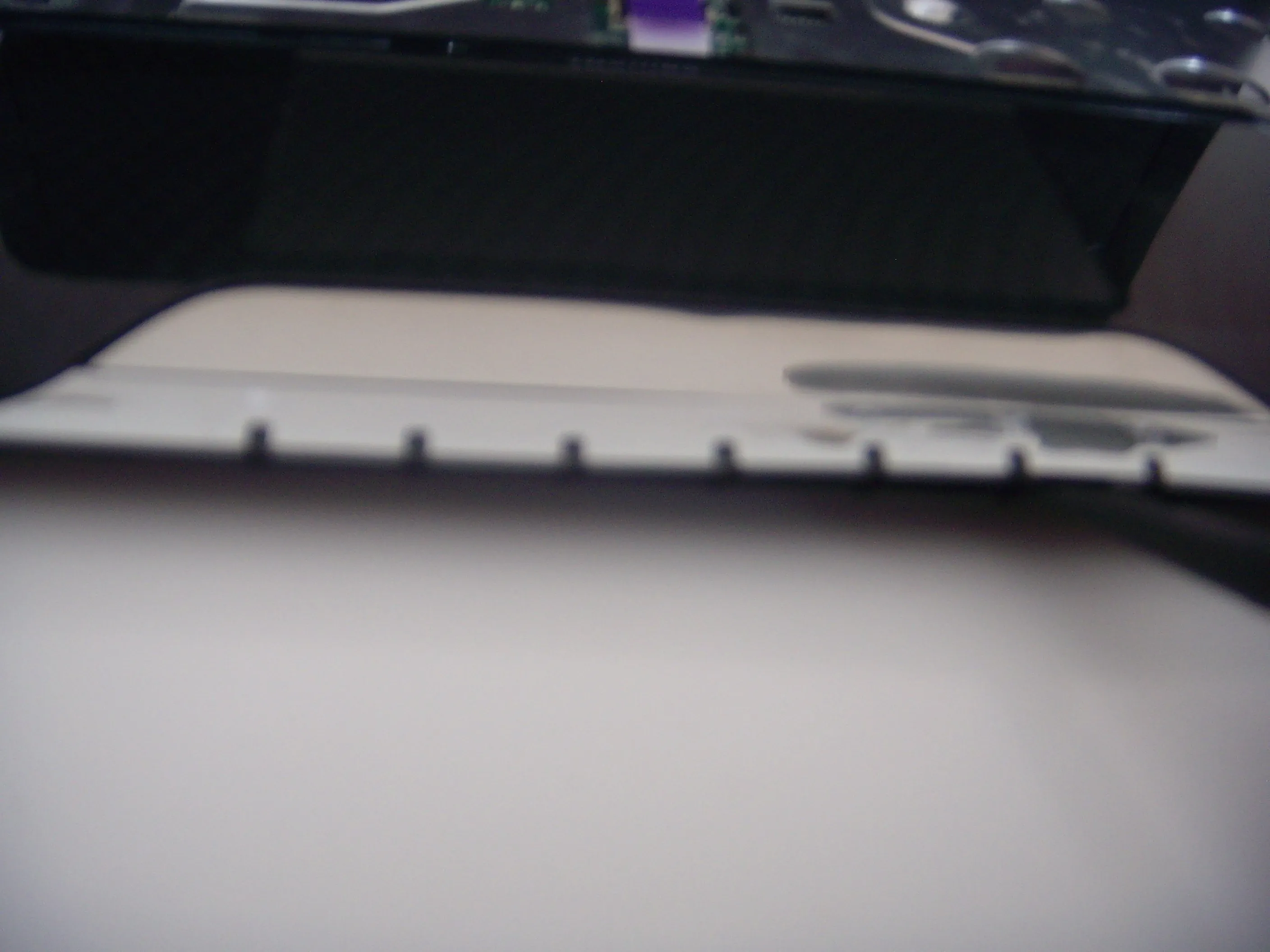

• Подденьте верхнюю часть ноутбука с помощью пассатижей, пройдитесь по всему ноутбуку, и вы снимите ее.

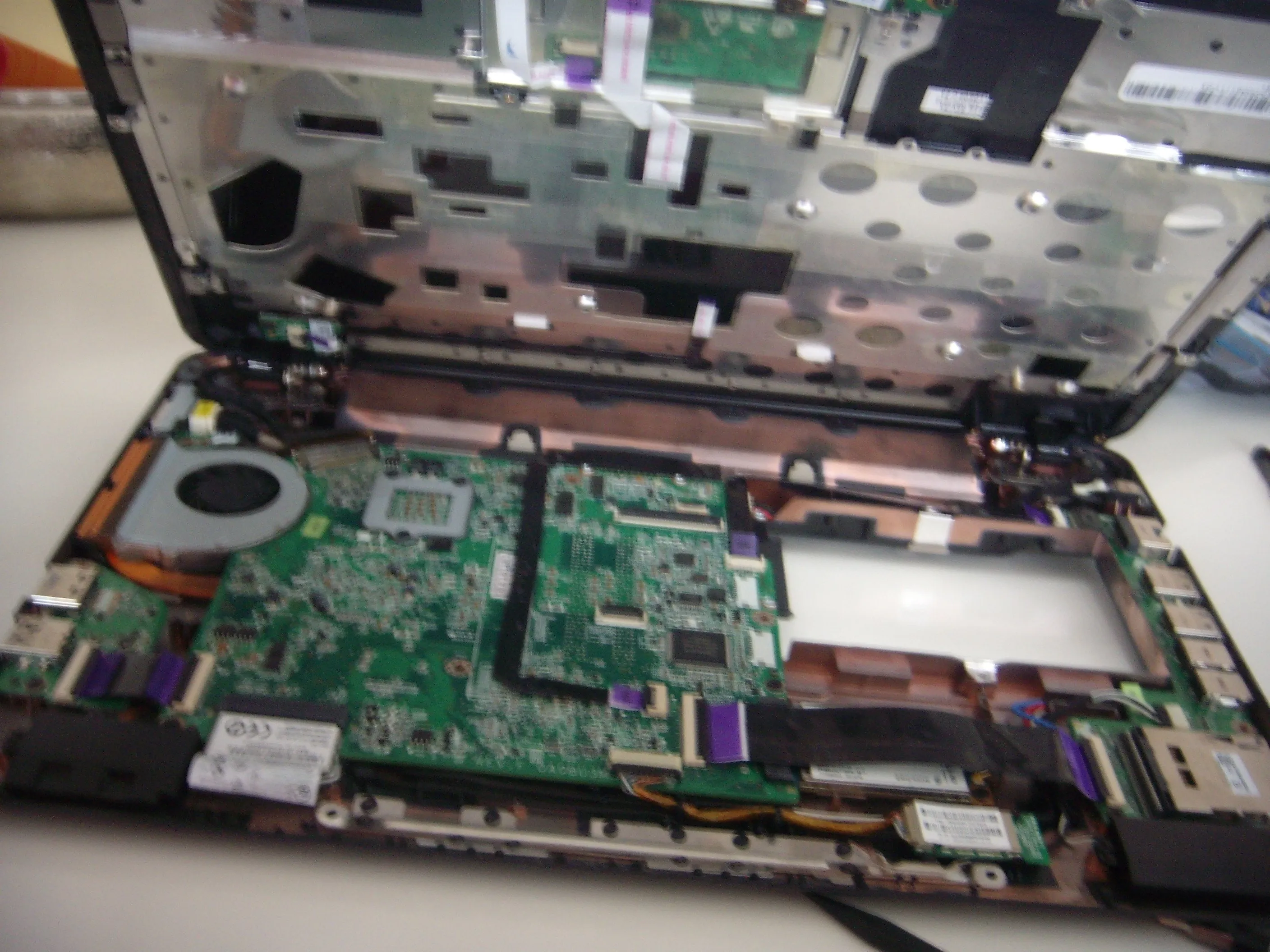

• Выглядит очень красиво!

Шаг 11 Кнопка трекпада и индикаторы

• Это не шаг, я не буду углубляться в это, чтобы не сломать ничего, вы можете пойти, если хотите.

• все, что вы делаете, не показанное в демонтаже, вы делаете на свой страх и риск

Шаг 12 внутри

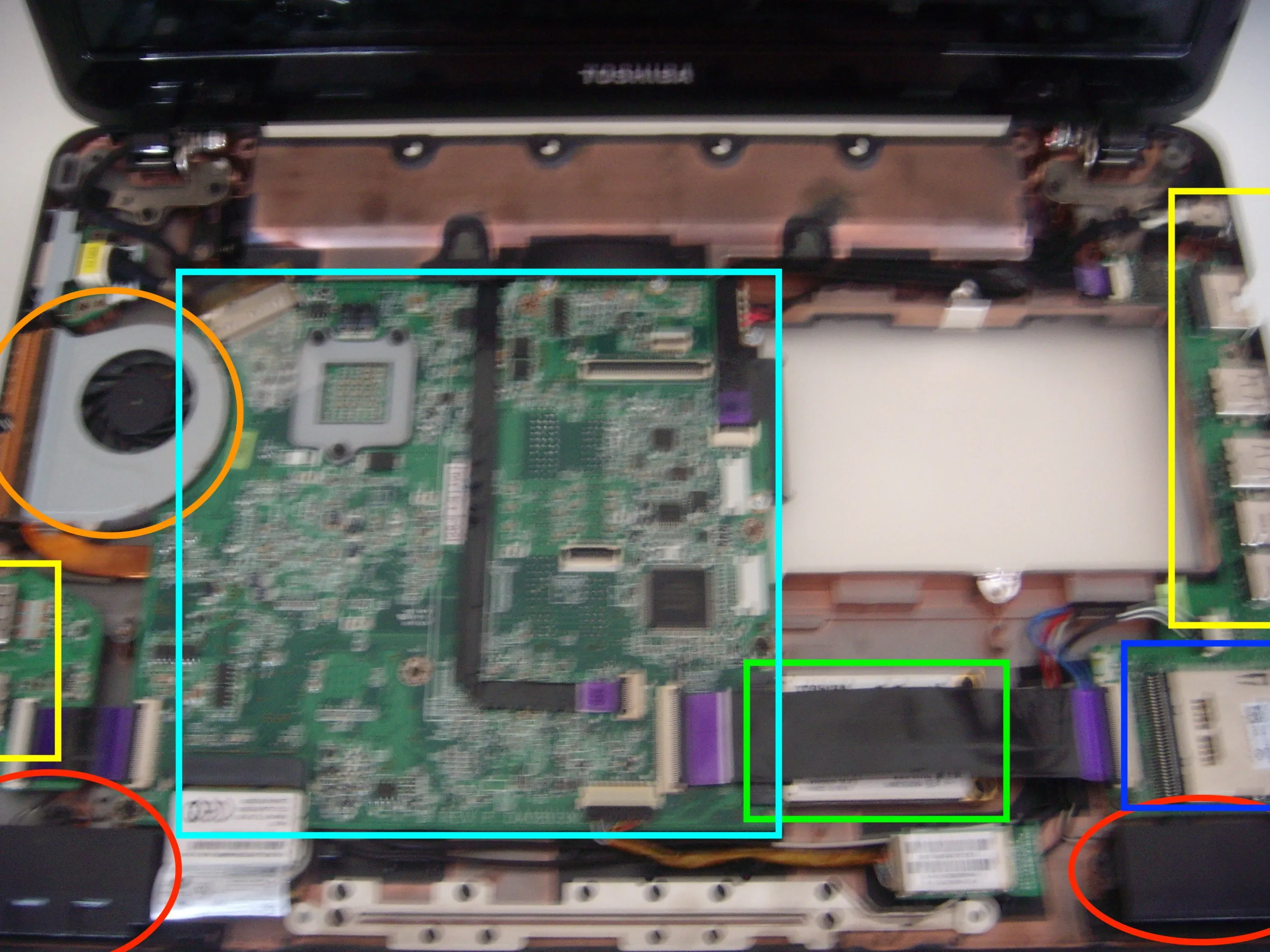

• внутри находится

• два динамика

• один кулер

• порты

• разъём экрана

• и огромная интересная материнская плата

• и не забудьте про устройство для чтения карт памяти.

Шаг 13: отсоединяем остальное

• здесь мы отсоединяем гнездо аккумулятора

• и вынимаем разъем кардридера

• например, экран

Шаг 14 отсоединение остального

• отсоедините остальные кабели

• Некоторые кабели приклеены к материнской плате, не отсоединяйте их.

• открутите винты материнской платы

• разъем экрана крепится 2 винтами philips 0

Шаг 15 конец

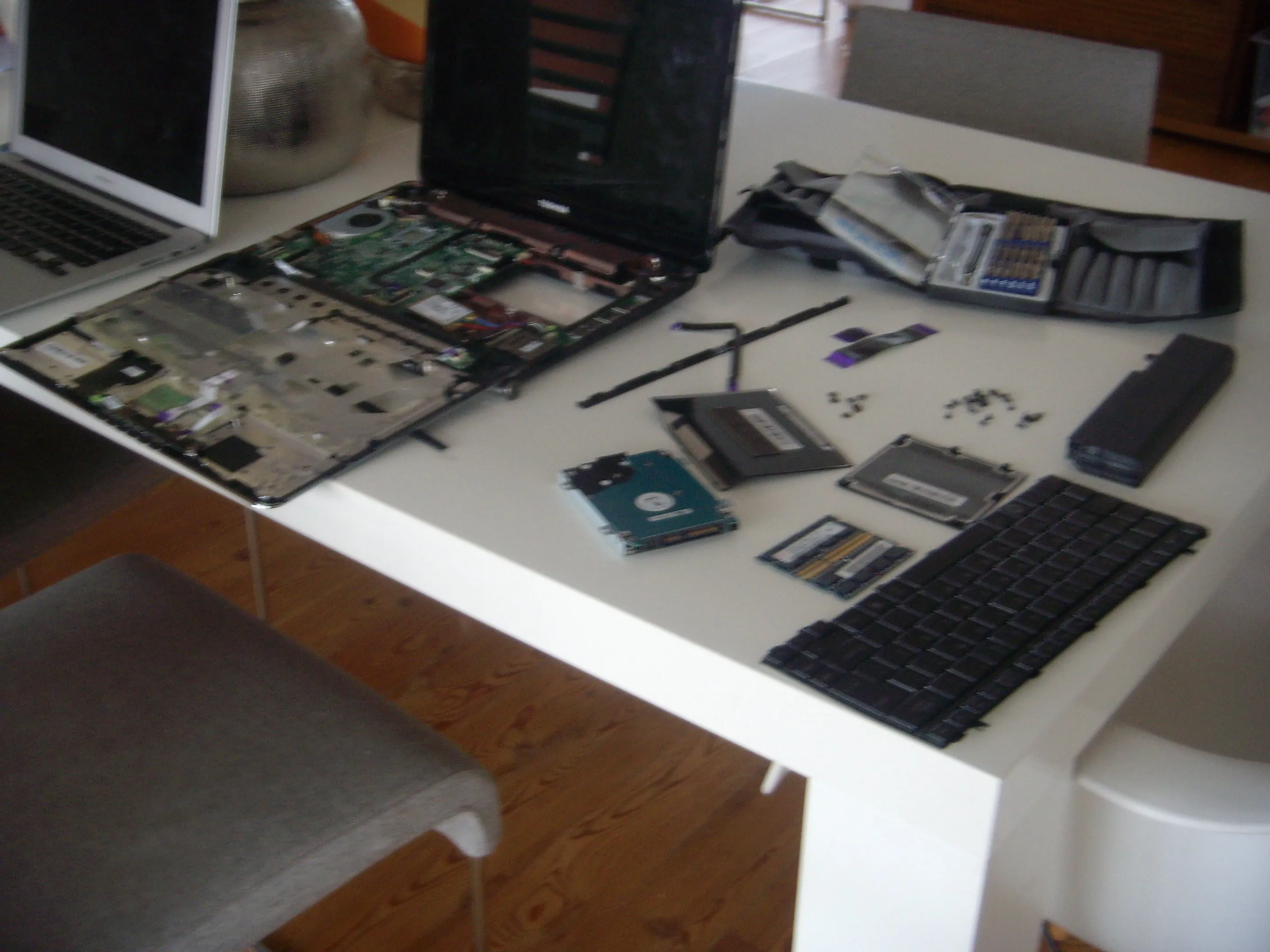

• Если вы сделаете то же самое, что и я, вы закончите вот так

• Я не хочу углубляться, потому что не хочу рисковать сломать или повредить компьютер

• Если вы углубитесь, то на свой страх и риск.

Шаг 16 Заключительные мысли

• Я поставлю 8/10

• После откручивания винтов все легко снимается

• верхняя часть, ободки и клавиатура легко снимаются

• некоторые кабели и компоненты хрупкие, что усложняет их извлечение

• панель для треков покрыта липким пластиком, что затрудняет ее снятие

• Любые компоненты, которые плохо соединены, могут привести к тому, что компьютер будет плохо работать.

• Инструменты для открытия есть, если вы хотите отсоединить некоторые кабели, которые трудно отсоединить
