Разборка TP-Link TL-WR802N N300 Nano Router

Введение

Этот маршрутизатор TL-WR802N предназначен для мобильного использования со скоростью до 300 Мбит/с. Для питания он использует только порт micro USB и имеет только 1 порт Ethernet.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разбор маршрутизатора TP-Link TL-WR802N N300 Nano

• Внутри устройство содержит:

• Скорость до 300 Мбит/с; настройка антенны 2x2 MIMO; 5 режимов, которые могут превратить его в WiFi расширитель или Wi-Fi клиент для подключения проводных устройств к Wi-Fi.

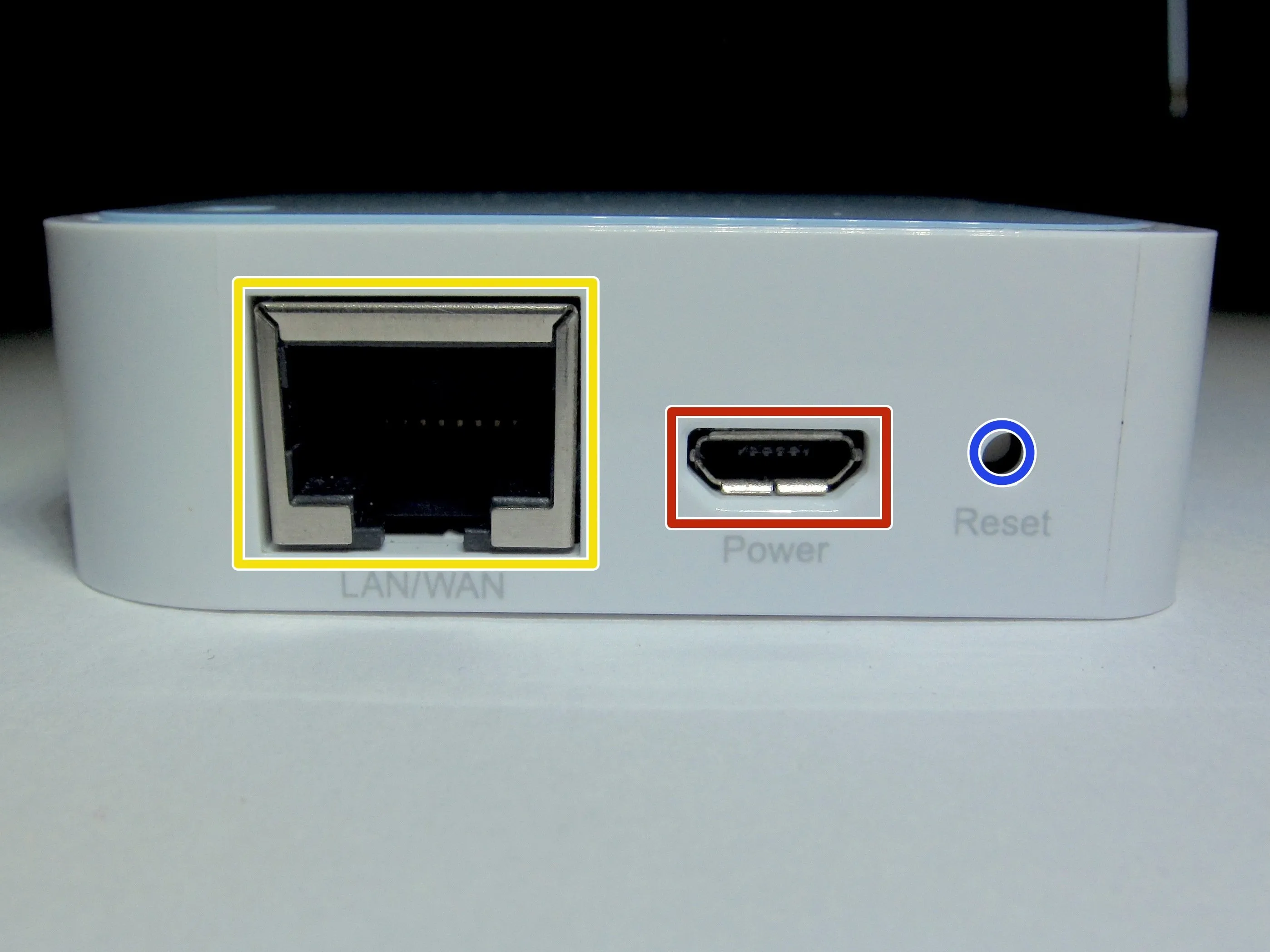

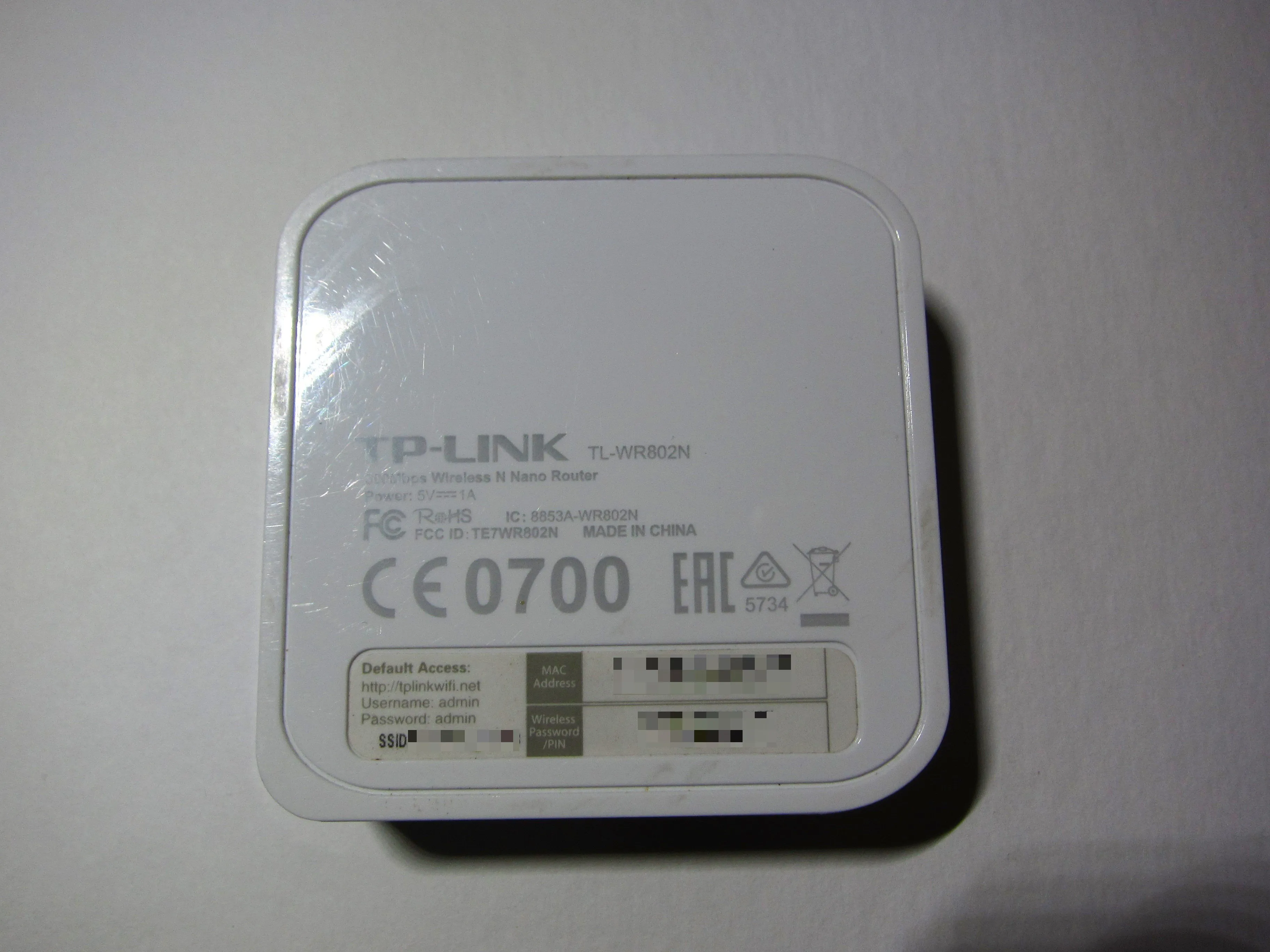

• Внешний вид:

• Зеленый светодиодный индикатор

• Порт Ethernet 10/100; может использоваться как WAN или LAN

• Микро USB для питания

• Утопленная кнопка сброса

Шаг 2

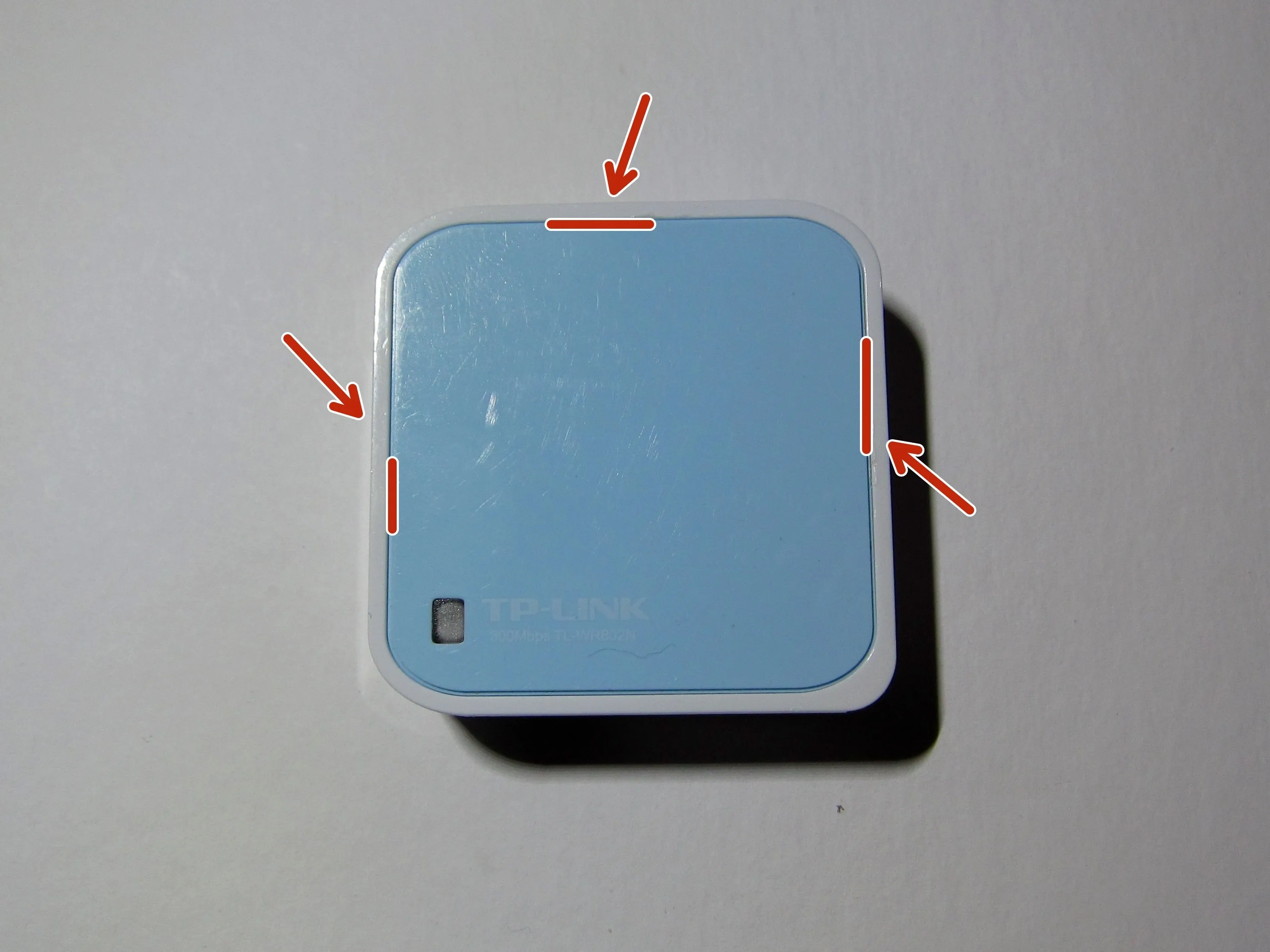

• В верхней части маршрутизатора находится синяя панель, которая является корпусом. Она держится на защелках, удерживающих ее на месте.

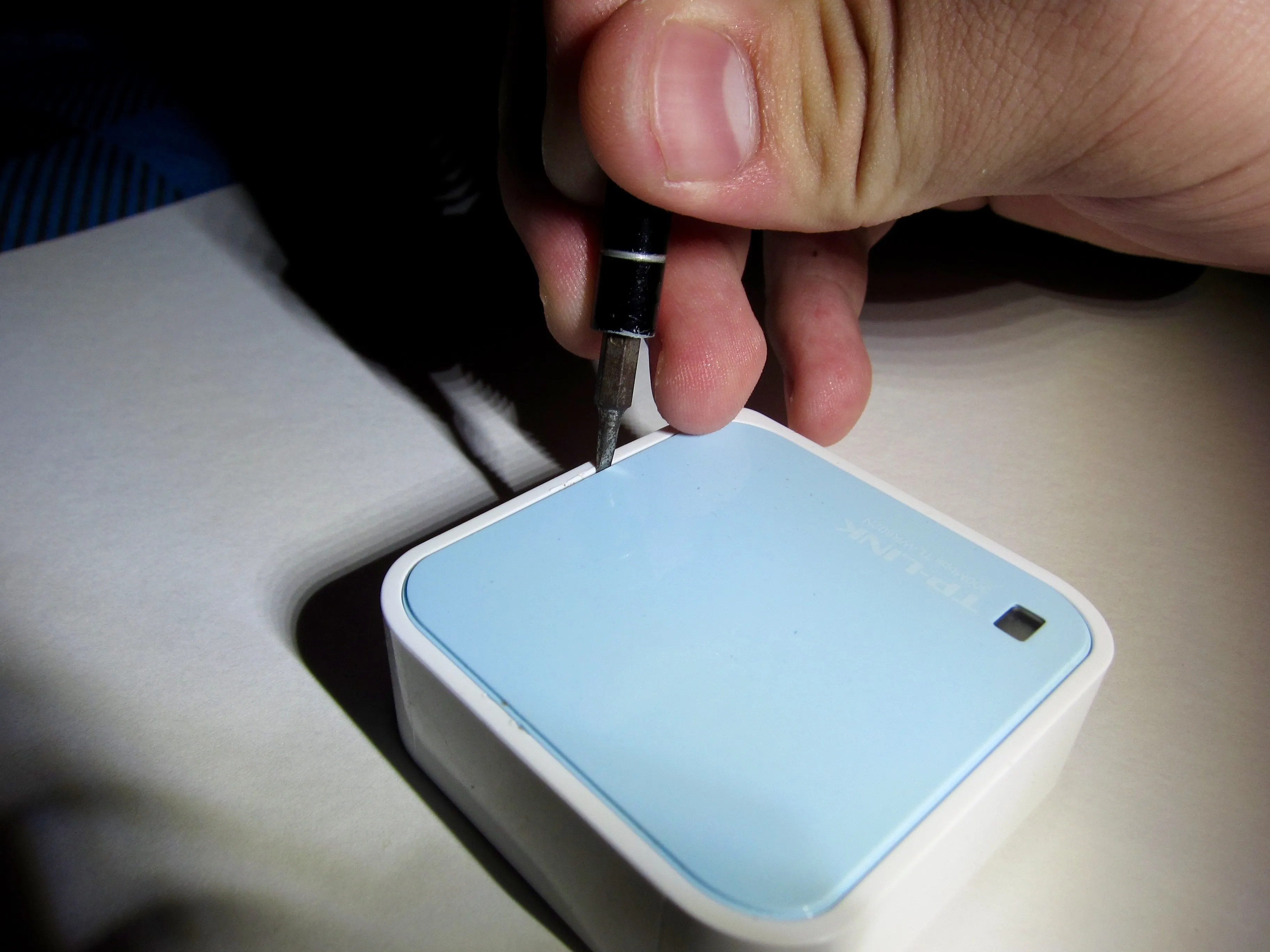

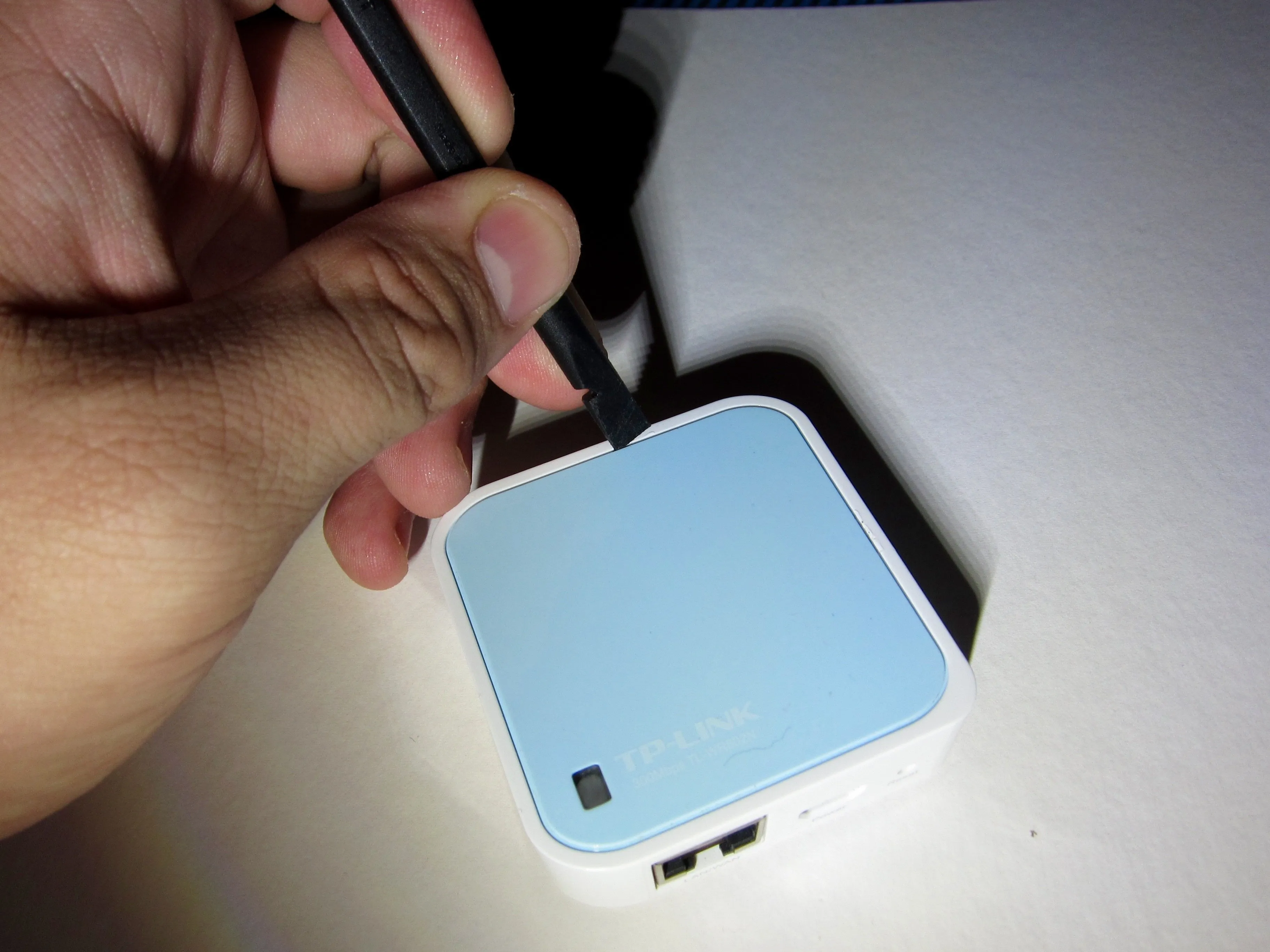

• Верхнюю панель можно снять, используя маленькую плоскую отвертку и вставив ее в щель между корпусом и самой панелью.

• Придется приложить немного силы, но не слишком много, так как вы сломаете эти клипсы!

Шаг 3

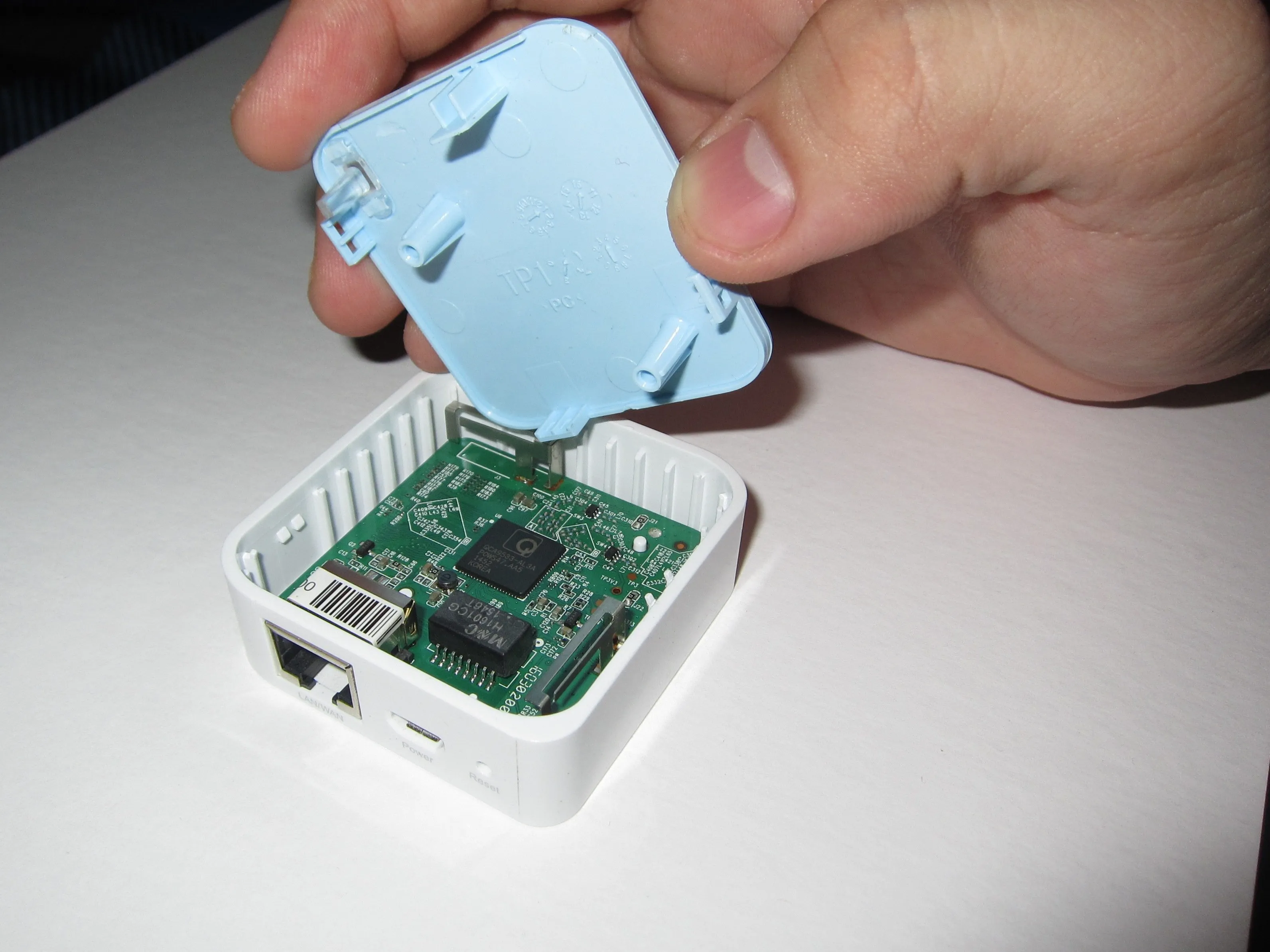

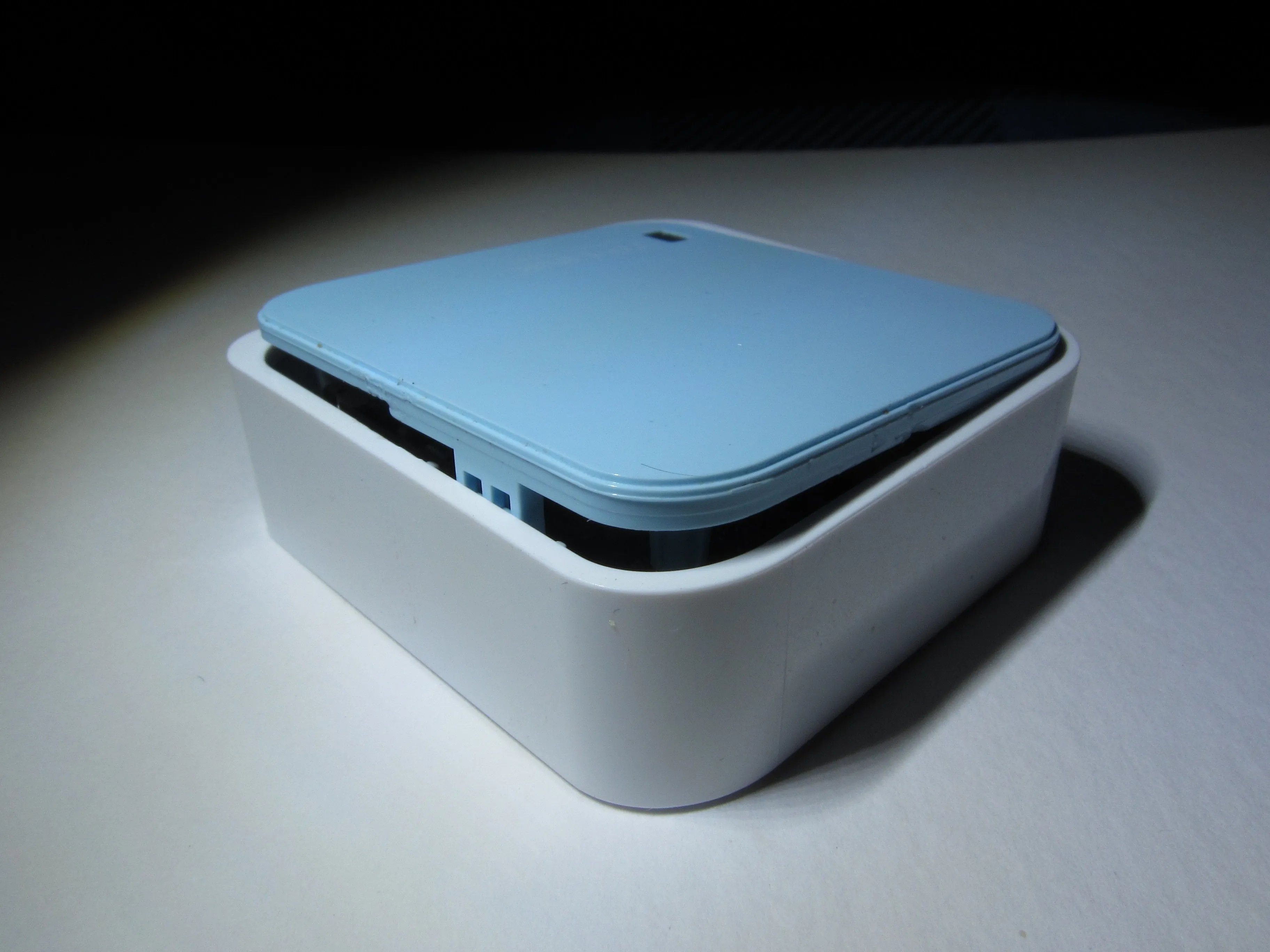

• Как только крышка освободится, ее можно снять, открыв главную плату маршрутизатора.

Шаг 4

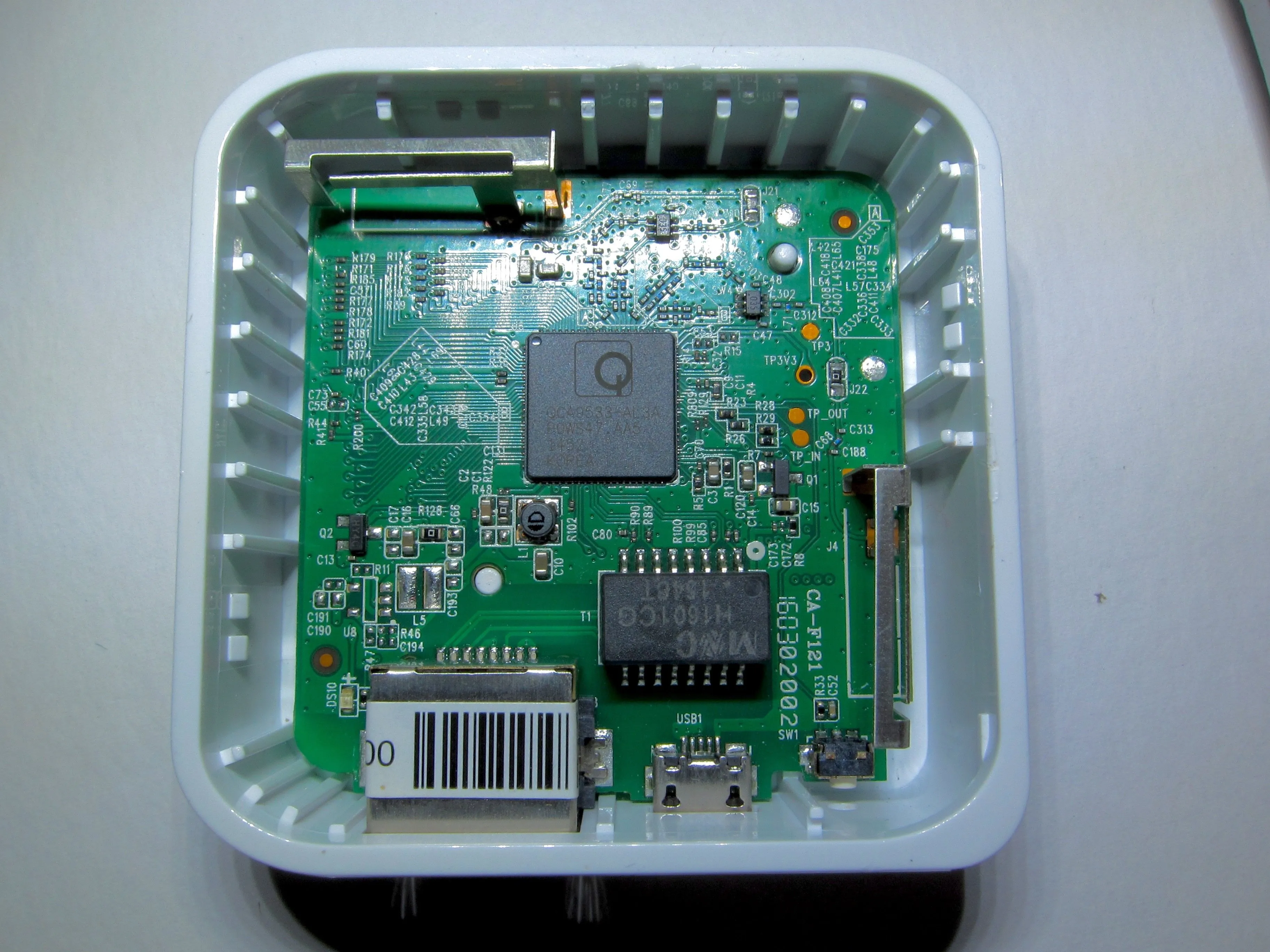

• Сняв верхнюю панель, мы можем увидеть внутренние компоненты.

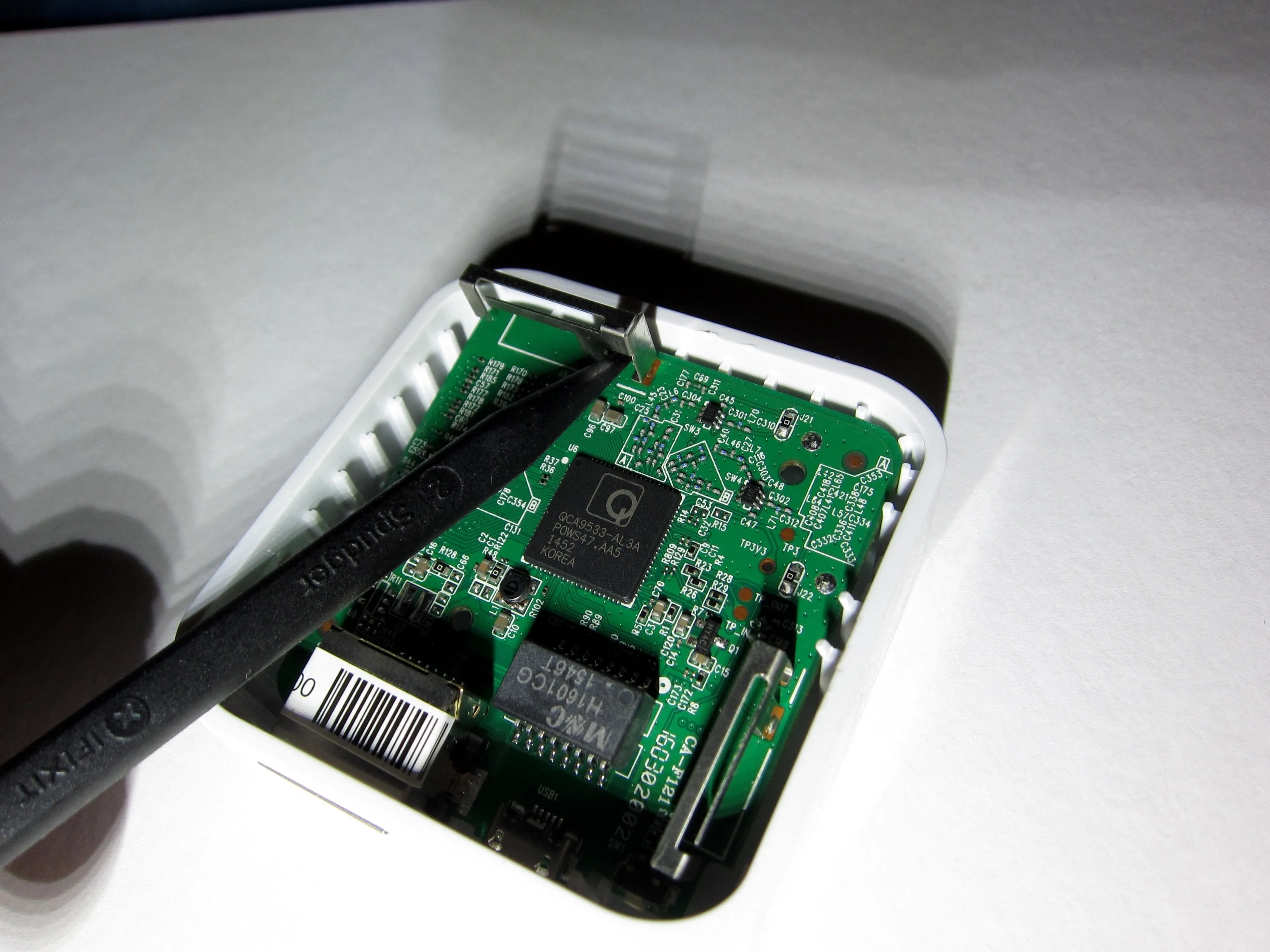

• Чтобы извлечь печатную плату из корпуса, мы воспользовались пассатижами.

• В корпусе не было места, чтобы выбить плату из корпуса, поэтому одна из антенн была использована вместе с верхней частью лопатки, чтобы поднять плату из корпуса.

Шаг 5

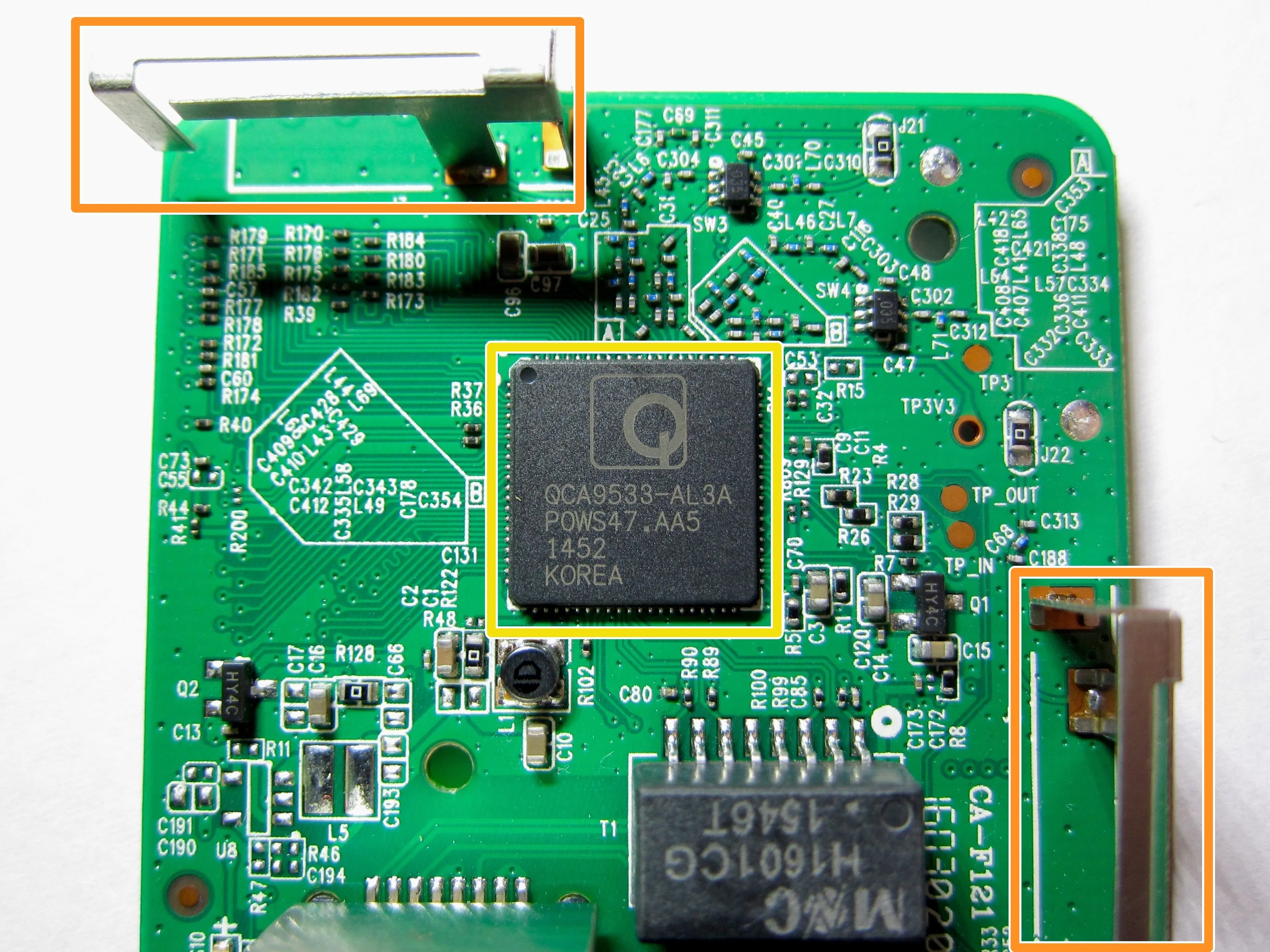

• На лицевой стороне платы:

• Qualcomm Atheros QCA9533-AL3A SoC

• Работает на частоте 560 МГц

• Использует архитектуру MIPS 24Kc

• Содержит встроенный Ethernet-коммутатор и встроенное беспроводное радио.

• 2 впаянные антенны, что позволяет использовать конфигурацию MIMO 2x2:2.

• Большая часть информации, которую я могу получить, взята из Викидеви на: https://wikidevi.com/wiki/Qualcomm_Ather...

Шаг 6

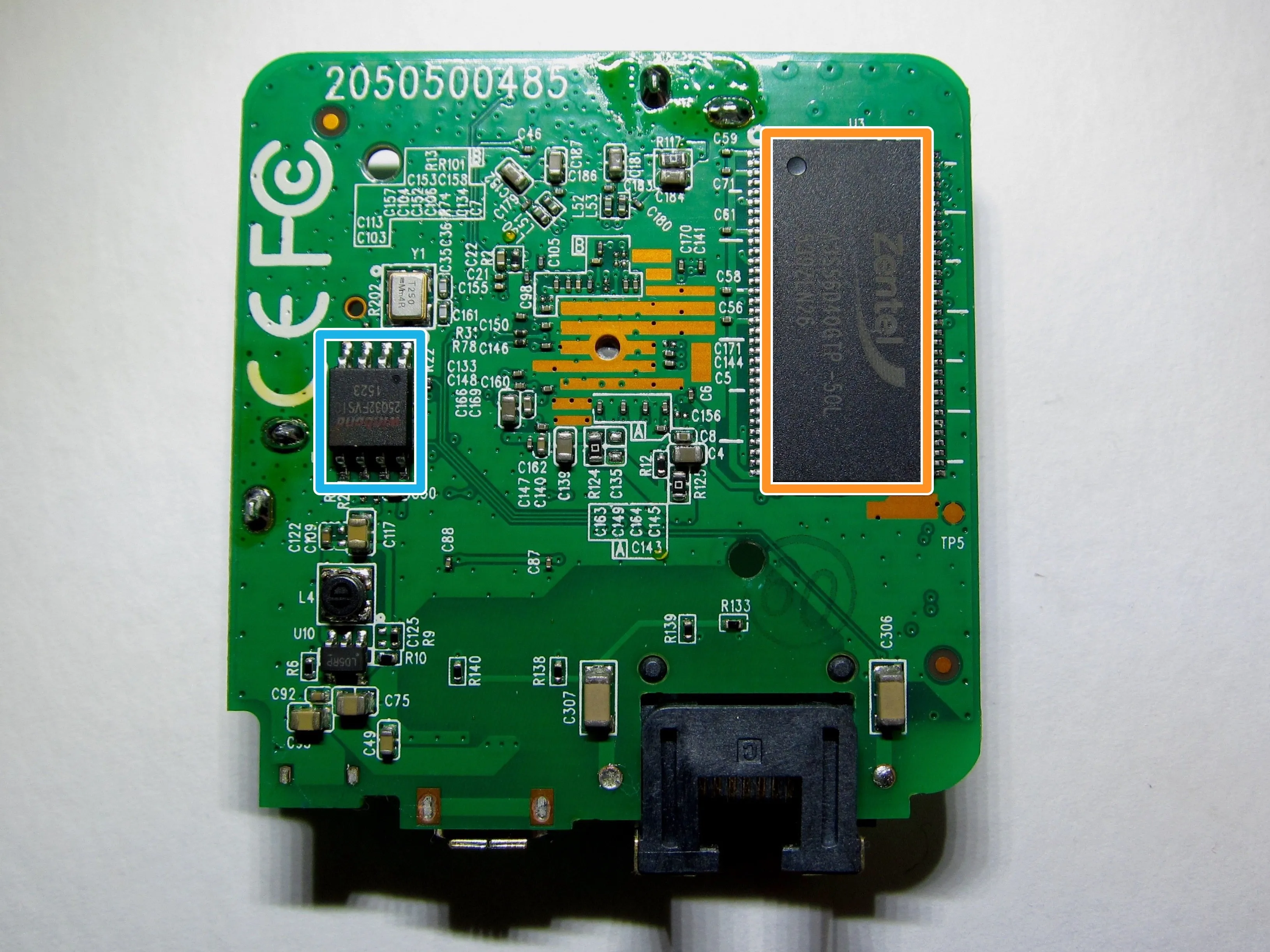

• Задняя часть платы:

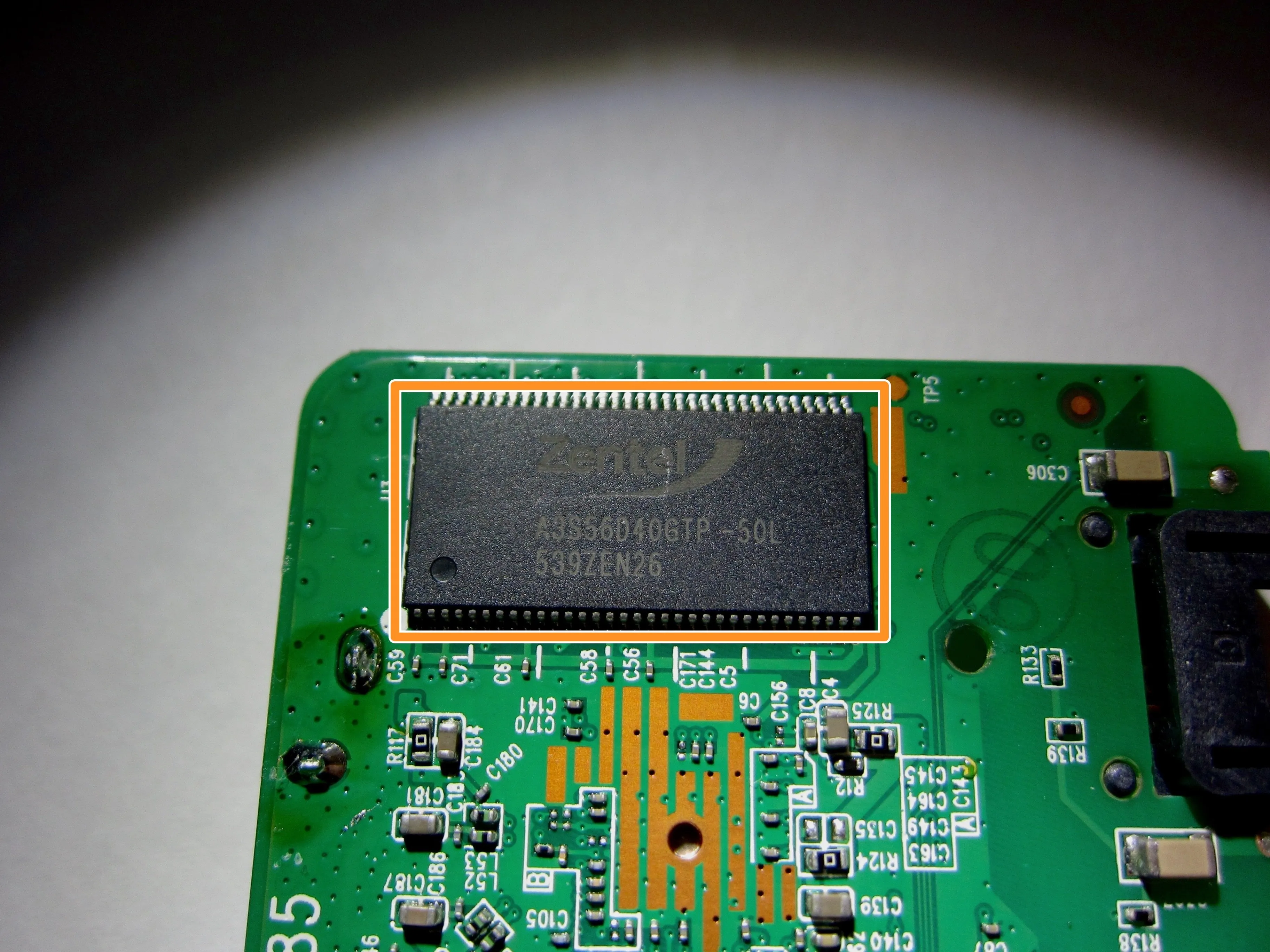

• Микросхема оперативной памяти Zentel A3S56D40GTP-50L с 32 МБ

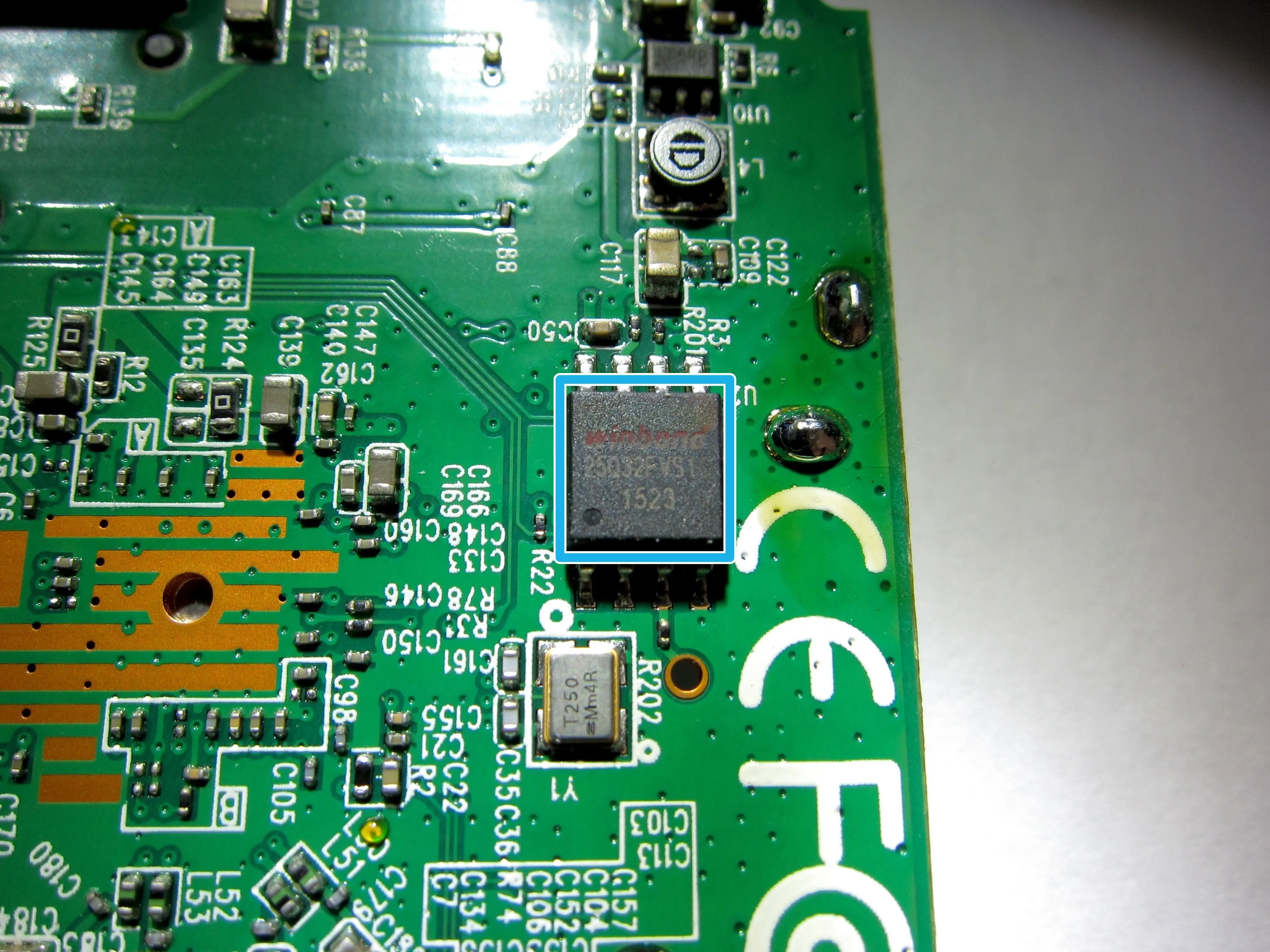

• Микросхема флэш-памяти SOIC Windond 25Q32FVS1 объемом 8 МБ

Шаг 7

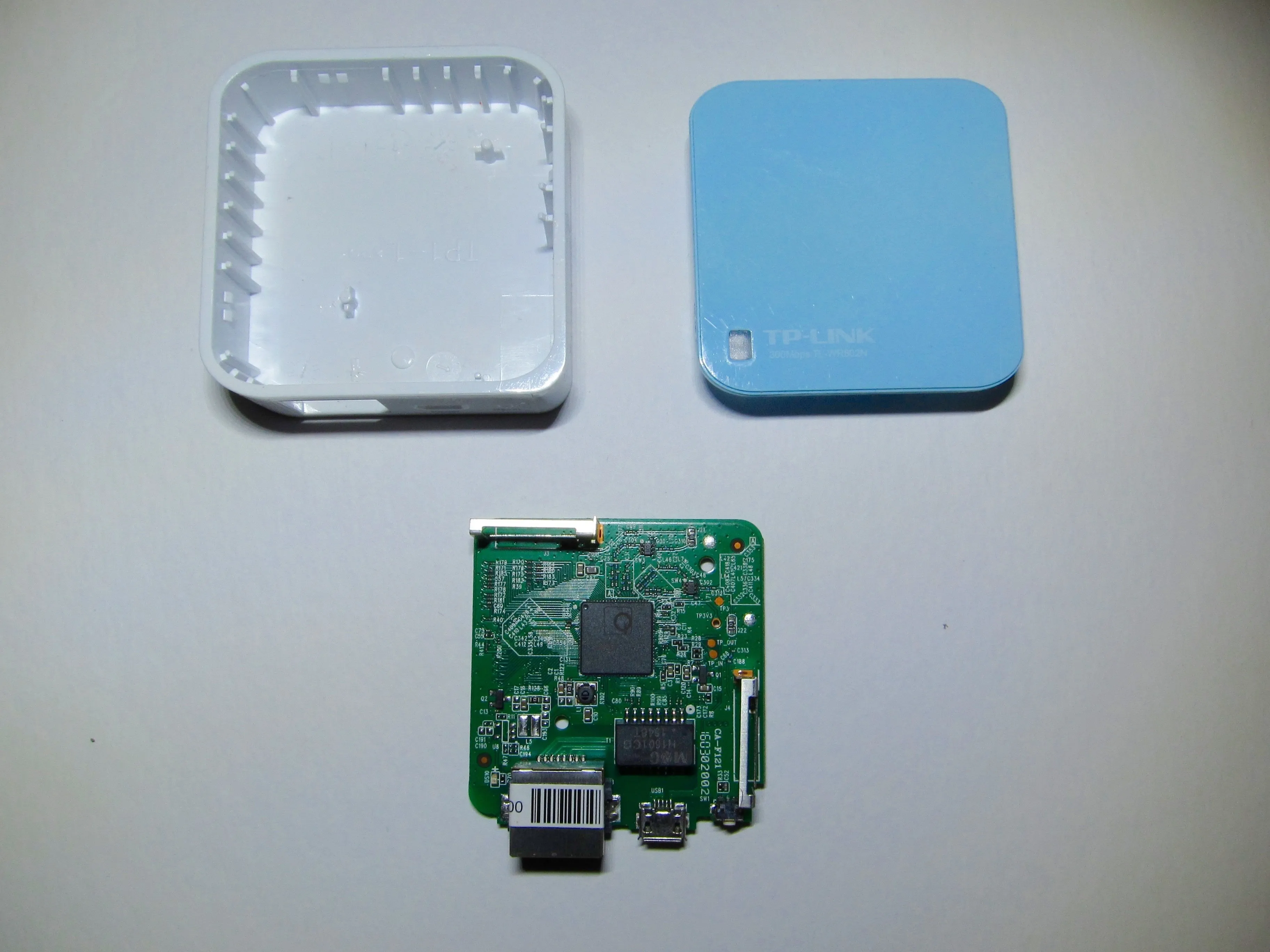

• И это все!

• Маршрутизатор в этом разборе - версия 1.0. Существует и другая версия этого же маршрутизатора, называемая V2.0, которая практически идентична, однако она будет принимать только прошивку, продаваемую в этой стране.

• Для очень маленького устройства он способен на многое! Но он мог бы сделать еще больше, если бы прошивка OpenWrt/LEDE была перенесена на него.

• К сожалению, из-за ограниченного объема памяти и оперативной памяти OpenWrt и LEDE могут работать не так, как ожидается, поскольку они ожидают большего объема памяти и оперативной памяти, поэтому вы не сможете превратить его, скажем, в OpenVPN-клиент.
