Разборка устройства слежения

Введение

В сотрудничестве с Wired мы предлагаем вам заглянуть внутрь устройства слежения ФБР за автомобилем. Устройство похоже на то, которое Ясир Афифи нашел под своей машиной. Если вам интересно, откуда взялось это устройство, Wired опубликовал статью о Кэти Томас, женщине, которая нашла этот трекер под своей машиной. Они также опубликовали видео, на котором Кайл разбирает устройство.

Устройство состоит из GPS-навигатора для определения местоположения автомобиля, радиочастотного передатчика для передачи данных о вашем местоположении в заинтересованные органы (то есть в ФБР) и набора милых батареек типа D, которые питают всю эту энчиладу. Но на этом мы, конечно же, не остановились. Читайте дальше, чтобы узнать, из каких именно компонентов состоит это секретное устройство.

Отказ от ответственности: Мы любим ФБР. Мы неоднократно сотрудничали с ними в борьбе с преступностью и поиске преступников. Мы помогали им с инструкциями по проникновению в определенные устройства. Мы ничего не имеем против них и надеемся, что они не будут преследовать нас за публикацию этого разбора.

Что вам понадобится

Инструменты

•

• Посмотреть

Шаг 1 Разбор устройства слежения

• Наконец-то один из них попал к нам на стол для разбора! Находясь в его присутствии, мы почти чувствуем, как наши гражданские свободы спускают в унитаз.

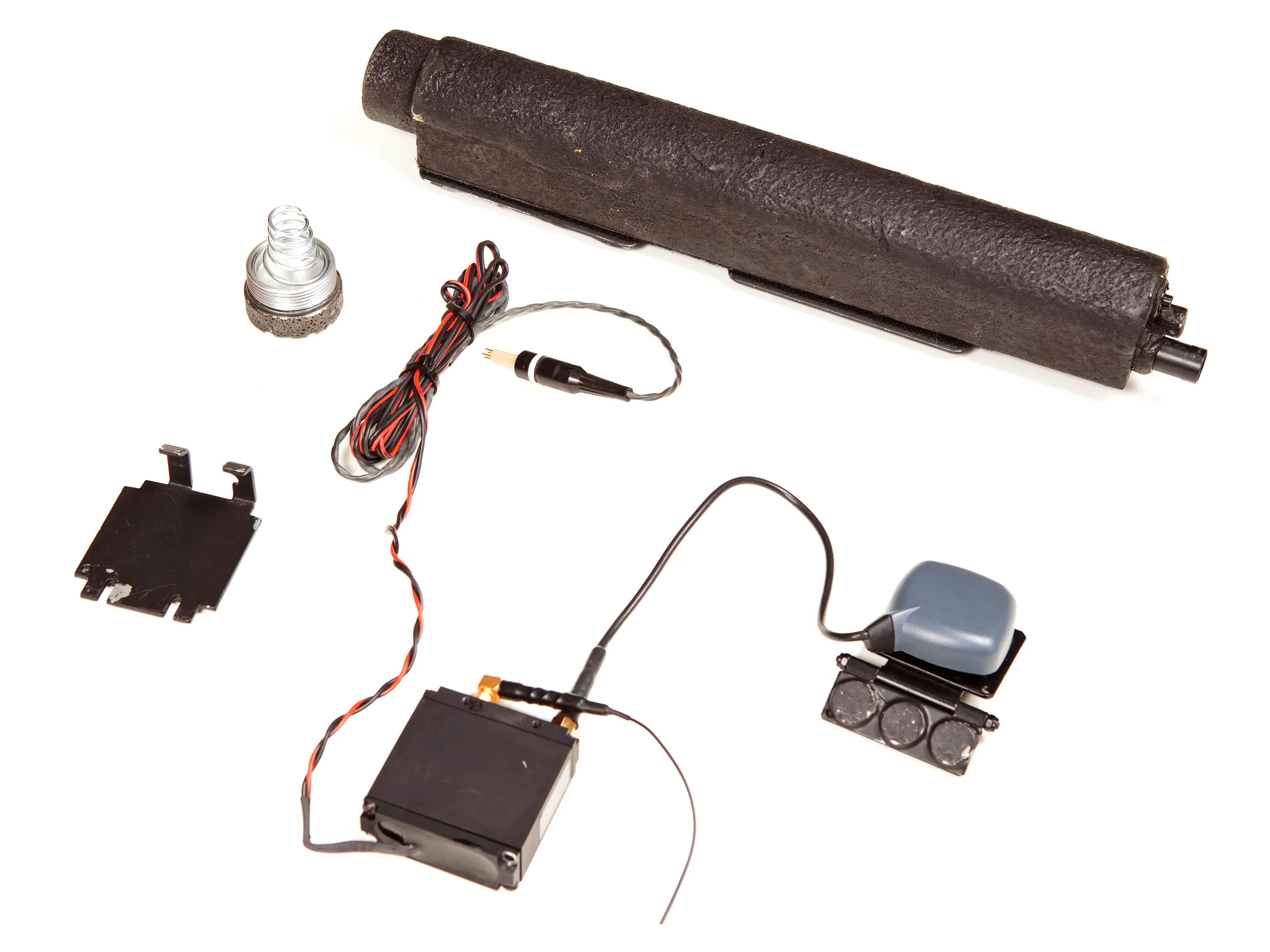

• Прежде чем мы достанем паяльники и отбойные молотки, давайте посмотрим на всю систему слежения.

• По часовой стрелке сверху система состоит из:

• аккумулятор

• GPS-антенна

• Блок передатчика/приемника

• Магнитный монтажный кронштейн

• Все компоненты системы крепятся к гусеничному транспорту с помощью мощных магнитов. Некоторые из них были настолько упрямо прикреплены, что вырвались из крепежных кронштейнов, чтобы навсегда остаться приклеенными к ходовой части гусеничной машины.

Шаг 2

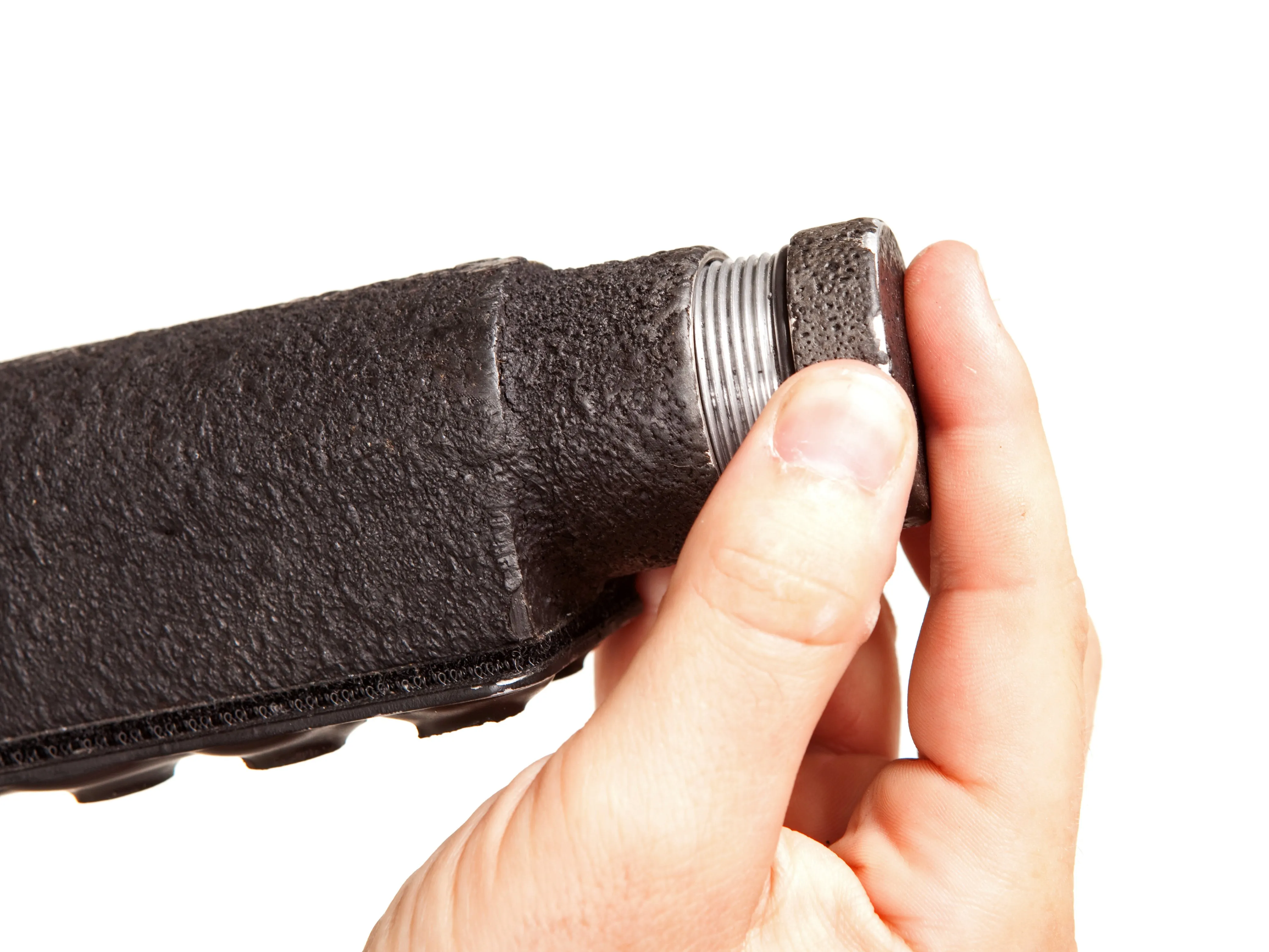

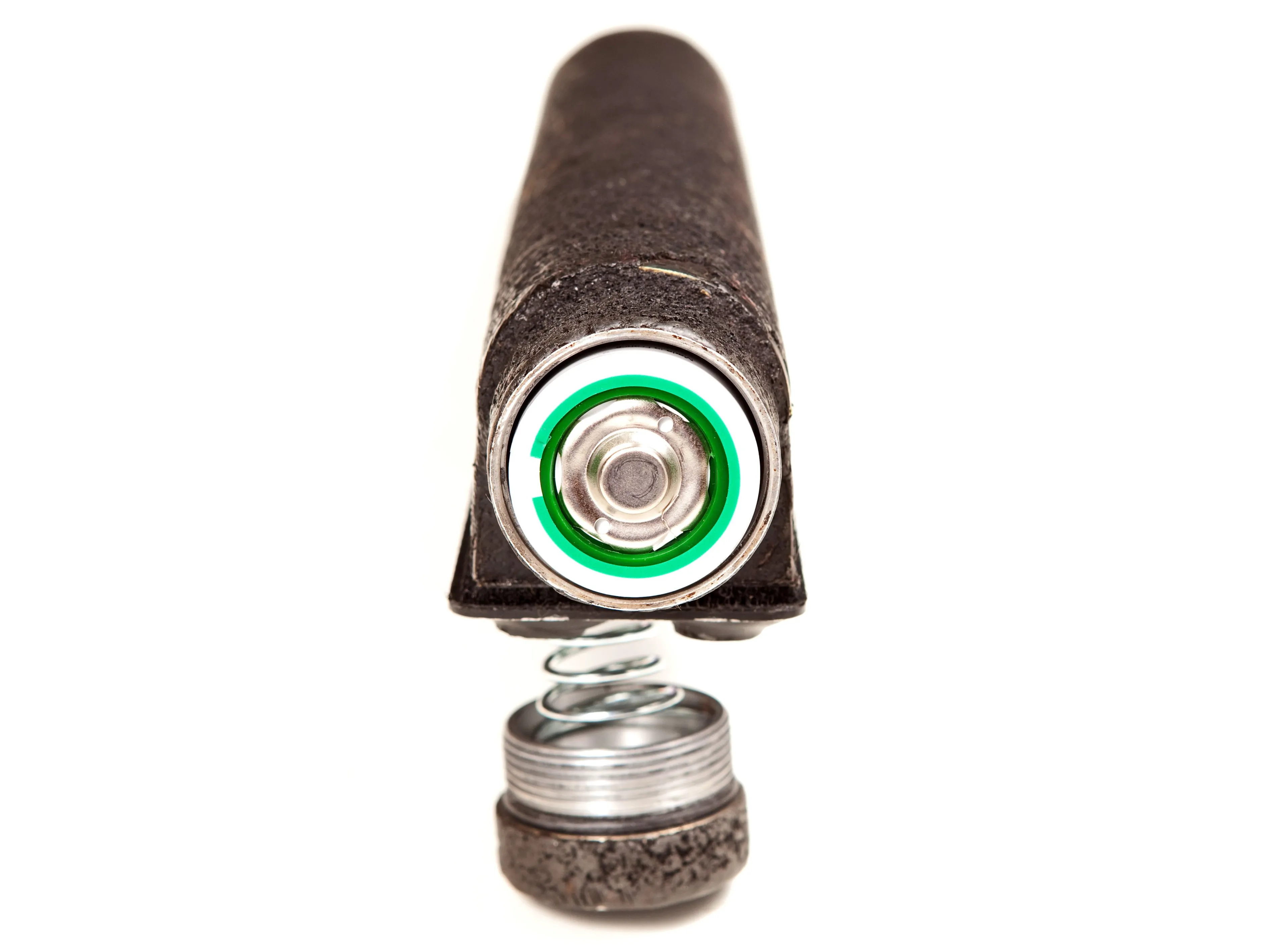

• Интересно, какая технология обеспечивает питание устройства слежения? Давайте снимем крышку батарейного отсека и узнаем это.

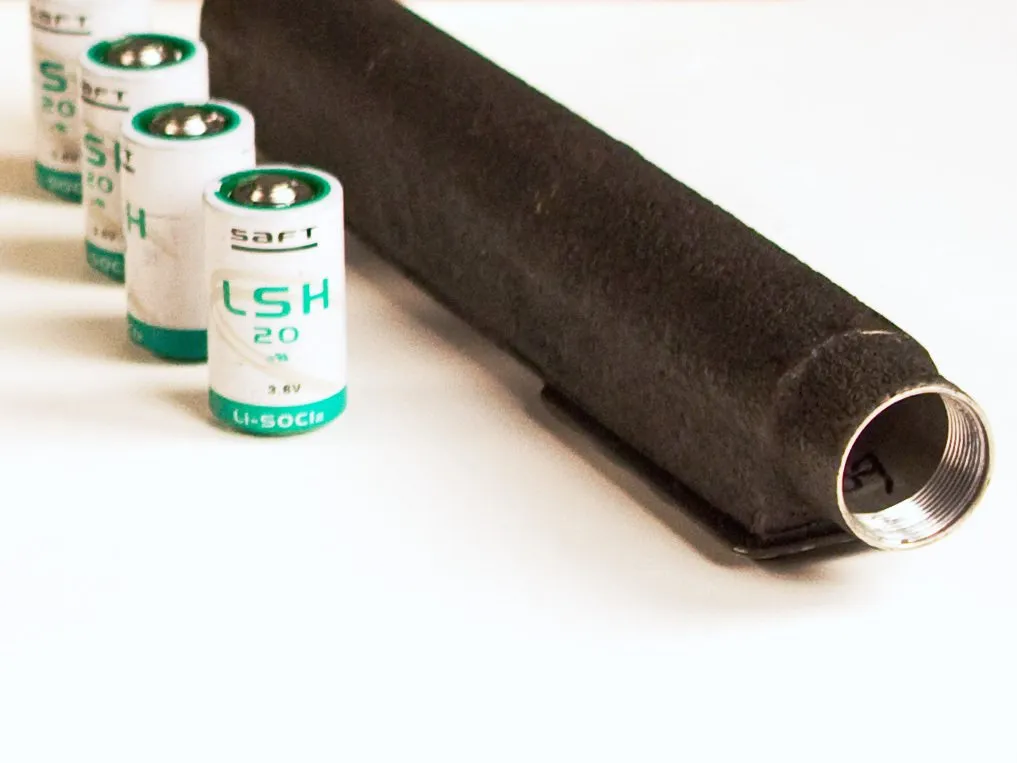

• Устройство питается от четырех литий-тионилхлорид (Li-SOCl2) D-элементов.

• Каждый элемент рассчитан на 13 000 мА-ч! Это примерно вдвое больше, чем емкость батареи iPad 2. батарея ..

• Эти элементы подходят для работы в условиях крайне низкого потребления энергии, где требуется долговечность, что делает их идеальными для питания постоянно включенного передатчика/приемника. Срок их службы составляет от 10 до 20 лет.

Шаг 3

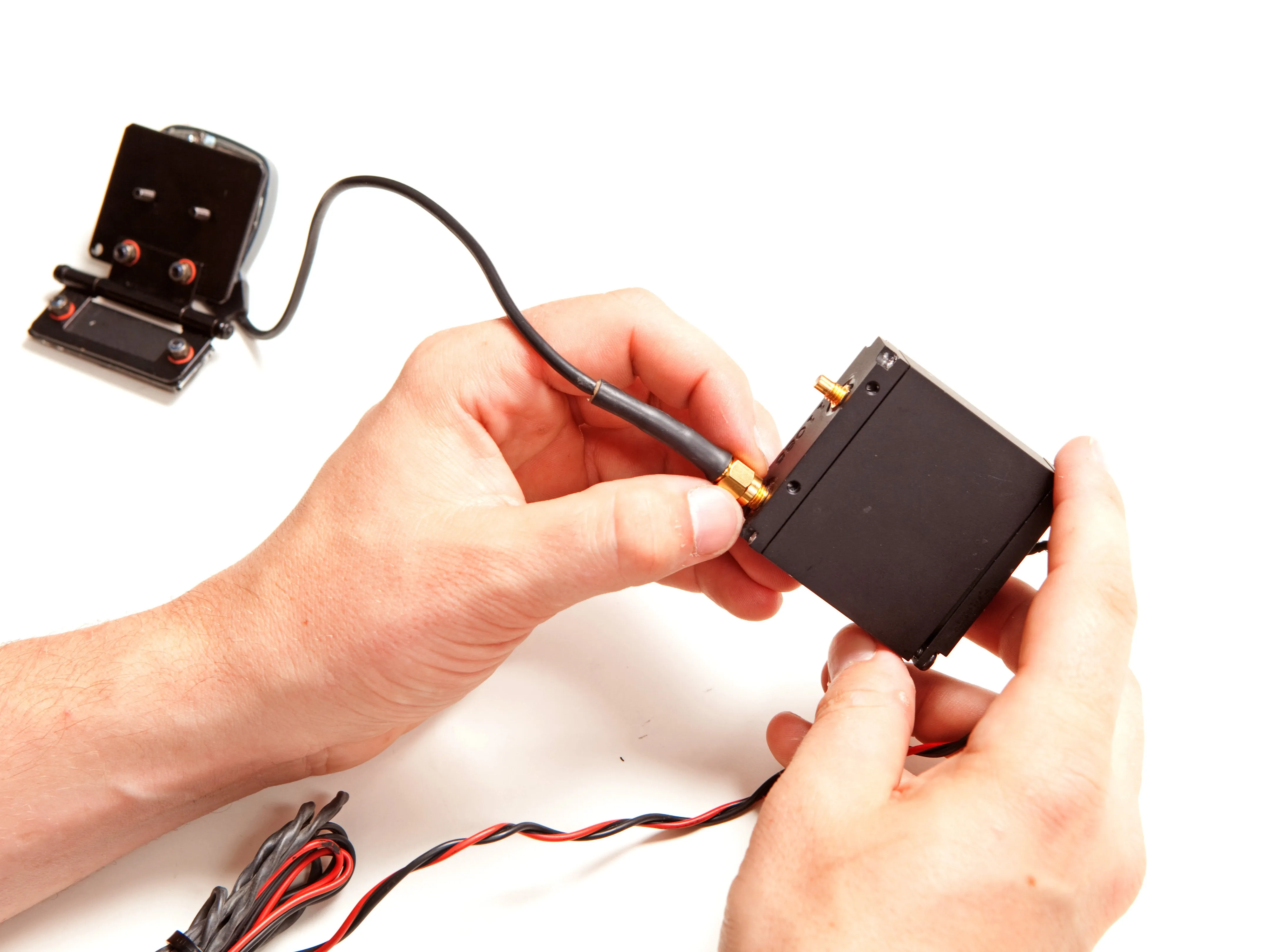

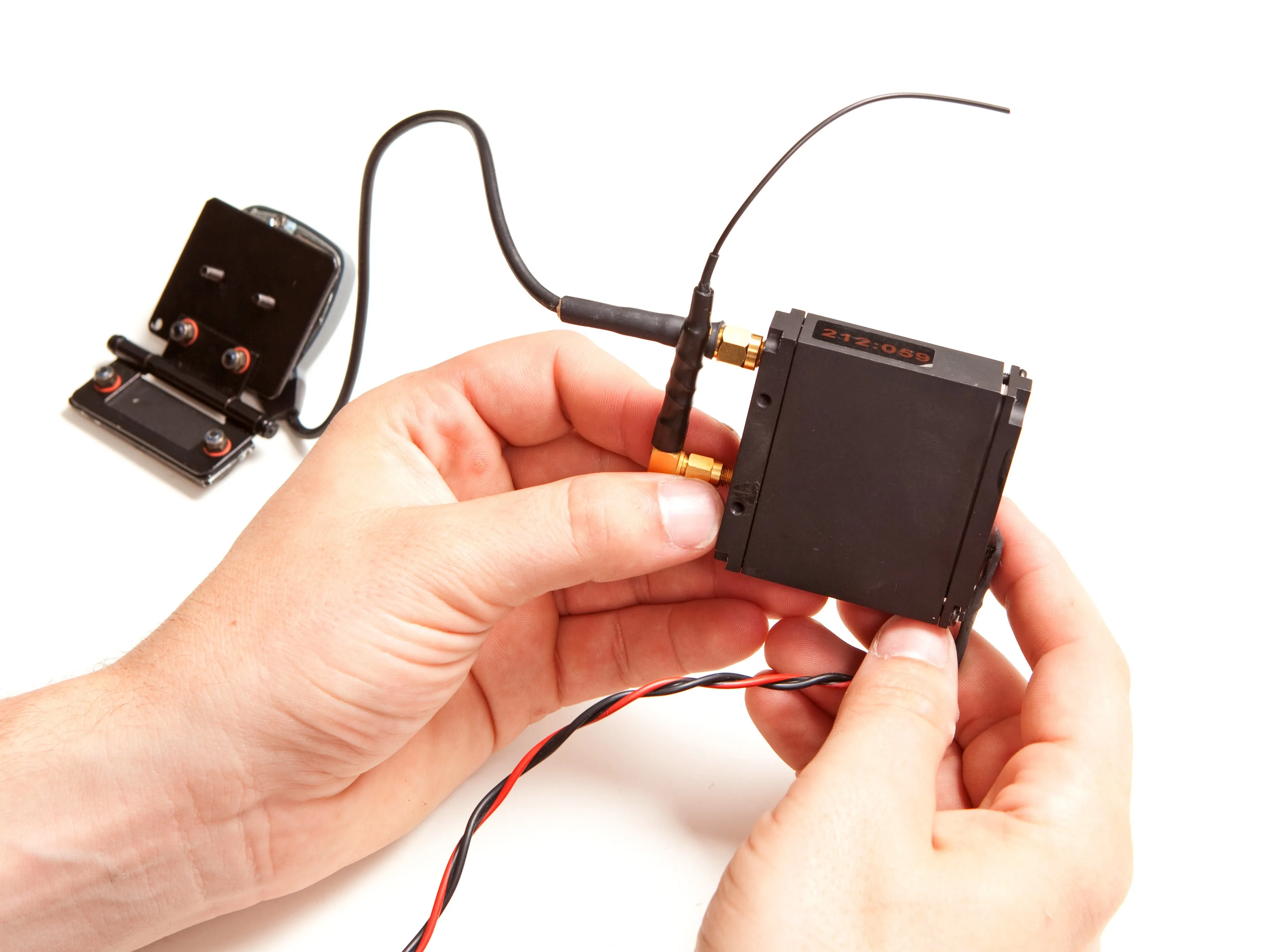

• Чтобы начать разбирать устройство, мы отсоединили две антенны от их винтовых креплений на модуле передатчика/приемника.

• Короткая антенна, которую мы отсоединили на первой фотографии, отвечает за передачу сигнала о местонахождении на транспондеры, которые ФБР будет использовать для вашего поиска.

• Большая антенна предназначена для приема сигналов GPS со спутников, находящихся на орбите далеко над поверхностью Земли.

Шаг 4

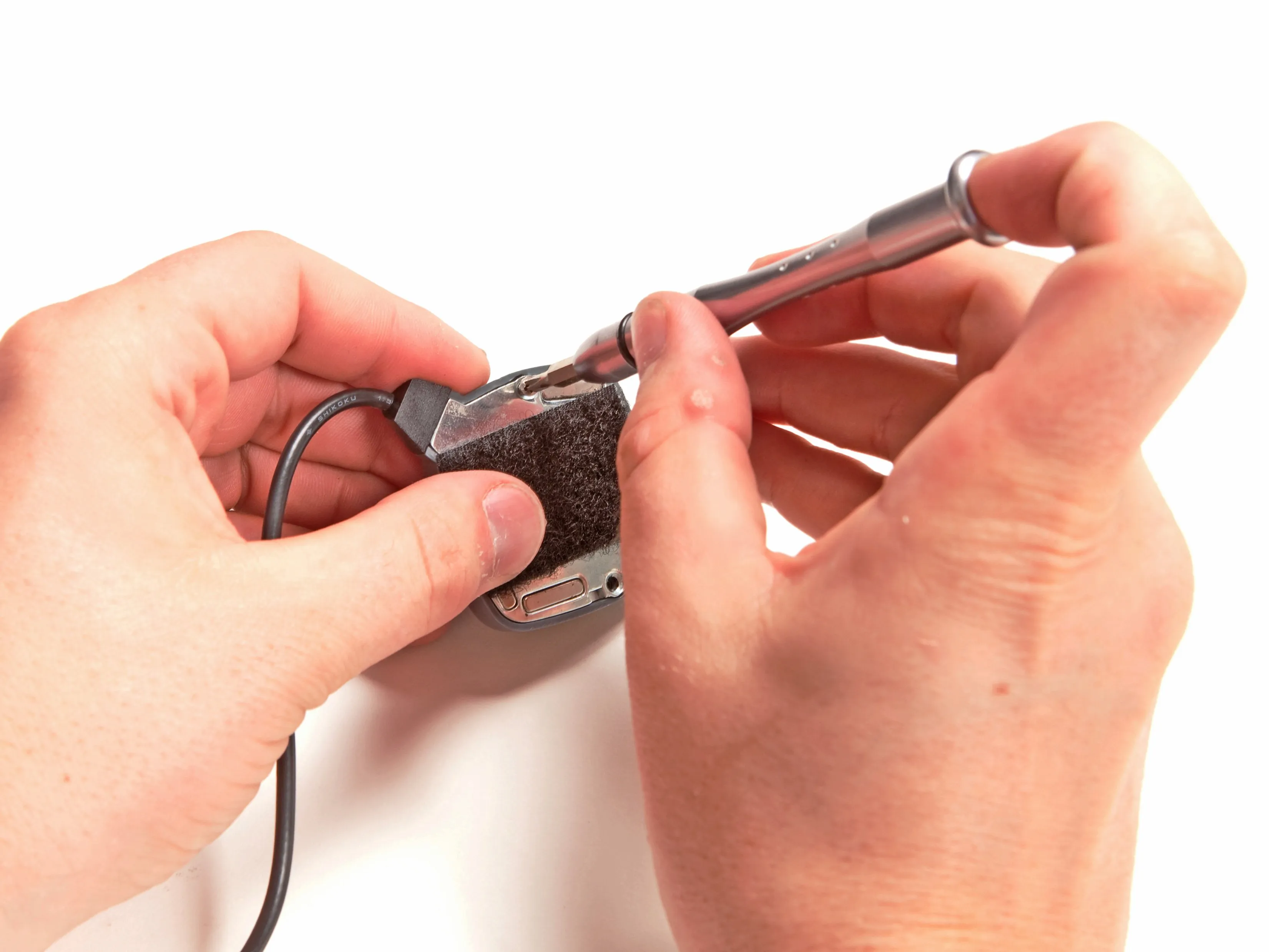

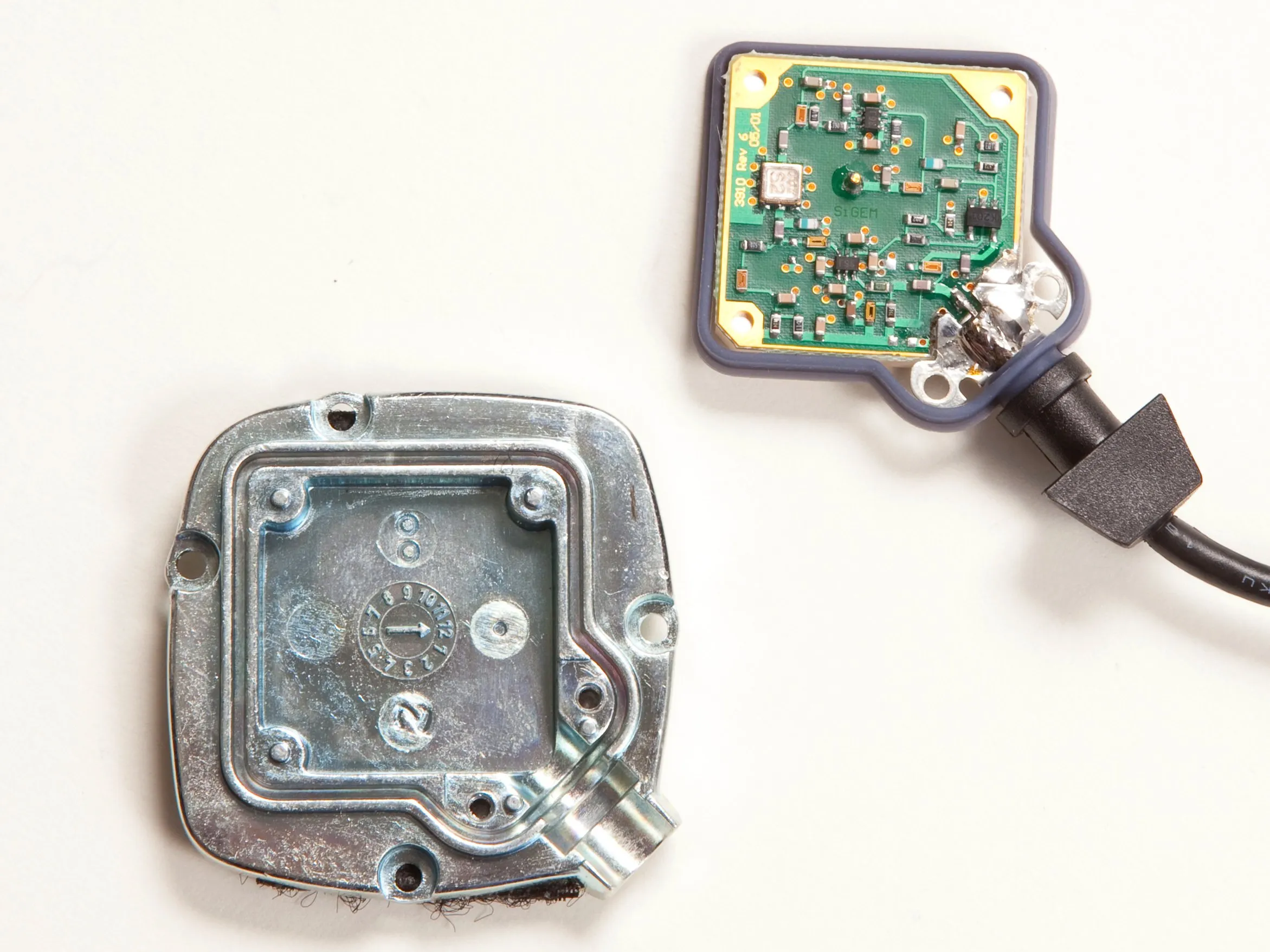

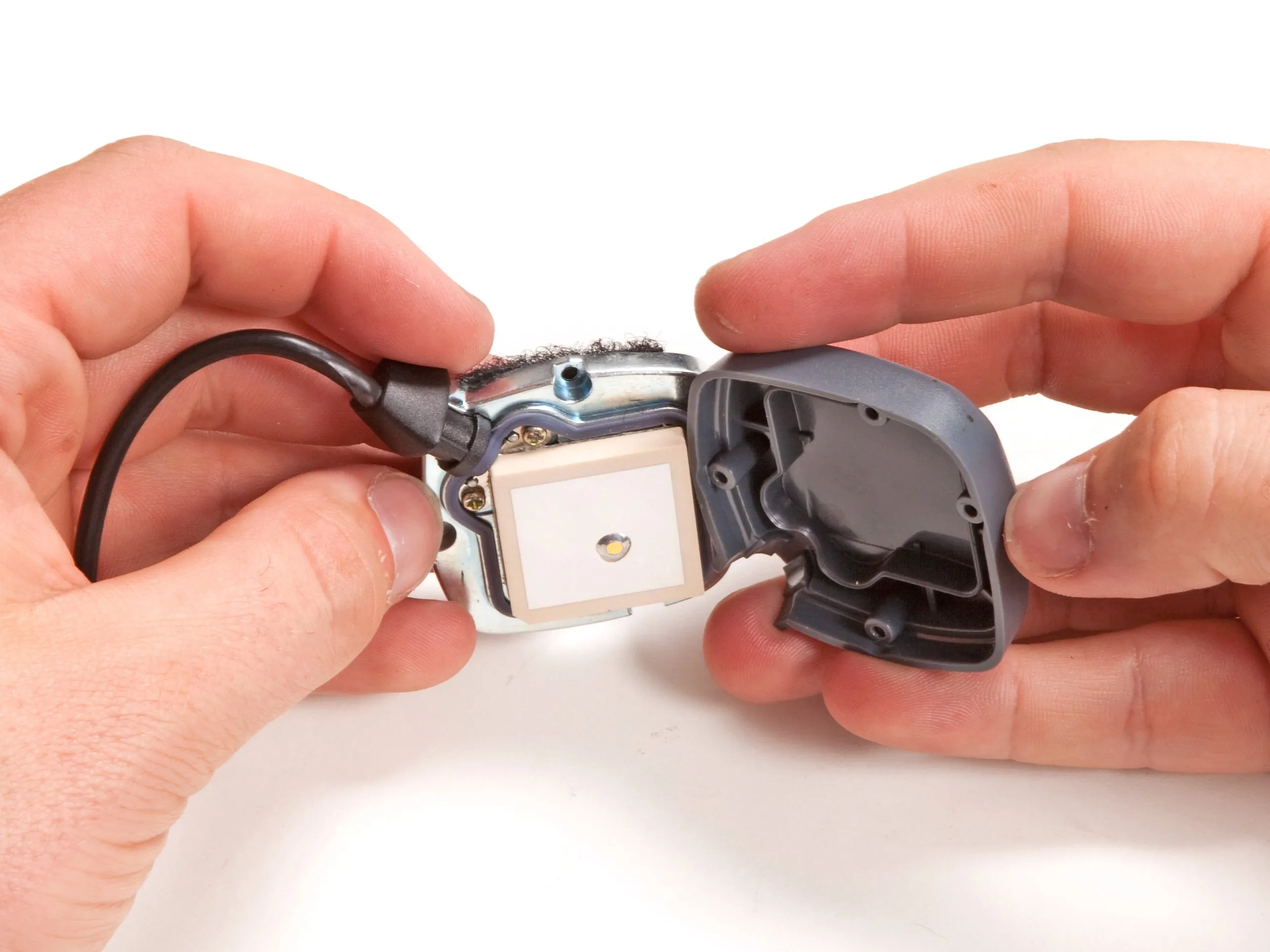

• Открутив несколько винтов Phillips, мы получаем доступ к внутренностям GPS-антенны.

• В соответствии с непостоянными решениями для крепления, GPS-антенна прикреплена к кронштейну с помощью мощного куска липучки.

• Быстрый взгляд на плату антенны показывает, что она была произведена SIgem, компанией, которая в начале 2000-х годов сотрудничала с Tyco для производства компонентов GPS.

Шаг 5

• Давайте вернемся к модулю передатчика/приемника.

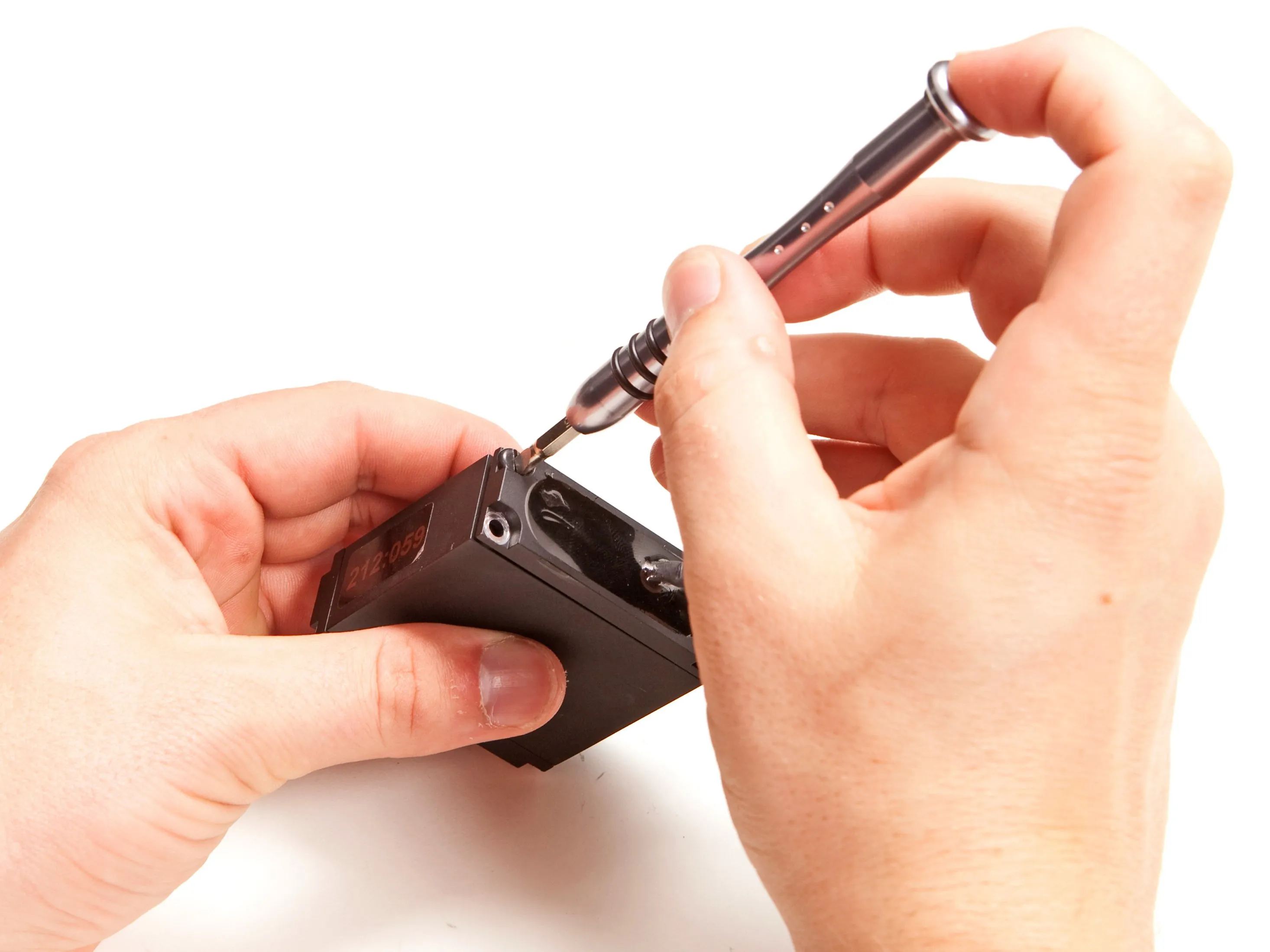

• Несколько винтов - это все, что осталось между нами и внутренностями этого инвазивного устройства.

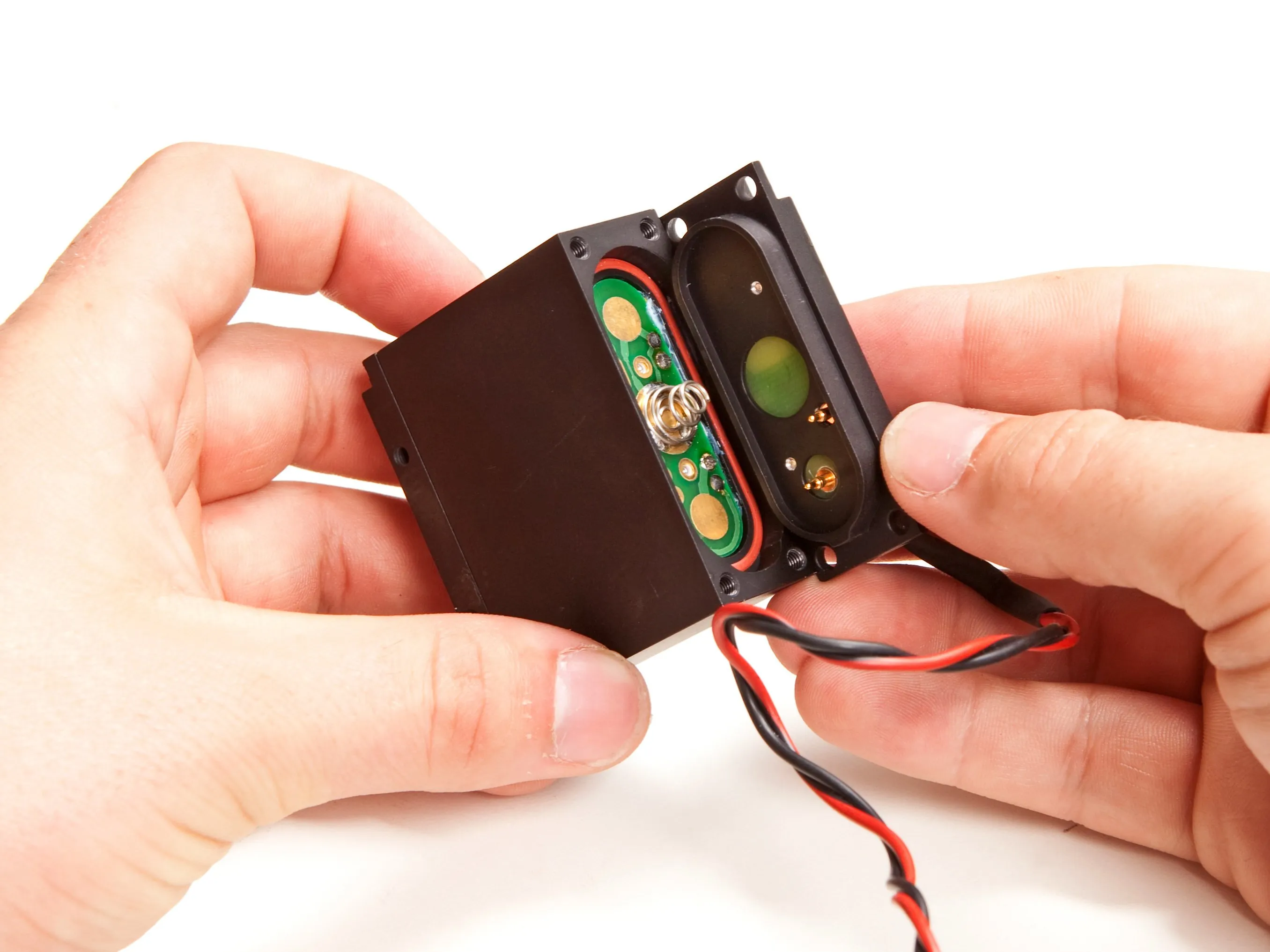

• Похоже, что задняя крышка - это просто способ подключения модуля к питанию. Предположительно, источники питания (батареи) разных форм/размеров/емкостей могут быть подключены через одну и ту же пластину, чтобы сделать устройство слежения более универсальным для установки.

Шаг 6

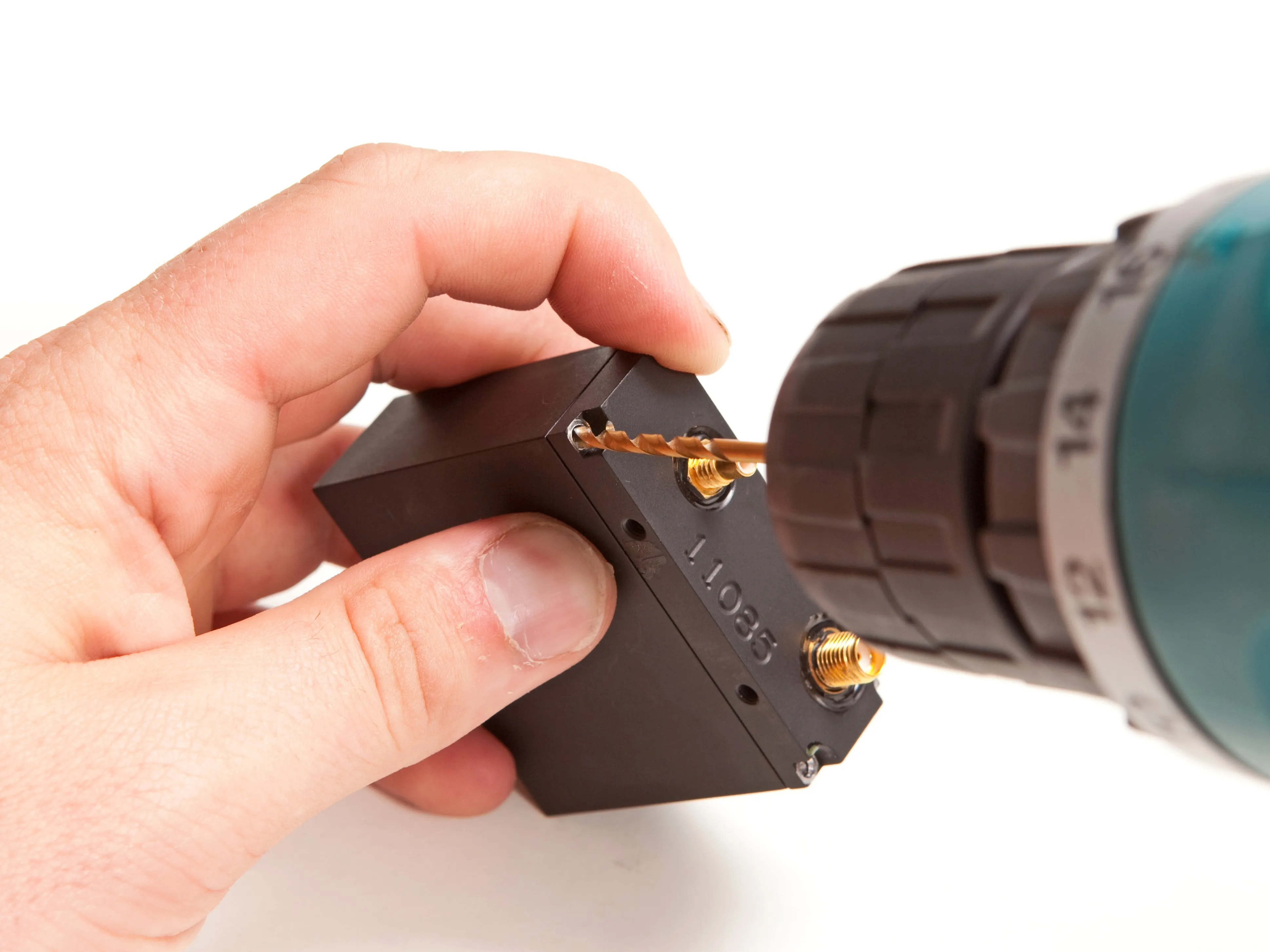

• Чтобы добраться до мозгов модуля, мы сосредоточимся на другой торцевой крышке.

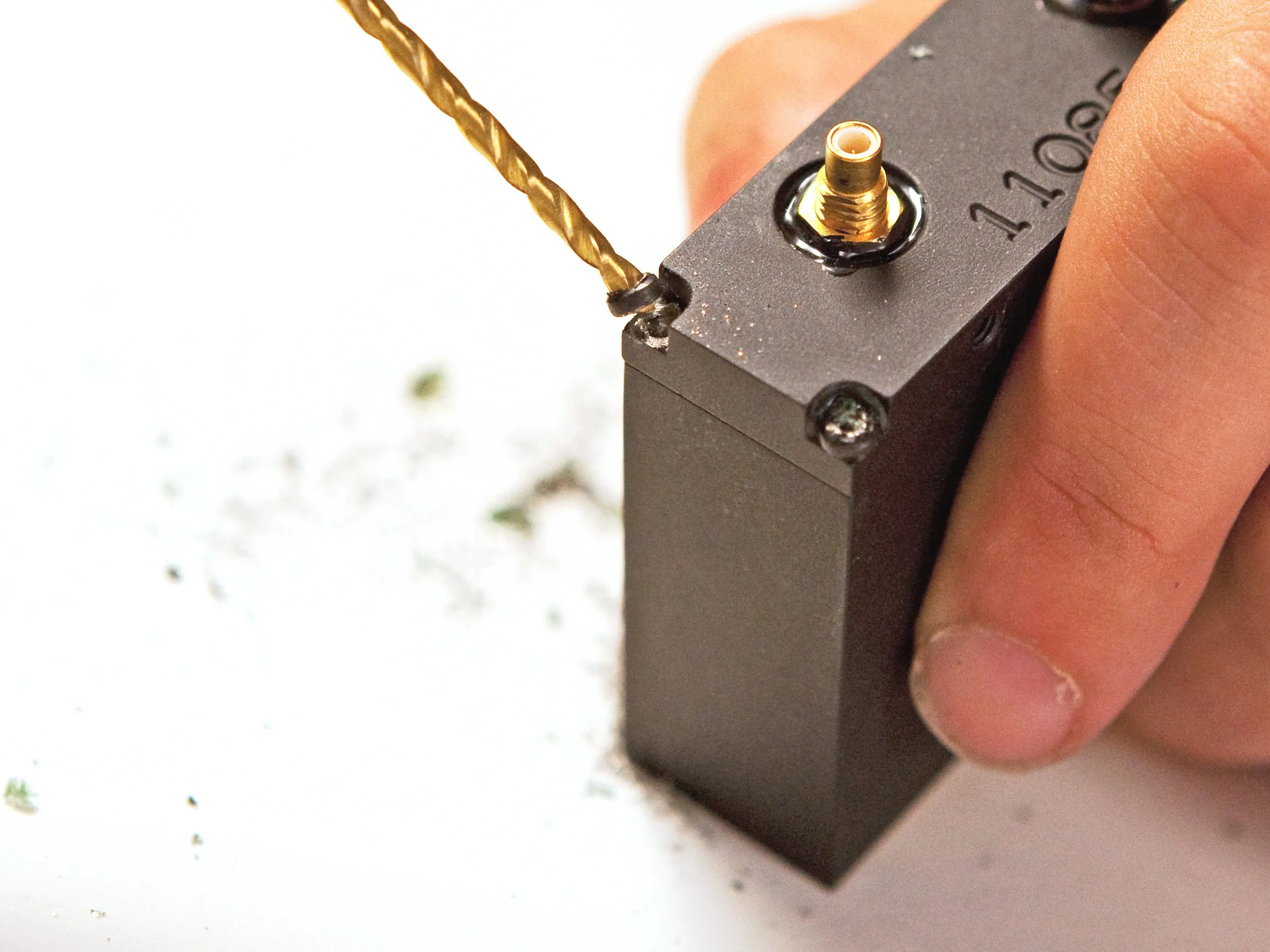

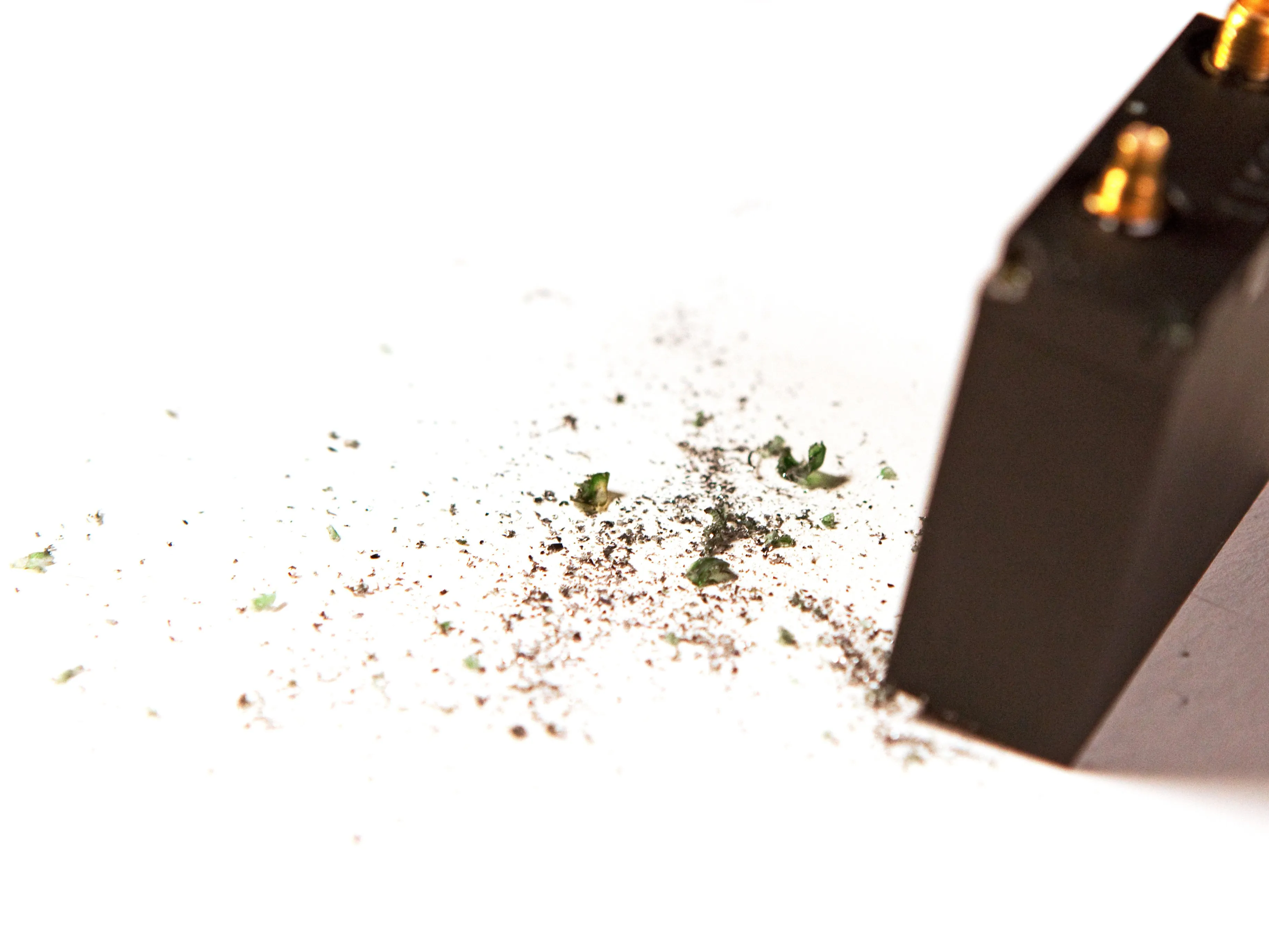

• ФБР очень не хотело, чтобы кто-то вмешивался во внутренности их устройств слежения. Винты были покрыты таким количеством фиксатора резьбы, что нам пришлось достать электродрель и удалить головки винтов.

Шаг 7

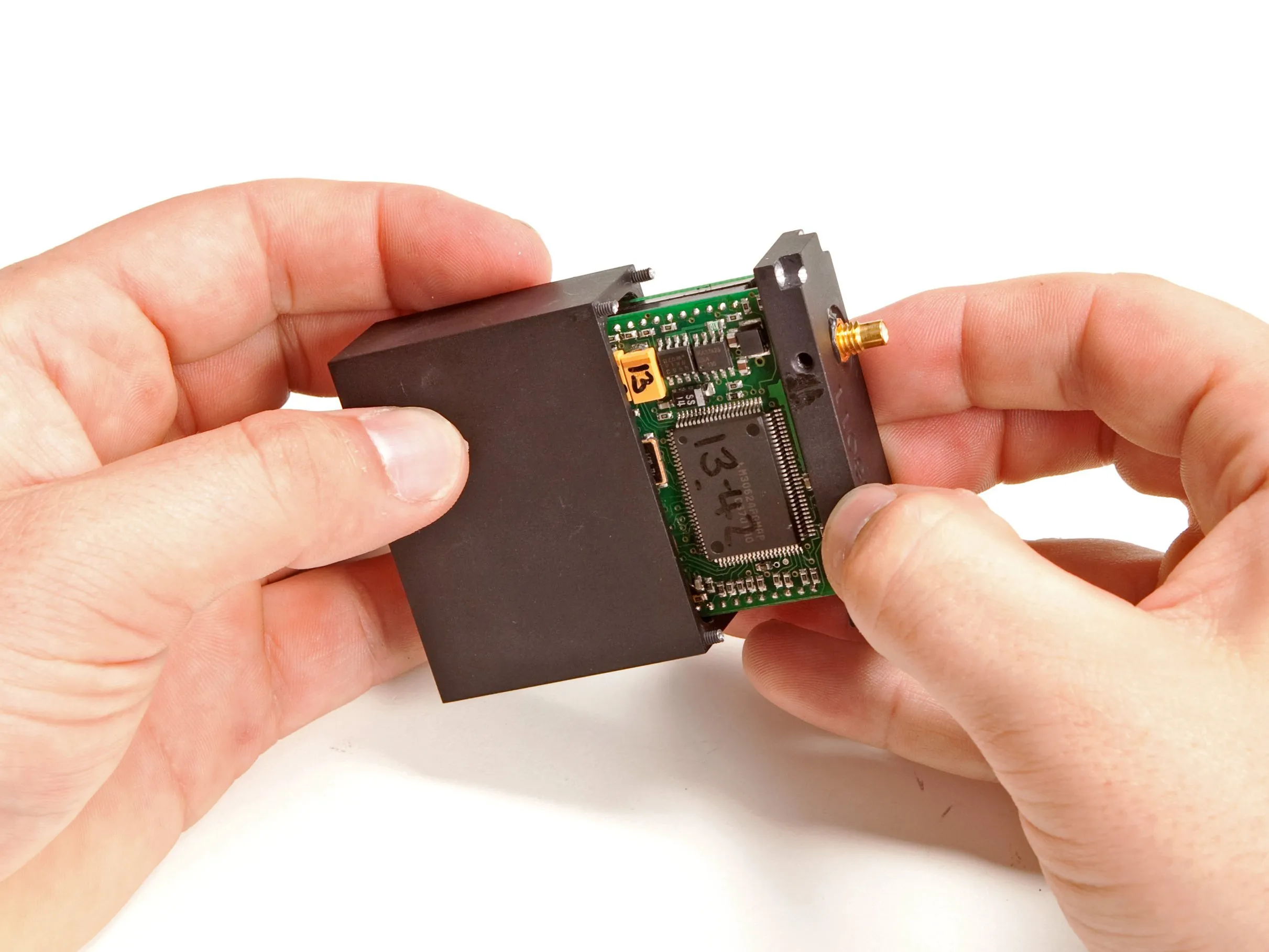

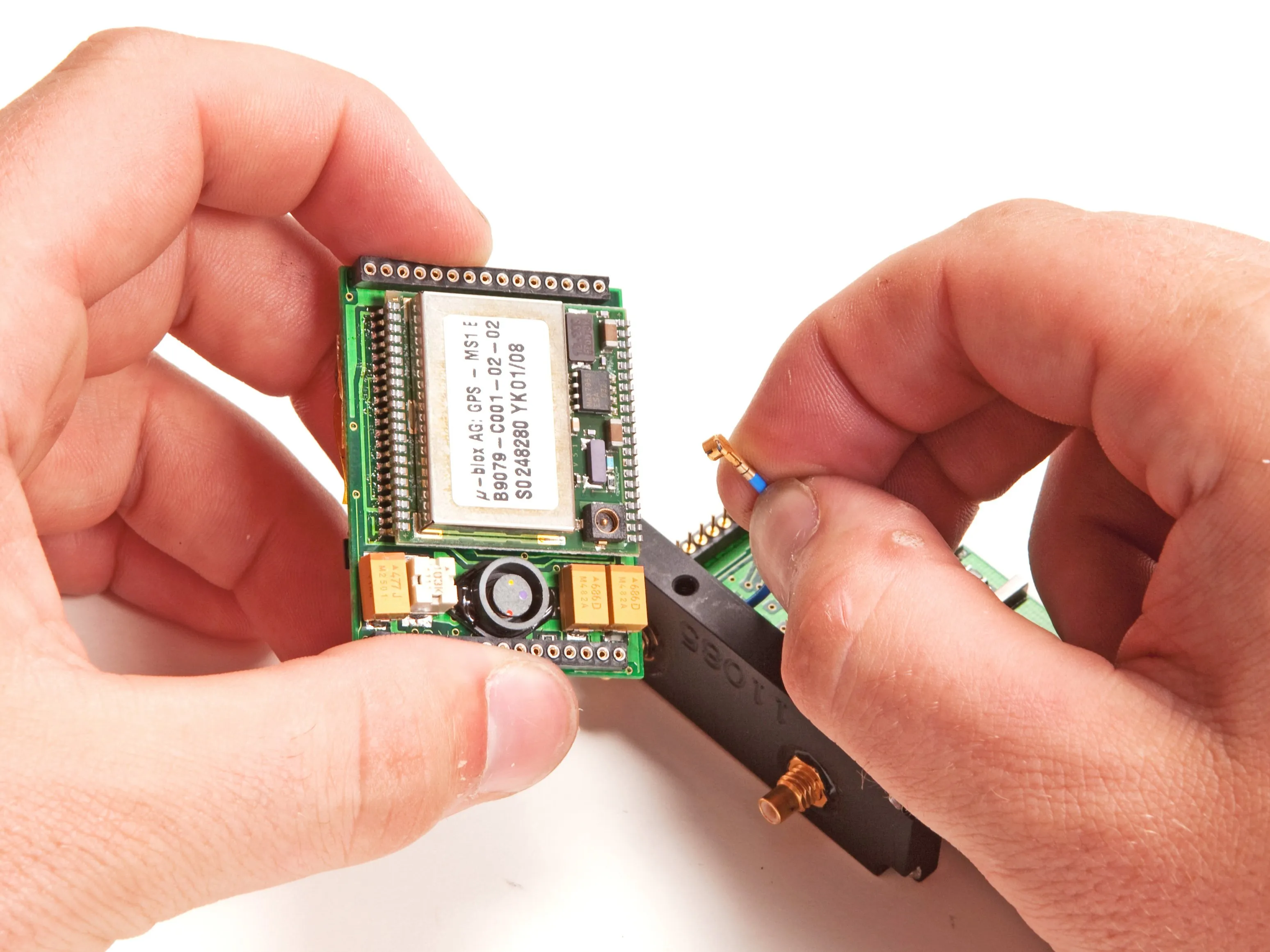

• После успешного высверливания всех головок винтов внешний корпус соскальзывает с блока передатчика/приемника.

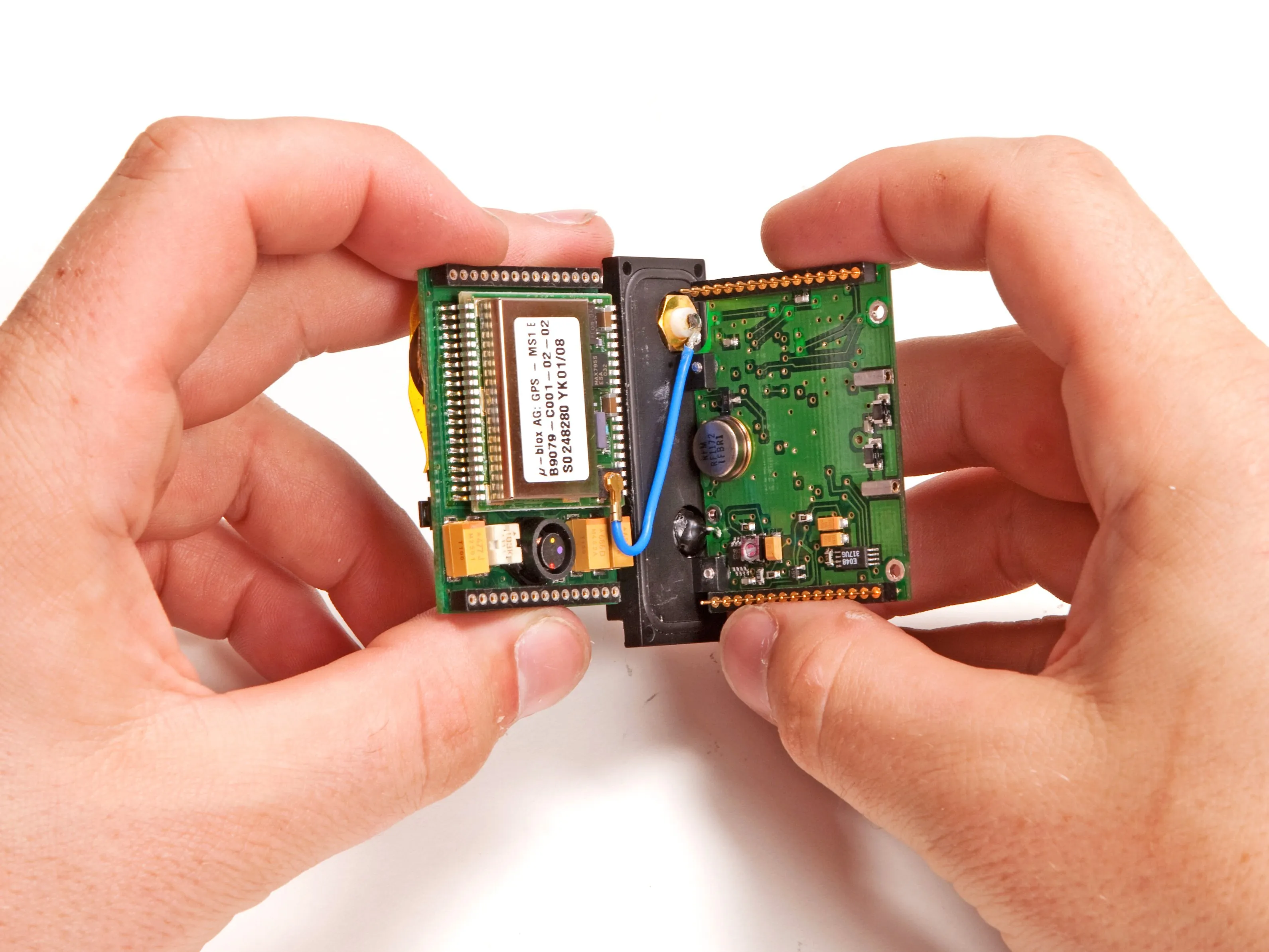

• Два модуля можно разделить на части, чтобы изучить их схемы.

• Маленький синий провод соединяет GPS-антенну с платой GPS-приемника.

• Отсоединив плату GPS, мы сможем рассмотреть оба компонента поближе.

Шаг 8

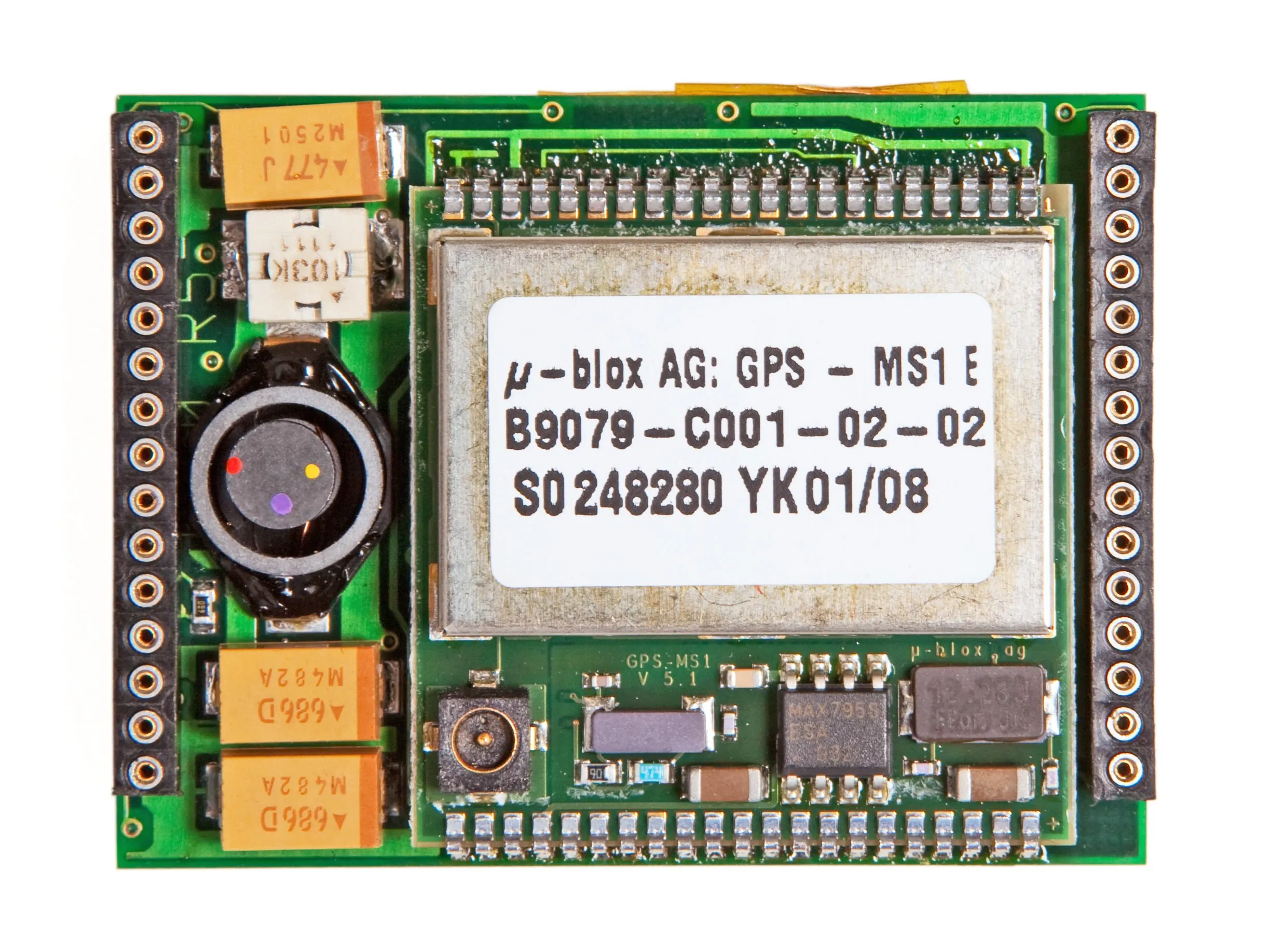

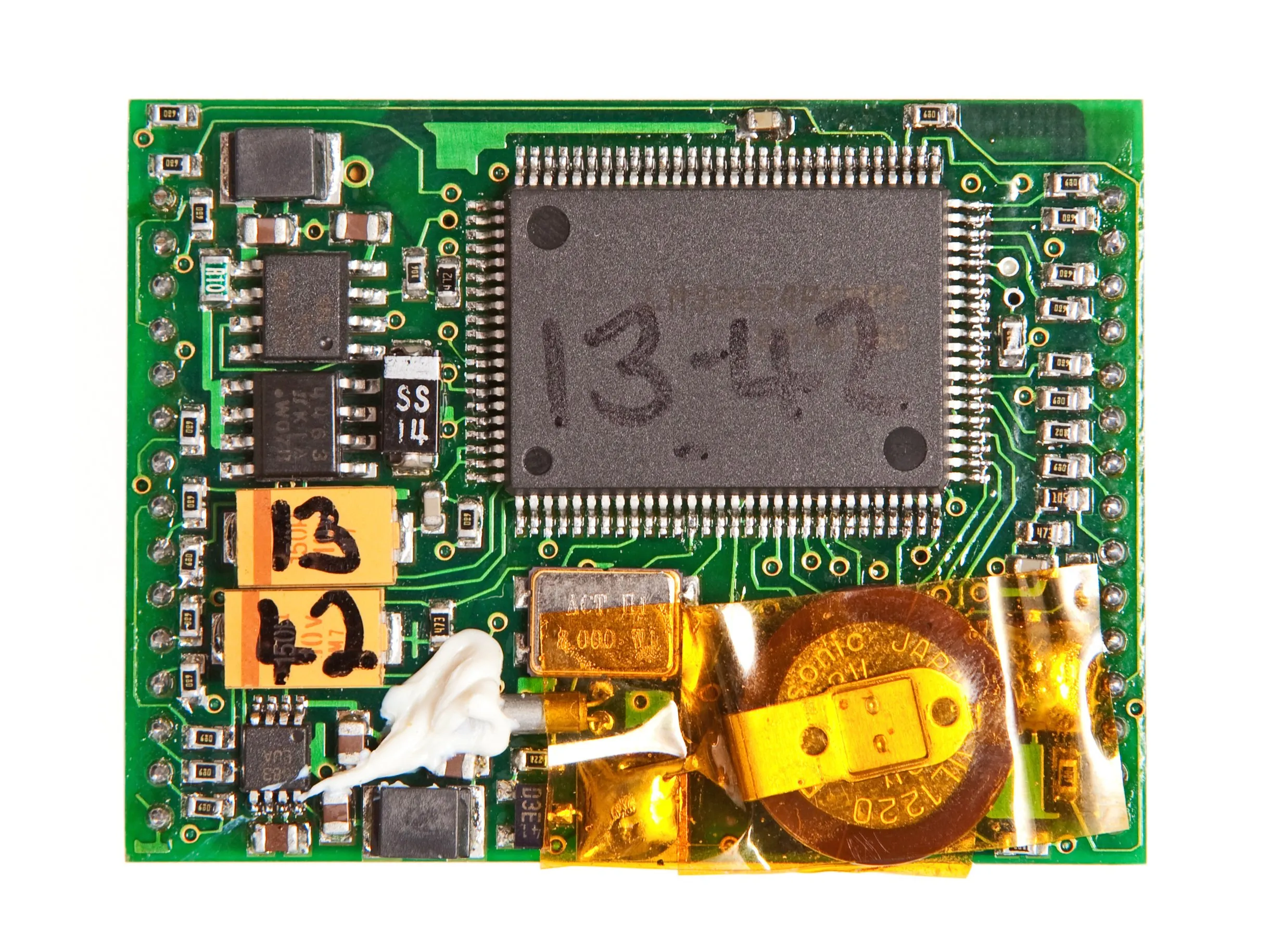

• Модуль, обеспечивающий обработку GPS-сигнала в этом устройстве, представляет собой µ-blox GPS-MS1 который является своего рода древним в мире современной электроники.

• Он был выпущен 29 июня 1999 года!

• Он имеет поразительные 0,125 МБ SRAM и 1 МБ флэш-памяти.

• Резервная батарея на его обратной стороне питает часы реального времени и поддерживает SRAM GPS-приемника, что позволяет значительно ускорить процесс соединения со спутниками, так называемый 'теплый старт'. Это обычно используется в сочетании со схемой отключения питания большей части GPS, обеспечивая гораздо более длительный срок службы батареи.

• Слегка неровное расположение SMD-компонентов на плате указывает на то, что ФБР вручную припаивало их к плате и подбирало компоненты в соответствии со своими спецификациями.

Комментарии к шагу

Я не уверен, что это действительно показатель ручной пайки. Я некоторое время работал инспектором по контролю качества на SMD-фабрике, и эта сборка выглядит лучше, чем некоторые из тех, что я видел сходящими с конвейера. Есть большая книга по допускам в SMD-производстве, в которой описано, сколько ошибок выравнивания допустимо для трех классов производства (большинство коммерческих - класс 2, а военные/космические - класс 3), и, если мне не изменяет память, даже класс 3 допускает 25% ошибки смещения и 25% ошибки вращения для 2-контактных устройств.

Вы правы, и это действительно зависит от точности вашей машины для подбора и установки. В последнее время они становятся все лучше, но стоимость их высока (возможно, для ФБР это не проблема). Та точность, которую мы наблюдаем сегодня при производстве очень плотной упаковки, была невозможна в прошлом. У нас просто не было такой технологии.

В статье на сайте Wired говорится, что устройство было найдено в 2005 году, так что детали 1999 года было бы всего шесть лет, а не шестнадцать.

Шаг 9

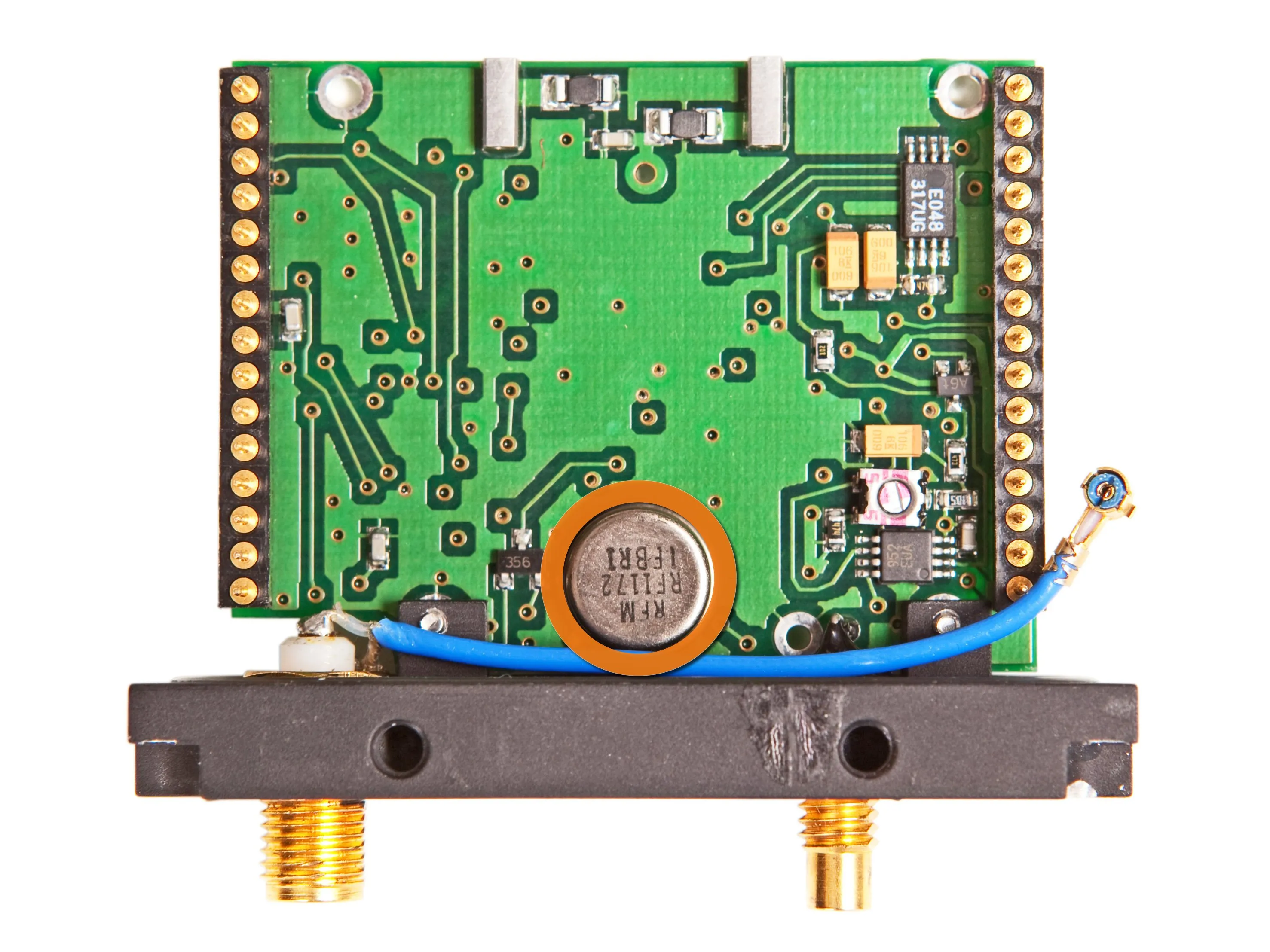

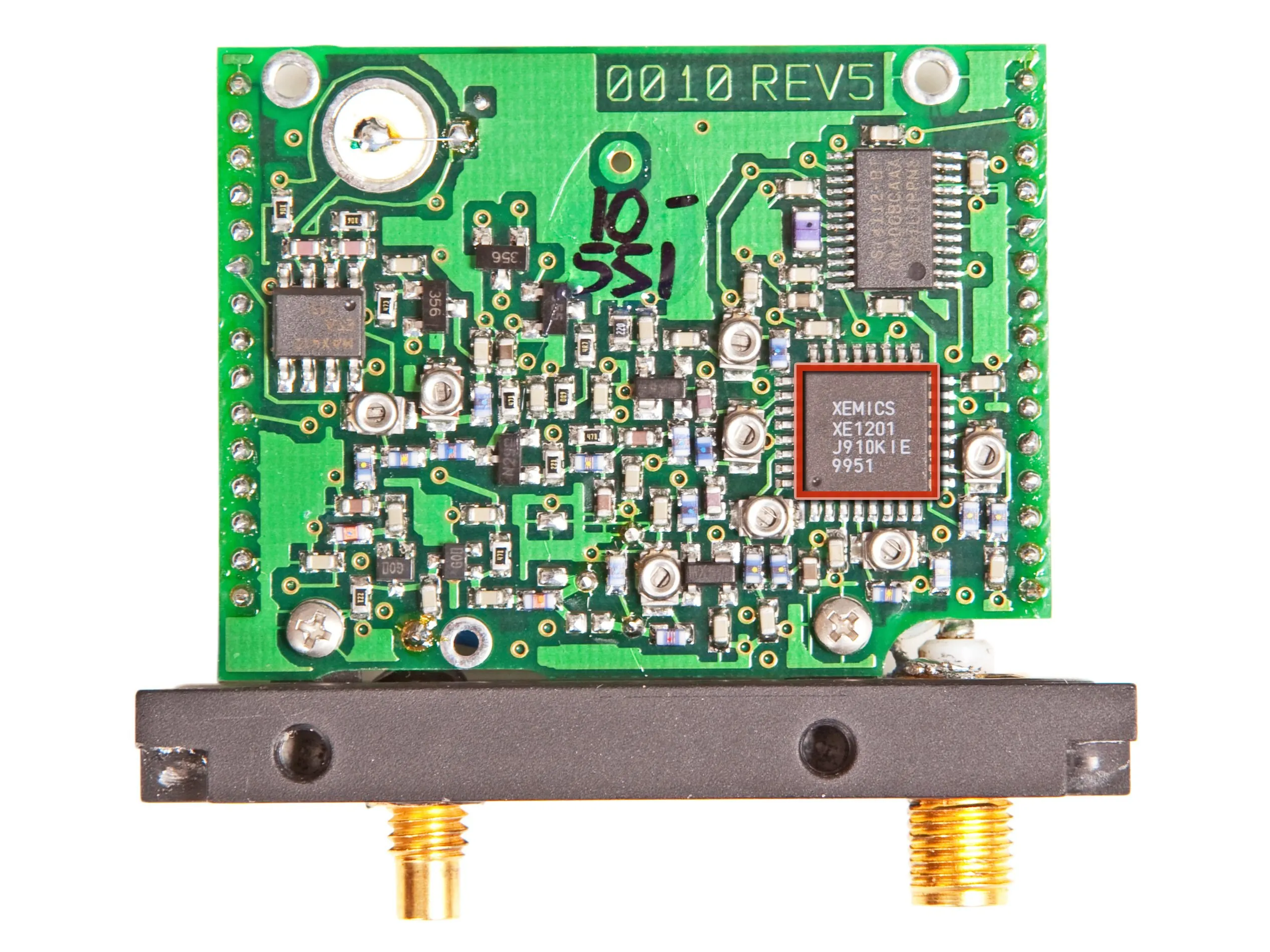

• Большая из двух плат содержит разъемы для обеих антенн и отвечает за радиочастотную сторону устройства слежения. В ее состав входят следующие микросхемы:

• XEMICS XE1201 Одночиповый трансивер с ультранизким энергопотреблением

• XE1201 позволяет передавать и принимать данные в полудуплексном режиме.

• RFM RF1172 SAW-фильтр (поверхностно-акустическая волна)

• RF1172 обеспечивает селективность фронта (способность отделять сигналы одной частоты от всех остальных частот) в приемниках 433,92 МГц.

• Типичное применение этого фильтра - беспроводные устройства дистанционного управления и безопасности, работающие в Европе по стандарту ETSI I-ETS 300 220.

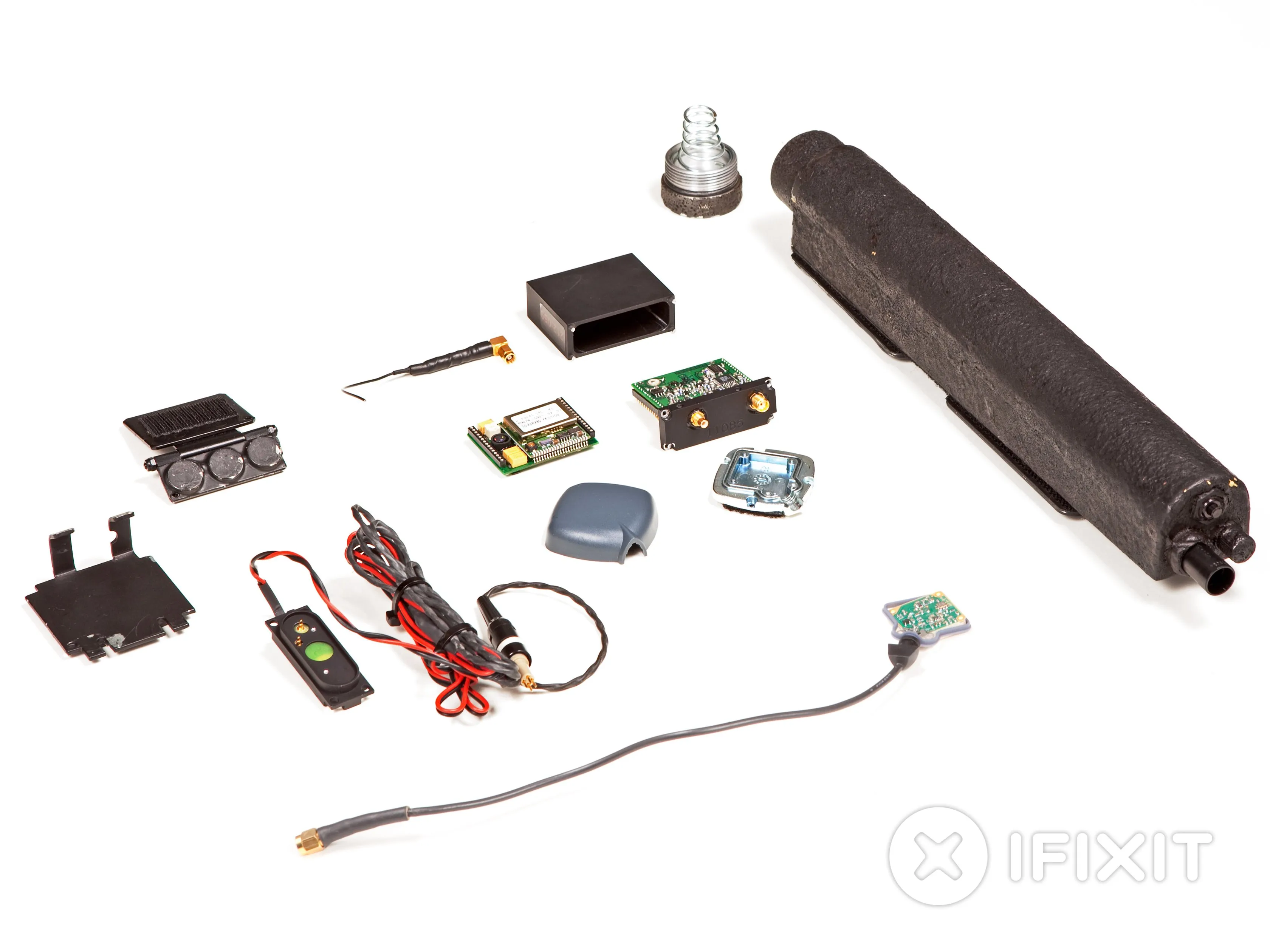

Шаг 10

• Оценка ремонтопригодности устройства слежения: -10 из 10 (10 - легче всего отремонтировать)

• ФБР найдет вас, если вы обнаружите их устройство слежения.

• Вы не можете выбрать, чтобы ФБР вас не отслеживало.

• Вы можете легально отслеживаться с помощью одного из этих устройств.

• Мы сейчас вернемся, ФБР стучится в нашу дверь.

Шаг 11 Приходите работать в Делаете.ру!

• Если вы считаете, что такие вещи - это очень круто, мы хотим, чтобы вы присоединились к нашей команде. Мы нанимаем инженеров-программистов и дизайнеров, которые помогут нам сделать наше сообщество 'как сделать' еще более потрясающим.

• Делаете.ру - отличное место для работы. У нас потрясающая рабочая атмосфера, команда мирового класса и стремление изменить мир. Наша команда любит веселиться вместе. У разработчиков есть отдельные офисы, мы регулярно устраиваем барбекю, и мы находимся в Сан-Луис-Обиспоодном из самых удивительных мест в мире.

• Открытые вакансии:

• инженер-программист

• Дизайнер пользовательского интерфейса

• Стажер по разработке программного обеспечения

• Кстати, последняя фотография выглядит как открытка, но мы сделали ее две недели назад прямо на улице от нашего офиса (немного HDR возможно, в этом участвовал HDR. Да, мы фотогики).

Комментарии к статье

'Резервная батарея' на задней панели GPS-модуля выглядит как суперконденсатор. Они обычно используются в GPS для поддержания содержимого SRAM, когда устройство выключено. Сохранение SRAM означает, что GPS получает блокировку гораздо быстрее (см. 'Теплый старт GPS') при повторном включении питания. В сочетании со схемой управления питанием это означает, что устройство может работать гораздо дольше.

На самом деле это Panasonic VL1220 литиевая батарея.

Возможно, это древний GPS, но, если я не ошибаюсь, ФБР будет иметь доступ к 100% точным сигналам GPS (а не к тем, которые мы, простые смертные, получаем в пределах 300 метров), так что это очень удобная штука...

Это было бы здорово, но выборочная доступность (ограничение точности в 300 футов для гражданского населения) была отключена более 10 лет назад. А GPS этой штуки, вероятно, не более точен, чем ваш обычный смартфон.

Вы что, шутите? У вас будет столько проблем.

Не поймите меня неправильно - это очень крутая вещь, которую вы сделали, но если через 48 часов этот путеводитель все еще будет доступен, я буду потрясен. Так что я надеюсь, что многие люди отзеркалят это!

Так ты все еще удивлен?

Хммммм... ну... кажется, все хорошо.

Вы все еще удивлены?

Конечно, вы можете выбрать, чтобы вас не отслеживали. Существуют устройства блокировки GPS-сигнала для автомобилей. Как только вы заблокируете прием GPS-сигнала, устройство слежения не будет знать, где оно находится, и ФБР не сможет вас отследить.

Если вы поставите блокиратор GPS на свой автомобиль, то тем самым нарисуете себе мишень, поскольку будете издавать деструктивный шум, который, помимо прочих радиолюбителей, будет выслеживать вас ради спортивного интереса.

Верховный суд не определил, что ордер должен быть получен. Все, что они постановили, - это то, что использование такого устройства представляет собой 'обыск', как закон признает 'обыск'. Поскольку правительство в данном случае не утверждало, что обыск без ордера был 'разумным', суд не стал выносить решение о необходимости (или отсутствии) ордера. Правительство утверждало, что 'обыска' вообще не было, а не то, что ордер на 'обыск' не требовался. Дело Третьего округа постановило, что ордер необходим, но это не общенациональное дело (поищите, где находится Третий округ). Верховные судьи не вынесли решения для США в целом.

Так было раньше, и, следовательно, так было и сейчас.
