Разборка Treblab Xfit

Введение

Treblab Xfit - это отличные бюджетные наушники с прекрасным временем автономной работы и отличным звуком. Однако, как и во всех устройствах с аккумулятором, в будущем потребуется его замена.В этом руководстве рассмотрены все основы того, как открыть и разобрать компоненты самого наушника. Однако в нем не рассматриваются шаги по пайке. Важно отметить, что из-за размера самих наушников. Этот ремонт потребует от вас знаний в области мелкой электроники и инструментов.

Что вам понадобится

Детали

• Посмотреть

Инструменты

•

•

•

•

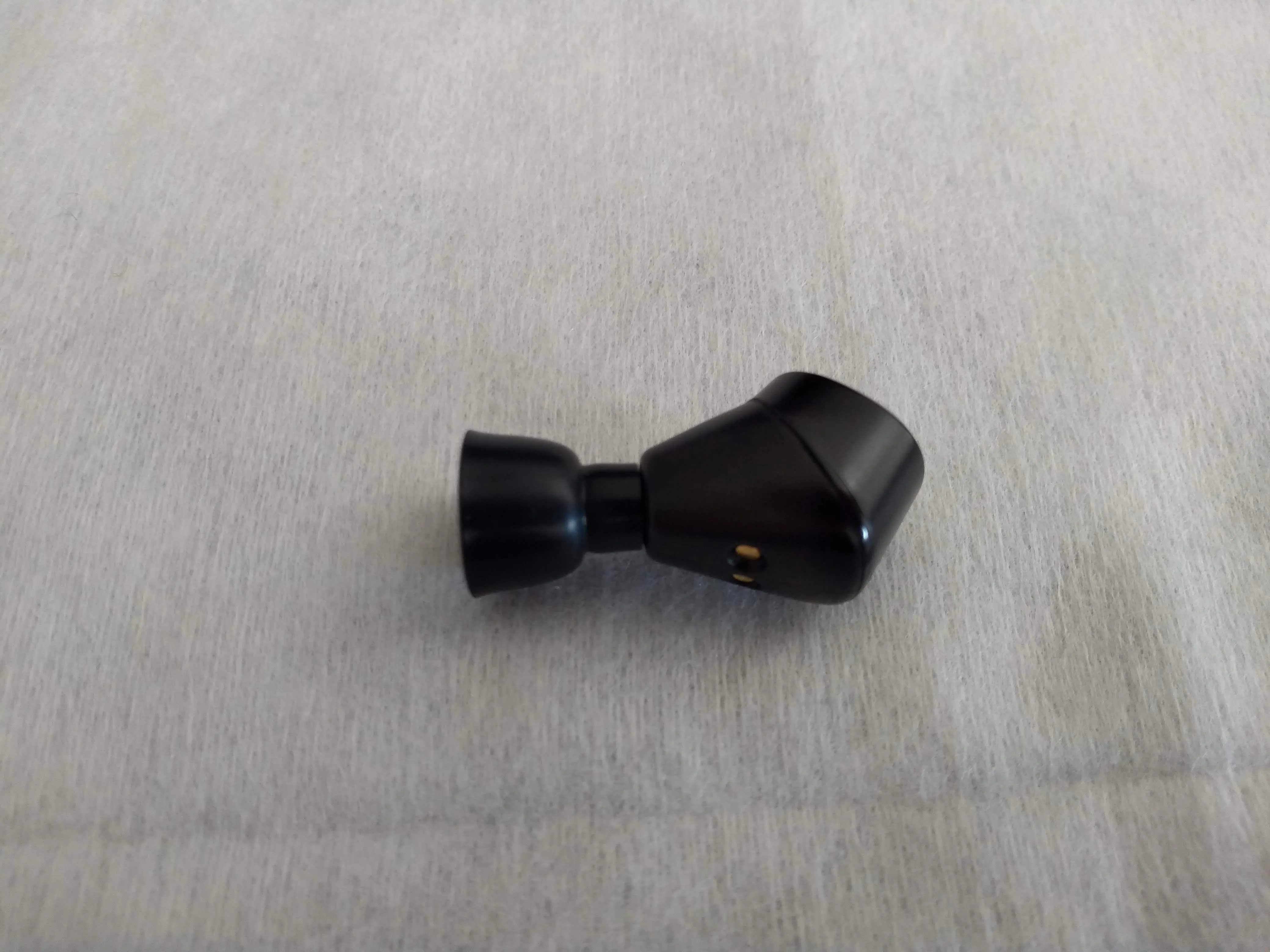

Шаг 1 Снятие наконечника

• Начнем с основ: выньте наушники и снимите силиконовый наконечник, потянув чашечку наружу.

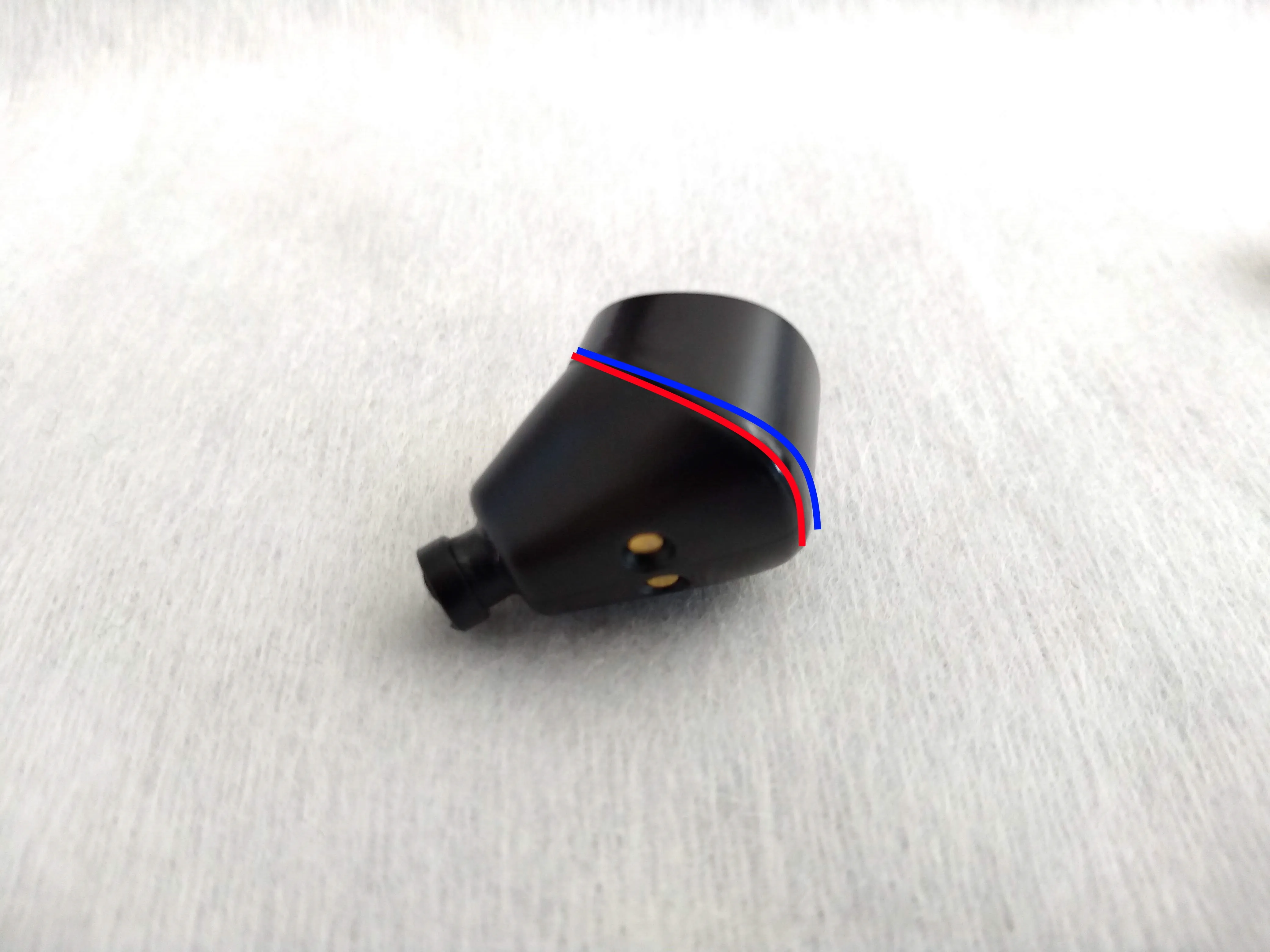

Шаг 2 Где открыть?

• Определите реальный разрыв.

• Реальный зазор отмечен красным цветом на этом изображении.

• Синяя линия - это просто линия пресс-формы. Не пытайтесь открыть заушник по этой линии.

• Теперь, когда мы определили реальный зазор между двумя частями заушника. Используйте инструмент Jimmy в отмеченном квадрате.

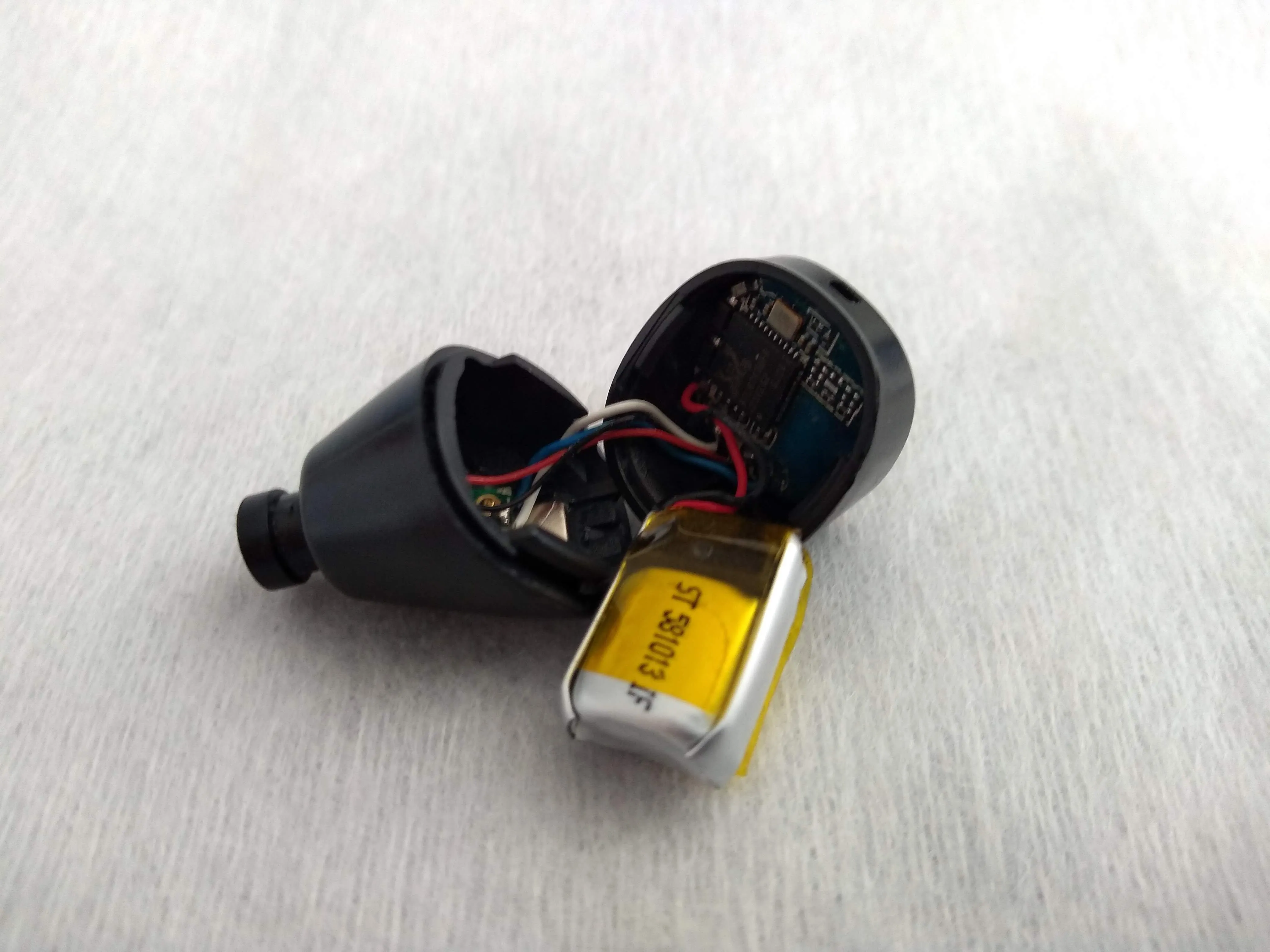

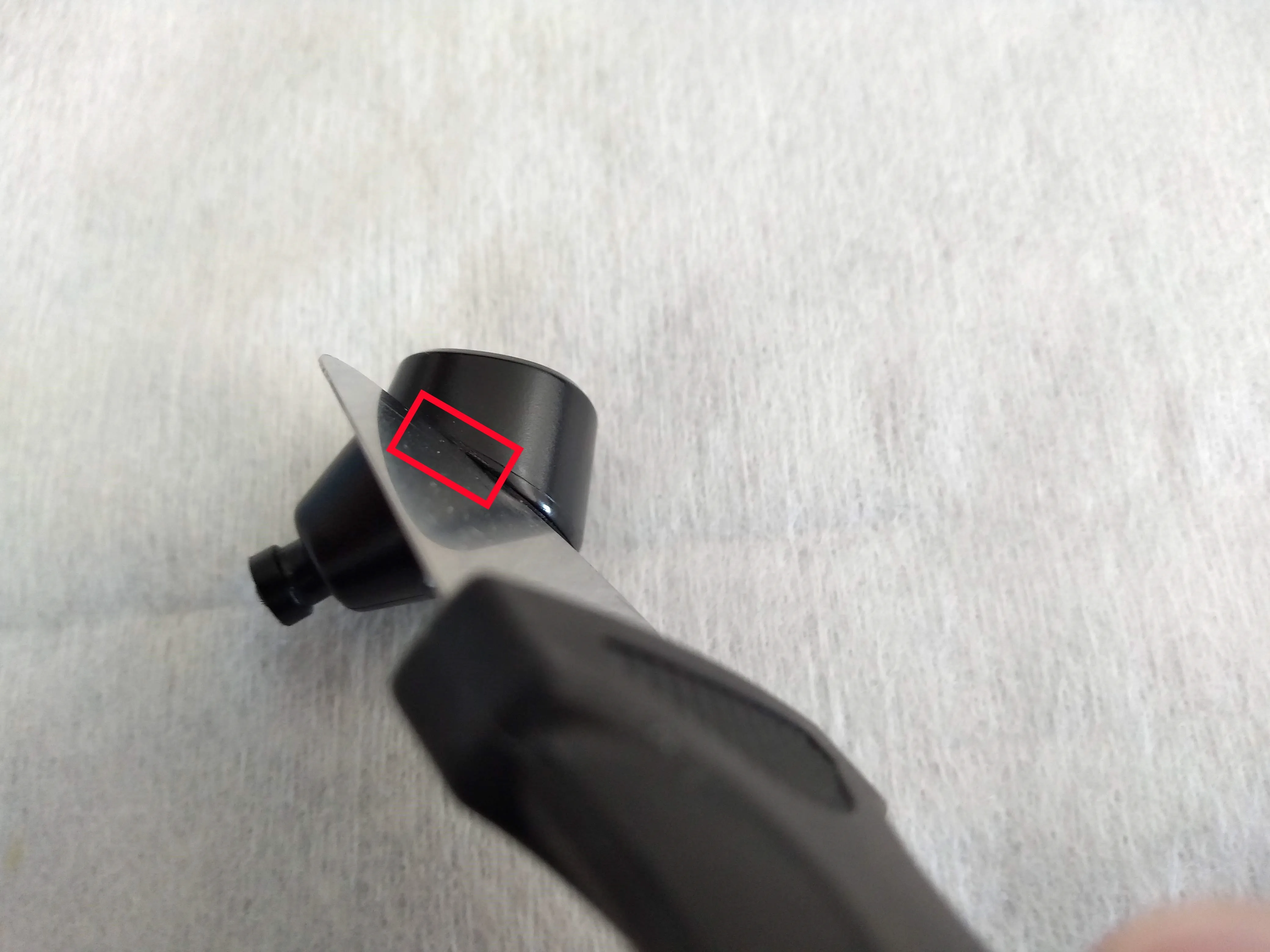

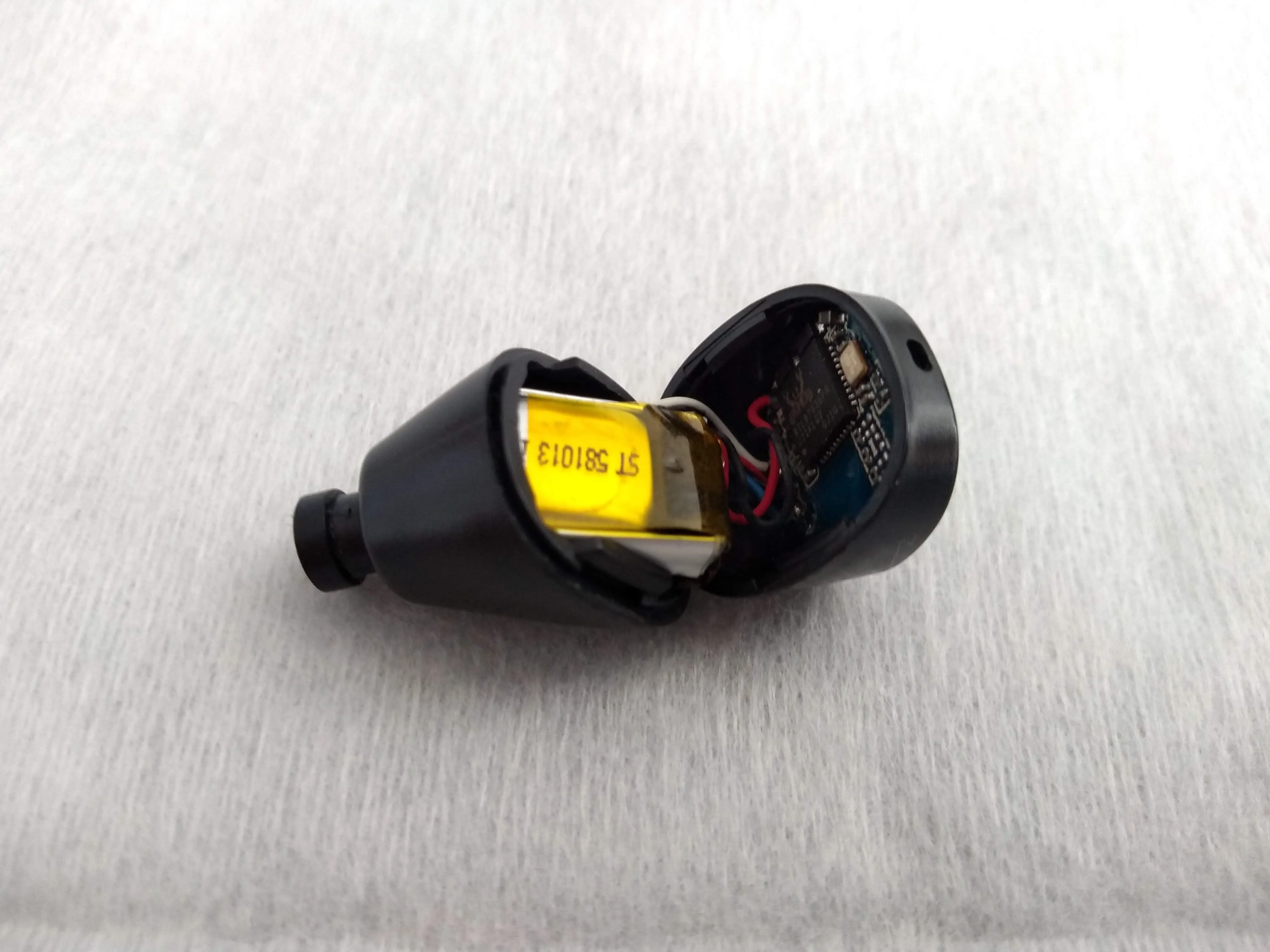

Шаг 3 Открытие амбушюра

• Сильно нажмите на область, отмеченную квадратом.

• Это приведет к открытию амбушюра

• Сдвиньте аккумулятор с места

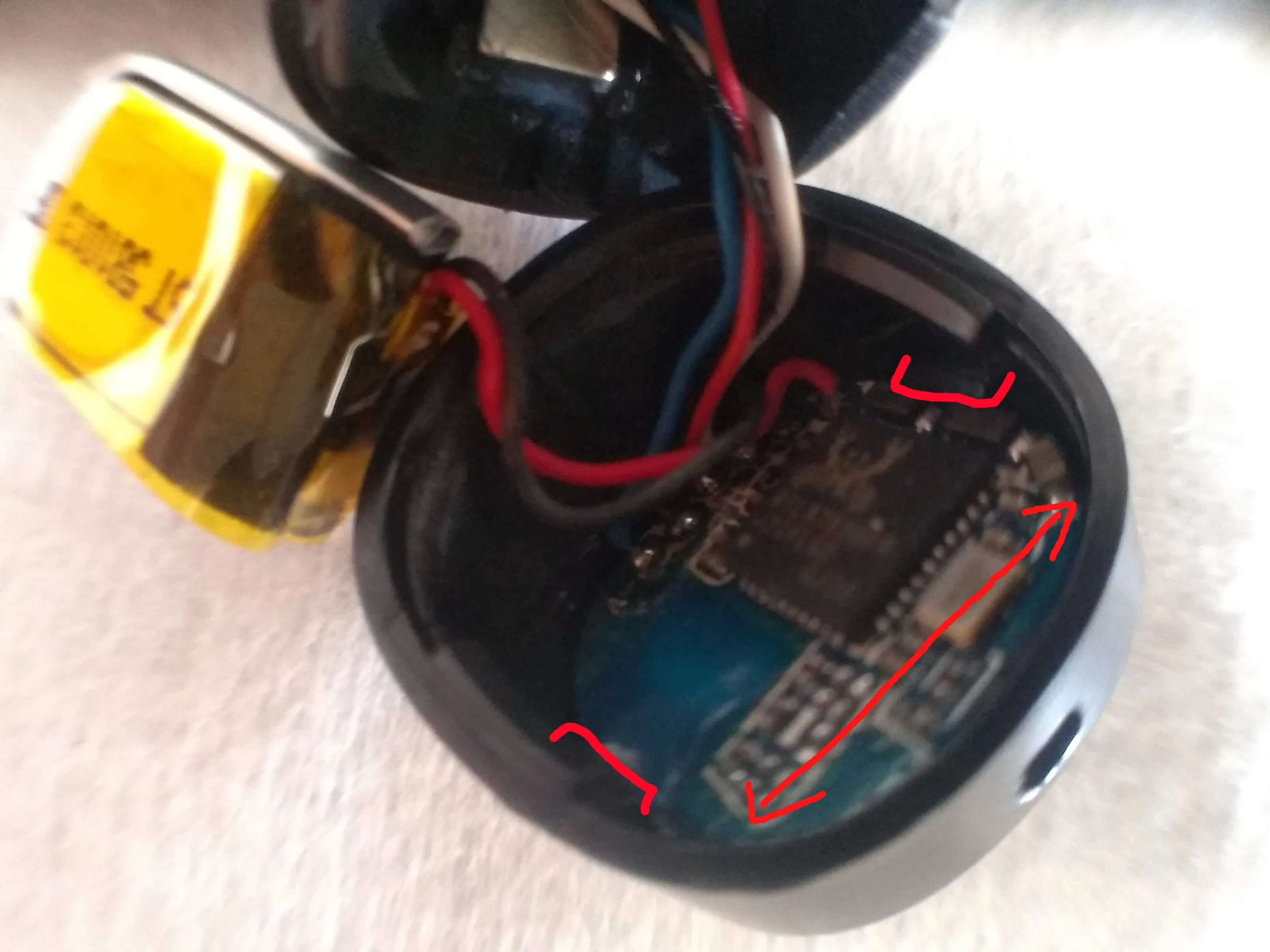

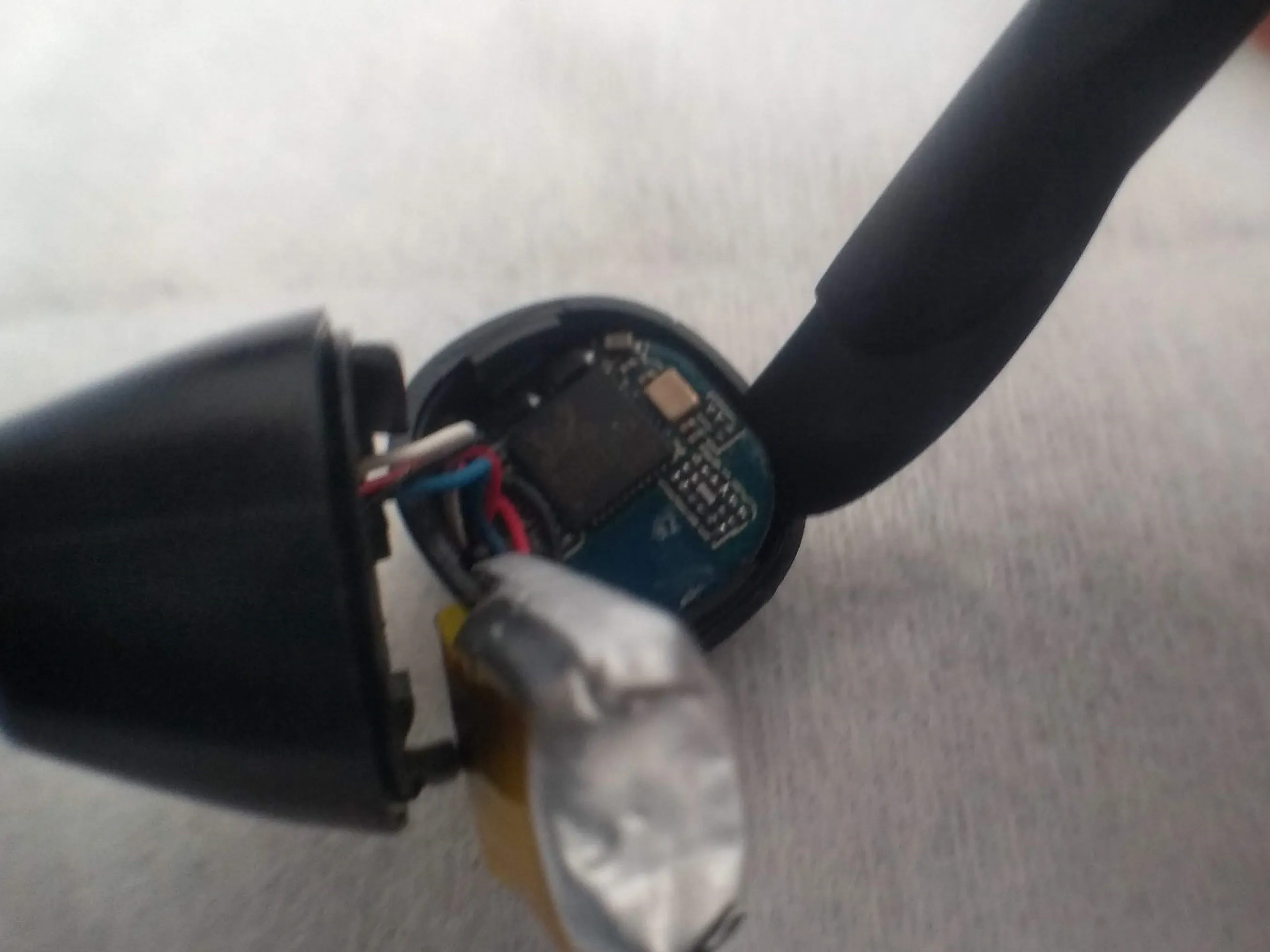

Шаг 4 Вытаскивание печатной платы

• Для ремонта, например, замены аккумулятора, достаточно извлечь печатную плату из верхнего компонента.

• Эта печатная плата держится на двух пластиковых защелках. Они отмечены красным цветом.

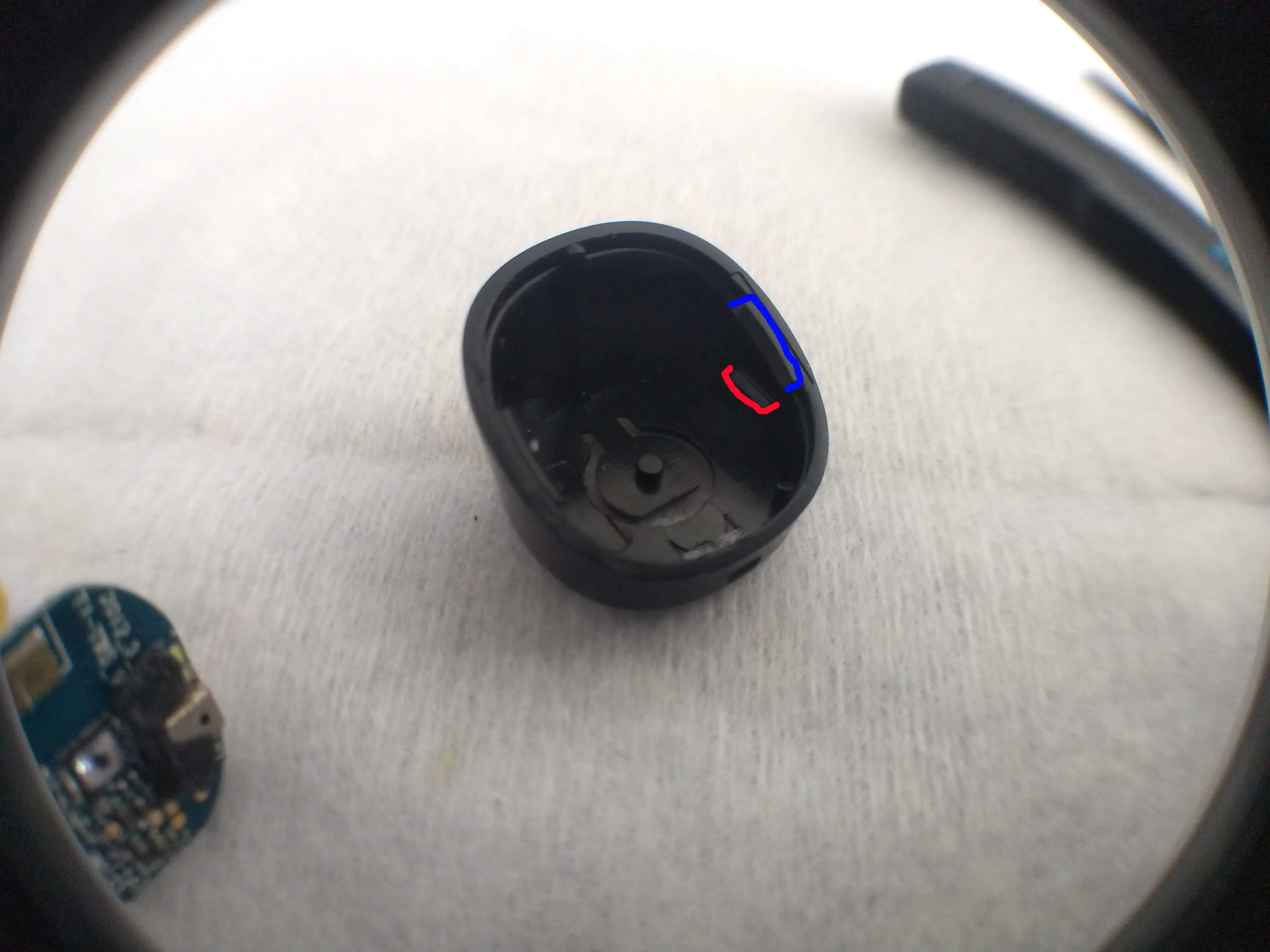

• На втором изображении вы можете увидеть, как выглядит верхний корпус после снятия печатной платы

• Чтобы снять печатную плату, вам нужно будет пальцами надавить на корпус изнутри наружу. И еще один палец, чтобы надавить сверху.

• Сначала печатная плата выйдет с одной стороны. Поместите алебарду Spudger на поднятую сторону, чтобы удержать ее там.

• Затем наконечником Spudger вытолкните остальное.

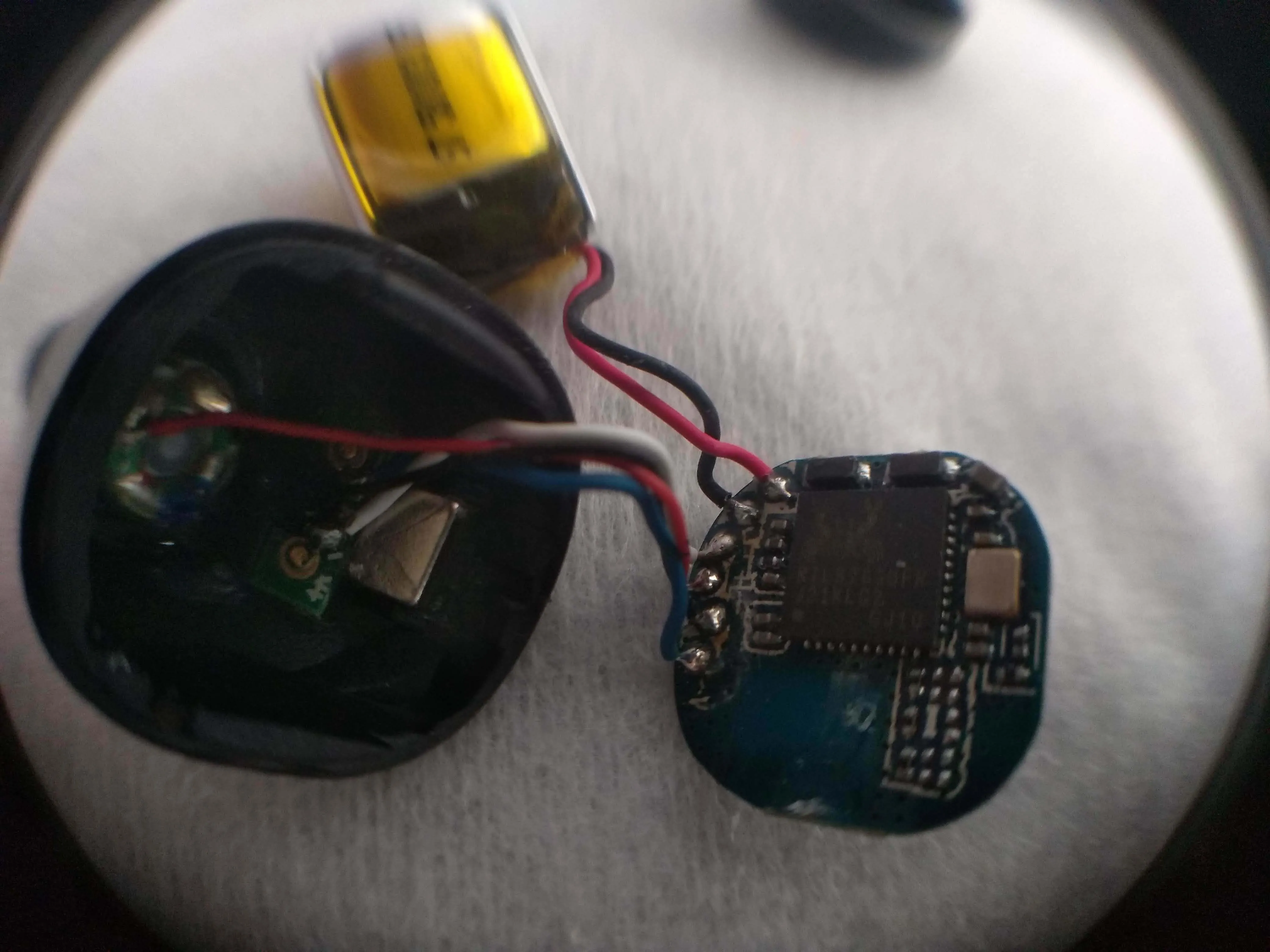

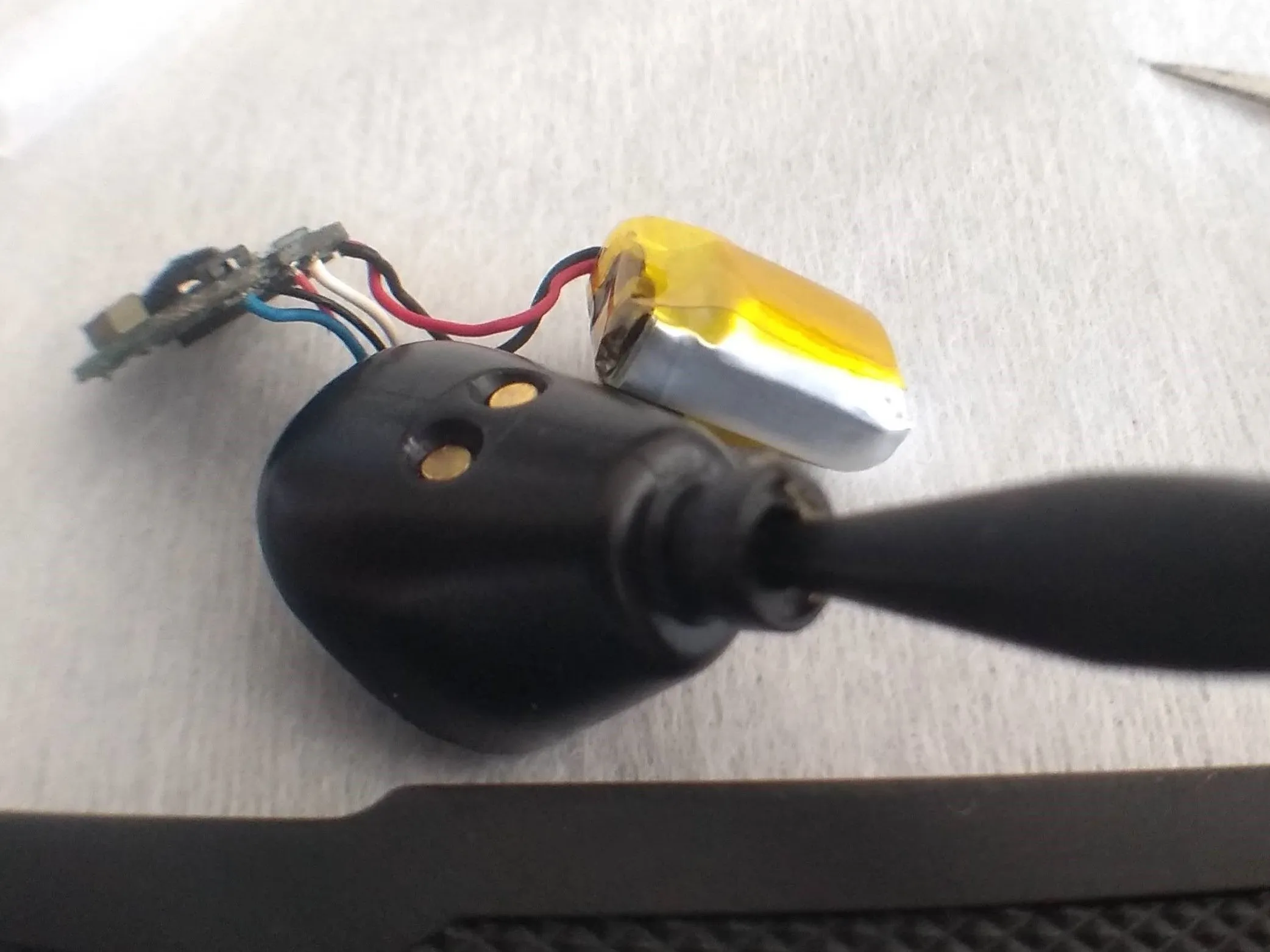

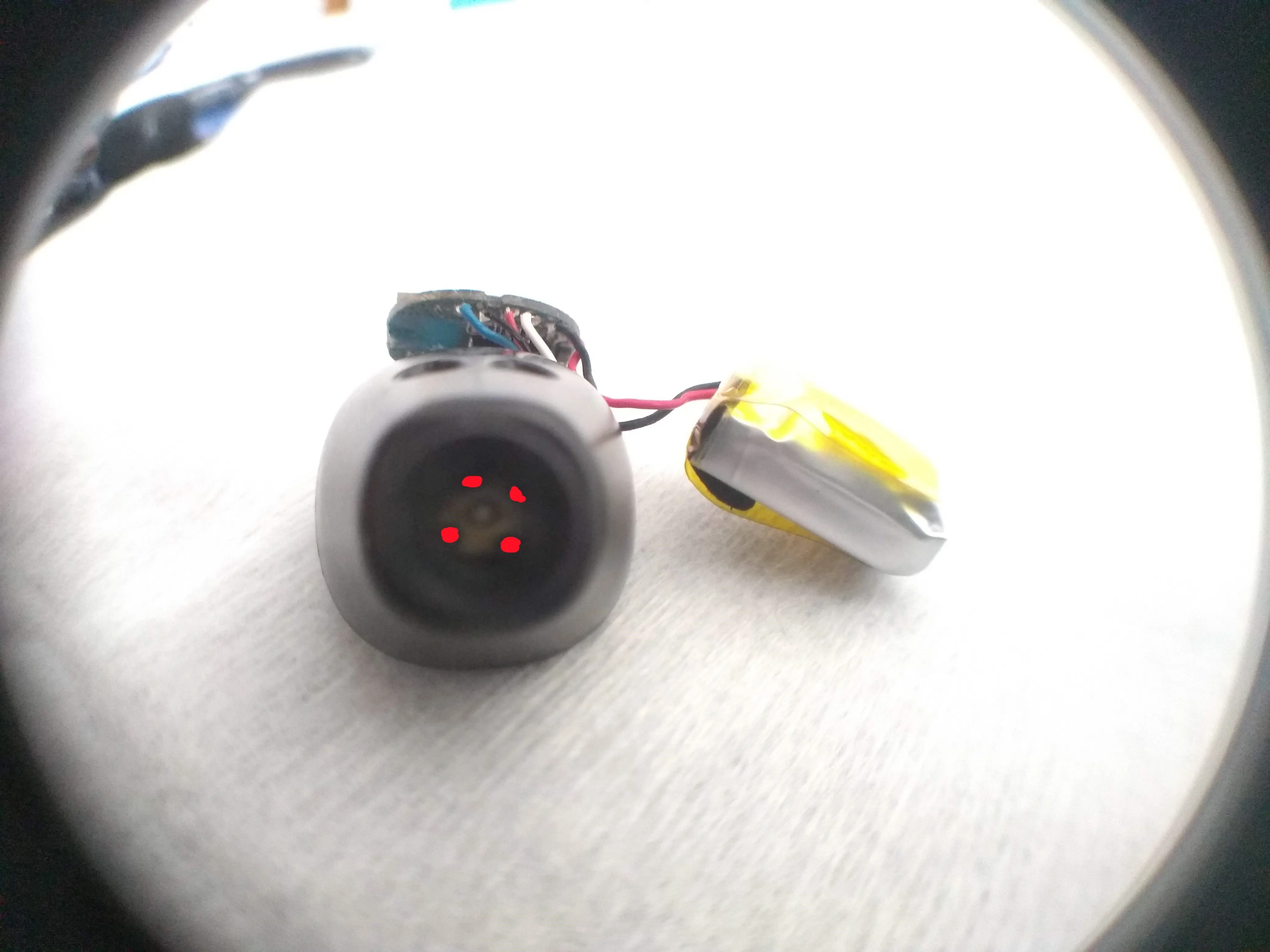

Шаг 5 Извлечение аудиодрайвера

• После того как печатная плата извлечена, если вам нужно заменить драйвер:

• Снимите пылезащитную крышку с помощью пинцета.

• Определите отверстия в драйвере. Их будет четыре.

• Поместите острый конец пинцета в область без отверстий и сильно надавите, пока драйвер не выйдет.

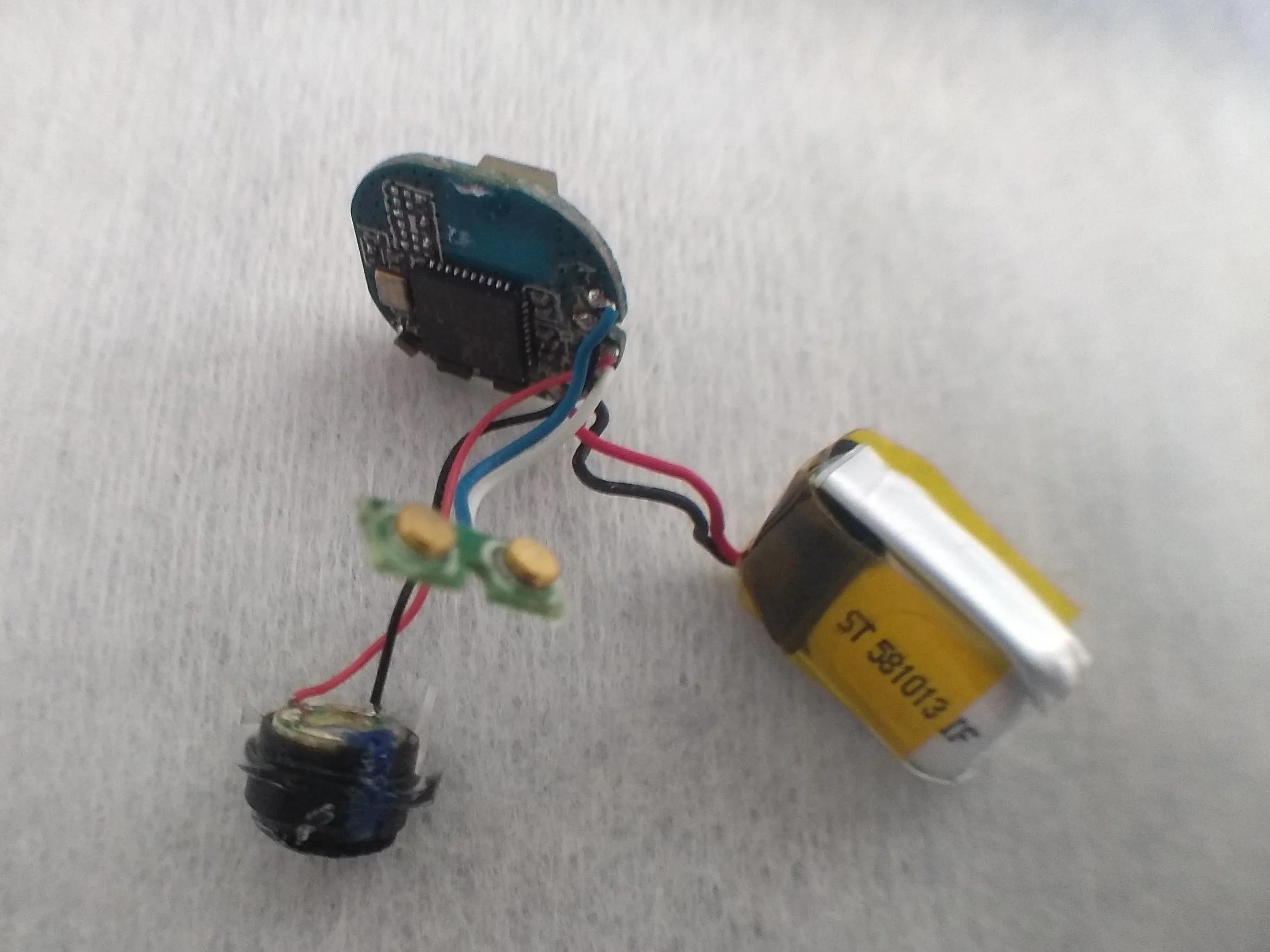

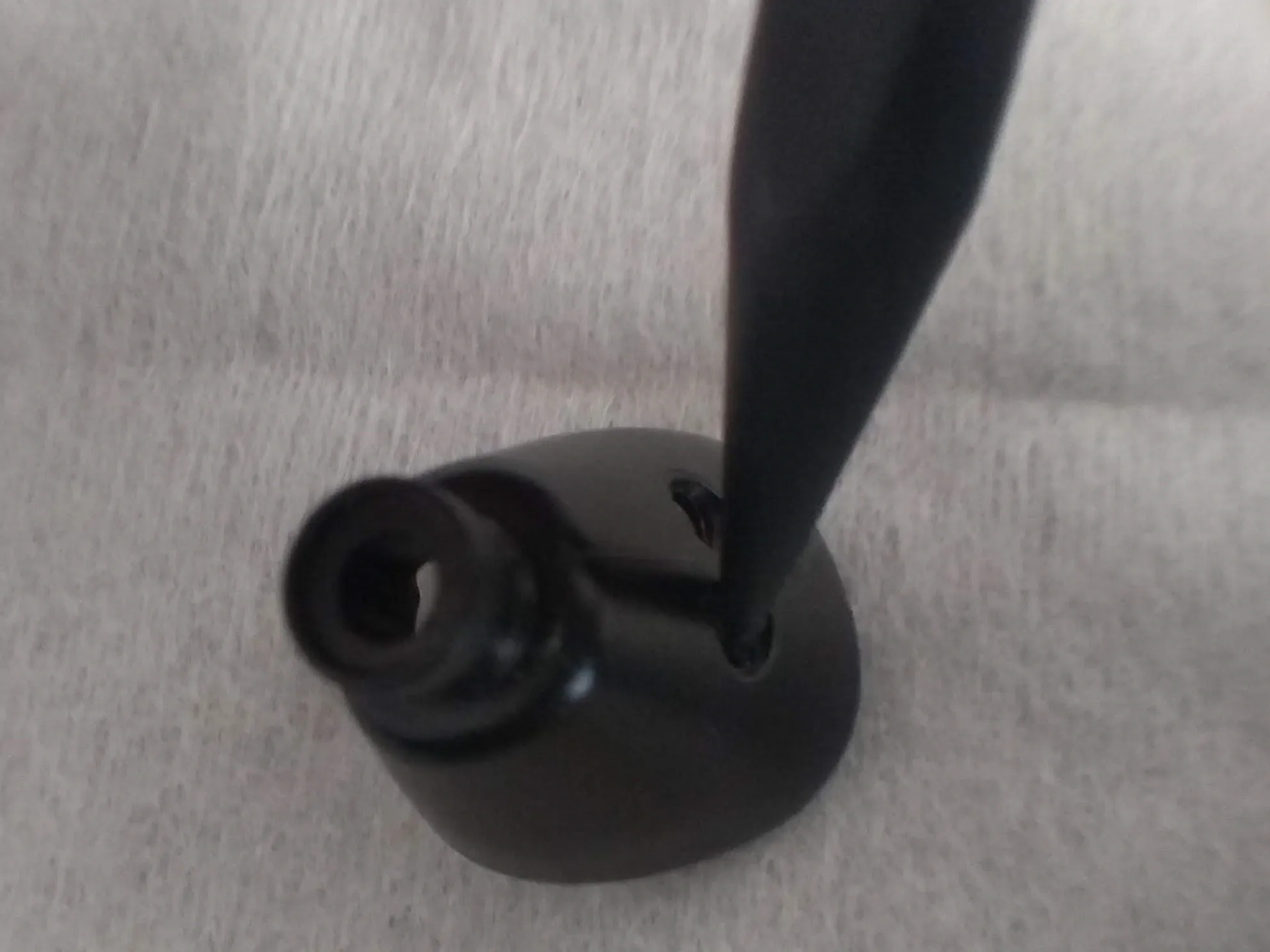

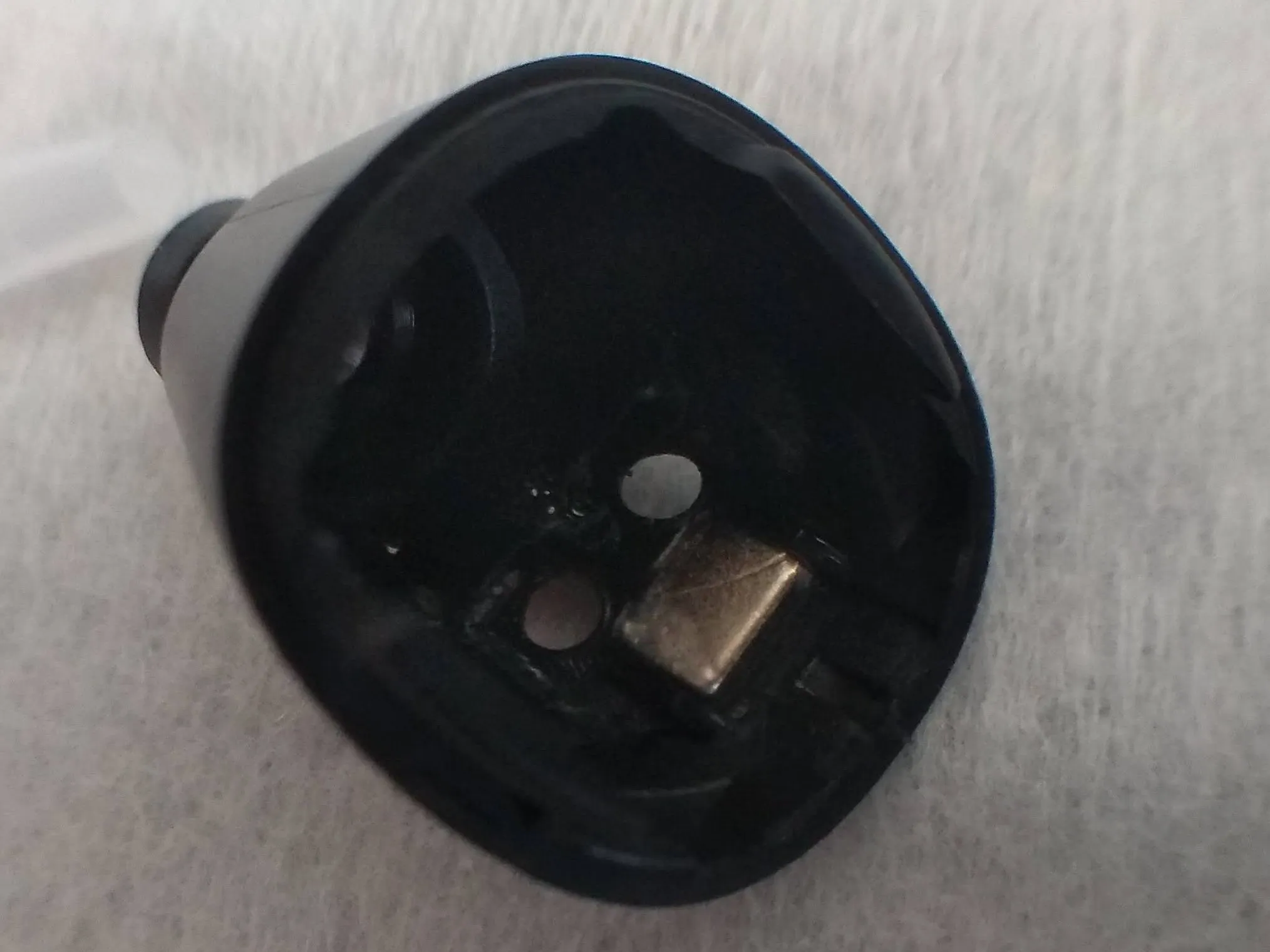

Шаг 6 Извлечение портов для зарядки

• Чтобы извлечь порты для зарядки, просто плотно прижмите палец к местам зарядки.

• После этого все компоненты будут извлечены! Поздравляем, вы завершили разборку.

• Единственное, что осталось в корпусе, это магнит, который используется для легкого засовывания в корпус

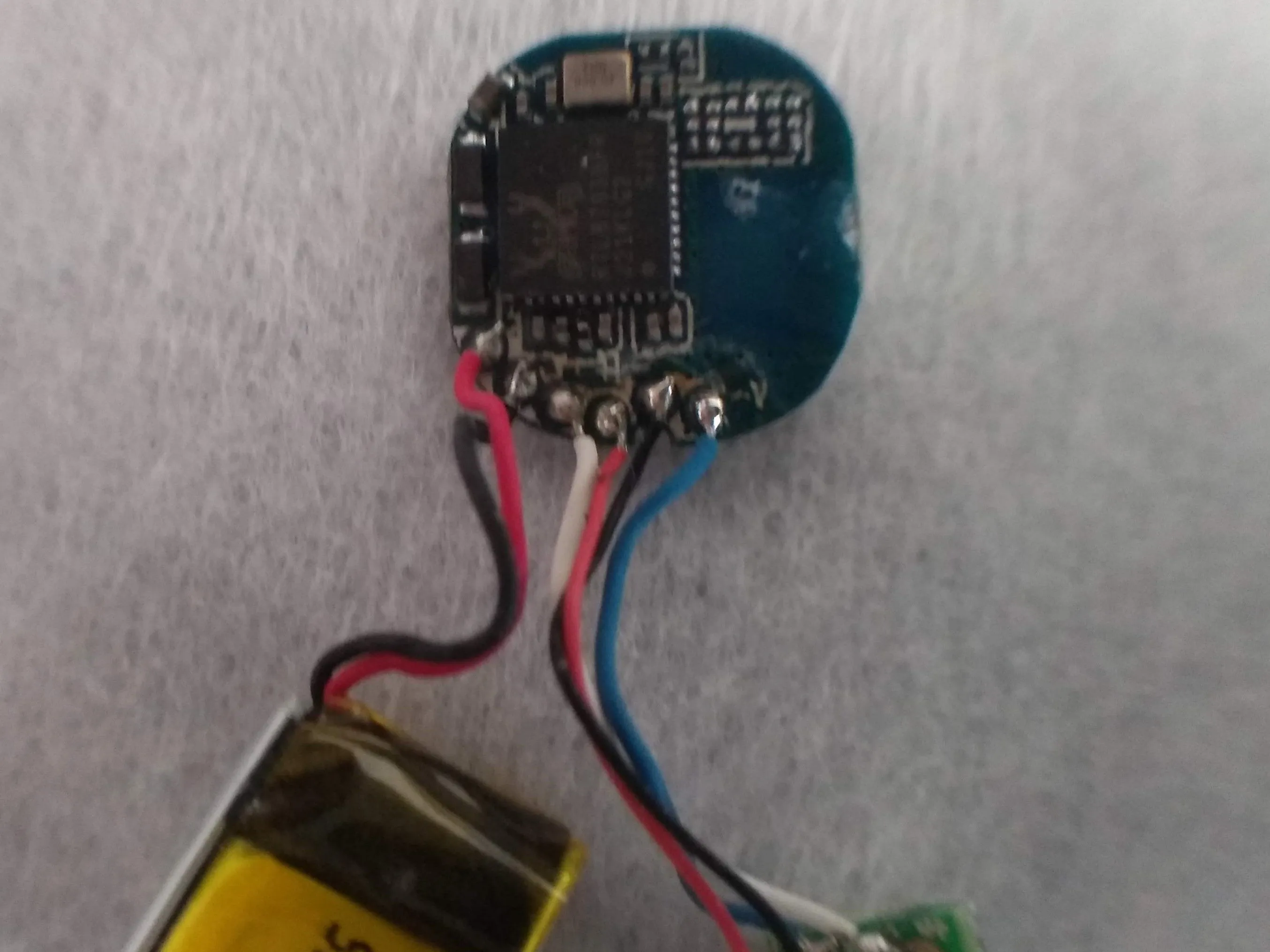

Шаг 7 Разметка печатной платы

• Это схема расположения точек пайки. Слева расположены: + аккумулятор, - аккумулятор, + зарядка, + аудио, - аудио, - зарядка.

• Если вы хотите заменить аккумулятор. Это устройство использует 581013 lipo, который можно найти в нескольких китайских интернет-магазинах по цене около 5usd.

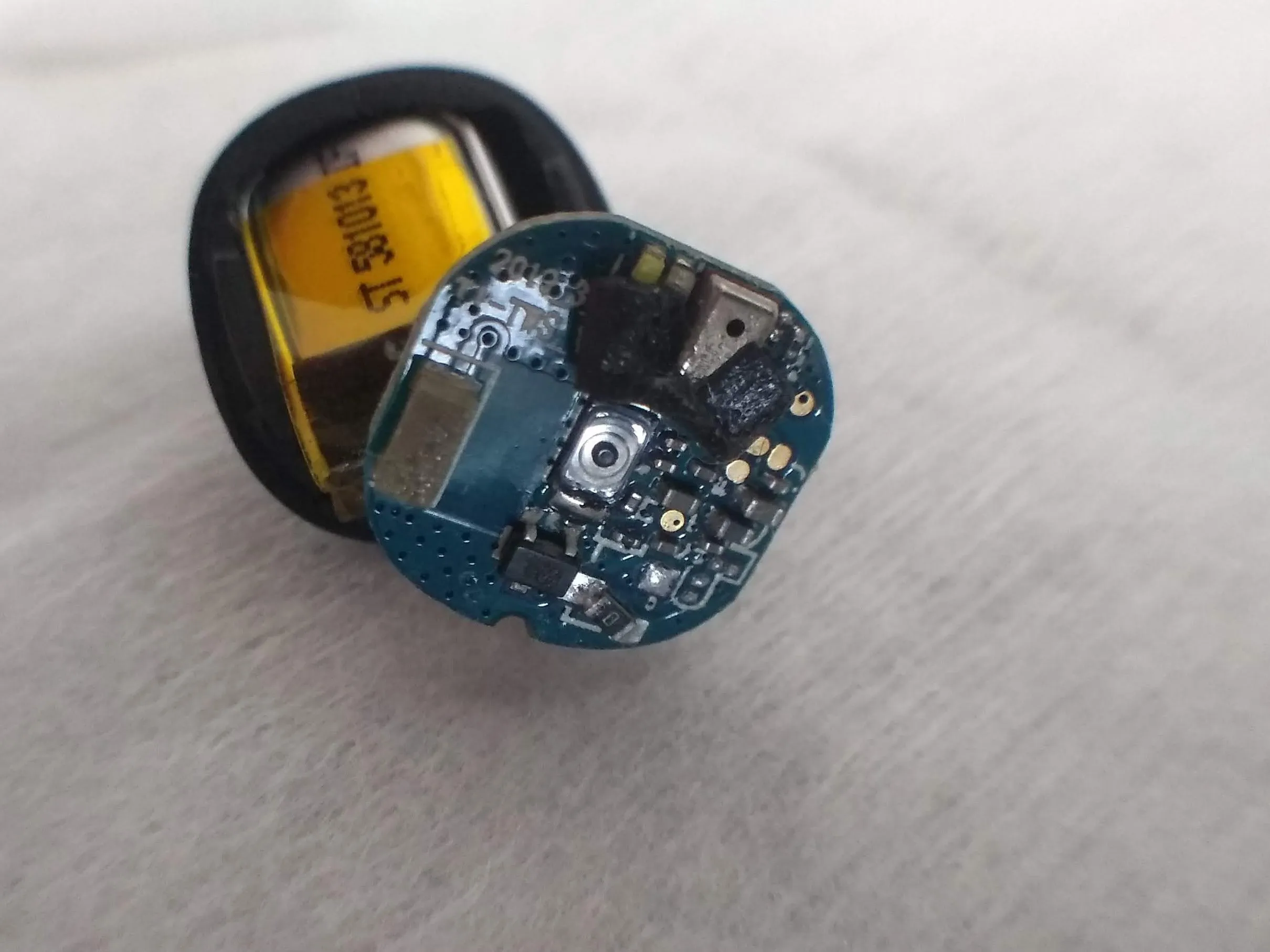

Шаг 8 Установка печатной платы на место

• Вы должны совместить светодиод с отверстием в верхней части. Для этого есть небольшая нейлоновая деталь.

• Затем вставьте его обратно в обратном порядке по сравнению с тем, как вы его вынимали. Сначала с одной стороны, открывая корпус пальцами и проталкивая печатную плату.

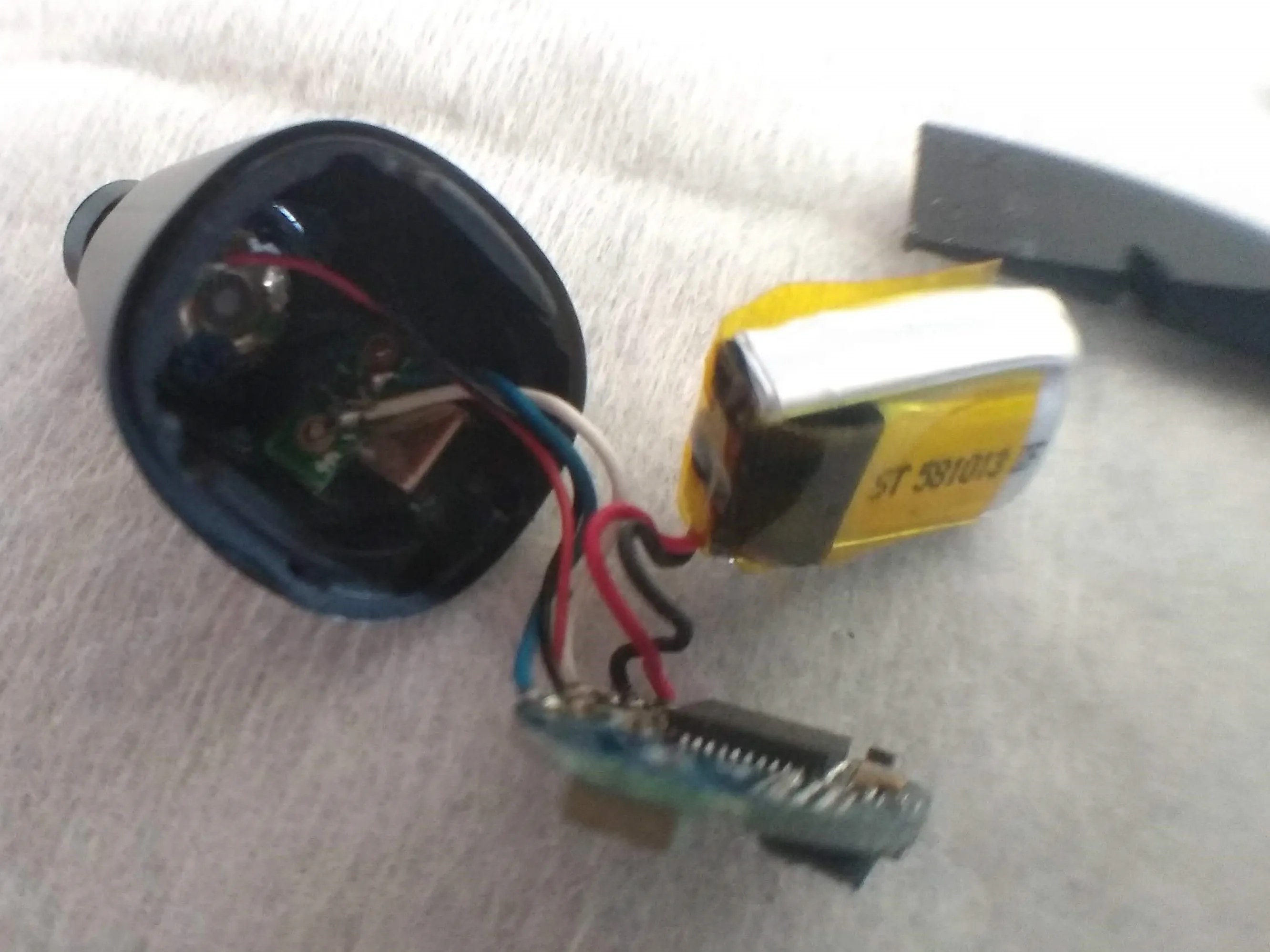

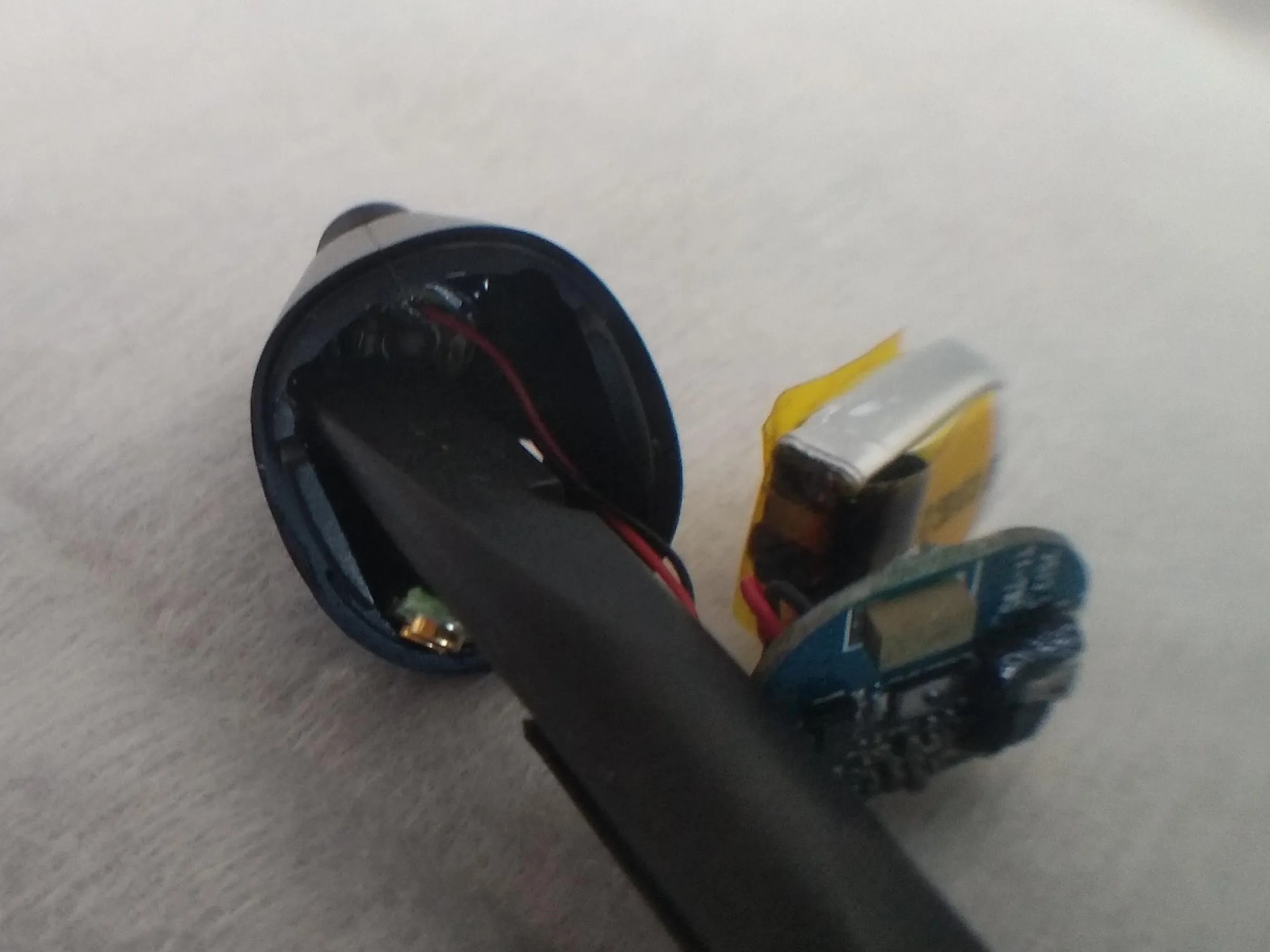

Шаг 9 Вставляем остальное обратно

• После установки печатной платы на место вставьте аудиодрайвер, выровняв его пальцами и надавив плоским концом палочки.

• Важно отметить, что магнит для зарядки делает это сложным, но вы разберетесь с этим.

• Чтобы вставить порт для зарядки. Просто вставьте его пальцами и сделайте два нажатия шпателем.

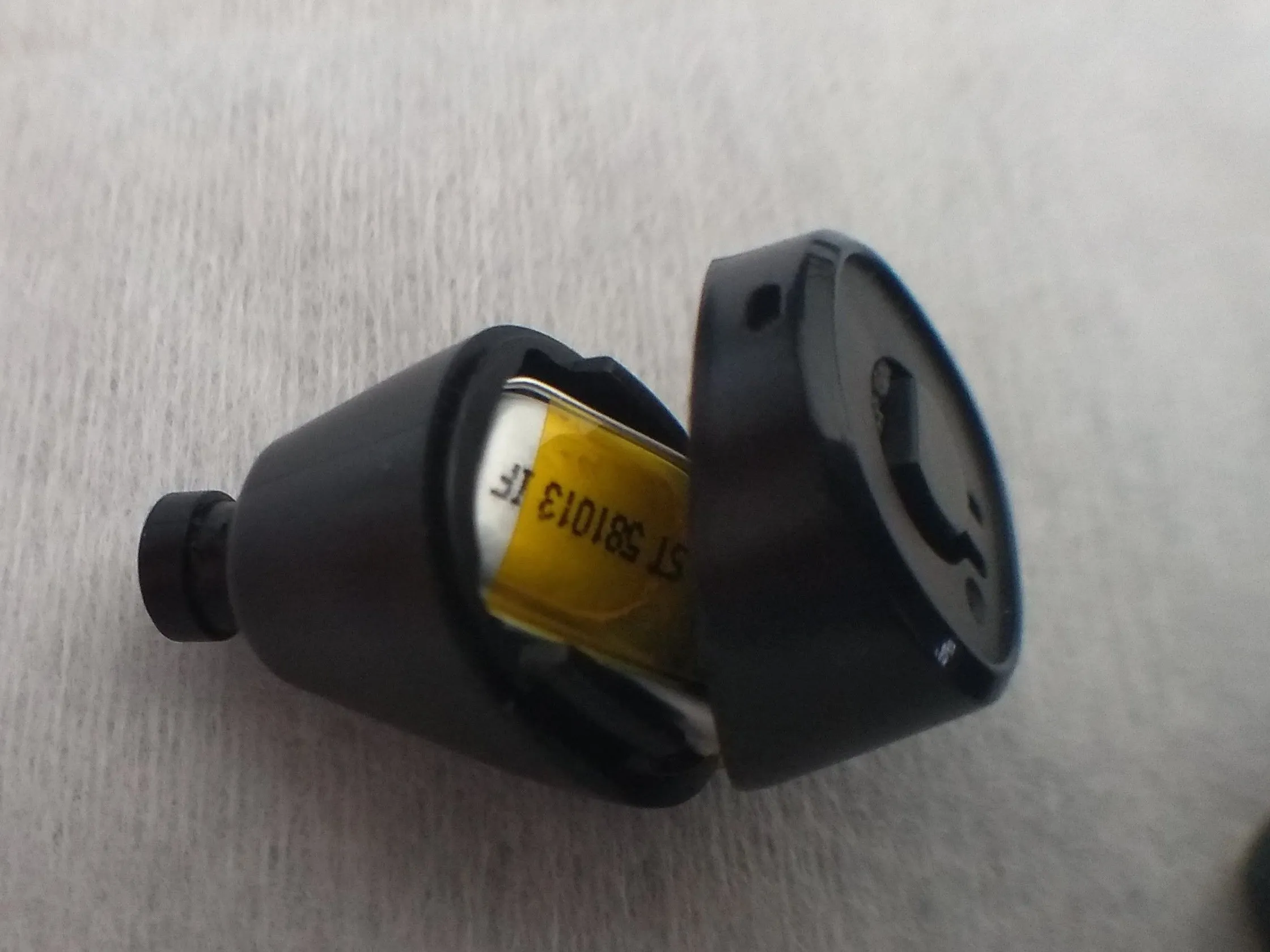

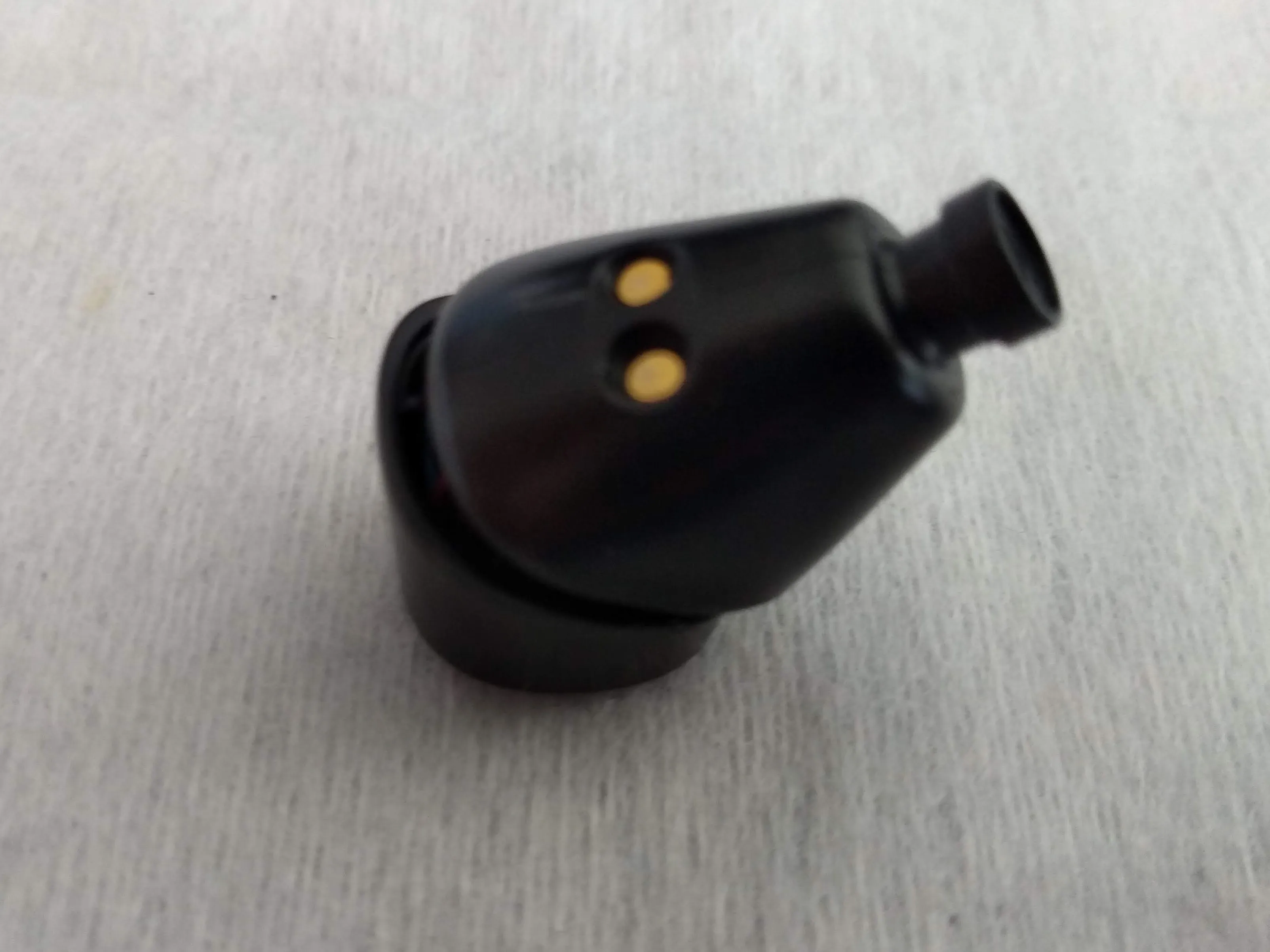

Шаг 10 Завершающий!

• Снова вставьте аккумулятор внутрь

• Чтобы закрыть устройство, положите его вверх ногами на твердую поверхность и сильно надавите.
