Разборка Trolltech Greenphone

Введение
Это полный разбор телефона Digia, Qt (формально Trolltech) на базе Linux.
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com Spudger | Источник - ifixit.com Набор Mako Driver Kit - 64 прецизионные биты | Источник - ifixit.com
Шаг 1 Trolltech Greenphone Teardown

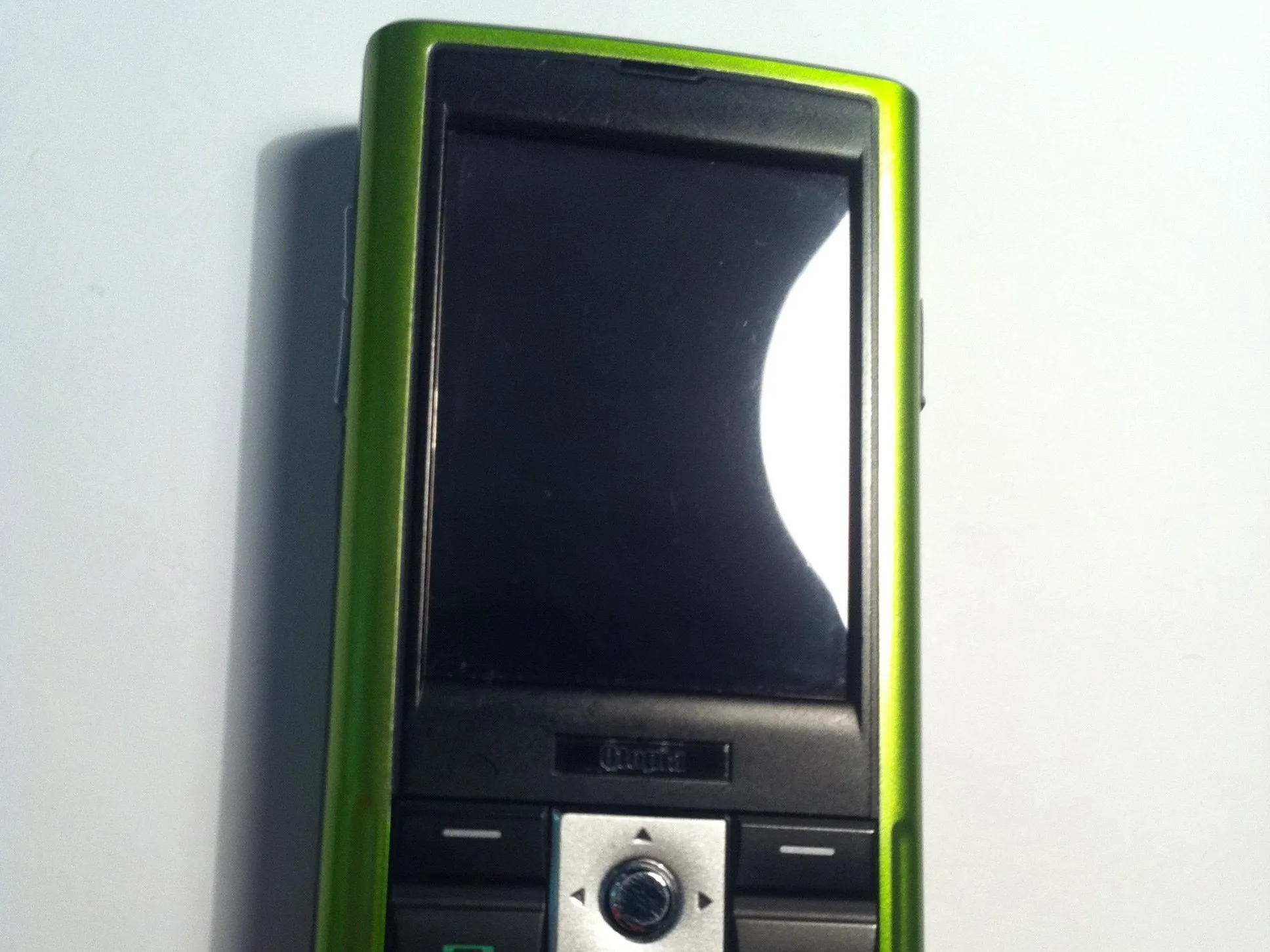

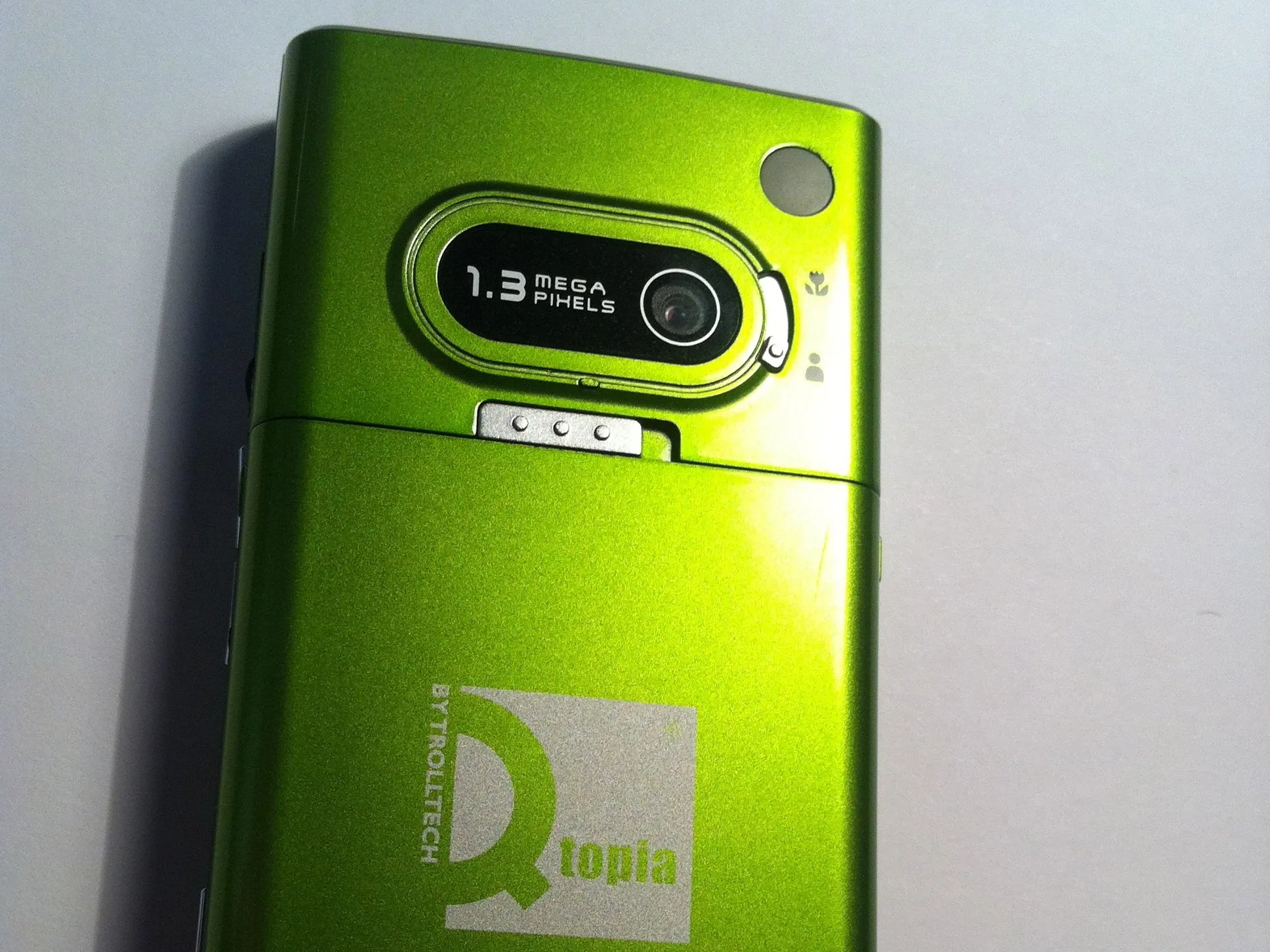

Вот зеленый телефон Qtopia.
Шаг 2

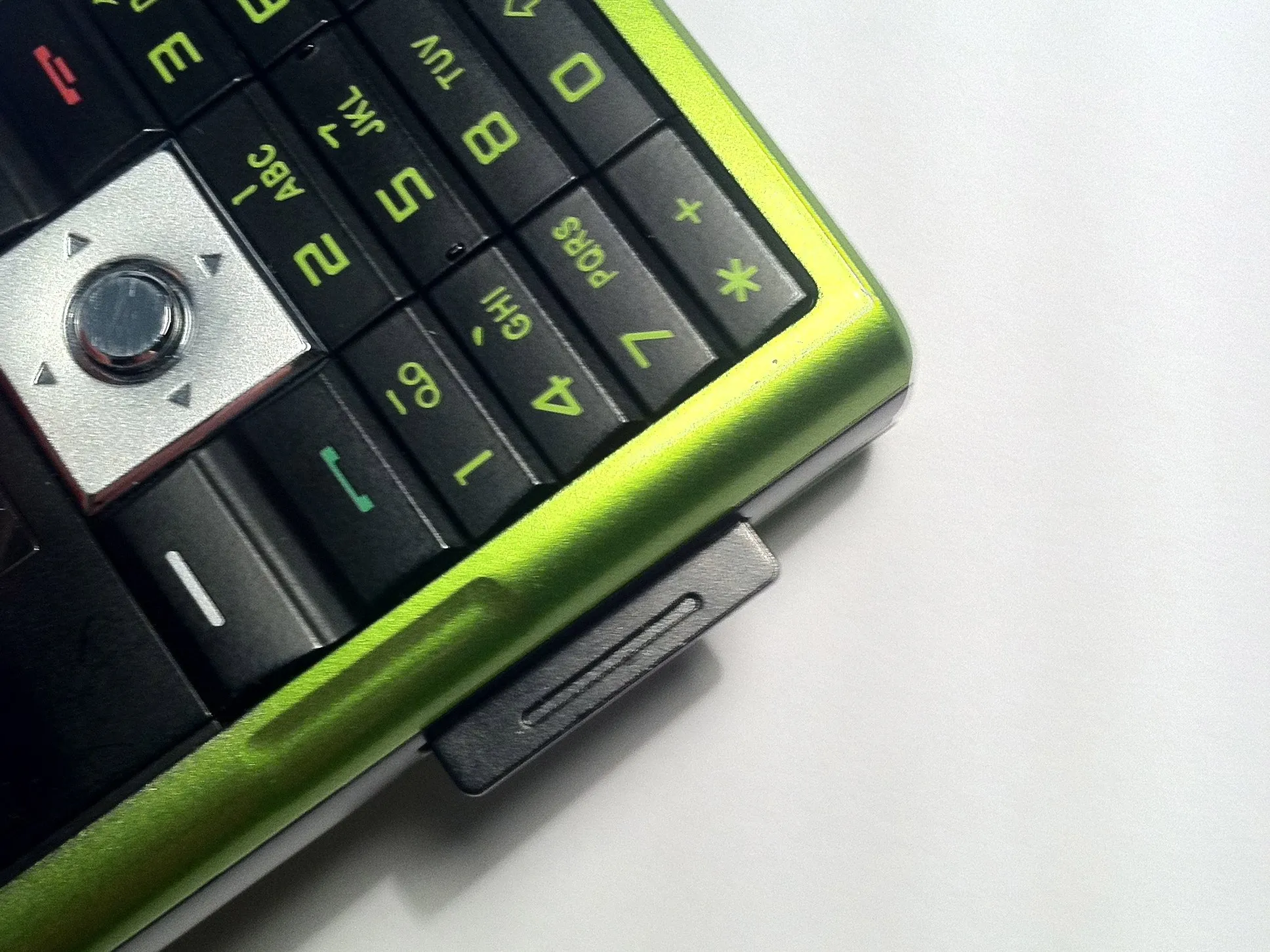

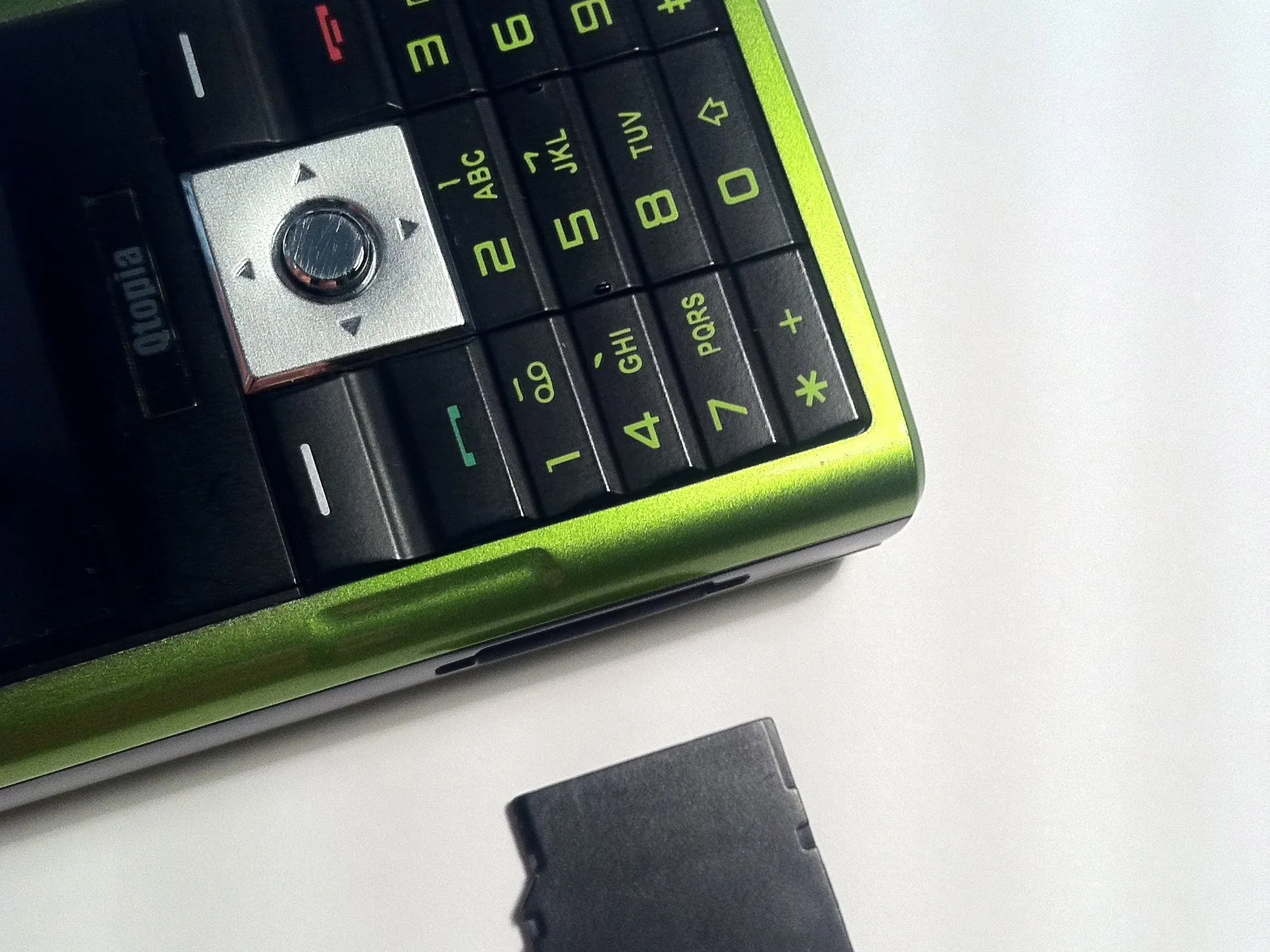

Сначала извлеките карту памяти mini-SD с боковой стороны телефона.
Шаг 3

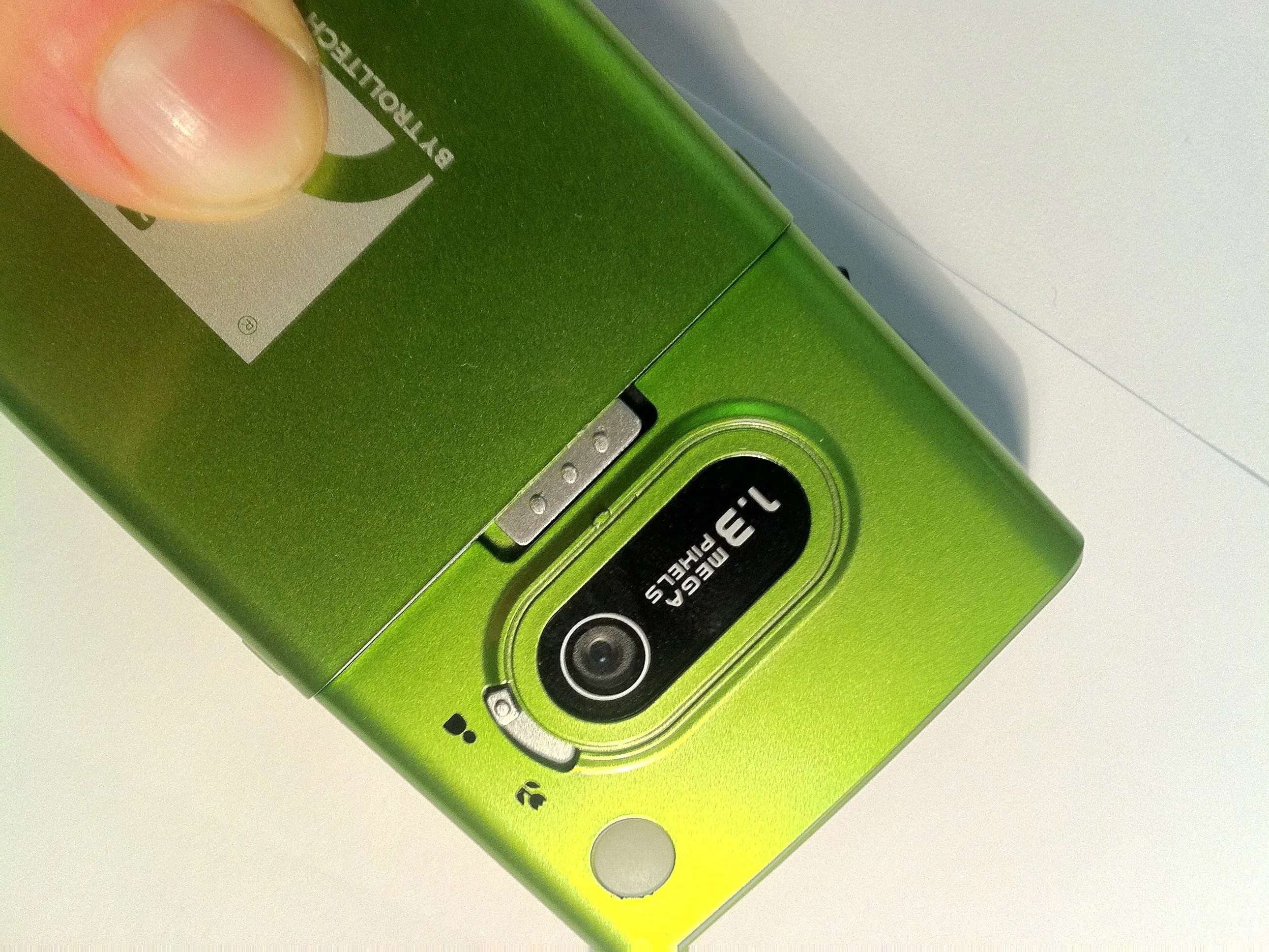

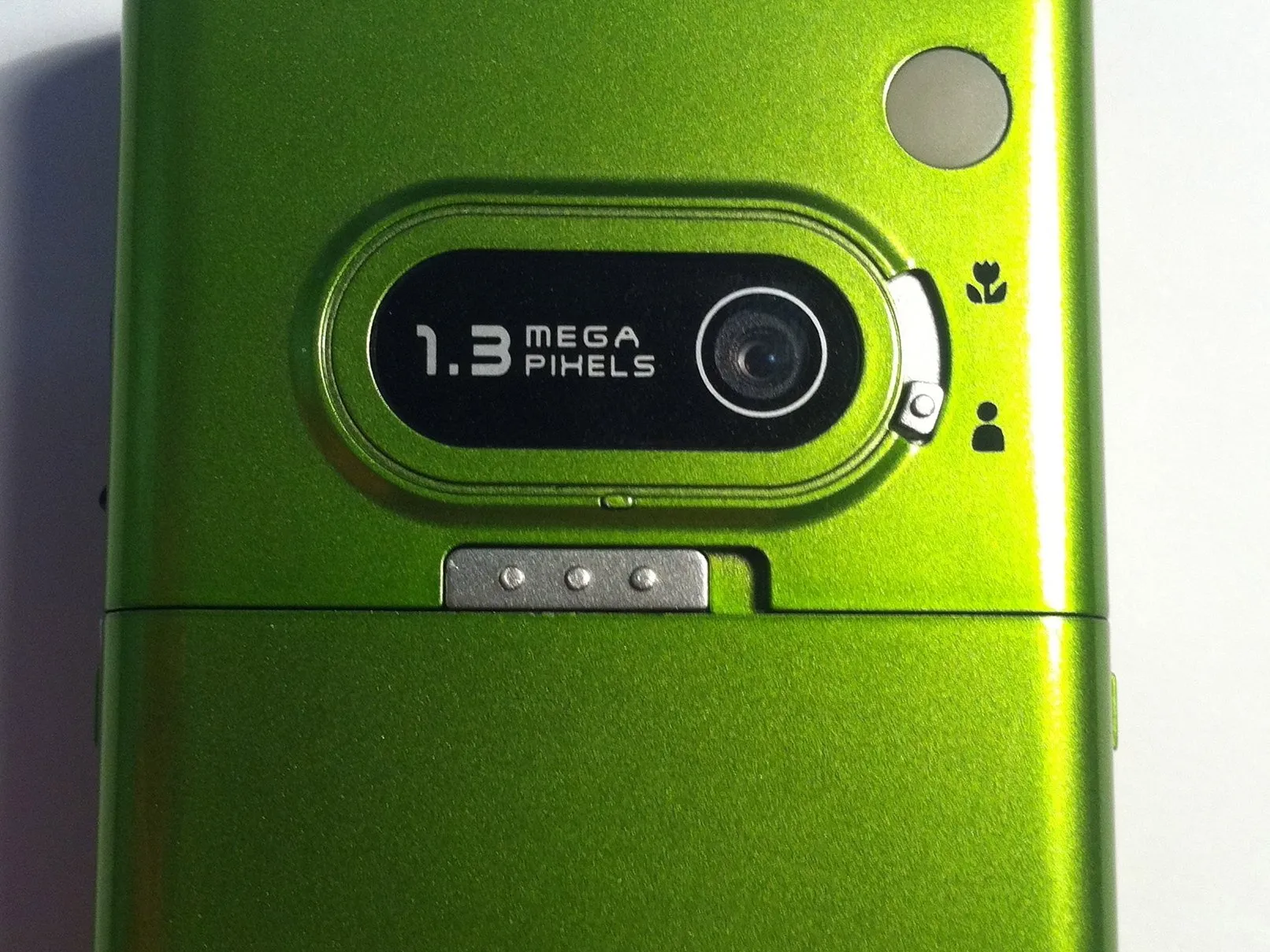

Затем извлеките аккумулятор из телефона.
Разблокировать переключатель крышки аккумуляторного отсека немного сложно.
Шаг 4

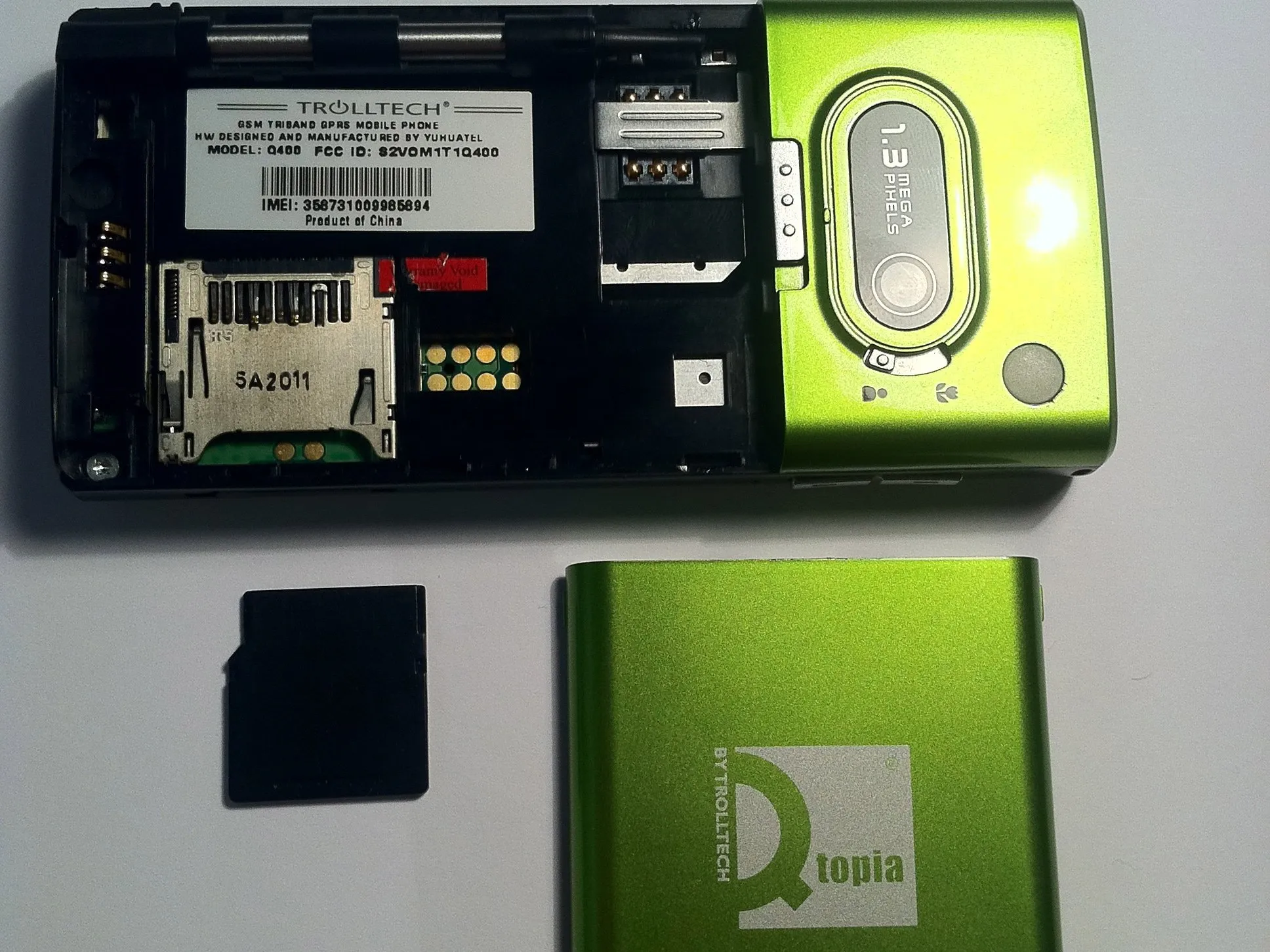

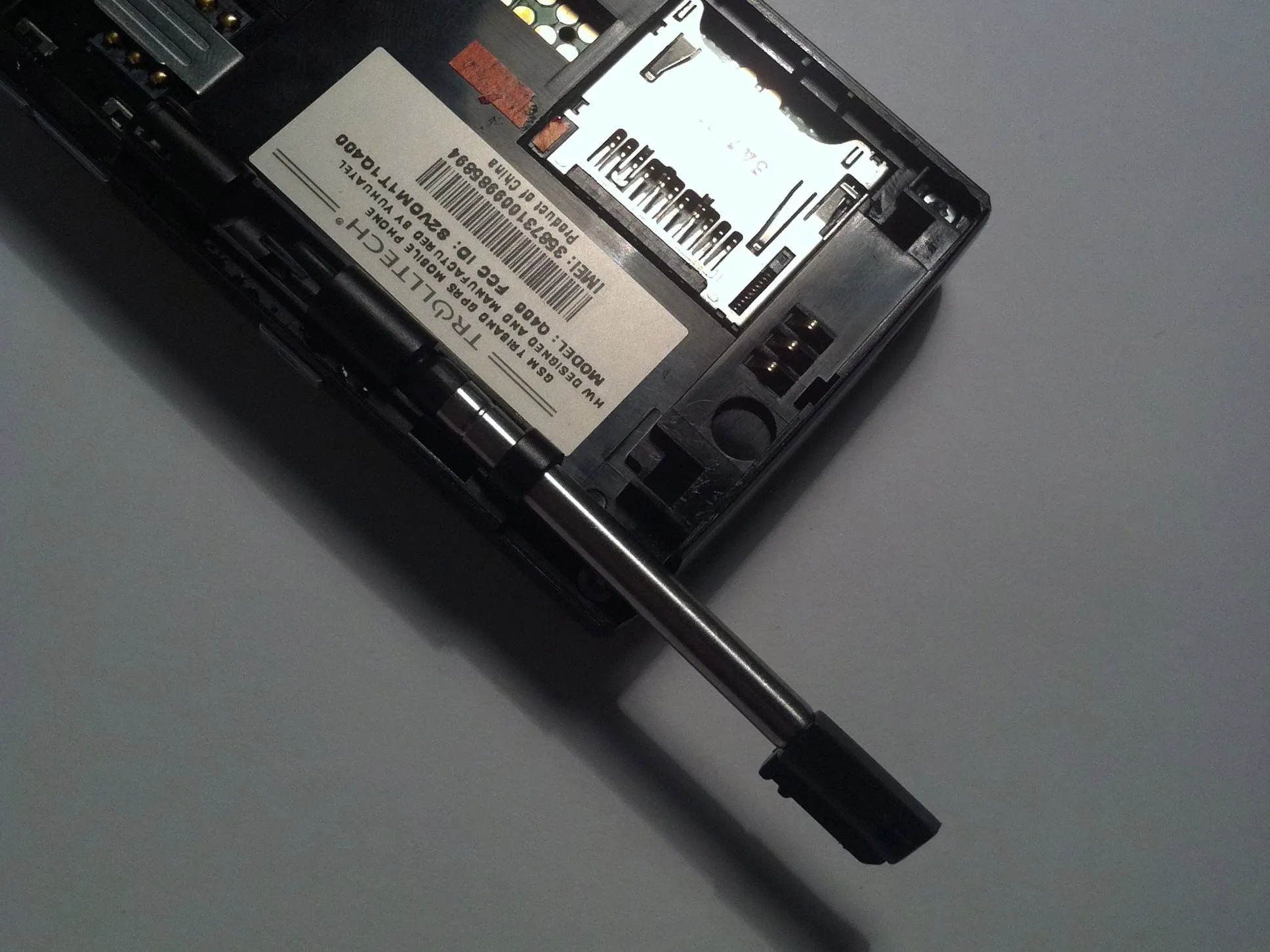

после извлечения аккумулятора извлеките карандаш из устройства
Шаг 5

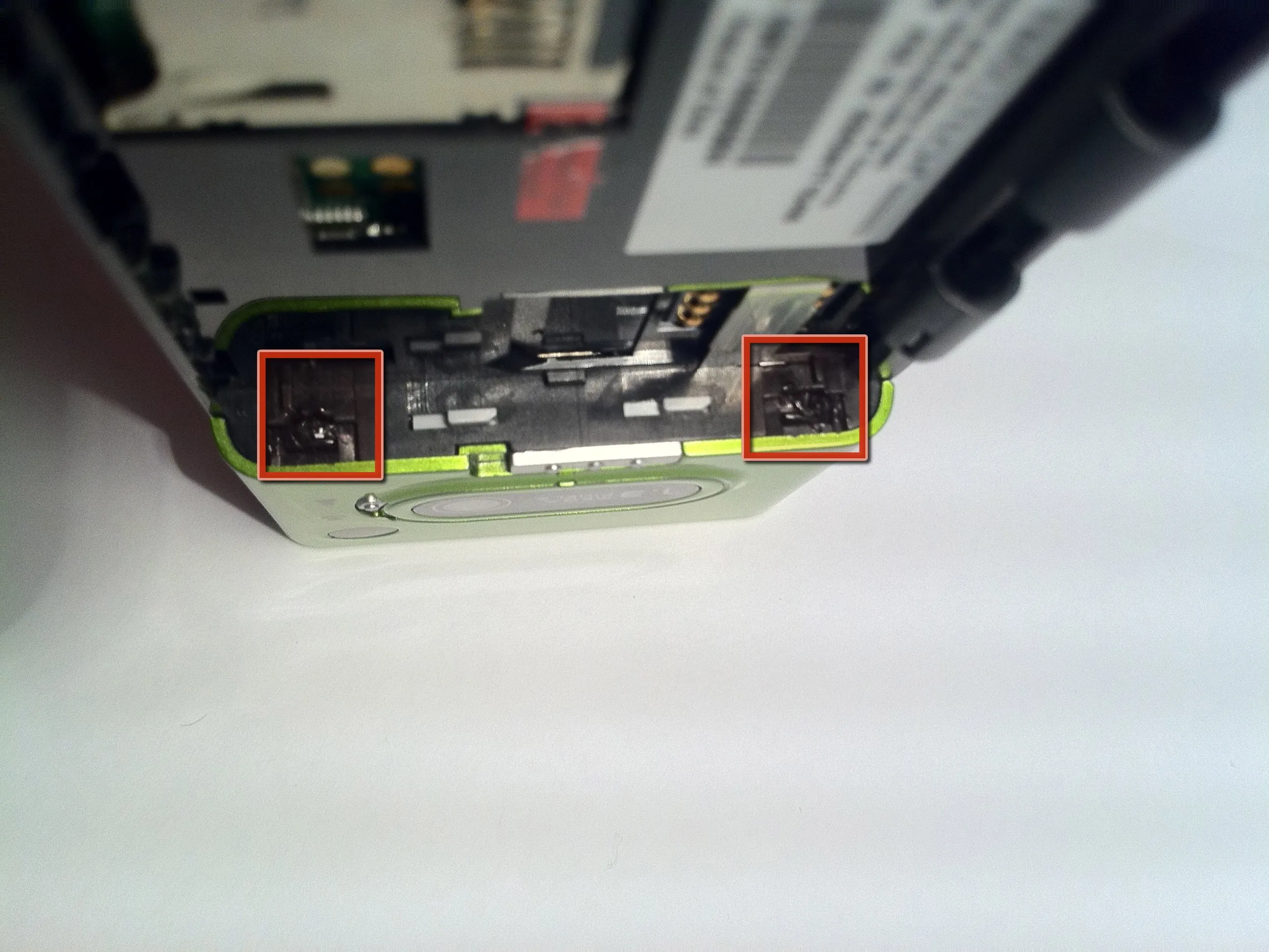

На этой картинке показаны две черные пластиковые клипсы, которые нужно разблокировать, если вы хотите добраться до внутренностей этого телефона.

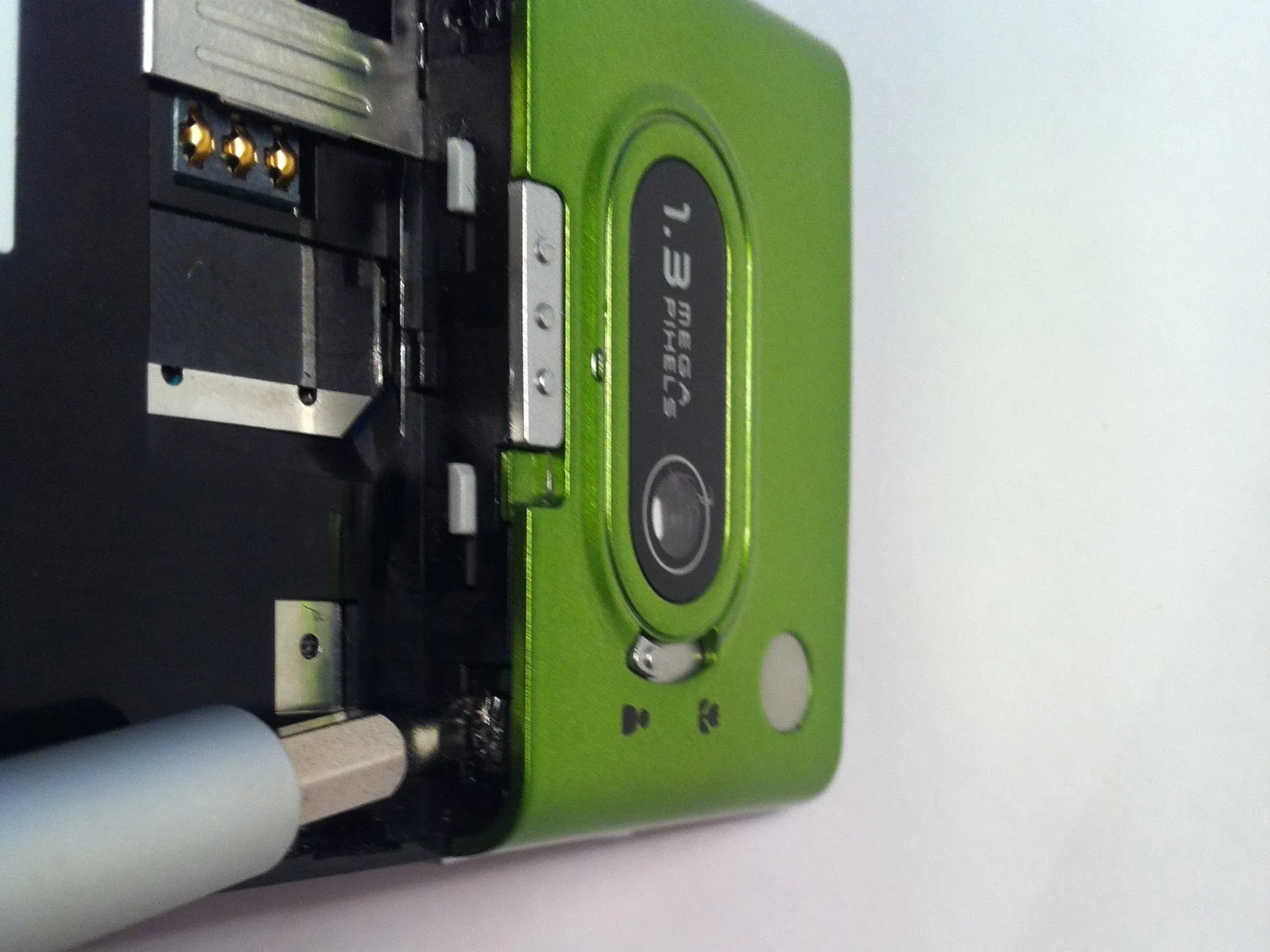

На 2e pikture показано, как разместить шлицевую отвертку.
Чтобы разблокировать их, нужно повернуть отвертку вокруг своей оси.
Когда вы разблокировали оба, идти с ipod открытия инструмент вокруг 3 других сторон, чтобы разблокировать несколько других пластиковых клипов, которые должны быть легко сделать
Шаг 6

Теперь ваш телефон должен выглядеть так.
Есть один отдельный маленький серебристый пластиковый переключатель для объектива камеры.
не потеряйте его
Шаг 7

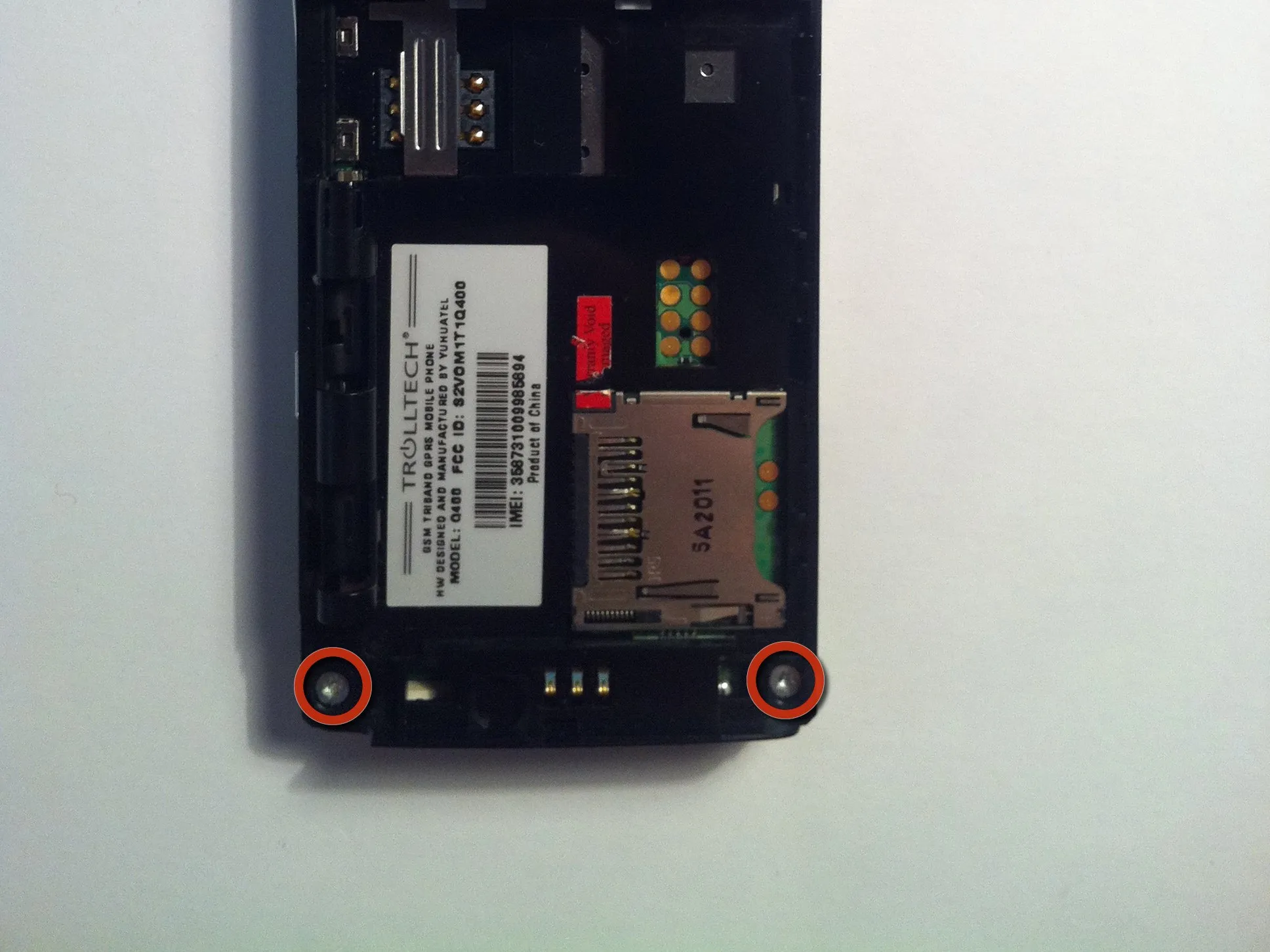

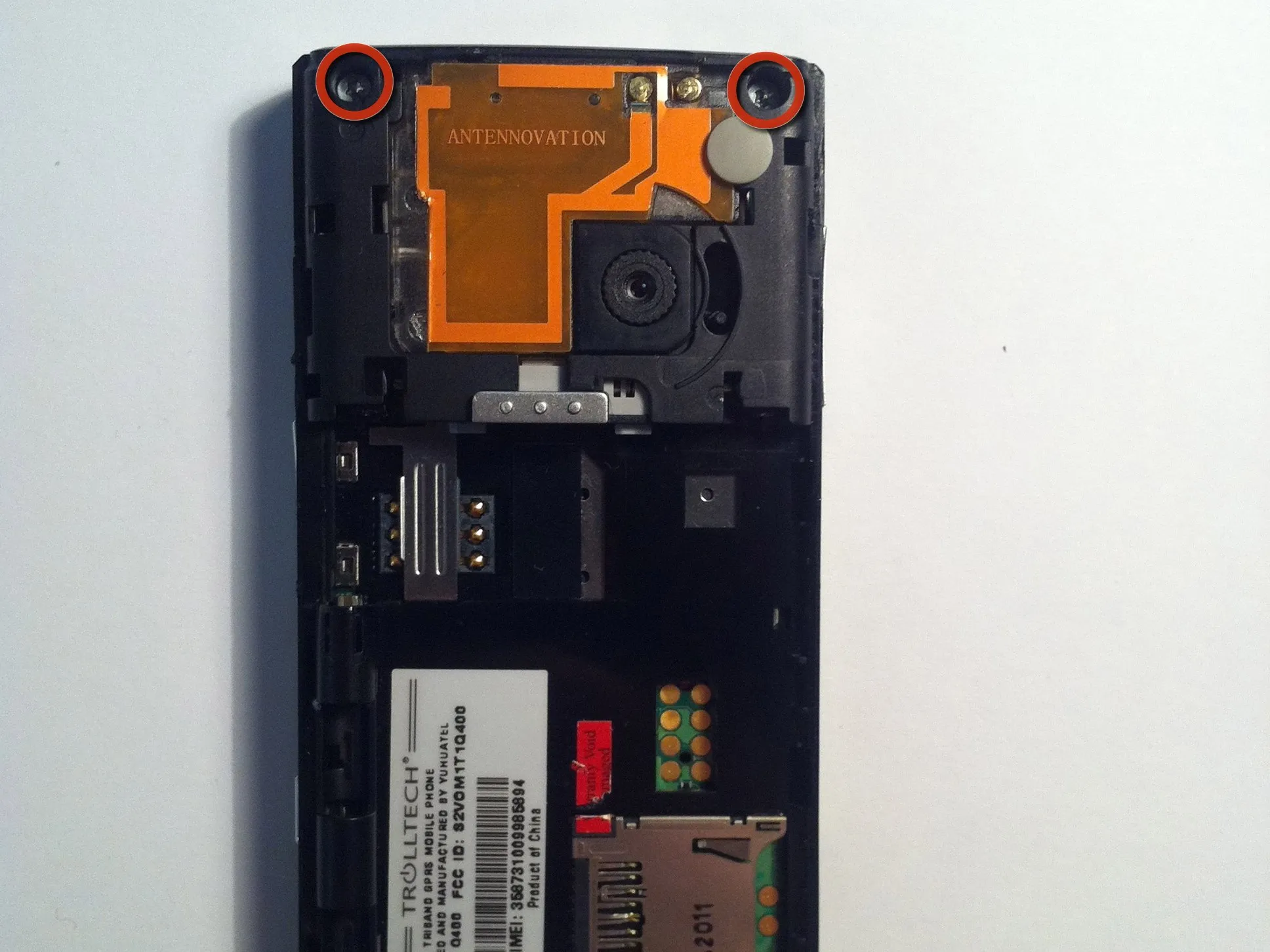

Теперь открутите только 4 винта в этом лягушачьем устройстве.
оба на верхней части
и оба в нижней части
и посмотрите, как они лежат рядом с устройством.
Шаг 8

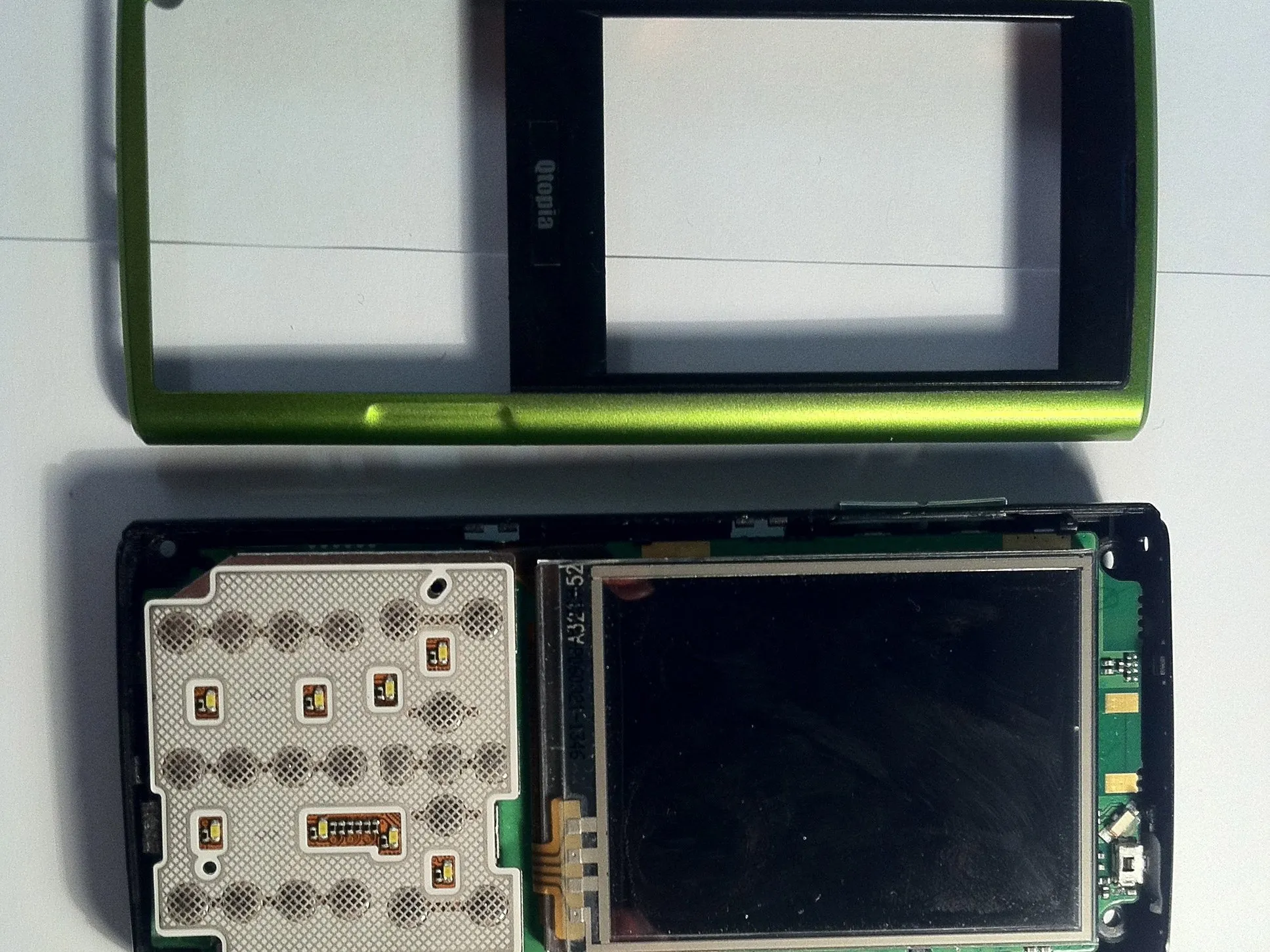

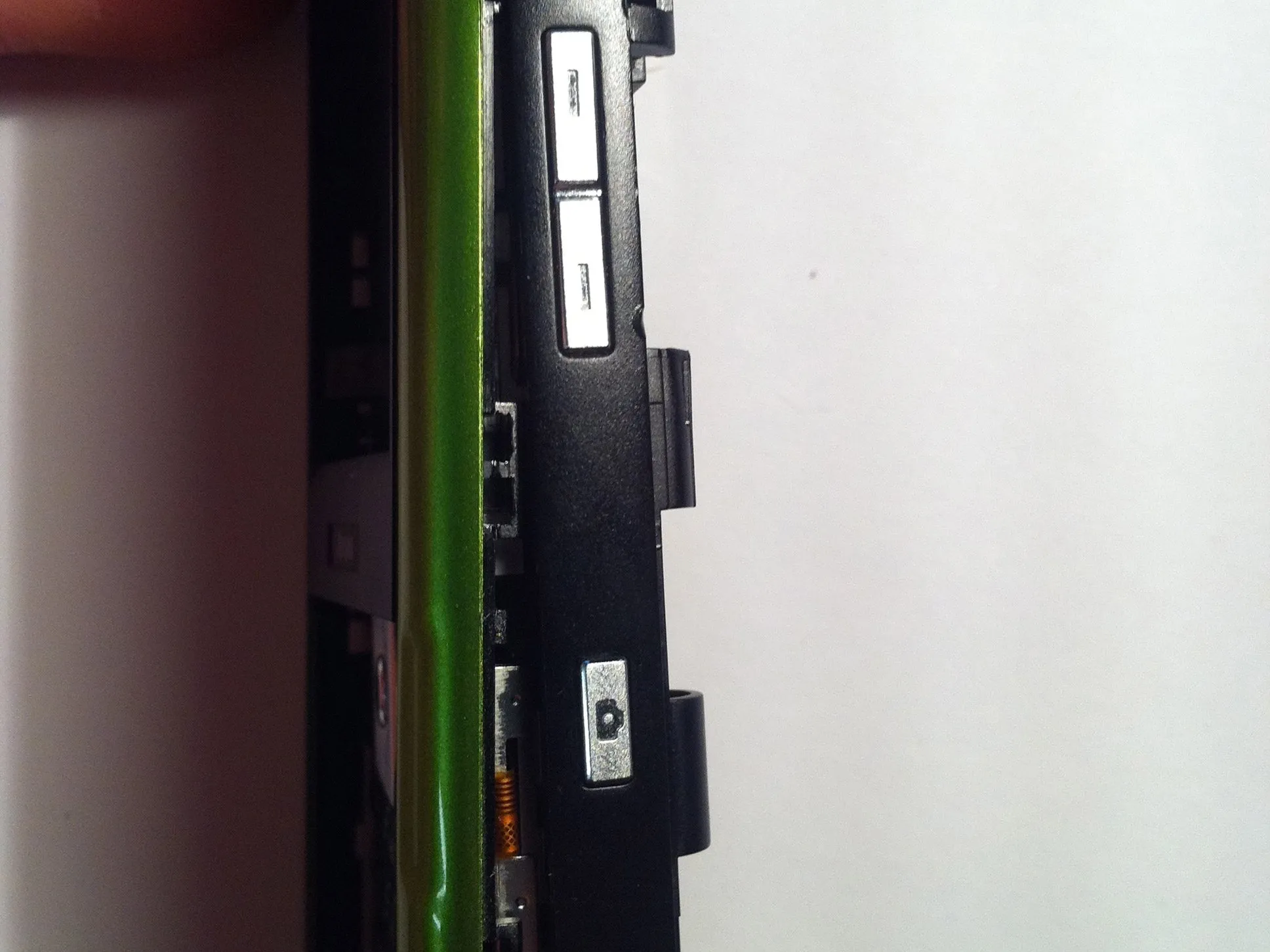

Теперь вставьте инструмент для открытия ipod между (зеленой) передней частью и черной полосой в центре телефона
будьте осторожны, передняя панель очень хрупкая
по мере того, как вы будете обходить ее по бокам, вы можете просто разобрать переднюю панель, ничего не отсоединяя.
Шаг 9

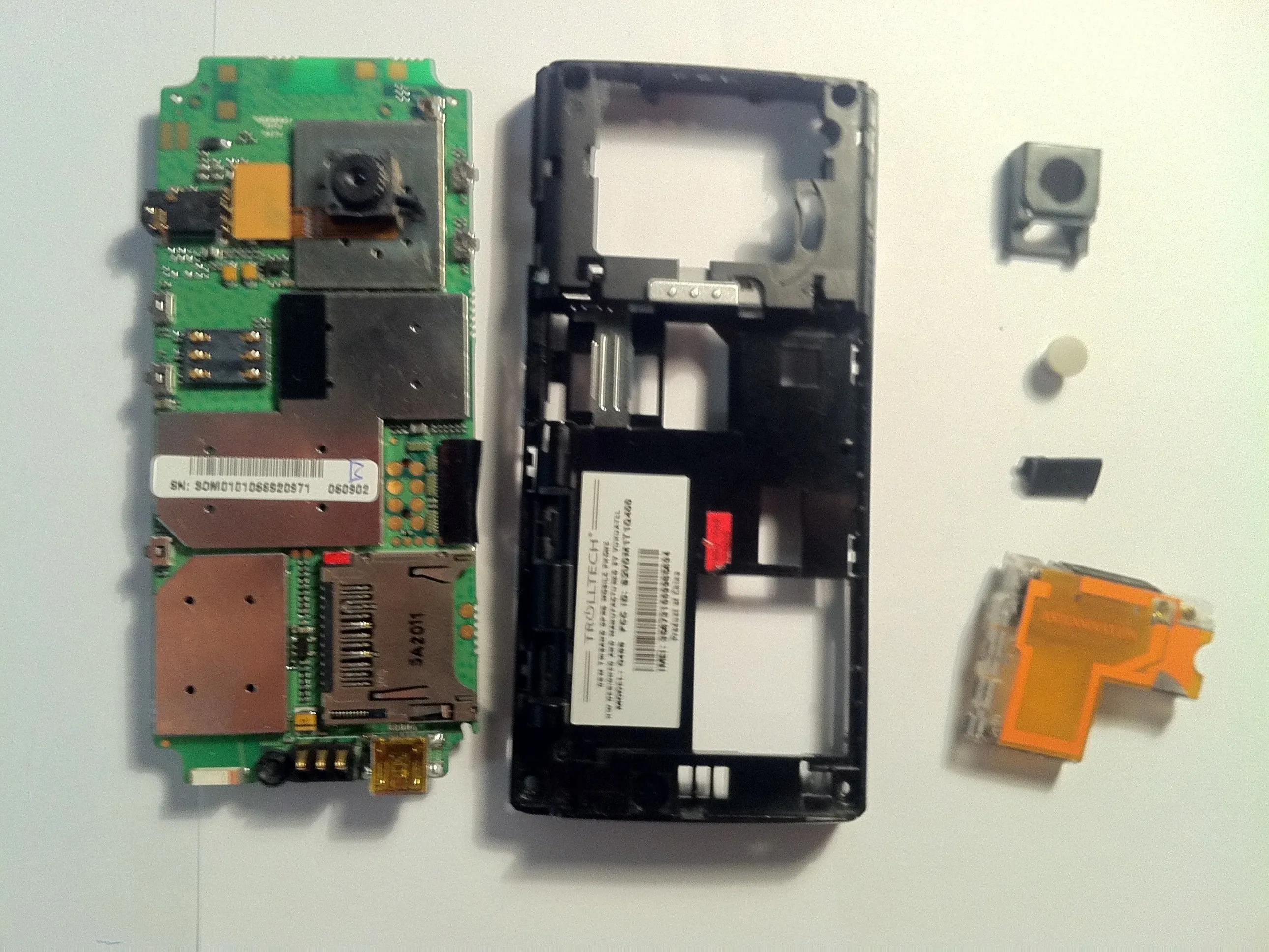

Теперь вы можете отделить друг от друга материнскую плату (единственную и неповторимую), дисплей и кнопки (похоже, что это одна огромная деталь) и черную заднюю/среднюю рамку
легко снять динамик/антенну и некоторые пластиковые детали с задней панели
камера приклеена к плате, но подключена с помощью обычного разъема для камеры.
Все экраны EMI припаяны к плате.
Шаг 10

Вот и все. Спасибо, что дочитали до конца.
вот такой вот шикарный телефон!
