Разборка Tungsten E

Введение

Любопытно узнать, что находится внутри вашего Palm Pilot? В этом обзоре шаг за шагом показано, как был разобран Tungsten E. Дальнейшее изучение деталей сделало его бесполезным, но оно показало, как можно заменить батарею, заменить экран или очистить клавиатуру, если вы пролили на нее что-то липкое. Наслаждайтесь!!!

Что вам понадобится

Инструменты

•

  Посмотреть

•

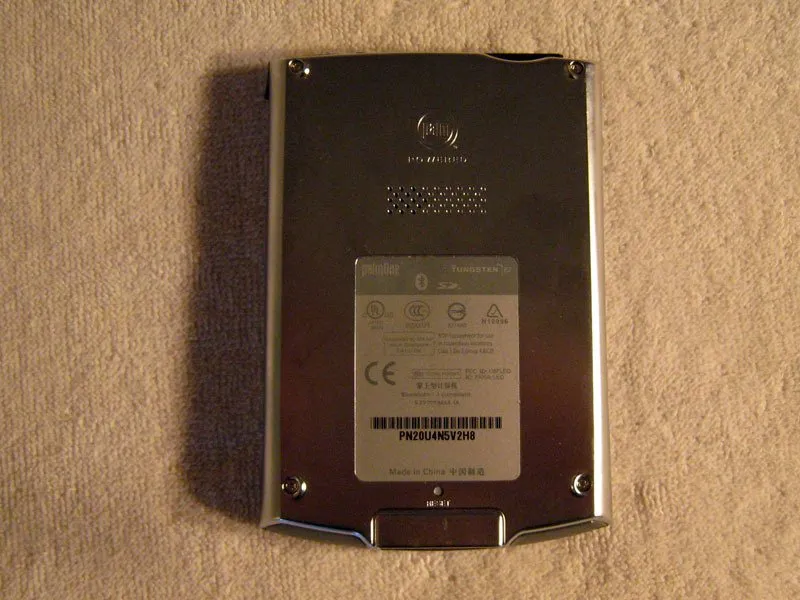

Шаг 1 Разборка вольфрама E

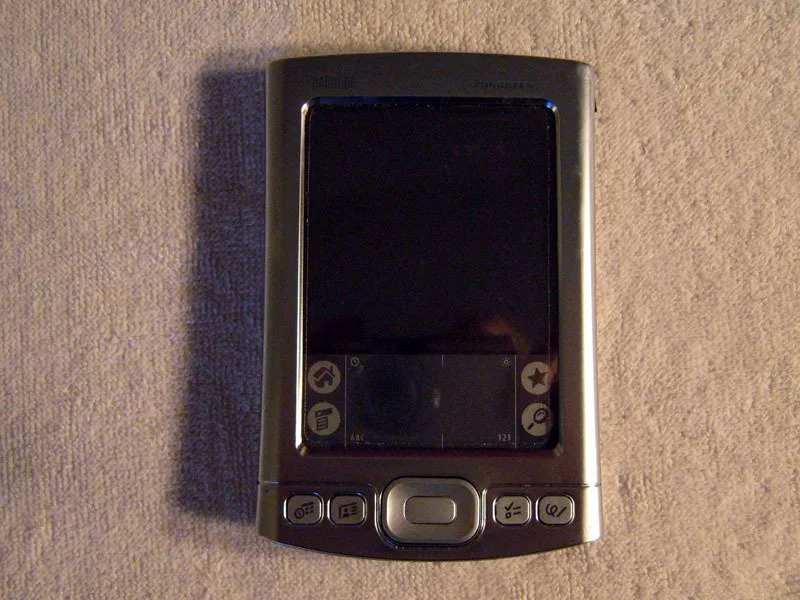

• Есть довольно много частей, чтобы следить за. Многие из них легко встанут на место, но есть и такие, которые приведут к 'упс' и, возможно, сделают ваш Palm бесполезным. Будьте осторожны!!!

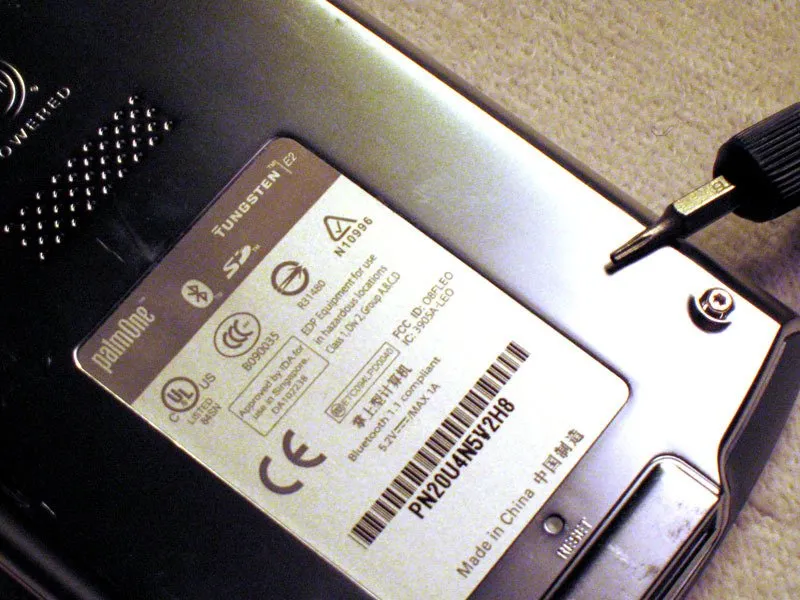

Шаг 2

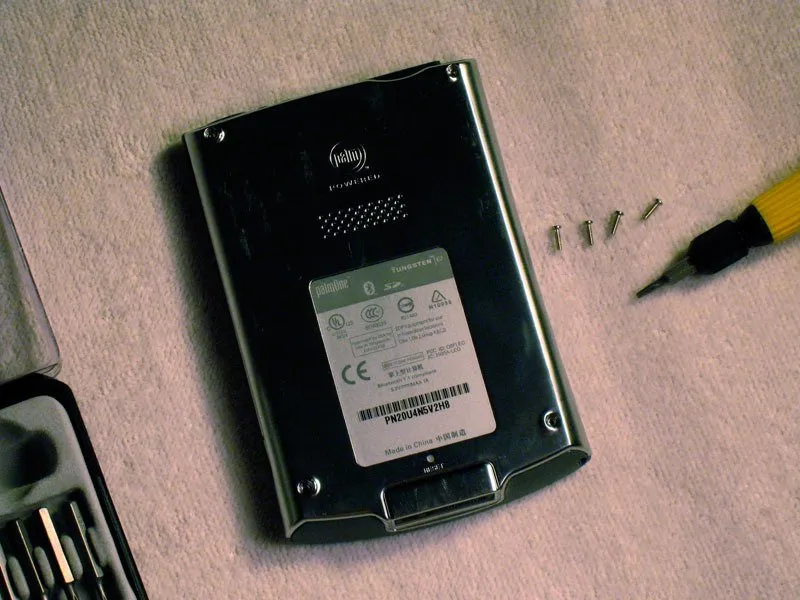

• На задней стороне Palm есть четыре винта T6, которые необходимо открутить, чтобы получить доступ к внутренним деталям. Инструмент - отвертка T6, которую можно приобрести в магазине запчастей. Ее можно приобрести отдельно в виде отвертки T6 Torx или в комплекте с набором из 20 предметов Bit Driver Kit.

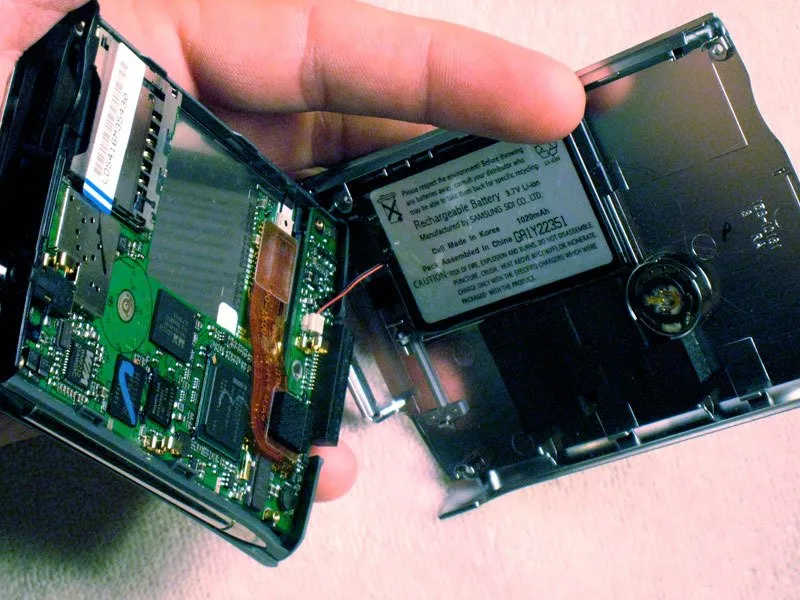

Шаг 3

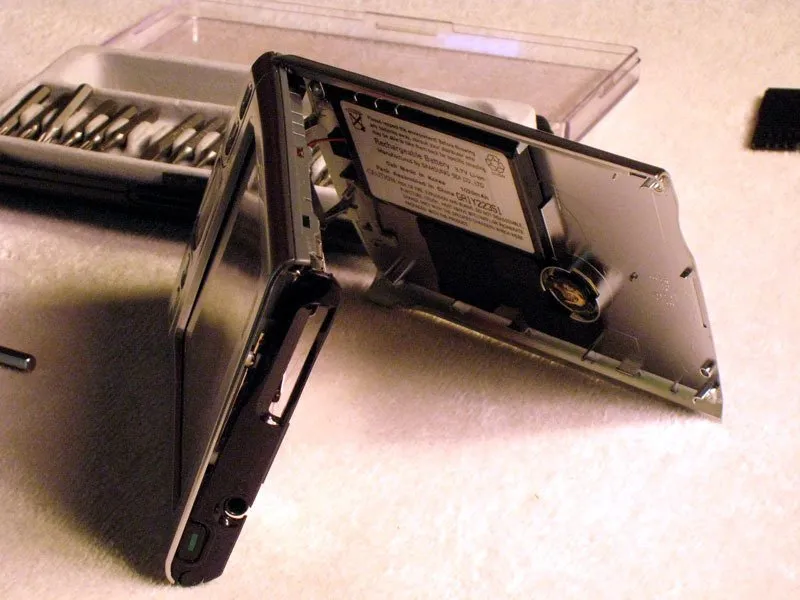

• Чтобы отсоединить заднюю крышку, аккуратно подденьте ногтем верхний край. Она раздвинется, как раковина моллюска. Будьте осторожны с красно-черным шнуром, соединяющим эти две части. Это кабель аккумулятора. Пальцами отсоедините разъем кабеля от печатной платы. Батарея приклеена к задней крышке.

Шаг 4

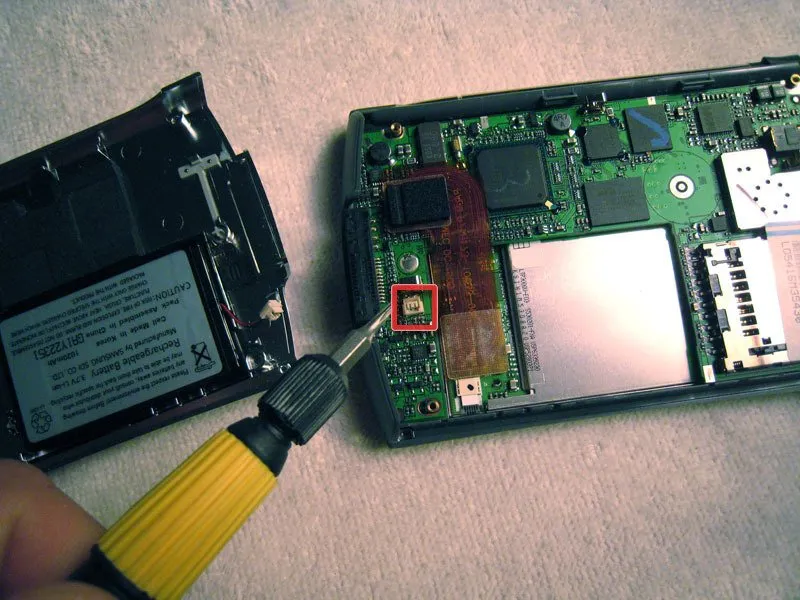

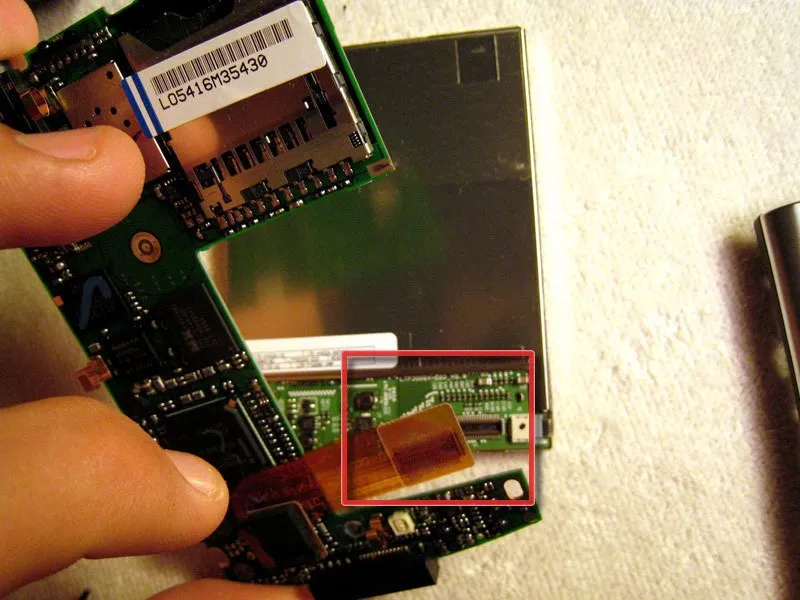

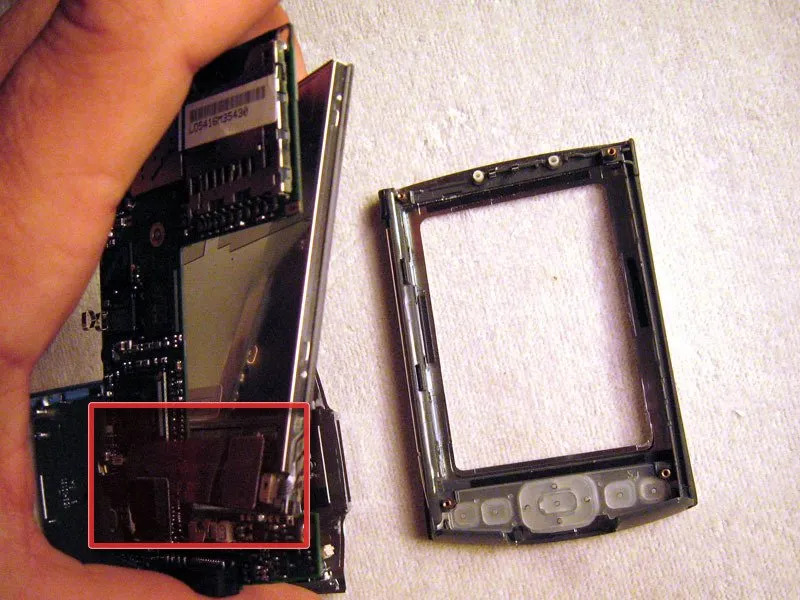

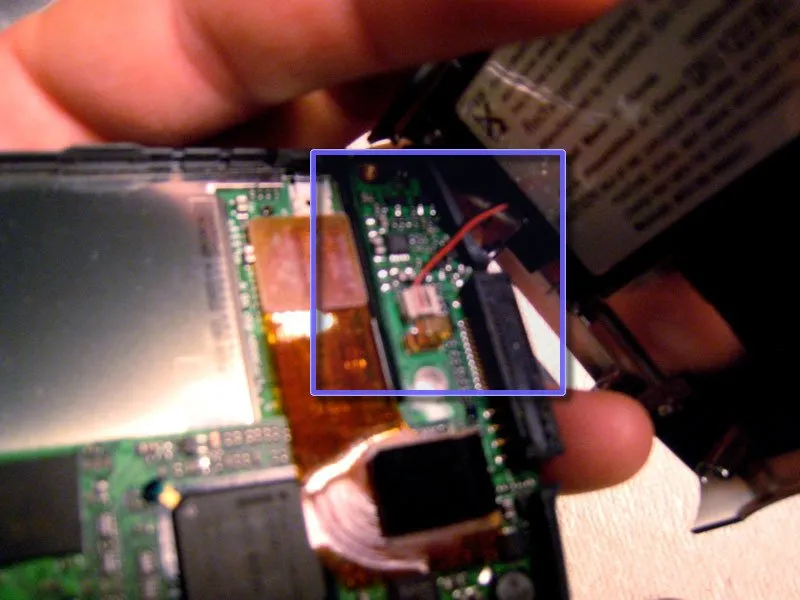

• Задняя панель снята, обратите внимание на маленький красный прямоугольник, выделяющий клемму аккумулятора. Теперь можно отделить печатную плату и экран. Они соединены коричневатым плоским кабелем, который вставлен в клиппидоху на экране. Отсоедините его и приступайте к работе.

Шаг 5

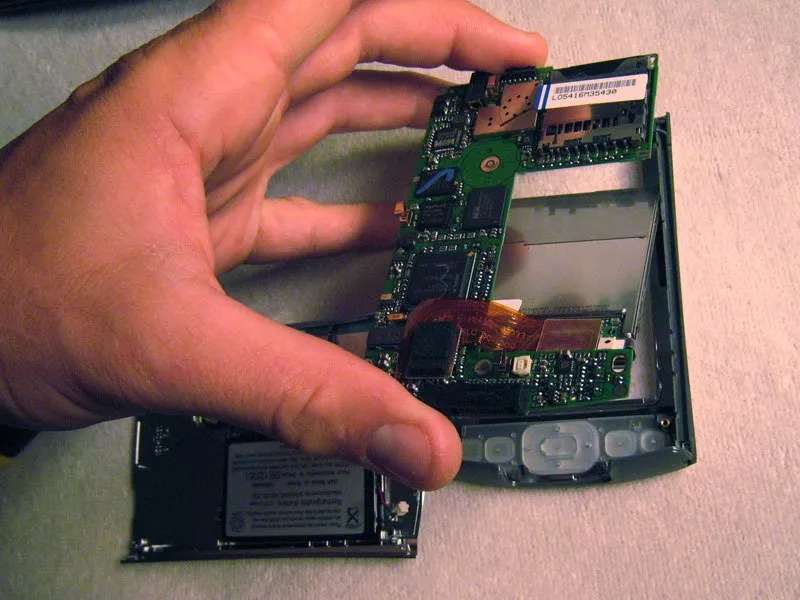

• На этой фотографии видна прозрачная клавиатура. Возможно, вам захочется очистить ее, если вы пролили на нее газировку или она каким-то другим образом прилипла.

Шаг 6

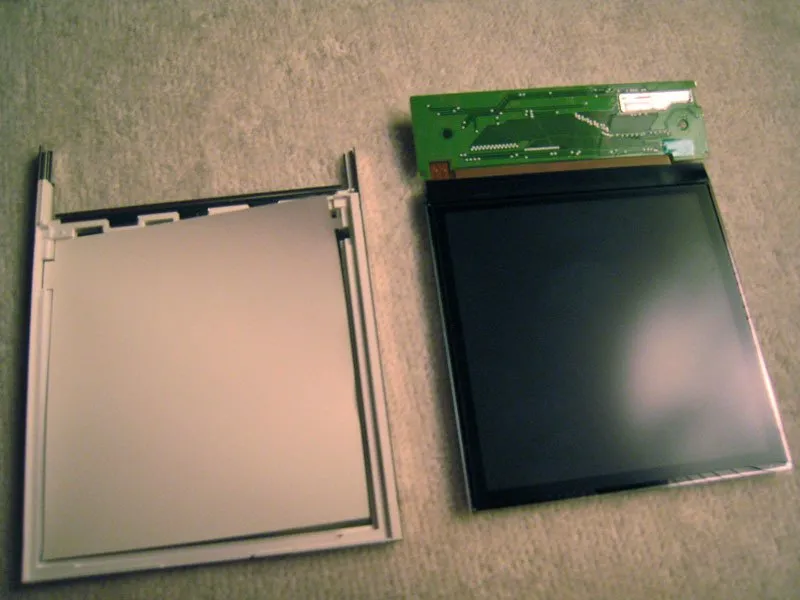

• Экран помещен в металлический корпус. Не похоже, чтобы он был прикреплен, но он плотно прилегает. Я надавил на печатную плату через вырезы в металле, чтобы раздвинуть части.

Шаг 7

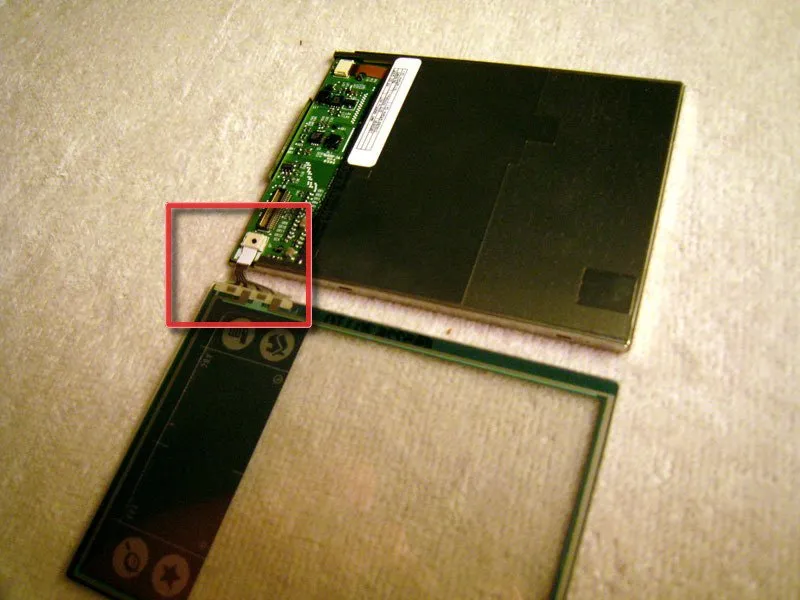

• Сенсорная часть экрана в сборе приклеена к ЖК-панели. Она отклеивается. Обратите внимание на кабель, соединяющий их. Он выдернулся, и я не смог понять, как сделать так, чтобы он снова остался. Вытаскивание - НЕ лучший метод!!!

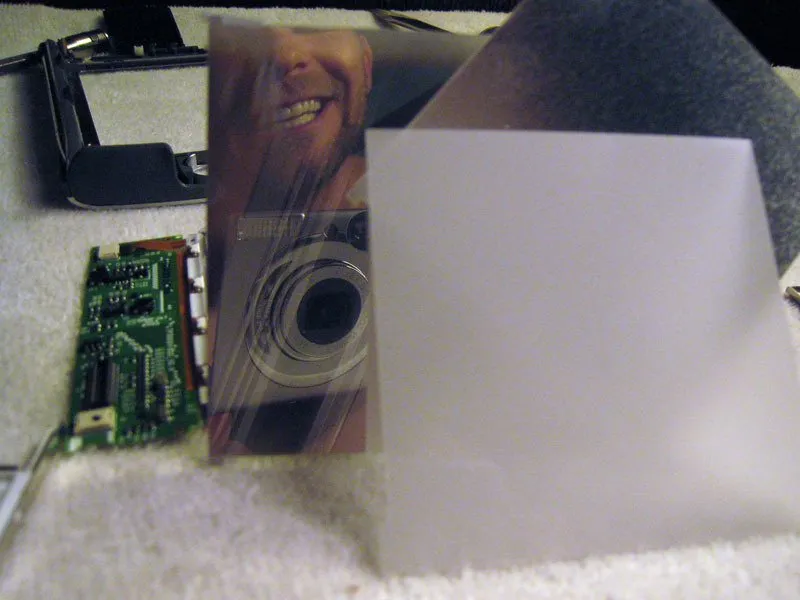

Шаг 8

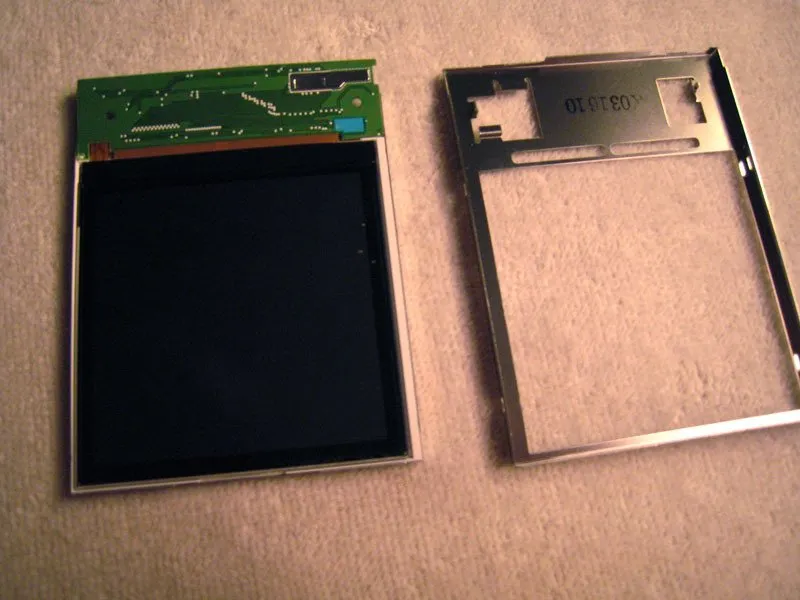

• Экран состоит из 6 слоев. Прозрачный твердый пластик, блестящий непрозрачный, полирующая пленка и очень интересный слой, который либо увеличивает, либо отражает в зависимости от освещения.

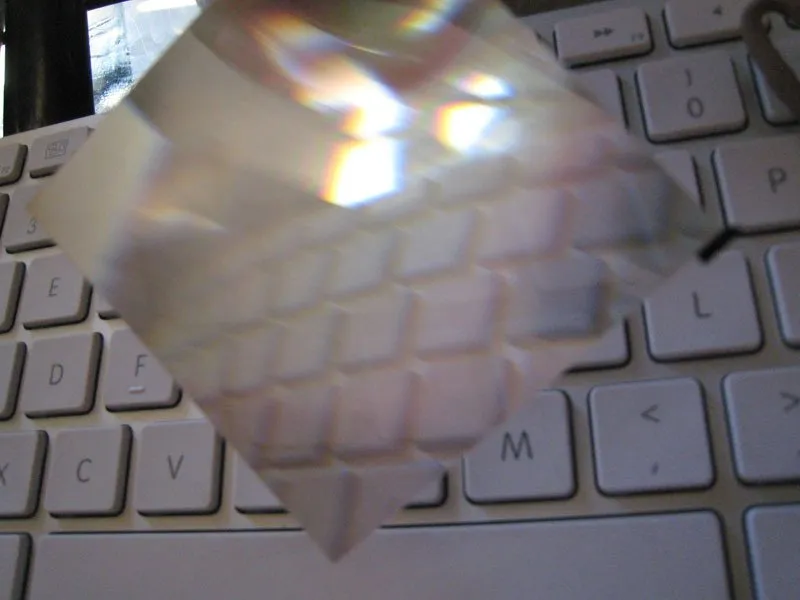

Шаг 9

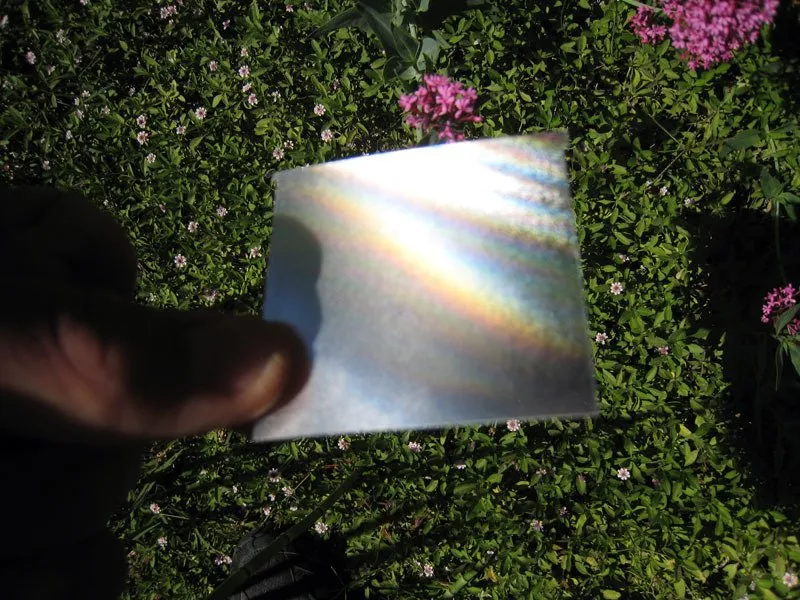

• веселье с пленками

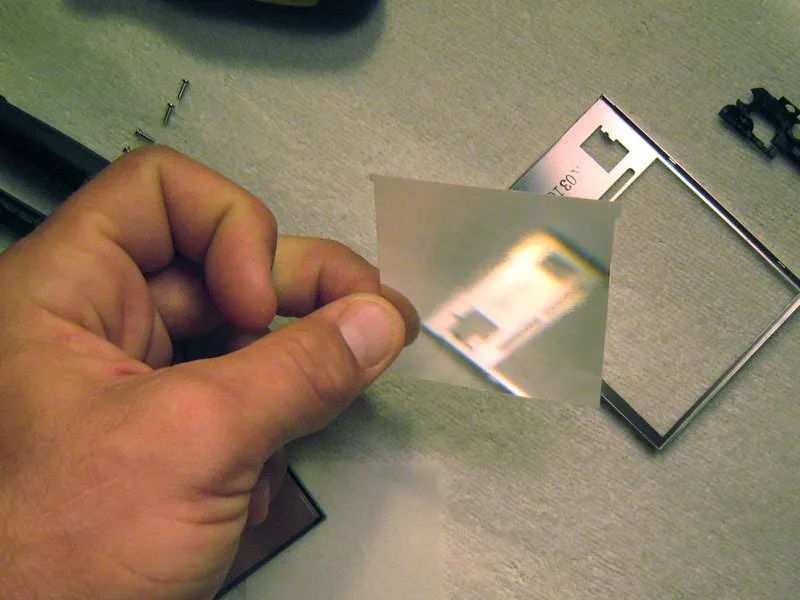

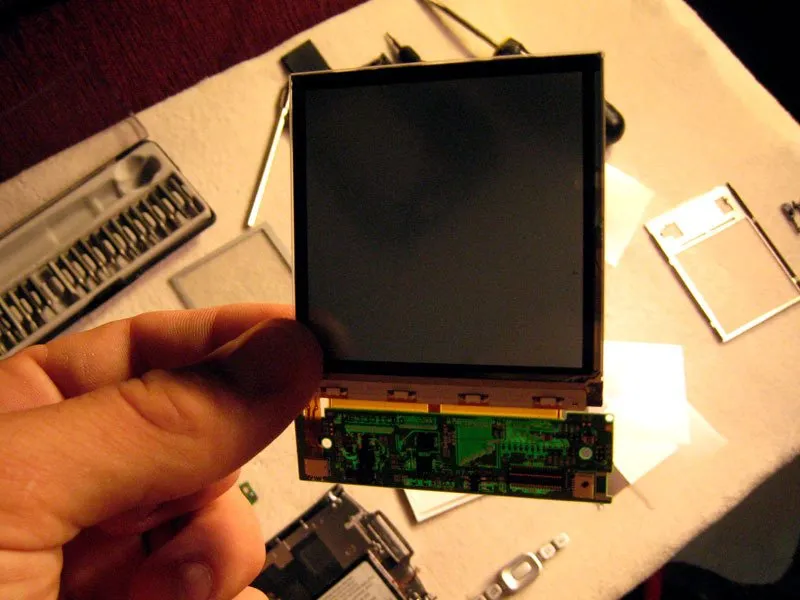

Шаг 10

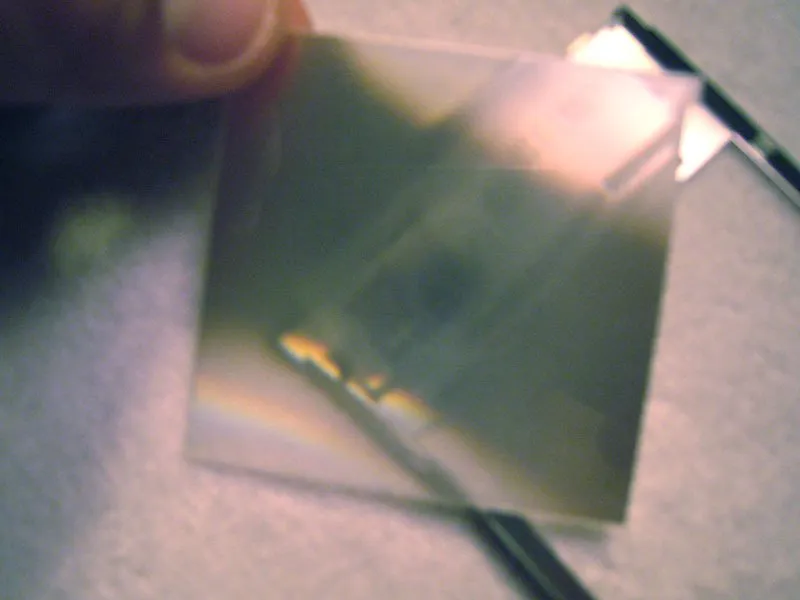

• Больше удовольствия от пленок и снимок экрана.

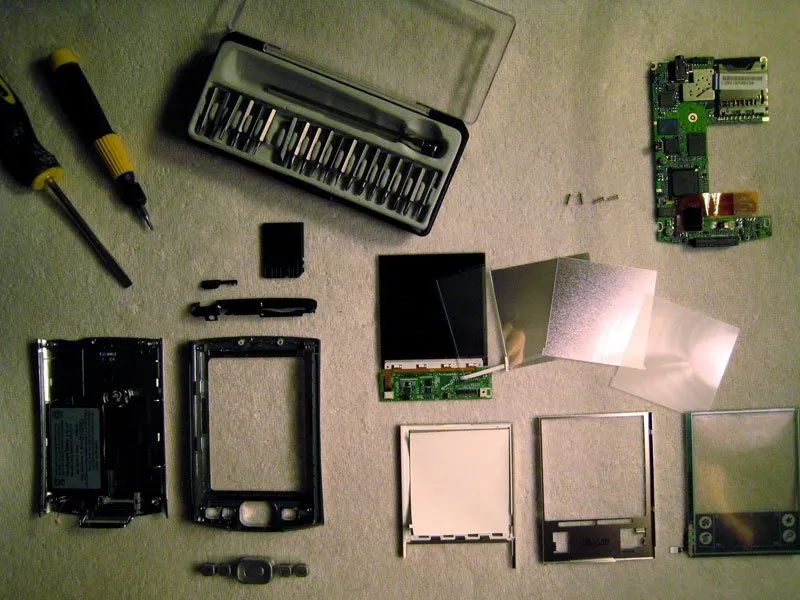

Шаг 11

• Окончательная дискомобуляция из полностью неработающих частей и деталей. Сумма всех его частей никогда не была такой красивой. В мусорную корзину. Пока!!!
