Идентификация микросхем индекса клапанов

Введение

Это руководство содержит подборку фотографий и краткое описание идентификации микросхем для индекса клапанов.

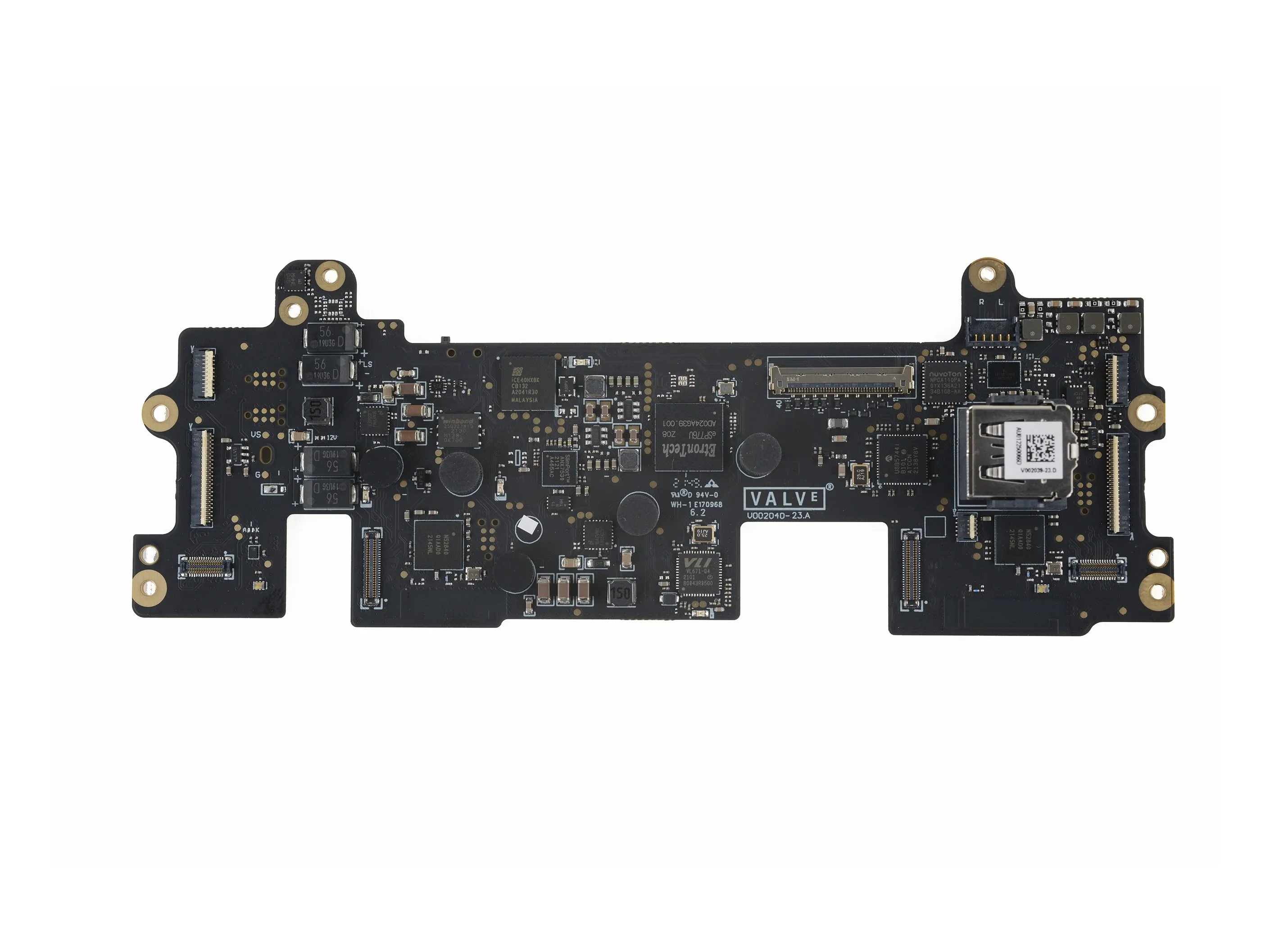

Шаг 1 Основная плата гарнитуры со стороны 1

• Идентификатор микросхемы, часть 1:

• Lattice Semiconductor iCE40HX8K-CB132 ПЛИС iCE40 HX

• Nordic Semiconductor nRF52840 SoC с поддержкой Bluetooth low energy 5.3

• EtronTech eSP776U FHD мост ISP с несколькими камерами

• Winbond W25Q32JW 4 МБ последовательной NOR флэш-памяти

• Analogix ANX7530 Приемник SlimPort 4K UHD

• Cirrus Logic CS47L35 аудиокодек с DSP

• Nuvoton NPCA110PA0YX механизм улучшения звука и кодек

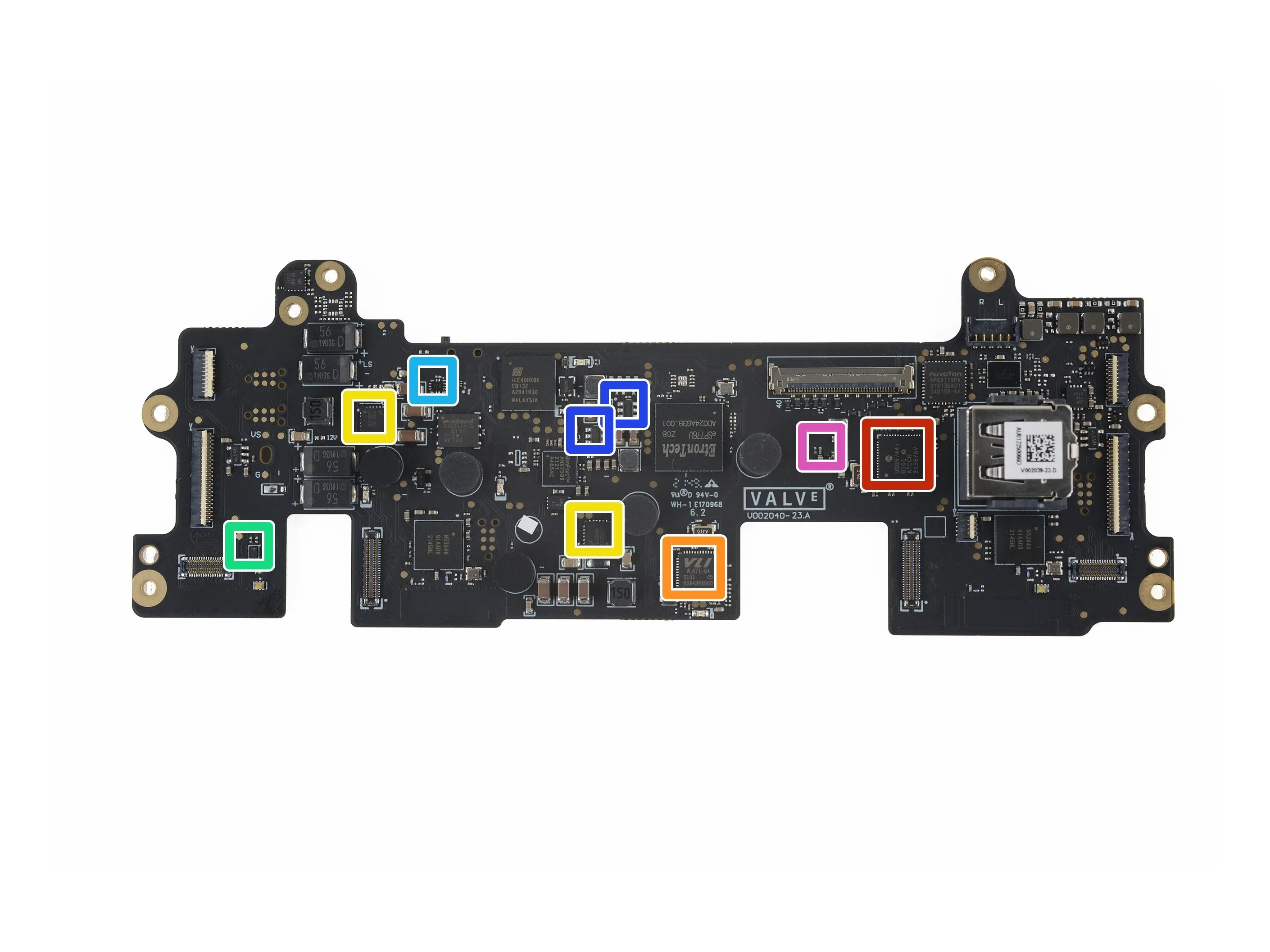

Шаг 2

• Идентификация микросхемы, часть 2:

• Микрочип USB5744 4-портовый контроллер USB-концентратора

• VIA Labs VL671-Q4 Транслятор транзакций с USB 2.0 на USB 3.1

• Texas Instruments LP8556SQ-E09 Драйвер светодиодной подсветки

• Texas Instruments LP5562 4-числовой светодиодный драйвер с памятью программ

• Texas Instruments TS3A5223 2-ч. Аналоговый переключатель SPDT

• Toll Microelectronic TMI3255T Синхронный понижающий преобразователь на 5 А

• Texas Instruments TPS22915C Переключатель нагрузки 2 A

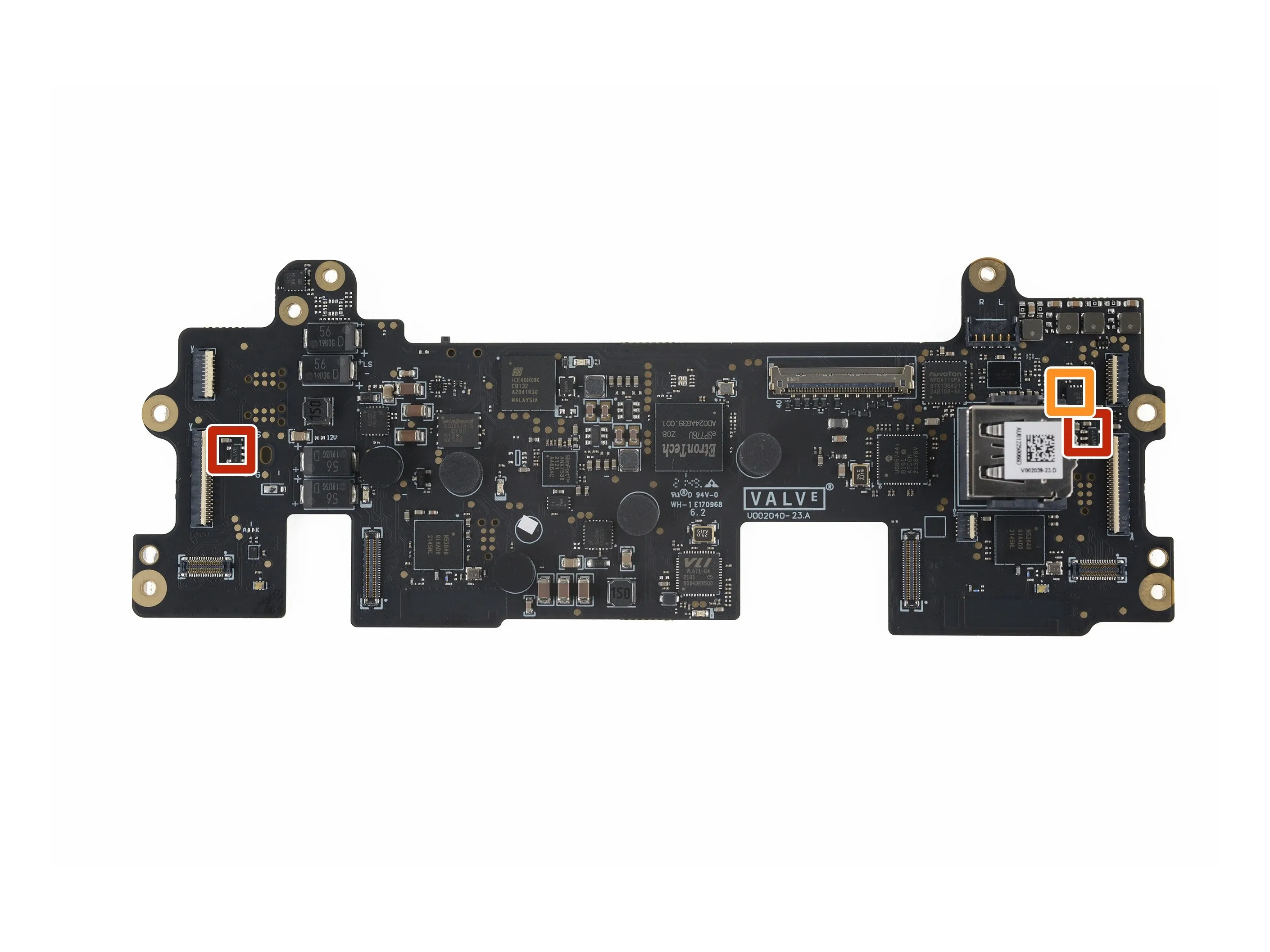

Шаг 3

• Идентификация микросхем, часть 3:

• Texas Instruments LP5907MFX-3.3 LDO-регулятор 250 мА / 3,3 В

• Texas Instruments LP2951-50 LDO-регулятор 100 мА / 5,0 В

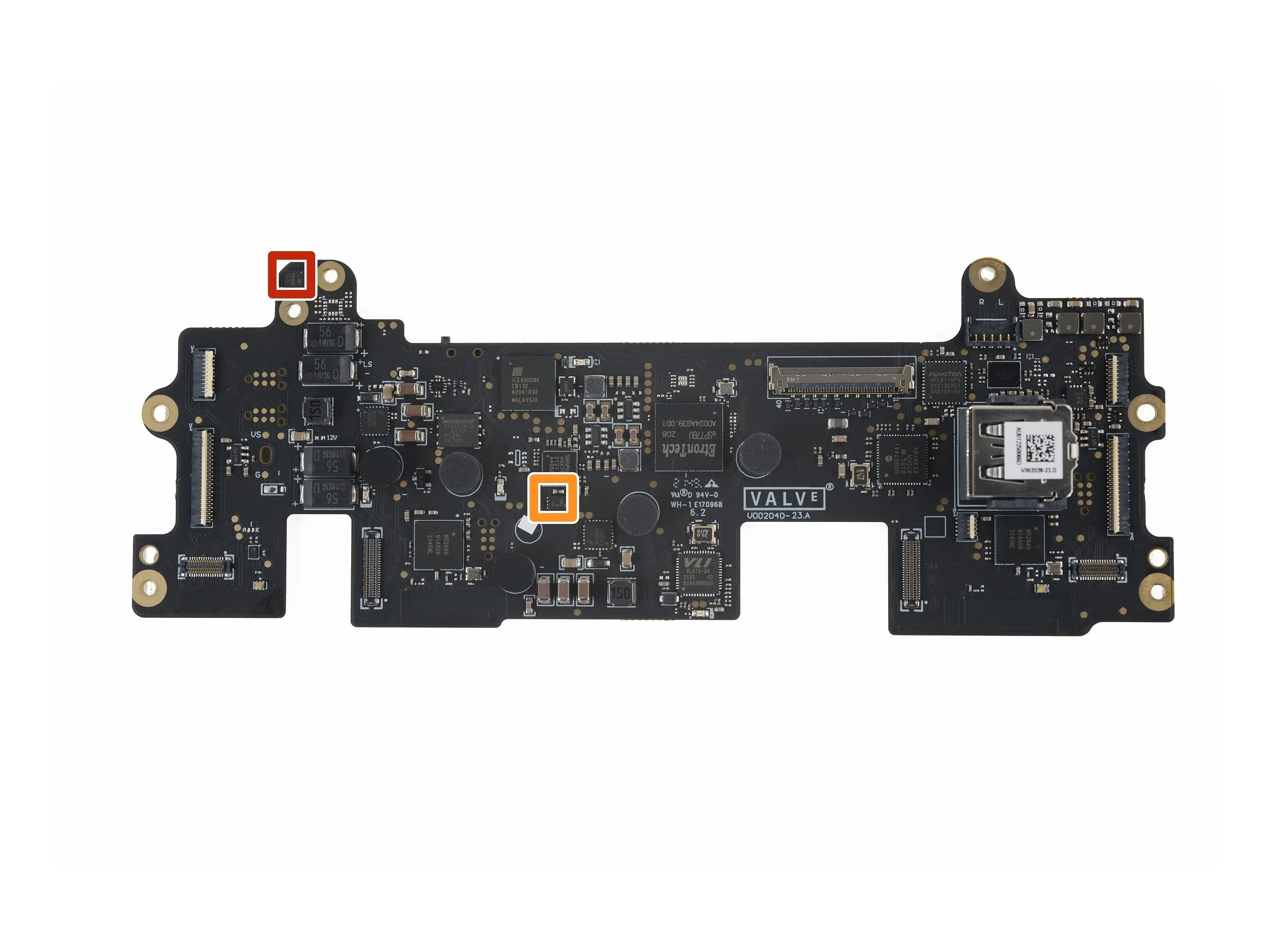

Шаг 4

• Идентификатор микросхемы, часть 4 - датчики:

• TDK-InvenSense ICM-20602 6-осевой МЭМС-акселерометр; гироскоп

• Датчик температуры Microchip AT30TS0x (вероятно)

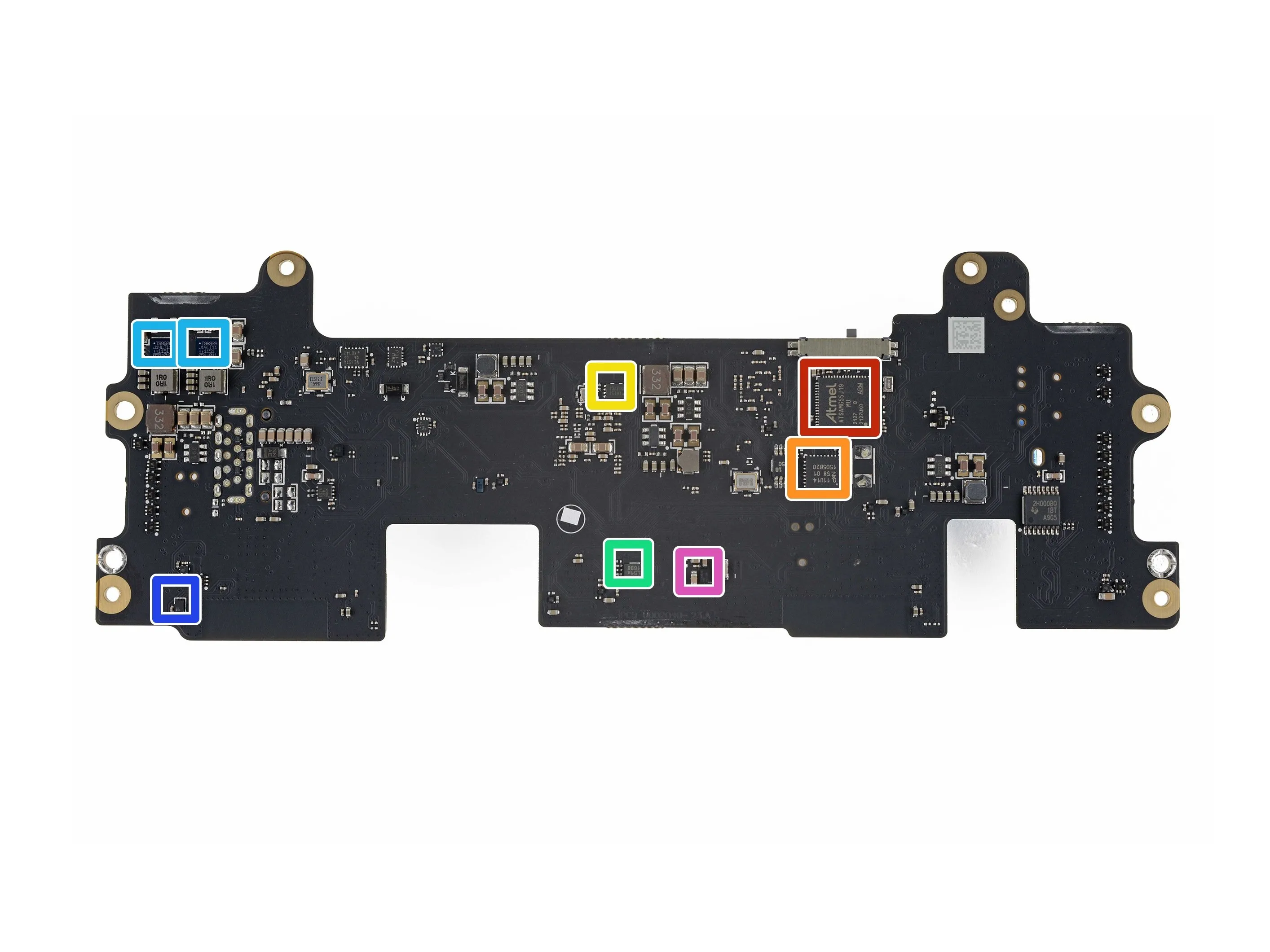

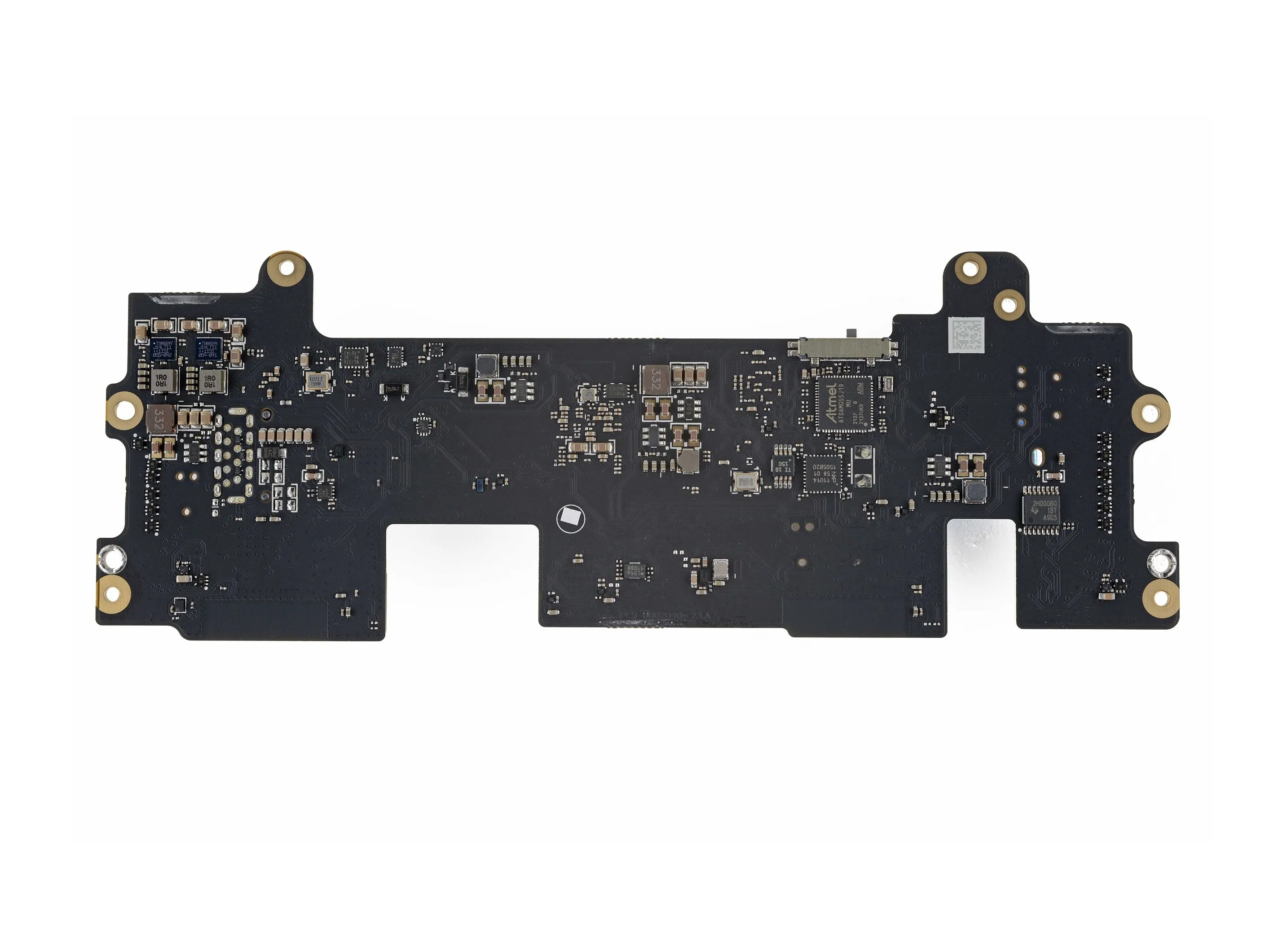

Шаг 5 Основная плата гарнитуры сторона 2

• Идентификация микросхемы, часть 1:

• Микрочип ATSAMG55J19B-MU 32-битный микроконтроллер ARM Cortex-M4 с флэш-памятью - 32 кБ

• NXP Semiconductor LPC11U14 32-битный микроконтроллер ARM Cortex-M0 с флэш-памятью - 32 кБ

• Winbond W25X10CL 1 Мб последовательной NOR флэш-памяти

• Macronix MX25L512E 64 КБ последовательной флэш-памяти NOR

• Goodix TFA9892 Аудиоусилитель класса D мощностью 13,2 Вт

• Texas Instruments LP5562 4-числовой светодиодный драйвер с памятью программ

• Texas Instruments TPS65132T6 источник питания с двумя выходами

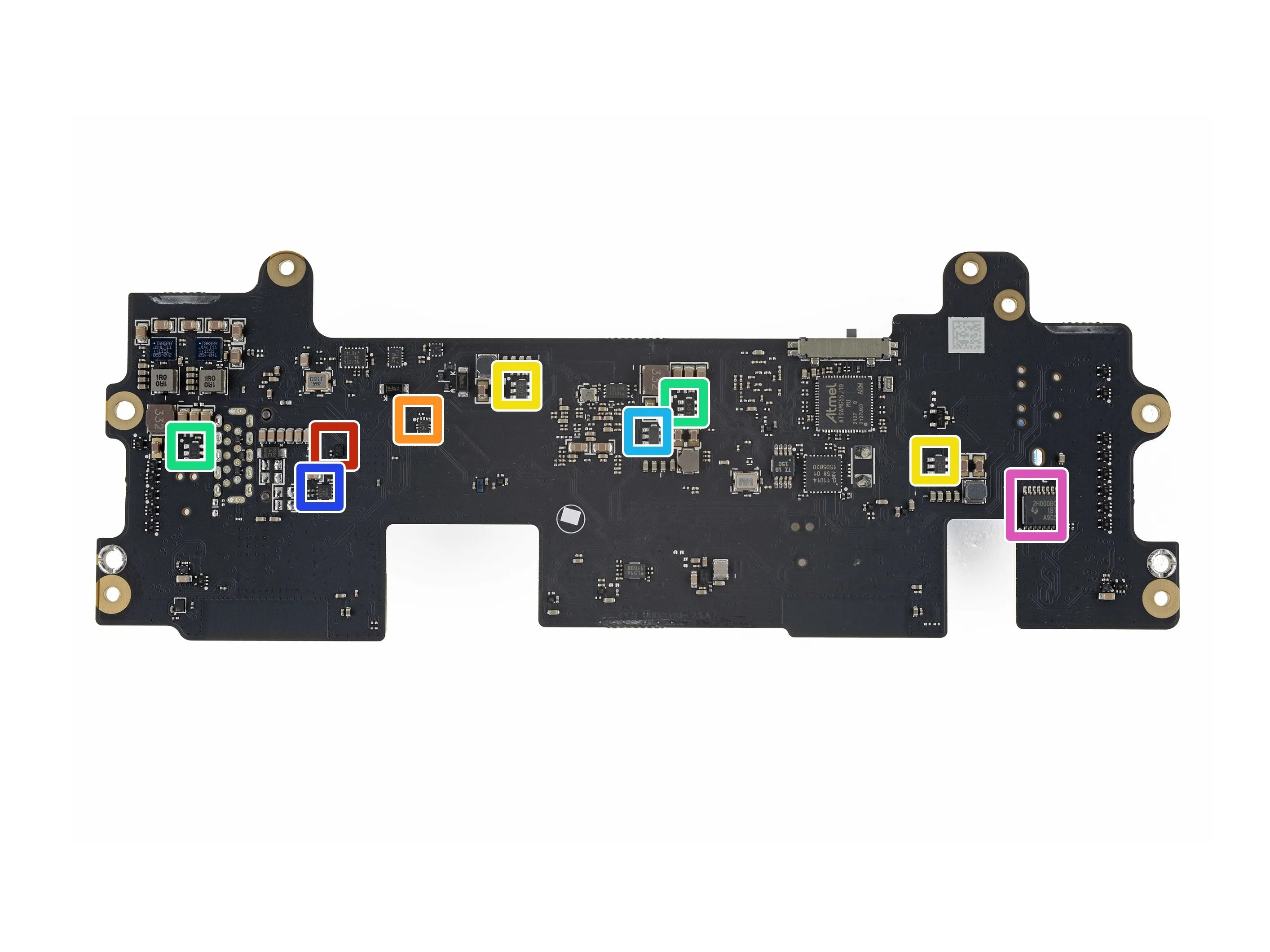

Шаг 6

• Идентификация микросхемы, часть 2:

• Texas Instruments TS5USBC41x Двойной аналоговый переключатель USB 2.0 SPDT с защитой от перенапряжения

• Texas Instruments TS3USB30E Двухканальный аналоговый переключатель SPDT с интерфейсом USB 2.0

• Texas Instruments TPS562201 Синхронный понижающий преобразователь на 2 А

• Texas Instruments TPS563209 3 Синхронный понижающий регулятор напряжения

• Toll Microelectronic TMI3255T Синхронный понижающий преобразователь напряжения 5 A

• Texas Instruments TPS259571 Предохранитель eFuse с защитой от перенапряжения

• Texas Instruments TPS2H000-Q1 2-к. интеллектуальный высокочастотный переключатель питания

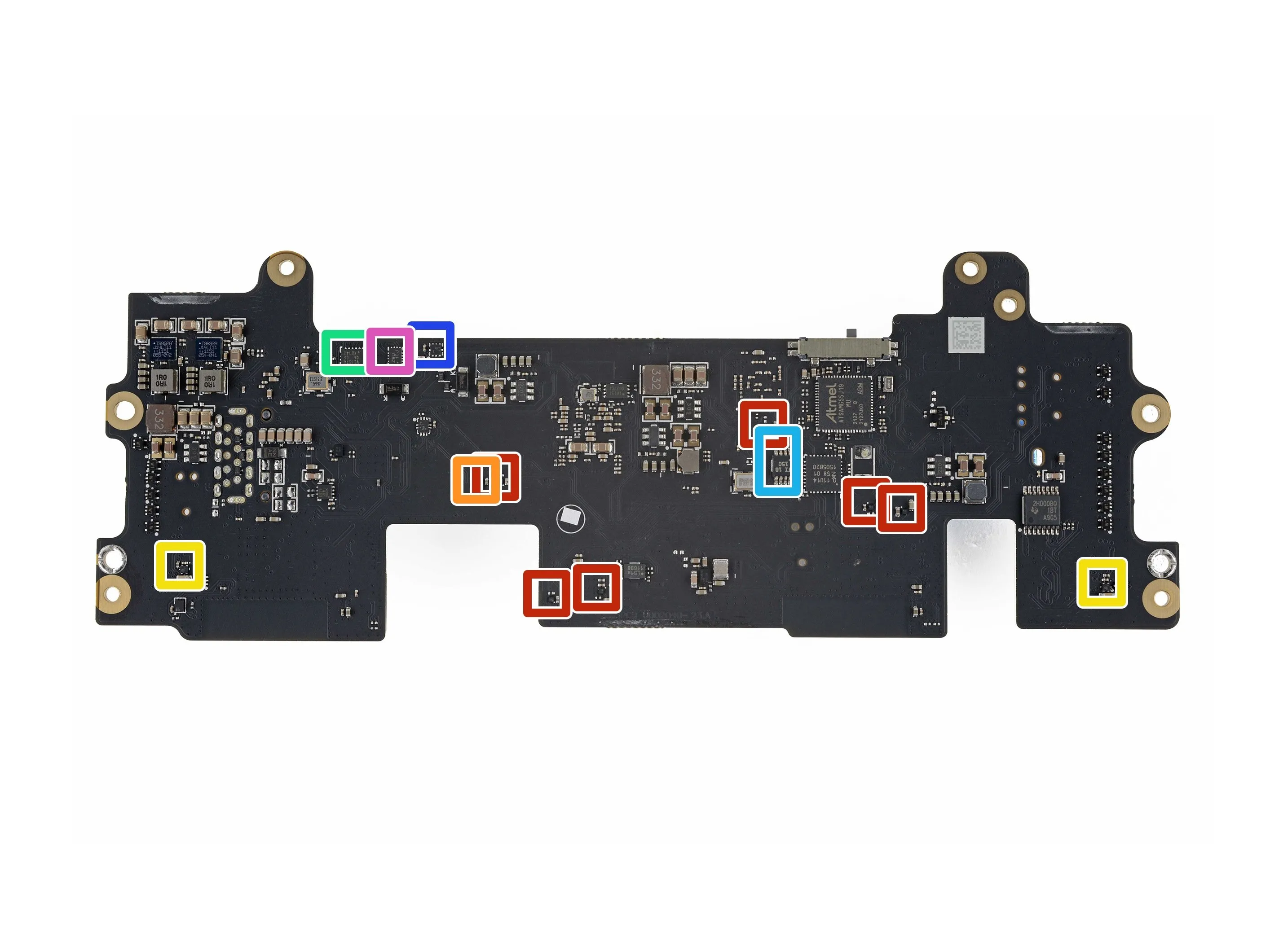

Шаг 7

• Идентификатор микросхемы, часть 3:

• Texas Instruments TPS22915C Переключатель нагрузки 2 А

• Texas Instruments TPS22970 Выключатель нагрузки 4 A

• Texas Instruments TLV70728P LDO-регулятор 200 мА / 2,8 В

• Четырехканальный 2-входовой мультиплексор Nexperia 74LVC157A

• Texas Instruments TCA9803 2-битный буфер/повторитель шины с преобразованием уровней

• Texas Instruments SN74AUP2G125 двойной шинный буфер

• Texas Instruments SN74AVC4T245 4-битный приемопередатчик шины с двойным питанием

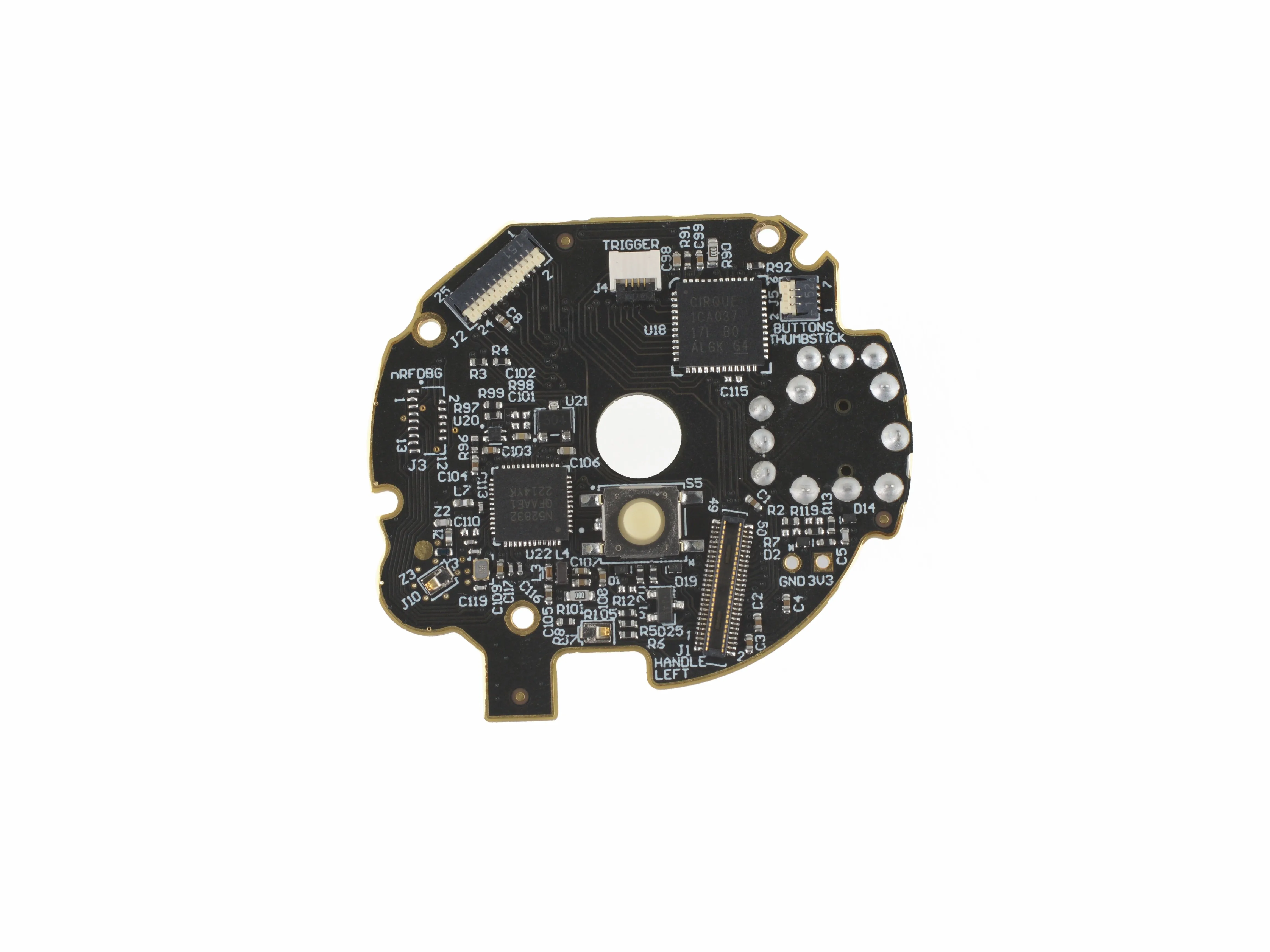

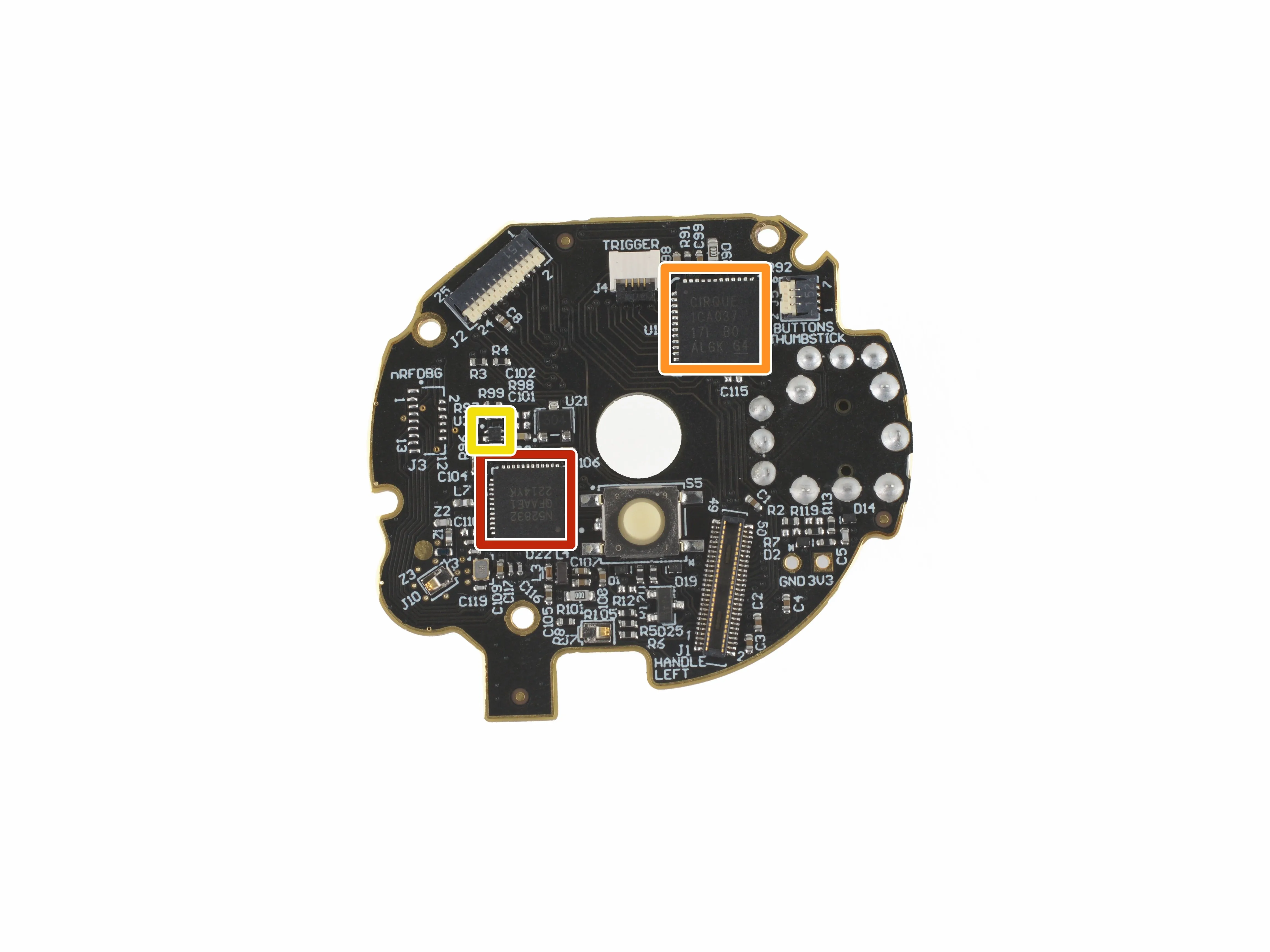

Шаг 8 Сторона 1 главной платы левого контроллера

• Идентификатор микросхемы, часть 1:

• Nordic Semiconductor nRF52832 Bluetooth 5.3 SoC

• Цирк 1CA037 сенсорный контроллер

• Переключатель нагрузки Renesas (вероятно)

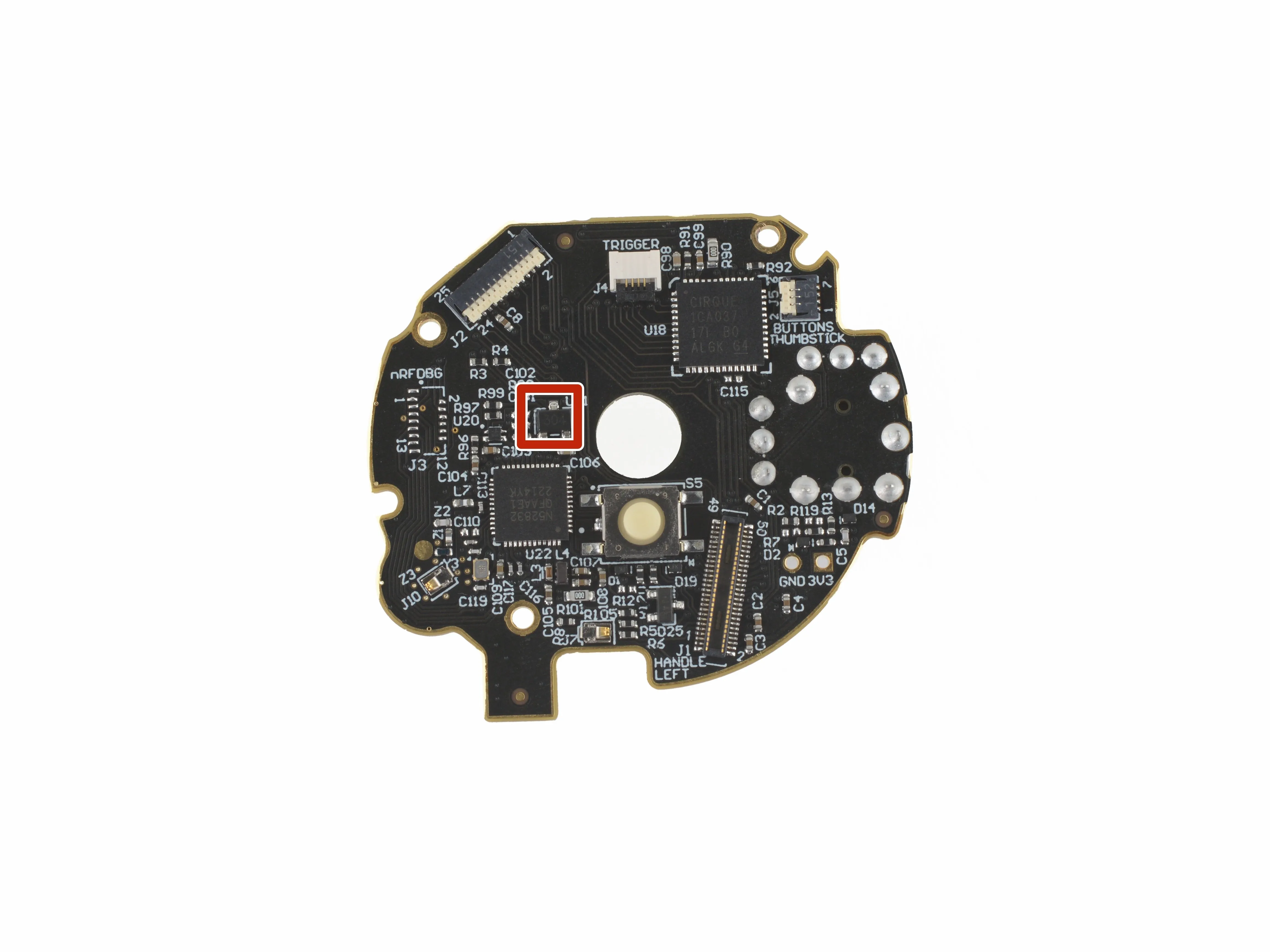

Шаг 9

• Идентификатор микросхемы, часть 2 - датчики:

• Allegro Microsystems A1304 датчик эффекта Холла

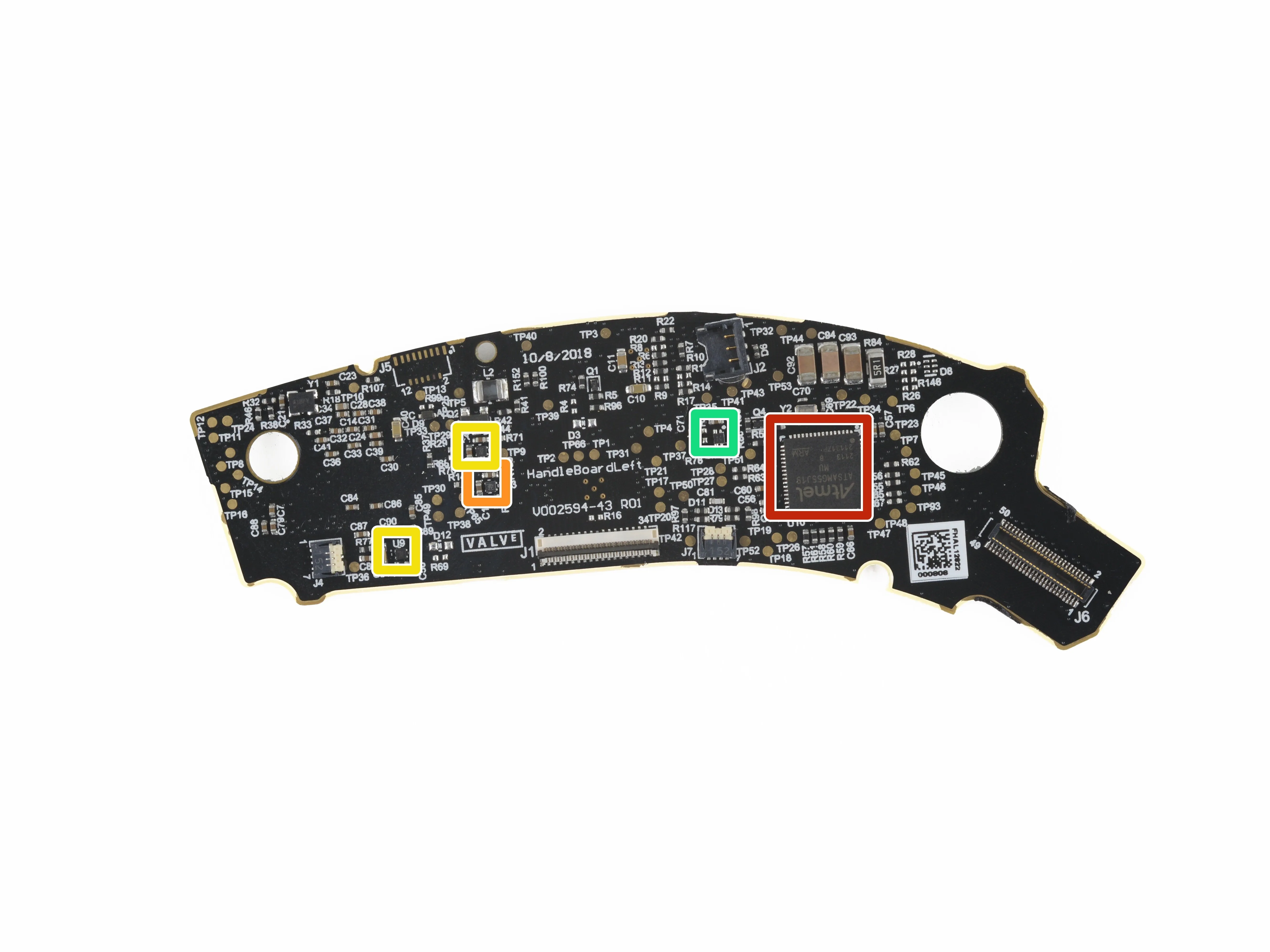

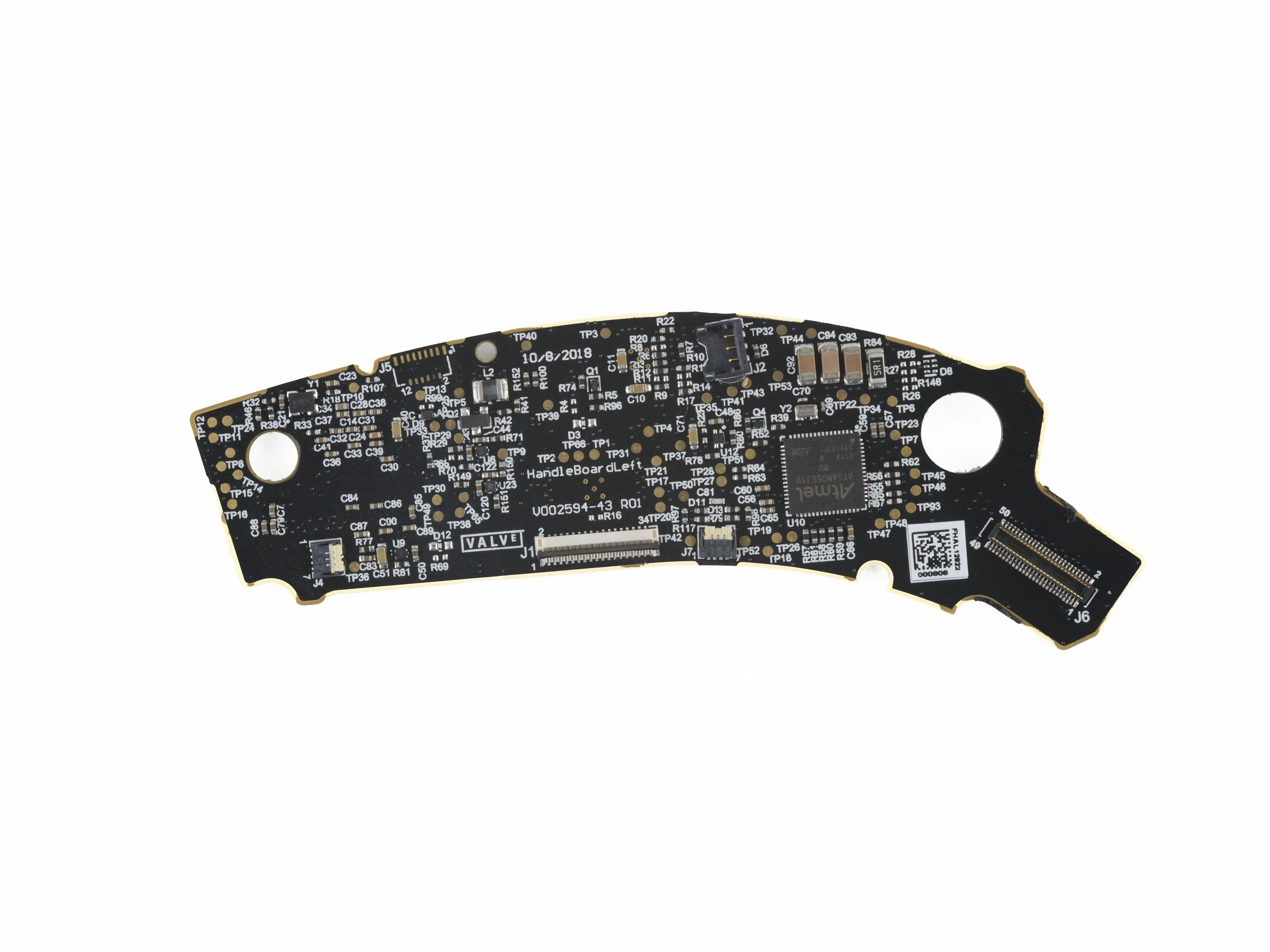

Шаг 10 Сторона 1 платы левой ручки контроллера

• Идентификатор микросхемы, часть 1:

• Микрочип ATSAMG55J19B-MU 32-битный микроконтроллер ARM Cortex-M4 с флэш-памятью - 32 кБ

• Fitipower Integrated Tech FP6183-12X7 300 мА / 1,2 В LDO регулятор

• onsemi NCP161AMX330TBG LDO-регулятор 450 мА / 3,3 В

• Переключатель нагрузки Renesas (вероятно)

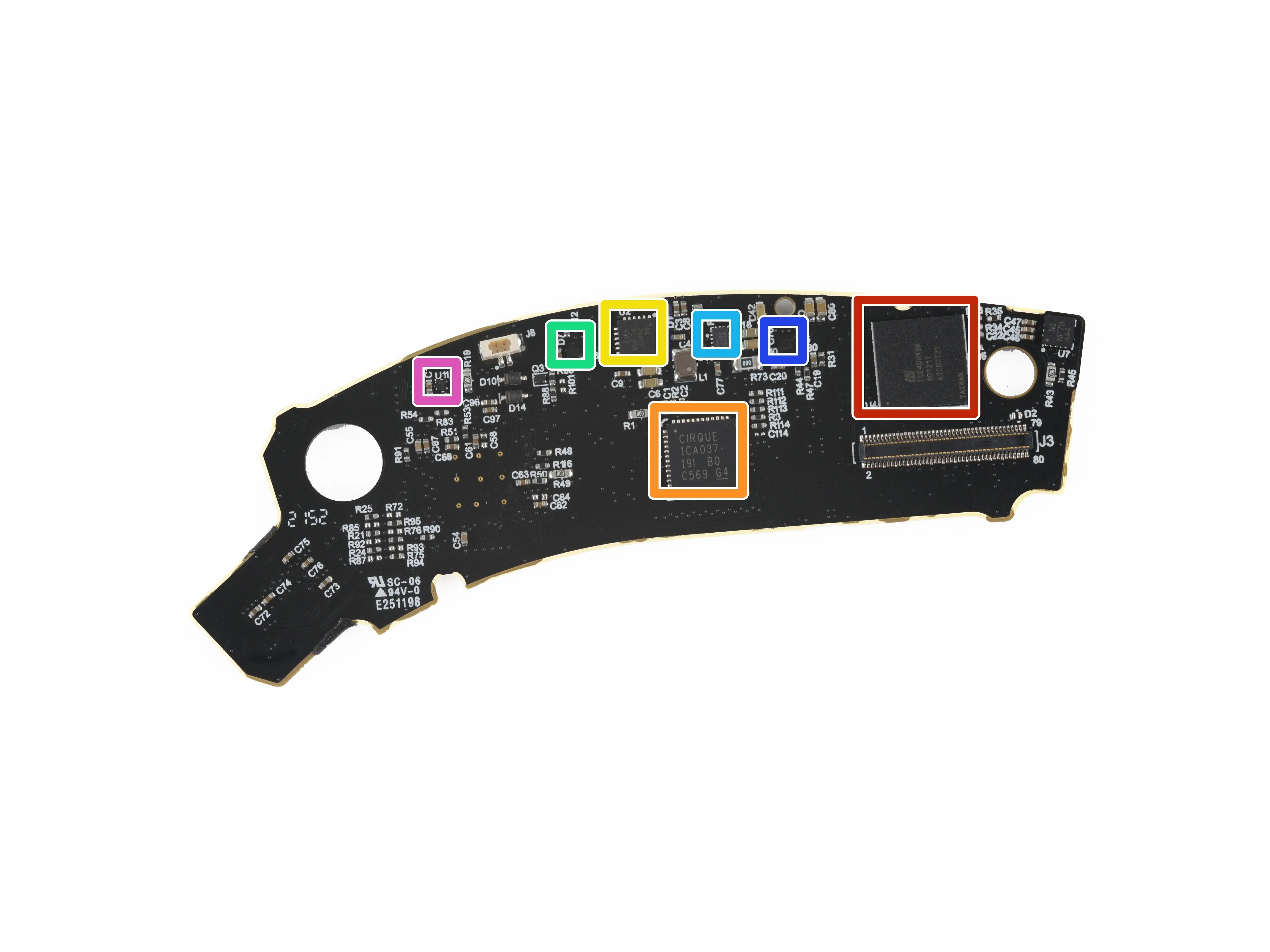

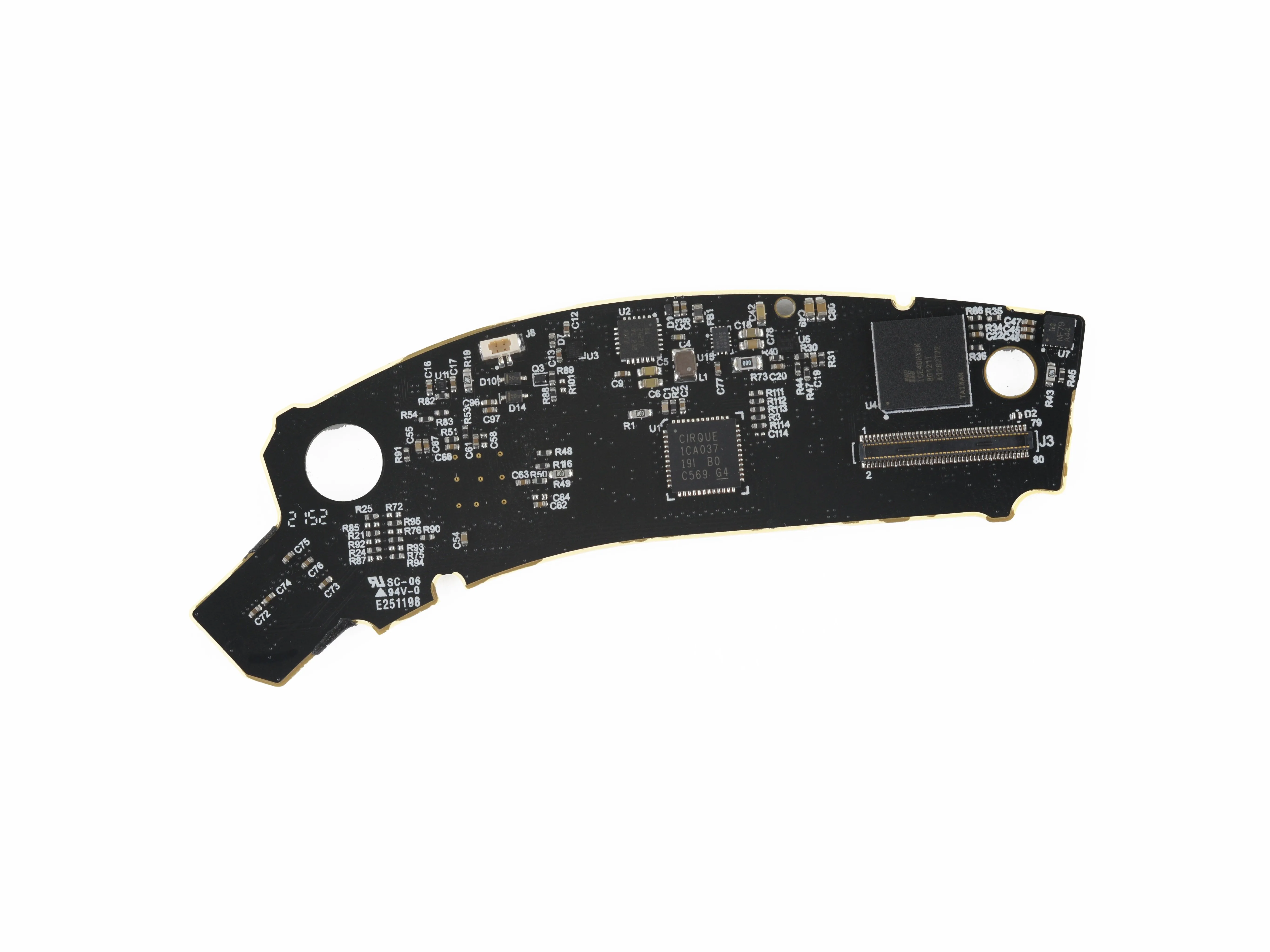

Шаг 11 Сторона 2 платы левой рукоятки контроллера

• Идентификатор микросхемы, часть 1:

• Lattice Semiconductor iCE40HX8K-BG121 ПЛИС iCE40 HX

• Cirque 1CA037 сенсорный контроллер

• Texas Instruments BQ24297 Зарядное устройство для литий-ионных аккумуляторов 3 A

• Texas Instruments BQ27421-G1D датчик уровня топлива в аккумуляторе

• Массив смешанных сигналов Renesas

• Texas Instruments TPS630250 2 A buck-boost преобразователь

• onsemi NCP161AMX300TBG LDO-регулятор 450 мА / 3,0 В

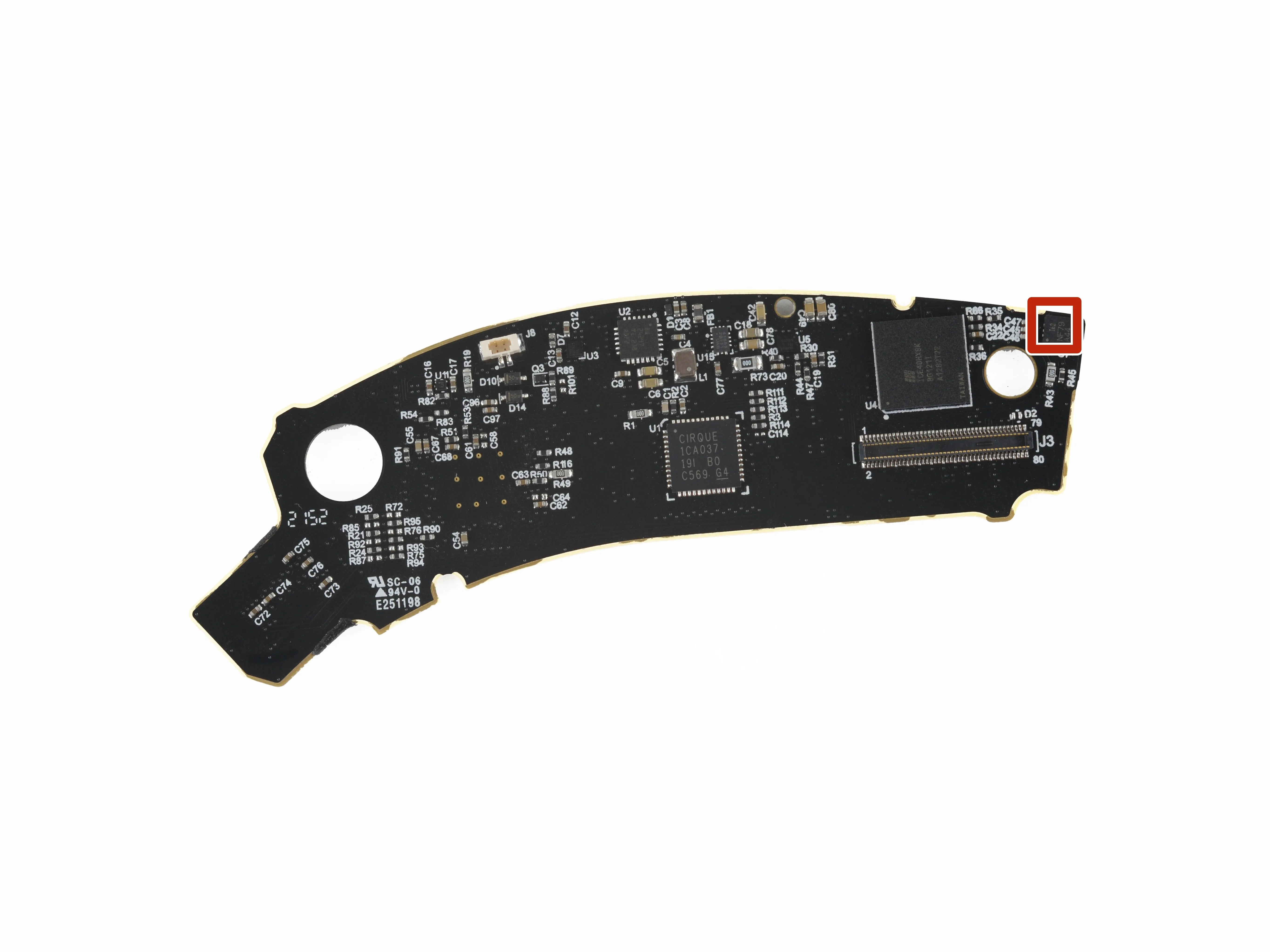

Шаг 12

• Идентификация чипа, часть 2 - датчики:

• TDK-InvenSense ICM-20602 6-осевой MEMS-акселерометр и гироскоп
