Разборка беспроводной мыши VicTsing MM057 2.4G

Введение

В этом руководстве описаны шаги, необходимые для полной разборки беспроводной мыши VicTsing MM057.

Что вам понадобится

Инструменты

•

Шаг 1 Разборка беспроводной мыши VicTsing MM057 2.4G

• Беспроводная мышь VicTsing MM057 2.4G.

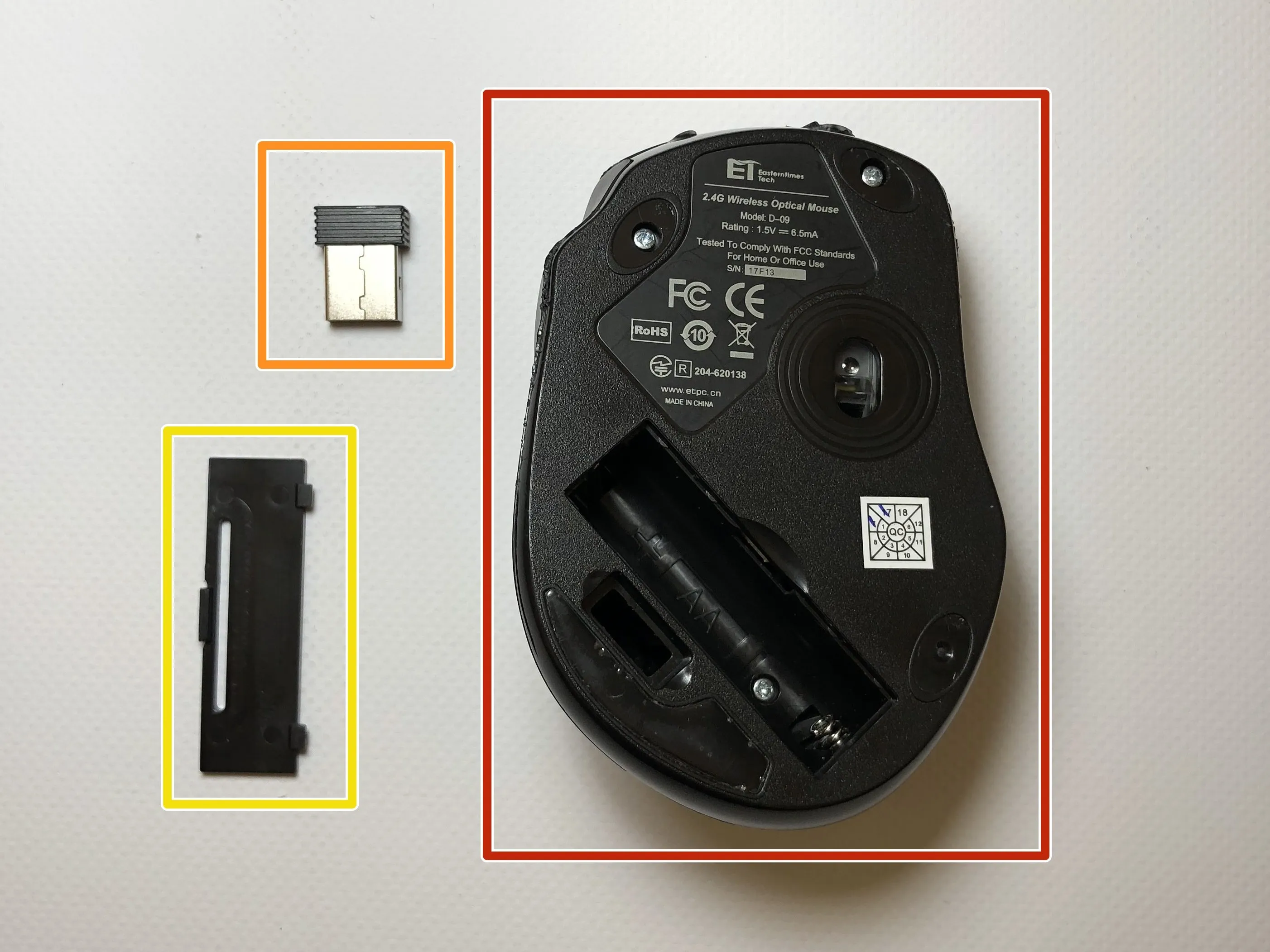

Шаг 2

• Подденьте и снимите крышку батарейного отсека и USB-ключ.

• Мышь

• USB-ключ

• Крышка батарейного отсека

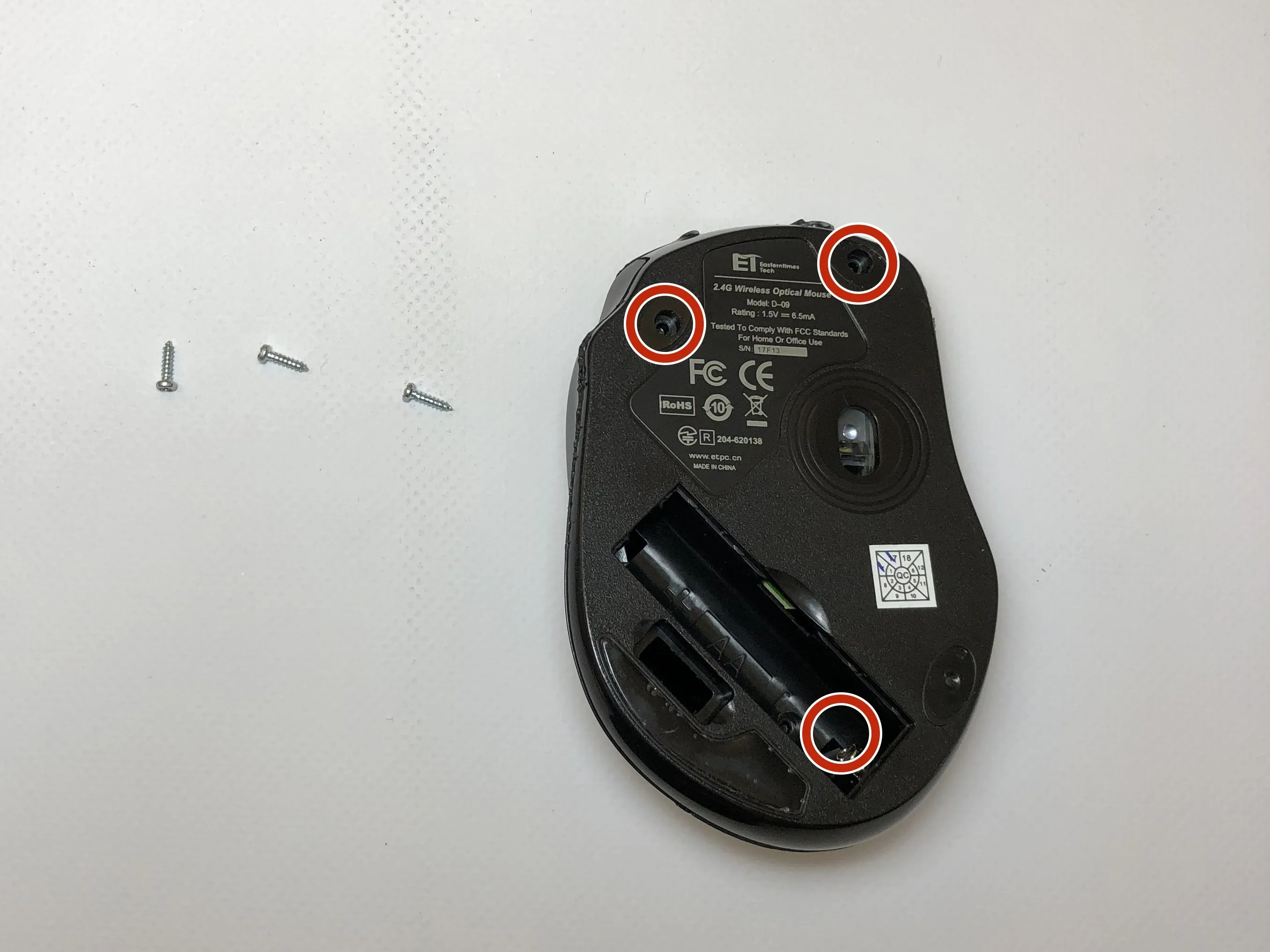

Шаг 3

• Открутите три винта. Два винта находятся под клейкими накладками на передней панели мыши. Третий винт находится под крышкой батарейного отсека.

• Расположение винтов

Шаг 4

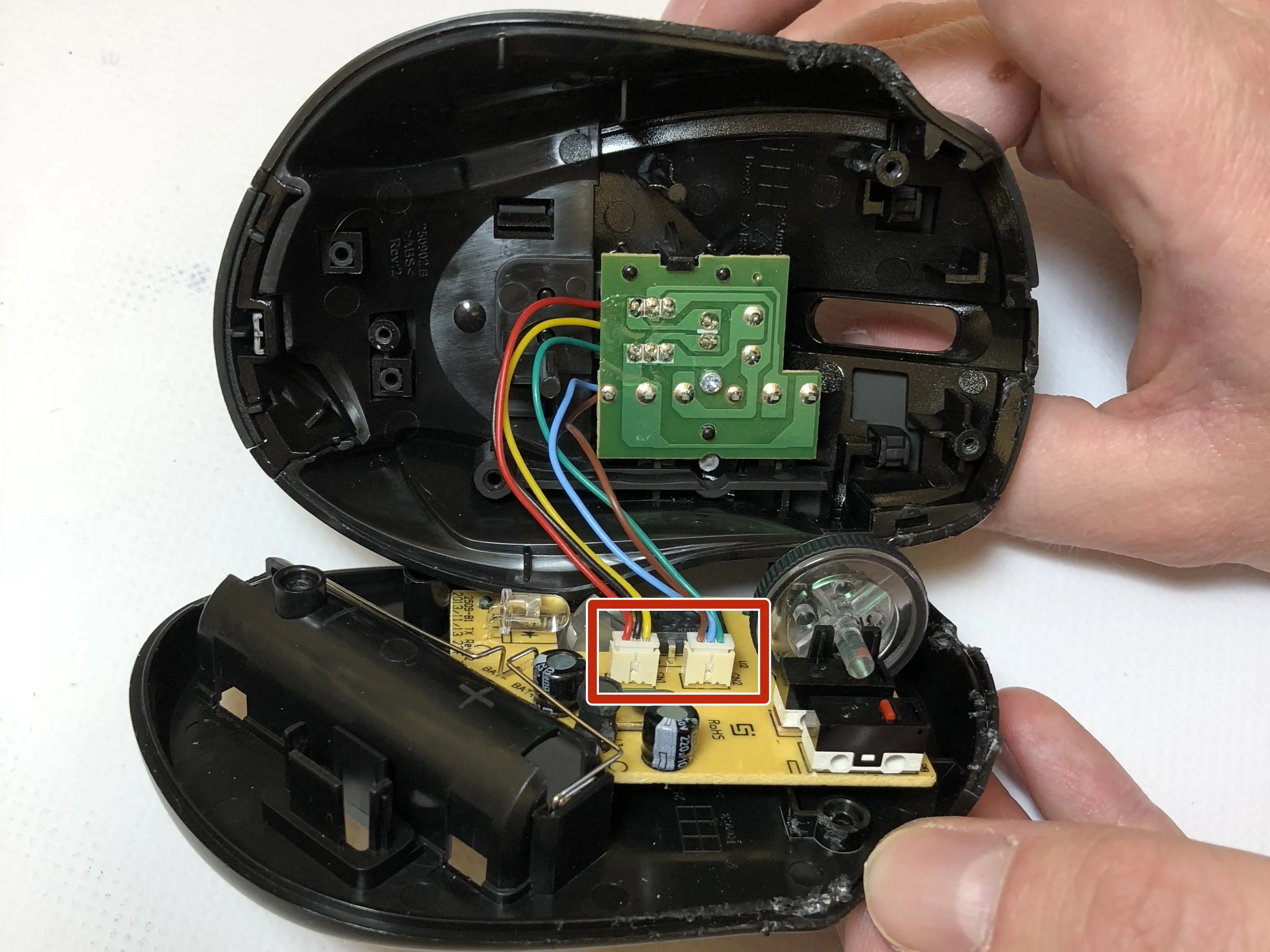

• Аккуратно разберите корпус. Остерегайтесь соединительных кабелей между платами.

• Розетка между платами

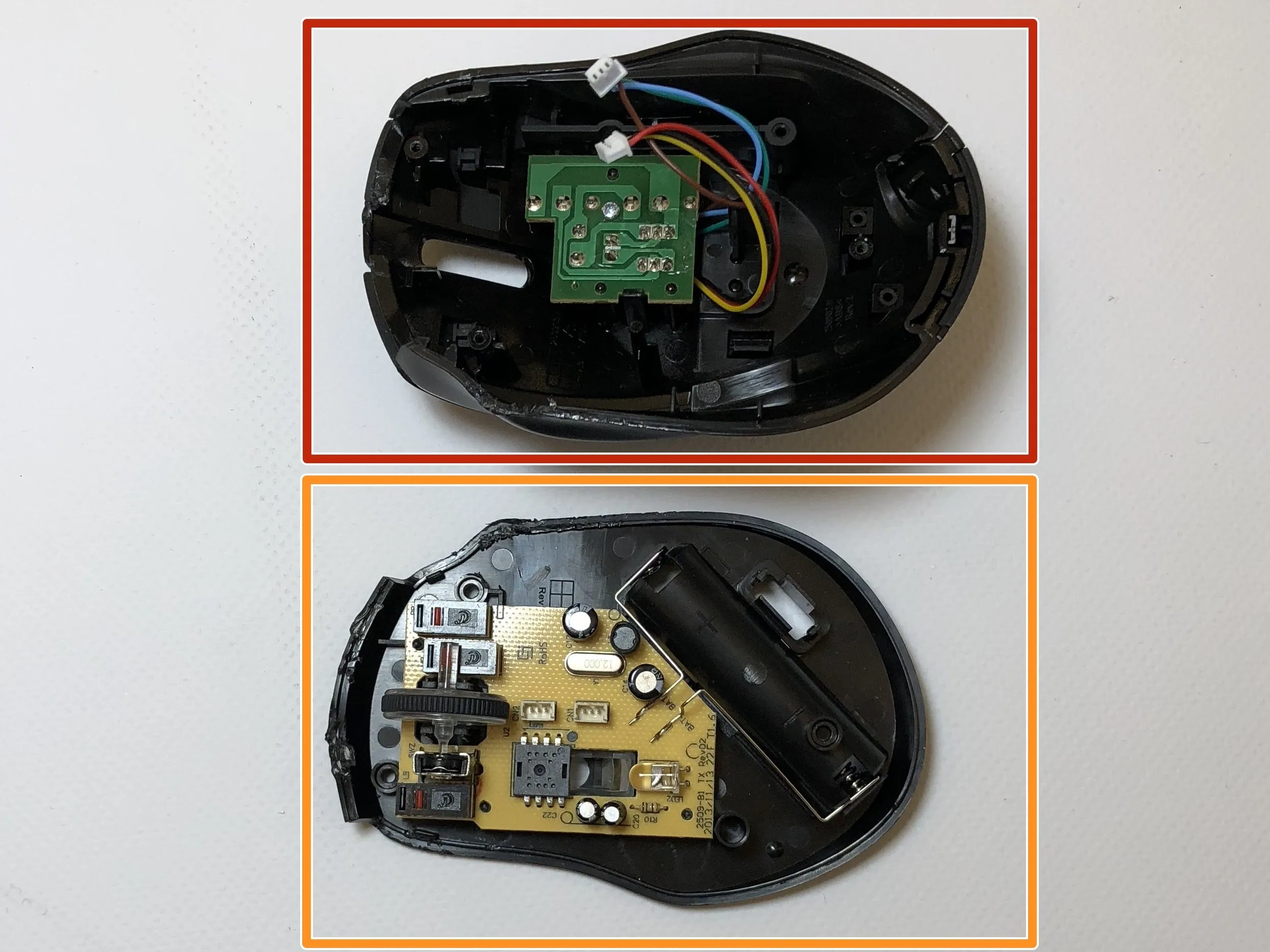

Шаг 5

• Отсоедините кабели между платами, сжав боковые стороны разъемов на основании.

• Верхняя часть

• База

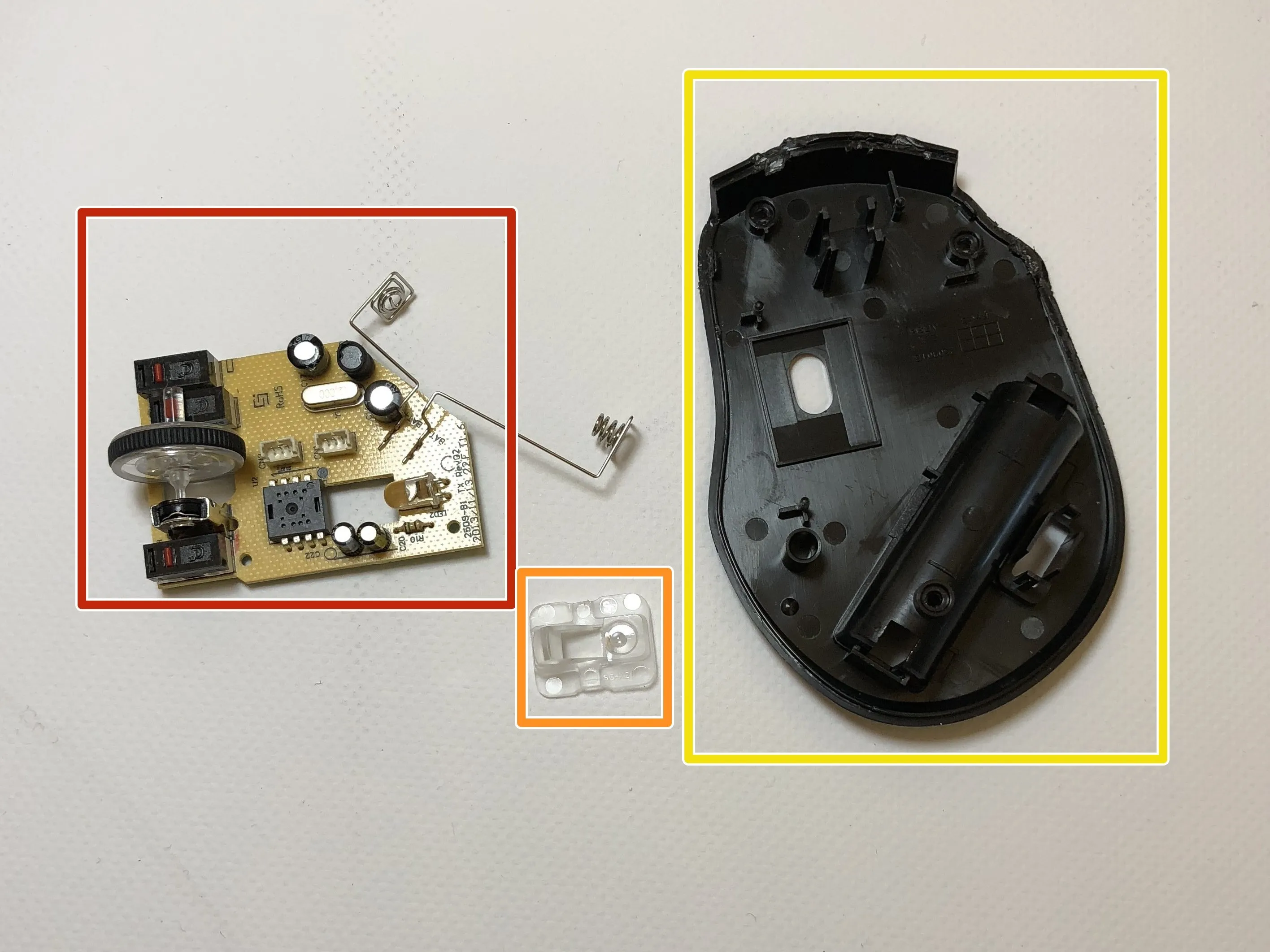

Шаг 6

• Отделите провода подключения аккумулятора от корпуса базы и снимите плату базы и оптическую линзу.

• Плата основания

• Оптическая линза

• Шасси базы

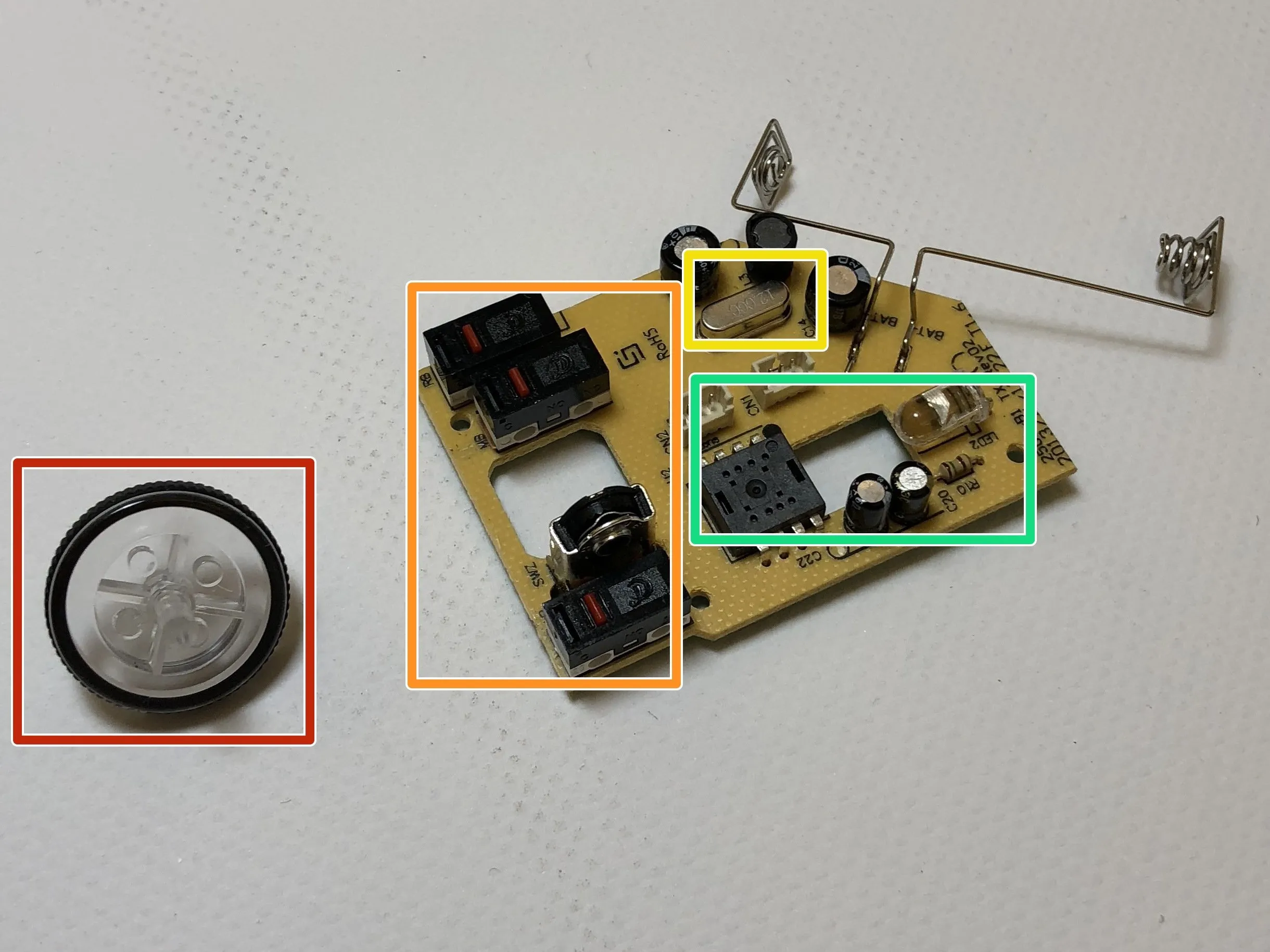

Шаг 7

• Снимите колесо прокрутки.

• Колесо прокрутки

• Сверху вниз: правый клик, клик на колесе, поворотный энкодер колеса и приводы левого клика

• Кристаллический генератор (12 МГц)

• Слева направо: оптический приемник и красный светодиод

Шаг 8

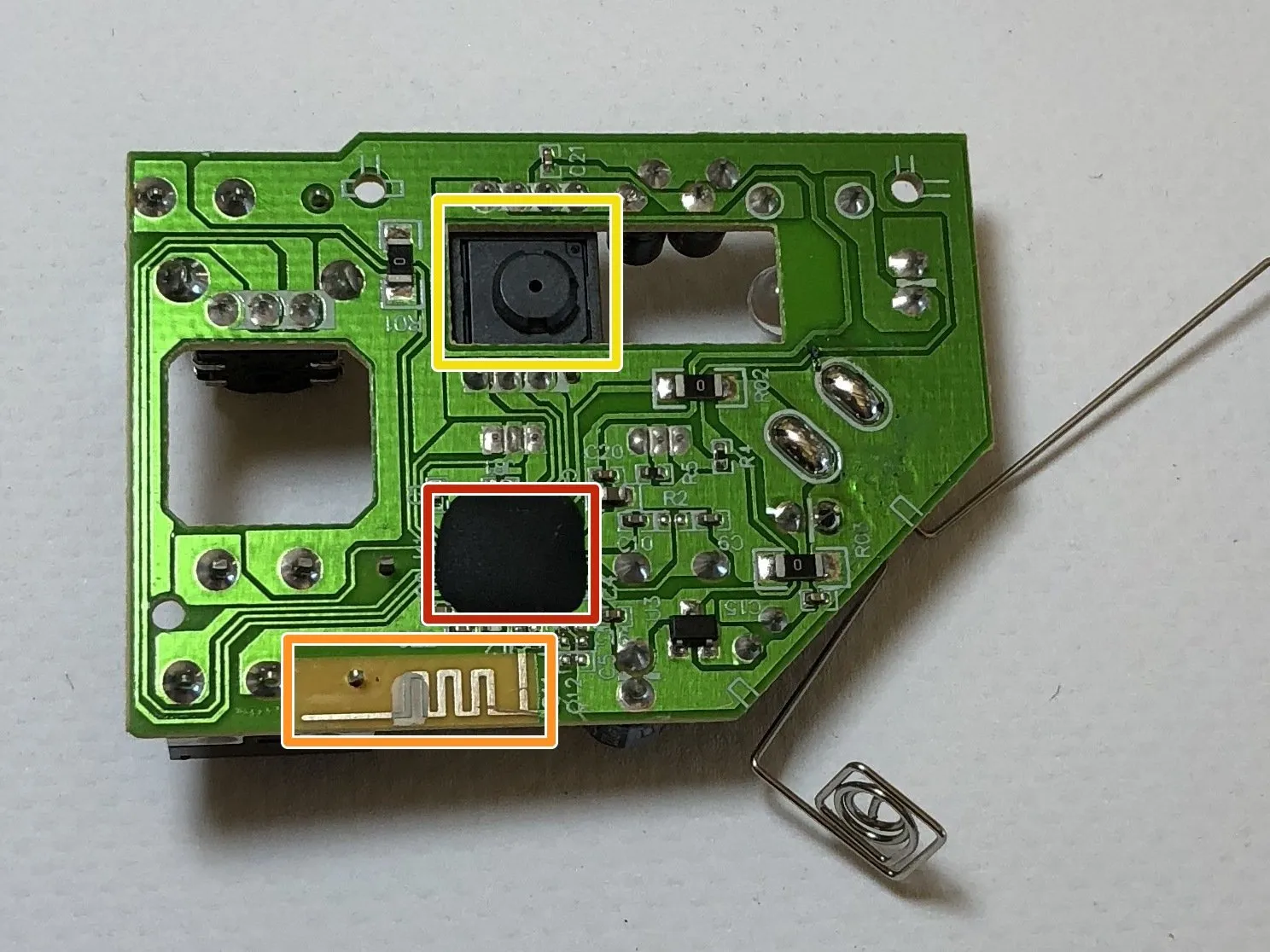

• Обратная сторона базовой печатной платы.

• Микроконтроллер (с эпоксидным покрытием)

• антенна Bluetooth

• Оптический приемник (нижняя сторона)

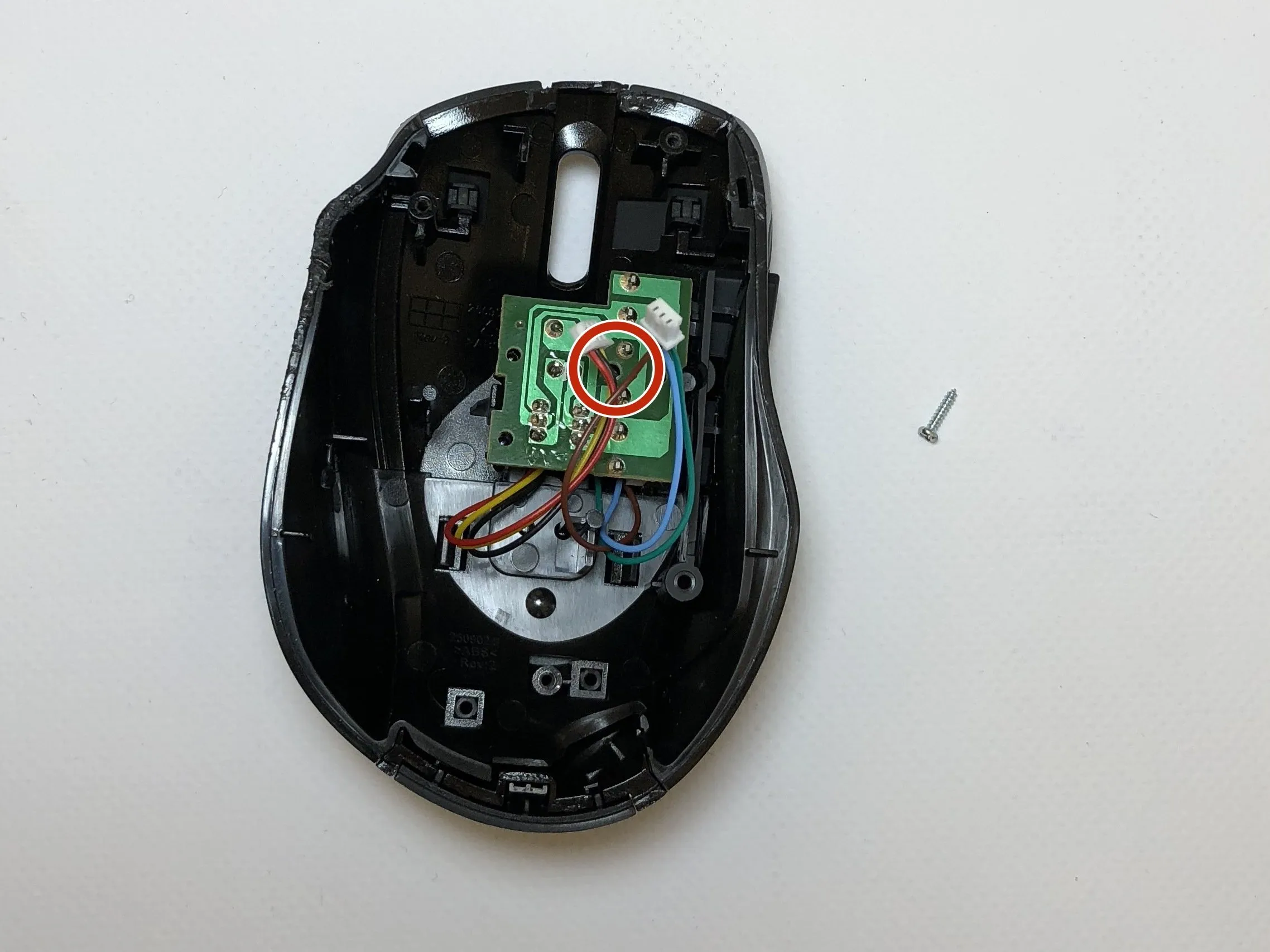

Шаг 9

• Выкрутите винт из центральной части верхней печатной платы.

• Расположение винта

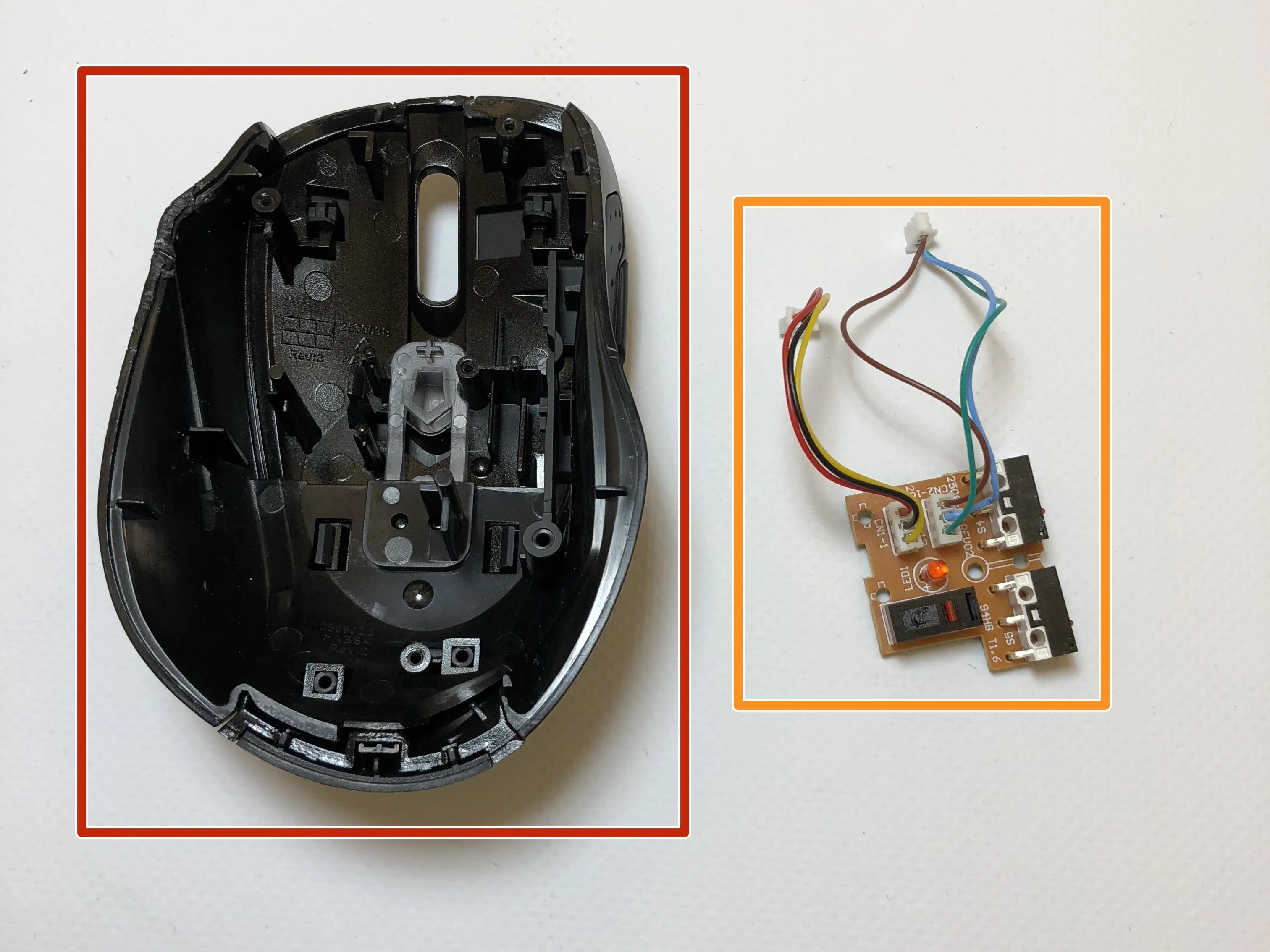

Шаг 10

• Отделите верхнюю печатную плату от верхнего шасси.

• Верхнее шасси

• Верхняя печатная плата

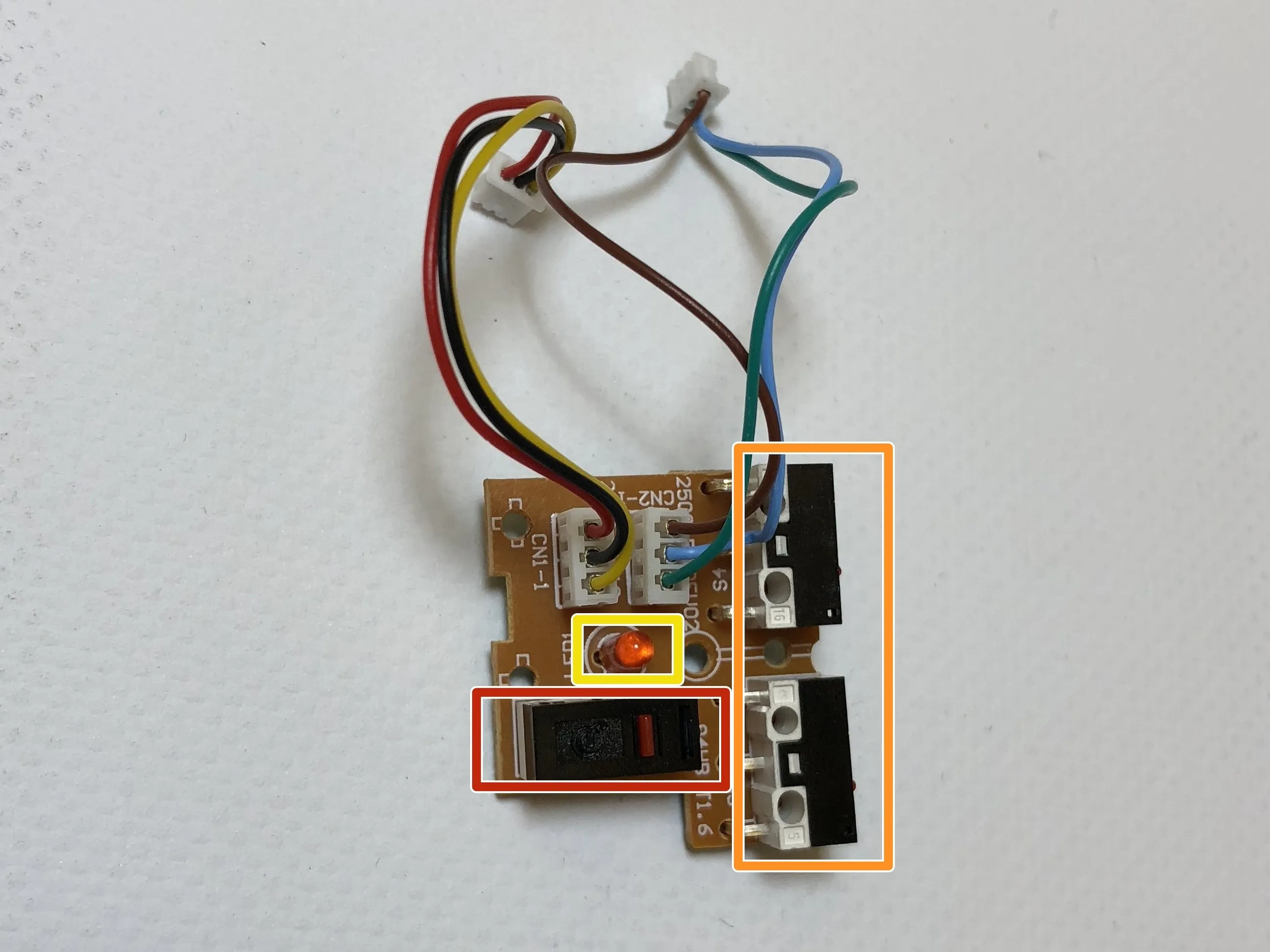

Шаг 11

• Кнопка выбора режима

• Боковые кнопки

• Светодиодный индикатор состояния

Комментарии к статье

Здравствуйте, спасибо за руководство. У меня такая же мышь, как и эта модель.

Время от времени она просто отключается сама по себе и через несколько секунд снова подключается. Я уже менял батарейки.

Эта проблема очень раздражает, но она отлично работает, и я бы очень хотел продолжать пользоваться ею - поэтому я хотел бы исправить ее, чтобы продолжать использовать ее.

Ребята, вы знаете, что можно сделать, чтобы решить эту проблему?

Мой отключается через несколько минут бездействия. Я просто нажимаю левую кнопку мыши один раз, чтобы 'разбудить' его. Перемещение мыши вокруг не разбудит его. Я думаю, что это сделано специально, чтобы предотвратить ненужную разрядку аккумулятора при подключении радио к USB-ключу. Если это отличается от того, с чем вы столкнулись, то следует подумать, нет ли у вас других беспроводных устройств, которые могут создавать помехи.

Спасибо за это руководство. Я только что использовал его для проверки колеса. Мое вызывало прокрутку экрана 'вверх-вниз', несмотря на то, что колесико катилось только вниз. После того как я разобрал и почистил мышь с помощью этого руководства, она снова работает идеально.

У меня такая же проблема с колесом прокрутки. Я знаю, как открыть мышь, однако, какой тип очистки вы сделали, чтобы колесо снова работало правильно?
