Разборка ViewSonic VG2438Sm

Введение

Краткий обзор монитора ViewSonic VG2438Sm

Номер модели: VS15964

Маркировка типа шаг 1

• Модель № VS15964

Шаг 2 Снимите подставку

• Снимите подставку, открутив четыре винта Philips в креплении Vesa.

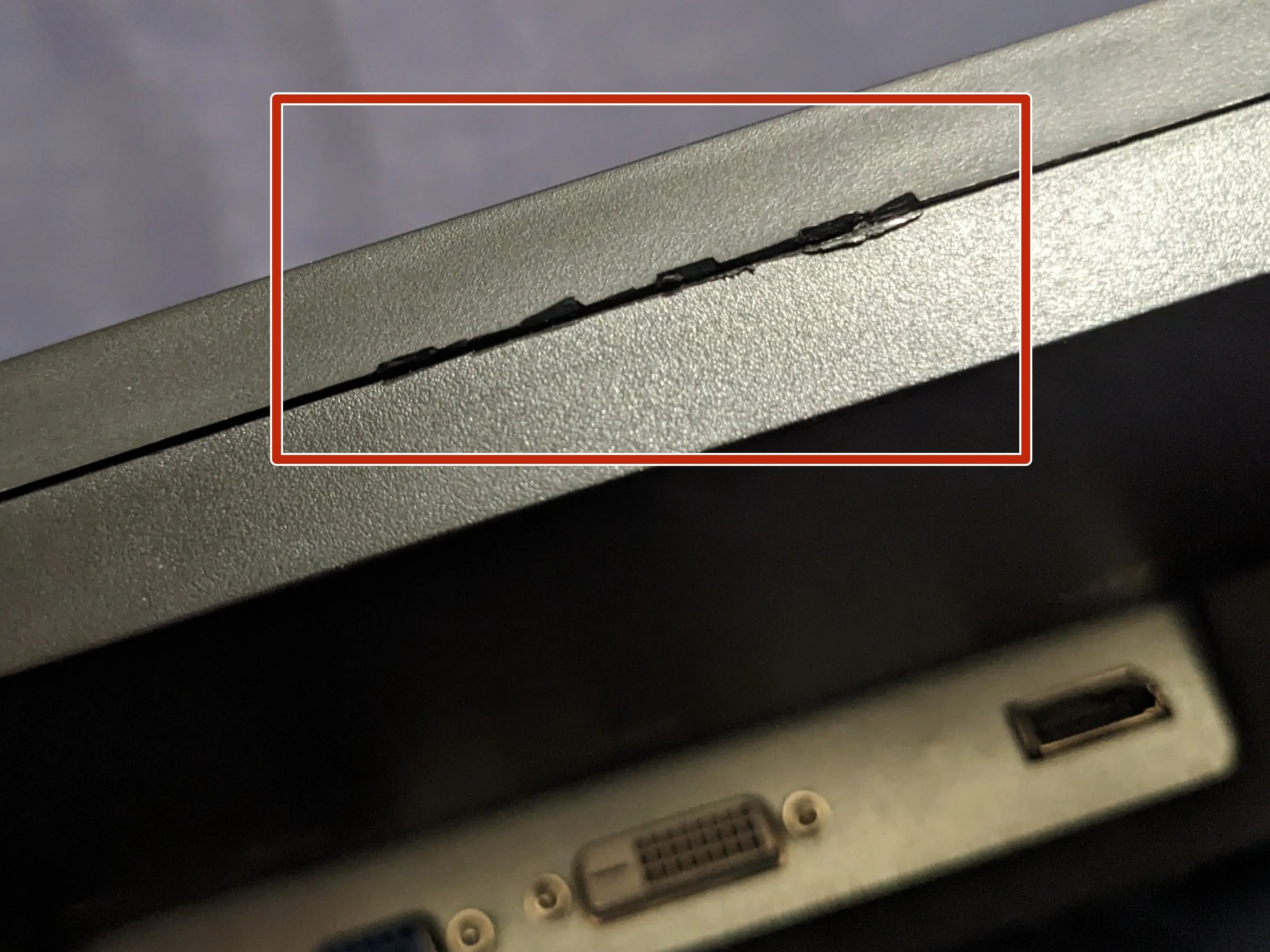

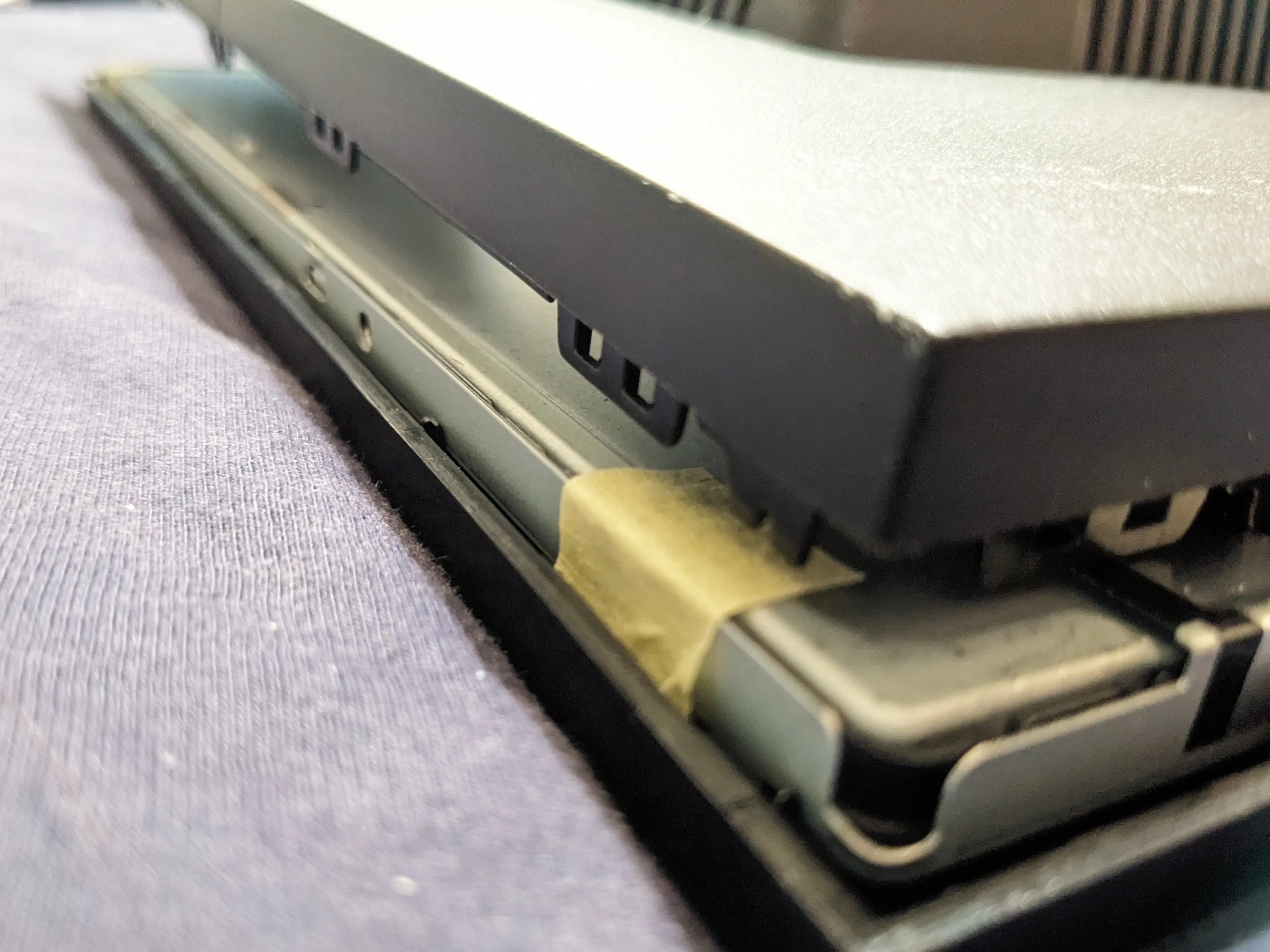

Шаг 3 Откройте корпус

• Откройте корпус, поддев край подходящим инструментом. Мне пришлось использовать кирку, чтобы открыть щель достаточно широко, чтобы можно было вставить плоскую отвертку.

• Вставив отвертку или джимми, отогните ручку к задней стороне монитора. Так вы поднимете переднюю панель с крючков и освободите ее.

• Открыв два края, будьте осторожны, так как панель и логическая плата удерживаются на месте только закрытым корпусом.

• Возможно, в процессе вы немного повредите корпус.

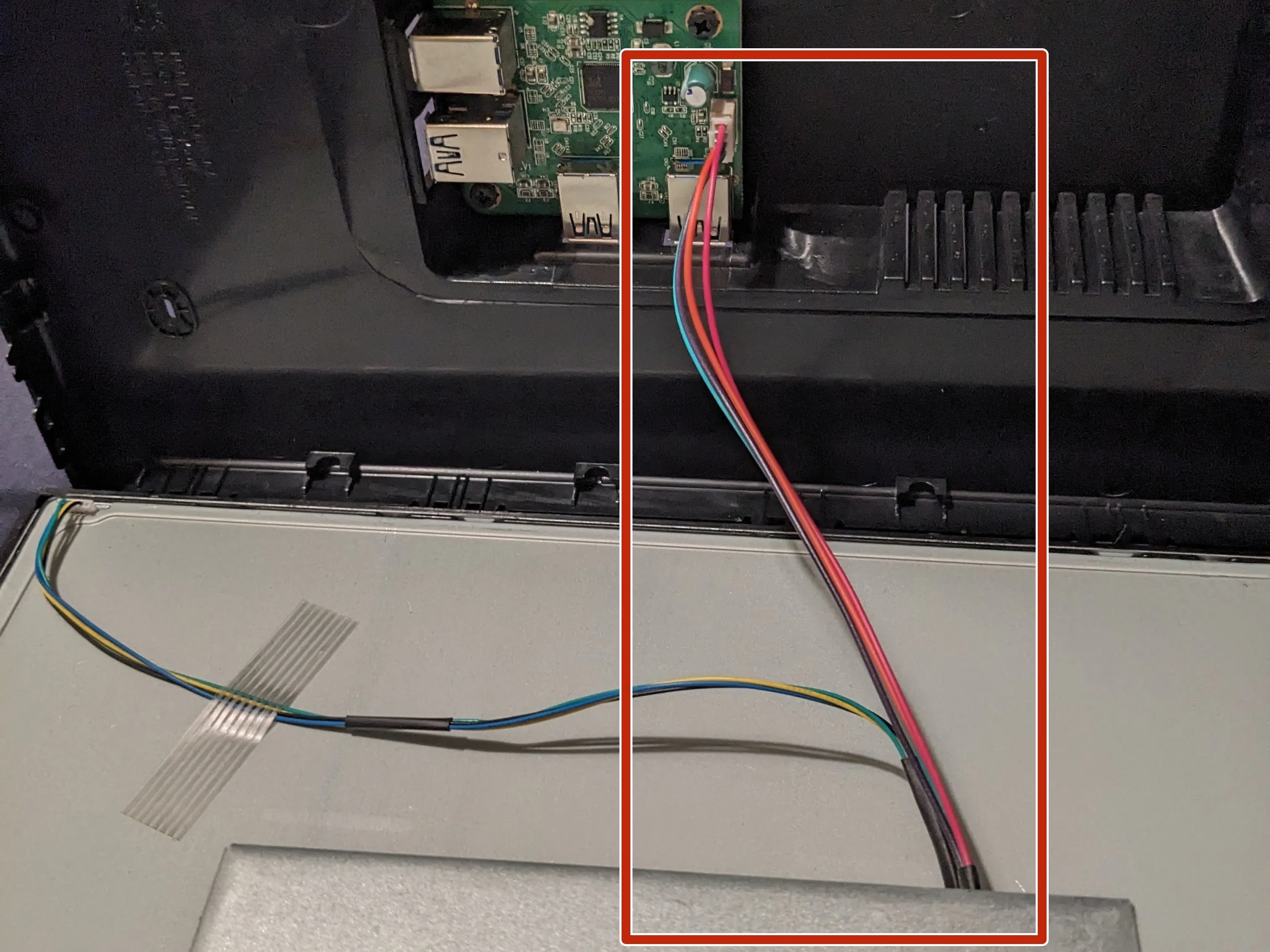

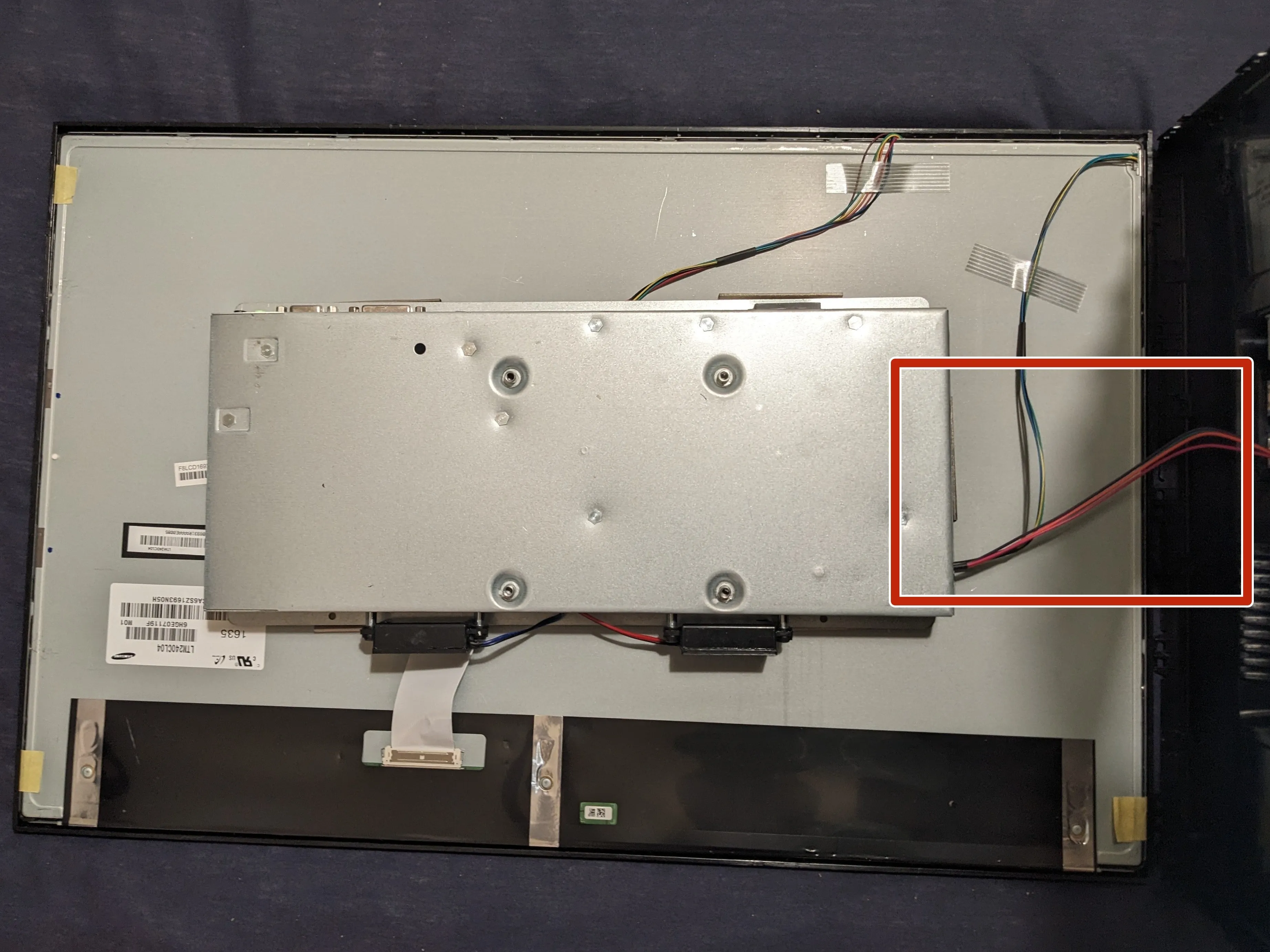

Шаг 4 Откройте корпус

• Переверните заднюю сторону корпуса вправо.

• Будьте осторожны с проводом к USB-концентратору. Его длины достаточно, чтобы перевернуть корпус и положить его на пол.

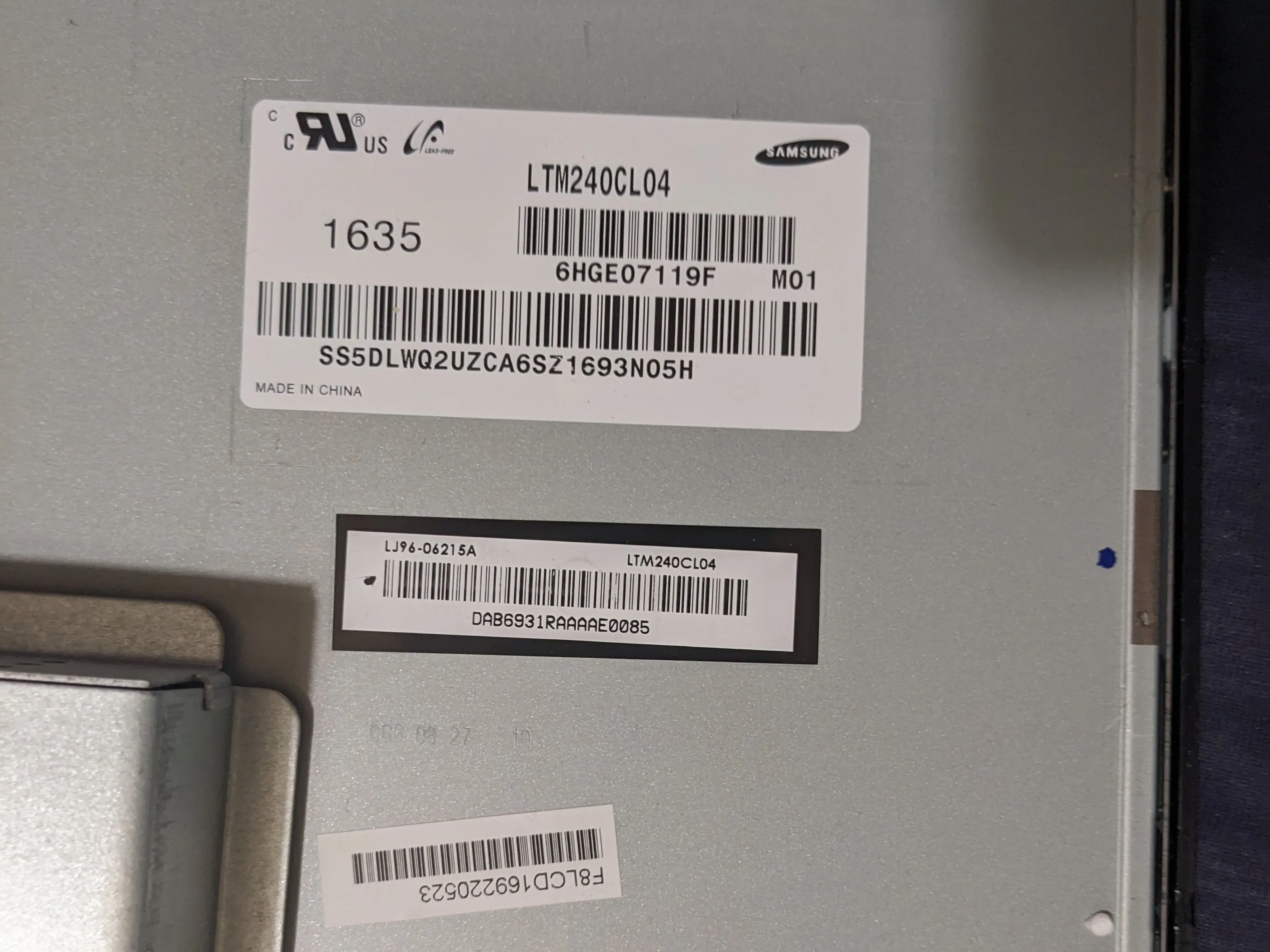

Шаг 5 Детали панели

• Панель Samsung LTM240CL04

• 1920(RGB)×1200, WUXGA 94PPI

• Активная область 518,4(Ш)×324(В) мм

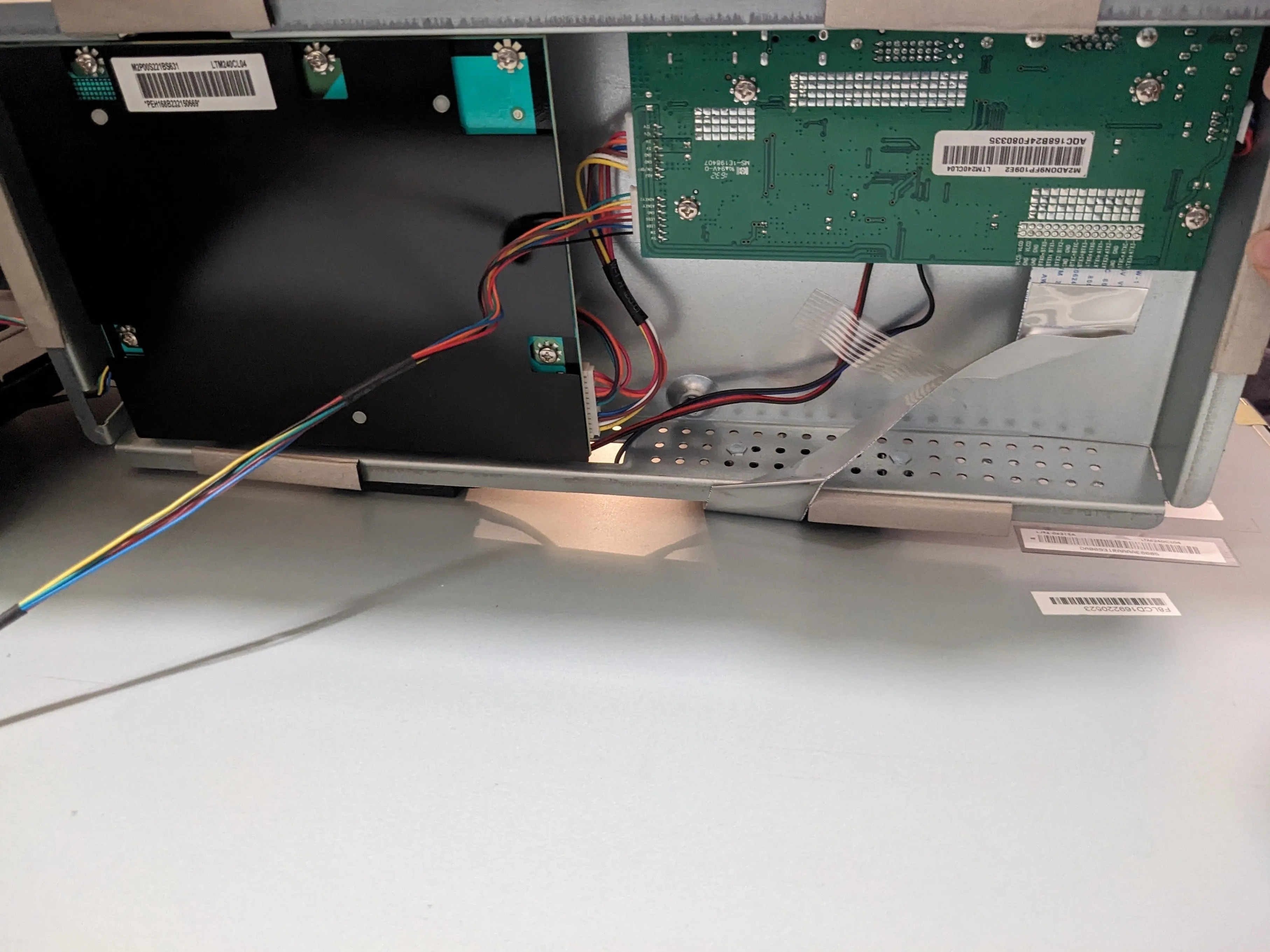

Шаг 6 Логическая плата

• Здесь находится блок питания и логическая плата.

• Она не закреплена на панели. Она просто лежит на ней и удерживается на месте задней стороной корпуса.

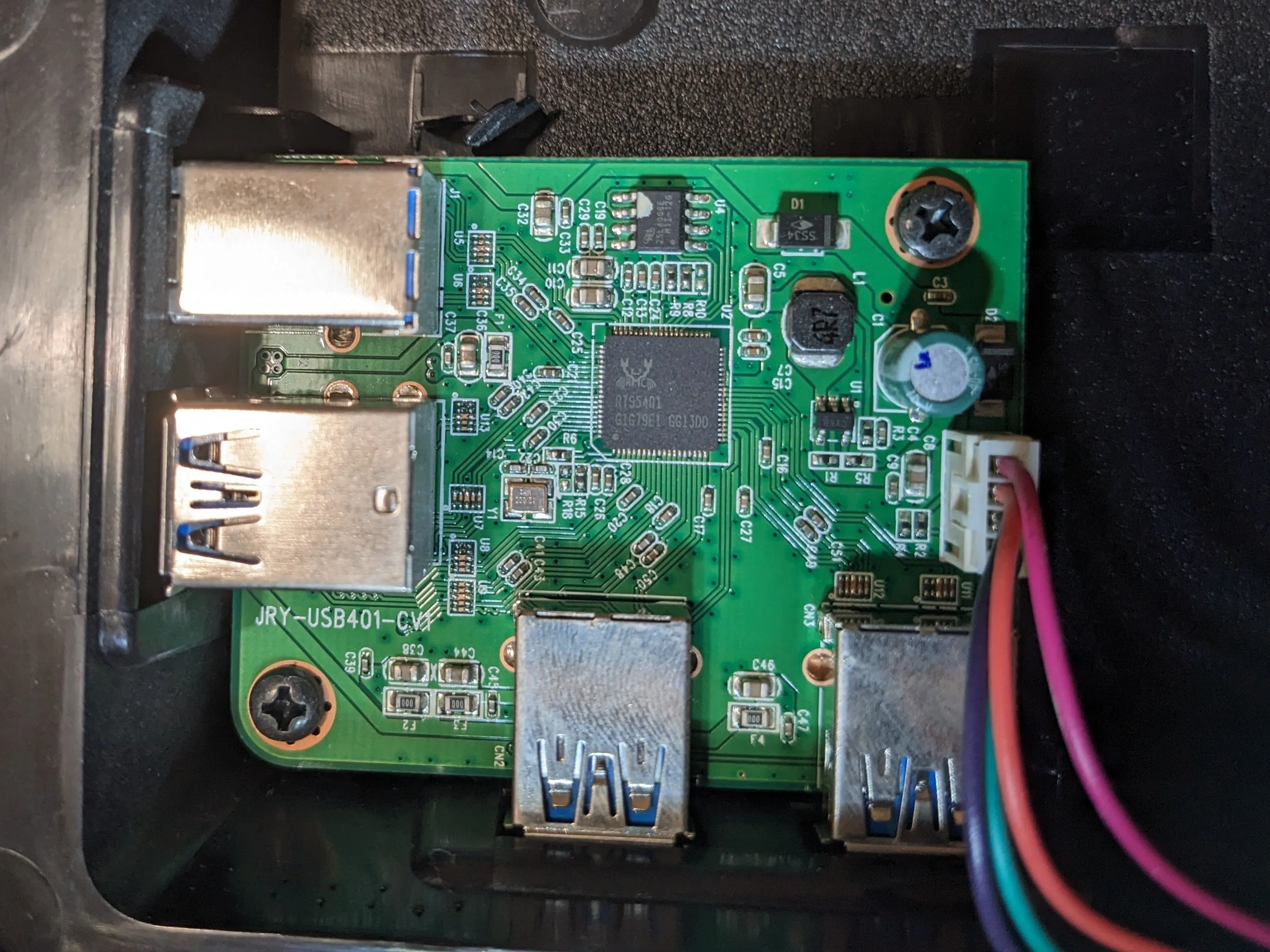

Шаг 7 USB-концентратор

• USB-концентратор представляет собой отдельный модуль

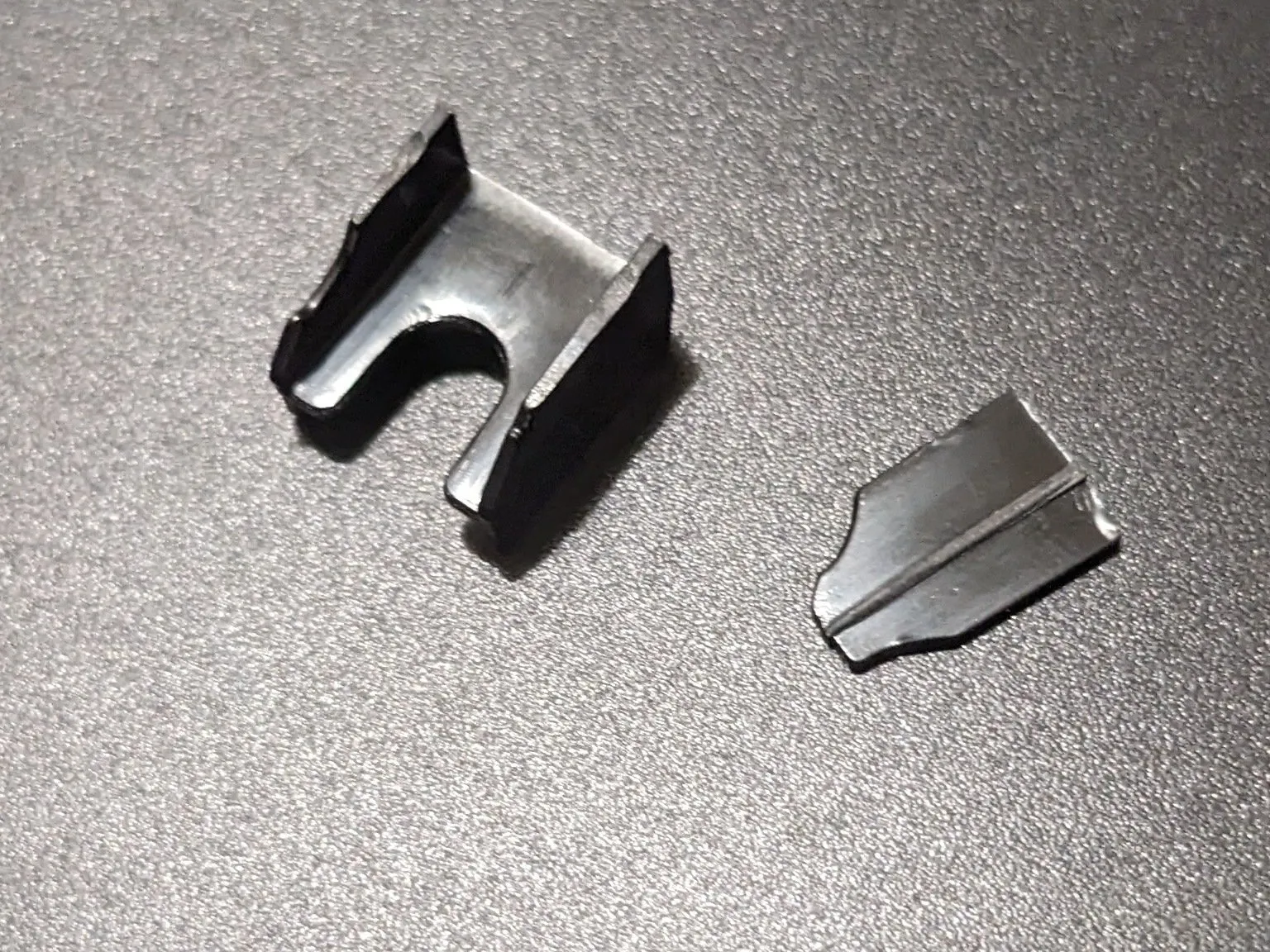

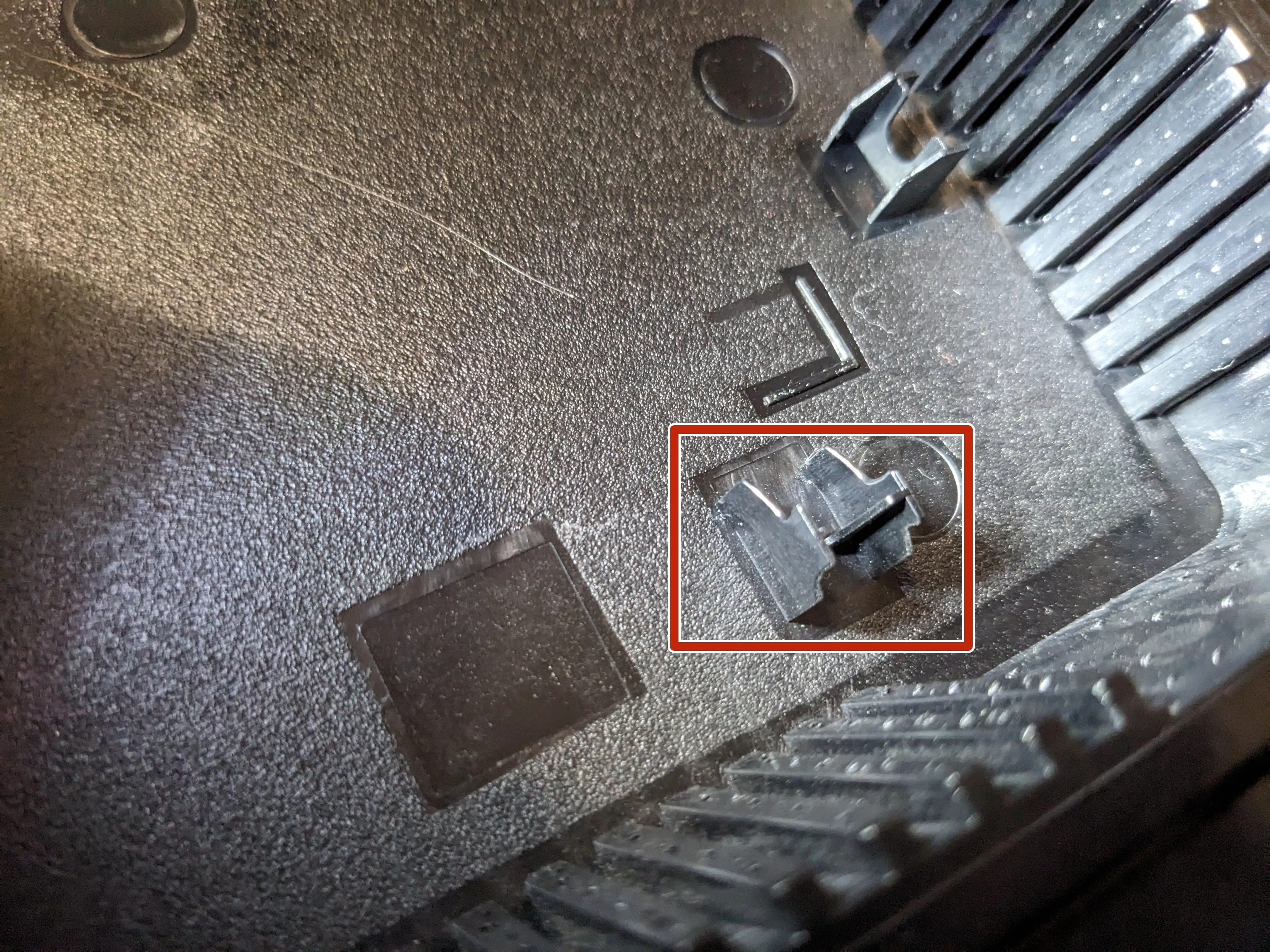

Шаг 8 Причина вскрытия

• После того, как этот монитор был доставлен, в нем обнаружилась потеря, которая издавала звук при перемещении монитора.

• Поскольку я не знал, что именно издавало звук, а он мог быть проводящим, я решил проверить внутренности, прежде чем подавать питание. К счастью, это были всего лишь какие-то пластиковые штучки.

• Вероятно, они отвалились от задней крышки, где держат логическую плату на месте.
