Введение

Когда срок службы перезаправляемых капсул подходит к концу, они в основном просто засоряются в сердечнике катушки. В этой статье мы разберем катушку, чтобы помочь читателю очистить ее и продлить срок службы своих капсул.

Что вам понадобится

Инструменты

  • Посмотреть

Шаг 1 Шаг первый, перейдите к шагу два.

Разборка перезаправляемых капсул vixt VOOM, шаг 1, перейдите к шагу 2.: шаг 1, изображение 1 из 3
vixt VOOM re-fillable pod Teardown, Step one, go to step two.: step 1, image 1 of 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown, Step one, go to step two.: step 1, image 2 of 3
vixt VOOM re-fillable pod Teardown, Step one, go to step two.: step 1, image 2 of 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown, Step one, go to step two.: step 1, image 3 of 3
vixt VOOM re-fillable pod Teardown, Step one, go to step two.: step 1, image 3 of 3 | Источник - ifixit.com

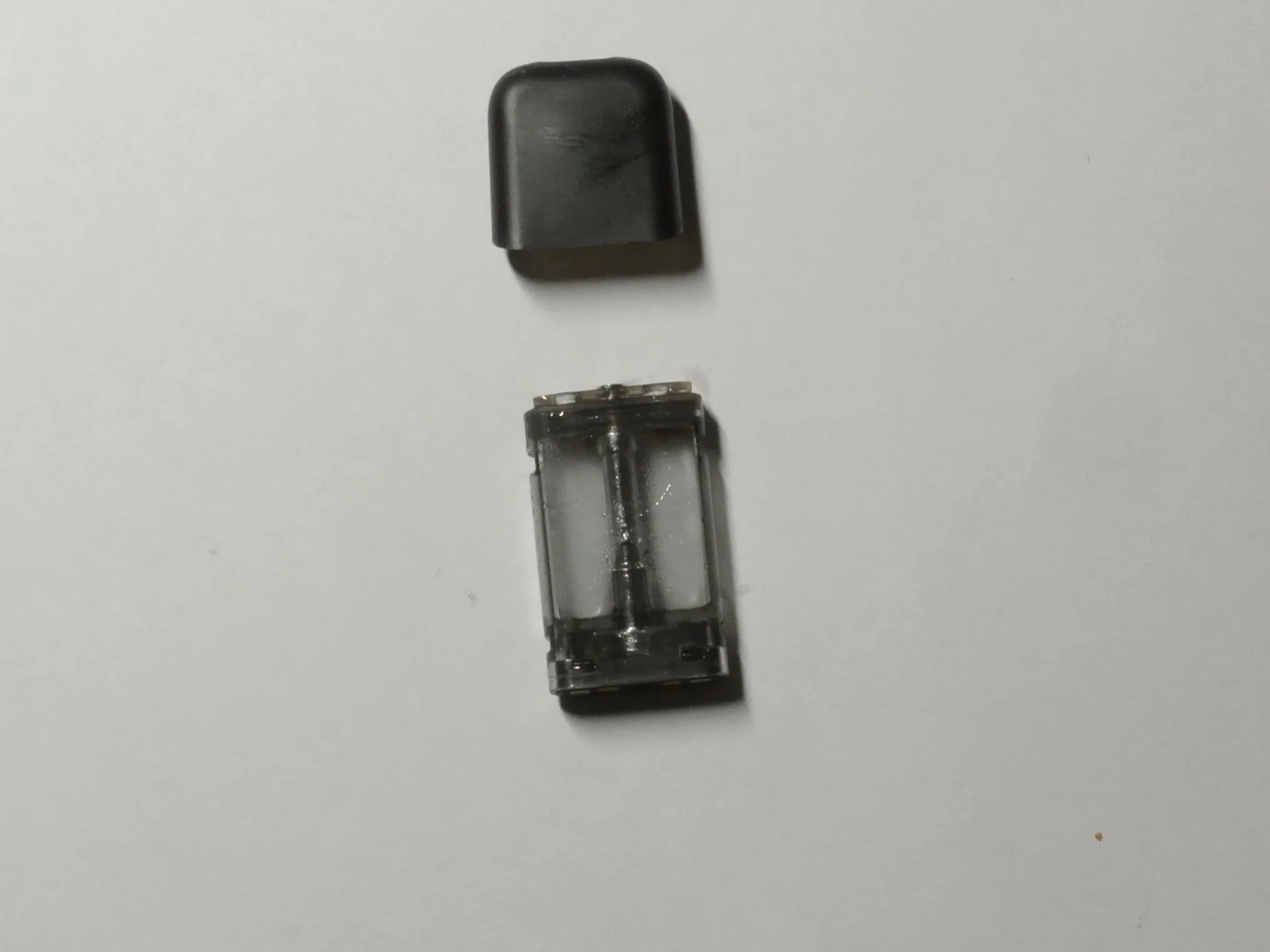

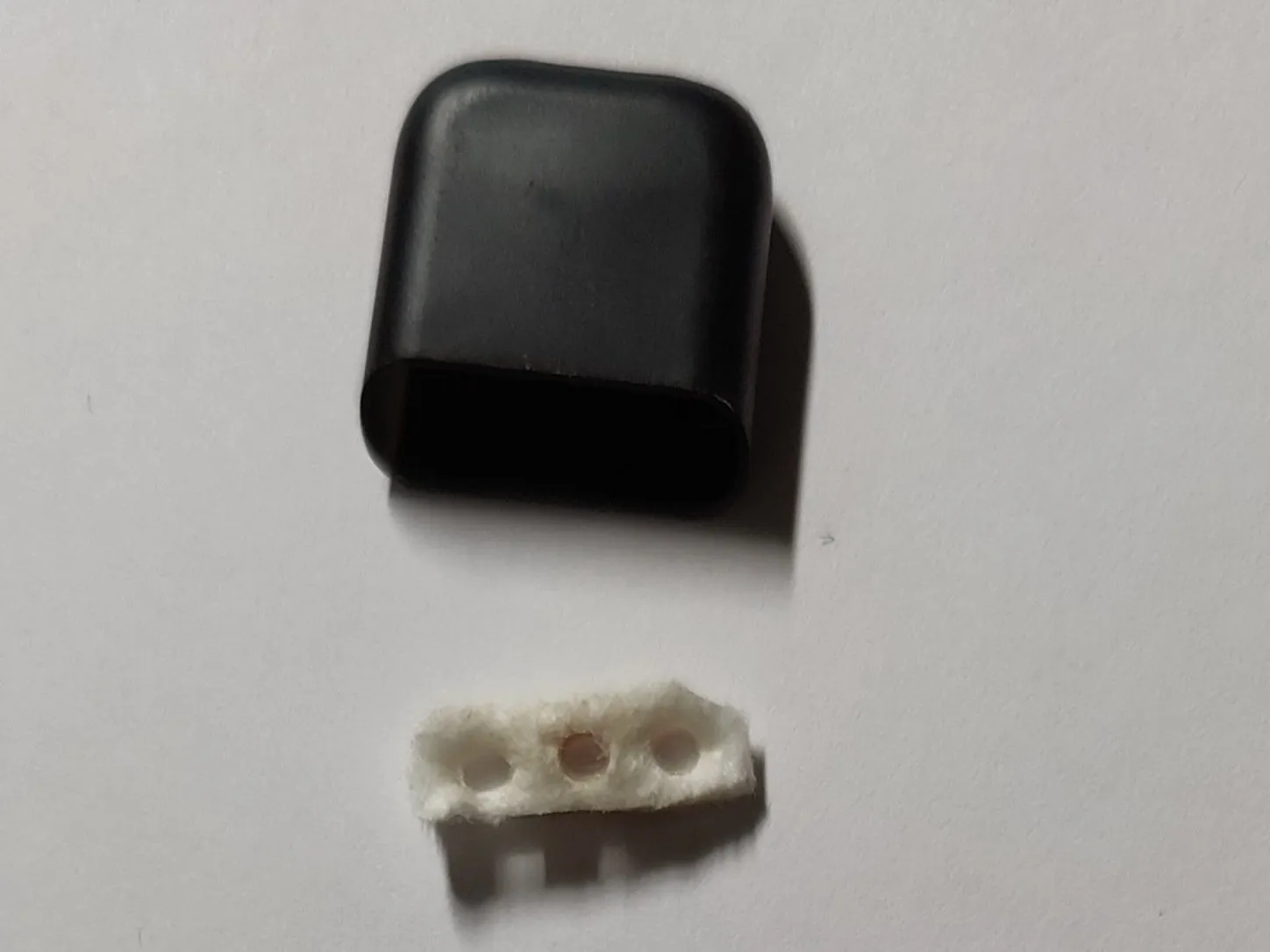

  • Снимите крышку.

  • В верхней части крышки находится небольшой фильтр/подложка. Он очень хрупкий после использования капсулы и распадется, если его извлечь.

Шаг 2 Снятие нижней части.

Разборка перезаправляемой капсулы vixt VOOM, снятие дна.: шаг 2, изображение 1 из 3
vixt VOOM re-fillable pod Teardown, удаление дна.: шаг 2, изображение 1 из 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown, удаление дна.: шаг 2, изображение 2 из 3
vixt VOOM повторно заполняемая капсула Teardown, удаление дна.: шаг 2, изображение 2 из 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown, Removing the bottom.: step 2, image 3 of 3
Разборка перезаправляемой капсулы vixt VOOM, снятие нижней части: шаг 2, изображение 3 из 3 | Источник - ifixit.com

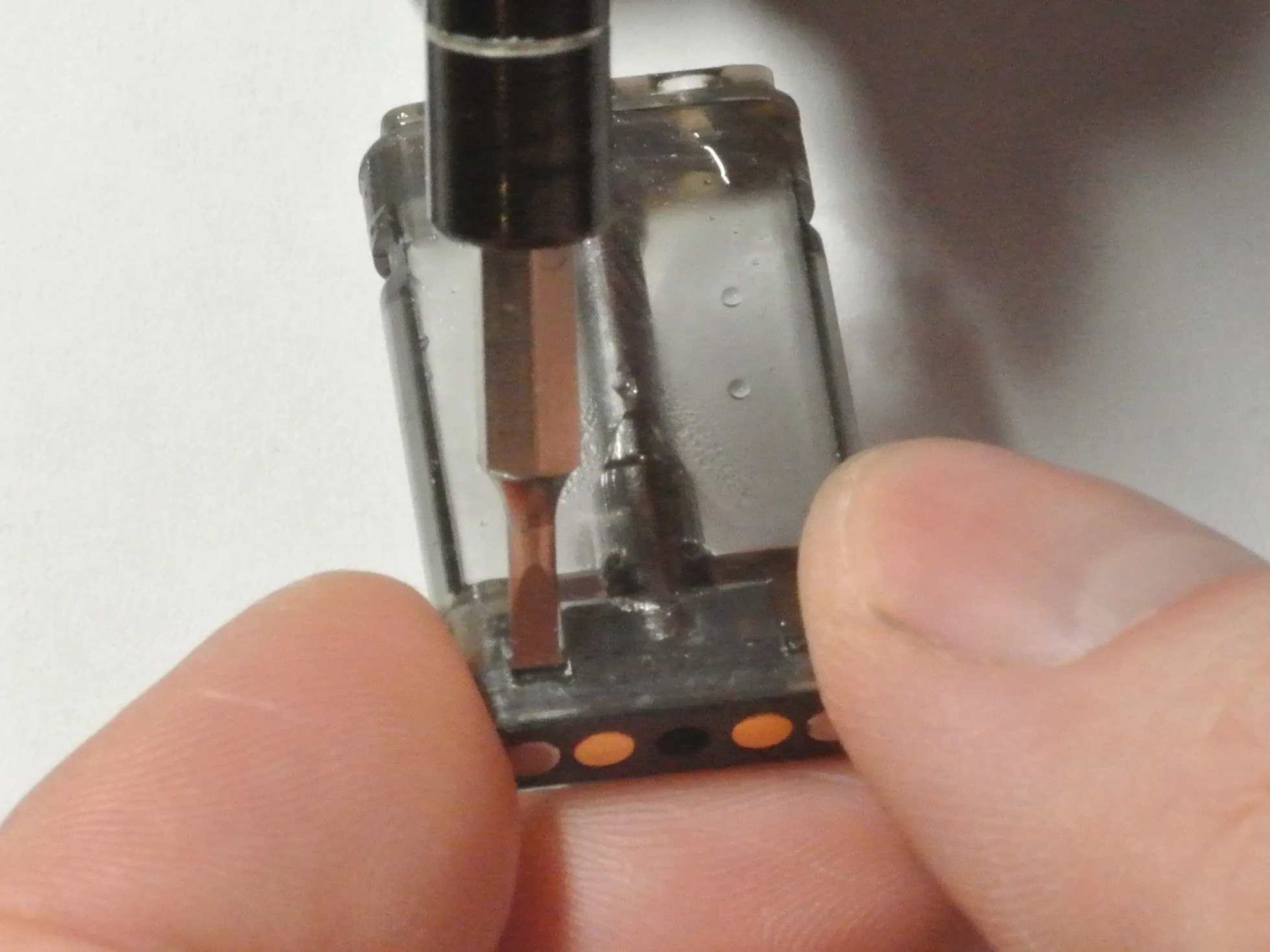

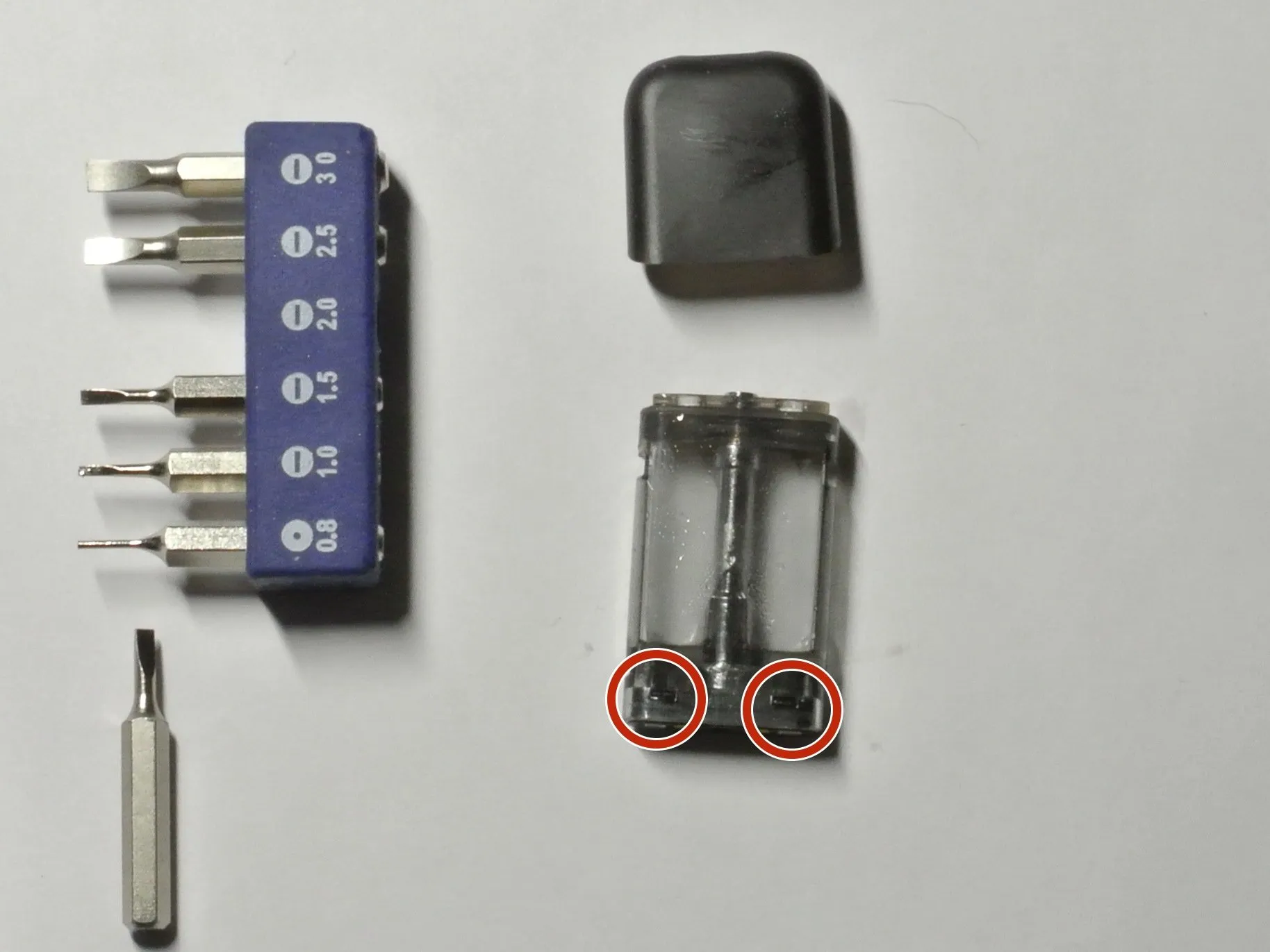

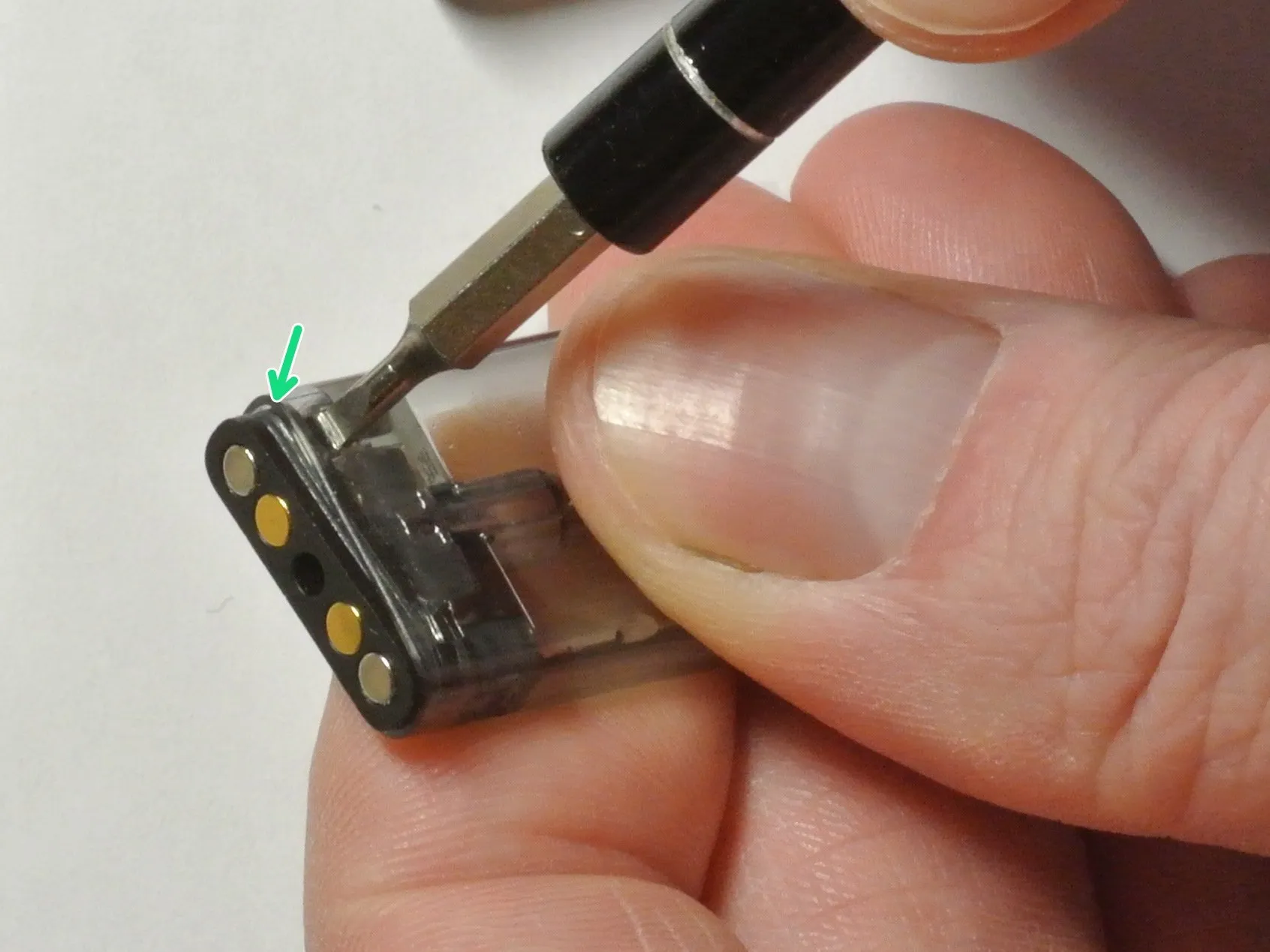

  • Подденьте четыре выступа на задней части капсулы.

  • Когда один из углов поднимется, приступайте к следующему.

  • Внимание. Нижняя часть может отлететь от вас, когда она отсоединится.

Шаг 3

Разборка перезаправляемой капсулы vixt VOOM: шаг 3, изображение 1 из 3
vixt VOOM re-fillable pod Teardown: шаг 3, изображение 1 из 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown: шаг 3, изображение 2 из 3
vixt VOOM re-fillable pod Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown: шаг 3, изображение 3 из 3
vixt VOOM re-fillable pod Teardown: шаг 3, изображение 3 из 3 | Источник - ifixit.com

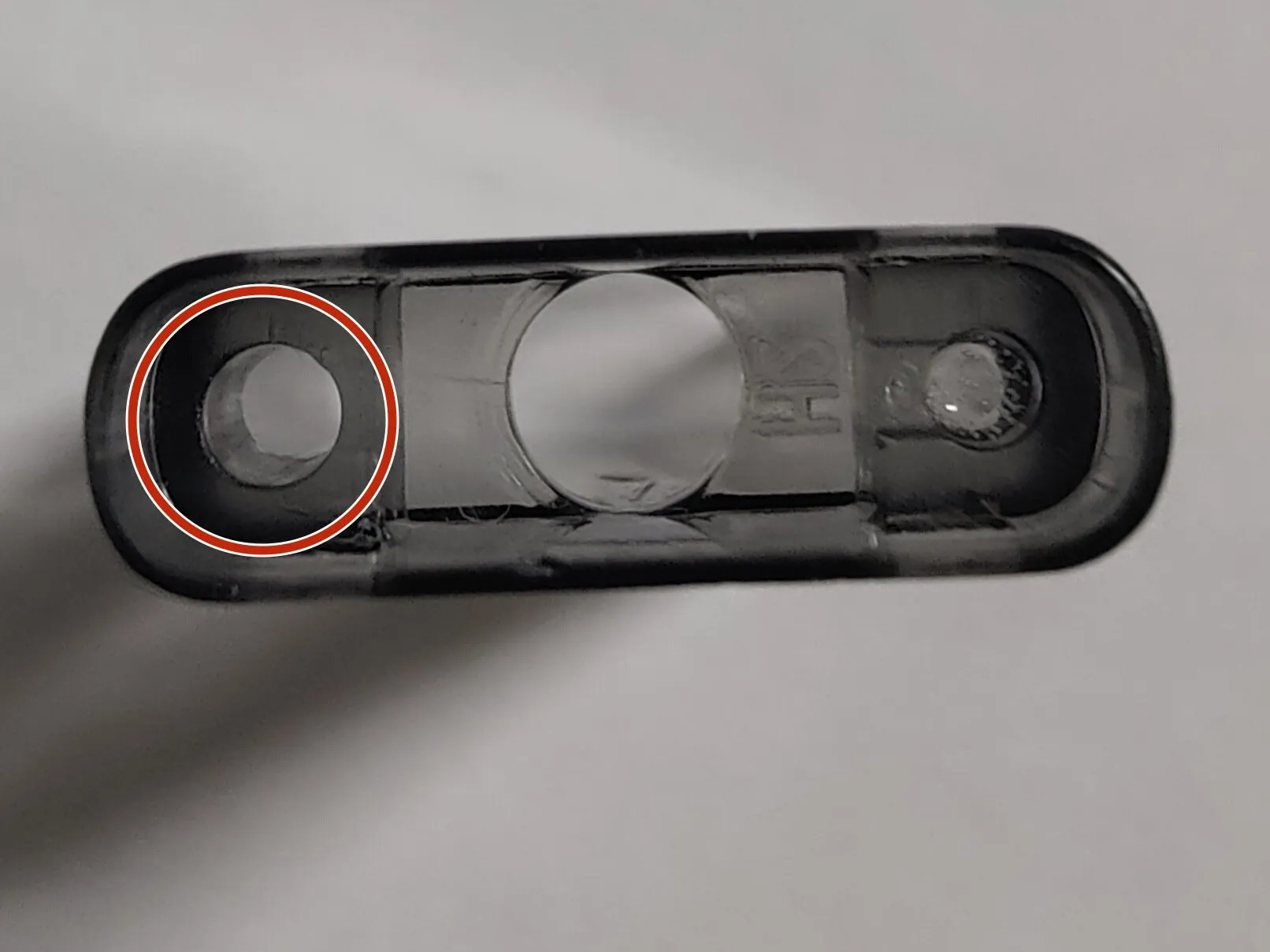

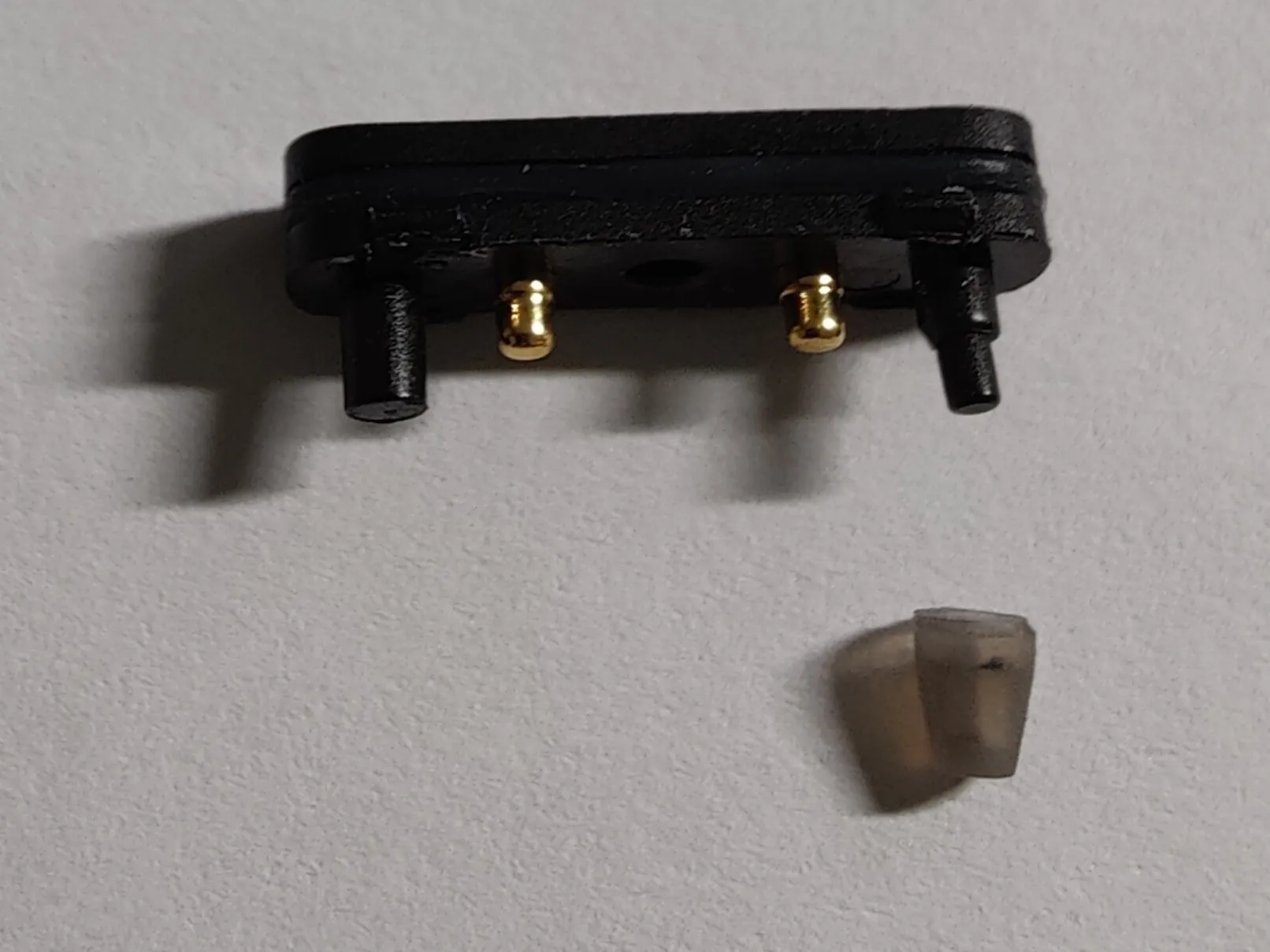

  • На одной из сторон бака имеется сквозное отверстие, закрытое одной из ножек нижней пластины и резиновым конусом.

Шаг 4 Снятие верхней части и уплотнения.

vixt VOOM re-fillable pod Teardown, снятие верхней части и уплотнителя.: шаг 4, изображение 1 из 3
vixt VOOM re-fillable pod Teardown, снятие верхней части и уплотнения.: шаг 4, изображение 1 из 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown, удаление верхней части и уплотнения.: шаг 4, изображение 2 из 3
vixt VOOM re-fillable pod Teardown, снятие верхней части и уплотнения.: шаг 4, изображение 2 из 3 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown, удаление верхней части и уплотнения.: шаг 4, изображение 3 из 3
vixt VOOM повторно заполняемая капсула Разборка, снятие верхней части и уплотнения.: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Вставьте плоскую головку между прозрачным пластиком и силиконом/резиной и подденьте вверх, она прикреплена к штоку посередине, но не должна держаться с большим усилием.

  • Вставьте плоскую головку в одно из отверстий резины и отогните ее от капсулы, после чего резиновое уплотнение отклеится, сопротивления быть не должно.

Шаг 5

Разборка перезаправляемой капсулы vixt VOOM: шаг 5, изображение 1 из 2
vixt VOOM re-fillable pod Teardown: шаг 5, изображение 1 из 2 | Источник - ifixit.com
vixt VOOM re-fillable pod Teardown: шаг 5, изображение 2 из 2
vixt VOOM re-fillable pod Teardown: шаг 5, изображение 2 из 2 | Источник - ifixit.com

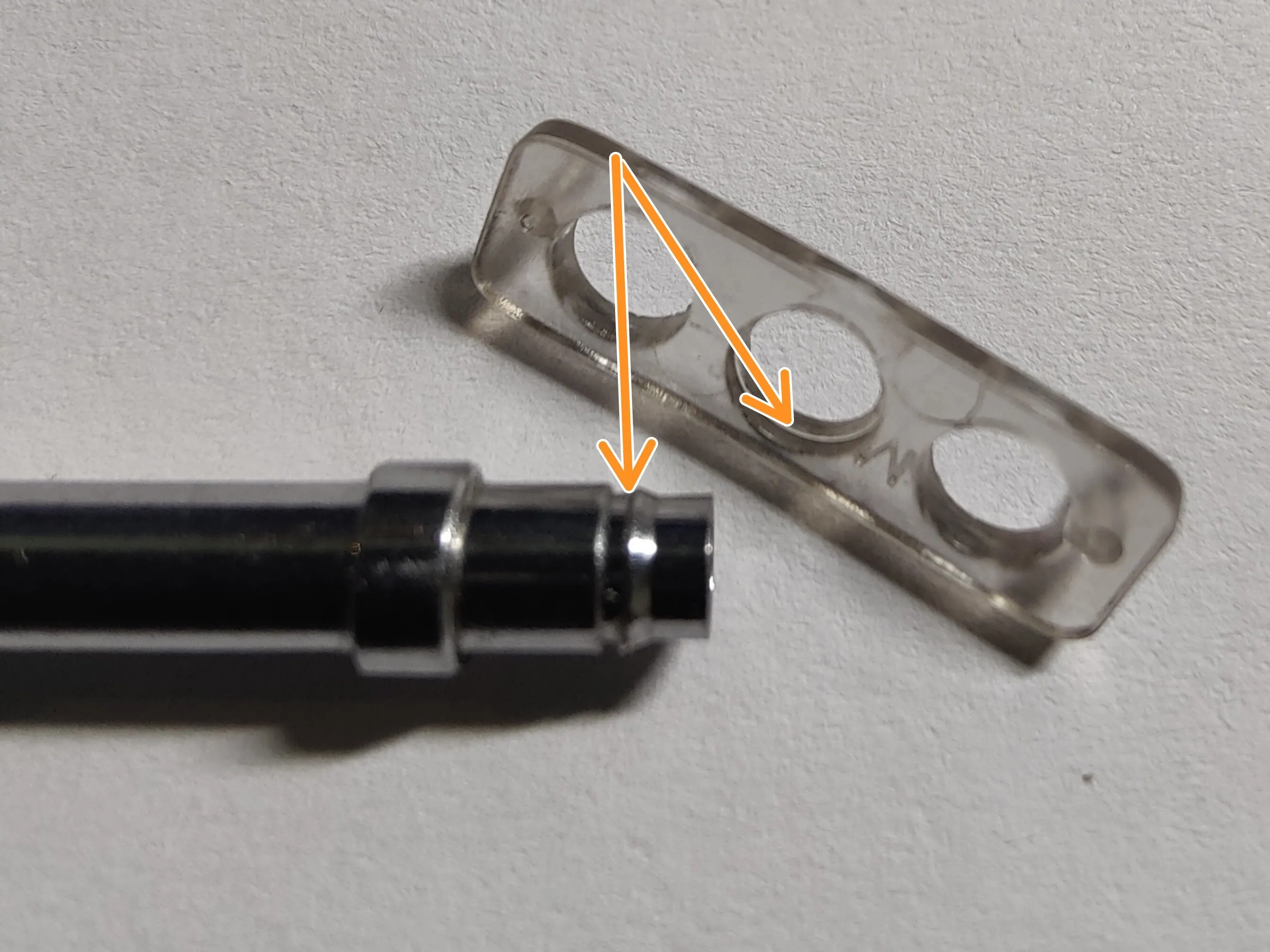

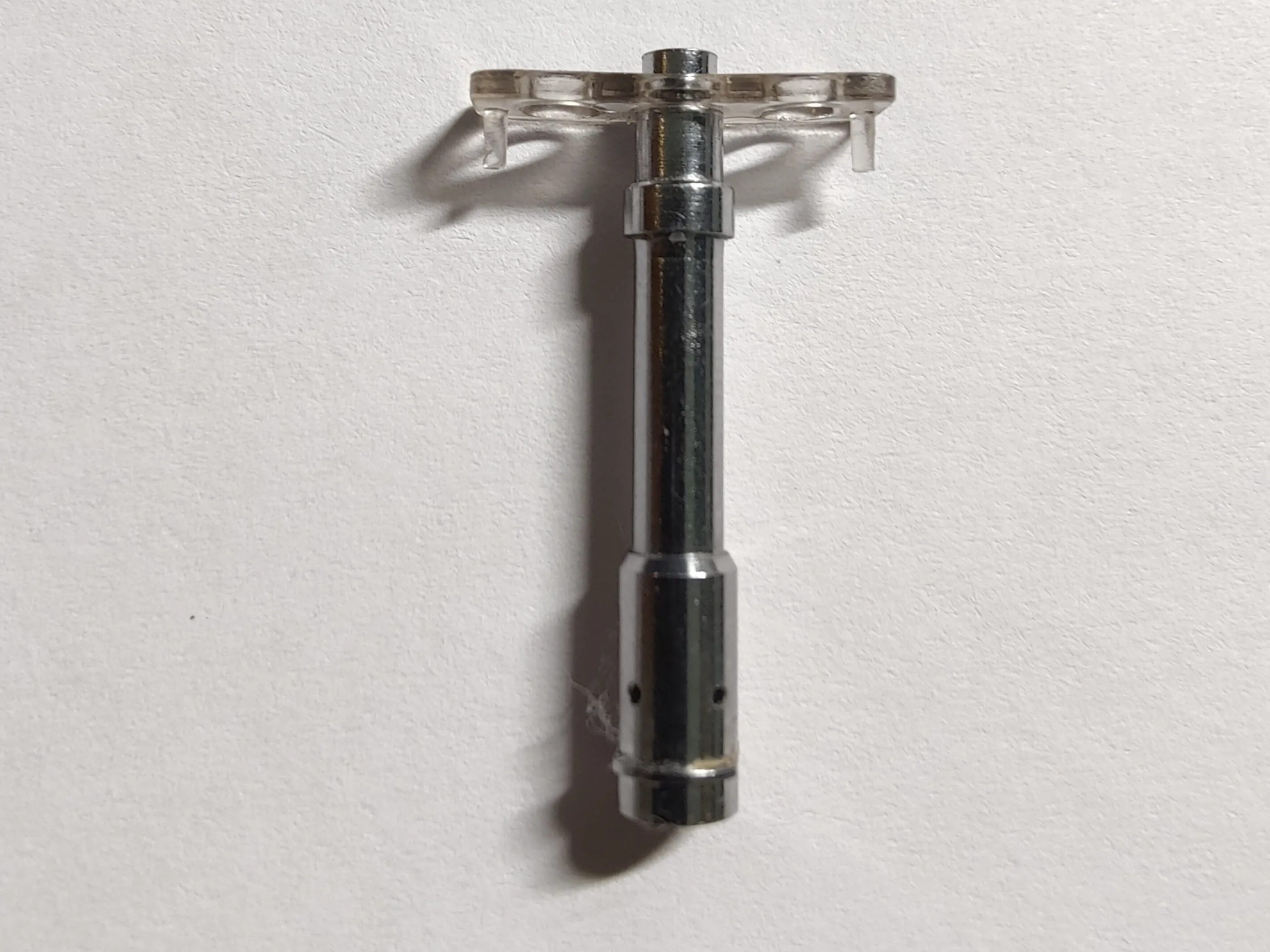

  • Прозрачная пластиковая клипса над ножкой, остальные детали удалены для наглядности

Шаг 6 Снятие стержня.

vixt VOOM re-fillable pod Разборка, снятие ножки.: шаг 6, изображение 1 из 3
vixt VOOM re-fillable pod Teardown, удаление стержня.: шаг 6, изображение 1 из 3 | Источник - ifixit.com
vixt VOOM повторно заполняемая капсула Разбор, удаление стержня: шаг 6, изображение 2 из 3
vixt VOOM перезаполняемая капсула Teardown, удаление стержня: шаг 6, изображение 2 из 3 | Источник - ifixit.com
vixt VOOM повторно заполняемая капсула Разбор, удаление стержня: шаг 6, изображение 3 из 3
vixt VOOM повторно заполняемая капсула Разборка, извлечение стержня: шаг 6, изображение 3 из 3 | Источник - ifixit.com

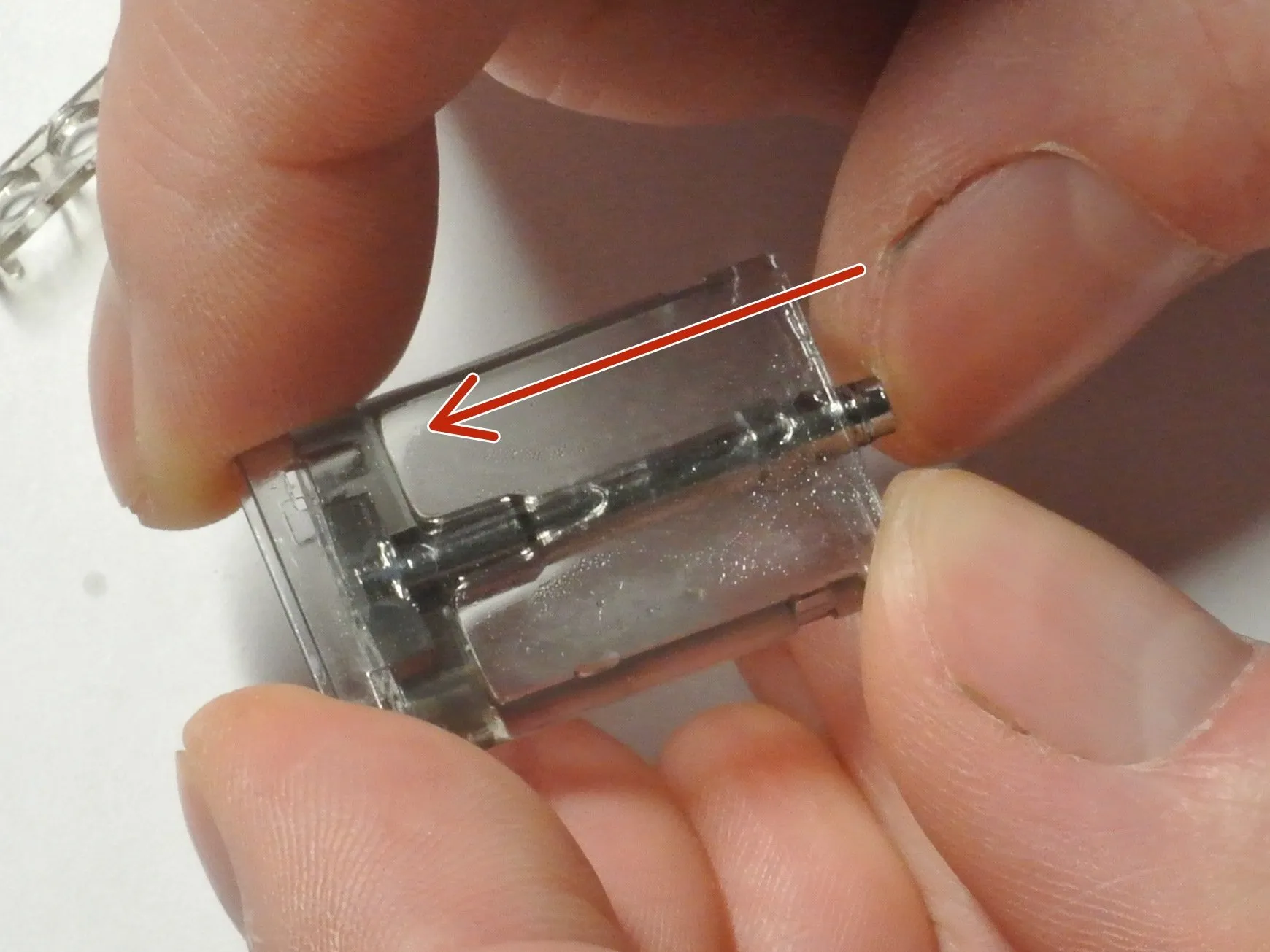

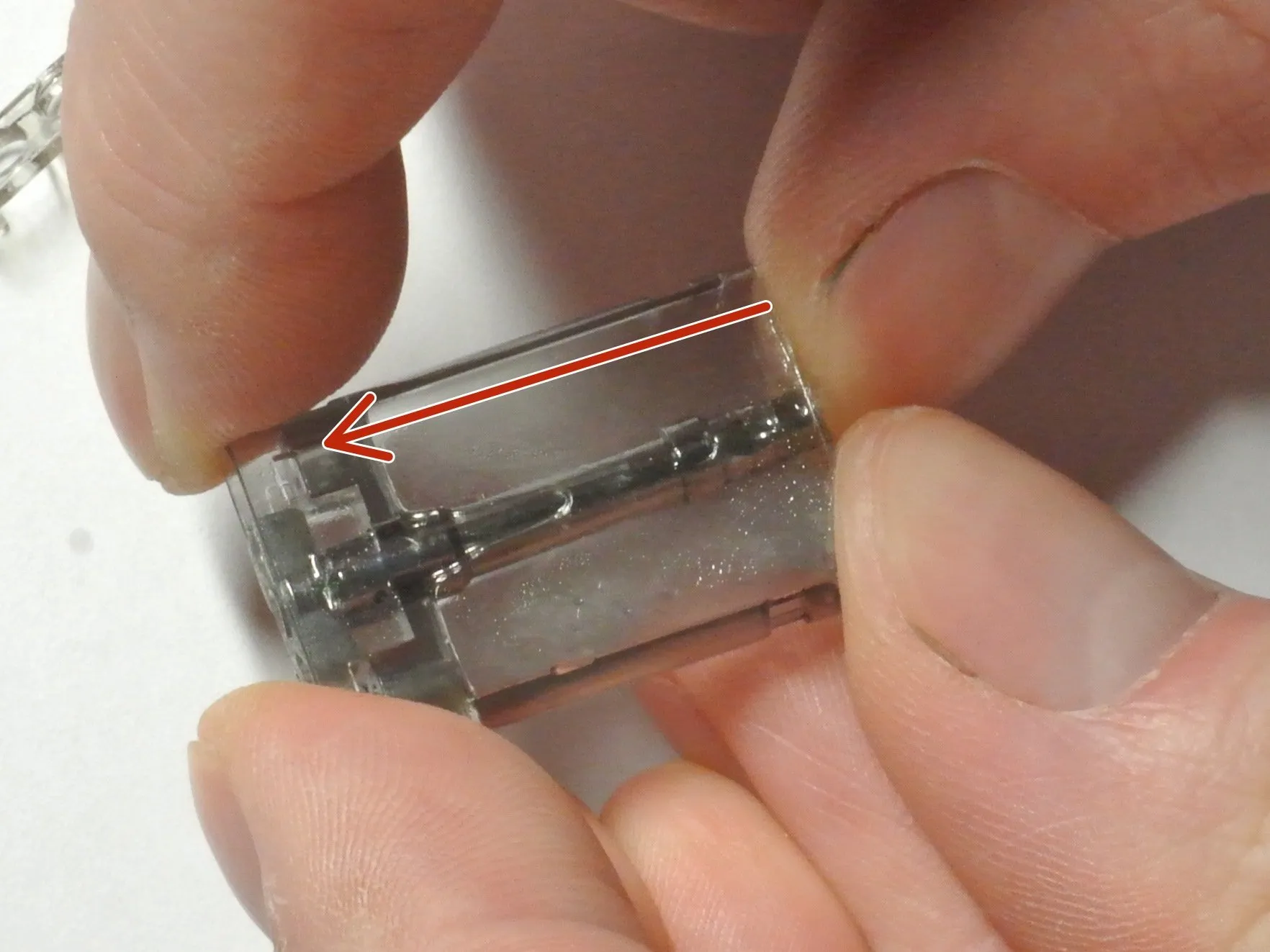

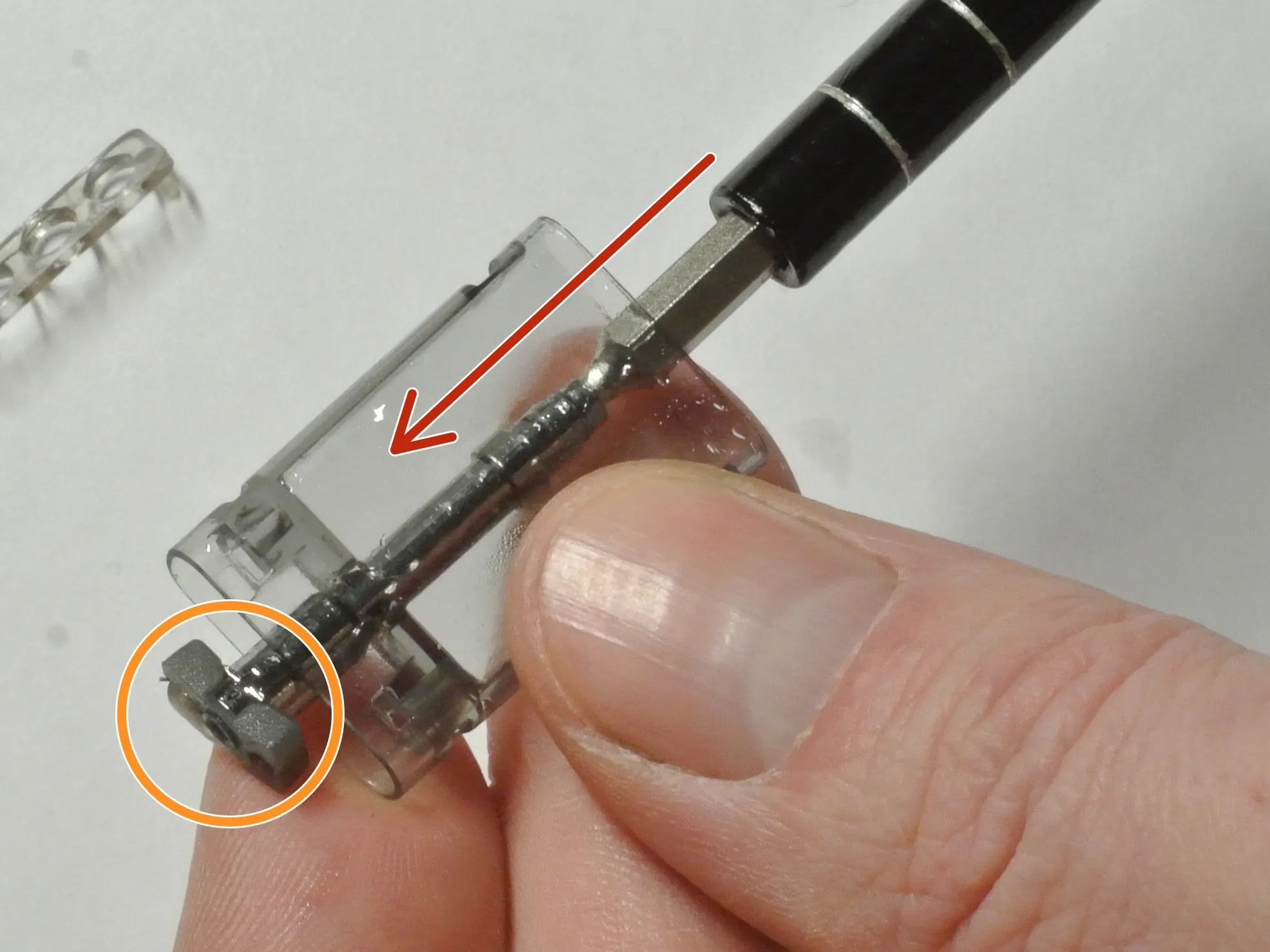

  • Надавите на стержень сверху капсулы по направлению к дну, когда он отпустится, используйте что-нибудь, чтобы протолкнуть стержень дальше, от верхней части капсулы.

  • Не тяните за резиновую часть, выходящую из нижней части (оранжевая), это катушка, и между ней и катушкой прикреплены провода с волосками.

Шаг 7 Извлечение катушки и чистка.

vixt VOOM re-fillable pod Teardown, снятие катушки и чистка.: шаг 7, изображение 1 из 3
vixt VOOM перезаправляемая капсула Разборка, снятие катушки и чистка.: шаг 7, изображение 1 из 3 | Источник - ifixit.com
vixt VOOM повторно заправляемая капсула Разборка, извлечение спирали и чистка.: шаг 7, изображение 2 из 3
vixt VOOM перезаправляемая капсула Разборка, снятие катушки и чистка: шаг 7, изображение 2 из 3 | Источник - ifixit.com
vixt VOOM повторно заправляемая капсула Разборка, извлечение катушки и чистка.: шаг 7, изображение 3 из 3
Перезаправляемая капсула vixt VOOM Разборка, снятие катушки и чистка: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Используйте заднюю часть сверла или что-то подобное диаметром около 1-2 мм, чтобы вытолкнуть спираль из верхней части стержня.

  • Старайтесь выталкивать ее, соскабливая край стержня, пока не дойдете до верхнего края катушки. Нажатие в центре может привести к повреждению самой катушки.

  • Очень осторожно используйте сверло диаметром 1 мм, чтобы удалить засор в центральном отверстии катушки.

  • Чувствительные части, будьте очень осторожны.

Шаг 8 Готово.

vixt VOOM re-fillable pod Teardown, Готово.: шаг 8, изображение 1 из 1
vixt VOOM re-fillable pod Teardown, Finished.: step 8, image 1 of 1 | Источник - ifixit.com

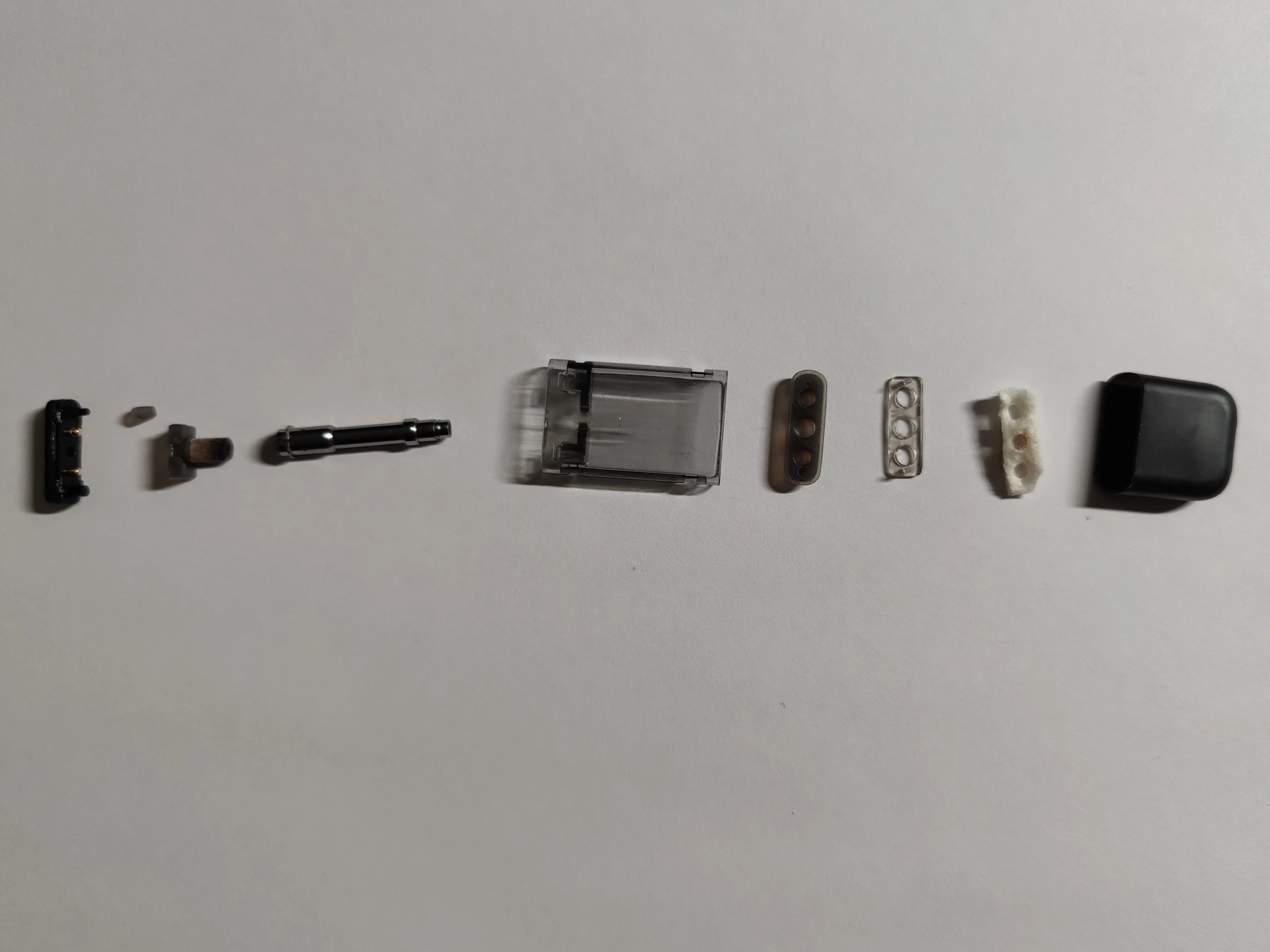

  • Вот детали, разложенные на голом месте
