Разборка Vizio Co-Star

Введение

Прошло почти два года с тех пор, как компания Google представила свою неудачный потокового медиаплеера, а именно Logitech Revue. После длительного перерыва Google TV снова выходит на сцену. Его главный актер? Иронично названный Vizio Co-Star.

Хотите быть в курсе всех наших последних разборов? Следите за сайтом @Делаете.ру в Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Vizio Co-Star

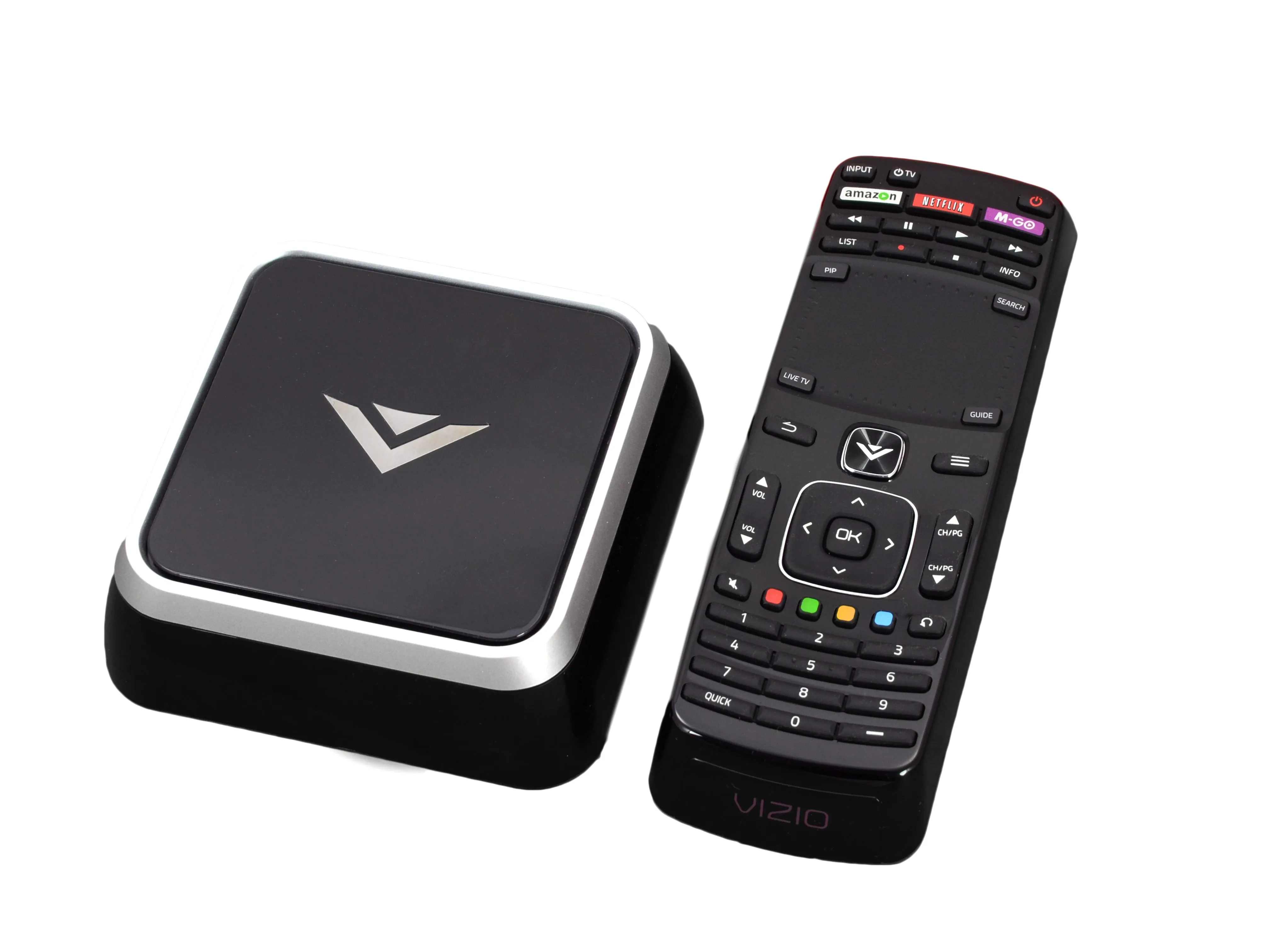

• Предлагая рынку ответ на Apple TV (тоже 99 долларов), Vizio Co-Star представляет собой освеженную реинкарнацию Google TV в мире телевизионных приставок.

• Примечательные технические характеристики:

• Платформа Google TV

• Wi-Fi и Bluetooth

• Горячие кнопки для Amazon, Netflix и M-Go

• Поддержка разрешений 720p, 1080i и 1080p

• Воспроизведение аудио в форматах MP3, AAC и WMA

• Универсальный QWERTY-пульт с трекпадом

Шаг 2

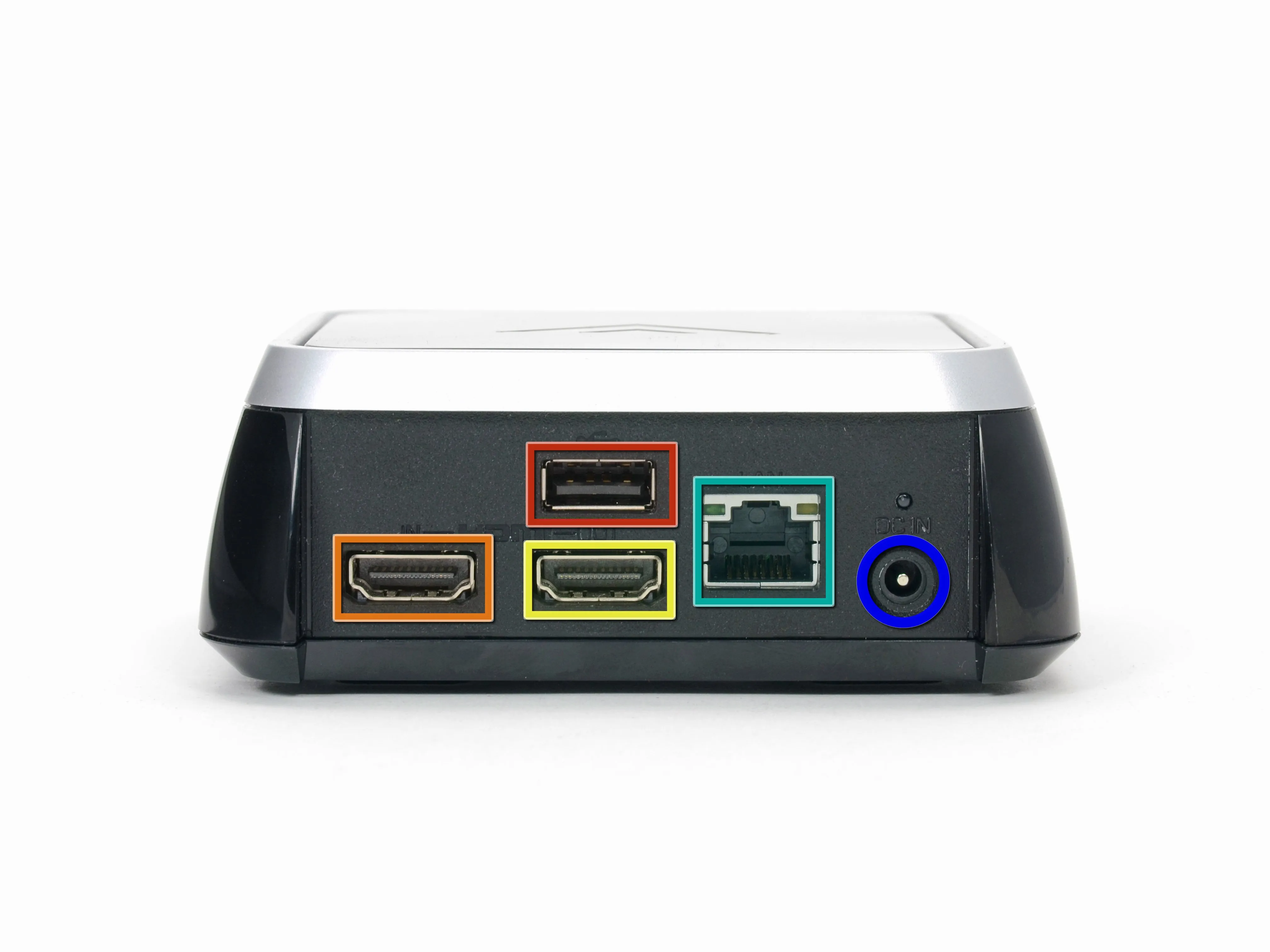

• Задняя сторона Vizio Co-Star включает в себя впечатляющую линейку:

• порт USB 2.0

• порт HDMI-In

• порт HDMI-Out

• Ethernet-порт

• Порт питания DC-In

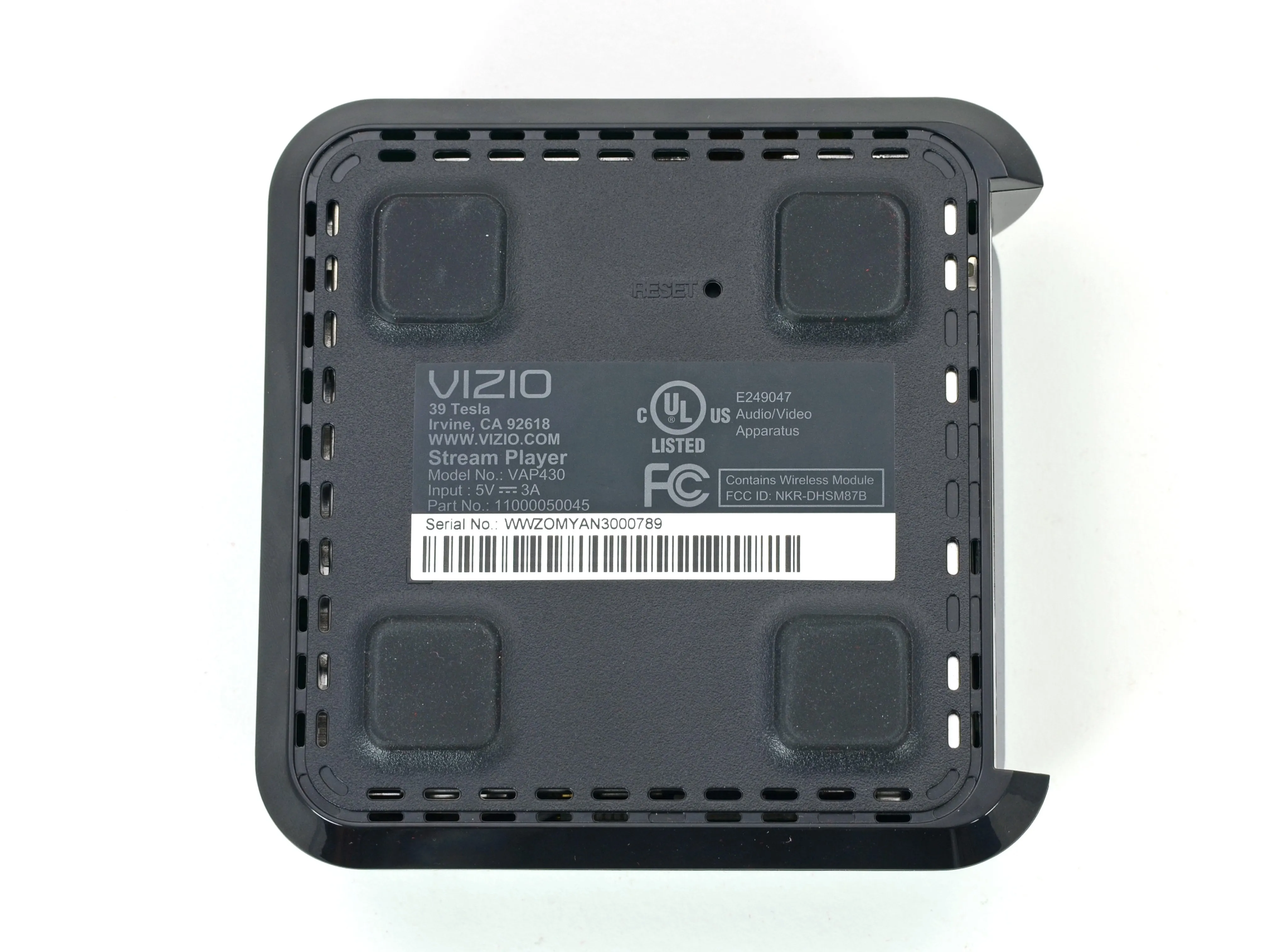

• На нижней части мы видим переключатель сброса и четыре подозрительно выглядящие резиновые ножки.

• Предупреждение под спойлером: ножки ничего не скрывают.

Шаг 3

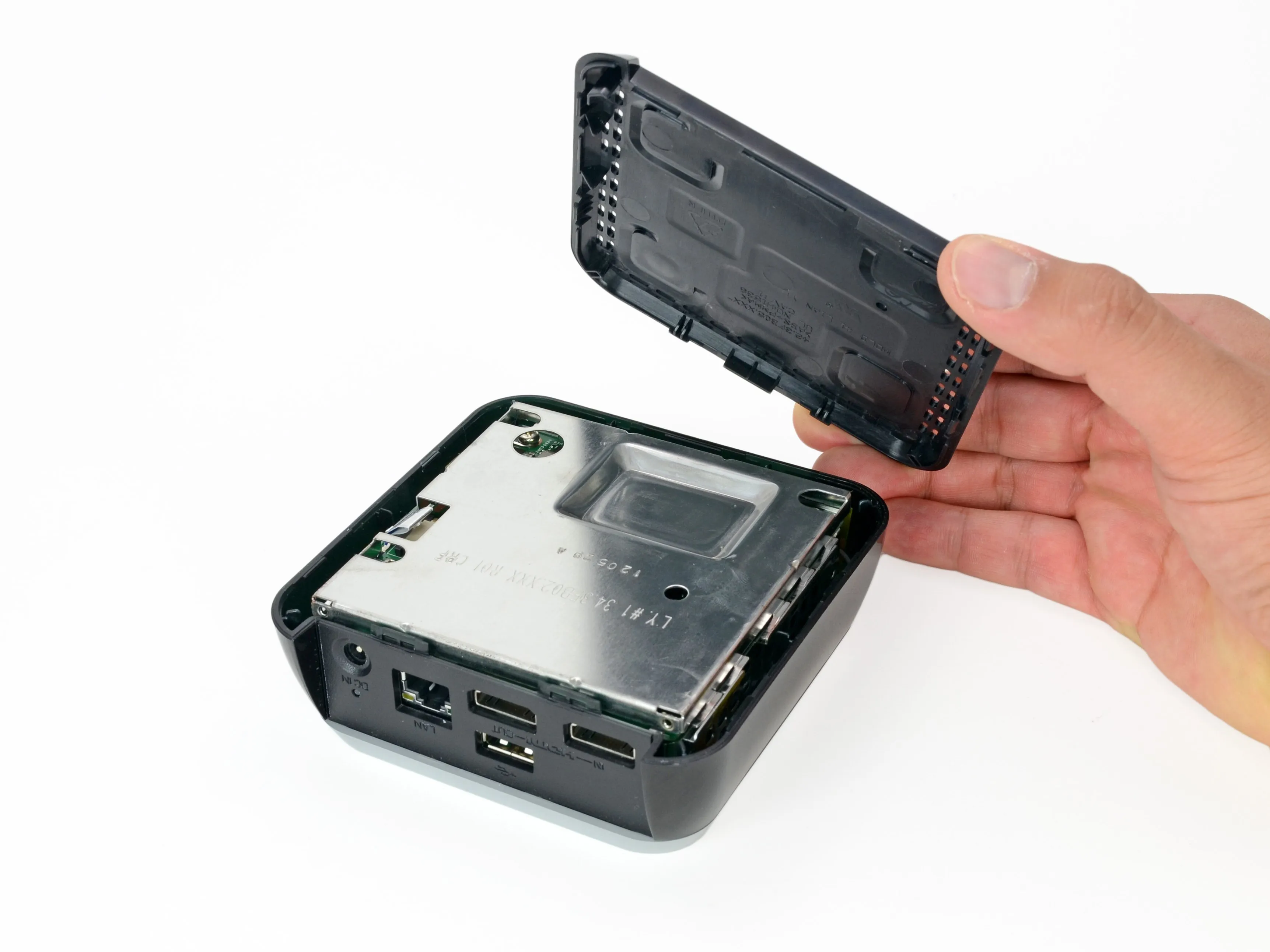

• Немного поддеваем край пластиковым инструментом для открывания и освобождаем нижнюю панель.

• Если сравнивать с Apple TV, то для открытия два металлических пассатижа для открытияв отличие от одного пластикового инструмента для открывания. Не стоит разделять мнения: они оба легко открываются, и нам это нравится.

Шаг 4

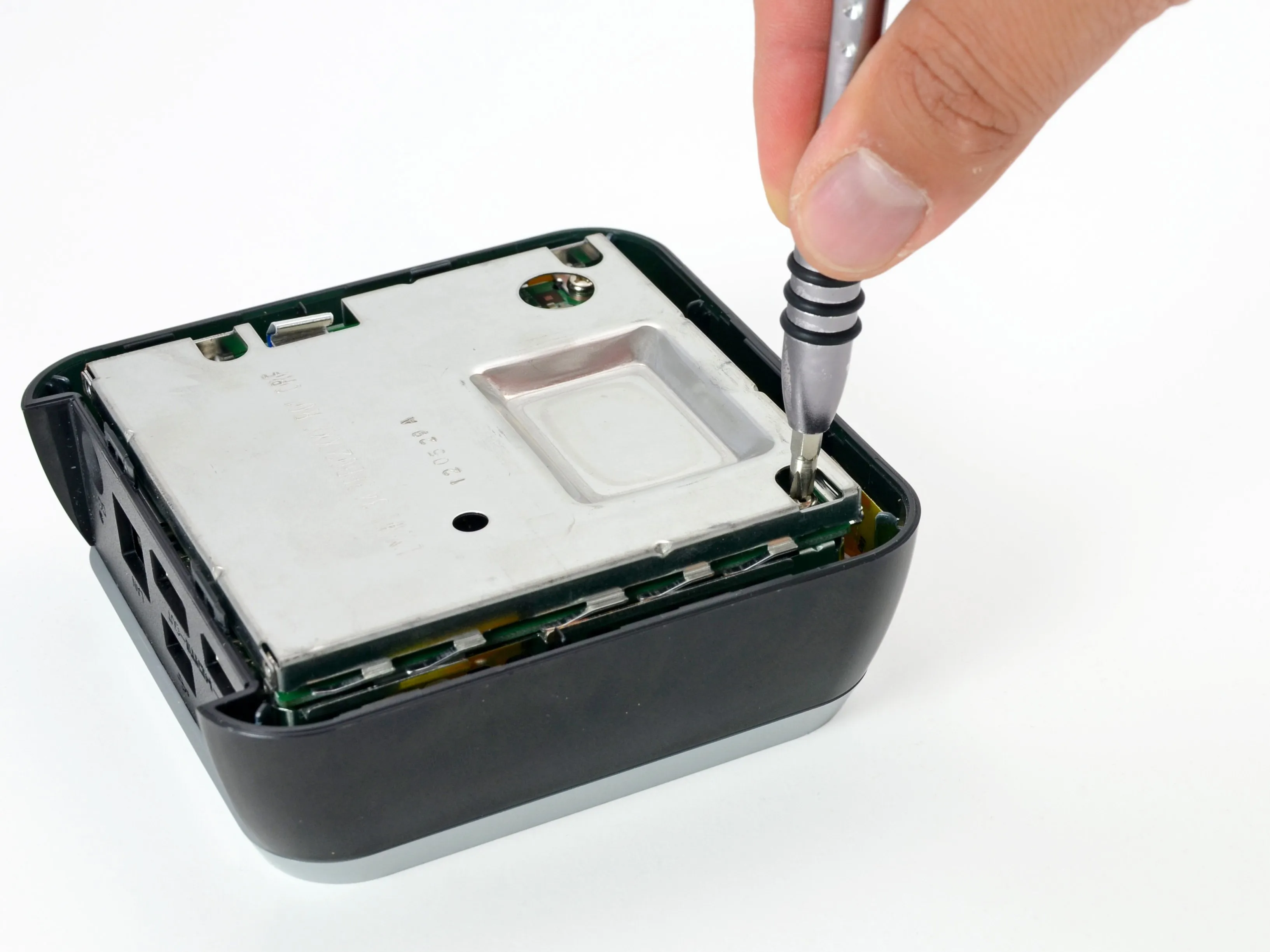

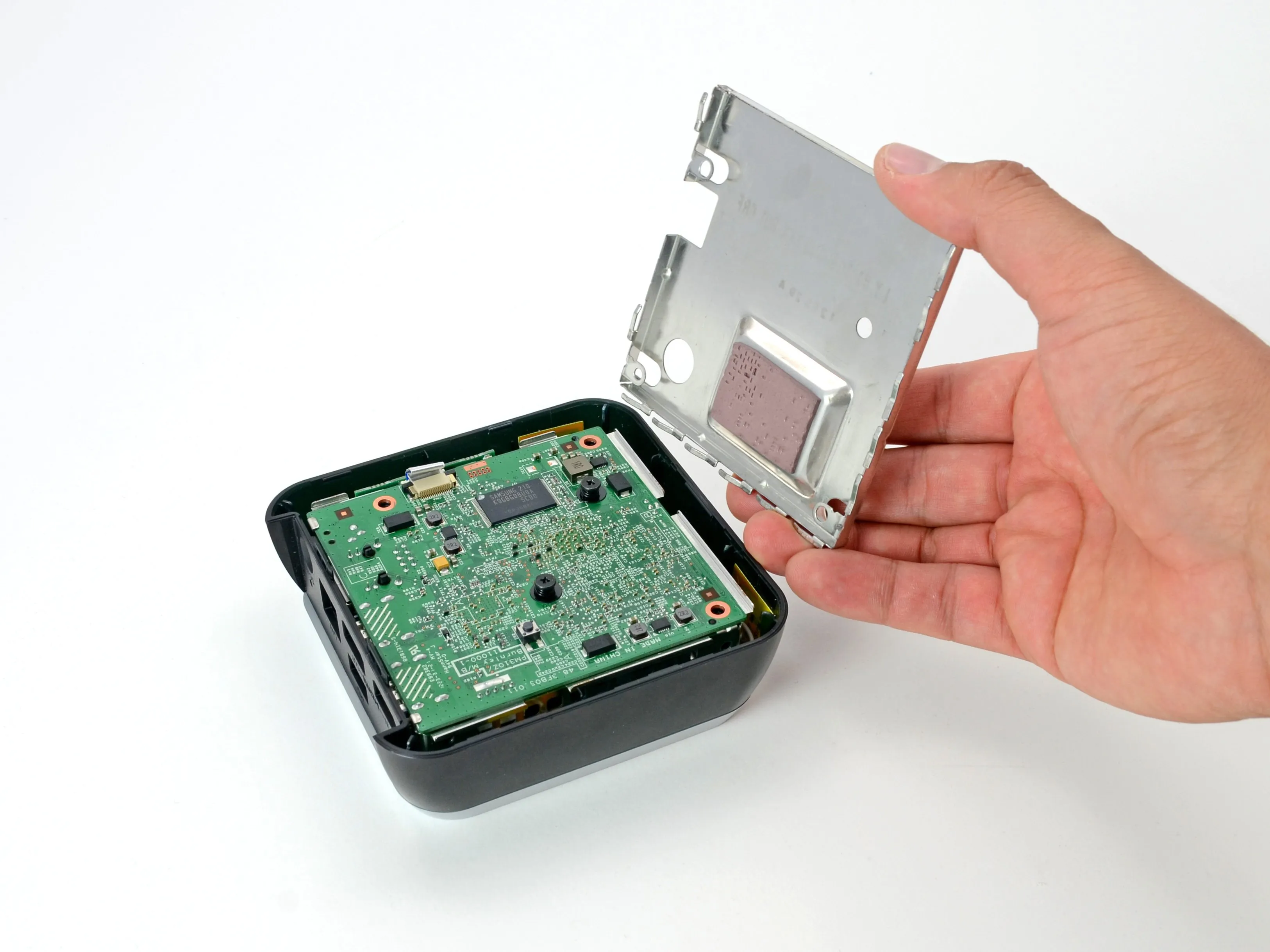

• Мы отсоединяем то, что выглядит как защита от электромагнитных помех, и обнаруживаем термопрокладку, расположенную поверх моря маленьких резисторов.

• Нечасто мы сталкиваемся с охлаждением задней стороны материнской платы, но Vizio приняла дополнительные меры предосторожности, поскольку в этом Co-Star нет вентиляторов.

Шаг 5

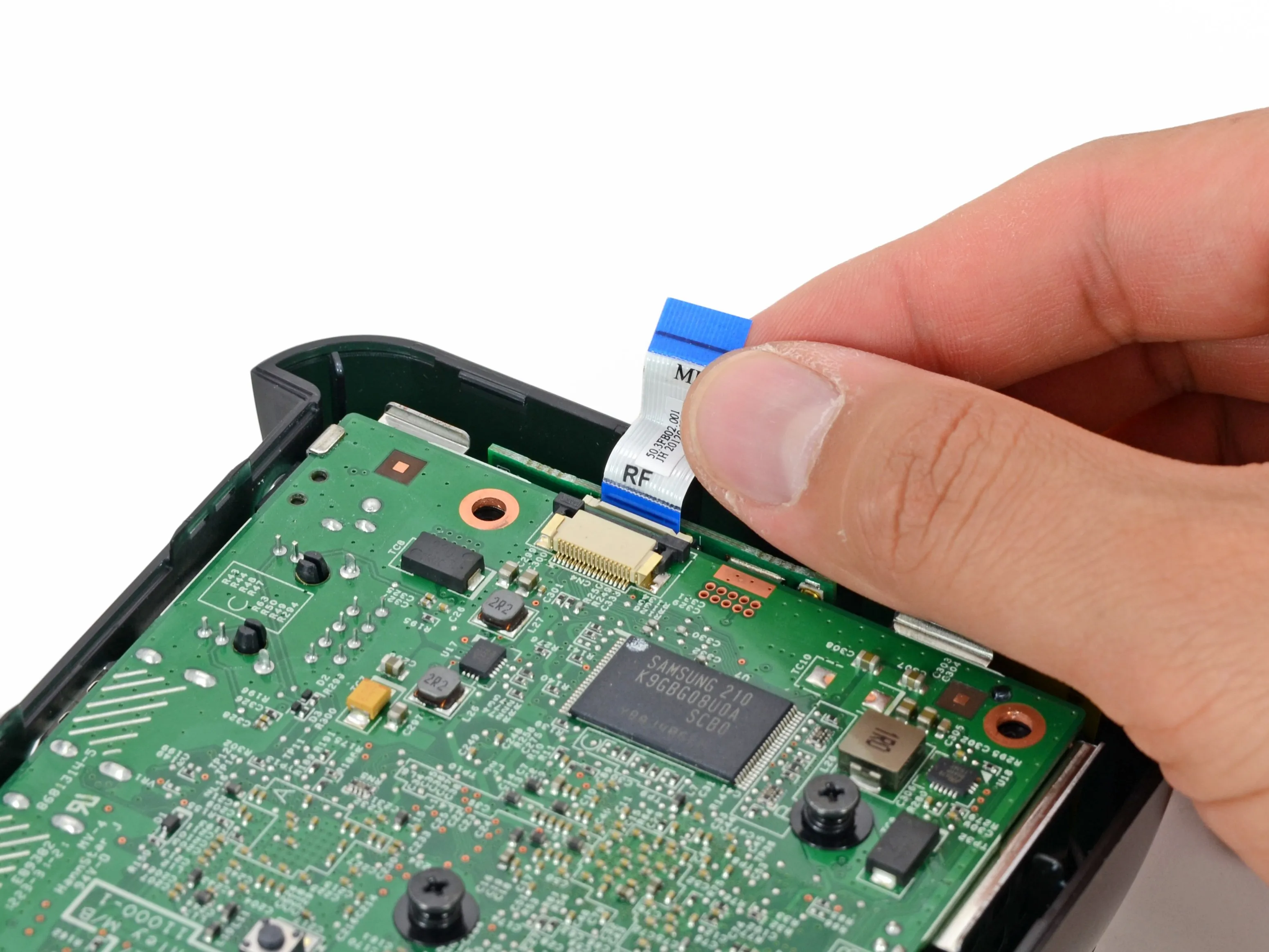

• Единственное, что стоит между нами и материнской платой, - это несколько винтов и два разъема. Поприветствуйте нашего маленького друга!

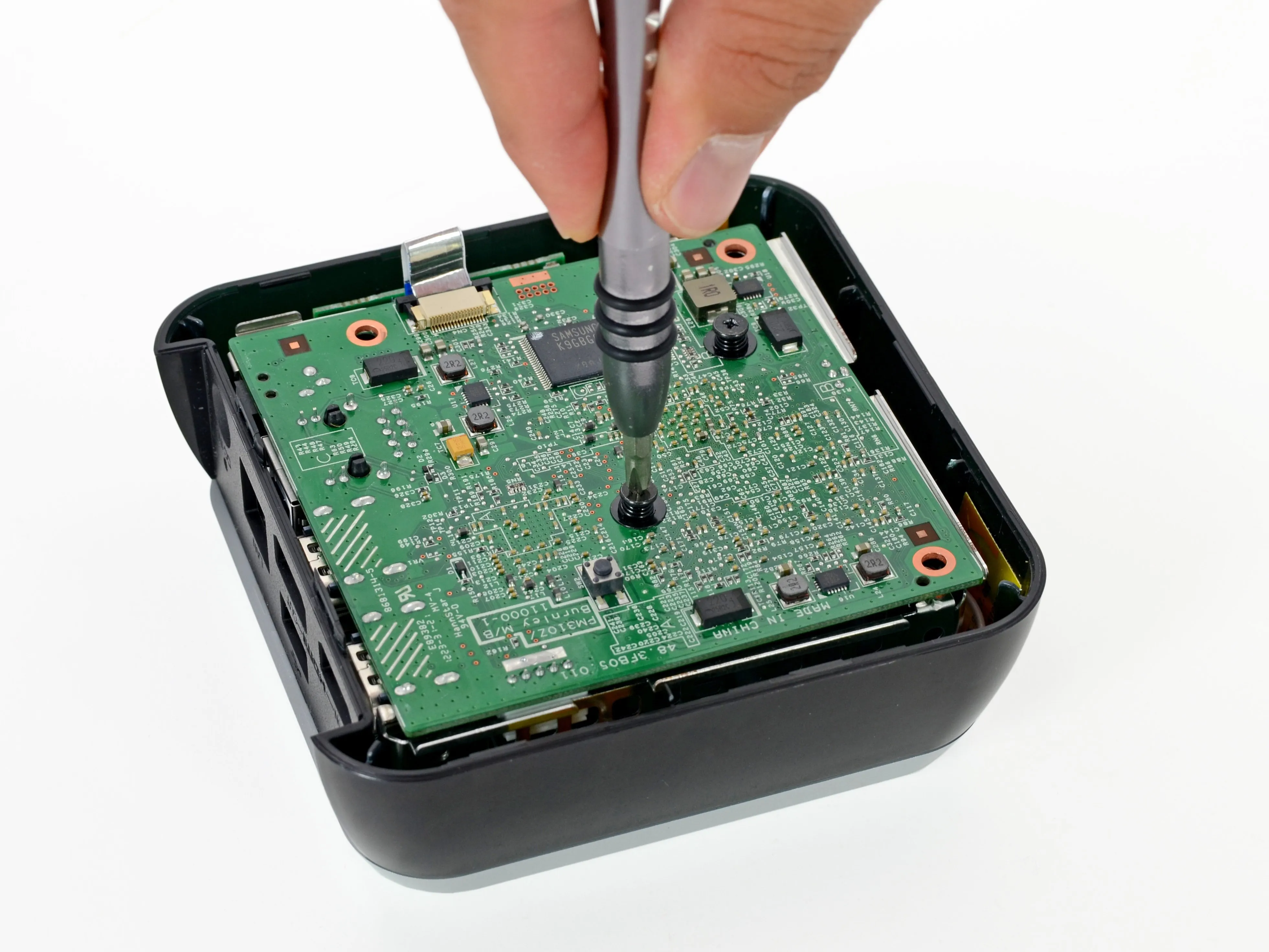

• Если вы наблюдаете за происходящим дома, то для того, чтобы освободить материнскую плату, необходимо открутить пять винтов и два кабеля. Это даст Co-Star хороший прирост рейтинга.

Шаг 6

• А вот и материнская плата Co-Star, прогуливающаяся по красной дорожке:

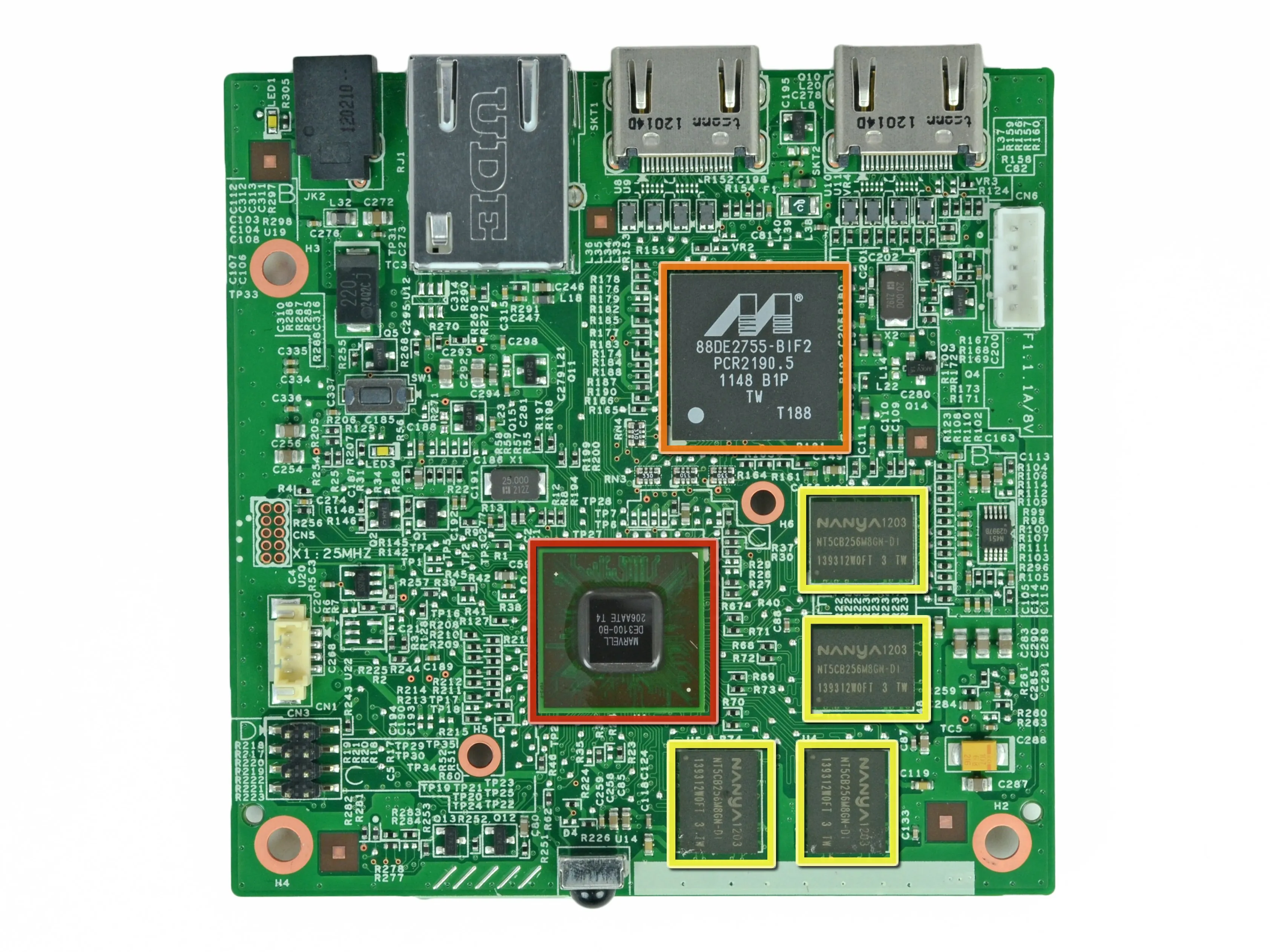

• Marvell Armada 1500 Двухъядерный процессор 1,2 ГГц

• Видеопроцессор Marvell 88DE2755 QDEO

• Nanya NT5CB256M8GN-DI Оперативная память DDR3 SD 2 Гб (2 Гб x 4 для 1 Гб общей оперативной памяти)

• Samsung K9GBG08U0A-SCBO 32 Гб (4 Гб) флэш-памяти NAND

Комментарии к шагу

Характеристики оперативной памяти довольно запутанны - 2 ГБ х 4, итого 1 ГБ?

Чипы имеют емкость 2 гигабита (Гб) каждый, а в одном гигабайте 8 гигабит (Гб).

Шаг 7

• Мы привыкли к тому, что во внутреннем устройстве доминирует один компонент, но обычно такими 'загонщиками' пространства являются аккумуляторы или блоки питания.

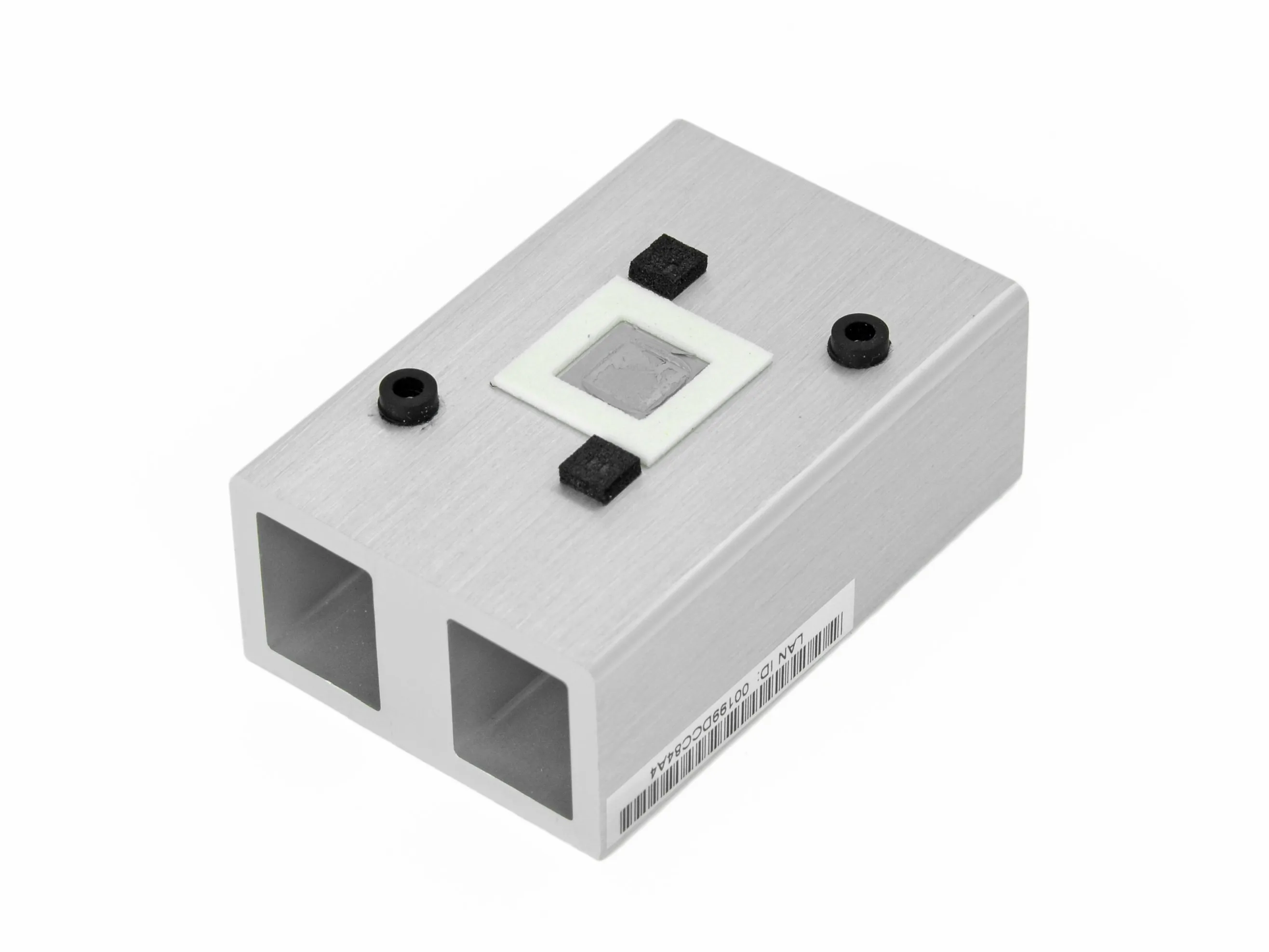

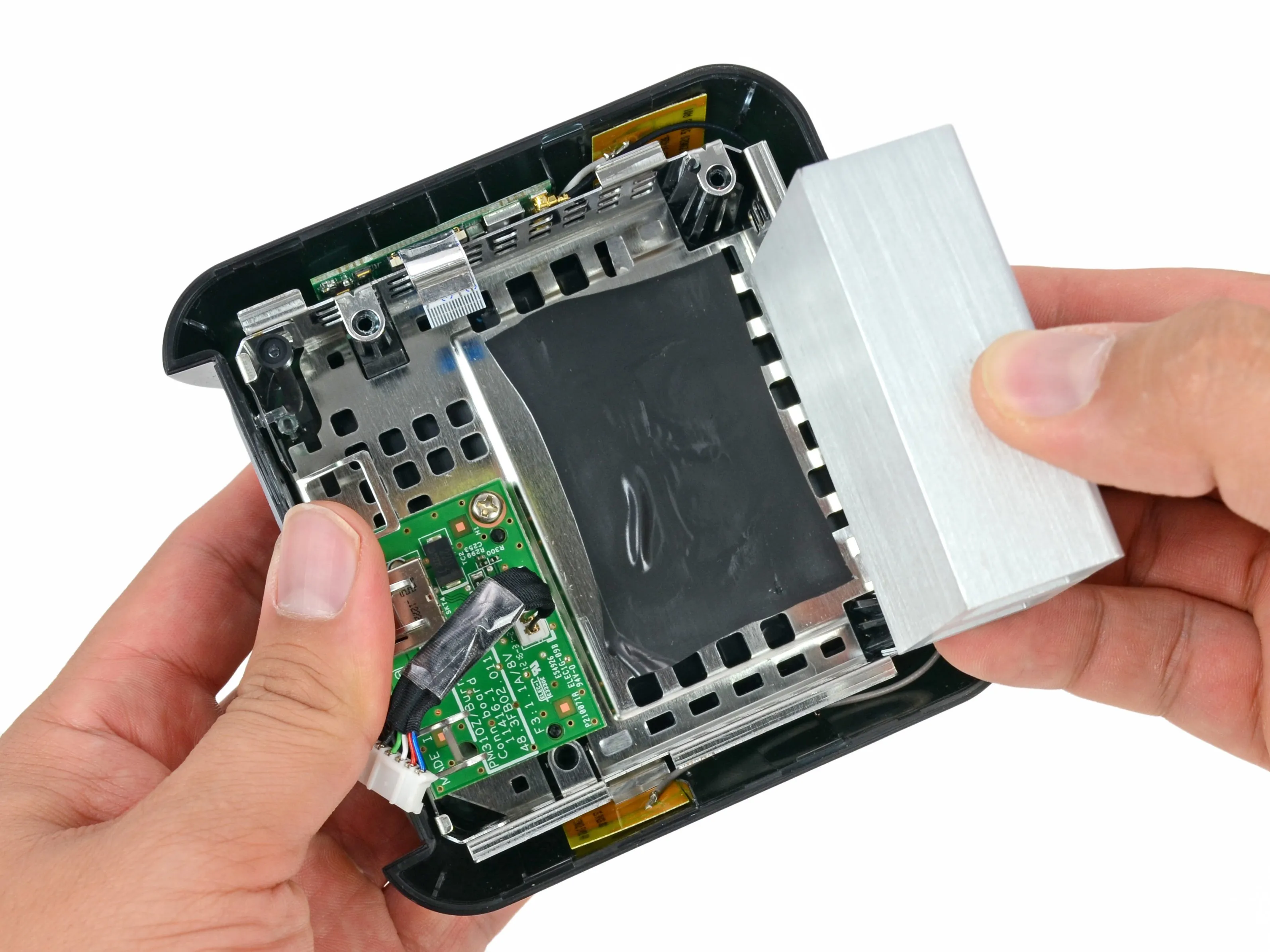

• Более трети площади Co-Star занимает алюминиевый радиатор.

• Вы можете спросить себя, почему у Co-Star такой огромный радиатор?

• Ответ кроется в движении воздуха. Без вентиляторов для циркуляции воздуха нет принудительной конвекции. Поэтому Co-Star должен полагаться на кондукция и естественной конвекции для охлаждения процессора.

Шаг 8

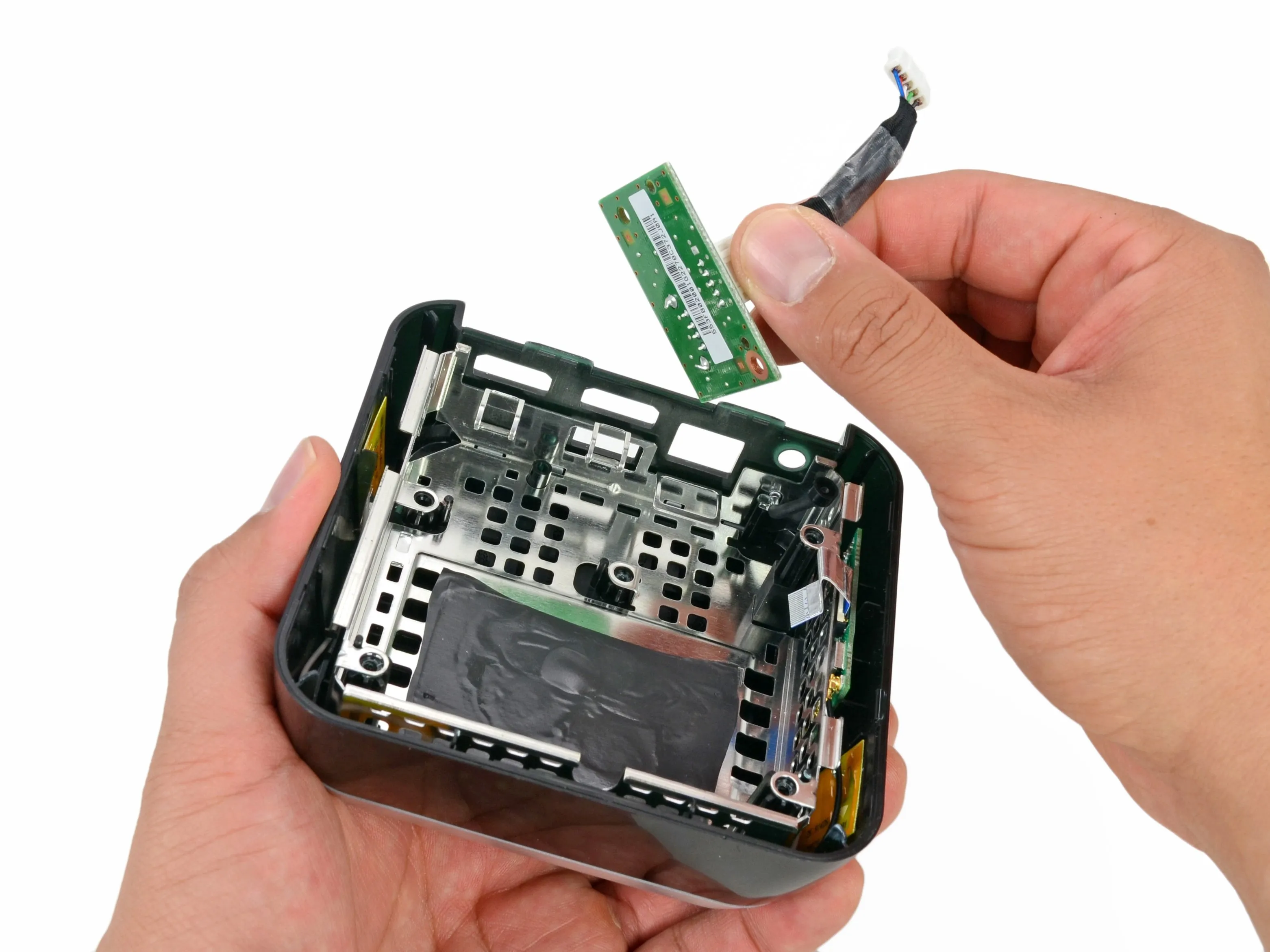

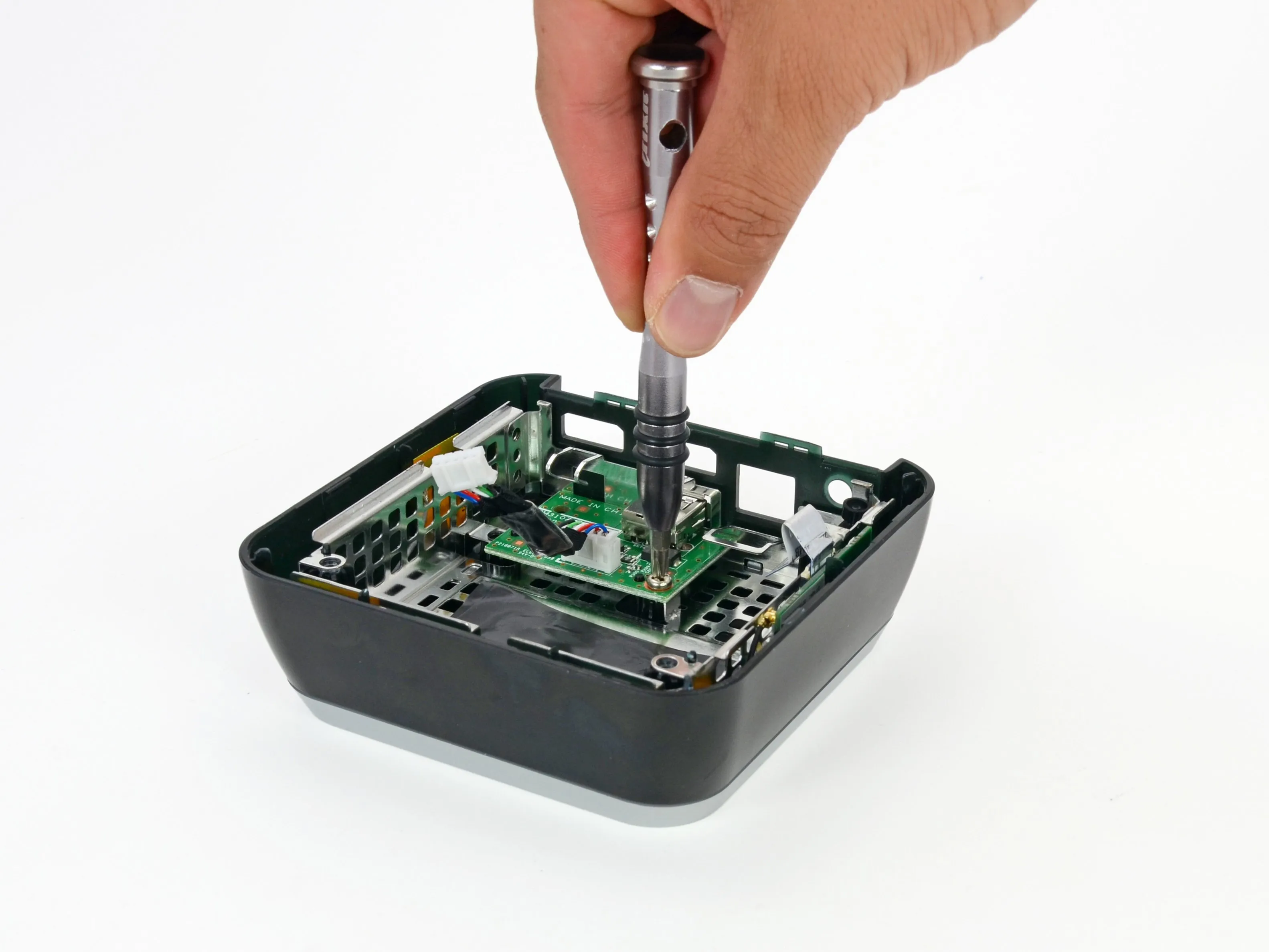

• Мы снимаем дополнительную плату, чтобы обнаружить под ней кучу всякой ерунды.

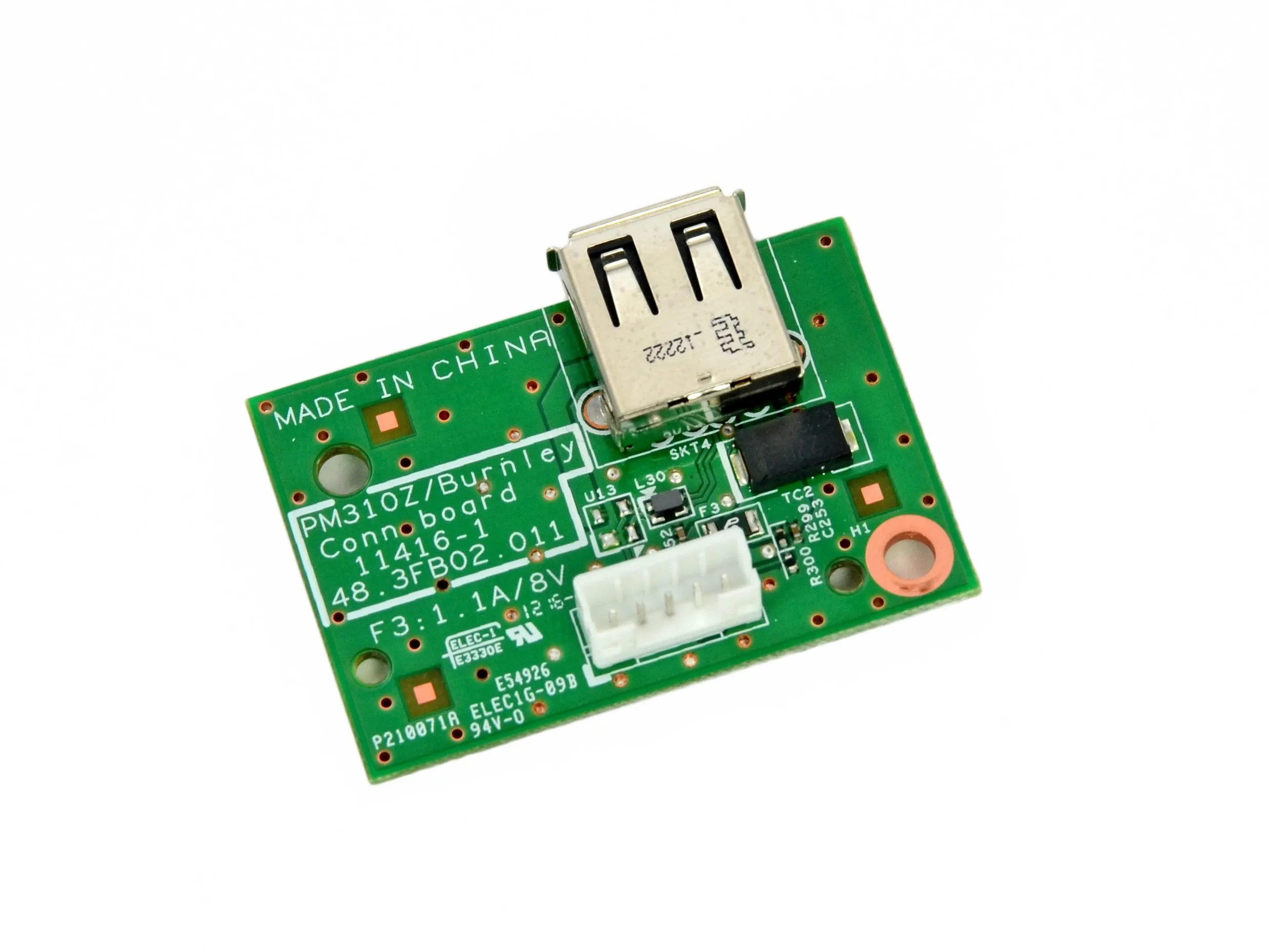

• На плате находится USB-порт и больше ничего.

Шаг 9

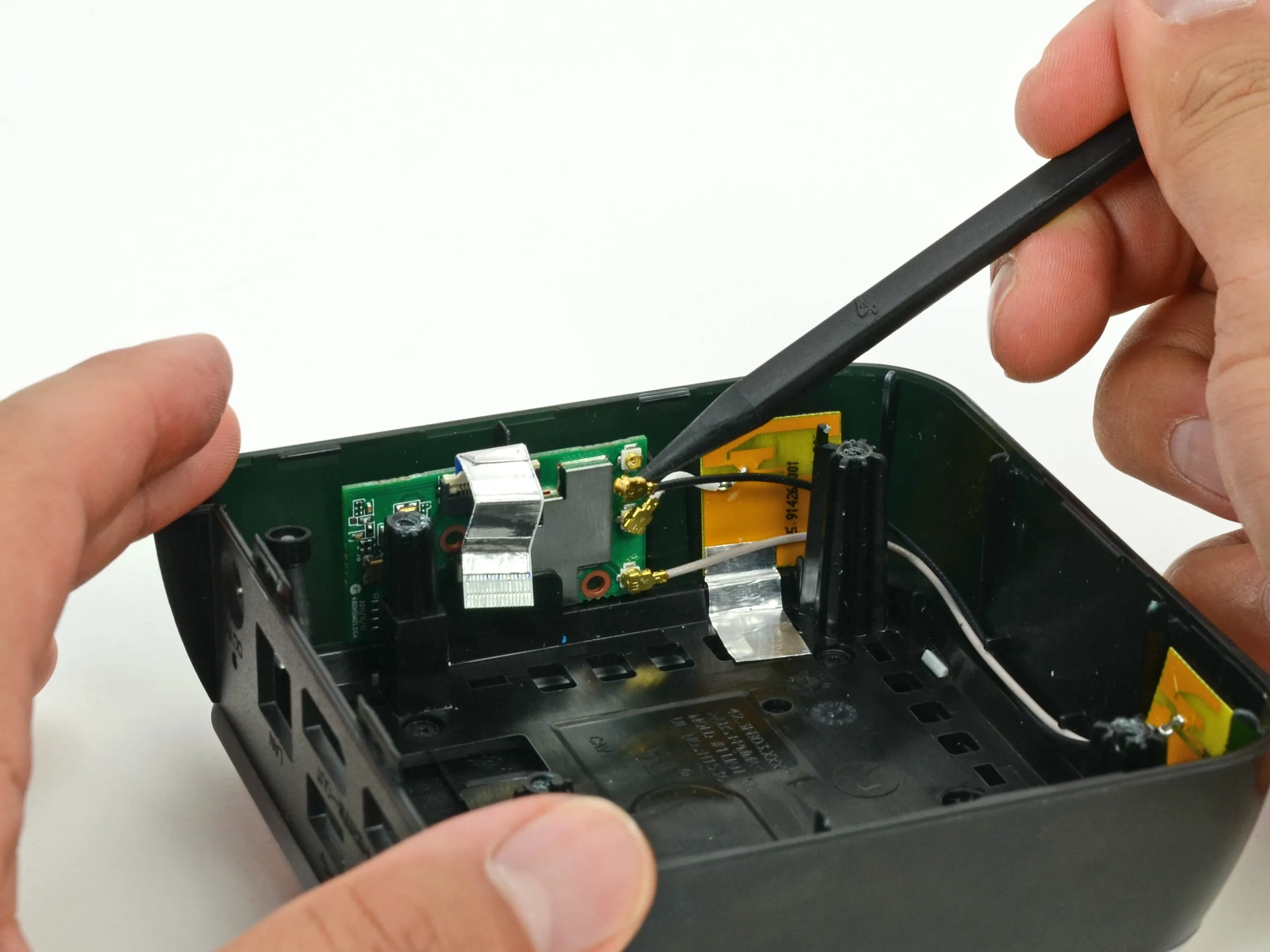

• С помощью нашего всегда надежного пассатижа мы отсоединяем кабели антенн Bluetooth и Wi-Fi от платы беспроводной связи.

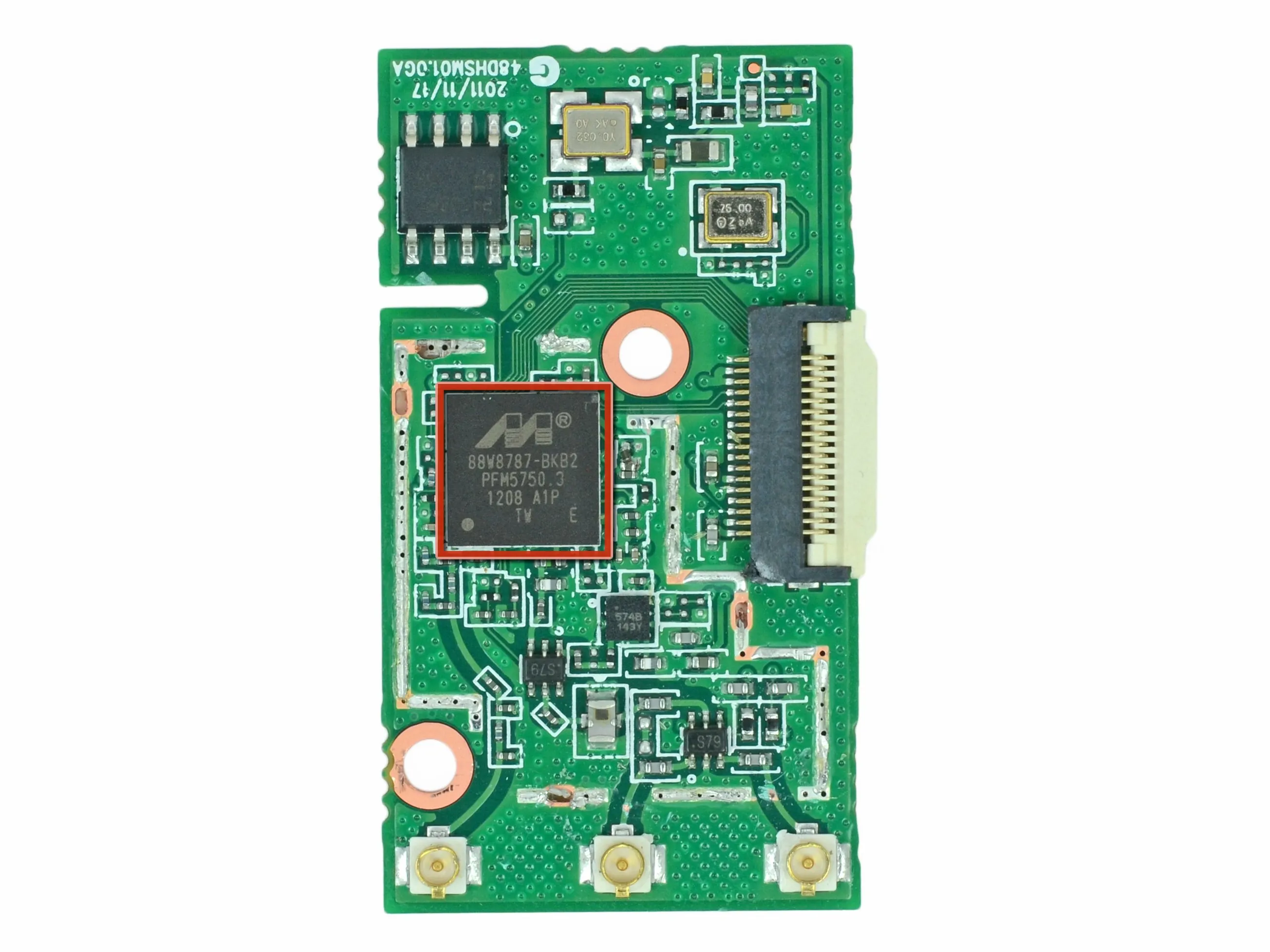

• Marvell Avastar 88W8787 WLAN/Bluetooth/FM Single-Chip SoC оживляет то, что в противном случае было бы очень безвкусной и скучной платой.

Шаг 10

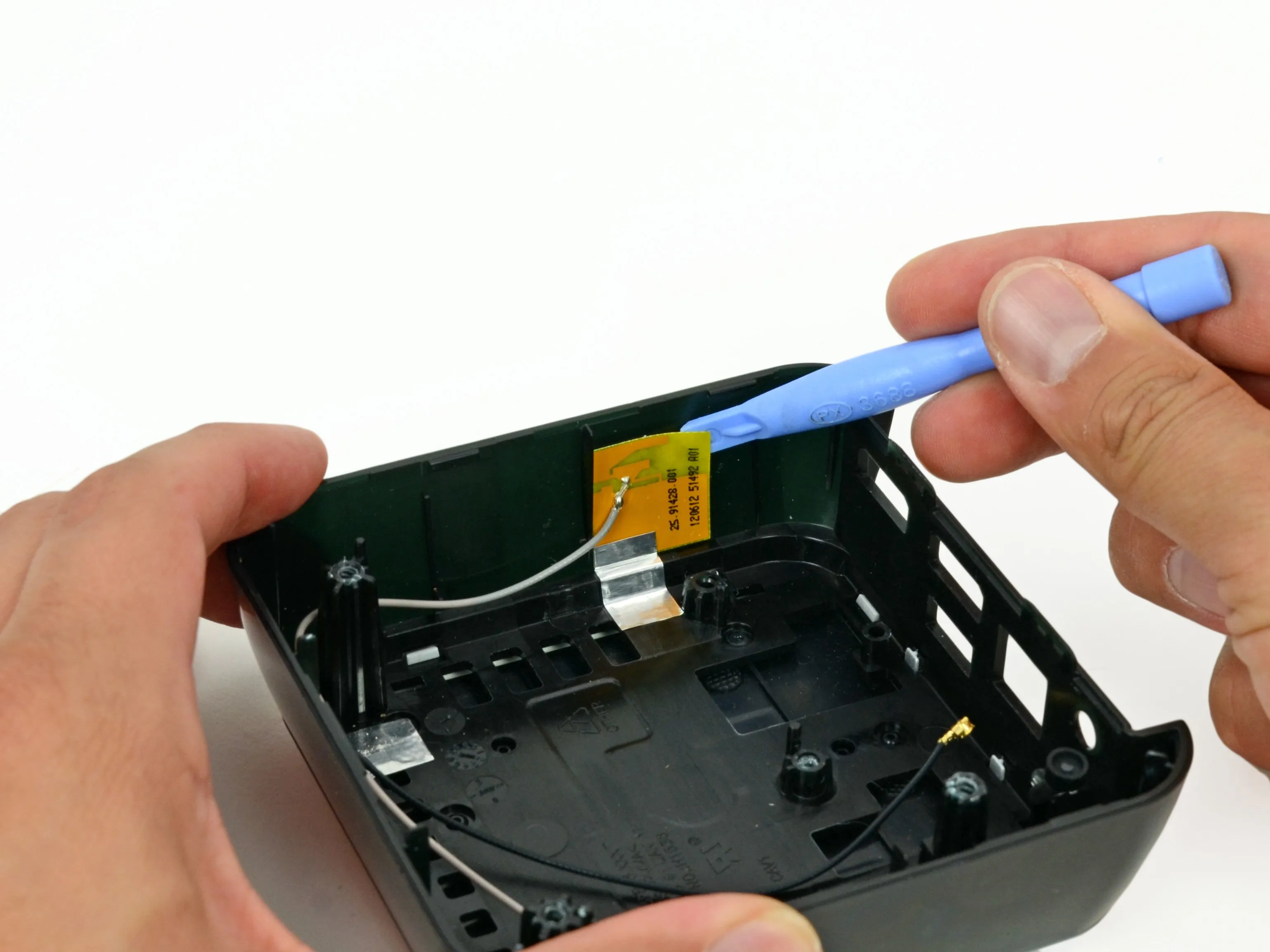

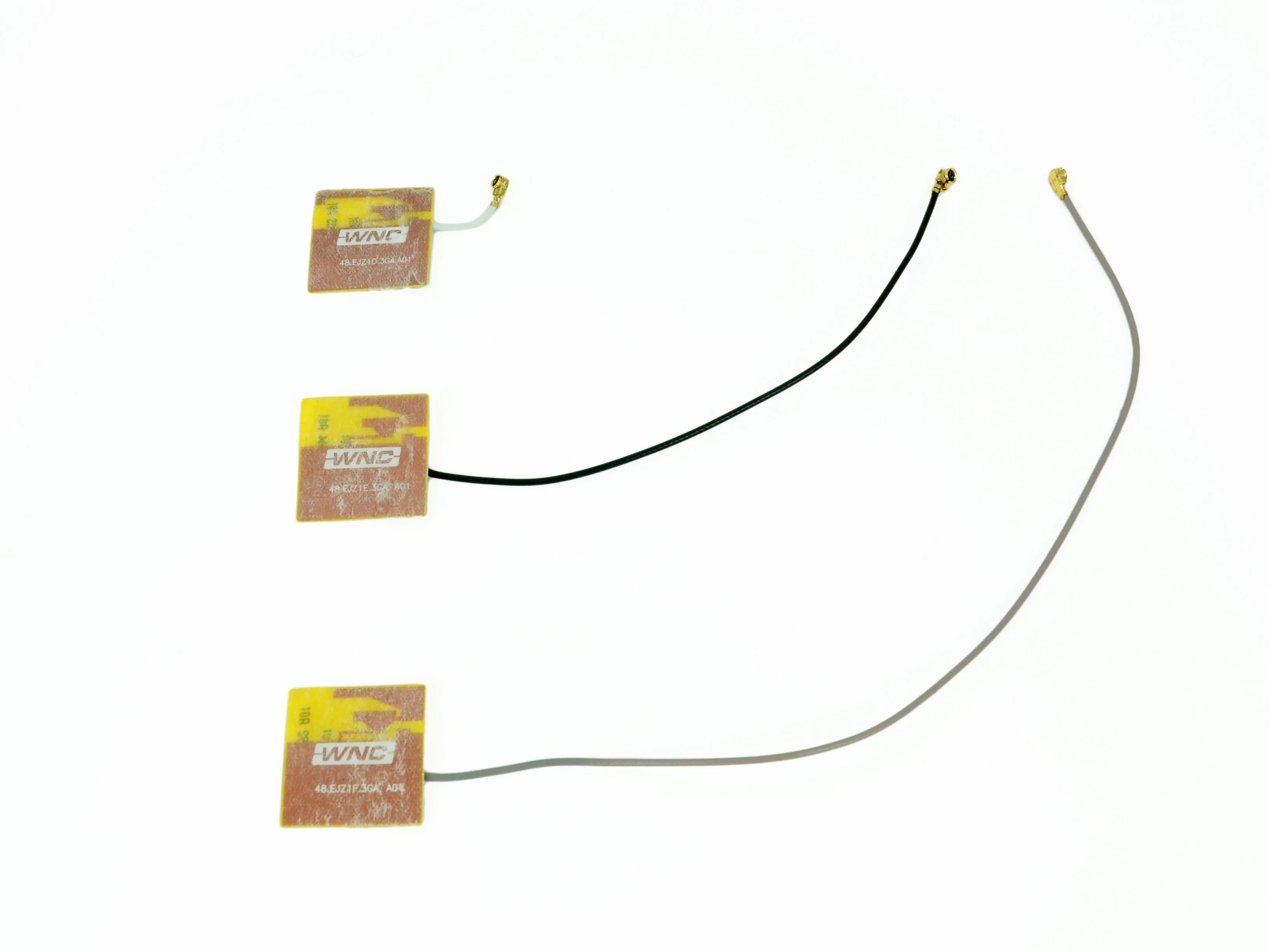

• Чтобы отделить антенны Bluetooth и Wi-Fi от нижнего корпуса Co-Star, нам понадобится пластиковый инструмент для открывания и твердая рука.

• Этот антенный кабель слишком короткий.

• Этот антенный кабель слишком длинный.

• Этот антенный кабель в самый раз!

Шаг 11

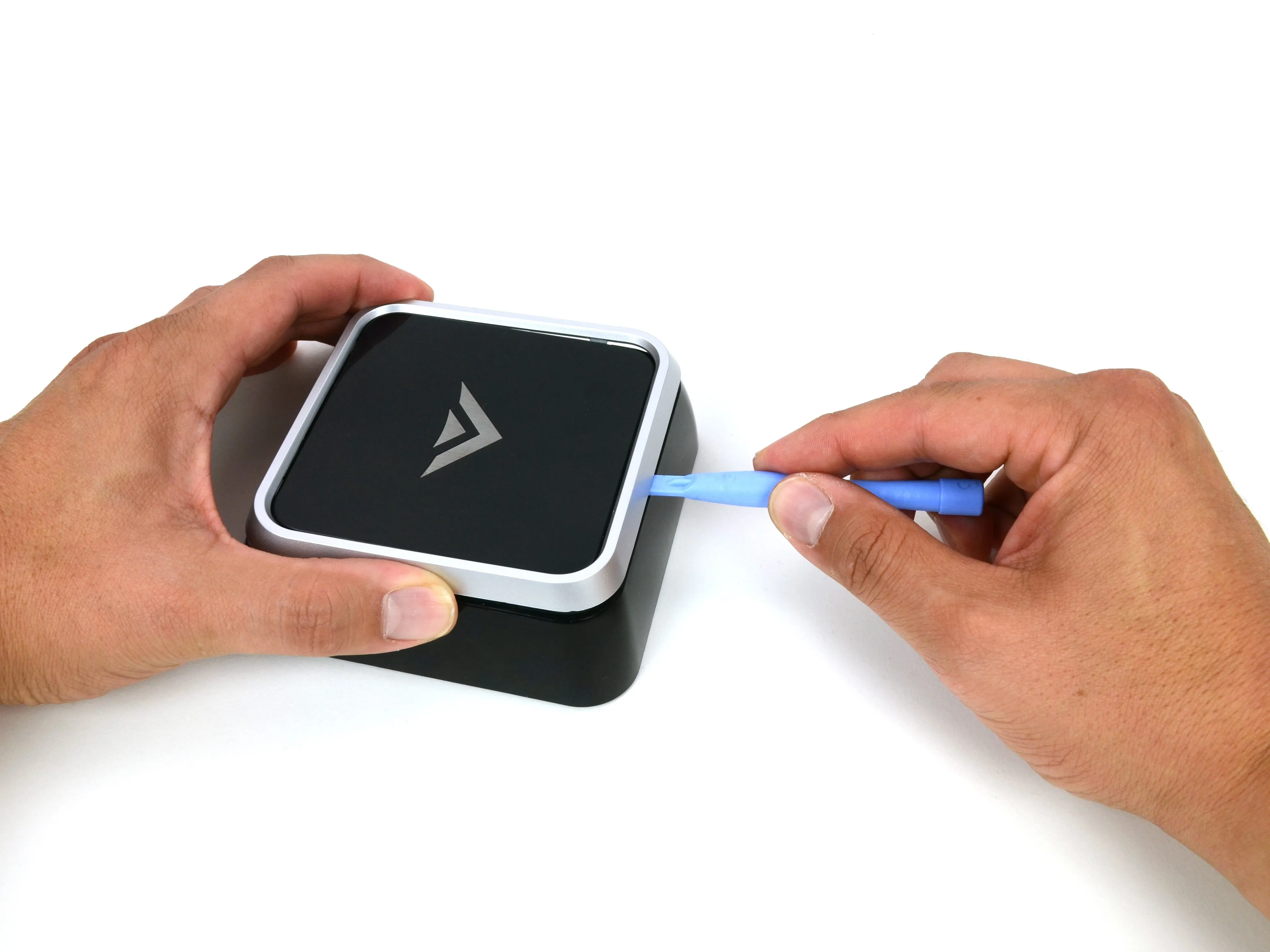

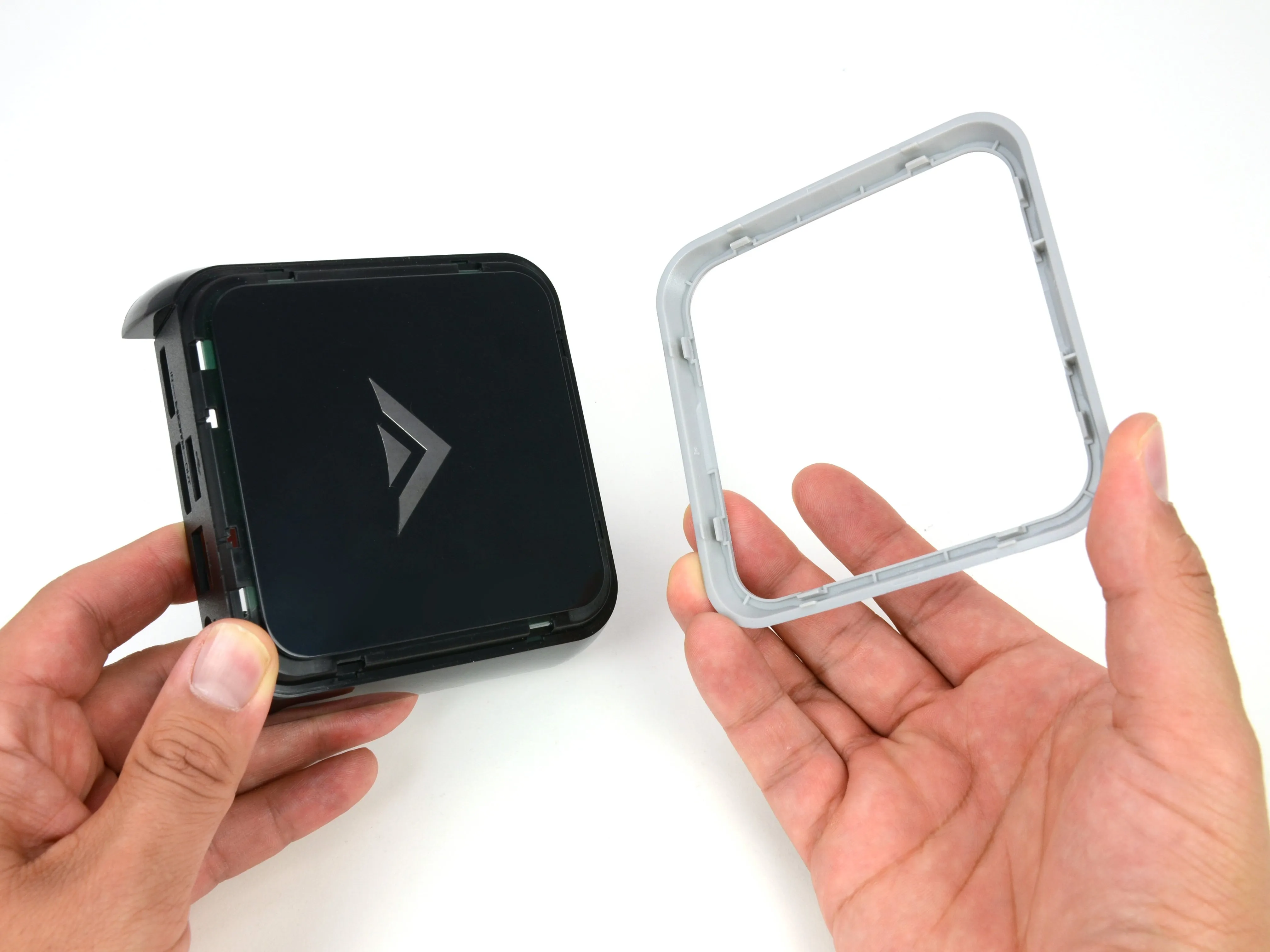

• Это практически все, что касается Co-Star, но мы любим проводить тщательную разборку на сайте Делаете.ру, поэтому мы быстро взглянули на этот броский серебристый ободок. К сожалению, он оказался не более чем блестящим серебристым ободком.

• Моддеры, возьмите на заметку: ободок легко снимается и, вероятно, будет выглядеть очень эффектно, если покрасить его в неоново-зеленый цвет.

Шаг 12

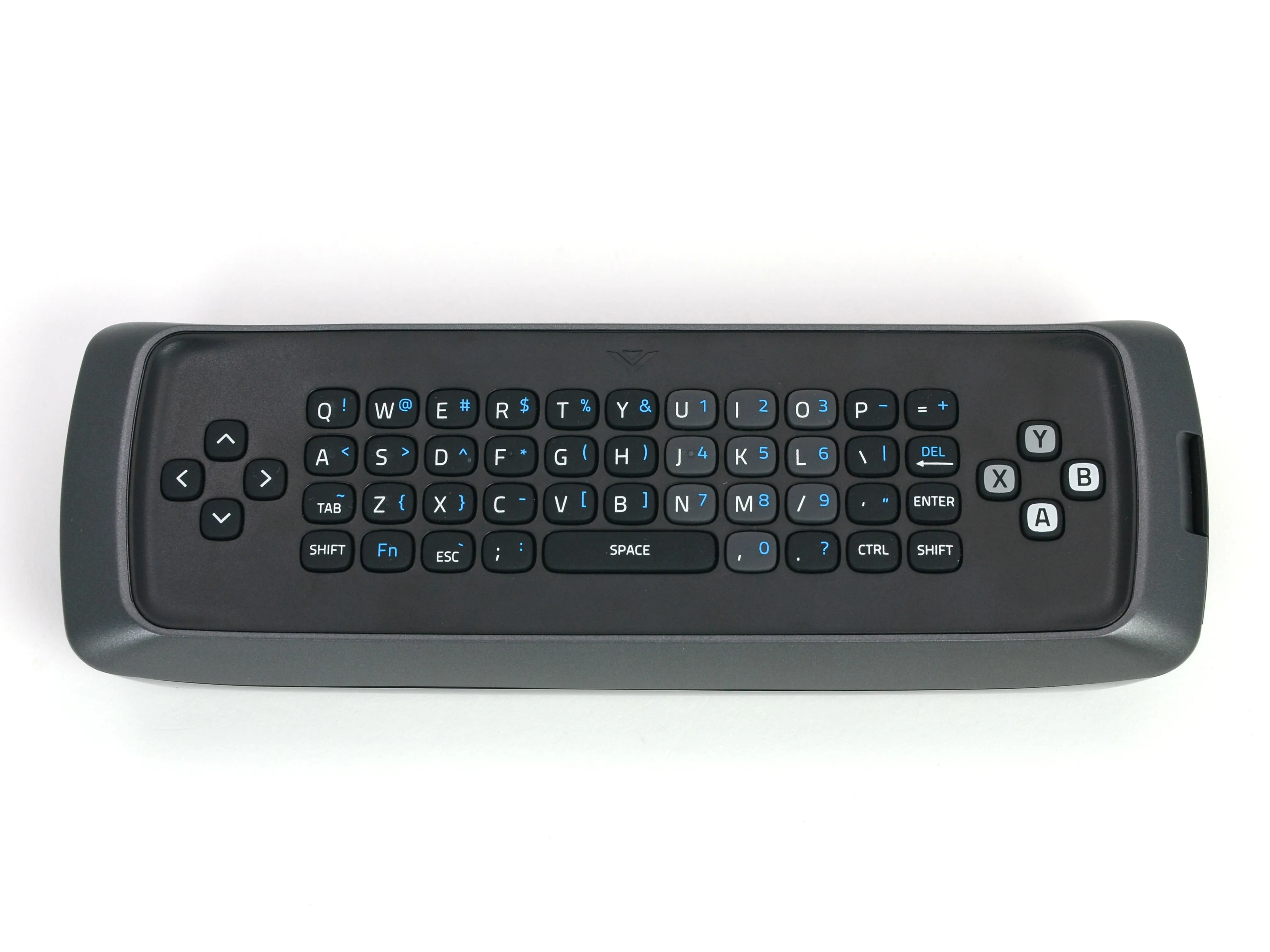

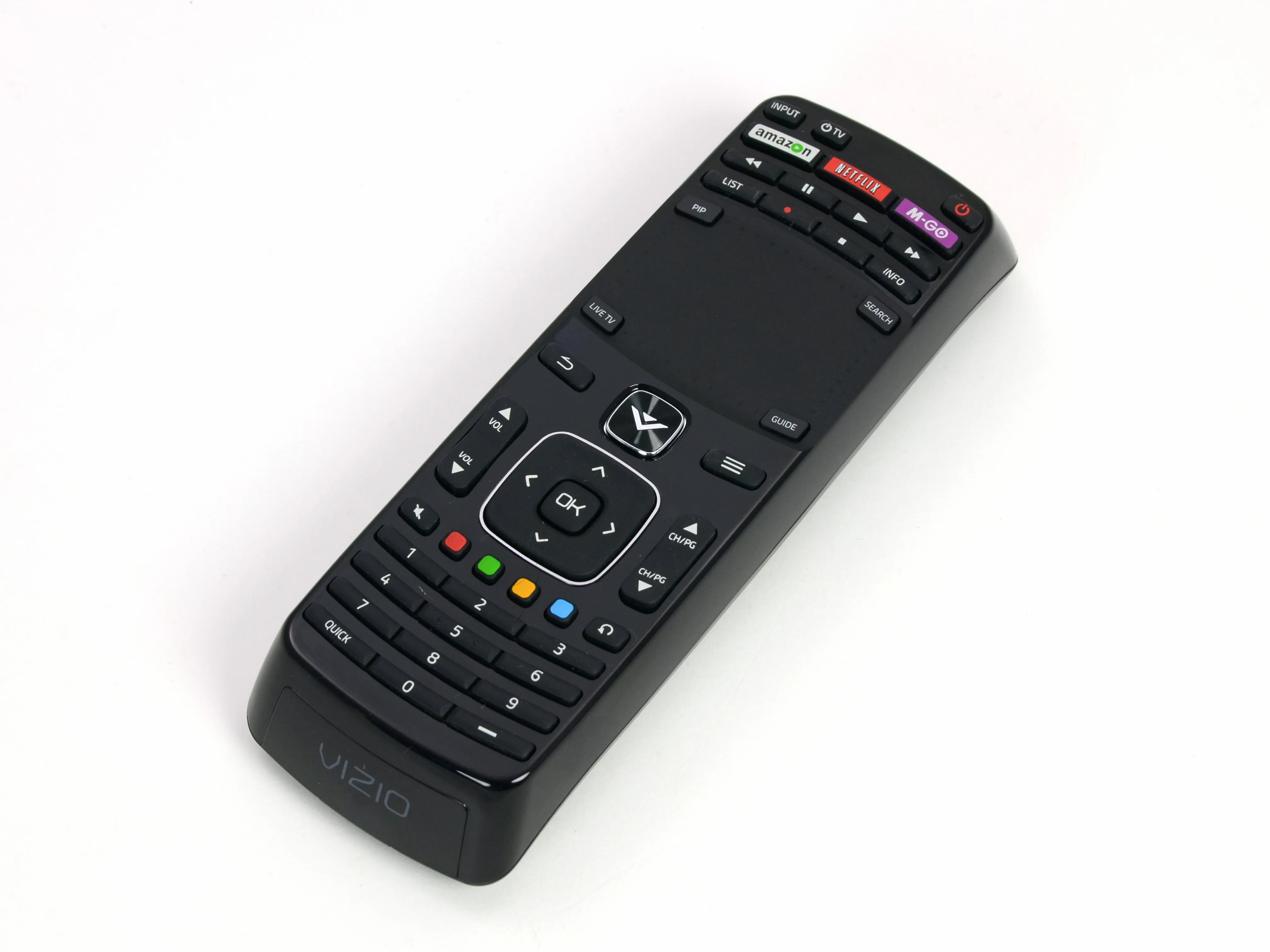

• Как и Boxee BoxCo-Star поставляется с аккуратным двухсторонним пультом.

• В отличие от Boxee Box, этот контроллер Vizio универсален и оснащен сенсорным трекпадом. Очко, Co-Star.

• В качестве завершающего штриха пульт Co-Star оснащен кнопками ABXY и панелью направления для игр OnLive. Это не только невероятно уникальная функция, но и заставляет нас ностальгировать и все такое.

Шаг 13

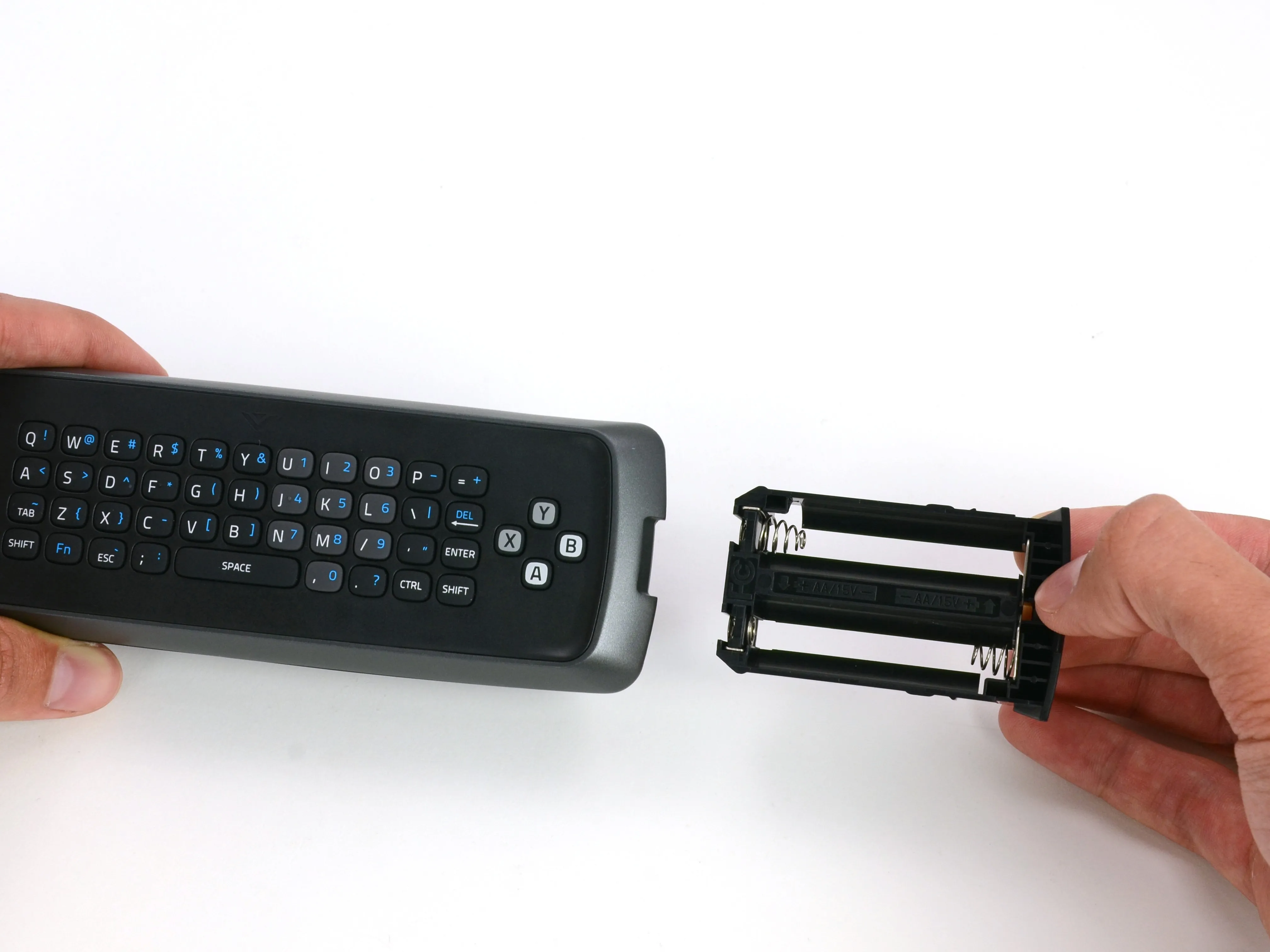

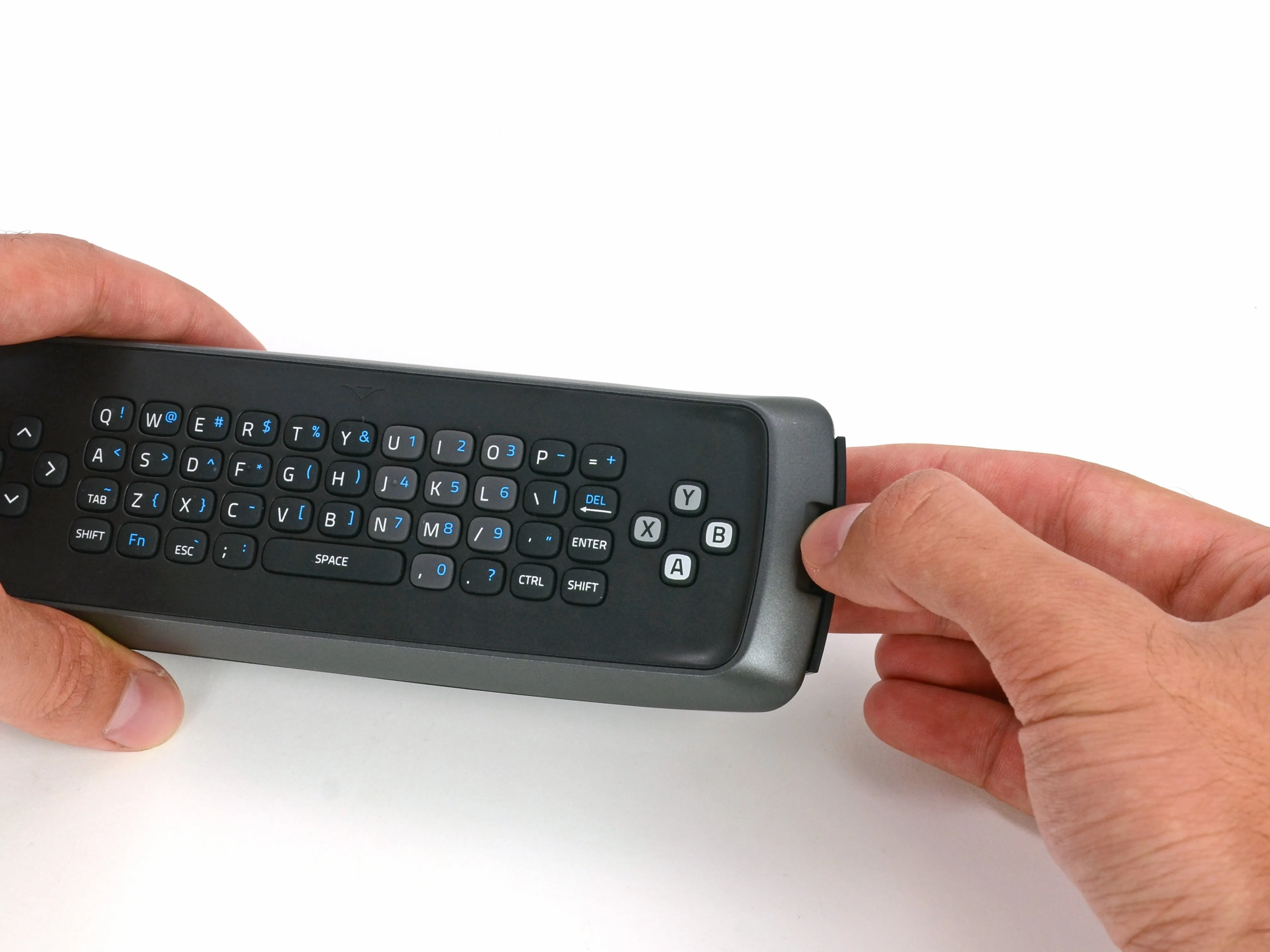

• Лоток аккумулятора вынимается, но в этом нет ничего удивительного. Как часто вы пытались 'починить' свой пульт от телевизора, вытаскивая старые батарейки и просто меняя их местами?

• В комплект поставки пульта входит пара батареек типа AA. Это уже серьезное преимущество.

Шаг 14

• Вот еще одна возможность для моддеров. Как круто было бы получить неоново-зеленый ободок клавиатуры в тон вашему Co-Star?

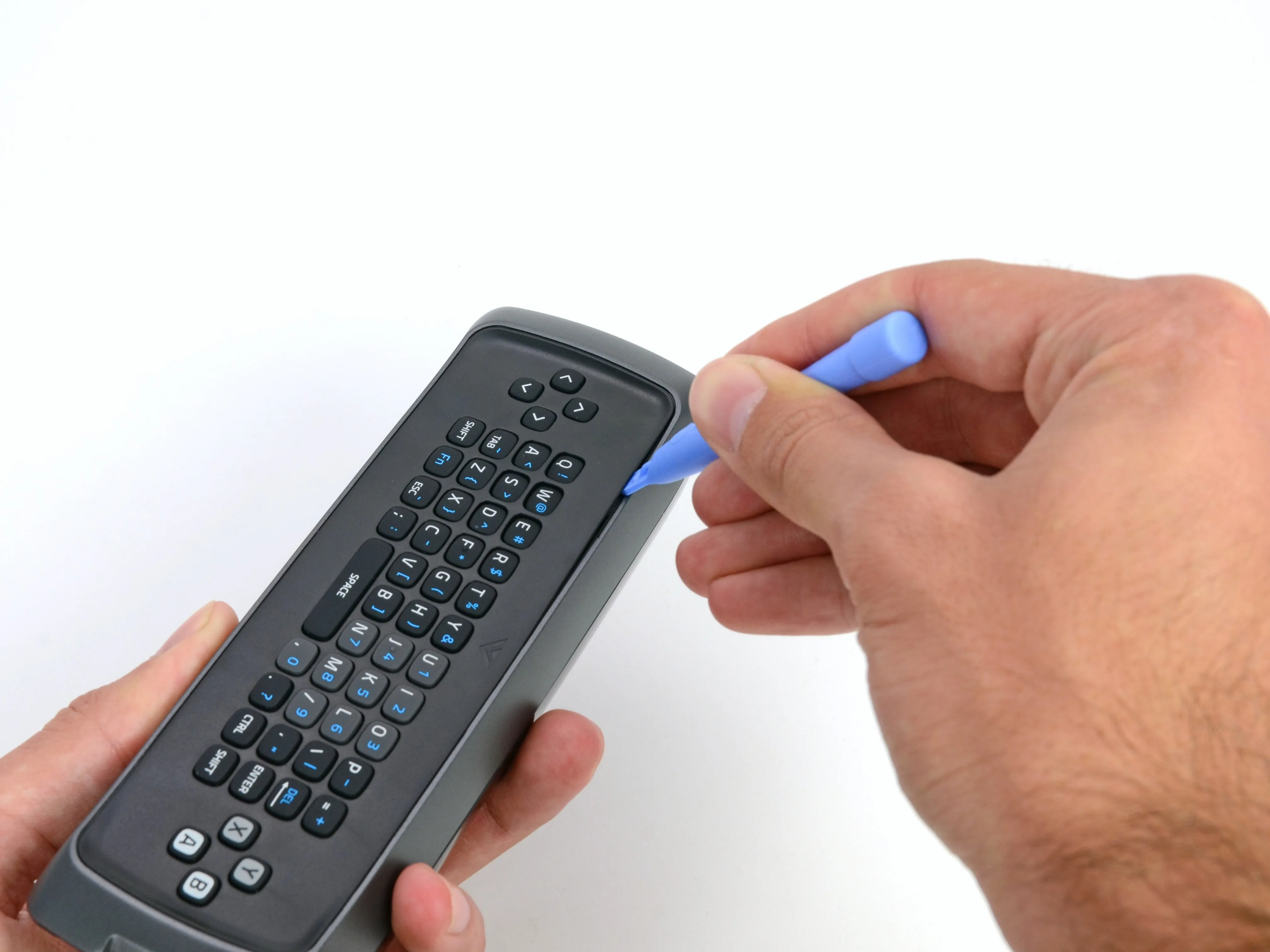

• Независимо от того, будете вы ее красить или нет, ободок легко снимается с клавиатуры.

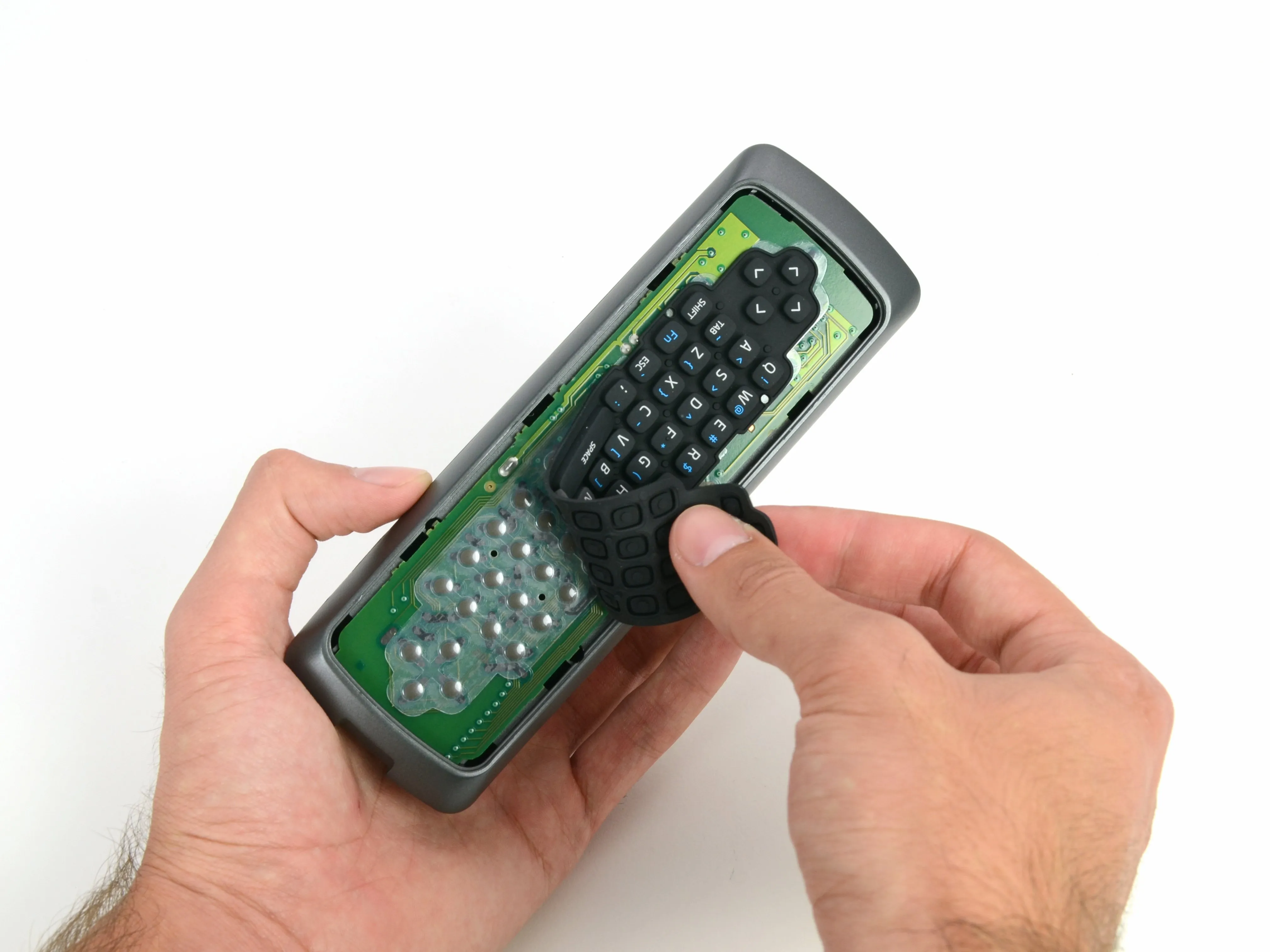

• Вслед за ней без проблем отклеивается резиновая крышка кнопок.

• Поскольку крышка и ободок - это компоненты, которые обычно пачкаются сильнее всего, их легко снять.

Шаг 15

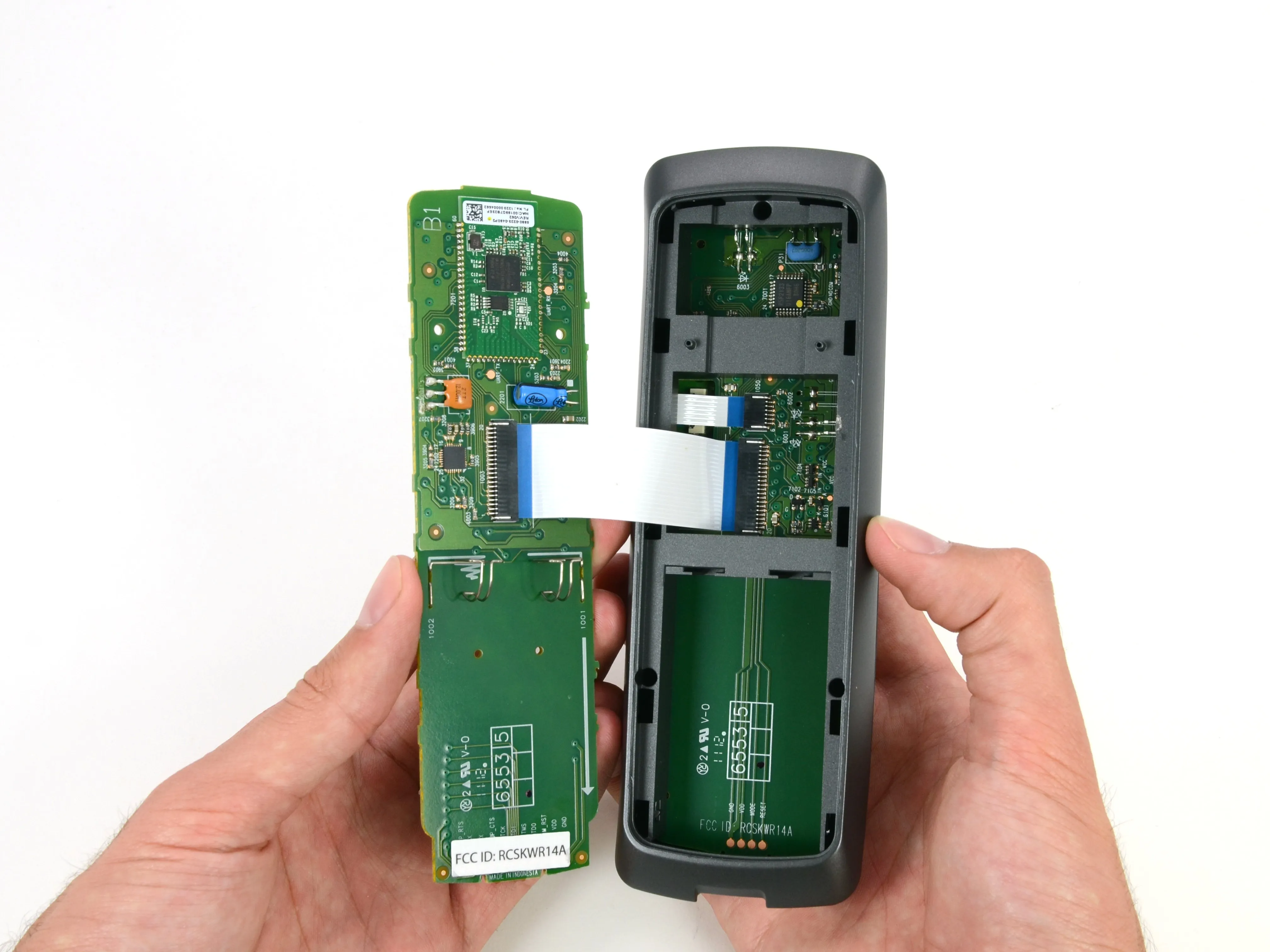

• Кнопки на обеих сторонах означают много операций по передаче данных. К счастью, кабель для передачи данных выходит из разъемов на обеих печатных платах.

• Пульт дистанционного управления Co-Star, похоже, разбирается так же легко, как и сам медиаплеер.

• И снова это не удивительно. Пульты, в отличие от смартфонов или ноутбуков, не имеют жестких ограничений по площади.

Шаг 16

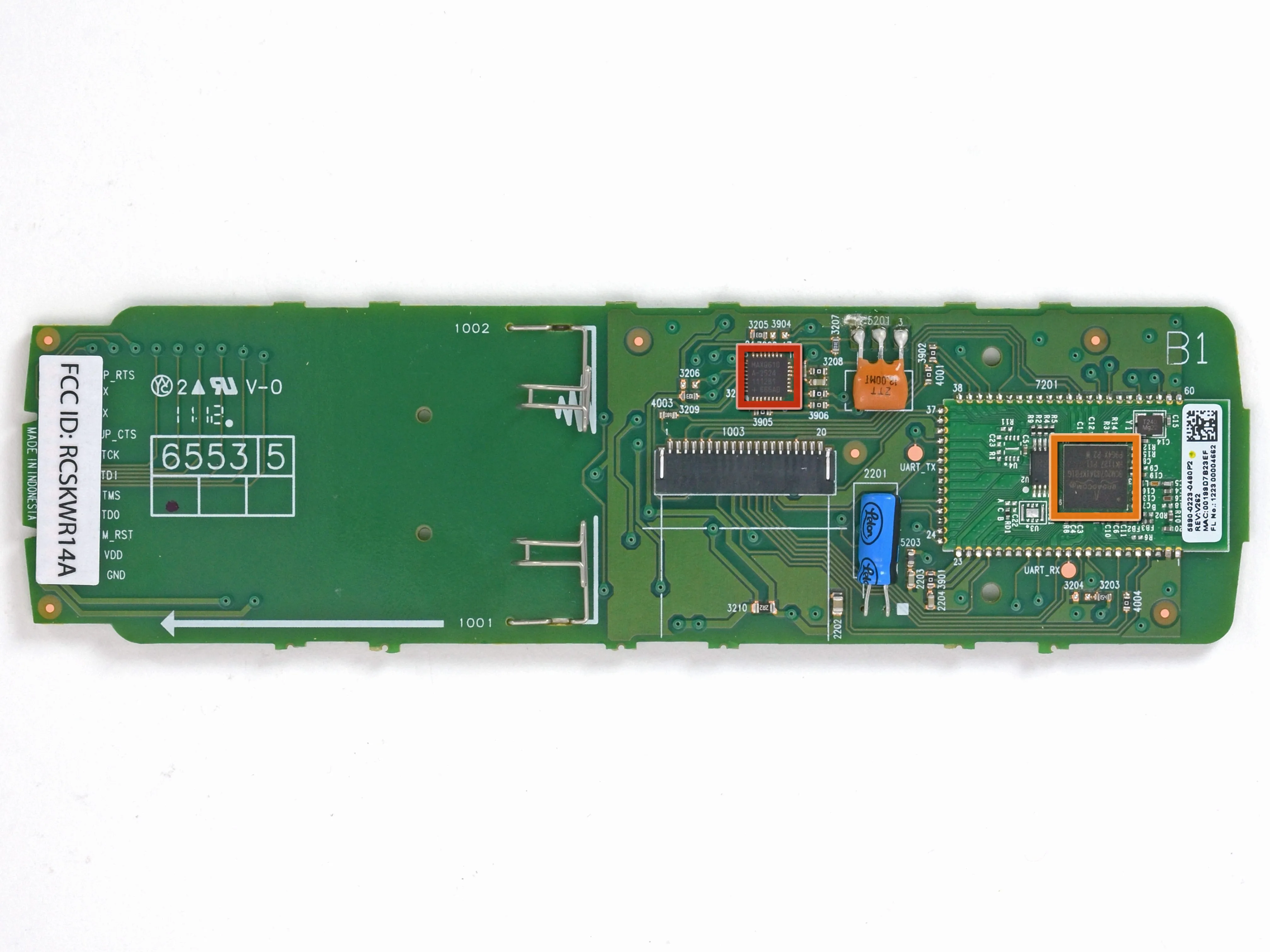

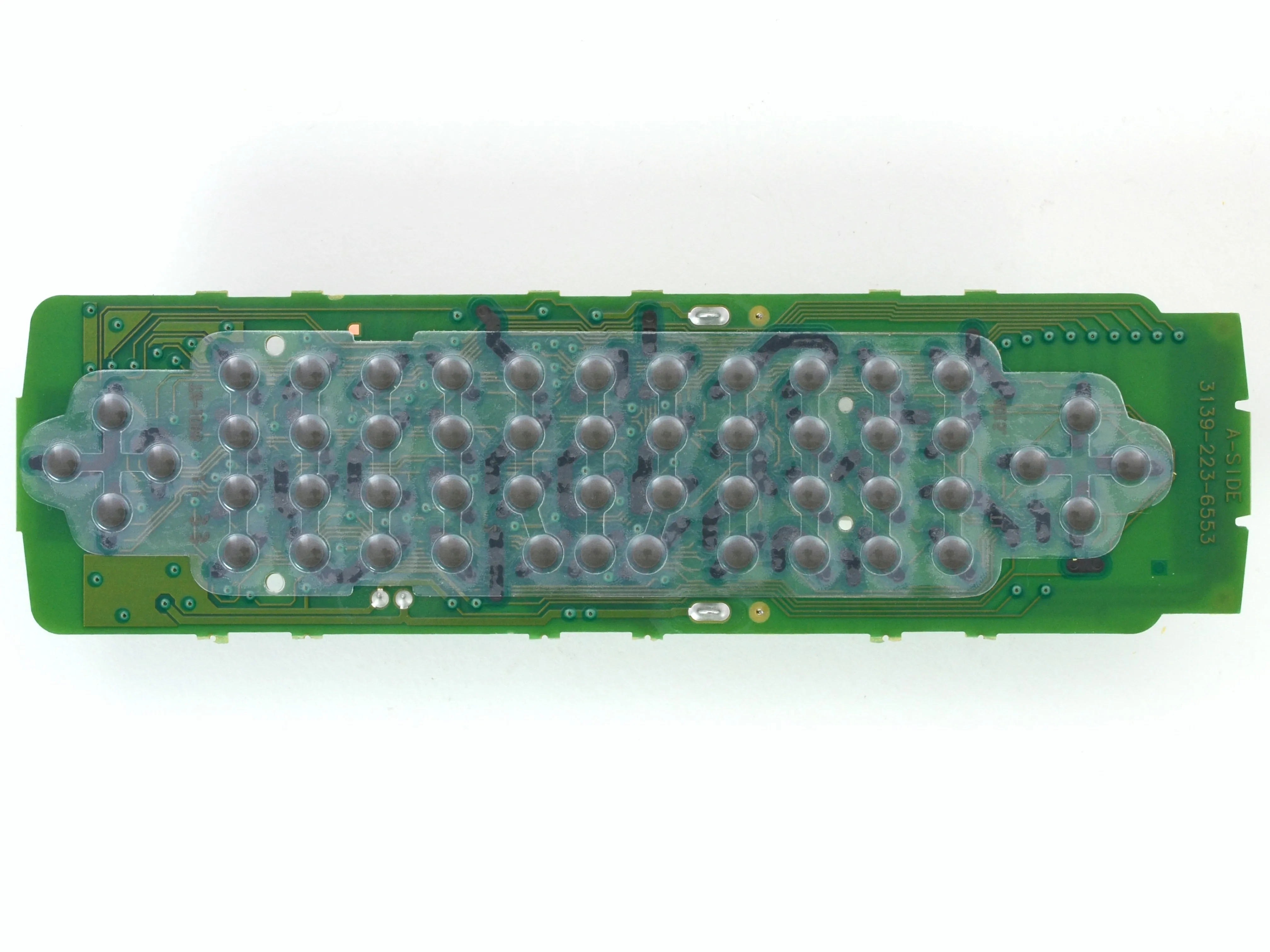

• На задней панели клавиатуры расположена пара микросхем:

• Maxim MAXQ610 16-битный микроконтроллер с инфракрасным модулем

• Одночиповая микросхема Broadcom BCM20733 Human Interface Device Bluetooth 3.0

Шаг 17

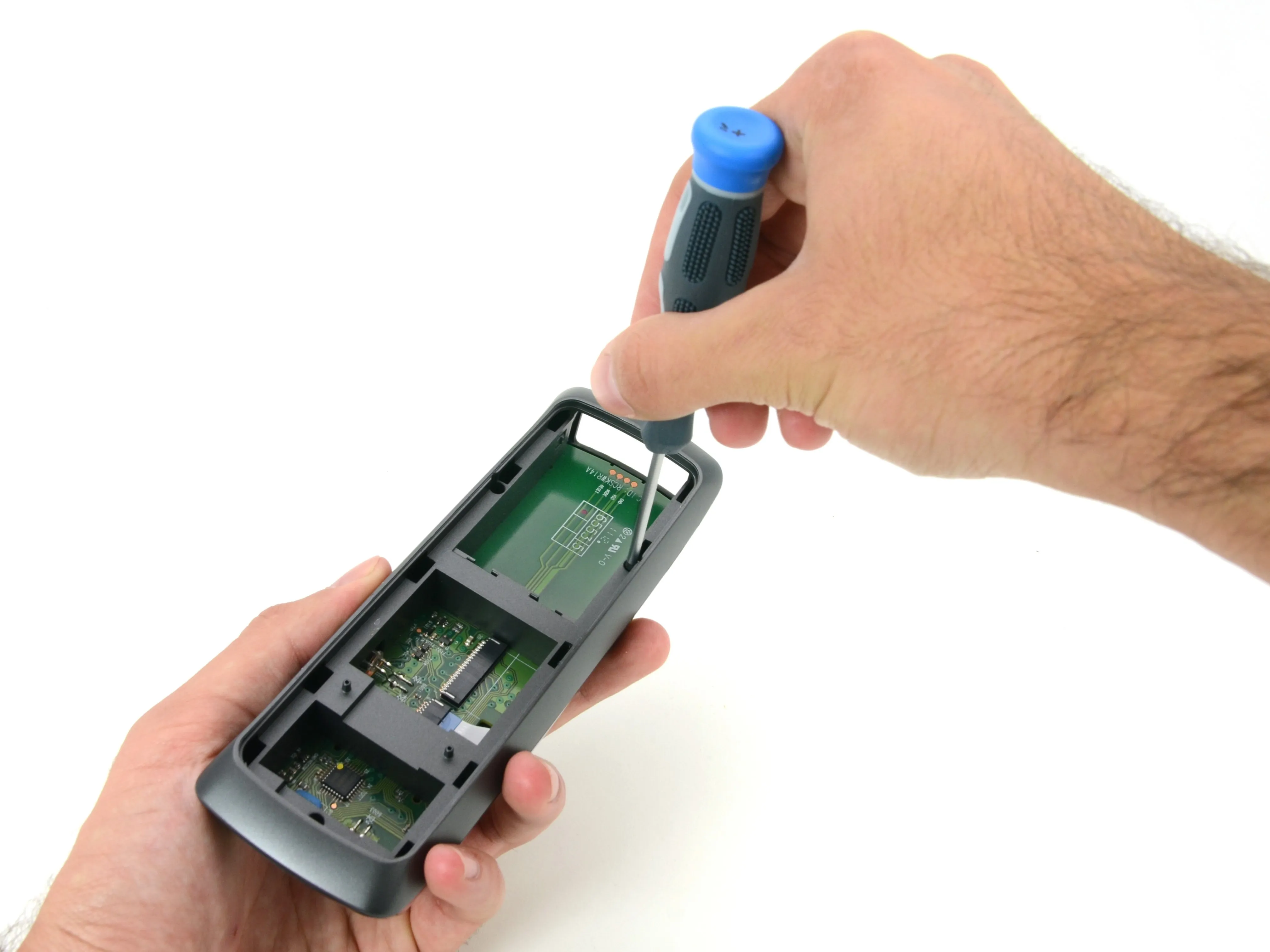

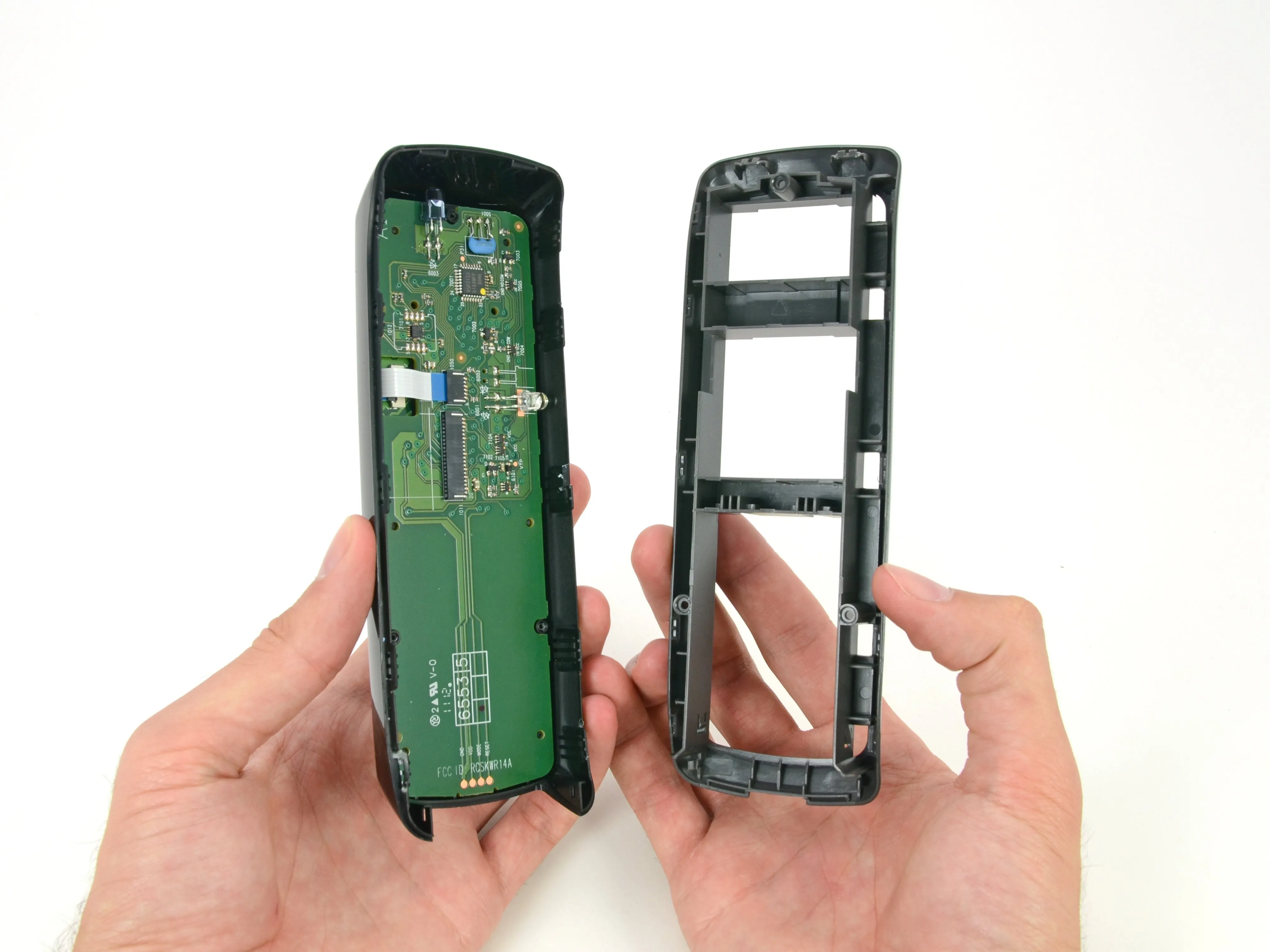

• Несколько винтов Phillips #0, немного усилий - и нижний корпус пульта исчез. Видите!

• Сняв корпус, мы узнаем, что винты выполняли двойную функцию и удерживали материнскую плату на месте.

Шаг 18

• Йоуинк!

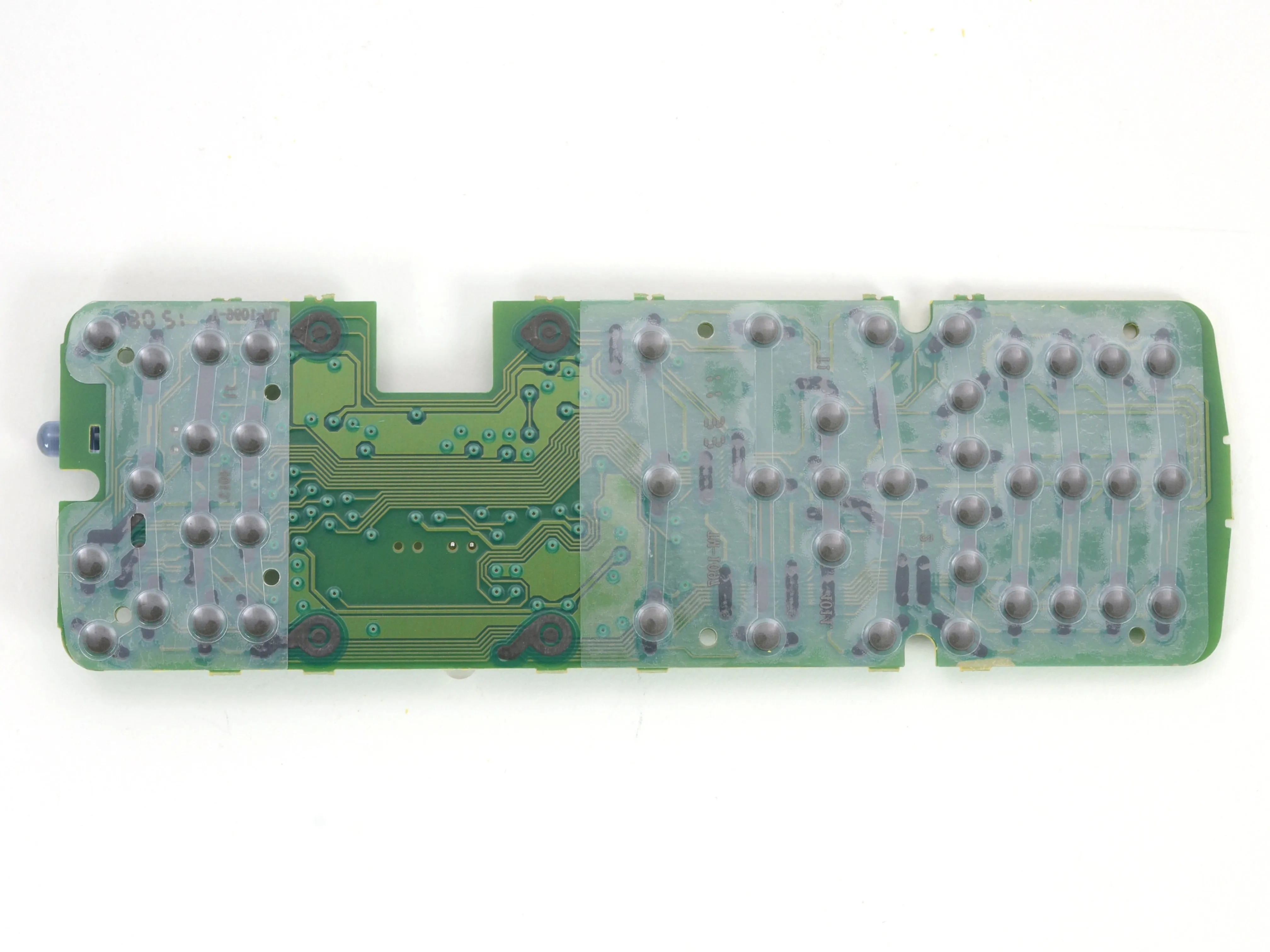

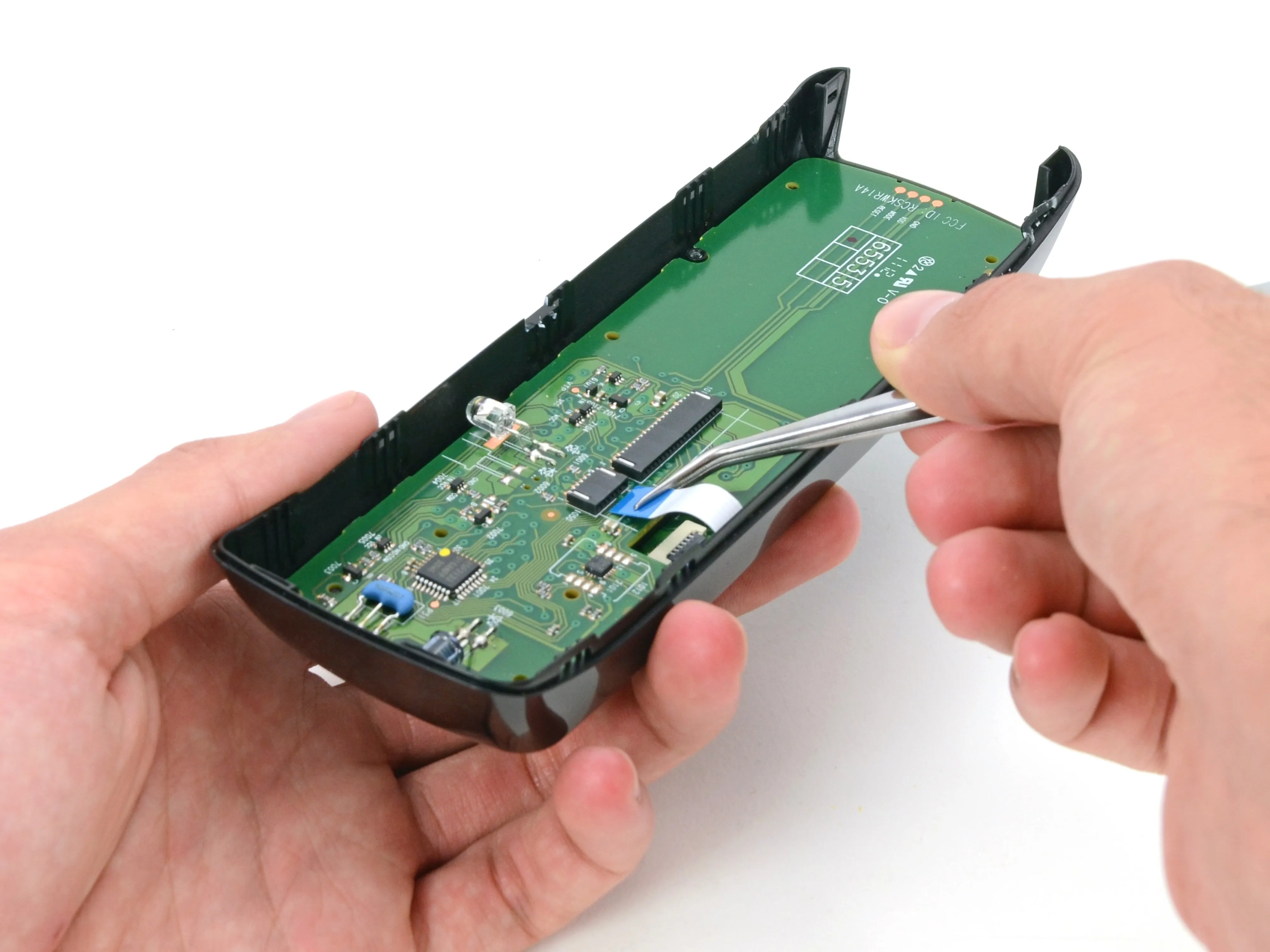

• Берем удобный пинцет и аккуратно выдергиваем кабель данных трекпада, а затем снимаем другую плату.

• На этой плате установлен 16-битный микроконтроллер Renesas R5F2133.

• Не фотографируйте со вспышкой, пожалуйста, но на этой плате расположены два ИК-бластера, один из которых удобно расположен сбоку для QWERTY-клавиатуры.

Шаг 19

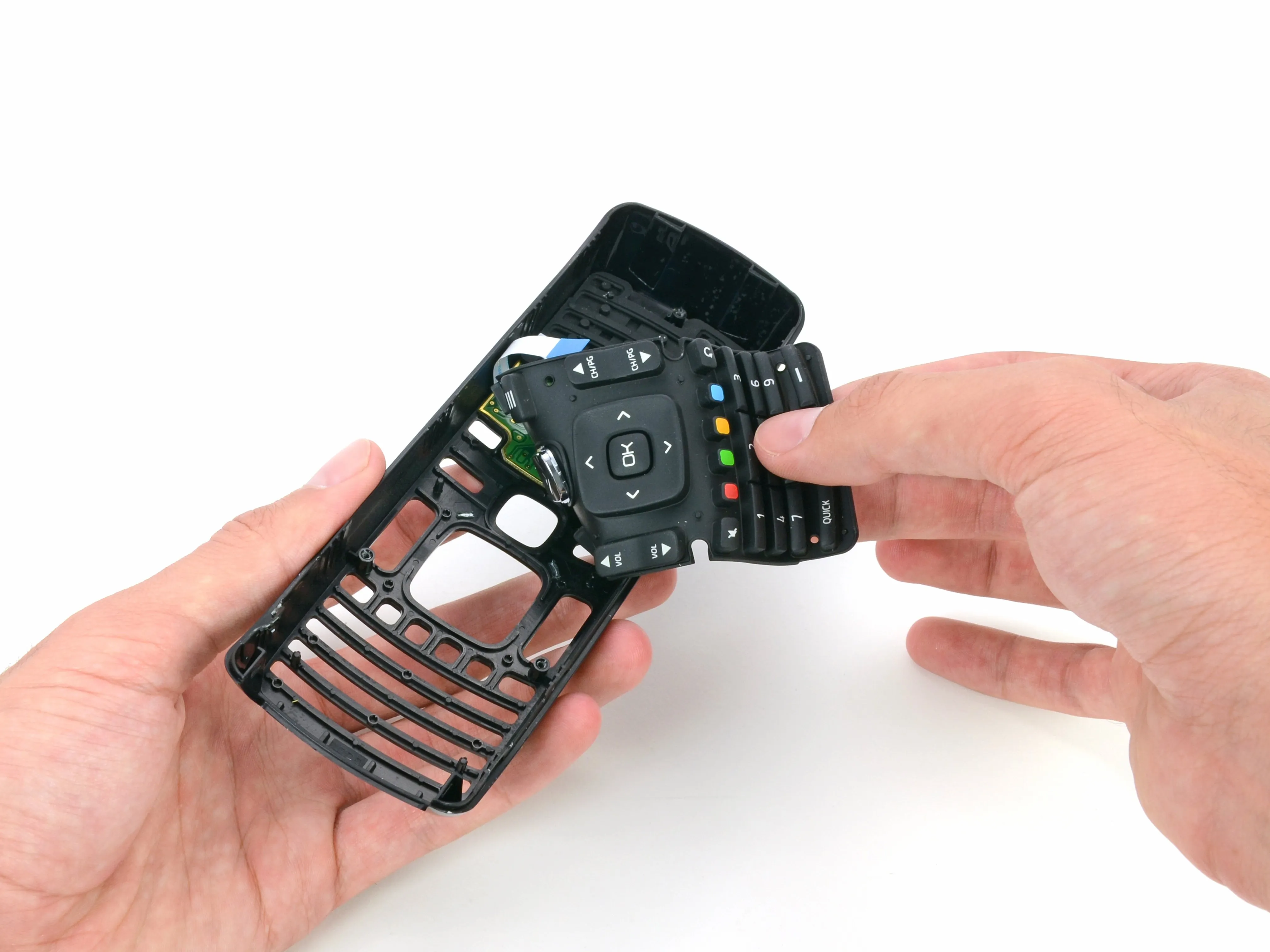

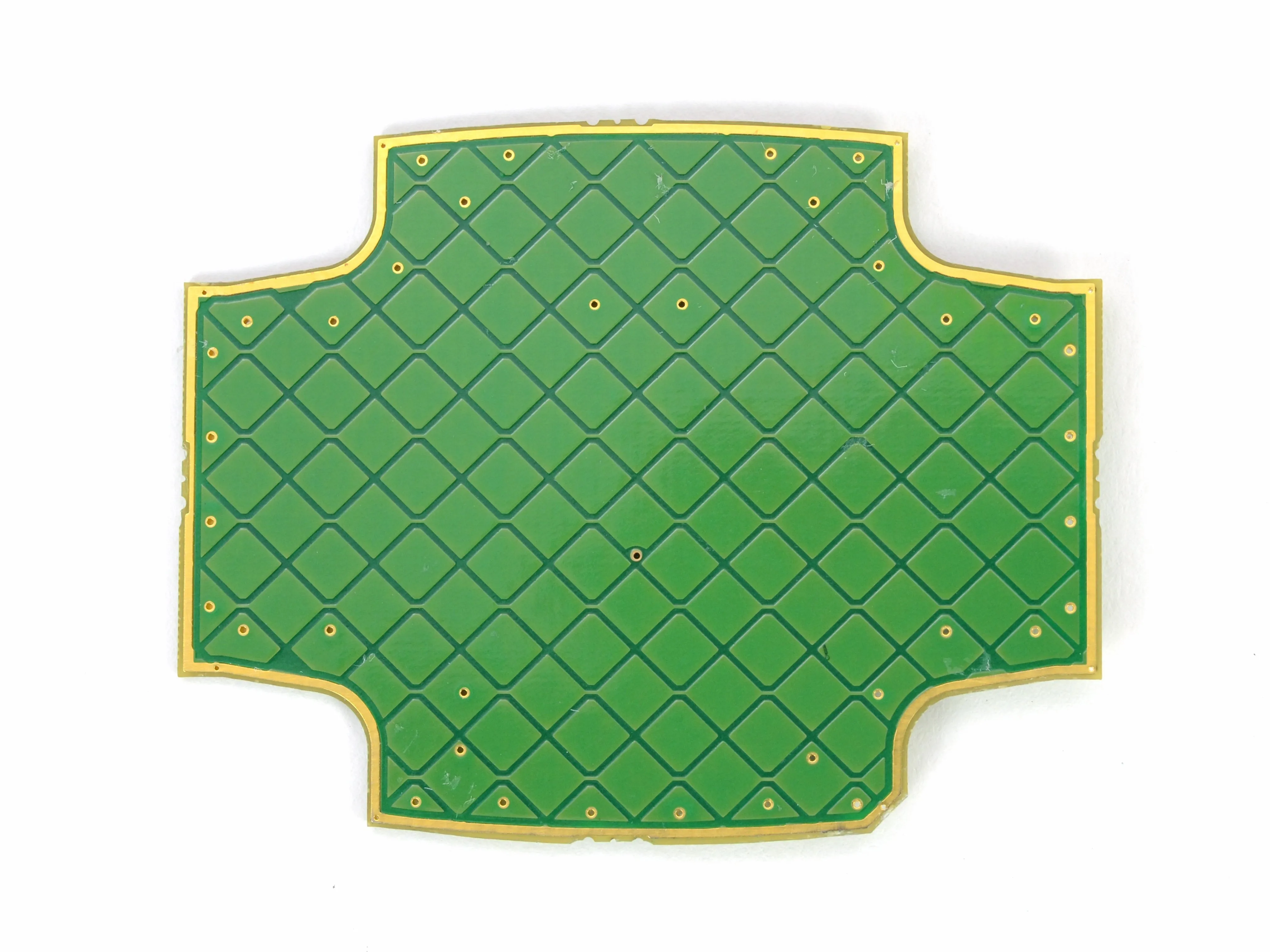

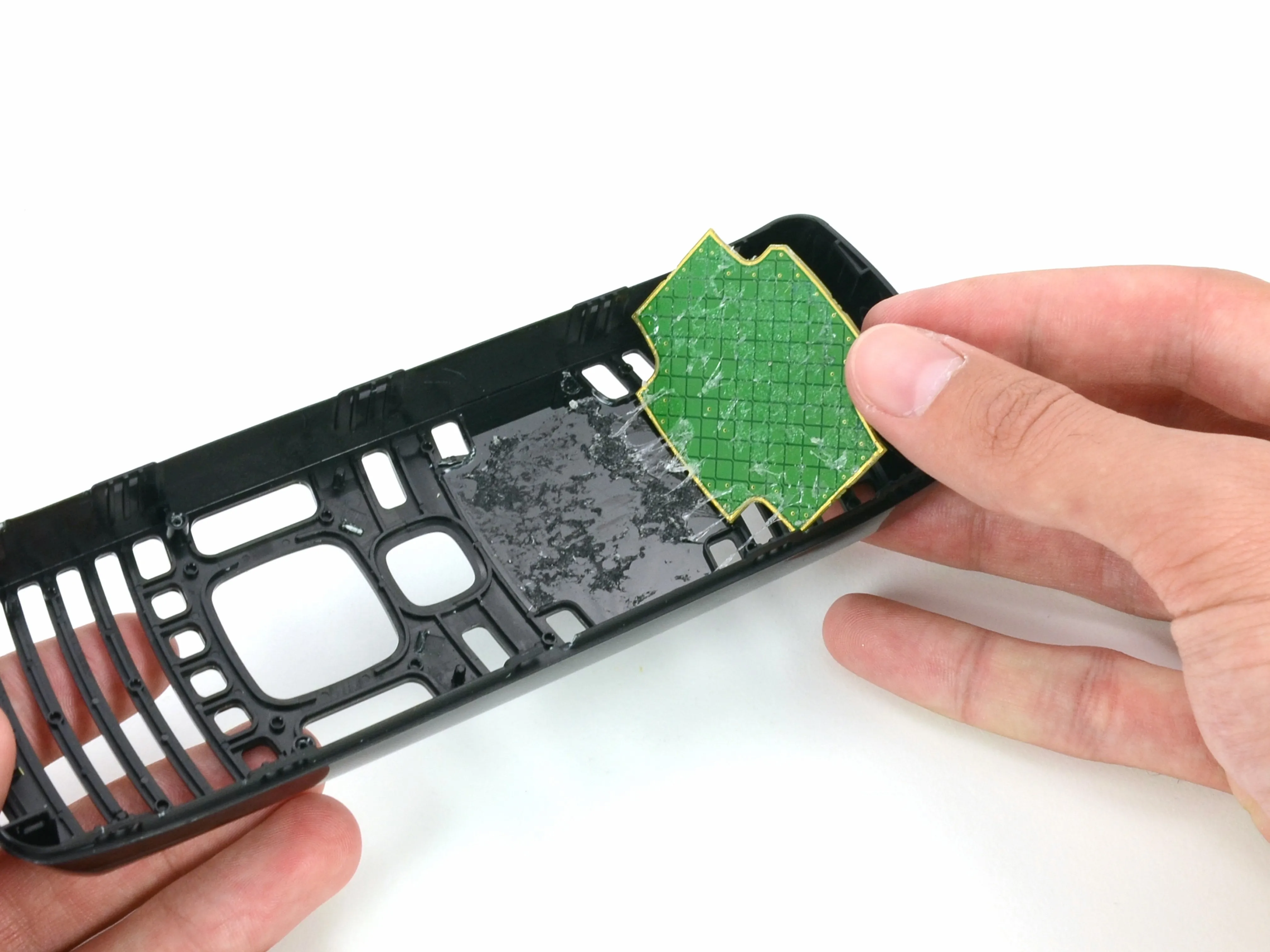

• Отклеить клавиатуру пульта ДУ так же просто, как очистить банан от кожуры. Под ней находится емкостной сенсорный трекпад.

• Для крепления этой платы используется сильный клей.

• Если она отклеится, ваш вечер кино будет улетит с ветромОтсюда и такое большое количество клея.

• Избыток клея обычно не мешает нам. Немного терпения, наши Делаете.ру гитарные медиаторы и пробойник, и мы освобождаем трекпад от рамки.

Шаг 20

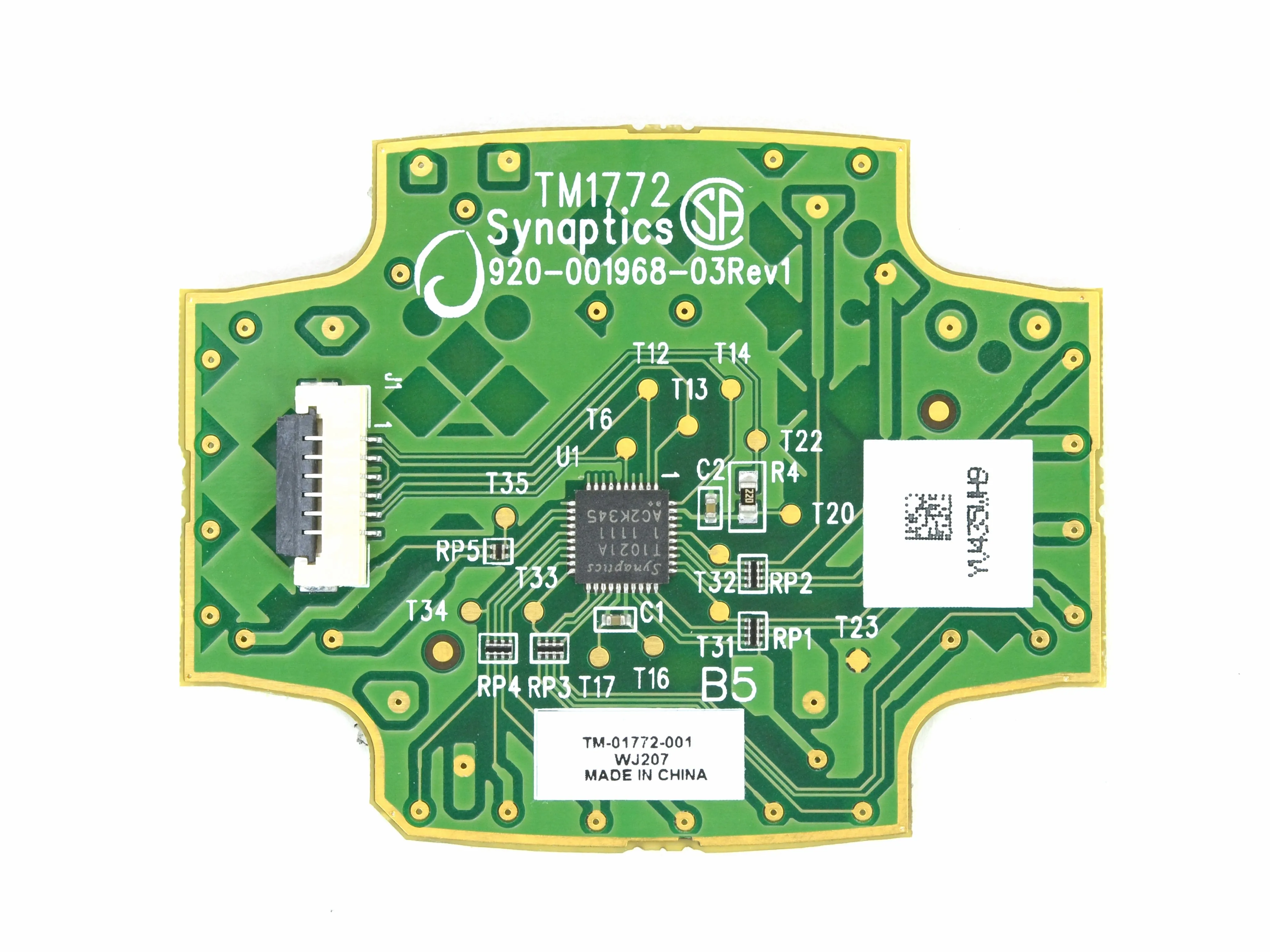

• Трекпадом управляет популярная система Synaptics T1021A Сенсорный контроллер, который также используется в Logitech Revue.

• Что напоминает нам о том, что пришло время проверить ремонтопригодность Vizio Co-Star.

Шаг 21

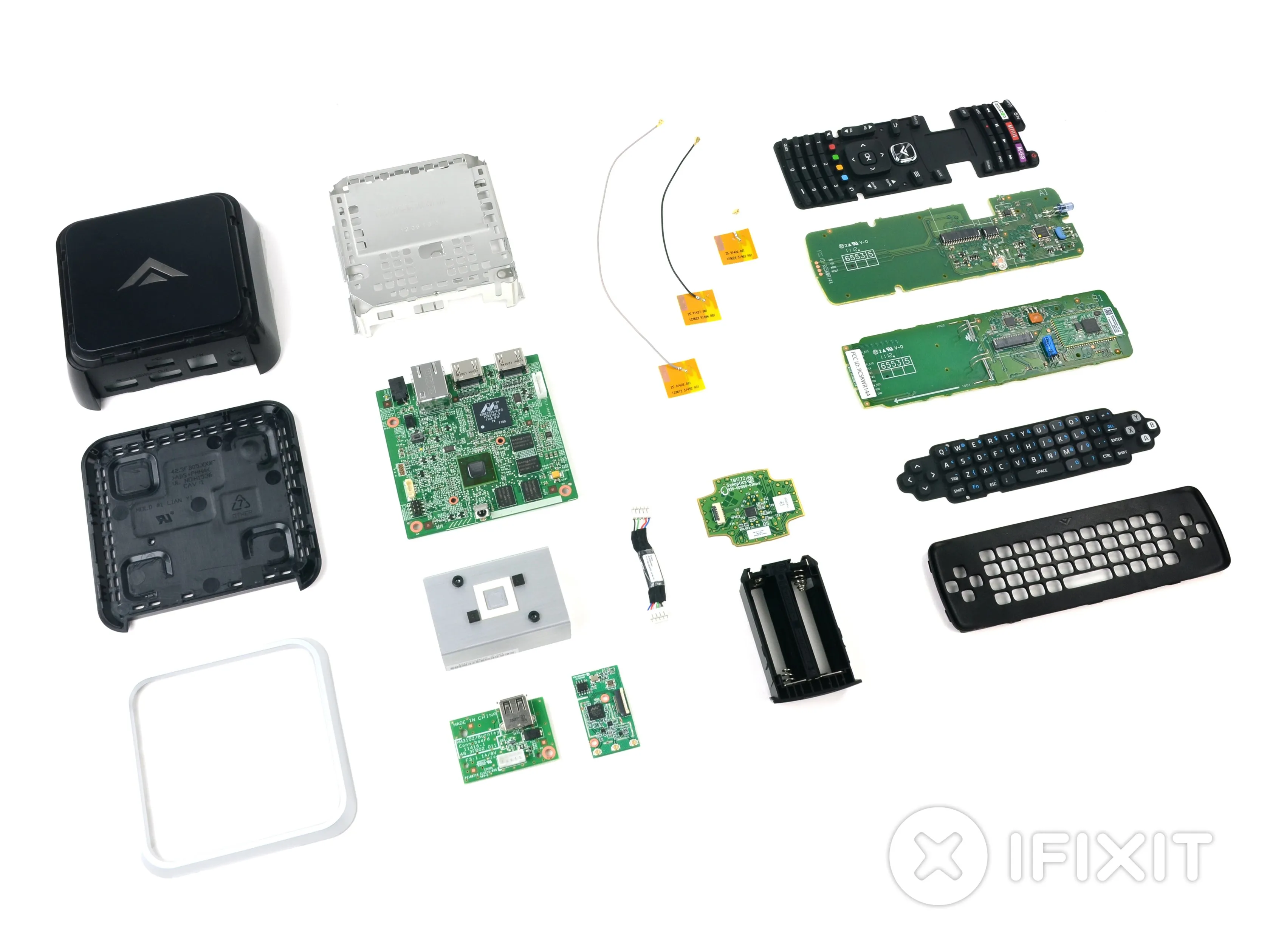

• Ремонтопригодность Vizio Co-Star: 8 из 10 (10 - самый простой ремонт)

• Чтобы открыть внешний корпус, достаточно немного поддеть его пластиковым инструментом для открывания.

• В Co-Star используются только стандартные винты Phillips #0.

• Большинство компонентов легко доступны и, следовательно, легко заменяются в случае поломки.

• Снятие QWERTY-клавиатуры пульта не вызывает никаких трудностей, что делает регулярную чистку относительно простой задачей.

• Обилие клея, крепящего трекпад к передней части пульта, затрудняет его снятие.
