Разборка W8 Android Smart Watch

Разборка W8 Android Smart Watch

Что вам нужно

Инструменты

  • Набор инструментов Pro Tech
    Pro Tech Toolkit | Источник - ifixit.com

Шаг 1 Требования

W8 Android Smart Watch Teardown, требования: шаг 1, изображение 1 из 2
W8 Android Smart Watch Teardown, требования: шаг 1, изображение 1 из 2 | Источник - ifixit.com
W8 Android Smart Watch Teardown, требования: шаг 1, изображение 2 из 2
W8 Android Smart Watch Teardown, требования: шаг 1, изображение 2 из 2 | Источник - ifixit.com

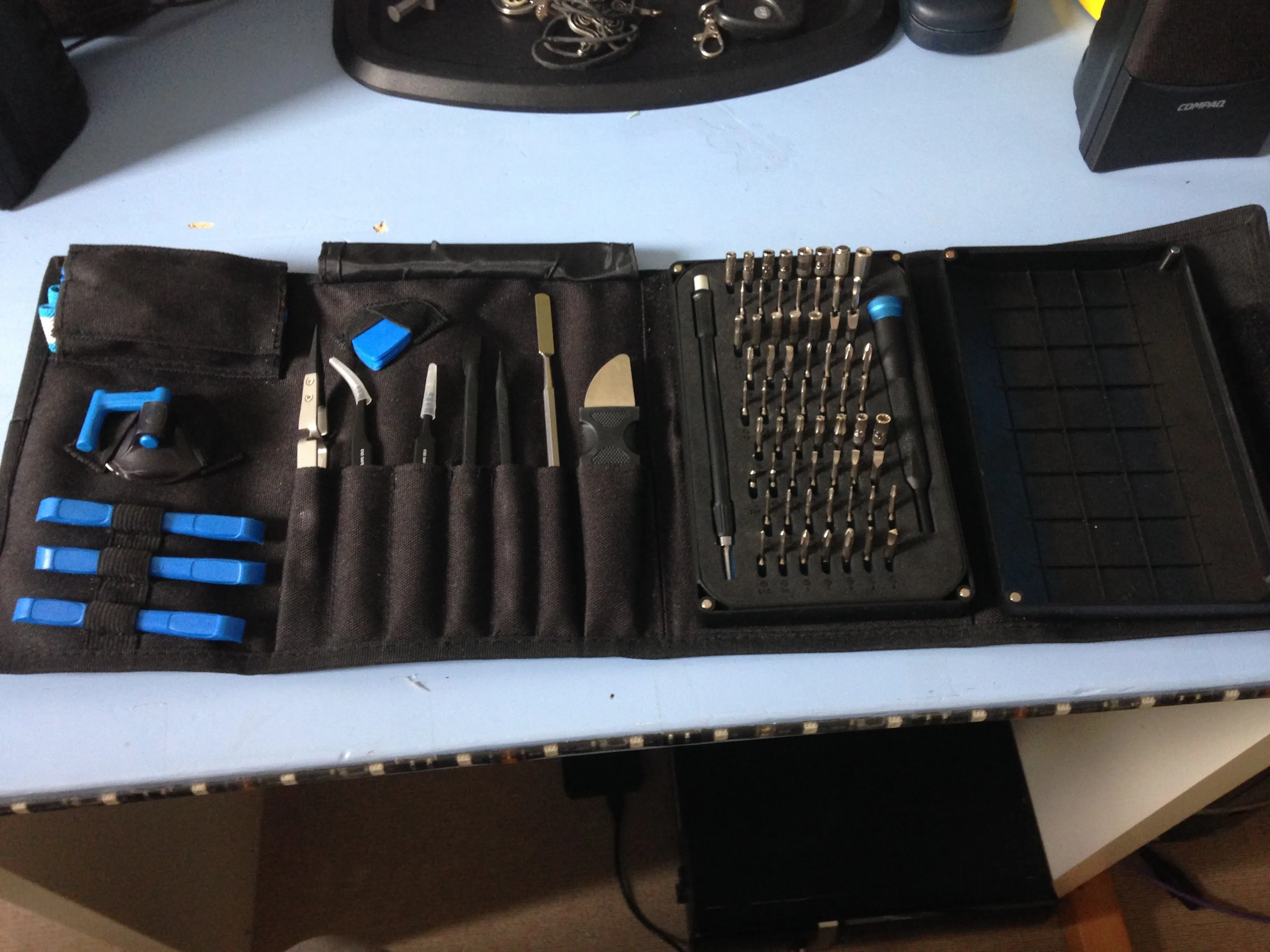

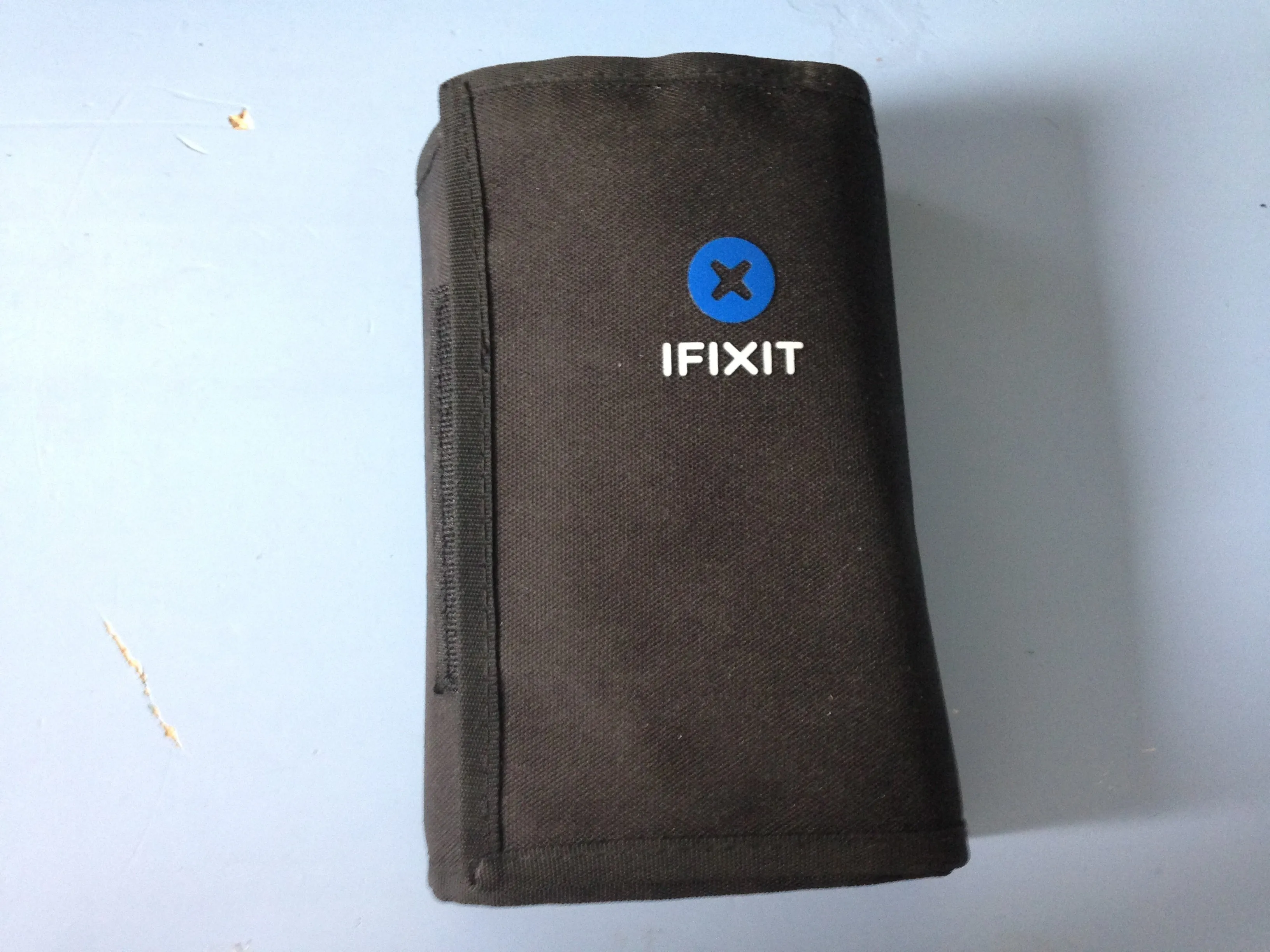

  • Для разборки я буду использовать Делаете.ру Protech Toolkit. В нем есть все необходимое и все инструменты, необходимые для разборки.

Шаг 2 Продукт

Разборка смарт-часов W8 Android, продукт: шаг 2, изображение 1 из 2
W8 Android Smart Watch Teardown, продукт: шаг 2, изображение 1 из 2 | Источник - ifixit.com
W8 Android Smart Watch Teardown, продукт: шаг 2, изображение 2 из 2
W8 Android Smart Watch Teardown, продукт: шаг 2, изображение 2 из 2 | Источник - ifixit.com

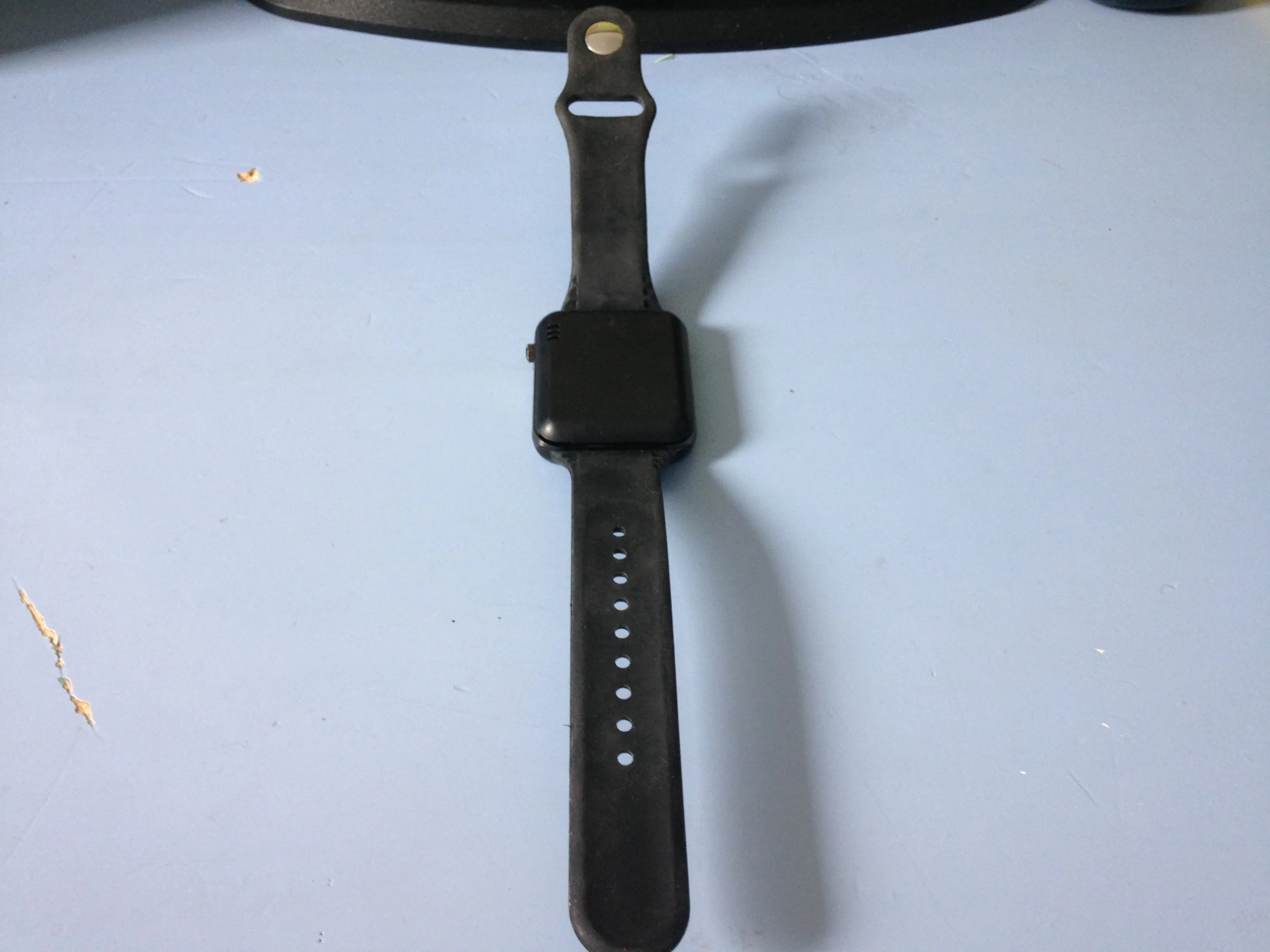

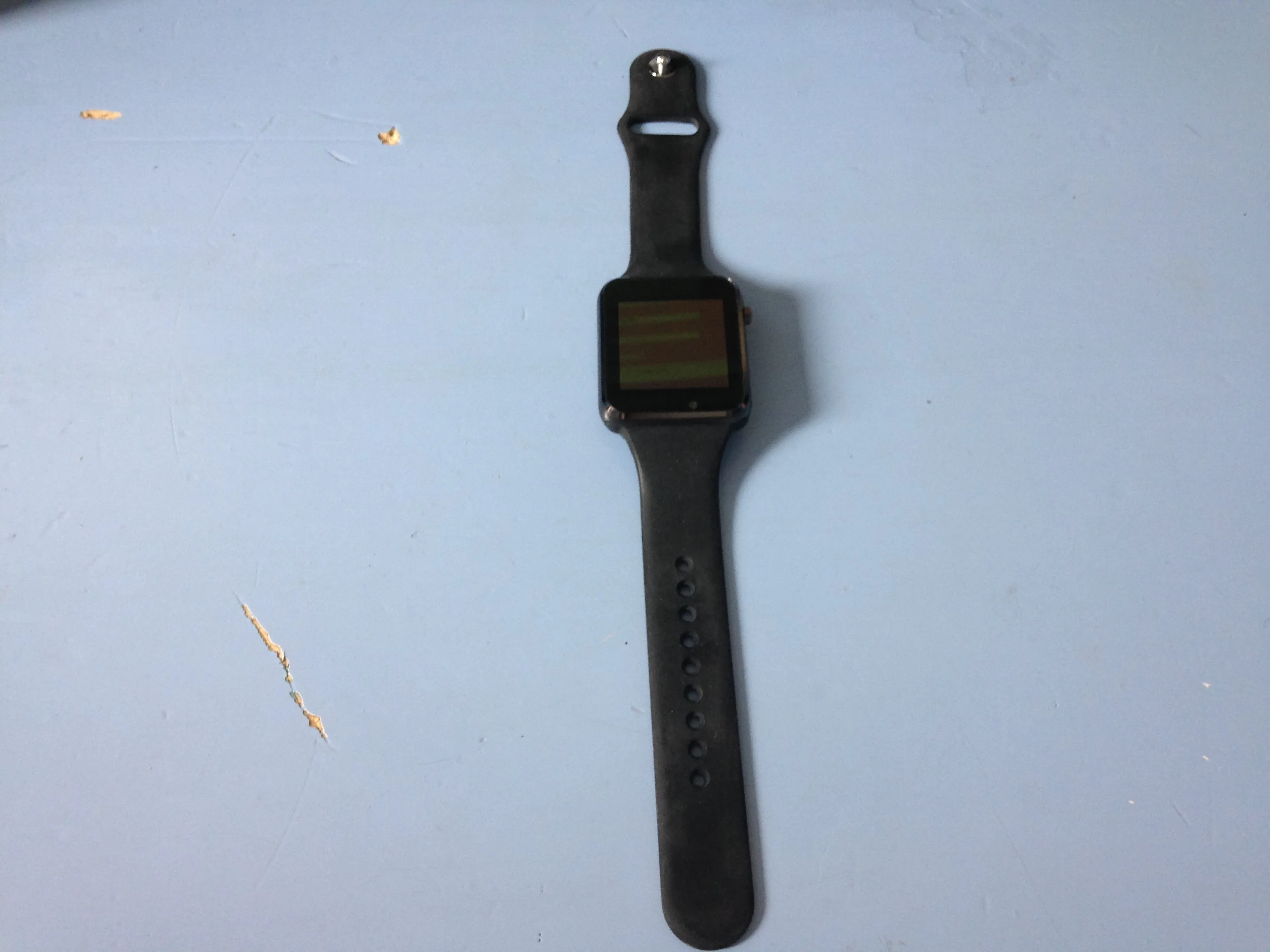

  • Вот они, умные часы W8 Android.

Шаг 3 Снятие задней крышки

Разборка смарт-часов W8 Android, снятие задней крышки: шаг 3, изображение 1 из 2
W8 Android Smart Watch Teardown, Снятие задней крышки: шаг 3, изображение 1 из 2 | Источник - ifixit.com
W8 Android Smart Watch Teardown, Снятие задней крышки: шаг 3, изображение 2 из 2
W8 Android Smart Watch Teardown, Снятие задней крышки: шаг 3, изображение 2 из 2 | Источник - ifixit.com

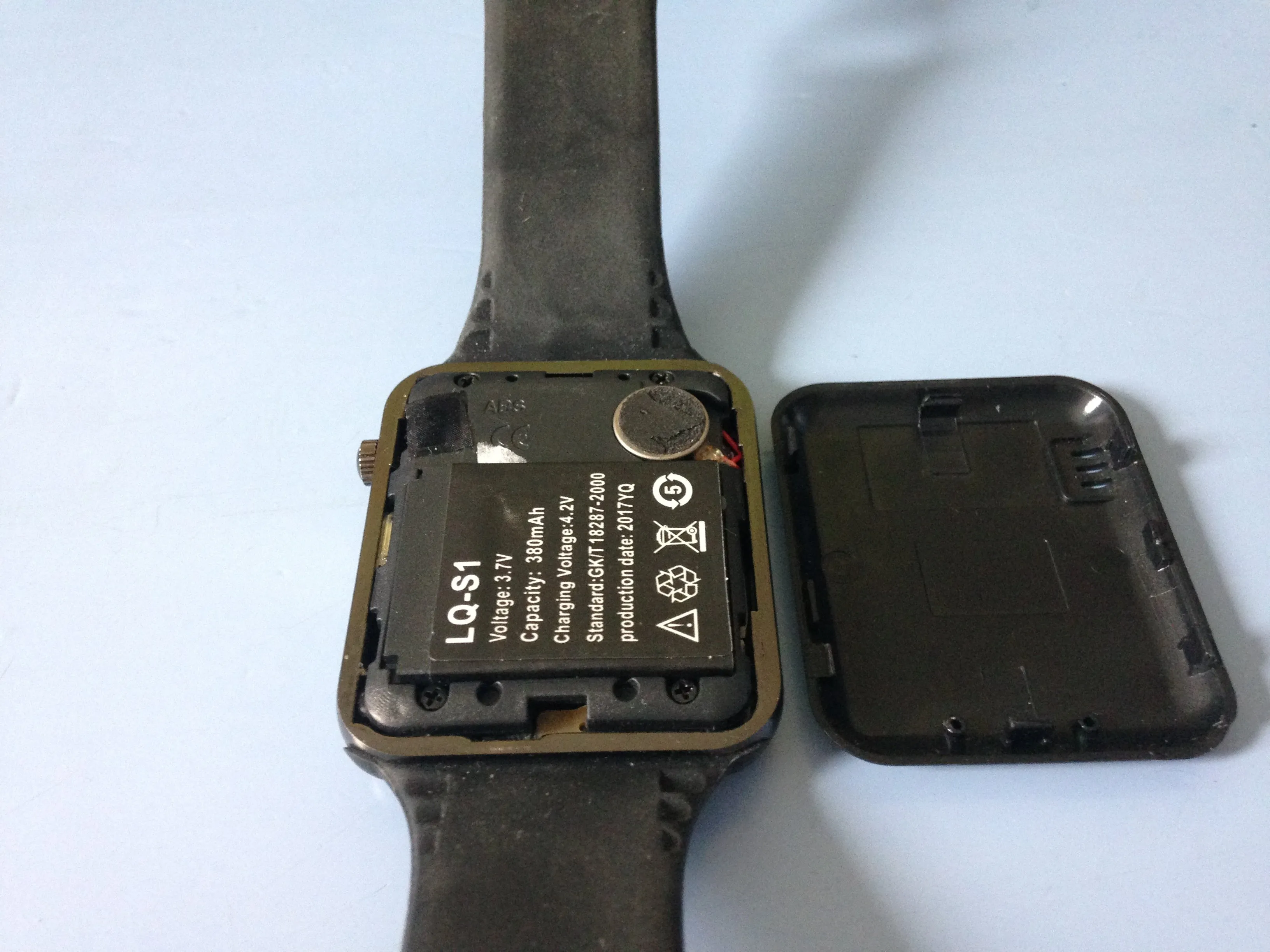

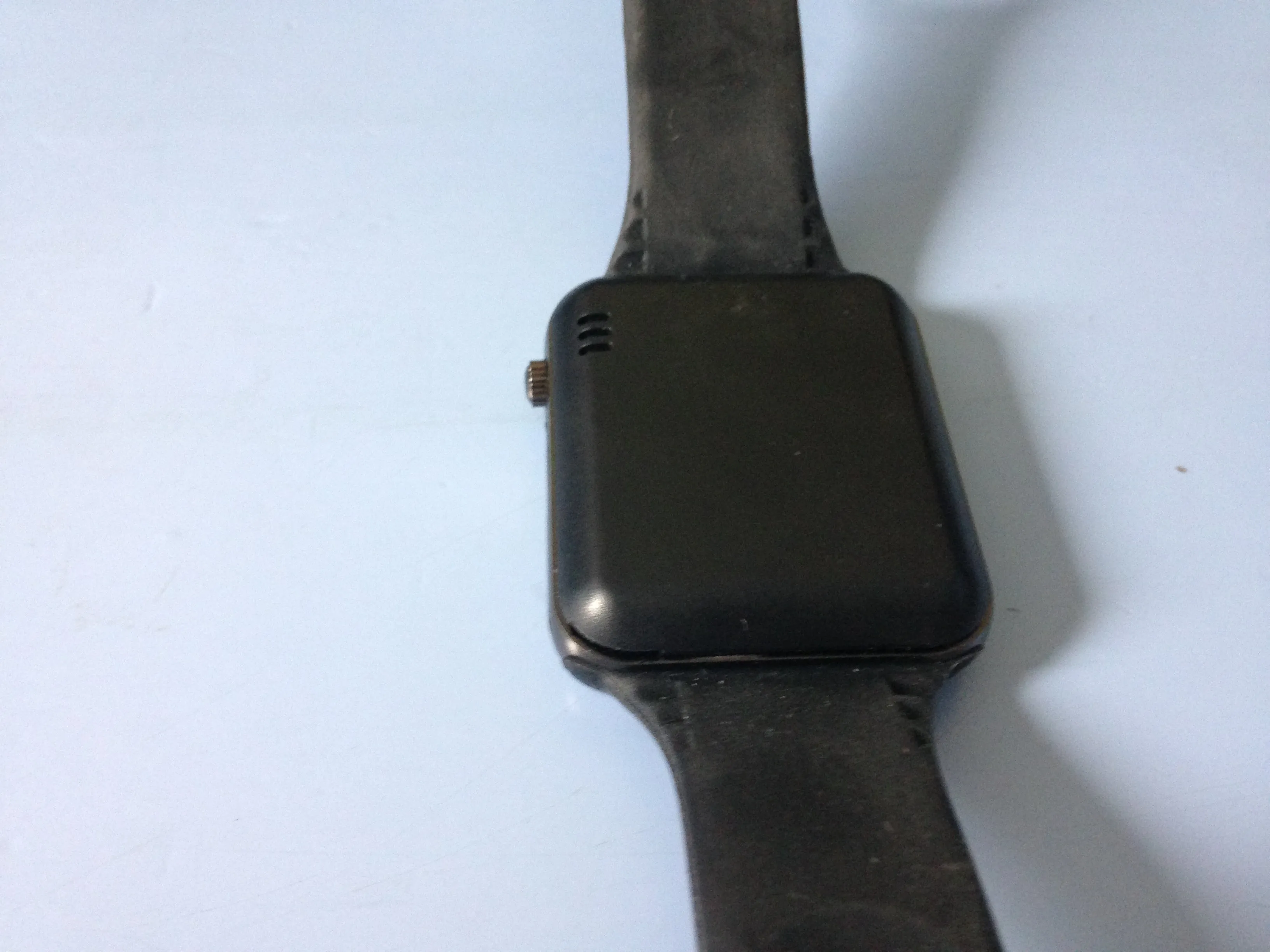

  • Первый шаг не требует никаких инструментов.

  • На задней панели вы можете снять заднюю крышку в левом нижнем углу.

Шаг 4 Снятие аккумулятора

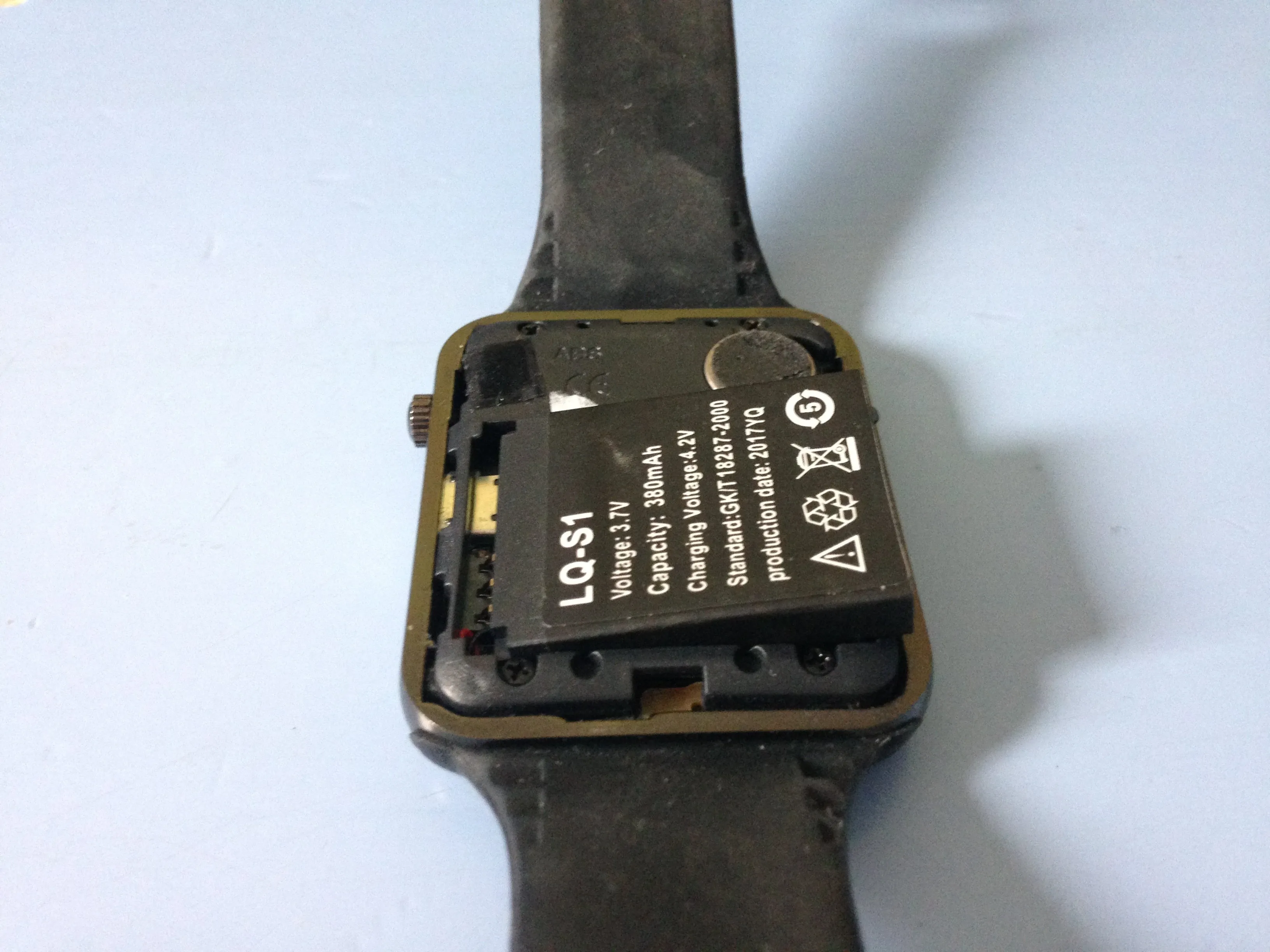

W8 Android Smart Watch Teardown, извлечение аккумулятора: шаг 4, изображение 1 из 2
W8 Android Smart Watch Teardown, извлечение аккумулятора: шаг 4, изображение 1 из 2 | Источник - ifixit.com
W8 Android Smart Watch Teardown, извлечение аккумулятора: шаг 4, изображение 2 из 2
W8 Android Smart Watch Teardown, извлечение аккумулятора: шаг 4, изображение 2 из 2 | Источник - ifixit.com

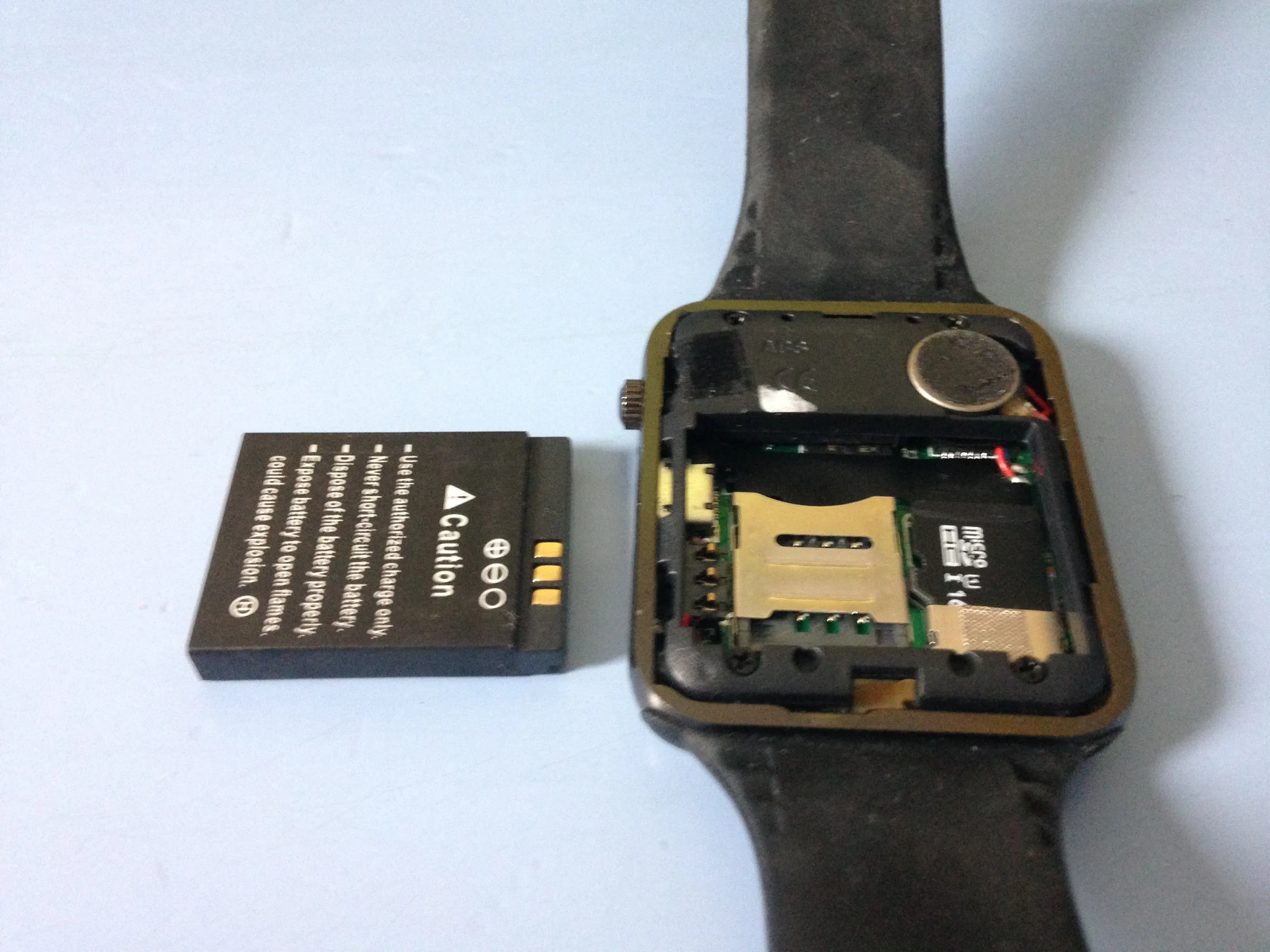

  • То, чего мы не видели с тех пор, как был изобретен iPhone. Съемный и заменяемый аккумулятор

  • Под батареей вы найдете слот для карты памяти Micro SD (в комплект не входит, я сам ее добавил) и слот для SIM-карты.

Шаг 5 Снятие вибромотора

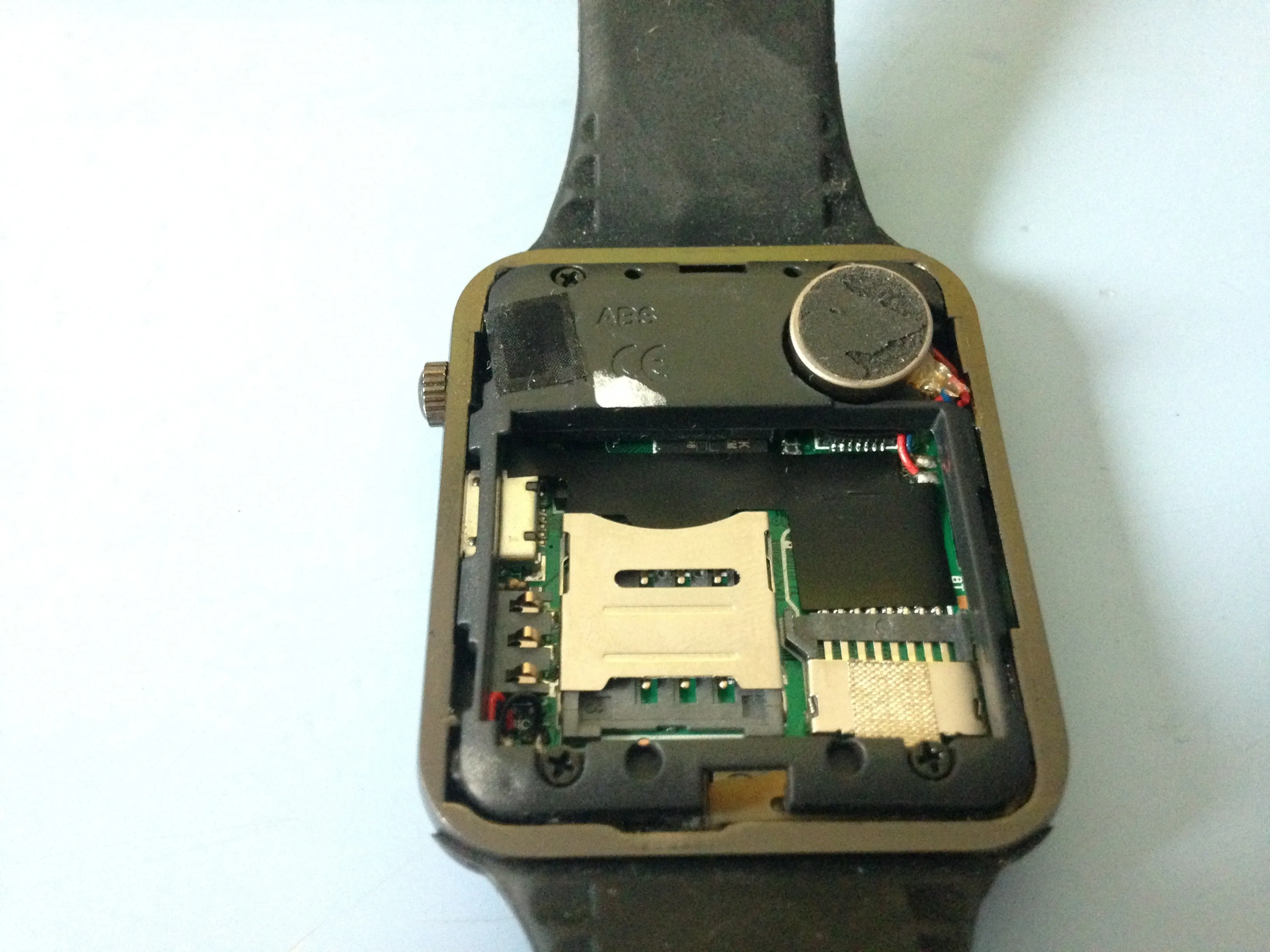

Разборка смарт-часов W8 Android, снятие вибромотора: шаг 5, изображение 1 из 2
Разборка смарт-часов W8 Android, снятие вибромотора: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка смарт-часов W8 Android, снятие вибромотора: шаг 5, изображение 2 из 2
Разборка смарт-часов W8 Android, снятие вибромотора: шаг 5, изображение 2 из 2 | Источник - ifixit.com

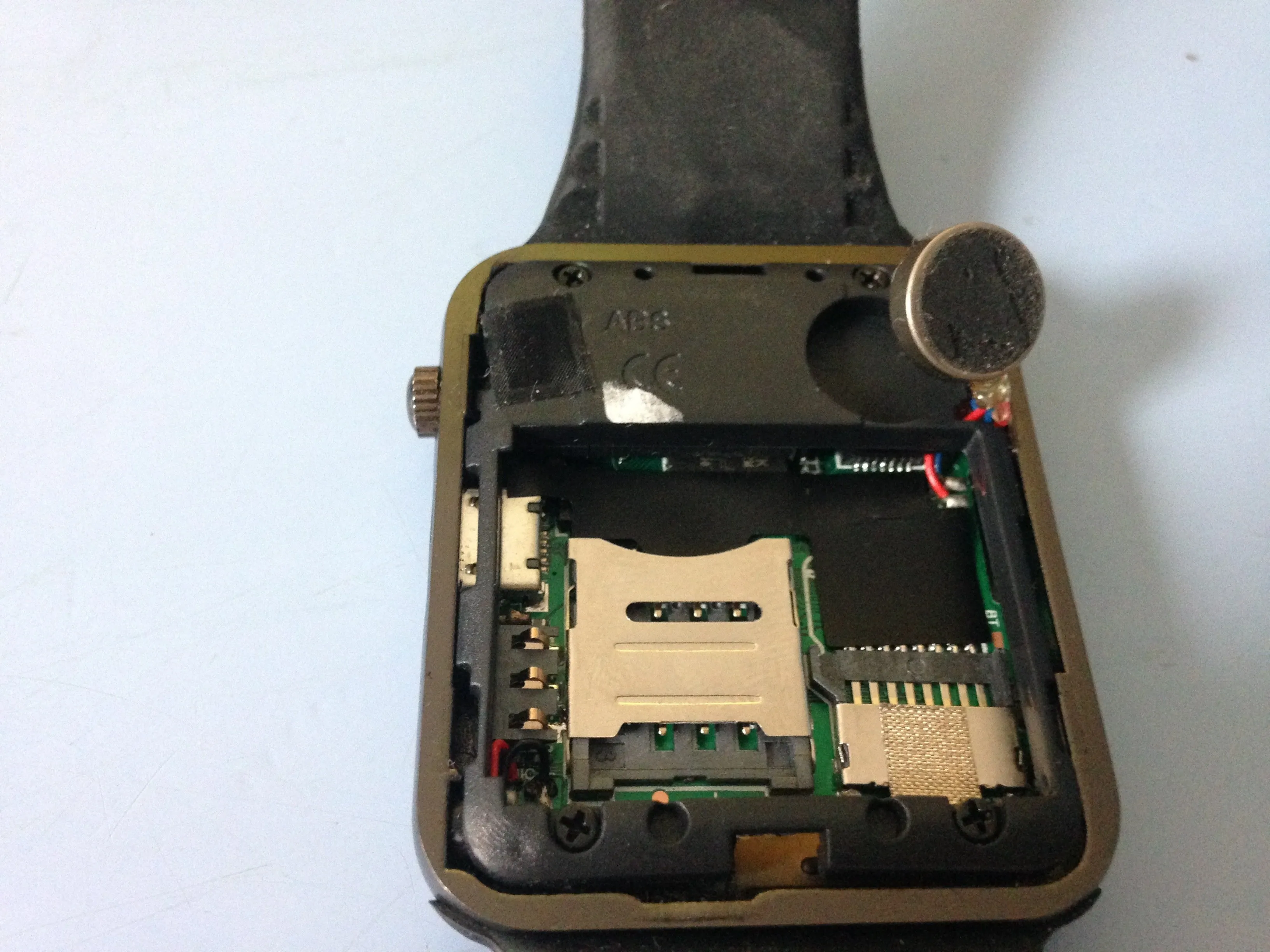

  • Теперь нам нужно снять вибромотор, не обманывайтесь (как я), это НЕ батарея! (Спасибо, что поправил меня, Павел).

  • Для этого я использовал простой пинцет

Комментарии к шагу

Это вибрационный мотор, а не батарея!

Извините, мне всего 15, вы знаете ;3

Я обновлю информацию, спасибо в любом случае.

Шаг 6 Откручивание винтов

W8 Android Smart Watch Teardown, удаление винтов: шаг 6, изображение 1 из 3
Разборка смарт-часов W8 Android, удаление винтов: шаг 6, изображение 1 из 3 | Источник - ifixit.com

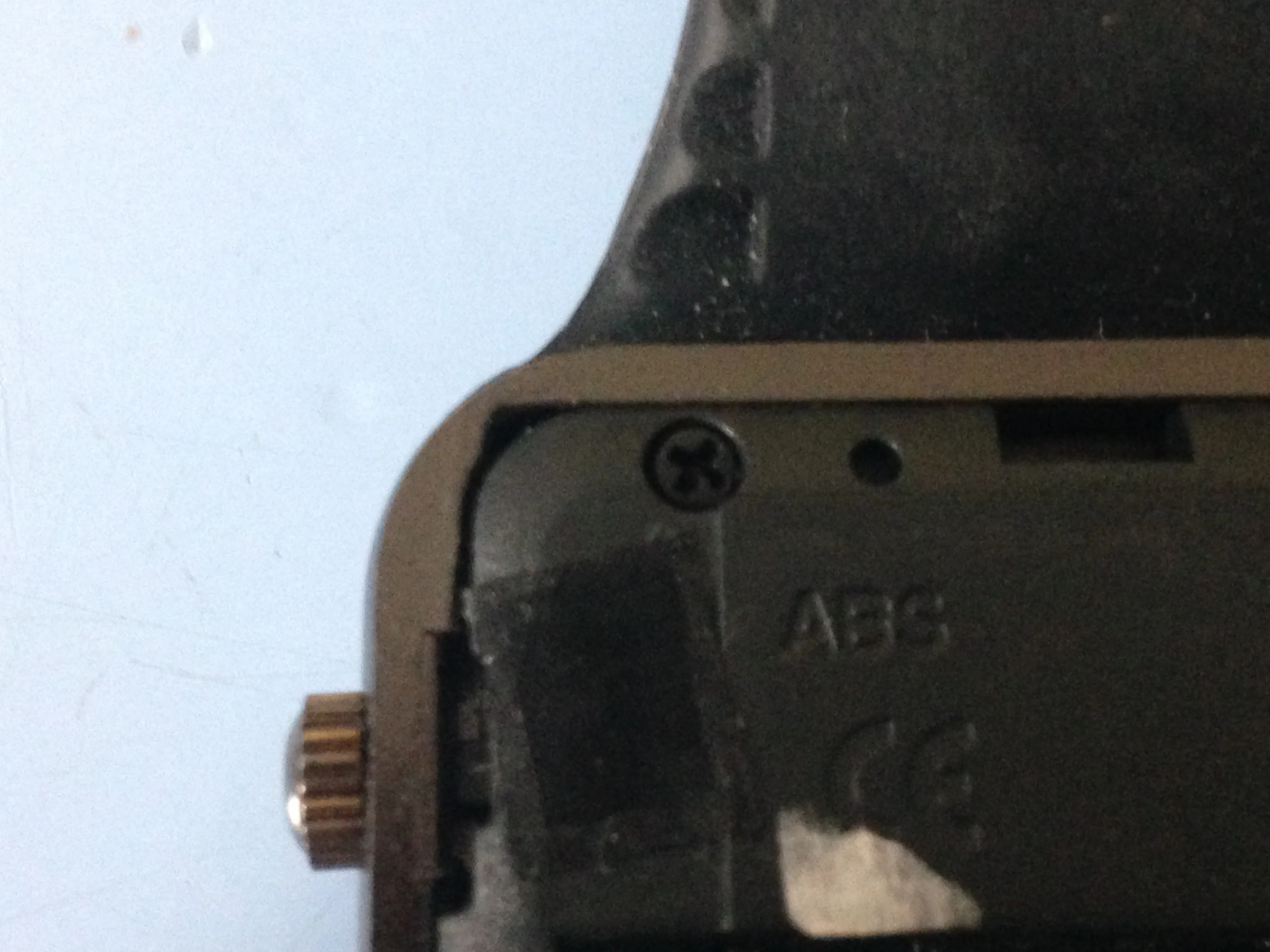

W8 Android Smart Watch Teardown, удаление винтов: шаг 6, изображение 2 из 3
W8 Android Smart Watch Разборка, удаление винтов: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Разборка смарт-часов W8 Android, извлечение винтов: шаг 6, изображение 3 из 3
Разборка смарт-часов W8 Android, удаление винтов: шаг 6, изображение 3 из 3 | Источник - ifixit.com

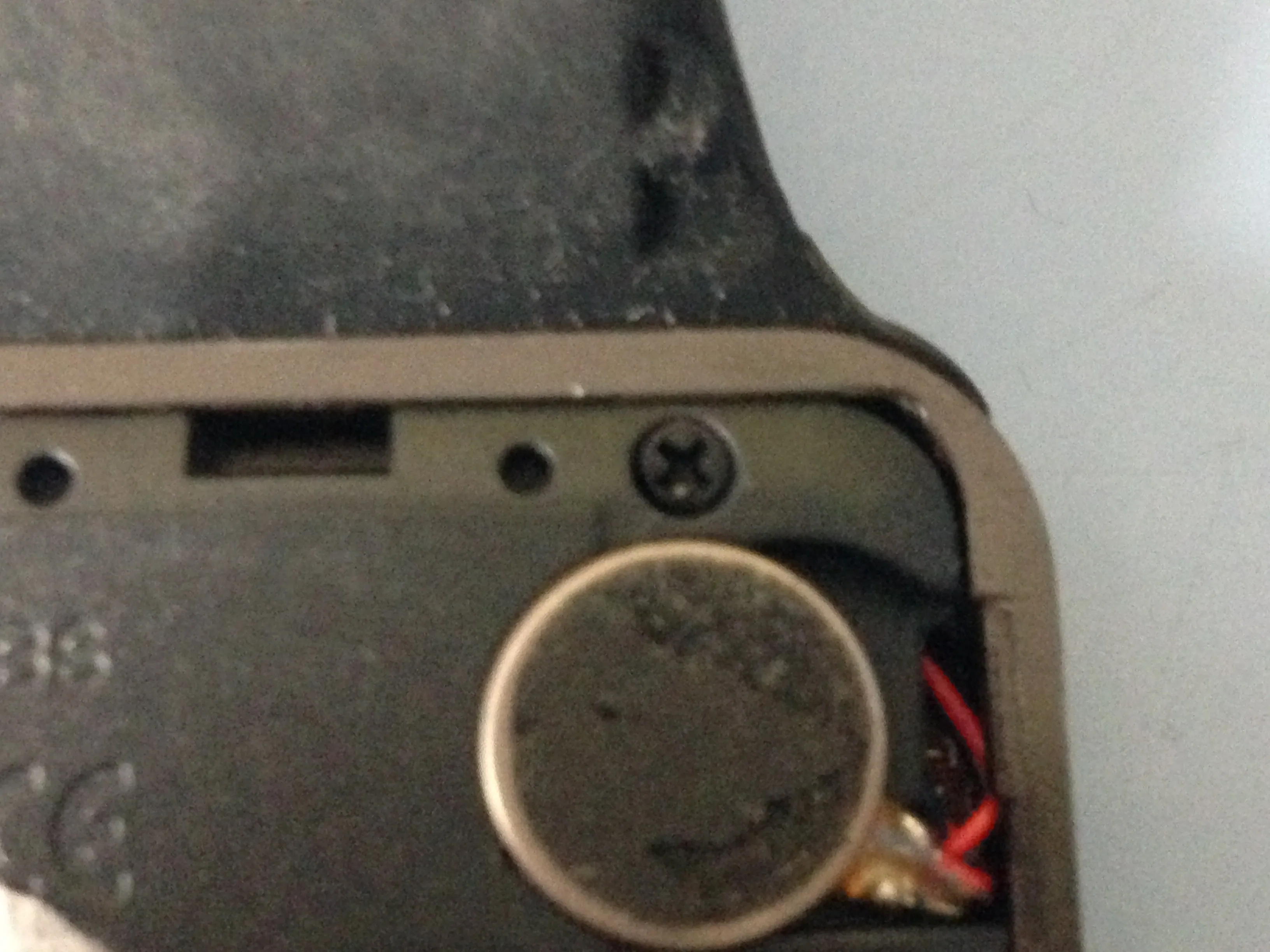

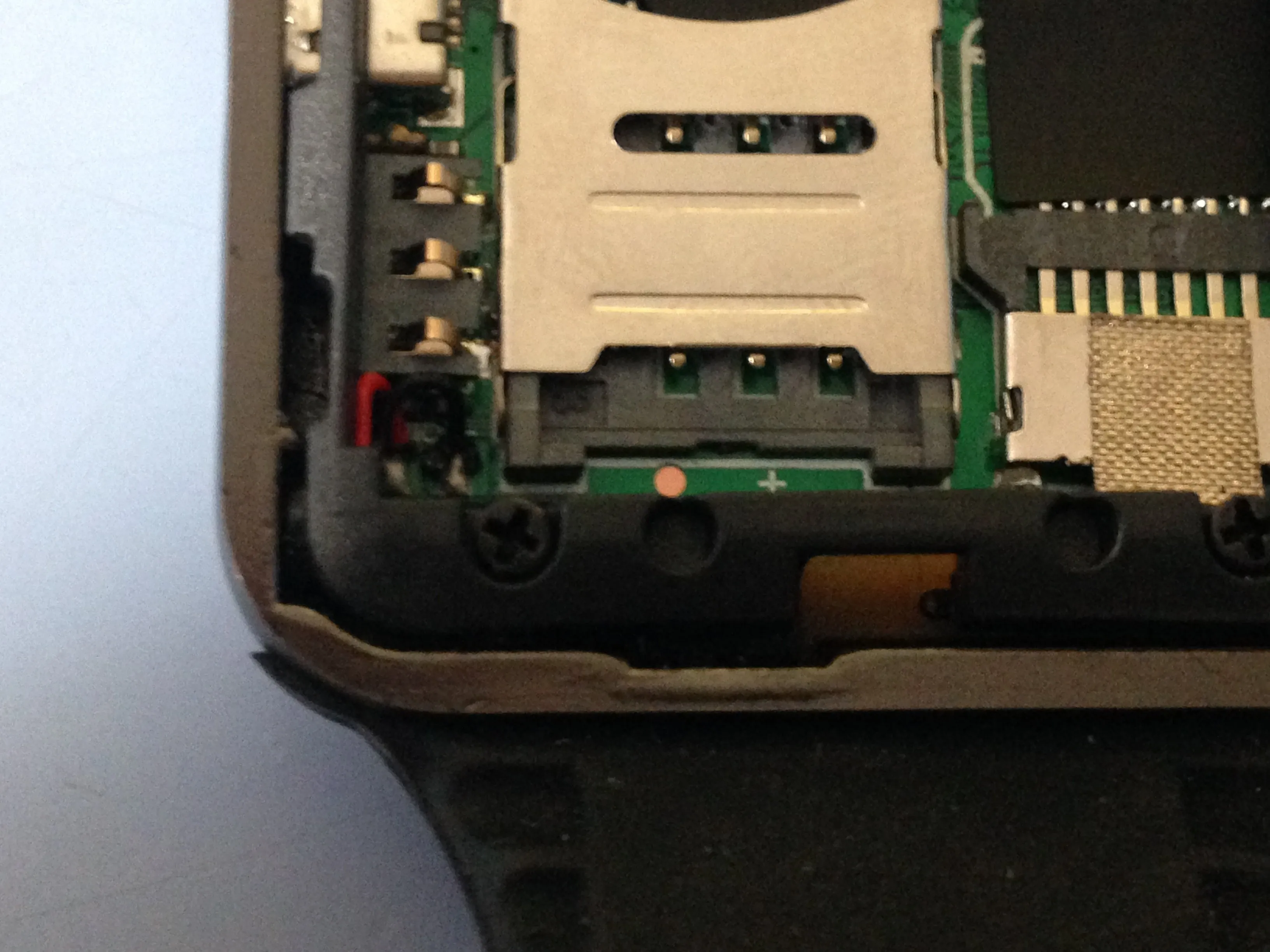

  • Далее нам нужно удалить 4 винта в углах, их можно удалить с помощью головки 00

Шаг 7 Удаление винтов (2)

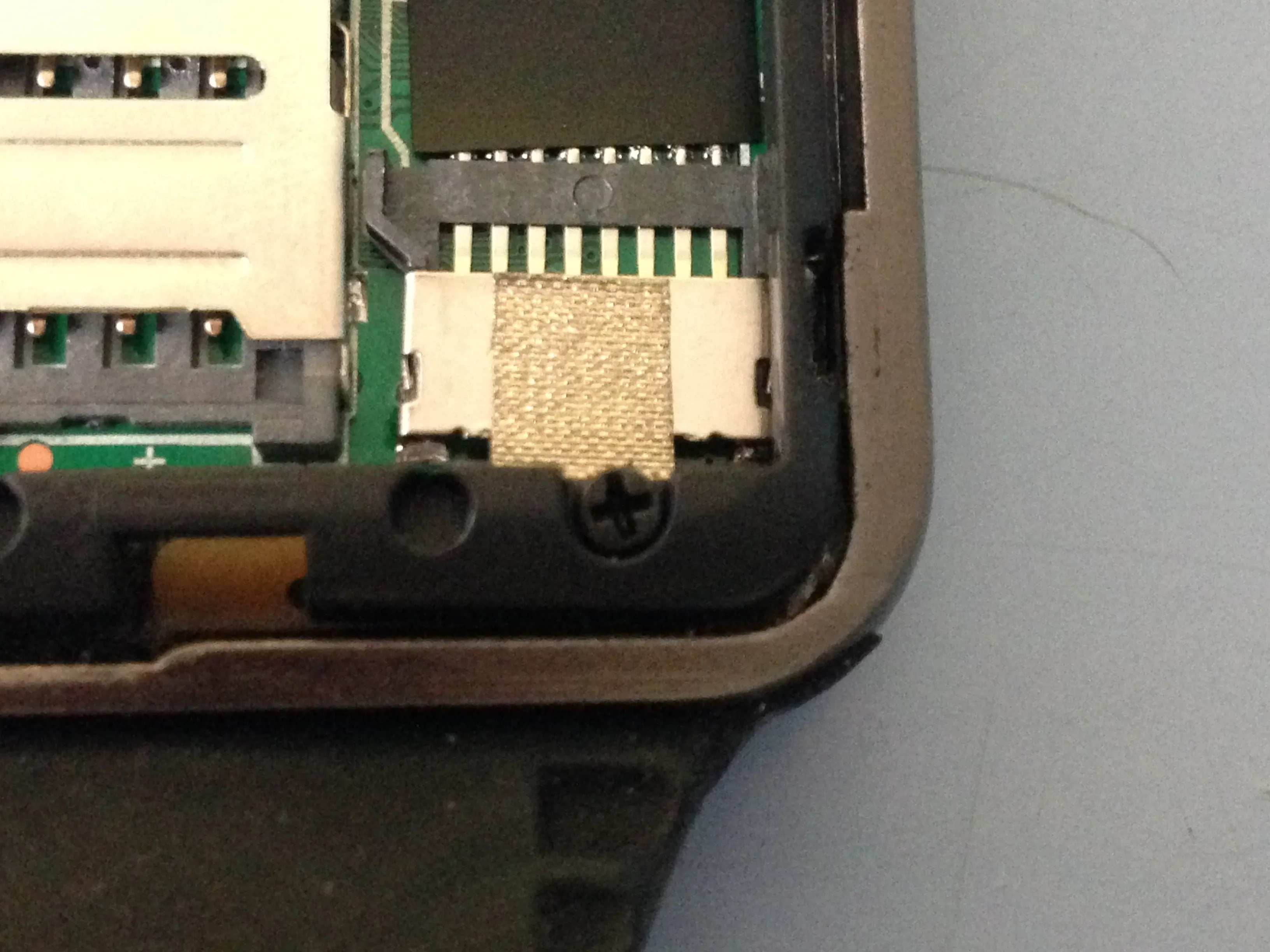

W8 Android Smart Watch Teardown, удаление винтов (2): шаг 7, изображение 1 из 2
W8 Android Smart Watch Разборка, удаление винтов (2): шаг 7, изображение 1 из 2 | Источник - ifixit.com
Разборка смарт-часов W8 Android, извлечение винтов (2): шаг 7, изображение 2 из 2
Разборка смарт-часов W8 Android, извлечение винтов (2): шаг 7, изображение 2 из 2 | Источник - ifixit.com

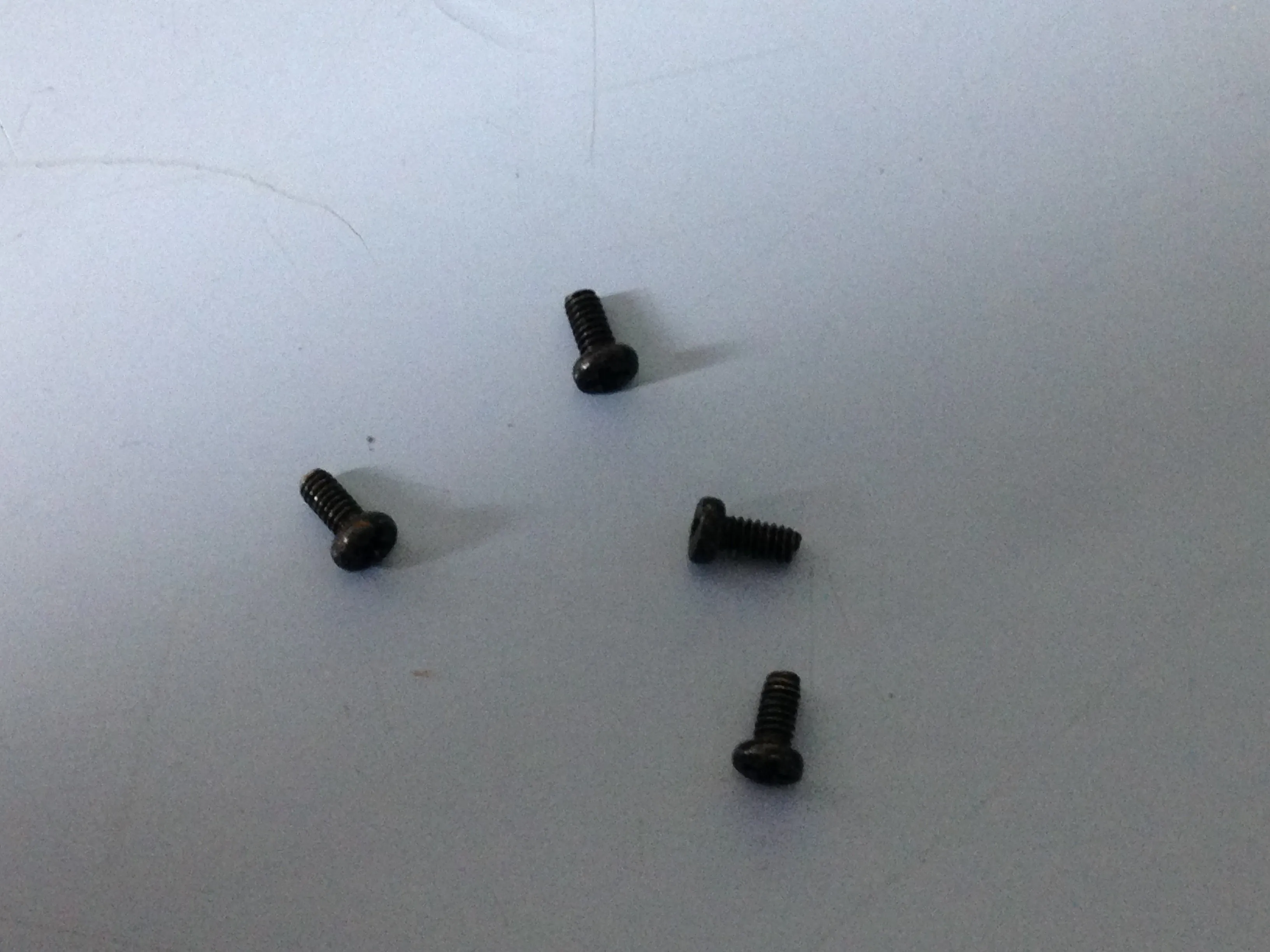

  • Еще один

  • А теперь.

Шаг 8 Снятие крышки

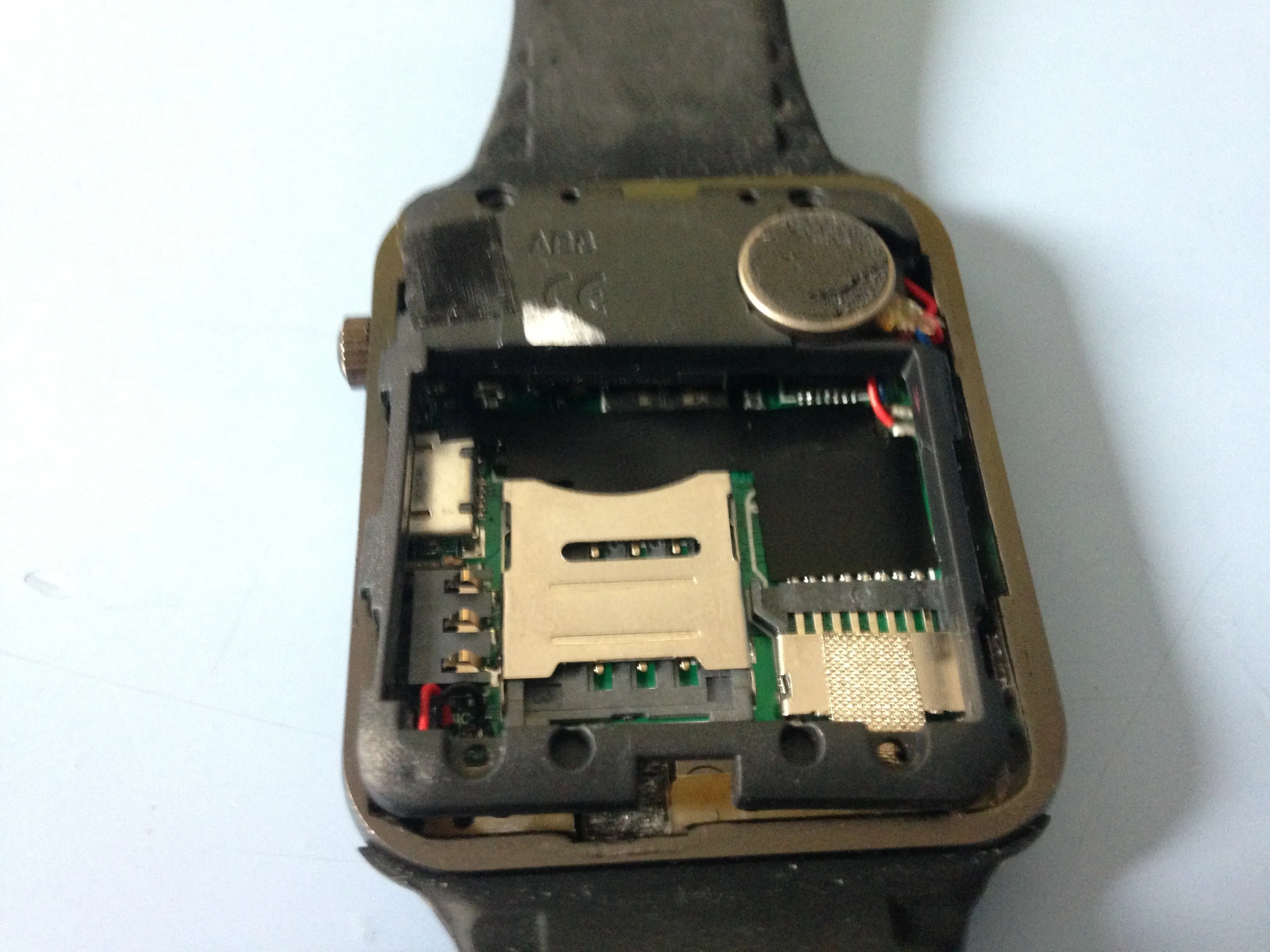

W8 Android Smart Watch Teardown, Снятие крышки: шаг 8, изображение 1 из 2
W8 Android Smart Watch Teardown, Снятие крышки: шаг 8, изображение 1 из 2 | Источник - ifixit.com

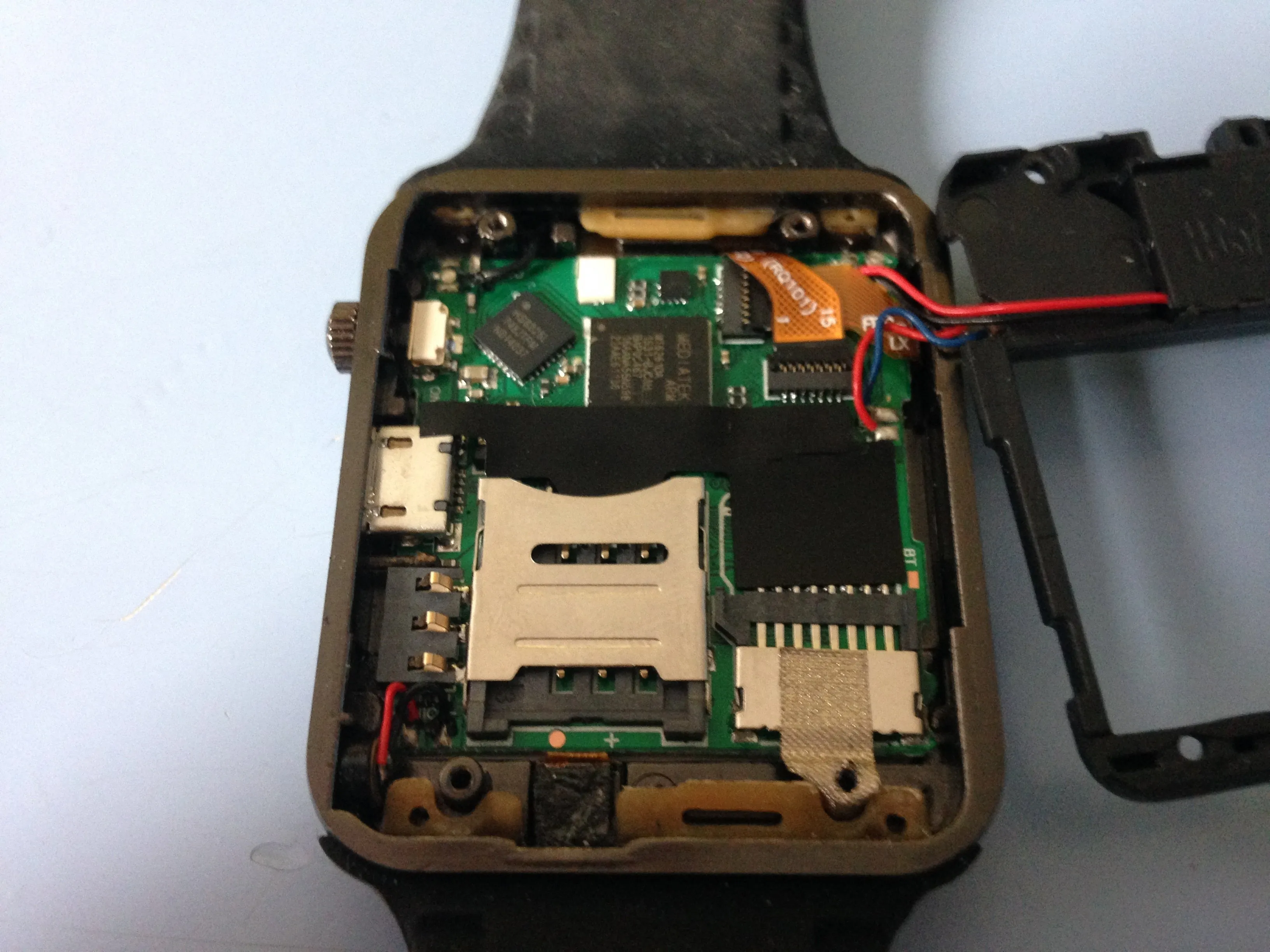

W8 Android Smart Watch Teardown, снятие крышки: шаг 8, изображение 2 из 2
W8 Android Smart Watch Teardown, Снятие крышки: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Открутив 4 винта, мы можем снять верхний слой.

  • Снизу и слева сверху находится динамик.

  • Это то, что они имеют в виду, говоря об интегрированном аудио?

Шаг 9 Снятие ремешков

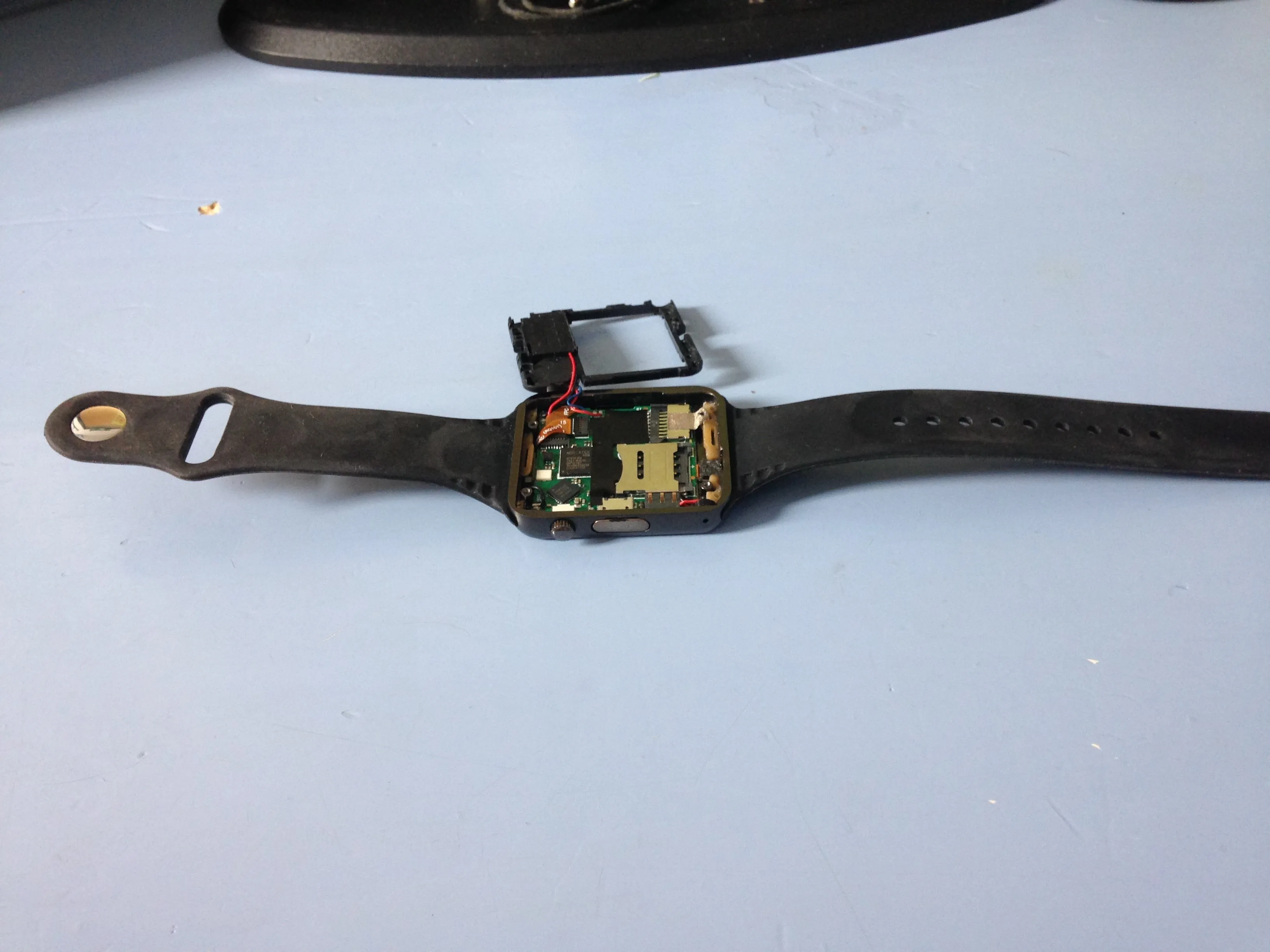

W8 Android Smart Watch Teardown, Снятие ремешков: шаг 9, изображение 1 из 3
W8 Android Smart Watch Teardown, Снятие ремешков: шаг 9, изображение 1 из 3 | Источник - ifixit.com
W8 Android Smart Watch Teardown, Снятие ремешков: шаг 9, изображение 2 из 3
W8 Android Smart Watch Teardown, Снятие ремешков: шаг 9, изображение 2 из 3 | Источник - ifixit.com
W8 Android Smart Watch Teardown, Снятие ремешков: шаг 9, изображение 3 из 3
W8 Android Smart Watch Teardown, Снятие ремешков: шаг 9, изображение 3 из 3 | Источник - ifixit.com

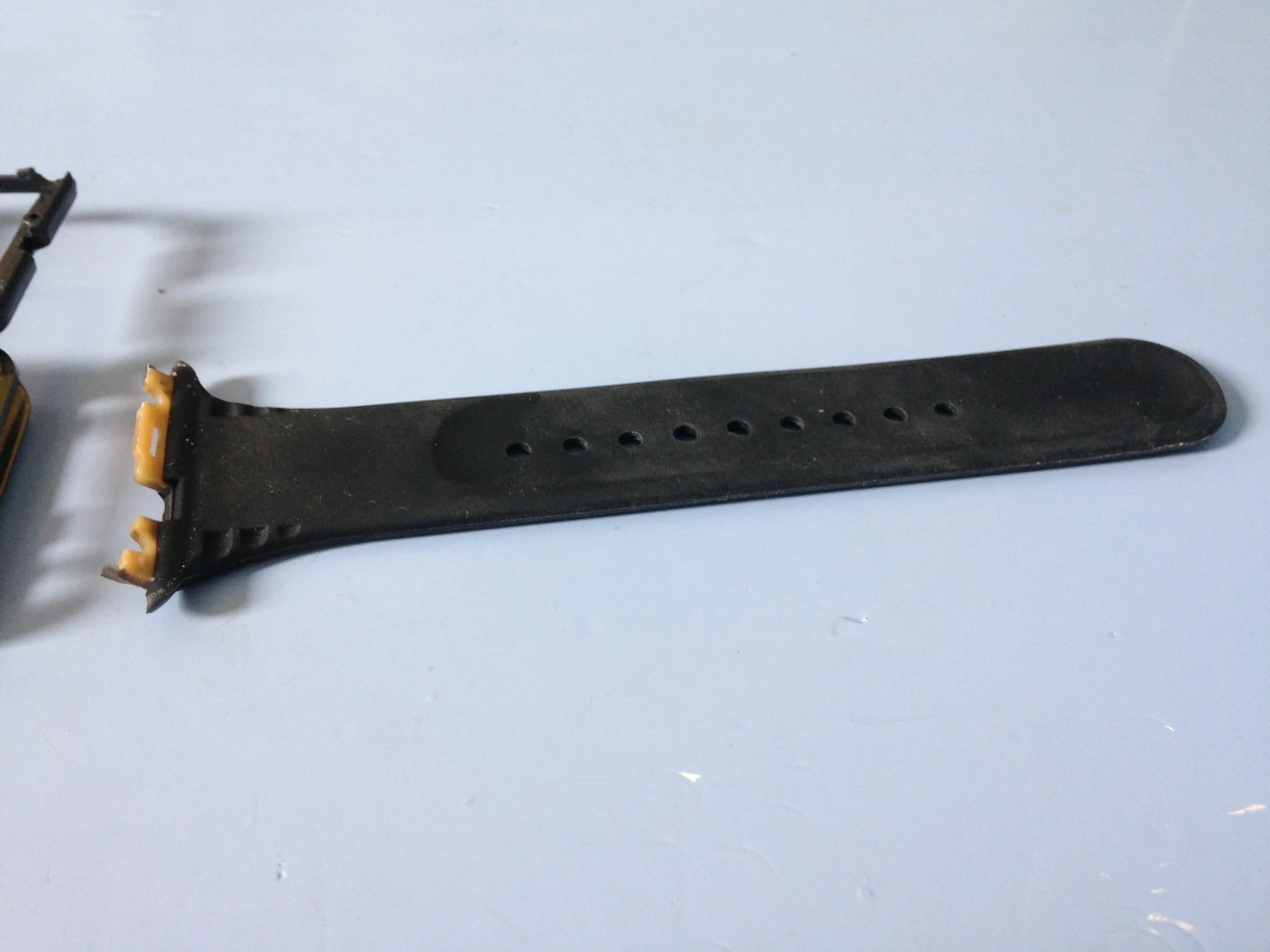

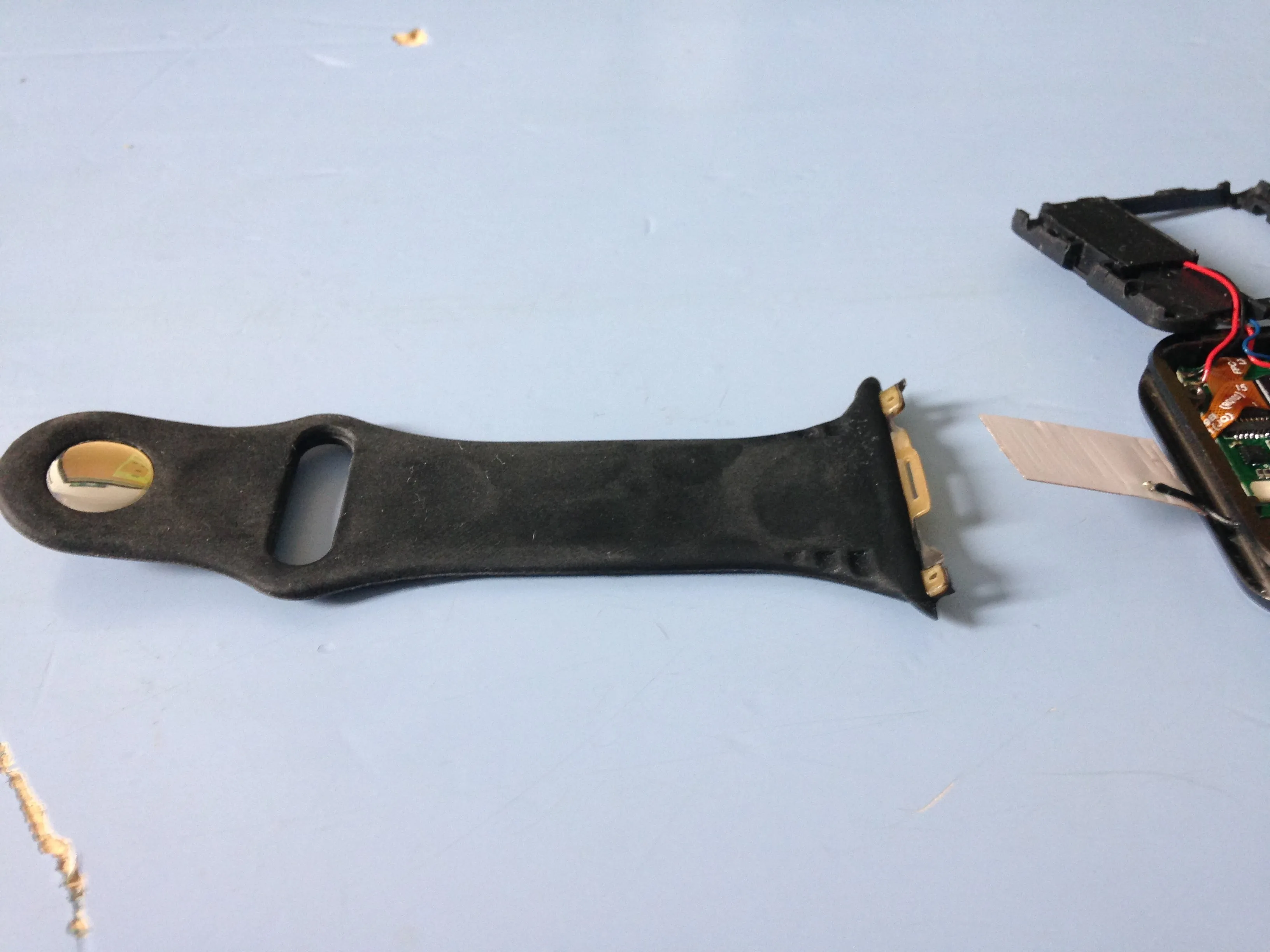

  • Теперь мы можем снять ремешок с часов.

  • Если присмотреться, внутри ремешка находится GSM-антенна (спасибо за подсказку, Павел!).

Комментарии к шагу

Это антенна GSM.

Спасибо за информацию! Обновлено

Шаг 10 Пластиковые крышки - наш злейший враг.

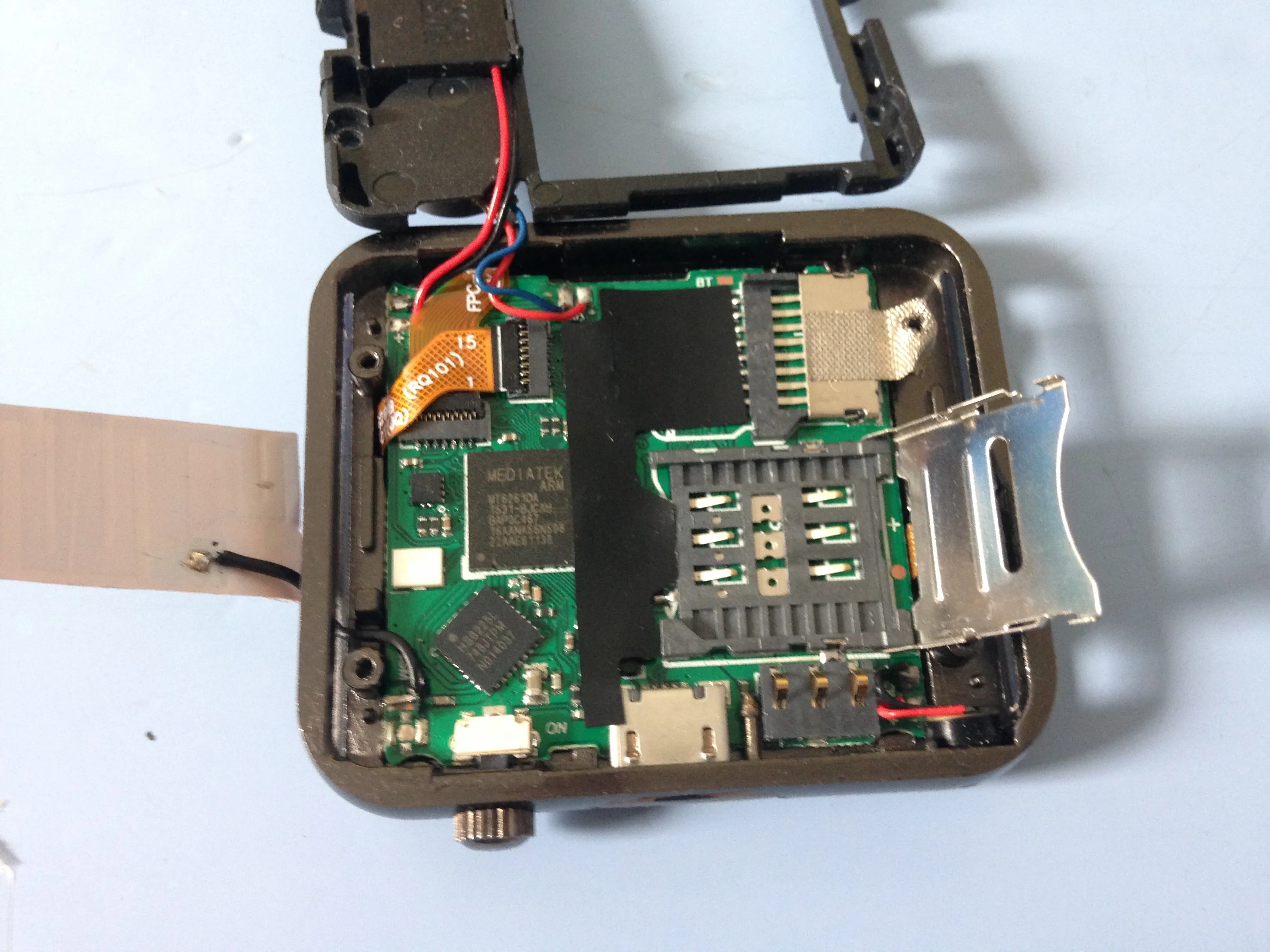

W8 Android Smart Watch Teardown, Пластиковые крышки, наш злейший враг.: шаг 10, изображение 1 из 2
W8 Android Smart Watch Teardown, Пластиковые крышки, наш злейший враг.: шаг 10, изображение 1 из 2 | Источник - ifixit.com
W8 Android Smart Watch Teardown, пластиковые крышки, наш злейший враг: шаг 10, изображение 2 из 2
W8 Android Smart Watch Teardown, Пластиковые крышки, наш злейший враг.: шаг 10, изображение 2 из 2 | Источник - ifixit.com

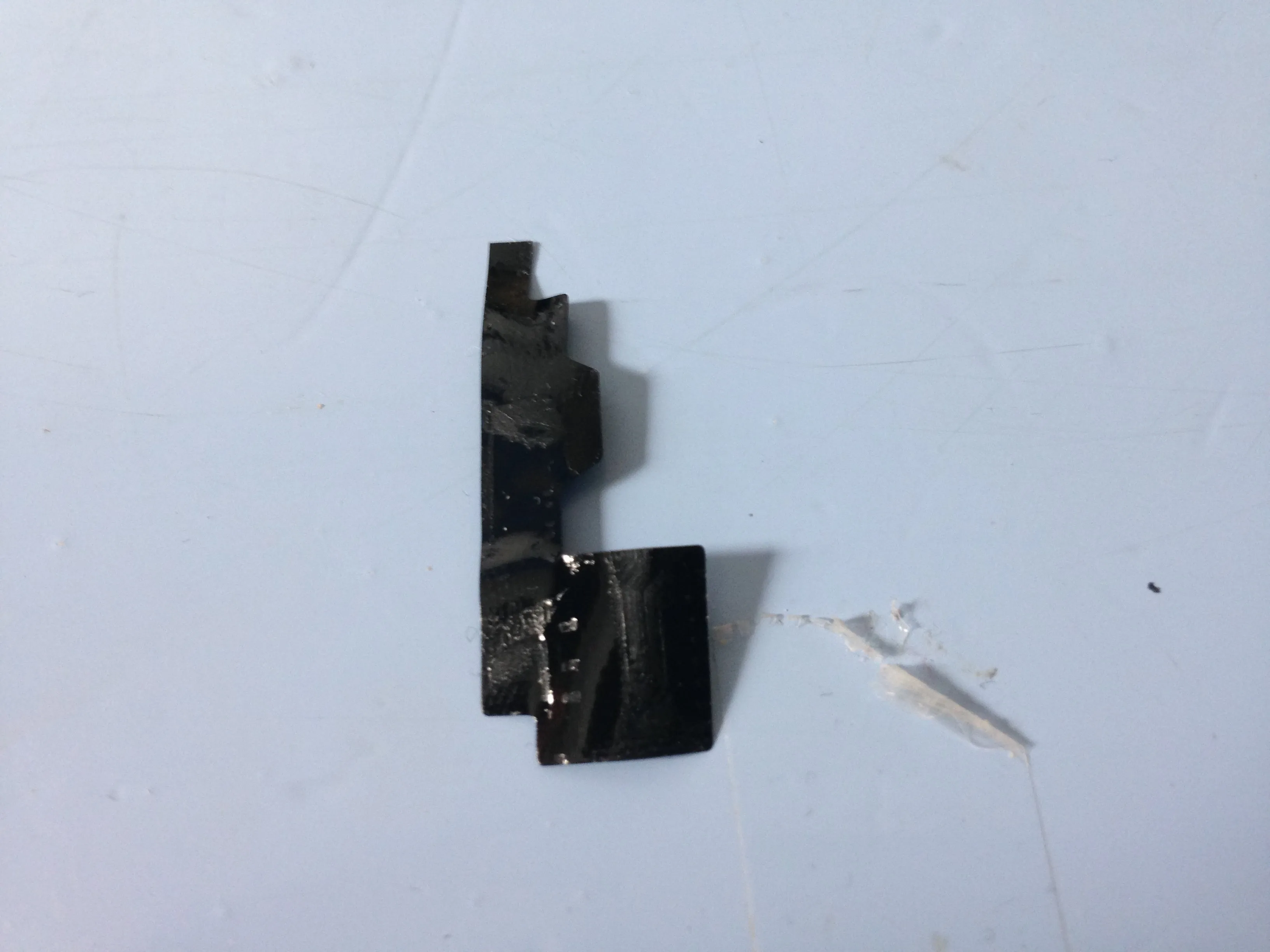

  • Если есть что-то, что не может остановить нас на Делаете.ру, то это должно быть это. Просто используйте пинцет из набора инструментов Делаете.ру Protech, и все готово.

Шаг 11 Отсоединение кабелей и платы

W8 Android Smart Watch Teardown, извлечение кабелей и платы: шаг 11, изображение 1 из 3
W8 Android Smart Watch Teardown, извлечение кабелей и платы: шаг 11, изображение 1 из 3 | Источник - ifixit.com
W8 Android Smart Watch Teardown, извлечение кабелей и платы: шаг 11, изображение 2 из 3
W8 Android Smart Watch Teardown, извлечение кабелей и платы: шаг 11, изображение 2 из 3 | Источник - ifixit.com
W8 Android Smart Watch Teardown, извлечение кабелей и платы: шаг 11, изображение 3 из 3
W8 Android Smart Watch Teardown, извлечение кабелей и платы: шаг 11, изображение 3 из 3 | Источник - ifixit.com

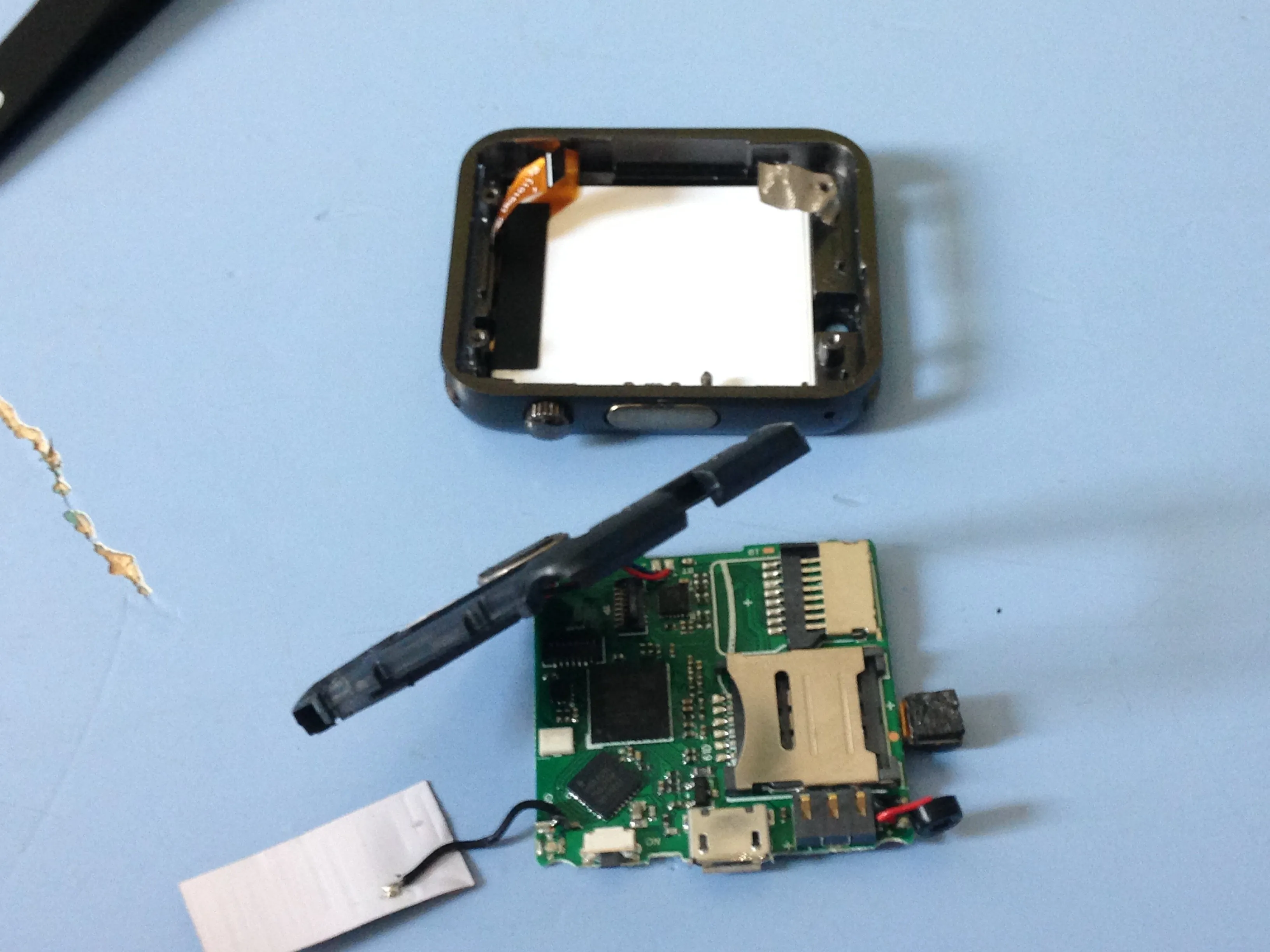

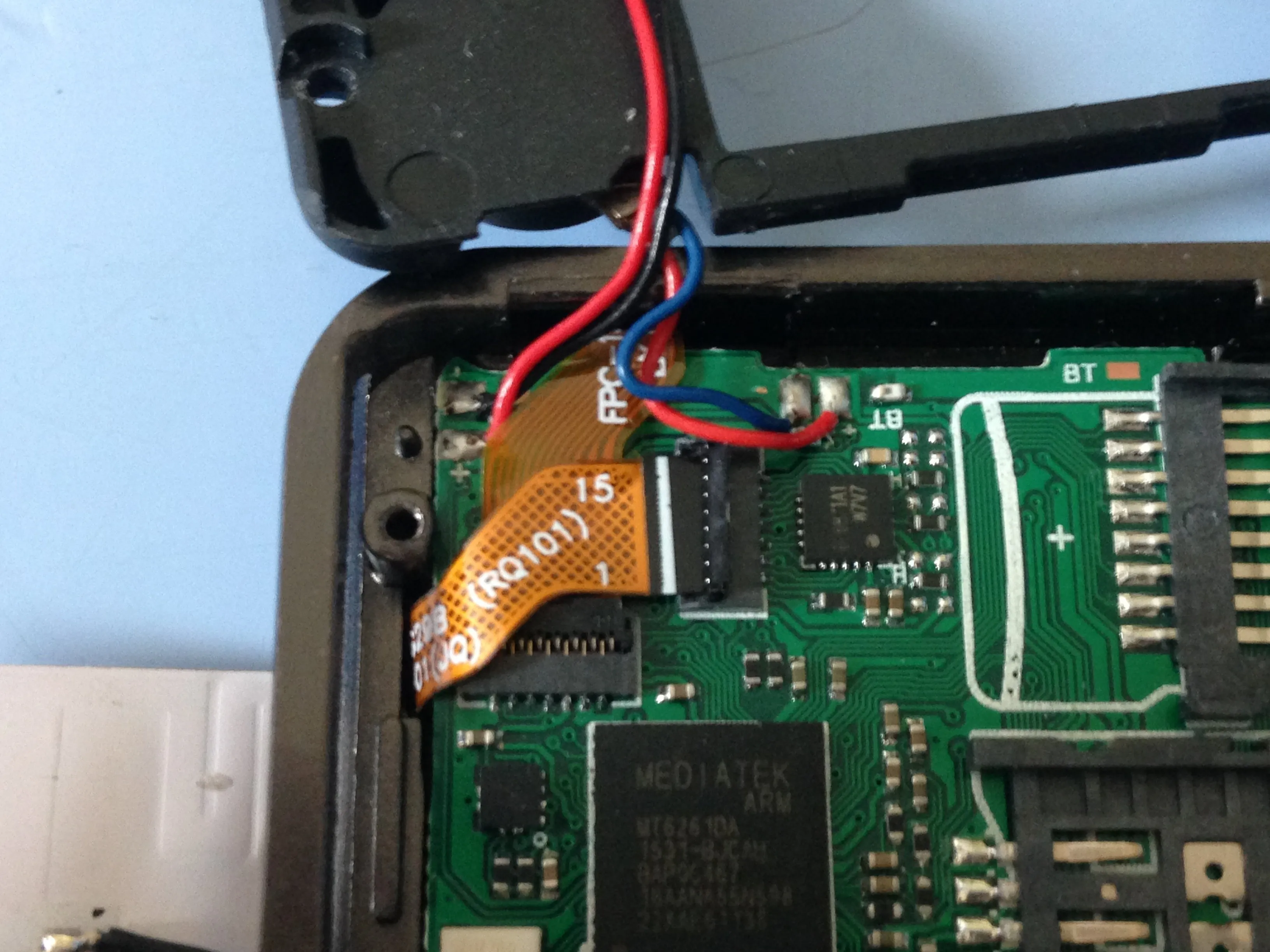

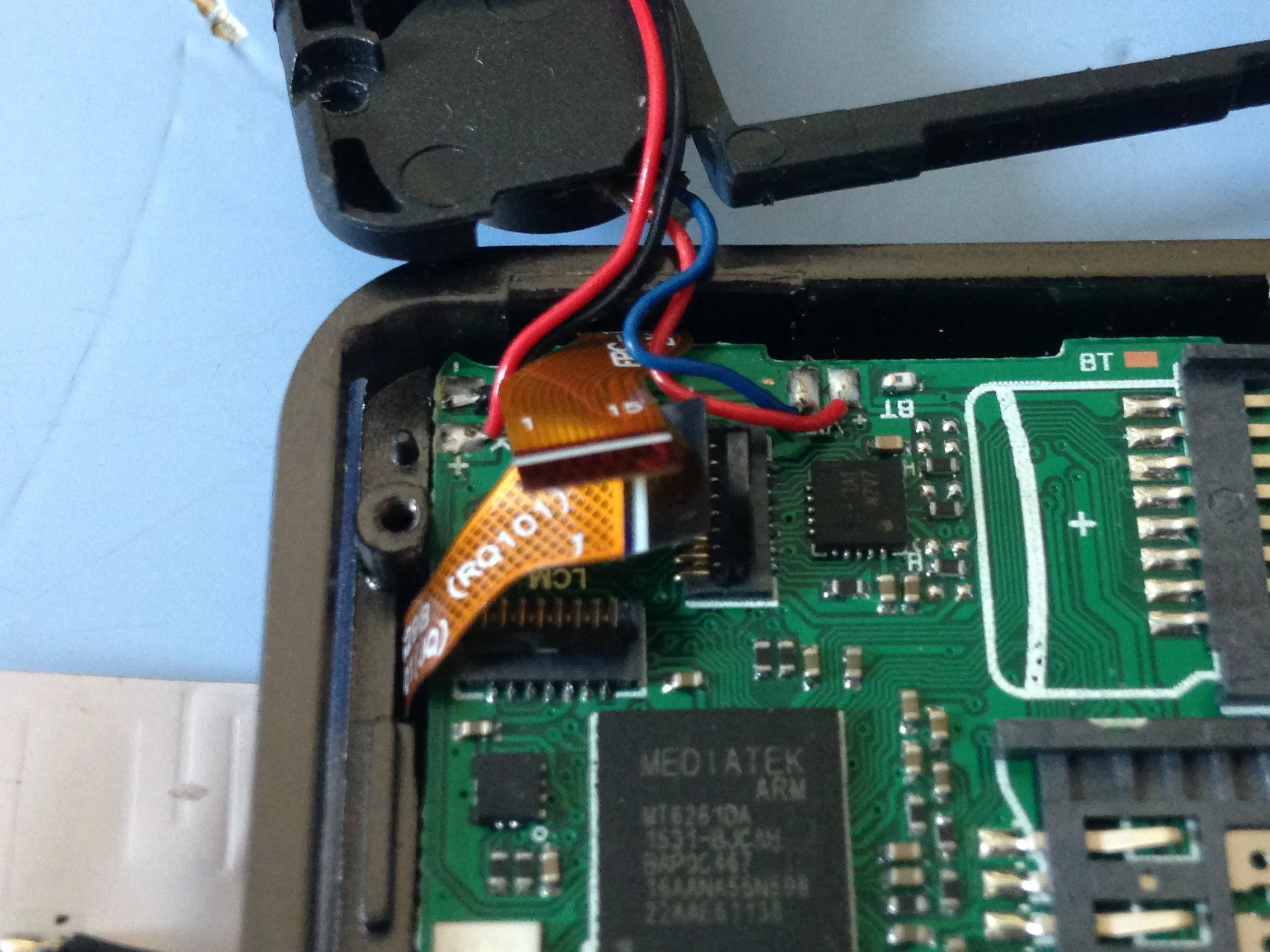

  • Прежде чем снять плату, необходимо отсоединить 2 кабеля!

  • Обратите внимание, что эти два кабеля заблокированы, поэтому вам нужно будет просто нажать на замок, чтобы вы могли вытащить кабели, делайте это с точностью и аккуратностью, используя пинцет!

  • Теперь мы можем вынуть плату!

Шаг 12 Готово!

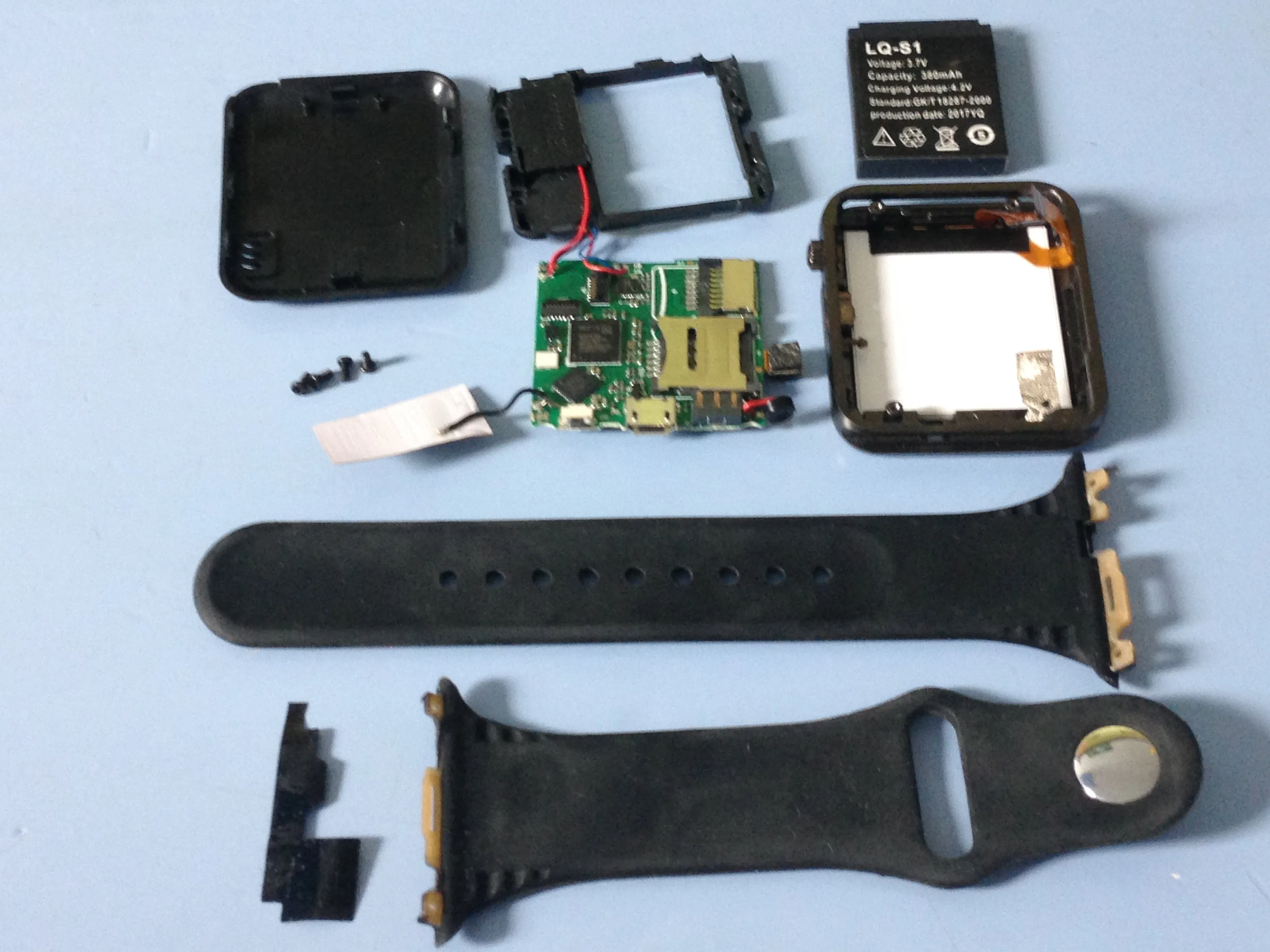

Разборка смарт-часов W8 Android, готово!: шаг 12, изображение 1 из 1
W8 Android Smart Watch Teardown, готово!: шаг 12, изображение 1 из 1 | Источник - ifixit.com

  • И вот мы подошли к концу.

  • В таком маленьком устройстве так много функций. Сегодня мы узнали много нового.

  • А еще мы узнали, что камера iPhone 5C не умеет фотографировать с близкого расстояния!
